CN113058595A - 一种Ru基氨分解制氢催化剂及其制备方法 - Google Patents

一种Ru基氨分解制氢催化剂及其制备方法 Download PDF

Info

Publication number
CN113058595A
CN113058595A CN202110348525.4A CN202110348525A CN113058595A CN 113058595 A CN113058595 A CN 113058595A CN 202110348525 A CN202110348525 A CN 202110348525A CN 113058595 A CN113058595 A CN 113058595A
Authority
CN
China
Prior art keywords
preparation
ammonia decomposition
catalyst
hydrogen production
carrier
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Pending
Application number
CN202110348525.4A
Other languages
English (en)
Inventor
詹瑛瑛
全健康
陈崇启
江莉龙
罗宇
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Fuzhou University
Original Assignee
Fuzhou University
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Fuzhou University filed Critical Fuzhou University
Priority to CN202110348525.4A priority Critical patent/CN113058595A/zh
Publication of CN113058595A publication Critical patent/CN113058595A/zh
Pending legal-status Critical Current

Links

Images

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J23/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00
    • B01J23/38—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of noble metals
    • B01J23/40—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of noble metals of the platinum group metals
    • B01J23/46—Ruthenium, rhodium, osmium or iridium
    • B01J23/462—Ruthenium
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J23/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00
    • B01J23/38—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of noble metals
    • B01J23/54—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of noble metals combined with metals, oxides or hydroxides provided for in groups B01J23/02 - B01J23/36
    • B01J23/56—Platinum group metals
    • B01J23/58—Platinum group metals with alkali- or alkaline earth metals
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J23/00—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00
    • B01J23/38—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of noble metals
    • B01J23/54—Catalysts comprising metals or metal oxides or hydroxides, not provided for in group B01J21/00 of noble metals combined with metals, oxides or hydroxides provided for in groups B01J23/02 - B01J23/36
    • B01J23/56—Platinum group metals
    • B01J23/63—Platinum group metals with rare earths or actinides
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J35/00—Catalysts, in general, characterised by their form or physical properties
    • B01J35/30—Catalysts, in general, characterised by their form or physical properties characterised by their physical properties
    • B01J35/391—Physical properties of the active metal ingredient
    • B01J35/393—Metal or metal oxide crystallite size
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J35/00—Catalysts, in general, characterised by their form or physical properties
    • B01J35/30—Catalysts, in general, characterised by their form or physical properties characterised by their physical properties
    • B01J35/391—Physical properties of the active metal ingredient
    • B01J35/394—Metal dispersion value, e.g. percentage or fraction
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J37/00—Processes, in general, for preparing catalysts; Processes, in general, for activation of catalysts
    • B01J37/02—Impregnation, coating or precipitation
    • B01J37/03—Precipitation; Co-precipitation
    • B01J37/038—Precipitation; Co-precipitation to form slurries or suspensions, e.g. a washcoat
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J37/00—Processes, in general, for preparing catalysts; Processes, in general, for activation of catalysts
    • B01J37/16—Reducing
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B3/00—Hydrogen; Gaseous mixtures containing hydrogen; Separation of hydrogen from mixtures containing it; Purification of hydrogen; Reversible storage of hydrogen
    • C01B3/02—Production of hydrogen; Production of gaseous mixtures containing hydrogen
    • C01B3/04—Production of hydrogen; Production of gaseous mixtures containing hydrogen by decomposition of inorganic compounds
    • C01B3/047—Decomposition of ammonia
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/30—Hydrogen technology
    • Y02E60/36—Hydrogen production from non-carbon containing sources, e.g. by water electrolysis

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Health & Medical Sciences (AREA)
  • General Health & Medical Sciences (AREA)
  • Combustion & Propulsion (AREA)
  • Inorganic Chemistry (AREA)
  • Catalysts (AREA)

Abstract

本发明公开了一种Ru基氨分解制氢催化剂及其制备方法，属于氨分解制氢技术领域。制备方法为胶体沉淀法，制备过程为：将Ru金属盐分散在醇溶剂中，并向其中加入碱溶液在一定温度下进行反应，制得Ru胶体；将金属氧化物载体分散在水溶液中，加入一定量的Ru胶体，经搅拌、干燥、焙烧和成型制得负载型金属Ru催化剂。与传统的等体积浸渍法和沉积沉淀法相比，本发明以Ru胶体为前驱体，负载于金属氧化物载体上，Ru与载体之间作用力增强，制得的催化剂Ru微晶呈高度分散状态，表现出优异的低温氨分解制氢催化活性和稳定性，应用前景广阔。

Description

一种Ru基氨分解制氢催化剂及其制备方法
技术领域
本发明属于氨分解制氢技术领域，具体涉及一种Ru基氨分解制氢催化剂及其制备方法。
背景技术
氢能因其能量密度大、清洁环保等优点，正受到世界各国的广泛关注。然而由于氢气的体积能量密度极低，氢气的存储和运输成为制约氢能广泛应用的瓶颈。现有较为成熟的氢能储运方式为高压储氢技术，但由于存储压力高，安全性弱，且对存储材料的性能要求高。
氨含氢量为17.6 wt%，氨产业发展成熟；常温、8个大气压下，氨即可液化，方便储运。此外，氨分解反应（NH3 → 3/2H2 + 1/2N2）产生氮气和氢气，剩余的少量氨气可通过吸附降至ppm级以下，对环境十分友好。因此，以氨为储氢介质，经氨分解反应制氢，有望成为化学工业制取洁净氢气的一个重要途径。氨分解反应为吸热反应，升高反应温度有利于提高氨的转化率，但为达到节能降耗目的，开发低温高效的氨分解制氢催化剂具有重要意义。
为制取浮法玻璃工业生产中电解槽的保护气，化学工业部上海化工研究院将氨分解制高纯氢/氮用于浮法玻璃工业生产过程[CN1078216]。1998年，中国科学院大连化学物理研究所以铝和镍为活性组分，Al2O3和MgO为载体制备了高活性的氨分解催化剂[CN1245737]。为克服氨分解制氢催化剂反应温度高的问题，中国科学院率先开展了Ru基氨分解制氢催化剂的研究[CN1506300]。随后，清华大学及香港浸会大学以过渡金属及具有贵金属性质的金属氮化物为活性组分，制备了低温型氨分解制氢催化剂[CN1528657]。
近年来，福州大学化肥催化剂国家工程研究中心对低温高效氨分解制氢催化剂[CN109529865A]、氨固体氧化物燃料电池[CN110265688A]以及氨分解制氢反应器[CN111957271A]进行了系统研究，研究较为深入，大大推动了氨分解反应与清洁能源的结合与实际利用。但总体来说，目前氨分解制氢催化剂的低温活性和稳定性有待于进一步的提升。
发明内容
本发明针对现有Ru基氨分解催化剂低温活性和稳定性不高的缺陷，提供一种低温活性和稳定性良好的Ru基氨分解催化剂。
为实现上述目的，本发明采用如下技术方案：
一种Ru基氨分解制氢催化剂的制备方法包括以下步骤：
S1、将金属Ru盐分散在醇溶剂中，加入碱溶液，在一定温度下进行反应，制得Ru胶体；
S2、将金属氧化物载体超声分散于去离子水中，加入步骤S1制得的Ru胶体，在一定温度下搅拌反应一定时间，产物经干燥、焙烧、成型，制得Ru基氨分解制氢催化剂。
步骤S1中所述金属Ru盐为亚硝酰硝酸钌、十二羰基三钌、醋酸钌中的至少一种；醇溶剂为乙醇、乙二醇、丙三醇中的至少一种；碱溶液选自氢氧化钠、氢氧化钾、碳酸钠、碳酸氢钠、氨水、碳酸钾、碳酸铵和碳酸氢铵中的至少一种；反应温度为50-200℃，反应时间为2-24 h。
步骤S2中所述载体为二氧化锆、二氧化铈、氧化铝、氧化镁中任一种；反应温度为45-90℃，搅拌时间为2-24 h，搅拌速度为400-600 r/min；焙烧温度为300-700℃，焙烧时间为1-8 h。
制得的Ru基氨分解制氢催化剂由活性组分Ru和载体组成，其中Ru含量为1-5wt%。
本发明的有益效果在于：采以醇溶剂为还原剂，通过简单的回流法，将金属Ru盐制成Ru胶体，获得的Ru颗粒较小且尺寸均一；进一步采用溶胶沉积法，将其负载于金属氧化物表面制得负载型Ru基氨分解催化剂，提高了Ru的分散度；获得了更强的Ru与金属氧化物载体间的相互作用，Ru表面电子密度增大，促进反应产物N2分子的脱附，提高了催化剂的氨分解反应活性；相较于等体积浸渍法和沉积沉淀法，以不同金属氧化物为载体或改变Ru负载量均表现出较优的低温催化氨分解活性和稳定性。
附图说明
图1为本发明实施例1、对比例1和对比例2样品的TEM、粒径分布图以及Mapping图。
图2为本发明实施例1和对比例2样品的Ru 3p轨道的XPS图谱。
图3为本发明实施例1、对比例1和对比例2样品稳定性测试结果。
具体实施方式
为了使本发明所述的内容更加便于理解，下面结合具体实施方式对本发明所述的技术方案做进一步的说明，但是本发明不仅限于此。
实施例1：
量取1 mL亚硝酰硝酸钌溶液（Ru 1.5% w/v）逐滴加入30 mL乙二醇中，并在500 r/min下磁力搅拌2 h。然后取1 mL NaOH溶液（4 mol/L）加入上述溶液，继续搅拌20 min，随后在160 ℃下搅拌至胶体状。称取1.5 g二氧化锆（ZrO2）载体超声分散于10 mL去离子水中，加入上述胶体溶液，500 r/min下继续搅拌48 h。所得反应物随后在60 ℃下真空干燥48 h，制得具有一定粉粒比的混合物，经压片成型即得1%-Ru-ZrO2催化剂样品。
实施例2：
量取3 mL亚硝酰硝酸钌溶液（Ru 1.5% w/v）逐滴加入30 mL乙二醇中，并在500 r/min下磁力搅拌2 h。然后取1 mL NaOH溶液（4 mol/L）加入上述溶液，继续搅拌20 min，随后在160 ℃下搅拌至胶体状。称取1.5 g二氧化锆（ZrO2）载体超声分散于10 mL去离子水中，加入上述胶体溶液，500 r/min下继续搅拌48 h。所得反应物随后在60 ℃下真空干燥48 h，制得具有一定粉粒比的混合物，经压片成型即得3%-Ru-ZrO2催化剂样品。
实施例3：
量取5 mL亚硝酰硝酸钌溶液（Ru 1.5% w/v）逐滴加入30 mL乙二醇中，并在500 r/min下磁力搅拌2 h。然后取1 mL NaOH溶液（4 mol/L）加入上述溶液，继续搅拌20 min，随后在160 ℃下搅拌至胶体状。称取1.5 g二氧化锆（ZrO2）载体超声分散于10 mL去离子水中，加入上述胶体溶液，500 r/min下继续搅拌48 h。所得反应物随后在60 ℃下真空干燥48 h，制得具有一定粉粒比的混合物，经压片成型即得5%-Ru-ZrO2催化剂样品。
实施例4：
量取3 mL亚硝酰硝酸钌溶液（Ru 1.5% w/v）逐滴加入30 mL丙三醇中，并在500 r/min下磁力搅拌2 h。然后取2 mL NaOH溶液（4 mol/L）加入上述溶液，继续搅拌20 min，随后在160 ℃下搅拌至胶体状。称取1.5 g氧化铈（CeO2）载体超声分散于10 mL去离子水中，加入上述胶体溶液，500 r/min下继续搅拌48 h。所得反应物随后在60 ℃下真空干燥48 h，制得具有一定粉粒比的混合物，经压片成型即得Ru-CeO2催化剂样品。
实施例5：
量取3 mL亚硝酰硝酸钌溶液（Ru 1.5% w/v）逐滴加入30 mL乙二醇中，并在500 r/min下磁力搅拌2 h。然后取1 mL NaOH溶液（4 mol/L）加入上述溶液，继续搅拌20 min，随后在160 ℃下搅拌至胶体状。称取1.5 g氧化铝（Al2O3）载体超声分散于10 mL去离子水中，加入上述胶体溶液，500 r/min下继续搅拌48 h。所得反应物随后在60 oC下真空干燥48 h，制得具有一定粉粒比的混合物，经压片成型即得Ru-Al2O3催化剂样品。
实施例6：
量取3mL亚硝酰硝酸钌溶液（Ru 1.5% w/v）逐滴加入30 mL乙醇中，并在500 r/min下磁力搅拌2 h。然后取1 mL NaOH溶液（4 mol/L）加入上述溶液，继续搅拌20 min，随后在60 ℃下搅拌至胶体状。称取1.5 g氧化镁（MgO）载体超声分散于10 mL去离子水中，加入上述胶体溶液，500 r/min下继续搅拌48 h。所得反应物随后在60 ℃下真空干燥48 h，制得具有一定粉粒比的混合物，经压片成型即得Ru-MgO催化剂样品。
对比例1：
等体积浸渍法：量取1 mL NaOH溶液（4 mol/L），将其溶解于4 mL去离子水中并搅拌均匀；再将上述NaOH溶液分多次等体积浸渍于二氧化锆（ZrO2）载体上。60 ℃下干燥8 h，随后在300 ℃下焙烧1 h。量取1 mL亚硝酰硝酸钌溶液（Ru 1.5% w/v），将其溶解于4 mL去离子水溶液中并搅拌均匀。取1.5 g上述焙烧后的载体，将上述Ru溶液等体积多次浸渍于上述载体上，60 ℃下干燥8 h。经压片成型即得催化剂样品。
对比例2：
沉积沉淀法：称取1.5 g二氧化锆(ZrO2)载体，加入30 mL去离子水，随后加入0.16g NaOH，在500 r/min条件下搅拌2 h。将1 mL亚硝酰硝酸钌溶液（Ru 1.5% w/v）逐滴加入溶液中，60 ℃下搅拌24 h，60 ℃下干燥8 h，并在300 ℃下焙烧1 h。经压片成型即得催化剂样品。
X射线粉末衍射分析在荷兰Panalytic公司的X’pert Pro衍射仪上进行，采用X’Celerator探测器，Cu-Kα（λ = 0.1789 nm）靶辐射，管压45 kV，管流40 mA，扫描步长为0.0267º，每步10 s，扫描范围为2θ=20~80º。
H2程序升温还原（H2-TPR）实验在美国Micrometric公司的AutoChem2920自动催化剂表征系统上进行。称取50 mg样品，以10 ℃/min升温到250 ℃用惰性气体（He）吹扫样品60 min，降至室温后，改用10 H2/Ar混合气吹扫样品，流速为30 mL/min，等TCD基线平稳后，以10℃/min升温到650 ℃。同时运用在线质谱仪（英国hiden公司HPR20型）记录还原产物信号。
活性测试条件：原料气组成为纯氨，500 ℃还原3 h。气相色谱载气为H2。空速为15000 mL∙g-1∙h-1，催化剂活性测试温度点为530 ℃。
催化剂的活性用NH3转化率表示。
NH3转化率=（1 – VNH3'）/（1 + VNH3'）× 100 % ，其中，V NH3'为反应器出口气中NH3的体积百分数。
图1为本发明实施例1、对比例1和对比例2样品的TEM、粒径分布图以及Mapping图。由图可见，实施例1中Ru颗粒平均尺寸更小，且从Mapping图中可以看出Ru在载体表面分散均匀。
图2为本发明实施例1和对比例2样品的Ru 3p轨道的XPS图谱。由图可见，实施例1中Ru与载体间的相互作用增强，Ru表面电子密度增大，Ru结合能向低结合能方向移动。
图3为本发明实施例1、对比例1和对比例2样品稳定性测试图谱。由图可见，实施例1样品的氨分解率较高；经过50 h的活性测试，显示出良好的稳定性。

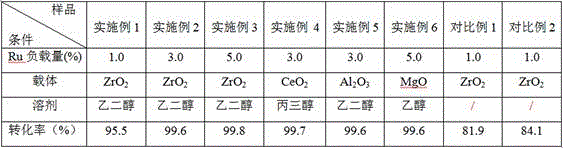

以NH3转化率表示催化活性，实施例及对比例的活性评价结果如下表：
表1 实施例及对比例的活性评价结果
Figure DEST_PATH_IMAGE001
以上所述仅为本发明的较佳实施例，凡依本发明申请专利范围所做的均等变化与修饰，皆应属本发明的涵盖范围。

Claims (9)

1.一种Ru基氨分解制氢催化剂的制备方法，其特征在于：包括以下步骤：
S1、将金属Ru盐分散在醇溶剂中，加入碱溶液，在一定温度下进行反应，制得Ru胶体；
S2、将金属氧化物载体超声分散于去离子水中，加入步骤S1制得的Ru胶体，在一定温度下搅拌反应一定时间，产物经干燥、焙烧、成型，制得Ru基氨分解制氢催化剂。
2.根据权利要求1所述的制备方法，其特征在于：步骤S1中所述金属Ru盐为亚硝酰硝酸钌、十二羰基三钌、醋酸钌中的至少一种。
3.根据权利要求1所述的制备方法，其特征在于：步骤S1中所述醇溶剂为乙醇、乙二醇、丙三醇中的至少一种。
4.根据权利要求1所述的制备方法，其特征在于：步骤S1中所述碱溶液选自氢氧化钠、氢氧化钾、碳酸钠、碳酸氢钠、氨水、碳酸钾、碳酸铵和碳酸氢铵中的至少一种。
5. 根据权利要求1所述的制备方法，其特征在于：步骤S1中反应温度为50-200℃，反应时间为2-24 h。
6.根据权利要求1所述的制备方法，其特征在于：步骤S2中所述载体为二氧化锆、二氧化铈、氧化铝、氧化镁中任一种。
7. 根据权利要求1所述的制备方法，其特征在于：步骤S2中反应温度为45-90℃，搅拌时间为2-24 h，搅拌速度为400-600 r/min。
8. 根据权利要求1所述的制备方法，其特征在于：步骤S2中焙烧温度为300-700℃，焙烧时间为1-8 h。
9.根据权利要求1-8任一项所述制备方法制得的Ru基氨分解制氢催化剂，其特征在于：催化剂由活性组分Ru和载体组成，其中Ru含量为1-5wt%。
CN202110348525.4A 2021-03-31 2021-03-31 一种Ru基氨分解制氢催化剂及其制备方法 Pending CN113058595A (zh)

Priority Applications (1)

Application Number Priority Date Filing Date Title
CN202110348525.4A CN113058595A (zh) 2021-03-31 2021-03-31 一种Ru基氨分解制氢催化剂及其制备方法

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
CN202110348525.4A CN113058595A (zh) 2021-03-31 2021-03-31 一种Ru基氨分解制氢催化剂及其制备方法

Publications (1)

Publication Number Publication Date
CN113058595A true CN113058595A (zh) 2021-07-02

Family

ID=76564829

Family Applications (1)

Application Number Title Priority Date Filing Date
CN202110348525.4A Pending CN113058595A (zh) 2021-03-31 2021-03-31 一种Ru基氨分解制氢催化剂及其制备方法

Country Status (1)

Country Link
CN (1) CN113058595A (zh)

Cited By (17)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN114950415A (zh) * 2022-06-08 2022-08-30 福州大学 一种尺寸稳定Ru基催化剂的制备方法及其在氨合成中的应用
CN115364851A (zh) * 2021-10-27 2022-11-22 福州大学 一种尺寸可控的Ru基纳米簇催化剂及其制备方法和在低温低压氨合成的应用
CN116099547A (zh) * 2023-02-17 2023-05-12 福大紫金氢能科技股份有限公司 一种整体式钌基氨分解催化剂的制备方法及其应用
CN116099531A (zh) * 2023-02-27 2023-05-12 南京大学 一种利用金属纳米团簇修饰的γ氧化铝高效光驱动分解氨制氢的方法
CN116139859A (zh) * 2023-04-04 2023-05-23 福州大学 一种用于氨分解制氢的Ru基催化剂及其制备方法
US11697108B2 (en) 2021-06-11 2023-07-11 Amogy Inc. Systems and methods for processing ammonia
US11724245B2 (en) 2021-08-13 2023-08-15 Amogy Inc. Integrated heat exchanger reactors for renewable fuel delivery systems
CN116586059A (zh) * 2023-04-28 2023-08-15 山东大学 三价稀土氧化物负载钌团簇催化剂及其制备方法与应用
US11764381B2 (en) 2021-08-17 2023-09-19 Amogy Inc. Systems and methods for processing hydrogen
US11795055B1 (en) 2022-10-21 2023-10-24 Amogy Inc. Systems and methods for processing ammonia
US11834985B2 (en) 2021-05-14 2023-12-05 Amogy Inc. Systems and methods for processing ammonia
US11834334B1 (en) 2022-10-06 2023-12-05 Amogy Inc. Systems and methods of processing ammonia
US11866328B1 (en) 2022-10-21 2024-01-09 Amogy Inc. Systems and methods for processing ammonia
CN117563589A (zh) * 2023-11-21 2024-02-20 中瑞国能科技(东莞)有限公司 一种含稀土元素的高倍制氢催化剂及其制备方法
CN118079904A (zh) * 2022-11-25 2024-05-28 国家纳米科学中心 一种用于环氧氯丙烷选择性加氢的催化剂、制备方法和应用
CN118634820A (zh) * 2024-04-28 2024-09-13 常州大学 一种负载型Ni基氨分解催化剂的制备方法及其产品和应用
EP4524098A1 (de) 2023-09-13 2025-03-19 Heraeus Precious Metals GmbH & Co. KG Verfahren zur herstellung von wasserstoff mit einem ruthenium-haltigen trägerkatalysator

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN1506300A (zh) * 2002-12-12 2004-06-23 中国科学院大连化学物理研究所 一种钌基氨分解制氢氮混合气催化剂及其制备方法
CN101670286A (zh) * 2008-09-12 2010-03-17 北京大学 负载型过渡金属或过渡金属合金纳米簇催化剂及其制备方法与应用
CN107876796A (zh) * 2016-12-06 2018-04-06 西南石油大学 一种氨分解制氢钌基催化剂及其制备方法
CN108160072A (zh) * 2016-12-07 2018-06-15 中国科学院大连化学物理研究所 一种用于氨分解制氢的氧化镁载钌催化剂及其制备和应用
CN111229213A (zh) * 2018-11-28 2020-06-05 中国科学院大连化学物理研究所 一种钌基催化剂的制备方法

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN1506300A (zh) * 2002-12-12 2004-06-23 中国科学院大连化学物理研究所 一种钌基氨分解制氢氮混合气催化剂及其制备方法
CN101670286A (zh) * 2008-09-12 2010-03-17 北京大学 负载型过渡金属或过渡金属合金纳米簇催化剂及其制备方法与应用
CN107876796A (zh) * 2016-12-06 2018-04-06 西南石油大学 一种氨分解制氢钌基催化剂及其制备方法
CN108160072A (zh) * 2016-12-07 2018-06-15 中国科学院大连化学物理研究所 一种用于氨分解制氢的氧化镁载钌催化剂及其制备和应用
CN111229213A (zh) * 2018-11-28 2020-06-05 中国科学院大连化学物理研究所 一种钌基催化剂的制备方法

Cited By (31)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11834985B2 (en) 2021-05-14 2023-12-05 Amogy Inc. Systems and methods for processing ammonia
US12421893B2 (en) 2021-05-14 2025-09-23 Amogy Inc. Systems and methods for processing ammonia
US12000333B2 (en) 2021-05-14 2024-06-04 AMOGY, Inc. Systems and methods for processing ammonia
US11994062B2 (en) 2021-05-14 2024-05-28 AMOGY, Inc. Systems and methods for processing ammonia
US11994061B2 (en) 2021-05-14 2024-05-28 Amogy Inc. Methods for reforming ammonia
US12491498B2 (en) 2021-06-11 2025-12-09 Amogy Inc. Systems and methods for processing ammonia
US12097482B2 (en) 2021-06-11 2024-09-24 AMOGY, Inc. Systems and methods for processing ammonia
US11697108B2 (en) 2021-06-11 2023-07-11 Amogy Inc. Systems and methods for processing ammonia
US11724245B2 (en) 2021-08-13 2023-08-15 Amogy Inc. Integrated heat exchanger reactors for renewable fuel delivery systems
US11843149B2 (en) 2021-08-17 2023-12-12 Amogy Inc. Systems and methods for processing hydrogen
US11769893B2 (en) 2021-08-17 2023-09-26 Amogy Inc. Systems and methods for processing hydrogen
US11764381B2 (en) 2021-08-17 2023-09-19 Amogy Inc. Systems and methods for processing hydrogen
CN115364851A (zh) * 2021-10-27 2022-11-22 福州大学 一种尺寸可控的Ru基纳米簇催化剂及其制备方法和在低温低压氨合成的应用
CN114950415A (zh) * 2022-06-08 2022-08-30 福州大学 一种尺寸稳定Ru基催化剂的制备方法及其在氨合成中的应用
US11834334B1 (en) 2022-10-06 2023-12-05 Amogy Inc. Systems and methods of processing ammonia
US11840447B1 (en) 2022-10-06 2023-12-12 Amogy Inc. Systems and methods of processing ammonia
US11912574B1 (en) 2022-10-06 2024-02-27 Amogy Inc. Methods for reforming ammonia
US11975968B2 (en) 2022-10-06 2024-05-07 AMOGY, Inc. Systems and methods of processing ammonia
US11795055B1 (en) 2022-10-21 2023-10-24 Amogy Inc. Systems and methods for processing ammonia
US11866328B1 (en) 2022-10-21 2024-01-09 Amogy Inc. Systems and methods for processing ammonia
CN118079904A (zh) * 2022-11-25 2024-05-28 国家纳米科学中心 一种用于环氧氯丙烷选择性加氢的催化剂、制备方法和应用
CN116099547A (zh) * 2023-02-17 2023-05-12 福大紫金氢能科技股份有限公司 一种整体式钌基氨分解催化剂的制备方法及其应用
CN116099531A (zh) * 2023-02-27 2023-05-12 南京大学 一种利用金属纳米团簇修饰的γ氧化铝高效光驱动分解氨制氢的方法
CN116099531B (zh) * 2023-02-27 2025-06-27 南京大学 一种利用金属纳米团簇修饰的γ氧化铝高效光驱动分解氨制氢的方法
CN116139859A (zh) * 2023-04-04 2023-05-23 福州大学 一种用于氨分解制氢的Ru基催化剂及其制备方法
CN116586059A (zh) * 2023-04-28 2023-08-15 山东大学 三价稀土氧化物负载钌团簇催化剂及其制备方法与应用
CN116586059B (zh) * 2023-04-28 2025-07-29 山东大学 三价稀土氧化物负载钌团簇催化剂及其制备方法与应用
EP4524098A1 (de) 2023-09-13 2025-03-19 Heraeus Precious Metals GmbH & Co. KG Verfahren zur herstellung von wasserstoff mit einem ruthenium-haltigen trägerkatalysator
WO2025056226A1 (de) 2023-09-13 2025-03-20 Heraeus Precious Metals Gmbh & Co. Kg Verfahren zur herstellung von wasserstoff mit einem ruthenium-haltigen trägerkatalysator
CN117563589A (zh) * 2023-11-21 2024-02-20 中瑞国能科技(东莞)有限公司 一种含稀土元素的高倍制氢催化剂及其制备方法
CN118634820A (zh) * 2024-04-28 2024-09-13 常州大学 一种负载型Ni基氨分解催化剂的制备方法及其产品和应用

Similar Documents

Publication Publication Date Title
CN113058595A (zh) 一种Ru基氨分解制氢催化剂及其制备方法
CN110327933B (zh) 二氧化碳加氢制备甲醇的催化剂及其制备方法和应用
CN104998649B (zh) 核壳结构镍基甲烷干重整催化剂的制备方法
CN115318298B (zh) 一种用于二氧化碳加氢制甲醇的铜基三元催化剂及其制备方法和应用
JP4022615B2 (ja) 水性ガスシフト反応及びメタノール水蒸気改質反応用触媒
WO2021042874A1 (zh) 一种二氧化碳甲烷化镍基催化剂及其制备方法和应用
CN112108148A (zh) 一种甲醇蒸汽重整制氢的负载型铜基催化剂及其制备方法和应用
CN111229213A (zh) 一种钌基催化剂的制备方法
CN117680149B (zh) 一种二氧化碳加氢制甲醇的泡沫金属催化剂及其制备方法
CN101733089B (zh) 一种制备氢气的催化剂及其制备方法和应用
CN111514889A (zh) 一种钌基二氧化碳加氢甲烷化催化剂及其制备方法
CN113019394B (zh) 氨分解制氢Ni-Pt/CeO2催化剂及其制备方法和应用
CN112121805A (zh) 一种二氧化碳加氢合成甲醇催化剂及其制备和应用
CN112387274A (zh) 一种负载型钌基催化剂的制备方法
CN118634827A (zh) 一种催化剂及其制备方法和在钢厂尾气耦合可再生能源制氢合成绿色甲醇中的应用
CN120790161B (zh) La2O3-ZnO-NiO/ZrO2载氧体及其制备方法和应用
CN115254127B (zh) 一种铜基固溶体催化剂、及其制备方法和应用
CN119140133A (zh) 一种羟基磷灰石负载铜钯双原子催化剂及其制备方法和应用
CN107117645A (zh) 通过含锡金属间化合物获得金属掺杂多孔SnO2材料的制备方法
CN118976497B (zh) 一种CH4/CO2干重整CoNi双金属催化剂、制备方法及应用
CN120394082B (zh) 一种用于丙烷脱氢有机氢转移助剂及其合成方法
CN106944061A (zh) 一种合成气甲烷化催化剂的制备方法
CN118950006B (zh) 一种重整制氢催化剂及其制备方法和应用
CN116173959B (zh) 一种反向ZrO2/Co催化剂及其催化CO2加氢合成C5+烷烃的应用
CN109999892A (zh) 一种乙二醇改性的co2重整催化剂的制备方法及应用

Legal Events

Date Code Title Description
PB01 Publication
PB01 Publication
SE01 Entry into force of request for substantive examination
SE01 Entry into force of request for substantive examination
RJ01 Rejection of invention patent application after publication
RJ01 Rejection of invention patent application after publication

Application publication date: 20210702
