Abstract

本实用新型公开了一种导电轨膨胀接头的电连接装置，所述膨胀接头包括左、右导电轨和中间轨，左导电轨的右端面、中间轨的两端面及右导电轨的左端面为相互平行的斜面，所述电连接装置包括铝导电板和导线；铝导电板一端具有一个凸台部，铝导电板分为左、右铝导电板，左铝导电板的凸台部与左导电轨底部固定、右端悬置，右铝导电板的凸台部与右导电轨底部固定、左端悬置，导线分为左、右导线，左导线两端分别连接左铝导电板的固定端和右铝导电板的悬置端，右导线两端分别连接左铝导电板的悬置端和右铝导电板的固定端，导线连接后保持松弛状态。本实用新型能保证膨胀接头的续流和载流要求，降低了生产成本，并且具有良好的防盗和抗振性能，使用寿命长。

Description

一种导电轨膨胀接头的电连接装置

技术领域

本实用新型涉及一种轨道交通电动车辆的供电系统，特别是涉及轨道交通电动车辆供电系统中的导电轨膨胀接头电连接装置，属于电力轨道技术领域。

背景技术

随着城市轨道交通的迅速发展，钢铝复合导电轨（简称第三轨）以其独有的优势逐渐成为城市轨道交通供电系统的首选。

在铺设导电轨时，必须在相邻两根导电轨之间安装可以伸缩的膨胀接头，以克服导电轨随温度变化时发生的热胀冷缩。所述膨胀接头要求具有接触电阻小，可靠性好和安装方便等特性。

中国发明专利ZL201080001092.5，名称为一种导电轨接头公开了一种膨胀接头，其包括左导电轨、中间轨、右导电轨、支板、电导体和导线；左导电轨、中间轨和右导电轨相邻的四个端面为相互平行的斜面。膨胀接头的电连接装置通过支板、电导体和导线在左导电轨和右导电轨底部形成并联的回路，其支板为铝合金与左导电轨和右导电轨底部通过焊接或铆接固定，电导体为铜排。这种结构的膨胀接头在续流、载流方面和处理膨胀接头的伸缩上与同类型的滑动式和叠片式膨胀接头有了较大改善。但这种膨胀接头在实际应用时还存在一些不足之处，具体为：（1）铜质电导体与导电轨底部铝合金支板有着较大的接触面，不同材质的导体直接电连接必然会产生电化学腐蚀，长期的电化学腐蚀必然导致膨胀接头使用寿命下降。（2）采用铜质电导体价格昂贵，同时与导电轨底部支板采用的是螺栓连接方式，因而防盗性能和防振性能较差。

发明内容

本实用新型要解决的技术问题是克服现有技术的不足，提供一种不仅能保证膨胀接头的续流和载流要求，而且能降低生产成本，并且具有良好防盗性能和抗振性能的导电轨膨胀接头的电连接装置。

为解决上述技术问题，本实用新型采用这样一种导电轨膨胀接头的电连接装置，所述导电轨膨胀接头包括左导电轨、中间轨和右导电轨，所述左导电轨的右端面、中间轨的两端面以及右导电轨的左端面为相互平行的斜面，所述电连接装置包括铝导电板和导线；所述铝导电板的一端具有一个凸台部，铝导电板分为左铝导电板和右铝导电板，左铝导电板的凸台部与左导电轨的底部固定、右端悬置，右铝导电板的凸台部与右导电轨的底部固定、左端悬置，所述导线分为左导线和右导线，左导线的两端分别连接左铝导电板的固定端和右铝导电板的悬置端，右导线的两端分别连接左铝导电板的悬置端和右铝导电板的固定端，所述导线连接后保持松弛状态。

本实用新型还包括铜铝过渡板，所述铜铝过渡板由冶金结合在一起的铜板侧和铝板侧构成，所述左导线的两端分别经铜铝过渡板连接左铝导电板的固定端和右铝导电板的悬置端，右导线的两端分别经铜铝过渡板连接左铝导电板的悬置端和右铝导电板的固定端，所述铜铝过渡板的铜板侧与所述导线接触相连，所述铜铝过渡板的铝板侧分别与所述左、右铝导电板的固定端和悬置端接触相连。

所述铝导电板一端的凸台部与铝导电板一体制成，所述左铝导电板的凸台部通过焊接或者铆接与左导电轨的底部固定连接，右铝导电板的凸台部通过焊接或者铆接与右导电轨的底部固定连接。

所述导线为铜编织带，铜编织带通过螺栓与铝导电板固定。

本实用新型的膨胀接头还包括鱼尾板；在所述左导电轨和右导电轨的轨腰中心线上分别设有左水平调节孔和右水平调节孔，在所述中间轨的轨腰中心线上设有固定孔，所述鱼尾板通过螺栓、左水平调节孔、右水平调节孔和固定孔安装在左导电轨、中间轨和右导电轨轨腰的两侧，且所述鱼尾板与中间轨固定连接，与左导电轨和右导电轨滑动连接。

所述鱼尾板为铝合金材料，安装鱼尾板的所述螺栓为不锈钢材料。

所述鱼尾板和螺栓参与导电轨的电连接。

采用上述结构后，本实用新型具有以下有益效果：

由于本实用新型采用铝导电板替代现有技术中的支板和铜排，同时减少了相应的螺栓连接结构。采用这样的结构大大降低了膨胀接头的生产成本，同时保证了膨胀接头的续流和载流要求，铝导电板一体式的结构提高了膨胀接头的抗振性能，同时也正是由于采用了一体式的结构和部件价值的降低，使困扰用户很久的防盗问题也得到了解决。

通过在铝导电板与导线之间加入铜铝过渡板后，有效避免了两者之间的电化学腐蚀，提高了膨胀接头的使用寿命和安全性能。

本实用新型鱼尾板通过螺栓、左水平调节孔、右水平调节孔和固定孔安装在左导电轨、中间轨和右导电轨轨腰的两侧，且鱼尾板与中间轨固定连接，与左导电轨和右导电轨滑动连接。采用这样的结构后，一方面使左导电轨和右导电轨发生热胀冷缩时伸缩的方向朝向中间轨，进一步保证了膨胀接头的续流和载流性能，另一方面有效保证了接头的刚度。

附图说明

以下结合附图对本实用新型的具体实施方式作进一步的详细说明。

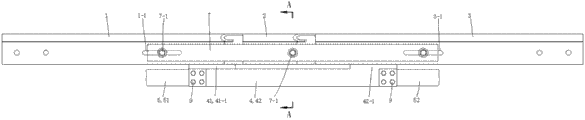

图1为本实用新型导电轨膨胀接头电连接装置的一种结构示意图。

图2为图1中沿A－A线的剖视示意图。

图3为图1的仰视示意图。

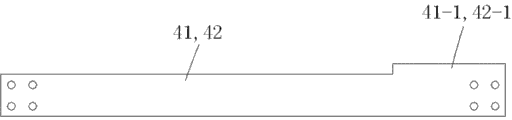

图4为本实用新型中铝导电板的主视示意图。

图5为本实用新型中铝导电板的侧视示意图。

图6为本实用新型中铜铝过渡板的主视示意图。

具体实施方式

参见图1至图6所示的一种导电轨膨胀接头的电连接装置，所述导电轨膨胀接头包括左导电轨1、中间轨2和右导电轨3，所述左导电轨1的右端面、中间轨2的两端面以及右导电轨3的左端面为相互平行的斜面，所述电连接装置包括铝导电板4和导线5；所述铝导电板4为具有良好的导电性、可焊性和足够的机械强度的铝合金板材，所述铝导电板4的一端具有一个凸台部，铝导电板4分为左铝导电板41和右铝导电板42，左铝导电板41的凸台部41－1与左导电轨1的底部固定、右端悬置，右铝导电板42的凸台部42－1与右导电轨3的底部固定、左端悬置，所述导线5分为左导线51和右导线52，左导线51的两端分别连接左铝导电板41的固定端和右铝导电板42的悬置端，右导线52的两端分别连接左铝导电板41的悬置端和右铝导电板42的固定端，所述导线5连接后保持松弛状态。

本实用新型的膨胀接头设置在导电轨一个锚段的两端，左导电轨1、右导电轨3通过鱼尾板与主轨相连。所述左导电轨1、中间轨2和右导电轨3由钢铝复合导电轨主轨加工而成，截面均呈工字型，轨道电动车辆的集电靴在导电轨的顶面上滑行实现受流。

为防止铜铝之间的电化学腐蚀，延长部件的使用寿命，本实用新型的电连接装置还包括铜铝过渡板6，所述铜铝过渡板6由通过激光焊接或爆炸焊接从而达到冶金结合在一起的铜板侧6－1和铝板侧6－2构成，所述左导线51的两端分别经铜铝过渡板6连接左铝导电板41的固定端和右铝导电板42的悬置端，右导线52的两端分别经铜铝过渡板6连接左铝导电板41的悬置端和右铝导电板42的固定端，所述铜铝过渡板6的铜板侧6－1与所述导线5接触相连，所述铜铝过渡板6的铝板侧6－2分别与所述左、右铝导电板41，42的固定端和悬置端接触相连。

所述铝导电板4一端的凸台部与铝导电板4一体制成，所述左铝导电板41的凸台部41－1通过焊接或者铆接与左导电轨1的底部固定连接，右铝导电板42的凸台部42－1通过焊接或者铆接与右导电轨3的底部固定连接。

所述导线5为铜编织带，铜编织带通过螺栓9与铝导电板4固定。

本实用新型的膨胀接头还包括鱼尾板7；在所述左导电轨1和右导电轨3的轨腰中心线上分别设有左水平调节孔1－1和右水平调节孔3－1，在所述中间轨2的轨腰中心线上设有固定孔8，所述鱼尾板7通过螺栓7－1、左水平调节孔1－1、右水平调节孔3－1和固定孔8安装在左导电轨1、中间轨2和右导电轨3轨腰的两侧，形成层夹式的刚性结构，且所述鱼尾板7与中间轨2固定连接，与左导电轨1和右导电轨3滑动连接。在安装时，紧固在中间轨2上的螺栓7－1紧固力矩大，而与左导电轨1和右导电轨3相连的螺栓7－1紧固力矩小，这样左导电轨1和右导电轨3上的两组螺栓7－1可以分别在左水平调节孔1－1、右水平调节孔3－1内作纵向滑动，从而使鱼尾板7与左导电轨1和右导电轨3滑动连接，与中间轨2固定连接。

所述鱼尾板7为铝合金材料，安装鱼尾板7的所述螺栓7－1为不锈钢材料。所述鱼尾板7和螺栓7－1参与导电轨的电连接。

本实用新型主要用于城市轨道交通供电系统中，用于补偿因温度变化而产生的导电轨伸缩变化，通过将左导电轨1、中间轨2和右导电轨3的接缝设置为相互平行的斜面，可以使导电轨的接触面表面连续，接缝的间隙可以调整并且可以重合，从而使受电靴在通过导电轨膨胀接头间隙时能平滑地从一端过渡到另一端，消除受电靴在通过膨胀接头时产生电弧。本实用新型的制造成本较低，能保证膨胀接头的续流和载流要求，并且具有良好防盗性能和抗振性能。

Claims (7)

1.一种导电轨膨胀接头的电连接装置，所述导电轨膨胀接头包括左导电轨（1）、中间轨（2）和右导电轨（3），所述左导电轨（1）的右端面、中间轨（2）的两端面以及右导电轨（3）的左端面为相互平行的斜面，其特征在于：所述电连接装置包括铝导电板（4）和导线（5）；所述铝导电板（4）的一端具有一个凸台部，铝导电板（4）分为左铝导电板（41）和右铝导电板（42），左铝导电板（41）的凸台部（41－1）与左导电轨（1）的底部固定、右端悬置，右铝导电板（42）的凸台部（42－1）与右导电轨（3）的底部固定、左端悬置，所述导线（5）分为左导线（51）和右导线（52），左导线（51）的两端分别连接左铝导电板（41）的固定端和右铝导电板（42）的悬置端，右导线（52）的两端分别连接左铝导电板（41）的悬置端和右铝导电板（42）的固定端，所述导线（5）连接后保持松弛状态。

2.根据权利要求1所述的导电轨膨胀接头的电连接装置，其特征在于：所述电连接装置还包括铜铝过渡板（6），所述铜铝过渡板（6）由冶金结合在一起的铜板侧（6－1）和铝板侧（6－2）构成，所述左导线（51）的两端分别经铜铝过渡板（6）连接左铝导电板（41）的固定端和右铝导电板（42）的悬置端，右导线（52）的两端分别经铜铝过渡板（6）连接左铝导电板（41）的悬置端和右铝导电板（42）的固定端，所述铜铝过渡板（6）的铜板侧（6－1）与所述导线（5）接触相连，所述铜铝过渡板（6）的铝板侧（6－2）分别与所述左、右铝导电板（41，42）的固定端和悬置端接触相连。

3.根据权利要求1或2所述的导电轨膨胀接头的电连接装置，其特征在于：所述铝导电板（4）一端的凸台部与铝导电板（4）一体制成，所述左铝导电板（41）的凸台部（41－1）通过焊接或者铆接与左导电轨（1）的底部固定连接，右铝导电板（42）的凸台部（42－1）通过焊接或者铆接与右导电轨（3）的底部固定连接。

4.根据权利要求1所述的导电轨膨胀接头的电连接装置，其特征在于：所述导线（5）为铜编织带，铜编织带通过螺栓（9）与铝导电板（4）固定。

5.根据权利要求1或2所述的导电轨膨胀接头的电连接装置，其特征在于：所述膨胀接头还包括鱼尾板（7）；在所述左导电轨（1）和右导电轨（3）的轨腰中心线上分别设有左水平调节孔（1－1）和右水平调节孔（3－1），在所述中间轨（2）的轨腰中心线上设有固定孔（8），所述鱼尾板（7）通过螺栓（7－1）、左水平调节孔（1－1）、右水平调节孔（3－1）和固定孔（8）安装在左导电轨（1）、中间轨（2）和右导电轨（3）轨腰的两侧，且所述鱼尾板（7）与中间轨（2）固定连接，与左导电轨（1）和右导电轨（3）滑动连接。

6.根据权利要求5所述的导电轨膨胀接头的电连接装置，其特征在于：所述鱼尾板（7）为铝合金材料，安装鱼尾板（7）的所述螺栓（7－1）为不锈钢材料。

7.根据权利要求5所述的导电轨膨胀接头的电连接装置，其特征在于：所述鱼尾板（7）和螺栓（7－1）参与导电轨的电连接。
