DE102008024352A1 - Polyharnstoffzusammensetzung - Google Patents

Polyharnstoffzusammensetzung Download PDF

Info

Publication number
DE102008024352A1
DE102008024352A1 DE102008024352A DE102008024352A DE102008024352A1 DE 102008024352 A1 DE102008024352 A1 DE 102008024352A1 DE 102008024352 A DE102008024352 A DE 102008024352A DE 102008024352 A DE102008024352 A DE 102008024352A DE 102008024352 A1 DE102008024352 A1 DE 102008024352A1
Authority
DE
Germany
Prior art keywords
groups
radical
mol
use according
substrates
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Withdrawn
Application number
DE102008024352A
Other languages
English (en)
Inventor
Axel Dr. Schmidt
Malte Dr. Homann
Andreas Wieschen
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Covestro Deutschland AG
Original Assignee
Bayer MaterialScience AG
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Bayer MaterialScience AG filed Critical Bayer MaterialScience AG
Priority to DE102008024352A priority Critical patent/DE102008024352A1/de
Priority to PCT/EP2009/003248 priority patent/WO2009141058A1/de
Priority to EP09749548A priority patent/EP2283053A1/de
Priority to US12/993,533 priority patent/US20110070387A1/en
Priority to TW098116479A priority patent/TW201009030A/zh
Publication of DE102008024352A1 publication Critical patent/DE102008024352A1/de
Withdrawn legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D175/00—Coating compositions based on polyureas or polyurethanes; Coating compositions based on derivatives of such polymers
    • C09D175/02—Polyureas
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/08—Processes
    • C08G18/10—Prepolymer processes involving reaction of isocyanates or isothiocyanates with compounds having active hydrogen in a first reaction step
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/30—Low-molecular-weight compounds
    • C08G18/32—Polyhydroxy compounds; Polyamines; Hydroxyamines
    • C08G18/3225—Polyamines
    • C08G18/3234—Polyamines cycloaliphatic
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/30—Low-molecular-weight compounds
    • C08G18/32—Polyhydroxy compounds; Polyamines; Hydroxyamines
    • C08G18/3225—Polyamines
    • C08G18/3237—Polyamines aromatic
    • C08G18/324—Polyamines aromatic containing only one aromatic ring
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/30—Low-molecular-weight compounds
    • C08G18/38—Low-molecular-weight compounds having heteroatoms other than oxygen
    • C08G18/3802—Low-molecular-weight compounds having heteroatoms other than oxygen having halogens
    • C08G18/3814—Polyamines
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/30—Low-molecular-weight compounds
    • C08G18/38—Low-molecular-weight compounds having heteroatoms other than oxygen
    • C08G18/3819—Low-molecular-weight compounds having heteroatoms other than oxygen having nitrogen
    • C08G18/3821—Carboxylic acids; Esters thereof with monohydroxyl compounds
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
    • C08G18/72—Polyisocyanates or polyisothiocyanates
    • C08G18/77—Polyisocyanates or polyisothiocyanates having heteroatoms in addition to the isocyanate or isothiocyanate nitrogen and oxygen or sulfur
    • C08G18/78—Nitrogen
    • C08G18/7806—Nitrogen containing -N-C=0 groups
    • C08G18/7818—Nitrogen containing -N-C=0 groups containing ureum or ureum derivative groups
    • C08G18/7837—Nitrogen containing -N-C=0 groups containing ureum or ureum derivative groups containing allophanate groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2390/00—Containers
    • C08G2390/40—Inner coatings for containers
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/13—Hollow or container type article [e.g., tube, vase, etc.]
    • Y10T428/1352—Polymer or resin containing [i.e., natural or synthetic]
    • Y10T428/139—Open-ended, self-supporting conduit, cylinder, or tube-type article
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/13—Hollow or container type article [e.g., tube, vase, etc.]
    • Y10T428/1352—Polymer or resin containing [i.e., natural or synthetic]
    • Y10T428/139—Open-ended, self-supporting conduit, cylinder, or tube-type article
    • Y10T428/1393—Multilayer [continuous layer]

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Wood Science & Technology (AREA)
  • Polyurethanes Or Polyureas (AREA)

Abstract

Die vorliegende Erfindung betrifft Werkstoffe mit erhöhtem Biegemodul aus Polyharnstoffzusammensetzungen.

Description

  • Die vorliegende Erfindung betrifft Werkstoffe mit erhöhtem Biegemodul aus Polyharnstoffzusammensetzungen.
  • Zweikomponenten-Beschichtungssysteme auf Polyurethan- oder Polyharnstoff-Basis sind bekannt und werden in der Technik eingesetzt. In der Regel enthalten sie eine flüssige Polyisocyanatkomponente und eine flüssige isocyanatreaktive Komponente. Durch Reaktion von Polyisocyanaten mit Aminen als isocyanatreaktive Komponente entstehen Polyharnstoff-Beschichtungen. Amine und Isocyanate reagieren jedoch meistens sehr schnell miteinander. Typische Topf- oder Gelierzeiten betragen oft nur wenige Sekunden. Deshalb können solche Polyharnstoff-Beschichtungen nicht manuell, sondern nur mit speziellen Spritzapparaturen appliziert werden.
  • Beschichtungen aus Polyharnstoffen sind insbesondere deshalb interessant, weil die Reaktion von Polyisocyanaten mit Aminen außerordentlich schnell verläuft und die beschichteten Oberflächen sehr schnell (wieder) gebrauchsfähig sind. Darüber hinaus führt die Anwesenheit von Harnstoff-Gruppen in Polyurethanen zu einem sehr günstigen Verhältnis von Härte zu Elastizität, was in vielen Beschichtungsanwendungen wie z. B. der Beschichtung von Rohren sehr erwünscht ist. Häufig werden als Amine bestimmte aromatische Diamine eingesetzt, deren Reaktion mit Isocyanaten unter Ausbildung von entsprechenden Polyharnstoffsystemen verhältnismäßig langsam verläuft, was die Verarbeitbarkeit und die Materialeigenschaften verbessert.
  • US-A 3,428,610 und US-A 4,463,126 offenbaren die Herstellung von Polyurethan/Polyharnstoff-Elastomeren durch Aushärtung von NCO-funktionellen Prepolymeren mit aromatischen Diaminen. Bevorzugt sind dies di-primäre aromatische Diamine, welche in ortho-Position zu jeder Aminogruppe mindestens einen Alkylsubstituenten mit 2–3 Kohlenstoffatomen und gegebenenfalls außerdem in weiteren ortho-Positionen zu den Aminogruppen Methylsubstituenten aufweisen, wie zum Beispiel Diethyltoluyldiamin (DETDA), ein Isomerengemisch aus den isomeren Formen 2,6-Diamino-3,5-diethyltoluol und 2,4-Diamino-3,5-diethyltoluol.
  • US-A 4,463,126 beschreibt ein Verfahren zur Herstellung von lösemittelfreien elastischen Beschichtungen, bei dem auf Isophorondiisocyanat (IPDI) und Polyetherpolyolen basierende NCO-Prepolymere bei Raumtemperatur mit sterisch gehinderten di-primären aromatischen Diaminen ausgehärtet werden.
  • Zur Flexibilisierung solcher Polyharnstoff-Beschichtungen können den aromatischen Diaminen gemäß EP-A 1 486 522 beispielsweise Polyhydroxyverbindungen wie Polyether- oder Polyesterpolyole, Prepolymere des Hexamethylendiisocyanats (HDI), sowie dessen Di- und Trimers oder auch aminterminierte Polyether zugesetzt werden. Diese Möglichkeiten zur Flexibilisierung der Polyharnstoff-Beschichtungen weisen jedoch folgende Nachteile auf: beim Einsatz von Polyethern und Polyestern steigt die Härtungszeit beträchtlich an, da die NCO/OH-Reaktion deutlich langsamer als die NCO/NH2-Reaktion ist. Darüber hinaus weisen Polyester eine hohe Viskosität auf, was deren Verarbeitung in diesen hoch reaktiven Mischungen erheblich erschwert. Auch einfache Prepolymere von HDI oder dessen Oligomeren zeigen eine zu hohe Viskosität und darüber hinaus Unverträglichkeiten im ausreagierten Polyharnstoff (inhomogene Beschichtungen). Da die Reaktivität von aminterminierten Polyethern und aromatischen Diaminen sehr unterschiedlich ist, resultieren auch hierbei inhomogene Systeme.
  • Von Nachteil ist bei solchen Systemen auch, dass die aromatischen Diamine zu starker Vergilbung neigen.
  • Polyharnstoffe können auch zur Beschichtung von Rohren eingesetzt werden, wie beispielsweise in EP-A 0 936 235 beschrieben. Derartige Beschichtungen werden durch Mischen eines flüssigen aliphatischen Polyisocyanats, welches daneben noch ein flüssiges Epoxidharz enthalten kann, mit einem flüssigen aromatischen Polyamin erhalten.
  • Bei der Beschichtung von Rohren, die für den Einsatz im direkten Kontakt mit Trinkwasser bestimmt sind, wird der Einsatz aromatischer Rohstoffe oft als nachteilig angesehen. So könnten aus aromatischen Isocyanaten unter bestimmten Bedingungen aromatische Amine freigesetzt werden. Aus gleichem Grund wird der Einsatz aromatischer Amine als Kettenverlängerer oft kritisch gesehen, denn aromatische Amine werden von den zuständigen Zulassungsbehörden als unerwünscht eingestuft, was an sehr niedrigen Migrationsschwellenwerten erkennbar ist. Demgegenüber besitzen aliphatische Amine teilweise um den Faktor 100 bis 1000 höhere zulässige Migrationsschwellenwerte. Insofern sind rein aliphatische Bindemittel für derartige Anwendungen aus toxikologischer und zulassungsrechtlicher Sicht vorteilhaft.
  • Primäre, aliphatische Amine besitzen jedoch eine deutlich höhere Reaktivität gegenüber Isocyanaten als aromatische Amine. Die Reaktivität kann jedoch durch die Überführung eines primären Amins in ein sekundäres Amin reduziert werden. Insbesondere die Um setzung mit Maleinsäurediestern im Sinne einer Michaeladdition oder aber die Umsetzung mit sterisch gehinderten Carbonylverbindungen im Sinne einer reduktiven Aminierung führt zu aliphatischen Diamin-Kettenverlängerern mit einer Reaktivität, die einen guten Kompromiss aus Verarbeitungszeit und Aushärtezeit bietet. Die Verwendung solcher sogenannter Asparaginsäureester als Kettenverlängerer in Polyharnstoffbeschichtungen ist prinzipiell bekannt.
  • WO2004/033517 , EP-A 0 403 921 und US-A 5,126,170 offenbaren die Bildung von Polyharnstoff-Beschichtungen durch Reaktion von Polyasparaginsäureestern mit Polyisocyanaten. Polyasparaginsäureester besitzen eine niedrige Viskosität und eine verringerte Reaktivität gegenüber Polyisocyanaten und können daher zur Herstellung lösemittelfreier Beschichtungsmittel mit verlängerten Topfzeiten eingesetzt werden.
  • Solche Zusammensetzungen sind trotz hoher Zugfestigkeiten und Bruchdehnungen jedoch nur bedingt für den Einsatz als Rohrbeschichtung geeignet. Insbesondere bei der Reparaturbeschichtung von Rohren ist entscheidend, dass die Beschichtung selbsttragend ist und auch nach Wegfall des ursprünglichen Rohres intakt bleibt. Dies gilt vor allem bei Rohren, die in sich ständig bewegender Umgebung, wie beispielsweise im Erdreich unter stark befahrenen Straßen, verlegt sind. Diese Bewegungen führen zu einer Verformung bzw. Biegung des Rohres und damit einer mechanischen Beanspruchung der Beschichtung. Die Widerstandsfähigkeit eines Polymers gegenüber einer solchen (langsamen) Biegebeanspruchung kann durch den Biegemodul beschrieben werden.
  • Der vorliegenden Erfindung lag daher die Aufgabe zugrunde, eine Polyharnstoffbeschichtung zu entwickeln,
    • a) die in ihrer Reaktivität vergleichbar ist mit Beschichtungen, die auf aromatischen Aminen basieren,
    • b) zu deren Herstellung im wesentlichen aliphatische Kettenverlängerer Verwendung finden und
    • c) die einen hohen Biegemodul besitzt.
  • Gelöst wurde diese Aufgabe durch die Verwendung einer Kombination von Polyasparaginsäureestern mit speziellen aminischen Kettenverlängerern, die nachweislich den Biegemodul erhöhen, ohne dabei die übrigen mechanischen Eigenschaften nachteilig zu beeinflussen.
  • Gegenstand der vorliegenden Erfindung sind daher Zweikomponenten-Beschichtungssysteme, wenigstens enthaltend
    • A) ein Polyisocyanat-Prepolymer, das über Allophanatgruppen gebundene Polyethergruppen aufweist und
    • B) ein Gemisch von Polyaminen bei dem
    • B1) mindestens 75 mol-% aller NH-Gruppen aus einem aminofunktionellen Polyasparaginsäureester der allgemeinen Formel (I)

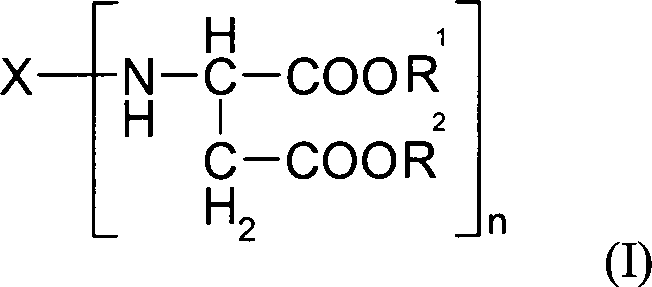

      Figure 00040001
      in der X für einen n-wertigen organischen Rest steht, der durch Entfernung der primären Aminogruppen eines n-wertigen Polyamins erhalten wird, R1 und R2 für gleiche oder verschiedene organische Reste stehen, die unter den Reaktionsbedingungen gegenüber Isocyanatgruppen inert sind und n für eine ganze Zahl von mindestens 2 steht stammen und
    • B2) höchstens 25 mol-% aller NH-Gruppen aus einem cycloaliphatischen Diamin oder aromatischen Diamin stammen sowie
    • C) gegebenenfalls weitere Polyisocyanate.
  • Die in Komponente A) eingesetzten Allophanate sind erhältlich, indem
    • A1) ein oder mehrere aliphatische und/oder cycloaliphatische Polyisocyanate mit
    • A2) einer oder mehreren Polyhydroxyverbindungen, wobei wenigstens eine ein Polyetherpolyol ist,
    zu einem NCO-funktionellen Polyurethanprepolymer umgesetzt werden und dessen so gebildete Urethangruppen dann anschließend unter Zugabe von
    • A3) Polyisocyanaten, welche verschieden von denen aus A1) sein können und
    • A4) Katalysatoren
    • A5) gegebenenfalls Stabilisatoren
    teilweise oder vollständig allophanatisiert werden.
  • Beispiele für geeignete aliphatische und cycloaliphatische Polyisocyanate A1) sind Di- oder Triisocyanate wie Butandiisocyanat, Pentandiisocyanat, Hexandiisocyanat (Hexamethylendiisocyanat, HDI), 4-Isocyanatomethyl-1,8-octandiisocyanat (Triisocyanatononan, TIN) oder cyclische Systeme, wie 4,4'-Methylenbis(cyclohexylisocyanat), 3,5,5-Trimethyl-1-isocyanato-3-isocyanatomethylcyclohexan (Isophorondiisocyanat, IPDI) sowie ω.ω'-Diisocyanato-1,3-dimethylcyclohexan (H6XDI).
  • Bevorzugt werden in den Komponenten A1) und A3) Hexandiisocyanat (Hexamethylendiisocyanat, HDI), 4,4'-Methylenbis(cyclohexylisocyanat) und/oder 3,5,5-Trimethyl-1-isocyanato-3-isocyanatomethylcyclohexan (Isophorondiisocyanat, IPDI) als Polyisocyanate eingesetzt. Ein ganz besonders bevorzugtes Polyisocyanat ist HDI.
  • Bevorzugt werden in A1) und A3) Polyisocyanate des gleichen Typs eingesetzt.
  • Als Polyhydroxyverbindungen der Komponente A2) können alle dem Fachmann bekannten Polyhydroxyverbindungen eingesetzt werden, welche bevorzugt eine mittlere OH-Funktionalität von größer oder gleich 1,5 aufweisen, wobei wenigstens eine der in A2) enthaltenen Verbindungen ein Polyetherpolyol sein muss.
  • Geeignete in A2) einsetzbare Polyhydroxyverbindungen sind niedermolekulare Diole (z. B. 1,2-Ethandiol, 1,3- bzw. 1,2 Propandiol, 1,4-Butandiol), Triole (z. B. Glycerin, Trimethylolpropan) und Tetraole (z. B. Pentaerythrit), Polyetherpolyole, Polyesterpolyole, Polycarbonatpolyole sowie Polythioetherpolyole. Bevorzugt werden in A2) ausschließlich als Polyhydroxyverbindungen Substanzen der vorstehend genannten Art auf Polyetherbasis eingesetzt.
  • Bevorzugt weisen die in A2) eingesetzten Polyetherpolyole zahlenmittlere Molekulargewichte Mn von 300 bis 20000 g/mol, besonders bevorzugt 1000 bis 12000 g/mol, ganz besonders bevorzugt 2000 bis 6000 g/mol auf.
  • Ferner besitzen sie bevorzugt eine mittlere OH-Funktionalität von ≥ 1,9, besonders bevorzugt ≥ 1,95.
  • Solche Polyetherpolyole sind in an sich bekannter Weise durch Alkoxylierung von geeigneten Starter-Molekülen unter Basenkatalyse oder Einsatz von Doppelmetallcyanidverbindungen (DMC-Verbindungen) zugänglich.
  • Besonders geeignete Polyetherpolyole der Komponente A2) sind solche der vorstehend genannten Art mit einem Gehalt an ungesättigten Endgruppen von kleiner oder gleich 0,02 Milliäquivalenten pro Gramm Polyol (meq/g), bevorzugt kleiner oder gleich 0,015 meq/g, besonders bevorzugt kleiner oder gleich 0,01 meq/g (Bestimmungsmethode ASTM D2849-69).
  • Derartige Polyetherpolyole sind in an sich bekannter Weise durch Alkoxylierung von geeigneten Starter-Molekülen, insbesondere unter Verwendung von Doppelmetallcyanid-Katalysatoren (DMC-Katalyse) herstellbar. Dies ist z. B. in der US-A 5,158,922 (z. B. Beispiel 30) und EP-A 0 654 302 (S. 5, Z. 26 bis S. 6, Z. 32) beschrieben.
  • Geeignete Starter-Moleküle für die Herstellung von Polyetherpolyolen sind beispielsweise einfache, niedermolekulare Polyole, Wasser, organische Polyamine mit mindestens zwei N-H-Bindungen oder beliebige Gemische derartiger Starter-Moleküle. Für die Alkoxylierung geeignete Alkylenoxide sind insbesondere Ethylenoxid und/oder Propylenoxid, die in beliebiger Reihenfolge oder auch im Gemisch bei der Alkoxylierung eingesetzt werden können.
  • Bevorzugte Starter-Moleküle zur Herstellung von Polyetherpolyolen durch Alkoxylierung, insbesondere nach dem DMC-Verfahren, sind insbesondere einfache Polyole wie Ethylenglykol, Propylenglykol-1,3- und Butandiol-1,4, Hexandiol-1,6, Neopentylglykol, 2-Ethylhexandiol-1,3, Glyzerin, Trimethylolpropan, Pentaerythrit sowie niedermolekulare, Hydroxylgruppen aufweisende Ester derartiger Polyole mit Dicarbonsäuren der nachstehende beispielhafte genannten Art oder niedermolekulare Ethoxylierungs- oder Propoxylierungsprodukte derartiger einfacher Polyole oder beliebige Gemische derartiger modifizierter oder nicht modifizierter Alkohole.
  • Die Herstellung der isocyanatgruppenhaltigen Polyurethanprepolymere als Zwischenstufe erfolgt durch Umsetzung der Polyhydroxyverbindungen der Komponente A2) mit überschüssigen Mengen der Polyisocyanate aus A1). Die Umsetzung erfolgt im Allge meinen bei Temperaturen von 20 bis 140°C, bevorzugt bei 40 bis 100°C, gegebenenfalls unter der Verwendung von aus der Polyurethanchemie an sich bekannten Katalysatoren wie beispielsweise Zinn-Seifen, z. B. Dibutylzinndilaurat, oder tertiären Aminen, z. B. Triethylamin oder Diazabicyclooctan.
  • Die Allophanatisierung erfolgt dann anschließend durch Umsetzung der isocyanatgruppenhaltigen Polyurethanprepolymere mit Polyisocyanaten A3), welche gleich oder verschieden zu denen der Komponente A1) sein können, wobei geeignete Katalysatoren A4) zur Allophanatisierung zugesetzt werden. Typischerweise wird anschließend zur Stabilisierung die sauren Additive der Komponente A5) zugesetzt und überschüssiges Polyisocyanats, z. B. durch Dünnschichtdestillation oder Extraktion aus dem Produkt entfernt.
  • Das Molverhältnis der OH-Gruppen der Verbindungen der Komponente A2) zu den NCO-Gruppen der Polyisocyanate aus A1) und A3) beträgt bevorzugt 1:1,5 bis 1:20, besonders bevorzugt 1:2 bis 1:15, ganz besonders bevorzugt 1:2 bis 1:10.
  • Bevorzugt werden in A4) als Katalysatoren Zink(II)-Verbindungen eingesetzt, wobei dies besonders bevorzugt Zink-Seifen längerkettiger, verzweigter oder unverzweigter, aliphatischer Carbonsäuren sind. Bevorzugte Zink(II)-Seifen sind solche auf Basis von 2-Ethylhexansäure sowie den linearen, aliphatischen C4- bis C30-Carbonsäuren. Ganz besonders bevorzugte Verbindungen der Komponente A4) sind Zn(II)bis(2-ethylhexanoat), Zn(II)bis(n-oktoat), Zn(II)bis(stearat) oder deren Mischungen.
  • Diese Allophanatisierungskatalysatoren werden typischerweise in Mengen von 5 ppm bis zu bis 5 Gew.-%, bezogen auf die gesamte Reaktionsmischung, eingesetzt. Bevorzugt werden 5 bis 500 ppm des Katalysators, besonders bevorzugt 20 bis 200 ppm, eingesetzt.
  • Gegebenenfalls können vor während oder nach der Allophanatisierung auch stabilisierend wirkende Zusätze verwendet werden. Dies können saure Additive wie Lewis-Säuren (Elektronenmangelverbindungen) oder Broenstedt-Säuren (Protonensäuren) oder solche Verbindungen sein, welche unter Reaktion mit Wasser derartige Säuren freisetzen
  • Dies sind beispielsweise anorganische oder organische Säuren oder auch neutrale Verbindungen wie Säurehalogenide oder Ester sein, welche mit Wasser zu den entsprechenden Säuren reagieren. Genannt seien hier insbesondere Salzsäure, Phosphorsäure, Phos phorsäureester, Benzoylchlorid, Isophtalsäuredichlorid, p-Toluolsulfonsäure, Ameisensäure, Essigsäure, Dichloressigsäure und 2-Chlorpropionsäure.
  • Die vorgenannten sauren Additive können auch zur Deaktivierung des Allophanatisierungskatalysators eingesetzt werden. Sie verbessern darüber hinaus die Stabilität der erfindungsgemäß hergestellten Allophanate, z. B. bei thermischer Belastung während der Dünnschichtdestillation oder auch nach der Herstellung bei Lagerung der Produkte.
  • Die sauren Additive werden in der Regel mindestens in einer solchen Menge zugegeben, dass das Molverhältnis der sauren Zentren des sauren Additivs und des Katalysators mindestens 1:1 beträgt. Vorzugsweise wird jedoch ein Überschuss des sauren Additivs zugesetzt.
  • Sofern überhaupt saure Additive verwendet werden sind dies bevorzugt organische Säuren wie Carbonsäuren oder Säurehalogenide wie Benzoylchlorid oder Isophtalyldichlorid.
  • Soll überschüssiges Diisocyanat abgetrennt werden, ist die Dünnschichtdestillation das bevorzugte Verfahren und wird in der Regel bei Temperaturen von 100 bis 160°C und einem Druck von 0,01 bis 3 mbar durchgeführt. Der Restmonomergehalt beträgt danach bevorzugt weniger als 1 Gew.-%, besonders bevorzugt weniger als 0,5 Gew.-% (Diisocyanat).
  • Die gesamten Verfahrensschritte können gegebenenfalls in Anwesenheit inerter Lösungsmittel durchgeführt werden. Als inerte Lösungsmittel sind dabei solche zu verstehen, die unter den gegebenen Reaktionsbedingungen nicht mit den Edukten reagieren. Beispiele sind Ethylacetat, Butylacetat, Methoxypropylacetat, Methylethylketon, Methylisobutylketon, Toluol, Xylol, aromatische oder (cyclo-)aliphatische Kohlenwasserstoffgemische oder beliebige Gemische derartiger Lösungsmittel. Bevorzugt werden die erfindungsgemäßen Umsetzungen jedoch lösemittelfrei durchgeführt.
  • Die Zugabe der beteiligten Komponenten kann sowohl bei der Herstellung der isocyanatgruppenhaltigen Prepolymere als auch bei Allophanatisierung in beliebiger Reihenfolge erfolgen. Bevorzugt ist jedoch die Zugabe des Polyetherpolyols A2) zum vorgelegten Polyisocyanat der Komponenten A1) und A3) und schließlich die Zugabe des Allophanatisierungskatalysators A4).
  • In einer bevorzugten Ausführungsform der Erfindung werden die Polyisocyanate der Komponenten A1) und A3) in einem geeigneten Reaktionsgefäß vorgelegt und, gegebenenfalls unter Rühren, auf 40 bis 100°C erwärmt. Nach Erreichen der gewünschten Temperatur werden unter Rühren dann die Polyhydroxyverbindungen der Komponente A2) zugegeben und solange gerührt, bis der theoretische NCO-Gehalt des nach der gewählten Stöchiometrie zu erwartenden Polyurethanprepolymers erreicht oder geringfügig unterschritten ist. Jetzt wird der Allophanatisierungskatalysator A4) zugegeben und die Reaktionsmischung solange auf 50 und 100°C erwärmt, bis der gewünschte NCO-Gehalt erreicht oder geringfügig unterschritten ist. Nach Zugabe von sauren Additiven als Stabilisatoren wird das Reaktionsgemisch abgekühlt oder direkt der Dünnschichtdestillation zugeführt. Dabei wird das überschüssige Polyisocyanat bei Temperaturen von 100 bis 160°C und einem Druck von 0,01 bis 3 mbar bis auf einen Restmonomergehalt von weniger als 1%, bevorzugt weniger als 0,5%, abgetrennt. Nach der Dünnschichtdestillation kann gegebenenfalls weiterer Stabilisator zugegeben werden.
  • Solche in den beanspruchten Zweikomponenten-Beschichtungssystemen eingesetzte Allophanate entsprechen typischerweise der allgemeinen Formel (II),

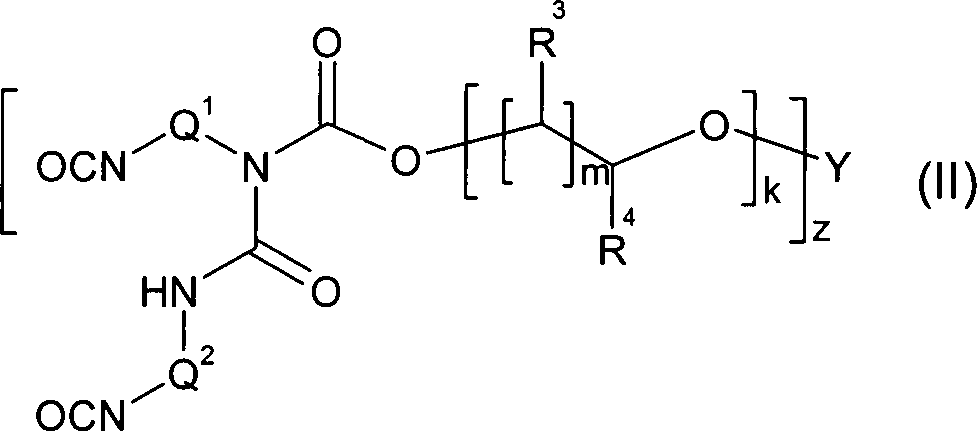

    Figure 00090001
    worin
    Q1 und Q2 unabhängig voneinander der Rest eines linearen und/oder cyclischen aliphatischen Diisocyanats der genannten Art, bevorzugt -(CH2)6-, sind,
    R3 und R4 unabhängig voneinander Wasserstoff oder ein C1-C4-Alkylrest sind, wobei R3 und R4 bevorzugt Wasserstoff und/oder Methylgruppen sind und in jeder Wiederholungseinheit k die Bedeutung von R3 und R4 verschieden sein kann,
    Y der Rest eines Starter-Moleküls der genannten Art mit einer Funktionalität von 2 bis 6 ist, und somit
    z eine Zahl von 2 bis 6 ist, welche durch Verwendung von verschiedenen Starter-Molekülen selbstverständlich auch keine ganze Zahl sein muss, sowie
    k bevorzugt so vielen Monomereinheiten entspricht, dass das zahlenmittlere Molekulargewicht des der Struktur zugrunde liegenden Polyethers 300 bis 20.000 g/mol beträgt und
    m 1 oder 3 ist.

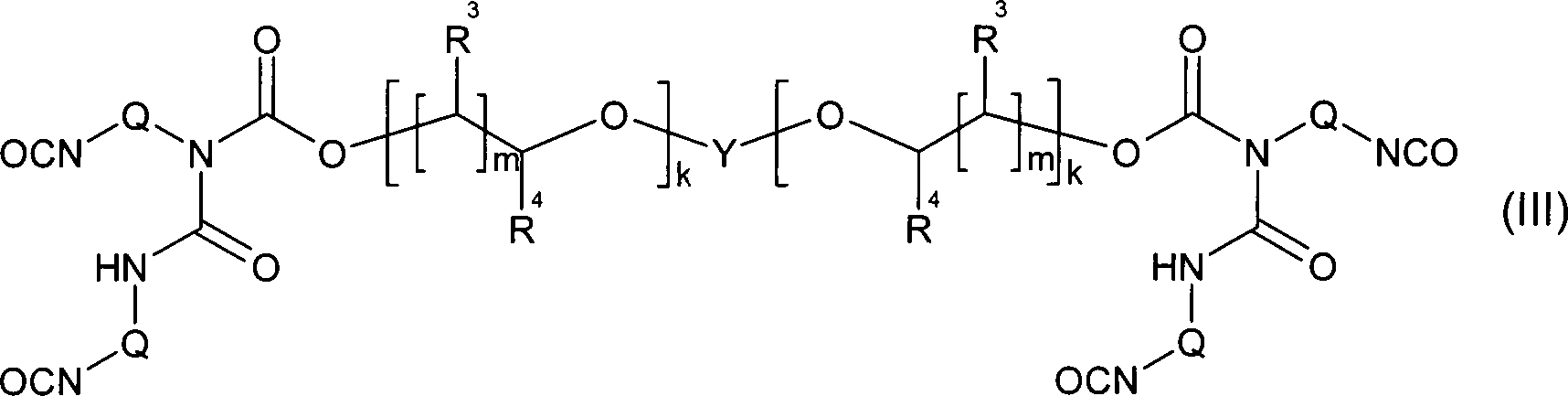

  • Vorzugsweise werden Allophanate erhalten, welche der allgemeinen Formel (III) entsprechen,
    Figure 00100001
    worin
    Q für den Rest eines linearen und/oder cyclischen aliphatischen Diisocyanats der genannten Art, bevorzugt -(CH2)6-, steht,
    R3 und R4 unabhängig voneinander für Wasserstoff oder für einen C1-C4-Alkylrest stehen, wobei R3 und R4 bevorzugt Wasserstoff und/oder Methylgruppen sind wobei in jeder Wiederholungseinheit m die Bedeutung von R3 und R4 verschieden sein kann,
    Y für den Rest eines difunktionellen Starter-Moleküls der genannten Art steht und
    k so vielen Monomereinheiten entspricht, dass das zahlenmittlere Molekulargewicht des der Struktur zugrunde liegenden Polyethers 300 bis 20000 g/mol beträgt und
    m gleich 1 oder 3 ist.
  • Da zur Herstellung der Allophanate der Formel (II) und (III) in der Regel Polyole auf Basis von polymerisiertem Ethylenoxid, Propylenoxid oder Tetrahydrofuran eingesetzt werden, so ist in den Formeln (II) und (III) im Falle von m = 1 besonders bevorzugt wenigstens ein Rest von R3 und R4 Wasserstoff, im Falle von m = 3 sind R3 und R4 Wasserstoff.
  • Die erfindungsgemäß in A) eingesetzten Allophanate haben typischerweise zahlenmittlere Molekulargewichte von 700 bis 50000 g/mol, bevorzugt 1500 bis 8000 g/mol und besonders bevorzugt 1500 bis 4000 g/mol.
  • Die erfindungsgemäß in A) eingesetzten Allophanate haben typischerweise Viskositäten bei 23°C von 500 bis 100000 mPas, bevorzugt 500 bis 50000 mPas und besonders bevorzugt von 1000 bis 7500 mPas, ganz besonders bevorzugt von 1000 bis 3500 mPas.
  • Die Gruppe X in Formel (1) der Polyasparaginsäureester der Komponente B1) basiert bevorzugt auf einem n-wertigen Polyamin ausgewählt aus der Gruppe bestehend aus Ethylendiamin, 1,2-Diaminopropan, 1,4-Diaminobutan, 1,6-Diaminohexan, 2-Methyl-1,5-Diaminopentan, 2,5-Diamino-2,5-dimethylhexan, 2,2,4- und/oder 2,4,4-Trimethyl-1,6-diaminohexan, 1,11-Diaminoundecan, 1,12-Diaminododecan, und Polyetherpolyaminen mit aliphatisch gebundenen primären Aminogruppen mit einem zahlenmittleren Molekulargewicht Mn von 148 bis 6000 g/mol.
  • Besonders bevorzugt basiert die Gruppe X auf 1,4-Diaminobutan, 1,6-Diaminohexan, 2-Methyl-1,5-Diaminopentan, 2,2,4- und/oder 2,4,4-Trimethyl-1,6-diaminohexan und ganz besonders bevorzugt auf 2-Methyl-1,5-Diaminopentan.
  • In Bezug auf die Reste R1 und R2 bedeutet „unter den Reaktionsbedingungen gegenüber Isocyanatgruppen inert”, dass diese Reste keine Gruppen mit Zerewitinoff-aktivem Wasserstoff (CH-acide Verbindungen; vgl. Römpp Chemie Lexikon, Georg Thieme Verlag Stuttgart) wie OH, NH oder SH aufweisen.
  • Bevorzugt sind R1 und R2 unabhängig voneinander C1- bis C10-Alkylreste, besonders bevorzugt Methyl oder Ethylreste.
  • Bevorzugt ist n in Formel (I) eine ganze Zahl von 2 bis 6, besonders bevorzugt 2 bis 4.
  • Die Herstellung der aminofunktionellen Polyasparaginsäureester B) erfolgt in an sich bekannter Weise durch Umsetzung der entsprechenden primären Polyamine der Formel X-[NH2]n mit Malein- oder Fumarsäureester der allgemeinen Formel R1OOC-CH=CH-COOR2
  • Geeignete Polyamine sind die oben als Basis für die Gruppe X genannten Diamine.
  • Beispiele geeigneter Malein- oder Fumarsäureester sind Maleinsäuredimethylester, Maleinsäurediethylester, Maleinsäuredibutylester und die entsprechenden Fumarsäureester.
  • Die Herstellung der aminofunktionellen Polyasparaginsäureester B) aus den genannten Ausgangsmaterialien erfolgt bevorzugt innerhalb des Temperaturbereichs von 0 bis 100°C, wobei die Ausgangsmaterialien in solchen Mengenverhältnissen eingesetzt werden, dass auf jede primäre Aminogruppe mindestens eine, vorzugsweise genau eine olefinische Doppelbindung entfällt, wobei im Anschluss an die Umsetzung gegebenenfalls im Überschuss eingesetzte Ausgangsmaterialien destillativ abgetrennt werden können. Die Umsetzung kann in Substanz oder in Gegenwart geeigneter Lösungsmittel wie Methanol, Ethanol, Propanol oder Dioxan oder Gemischen derartiger Lösungsmittel erfolgen.
  • Die cycloaliphatischen oder aromatischen Aminkettenverlängerer aus B2) sind ausgewählt aus der Gruppe 1,2-Diaminocyclohexan, 1,4-Diaminocyclohexan, 1,4-Di(aminomethyl)cyclohexan, 1-Amino-3,3,5-trimethyl-5-aminomethyl-cyclohexan, 2,4- und/oder 2,6-Hexahydrotoluylendiamin, 2,4'- und/oder 4,4'-Diamino-dicyclohexylmethan, 3,3'-Dimethyl-4,4'-diamino-dicyclohexylmethan, 3,3'‚5,5'-Tetramethyl-4,4'-diamino-dicyclohexylmethan, 2,4,4'-Triamino-5-methyl-dicyclohexylmethan, 1,3-Bis(aminomethyl)benzol sowie deren (Teil-)Umsetzungsprodukte mit Michaelakzeptoren ausgewählt aus der Gruppe Maleinsäurediethylester, Maleinsäuredimethylester, Acrylnitril sowie Gemischen daraus oder deren (Teil-)umsetzungsprodukte mit Dialkylketonen oder Aldehyden ausgewählt aus der Gruppe Aceton, Methylethylketon, Diethylketon, Methylisopropylketon, Methylisobutylketon, Methyl-tert.-butylketon, Cyclohexanon, tert.-butylaldehyd, Isopropylaldehyd im Sinne einer reduktiven Aminierung. Ferner können als Aminkettenverlängerer in B2) substituierte Toluylendiamine oder Methylenbis(aniline) eingesetzt werden. Im einzelnen seien genannt Diethyltoluylendiamine, Dimethylthiotoluylendiamine, insbesondere deren Isomere mit Amino-Gruppen in 2,4- und 2,6-Position, sowie Gemische daraus, 4,4'-Methylenbis(2-isopropyl-6-methylanilin), 4,4'-Methylenbis(2,6-diisopropylanilin), 4,4'-Methylenbis(2-ethyl-6-methylanilin), sowie 4,4'-Methylenbis(3-chloro-2,6-diethylanilin), 4,4'-Methylene-bis(2-chloroaniline). Bevorzugt ist jedoch die Verwendung der (Teil-)umsetzungsprodukte von 1-Amino-3,3,5-trimethyl-5-aminomethyl-cyclohexan, 2,4- und/oder 2,6-Hexahydrotoluylendiamin oder 2,4'- und/oder 4,4'-Diamino-dicyclohexylmethan mit Acrylnitril oder Maleinsäurediethylester, oder der (Teil-)umsetzungsprodukte von die Verwendung der (Teil-)umsetzungsprodukte von 1-Amino-3,3,5-trimethyl-5-aminomethyl-cyclohexan, 2,4- und/oder 2,6-Hexahydrotoluylendiamin oder 2,4'- und/oder 4,4'-Diamino-dicyclohexylmethan mit Aceton, Methylisobutylketon, Methyl-tert.-butylketon oder Cyclohexanon im Sinne einer reduktiven Aminierung oder die Verwendung von Diethyltoluylendiamin, Dimethylthiotoluylendiamin, insbesondere deren Isomere mit Amino-Gruppen in 2,4- und 2,6-Position sowie 4,4'-Methylenbis(2,6-diisopropylanilin), 4,4'-Methylenbis(3-chloro-2,6-diethylanilin).
  • Ganz besonders bevorzugt ist die Verwendung des Umsetzungsproduktes von 1-Amino-3,3,5-trimethyl-5-aminomethyl-cyclohexan mit Acrylnitril, Maleinsäurediethylester oder Aceton, sowie des Umsetzungsproduktes von 2,4'- und/oder 4,4'-Diamino-dicyclohexylmethan mit Maleinsäurediethylester oder Methylisobutylketon, oder die Verwendung von Diethyltoluylendiamin, 4,4'-Methylenbis(2,6-diisopropylanilin) sowie 4,4'-Methylenbis(3-chloro-2,6-diethylanilin).
  • Als weitere Polyisocyanate C) können prinzipiell alle an sich bekannten Folgeprodukte aliphatischer bzw. cycloaliphatischer Polyisocyanate mit Uretdion-, Biuret- und/oder Isocyanurat-Struktur eingesetzt werden, welche durch Modifizierung an sich bekannter monomerer Diisocyanate wie Butandiisocyanat, Pentandiisocyanat, Hexandiisocyanat (Hexamethylendiisocyanat, HDI), 4-Isocyanatomethyl-1,8-octandiisocyanat (Triisocyanatononan, TIN) oder cyclische Systeme wie 4,4'-Methylenbis(cyclohexylisocyanat), 3,5,5-Trimethyl-1-isocyanato-3-isocyanatomethylcyclohexan (Isophorondiisocyanat, IPDI) sowie ω,ω'-Diisocyanato-1,3-dimethylcyclohexan (H6XDI), erhalten werden können.
  • Bevorzugt enthalten die erfindungsgemäßen Zusammensetzungen Polyisocyanate C) mit Uretdion-Struktur oder Isocyanurat-Struktur, besonders bevorzugt Uretdione oder Isocyanurate auf Basis Hexamethylendiisocyanat (HDI) und ganz besonders bevorzugt Isocyanurate auf Basis Hexamethylendiisocyanat (HDI).
  • Selbstverständlich können den erfindungsgemäßen Zusammensetzungen die üblichen Hilfs- und Zusatzstoffe wie Pigmente, (Lack-)Additive, Thixotropiermittel, Verlaufsmittel, Emulgatoren und Stabilisatoren zugegeben werden.
  • Der Zusatz von Katalysatoren zur Aushärtung ist typischerweise nicht nötig, jedoch prinzipiell möglich.
  • Die Herstellung der erfindungsgemäßen Zusammensetzungen erfolgt durch Mischen der Komponenten A), B) und gegebenenfalls C) in beliebiger Reihenfolge vor oder während der Applikation, beispielsweise als Beschichtung. Wird eine Komponente C) eingesetzt, so wird diese vorzugsweise erst mit der Komponente A) gemischt und die resultierende Mischung danach mit der Komponente B) ausgehärtet.
  • In den erfindungsgemäßen Zweikomponenten-Beschichtungssystemen beträgt das Verhältnis von freien oder blockierten Aminogruppen zu freien NCO-Gruppen 0,5:1 bis 2:1, bevorzugt 0,5:1 bis 1,5:1, besonders bevorzugt 1:1 bis 1,5:1.
  • Zur Herstellung der erfindungsgemäßen Zweikomponenten-Beschichtungssystemen werden die Einzelkomponenten miteinander vermischt.
  • Die genannten Beschichtungsmittel können mit den an sich bekannten Techniken wie Sprühen, Tauchen, Fluten, Rollen, Streichen oder Gießen auf Oberflächen appliziert werden. Nach dem Ablüften gegebenenfalls vorhandener Lösungsmittel, härten die Beschichtungen dann bei Umgebungsbedingungen oder auch bei höheren Temperaturen von beispielsweise 40 bis 200°C.
  • Die genannten Zusammensetzungen können beispielsweise auf Metalle wie Eisen, Stahl, Aluminium, Bronze, Messing, Kupfer, Kunststoffe, keramische Materialien wie Glas, Beton, Stein sowie Naturstoffe aufgebracht werden, wobei die genannten Substrate zuvor einer gegebenenfalls notwendigen Vorbehandlung unterzogen worden sein können.
  • Bevorzugt werden die Zusammensetzungen auf Eisen oder Stahl aufgebracht, wobei die Oberflächen und/oder die Werkstoffe insgesamt durch Korrosion geschädigt sein können. Aufgrund ihrer raschen Aushärtung und Werkstoffeigenschaften insgesamt sind die erfindungsgemäßen Zusammensetzungen insbesondere auch zur (Innen-)Beschichtung von Rohren und Speicherbehältnissen geeignet, speziell zur Beschichtung von Rohren zur Beförderung von und Speicherbehältnissen für Mineralöl, Wasser, insbesondere Trinkwasser, Gasen oder Chemikalien. Die erfindungsgemäßen Zusammensetzungen können auch zur Beschichtung von Dächern, Parkflächen, Ballasttanks in Schiffen, Ladeflächen in Schiffen oder Fahrzeugen, Fußböden, Schwimmbädern, Kanalschächten, Aquarien, Tunneln eingesetzt werden. Die genannten Zusammensetzungen können auch in Kombination mit Glasfasern oder sogenannten Geotextilien als Kompositharz verwendet werden.
  • Beispiele:
    • Polyisocyanat 1: Desmodur® N3600, Bayer MaterialScience AG, Deutschland.
    • Polyisocyanat 2: Desmodur® XP2599, Bayer MaterialScience AG, Deutschland.
    • Amin 1: Desmophen® NH1220, Bayer MaterialScience AG, Deutschland.
    • Amin 3: Ethacure® 100 (DETDA), Albemarle, USA.
    • Amin 4: Jefflink® 754, Huntsman, USA.
    • Amin 5: Desmophen® NH1420, Bayer MaterialScience AG, Deutschland.
    • Amin 6: 4,4'-Methylene-bis(2-chloroaniline) (M-BOCA), Sigma-Aldrich, Deutschland.
    • Amin 7: Polyclear® 136, Hansson Group LLC, USA.
  • Herstellung von Amin 2:
  • 4462 g Maleinsäurediethylester werden in 6650 g Methanol bei 40°C gelöst. 2207 g Isophorondiamin werden innerhalb von 90 min zugetropft. Es wird 20 h bei 40°C gerührt und das Lösemittel im Vakuum abdestilliert. Man erhält 6669 g Amin 2.
    Beispiele 1 2 3 4 5
    Polyisocyanat 1 50 50 50 50 50
    Polyisocyanat 2 50 50 50 50 50
    Amin 1 100 94 87 82 95
    Anteil NH-Gruppen aus Amin 1 100% 94% 88% 83% 88%
    Amin 2 0 6,4 12,8 18,4 0
    Anteil NH-Gruppen aus Amin 2 0% 6% 12% 17% 0%
    Amin 3 0 0 0 0 5
    Anteil NH-Gruppen aus Amin 2 0% 0% 0% 0% 12%
    NCO:NH 1,1:1,0 1,1:1,0 1,1:1,0 1,1:1,0 1,1:1,0
    Gelzeit (sec) 130 120 140 160 120
    Zugfestigkeit ISO EN 527 [MPa]: 9,7 10,5 9,3 11,0 10,8
    Vergleich zu Beispiel 1 100 108% 96% 113% 111%
    Bruchdehnung ISO EN 527 [%]: 117 104 100 105 89
    Vergleich zu Beispiel 1 100% 89% 86% 90% 76%
    Kerbschlagzähigkeit ISO EN 179-1 [kJ/m2] 59,4 61,3 57,1 61,4 45,0
    Vergleich zu Beispiel 1 100% 103% 96% 103% 76%
    Biegemodul ASTM D790-03 [MPa] 65,0 81,0 115,0 170,0 252,0
    Vergleich zu Beispiel 1 100% 125% 177% 262% 388%
    Beispiele 1 6 7 8 9
    Polyisocyanat 1 50 50 50 50 50
    Polyisocyanat 2 50 50 50 50 50
    Amin 1 100 97 93 90 86
    Anteil NH-Gruppen aus Amin 1 100% 94% 88% 83% 78%
    Amin 4 0 3 7 10 14
    Anteil NH-Gruppen aus Amin 2 0% 6% 12% 17% 22%
    NCO:NH 1,1:1,0 1,1:1,0 1,1:1,0 1,1:1,0 1,1:1,0
    Gelzeit (sec) 130 120 110 110 105
    Zugfestigkeit ISO EN 527 [MPa]: 9,7 9,6 10,2 10,3 11,0
    Vergleich zu Beispiel 1 100% 99% 105% 106% 113%
    Bruchdehnung ISO EN 527 [%]: 117 111 108 105 120
    Vergleich zu Beispiel 1 100% 95% 92% 90% 103%
    Kerbschlagzähigkeit ISO EN 179-1 [kJ/m2] 59,4 55,6 62,3 57,7 61,1
    Vergleich zu Beispiel 1 100% 94% 105% 97% 103%
    Biegemodul ASTM D790-03 [MPa] 65 86 116 166 203
    Vergleich zu Beispiel 1 100% 132% 178% 255% 312%
    Beispiele 1 10 11 12 13
    Polyisocyanat 1 50 50 50 50 50
    Polyisocyanat 2 50 50 50 50 50
    Amin 1 100 93 86 80 73
    Anteil NH-Gruppen aus Amin 1 100% 94% 88% 83% 76%
    Amin 5 0 7 14 20 27
    Anteil NH-Gruppen aus Amin 2 0% 6% 12% 17% 24%
    NCO:NH 1,1:1,0 1,1:1,0 1,1:1,0 1,1:1,0 1,1:1,0
    Gelzeit (sec) 130 120 130 140 150
    Zugfestigkeit ISO EN 527 [MPa]: 9,7 10,0 10,1 10,6 11,0
    Vergleich zu Beispiel 1 100% 103% 104% 109% 113%
    Bruchdehnung ISO EN 527 [%]: 117 117 119 111 108
    Vergleich zu Beispiel 1 100% 100% 102% 95% 92%
    Kerbschlagzähigkeit ISO EN 179-1 [kJ/m2] 59,4 56,3 54,7 52,0 50,5
    Vergleich zu Beispiel 1 100% 95% 92% 88% 85%
    Biegemodul ASTM D790-03 [MPa] 65 98 146 220 320
    Vergleich zu Beispiel 1 100% 151% 225% 339% 492%
    Beispiele 1 14 15 16 17 18
    Polyisocyanat 1 50 50 50 50 50 50
    Polyisocyanat 2 50 50 50 50 50 50
    Amin 1 100 96 93 89 85 93
    Anteil NH-Gruppen aus Amin 1 100% 94% 88% 82% 76% 88%
    Amin 6 0 6 7 11 15 0
    Anteil NH-Gruppen aus Amin 2 0% 6% 12% 18% 24% 0%
    Amin 7 0 0 0 0 0 7
    Anteil NH-Gruppen aus Amin 2 0% 0% 0% 0% 0% 12%
    NCO:NH 1,1:1,0 1,1:1,0 1,1:1,0 1,1:1,0 1,1:1,0 1,1:1,0
    Gelzeit (sec) 130 80 90 100 110 105
    Zugfestigkeit ISO EN 527 [MPa]: 9,7 11,5 11,4 11,2 11,6 11,5
    Vergleich zu Beispiel 1 100% 119% 118% 115% 120% 119%
    Bruchdehnung ISO EN 527 117 124 114 103 109 98
    Vergleich zu Beispiel 1 100% 106% 97% 88% 93,2% 84%
    Kerbschlagzähigkeit ISO EN 179-1 [kJ/m2] 59,4 61,5 61,7 58,1 52,0 51,0
    Vergleich zu Beispiel 1 100% 104% 104% 98% 88% 86%
    Biegemodul ASTM D790-03 [MPa] 65 85 107 164 265 267
    Vergleich zu Beispiel 1 100% 131% 165% 252% 408% 411%
  • Beispiel 1 enthält als Kettenverlängerer ausschließlich ein nicht cyclisches Diamin. Durch Zusatz unterschiedlicher cyclischer Diaminkettenverlängerer wird der Biegemodul um bis zu 492% des Ausgangswertes erhöht. Die übrigen Materialeigenschaften, wie Zugfestigkeit, Bruchdehnung und Kerbschlagzähigkeit bleiben dabei nahezu unverändert (Abweichungen vom Ausgangswert < 20%).
  • ZITATE ENTHALTEN IN DER BESCHREIBUNG
  • Diese Liste der vom Anmelder aufgeführten Dokumente wurde automatisiert erzeugt und ist ausschließlich zur besseren Information des Lesers aufgenommen. Die Liste ist nicht Bestandteil der deutschen Patent- bzw. Gebrauchsmusteranmeldung. Das DPMA übernimmt keinerlei Haftung für etwaige Fehler oder Auslassungen.
  • Zitierte Patentliteratur
    • - US 3428610 A [0004]
    • - US 4463126 A [0004, 0005]
    • - EP 1486522 A [0006]
    • - EP 0936235 A [0008]
    • - WO 2004/033517 [0011]
    • - EP 0403921 A [0011]
    • - US 5126170 A [0011]
    • - US 5158922 A [0026]
    • - EP 0654302 A [0026]
  • Zitierte Nicht-Patentliteratur
    • - ASTM D2849-69 [0025]
    • - Römpp Chemie Lexikon, Georg Thieme Verlag Stuttgart [0050]
    • - ISO EN 527 [0069]
    • - ISO EN 527 [0069]
    • - ISO EN 179-1 [0069]
    • - ASTM D790-03 [0069]
    • - ISO EN 527 [0069]
    • - ISO EN 527 [0069]
    • - ISO EN 179-1 [0069]
    • - ASTM D790-03 [0069]
    • - ISO EN 527 [0069]
    • - ISO EN 527 [0069]
    • - ISO EN 179-1 [0069]
    • - ASTM D790-03 [0069]
    • - ISO EN 527 [0069]
    • - ISO EN 527 [0069]
    • - ISO EN 179-1 [0069]
    • - ASTM D790-03 [0069]

Claims (10)

  1. Zweikomponenten-Beschichtungssysteme, wenigstens enthaltend A) ein Polyisocyanat-Prepolymer, das über Allophanatgruppen gebundene Polyethergruppen aufweist und B) ein Gemisch von Polyaminen bei dem B1) mindestens 75 mol-% aller NH-Gruppen aus einem aminofunktionellen Polyasparaginsäureester der allgemeinen Formel (I)
    Figure 00190001
    in der X für einen n-wertigen organischen Rest steht, der durch Entfernung der primären Aminogruppen eines n-wertigen Polyamins erhalten wird, R1 und R2 für gleiche oder verschiedene organische Reste stehen, die unter den Reaktionsbedingungen gegenüber Isocyanatgruppen inert sind und n für eine ganze Zahl von mindestens 2 steht stammen und B2) höchstens 25 mol-% aller NH-Gruppen aus einem cycloaliphatischen Diamin oder aromatischen Diamin stammen sowie C) gegebenenfalls weitere Polyisocyanate.
  2. Zweikomponenten-Beschichtungssysteme gemäß Anspruch 1, dadurch gekennzeichnet, dass die zum Aufbau des Polyisocyanat-Prepolymers A eingesetzten Allophanate der allgemeinen Formel (II) entsprechen,
    Figure 00200001
    worin Q1 und Q2 unabhängig voneinander der Rest eines linearen und/oder cyclischen aliphatischen Diisocyanats, bevorzugt -(CH2)6-, sind, R3 und R4 unabhängig voneinander Wasserstoff oder ein C1-C4-Alkylrest sind, wobei R3 und R4 bevorzugt Wasserstoff und/oder Methylgruppen sind und in jeder Wiederholungseinheit k die Bedeutung von R3 und R4 verschieden sein kann, Y der Rest eines Starter-Moleküls mit einer Funktionalität von 2 bis 6 ist, und somit z eine Zahl von 2 bis 6 ist, welche durch Verwendung von verschiedenen Starter-Molekülen keine ganze Zahl sein muss, sowie k so vielen Monomereinheiten entspricht, dass das zahlenmittlere Molekulargewicht des der Struktur zugrunde liegenden Polyethers 300 bis 20.000 g/mol beträgt und m 1 oder 3 ist.
  3. Zweikomponenten-Beschichtungssysteme gemäß Anspruch 1, dadurch gekennzeichnet, dass die zum Aufbau des Polyisocyanat-Prepolymers A eingesetzten Allophanate der allgemeinen Formel (III) entsprechen,
    Figure 00210001
    worin Q für den Rest eines linearen und/oder cyclischen aliphatischen Diisocyanats, bevorzugt -(CH2)6-, steht, R3 und R4 unabhängig voneinander für Wasserstoff oder für einen C1-C4-Alkylrest stehen, wobei R3 und R4 bevorzugt Wasserstoff und/oder Methylgruppen sind wobei in jeder Wiederholungseinheit m die Bedeutung von R3 und R4 verschieden sein kann, Y für den Rest eines difunktionellen Starter-Moleküls steht und k so vielen Monomereinheiten entspricht, dass das zahlenmittlere Molekulargewicht des der Struktur zugrunde liegenden Polyethers 300 bis 20000 g/mol beträgt und m gleich 1 oder 3 ist.
  4. Verwendung der Zweikomponenten-Beschichtungssysteme gemäß Ansprüchen 1 bis 3 zur Beschichtung von Substraten.
  5. Verwendung gemäß Anspruch 4, dadurch gekennzeichnet, dass es sich bei den Substraten um Rohrleitungen handelt.
  6. Verwendung gemäß Anspruch 5, dadurch gekennzeichnet, dass es sich um Rohrinnenbeschichtungen handelt.
  7. Verwendung gemäß Ansprüchen 5 und 6, dadurch gekennzeichnet, dass es sich um Trinkwasserrohre handelt.
  8. Verwendung gemäß Anspruch 4, dadurch gekennzeichnet, dass es sich bei den Substraten um Wasserspeicherbehältnisse handelt.
  9. Verwendung gemäß Anspruch 4, dadurch gekennzeichnet, dass es sich bei den Substraten um Gebäudedächer handelt.
  10. Verwendung gemäß Anspruch 4, dadurch gekennzeichnet, dass es sich bei den Substraten um Ballast-Tanks von Schiffen handelt.
DE102008024352A 2008-05-20 2008-05-20 Polyharnstoffzusammensetzung Withdrawn DE102008024352A1 (de)

Priority Applications (5)

Application Number Priority Date Filing Date Title
DE102008024352A DE102008024352A1 (de) 2008-05-20 2008-05-20 Polyharnstoffzusammensetzung
PCT/EP2009/003248 WO2009141058A1 (de) 2008-05-20 2009-05-07 Polyharnstoffzusammensetzung
EP09749548A EP2283053A1 (de) 2008-05-20 2009-05-07 Polyharnstoffzusammensetzung
US12/993,533 US20110070387A1 (en) 2008-05-20 2009-05-07 Polyurea composition
TW098116479A TW201009030A (en) 2008-05-20 2009-05-19 Polyurea composition

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
DE102008024352A DE102008024352A1 (de) 2008-05-20 2008-05-20 Polyharnstoffzusammensetzung

Publications (1)

Publication Number Publication Date
DE102008024352A1 true DE102008024352A1 (de) 2009-11-26

Family

ID=41016989

Family Applications (1)

Application Number Title Priority Date Filing Date
DE102008024352A Withdrawn DE102008024352A1 (de) 2008-05-20 2008-05-20 Polyharnstoffzusammensetzung

Country Status (5)

Country Link
US (1) US20110070387A1 (de)
EP (1) EP2283053A1 (de)
DE (1) DE102008024352A1 (de)
TW (1) TW201009030A (de)
WO (1) WO2009141058A1 (de)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP2556126A4 (de) * 2010-04-09 2014-08-20 Bayer Materialscience Llc Zweikomponenten-polyasparagin-beschichtungszusammensetzungen
WO2014147142A1 (fr) * 2013-03-19 2014-09-25 Vencorex France Composition d'allophanate
EP2930198A1 (de) 2014-04-07 2015-10-14 Bayer MaterialScience AG Verdruckbares mehrkomponentensystem
EP3115388A1 (de) * 2015-07-06 2017-01-11 FRANKEN-Systems GmbH Verwendung eines reaktivsystems zur bauwerksabdichtung und eine bauwerksabdichtung

Families Citing this family (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2010120617A2 (en) * 2009-04-16 2010-10-21 3M Innovative Properties Company Method and composition suitable for coating drinking water pipelines
WO2012161774A1 (en) 2011-03-30 2012-11-29 3M Innovative Properties Company Composition comprising cyclic secondary amine and methods of coating drinking water pipelines
JP2013151645A (ja) * 2011-12-27 2013-08-08 Sumika Bayer Urethane Kk 水性ウレタン系樹脂組成物
WO2013188176A1 (en) 2012-06-15 2013-12-19 3M Innovative Properties Company Curable polyurea forming composition, method of making, and composite article
CN102925032B (zh) * 2012-11-14 2015-03-18 长江水利委员会长江科学院 一种大坝混凝土表面抗泄水冲磨涂料及其涂刷方法
CN106068309B (zh) * 2014-03-14 2017-11-28 阿克佐诺贝尔国际涂料股份有限公司 涂料组合物
EP3237485A1 (de) 2014-12-24 2017-11-01 Dow Global Technologies LLC Schnell aushärtende epoxidharzsysteme und verfahren zur beschichtung von rohrleitungen mit dem epoxidharzsystem
GB2553553A (en) 2016-09-08 2018-03-14 3M Innovative Properties Co Method and composition suitable for gas pipeline coating
WO2019003190A1 (en) * 2017-06-30 2019-01-03 3M Innovative Properties Company COMPOSITION WITH FLOWING BREAKAGE RESISTANCE AND METHODS OF COATING DRINKING WATER PIPES
DE102017212104A1 (de) * 2017-07-14 2019-01-17 Eurochem Agro Gmbh Beschichtete harnstoffhaltige Düngemittelteilchen und Verfahren zu ihrer Herstellung
US20220204761A1 (en) * 2019-04-01 2022-06-30 Stratasys Ltd. Additive manufacturing of an object made of a polyurea material
US11827788B2 (en) 2019-10-07 2023-11-28 Covestro Llc Faster cure polyaspartic resins for faster physical property development in coatings
CN111269557A (zh) * 2020-04-14 2020-06-12 烟台恒诺新材料有限公司 一种中空纳米微球改性高分子隔热保温材料的制备方法
CN113480925A (zh) * 2021-07-09 2021-10-08 成都上泰科技有限公司 一种高性能无溶剂阻燃型聚脲涂料的制造方法

Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3428610A (en) 1965-05-14 1969-02-18 Bayer Ag Polyurethanes prepared from aromatic amines having alkyl groups in the ortho positions to the amine groups
US4463126A (en) 1982-02-03 1984-07-31 Bayer Aktiengesellschaft Coatings prepared from prepolymers and aromatic diamines having at least one alkyl substituent in an ortho position to each amino group
EP0403921A2 (de) 1989-06-23 1990-12-27 Bayer Ag Verfahren zur Herstellung von Überzügen
US5158922A (en) 1992-02-04 1992-10-27 Arco Chemical Technology, L.P. Process for preparing metal cyanide complex catalyst
EP0654302A1 (de) 1993-11-23 1995-05-24 ARCO Chemical Technology, L.P. Verbesserte Doppelmetallcyanidkatalysatoren
EP0936235A1 (de) 1998-02-11 1999-08-18 E. Wood Limited Beschichtung für Rohrleitungen, Behälter und Stahlkonstruktionen
WO2004033517A1 (de) 2002-10-07 2004-04-22 Bayer Materialscience Ag Zweikomponente-systeme für die herstellung elastischer beschichtungen
EP1486522A2 (de) 2003-06-09 2004-12-15 E. Wood Limited Renovierung von Wasserröhren

Family Cites Families (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE19701835A1 (de) * 1997-01-21 1998-07-23 Huels Chemische Werke Ag Kalthärtende, lösemittelarme oder lösemittelfreie Zweikomponenten-Polyurethan-Polyharnstoff-Massen
US7196154B2 (en) * 2000-12-11 2007-03-27 Light Black Inc. Method of producing polymer resins
US6747117B2 (en) * 2002-06-14 2004-06-08 Crompton Corporation Polyurethane/urea composition for coating cylindrical parts
DE102005047562A1 (de) * 2005-10-04 2007-04-05 Bayer Materialscience Ag Zweitkomponenten-Systeme für die Herstellung flexibler Beschichtungen
US20070095266A1 (en) * 2005-10-28 2007-05-03 Chevron U.S.A. Inc. Concrete double-hulled tank ship
US20070208157A1 (en) * 2006-03-01 2007-09-06 Huntsman Petrochemical Corporation Polyurea polymers with improved flexibility using secondary polyetheramines
US20100048832A1 (en) * 2008-08-22 2010-02-25 Air Products And Chemicals, Inc. Alkylated 4-Aminobenzyl-4-Aminocyclohexane
DE102009007194A1 (de) * 2009-02-03 2010-08-05 Bayer Materialscience Ag Flexible Beschichtungen
DE102009007228A1 (de) * 2009-02-03 2010-08-05 Bayer Materialscience Ag Beschichtungen

Patent Citations (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3428610A (en) 1965-05-14 1969-02-18 Bayer Ag Polyurethanes prepared from aromatic amines having alkyl groups in the ortho positions to the amine groups
US4463126A (en) 1982-02-03 1984-07-31 Bayer Aktiengesellschaft Coatings prepared from prepolymers and aromatic diamines having at least one alkyl substituent in an ortho position to each amino group
EP0403921A2 (de) 1989-06-23 1990-12-27 Bayer Ag Verfahren zur Herstellung von Überzügen
US5126170A (en) 1989-06-23 1992-06-30 Bayer Aktiengesellschaft Process for the production of polyurethane coatings
US5158922A (en) 1992-02-04 1992-10-27 Arco Chemical Technology, L.P. Process for preparing metal cyanide complex catalyst
EP0654302A1 (de) 1993-11-23 1995-05-24 ARCO Chemical Technology, L.P. Verbesserte Doppelmetallcyanidkatalysatoren
EP0936235A1 (de) 1998-02-11 1999-08-18 E. Wood Limited Beschichtung für Rohrleitungen, Behälter und Stahlkonstruktionen
WO2004033517A1 (de) 2002-10-07 2004-04-22 Bayer Materialscience Ag Zweikomponente-systeme für die herstellung elastischer beschichtungen
EP1486522A2 (de) 2003-06-09 2004-12-15 E. Wood Limited Renovierung von Wasserröhren

Non-Patent Citations (5)

* Cited by examiner, † Cited by third party
Title
ASTM D2849-69
ASTM D790-03
ISO EN 179-1
ISO EN 527
Römpp Chemie Lexikon, Georg Thieme Verlag Stuttgart

Cited By (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP2556126A4 (de) * 2010-04-09 2014-08-20 Bayer Materialscience Llc Zweikomponenten-polyasparagin-beschichtungszusammensetzungen
WO2014147142A1 (fr) * 2013-03-19 2014-09-25 Vencorex France Composition d'allophanate
AU2014234327B2 (en) * 2013-03-19 2017-02-02 Vencorex France Allophanate composition
EP2930198A1 (de) 2014-04-07 2015-10-14 Bayer MaterialScience AG Verdruckbares mehrkomponentensystem
EP2930009A3 (de) * 2014-04-07 2015-12-09 Covestro Deutschland AG Verfahren zum verdrucken eines mehrkomponentensystems
EP3115388A1 (de) * 2015-07-06 2017-01-11 FRANKEN-Systems GmbH Verwendung eines reaktivsystems zur bauwerksabdichtung und eine bauwerksabdichtung

Also Published As

Publication number Publication date
EP2283053A1 (de) 2011-02-16
US20110070387A1 (en) 2011-03-24
WO2009141058A1 (de) 2009-11-26
TW201009030A (en) 2010-03-01

Similar Documents

Publication Publication Date Title
WO2009141058A1 (de) Polyharnstoffzusammensetzung
EP1937742B1 (de) Zweikomponenten-systeme für die herstellung flexibler beschichtungen
EP2393859B1 (de) Zweikomponenten-beschichtungszusammensetzungen für flexible beschichtungen
EP2596037B1 (de) Bindemittelkombinationen für konstruktive trinkwasserrohrbeschichtungen
DE102009007228A1 (de) Beschichtungen
DE10246708A1 (de) Zweikomponenten-Systeme für die Herstellung elastischer Beschichtungen
US20100029847A1 (en) Composition for producing polyurea coatings
KR101809513B1 (ko) 수분산형 폴리우레탄 전구체 조성물, 및 이로부터 제조된 수분산형 폴리우레탄
DE102009057600A1 (de) Polyurethan-Prepolymere
HK1127620B (en) Composition for producing polyurea coatings
HK1124873A (en) Two-component systems for producing flexible coatings
HK1162555B (en) Two-component coating compositions for flexible coatings

Legal Events

Date Code Title Description
R120 Application withdrawn or ip right abandoned

Effective date: 20130702
