Die vorliegende Erfindung betrifft eine Lösung aus Vinylphosphonsäuremonomeren und eine protonenleitende Polymerelektrolytmembran, auf Basis von Polyvinylphosphonsäure-Polymeren, die aufgrund ihrer hervorragenden chemischen und thermischen Eigenschaften vielfältig eingesetzt werden kann und sich insbesondere als Polymer-Elektrolyt-Membran (PEM) in sogenannten PEM-Brennstoffzellen eignet.

Description

  • Lösung aus Vinylphosphonsäure, Verfahren zur Herstellung einer Polymerelektrolytmembran aus Polyvinylphosphonsäure und deren Anwendung in Brennstoffzellen
  • Die vorliegende Erfindung betrifft eine Lösung aus Vinylphosphonsäuremonomeren und eine protonenleitende Polymerelektrolytmembran, auf Basis von Polyvinylphosphonsäure-Polymeren, die aufgrund ihrer hervorragenden chemischen und thermischen Eigenschaften vielfältig eingesetzt werden kann und sich insbesondere als Polymer-Elektrolyt-Membran (PEM) in sogenannten PEM-Brennstoffzellen eignet.
  • Eine Brennstoffzelle enthält üblicherweise einen Elektrolyten und zwei durch den Elektrolyten getrennte Elektroden. Im Fall einer Brennstoffzelle wird einer der beiden Elektroden ein Brennstoff, wie Wasserstoffgas oder ein Methanol-Wasser-Gemisch, und der anderen Elektrode ein Oxidationsmittel, wie Sauerstoffgas oder Luft, zugeführt und dadurch chemische Energie aus der Brennstoffoxidation direkt in elektrische Energie umgewandelt. Bei der Oxidationsreaktion werden Protonen und Elektronen gebildet.
  • Der Elektrolyt ist für Wasserstoffionen, d.h. Protonen, aber nicht für reaktive Brennstoffe wie das Wasserstoffgas oder Methanol und das Sauerstoffgas durchlässig.
  • Eine Brennstoffzelle weist in der Regel mehrere Einzelzellen sogenannte MEE's (Membran-Elektroden-Einheit) auf, die jeweils einen Elektrolyten und zwei durch den Elektrolyten getrennte Elektroden enthalten.
  • Als Elektrolyt für die Brennstoffzelle kommen Feststoffe wie Polymerelektrolytmembranen oder Flüssigkeiten wie Phosphorsäure zur Anwendung. In jüngster Zeit haben Polymerelektrolytmembranen als Elektrolyte für Brennstoffzellen Aufmerksamkeit erregt. Prinzipiell kann man zwischen 2 Kategorien von Polymermembranen unterscheiden.
  • Zu der ersten Kategorie gehören Kationenaustauschermembranen bestehend aus einem Polymergerüst welches kovalent gebunden Säuregruppen, bevorzugt Sulfonsäuregruppen enthält. Die Sulfonsäuregruppe geht unter Abgabe eines Wasserstoffions in ein Anion über und leitet daher Protonen. Die Beweglichkeit des Protons und damit die Protonenleiffähigkeit ist dabei direkt an den Wassergehalt verknüpft. Durch die sehr gute Mischbarkeit von Methanol und Wasser weisen solche Kationenaustauschermembranen eine hohe Methanolpermeabilität auf und sind deshalb für Anwendungen in einer Direkt-Methanol-Brennstoffzelle ungeeignet. Trocknet die Membran, z.B. in Folge hoher Temperatur, aus, so nimmt die Leitfähigkeit der Membran und folglich die Leistung der Brennstoffzelle drastisch ab. Die Betriebstemperaturen von Brennstoffzellen enthaltend solche Kationenaustauschermembranen ist somit auf die Siedetemperatur des Wassers beschränkt. Die Befeuchtung der Brennstoffe stellt eine grosse technische Herausforderung für den Einsatz von Polymerelektrolytmembranbrennstoffzellen (PEMBZ) dar, bei denen konventielle, sulfonierte Membranen wie z.B. Nafion verwendet werden.
  • So verwendet man als Materialien für Polymerelektrolytmembranen beispielsweise Perfluorsulfonsäurepolymere. Das Perfluorsulfonsäurepolymer (wie z.B. Nafion) weist im allgemeinen ein Perfluorkohlenwasserstoffgerüst auf, wie ein Copolymer aus Tetrafluorethylen und Trifluorvinyl, und eine daran gebundene Seitenkette mit einer Sulfonsäuregruppe, wie eine Seitenkette mit einer an eine Perfluoralkylengruppe gebundenen Sulfonsäuregruppe.
  • Bei den Kationenaustauschermembranen handelt es sich vorzugsweise um organische Polymere mit kovalent gebundenen Säuregruppen, insbesondere Sulfonsäure. Verfahren zur Sulfonierung von Polymeren sind in F. Kucera et. al. Polymer Engineering and Science 1988, Vol. 38, No 5, 783–792 beschrieben.
  • Im Folgenden sind die wichtigsten Typen von Kationenaustauschmembranen aufgeführt die zum Einsatz in Brennstoffzellen kommerzielle Bedeutung erlangt haben:
    Der wichtigste Vertreter ist das Perfluorosulfonsäurepolymer Nafion® ( US 3692569 ).
  • Dieses Polymer kann wie in US 4453991 beschrieben in Lösung gebracht und dann als Ionomer eingesetzt werden. Kationenaustauschermembranen werden auch erhalten durch Füllen eines porösen Trägermaterials mit einem solchen Ionomer. Als Trägermaterial wird dabei expandiertes Teflon bevorzugt ( US 5635041 ).
  • Eine weitere perfluorinierte Kationenaustauschermembran kann wie in US5422411 beschrieben durch Copolymerisation aus Trifluorostyrol und sulfonylmodifiziertem Trifuorostyrol hergestellt werden. Kompositmembranen bestehend aus einem porösen Trägermaterial, insbesondere expandiertes Teflon, gefüllt mit Ionomeren bestehend aus solchen sulfonylmodifizierten Trifluorostyrol-Copolymeren sind in US5834523 beschrieben.
  • US6110616 beschreibt Copolymere aus Butadien und Styrol und deren anschliesende Sulfonierung zur Herstellung von Kationenaustauschermembranen für Brennstoffzellen.
  • Eine weitere Klasse von teilfluorierten Kationenaustauschermembranen kann durch Strahlenpfropfen und nachfolgende Sulfonierung hergestellt werden. Dabei wird wie in EP667983 oder DE19844645 beschrieben an einem zuvor bestrahlten Polymerfilm eine Pfropfungsreaktion vorzugsweise mit Styrol durchgeführt. In einer nachfolgenden Sulfonierungsreaktion erfolgt dann die Sulfonierung der Seitenketten. Gleichzeitig mit der Pfropfung kann auch eine Vernetzung durchgeführt und somit die mechanischen Eigenschaften verändert werden.
  • Neben obigen Membranen wurde eine weitere Klasse nichtfluorierter Membranen durch Sulfonierung von hochtemperaturstabilen Thermoplasten entwickelt. So sind Membranen aus sulfonierten Polyetherketonen ( DE4219077 , EP96/01177 ), sulfoniertem Polysulfon (J. Membr. Sci. 83 (1993) p.211) oder sulfoniertem Polyphenylensulfid ( DE19527435 ) bekannt.
  • Ionomere hergestellt aus sulfonierten Polyetherketonen sind in WO 00/15691 beschrieben.
  • Desweiteren sind Säure-Base-Blendmembranen bekannt, die wie in DE19817374 oder WO 01/18894 beschrieben durch Mischungen von sulfonierten Polymeren und basischen Polymeren hergestellt werden.
  • Zur weiteren Verbesserung der Membraneigenschaften kann eine aus dem Stand der Technik bekannte Kationenaustauschermembran mit einem hochtemperaturstabilen Polymer gemischt werden. Die Herstellung und Eigenschaften von Kationenaustauschermembranen bestehend aus Blends aus sulfoniertem PEK und a) Polysulfonen ( DE4422158 ), b) aromatischen Polyamiden (42445264) oder c) Polybenzimidazol ( DE19851498 ) sind beschrieben.
  • Nachteil all dieser Kationenaustauschermembranen ist die Tatsache, dass die Membran befeuchtet werden muss, die Betriebstemperatur auf 100°C beschränkt ist, und die Membranen eine hohe Methanolpermeabilität aufweisen. Ursache für diese Nachteile ist der Leitfähigkeitsmechanismus der Membran, bei der der Transport der Protonen an den Transport des Wassermoleküls gekoppelt ist. Dies bezeichnet man als „Vehicle-Mechanismus" (K.-D. Kreuer, Chem. Mater. 1996, 8, 610–641).
  • Als zweite Kategorie sind Polymerelektrolytmembranen mit Komplexen aus basischen Polymeren und starken Säuren entwickelt worden. So beschreibt WO96/13872 und die korrespondierende US-PS 5,525,436 ein Verfahren zur Herstellung einer protonenleitenden Polymerelektrolytmembranen, bei dem ein basisches Polymer, wie Polybenzimidazol, mit einer starken Säure, wie Phosphorsäure, Schwefelsäure usw., behandelt wird.
  • In J. Electrochem. Soc., Band 142, Nr. 7, 1995, S. L121-L123 wird die Dotierung eines Polybenzimidazols in Phosphorsäure beschrieben.
  • Bei den im Stand der Technik bekannten basischen Polymermembranen wird die – zum Erzielen der erforderlichen Protonenleitfähigkeit – eingesetzte Mineralsäure (meist konzentrierte Phosphorsäure) entweder nach der Formgebung eingesetzt oder alternativ dazu die basische Polymermembran direkt aus Polyphosphorsäure wie in der deutschen Patentanmeldung Nr. 10117686.4, Nr. 10144815.5 und Nr. 10117687.2 hergestellt. Das Polymer dient dabei als Träger für den Elektrolyten bestehend aus der hochkonzentrierten Phosphorsäure, respektive Polyphosphorsäure. Die Polymermembran erfüllt dabei weitere wesentliche Funktionen insbesondere muss sie eine hohe mechanische Stabilität aufweisen und als Separator für die beiden eingangs genannten Brennstoffe dienen.
  • Wesentliche Vorteile einer solchen Phosphorsäure oder Polyphosphorsäure dotierten Membran ist die Tatsache, dass eine Brennstoffzelle, bei der eine derartige Polymerelektrolytmembran eingesetzt wird, bei Temperaturen oberhalb 100°C ohne eine sonst notwendige Befeuchtung der Brennstoffe betrieben werden kann. Dies liegt in der Eigenschaft der Phosphorsäure begründet die Protonen ohne zusätzliches Wasser mittels des sog. Grotthus Mechanismus transportieren zu können (K.-D. Kreuer, Chem. Mater. 1996, 8, 610–641).
  • Durch die Möglichkeit des Betriebes bei Temperaturen oberhalb 100°C ergeben sich weitere Vorteile für das Brennstoffzellensystem. Zum Einen wird die Empfindlichkeit des Pt-Katalysators gegenüber Gasverunreinigungen, insbesondere CO, stark verringert. CO entsteht als Nebenprodukt bei der Reformierung des wasserstoffreichen Gases aus Kohlenstoffhaltigen Verbindungen, wie z.B. Erdgas, Methanol oder Benzin oder auch als Zwischenprodukt bei der direkten Oxidation von Methanol. Typischerweise muss der CO-Gehalt des Brennstoffes bei Temperaturen < 100°C kleiner als 100 ppm sein. Bei Temperaturen im Bereich 150–200° können jedoch auch 10000 ppm CO oder mehr toleriert werden (N. J. Bjerrum et. al. Journal of Applied Electrochemistry, 2001,31, 773–779). Dies führt zu wesentlichen Vereinfachungen des vorgeschalteten Reformierungsprozesses und somit zu Kostensenkungen des gesamten Brennstoffzellensystems.
  • Ein grosser Vorteil von Brennstoffzellen ist die Tatsache, dass bei der elektrochemischen Reaktion die Energie des Brennstoffes direkt in elektrische Energie und Wärme umgewandelt wird. Als Reakionsprodukt entsteht dabei an der Kathode Wasser. Als Nebenprodukt bei der elektrochemischen Reaktion entsteht also Wärme. Für Anwendungen bei denen nur der Strom zum Antrieb von Elektromotoren genutzt wird, wie z.B. für Automobilanwendungen, oder als vielfältiger Ersatz von Batteriesystemen muss die Wärme abgeführt werden, um ein Überhitzen des Systems zu vermeiden. Für die Kühlung werden dann zusätzliche, Energie verbrauchende Geräte notwendig, die den elektrischen Gesamt-Wirkungsgrad der Brennstoffzelle weiter verringern. Für stationäre Anwendungen wie zur zentralen oder dezentralen Erzeugung von Strom und Wärme lässt sich die Wärme effizient durch vorhandene Technologien wie z.B. Wärmetauscher nutzen. Zur Steigerung der Effizienz werden dabei hohe Temperaturen angestrebt. Liegt die Betriebstemperatur oberhalb 100°C und ist die Temperaturdifferenz zwischen der Umgebungstemperatur und der Betriebstemperatur groß, so wird es möglich das Brennstoffzellensystem effizienter zu kühlen beziehungsweise kleine Kühlflächen zu verwenden und auf zusätzliche Geräte zu verzichten im Vergleich zu Brennstoffzellen, die aufgrund der Membranbefeuchtung bei unter 100°C betrieben werden müssen.
  • Neben diesen Vorteilen weist ein solches Brennstoffzellensystem einen entscheidenden Nachteil auf. So liegt Phosphorsäure oder Polyphosphorsäure als Elektrolyt vor, die durch ionische Wechselwirkungen nicht permanent an das basische Polymer gebunden ist und durch Wasser ausgewaschen werden kann. Wasser wird wie oben beschrieben bei der elektrochemischen Reaktion an der Kathode gebildet. Liegt die Betriebstemperatur oberhalb 100°C so wird das Wasser zum Grossteil als Dampf durch die Gasdiffusionselektrode abgeführt und der Säureverlust ist sehr gering. Fällt die Betriebstemperatur jedoch unter 100°C, z.B. beim An- und Abfahren der Zelle oder in Teillastbetrieb wenn eine hohe Stromausbeute angestrebt wird, so kondensiert das gebildete Wasser und kann zu einem verstärkten Auswaschen des Elektrolyten, hochkonzentrierte Phosphorsäure oder Polyphosphorsäure, führen.
  • Dies kann bei der vorstehend beschriebenen Fahrweise der Brennstoffzelle zu einem stetigen Verlust der Leitfähigkeit und Zellleistung führen, welche die Lebensdauer der Brennstoffzelle vermindern kann.
  • In der sogenannten Direkt-Methanol-Brennstoffzelle (DMBZ) wird als Brennstoff eine Methanol-Wasser-Gemisch zur Oxidation eingesetzt. Beim notwendigen direkten Kontakt der mit Phosphorsäure oder Polyphosphorsäure dotierten Membran mit dem wässrigen Brennstoffgemisch an der Anode kommt es zu einem steten Auswaschen des Elektrolyten und somit zu einem irreversiblen Leistungsabfall. Deshalb sind mit Phosphorsäure oder Polyphosphorsäure dotierte Polymerelektrolytmembranen nicht für den Einsatz in einer Direktmethanolbrennstoffzelle geeignet.
    •
  • Der vorliegenden Erfindung liegt daher die Aufgabe zugrunde, eine neuartige Polymerelektrolytmembran bereitzustellen, bei der ein Auswaschen des Elektrolyten verhindert wird. Insbesondere soll so die Betriebstemperatur von < 0°C bis auf 200°C ausgeweitet werden können und das System keine Befeuchtung benötigen. Eine Brennstoffzelle enthaltend eine erfindungsgemässe Polymerelektrolytmembran soll sich eignen für reinen Wasserstoff sowie für zahlreiche kohlenstoffhaltige Brennstoffe insbesondere Erdgas, Benzin, Methanol und Biomasse.
  • Gelöst wird diese Aufgabe durch die Herstellung einer Vinylphosphonsäurehaltigen Lösung und ein Verfahren zur Herstellung einer Polymerelektrolytmembran aus dieser Lösung und einem weiteren hochtemperaturstabilen Polymer. Bedingt durch die hohe Konzentration an Polyvinylphosphonsäurepolymer, seine hohe Kettenflexibilität und die hohe Säurestärke der Polyvinylphosphonsäure beruht die Leitfähigkeit auf dem Grotthus-Mechanismus und das System benötigt somit keine zusätzliche Befeuchtung. Die polymere Polyvinylphosphonsäure die durch reaktive Gruppen auch vernetzt werden kann, wird durch gebildetes Produktwasser oder im Falle einer DMBZ durch den wässrigen Brennstoff nicht ausgewaschen. Eine erfindungsgemässe Polymerelektrolytmembran besitzt eine sehr geringe Methanolpermeabilität und eignet sich insbesondere für den Einsatz in einer DMBZ. Somit ist ein dauerhafter Betrieb einer Brennstoffzelle mit einer Vielzahl von Brennstoffen wie Wasserstoff, Erdgas, Benzin, Methanol oder Biomasse möglich.
  • Gegenstand der vorliegenden Erfindung ist eine protonenleitende Polymermembran auf Basis von Polyvinylphosphonsäure erhältlich durch ein Verfahren umfassend die Schritte
    • A) Lösen eines Polymeren in Vinylhaltiger Phosphonsäure,
    • B) Bildung eines flächigen Gebildes unter Verwendung der Lösung gemäß Schritt A) auf einem Träger
    • C) Aufbringen einer Starterlösung auf das gemäß Schritt B) gebildete flächige Gebilde und
    • D) Polymerisation der in dem flächigen Gebilde gemäß Schritt C) vorhandenen Vinylphosphonsäure.
  • Bei den in Schritt A) eingesetzten Polymeren handelt es sich um ein oder mehrere Polymere, die in der Vinylhaltigen Phosphonsäure eine Löslichkeit von mindestens 1 Gew.-%, vorzugsweise mindestens 3 Gew.-%, aufweisen, wobei die Löslichkeit von der Temperatur abhängig ist. Die zur Bildung des flächigen Gebildes eingesetzte Lösung unterliegt jedoch keinerlei Einschränkung hinsichtlich der Temperatur, so daß lediglich die geforderte Mindestlöslichkeit erzielt werden muss.
  • Besonders bevorzugt wird in Schritt A) ein Polymeres eingesetzt, welches eine Löslichkeit von mindestens 1 Gew.-% in Vinylphosphonsäure bei 160°C hat.
  • Bei den in Schritt A) eingesetzten Polymeren handelt es sich vorzugsweise um Polymere, die mindestens ein Stickstoff-, Sauerstoff- und/oder Schwefelatom in einer oder in unterschiedlichen Wiederholungseinheit enthalten.
  • Besonders bevorzugt sind Polymere die mindestens ein Stickstoffatom in einer Wiederholungseinheit enthalten. Insbesondere bevorzugt sind Polymere, die mindestens einen aromatischen Ring mit mindestens einem Stickstoffheteroatom pro Wiederholungseinheit enthalten. Innerhalb dieser Gruppe sind insbesondere Polymere auf Basis von Polyazolen bevorzugt. Diese basischen Polyazol-Polymere enthalten mindestens einen aromatischen Ring mit mindestens einem Stickstoffheteroatom pro Wiederholungseinheit.
  • Bei dem aromatischen Ring handelt es sich vorzugsweise um einen fünf- oder sechsgliedrigen Ring mit eins bis drei Stickstoffatomen, der mit einem anderen Ring, insbesondere einem anderen aromatischen Ring, anelliert sein kann.
  • Das basiche Polymere auf Basis von Polyazol enthält wiederkehrende Azoleinheiten der allgemeinen Formel (I) und/oder (II) und/oder (III) und/oder (IV) und/oder (V) und/oder (VI) und/oder (VII) und/oder (VIII) und/oder (IX) und/oder (X) und/oder (XI) und/oder (XII) und/oder (XIII) und/oder (XIV) und/oder (XV) und/oder (XVI) und/oder (XVI) und/oder (XVII) und/oder (XVIII) und/oder (XIX) und/oder (XX) und/oder (XXI) und/oder (XXII)

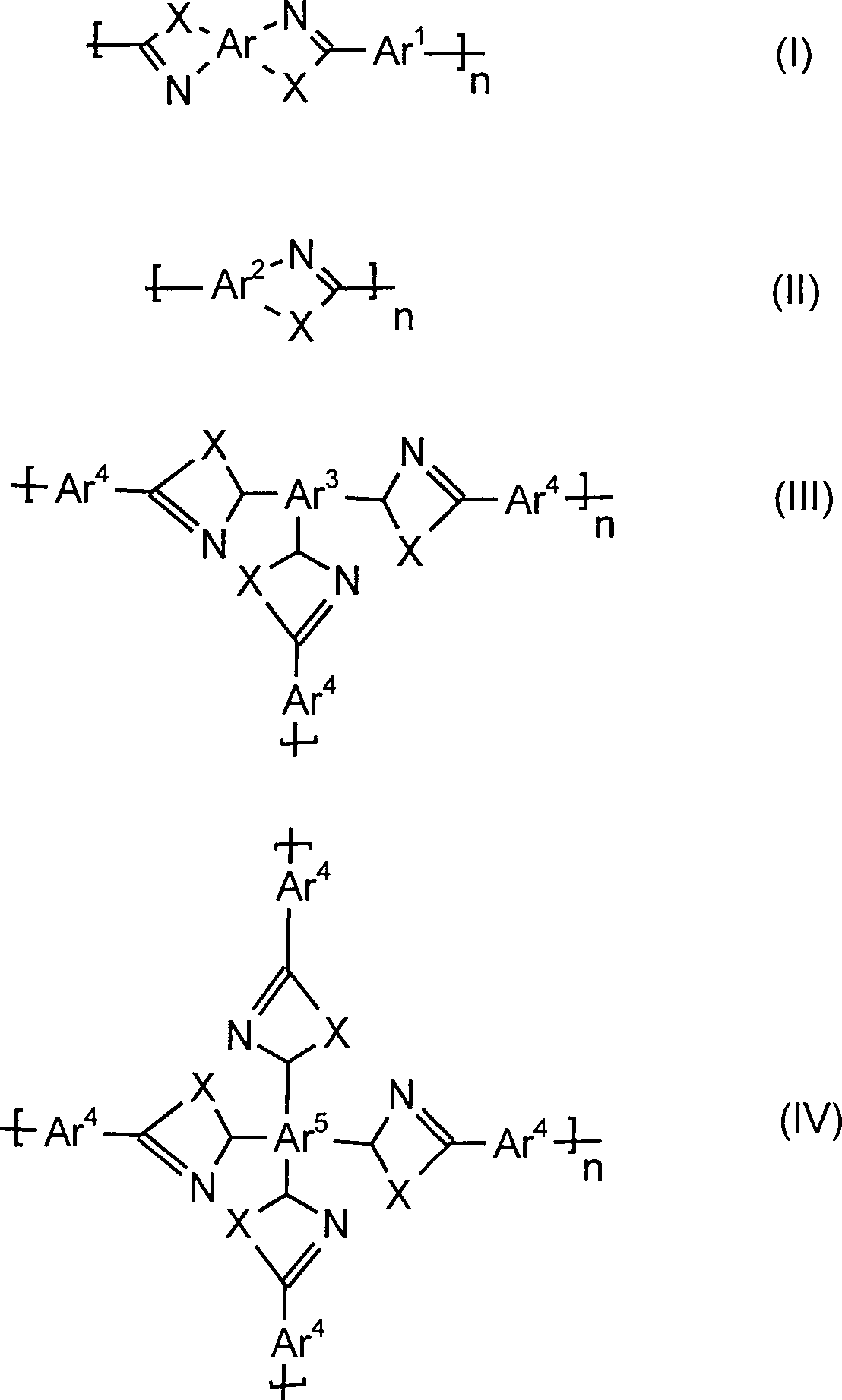

    Figure 00080001
    Figure 00090001
    Figure 00100001
    Figure 00110001
    worin
    Ar gleich oder verschieden sind und für eine vierbindige aromatische oder heteroaromatische Gruppe, die ein- oder mehrkernig sein kann,
    Ar1 gleich oder verschieden sind und für eine zweibindige aromatische oder heteroaromatische Gruppe, die ein- oder mehrkernig sein kann,
    Ar2 gleich oder verschieden sind und für eine zwei oder dreibindige aromatische oder heteroaromatische Gruppe, die ein- oder mehrkernig sein kann,
    Ar3 gleich oder verschieden sind und für eine dreibindige aromatische oder heteroaromatische Gruppe, die ein- oder mehrkernig sein kann,
    Ar4 gleich oder verschieden sind und für eine dreibindige aromatische oder heteroaromatische Gruppe, die ein- oder mehrkernig sein kann,
    Ar5 gleich oder verschieden sind und für eine vierbindige aromatische oder heteroaromatische Gruppe, die ein- oder mehrkernig sein kann,
    Ar6 gleich oder verschieden sind und für eine zweibindige aromatische oder heteroaromatische Gruppe, die ein- oder mehrkernig sein kann,
    Ar7 gleich oder verschieden sind und für eine zweibindige aromatische oder heteroaromatische Gruppe, die ein- oder mehrkernig sein kann,
    Ar8 gleich oder verschieden sind und für eine dreibindige aromatische oder heteroaromatische Gruppe, die ein- oder mehrkernig sein kann,
    Ar9 gleich oder verschieden sind und für eine zwei- oder drei- oder vierbindige aromatische oder heteroaromatische Gruppe, die ein- oder mehrkernig sein kann,
    Ar10 gleich oder verschieden sind und für eine zwei- oder dreibindige aromatische oder heteroaromatische Gruppe, die ein- oder mehrkernig sein kann,
    Ar11 gleich oder verschieden sind und für eine zweibindige aromatische oder heteroaromatische Gruppe, die ein- oder mehrkernig sein kann,
    X gleich oder verschieden ist und für Sauerstoff, Schwefel oder eine Aminogruppe, die ein Wasserstoffatom, eine 1–20 Kohlenstoffatome aufweisende Gruppe, vorzugsweise eine verzweigte oder nicht verzweigte Alkyl- oder Alkoxygruppe, oder eine Arylgruppe als weiteren Rest trägt
    R gleich oder verschieden für Wasserstoff, eine Alkylgruppe und eine aromatische Gruppe steht und
    n, m eine ganze Zahl größer gleich 10, bevorzugt größer gleich 100 ist.
  • Bevorzugte aromatische oder heteroaromatische Gruppen leiten sich von Benzol, Naphthalin, Biphenyl, Diphenylether, Diphenylmethan, Diphenyldimethylmethan, Bisphenon, Diphenylsulfon, Chinolin, Pyridin, Bipyridin, Pyridazin, Pyrimidin, Pyrazin, Triazin, Tetrazin, Pyrol, Pyrazol, Anthracen, Benzopyrrol, Benzotriazol, Benzooxathiadiazol, Benzooxadiazol, Benzopyridin, Benzopyrazin, Benzopyrazidin, Benzopyrimidin, Benzopyrazin, Benzotriazin, Indolizin, Chinolizin, Pyridopyridin, Imidazopyrimidin, Pyrazinopyrimidin, Carbazol, Aciridin, Phenazin, Benzochinolin, Phenoxazin, Phenothiazin, Acridizin, Benzopteridin, Phenanthrolin und Phenanthren, die gegebenenfalls auch substituiert sein können, ab.
  • Dabei ist das Substitionsmuster von Ar1, Ar4, Ar6, Ar7, Ar8, Ar9, Ar10, Ar11 beliebig, im Falle vom Phenylen beispielsweise kann Ar1, Ar4, Ar6, Ar7, Ar8, Ar9, Ar10, Ar11 ortho-, meta- und para-Phenylen sein. Besonders bevorzugte Gruppen leiten sich von Benzol und Biphenylen, die gegebenenfalls auch substituiert sein können, ab.
  • Bevorzugte Alkylgruppen sind kurzkettige Alkylgruppen mit 1 bis 4 Kohlenstoffatomen, wie z. B. Methyl-, Ethyl-, n- oder i-Propyl- und t-Butyl-Gruppen.
  • Bevorzugte aromatische Gruppen sind Phenyl- oder Naphthyl-Gruppen. Die Alkylgruppen und die aromatischen Gruppen können substituiert sein.
  • Bevorzugte Substituenten sind Halogenatome wie z. B. Fluor, Aminogruppen, Hydroxygruppen oder kurzkettige Alkylgruppen wie z. B. Methyl- oder Ethylgruppen.
  • Bevorzugt sind Polyazole mit wiederkehrenden Einheiten der Formel (I) bei denen die Reste X innerhalb einer wiederkehrenden Einheit gleich sind.
  • Die Polyazole können grundsätzlich auch unterschiedliche wiederkehrende Einheiten aufweisen, die sich beispielsweise in ihrem Rest X unterscheiden. Vorzugsweise jedoch weist es nur gleiche Reste X in einer wiederkehrenden Einheit auf.
  • In einer weiteren Ausführungsform der vorliegenden Erfindung ist das Polymer enthaltend wiederkehrende Azoleinheiten ein Copolymer oder ein Blend; das mindestens zwei Einheiten der Formel (I) und/oder (II) enthält, die sich voneinander unterscheiden.
  • In einer besonders bevorzugten Ausführungsform der vorliegenden Erfindung ist das Polymer enthaltend wiederkehrende Azoleinheiten ein Polyazol, das nur Einheiten der Formel (I) und/oder (II) enthält.
  • Die Anzahl der wiederkehrende Azoleinheiten im Polymer ist vorzugsweise eine ganze Zahl größer gleich 10. Besonders bevorzugte Polymere enthalten mindestens 100 wiederkehrende Azoleinheiten.
  • Im Rahmen der vorliegenden Erfindung sind Polymere enthaltend wiederkehrenden Benzimidazoleinheiten bevorzugt. Ein Beispiel eines äußerst zweckmäßigen Polymers enthaltend wiederkehrende Benzimidazoleinheiten wird durch Formel (Ia) wiedergegeben:
    Figure 00140001
    wobei n eine ganze Zahl größer gleich 10, vorzugsweise größer gleich 100 ist.
  • Weitere bevorzugte Polyazol-Polymere sind Polyimidazole, Polybenzthiazole, Polybenzoxazole, Polytriazole, Polyoxadiazole, Polythiadiazole, Polypyrazole, Polyquinoxalines, Poly(pyridine), Poly(pyrimidine), und Poly(tetrazapyrene).
  • Besonders bevorzugt ist Celazole der Fa. Celanese, insbesondere ein solches bei dem das in der deutschen Patentanmeldung Nr. 10129458.1 beschriebe durch Sieben aufgearbeitete Polymer eingesetzt wird.
  • Neben den vorstehend genannten Polymeren kann auch ein Blend das weitere Polymere enthält eingesetzt werden. Diese Polymer muss jedoch die geforderte Mindestlöslichkeit aufweisen. Die Blendkomponente hat dabei im Wesentlichen die Aufgabe die mechanischen Eigenschaften zu verbessern und die Materialkosten zu verringern. Eine bevorzugte Blendkomponente ist dabei Polyethersulfon wie in der deutschen Patentanmeldung Nr. 10052242.4 beschrieben.
  • Die erfindungsgemäße Polymermembran kann noch weitere Zusätze an Füll- und/oder Hilfsstoffen aufweisen.
  • Die eingesetzten Polyazole, inbesondere jedoch die Polybenzimidazole zeichnen sich durch ein hohes Molekulargewicht aus. Gemessen als Intrinsische Viskosität beträgt diese mindestens 0,2 dl/g, vorzugsweise 0,8 bis 10 dl/g, insbesondere 1 bis 10 dl/g.
  • Bei der in Schritt A) verwendeten Vinylhaltiger Phosphonsäure handelt es sich um Verbindungen der Formel
    Figure 00150001
    worin
    R eine C1-C15-Alkylgruppe, C1-C15-Alkoxygruppe, Ethylenoxygruppe oder C5-C20-Aryl oder Heteroarylgruppe bedeutet, wobei die vorstehenden Reste ihrerseits mit Halogen, -OH, COOZ, -CN, NZ2 substituiert sein können,
    Z unabhängig voneinander Wasserstoff, C1-C15-Alkylgruppe, C1-C15-Alkoxygruppe, Ethylenoxygruppe oder C5-C20-Aryl oder Heteroarylgruppe bedeutet, wobei die vorstehenden Reste ihrerseits mit Halogen, -OH, -CN, substituiert sein können und
    x eine ganze Zahl 1, 2, 3, 4, 5, 6, 7, 8, 9 oder 10 bedeutet
    y eine ganze Zahl 1, 2, 3, 4, 5, 6, 7, 8, 9 oder 10 bedeutet
    und/oder der Formel
    Figure 00150002
    worin
    R eine C1-C15-Alkylgruppe, C1-C15-Alkoxygruppe, Ethylenoxygruppe oder C5-C20-Aryl oder Heteroarylgruppe bedeutet, wobei die vorstehenden Reste ihrerseits mit Halogen, -OH, COOZ, -CN, NZ2 substituiert sein können,
    Z unabhängig voneinander Wasserstoff, C1-C15-Alkylgruppe, C1-C15-Alkoxygruppe, Ethylenoxygruppe oder C5-C20-Aryl oder Heteroarylgruppe bedeutet, wobei die vorstehenden Reste ihrerseits mit Halogen, -OH, -CN, substituiert sein können und
    x eine ganze Zahl 1, 2, 3, 4, 5, 6, 7, 8, 9 oder 10 bedeutet.
  • Die vinylhaltige Phosphonsäure kann zusätzlich noch weitere organische Lösungsmittel und/oder Wasser enthalten. Diese können die Verarbeitbarkeit positiv beeinflussen. Insbesondere kann durch Zugabe des organischen Lösungsmittels die Löslichkeit des Polymeren verbessert werden. Der Gehalt an Vinylphosphonsäure in solchen Lösungen beträgt mindestens 5 Gew.-%, vorzugsweise mindestens 10 Gew.-%, besonders bevorzugt zwischen 10 und 97 Gew.-%.
  • Besonders bevorzugt wird handelsübliche Vinylphosphonsäure wie diese beispielsweise von der Firma Aldrich oder Clariant GmbH erhältlich ist, eingesetzt. Die Vinylphosphonsäure weist eine Reinheit von mehr als 90 %, bevorzugt mehr als 97% Reinheit auf.
  • In einer weiteren Ausführungsform der Erfindung enthält die Vinylhaltige Phosphonsäure weitere zur Vernetzung befähigte Monomere. Bei diesen handelt es sich insbesondere um Verbindungen, die mindestens 2 Kohlenstoff-Kohlenstoff Doppelbindungen aufweisen. Bevorzugt werden Diene, Triene, Tetraene, Dimethylacrylate, Trimethylacrylate, Tetramethylacrylate, Diacrylate, Triacrylate, Tetraacrylate. Besonders bevorzugt sind Diene, Triene, Tetraene der Formel
    Figure 00160001
    Dimethylacrylate, Trimethylycrylate, Tetramethylacrylate der Formel
    Figure 00170001
    Diacrylate, Triacrylate, Tetraacrylate der Formel
    Figure 00170002
    worin
    R eine C1-C15-Alkylgruppe, C5-C20-Aryl oder Heteroarylgruppe, NR', -SO2,
    PR', Si(R')2 bedeutet, wobei die vorstehenden Reste ihrerseits substituiert sein können,
    R' unabhängig voneinander Wasserstoff, eine C1-C15-Alkylgruppe, C1-C15-Alkoxygruppe, C5-C20-Aryl oder Heteroarylgruppe bedeutet und
    n mindestens 2 ist.
  • Bei den Substituenten des vorstehenden Restes R handelt es sich vorzugsweise um Halogen, Hydroxyl, Carboxy, Carboxyl, Carboxylester, Nitrile, Amine, Silyl, Siloxan Reste.
  • Besonders bevorzugte Vernetzer sind Allylmethacrylat, Ethylenglykoldimethacrylat, Diethylenglykoldimethacrylat, Triethylenglykoldimethacrylat, Tetra- und Polyethylenglykoldimethacrylat, 1,3-Butandioldimethacrylat, Glycerindimethacrylat, Diurethandimethacrylat, Trimethylpropantrimethacrylat, N',N-Methylenbisacrylamid, Carbinol, Butadien, Isopren, Chloropren, Divinylbenzol und/oder Bisphenol-A-dimethylacrylat.
  • Die Vernetzer werden zwischen 0,5 bis 30 Gew.-% bezogen auf die Vinylhaltige Phosphonsäure eingesetzt.
  • Die in Schritt A) erzeugte Lösung des Polymeren kann auch noch dispergiertes oder suspendiertes Polymer enthalten.
  • Die Bildung des flächigen Gebildes gemäß Schritt B) erfolgt mittels an sich bekannter Maßnahmen (Gießen, Sprühen, Rakeln, Extrusion) die aus dem Stand der Technik zur Polymerfilm-Herstellung bekannt sind. Als Träger sind alle unter den Bedingungen als inert zu bezeichnenden Träger geeignet.
  • Zur Einstellung der Viskosität kann die Lösung gegebenenfalls mit Wasser oder einem leicht verdampfbaren organischen Lösungsmittel versetzt werden. Hierdurch kann die Viskosität auf den gewünschten Wert eingestellt und die Bildung der Membran erleichtert werden.
  • Die Dicke des flächigen Gebildes beträgt zwischen 15 und 2000 μm, vorzugsweise zwischen 30 und 1500 μm, insbesondere zwischen 50 und 1200 μm.
  • Anschließend wird gemäß Schritt C) eine Starterlösung auf das flächige Gebilde aufgebracht. Dies kann mittels an sich bekannter Maßnahmen (z.B. Sprühen, Tauchen etc.) die aus dem Stand der Technik bekannt sind, erfolgen.
  • Die Starterlösung enthält mindestens eine Substanz die zur Bildung von Radikalen befähigt ist. Die Radikalbildung kann thermisch, photochemisch, chemisch und/oder elektrochemisch erfolgen.
  • Geeignete Radikalbildner sind Azoverbindungen, Peroxyverbindungen, Persulfatverbindungen oder Azoamidine. Nicht limitierende Beispiele sind Dibenzoylperoxid, Dicumolperoxid, Cumolhydroperoxid, Diisopropylperoxidicarbonat, Bis(4-t-butylcyclohexyl)peroxidicarbonat, Dikaliumpersulfat, Ammoniumperoxidisulfat, 2,2'-Azobis(2-methylpropionitril) (AIBN), Benzpinakol, Dibenzylderivate, Methylethylenletonperoxid, sowie die von der Firma DuPont unter dem Namen ®Vazo und ®Vazo WS erhältlichen Radikalbildner.
  • Üblicherweise werden zwischen 0,0001 und 1 Gew.-% (bezogen auf die Vinylhaltige Phosphonsäure) an Radikalbildner zugesetzt. Die Menge an Radikalbildner kann je nach gewünschten Polymerisationsgrad variiert werden.
  • In einer weiteren Ausführungsform der Erfindung kann die Starterlösung bereits in Schritt A) oder nach Schritt A) zugegeben werden. Wesentlich hierbei ist, das dies zu einem Zeitpunkt oder unter Bedingungen geschieht bei denen die Polymerisation, d.h. die Initiierung, noch nicht ausgelöst wird. Vorzugsweise erfolgt die Zugabe der Starterlösung zur gemäß Schritt A) erhaltenen Lösung des Polyazol-Polymeren in Vinylhaltiger Phosphonsäure bei Temperaturen unterhalb 100°C, besonders bevorzugt bei Temperaturen zwischen Raumtemperatur (20°C) und 80°C. Anschließend erfolgt die Bildung des flächigen Gebildes wie unter Schritt B) beschrieben.
  • Die Polymerisation der Vinylhaltigen Phosphonsäure in Schritt D) erfolgt bei Temperaturen oberhalb Raumtemperatur (20°C) und kleiner 200°C, vorzugsweise bei Temperaturen zwischen 40°C und 150°C, insbesondere zwischen 50°C und 120°C. Die Polymerisation erfolgt vorzugsweise unter Normaldruck, kann aber auch unter Einwirkung von Druck erfolgen. Die Polymerisation führt zu einer weiteren Verfestigung des flächigen Gebildes. Je nach gewünschten Polymerisationsgrad ist das flächige Gebilde eine selbsttragende Membran. Bevorzugt beträgt der Polymerisationsgrad mindestens 30 Wiederholeinheiten, insbesondere mindestens 50 Wiederholeinheiten, besonders bevorzugt mindestens 100 Wiederholeinheiten.
  • Die Polymerisation kann auch durch Einwirken von IR bzw. NIR (IR = InfraRot, d. h. Licht mit einer Wellenlänge von mehr als 700 nm; NIR = Nahes IR, d. h. Licht mit einer Wellenlänge im Bereich von ca. 700 bis 2000 nm bzw. einer Energie im Bereich von ca. 0.6 bis 1.75 eV) erfolgen. Eine weitere Methode ist die Bestrahlung mit β-Strahlen. Die Strahlungsdosis beträgt hierbei zwischen 5 und 200 kGy.
  • Die Polymerisation in Schritt D) kann zu einer Abnahme der Schichtdicke führen. Vorzugsweise beträgt die Dicke der selbsttragenden Membran zwischen 15 und 1000 μm, vorzugsweise zwischen 20 und 500 μm, insbesondere zwischen 30 und 250 μm.
  • Die Eigenleitfähigkeit der erfindungsgemäßen Membran beträgt mindestens 0,001 S/cm, bevorzugt mindestens 10 mS/cm, insbesondere mindestens 20 mS/cm.
  • Vorzugsweise ist die gemäß Schritt D) erhaltene Membran selbsttragend, d.h. sie kann vom Träger ohne Beschädigung gelöst und anschließend gegebenenfalls direkt weiterverarbeitet werden.
  • Die erfindungsgemäße Polymermembran weist verbesserte Materialeigenschaften gegenüber den bisher bekannten dotierten Polymermembranen auf. Insbesondere zeigen sie im Vergleich mit bekannten undotierten Polymermembranen bereits eine intrinsische Leitfähigkeit. Diese begründet sich insbesondere durch eine vorhandene polymere Polyvinylphosphonsäure.
  • Weiterer Gegenstand der vorliegenden Erfindung sind Ionomere auf Basis von Polyvinylphosphonsäure die aus solch einer Lösung hergestellt werden können. Hierzu wird anstelle eine flächigen Gebildes in Schritt B) dieses direkt polymerisiert, wobei die Polymerisation auch in einem inerten Lösungsmittel als Suspensionspolymerisation durchgeführt werden kann. Der Starter wird der Lösung nach Schritt A) zugesetzt.
  • Diese Ionomere eignen sich als Zusätze zu Katalysatormischungen für den Einsatz in Brennstoffzellen.
  • Zu möglichen Einsatzgebieten der erfindungsgemäßen intrinsich leitfähigen Polymermembranen sowie des Ionomeren gehören unter anderem die Verwendung in Brennstoffzellen, bei der Elektrolyse, in Kondensatoren und in Batteriesystemen. Aufgrund ihres Eigenschaftsprofils werden die Polymermembranen vorzugsweise in Brennstoffzellen, insbesondere in DMFC-Brennstoffzellen (direct methanol fuel cell), verwendet.
  • Die vorliegende Erfindung betrifft auch eine Membran-Elektroden-Einheit, die mindestens eine erfindungsgemäße Polymermembran und/oder das erfindungsgemäße Ionomer aufweist. Für weitere Informationen über Membran-Elektroden-Einheiten wird auf die Fachliteratur, insbesondere auf die Patente US-A-4,191,618 , US-A-4,212,714 und US-A-4,333,805 verwiesen. Die in den vorstehend genannten Literaturstellen [ US-A-4,191,618 , US-A-4,212,714 und US-A-4,333,805 ] enthaltene Offenbarung hinsichtlich des Aufbaues und der Herstellung von Membran-Elektroden-Einheiten, sowie der zu wählenden Elektroden , Gasdiffusionslagen und Katalysatoren ist auch Bestandteil der Beschreibung.
  • In einer Variante der vorliegenden Erfindung kann die Membranbildung anstelle auf einem Träger auch direkt auf der Elektrode erfolgen. Die Behandlung gemäß Schritt D) kann hierdurch entsprechend verkürzt werden oder aber die Menge an Starterlösung reduziert werden, da die Membran nicht mehr selbsttragend sein muß. Auch eine solche Membran, respektive eine Elektrode die mit einer solchen erfindungsgemäßen Polymermembran beschichtet ist, ist Gegenstand der vorliegenden Erfindung.
  • Weiterhin ist es auch möglich die Polymerisation der Vinylhaltigen Phosphonsäure in der laminierten Membran-Elektroden-Einheit durchzuführen. Hierzu wird die Lösung auf die Elektrode aufgebracht und mit der zweiten, ggf. ebenfalls beschichteten Elektrode zusammengebracht und verpresst. Anschließend wird die Polymerisation in der laminierten Membran-Elektroden-Einheit wie vorstehend beschrieben durchgeführt.
  • Die Beschichtung hat eine Dicke zwischen 2 und 500 μm, vorzugsweise zwischen 5 und 300 μm, insbesondere zwischen 10 und 200 μm hat. Die ermöglicht den Einsatz in sogenannten Mikro-Brennstoffzellen, insbesondere in DMFC-Mikrobrennstoftzellen.
  • Eine derartig beschichtete Elektrode kann in einer Membran-Elektroden-Einheit, die gegebenenfalls mindestens eine erfindungsgemäße Polymermembran aufweist, eingebaut werden.
  • In einer weiteren Variante kann auf die erfindungsgemäße Membran eine katalytisch aktive Schicht aufgebracht werden und diese mit einer Gasdiffusionslage verbunden werden. Hierzu wird gemäß den Schritten A) bis D) eine Membran gebildet und der Katalysator aufgebracht. In einer Variante kann der Katalysator vor oder zusammen mit der Starterlösung aufgebracht werden. Auch diese Gebilde sind Gegenstand der vorliegenden Erfindung.
  • Darüber hinaus kann die Bildung der Membran gemäß den Schritten A) bis D) auch auf einem Träger oder einer Trägerfolie erfolgen, die bereits den Katalysator aufweist. Nach Entfernen des Trägers bzw. der Trägerfolie befindet sich der Katalysator auf der erfindungsgemäßen Membran. Auch diese Gebilde sind Gegenstand der vorliegenden Erfindung.
  • Ebenfalls Gegenstand der vorliegenden Erfindung ist eine Membran-Elektroden-Einheit, die mindestens eine beschichtete Elektrode und/oder mindestens eine erfindungsgemäße Polymermembran in Kombination mit einer weiteren Polymermembran auf Basis von Polyazolen oder einer Polymerblendmembran enthaltend mindestens ein Polymer auf Basis von Polyazolen aufweist.
    •

Claims (33)

  1. Protonenleitende Polymermembran auf Basis von Polyvinylphosphonsäure erhältlich durch ein Verfahren umfassend die Schritte A) Lösen eines Polymeren in Vinylhaltiger Phosphonsäure, B) Bildung eines flächigen Gebildes unter Verwendung der Lösung gemäß Schritt A) auf einem Träger C) Aufbringen einer Starterlösung auf das gemäß Schritt B) gebildete flächige Gebilde und D) Polymerisation der in dem flächigen Gebilde gemäß Schritt C) vorhandenen Vinylphosphonsäure.
  2. Membran gemäß Anspruch 1, dadurch gekennzeichnet, daß in Schritt A) eine Vinylhaltige Phosphonsäure der Formel
    Figure 00230001
    worin R eine C1-C15-Alkylgruppe, C1-C15-Alkoxygruppe, Ethylenoxygruppe oder C5-C20-Aryl oder Heteroarylgruppe bedeutet, wobei die vorstehenden Reste ihrerseits mit Halogen, -OH, COOZ, -CN, NZ2 substituiert sein können, Z unabhängig voneinander Wasserstoff, C1-C15-Alkylgruppe, C1-C15-Alkoxygruppe, Ethylenoxygruppe oder C5-C20-Aryl oder Heteroarylgruppe bedeutet, wobei die vorstehenden Reste ihrerseits mit Halogen, -OH, -CN, substituiert sein können und x eine ganze Zahl 1, 2, 3, 4, 5, 6, 7, 8, 9 oder 10 bedeutet y eine ganze Zahl 1, 2, 3, 4, 5, 6, 7, 8, 9 oder 10 bedeutet und/oder der Formel
    Figure 00230002
    worin R eine C1-C15-Alkylgruppe, C1-C15-Alkoxygruppe, Ethylenoxygruppe oder C5-C20-Aryl oder Heteroarylgruppe bedeutet, wobei die vorstehenden Reste ihrerseits mit Halogen, -OH, COOZ, -CN, NZ2 substituiert sein können, Z unabhängig voneinander Wasserstoff, C1-C15-Alkylgruppe, C1-C15-Alkoxygruppe, Ethylenoxygruppe oder C5-C20-Aryl oder Heteroarylgruppe bedeutet, wobei die vorstehenden Reste ihrerseits mit Halogen, -OH, -CN, substituiert sein können und x eine ganze Zahl 1, 2, 3, 4, 5, 6, 7, 8, 9 oder 10 bedeutet eingesetzt werden.
  3. Membran gemäß Anspruch 1, dadurch gekennzeichnet, daß in Schritt A) eine Vinylhaltige Phosphonsäure eingesetzt wird, die weitere zur Vernetzung befähigte Monomere enthält, die mindestens 2 Kohlenstoff-Kohlenstoff Doppelbindungen aufweisen.
  4. Membran gemäß Anspruch 1, dadurch gekennzeichnet, daß in Schritt A) erzeugte Lösung zusätzlich dispergiertes und/oder suspendiertes Polymer enthält.
  5. Membran gemäß Anspruch 1, dadurch gekennzeichnet, daß das in Schritt A) eingesetzte Polymer eine Löslichkeit von mindestens 1 Gew.-% in der Vinylhaltigen Phosphonsäure aufweist.
  6. Membran gemäß Anspruch 1, dadurch gekennzeichnet, daß das in Schritt A) eingesetzte Polymer mindestens ein Stickstoff-, Sauerstoff- und/oder Schwefelatom in einer oder in unterschiedlichen Wiederholungseinheiten enthält.
  7. Membran gemäß Anspruch 6, dadurch gekennzeichnet, daß das Polymer mindestens einen aromatischen Ring mit mindestens einem Stickstoftheteroatom pro Wiederholungseinheit enthält.
  8. Membran gemäß Anspruch 7, dadurch gekennzeichnet, daß das Polymer wiederkehrende Azoleinheiten der allgemeinen Formel (I) und/oder (II) und/oder (III) und/oder (IV) und/oder (V) und/oder (VI) und/oder (VII) und/oder (VIII) und/oder (IX) und/oder (X) und/oder (XI) und/oder (XII) und/oder (XIII) und/oder (XIV) und/oder (XV) und/oder (XVI) und/oder (XVI) und/oder (XVII) und/oder (XVIII) und/oder (XIX) und/oder (XX) und/oder (XXI) und/oder (XXII)
    Figure 00250001
    Figure 00260001
    Figure 00270001
    Figure 00280001
    worin Ar gleich oder verschieden sind und für eine vierbindige aromatische oder heteroaromatische Gruppe, die ein- oder mehrkernig sein kann, Ar1 gleich oder verschieden sind und für eine zweibindige aromatische oder heteroaromatische Gruppe, die ein- oder mehrkernig sein kann, Ar2 gleich oder verschieden sind und für eine zwei oder dreibindige aromatische oder heteroaromatische Gruppe, die ein- oder mehrkernig sein kann, Ar3 gleich oder verschieden sind und für eine dreibindige aromatische oder heteroaromatische Gruppe, die ein- oder mehrkernig sein kann, Ar4 gleich oder verschieden sind und für eine dreibindige aromatische oder heteroaromatische Gruppe, die ein- oder mehrkernig sein kann, Ar5 gleich oder verschieden sind und für eine vierbindige aromatische oder heteroaromatische Gruppe, die ein- oder mehrkernig sein kann, Ar6 gleich oder verschieden sind und für eine zweibindige aromatische oder heteroaromatische Gruppe, die ein- oder mehrkernig sein kann, Ar7 gleich oder verschieden sind und für eine zweibindige aromatische oder heteroaromatische Gruppe, die ein- oder mehrkernig sein kann, Ar8 gleich oder verschieden sind und für eine dreibindige aromatische oder heteroaromatische Gruppe, die ein- oder mehrkernig sein kann, Ar9 gleich oder verschieden sind und für eine zwei- oder drei- oder vierbindige aromatische oder heteroaromatische Gruppe, die ein- oder mehrkernig sein kann, Ar10 gleich oder verschieden sind und für eine zwei- oder dreibindige aromatische oder heteroaromatische Gruppe, die ein- oder mehrkernig sein kann, Ar11 gleich oder verschieden sind und für eine zweibindige aromatische oder heteroaromatische Gruppe, die ein- oder mehrkernig sein kann, X gleich oder verschieden ist und für Sauerstoff, Schwefel oder eine Aminogruppe, die ein Wasserstoffatom, eine 1–20 Kohlenstoffatome aufweisende Gruppe, vorzugsweise eine verzweigte oder nicht verzweigte Alkyl- oder Alkoxygruppe, oder eine Arylgruppe als weiteren Rest trägt R gleich oder verschieden für Wasserstoff, eine Alkylgruppe und eine aromatische Gruppe steht und n, m eine ganze Zahl größer gleich 10, bevorzugt größer gleich 100 ist, enthält.
  9. Membran gemäß Anspruch 8, dadurch gekennzeichnet, daß das Polymer aus der Gruppe Polybenzimidazol, Poly(pyridine), Poly(pyrimidine), Polyimidazole, Polybenzthiazole, Polybenzoxazole, Polyoxadiazole, Polyquinoxalines, Polythiadiazole und Poly(tetrazapyrene) ausgewählt wird.
  10. Membran gemäß Anspruch 8, dadurch gekennzeichnet, daß das Polyazol ein Polymer enthaltend die wiederkehrenden Benzimidazoleinheiten der Formel (III)
    Figure 00300001
    wobei n eine ganze Zahl größer gleich 10, vorzugsweise größer gleich 100, ist.
  11. Membran gemäß Anspruch 1, dadurch gekennzeichnet, daß die in Schritt B) eingesetzte Starterlösung zur Bildung von Radikalen befähigt ist.
  12. Membran gemäß Anspruch 1, dadurch gekennzeichnet, daß die Starterlösung in Schritt A) zugesetzt wird.
  13. Membran gemäß Anspruch 1, dadurch gekennzeichnet, daß die Starterlösung zu der in Schritt A) erzeugten Lösung zugesetzt wird.
  14. Membran gemäß Anspruch 1, dadurch gekennzeichnet, daß die Polymersiation thermisch, photochemisch, chemisch oder elektrochemisch induziert wird.
  15. Membran gemäß Anspruch 1, dadurch gekennzeichnet, daß sie eine Eigenleitfähigkeit von mindestens 1 mS/cm aufweist.
  16. Membran gemäß Anspruch 1, dadurch gekennzeichnet, daß in Schritt B) als Träger eine Elektrode gewählt wird.
  17. Membran gemäß Anspruch 1, dadurch gekennzeichnet, daß die in Schritt B) gebildete Membran eine Dicke zwischen 15 und 2000 μm, vorzugsweise zwischen 30 und 1500 μm, insbesondere zwischen 50 und 1200 μm hat.
  18. Membran gemäß Anspruch 1, dadurch gekennzeichnet, daß die in Schritt D) gebildete Membran eine Dicke zwischen 15 und 1000 μm, vorzugsweise zwischen 20 und 500 μm, insbesondere zwischen 30 und 250 μm, die selbsttragend ist.
  19. Membran gemäß Anspruch 1, dadurch gekennzeichnet, daß sie eine Schicht enthaltend eine katalytisch aktive Komponente aufweist.
  20. Elektrode die mit einer protonenleitenden Polymermembran gemäß Anspruch 1 beschichtet ist.
  21. Elektrode gemäß Anspruch 18, wobei die Beschichtung eine Dicke zwischen 2 und 500 μm, vorzugsweise zwischen 5 und 300 μm, insbesondere zwischen 10 und 200 μm hat.
  22. Lösungen enthaltend Vinylhaltige Phosphonsäure definiert in Anspruch 2 und mindestens ein Polymer das eine Löslichkeit von mindestens 1 Gew.-% in der Vinylhaltige Phosphonsäure aufweist.
  23. Lösung gemäß Anspruch 20, dadurch gekennzeichnet, daß eingesetzte Polymer mindestens ein Stickstoff-, Sauerstoff- und/oder Schwefelatom in einer oder in unterschiedlichen Wiederholungseinheiten enthält.
  24. Lösung gemäß Anspruch 20, dadurch gekennzeichnet, daß sie mindestens einen Vernetzer definiert in Anspruch 3 enthält.
  25. Lösung gemäß Anspruch 20, dadurch gekennzeichnet, daß sie mindestens einen Starter enthält der zur Bildung von Radikalen befähigt ist.
  26. Ionomer erhältlich durch Polymerisation einer Lösung gemäß einem der Ansprüche 20 bis 23.
  27. Verwendung des Ionomeren gemäß Anspruch 24, gegebenenfalls in Kombination mit einem Katalysator in einer Membran-Elektroden-Einheit für Brennstoffzellen.
  28. Membran-Elektroden-Einheit enthaltend mindestens eine Elektrode gemäß Anspruch 18 oder 19 und mindestens eine Membran gemäß einem oder mehreren der Ansprüche 1 bis 17.
  29. Membran-Elektroden-Einheit enthaltend mindestens eine Elektrode und mindestens eine Membran gemäß einem oder mehreren der Ansprüche 1 bis 17.
  30. Membran-Elektroden-Einheit enthaltend mindestens eine Elektrode gemäß Anspruch 18 oder 19.
  31. Membran-Elektroden-Einheit enthaltend mindestens ein Ionomer gemäß Anspruch 24.
  32. Membran-Elektroden-Einheit gemäß einem oder mehreren der Ansprüche 26 bis 29, dadurch gekennzeichnet, daß sie mindestens eine weitere Polymermembran auf Basis von Polyazolen und/oder einer Polymerblendmembran enthaltend mindestens ein Polymer auf Basis von Polyazolen enthält.
  33. Brennstoffzelle enthaltend eine oder mehrere Membran-Elektroden-Einheiten gemäß einem der Ansprüche 26 bis 29.
DE10213540A 2002-03-06 2002-03-06 Lösung aus Vinylphosphonsäure, Verfahren zur Herstellung einer Polymerelektrolytmembran aus Polyvinylphosphaonsäure und deren Anwendung in Brennstoffzellen Withdrawn DE10213540A1 (de)

Priority Applications (12)

Application Number Priority Date Filing Date Title
DE10213540A DE10213540A1 (de) 2002-03-06 2002-03-06 Lösung aus Vinylphosphonsäure, Verfahren zur Herstellung einer Polymerelektrolytmembran aus Polyvinylphosphaonsäure und deren Anwendung in Brennstoffzellen
EP03743391A EP1488473B1 (de) 2002-03-06 2003-03-04 Mischungen umfassend vinylhaltige phosphonsäure; polymerelektrolytmembranen umfassend polyvinylphosphonsäure und deren anwendung in brennstoffzellen
JP2003573730A JP2005527075A (ja) 2002-03-06 2003-03-04 含ビニルホスホン酸を含む混合物、ポリビニルホスホン酸を含む高分子電解質膜、及び燃料電池におけるその用法
US10/506,646 US20050147859A1 (en) 2002-03-06 2003-03-04 Mixture comprising phosphonic acid containing vinyl, polymer electrolyte membranes comprising polyvinylphoshphonic acid and the use thereof in fuel cells
KR1020047013952A KR101022681B1 (ko) 2002-03-06 2003-03-04 비닐 함유 포스폰산을 포함하는 혼합물,폴리비닐포스폰산을 포함하는 중합체 전해질막 및 연료전지에서의 이들의 용도
DE50301503T DE50301503D1 (de) 2002-03-06 2003-03-04 Mischungen umfassend vinylhaltige phosphonsäure; polymerelektrolytmembranen umfassend polyvinylphosphonsäure und deren anwendung in brennstoffzellen
CA002478252A CA2478252A1 (en) 2002-03-06 2003-03-04 Mixture comprising phosphonic acid containing vinyl, polymer electrolyte membranes comprising polyvinylphosphonic acid and the use thereof in fuel cells
PCT/EP2003/002398 WO2003075389A1 (de) 2002-03-06 2003-03-04 Mischungen umfassend vinylhaltige phosphonsäure, polymerelektrolytmembranen umfassend polyvinylphosphonsäure und deren anwendung in brennstoffzellen
KR1020107013583A KR20100076077A (ko) 2002-03-06 2003-03-04 비닐 함유 포스폰산을 포함하는 혼합물, 폴리비닐포스폰산을 포함하는 중합체 전해질막 및 연료 전지에서의 이들의 용도
CNB038053101A CN100448086C (zh) 2002-03-06 2003-03-04 包括含乙烯基的膦酸的混合物、含聚乙烯膦酸的聚合物电解质膜及其在燃料电池中的应用
AT03743391T ATE308123T1 (de) 2002-03-06 2003-03-04 Mischungen umfassend vinylhaltige phosphonsäure; polymerelektrolytmembranen umfassend polyvinylphosphonsäure und deren anwendung in brennstoffzellen
JP2010224932A JP2011052221A (ja) 2002-03-06 2010-10-04 プロトン伝導性高分子膜の製造方法

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
DE10213540A DE10213540A1 (de) 2002-03-06 2002-03-06 Lösung aus Vinylphosphonsäure, Verfahren zur Herstellung einer Polymerelektrolytmembran aus Polyvinylphosphaonsäure und deren Anwendung in Brennstoffzellen

Publications (1)

Publication Number Publication Date
DE10213540A1 true DE10213540A1 (de) 2004-02-19

Family

ID=27771527

Family Applications (2)

Application Number Title Priority Date Filing Date
DE10213540A Withdrawn DE10213540A1 (de) 2002-03-06 2002-03-06 Lösung aus Vinylphosphonsäure, Verfahren zur Herstellung einer Polymerelektrolytmembran aus Polyvinylphosphaonsäure und deren Anwendung in Brennstoffzellen
DE50301503T Expired - Lifetime DE50301503D1 (de) 2002-03-06 2003-03-04 Mischungen umfassend vinylhaltige phosphonsäure; polymerelektrolytmembranen umfassend polyvinylphosphonsäure und deren anwendung in brennstoffzellen

Family Applications After (1)

Application Number Title Priority Date Filing Date
DE50301503T Expired - Lifetime DE50301503D1 (de) 2002-03-06 2003-03-04 Mischungen umfassend vinylhaltige phosphonsäure; polymerelektrolytmembranen umfassend polyvinylphosphonsäure und deren anwendung in brennstoffzellen

Country Status (9)

Country Link
US (1) US20050147859A1 (de)
EP (1) EP1488473B1 (de)
JP (2) JP2005527075A (de)
KR (2) KR101022681B1 (de)
CN (1) CN100448086C (de)
AT (1) ATE308123T1 (de)
CA (1) CA2478252A1 (de)
DE (2) DE10213540A1 (de)
WO (1) WO2003075389A1 (de)

Cited By (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE102004055129A1 (de) * 2004-11-16 2006-05-18 Volkswagen Ag Polymer-Elektrolyt-Membran für eine Brennstoffzelle sowie Verfahren zu deren Herstellung
WO2010145827A2 (de) 2009-06-20 2010-12-23 Basf Se Polyazol-haltige zusammensetzung
WO2010145828A2 (de) 2009-06-20 2010-12-23 Basf Se Verfahren zur herstellung eines hochmolekularen polyazols
US8012647B2 (en) 2004-08-05 2011-09-06 Basf Fuel Cell Gmbh Membrane-electrode unit and fuel elements with increased service life
US8206870B2 (en) 2004-08-05 2012-06-26 Basf Fuel Cell Gmbh Long-life membrane electrode assemblies with gasket and frame
US8273277B2 (en) 2006-09-12 2012-09-25 Basf Fuel Cell Gmbh Process for producing a proton-conducting, polyazole-containing membrane
CN116003855A (zh) * 2022-12-29 2023-04-25 福建师范大学 一种高分子化学气相沉积技术制备质子交换膜的方法和应用

Families Citing this family (51)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE10117686A1 (de) * 2001-04-09 2002-10-24 Celanese Ventures Gmbh Protonenleitende Membran und deren Verwendung
DE10209419A1 (de) * 2002-03-05 2003-09-25 Celanese Ventures Gmbh Verfahren zur Herstellung einer Polymerelektrolytmembran und deren Anwendung in Brennstoffzellen
ATE316111T1 (de) * 2002-03-06 2006-02-15 Mischungen umfassend vinylhaltige sulfonsaure, polymerelektrolytmembranen umfassend polyvinylsulfonsaure und deren anwendung in brennstoffzellen
US20050118478A1 (en) * 2002-03-06 2005-06-02 Joachim Kiefer Mixture comprising sulphonic acid containing vinyl, polymer electrolyte membrane comprising polyvinylsulphonic acid and the use thereof in fuel cells
CA2478530A1 (en) * 2002-03-06 2003-09-12 Pemeas Gmbh Proton-conducting electrolyte membrane with low methanol permeability and its use in fuel cells
DE10235358A1 (de) * 2002-08-02 2004-02-12 Celanese Ventures Gmbh Protonenleitende Polymermembran umfassend Phosphonsäuregruppen enthaltende Polymere und deren Anwendung in Brennstoffzellen
DE10242708A1 (de) 2002-09-13 2004-05-19 Celanese Ventures Gmbh Protonenleitende Membranen und deren Verwendung
DE10246461A1 (de) * 2002-10-04 2004-04-15 Celanese Ventures Gmbh Protonenleitende Polymermembran enthaltend Polyazolblends und deren Anwendung in Brennstoffzellen
DE10246372A1 (de) * 2002-10-04 2004-04-15 Celanese Ventures Gmbh Mit einer Katalysatorschicht beschichtete protonenleitende Polymermembran enthaltend Polyazole und deren Anwendung in Brennstoffzellen
US20040247977A1 (en) * 2003-06-06 2004-12-09 Steven Holdcroft Electrochemical cell and fuel cell with curable liquid electrolyte
US20040247976A1 (en) * 2003-06-06 2004-12-09 Steven Holdcroft Electrochemical cell and fuel cell with curable perfluoro-sulfonate
US20040259001A1 (en) * 2003-06-19 2004-12-23 Mclean Gerard Francis Method of making an electrochemical cell
EP1652259A2 (de) * 2003-07-27 2006-05-03 Pemeas GmbH Protonenleitende membran und deren verwendung
DE10340927A1 (de) * 2003-09-04 2005-03-31 Celanese Ventures Gmbh Protonenleitende Polymermembran enthaltend Polymere mit an aromatische Gruppen kovalent gebundene Sulfonsäuregruppen, Membran-Elektoden-Einheit und deren Anwendung in Brennstoffzellen
DE10340929A1 (de) * 2003-09-04 2005-04-07 Celanese Ventures Gmbh Protonenleitende Polymermembran umfassend mindestens ein poröses Trägermaterial und deren Anwendung in Brennstoffzellen
DE10340928A1 (de) * 2003-09-04 2005-04-07 Celanese Ventures Gmbh Mit einer Katalysatorschicht beschichtete protonenleitende Polymermembran enthaltend Phosphonensäuregruppen umfassende Polymere, Membran-Elektroden-Einheit und deren Anwendung in Brennstoffzellen
DE10361832A1 (de) 2003-12-30 2005-07-28 Celanese Ventures Gmbh Protonenleitende Membran und deren Verwendung
DE10361932A1 (de) * 2003-12-30 2005-07-28 Celanese Ventures Gmbh Protonenleitende Membran und deren Verwendung
NO321555B1 (no) 2004-03-26 2006-05-29 Thin Film Electronics Asa Organisk elektronisk innretning og fremgangsmate til fremstilling av en slik innretning
DE102004035309A1 (de) * 2004-07-21 2006-02-16 Pemeas Gmbh Membran-Elektrodeneinheiten und Brennstoffzellen mit erhöhter Lebensdauer
US7879506B2 (en) * 2004-11-16 2011-02-01 Samsung Sdi Co., Ltd. Solid polymer electrolyte membrane, method for manufacturing the same, and fuel cell using the solid polymer electrolyte membrane
JP4774216B2 (ja) * 2005-01-28 2011-09-14 株式会社リコー 電子伝導イオン伝導物質の製造方法、複合体、燃料電池、電源及び電子機器
DE102005020604A1 (de) * 2005-05-03 2006-11-16 Pemeas Gmbh Brennstoffzellen mit geringerem Gewicht und Volumen
KR101223559B1 (ko) * 2005-06-24 2013-01-22 삼성에스디아이 주식회사 연료 전지용 고분자 전해질 막의 제조 방법
US8460841B2 (en) * 2005-07-01 2013-06-11 Basf Fuel Cell Gmbh Gas diffusion electrodes, membrane-electrode assemblies and method for the production thereof
US8945736B2 (en) 2005-09-10 2015-02-03 Basf Fuel Cell Gmbh Method for conditioning membrane-electrode-units for fuel cells
DE102005051887A1 (de) * 2005-10-29 2007-05-03 Pemeas Gmbh Membran für Brennstoffzellen, enthaltend Polymere, die Phosphonsäure-und/oder Sulfonsäuregruppen umfassen, Membran-Elektroden-Einheit und deren Anwendung in Brennstoffzellen
KR100728183B1 (ko) 2005-10-31 2007-06-13 삼성에스디아이 주식회사 연료전지용 막-전극 어셈블리, 이의 제조 방법 및 이를포함하는 연료전지 시스템
DE102005052378A1 (de) * 2005-10-31 2007-05-03 Pemeas Gmbh Verbesserte Membran-Elektrodeneinheiten und Brennstoffzellen mit hoher Lebensdauer
EP1987081B1 (de) * 2006-02-16 2012-09-12 Basf Se Oligo- und polymere aromatische phosphonsäuren, deren blends, verfahren zu deren herstellung und anwendungen als polyelektrolyte
DE102006036019A1 (de) * 2006-08-02 2008-02-07 Pemeas Gmbh Membran-Elektroden-Einheit und Brennstoffzellen mit erhöhter Leistung
US9044715B2 (en) * 2007-08-22 2015-06-02 Colorado School Of Mines Unsupported palladium alloy membranes and methods of making same
US8512909B2 (en) 2008-08-12 2013-08-20 Samsung Electronics Co., Ltd. Laminated electrolyte membrane, method of preparing the same, and membrane electrode assembly and fuel cell including the laminated electrolyte membrane
US8647793B2 (en) 2008-12-26 2014-02-11 Samsung Electronics Co., Ltd. Solid proton conductor for fuel cell and fuel cell using the same
WO2010132993A1 (en) * 2009-05-20 2010-11-25 Lakehead University Method and system for combined photocatalytic and electrochemical wastewater remediation
EP2467889A1 (de) * 2009-08-21 2012-06-27 Basf Se Anorganische und/oder organische säure enthaltende katalysatortinte und deren verwendung in der herstellung von elektroden, katalysatorbeschichteten membranen, gasdiffusionselektroden und membran-elektroden-einheiten
US8906270B2 (en) * 2010-03-19 2014-12-09 Colorado School Of Mines Acidic ion exchange membrane and method for making and using the same
US8815467B2 (en) 2010-12-02 2014-08-26 Basf Se Membrane electrode assembly and fuel cells with improved lifetime
DE102011007425A1 (de) 2011-04-14 2012-10-18 Wacker Chemie Ag Polymere auf der Basis von Polyazolen
JP2013093260A (ja) 2011-10-27 2013-05-16 Samsung Electronics Co Ltd 燃料電池用電解質膜とその製造方法、膜電極接合体、及び燃料電池
KR101582024B1 (ko) * 2014-01-15 2015-12-31 주식회사 효성 곁가지에 술폰화기를 지닌 폴리올레핀케톤, 이를 이용한 수처리 분리막 및 연료전지용 고분자 전해질막
CN104056303B (zh) * 2014-06-06 2016-05-25 清华大学 聚合物涂层及其制备方法和应用
JP6784776B2 (ja) 2016-05-03 2020-11-11 オーパス １２ インコーポレイテッドＯｐｕｓ １２ Ｉｎｃｏｒｐｏｒａｔｅｄ Ｃｏ２、ｃｏおよび他の化学化合物の電気化学反応のための先進的構造を有するリアクタ
US12359325B2 (en) 2016-05-03 2025-07-15 Twelve Benefit Corporation Membrane electrode assembly for COx reduction
US12320022B2 (en) 2018-01-22 2025-06-03 Twelve Benefit Corporation System and method for carbon dioxide reactor control
EP4065753A1 (de) 2019-11-25 2022-10-05 Twelve Benefit Corporation <sup2/>? <sub2/>?x?membranelektrodenanordnung für co-reduktion
WO2022087167A1 (en) 2020-10-20 2022-04-28 Opus 12 Incorporated Semi-interpenetrating and crosslinked polymers and membranes thereof
US12421392B2 (en) 2020-10-20 2025-09-23 Twelve Benefit Corporation Ionic polymers and copolymers
JP2024546680A (ja) 2021-12-08 2024-12-26 トゥエルブ ベネフィット コーポレーション エチレン生成のためのシステム及び方法
US12305304B2 (en) 2022-10-13 2025-05-20 Twelve Benefit Corporation Interface for carbon oxide electrolyzer bipolar membrane
US12378685B2 (en) 2022-12-22 2025-08-05 Twelve Benefit Corporation Surface modification of metal catalysts with hydrophobic ligands or ionomers

Family Cites Families (50)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
NL128296C (de) * 1959-11-18
NL268724A (de) * 1960-08-31
US3313783A (en) * 1962-07-20 1967-04-11 Teijin Ltd Process for preparation of polybenzimidazoles
JPS501707B1 (de) * 1969-12-20 1975-01-21
US3808305A (en) * 1971-07-27 1974-04-30 H Gregor Crosslinked,interpolymer fixed-charge membranes
US4187333A (en) * 1973-05-23 1980-02-05 California Institute Of Technology Ion-exchange hollow fibers
DE2450670A1 (de) * 1974-10-25 1976-04-29 Benckiser Gmbh Joh A Verfahren zur abtrennung von citrat oder citronensaeure aus fermentationsloesungen
US4012303A (en) * 1974-12-23 1977-03-15 Hooker Chemicals & Plastics Corporation Trifluorostyrene sulfonic acid membranes
FR2485395B1 (fr) * 1980-06-24 1986-04-11 Commissariat Energie Atomique Membrane echangeuse de cations, son procede de fabrication et son application en tant qu'electrolyte solide
US4634530A (en) * 1980-09-29 1987-01-06 Celanese Corporation Chemical modification of preformed polybenzimidazole semipermeable membrane
US4622276A (en) * 1983-12-16 1986-11-11 Stauffer Chemical Company Fuel cell electrolyte
US5098985A (en) * 1988-10-11 1992-03-24 The Dow Chemical Company Copolymers containing polybenzoxazole, polybenzothiazole and polybenzimidazole moieties
US5218076A (en) * 1989-08-31 1993-06-08 The Dow Chemical Company Branch polybenzazole polymer and method of preparation
US5211984A (en) * 1991-02-19 1993-05-18 The Regents Of The University Of California Membrane catalyst layer for fuel cells
EP0679167A1 (de) * 1993-01-15 1995-11-02 The Graver Company Ionenaustauschmebranen und verfahren zu iherer herstellung
US5312895A (en) * 1993-03-12 1994-05-17 The United States Of America As Represented By The Secretary Of The Air Force Benzobisazole copolymer system soluble in aprotic solvents
KR100306676B1 (ko) * 1993-04-28 2001-11-30 샬크비즈크 피이터 코르넬리스; 페트귄터 피리도비스이미다졸성분의강성막대형중합체
CH691209A5 (de) * 1993-09-06 2001-05-15 Scherrer Inst Paul Herstellungsverfahren für einen Polmerelektrolyten und elektrochemische Zelle mit diesem Polymerelektrolyten.
US5633337A (en) * 1995-01-26 1997-05-27 The United States Of America As Represented By The Secretary Of The Air Force Aromatic benzobisazole polymers and copolymers incorporating diphenylamino moieties
US5492996A (en) * 1995-02-21 1996-02-20 The United States Of America As Represented By The Secretary Of The Air Force Alcohol soluble benzazole polymers
US5599639A (en) * 1995-08-31 1997-02-04 Hoechst Celanese Corporation Acid-modified polybenzimidazole fuel cell elements
DE19548421B4 (de) * 1995-12-22 2004-06-03 Celanese Ventures Gmbh Verfahren zur kontinuierlichen Herstellung von Membranelektrodeneinheiten
DE19632285A1 (de) * 1996-08-09 1998-02-19 Hoechst Ag Protonenleiter mit einer Temperaturbeständigkeit in einem weiten Bereich und guten Protonenleitfähigkeiten
US5883150A (en) * 1996-08-09 1999-03-16 Millipore Corporation Compositions of a copolymer including a sulfone polymer
DE19650478A1 (de) * 1996-12-05 1998-06-10 Daimler Benz Ag Lackiertes metallisches Substrat mit einer korrosionsschützenden Haftschicht auf Basis von Polysäuren und Verfahren zum Aufbringen der Haftschicht
EP0893165A3 (de) * 1997-06-28 2000-09-20 Degussa-Hüls Aktiengesellschaft Bioaktive Beschichtung von Oberflächen unter Verwendung von Makroinitiatoren
DE19727554A1 (de) * 1997-06-28 1999-01-07 Huels Chemische Werke Ag Verfahren zur Hydrophilierung der Oberfläche polymerer Substrate mit einem Makroinitiator als Primer
US6248469B1 (en) 1997-08-29 2001-06-19 Foster-Miller, Inc. Composite solid polymer electrolyte membranes
US6030718A (en) * 1997-11-20 2000-02-29 Avista Corporation Proton exchange membrane fuel cell power system
US6110616A (en) * 1998-01-30 2000-08-29 Dais-Analytic Corporation Ion-conducting membrane for fuel cell
JP2000011756A (ja) * 1998-06-22 2000-01-14 Toyota Central Res & Dev Lab Inc 高耐久性固体高分子電解質
US6087032A (en) * 1998-08-13 2000-07-11 Asahi Glass Company Ltd. Solid polymer electrolyte type fuel cell
DE60032956T8 (de) * 1999-02-22 2007-09-13 Dainichiseika Color & Chemicals Mfg. Co., Ltd. Ionenselektive membranen, verfahren zu ihrer herstellung, verwendung der ionenselektiven membranen und vorrichtungen, die mit den ionenselektiven membranen versehen sind
US6517962B1 (en) * 1999-08-23 2003-02-11 Ballard Power Systems Inc. Fuel cell anode structures for voltage reversal tolerance
JP3656244B2 (ja) * 1999-11-29 2005-06-08 株式会社豊田中央研究所 高耐久性固体高分子電解質及びその高耐久性固体高分子電解質を用いた電極−電解質接合体並びにその電極−電解質接合体を用いた電気化学デバイス
GB0006428D0 (en) * 2000-03-17 2000-05-03 Johnson Matthey Plc Electrochemical cell
GB0006429D0 (en) * 2000-03-17 2000-05-03 Johnson Matthey Plc Electrochemical cell
DE10052242A1 (de) * 2000-10-21 2002-05-02 Celanese Ventures Gmbh Mit Säure dotierte, ein- oder mehrschichtige Kunststoffmembran mit Schichten aufweisend Polymerblends umfassend Polymere mit wiederkehrenden Azoleinheiten, Verfahren zur Herstellung solche Kunststoffmembranen sowie deren Verwendung
DE10109829A1 (de) * 2001-03-01 2002-09-05 Celanese Ventures Gmbh Polymermembran, Verfahren zu deren Herstellung sowie deren Verwendung
DE10117686A1 (de) * 2001-04-09 2002-10-24 Celanese Ventures Gmbh Protonenleitende Membran und deren Verwendung
DE10117687A1 (de) * 2001-04-09 2002-10-17 Celanese Ventures Gmbh Protonenleitende Membran und deren Verwendung
JP2003022709A (ja) * 2001-07-09 2003-01-24 Toyobo Co Ltd ブレンドポリマー電解質、該電解質を主成分とする電解質膜、及び該電解質を用いた膜／電極接合体
DE10144815A1 (de) * 2001-09-12 2003-03-27 Celanese Ventures Gmbh Protonenleitende Membran und deren Verwendung
JP2003229143A (ja) * 2002-02-06 2003-08-15 Kanegafuchi Chem Ind Co Ltd プロトン伝導性高分子膜及びそれからなる燃料電池
DE10209419A1 (de) * 2002-03-05 2003-09-25 Celanese Ventures Gmbh Verfahren zur Herstellung einer Polymerelektrolytmembran und deren Anwendung in Brennstoffzellen
CA2478530A1 (en) * 2002-03-06 2003-09-12 Pemeas Gmbh Proton-conducting electrolyte membrane with low methanol permeability and its use in fuel cells
US20050118478A1 (en) * 2002-03-06 2005-06-02 Joachim Kiefer Mixture comprising sulphonic acid containing vinyl, polymer electrolyte membrane comprising polyvinylsulphonic acid and the use thereof in fuel cells
JP4549007B2 (ja) * 2002-05-08 2010-09-22 東洋紡績株式会社 酸性基含有ポリベンズイミダゾール系化合物と酸性化合物を含有する組成物、イオン伝導膜、接着剤、複合体、燃料電池
DE10220818A1 (de) * 2002-05-10 2003-11-20 Celanese Ventures Gmbh Verfahren zur Herstellung einer gepfropften Polymerelektrolytmembran und deren Anwendung in Brennstoffzellen
EP1652259A2 (de) * 2003-07-27 2006-05-03 Pemeas GmbH Protonenleitende membran und deren verwendung

Cited By (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US8012647B2 (en) 2004-08-05 2011-09-06 Basf Fuel Cell Gmbh Membrane-electrode unit and fuel elements with increased service life
US8206870B2 (en) 2004-08-05 2012-06-26 Basf Fuel Cell Gmbh Long-life membrane electrode assemblies with gasket and frame
DE102004055129A1 (de) * 2004-11-16 2006-05-18 Volkswagen Ag Polymer-Elektrolyt-Membran für eine Brennstoffzelle sowie Verfahren zu deren Herstellung
US8273277B2 (en) 2006-09-12 2012-09-25 Basf Fuel Cell Gmbh Process for producing a proton-conducting, polyazole-containing membrane
WO2010145827A2 (de) 2009-06-20 2010-12-23 Basf Se Polyazol-haltige zusammensetzung
WO2010145828A2 (de) 2009-06-20 2010-12-23 Basf Se Verfahren zur herstellung eines hochmolekularen polyazols
US8669296B2 (en) 2009-06-20 2014-03-11 Basf Se Method for the production of a high-molecular polyazol
US8722279B2 (en) 2009-06-20 2014-05-13 Basf Se Polyazole-containing composition
CN116003855A (zh) * 2022-12-29 2023-04-25 福建师范大学 一种高分子化学气相沉积技术制备质子交换膜的方法和应用

Also Published As

Publication number Publication date
CN1639901A (zh) 2005-07-13
DE50301503D1 (de) 2005-12-01
KR20050004796A (ko) 2005-01-12
KR20100076077A (ko) 2010-07-05
WO2003075389A1 (de) 2003-09-12
CA2478252A1 (en) 2003-09-12
EP1488473B1 (de) 2005-10-26
EP1488473A1 (de) 2004-12-22
ATE308123T1 (de) 2005-11-15
CN100448086C (zh) 2008-12-31
US20050147859A1 (en) 2005-07-07
JP2011052221A (ja) 2011-03-17
KR101022681B1 (ko) 2011-03-22
JP2005527075A (ja) 2005-09-08

Similar Documents

Publication Publication Date Title
DE10213540A1 (de) Lösung aus Vinylphosphonsäure, Verfahren zur Herstellung einer Polymerelektrolytmembran aus Polyvinylphosphaonsäure und deren Anwendung in Brennstoffzellen
EP1506591B1 (de) Polymerelektrolytmembran, verfahren zu deren herstellung und deren anwendung in brennstoffzellen
DE10209419A1 (de) Verfahren zur Herstellung einer Polymerelektrolytmembran und deren Anwendung in Brennstoffzellen
EP1483316B1 (de) PROTONENLEITENDE ELEKTROLYTMEMBRAN MIT GERINGER METHANOLDURCHL&amp;Auml;SSIGKEIT UND DEREN ANWENDUNG IN BRENNSTOFFZELLEN
EP1527494B1 (de) Protonenleitende polymembran, welche sulfonsäuregruppen enthaltende polymere umfasst, und deren anwendung in brennstoffzellen
EP1485427B1 (de) Mischungen umfassend vinylhaltige sulfonsaure, polymerelektrolytmembranen umfassend polyvinylsulfonsaure und deren anwendung in brennstoffzellen
DE10220817A1 (de) Verfahren zur Herstellung einer gepfropften Polymerelektrolytmembran und deren Anwendung in Brennstoffzellen
DE10235358A1 (de) Protonenleitende Polymermembran umfassend Phosphonsäuregruppen enthaltende Polymere und deren Anwendung in Brennstoffzellen
DE10340927A1 (de) Protonenleitende Polymermembran enthaltend Polymere mit an aromatische Gruppen kovalent gebundene Sulfonsäuregruppen, Membran-Elektoden-Einheit und deren Anwendung in Brennstoffzellen
DE10235357A1 (de) Protonenleitende Polymermembran umfassend Phosphonsäure- und Sulfonsäuregruppen enthaltende Polymere und deren Anwendung in Brennstoffzellen
EP1927151B1 (de) Verfahren zur konditionierung von membran-elektroden-einheiten für brennstoffzellen
DE10340928A1 (de) Mit einer Katalysatorschicht beschichtete protonenleitende Polymermembran enthaltend Phosphonensäuregruppen umfassende Polymere, Membran-Elektroden-Einheit und deren Anwendung in Brennstoffzellen
DE10210499A1 (de) Verfahren zur Herstellung einer Polymerelektrolytmembran und deren Anwendung in Brennstoffzellen
DE10209685A1 (de) Verfahren zur Herstellung einer Polymerelektrolytmembran und deren Anwendung in Brennstoffzellen
WO2009124737A9 (de) Verfahren zum betrieb einer brennstoffzelle
DE10210500A1 (de) Lösung aus Vinylphosphonsäure und Vinylsulfonsäure, Verfahren zur Herstellung einer Polymerelektrolytmembran aus Polyvinylphosphonsäure und Polyvinylsulfonsäure und deren Anwendung in Brennstoffzellen
DE10340929A1 (de) Protonenleitende Polymermembran umfassend mindestens ein poröses Trägermaterial und deren Anwendung in Brennstoffzellen
DE10209684A1 (de) Lösung aus Vinylsulfonsäure, Verfahren zur Herstellung einer Polymerelektrolytmembran aus Polyvinylsulfonsäure und deren Anwendung in Brennstoffzellen
DE102005052378A1 (de) Verbesserte Membran-Elektrodeneinheiten und Brennstoffzellen mit hoher Lebensdauer
DE10218368A1 (de) Mehrschichtige Elektrolytmembran
DE10235356A1 (de) Protonenleitende Polymermembran umfassend Sulfonsäuregruppen enthaltende Polymere und deren Anwendung in Brennstoffzellen
DE102005057644A1 (de) Funktionalisierte Polyazole, Phosphonsäuregruppen aufweisende Polyazole, Polymembranen sowie Verfahren zur Herstellung
DE10218367A1 (de) Mehrschichtige Elektrolytmembran

Legal Events

Date Code Title Description
8127 New person/name/address of the applicant

Owner name: PEMEAS GMBH, 65929 FRANKFURT, DE

8139 Disposal/non-payment of the annual fee
