Die Erfindung betrifft ein Verfahren
zur Voreinstellung eines Farbwerks einer ersten Druckmaschine mit
einer auf Basis von Voreinstellkennlinien eines Farbwerks einer
zweiten Druckmaschine bestimmten Voreinstellkennlinie, wobei die
Voreinstellkennlinien durch Werte von verfahrensspezifischen Größen parametrisiert
sind und wenigstens ein Farbdosierelement gesteuert wird. Des Weiteren
betrifft die Erfindung ein Farbwerk einer Druckmaschine mit einer
zugeordneten Steuerungseinheit, welche eine Recheneinheit und eine Speichereinheit
umfasst.
-
Konstruktionsbedingt ist das zeitliche
Reaktionsverhalten von Farbwerken für den Offsetdruck langsam gegenüber Veränderungen
von Einstellungsparametern. Bei einem Einrichtevorgang ohne geeignete
Voreinstellung der Einstellungsparameter für die Farbsteuerfunktionen
können
daher erhebliche Mengen von Makulatur entstehen. Eine Voreinstellung
ist insbesondere wichtig für
die Farbvoreinstellung, das heißt
eine Voreinstellung der Farbdosierelemente, für eine Geschwindigkeitskompensation
und für
den Farbeinlauf in das Farbwerk, sei es ein gewaschenes oder ein
bereits eingefärbtes
Farbwerk. Die optimalen Einstellparameter zur Voreinstellung der
Farbsteuerfunktionen hängen
sehr stark von den eingesetzten Druckmaterialien, beispielsweise
der Farbserie, der Bedruckstoffsorte oder dergleichen, dem eingesetzten
Druckverfahren, beispielsweise einem Druck mit Vario-Betrieb oder
einem Druck ohne Vario-Betrieb, der Verwendung eines Feuchtmittels
mit oder ohne Alkohol oder dergleichen, und maschinenspezifischen
Bedingungen, beispielsweise dem Typ oder der Serie der Druckmaschine,
ab. Die Voreinstellung erfolgt mittels einer Steuerungseinheit (auch
mit Regelung) automatisch.
-
Eine Ermittlung der geeigneten Einstellparameter
für die
Voreinstellung ist im Allgemeinen aufgrund der dazu erforderlichen
Druckversuche sehr zeitaufwendig und kostenintensiv. In der Praxis
in Druckbetrieben – wenn überhaupt – ist es
nur zweckmäßig, für einen
Zustand, das heißt
eine Farbserie, eine Bedruckstoffsorte, einen Maschinentyp und ein
Druckverfahren, Einstellparameter für die Druckmaschine zu ermitteln.
Eine Vorbelegung der Einstellparameter für alle Druckmaschinen einer
Baureihe bereits ab Werk ist nur wirksam, wenn der Kunde identische
Materialien einsetzt, so dass diese Einstellparameter zu einer Reduzierung
des Makulaturbedarfs führen.
Da der Einfluss der eingesetzten Druckmaterialien groß ist, ist
für den
Kunden vorgesehen, dass er individuell an der Druckmaschine Einstellparameter
vorgeben bzw. abändern
kann.
-
Um die Anzahl der in einer Steuerungseinheit
für ein
Farbwerk hinterlegten Voreinstellkennlinien möglichst klein zu halten, kann
vorgesehen sein, dass eine benötigte
Voreinstellkennlinie für
einen bestimmten Wert eines verfahrensspezifischen Parameters aus
einer Kennlinie für
einen anderen Wert des verfahrensspezifischen Parameters auf rechnerischem
Wege ermittelt wird.
-
Beispielsweise ist aus dem Dokument
DE 44 01 536 A1 ein
Verfahren zum Steuern oder Regeln eines Betriebsvorgangs an einer
Druckmaschine bekannt. In einer Steuerungs- oder Regelungseinheit
sind zwei die Abhängigkeit
einer Betriebsgröße von einer
anderen Betriebsgröße beschreibende
Steuerkennlinien bei zwei sich unterscheidenden Parametern für eine virtuelle
Referenzdruckmaschine eingegeben. Eine Betriebsgröße in Abhängigkeit
von einer anderen Betriebsgröße wird
eingestellt, indem die Werte für
die außerhalb
der eingegebenen Steuerkennlinien liegenden Einstellwerte durch
ein numerisches Nährungsverfahren
mit Hilfe einer Recheneinheit ermittelt werden. Die Einstellwerte
werden des Weiteren in Abhängigkeit
von mindestens einem weiteren Parameter der Druckmaschine mit Korrekturwerten
beaufschlagt.
-
Aus dem Dokument
JP 2001001500 sind ein Verfahren
und eine Vorrichtung zur Farbvoreinstellung bekannt. Die Voreinstellung
für die
Farbzonenöffnung
in Funktion der Flächendeckung
wird durch einen aus multiplikativen Anteilen bestehenden Zusammenhang
beschrieben. Ein Anteil bezieht sich dabei auf materialspezifische
Parameter, insbesondere die Farbserie oder die Papiersorte, welcher
von den Anteilen für
maschinenspezifische Parameter oder verfahrensspezifische Parameter
getrennt sind. Der Zusammenhang kann daher je nach Bedarf aus den
für die
vorliegenden Bedingungen benötigten
Anteilen zusammengesetzt werden.
-
Aufgabe der vorliegenden Erfindung
ist es, ein Verfahren zur Voreinstellung eines Farbwerks einer Druckmaschine
anzugeben, so dass eine einfache Anpassung der Farbsteuerung an
Werte von verfahrensspezifischen Parametern mit dem Ziel der Makulatutteduzierung
im Einrichtungsvorgang möglich
ist.
-
Diese Aufgabe wird erfindungsgemäß durch
ein Verfahren zur Voreinstellung eines Farbwerks mit den Merkmalen
gemäß Anspruch
1 und durch ein Farbwerk mit den Merkmalen gemäß Anspruch 7 gelöst. Vorteilhafte
Weiterbildungen der Erfindung sind in den abhängigen Ansprüchen charakterisiert.
-
Das erfindungsgemäße Verfahren zur Voreinstellung
eines Farbwerks beruht auf der Erkenntnis, dass die Charakteristik
der Farbdosierung in einem Farbwerk einer Druckmaschine sich aus
zwei Teilen zusammensetzt, einer maschinenspezifischen Dosiercharakteristik
und einer verfahrensspezifischen Dosiercharakteristik, wobei die
Wechselwirkungen zwischen diesen Anteilen, das heißt die korrelierten
Abhängigkeiten,
vernachlässigbar
klein sind, so dass eine Voreinstellkennlinie bestimmt oder berechnet
werden kann. Aufgrund dieser Tatsache ist es möglich, ein additives Model
für Voreinstellkennlinien
(Farbsteuerfunktionen) mit Anteilen für eine maschinenspezifische
Dosiercharakteristik, zum Beispiel (Maschinentyp, etc.) und eine
verfahrensspezifische Dosiercharakteristik, zum Beispiel (Druckfarbserie,
Bedruckstoffsorte, etc.) zu verwenden. Eine Voreinstellkennlinie
für einen
Zustand, das heißt
einen Wert eines Parameters, kann in eine Voreinstellkennlinie für einen
weiteren Zustand, das heißt
einen anderen Wert eines Parameters, umgerechnet werden. Der verfahrensspezifische
Anteil beinhaltet den Einfluss der eingesetzten Materialien und
Druckverfahren, während
der maschinenspezifische Einfluss den Einfluss der Baureihe und
den der vorliegenden Druckmaschine umfasst. Die Voreinstellung bezieht
sich auf wenigstens ein Farbdosierelement, also ein oder eine Anzahl
von Farbdosierelementen.
-
Im erfindungsgemäßen Verfahren wird eine Voreinstellung
eines Farbwerks einer ersten Druckmaschine mit einer auf Basis von
Voreinstellkennlinien eines Farbwerks einer zweiten Druckmaschine
bestimmten Voreinstellkennlinie durchgeführt, wobei die Voreinstellkennlinien
durch Werte von verfahrensspezifischen Größen parametrisiert sind und
wenigstens ein Farbdosierelement gesteuert wird. Die Voreinstellung
wird automatisch am gesteuerten oder geregelten Farbwerk mittels
einer Steuerungseinheit des Farbwerks vorgenommen. Eine Voreinstellkennlinie
eines Farbwerks einer ersten Druckmaschine wird auf Basis von Voreinstellkennlinien
eines Farbwerks einer zweiten Druckmaschine bestimmt: Erfindungsgemäß wird im
Verfahren eine Differenzfunktion der Voreinstellkennlinie der zweiten
Druckmaschine bei einem ersten Wert eines verfahrensspezifischen
Parameters und der Voreinstellkennlinie der zweiten Druckmaschinen
bei einem zweiten Wert eines verfahrensspezifischen Parameters bestimmt.
Die Differenzfunktion ist im Allgemeinen nicht konstant. Die Differenzfunktion
ist eine Funktion des Arguments des den Kennlinien zugrundeliegenden
funktionellen Zusammenhangs. Um eine Voreinstellkennlinie der ersten
Druckmaschine beim ersten Wert des verfahrensspezifischen Parameters
zu erhalten, wird die Differenzfunktion zu der Voreinstellkennlinie
der ersten Druckmaschine beim zweiten Wert des verfalrensspezifischen
Parameters addiert.
-
Der verfahrensspezifischen Parameter
kann insbesondere die Bedruckstoffsorte oder die Druckfarbserie
sein. Anders ausgedrückt,
die verfahrensspezifische Größe kann
eine sich nicht kontinuierlich ändernde Größe sein,
so dass der Wert ein Abzählungsindex
der Zustände,
welche der Parameter annehmen kann, ist. Eine Druckfarbserienparameter
kann diese Anzahl von Serien oder die Elemente einer Serie abzählen oder indizieren.
-
In einer ersten Ausführungsform
des erfindungsgemäßen Verfahrens
ist die Voreinstellkennlinie der funktionelle Zusammenhang zwischen
Flächendeckung
und Farbzonenöffnung.
In einer zweiten Ausführungsform
des Verfahrens ist die Voreinstellkennlinie der funktionelle Zusammenhang
zwischen Flächendeckung und
Dauer des Farbeinlaufs bei Auftragswechsel.
-
Das erfindungsgemäße Verfahren kann mit besonderem
Vorteil für
lineare Kennlinien angewendet werden. In diesem Fall ist die Differenzfunktion
ebenfalls linear.
-
In einer bevorzugten Ausführungsform
wird das erfindungsgemäße Verfahren
zur Voreinstellung eines Farbwerks mit der Berechnung einer Voreinstellkennlinie
bei einem ersten Wert auf eine Voreinstellkennlinie einer ersten
Druckmaschinen bei einem zweiten Wert eines verfahrensspezifischen
Parameters angewendet, wobei die Voreinstellkennlinie beim zweiten
Wert des verfahrensspezifischen Parameters auf der Grundlage von
Versuchen an die maschinenspezifische Charakteristik der ersten
Druckmaschine angepasst worden ist. Insbesondere kann eine Anpassung
ausgehend von der Voreinstellkennlinie einer zweiten Druckmaschine beim
zweiten Wert des verfahrensspezifischen Parameters erfolgen. In
anderen Worten ausgedrückt,
im erfindungsgemäßen Verfahren
kann die Voreinstellkennlinie der ersten Druckmaschine beim zweiten
Wert des verfahrensspezifischen Parameters durch Variation der Voreinstellkennlinie
der zweiten Druckmaschine beim zweiten Wert des verfahrensspezifischen
Parameters bestimmt werden. Die Variation kann dabei global auf die
Kennlinie wirken, beispielsweise eine Multiplikation mit einem konstanten
Faktor oder eine Addition einer Konstante umfassen. Die Variation
kann aber auch lokal sein, das heißt nur Abschnitte oder Intervalle
der Kennlinie betreffen. Eine variierte Kennlinie ist stetig und
bevorzugt auch differenzierbar.
-
In einer Ausführungsform des erfindungsgemäßen Verfahrens
zur Voreinstellung eines Farbwerks kann die zweite Druckmaschine
eine reell existierende oder eine virtuelle Referenzdruckmaschine
sein. Eine reell existierende Referenzdruckmaschine ist ein Individuum
oder Exemplar der Druckmaschinenserie, zu welcher die erste Druckmaschine
gehört.
Eine virtuelle Referenzdruckmaschine ist eine nicht materiell existierende
Druckmaschine, welche die Durchschnittseigenschaften der Serie,
zu welcher die erste Druckmaschine gehört, aufweist. Durchschnittseigenschaften
können
insbesondere arithmetische oder gewichtete Mittelwerte der Eigenschaftswerte
umfassen.
-
Im Zusammenhang des erfinderischen
Gedankens steht auch ein Farbwerk einer Druckmaschine mit einer
zugeordneten Steuerungseinheit, welche eine Recheneinheit und eine
Speichereinheit umfasst. In der Speichereinheit des erfindungsgemäßen Farbwerks
ist ein Programm hinterlegt, welches wenigstens einen Abschnitt
aufweist, durch welchen bei dessen Ablauf in der Recheneinheit die
Differenzfunktion der Voreinstellkennlinie einer anderen Druckmaschine,
insbesondere einer virtuellen Referenzdruckmaschine, bei einem ersten
Wert eines verfahrensspezifischen Parameters und der Voreinstellkennlinie
der anderen Druckmaschine bei einem zweiten Wert eines verfahrensspezifischen
Parameters zu der Voreinstellkennlinie der Druckmaschine beim zweiten
des verfahrensspezifischen Parameters addiert wird. Die Voreinstellkennlinien
können
in Tabellenform oder in Form eines funktionellen Zusammenhangs im
Programm hinterlegt sein. In bevorzugter Ausführung weist das in der Speichereinheit
des Farbwerks hinterlegte Programm einen Abschnitt auf, in dem der
zu addierende Wert der Differenzfunktion durch einen funktionellen
Zusammenhang errechnet wird.
-
Das erfindungsgemäße Farbwerk kann in einem Druckwerk
integriert oder aufgenommen sein. Anders ausgedrückt, ein erfindungsgemäßes Druckwerk
umfasst wenigstens ein erfindungsgemäßes Farbwerk, wie es in dieser
Darstellung beschrieben wird. Das Druckwerk kann insbesondere ein
direktes oder indirektes Flachdruckwerk, ein Nassoffsetdruckwerk,
ein Trockenoffsetdruckwerk oder dergleichen sein. Eine erfindungsgemäße Druckmaschine
weist wenigstens ein erfindungsgemäßes Druckwerk auf. Die Druckmaschine
kann eine bogenverarbeitende oder bahnverarbeitende Maschine sein.
Typische Bedruckstoffe sind Papier, Pappe, Kanon, organische Polymere
(in Form von Geweben, Folien oder Werkstücken oder dergleichen). Eine
bogenverarbeitende Druckmaschine kann einen Anleger, einen Ausleger
und gegebenenfalls auch wenigstens einen Veredelungswerk (Lackwerk,
Stanzwerk, Rillwerk oder dergleichen) aufweisen. Eine bahnverarbeitende Druckmaschine
kann einen Rollenwechsler, einen Trockner und einen Falzapparat
umfassen.
-
Weitere Vorteile und vorteilhafte
Ausführungsformen
und Weiterbildungen der Erfindung , werden anhand der nachfolgenden
Figuren sowie deren Beschreibungen dargestellt.
-
Es zeigt im Einzelnen:
-
1 eine
graphische Darstellung von Ausführungsformen
der funktionellen Zusammenhänge
zwischen relativer Farbzonenöffnung
y und Flächendeckung
x bei Parametern 1 und -1 für
eine erste Druckmaschinen A und eine zweite Druckmaschinen B, und
-
2 die
Topologie einer Ausführungsform
eines erfindungsgemäßen Farbwerks
mit einer zugeordneten Steuerungseinheit, welche ein Programm zur
Durchführung
des erfindungsgemäßen Verfahrens
aufweist.
-
Die 1 ist
eine graphische Darstellung von Ausführungsformen der funktionellen
Zusammenhänge zwischen
relativer Farbzonenöffnung
y (genauer Farbzonenöffnung
FZ bezogen auf die Volltondichte DV) und Flächendeckung x (genauer Flächendeckung
FD bezogen auf die Farbstreifenbreite bf, FD/bf) bei Parametern 1
und -1 für
eine erste Druckmaschine A und eine zweite Druckmaschine B. Anhand
der 1 soll am Beispiel der
Farbvoreinstellung für
zwei unterschiedliche Materialien (gestrichenes Papier, Parameter
1 und angestrichenes Papier, Parameter -1) für zwei unterschiedliche Maschinen
das Model der Dosiercharakteristik und das erfindungsgemäße Verfahren
erläutert
werden. In Druckversuchen und einer anschließenden statistischen Auswertung
ist experimentell ermittelt worden, dass die erforderliche relative
Farbzonenöffnung
y, bezogen relativ zur erzielten Volltondichte, in linearer Abhängigkeit
zur Flächendeckung
x, bezogen auf den Farbstreifen, wobei die Koeffizienten vom Parameter
des Bedruckstoffs (gestrichen, angestrichen) und von der Druckmaschine
(A und B) abhängen,
mit hinreichender Genauigkeit steht. Dieser Zusammenhang kann in
der folgenden Weise aufgeschrieben werden: y = c0 + c1 +
c2·x
+ c3 + c4·x + c5·x (1),wobei die
Koeffizienten ai mit i ∊ {1,...,
5} der Tabelle 1 zu entnehmen sind.
-

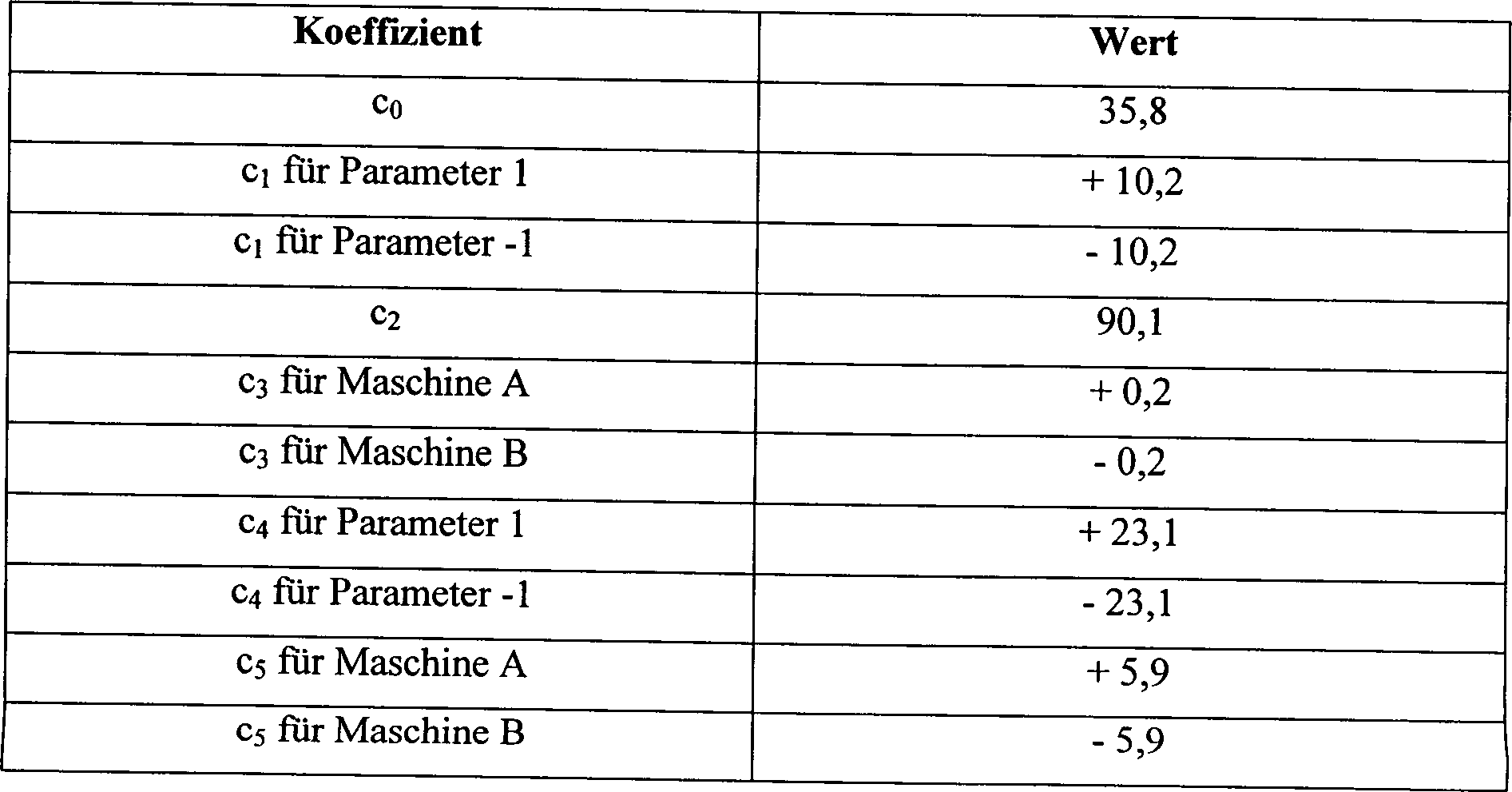

Tabelle
1: Koeffizienten in der Gleichung 1.
-
In der 1 sind
Voreinstellkennlinien für
eine erste Maschine A und eine zweite Maschine B gezeigt. Beispielhaft
wird das erfindungsgemäße Verfahren
anhand von Farbvoreinstellkennlinien, das heißt Kennlinien, welche die relative
Farbzonenöffnung
bezogen auf die Volltondichte mit der Flächendeckung bei einer bestimmten
Farbstreifenbreite in Beziehung setzen. Im linken Teil der 1 ist für eine Druckmaschine A die
relative Farbzonenöffnung
y in Abhängigkeit
der Flächendeckung
x graphisch aufgetragen. Die Voreinstellkennlinien sind linear.
Gezeigt ist eine Voreinstellkennlinie 12 der Druckmaschine
A bei einem ersten Parameterwert 1, hier für gestrichenes Papier, und
eine Voreinstellkennlinie 10 der Druckmaschine A bei einem
zweiten Parameterwert -1, hier für
angestrichenes Papier. Für
jede Stelle x0 der Argumentenmenge der Flächendeckung x
wird die Differenz der Funktionswerte y gemäß der Voreinstellkennlinie 12 und
der Voreinstellkennlinie 10 gebildet. Die Differenz ist
damit eine Funktion der Flächendeckung
x und wird als Differenzfunktion Δ bezeichnet.
-
Für
eine Druckmaschine B sind Voreinstellkennlinien im rechten Teil
der 1 gezeigt. Aufgetragen ist
die relative Farbzonenöffnung
y in Funktion der Flächendeckung
x. Bei bekannter, beispielsweise durch Versuch ermittelter Voreinstellkennlinie 14 der
Druckmaschine B beim zweiten Parameterwert -1, hier angestrichenes
Papier, kann die Voreinstellkennlinie beim ersten Parameterwert,
hier gestrichenes Papier, aufgrund der Kenntnis der Differenzfunktion Δ der Druckmaschine
A berechnet werden. Die Voreinstellkennlinie 16 der Druckmaschine
B beim ersten Parameterwert 1, hier gestrichenes Papier, ist an
jeder Stelle x0 die Summe der Funktionswerte
y gemäß der Voreinstellkennlinie 14 und
des Wertes der Differenzfunktion Δ an
der Stelle x0.
-
Die auf diese Weise im erfinderischen
Verfahren ermittelte Voreinstellkennlinie 16 der Druckmaschine B
ist mit hinreichender Präzision
die Kennlinie der Druckmaschine B beim ersten Parameterwert 1, weil
ein Wechsel des Parameters, hier Bedruckstofftyps, bei der Druckmaschine
A und bei der Druckmaschine B dieselben Auswirkungen hat. Es treten
keine signifikanten Wechselwirkungen oder korrelierte Veränderungen zwischen Druckmaschine
und Bedruckstofftyp, wie im Ansatz gemäß Gleichung 1 berücksichtigt,
auf. In anderen Worten ausgedrückt,
es muss nur für
eine Druckmaschine A einer Serie von Druckmaschinen die Differenzfunktion Δ zwischen
den Kennlinien für
den betrachteten Parameter, hier Bedruckstofftyp, bekannt sein, um
bei Kenntnis einer Kennlinie für
einen Parameterwert für
eine andere Druckmaschine aus der Serie von Druckmaschinen die Kennlinie
für einen
weiteren Parameterwert berechnen zu können.
-
Der aufgezeigte Zusammenhang lässt sich
auch in Form von Gleichungen prägnant
notieren: y(x)A,1 – y(x)A,–1 + Δ(x) (2) y(x)B,1 =
y(x)B,–1 + Δ(x) (3)mit Δ(X) = c1gestrichen – c1ungestrichen + (c4gestrichen – c4ungestrichen)·x. (4)
-
Im konkreten in Tabelle 1 angegebenen
Beispiel eines Druckversuchs lautet folglich die Differenzfunktion Δ = 20,4 +
46,2·x.
Im erfindungsgemäßen Verfahren
wird diese ermittelte Beziehung zwischen den erforderlichen Farbzonenöffnungen
bei gestrichenem und angestrichenem Papier nun angewendet, um die
Voreinstellkennlinie für
eine Druckmaschine B auf gestrichenem Papier zu ermitteln, wobei
die Voreinstellkennlinie für
angestrichenes Papier bekannt ist, indem Gleichungen (3) und (4)
benutzt werden.
-
Während
anhand der 1 die Bestimmung
der Voreinstellkennlinie im erfindungsgemäßen Verfahren beispielhaft
für Voreinstellkennlinien,
welche die relative Farbzonenöffnung
bezogen auf die Volltondichte mit der Flächendeckung bezogen auf die
Farbstreifenbreite in Zusammenhang setzen, beschrieben wurde, ist das
erfindungsgemäße Verfahren
auch für
andere Parameter und/oder andere funktionelle Zusammenhänge einsetzbar.
In diesem Zusammenhang seien insbesondere der Parameter Geschwindigkeit
der Druckmaschine und der Parameter der Farbserie und der funktionelle
Zusammenhang der Flächendeckung
mit der Dauer des Farbeinlaufs bei einem Auftragswechsel genannt.
-
In der 2 ist
die Topologie einer Ausführungsform
eines erfindungsgemäßen Farbwerks
mit einer zugeordneten Steuerungseinheit, welche ein Programm zur
Durchführung
des erfindungsgemäßen Verfahrens
aufweist, gezeigt. Von der Druckmaschine 20 ist ausschnittsweise
ein Druckwerk 22 mit einem Farbwerk 24 gezeigt.
Das Farbwerk 24 weist in lateraler Richtung eine Anzahl
von Farbzonen auf. In jeder Farbzone existiert ein Farbdosierelement 26 am
Farbreservoir 28. Ein Farbdosierelement kann insbesondere
einen Spalt oder eine Öffnung
zwischen einer Farbreservoirwalze und einem weiteren Begrenzungselement
sein. Dieses Begrenzungselement kann ein Farbmesser oder eine Anzahl
von Farbmessern oder eine exzentrisch gelagerte Dosierwalze (beispielsweise
in Gabeln mit Stützarmen
gelagert), über
welcher eine Farbkastenfolie gelegt ist, oder ein Dosierzylinder
(Exzenter) mit keilförmiger
Aussparung sein. Es ist die Öffnungsweite
des Farbdosierelementes 26, durch welche Druckfarbe vom
Farbreservoir 28 ins Farbwerk 24 gelangt, welche
gemäß der im
erfindungsgemäßen Verfahren
verschafften Kennlinien voreingestellt wird. Dem Farbwerk 24 zugeordnet
ist eine Steuerungseinheit 30. Jedes Farbdosierelement 26 ist
mit der Steuerungseinheit 30 verknüpft. Die Steuerungseinheit 30 weist
eine Recheneinheit 32 und eine Speichereinheit 34 auf.
In der Speichereinheit 34 ist ein Programm hinterlegt,
welches die Berechnung von Voreinstellkennlinien gemäß dem erfindungsgemäßen Verfahren
bei Ablauf in der Recheneinheit 32 ermöglicht. In der benutzten Terminologie
dieser Darstellung ist die Druckmaschine 20 der 2 eine erste Druckmaschine
und die Berechnung von Voreinstellkennlinien erfolgt auf der Basis
von Voreinstellkennlinien eines Farbwerks einer zweiten Druckmaschine,
welche insbesondere ein Individuum der Serie, zu welcher die erste
Druckmaschine gehört,
oder eine virtuelle Referenzdruckmaschine ist. Zu der Speichereinheit 34 kann
die Differenzfunktion Δ als
Tabelle oder im Rahmen des Programms als funktioneller Zusammenhang
hinterlegt sein. Die Steuerungseinheit 30 kann ein Teil
der Druckmaschinensteuerung oder wenigstens mit der Druckmaschinensteuerung
verbunden sein. Die Steuerungseinheit 30 weist daher in
der in 2 gezeigten Ausführungsform
eine Verbindung 36 zur Druckmaschine auf.
-
- 10
- Voreinstellkennlinie
der Druckmaschine A beim zweiten Parameterwert
- 12
- Voreinstellkennlinie
der Druckmaschine A beim ersten Parameterwert
- 14
- Voreinstellkennlinie
der Druckmaschine 8 beim zweiten Parameterwert
- 16
- Voreinstellkennlinie
der Druckmaschine B beim ersten Parameterwert
- Δ
- Differenzfunktion
- x0
- Stelle
- x
- Flächendeckung
- y
- Farbzonenöffnung
- 20
- Druckmaschine
- 22
- Druckwerk
- 24
- Farbwerk
- 26
- Farbdosierelement
- 28
- Farbreservoir
- 30
- Steuerungseinheit
- 32
- Recheneinheit
- 34
- Speichereinheit
- 36
- Verbindung
zur Druckmaschine
