Abstract
본 발명은 상향링크 채널과 독립되거나 분리된 상향링크 사운딩 참조신호 전송방법 및 그 단말에 관한 것이다.
Description
본 발명은 물리적 상향링크 채널과, 상향링크 사운딩 참조신호 전송방법 및 그 단말에 관한 것이다.
둘 이상의 송수신포인트들이 협력하여 신호를 전송하는 다중 포인트 협력형 송수신 시스템(coordinated multi-point transmission/reception System; CoMP 시스템)에서, 상향링크 주파수 의존적인 스케줄링을 위해 상향링크 채널 상태를 측정하고 채널 가역성(channel reciprocity)를 이용하여 하향링크 빔포밍(Downlink beamforming)을 위해 상/하향링크의 채널 상태를 측정하는데 사용되는 사운딩 참조신호(SRS) 전송이 필요하였다.
전술한 문제점의 해결을 위해, 본 발명의 일 실시예는 서로 다른 둘 이상의 송수신포인트들 중 하나의 송수신포인트로부터 상기 하나의 송수신 포인트의 물리적 셀 아이디와 독립된, 상향링크 채널과 연계된, 상향링크 참조신호 아이디를 지시하는 단말-특정 구성정보를 수신하는 단계; 상기 상향링크 참조신호 아이디를 사용하여 상기 상향링크 참조신호 아이디가 지시하는 송수신 포인트로 상기 상향링크 채널을 전송하는 단계; 상기 하나의 송수신 포인트의 물리적 셀 아이디를 사용하여 상향링크 채널과 독립된, 사운딩 참조신호를 생성하는 단계; 및 상기 하나의 송수신 포인트로 상기 생성된 사운딩 참조신호를 상기 하나의 송수신 포인트로 전송하는 단계를 포함하는 단말의 상향링크 사운딩 참조신호 전송방법을 제공한다.
본 발명의 다른 실시예는, 서로 다른 둘 이상의 송수신포인트들 중 하나의 송수신포인트로부터, 상향링크 채널을 위한 상향링크 참조신호 아이디와 구분되어 독립적으로 설정된, 사운딩 참조신호 아이디를 지시하는 단말-특정 구성정보를 수신하는 단계; 상기 사운딩 참조신호 아이디를 사용하여 상기 사운딩 참조신호를 생성하는 단계; 및 상기 사운딩 참조신호 아이디가 지시하는 송수신포인트로 상기 생성된 사운딩 참조신호를 전송하는 단계를 포함하는 단말의 상향링크 사운딩 참조신호 전송방법을 제공한다.
본 발명의 또 다른 실시예는 서로 다른 둘 이상의 송수신포인트들 중 하나의 송수신포인트로부터 상기 하나의 송수신 포인트의 물리적 셀 아이디와 독립된, 상향링크 채널과 연계된, 상향링크 참조신호 아이디를 지시하는 단말-특정 구성정보를 수신하는 수신부; 상기 상향링크 참조신호 아이디를 사용하여 상기 상향링크 참조신호 아이디가 지시하는 송수신 포인트로 상향링크 채널을 전송하는 상향링크 채널 전송부; 상기 하나의 송수신 포인트의 물리적 셀 아이디를 사용하여 상향링크 채널과 독립된, 사운딩 참조신호를 생성하는 제어부; 및 상기 생성된 사운딩 참조신호를 상기 하나의 송수신 포인트로 전송하는 사운딩 참조신호 전송부를 포함하는 단말을 제공한다.
본 발명의 또 다른 실시예는 서로 다른 둘 이상의 송수신포인트들 중 하나의 송수신포인트로부터, 상향링크 채널을 위한 상향링크 참조신호 아이디와 구분되어 독립적으로 설정된, 사운딩 참조신호 아이디를 지시하는 단말-특정 구성정보를 수신하는 수신부; 상기 상향링크 참조신호 아이디를 사용하여 상기 사운딩 참조신호를 생성하는 제어부; 상기 생성된 사운딩 참조신호를 상기 사운딩 참조신호 아이디가 지시하는 송수신포인트로 전송하는 전송부를 포함하는 단말을 제공한다.
본 발명의 또 다른 실시예는, 서로 다른 둘 이상의 송수신포인트들 중 하나의 송수신포인트로부터 상기 하나의 송수신포인트의 물리적 셀 아이디와 독립된, 상향링크 참조신호 아이디를 지시하는 단말-특정 구성정보를 수신하는 단계; 상기 상향링크 참조신호 아이디를 사용하여 상향링크 채널과 연계된 상향링크 참조신호를 생성하는 단계; 및 상기 생성된 상향링크 참조신호를 상기 상향링크 참조신호 아이디가 지시하는 송수신포인트로 전송하는 단계를 포함하는 단말의 상향링크 참조신호 전송방법을 제공한다.
본 발명의 또 다른 실시예는, 서로 다른 둘 이상의 송수신포인트들 중 하나의 송수신포인트로부터 상기 하나의 송수신포인트의 물리적 셀 아이디와 독립된, 상향링크 참조신호 아이디를 지시하는 단말-특정 구성정보를 수신하는 수신부; 상기 상향링크 참조신호 아이디를 사용하여 상향링크 채널과 연계된 상향링크 참조신호를 생성하는 제어부; 및 상기 생성된 상향링크 참조신호와 상향링크 채널을 상기 상향링크 참조신호 아이디가 지시하는 송수신포인트로 전송하는 전송부를 포함하는 단말을 제공한다.
도 1은 실시예들이 적용되는 무선통신 시스템의 일예를 도시한다.
도 2는 송수신포인트들이 서로 다른 셀 ID들을 사용하는 CoMP 시나리오 및 이종망(heterogeneous network)의 구현 상황에서 일반적인 상향링크/하향링크 데이터 전송 방법을 도시한다.
도 3은 송수신포인트들이 동일한 셀 ID를 사용하는 CoMP 시나리오의 구현 상황에서 상향링크/하향링크 데이터 전송 방법을 도시한다.
도 4는 제 1 실시예에 따른 사운딩 참조신호 전송방법의 흐름도이다.
도 5는 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 물리적 상향링크 채널과 사운딩 참조신호가 독립적으로 전송되는 예를 나타낸 도면이다.
도 6은 송수신 포인트들이 서로 같은 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 물리적 상향링크 채널과 사운딩 참조신호가 독립적으로 전송되는 예를 나타낸 도면이다.
도 7은 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2, Cell ID # 3)를 사용하는 CoMP 구현 상황에서 물리적 상향링크 채널과 사운딩 참조신호가 독립적으로 전송되면서 주기적 사운딩 참조신호와 비주기적 사운딩 참조신호끼리도 독립적으로 전송되는 예를 나타낸 도면이다.
도 8은 송수신 포인트들이 서로 같은 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 물리적 상향링크 채널과 사운딩 참조신호가 독립적으로 전송되면서 주기적 사운딩 참조신호와 비주기적 사운딩 참조신호끼리도 독립적으로 전송되는 예를 나타낸 도면이다.
도 9는 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 주기적 사운딩 참조신호는 단말을 서빙하는 서빙 송수신 포인트로 전송되고 비주기적 사운딩 참조신호는 다른 송수신 포인트로 전송되는 예를 나타낸 것이다.
도 10은 송수신 포인트들이 서로 같은 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 주기적 사운딩 참조신호는 단말을 서빙하는 서빙 송수신 포인트로 전송되고 비주기적 사운딩 참조신호는 물리적 상향링크 채널과는 독립적으로 다른 송수신 포인트로 전송되는 예를 나타낸 것이다.
도 11은 제 2 실시예에 따른 사운딩 참조신호 전송방법의 흐름도이다.
도 12는 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 PUCCH가 서빙 송수신 포인트가 아닌 송수신 포인트로 전송될 때 SRS가 서빙 송수신 포인트에 전송되는 예를 나타낸 도면이다.
도 13은 송수신 포인트들이 서로 같은 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 PUCCH가 서빙 송수신 포인트가 아닌 송수신 포인트로 전송될 때 SRS가 서빙 송수신 포인트에 전송되는 예를 나타낸 도면이다.
도 14는 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 PUSCH가 서빙 송수신 포인트가 아닌 송수신 포인트로 전송될 때 SRS가 서빙 송수신 포인트에 전송되는 예를 나타낸 도면이다.
도 15은 송수신 포인트들이 서로 같은 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 PUSCH가 서빙 송수신 포인트가 아닌 송수신 포인트로 전송될 때 SRS가 서빙 송수신 포인트에 전송되는 예를 나타낸 도면이다.
도 16은 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 PUSCH 및 PUCCH가 서빙 송수신 포인트가 아닌 송수신 포인트로 전송될 때 SRS가 서빙 송수신 포인트에 전송되는 것을 나타낸 도면이다.
도 17은 송수신 포인트들이 서로 같은 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 PUSCH 및 PUCCH가 서빙 송수신 포인트가 아닌 송수신 포인트로 전송될 때 SRS가 서빙 송수신 포인트에 전송되는 예를 나타낸 도면이다.
도 18은 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 PUCCH가 서빙 송수신 포인트가 아닌 송수신 포인트로 전송될 때 주기적 SRS는 서빙 송수신 포인트로 비주기적 SRS는 PUCCH와 연계되어 전송되는 예를 나타낸 도면이다.
도 19는 송수신 포인트들이 서로 같은 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 PUCCH가 서빙 송수신 포인트가 아닌 송수신 포인트로 전송될 때 주기적 SRS는 서빙 송수신 포인트로 비주기적 SRS는 PUCCH와 연계되어 전송되는 예를 나타낸 도면이다.
도 20은 도 4에서 상향링크 SRS를 전송하는 단말의 블럭도이다.
도 21은 SRS가 전송되는 심볼의 위치를 도시하고 있다.
도 22는 주파수 호핑을 하지 않는 SRS와 주파수 호핑하는 SRS를 도시하고 있다.
도 23은 본 발명의 실시예에 따른 상향링크 참조신호 전송방법을 도시한 흐름도이다.
도 24는 본 발명의 실시예에 따른 PUCCH와 연계된 사운딩 참조신호 전송방법의 흐름도이다.도 25는 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 상향링크 관련채널 모두가 단말이 속한 송수신 포인트와 다른 송수신 포인트로 전송되는 예를 도시한 도면이다.도 26은 송수신 포인트들이 동일한 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 상향링크 관련채널 모두가 단말이 속한 송수신 포인트와 다른 송수신 포인트로 전송되는 예를 도시한 도면이다.
도 27은 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 사운딩 참조신호와 PUCCH가 연계되어 전송되는 예를 도시한 도면이다.
도 28는 송수신 포인트들이 동일한 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 상황에서 사운딩 참조신호와 PUCCH가 연계되어 전송되는 예를 도시한 도면이다.
도 29는 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 비주기적 사운딩 참조신호만 PUCCH와 연계되어 전송되는 예를 도시한 도면이다.
도 30은 송수신 포인트들이 동일한 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 비주기적 사운딩 참조신호만 PUCCH와 연계되어 전송되는 예를 도시한 도면이다.
도 31은 본 발명의 실시예에 따른 PUSCH와 연계된 사운딩 참조신호 전송방법의 흐름도이다.
도 32는 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 사운딩 참조신호와 PUSCH가 연계되어 전송되는 예를 도시한 도면이다.
도 33은 송수신 포인트들이 동일한 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 상황에서 사운딩 참조신호와 PUSCH가 연계되어 전송되는 예를 도시한 도면이다.
도 34는 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 비주기적 사운딩 참조신호만 PUSCH와 연계되어 전송되는 예를 도시한 도면이다.
도 35는 송수신 포인트들이 동일한 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 상황에서 비주기적 사운딩 참조신호만 PUSCH와 연계되어 전송되는 예를 도시한 도면이다.
도 36은 다른 실시예에 따른 단말을 나타낸 도면이다.
도 37은 또 다른 실시예에 따른 단말을 나타낸 도면이다.
도 38은 또 다른 실시예에 따른 기지국의 구성을 보여주는 도면이다.
도 2는 송수신포인트들이 서로 다른 셀 ID들을 사용하는 CoMP 시나리오 및 이종망(heterogeneous network)의 구현 상황에서 일반적인 상향링크/하향링크 데이터 전송 방법을 도시한다.
도 3은 송수신포인트들이 동일한 셀 ID를 사용하는 CoMP 시나리오의 구현 상황에서 상향링크/하향링크 데이터 전송 방법을 도시한다.
도 4는 제 1 실시예에 따른 사운딩 참조신호 전송방법의 흐름도이다.
도 5는 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 물리적 상향링크 채널과 사운딩 참조신호가 독립적으로 전송되는 예를 나타낸 도면이다.
도 6은 송수신 포인트들이 서로 같은 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 물리적 상향링크 채널과 사운딩 참조신호가 독립적으로 전송되는 예를 나타낸 도면이다.
도 7은 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2, Cell ID # 3)를 사용하는 CoMP 구현 상황에서 물리적 상향링크 채널과 사운딩 참조신호가 독립적으로 전송되면서 주기적 사운딩 참조신호와 비주기적 사운딩 참조신호끼리도 독립적으로 전송되는 예를 나타낸 도면이다.
도 8은 송수신 포인트들이 서로 같은 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 물리적 상향링크 채널과 사운딩 참조신호가 독립적으로 전송되면서 주기적 사운딩 참조신호와 비주기적 사운딩 참조신호끼리도 독립적으로 전송되는 예를 나타낸 도면이다.
도 9는 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 주기적 사운딩 참조신호는 단말을 서빙하는 서빙 송수신 포인트로 전송되고 비주기적 사운딩 참조신호는 다른 송수신 포인트로 전송되는 예를 나타낸 것이다.
도 10은 송수신 포인트들이 서로 같은 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 주기적 사운딩 참조신호는 단말을 서빙하는 서빙 송수신 포인트로 전송되고 비주기적 사운딩 참조신호는 물리적 상향링크 채널과는 독립적으로 다른 송수신 포인트로 전송되는 예를 나타낸 것이다.
도 11은 제 2 실시예에 따른 사운딩 참조신호 전송방법의 흐름도이다.
도 12는 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 PUCCH가 서빙 송수신 포인트가 아닌 송수신 포인트로 전송될 때 SRS가 서빙 송수신 포인트에 전송되는 예를 나타낸 도면이다.
도 13은 송수신 포인트들이 서로 같은 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 PUCCH가 서빙 송수신 포인트가 아닌 송수신 포인트로 전송될 때 SRS가 서빙 송수신 포인트에 전송되는 예를 나타낸 도면이다.
도 14는 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 PUSCH가 서빙 송수신 포인트가 아닌 송수신 포인트로 전송될 때 SRS가 서빙 송수신 포인트에 전송되는 예를 나타낸 도면이다.
도 15은 송수신 포인트들이 서로 같은 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 PUSCH가 서빙 송수신 포인트가 아닌 송수신 포인트로 전송될 때 SRS가 서빙 송수신 포인트에 전송되는 예를 나타낸 도면이다.
도 16은 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 PUSCH 및 PUCCH가 서빙 송수신 포인트가 아닌 송수신 포인트로 전송될 때 SRS가 서빙 송수신 포인트에 전송되는 것을 나타낸 도면이다.
도 17은 송수신 포인트들이 서로 같은 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 PUSCH 및 PUCCH가 서빙 송수신 포인트가 아닌 송수신 포인트로 전송될 때 SRS가 서빙 송수신 포인트에 전송되는 예를 나타낸 도면이다.
도 18은 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 PUCCH가 서빙 송수신 포인트가 아닌 송수신 포인트로 전송될 때 주기적 SRS는 서빙 송수신 포인트로 비주기적 SRS는 PUCCH와 연계되어 전송되는 예를 나타낸 도면이다.
도 19는 송수신 포인트들이 서로 같은 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 PUCCH가 서빙 송수신 포인트가 아닌 송수신 포인트로 전송될 때 주기적 SRS는 서빙 송수신 포인트로 비주기적 SRS는 PUCCH와 연계되어 전송되는 예를 나타낸 도면이다.
도 20은 도 4에서 상향링크 SRS를 전송하는 단말의 블럭도이다.
도 21은 SRS가 전송되는 심볼의 위치를 도시하고 있다.
도 22는 주파수 호핑을 하지 않는 SRS와 주파수 호핑하는 SRS를 도시하고 있다.
도 23은 본 발명의 실시예에 따른 상향링크 참조신호 전송방법을 도시한 흐름도이다.
도 24는 본 발명의 실시예에 따른 PUCCH와 연계된 사운딩 참조신호 전송방법의 흐름도이다.도 25는 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 상향링크 관련채널 모두가 단말이 속한 송수신 포인트와 다른 송수신 포인트로 전송되는 예를 도시한 도면이다.도 26은 송수신 포인트들이 동일한 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 상향링크 관련채널 모두가 단말이 속한 송수신 포인트와 다른 송수신 포인트로 전송되는 예를 도시한 도면이다.
도 27은 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 사운딩 참조신호와 PUCCH가 연계되어 전송되는 예를 도시한 도면이다.
도 28는 송수신 포인트들이 동일한 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 상황에서 사운딩 참조신호와 PUCCH가 연계되어 전송되는 예를 도시한 도면이다.
도 29는 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 비주기적 사운딩 참조신호만 PUCCH와 연계되어 전송되는 예를 도시한 도면이다.
도 30은 송수신 포인트들이 동일한 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 비주기적 사운딩 참조신호만 PUCCH와 연계되어 전송되는 예를 도시한 도면이다.
도 31은 본 발명의 실시예에 따른 PUSCH와 연계된 사운딩 참조신호 전송방법의 흐름도이다.
도 32는 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 사운딩 참조신호와 PUSCH가 연계되어 전송되는 예를 도시한 도면이다.
도 33은 송수신 포인트들이 동일한 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 상황에서 사운딩 참조신호와 PUSCH가 연계되어 전송되는 예를 도시한 도면이다.
도 34는 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 비주기적 사운딩 참조신호만 PUSCH와 연계되어 전송되는 예를 도시한 도면이다.
도 35는 송수신 포인트들이 동일한 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 상황에서 비주기적 사운딩 참조신호만 PUSCH와 연계되어 전송되는 예를 도시한 도면이다.
도 36은 다른 실시예에 따른 단말을 나타낸 도면이다.
도 37은 또 다른 실시예에 따른 단말을 나타낸 도면이다.
도 38은 또 다른 실시예에 따른 기지국의 구성을 보여주는 도면이다.
이하, 본 발명의 일부 실시예들을 예시적인 도면을 통해 상세하게 설명한다. 각 도면의 구성요소들에 참조부호를 부가함에 있어서, 동일한 구성요소들에 대해서는 비록 다른 도면상에 표시되더라도 가능한 한 동일한 부호를 가지도록 하고 있음에 유의해야 한다. 또한, 본 발명을 설명함에 있어, 관련된 공지 구성 또는 기능에 대한 구체적인 설명이 본 발명의 요지를 흐릴 수 있다고 판단되는 경우에는 그 상세한 설명은 생략한다.
본 발명에서의 무선통신시스템은 음성, 패킷 데이터 등과 같은 다양한 통신 서비스를 제공하기 위해 널리 배치된다. 무선통신시스템은 사용자 단말(User Equipment, UE) 및 송수신포인트(Transmission/Reception point)을 포함한다. 본 명세서에서의 사용자 단말은 무선 통신에서의 단말을 의미하는 포괄적 개념으로서, WCDMA 및 LTE, HSPA 등에서의 UE(User Equipment)는 물론, GSM에서의 MS(Mobile Station), UT(User Terminal), SS(Subscriber Station), 무선기기(wireless device) 등을 모두 포함하는 개념으로 해석되어야 할 것이다.
송수신포인트는 일반적으로 사용자 단말과 통신하는 지점(station)을 말하며, 기지국(Base Station, BS) 또는 셀(cell), 노드-B(Node-B), eNB(evolved Node-B), 섹터(Sector), 싸이트(Site), BTS(Base Transceiver System), 액세스 포인트(Access Point), 릴레이 노드(Relay Node), RRH(Remote Radio Head), RU(Radio Unit), 안테나 등 다른 용어로 불릴 수 있다.
즉, 본 명세서에서 송수신포인트 또는 기지국, 셀(cell)은 CDMA에서의 BSC(Base Station Controller), WCDMA의 NodeB, LTE에서의 eNB 또는 섹터(싸이트) 등이 커버하는 일부 영역 또는 기능을 나타내는 포괄적인 의미로 해석되어야 하며, 메가셀, 매크로셀, 마이크로셀, 피코셀, 펨토셀 및 릴레이 노드(relay node), RRH(Remote Radio Head), RU(Radio Unit) 통신범위 등 다양한 커버리지 영역을 모두 포괄하는 의미이다.
본 명세서에서 사용자 단말과 송수신포인트는 본 명세서에서 기술되는 기술 또는 기술적 사상을 구현하는데 사용되는 두 가지 송수신 주체로 포괄적인 의미로 사용되며 특정하게 지칭되는 용어 또는 단어에 의해 한정되지 않는다. 사용자 단말과 송수신포인트는, 본 발명에서 기술되는 기술 또는 기술적 사상을 구현하는데 사용되는 두 가지(Uplink 또는 Downlink) 송수신 주체로 포괄적인 의미로 사용되며 특정하게 지칭되는 용어 또는 단어에 의해 한정되지 않는다. 여기서, 상향링크(Uplink, UL, 또는 업링크)는 사용자 단말에 의해 기지국으로 데이터를 송수신하는 방식을 의미하며, 하향링크(Downlink, DL, 또는 다운링크)는 기지국에 의해 사용자 단말로 데이터를 송수신하는 방식을 의미한다.
무선통신시스템에 적용되는 다중 접속 기법에는 제한이 없다. CDMA(Code Division Multiple Access), TDMA(Time Division Multiple Access), FDMA(Frequency Division Multiple Access), OFDMA(Orthogonal Frequency Division Multiple Access), OFDM-FDMA, OFDM-TDMA, OFDM-CDMA와 같은 다양한 다중 접속 기법을 사용할 수 있다. 본 발명의 일 실시예는 GSM, WCDMA, HSPA를 거쳐 LTE 및 LTE-advanced로 진화하는 비동기 무선통신과, CDMA, CDMA-2000 및 UMB로 진화하는 동기식 무선 통신 분야 등의 자원할당에 적용될 수 있다. 본 발명은 특정한 무선통신 분야에 한정되거나 제한되어 해석되어서는 아니 되며, 본 발명의 사상이 적용될 수 있는 모든 기술분야를 포함하는 것으로 해석되어야 할 것이다.
상향링크 전송 및 하향링크 전송은 서로 다른 시간을 사용하여 전송되는 TDD(Time Division Duplex) 방식이 사용될 수 있고, 또는 서로 다른 주파수를 사용하여 전송되는 FDD(Frequency Division Duplex) 방식이 사용될 수 있다.
또한, LTE, LTE-A와 같은 시스템에서는 하나의 반송파 또는 반송파 쌍을 기준으로 상향링크와 하향링크를 구성하여 규격을 구성한다. 상향링크와 하향링크는, PDCCH(Physical Downlink Control CHannel), PCFICH(Physical Control Format Indicator CHannel), PHICH(Physical Hybrid ARQ Indicator CHannel), PUCCH(Physical Uplink Control CHannel) 등과 같은 제어채널을 통하여 제어정보를 전송하고, PDSCH(Physical Downlink Shared CHannel), PUSCH(Physical Uplink Shared CHannel) 등과 같은 데이터채널로 구성되어 데이터를 전송한다.
본 명세서에서 셀(cell)은 송수신포인트로부터 전송되는 신호의 커버리지 또는 송수신포인트(transmission point 또는 transmission/reception point)로부터 전송되는 신호의 커버리지를 가지는 요소반송파(component carrier), 그 송수신포인트 자체를 의미할 수 있다. 본 명세서에서 송수신포인트는 신호를 송신하는 송신포인트(transmission point) 또는 신호를 수신하는 수신포인트(reception point), 이들의 결합(transmission/reception point)을 의미한다.
도 1은 실시예들이 적용되는 무선통신 시스템의 일 예를 도시한다.
도 1을 참조하면, 실시예들이 적용되는 무선통신 시스템(100)은 둘 이상의 송수신포인트들이 협력하여 신호를 전송하는 다중 포인트 협력형 송수신 시스템(coordinated multi-point transmission/reception System; CoMP 시스템) 또는 협력형 다중 안테나 전송방식(coordinated multi-antenna transmission system), 협력형 다중 셀 통신시스템일 수 있다. CoMP 시스템(100)은 적어도 두개의 송수신포인트(110, 112)와 단말들(120, 122)을 포함할 수 있다.
송수신포인트는 기지국 또는 매크로 셀(macro cell 또는 macro node, 110, 이하 'eNB'라 함)과, eNB(110)에 광케이블 또는 광섬유로 연결되어 유선 제어되는, 높은 전송파워를 갖거나 매크로 셀영역 내의 낮은 전송파워를 갖는 적어도 하나의 피코 셀(pico cell, 112, 이하 'RRH'라 함)일 수도 있다. eNB(110)과 RRH(112)는 동일한 셀 ID를 가질 수도 있고 서로 다른 셀 ID를 가질 수도 있다.
이하에서 하향링크(downlink)는 송수신포인트(110, 112)에서 단말(120)로의 통신 또는 통신 경로를 의미하며, 상향링크(uplink)는 단말(120)에서 송수신포인트(110, 112)으로의 통신 또는 통신 경로를 의미한다. 하향링크에서 송신기는 송수신포인트(110, 112)의 일부분일 수 있고, 수신기는 단말(120, 122)의 일부분일 수 있다. 상향링크에서 송신기는 단말(120)의 일부분일 수 있고, 수신기는 송수신포인트(110, 112)의 일부분일 수 있다.
이하에서는 PUCCH, PUSCH, PDCCH 및 PDSCH 등과 같은 채널을 통해 신호가 송수신되는 상황을 ?UCCH, PUSCH, PDCCH 및 PDSCH를 전송, 수신한다'는 형태로 표기하기도 한다.
송수신포인트(110, 112) 중 하나인 eNB(110)은 단말들(120, 122)로 하향링크 전송을 수행할 수 있다. eNB(110)은 유니캐스트 전송(unicast transmission)을 위한 주 물리 채널인 물리 하향링크 공유채널(Physical Downlink Shared Channel, PDSCH), 그리고 PDSCH의 수신에 필요한 스케줄링 등의 하향링크 제어 정보 및 상향링크 데이터채널(예를 들면 물리 상향링크 공유채널(Physical Uplink Shared Channel, PUSCH))에서의 전송을 위한 스케줄링 승인 정보를 전송하기 위한 물리 하향링크 제어채널(Physical Downlink Control Channel, PDCCH)을 전송할 수 있다. 이하에서는, 각 채널을 통해 신호가 송수신 되는 것을 해당 채널이 송수신되는 형태로 기재하기로 한다.
제1단말(120,UE1)은 eNB(110)로 상향링크 신호를 전송할 수 있다. 제2단말(122, UE2)은 송수신포인트(110, 112) 중 하나인 RRH(112)로 상향링크 신호를 전송할 수 있다. 이때 제1단말(120)은 RRH(112)로 상향링크 신호를 전송하고 제2단말(122)는 eNB(110)로 상향링크 신호를 전송할 수 있다. 또한 단말들의 개수는 두개 이상일 수도 있다. 다만 아래 실시예에서 단말들의 개수는 2개이고 하나의 단말은 eNB(110)로, 다른 단말은 RRH(112)로 상향링크 신호를 전송하는 것으로 예시적으로 설명한다.
한편, 현재의 무선통신 방식 중 하나인 LTE 통신시스템에서는 상향링크에 복조 참조신호(Demodulation Reference Signal; DMRS, DM-RS) 및 사운딩 참조신호(Sounding Reference Signal; SRS)가 정의되어 있으며, 하향링크에 3가지의 참조신호(Reference Signal; RS)가 정의되어 있으며, 셀고유 참조신호(Cell-specific Reference Signal; CRS)와, MBSFN 참조신호 (Multicast/Broadcast over Single Frequency Network Reference Signal; MBSFN-RS) 및 단말 고유 참조신호(UE-specific Reference Signal)가 그것이다.
무선통신 시스템에서 단말은 상향링크(uplink) 전송시 데이터채널의 복조를 위한 채널 정보를 파악하기 위해 상향링크 복조신호(UL DMRS 또는 UL DM-RS)를 매 슬롯(slot)마다 전송하게 된다. PUSCH(Physical Uplink Shared CHannel)와 연계된 상향링크 DM-RS의 경우 매 슬롯마다 하나의 심볼에 대하여 참조신호를 전송하며, PUCCH(Physical Uplink Control CHannel)과 연계된 상향링크 DM-RS의 경우 PUCCH의 type에 따라 PUCCH format 1/1a/1b의 경우에는 매 슬롯마다 3개의 심볼 혹은 PUCCH format 2/2a/2b/3의 경우에는 매 슬롯마다 2개의 심볼에 대하여 참조신호를 전송하게 된다.
도 2는 송수신포인트들이 서로 다른 셀 ID들을 사용하는 CoMP 시나리오 및 이종망(heterogeneous network)의 구현 상황에서 일반적인 상향링크/하향링크 데이터 전송 방법을 도시한다.
도 2를 참조하면, 실시예들이 적용되는 무선통신 시스템(100)은 eNB(110)와 RRH(112)가 각각 서로 다른 셀 ID를 갖는 CoMP 시나리오 및 이종망(heterogeneous network)을 구현한 CoMP 시스템일 수 있다.
도 3은 송수신포인트들이 동일한 셀 ID를 사용하는 CoMP 시나리오의 구현 상황에서 상향링크/하향링크 데이터 전송 방법을 도시한다.
도 3을 참조하면, 실시예들이 적용되는 무선통신 시스템(100)은 eNB(110)와 RRH들(112a, 112b, 112c, 112d, 112e, 112f)이 동일한 셀 ID를 갖는 CoMP 시나리오를 구현한 CoMP 시스템일 수 있다.
도 2 및 도 3에 도시한 CoMP 시스템에서 PUSCH 데이터 복조를 위한 DM-RS의 경우, 무선통신시스템(100)에서 단말이 전송하는 참조신호의 생성을 위한 파라미터들, 예를들어 시퀀스 그룹 인덱스, 시퀀스 인덱스, 사이클릭 쉬프트 인덱스, OCC(orthogonal cover code) 인덱스 정보를 해당 단말이 속한 송수신포인트, 예를 들어 서빙 송수신포인트로써 eNB(110)로부터 단말이 수신하게 된다. 이때 도면상에서 다수의 단말들을 도시할 경우 단말들의 도면번호들을 120a, 120b, 120c 등으로 구분하고 하나의 단말만을 도시할 경우 단말의 도면번호를 120으로 표시한다.
해당 eNB(110)는 1) 해당 eNB(110)의 구분을 수행할 수 있도록 설정된 셀 ID 및 RRC로 설정되어 있는 시퀀스 그룹 호핑과 시퀀스 호핑의 구성에 따라 시퀀스 그룹 인덱스와 시퀀스 인덱스를 단말에게 알려주도록 되어있다. 또한 해당 eNB(110)는 2)하향링크를 통해서 전송하는 상향링크 그랜트를 위한 PDCCH, 예를 들어 DCI 포맷 0와 DCI 포맷 4를 통해서 단말(120a)이 전송해야 하는 참조신호 생성을 위한 사이클릭 쉬프트 인덱스, OCC 인덱스를 알려주게 된다. 1)과 2)의 과정을 통하여 단말은 상향링크 DM-RS를 생성하여 임의의 eNB(110)로 상향링크 DM-RS와 PUSCH를 함께 전송하게 된다.
상향링크 SRS의 경우, 무선통신시스템(100)에서 임의의 송수신포인트 또는 임의의 셀로부터 단말에게 단말이 전송하는 SRS의 생성을 위한 파라미터들, 예를 들어 SRS의 셀-특정 SRS 대역(cell specific SRS bandwidth), 전송 comb(transmission comb)(2 서브캐리어 스페이싱(subcarrier spacing) 간격으로 할당된 주파수 위치지정, 예를 들어 0(even subcarriers) 또는 1(odd subcarriers)), 단말-특정 SRS 대역(UE-specific SRS bandwidth), 호핑 관련 구성 파라미터들, 주파수 도메인 위치(frequency domain position), 주기(periodicity), 서브프레임 구성(어떤 서브프레임에서 SRS를 전송해야 할지를 지정), 안테나 구성(SRS를 전송하는 안테나의 수를 지정, 안테나 포트의 수), 베이스 시퀀스 인덱스(해당 SRS 생성을 위한 SRS 시퀀스 인덱스는 PUCCH에서 사용하는 시퀀스 그룹 넘버 u와 PUSCH에서 사용되는 시퀀스 호핑 구성에 따라 정해지는 시퀀스 넘버 v에 따라 결정됨), 사이클릭 쉬프트 인덱스(SRS 생성시 사용되는 참조신호로서 사이클릭 쉬프트 인덱스) 등을 해당 송수신포인트가 단말(120a)에게 RRC 파라미터로서 전송하고 단말(120a)은 해당 정보를 수신하여 상향링크 SRS를 전송하게 된다.
추가적으로 주기적인 SRS와 함께 비주기적 SRS가 정의되어 있다. 해당 비주기적 SRS도 주기적인 SRS와 유사하게 해당 비주기적 SRS 생성을 위해 사용되는 각종 파라미터들은 무선통신시스템(100)에서 사용하는 바와 같이 단말이 전송하는 비주기적 SRS의 생성을 위한 파라미터, 예를 들어 비주기적 SRS의 단말-특정 SRS 대역, 전송 comb, 주파수 도메인 위치, 주기, 서브프레임 구성, 안테나 구성, 베이스 시퀀스 인덱스, 사이클릭 쉬프트 인덱스 등을 임의의 송수신포인트가 단말(120a)에게 RRC 파라미터로서 전송한다.
추가적으로 비주기적 SRS를 전송하기 위해 임의의 송수신포인트는 단말(120a)에게 동적으로 PDCCH를 통하여 비주기적 SRS의 전송을 트리거링하고, 해당 단말(120a)은 PDCCH에 의한 트리거링과 RRC 파라미터들을 수신하여 상향링크 비주기적 SRS를 전송하게 된다.
전술한 상향링크/하향링크 데이터 전송방법에 의하면 임의의 송수신포인트에 속한 단말이 전송하는 참조신호는 해당 송수신포인트에서만 단말(120a)이 전송하는 참조신호를 수신할 수 있게 되어 있고, 다른 임의의 송수신포인트에서는 해당 단말(120a)이 전송하는 참조신호 생성을 위한 정보를 알 수 없으므로 해당 참조신호를 수신할 수 없다. 여기서의 수신은 참조신호가 간섭으로 수신되는 것을 의미하는 것이 아니라 해당 참조신호가 원하는 신호로서 단말이 전송한 신호의 목적에 맞게 수신되는 것을 의미한다.
추가적으로 임의의 송수신포인트로부터 전송된 파라미터를 수신한 단말은 상향링크 DM-RS 및 주기적/비주기적 SRS의 생성시 해당 임의의 송수신포인트로부터 전송된 파라미터들을 기반으로 참조신호들을 생성하므로 해당 단말이 속한 송수신포인트로부터의 하향링크와 링크된 상향링크로의 전송만이 가능하며, 하향링크와 링키지(linkage)가 없는 상향링크로의 전송은 불가능할 수 있다.
결과적으로 해당 송수신포인트에 속한, 즉 해당 송수신포인트를 통해 하향링크 제어채널을 수신한 단말(120a)이 상기 송수신포인트로 상향링크 데이터 전송을 수행하지 않고 상향링크의 채널 품질 및 지오메트리(geometry)가 더 나은 상기 송수신포인트와는 다른 송수신포인트로의 전송을 지원할 수가 없다.
본 발명은 임의의 송수신포인트에 속한, 즉 해당 송수신포인트를 통해 하향링크 제어채널을 수신한 단말(120a)이 상향링크의 채널 품질 및 지오메트리(geometry)가 더 나은, 해당 송수신포인트와는 다른 송수신포인트로의 상향링크 신호 전송을 지원할 수 있도록 설정하는 방법과 서로 다른 송수신포인트로 전송하는 채널을 구분하기 위한 방법 및 장치를 제공한다.
또한 본 발명은 임의의 송수신포인트에 속한 단말이 해당 임의의 송수신포인트로의 전송하는 상향링크의 채널(예를 들면, PUSCH, PUCCH, SRS, 상향링크 관련 RS)과 해당 송수신포인트가 아닌 다른 송수신포인트로 전송하는 상향링크 채널을 구분하기 위한 방법 및 장치를 제공한다. 해당 채널들의 구분에 대해서는 동일 채널 타입에 대한 구분(즉, SRS들간, PUSCH들간, PUCCH들간, 관련 RS들간에 대한 구분)일 수 있으며 서로 다른 채널 타입에 대한 구분(즉, SRS와 PUSCH들간, PUCCH와 PUSCH들간, PUCCH와 SRS들간에 대한 구분)일 수 있다. 예를 들어 주기적 및 비주기적 SRS에 사용되는 시퀀스 그룹 인덱스 및 시퀀스 인덱스는 PUCCH에서 사용되는 시퀀스 그룹 인덱스(u)와 PUSCH에서 사용되는 시퀀스 호핑에서의 정의된 시퀀스 인덱스(v)로부터 각각 정의되지만, 본 발명에서는 주기적 및 비주기적 SRS에 사용되는 시퀀스 그룹 인덱스(u)와 시퀀스 인덱스(v)의 설정방법을 다른 방법으로 설정하게 하는 방법 및 장치를 제공한다.
이하 PUCCH와 PUCCH에 연계된 참조신호 시퀀스 및 PUSCH와 PUSCH에 연계된 참조신호 시퀀스와 독립적으로 사운딩 참조신호 시퀀스를 생성하여 그 전송대상이 PUCCH와 PUSCH의 전송대상과 독립적으로 설정되는 제 1실시예와 PUCCH와 PUSCH와의 연계 없이 사운딩 참조신호가 전송되도록 하면서 그 전송대상이 서빙 송수신 포인트가 되도록 하는 제 2 실시예로 나누어 설명한다 .
실시예1
: 독립 설정
제1실시예에 따른 SRS의 전송방법은, 비주기적 또는 주기적 SRS의 전송시 해당 SRS 생성을 위한 SRS 시퀀스의 시퀀스 그룹 인덱스 및 시퀀스 인덱스의 생성시 서빙 셀의 셀 ID에 기반을 둔 PUCCH 시퀀스 그룹 인덱스 또는 PUSCH 시퀀스 인덱스로부터 유도해서 생성하는 것이 아니라 해당 PUCCH 및 PUSCH 시퀀스와는 독립적인(independent) 시퀀스를 생성하기 위하여 SRS 시퀀스들을 추가적으로 RRC 구성 파라미터에 포함시키거나 또는 동적으로 전송되는 PDCCH를 통하거나 RRC 파라미터를 통하여 미리 정의된 파라미터를 PDCCH/ePDCCH를 통한 1비트를 사용하여 동적으로 지시할 수도 있다.
도 4는 제 1 실시예에 따른 사운딩 참조신호 전송방법의 흐름도이다.
도 4를 참조하면 전술한 제 1 실시예에 따른 사운딩 참조신호 전송 방법은 서로 다른 둘 이상의 송수신포인트들 중 하나의 송수신포인트로부터, 상향링크 채널을 위한 상향링크 참조신호 아이디와 구분되어 독립적으로 설정된 사운딩 참조신호 아이디를 지시하는 단말-특정 구성정보를 수신하는 단계(S410)와, 독립적으로 설정된 사운딩 참조신호 아이디를 사용하여 사운딩 참조신호를 생성하는 단계(S420) 및 이렇게 생성된 사운딩 참조신호를 전술한 독립적으로 설정된 사운딩 참조신호 아이디가 지시하는 송수신포인트로 전송하는 단계(S430)등을 포함한다.
도 4에서 나타낸 사운딩 참조신호 전송방법에 의하면, 상향링크 채널을 위한 상향링크 참조신호 아이디와 사운딩 참조신호를 위한 상향링크 참조신호 아이디가 독립적으로 설정되는 바 상향링크 채널의 수신대상과 사운딩 참조신호의 수신대상이 달라질 수 잇다.
본 명세서에서 "독립적으로" 또는 "독립된", "독립적인"에서 "독립"이란 사운딩 참조신호 아이디가 다른 상향링크 참조신호 아이디 또는 단말에 서빙하는 서빙 송수신 포인트의 물리적 셀 아이디에 대한 의존없이 독립적으로(별도로) 지정하는 것으로 전술한 다른 상향링크 참조신호 아이디 또는 서빙 송수신 포인트의 물리적 셀 아이디와 동일할 수도 있고 다를 수도 있는 것을 의미한다.
즉 본 명세서에서 사운딩 참조신호가 상향링크 채널과 독립적으로 전송된다고 기재되었다 함은 그 전송대상이 독립적으로 설정되었음을 의미할 뿐 전송 시점이 반드시 서로 달라야 한다는 의미는 아니다. 따라서 본 명세서에 기재된 사운딩 참조신호 전송방법에서는, 사운딩 참조신호가 다른 채널들이 전송되지 않을 때 독립적으로 전송되거나, 혹은 사운딩 참조신호와 상향링크 채널의 전부 또는 일부가 하나의 서브프레임에서 동시에 전송될 수도 있다.
사운딩 참조신호 전송방법에서 상향링크 채널은 물리적 상향링크 데이터 채널(이하 PUSCH) 및 물리적 상향링크 제어채널(이하 PUCCH)중 적어도 하나일 수 있다. 또한 사운딩 참조신호는 주기적 사운딩 참조신호(periodic SRS) 및 비주기적 사운딩 참조신호(aperiodic SRS)중 적어도 하나일 수 있다.
이하 도 4에서 나타낸 전술한 제 1 실시예에 따른 사운딩 참조신호 전송방법에 따라 사운딩 참조신호가 전송되는 다양한 경우를 도 5 내지 도 10을 참조하여 설명한다.
도 5는 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 물리적 상향링크 채널과 사운딩 참조신호가 독립적으로 전송되는 예를 나타낸 도면이다.
도 6은 송수신 포인트들이 서로 같은 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 물리적 상향링크 채널과 사운딩 참조신호가 독립적으로 전송되는 예를 나타낸 도면이다.
도 5 및 도 6을 참조하면, 사운딩 참조신호의 신호 생성을 위한 아이디가 물리적 상향링크 참조신호를 위한 아이디와 구분되어 독립적으로 설정됨에 따라 물리적 상향링크 채널과 사운딩 참조신호의 수신대상이 독립적으로 설정되어 서로 다른 대상에 전송될 수 있게 된다. 이 경우 도면에는 나타내지 않았지만 반드시 사운딩 참조신호의 수신대상과 물리적 상향링크 채널의 수신대상이 달라져야 하는 것은 아니며 두 수신대상이 같아질 수도 있다. 즉 각 수신대상이 독립적으로 설정되면 족하다.
도 5 및 도 6에서 나타낸 사운딩 참조신호 전송방식에 의하면 PUCCH 및 PUSCH에 관련된 DM-RS와 구분되어 독립적으로 SRS에 대한 시퀀스 설정을 가능하게 함으로써 서빙 송수신포인트 및 다른 송수신포인트의 상향링크 채널 품질 측정 및 채널 가역성을 이용하는 TDD 시스템에서는 서빙 송수신포인트 및 다른 송수신포인트의 하향링크에 대한 품질 측정을 독립적으로 수행할 수 있다. 또한 SRS를 이용한 단말의 위치파악이나 단말의 지오메트리(geometry)를 파악하게 함으로써 단말이 셀 경계 혹은 셀 중앙에 위치함에 따른 하향링크 전송시의 단말특정 하향링크 전송방법을 사용하게 함으로써 하향링크에 대한 데이터 처리량의 개선에도 사용될 수 있다.
도 5 및 도 6에서는 주기적 사운딩 참조신호와 비주기적 사운딩 참조신호의 수신대상이 동일하게 설정되어 있다. 즉 사운딩 참조신호 아이디를 지시하는 단말-특정 파라미터가 주기적 사운딩 참조신호와 비주기적 사운딩 참조신호에 대해서 같은 참조신호 아이디를 지시하는 것을 특징으로 하고 있다.
이때 도 5 및 도 6 에서 도시한 바와는 달리 주기적 사운딩 참조신호의 생성을 위한 사운딩 참조신호 아이디와 비주기적 사운딩 참조신호의 생성을 위한 사운딩 참조신호 아이디가 서로 독립적일 수 있다.
도 7은 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2, Cell ID # 3)를 사용하는 CoMP 구현 상황에서 물리적 상향링크 채널과 사운딩 참조신호가 독립적으로 전송되면서 주기적 사운딩 참조신호와 비주기적 사운딩 참조신호도 서로 독립적으로 전송되는 것을 나타낸 도면이다.
도 8은 송수신 포인트들이 서로 같은 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 물리적 상향링크 채널과 사운딩 참조신호가 독립적으로 전송되면서 주기적 사운딩 참조신호와 비주기적 사운딩 참조신호도 서로 독립적으로 전송되는 것을 나타낸 도면이다.
도 7 및 도 8을 참조하면, 사운딩 참조신호를 지시하는 단말-특정 구성정보는, 주기적 사운딩 참조신호와 비주기적 사운딩 참조신호에 대해서 서로 다른 참조신호 아이디를 지시할 수 있다. 따라서 사운딩 참조신호가 PUCCH 및 PUSCH와 독립적으로 전송됨과 동시에 주기적 사운딩 참조신호와 비주기적 사운딩 참조신호의 전송도 독립적으로 이루어지게 된다. 이 때 도 7 및 도 8에서는 주기적 사운딩 참조신호와 비주기적 사운딩 참조신호의 수신 대상이 다른 경우만을 도시하였으나 각 수신 대상이 독립적으로 설정되며 두개 수신 대상들이 서로 동일하게 설정될 수도 있다.
도 7 및 도 8에서 나타낸 사운딩 참조신호 전송 방식에 의할 때 PUCCH 및 PUSCH에 관련된 DM-RS와 구분되어 독립적으로 사운딩 참조신호에 대한 시퀀스 설정을 가능하게 하고, 주기적 사운딩 참조신호와 비주기적 사운딩 참조신호에 대해서도 독립적인 시퀀스를 설정할 수 있게 함으로써 서빙 송수신포인트 및 다른 송수신포인트에 대한 상향링크 채널 품질 측정 및 채널 가역성을 이용하는 TDD 시스템에서는 서빙 송수신포인트 및 다른 송수신포인트의 하향링크에 대한 채널 품질 측정을 독립적으로 수행할 수 있다.
또한 사운딩 참조신호를 이용한 단말의 위치파악이나 단말의 지오메트리(geometry)를 파악하게 함으로써 단말이 셀 경계 혹은 셀 중앙에 위치함에 따른 하향링크 전송시의 단말특정 하향링크 전송방법을 사용하게 함으로써 하향링크에 대한 데이터 처리량의 개선에도 사용될 수 있다.
도 9는 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 주기적 사운딩 참조신호는 단말을 서빙하는 서빙 송수신 포인트로 전송되고 비주기적 사운딩 참조신호는 다른 송수신 포인트로 전송되는 예를 나타낸 것이다.
도 10은 송수신 포인트들이 서로 같은 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 주기적 사운딩 참조신호는 단말을 서빙하는 서빙 송수신 포인트로 전송되고 비주기적 사운딩 참조신호는 물리적 상향링크 채널과는 독립적으로 다른 송수신 포인트로 전송되는 예를 나타낸 것이다.
도 9 및 도 10에서 나타내지는 않았지만 비주기적 사운딩 참조신호에 대해서는 단말에게 서빙하고 있는 서빙 송수신포인트를 통하여 전송하도록 하고, 주기적 사운딩 참조신호에 대해서는 물리적 상향링크 채널과는 독립적으로 다른 송수신 포인트로 전송될 수도 있다.
도 4 및 도 9, 도 10을 참조하면 도 4의 사운딩 참조신호 생성 단계(S420)는, 주기적 및 비주기적 사운딩 참조신호 중 하나는 물리적 상향링크 채널을 위한 아이디와 구분되어 독립적으로 설정된 사운딩 참조신호 아이디를 사용하여 생성하고 다른 하나는 단말에 서빙하는 서빙 송수신 포인트의 셀 아이디를 사용하여 생성할 수 있다. 또한 사운딩 참조신호 전송단계(S430)는 주기적 및 비주기적 사운딩 참조신호 중 하나는 사운딩 참조신호 아이디가 지시하는 송수신 포인트로 전송하고 다른 하나는 서빙 송수신 포인트로 전송하게 된다.
즉 도 9 및 도 10에서 도시한 실시예에 따를 때 주기적 및 비주기적 사운딩 참조신호 중 어느 하나는 물리적 상향링크 채널과 독립적으로 전송되며 다른 하나는 서빙 송수신 포인트에 전송되게 된다. 물론 독립적으로 전송되는 사운딩 참조신호의 수신 대상도 물리적 상향링크 채널의 수신 대상과 같아질 수도 있으며 서빙 송수신 포인트에 전송될 수도 있다.
다시 도 4를 참조하면, 사운딩 참조신호 아이디를 지시하는 단말-특정 파라미터를 수신하는 단계(S410)에서 사운딩 참조신호 아이디는 물리적 상향링크 채널을 위한 상향링크 참조신호 아이디와 구분되어 독립적으로 설정된다. 이 때 물리적 상향링크 채널을 위한 상향링크 참조신호 아이디는 상향링크 복조 참조신호(Demodulation Reference Signal)의 참조신호 아이디일 수 있다.
단말-특정 구성정보를 수신하는 단계(S410)에서 단말-특정 구성정보는 eNB(110)에 속하는 단말(120)을 단말-특정하게 설정하는 단말-특정 파라미터를 포함하며 이러한 단말-특정 구성정보는 단말- 특정하게 물리적 상향링크 채널(PUCCH 또는 PUSCH) 시퀀스 및 물리적 상향링크 채널 연계된 참조신호 시퀀스를 설정하는 물리적 상향링크 채널과 연계된 참조신호 아이디를 포함할 수 있다. 이 때 PUCCH와 연계된 참조신호 아이디
또는VCID(virtual Cell ID), 이하 '
라 함) 및 PUSCH과 연계된 참조신호 아이디가
를 지시한 단말- 특정 파라미터를 포함할 수 있다. 이 경우 PUCCH와 연계된 참조신호 아이디(
) 및 PUSCH과 연계된 참조신호 아이디(
)는 단말(110)이 속하는 셀의 셀 아이디(
)를 지시하는 셀-특정 파라미터와 구별될 수도 있고 동일할 수도 있다.
eNB(110)는 단말(120)에게 PUCCH과 연계된 참조신호 아이디(
)와 PUSCH과 연계된 참조신호 아이디(
)를 지시한 단말-특정 파라미터를 포함하는 단말-특정 구성정보를 PDCCH/ePDCCH를 통해 동적으로 전송하거나 상위 레이어, 예를 들어 RRC를 통해서 준정적으로 설정하거나 RRC로 미리 설정해 놓고 그 설정에 대한 사용여부를 PDCCH/ePDCCH를 통해서 지시(indication)할 수도 있다.
단말(120)은 PUCCH과 연계된 참조신호 아이디(
)와 PUSCH과 연계된 참조신호 아이디(
)를 포함하는 단말-특정 구성정보를 사용하여 PUCCH과 연계된 참조신호와 PUSCH와 연계된 참조신호, 예를 들어 PUSCH와 PUCCH 각각에 대해 DM-RS의 베이스 시퀀스(base sequence,
)를 생성한다. 이 베이스 시퀀스는 시퀀스 그룹 넘버 u, 그룹 내의 베이스 시퀀스 넘버 v에 의하여 서로 다르게 생성된다. 시퀀스 그룹 넘버 u, 그룹 내의 베이스 시퀀스 넘버 v를 결정하는데 셀 아이디(
) 대신에 PUCCH과 연계된 참조신호 아이디(
) 또는 PUSCH과 연계된 참조신호 아이디가
를 사용할 수 있다.
단말(120)은 이 베이스 시퀀스와 사이클릭 쉬프트, 직교 코드(또는 직교 커버코드)에 의해 생성된 DM-RS를 할당된 무선 자원에 할당하여 참조신호 아이디가 지시하는 송수신 포인트, 예를 들어 RRH(112)로 전송한다. 상향링크 DM-RS의 경우 단말(120)은 매 슬롯마다 최대 3개의 심볼에 대하여 상향링크 DM-RS를 전송하게 된다.
아울러 단말(120)은 PUCCH와 PUSCH에 대해 각각과 연계된 상향링크 DM-RS에 대해 할당된 대역과 동일한 주파수 대역으로 PUCCH와 PUSCH를 전송한다. 송수신포인트들 중 DM-RS를 수신할 수 있는 송수신포인트인 RRH(112)만이 수신한 DM-RS를 사용하여 PUCCH와 PUSCH를 수신할 수 있게 된다.
이 때 PUCCH와 PUSCH의 수신 대상이 서빙 송수신 포인트(110)로 설정되어 있으나 이는 단순한 일 예에 불과하고 PUCCH와 PUSCH의 수신 대상은 PUCCH과 연계된 참조신호 아이디(
) 또는 PUSCH과 연계된 참조신호 아이디가
에 의해 임의로 결정될 수 있는 바 PUCCH와 PUSCH의 수신대상은 서빙 송수신 포인트(110)가 아닌 다른 송수신 포인트로도 설정될 수 있다.
단말-특정 구성정보를 수신하는 단계(S410)에서 단말-특정 구성정보는 독립적으로 설정된 사운딩 참조신호 아이디(
)를 포함할 수 있다.
단말(120)은 독립적으로 설정된 사운딩 참조신호 아이디(
)를 포함하는 단말-특정 구성정보를 사용하여 사운딩 참조신호를 생성한다(S1420). 이하 S420단계에서 SRS를 생성하는 과정을 아래에서 구체적으로 설명한다.
SRS 시퀀스는 수학식 1 및 2와 같이 Zadoff-Chu 시퀀스를 기반으로 한 베이스 시퀀스(base sequence)(
)를 사이클릭 쉬프트(Cyclic Shift, CS)하여 SRS 전송을 위해 사용되는 자원 블록을 기반으로 하는 길이(
=사용되는 RB 개수 X RB 내의 서브캐리어 수(보통 12)/2)를 가지고 생성된다.
베이스 시퀀스는 시퀀스 그룹 넘버 u, 그룹 내의 베이스 시퀀스 넘버 v, 그리고 시퀀스의 길이인 n에 의하여 서로 다르게 생성된다.
시퀀스 그룹 호핑(sequence Group hopping)은 단말에게 할당되는 RB의 수와 관계없이 30개의 시퀀스 그룹을 슬롯마다 호핑한다.
구체적으로 슬롯 ns에서 시퀀스 그룹 넘버 u는 그룹 호핑 패턴 fgh(ns)와 시퀀스 쉬프트 패턴 fss에 의해서 아래 수학식 3에 의해 결정된다.
PUCCH와 PUSCH는 동일한 시퀀스 그룹 호핑 패턴
을 가지지만 다른 시퀀스 쉬프트 패턴
을 가질 수 있다.
그룹 호핑 패턴
은 PUSCH와 PUCCH에 대해 아래 수학식 4에 의해 주어진다.
시퀀스 쉬프트 패턴
의 정의는 PUCCH와 PUSCH 및 SRS사이에 다를 수 있다. 즉, SRS에 대한 시퀀스 쉬프트 패턴은
으로 주어진다.
시퀀스 호핑은 길이가 6RB들 이상(
)인 참조신호들에 대해만 적용한다. 길이가 6RB들 미만(
)인 참조신호들에 대해 베이스 시퀀스 그룹 내 베이스 시퀀스 넘버 v=0으로 주어진다.
길이가 6RB들 이상(
)인 참조신호들에 대해 슬롯 ns의 베이스 시퀀스 그룹 내 베이스 시퀀스 넘버 v는 아래 수학식 5로 주어진다.
사이클릭 쉬프트 값
는 수학식 6에 의해 각 단말 및 안테나 포트마다 서로 다르게 생성될 수 있다.
사이클릭 쉬프트 값을 계산할 때 사용되는
은 각 단말에 대하여 0 내지 7{0,1,2,3,4,5,6,7}의 총 8가지 값이 상위계층 시그널링(예를 들면, RRC)으로 전송되고, 각 안테나 포트에 대한 사이클릭 쉬프트 값은 수학식 6에서 볼 수 있는 바와 같이 전송된
값에 기초하여 정해진다. 수학식 6에서
는 안테나 포트 번호 인덱스이고,
는 사운딩 참조신호 전송 안테나 개수에 해당한다.
수학식 2의 베이스 시퀀스와 수학식 6의
(사이클릭 쉬프트 값, CS)에서 수학식 1에 의해 SRS 시퀀스를 생성한다. SRS 시퀀스를 생성하는 단계는 도 20의 OFDM 변조기(OFDM modulator, 2010)에서 수행된다. 단말(120)은 S1940단계에서 생성된 SRS를 무선 자원에 할당하여
이 지시하는 송수신포인트, 예를 들어 RRH(112)에 전송한다(S430).
상향링크 참조신호 아이디를 지시하는 단말-특정 파라미터는, 주기적 사운딩 참조신호와 비주기적 사운딩 참조신호에 대해서 같은 참조신호 아이디를 지시할 수 있다.
이 경우 주기적 SRS와 비주기적 SRS 시퀀스의 시퀀스 그룹 인덱스 및 시퀀스 인덱스를 동일하게 설정하나 PUCCH 및 PUSCH의 시퀀스 그룹 인덱스 및 시퀀스 인덱스와는 독립적으로 설정될 수 있다.
다시 말해 PUCCH 및 PUSCH와 독립적으로 SRS에 대한 시퀀스 설정을 가능하게 함으로써 서빙 송수신포인트 및 다른 송수신포인트의 상향링크 채널 품질 측정 및 채널 가역성을 이용하는 TDD 시스템에서는 서빙 송수신포인트 및 다른 송수신포인트의 하향링크에 대한 품질 측정을 독립적으로 수행할 수 있다. 또한 SRS를 이용한 단말의 위치파악이나 단말의 지오메트리(geometry)를 파악하게 함으로써 단말이 셀 경계 혹은 셀 중앙에 위치함에 따른 하향링크 전송시의 단말특정 하향링크 전송방법을 사용하게 함으로써 하향링크에 대한 데이터 처리량의 개선에도 사용될 수 있다.
한편 주기적 SRS에서 사용하는 시퀀스 그룹 인덱스 및 시퀀스 인덱스와 비주기적 SRS에 사용하는 시퀀스 그룹 인덱스 및 시퀀스 인덱스를 독립적으로 RRC 파라미터를 통하여 할당하거나 동적으로 전송되는 PDCCH에 해당 시퀀스 인덱스에 대한 지시(indication)을 포함하거나 RRC 파라미터를 통하여 미리 정의된 RRC 파라미터를 1비트를 이용하여 동적으로 지시할 수도 있다.
이는 먼저 해당 SRS가 PUCCH 및 PUSCH와는 독립적인 시퀀스가 생성될 수 있도록 설정하게 하고 추가적으로 단말의 서빙 송수신포인트 및 다른 송수신포인트 전송에 있어서 기지국의 스케줄링에 대한 유연성(flexibility)를 줄 수 있다.
이를 통해 주기적 SRS와 비주기적 SRS 전송에 대해서 서빙 송수신포인트으로의 전송과 서빙 송수신포인트와는 다른 송수신포인트로의 전송을 독립적으로 가능할 수 있도록 설정할 수 있다.
또한 사운딩 참조신호 전송방법에서 사운딩 참조신호 아이디를 지시하는 단말-특정 파라미터는, 주기적 사운딩 참조신호와 비주기적 사운딩 참조신호에 대해서 서로 다른 참조신호 아이디를 지시할 수도 있다.
이 경우 주기적인 SRS와 비주기적인 SRS 시퀀스의 시퀀스 그룹 인덱스 및 시퀀스 인덱스를 독립적으로 설정하고 PUCCH 및 PUSCH의 시퀀스 그룹 인덱스 및 시퀀스 인덱스와도 독립적으로 설정될 수 있다.
예를 들어 수학식 1 내지 6에서 주기적 SRS 아이디(
)를 사용하여 SRS를 생성하고,
가 지시하는 송수신포인트로 생성된 SRS를 전송하고 주기적 SRS 아이디(
)와 독립적인 비주기적 SRS 아이디(
)를 사용하여 SRS를 생성하고,
가 지시하는 송수신포인트로 생성된 SRS를 전송할 수 있다. 물론
와
는 서로 독립적으로 지정할 수 있으며 서빙 송수신포인트와 다른 송수신포인트만을 지정해야 하는 것은 아니며 서빙 송수신포인트, 예를 들어 eNB(110)를 지시할 수도 있다.
다시 말해 PUCCH 및 PUSCH로부터 독립적으로 SRS에 대한 시퀀스 설정을 가능하게 하고, 주기적 SRS와 비주기적 SRS에 대해서도 서로 독립적인 시퀀스를 설정할 수 있게 함으로써 서빙 송수신포인트 및 다른 송수신포인트에 대한 상향링크 채널 품질 측정 및 채널 가역성을 이용하는 TDD 시스템에서는 서빙 송수신포인트 및 다른 송수신포인트의 하향링크에 대한 채널 품질 측정을 독립적으로 수행할 수 있다.
또한 SRS를 이용한 단말의 위치파악이나 단말의 지오메트리(geometry)를 파악하게 함으로써 단말이 셀 경계 혹은 셀 중앙에 위치함에 따른 하향링크 전송시의 단말특정 하향링크 전송방법을 사용하게 함으로써 하향링크에 대한 데이터 처리량의 개선에도 사용될 수 있다.
도 21은 SRS가 전송되는 심볼의 위치를 도시하고 있다. 도 22는 주파수 호핑을 하지 않는 SRS와 주파수 호핑하는 SRS를 도시하고 있다.
도 21 및 도 22을 참조하면, SRS는 서브프레임의 마지막 심볼에 전송된다. 주파수 영역상에서 SRS 전송은 주파수 영역 스케줄링을 위해 관심있는 주파수 대역을 커버해야 한다. 도 22의 (a)에 도시한 바와 같이, 단일 SRS 전송으로 관심있는 전체 주파수 대역에 대한 채널 품질을 추정할 수 있도록 충분히 넓은 SRS 전송을 할 수 있다. 한편, 도 21의 (b)에 도시한 바와 같이, 협대역의 SRS를 주파수 영역에서 호핑하면서 전송함으로써 이러한 SRS 전송들이 합쳐져서 관심있는 전체 주파수 대역을 커버하도록 할 수도 있다.
전술한 바와 같이 SRS를 자원 요소에 매핑이 완료하면 SC FDMA 생성기(SC FDMA generator, 도 20에 미도시)를 통해 SC-FDMA 심볼을 생성하여 SRS 신호를 송수신포인트에 전송한다.
SRS가 전송되는 특정 서브프레임은 주기적(periodic) 또는 비주기적(aperiodic)으로 설정될 수 있다. 예를 들면, 아래의 표 1(주파수 분할 방식(Frequency Division Duplex, FDD)) 또는 표 2(시분할 방식(Time Division Duplex, TDD))에서와 같이 정의되는 셀-특정된(cell-specific) SRS 전송 가능한 서브프레임들 중에서, SRS는 각 단말 별로 특정 주기와 오프셋을 가지는 서브프레임에서 주기적으로 전송될 수 있다. 이러한 SRS를 주기적 SRS(periodic SRS) 또는 트리거 타입 0 SRS라 부를 수 있다. 또는, SRS는 비주기적으로 설정되는 특정 서브프레임에서 전송될 수 있다. 이러한 SRS를 비주기적 SRS(aperiodic SRS) 또는 트리거 타입 1 SRS라 부를 수 있다.
표 1 및 표 2는 각각 FDD(프레임 구조 타입 1) 및 TDD(프레임 구조 타입 2)에서 정의되는 셀-특정된 SRS 전송 가능한 서브프레임을 주기(TSFC)와 오프셋(ΔSFC)으로 표현하고 있고, 총 가능한 경우의 수는 16가지로 이는 4비트 상위계층 시그널링(예를 들면, RRC 시그널링)으로 전송될 수 있다. 예를 들면, 표 1에서 srs-SubframeConfig 값이 7(0111)이면 주기(TSFC)는 5이고 오프셋(ΔSFC)은 {0, 1}이며, 이는 5개의 서브프레임 단위를 주기로 하여 첫 번째와 두 번째 서브프레임에서 SRS가 전송되는 것이다.
주기적 SRS는 상술한 셀-특정된 SRS 전송 가능 서브프레임들 중에서 각각의 단말 별로 특정 주기와 오프셋을 가지고 주기적으로 해당 서브프레임에 전송되는 SRS를 의미한다.

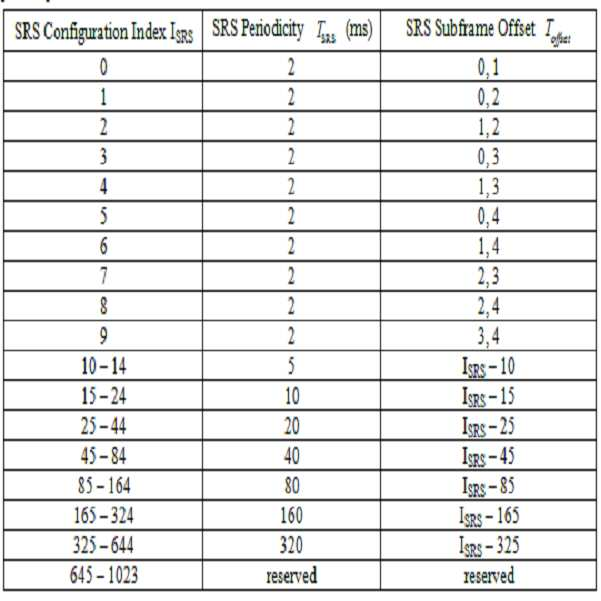

다음의 표 3(FDD) 및 표 4(TDD)는 각 단말 별로 정의되는 주기적 SRS의 특정 주기 및 오프셋을 나타내는 표이다.
표 3 및 표 4는 각각 FDD 및 TDD에서 정의되는 단말에 특정된 주기적 SRS가 전송되는 서브프레임을 주기(TSRS)와 오프셋(Toffset)으로 표현하고 있고, 총 가능한 경우의 수는 1024가지로 이는 10비트 상위계층 시그널링(예를 들면, RRC 시그널링)으로 전송될 수 있다. 예를 들면, 표 3에서 ISRS 값이 3이면 주기(TSRS)는 5이고 오프셋(Toffset)은 1이며, 이는 5개의 서브프레임 단위를 주기로 하여 두 번째 서브프레임에서 단말에 대한 주기적 SRS가 전송되는 것이다.
또한, SRS가 전송되는 자원 블록(resource block, RB)에 대한 정보가 시그널링될 수 있다. 먼저 셀-특정된 전체 사용하는 자원 블록의 개수를 시그널링하고(이때 사용되는 자원 블록은 전체 시스템 대역폭(bandwidth, BW)에 해당하는 자원 블록들 중에서 시그널링되는 개수에 해당하는 특정 자원 블록들이다. 예를 들면, 시스템 대역폭이 50 자원 블록이고 시그널링되는 자원 블록 개수가 48이면, 전체 50개의 자원 블록 중에서 48개의 자원 블록을 사용하는 것이다.), 셀-특정되어 사용되는 자원 블록들 중에서 각 단말 별로 사용되는 자원 블록의 개수와 위치가 시그널링된다.
예를 들면, 표 5는 시스템 대역폭이 40 내지 60 자원 블록일 때 사용되는 표이다.
각각의 시스템 대역폭에 따라서 다른 표가 정의될 수 있다. 전체 사용되는 셀-특정 자원 블록의 개수는 CSRS라는 파라미터 값으로 전송될 수 있다. 셀-특정 자원 블록 중에서 각 단말 별로 사용되는 자원 블록의 개수는 BSRS라는 파라미터로 정의될 수 있다. 예를 들면, 표 5에서 CSRS가 1이고 BSRS가 2라면, 전체 SRS 전송을 위해 사용되는 셀-특정 자원 블록의 개수(mSRS ,0)는 48개이고 이중 특정 단말을 위해 사용되는 자원 블록의 개수(mSRS ,2)는 8개이다. 이와는 별도로 각 단말 별로 사용되는 자원 블록의 위치를 표현하기 위해 nRRC라는 파라미터가 정의될 수 있다. 이러한 파라미터들(CSRS, BSRS, nRRC)은 상위계층 시그널링(예를 들면, RRC)을 통해 전송될 수 있다.
또한, SRS가 할당되는 서브캐리어에 대한 정보가 시그널링될 수 있다. SRS가 할당되는 서브캐리어에 대한 정보인 transmission comb(kTC) 값은 0 또는 1로서, 상술한 SRS 전송 서브프레임 및 SRS 전송 자원 블록에 대하여 SRS 시퀀스가 실질적으로 매핑되어 전송되는 서브캐리어가 매 짝수 번째 서브캐리어(even subcarrier)인지 또는 매 홀수 번째 서브캐리어(odd subcarrier)인지를 지시하게 된다. 이 역시 단말 별로 상위계층 시그널링(예를 들면, RRC 시그널링)으로 전송될 수 있다.
정리하면, 단말이 주기적 SRS 또는 트리거 타입 0 SRS를 전송하기 위해서는, SRS가 전송되는 서브프레임을 결정하기 위한 파라미터인 srs-SubframeConfig, ISRS, SRS가 전송되는 자원 블록을 결정하기 위한 파라미터인 CSRS, BSRS, nRRC, SRS가 할당되는 서브캐리어를 결정하기 위한 파라미터인 kTC, SRS의 사이클릭 쉬프트를 결정하기 위한 파라미터인
및 안테나 포트의 개수가 RRC 시그널링과 같은 상위계층 시그널링을 통해 전송단으로부터 단말로 전달될 수 있다. 이를 정리하면, 다음의 표 6과 같다.
한편, 표 1 또는 표 2로 결정되는 셀-특정된 SRS 전송 가능 서브프레임들 중에서 SRS가 비주기적으로 설정되는 특정 서브프레임에서 전송될 수 있고, 이를 비주기적 SRS 또는 트리거 타입 1 SRS라고 부를 수 있다.

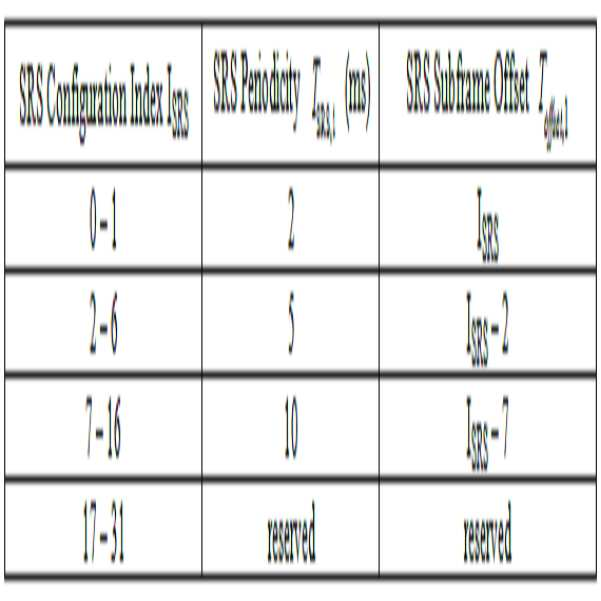

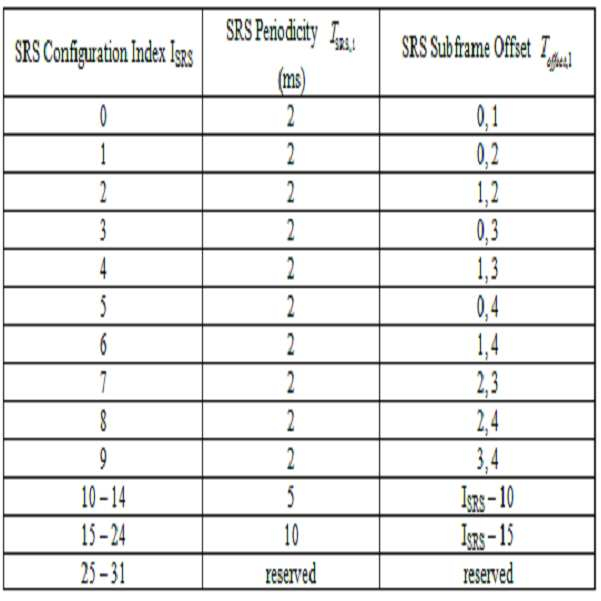

이러한 경우, SRS는 표 1 또는 표 2에서 설정된 셀-특정된 SRS 전송 가능 서브프레임들 중에서 다음의 표 7(FDD) 또는 표 8(TDD)에서와 같이 단말 별로 정의되는 특정 주기 및 오프셋을 가지고 비주기적으로 특정 해당 서브프레임에서 전송된다. 여기에서 비주기적으로 전송된다는 것은 몇 가지 구성 가능한 경우를 미리 지정해 놓고 필요할 때마다 DCI와 같은 동적 시그널링(dynamic signaling)을 통해 SRS 전송을 트리거링하는 것을 의미한다. 상술한 바와 같이, 주기적(트리거 타입 0) SRS의 경우, SRS 전송을 위한 여러 가지 시그널링 정보(예를 들면, SRS 전송 서브프레임에 대한 정보, SRS 전송 자원 블록에 대한 정보, SRS 할당 서브캐리어에 대한 정보, SRS 시퀀스 생성시 사용되는 사이클릭 쉬프트 값에 대한 정보, SRS 전송 안테나 개수에 대한 정보 등)를 상위계층 시그널링(RRC 시그널링)으로 직접 전달한 것에 비하여, 비주기적(트리거 타입 1) SRS의 경우, SRS 전송을 위한 시그널링 정보 중 일부 정보에 대하여는 그 값을 직접 전달하는 것이 아니라 몇 가지 경우만을 상위계층 시그널링(RRC 시그널링)을 통해 파라미터 셋(parameter set)으로 지정하고, SRS 전송이 필요한 경우에만 이 파라미터 셋을 지시하는 값만을 DCI와 같은 동적 시그널링으로 전송하는 것이다.
비주기적 SRS 또는 트리거 타입 1 SRS의 경우, 파라미터 셋에 포함되는 파라미터는 SRS 전송 서브프레임을 결정하기 위해 사용되는 파라미터인 ISRS, SRS 전송 자원 블록을 결정하기 위해 사용되는 파라미터인 BSRS, nRRC, SRS가 할당되는 서브캐리어를 결정하기 위해 사용되는 파라미터인 kTC, SRS의 사이클릭 쉬프트를 결정하기 위해 사용되는 파라미터인
, 및 안테나 포트 개수를 포함할 수 있다. 한편, 파라미터 srs-SubframeConfig 및 CSRS는 상술한 파라미터 셋에 포함되지 않을 수 있다. 이를 정리하면 다음의 표 9와 같다.
DCI 포맷 0의 경우, 비주기적 SRS를 트리거링하는 신호는 1비트이고, 이를 통해 전송되는 값은 다음의 표 10과 같을 수 있다. DCI 포맷 4의 경우, 비주기적 SRS를 트리거링하는 신호는 2비트이고, 이를 통해 전송되는 값은 다음의 표 11과 같을 수 있다.
예를 들면, DCI 포맷 4의 경우, SRS 요청 필드의 값이 ‘00’이면 비주기적 SRS 또는 타입 1 SRS가 전송되지 않고, SRS 요청 필드의 값이 ‘01’, ‘10’ 또는 ‘11’이면 상위계층 시그널링(RRC 시그널링)을 통해 설정된 파라미터 셋 중 하나에 의한 파라미터에 따라 비주기적 SRS 또는 타입 1 SRS가 전송된다.
전술한 제 1 실시예에 따른 SRS 전송방법에 따르면, 독립적인 주기적 및 비주기적 SRS 전송을 통하여 서빙 송수신포인트가 아닌 다른 송수신포인트와의 상향링크 채널상태의 측정을 가능하게 함으로써 상향링크의 커러리지 단점(coverage shortage)을 극복할 수 있다.
또한 서빙 송수신포인트 및 다른 송수신포인트에 대한 상향링크 채널 품질 측정 및 채널 가역성을 이용하는 TDD 시스템에서는 서빙 송수신포인트 및 다른 송수신포인트의 하향링크에 대한 채널 품질 측정을 독립적으로 수행할 수 있다. 또한 SRS를 이용한 단말의 위치파악이나 단말의 지오메트리(geometry)를 파악하게 함으로써 단말이 셀 경계 혹은 셀 중앙에 위치함에 따른 하향링크 전송시의 단말-특정 하향링크 전송방법을 사용하게 함으로써 하향링크에 대한 데이터 처리량(data throughput)의 개선에도 사용될 수 있다.
해당 SRS에 대한 시퀀스의 설정에 따라 단말이 하향링크 제어채널, 즉 PDCCH의 블라인드 디코딩(blind decoding)시에 해당 상향링크 그랜트를 검색(detection)하기 위한 단말의 절차는 다음과 같다.
PDCCH에 관련 시퀀스 인덱스에 대한 지시(indication)를 포함시키는 경우 및 RRC를 통하여 미리 정의된 RRC 파라미터를 1비트를 이용하여 동적으로 지시를 수행하는 경우에 단말은 PDCCH에 대한 검색시에 공통 검색공간(UE common search space)가 아닌 단말-특정 검색공간(UE dedicated search space)에서 해당 단말에 대한 상향링크 스케줄링 정보를 담고 있는 상향링크 그랜트인 DCI 포맷 0 및 DCI 포맷 4를 찾도록 단말의 동작을 수행할 수 있다. 따라서 단말은 관련 동작의 수행 시에 항상 단말-특정 검색공간에서 관련 상향링크 스케줄링 정보를 담고 있는 상향링크 그랜트를 검색하도록 설정할 수 있다.
실시예2
: 연계 해제
제2실시예에 따른 사운딩 참조신호의 전송방법은, 참조신호 아이디를 통해 물리적 상향링크 채널을 생성하면서도 사운딩 참조신호의 생성은 서빙 송수신 포인트의 물리적 셀 아이디를 이용하여 생성하는 방법이다.
제 2 실시예에 의할 때 비주기적 및 주기적 사운딩 참조신호 중 적어도 하나 이상에 대해서는 PUCCH 또는 PUSCH의 시퀀스 설정을 따르지 않도록 PUCCH 또는 PUSCH와 연계를 해제하여(decoupling) 사운딩 참조신호의 수신대상이 서빙 송수신 포인트로 설정되게 된다. 따라서 PUSCH 또는 PUCCH에 대한 수신포인트가 서빙 송수신포인트 즉 하향링크 송신주체가 아닌 다른 송수신포인트로의 설정인 경우, 다시 말해 PUSCH 또는 PUCCH 참조신호 전송을 위한 시퀀스 생성시 단말-특정 PUSCH 또는 PUCCH 참조신호 시퀀스의 설정을 통하여 다른 송수신포인트로의 전송일 경우, PUSCH 또는 PUCCH와 사운딩 참조신호의 전송대상이 분리되어 개별적으로 전송되게 된다.
도 11은 제 2 실시예에 따른 사운딩 참조신호 전송방법의 흐름도이다.
도 11을 참조하면 제 2 실시예에 따른 사운딩 참조신호 전송방법은 서로 다른 둘 이상의 송수신포인트들 중 하나의 송수신포인트로부터 송수신 포인트의 셀 아이디와 독립된, 상향링크 채널과 연계된 상향링크 참조신호 아이디를 지시하는 단말-특정 구성정보를 수신하는 단계(S1110)와 전술한 하나의 송수신 포인트 즉 단말을 서빙하는 송수신 포인트의 물리적 셀 아이디를 이용하여 사운딩 참조신호를 생성하는 단계(S1120)와, 이러한 상향링크 참조신호 아이디를 사용하여 상향링크 참조신호 아이디가 지시하는 송수신 포인트(112)로 상향링크 채널 및 해당 복조 참조신호(DM-RS)를 전송하는 단계(S1130) 및 S1120에서 생성된 사운딩 참조신호를 전술한 하나의 송수신 포인트 즉 서빙 송수신 포인트로 전송하는 단계(S1140)를 포함할 수 있다.
이 때 사운딩 참조신호는 주기적 및 비주기적 사운딩 참조신호 중 적어도 하나를 포함할 수 있다. 또한 상향링크 채널은 PUCCH 및 PUSCH 중 적어도 하나를 포함할 수 있다.
또한 S1120 단계에서 전송되는 상향링크 채널의 수신대상이 단말(120)에 서빙하는 송수신 포인트(110)와 다른 송수신 포인트(112)로 설정되어 있으나 이는 상향링크 채널의 수신대상이 전술한 상향링크 참조신호 아이디에 의해 독립적으로 설정될 수 있다는 것을 의미할 뿐이며 단말(120)에 서빙하는 송수신 포인트(110)가 수신대상으로 되는 것을 배제하는 것은 아니다.
또한 도 11을 참조하여 설명한 사운딩 참조신호 전송방법에서 사운딩 참조신호는 다른 채널들이 전송되지 않을 때 독립적으로 전송되거나, 혹은 사운딩 참조신호와 PUCCH 및 PUSCH 중 적어도 하나 이상과 함께 하나의 서브프레임에서 동시에 전송될 수도 있다.
전술하였듯이 사운딩 참조신호는 주기적 및 비주기적 사운딩 참조신호 중 적어도 하나를 포함하고 상향링크 채널은 PUCCH 및 PUSCH 중 적어도 하나 이상을 포함하는 바 도 11에 의한 사운딩 참조신호 전송방법에 의할 때 사운딩 참조신호 전송에 다양한 실시예들이 있을 수 있다.
이하에서는 도 11에서 나타낸 사운딩 참조신호 전송방법에 의해 사운딩 참조신호가 전송되는 예들에 관하여 도 12 내지 도 19를 참조하여 설명한다.
도 12는 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 PUCCH가 서빙 송수신 포인트가 아닌 송수신 포인트로 전송될 때 SRS가 서빙 송수신 포인트에 전송되는 것을 나타낸 도면이다.
도 13은 송수신 포인트들이 서로 같은 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 PUCCH가 서빙 송수신 포인트가 아닌 송수신 포인트로 전송될 때 SRS가 서빙 송수신 포인트에 전송되는 것을 나타낸 도면이다.
도 12 및 도 13을 참조하면 PUCCH의 DM-RS 아이디가 서빙 송수신 포인트와 다른 송수신 포인트로 설정된 경우 사운딩 참조신호가 서빙 송수신 포인트에 전송되게 되어 사운딩 참조신호와 PUCCH가 분리되어 전송되게 된다.
도 14는 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 PUSCH가 서빙 송수신 포인트가 아닌 송수신 포인트로 전송될 때 SRS가 서빙 송수신 포인트에 전송되는 것을 나타낸 도면이다.
도 15은 송수신 포인트들이 서로 같은 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 PUSCH가 서빙 송수신 포인트가 아닌 송수신 포인트로 전송될 때 SRS가 서빙 송수신 포인트에 전송되는 것을 나타낸 도면이다.
도 14 및 도 15을 참조하면 PUSCH의 DM-RS 아이디가 서빙 송수신 포인트와 다른 송수신 포인트로 설정된 경우 사운딩 참조신호가 서빙 송수신 포인트에 전송되게 되어 사운딩 참조신호와 PUSCH가 분리되어 전송되게 된다.
도 16은 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 PUSCH 및 PUCCH가 서빙 송수신 포인트가 아닌 송수신 포인트로 전송될 때 SRS가 서빙 송수신 포인트에 전송되는 것을 나타낸 도면이다.
도 17은 송수신 포인트들이 서로 같은 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 PUSCH 및 PUCCH가 서빙 송수신 포인트가 아닌 송수신 포인트로 전송될 때 SRS가 서빙 송수신 포인트에 전송되는 것을 나타낸 도면이다.
도 16 및 도 17을 참조하면 PUSCH 및 PUCCH의 DM-RS 아이디가 서빙 송수신 포인트와 다른 송수신 포인트로 설정된 경우 사운딩 참조신호가 서빙 송수신 포인트에 전송되게 되어 사운딩 참조신호와 PUSCH 및 PUCCH가 분리되어 전송되게 된다.
도 11에서 나타낸 사운딩 참조신호 전송방법에서 서빙 송수신 포인트의 물리적 셀 아이디로 생성하는 사운딩 참조신호는 주기적 및 비주기적 사운딩 참조신호 중 적어도 하나이다. 따라서 주기적 및 비주기적 사운딩 참조신호 모두를 상향링크 채널과 독립하여 서빙 송수신 포인트로 전송할 수도 있지만 주기적 및 비주기적 사운딩 참조신호 중 하나는 서빙 송수신 포인트 셀 아이디를 이용하여 생성하고 다른 하나는 상향링크 참조신호 아이디를 이용하여 생성할 수도 있다.
즉 전술한 비주기적 사운딩 참조신호 시퀀스의 시퀀스 그룹 인덱스 및 시퀀스 그룹 인덱스는 PUCCH 또는 PUSCH의 시퀀스 설정을 따르게 하고 주기적 사운딩 참조신호는 서빙 송수신 포인트에 전송되도록 시퀀스 그룹 인덱스 및 시퀀스 인덱스를 설정할 수도 있다.
다시 말해 비주기적 참조신호의 경우 전술하였듯이 수학식 1 내지 6에서 PUCCH과 연계된 참조신호 아이디(
) 또는 PUSCH과 연계된 참조신호 아이디(
)를 사용하여 SRS를 생성하고 주기적 참조신호의 경우
를 사용하여 SRS를 생성할 수도 있으며 이하 도 18 및 도 19를 참조하여 이러한 실시예들을 설명한다.
도 18은 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 PUCCH가 서빙 송수신 포인트가 아닌 송수신 포인트로 전송될 때 주기적 SRS는 서빙 송수신 포인트로 비주기적 SRS는 PUCCH와 연계되어 전송되는 것을 나타낸 도면이다.
도 19는 송수신 포인트들이 서로 같은 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 PUCCH가 서빙 송수신 포인트가 아닌 송수신 포인트로 전송될 때 주기적 SRS는 서빙 송수신 포인트로 비주기적 SRS는 PUCCH와 연계되어 전송되는 것을 나타낸 도면이다.
도 18 및 도 19에서는 주기적 SRS가 서빙 송수신 포인트로 전송되고 비주기적 SRS가 PUCCH와 연계되는 상황에 대해 설명하였으나 이는 하나의 예시일 뿐 반대의 상황, 즉 비주기적 SRS가 서빙 송수신 포인트로 전송되고 SRS가 PUCCH와 연계되어 전송될 수도 있으며 연계대상이 PUCCH가 아닌 PUSCH일 수도 있다.
도 11 및 도 18, 도 19를 참조하면 사운딩 참조신호를 생성하는 단계(S1130)에서, 주기적 및 비주기적 사운딩 참조신호 중 하나는 전술한 하나의 송수신 포인트 즉 서빙 송수신 포인트(110)의 물리적 셀 아이디를 사용하여 생성하고 다른 하나는 상향링크 참조신호 아이디로 생성할 수 있다. 또한 사운딩 참조신호 전송단계(S1140)에서, 전술한 주기적 및 비주기적 사운딩 참조신호 중 하나는 서빙 송수신 포인트(110)로 전송하고 다른 하나는 전술한 상향링크 참조신호 아이디가 지시하는 송수신 포인트(112)로 전송할 수 있다.
다시 도 11을 참조하면, 송수신포인트들 중 하나인 eNB(110)는 eNB(110)에 속하는 단말(120)에 단말-특정 구성정보를 전송한다(S1110). S1110단계에서 단말(120)은 단말-특정 구성정보를 수신한다.
단말-특정 구성정보는 eNB(110)에 속하는 단말(120)을 단말-특정하게 설정하는 단말-특정 파라미터를 포함한다. 예를 들어 단말-특정 구성정보는 단말- 특정하게 PUCCH 시퀀스 및 PUCCH와 연계된 참조신호 시퀀스를 설정하는 PUCCH과 연계된 참조신호 아이디(
)와 PUSCH 시퀀스 및 PUSCH와 연계된 참조신호 시퀀스를 설정하는 PUSCH과 연계된 참조신호 아이디(
) 를 지시한 단말-특정 파라미터를 포함할 수 있다. PUCCH과 연계된 참조신호 아이디(
)와 PUSCH과 연계된 참조신호 아이디(
)를 지시한 단말-특정 파라미터는 단말(110)이 속하는 셀의 셀 아이디(
)를 지시하는 셀-특정 파라미터와 구별될 수 있다.
eNB(110)는 단말(120)에게 PUCCH과 연계된 참조신호 아이디(
)와 PUSCH과 연계된 참조신호 아이디(
)를지시한 단말-특정 파라미터를 포함하는 단말-특정 구성정보를 PDCCH/ePDCCH를 통해 동적으로 전송하거나 상위 레이어, 예를 들어 RRC를 통해서 준정적으로 설정하거나 RRC로 미리 설정해 놓고 그 설정에 대한 사용여부를 PDCCH/ePDCCH를 통해서 지시(indication)할 수도 있다.
단말(120)은 PUCCH과 연계된 참조신호 아이디(
)와 PUSCH과 연계된 참조신호 아이디(
)를 포함하는 단말-특정 구성정보를 사용하여 PUCCH와 연계된 참조신호와 PUSCH와 연계된 참조신호, 예를 들어 DM-RS의 베이스 시퀀스(base sequence,
)를 PUCCH와 PUSCH에 대해 각각 생성한다. 이 베이스 시퀀스는 시퀀스 그룹 넘버 u, 그룹 내의 베이스 시퀀스 넘버 v에 의하여 서로 다르게 생성된다. 시퀀스 그룹 넘버 u, 그룹 내의 베이스 시퀀스 넘버 v를 결정하는데 셀 아이디(
) 대신에 PUCCH과 연계된 참조신호 아이디(
) 또는 PUSCH과 연계된 참조신호 아이디(
)를 사용할 수 있다.
단말(120)은 이 베이스 시퀀스와 사이클릭 쉬프트, 직교 코드(또는 직교 커버코드)에 의해 생성된 DM-RS를 할당된 무선 자원에 할당하여 PUCCH과 연계된 참조신호 아이디(
) 또는 PUSCH과 연계된 참조신호 아이디
가 지시하는 송수신포인트, 예를 들어 RRH(112)로 전송한다(S1120). PUCCH 또는 PUSCH와 연계된 상향링크 DM-RS의 경우 단말(120)은 매 슬롯마다 최대 3개의 심볼에 대하여 상향링크 DM-RS를 전송하게 된다.
아울러 단말(120)은 PUCCH와 연계된 상향링크 DM-RS에 대해 할당된 대역과 동일한 주파수 대역으로 PUCCH를 전송하고, PUSCH와 연계된 상향링크 DM-RS에 대해 할당된 대역과 동일한 주파수 대역으로 PUSCH를 전송한다(S1120). 수신포인트들 중 DM-RS를 수신할 수 있는 송수신포인트인 RRH(112)만이 수신한 DM-RS를 사용하여 PUCCH 또는 PUSCH를 수신할 수 있게 된다.
단말(120)은 PUSCH 또는 PUCCH에 대한 수신포인트가 어떻게 설정되었는지에 관계없이 사운딩 참조신호의 수신대상이 서빙 송수신 포인트가 되도록 서빙 송수신 포인트의 아이디(
)를 포함하는 단말-특정 구성정보를 사용하여 SRS를 생성한다(S1130). S1130단계에서 SRS 생성시 수학식 1 내지 6에서 서빙 송수신 포인트의 셀 아이디(
)를 사용하여 SRS를 생성하는 점을 제외하고 도 4를 참조하여 설명한 제1실시예의 S420단계와 실질적으로 동일하다.
S1130단계에서 수학식 2의 베이스 시퀀스와 수학식 6의
(사이클릭 쉬프트 값, CS)에서 수학식 1에 의해 SRS 시퀀스를 생성한다. SRS 시퀀스를 생성하는 S1130단계는 도 20의 OFDM 변조기(OFDM modulator, 2010)에서 수행된다.
단말(120)은 S1130단계에서 생성된 SRS를 무선 자원에 할당하여 가 지시하는 송수신포인트, 예를 들어 eNB(110)에 전송한다(S1140).
S1140단계에서 수학식 1에 의해 생성된 DM-RS 시퀀스는 서브프레임의 해당 심볼에 매핑된다. S1140단계는 도 20의 리소스 요소 맵퍼(resource element mapper, 2020)를 통해 수행된다.
도 21 및 도 22를 참조한 바와 같이 SRS는 서브프레임의 마지막 심볼에 전송된다. 단일 SRS 전송으로 관심있는 전체 주파수 대역에 대한 채널 품질을 추정할 수 있도록 충분히 넓은 SRS 전송을 하거나 협대역의 SRS를 주파수 영역에서 호핑하면서 전송함으로써 이러한 SRS 전송들이 합쳐져서 관심있는 전체 주파수 대역을 커버하도록 할 수도 있다.
전술한 바와 같이 SRS를 자원 요소에 매핑이 완료하면 SC FDMA 생성기(SC FDMA generator, 도 20에 미도시)를 통해 SC-FDMA 심볼을 생성하여 SRS 신호를 송수신포인트에 전송한다.
전술한 제2실시예에 따르면, PUCCH 또는 PUSCH의 수신포인트가 서빙 송수신 포인트가 아닌 다른 송수신 포인트로의 설정인 경우, 사운딩 참조신호의 수신대상이 서빙 송수신 포인트가 되도록 설정함으로써, 즉 사운딩 참조신호를 PUCCH 또는 PUSCH와 연관관계를 해제하여 전송함으로써, 사운딩 참조신호의 전송을 통하여서는 서빙 송수신 포인트의 상향링크 채널 상태 측정을 가능하게 하고, PUCCH 채널 또는 PUSCH 채널에 대해서는 채널의 신뢰성 확보 및 상향링크 전송속도를 높이기 위한 MU-MIMO를 가능하게 하기 위하여 서빙 송수신 포인트가 아닌 지오메트리(geometry)가 더 좋은 다른 송수신 포인트에 전송되게 하여 상향링크의 커버리지 부족(coverage short) 극복 및 상향링크 전송속도를 증가시키는 효과가 발생하게 된다.
전술한 제1실시예 및 제2실시예에서는 주기적 또는 비주기적 사운딩 참조신호 전송시 PUCCH 및 PUSCH와 독립적인 시퀀스 설정을 따르게 하거나 PUCCH 또는 PUSCH의 수신 대상이 서빙 송수신 포인트가 아닌 경우 사운딩 참조신호의 수신 대상이 서빙 송수신 포인트가 되도록 사운딩 참조신호의 시퀀스를 설정하는 것에 관하여 설명하였다.
제 1 실시예 및 제 2 실시예와 구분되는 다른 실시예에 따르면 비주기적 또는 주기적 SRS의 전송시 해당 SRS 생성을 위한 SRS 시퀀스의 시퀀스 그룹 인덱스 및 시퀀스 인덱스의 생성시 해당 PUCCH 또는 PUSCH 시퀀스와 연계된 시퀀스를 생성할 수도 있다.
전술한 데로 사운딩 참조신호를 PUCCH 또는 PUSCH와 연계하여 전송하는 과정을 설명하기 위해 우선 상향링크 참조신호의 전송방법을 설명하겠다.
도 23은 전술한단말의 상향링크 참조신호 전송방법을 도시한 흐름도이다.
도 23을 참조하면 상향링크 참조신호 전송방법은 서로 다른 둘 이상의 송수신포인트들 중 하나의 송수신포인트(110)로부터 하나의 송수신포인트(110)의 물리적 셀 아이디와 독립된, 상향링크 채널과 연계된, 상향링크 참조신호 아이디를 지시하는 단말-특정 구성정보를 수신하는 단계(S2310)와, 이러한 상향링크 참조신호 아이디를 사용하여 상향링크 채널과 연계된 상향링크 참조신호를 생성하는 단계(S2320) 및 이렇게 생성된 상향링크 참조신호를 상기 상향링크 참조신호 아이디가 지시하는 송수신포인트로 전송하는 단계(S2330)를 포함한다.
전술한 상향링크 참조신호 전송방법에서 상향링크 참조신호는 물리적 상향링크 채널의 복조를 위한 DM-RS(Demodulation Reference Signal)일 수 있으며 물리적 상향링크 채널은 PUCCH 및 PUSCH 중 적어도 하나 이상일 수 있다.
도 23에서 도시한 상향링크 참조신호 전송방법에 의하면, 상향링크 참조신호가, 단말에 하향링크 채널을 전송하는 송수신 포인트의 물리적 셀 아이디와 독립된 상향링크 참조신호 아이디로부터 생성되는 바 단말이 전송하는 상향링크 참조신호의 전송대상이 하향링크 채널을 전송하는 송수신 포인트(110)가 아닌 다른 송수신포인트(112)로 설정될 수 있게 된다. 물론 상향링크 참조신호의 전송대상이 독립적으로 설정되면 족한 바 도 4에서 도시하지는 않았지만 상향링크 참조신호의 전송대상이 하향링크 채널을 전송하는 송수신 포인트(110)가 될 수도 있다.
도 23에서 도시한 바와 같이 상향링크 참조신호를 독립된 상향링크 참조신호 아이디로부터 생성할 때 사운딩 참조신호도 동일한 상향링크 참조신호 아이디로부터 생성할 수 있다.
그리고 전술한 바와 같이 동일한 상향링크 참조신호 아이디로부터 상향링크 참조신호와 사운딩 참조신호의 시퀀스를 생성하게 되면 물리적 상향링크 채널과 사운딩 참조신호가 연계되어 수신대상이 동일하게 설정되게 된다. 즉 상향링크 채널과 사운딩 참조신호가 연계되어 전송되게 된다.
사운딩 참조신호는 전술한데로 주기적 사운딩 참조신호(periodic SRS) 및 비주기적 사운딩 참조신호(aperiodic SRS)중 적어도 하나일 수 있다.
즉 도 23에서 도시한 상향링크 참조신호 전송방법에 의하면 상향링크 참조신호의 전송대상이 다양하게 바뀔 수 있으며 이에 연계하여 사운딩 참조신호를 전송할 경우 주기적 또는 비주기적 사운딩 참조신호가 물리적 상향링크 즉 PUCCH 또는 PUSCH와 연계되는 바, 이와 관련하여 다양한 경우의 실시예들이 있을 수 있다.
이하에서는 도 23에서 도시한 방법대로 상향링크 참조신호를 전송할 때 이와 연계하여 사운딩 참조신호를 전송방법에 대하여, 제 3 실시예와 제 4 실시예로 나누어 설명한다.
실시예3
:
PUCCH
와 연계
이 때 제 3 실시예는, 물리적 상향링크 채널이 PUCCH인 경우 즉 사운딩 참조신호가 PUCCH와 연계되어 전송되는 실시예를 말하며, 제 4 실시예는, 물리적 상향링크 채널이 PUSCH인 경우 즉 사운딩 참조신호가 PUSCH와 연계되어 전송되는 실시예를 말한다.
도 24는 본 발명의 실시예에 따른 PUCCH와 연계된 사운딩 참조신호 전송방법의 흐름도이다. 도 24에서 도시한 SRS 전송방법은 상향링크 참조신호와 연계하여 SRS를 전송하는 바, 도 24에서 도시한 흐름도는 도 23에서 도시한 상향링크 참조신호와 그에 관련된 물리적 상향링크 채널 전송과정을 포함하고 있다.
도 24를 참조하면, 본 발명의 제3실시예에 따른 사운딩 참조신호 전송방법은, 서로 다른 둘 이상의 송수신포인트들 중 하나의 송수신포인트로부터 하나의 송수신포인트의 셀 아이디와 독립된, PUCCH와 연계된, 상향링크 참조신호 아이디를 지시하는 단말-특정 구성정보를 수신하는 단계(S2410)와, 상향링크 참조신호 아이디를 사용하여 사운딩 참조신호(Sounding Reference Signal)의 전부 또는 일부를 생성하는 단계(S2420)와, 상향링크 참조신호 아이디가 지시하는 송수신포인트(112)로 PUCCH와 연계된 참조신호를 전송하는 단계(S2430), 상향링크 참조신호 아이디가 지시하는 송수신 포인트(112)로 PUCCH를 전송하는 단계(S2440) 및 생성된 사운딩 참조신호를 상향링크 참조신호 아이디가 지시하는 송수신포인트(112)로 전송하는 단계(S2450)를 포함한다.
전술한 부분에서 S1230과 S1240 단계는 동시에 일어날 수 있다. 또한 사운딩 참조신호와 PUCCH는 하나의 서브 프레임에서 동시에 전송될 수 있다.
도 24에서 도시한 제3실시예에 의할 때, PUCCH에 대한 수신포인트 (reception point)가 단말이 속한 송수신 포인트, 예를 들어 서빙 송수신포인트 (이하 동일)가 아닌 다른 송수신포인트로 설정되는 경우, 다시 말해 PUCCH 및 PUCCH와 연계된 참조신호 전송을 위한 시퀀스 생성시 단말-특정 PUCCH 시퀀스 및 PUCCH와 연계된 참조신호 시퀀스의 설정을 통하여 서빙 송수신포인트가 아닌 다른 송수신포인트로 상향링크 전송할 경우 해당 비주기적 또는 주기적 SRS에 대해서는 PUCCH 및 PUCCH와 연계된 참조신호에서 사용하는 시퀀스의 설정을 따르도록 하여 PUCCH와 SRS가 동일한 타겟 송수신포인트로 상향링크 전송되게 할 수 있다.
도 25 내지 도 30은 도 24에서 도시한 사운딩 참조신호 전송방법에 의해 사운딩 참조신호의 전부 또는 일부가 PUCCH와 연계되어 전송되는 다양항 실시예를 도시한 도면이다.
우선 도 25는 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 상향링크 관련채널 모두가 단말이 속한 송수신 포인트와 다른 송수신 포인트로 전송되는 예를 도시한 도면이다.
또한 도 26은 송수신 포인트들이 동일한 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 상향링크 관련채널 모두가 단말이 속한 송수신 포인트와 다른 송수신 포인트로 전송되는 예를 도시한 도면이다.
도 25 및 도 26을 참조하면, 사운딩 참조신호와 PUCCH가 연계되어 같은 송수신 포인트에 전송되는 바 PUCCH와 PUSCH 모두가 단말(120)이 속한 송수신 포인트, 예를 들어 eNB(110, 이하 동일)가 아닌 지오메트리(geometry) 및 채널 품질이 더 좋은 송수신 포인트, 예를 들어 RRH(112, 이하 동일)로 전송될 때 단말(120)의 사운딩 참조신호도 전술한 PUCCH와 PUSCH와 함께 단말(120)이 속한 송수신 포인트(110)가 아닌 다른 송수신 포인트(112)로 전송되어 결과적으로 모든 상향링크 채널이 다른 송수신 포인트(112)로 전송될 수 있다.
도 27은 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 사운딩 참조신호와 PUCCH가 연계되어 전송되는 예를 도시한 도면이다.
도 28는 송수신 포인트들이 동일한 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 상황에서 사운딩 참조신호와 PUCCH가 연계되어 전송되는 예를 도시한 도면이다.
도 27 및 도 28을 참조하면 하향링크 제어채널(PDCCH)과 데이터채널(PDSCH) 은 해당 단말(120)이 속한 송수신포인트(110)로부터 수신하고, 상향링크 데이터채널 (PUSCH)은 단말이 속한 해당 송수신포인트(110)로 전송하며 상향링크 채널 중 하향링크 전송에 대한 Ack/Nak 및 채널상태정보 등을 전송하는 상향링크 제어채널(PUCCH)과 SRS는 단말이 속한 송수신포인트(110)와는 다른 송수신포인트(112)로 전송할 수 있다.
도 29는 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 비주기적 사운딩 참조신호만 PUCCH와 연계되어 전송되는 예를 도시한 도면이다.
도 30은 송수신 포인트들이 동일한 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 비주기적 사운딩 참조신호만 PUCCH와 연계되어 전송되는 예를 도시한 도면이다.
도 29 및 도 30을 참조하면 하향링크 제어채널(PDCCH)과 데이터채널 (PDSCH)은 해당 단말(120)이 속한 송수신포인트(110)로부터 수신하고, 상향링크 데이터채널 (PUSCH)과 주기적 SRS는 단말(120)이 속한 해당 송수신포인트(110)로 전송하고 상향링크 채널 중 하향링크 전송에 대한 Ack/Nak 및 채널상태정보 등을 전송하는 상향링크 제어채널(PUCCH)과 비주기적 사운딩 신호는 단말(120)이 속한 송수신포인트(110)와는 다른 송수신포인트(112)로 전송할 수도 있다.
도 23을 참조하여 설명한 상향링크 참조신호 전송방법과, 도 24 내지 도 30을 참조하여 전술한 사운딩 참조신호 전송에 관한 제 3 실시예에 의하면 단말이 수신하는 단말-특정 구성정보는 단말-특정하게 PUCCH 및 PUCCH와 연계된 참조신호 시퀀스를 설정하는 참조신호 아이디
또는 PUSCH 및 PUSCH와 연계된 참조신호 시퀀스를 설정하는 참조신호 아이디
을 포함할 수 있다. 이 경우 PUCCH와 연계된 참조신호 아이디(
) 및 PUSCH과 연계된 참조신호 아이디(
)는 단말(110)이 속하는 셀의 셀 아이디(
)를 지시하는 셀-특정 파라미터와 구별될 수도 있고 동일할 수도 있다. 그리고 이렇게 PUCCH와 PUSCH의 생성을 위해 참조신호 아이디를 독립적으로 설정함으로써 물리적 상향링크 채널 즉 PUCCH 또는 PUSCH의 전송대상이 단말에 서빙하는 서빙 송수신 포인트가 아닌 다른 송수신 포인트로 설정될 수 있다. PUCCH과 연계된 참조신호 아이디가
일 때, 사운딩 참조신호 아이디도 이와 동일하게
로 설정될 수 있다. 따라서, 사운딩 참조신호를 생성할 때 서빙 셀 아이디(
) 대신에
를 사용할 수 있다. 즉 사운딩 참조신호 시퀀스 생성과정에서 등장하는 수학식 1 내지 6에서 PUCCH와 연계된 참조신호 아이디(
)를 사용하여 SRS를 생성하고, 사용된 아이디가 지시하는 송수신포인트, 예를 들어 RRH(112)로 생성된 SRS를 전송할 수 있다. 물론
가 서빙 송수신포인트와 다른 송수신포인트만을 지정해야 하는 것은 아니며 서빙 송수신포인트, 예를 들어 eNB(110)를 지시할 수도 있다.
또한 도 24에서 사운딩 참조신호는 주기적 및 비주기적 SRS 중 적어도 하나인 바 도 29 및 도 30을 참조하여 설명한 바와 같이 비주기적 사운딩 참조신호만 PUCCH와 연계하여 전송할 수 있다.
이때 주기적 SRS와 비주기적 SRS를 구분하여 주기적 SRS에 대해서는 단말에게 서빙하고 있는 서빙 송수신포인트를 통하여 전송하도록 하고, 비주기적 SRS에 대해서는 PUCCH에서 사용하는 시퀀스의 설정을 따르도록 하여 PUCCH와 비주기적 SRS가 동일한 타겟 송수신포인트로 상향링크의 전송이 가능할 수 있다.
다시 말해 비주기적 SRS 생성시 수학식 1 내지 6에서 PUCCH과 연계된 참조신호 아이디(
)를 사용하여 SRS를 생성하고, PUCCH와 연계된 참조신호 아이디(
)가 지시하는 송수신포인트, 예를 들어 RRH(112)로 생성된 SRS를 전송한다. 한편, 주기적 SRS 생성시 수학식 1 내지 6에서 서빙 송수신포인트, 예를 들어 eNB(110)의 셀 ID(
)를 사용하여 SRS를 생성하고, 서빙 송수신포인트로 생성된 SRS를 전송할 수 있다.
반대로 도면에 도시하지는 않았지만 비주기적 SRS에 대해서는 단말에게 서빙하고 있는 서빙 송수신포인트를 통하여 전송하도록 하고, 주기적 SRS에 대해서는 PUCCH에서 사용하는 시퀀스의 설정을 따르도록 하여 PUCCH와 주기적 SRS가 동일한 타겟 송수신포인트로 상향링크의 전송이 가능할 수 있다.
전술한 제 3 실시예에 따른 SRS 전송방법에 따르면, PUCCH와 연계하여 SRS를 전송하여 서빙 송수신포인트가 아닌 다른 송수신포인트와의 상향링크 채널상태의 측정을 가능하게 함으로써 상향링크의 커버리지 단점(coverage shortage)을 극복할 수 있다.
또한 서빙 송수신포인트 및 다른 송수신포인트에 대한 상향링크 채널 품질 측정 및 채널 가역성을 이용하는 TDD 시스템에서는 서빙 송수신포인트 및 다른 송수신포인트의 하향링크에 대한 채널 품질 측정을 독립적으로 수행할 수 있다. 또한 SRS를 이용한 단말의 위치파악이나 단말의 지오메트리(geometry)를 파악하게 함으로써 단말이 셀 경계 혹은 셀 중앙에 위치함에 따른 하향링크 전송시의 단말-특정 하향링크 전송방법을 사용하게 함으로써 하향링크에 대한 데이터 처리량(data throughput)의 개선에도 사용될 수 있다.
또한 비주기적 SRS 만을 PUCCH와 연계하여 전송하는 실시예에서는 기지국으로부터 트리거링되는 비주기적 SRS를 전송을 통하여 서빙 송수신포인트가 아닌 다른 송수신포인트와의 상향링크 채널상태의 측정을 가능케 함으로써 상향링크의 커버리지 단점을 극복하는 효과가 발생할 수 있다.
실시예4
:
PUSCH
와 연계
이하에서는 도 31 내지 도 35를 참조하여 PUSCH와 사운딩 참조신호의 전부 또는 일부가 연계되어 전송되는 제 4 실시예에 관하여 설명한다.
도 31은 본 발명의 실시예에 따른 PUSCH와 연계된 사운딩 참조신호 전송방법의 흐름도이다.
도 24에서와 마찬가지로 도 31에서 도시한 SRS 전송방법은 상향링크 참조신호와 연계하여 SRS를 전송하는 바, 도 24에서 도시한 흐름도는 도 23에서 도시한 상향링크 참조신호와 그에 관련된 물리적 상향링크 채널 전송과정을 포함하고 있다.
도 31을 참조하면, 일 실시예에 따른 사운딩 참조신호 전송방법은, 서로 다른 둘 이상의 송수신포인트들 중 하나의 송수신포인트로(110)부터 하나의 송수신포인트(110)의 셀 ID와 독립된, PUSCH와 연계된, 상향링크 참조신호 아이디를 지시하는 단말-특정 구성정보를 수신하는 단계(S3110)와, 상향링크 참조신호 아이디를 사용하여 사운딩 참조신호(Sounding Reference Signal)의 전부 또는 일부를 생성하는 단계(S3120)와, 상향링크 참조신호 아이디가 지시하는 송수신포인트(112)로 PUSCH와 연계된 참조신호를 전송하는 단계(S3130), 상향링크 참조신호 아이디가 지시하는 송수신 포인트(112)로 PUSCH를 전송하는 단계(S3140) 및 생성된 사운딩 참조신호를 상향링크 참조신호 아이디가 지시하는 송수신포인트 (112)로 전송하는 단계(S3150)를 포함한다.
이 때 S3130과 S3140 단계는 동시에 일어날 수 있다. 또한 사운딩 참조신호와 PUSCH는 하나의 서브 프레임에서 동시에 전송될 수 있으며 사운딩 참조신호와 PUSCH 및 PUCCH 모두가 하나의 서브프레임에서 동시에 전송될 수도 있다.
도 31에서 도시한 제 4 실시예에 의할 때, PUSCH에 대한 수신포인트 (reception point)가 단말이 속한 송수신 포인트, 예를 들어 서빙 송수신포인트(이하 동일)가 아닌 다른 송수신포인트로 설정되는 경우, 다시 말해 PUSCH 및 PUSCH와 연계된 참조신호 전송을 위한 시퀀스 생성시 단말-특정 PUSCH 시퀀스 및 PUSCH와 연계된 참조신호 시퀀스의 설정을 통하여 서빙 송수신포인트가 아닌 다른 송수신포인트로 상향링크 전송할 경우 해당 비주기적 또는 주기적 SRS에 대해서는 PUSCH 및 PUSCH와 연계된 참조신호에서 사용하는 시퀀스의 설정을 따르도록 하여 PUSCH와 SRS가 동일한 타겟 송수신포인트로 상향링크 전송되게 할 수 있다.
이 경우 PUSCH와 주기적 또는 비주기적 SRS의 수신대상이 같아지는 바 만약 PUSCH와 PUCCH의 수신대상이 같아지면 제 1 실시예를 설명하는 부분에서 도 25 및 도 26을 참조하여 도시한 SRS가 전송되는 예가 제 4 실시예에서도 적용될 수 있다.
도 32 내지 도 35는 전술한 도 25 및 도 26에서 도시한 경우 이외에 도 31에서 도시한 사운딩 참조신호 전송방법에 의해 사운딩 참조신호가 PUSCH와 연계되어 전송되는 다양항 실시예를 도시한 도면이다.
우선 도 32는 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 사운딩 참조신호와 PUSCH가 연계되어 전송되는 예를 도시한 도면이다.
도 33은 송수신 포인트들이 동일한 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 상황에서 사운딩 참조신호와 PUSCH가 연계되어 전송되는 예를 도시한 도면이다.
도 32 및 도 35를 참조하면 하향링크 제어채널(PDCCH)과 데이터채널 (PDSCH)은 해당 단말(120)이 속한 송수신포인트(110)로부터 수신하고, 상향링크 채널 중 하향링크 전송에 대한 Ack/Nak 및 채널상태정보 등을 전송하는 상향링크 제어채널(PUCCH)은 단말이 속한 해당 송수신포인트 (110)로 전송하며 상향링크 데이터채널(PUSCH)과 SRS는 단말이 속한 송수신포인트(110)와는 다른 송수신포인트 (112)로 전송할 수 있다.
도 34는 송수신 포인트들이 서로 다른 셀 ID(Cell ID #1, Cell ID #2)를 사용하는 CoMP 구현 상황에서 비주기적 사운딩 참조신호만 PUSCH와 연계되어 전송되는 예를 도시한 도면이다.
도 35는 송수신 포인트들이 동일한 셀 ID(Cell ID #0)을 사용하는 CoMP 구현 상황에서 상황에서 비주기적 사운딩 참조신호만 PUSCH와 연계되어 전송되는 예를 도시한 도면이다.
도 34 및 도 35를 참조하면 하향링크 제어채널(PDCCH)과 데이터채널 (PDSCH)은 해당 단말(120)이 속한 송수신포인트(110)로부터 수신하고, 상향링크 채널 중 하향링크 전송에 대한 Ack/Nak 및 채널상태정보 등을 전송하는 상향링크 제어채널(PUCCH)과 주기적 SRS는 단말(120)이 속한 해당 송수신포인트(110)로 전송하고 상향링크 데이터채널 (PUSCH)과 비주기적 사운딩 신호는 단말(120)이 속한 송수신포인트(110)와는 다른 송수신포인트(112)로 전송할 수도 있다.
도 31 내지 도 35를 참조하여 전술한 제 4 실시예에 의하면 PUSCH과 연계된 참조신호 아이디가
일 때, 사운딩 참조신호 아이디가
로 설정될 수 있다. 따라서, 사운딩 참조신호를 생성할 때 서빙 셀 아이디(
) 대신에
를 사용할 수 있다. 즉 사운딩 참조신호 시퀀스 생성과정에서 등장하는 수학식 1 내지 6에서 PUSCH와 연계된 참조신호 아이디(
)를 사용하여 SRS를 생성하고, 사용된 아이디가 지시하는 송수신포인트, 예를 들어 RRH(112)로 생성된 SRS를 전송할 수 있다. 물론
가 서빙 송수신포인트와 다른 송수신포인트만을 지정해야 하는 것은 아니며 서빙 송수신포인트, 예를 들어 eNB(110)를 지시할 수도 있다.
또한 도 31에서 사운딩 참조신호는 주기적 및 비주기적 SRS 중 적어도 하나인 바 도 34 및 도 35를 참조하여 설명한 바와 같이 비주기적 사운딩 참조신호만 PUSCH와 연계하여 전송할 수 있다.
이때 주기적 SRS와 비주기적 SRS를 구분하여 주기적 SRS에 대해서는 단말에게 서빙하고 있는 서빙 송수신포인트를 통하여 전송하도록 하고, 비주기적 SRS에 대해서는 PUSCH에서 사용하는 시퀀스의 설정을 따르도록 하여 PUSCH와 비주기적 SRS가 동일한 타겟 송수신포인트로 상향링크의 전송이 가능할 수 있다.
다시 말해 비주기적 SRS 생성시 수학식 1 내지 6에서 PUSCH과 연계된 참조신호 아이디(
)를 사용하여 SRS를 생성하고, PUSCH과 연계된 참조신호 아이디(
)가 지시하는 송수신포인트, 예를 들어 RRH(112)로 생성된 SRS를 전송한다. 한편, 주기적 SRS 생성시 수학식 1 내지 6에서 서빙 송수신포인트, 예를 들어 eNB(110)의 셀 ID(
)를 사용하여 SRS를 생성하고, 서빙 송수신포인트로 생성된 SRS를 전송할 수 있다.
반대로 도면에 도시하지는 않았지만 비주기적 SRS에 대해서는 단말에게 서빙하고 있는 서빙 송수신포인트를 통하여 전송하도록 하고, 주기적 SRS에 대해서는 PUSCH에서 사용하는 시퀀스의 설정을 따르도록 하여 PUSCH와 주기적 SRS가 동일한 타겟 송수신포인트로 상향링크의 전송이 가능할 수 있다.
전술한 제 4 실시예에 따른 SRS 전송방법에 따르면, PUSCH와 연계하여 SRS를 전송하여 서빙 송수신포인트가 아닌 다른 송수신포인트와의 상향링크 채널상태의 측정을 가능하게 함으로써 상향링크의 커버리지 단점(coverage shortage)을 극복할 수 있다.
또한 서빙 송수신포인트 및 다른 송수신포인트에 대한 상향링크 채널 품질 측정 및 채널 가역성을 이용하는 TDD 시스템에서는 서빙 송수신포인트 및 다른 송수신포인트의 하향링크에 대한 채널 품질 측정을 독립적으로 수행할 수 있다. 또한 SRS를 이용한 단말의 위치파악이나 단말의 지오메트리(geometry)를 파악하게 함으로써 단말이 셀 경계 혹은 셀 중앙에 위치함에 따른 하향링크 전송시의 단말-특정 하향링크 전송방법을 사용하게 함으로써 하향링크에 대한 데이터 처리량(data throughput)의 개선에도 사용될 수 있다.
또한 비주기적 SRS 만을 PUSCH와 연계하여 전송하는 실시예에서는 기지국으로부터 트리거링되는 비주기적 SRS를 전송을 통하여 서빙 송수신포인트가 아닌 다른 송수신포인트와의 상향링크 채널상태의 측정을 가능케 함으로써 상향링크의 커버리지 단점을 극복하는 효과가 발생할 수 있다.
도 36은 다른 실시예에 따른 단말의 구성을 나타낸 도면이다.
도 36을 참조하면 본 발명의 실시예에 따른 단말은 서로 다른 둘 이상의 송수신포인트들 중 하나의 송수신포인트로부터, 물리적 상향링크 채널을 위한 상향링크 참조신호 아이디와 구분되어 독립적으로 설정된, 사운딩 참조신호 아이디를 지시하는 단말-특정 파라미터를 수신하는 수신부(3610)와 상향링크 참조신호 아이디를 사용하여 사운딩 참조신호를 생성하는 제어부(3620) 및 이렇게 생성된 사운딩 참조신호를 사운딩 참조신호 아이디가 지시하는 송수신포인트로 전송하는 전송부(3630)등을 포함한다.
도 36에서 나타낸 본 발명의 실시예에 의한 단말은 도 4에서 나타낸 사운딩 참조신호 전송방법에 의해 사운딩 참조신호를 물리적 상향링크 채널과 독립하여 전송하게 된다.
도 37은 또 다른 실시예에 따른 단말의 구성을 나타낸 도면이다.
도 37을 참조하면 본 발명의 실시예에 따른 단말(3700)은 서로 다른 둘 이상의 송수신포인트들 중 하나의 송수신포인트로부터 하나의 송수신 포인트의 물리적 셀 아이디와 독립된 상향링크 채널과 연계된, 상향링크 참조신호 아이디를 지시하는 단말-특정 파라미터를 수신하는 수신부(3710)와 이러한 상향링크 참조신호 아이디를 사용하여 상향링크 참조신호 아이디가 지시하는 송수신 포인트로 상향링크 채널을 전송하는 부(3720)와 전술한 하나의 송수신 포인트의 물리적 셀 아이디를 사용하여 사운딩 참조신호를 생성하는 사운딩 참조신호 생성부(3730) 및 이렇게 생성된 사운딩 참조신호를 전술한 하나의 송수신 포인트로 전송하는 사운딩 참조신호 전송부(3740)등을 포함한다.
이 때 전술한 상향링크 채널 전송부(3720)와 사운딩 참조신호 전송부(3740)는 같은 하드웨어 자원이거나 서로 다른 하드웨어 자원일 수도 있다.
도 37을 참조하면 본 발명의 실시예에 따른 단말은 도 11에서 나타낸 사운딩 참조신호 전송방법에 따라 물리적 상향링크 채널과 분리하여 사운딩 참조신호를 서빙 송수신 포인트에 전송할 수 있다.
도 38은 또 다른 실시예에 따른 기지국의 구성을 보여주는 도면이다.
도 38을 참조하면, 또 다른 실시예에 의한 기지국(3800)은 제어부(3810)과 송신부(3820), 수신부(3830)을 포함한다.
제어부(3810)는 전술한 본 발명을 수행하기에 필요한 CoMP 동작 및 상향링크 참조신호의 전송에 따른 전반적인 기지국의 동작을 제어한다.
송신부(3820)와 수신부(3830)는 전술한 본 발명을 수행하기에 필요한 신호나 메시지, 데이터를 단말과 송수신하는데 사용된다.
전술한 실시예에서 언급한 표준규격과 관련된 내용 명세서의 설명을 간략하게 하기 위해 생략한 것으로 본 명세서의 일부를 구성한다. 따라서, 위 표준규격과 관련된 내용 들의 일부의 내용을 본 명세서에 추가하거나 청구범위에 기재하는 것은 본 발명의 범위에 해당하는 것으로 해석되어야 한다.
구체적으로 첨부한 아래 문서들은 이미 공개된 문서들의 일부로 본 명세서의 일부를 구성한다. 따라서, 위 표준내용 및 표준문서들의 일부의 내용을 본 명세서에 추가하거나 청구범위에 기재하는 것은 본 발명의 범위에 해당하는 것으로 해석되어야 한다.
이상의 설명은 본 발명의 기술 사상을 예시적으로 설명한 것에 불과한 것으로서, 본 발명이 속하는 기술 분야에서 통상의 지식을 가진 자라면 본 발명의 본질적인 특성에서 벗어나지 않는 범위에서 다양한 수정 및 변형이 가능할 것이다. 따라서, 본 발명에 개시된 실시예들은 본 발명의 기술 사상을 한정하기 위한 것이 아니라 설명하기 위한 것이고, 이러한 실시예에 의하여 본 발명의 기술 사상의 범위가 한정되는 것은 아니다. 본 발명의 보호 범위는 아래의 청구범위에 의하여 해석되어야 하며, 그와 동등한 범위 내에 있는 모든 기술 사상은 본 발명의 권리범위에 포함되는 것으로 해석되어야 할 것이다.
Claims (24)
- 서로 다른 둘 이상의 송수신포인트들 중 하나의 송수신포인트로부터 상기 하나의 송수신 포인트의 물리적 셀 아이디와 독립된, 상향링크 채널과 연계된, 상향링크 참조신호 아이디를 지시하는 단말-특정 구성정보를 수신하는 단계;
상기 상향링크 참조신호 아이디를 사용하여 상기 상향링크 참조신호 아이디가 지시하는 송수신 포인트로 상기 상향링크 채널을 전송하는 단계;
상기 하나의 송수신 포인트의 물리적 셀 아이디를 사용하여, 상향링크 채널과 독립된, 사운딩 참조신호를 생성하는 단계; 및
상기 하나의 송수신 포인트로 상기 생성된 사운딩 참조신호를 상기 하나의 송수신 포인트로 전송하는 단계를 포함하는 단말의 상향링크 사운딩 참조신호 전송방법. - 제 1 항에 있어서,
상기 사운딩 참조신호는 주기적 사운딩 참조신호 및 비주기적 사운딩 참조신호 중 적어도 하나를 포함하되,
상기 사운딩 참조신호를 생성하는 단계에서, 상기 주기적 사운딩 참조신호 및 상기 비주기적 사운딩 참조신호 중 어느 하나는 상기 하나의 송수신 포인트의 물리적 셀 아이디를 사용하여 생성하고 다른 하나는 상기 상향링크 참조신호 아이디로 생성하며
상기 사운딩 참조신호를 전송하는 단계에서, 상기 주기적 사운딩 참조신호 및 비주기적 사운딩 참조신호 중 어느 하나는 상기 하나의 송수신 포인트로 전송하고 다른 하나는 상기 상향링크 참조신호 아이디가 지시하는 송수신 포인트로 전송하는 것을 특징으로 하는 단말의 상향링크 사운딩 참조신호 전송방법. - 서로 다른 둘 이상의 송수신포인트들 중 하나의 송수신포인트로부터, 상향링크 채널을 위한 상향링크 참조신호 아이디와 구분되어 독립적으로 설정된, 사운딩 참조신호 아이디를 지시하는 단말-특정 구성정보를 수신하는 단계;
상기 사운딩 참조신호 아이디를 사용하여 상기 사운딩 참조신호를 생성하는 단계; 및
상기 사운딩 참조신호 아이디가 지시하는 송수신포인트로 상기 생성된 사운딩 참조신호를 전송하는 단계를 포함하는 단말의 상향링크 사운딩 참조신호 전송방법. - 제3항에 있어서,
상기 사운딩 참조신호는 주기적 사운딩 참조신호 및 비주기적 사운딩 참조신호 중 적어도 하나를 포함하되,
상기 사운딩 참조신호 아이디를 지시하는 단말-특정 구성정보는, 상기 주기적 사운딩 참조신호와 상기 비주기적 사운딩 참조신호에 대해서 같은 참조신호 아이디를 지시하는 것을 특징으로 하는 단말의 상향링크 사운딩 참조신호 전송방법. - 제 3항에 있어서,
상기 사운딩 참조신호는 주기적 사운딩 참조신호 및 비주기적 사운딩 참조신호 중 적어도 하나를 포함하되,
상기 사운딩 참조신호 아이디를 지시하는 단말-특정 구성정보는, 상기 주기적 사운딩 참조신호와 상기 비주기적 사운딩 참조신호에 대해서 서로 다른 참조신호 아이디를 지시하는 것을 특징으로 하는 단말의 상향링크 사운딩 참조신호 전송방법. - 제 3 항에 있어서,
상기 사운딩 참조신호는 주기적 사운딩 참조신호 및 비주기적 사운딩 참조신호 중 적어도 하나를 포함하되,
상기 사운딩 참조신호를 생성하는 단계에서, 상기 주기적 사운딩 참조신호 및 상기 비주기적 사운딩 참조신호 중 하나는 상기 사운딩 참조신호 아이디를 사용하여 생성하고 다른 하나는 상기 하나의 송수신 포인트의 물리적 셀 아이디를 사용하여 생성하며
상기 사운딩 참조신호를 전송하는 단계에서, 상기 주기적 사운딩 참조신호 및 상기 비주기적 사운딩 참조신호 중 하나는 상기 사운딩 참조신호 아이디가 지시하는 송수신 포인트로 전송하고 다른 하나는 상기 하나의 송수신 포인트로 전송하는 것을 특징으로 하는 단말의 상향링크 사운딩 참조신호 전송방법. - 제 1항 또는 제 3항에 있어서,
상기 상향링크 채널은 물리적 상향링크 데이터 채널 및 물리적 상향링크 제어채널 중 적어도 하나인 것을 특징으로 하는 단말의 상향링크 사운딩 참조신호 전송방법. - 제 1항 또는 제 3항에 있어서,
상기 단말-특정 구성정보를 수신하는 단계에서, 상기 단말-특정 구성정보를 단말-특정 파라미터를 통해 수신하거나 PDCCH 또는 ePDCCH를 통해 동적으로 수신하는 것을 특징으로 하는 단말의 상향링크 사운딩 참조신호 전송방법. - 서로 다른 둘 이상의 송수신포인트들 중 하나의 송수신포인트로부터 상기 하나의 송수신 포인트의 물리적 셀 아이디와 독립된, 상향링크 채널과 연계된, 상향링크 참조신호 아이디를 지시하는 단말-특정 구성정보를 수신하는 수신부;
상기 상향링크 참조신호 아이디를 사용하여 상기 상향링크 참조신호 아이디가 지시하는 송수신 포인트로 상향링크 채널을 전송하는 상향링크 채널 전송부;
상기 하나의 송수신 포인트의 물리적 셀 아이디를 사용하여, 상향링크 채널과 독립된, 사운딩 참조신호를 생성하는 제어부; 및
상기 생성된 사운딩 참조신호를 상기 하나의 송수신 포인트로 전송하는 사운딩 참조신호 전송부를 포함하는 단말. - 제 9 항에 있어서,
상기 사운딩 참조신호는 주기적 사운딩 참조신호 및 비주기적 사운딩 참조신호 중 적어도 하나 이상을 포함하되,
상기 사운딩 참조신호 생성부는, 상기 주기적 사운딩 참조신호 및 상기 비주기적 사운딩 참조신호 중 어느 하나는 상기 하나의 송수신 포인트의 물리적 셀 아이디를 사용하여 생성하고 다른 하나는 상기 상향링크 참조신호 아이디로 생성하며
상기 사운딩 참조신호 전송부는 상기 주기적 사운딩 참조신호 및 비주기적 사운딩 참조신호 중 어느 하나는 상기 하나의 송수신 포인트로 전송하고 다른 하나는 상기 상향링크 참조신호 아이디가 지시하는 송수신 포인트로 전송하는 것을 특징으로 하는 단말. - 서로 다른 둘 이상의 송수신포인트들 중 하나의 송수신포인트로부터, 상향링크 채널을 위한 상향링크 참조신호 아이디와 구분되어 독립적으로 설정된, 사운딩 참조신호 아이디를 지시하는 단말-특정 구성정보를 수신하는 수신부;
상기 상향링크 참조신호 아이디를 사용하여 상기 사운딩 참조신호를 생성하는 제어부;
상기 생성된 사운딩 참조신호를 상기 사운딩 참조신호 아이디가 지시하는 송수신포인트로 전송하는 전송부를 포함하는 단말. - 제11항에 있어서,
상기 사운딩 참조신호는 주기적 사운딩 참조신호 및 비주기적 사운딩 참조신호 중 적어도 하나를 포함하되,
상기 사운딩 참조신호 아이디를 지시하는 단말-특정 구성정보는, 상기 주기적 사운딩 참조신호와 상기 비주기적 사운딩 참조신호에 대해서 같은 참조신호 아이디를 지시하는 것을 특징으로 하는 단말. - 제 11항에 있어서,
상기 사운딩 참조신호는 주기적 사운딩 참조신호 및 비주기적 사운딩 참조신호 중 적어도 하나를 포함하되,
상기 사운딩 참조신호 아이디를 지시하는 단말-특정 구성정보는, 상기 주기적 사운딩 참조신호와 상기 비주기적 사운딩 참조신호에 대해서 서로 다른 참조신호 아이디를 지시하는 것을 특징으로 하는 단말. - 제 11 항에 있어서,
상기 사운딩 참조신호는 주기적 사운딩 참조신호 및 비주기적 사운딩 참조신호 중 적어도 하나를 포함하되,
상기 사운딩 참조신호 생성부는, 상기 주기적 사운딩 참조신호 및 상기 비주기적 사운딩 참조신호 중 하나는 상기 사운딩 참조신호 아이디를 사용하여 생성하고 다른 하나는 상기 하나의 송수신 포인트의 물리적 셀 아이디를 사용하여 생성하며
상기 사운딩 참조신호 전송부는, 상기 주기적 사운딩 참조신호 및 상기 비주기적 사운딩 참조신호 중 하나는 상기 사운딩 참조신호 아이디가 지시하는 송수신 포인트로 전송하고 다른 하나는 상기 하나의 송수신 포인트로 전송하는 것을 특징으로 하는 단말. - 제 9항 또는 제 11항에 있어서,
상기 상향링크 채널은 물리적 상향링크 데이터 채널 및 물리적 상향링크 제어채널 중 적어도 하나인 것을 특징으로 하는 단말. - 제 9항 또는 제 11항에 있어서,
상기 단말-특정 구성정보를 수신부는, 상기 단말-특정 구성정보에 대한 정보를 단말-특정 파라미터에 포함시켜 수신하거나 PDCCH 또는 ePDCCH를 통해 동적으로 수신하는 것을 특징으로 하는 단말. - 서로 다른 둘 이상의 송수신포인트들 중 하나의 송수신포인트로부터 상기 하나의 송수신포인트의 물리적 셀 아이디와 독립된, 상향링크 참조신호 아이디를 지시하는 단말-특정 구성정보를 수신하는 단계;
상기 상향링크 참조신호 아이디를 사용하여 상향링크 채널과 연계된 상향링크 참조신호를 생성하는 단계; 및
상기 생성된 상향링크 참조신호를 상기 상향링크 참조신호 아이디가 지시하는 송수신포인트로 전송하는 단계를 포함하는 단말의 상향링크 참조신호 전송방법. - 제 17항에 있어서,
상기 상향링크 채널은 물리적 상향링크 데이터 채널 및 물리적 상향링크 제어채널 중 적어도 하나인 것을 특징으로 하는 단말의 상향링크 참조신호 전송방법. - 제 17항에 있어서,
상기 상향링크 참조신호 아이디는 상향링크 복조 참조신호(Demodulation Reference Signal)의 참조신호 아이디이며, 상향링크 참조신호는 상향링크 복조 참조신호(Demodulation Reference Signal)인 것을 특징으로 하는 단말의 상향링크 참조신호 전송방법. - 제 17항에 있어서,
상기 상향링크 참조신호 아이디가 지시하는 송수신포인트는 상기 하나의 송수신포인트와 다른 송수신포인트인 것을 특징으로 하는 단말의 상향링크 참조신호 전송방법. - 서로 다른 둘 이상의 송수신포인트들 중 하나의 송수신포인트로부터 상기 하나의 송수신포인트의 물리적 셀 아이디와 독립된, 상향링크 참조신호 아이디를 지시하는 단말-특정 구성정보를 수신하는 수신부;
상기 상향링크 참조신호 아이디를 사용하여 상향링크 채널과 연계된 상향링크 참조신호를 생성하는 제어부; 및
상기 생성된 상향링크 참조신호와 상향링크 채널을 상기 상향링크 참조신호 아이디가 지시하는 송수신포인트로 전송하는 전송부를 포함하는 단말. - 제 21항에 있어서,
상기 상향링크 채널은 물리적 상향링크 데이터 채널 및 물리적 상향링크 제어채널 중 적어도 하나인 것을 특징으로 하는 단말. - 제 21항에 있어서,
상기 상향링크 참조신호 아이디는 상향링크 복조 참조신호(Demodulation Reference Signal)의 참조신호 아이디이며, 상향링크 참조신호는 상향링크 복조 참조신호(Demodulation Reference Signal)인 것을 특징으로 하는 단말. - 제 21항에 있어서,
상기 상향링크 참조신호 아이디가 지시하는 송수신포인트는 상기 하나의 송수신포인트와 다른 송수신포인트인 것을 특징으로 하는 단말.
Priority Applications (6)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CN201380026229.6A CN104335499B (zh) | 2012-06-11 | 2013-06-07 | 上行链路探测参考信号的传输 |
| JP2015513950A JP5981644B2 (ja) | 2012-06-11 | 2013-06-07 | アップリンクサウンディング参照信号転送 |
| PCT/KR2013/005028 WO2013187635A1 (en) | 2012-06-11 | 2013-06-07 | Transmission of uplink sounding reference signal |
| EP13804562.0A EP2859664B1 (en) | 2012-06-11 | 2013-06-07 | Transmission of uplink sounding reference signal |
| US13/913,648 US10154497B2 (en) | 2012-06-11 | 2013-06-10 | Transmission of uplink sounding reference signal |
| US17/089,208 USRE49595E1 (en) | 2012-06-11 | 2020-11-04 | Transmission of uplink sounding reference signal |
Applications Claiming Priority (4)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| KR20120062278 | 2012-06-11 | ||
| KR1020120062278 | 2012-06-11 | ||
| KR1020120096443 | 2012-08-31 | ||
| KR20120096443 | 2012-08-31 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| KR20130138643A true KR20130138643A (ko) | 2013-12-19 |
| KR101525048B1 KR101525048B1 (ko) | 2015-06-08 |
Family
ID=49984309
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| KR1020120141262A Active KR101525048B1 (ko) | 2012-06-11 | 2012-12-06 | 단말의 상향링크 사운딩 참조신호 전송방법 및 그 단말 |
Country Status (6)
| Country | Link |
|---|---|
| US (2) | US10154497B2 (ko) |
| EP (1) | EP2859664B1 (ko) |
| JP (1) | JP5981644B2 (ko) |
| KR (1) | KR101525048B1 (ko) |
| CN (1) | CN104335499B (ko) |
| WO (1) | WO2013187635A1 (ko) |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| WO2021096258A1 (ko) * | 2019-11-15 | 2021-05-20 | 주식회사 아이티엘 | 5g nr 위한 srs 시퀀스 생성 방법 및 장치 |
Families Citing this family (39)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR101699493B1 (ko) * | 2010-05-03 | 2017-01-26 | 주식회사 팬택 | Ｍｉｍｏ 환경에서 직교성을 제공하는 사이클릭 쉬프트 파라메터를 송수신하는 방법 및 장치 |
| WO2014088371A1 (ko) * | 2012-12-07 | 2014-06-12 | 엘지전자 주식회사 | 제어 신호 송수신 방법 및 이를 위한 장치 |
| JP6456961B2 (ja) * | 2013-09-16 | 2019-01-23 | エルジー エレクトロニクス インコーポレイティド | 無線通信システムにおいて上りリンクデータ受信のための複数ポイント協調方法及びこれを行う装置 |
| CN105981316B (zh) | 2014-02-13 | 2018-07-06 | Lg电子株式会社 | 在支持机器型通信的无线接入系统中发送探测参考信号的方法和设备 |
| JP6370921B2 (ja) | 2014-04-24 | 2018-08-08 | エルジー エレクトロニクス インコーポレイティド | 測定実行方法及び端末 |
| WO2016021541A1 (ja) * | 2014-08-06 | 2016-02-11 | 三菱電機株式会社 | 通信システム |
| US10425825B2 (en) * | 2014-08-20 | 2019-09-24 | Lg Electronics Inc. | Method and apparatus for transmitting signal in wireless communication system |
| US11088790B2 (en) * | 2015-08-21 | 2021-08-10 | Ntt Docomo, Inc. | User terminal, radio base station, and radio communication method |
| CN107005989B (zh) * | 2015-09-23 | 2020-09-04 | 华为技术有限公司 | 终端设备、网络设备、上行参考信号发送方法和接收方法 |
| KR20170078530A (ko) | 2015-12-29 | 2017-07-07 | 한국전자통신연구원 | 비면허 대역의 무선 통신 시스템에서 사운딩 참조 신호를 전송하는 방법 및 장치, 그리고 사운딩 참조 신호의 전송을 트리거하는 방법 및 장치 |
| WO2017116125A1 (ko) | 2015-12-29 | 2017-07-06 | 한국전자통신연구원 | 비면허 대역의 무선 통신 시스템에서 사운딩 참조 신호를 전송하는 방법 및 장치, 그리고 사운딩 참조 신호의 전송을 트리거하는 방법 및 장치 |
| US11570597B2 (en) | 2016-02-08 | 2023-01-31 | Qualcomm Incorporated | Pilot design for uplink (UL) narrow-band internet of things (NB-IoT) |
| JPWO2017175606A1 (ja) * | 2016-04-08 | 2019-02-14 | 株式会社Ｎｔｔドコモ | 中央集約装置と張出装置との間のインタフェース方法及び無線ネットワーク制御システム |
| JP6891419B2 (ja) * | 2016-07-29 | 2021-06-18 | ソニーグループ株式会社 | 端末装置、基地局、方法及び記録媒体 |
| WO2018026253A1 (ko) * | 2016-08-05 | 2018-02-08 | 엘지전자(주) | 무선 통신 시스템에서 스케줄링 요청을 전송하는 방법 및 이를 위한 장치 |
| WO2018063943A1 (en) * | 2016-09-29 | 2018-04-05 | Intel IP Corporation | Uplink (ul) measurement configuration |
| CN108024267B (zh) * | 2016-11-04 | 2020-04-03 | 华为技术有限公司 | 一种参考信号传输的方法及装置 |
| CN108365927B (zh) * | 2017-01-26 | 2021-03-30 | 华为技术有限公司 | 传输方法、网络设备和终端设备 |
| MX2019011137A (es) * | 2017-03-20 | 2019-11-05 | Guangdong Oppo Mobile Telecommunications Corp Ltd | Metodo y aparato de comunicacion inalambrica. |
| CN109495228A (zh) | 2017-09-11 | 2019-03-19 | 电信科学技术研究院 | 一种上行信号序列生成方法、终端、基站及计算机可读存储介质 |
| WO2019047660A1 (zh) * | 2017-09-11 | 2019-03-14 | 电信科学技术研究院有限公司 | 上行信号序列生成方法、终端、基站及计算机可读存储介质 |
| PE20201434A1 (es) * | 2017-11-17 | 2020-12-09 | Ntt Docomo Inc | Terminal de usuario y metodo de comunicacion por radio |
| WO2019098935A1 (en) * | 2017-11-17 | 2019-05-23 | Telefonaktiebolaget Lm Ericsson (Publ) | Systems and methods regarding frequency-selective srs transmission and pusch precoding |
| CN109802801B (zh) * | 2017-11-17 | 2021-12-14 | 华为技术有限公司 | 发送和接收信号的方法、装置和系统 |
| EP3731447B1 (en) * | 2017-12-21 | 2023-10-18 | LG Electronics Inc. | Method for transmitting and receiving sounding reference signal in wireless communication system and apparatus therefor |
| CN111201746B (zh) | 2018-02-21 | 2021-09-14 | Lg电子株式会社 | 在无线通信系统中发送和接收探测参考信号的方法及其装置 |
| US20210359887A1 (en) * | 2018-11-02 | 2021-11-18 | Telefonaktiebolaget Lm Ericsson (Publ) | Demodulation Reference Signal Sequence Generation Method and Apparatus |
| EP3883321B1 (en) | 2018-12-07 | 2024-02-14 | Huawei Technologies Co., Ltd. | Method and device for sending and receiving srs |
| EP3911054A4 (en) * | 2019-02-03 | 2021-12-29 | Huawei Technologies Co., Ltd. | Reference signal receiving and sending methods, apparatuses and systems |
| CN111835488B (zh) * | 2019-08-15 | 2022-12-23 | 维沃移动通信有限公司 | 一种确定天线端口映射方法和终端 |
| US11637669B2 (en) | 2019-11-25 | 2023-04-25 | Qualcomm Incorporated | Single frequency network transmission procedure based on sounding reference signals |
| CN118540039A (zh) * | 2020-01-10 | 2024-08-23 | 华为技术有限公司 | 上行信道解调方法和上行信道解调装置 |
| US11832115B2 (en) * | 2020-05-04 | 2023-11-28 | Qualcomm Incorporated | Estimating features of a radio frequency band based on an inter-band reference signal |
| WO2021258242A1 (en) * | 2020-06-22 | 2021-12-30 | Qualcomm Incorporated | Support of flexible sounding reference signal switching capability |
| US20250141628A1 (en) * | 2022-02-08 | 2025-05-01 | Nec Corporation | Methods, devices, and medium for communication |
| WO2023164378A1 (en) * | 2022-02-25 | 2023-08-31 | Qualcomm Incorporated | Enhanced interference mitigation for sounding reference signal |
| US12368480B2 (en) * | 2022-03-03 | 2025-07-22 | Qualcomm Incorporated | Network assisted uplink transmission antenna ports selection |
| US20230284143A1 (en) * | 2022-03-03 | 2023-09-07 | Qualcomm Incorporated | Early indication of network power saving mode |
| US20240056339A1 (en) * | 2022-07-28 | 2024-02-15 | Samsung Electronics Co., Ltd. | Srs enhancement for interference randomization |
Family Cites Families (29)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN101330325B (zh) * | 2008-07-29 | 2012-09-05 | 中兴通讯股份有限公司 | 一种上行信道测量参考信号的传输方法 |
| CN101867938B (zh) * | 2009-04-20 | 2013-01-02 | 电信科学技术研究院 | 一种用于多点协同传输的上行参考信号的配置方法和装置 |
| US8938247B2 (en) | 2009-04-23 | 2015-01-20 | Qualcomm Incorporated | Sounding reference signal for coordinated multi-point operation |
| WO2010134755A2 (ko) * | 2009-05-19 | 2010-11-25 | 엘지전자 주식회사 | 제어 정보를 전송하는 방법 및 장치 |
| WO2010147411A2 (ko) * | 2009-06-18 | 2010-12-23 | 엘지전자 주식회사 | 무선 통신 시스템에서 사운딩 기준 신호 전송 방법 및 장치 |
| WO2011009486A1 (en) * | 2009-07-22 | 2011-01-27 | Nokia Siemens Networks Oy | Method of coordinating the transmission resources in a coordinated multipoint transmission/receiving communication network |
| CN101989871B (zh) | 2009-07-30 | 2014-06-04 | 电信科学技术研究院 | 一种探测参考信号的发送方法、装置和系统 |
| KR20110048421A (ko) | 2009-11-02 | 2011-05-11 | 주식회사 팬택 | 다수의 요소 반송파들을 사용하는 무선통신시스템에서 참조신호의 생성 및 송수신 방법 |
| KR101612302B1 (ko) | 2009-11-24 | 2016-04-14 | 삼성전자주식회사 | 무선통신 시스템에서 협력통신을 수행하기 위한 방법 및 장치 |
| US9531514B2 (en) | 2009-12-03 | 2016-12-27 | Qualcomm Incorporated | Sounding reference signal enhancements for wireless communication |
| KR101435856B1 (ko) | 2010-02-09 | 2014-08-29 | 엘지전자 주식회사 | 무선 통신 시스템에서 상향링크 신호 송신 방법 및 이를 위한 장치 |
| TWI492589B (zh) | 2010-04-08 | 2015-07-11 | Htc Corp | 加強探測參考訊號傳輸的方法及其通訊裝置 |
| JP5866124B2 (ja) | 2010-06-04 | 2016-02-17 | エルジー エレクトロニクス インコーポレイティド | 端末の非周期的サウンディング参照信号トリガリングベースのｓｒｓ伝送方法及び非周期的ｓｒｓを伝送するためのアップリンク伝送電力制御方法 |
| US9106380B2 (en) * | 2010-06-21 | 2015-08-11 | Telefonaktiebolaget L M Ericsson (Publ) | Method and arrangement for signaling of parameters in a wireless network |
| CN103109489B (zh) * | 2010-09-17 | 2016-08-03 | 黑莓有限公司 | 载波聚合中的探测参考信号发送 |
| JP2012108059A (ja) * | 2010-11-19 | 2012-06-07 | Hitachi-Ge Nuclear Energy Ltd | 再結合器の性能評価方法及びその性能評価装置 |
| KR101771257B1 (ko) | 2010-12-03 | 2017-08-25 | 엘지전자 주식회사 | 다중 노드 시스템에서 협력 전송 방법 및 장치 |
| US10187859B2 (en) * | 2011-02-14 | 2019-01-22 | Qualcomm Incorporated | Power control and user multiplexing for heterogeneous network coordinated multipoint operations |
| US8570971B2 (en) | 2011-05-06 | 2013-10-29 | Qualcomm Incorporated | Systems and methods for configuring remote radio heads |
| US9735844B2 (en) | 2011-05-09 | 2017-08-15 | Texas Instruments Incorporated | Channel feedback for coordinated multi-point transmissions |
| WO2013048143A2 (en) * | 2011-09-27 | 2013-04-04 | Samsung Electronics Co., Ltd. | A method and appratus for transmission power control for a sounding reference signal |
| US8811144B2 (en) * | 2011-11-04 | 2014-08-19 | Intel Corporation | User equipment (UE)-specific assignment of demodulation reference signal (DMRS) sequences to support uplink (UL) coordinated multipoint (CoMP) |
| JP5990815B2 (ja) * | 2011-11-07 | 2016-09-14 | シャープ株式会社 | 基地局、端末、通信システムおよび通信方法 |
| US20140376484A1 (en) | 2012-02-20 | 2014-12-25 | Lg Electronics Inc. | Method and apparatus for transmitting uplink signal in wireless communication system |
| WO2013125843A1 (ko) | 2012-02-20 | 2013-08-29 | 엘지전자 주식회사 | 무선 통신 시스템에서 상향링크 신호 송신 방법 및 장치 |
| WO2013125839A1 (en) | 2012-02-20 | 2013-08-29 | Lg Electronics Inc. | Method and apparatus for transmitting uplink signal in wireless communication system |
| JP5941561B2 (ja) | 2012-02-20 | 2016-06-29 | エルジー エレクトロニクス インコーポレイティド | 無線通信システムにおいて上りリンク信号送信方法及び装置 |
| US9204434B2 (en) * | 2012-03-19 | 2015-12-01 | Qualcomm Incorporated | Enhanced sounding reference signal (SRS) operation |
| JP2013236289A (ja) * | 2012-05-10 | 2013-11-21 | Sharp Corp | 端末、基地局、通信方法および集積回路 |
-
2012
- 2012-12-06 KR KR1020120141262A patent/KR101525048B1/ko active Active
-
2013
- 2013-06-07 WO PCT/KR2013/005028 patent/WO2013187635A1/en not_active Ceased
- 2013-06-07 JP JP2015513950A patent/JP5981644B2/ja active Active
- 2013-06-07 EP EP13804562.0A patent/EP2859664B1/en active Active
- 2013-06-07 CN CN201380026229.6A patent/CN104335499B/zh active Active
- 2013-06-10 US US13/913,648 patent/US10154497B2/en not_active Ceased
-
2020
- 2020-11-04 US US17/089,208 patent/USRE49595E1/en active Active
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| WO2021096258A1 (ko) * | 2019-11-15 | 2021-05-20 | 주식회사 아이티엘 | 5g nr 위한 srs 시퀀스 생성 방법 및 장치 |
Also Published As
| Publication number | Publication date |
|---|---|
| US10154497B2 (en) | 2018-12-11 |
| CN104335499A (zh) | 2015-02-04 |
| JP2015521004A (ja) | 2015-07-23 |
| EP2859664B1 (en) | 2020-12-09 |
| USRE49595E1 (en) | 2023-08-01 |
| US20130329660A1 (en) | 2013-12-12 |
| EP2859664A4 (en) | 2016-01-27 |
| WO2013187635A1 (en) | 2013-12-19 |
| CN104335499B (zh) | 2018-12-21 |
| JP5981644B2 (ja) | 2016-08-31 |
| KR101525048B1 (ko) | 2015-06-08 |
| EP2859664A1 (en) | 2015-04-15 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| KR101525048B1 (ko) | 단말의 상향링크 사운딩 참조신호 전송방법 및 그 단말 | |
| KR101647868B1 (ko) | 상향링크 채널과, 상향링크 채널에 연계된 상향링크 사운딩 참조신호 전송방법 및 그 단말 | |
| KR101938346B1 (ko) | 상향링크 사운딩 참조신호 전송전력 제어방법 및 그 단말, 송수신포인트 | |
| EP3809744A1 (en) | User terminal and wireless communication method | |
| KR101475123B1 (ko) | 상향링크 제어채널 전송방법 및 수신방법, 그 단말, 그 송수신포인트 | |
| US9137810B2 (en) | Transmitting configuration information of interference measurement resource, and measuring interference | |
| KR20140024214A (ko) | 상향링크 제어 채널 및 사운딩 참조신호의 전송 제어 방법 및 장치 | |
| KR20130126347A (ko) | 무선통신 시스템에서의 참조신호 송수신 방법 및 장치 | |
| CA3049318A1 (en) | User terminal and radio communication method | |
| JP7227233B2 (ja) | 受信装置 | |
| US11343049B2 (en) | User terminal and radio communication method | |
| EP3832923A1 (en) | User terminal | |
| US11425787B2 (en) | Receiving apparatus and transmitting apparatus | |
| KR101526163B1 (ko) | 간섭신호측정 자원 할당정보 전송방법 및 간섭신호측정방법, 그 송신포인트, 그 단말 | |
| KR20130018073A (ko) | 전송단의 ｓｒｓ 전송 제어 방법, 그 전송단, 단말의 ｓｒｓ 전송 방법, 및 그 단말 | |
| EP3783853B1 (en) | User terminal and wireless communication method | |
| KR20140023855A (ko) | 상향링크 사운딩 참조신호의 전송을 제어하는 방법 및 그 장치 | |
| KR102281357B1 (ko) | 비주기적 사운딩 참조신호의 전송방법 및 수신방법, 그 단말, 그 기지국 | |
| KR20140004564A (ko) | 상향링크 사운딩 참조신호 송수신 방법과 그 장치 | |
| CA3071095C (en) | Transmitting apparatus, receiving apparatus and radio communication method | |
| OA20453A (en) | Transmission device, reception device, and wireless communication method. |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| PA0109 | Patent application |
Patent event code: PA01091R01D Comment text: Patent Application Patent event date: 20121206 |
|
| A201 | Request for examination | ||
| PA0201 | Request for examination |
Patent event code: PA02012R01D Patent event date: 20131209 Comment text: Request for Examination of Application Patent event code: PA02011R01I Patent event date: 20121206 Comment text: Patent Application |
|
| PG1501 | Laying open of application | ||
| E902 | Notification of reason for refusal | ||
| PE0902 | Notice of grounds for rejection |
Comment text: Notification of reason for refusal Patent event date: 20141223 Patent event code: PE09021S01D |
|
| E701 | Decision to grant or registration of patent right | ||
| PE0701 | Decision of registration |
Patent event code: PE07011S01D Comment text: Decision to Grant Registration Patent event date: 20150522 |
|
| GRNT | Written decision to grant | ||
| PR0701 | Registration of establishment |
Comment text: Registration of Establishment Patent event date: 20150527 Patent event code: PR07011E01D |
|
| PR1002 | Payment of registration fee |
Payment date: 20150528 End annual number: 3 Start annual number: 1 |
|
| PG1601 | Publication of registration | ||
| FPAY | Annual fee payment |
Payment date: 20180503 Year of fee payment: 4 |
|
| PR1001 | Payment of annual fee |
Payment date: 20180503 Start annual number: 4 End annual number: 4 |
|
| FPAY | Annual fee payment |
Payment date: 20190502 Year of fee payment: 5 |
|
| PR1001 | Payment of annual fee |
Payment date: 20190502 Start annual number: 5 End annual number: 5 |
