Abstract

본 발명은 광음향/초음파 융합 카테터와 이를 이용한 통합 영상 획득 시스템 및 방법에 관한 것으로서, 보다 구체적으로는 회전스테이지(Rotary Stage)와 연결되는 몸체; 및 상기 몸체와 연결되어 광음향/초음파 신호를 얻는 헤드를 포함하되, 상기 헤드는, 광음향/초음파 신호를 주고받을 수 있는 초음파 트랜스듀서; 상기 헤드 및 몸체를 통과하며, 상기 초음파 트랜스듀서 방향으로 레이저를 전달하는 광섬유; 상기 광섬유의 상기 초음파 트랜스듀서 방향의 말단에 접착되어, 상기 광섬유를 통해 전달된 레이저를 목표 세포조직으로 방사형으로 퍼지게 방출하는 프리즘; 및 상기 헤드 및 몸체를 통과하며, 상기 초음파 트랜스듀서와 연결되어 상기 초음파 트랜스듀서를 통해 얻어진 광음향 신호를 영상 처리부로 전달하는 전선을 포함하는 것을 그 구성상의 특징으로 한다.
본 발명에서 제안하고 있는 광음향/초음파 융합 카테터와 이를 이용한 통합 영상 획득 시스템 및 방법에 따르면, 초음파 영상과 광음향 영상기법을 융합함으로써, 기존의 단독 초음파 영상이 가지고 있는 다양한 장점을 유지하는 동시에 광음향 영상이 가지고 있는 생리학적 정보 획득, 우수한 명암 대조비 및 공간 분해능 등 새로운 장점을 결합시켜 병변을 기존 방법들에 비해 더욱 정확하게 진단할 수 있다.
또한, 본 발명에 따르면, 광섬유와 초소형 프리즘을 이용함으로써, 조밀한 카테터 내부 구조에 의해 카테터 크기가 감소하며, 광섬유에서 빛을 방출할 때 방사형으로 퍼지게 함으로써, 동일한 용도의 광학 내시경보다 영상 측정 거리가 깊고, 가변파장 레이저의 한계펄스 속도에 맞춤으로써, 초고속 영상이 가능하여 이전 카테터에 비해 획기적인 효과를 얻을 수 있다.

Description

광음향/초음파 융합 카테터와 이를 이용한 통합 영상 획득 시스템 및 방법{INTEGRATED INTRAVASCULAR PHOTOACOUSTIC/ULTRASOUND CATHETER, AND SYSTEM AND METHOD FOR CO-REGISTERED IMAGING}
본 발명은 광음향/초음파 융합 카테터에 관한 것으로서, 보다 구체적으로는 광음향/초음파 융합 카테터와 이를 이용한 통합 영상 획득 시스템 및 방법에 관한 것이다.
일반적으로 혈관 질환의 진단에 사용되는 혈관 영상 카테터의 기술로는 혈관 내 초음파, 혈관 내 근적외선 영상기술, 혈관 내 광 간섭 단층촬영기가 상용화되어 임상에서 활용되고 있다.
혈관 내 초음파는 카테터 형태의 기기로 혈관에 삽입되어 혈관의 단층 영상을 획득하는 기술로 혈관내 시술(intravascular procedure) 또는 심장내 시술(intracardiac procedure)에 매우 유용하여, 아직까지 병원에서 가장 많이 활용되고 있는 혈관 내 영상화 기술이다. 초음파를 이용한 진단법은 초음파를 이용하여 실시간으로 조직세포의 단면 영상을 보여줄 수 있고, 이를 이용해 3차원으로 병변의 종류, 길이, 상태를 양적 질적으로 구별해 낼 수 있다. 그러나 초음파 기술을 이용하기 때문에 해상도가 100㎛ 수준으로 낮고 대비도 또한 낮으며 영상 획득 속도가 약 30초 정도로 느리고, 단순히 세포조직의 구조를 보여주는 방식이기 때문에 병변의 생리학적 구성요소를 판단하기 어려운 한계가 있다. 이러한 문제의 대표 격으로 혈관 내 플라크 구별에 이용되는 초음파 내시경을 들 수 있는데, 이는 전반적인 혈관 내 협착 정도 및 구조를 보여주는데 문제가 없으나, 최근 급성심근경색의 요인으로 판명된 불안정 플라크(Vulnerable Plaque)를 구별하는 데에는 문제가 있다.
또한, 혈관 내 근적외선 영상기술은 상용화된 기술로 근적외선 빛을 이용하여 분광 방법에 의해 혈관 내벽에 지질의 존재 여부를 파악하는 기술로, 최근 혈관 내 초음파와 결합되어 단일 카테터로 개발되기도 하였다. 다만 빛을 이용하는 방법이기 때문에 혈관 내부에 존재하는 혈액의 유무에 따라 신호의 감도가 일정하지 않은 문제점이 존재하고 분해능이 낮으며, 영상 획득 속도 또한 혈관 내 초음파와 동시에 획득하기 때문에 느리다는 한계가 있다.
의료 분야에 사용되는 광섬유 기술(fiber optic technology)에 기반한 광학 영상 진단법은 광학단층촬영기(OCT), 혈관내시경(angioscopy), 근적외선분광법(near infrared spectroscopy), 라만 분광법(Raman spectroscopy) 및 형광분광법(fluorescence spectroscopy)을 포함한다. 이러한 광 관섭 단층촬영기술은 혈관 내 초음파와 마찬가지로 카테터 형태의 기기로 혈관에 삽입되어 빛을 혈관으로 보내고, 돌아오는 빛을 분석하여 혈관의 단층 영상을 획득하는 기술을 말한다. 따라서 영상 진단 부위(imaging site)와 영상 검지자(imaging detector) 사이에 있는 축을 따라 광에너지를 전달하기 위하여 하나 또는 그 이상의 광섬유를 요구한다. 초기 혈관 내 광 간섭 단층촬영기는 속도가 혈관 내 초음파 수준으로 빠르지 않아 널리 활용되지 못하였으나 최근에 개발된 2세대 혈관 내 광 간섭 단층촬영기술은 속도가 10배 이상 향상되어, 수 초 이내에 혈관 내 영상을 촬영할 수 있다. 빛을 이용하기 때문에 혈액의 영향을 최소화하기 위해 식염수와 혈관 조영제를 혼합한 용액을 플러싱(Flushing) 하면서 영상을 얻는다. 혈관 내 초음파에 비해 10배 정도 향상된 분해능(~10㎛)을 갖기 때문에 혈관 내의 미세한 변화도 관찰이 가능하다. 이러한 광섬유를 이용한 기술로 지질, 멜라닌, 헤모글로빈 산소포화도, 총 혈색소 농도 등 세포 조직의 여러 생리학적 정보를 얻을 수 있다. 최근 형광 영상 기술을 접목한 다기능 영상화 기술이 연구실 수준에서 구현되고 있다. 대한민국 등록특허공보 제10-1397272호 및 대한민국 공개특허공보 제10-2014-0133372호는 카테터를 이용한 영상 처리 시스템에 대한 선행기술 문헌을 개시하고 있다.
한편, 광섬유는 또한 피부의 레이저 박리(laser ablation) 및 광역학적 치료(photodynamic therapy)와 같은 치료 요법(therapeutic maneuvers)을 위하여 에너지를 전달하는데 사용될 수 있다.
본 발명은 기존에 제안된 방법들의 상기와 같은 문제점들을 해결하기 위해 제안된 것으로서, 초음파 영상과 광음향 영상기법을 융합함으로써, 기존의 단독 초음파 영상이 가지고 있는 다양한 장점을 유지하는 동시에 광음향 영상이 가지고 있는 생리학적 정보 획득, 우수한 명암 대조비 및 공간 분해능 등 새로운 장점을 결합시켜 병변을 기존 방법들에 비해 더욱 정확하게 진단할 수 있는, 광음향/초음파 융합 카테터와 이를 이용한 통합 영상 획득 시스템 및 방법을 제공하는 것을 그 목적으로 한다.
또한, 본 발명은, 광섬유와 초소형 프리즘을 이용함으로써, 조밀한 카테터 내부 구조에 의해 카테터 크기가 감소하며, 광섬유에서 빛을 방출할 때 방사형으로 퍼지게 함으로써, 동일한 용도의 광학 내시경보다 영상 측정 거리가 깊고, 가변파장 레이저의 한계펄스 속도에 맞춤으로써, 초고속 영상이 가능하여 이전 카테터에 비해 획기적인 효과를 얻을 수 있는 것을 또 다른 목적으로 한다.
상기한 목적을 달성하기 위한 본 발명의 특징에 따른, 광음향/초음파 융합 카테터는,
구동부와 연결되는 몸체; 및
상기 몸체와 연결되어 광음향/초음파 신호를 얻는 헤드를 포함하되,
상기 헤드는,
광음향/초음파 신호를 주고받을 수 있는 초음파 트랜스듀서;
상기 헤드 및 몸체를 통과하며, 상기 초음파 트랜스듀서 방향으로 레이저를 전달하는 광섬유;
상기 광섬유의 상기 초음파 트랜스듀서 방향의 말단에 접착되어, 상기 광섬유를 통해 전달된 레이저를 목표 세포조직으로 방사형으로 퍼지게 방출하는 프리즘; 및
상기 헤드 및 몸체를 통과하며, 상기 초음파 트랜스듀서와 연결되어 상기 초음파 트랜스듀서를 통해 얻어진 광음향 신호를 영상 처리부로 전달하는 전선을 포함하는 것을 그 구성상의 특징으로 한다.
바람직하게는, 상기 카테터는,
신축성이 있는 관(Flexible Tube)으로 감싸질 수 있다.
바람직하게는, 상기 카테터는,
연결수단을 통해 상기 구동부와 연결되며, 상기 연결수단에 의해 회전할 수 있다.
바람직하게는, 상기 헤드는,
정밀가공이 가능한 황동, 스테인리스 강 및 특수 알루미늄을 포함하는 군에서 선택된 어느 하나의 금속으로 이루어질 수 있다.
바람직하게는, 상기 헤드는,
화학초박막으로 감싸질 수 있다.
더욱 바람직하게는,
상기 화학초박막 내부는 초음파 전달 중 일어나는 감쇠를 최소화하기 위해 탈염수(Deionized Water)로 채워질 수 있다.
바람직하게는, 상기 헤드는,
초음파 트랜스듀서의 신호 획득이 방해되지 않도록 개구부가 뚫려있을 수 있다.
바람직하게는, 상기 헤드는,
측면 부분에 광섬유를 고정할 수 있는 그루브가 파여져 있을 수 있다.
상기한 목적을 달성하기 위한 본 발명의 특징에 따른, 광음향/초음파 융합 카테터를 이용한 통합 영상 획득 시스템은,
가변파장 펄스 레이저(Tunable-pulsed Laser)를 방출하는 레이저모듈;
상기 레이저모듈에서 방출된 레이저를 분할하는 빔 분할모듈;
상기 빔 분할모듈에 의해 분리된 일정량의 레이저를 이용하여 신호의 트리거를 발진하는 광 검출모듈;
상기 광 검출모듈로 분리되지 않은 잔량의 레이저를 대물렌즈(Objective Lens)를 통해 모으는 집광모듈;
상기 집광모듈에서 모아진 레이저를 방출하고 빛을 흡수해 광음향 신호를 생성하는 광음향/초음파 획득모듈;
상기 광음향/초음파 획득모듈에서 생성된 광음향 신호를 증폭하는 증폭모듈; 및
상기 증폭모듈에서 증폭된 신호를 이용하여 영상처리를 통해 이미지데이터를 획득하는 데이터획득모듈을 포함하는 것을 그 구성상의 특징으로 한다.
바람직하게는,
상기 집광모듈에서 모아진 레이저는 광섬유를 통해 상기 광음향/초음파 획득모듈로 전달될 수 있다.
바람직하게는, 상기 광음향/초음파 획득모듈은,
상기 집광모듈에서 모아진 레이저를 방출하고 빛을 흡수하는 카테터; 및
상기 카테터에 연결되어 상기 카테터를 회전 및 이동시키는 구동부를 포함할 수 있다.
더욱 바람직하게는, 상기 카테터는,
상기 구동부와 연결되는 몸체; 및
상기 몸체와 연결되어 광음향/초음파 신호를 얻는 헤드를 포함하되,
상기 헤드는,
광음향/초음파 신호를 주고받을 수 있는 초음파 트랜스듀서;
상기 헤드 및 몸체를 통과하며, 상기 초음파 트랜스듀서 방향으로 레이저를 전달하는 광섬유;
상기 광섬유의 상기 초음파 트랜스듀서 방향의 말단에 접착되어, 상기 광섬유를 통해 전달된 레이저를 목표 세포조직으로 방사형으로 퍼지게 방출하는 프리즘; 및
상기 헤드 및 몸체를 통과하며, 상기 초음파 트랜스듀서와 연결되어 상기 초음파 트랜스듀서를 통해 얻어진 광음향 신호를 영상 처리부로 전달하는 전선을 포함할 수 있다.
더욱 바람직하게는, 상기 구동부는,
상기 카테터를 360도 회전시키는 회전스테이지(Rotary Stage);
상기 회전스테이지와 상기 카테터를 연결하는 연결수단; 및
상기 카테터를 한 스텝씩 움직이는 1축 선형스테이지(1D Motorized Stage)로 구성될 수 있다.
더욱 더 바람직하게는, 상기 회전스테이지는,
상기 카테터를 회전시킬 때 걸리는 회전력에 의해 전선과 상기 광섬유가 손상되는 것을 방지하기 위한 로타리 조인트(Rotary Joint)를 구비할 수 있다.
상기한 목적을 달성하기 위한 본 발명의 특징에 따른, 광음향/초음파 융합 카테터를 이용한 통합 영상 획득 방법은,
(1) 레이저모듈이 가변파장 펄스 레이저(Tunable-pulsed Laser)를 방출하는 단계;
(2) 빔 분할모듈이 상기 단계 (1)에서 방출된 레이저를 분할하는 단계;
(3) 광 검출모듈이 상기 단계 (2)에서 분리된 일정량의 레이저를 이용하여 신호의 트리거를 발진하는 단계;
(4) 집광모듈이 상기 단계 (3)에서 광 검출모듈로 분리되지 않은 잔량의 레이저를 대물렌즈(Objective Lens)를 통해 모으는 단계;
(5) 광음향/초음파 획득모듈이 상기 단계 (4)에서 모아진 레이저를 방출하고 빛을 흡수해 광음향 신호를 생성하는 단계;
(6) 증폭모듈이 상기 단계 (5)에서 생성된 광음향 신호를 증폭하는 단계; 및
(7) 데이터획득모듈이 상기 단계 (6)에서 증폭된 신호를 이용하여 영상처리를 통해 이미지 데이터를 획득하는 단계를 포함하는 것을 그 구성상의 특징으로 한다.
바람직하게는,
상기 단계 (4)에서 집광모듈에 의해 모아진 레이저는 광섬유를 통해 상기 광음향/초음파 획득모듈로 전달될 수 있다.
바람직하게는, 상기 단계 (5)의 광음향/초음파 획득모듈은,
상기 집광모듈에서 모아진 레이저를 방출하고 빛을 흡수하는 카테터; 및
상기 카테터에 연결되어 상기 카테터를 회전 및 이동시키는 구동부를 포함할 수 있다.
더욱 바람직하게는, 상기 카테터는,
상기 구동부와 연결되는 몸체; 및
상기 몸체와 연결되어 광음향/초음파 신호를 얻는 헤드를 포함하되,
상기 헤드는,
광음향/초음파 신호를 주고받을 수 있는 초음파 트랜스듀서;
상기 헤드 및 몸체를 통과하며, 상기 초음파 트랜스듀서 방향으로 레이저를 전달하는 광섬유;
상기 광섬유의 상기 초음파 트랜스듀서 방향의 말단에 접착되어, 상기 광섬유를 통해 전달된 레이저를 목표 세포조직으로 방사형으로 퍼지게 방출하는 프리즘; 및
상기 헤드 및 몸체를 통과하며, 상기 초음파 트랜스듀서와 연결되어 상기 초음파 트랜스듀서를 통해 얻어진 광음향 신호를 영상 처리부로 전달하는 전선을 포함할 수 있다.
더욱 바람직하게는, 상기 구동부는,
상기 카테터를 360도 회전시키는 회전스테이지(Rotary Stage);
상기 회전스테이지와 상기 카테터를 연결하는 연결수단; 및
상기 카테터를 한 스텝씩 움직이는 1축 선형스테이지(1D Motorized Stage)로 구성될 수 있다.
더욱 더 바람직하게는, 상기 회전스테이지는,
상기 카테터를 회전시킬 때 걸리는 회전력에 의해 전선과 상기 광섬유가 손상되는 것을 방지하기 위한 로타리 조인트(Rotary Joint)를 구비할 수 있다.
본 발명에서 제안하고 있는 광음향/초음파 융합 카테터와 이를 이용한 통합 영상 획득 시스템 및 방법에 따르면, 초음파 영상과 광음향 영상기법을 융합함으로써, 기존의 단독 초음파 영상이 가지고 있는 다양한 장점을 유지하는 동시에 광음향 영상이 가지고 있는 생리학적 정보 획득, 우수한 명암 대조비 및 공간 분해능 등 새로운 장점을 결합시켜 병변을 기존 방법들에 비해 더욱 정확하게 진단할 수 있다.
또한, 본 발명에 따르면, 광섬유와 초소형 프리즘을 이용함으로써, 조밀한 카테터 내부 구조에 의해 카테터 크기가 감소하며, 광섬유에서 빛을 방출할 때 방사형으로 퍼지게 함으로써, 동일한 용도의 광학 내시경보다 영상 측정 거리가 깊고, 가변파장 레이저의 한계펄스 속도에 맞춤으로써, 초고속 영상이 가능하여 이전 카테터에 비해 획기적인 효과를 얻을 수 있다.
도 1은 본 발명의 일실시예에 따른 광음향/초음파 융합 카테터의 구성을 도시한 도면.
도 2는 본 발명의 일실시예에 따른 광음향/초음파 융합 카테터의 헤드의 구조를 단면도로 도시한 도면.
도 3은 본 발명의 일실시예에 따른 광음향/초음파 융합 카테터의 헤드의 구조를 3차원으로 도시한 도면.
도 4는 본 발명의 일실시예에 따른 광음향/초음파 융합 카테터가 획득하는 영상 깊이를 설명하기 위해 도시한 도면.
도 5는 본 발명의 일실시예에 따른 광음향/초음파 융합 카테터를 이용한 통합 영상 획득 시스템을 도시한 도면.
도 6은 본 발명의 일실시예에 따른 광음향/초음파 융합 카테터를 이용한 통합 영상 획득 시스템의 기계적 도식을 도시한 도면.
도 7은 본 발명의 일실시예에 따른 광음향/초음파 융합 카테터를 이용한 통합 영상 획득 방법의 흐름을 도시한 도면.
이하, 첨부된 도면을 참조하여 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자가 본 발명을 용이하게 실시할 수 있도록 바람직한 실시예를 상세히 설명한다. 다만, 본 발명의 바람직한 실시예를 상세하게 설명함에 있어, 관련된 공지 기능 또는 구성에 대한 구체적인 설명이 본 발명의 요지를 불필요하게 흐릴 수 있다고 판단되는 경우에는 그 상세한 설명을 생략한다. 또한, 유사한 기능 및 작용을 하는 부분에 대해서는 도면 전체에 걸쳐 동일한 부호를 사용한다.
덧붙여, 명세서 전체에서, 어떤 부분이 다른 부분과 ‘연결’ 되어 있다고 할 때, 이는 ‘직접적으로 연결’ 되어 있는 경우뿐만 아니라, 그 중간에 다른 소자를 사이에 두고 ‘간접적으로 연결’ 되어 있는 경우도 포함한다. 또한, 어떤 구성요소를 ‘포함’ 한다는 것은, 특별히 반대되는 기재가 없는 한 다른 구성요소를 제외하는 것이 아니라 다른 구성요소를 더 포함할 수 있다는 것을 의미한다.
도 1은 본 발명의 일실시예에 따른 광음향/초음파 융합 카테터의 구성을 도시한 도면이다. 도 1에 도시된 바와 같이, 본 발명의 일실시예에 따른 광음향/초음파 융합 카테터(100)는, 몸체(110) 및 헤드(130)를 포함하여 구성될 수 있다.
이때, 카테터(100)는, 신축성이 있는 관(Flexible Tube)으로 감싸질 수 있다. 또한, 연결수단(230)을 통해 구동부(200)와 연결될 수 있고, 연결수단(230)에 의해 회전할 수 있다. 이때, 연결수단(230)은 단단한 재질로서, 유연한 재질의 카테터(100)를 회전시킬 수 있다.
몸체(110)는, 구동부(200)와 연결되며, 빛을 방출하고 흡수하여 광음향/초음파 신호를 얻는 헤드(130)와 연결될 수 있다.
헤드(130)는, 몸체(110)와 연결되어 광음향/초음파 신호를 얻을 수 있다. 헤드(130)의 구체적인 구성에 대해서는 이하 도 2 및 도 3을 참조하여 상세히 설명하도록 한다.

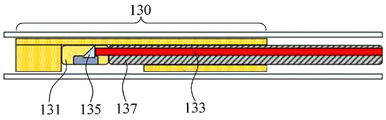

도 2는 본 발명의 일실시예에 따른 광음향/초음파 융합 카테터의 헤드의 구조를 단면도로 도시한 도면이다. 도 2에 도시된 바와 같이, 본 발명의 일실시예에 따른 광음향/초음파 융합 카테터(100)의 헤드(130)는, 초음파 트랜스듀서(131), 광섬유(133), 프리즘(135) 및 전선(137)을 포함할 수 있다.
이때, 헤드(130)는, 정밀가공이 가능한 황동, 스테인리스 강 및 특수 알루미늄을 포함하는 군에서 선택된 어느 하나의 금속으로 이루어질 수 있다. 다만 이에 한하는 것은 아니며, 단단하고 녹슬지 않는 금속이면 모두 가능하나, 황동으로 이루어지는 것이 바람직하다.
또한 헤드(130)는, 화학초박막으로 감싸질 수 있다. 보다 구체적으로는, 카테터 헤드(130)의 내부구조를 보호하기 위해 헤드(130) 전체가 폴리이미드 튜브, 페박스 등의 특수한 화학초박막으로 감싸질 수 있고, 이러한 화학초박막은 인체 내부에서 카테터(100)에 의해 혈관 벽이 손상되는 것도 방지할 수 있다. 이때, 화학초박막 내부는 초음파 전달 중 일어나는 감쇠를 최소화하기 위해 탈염수(Deionized Water)로 채워질 수 있다.
초음파 트랜스듀서(131)는, 광음향/초음파 신호를 주고받을 수 있으며, 실시예에 따라서는, 고주파수 초소형 초음파 트랜스듀서일 수 있다. 이러한 초음파 트랜스듀서(131)는, 헤드(130)의 끝 부분에 달려 세포 조직이 방출한 초음파 및 광음향 신호를 얻을 수 있다.
광섬유(133)는, 헤드(130) 및 몸체(110)를 통과하며, 초음파 트랜스듀서(131) 방향으로 레이저를 전달할 수 있다. 즉, 광섬유(133)는, 초음파 트랜스듀서(131)가 달린 헤드(130)의 끝 부분으로 레이저를 전달하여 세포 조직으로 빛을 방출할 수 있다.
프리즘(135)은, 광섬유(133)의 초음파 트랜스듀서 방향의 말단에 접착되어, 광섬유(133)를 통해 전달된 레이저를 목표 세포조직으로 방사형으로 퍼지게 방출할 수 있다. 즉, 프리즘(135)은, 광섬유(133)를 통해 전달된 레이저가 세포조직으로 방출될 때 초음파 트랜스듀서(131)가 바라보는 방향으로 방출될 수 있도록 광섬유(133) 말단에 부착되어 레이저를 세포조직으로 방출한다. 또한, 이때, 빛이 방사형으로 퍼지도록 하여 조직세포의 깊은 부분까지 빛이 침투할 수 있도록 한다.
전선(137)은, 헤드(130) 및 몸체(110)를 통과하며, 초음파 트랜스듀서(131)와 연결되어 초음파 트랜스듀서(131)를 통해 얻어진 광음향 신호를 영상 처리부로 전달할 수 있다.
즉, 광섬유(133)를 통해 레이저가 전달되고, 광섬유(133) 말단에 접착된 프리즘(135)에서 빛이 방출되며, 방출된 빛은 조직 세포에서 흡수되어 열에너지로 변환되고, 이로 인하여 발생하는 열팽창에 의해 광음향(Photoacoustic) 신호가 발생되며, 발생된 광음향 신호는 초음파 트랜스듀서(131)에 의해 얻어져 전압 데이터로 저장되고 전선(137)을 통해 영상 처리부로 전달되어 최종적으로 광음향 이미지로 출력될 수 있다.
도 3은 본 발명의 일실시예에 따른 광음향/초음파 융합 카테터의 헤드의 구조를 3차원으로 도시한 도면이다. 도 3에 도시된 바와 같이, 본 발명의 일실시예에 따른 광음향/초음파 융합 카테터(100)의 헤드(130)는, 초음파 트랜스듀서(131)의 신호 획득이 방해되지 않도록 개구부가 뚫려있을 수 있고, 측면 부분에 광섬유를 고정할 수 있는 그루브가 파여져 있을 수 있다.
도 4는 본 발명의 일실시예에 따른 광음향/초음파 융합 카테터가 획득하는 영상 깊이를 설명하기 위해 도시한 도면이다. 도 4에 도시된 바와 같이, 본 발명의 일실시예에 따른 광음향/초음파 융합 카테터(100)는 상당히 깊은 영상 획득이 가능하다.
구체적으로, 도 4의 (a)는 카테터(100)의 영상 깊이 측정을 위한 인체 모방조직 내부에 삽입할 탄소막대의 모형도를 나타낸 것이고, 각 탄소막대는 중앙의 구멍을 기점으로 거리가 0.25㎜씩 증가하며 소용돌이 모양으로 배치되어 있다. 도 4의 (b)는 실제 제작된 인체 모방조직과 삽입된 탄소막대의 사진으로, 인체 모방조직은 10% 젤라틴(gelatin) 용액에 인트라리피드(Intralipid) 용액을 첨가하여 빛이 몸을 투과할 시에 일어나는 산란과 비슷한 효과를 얻을 수 있도록 만들었다. 도 4의 (c)와 (d)는 각각 카테터(100)를 구멍에서 360도 회전시켜 얻은 초음파와 광음향 단면 영상이다. 광음향 영상은 조직세포를 통과하기 시작하는 순간부터 3.75㎜의 거리를 투과할 수 있는 것으로 나타났으며, 이를 통해 빛이 세포조직 내부에서 산란되는 점을 고려하면 상당히 깊은 영상 획득이 가능하다는 점을 알 수 있다.
도 5는 본 발명의 일실시예에 따른 광음향/초음파 융합 카테터를 이용한 통합 영상 획득 시스템을 도시한 도면이다. 도 5에 도시된 바와 같이, 본 발명의 일실시예에 따른 광음향/초음파 융합 카테터(100)를 이용한 통합 영상 획득 시스템은, 레이저모듈(10), 빔 분할모듈(20), 광 검출모듈(30), 집광모듈(40), 광음향/초음파 획득모듈(50), 증폭모듈(60) 및 데이터획득모듈(70)을 포함하여 구성될 수 있다.
레이저모듈(10)은, 가변파장 펄스 레이저(Tunable-pulsed Laser)를 방출할 수 있으며, 레이저모듈(10)에서 방출된 레이저는 최종적으로 광섬유를 통해 전달되어 세포조직으로 방출될 수 있다.
빔 분할모듈(20)은, 레이저모듈(10)에서 방출된 레이저를 분할할 수 있다. 즉, 빔 스플리터(Beam Splitter)로서, 레이터모듈(10)에서 방출된 레이저를 일정량은 광 검출모듈(30)로, 나머지는 집광모듈(40)로 보내지도록 분할할 수 있다.
광 검출모듈(30)은, 빔 분할모듈(20)에 의해 분리된 일정량의 레이저를 이용하여 신호의 트리거를 발진할 수 있다. 보다 구체적으로는, 빔 분할모듈(20)에 의해 발진된 신호는, 데이터획득모듈(70)에서 일련의 샘플 데이터로 처리될 수 있다.
집광모듈(40)은, 광 검출모듈(30)로 분리되지 않은 잔량의 레이저를 대물렌즈(Objective Lens)를 통해 모을 수 있다. 또한, 집광모듈(50)에서 모아진 레이저는 광섬유(133)를 통해 광음향/초음파 획득모듈(50)로 전달될 수 있다.
한편, 실시예에 따라서는, 레이저모듈(10)이 신호용 레이저뿐만 아니라 트리거용 레이저도 방출할 수 있다. 즉, 레이저모듈(10) 자체에서 방출되는 트리거용 신호를 사용할 수 있다. 이때, 빔 분할모듈(20)에 의해 레이저를 분할할 필요가 없고, 광 검출모듈(30)은, 레이저모듈(10)에서 방출된 트리거용 레이저를 이용하여 신호의 트리거를 발진할 수 있고, 집광모듈(40)은 레이저모듈에서 방출한 신호용 레이저를 대물렌즈를 통해 모을 수 있다.
광음향/초음파 획득모듈(50)은, 집광모듈(40)에서 모아진 레이저를 방출하고 빛을 흡수해 광음향 신호를 생성할 수 있다. 보다 구체적으로는, 집광모듈(40)에서 모아진 레이저를 광섬유(133)를 통해 전달받아 조직 세포로 빛을 방출하고 흡수하여 광음향 신호를 얻을 수 있다.
한편, 광음향/초음파 획득모듈(50)의 구체적인 구성에 대해서는 추후 도 6을 참조하여 상세히 설명하도록 한다.
증폭모듈(60)은, 광음향/초음파 획득모듈(50)에서 생성된 광음향 신호를 증폭할 수 있다. 이러한 증폭모듈(60)은, 실시예에 따라서, 통상적인 펄서-리시버(Pulser-Receiver)로 구성될 수 있다.
데이터획득모듈(70)은, 증폭모듈(60)에서 증폭된 신호를 이용하여 영상처리를 통해 이미지데이터를 획득할 수 있다. 즉, 데이터획득모듈(70)에서 세포조직의 단면 이미지를 최종적으로 획득할 수 있다.
한편, 실시예에 따라서는, 트리거 신호와 증폭모듈(60)에서 증폭된 신호를 확인하기 위한 전압출력모듈을 더 포함할 수 있고, 이러한 전압출력모듈은, 시간에 따른 입력전압의 변화를 출력해주는 장치인 오실로스코프(Oscilloscope)로 구성될 수 있다.
도 6은 본 발명의 일실시예에 따른 광음향/초음파 융합 카테터를 이용한 통합 영상 획득 시스템의 기계적 도식을 도시한 도면이다. 도 6에 도시된 바와 같이, 본 발명의 일실시예에 따른 광음향/초음파 융합 카테터를 이용한 통합 영상 획득 시스템의 광음향/초음파 획득모듈(50)은, 카테터(100) 및 구동부(200)를 포함할 수 있다.
카테터(100)는, 집광모듈(40)에서 모아진 레이저를 방출하고 빛을 흡수할 수 있으며, 카테터(100)의 구체적인 구성은 앞에서 도 1 내지 도 3을 참조하여 상세히 설명한 바와 같으므로, 이하 생략한다.
한편, 카테터(100)의 구성 중 하나인 전선(137)이 광음향 신호를 전달하는 영상처리부란, 광음향/초음파 획득모듈(50)에서 얻어진 광음향 신호를 전달받아 증폭하고 이미지를 획득하는, 증폭모듈(60) 및 데이터획득모듈(70)을 의미한다.
구동부(200)는, 카테터(100)에 연결되어 카테터(100)를 회전 및 이동시킬 수 있으며, 보다 구체적으로는 회전스테이지(Rotary Stage)(210), 연결수단(230) 및 1축 선형스테이지(1D Motorized Stage)(250)로 구성될 수 있다.
회전스테이지(210)는, 카테터(100)를 360도씩 회전시킬 수 있으며, 이때, 걸리는 회전력에 의해 전선(137)과 광섬유(133)가 손상되는 것을 방지하기 위한 로타리 조인트(Rotary Joint)를 구비할 수 있다.
연결수단(230)는, 구동부(200)와 카테터(100)를 연결하며, 보다 구체적으로는 구동부(200)의 회전스테이지(210)와 카테터(100)를 연결하여, 카테터(100)가 회전스테이지(210)에 의해 회전할 수 있도록 한다.
1축 선형 스테이지(250)는, 카테터(100)를 한 스텝씩 움직일 수 있다. 이러한 1축 선형 스테이지가 카테터(100)를 한 스텝씩 움직여가면서 단면 이미지를 얻고, 최종적으로 모든 단면 영상을 융합하면 3차원 영상을 얻을 수 있다.
즉, 레이저모듈(10)에서 방출된 가변파장 펄스 레이저(Tunable Pulsed-laser)는 빔 스플리터(Beam Splitter)에 의해 포토-디텍터(Photo-detector) 쪽으로 일정량이 분리되며, 대물렌즈를 통해 광섬유(133)속으로 들어간다. 레이저는 광섬유(133)를 통해 카테터(100)의 헤드(130) 끝 부분에서 방출되며, 빛을 흡수해 생성된 광음향 신호는 카테터(100)의 헤드(130)의 끝 부분의 초음파 트랜스듀서(131)를 통해 얻어져 전선(137)을 통해 펄서-리시버(Pulser-receiver)에 전달 및 증폭되어 오실로스코프(Oscilloscope)에서 전압 값으로 나타난다. 마지막으로 이는 DAQ(Data Aquisition)로 보내져 영상처리를 통해 이미지로 나타내어진다. 이렇게 한 단면의 이미지를 얻는데 성공하면 1축 선형 스테이지가 카테터(100)를 움직여 다음 단면을 얻고, 이를 반복하여 최종적으로 모든 단면 영상을 융합하여 3차원 영상을 얻을 수 있다.
도 7은 본 발명의 일실시예에 따른 광음향/초음파 융합 카테터를 이용한 통합 영상 획득 방법의 흐름을 도시한 도면이다. 도 7에 도시된 바와 같이, 본 발명의 일실시예에 따른 광음향/초음파 융합 카테터(100)를 이용한 통합 영상 획득 방법은, 레이저모듈(10)이 가변파장 펄스 레이저(Tunable-pulsed Laser)를 방출하는 단계(S100), 빔 분할모듈(20)이 단계 S100에서 방출된 레이저를 분할하는 단계(S200), 광 검출모듈(30)이 단계 S200에서 분리된 일정량의 레이저를 이용하여 신호의 트리거를 발진하는 단계(S300), 집광모듈(40)이 단계 S300에서 광 검출모듈(30)로 분리되지 않은 잔량의 레이저를 대물렌즈(Objective Lens)를 통해 모으는 단계(S400), 광음향/초음파 획득모듈(50)이 단계 S400에서 모아진 레이저를 방출하고 빛을 흡수해 광음향 신호를 생성하는 단계(S500), 증폭모듈(60)이 단계 S500에서 생성된 광음향 신호를 증폭하는 단계(S600), 및 데이터획득모듈(70)이 단계 S600에서 증폭된 신호를 이용하여 영상처리를 통해 이미지 데이터를 획득하는 단계(S700)를 포함하여 구현될 수 있다.
이때, 본 발명의 일실시예에 따른 광음향/초음파 융합 카테터(100)를 이용한 통합 영상 획득 방법의 레이저모듈(10), 빔 분할모듈(20), 광 검출모듈(30), 집광모듈(40), 광음향/초음파 획득모듈(50), 증폭모듈(60) 및 데이터획득모듈(70)의 구체적인 구성은, 앞에서 도 1 내지 도 3, 도 5, 도 6을 참조하여 상세히 설명한 바와 같으므로, 이하 생략한다.
이상 설명한 본 발명은 본 발명이 속한 기술분야에서 통상의 지식을 가진 자에 의하여 다양한 변형이나 응용이 가능하며, 본 발명에 따른 기술적 사상의 범위는 아래의 특허청구범위에 의하여 정해져야 할 것이다.
100: 카테터 110: 몸체
130: 헤드 131: 초음파 트랜스듀서
133: 광섬유 135: 프리즘
137: 전선 200: 구동부
210: 회전스테이지 230: 연결수단
250: 1축 선형스테이지 10: 레이저모듈
20: 빔 분할모듈 30: 광 검출모듈
40: 집광모듈 50: 광음향/초음파 획득모듈
60: 증폭모듈 70: 데이터획득모듈
S100: 레이저모듈이 가변파장 펄스 레이저(Tunable-pulsed Laser)를 방출하는 단계
S200: 빔 분할모듈이 단계 S100에서 방출된 레이저를 분할하는 단계
S300: 광 검출모듈이 단계 S200에서 분리된 일정량의 레이저를 이용하여 신호의 트리거를 발진하는 단계
S400: 집광모듈이 단계 S300에서 광 검출모듈로 분리되지 않은 잔량의 레이저를 대물렌즈(Objective Lens)를 통해 모으는 단계
S500: 광음향/초음파 획득모듈이 단계 S400에서 모아진 레이저를 방출하고 빛을 흡수해 광음향 신호를 생성하는 단계
S600: 증폭모듈이 단계 S500에서 생성된 광음향 신호를 증폭하는 단계
S700: 데이터획득모듈이 단계 S600에서 증폭된 신호를 이용하여 영상처리를 통해 이미지 데이터를 획득하는 단계

Claims (20)

  1. 광음향/초음파 융합 카테터(100)로서,
    구동부(200)와 연결되는 몸체(110); 및
    상기 몸체(110)와 연결되어 광음향/초음파 신호를 얻는 헤드(130)를 포함하되,
    상기 헤드(130)는,
    광음향/초음파 신호를 주고받을 수 있는 초음파 트랜스듀서(131);
    상기 헤드(130) 및 몸체(110)를 통과하며, 상기 초음파 트랜스듀서(131) 방향으로 레이저를 전달하는 광섬유(133);
    상기 광섬유(133)의 상기 초음파 트랜스듀서(131) 방향의 말단에 접착되어, 상기 광섬유(133)를 통해 전달된 레이저를 목표 세포조직으로 방사형으로 퍼지게 방출하는 프리즘(135); 및
    상기 헤드(130) 및 몸체(110)를 통과하며, 상기 초음파 트랜스듀서(131)와 연결되어 상기 초음파 트랜스듀서(131)를 통해 얻어진 광음향 신호를 영상 처리부로 전달하는 전선(137)을 포함하는 것을 특징으로 하는, 광음향/초음파 융합 카테터.
  2. 제1항에 있어서, 상기 카테터(100)는,
    신축성이 있는 관(Flexible Tube)으로 감싸지는 것을 특징으로 하는, 광음향/초음파 융합 카테터.
  3. 제1항에 있어서, 상기 카테터(100)는,
    연결수단(230)을 통해 상기 구동부(200)와 연결되며, 상기 연결수단(230)에 의해 회전할 수 있는 것을 특징으로 하는, 광음향/초음파 융합 카테터.
  4. 제1항에 있어서, 상기 헤드(130)는,
    정밀가공이 가능한 황동, 스테인리스 강 및 특수 알루미늄을 포함하는 군에서 선택된 어느 하나의 금속으로 이루어진 것을 특징으로 하는, 광음향/초음파 융합 카테터.
  5. 제1항에 있어서, 상기 헤드(130)는,
    화학초박막으로 감싸지는 것을 특징으로 하는, 광음향/초음파 융합 카테터.
  6. 제5항에 있어서,
    상기 화학초박막 내부는 초음파 전달 중 일어나는 감쇠를 최소화하기 위해 탈염수(Deionized Water)로 채워지는 것을 특징으로 하는, 광음향/초음파 융합 카테터.
  7. 제1항에 있어서, 상기 헤드(130)는,
    초음파 트랜스듀서(131)의 신호 획득이 방해되지 않도록 개구부가 뚫려있는 것을 특징으로 하는, 광음향/초음파 융합 카테터.
  8. 제1항에 있어서, 상기 헤드(130)는,
    측면 부분에 광섬유(133)를 고정할 수 있는 그루브가 파여져 있는 것을 특징으로 하는, 광음향/초음파 융합 카테터.
  9. 광음향/초음파 융합 카테터(100)를 이용한 통합 영상 획득 시스템으로서,
    가변파장 펄스 레이저(Tunable-pulsed Laser)를 방출하는 레이저모듈(10);
    상기 레이저모듈(10)에서 방출된 레이저를 분할하는 빔 분할모듈(20);
    상기 빔 분할모듈(20)에 의해 분리된 일정량의 레이저를 이용하여 신호의 트리거를 발진하는 광 검출모듈(30);
    상기 광 검출모듈(30)로 분리되지 않은 잔량의 레이저를 대물렌즈(Objective Lens)를 통해 모으는 집광모듈(40);
    상기 집광모듈(40)에서 모아진 레이저를 방출하고 빛을 흡수해 광음향 신호를 생성하는 광음향/초음파 획득모듈(50);
    상기 광음향/초음파 획득모듈(50)에서 생성된 광음향 신호를 증폭하는 증폭모듈(60); 및
    상기 증폭모듈(60)에서 증폭된 신호를 이용하여 영상처리를 통해 이미지데이터를 획득하는 데이터획득모듈(70)을 포함하는 것을 특징으로 하는, 광음향/초음파 융합 카테터를 이용한 통합 영상 획득 시스템.
  10. 제9항에 있어서,
    상기 집광모듈(40)에서 모아진 레이저는 광섬유(133)를 통해 상기 광음향/초음파 획득모듈(50)로 전달되는 것을 특징으로 하는, 광음향/초음파 융합 카테터를 이용한 통합 영상 획득 시스템.
  11. 제9항에 있어서, 상기 광음향/초음파 획득모듈(50)은,
    상기 집광모듈(40)에서 모아진 레이저를 방출하고 빛을 흡수하는 카테터(100); 및
    상기 카테터(100)에 연결되어 상기 카테터(100)를 회전 및 이동시키는 구동부(200)를 포함하는 것을 특징으로 하는, 광음향/초음파 융합 카테터를 이용한 통합 영상 획득 시스템.
  12. 제11항에 있어서, 상기 카테터(100)는,
    상기 구동부(200)와 연결되는 몸체(110); 및
    상기 몸체(110)와 연결되어 광음향/초음파 신호를 얻는 헤드(130)를 포함하되,
    상기 헤드(130)는,
    광음향/초음파 신호를 주고받을 수 있는 초음파 트랜스듀서(131);
    상기 헤드(130) 및 몸체(110)를 통과하며, 상기 초음파 트랜스듀서(131) 방향으로 레이저를 전달하는 광섬유(133);
    상기 광섬유(133)의 상기 초음파 트랜스듀서(131) 방향의 말단에 접착되어, 상기 광섬유(133)를 통해 전달된 레이저를 목표 세포조직으로 방사형으로 퍼지게 방출하는 프리즘(135); 및
    상기 헤드(130) 및 몸체(110)를 통과하며, 상기 초음파 트랜스듀서(131)와 연결되어 상기 초음파 트랜스듀서(131)를 통해 얻어진 광음향 신호를 영상 처리부로 전달하는 전선(137)을 포함하는 것을 특징으로 하는, 광음향/초음파 융합 카테터를 이용한 통합 영상 획득 시스템.
  13. 제11항에 있어서, 상기 구동부(200)는,
    상기 카테터(100)를 360도 회전시키는 회전스테이지(Rotary Stage)(210);
    상기 회전스테이지(210)와 상기 카테터(100)를 연결하는 연결수단(230); 및
    상기 카테터(100)를 한 스텝씩 움직이는 1축 선형스테이지(1D Motorized Stag)(250)로 구성되는 것을 특징으로 하는, 광음향/초음파 융합 카테터를 이용한 통합 영상 획득 시스템.
  14. 제13항에 있어서, 상기 회전스테이지(210)는,
    상기 카테터(100)를 회전시킬 때 걸리는 회전력에 의해 전선(137)과 상기 광섬유(133)가 손상되는 것을 방지하기 위한 로타리 조인트(Rotary Joint)를 구비하는 것을 특징으로 하는, 광음향/초음파 융합 카테터를 이용한 통합 영상 획득 시스템.
  15. 광음향/초음파 융합 카테터(100)를 이용한 통합 영상 획득 방법으로서,
    (1) 레이저모듈(10)이 가변파장 펄스 레이저(Tunable-pulsed Laser)를 방출하는 단계;
    (2) 빔 분할모듈(20)이 상기 단계 (1)에서 방출된 레이저를 분할하는 단계;
    (3) 광 검출모듈(30)이 상기 단계 (2)에서 분리된 일정량의 레이저를 이용하여 신호의 트리거를 발진하는 단계;
    (4) 집광모듈(40)이 상기 단계 (3)에서 광 검출모듈(30)로 분리되지 않은 잔량의 레이저를 대물렌즈(Objective Lens)를 통해 모으는 단계;
    (5) 광음향/초음파 획득모듈(50)이 상기 단계 (4)에서 모아진 레이저를 방출하고 빛을 흡수해 광음향 신호를 생성하는 단계;
    (6) 증폭모듈(60)이 상기 단계 (5)에서 생성된 광음향 신호를 증폭하는 단계; 및
    (7) 데이터획득모듈(70)이 상기 단계 (6)에서 증폭된 신호를 이용하여 영상처리를 통해 이미지 데이터를 획득하는 단계를 포함하는 것을 특징으로 하는, 광음향/초음파 융합 카테터를 이용한 통합 영상 획득 방법.
  16. 제15항에 있어서,
    상기 단계 (4)에서 집광모듈(40)에 의해 모아진 레이저는 광섬유(133)를 통해 상기 광음향/초음파 획득모듈(50)로 전달되는 것을 특징으로 하는, 광음향/초음파 융합 카테터를 이용한 통합 영상 획득 방법.
  17. 제15항에 있어서, 상기 단계 (5)의 광음향/초음파 획득모듈(50)은,
    상기 집광모듈(40)에서 모아진 레이저를 방출하고 빛을 흡수하는 카테터(100); 및
    상기 카테터(100)에 연결되어 상기 카테터(100)를 회전 및 이동시키는 구동부(200)를 포함하는 것을 특징으로 하는, 광음향/초음파 융합 카테터를 이용한 통합 영상 획득 방법.
  18. 제17항에 있어서, 상기 카테터(100)는,
    상기 구동부(200)와 연결되는 몸체(110); 및
    상기 몸체(110)와 연결되어 광음향/초음파 신호를 얻는 헤드(130)를 포함하되,
    광음향/초음파 신호를 주고받을 수 있는 초음파 트랜스듀서(131);
    상기 헤드(130) 및 몸체(110)를 통과하며, 상기 초음파 트랜스듀서(131) 방향으로 레이저를 전달하는 광섬유(133);
    상기 광섬유(133)의 상기 초음파 트랜스듀서(131) 방향의 말단에 접착되어, 상기 광섬유(133)를 통해 전달된 레이저를 목표 세포조직으로 방사형으로 퍼지게 방출하는 프리즘(135); 및
    상기 헤드(130) 및 몸체(110)를 통과하며, 상기 초음파 트랜스듀서(131)와 연결되어 상기 초음파 트랜스듀서(131)를 통해 얻어진 광음향 신호를 영상 처리부로 전달하는 전선(137)을 포함하는 것을 특징으로 하는, 광음향/초음파 융합 카테터를 이용한 통합 영상 획득 방법.
  19. 제17항에 있어서, 상기 구동부(200)는,
    상기 카테터(100)를 360도 회전시키는 회전스테이지(Rotary Stage)(210);
    상기 회전스테이지(210)와 상기 카테터(100)를 연결하는 연결수단(230); 및
    상기 카테터(100)를 한 스텝씩 움직이는 1축 선형스테이지(1D Motorized Stag)(250)로 구성되는 것을 특징으로 하는, 광음향/초음파 융합 카테터를 이용한 통합 영상 획득 방법.
  20. 제19항에 있어서, 상기 회전스테이지(210)는,
    상기 카테터(100)를 회전시킬 때 걸리는 회전력에 의해 전선(137)과 상기 광섬유(133)가 손상되는 것을 방지하기 위한 로타리 조인트(Rotary Joint)를 구비하는 것을 특징으로 하는, 광음향/초음파 융합 카테터를 이용한 통합 영상 획득 방법.
KR1020150131918A 2015-09-17 2015-09-17 광음향/초음파 융합 카테터와 이를 이용한 통합 영상 획득 시스템 및 방법 Active KR101737440B1 (ko)

Priority Applications (1)

Application Number Priority Date Filing Date Title
KR1020150131918A KR101737440B1 (ko) 2015-09-17 2015-09-17 광음향/초음파 융합 카테터와 이를 이용한 통합 영상 획득 시스템 및 방법

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020150131918A KR101737440B1 (ko) 2015-09-17 2015-09-17 광음향/초음파 융합 카테터와 이를 이용한 통합 영상 획득 시스템 및 방법

Publications (2)

Publication Number Publication Date
KR20170033743A true KR20170033743A (ko) 2017-03-27
KR101737440B1 KR101737440B1 (ko) 2017-05-18

Family

ID=58496887

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020150131918A Active KR101737440B1 (ko) 2015-09-17 2015-09-17 광음향/초음파 융합 카테터와 이를 이용한 통합 영상 획득 시스템 및 방법

Country Status (1)

Country Link
KR (1) KR101737440B1 (ko)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN108553080A (zh) * 2017-12-26 2018-09-21 天津大学 一种面向小动物皮下肿瘤的立体扫描光声介观成像系统
CN113080871A (zh) * 2021-04-12 2021-07-09 北京航空航天大学 成像系统
CN113951933A (zh) * 2021-12-01 2022-01-21 复旦大学 一种超声和光声的多模态实时成像设备
KR20240045955A (ko) * 2022-09-30 2024-04-08 울산과학기술원 헬리컬 스캔 광음향-초음파 내시경

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101965636B1 (ko) * 2017-12-14 2019-08-13 포항공과대학교 산학협력단 융합 스캐닝 시스템의 회전 안정화 및 확장성 향상을 위한 장치 및 그 방법
US11826955B2 (en) 2020-07-24 2023-11-28 City University Of Hong Kong Magnetically-drivable microrobot

Family Cites Families (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2870888B2 (ja) 1989-11-22 1999-03-17 アロカ株式会社 光音響映像装置
EP2916720B1 (en) 2012-11-08 2021-12-08 Koninklijke Philips N.V. An optical probe system

Cited By (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN108553080A (zh) * 2017-12-26 2018-09-21 天津大学 一种面向小动物皮下肿瘤的立体扫描光声介观成像系统
CN113080871A (zh) * 2021-04-12 2021-07-09 北京航空航天大学 成像系统
CN113951933A (zh) * 2021-12-01 2022-01-21 复旦大学 一种超声和光声的多模态实时成像设备
KR20240045955A (ko) * 2022-09-30 2024-04-08 울산과학기술원 헬리컬 스캔 광음향-초음파 내시경
KR20240045956A (ko) * 2022-09-30 2024-04-08 울산과학기술원 헬리컬 스캔 광음향-초음파 내시경

Also Published As

Publication number Publication date
KR101737440B1 (ko) 2017-05-18

Similar Documents

Publication Publication Date Title
KR101737440B1 (ko) 광음향/초음파 융합 카테터와 이를 이용한 통합 영상 획득 시스템 및 방법
JP6335909B2 (ja) ハイブリッドカテーテルシステム
US11123047B2 (en) Hybrid systems and methods for multi-modal acquisition of intravascular imaging data and counteracting the effects of signal absorption in blood
ES2578078T3 (es) Sonda con aguja de fibra cortante para el diagnóstico óptico en profundidad de tumores por fluorescencia endógena
KR101529333B1 (ko) 초음파와 광학 영상 진단 수단이 결합된 영상 탐침 장치
US8764666B2 (en) Ultrasound guided optical coherence tomography, photoacoustic probe for biomedical imaging
JP6006773B2 (ja) 散乱媒体の画像化方法及び画像化装置
US8052605B2 (en) Multimodal catheter system and method for intravascular analysis
US9351705B2 (en) Miniaturized photoacoustic imaging apparatus including a rotatable reflector
EP3668374B1 (en) Device for endoscopic optoacoustic imaging, in particular for endoscopic optoacoustic imaging of cavities and hollow objects
CN103462645B (zh) 前视光声内窥镜
JP6674038B2 (ja) 心血管診断用統合型カテーテル装置及びそれを用いた画像処理システム
US20100198081A1 (en) Scanning light imager
JP2019000651A (ja) イメージングシステムの動作を制御する方法
US20090203991A1 (en) Multiple imaging and/or spectroscopic modality probe
JP2008545500A (ja) レーザ光学フィードバック断層撮影センサ及び方法
KR20160048256A (ko) 초음파와 광음향 신호 검출용 카테터 및 이를 이용한 초음파 영상과 광음향 영상 획득 시스템
JP4675149B2 (ja) 血管診断用分光プローブ
JP2023509586A (ja) 光音響リモートセンシング（ｐａｒｓ）及び関連する使用方法
KR101440109B1 (ko) 위장관암의 림프절 전이 검출용 광음향 단층촬영 시스템
KR101818184B1 (ko) 체내 삽입형 의료기기를 이용한 레이저 유도 열 스트레인 영상 획득 시스템, 방법, 및 레이저 유도 열 스트레인 영상 획득용 체내 삽입형 의료기기
KR20160114012A (ko) 초음파와 광음향 신호 검출용 카테터 및 이를 이용한 초음파 영상과 광음향 영상 획득 시스템
WO2017197165A1 (en) Probe for detecting atherosclerosis
Yang et al. Photoacoustic endoscopy
Yang et al. Endoscopic photoacoustic microscopy

Legal Events

Date Code Title Description
A201 Request for examination
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20150917

PA0201 Request for examination
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20160421

Patent event code: PE09021S01D

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20161027

Patent event code: PE09021S01D

PG1501 Laying open of application
E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20170427

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20170512

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20170512

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
PR1001 Payment of annual fee

Payment date: 20200326

Start annual number: 4

End annual number: 4

PR1001 Payment of annual fee

Payment date: 20210315

Start annual number: 5

End annual number: 5

PR1001 Payment of annual fee

Payment date: 20220318

Start annual number: 6

End annual number: 6

PR1001 Payment of annual fee

Payment date: 20250521

Start annual number: 9

End annual number: 9
