Abstract

광을 발생할 수 있는 발광층과, 상기 광을 산란할 수 있는 광산란 구조와, 평균 입자경 0.1μm~2μm의 제1 광산란 입자 및 바인더를 포함하는 제1 광산란층과, 조열상의 요철 구조를 이 순서로 구비하고, 상기 제1 광산란층에 있어서의 광산란의 평균 자유 행정(L1) 및 상기 제1 광산란층의 두께(D1)가 D1/L1<15인 유기 EL 발광장치.

Description

유기 EL 발광장치{ORGANIC EL LIGHT-EMITTING DEVICE}
본 발명은 유기 EL 발광장치에 관한 것이다. 여기서, 유기 EL이란 유기 일렉트로 루미네선스의 약칭이다.
복수층의 전극 사이에 발광층을 설치하고, 전기적으로 광을 얻는 유기 EL 발광장치는 액정 셀을 대신하는 표시 장치로서의 이용이 검토되고 있다. 또한, 유기 EL 발광장치는 그 고발광 효율, 저전압 구동, 경량, 저비용 등의 특성을 살린 평면형 조명, 액정표시장치용 백라이트 등의 면광원 장치로서의 이용도 검토되고 있다.
유기 EL 발광장치를 면광원 장치의 광원으로서 이용하는 경우, 유용한 태양의 광을 고효율로 소자로부터 취출하는 것이 과제가 된다. 예를 들면, 유기 EL 발광장치의 발광층 자체는 발광 효율이 높지만, 장치를 구성하는 층간의 굴절률차 등의 조건에 따라서는 광이 이러한 층을 투과하여 출광하기까지 사이에 광의 손실이 커진다. 따라서, 그와 같은 광의 손실을 가능한 한 저감하는 것이 요구된다.
광취출 효율을 높이기 위한 방법으로서 예를 들면, 유기 EL 발광장치의 출광면에 다수의 오목부 또는 볼록부를 설치하는 것이 알려져 있다. 예를 들면, 특허문헌 1에는 유기 EL 발광장치의 출광면에 각뿔 형상의 오목부를 형성하는 것이 제안되어 있다. 이에 의해 광취출 효율의 향상이 기대된다.
특허문헌 1: 국제 공개 제 2012/002260 호
그러나, 각뿔 형상의 오목부 또는 볼록부를 출광면에 형성하면, 제조 비용의 상승을 초래할 수 있었다. 그래서, 제조 비용의 상승을 억제하면서 유기 EL 발광장치의 광취출 효율을 높일 수 있는 기술이 요구되었다.
제조 비용의 상승을 억제하면서 광취출 효율을 높이기 위한 기술로서는, 유기 EL 발광장치의 출광면에 조열상(條列狀)의 요철 구조를 형성하는 것을 고려할 수 있다. 조열상의 요철 구조는 각뿔 형상의 오목부 및 볼록부보다도 적은 공정에 의해 용이하게 제조할 수 있다. 그 때문에, 일반적으로 조열상의 요철 구조는 각뿔 형상의 오목부 및 볼록부보다도 저비용으로 제조할 수 있다. 그러나, 조열상의 요철 구조를 출광면에 구비한 유기 EL 발광장치는 각뿔 형상의 오목부 또는 볼록부를 출광면에 형성한 유기 EL 발광장치와 동일한 정도까지 광취출 효율을 높이기 어려웠다.
본 발명은 상기 과제를 감안하여 창안된 것으로서, 조열상의 요철 구조를 구비하고, 또한 광취출 효율이 우수한 유기 EL 발광장치를 제공하는 것을 목적으로 한다.
본 발명자는 상기 과제를 해결하기 위해 예의 검토한 결과, 발광층, 광산란 구조 및 조열상의 요철 구조를 이 순서로 구비한 유기 EL 발광장치의 광산란 구조 및 요철 구조의 사이에, 광산란 입자 및 바인더를 포함하는 광산란층을 소정의 요건을 만족하도록 설치하는 것에 의해 광취출 효율을 높일 수 있는 것을 알아내어, 본 발명을 완성시켰다.
즉, 본 발명은 이하와 같다.
[1] 광을 발생할 수 있는 발광층과, 상기 광을 산란할 수 있는 광산란 구조와, 평균 입자경 0.1μm~2μm의 제1 광산란 입자 및 제1 바인더를 포함하는 제1 광산란층과, 조열상의 요철 구조를 이 순서로 구비하고,
상기 제1 광산란층에 있어서의 광산란의 평균 자유 행정(L1), 및 상기 제1 광산란층의 두께(D1)가 D1/L1<15인, 유기 EL 발광장치.
[2] 상기 제1 광산란 입자의 평균 입자경이 0.4μm~1μm이고, D1/L1<6인, [1]에 기재된 유기 EL 발광장치.
[3] 상기 광산란 구조가 제2 광산란 입자를 포함하는 제2 광산란층이고, 상기 제2 광산란층에 있어서의 광산란의 평균 자유 행정(L2) 및 상기 제2 광산란층의 두께(D2)가 (D1/L1+D2/L2)<6인, [1] 또는 [2]에 기재된 유기 EL 발광장치.
[4] 상기 제2 광산란층에 있어서의 상기 제2 광산란 입자의 비율이 0.5 중량% 이상 40 중량% 이하인, [3]에 기재된 유기 EL 발광장치.
[5] 상기 제2 광산란 입자의 평균 입자경이 0.2μm 이상 2μm 이하인, [3] 또는 [4]에 기재된 유기 EL 발광장치.
[6] 상기 요철 구조가 프리즘을 포함하는, [1]~[5] 중 어느 하나에 기재된 유기 EL 발광장치.
[7] 상기 프리즘의 꼭지각이 80° 이하인, [6]에 기재된 유기 EL 발광장치.
[8] 상기 제1 바인더의 굴절률이 1.5 이상인, [1]~[7] 중 어느 하나에 기재된 유기 EL 발광장치.
[9] 상기 제1 바인더가 고굴절 나노입자를 포함하는, [1]~[8] 중 어느 하나에 기재된 유기 EL 발광장치.
[10] 상기 고굴절률 나노입자는 상기 제1 바인더의 전량에 대한 비율로서 20 중량% 이상 80 중량% 이하인, [9]에 기재된 유기 EL 발광장치.
[11] 상기 제1 광산란층이 점착성을 가지는, [1]~[10] 중 어느 하나에 기재된 유기 EL 발광장치.
본 발명에 의하면, 조열상의 요철 구조를 구비하고, 또한 광취출 효율이 우수한 유기 EL 발광장치를 제공할 수 있다.
도 1은 본 발명의 제1 실시형태에 따른 유기 EL 발광장치를 모식적으로 도시한 사시도이다.
도 2는 본 발명의 제1 실시형태에 따른 유기 EL 발광장치의 요철 구조층의 단면을 모식적으로 도시한 단면도이다.
도 3은 일례에 따른 광산란층의 평균 자유 행정과 당해 광산란층에 포함되는 광산란 입자의 입자경과의 관계를 나타내는 그래프이다.
도 4는 본 발명의 제2 실시형태에 따른 유기 EL 발광장치를 모식적으로 도시한 사시도이다.
도 5는 일례에 따른 요철 구조층의 출광면을 모식적으로 도시한 평면도이다.
도 6은 본 발명의 실시예 3에 따른 시뮬레이션에서 얻어진 D1/L1과 전(全) 광속의 관계를 나타내는 그래프이다.

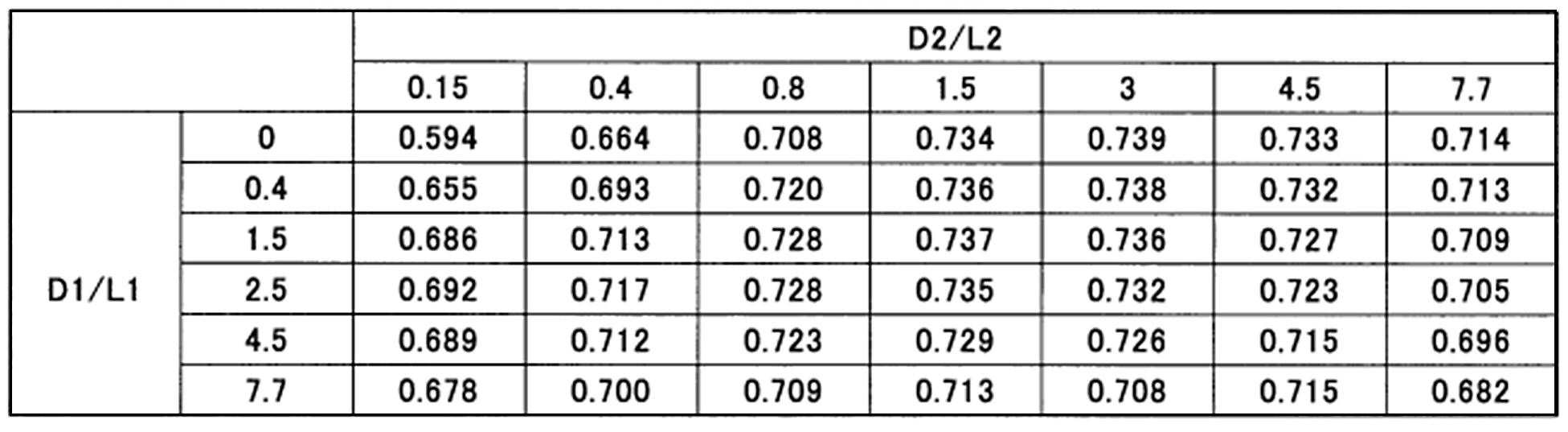

도 7은 본 발명의 실시예 4에 따른 시뮬레이션에서 얻어진 D1/L1 및 D2/L2와 전 광속의 관계를 나타내는 도면이다.
도 8은 본 발명의 실시예 5에 따른 시뮬레이션에서 얻어진 프리즘의 꼭지각과 전 광속의 관계를 나타내는 그래프이다.
도 9는 참고예 1에서 얻어진 광산란 입자의 농도와 D/L의 관계를 나타내는 그래프이다.
이하, 실시형태 및 예시물 등을 나타내어 본 발명에 대해 상세히 설명하지만, 본 발명은 이하에 설명하는 실시형태 및 예시물 등에 한정되는 것은 아니며, 본 발명의 청구범위 및 그 균등의 범위를 벗어나지 않는 범위에서 임의로 변경하여 실시할 수 있다.
[1. 제1 실시형태]
도 1은 본 발명의 제1 실시형태에 따른 유기 EL 발광장치(100)를 모식적으로 도시한 사시도이다.
도 1에 도시한 바와 같이, 본 발명의 제1 실시형태에 따른 유기 EL 발광장치(100)는, 당해 유기 EL 발광장치(100)의 내부에서 발생한 광을 출광면(100U)을 통해 출광하기 위한 장치이다. 이 유기 EL 발광장치(100)는 출광면(100U)에 가까운 쪽부터 출광면 구조층(110), 제1 광산란층(120), 지지 기판으로서의 기판층(130), 광산란 구조로서의 제2 광산란층(140), 발광소자층(150) 및 봉지층(160)을 이 순서로 구비한다. 또한, 출광면 구조층(110)은 조열상의 요철 구조(170)를 가지는 요철 구조층(111), 및 기재 필름층(112)을 구비한다. 여기서, 「조열상의 요철 구조」란 어떤 길이만큼 연속하여 연재(延在)하도록 나란히 설치된 복수의 오목부 또는 볼록부의 집합을 나타낸다. 또한, 발광소자층(150)은 제1 전극층으로서의 투명전극층(151), 제2 전극층으로서의 반사전극층(153), 및 투명전극층(151)과 반사전극층(153)의 사이에 설치된 발광층(152)을 구비한다.
유기 EL 발광장치(100)는 당해 유기 EL 발광장치(100)의 두께 방향에 있어서, 봉지층(160), 반사전극층(153), 발광층(152), 투명전극층(151), 제2 광산란층(140), 기판층(130), 제1 광산란층(120), 기재 필름층(112) 및 요철 구조층(111)을 이 순서로 구비하고 있다. 따라서, 발광층(152)에서 발생된 광은 투명전극층(151)을 투과한 후, 또는 반사전극층(153)에서 반사되고 나서 발광층(152) 및 투명전극층(151)을 투과한 후에 제2 광산란층(140), 기판층(130), 제1 광산란층(120), 기재 필름층(112) 및 요철 구조층(111)을 투과하여, 출광면(100U)을 통해 출광한다.
[1.1. 출광면 구조층(110)]
출광면 구조층(110)은 요철 구조층(111) 및 기재 필름층(112)을 구비한다. 또한, 이 출광면 구조층(110)의 발광소자층(150)과 반대측의 면은 요철 구조층(111)의 기재 필름층(112)과 반대측의 면이고, 유기 EL 발광장치(100)의 최표면에 노출되어 있다. 따라서, 요철 구조층(111)의 기재 필름층(112)과 반대측의 면은 유기 EL 발광장치(100)로서의 출광면(100U), 즉, 유기 EL 발광장치(100)로부터 장치 외부로 광이 출광할 때의 출광면(100U)이다.
요철 구조층(111)은 출광면(100U)에 조열상의 요철 구조(170)를 가진다. 그 때문에, 출광면(100U)은 미시적으로 보면 평탄한 면이 아니다. 그러나, 요철 구조(170)에 포함되는 오목부 및 볼록부는 작기 때문에 출광면(100U)을 거시적으로 보면, 이 출광면(100U)은 유기 EL 발광장치(100)의 주면에 평행한 평탄면일 수 있다. 그래서, 이하의 설명에 있어서 출광면(100U)에 대해 평행 또는 수직이라는 것은 별도로 언급하지 않는 한, 오목부 또는 볼록부를 무시하고 거시적으로 본 출광면(100U)에 대해 평행 또는 수직인 것을 말한다. 또한, 본 실시형태에 있어서, 유기 EL 발광장치(100)는 별도로 언급하지 않는 한, 출광면(100U)이 수평 방향에 대해 평행하고, 또 위를 향하도록 올려 놓은 상태로 설명한다. 또한, 구성 요소가 「평행」 또는 「수직」이라는 것은 본 발명의 효과를 손상시키지 않는 범위, 예를 들면 ±5°의 범위 내에서 오차를 포함하고 있어도 좋다.
출광면(100U)에 형성된 조열상의 요철 구조(170)는 출광면(100U)에 대해 평행한 방향으로 연재하는 복수의 오목부 또는 볼록부를 포함한다. 통상, 이들 오목부 또는 볼록부는 모두 동일한 방향으로 연재하고 있다. 또한, 이들 오목부 또는 볼록부는 본 발명의 효과를 크게 손상시키지 않는 한, 틈을 두고 형성되어 있어도 되지만, 통상은 빈틈없이 나란히 형성되어 있다. 또한, 오목부 또는 볼록부의 형상은 임의이며, 예를 들면, 오목부 또는 볼록부가 연재하는 방향에 수직인 평면에서 당해 오목부 또는 볼록부를 절개한 단면의 형상이 다각형상, 원 또는 타원의 일부의 형상이라도 좋다. 구체예를 들면, 상기 단면의 형상이 삼각 형상인 경우, 오목부 또는 볼록부는 프리즘이 된다. 또한, 상기 단면의 형상이 원 또는 타원의 일부의 형상인 경우, 오목부 또는 볼록부는 렌티큘러 렌즈가 된다.
본 실시예에서는 요철 구조(170)가 일 방향으로 연재하는 복수의 볼록부로서의 프리즘(171)의 집합으로 이루어진 예를 나타내어 설명한다. 각 프리즘(171)은 프리즘(171)이 연재하는 방향에 수직인 평면에서 상기 프리즘(171)을 절개한 단면의 형상이 이등변삼각형이다. 또한, 이들 프리즘(171)은 출광면(100U)의 전면에 서로 평행하게 빈틈없이 나열되어 있다.
도 2는 본 발명의 제1 실시형태에 따른 유기 EL 발광장치(100)의 요철 구조층(111)의 단면을 모식적으로 도시한 단면도이다.
도 2에 도시한 바와 같이, 요철 구조(170)에 포함되는 프리즘(171)의 꼭지각(θ171)은 바람직하게는 10° 이상, 보다 바람직하게는 20° 이상, 특히 바람직하게는 30° 이상이고, 바람직하게는 80° 이하, 보다 바람직하게는 70° 이하, 특히 바람직하게는 65° 이하이다. 프리즘(171)의 꼭지각(θ171)을 상기 범위의 하한치 이상으로 하는 것에 의해 프리즘(171)의 파손을 억제할 수 있고, 또한 상한치 이하로 하는 것에 의해 유기 EL 발광장치(100)의 광취출 효율을 높일 수 있다.
프리즘(171)의 치수는 본 발명의 효과를 크게 손상시키지 않는 범위에서 임의로 설정할 수 있다. 예를 들면, 프리즘(171)의 피치(P171)는, 통상 1μm 이상, 바람직하게는 5μm 이상, 보다 바람직하게는 10μm 이상이고, 통상 500μm 이하, 바람직하게는 100μm 이하, 보다 바람직하게는 50μm 이하이다. 또한, 프리즘(171)의 높이(또는 깊이)(H171)는 통상 1μm 이상, 바람직하게는 5μm 이상, 보다 바람직하게는 10μm 이상이며, 통상 500μm 이하, 바람직하게는 100μm 이하, 보다 바람직하게는 50μm 이하이다. 프리즘(171)의 치수를 이와 같은 범위로 함으로써 유기 EL 발광장치(100)의 광취출 효율을 높일 수 있다.
요철 구조층(111)의 재료의 예로서는, 통상 투명한 재료를 사용한다. 여기서 재료가 「투명」하다는 것은 당해 재료가 광학부재에 사용하기에 적합한 정도의 광선 투과율을 가지는 것을 의미하며, 예를 들면, 당해 재료의 1mm 두께 환산에서의 전 광선 투과율이 통상 80% 이상, 바람직하게는 90% 이상인 것을 의미한다. 또한, 전 광선 투과율은 JIS K7361-1997에 준거하여 측정할 수 있다.
투명한 재료의 구체예로서는 각종 수지를 들 수 있다. 이러한 수지로서는, 예를 들면 열가소성 수지; 열경화성 수지; 및 자외선 경화성 수지 및 전자선 경화성 수지 등의 에너지선 경화성 수지;를 들 수 있다. 그 중에서도 열가소성 수지는 열에 의한 변형이 용이하기 때문에 바람직하다. 또한, 자외선 경화성 수지는 경화성이 높고, 효율이 좋기 때문에 요철 구조층(111)의 효율적인 형성이 가능하므로 바람직하다. 열가소성 수지로서는, 예를 들면, 폴리에스테르 수지, 폴리아크릴레이트 수지, 시클로올레핀 수지를 들 수 있다. 또한, 자외선 경화성 수지로서는 예를 들면, 에폭시 수지, 아크릴 수지, 우레탄 수지, 엔/티올 수지, 이소시아네이트 수지를 들 수 있다. 또한, 이들 수지는 복수개의 중합성 관능기를 가지는 중합체를 포함하는 것이 바람직하다. 또한, 이것들은 1 종류 단독이라도 좋고, 2 종류 이상을 임의의 비율로 조합하여 사용해도 좋다.
또한, 요철 구조층(111)의 재료는 요철 구조(170)를 형성하기 쉽고, 또 요철 구조(170)의 내찰상성을 얻기 쉽다는 관점에서 경화시의 경도가 높은 재료가 바람직하다. 구체적으로는 7μm의 막 두께의 층을 요철 구조가 없는 상태로 형성했을 때의 연필 경도가 HB 이상의 재료가 바람직하고, H 이상의 재료가 더 바람직하며, 2H 이상의 재료가 더 바람직하다.
요철 구조층(111)의 두께(T111)는 바람직하게는 1μm 이상, 보다 바람직하게는 5μm 이상이며, 10μm 이상으로 해도 좋다. 또한, 요철 구조층(111)의 두께(T111)는 바람직하게는 500μm 이하, 보다 바람직하게는 100μm 이하이며, 50μm 이하로 해도 좋다. 요철 구조층(111)의 두께(T111)를 상기 범위의 상한치 이하로 하는 것에 의해 경화 수축에 의한 요철 구조층(111)의 컬 등의 변형을 방지하여, 양호한 형상의 요철 구조층(111)을 실현할 수 있다.
도 1에 도시한 기재 필름층(112)은 임의의 층이며, 통상, 투명한 재료의 필름으로 이루어진다. 기재 필름층(112)은 요철 구조층(111)과 동일한 재료에 의해 형성해도 좋다. 그러나, 기재 필름층(112)을 요철 구조층(111)과 다른 재료로 형성함으로써 다양한 특성을 가진 출광면 구조층(110)을 얻을 수 있다. 예를 들면, 요철 구조층(111)을 경도가 높은 재료로 형성하고, 또한 기재 필름층(112)을 유연성을 가진 재료로 형성하는 것이 바람직하다. 이와 같이 재료를 조합하는 것에 의해 요철 구조층(111)의 형성시의 기재 필름층(112)의 취급성을 향상시킬 수 있다. 또한, 요철 구조층(111)을 형성한 후의 출광면 구조층(110)의 취급성을 높일 수 있다. 또한, 출광면 구조층(110)의 내구성을 높일 수 있다. 그 때문에, 고성능의 유기 EL 발광장치(100)를 용이하게 제조할 수 있다.
기재 필름층(112)의 재료의 예로서는 지환식 올레핀 폴리머, 폴리에스테르 등을 들 수 있다. 또한, 이것들은 1 종류를 단독으로 사용해도 좋고, 2 종류 이상을 임의의 비율로 조합하여 사용해도 좋다.
기재 필름층(112)의 굴절률은 제1 광산란층(120)의 바인더의 굴절률에 가까운 것이 바람직하다. 이하, 제1 광산란층(120)의 바인더를 적절히 「제1 바인더」라고 하는 경우가 있다. 기재 필름층(112)의 굴절률과 제1 바인더의 굴절률의 구체적인 차는 바람직하게는 0.15 이하, 보다 바람직하게는 0.1 이하, 더 바람직하게는 0.05 이하이다. 이에 의해 유기 EL 발광장치(100)의 광취출 효율을 높일 수 있다. 여기서, 굴절률은 엘립소미터(예를 들면, 제이·에이·울라움재팬가부시키가이샤제「M-2000」)에 의해 측정할 수 있다.
기재 필름층(112)의 두께는 20μm~300μm 인 것이 바람직하다.
상기와 같은 출광면 구조층(110)의 제조 방법에 제한은 없다. 예를 들면, 기재 필름층(112)의 면(112U) 상에 상술한 요철 구조층(111)의 재료를 사용한 포토폴리머법(2P법)에 의해 요철 구조층(111)을 형성하여, 출광면 구조층(110)을 제조할 수 있다.
[1.2. 제1 광산란층(120)]
(1.2.1. 제1 광산란층(120)이 만족하는 요건)
도 1에 도시한 바와 같이, 제1 광산란층(120)은 요철 구조층(111)과 제2 광산란층(140)의 사이에 설치되는 층이며, 제1 광산란 입자 및 제1 바인더를 포함한다. 또한, 제1 광산란층(120)은 하기 요건(A) 및 요건(B)을 만족한다.
요건(A): 제1 광산란 입자의 평균 입자경이 0.1μm~2μm이다.
요건(B): 제1 광산란층(120)에 있어서의 광산란의 평균 자유 행정(L1), 및 제1 광산란층(120)의 두께(D1)가 D1/L1<15를 만족한다.
유기 EL 발광장치(100)는, 상기 요건(A) 및 요건(B)를 만족하는 제1 광산란층(120)을 광산란 구조로서의 제2 광산란층(140)과 조합하여 구비함으로써 요철 구조층(111)에 형성된 요철 구조(170)로서 조열상의 요철 구조를 채용하면서, 높은 광취출 효율을 실현할 수 있다.
이하, 이들 요건에 대해 상세히 설명한다.
우선, 요건(A)를 설명한다.
제1 광산란 입자의 평균 입자경은 통상 0.1μm 이상, 바람직하게는 0.4μm 이상, 보다 바람직하게는 0.5μm 이상이며, 통상 2μm 이하, 바람직하게는 1μm 이하, 보다 바람직하게는 0.9μm 이하이다. 본 명세서에서 평균 입자경이란 별도로 언급하지 않는 한, 체적 평균 입자경을 말한다. 체적 평균 입자경은 레이저 회절법으로 측정된 입자경 분포에 있어서 소경(小經) 측에서 계산한 누적 체적이 50%가 되는 입자경이다. 제1 광산란 입자의 평균 입자경을 상기 범위의 하한치 이상으로 하는 것에 의해 산란시켜야 할 광의 파장보다 제1 광산란 입자의 입자경을 안정적으로 크게 할 수 있으므로, 제1 광산란 입자에 의해 가시광을 안정적으로 산란시킬 수 있다. 또한, 상한치 이하로 하는 것에 의해 입자경을 작게 할 수 있으므로 제1 광산란 입자에 닿은 광을 보다 광범위한 범위로 반사시킬 수 있기 때문에, 제1 광산란 입자에 의해 가시광을 효율적으로 산란시킬 수 있다.
계속해서, 요건(B)를 설명한다.
제1 광산란층(120)은 D1/L1이 통상 15 미만, 바람직하게는 6 미만, 보다 바람직하게는 4.5 미만이다. D1/L1을 이와 같은 범위로 함으로써 유기 EL 발광장치(100)의 광취출 효율을 효과적으로 높일 수 있다. 여기서, 「D1」은 제1 광산란층(120)의 두께를 나타낸다. 또한, 「L1」은 제1 광산란층(120)에 있어서의 광산란의 평균 자유 행정을 나타낸다. D1/L1의 하한은 특별히 제한은 없지만, 통상 0보다 크고, 바람직하게는 0.5보다 크며, 보다 바람직하게는 1.0보다 크다. 이에 의해, 상한일 때와 마찬가지로 광취출 효율을 높일 수 있다.
일반적으로, 바인더 및 당해 바인더 중에 분산되는 광산란 입자를 포함하는 광산란층에 있어서의 광산란의 평균 자유 행정(L)은, 「평균 자유 행정(L)=1/(광산란 입자의 수 밀도×산란 단면적)」으로 산출된다.
광산란 입자의 수 밀도는 단위체적당 광산란 입자의 수이다. 광산란 입자의 수 밀도의 계산에는, 통상 광산란 입자의 1 개당 체적값을 이용한다. 광산란 입자의 1 개당 체적값을 구하는 경우, 광산란 입자의 입자경을 이용하는 경우가 있다. 일반적으로 광산란 입자의 입자경에는 분포가 있으므로, 광산란 입자의 수 밀도의 계산에 이용하는 입자경으로서는 광산란 입자의 체적 평균 입자경을 대표값으로서 이용할 수 있다. 또한, 광산란 입자의 1 개당 체적값의 계산의 간단화를 위해, 광산란 입자의 형상은 구라고 가정하여 계산할 수 있다.
산란 단면적은 미 산란 이론(MIE THEORY)에 의해 구할 수 있다. 미 산란 이론은 똑같은 굴절률을 가진 매체(매트릭스) 중에 상기 매체와 다른 굴절률을 가진 구형 입자가 존재하는 경우에 대해, 맥스웰의 전자방정식의 해를 구한 것이다. 구형 입자가 광산란 입자에 상당하고, 매체가 바인더에 상당한다. 이 이론에 의하면, 상기 산란 단면적은 「산란 단면적=산란 효율(K(α))×구형 입자의 실제 단면적(πr2)」으로 산출된다.
여기서, 산란광의 각도에 의존한 강도 분포(I(α, θ))는 하기 수학식 1로 나타내어진다. 또한, 산란 효율(K(α))은 하기 수학식 2로 나타내어진다. 또한, α는 하기 수학식 3으로 나타내어지고, 매체 중에서의 광의 파장(λ)으로 규격화된 구형 입자의 반경(r)에 상당하는 양이다. 각도(θ)는 산란각이며, 입사광의 진행 방향과 동일 방향을 θ=180°로 한다. 또한, 수학식 1에 있어서 i1 및 i2는 수학식 4로 나타내어진다. 그리고, 수학식 2~수학식 4에 있어서 아래첨자 ν가 있는 a 및 b는 수학식 5로 나타내어진다. 위첨자 1 및 아래첨자 ν를 붙인 P(cosθ)는, 르장드르(Legendre)의 다항식으로 이루어진다. 아래첨자 ν가 있는 a 및 b는 1차 및 2차 레카티-베셀(Recatti-Bessel) 함수 Ψv 및 ζv(단, v는 아래첨자 ν를 의미한다.)와 그 도함수로 이루어진다. m은 매트릭스를 기준으로 한 구형 입자의 상대 굴절률이고, m=nscatter/nmatrix이다. nscatter는 구형 입자의 굴절률을 나타낸다. 또한, nmatrix는 매체의 굴절률을 나타낸다.
Figure pct00001
Figure pct00002
Figure pct00003
Figure pct00004
Figure pct00005
예를 들면, 굴절률 1.56의 바인더와, 광산란 입자로서 굴절률 1.43의 실리콘 입자 약 10.6 중량%(8 체적%)를 포함하는 광산란층의 평균 자유 행정(L)을 진공 중에서의 파장 550nm의 광에 대해 상기 방법으로 계산하면, 도 3과 같이 된다. 도 3에 나타내는 예에서는 광산란층에 있어서의 광산란 입자의 체적 농도를 일정하게 하고, 광산란 입자의 입자경을 200nm, 600nm, 1000nm, 1500nm 및 2000nm으로 변화시켰을 때의 평균 자유 행정(L)을 나타내고 있다. 또한, 광산란 입자의 수밀도[개/mm3]의 계산시에는 바인더의 비중을 1g/cm3, 광산란 입자의 비중을 1.32g/cm3로 했다. 또한, 광산란 입자의 형상은 구라고 가정했다. 이와 같이 광산란 입자의 형상을 구로 가정하는 것은, 실제의 광산란 입자의 형상이 구에 가까운 경우에 적용 가능하다. 또한, 실제의 광산란 입자의 형상이 구에 가까운 형상이 아닌 경우에도, 평균 자유 행정(L)과 광산란 입자의 입자경의 경향은 크기의 문제이기 때문에 동일한 경향을 나타낸다고 생각된다.
(1.2.2. 제1 광산란 입자)
상기 요건(A) 및 (B)를 만족하는 범위에 있어서, 제1 광산란 입자로서 임의의 광산란 입자를 사용할 수 있다. 광산란 입자는 광을 산란시킬 수 있는 입자이다. 제1 광산란 입자에 의해 제1 광산란층(120)을 통과할 때 광을 산란시켜, 유기 EL 발광장치(100)의 광취출 효율을 높일 수 있다.
제1 광산란 입자로서는 무기재료를 사용해도 좋고, 유기재료를 사용해도 좋다.
제1 광산란 입자의 무기재료로서는, 예를 들면 금속 및 금속 화합물을 들 수 있다. 또한, 금속 화합물로서는, 예를 들면 금속 산화물 및 질화물을 들 수 있다. 그 구체예로서는 은, 알루미늄 등의 금속; 산화규소, 산화알루미늄, 산화지르코늄, 질화규소, 주석 첨가 산화인듐, 산화티탄 등의 금속 화합물을 들 수 있다.
또한, 제1 광산란 입자의 유기재료로서는 예를 들면, 실리콘 수지, 아크릴 수지, 및 폴리스티렌 수지 등의 수지를 들 수 있다.
이들 제1 광산란 입자의 재료는 1 종류를 단독으로 사용해도 좋고, 2 종류 이상을 임의의 비율로 조합하여 사용해도 좋다.
그 중에서도 제1 광산란 입자로서는 유기재료로 이루어진 입자가 바람직하다. 통상, 제1 광산란층(120)은 제1 광산란층(120)을 제조하기에 적합한 도공액을 사용하여 제조한다. 이 도공액에 있어서 제1 광산란 입자는 침강하기 쉽고, 그 중에서도 비중이 무거운 무기입자를 포함하는 경우에는 특히 침강을 발생시키기 쉽다. 이에 대해 유기재료로 이루어진 제1 광산란 입자는 그 침강을 발생시키기 어렵다. 그 때문에, 유기재료로 이루어진 제1 광산란 입자를 이용함으로써, 제1 광산란 입자를 치우침없이 균일하게 포함하는 제1 광산란층(120)을 실현할 수 있다. 이와 같이 제1 광산란 입자를 균일하게 포함하는 제1 광산란층(120)은, 점착성 등의 특성을 안정적으로 발현할 수 있기 때문에 바람직하다.
유기재료로 이루어진 호적한 제1 광산란 입자의 예를 상품명으로 들면, 실리콘 수지로 이루어진 입자로서는 예를 들면, 상품명「XC-99」(모멘티브·퍼포먼스·머티리얼즈사제, 체적 평균 입자경 0.7μm)을 들 수 있다. 또한, 아크릴 수지로 이루어진 입자로서는 예를 들면, 상품명 「MP 시리즈」(소켄카가쿠사제, 체적 평균 입자경 0.8μm)를 들 수 있다. 또한, 폴리스티렌 수지로 이루어진 입자로서는 예를 들면, 상품명 「SX 시리즈」 (소켄카가쿠사제, 체적 평균 입자경 3.5μm)를 들 수 있다.
또한, 제1 광산란 입자는 1 종류를 단독으로 사용해도 좋고, 2 종류 이상을 임의의 비율로 조합하여 사용해도 좋다.
제1 광산란 입자의 굴절률은 통상 1.2 이상, 바람직하게는 1.3 이상, 보다 바람직하게는 1.4 이상이며, 통상 1.55 이하, 바람직하게는 1.5 이하, 보다 바람직하게는 1.45 이하이다. 제1 광산란 입자의 굴절률을 상기 범위의 하한치 이상으로 하는 것에 의해 입자경이나 막두께에 편차가 생겼을 때의 산란성의 변동을 억제할 수 있다. 또한, 상한치 이하로 하는 것에 의해 충분히 광을 산란시킬 수 있다.
제1 광산란층(120)에 있어서의 제1 광산란 입자의 비율은 바람직하게는 0.5 중량% 이상, 보다 바람직하게는 3 중량% 이상이며, 또한, 바람직하게는 40 중량% 이하, 보다 바람직하게는 20 중량% 이하이다. 제1 광산란 입자의 비율을 상기 범위로 하는 것에 의해 유기 EL 발광장치(100)의 광취출 효율을 효과적으로 높일 수 있다. 또한, 통상은 원하는 광산란 효과를 얻어, 출광면(100U)에서의 편각(polar angle) 방향에 따른 색 얼룩을 억제할 수 있다.
(1.2.3. 제1 바인더)
상기 요건(A) 및 (B)를 만족하는 범위에 있어서, 제1 바인더로서 임의의 재료를 사용할 수 있다. 제1 바인더는 제1 광산란 입자를 제1 광산란층(120)에 유지하는 기능을 가진다. 또한, 제1 광산란층(120)에 있어서 제1 광산란 입자는 제1 바인더 중에 분산되어 있다. 통상, 제1 바인더는 투명하고, 이 투명한 제1 바인더 중을 투과하는 광이 제1 바인더와 제1 광산란 입자의 계면에서 반사됨으로써 광의 산란이 이루어질 수 있다.
제1 바인더로서는 점착성을 가지는 것을 사용하는 것이 바람직하다. 이에 의해 제1 광산란층(120)에 점착성을 구비시킬 수 있다. 제1 광산란층(120)이 점착성을 가지는 것에 의해, 제1 광산란층(120)을 통해 출광면 구조층(110)과 기판층(130)을 용이하게 붙일 수 있으므로, 유기 EL 발광장치(100)의 제조를 용이하게 실시할 수 있다.
이와 같이 점착성을 가지는 제1 바인더로서는, 통상, 수지를 사용한다. 이와 같은 수지로서는 예를 들면, 점착성을 가진 점착성 재료로서 폴리머를 포함하는 점착제를 들 수 있다. 여기서, 「점착제」란 협의의 점착제뿐만 아니라 핫멜트형 점착제도 포함한다. 여기서, 협의의 점착제란 23℃에서의 전단 저장 탄성율이 1MPa 미만이고, 상온에서 점착성을 나타내는 점착제를 말한다. 또한, 핫멜트형 점착제란 23℃에서의 전단 저장 탄성율이 1MPa~500MPa이고, 상온에서 점착성을 나타내지 않는 점착제를 말한다. 그 중에서도 점착제로서는 상온에서 점착성을 나타내는 협의의 점착제를 사용하는 것이 바람직하다. 이와 같은 협의의 점착제는 압력을 가함으로써 점착이 가능한 감압식 점착제이고, 가열에 의한 열화 등의 영향을 발광층(152)에 미치지 않고 간단히 붙일 수 있다.
점착제의 예로서는 고무계 점착제, 아크릴계 점착제, 실리콘계 점착제, 우레탄계 점착제, 비닐알킬에테르계 점착제, 폴리비닐알코올계 점착제, 폴리비닐피롤리돈계 점착제, 폴리아크릴아미드계 점착제, 및 셀룰로오스계 점착제 등을 들 수 있다. 이것들은 1 종류를 단독으로 사용해도 좋고, 2 종류 이상을 임의의 비율로 조합하여 사용해도 좋다. 그 중에서도 투명성, 내후성, 및 내열성 등의 특성이 우수한 아크릴계 점착제가 바람직하다.
아크릴계 점착제는 일반적으로 점착성 재료로서 아크릴 폴리머를 포함한다. 아크릴 폴리머란 아크릴 모노머를 중합하여 형성되는 구조를 가지는 구조 단위를 포함하는 폴리머이다. 이와 같은 아크릴 폴리머로서는, 예를 들면 아크릴 모노머를 중합하여 이루어지는 폴리머; 또는 아크릴 모노머 및 이것과 공중합할 수 있는 모노머의 혼합물(모노머 혼합물)을 중합하여 이루어진 폴리머를 들 수 있다.
아크릴 모노머의 예로서는 알킬(메트)아크릴레이트를 들 수 있다. 여기서, (메트)아크릴레이트는 아크릴레이트, 메타크릴레이트, 및 이들의 조합을 포함한다. 알킬(메트)아크릴레이트의 알킬기의 평균 탄소수는 바람직하게는 1 이상, 보다 바람직하게는 3 이상이고, 바람직하게는 12 이하, 보다 바람직하게는 8 이하이다. 알킬(메트)아크릴레이트의 구체예로서는 메틸(메트)아크릴레이트, 에틸(메트)아크릴레이트, 부틸(메트)아크릴레이트, 2-에틸헥실(메트)아크릴레이트, 및 이소옥틸(메트)아크릴레이트를 들 수 있다. 또한, 이것들은 1 종류를 단독으로 사용해도 좋고, 2 종류 이상을 임의의 비율로 조합하여 사용해도 좋다.
아크릴 모노머와 공중합할 수 있는 모노머로서는 관능기를 가지는 모노머, 질소 원자 함유 모노머, 및 개질 모노머를 바람직하게 예로 들 수 있다.
관능기를 가지는 모노머의 예로서는 카르복실기를 가진 모노머, 수산기를 가진 모노머, 및 에폭시기를 가진 모노머를 들 수 있다. 카르복실기를 가진 모노머의 예로서는 아크릴산, 메타크릴산, 푸마르산, 말레산, 및 이타콘산을 들 수 있다. 수산기를 가지는 모노머의 예로서는 2-히드록시에틸(메트)아크릴레이트, 히드록시부틸(메트)아크릴레이트, 히드록시헥실(메트)아크릴레이트, 및 N-메틸올(메트)아크릴아미드를 들 수 있다. 에폭시기를 가지는 모노머의 예로서는 글리시딜(메트)아크릴레이트를 들 수 있다. 아크릴 모노머와 관능기를 가지는 모노머를 조합하여 사용하는 경우, 양자의 비율은 아크릴 모노머 및 관능기를 가지는 모노머의 합계를 100 중량%로 하여, 아크릴 모노머가 60 중량%~99.8 중량%이고, 관능기를 가지는 모노머가 40 중량%~0.2 중량%인 것이 바람직하다.
질소 원자 함유 모노머의 예로서는 (메트)아크릴아미드, N,N-디메틸(메트)아크릴아미드, N,N-디에틸(메트)아크릴아미드, (메트)아크릴로일몰포린, (메트)아세토니트릴, 비닐피롤리돈, N-시클로헥실말레이미드, 이타콘이미드, 및 N,N-디메틸아미노에틸(메트)아크릴아미드 등을 들 수 있다. 아크릴 모노머와 질소 원자 함유 모노머를 조합하여 사용하는 경우, 양자의 비율은 아크릴 모노머 및 질소 원자 함유 모노머의 합계를 100 중량%로 하여 아크릴 모노머가 60 중량%~99.8 중량%이고, 질소 원자 함유 모노머가 40 중량%~0.2 중량%인 것이 바람직하다.
개질 모노머의 예로서는 아세트산비닐 및 스티렌을 들 수 있다. 아크릴 모노머와 개질 모노머를 조합하여 사용하는 경우, 양자의 비율은 아크릴모노머 및 개질 모노머의 합계를 100 중량%로 하여, 아크릴모노머가 60 중량%~99.8 중량%이고, 개질 모노머가 40 중량%~0.2 중량%인 것이 바람직하다.
이들 아크릴 모노머와 공중합할 수 있는 모노머는 1 종류를 단독으로 사용해도 좋고, 2 종류 이상을 임의의 비율로 조합하여 사용해도 좋다.
점착성 재료로서의 폴리머의 양은 제1 바인더의 전량에 대한 비율로서, 바람직하게는 10 중량% 이상, 보다 바람직하게는 20 중량% 이상이고, 바람직하게는 80 중량% 이하, 보다 바람직하게는 70 중량% 이하이다.
제1 바인더는 고굴절 나노입자를 포함하고 있어도 좋다. 고굴절 나노입자를 사용함으로써 제1 바인더의 굴절률을 용이하게 조정할 수 있다. 예를 들면, 굴절률이 낮은 점착제에 고굴절 나노입자를 포함시킴으로써 당해 점착제의 굴절률을 높일 수 있다. 이와 같은 고굴절 나노입자로서는 통상, 평균 입자경이 작고, 또한 고굴절 나노입자를 포함하지 않는 점착제보다 높은 굴절률을 가진 입자를 사용한다. 구체적으로는 체적 평균 입자경이 100nm 미만이고, 또한 1.6 이상의 굴절률을 가진 입자를 사용할 수 있다.
고굴절 나노입자의 예로서는 무기재료로 이루어진 입자, 및 굴절률이 1.6 이상의 유기 재료로 이루어진 입자를 들 수 있다. 무기재료의 예로서는 지르코니아, 티타니아, 산화주석, 산화아연 등의 산화물; 티탄산바륨, 티탄산스트론튬 등의 티탄산염; CdS, CdSe, ZnSe, CdTe, ZnS, HgS, HgSe, PdS, SbSe 등의 황화물, 셀렌화물 및 텔루르화물 등을 들 수 있다. 또한, 굴절률이 1.6 이상인 유기재료의 예로서는 폴리스티렌 수지 등을 들 수 있다. 이것들은 1 종류를 단독으로 사용해도 좋고, 2 종류 이상을 임의의 비율로 조합하여 사용해도 좋다. 또한, 이들 고굴절 나노입자의 표면은 분산성을 높이기 위한 각종 관능기, 실란 커플링제 등에 의해 표면 수식되어 있어도 좋다.
그 중에서도 고굴절 나노입자로서는 반응성 수식 금속 산화물 입자가 바람직하다. 반응성 수식 금속 산화물 입자란 금속 산화물과 그 표면을 수식하는 반응성 관능기를 가지는 유기물을 포함하는 입자를 말한다. 보다 구체적으로는 반응성 수식 금속 산화물 입자는 금속 산화물 입자와, 당해 입자의 표면을 수식하는 반응성 관능기를 가지는 유기물을 포함하는 피복 입자이다.
반응성 관능기를 가진 유기물에 있어서의 반응성 관능기는 금속 산화물 입자와 수소 결합 등의 상호 작용을 가진 상태에 있어도 좋고, 그와 같은 상태가 아니라 다른 물질과 상호 작용할 수 있는 상태에 있어도 좋다.
반응성 관능기의 예로서는 수산기, 인산기, 카르복실기, 아미노기, 알콕시기, 이소시아네이트기, 산 할라이드, 산 무수물, 글리시딜기, 클로로실란기, 및 알콕시실란기를 들 수 있다. 이것들은 1 종류를 단독으로 사용해도 좋고, 2 종류 이상을 임의의 비율로 조합하여 사용해도 좋다.
또한, 반응성 관능기를 가진 유기물로서는, 특히 이소시아네이트기를 가진 유기물이 금속 산화물과 주위의 물질과의 안정성을 향상시킬 수 있으므로 바람직하다. 이소시아네이트기를 가진 유기물의 예로서는 아크릴옥시메틸이소시아네이트, 메타크릴옥시메틸이소시아네이트, 아크릴옥시에틸이소시아네이트, 메타크릴옥시에틸이소시아네이트, 아크릴옥시프로필이소시아네이트, 메타크릴옥시프로필이소시아네이트, 1,1-비스(아크릴옥시 메틸)에틸이소시아네이트를 들 수 있다. 또한, 이것들은 1 종류를 단독으로 사용해도 좋고, 2 종류 이상을 임의의 비율로 조합하여 사용해도 좋다.
반응성 수식 금속 산화물 입자에 포함되는 금속 산화물의 예로서는 산화티탄, 산화아연, 산화지르코늄, 산화안티몬, 주석 도핑 산화인듐(ITO), 안티몬 도핑 산화주석(ATO), 불소 도핑 산화주석(FTO), 인 도핑 산화주석(PTO), 안티몬산 아연(AZO), 인듐 도핑 산화아연(IZO), 알루미늄 도핑 산화아연, 갈륨 도핑 산화아연, 산화세륨, 산화알루미늄 및 산화주석을 들 수 있다. 또한, 이것들은 1 종류를 단독으로 사용해도 좋고, 2 종류 이상을 임의의 비율로 조합하여 사용해도 좋다.
반응성 수식 금속 산화물 입자에 있어서, 반응성 관능기를 가지는 유기물의 비율은 금속 산화물 100 중량부에 대해 1 중량부~40 중량부로 할 수 있다.
반응성 수식 금속 산화물 입자는 예를 들면, 금속 산화물의 입자, 반응성 관능기를 가지는 유기물, 유기용매 및 필요에 따라서 임의의 첨가제를 혼합하고, 추가로 얻어진 혼합물에 필요에 따라서 초음파 처리 등의 처리를 실시하는 것에 의해 유기용매 중에 입자가 분산된 현탁액으로서 얻을 수 있다.
유기용매의 예로서는 메틸에틸케톤, 메틸이소부틸케톤, 아세톤, 시클로헥사논 등의 케톤류, 벤젠, 톨루엔, 크실렌, 에틸벤젠 등의 방향족 탄화수소, 메탄올, 에탄올, 이소프로필알코올, n-부탄올, iso-부탄올 등의 알코올류, 에틸렌글리콜모노메틸에테르, 에틸렌글리콜모노에틸에테르, 에틸렌글리콜모노부틸에테르, 디에틸렌글리콜모노메틸에테르, 디에틸렌글리콜모노에틸에테르 등의 에테르류, 아세트산에틸, 아세트산부틸, 락트산에틸, γ-부티로락톤, 프로필렌글리콜모노메틸에테르아세테이트, 프로필렌글리콜모노에틸에테르아세테이트 등의 에스테르류, 디메틸포름아미드, N,N-디메틸아세토아세트아미드, N-메틸피롤리돈 등의 아미드류를 들 수 있다. 유기 용제는 1 종류를 단독으로 사용해도 좋고, 2 종류 이상을 임의의 비율로 조합하여 사용해도 좋다.
임의의 첨가제의 예로서는 금속 킬레이트제를 들 수 있다. 또한, 첨가제는 1 종류를 단독으로 사용해도 좋고, 2 종류 이상을 임의의 비율로 조합하여 사용해도 좋다.
반응성 수식 금속 산화물 입자를 유기용매 중에 입자가 분산된 현탁액으로서 얻는 경우, 당해 현탁액을 그대로 제1 바인더의 제조에 제공하는 것이 제조의 간편성 등의 관점에서 바람직하다. 이 경우, 상기 현탁액은 용매의 양 등의 조건을 조정함으로써, 반응성 수식 금속 산화물 입자를 1 중량%~50 중량%로 포함하도록 조정되어 있는 것이 바람직하다.
혼합시에는 비즈밀 등의 혼합기를 이용하는 것이 바람직하다. 이러한 혼합에 의해 이차 입자 또는 그 이상의 고차 입자를 일차 입자 수준으로 분쇄하고, 일차 입자의 상태에서 표면을 처리할 수 있다. 이에 의해 균일한 표면 처리를 실시할 수 있다.
또한, 혼합물에는 필요에 따라서 초음파 처리를 실시하는 것이 바람직하다. 초음파 처리는 예를 들면, 초음파 세정기, 초음파 호모지나이저, 초음파 분산기 등의 장치를 이용하여 실시할 수 있다. 이러한 처리에 의해 양호한 현탁액을 얻을 수 있다.
반응성 수식 금속 산화물 입자로서는 시판의 입자를 사용해도 좋다. 금속 산화물로서 ZrO2를 포함하는 반응성 수식 금속 산화물 입자의 슬러리의 예로서는, 상품명 「ZR-010」(가부시키가이샤 솔라제, 용매: 메틸에틸케톤, 입자 함유 비율 30%, 표면을 수식하는 반응성 관능기를 가지는 유기물: 중합성 관능기를 가지는 이소시아네이트, 체적 평균 입자경 15nm)을 들 수 있다. 금속 산화물로서 TiO2를 포함하는 반응성 수식 금속 산화물 입자의 슬러리의 예로서는, 상품명 「NOD-742GTF」(나가세켐텍스 가부시키가이샤제, 용매: 폴리에틸렌글리콜모노메틸에테르, 입자 함유 비율 30%, 체적 평균 입자경 48nm)을 들 수 있다.
또한, 고굴절 나노입자는 1 종류를 단독으로 사용해도 좋고, 2 종류 이상을 임의의 비율로 조합하여 사용해도 좋다.
고굴절 나노입자의 체적 평균 입자경은 바람직하게는 5nm 이상, 보다 바람직하게는 10nm 이상, 특히 바람직하게는 15nm 이상이며, 또한, 바람직하게는 100nm 미만, 보다 바람직하게는 50nm 이하이다. 고굴절 나노입자의 체적 평균 입자경을 상기 범위의 상한치 이하로 함으로써 제1 광산란층의 착색을 작게 하여 광투과율을 향상시킬 수 있다. 또한, 이와 같은 크기의 고굴절 나노입자는 그 입자의 분산이 용이하다. 여기서, 고굴절 나노입자가 응집하여 이차 입자 또는 그 이상의 고차 입자를 구성하는 경우, 상기 체적 평균 입자경의 범위는 일차 입자경의 범위로 할 수 있다.
제1 바인더에 있어서, 고굴절 나노입자의 비율은 제1 바인더의 전량에 대한 비율로서 바람직하게는 20 중량% 이상, 보다 바람직하게는 30 중량% 이상이며, 또한, 바람직하게는 80 중량% 이하, 보다 바람직하게는 70 중량% 이하이다. 고굴절 나노입자의 비율을 상기 범위의 하한치 이상으로 하는 것에 의해 제1 바인더의 굴절률을 올릴 수 있다. 또한, 상한치 이하로 함으로써 제1 바인더의 경도의 상승을 억제할 수 있고, 또한 점착력의 저하를 억제할 수 있다. 고굴절 나노입자로서 상기와 같은 미소한 입자를 사용하면, 입자 표면적의 총계가 커지고, 제1 바인더에 포함되는 폴리머 분자쇄 또는 모노머 분자와 상호 작용함으로써 점착력에 영향을 미칠 가능성이 있다. 따라서, 고굴절 나노입자의 양은 전술한 바와 같은 범위에 들어가게 하는 것이 바람직하다.
제1 바인더는 가소제를 포함하고 있어도 좋다. 가소제를 사용하는 것에 의해 제1 바인더의 점도를 낮추고, 제1 광산란층(120)의 점착성을 높일 수 있다. 특히, 제1 바인더가 고굴절 나노입자를 포함하는 경우, 제1 바인더의 점도가 높아져 제1 광산란층(120)의 점착성이 저하하는 경향이 있으므로, 가소제를 사용하는 것이 바람직하다.
가소제로서는 예를 들면, 폴리부텐, 비닐에테르 화합물, 폴리에테르 화합물(폴리알킬렌옥시드 및 관능화 폴리알킬렌옥시드를 포함), 에스테르 화합물, 폴리올 화합물(예를 들면, 글리세린), 석유 수지, 수첨 석유 수지 및 스티렌계 화합물(예를 들면, α-메틸스티렌) 등을 들 수 있다. 그 중에서도 점착성 재료와의 혼화성이 양호하고, 또한 굴절률이 비교적 높은 것 때문에 에스테르 화합물이 바람직하고, 특히 안식향산계, 프탈산계 등과 같은 방향족환을 포함하는 에스테르 화합물이 바람직하다.
가소제로서 사용할 수 있는 안식향산 에스테르로서는 예를 들면, 디에틸렌글리콜디벤조에이트, 디프로필렌글리콜디벤조에이트, 벤질벤조에이트, 및 1,4-시클로헥산디메탄올디벤조에이트를 들 수 있다. 그 중에서도 특히 바람직한 것으로서는, 예를 들면, 디프로필렌글리콜디벤조에이트 및 벤질벤조에이트 등의 안식향산계의 에스테르 화합물; 디메틸프탈레이트, 디에틸프탈레이트, 디부틸프탈레이트, 부틸벤질프탈레이트, 디시클로헥실프탈레이트, 및 에틸프탈릴에틸글리콜레이트 등의 프탈산계의 에스테르 화합물을 들 수 있다. 또한, 시판의 가소제의 예로서는, 상품명 「BENZOFLEX 9-88SG」(이스트만사제)를 들 수 있다. 또한, 가소제는 1 종류를 단독으로 사용해도 좋고, 2 종류 이상을 임의의 비율로 조합하여 사용해도 좋다.
제1 바인더에 있어서, 가소제의 비율은 폴리머 100 중량부에 대해, 바람직하게는 1 중량부 이상, 보다 바람직하게는 5 중량부 이상이며, 또한, 바람직하게는 35 중량부 이하, 보다 바람직하게는 30 중량부 이하이다.
제1 바인더의 굴절률은 통상 1.5 이상, 바람직하게는 1.52 이상, 보다 바람직하게는 1.55 이상이며, 통상 1.7 이하, 바람직하게는 1.65 이하, 보다 바람직하게는 1.6 이하이다. 제1 바인더의 굴절률을 상기 범위의 하한치 이상으로 함으로써 적은 양의 제1 광산란 입자에 의해 D1/L1의 값을 적합한 범위로 용이하게 조정할 수 있다. 그 때문에, 제1 광산란 입자의 양이 과잉이 되는 것을 방지할 수 있으므로, 제1 광산란층(120)의 표면을 평활하게 하거나 제1 광산란층(120)의 점착성을 크게 하거나 하는 것이 용이하다. 또한, 상한치 이하로 함으로써 점착성의 경시 변화를 억제하거나 층을 유연하게 하거나 할 수 있다.
제1 광산란층(120)은 제1 광산란 입자 및 제1 바인더만에 의해 형성되어 있는 것이 바람직하다. 따라서, 제1 광산란층(120)에 있어서의 제1 바인더의 양은 제1 광산란 입자의 비율과 제1 바인더의 비율의 합계가 100 중량%가 되도록 설정하는 것이 바람직하다.
(1.2.4. 제1 광산란층(120)의 두께)
제1 광산란층(120)의 두께(D1)는 통상 5μm 이상, 바람직하게는 10μm 이상, 보다 바람직하게는 15μm 이상이며, 통상 50μm 이하, 바람직하게는 40μm 이하, 보다 바람직하게는 25μm 이하이다. 제1 광산란층(120)의 두께를 상기 범위의 하한치 이상으로 하는 것에 의해 광을 충분히 산란할 수 있다. 또한, 상한치 이하로 하는 것에 의해 평평한 제1 산란층의 면상(面狀)을 형성할 수 있다.
(1.2.5. 제1 광산란층(120)의 제작 방법)
제1 광산란층(120)은 예를 들면, 제1 광산란층(120)을 형성하기에 적합한 도공액을 원하는 지지면에 도포하고, 필요에 따라서 건조 처리 등의 경화를 위한 처리를 실시하는 것에 의해 제작할 수 있다. 이 때, 도공액으로서는 제1 광산란 입자 및 제1 바인더를 포함하는 액상의 조성물을 사용할 수 있다.
또한, 도공액은 필요에 따라서 임의의 성분을 포함하고 있어도 좋다. 임의의 성분으로서는 예를 들면, 실란 커플링제 및 경화제 등의 첨가제; 및 용매 등을 들 수 있다.
실란 커플링제로서는 예를 들면, 비닐트리메톡시실란, 비닐트리에톡시실란, 2-(3,4-에폭시시클로헥실)에틸트리메톡시실란, 3-글리시독시프로필메틸디메톡시실란, 3-글리시독시프로필트리메톡시실란, 3-글리시독시프로필메틸디에톡시실란, 3-글리시독시프로필트리에톡시실란, p-스티릴트리메톡시실란, 3-메타크릴옥시프로필메틸디메톡시실란, 3-메타크릴옥시프로필트리메톡시실란, 3-메타크릴옥시프로필메틸디에톡시실란, 3-메타크릴옥시프로필트리에톡시실란, 3-아크릴옥시프로필트리메톡시실란, N-2-(아미노에틸)-3-아미노프로필메틸디메톡시실란, N-2-(아미노에틸)-3-아미노프로필트리메톡시실란, N-2-(아미노에틸)-3-아미노프로필트리에톡시실란, 3-아미노프로필트리메톡시실란, 3-아미노프로필트리에톡시실란, 3-트리에톡시실릴-N-(1,3-디메틸-부틸리덴)프로필아민, N-페닐-3-아미노프로필트리메톡시실란, 3-우레이도프로필트리에톡시실란, 3-메르캅토프로필메틸디메톡시실란, 3-메르캅토프로필트리메톡시실란, 비스(트리에톡시실릴프로필)테트라설파이드, 및 3-이소시아네이트프로필트리에톡시실란을 들 수 있다. 또한, 시판의 실란 커플링제의 예로서는 상품명 「KBM-803」(신에츠카가쿠코교 가부시키가이샤제)을 들 수 있다. 실란 커플링제는 1 종류를 단독으로 사용해도 좋고, 2 종류 이상을 임의의 비율로 조합하여 사용해도 좋다.
실란 커플링제의 양은 제1 바인더 중의 폴리머 100 중량부에 대해, 바람직하게는 0.05 중량부 이상, 보다 바람직하게는 0.2 중량부 이상이며, 또한, 바람직하게는 5 중량부 이하, 보다 바람직하게는 3 중량부 이하이다.
경화제로서는, 예를 들면 이소시아네이트 화합물을 들 수 있다. 경화제의 구체예로서는 디이소시안산이소포론을 포함하는 이소시아네이트의 부가 중합체(예를 들면, 미츠비시카가쿠사제「NY-260A」)를 들 수 있다. 경화제는 1 종류를 단독으로 사용해도 좋고, 2 종류 이상을 임의의 비율로 조합하여 사용해도 좋다.
경화제의 양은 제1 바인더 중의 폴리머 100 중량부에 대해, 바람직하게는 0.01 중량부 이상, 보다 바람직하게는 0.05 중량부 이상이며, 또한, 바람직하게는 5 중량부 이하, 보다 바람직하게는 1 중량부 이하이다.
용매의 예로서는 반응성 수식 금속 산화물 입자의 제조에 사용하는 유기용매의 예로서 든 것과 동일한 예를 들 수 있다. 또한, 용매는 1 종류를 단독으로 사용해도 좋고, 2 종류 이상을 임의의 비율로 조합하여 사용해도 좋다.
또한, 도공액에 포함되는 각 성분을 제조할 때, 그들 성분은 용매에 용해 또는 분산된 용액 또는 현탁액으로서 얻어지는 것이 있을 수 있다. 또한, 도공액에 포함되는 각 성분으로서 시판의 것을 구입한 경우에도 그들 성분은 용액 또는 현탁액으로서 얻어지는 것이 있을 수 있다. 이와 같은 경우, 상기 용액 또는 현탁액에 포함되는 용매를 도공액의 용매의 일부 또는 전부로서 사용해도 좋다.
용매의 양은 도공액의 고형분 전량 100 중량부에 대해, 바람직하게는 50 중량부 이상, 보다 바람직하게는 100 중량부 이상이며, 또한, 바람직하게는 300 중량부 이하, 보다 바람직하게는 250 중량부 이하이다. 여기서, 도공액의 고형분이란 도공액의 건조를 거쳐 잔류하는 성분을 말한다.
예를 들면, 상기 도공액을 기재 필름층(112)의 면(112D)에 도포하고, 필요에 따라서 경화를 위한 처리를 실시하여 제1 광산란층(120)을 제작해도 좋다. 이렇게 해서 얻어지는 제1 광산란층(120)은 도공액에 포함되어 있던 성분을 포함할 수 있지만, 성분의 일부가 반응에 의해 변화되어 있어도 좋고, 또 성분의 일부가 휘발하여 소실되어 있어도 좋다. 예를 들면, 건조 공정에 의해 실란 커플링제, 경화제 등의 반응성 성분이 반응하여 다른 물질로 되어 있어도 좋고, 또한 용매가 휘발하여 소실되어 있어도 좋다.
[1.3. 기판층(130)]
기판층(130)으로서는, 통상 투명 시트를 사용한다. 이 기판층의 재료의 예로서는 유리 또는 투명 수지를 사용할 수 있다. 기판층(130)에 사용할 수 있는 투명 수지의 예로서는 열가소성 수지, 열경화성 수지, 자외선 경화성 수지, 및 전자선 경화성 수지를 들 수 있고, 그 중에서도 가공이 용이하다는 점에서 열가소성 수지가 바람직하다. 열가소성 수지의 예로서는 폴리에스테르 수지, 폴리아크릴레이트 수지, 및 시클로올레핀 수지의 수지를 들 수 있다. 또한, 이것들은 1 종류를 단독으로 사용해도 좋고, 2 종류 이상을 임의의 비율로 조합하여 사용해도 좋다.
기판층(130)의 굴절률은 제1 광산란층(120)의 제1 바인더의 굴절률에 가까운 것이 바람직하다. 기판층(130)의 굴절률과 제1 바인더의 굴절률의 구체적인 차는 바람직하게는 0.15 이하, 보다 바람직하게는 0.1 이하, 더 바람직하게는 0.05 이하이다. 이에 의해 유기 EL 발광장치(100)의 광취출 효율을 높일 수 있다.
기판층(130)의 두께는, 예를 들면 수지로 이루어진 기판층(130)이면 20μm~300μm가 바람직하다. 또한, 기판층(130)이 유리로 이루어진 경우, 그 두께는 10μm~1100μm가 바람직하다. 기판층(130)은 가요성을 갖고 있어도 좋고, 갖고 있지 않아도 좋다. 따라서, 예를 들면 기판층으로서 700μm 두께의 가요성이 없는 유리를 채용해도 좋다.
[1.4. 제2 광산란층(140)]
제2 광산란층(140)은 광을 산란할 수 있는 광산란 구조로서 기능할 수 있는 층이며, 제2 광산란 입자를 포함한다. 또한, 통상, 제2 광산란층(140)은 제2 광산란 입자를 제2 광산란층(140)에 유지하기 위해, 제2 바인더를 포함한다. 이와 같은 제2 광산란층(140)에서는 제2 광산란 입자는 제2 바인더 중에 분산되어 있다. 통상, 제2 바인더는 투명하며, 이 투명한 제2 바인더 중을 투과하는 광이 제2 바인더와 제2 광산란 입자의 계면에서 반사되는 것에 의해 광의 산란이 이루어질 수 있다.
제2 광산란층(140)이 제2 광산란 입자를 포함하는 경우, 당해 제2 광산란층(140)은 (D1/L1+D2/L2)<6을 만족하는 것이 바람직하다. 여기서, 「D2」는 제2 광산란층(140)의 두께를 나타낸다. 또한,「L2」는 제2 광산란층(140)에 있어서의 광산란의 평균 자유 행정을 나타낸다. 보다 상세하게는 (D1/L1+D2/L2)의 값은 바람직하게는 0.5 이상, 보다 바람직하게는 0.8 이상, 특히 바람직하게는 1.4 이상이고, 바람직하게는 6 이하, 보다 바람직하게는 4.5 이하이다. 이에 의해 유기 EL 발광장치(100)의 광취출 효율을 더욱 높일 수 있다.
제2 광산란 입자는 제1 광산란 입자로서 설명한 입자의 범위에서 선택되는 입자를 임의로 사용할 수 있다. 또한, 제2 광산란 입자는 1 종류를 단독으로 사용해도 좋고, 2 종류 이상을 임의의 비율로 조합하여 사용해도 좋다.
제2 광산란 입자의 굴절률은 통상 1.2 이상, 바람직하게는 1.3 이상, 보다 바람직하게는 1.4 이상이며, 통상 1.6 이하, 바람직하게는 1.55 이하, 보다 바람직하게는 1.5 이하이다. 제2 광산란 입자의 굴절률을 상기 범위의 하한치 이상으로 함으로써 입자경이나 막두께에 편차가 생겼을 때의 산란성의 변동을 억제할 수 있다. 또한, 상한치 이하로 함으로써 충분히 광을 산란할 수 있다.
제2 광산란 입자의 평균 입자경은 바람직하게는 0.2μm 이상, 보다 바람직하게는 0.3μm 이상, 특히 바람직하게는 0.4μm 이상이며, 바람직하게는 2μm 이하, 보다 바람직하게는 1μm 이하, 특히 바람직하게는 0.9μm 이하이다. 제2 광산란 입자의 평균 입자경을 상기 범위의 하한치 이상으로 함으로써 제2 광산란 입자에 의해 가시광을 안정적으로 산란시킬 수 있다. 또한, 상한치 이하로 함으로써 제2 광산란 입자에 의해 가시광을 효율적으로 산란시킬 수 있다. 또한, 통상은 발광소자층(150)에 포함되는 각 층에는 평탄성이 요구되므로, 그 의미에 있어서도 발광소자층(150)의 근방에 배치되는 제2 광산란층(140)에 포함되는 제2 광산란 입자의 평균 입자경은, 상기와 같이 작은 것이 바람직하다.
제2 광산란층(140)에 있어서의 제2 광산란 입자의 비율은 바람직하게는 0.5 중량% 이상, 보다 바람직하게는 1 중량% 이상이며, 또한, 바람직하게는 40 중량% 이하, 보다 바람직하게는 20 중량% 이하이다. 제2 광산란 입자의 비율을 상기 범위에 들어가게 하는 것에 의해 원하는 광산란 효과를 얻어, 출광면(100U)에서의 편각(polar angle) 방향에 따른 색 얼룩의 억제가 가능하다.
제2 바인더로서는, 통상, 수지를 사용한다. 수지로서 점착성을 가진 점착제를 사용하는 경우에는 예를 들면, 제1 바인더로서 설명한 점착제의 범위에서 선택되는 수지를 임의로 사용할 수 있다.
또한, 제2 바인더가 점착성을 갖고 있지 않는 경우, 제2 바인더로서 사용할 수 있는 수지로서는 예를 들면, 열가소성 수지, 열경화성 수지, 및 자외선 경화성 수지 및 전자선 경화성 수지 등의 에너지선 경화성 수지를 사용할 수 있다. 그 중에서도 열경화성 수지 및 에너지선 경화성 수지가 높은 경도 및 제조 효율의 관점에서 바람직하다. 열가소성 수지로서는 예를 들면, 폴리에스테르 수지, 폴리아크릴레이트 수지, 시클로올레핀 수지를 들 수 있다. 또한, 자외선 경화성 수지로서는 예를 들면, 에폭시 수지, 아크릴 수지, 우레탄 수지, 엔/티올 수지, 이소시아네이트 수지를 들 수 있다. 이들 수지로서는 복수개의 중합성 관능기를 가지는 것이 바람직하다. 또한, 이것들은 1 종류를 단독으로 사용해도 좋고, 2 종류 이상을 임의의 비율로 조합하여 사용해도 좋다.
제2 바인더의 굴절률은, 통상 1.52 이상, 바람직하게는 1.55 이상, 보다 바람직하게는 1.65 이상이며, 통상 1.9 이하, 바람직하게는 1.85 이하, 보다 바람직하게는 1.8 이하이다. 제2 바인더의 굴절률을 상기 범위의 하한치 이상으로 하는 것에 의해 제2 광산란 입자의 양이 적은 경우에도 D2/L2의 값을 적합한 범위로 용이하게 조정할 수 있다. 그 때문에, 제2 광산란 입자의 양이 과잉이 되는 것을 방지할 수 있으므로, 제2 광산란층(140)의 표면을 용이하게 평활하게 할 수 있다. 또한, 상한치 이하로 하는 것에 의해 발광소자층(150)과 제2 바인더의 굴절률차를 작게 하여 반사를 억제하거나, 고굴절 나노입자를 배합할 때의 입자 분산을 용이하게 할 수 있다.
제2 광산란층(140)은 제2 광산란 입자 및 제2 바인더만에 의해 형성되어 있는 것이 바람직하다. 따라서, 제2 광산란층(140)에 있어서의 제2 바인더의 양은 제2 광산란 입자의 비율과 제2 바인더의 비율의 합계가 100 중량%가 되도록 설정하는 것이 바람직하다.
제2 광산란층(140)의 두께(D2)는 통상 1μm 이상, 바람직하게는 2μm 이상, 보다 바람직하게는 3μm 이상이며, 통상 30μm 이하, 바람직하게는 20μm 이하, 보다 바람직하게는 10μm 이하이다. 제2 광산란층(140)의 두께를 상기 범위의 하한치 이상으로 하는 것에 의해 충분히 광을 산란시킬 수 있다. 또한, 상한치 이하로 하는 것에 의해 성막시의 면상을 편차없이 균일하게 할 수 있다.
제2 광산란층(140)은 예를 들면, 제2 광산란층을 형성하기에 적합한 도공액을 원하는 지지면에 도포하고, 필요에 따라서 건조 처리 등의 경화를 위한 처리를 실시하는 것에 의해 제작할 수 있다.
도공액으로서는 제2 광산란 입자 및 제2 바인더를 포함하는 액상의 조성물을 사용할 수 있다. 또한, 이 도공액은 필요에 따라서 용매를 포함할 수 있다. 용매의 예로서는 반응성 수식 금속 산화물 입자의 제조에 사용하는 유기용매의 예로서 든 것과 동일한 예를 들 수 있다. 또한, 용매는 1 종류를 단독으로 사용해도 좋고, 2 종류 이상을 임의의 비율로 조합하여 사용해도 좋다. 이 용매의 도공액에 있어서의 비율은 10 중량%~80 중량%로 할 수 있다.
예를 들면, 상기 도공액을 기판층(130)의 면(130D)에 도포하고, 필요에 따라서 경화를 위한 처리를 실시하여 제2 광산란층(140)을 제작해도 좋다. 이렇게 해서 얻어지는 제2 광산란층(140)은 도공액에 포함되어 있던 성분을 포함할 수 있지만, 성분의 일부가 반응에 의해 변화되어 있어도 좋고, 또 성분의 일부가 휘발하여 소실되어 있어도 좋다.
[1.5. 발광소자층(150)]
발광소자층(150)은 통상 2 층 이상의 전극층과, 이들 전극층 사이에 설치되어, 전극층으로부터 전압이 인가되는 것에 의해 광을 발생할 수 있는 발광층을 구비한다. 이와 같은 발광소자층은 전극층, 발광층 등의 층을 스퍼터링 등의 기지의 방법으로 기재 상에 순차 형성함으로써 형성할 수 있다. 본 실시형태에서는 투명전극층(151), 발광층(152) 및 반사전극층(153)을 이 순서로 구비한 발광소자층(150)을 예로 들어 설명한다.
발광층(152)의 발광 재료로서는 특별히 한정되지 않고 기지의 것을 적절히 선택해도 좋다. 발광층(152) 중의 발광 재료는 1 종류에 한정되지 않고, 2 종류 이상을 임의의 비율로 조합하여 사용해도 좋다. 또한, 발광층(152)은 1 층만으로 이루어진 단층 구조의 층으로 할 수 있다. 또한, 발광층(152)은 광원으로서의 용도에 적합하게 하기 위해, 복수의 층을 조합하여 구비하는 복층 구조의 층으로 해도 좋다. 이에 의해 발광층(152)을, 백색 또는 그것에 가까운 색의 광을 발생하는 것으로 할 수 있다.
전극층의 재료는 1 종류를 단독으로 사용해도 좋고, 2 종류 이상을 임의의 비율로 조합하여 사용해도 좋다. 또한, 전극층은 각각 1 층만을 구비한 단층 구조의 층이라도 좋고, 2 층 이상의 층을 구비하는 복층 구조의 층이라도 좋다.
발광소자층(150)은 투명전극층(151)과 반사전극층(153)의 사이에 발광층(152)에 더해, 예를 들면 홀주입층, 홀수송층, 전자수송층 및 전자주입층 등의 임의의 층(도시하지 않음)을 추가로 구비하고 있어도 좋다. 또한, 발광소자층(150)은 추가로 투명전극층(151) 및 반사전극층(153)에 통전하기 위한 배선, 발광층(152)의 봉지를 위한 주변 구조 등의 임의의 구성 요소를 구비하고 있어도 좋다.
발광소자층(150)에 포함될 수 있는 층을 구성하는 재료로서는 특별히 한정되지 않지만, 구체예로서 하기의 것을 들 수 있다.
투명전극층의 재료로서는 ITO(산화인듐주석)를 들 수 있다.
반사전극층의 재료로서는 알루미늄, 은 등을 들 수 있다.
정공주입층의 재료로서는 스타버스트계 방향족 디아민 화합물 등을 들 수 있다.
정공수송층의 재료로서는 트리페닐디아민 유도체 등을 들 수 있다.
황색 발광층의 호스트 재료로서는 트리페닐디아민 유도체 등을 들 수 있고, 황색 발광층의 도판트 재료로서는 테트라센 유도체 등을 들 수 있다.
녹색 발광층의 재료로서는 피라졸린 유도체 등을 들 수 있다.
청색 발광층의 호스트 재료로서는 안트라센 유도체 등을 들 수 있고, 청색 발광층의 도판트 재료로서는 페릴렌 유도체 등을 들 수 있다.
적색 발광층의 재료로서는 유로피움 착체 등을 들 수 있다.
전자수송층의 재료로서는 알루미늄 퀴놀린 착체(Alq) 등을 들 수 있다.
또한, 발광층(152)은 복수의 층을 조합함으로써 적층형 또는 탠덤형이라고 불리는, 보색 관계에 있는 색의 광을 발생하는 발광층으로 해도 좋다. 보색 관계의 조합은 예를 들면, 황/청, 또는 녹/청/적 등으로 해도 좋다.
[1.6. 봉지층(160)]
봉지층(160)은 물을 차단하기 위한 층이다. 또한, 봉지층(160)은 물 뿐만 아니라 산소를 차단하는 기능도 가지는 것이 바람직하다. 이에 의해 발광소자층(150) 내의 유기재료가 수증기 및 산소에 의해 열화되는 것을 방지할 수 있다. 봉지층(160)은 예를 들면, 수지 등의 유기재료로 형성해도 좋고, 금속 및 금속 화합물 등의 무기재료로 형성해도 좋다. 이와 같은 봉지층(160)은, 예를 들면, 적절한 재료로 형성된 밀봉 필름 등을 발광소자층(150)의 표면에 붙임으로써 형성할 수 있다.
[1.7. 유기 EL 발광장치(100)의 주요 이점]
상술한 구성을 가지는 유기 EL 발광장치(100)에서는 투명전극층(151) 및 반사전극층(153)으로부터 전압이 인가됨으로써 발광층(152)이 광을 발생한다. 이와 같이 하여 발생한 광은 투명전극층(151)을 투과한 후, 또는 반사전극층(153)에서 반사되고 나서 발광층(152) 및 투명전극층(151)을 투과한 후에, 제2 광산란층(140), 기판층(130), 제1 광산란층(120), 기재 필름층(112) 및 요철 구조층(111)을 투과하여 출광면(100U)을 통해 출광한다. 이때, 상기 광은 제1 광산란층(120)에 포함되는 제1 광산란 입자의 표면에서의 반사에 의해 제1 광산란층(120)을 투과할 때에 산란된다. 또한, 상기 광은 제2 광산란층(140)에 포함되는 제2 광산란 입자 표면에서의 반사에 의해 제2 광산란층(150)을 투과할 때에 산란된다. 또한, 출광면(100U)에 프리즘(171)이 설치되어 있으므로, 상기 광은 출광면(100U)에 대해 상기 출광면(100U)을 투과할 수 있는 입사각으로 입사하기 쉽다.
그리고, 이들 사항 외에 본 실시형태에 따른 유기 EL 발광장치(100)는 상술한 요건(A) 및 (B)를 만족하고 있다. 이에 의해 발광층(152)에서 발생한 광은 출광면(100U)을 통해 외부로 출광하기 쉽기 때문에, 본 실시형태에 따른 유기 EL 발광장치(100)는 높은 광취출 효율을 얻을 수 있다.
상기 광취출 효율은 본 실시형태에 따른 유기 EL 발광장치(100)와 대조 발광장치를 대비하여 구해지는 광취출 효율(Q)의 값을 바탕으로 평가할 수 있다. 여기서, 광취출 효율(Q)은, 식 「Q=(본 실시형태에 따른 유기 EL 발광장치(100)에서 나오는 전 광속)/(대조 발광장치에서 나오는 전 광속)」에 의해 얻어진다. 대조 발광장치는 일부 층의 유무 만에 있어서 본 실시형태에 따른 유기 EL 발광장치(100)와 다른 것을 이용할 수 있다. 예를 들면, 출광면 구조층(110)에서 제2 광산란층(140)까지의 층을 구비하지 않은 것 이외에는 유기 EL 발광장치(100)와 동일한 구조를 가진 발광장치를 대조 발광장치로서 사용해도 되지만, 광취출 효율에 크게 영향을 미치지 않는 다른 구성에 있어서도 다른 것이어도 된다.
또한, 통상은 유기 EL 발광장치(100)에 의하면, 색 얼룩을 작게 할 수 있다. 여기서, 색 얼룩이란 출광면(100U)을 관찰한 경우에 관찰 방향에 따라서 관찰되는 광의 색이 다른 현상을 말한다.
[2. 제2 실시형태]
상술한 제1 실시형태에서는, 광산란 구조로서 제2 광산란 입자 및 제2 바인더를 포함하는 제2 광산란층을 예시하여 설명했다. 그러나, 광산란 구조는 이와 같은 광산란층에 한정되는 것은 아니고, 발광층이 발생한 광을 산란할 수 있는 임의의 구조를 채용할 수 있다. 이하, 제2 광산란 입자 및 제2 바인더를 포함하는 제2 광산란층 이외의 광산란 구조를 구비한 유기 EL 발광장치의 예를, 도면을 나타내어 설명한다.
도 4는 본 발명의 제2 실시형태에 따른 유기 EL 발광장치(200)를 모식적으로 도시한 사시도이다. 도 4에 도시한 유기 EL 발광장치(200)에서는 제1 실시형태에 따른 유기 EL 발광장치(100)와 동일한 부위는, 제1 실시형태의 설명에서 사용한 것과 동일한 부호를 붙여 나타낸다.
도 4에 도시한 바와 같이, 본 발명의 제2 실시형태에 따른 유기 EL 발광장치(200)는 제2 광산란층(140) 대신에 광산란 구조층(240)을 구비한 것 이외에는 제1 실시형태에 따른 유기 EL 발광장치(100)와 동일한 구조를 가진다.
광산란 구조층(240)은 다른 굴절률을 가진 제1 투광층(241) 및 제2 투광층(242)을 구비한다. 이들 제1 투광층(241) 및 제2 투광층(242)은 경계면(243)에서 접해 있다. 또한, 제1 투광층(241) 및 제2 투광층(242)은 두께가 불균일하게 형성되어 있다. 그 때문에, 상기 경계면(243)은 평탄하지 않은 요철면으로 되어 있고, 서로 평행하지 않은 복수의 면부(243A, 243B, 243C)를 포함한다.
상기 경계면(243)을 광이 투과할 때, 통상, 그 광은 경계면(243)으로의 입사각에 따라서 굴절한다. 여기서, 경계면(243)은 상기와 같이 서로 평행하지 않은 복수의 면부(243A~243C)를 포함한다. 따라서, 경계면(243)을 광이 투과하는 광은 면부(243A~243C)마다 굴절되므로, 경계면(243)을 투과한 후의 광은 복수의 다른 방향으로 진행한다. 그 때문에, 광산란 구조층(240)에 의해 광을 산란시킬 수 있다.
이와 같은 광산란 구조(240)를 제2 광산란층(140) 대신에 구비하는 유기 EL 발광장치(200)는 제1 실시형태에 따른 유기 EL 발광장치(100)와 동일하게 하여 사용할 수 있고, 제1 실시형태에 따른 유기 EL 발광장치(100)와 동일한 이점을 얻을 수 있다.
[3. 변경예]
본 발명은 상술한 실시형태에 한정되는 것은 아니고, 추가 변경하여 실시할 수 있다.
예를 들면, 요철 구조에 포함되는 프리즘 등의 오목부 및 볼록부는 일방향으로 직선상으로 연재하는 것에 한정되지 않는다. 도 5는 일례에 따른 요철 구조층(311)의 출광면(300U)을 모식적으로 도시한 평면도이다. 예를 들면, 도 5에 도시한 바와 같이, 복수의 다른 방향으로 굴곡하도록 연재하는 프리즘(371)의 집합에 의해 조열상의 요철 구조(370)를 설치해도 좋다.
또한, 예를 들면, 조열상의 요철 구조에 포함되는 오목부의 깊이 및 볼록부의 높이는 상술한 실시형태와 같이 일정하지 않고, 달라도 좋다.
또한, 상술한 실시형태에서는 각 프리즘(171)이 당해 프리즘(171)의 연재 방향에 있어서 출광면(100U)의 전체에 연속해서 설치된 예를 나타내어 설명했지만, 프리즘(171) 등의 오목부 및 볼록부는 반드시 당해 오목부 및 볼록부의 연재 방향에 있어서 출광면(100U) 전체에 연속해서 설치되어 있지 않아도 된다. 예를 들면, 도 1에 도시한 제1 실시형태에 따른 유기 EL 발광장치(100)의 요철 구조층(111)에, 각 프리즘(171)을 당해 프리즘(171)의 연재 방향(도 1의 안길이 방향)에 있어서 복수개로 구획되는 틈을 설치해도 좋다.
또한, 예를 들면, 상술한 실시형태에 따른 반사전극층(153)을 투명전극층 및 반사층을 조합한 복층부재로 치환해도, 상술한 실시형태에 따른 유기 EL 발광장치와 동일한 효과를 가진 장치를 얻을 수 있다.
또한, 예를 들면, 상술한 실시형태에 따른 반사전극층(153)을 투명전극층으로 치환해도 좋다. 이에 의해 양면에서 광을 출광할 수 있는 유기 EL 발광장치를 얻을 수 있다.
또한, 유기 EL 발광장치는, 예를 들면 기재 필름층(112), 기판층(130), 봉지층(160)을 구비하지 않아도 된다. 또한, 유기 EL 발광장치는 상술한 층 이외에 추가로 임의의 층을 구비하고 있어도 좋다.
[4. 유기 EL 발광장치의 용도]
본 발명의 유기 EL 발광장치는, 예를 들면 조명기구 및 백라이트 장치 등의 용도에 이용할 수 있다. 조명기구는 본 발명의 유기 EL 발광장치를 광원으로서 가지며, 또한, 광원을 유지하는 부재, 전력을 공급하는 회로 등의 임의의 구성 요소를 포함할 수 있다. 백라이트 장치는 본 발명의 유기 EL 발광장치를 광원으로서 가지며, 또한, 하우징체, 전력을 공급하는 회로, 출광하는 광을 더 균일하게 하기 위한 확산판, 확산 시트, 프리즘 시트 등의 임의의 구성 요소를 포함할 수 있다. 백라이트 장치의 용도는 액정표시장치 등, 화소를 제어하여 화상을 표시하는 표시 장치, 및 간판 등의 고정된 화상을 표시하는 표시 장치의 백라이트로서 사용할 수 있다.
실시예
이하, 실시예를 나타내어 본 발명에 대해 구체적으로 설명한다. 그러나, 본 발명은 이하에 나타내는 실시예에 한정되는 것은 아니고, 본 발명의 청구범위 및 그 균등의 범위를 벗어나지 않는 범위에서 임의로 변경하여 실시할 수 있다.
이하의 실시예 및 비교예에 있어서, 재료의 양을 나타내는 「%」 및 「부」는 별도로 언급하지 않는 한, 중량 기준이다. 또한, 실시예 및 비교예 중의 조작은 별도로 언급하지 않는 한 상온 상압의 환경 하에서 실시했다.
또한, 이하의 실시예 및 비교예에 있어서, 광산란층에 있어서의 광산란의 평균 자유 행정의 계산은 진공 중에서의 파장 550nm의 광에 대해, 미 산란 이론을 이용한 전술한 방법에 의해 실시했다.
[I. 실측에 기초한 실시예 및 비교예]
[실시예 1]
(1-1. 자외선 경화성의 수지 조성물 A의 조제)
플라스틱 용기에 고굴절 나노입자로서의 반응성 수식 지르코니아 산화물을 포함하는 슬러리(솔라사제 「ZR-010」, 용매: 메틸에틸케톤, 입자 함유 비율 30%, 입자 비중 약 4, 반응성 수식 지르코니아 산화물의 입자의 체적 평균 입자경 15nm, 굴절률 약 1.9) 44 중량부, 용매로서의 메틸에틸케톤 33 중량부, 제2 광산란 입자로서의 실리콘 입자(체적 평균 입자경 0.5μm, 비중 1.32, 굴절률 1.43) 1.3 중량부, 및 분산용 지르코니아볼(닛카토사제 「YTZ-0.5」) 500 중량부를 넣었다.
이 용기를 볼밀 가대에 얹고, 매초 2회전의 속도로 1시간, 볼밀 분산을 실시했다. 볼밀 분산 후, 용기의 내용물을 체로 쳐 지르코니아볼을 제거하여 혼합물 1을 얻었다.
이 혼합물 1에 자외선 경화성 수지(다이도가세이코교사제 「P5790PS3A」, 비중: 1.1) 8.7 중량부를 첨가하여 15분 교반하여, 자외선 경화성 수지 조성물 A를 얻었다.
(1-2. 제2 광산란층의 바인더(제2 바인더)의 굴절률 측정)
실리콘 입자를 첨가하지 않은 것 이외에는 상기 공정 (1-1)과 동일하게 조작하여, 실리콘 입자를 포함하지 않는 자외선 경화성 수지 조성물 A'를 얻었다.
상기 경화 수지 조성물 A'를 유리판의 한 면에 건조 후의 두께가 10μm가 되도록 바코터에 의해 도포하고, 자외선을 500mJ 조사하여 경화시켰다. 이 경화된 수지 조성물 A'의 층의 굴절률을 엘립소미터(제이·에이·울라움재팬 가부시키가이샤제 「M-2000」)로 측정한 결과, 굴절률은 1.63이었다.
(1-3. 유기 EL 소자의 제조)
두께 0.7mm, 굴절률 1.52의 유리기판의 한쪽 면에 상기 자외선 경화성 수지 조성물 A를 스핀코팅에 의해 도포하고, 마무리 두께가 3μm가 되도록 조정했다. 계속해서, 유리기판을 80℃의 핫플레이트 상에 있어서 수지 조성물 A의 층을 5분간 건조한 후, 이 층에 자외선을 500mJ 조사하여 경화시켜, 유리기판 상에 제2 광산란층을 형성했다.
얻어진 제2 광산란층 상에 추가로 두께 100nm의 투명전극층, 두께 10nm의 홀수송층, 두께 20nm의 황색 발광층, 두께 15nm의 청색 발광층, 두께 15nm의 전자수송층, 두께 1nm의 전자주입층, 및 두께 100nm의 반사전극층을 이 순서로 형성했다. 홀수송층에서 전자수송층까지는 전부 유기재료에 의해 형성했다. 황색 발광층 및 청색 발광층은 각각 다른 발광 스펙트럼을 갖고 있었다.
투명전극층에서 반사전극층까지의 각 층을 형성한 재료는, 각각 하기와 같았다.
·투명전극층; 주석 첨가 산화인듐(ITO)
·홀수송층; 4,4'-비스[N-(나프틸)-N-페닐아미노]비페닐(α-NPD)
·황색 발광층; 루브렌 1.5 중량% 첨가 α-NPD
·청색 발광층; 이리듐 착체 10 중량% 첨가 4,4'-디카르바졸릴-1,1'-비페닐(CBP)
·전자수송층; 페난트롤린 유도체(BCP)
·전자주입층; 불화리튬(LiF)
·반사전극층; Al
투명전극층의 형성은 ITO 타겟으로 한 반응성 스퍼터링법에 의해 실시했다.
또한, 홀주입층에서 반사전극층까지의 형성은 투명전극층을 이미 형성한 유리기판을 진공 증착장치 내에 설치하고, 상기 홀수송층에서 반사전극층까지의 재료를 저항 가열식에 의해 순차적으로 증착시킴으로써 실시했다. 증착은 계내압 5×10-3Pa, 증발 속도 0.1nm/s~0.2nm/s로 실시했다.
그 후, 전극층에 통전하기 위한 배선을 장착하고, 또 홀수송층에서 반사전극층까지 봉지 기판에 의해 봉지했다. 이에 의해, (유리기판)/(제2 광산란층)/(투명전극층)/(홀수송층)/(황색 발광층)/(청색 발광층)/(전자수송층)/(전자주입층)/(반사전극층)/(봉지기판)의 층 구성을 가지는 발광 소자를 제작했다.
(1-4. 점착제 조성물 B의 조제)
플라스틱 용기에 고굴절 나노입자로서의 반응성 수식 지르코니아 산화물을 포함하는 슬러리(솔라사제 「ZR-010」, 용매: 메틸에틸케톤, 입자 함유 비율 30%, 입자 비중 약 4, 반응성 수식 지르코니아 산화물 입자의 체적 평균 입자경 15nm, 굴절률 약 1.9) 85 중량부, 제1 광산란 입자로서의 실리콘 입자(모멘티브·퍼포먼스·머티리얼즈사제 「XC-99」, 체적 평균 입자경 0.7μm, 비중 1.32, 굴절률 1.43) 5 중량부, 및 분산용 지르코니아볼(닛카토사제 「YTZ-0.5」) 500 중량부를 넣었다.
이 용기를 볼밀 가대에 얹어, 매초 2회전의 속도로 30분간 볼밀 분산을 실시했다. 볼밀 분산 후, 용기의 내용물을 체로 쳐서 지르코니아볼을 제거하여 혼합물 2를 얻었다.
이 혼합물 2에 아크릴계 점착제(사이덴카가쿠사제 「X-311033S」, 고형분 35%, 비중 1.1) 100 중량부, 및 가소제(이스트만사제 「BENZOFLEX 9-88SG」, 디에틸렌글리콜디벤조에이트, 비중 약 1.0) 5 중량부를 첨가하여 15분 교반했다. 계속해서, 실란 커플링제(신에츠카가쿠코교사제 「KBM-803」, 3-메르캅토프로필트리메톡시실란) 1 중량부, 및 경화제(미츠비시카가쿠사제 「NY-260A」) 0.6 중량부를 첨가하고 15분 교반하여, 제1 광산란층을 형성하기 위한 점착제 조성물 B를 얻었다.
(1-5. 제1 광산란층의 바인더(제1 바인더)의 굴절률 측정)
실리콘 입자를 첨가하지 않은 것 이외는 상기 공정 (1-4)와 동일하게 조작하여, 실리콘 입자를 포함하지 않는 점착제 조성물 B'를 얻었다.
상기 점착제 조성물 B'를 유리판의 한 면에 건조 후의 두께가 10μm가 되도록 도포하고, 80℃에서 5분 건조시켜 시험용 점착층을 형성했다. 이 시험 점착층의 굴절률을 엘립소미터(제이·에이·울라움재팬 가부시키가이샤제 「M-2000」)로 측정한 결과, 굴절률은 1.56이었다.
(1-6. 산란 점착시트의 제작)
상기에서 얻어진 점착제 조성물 B를 두께 100μm의 기재 필름층(닛폰제온사제 「제오노아 필름 ZF14-100」, 굴절률 1.52)의 한 면에 건조 후의 두께가 35μm가 되도록 도포하고, 80℃에서 5분 건조시켰다. 이에 의해 기재 필름층 상에 점착성을 가진 제1 광산란층(광산란 점착층)을 형성하여, 기재 필름층 및 제1 광산란층을 구비한 산란 점착시트를 얻었다.
(1-7. 요철 구조층의 형성)
상기 산란 점착시트의 제1 광산란층과는 반대측의 면에 UV 경화성 수지(다이도가세이코교사제 「P5790PS3C」)를 두께 10μm로 도포했다. 도포된 UV 경화성 수지의 막 상에 금형을 배치했다. 이 금형의 표면에는 피치 10μm, 꼭지각 60°의 이등변삼각형의 단면을 가지는 프리즘이 한결같이 늘어선 형상을 가진 조열상의 요철 구조가 형성되어 있다. 이 금형을 UV 경화성 수지의 막에 대고 제1 광산란층을 통해 500mJ의 자외선을 UV 경화성 수지의 막에 조사했다. 이에 의해 UV 경화성 수지의 막이 단단해지고, 기재 필름층의 제1 광산란층과는 반대측에 요철 구조층이 형성되었다.
(1-8. 유기 EL 발광장치의 제조)
요철 구조층이 설치된 산란 점착시트를, 상기 공정 (1-3)에서 얻은 발광 소자의 유리기판 측의 면에 붙였다. 이에 의해, (요철 구조층)/(기재 필름층)/(점착제 조성물 B로 이루어진 제1 광산란층)/(유리기판)/(제2 광산란층)/(투명전극층)/(홀수송층)/(황색 발광층)/(청색 발광층)/(전자수송층)/(전자주입층)/(반사전극층)/(봉지기판)의 층 구성을 가지는 유기 EL 발광장치를 얻었다.
[실시예 2]
(2-1. 점착제 조성물 C의 조제)
냉각관, 질소 도입관, 온도계 및 교반기를 구비한 반응 용기를 준비했다. 이 반응 용기에 용매로서의 아세트산에틸 233 부; 및 부틸아크릴레이트 30 부, 페녹시에틸아크릴레이트 70 부, 아크릴산 0.5 부, 4-히드록시부틸아크릴레이트 0.3 부, 및 2,2'-아조비스이소부틸로니트릴 0.2 부를 넣었다. 질소 치환을 실시한 후, 반응 용기 내를 55℃로 승온시키고, 15시간 중합 반응을 실시하여 중량 평균 분자량 81만의 아크릴계 공중합체 용액을 얻었다. 이 아크릴계 공중합체의 굴절률은 1.53이었다.
이 용액에 상기 아크릴계 공중합체의 고형분 100 부에 대해; 텍키파이어(점착 부여제)로서 α-메틸스티렌과 스티렌의 공중합체(이스트만케미컬사제 「크리스탈렉스 3085」, 연화점 82℃~88℃, 중량 평균 분자량 1200, 굴절률 1.61) 60부 및 스티렌올리고머(이스트만케미컬사제 「피코라스틱A5」, 연화점이 실온 이하, 중량 평균 분자량 430, 굴절률 1.60) 7 부; 가교제로서 트리메틸올프로판의 이소포론디이소시아네이트 부가물 0.6 부; 제1 광산란 입자로서 실리콘 입자(모멘티브·퍼포먼스·머티리얼즈사제 「XC-99」, 체적 평균 입자경 0.7μm, 비중 1.32) 20 중량부;를 첨가하여 점착제 조성물 C를 얻었다.
(2-2. 제1 광산란층의 바인더의 굴절률 측정)
실리콘 입자를 첨가하지 않은 것 이외는 상기 공정 (2-1)과 동일하게 조작하여, 실리콘 입자를 포함하지 않는 점착제 조성물 C'를 얻었다.
이 점착제 조성물 C'를 유리판의 한면에 건조 후의 두께가 10μm가 되도록 도포하고, 80℃에서 5분 건조시켜 시험용 점착층을 형성했다. 이 시험용 점착층의 굴절률을 엘립소미터(제이·에이·울라움재팬 가부시키가이샤제 「M-2000」)로 측정한 결과, 굴절률은 1.56이었다.
(2-3. 유기 EL 발광장치의 제조)
상기 공정 (1-6)에 있어서 점착제 조성물 B 대신에 점착제 조성물 C를 사용한 것 이외는 실시예 1과 동일하게 하여, (요철 구조층)/(기재 필름층)/(점착제 조성물 C로 이루어진 제1 광산란층)/(유리기판)/(제2 광산란층)/(투명전극층)/(홀수송층)/(황색 발광층)/(청색 발광층)/(전자수송층)/(전자주입층)/(반사전극층)/(봉지기판)의 층 구성을 가지는 유기 EL 발광장치를 얻었다.
[비교예 1]
산란 점착시트에 요철 구조층을 형성하는 공정(즉, 실시예 1의 공정 (1-7))을 실시하지 않은 것 이외는 실시예 1과 동일하게 하여, (기재 필름층)/(점착제 조성물 B로 이루어진 제1 광산란층)/(유리기판)/(제2 광산란층)/(투명전극층)/(홀수송층)/(황색 발광층)/(청색 발광층)/(전자수송층)/(전자주입층)/(반사전극층)/(봉지기판)의 층 구성을 가지는 유기 EL 발광장치를 얻었다.
[비교예 2]
산란 점착시트에 요철 구조층을 형성하는 공정을 실시하지 않은 것 이외는 실시예 2와 동일하게 하여, (기재 필름층)/(점착제 조성물 C로 이루어진 제1 광산란층)/(유리기판)/(제2 광산란층)/(투명전극층)/(홀수송층)/(황색 발광층)/(청색 발광층)/(전자수송층)/(전자주입층)/(반사전극층)/(봉지기판)의 층 구성을 가지는 유기 EL 발광장치를 얻었다.
[평가]
[광산란층의 광산란의 평균 자유 행정의 계산]
상술한 실시예 및 비교예에 대해, 제1 광산란층의 두께 35μm, 바인더의 굴절률 1.56, 제1 광산란 입자의 평균 입자경 0.7μm, 제1 광산란층의 고형분에 대한 제1 광산란 입자의 농도 6.9 중량%로 하여 미 산란 이론에 기초하여 제1 광산란층의 광산란의 평균 자유 행정(L1)을 계산한 결과, L1=14μm였다.
또한, 상술한 실시예 및 비교예에 대해, 제2 광산란층의 두께 3μm, 바인더의 굴절률 1.63, 제2 광산란 입자의 평균 입자경 0.5μm, 제2 광산란층의 고형분에 있어서의 제2 광산란 입자의 농도 5.6 중량%로 하여, 제2 광산란층의 광산란의 평균 자유 행정(L2)을 계산한 결과, L2=9μm였다.
따라서, 상술한 실시예 및 비교예에 있어서, 제1 광산란층에서는 D1/L1=2.5, 제2 광산란층에서는 D2/L2=0.33이었다.
[전 광속의 측정]
상술한 실시예 및 비교예에서 제조한 유기 EL 발광장치의 전 광속을 고속 배광 측정 시스템(라디언트(RADIANT)사제 「이미징 스피어(IMAGING SPHERE)」)으로 측정했다. 측정된 전 광속의 값을, 실시예 1의 공정 (1-3)에서 얻은 발광 소자의 전 광속의 값으로 나누어 광취출 효율을 구했다. 결과를 하기 표 1에 나타낸다.
[표 1. 실시예 1, 2 및 비교예 1, 2의 결과]
Figure pct00006
표 1로부터 실시예 1 및 2에서 높은 광취출 효율이 얻어지는 것을 알 수 있다. 이로부터, 본 발명에 의해 조열상의 요철 구조를 구비하고, 또한, 광취출 효율이 우수한 유기 EL 발광장치를 실현할 수 있는 것이 확인되었다.
또한, 실시예 2와 같이 굴절률이 높은 중합체를 바인더로서 사용한 제1 광산란층에서는, 지르코니아 산화물 등의 고가의 고굴절 나노입자가 불필요하다. 또한, 고굴절 나노입자의 분산을 위한 볼밀 처리 등의 번잡한 조작도 불필요하다. 그 때문에, 바인더로서는 굴절률이 높은 중합체를 포함하는 것을 사용하는 것이 바람직하다.
[II. 시뮬레이션에 의한 실시예]
[실시예 3: D1/L1의 범위]
유기 EL 발광장치의 모델에 대해, 프로그램(ORA사제 「라이트 툴즈(Light Tools)」)을 이용한 광학 시뮬레이션에 의해 전 광속을 계산했다.
모델화한 유기 EL 발광장치는, (요철 구조층)/(기재 필름층)/(제1 광산란층)/(유리기판)/(제2 광산란층)/(투명전극층)/(발광층)/(반사전극층)의 층 구성을 구비하는 것으로서 설정했다.
요철 구조층은 이등변삼각형의 단면을 가진 프리즘이 균일하게 늘어선 요철 구조를 가지는 것으로 설정했다. 이 요철 구조층에 있어서, 프리즘의 피치 20μm, 프리즘의 꼭지각 60°, 굴절률 1.52로 설정했다.
기재 필름층은 굴절률 1.52, 두께 100μm로 설정했다.
제1 광산란층은 제1 광산란 입자의 굴절률 1.43, 바인더의 굴절률 1.56으로 설정했다.
유리기판은 굴절률 1.52, 두께 600μm로 설정했다.
제2 광산란층은 제2 광산란 입자의 평균 입자경 0.5μm, 제2 광산란 입자의 굴절률 1.43, 제2 광산란 입자의 체적 농도 1%, 바인더의 굴절률 1.75, 두께 5μm로 했다. D2/L2=0.15이다.
투명전극층은 굴절률 1.8, 두께 0.15μm로 설정했다.
발광층은 굴절률 1.8, 두께 0.2μm로 설정했다.
반사전극층은 반사율 85%로 설정했다.
그렇게 해서 투명전극층과 제2 광산란층의 계면에, 램버시안 배광의 가상 발광면을 설정했다.
상기와 같이 모델화한 유기 EL 발광장치에 있어서, 제1 광산란층의 두께, 및 제1 광산란층에 있어서의 제1 광산란 입자의 농도를 변화시킴으로써 D1/L1의 값을 변화시켰을 때의 전 광속을 계산했다. 이 전 광속의 계산은 제1 광산란 입자의 평균 입자경(Φ)을 0.4μm, 0.7μm, 1.0μm 및 2.0μm로 한 경우의 각각에 있어서 실시했다. 계산된 전 광속의 결과를 상대값으로 도 6에 나타낸다.
도 6으로부터 제1 광산란 입자의 평균 입자경이 0.4μm~2μm의 범위에서는, D1/L1<15의 범위에서 높은 광취출 효율이 얻어지는 것을 알 수 있다. 또한, 특히 제1 광산란 입자의 평균 입자경이 0.4μm~1μm의 범위에서는, D1/L1<6에서 광취출 효율을 극대화시킬 수 있는 것을 알 수 있다.
[실시예 4: (D1/L1+D2/L2)의 범위]
유기 EL 발광장치의 모델에 대해, 프로그램(ORA사제 「라이트 툴즈(Light Tools)」)을 이용한 광학 시뮬레이션에 의해 전 광속을 계산했다.
모델화한 유기 EL 발광장치는, (요철 구조층)/(기재 필름층)/(제1 광산란층)/(유리기판)/(제2 광산란층)/(투명전극층)/(발광층)/(반사전극층)의 층 구성을 구비하는 것으로 설정했다.
요철 구조층은 이등변삼각형의 단면을 가지는 프리즘이 한결같이 늘어선 요철 구조를 가지는 것으로 설정했다. 이 요철 구조층에 있어서, 프리즘의 피치 20μm, 프리즘의 꼭지각 60°, 굴절률 1.52로 설정했다.
기재 필름층은 굴절률 1.52, 두께 100μm로 설정했다.
제1 광산란층은, 제1 광산란 입자의 평균 입자경 0.7μm, 제1 광산란 입자의 굴절률 1.43, 바인더의 굴절률 1.56으로 설정했다.
유리기재는 굴절률 1.52, 두께 600μm로 설정했다.
제2 광산란층은 제2 광산란 입자의 평균 입자경 0.5μm, 제2 광산란 입자의 굴절률 1.43, 바인더의 굴절률 1.75로 설정했다.
투명전극층은 굴절률 1.8, 두께 0.15μm로 설정했다.
발광층은 굴절률 1.8, 두께 0.2μm로 설정했다.
반사전극층은 반사율 85%로 설정했다.
그렇게 해서 투명전극층과 제2 광산란층의 계면에, 램버시안 배광의 가상 발광면을 설정했다.
상기와 같이 모델화한 유기 EL 발광장치에 있어서, 전 광속을 계산했다. 이 계산에서는 제1 광산란층의 두께, 제1 광산란층에 있어서의 제1 광산란 입자의 농도, 제2 광산란층의 두께, 및 제2 광산란층에 있어서의 제2 광산란 입자의 농도를 바꾸는 것에 의해, D1/L1 및 D2/L2를 표 2에 나타내는 바와 같이 변화시켰을 때의 전 광속을 계산했다. 계산된 전 광속의 결과를 상대값으로 표 2 및 도 7에 나타낸다.
[표 2. 실시예 3에 따른 시뮬레이션으로 계산된 전 광속(상대값)]
Figure pct00007
표 2로부터 알 수 있는 바와 같이, D1/L1 및 D2/L2의 값이 모두 큰 경우는, 전 광속은 작아지기 시작한다. 따라서, (D1/L1+D2/L2)<6이 적절하다.
[실시예 5: 프리즘의 꼭지각]
유기 EL 발광장치의 모델에 대해 프로그램(ORA사제 「라이트 툴즈(Light Tools)」)을 이용한 광학 시뮬레이션에 의해 전 광속을 계산했다.
모델화한 유기 EL 발광장치는, (요철 구조층)/(기재 필름층)/(제1 광산란층)/(유리기판)/(제2 광산란층)/(투명전극층)/(발광층)/(반사전극층)의 층 구성을 구비하는 것으로 설정했다.
요철 구조층은 이등변삼각형의 단면을 가지는 프리즘이 한결같이 늘어선 요철 구조를 가지는 것으로 설정했다. 이 요철 구조층에 있어서, 프리즘의 피치 20μm, 굴절률 1.52로 설정했다.
기재 필름층은 굴절률 1.52, 두께 100μm로 설정했다.
제1 광산란층은 제1 광산란 입자의 평균 입자경 0.7μm, 제1 광산란 입자의 굴절률 1.43, 제1 광산란 입자의 체적 농도를 8%, 바인더의 굴절률 1.56, 두께 20μm로 했다. D1/L1=1.5이다.
유리기재는 굴절률 1.52, 두께 600μm로 설정했다.
제2 광산란층은 제2 광산란 입자의 평균 입자경 0.5μm, 제2 광산란 입자의 굴절률 1.43, 바인더의 굴절률 1.75로 설정했다.
투명전극층은 굴절률 1.8, 두께 0.15μm로 설정했다.
발광층은 굴절률 1.8, 두께 0.2μm로 설정했다.
반사전극층은 반사율 85%로 설정했다.
그렇게 해서 투명전극층과 제2 광산란층의 계면에, 램버시안 배광의 가상 발광면을 설정했다.
상기와 같이 모델화한 유기 EL 발광장치에 있어서, 요철 구조층의 프리즘의 꼭지각을 변화시켰을 때의 전 광속을 계산했다. 이 전 광속의 계산은 제2 광산란층의 두께, 및 제2 광산란층에 있어서의 제2 광산란 입자의 농도를 바꾸는 것에 의해, D2/L2를 0.4, 0.8, 1.5 및 3으로 한 경우의 각각에 있어서 실시했다. 계산된 전 광속의 결과를 상대값으로 도 8에 나타낸다.
도 8로부터 D2/L2의 값이 0.4~0.8 정도로 작을 때는 요철 구조층의 프리즘의 꼭지각이 60°~70° 부근에서 전 광속은 극대가 되는 것을 알 수 있다. 또한, D2/L2의 값이 클 때는 프리즘의 꼭지각이 예각에서 전 광속이 커지는 것을 알 수 있다. 따라서, 요철 구조층의 프리즘의 꼭지각을 대략 80° 이하로 하는 것에 의해 광취출 효율을 특히 크게 할 수 있다.
[참고예 1]
광산란 입자 및 바인더를 포함하는 층의 두께(D)와 광산란의 평균 자유 행정(L)의 비(D/L)를, 굴절률이 1.48 또는 1.56인 바인더를 사용한 경우 각각에 대해 도 9에 나타낸다. 이때, 층의 두께 20μm, 광산란 입자의 평균 입자경 0.7μm, 광산란 입자의 굴절률 1.43으로 했다. 또한, 바인더의 비중을 1, 광산란 입자의 비중을 1.32로 했다.
도 9로부터 굴절률이 높은 바인더를 사용하는 편이, 적은 양의 광산란 입자에 의해 큰 D/L의 값을 얻을 수 있는 것을 알 수 있다. 따라서, 굴절률이 높은 바인더를 사용하면, 원하는 D/L을 얻는 것이 용이해지고, 결과로서 광취출 효율을 향상시키는 것이 용이해지는 것을 알 수 있다.
100: 유기 EL 발광장치
100U: 출광면
110: 출광면 구조층
111: 요철 구조층
112: 기재 필름층
112D: 기재 필름층의 면
120: 제1 광산란층
130: 기판층
130D: 기판층의 면
140: 제2 광산란층
150: 발광소자층
151: 투명전극층
152: 발광층
153: 반사전극층
160: 봉지층
170: 요철 구조
171: 프리즘
200: 유기 EL 발광장치
241: 제1 투광층
242: 제2 투광층
243: 경계면
243A~243C: 면부
300U: 출광면
311: 요철 구조층
370: 요철 구조
371: 프리즘

Claims (11)

  1. 광을 발생할 수 있는 발광층과, 상기 광을 산란할 수 있는 광산란 구조와, 평균 입자경 0.1μm~2μm의 제1 광산란 입자 및 제1 바인더를 포함하는 제1 광산란층과, 조열상의 요철 구조를 이 순서로 구비하고,
    상기 제1 광산란층에 있어서의 광산란의 평균 자유 행정(L1), 및 상기 제1 광산란층의 두께(D1)가 D1/L1<15인, 유기 EL 발광장치.
  2. 제1항에 있어서,
    상기 제1 광산란 입자의 평균 입자경이 0.4μm~1μm이고, D1/L1<6인, 유기 EL 발광장치.
  3. 제1항 또는 제2항에 있어서,
    상기 광산란 구조가 제2 광산란 입자를 포함하는 제2 광산란층이고,
    상기 제2 광산란층에 있어서의 광산란의 평균 자유 행정(L2), 및 상기 제2 광산란층의 두께(D2)가 (D1/L1+D2/L2)<6인, 유기 EL 발광장치.
  4. 제3항에 있어서,
    상기 제2 광산란층에 있어서의 상기 제2 광산란 입자의 비율이 0.5 중량% 이상 40 중량% 이하인, 유기 EL 발광장치.
  5. 제3항 또는 제4항에 있어서,
    상기 제2 광산란 입자의 평균 입자경이 0.2μm 이상 2μm 이하인, 유기 EL 발광장치.
  6. 제1항 내지 제5항 중 어느 한 항에 있어서,
    상기 요철 구조가 프리즘을 포함하는, 유기 EL 발광장치.
  7. 제6항에 있어서,
    상기 프리즘의 꼭지각이 80° 이하인, 유기 EL 발광장치.
  8. 제1항 내지 제7항 중 어느 한 항에 있어서,
    상기 제1 바인더의 굴절률이 1.5 이상인, 유기 EL 발광장치.
  9. 제1항 내지 제8항 중 어느 한 항에 있어서,
    상기 제1 바인더가 고굴절 나노입자를 포함하는, 유기 EL 발광장치.
  10. 제9항에 있어서,
    상기 고굴절률 나노입자는 상기 제1 바인더의 전량에 대한 비율로서 20 중량% 이상 80 중량% 이하인, 유기 EL 발광장치.
  11. 제1항 내지 제10항 중 어느 한 항에 있어서,
    상기 제1 광산란층이 점착성을 가지는, 유기 EL 발광장치.
KR1020177001895A 2014-07-31 2015-07-30 유기 el 발광장치 Withdrawn KR20170037953A (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JP2014156435 2014-07-31
JPJP-P-2014-156435 2014-07-31
PCT/JP2015/071722 WO2016017781A1 (ja) 2014-07-31 2015-07-30 有機ｅｌ発光装置

Publications (1)

Publication Number Publication Date
KR20170037953A true KR20170037953A (ko) 2017-04-05

Family

ID=55217677

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020177001895A Withdrawn KR20170037953A (ko) 2014-07-31 2015-07-30 유기 el 발광장치

Country Status (6)

Country Link
US (1) US9871227B2 (ko)
EP (1) EP3177110A4 (ko)
JP (1) JPWO2016017781A1 (ko)
KR (1) KR20170037953A (ko)
CN (1) CN106538052A (ko)
WO (1) WO2016017781A1 (ko)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20200061878A (ko) * 2018-11-26 2020-06-03 주식회사 첨단랩 양면 발광 조명 장치

Families Citing this family (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN105830533B (zh) * 2013-12-26 2018-06-01 日本瑞翁株式会社 密封膜、有机场致发光显示装置及有机半导体器件
CN106538053A (zh) * 2014-07-31 2017-03-22 日本瑞翁株式会社 有机el发光装置
WO2017149735A1 (ja) * 2016-03-03 2017-09-08 パイオニア株式会社 発光装置及び発光システム
DE102017221702A1 (de) * 2017-12-01 2019-06-06 Tesa Se Chemikalienbeständiges Polyacrylat und darauf basierende Haftklebmasse
CN110112319B (zh) * 2019-05-27 2022-04-19 京东方科技集团股份有限公司 发光单元及其制造方法、显示装置
CN114023789B (zh) * 2021-10-18 2023-05-30 深圳市华星光电半导体显示技术有限公司 一种oled显示面板及其制备方法
JP2023084262A (ja) * 2021-12-07 2023-06-19 三菱ケミカル株式会社 画像表示用導光板

Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2012002260A (ja) 2010-06-15 2012-01-05 Jatco Ltd 自動変速機

Family Cites Families (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP4140541B2 (ja) * 2003-03-12 2008-08-27 三菱化学株式会社 エレクトロルミネッセンス素子
EP1603367B1 (en) 2003-03-12 2015-09-09 Mitsubishi Chemical Corporation Electroluminescence device
JP5312145B2 (ja) * 2009-03-30 2013-10-09 ユー・ディー・シー アイルランド リミテッド エレクトロルミネッセンス素子
US8704441B2 (en) 2010-06-29 2014-04-22 Zeon Corporation Surface light source device
JP5516319B2 (ja) * 2010-10-20 2014-06-11 ソニー株式会社 照明装置および表示装置
JP5670178B2 (ja) * 2010-12-28 2015-02-18 ユー・ディー・シー アイルランド リミテッド 有機電界発光装置
JP5546480B2 (ja) * 2011-03-08 2014-07-09 株式会社東芝 有機電界発光素子及びその製造方法
JP5772129B2 (ja) * 2011-03-25 2015-09-02 凸版印刷株式会社 プリズムシートの製造方法
JP6065418B2 (ja) * 2012-06-12 2017-01-25 凸版印刷株式会社 有機ｅｌ発光体
US20140008676A1 (en) * 2012-07-03 2014-01-09 Invensas Corporation Optical enhancement of light emitting devices

Patent Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2012002260A (ja) 2010-06-15 2012-01-05 Jatco Ltd 自動変速機

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20200061878A (ko) * 2018-11-26 2020-06-03 주식회사 첨단랩 양면 발광 조명 장치
WO2020111358A1 (ko) * 2018-11-26 2020-06-04 주식회사 첨단랩 양면 발광 조명 장치

Also Published As

Publication number Publication date
JPWO2016017781A1 (ja) 2017-04-27
EP3177110A4 (en) 2018-03-07
CN106538052A (zh) 2017-03-22
EP3177110A1 (en) 2017-06-07
US9871227B2 (en) 2018-01-16
WO2016017781A1 (ja) 2016-02-04
US20170200918A1 (en) 2017-07-13

Similar Documents

Publication Publication Date Title
KR20170037953A (ko) 유기 el 발광장치
US10074828B2 (en) Light scattering layer having particles for an organic EL light-emitting device
CN102985498B (zh) 硬涂层用固化性树脂组合物、硬涂薄膜的制造方法、硬涂薄膜、偏振片及显示面板
KR102205622B1 (ko) 광학 적층체 및 면광원 장치
CN102859399B (zh) 光学层叠体、偏光板及显示装置
JP5593125B2 (ja) 光学積層体、偏光板および表示装置
KR101217964B1 (ko) 광학 적층체, 편광판, 표시장치 및 광학 적층체의 제조방법
KR20150109376A (ko) 광학 부재용 점착제 조성물, 광학 부재용 점착층 및 면광원 장치
JP6404372B2 (ja) 波長変換部材、バックライトユニット、画像表示装置および波長変換部材の製造方法
TW201240179A (en) Light extraction films for increasing pixelated OLED output with reduced blur
TW201334970A (zh) 適用於光學耦合層之含有表面改質高指數奈米粒子的組合物
CN102859398A (zh) 光学层叠体、偏光板及显示装置
CN106105390B (zh) 有机电场发光装置
TWI759857B (zh) 光學層疊物以及包括其的顯示裝置
KR20170035687A (ko) 광학 부재 및 이를 포함하는 디스플레이 장치
JP2012190647A (ja) 有機エレクトロルミネッセンス光源装置、複層フィルム及びそれらの製造方法
JP2014209439A (ja) 面光源装置
JP5771362B2 (ja) 光学積層体、偏光板および表示装置
JP2011232546A (ja) 光学積層体、偏光板および表示装置

Legal Events

Date Code Title Description
PA0105 International application

St.27 status event code: A-0-1-A10-A15-nap-PA0105

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

PC1203 Withdrawal of no request for examination

St.27 status event code: N-1-6-B10-B12-nap-PC1203

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000
