Abstract

본 발명에 의한 스마트 알람장치는, 사용자의 신체에 부착 또는 착용되어, 사용자의 신체정보를 전송하는 스마트기기(100), 상기 스마트기기(100)로부터 전송받은 사용자의 신체정보를 통해, 사용자의 수면상태를 판단하는 판단부(200), 상기 판단부(200)가 판단한 사용자의 수면상태에 따라 조도를 조절하여 사용자의 기상을 유도하는 조명부(300) 및 상기 판단부(200)가 판단한 사용자의 수면상태에 따라, 음향을 출력하여 사용자의 기상을 유도하는 음향출력부(400)를 포함하는 것을 특징으로 한다.
또한 본 발명에 의한 스마트 알람장치를 이용한 기상방법은, 사용자의 신체정보를 측정하는 스마트기기(100)를 통해 사용자의 신체정보를 전송받는 신체정보 전송단계(S10), 상기 신체정보 전송단계(S10)에서 전송받은 사용자의 신체정보를 이용해 사용자의 수면상태를 렘(REM, Rapid Eye Movement)수면 또는 비렘(Non-REM)수면으로 판단하는 수면상태 판단단계(S20) 및 상기 수면상태 판단단계(S20)에서 판단한 사용자의 수면상태에 따라 조명을 켠 후 조도를 조절하거나, 또는 음악, 음성 또는 알람음을 출력하여 사용자의 기상을 유도하는 기상유도단계(S30)를 포함하는 것을 특징으로 한다.

Description

스마트 알람장치 및 스마트 알람장치를 이용한 기상 방법{Smart alarm apparatus and method for rising using thereof}
본 발명은 스마트 알람장치 및 이를 이용한 기상 방법에 관한 것으로, 보다 상세히 사용자의 수면패턴에 따라 알람방법을 달리하여 사용자의 자연스러운 기상을 유도할 수 있는 스마트 알람장치 및 이를 이용한 기상 방법에 관한 것이다.
수면은 사람에게 있어서 매우 중요한 요소로, 질 좋은 수면을 잘 하면 몸의 피로가 쉽게 풀리고, 질 나쁜 수면을 하면 몸의 기능을 저하시키는 최대의 적이 된다. 수면은 렘수면과 비렘수면으로 나뉘는데, 렘수면은 얕은수면, 비렘수면은 깊은수면으로 나뉘며, 일반적으로 수면은 렘수면과 비렘수면이 반복되어 나타나게 된다. 최근들어, 이렇게 수면의 중요성이 높아지면서 질 좋은 수면을 위한 각종 제품 및 기술들이 개발되고 있다. 그 중 하나로, 한국공개특허 제2014-0106090호("자연스런 수면 및 기상 유도 기능을 갖는 스탠드", 2014.09.03., 이하 선행기술 1)에는 자연스런 수면 및 기상 유도 기능을 갖는 스탠드에 관하여 개시되어 있다. 보다 자세히 선행기술 1은, 조도조절을 통해 취침시 조광이 일몰과 동일한 환경을 이루도록 조도를 조절하고, 기상시 주변 조광이 일출과 동일한 환경이 되도록 조도를 조절하여 사용자의 취침 및 기상에 따른 생체리듬을 조절할수 있게 한 자연스런 수면 및 기상 유도 기능을 갖는 스탠드에 관한 것이다. 선행기술 1은 사용자를 수면 및 기상을 유도하는데 있어서 조도를 조절하여 일출 및 일몰 환경을 유도하여 사용자의 생체리듬을 조절할 수 있는 장점이 있지만, 수면 및 기상 수단이 빛으로서, 시각 하나만을 사용하여 기상 효율이 떨어지는 문제점이 있었다.
한국공개특허 제2014-0106090호("자연스런 수면 및 기상 유도 기능을 갖는 스탠드", 2014.09.03.)
따라서, 본 발명은 상기한 문제점을 해결하기 위해 안출된 것으로, 본 발명의 목적은 사용자의 자연스러운 기상 또는 수면을 유도하는데 있어서, 시각뿐만 아니라 다른 요소를 고려하여 자연스러운 기상 또는 수면을 유도할 수 있는 스마트 알람장치 및 이를 이용한 기상 방법을 제공함에 있다.
상기한 바와 같은 문제점을 해결하기 위한 본 발명에 의한 스마트 알람장치는, 사용자의 신체에 부착 또는 착용되어, 사용자의 신체정보를 전송하는 스마트기기(100), 상기 스마트기기(100)로부터 전송받은 사용자의 신체정보를 통해, 사용자의 수면상태를 판단하는 판단부(200), 상기 판단부(200)가 판단한 사용자의 수면상태에 따라 조도를 조절하여 사용자의 기상을 유도하는 조명부(300) 및 상기 판단부(200)가 판단한 사용자의 수면상태에 따라, 음향을 출력하여 사용자의 기상을 유도하는 음향출력부(400)를 포함하는 것을 특징으로 한다.
또한, 상기 음향출력부(400)는 음악, 음성 또는 알람음을 출력하는 것을 특징으로 한다.
또한, 상기 스마트 알람장치는 상기 판단부(200)를 통해 판단된 사용자의 수면상태를 외부의 기기로 전송하는 통신부(500)를 더 포함하는 것을 특징으로 한다.
또한, 상기 사용자의 신체정보는 적어도 뇌파, 혈압, 근전도, 호흡수, 맥박, 체온 및 심전도 중 선택되는 하나 이상인 것을 특징으로 한다.
또한, 상기 조명부(300)는 상기 음향출력부(400)와 일체인 것을 특징으로 한다.
스마트 알람장치를 이용한 기상 방법은 사용자의 신체정보를 측정하는 스마트기기(100)를 통해 사용자의 신체정보를 전송받는 신체정보 전송단계(S10), 상기 신체정보 전송단계(S10)에서 전송받은 사용자의 신체정보를 이용해 사용자의 수면상태를 렘(REM, Rapid Eye Movement)수면 또는 비렘(Non-REM)수면으로 판단하는 수면상태 판단단계(S20) 및 상기 수면상태 판단단계(S20)에서 판단한 사용자의 수면상태에 따라 조명을 켠 후 조도를 조절하거나, 또는 음악, 음성 또는 알람음을 출력하여 사용자의 기상을 유도하는 기상유도단계(S30)를 포함하는 것을 특징으로 한다.
또한, 상기 기상유도단계(S30)는 사용자의 수면상태가 비렘수면일 경우, 상기 조명의 조도를 미리 정해진 제1기준조도까지 점진적으로 향상시키거나, 또는 미리 정해진 음향을 제1기준데시벨의 크기로 출력하여 렘수면으로 유도하는 제1기상유도단계(S31) 및 사용자의 수면상태가 렘수면일 경우 상기 조명을 점등하고, 상기 제1기준조도보다 높은 제2기준조도까지 점진적으로 향상시키거나, 또는 상기 음향출력부에서(400)에서 미리 정해진 음향을 상기 제1기준데시벨보다 높은 제2기준데시벨로 출력하는 제2기상유도단계(S32)를 포함하는 것을 특징으로 한다.
또한, 상기 제1기상유도단계(S31)는 조명을 상기 제1기준조도까지 향상시키거나, 음향을 제1기준데시벨의 크기까지 출력했을 때, 사용자의 수면상태가 비렘수면으로 유지될 경우, 조명을 점멸하거나 음향을 주기적으로 출력하는 것을 특징으로 한다.
본 발명에 의하면, 조도 및 음향을 서서히 출력함으로써 사용자의 자연스러운 기상 및 수면을 유도할 수 있는 효과가 있다.
또한 본 발명에 의하면, 사용자의 수면상태를 사용자, 사용자의 보호자 또는 의료진이 실시간이나 또는 별도로 마련된 데이터베이스를 통해 확인할 수 있어 건강관리 및 의료활동에 활용할 수 있는 효과가 있다.
도 1은 본 발명에 의한 스마트 알람장치의 개략도.
도 2는 본 발명에 의한 스마트 알람장치를 이용한 기상방법의 순서도.
이하, 첨부된 도면을 참고하여 본 발명에 의한 스마트 알람장치에 관하여 상세히 설명한다.
도 1에 도시된 바와 같이, 본 발명에 의한 스마트 알람장치(10)의 일실시예는, 스마트기기(100), 판단부(200), 조명부(300), 음향출력부(400) 및 통신부(500)를 포함하여 이루어진다.
상기 스마트기기(100)는 사용자의 신체에 부착 또는 착용되어, 사용자의 신체정보를 전송한다. 상기 스마트기기(100)는 별도의 센싱부가 구비된 스마트폰이나, 스마트워치 또는 의류에 적용된 웨어러블 기기일 수 있다. 도 1에 도시된 본 발명의 스마트 알람장치의 일실시예에서 상기 스마트기기(100)는 스마트 워치이다. 상기 스마트기기(100)는 웨어러블 기기나 스마트 디바이스가 아닌, 사용자의 신체에 센서가 직접 부착하여 사용자의 생체신호를 직접 측정하는 방식일 수 있다. 상기 스마트기기(100)가 측정하는 상기 생체신호는 뇌파, 혈압, 근전도, 호흡수, 맥박, 체온 및 심전도 중 선택되는 적어도 하나 이상의 생체신호일 수 있다.
상기 판단부(200)는 상기 스마트기기(100)로부터 전송받은 사용자의 신체정보를 통해, 사용자의 수면상태를 판단한다. 상기 판단부(200)는 상기 스마트기기(100)로부터 지그비(Zigbee), 블루투스, 이동통신망, 와이파이(Wi-fi)와 같은 무선통신 모듈을 통해 실시간으로 사용자의 신체정보를 전달 받으며, 상기 스마트기기(100)가 측정한 뇌파, 혈압, 근전도, 호흡수, 맥박, 체온 및 심전도 중 선택되는 적어도 하나 이상의 생체신호를 통해, 사용자가 깊은 수면인 렘(REM, Rapid Eye Movement)수면을 하고 있는지, 비렘(Non-REM)수면을 하고 있는지 판단한다. 수면의 종류는 크게 상기한 바와 같은 렘수면과 비렘수면으로 나누어지는데, 렘수면은 일반적으로 얕은수면, 비렘수면의 경우 깊은수면이며, 비렘수면의 경우 1단계에서 4단계로 구분된다. 비렘수면의 경우 단계 1단계가 가장 얕은수면, 4단계가 깊은 수면으로, 특히 3단계 또는 4단계의 수면은 깨우기가 힘들고 깨우는데 오래 걸리게 된다.

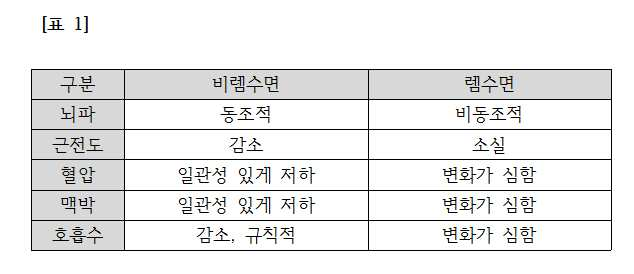

수면은 갑자기 깊이 잠들었다가 갑자기 깨는 것이 아닌 일정한 단계와 이 단계들이 반복되는 데, 일반적으로 렘수면과 비렘수면이 반복되게 되며, 렘수면을 할 때와 비렘수면을 할 때 상기 스마트기기(100)에서 측정한 사용자의 신체정보의 특성은 하기 표 1과 같다.
Figure pat00001
렘수면의 경우, 뇌가 일하는 수면으로 실제로 렘수면 때 뇌파를 보면 깨어있을 때의 뇌파랑 상당히 비슷하다. 따라서 상술한 바와 같이 렘수면은 얕은 수면으로 비교적 사용자를 기상 유도하기가 쉬워지고, 반대로 비렘수면, 특히 3단계 및 4단계 수면은 깊은 수면으로 사용자를 기상 유도하기가 어려워진다.
상기 판단부(200)가 판단한 사용자의 수면상태는, 후술할 상기 조명부(300) 및 음향출력부(400)의 작동의 기준이 되며, 상기 판단부(200)에서 판단한 사용자의 수면상태는, 사용자 개개인의 수면시간 및 기상시간을 측정하고, 사용날짜 각각에 이 정보가 저장되어 별도의 수면 및 기상 데이터베이스로 활용 가능하다. 상기 수면 및 기상 데이터베이스는 사용자의 수면 사이클을 파악하는데 도움이 되며, 후술할 상기 조명부(300) 및 음향출력부(400) 작동의 기준이 될 수 있다. 또한, 상기 판단부(200)가 판단한 사용자의 수면상태는 시간대별로 기록될 것이므로, 이 또한 상기 수면 및 기상 데이터베이스에 저장될 수 있다.
상기 판단부(200)에서 전송받는 정보는 상기 스마트기기(100)에서 전송받는 사용자의 신체정보 뿐만 아니라, 날씨정보일 수 도 있다. 그날의 날씨는 온도, 습도 및 기상변화를 포함하고 있기 때문에, 사용자의 수면상태에 영향을 주는 요소이다. 따라서, 상기 판단부(200)에서는 온도, 습도 및 기상변화를 참고로 하여 사용자의 수면상태를 파악한다.
상기 조명부(300)는 상기 판단부(200)가 판단한 사용자의 수면상태에 따라 조도를 조절하여 사용자의 기상을 유도한다. 실생활에서 흔히 사용되는 수면관련 제품 중 수면안대가 유통되고, 많은 사람들이 일반적으로 잠을 잘 때 조명을 끄거나 수면등과 같은 미등을 켜고 잠을 자듯이, 수면에 있어서 시각, 특히 빛은 중요한 요소이다. 상기 조명부(300)는 상기 판단부(200)가 파악한 사용자의 수면상태에 따라, 조도를 조절하여 사용자의 단계적인 기상을 유도한다. 즉, 깊은 수면인 비렘수면에서 렘수면으로 유도하고, 깨우는 방법을 사용하는 것이다. 보다 자세한 실시예는, 스마트 알람장치를 이용한 기상 방법에 대하여 설명할 때, 함께 후술한다.
상기 음향출력부(400)는 상기 판단부(200)가 판단한 사용자의 수면상태에 따라, 음향을 출력하여 사용자의 기상을 유도한다. 상기 음향출력부(400)에는 별도의 USB, SD card 또는 기타 저장장치의 데이터를 입력 가능한 포트가 구비되어, 상기 USB, SD card 또는 기타 저장장치를 상기 포트에 삽입하고, 그 안에 저장되어 있는 음성, 음악 또는 알람음을 출력할 수 있다. 또한, 상기 음향출력부(400)에 별도의 녹음기능이 구비되어, 출력하는 음향을 직접 녹음하는 것 또한 가능하다.
상기 음향출력부(400)는 상기 조명부(300)와 마찬가지로 출력하는 음향의 크기, 종류 등을 상기 판단부(200)가 판단한 사용자의 수면상태에 따라 달리 출력할 수 있으며, 상기 조명부(300)와 마찬가지로 보다 자세한 실시예는, 스마트 알람장치를 이용한 기상 방법에 대하여 설명할 때, 함께 후술한다.
상기 통신부(500)는 상기 판단부(200)를 통해 판단된 사용자의 수면상태를 외부의 기기로 전송한다. 상기 통신부(500)가 사용자의 수면상태를 외부의 기기로 전송하는 것은 사용자가 환자, 장애인, 고령자 또는 아이와 같이 보살핌이 필요한 경우 치료목적 또는 보살피는 목적으로 사용하기 위함이다. 상기 판단부(200)를 통해 판단된 사용자의 수면상태는 상기 사용자의 종류에 따라 의료진 또는 보호자에게 전송될 수 있다.
상술한 상기 스마트기기(100), 판단부(200), 조명부(300), 음향출력부(400) 및 통신부(500)는 사용자의 기상에 초점을 맞췄지만, 이와 반대로 사용자의 숙면을 위해 작동할 수도 있다.
이하, 첨부된 도면을 참고하여 본 발명에 의한 스마트 알람장치를 이용한 기상 방법에 대해 상세히 설명한다.
도 2에 도시된 바와 같이, 본 발명에 의한 스마트 알람장치를 이용한 기상방법은, 신체정보 전송단계(S10), 수면상태 판단단계(S20) 및 기상유도단계(S30)를 포함하여 이루어진다.
도 2에 도시된 상기 신체정보 전송단계(S10)는 사용자의 신체정보를 측정하는 스마트기기(100)를 통해 사용자의 신체정보를 전송받는다. 본 발명에 의한 스마트 알람장치를 이용한 기상방법은 상술한 스마트 알람장치를 사용하는 것이므로, 상기 신체정보 전송단계(S10)를 수행하는 주체는 스마트기기(100)이다. 따라서, 상기 스마트기기(100)가 전송받는 사용자의 신체정보는 상술했듯 적어도 뇌파, 혈압, 근전도, 호흡수, 맥박, 체온 및 심전도 중 선택되는 하나 이상의 생체신호이다.
도 2에 도시된 상기 수면상태 판단단계(S20)는 상기 신체정보 전송단계(S10)에서 전송받은 사용자의 신체정보를 이용해 사용자의 수면상태를 렘(REM, Rapid Eye Movement)수면 또는 비렘(Non-REM)수면으로 판단한다. 상기 수면상태 판단단계(S20)에서 사용자의 수면상태를 판단하는 것은 상기 생체신호의 종류를 측정하고, 상기 표 1에 개시된 특성에 따라 사용자의 수면상태를 파악한다.
도 2에 도시된 바와 같이, 상기 기상유도단계(S30)는 상기 수면상태 판단단계(S20)에서 판단한 사용자의 수면상태에 따라 조명을 켠 후 조도를 조절하거나, 또는 음악, 음성 또는 알람음을 출력하여 사용자의 기상을 유도하는 단계로, 제1기상유도단계(S31) 및 제2기상유도단계(S32)를 포함하여 이루어진다. 상기 기상유도단계(S30)에서 켜는 조명은 상기 조명부(300)이며, 음향을 출력하는 것은 상기 음향출력부(400)이다.
상기 제1기상유도단계(S31)는 사용자의 수면상태가 비렘수면일 경우, 상기 조명의 조도를 미리 정해진 제1기준조도까지 점진적으로 향상시키거나, 또는 미리 정해진 음향을 제1기준데시벨로 출력한다. 즉, 상기 제1기상유도단계(S31)는 사용자의 수면상태가 비렘수면 즉, 깊은 수면상태일 경우, 상기 조명부(300)의 조도를 서서히 증가시키는 식으로 수면상태를 깊은 수면에서 얕은 수면(렘수면)으로 끌어올리는 단계이다. 상기 제1기상유도단계(S31)에서 증가시키는 조도의 최대치는 미리 정해진 상기 제1기준조도이고, 이는 실험적으로 구할 수 있으며, 본 발명의 일실시예에서 사용되는 상기 제1기준조도는 10룩스일 수 있다.
상기 제1기상유도단계(S31)에서 깊은 수면에서 얕은 수면으로 유도하는 주체는 상기 조명부(300)가 아닌 상기 음향출력부(400)가 될 수 있으며, 이때는 음향을 출력하여 이 음향 또한 서서히 음향의 크기를 증가시키는 방식을 사용한다. 서서히 증가하는 음향의 크기 최대치는 미리 정해진 상기 제1기준데시벨이며, 이때, 상기 음향출력부(400)에서 출력되는 음향은 비교적 잔잔한 클래식, 재즈, 뉴에이지와 같은 음악이나 비오는 소리와 같은 백색소음일 수 있다. 본 발명의 일실시예에서 사용되는 상기 제1기준데시벨은 40데시벨일 수 있다.
상기 조명부(300)와 음향출력부(400)는 각각 단독으로 작동했을 때, 사용자의 수면상태가 변하지 않거나 비교적 덜 얕은 수면으로 유도되었을 때, 함께 사용될 수 있다. 또한, 상기 조명부(300)와 음향출력부(400)가 작동하여도 사용자의 수면상태가 비렘수면으로 유지 될 경우, 상기 조명부(300) 및 음향출력부(400)의 작동을 반복하여 사용자의 수면상태를 렘수면 상태로 유도할 수 있다. 즉, 상기 조명부(300)는 조명을 점멸하거나, 상기 음향출력부(400)는 음향을 켰다가 끄는 것을 반복하는 방식이다.
상기 제1기상유도단계(S31)는 사용자의 수면상태가 비렘수면일 때 수행되는 단계로, 사용자의 수면상태가 렘수면 상태일 경우에는 수행되지 않고, 후술할 상기 제2기상유도단계(S32)가 바로 수행될 수 있다.
상기 제2기상유도단계(S32)는 사용자의 수면상태가 렘수면일 경우 상기 조명을 점등하고, 상기 제1기준조도보다 높은 제2기준조도까지 점진적으로 향상시키거나, 또는 상기 음향출력부에서(400)에서 미리 정해진 음향을 상기 제1기준데시벨보다 높은 제2기준데시벨로 출력한다. 상기 제2기상유도단계(S32)의 목적은 얕은 수면상태인 사용자를 완전하게 기상시키기 위한 것으로, 상기 제2기상유도단계(S32)는 기본적으로 상기 제1기상유도단계(S32)와 동일한 방법을 사용하며, 상기 제2기상유도단계(S32)의 주체 또한 상기 조명부(300) 또는 음향출력부(400)로 동일하다.
상기 제2기상유도단계(S32)와 제1기상유도단계(S31)가 다른 점은, 상기 조명부(300)가 조절하는 조도의 최대치가 상기 제2기준조도로, 상기 제1기준조도보다 조도가 높은 것과, 상기 음향출력부(400)에서 출력하는 음향의 크기 최대치인 상기 제2기준데시벨이 상기 제1기준데시벨보다 높은 것 이며, 상기 음향출력부(400)에서 출력하는 음향이 음악일 경우, 댄스, 힙합과 같은 빠른 음악 또는 시끄러운 음향인 점이다. 본 발명의 일실시예에서 사용되는 상기 제2기준조도는 20룩스일 수 있고, 상기 제2기준데시벨은 80데시벨일 수 있다. 상기한 제1기준조도, 제2기준도조, 제1기준데시벨 및 제2기준데시벨은 임의로 제시하는 것으로써, 상황에 따라 변동 될 수 있다.
상기 제2기상유도단계(S32) 또한 상기 제1기상유도단계(S31)와 마찬가지로 상기 조명부(300)와 음향출력부(400)가 함께 사용될 수 있다.
상기한 바와 같은 본 발명의 스마트 알람장치를 이용한 기상 방법은, 상술한 일실시예와 같이 사용자의 자연스러운 기상에 사용될 수 있지만, 이를 응용하여 사용자의 자연스러운 수면에도 적용될 수 있다.
본 발명은 상기한 실시예에 한정되지 아니하며, 적용범위가 다양함은 물론이고, 청구범위에서 청구하는 본 발명의 요지를 벗어남이 없이 다양한 변형 실시가 가능한 것은 물론이다.
10 : 스마트 알람장치
100 : 스마트기기
200 : 판단부
300 : 조명부
400 : 음향출력부
500 : 통신부
S10 : 신체정보 전송단계
S20 : 수면상태 판단단계
S30 : 기상유도단계
S31 : 제1기상유도단계
S32 : 제2기상유도단계

Claims (8)

  1. 사용자의 신체에 부착 또는 착용되어, 사용자의 신체정보를 전송하는 스마트기기(100);
    상기 스마트기기(100)로부터 전송받은 사용자의 신체정보를 통해, 사용자의 수면상태를 판단하는 판단부(200);
    상기 판단부(200)가 판단한 사용자의 수면상태에 따라 조도를 조절하여 사용자의 기상을 유도하는 조명부(300); 및
    상기 판단부(200)가 판단한 사용자의 수면상태에 따라, 음향을 출력하여 사용자의 기상을 유도하는 음향출력부(400);
    를 포함하는 것을 특징으로 하는 스마트 알람장치.
  2. 제 1항에 있어서, 상기 음향출력부(400)는
    음악, 음성 또는 알람음을 출력하는 것을 특징으로 하는 스마트 알람장치.
  3. 제 1항에 있어서, 상기 스마트 알람장치는
    상기 판단부(200)를 통해 판단된 사용자의 수면상태를 외부의 기기로 전송하는 통신부(500)를 더 포함하는 것을 특징으로 하는 스마트 알람장치.
  4. 제 1항에 있어서, 상기 사용자의 신체정보는
    적어도 뇌파, 혈압, 근전도, 호흡수, 맥박, 체온 및 심전도 중 선택되는 하나 이상인 것을 특징으로 하는 스마트 알람장치.
  5. 제 1항에 있어서, 상기 조명부(300)는
    상기 음향출력부(400)와 일체인 것을 특징으로 하는 스마트 알람장치.
  6. 스마트 알람장치를 이용한 기상 방법으로,
    사용자의 신체정보를 측정하는 스마트기기(100)를 통해 사용자의 신체정보를 전송받는 신체정보 전송단계(S10);
    상기 신체정보 전송단계(S10)에서 전송받은 사용자의 신체정보를 이용해 사용자의 수면상태를 렘(REM, Rapid Eye Movement)수면 또는 비렘(Non-REM)수면으로 판단하는 수면상태 판단단계(S20); 및
    상기 수면상태 판단단계(S20)에서 판단한 사용자의 수면상태에 따라 조명을 켠 후 조도를 조절하거나, 또는 음악, 음성 또는 알람음을 출력하여 사용자의 기상을 유도하는 기상유도단계(S30);
    를 포함하는 것을 특징으로 하는 스마트 알람장치를 이용한 기상 방법.
  7. 제 6항에 있어서, 상기 기상유도단계(S30)는
    사용자의 수면상태가 비렘수면일 경우, 상기 조명의 조도를 미리 정해진 제1기준조도까지 점진적으로 향상시키거나, 또는 미리 정해진 음향을 제1기준데시벨의 크기로 출력하여 렘수면으로 유도하는 제1기상유도단계(S31) 및
    사용자의 수면상태가 렘수면일 경우 상기 조명을 점등하고, 상기 제1기준조도보다 높은 제2기준조도까지 점진적으로 향상시키거나, 또는 상기 음향출력부에서(400)에서 미리 정해진 음향을 상기 제1기준데시벨보다 높은 제2기준데시벨로 출력하는 제2기상유도단계(S32)
    를 포함하는 것을 특징으로 하는 스마트 알람장치를 이용한 기상 방법.
  8. 제 6항에 있어서, 상기 제1기상유도단계(S31)는
    조명을 상기 제1기준조도까지 향상시키거나, 음향을 제1기준데시벨의 크기까지 출력했을 때, 사용자의 수면상태가 비렘수면으로 유지될 경우, 조명을 점멸하거나 음향을 주기적으로 출력하는 것을 특징으로 하는 스마트 알람장치를 이용한 기상 방법.
