중수소 치환을 갖는 리간드를 포함하는 신규한 유기 화합물이 제공된다. 특히, 화합물은 메틸-d3 치환된 리간드를 포함하는 이리듐 착체이다. 화합물은 개선된 색상, 효율 및 수명을 갖는 소자를 제공하기 위해 유기 발광 소자에 사용될 수 있다.

Description

메틸-ｄ3 치환을 갖는 이리듐 착체{IRIDIUM COMPLEX WITH METHYL-D3 SUBSTITUTION}
본 출원은 본 명세서에서 그 개시 내용을 그 전체로 명시적으로 참고로 인용하는, 2009년 4월 28일 출원된 미국 가출원 제61/173,346호 및 2010년 4월 27일 출원된 미국 가출원 제12/768,068호의 우선권 주장을 청구한다.
청구된 본 발명은 대학-법인 공동 연구 협정에 대해 하기 당사사 중 1 이상에 의해, 이를 대신하여 및/또는 이와 관련하여 수행되었다: 리전츠 오브 더 유니버시티 오브 미시건, 프린스턴 유니버시티, 더 유니버시티 오브 써던 캘리포니아 및 더 유니버설 디스플레이 코포레이션. 본 발명이 수행되고 협정의 범위 내에서 착수된 활동의 결과로 본 발명이 이루어진 일자 당일 및 그 이전에 이 협정은 발효되었다.
발명의 분야
본 발명은 유기 발광 소자에 유리하게 사용될 수 있는 신규한 유기 화합물에 관한 것이다. 더욱 특히, 본 발명은 신규한 메틸-d3 치환된 이리듐 착체 및 이의 OLED에서의 용도에 관한 것이다.
유기 재료를 사용하는 광전자 소자가 다수의 이유로 점점 요망되고 있다. 이러한 소자의 제조에 사용되는 재료의 다수는 비교적 저렴하여, 유기 광전자 소자는 무기 소자에 대한 비용적 이점에 대한 잠재성이 있다. 또한, 가요성과 같은 유기 재료 고유의 특성으로 인해 이는 플렉서블 기판 상에서의 제작과 같은 특정 용도에 잘 맞는다. 유기 광전자 소자의 예는 유기 발광 소자(OLED), 유기 포토트랜지스터, 유기 광전지 및 유기 광 검출기를 포함한다. OLED에 있어서, 유기 재료는 종래의 재료에 비해 성능 이점을 가질 수 있다. 예컨대, 유기 발광층이 발광하는 파장은 일반적으로 적절한 도펀트를 사용하여 조정될 수 있다.
OLED는 전압이 소자를 가로질러 인가될 때 발광하는 유기 박막을 사용한다. OLED는 평판 디스플레이, 조명 및 역광 조명과 같은 용도에서 사용하기 위한 점점 인기 있는 기술이 되고 있다. 몇 가지 OLED 재료 및 구성이 본 명세서에서 그 전체를 참고로 인용하는 미국 특허 제5,844,363호, 제6,303,238호 및 제5,707,745호에 기재되어 있다.
인광성 발광 분자에 대한 하나의 용도는 풀컬러 디스플레이이다. 이러한 디스플레이에 대한 산업 표준은 "포화" 컬러로 지칭되는 특정 컬러를 방출하도록 된 픽셀을 요구한다. 특히, 이들 표준은 포화 적색, 녹색 및 청색 픽셀을 요구한다. 당업계에 잘 알려진 CIE 좌표를 이용하여 컬러를 측정할 수 있다.
녹색 발광 분자의 일례는 하기 구조를 가지며 Ir(ppy)3으로 지칭되는 트리스(2-페닐피리딘)이리듐이다:
Figure pat00001
여기에서 그리고 본 명세서의 나중 도면에서, 본 발명자들은 질소로부터 금속(여기서는 Ir)으로의 배위 결합을 직선으로 표시한다.
본 명세서에서 사용되는 바의 용어 "유기"는 유기 광전자 소자를 제작하는 데에 이용될 수 있는 중합체 재료뿐 아니라 소분자 유기 재료를 포함한다. "소분자"는 중합체가 아닌 임의의 유기 재료를 지칭하며, "소분자"는 실제로는 꽤 클 수 있다. 소분자는 일부 환경에서는 반복 단위를 포함할 수 있다. 예컨대, 치환기로서 장쇄 알킬기를 사용한다고 해서 "소분자" 부류로부터 분자를 제거하지는 않는다. 소분자는 또한 예컨대 중합체 주쇄 상의 현수 기로서 또는 주쇄의 일부로서 중합체에 삽입될 수 있다. 소분자는 또한 코어 부분에 확립된 일련의 화학적 쉘로 구성된 덴드리머의 코어 부분으로서 작용할 수 있다. 덴드리머의 코어 부분은 형광성 또는 인광성 소분자 에미터일 수 있다. 덴드리머는 "소분자"일 수 있으며, OLED의 분야에 현재 사용되는 모든 덴드리머가 소분자라고 여겨진다.
본 명세서에서 사용되는 바의 "최상부"는 기판으로부터 가장 멀리 떨어짐을 의미하고, "바닥"은 기판에서 가장 가까움을 의미한다. 제1 층이 제2 층 "위에 배치된다"고 기재되는 경우, 제1 층은 기판으로부터 가장 멀리 배치된다. 제1 층이 제2 층"과 접촉되어 있다"고 명시되지 않으면, 제1 층과 제2 층 사이에는 다른 층이 존재할 수 있다. 예컨대, 그 사이에 다양한 유기층이 존재하더라도, 캐소드가 애노드 "위에 배치되어 있다"고 기재될 수 있다.
본 명세서에서 사용되는 바의 "용액 가공성(solution processible)"은 용액 또는 현탁액 형태의 액상 매질에 용해되거나, 분산되거나 또는 수송되고 및/또는 이로부터 증착될 수 있음을 의미한다.
리간드가 발광 재료의 광활성 특성에 직접 기여한다고 여겨질 경우, 리간드는 "광활성"으로 지칭할 수 있다. 보조(ancillary) 리간드가 광활성 리간드의 특성을 변경할 수는 있지만, 리간드가 발광 재료의 광활성 특성에 기여하지 않는 것으로 여겨질 경우, 리간드를 "보조적"이라고 지칭할 수 있다.
본 명세서에서 사용되고 당업자가 일반적으로 이해하는 바와 같이, 제1 에너지 수준이 진공 에너지 수준에 더 가까운 경우, 제1의 "최고 점유 분자 궤도 함수"(HOMO) 또는 "최저 비점유 분자 궤도 함수"(LUMO) 에너지 수준은 제2 HOMO 또는 LUMO 에너지 수준보다 "더 크거나" 또는 "더 높다". 이온화 전위(IP)는 진공 수준에 대한 음의 에너지로서 측정되기 때문에, 더 높은 HOMO 에너지 수준은 더 작은 절대치를 갖는 IP에 상당한다(덜 음인 IP). 유사하게, 더 높은 LUMO 에너지 수준은 더 작은 절대치를 갖는 전자 친화도(EA)에 상당한다(덜 음인 EA). 최상부에 진공 수준을 갖는 통상적인 에너지 수준 도형에서, 재료의 LUMO 에너지 수준은 동일한 재료의 HOMO 에너지 수준보다 높다. "더 높은" HOMO 또는 LUMO 에너지 수준은 "더 낮은" HOMO 또는 LUMO 에너지 수준보다 이러한 도형의 최상부에 가까운 것으로 보인다.
본 명세서에서 사용되고 일반적으로 당업자가 이해하는 바와 같이, 제1 일함수가 더 높은 절대치를 가질 경우, 제1 일함수는 제2 일함수보다 "더 크거나" 또는 "더 높다". 일함수는 일반적으로 진공 수준에 대한 음의 수치로서 측정되며, 이는 "더 높은" 일함수는 더 음의 값임을 의미한다. 최상부에 진공 수준을 갖는 통상적인 에너지 수준 도형에서, "더 높은" 일함수는 하향 방향으로 진공 수준에서 더 떨어져 있는 것으로 도시된다. 따라서, HOMO 및 LUMO 에너지 수준의 정의는 일함수보다는 상이한 방식에 따른다.
OLED에 대한 더 많은 상세 및 상기 기재된 정의는 본 명세서에서 그 전체를 참고로 인용하는 미국 특허 제7,279,704호에서 찾을 수 있다.
본 발명의 리간드를 포함하는 화합물은 하기 구조를 갖는다:
화학식 I
Figure pat00002
상기 화학식에서, A 및 B는 독립적으로 5원 또는 6원 방향족 또는 헤테로 방향족 고리를 나타낼 수 있다. 바람직하게는, A는 이미다졸, 피라졸, 트리아졸, 옥사졸, 옥사디아졸, 피리딘, 피리다진, 피리미딘, 피라진 및 트리아진으로 구성된 군에서 선택된다. 바람직하게는, B는 벤젠, 피리딘, 푸란, 피롤 및 티오펜으로 구성된 군에서 선택된다. A1, A2, B1 및 B2는 독립적으로 C 또는 N이다. RA 및 RB는 일치환기, 이치환기 또는 삼치환기를 나타낼 수 있다. XA 및 XB는 독립적으로 C 또는 헤테로 원자이다. RA, RB, R1 및 R2는 독립적으로 수소, 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택된다. RA, RB, R1 및 R2 중 1 이상은 CD, CD2 또는 CD3을 포함한다. 바람직하게는, RA, RB, R1 및 R2 중 1 이상은 CD3을 포함한다. RA, RB, R1 및 R2는 연결될 수 있다. RA, RB, R1 및 R2는 융합될 수 있다. 리간드는 원자량이 40을 초과하는 금속에 배위된다. 바람직하게는, 금속은 Ir이다.
일측면에서, 리간드는 하기 구조를 갖는다:
화학식 Ia
Figure pat00003
일측면에서, XA 및 XB는 독립적으로 C 또는 N이고, XA가 N일 경우, R1은 아릴이다. 다른 측면에서, XA 및 XB는 독립적으로 C 또는 N이고, XA가 N일 경우, R1은 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택되는 기로 추가로 치환된 페닐이며, 상기 기는 CD, CD2 또는 CD3 중 1 이상을 포함한다.
일측면에서, RA 및 RB 중 1 이상의 치환기는 고리 A, 고리 B, 또는 고리 A 또는 고리 B에 공액 또는 융합된 고리에 직접 부착된 CD3인 화합물이 제공된다.
특히, 하기로 구성된 군에서 선택되는 리간드를 포함하는 화합물이 제공된다:
Figure pat00004
R1, R2, R3, R4, R5, R6, R7, R8, R9 및 R10은 독립적으로 수소, 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택된다. R1, R2, R3, R4, R5, R6, R7, R8, R9 및 R10 중 1 이상은 CD3이다.
다른 측면에서, 화합물은 화학식 II, III, IV, V, VI 및 VII에서 선택되는 리간드를 포함한다. R1, R2, R3, R4, R5, R6, R7, R8, R9 및 R10은 독립적으로 수소, 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택된다. R1, R2, R3, R4, R5, R6, R7, R8, R9 및 R10 중 1 이상은 CD3을 포함한다.
또 다른 측면에서, 하기로 구성되는 군에서 선택되는 리간드를 포함하는 화합물이 제공된다:
Figure pat00005
R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 및 R11은 독립적으로 수소, 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택된다. R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 및 R11은 연결될 수 있다. R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 및 R11은 융합될 수 있다. R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 및 R11 중 1 이상은 CD, CD2 또는 CD3을 포함하는 알킬기를 포함한다.

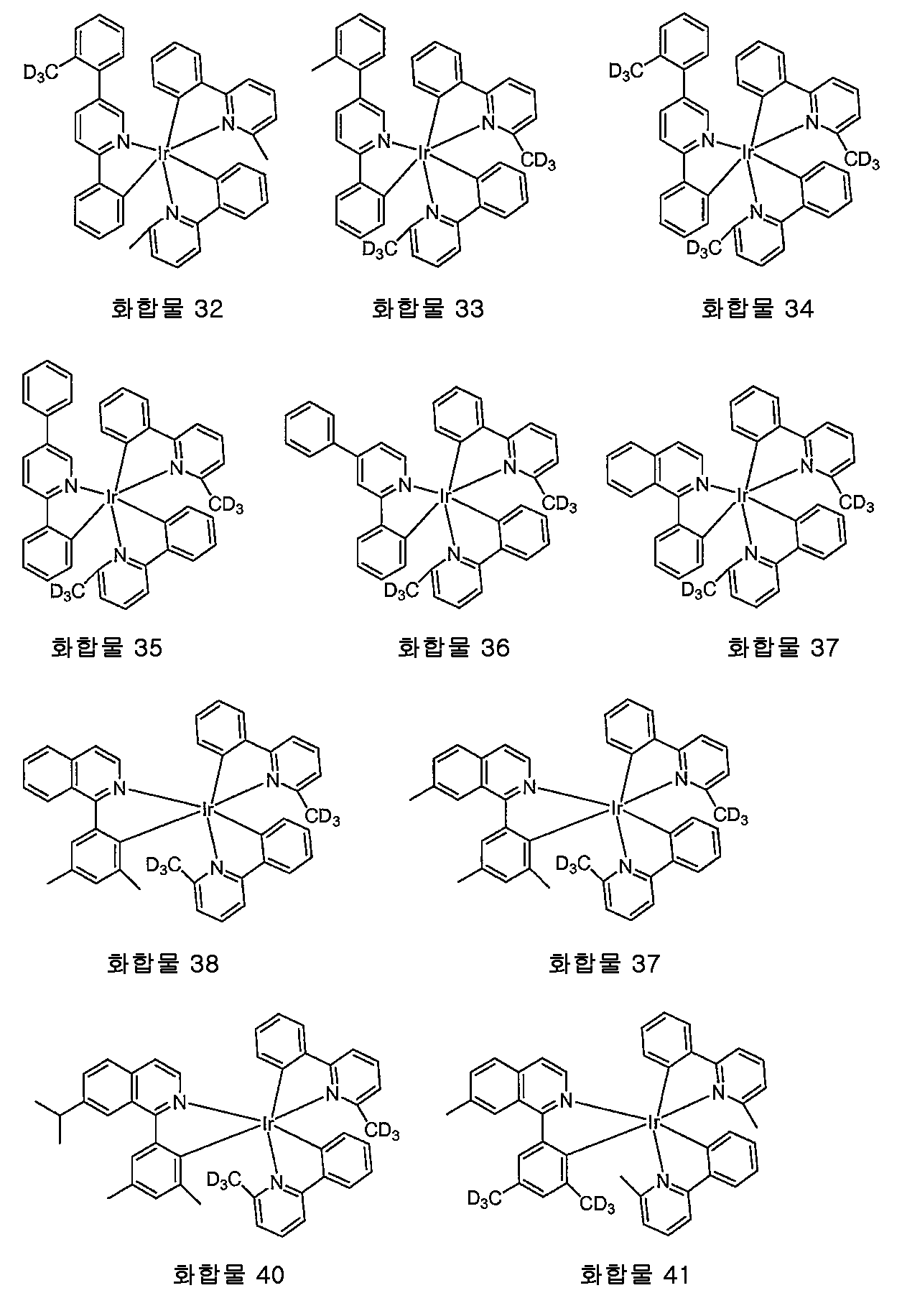

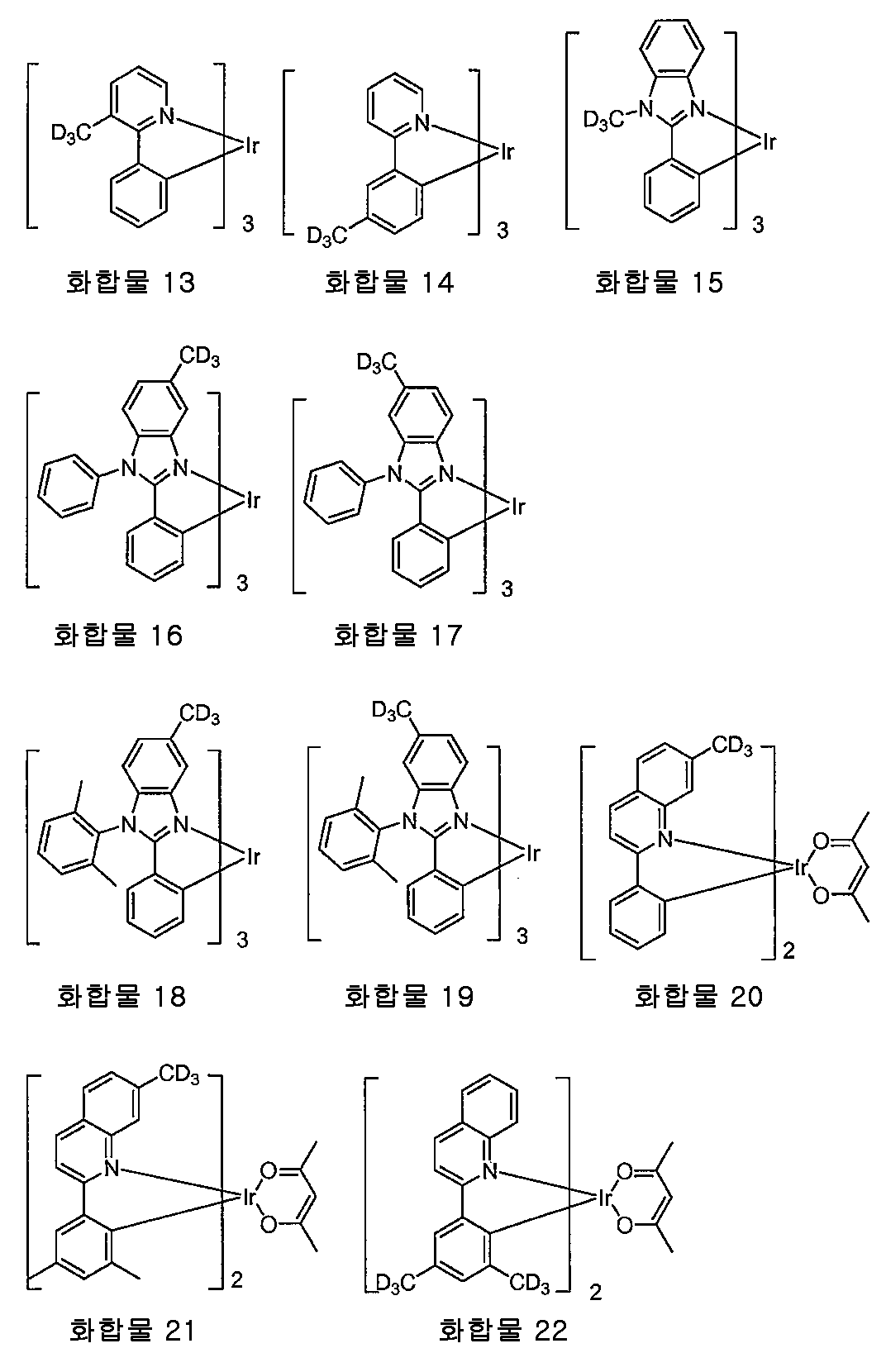

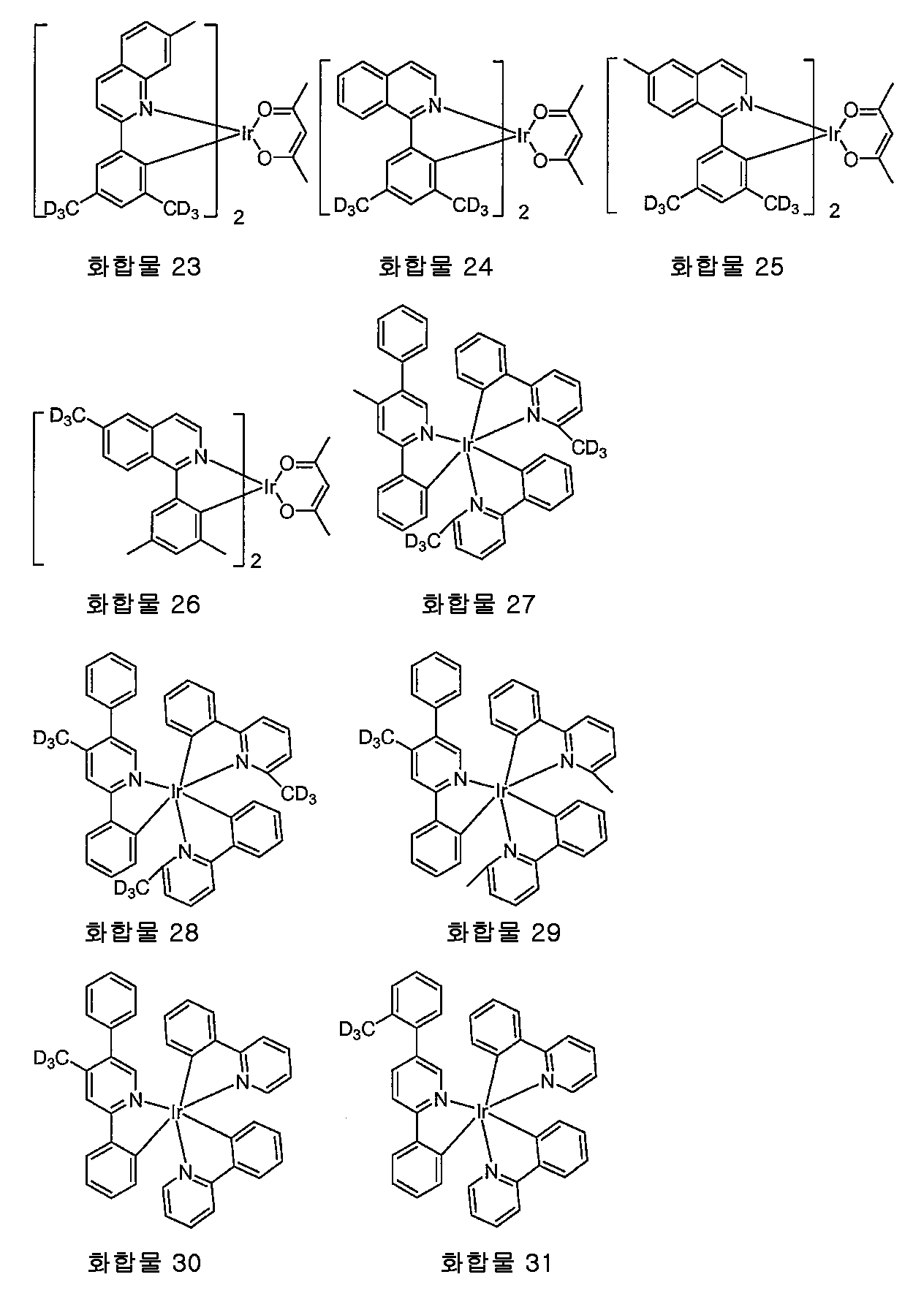

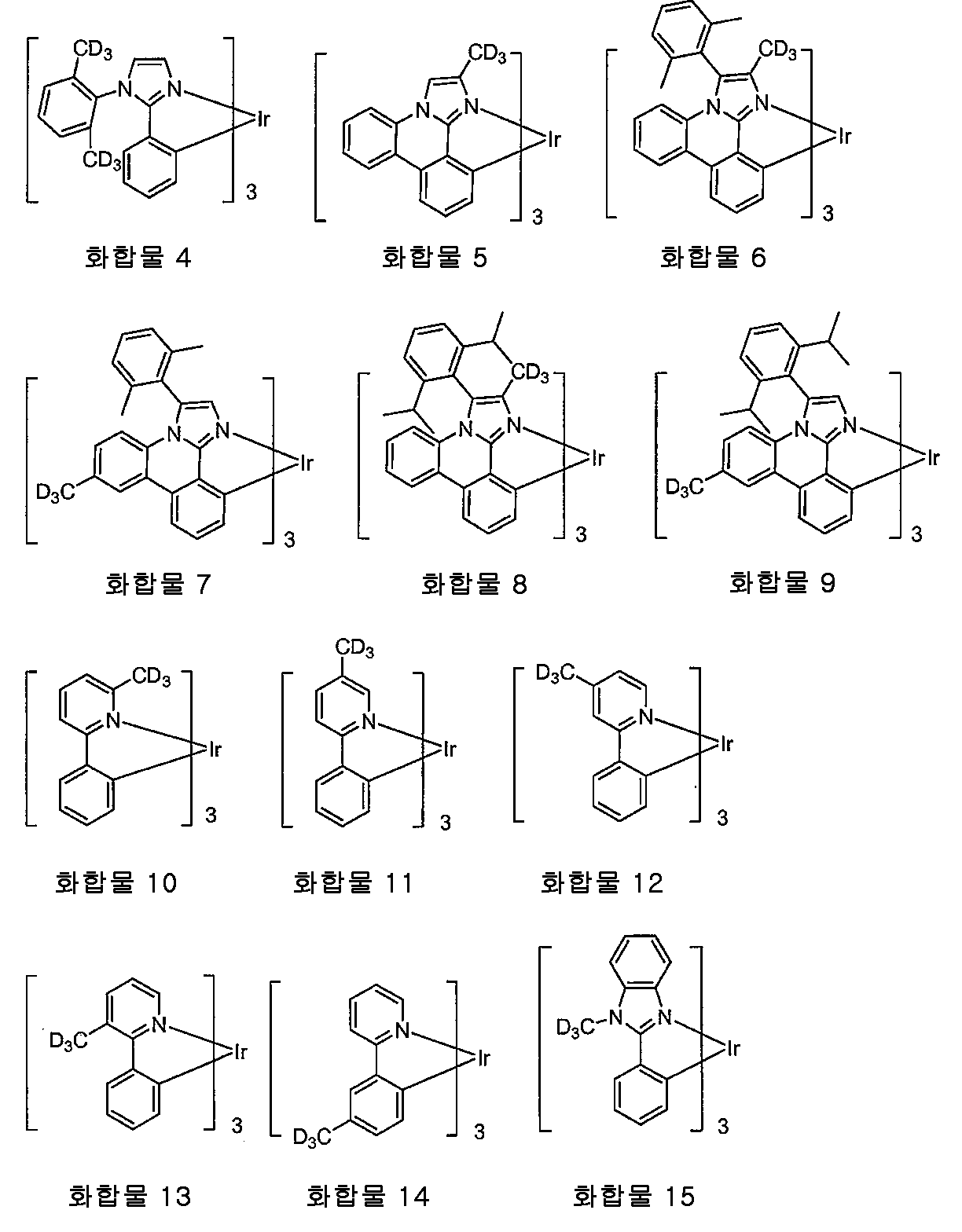

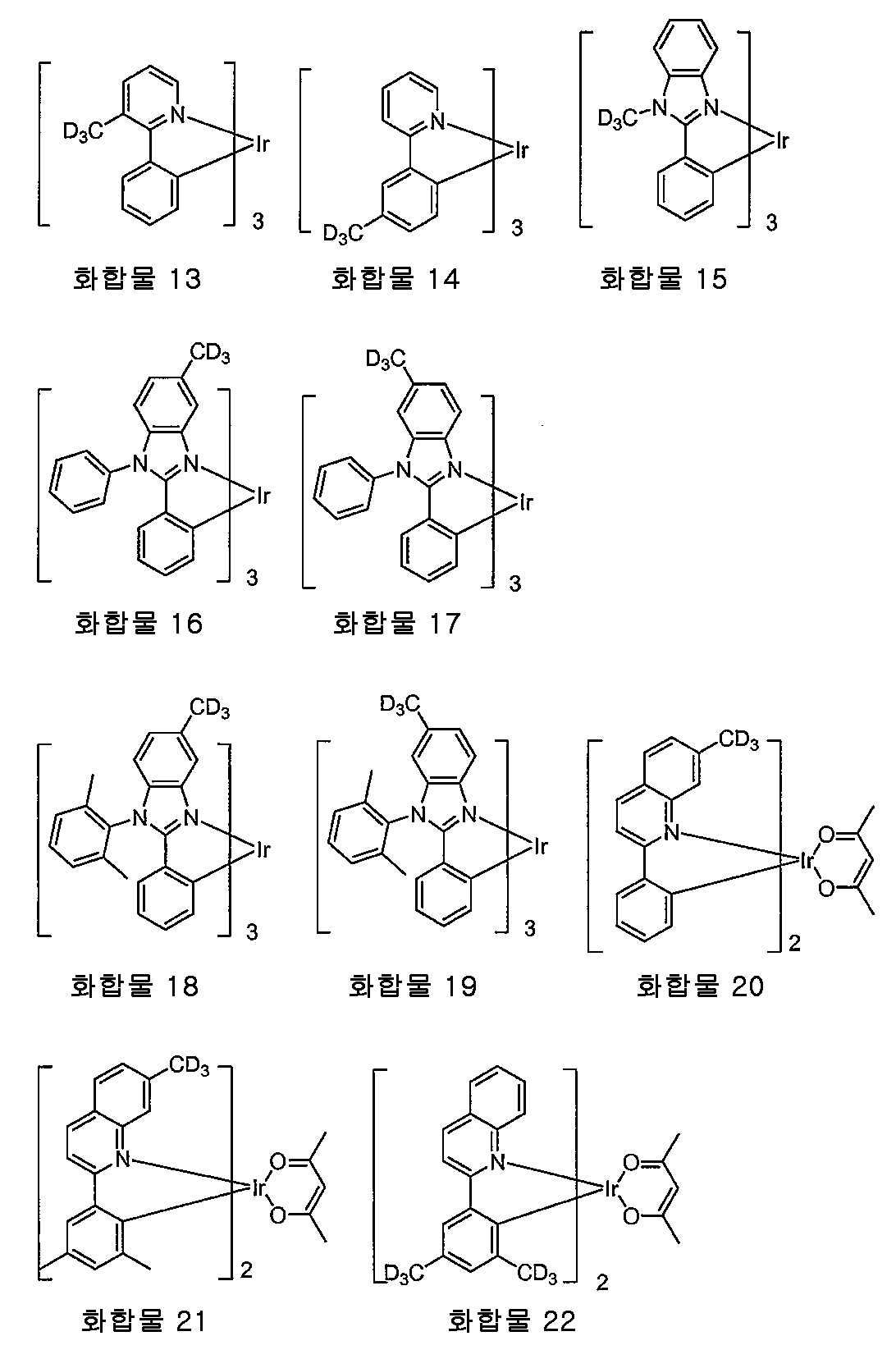

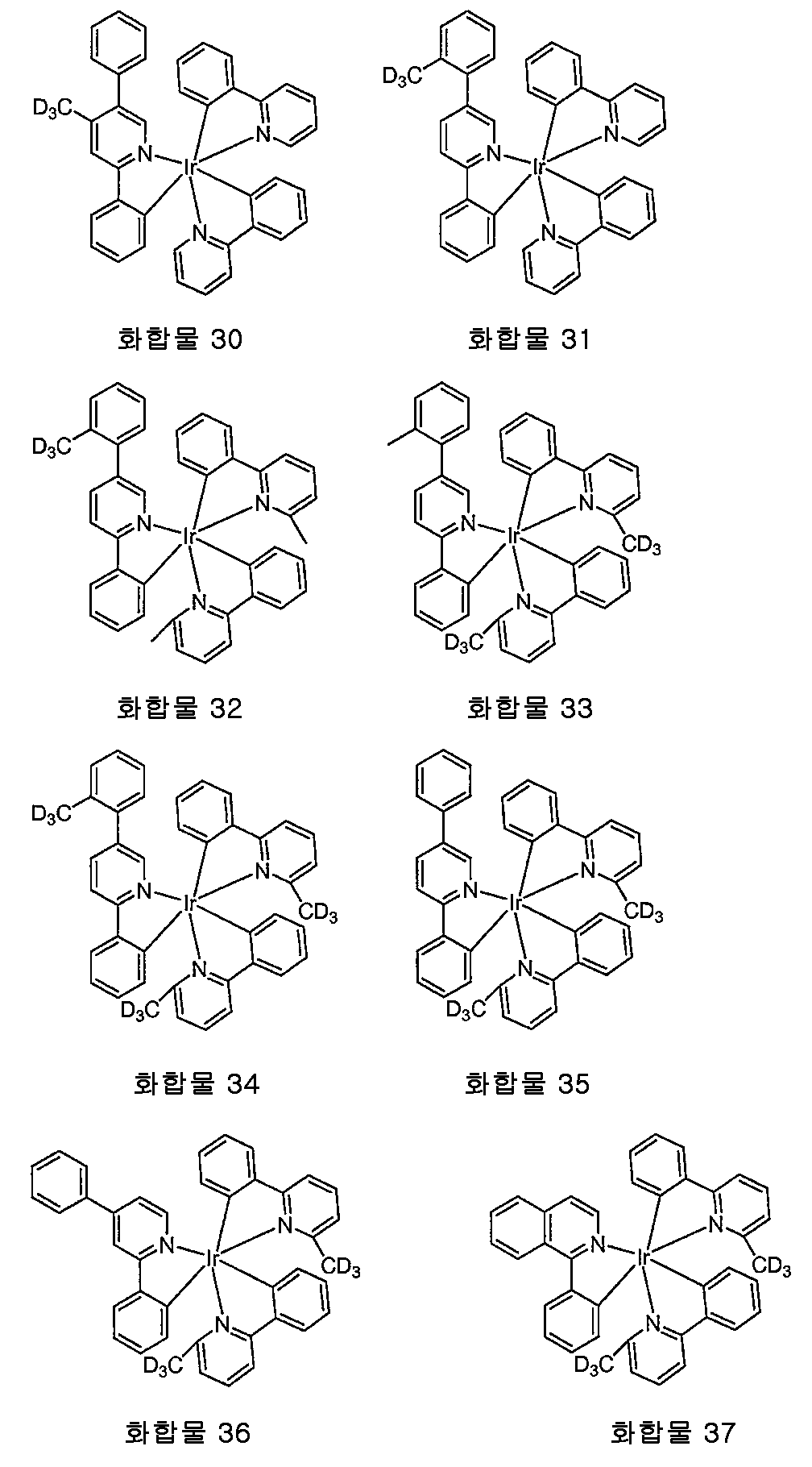

메틸-중수소 치환된(본 명세서에서는 메틸-d3 또는 CD3으로도 지칭) 이리듐 착체의 특정 예가 제공되며, 이는 화합물 2-42로 구성된 군에서 선택되는 화합물을 포함한다. 일측면에서, 화학식 II를 갖는 리간드를 포함하는 화합물, 예컨대 화합물 2-4가 제공된다. 다른 측면에서, 화학식 III을 갖는 리간드를 포함하는 화합물, 예컨대 화합물 5-9가 제공된다. 또 다른 측면에서, 화학식 IV를 갖는 리간드를 포함하는 화합물, 예컨대 화합물 10-14 및 27-40이 제공된다. 또 다른 측면에서, 화학식 V를 갖는 리간드를 포함하는 화합물, 예컨대 화합물 15-19가 제공된다. 또 다른 측면에서, 화학식 VI을 갖는 리간드를 포함하는 화합물, 예컨대 화합물 20-23이 제공된다. 또 다른 측면에서, 화학식 VII을 갖는 리간드를 포함하는 화합물, 예컨대 화합물 24-26, 41 및 42가 제공된다.

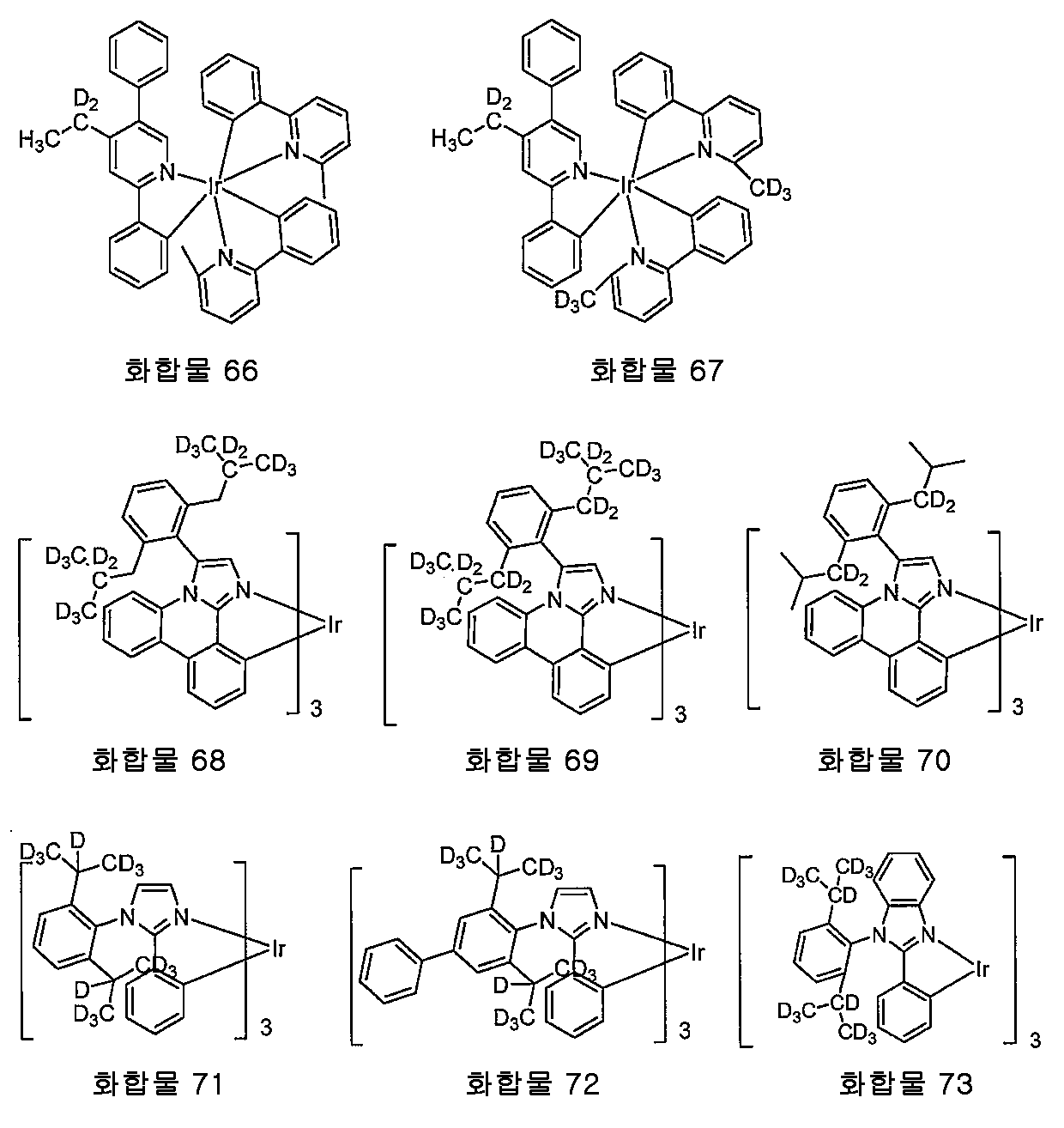

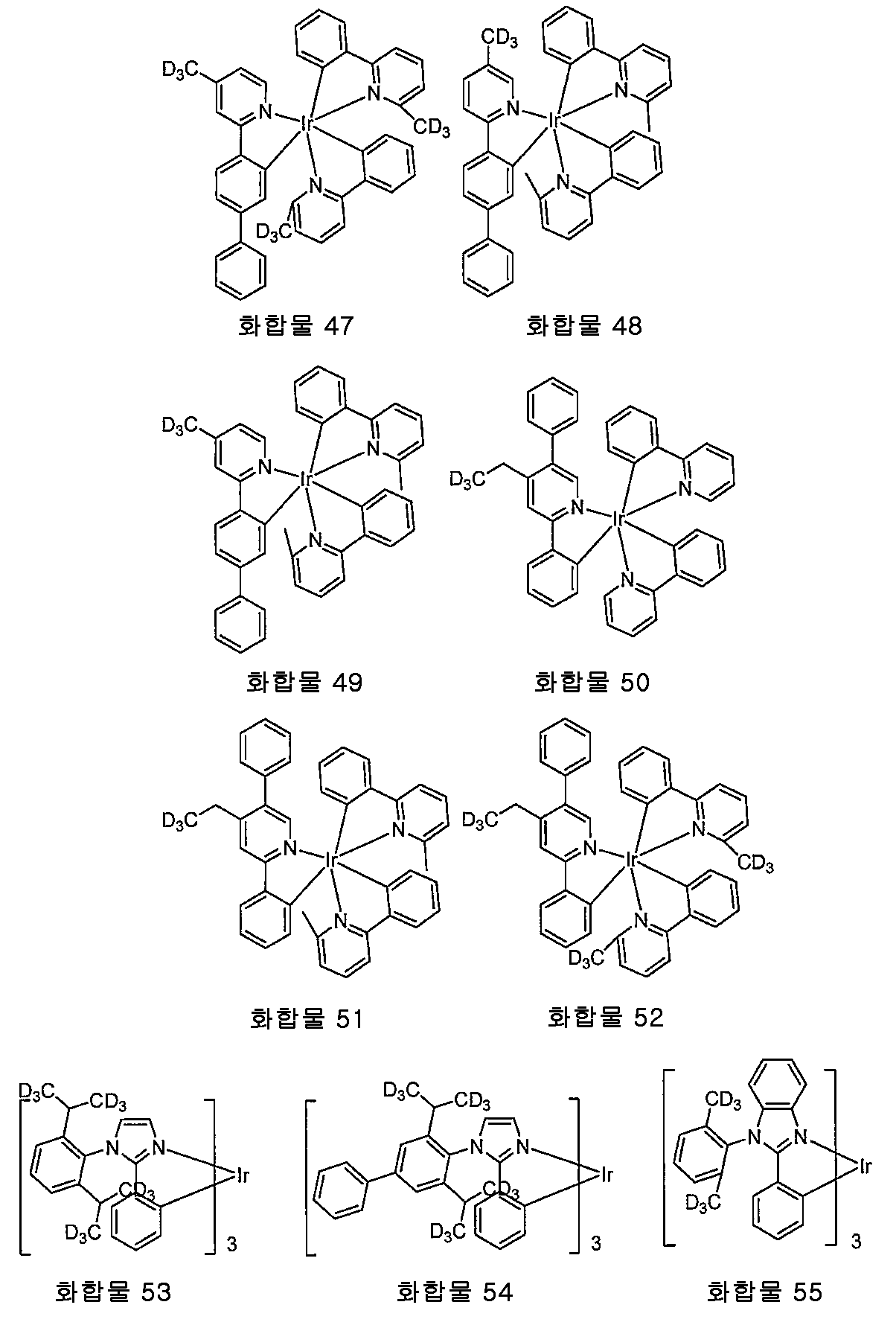

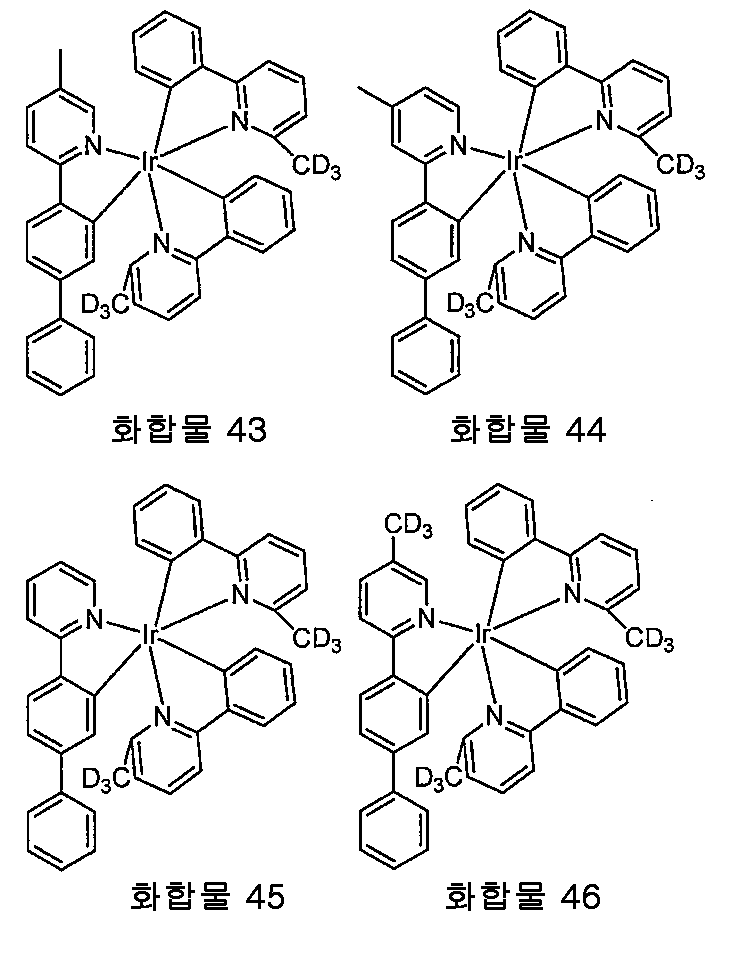

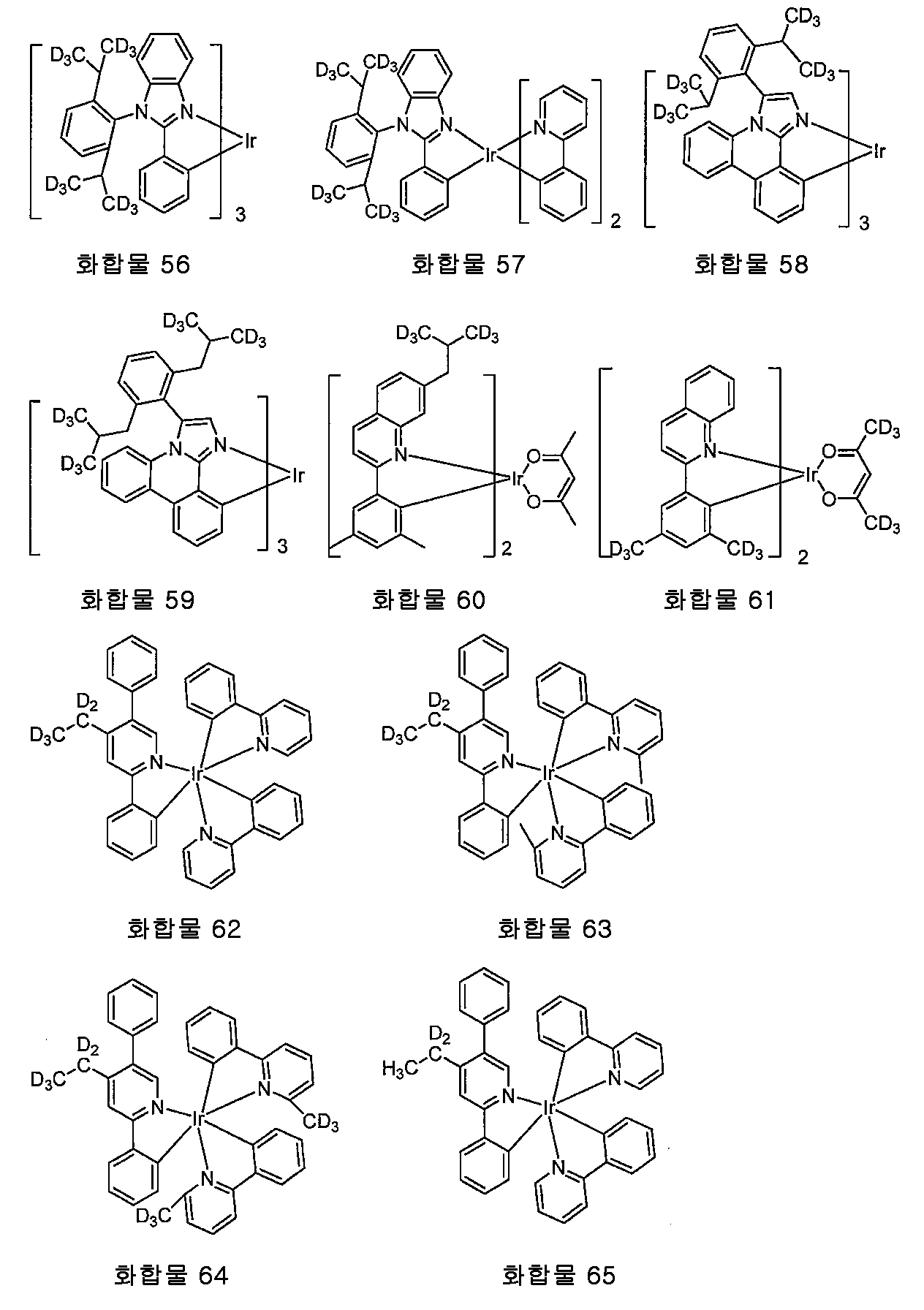

중수소 치환된 화합물의 추가의 특정 예는 화합물 43-82로 구성된 군에서 선택되는 화합물을 포함한다. 일측면에서, 화학식 III을 갖는 리간드를 포함하는 화합물, 예컨대 화합물 58, 59, 68-70 및 75-77이 제공된다. 다른 측면에서, 화학식 IV를 갖는 리간드를 포함하는 화합물, 예컨대 화합물 43-52, 62-67 및 80-82가 제공된다. 또 다른 측면에서, 화학식 V를 갖는 리간드를 포함하는 화합물, 예컨대 화합물 55-57, 73 및 74가 제공된다. 추가의 측면에서, 화학식 VI을 갖는 리간드를 포함하는 화합물, 예컨대 화합물 60, 61, 78 및 79가 제공된다. 또 다른 측면에서, 화학식 VIII을 갖는 리간드를 포함하는 화합물, 예컨대 화합물 53, 54, 71 및 72가 제공된다.
일측면에서, 동종 리간드성(homoleptic) 화합물이 제공된다. 특히, 화학식 I을 갖는 리간드가 동종 리간드성 화합물 내 리간드인 화합물이 제공된다. 다른 측면에서, 이종 리간드성(heteroleptic) 화합물이 제공된다. 특히, 화학식 I을 갖는 리간드가 이종 리간드성 화합물 내 리간드인 화합물이 제공된다.
유기 발광 소자도 제공된다. 소자는 애노드, 캐소드, 및 애노드와 캐소드 사이에 배치된 유기 발광층을 포함할 수 있다. 유기층은 상기 설명한 바의 화학식 I의 구조를 갖는 리간드를 추가로 포함한다.
A 및 B는 독립적으로 5원 또는 6원 방향족 또는 헤테로 방향족 고리를 나타낼 수 있다. A1, A2, B1 및 B2는 독립적으로 C 또는 N이다. RA 및 RB는 일치환기, 이치환기 또는 삼치환기를 나타낼 수 있다. XA 및 XB는 독립적으로 C 또는 헤테로 원자이다. RA, RB, R1 및 R2는 독립적으로 수소, 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택된다. RA, RB, R1 및 R2 중 1 이상은 CD, CD2 또는 CD3을 포함한다. 바람직하게는, RA, RB, R1 및 R2 중 1 이상은 CD3을 포함한다. RA, RB, R1 및 R2는 연결될 수 있다. RA, RB, R1 및 R2는 융합될 수 있다. 리간드는 원자량이 40을 초과하는 금속에 배위된다.
일측면에서, XA 및 XB는 독립적으로 C 또는 N이고, XA가 N일 경우, R1은 아릴이다. 다른 측면에서, XA 및 XB는 독립적으로 C 또는 N이고, XA가 N일 경우, R1은 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택되는 기로 추가로 치환된 페닐이며, 상기 기는 CD, CD2 또는 CD3 중 1 이상을 포함한다.
화학식 I을 갖는 리간드를 포함하는 화합물에 바람직한 것으로 기재된 방향족 고리, 금속 및 치환기의 선택은 또한 화학식 I을 갖는 리간드를 포함하는 화합물을 포함하는 소자에 사용하기에 바람직하다. 이들 선택은 금속 M, 고리 A 및 B, 및 치환기 RA, RB, A1, A2, B1, B2, R1 및 R2에 대한 선택을 포함한다.
바람직하게는, RA 및 RB 중 1 이상의 치환기는 고리 A, 고리 B, 또는 고리 A 또는 고리 B에 공액 또는 융합된 고리에 직접 부착된 CD3이다.
바람직하게는, 금속은 Ir이다.
바람직하게는, A는 이미다졸, 피라졸, 트리아졸, 옥사졸, 옥사디아졸, 피리딘, 피리다진, 피리미딘, 피라진 및 트리아진으로 구성된 군에서 선택된다. 바람직하게는, B는 벤젠, 피리딘, 푸란, 피롤 및 티오펜으로 구성된 군에서 선택된다.
특히, 소자의 유기층은 화학식 II-VII로 구성된 군에서 선택되는 리간드를 갖는 화합물을 포함할 수 있으며, 여기서 R1, R2, R3, R4, R5, R6, R7, R8, R9 및 R10은 독립적으로 수소, 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택된다. R1, R2, R3, R4, R5, R6, R7, R8, R9 및 R10 중 1 이상은 CD3이다. 바람직하게는, 유기층은 화합물 2-42로 구성된 군에서 선택되는 화합물을 포함한다.
추가로, 소자의 유기층은 화학식 II-VII로 구성된 군에서 선택되는 리간드를 갖는 화합물을 포함할 수 있으며, 여기서 R1, R2, R3, R4, R5, R6, R7, R8, R9 및 R10은 독립적으로 수소, 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택된다. R1, R2, R3, R4, R5, R6, R7, R8, R9 및 R10 중 1 이상은 CD3을 포함한다.
또한, 소자의 유기층은 화학식 III-VIII로 구성된 군에서 선택되는 리간드를 갖는 화합물을 포함할 수 있으며, 여기서 R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 및 R11은 독립적으로 수소, 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택된다. R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 및 R11은 연결될 수 있다. R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 및 R11은 융합될 수 있다. R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 및 R11 중 1 이상은 CD, CD2 또는 CD3을 포함하는 알킬기를 포함한다. 바람직하게는, 유기층은 화합물 43-82로 구성된 군에서 선택되는 화합물을 포함한다.
일측면에서, 유기층은 본 명세서에 제공된 화합물을 포함하는 발광층이며, 여기서 화합물은 발광 도펀트이다. 유기층은 호스트를 추가로 포함할 수 있다. 바람직하게는, 호스트는 하기 화학식을 갖는다:
Figure pat00006
상기 화학식에서, R'1, R'2, R'3, R'4, R'5 및 R'6은 일치환기, 이치환기, 삼치환기 또는 사치환기를 나타낼 수 있고; R'1, R'2, R'3, R'4, R'5 및 R'6 각각은 독립적으로 수소, 알킬 및 아릴로 구성된 군에서 선택된다. 더욱 바람직하게는, 호스트는 H1이다.
상기 소자를 포함하는 소비자 제품(consumer product)도 제공된다. 소자는 애노드, 캐소드, 및 애노드와 캐소드 사이에 배치된 유기층을 포함한다. 유기층은 상기 설명한 바의 화학식 I의 구조를 갖는 리간드를 포함하는 화합물을 포함한다.
A 및 B는 독립적으로 5원 또는 6원 방향족 또는 헤테로 방향족 고리를 나타낼 수 있다. A1, A2, B1 및 B2는 독립적으로 C 또는 N이다. RA 및 RB는 일치환기, 이치환기 또는 삼치환기를 나타낼 수 있다. XA 및 XB는 독립적으로 C 또는 헤테로 원자이다. RA, RB, R1 및 R2는 독립적으로 수소, 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택된다. RA, RB, R1 및 R2 중 1 이상은 CD, CD2 또는 CD3을 포함한다. 바람직하게는, RA, RB, R1 및 R2 중 1 이상은 CD3을 포함한다. RA, RB, R1 및 R2는 연결될 수 있다. RA, RB, R1 및 R2는 융합될 수 있다. 리간드는 원자량이 40을 초과하는 금속에 배위된다.
화학식 I을 갖는 리간드를 포함하는 화합물에 바람직한 것으로 기재된 방향족 고리, 금속 및 치환기에 대한 선택은 또한 화학식 I을 갖는 리간드를 포함하는 화합물을 포함하는 소자를 포함하는 소비자 제품에 사용하기에 바람직하다. 이들 선택은 금속 M, 고리 A 및 B, 및 치환기 RA, RB, A1, A2, B1, B2, R1 및 R2에 대한 선택을 포함한다.
도 1은 유기 발광 소자를 도시한다.
도 2는 분리된 전자 수송층을 갖지 않는 반전 유기 발광 소자를 도시한다.
도 3은 중수소 치환을 포함하는 리간드의 일반적인 구조를 도시한다.
도 4는 예시적인 메틸-d3 치환된 리간드를 도시한다.
상세한 설명
일반적으로, OLED는 애노드와 캐소드 사이에 배치되고 이들에 전기적으로 연결된 1 이상의 유기층을 포함한다. 전류가 인가될 때, 애노드는 유기층(들)에 정공을 주입하고, 캐소드는 유기층(들)에 전자를 주입한다. 주입된 정공 및 전자는 각각 반대로 하전된 전극을 향해 이동한다. 전자 및 정공이 동일한 분자 위에 편재할 경우, 여기된 에너지 상태를 갖는 편재화된 전자-정공 쌍인 "여기자"가 형성된다. 여기자가 광방출 기전을 통해 이완될 때 발광된다. 일부 경우, 여기자는 엑시머 또는 엑시플렉스(exciplex) 위에 편재될 수 있다. 열 이완과 같은 비방사성 기전도 일어날 수 있지만, 일반적으로는 바람직하지 않은 것으로 고려된다.
초기 OLED는 예컨대 그 전체를 참고로 인용하는 미국 특허 제4,769,292호에 개시된 바의 단일항 상태("형광")로부터 발광하는 발광성 분자를 사용하였다. 형광성 방출은 일반적으로 10 나노초 미만의 시간 프레임으로 발생한다.
더욱 최근에, 삼중항 상태로부터 발광하는("인광") 발광성 재료를 갖는 OLED가 증명되었다. 그 전체를 참고로 인용하는 문헌[Baldo et al., "Highly Efficient Phosphorescent Emission from Organic Electroluminescent Devices," Nature, vol. 395, 151-154, 1998; ("Baldo-I") 및 Baldo et al., "Very high-efficiency green organic light-emitting devices based on electrophosphorescence," Appl. Phys. Lett., vol. 75, No. 3, 4-6 (1999)("Baldo-II")] 참조. 인광은 참고로 인용하는 미국 특허 제7,279,704호 컬럼 5-6에 더욱 상세히 설명되어 있다.
도 1은 유기 발광 소자(100)를 도시한다. 도면은 반드시 실제 비율로 그린 것은 아니다. 소자(100)는 기판(110), 애노드(115), 정공 주입층(120), 정공 수송층(125), 전자 차단층(130), 발광층(135), 정공 차단층(140), 전자 수송층(145), 전자 주입층(150), 보호층(155) 및 캐소드(160)를 포함할 수 있다. 캐소드(160)는 제1 전도층(160) 및 제2 전도층(164)을 갖는 복합 캐소드이다. 소자(100)는 기재된 층을 순서대로 증착시켜 제작할 수 있다. 이들 다양한 층의 특성 및 기능 뿐 아니라 예시적 재료는 참고로 인용하는 미국 특허 제7,279,704호의 컬럼 6-10에 더욱 상세히 설명되어 있다.
이들 층 각각에 대한 추가의 예가 입수 가능하다. 예컨대, 가요성 및 투명성 기판-애노드 조합은 그 전체를 참고로 인용하는 미국 특허 제5,844,363호에 개시되어 있다. p-도핑된 정공 수송층의 예는 그 전체를 참고로 인용하는 미국 특허 출원 공개 제2003/0230980호에 개시된 바의, 몰 비 50:1의 F.sub.4-TCNQ로 도핑된 m-MTDATA이다. 발광성 재료 및 호스트 재료의 예는 그 전체를 참고로 인용하는 Thompson 등에게 허여된 미국 특허 제6,303,238호에 개시되어 있다. n-도핑된 전자 수송층의 예는 그 전체를 참고로 인용하는 미국 특허 출원 공개 제2003/0230980호에 개시된 바의, 몰 비 1:1의 Li로 도핑된 BPhen이다. 그 전체를 참고로 인용하는 미국 특허 제5,703,436호 및 동 제5,707,745호는 투명성, 전기 전도성, 스퍼터 증착된 ITO 층이 중첩된 Mg:Ag와 같은 금속의 박층을 갖는 복합 캐소드를 비롯한 캐소드의 예를 개시한다. 차단층의 이론 및 용도가 그 전체를 참고로 인용하는 미국 특허 제6,097,147호 및 미국 특허 출원 공개 제2003/0203980호에 더욱 상세히 설명되어 있다. 주입층의 예는 그 전체를 참고로 인용하는 미국 특허 출원 공개 제2004/0174116호에 제공되어 있다. 보호층의 설명은 그 전체를 참고로 인용하는 미국 특허 출원 공개 제2004/0174116호에서 찾을 수 있다.
도 2는 반전 OLED(200)를 도시한다. 소자는 기판(210), 캐소드(215), 발광층(220), 정공 수송층(225) 및 애노드(230)를 포함한다. 소자(200)는 기재된 층을 순서대로 증착시켜 제작할 수 있다. 가장 흔한 OLED 구성은 애노드 위에 캐소드를 배치하며 소자(200)가 애노드(230) 아래에 배치된 캐소드(215)를 갖기 때문에, 소자(200)를 "반전" OLED로 지칭할 수 있다. 소자(100)에 대해 기재된 것들과 유사한 재료를 소자(200)의 해당 층에 사용할 수 있다. 도 2는 일부 층을 소자(100)의 구조로부터 어떻게 생략되는지의 일례를 제공한다.
도 1 및 2에 도시된 간단한 층상 구조는 비제한적인 예로서 제공한 것이고, 매우 다양한 다른 구조와 관련하여 본 발명의 구체예를 이용할 수 있음을 이해해야 한다. 기재된 특정 재료 및 구조는 당연히 예시적인 것이고, 다른 재료 및 구조를 이용할 수 있다. 상이한 방식으로 설명된 다양한 층을 조합하여 기능성 OLED를 달성할 수 있거나, 또는 전체적으로 설계, 성능 및 비용 인자를 기준으로 하여 층을 생략할 수 있다. 특정 기재하지 않은 다른 층도 포함될 수 있다. 이들 특정 기재된 것 외의 재료를 사용할 수 있다. 본 명세서에 제공된 예 중 다수는 다양한 층이 단일 재료를 포함하는 것으로서 기재하였지만, 호스트 및 도펀트의 혼합물 또는 더욱 일반적으로 혼합물과 같은 재료의 조합을 사용할 수 있음을 이해해야 한다. 또한, 층은 다양한 부층(sublayer)을 포함할 수 있다. 본 명세서에서 다양한 층에 제공된 명칭은 엄격하게 한정하려는 것이 아니다. 예컨대, 소자(200)에서, 정공 수송층(225)은 정공을 수송하고 발광층(220)에 정공을 주입하며, 정공 수송층 또는 정공 주입층으로서 기재할 수 있다. 일구체예에서, OLED를 캐소드와 애노드 사이에 배치된 "유기층"을 갖는 것으로 기재할 수 있다. 이 유기층은 단일층을 포함할 수 있거나, 또는 예컨대 도 1 및 도 2에 대해 기재된 바와 같이 상이한 유기 재료의 다중 층을 더 포함할 수 있다.
그 전체를 참고로 인용하는 Friend 등에게 허여된 미국 특허 제5,247,190호에 개시된 바의 중합체 재료를 포함하는 OLED(PLED)와 같은 특정 기재되지 않은 구조 및 재료도 사용할 수 있다. 추가의 예로서, 단일 유기층을 갖는 OLED를 사용할 수 있다. OLED는 예컨대 그 전체를 참고로 인용하는 Forrest 등에게 허여된 미국 특허 제5,707,745호에 기재된 바와 같이 적층할 수 있다. OLED 구조는 도 1 및 2에 도시된 간단한 층상 구조로부터 벗어날 수도 있다. 예컨대, 기판은 그 전체를 참고로 인용하는 Forrest 등에게 허여된 미국 특허 제6,091,195호에 기재된 바와 같은 메사 구조, 및/또는 Bulovic 등에게 허여된 미국 특허 제5,834,893호에 기재된 바와 같은 피트 구조와 같은 아웃커플링(out-coupling)을 개선시키기 위한 각진 반사 표면을 포함할 수 있다.
달리 명시하지 않는 한, 다양한 구체예의 층 중 임의의 것은 임의의 적절한 방법에 의해 증착시킬 수 있다. 유기층에 대해, 바람직한 방법은 열 증발, 그 전체를 참고로 인용하는 미국 특허 제6,013,982호 및 제6,087,196호에 기재된 바와 같은 잉크젯, 그 전체를 참고로 인용하는 Forrest 등에게 허여된 미국 특허 제6,337,102호에 기재된 바와 같은 유기 증기 상 증착(OVPD), 및 그 전체를 참고로 인용하는 미국 특허 출원 제10/233,470호에 기재된 바와 같은 유기 증기 제트 인쇄에 의한 증착(OVJP)을 포함한다. 다른 적절한 증착 방법은 스핀 코팅 및 다른 용액 기초 공정을 포함한다. 용액 기초 공정은 바람직하게는 질소 또는 불활성 분위기에서 실시한다. 다른 층에 대해, 바람직한 방법은 열 증발을 포함한다. 바람직한 패턴화 방법은 마스크를 통한 증착, 그 전체를 참고로 인용하는 미국 특허 제6,294,398호 및 제6,468,819호에 기재된 바와 같은 냉간 용접, 및 잉크젯 및 OVJD와 같은 증착 방법의 일부와 관련된 패턴화를 포함한다. 다른 방법도 이용할 수 있다. 증착될 재료는 특정 증착 방법과 상용성이 있도록 변경할 수 있다. 예컨대, 분지쇄형 또는 비분지쇄형이고 바람직하게는 3개 이하의 탄소 원자를 포함하는 알킬 및 아릴 기와 같은 치환기를 소분자에 사용하여 이들의 용액 가공을 거치는 능력을 강화시킬 수 있다. 20개 이상의 탄소를 갖는 치환기를 사용할 수 있으며, 3 내지 20 개의 탄소가 바람직한 범위이다. 비대칭 구조를 갖는 재료는 대칭 구조를 갖는 것들보다 용액 가공성이 양호할 수 있는데, 비대칭 재료는 재결정화되는 경향이 더 낮을 수 있기 때문이다. 덴드리머 치환기를 사용하여 소분자의 용액 가공을 거치는 능력을 강화시킬 수 있다.
본 발명의 구체예에 따라 제작된 소자를 평판 디스플레이, 컴퓨터 모니터, 텔레비젼, 광고 게시판, 내부 또는 외부 조명용 광 및/또는 신호, 헤드업 디스플레이(heads up display), 완전 투명 디스플레이, 플렉서블 디스플레이, 레이저 프린터, 전화, 휴대 전화, 개인 휴대 정보 단말기(PDA), 랩탑 컴퓨터, 디지털 카메라, 캠코더, 뷰파인더, 마이크로 디스플레이, 운송 수단, 대면적 벽, 영화관 또는 스튜디오 스크린 또는 싸인을 비롯한 매우 다양한 소비자 제품에 삽입할 수 있다. 수동 매트릭스 및 능동 매트릭스를 비롯한 다양한 제어 기전을 이용하여 본 발명에 따라 제작된 소자를 제어할 수 있다. 다수의 소자는 18 내지 30℃, 더욱 바람직하게는 실온(20 내지 25℃)과 같은 인간에게 편안한 온도 범위에서 사용하도록 의도된다.
본 명세서에 기재된 재료 및 구조는 OLED 이외의 소자에 응용될 수 있다. 예컨대, 유기 태양 전지 및 유기 광 검출기와 같은 다른 광전자 소자가 재료 및 구조를 이용할 수 있다. 더욱 일반적으로, 유기 트랜지스터와 같은 유기 소자가 재료 및 구조를 이용할 수 있다.
용어 할로, 할로겐, 알킬, 시클로알킬, 알케닐, 알키닐, 아릴킬, 복소환 기, 아릴, 방향족 기 및 헤테로아릴은 당업계에 공지되어 있으며, 본 명세서에서 참고로 인용하는 미국 특허 제7,279,704호 컬럼 31-32에 정의되어 있다.
본 명세서에 사용된 바의 용어 알킬, 아릴 및 헤테로아릴은 또한 수소 대신에 중수소를 포함한다. 예컨대, 알킬은 CH3 또는 CD3, 및 CH2CH3 또는 CH2CD3을 포함할 수 있다. 유사하게, 아릴 및 헤테로아릴은 수소가 아닌 중수소로 치환된 방향족 기를 포함할 수 있다.
이리듐 착체 내 수소를 이의 동위 원소인 중수소로 대체하는 것은 문헌에 보고되어 있다(예컨대 미국 공개 제2008/0194853호 및 미국 특허 제6,699,599호 참조). 특히, 고리 상에 직접적인 중수소 원자 치환은 색상 조정을 제공하지 않는 것으로 보인다. 특히, 본 발명자들은 중수소 원자로 치환된 화합물의 발광 프로필에서 어떠한 변화의 보고도 인지하지 않았다.
호스트 재료 내 CD3 치환도 보고되어 있다(WO2008029670 참조). 그러나, 발광 도펀트의 발광 프로필은 화합물의 중요한 특성이며, 호스트 재료의 치환은 색상 조정에 관한 어떠한 정보도 제공할 수 없다. 특히, 변경되는 화합물이 본 명세서에 제공된 바의 발광성 재료가 아닌 호스트 재료일 경우에는, 광 발광 스펙트럼의 중수소 치환의 효과(예컨대 색상 조정 특성)은 평가할 수 없다. 따라서, 메틸 치환의 유리한 특성(예컨대 색상 조정, 개선된 양자 수율 및 개선된 수명) 뿐 아니라 중수소와 관련된 개선된 안정성을 갖는 발광성 화합물이 바람직할 수 있다.
금속 착체의 메틸 치환은 화합물의 광물리학적 및 전기 발광 특성의 조정에 유용한 것으로 밝혀졌다. 예컨대, 특정 위치에서의 메틸 치환은 양자 수율, 선 형상 및 OLED의 수명을 개선시키는 이의 능력에 유리할 수 있다.
메틸-d3 치환기를 갖는 리간드를 포함하는 신규한 화합물이 본 명세서에 제공된다(도 3에 도시됨). 또한, 메틸-d3 치환을 갖는 특정 리간드도 제공된다(도 4에 도시됨). 특히, 개시된 화합물로 광 발광 및 소자 효율 모두의 개선이 제공될 수 있다.
본 명세서에 제공된 화합물은 메틸-d3 치환을 갖는 리간드를 포함한다. 이들 화합물은 유리하게는 개선된 효율, 긴 수명 및 개선된 색상(예컨대 색상 조정)을 갖는 소자를 제공하기 위해 OLED에 사용될 수 있다. 이론에 의해 구속시키려는 것은 아니지만, CD3 치환기는 강한 C-D 결합으로 인해 안정성을 개선시킬 수 있는 것으로 여겨진다. C-D 결합의 강도는 상기 논의된 바의 C-H 결합보다 크다. 추가로, 중수소의 더 작은 반데르 발스 반경이 입체 장애가 더 적은 치환기[예컨대, CH3 치환기가 아닌 오르토 위치에 있는 CD3 치환기를 포함하는 방향족 고리 상의 꼬임(twist)이 더 적음]로 바뀔 수 있어서, CD3 치환을 갖는 계에서 공액을 개선시킬 수 있다. 또한, 메틸-d3에 존재하는 C-D 결합을 수반하는 화학적 공정의 반응 속도는 역학적 동위 원소 효과로 인해 더 느릴 수 있다. 발광성 화합물의 화학적 분해가 메틸 C-H 결합의 파괴를 수반하는 경우, 더 강한 C-D 결합이 화합물의 안정성을 개선할 수 있다.
메틸은 화합물에 대한 변경체로서 첨가되는 가장 간단한 알킬 치환이다. 이는 OLED 내 호스트 및 에미터 모두의 특성을 변경하기 위한 가장 중요한 치환기일 수 있다. 메틸은 고체 상태에서의 포장 특성(즉 승화 특성 및 전하 수송 특성)에 영향을 미치고, 광물리학적 특성을 변경시키고, 소자 안정성에 영향을 미칠 수 있다. 트리스(2-페틸피리딘)이리듐(III) 부류의 특성을 변경시키기 위해 메틸기를 도입하였다. 예컨대 에미터로서 트리스(3-메틸-2-페닐피리딘)이리듐(III)을 갖는 소자는 에미터로서 트리스(2-페닐피리딘)이리듐(III)을 갖는 소자보다 양호한 안정성을 갖는다. 또한, 트리스(3-메틸-2-페닐피리딘)이리듐(III)의 방출 피크는 약 10 nm 적색 이동한다. 트리스(3-메틸-2-페닐피리딘)이리듐(III)의 증발 온도도 트리스(2-페닐피리딘)이리듐(III)보다 20℃ 낮다.
다른 한편, 메틸은 또한 벤질성 양성자로 인해 반응성이 있는 것으로 고려된다. 이론에 의해 구속시키려는 것은 아니지만, 메틸기에 존재하는 수소 원자는 특히 반응성이 있을 수 있어서, 발광성 화합물에서 화학적 분해 위치일 수 있다. 또한, 업계에서는 OLED 작동 동안 도펀트 화합물이 산화되는 것은 잘 알려져 있다. 산화된 상태에서, 벤질 위치는 가장 약한 위치가 되어 추가의 화학적 분해를 거칠 수 있다. 제안된 기전은 발광 도펀트를 트리페닐렌/DBT 혼성 재료와 같은 특정 호스트와 함께 사용시 더욱 관련될 수 있으며, Balq와 같은 다른 호스트와 덜 관련될 수 있다. 따라서, 메틸기 내 수소 원자를 중수소 원자(메틸-d3)로 대체하면 발광성 화합물을 안정화시킬 수 있다.
중수소 치환은 효율 및 안정성을 개선시킬 수 있는 것으로 여겨지는데, 왜냐하면 중수소의 원자 질량이 수소보다 2배 커서 더 낮은 영점 에너지 및 더 낮은 진동 에너지 수준을 가져오기 때문이다. 추가로, 중수소와 관련된 화학적 결합 길이 및 결합 각은 수소와 관련된 것과는 상이하다. 특히, C-H 결합에 비해 C-D 결합의 신장 진폭이 더 작아서, 중수소의 반데르발스 반경은 수소보다 작다. 일반적으로, C-D 결합이 C-H 결합보다 더 짧고 더 강하다. 따라서, CD3 치환은 동일한 색상 조정 및 증가된 결합 강도와 관련된 모든 이점(즉, 개선된 효율 및 수명)을 제공할 수 있다.
상기 논의된 바와 같이, 중수소 치환은 이점, 예컨대 증가된 효율 및 수명을 제공한다. 따라서, 중수소 치환을 갖는 리간드를 포함하는 화합물을 유기 발광 소자에 유리하게 사용할 수 있다. 이러한 화합물은 예컨대 알킬쇄 내의 중수소, 예컨대 C(D)(H)CH3, CD2CH3 및 CH2CD2CH3 뿐 아니라, 알킬쇄의 말단에서의 중수소, 예컨대 CD3을 갖는 리간드를 포함하는 화합물을 포함한다.
본 명세서에는 하기 구조를 갖는 리간드를 포함하는 신규한 화합물이 제공된다:
화학식 I
Figure pat00007
상기 화학식에서, A 및 B는 독립적으로 5 원 또는 6원 방향족 또는 헤테로 방향족 고리를 나타낼 수 있다. 바람직하게는, A는 이미다졸, 피라졸, 트리아졸, 옥사졸, 옥사디아졸, 피리딘, 피리다진, 피리미딘, 피라진 및 트리아진으로 구성된 군에서 선택된다. 바람직하게는, B는 벤젠, 피리딘, 푸란, 피롤 및 티오펜으로 구성된 군에서 선택된다. A1, A2, B1 및 B2는 독립적으로 C 또는 N이다. RA 및 RB는 일치환기, 이치환기 또는 삼치환기를 나타낸다. XA 및 XB는 독립적으로 C 또는 헤테로 원자이다. RA, RB, R1 및 R2는 독립적으로 수소, 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택된다. RA, RB, R1 및 R2 중 1 이상은 CD, CD2 또는 CD3을 포함한다. 바람직하게는, RA, RB, R1 및 R2 중 1 이상은 CD3을 포함한다. RA, RB, R1 및 R2는 연결될 수 있다. RA, RB, R1 및 R2는 융합될 수 있다. 리간드는 원자량이 40을 초과하는 금속에 배위된다. 바람직하게는, 금속은 Ir이다.
일측면에서, 리간드는 하기 구조를 갖는다:
화학식 Ia
Figure pat00008
일측면에서, XA 및 XB는 독립적으로 C 또는 N이고, XA가 N일 경우, R1은 아릴이다. 다른 측면에서, XA 및 XB는 독립적으로 C 또는 N이고, XA가 N일 경우, R1은 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택되는 기로 추가로 치환된 페닐이며, 상기 기는 CD, CD2 또는 CD3 중 1 이상을 포함한다.
일측면에서, RA 및 RB 중 1 이상의 치환기가 고리 A, 고리 B, 또는 고리 A 또는 고리 B에 공액 또는 융합된 고리에 직접 부착된 CD3인 화합물이 제공된다.
상기 논의된 바와 같이, 치환기 RA 및 RB는 고리 A 및/또는 고리 B에 융합될 수 있다. 치환기 RA 및 RB는 고리 A 및/또는 고리 B에 연결되거나, 융합되거나, 또는 고리 A 및/또는 고리 B에 융합되지 않은 치환기를 비롯한 임의의 치환기일 수 있다.
특히, 하기로 구성된 군에서 선택되는 리간드를 포함하는 화합물이 제공된다:
Figure pat00009
R1, R2, R3, R4, R5, R6, R7, R8, R9 및 R10은 독립적으로 수소, 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택되고; R1, R2, R3, R4, R5, R6, R7, R8, R9 및 R10 중 1 이상은 CD3이다.
추가로, 하기로 구성된 군에서 선택되는 리간드를 포함하는 화합물이 제공된다:
Figure pat00010
R1, R2, R3, R4, R5, R6, R7, R8, R9 및 R10은 독립적으로 수소, 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택되고; R1, R2, R3, R4, R5, R6, R7, R8, R9 및 R10 중 1 이상은 CD3을 포함한다.
리간드를 포함하는 화합물은 하기로 구성된 군에서 선택된다:
Figure pat00011
R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 및 R11은 독립적으로 수소, 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택되고; R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 및 R11은 연결될 수 있다. R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 및 R11은 융합될 수 있다. R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 및 R11 중 1 이상은 CD, CD2 또는 CD3을 포함하는 알킬기를 포함한다.
하기로 구성된 군에서 선택되는 화합물을 비롯한 메틸-d3 치환된 이리듐 착체의 특정 예가 제공된다:
Figure pat00012
Figure pat00013
Figure pat00014
Figure pat00015
Figure pat00016
Figure pat00017
하기로 구성된 군에서 선택되는 화합물을 비롯한 중수소 치환된 이리듐 착체의 추가의 특정 예가 제공된다:
Figure pat00018
Figure pat00019
Figure pat00020
Figure pat00021
Figure pat00022
일측면에서, 화학식 II를 갖는 리간드를 포함하는 화합물, 예컨대 화합물 2-4가 제공된다.
다른 측면에서, 화학식 III을 갖는 리간드를 포함하는 화합물, 예컨대 화합물 5-9가 제공된다.
다른 측면에서, 화합물 58, 59, 68-70 및 75-77을 비롯한, 화학식 III을 갖는 리간드를 포함하는 추가의 화합물이 제공된다.
또 다른 측면에서, 화학식 IV를 갖는 리간드를 포함하는 화합물, 예컨대 화합물 10-14 및 27-40이 제공된다.
다른 측면에서, 화합물 43-52, 62-67 및 80-82를 비롯한, 화학식 IV를 갖는 리간드를 포함하는 추가의 화합물이 제공된다.
또 다른 측면에서, 화학식 V를 갖는 리간드를 포함하는 화합물, 예컨대 화합물 15-19가 제공된다.
다른 측면에서, 화합물 55-57, 73 및 74를 비롯한, 화학식 V를 갖는 리간드를 포함하는 추가의 화합물이 제공된다.
또 다른 측면에서, 화학식 VI을 갖는 리간드를 포함하는 화합물, 예컨대 화합물 20-23이 제공된다.
다른 측면에서, 화합물 60, 61, 78 및 79를 비롯한, 화학식 VI을 갖는 리간드를 포함하는 추가의 화합물이 제공된다.
또 다른 측면에서, 화학식 VII을 갖는 리간드를 포함하는 화합물, 예컨대 화합물 24-26, 41 및 42가 제공된다.
추가의 측면에서, 화합물 53, 54, 71 및 72를 비롯한, 화학식 III을 갖는 리간드를 포함하는 추가의 화합물이 제공된다.
화학식 II, 화학식 III, 화학식 IV, 화학식 V, 화학식 VI 및 화학식 VII에서 선택되는 화학식을 갖는 리간드를 포함하는 화합물은 특히 안정한 도펀트 화합물일 수 있다.
추가로, 화학식 VIII을 갖는 리간드를 포함하는 화합물도 특히 안정한 화합물일 수 있다.
일측면에서, CD3을 함유하는 동종 리간드성 화합물이 제공된다. 특히, 화학식 I을 갖는 리간드가 동종 리간드성 화합물 내 리간드인 화합물이 제공된다. 본 명세서에 제공된 동종 리간드성 화합물은 예컨대 화합물 2-19를 포함한다. 다른 측면에서, CD3을 함유하는 이종 리간드성 화합물이 제공된다. 특히, 화학식 I을 갖는 리간드는 이종 리간드성 화합물 내 리간드인 화합물이 제공된다. 본 명세서에 제공된 이종 리간드성 화합물은 예컨대 화합물 20-42를 포함한다. CD3을 함유하는 이종 리간드성 화합물은 발광성 리간드, 및 2개의 발광성 리간드 및 acac 리간드를 함유하는 화합물 20-26과 같은 비발광성 리간드를 갖는 화합물을 포함할 수 있다. 또한, CD3을 함유하는 이종 리간드성 화합물은 모든 리간드가 발광성 리간드이며 발광성 리간드가 상이한 구조를 갖는 화합물을 포함할 수 있다. 일측면에서, CD3을 함유하는 이종 리간드성 화합물은 CD3을 포함하는 2개의 발광성 리간드 및 CD3을 함유하지 않는 1개의 발광성 리간드를 가질 수 있다(예컨대 화합물 27, 33, 35-40). 다른 측면에서, CD3을 함유하는 이종 리간드성 화합물은 CD3을 포함하는 1개의 발광성 리간드 및 CD3을 함유하지 않는 2개의 발광성 리간드를 가질 수 있다(예컨대 화합물 29-32, 41 및 42). CD3을 포함하는 발광성 리간드는 1개의 CD3 기를 포함할 수 있거나(예컨대 화합물 29-32) 또는 리간드는 몇 개의 CD3 기를 포함할 수 있다(예컨대 화합물 41 및 42는 2개의 CD3 치환기를 갖는 1개의 발광성 리간드를 함유함). 또 다른 측면에서, CD3을 함유하는 이종 리간드성 화합물은 모든 리간드가 CD3을 함유하는 2 이상의 상이한 유형의 발광성 리간드를 함유할 수 있다(예컨대 화합물 28 및 34).
추가로, 유기 발광 소자가 제공된다. 소자는 애노드, 캐소드, 및 애노드와 캐소드 사이에 배치된 유기 발광층을 포함한다. 유기층은 상기 설명한 바의 하기 구조를 갖는 리간드를 함유하는 화합물을 포함한다:
화학식 I
Figure pat00023
화학식 I을 갖는 리간드를 포함하는 화합물에 바람직한 것으로 기재된 방향족 고리, 금속 및 치환기의 선택은 또한 화학식 I을 갖는 리간드를 포함하는 화합물을 포함하는 소자에 사용하기에 적절하다. 이들 선택은 금속 M, 고리 A 및 B, 및 치환기 RA, RB, A1, A2, B1, B2, R1 및 R2에 대한 선택을 포함한다.
A 및 B는 독립적으로 5원 또는 6원 방향족 또는 헤테로 방향족 고리를 나타낼 수 있다. 바람직하게는, A는 이미다졸, 피라졸, 트리아졸, 옥사졸, 옥사디아졸, 피리딘, 피리다진, 피리미딘, 피라진 및 트리아진으로 구성된 군에서 선택된다. 바람직하게는, B는 벤젠, 피리딘, 푸란, 피롤 및 티오펜으로 구성된 군에서 선택된다. A1, A2, B1 및 B2는 독립적으로 C 또는 N이다. RA 및 RB는 일치환기, 이치환기 또는 삼치환기를 나타낸다. XA 및 XB는 독립적으로 C 또는 헤테로 원자이다. RA, RB, R1 및 R2는 독립적으로 수소, 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택된다. RA, RB, R1 및 R2 중 1 이상은 CD, CD2 또는 CD3을 포함한다. 바람직하게는, RA, RB, R1 및 R2 중 1 이상은 CD3을 포함한다. RA, RB, R1 및 R2는 연결될 수 있다. RA, RB, R1 및 R2는 융합될 수 있다. 리간드는 원자량이 40을 초과하는 금속에 배위된다. 바람직하게는, 금속은 Ir이다.
일측면에서, 리간드는 하기 구조를 갖는다:
화학식 Ia
Figure pat00024
일측면에서, XA 및 XB는 독립적으로 C 또는 N이고, XA가 N일 경우, R1은 아릴이다. 다른 측면에서, XA 및 XB는 독립적으로 C 또는 N이고, XA가 N일 경우, R1은 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택되는 기로 추가로 치환된 페닐이며, 상기 기는 CD, CD2 또는 CD3 중 1 이상을 포함한다.
일측면에서, RA 및 RB 중 1 이상의 치환기는 고리 A, 고리 B, 또는 고리 A 또는 고리 B에 공액 또는 융합된 고리에 직접 부착된 CD3인 화합물이 제공된다.
상기 논의된 바와 같이, 치환기 RA 및 RB는 고리 A 및/또는 고리 B에 융합될 수 있다. 치환기 RA 및 RB는 고리 A 및/또는 고리 B에 연결되거나, 융합되거나, 또는 고리 A 및/또는 고리 B에 융합되지 않은 치환기를 비롯한 임의의 치환기일 수 있다.
특히, 소자의 유기층은 화학식 II-VII로 구성된 군에서 선택되는 리간드를 갖는 화합물을 포함한다. R1, R2, R3, R4, R5, R6, R7, R8, R9 및 R10은 독립적으로 수소, 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택된다. R1, R2, R3, R4, R5, R6, R7, R8, R9 및 R10 중 1 이상은 CD3이다. 바람직하게는, 유기층은 화합물 2-42로 구성된 군에서 선택되는 화합물을 포함한다.
추가로, 소자의 유기층은 화학식 II-VII로 구성된 군에서 선택되는 리간드를 갖는 화합물을 포함한다. R1, R2, R3, R4, R5, R6, R7, R8, R9 및 R10은 독립적으로 수소, 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택된다. R1, R2, R3, R4, R5, R6, R7, R8, R9 및 R10 중 1 이상은 CD3을 포함한다.
또한, 소자의 유기층은 화학식 III-VIII로 구성된 군에서 선택되는 리간드를 갖는 화합물을 포함할 수 있다. R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 및 R11은 독립적으로 수소, 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택된다. R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 및 R11은 연결될 수 있다. R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 및 R11은 융합될 수 있다. R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 및 R11 중 1 이상은 CD, CD2 또는 CD3을 포함하는 알킬기를 포함한다. 바람직하게는, 유기층은 화합물 43-82로 구성된 군에서 선택되는 화합물을 포함한다.
일측면에서, 유기층은 화학식 I의 리간드를 갖는 본 명세서에 제공된 화합물을 포함하는 발광층이며, 여기서 화합물은 발광 도펀트이다. 유기층은 호스트를 추가로 포함할 수 있다. 바람직하게는 호스트는 하기 화학식을 갖는다:
Figure pat00025
상기 화학식에서, R'1, R'2, R'3, R'4, R'5 및 R'6은 일치환기, 이치환기, 삼치환기 또는 사치환기를 나타낼 수 있고; R'1, R'2, R'3, R'4, R'5 및 R'6 각각은 독립적으로 수소, 알킬 및 아릴로 구성된 군에서 선택된다. 더욱 바람직하게는, 호스트는 H1이다.
상기 소자를 포함하는 소비자 제품도 제공된다. 소자는 애노드, 캐소드, 및 애노드와 캐소드 사이에 배치된 유기층을 포함한다. 유기층은 상기 설명한 바의 하기 구조를 갖는 리간드를 함유하는 화합물을 포함한다:
화학식 I
Figure pat00026
화학식 I을 갖는 리간드를 포함하는 화합물에 바람직한 것으로 기재된 방향족 고리, 금속 및 치환기의 선택은 또한 화학식 I을 갖는 리간드를 포함하는 화합물을 포함하는 소자에 사용하기에 바람직하다. 이들 선택은 금속 M, 고리 A 및 B, 및 치환기 RA, RB, A1, A2, B1, B2, R1 및 R2에 대한 선택을 포함한다.
A 및 B는 독립적으로 5원 또는 6원 방향족 또는 헤테로 방향족 고리를 나타낼 수 있다. 바람직하게는, A는 이미다졸, 피라졸, 트리아졸, 옥사졸, 옥사디아졸, 피리딘, 피리다진, 피리미딘, 피라진 및 트리아진으로 구성된 군에서 선택된다. 바람직하게는, B는 벤젠, 피리딘, 푸란, 피롤 및 티오펜으로 구성된 군에서 선택된다. A1, A2, B1 및 B2는 독립적으로 C 또는 N이다. RA 및 RB는 일치환기, 이치환기 또는 삼치환기를 나타낼 수 있다. XA 및 XB는 독립적으로 C 또는 헤테로 원자이다. RA, RB, R1 및 R2는 독립적으로 수소, 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택된다. RA, RB, R1 및 R2 중 1 이상은 CD, CD2 또는 CD3을 포함한다. 바람직하게는, RA, RB, R1 및 R2 중 1 이상은 CD3을 포함한다. RA, RB, R1 및 R2는 연결될 수 있다. RA, RB, R1 및 R2는 융합될 수 있다. 리간드는 원자량이 40을 초과하는 금속에 배위된다. 바람직하게는, 금속은 Ir이다.
일측면에서, XA 및 XB는 독립적으로 C 또는 N이고, XA가 N일 경우, R1은 아릴이다. 다른 측면에서, XA 및 XB는 독립적으로 C 또는 N이고, XA가 N일 경우, R1은 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택되는 기로 추가로 치환된 페닐이며, 상기 기는 CD, CD2 또는 CD3 중 1 이상을 포함한다.
소비자 제품은 화학식 II-VII로 구성된 군에서 선택되는 구조를 갖는 리간드를 포함하는 화합물을 함유하는 유기층을 추가로 포함하는 소자를 포함할 수 있다. 특히, 화합물은 화합물 2-42로 구성된 군에서 선택될 수 있다.
또한, 소자의 유기층은 화학식 III-VIII로 구성된 군에서 선택되는 리간드를 갖는 화합물을 포함할 수 있다. 바람직하게는, 유기층은 화합물 43-82로 구성된 군에서 선택되는 화합물을 포함한다.
일측면에서, 상기 소자를 포함하는 특정 소비자 제품이 제공된다. 바람직하게는, 소자는 RA 및 RB 중 1 이상의 치환기가 고리 A, 고리 B, 또는 고리 A 또는 고리 B에 공액 또는 융합된 고리에 직접 부착된 CD3인 화합물을 포함한다.
상기 논의된 바와 같이, 치환기 RA 및 RB는 고리 A 및/또는 고리 B에 융합될 수 있다. 치환기 RA 및 RB는 고리 A 및/또는 고리 B에 연결되거나, 융합되거나, 또는 고리 A 및/또는 고리 B에 융합되지 않은 치환기를 비롯한 임의의 치환기일 수 있다.
유기 발광 소자 내 특정 층에 유용한 것으로 본 명세서에 기재된 재료는 소자에 존재하는 매우 다양한 다른 재료와 함께 사용할 수 있다. 예컨대, 본 명세서에 개시된 발광성 도펀트는 매우 다양한 호스트, 수송층, 차단층, 주입층, 전극 및 존재할 수 있는 다른 층과 함께 사용할 수 있다. 하기에 언급 또는 기재된 재료는 본 명세서에 개시된 화합물과 조합시 유용할 수 있는 재료의 비한정적인 예이며, 당업자는 조합시 유용할 수 있는 다른 재료를 확인하기 위해 문헌을 용이하게 참고할 수 있다.

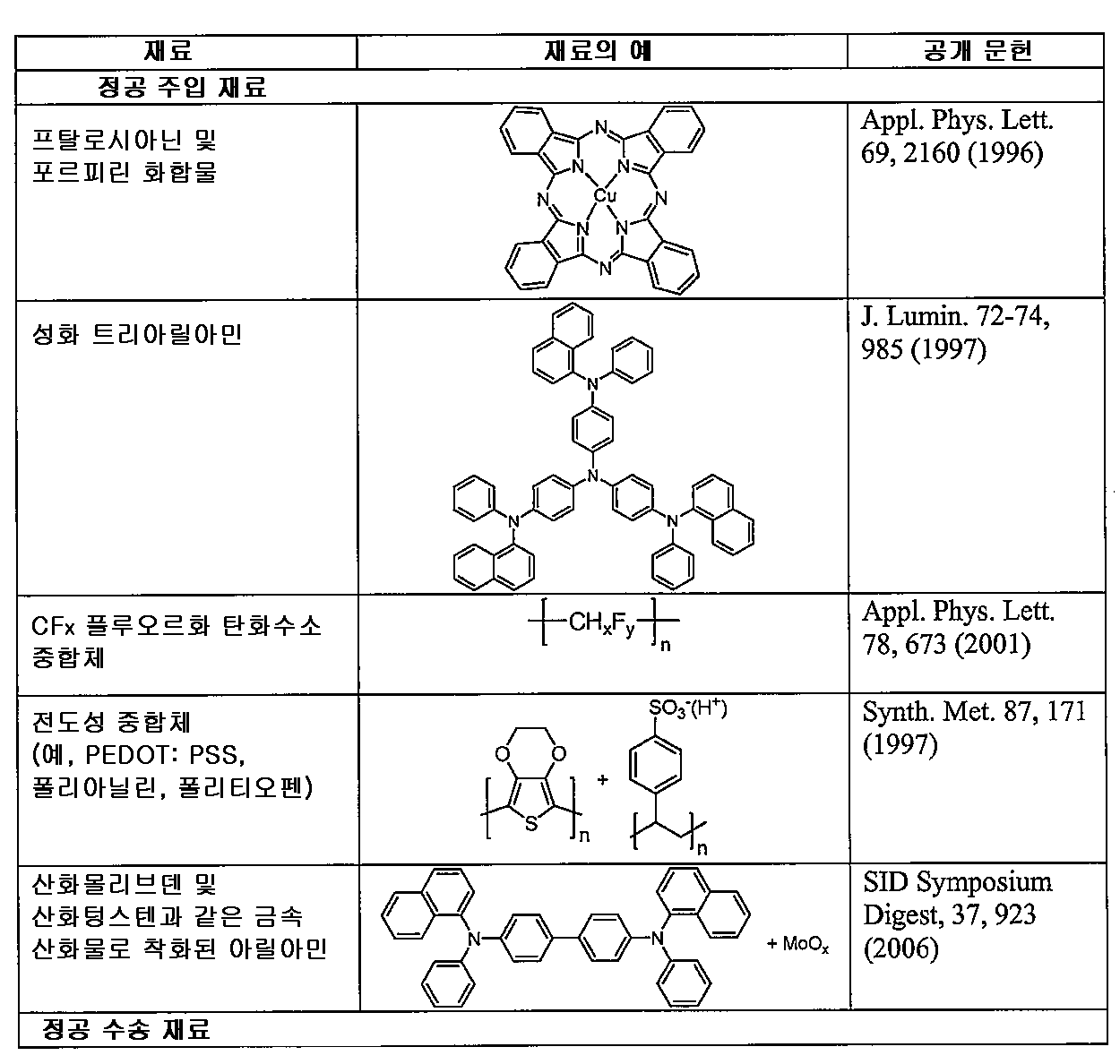

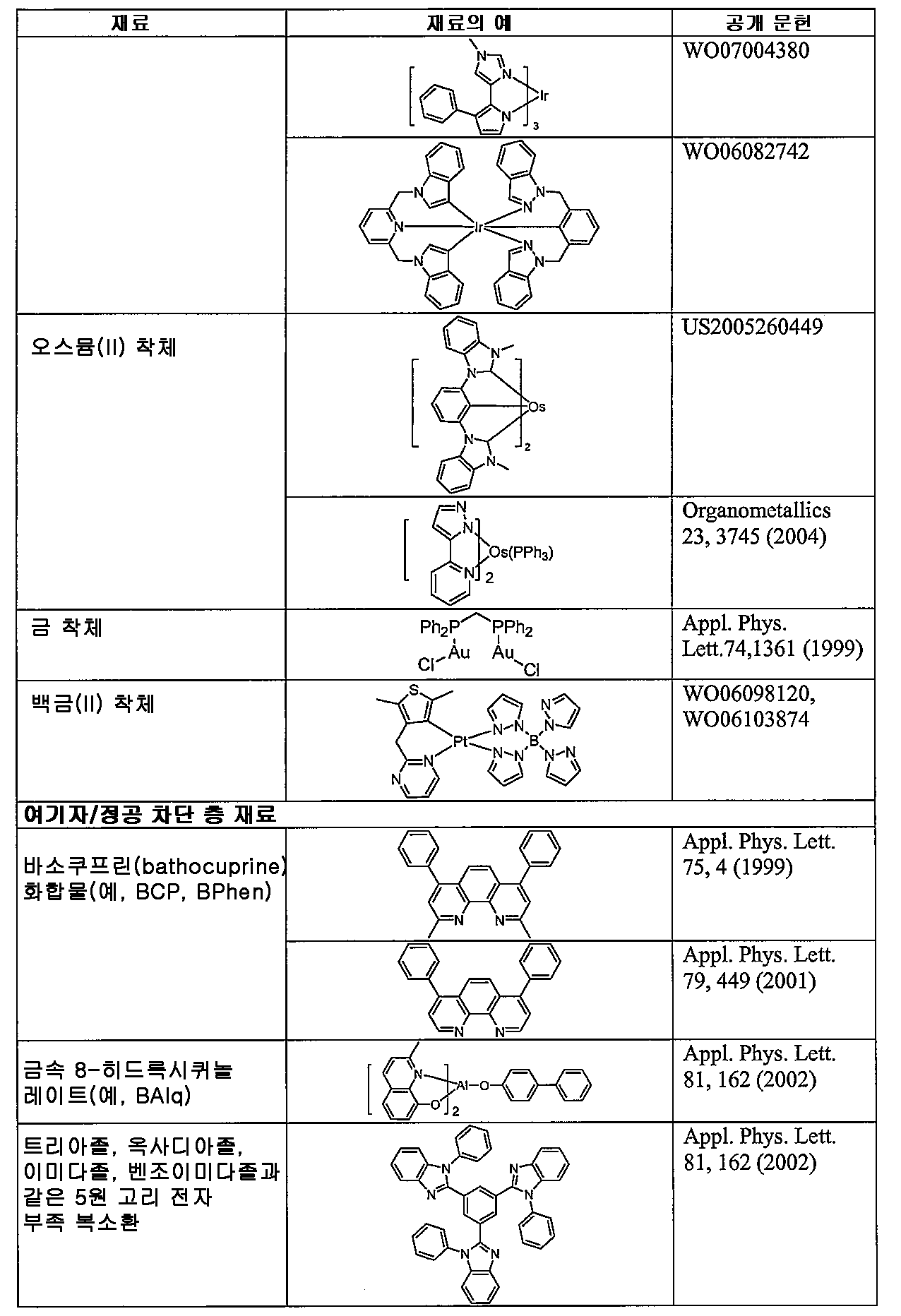

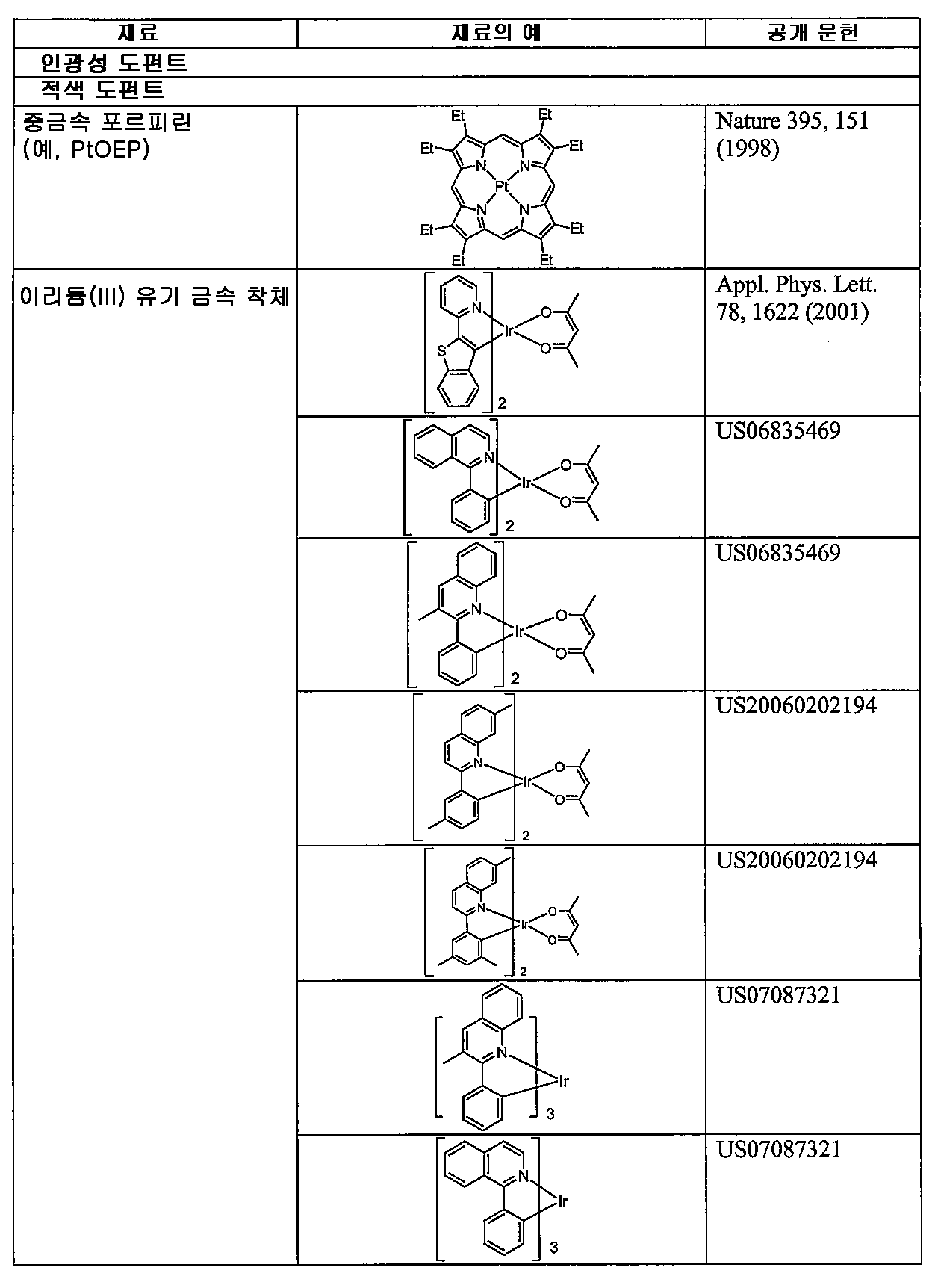

본 명세서에 개시된 재료 외에 및/또는 이와 함께, 다수의 정공 주입 재료, 정공 수송 재료, 호스트 재료, 도펀트 재료, 여기자/정공 차단층 재료, 전자 수송 및 전자 주입 재료를 OLED에 사용할 수 있다. 본 명세서에 개시된 재료와 함께 OLED에 사용할 수 있는 재료의 비제한적인 예를 하기 표 1에 기재한다. 표 1은 재료의 비제한적인 부류 및 각각의 부류에 대한 화합물의 비제한적인 예, 및 재료를 개시하는 참고 문헌을 기재한다.
Figure pat00027
Figure pat00028
Figure pat00029
Figure pat00030
Figure pat00031
Figure pat00032
Figure pat00033
Figure pat00034
Figure pat00035
Figure pat00036
Figure pat00037
실험
화합물 실시예
실시예 1. 화합물 10의 합성
Figure pat00039
2- 브로모 -6- 페닐피리딘의 합성. 응축기, 질소 입구 및 2개의 스토퍼가 장착된 1ℓ짜리 3구 둥근 바닥 플라스크에, 228 ㎖의 디메톡시에탄 및 150 ㎖의 물 중 2,6-디브로모피리딘(15.3 g, 64.58 mmol), 페닐보론산(7.87 g, 64.58 mmol) 및 탄산칼륨(17.85 g, 129.16 mmol)을 첨가하였다. 15 분 동안 질소를 혼합물에 직접 기포 발생시켰다. 테트라키스(트리페닐포스핀)팔라듐(0)을 첨가하고(1.85 g, 1.60 mmol), 반응 혼합물을 가열 환류시켰다. 가열 3 시간 후 반응이 완료되었다. 이를 실온으로 냉각시키고, 물 및 아세트산에틸로 희석하였다. 층을 분리하고, 수상을 아세트산에틸로 추출하였다. 유기층을 황산마그네슘 상에서 건조시키고, 여과하고, 증발시켰다. 2% 아세트산에틸/헥산으로 용리하는 컬럼 크로마토그래피 후 150℃에서의 쿠겔로(Kugelrohr)를 이용하는 진공 증류에 의해 재료를 정제하여 생성물을 수집하였다. 5.2 g의 생성물을 얻었다(34%)
Figure pat00040
2-페닐-6- 메틸 -d 3 - 페닐피리딘 . 적하 깔때기, 질소 입구 및 스토퍼가 장착된 500 ㎖짜리 3구 둥근 바닥 플라스크를 진공 하에서 힛건(heat gun)으로 가열하여 건조시켰다. 냉각된 건조 플라스크에 2-브로모-6-페닐피리딘(11.3 g, 48.27 mmol) 및 100 ㎖의 무수 THF를 첨가하였다. 용액을 질소 분위기 하에서 건조 얼음/아세톤 조에서 냉각시키고, 요오도메탄-d3을 적가하였다(6 ㎖, 96.54 mmol). 용액을 1 시간 동안 냉각 교반한 후, 실온으로 밤새 승온시켰다. 이를 물로 희석하고, 아세트산에틸로 2 회 추출하였다. 유기층을 황산마그네슘 상에서 건조시키고, 여과하고, 증발시켰다. 미정제 생성물을 2% 아세트산에틸/헥산으로 2 회 용리하는 컬럼 크로마토그래피에 의해 정제하였다. 5.8 g의 2-페닐-6-메틸-d3-피리딘을 얻었다(70%).
Figure pat00041
이량체의 합성. 2-페닐-6-메틸(d3)피리딘(1.65 g, 9.58 mmol), 염화이리듐(1.6 g, 4.35 mmol) 및 30 ㎖의 2-에톡시에탄올의 혼합물을 질소 분위기 하에서 밤새 가열 환류시켰다. 혼합물을 실온으로 냉각시키고, 적색 고체를 여과하였다. 고체를 메탄올 및 헥산으로 세정하고, 연기 후드에서 공기 건조시켰다. 1.09 g의 이량체의 생성물을 얻었고(44%), 이를 다음 단계에서 그대로 사용하였다.
Figure pat00042
트리플레이트 중간체의 합성. 250 ㎖의 둥근 바닥 플라스크에 이량체(1.09 g, 0.956 mmol)와 125 ㎖의 디클로로메탄의 혼합물을 제조하였다. 10 ㎖의 메탄올 중 은 트리플레이트(0.51 g, 2.00 mmol)를 적색 혼합물에 첨가하자, 이는 녹색으로 변하였다. 플라스크의 내용물을 질소 분위기 하에서 실온에서 밤새 교반하였다. 혼합물을 셀라이트 패드를 통해 여과하고, 셀라이트를 디클로로메탄으로 세정하였다. 여액을 증발시켜 녹색이 나는 황색 고체를 얻었다. 고체를 고진공 하에서 건조시켰다. 1 g의 고체를 얻었고(71%), 이를 다음 반응에서 그대로 사용하였다.
Figure pat00043
화합물 10의 합성. 50 ㎖ 유리 관에 트리플레이트 착체(1 g, 1.3 mmol) 및 2-페닐-6-메틸(d3)피리딘(0.7 g, 4.0 mmol)을 첨가하고, 관을 배기시키고, 질소로 대체하였다. 이 절차를 반복하고, 관을 이어서 질소 분위기 하에서 밤새 200℃로 가열하였다. 관을 냉각시키고, 디클로로메탄을 첨가하여 재료를 용해시키고 플라스크에 옮겼다. 미정제 생성물을 20, 40 및 50% 디클로로메탄/헥산으로 용리하는 컬럼 크로마토그래피 후 250℃에서의 승화에 의해 정제하였다. 승화 후 0.58 g의 생성물을 얻었다(63%)
실시예 2. 화합물 13의 합성
Figure pat00044
3- 메틸 -d 3 -2- 페닐피리딘의 합성. 3-브로모-2-페닐피리딘(9.9 g, 42 mmol)을 100 ㎖의 테트라히드로푸란에 용해시키고, -78℃로 냉각시켰다. 용액에 BuLi(26.4 ㎖, 헥산 중 1.6 M)를 적가하였다. 첨가가 완료된 후, 반응 혼합물을 1 시간 동안 -78℃에서 교반하였다. 요오드화메틸-d3(9.3 g, 63 mmol)을 첨가하고, 2 시간 동안 실온으로 승온시켰다. 그 다음, 반응물을 물로 급냉시키고, 아세트산에틸로 추출하였다. 미정제 생성물을 용리액으로서 헥산 및 아세트산에틸을 사용하는 컬럼에 의해 정제하였다. 2.3 g의 순수한 생성물을 정제 후 얻었다.
Figure pat00045
화합물 13의 합성. 3-메틸-d3-2-페닐피리딘(1.8 g, 10.4 mmol) 및 Ir(acac)3(0.64 g, 1.3 mmol)을 질소 분위기 하에서 48 시간 동안 260℃로 가열하였다. 실온으로 냉각시킨 후, 디클로로메탄을 첨가하여 생성물을 용해시켰다. 그 다음, 디클로로메탄 용액을 헥산에 부었다. 침전을 수집하고, 실리카겔 마개를 통해 흘렸다. 0.6 g의 생성물을 얻었다. 생성물을 1,2-디클로로벤젠으로부터의 재결정화에 의해 추가로 정제하였다.
실시예 3. 화합물 27의 합성
Figure pat00046
화합물 27의 합성. 트리플레이트 착체(1.4 g), 4-메틸-2,5-디페닐피리딘(1.5 g) 및 50 ㎖의 에탄올을 혼합하고, 질소 분위기 하에서 밤새 가열 환류시켰다. 침전을 여과하였다. 미정제 재료를 50% 디클로로메탄/헥산으로 용리하는 컬럼 크로마토그래피에 의해 정제하였다. 1.1 g의 소정 생성물을 얻었다.
실시예 4. 화합물 43의 합성
Figure pat00047
화합물 43의 합성. 이리듐 트리플레이트 착체(1.0 g, 1.3 mmol) 및 2-비페닐-4-메틸피리딘(1.0 g, 4 mmol)을 100 ㎖ 둥근 바닥 플라스크에 넣었다. 20 ㎖의 에탄올 및 메탄올의 50:50 용액을 플라스크에 첨가하였다. 반응 혼합물을 8 시간 동안 환류시켰다. 그 다음, 반응 혼합물을 실온으로 냉각시켰다. 반응 혼합물을 실리카 마개에 붓고, 에탄올로 세정한 후, 헥산으로 세정하였다. 여액을 버렸다. 그 다음, 마개를 디클로로메탄으로 세정하여 생성물을 용리하였다. 여액으로부터의 용매를 회전 증발기 상에서 제거하였다. 생성물을 용리액으로서 50:50 디클로로메탄 및 헥산으로의 컬럼 크로마토그래피를 이용하여 추가로 정제하여 0.5 g(50% 수율)의 생성물을 얻었다.
실시예 5. 화합물 50의 합성
Figure pat00048
화합물 50의 합성. 이리듐 트리플레이트 착체(6.58 g, 9.2 mmol) 및 4-(에틸,d3)-2,5-디페닐피리딘(6.58 g, 25.0 mmol)을 100 ㎖ 둥근 바닥 플라스크에 넣었다. 140 ㎖의 에탄올 및 메탄올의 50:50 용액을 플라스크에 첨가하였다. 반응 혼합물을 8 시간 동안 환류시켰다. 그 다음, 반응 혼합물을 실온으로 냉각시켰다. 반응 혼합물을 실리카 마개에 붓고, 에탄올로 세정한 후, 헥산으로 세정하였다. 여액을 버렸다. 그 다음, 마개를 디클로로메탄으로 세정하여 생성물을 용리하였다. 여액으로부터의 용매를 회전 증발기 상에서 제거하였다. 생성물을 용리액으로서의 50:50 디클로로메탄 및 헥산으로의 컬럼 크로마토그래피를 이용하여 추가로 정제하여 3.8 g(54% 수율)의 생성물을 얻었다.
소자 실시예
모든 소자는 고진공(<10-7 Torr) 열 증발에 의해 제작하였다. 애노드 전극은 1200Å의 산화인듐주석(ITO)이었다. 캐소드는 10Å의 LiF 다음에 1000Å의 Al로 구성되었다. 모든 소자를 제작 직후 질소 글러브 박스(<1 ppm의 H2O 및 O2) 내에 에폭시 수지로 밀봉된 유리 뚜껑으로 캡슐화하고, 습기 게터(getter)를 패키지 내부에 삽입하였다.

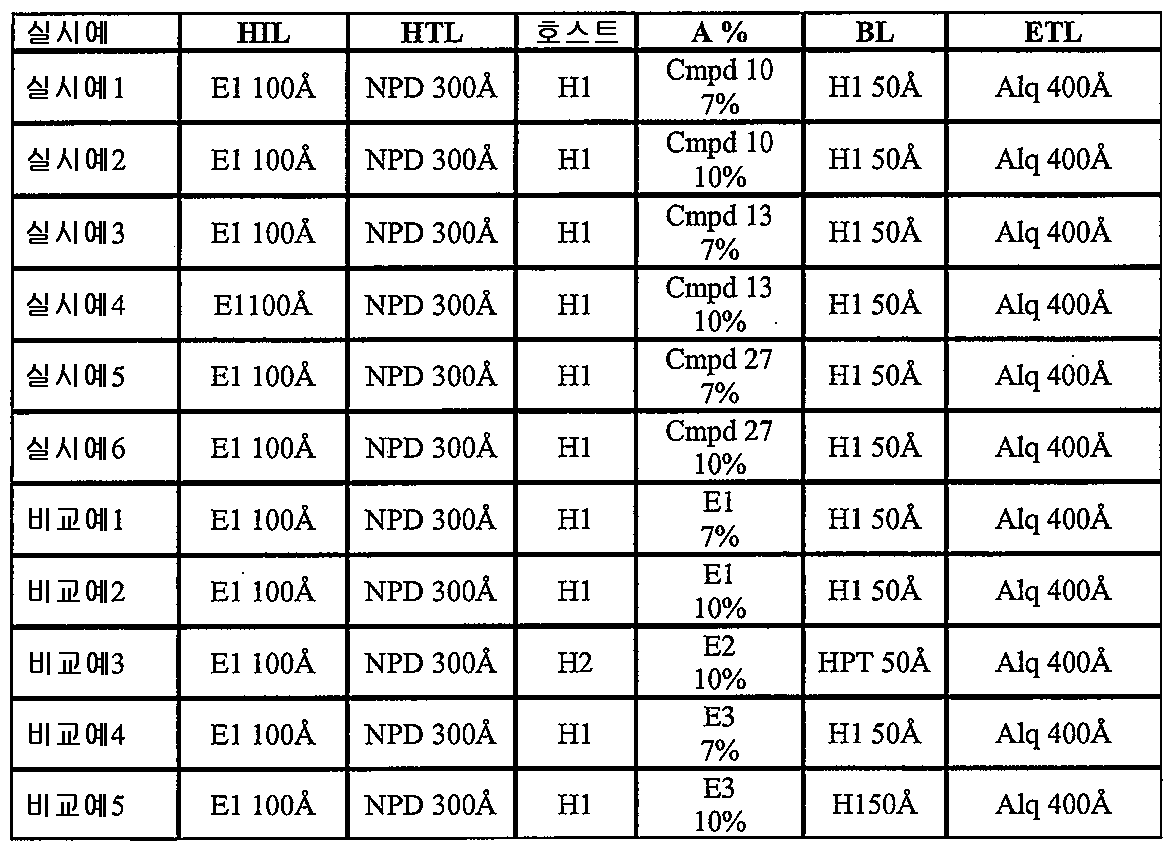

본 발명의 화합물인 화합물 10, 화합물 13 및 화합물 27이 발광 도펀트이고 H1이 호스트인 특정 소자를 제공하였다. 모든 소자 실시예는 ITO 표면으로부터 순차로 정공 주입층(HIL)으로서의 100Å의 E1, 정공 수송층(HTL)으로서의 300Å의 4,4'-비스-[N-(1-나프틸)-N-페닐아미노]비페닐(α-NPD), 300Å의 H1, 발광층(EML)로서의 7% 또는 10%의 본 발명의 화합물로 도핑된 호스트 재료, 차단층(BL)으로서의 50Å의 H1, 및 ETL로서의 400Å의 Alq3(트리스-8-히드록시퀴놀린 알루미늄)으로 구성된 유기 적층물을 가졌다.
EML 및 BL에 사용한 재료가 상이한 것 외에는, 비교예 1-5는 소자 실시예와 유사하게 제작하였다. 특히, E1, E2 또는 E3을 비교예 1, 2, 3, 4 및 5의 EML에 사용된 발광 도펀트로서 사용하였다. 또한, HPT가 비교예 3의 BL 재료였다.
본 명세서에서 사용되는 바의 하기 화합물은 하기 구조를 가졌다:
Figure pat00049
OLED에 사용하기 위한 특정 재료를 제공한다. 특히, 이러한 소자의 발광층(EML)에서의 발광 도펀트로서 재료를 사용할 수 있다. 본 명세서에 제공된 화합물을 사용하여 소자의 색상, 효율 및 수명을 개선시킬 수 있다. Cmpd는 화합물의 약자이다. Ex는 실시예의 약자이다. Comp.는 비교의 약자이다.
Figure pat00050
Figure pat00051
소자 실시예 1-6으로부터, 발광 도펀트로서 본 명세서에 제공된 CD3 화합물은 긴 수명을 제공함을 알 수 있다. 특히, 제공된 화합물을 포함하는 소자 실시예의 수명, RT80%(실온에서 40 mA/㎠의 일정한 전류 밀도에서 이의 값의 80%로 붕괴되기까지의 초기 휘도 L0에 대해 필요한 시간으로 정의됨)는 상응하는 CH3 치환된 화합물을 포함하는 비교예보다 특히 높았다. 특정하게는, 상응하는 CH3 치환된 화합물(E1)을 사용한 비교예 1 및 3에 대한 165 시간 및 155 시간의 RT80%에 비해, 소자 실시예 3 및 4에서 사용된 화합물 13은 각각 240 시간 및 220 시간의 RT80%를 제공하였다.
본 명세서에 제공된 화합물을 포함하는 이종 리간드성 CD3은 개선된 수명 및 효율을 갖는 소자를 제공할 수 있음을 상기 데이터는 또한 증명한다. 특히, 화합물 27을 포함하는 소자 실시예 5 및 6은 상응하는 CH3 치환된 화합물(E3)을 포함하는 비교예 4 및 5보다 양호한 수명 및 효율을 제공하였다. 특정하게는, 상응하는 메틸 치환된 화합물 E3에 대한 116 시간 및 128 시간의 RT80%에 비해, 화합물 27은 174 시간 및 184 시간의 RT80%를 제공하였다.
추가로, 메틸-d3 치환된 화합물은 개선된 효율을 갖는 소자를 제공하였다. 특히, 화합물 10, 13 및 27은 상응하는 CH3 치환된 화합물을 사용하는 비교예보다 낮은 작동 전압을 달성하였다. 특정하게는, 화합물 10, 13 및 27은 각각 6.4 V, 5.8 V 및 5.1 V에 비해, 5.2 V, 5.6 V 및 4.9 V의 작동 전압(V)을 제공하였다.
본 명세서에 제공된 메틸-d3 치환된 화합물은 인광성 OLED에 대한 우수한 발광 도펀트일 수 있음을 상기 데이터는 시사한다. 이들 화합물은 개선된 색상, 효율 및 수명을 갖는 소자를 제공한다.
본 명세서에서 사용되는 바의 하기 화합물은 하기 구조를 가졌다:
Figure pat00052
Figure pat00053
Figure pat00054
소자 실시예 7 및 8에서 알 수 있는 바와 같이, 화합물 43은 E4와 유사한 효율 및 색상을 가졌고, 소자 수명은 훨씬 길었다. 소자 실시예 7은 374 시간의 LT80을 나타냈고, 비교예 6은 212 시간의 수명을 나타냈다. 소자 실시예 8은 365 시간의 LT80을 나타냈고, 비교예 7은 283 시간의 수명을 나타냈다. 제공된 메틸-d3 치환된 화합물이 소자 수명을 개선시킬 수 있음을 소자 데이터는 증명한다.
본 명세서에 기재된 다양한 구체예는 단지 예이며, 본 발명의 범위를 한정하려 하는 것이 아님을 이해해야 한다. 예컨대, 본 명세서에 기재된 재료 및 구조 중 다수를 본 발명의 사상에서 벗어나지 않는 다른 재료 및 구조로 대체할 수 있다. 따라서, 청구된 바의 본 발명은 당업자에게 명백한 바와 같이 본 명세서에 기재된 특정 예 및 바람직한 구체예로부터의 변경을 포함할 수 있다. 본 발명이 작용하는 다양한 이론은 한정하려는 것이 아님을 이해해야 한다.

Claims (51)

  1. 원자량이 40을 초과하는 금속에 배위된, 하기 구조를 갖는 리간드를 포함하는 화합물:
    화학식 I
    Figure pat00055

    상기 화학식에서,
    A 및 B는 독립적으로 5원 또는 6원 방향족 또는 헤테로 방향족 고리를 나타낼 수 있고;
    A1, A2, B1 및 B2는 독립적으로 C 또는 N이며;
    RA 및 RB는 일, 이 또는 삼 치환기를 나타낼 수 있고;
    XA 및 XB는 독립적으로 C 또는 헤테로 원자이며;
    RA, RB, R1 및 R2는 독립적으로 수소, 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택되고;
    RA, RB, R1 및 R2 중 1 이상은 CD, CD2 또는 CD3을 포함하며;
    RA, RB, R1 및 R2는 연결될 수 있고;
    RA, RB, R1 및 R2는 융합될 수 있다.
  2. 제1항에 있어서, 리간드는 하기 구조를 갖는 것인 화합물:
    화학식 Ia
    Figure pat00056
    .
  3. 제2항에 있어서, RA, RB, R1 및 R2 중 1 이상은 CD3을 포함하는 것인 화합물.
  4. 제1항에 있어서, RA 및 RB 중 1 이상의 치환기는 고리 A, 고리 B, 또는 고리 A 또는 고리 B에 공액 또는 융합된 고리에 직접 부착된 CD3인 것인 화합물.
  5. 제1항에 있어서, XA 및 XB는 독립적으로 C 또는 N이고, XA가 N일 경우, R1은 아릴인 것인 화합물.
  6. 제1항에 있어서, XA 및 XB는 독립적으로 C 또는 N이고, XA가 N일 경우, R1은 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택되는 기로 추가로 치환된 페닐이며, 상기 기는 CD, CD2 또는 CD3 중 1 이상을 포함하는 것인 화합물.
  7. 제1항에 있어서, 리간드는 하기로 구성된 군에서 선택되는 것인 화합물:
    Figure pat00057

    상기 화학식들에서,
    R1, R2, R3, R4, R5, R6, R7, R8, R9 및 R10은 독립적으로 수소, 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택되고;
    R1, R2, R3, R4, R5, R6, R7, R8, R9 및 R10 중 1 이상은 CD3을 포함한다.
  8. 제1항에 있어서, 리간드는 하기로 구성된 군에서 선택되는 것인 화합물:
    Figure pat00058

    상기 화학식들에서,
    R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 및 R11은 독립적으로 수소, 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택되고;
    R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 및 R11은 연결될 수 있고;
    R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 및 R11은 융합될 수 있으며;
    R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 및 R11 중 1 이상은 CD, CD2 또는 CD3을 포함하는 알킬기를 포함한다.
  9. 제1항에 있어서, A는 이미다졸, 피라졸, 트리아졸, 옥사졸, 옥사디아졸, 피리딘, 피리다진, 피리미딘, 피라진 및 트리아진으로 구성된 군에서 선택되는 것인 화합물.
  10. 제1항에 있어서, B는 벤젠, 피리딘, 푸란, 피롤 및 티오펜으로 구성된 군에서 선택되는 것인 화합물.
  11. 제1항에 있어서, 금속은 Ir인 것인 화합물.
  12. 제1항에 있어서, 하기로 구성된 군에서 선택되는 것인 화합물:
    Figure pat00059

    Figure pat00060

    Figure pat00061

    Figure pat00062

    Figure pat00063
    .
  13. 제1항에 있어서, 하기로 구성된 군에서 선택되는 것인 화합물:
    Figure pat00064


    Figure pat00066

    Figure pat00067

    Figure pat00068

    Figure pat00069
    .
  14. 제1항에 있어서, 하기 화학식을 갖는 것인 화합물:
    Figure pat00070
    .
  15. 제14항에 있어서, 하기로 구성된 군에서 선택되는 것인 화합물:
    Figure pat00071
    .
  16. 제1항에 있어서, 하기 화학식을 갖는 것인 화합물:
    Figure pat00072
    .
  17. 제16항에 있어서, 하기로 구성된 군에서 선택되는 것인 화합물:
    Figure pat00073
    .
  18. 제16항에 있어서, 하기로 구성된 군에서 선택되는 것인 화합물:
    Figure pat00074
    .
  19. 제1항에 있어서, 하기 화학식을 갖는 것인 화합물:
    Figure pat00075
    .
  20. 제19항에 있어서, 하기로 구성된 군에서 선택되는 것인 화합물:
    Figure pat00076

    Figure pat00077

    Figure pat00078
    .
  21. 제19항에 있어서, 하기로 구성된 군에서 선택되는 것인 화합물:
    Figure pat00079

    Figure pat00080

    Figure pat00081

    Figure pat00082
    .
  22. 제1항에 있어서, 하기 화학식을 갖는 것인 화합물:
    Figure pat00083
    .
  23. 제22항에 있어서, 하기로 구성된 군에서 선택되는 것인 화합물:
    Figure pat00084
    .
  24. 제22항에 있어서, 하기로 구성된 군에서 선택되는 것인 화합물:
    Figure pat00085
    .
  25. 제1항에 있어서, 하기 화학식을 갖는 것인 화합물:
    Figure pat00086
    .
  26. 제25항에 있어서, 하기로 구성된 군에서 선택되는 것인 화합물:
    Figure pat00087
    .
  27. 제25항에 있어서, 하기로 구성된 군에서 선택되는 것인 화합물:
    Figure pat00088
    .
  28. 제1항에 있어서, 하기 화학식을 갖는 것인 화합물:
    Figure pat00089
    .
  29. 제28항에 있어서, 하기로 구성된 군에서 선택되는 것인 화합물:
    Figure pat00090

    Figure pat00091
    .
  30. 제1항에 있어서, 하기 화학식을 갖는 것인 화합물:
    Figure pat00092
    .
  31. 제30항에 있어서, 하기로 구성된 군에서 선택되는 것인 화합물:
    Figure pat00093
    .
  32. 제1항에 있어서, 화학식 I을 갖는 리간드는 동종 리간드성(homoleptic) 화합물 내 리간드인 것인 화합물.
  33. 제1항에 있어서, 화학식 I을 갖는 리간드는 이종 리간드성(heteroleptic) 화합물 내 리간드인 것인 화합물.
  34. 애노드;
    캐소드; 및
    애노드와 캐소드 사이에 배치된 유기층
    을 포함하는 유기 발광 소자로서, 상기 유기층은 원자량이 40을 초과하는 금속에 배위된, 하기 구조를 갖는 리간드를 추가로 포함하는 화합물을 포함하는 유기 발광 소자:
    화학식 I
    Figure pat00094

    상기 화학식에서,
    A 및 B는 독립적으로 5원 또는 6원 방향족 또는 헤테로 방향족 고리를 나타낼 수 있고;
    A1, A2, B1 및 B2는 독립적으로 C 또는 N이며;
    RA 및 RB는 일, 이 또는 삼 치환기를 나타낼 수 있고;
    XA 및 XB는 독립적으로 C 또는 헤테로 원자이며;
    RA, RB, R1 및 R2는 독립적으로 수소, 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택되고;
    RA, RB, R1 및 R2 중 1 이상은 CD, CD2 또는 CD3을 포함하며;
    RA, RB, R1 및 R2는 연결될 수 있고;
    RA, RB, R1 및 R2는 융합될 수 있다.
  35. 제34항에 있어서, 리간드는 하기 구조를 갖는 것인 유기 발광 소자:
    화학식 Ia
    Figure pat00095
    .
  36. 제35항에 있어서, RA, RB, R1 및 R2 중 1 이상은 CD3인 것인 유기 발광 소자.
  37. 제34항에 있어서, RA 및 RB 중 1 이상의 치환기는 고리 A, 고리 B, 또는 고리 A 또는 고리 B에 공액 또는 융합된 고리에 직접 부착된 CD3인 것인 유기 발광 소자.
  38. 제34항에 있어서, XA 및 XB는 독립적으로 C 또는 N이고, XA가 N일 경우, R1은 아릴인 것인 유기 발광 소자.
  39. 제34항에 있어서, XA 및 XB는 독립적으로 C 또는 N이고, XA가 N일 경우, R1은 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택되는 기로 추가로 치환된 페닐이며, 상기 기는 CD, CD2 또는 CD3 중 1 이상을 포함하는 것인 유기 발광 소자.
  40. 제34항에 있어서, 리간드는 하기로 구성된 군에서 선택되는 것인 유기 발광 소자:
    Figure pat00096

    상기 화학식들에서,
    R1, R2, R3, R4, R5, R6, R7, R8, R9 및 R10은 독립적으로 수소, 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택되고;
    R1, R2, R3, R4, R5, R6, R7, R8, R9 및 R10 중 1 이상은 CD3을 포함한다.
  41. 제34항에 있어서, 리간드는 하기로 구성된 군에서 선택되는 것인 유기 발광 소자:
    Figure pat00097

    상기 화학식들에서,
    R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 및 R11은 독립적으로 수소, 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택되고;
    R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 및 R11은 연결될 수 있고;
    R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 및 R11은 융합될 수 있으며;
    R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 및 R11 중 1 이상 CD, CD2 또는 CD3을 포함하는 알킬기를 포함한다.
  42. 제34항에 있어서, A는 이미다졸, 피라졸, 트리아졸, 옥사졸, 옥사디아졸, 피리딘, 피리다진, 피리미딘, 피라진 및 트리아진으로 구성된 군에서 선택되는 것인 유기 발광 소자.
  43. 제34항에 있어서, B는 벤젠, 피리딘, 푸란, 피롤 및 티오펜으로 구성된 군에서 선택되는 것인 유기 발광 소자.
  44. 제34항에 있어서, 금속은 Ir인 것인 유기 발광 소자.
  45. 제34항에 있어서, 화합물은 하기로 구성된 군에서 선택되는 것인 유기 발광 소자:
    Figure pat00098

    Figure pat00099

    Figure pat00100

    Figure pat00101

    Figure pat00102
    .
  46. 제34항에 있어서, 화합물은 하기로 구성된 군에서 선택되는 것인 유기 발광 소자:
    Figure pat00103

    Figure pat00104

    Figure pat00105

    Figure pat00106

    Figure pat00107

    Figure pat00108
    .
  47. 제34항에 있어서, 유기층은 발광층이고, 화합물은 발광 도펀트인 것인 유기 발광 소자.
  48. 제47항에 있어서, 유기층은 호스트를 추가로 포함하는 것인 유기 발광 소자.
  49. 제48항에 있어서, 호스트는 하기 화학식을 갖는 것인 유기 발광 소자:
    Figure pat00109

    상기 화학식에서,
    R'1, R'2, R'3, R'4, R'5 및 R'6은 일, 이, 삼 또는 사 치환기를 나타낼 수 있고;
    R'1, R'2, R'3, R'4, R'5 및 R'6 각각은 독립적으로 수소, 알킬 및 아릴로 구성된 군에서 선택된다.
  50. 제48항에 있어서, 호스트는 하기 화학식의 것인 유기 발광 소자:
    Figure pat00110
    .
  51. 애노드;
    캐소드; 및
    애노드와 캐소드 사이에 배치된 유기층
    을 추가로 포함하는 소자를 포함하는 소비자 제품(consumer product)으로서, 상기 유기층은 원자량이 40을 초과하는 금속에 배위된, 하기 구조를 갖는 리간드를 추가로 포함하는 화합물을 포함하는 소비자 제품:
    화학식 I
    Figure pat00111

    상기 화학식에서,
    A 및 B는 독립적으로 5원 또는 6원 방향족 또는 헤테로 방향족 고리를 나타낼 수 있고;
    A1, A2, B1 및 B2는 독립적으로 C 또는 N이며;
    RA 및 RB는 일, 이 또는 삼 치환기를 나타낼 수 있고;
    XA 및 XB는 독립적으로 C 또는 헤테로 원자이며;
    RA, RB, R1 및 R2는 독립적으로 수소, 알킬, 알콕시, 아미노, 알케닐, 알키닐, 아릴킬, 아릴 및 헤테로아릴로 구성된 군에서 선택되고;
    RA, RB, R1 및 R2 중 1 이상은 CD, CD2 또는 CD3을 포함하며;
    RA, RB, R1 및 R2는 연결될 수 있고;
    RA, RB, R1 및 R2는 융합될 수 있다.
KR1020177031196A 2009-04-28 2010-04-28 메틸-ｄ3 치환을 갖는 이리듐 착체 Ceased KR20170123717A (ko)

Applications Claiming Priority (5)

Application Number Priority Date Filing Date Title
US17334609P 2009-04-28 2009-04-28
US61/173,346 2009-04-28
US12/768,068 US8557400B2 (en) 2009-04-28 2010-04-27 Iridium complex with methyl-D3 substitution
US12/768,068 2010-04-27
PCT/US2010/032720 WO2010129323A1 (en) 2009-04-28 2010-04-28 Iridium complex with methyl-d3 substitution

Related Parent Applications (1)

Application Number Title Priority Date Filing Date
KR1020117027933A Division KR101795065B1 (ko) 2009-04-28 2010-04-28 메틸-ｄ3 치환을 갖는 이리듐 착체

Related Child Applications (1)

Application Number Title Priority Date Filing Date
KR1020187022363A Division KR102170162B1 (ko) 2009-04-28 2010-04-28 메틸-ｄ3 치환을 갖는 이리듐 착체

Publications (1)

Publication Number Publication Date
KR20170123717A true KR20170123717A (ko) 2017-11-08

Family

ID=42991498

Family Applications (7)

Application Number Title Priority Date Filing Date
KR1020187022363A Active KR102170162B1 (ko) 2009-04-28 2010-04-28 메틸-ｄ3 치환을 갖는 이리듐 착체
KR1020247012707A Pending KR20240052899A (ko) 2009-04-28 2010-04-28 메틸-ｄ3 치환을 갖는 이리듐 착체
KR1020177031196A Ceased KR20170123717A (ko) 2009-04-28 2010-04-28 메틸-ｄ3 치환을 갖는 이리듐 착체
KR1020227035484A Active KR102659537B1 (ko) 2009-04-28 2010-04-28 메틸-ｄ3 치환을 갖는 이리듐 착체
KR1020117027933A Active KR101795065B1 (ko) 2009-04-28 2010-04-28 메틸-ｄ3 치환을 갖는 이리듐 착체
KR1020207027587A Active KR102360547B1 (ko) 2009-04-28 2010-04-28 메틸-ｄ3 치환을 갖는 이리듐 착체
KR1020227002920A Withdrawn KR20220019066A (ko) 2009-04-28 2010-04-28 메틸-ｄ3 치환을 갖는 이리듐 착체

Family Applications Before (2)

Application Number Title Priority Date Filing Date
KR1020187022363A Active KR102170162B1 (ko) 2009-04-28 2010-04-28 메틸-ｄ3 치환을 갖는 이리듐 착체
KR1020247012707A Pending KR20240052899A (ko) 2009-04-28 2010-04-28 메틸-ｄ3 치환을 갖는 이리듐 착체

Family Applications After (4)

Application Number Title Priority Date Filing Date
KR1020227035484A Active KR102659537B1 (ko) 2009-04-28 2010-04-28 메틸-ｄ3 치환을 갖는 이리듐 착체
KR1020117027933A Active KR101795065B1 (ko) 2009-04-28 2010-04-28 메틸-ｄ3 치환을 갖는 이리듐 착체
KR1020207027587A Active KR102360547B1 (ko) 2009-04-28 2010-04-28 메틸-ｄ3 치환을 갖는 이리듐 착체
KR1020227002920A Withdrawn KR20220019066A (ko) 2009-04-28 2010-04-28 메틸-ｄ3 치환을 갖는 이리듐 착체

Country Status (7)

Country Link
US (5) US8557400B2 (ko)
EP (3) EP3584300A1 (ko)
JP (7) JP5832992B2 (ko)
KR (7) KR102170162B1 (ko)
CN (4) CN102459505B (ko)
TW (7) TWI687408B (ko)
WO (1) WO2010129323A1 (ko)

Families Citing this family (228)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
TWI687408B (zh) * 2009-04-28 2020-03-11 美商環球展覽公司 具有甲基-ｄ３取代之銥錯合物
US8465849B2 (en) * 2009-12-21 2013-06-18 E I Du Pont De Nemours And Company Deuterated zirconium compound for electronic applications
WO2011157779A1 (en) 2010-06-18 2011-12-22 Basf Se Organic electronic devices comprising a layer of a pyridine compound and a 8-hydroxyquinolinolato earth alkaline metal, or alkali metal complex
JP5990515B2 (ja) 2010-06-18 2016-09-14 ビーエーエスエフ ソシエタス・ヨーロピアＢａｓｆ Ｓｅ ジベンゾフラン化合物と８−ヒドロキシキノリノラトアルカリ土類金属錯体または８−ヒドロキシキノリノラトアルカリ金属錯体との層を含む、有機電子デバイス
US9079872B2 (en) 2010-10-07 2015-07-14 Basf Se Phenanthro[9, 10-B]furans for electronic applications
CN107266398A (zh) 2010-10-07 2017-10-20 Udc 爱尔兰有限责任公司 用于电子应用的菲并[9,10‑b]呋喃
US8362246B2 (en) 2010-12-13 2013-01-29 Basf Se Bispyrimidines for electronic applications
CN103261171B (zh) 2010-12-13 2016-03-30 巴斯夫欧洲公司 用于电子应用的双嘧啶类
KR20140043043A (ko) * 2011-02-11 2014-04-08 유니버셜 디스플레이 코포레이션 유기 발광 디바이스 및 이것에 사용되는 재료
JP6042352B2 (ja) * 2011-02-23 2016-12-14 ユニバーサル ディスプレイ コーポレイション 新規四座配位白金錯体
US8883322B2 (en) 2011-03-08 2014-11-11 Universal Display Corporation Pyridyl carbene phosphorescent emitters
US9806270B2 (en) 2011-03-25 2017-10-31 Udc Ireland Limited 4H-imidazo[1,2-a]imidazoles for electronic applications
KR101951852B1 (ko) 2011-03-25 2019-02-26 유디씨 아일랜드 리미티드 전자장치 응용을 위한 4h-이미다조[1,2-a]이미다졸
US8795850B2 (en) * 2011-05-19 2014-08-05 Universal Display Corporation Phosphorescent heteroleptic phenylbenzimidazole dopants and new synthetic methodology
US10158089B2 (en) 2011-05-27 2018-12-18 Universal Display Corporation Organic electroluminescent materials and devices
US10079349B2 (en) * 2011-05-27 2018-09-18 Universal Display Corporation Organic electroluminescent materials and devices
WO2012170571A1 (en) * 2011-06-08 2012-12-13 Universal Display Corporation Heteroleptic iridium carbene complexes and light emitting device using them
JP5742586B2 (ja) 2011-08-25 2015-07-01 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子、照明装置及び表示装置
JPWO2013031662A1 (ja) * 2011-08-26 2015-03-23 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子、照明装置及び表示装置
JP2013058647A (ja) * 2011-09-09 2013-03-28 Konica Minolta Holdings Inc 白色有機エレクトロルミネッセンス素子
JP2013062201A (ja) * 2011-09-15 2013-04-04 Konica Minolta Holdings Inc 有機エレクトロルミネッセンス素子の製造方法及び有機エレクトロルミネッセンス素子
KR102021099B1 (ko) 2011-11-10 2019-09-16 유디씨 아일랜드 리미티드 전자장치 응용을 위한 4h-이미다조[1,2-a]이미다졸
KR101274782B1 (ko) * 2011-11-24 2013-06-13 주식회사 두산 이리듐(ⅲ) 착물 및 이를 이용한 유기 전계 발광 소자
EP2674468A1 (en) 2012-06-15 2013-12-18 Solvay Sa Heteroleptic light emitting complexes
US9159937B2 (en) 2011-12-28 2015-10-13 Solvay Sa Heteroleptic light-emitting complexes
JP5799820B2 (ja) * 2012-01-13 2015-10-28 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子、表示装置及び照明装置
JP6137174B2 (ja) * 2012-04-23 2017-05-31 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子、照明装置及び表示装置
CN102875542B (zh) * 2012-05-11 2015-07-01 南京大学 含噁二唑基团红光铱(ш)配合物及其制法和用途
US9985232B2 (en) 2012-05-17 2018-05-29 Idemitsu Kosan Co., Ltd. Biscarbazole derivative host materials for OLED emissive region
JP6100368B2 (ja) * 2012-06-14 2017-03-22 ユニバーサル ディスプレイ コーポレイション Ｏｌｅｄ発光領域のためのビスカルバゾール誘導体ホスト物質及び緑色発光体
CN102718804A (zh) * 2012-07-02 2012-10-10 南京大学 一种绿光铱(iii)配合物及其制法和在有机电致发光中的应用
US9725476B2 (en) * 2012-07-09 2017-08-08 Universal Display Corporation Silylated metal complexes
EP2872512B1 (en) 2012-07-10 2017-05-10 UDC Ireland Limited Benzimidazo[1,2-a]benzimidazole derivatives for electronic applications
US10957870B2 (en) * 2012-09-07 2021-03-23 Universal Display Corporation Organic light emitting device
KR102127406B1 (ko) 2012-09-20 2020-06-29 유디씨 아일랜드 리미티드 전자 응용을 위한 아자디벤조푸란
US9748500B2 (en) 2015-01-15 2017-08-29 Universal Display Corporation Organic light emitting materials
US9685617B2 (en) 2012-11-09 2017-06-20 Universal Display Corporation Organic electronuminescent materials and devices
US9634264B2 (en) * 2012-11-09 2017-04-25 Universal Display Corporation Organic electroluminescent materials and devices
US8946697B1 (en) * 2012-11-09 2015-02-03 Universal Display Corporation Iridium complexes with aza-benzo fused ligands
US10367154B2 (en) * 2013-02-21 2019-07-30 Universal Display Corporation Organic electroluminescent materials and devices
EP2769982B1 (en) * 2013-02-21 2017-11-22 Universal Display Corporation Deuterated heteroleptic iridium complexes as phosphorescent material in OLEDS
WO2015063046A1 (en) 2013-10-31 2015-05-07 Basf Se Azadibenzothiophenes for electronic applications
EP3081571B1 (en) 2013-12-12 2021-04-21 Mitsubishi Chemical Corporation Iridium complex compound, method for producing said compound, composition containing said compound, organic electroluminescent element, display device, and lighting device
WO2015112561A1 (en) * 2014-01-23 2015-07-30 E. I. Du Pont De Nemours And Company Electroactive metal complexes
WO2016016791A1 (en) 2014-07-28 2016-02-04 Idemitsu Kosan Co., Ltd (Ikc) 2,9-functionalized benzimidazolo[1,2-a]benzimidazoles as hosts for organic light emitting diodes (oleds)
EP2982676B1 (en) 2014-08-07 2018-04-11 Idemitsu Kosan Co., Ltd. Benzimidazo[2,1-B]benzoxazoles for electronic applications
EP2993215B1 (en) 2014-09-04 2019-06-19 Idemitsu Kosan Co., Ltd. Azabenzimidazo[2,1-a]benzimidazoles for electronic applications
US10950803B2 (en) * 2014-10-13 2021-03-16 Universal Display Corporation Compounds and uses in devices
EP3015469B1 (en) 2014-10-30 2018-12-19 Idemitsu Kosan Co., Ltd. 5-(benzimidazol-2-yl)benzimidazo[1,2-a]benzimidazoles for electronic applications
US10868261B2 (en) * 2014-11-10 2020-12-15 Universal Display Corporation Organic electroluminescent materials and devices
WO2016079667A1 (en) 2014-11-17 2016-05-26 Idemitsu Kosan Co., Ltd. Indole derivatives for electronic applications
GB2533268A (en) * 2014-12-02 2016-06-22 Cambridge Display Tech Ltd Organic light-emitting device
EP3034506A1 (en) 2014-12-15 2016-06-22 Idemitsu Kosan Co., Ltd 4-functionalized carbazole derivatives for electronic applications
EP3034507A1 (en) 2014-12-15 2016-06-22 Idemitsu Kosan Co., Ltd 1-functionalized dibenzofurans and dibenzothiophenes for organic light emitting diodes (OLEDs)
EP3053918B1 (en) 2015-02-06 2018-04-11 Idemitsu Kosan Co., Ltd. 2-carbazole substituted benzimidazoles for electronic applications
US10326086B2 (en) 2015-02-06 2019-06-18 Samsung Electronics Co., Ltd. Organometallic compound, composition containing the organometallic compound, and organic light-emitting device including the organometallic compound or composition
EP3054498B1 (en) 2015-02-06 2017-09-20 Idemitsu Kosan Co., Ltd. Bisimidazodiazocines
KR102654860B1 (ko) * 2015-02-06 2024-04-05 삼성전자주식회사 유기금속 화합물, 유기금속 화합물-함유 조성물 및 이를 포함한 유기 발광 소자
US9929361B2 (en) 2015-02-16 2018-03-27 Universal Display Corporation Organic electroluminescent materials and devices
EP3061759B1 (en) 2015-02-24 2019-12-25 Idemitsu Kosan Co., Ltd Nitrile substituted dibenzofurans
US11056657B2 (en) 2015-02-27 2021-07-06 University Display Corporation Organic electroluminescent materials and devices
EP3070144B1 (en) 2015-03-17 2018-02-28 Idemitsu Kosan Co., Ltd. Seven-membered ring compounds
EP3072943B1 (en) 2015-03-26 2018-05-02 Idemitsu Kosan Co., Ltd. Dibenzofuran/carbazole-substituted benzonitriles
EP3075737B1 (en) 2015-03-31 2019-12-04 Idemitsu Kosan Co., Ltd Benzimidazolo[1,2-a]benzimidazole carrying aryl- or heteroarylnitril groups for organic light emitting diodes
US9859510B2 (en) 2015-05-15 2018-01-02 Universal Display Corporation Organic electroluminescent materials and devices
US10418568B2 (en) 2015-06-01 2019-09-17 Universal Display Corporation Organic electroluminescent materials and devices
US11127905B2 (en) 2015-07-29 2021-09-21 Universal Display Corporation Organic electroluminescent materials and devices
US10361381B2 (en) 2015-09-03 2019-07-23 Universal Display Corporation Organic electroluminescent materials and devices
US20170092880A1 (en) * 2015-09-25 2017-03-30 Universal Display Corporation Organic electroluminescent materials and devices
EP3150606B1 (en) 2015-10-01 2019-08-14 Idemitsu Kosan Co., Ltd. Benzimidazolo[1,2-a]benzimidazoles carrying benzofurane or benzothiophene groups for organic light emitting diodes
EP3150604B1 (en) 2015-10-01 2021-07-14 Idemitsu Kosan Co., Ltd. Benzimidazolo[1,2-a]benzimidazole carrying benzimidazolo[1,2-a]benzimidazolylyl groups, carbazolyl groups, benzofurane groups or benzothiophene groups for organic light emitting diodes
US20180291028A1 (en) 2015-10-01 2018-10-11 Idemitsu Kosan Co., Ltd. Benzimidazolo[1,2-a]benzimidazole carrying benzimidazolo[1,2-a]benzimidazolyl groups, carbazolyl groups, benzofurane groups or benzothiophene groups for organic light emitting diodes
WO2017056055A1 (en) 2015-10-01 2017-04-06 Idemitsu Kosan Co., Ltd. Benzimidazolo[1,2-a]benzimidazole carrying triazine groups for organic light emitting diodes
KR20180079328A (ko) 2015-11-04 2018-07-10 이데미쓰 고산 가부시키가이샤 벤즈이미다졸 축합 헤테로아릴
WO2017093958A1 (en) 2015-12-04 2017-06-08 Idemitsu Kosan Co., Ltd. Benzimidazolo[1,2-a]benzimidazole derivatives for organic light emitting diodes
US20180370981A1 (en) 2015-12-21 2018-12-27 Idemitsu Kosan Co., Ltd. Hetero-condensed phenylquinazolines and their use in electronic devices
US20170229663A1 (en) 2016-02-09 2017-08-10 Universal Display Corporation Organic electroluminescent materials and devices
US10457864B2 (en) 2016-02-09 2019-10-29 Universal Display Corporation Organic electroluminescent materials and devices
US10600967B2 (en) * 2016-02-18 2020-03-24 Universal Display Corporation Organic electroluminescent materials and devices
KR102637099B1 (ko) * 2016-04-08 2024-02-19 삼성전자주식회사 유기금속 화합물 및 이를 포함한 유기 발광 소자
US10236456B2 (en) 2016-04-11 2019-03-19 Universal Display Corporation Organic electroluminescent materials and devices
US10968229B2 (en) 2016-04-12 2021-04-06 Idemitsu Kosan Co., Ltd. Seven-membered ring compounds
US10862054B2 (en) 2016-06-20 2020-12-08 Universal Display Corporation Organic electroluminescent materials and devices
US11482683B2 (en) 2016-06-20 2022-10-25 Universal Display Corporation Organic electroluminescent materials and devices
US10672997B2 (en) 2016-06-20 2020-06-02 Universal Display Corporation Organic electroluminescent materials and devices
CN109311904B (zh) 2016-06-22 2022-03-29 出光兴产株式会社 用于有机发光二极管的特定取代的苯并呋喃并-和苯并噻吩并喹啉类
US10608186B2 (en) 2016-09-14 2020-03-31 Universal Display Corporation Organic electroluminescent materials and devices
US10680187B2 (en) 2016-09-23 2020-06-09 Universal Display Corporation Organic electroluminescent materials and devices
US11196010B2 (en) 2016-10-03 2021-12-07 Universal Display Corporation Organic electroluminescent materials and devices
US10276763B2 (en) * 2016-10-04 2019-04-30 Lumileds Llc Light emitting device with phase changing off state white material and methods of manufacture
US11011709B2 (en) 2016-10-07 2021-05-18 Universal Display Corporation Organic electroluminescent materials and devices
US12317745B2 (en) 2016-11-09 2025-05-27 Universal Display Corporation Organic electroluminescent materials and devices
US10680188B2 (en) 2016-11-11 2020-06-09 Universal Display Corporation Organic electroluminescent materials and devices
US10897016B2 (en) 2016-11-14 2021-01-19 Universal Display Corporation Organic electroluminescent materials and devices
KR102359412B1 (ko) * 2016-12-27 2022-02-09 롬엔드하스전자재료코리아유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
US11780865B2 (en) 2017-01-09 2023-10-10 Universal Display Corporation Organic electroluminescent materials and devices
KR20180082808A (ko) * 2017-01-11 2018-07-19 삼성전자주식회사 유기금속 화합물, 유기금속 화합물-함유 조성물 및 유기 발광 소자
CN108341806B (zh) * 2017-01-22 2020-09-22 清华大学 铱金属配合物及其应用，以及有机电致发光器件
US10686146B2 (en) 2017-02-13 2020-06-16 Feng-wen Yen Paracyclophane-based iridium complexes for organic electroluminescence device
KR102874456B1 (ko) * 2017-02-23 2025-10-20 삼성전자주식회사 유기금속 화합물, 이를 포함한 유기 발광 소자 및 이를 포함한 진단용 조성물
US10844085B2 (en) 2017-03-29 2020-11-24 Universal Display Corporation Organic electroluminescent materials and devices
US11139443B2 (en) * 2017-03-31 2021-10-05 Universal Display Corporation Organic electroluminescent materials and devices
US10944060B2 (en) 2017-05-11 2021-03-09 Universal Display Corporation Organic electroluminescent materials and devices
JP6468314B2 (ja) * 2017-06-15 2019-02-13 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子、照明装置及び表示装置
CN107200755A (zh) * 2017-06-20 2017-09-26 南京工业大学 四配位氘代配体配位的铂络合物
US12098157B2 (en) 2017-06-23 2024-09-24 Universal Display Corporation Organic electroluminescent materials and devices
EP3425690B1 (en) 2017-07-03 2025-06-11 Samsung Electronics Co., Ltd. Organic light-emitting device
US11228010B2 (en) 2017-07-26 2022-01-18 Universal Display Corporation Organic electroluminescent materials and devices
US11744142B2 (en) 2017-08-10 2023-08-29 Universal Display Corporation Organic electroluminescent materials and devices
EP3466954A1 (en) 2017-10-04 2019-04-10 Idemitsu Kosan Co., Ltd. Fused phenylquinazolines bridged with a heteroatom
KR102452949B1 (ko) * 2017-11-20 2022-10-12 삼성전자주식회사 유기 발광 소자
US12180230B2 (en) 2017-11-28 2024-12-31 University Of Southern California Carbene compounds and organic electroluminescent devices
EP3492480B1 (en) 2017-11-29 2021-10-20 Universal Display Corporation Organic electroluminescent materials and devices
US11937503B2 (en) 2017-11-30 2024-03-19 Universal Display Corporation Organic electroluminescent materials and devices
JP7264392B2 (ja) * 2017-12-11 2023-04-25 学校法人関西学院 重水素置換多環芳香族化合物
EP3508491B1 (en) 2018-01-05 2020-09-09 Samsung Electronics Co., Ltd. Organometallic compound, organic light-emitting device including the same, and diagnostic composition including the same
KR102682125B1 (ko) 2018-01-05 2024-07-08 삼성전자주식회사 유기금속 화합물 및 이를 포함한 유기 발광 소자
US11542289B2 (en) 2018-01-26 2023-01-03 Universal Display Corporation Organic electroluminescent materials and devices
US11165028B2 (en) 2018-03-12 2021-11-02 Universal Display Corporation Organic electroluminescent materials and devices
US11925103B2 (en) * 2018-06-05 2024-03-05 Universal Display Corporation Organic electroluminescent materials and devices
US11753425B2 (en) * 2018-07-11 2023-09-12 Universal Display Corporation Organic electroluminescent materials and devices
CN110746463B (zh) * 2018-07-23 2023-07-28 财团法人工业技术研究院 有机金属化合物及包含其的有机发光装置
EP3604477A1 (en) 2018-07-30 2020-02-05 Idemitsu Kosan Co., Ltd. Polycyclic compound, organic electroluminescence device, and electronic device
EP3608319A1 (en) 2018-08-07 2020-02-12 Idemitsu Kosan Co., Ltd. Condensed aza cycles as organic light emitting device and materials for use in same
US12453279B2 (en) 2018-08-22 2025-10-21 Universal Display Corporation Organic electroluminescent materials and devices
KR102626926B1 (ko) * 2018-08-31 2024-01-19 삼성전자주식회사 유기금속 화합물 및 이를 포함한 유기 발광 소자
US11718634B2 (en) * 2018-09-14 2023-08-08 Universal Display Corporation Organic electroluminescent materials and devices
CN109251745A (zh) * 2018-10-17 2019-01-22 武汉华星光电半导体显示技术有限公司 电致发光材料、电致发光材料的制备方法及发光器件
CN109796500B (zh) * 2018-10-31 2022-07-01 冠能光电材料(深圳)有限责任公司 一种杂配金属络合物及其电致有机发光器件应用
KR102261645B1 (ko) 2018-11-26 2021-06-08 삼성디스플레이 주식회사 헤테로시클릭 화합물 및 이를 포함한 유기 발광 소자
CN109438521B (zh) * 2018-12-04 2021-04-16 吉林大学 一种铱配合物及其应用
US11737349B2 (en) 2018-12-12 2023-08-22 Universal Display Corporation Organic electroluminescent materials and devices
US11780829B2 (en) 2019-01-30 2023-10-10 The University Of Southern California Organic electroluminescent materials and devices
US12477890B2 (en) 2019-02-01 2025-11-18 Universal Display Corporation Organic electroluminescent materials and devices
US11637261B2 (en) 2019-03-12 2023-04-25 Universal Display Corporation Nanopatch antenna outcoupling structure for use in OLEDs
US11139442B2 (en) 2019-03-12 2021-10-05 Universal Display Corporation Nanopatch antenna outcoupling structure for use in OLEDs
US11569480B2 (en) 2019-03-12 2023-01-31 Universal Display Corporation Plasmonic OLEDs and vertical dipole emitters
JP2020158491A (ja) 2019-03-26 2020-10-01 ユニバーサル ディスプレイ コーポレイション 有機エレクトロルミネセンス材料及びデバイス
US12122793B2 (en) * 2019-03-27 2024-10-22 Universal Display Corporation Organic electroluminescent materials and devices
US12240865B2 (en) 2019-03-27 2025-03-04 Universal Display Corporation Organic electroluminescent materials and devices
KR102796695B1 (ko) * 2019-03-29 2025-04-21 삼성전자주식회사 조성물 및 이를 포함한 유기 발광 소자
US12391713B2 (en) * 2019-03-29 2025-08-19 Samsung Electronics Co., Ltd. Organometallic compound, organic light-emitting device including the same, and electronic apparatus including the organic light-emitting device
US11760769B2 (en) * 2019-03-29 2023-09-19 Samsung Electronics Co., Ltd. Composition and organic light-emitting device including the same
KR102922029B1 (ko) * 2019-04-15 2026-02-03 삼성디스플레이 주식회사 유기금속 화합물, 이를 포함하는 유기 발광 소자 및 이를 포함하는 장치
CN110048006B (zh) * 2019-04-24 2021-06-25 上海钥熠电子科技有限公司 一种高效稳定的发光器件和包含其的显示装置
CN111909213B (zh) 2019-05-09 2024-02-27 北京夏禾科技有限公司 一种含有三个不同配体的金属配合物
CN111909212B (zh) 2019-05-09 2023-12-26 北京夏禾科技有限公司 一种含有6-硅基取代异喹啉配体的有机发光材料
CN111909214B (zh) 2019-05-09 2024-03-29 北京夏禾科技有限公司 一种含有3-氘取代异喹啉配体的有机发光材料
US12281128B2 (en) 2019-07-30 2025-04-22 Universal Display Corporation Organic electroluminescent materials and devices
US12139501B2 (en) 2019-08-16 2024-11-12 Universal Display Corporation Organic electroluminescent materials and devices
CN112679548B (zh) 2019-10-18 2023-07-28 北京夏禾科技有限公司 具有部分氟取代的取代基的辅助配体的有机发光材料
US20210135130A1 (en) 2019-11-04 2021-05-06 Universal Display Corporation Organic electroluminescent materials and devices
JP7488091B2 (ja) 2019-11-14 2024-05-21 ユニバーサル ディスプレイ コーポレイション 有機エレクトロルミネセンス材料及びデバイス
CN113812015B (zh) * 2019-11-29 2025-02-25 株式会社Lg化学 有机发光器件
CA3164134A1 (en) 2019-12-06 2021-06-10 Vertex Pharmaceuticals Incorporated Substituted tetrahydrofurans as modulators of sodium channels
US20210175443A1 (en) * 2019-12-09 2021-06-10 Universal Display Corporation Organic electroluminescent materials and devices
US12063850B2 (en) 2019-12-24 2024-08-13 Samsung Electronics Co., Ltd. Organometallic compound, organic light-emitting device including the same and electronic apparatus including the organic light-emitting device
US12538698B2 (en) 2020-01-06 2026-01-27 Universal Display Corporation Organic electroluminescent materials and devices
CN118084980A (zh) * 2020-01-10 2024-05-28 北京夏禾科技有限公司 有机发光材料
CN113121609B (zh) 2020-01-16 2024-03-29 北京夏禾科技有限公司 一种金属配合物、包含其的电致发光器件及其用途
US12426495B2 (en) 2020-01-28 2025-09-23 Universal Display Corporation Organic electroluminescent materials and devices
KR102840023B1 (ko) 2020-03-23 2025-07-29 삼성디스플레이 주식회사 유기금속 화합물 및 이를 포함하는 유기 발광 소자
EP3937268B1 (en) 2020-07-10 2025-05-07 Universal Display Corporation Plasmonic oleds and vertical dipole emitters
KR102919367B1 (ko) 2020-09-18 2026-01-28 삼성디스플레이 주식회사 유기 전계 발광 소자
US12497420B2 (en) 2020-10-02 2025-12-16 Universal Display Corporation Organic electroluminescent materials and devices
US12187748B2 (en) 2020-11-02 2025-01-07 Universal Display Corporation Organic electroluminescent materials and devices
US20220158096A1 (en) 2020-11-16 2022-05-19 Universal Display Corporation Organic electroluminescent materials and devices
US12325717B2 (en) 2020-11-24 2025-06-10 Universal Display Corporation Organic electroluminescent materials and devices
US20220165967A1 (en) 2020-11-24 2022-05-26 Universal Display Corporation Organic electroluminescent materials and devices
CN112552251B (zh) * 2020-12-17 2024-03-05 上海传勤新材料有限公司 一种含有氘原子的有机电子材料及其应用
US12575316B2 (en) 2021-02-03 2026-03-10 Universal Display Corporation Organic electroluminescent materials and devices
EP4060758A3 (en) 2021-02-26 2023-03-29 Universal Display Corporation Organic electroluminescent materials and devices
EP4059915B1 (en) 2021-02-26 2025-12-24 Universal Display Corporation Organic electroluminescent materials and devices
US12606582B2 (en) 2021-03-05 2026-04-21 Universal Display Corporation Organic electroluminescent materials and devices
US12428599B2 (en) 2021-03-09 2025-09-30 Universal Display Corporation Organic electroluminescent materials and devices
US20220298190A1 (en) 2021-03-12 2022-09-22 Universal Display Corporation Organic electroluminescent materials and devices
KR102925222B1 (ko) 2021-03-15 2026-02-09 삼성디스플레이 주식회사 유기금속 화합물, 이를 포함한 유기 발광 소자 및 상기 유기 발광 소자를 포함한 전자 장치
US12421262B2 (en) 2021-03-15 2025-09-23 Universal Display Corporation Organic electroluminescent materials and devices
US20220340607A1 (en) 2021-04-05 2022-10-27 Universal Display Corporation Organic electroluminescent materials and devices
US12480042B2 (en) 2021-04-09 2025-11-25 Universal Display Corporation Organic electroluminescent materials and devices
EP4075531A1 (en) 2021-04-13 2022-10-19 Universal Display Corporation Plasmonic oleds and vertical dipole emitters
US20220352478A1 (en) 2021-04-14 2022-11-03 Universal Display Corporation Organic eletroluminescent materials and devices
CN115215907B (zh) * 2021-04-16 2025-06-24 北京夏禾科技有限公司 一种具有多环配体的发光材料
US20220407020A1 (en) 2021-04-23 2022-12-22 Universal Display Corporation Organic electroluminescent materials and devices
US20230006149A1 (en) 2021-04-23 2023-01-05 Universal Display Corporation Organic electroluminescent materials and devices
US20230015602A1 (en) * 2021-06-04 2023-01-19 Universal Display Corporation Organic electroluminescent materials and devices
SI4347031T1 (sl) 2021-06-04 2026-01-30 Vertex Pharmaceuticals Incorporated N-(hidroksialkil (hetero)aril) tetrahidrofuran karboksamidi kot modulatorji natrijevih kanalčkov
US20230026303A1 (en) * 2021-06-04 2023-01-26 Universal Display Corporation Organic electroluminescent materials and devices
US20230133787A1 (en) 2021-06-08 2023-05-04 University Of Southern California Molecular Alignment of Homoleptic Iridium Phosphors
US20240349591A1 (en) 2023-05-26 2024-10-17 Universal Display Corporation Organic electroluminescent materials and devices
US20250228122A1 (en) 2023-12-27 2025-07-10 Universal Display Corporation Organic electroluminescent materials and devices
US20250002778A1 (en) 2023-05-26 2025-01-02 Universal Display Corporation Organic electroluminescent materials and devices
US12550611B2 (en) 2021-08-03 2026-02-10 Universal Display Corporation Organic electroluminescent materials and devices
US20230118106A1 (en) * 2021-08-26 2023-04-20 Universal Display Corporation Organic electroluminescent materials and devices
EP4151699A1 (en) 2021-09-17 2023-03-22 Universal Display Corporation Organic electroluminescent materials and devices
US12473318B2 (en) 2021-10-08 2025-11-18 Universal Display Corporation Organic electroluminescent materials and devices
KR102917567B1 (ko) * 2021-11-26 2026-01-23 엘지디스플레이 주식회사 유기발광다이오드 및 유기발광장치
US12509628B2 (en) 2021-12-16 2025-12-30 Universal Display Corporation Organic electroluminescent materials and devices
US12414433B2 (en) 2022-02-11 2025-09-09 Universal Display Corporation Organic electroluminescent devices
EP4231804A3 (en) 2022-02-16 2023-09-20 Universal Display Corporation Organic electroluminescent materials and devices
US20230292592A1 (en) 2022-03-09 2023-09-14 Universal Display Corporation Organic electroluminescent materials and devices
US20230292605A1 (en) 2022-03-09 2023-09-14 Universal Display Corporation Organic electroluminescent materials and devices
US20230337516A1 (en) 2022-04-18 2023-10-19 Universal Display Corporation Organic electroluminescent materials and devices
US20230389421A1 (en) 2022-05-24 2023-11-30 Universal Display Corporation Organic electroluminescent materials and devices
EP4293001A1 (en) 2022-06-08 2023-12-20 Universal Display Corporation Organic electroluminescent materials and devices
US20240016051A1 (en) 2022-06-28 2024-01-11 Universal Display Corporation Organic electroluminescent materials and devices
KR102847010B1 (ko) * 2022-07-29 2025-08-14 삼성전자주식회사 유기금속 화합물, 이를 포함한 유기 발광 소자 및 상기 유기 발광 소자를 포함한 전자 장치
KR102887177B1 (ko) * 2022-08-04 2025-11-18 삼성디스플레이 주식회사 유기금속 화합물, 이를 포함한 유기 발광 소자 및 유기 발광 소자를 포함한 전자 장치
US20240107880A1 (en) 2022-08-17 2024-03-28 Universal Display Corporation Organic electroluminescent materials and devices
US20240188319A1 (en) 2022-10-27 2024-06-06 Universal Display Corporation Organic electroluminescent materials and devices
US20240180025A1 (en) 2022-10-27 2024-05-30 Universal Display Corporation Organic electroluminescent materials and devices
US20240188419A1 (en) 2022-10-27 2024-06-06 Universal Display Corporation Organic electroluminescent materials and devices
US20240206208A1 (en) 2022-10-27 2024-06-20 Universal Display Corporation Organic electroluminescent materials and devices
US20240196730A1 (en) 2022-10-27 2024-06-13 Universal Display Corporation Organic electroluminescent materials and devices
US20240188316A1 (en) 2022-10-27 2024-06-06 Universal Display Corporation Organic electroluminescent materials and devices
EP4383990A1 (en) 2022-12-08 2024-06-12 The Regents Of The University Of Michigan Materials for optoelectronic applications
US20240247017A1 (en) 2022-12-14 2024-07-25 Universal Display Corporation Organic electroluminescent materials and devices
US20240407253A1 (en) 2023-05-09 2024-12-05 Universal Display Corporation Organic electroluminescent materials and devices
EP4541802A1 (en) 2023-08-28 2025-04-23 Universal Display Corporation Organic electroluminescent materials and devices
US20250204239A1 (en) 2023-12-15 2025-06-19 Universal Display Corporation Organic electroluminescent materials and devices
US20250204238A1 (en) 2023-12-15 2025-06-19 Universal Display Corporation Organic electroluminscent materials and devices
US20250261503A1 (en) 2024-02-12 2025-08-14 Universal Display Corporation Organic electroluminescent materials and devices
US20250311612A1 (en) 2024-03-26 2025-10-02 Universal Display Corporation Organic electroluminescent materials and devices
WO2025210013A1 (de) 2024-04-04 2025-10-09 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen, insbesondere verbindungen für oleds
US20250331360A1 (en) 2024-04-19 2025-10-23 Universal Display Corporation Organic electroluminescent materials and devices
US20250386728A1 (en) 2024-06-14 2025-12-18 Semiconductor Energy Laboratory Co., Ltd. Organic Compound and Light-Emitting Device
US20260040812A1 (en) 2024-08-01 2026-02-05 Universal Display Corporation Organic electroluminescent materials and devices
US20260040811A1 (en) 2024-08-01 2026-02-05 Universal Display Corporation Organic electroluminescent materials and devices

Family Cites Families (159)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4769292A (en) 1987-03-02 1988-09-06 Eastman Kodak Company Electroluminescent device with modified thin film luminescent zone
GB8909011D0 (en) 1989-04-20 1989-06-07 Friend Richard H Electroluminescent devices
US5061569A (en) 1990-07-26 1991-10-29 Eastman Kodak Company Electroluminescent device with organic electroluminescent medium
DE69412567T2 (de) 1993-11-01 1999-02-04 Hodogaya Chemical Co., Ltd., Tokio/Tokyo Aminverbindung und sie enthaltende Elektrolumineszenzvorrichtung
US5703436A (en) 1994-12-13 1997-12-30 The Trustees Of Princeton University Transparent contacts for organic devices
US5707745A (en) 1994-12-13 1998-01-13 The Trustees Of Princeton University Multicolor organic light emitting devices
AU681934B2 (en) 1995-03-14 1997-09-11 Kalford Pty Ltd A hinge
US5838793A (en) * 1996-04-09 1998-11-17 International Business Machines Corporation Controlling movement of owned parts
US6939625B2 (en) 1996-06-25 2005-09-06 Nôrthwestern University Organic light-emitting diodes and methods for assembly and enhanced charge injection
US5844363A (en) 1997-01-23 1998-12-01 The Trustees Of Princeton Univ. Vacuum deposited, non-polymeric flexible organic light emitting devices
US6013982A (en) 1996-12-23 2000-01-11 The Trustees Of Princeton University Multicolor display devices
US5834893A (en) 1996-12-23 1998-11-10 The Trustees Of Princeton University High efficiency organic light emitting devices with light directing structures
US6091195A (en) 1997-02-03 2000-07-18 The Trustees Of Princeton University Displays having mesa pixel configuration
US6303238B1 (en) 1997-12-01 2001-10-16 The Trustees Of Princeton University OLEDs doped with phosphorescent compounds
US6337102B1 (en) 1997-11-17 2002-01-08 The Trustees Of Princeton University Low pressure vapor phase deposition of organic thin films
US6087196A (en) 1998-01-30 2000-07-11 The Trustees Of Princeton University Fabrication of organic semiconductor devices using ink jet printing
JP2000022756A (ja) * 1998-07-06 2000-01-21 Fujitsu Ltd Ａｔｍ−ｗａｎ音声通信選択方式
US6528187B1 (en) 1998-09-08 2003-03-04 Fuji Photo Film Co., Ltd. Material for luminescence element and luminescence element using the same
US6830828B2 (en) 1998-09-14 2004-12-14 The Trustees Of Princeton University Organometallic complexes as phosphorescent emitters in organic LEDs
US6097147A (en) 1998-09-14 2000-08-01 The Trustees Of Princeton University Structure for high efficiency electroluminescent device
US6294398B1 (en) 1999-11-23 2001-09-25 The Trustees Of Princeton University Method for patterning devices
US6458475B1 (en) 1999-11-24 2002-10-01 The Trustee Of Princeton University Organic light emitting diode having a blue phosphorescent molecule as an emitter
KR100377321B1 (ko) 1999-12-31 2003-03-26 주식회사 엘지화학 피-형 반도체 성질을 갖는 유기 화합물을 포함하는 전기소자
US20020121638A1 (en) 2000-06-30 2002-09-05 Vladimir Grushin Electroluminescent iridium compounds with fluorinated phenylpyridines, phenylpyrimidines, and phenylquinolines and devices made with such compounds
JP2002050860A (ja) 2000-08-04 2002-02-15 Toray Eng Co Ltd 実装方法および実装装置
JP5241053B2 (ja) 2000-08-11 2013-07-17 ザ、トラスティーズ オブ プリンストン ユニバーシティ 有機金属化合物及び放射移行有機電気燐光体
US6579630B2 (en) * 2000-12-07 2003-06-17 Canon Kabushiki Kaisha Deuterated semiconducting organic compounds used for opto-electronic devices
JP3812730B2 (ja) 2001-02-01 2006-08-23 富士写真フイルム株式会社 遷移金属錯体及び発光素子
JP4307000B2 (ja) 2001-03-08 2009-08-05 キヤノン株式会社 金属配位化合物、電界発光素子及び表示装置
JP4310077B2 (ja) 2001-06-19 2009-08-05 キヤノン株式会社 金属配位化合物及び有機発光素子
CN100440568C (zh) 2001-06-20 2008-12-03 昭和电工株式会社 发光材料和有机发光装置
US7071615B2 (en) 2001-08-20 2006-07-04 Universal Display Corporation Transparent electrodes
US7250226B2 (en) 2001-08-31 2007-07-31 Nippon Hoso Kyokai Phosphorescent compound, a phosphorescent composition and an organic light-emitting device
US7431968B1 (en) 2001-09-04 2008-10-07 The Trustees Of Princeton University Process and apparatus for organic vapor jet deposition
US6835469B2 (en) 2001-10-17 2004-12-28 The University Of Southern California Phosphorescent compounds and devices comprising the same
US7166368B2 (en) 2001-11-07 2007-01-23 E. I. Du Pont De Nemours And Company Electroluminescent platinum compounds and devices made with such compounds
CA2455844A1 (en) * 2001-12-26 2003-07-31 Viacheslav A. Petrov Electroluminescent iridium compounds wiht fluorinated phenylpyridines, phenylpyrimidines, and phenylquinolines and devices made with such compounds
US6863997B2 (en) 2001-12-28 2005-03-08 The Trustees Of Princeton University White light emitting OLEDs from combined monomer and aggregate emission
KR100691543B1 (ko) 2002-01-18 2007-03-09 주식회사 엘지화학 새로운 전자 수송용 물질 및 이를 이용한 유기 발광 소자
US20030230980A1 (en) 2002-06-18 2003-12-18 Forrest Stephen R Very low voltage, high efficiency phosphorescent oled in a p-i-n structure
US7189989B2 (en) 2002-08-22 2007-03-13 Fuji Photo Film Co., Ltd. Light emitting element
CN100439469C (zh) 2002-08-27 2008-12-03 富士胶片株式会社 有机金属配位化合物、有机el元件及有机el显示器
US6687266B1 (en) 2002-11-08 2004-02-03 Universal Display Corporation Organic light emitting materials and devices
JP4365199B2 (ja) 2002-12-27 2009-11-18 富士フイルム株式会社 有機電界発光素子
JP4365196B2 (ja) 2002-12-27 2009-11-18 富士フイルム株式会社 有機電界発光素子
KR101314034B1 (ko) 2003-03-24 2013-10-02 유니버시티 오브 써던 캘리포니아 Ｉｒ의 페닐-피라졸 착물
US7090928B2 (en) 2003-04-01 2006-08-15 The University Of Southern California Binuclear compounds
EP1717291A3 (de) 2003-04-15 2007-03-21 Merck Patent GmbH Mischungen von organischen, zur Emission befähigten Halbleitern und Maxtrixmaterialien, deren Verwendung und diese Mischungen enthaltende Elektronikbauteile
US7029765B2 (en) 2003-04-22 2006-04-18 Universal Display Corporation Organic light emitting devices having reduced pixel shrinkage
KR101032355B1 (ko) 2003-05-29 2011-05-03 신닛테츠가가쿠 가부시키가이샤 유기 전계 발광 소자
JP2005011610A (ja) 2003-06-18 2005-01-13 Nippon Steel Chem Co Ltd 有機電界発光素子
US20050025993A1 (en) 2003-07-25 2005-02-03 Thompson Mark E. Materials and structures for enhancing the performance of organic light emitting devices
TWI390006B (zh) 2003-08-07 2013-03-21 Nippon Steel Chemical Co Organic EL materials with aluminum clamps
DE10338550A1 (de) 2003-08-19 2005-03-31 Basf Ag Übergangsmetallkomplexe mit Carbenliganden als Emitter für organische Licht-emittierende Dioden (OLEDs)
US20060269780A1 (en) 2003-09-25 2006-11-30 Takayuki Fukumatsu Organic electroluminescent device
JP4822687B2 (ja) 2003-11-21 2011-11-24 富士フイルム株式会社 有機電界発光素子
US7279232B2 (en) 2004-01-26 2007-10-09 Universal Display Corporation Electroluminescent stability
US7332232B2 (en) 2004-02-03 2008-02-19 Universal Display Corporation OLEDs utilizing multidentate ligand systems
KR100834327B1 (ko) 2004-03-11 2008-06-02 미쓰비시 가가꾸 가부시키가이샤 전하 수송막용 조성물 및 이온 화합물, 이를 이용한 전하수송막 및 유기 전계 발광 장치, 및 유기 전계 발광 장치의제조 방법 및 전하 수송막의 제조 방법
TW200531592A (en) 2004-03-15 2005-09-16 Nippon Steel Chemical Co Organic electroluminescent device
JP4869565B2 (ja) 2004-04-23 2012-02-08 富士フイルム株式会社 有機電界発光素子
US7154114B2 (en) 2004-05-18 2006-12-26 Universal Display Corporation Cyclometallated iridium carbene complexes for use as hosts
US7393599B2 (en) 2004-05-18 2008-07-01 The University Of Southern California Luminescent compounds with carbene ligands
US7445855B2 (en) 2004-05-18 2008-11-04 The University Of Southern California Cationic metal-carbene complexes
US7491823B2 (en) 2004-05-18 2009-02-17 The University Of Southern California Luminescent compounds with carbene ligands
US7534505B2 (en) 2004-05-18 2009-05-19 The University Of Southern California Organometallic compounds for use in electroluminescent devices
US7279704B2 (en) 2004-05-18 2007-10-09 The University Of Southern California Complexes with tridentate ligands
WO2005123873A1 (ja) 2004-06-17 2005-12-29 Konica Minolta Holdings, Inc. 有機エレクトロルミネッセンス素子材料、有機エレクトロルミネッセンス素子、表示装置及び照明装置
EP1893718B1 (en) 2004-06-28 2018-10-03 UDC Ireland Limited Electroluminescent metal complexes with triazoles and benotriazoles
US20060008670A1 (en) 2004-07-06 2006-01-12 Chun Lin Organic light emitting materials and devices
EP2178348B1 (en) 2004-07-23 2012-11-21 Konica Minolta Holdings, Inc. Organic electroluminescent element, display and illuminator
DE102004057072A1 (de) 2004-11-25 2006-06-01 Basf Ag Verwendung von Übergangsmetall-Carbenkomplexen in organischen Licht-emittierenden Dioden (OLEDs)
JP2008526766A (ja) 2004-12-30 2008-07-24 イー・アイ・デュポン・ドウ・ヌムール・アンド・カンパニー 有機金属錯体
WO2006082742A1 (ja) 2005-02-04 2006-08-10 Konica Minolta Holdings, Inc. 有機エレクトロルミネッセンス素子材料、有機エレクトロルミネッセンス素子、表示装置及び照明装置
EP1859492B1 (en) * 2005-02-23 2010-08-11 Philips Intellectual Property & Standards GmbH Electroluminescent device with iridium complex
KR100676965B1 (ko) * 2005-03-05 2007-02-02 주식회사 두산 신규 이리듐 착화합물 및 이를 이용한 유기 전계 발광 소자
KR100803125B1 (ko) 2005-03-08 2008-02-14 엘지전자 주식회사 적색 인광 화합물 및 이를 사용한 유기전계발광소자
JP5125502B2 (ja) 2005-03-16 2013-01-23 コニカミノルタホールディングス株式会社 有機エレクトロルミネッセンス素子材料、有機エレクトロルミネッセンス素子
DE102005014284A1 (de) 2005-03-24 2006-09-28 Basf Ag Verwendung von Verbindungen, welche aromatische oder heteroaromatische über Carbonyl-Gruppen enthaltende Gruppen verbundene Ringe enthalten, als Matrixmaterialien in organischen Leuchtdioden
JPWO2006103874A1 (ja) 2005-03-29 2008-09-04 コニカミノルタホールディングス株式会社 有機エレクトロルミネッセンス素子材料、有機エレクトロルミネッセンス素子、表示装置及び照明装置
WO2006114966A1 (ja) 2005-04-18 2006-11-02 Konica Minolta Holdings, Inc. 有機エレクトロルミネッセンス素子、表示装置及び照明装置
US7807275B2 (en) 2005-04-21 2010-10-05 Universal Display Corporation Non-blocked phosphorescent OLEDs
US9051344B2 (en) 2005-05-06 2015-06-09 Universal Display Corporation Stability OLED materials and devices
US8007927B2 (en) 2007-12-28 2011-08-30 Universal Display Corporation Dibenzothiophene-containing materials in phosphorescent light emitting diodes
JP4533796B2 (ja) 2005-05-06 2010-09-01 富士フイルム株式会社 有機電界発光素子
EP2277978B1 (en) 2005-05-31 2016-03-30 Universal Display Corporation Triphenylene hosts in phosphorescent light emitting diodes
JP4976288B2 (ja) 2005-06-07 2012-07-18 新日鐵化学株式会社 有機金属錯体及びこれを用いた有機電界発光素子
US7638072B2 (en) 2005-06-27 2009-12-29 E. I. Du Pont De Nemours And Company Electrically conductive polymer compositions
WO2007004380A1 (ja) 2005-07-01 2007-01-11 Konica Minolta Holdings, Inc. 有機エレクトロルミネッセンス素子材料、有機エレクトロルミネッセンス素子、表示装置及び照明装置
WO2007028417A1 (en) 2005-09-07 2007-03-15 Technische Universität Braunschweig Triplett emitter having condensed five-membered rings
JP4887731B2 (ja) 2005-10-26 2012-02-29 コニカミノルタホールディングス株式会社 有機エレクトロルミネッセンス素子、表示装置及び照明装置
EP1956022B1 (en) 2005-12-01 2012-07-25 Nippon Steel Chemical Co., Ltd. Compound for organic electroluminescent element and organic electroluminescent element
US20090295276A1 (en) 2005-12-01 2009-12-03 Tohru Asari Organic Electroluminescent Device
KR102103062B1 (ko) 2006-02-10 2020-04-22 유니버셜 디스플레이 코포레이션 시클로금속화 이미다조[1,2-ｆ]페난트리딘 및 디이미다조[1,2-ａ:1',2'-ｃ]퀴나졸린 리간드, 및 이의 등전자성 및 벤즈고리화된 유사체의 금속 착체
JP4823730B2 (ja) 2006-03-20 2011-11-24 新日鐵化学株式会社 発光層化合物及び有機電界発光素子
EP2639231B1 (en) 2006-04-26 2019-02-06 Idemitsu Kosan Co., Ltd. Aromatic amine derivative, and organic electroluminescence element using the same
JP5432523B2 (ja) 2006-05-11 2014-03-05 出光興産株式会社 有機エレクトロルミネッセンス素子
EP2034538B1 (en) 2006-06-02 2013-10-09 Idemitsu Kosan Co., Ltd. Material for organic electroluminescence element, and organic electroluminescence element using the material
US7695640B2 (en) 2006-07-28 2010-04-13 General Electric Company Organic iridium compositions and their use in electronic devices
US7704610B2 (en) * 2006-07-28 2010-04-27 General Electric Company Electronic devices comprising organic iridium compositions
US7691292B2 (en) * 2006-07-28 2010-04-06 General Electric Company Organic iridium compositions and their use in electronic devices
KR20090040895A (ko) 2006-08-23 2009-04-27 이데미쓰 고산 가부시키가이샤 방향족 아민 유도체 및 이들을 이용한 유기 전기발광 소자
US7968874B2 (en) 2006-08-31 2011-06-28 Nippon Steel Chemical Co., Ltd. Organic electroluminescent device material and organic electroluminescent device
JP5589251B2 (ja) 2006-09-21 2014-09-17 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子材料
DE102006051975B4 (de) * 2006-11-03 2012-04-19 Merck Patent Gmbh Photophysikalische OLED-Effizienz-Steigerung
EP2080762B1 (en) 2006-11-09 2016-09-14 Nippon Steel & Sumikin Chemical Co., Ltd. Compound for organic electroluminescent device and organic electroluminescent device
JP5133259B2 (ja) 2006-11-24 2013-01-30 出光興産株式会社 芳香族アミン誘導体及びそれを用いた有機エレクトロルミネッセンス素子
US8119255B2 (en) 2006-12-08 2012-02-21 Universal Display Corporation Cross-linkable iridium complexes and organic light-emitting devices using the same
DE602008004738D1 (de) 2007-02-23 2011-03-10 Basf Se Elektrolumineszente metallkomplexe mit benzotriazolen
JP2008270737A (ja) * 2007-03-23 2008-11-06 Fujifilm Corp 有機電界発光素子
CN101687893B (zh) 2007-04-26 2014-01-22 巴斯夫欧洲公司 含有吩噻嗪s-氧化物或吩噻嗪s,s-二氧化物基团的硅烷及其在oled中的用途
WO2008156879A1 (en) * 2007-06-20 2008-12-24 Universal Display Corporation Blue phosphorescent imidazophenanthridine materials
CN101720330B (zh) 2007-06-22 2017-06-09 Udc爱尔兰有限责任公司 发光Cu(I)络合物
KR101577465B1 (ko) 2007-07-05 2015-12-14 바스프 에스이 카르벤 전이 금속 착체 이미터, 및 디실릴카르바졸, 디실릴디벤조푸란, 디실릴디벤조티오펜, 디실릴디벤조포스폴, 디실릴디벤조티오펜 ｓ-옥사이드 및 디실릴디벤조티오펜 ｓ,ｓ-디옥사이드로부터 선택된 1종 이상의 화합물을 포함하는 유기 발광 다이오드
US8779655B2 (en) 2007-07-07 2014-07-15 Idemitsu Kosan Co., Ltd. Organic electroluminescence device and material for organic electroluminescence device
WO2009008198A1 (ja) 2007-07-07 2009-01-15 Idemitsu Kosan Co., Ltd. ナフタレン誘導体、有機ｅｌ素子用材料及びそれを用いた有機ｅｌ素子
KR20100031723A (ko) 2007-07-07 2010-03-24 이데미쓰 고산 가부시키가이샤 크리센 유도체 및 이를 이용한 유기 전계 발광 소자
TW200909560A (en) 2007-07-07 2009-03-01 Idemitsu Kosan Co Organic electroluminescence device and material for organic electroluminescence devcie
US20090045731A1 (en) 2007-07-07 2009-02-19 Idemitsu Kosan Co., Ltd. Organic electroluminescence device and material for organic electroluminescence device
US7890788B2 (en) * 2007-07-09 2011-02-15 John Yin Clock data recovery and synchronization in interconnected devices
US8080658B2 (en) 2007-07-10 2011-12-20 Idemitsu Kosan Co., Ltd. Material for organic electroluminescent element and organic electroluminescent element employing the same
WO2009008099A1 (ja) 2007-07-10 2009-01-15 Idemitsu Kosan Co., Ltd. 有機エレクトロルミネッセンス素子用材料及びそれを用いた有機エレクトロルミネッセンス素子
CN101688052A (zh) 2007-07-27 2010-03-31 E.I.内穆尔杜邦公司 包含无机纳米颗粒的导电聚合物的含水分散体
CN101827834B (zh) * 2007-08-08 2015-11-25 通用显示公司 含苯并[9，10]菲的苯并稠合的噻吩或苯并稠合的呋喃化合物
JP2009040728A (ja) 2007-08-09 2009-02-26 Canon Inc 有機金属錯体及びこれを用いた有機発光素子
JP2009076865A (ja) * 2007-08-29 2009-04-09 Fujifilm Corp 有機電界発光素子
EP2203461B1 (de) 2007-10-17 2011-08-10 Basf Se Übergangsmetallkomplexe mit verbrückten carbenliganden und deren verwendung in oleds
US20090101870A1 (en) 2007-10-22 2009-04-23 E. I. Du Pont De Nemours And Company Electron transport bi-layers and devices made with such bi-layers
US7914908B2 (en) 2007-11-02 2011-03-29 Global Oled Technology Llc Organic electroluminescent device having an azatriphenylene derivative
DE102007053771A1 (de) 2007-11-12 2009-05-14 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtungen
EP2216313B1 (en) 2007-11-15 2013-02-20 Idemitsu Kosan Co., Ltd. Benzochrysene derivative and organic electroluminescent device using the same
WO2009066779A1 (ja) 2007-11-22 2009-05-28 Idemitsu Kosan Co., Ltd. 有機ｅｌ素子
JP5390396B2 (ja) 2007-11-22 2014-01-15 出光興産株式会社 有機ｅｌ素子および有機ｅｌ材料含有溶液
WO2009073245A1 (en) 2007-12-06 2009-06-11 Universal Display Corporation Light-emitting organometallic complexes
JP5438955B2 (ja) * 2007-12-14 2014-03-12 ユー・ディー・シー アイルランド リミテッド 白金錯体化合物及びこれを用いた有機電界発光素子
US8221905B2 (en) 2007-12-28 2012-07-17 Universal Display Corporation Carbazole-containing materials in phosphorescent light emitting diodes
US20090295274A1 (en) 2008-02-04 2009-12-03 Kuo-Chu Hwang Deuterated Semiconducting Organic Compounds for Use in Light-Emitting Devices
US8471248B2 (en) 2008-02-12 2013-06-25 Basf Se Electroluminiscent metal complexes with dibenzo[f,h] quinoxalines
JP4531836B2 (ja) * 2008-04-22 2010-08-25 富士フイルム株式会社 有機電界発光素子並びに新規な白金錯体化合物及びその配位子となり得る新規化合物
KR20160126093A (ko) 2008-06-10 2016-11-01 유디씨 아일랜드 리미티드 중수소화된 전이 금속 착물 및 이의 유기 발광 다이오드에서의 용도 ⅴ
WO2010075421A2 (en) 2008-12-22 2010-07-01 E. I. Du Pont De Nemours And Company Electronic devices having long lifetime
TW201035281A (en) * 2008-12-22 2010-10-01 Du Pont Electronic devices having long lifetime
JP5210187B2 (ja) 2009-01-22 2013-06-12 ユー・ディー・シー アイルランド リミテッド 有機電界発光素子
DE102009007038A1 (de) 2009-02-02 2010-08-05 Merck Patent Gmbh Metallkomplexe
TWI687408B (zh) * 2009-04-28 2020-03-11 美商環球展覽公司 具有甲基-ｄ３取代之銥錯合物
US10367154B2 (en) * 2013-02-21 2019-07-30 Universal Display Corporation Organic electroluminescent materials and devices
US20150115250A1 (en) * 2013-10-29 2015-04-30 Universal Display Corporation Organic electroluminescent materials and devices
US10135007B2 (en) * 2014-09-29 2018-11-20 Universal Display Corporation Organic electroluminescent materials and devices
US10868261B2 (en) * 2014-11-10 2020-12-15 Universal Display Corporation Organic electroluminescent materials and devices
US10361381B2 (en) * 2015-09-03 2019-07-23 Universal Display Corporation Organic electroluminescent materials and devices
US10720587B2 (en) * 2016-07-19 2020-07-21 Universal Display Corporation Organic electroluminescent materials and devices
US11139443B2 (en) * 2017-03-31 2021-10-05 Universal Display Corporation Organic electroluminescent materials and devices
US11718634B2 (en) * 2018-09-14 2023-08-08 Universal Display Corporation Organic electroluminescent materials and devices
US12577202B2 (en) * 2021-02-26 2026-03-17 Universal Display Corporation Organic electroluminescent materials and devices
CN111240662B (zh) * 2020-01-16 2024-01-09 同方知网(北京)技术有限公司 一种基于任务可视化拖拽的spark机器学习系统及学习方法
CN114621198B (zh) * 2020-12-11 2025-01-21 北京夏禾科技有限公司 有机电致发光材料及其器件
CN119735581A (zh) * 2020-12-11 2025-04-01 北京夏禾科技有限公司 一种有机电致发光材料及其器件
US20230026303A1 (en) * 2021-06-04 2023-01-26 Universal Display Corporation Organic electroluminescent materials and devices
US20240090314A1 (en) * 2022-07-14 2024-03-14 Universal Display Corporation Organic electroluminescent materials and devices

Also Published As

Publication number Publication date
CN110804075A (zh) 2020-02-18
KR102170162B1 (ko) 2020-10-27
TW201920109A (zh) 2019-06-01
KR102659537B1 (ko) 2024-04-19
EP3269791B1 (en) 2019-08-07
TWI770731B (zh) 2022-07-11
US10374173B2 (en) 2019-08-06
KR20220019066A (ko) 2022-02-15
JP7589213B2 (ja) 2024-11-25
JP2021138759A (ja) 2021-09-16
KR102360547B1 (ko) 2022-02-09
CN102459505A (zh) 2012-05-16
JP2020017760A (ja) 2020-01-30
EP3584300A1 (en) 2019-12-25
CN110818742A (zh) 2020-02-21
US20190305230A1 (en) 2019-10-03
KR20180089575A (ko) 2018-08-08
US20170179410A1 (en) 2017-06-22
KR20220143160A (ko) 2022-10-24
EP2424953B1 (en) 2017-08-16
TWI496772B (zh) 2015-08-21
EP2424953A1 (en) 2012-03-07
CN105111241A (zh) 2015-12-02
TWI638808B (zh) 2018-10-21
JP6900447B2 (ja) 2021-07-07
TW202136216A (zh) 2021-10-01
US12201011B2 (en) 2025-01-14
US20250107429A1 (en) 2025-03-27
JP5832992B2 (ja) 2015-12-16
KR20200116169A (ko) 2020-10-08
JP2023001242A (ja) 2023-01-04
JP2024117789A (ja) 2024-08-29
WO2010129323A1 (en) 2010-11-11
KR20120026064A (ko) 2012-03-16
US20130320318A1 (en) 2013-12-05
TWI638807B (zh) 2018-10-21
TW201825462A (zh) 2018-07-16
US9634265B2 (en) 2017-04-25
TW201531462A (zh) 2015-08-16
KR101795065B1 (ko) 2017-11-07
EP3269791A1 (en) 2018-01-17
JP2015227374A (ja) 2015-12-17
TWI609855B (zh) 2018-01-01
CN105111241B (zh) 2019-12-10
US8557400B2 (en) 2013-10-15
TW201936581A (zh) 2019-09-16
TWI730274B (zh) 2021-06-11
JP6203793B2 (ja) 2017-09-27
US20100270916A1 (en) 2010-10-28
JP2017149774A (ja) 2017-08-31
KR20240052899A (ko) 2024-04-23
JP2012525405A (ja) 2012-10-22
TW201726625A (zh) 2017-08-01
TW201100384A (en) 2011-01-01
CN102459505B (zh) 2015-09-09
JP6608873B2 (ja) 2019-11-20
TWI687408B (zh) 2020-03-11

Similar Documents

Publication Publication Date Title
KR101795065B1 (ko) 메틸-ｄ3 치환을 갖는 이리듐 착체
JP2021185226A (ja) ドーパントとしてのヘテロレプティックイリジウム錯体
KR102838695B1 (ko) 인광성 물질
KR101907711B1 (ko) 유기 발광 다이오드용 게르마늄-함유 적색 발광체 물질
CN103155195A (zh) 含有被芳族间隔基隔开的dbt和dbf片段的基于3,9-联接的低聚咔唑的新型主体

Legal Events

Date Code Title Description
A107 Divisional application of patent
PA0104 Divisional application for international application

Comment text: Divisional Application for International Patent

Patent event code: PA01041R01D

Patent event date: 20171027

Application number text: 1020117027933

Filing date: 20111123

PG1501 Laying open of application
A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20171113

Comment text: Request for Examination of Application

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20180118

Patent event code: PE09021S01D

E601 Decision to refuse application
PE0601 Decision on rejection of patent

Patent event date: 20180703

Comment text: Decision to Refuse Application

Patent event code: PE06012S01D

Patent event date: 20180118

Comment text: Notification of reason for refusal

Patent event code: PE06011S01I

A107 Divisional application of patent
PA0104 Divisional application for international application

Comment text: Divisional Application for International Patent

Patent event code: PA01041R01D

Patent event date: 20180802

Application number text: 1020117027933

Filing date: 20111123

J201 Request for trial against refusal decision
PJ0201 Trial against decision of rejection

Patent event date: 20180803

Comment text: Request for Trial against Decision on Refusal

Patent event code: PJ02012R01D

Patent event date: 20180703

Comment text: Decision to Refuse Application

Patent event code: PJ02011S01I

Appeal kind category: Appeal against decision to decline refusal

Decision date: 20190816

Appeal identifier: 2018101003282

Request date: 20180803

J301 Trial decision

Free format text: TRIAL NUMBER: 2018101003282; TRIAL DECISION FOR APPEAL AGAINST DECISION TO DECLINE REFUSAL REQUESTED 20180803

Effective date: 20190816

PJ1301 Trial decision

Patent event code: PJ13011S01D

Patent event date: 20190816

Comment text: Trial Decision on Objection to Decision on Refusal

Appeal kind category: Appeal against decision to decline refusal

Request date: 20180803

Decision date: 20190816

Appeal identifier: 2018101003282
