Abstract

본 발명은 이동 통신 시스템에서 사용자 데이터를 전달하는 프로토콜 데이터 단위에 관련되는 제어 시그널링을 제공하는 방법 및 그 제어 채널 신호에 관한 것이다. 또한, 본 발명은 여기서 정의되는 신규 규정된 제어 채널 신호의 관점에서 이동국 및 기지국, 및 그들의 각 동작도 제공한다. 제어 채널 오버헤드를 줄이기 위해서, 본 발명은 제어 채널 정보 포맷의 전송 포맷 및 리던던시 버전의 공통 필드를 규정하는 것을 제안한다. 하나의 접근법에 따르면, 공통 필드는 그 내의 전송 포맷과 리던던시 버전을 조인트 인코딩하는데 이용된다. 다른 관점에 따르면, 하나의 공유 필드는, 제어 채널 신호가 최초 전송 또는 재전송에 관한 것인지의 여부에 따라 전송 포맷 또는 리던던시 버전 중 어느 하나를 나타내는 제어 채널 신호로 제공된다. 다른 실시예에서는, HARQ 프로토콜에 대한 개선이 어떠한 에러 케이스를 어드레싱하는 것을 제안하고 있다.

Description

전송 포맷 및 리던던시 버전용 공통 시그널링 필드를 이용하는 제어 시그널링{CONTROL CHANNEL SIGNALING USING A COMMON SIGNALING FIELD FOR TRANSPORT FORMAT AND REDUNDANCY VERSION}
본 발명은 이동 통신 시스템에서 사용자 데이터(user data)를 전달하는 프로토콜 데이터 유닛에 관련된 제어 시그널링(control signaling)을 제공하는 방법 및, 그 제어 채널 신호에 관한 것이다. 또한, 본 발명은 이동국 및 기지국, 및 여기서 정의되는 신규의 제어 채널 신호의 관점에서의 이동국 및 기지국의 동작에 관한 것이다.
(패킷-스케쥴링 및 공유 채널 전송)
패킷-스케쥴링을 이용하는 무선 통신 시스템에서는, 적어도 무선 인터페이스 리소스의 일부를 상이한 사용자들(MS(Mobile stations) 또는 UE(user equipments))에게 동적으로 할당하고 있다. 이러한 동적으로 할당된 리소스는 통상적으로 적어도 하나의 PUSCH 또는 PDSCH(Physical Uplink or Downlink Shared CHannel)에 매핑된다. PUSCH 또는 PDSCH는 예컨대 이하의 구성 중 하나를 가질 수 있다.
- CDMA(Code Division Multiple Access) 시스템에서 하나 이상의 코드가 복수의 MS들에게 동적으로 공유된다.
- OFDMA(Orthogonal Frequency Division Mulitple Access)에서 하나 이상의 서브캐리어(서브밴드(subbands))가 복수의 MS들에게 동적으로 공유된다.
- OFCDMA(Orthogonal Frequency Code Division Muliplex Access) 또는 MC-CDMA(Multi Carrier-Code Division Multiple Access)에서 상기의 조합이 복수의 MS들에게 동적으로 공유됨.
도 1은 하나의 공유 데이터 채널을 갖는 시스템을 위한 공유 채널에서의 패킷-스케쥴링 시스템을 나타낸다. 서브프레임(타임 슬롯이라고도 불림)은 스케쥴러(예컨대, 물리 레이어 또는 MAC 레이어 스케쥴러(Physical Layer or MAC Layer Scheduler))가 DRA(dynamic resource allocation)을 행하는 최소 간격을 반영하고 있다. 도 1에서는, TTI(transmission time interval)가 하나의 서브프레임과 동일하다고 가정하고 있다. 일반적으로 TTI가 복수의 서브프레임에 걸쳐 있을 수도 있음을 유의해야 할 것이다.
또한, OFDM 시스템에서 할당될 수 있는 무선 리소스의 최소 단위(리소스 블록 또는 리소스 단위라고도 불림)는 일반적으로 시간 영역(time domain)에서 하나의 서브프레임에 의해 규정되고, 주파수 영역에서는 하나의 서브캐리어/서브밴드에 의해 규정된다. 마찬가지로, CDMA 시스템에서는, 이 무선 리소스의 최소 단위는 시간 영역에서 서브프레임에 의해, 코드 영역에서는 코드에 의해 정의된다.
OFCDMA 또는 MC-CDMA 시스템에서는, 이 최소 단위는 시간 영역에서 하나의 서브프레임에 의해, 주파수 영역에서는 하나의 서브캐리어/서브밴드에 의해, 코드 영역에서는 하나의 코드에 의해 규정된다. 시간 영역 및 코드/주파수 영역에서는 동적 리소스 할당이 행해질 수 있음을 유의해야 한다.
패킷-스케쥴링의 주된 장점은 TDS(time domaim scheduling)에 의한 다중 사용자 다이버시티 이득(multi-user diversity gain) 및 동적 사용자 레이트 적응(dynamic user rate adaptation)이다.
시간 영역 스케쥴링에서 양호한 채널 조건을 갖는 사용자에게 유용한 리소스(CDMA의 경우는 코드, OFDMA의 경우는 서브캐리어/서브밴드)를 스케쥴러가 할당할 수 있는 정해진 짧은 시간에, 고속(및 저속) 페이딩으로 인해 시간에 따라 사용자의 채널 조건이 변화한다고 가정한다.
(OFDMA에서의 DRA 및 공유 채널 전송의 세부 내용)
OFDMA에서는, TDS(Time Domain Scheduling)에 의한 시간 영역에서의 다중 사용자 다이버시티의 활용(exploiting)뿐만 아니라, FDS(Frequency Domain Scheduling)에 의한 주파수 영역에서의 다중 사용자 다이버시티를 활용할 수 있다. 이것은, 주파수 영역 내에서 다른 사용자에게 동적으로 할당될 수 있는 (통상 서브밴드로 그룹화되는) 복수의 협대역 서브캐리어로 OFDM 신호가 구성되기 때문이다. 이에 의해서, 다중 경로 전파(multi-path propagation)에 의한 주파수 선택적 채널 특성(frequency selective channel properties)은 양호한 채널 품질(주파수 영역에서의 다중 사용자 다이버시티)의 주파수(서브캐리어/서브밴드) 상에서 사용자를 스케쥴링하는데 활용될 수 있다.
OFDMA 시스템에서의 현실적 이유로 인해서, 복수의 서브캐리어로 구성되는 복수의 서브밴드로 대역폭이 분할되는데, 즉 사용자가 할당될 수 있는 최소 단위가, RB(resource block)로서 나타내어지는 (하나 이상의 OFDM 심볼에 대응될 수 있는) 하나의 슬롯 또는 하나의 서브프레임의 기간 및 하나의 서브밴드의 대역폭을 가져야 한다. 일반적으로, 서브밴드는 연속하는 서브캐리어로 구성된다. 그러나, 어떠한 경우에는, 분산된 비연속 서브캐리어로 서브밴드를 형성하는 것이 바람직하다. 복수의 연속 또는 비연속 서브밴드 및/또는 서브프레임에 대해 스케쥴러가 사용자를 할당할 수도 있다.
3GPP Long Term Evolution(3GPP TR 25.814: "Physical Layer Aspects for Evolved UTRA", Release 7, v.7.1.0, October 2006 - http://www.3gpp.org에서 입수 가능하고, 여기에 참조로서 포함됨)에서는, 서브캐리어들간에 15㎑의 간격을 둔 600개의 서브캐리어로 10㎒ 시스템(통상의 사이클릭 프리픽스(normal cyclic prefix))이 구성될 수 있다. 그리고, 600개의 서브캐리어는 50개의 서브밴드(12개의 인접 서브캐리어)로 그룹화될 수 있으며, 각 서브밴드는 180㎑의 대역폭을 점유한다. 본 예에서는, 슬롯이 0.5ms의 기간을 갖고, RB(resource block)가 180㎑ 및 0.5ms에 걸쳐 있다고 가정하고 있다.
다중 사용자 다이버시티를 활용하고 주파수 영역에서의 스케쥴링 이득을 얻기 위해서는, 특정 사용자에 대한 데이터는 사용자가 양호한 채널 조건을 갖는 리소스 블록에 할당되어야 한다. 일반적으로, 이들 리소스 블록이 서로에 대해 폐쇄적이어서, 이러한 전송 모드를 LM(localized mode)으로도 나타내어진다.
LM 채널 구조에 대한 예를 도 2에 나타내고 있다. 본 예에서는, 시간 영역 및 주파수 영역에서, 이웃하는 리소스 블록이 4개의 이동국(MS1~MS4)에 할당되어 있다. 각 리소스 블록은 Layer1 및/또는 Layer2 제어 시그널링(L1/L2 제어 시그널링)을 전달하는 부분 및 이동국용 사용자 데이터를 전달하는 부분으로 구성된다.
이와 달리, 사용자는 도 3에 도시한 바와 같이 DM(distributed mode)에 할당될 수도 있다. 이러한 구성에서는, 사용자(이동국)는 리소스 블록 범위에 걸쳐 분산되어 있는 복수의 리소스 블록에 할당된다. DM에서는, 복수의 상이한 구현 옵션(different implementation options)이 가능하다. 도 3에 나타내는 예에서는, 한쌍의 사용자(MS1/MS2 및 MS3/MS4)가 동일한 리소스 블록을 공유한다. 몇몇의 다른 가능한 대표적 구현 옵션은 3GPP RAN WG#1 Tdoc R1-062089, "Comparison between Re-level and Sub-carrier-level Distributed Transmission for Shared Data Channel in E-UTRA Downlink" August 2006(http://www.3gpp.org에서 입수 가능하고, 여기에 참조로서 포함됨)에서 발견될 수 있다.
서브프레임 내에서 LM과 DM의 멀티플렉싱이 가능하며, 여기서 LM과 DM에 할당되는 리소스(RBs)의 양은 고정되거나, 반고정적(semi-static)(수십/수백의 서브프레임에서 일정)이거나, 더 동적(even dynamic)(서브프레임마다 상이)일 수 있다.
LM뿐만 아니라 DM에서는, 특정 서브프레임에서, (그 중에서도 전송 블록이라고도 기재되는) 하나 이상의 데이터 블록은, 동일 서비스 또는 ARQ(Automatic Repeat reQuest) 처리에 속하거나 속하지 않을 수도 있는 상이한 리소스 블록 상에서 동일한 사용자(이동국)에 개별적으로 할당될 수 있다. 논리적으로는, 이것은 상이한 사용자를 할당하는 것으로 이해될 수 있다.
(L1/L2 제어 시그널링)
패킷 스케쥴링을 사용하는 시스템에서 데이터의 정확한 수신 또는 송신을 위해 충분한 보조 정보(sufficient side information)를 제공하기 위해서는, 소위 L1/L2 제어 시그널링(PDCCH - Physical Downlink Control CHannel)을 송신해야 한다. 다운링크 및 업링크 데이터 전송을 위한 일반적 동작 메카니즘에 대해서는 후술한다.
다운링크 데이터 전송
다운링크 패킷 데이터 전송과 마찬가지로, 3GPP-기반 HSDPA(3GPP-based High Speed Data Packet Access)와 같은 공유 다운링크 채널을 이용하는 기존의 구현법에서는, 일반적으로 L1/L2 제어 시그널링이 개별 물리 (제어) 채널을 통해 전송된다.
이러한 L1/L2 제어 시그널링은 일반적으로 다운링크 데이터가 전송되는 물리 리소스(들)(OFDM의 경우는 서브캐리어 또는 서브캐리어 블록, CDMA의 경우는 코드)의 정보를 포함하고 있다. 이 정보는 데이터가 전송되는 리소스를 이동국(수신기)에서 식별하게 하는 것이다. 제어 시그널링에서의 다른 파라미터는 다운링크 데이터의 전송에 사용되는 전송 포맷이다.
일반적으로, 전송 포맷을 나타낼 수 있는 몇 개의 가능성이 있다. 예컨대, 전송 포맷(TF)을 나타내기 위해서는, 데이터의 전송 블록 크기(페이로드 크기, 정보 비트 크기), MCS(Modulation and Coding Scheme) 레벨, 주파수 효율(Spectral Efficiency), 부호화율(code rate) 등이 시그널링될 수 있다. 이러한 정보(통상 리소스와 함께 할당)는, 복조, 처리, 디레이트 매칭 처리(de-rate matching process) 및 디코딩 처리를 개시하도록, 이동국(수신기)이 정보 비트 크기, 변조 방식(modulation scheme) 및 부호화율을 식별하게 한다. 어떠한 경우에는, 변조 방식이 정확하게 시그널링될 수도 있다.
또한, HARQ(Hybrid ARQ)를 이용하는 시스템에서는, HARQ 정보가 L1/L2 시그널링의 일부를 형성할 수도 있다. 이 HARQ 정보는 통상, 데이터가 매칭되는 HARQ 처리를 이동국이 식별하게 하는 HARQ 프로세스 번호, 새로운 패킷 또는 재전송 패킷, 및 리던던시 버전 및/또는 콘스텔레이션 버전(redundancy and/or constellation version)의 전송인지를 이동국이 식별하게 하는 시퀀스 번호 또는 새로운 데이터 지시자를 나타낸다. 리던던시 버전 및/또는 콘스텔레이션 버전은 (디레이트 매칭에 요구되는) 어떤 HARQ 리던던시 버전을 사용하는지, 및/또는 (복조에 요구되는) 어떤 변조 콘스텔레이션 버전을 사용하는지를 이동국에게 알린다.
HARQ 정보의 다른 파라미터는 통상 L1/L2 제어 시그널링을 수신하는 이동국을 식별하기 위한 UE ID(UE Identity)이다. 일반적인 구현예에서는, 이 정보를 다른 이동국이 판독하는 것을 방지하기 위해서, L1/L2 제어 시그널링의 CRC의 마스킹에 이 정보를 이용하고 있다.
이하의 표(표 1)는 3GPP TR 25.814(상세한 연구를 위해서는 섹션 7.1.1.2.3-FFS를 참조)에서 공지된 바와 같이, 다운링크 스케쥴링을 위한 L1/L2 제어 채널 신호 구조의 일례를 나타낸다.
Figure pat00001
업링크 데이터 전송
마찬가지로, 업링크 전송에서도, 송신기에 대해, 업링크 전송용 파라미터를 통해 통지하도록, L1/L2 시그널링이 다운링크를 통해 송신기에 제공된다. 기본적으로, L1/L2 제어 채널 신호는 다운링크 전송을 위한 것과 부분적으로 유사하다. 이 제어 채널 신호는 일반적으로 UE가 데이터(예컨대, OFDM의 경우는 서브캐리어 또는 서브캐리어 블록, CDMA의 경우는 코드)를 전송해야 하는 물리 리소스(들), 및 이동국이 업링크 전송에 이용해야 하는 전송 포맷을 지시하고 있다. 또한, L1/L2 제어 정보는 또한 HARQ 프로세스 번호를 나타내는 HARQ 정보, 시퀀스 번호 또는 새로운 데이터 지시자, 및 리던던시 버전 및/또는 콘스텔레이션 버전을 구비할 수 있다. 또한, 이 제어 시그널링에는 UE ID(UE Identity)가 구비될 수도 있다.
변형예들
전술한 정보 부분(information piece)을 정확히 어떻게 송신하는지에 대한 몇개의 다른 방법이 존재한다. 게다가, L1/L2 제어 정보는 추가 정보를 포함하거나 정보의 일부를 생략할 수도 있다. 예컨대, HARQ 프로세스 번호는 동기 HARQ 프로토콜을 이용하거나 이용하지 않을 경우에 불필요할 수 있다. 마찬가지로, 예컨대, Chase Combining이 이용되는 경우(즉, 항상 동일한 리던던시 버전 및/또는 콘스텔레이션 버전이 전송되는 경우) 또는 리던던스 버전 및/또는 콘스텔레이션 버전의 시퀀스가 사전 규정되어 있는 경우에는, 리던던시 버전 및/또는 콘스텔레이션 버전은 필요하지 않다.
다른 변형예에서는, 제어 시그널링 내에 파워 제어 정보 또는, 예컨대 프리코딩 정보(pre-coding information)와 같은 MIMO 관련 제어 정보가 추가로 포함될 수도 있다. 다중 코드워드 MIMO 전송의 경우에는, 복수의 코드워드를 위한 전송 포맷 및/또는 HARQ 정보가 포함될 수 있다.
업링크 데이터 전송의 경우, 앞서 열거된 정보의 일부 또는 모두는 다운링크 대신에 업링크를 통해 시그널링될 수 있다. 예컨대, 기지국은 특정 이동국이 전송해야 하는 물리 리소스(들)만을 규정할 수 있다. 따라서, 이동국이 전송 포맷, 변조 방식 및/또는 HARQ 파라미터를 선택하여 업링크로 시그널링할 수 있다. L1/L2 제어 정보의 어떤 일부가 업링크로 시그널링되고, 어떤 부분이 다운링크로 시그널링되는지에 대한 것은 통상 디자인상의 이슈(issue)이며, 네트워크에 의해 얼마나 많은 제어가 이루어져야 하는지 및 이동국에 얼마나 많은 자율성이 주어져야 하는지의 관점에 따라 달라진다.
이하의 표(표 2)는 3GPP TR 25.814(상세한 연구를 위해서는 섹션 7.1.1.2.3-FFS를 참조)에서 공지된 바와 같이, 업링크 스케쥴링을 위한 L1/L2 제어 채널 신호 구조의 일례를 나타낸다.
Figure pat00002
또, 업링크 전송 및 다운링크 전송을 위한 L1/L2 제어 시그널링 구조에 대한 가장 최근의 제안은 http://www.3gpp.org에서 입수 가능하고, 여기에 참조로서 포함되는 3GPP TSG-RAN WG1 #50 Tdoc.R1-073870, "Notes from offline discussions on PDCCH contents", August 2007에서 찾아볼 수 있다.
전술한 바와 같이, L1/L2 제어 시그널링은 나라마다 기 설치된 예컨대 3GPP HSDPA와 같은 시스템에 대해 규정되어 있다. 따라서, 3GPP HSDPA의 상세에 대해서는, 한층더의 이해를 위해서, 3GPP TS 25.308, "High Speed Downlink Packet Access(HSDPA); 전체 설명; Stage 2", version 7.4.0, september 2007(http://www.3gpp.org에서 입수 가능), 및 Harri Holma 및 Antti Toskala의 "WCDMA for UMTS, Radio Access For Third Generation Mobile Communications", 3판, John Wiley&Sons, Ltd., 2004, chapters 11.1~11.5를 참조한다.
3GPP TS 25.212, HSDPA에서의 "Multiplexing and Channel Coding(FDD)", version 7.6.0, September 2007(http://www.3gpp.org에서 입수 가능)의 섹션 4.6에 기재된 바와 같이, "TF(Transport Format)"(전송 블록 크기 정보(6비트)), "RV/CV(Redundancy and constellation Version)"(2비트) 및 "NDI(New Data Indicator)"(1비트)는 총 9비트로 각기 시그널링된다. NDI는 실제로 1비트 HARQ SN(Sequence Number)으로서 기능하며, 즉 전송될 새로운 전송 블록 각각과 그 값이 토글(toggled)된다.
본 발명의 하나의 목적은 업링크 또는 다운링크에서, 예컨대 L1/L2 제어 시그널링과 같은 제어 채널 시그널링에 요구되는 비트량을 줄이는 것이다. 또한, 그러한 해결책은 추가로 문제가 발생할 수 있는 HARQ 프로토콜 에러 케이스가 없도록 하는 것이 바람직하다.
상기 목적은 독립항의 청구 대상(subject matter)에 의해 달성된다. 본 발명의 유용한 실시예는 종속항의 청구 대상이다.
본 발명의 하나의 주된 관점은 제어 채널 정보를 위한 새로운 포맷을 제공하는 것이다. 이러한 관점에 따르면, 사용자 데이터(통상 포로토콜 데이터 단위 또는 전송 블록의 형태)의 관련 전송을 위한 전송 포맷/전송 블록 크기/페이로드 크기/변조 및 코딩 방식 및 리던던시 버전/콘스텔레이션 버전은 제어 채널 정보의 단일 필드로 제공된다. 이러한 단일 필드는 여기서 제어 정보 필드로서 기재되지만, 예컨대 전송 포맷/리던던시 버전 필드 또는 간략하게 TF/RV 필드라고도 기재될 수 있다. 또한, 본 발명의 몇몇 실시예는 제어 채널 정보의 단일 필드 범위에 전송 포맷/전송 블록 크기/페이로드 크기/변조 및 코딩 방식, 리던던시 버전/콘스텔레이션 버전 및 추가 HARQ 관련 정보(시퀀스 번호 또는 새로운 데이터 지시자)를 조합하는 것도 가능할 것이다.
일 실시예에 따르면, 본 발명은 이동 통신 시스템에서 사용하는 제어 채널 신호(예컨대 L1/L2 제어 채널 신호)를 제공한다. 제어 채널 신호는, 사용자 데이터를 전송하는 프로토콜 데이터 단위와 관련되며, 프로토콜 데이터 단위를 전송하는데 이용하는 전송 포맷과 리던던시 버전을 조인트 인코딩(jointly encoding)한 다수의 비트로 구성되는 제어 정보 필드를 구비하고 있다.
본 발명의 대표적 일 실시예에서는, 제어 정보 필드의 비트들은 프로토콜 데이터 단위 및 프로토콜 데이터 단위의 시퀀스 번호를 전송하는데 이용되는 리던던시 버전과 전송 포맷을 조인트 인코딩한다.
또한, 다른 대표적 실시예에서는, 제어 정보 필드의 비트는 프르토콜 데이터 단위의 전송에 이용하는 전송 포맷과 리던던시 버전의 조인트 인코딩할 뿐만 아니라, 프로토콜 데이터 단위의 전송이 사용자 데이터의 최초 전송인지 여부를 나타내는 신규 데이터 지시자를 포함하고 있다. 이에 따라, 본 예에서는, 제어 채널 신호의 단일 필드는 사용자 데이터의 관련 전송에 관한 전술한 3개의 제어 정보를 인코딩하는데 이용된다.

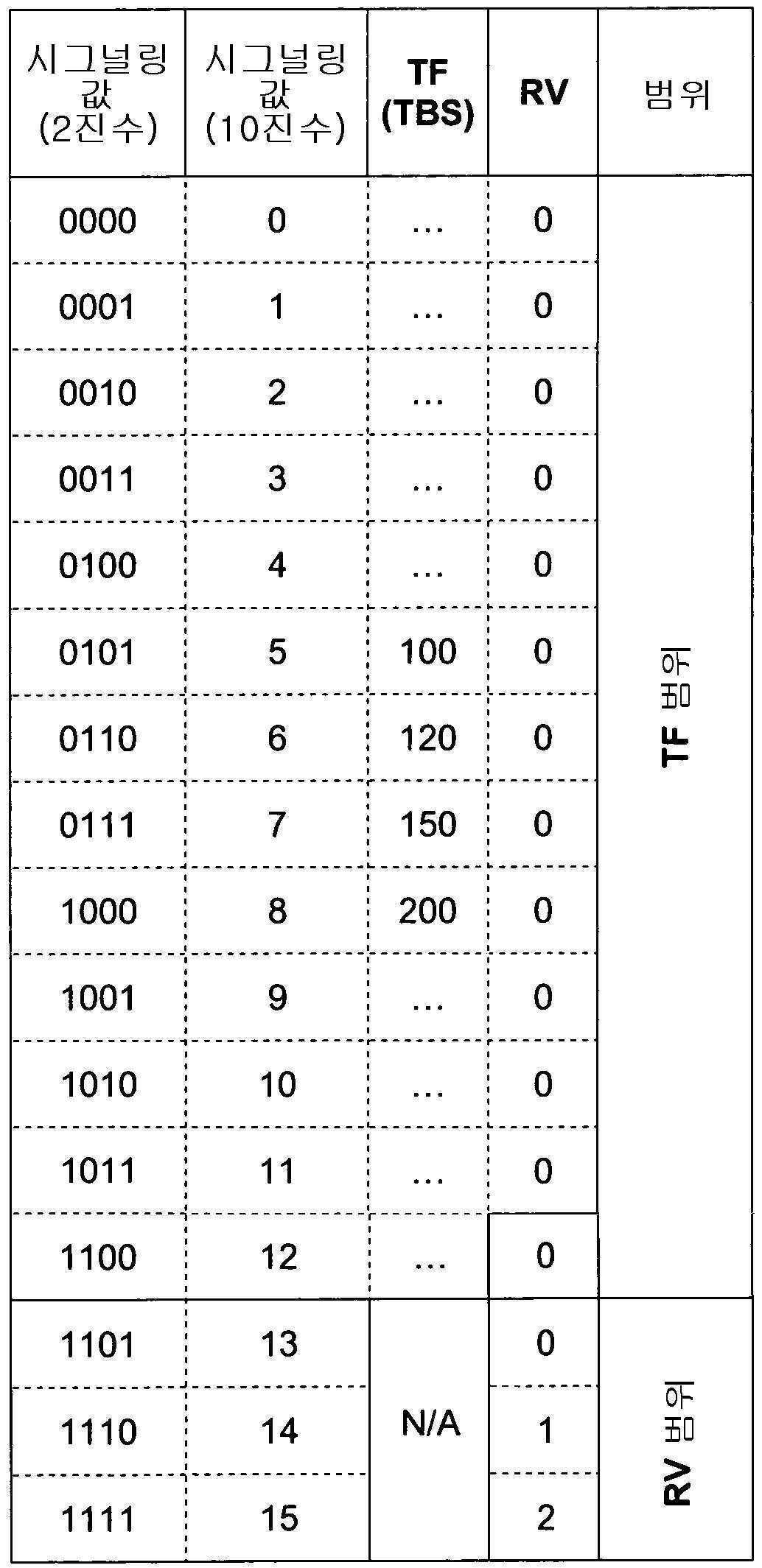

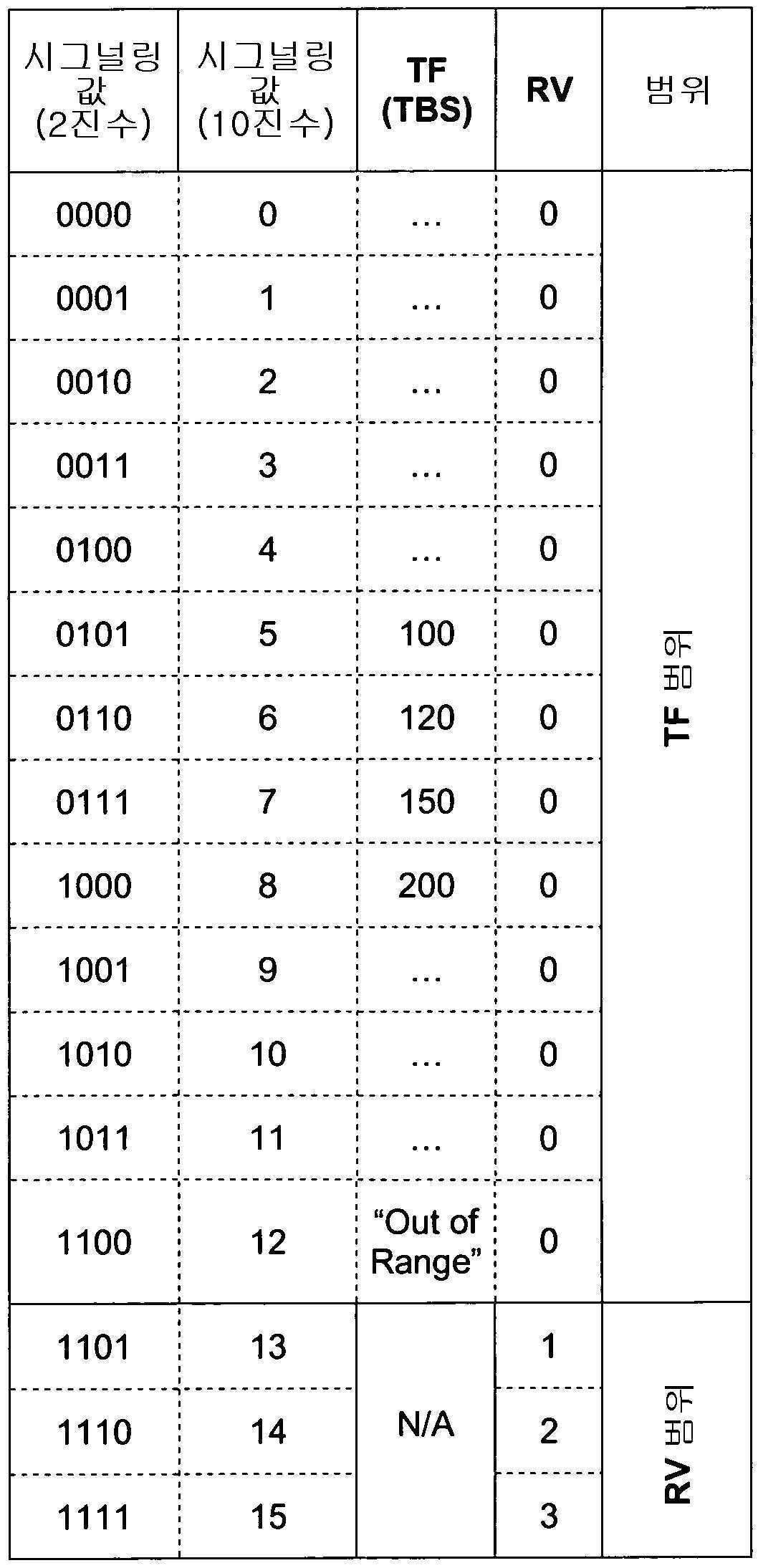

본 발명의 다른 대표적 실시예에 따르면, 제어 정보 필드는 제어 정보 필드에서 나타내어질 수 있는 (예컨대, 필드에서 N 비트가 제공되면, 2N의 상이한 값이 필드에서 나타내어질 수 있는) 값의 범위를 산출하는 다수의 비트로 구성되며, 이 값의 제 1 서브세트는 프로토콜 데이터 단위의 전송 포맷을 나타내기 위해 보관되며, 이 값의 제 2 서브세트는 사용자 데이터를 전송하기 위한 리던던시 버전을 나타내기 위해 보관된다. 하나의 대표적 구현예에서는, 값의 제 1 서브세트는 값의 제 2 서브세트보다 큰 값을 갖는다.
또한, 본 발명의 다른 대표적 실시예에서는, 프로토콜 데이터 단위의 리던던시 버전은 제 1 서브세트의 대응하는 값에 의해 나타내는 그 전송 포맷에 포함되어 있다. 즉, 제 1 서브세트의 특정 비트 조합에 의해 나타내어지는 개별 전송 포맷 각각은 프로토콜 데이터 단위의 리던던시 버전의 암시적 시그널링이 필요하지 않도록 리던던시 버전 각각에 일의적으로 링크된다. 프로토콜 데이터 단위 내의 사용자 데이터의 최초 전송에 사용되는 리던던시 버전이 고정되거나 사전 규정되어 있을 다른 가능성도 있다.
다른 실시예에서는, 전술한 프로토콜 데이터 단위의 전송이 사용자 데이터의 최초 전송인 것으로 가정하고 있다. 이 경우, 제어 정보 필드에서 인코딩된 정보 비트의 값은 값의 제 1 서브세트의 값을 나타낸다. 이에 따라, 최초 전송의 경우, 프로토콜 데이터 단위의 전송 포맷 및 선별적 리던던시 버전이 제어 채널 신호 내에 나타내어진다. 전술한 바와 같이, 리던던시 버전은 전송 포맷에 포함되어 있을 수도 있다.
마찬가지로, 프로토콜 데이터 단위의 전송이 사용자 데이터의 재전송인 경우, 제어 정보 필드에서 인코딩된 정보 비트의 값은 값의 제 2 서브세트의 값을 나타낸다. 이것은, 예컨대 프로토콜 데이터 단위의 전송 포맷(예컨대, 전송 블록 크기)은 최초 전송과 재전송간에 차이가 없거나, 전송 포맷이 전송 포맷, 최초 전송용 리소스 할당 정보, 및 재전송용 리소스 할당 정보로부터 결정될 수 있는 경우, 시스템 디자인시에 매우 유효할 수 있다. 따라서, 사용자 데이터에 대해 재전송이 필요한 경우, 이 재전송에 대한 제어 채널 신호는 재전송된 프로토콜 데이터 단위에 대한 전송 포맷을 암시적으로 시그널링할 필요는 없지만, 오히려 제어 정보 필드의 비트가 프로토콜 데이터 단위의 리던던시 버전을 나타내며, 재전송의 전송 포맷이 최초 전송의 것과 동일하거나 최초 전송의 전송 포맷 및 (선별적) 리소스 할당 정보, 및 재전송시의 선별적 리소스 할당 정보로부터 판정된다.
그러나, 다른 예시적 디자인시에는, 사용자 데이터의 최초 전송의 전송 포맷은, 예컨대, 수신 단말이 제어 채널 신호의 전송을 놓치거나, 동일한 전송 포맷이 재전송시에 더 이상 이용될 수 없는 경우에, 프로토콜 데이터 단위의 전송에 할당되는 리소스의 재구성으로 인해, 알지 못하게 된다. 따라서, 본 발명의 다른 실시예에서는, 프로토콜 데이터 단위의 전송이 사용자 데이터의 재전송인 경우, 제어 정보 필드에서 인코딩된 정보 비트의 값이 값의 제 1 서브세트 또는 제 2 서브세트의 값을 나타낸다.
이에 따라, 본 예에서는, 제어 정보 필드는, 재전송의 전송 포맷이 최초 전송으로부터 알고 있다고 가정하는 경우, 프로토콜 데이터 단위의 리던던시 버전, 또는 재전송시에 적절히 나타낼 수 있는 재전송에 대한 전송 포맷(및 암시적 또는 명시적 리던던시 버전) 중 어느 하나를 나타낼 수 있다.
다른 예시적 실시예에서는, 프로토콜 데이터 단위, 및 프로토콜 데이터 단위의 전송이 사용자 데이터의 최초 전송인 여부를 나타내는 신규 데이터 지시지를 전송하는데 사용되는 전송 포맷 및 리던던시 버전은 제어 정보 필드에서 조인트 인코딩된다고 가정하지만, 제어 정보 필드에 의해 나타낼 수 있는 값은 전술한 바와 같이 동일한 방식으로 제 1 및 제 2 서브세트로 재차 분할된다. 본 예에서는, 제 1 서브세트의 세트의 값의 하나를 이용하는 것은 최초 전송인 프로토콜 데이터 단위의 전송을 나타낸다. 즉, 이 경우, 제 1 서브세트의 값은 세트될, 즉 최초 전송을 나타내는 신규 데이터 지시자로 생각될 수 있지만, 제 2 서브세트의 값은 세트되지 않을, 즉 재전송을 나타내는 신규 데이터 지시자로 생각될 수 있다.
본 발명의 다른 실시예에서는, 시퀀스 번호/신규 데이터 지시자가 전송 포맷과 리던던시 버전과 함께 조인트 인코딩되지 못하는 경우에, 각 필드는 제어 채널 신호로 구현될 수 있다.
본 발명의 다른 실시예에 따르면, 제어 채널 신호는 프로토콜 데이터 단위를 수신하는 수신기에 할당되는 물리 무선 리소스 또는 물리 무선 리소스들, 또는 송신기가 프로토콜 데이터 단위를 송신하는 리소스 또는 물리 무선 리소스를 나타내는 리소스 할당 필드를 구비한다.
다른 실시예에서는, 제어 채널 신호는 제어 채널 신호를 수신하는 이동 단말 또는 이동 단말의 그룹을 나타내는 이동 단말 식별자 필드를 더 구비한다.
본 발명의 다른 실시예에서는, 제어 채널 신호 또는 제어 정보 필드의 비트는, 프로토콜 데이터 패킷이 사용자 데이터에 대한 재전송인 경우, 제어 정보 필드의 나머지 비트에 의해 지시되는 정보의 타입을 나타내는 플래그를 포함한다.
본 발명의 다른 실시예에 따른 다른 해결책에서는, 다른 제어 채널 신호를 제공한다. 또한, 이 다른 제어 채널 신호는 사용자 데이터를 전송하는 프로토콜 데이터 단위에 관련되어 있고, 프로토콜 데이터 단위의 전송이 사용자 데이터의 최초 전송인 경우, 프로토콜 데이터 단위의 전송 포맷을 나타내고, 프로토콜 데이터 단위의 전송이 사용자 데이터의 재전송인 경우, 프로토콜 데이터 단위의 리던던시 버전을 나타내는 다수의 비트로 구성되는 제어 정보 필드를 구비한다.
또한, 본 실시예의 변형예에서는, 제어 정보 필드의 비트는, 프로토콜 데이터 단위의 전송이 재전송인 경우, 프로토콜 데이터 단위의 리던던시 버전 및 선별적 전송 포맷을 나타낸다.
본 발명의 다른 실시예는 이동 통신 시스템에서 사용자 데이터를 전달하는 프로토콜 데이터 단위에 관련되는 제어 시그널링을 인코딩하기 위한 방법에 관한 것이다. 이 방법에서는, 기지국은, 프로토콜 데이터 단위의 전송 포맷과 리던던시 버전을 조인트 인코딩한 제어 정보 필드를 구비하는 제어 채널 신호를 생성하고, 그 후 제어 채널 신호를 적어도 하나의 이동 단말에 송신한다.
다른 실시예에서, 기지국은 적어도 하나의 이동 단말로부터 피드백을 수신한다. 이 피드백은 이동 단말에서 프로토콜 데이터 단위가 성공적으로 디코딩되었는지 여부를 나타낸다. 성공적인 디코딩이 이루어질 수 없는 경우, 기지국은 프로토콜 데이터 단위를 재전송하고, 프로토콜 데이터 단위의 전송 포맷과 리던던시 버전을 조인트 인코딩한 제어 정보 필드를 구비하는 제 2 제어 채널 신호를 더 송신할 수 있다. 이에 의해, 제 2 제어 채널 신호는 프로토콜 데이터 단위의 이동 단말로의 재전송에 연관되어 있다.
하나의 예시적 실시예에서는, 프로토콜 데이터 단위 및 제 2 프로토콜 데이터 단위는 동일한 HARQ 프로세스를 이용하여 송신되거나 수신된다.
본 발명의 다른 실시예는 이동 통신 시스템에서 사용자 데이터를 전달하는 프로토콜 데이터 단위에 관련되는 제어 시그널링을 제공하기 위한 방법에 관한 것이다. 이 방법에 따르면, 이동 통신 시스템의 기지국은 이하에 나타내는 다수의 비트로 구성되는 제어 정보 필드를 구비하는 제어 채널 신호를 생성한다.
- 프로토콜 데이터 단위의 전송이 사용자 데이터의 최초 전송인 경우, 프로토콜 데이터 단위의 전송 포맷 및 암시적 리던던시 버전, 또는
- 프로토콜 데이터 단위의 전송이 사용자 데이터의 재전송인 경우, 프로토콜 데이터 단위의 리던던시 버전
그 후에, 기지국은 제어 채널 신호를 적어도 하나의 이동 단말에 송신한다.
본 발명의 다른 실시예에서는, 전술한 양 방법에서, 기지국은 또한 프로토콜 데이터 단위를 이동 단말에 송신하거나 HARQ 재전송 프로토콜을 이용하여 이동 단말로부터 프로토콜 데이터 단위를 수신할 수 있다. 일례로서는, 제어 채널 신호에 지시된 HARQ 프로세스를 이용하여 프로토콜 데이터 단위가 송신되거나 수신된다. 다른 예에서는, 프로토콜 데이터 단위는, 프로토콜 데이터 단위를 전달하는 서브프레임의 서브프레임 번호에 근거하여 결정되는 HARQ 프로세스를 이용하여 송신되거나 수신된다. 프로토콜 데이터 단위는 제어 채널 신호에 지시된 물리 무선 리소스 또는 물리 무선 리소스들을 이용하여 송신되거나 수신될 수 있다.
본 발명의 일 예시적 실시예에서는, 이동 통신 시스템은 예컨대 OFDM 기반 시스템과 같은 다중 캐리어 시스템이며, 제어 채널 신호는 다중 캐리어 시스템의 L1/L2 제어 채널에 할당되는 서브프레임의 물리 무선 리소스에 포함되어 송신된다.
또한, 본 발명의 다른 예시적 실시예에서는, 프로토콜 데이터 단위는 관련 제어 채널 신호로서 동일한 서브프레임으로 송신된다.
여기서 설명하는 예시적 실시예가 하나의 기지국과 하나의 이동 단말간의 관계를 개략적으로 설명하는 것에 주된 초점이 있더라도, 기지국이 복수의 이동 단말을 지원하고, 제어 채널 신호는 기지국에 의해 생성되어 가 각 이동 단말 또는 이동 단말의 그룹에 대해 송신된다.
본 발명의 다른 실시예는 이동 단말의 동작에 관한 것이다. 따라서, 이동 단말로 향하는 제어 채널 신호를 구비하는 물리 무선 리소스의 서브프레임을 이동 단말이 수신하는 방법을 제공한다. 제어 채널 신호는 프로토콜 데이터 단위의 전송 포맷과 리던던시 버전을 조인트 인코딩한 제어 정보 필드를 구비한다. 다음으로, 이동 단말은, 수신한 제어 채널 신호에 근거하여, 사용자 데이터를 전달하는 프로토콜 데이터 단위에 대한 전송 포맷 및 리던던시 버전을 결정하고, 수신한 제어 정보 필드에 지시된 프로토콜 데이터 패킷의 전송 포맷 및 리던던시 버전을 이용하여 적어도 하나의 물리 무선 리소스로 프로토콜 데이터 패킷을 수신하거나 송신한다.
일예에서는, 전송 포맷은 프로토콜 데이터 단위의 전송 블록 크기 정보이고, 수신한 제어 채널 신호는 이동 단말에 할당된 물리 무선 리소스 또는 리소스를 나타내는 리소스 할당 필드를 구비한다. 따라서, 이동 단말은 리소스 할당 필드 및 제어 정보 필드에 포함된 정보에 따라 프로토콜 데이터 단위의 전송 블록 크기를 결정할 수 있다.
다른 예에서는, 제어 채널 신호는 사용자 데이터의 재전송인 프로토콜 데이터 패킷을 나타내며, 상기 방법은, 사용자 데이터의 최초 전송에 관련되는 제어 채널 시그널링을 놓치는 경우, 수신한 프로토콜 데이터 패킷의 포지티브 ACK(acknowledgment)를 전송하는 단계를 더 포함한다. 이에 따라, 이동 단말이 제어 채널 신호를 수신하지 못하거나 사용자 데이터의 관련 전송을 수신할 수 없더라도, 이동 단말은 사용자 데이터의 "성공적 수신"을 알릴 수 있어, 예컨대 재전송을 처리할 수 있는 예컨대 RLC(Radio Link Control) 프로토콜과 같은 상위 레이어 프로토콜로 응답할 수 있다.
다른 예에 따르면, 프로토콜 데이터 단위가 재전송인 경우, 이동 단말은 프로토콜 데이터 단위의 재전송의 송신 또는 수신에 대한 최초 전송용 제어 채널 신호에 나타내어지는 프로토콜 데이터 단위의 전송 포맷 정보를 재사용할 수 있다. 따라서, 제어 채널 신호는, (전송 포맷을 암시적으로 나타내는 제어 채널 신호라고 여전히 생각되더라도), "단지" 재전송의 리던던시 버전을 나타낼 수 있다.
본 발명의 다른 예시적 실시예에서는, 제어 채널 신호의 제어 정보 필드 내의 정보 비트는 프로토콜 데이터 패킷의 최초 전송 및 재전송에 대한 제어 정보 필드의 정보 비트에 의해 나타내어지는 값 각각에 관련되는 프로토콜 데이터 단위를 전송하는데 이용되는 전송 포맷 및 리던던시 버전을 나타내는 단일 참조 정보에 연관되어 있다.
본 발명의 다른 실시예는 이동 단말의 동작에 관한 것이다. 이 실시예에서는, 이동 단말은 제어 채널 신호를 구비하는 물리 무선 리소스의 서브프레임을 수신한다. 이에 의해, 제어 채널 신호는 이하에 나타내는 다수의 비트로 구성되는 제어 정보 필드를 구비하고 있다.
- 프로토콜 데이터 단위의 전송이 사용자 데이터의 최초 전송인 경우, 프로토콜 데이터 단위의 전송 포맷 및 암시적 리던던시 버전, 또는
- 프로토콜 데이터 단위의 전송이 사용자 데이터의 재전송인 경우, 프로토콜 데이터 단위의 리던던시 버전
다음으로, 이동 단말은, (수신한 제어 채널 신호에 근거하여), 사용자 데이터를 전달하는 프로토콜 데이터 패킷에 대한 전달 포맷 및 리던던시 버전을 결정하고, 또한 수신한 제어 정보 필드에 나타내어지는 프로토콜 데이터 패킷의 전달 포맷 및 리던던시 버전을 이용하여 프로토콜 데이터 패킷을 적어도 하나의 물리 무선 리소스로 수신하거나 송신한다.
본 예시적 실시예에서는, 제어 정보의 정보 비트는 (제어 정보 필드 콘텐츠의 해석에 근거하여) 2개의 상이한 참조 정보에 연관된다. 프로토콜 데이터 패킷의 전송이 최초 전송인 경우, 제 1 참조 정보는 프로토콜 데이터 패킷의 전송 포맷 및 리던던시 버전을 결정할 때에 이용된다. 프로토콜 데이터 패킷의 전송이 재전송인 경우, 제 2 참조 정보는 프로토콜 데이터 패킷의 전송 포맷 및 리던던시 버전을 결정할 때에 이용된다.
일예에서는, 제 1 참조 정보는 제어 정보 필드의 정보 비트에 의해 나타내는 값 각각에 관련되는 전송 포맷을 나타내고, 제 2 참조 정보는 제어 정보 필드의 정보 비트에 의해 나타내는 값 각각에 관련되는 리던던시 버전을 나타낸다.
본 발명의 다른 실시예는 이동 통신 시스템에서 사용자 데이터를 전달하는 프로토콜 데이터 단위에 관련되는 제어 시그널링을 공급하는 기지국을 제공한다. 기지국은, 프로토콜 데이터 단위의 전송 포맷 및 리던던시 버전을 조인트 인코딩한 제어 정보 필드를 구비하는 제어 채널 신호를 생성하는 프로세싱 유닛과, 제어 채널 신호를 구비하는 제어 시그널링을 적어도 하나의 이동 단말에 송신하는 송신기 유닛을 구비한다.
또한, 본 발명의 다른 실시예는 이동 통신 시스템에서 이용하는 이동 단말에 관한 것이며, 이동 단말은 이동 단말로 향하는 제어 채널 신호를 구비하는 물리 무선 리소스의 서브프레임을 수신하는 수신기 유닛을 구비한다. 제어 채널 신호는 여기서 앞서 설명한 바와 같이, 프로토콜 데이터 단위의 전송 포맷과 리던던시 버전을 조인트 인코딩한 제어 정보 필드를 구비한다. 이동 단말은 또한, 수신한 제어 채널 신호에 근거하여, 사용자 데이터를 전달하는 프로토콜 데이터 패킷에 대한 전송 포맷 및 리던던시 버전을 결정하는 프로세싱 유닛과, 수신한 제어 정보 필드에 나타내어지는 프로토콜 데이터 패킷의 전달 포맷 및 리던던시 버전을 이용하여 프로토콜 데이터 패킷을 적어도 하나의 물리 무선 리소스로 송신하는 송신기 유닛을 구비한다.
이와 다른 실시예에서는, 이동 단말은 이동 단말로 향하는 제어 채널 신호를 구비하는 물리 무선 리소스의 서브프레임을 수신하는 수신기 유닛과, 수신한 제어 채널 신호에 근거하여, 사용자 데이터를 전달하는 프로토콜 데이터 패킷에 대한 전송 포맷 및 리던던시 버전을 결정하는 프로세싱 유닛을 구비한다. 또한, 수신기 유닛은 수신한 제어 정보 필드에 나타내어지는 프로토콜 데이터 패킷의 전송 포맷 및 리던던시 버전을 이용하여 프로토콜 데이터 패킷을 적어도 하나의 물리 무선 리소스로 수신할 수 있다.
또한, 다른 예시적 실시예에 따른 본 발명은 여기서 설명한 방법을 소프트웨어 및 하드웨어로 구현하는 것에 관한 것이다. 따라서, 본 발명의 다른 실시예는, 기지국의 프로세서 유닛에 의해 실행되는 경우, 프로토콜 데이터 단위의 전송 포맷과 리던던시 버전을 조인트 인코딩한 제어 정보 필드를 구비하는 제어 채널 신호를 생성하고, 제어 채널 신호를 적어도 하나의 이동 단말에 기지국이 송신하도록 하는 지시가 저장된 컴퓨터 판독 가능한 매체를 제공한다.
다른 실시예는, 이동 단말의 프로세서 유닛에 의해 실행되는 경우, 이동 단말이, 수신한 제어 채널 신호에 근거하여, 사용자 데이터를 전달하는 프로토콜 데이터 패킷에 대한 전송 포맷 및 리던던시 버전을 결정하고, 수신한 제어 정보 필드에 나타내어지는 프로토콜 데이터 패킷의 전송 포맷 및 리던던시 버전을 이용해서 프로토콜 데이터 패킷을 적어도 하나의 물리 무선 리소스로 수신하거나 송신하도록 하는 지시가 저장된 컴퓨터 판독 가능한 매체에 관한 것이다.
이하에서는, 첨부한 도면을 참조하여 본 발명을 더 상세히 설명한다. 도면에서 동일 또는 대응하는 것은 동일한 참조부호가 부여되어 있다.
도 1은 OFDMA 시스템에서, L1/L2 제어 시그널링의 분산 매핑(distributed mapping)을 갖는 LM(localized mode)로 사용자로의 예시적 데이터 전송을 나타내는 도면,
도 2는 OFDMA 시스템에서, L1/L2 제어 시그널링의 분산 매핑을 갖는 LM에서 사용자로의 예시적 데이터 전송을 나타내는 도면,
도 3은 OFDMA 시스템에서, L1/L2 제어 시그널링의 분산 매핑을 갖는 LM에서 사용자로의 예시적 데이터 전송을 나타내는 도면,
도 4는 전송 블록/프로토콜 데이터 단위와 그것의 상이한 리던던시 버전뿐만 아니라, 전송 블록 크기/프로토콜 데이터 단위 크기간의 상호 관계를 예시적으로 강조하는(highlights) 도면,
도 5는 본 발명의 일 실시예에 따른 프로토콜 데이터 단위의 전송 포맷과 리던던시 버전을 조인트 인코딩하기 위한 공통 필드를 갖는 제어 채널 신호의 예를 나타내는 도면,
도 6은 본 발명의 일 실시예에 따른 프로토콜 데이터 단위의 전송 포맷 또는 리던던시 버전을 시그널링하기 위한 공통 공유 필드를 갖는 제어 채널 신호의 예를 나타내는 도면,
도 7은 본 발명의 일 실시예에 따른 프로토콜 데이터 단위의 전송 포맷, 리던던시 버전 또는 다른 정보를 시그널링하기 위한 공통 공유 필드를 갖는 제어 채널 신호의 다른 예를 나타내는 도면,
도 8은 본 발명의 예시적 실시예에 따른 제어 채널 신호의 송신기와 수신기간의 일반적 메시지를 예시적으로 나타내는 도면,
도 9는 본 발명의 예시적 실시예에 따른 수신기의 재전송 프로토콜 동작이 최적화된 제어 채널 신호의 송신기와 수신기간의 메시지 흐름을 예시적으로 나타내는 도면,
도 10은 본 발명의 사상을 구현할 수 있는, 본 발명의 일 실시예에 따른 이동 통신 시스템을 나타내는 도면,
도 11은 본 발명의 일 실시예에 따른 프로토콜 데이터 단위의 전송 포맷 또는 리던던시 버전을 시그널링하기 위한 공통 공유 필드를 갖는 제어 채널 신호의 다른 예를 나타내는 도면이다.
이하의 단락에서는 본 발명의 다양한 실시예에 대해 설명하고 있다. 대표적인 목적만을 위해서, 대부분의 실시예들은 전술한 기술분야란에서 설명한 SAE/LTE에 따른 (개선된) UMTS 통신 시스템에 관한 개요를 나타낸다. 본 발명은 예컨대 전술한 SAE/LTE 통신 시스템과 같은 이동 통신 시스템과 결합하거나, OFDM 기반 시스템과 같은 다중 캐리어 시스템과 결합하여 유용하게 사용될 수 있지만, 본 발명은 이러한 특정 예시적 통신 네트워크에서의 이용에만 한정되지 않음을 유의해야 할 것이다.
이하에서 본 발명의 다양한 실시예를 더 상세히 설명하기 전에, 이하의 단락은 여기서 주로 사용되는 몇개의 용어 및 그들의 상호 관계 및 의존성의 의미에 대한 간단한 개요를 제공할 것이다. 일반적으로, 프로토콜 데이터 단위는 하나 이상의 전송 블록의 수송에 이용되는 특정 프로토콜 레이어의 데이터 패킷으로 여겨질 수 있다. 일례로서, 프로토콜 데이터 단위는 MAC PDU(MAC Protocol Data Unit), 즉 MAC(Medium Access Control) 프로토콜 레이어의 프로토콜 데이터 단위이다. MAC PDU는 MAC 레이어에 의해 제공되는 데이터를 PHY(Physical) 레이어로 수송한다. 전형적으로, 단일 사용자 할당(사용자당 하나의 L1/L2 제어 채널-PDCCH)을 위해서 하나의 MAC PDU가 Layer1 상에서 하나의 TB(transport block)과 매핑된다. 전송 블록은 Layer1과 MAC(Layer2)를 교환하는 기본 데이터 단위를 규정한다. 일반적으로 전송 블록과 MAC PDU가 매핑될 때에, 하나 이상의 CRC가 추가된다. 전송 블록 크기는 전송 블록의 크기(비트 수)로서 정의된다. 그 정의에 따르면, CRC 비트를 포함하거나 포함하지 않을 수송 크기일 수 있다.
일반적으로 전송 블록의 전송에 적용되어 이에 따라 적절한 변조(복조) 및 코딩(디코딩)에 요구되는 전송 포맷은 MCS(modulation and coding scheme) 및/또는 전송 블록 크기를 규정하고 있다. 예컨대 3GPP TR25.814에서 개시한 바와 같은 3GPP 기반 시스템에서는, 변조 방식과 코딩 방식간 및 전송 블록 크기와 리소스 할당 크기간에는 이하와 관계가 유효하다.
Figure pat00003
여기서, NRE는 할당된 RE(resource elements)의 수 - 하나의 RE는 하나의 변조 심볼과 동일함 - 이고, CR은 전송 블록을 인코딩하기 위한 부호화율이고, M은 하나의 변조 심볼에 맵핑되는 비트 수, 예컨대 16QAM에 대해서는 M=4이다.
전술한 관계로 인하여, L1/L2 제어 시그널링은 전송 블록 크기 또는 변조 방식 및 코딩 방식 중 어느 하나를 나타내는 데에만 필요할 수 있다. 변조 방식 및 코딩 방식이 시그널링되어야 하는 경우에는, 이 시그널링을 어떻게 구현하는지에 대한 몇몇의 옵션이 존재한다. 예컨대, 변조 및 코딩에 대한 필드를 분리하거나, 양쪽 시그널링에 대한 필드를 결합하여, 변조 파라미터 및 코딩 파라미터를 예상할 수 있다. 전송 블록 크기가 시그널링되어야 하는 경우에는, 전송 블록 크기는 일반적으로 명확하게 시그널링되지 않지만, 오히려 TBS 인덱스와 같이 시그널링된다. 실제 전송 블록 크기를 결정하기 위한 TBS 인덱스의 해석은 예컨대 리소스 할당 크기에 의존한다.
이하에서는, 변조 방식 및 코딩 방식 또는 전송 블록 크기 중 어느 하나가 L1/L2 제어 시그널링의 전송 포맷 필드를 나타내고 있다고 가정한다. 특정 전송 블록의 전송 블록 크기는 통상적으로 전송 동안에는 변화되지 않음을 유의해야 할 것이다. 그러나, 전송 블록 크기가 변화되지 않더라도, 예컨대, (전술한 관계가 명확한 바와 같이) 리소스 할당 크기가 변화되는 경우, 변조 방식 및 코딩 방식은 전송시에 변화될 수 있다.
본 발명의 몇몇 실시예에서는, 재전송시에, 최초 전송에 대한 전송 블록 크기를 통상 알고 있다. 따라서, 리소스 할당 필드로부터 판정될 수 있는 전송 블록 크기 및 리소스 할당 크기로부터 변조 방식 및 코딩 방식이 결정되므로, 전송 포맷(MAC 및/또는 TBS) 정보는 (변조 방식 및 코딩 방식이 전송시에 변화되더라도) 재전송시에 시그널링되지 않아야 한다.
리던던시 버전은, 도 4에 나타낸 바와 같이, 특정 전송 블록으로부터 생성되는 인코딩된 비트의 세트를 나타낸다. 시스템에 있어서, 데이터 전송에 대한 부호화율은 (예컨대, UMTS 또는 LTE 시스템의 HSDPA에서) 고정 레이트 인코더 및 레이트 매칭 유닛에 의해 생성되는 경우, 유용한 인코딩된 비트의 상이한 세트를 선택함으로써 상이한 리던던시 버전이 단일 전송 블록(또는 프로토콜 데이터 단위)을 생성하며, 세트 크기(선택된 비트의 수)는 데이터 전송에 대한 실제 CR(code rate)에 의존한다. 전송(또는 재전송)시의 실제 부호화율이 인코더 레이트보다 높은 경우, 일반적으로 리던던시 버전은 반복되는 선택된 비트를 갖는 모든 인코딩된 비트로 구성된다.
콘스텔레이션 버전은 데이터 전송의 변조에 적용되는 콘스텔레이션 다이어그램을 나타낸다. 몇몇 경우에는, 이것은 특정 변조 방식에 대한 특정 비트 대 심볼 매칭으로서 간단히 기재될 수 있다. 다른 경우에는, 이것은 동일한 효과를 달성하기 위해서, 특정 비트 대 심볼 매핑을 적용함으로써, 비트값의 인터리빙 및/또는 반전에 의해 특정 비트 연산으로서 기재될 수도 있다(예컨대 유럽 특허 공보 EP 1 293 059 또는 EP 1 313 248, 또는 http://www.3gpp.org에서 입수 가능한 3GPP TS 25.212, "Multiplexing and Channel Coding(FDD"), version 7.6.0, September 2007 참조).
NDI(New Data Indicator)는 전송 블록(또는 프로토콜 데이터 단위)의 전송이 최초 전송인지 재전송인지를 나타내는 플래그(또는 필드)를 나타낸다. NDI가 설정되는 경우는, 전송 블록(또는 프로토콜 데이터 단위)의 전송은 최초 전송이다. 몇몇 구현예에서는, NDI는 다른 전송 블록(또는 프로토콜 데이터 단위)마다 증가되는 1비트 SN(sequence number)이다. NDI/SN에 대한 단일 비트를 이용하는 경우, 비트의 토글링의 증가분과 동일하다.
본 발명의 하나의 주된 관점은 제어 채널 정보에 대한 새로운 포맷을 제안하는 것이다. 이 관점에 따르면, 사용자 데이터(통상 포로토콜 데이터 단위 형태)의 관련 전송에 대한 전송 포맷/전송 블록 크기/페이로드 크기/변조 방식 및 코딩 방식 및, 리던던시 버전/콘스텔레이션 버전은 제어 채널 정보의 단일 필드에서 제공된다. 제어 채널 정보는 3GPP LTE 시스템의 PDCCH(Physical Downlink Control CHannel)로 전송되는 예컨대 L1/L2 제어 정보/L1/L2 제어 채널 신호일 수 있다.
여기서는, 간략화를 위해서, 대부분의 예에서 전송 포맷 및 리던던시 버전을 언급하고 있음을 유의해야 할 것이다. 그러나, 본 발명의 모든 실시예에서는, 용어 "전송 포맷"은 "전송 포맷", "전송 블록 크기", "페이로드 크기" 또는 "변조 방식 및 코딩 방식" 중 어느 하나를 의미한다. 마찬가지로, 본 발명의 모든 실시예에서는, 용어 "리던던시 버전"은 "리던던시 버전 및/또는 콘스텔레이션 버전"으로 교체될 수 있다.
또한, 본 발명의 몇몇 실시예에서는, 제어 채널 정보의 단일 필드 내의 전송 포맷, 리던던시 버전 및 추가 HARQ 관련 정보((재전송/HARQ) SN(sequence number) 또는 NDI(new data indicator))인 것으로 생각한다.
여기서는 2개의 기본 접근법이 제안된다. 본 발명의 상이한 실시예에 따르면, 전송 포맷과 리던던시 버전의 조인트 인코딩이 제공되거나 이와 달리 전송 포맷 및 리던던시 버전의 공유 시그널링이 이용된다. 양 경우에는, 단일 제어 채널 정보 필드만이 전송 포맷 및 리던던시 포맷에 제공되지만, 필드의 사용법은 상이하다.
조인트 인코딩을 이용하는 경우, 제어 채널 정보/신호에 규정된 전송 포맷 및 리던던시 버전에 대해 하나의 공통 필드가 존재한다. 전송 포맷 및 리던던시 버전은 결합하여 코딩되어, 예컨대, N비트의 필드가 2N값을 산출하는데 이용되어, 시그널링될 수 있다. 2N값 외에, M값(<2N)은 예컨대 고정되거나 미리 구성된 특정 리던던시 버전에 관련되는 전송 포맷을 나타내는데 이용된다(이 경우, 전송 포맷의 명확한 시그널링 및 리던던시 버전의 동시 잠재적 시그널링이라고 말할 수 있음). 나머지 값의 전부 또는 일부는 예컨대 프로토콜 데이터 단위의 재전송에 이용될 수 있는 추가 리던던시 버전을 나타내는데 사용된다.
후자는 예컨대 시스템 디자인시에 본질적으로 적용 가능하며, 전송 블록/프로토콜 데이터 단위의 전송 포맷은 최초 전송과 재전송간에 변화가 없거나, 재전송 및/또는 최초 전송에 대한 제어 채널 신호내의 다른 정보로부터 얻어질 수 있다(예컨대, 몇몇 시스템에서는, 최초 전송에 관한 전송 포맷 및 선택적 리소스 할당 정보로부터 재전송의 전송 포맷을 얻을 수 있음 - 또한 재전송에 대한 리소스 할당의 정보도 고려될 수 있음). 본 예에서는, 재전송에 대한 제어 시그널링은 재전송 및 전송 포맷의 암시적 산출에 이용되는 프로토콜 데이터 단위의 리던던시 버전을 명확히 나타낼 수 있다(즉, 최초 전송 동안 이전의 제어 채널 신호에 나타내어져 있는 프로토콜 데이터 유닛의 최초 전송에 대해 사용된 것과 동일한 전송 포맷 및 전송 포맷은 전술한 바와 같이 다른 제어 채널 시그널링 정보로부터 얻어질 수 있다).
전술한 바와 같이, 추가 개선으로서, NDI 또는 SN은 추가로 전송 포맷과 리던던시 버전을 조인트 코딩될 수 있다.
제어 채널 정보 구조에 규정된 전송 포맷 및 리던던시 버전에 대한 공유 필드를 갖는 제 2 접근법을 이용하여, 하나의 시그널링 인스턴트(instant)에서, 공유 필드는 전송 포맷을 시그널링하는데 이용되고, 다른 시그널링 인스턴트에서, 공유 필드는 리던던시 버전을 시그널링하는데 이용된다.
따라서, 프로토콜 데이터 단위의 최초 전송인지 그것의 재전송인지의 여부에 관계없이, 사용자 데이터를 제공하는 프로토콜 데이터 단위의 전송 포맷과 리던던시 버전의 조합 각각에 대해 제어 채널 신호의 공통 제어 정보 필드의 비트 조합에 의해 나타내는 비트값을 매핑하기 위한 참조 정보의 단일 세트만으로 전송 포맷과 리던던시 버전을 조인트 인코딩할 때에 필요할 수 있다.
제어 채널 신호의 공유 제어 정보 필드를 갖는 경우, 프로토콜 데이터 단위의 최초 전송인지 또는 그것의 재전송인지의 여부에 따라, 전송 포맷과 리던던시 버전의 조합 각각에 대해 공통 제어 정보의 비트 조합에 의해 나타내어지는 비트값을 매핑하기 위한 참조 정보의 2개의 세트가 존재한다. 예컨대, 최초 전송에 대한 미리 구성되거나 고정된 리던던시 버전이 존재하는 경우, 최초 전송에 대한 제어 채널 신호는 공유 필드 내의 최초 전송의 전송 포맷을 명확하게 나타낼 수 있다. 어떤 재전송에서는, 최초 전송의 전송 포맷이 재사용되어, 재전송에 대한 제어 채널 신호는 재전송의 리던던시 버전만을 명확히 나타낼 수 있다(반면에, 전송 포맷은 최초 또는 이전의 어떤 전송에 대한 제어 채널 신호로부터 암시적으로 확인되거나 알 수 있다).
효율적인 시스템 조작의 관점에서, 본 발명의 포괄적 개념과 3GPP HSDPA와 같은 현존하는 시스템간의 하나의 중요한 차이점은 HARQ 프로토콜 에러에 관한 것이다. HSDPA에서는, 이들 에러를 처리하는 RLC 프로토콜이 저속이고 많기 때문에, 예컨대 ACK/NACK 미검지로 인한 전송 블록(MAC PDU)의 손실 또는 스케쥴링 정보(TF, HARQ 등)를 전달하는 L1/L2 다운링크 제어 시그널링은 높은 리소스의 소비 및 많은 지연을 초래한다. (본 발명을 이용하는 대상 시스템 중 하나인) LTE 시스템에서는, 더 상위 레이어의 RLC 프로토콜은 경량이고 고속이어서, L1/L2 다운링크 제어 시그널링을 내성이 없도록 디자인하는 것이 가능하며, 결국 여기서 개시된 최적화가 가능해진다. 설명한 바와 같이, 여기서 제안되는 하나의 접근법은 프로토콜 데이터 유닛의 전송의 전송 포맷 및 (적어도 암시적) 리던던시 버전을 나타내고 공통 필드의 비트를 이용하여 (적어도) 이들 2개의 파라미터를 조인트 인코딩하기 위한 제어 채널 정보 필드 내의 단일/공통 필드를 이용하는 것이다. 본 발명의 예시적 일 실시예에 따르면, 2N값을 나타내고 시그널링될 수 있도록, 제어 채널 정보내의 공통 필드는 N으로 구성된다. 2N값 이외의 M값(<2N)은 예컨대 소정의 고정되거나 사전 구성된 리던던시 버전과 연동하는 전송 포맷을 나타내는데 이용될 수 있다. 나머지 값의 전부 또는 일부는 추가 리던던시 버전을 나타내는데 이용된다.
이하의 표 3은 일례를 나타내며, 여기서 공통 필드(시그널링값)는 4비트로 구성된다. 4비트로 표현 가능한 값의 전체 범위의 제 1 부분(TF 범위로 표기)은 특정 리던던시 버전(RV 0)에 연관되는 상이한 전송 포맷을 나타내는데 이용된다. 4비트로 표현 가능한 나머지 값은 제 2 부분(RV 범위로 표기)을 형성하고, 전송 각각의 리던던시 버전을 나타낸다.
Figure pat00004
상기의 표 3에 있어서, TF 범위의 모든 값은 단일 리던던시 버전(RV 0)에만 할당된다. 물론, 각각의 값/전송 포맷이 상이한 리던던시 버전과 연동될 가능성도 있다. 이것을 이하의 표 4에 예시한다.
Figure pat00005
표 4에서의 예에 따르면, 리던던시 버전은 실제 시그널링값에 따라 규정될 수 있다. 일 실시예에 있어서, 작은 전송 블록 크기 또는 낮은 MCS 레벨에서는 하나의 특정 리던던시 버전(RV 0)이 이용되고, 큰 전송 블록 크기/높은 MCS 레벨에서는 다른 리던던시 버전(RV 1 또는 RV 2)이 이용된다. 또한, 다른 예에서는, 동일한 전송 포맷이 상이한 리던던시 버전과 연관될 수 있다.
동작시에, 프로토콜 데이터 단위(또는 전송 블록)의 최초 전송의 경우, 기지국은 "TF 범위"에서 선택된 값을 갖는 공통 TF/RV 필드를 구비하는 제어 채널 신호를 보낸다. 따라서, 시그널링되는 값은 프로토콜 데이터 단위의 전송 포맷과 동일할 뿐만 아니라, 리던던시 버전 각각을 나타내고 있다. 프로토콜 데이터 단위가 재전송되면, HARQ 프로토콜에 의한 소프트 조합(soft-combining)을 용이하게 하기 위한 각 프로토콜 데이터 단위(전송 블록)의 모든 전송에 대해 전송 포맷이 일정하거나 알고 있다고 가정했으므로, 특정 리던던시 버전을 나타내는 "RV 범위"로부터의 값이 시그널링된다.
이와 달리, 예컨대 프로토콜 데이터 단위의 송신기(예컨대 기지국)에 제공되는 프로토콜 데이터 단위의 수신(예컨대 이동국)의 피드백에 따라, 송신기는 최초 전송과 같이, 동일한 전송 포맷과 리던던시 버전으로 재전송함을 결정할 수 있다. 따라서, 표 3에 나타내는 바와 같은 참조 표를 이용하여, 재전송에 대한 제어 채널 신호는 ("RV 범위"가 신호 RV 0을 허용하지 않으므로) 최초 전송에 대한 제어 채널 신호로서 제어 채널 신호의 TF/RV 필드의 동일한 값을 나타낼 수 있다. 표 4에 나타낸 참조 표를 이용하는 경우, 제어 채널 신호의 TF/RF 필드가 항상 재전송시의 "RV 범위"의 값일 수 있도록, "RV 범위"는 "TF 범위"와 동일한 3개의 리던던시 버전을 산출한다.
예컨대 프로토콜 데이터 단위에 대한 재전송 프로토콜로서 체이스 조합(Chase combining)되는 HARQ를 이용하는 것에 의해서, 최초의 전송과 같은 동일한 리던던시 버전으로 재전송을 보낼 수 있어야 하는 경우에는, 이하의 예시적 구현법을 예상할 수 있다.
하나의 예시적 구현법에서는, 시그널링되는 값이 전송 블록의 TF(TBS)값(또는 다른 말로 프로토콜 데이터 단위의 최초 전송의 TF)과 매칭되지 않더라도, 어떠한 "TF 범위"값은 재전송시의 제어 채널 신호로 시그널링될 수 있다. 이러한 경우, 수신기(예컨대 이동국)는 시그널링되는 "TF 범위"값에 의해 산출되는 전송 포맷을 단순히 무시하고, 시그널링되는 리던던시 버전을 단순히 적용한다. 따라서, 시그널링되는 전송 포맷을 무시할 때를 구분하기 위해서, 수신기는, 프로토콜 데이터 단위의 관련 전송이 최초 전송 또는 재전송인지 여부를 인식하도록, 먼저 SN(sequence number)(field) 또는 NDI(new data indicator)를 평가할 수 있다.
또, 제 2의 예시적 구현법은, 재전송시에도, "TF 범위"값이 처음의, 즉 최초 전송의 전송 포맷(TBS)을 매칭하도록 시그널링될 수 있다. 이 경우, 수신기(예컨대 이동국)는, 에러 케이스를 발견하는데 도움을 줄 수 있으므로, 시그널링되는 전송 포맷(TBS)값을 통상 무시하지 않아야 한다. 예컨대 수신기가 최초의 전송의 제어 시그널링을 놓치는 경우(이에 따라 프로토콜 데이터 단위/전송 블록의 처음 전송도 놓치는 경우), 수신기는, 제어 시그널링이 전송 포맷을 포함하고 있으므로, 재전송시의 시그널링에 근거하여 데이터의 디코딩을 시도할 수 있다.
제 3의 예시적 구현법에서는, 공통 TF/RV 필드에서의 전송 포맷(TBS)값의 해석은 제어 채널 정보에도 포함되어 있는 리소스 할당 필드에 의존한다. 이것은 특정 리소스 할당 크기에 대해, 전송 블록 크기(통상 전송 블록 크기 TBS는 할당된 리소스 - 리소스 블록 RB에서 다음과 같은 TBS=N·RB(여기서 N=1, 2, 3, …)로 측정됨 - 의 양과 관련되어 있음)의 특정 범위만이 시그널링될 수 있음을 의미한다. 리소스 할당 크기가 최초 전송과 재전송에서 변화되는 경우, 정확한 전송 블록 크기를 시그널링할 수 없는 일이 발생할 수 있다. 이 경우, TF/RV 필드의 컨텐츠를 해석하기 위한 제어 채널 신호의 수신기에서 이용되는 참조 표에서의 "Out of Range"를 포함하는것이 유용할 수 있다. 이러한 후자의 경우를 이하의 표 5에 나타낸다.
Figure pat00006
또, 제 4의 예시적 구현법에서는, 최초의 전송에서 이용되는 것과 같은 동일한 리던던시 버전이, "TF 범위"의 값에 의해 산출되는 것과 같은 동일한 리던던시 버전을 산출하는 "RV 범위"값에 포함됨으로써 재전송시에 이용될 수 있음을 확인할 수 있다. 이러한 구현법은 이하의 표 6에 나타내며, 여기서 "RV 범위"도 리던던시 RV 0의 이용을 나타내는 값("1101")을 구비한다.
Figure pat00007
본 발명의 다른 실시예에서는, 제어 채널 신호는 (데이터가 새로운 데이터/새로운 프로토콜 데이터 단위인지 여부를 나타내는) NDI(new data indicator) EH는 프로토콜 데이터 단위의 SN(sequence number)도 포함하며, 새로운 데이터/새로운 프로토콜 데이터 단위의 전송을 수신기가 검지할 수 있도록 한다.
일례에 따르면, NDI 또는 SN은 제어 채널 신호 내의 개별 필드 또는 플래그로 전송될 수 있다. 하나의 예시적 구현법에서는, SN 필드는 1비트이며, 즉, 플래그의 토그링의 증가분과 동일하다. 마찬가지로, NDI는 1비트 필드로서 구현될 수 있다. 이 경우, 전송 블록이 전송되고(최초 전송), NDI값이 (예컨대 값 1로) 설정되며, 전송 블록이 재전송되면, NDI는 설정되지 않는다(예컨대 값 0으로 설정되지 않는다).
다른 예시적 구현예에 따르면, SN 또는 NDI는 제어 채널 신호의 단일 공동 필드에서 전송 포맷과 리던던시 버전과 함께 조인트 인코딩된다. 이에 따라, NDI/SN 필드는 더이상 필요하지 않을 수 있어, 시그널링 오버헤드를 줄이게 한다.
본 발명의 2개의 예시적 실시예에 따른 전송 포맷과 리던던시 버전과 NDI의 조인트 인코딩을 표 7 및 표 8에 나타낸다. 표 8에 있어서, 리던던시 버전 RV 0의 사용은 새로운 데이터를 암시적으로 나타내는 것이라고 생각되며, 즉 이에 따라 설정되는 NDI 플래그(예컨대 NDI=1)로서 해석될 수도 있으며, 모든 다른 리던던시 버전 RV(RV 1~3)은 재전송을 나타내고, 즉 설정되지 않는 NDI 플래그(예컨대 NDI=0)로서 해석될 수도 있다
Figure pat00008
Figure pat00009
본래, 제각기 시그널링되는 값에 대한 식별된 NDI 설정을 나타내는 참조 표에 다른 컬럼을 추가한 것을 제외하면, 표 7은 표 6과 유사하다(표 8도 표 3과 유사함). 일반적으로, 표 7에서 주어진 특정 예에서 벗어나면, 새로운 데이터가 전송되는지 여부 또는 재전송이 제공되는지 여부를 나타내는 값의 2개의 범위를, 값의 2개의 범위("TF 범위" 및 "RV 범위")의 규정이 규정하고 있다고 인식해야 한다. 본질적으로, "TF 범위"로부터 값을 선택하는 것은 새로운 전송을 나타내고, 이에 따라 설정되는 NDI(또는 증가되는 SN)와 동등하다. 마찬가지로, "RV 범위"로부터 값을 선택하는 것은 전송되는 새로운 데이터가 없다는 것을 나타내며, 이에 따라, 설정되지 않는 NDI(또는 증가되지 않는 SN)와 동일하다. NDI의 설정(또는 SN의 증가)가 통상적으로 프로토콜 데이터 단위 또는 전송 블록의 최초 전송과 동시에 발생하므로, 최초 전송시에는, "TF 범위"로부터의 값이 시그널링되어야 하고, 재전송시에는 "RV 범위"로부터의 값이 시그널링되어야 한다.
전송 포맷과 리던던시 버전을 조인트 인코딩하기 위한 다른 접근법은, 전송 포맷 및 리던던시 버전의 시그널링에 이용되는 제어 채널 정보 포맷의 공유 필드(공유 TF/RV 필드라고도 기재될 수 있음)를 이용하는 것이다. 본 발명의 다른 실시예에 따르면, 이러한 접근법에서는, 전송 포맷이 일반적으로 최초 전송의 특정 리던던시 버전(또는 고정되거나 사전 규정된 최초 전송의 리던던시 버전)에 관련되어 있다고 가정하고 있다. 따라서, 최초 전송의 경우, 공유 필드는 도 9에 나타내는 바와 같이, 전송 포맷의 시그널링하는 것으로 해석되어, 조인트 인코딩 접근법에 대한 어떤 실시예에서와 같이, 마찬가지의 방식으로 각 전송의 리던던시 버전을 암시적으로 나타내고 있다고 말할 수 있다.
또한, 프로토콜 데이터 단위 또는 전송 블록의 최초 전송과 재전송 사이에서 전송 블록 크기에 변화가 없다고 가정하고 있다. 이에 따라, 재전송의 경우, 제어 채널 신호의 공유 필드는, 표 10에 나타낸 바와 같이, 리던던시 버전으로서 해석된다.
Figure pat00010
Figure pat00011
조인트 인코딩 접근법과 공유 필드의 사용법을 비교하면, 이들 접근법간의 주요 차이점은 각 필드의 비트의 해석이다. 조인트 인코딩의 경우, 전송이 최초 전송인지 재전송인지에 관계없이, 전송의 전송 포맷 및 리던던시 버전을 판정하기 위해서, 제어 채널 신호의 공통 필드의 비트의 해석에 동일한 참조 표가 이용된다. 또한, SN 또는 NDI를 추가적으로 조인트 인코딩하는 경우, 공통 필드의 비트에 의해 나타낼 수 있는 값의 범위는, 최초 전송과 재전송을 구별하여, 설정되는 NDI 또는 증가되는 SN을 인식하도록 2개의 범위로 분리된다. 반면에, 공유 필드 접근법은, 최초 전송 또는 재전송인지 여부에 따라, 전송 포맷 및 리던던시 버전의 공통 필드에 포함되는 비트의 해석을 위해 2개의 상이한 참조 표(상기 표 9 및 표 10 참조)를 이용한다. 이것은 전송 포맷 및 리던던시 버전의 큰 변화를 나타내는데 더 큰 자유도 및 융통성을 허용하거나, 시그널링 필드의 크기를 줄이게 할 수 있다.
그러나, 제어 채널 신호의 수신기는 최초 전송 또는 재전송이 각각의 제어 채널 신호에 연관되어 있는지 여부를 알고 있어야 한다. 이론적으로는, 제어 채널 신호의 수신기는 자신의 피드백으로부터 정보를 유도하지만, 그 피드백을 놓치거나 잘못 해석할 수도 있으므로, 필연적으로 반드시 신뢰할 수 없다.
따라서, 본 발명의 다른 일 실시예에서는, 제어 채널 신호가 추가 SN 필드 또는 NDI를 더 구비할 것을 제안한다. NDI를 이용하는 경우, 공유 TF/RV 필드의 해석은 NDI 필드의 값에 의존하고, 즉, 상기 예로 되돌아가서, 제어 채널 신호의 수신기(예컨대 이동국)는 NDI의 설정에 따라 공유 TF/RV 필드를 해석하기 위해서, 표 9 또는 표 10 중 어느 하나를 선택한다. 마찬가지로, SN 필드의 경우에는, 수신기는 증가되거나 증가되지 않는 SN에 근거하여 공유 TF/RV 필드의 콘텐츠를 해석하기 위해 참조 표를 선택한다.
공통 필드의 전송 포맷과 리던던시 버전의 조인트 인코딩과 공유 필드의 사용간의 차이는 도 5 및 도 6에서 예시하고 있다. 도 5에는 예시적 일 실시예에 따른 제어 채널 신호가 도시되어 있다. 제어 채널 신호는 리소스 할당 필드(RB 필드), 전송 포맷과 리던던시 버전의 조인트 인코딩을 위한 TF/RV 필드("조인트 TF/RV 필드"), NDI/SN 필드 및 HARQ 처리 필드를 구비한다. 도 6에서는 상기 제어 채널 신호와 동일한 구조를 제공한다.
도 5에서는, 전송 포맷과 리던던시 버전은, 최초 전송 또는 재전송에 제어 채널 정보가 관련되는지 여부에 관계없이, 공통 필드("조인트 TF/RV 필드")에서 조인트 인코딩된다. 전송 포맷 및 리던던시 버전을 위한 공통 필드의 4개의 비트는 예컨대, 표 3~표 6에 대해 개략적으로 설정한 바와 같이 전송 포맷 및 리던던시 버전을 나타낼 수 있다.
도 6에서는, 본 발명의 예시적 일 실시예에 따른 공유 필드 접근법에 대해서 더 상세히 나타내고 있다. NDI/SN 필드는 NDI 또는 SN 중 어느 하나를 구비할 수 있으며, 제어 채널 정보가 최초 전송에 관한 것인지 여부를 판정하는데 이용되고, 공유 TF/RV 필드의 콘텐츠를 해석하는데 참조 정보가 이용될 것이다. 제어 채널 정보가 프로토콜 데이터 단위 또는 전송 블록의 최초 전송에 관한 것이면, 공유 TF/RV 필드는, 예컨대 상기 표 9에서 나타낸 바와 같이, 그것의 전송 포맷을 나타낸다. 제어 채널 정보가 재전송에 관한 것이면, 공유 TF/RV 필드는, 예컨대 상기 표 10에서 나타낸 바와 같이, 프로토콜 데이터 단위의 리던던시 버전을 나타낸다.
다음으로, 여기서 설명하는 다양한 실시예 중 하나에 따른 제어 채널 신호의 송신기의 동작 및 그 수신기에 대해서 더 상세히 설명하며, 다운링크 데이터 전송의 경우에 관해서 대표적으로 설명한다. 설명의 편의를 위해서, 네트워크를 도 10에 나타낸 바와 같이 가정하고 있다. 도 10의 이동 통신 시스템은 적어도 하나의 ACGW(Access and Core Gateway)와 Node Bs로 구성되는 "2개의 노드 아키텍쳐"를 갖는다고 한다. ACGW는 외부 네트워크로의 호(call) 및 데이터의 라우팅과 같은 코어 네트워크 기능(core network functions)을 조정할 수 있고, 몇몇 RAN 기능을 구현할 수도 있다. 따라서, ACGW는 현재의 3G 네트워크에서 GGSN 및 SGSN에 의해 수행되는 기능과, 예컨대 RRC(radio resource control), 헤더 압축, 암호화/무결성 보호로서의 RAN 기능을 조합하는 것에 대해 생각할 수 있다.
기지국(Node Bs 또는 개선 Node Bs=eNode Bs라고도 기재함)은 예컨대, 리소스의 분할(segmentation)/접합(concatenation), 스케쥴링 및 할당, 멀티플렉싱 및 물리 레이어 기능뿐만 아니라 외부 ARQ와 같은 RRC 기능으로서의 기능을 조정할 수 있다. 대표적 설명을 위해서만, eNode Bs는 하나의 무선 셀(radio cell)만을 제어하도록 나타낸다. 확실히, eNode Bs는, 빔 형성 안테나 및/또는 다른 기술을 이용하여, 몇개의 무선 셀 또는 논리적 무선 셀도 제어할 수 있다.
이러한 대표적 네트워크 아키텍쳐에서는, 공유 데이터 채널은 이동국(UE)과 기지국(eNode Bs) 사이의 무선 인터페이스(air interface)를 거쳐서 업링크 및/또는 다운링크를 통해 사용자 데이터의 통신에 이용될 수 있다. 이 공유 채널은 LTE 시스템에서 알려진 예컨대 PUSCH 또는 PDSCH(Physical Uplink or Downlink Shared CHannel)일 수 있다. 그러나, 도 2 또는 도 3에 도시한 바와 같이, 공유 데이터 채널 및 이에 관련된 제어 채널은 물리 레이어 리소스에도 매핑될 수도 있다.
제어 채널 신호/정보는 관련 사용자 데이터(프로토콜 데이터 단위)가 매핑되는 동일한 서브프레임에 매핑되는 개별 (물리) 제어 채널로 전송되거나, 이와 달리 관련 정보가 포함되는 이전의 서브프레임으로 전송될 수 있다. 일례로서, 이동 통신 시스템은 3GPP LTE 시스템이고, 제어 채널 신호는 L1/L2 제어 채널 정보(예컨대, PDCCH(Physical Downlink Control CHannel) 상의 정보)이다. 상이한 사용자(또는 사용자의 그룹)를 위한 L1/L2 제어 채널 정보 각각은, 도 2 및 도 3에 예시적으로 도시한 바와 같이, 공유 업링크 또는 다운링크 채널의 특정 부분으로 매핑될 수 있으며, 여기서 상이한 사용자의 제어 채널 정보는 다운링크 프레임의 제 1 부분("제어")에 매핑된다.
도 8은 본 발명의 예시적 실시예에 따른 제어 채널 신호의 송신기 및 수신기에 의해 행해지는 메시지 교환 및 태스크(task)를 나타낸다. 메시지 교환은 도 10에 도시한 이동 통신 네트워크에서 행해질 수 있다. 따라서, 도 8의 예는 다운링크 데이터 전송에 관한 것이므로, 도 8에 도시한 송신기는 도 10의 기지국/Node B NB1에 대응하고, 도 8에 도시한 수신기는 도 10의 이동국/UE MS1에 대응하고 있다고 가정한다. 일반적으로, 도 8에서는, HARQ와 같은 재전송 프로토콜은, 수신기에서 데이터의 성공적인 디코딩을 보증하기 위해서, 데이터(프로토콜 데이터 단위)의 송신기(여기서 기지국 NB1)과 수신기(여기서 이동국 MS1) 사이에서 이용된다.
이동국 MS1은 우선 PDCCH를 수신하여(801), L1/L2 제어 채널 신호를 얻는다. 그 후, 이동국 MS1은 L1/L2 제어 채널 신호의 콘텐츠를 해석(또는 디코딩)한다(802). 제어 채널 신호는 도 6에 나타낸 바와 같은 포맷을 가진다고 가정할 수 있다. 다음으로, 이동국 MS1은 L1/L2 제어 채널 신호에 의해 나타내는 파라미터의 관련 다운링크 데이터 채널로 전송되는(803) 프로토콜 데이터 단위를 수신하여 디코딩(804)하려고 한다.
이 경우, 이동국 MS1은 (정확한 CRC에 의해 알고 있는) 프로토콜 데이터 단위를 성공적으로 디코딩할 수 있어, 업링크로 ACK를 송신한다. 이와 달리, 이동국은, (위조된(false) CRC에 의해 알고 있는) 데이터를 정확히 디코딩하지 못하면, 업링크로 NACK를 전송한다(805). 이 경우, 이동국 MS1은 PDCCH로부터 제어 채널 신호를 수신하지 못하여(정확히 디코딩하지 못하여), 업링크(DTX)로 ACK 또는 NACK를 송신하지 못한다.
기지국 NB1에서 NACK를 수신하는 경우, 이동국에 대해 프로토콜 데이터 단위의 재전송이 이루어진다. 프로토콜 데이터 단위의 재전송이 동일한 프로토콜 데이터 단위의 다른 리던던시 버전이라고 대표적으로 가정하고 있으므로, 기지국 NB1은 재전송을 위한 제어 채널 신호를 생성하여(806), 이 제어 채널 신호를 송신하고(807), 이동국 MS1에 대해 프로토콜 데이터 단위의 재전송을 행한다(809). 단계 802와 804와 동일하게, 이동국 MS1은 재전송을 위한 제어 채널 신호를 수신하고(808), 이 제어 채널 신호에 의해 지시된 파라미터를 이용하여, 프로토콜 데이터 단위의 재전송을 수신하고 디코딩한다(810). 프로토콜 데이터 단위는 재전송을 수신한 후에 정확히 디코딩된다고 가정하고 있으므로, 이동국 MS1은 ACK(NACK)로 성공(실패)적 디코딩을 기지국 NB1에 통지한다(811).
다른 실시예에서는, 어떠한 또다른 향상된 재전송 프로토콜을 제안하고 있다. 이러한 향상은 도 9에 나타낸 바와 같이 대표적 시그널링 흐름 및 데이터 교환으로 개략적으로 나타내어진다. 이동 통신 시스템의 MAC(Medium Access Layer)로 재전송 프로토콜이 공급되고, 프로토콜 스택에서 다른 더 상위 레이어 프로토콜이 성공적 데이터 전달을 보장하기 위해 다른 재전송 기능을 제공한다고 가정할 수 있다. 예컨대, 더 상위 레이어 프로토콜은 RLC(Radio Link Control) 프로토콜일 수도 있다.
일반적으로, 이동국이 프로토콜 데이터 단위(예컨대, MAC PDU)의 최초 전송의 (예컨대, PDCCH를 통한) 제어 시그널링을 놓치는 경우(901), 물론 프로토콜 데이터 단위의 최초 전송도 수신하지 못할 수 있다(903). 게다가, 이동국은 프로토콜 데이터 단위의 전송 및 재전송에 이용되는 전송 포맷도 알 수 없어, 송신측 기지국에 피드백도 제공하지 못한다.
기지국이 최초 전송에 대한 어떠한 피드백도 수신하지 못하는 경우, 일반적으로 기지국의 스케쥴러 유닛은 이러한 피드백의 부재를 NACK(2상태 ACK/NACK 수신기)로서 간주하도록 실행하여(903), 기지국은 프로토콜 데이터 단위의 재전송을 위한 다른 L1/L2 제어 시그널링을 생성하여(904) 전송한다(905).
그 후 이동국이 재전송을 위한 이 L1/L2 제어 시그널링을 수신한다(906). 여기서는, 제어 시그널링에 포함된 전송 포맷 및 리던던시 버전에 대한 공통 필드가 존재하고, 공통 TF/RV 필드의 비트가 프로토콜 데이터 단위의 전송 포맷(예컨대, MCS(transport block sizes) 등)을 얻지 못하지만, 리던던시 버전만을 나타낼 수 있다고 가정한다(예컨대, "RV 범위"의 값이 재전송을 위해 시그널링된다고 가정하는 표 3~표 8, 또는 공유 TF/RV 필드 접근에 대한 표 9 참조). 프로토콜 데이터 단위의 재전송(907)을 이동국이 수신할 수 없다고 하더라도, 본 발명의 본 실시예에 따르면, 이동국이 정확한 프로토콜 데이터 단위(MAC PDU)의 전송을 중단시키도록 포지티브 ACK(acknowledgement)를 송신하고(908), 그렇지 않으면 (NACK를 송신)하므로, 기지국은 전송 블록을 정확히 디코딩할 기회가 있는 이동국을 제외하고 재전송을 계속 수행한다. 그러나, ACK의 송신이 전송 블록의 손실을 야기하고, (예컨대 RLC가) 이용 가능하다면, 이 전송 블록의 재전송은 더 상위 레이어(ARQ) 프로토콜에 의해 처리될 수 있다.
예컨대 이동국이 PDCCH를 통한 제어 시그널링을 놓치지만, 피드백의 수신/디코딩의 에러로 인한 상황에 대해 기지국(또는 더 정확히 스케쥴링 유닛) - 즉, 3상태 ACK/NACK/DTX 수신기 - 이 ACK/NACK를 검출할 뿐만 아니라 송신된 DTX(즉, ACK/NACK의 송신이 없음)를 검출할 수 있는 경우 - 기지국이 DTX 대신에 NACK를 잘못 검출하는 경우에 동일한 동작이 실행될 수도 있다. 이 경우, 전술한 2상태 ACK/NACK 수신기의 경우와 동일하게, 기지국은 전송을 나타내는 관련 제어 채널 신호와 함께, 재전송될 프로토콜 데이터 패닛에 대한 재전송을 보낸다. 이러한 경우에, 이동국은 프로토콜 에러를 검지하고, 재전송을 중단시키기 위한 포지티브 ACK를 보낸다. 기지국이 DTX 신호를 정확히 검출하는 경우, 기지국은 동일한 전송 블록 또는 신규 구성된 전송 블록의 (전송 포맷을 나타내는) 다른 최초 전송을 송신한다.
전술한 대표적 실시예에서는, 다운링크 데이터 전송을 위한 L1/L2 제어 시그널링에 대해 주로 초점을 맞추고 있다. 또한, 업링크 데이터 전송의 경우에, L1/L2 제어 시그널링은 다운링크로 송신될 수 있다. (사용자) 데이터의 전송이 다른 링크(업링크)를 통한 것이므로, 데이터의 전송은, (업링크와 다운링크가 실제로 동기될 수 없으므로, 즉 업링크 및 다운링크 서브프레임의 타이밍이 상이하므로), 관련 제어 시그널링보다는 상이한 서브프레임 수로 이루어진다. 어떠한 경우에는, 제어 시그널링이 이루어지는 서브프레임과 실제 데이터 전송이 이루어지는 서브프레임의 체계적인 매핑이 필요하게 된다. 따라서, TDD 시스템에서는, 서브프레임은 업링크 및 다운링크에 대해 상이할 수 있다.
이하에서는, 전술한 L1/L2 제어 시그널링의 다른 옵션 및 향상에 대해 설명한다.
본 발명의 다른 실시예는 제어 채널 신호의 공유 TF/RV 필드의 사용법의 다른 향상에 관한 것이다. 전송 포맷의 시그널링 비트의 수(예컨대 4-7비트)는 통상 리던던시에 필요한 비트(예컨대 1-3비트)보다 크다. 따라서, 재전송을 위한 리던던시 버전의 시그널링의 경우, 공유 TF/RV 필드의 어떤 비트(또는 값)가 예컨대 다른 유용한 제어 정보를 송신하는데 이용될 수 있다. 예컨대, 약간 또는 모든 비트가 시그널링에 이용되지 않고, 리던던시 버전이 시그널링에 이용될 수 있다.
- 도 11에 나타낸 바와 같은 - 예컨대 변조 방식이 재전송 각각에 대해 제어되어야 하는 경우의 변조 방식. 이 경우에, 디코딩에 대한 부호화율은 이전의 전송(통상 최초 전송)에서 알려진 전송 블록, (리소스 할당 크기를 결정할 수 있는) 시그널링된 리소스 할당 및 시그널링된 변조 방식으로부터 결정된다.
- 예컨대 MCS 레벨, TBS 등만을 통한 변조에 의한 추가 제한 전송 포맷 관련 정보.
- 예컨대 3GPP TSG RAN WG1 #47 Tdoc. R1-063548, "MIMO HS-SCCH structure", November 2006에서 제안된 MIMO HARQ 서브프로세스 정보(http://3gpp.org에서 입수 가능하고, 여기서 참조로서 포함됨). MIMO 모드가 2 코드 워드 전송 및 2HARQ 프로세스를 지원하고, 특히, 서브프로세스 수가 L1/L2 제어 채널로 시그널링되어야 하고, HARQ 프로세스에 추가 비트가 필요하다고 가정한다. 이 비트가 최초 전송에는 필요하지 않고, 재전송시에 이 비트가 유용한 공간으로 시그널링될 수 있다고 가정한다.
- 업링크/다운링크 제어 및 데이터 채널을 위한 추가 파워 제어 정보.
- ACK/NACK 시그널링을 위해, (기지국에 의해) 이용되거나 (UE에 의해) 이용될 리소스의 정보. 이 정보는 예컨대, 리소스의 명확한 지시이거나 리소스의 제한일 수 있다.
- 공유 필드의 나머지 비트는 RV 정보 또는 예컨대 (제한된) TF 정보에 이용되는 것을 나타내는 플래그 비트(도 7 참조). 이것은, 여기서 기지국은 재전송시에 어떤 신호를 선택해야 할지에 대해 유연성을 가지면, 자기 디코딩 가능한 재전송의 경우에 특히 유용하다.
본 발명의 다른 실시예에서, 제어 채널 신호는 최초 전송시 및, 프로토콜 데이터 단위의 선택된 재전송에 선택적으로 부가되어 전송됨을 유의해야 한다. 따라서, 소정 또는 모든 재전송은 제어 채널없이 전송될 수 있다. 이 경우, 관련 프로토콜 데이터 단위의 전송을 수신할 수 있는 제어 정보는 프로토콜 데이터 단위의 최초 전송에 대한 제어 시그널링, 프로토콜 데이터 단위의 초기 (재)전송으로부터 도출될 수 있으며, 재전송에 대한 전송 포맷 및 리던던시 버전은 사전 결정될 수 있다. 예컨대, 리소스 할당은 초기 전송의 리소스 할당(동일한 리소스 할당 또는 사전 결정된 호핑 및 리사이징(hopping and resizing)된 리소스 할당)으로부터 도출될 수 있다. 이러한 구현법은 예컨대 동기 HARQ 프로토콜의 업링크 데이터 전송에 이용될 수 있다.
종래의 방식과 비교하면, 전송 포맷 및 리던던시 버전(및 선택적 NDI/SN)에 대한 공통 필드를 이용하는 것은 이하의 장점을 가진다. L1/L2 제어 시그널링 오버헤드의 축소는 전송 포맷에 대한 제어 채널 포맷 내의 개별 필드를 갖는 것과 비교되어, 개시된 컨셉트에 의한 리던던시 버전 및 NDI/SN 필드는 실제 실시예에 따라 3비트일 것이다. 계류 중인 PCT 출원 PCT/EP2007/010755gh "Configuration of Control Channel in a Mobile Communication System"(동일 출원인에 의해 2007년 12월 10일 출원)에 개시된 바와 같이, L1/L2 제어 시그널링 포맷은 L1/L2 제어 채널 신호에 대해 ~25와 ~80비트 사이의 크기로 산출되며, 이 결과 4~12% 축소된 오버헤드로 된다. 특히, 작은 L1/L2 제어 시그널링 포맷에서는, 셀-에지(cell-edge) 이동국에서 이용되므로, 이러한 축소가 유효한 것이며(12%까지 축소), L1/L2 제어 채널(PDCCH)당 (파워 및 시간-주파수) 리소스는 L1/L2 제어 채널(PDCCH)의 파워 및 MCS 제어로 인해 커진다. 따라서, 전송 포맷 및 리던던시 버전(및 선택적으로 NDI/SN)을 인코딩하기 위한 공통 필드를 갖는 콘셉트는 커버리지(coverage) 및 셀 크기를 증가시키게 된다.
게다가, 제어 시그널링의 전송 포맷 및 리던던시 버전(및 선택적으로 NDI/SN)을 인코딩하기 위한 공통 필드를 사용하는 것은 시그널링이 더 큰 전송 포맷 크기를 사용하게 한다. 예컨대, 전송 포맷, 리던던시 버전 및 NDI/SN의 전체 8비트에서, 개별적으로 각 필드를 코딩하는 종래 시스템에서 (5비트 TF, 2비트 RV, 1비트 NDI/SN)이 이용되며, 전송 포맷 및 리던던시 버전의 조인트 인코딩은 공통 필드에 대해 여전히 개별 NDI/SN 필드가 7비트를 이용하게 한다고 가정한다. 종래기술은 25-1=31의 전송 포맷값까지 산출하지만(하나의 값이 "Out of Range"로 예견됨), TF/RC 필드에서 전송 포맷 및 리던던시 버전의 조인트 인코딩은 27-3=125의 전송 포맷값을 산출한다(3개의 값은 재전성에 대해 규정된 3RV를 시그널링하도록 예약된다고 가정). 이는 예컨대, 더 낮은 MAC PDU 패딩 오버헤드(padding overhead) 또는 MCS 선택에 의한 더 적당한 링크 적용에 대해 전송 블록 크기의 더 정확한 정밀도를 충분히 제공하게 한다. NDI 의 추가 조인트 인코딩의 경우, 전송 포맷값의 수는 28-3=253으로 더욱 증가된다.
게다가, 전술한 몇개의 예에서 설명한 바와 같이, 전송 포맷(TBS)이 재전송에 대해 변화되지 않는 구현법에서는, 그와 달리 소프트 조합이 실현 가능하지 않으므로, 전송 포맷은 재전송에서 시그널링될 필요가 없다. 종래 디자인에서는, 전송 포맷도 재전송시에 시그널링된다. 어떤 경우에는, 재전송을 위한 전송 포맷의 시그널링은 에러 케이스(예컨대, 수신기가 최초 전송에 대한 제어 시그널링의 전송을 놓치는 경우)를 복구하는데 도움을 줄 수 있다. 그러나, 이들 에러 케이스는 어떠한 시스템에서는 매우 부적절하여, 이에 따라, 재전송에 대한 전송 포맷의 시그널링을 회피하는 것이 더 효과적이며, 제어 시그널링 오버헤드를 절약한다.
재전송을 위한 전송 포맷의 시그널링은, 재전송시에 리소스 할당 크기가 변화되는 경우에, 에러 케이스를 설명하기 위해, 통상 제어 시그널링 내에 추가 오버헤드를 야기한다. 어떠한 경우에는, 종래 디자인에서 재전송시에 시그널링되어야 하는 전송 포맷(전송 블록 크기)가, 리소스 할당의 업데이트 후에 시그널링될 수 있는 값의 범위 내에 존재하지 않는 일이 발생할 수 있다. 이 경우, 종래 시스템은 통상 이들 상황을 설명하기 위해서 "Out of Range"를 규정하고 있다. 여기서 설명한 본 발명의 몇몇 실시예에서는, 전송 포맷(전송 블록 크기)가 재전송시에 시그널링되지 않으므로, 이 "Out of Range" 값은 불필요하다.
본 발명의 몇몇 실시예에 따른 본 발명의 다른 특징은, 최초 전송에 대한 리던던시 버전의 동적 선택을 허용하지 않는 것이다. 이것은, 동적 리던던시 버전 선택이 일반적으로 유효하지 않고 매우 드문 경우에만 적용될 수 있으므로, (최초 전송을 위한 리던던시 버전의 자유 선택을 허용하게 할 수 있는) 종래의 해결책과 비교하면 결점이 필연적이지 않다.
여기서 개략적으로 설명하는 본 발명의 원칙이 이용될 수 있는 이동 통신 시스템의 예들은 OFDM 방식, MC-CDMA 방식 또는 펄스 파형을 갖는 OFDM 방식(OFDM/OQAM)을 이용하는 통신 시스템이다.
본 발명의 다른 실시예는 하드웨어 및 소프트웨어를 이용하는 전술한 다양한 실시예의 구현법에 관한 것이다. 이러한 본 발명의 다양한 실시예들은 컴퓨팅 디바이스(프로세서)를 이용하여 구현되거나 실행될 수 있음을 인식해야 한다. 컴퓨팅 디바이스 또는 프로세스는 예컨대, 범용 프로세서, DSP(digital signal processors), ASIC(application specific integrated circuits), FPGA(field programmable gate arrays), 다른 프로그램 가능한 논리 다비아스 등일 수 있다. 본 발명의 다양한 실시예는 이들 디바이스의 조합에 의해 실행되거나 구현될 수도 있다.
또한, 본 발명의 다양한 실시예들은 또한 프로세서에 의해 또는 직접 하드웨어로 실행되는 소프트웨어 모듈에 의해서도 구현될 수도 있다. 또한 소프트웨어 모듈 및 하드웨어의 조합 구현법도 가능하다. 소프트웨어 모듈은 예컨대 RAM, EPROM, EEPROM, 플래시 메모리, 레지스터, 하드디스크, CD-ROM, DVD 등의 컴퓨터 판독 가능한 저장 매체 중 어떠한 것에 저장될 수 있다.
또한, 용어 이동 단말 및 이동국은 여기서 동의어로서 이용됨을 유의해야 할 것이다. 사용자 장치(user equipment)는 이동국의 일례이며, LTE와 같은 3GPP 기반 네트워크에서 이용하는 이동 단말로 기재될 수도 있다.
전술한 단락에서는, 본 발명의 다양한 실시예 및 그 변형예를 설명하였다. 당업자라면, 광범위하게 설명한 본 발명의 사상 또는 범위를 벗어나지 않는 범위 내에서, 특정 실시예에서 나타내는 본 발명의 다양한 변형예 및/또는 변경예가 이루어질 수 있음을 인정해야 할 것이다.
대부분의 실시예는 3GPP 기반 통신 시스템에 관하여 대략적으로 설명하며, 이전 섹션에서 이용되는 기술은 3GPP 전문 용어에 주로 관한 것임을 더욱 유의해야 할 것이다. 그러나, 3GPP 기반 아키텍쳐에 대해 다양한 실시예의 설명 및 전문 용어들은 그러한 시스템에 대해 본 발명의 원칙 및 사상을 제한하려는 것은 아니다.
전술한 배경기술란에서의 상세한 설명도 여기서 설명하는 대부분의 3GPP 특정 대표 실시예를 더 쉽게 이해하려는 것이며, 이동 통신 네트워크에서의 프로세스 및 기능의 상기 특정 구현에 대해 본 발명을 제한하려는 것이 아님을 이해해야 할 것이다. 그렇기는 하지만, 여기서 제안된 개선책은 배경기술란에서 설명한 아키텍쳐에 용이하게 적용될 수 있다. 게다가, 본 발명의 콘셉트는 3GPP에 의해 현재 토의되는 LTE RAN에서도 용이하게 이용될 수도 있다.

Claims (12)

  1. 무선 통신 시스템에서 사용되는 무선 단말로서,
    물리 다운링크 제어 채널 신호를 수신하기 위한 수신기와,
    물리 업링크 공유 채널 전송을 위한 송신기
    를 포함하고,
    상기 물리 다운링크 제어 채널 신호는 상기 물리 업링크 공유 채널 전송과 연관되고, 상기 물리 업링크 공유 채널 전송을 위해 사용되는 변조와 관련된 제 1 전송 파라미터 및 HARQ(hybrid automatic repeat request)와 관련된 제 2 전송 파라미터를 조인트 인코딩(jointly encoding)한 복수의 비트들을 갖는 단일의 제어 정보 필드를 포함하고,
    상기 제어 정보 필드 내의 상기 복수의 비트들은 값들의 범위 중 한 값을 나타내고,
    상기 값들의 범위 중 제 1 서브세트는 상기 물리 업링크 공유 채널 전송을 위한 제 1 전송 파라미터를 지시하기 위해 예약된 것이고, 상기 값들의 범위 중 제 2 서브세트는 상기 물리 업링크 공유 채널 전송을 위한 제 2 전송 파라미터를 지시하기 위해 예약된 것이고,
    상기 물리 다운링크 제어 채널 신호는 상기 단일의 제어 정보 필드와는 별개인 추가의 제어 정보 필드를 포함하고, 상기 추가의 제어 정보 필드는 상기 추가의 제어 정보 필드 내에서 다른 어떤 전송 파라미터와도 조인트 인코딩되지 않는 HARQ와 관련된 NDI(new data indicator)를 포함하는, 무선 단말.
  2. 제 1 항에 있어서,
    상기 값들의 범위 중 제 1 서브세트는 상기 값들의 범위 중 제 2 서브세트보다 더 많은(more) 값들을 포함하는, 무선 단말.
  3. 제 1 항에 있어서,
    상기 제 1 전송 파라미터는 상기 제 1 전송 파라미터의 실제 값을 결정하기 위한 인덱스를 포함하는, 무선 단말.
  4. 제 1 항에 있어서,
    상기 값들의 범위 중 제 2 서브세트 내의 값들의 개수는 3인, 무선 단말.
  5. 제 1 항에 있어서,
    상기 무선 단말은 사용자 장치(user equipment)인, 무선 단말.
  6. 제 1 항에 있어서,
    상기 제 1 전송 파라미터는 상기 물리 업링크 공유 채널 전송을 위해 사용되는 전송 블록 크기이고, 상기 제 2 전송 파라미터는 리던던시 버전인, 무선 단말.
  7. 무선 통신 시스템에서 무선 단말에 의해 수행되는 방법으로서,
    물리 다운링크 제어 채널 신호를 수신하는 단계와,
    물리 업링크 공유 채널 신호를 전송하는 단계
    를 포함하고,
    상기 물리 다운링크 제어 채널 신호는 상기 물리 업링크 공유 채널 신호와 연관되고, 상기 물리 업링크 공유 채널 신호를 위해 사용되는 변조와 관련된 제 1 전송 파라미터 및 HARQ(hybrid automatic repeat request)와 관련된 제 2 전송 파라미터를 조인트 인코딩(jointly encoding)한 복수의 비트들을 갖는 단일의 제어 정보 필드를 포함하고,
    상기 제어 정보 필드 내의 상기 비트들은 값들의 범위 중 한 값을 나타내고,
    상기 값들의 범위 중 제 1 서브세트는 상기 물리 업링크 공유 채널 신호를 위한 제 1 전송 파라미터를 지시하기 위해 예약된 것이고, 상기 값들의 범위 중 제 2 서브세트는 상기 물리 업링크 공유 채널 신호를 위한 제 2 전송 파라미터를 지시하기 위해 예약된 것이고,
    상기 물리 다운링크 제어 채널 신호는 상기 단일의 제어 정보 필드와는 별개인 추가의 제어 정보 필드를 포함하고, 상기 추가의 제어 정보 필드는 다른 어떤 전송 파라미터와도 조인트 인코딩되지 않는 HARQ와 관련된 NDI(new data indicator)를 포함하는, 무선 단말에 의해 수행되는 방법.
  8. 제 7 항에 있어서,
    상기 값들의 범위 중 제 1 서브세트는 상기 값들의 범위 중 제 2 서브세트보다 더 많은(more) 값들을 포함하는, 무선 단말에 의해 수행되는 방법.
  9. 제 7 항에 있어서,
    상기 제 1 전송 파라미터는 상기 제 1 전송 파라미터의 실제 값을 결정하기 위한 인덱스를 포함하는, 무선 단말에 의해 수행되는 방법.
  10. 제 7 항에 있어서,
    상기 값들의 범위 중 제 2 서브세트 내의 값들의 개수는 3인, 무선 단말에 의해 수행되는 방법.
  11. 제 7 항에 있어서,
    상기 무선 단말은 사용자 장치(user equipment)인, 무선 단말에 의해 수행되는 방법.
  12. 제 7 항에 있어서,
    상기 제 1 전송 파라미터는 상기 물리 업링크 공유 채널 신호를 위해 사용되는 전송 블록 크기이고, 상기 제 2 전송 파라미터는 리던던시 버전인, 무선 단말에 의해 수행되는 방법.
KR1020207005444A 2007-12-20 2008-12-18 전송 포맷 및 리던던시 버전용 공통 시그널링 필드를 이용하는 제어 시그널링 Active KR102155143B1 (ko)

Priority Applications (1)

Application Number Priority Date Filing Date Title
KR1020207025766A KR102290242B1 (ko) 2007-12-20 2008-12-18 전송 포맷 및 리던던시 버전용 공통 시그널링 필드를 이용하는 제어 시그널링

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
EP07024829A EP2073419B1 (en) 2007-12-20 2007-12-20 Control channel signaling using a common signaling field for transport format and redundancy version
EP07024829.9 2007-12-20
PCT/EP2008/010845 WO2009080290A1 (en) 2007-12-20 2008-12-18 Control channel signaling using a common signaling field for transport format and redundancy version

Related Parent Applications (1)

Application Number Title Priority Date Filing Date
KR1020187034008A Division KR102083376B1 (ko) 2007-12-20 2008-12-18 전송 포맷 및 리던던시 버전용 공통 시그널링 필드를 이용하는 제어 시그널링

Related Child Applications (1)

Application Number Title Priority Date Filing Date
KR1020207025766A Division KR102290242B1 (ko) 2007-12-20 2008-12-18 전송 포맷 및 리던던시 버전용 공통 시그널링 필드를 이용하는 제어 시그널링

Publications (2)

Publication Number Publication Date
KR20200023519A true KR20200023519A (ko) 2020-03-04
KR102155143B1 KR102155143B1 (ko) 2020-09-11

Family

ID=39402716

Family Applications (9)

Application Number Title Priority Date Filing Date
KR1020207025766A Active KR102290242B1 (ko) 2007-12-20 2008-12-18 전송 포맷 및 리던던시 버전용 공통 시그널링 필드를 이용하는 제어 시그널링
KR1020207005444A Active KR102155143B1 (ko) 2007-12-20 2008-12-18 전송 포맷 및 리던던시 버전용 공통 시그널링 필드를 이용하는 제어 시그널링
KR1020157004370A Active KR101600383B1 (ko) 2007-12-20 2008-12-18 전송 포맷 및 리던던시 버전용 공통 시그널링 필드를 이용하는 제어 시그널링
KR1020167005176A Active KR101699848B1 (ko) 2007-12-20 2008-12-18 전송 포맷 및 리던던시 버전용 공통 시그널링 필드를 이용하는 제어 시그널링
KR1020227032932A Active KR102545624B1 (ko) 2007-12-20 2008-12-18 전송 포맷 및 리던던시 버전용 공통 시그널링 필드를 이용하는 제어 시그널링
KR1020107016300A Active KR101553088B1 (ko) 2007-12-20 2008-12-18 전송 포맷 및 리던던시 버전용 공통 시그널링 필드를 이용하는 제어 시그널링
KR1020217025298A Active KR102447737B1 (ko) 2007-12-20 2008-12-18 전송 포맷 및 리던던시 버전용 공통 시그널링 필드를 이용하는 제어 시그널링
KR1020187034008A Active KR102083376B1 (ko) 2007-12-20 2008-12-18 전송 포맷 및 리던던시 버전용 공통 시그널링 필드를 이용하는 제어 시그널링
KR1020177001703A Active KR101949619B1 (ko) 2007-12-20 2008-12-18 전송 포맷 및 리던던시 버전용 공통 시그널링 필드를 이용하는 제어 시그널링

Family Applications Before (1)

Application Number Title Priority Date Filing Date
KR1020207025766A Active KR102290242B1 (ko) 2007-12-20 2008-12-18 전송 포맷 및 리던던시 버전용 공통 시그널링 필드를 이용하는 제어 시그널링

Family Applications After (7)

Application Number Title Priority Date Filing Date
KR1020157004370A Active KR101600383B1 (ko) 2007-12-20 2008-12-18 전송 포맷 및 리던던시 버전용 공통 시그널링 필드를 이용하는 제어 시그널링
KR1020167005176A Active KR101699848B1 (ko) 2007-12-20 2008-12-18 전송 포맷 및 리던던시 버전용 공통 시그널링 필드를 이용하는 제어 시그널링
KR1020227032932A Active KR102545624B1 (ko) 2007-12-20 2008-12-18 전송 포맷 및 리던던시 버전용 공통 시그널링 필드를 이용하는 제어 시그널링
KR1020107016300A Active KR101553088B1 (ko) 2007-12-20 2008-12-18 전송 포맷 및 리던던시 버전용 공통 시그널링 필드를 이용하는 제어 시그널링
KR1020217025298A Active KR102447737B1 (ko) 2007-12-20 2008-12-18 전송 포맷 및 리던던시 버전용 공통 시그널링 필드를 이용하는 제어 시그널링
KR1020187034008A Active KR102083376B1 (ko) 2007-12-20 2008-12-18 전송 포맷 및 리던던시 버전용 공통 시그널링 필드를 이용하는 제어 시그널링
KR1020177001703A Active KR101949619B1 (ko) 2007-12-20 2008-12-18 전송 포맷 및 리던던시 버전용 공통 시그널링 필드를 이용하는 제어 시그널링

Country Status (14)

Country Link
US (6) US8385284B2 (ko)
EP (6) EP2073419B1 (ko)
JP (3) JP5342563B2 (ko)
KR (9) KR102290242B1 (ko)
CN (2) CN101919194B (ko)
AU (1) AU2008340731B2 (ko)
BR (1) BRPI0819508B1 (ko)
ES (5) ES2373240T3 (ko)
HU (1) HUE060731T2 (ko)
MY (1) MY152015A (ko)
PL (2) PL2501070T3 (ko)
RU (2) RU2473175C2 (ko)
SG (1) SG174812A1 (ko)
WO (1) WO2009080290A1 (ko)

Families Citing this family (71)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20060282545A1 (en) * 2005-06-11 2006-12-14 Arwe John E Method and apparatus for application or protocol version negotiation
KR101186973B1 (ko) 2007-06-18 2012-09-28 노키아 코포레이션 타이밍 정렬을 제공하는 방법 및 장치
ES2373240T3 (es) 2007-12-20 2012-02-01 Panasonic Corporation Señalización de canal de control usando un campo de señalización común para el formato de transporte y la versión de redundancia.
EP2077646A1 (en) 2008-01-05 2009-07-08 Panasonic Corporation Control channel signaling using code points for indicating the scheduling mode
JP5308530B2 (ja) * 2008-09-22 2013-10-09 ノキア シーメンス ネットワークス オサケユキチュア 冗長バージョンのシグナリングを行うための方法及び装置
WO2010047061A1 (ja) 2008-10-20 2010-04-29 パナソニック株式会社 無線通信基地局装置および分割数決定方法
KR101689596B1 (ko) * 2008-12-23 2016-12-26 엘지전자 주식회사 복수의 전송 대역을 지원하는 무선 통신 시스템에 있어서, ｈａｒｑ 프로세스를 수행하기 위한 제어정보를 전송하는 방법
WO2010107885A2 (en) * 2009-03-17 2010-09-23 Interdigital Patent Holdings, Inc. Method and apparatus for uplink power control in multiple-input multiple-output
JP5332854B2 (ja) * 2009-04-20 2013-11-06 ソニー株式会社 無線送信機、無線送信方法、無線受信機および無線受信方法
US9143280B2 (en) 2009-04-21 2015-09-22 Optis Wireless Technology, Llc Terminal apparatus and retransmission control method
JPWO2010122808A1 (ja) * 2009-04-24 2012-10-25 パナソニック株式会社 基地局装置及び端末装置
CN102577536B (zh) * 2009-10-02 2015-09-02 交互数字专利控股公司 针对具有多天线设备的功率控制
CN102714580B (zh) * 2009-11-09 2015-02-25 Lg电子株式会社 用于支持多天线传输技术的有效控制信息传输方法和装置
US8792430B2 (en) * 2009-12-21 2014-07-29 Qualcomm Incorporated Retransmission grant handling in a wireless communications system
US8937892B2 (en) * 2010-02-02 2015-01-20 China Mobile Communications Corporation Method and device for scheduling downlink subframes
CN101834629B (zh) * 2010-04-06 2014-10-22 中兴通讯股份有限公司 一种指示传输参数的方法及系统
US8457002B2 (en) * 2010-07-29 2013-06-04 Telefonaktiebolaget Lm Ericsson (Publ) Method and apparatus for grant loss detection and related processing in a wireless communication network
MX2013005754A (es) 2010-11-25 2013-08-01 Lg Electronics Inc Metodo para señalizar informacion de imagen, y metodo para decodificar informacion de imagen utilizando el mismo.
US11284081B2 (en) 2010-11-25 2022-03-22 Lg Electronics Inc. Method for signaling image information, and method for decoding image information using same
EP2629442B1 (en) * 2012-02-14 2014-12-10 Telefonaktiebolaget L M Ericsson (publ) Redundancy version selection based on receiving quality and transport format
WO2013185799A1 (en) * 2012-06-11 2013-12-19 Telefonaktiebolaget L M Ericsson (Publ) Radio base station and method for resolving terminal state ambiguity during tti bundling switching
US9363621B2 (en) 2012-11-12 2016-06-07 Huawei Technologies Co., Ltd. System and method adopting a reliable stop-and-wait hybrid automatic repeat request protocol
US9876615B2 (en) 2012-11-13 2018-01-23 Lg Electronics Inc. Method and apparatus for transmitting and receiving data multiple times in consecutive subframes
EP2787670A1 (en) 2013-04-05 2014-10-08 Panasonic Intellectual Property Corporation of America MCS table adaptation for 256-QAM
US9130784B2 (en) 2013-04-22 2015-09-08 Google Technology Holdings LLC Method and apparatus for enhanced modulation in a wirless communication system
WO2014205736A1 (en) * 2013-06-27 2014-12-31 Telefonaktiebolaget L M Ericsson (Publ) Method and bs for transmitting control information to ue, and method and ue for handling control information
WO2016060598A1 (en) * 2014-10-13 2016-04-21 Telefonaktiebolaget L M Ericsson (Publ) Harq feedback reporting based on mirrored information copied from resource-assignment message
CN107078862B (zh) 2014-10-13 2021-06-25 瑞典爱立信有限公司 Harq过程反馈的灵活配置
JP2016174211A (ja) * 2015-03-16 2016-09-29 富士通株式会社 通信システム
WO2016147193A1 (en) 2015-03-17 2016-09-22 Stemrad Ltd Device and method for protection from radiation in space
WO2016182398A1 (en) * 2015-05-14 2016-11-17 Samsung Electronics Co., Ltd. Method and apparatus for managing contention window in wireless communication system
DE102015110027B4 (de) * 2015-06-23 2017-01-12 Intel IP Corporation Kommunikationsvorrichtung und verfahren zum speichern von daten
JP6019182B1 (ja) * 2015-06-24 2016-11-02 株式会社Ｎｔｔドコモ ユーザ端末、無線基地局及び無線通信方法
WO2017004774A1 (zh) * 2015-07-06 2017-01-12 华为技术有限公司 一种数据传输的方法、无线网络设备和通信系统
MX376678B (es) * 2015-07-27 2025-03-07 Ericsson Telefon Ab L M Indicación de patrón de supresión para uso de recursos en comunicación de radio celular.
ES2991013T3 (es) * 2015-08-14 2024-12-02 Sun Patent Trust Adaptación del orden de modulación para subtramas parciales
CN106973437B (zh) * 2016-01-13 2021-10-01 华为技术有限公司 一种参考信号的配置方法及设备
CN107197528B (zh) * 2016-03-14 2020-12-25 华为技术有限公司 一种资源调度和分配的方法和装置
US10721044B2 (en) * 2016-03-15 2020-07-21 Qualcomm Incorporated Downlink control and retransmission indicator channel for relaxing ACK processing time constraints
JP6750985B2 (ja) * 2016-04-15 2020-09-02 パナソニック インテレクチュアル プロパティ コーポレーション オブ アメリカＰａｎａｓｏｎｉｃ Ｉｎｔｅｌｌｅｃｔｕａｌ Ｐｒｏｐｅｒｔｙ Ｃｏｒｐｏｒａｔｉｏｎ ｏｆ Ａｍｅｒｉｃａ 通信装置および通信方法
WO2017193376A1 (en) * 2016-05-13 2017-11-16 Panasonic Intellectual Property Corporation Of America Short latency fast retransmission triggering
JPWO2017199984A1 (ja) * 2016-05-18 2019-03-14 株式会社Ｎｔｔドコモ ユーザ端末及び無線通信方法
EP3498030B1 (en) * 2016-08-10 2023-07-19 Telefonaktiebolaget LM Ericsson (PUBL) Data transmission technique for a contention channel
WO2018033641A1 (en) 2016-08-19 2018-02-22 Sony Corporation Wireless communication transceiver and wireless communication method
CN108270513B (zh) * 2016-12-30 2024-01-19 华为技术有限公司 发送控制信息的方法和装置及接收控制信息的方法和装置
CN108390741B (zh) * 2017-02-03 2021-11-19 华为技术有限公司 数据传输方法和设备
CN108512632B (zh) * 2017-02-28 2021-06-01 华为技术有限公司 数据处理方法及装置
JP2018191272A (ja) * 2017-05-03 2018-11-29 パナソニック インテレクチュアル プロパティ コーポレーション オブ アメリカＰａｎａｓｏｎｉｃ Ｉｎｔｅｌｌｅｃｔｕａｌ Ｐｒｏｐｅｒｔｙ Ｃｏｒｐｏｒａｔｉｏｎ ｏｆ Ａｍｅｒｉｃａ 送信装置、送信方法、受信装置、及び受信方法
GB2562097B (en) * 2017-05-05 2021-09-22 Tcl Communication Ltd Methods, first and second nodes for managing ack/nack-messages
AU2017417612A1 (en) * 2017-06-09 2020-01-02 Guangdong Oppo Mobile Telecommunications Corp., Ltd. Wireless communication method and device
US11276505B2 (en) 2017-08-02 2022-03-15 Stemrad Ltd. Material configuration enabling flexibility of a structure using rigid components
AU2017426621B2 (en) 2017-08-10 2021-09-23 Nokia Technologies Oy Method and apparatus
GB2565340B (en) * 2017-08-11 2022-02-09 Tcl Communication Ltd A method and devices to support new radio (NR) transmission without grant
WO2019095362A1 (en) * 2017-11-20 2019-05-23 Qualcomm Incorporated Techniques and apparatuses for hybrid automatic repeat request design of polar codes for ultra-reliable low latency communications
CN110035514B (zh) * 2018-01-12 2023-07-14 中兴通讯股份有限公司 确定传输机会的方法及装置、存储介质、电子装置
US10999007B2 (en) * 2018-01-23 2021-05-04 Qualcomm Incorporated Techniques and apparatuses for spatial diversity in a coordinated multipoint network
US10834748B2 (en) 2018-05-11 2020-11-10 At&T Intellectual Property I, L.P. Indication of additional information in 5G systems with legacy downlink control channel
US11196512B2 (en) * 2018-06-29 2021-12-07 Qualcomm Incorporated Resolving decodability for subsequent transmissions whose throughput exceeds a threshold
WO2020087287A1 (zh) * 2018-10-30 2020-05-07 北京小米移动软件有限公司 数据传输方法、装置及可读存储介质
US12317228B2 (en) 2018-11-15 2025-05-27 Beijing Xiaomi Mobile Software Co., Ltd. Method and device for transmitting control information and data
US12082209B2 (en) * 2019-01-10 2024-09-03 Lg Electronics Inc. Method for transmitting and receiving signals in wireless communication system and apparatus therefor
EP3700109B1 (en) 2019-02-21 2024-01-10 Volkswagen Aktiengesellschaft Vehicle, system, apparatuses, methods, and computer programs for user equipment and a network component of a mobile communication system
JP7591494B2 (ja) * 2019-04-23 2024-11-28 パナソニック インテレクチュアル プロパティ コーポレーション オブ アメリカ 基地局及び通信方法
WO2020220253A1 (zh) 2019-04-30 2020-11-05 华为技术有限公司 一种信息传输方法和通信设备
CN111600683B (zh) * 2019-06-06 2022-02-01 维沃移动通信有限公司 处理方法及设备
CN114175823A (zh) 2019-07-19 2022-03-11 Oppo广东移动通信有限公司 终端的调度方法、设备及存储介质
CN112889230A (zh) * 2019-09-30 2021-06-01 Oppo广东移动通信有限公司 上行控制信息的传输方法及装置
JP2023043894A (ja) * 2020-02-18 2023-03-30 シャープ株式会社 ステーション装置、通信方法
US12074701B2 (en) * 2020-05-14 2024-08-27 Qualcomm Incorporated Legacy control channel format support
RU2748852C1 (ru) * 2020-09-16 2021-06-01 Нокиа Текнолоджиз Ой Способ и устройство
CN114760006B (zh) * 2021-01-08 2023-08-08 大唐移动通信设备有限公司 数据传输方法、装置、通信设备及存储介质

Family Cites Families (191)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR0129558B1 (ko) 1992-10-26 1998-04-10 배순훈 적응적 가변길이 부호화 방법 및 장치
TW306102B (ko) 1993-06-14 1997-05-21 Ericsson Telefon Ab L M
US5475863A (en) 1993-10-04 1995-12-12 Motorola, Inc. Method and apparatus for delivering messages to portable communication units in a radio communication system
ATE271293T1 (de) 1993-11-01 2004-07-15 Qualcomm Inc Verfahren und vorrichtung zur übertragung von digitaldaten mit variabler rate
KR0155784B1 (ko) 1993-12-16 1998-12-15 김광호 영상데이타의 적응형 가변장 부호화/복호화방법
US5511082A (en) 1994-05-10 1996-04-23 General Instrument Corporation Of Delaware Punctured convolutional encoder
KR100209877B1 (ko) 1994-11-26 1999-07-15 윤종용 복수개의 허프만부호테이블을 이용한 가변장부호화장치 및 복호화장치
US5668820A (en) 1995-01-23 1997-09-16 Ericsson Inc. Digital communication system having a punctured convolutional coding system and method
JPH08256266A (ja) 1995-03-17 1996-10-01 Mitsubishi Electric Corp 画像符号化方式
JP3145003B2 (ja) 1995-03-23 2001-03-12 株式会社東芝 直交周波数分割多重伝送方式とその送信装置および受信装置
US5896368A (en) 1995-05-01 1999-04-20 Telefonaktiebolaget Lm Ericsson Multi-code compressed mode DS-CDMA systems and methods
US5883899A (en) 1995-05-01 1999-03-16 Telefonaktiebolaget Lm Ericsson Code-rate increased compressed mode DS-CDMA systems and methods
US5631635A (en) 1995-05-08 1997-05-20 Motorola, Inc. Message/response tracking system and method for a two-way selective call receiving device
FI99252C (fi) 1995-07-03 1997-12-29 Nokia Mobile Phones Ltd Yhdistetty radiosignaalin modulointi- ja monikäyttömenetelmä
ATE221710T1 (de) 1995-10-23 2002-08-15 Nokia Corp Verfahren zur paketdatenübertragung mit hybridem fec/arq-type-ii-verfahren
JP2000508128A (ja) 1995-10-24 2000-06-27 ジェネラル・インスツルメント・コーポレイション マルチレイヤー送信フォーマットの物理的レイヤーを通じた可変長バースト送信
US6571019B1 (en) 1995-10-26 2003-05-27 Hyundai Curitel, Inc Apparatus and method of encoding/decoding a coded block pattern
US5828677A (en) 1996-03-20 1998-10-27 Lucent Technologies Inc. Adaptive hybrid ARQ coding schemes for slow fading channels in mobile radio systems
DE69718687T2 (de) 1996-05-28 2003-05-22 Matsushita Electric Industrial Co., Ltd. Vorrichtung und verfahren zur bildvorhersage und -codierung/ -decodierung.
US5859840A (en) 1996-05-31 1999-01-12 Qualcomm Incorporated Spread spectrum communication system which defines channel groups comprising selected channels that are additional to a primary channel and transmits group messages during call set up
KR100498752B1 (ko) 1996-09-02 2005-11-08 소니 가부시끼 가이샤 비트메트릭스를 사용한 데이터 수신장치 및 방법
US6005622A (en) 1996-09-20 1999-12-21 At&T Corp Video coder providing implicit or explicit prediction for image coding and intra coding of video
US6341144B1 (en) 1996-09-20 2002-01-22 At&T Corp. Video coder providing implicit coefficient prediction and scan adaptation for image coding and intra coding of video
KR100303685B1 (ko) 1996-09-30 2001-09-24 송문섭 영상 예측부호화 장치 및 그 방법
US5983382A (en) 1996-12-31 1999-11-09 Lucent Technologies, Inc. Automatic retransmission query (ARQ) with inner code for generating multiple provisional decodings of a data packet
US5954839A (en) 1997-01-14 1999-09-21 Samsung Electronics Co., Ltd. Error protection method for multimedia data
US5940439A (en) 1997-02-26 1999-08-17 Motorola Inc. Method and apparatus for adaptive rate communication system
US5923650A (en) 1997-04-08 1999-07-13 Qualcomm Incorporated Method and apparatus for reverse link rate scheduling
US5983384A (en) 1997-04-21 1999-11-09 General Electric Company Turbo-coding with staged data transmission and processing
US5867478A (en) 1997-06-20 1999-02-02 Motorola, Inc. Synchronous coherent orthogonal frequency division multiplexing system, method, software and device
TW376655B (en) 1997-07-23 1999-12-11 Matsushita Electric Industrial Co Ltd Method for multi state variable length coding of multi zoned quantized DCT coefficients and apparatus therefor
ES2344299T3 (es) 1997-07-30 2010-08-24 Samsung Electronics Co., Ltd. Metodo y dispositivo para codificacion de canal adaptativo.
US6208663B1 (en) 1997-08-29 2001-03-27 Telefonaktiebolaget Lm Ericsson (Publ) Method and system for block ARQ with reselection of FEC coding and/or modulation
US6138260A (en) 1997-09-04 2000-10-24 Conexant Systems, Inc. Retransmission packet capture system within a wireless multiservice communications environment with turbo decoding
FI104527B (fi) 1997-09-17 2000-02-15 Nokia Mobile Phones Ltd Mukautuva radiolinkki
US6205905B1 (en) 1997-10-17 2001-03-27 Jidosha Kiki Co., Ltd. Brake booster
US6353907B1 (en) 1997-10-29 2002-03-05 At&T Corp. Incremental redundancy radio link protocol
JPH11136180A (ja) 1997-10-31 1999-05-21 Sony Corp データ通信方法、送信装置及びセルラー無線通信システム
US6574211B2 (en) 1997-11-03 2003-06-03 Qualcomm Incorporated Method and apparatus for high rate packet data transmission
US6430722B1 (en) 1998-01-23 2002-08-06 Hughes Electronics Corporation Forward error correction scheme for data channels using universal turbo codes
US6370669B1 (en) 1998-01-23 2002-04-09 Hughes Electronics Corporation Sets of rate-compatible universal turbo codes nearly optimized over various rates and interleaver sizes
EP0978962B1 (en) 1998-02-13 2014-10-22 Thomson Licensing Transmitting method and transmitter
US6317430B1 (en) 1998-02-19 2001-11-13 Lucent Technologies Inc. ARQ protocol support for variable size transmission data unit sizes using a hierarchically structured sequence number approach
US6778558B2 (en) 1998-02-23 2004-08-17 Lucent Technologies Inc. System and method for incremental redundancy transmission in a communication system
FI107665B (fi) 1998-02-25 2001-09-14 Nokia Mobile Phones Ltd Signaalin koodaus
US6201811B1 (en) * 1998-03-24 2001-03-13 Telefonaktiebolaget Lm Ericsson (Publ) Transferring Identifier information in a telecommunications system
PT1072138E (pt) 1998-04-14 2003-01-31 Fraunhofer Ges Forderung Angew Metodo e aparelho para sincronizacao fina da frequencia em sistemas de desmodulacao de portadoras multiplas
US6625133B1 (en) 1998-05-17 2003-09-23 Lucent Technologies Inc. System and method for link and media access control layer transaction initiation procedures
DE19824143A1 (de) 1998-05-29 1999-12-02 Siemens Ag Verfahren zur Datenübertragung und Kommunikationssystem
DE29924886U1 (de) 1998-06-05 2006-06-08 Samsung Electronics Co., Ltd., Suwon Kanalcodiervorrichtung
JP3888597B2 (ja) 1998-06-24 2007-03-07 日本ビクター株式会社 動き補償符号化装置、及び動き補償符号化復号化方法
GB9814960D0 (en) 1998-07-10 1998-09-09 Koninkl Philips Electronics Nv Coding device and communication system using the same
US6359877B1 (en) 1998-07-21 2002-03-19 Telefonaktiebolaget Lm Ericsson (Publ) Method and apparatus for minimizing overhead in a communication system
US6334197B1 (en) 1998-08-17 2001-12-25 Hughes Electronics Corporation Turbo code interleaver with near optimal performance
SG71832A1 (en) 1998-08-24 2000-04-18 Inst Of Microelectronics Method and apparatus for real-time determination of scalable channel coding scheme parameters
KR100377939B1 (ko) 1998-09-01 2003-06-12 삼성전자주식회사 이동통신시스템에서서브프레임전송을위한프레임구성장치및방법
US6320520B1 (en) 1998-09-23 2001-11-20 Digital Fountain Information additive group code generator and decoder for communications systems
EP0991237A1 (en) 1998-09-30 2000-04-05 TELEFONAKTIEBOLAGET L M ERICSSON (publ) Multicarrier communication method with time-frequency differential encoding
US20010056560A1 (en) 1998-10-08 2001-12-27 Farooq Khan Method and system for measurement based automatic retransmission request in a radiocommunication system
US6704898B1 (en) 1998-10-23 2004-03-09 Telefonaktiebolaget Lm Ericsson (Publ) Combined hybrid automatic retransmission request scheme
US6895057B1 (en) 1998-11-03 2005-05-17 Lucent Technologies Inc. System and method for wireless communication supporting link adaptation and incremental redundancy
US6339646B1 (en) 1998-11-03 2002-01-15 Telefonaktiebolaget Lm Ericsson Slotted mode code usage in a cellular communications system
US6865233B1 (en) 1999-02-19 2005-03-08 Telefonaktiebolaget Lm Ericsson (Publ) Method and system for control signalling enabling flexible link adaptation in a radiocommunication system
US6975611B1 (en) 1999-03-03 2005-12-13 Lucent Technologies Inc. Method and device for MAC layer feedback in a packet communication system
US7593380B1 (en) 1999-03-05 2009-09-22 Ipr Licensing, Inc. Variable rate forward error correction for enabling high performance communication
US6785323B1 (en) 1999-11-22 2004-08-31 Ipr Licensing, Inc. Variable rate coding for forward link
DE60040137D1 (de) 1999-03-12 2008-10-16 Qualcomm Inc Verfahren und vorrichtung zur leistungszuteilung auf eine rückwärtsleistungssteuerung eines kommunikationssystems
US6473442B1 (en) 1999-04-12 2002-10-29 Telefonaktiebolaget Lm Ericsson (Publ) Communications system and method for matching and balancing the bit rates of transport channels to the bit rate of a physical channel
US6311306B1 (en) 1999-04-26 2001-10-30 Motorola, Inc. System for error control by subdividing coded information units into subsets reordering and interlacing the subsets, to produce a set of interleaved coded information units
KR100305352B1 (ko) 1999-05-25 2001-09-26 심지섭 연쇄부호를 사용한 적응형 하이브리드 ａｒｑ 방법
FI109072B (fi) 1999-06-16 2002-05-15 Nokia Corp Menetelmä ja järjestely kanavakoodaus- ja lomitusmenettelyn valitsemiseksi eräissä pakettidatayhteyksissä
FR2798542B1 (fr) 1999-09-13 2002-01-18 France Telecom Recepteur a multiplexage par repartition en frequences orthogonales avec estimation iterative de canal et procede correspondant
US6868075B1 (en) 1999-09-28 2005-03-15 Telefonaktiebolaget Lm Ericsson (Publ) Method and apparatus for compressed mode communications over a radio interface
US6308294B1 (en) 1999-11-17 2001-10-23 Motorola, Inc. Adaptive hybrid ARQ using turbo code structure
US6275488B1 (en) 1999-11-17 2001-08-14 Motorola, Inc. Variable rate spread spectrum communication method and apparatus
JP4284813B2 (ja) 2000-02-18 2009-06-24 株式会社デンソー Ｏｆｄｍ用受信装置
US20020159425A1 (en) 2000-03-17 2002-10-31 Mitsuru Uesugi Radio communication apparatus and radio communication method
US6952454B1 (en) 2000-03-22 2005-10-04 Qualcomm, Incorporated Multiplexing of real time services and non-real time services for OFDM systems
US6473467B1 (en) 2000-03-22 2002-10-29 Qualcomm Incorporated Method and apparatus for measuring reporting channel state information in a high efficiency, high performance communications system
JP2001285089A (ja) 2000-03-31 2001-10-12 Matsushita Electric Ind Co Ltd 無線通信装置及び送信電力制御方法
US6654419B1 (en) 2000-04-28 2003-11-25 Sun Microsystems, Inc. Block-based, adaptive, lossless video coder
JP2002009733A (ja) 2000-06-27 2002-01-11 Hitachi Kokusai Electric Inc 直交周波数分割多重変調方式の伝送装置
EP1720277B1 (en) 2000-07-05 2017-09-27 Sony Deutschland Gmbh Pilot pattern design for multiple antennas in an OFDM system
US6701129B1 (en) 2000-09-27 2004-03-02 Nortel Networks Limited Receiver based adaptive modulation scheme
US6947748B2 (en) 2000-12-15 2005-09-20 Adaptix, Inc. OFDMA with adaptive subcarrier-cluster configuration and selective loading
US6765963B2 (en) 2001-01-03 2004-07-20 Nokia Corporation Video decoder architecture and method for using same
US20020122491A1 (en) 2001-01-03 2002-09-05 Marta Karczewicz Video decoder architecture and method for using same
GB2373148A (en) 2001-02-01 2002-09-11 Roke Manor Research Intra symbol differential modulation of a multi-carrier signal
US6961388B2 (en) 2001-02-01 2005-11-01 Qualcomm, Incorporated Coding scheme for a wireless communication system
US6985453B2 (en) 2001-02-15 2006-01-10 Qualcomm Incorporated Method and apparatus for link quality feedback in a wireless communication system
KR100569402B1 (ko) 2001-02-21 2006-04-07 마츠시타 덴끼 산교 가부시키가이샤 통신 시스템에 있어서의 하이브리드 ａｒｑ 전송 방법, 전송 장치 및 이를 구비한 기지국 장치, 통신 단말 장치 및 통신 시스템
EP1391121B1 (en) 2001-03-23 2012-08-15 Nokia Corporation Variable length coding
US6771706B2 (en) 2001-03-23 2004-08-03 Qualcomm Incorporated Method and apparatus for utilizing channel state information in a wireless communication system
US7047016B2 (en) 2001-05-16 2006-05-16 Qualcomm, Incorporated Method and apparatus for allocating uplink resources in a multiple-input multiple-output (MIMO) communication system
DE60127944T2 (de) 2001-06-08 2007-09-06 Sony Deutschland Gmbh Mehrträgersystem mit adaptiver bitweiser verschachtelung
US6983166B2 (en) 2001-08-20 2006-01-03 Qualcomm, Incorporated Power control for a channel with multiple formats in a communication system
JP4171261B2 (ja) 2001-08-27 2008-10-22 松下電器産業株式会社 無線通信装置及び無線通信方法
KR100498922B1 (ko) 2001-08-31 2005-07-04 삼성전자주식회사 이동통신 시스템에서 순방향 채널의 품질정보 송수신방법및 장치
US6856701B2 (en) 2001-09-14 2005-02-15 Nokia Corporation Method and system for context-based adaptive binary arithmetic coding
US7773699B2 (en) 2001-10-17 2010-08-10 Nortel Networks Limited Method and apparatus for channel quality measurements
US7171229B2 (en) 2001-10-31 2007-01-30 Koninklijke Philips Electronics N.V. Method for operating a radio communication system
WO2003043228A1 (en) * 2001-11-16 2003-05-22 Lg Electronics Inc. Method for trasmitting power control information for hs-scch in mobile communication system
EP1313248B1 (en) 2001-11-16 2005-08-31 Matsushita Electric Industrial Co., Ltd. Hybrid ARQ method for packet data transmission
CN101448162B (zh) 2001-12-17 2013-01-02 微软公司 处理视频图像的方法
KR100754552B1 (ko) * 2001-12-28 2007-09-05 삼성전자주식회사 고속 순방향 패킷 접속 방식을 사용하는 통신 시스템에서고속 공통 제어 채널 송수신 장치 및 방법
US7711363B2 (en) 2002-01-08 2010-05-04 Qualcomm Incorporated Method and apparatus for controlling communications of data from multiple base stations to a mobile station in a communication system
US6690307B2 (en) 2002-01-22 2004-02-10 Nokia Corporation Adaptive variable length coding of digital video
GB2386513B (en) 2002-02-07 2004-08-25 Samsung Electronics Co Ltd Apparatus and method for transmitting/receiving serving hs-scch set information in an hsdpa communication system
US7385934B2 (en) 2002-02-07 2008-06-10 Matsushita Electric Industrial Co., Ltd. Radio communication apparatus and transfer rate decision method
US7000173B2 (en) 2002-02-11 2006-02-14 Motorola, Inc. Turbo code based incremental redundancy
US7050759B2 (en) 2002-02-19 2006-05-23 Qualcomm Incorporated Channel quality feedback mechanism and method
US7986672B2 (en) 2002-02-25 2011-07-26 Qualcomm Incorporated Method and apparatus for channel quality feedback in a wireless communication
US7099387B2 (en) 2002-03-22 2006-08-29 Realnetorks, Inc. Context-adaptive VLC video transform coefficients encoding/decoding methods and apparatuses
AU2002315928A1 (en) 2002-04-09 2003-10-23 Nec Australia Pty Ltd Improved signalling scheme for high speed downlink packet access
KR100876765B1 (ko) 2002-05-10 2009-01-07 삼성전자주식회사 이동 통신 시스템에서 데이터 재전송 장치 및 방법
US7551546B2 (en) 2002-06-27 2009-06-23 Nortel Networks Limited Dual-mode shared OFDM methods/transmitters, receivers and systems
US6754475B1 (en) 2002-06-28 2004-06-22 Motorola, Inc. Transmission performance measurement and use thereof
GB2391431A (en) * 2002-07-30 2004-02-04 Fujitsu Ltd Adaptive modulation and coding method
US7301929B2 (en) 2002-08-09 2007-11-27 Spyder Navigations, L.L.C. Method and system for transport block size signaling based on modulation type for HSDPA
JP3629017B2 (ja) * 2002-08-20 2005-03-16 松下電器産業株式会社 アウターループ送信電力制御方法および無線通信装置
US6795584B2 (en) 2002-10-03 2004-09-21 Nokia Corporation Context-based adaptive variable length coding for adaptive block transforms
KR100926707B1 (ko) 2002-11-05 2009-11-17 엘지전자 주식회사 이동통신 시스템의 데이터 통신방법
US6646578B1 (en) 2002-11-22 2003-11-11 Ub Video Inc. Context adaptive variable length decoding system and method
EP1432261A1 (en) 2002-12-20 2004-06-23 Matsushita Electric Industrial Co., Ltd. Receiver specific data manipulation in a communication system
KR100950652B1 (ko) 2003-01-08 2010-04-01 삼성전자주식회사 직교 주파수 분할 다중 전송 방식에서 순방향 링크의 채널 상태 추정 방법
US7688798B2 (en) 2003-02-14 2010-03-30 Nokia Siemens Networks Gmbh & Co. Kg Data transmission method
US7142548B2 (en) 2003-03-06 2006-11-28 Nortel Networks Limited Communicating in a reverse wireless link information relating to buffer status and data rate of a mobile station
US7929921B2 (en) 2003-06-10 2011-04-19 Motorola Mobility, Inc. Diversity control in wireless communications devices and methods
CN100550689C (zh) 2003-08-06 2009-10-14 松下电器产业株式会社 无线通信装置及无线通信方法
KR100689543B1 (ko) 2003-08-26 2007-03-02 삼성전자주식회사 이동통신 시스템에서 상향링크 패킷 전송을 위한 스케쥴링 요청 방법 및 장치
US7733846B2 (en) * 2003-08-26 2010-06-08 Alcatel-Lucent Usa Inc. Method and control channel for uplink signaling in a communication system
US20050048920A1 (en) 2003-08-26 2005-03-03 Jung-Tao Liu Method of control signaling in wireless communications
ATE506822T1 (de) * 2003-09-23 2011-05-15 Panasonic Corp Protokolkontextübertragung in einem mobilfunkkommunikationsystem
DE10344765A1 (de) 2003-09-26 2005-04-14 Siemens Ag Verfahren zum Übertragen von Kontrolldaten
US7680094B2 (en) 2003-09-29 2010-03-16 Alcatel-Lucent Usa Inc. Method of aligning physical channels for uplink transmission
KR100566274B1 (ko) 2003-11-20 2006-03-30 삼성전자주식회사 직교주파수분할다중 시스템에서 부반송파 할당 장치 및방법
US7684568B2 (en) * 2003-11-24 2010-03-23 Intellon Corporation Encrypting data in a communication network
KR100946923B1 (ko) 2004-03-12 2010-03-09 삼성전자주식회사 직교 주파수 분할 다중 방식을 사용하는 통신 시스템에서 채널 품질 정보의 송수신 장치 및 방법, 그리고 그에 따른 시스템
JP2005276292A (ja) 2004-03-24 2005-10-06 Fuji Photo Film Co Ltd 磁気転写用マスター担体および磁気転写方法並びに磁気記録媒体
US7388848B2 (en) * 2004-03-26 2008-06-17 Spyder Navigations L.L.C. Method and apparatus for transport format signaling with HARQ
KR100646799B1 (ko) * 2004-05-06 2006-11-24 삼성전자주식회사 이동통신 시스템에서 전송채널들의 레이트 매칭 파라미터 결정 방법 및 장치
KR100819256B1 (ko) 2004-05-06 2008-04-02 삼성전자주식회사 향상된 상향링크 전용 채널을 통해 시그널링 정보를전송하기 위한 전력의 설정 방법 및 장치
EP1617606A1 (en) 2004-07-16 2006-01-18 Matsushita Electric Industrial Co., Ltd. Scheduling mode switching for uplink transmissions
US7885245B2 (en) 2004-07-19 2011-02-08 Interdigital Technology Corporation Method and apparatus for enhanced uplink multiplexing
US7876848B2 (en) 2004-07-27 2011-01-25 Samsung Electronics Co., Ltd. Apparatus and method for transmitting a data stream in a wireless communication system with multiple antennas
US7864659B2 (en) 2004-08-02 2011-01-04 Interdigital Technology Corporation Quality control scheme for multiple-input multiple-output (MIMO) orthogonal frequency division multiplexing (OFDM) systems
ES2327008T3 (es) 2004-08-31 2009-10-22 Panasonic Corporation Control eficiente del rot durante transferencia blanda.
WO2006030019A2 (en) 2004-09-15 2006-03-23 Siemens Aktiengesellschaft Decoding method
US9084199B2 (en) 2004-09-30 2015-07-14 Alcatel Lucent Utilization of overhead channel quality metrics in a cellular network
KR100880986B1 (ko) * 2004-11-09 2009-02-03 삼성전자주식회사 이동통신 시스템에서 상향링크 패킷 데이터 서비스의 제어정보 송수신 방법 및 장치
US8693383B2 (en) 2005-03-29 2014-04-08 Qualcomm Incorporated Method and apparatus for high rate data transmission in wireless communication
US9184870B2 (en) 2005-04-01 2015-11-10 Qualcomm Incorporated Systems and methods for control channel signaling
JP4455389B2 (ja) 2005-04-01 2010-04-21 株式会社エヌ・ティ・ティ・ドコモ 無線通信装置及び無線通信方法
US7499474B2 (en) 2005-04-13 2009-03-03 Nokia Corporation Efficient HARQ control and channel quality feedback reporting for multicarrier systems
US7961700B2 (en) 2005-04-28 2011-06-14 Qualcomm Incorporated Multi-carrier operation in data transmission systems
KR100724949B1 (ko) 2005-05-03 2007-06-04 삼성전자주식회사 주파수 분할 다중접속 기반 무선통신 시스템에서 데이터와제어 정보의 다중화 방법 및 장치
US8634432B2 (en) 2005-05-06 2014-01-21 Samsung Electronics Co., Ltd. System and method for subcarrier allocation in a multicarrier wireless network
US7457588B2 (en) 2005-08-01 2008-11-25 Motorola, Inc. Channel quality indicator for time, frequency and spatial channel in terrestrial radio access network
US8229448B2 (en) 2005-08-01 2012-07-24 Samsung Electronics Co., Ltd. Apparatus and method for adaptive channel quality feedback in a multicarrier wireless network
US8073068B2 (en) 2005-08-22 2011-12-06 Qualcomm Incorporated Selective virtual antenna transmission
EP1932148A1 (en) 2005-09-09 2008-06-18 Telefonaktiebolaget LM Ericsson (publ) Method and apapratus for sending control information in a communications network
US20070071145A1 (en) 2005-09-23 2007-03-29 Yona Perets Method and apparatus to correct channel quality indicator estimation
US8489128B2 (en) 2005-10-31 2013-07-16 Qualcomm Incorporated Efficient transmission on a shared data channel for wireless communication
JP2007135021A (ja) 2005-11-11 2007-05-31 Hitachi Communication Technologies Ltd マルチキャリア通信における符号化信号配置方法及び通信装置
KR100678156B1 (ko) 2005-12-12 2007-02-02 삼성전자주식회사 무선 패킷 데이터 송신기 및 수신기와 송신 및 수신방법
JP4807497B2 (ja) 2005-12-14 2011-11-02 日本電気株式会社 複数の送信機を制御するための方法およびシステム
WO2007078146A1 (en) 2006-01-06 2007-07-12 Samsung Electronics Co., Ltd. Method and apparatus for transmitting/receiving uplink signaling information in a single carrier fdma system
DK3007509T3 (en) 2006-02-03 2017-04-24 Guangdong Oppo Mobile Telecommunications Corp Ltd UPLINK RESOURCE ALLOCATION IN A MOBILE COMMUNICATION SYSTEM
US7934137B2 (en) 2006-02-06 2011-04-26 Qualcomm Incorporated Message remapping and encoding
US8116267B2 (en) 2006-02-09 2012-02-14 Samsung Electronics Co., Ltd. Method and system for scheduling users based on user-determined ranks in a MIMO system
US7668188B2 (en) 2006-02-14 2010-02-23 Broadcom Corporation Method and system for HSDPA bit level processor engine
WO2007101041A1 (en) * 2006-02-22 2007-09-07 Qualcomm Incorporated Method and apparatus for sending signaling information via channel ids
WO2007100547A2 (en) 2006-02-24 2007-09-07 Interdigital Technology Corporation Wireless communication method and apparatus for selecting between transmission of short-version and full-version uplink scheduling requests
EP2262341B1 (en) 2006-03-07 2016-11-02 Panasonic Corporation Overhead reduction of uplink control signaling in a mobile communication system
US9130791B2 (en) 2006-03-20 2015-09-08 Qualcomm Incorporated Uplink channel estimation using a signaling channel
US8014455B2 (en) 2006-03-27 2011-09-06 Qualcomm Incorporated Feedback of differentially encoded channel state information for multiple-input multiple-output (MIMO) and subband scheduling in a wireless communication system
US8363606B2 (en) 2006-09-05 2013-01-29 Qualcomm Incorporated Method and apparatus for data and control multiplexing
US8102896B2 (en) 2006-10-04 2012-01-24 Nokia Corporation Method and apparatus for multiplexing control and data channel
KR100959565B1 (ko) 2006-10-27 2010-05-27 삼성전자주식회사 다중 홉 릴레이 방식을 사용하는 광대역 무선 접속 통신 시스템에서 중계국 프레임 제어 메시지 구성 장치 및 방법
US8027407B2 (en) * 2006-11-06 2011-09-27 Ntt Docomo, Inc. Method and apparatus for asynchronous space-time coded transmission from multiple base stations over wireless radio networks
EP1944896A1 (en) 2007-01-09 2008-07-16 Matsushita Electric Industrial Co., Ltd. Configuration of control channels in a mobile communication system
US8223854B2 (en) 2007-01-10 2012-07-17 Motorola Mobility, Inc. Method and apparatus for transmission of uplink control signaling and user data in a single carrier orthogonal frequency division multiplexing communication system
US20080200196A1 (en) 2007-02-19 2008-08-21 Tarik Muharemovic Transmission of prioritized information in the proximity of reference signals
WO2008134773A1 (en) 2007-05-01 2008-11-06 Interdigital Technology Corporation Method and apparatus for reducing modulation, coding and transport block information signaling overhead
US7885176B2 (en) 2007-06-01 2011-02-08 Samsung Electronics Co., Ltd. Methods and apparatus for mapping modulation symbols to resources in OFDM systems
US8331328B2 (en) 2007-06-08 2012-12-11 Samsung Electronic Co., Ltd Control and data signaling in SC-FDMA communication systems
US20090034461A1 (en) 2007-06-18 2009-02-05 Interdigital Technology Corporation Multiple input multiple output (mimo) mode optimization for low data rates services
US8559457B2 (en) * 2007-06-18 2013-10-15 Nokia Siemens Networks Oy Method for dynamic interpretation of transport block size
US8467367B2 (en) 2007-08-06 2013-06-18 Qualcomm Incorporated Multiplexing and transmission of traffic data and control information in a wireless communication system
ES2373240T3 (es) 2007-12-20 2012-02-01 Panasonic Corporation Señalización de canal de control usando un campo de señalización común para el formato de transporte y la versión de redundancia.
JP6122855B2 (ja) 2011-09-30 2017-04-26 インターデイジタル パテント ホールディングス インコーポレイテッド 縮小されたチャネル帯域幅を使用するデバイス通信

Non-Patent Citations (2)

* Cited by examiner, † Cited by third party
Title
3GPP R1-063322 *
3GPP R1-073870 *

Also Published As

Publication number Publication date
JP5532463B2 (ja) 2014-06-25
JP5342563B2 (ja) 2013-11-13
US9295053B2 (en) 2016-03-22
EP2383920A3 (en) 2012-05-16
EP4109796A1 (en) 2022-12-28
KR20210102996A (ko) 2021-08-20
BRPI0819508A2 (pt) 2015-05-26
KR102447737B1 (ko) 2022-09-28
KR20100096254A (ko) 2010-09-01
JP2011259489A (ja) 2011-12-22
PL2501070T3 (pl) 2018-01-31
AU2008340731A1 (en) 2009-07-02
KR20160030579A (ko) 2016-03-18
JP4897105B2 (ja) 2012-03-14
KR20150028364A (ko) 2015-03-13
JP2011507424A (ja) 2011-03-03
EP2383920A2 (en) 2011-11-02
EP2223453A1 (en) 2010-09-01
US20160165593A1 (en) 2016-06-09
EP2223453B1 (en) 2012-08-01
EP2073419B1 (en) 2011-10-26
CN101919194B (zh) 2013-06-05
EP2501070B1 (en) 2017-08-02
BRPI0819508B1 (pt) 2020-04-07
US10772082B2 (en) 2020-09-08
AU2008340731A2 (en) 2010-08-19
WO2009080290A1 (en) 2009-07-02
RU2495529C1 (ru) 2013-10-10
US8948117B2 (en) 2015-02-03
KR101553088B1 (ko) 2015-09-14
CN103259624A (zh) 2013-08-21
EP2073419A1 (en) 2009-06-24
ES2373240T3 (es) 2012-02-01
KR101699848B1 (ko) 2017-01-25
US20130128849A1 (en) 2013-05-23
KR101949619B1 (ko) 2019-02-18
EP2383920B1 (en) 2014-07-30
KR20170012575A (ko) 2017-02-02
US20100309870A1 (en) 2010-12-09
RU2473175C2 (ru) 2013-01-20
US20200221454A1 (en) 2020-07-09
EP2501070A3 (en) 2014-03-19
ES2637366T3 (es) 2017-10-13
ES2927338T3 (es) 2022-11-04
SG174812A1 (en) 2011-10-28
ES2389145T3 (es) 2012-10-23
US20230014403A1 (en) 2023-01-19
EP2501070A2 (en) 2012-09-19
HUE060731T2 (hu) 2023-04-28
KR102290242B1 (ko) 2021-08-23
US8385284B2 (en) 2013-02-26
CN103259624B (zh) 2016-06-08
JP2013232941A (ja) 2013-11-14
KR102083376B1 (ko) 2020-03-03
KR20180128519A (ko) 2018-12-03
EP3255828B1 (en) 2022-08-17
US11477767B2 (en) 2022-10-18
US20150139158A1 (en) 2015-05-21
KR101600383B1 (ko) 2016-03-15
AU2008340731B2 (en) 2012-10-18
KR20220134662A (ko) 2022-10-05
ES2519766T3 (es) 2014-11-07
RU2010130186A (ru) 2012-01-27
KR102155143B1 (ko) 2020-09-11
EP3255828A1 (en) 2017-12-13
KR102545624B1 (ko) 2023-06-20
MY152015A (en) 2014-08-15
PL3255828T3 (pl) 2023-01-02
KR20200108104A (ko) 2020-09-16
CN101919194A (zh) 2010-12-15

Similar Documents

Publication Publication Date Title
KR102083376B1 (ko) 전송 포맷 및 리던던시 버전용 공통 시그널링 필드를 이용하는 제어 시그널링
AU2021286357A1 (en) Control channel signaling using a common signaling field for transport format and redundancy version
AU2019279944B2 (en) Control channel signaling using a common signaling field for transport format and redundancy version
HK1248418A1 (en) Control channel signaling using a common signaling field for transport format and redundancy version

Legal Events

Date Code Title Description
A107 Divisional application of patent
PA0104 Divisional application for international application

St.27 status event code: A-0-1-A10-A18-div-PA0104

St.27 status event code: A-0-1-A10-A16-div-PA0104

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

A201 Request for examination
PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

A107 Divisional application of patent
GRNT Written decision to grant
PA0104 Divisional application for international application

St.27 status event code: A-0-1-A10-A18-div-PA0104

St.27 status event code: A-0-1-A10-A16-div-PA0104

PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U12-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 6

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-4-4-U10-U11-OTH-PR1001 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 6
