RU57787U1 - Фрикционная петля для открывающихся наружу окон

Info

Publication number: RU57787U1
Application number: RU2006121223/22U
Authority: RU
Inventors: Равиль Сагитович Файрузов
Original assignee: Общество с ограниченной ответственностью "Сатурн"
Priority date: 2006-06-14
Filing date: 2006-06-14
Publication date: 2006-10-27

Abstract

Полезная модель относится к строительству, может быть использована в окнах с откидывающимися створками и предназначена для осуществления естественной вентиляции путем открывания верхнеподвесных окон наружу. Фрикционная петля для открывающихся наружу окон выполнена в виде консольно-рычажного механизма, содержащего направляющую 1 Сообразного сечения, планку 2, опорный рычаг 3, промежуточный рычаг 4 и дополнительный рычаг 5. Направляющая 1 и планка 2 неподвижно закреплены соответственно на раме и створке окна. В нижней части направляющей 1 выполнен участок 6 с выштамповками и установлен упор 7, а в верхней части с возможностью возвратно-поступательного перемещения установлен ползун 8 П-образного сечения и жестко закреплен фиксирующий наконечник 9. На участке 6 шарнирно закреплен конец опорного рычага 3, а на ползуне 8 шарнирно закреплены концы промежуточного и дополнительного рычагов 4 и 5 соответственно. Другие концы опорного рычага 3 и дополнительного рычага 5 шарнирно закреплены на планке 2, а противоположный конец промежуточного рычага 4 шарнирно соединен с опорным рычагом 3. Внутри ползуна 8 размещена прокладка 10 с образованием зазора между торцами боковых стенок ползуна 8 и направляющей 1. В центральной части ползуна 8 и прокладки 10 выполнено отверстие под регулировочный винт 11, причем отверстие в прокладке 10-глухое. Симметрично относительно центрального отверстия на ползуне 8 и прокладке 10 выполнены два сквозных отверстия под шарниры 12 промежуточного и дополнительного рычагов 4 и 5. Планка 2 снабжена фиксирующим язычком 13, закрепленным на ее верхнем конце. В местах шарнирных соединений рычагов 3, 4 и 5 установлены шайбы 14. Создана надежная конструкция фрикционной петли с высокими эксплуатационными качествами, позволяющими за счет регулировки тормозного усилия петли регулировать промежуточный угол открывания створки. 5 ил.

Description

Полезная модель относится к строительству, может быть использована в окнах с откидывающимися створками и предназначена для осуществления естественной вентиляции путем открывания верхнеподвесных окон наружу.

Известно устройство для откидывания оконной створки, включающее толкательные штанги, размещенные по периметру в профильном пазу с нависающими краями, и отклоняющую штангу, шарнирно закрепленную одной стороной на петле створки, а другой - на опорном неподвижном элементе, установленном на створке (патент СССР №632308, Мкл² Е 06 В 3/50, опубл. 05.11.78).

Наиболее близким по совокупности существенных признаков к заявляемому техническому решению является усовершенствованное окно, в котором оконный переплет имеет возможность вращения относительно рамы с помощью консольно-рычажного механизма, содержащего опорный рычаг, один конец которого шарнирно связан со створкой окна, а другой конец снабжен втулкой и установлен в канавке рамы с возможностью поворота и возвратно-поступательного перемещения, промежуточный рычаг, один конец которого шарнирно соединен с опорным рычагом, а другой - с рамой окна и фиксирующий элемент, кроме того, в раме выполнена дополнительная канавка, параллельная канавке опорного рычага, концы которой продолжаются в поперечном направлении и открыты в окружающее пространство, в дополнительной канавке перемещается направляющая втулка, обеспечивающая фиксацию створки с помощью фиксирующего элемента (патент РФ №2144974, МПК7 Е 06 В 3/40, опубл. 27.01.00).

Недостатками известного технического решения являются невысокая надежность конструкции, а также низкие эксплутационные характеристики.

Была поставлена задача: создать надежную конструкцию с высокими эксплуатационными качествами, позволяющими за счет регулировки

тормозного усилия петли регулировать промежуточный угол открывания створки.

Поставленная задача решается за счет того, что фрикционная петля для открывающихся наружу окон, выполненная в виде консольно-рычажного механизма, содержащего опорный рычаг, один конец которого шарнирно связан со створкой окна, а другой с возможностью поворота соединен с рамой окна, промежуточный рычаг, один конец которого шарнирно соединен с опорным рычагом, а другой - с рамой окна с возможностью направленного перемещения, и фиксирующий элемент, дополнительно снабжена направляющей С-образного сечения и планкой, неподвижно закрепленными соответственно на раме и створке, и дополнительным рычагом, в нижней части направляющей выполнен участок с выштамповками и установлен упор, а в верхней части с возможностью возвратно-поступательного перемещения установлен ползун П-образного сечения и жестко закреплен фиксирующий наконечник, на участке с выштамповками и ползуне шарнирно закреплены концы опорного рычага, промежуточного и дополнительного рычагов соответственно, другие концы опорного и дополнительного рычагов шарнирно закреплены на планке, при этом внутри ползуна размещена прокладка с образованием зазора между торцами боковых стенок ползуна и направляющей, на ползуне и прокладке выполнено центральное отверстие под регулировочный винт, причем, отверстие в прокладке - глухое, и расположенные симметрично относительно центрального отверстия два сквозных отверстия под шарниры промежуточного и дополнительного рычагов, кроме того, верхний конец планки снабжен фиксирующим язычком, а в местах шарнирных соединений установлены шайбы.

Выполнение петли с направляющей С-образного сечения и планкой, неподвижно закрепленными соответственно на раме и створке, и дополнительным рычагом, а также то, что в нижней части направляющей выполнен участок с выштамповками и установлен упор, а в верхней части с возможностью возвратно-поступательного перемещения установлен ползун П-образного сечения и жестко закреплен фиксирующий наконечник, на

участке с выштамповками и ползуне шарнирно закреплены концы опорного рычага, промежуточного и дополнительного рычагов соответственно, другие концы опорного и дополнительного рычагов шарнирно закреплены на планке, позволяет повысить надежность конструкции.

Размещение внутри ползуна прокладки с образованием зазора между торцами боковых стенок ползуна и направляющей, выполнение в центральной части ползуна и прокладки отверстия под регулировочный винт, причем отверстие в прокладке - глухое, и расположенных симметрично относительно центрального отверстия двух сквозных отверстий под шарниры промежуточного и дополнительного рычагов, а также установка в местах шарнирных соединений шайб позволяет регулировать тормозное усилие за счет увеличения силы трения между прокладкой и направляющей, что обеспечивает плавность движения створки и ее фиксацию при любом промежуточном угле открывания, т.о. повысить эксплуатационные качества окна.

Проведенный анализ уровня техники, включающий поиск по патентным и научно-техническим источникам информации, позволил установить, что аналог, характеризующийся признаками, тождественными всем существенным признакам заявленного технического решения, не обнаружен. На основании вышеизложенного можно сделать вывод, что заявляемое техническое решение соответствует критерию «новизна». Заявляемое техническое решение поясняется чертежами:

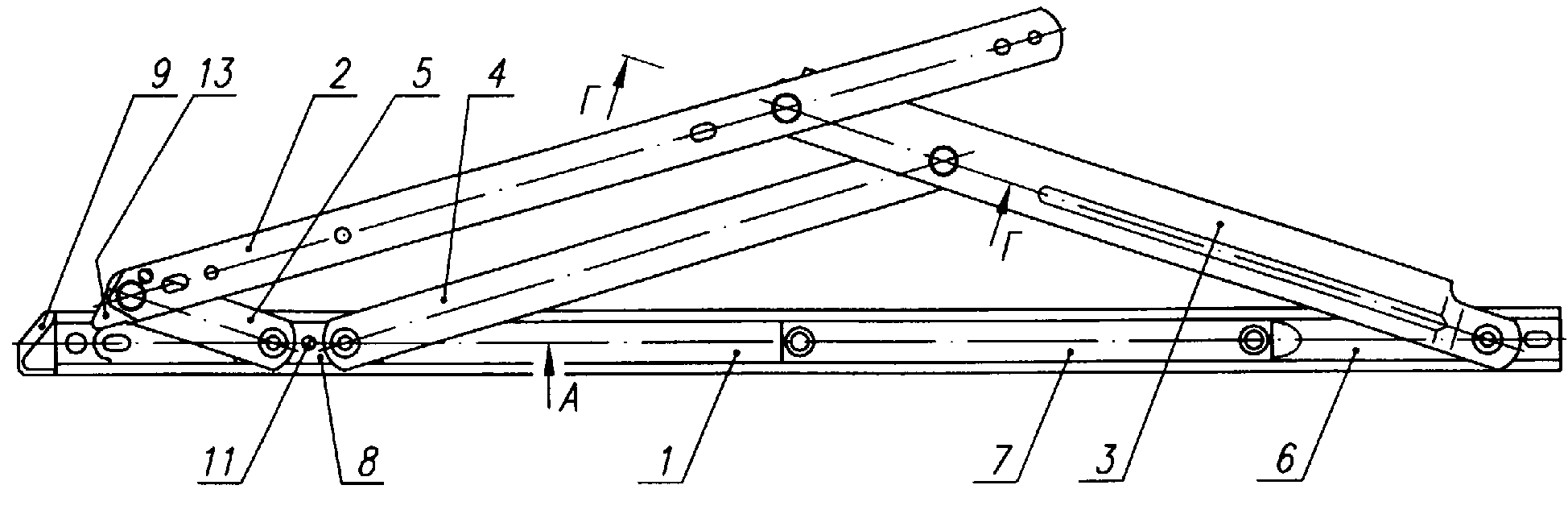

фиг.1 - фрикционная петля для открывающихся наружу окон, общий вид;

фиг.2 - сечение А-А на фиг.1 (увеличено 2:1);

фиг.3 - сечение Б-Б на фиг.1 (увеличено 2:1);

фиг.4 - сечение В-В на фиг.1 (увеличено 2:1);

фиг.5 - сечение Г-Г на фиг.1 (увеличено 2:1, повернуто). Фрикционная петля для открывающихся наружу окон выполнена в виде консольно-рычажного механизма, содержащего направляющую 1 С-образного

сечения, планку 2, опорный рычаг 3, промежуточный рычаг 4 и дополнительный рычаг 5.

Направляющая 1 и планка 2 неподвижно закреплены соответственно на раме и створке окна.

В нижней части направляющей 1 выполнен участок 6 с выштамповками и установлен упор 7, а в верхней части с возможностью возвратно-поступательного перемещения установлен ползун 8 П-образного сечения и жестко закреплен фиксирующий наконечник 9.

На участке 6 шарнирно закреплен конец опорного рычага 3, а на ползуне 8 шарнирно закреплены концы промежуточного и дополнительного рычагов 4 и 5 соответственно. Другие концы опорного рычага 3 и дополнительного рычага 5 шарнирно закреплены на планке 2, а противоположный конец промежуточного рычага 4 шарнирно соединен с опорным рычагом 3.

Внутри ползуна 8 размещена прокладка 10 с образованием зазора между торцами боковых стенок ползуна 8 и направляющей 1. В центральной части ползуна 8 и прокладки 10 выполнено отверстие под регулировочный винт 11, причем отверстие в прокладке 10 - глухое. Симметрично относительно центрального отверстия на ползуне 8 и прокладке 10 выполнены два сквозных отверстия под шарниры 12 промежуточного и дополнительного рычагов 4 и 5.

Планка 2 снабжена фиксирующим язычком 13, закрепленным на ее верхнем конце.

В местах шарнирных соединений рычагов 3, 4 и 5 установлены шайбы 14.

Фрикционные петли устанавливают справой и левой стороны окна между двумя параллельными поверхностями в зазоре между фальцами рамы и створки, при этом верхние части петель должны быть установлены на расстоянии около двух миллиметров от верхних углов рамы. Петли фиксируют винтами М5 с цилиндрическими головками, которые должны вкручиваться в резьбовые вставки или вкладыши на глубину резьбы не менее

6 мм. При открывании окна планка 2 со створкой движется по сложной траектории благодаря рычагам 3, 4, 5. При этом рычаг 3 поворачивается вокруг оси шарнира, соединяющего его с участком 6, а ползун 8 смещается по направляющей 1 вниз до упора 7. Шайбы 14, а также прокладка 10 работают в качестве фрикционов и обеспечивают плавность движения. При закрывании створки язычок 13 входит в фиксирующий наконечник 9, чем обеспечивается прижим створки к раме.

Для обеспечения надежной фиксации створки при любом угле открывания регулируют тормозное усилие следующим образом. При затягивании регулировочного винта 11 он давит на прокладку 10, вследствие чего увеличивается сила трения между прокладкой 10 и направляющей 1, а поскольку прокладка 10 закреплена на ползуне 8, то увеличивается усилие при раскрывании (закрывании) створки окна. При достаточном усилии открывания (закрывания) створку окна можно оставлять открытой не только в конечном положении, но и при любом угле открывания.

Заявляемое техническое решение позволяет создать надежную конструкцию фрикционной петли с высокими эксплуатационными качествами, предназначенную для осуществления естественной вентиляции путем открывания верхнеподвесных окон наружу.

Заявляемая фрикционная петля для открывающихся наружу окон соответствует требованию промышленной применимости и может быть выполнена на стандартном технологическом оборудовании с использованием современных материалов и технологий.

Claims

Фрикционная петля для открывающихся наружу окон, выполненная в виде консольно-рычажного механизма, содержащего опорный рычаг, один конец которого шарнирно связан со створкой окна, а другой с возможностью поворота соединен с рамой окна, промежуточный рычаг, один конец которого шарнирно соединен с опорным рычагом, а другой - с рамой окна, и фиксирующий элемент, отличающаяся тем, что петля дополнительно снабжена направляющей С-образного сечения и планкой, неподвижно закрепленными соответственно на раме и створке, и дополнительным рычагом, в нижней части направляющей выполнен участок с выштамповками и установлен упор, а в верхней части с возможностью возвратно-поступательного перемещения установлен ползун П-образного сечения и жестко закреплен фиксирующий наконечник, на участке с выштамповками и ползуне шарнирно закреплены концы опорного рычага, промежуточного и дополнительного рычагов соответственно, другие концы опорного и дополнительного рычагов шарнирно закреплены на планке, при этом внутри ползуна размещена прокладка с образованием зазора между торцами боковых стенок ползуна и направляющей, на ползуне и прокладке выполнено центральное отверстие под регулировочный винт, причем отверстие в прокладке глухое, и расположенные симметрично относительно центрального отверстия два сквозных отверстия под шарниры промежуточного и дополнительного рычагов, кроме того, верхний конец планки снабжен фиксирующим язычком, а в местах шарнирных соединений установлены шайбы.
