WO1999058100A1 - Kosmetisches mittel - Google Patents

Kosmetisches mittel Download PDF

Info

Publication number
WO1999058100A1
WO1999058100A1 PCT/EP1999/003295 EP9903295W WO9958100A1 WO 1999058100 A1 WO1999058100 A1 WO 1999058100A1 EP 9903295 W EP9903295 W EP 9903295W WO 9958100 A1 WO9958100 A1 WO 9958100A1
Authority
WO
WIPO (PCT)
Prior art keywords
weight
water
polymer
acid
hair
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/EP1999/003295
Other languages
English (en)
French (fr)
Inventor
Son Nguyen Kim
Axel Sanner
Volker Schehlmann
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
BASF SE
Original Assignee
BASF SE
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by BASF SE filed Critical BASF SE
Priority to JP2000547952A priority Critical patent/JP4250336B2/ja
Priority to DE59910456T priority patent/DE59910456D1/de
Priority to US09/674,534 priority patent/US6579517B1/en
Priority to AT99923589T priority patent/ATE275380T1/de
Priority to EP99923589A priority patent/EP1077669B1/de
Publication of WO1999058100A1 publication Critical patent/WO1999058100A1/de
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61Q—SPECIFIC USE OF COSMETICS OR SIMILAR TOILETRY PREPARATIONS
    • A61Q5/00—Preparations for care of the hair
    • A61Q5/06—Preparations for styling the hair, e.g. by temporary shaping or colouring
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K8/00—Cosmetics or similar toiletry preparations
    • A61K8/18—Cosmetics or similar toiletry preparations characterised by the composition
    • A61K8/72—Cosmetics or similar toiletry preparations characterised by the composition containing organic macromolecular compounds
    • A61K8/84—Cosmetics or similar toiletry preparations characterised by the composition containing organic macromolecular compounds obtained by reactions otherwise than those involving only carbon-carbon unsaturated bonds
    • A61K8/87—Polyurethanes

Definitions

  • the present invention relates to a cosmetic composition which contains at least one crosslinked, water-soluble or water-dispersible polyurethane composed of at least one polyurethane prepolymer with terminal isocyanate groups and at least one polymer with groups reactive towards isocyanate groups.
  • polymers with film-forming properties are used to strengthen, improve the structure and shape the hair.
  • These hair treatment compositions generally contain a solution of the film former in an alcohol or a mixture of alcohol and water.
  • Hair fixatives are generally sprayed onto the hair in the form of aqueous alcoholic solutions. After the solvent has evaporated, the hair is held in the desired shape by the remaining polymer at the points of mutual contact.
  • the polymers should on the one hand be so hydrophilic that they can be washed out of the hair, but on the other hand they should be hydrophobic so that the hair treated with the polymers maintain their shape even in high air humidity and do not stick together.
  • hair treatment agents Another current requirement for hair treatment agents is to give the hair a natural look and shine, e.g. B. even if it is by nature particularly strong and / or dark hair.
  • EP-A-017 122 describes the use of polysiloxane-ammonium derivatives in shampoos and hair treatment compositions to improve the combability, softness and fullness of the hair.
  • EP-A-729 742 describes hair treatment agents based on A) an amino-modified silicone terpolymer and B) at least one cationic, silicone-free conditioning agent based on a quaternary ammonium salt.
  • EP-A-408 311 describes the use of copolymers with units of a) ethylenically unsaturated, hydrophilic monomers and b) ethylenically unsaturated monomers with polysiloxane groups in hair care products.
  • EP-A-412 704 describes a hair care product based on a graft copolymer which has monovalent siloxane polymer units on a backbone based on a vinyl polymer. After drying, the polymer breaks down into a discontinuous, silicone-containing phase and a continuous, silicone-free phase.
  • WO 93/03703 describes a hairspray composition
  • a hairspray composition comprising: a) 0.1 to 2% by weight of a surfactant, b) 0.5 to 15% by weight of an ionic resin with a number average molecular weight of at least 300,000 and c) a liquid carrier.
  • the ionic resin comprises silicone-containing monomers, the resin disintegrating into a discontinuous, silicone-containing phase and a silicone-free continuous phase after drying.
  • EP-A-362 860 describes alcohol-modified silicone ester derivatives and cosmetic compositions containing them.
  • ester groups bonded to the polymer backbone are saponified by heating with a strong base for 30 to 60 minutes.
  • this does not only saponify the ester groups of the carboxylic acid ester component, but also saponify the ester groups contained in the polyurethane chain.
  • the polyurethane chain is thus split and the molecular weight of the polyurethanes is drastically reduced.
  • An application of the polyurethanes in hair sprays is mentioned. In practice, however, the films obtained with these polyurethanes cannot be used for hair cosmetics because they are either water-insoluble or have too low a molecular weight and therefore inadequate setting action.
  • Hair setting polymers based on these polyurethanes are in need of improvement in terms of elasticity and generally do not have a pleasant handle without the addition of additives.
  • DE-A-42 41 118 describes the use of uncrosslinked cationic polyurethanes and polyureas as auxiliaries in cosmetic and pharmaceutical preparations.
  • EP-A-619 111 describes the use of polyurethanes based on organic diisocyanates, diols and 2,2-hydroxymethyl-substituted carboxylates of the formula CH 2 OH
  • A represents a hydrogen atom or a C 1 -C 2 -alkyl group
  • hair fixatives At least some of the carboxylic acid groups are neutralized with an organic or inorganic base. Films based on these polyurethanes are soft and sticky and the hair setting agents based on them are in need of improvement.
  • polyurethanes described in the last-mentioned publications can only partially meet the requirements for hair setting polymers.
  • the desired smoothness of the hair in all of the above-mentioned products based on polyurethane is in need of improvement.
  • EP-A-636 361 describes a cosmetic composition which, in a cosmetically compatible carrier, comprises at least one pseudolatex based on a polycondensate, which comprises at least one polysiloxane unit and at least one polyurethane and / or polyurea unit with anionic or cationic groups.
  • Crosslinked, water-soluble or water-dispersible polyurethanes are not described.
  • WO 97/25021 has a comparable disclosure content.
  • These cosmetic agents are suitable, inter alia, for the treatment of keratinous materials. However, the washability of these film formers is unsatisfactory. In addition, due to the high proportion of siloxane, they do not have the setting effect required for a hair polymer.
  • A represents a cosmetically acceptable aliphatic, cycloaliphatic or aromatic radical, which may have siloxane and / or fluorine-containing units, X represents a carboxylate, sulfonate, phosphate or phosphonate group;
  • B is a cosmetically acceptable amine base which can have siloxane and / or fluorine-containing units;
  • n 1 to 30;
  • m means the valence of the amine B.
  • Hairspray formulations based on these siloxane-containing salts, a non-siloxane-containing hair-setting polymer and a silicone oil result in films that are light, e.g. B. be removed from the hair surface by mechanical stress.
  • the strengthening effect of these formulations is therefore in need of improvement.
  • EP-A-492 657 describes a cosmetic agent for use in skin and hair care products which contains a linear polysiloxane-polyoxyalkylene block copolymer as a repeating unit.
  • Cross-linked, water-soluble or water-dispersible polyurethanes based on a siloxane-containing or siloxane-free polyurethane prepolymer are not described in this document.
  • EP-A-277 816 describes polydimethylsiloxanes with two hydroxyl groups on one chain end and a trimethylsilyl group on the other, of the general formula
  • R stands for hydrogen, methyl or ethyl and n stands for a value from 0 to 4,000, as well as polyurethanes modified therewith.
  • R stands for hydrogen, methyl or ethyl and n stands for a value from 0 to 4,000, as well as polyurethanes modified therewith.
  • These are exclusively modified polyurethanes of the type of a "graft copolymer” with siloxane-containing side chains and a polyurethane backbone obtained. The use of these modified polyurethanes in hair cosmetics is not described.
  • EP-A-0 389 386 describes linear diorganopolysiloxane-polyester block copolymers with built-in urethane units which are suitable for the controlled release of pharmaceutical preparations.
  • EP-A-0 687 459 describes hair treatment compositions based on an aqueous polymer dispersion which can be obtained by radical graft copolymerization of a monoethylenically unsaturated siloxane macromonomer and at least one polyurethane and / or polyurea copolymer.
  • Crosslinked polyurethanes from polyurethane prepolymers with terminal isocyanate groups and polymers with groups reactive toward isocyanate groups are not described in this document.
  • EP-A-0 773 246 describes water-soluble or water-dispersible graft polymers
  • the object of the present invention is to provide new cosmetic compositions, in particular hair treatment compositions based on polyurethane, which on the one hand can be used as hair setting agents and on the other hand also have good washability (redispersibility). They should preferably give the hair smoothness and smoothness.
  • cosmetic agents which contain at least one crosslinked, water-soluble or water-dispersible polyurethane which comprises the reaction product from at least one polyurethane prepolymer with terminal isocyanate groups and from at least one polymer with groups reactive toward isocyanate groups, at least one of the components containing a siloxane group.
  • the present invention therefore relates to a cosmetic composition
  • a cosmetic composition comprising at least one crosslinked, water-soluble or water-dispersible polyurethane
  • components A) and / or B) is soluble or dispersible in water and at least one of components A) and / or B) contains at least one siloxane group
  • Component A) is preferably a polyurethane prepolymer
  • Component a) is preferably diols, diamines, amino alcohols, and mixtures thereof.
  • the molecular weight of these compounds is preferably in a range of about 56 to 280. If desired, up to 3 mol% of the compounds mentioned can be replaced by triols or triamines.
  • Diols are preferably used as component a).
  • Useful diols are e.g. B. ethylene glycol, propylene glycol, butylene glycol, neopentyl glycol, cyclohexanedimethylol, di-, tri-, tetra-, penta- or hexaethylene glycol and mixtures thereof. Neopentyl glycol and / or cyclohexanedimethylol are preferably used.
  • Suitable amino alcohols are e.g. B. 2-aminoethanol, 2- (N-methylamino) ethanol, 3-aminopropanol, 4-aminobutanol, 1-ethylaminobutan-2-ol, 2-amino-2-methyl-l-propanol, 4-methyl -4-aminopentan-2-ol etc.
  • Suitable diamines are e.g. B. ethylenediamine, propylenediamine, 1,4-diaminobutane, 1,5-diaminopentane and 1,6-diaminohexane and ⁇ , ⁇ -diamino polyether, which can be prepared by amination of polyalkylene oxides with ammonia.
  • Component b) is preferably a polymer having a number average molecular weight in the range from about 300 to 5,000, preferably about 400 to 4,000, in particular 500 to 3,000.
  • Useful polymers b) are, for. B. polyester diols, polyetherols and mixtures thereof.
  • Polyetherols are preferably polyalkylene glycols, e.g. B. polyethylene glycols, polypropylene glycols, polytetrahydrofurans etc., block copolymers of ethylene oxide and propylene oxide or block copolymers of ethylene oxide, propylene oxide and butylene oxide, which contain the alkylene oxide units randomly or in copolymerized form in the form of blocks.
  • Polytetrahydrofurans, polyester diols and mixtures thereof are preferably used as component b).
  • Suitable polytetrahydrofurans b) can by cationic polymerization of tetrahydrofuran in the presence of acidic catalysts, such as.
  • acidic catalysts such as.
  • sulfuric acid or fluorosulfuric acid can be produced. Such production processes are known to the person skilled in the art.
  • Usable polyester diols b) preferably have a number average molecular weight in the range from about 400 to 5,000, preferably 500 to 3,000, in particular 600 to 2,000.
  • Suitable polyester diols are all those which are customarily used for the production of polyurethanes, in particular those based on aromatic dicarboxylic acids, such as terephthalic acid, isophthalic acid, phthalic acid, Na- or K-sulfosisophthalic acid etc., aliphatic dicarboxylic acids, such as adipic acid. acid or succinic acid etc., and cycloaliphatic dicarboxylic acids such as 1,2-, 1,3- or 1,4-cyclohexanedicarboxylic acid.
  • aromatic dicarboxylic acids such as terephthalic acid, isophthalic acid, phthalic acid, Na- or K-sulfosisophthalic acid etc.
  • aliphatic dicarboxylic acids such as adipic acid. acid or succinic acid etc.
  • cycloaliphatic dicarboxylic acids such as 1,2-, 1,3- or 1,4-cyclohexanedicarboxy
  • diols are aliphatic diols, such as ethylene glycol, propylene glycol, 1,6-hexanediol, neopentyl glycol, diethylene glycol, polyethylene glycols, polypropylene glycols, 1,4-dimethylolcyclohexane, and also poly (meth) acrylate diols of the formula
  • R 10 is H or CH 3 and R 11 is Ci-Cis-alkyl (in particular C ⁇ -C ⁇ 2 - or Ci-C ⁇ -alkyl), which have a molecular weight of up to about 3000.
  • Such diols can be prepared in the customary manner and are commercially available (Tegomer® types MD, BD and OD from Goldschmidt).
  • Polyester diols based on aromatic and aliphatic dicarboxylic acids and aliphatic diols are preferred, in particular those in which the aromatic dicarboxylic acid contains 10 to 95 mol%, in particular 40 to 90 mol% and preferably 50 to 85 mol%, of the total dicarboxylic acid content (Rest of aliphatic dicarboxylic acids).
  • polyester diols are the reaction products of phthalic acid / diethylene glycol, isophthalic acid / l, 4-butanediol, isophthalic acid / adipic acid / 1, 6-hexanediol, 5-NaS0 3 -isophthalic acid / phthalic acid / adipic acid / 1, 6-hexanediol, adipic acid / ethylene glycol Isophthalic acid / adipic acid / neopentylglycol, isophthalic acid / adipic acid / neopentylglycol / diethylene glycol / dimethylolcyclohexane and 5-NaS0 3 -isophthalic acid / isophthalic acid / adipic acid / neopentylglycol / diethylene glycol / dimethylolcyclohexane and 5-NaS0 3 -isophthalic
  • the polysiloxanes c) are preferably a compound of the formula I.
  • R 1 and R 2 independently for CT . - are up to C-alkyl, benzyl or phenyl,
  • X and Y independently of one another are OH or NHR 3 , where R 3 is hydrogen, C 1 -C 6 -alkyl or C 5 - to Cg-cycloalkyl,
  • n and n independently of one another represent 2 to 8,
  • p 3 to 50.
  • Suitable alkyl radicals are e.g. B. methyl, ethyl, n-propyl, isopropyl, n-butyl, t-butyl, n-pentyl, n-hexyl etc.
  • Suitable cycloalkyl are z. B. cyclopentyl, cyclohexyl, cycloheptyl, cycloctyl etc.
  • R 1 and R 2 are both methyl.
  • These polysiloxanes c) preferably have a number-average molecular weight in the range from about 300 to 5,000, preferably 400 to 3,000.
  • Suitable compounds c) are also the polydimethylsiloxanes described in EP-A-227 816, to which reference is hereby made.
  • Suitable compounds d) which have two active hydrogen atoms and at least one ionogenic or ionic group per molecule are, for.
  • B. Compounds with carboxylate and / or sulfonate groups.
  • dimethylolpropanoic acid and mixtures containing dimethylolpropanoic acid are particularly preferred.
  • Suitable diamines and / or diols d) with ionogenic or ionic groups are e.g. B. dimethylolpropanoic acid and compounds of the formula
  • R is a C 2 -C 8 alkylene group and Me is Na or K.
  • n and n independently of one another represent an integer from 1 to 8, in particular 1 to 6, and M represents Li, Na or K, and compounds of the formula
  • m, n and M have the meanings given above, p and q independently of one another are an integer from 0 to 50, at least one of the two variables p or q> 0.
  • the order of the alkylene oxide units is arbitrary.
  • the last-mentioned compounds preferably have a number average molecular weight in the range from about 400 to 3,000.
  • cationic polyurethanes are obtained.
  • Usable components d) are e.g. B. Compounds of the general formulas R 3 R 3
  • R 1 and R 2 which may be the same or different, represent C 2 -C 8 alkylene
  • R 3 , R 6 and R 7 which can be the same or different, represent -C 6 alkyl, phenyl or phenyl -CC 4 alkyl, R 4 and R 5 , which can be the same or different, for H or -CC 6 alkyl, o represents 1, 2 or 3,
  • X ⁇ stands for chloride, bromide, iodide, -C-C 6 alkyl sulfate or S0 4 2 - / 2 .
  • Mixtures which contain at least one of the aforementioned anionic or anionogenic components and at least one of the aforementioned cationic or cationogenic components are also suitable as component d). Mixtures which contain dimethylolpropanoic acid and N-methyldiethanolamine are then preferably used.
  • Component e) is a customary aliphatic, cycloaliphatic and / or aromatic diisocyanate, such as tetramethylene diisocyanate, hexamethylene diisocyanate, methylene diphenyl diisocyanate, 2,4- and 2,6-tolylene diisocyanate and their isomer mixtures, o- and m-xylylene diisocyanate , 1, 5-naphthylene diisocyanate, 1,4-cyclohexylene diisocyanate, dicyclohexylmethane diisocyanate and Mixtures thereof, in particular isophorone diisocyanate and / or dicyclohexylmethane diisocyanate. If desired, up to 3 mol% of the compounds mentioned can be replaced by triisocyanates.
  • the polyurethane prepolymers A) are prepared by reacting the compounds of components a), b) and optionally c) and / or d) with component e).
  • the temperature is in a range from approximately 60 to 140 ° C., preferably approximately 70 to 100 ° C.
  • the reaction can be carried out without a solvent or in a suitable inert solvent or solvent mixture.
  • Suitable solvents are aprotic polar solvents, e.g. B. tetrahydrofuran, ethyl acetate, N-methylpyrrolidone, dimethylformamide and preferably ketones such as acetone and methyl ethyl ketone.
  • the reaction is preferably carried out under an inert gas atmosphere, such as. B. under nitrogen.
  • the components are preferably used in amounts such that the ratio of NCO equivalent of the compounds of component e) to equivalent active hydrogen atom of components a), b) and, if present, c) and d) is in a range of about 1.0: 1 to 1.4: 1, preferably 1.03: 1 to 1.3: 1, in particular 1.05: 1 to 1.25: 1.
  • the resulting polyurethane prepolymers A) thus still have free isocyanate groups.
  • the polyurethane prepolymers A) preferably contain
  • Polysiloxane-containing polyurethane prepolymers preferably contain 0.1 to 25% by weight, in particular 0.2 to 20% by weight, especially 0.3 to 15% by weight, of at least one component c), based on the total amount of the components a) to e), polymerized. If the polyurethane prepolymers contain at least one compound d) with at least one ionogenic or ionic group per molecule, this is preferably in an amount of 5 to 25% by weight, particularly preferably 8 to 20% by weight, based on the total amount of components a) to e), polymerized.
  • the crosslinked, water-soluble or water-dispersible polyurethanes used in the agents according to the invention are produced by reacting at least one polyurethane prepolymer A), as described above, with at least one polymer B).
  • the polymer B) is preferably selected from
  • Preferred polymers B1) contain:
  • ⁇ , ⁇ -ethylenically unsaturated monomer which is selected from esters ⁇ , ⁇ -ethylenically unsaturated mono- and / or dicarboxylic acids with Ci to C 2 alkanols, amides ⁇ , ⁇ -ethylenically unsaturated mono- and / or dicarboxylic acids with mono- and di-C ⁇ - to C 22 -alkylamines, esters of vinyl alcohol and allyl alcohol with Ci- to C 40 -monocarboxylic acids, vinyl ethers, vinyl aromatics, vinyl halides, vinylidene halides C 2 - to Cg-monoolefins , non-aromatic hydrocarbons with at least 2 conjugated double bonds and mixtures thereof,
  • Monomer selected from N-vinylamides, N-vinyl acetate, primary amides ⁇ , ⁇ -ethylenically unsaturated monocar- bonic acids, vinyl and allyl substituted heteroaromatic compounds and mixtures thereof,
  • Suitable monomers f) are the esters ⁇ , ⁇ -ethylenically unsaturated mono- and dicarboxylic acids, such as acrylic acid, methacrylic acid, fumaric acid, maleic acid, itaconic acid, crotonic acid etc., with C 1 -C 20 -alkanediols. These include e.g. B.
  • Suitable monomers f) are also the esters of the aforementioned acids with triols and polyols, such as. B. glycerol, erythitol, pentaerythritol, sorbitol etc.
  • Suitable monomers f) are furthermore the esters and amides of the abovementioned ⁇ , ⁇ -ethylenically unsaturated mono- and dicarboxylic acids with C 2 - to C ⁇ 2 -amino alcohols which have a primary or secondary amino group.
  • esters and amides of the abovementioned ⁇ , ⁇ -ethylenically unsaturated mono- and dicarboxylic acids with C 2 - to C ⁇ 2 -amino alcohols which have a primary or secondary amino group.
  • These include aminoalkyl acrylates and aminoalkyl methacrylates and their N-monoalkyl derivatives, which, for. B.
  • N-Ci to Cs-monoalkyl radical such as aminomethyl acrylate, aminomethyl methacrylate, aminoethyl acrylate, aminoethyl methacrylate, N-methylaminomethylacrylate, N-methylaminomethylmethacrylate, N-ethylaminomethylacrylate, N-ethylaminomethylmethacrylate, N- (n-propyl) acrylate, N-isopropylaminomethy1- (meth) acrylate and preferably tert-butylaminoethyl acrylate and tert. -Butylaminoethyl methacrylate. These also include N- (hydroxy-C ⁇ - to C ⁇ 2 -alkyl) (meth) acrylamides, such as N-hydroxymethyl (meth) acrylamide, N-hydroxyethyl (meth) acrylamide etc.
  • Suitable monomers f) are also the amides of the abovementioned ⁇ , ⁇ -ethylenically unsaturated mono- and dicarboxylic acids with di- and polyamines which have at least two primary or two secondary or one primary and one secondary amino group (s). These include e.g. B.
  • the corresponding amides of acrylic acid and methacrylic acid (hereinafter referred to by the syllable "(meth)”), such as aminomethyl (meth) acrylamide, aminoethyl (meth) acrylamide, amino propyl (meth) acrylamide, amino-n-butyl (meth) acrylamide, methylaminoethyl (meth) acrylamide, ethylaminoethyl (meth) acrylamide, methylaminopropyl (meth) acrylamide, ethylaminopropyl (meth) acrylamide, methylamino-n- butyl (meth) acrylamide etc.
  • the syllable "(meth) such as aminomethyl (meth) acrylamide, aminoethyl (meth) acrylamide, amino propyl (meth) acrylamide, amino-n-butyl (meth) acrylamide, methylaminoethyl (me
  • Suitable monomers g) are essentially hydrophobic, nonionic monomers. These include the esters of ⁇ , ⁇ -ethylenically unsaturated mono- and dicarboxylic acids with C ⁇ -C 22 alkanols, preferably Ci-Cis-alkanols, eg. B.
  • esters of acrylic acid and / or methacrylic acid with methanol, ethanol, n-propanol, isopropanol, n-butanol, sec-butanol, tert-butanol, n-pentanol, n-hexanol, n-heptanol, n-oc- tanol, 2-ethylhexanol, dodecanol, hexadecanol, octadecanol etc.
  • Suitable monomers g) are furthermore amides ⁇ , ⁇ -ethylenically unsaturated mono- and dicarboxylic acids with mono- and dialkylamines which have 1 to 22 carbon atoms, preferably 1 to 18 carbon atoms, per alkyl radical. These include e.g. B.
  • N-Ci to C 22 alkyl (meth) acrylamides such as N-methyl (meth) acrylamide, N-ethyl (meth) acrylamide, N- (n-propyl) (meth) acrylamide, N- Isopropyl (meth) acrylamide, N-butyl (meth) acrylamide, N- (t-butyl) (meth) acrylamide, N-pentyl (meth) acrylamide, N-hexyl (meth) acrylamide, N-heptyl (meth) - acrylamide, N-octyl (meth) acrylamide, N-ethylhexyl (meth) acrylamide, N, N-dimethyl (meth) acrylamide, N, N-diethyl (meth) acrylamide etc
  • Suitable monomers g) are also vinyl formate, vinyl acetate, vinyl propionate, vinyl n-butyrate, vinyl stearate, vinyl laurate, styrene, ⁇ -methylstyrene, o-chlorostyrene, vinyltoluenes, vinyl chloride, vinylidene chloride, ethylene, propylene, butadiene, isoprene, chloro- pren, methyl, ethyl, butyl, dodecyl vinyl ether etc.
  • Suitable monomers h) are essentially hydrophilic, nonionic monomers. These include e.g. B. N-vinyl amides, such as N-vinyl formamide, N-vinyl acetamide, N-vinyl propionamide, etc. N-vinyl formamide is preferably used.
  • Suitable monomers h) are also N-vinyl lactams and their derivatives, which, for. B. may have one or more -CC 6 alkyl substituents, such as methyl, ethyl, n-propyl, isopropyl, n-butyl, sec-butyl, tert-butyl, etc. These include e.g. B.
  • Suitable monomers h) are furthermore primary amides of the aforementioned ⁇ , ⁇ -ethylenically unsaturated monocarboxylic acids, such as acrylamide, methacrylamide, ethacrylamide etc.
  • Suitable monomers h) are also vinyl- and allyl-substituted heteroaromatic compounds, such as 2- and 4-vinylpyridine, -allylpyridine, and preferably N-vinylheteroaromatics, such as N-vinylimidazole, N-vinyl-2-methylimidazole etc.
  • the compounds i) have at least one ionogenic or ionic group per molecule, which is preferably selected from carboxylate groups and / or sulfonate groups and their salts which can be obtained by partially or completely neutralizing with a base, and also tertiary amine groups which partially or completely protonate and can be quaternized.
  • Suitable bases for the neutralization or acids for the protonation and alkylating agents for the quaternization are those mentioned below after the preparation of the polyurethanes according to the invention.
  • Suitable monomers i) are e.g. B. the aforementioned, ⁇ , ß-ethylenically unsaturated mono- and / or dicarboxylic acids and their half esters and anhydrides, such as acrylic acid, methacrylic acid, fumaric acid, maleic acid, itaconic acid, crotonic acid, maleic anhydride, monobutyl maleate etc.
  • Suitable monomers i) are also acrylamidoalkanesulfonic acids and their salts, such as 2-acrylamido-2-methylpropanesulfonic acid and their alkali metal salts, e.g. B. their sodium and potassium salts.
  • Suitable compounds i) are the esters of the abovementioned ⁇ , ß-ethylenically unsaturated mono- and dicarboxylic acids with C 2 - to C ⁇ 2-aminoalcohols which are dialkylated on the amine nitrogen to Ci- C. 8
  • These include e.g. B. N, N-Dimethylaminomethyl- (meth) acrylate,, N-Dimethylaminoethy1 (meth) acrylate, N, N-Diethy1- aminoethy1 (meth) acrylate, N, N-Dimethylaminopropy1 (meth) acrylate, N, N-Diethylaminopropyl ( meth) acrylate etc.
  • N, N-dimethylaminopropyl acrylate and N, N-dimethylaminopropyl (meth) acrylate are preferably used.
  • Suitable monomers i) are also the amides of the abovementioned ⁇ , ⁇ -ethylenically unsaturated mono- and dicarboxylic acids with diamines which have a tertiary and a primary or secondary amino group. These include e.g. B.
  • the polymer B1) preferably contains, in addition to component f), at least one component g) and / or h) and, if appropriate, a component i) copolymerized.
  • the polymer preferably contains B1)
  • the total amount of components g) and h) is preferably in a range from 30 to 99.9% by weight, in particular 40 to 99.5% by weight, especially 50 to 99.5% by weight.
  • the polymers B1) are prepared by customary processes known to those skilled in the art. This includes bulk polymerization and preferably solution polymerization.
  • the polymerization temperature is generally 30 to 120 ° C, preferably 40 to 100 ° C.
  • the polymerization medium can consist of only an organic solvent or of mixtures of water and at least one water-miscible, organic solvent.
  • Preferred organic solvents are e.g. B. alcohols, such as methanol, ethanol, n-propanol, isopropanol, n-butanol, ketones, such as acetone and methyl ethyl ketones, tetrahydrofuran etc.
  • the solution polymerization can be carried out either as a batch process or in the form of a feed process, including monomer feed, step and Gradient driving style.
  • the feed process is preferred, in which part of the polymerization batch is optionally introduced, heated to the polymerization temperature and then the rest of the polymerization batch, usually via one or more, spatially separate feeds, continuously, stepwise or with a concentration gradient being superimposed while maintaining attitude of the polymerization of the polymerization zone.
  • Suitable initiators for the radical polymerization are azo compounds which are suitable for the radical polymerization. These include aliphatic or cycloaliphatic azo compounds, e.g. B.
  • Hydrogen peroxide, hydroperoxides in combination with reducing agents and persalts are also suitable as initiators.
  • Suitable hydroperoxides are, for example, t-butyl hydroperoxide, t-amyl hydroperoxide, cumene hydroperoxide and pinane hydroperoxide, each in combination with, for example, a salt of hydroxymethanesulfinic acid, an iron (II) salt or ascorbic acid.
  • Suitable persalts are, in particular, alkali metal peroxydisulfates.
  • the amount of initiator used, based on the monomers, is generally in a range from about 0.02 to 15 mol%, preferably 0.05 to 3 mol%.
  • a regulator such as formaldehyde, acetaldehyde, propionaldehyde, n-butyraldehyde and isobutyraldehyde, formic acid, ammonium formate, hydroxylammonium sulfate and hydroxylammonium phosphate.
  • regulators which contain sulfur in organically bound form such as di-n-butyl sulfide, di-n-octyl sulfide, diphenyl sulfide etc.
  • regulators which contain sulfur in the form of SH groups such as n-butyl mercaptan , n-hexyl mercaptan or n-dodecyl mercaptan.
  • Water-soluble, sulfur-containing polymerization regulators such as, for example, hydrogen sulfites and disulfites, are also suitable.
  • allyl compounds such as allyl alcohol or allyl bromide
  • benzyl compounds such as benzyl chloride or alkyl halides such as chloroform or carbon tetrachloride.
  • one or more polymerization initiators are added to the polymer solution following the polymerization reaction and the polymer solution is heated, e.g. B. to the polymerization temperature or to temperatures above the polymerization temperature to complete the polymerization.
  • the azo initiators indicated above, but also all other customary ones, are suitable for free-radical polymerization in aqueous Suitable initiators, for example peroxides, hydroperoxides, peroxodisulfates, percarbonates, peroxoesters and hydrogen peroxide.
  • the solutions resulting from the polymerization can, if appropriate, be converted into solid powders by a drying process corresponding to the prior art.
  • Preferred methods are, for example, spray drying, spray fluidized bed drying, roller drying and belt drying. Freeze drying and freeze concentration can also be used.
  • the solvent can also by conventional methods, for. B. distillation at reduced pressure, partially or completely removed and, if appropriate, exchanged for the solvent used for the subsequent reaction of the polymer B1) with the polyurethane prepolymer A).
  • Polymers B1) containing hydroxyl groups, which were prepared in a solvent with active hydrogen atoms, are preferably dried before the reaction with A) and then used in a solvent or solvent mixture which has no active hydrogen atoms.
  • Component B2) is preferably a polyester based on an aromatic dicarboxylic acid or an aromatic dicarboxylic acid anhydride, as described in DE-A-26 37 167, EP-A-000 171 and in particular in DE-A-42 24 761, to which reference is hereby made in full.
  • component B2) is a polyester based on a polyester diol with a number average molecular weight of 500 to 1,000 and an aromatic di- or polycarboxylic acid or a carboxylic acid anhydride thereof, preferably trimellitic acid anhydride.
  • Preferred diols for the preparation of the polyester diol component are the diols, polyester diols and polyetherols mentioned above as components a) and b).
  • Preferred carboxylic acid components of the polyester diols are aromatic dicarboxylic acids, such as phthalic acid, isophthalic acid or terephthalic acid.
  • Component B3 is preferably a compound of the general formula II
  • n and o independently of one another represent an integer from 0 to 200, the sum of n and o being> 3,
  • R 4 , R 5 and R 8 independently of one another are C 1 -C 8 -alkyl, benzyl, phenyl or a radical of the formula III
  • r represents an integer from 1 to 8
  • p and q independently of one another represent an integer from 0 to 200, the sum of p and q being> 0,
  • R 6 and R 7 independently of one another represent Ci to C 8 alkyl, benzyl or phenyl,
  • n and o is preferably chosen such that the molecular weight of the compound of the formula II is in a range from about 300 to 30,000.
  • the radicals R 6 and R 7 are preferably selected independently of one another from methyl, ethyl, n-propyl, isopropyl, n-butyl, sec-butyl, tert-butyl, pentyl, isopentyl, hexyl, octyl, 2-ethylhexyl , Decyl, dodecyl and octadecyl, cyclohexyl, phenyl, naphthyl, benzyl, phenylethyl, tolyl, xylyl etc.
  • At least one of the radicals R 4 or R 5 is preferably methyl.
  • Suitable polymers B3) are silicone-poly (alkylene oxide) copolymers, which are known under the international free name Dimethicon, the Tegopren® brands from Goldschmidt, Belsil® 6031 from Wacker and Silvet® L from Witko .
  • the polyurethanes according to the invention are produced by reacting the polyurethane prepolymer A) with the polymer B).
  • the ratio of NCO equivalent of component A) to equivalent active hydrogen atom of component B) is generally in a range from about 20: 1 to 1: 1, preferably 10: 1 to 1: 1, in particular 10: 1 up to 1.01: 1.
  • the temperature during the reaction is generally in a range from about 10 to 150 ° C., preferably about 20 to 90 ° C.
  • the reaction can preferably be carried out in a suitable inert solvent or solvent mixture. Suitable solvents are those mentioned above for the production of the polyurethane prepolymers A). If a polymer B1) or B3) containing hydroxyl groups or a polyester B2) containing hydroxyl or carboxylic acid groups is used as component B), the reaction temperature is preferably in a range from about 60 to 150.degree. The reaction then preferably takes place in a solvent or solvent mixture which has no active hydrogen atoms. Ketones such as acetone, methyl ethyl ketone and mixtures thereof are preferably used.
  • a polymer B1) is used as component B) which has predominantly or exclusively primary and / or secondary amino groups as groups which are reactive toward isocyanate groups
  • the reaction temperature is preferably in a range from about 20 to 80 ° C. If desired, the reaction can then take place in a solvent or solvent mixture which can have active hydrogen atoms.
  • alcohols such as methanol and ethanol, mixtures of alcohols and water and mixtures of alcohols and the aforementioned ketones are then preferably used.
  • a solution of one of the components A) or B) is preferably used in a conventional reactor known to the person skilled in the art, eg. B. a stirred reactor.
  • the second component is then preferably also added in the form of a solution and the reaction is continued after the addition has ended until the NCO content of the mixture remains constant. If the resulting polyurethanes still have free isocyanate groups, these are finally inactivated by adding amines, preferably amino alcohols. Suitable amino alcohols are those described above, preferably 2-amino-2-methyl-l-propanol.
  • the polyurethanes containing acid groups can be partially or completely neutralized with a base.
  • the polyurethanes containing amine groups can be partially or completely protonated or quaternized.
  • the salts of the polyurethanes obtained generally have better water solubility or dispersibility in water than the non-neutralized polyurethanes.
  • alkali metal bases such as sodium hydroxide solution, potassium hydroxide solution, sodium carbonate, sodium hydrogen carbonate, potassium carbonate or potassium hydrogen carbonate and alkaline earth metal bases such as calcium hydroxide, calcium oxide, magnesium hydroxide or magnesium carbonate as well as ammonia and amines can be used.
  • alkali metal bases such as sodium hydroxide solution, potassium hydroxide solution, sodium carbonate, sodium hydrogen carbonate, potassium carbonate or potassium hydrogen carbonate and alkaline earth metal bases such as calcium hydroxide, calcium oxide, magnesium hydroxide or magnesium carbonate as well as ammonia and amines can be used.
  • Suitable amines are e.g. B.
  • -CC 6 alkylamines preferably n-propylamine and n-butylamine, dialkylamines, preferably diethylpropylamine and dipropylmethylamine, trialkylamines, preferably triethylamine and triisopropylamine, C ⁇ -C 6 alkyldiethyanolamines, preferably methyl or ethyldiethanolamine and di-Ci -C ⁇ alkylethanolamines.
  • 2-Amino-2-methyl-1-propanol, diethylaminopropylamine and triisopropanolamine have proven particularly useful for neutralizing the polyurethanes containing acid groups.
  • the neutralization of the polyurethanes containing acid groups can also be carried out with the aid of mixtures of several bases, for. B. Mixtures of sodium hydroxide solution and triisopropanolamine. Depending on the application, the neutralization can be partially z. B. 20 to 40% or completely, ie 100%.
  • the amine groups or polyurethanes containing protonated or quaternized amine groups are generally readily soluble in water or water / alcohol mixtures or at least dispersible without the aid of emulsifiers.
  • Charged cationic groups can be derived from the present tertiary amine nitrogen either by protonation, e.g. B. with carboxylic acids, such as lactic acid, or mineral acids, such as phosphoric acid, sulfuric acid and hydrochloric acid, or by quaternization, for. B. with alkylating agents, such as C 4 to C halides -Alkylhalo- halides or sulfates. Examples of such alkylating agents are ethyl chloride, ethyl bromide, methyl chloride, methyl bromide, dimethyl sulfate and diethyl sulfate.
  • the polyurethanes can have both acid groups and amino groups.
  • the amount of the difference between acid groups and amino groups (
  • the acid number and amine number are each defined as mg KOH / g test substance.
  • a water-miscible organic solvent is used in the production of the polyurethanes, this can then be obtained by customary methods known to the person skilled in the art, e.g. B. by distillation under reduced pressure. Water can also be added to the polyurethane before the solvent is separated off. After replacing the solvent with water, a solution or dispersion of the polymer is obtained, from which, if desired, the polymer can be obtained in a conventional manner, e.g. B. by spray drying.
  • the polyurethanes used in the agents according to the invention have a siloxane content based on the total weight of the incorporated components, corresponding to the proportion by weight of the incorporated compounds of the general formulas I and / or II, of about 0.05 to 30% by weight, preferably 0.05 to 25% by weight, in particular 0.05 to 20% by weight, especially 0.1 to 20% by weight.
  • Their K values are generally in a range from about 15 to 90, preferably 20 to 60.
  • Their glass transition temperature is generally at least 0 ° C., preferably at least 20 ° C., particularly preferably at least 25 ° C. and especially at least 30 ° C. If the polyurethanes according to the invention have two or more glass transition temperatures, at least one of them is in the range specified. The other (s) is then / are preferably below the previously specified temperature range.
  • Agents containing at least one polyurethane with a siloxane content in the range from 5 to 25% by weight, preferably 7 to 20% by weight, are preferably used as solubilizers for hydrophobic products, in particular silicones, and as additives for hair treatment agents.
  • Agents containing at least one polyurethane with a siloxane content in the range from about 0.05 to 15% by weight are preferably used in the form of a hair treatment agent, in particular in the form of a hairspray.
  • the polyurethanes contained in the agents according to the invention can be used as auxiliaries in cosmetics and pharmacy, in particular as or in coating agents for keratin-containing surfaces (hair, skin and nails) and as coating agents and / or binders for solid dosage forms. They are also useful as or in coating compositions for the textile, paper, printing, leather and adhesive industries. They are particularly useful in hair cosmetics.
  • the aforementioned polyurethanes can also be used in creams and as tablet coating agents and tablet binders. They are also suitable as binders and adhesives for cosmetic products, e.g. B. in the manufacture of pencil-shaped, cosmetic products such as deodorant pens, make-up pens etc.
  • the cosmetic compositions according to the invention are particularly suitable as coating compositions for surfaces containing keratin (hair, skin and nails).
  • the compounds used in them are water-soluble or water-dispersible. Are they in the Compounds used according to the invention are water-dispersible, they can be used in the form of aqueous microdispersions with particle diameters of usually 1 to 250 nm, preferably 1 to 150 nm.
  • the solids contents of the preparations are usually in a range from about 0.5 to 20% by weight, preferably 1 to 12% by weight.
  • These microdispersions generally do not require any emulsifiers or surfactants to stabilize them.
  • the agents according to the invention can preferably be in the form of a hair treatment agent, in particular in the form of a hairspray.
  • a hair setting agent preference is given to compositions which contain polyurethanes which have at least a glass transition temperature T g > 20 ° C., preferably> 30 ° C.
  • T g glass transition temperature
  • T g glass transition temperature
  • the K value of these polymers is preferably in a range from 23 to 90, in particular 25 to 60.
  • compositions according to the invention contain the polyurethanes in an amount in the range from 0.2 to 20% by weight, based on the total weight of the composition.
  • a hair treatment agent It is preferably a hair treatment agent.
  • These are usually in the form of an aqueous dispersion or in the form of an alcoholic or aqueous-alcoholic solution.
  • suitable alcohols are ethanol, propanol, isopropanol etc.
  • the hair treatment compositions according to the invention generally contain customary cosmetic auxiliaries, for example plasticizers, such as glycerol and glycol; Emollients; Perfumes;
  • UV absorber Dyes; antistatic agents; Combing agents; Preservatives; and defoamers.
  • compositions according to the invention are formulated as a hairspray, they contain a sufficient amount of a blowing agent, for example a low-boiling hydrocarbon or ether, such as propane, butane, isobutane or dimethyl ether. Compressed gases such as nitrogen, air or carbon dioxide can also be used as blowing agents.
  • the amount of blowing agent can be kept low so as not to unnecessarily increase the VOC content. It is then generally not more than 55% by weight, based on the total weight of the composition. If desired, however, higher VOC contents of 85% by weight and above are also possible.
  • the polyurethanes described above can also be used in combination with other hair polymers in the compositions. Such polymers are in particular:
  • Polymers or oligomers such as polyvinyl caprolactam, e.g. B. Luviskol Plus (BASF), or polyvinylpyrrolidone and their copolymers, in particular with vinyl esters, such as vinyl acetate, for. B. Luviskol VA 37 (BASF); Polyamides, e.g. B. based on itaconic acid and aliphatic diamines;
  • Amphoteric or zwitterionic polymers such as the octyl acrylamide / methyl methacrylate / tert.-butylaminoethyl methacrylate / 2-hydroxypropyl methacrylate copolymers available under the names Amphomer® (Delft National), and zwitterionic polymers, as described, for example, in German patent applications DE 39 29 973 , DE 21 50 557, DE 28 17 369 and DE 37 08 451 are disclosed.
  • Acrylamidopropyltrimethylammonium chloride / acrylic acid or methacrylic acid copolymers and their alkali and ammonium salts are preferred zwitterionic polymers.
  • zwitterionic polymers are methacroylethyl betaine / methacrylate copolymers, which are commercially available under the name Amersette® (AMERCHOL) and copolymers of hydroxyethyl methacrylate, methyl methacrylate, N, N-dimethylaminoethyl methacrylate and acrylic acid (Jordapon®);
  • anionic polymers such as vinyl acetate / crotonic acid copolymers, as are commercially available, for example, under the names Resyn® (NATIONAL STARCH), Luviset® (BASF) and Gafset® (GAF), vinylpyrrolidone / vinyl acrylate copolymers, available, for example, under the Trademark Luviflex® (BASF).
  • a preferred polymer is the vinylpyrrolidone / acrylate terpolymer available under the name Luviflex® VBM-35 (BASF), acrylic acid / ethyl acrylate / N-tert-butyl acrylamide terpolymers, which are sold, for example, under the name ultrahold® strong (BASF), and Luvimer® (BASF, terpolymer made from t-butyl acrylate, ethyl acrylate and methacrylic acid), or
  • cationic polyacrylate copolymers based on N-vinyl lactams and their derivatives (N-vinyl pyrrolidone, N-vinyl caprolactam etc.) and conventional cationic hair conditioner polymers, eg. B.
  • Luviquat® (copolymer of vinylpyrrolidone and vinylimidazolium methochloride), Luviquat® Hold (copolymer of quaternized N-vinylimidazole, N-vinylpyrrolidone and N-vinylcaprolactam), Merquat® (polymer based on dimethyldiallylammonium chloride), Gafquat® (quaternary polymers formed by the reaction of polyvinyl pyrrolidone with quaternary ammonium compounds), polymer JR (hydroxyethyl cellulose with cationic groups), polyquaternium types (CTFA designations), etc .;
  • non-ionic, siloxane-containing, water-soluble or water-dispersible polymers e.g. B. polyether siloxanes, such as Tegopren® (from Goldschmidt) or Belsil® (from Wacker).
  • the crosslinked polyurethanes containing siloxane groups according to the invention can be used as a mixture with another siloxane-free amide group-containing hair polymer.
  • These include e.g. B. the polyurethanes described in DE-A-42 25 045, the previously described vinylpyrrolidone / acrylate terpolymers and acrylic acid / ethyl acrylate / N-tert.-butylacrylamide terpolymers (eg Ultrahold®strong from BASF AG) , the cationic polyurethanes described in DE-A-42 41 118, the previously described amide group-containing amphoteric polymers (eg Amphomer®) and in particular copolymers which contain a proportion of amide group-containing monomers, such as N-vinyllactarnene have at least 30% by weight (e.g. Luviskol®plus and Luviskol®VA37 from BASF AG).
  • the other hair polymers are preferably in amounts up to
  • a preferred hair treatment composition contains:
  • a blowing agent preferably dimethyl ether
  • the agent according to the invention can contain as component d) at least one other hair polymer which is soluble or dispersible in water.
  • the proportion of this component is then generally about 0.1 to 15% by weight, preferably 0.1 to 10% by weight, based on the total weight of the composition.
  • Water-soluble or water-dispersible polyurethanes which do not contain copolymerized siloxane groups can preferably be used.
  • the agent according to the invention can, as component e), at least one water-insoluble silicone, in particular a polydimethylsiloxane, e.g. B. the Abil® types from Goldschmidt contain.
  • the proportion of this component is then generally about 0.0001 to 15 0.2% by weight, preferably 0.001 to 0.1% by weight, based on the total weight of the composition.
  • the component according to the invention can contain, as component f), at least one nonionic, siloxane-containing, water-soluble or dispersible polymer, in particular selected from the polyether siloxanes described above.
  • the proportion of this component is then generally about 0.001 to 2% by weight, based on the total weight of the composition.
  • the agent according to the invention can additionally optionally a defoamer, for. B. silicone-based.
  • the amount of defoamer is generally up to about 0.001% by weight based on the total amount of the agent.
  • the agents according to the invention have the advantage that on the one hand they give the hair the desired strength and on the other hand the polymers are easily washable (redispersible).
  • reaction mixture 20 described manufactured polyurethane prepolymer. The mixture was then reacted for another 30 minutes. In all cases, the reaction mixture was diluted to 40% by weight with methyl ethyl ketone.
  • polyester diol from isophthalic acid, adipic acid, hexanediol,
  • DMPA dimethylolpropanoic acid
  • Feed 1 300 g of monomer mixture according to Table 2 30 g of solvent:
  • the hydroxyl-containing polymers of Examples 5 to 8 are dried by spray drying after the polymerization and then 40% by weight solutions of these polymers in methyl ethyl ketone are prepared for the further reaction.
  • AMPS-Na sodium salt of acrylamidomethylpropanesulfonic acid
  • the reaction mixture was dissolved under a gentle stream of nitrogen while heating to a temperature of about 80 ° C. and with stirring. Then an amount of isophthalic acid according to Table 3 was added and then heated to 160 ° C. for 2 hours.
  • NPG neopentyl glycol
  • p G polypropylene glycol
  • Examples 46 to 48 The procedure in Examples 46 to 48 was analogous, with a silicone-poly (alkylene oxide) copolymer B3) (Belsil® 6031 from Wacker) being used as a 40% strength by weight solution in methyl ethyl ketone instead of the hydroxyl-containing polymer B1).
  • a silicone-poly (alkylene oxide) copolymer B3) (Belsil® 6031 from Wacker) being used as a 40% strength by weight solution in methyl ethyl ketone instead of the hydroxyl-containing polymer B1).
  • Powdery products can be obtained by spray drying.
  • a powdery product can be obtained by spray drying. Examples 44 and 45
  • a powdery product can be obtained by spray drying.
  • polyurethanes from Examples 37, 47 and 48 were formulated individually and in the form of mixtures with conventional, siloxane-free hair-setting polymers and, if appropriate, with the addition of a water-insoluble silicone to give 5% by weight ethanolic solutions.
  • the compositions of these formulations are shown in Table 6. They were applied to a glass plate and the resulting films were checked against 5 criteria shown in Table 5 and rated from 1 to 4. The ratings of the films are shown in Table 7.
  • dimethylolpropanoic acid dimethylophorone diisocyanate

Landscapes

  • Life Sciences & Earth Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Animal Behavior & Ethology (AREA)
  • General Health & Medical Sciences (AREA)
  • Public Health (AREA)
  • Veterinary Medicine (AREA)
  • Birds (AREA)
  • Epidemiology (AREA)
  • Cosmetics (AREA)
  • Polyurethanes Or Polyureas (AREA)
  • Medicinal Preparation (AREA)
  • Compositions Of Macromolecular Compounds (AREA)

Abstract

Die vorliegende Erfindung betrifft ein kosmetisches Mittel, enthaltend wenigstens ein vernetztes, wasserlösliches oder wasserdispergierbares Polyurethan aus A) mindestens einem Polyurethanpräpolymer mit endständigen Isocyanatgruppen und B) mindestens einem Polymerisat mit gegenüber Isocyanatgruppen reaktiven Gruppen, die ausgewählt sind unter Hydroxyl-, primären und sekundären Amino- und/oder Carboxylgruppen, wobei mindestens eine der Komponenten A) und/oder B) in Wasser löslich oder dispergierbar ist und wenigstens eine der Komponenten A) und/oder B) mindestens eine Siloxangruppe enthält, und die Salze davon.

Description

Kosmetisches Mittel
Beschreibung
Die vorliegende Erfindung betrifft ein kosmetisches Mittel, welches wenigstens ein vernetztes, wasserlösliches oder wasserdis- pergierbares Polyurethan aus mindenstens einem Polyurethanpräpolymer mit endständigen Isocyanatgruppen und mindestens einem Po- lymerisat mit gegenüber Isocyanatgruppen reaktiven Gruppen enthält.
In der Kosmetik werden Polymere mit filmbildenden Eigenschaften zur Festigung, Strukturverbesserung und Formgebung der Haare ver- wendet. Diese Haarbehandlungsmittel enthalten im Allgemeinen eine Lösung des Filmbildners in einem Alkohol oder einem Gemisch aus Alkohol und Wasser.
Haarfestigungsmittel werden im Allgemeinen in Form von wässrig- alkoholischen Lösungen auf die Haare aufgesprüht. Nach dem Verdampfen des Lösungsmittels werden die Haare an den gegenseitigen Berührungspunkten vom zurückbleibenden Polymer in der gewünschten Form gehalten. Die Polymere sollen einerseits so hydrophil sein, dass sie aus dem Haar ausgewaschen werden können, andererseits aber sollen sie hydrophob sein, damit die mit den Polymeren behandelten Haare auch bei hoher Luftfeuchtigkeit ihre Form behalten und nicht miteinander verkleben. Um eine möglichst effiziente Haarfestigerwirkung zu erzielen, ist es außerdem wünschenswert, Polymere einzusetzen, welche ein relativ hohes Molekulargewicht und eine relativ hohe Glastemperatur (mindestens 15°C) besitzen.
Bei der Formulierung von Haarfestigern ist außerdem zu berücksichtigen, dass aufgrund der Umweltbestimmungen zur Kontrolle der Emission flüchtiger organischer Verbindungen (VOC = volatile or- ganic compounds) in die Atmosphäre eine Verringerung des Alkohol- und Treibmittelgehalts erforderlich ist.
Ein weiterer aktueller Anspruch an Haarbehandlungsmittel ist es, dem Haar ein natürliches Aussehen und Glanz zu verleihen, z. B. auch dann, wenn es sich um von Natur aus besonders kräftiges und/ oder dunkles Haar handelt.
Es ist bekannt, Polysiloxane, wie z. B. Polydimethylsiloxan, und Polysiloxanderivate in Haarpflegemitteln einzusetzen. Die EP-A-017 122 beschreibt die Verwendung von Polysiloxan-Ammo- niumderivaten in Haarwasch- und Haarbehandlungsmitteln zur Verbesserung der Kämmbarkeit, Weichheit und Fülle des Haares.
Die EP-A-729 742 beschreibt Haarbehandlungsmittel auf Basis A) eines Amino-modifizierten Siliconterpolymers und B) mindestens eines kationischen, siliconfreien Konditionierungsmittels auf Basis eines quaternären Ammoniumsalzes.
Nachteilig an der in den beiden zuvor genannten Publikationen beschriebenen Verwendung von Polysiloxanen, die nicht kovalent an das Festigerpolymer gebunden sind, ist es, dass häufig Entmischungen der Formulierungen während der Lagerung und nach deren Anwendung auf dem Haar auftreten.
Die EP-A-408 311 beschreibt die Verwendung von Copolymeren mit Einheiten aus a) ethylenisch ungesättigten, hydrophilen Monomeren und b) ethylenisch ungesättigten Monomeren mit Polysiloxangruppen in Haarpflegeprodukten.
Die EP-A-412 704 beschreibt ein Haarpflegemittel auf Basis eines Pfropfcopolymers, welches monovalente Siloxan-Polymereinheiten an einem Rückgrat auf Basis eines Vinylpolymers aufweist. Nach dem Trocknen zerfällt das Polymer in eine diskontinuierliche, sili- conhaltige Phase und eine kontinuierliche, siliconfreie Phase.
Die WO 93/03703 beschreibt eine HaarsprayZusammensetzung, umfassend: a) 0,1 bis 2 Gew.-% eines oberflächenaktiven Mittels, b) 0,5 bis 15 Gew.-% eines ionischen Harzes mit einem zahlenmittle- ren Molekulargewicht von mindestens 300 000 und c) einen flüssigen Träger. Dabei umfasst das ionische Harz siliconhaltige Mono- mere, wobei das Harz nach dem Trocknen in eine diskontinuierliche, siliconhaltige Phase und eine siliconfreie kontinuierliche Phase zerfällt.
Die EP-A-362 860 beschreibt Alkohol-modifizierte Siliconesterderivate und kosmetische Zusammensetzungen, die diese enthalten.
Keine dieser Publikationen beschreibt Festigerpolymere auf Basis von Polyurethanen mit einer kovalenten Bindung der Siloxangruppen an die Festigerpolymere über stickstoffhaltige Gruppen. Insbesondere sind keine vernetzten, wasserlöslichen oder wasserdisper- gierbaren Polyurethane beschrieben, die Siloxangruppen enthalten. Des Weiteren eignen sich diese Polymere nur sehr eingeschränkt zur Herstellung VOC-armer Formulierungen. Es ist bekannt, in Wasser lösliche oder dispergierbare Polyurethane aufgrund ihrer filmbildenden Eigenschaften und einer im Allgemeinen niedrigen Viskosität in Wasser/Ethanol in der Kosmetik einzusetzen. So beschreibt die US-A-4,743,673 hydrophile Po- lyurethanpolymere mit Carboxygruppen im Polymerrückgrat. Zur Erzeugung dieser Carboxygruppen werden an das Polymerrückgrat gebundene Estergruppen durch 30- bis 60-minütiges Erhitzen mit einer starken Base verseift. Dabei erfolgt jedoch nicht nur eine Verseifung der Estergruppen der Carbonsäureesterkomponente, son- dern auch eine Verseifung der in der Polyurethankette enthaltenen Estergruppierungen. Es kommt somit zur Spaltung der Polyurethankette und zu einer drastischen Verringerung des Molekulargewichts der Polyurethane . Eine Anwendung der Polyurethane in Haarsprays ist zwar erwähnt. In der Praxis sind die mit diesen Polyurethanen erhaltenen Filme für die Haarkosmetik aber nicht brauchbar, weil sie entweder wasserunlöslich sind oder ein zu geringes Molekulargewicht und somit unzureichende Festigungswirkung besitzen.
Die DE-A-42 25 045 und die WO 94/03515 beschreiben die Verwendung von wasserlöslichen oder in Wasser dispergierbaren, anionischen Polyurethanen als Haarfestiger. Diese Polyurethane sind aufgebaut aus
a) mindestens einer Verbindung, die zwei oder mehrere aktive Wasserstoffato e pro Molekül enthält,
b) mindestens einem Säure- oder Salzgruppen enthaltenden Diol und
c) mindestens einem Diisocyanat.
Haarfestigerpolymere auf Basis dieser Polyurethane sind im Hinblick auf die Elastizität verbesserungswürdig und weisen im Allgemeinen ohne den Zusatz von Additiven keinen angenehmen Griff auf.
Die DE-A-42 41 118 beschreibt die Verwendung von unvernetzten kationischen Polyurethanen und Polyharnstoffen als Hilfsmittel in kosmetischen und pharmazeutischen Zubereitungen.
Die EP-A-619 111 beschreibt die Verwendung von Polyurethanen auf Basis von organischen Diisocyanaten, Diolen und 2,2-Hydroxyme- thyl-substituierten Carboxylaten der Formel CH2OH
A C COOH CH2OH
worin A für ein Wasserstoffatom oder eine Cι-C2o-Alkylgruppe steht, in Haarfixierungsmitteln. Zumindest ein Teil der Carbonsäuregruppen wird dabei mit einer organischen oder anorganischen Base neutralisiert. Filme auf Basis dieser Polyurethane sind weich und klebrig und die darauf basierenden Haarfestiger entsprechend verbesserungswürdig.
Die in den zuletzt erwähnten Publikationen beschriebenen Polyure- thane können die Anforderungen an Haarfestigerpolymere nur teilweise erfüllen. So ist die erwünschte Geschmeidigkeit des Haares bei allen zuvor genannten Produkten auf Polyurethanbasis verbesserungswürdig.
Die EP-A-636 361 beschreibt eine kosmetische Zusammensetzung, welche in einem kosmetisch verträglichen Träger mindestens einen Pseudolatex auf Basis eines Polykondensates umfasst, das mindestens eine Polysiloxaneinheit und mindestens eine Polyurethan- und/oder Polyharnstoffeinheit mit anionischen oder kationischen Gruppen umfasst. Vernetzte, wasserlösliche oder wasserdispergier- bare Polyurethane sind nicht beschrieben. Die WO 97/25021 hat einen vergleichbaren Offenbarungsgehalt. Diese kosmetischen Mittel eignen sich unter anderem zur Behandlung von keratinischen Materialien. Die Auswaschbarkeit dieser Filmbildner ist jedoch nicht zufriedenstellend. Zudem besitzen sie aufgrund eines hohen Silo- xananteils auch nicht die für ein Haarpolymer erforderliche Festigungswirkung.
Die DE-A-195 41 329 und die WO 97/17052 beschreiben Haarbehand- lungsmittel, enthaltend ein in Wasser lösliches oder dispergier- bares Salz der Formel I:
[A-(X)n - . [HmB]™+ I
worin
A für einen kosmetisch akzeptablen aliphatischen, cycloalipha- tischen oder aromatischen Rest steht, der siloxan- und/oder fluorhaltige Einheiten aufweisen kann, X für eine Carboxylat-, Sulfonat-, Phosphat- oder Phosphonat- gruppe steht;
B eine kosmetisch akzeptable Aminbase bedeutet die siloxan- und/oder fluorhaltige Einheiten aufweisen kann;
n für 1 bis 30 steht; und
m die Wertigkeit des Amins B bedeutet.
Haarspray-Formulierungen auf Basis dieser siloxanhaltigen Salze, einem nicht siloxanhaltigen Haarfestigerpolymer und einem Sili- conöl führen zu Filmen, die leicht, z. B. durch mechanische Belastung, von der Haaroberfläche abgelöst werden. Die Festigungswir- kung dieser Formulierungen ist daher verbesserungswürdig.
Die DE-A-195 41 326 und die WO 97/17386 beschreiben wasserlösliche oder wasserdispergierbare Polyurethane mit endständigen Säuregruppen, ihre Herstellung und ihre Verwendung. Dabei wird ein in Wasser lösliches oder dispergierbares Polyurethanpräpolymer mit endständigen Isocyanatgruppen mit einer Aminosulfonsaure oder A inocarbonsäure, insbesondere Taurin, Asparaginsäure und Glutaminsäure, umgesetzt. Haarsprays auf Basis dieser Polyurethane sind noch verbesserungswürdig. Insbesondere bei der Formulierung von Haarsprays mit einem hohen Treibgasgehalt und/oder einem hohen Gehalt an organischen Lösungsmitteln und gegebenenfalls gleichzeitigem Einsatz von Sprühzerstäubern zur Erzielung sehr kleiner Tröpfchen können Probleme auftreten.
Die EP-A-492 657 beschreibt ein kosmetischen Mittel zur Verwendung in Haut- und Haarpflegeprodukten, welches ein lineares Poly- siloxan-Polyoxyalkylen-Blockcopolymer als Wiederholungseinheit enthält. Vernetzte, wasserlösliche oder wasserdispergierbare Polyurethane auf Basis eines siloxanhaltigen oder siloxanfreien Po- lyurethanpräpolymers sind in diesem Dokument nicht beschrieben.
Die EP-A-277 816 beschreibt Polydimethylsiloxane mit zwei Hydroxylgruppen an einem Kettenende und einer Trimethylsilylgruppe am anderen, der allgemeinen Formel
CH3

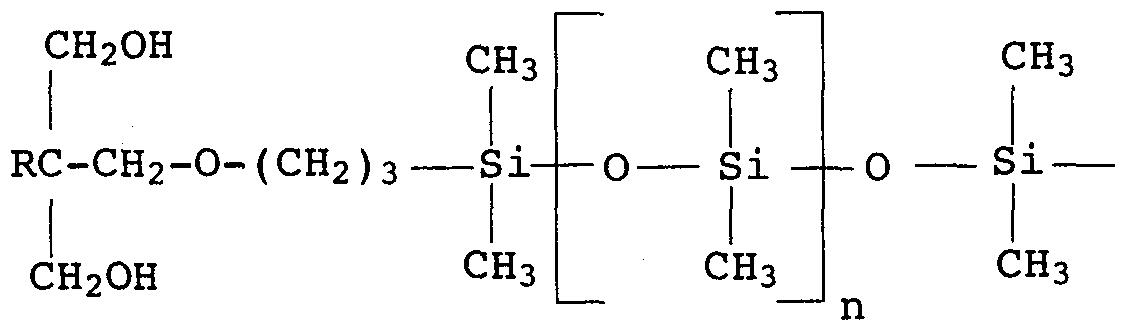

Figure imgf000007_0001
worin R für Wasserstoff, Methyl oder Ethyl steht und n für einen Wert von 0 bis 4 000 steht, sowie damit modifizierte Polyurethane. Dabei handelt es sich ausschließlich um modifizierte Polyurethane von der Art eines "Pfropfcopolymers" mit siloxanhaltigen Seitenketten und einem Polyurethanrückgrat erhalten. Eine Anwendung dieser modifizierten Polyurethane in der Haarkosmetik wird nicht beschrieben.
Die EP-A-0 389 386 beschreibt lineare Diorganopolysiloxan-Poly- ester-Blockcopolymere mit eingebauten Urethaneinheiten, die sich zur kontrollierten Freigabe pharmazeutischer Zubereitungen eignen.
Die EP-A-0 687 459 beschreibt Haarbehandlungsmittel auf Basis ei- ner wassrigen Polymerdispersion, die erhältlich ist durch radikalische Pfropfcopolymerisation eines monoethylenisch ungesättigten Siloxanmakromonomers und wenigstens eines Polyurethan- und/oder Polyharnstoff-Copolymers . Vernetzte Polyurethane aus Polyurethanpräpolymeren mit endständigen Isocyanatgruppen und Polymerisaten mit gegenüber Isocyanatgruppen reaktiven Gruppen sind in diesem Dokument nicht beschrieben.
Die EP-A-0 773 246 beschreibt wasserlösliche oder wasserdispergierbare Pfropfpolymere aus
A) einem in Wasser löslichen oder dispergierbaren Polyurethanpräpolymer mit endständigen Isocyanatgruppen und
B) einem freie Aminogruppen enthaltenden Protein.
Diese eignen sich als Hilfsmittel in der Kosmetik und insbesondere als Haarfestiger mit verbesserter Auswaschbarkeit. Nachteilig am Einsatz der Proteine ist, dass diese eine Stabilisierung durch Konservierungsmittel erfordern und als Naturstoffe häufig schwankende Produkteigenschaften aufweisen.
Der vorliegenden Erfindung liegt die Aufgabe zugrunde, neue kosmetische Mittel, insbesondere Haarbehandlungsmittel auf Polyurethanbasis, zur Verfügung zu stellen, die einerseits als Haarfe- stiger brauchbar sind, andererseits aber auch eine gute Auswaschbarkeit (Redispergierbarkeit) besitzen. Vorzugsweise sollen sie dem Haar Glätte und Geschmeidigkeit verleihen.
Überraschenderweise wurde nun gefunden, dass diese Aufgabe durch kosmetische Mittel gelöst wird, die wenigstens ein vernetztes, wasserlösliches oder wasserdispergierbares Polyurethan enthalten, welches das Umsetzungsprodukt aus mindestens einem Polyurethan- präpolymer mit endständigen Isocyanatgruppen und aus mindestens einem Polymerisat mit gegenüber Isocyanatgruppen reaktiven Gruppen darstellt, wobei wenigstens eine der Komponenten eine Silo- xangruppe enthält.
Gegenstand der vorliegenden Erfindung ist daher ein kosmetisches Mittel, enthaltend wenigstens ein vernetztes, wasserlösliches oder wasserdispergierbares Polyurethan aus
A) mindestens einem Polyurethanpräpolymer mit endständigen Isocyanatgruppen und
B) mindestens einem Polymerisat mit gegenüber Isocyanatgruppen reaktiven Gruppen, die ausgewählt sind unter Hydroxyl-, pri- mären und sekundären Amino- und/oder Carboxylgruppen,
wobei mindestens eine der Komponenten A) und/oder B) in Wasser löslich oder dispergierbar ist und wenigstens eine der Komponenten A) und/oder B) mindestens eine Siloxangruppe enthält,
und die Salze davon.
Polyurethanpräpolymer A)
Bei der Komponente A) handelt es sich bevorzugt um ein Polyurethanpräpolymer aus
a) mindestens einer Verbindung mit einem Molekulargewicht im Bereich von 56 bis 300, die zwei aktive Wasserstoffatome pro Molekül enthält,
b) mindestens einem Polymerisat mit zwei aktiven Wasserstoffato- men pro Molekül,
c) gegebenenfalls einem Polysiloxan,
d) gegebenenfalls mindestens einer Verbindung, die zwei aktive Wasserstoffatome und mindestens eine ionogene bzw. ionische Gruppe pro Molekül aufweist,
e) mindestens einem Diisocyanat.
Bei der Komponente a) handelt es sich bevorzugt um Diole, Diamine, Aminoalkohole, und Mischungen davon. Das Molekulargewicht dieser Verbindungen liegt vorzugsweise in einem Bereich von etwa 56 bis 280. Gewünschtenfalls können bis zu 3 Mol-% der genannten Verbindungen durch Triole oder Triamine ersetzt sein.
Bevorzugt werden als Komponente a) Diole eingesetzt. Brauchbare Diole sind z. B. Ethylenglykol, Propylenglykol, Butylenglykol, Neopentylglykol, Cyclohexandimethylol, Di-, Tri-, Tetra-, Penta- oder Hexaethylenglykol und Mischungen davon. Bevorzugt werden Neopentylglykol und/oder Cyclohexandimethylol eingesetzt.
Geeignete Aminoalkohole sind z. B. 2-Aminoethanol, 2-(N-Methyl- amino)ethanol, 3-Aminopropanol, 4-Aminobutanol, 1-Ethylaminobu- tan-2-ol, 2-Amino-2-methyl-l-propanol, 4-Methyl-4-aminopen- tan-2-ol etc.
Geeignete Diamine sind z. B. Ethylendiamin, Propylendiamin, 1,4-Diaminobutan, 1,5-Diaminopentan und 1,6-Diaminohexan sowie α,ω-Diaminopolyether, die durch Aminierung von Polyalkylenoxiden mit Ammoniak herstellbar sind.
Bei der Komponente b) handelt es sich bevorzugt um ein Polymerisat mit einem zahlenmittleren Molekulargewicht im Bereich von etwa 300 bis 5 000, bevorzugt etwa 400 bis 4 000, insbesondere 500 bis 3 000. Brauchbare Polymerisate b) sind z. B. Polyester- diole, Polyetherole und Mischungen davon. Polyetherole sind vor- zugsweise Polyalkylenglykole, z. B. Polyethylenglykole, Polypro- pylenglykole, Polytetrahydrofurane etc., Blockcopolymerisate aus Ethylenoxid und Propylenoxid oder Blockcopolymerisate aus Ethy- lenoxid, Propylenoxid und Butylenoxid, die die Alkylenoxideinhei- ten statistisch verteilt oder in Form von Blöcken einpolymeri- siert enthalten. Vorzugsweise werden als Komponente b) Polytetrahydrofurane, Polyesterdiole und Mischungen davon eingesetzt.
Geeignete Polytetrahydrofurane b) können durch kationische Polymerisation von Tetrahydrofuran in Gegenwart von sauren Katalysa- toren, wie z. B. Schwefelsäure oder Fluoroschwefelsäure, hergestellt werden. Derartige Herstellungsverfahren sind dem Fachmann bekannt.
Brauchbare Polyesterdiole b) weisen vorzugsweise ein zahlenmitt- leres Molekulargewicht im Bereich von etwa 400 bis 5 000, bevorzugt 500 bis 3 000, insbesondere 600 bis 2 000, auf.
Als Polyesterdiole kommen alle diejenigen in Betracht, die üblicherweise zur Herstellung von Polyurethanen eingesetzt werden, insbesondere solche auf Basis aromatischer Dicarbonsäuren, wie Terephthalsäure, Isophthalsäure, Phthalsäure, Na- oder K-Sulfo- isophthalsäure etc., aliphatischer Dicarbonsäuren, wie Adipin- säure oder Bernsteinsäure etc., und cycloaliphatischer Dicarbonsäuren, wie 1,2-, 1,3- oder 1,4-Cyclohexandicarbonsäure. Als Diole kommen insbesondere aliphatische Diole in Betracht, wie Ethylenglykol, Propylenglykol, 1,6-Hexandiol, Neopentylglykol, Diethylenglykol, Polyethylenglykole, Polypropylenglykole, 1,4-Di- methylolcyclohexan, sowie Poly(meth)acrylatdiole der Formel
Figure imgf000011_0001
worin R10 für H oder CH3 steht und R11 für Ci-Cis-Alkyl (insbeson- dere Cχ-Cι2- oder Ci-Cβ-Alkyl) steht, die eine Molmasse von bis zu etwa 3000 aufweisen. Derartige Diole sind auf übliche Weise herstellbar und im Handel erhältlich (Tegomer©-Typen MD, BD und OD der Fa. Goldschmidt).
Bevorzugt sind Polyesterdiole auf Basis von aromatischen und ali- phatischen Dicarbonsäuren und aliphatischen Diolen, insbesondere solche, bei denen die aromatische Dicarbonsäure 10 bis 95 Mol-%, insbesondere 40 bis 90 Mol-% und bevorzugt 50 bis 85 Mol-%, des gesamten Dicarbonsäureanteils (Rest aliphatische Dicarbonsäuren) ausmacht.
Besonders bevorzugte Polyesterdiole sind die Umsetzungsprodukte aus Phthalsäure/Diethylenglykol, lsophthalsäure/l,4-Butandiol, lsophthalsäure/Adipinsäure/1, 6-Hexandiol, 5-NaS03-lsophthalsäure/ Phthalsäure/Adipinsäure/1, 6-Hexandiol, Adipinsäure/Ethylenglykol, Isophthalsäure/Adipinsäure/Neopentylglykol, Isophthalsäure/Adipinsäure/Neopentylglykol/Diethylenglykol/Dimethylolcyclohexan und 5-NaS03-lsophthalsäure/Isophthalsäure/Adipinsäure/Neopentylglykol/ Diethylenglykol/Dimethylolcyclohexan.
Bei den Polysiloxanen c) handelt es sich vorzugsweise um eine Verbindung der Formel I
Rl Rl
X (CH2), -Si—0- Si (CH2)n Y (I)
R2 R2
worin R1 und R2 unabhängig voneinander für CT.- bis C-Alkyl, Benzyl oder Phenyl stehen,
X und Y unabhängig voneinander für OH oder NHR3 stehen, wobei R3 für Wasserstoff, Ci- bis C6-Alkyl oder C5- bis Cg-Cycloalkyl steht,
m und n unabhängig voneinander für 2 bis 8 stehen,
p für 3 bis 50 steht.
Geeignete Alkylreste sind z. B. Methyl, Ethyl, n-Propyl, Isopro- pyl, n-Butyl, t.-Butyl, n-Pentyl, n-Hexyl etc. Geeignete Cycloal- kylreste sind z. B. Cyclopentyl, Cyclohexyl, Cycloheptyl, Cyclo- octyl etc.
Vorzugsweise stehen R1 und R2 beide für Methyl.
Diese Polysiloxane c) weisen vorzugsweise ein zahlenmittleres Mo- lekulargewicht im Bereich von etwa 300 bis 5 000, bevorzugt 400 bis 3 000, auf.
Geeignete Verbindungen c) sind auch die in der EP-A-227 816 be- schreibenen Polydimethylsiloxane, auf die hiermit Bezug genommen wird.
Geeignete Verbindungen d) , die zwei aktive Wasserstoffatome und mindestens eine ionogene oder ionische Gruppe pro Molekül aufweisen, sind z. B. Verbindungen mit Carboxylat- und/oder Sulfonat- gruppen. Als Komponente d) sind Dimethylolpropansäure und Mischungen, die Dimethylolpropansäure enthalten, besonders bevorzugt.
Geeignete Diamine und/oder Diole d) mit ionogenen oder ionischen Gruppen sind z. B. Dimethylolpropansäure und Verbindungen der Formel
Figure imgf000013_0001
und/oder
Figure imgf000013_0002
worin R jeweils für eine C2-Cι8-Alkylengruppe steht und Me für Na oder K steht.
Als Komponente d) brauchbar sind auch Verbindungen der Formel
H2N(CH2)n-NH-(CH2)m-COO-M+
H2N(CH2)n-NH-(CH2)m-S03- M+
worin m und n unabhängig voneinander für eine ganze Zahl von 1 bis 8, insbesondere 1 bis 6, stehen und M für Li, Na oder K steht, und Verbindungen der Formel
H2N(CH2CH20)p(CH2CH(CH3)0)q(CH2)n-NH-(CH2)m-S03-M+
worin m, n und M die zuvor angegebenen Bedeutungen besitzen, p und q unabhängig voneinander für eine ganze Zahl von 0 bis 50 stehen, wobei wenigstens eine der beiden Variablen p oder q > 0 ist. Die Reihenfolge der Alkylenoxideinheiten ist dabei beliebig. Die zuletzt genannten Verbindungen weisen vorzugsweise ein zahlenmittleres Molekulargewicht im Bereich von etwa 400 bis 3 000 auf.
Wenn man als Komponente d) Verbindungen mit stickstoffhaltigen Gruppen einsetzt, erhält man kationische Polyurethane. Brauchbare Komponenten d) sind z. B. Verbindungen der allgemeinen Formeln R3 R3
HO R1 N R2 OH R4HN R1 N R2 NHR5
HO
Figure imgf000014_0001
/ \ /
HO R1—N N R2 OH RHN R1 N N- R2 NHR5
Figure imgf000014_0002
worin
R1 und R2, die gleich oder verschieden sein können, für C2-C8-Alkylen stehen,
R3, R6 und R7, die gleich oder verschieden sein können, für Cι-C6-Alkyl, Phenyl oder Phenyl-Cι-C4-alkyl stehen, R4 und R5, die gleich oder verschieden sein können, für H oder Cι-C6-Alkyl stehen, o für 1, 2 oder 3 steht,
X© für Chlorid, Bromid, Jodid, Cι-C6-Alkylsulfat oder S04 2-/2 steht. Besonders bevorzugt sind N-(Cι- bis C6-alkyl)diethanol- amine, wie Methyldiethanolamin.
Als Komponente d) eignen sich auch Gemische, die mindestens eine der zuvor genannten aniionischen oder anionogenen Komponenten und mindestens eine der zuvor genannten kationischen oder kationoge- nen Komponenten enthalten. Bevorzugt werden dann Gemische eingesetzt, die Dimethylolpropansäure und N-Methyldiethanolamin ent- halten.
Bei der Komponente e) handelt es sich um übliche aliphatische, cycloaliphatische und/oder aromatische Diisocyanate, wie Tetrame- thylendiisocyanat, Hexamethylendiisocyanat, Methylendiphenyldi- isocyanat, 2,4- und 2,6-Toluylendiisocyanat und deren Isomerengemische, o- und m-Xylylendiisocyanat, 1, 5-Naphthylendiisocyanat, 1,4-Cyclohexylendiisocyanat, Dicyclohexylmethandiisocyanat und Mischungen davon, insbesondere Isophorondiisocyanat und/oder Di- cyclohexylmethandiisocyanat. Gewünschtenfalls können bis zu 3 Mol-% der genannten Verbindungen durch Triisocyanate ersetzt sein.
Die Herstellung der Polyurethanpräpolymere A) erfolgt durch Umsetzung der Verbindungen der Komponenten a) , b) und gegebenenfalls c) und/oder d) mit der Komponente e) . Die Temperatur liegt dabei in einem Bereich von etwa 60 bis 140 °C, bevorzugt etwa 70 bis 100 °C. Die Reaktion kann ohne Lösungsmittel oder in einem geeigneten inerten Lösungsmittel oder Lösungsmittelgemisch erfolgen. Geeignete Lösungsmittel sind aprotisch polare Lösungsmittel, z. B. Tetrahydrofuran, Essigsäureethylester, N-Methylpyrrolidon, Dimethylformamid und bevorzugt Ketone, wie Aceton und Methyl- ethylketon. Vorzugsweise erfolgt die Reaktion unter einer Inertgasatmosphäre, wie z. B. unter Stickstoff. Die Komponenten werden bevorzugt in solchen Mengen eingesetzt, dass das Verhältnis von NCO-Äquivalent der Verbindungen der Komponente e) zu Äquivalent aktives Wasserstoffatom der Komponenten a) , b) und, falls vorhan- den, c) und d) in einem Bereich von etwa 1,0:1 bis 1,4:1, bevorzugt 1,03:1 bis 1,3:1, insbesondere 1,05:1 bis 1,25:1, liegt. Die resultierenden Polyurethanpräpolymere A) weisen somit noch freie Isocyanatgruppen auf.
Vorzugsweise enthalten die Polyurethanpräpolymere A)
0,3 bis 15 Gew.-%, bevorzugt 0,5 bis 12 Gew.-%, wenigstens einer Komponente a),
- 0,5 bis 80 Gew.-%, bevorzugt 1 bis 65 Gew.-%, wenigstens einer Komponente b) ,
0 bis 30 Gew.-% wenigstens einer Komponente c),
- 0 bis 25 Gew.-% wenigstens einer Komponente d) ,
25 bis 60 Gew.-%, bevorzugt 35 bis 53 Gew.-%, wenigstens einer Komponente e)
einpolymerisiert .
Polysiloxanhaltige Polyurethanpräpolymere enthalten bevorzugt 0,1 bis 25 Gew.-%, insbesondere 0,2 bis 20 Gew.-%, speziell 0,3 bis 15 Gew.-%, wenigstens einer Komponente c), bezogen auf die Ge- samtmenge der Komponenten a) bis e), einpolymerisiert. Enthalten die Polyurethanpräpolymere wenigstens eine Verbindung d) mit mindestens einer ionogenen bzw. ionischen Gruppe pro Molekül, so ist diese bevorzugt in einer Menge von 5 bis 25 Gew.-%, insbesondere bevorzugt 8 bis 20 Gew.-%, bezogen auf die Gesamt- menge der Komponenten a) bis e), einpolymerisiert.
Polymerisat B)
Die Herstellung der in den erfindungsgemäßen Mitteln eingesetzten vernetzten, wasserlöslichen oder wasserdispergierbaren Polyurethane erfolgt durch Umsetzung mindestens eines Polyurethanpräpolymers A) , wie zuvor beschrieben, mit mindestens einem Polymerisat B) .
Bevorzugt ist das Polymerisat B) ausgewählt unter
Bl) Polymerisaten, die wenigstens ein α,ß-ethylenisch ungesättigtes Monomer einpolymerisiert enthalten, das zusätzlich wenigstens eine gegenüber Isocyanatgruppen reaktive Gruppe pro Mo- lekül enthält,
B2) Polyestern,
B3) Silicon-poly(alkylenoxid)-Copolymeren,
und Mischungen davon.
Bevorzugte Polymerisate Bl) enthalten:
f) wenigstens ein α,ß-ethylenisch ungesättigtes Monomer, das zusätzlich wenigstens eine gegenüber Isocyanatgruppen reaktive Gruppe pro Molekül enthält,
g) gegebenenfalls wenigstens ein α,ß-ethylenisch ungesättigtes Monomer, das ausgewählt ist unter Estern α,ß-ethylenisch ungesättigter Mono- und/oder Dicarbonsäuren mit Ci- bis C2 -Alka- nolen, Amiden α,ß-ethylenisch ungesättigter Mono- und/oder Dicarbonsäuren mit Mono- und Di-Cχ- bis C22-alkylaminen, Estern von Vinylalkohol und Allylalkohol mit Ci- bis C40-Monocarbon- säuren, Vinylethern, Vinylaromaten, Vinylhalogeniden, Vinyli- denhalogeniden C2- bis Cg-Monoolefinen, nichtaromatischen Kohlenwasserstoffen mit mindestens 2 konjugierten Doppelbindungen und Mischungen davon,
h) gegebenenfalls wenigstens ein α,ß-ethylenisch ungesättigtes
Monomer, das ausgewählt ist unter N-Vinylamiden, N-Vinyllac- tamen, primären Amiden α,ß-ethylenisch ungesättigter Monocar- bonsäuren, vinyl- und allylsubstituierten heteroaromatischen Verbindungen und Mischungen davon,
i) gegebenenfalls wenigstens ein weiteres Monomer mit einer ra- dikalisch polymerisierbaren, α,ß-ethylenisch ungesättigten Doppelbindung und mindestens einer ionogenen bzw. ionischen Gruppe pro Molekül
einpolymerisiert.
Geeignete Monomere f) sind die Ester α,ß-ethylenisch ungesättigter Mono- und Dicarbonsäuren, wie Acrylsäure, Methacrylsäure, Fumar- säure, Maleinsäure, Itaconsäure, Crotonsäure etc., mit Cι-C20-Al- kandiolen. Dazu zählen z. B. 2-Hydroxyethylacrylat, 2-Hydroxy- ethylmethacrylat, 2-Hydroxyethylethacrylat, 2-Hydroxypropylacry- lat, 2-Hydroxypropylmethacrylat, 3-Hydroxypropylacrylat, 3-Hydro- xypropylmethacrylat, 3-Hydroxybutylacrylat, 3-Hydroxybutylmeth- acrylat, 4-Hydroxybutylacrylat, 4-Hydroxybutylmethacrylat, 6-Hy- droxyhexylacrylat, 6-Hydroxyhexylmethacrylat, 3-Hydroxy-2-ethyl- hexylacrylat, 3-Hydroxy-2-ethylhexylmethacrylat etc. Vorzugsweise werden Hydroxyethylacrylat und Hydroxyethylmethacrylat eingesetzt. Geeignete Monomere f) sind auch die Ester der zuvor genannten Säuren mit Triolen und Polyolen, wie z. B. Glycerin, Ery- thrit, Pentaerythrit, Sorbit etc.
Geeignete Monomere f) sind weiterhin die Ester und Amide der zuvor genannten α,ß-ethylenisch ungesättigten Mono- und Dicarbonsäuren mit C2- bis Cχ2-Aminoalkoholen, die eine primäre oder sekundäre Aminogruppe aufweisen. Dazu zählen Aminoalkylacrylate und Aminoalkylmethacrylate und deren N-Monoalkylderivate, die z. B. einen N-Ci- bis Cs-Monoalkylrest tragen, wie Aminomethylacrylat, Aminomethylmethacrylat, Aminoethylacrylat, Aminoethylmethacrylat, N-Methylaminomethylacrylat, N-Methylaminomethylmethacrylat, N-Ethylaminomethylacrylat, N-Ethylaminomethylmethacrylat, N- (n-propyl)a inomethyl(meth) acrylat, N-Isopropylaminomethy1- (meth)acrylat und bevorzugt tert.-Butylaminoethylacrylat und tert. -Butylaminoethylmethacrylat. Dazu zählen weiterhin N-(Hydro- xy-Cχ- bis Cχ2-alkyl) (meth)acrylamide, wie N-Hydroxymethyl(meth)- acrylamid, N-Hydroxyethyl(meth)acrylamid etc.
Geeignete Monomere f) sind auch die Amide der zuvor genannten α,ß- ethylenisch ungesättigten Mono- und Dicarbonsäuren mit Di- und Polyaminen, die mindestens zwei primäre oder zwei sekundäre oder eine primäre und eine sekundäre Aminogruppe(n) aufweisen. Dazu zählen z. B. die entsprechenden Amide der Acrylsäure und Methacrylsäure (im Folgenden durch die Silbe "(meth)" bezeichnet), wie Aminomethyl (meth)acrylamid, Aminoethyl(meth)acrylamid, Amino- propyl(meth)acrylamid, Amino-n-butyl(meth)acrylamid, Methylami- noethyl(meth)acrylamid, Ethylaminoethyl(meth)acrylamid, Methyl- aminopropyl(meth)acrylamid, Ethylaminopropyl(meth)acrylamid, Me- thylamino-n-butyl(meth)acrylamid etc.
Geeignete Monomere g) sind im Wesentlichen hydrophobe, nichtionische Monomere. Dazu zählen die Ester α,ß-ethylenisch ungesättigter Mono- und Dicarbonsäuren mit Cχ-C22-Alkanolen, bevorzugt Ci-Cis-Al- kanolen, z. B. die Ester der Acrylsäure und/oder Methacrylsäure mit Methanol, Ethanol, n-Propanol, Isopropanol, n-Butanol, sec- Butanol, tert .-Butanol, n-Pentanol, n-Hexanol, n-Heptanol, n-Oc- tanol, 2-Ethylhexanol, Dodecanol, Hexadecanol, Octadecanol etc.
Geeignete Monomere g) sind weiterhin Amide α,ß-ethylenisch unge- sättigter Mono- und Dicarbonsäuren mit Mono- und Dialkylaminen, die 1 bis 22 Kohlenstoffatome, bevorzugt 1 bis 18 Kohlenstoffa- tome, pro Alkylrest aufweisen. Dazu zählen z. B. N-Ci- bis C22-Al- kyl(meth)acrylamide, wie N-Methyl(meth)acrylamid, N-Ethyl(meth)- acrylamid, N-(n-Propyl) (meth)acrylamid, N-Isopropyl(meth)acryl- amid, N-Butyl(meth)acrylamid, N-(t.-Butyl) (meth)acrylamid, N-Pen- tyl(meth)acrylamid, N-Hexyl(meth)acrylamid, N-Heptyl(meth)- acry- lamid, N-Octyl(meth)acrylamid, N-Ethylhexyl(meth)acrylamid, N,N- Dimethyl(meth)acrylamid, N,N-Diethyl(meth)acrylamid etc
Geeignete Monomere g) sind weiterhin Vinylformiat, Vinylacetat, Vinylpropionat, Vinyl-n-butyrat, Vinylstearat, Vinyllaurat, Sty- rol, α-Methylstyrol, o-Chlorstyrol, Vinyltoluole, Vinylchlorid, Vinylidenchlorid, Ethylen, Propylen, Butadien, Isopren, Chloro- pren, Methyl-, Ethyl-, Butyl-, Dodecylvinylether etc.
Geeignete Monomere h) sind im Wesentlichen hydrophile, nichtionische Monomere. Dazu zählen z. B. N-Vinylamide, wie N-Vinylform- amid, N-Vinylacetamid, N-Vinylpropionamid etc. Bevorzugt wird N- Vinylformamid eingesetzt.
Geeignete Monomere h) sind weiterhin N-Vinyllactame und deren Derivate, die z. B. einen oder mehrere Cι-C6-Alkylsubstituenten, wie Methyl, Ethyl, n-Propyl, Isopropyl, n-Butyl, sec. -Butyl, tert.- Butyl etc. aufweisen können. Dazu zählen z. B. N-Vinylpyrrolidon, N-Vinylpiperidon, N-Vinylcaprolactam, N-Vinyl-5-methyl-2-pyrroli- don, N-Vinyl-5-ethyl-2-pyrrolidon, N-Vinyl-6-methyl-2-piperidon, N-Vinyl-6-ethyl-2-piperidon, N-Vinyl-7-methyl-2-caprolactam, N- Vinyl-7-ethyl-2-caprolactam etc. Geeignete Monomere h) sind weiterhin primäre Amide der zuvor genannten α,ß-ethylenisch ungesättigten Monocarbonsäuren, wie Acryl- amid, Methacrylamid, Ethacrylamid etc.
Geeignete Monomere h) sind weiterhin vinyl- und allylsubsti- tuierte heteroaromatische Verbindungen, wie 2- und 4-Vinylpyri- din, -Allylpyridin, und bevorzugt N-Vinylheteroaromaten, wie N- Vinylimidazol, N-Vinyl-2-methylimidazol etc.
Die Verbindungen i) weisen mindestens eine ionogene bzw. ionische Gruppe pro Molekül auf, die bevorzugt ausgewählt ist unter Carbo- xylatgruppen und/oder Sulfonatgruppen und deren durch teilweise oder vollständige Neutralisation mit einer Base erhältlichen Salze, sowie tertiäre Amingruppen, die teilweise oder vollständig protoniert und quaternisiert sein können. Geeignete Basen für die Neutralisation bzw. Säuren für die Protonierung und Alkylierungs- mittel für die Quaternisierung sind die im Folgenden im Anschluss an die Herstellung der erfindungsgemäßen Polyurethane genannten.
Geeignete Monomere i) sind z. B. die zuvor genannten, α,ß-ethyle- nisch ungesättigten Mono- und/oder Dicarbonsäuren und deren Halbester und Anhydride, wie Acrylsäure, Methacrylsäure, Fumarsäure, Maleinsäure, Itaconsäure, Crotonsäure, Maleinsäureanhydrid, Mono- butylmaleat etc. Bevorzugt werden Acrylsäure, Methacrylsäure und deren Alkalimetallsalze, wie deren Natrium- und Kaliumsalze, eingesetzt.
Geeignete Monomere i) sind weiterhin Acrylamidoalkansulfonsäuren und deren Salze, wie 2-Acrylamido-2-methylpropansulfonsäure und deren Alkalimetallsalze, z. B. deren Natrium- und Kaliumsalze.
Weitere geeignete Verbindungen i) sind die Ester der zuvor genannten, α,ß-ethylenisch ungesättigten Mono- und Dicarbonsäuren mit C2- bis Cι2-Aminoalkoholen, welche am Aminstickstoff Ci- bis C8-dialkyliert sind. Dazu zählen z. B. N,N-Dimethylaminomethyl- (meth) acrylat, ,N-Dimethylaminoethy1(meth)acrylat, N,N-Diethy1- aminoethy1 (meth) acrylat, N,N-Dimethylaminopropy1(meth) acrylat, N,N-Diethylaminopropyl(meth)acrylat etc. Bevorzugt werden N,N-Dimethylaminopropylacrylat und N,N-Dimethylaminopropyl(meth) acrylat eingesetzt.
Geeignete Monomere i) sind weiterhin die Amide der zuvor genannten α,ß-ethylenisch ungesättigten Mono- und Dicarbonsäuren mit Diaminen, die eine tertiäre und ein primäre oder sekundäre Amino- gruppe aufweisen. Dazu zählen z. B. N-[2-(dimethylamino)ethyl]- acrylamid, N-[2-(dimethylamino)ethyl]methacrylamid, N-[3-(dime- thylamino)propy1]acrylamid, N- [ 3- (dimethylamino)propy1]methacry1- amid, N- [ 4- (dimethylamino)butyl ]acrylamid, N- [ 4- (dimethylamino) - butyl ]methacrylamid, N-[2-(diethylamino)ethyl]acrylamid etc.
Bevorzugt enthält das Polymerisat Bl) zusätzlich zur Komponente f) wenigstens eine Komponente g) und/oder h), sowie gegebenenfalls eine Komponente i) einpolymerisiert.
Bevorzugt enthält das Polymerisat Bl)
- 0,05 bis 15 Gew.-%, bevorzugt 0,1 bis 10 Gew.-%, wenigstens einer Komponente f),
0 bis 99,9 Gew.-% wenigstens einer Komponente g) ,
- 0 bis 99,9 Gew.-% wenigstens einer Komponente h) ,
0 bis 50 Gew.-%, bevorzugt 0,1 bis 46 Gew.-%, wenigstens einer Komponente i) ,
einpolymerisiert.
Vorzugsweise liegt die Gesamtmenge der Komponenten g) und h) in einem Bereich von 30 bis 99,9 Gew.-%, insbesondere 40 bis 99,5 Gew.-%, speziell 50 bis 99,5 Gew.-%.
Nach einer bevorzugten Ausführungsform enthält das Polymerisat Bl)
0,1 bis 10 Gew.-%, bevorzugt 0,5 bis 5 Gew.-%, wenigstens ei- ner Komponente f)
50 bis 99,9 Gew.-%, bevorzugt 60 bis 99,5 Gew.-%, wenigstens einer Komponente h) ,
- 0 bis 40 Gew.-%, bevorzugt 0 bis 35 Gew.-%, wenigstens einer Komponente i) ,
einpolymerisiert .
Nach einer weiteren bevorzugten Ausführungsform enthält das Polymerisat Bl)
0,1 bis 10 Gew.-%, bevorzugt 0,5 bis 5 Gew.-%, wenigstens einer Komponente f) , 50 bis 99,9 Gew.-%, bevorzugt 60 bis 90 Gew.-%, wenigstens einer Komponente g),
0 bis 50 Gew.-%, bevorzugt 10 bis 46 Gew.-%, wenigstens einer Komponente i) ,
einpolymerisiert.
Nach einer weiteren bevorzugten Ausführungsform enthält das Poly- merisat Bl)
0,1 bis 10 Gew.-%, bevorzugt 0,5 bis 5 Gew.-%, wenigstens einer Komponente f) ,
- 0,1 bis 99,9 Gew.-%, bevorzugt 0,1 bis 90 Gew.-%, wenigstens einer Komponente g) ,
0,1 bis 99,9 Gew.-%, bevorzugt 0,1 bis 99,5 Gew.-%, wenigstens einer Komponente h),
0 bis 50 Gew.-%, bevorzugt 0 bis 46 Gew.-%, wenigstens einer Komponente i) ,
einpolymerisiert.
Die Herstellung der Polymerisate Bl) erfolgt nach üblichen, dem Fachmann bekannten Verfahren. Dazu zählt die Polymerisation in Masse und vorzugsweise die Lösungspolymerisation. Die Polymerisationstemperatur beträgt in der Regel 30 bis 120 °C, bevorzugt 40 bis 100 °C. Das Polymerisationsmedium kann sowohl nur aus einem organischen Lösungsmittel als auch aus Mischungen aus Wasser und mindestens einem wassermischbaren, organischen Lösungsmittel bestehen. Bevorzugte organische Lösungsmittel sind z. B. Alkohole, wie Methanol, Ethanol, n-Propanol, Isopropanol, n-Butanol, Ke- tone, wie Aceton und Methylethylketonen, Tetrahydrofuran etc. Die Lösungspolymerisation kann sowohl als Batchprozess als auch in Form eines ZulaufVerfahrens, einschließlich Monomerenzulauf, Stufen- und Gradientenfahrweise, durchgeführt werden. Bevorzugt ist im Allgemeinen das Zulaufverfahren, bei dem man gegebenenfalls einen Teil des Polymerisationsansatzes vorlegt, auf die Polymerisationstemperatur erhitzt und anschließend den Rest des Polymerisationsansatzes, üblicherweise über einen oder auch mehrere, räumliche getrennte Zuläufe, kontinuierlich, stufenweise oder unter Überlagerung eines Konzentrationsgefälles unter Aufrechter- haltung der Polymerisation der Polymerisationszone zuführt. Als Initiatoren für die radikalische Polymerisation kommen Azo- verbindungen in Frage, die für die radikalische Polymerisation geeignet sind. Dazu zählen aliphatische oder cycloaliphatische Azoverbindungen, z. B. 2,2 '-Azobis(isobutyronitril) , 2,2 '-Azo- bis ( 2-methylbutyronitril) , 2,2' -Azobis ( 2 , 4-dimethylvaleronitril) , 1, 1 ' -Azobis ( 1-cyclohexancarbonitril) , 2-(Carbamoylazo)isobutyro- nitril, 4,4 '-Azobis (4-cyanovaleriansäure) und deren Alkalimetall- und Ammoniumsalze, z. B. das Natriumsalz, Dimethyl-2 , 2 '-azobisi- sobutyrat, 2,2 '-Azobis [2- ( 2-imidazolin-2-yl)propan] , 2,2'-Azo- bis(2-amidinopropan) und die Säureadditionssalze der beiden zuletzt genannten Verbindungen, z. B. die Dihydrochloride.
Ferner kommen als Initiatoren Wasserstoffperoxid, Hydroperoxide in Kombination mit Reduktionsmitteln und Persalze in Frage. Ge- eignete Hydroperoxide sind beispielsweise t-Butylhydroperoxid, t-Amylhydroperoxid, Cumolhydroperoxid und Pinanhydroperoxid jeweils in Kombination mit beispielsweise einem Salz der Hydroxy- methansulfinsäure, einem Eisen (II) -Salz oder Ascorbinsäure. Geeignete Persalze sind insbesondere Alkalimetallperoxidisulfate.
Die verwendete Initiatormenge, bezogen auf die Monomere, liegt im Allgemeinen in einem Bereich von etwa 0,02 bis 15 Mol-%, vorzugsweise 0,05 bis 3 Mol-%.
Sind niedrigere Molekulargewichte erwünscht, so können diese durch Zusatz eines Reglers zum Polymerisationsansatz eingestellt werden. Als Regler eignen sich beispielsweise Aldehyde, wie Formaldehyd, Acetaldehyd, Propionaldehyd, n-Butyraldehyd und Isobu- tyraldehyd, Ameisensäure, Ammoniumformiat, Hydroxylammoniumsulfat und Hydroxylammoniumphosphat. Weiterhin können Regler eingesetzt werden, die Schwefel in organisch gebundener Form enthalten, wie Di-n-butylsulfid, Di-n-octylsulfid, Diphenylsulfid etc., oder Regler, die Schwefel in Form von SH-Gruppen enthalten, wie n-Bu- tylmercaptan, n-Hexylmercaptan oder n-Dodecylmercaptan. Geeignet sind auch wasserlösliche, schwefelhaltige Polymerisationsregler, wie beispielsweise Hydrogensulfite und Disulfite. Weiterhin eignen sich als Regler Allylverbindungen, wie Allylalkohol oder Al- lylbromid, Benzylverbindungen, wie Benzylchlorid oder Alkylhalo- genide, wie Chloroform oder Tetrachlormethan.
Gewünschtenfalls setzt man der Polymerlösung im Anschluss an die Polymerisationsreaktion einen oder mehrere Polymerisationsinitiatoren zu und erhitzt die Polymerlösung, z. B. auf die Polymerisationstemperatur oder auf Temperaturen oberhalb der Polymerisati- onstemperatur, um die Polymerisation zu vervollständigen. Geeignet sind die oben angegebenen Azoinitiatoren, aber auch alle anderen üblichen, für eine radikalische Polymerisation in wässriger Lösung geeignete Initiatoren, beispielsweise Peroxide, Hydroperoxide, Peroxodisulfate, Percarbonate, Peroxoester und Wasserstoffperoxid. Hierdurch wird die Polymerisationsreaktion zu einem höheren Umsatz, wie z. B. von 99,9 %, geführt. Die bei der Polyme- risation entstehenden Lösungen können gegebenenfalls durch ein dem Stand der Technik entsprechendes Trocknungsverfahren in feste Pulver überführt werden. Bevorzugte Verfahren sind beispielsweise die Sprühtrocknung, die Sprühwirbelschichttrocknung, die Walzentrocknung und die Bandtrocknung. Ebenfalls anwendbar sind die Ge- friertrocknung und die Gefrierkonzentrierung. Gewünschtenfalls kann das Lösungsmittel auch durch übliche Methoden, z. B. Destillation bei verringertem Druck, teilweise oder vollständig entfernt und gegebenenfalls gegen das für die folgende Umsetzung des Polymerisats Bl) mit dem Polyurethanpräpolymer A) eingesetzte Lö- sungsmittel ausgetauscht werden. Dabei werden vorzugsweise hydro- xylgruppenhaltige Polymerisate Bl), die in einem Lösungsmittel mit aktiven Wasserstoffatomen hergestellt wurden, vor der Umsetzung mit A) getrocknet und anschließend in einem Lösungsmittel oder Lösungsmittelgemisch eingesetzt, das keine aktiven Wasser- stoffatome aufweist.
Bevorzugt handelt es sich bei der Komponente B2) um einen Polyester auf Basis einer aromatischen Dicarbonsäure oder eines aromatischen Dicarbonsäureanhydrids, wie sie in der DE-A-26 37 167, EP-A-000 171 und insbesondere in der DE-A-42 24 761 beschrieben sind, worauf hiermit in vollem Umfang Bezug genommen wird. Insbesondere handelt es sich bei der Komponente B2 ) um einen Polyester auf Basis eines Polyesterdiols mit einem zahlenmittleren Molekulargewicht von 500 bis 1 000 und einer aromatischen Di- oder Po- lycarbonsäure oder eines Carbonsäureanhydrids davon, bevorzugt Trimellithsäureanhydrid. Bevorzugte Diole zur Herstellung der Po- lyesterdiolkomponente sind die zuvor als Komponenten a) und b) genannten Diole, Polyesterdiole und Polyetherole. Bevorzugte Carbonsäurekomponenten der Polyesterdiole sind aromatische Dicarbon- säuren, wie Phthalsäure, Isophthalsäure oder Terephthalsäure.
Bevorzugt handelt es sich bei der Komponente B3 ) um eine Verbindung der allgemeinen Formel II
Figure imgf000023_0001
worin
n und o unabhängig voneinander für eine ganze Zahl von 0 bis 200 stehen, wobei die Summe aus n und o > 3 ist,
R4, R5 und R8 unabhängig voneinander für Ci- bis C8-Alkyl, Benzyl, Phenyl oder einen Rest der Formel III
-(CH2)r-0-(CH2CH20)p(CH2CH(CH3)0)q-H (III)
stehen, wobei in der Formel III die Reihenfolge der Alkylenoxideinheiten beliebig ist,
r für eine ganze Zahl von 1 bis 8 steht,
p und q unabhängig voneinander für eine ganze Zahl von 0 bis 200 stehen, wobei die Summe aus p und q > 0 ist,
R6 und R7 unabhängig voneinander für Ci- bis C8-Alkyl, Benzyl oder Phenyl stehen,
wobei die Verbindung der Formel II mindestens zwei Reste der allgemeinen Formel III umfasst.
Vorzugsweise wird die Summe aus n und o so gewählt, dass das Molekulargewicht der Verbindung der Formel II in einem Bereich von etwa 300 bis 30 000 liegt.
Bevorzugt liegt die Gesamtzahl der Alkylenoxideinheiten der Verbindung der Formel II, d. h. die Summe aus p und q in den Formeln III in einem Bereich von etwa 3 bis 200, bevorzugt 5 bis 180.
Bevorzugt sind die Reste R6 und R7 unabhängig voneinander ausge- wählt unter Methyl, Ethyl, n-Propyl, Isopropyl, n-Butyl, sec-Bu- tyl, tert-Butyl, Pentyl, Isopentyl, Hexyl, Octyl, 2-Ethylhexyl, Decyl, Dodecyl und Octadecyl, Cyclohexyl, Phenyl, Naphthyl, Benzyl, Phenylethyl, Tolyl, Xylyl etc.
Bevorzugt steht wenigstens einer der Reste R4 oder R5, insbesondere bevorzugt beide Reste R4 und R5, für Methyl.
Geeignete Polymerisate B3) sind Silicon-poly(alkylenoxid)-Copoly- mere, die unter dem internationalen Freinamen Dimethicon bekannt sind, die Tegopren®-Marken der Fa. Goldschmidt, Belsil® 6031 der Fa. Wacker und Silvet® L der Fa. Witko. Die Herstellung der erfindungsgemäßen Polyurethane erfolgt durch Umsetzung des Polyurethanpräpolymers A) mit dem Polymerisat B) . Dabei liegt das Verhältnis von NCO-Äquivalent der Komponente A) zu Äquivalent aktives Wasserstoffatom der Komponente B) im Allge- meinen in einem Bereich von etwa 20:1 bis 1:1, bevorzugt 10:1 bis 1:1, insbesondere 10:1 bis 1,01:1. Die Temperatur bei der Umsetzung liegt im Allgemeinen in einem Bereich von etwa 10 bis 150 °C, bevorzugt etwa 20 bis 90 °C. Die Reaktion kann vorzugsweise in einem geeigneten inerten Lösungsmittel oder Lösungsmittelgemisch erfolgen. Geeignete Lösungsmittel sind die zuvor für die Herstellung der Polyurethanpräpolymere A) genannten. Wird als Komponente B) ein hydroxylgruppenhaltiges Polymerisat Bl) oder B3) oder ein hydroxylgruppen- oder carbonsäuregruppenhaltiger Polyester B2 ) eingesetzt, so liegt die Reaktionstemperatur bevorzugt in einem Bereich von etwa 60 bis 150 °C. Die Reaktion erfolgt dann vorzugsweise in einem Lösungsmittel oder Lösungsmittelgemisch, welches keine aktiven Wasserstoffatome aufweist. Bevorzugt werden Ketone, wie Aceton, Methylethylketon und Gemische davon eingesetzt. Wird als Komponente B) ein Polymerisat Bl) eingesetzt, das als gegen- über Isocyanatgruppen reaktive Gruppen überwiegend oder ausschließlich primäre und/oder sekundäre Aminogruppen aufweist, so liegt die Reaktionstemperatur bevorzugt in einem Bereich von etwa 20 bis 80 °C. Die Reaktion kann dann gewünschtenfalls in einem Lösungsmittel oder Lösungsmittelgemisch erfolgen, welches aktive Wasserstoffatome aufweisen kann. Neben den zuvor Genannten werden dann bevorzugt Alkohole, wie Methanol und Ethanol, Gemische aus Alkoholen und Wasser sowie Gemische aus Alkoholen und den zuvor genannten Ketonen eingesetzt. Vorzugsweise wird zur Herstellung der erfindungsgemäßen Polyurethane eine Lösung einer der Kompo- nenten A) oder B) in einem üblichen, dem Fachmann bekannten Reaktor, z. B. einem Rührreaktor, vorgelegt. Die zweite Komponente wird dann vorzugsweise ebenfalls in Form einer Lösung zugegeben und die Umsetzung nach Beendigung der Zugabe solange fortgeführt, bis der NCO-Gehalt des Gemisches konstant bleibt. Weisen die re- sultierenden Polyurethane noch freie Isocyanatgruppen auf, so werden diese abschließend durch Zusatz von Aminen, vorzugsweise Aminoalkoholen, inaktiviert. Geeignete Aminoalkohole sind die zuvor beschriebenen, bevorzugt 2-Amino-2-methyl-l-propanol.
Die Säuregruppen enthaltenden Polyurethane können mit einer Base teilweise oder vollständig neutralisiert werden. Die Amingruppen enthaltenden Polyurethane können teilweise oder vollständig protoniert oder quaternisiert werden.
In aller Regel weisen die erhaltenen Salze der Polyurethane eine bessere Wasserlöslichkeit oder Dispergierbarkeit in Wasser auf als die nicht neutralisierten Polyurethane. Als Base für die Neu- tralisation der Polyurethane können Alkalimetallbasen wie Natronlauge, Kalilauge, Soda, Natriumhydrogencarbonat, Kaliumcarbonat oder Kaliumhydrogencarbonat und Erdalkalimetallbasen wie Calcium- hydroxyd, Calciumoxid, Magnesiumhydroxyd oder Magnesiumcarbonat sowie Ammoniak und Amine verwendet werden. Geeignete Amine sind z. B. Cι-C6-Alkylamine, bevorzugt n-Propylamin und n-Butylamin, Dialkylamine, bevorzugt Diethylpropylamin und Dipropylmethylamin, Trialkylamine, bevorzugt Triethylamin und Triisopropylamin, Cι-C6-Alkyldiethyanolamine, bevorzugt Methyl- oder Ethyldiethanol- amin und Di-Ci-Cδ-Alkylethanolamine. Besonders für den Einsatz in Haarbehandlungsmitteln haben sich zur Neutralisation der Säuregruppen enthaltenden Polyurethane 2-Amino-2-methyl-l-propanol, Diethylaminopropylamin und Triisopropanolamin bewährt. Die Neutralisation der Säuregruppen enthaltenden Polyurethane kann auch mit Hilfe von Mischungen mehrerer Basen vorgenommen werden, z. B. Mischungen aus Natronlauge und Triisopropanolamin. Die Neutralisation kann je nach Anwendungszweck partiell z. B. zu 20 bis 40 % oder vollständig, d. h. zu 100 % erfolgen.
Die Amingruppen bzw. protonierte oder quaternisierte Amingruppen enthaltenden Polyurethane sind aufgrund ihrer kationischen Gruppen im Allgemeinen leicht in Wasser oder Wasser/Alkohol-Gemischen löslich oder zumindest ohne Zuhilfenahme von Emulgatoren disper- gierbar. Geladene kationische Gruppen lassen sich aus den vorlie- genden tertiären Aminstickstoffen entweder durch Protonierung, z. B. mit Carbonsäuren, wie Milchsäure, oder Mineralsäuren, wie Phosphorsäure, Schwefelsäure und Salzsäure, oder durch Quaterni- sierung, z. B. mit Alkylierungsmitteln, wie Ci- bis C4-Alkylhalo- geniden oder -sulfaten, erzeugen. Beispiele solcher Alkylierungs- mittel sind Ethylchlorid, Ethylbromid, Methylchlorid, Methylbro- mid, Dimethylsulfat und Diethylsulfat.
Nach einer geeigneten Ausführungsform können die Polyurethane sowohl Säuregruppen als auch Aminogruppen aufweisen. Der Betrag der Differenz aus Säuregruppen und Aminogruppen (|ΔSZ-AZ|) liegt dabei vorzugsweise in einem Bereich von etwa 15 bis 150, bevorzugt 30 bis 100. Säurezahl und Aminzahl sind dabei jeweils als mg KOH/g PrüfSubstanz definiert.
Wird bei der Herstellung der Polyurethane ein wassermischbares organisches Lösungsmittel eingesetzt, so kann dieses im Anschluss durch übliche, dem Fachmann bekannte Verfahren, z. B. durch Destillation bei vermindertem Druck, entfernt werden. Vor dem Abtrennen des Lösungsmittels kann dem Polyurethan zusätzlich Wasser zugegeben werden. Nach Ersatz des Lösungsmittels durch Wasser erhält man eine Lösung oder Dispersion des Polymers, aus der, falls gewünscht, das Polymer in üblicher Weise gewonnen werden kann, z . B. durch Sprühtrocknung.
Die in den erfindungsgemäßen Mitteln eingesetzten Polyurethane weisen einen auf das Gesamtgewicht der eingebauten Komponenten bezogenen Siloxangehalt, entsprechend dem Gewichtsanteil der eingebauten Verbindungen der allgemeinen Formeln I und/oder II, von etwa 0,05 bis 30 Gew. -%,bevorzugt 0,05 bis 25 Gew.-%, insbesondere 0,05 bis 20 Gew.-%, speziell 0,1 bis 20 Gew.-%, auf. Ihre K- Werte (gemessen nach E. Fikentscher, Cellulose-Chemie 13 (1932), S. 58-64, an einer l%igen Lösung in N-Methylpyrrolidon) liegen im Allgemeinen in einem Bereich von etwa 15 bis 90, bevorzugt 20 bis 60. Ihre Glasübergangstemperatur beträgt im Allgemeinen mindestens 0 °C, bevorzugt mindestens 20 °C, insbesondere bevorzugt mindestens 25 °C und speziell mindestens 30 °C. Weisen die erfindungsgemäßen Polyurethane zwei oder mehrere Glasübergangstemperaturen auf, so liegt wenigstens eine davon in dem angegebenen Bereich. Bevorzugt liegt/liegen die andere (n) dann unterhalb des zuvor angegebenen Temperaturbereichs .
Mittel, enthaltend wenigstens ein Polyurethan mit einem Siloxangehalt im Bereich von 5 bis 25 Gew.-%, bevorzugt 7 bis 20 Gew.-%, werden vorzugsweise als Lösungsvermittler für hydrophobe Produkte, insbesondere Silicone, und als Additive für Haarbehand- lungsmittel eingesetzt. Mittel, enthaltend wenigstens ein Polyurethan mit einem Siloxangehalt im Bereich von etwa 0,05 bis 15 Gew.-% werden bevorzugt in Form eines Haarbehandlungsmittels, insbesondere in Form eines Haarsprays, eingesetzt.
Die in den erfindungsgemäßen Mitteln enthaltenen Polyurethane sind als Hilfsmittel in der Kosmetik und Pharmazie, insbesondere als oder in Beschichtungsmittel(n) für keratinhaltige Oberflächen (Haar, Haut und Nägel) und als Überzugsmittel und/oder Bindemittel für feste Arzneiformen brauchbar. Außerdem sind sie als oder in Beschichtungsmittel(n) für die Textil-, Papier-, Druck-, Leder- und Klebstoffindustrie brauchbar. Sie sind insbesondere in der Haarkosmetik brauchbar. Die zuvor genannten Polyurethane können auch in Cremes und als Tablettenüberzugmittel und Tablettenbindemittel verwendet werden. Sie eignen sich auch als Bindemit- tel und Klebemittel für kosmetische Produkte, z. B. bei der Herstellung stiftförmiger, kosmetischer Produkte, wie Deostifte, Schminkstifte etc.
Die erfindungsgemäßen kosmetischen Mittel eignen sich insbeson- dere als Beschichtungs ittel für keratinhaltige Oberflächen (Haar, Haut und Nägel). Die in ihnen eingesetzten Verbindungen sind wasserlöslich oder wasserdispergierbar. Sind die in den er- findungsgemäßen Mitteln eingesetzten Verbindungen wasserdisper- gierbar, können sie in Form von wassrigen Mikrodispersionen mit Teilchendurchmessern von üblicherweise 1 bis 250 nm, bevorzugt 1 bis 150 nm, zur Anwendung gebracht werden. Die Feststoffgehalte der Präparate liegen dabei üblicherweise in einem Bereich von etwa 0,5 bis 20 Gew.-%, bevorzugt 1 bis 12 Gew.-%. Diese Mikro- dispersionen benötigen in der Regel keine Emulgatoren oder Ten- side zu ihrer Stabilisierung.
Bevorzugt können die erfindungsgemäßen Mittel in Form eines Haarbehandlungsmittels, insbesondere in Form eines Haarsprays vorliegen. Zur Anwendung als Haarfestiger sind dabei Mittel bevorzugt, die Polyurethane enthalten, die wenigstens eine Glasübergangstemperatur Tg > 20 °C, bevorzugt > 30 °C, aufweisen. Der K-Wert dieser Polymere liegt vorzugsweise in einem Bereich von 23 bis 90, insbesondere 25 bis 60.
Im Allgemeinen enthalten die erfindunsgemäßen Mittel die Polyurethane in einer Menge im Bereich von 0,2 bis 20 Gew.-%, bezogen auf das Gesamtgewicht des Mittels.
Vorzugsweise handelt es sich um Haarbehandlungsmittel. Diese liegen üblicherweise in Form einer wassrigen Dispersion oder in Form einer alkoholischen oder wässrig-alkoholischen Lösung vor. Bei- spiele geeigneter Alkohole sind Ethanol, Propanol, Isopropanol etc.
Weiter enthalten die erfindungsgemäßen Haarbehandlungsmittel im Allgemeinen übliche kosmetische Hilfsstoffe, beispielsweise Weichmacher, wie Glycerin und Glykol; Emollienzien; Parfüms;
UV-Absorber; Farbstoffe; antistatische Mittel; Mittel zur Verbesserung der Kämmbarkeit; Konservierungsmittel; und Entschäumer.
Wenn die erfindungsgemäßen Mittel als Haarspray formuliert sind, enthalten sie eine ausreichende Menge eines Treibmittels, beispielsweise einen niedrigsiedenden Kohlenwasserstoff oder Ether, wie Propan, Butan, Isobutan oder Dimethylether. Als Treibmittel sind auch komprimierte Gase brauchbar, wie Stickstoff, Luft oder Kohlendioxid. Die Menge an Treibmittel kann dabei gering gehalten werden, um den VOC-Gehalt nicht unnötig zu erhöhen. Sie beträgt dann im Allgemeinen nicht mehr als 55 Gew.-%, bezogen auf das Gesamtgewicht des Mittels. Gewünschtenfalls sind aber auch höhere VOC-Gehalte von 85 Gew.-% und darüber möglich. Die zuvor beschriebenen Polyurethane können auch in Kombination mit anderen Haarpolymeren in den Mitteln zur Anwendung kommen. Solche Polymere sind insbesondere:
- nicht-ionische, wasserlösliche bzw. wasserdispergierbare
Polymere oder Oligomere, wie Polyvinylcaprolactam, z. B. Lu- viskol Plus (BASF), oder Polyvinylpyrrolidon und deren Copo- lymere, insbesondere mit Vinylestern, wie Vinylacetat, z. B. Luviskol VA 37 (BASF); Polyamide, z. B. auf Basis von Itacon- säure und aliphatischen Diaminen;
amphotere oder zwitterionische Polymere, wie die unter den Bezeichnungen Amphomer® (Delft National) erhältlichen Octyl- acrylamid/Methylmethacrylat/tert.-Butylaminoethylmethacry- lat/2-Hydroxypropylmethacrylat-Copolymere sowie zwitterionische Polymere, wie sie beispielsweise in den deutschen Patentanmeldungen DE 39 29 973, DE 21 50 557, DE 28 17 369 und DE 37 08 451 offenbart sind. Acrylamidopropyltrimethyl- ammoniumchlorid/Acrylsäure- bzw. -Methacrylsäure-Copolymeri- säte und deren Alkali- und Ammoniumsalze sind bevorzugte zwitterionische Polymere. Weiterhin geeignete zwitterionische Polymere sind Methacroylethylbetain/Methacrylat-Copolymere, die unter der Bezeichnung Amersette® (AMERCHOL) im Handel erhältlich sind und Copolymere aus Hydroxyethylmethacrylat, Methylmethacrylat, N,N-Dimethylaminoethylmethacrylat und Acrylsäure (Jordapon®);
anionische Polymere, wie Vinylacetat/Crotonsäure-Copolymere, wie sie beispielsweise unter den Bezeichnungen Resyn® (NATIO- NAL STARCH), Luviset® (BASF) und Gafset® (GAF) im Handel sind, Vinylpyrrolidon/Vinylacrylat-Copolymere, erhältlich beispielsweise unter dem Warenzeichen Luviflex® (BASF) . Ein bevorzugtes Polymer ist das unter der Bezeichnung Luviflex® VBM-35 (BASF) erhältliche Vinylpyrrolidon/Acrylat-Terpolymer, Acrylsäure/Ethylacrylat/N-tert.Butylacrylamid-Terpolymere, die beispielsweise unter der Bezeichnung ultrahold® strong (BASF) vertrieben werden, sowie Luvimer® (BASF, Terpolymer aus t-Butylacrylat, Ethylacrylat und Methacrylsäure), oder
- kationische (quaternisierte) Polymere, z. B. kationische Po- lyacrylatcopolymere auf Basis von N-Vinyllactamen und deren Derivaten (N-Vinylpyrrolidon, N-Vinylcaprolactam etc.) sowie übliche kationische Haarconditionerpolymere, z. B. Luviquat® (Copolymer aus Vinylpyrrolidon und Vinylimidazoliummethochlo- rid) , Luviquat® Hold (Copolymerisat aus quaternisiertem N-Vi- nylimidazol, N-Vinylpyrrolidon und N-Vinylcaprolactam), Mer- quat® (Polymer auf Basis von Dimethyldiallylammoniumchlorid) , Gafquat® (quaternäre Polymere, die durch Reaktion von Polyvi- nylpyrrolidon mit quaternären Ammoniumverbindungen entstehen) , Polymer JR (Hydroxyethylcellulose mit kationischen Gruppen), Polyquaternium-Typen (CTFA-BeZeichnungen) etc.;
nichtionische, siloxanhaltige, wasserlösliche oder -disper- gierbare Polymere, z. B. Polyethersiloxane, wie Tegopren® (Fa. Goldschmidt) oder Belsil® (Fa. Wacker).
Die erfindungsgemäßen vernetzten siloxangruppenhaltigen Polyurethane können als Mischung mit einem anderen siloxanfreien amid- gruppenhaltigen Haarpolymer eingesetzt werden. Dazu zählen z. B. die in der DE-A-42 25 045 beschriebenen Polyurethane, die zuvor beschriebenen Vinylpyrrolidon/Acrylat-Terpolymere und Acrylsäure/ Ethylacrylat/N-tert.-Butylacrylamid-Terpolymere (z. B. Ultra- hold®strong der BASF AG), die in der DE-A-42 41 118 beschriebenen kationischen Polyurethane, die zuvor beschriebenen amidgruppen- haltigen amphoteren Polymere (z. B. Amphomer®) und insbesondere Copolymerisate, die einen Anteil an amidgruppenhaltigen Monome- ren, wie N-Vinyllactarnen, von mindestens 30 Gew.-% aufweisen (z. B. Luviskol®plus und Luviskol®VA37 der BASF AG).
Die anderen Haarpolymere sind vorzugsweise in Mengen bis zu
10 Gew.-%, bezogen auf das Gesamtgewicht des Mittels enthalten.
Ein bevorzugtes Haarbehandlungsmittel enthält:
a) 0,5 bis 20 Gew.-% mindestens eines, in Wasser löslichen oder dispergierbaren, siloxanhaltigen Polyurethans,
b) 40 bis 99 Gew.-%, bevorzugt 50 bis 98 Gew.-%, eines Lösungsmittels, ausgewählt unter Wasser und wassermischbares Lösungsmitteln, bevorzugt C2- bis Cs-Alkoholen, insbesondere Ethanol, und Mischungen davon,
c) 0 bis 50 Gew.-% eines Treibmittels, vorzugsweise Dimethylether,
d) 0 bis 15 Gew.-% mindestens eines von a) verschiedenen, in Wasser löslichen oder dispergierbaren Haarpolymers,
e) 0 bis 0,2 Gew.-% mindestens eines wasserunlöslichen Silicons,
f) 0 bis 2 Gew.-% mindestens eines nichtionischen, siloxanhalti- gen, in Wasser löslichen oder dispergierbaren Polymers, sowie übliche Zusatzstoffe.
Das erfindungsgemäße Mittel kann als Komponente d) mindestens ein anderes, in Wasser lösliches oder dispergierbares Haarpolymer enthalten. Der Anteil dieser Komponente beträgt dann im Allgemeinen etwa 0,1 bis 15 Gew.-%, bevorzugt 0,1 bis 10 Gew.-%, bezogen auf das Gesamtgewicht des Mittels. Bevorzugt können dabei wasserlösliche oder wasserdispergierbare Polyurethane eingesetzt werden, die keine Siloxangruppen einpolymerisiert enthalten.
10
Das erfindungsgemäße Mittel kann als Komponente e) mindestens ein wasserunlösliches Silicon, insbesondere ein Polydimethylsiloxan, z. B. die Abil®-Typen der Fa. Goldschmidt, enthalten. Der Anteil dieser Komponente beträgt dann im Allgemeinen etwa 0,0001 bis 15 0,2 Gew.-%, bevorzugt 0,001 bis 0,1 Gew.-%, bezogen auf das Gesamtgewicht des Mittels.
Das erfindungsgemäße Mittel kann als Komponente f) mindestens ein nichtionisches, siloxanhaltiges, wasserlösliches oder -disper- 20 gierbares Polymer, insbesondere ausgewählt unter den zuvor beschriebenen Polyethersiloxanen, enthalten. Der Anteil dieser Komponente beträgt dann im Allgemeinen etwa 0,001 bis 2 Gew.-%, bezogen auf das Gesamtgewicht des Mittels.
25 Das erfindungsgemäße Mittel kann zusätzlich gegebenenfalls einen Entschäumer, z. B. auf Silicon-Basis, enthalten. Die Menge des Entschäumers beträgt im Allgemeinen bis zu etwa 0,001 Gew.-%, bezogen auf die Gesamtmenge des Mittels.
30 Die erfindungsgemäßen Mittel besitzen den Vorteil, dass sie einerseits den Haaren die gewünschte Festigkeit verleihen und andererseits die Polymere leicht auswaschbar (redispergierbar) sind. Darüber hinaus lassen sich Haarbehandlungsmittel mit einem in VOC-Gehalt von weniger als 85 Gew.-%, bevorzugt weniger als
35 60 Gew.-%, und auch rein wässrige Formulierungen herstellen, selbst wenn sie als Haarspray formuliert sind.
Die Erfindung wird anhand der folgenden, nicht einschränkenden Beispiele näher erläutert.
40
Beispiele
Beispiele 1 bis 4 Polyurethanpräpolymerherstellung
45 In einem Rührapparat, der mit Rührer, Tropftrichter, Thermometer, Rückflusskühler und einer Vorrichtung für das Arbeiten unter Stickstoff ausgestattet war, wurden ein Polyesterdiol (Mn = 1 000 g/mol, hergestellt aus Isophthalsäure, Adipinsäure und He- 5 xandiol), Neopentylglykol, gegebenenfalls Dimethylolpropansäure (Beispiele 1, 2 und 4) und gegebenenfalls N-Methyldiethanolamin (Beispiel 4) in einer Menge nach Tabelle 1 in Methylethylketon (Feststoffgehalt der resultierenden Reaktionslösung ca. 75 %) unter Erhitzen auf eine Temperatur von etwa 70 °C und unter Rühren
10 gelöst. Anschließend wurde unter Rühren Isophorondiisocyanat in einer Menge nach Tabelle 1 zugetropft, wobei die Reaktionstemperatur anstieg. Bei einer Innentemperatur von 85 °C wurde das Reaktionsgemisch dann solange gerührt, bis der Isocyanatgruppengehalt des Gemisches praktisch konstant blieb (ca. 0,5 bis 1 %) und an-
15 schließend unter Rühren auf Raumtemperatur abgekühlt. Gegebenenfalls gab man dann bei einer Temperatur von etwa 30 °C ein Polysi- loxandiamin (Mn = 900 g/mol, Tegomer® A-Si 2122 der Fa. Goldschmidt, in Form einer 80%igen Lösung in Methylethylketon) (Beispiele 1, 2, 3) in einer Menge nach Tabelle 1 zu dem wie zuvor
20 beschrieben hergestellten Polyurethanpräpolymer. Die Mischung wurde dann noch weitere 30 Minuten umgesetzt. In allen Fällen wurde das Reaktionsgemisch mit Methylethylketon auf 40 Gew.-% verdünnt .
25 Tabelle 1:
Figure imgf000032_0001
χ ) Polyesterdiol aus Isophthalsäure, Adipinsäure, Hexandiol,
Mn = 1 000 g/mol
40 2) Polysiloxandiamin, Mn = 900 g/mol (Tegomer® A-Si 2122 der Fa.
Goldschmidt ) 3> NPG = Neopentylglykol
4) DMPA = Dimethylolpropansäure
5) MDEA = N-Methyldiethanolamin
45 6) IPDI = Isophorondiisocyanat Beispiele 5 bis 21
Herstellung des Polymerisates Bl)
Zulauf 1: 300 g Monomerengemisch nach Tabelle 2 30 g Lösungsmittel:
Beispiele 5, 6, 8-13, 17-21: Ethanol Beispiele 7, 14-16: Ethanol/Wasser (1:1)
Zulauf 2 : 0 , 6 g 2,2'-Azobis ( 2-methylbutyronitril)
10 150 g Ethanol
Zulauf 3 : 3 , 0 g 2,2' -Azobis ( 2-methylbutyronitril )
150 g Ethanol
5 In einer Rührapparatur mit Rückflusskühler und zwei separaten Zulaufvorrichtungen wurden 20 Gew.-% von Zulauf 1 (Monomerengemisch gemäß Tabelle 2), 12 Gew.-% von Zulauf 2 und 120 g Ethanol vorgelegt und die Mischung auf ca. 75 °C aufgeheizt. Nach dem Anpolyme- risieren, erkennbar an einer beginnenden Viskositätserhöhung, 0 wurde der Rest von Zulauf 1 innerhalb von 4 Stunden und der Rest von Zulauf 2 innerhalb von 5 Stunden zugegeben, wobei die Innentemperatur auf etwa 70 bis 75 °C gehalten wurde. Anschließend wurde Zulauf 3 innerhalb von 2 Stunden zugegeben, wobei die Innentemperatur auf ca. 80 °C erhöht wurde. Nach dem Ende der Zugabe 5 wurde noch ca. 5 Stunden bei dieser Temperatur nachpolymerisiert. Die so erhaltenen Polymerisate können ohne weitere Maßnahmen zur Verringerung des Restmonomerengehalts zur Polyurethanherstellung eingesetzt werden. Polymerisate mit sehr geringen Restmonomerge- halten werden erhalten, wenn man statt Zulauf 3 z. B. 2,5-Bis-
30 (tert .-butylperoxy-2,5-dimethylhexan) (Trigonox® 101 der Fa. Akzo Nobel) in 150 g Ethanol innerhalb von 2 Stunden zu dem Reaktionsgemisch gibt und anschließend noch etwa 5 Stunden bei einer Temperatur von ca. 130 °C unter dem Eigendruck des Reaktionsgemisches nachpolymerisiert.
35
Die hydroxylgruppenhaltigen Polymerisate der Beispiele 5 bis 8 werden im Anschluss an die Polymerisation durch Sprühtrocknung getrocknet und dann werden für die weitere Umsetzung 40 gew.-%ige Lösungen dieser Polymerisate in Methylethylketon hergestellt.
40
Bei den in einem Lösungsmittelgemisch aus Ethanol/Wasser (1:1) hergestellten Polymerisaten der Beispiele 14 bis 16 wird das Lösungsmittel durch Destillation unter verringertem Druck bei etwa 40 °C entfernt und dann werden für die weitere Umsetzung
45 40 gew.-%ige Lösungen in Ethanol hergestellt. Die ethanolischen Lösungen der übrigen Polymerisate werden durch Zugabe von weiterem Ethanol ebenfalls auf 40 Gew.-% eingestellt.
Tabelle 2: Monomere Zulauf 1
Figure imgf000035_0001
1) VP Vinylpyrrolidon
2) VCap Vinylcaprolactam ) t.-BA tert .-Butylacrylat
4) EHMA Ethylhexylmethacrylat
5) HEMA Hydroxyethylmethacrylat
6) t.-BAEMA = tert.-Butylaminoethylmethacrylat
7) MAS Methacrylsäure
8) AMPS-Na = Natriumsalz der Acrylamidomethylpropansulfonsäure
9) DMAPMA Dimethylaminopropylmethacrylat
10) MAS-Na Natriumsalz der Methacrylsäure
Beispiele 22 und 23 Herstellung des Polyesters B2)
In einem Vierhalskolben, der mit Rührer, Innenthermometer, absteigendem Kühler und einer Vorrichtung für das Arbeiten unter Stickstoff versehen war, wurden Diethylenglykol, 1,4-Cyclohexandimethylol, gegebenenfalls Polypropylenglykol (Mn = 600 g/mol) (Beispiel 23) und Neopentylglykol in einer Menge nach Tabelle 3 sowie 100 ppm Tetrabutylorthotitanat als Katalysator vorgelegt. Unter leichtem Stickstoffstrom wurde das Reaktionsgemisch unter Erhitzen auf eine Temperatur von etwa 80 °C und unter Rühren gelöst. Dann wurde eine Menge Isophthalsäure nach Tabelle 3 zugegeben und anschließend 2 Stunden auf 160 °C erhitzt. Anschließend wurde die Temperatur mit 20 °C/h erhöht und bei etwa 220 °C das Reaktionswasser abdestilliert, bis die Säurezahl unter 15 gefallen war. Anschließend gab man Trimellithsäureanhydrid in einer Menge nach Tabelle 3 und 100 ppm weiteren Katalysator zu und ließ noch 4 Stunden bei einer Temperatur von etwa 200 °C und einem ver- minderten Druck von etwa 10 mm Hg weiterreagieren. Nach dem Abkühlen auf etwa 70 °C wurde ein hellgelber Polyester erhalten, der mit Methylethylketon zu einer 70 gew.-%igen Lösung formuliert wurde.
Tabelle 3: Polyester B2
Figure imgf000038_0001
Figure imgf000038_0004
' > IPS = Isophthalsäure
~ ) NPG = Neopentylglykol
3) CHDM = 1,4-Cyclohexandimethylol
4) DEG = Diethylenglykol
5) p G = Polypropylenglykol ; MG ca. 600 g/mol
6) TMSA = Trimellithsäureanhydrid
7> bestimmt als l%ige Lösung in N-Methylpyrrolidon
Figure imgf000038_0002
Figure imgf000038_0003
Beispiele 24 bis 28 und 46 bis 48 Polyurethanherstellung
In einem Rührapparat, der mit Rührer, Tropftrichter, Thermometer und Rückflusskühler ausgestattet war, wurde eine 40 gew.-%ige Lösung (in Methylethylketon) eines Polyurethanpräpolymers aus Beispiel 1, 2 oder 4, wie in Tabelle 4 angegeben, vorgelegt und auf 60 °C erhitzt. Anschließend wurde bei den Beispielen 24 bis 28 eine 40 gew.-%ige Lösung eines hydroxylgruppenhaltigen Polymerisates Bl) aus Beispiel 5 bis 8, ebenfalls in Methylethylketon, wie in Tabelle 4 angegeben, zugemischt. Das Reaktionsgemisch wurde bei einer Temperatur von etwa 85 °C solange gerührt, bis der Isocyanatgruppengehalt des Gemisches praktisch konstant blieb (etwa 2 Stunden) . Anschließend gab man Wasser zum Reaktionsgemisch und neutralisierte das Reaktionsprodukt mit 2-Amino-2-me- thylpropanol (pH etwa 8,0). Das Methylethylketon wurde dann im Vakuum bei 40 °C abdestilliert, wobei eine wässrige Dispersion des Polyurethans erhalten wurde.
Bei den Beispielen 46 bis 48 wurde analog verfahren, wobei anstelle des hydroxylgruppenhaltigen Polymerisates Bl) ein Silicon- poly(alkylenoxid)-Copolymer B3 ) (Belsil® 6031 der Fa. Wacker) als 40 gew.-%ige Lösung in Methylethylketon eingesetzt wurde.
Pulverförmige Produkte können durch Sprühtrocknung erhalten werden.
Beispiele 29 bis 43
In einem Rührapparat, der mit Rührer, Tropftrichter, Thermometer und Rückflusskühler ausgestattet war, wurde eine 40 gew.-%ige Lösung eines Polyurethanpräpolymers aus Beispiel 1 bis 3 in Methylethylketon, gemäß Tabelle 4, vorgelegt. Bei einer Temperatur von etwa 30 °C wurde dann ein Polymerisat Bl) (oder ein Gemisch, Beispiel 43), gemäß Tabelle 4, in Form einer 40 gew.-%igen Lösung in Ethanol zugemischt. Das Reaktionsgemisch wurde dann etwa 1 Stunde bei Umgebungstemperatur gerührt. Anschließend gab man Wasser zum Reaktionsgemisch und neutralisierte das Reaktionsprodukt mit 2-Amino-2-methylpropanol (pH etwa 8,0). Das Methylethylketon wurde dann im Vakuum bei 40 °C abdestilliert, wobei eine wässrige Dispersion des Polyurethans erhalten wurde.
Ein pulverförmiges Produkt kann durch Sprühtrocknung erhalten werden. Beispiele 44 und 45
In einem Rührapparat, der mit Rührer, Tropftrichter, Thermometer und Rückflusskühler ausgestattet war, wurde eine 40 gew.-%ige Lö- sung eines Polyurethanpräpolymers aus Beispiel 2 oder 3 in Methylethylketon, wie in Tabelle 4 angegeben, vorgelegt und auf 70 °C erhitzt. Anschließend wurde eine 70 gew.-%ige Lösung eines Polyesters B2) (aus Beispielen 22 und 23) in Methylethylketon in einer Menge nach Tabelle 4 zugemischt. Das Reaktionsgemisch wurde bei einer Temperatur von etwa 70 °C so lange gerührt, bis der Isocyanatgruppengehalt = 0 war (etwa 2 Stunden). Anschließend wurden noch enthaltene freie Carbonsäuregruppen mit 2-Amino-2-methylpro- panol neutralisiert (pH etwa 8,2). Dann gab man Wasser zum Reaktionsgemisch und destillierte das Methylethylketon unter Zugabe eines Tropfens Silicon-Entschäumers bei 40 °C ab, wobei eine stabile wässrige Dispersion erhalten wurde.
Ein pulverförmiges Produkt kann durch Sprühtrocknung erhalten werden.
Tabelle 4 :
Figure imgf000041_0001
~) 1 gew.-%ige Lösung in N-Methylpyrrolidon Anwendungstechnische Beispiele
Beispiele 49 bis 69 Aerosol-Haarspray-Formulierungen mit einem VOC-Gehalt von 97 Gew.-%:
Polyurethan gemäß Beispielen
24-27, 29-36, 38-46 3,00 Gew.-% Ethanol 62,00 Gew.-%
Dimethylether 34,96 Gew.-%
Parfüm, Zusatzstoffe q.s.
Beispiele 70 bis 90 Kompakte Aerosol-Haarspray-Formulierungen mit einem VOC-Gehalt von 90 Gew.-%:
Polyurethan gemäß Beispielen
24-27, 29-36, 38-46 10,00 Gew.-% Ethanol 55,00 Gew.-%
Dimethylether 34,96 Gew.-%
Parfüm, Zusatzstoffe q.s.
Beispiele 91 bis 111 Haarspray-Formulierungen mit einem VOC-Gehalt von 80 Gew.-%:
Polyurethan gemäß Beispielen
24-27, 29-36, 38-46 5,00 Gew.-%
Ethanol 45,00 Gew.-% Wasser 15,00 Gew.-%
Dimethylether 34,96 Gew.-%
Parfüm, Zusatzstoffe q.s.
Beispiele 112 bis 126 Haarspray-Formulierungen mit einem VOC-Gehalt von 55 Gew.-%:
Polyurethan gemäß Beispielen
24-27, 29-36, 44-46 5,00 Gew.-%
Ethanol 20,00 Gew.-%
Wasser 40,00 Gew.-%
Dimethylether 34,96 Gew.-%
Parfüm, Zusatzstoffe q.s. Beispiele 127 bis 141 Pump-Haarspray-Formulierungen mit VOC-Gehalt 0 :
Polyurethan gemäß Beispielen
24-27, 29-36, 44-46 10,00 Gew.-%
Wasser 89,97 Gew.-% Parfüm, Zusatzstoffe q.s.
Filmbewertung:
Alle zuvor genannten Haarspray-Formulierungen lieferten klare, feste Filme, die eine gute Flexibilität und gute Glätte aufwiesen. Die Polyurethane der Herstellungsbeispiele 28, 37, 47 und 48 mit einem hohen Siloxananteil liefern sehr weiche und leicht klebrige Filme. Diese Polyurethane sind alleine nicht als Haarfestigerpolymer geeignet, sie können jedoch als Additiv mit einem anderen Festigerpolymer zu siliconhaltigen Haarsprays mit sehr guten Eigenschaften formuliert werden. Dies wird anhand der fol- genden erfindungsgemäßen Beispiele (L) bzw. Vergleichsbeispiele (VL) 1 bis 16 gezeigt.
Beispiele (V)L1 bis 16
Die Polyurethane aus den Beispielen 37, 47 und 48 wurden einzeln und in Form von Mischungen mit konventionellen, siloxanfreien Haarfestigerpolymeren sowie gegebenenfalls unter Zusatz eines wasserunlöslichen Silicons zu 5 gew.-%igen ethanolischen Lösungen formuliert. Die Zusammensetzungen dieser Formulierungen sind in Tabelle 6 wiedergegeben. Sie wurden auf eine Glasplatte aufgetragen und die resultierenden Filme wurden im Hinblick auf 5 Kriterien, die in Tabelle 5 angegeben sind, geprüft und mit Noten von 1 bis 4 bewertet. Die Bewertungen der Filme sind in Tabelle 7 wiedergegeben.
Als Vergleichsbeispiele dienten zum einen reine 95 gew.-%ige Lösungen der aus dem Stand der Technik bekannten konventionellen, siloxanfreien Haarfestigerpolymere, die auch zur Modifizierung der erfindungsgemäß eingesetzten Siloxane verwendet wurden (VL1 bis VL3). Als Vergleichsbeispiele dienten weiterhin reine
95 gew.-%ige Lösungen der Polyurethane der Beispiele 37, 47 und 48 (VL 4 bis VL6). Als weiteres Vergleichsbeispiel diente eine 95 gew.-%ige Lösung eines Salzes aus einer einwertigen Carbonsäure und einem zweiwertigen Polydimethylsiloxandiamin (VL7), welches auch zur Modifizierung der erfindungsgemäß eingesetzten Siloxane verwendet wurde. Tabelle 5: Bewertungskriterien
Figure imgf000044_0001
Tabelle 6: Erfindungsgemäße (L) und Vergleichs (VL) -Formulierungen auf Basis der Polyurethane 37, 47 und 48
Figure imgf000045_0001
' ) jeweils 5 gew.-%ige Lösungen in Ethanol
2) amidgruppenhaltiges, konventionelles Haarfestigerpolymer auf Basis von N-Vinyllactam (Luviskol®
Figure imgf000046_0001
3) Haarfestigerpolymer auf Bas s von t.-Butylacrylat, Ethylacrylat und Methacrylsäure (Luvimer® 100 P der BASF AG)
4) Polyurethan aus Polyesterdiol (hergestellt aus Isophthalsäure, Adipinsäure und Hexandiol, Mg = 1 000 g/mol), Dimethylolpropansäure und Isophorondiisocyanat
5) Salz aus Tegomer® A-Si 2120 (Fa. Goldschmidt) und Milchsäure
6) Abil® 200 der Fa. Goldschmidt
Tabelle 7 : Filmeigenschaften der Polyurethane
Figure imgf000047_0001
*) keine Filmbildung

Claims

Patentansprüche
1. Kosmetisches Mittel, enthaltend wenigstens ein vernetztes, wasserlösliches oder wasserdispergierbares Polyurethan aus
A) mindestens einem Polyurethanpräpolymer mit endständigen Isocyanatgruppen und
B) mindestens einem Polymerisat mit gegenüber Isocyanatgruppen reaktiven Gruppen, die ausgewählt sind unter Hydroxyl-, primären und sekundären Amino- und/oder Carboxyl- gruppen,
10 wobei mindestens eine der Komponenten A) und/oder B) in Wasser löslich oder dispergierbar ist und wenigstens eine der Komponenten A) und/oder B) mindestens eine Siloxangruppe enthält,
und die Salze davon.
" 2. Mittel nach Anspruch 1, wobei es sich bei der Komponente A) um mindestens ein Polyurethanpräpolymer aus
a) mindestens einer Verbindung mit einem Molekulargewicht im Bereich von 56 bis 300, die zwei aktive Wasserstoffatome pro Molekül enthält,
20 k>) mindestens einem Polymerisat mit zwei aktiven Wasserstoffatomen pro Molekül,
c) gegebenenfalls einem Polysiloxan,
d) gegebenenfalls mindestens einer Verbindung, die zwei aktive Wasserstoffatome und mindestens eine ionogene bzw. ionische Gruppe pro Molekül aufweist,
25 e) mindestens einem Diisocyanat
handelt.
30 Mittel nach Anspruch 2, wobei es sich bei dem Polysiloxan um eine Verbindung der Formel I
Ri Ri
(CH2)m- -Si 0- Si (CH2)n Y (I)
R2 R2
handelt, worin
R1 und R2 unabhängig voneinander für Ci- bis C4-Alkyl, Benzyl oder Phenyl stehen,
X und Y unabhängig voneinander für OH oder NHR3 stehen, wobei R3 für Wasserstoff, Ci- bis C6-Alkyl oder C5- bis C8- Cycloalkyl steht,
m und n unabhängig voneinander für 2 bis 8 stehen,
p für 3 bis 50 steht.
Mittel nach einem der Ansprüche 2 oder 3, wobei das Verhältnis von NCO-Äquivalent der Verbindungen der Komponente e) zu Äquivalent aktives Wasserstoffatom der Komponenten a) , b) , c) und d) in einem Bereich von 1,01:1 bis 1,4:1, bevorzugt 1,03:1 bis 1,3:1, insbesondere 1,05:1 bis 1,25:1, liegt.
Mittel nach einem der vorhergehenden Ansprüche, wobei das Polymerisat B) ausgewählt ist unter
Bl) Polymerisaten, die wenigstens ein α,ß-ethylenisch ungesättigtes Monomer einpolymerisiert enthalten, das zusätzlich wenigstens eine gegenüber Isocyanatgruppen reaktive Gruppe pro Molekül enthält,
B2) Polyestern,
B3 ) Silicon-poly( alkylenoxid) -Copolymeren,
und Mischungen davon.
6. Mittel nach Anspruch 5, wobei das Polymerisat Bl)
f) wenigstens ein α,ß-ethylenisch ungesättigtes Monomer, das zusätzlich wenigstens eine gegenüber Isocyanatgruppen reaktive Gruppe pro Molekül enthält,
g) gegebenenfalls wenigstens ein α,ß-ethylenisch ungesättigtes Monomer, das ausgewählt ist unter Estern α,ß-ethyle- nisch ungesättigter Mono- und/oder Dicarbonsäuren mit Ci- bis C22-Alkanolen, Amiden α,ß-ethylenisch ungesättigter Mono- und/oder Dicarbonsäuren mit Mono- und Di-Ci- bis C22-alkylaminen, Estern von Vinylalkohol und Allylalkohol mit Ci- bis Co-Monocarbonsäuren, Vinylethern, Vinylaro- maten, Vinylhalogeniden, Vinylidenhalogeniden C2- bis C8- Monoolefinen, nichtaromatischen Kohlenwasserstoffen mit mindestens 2 konjugierten Doppelbindungen und Mischungen davon,
h) gegebenenfalls wenigstens ein ,ß-ethylenisch ungesättigtes Monomer, das ausgewählt ist unter N-Vinylamiden, N- Vinyllactamen, primären Amiden α,ß-ethylenisch ungesättigter Monocarbonsäuren, vinyl- und allylsubstituierten heteroaromatischen Verbindungen und Mischungen davon,
i) gegebenenfalls wenigstens ein weiteres Monomer mit einer radikalisch polymerisierbaren, α,ß-ethylenisch ungesättigten Doppelbindung und mindestens einer ionogenen bzw. ionischen Gruppe pro Molekül,
einpolymerisiert enthält.
7. Mittel nach Anspruch 5, wobei es sich bei dem Polymerisat B2) um einen Polyester auf Basis eines Polyesterdiols mit einem zahlenmittleren Molekulargewicht von 500 bis 1000 und einer aromatischen Di- oder Polycarbonsäure oder eines Carbonsäureanhydrids davon, bevorzugt Trimellithsäureanhydrid, handelt. Mittel nach Anspruch 5, wobei es sich bei dem Polymerisat B3) um eine Verbindung der allgemeinen Formel II handelt,
R6 R6 R6
R4 - -SSii-— 0- S Ii- 0- Si R5 R7
(II) wonn
n und o unabhängig voneinander für eine ganze Zahl von 0 bis 200 stehen, wobei die Summe aus n und o > 3 ist,
R , R5 und R8 unabhängig voneinander für Ci- bis C8-Alkyl, Benzyl, Phenyl oder einen Rest der Formel III
-(CH2)r-0-(CH2CH20)p(CH2CH(CH3)0)q-H (III)
stehen, wobei in der Formel III die Reihenfolge der Alkylenoxideinheiten beliebig ist,
r für eine ganze Zahl von 1 bis 8 steht,
p und q unabhängig voneinander für eine ganze Zahl von 0 bis 200 stehen, wobei die Summe aus p und q > 0 ist,
R6 und R7 unabhängig voneinander für Ci- bis C8-Alkyl, Benzyl oder Phenyl stehen,
wobei die Verbindung der Formel II mindestens zwei Reste der allgemeinen Formel III umfasst.
9. Mittel nach einem der vorhergehenden Ansprüche, wobei das
Verhältnis von NCO- quivalent der Komponente A) zu Äquivalent aktives Wasserstof atom der Komponente B) in einem Bereich von 20:1 bis 1:1, bevorzugt 10:1 bis 1:1, liegt.
10. Mittel nach einem der vorhergehenden Ansprüche, wobei die Polyurethane einen Anteil an siloxanhaltigen Verbindungen der Formel I und/oder II, bezogen auf das Gesamtgewicht der ein- gebauten Komponenten, von 0,05 bis 30 Gew.-%, bevorzugt 0,05 bis 25 Gew.-%, insbesondere 0,05 bis 15 Gew.-%, aufweisen.
11. Mittel nach Anspruch 10, enthaltend wenigstens ein Polyurethan mit einem Siloxangehalt im Bereich von 5 bis 20 Gew.-%, bevorzugt 7 bis 17 Gew.-%, als Lösungsvermittler für hydrophobe Produkte, insbesondere Silicone, und als Additive für Haarbehandlungsmittel .
12. Mittel nach Anspruch 10, enthaltend wenigstens ein Polyurethan mit einem Siloxangehalt im Bereich von 0,05 bis 15 Gew.-%, in Form eines Haarbehandlungsmittels, insbesondere in Form eines Haarsprays .
13. Mittel nach Anspruch 12, enthaltend
a) 0,5 bis 20 Gew.-% mindestens eines in Wasser löslichen oder dispergierbaren Polyurethans, wie in einem der Ansprüche 1 bis 10 definiert,
b) 40 bis 99 Gew.-%, bevorzugt 50 bis 98 Gew.-%, eines Lösungsmittels, ausgewählt unter Wasser und wassermischbares Lösungsmitteln, bevorzugt C2- bis Cs-Alkoholen, insbesondere Ethanol, und Mischungen davon,
c) 0 bis 50 Gew.-% eines Treibmittels, vorzugsweise Dimethylether,
d) 0 bis 15 Gew.-% mindestens eines von a) verschiedenen, in Wasser löslichen oder dispergierbaren Haarpolymers,
e) 0 bis 0,2 Gew.-% mindestens eines wasserunlöslichen Silicons,
f) 0 bis 2 Gew.-% mindestens eines nichtionischen, siloxanhaltigen, in Wasser löslichen oder dispergierbaren Polymers.
14. Verwendung der Polyurethane, wie in einem der Ansprüche 1 bis 10 definiert, als Hilfsmittel in der Kosmetik, bevorzugt als oder in Beschichtungsmittel(n) für Haar, Haut und Nägel, insbesondere in der Haarkosmetik, als Hilfsmittel in der Pharmazie, bevorzugt als oder in Beschichtungsmittel(n) oder Bindemittel(n) für feste Arzneiformen, sowie als oder in Beschich- tungsmittel(n) für die Textil-, Papier-, Druck-, Leder- und Klebstoffindustrie.
PCT/EP1999/003295 1998-05-14 1999-05-12 Kosmetisches mittel Ceased WO1999058100A1 (de)

Priority Applications (5)

Application Number Priority Date Filing Date Title
JP2000547952A JP4250336B2 (ja) 1998-05-14 1999-05-12 化粧用製剤
DE59910456T DE59910456D1 (de) 1998-05-14 1999-05-12 Kosmetisches mittel
US09/674,534 US6579517B1 (en) 1998-05-14 1999-05-12 Cosmetic product
AT99923589T ATE275380T1 (de) 1998-05-14 1999-05-12 Kosmetisches mittel
EP99923589A EP1077669B1 (de) 1998-05-14 1999-05-12 Kosmetisches mittel

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
DE19821731.5 1998-05-14
DE19821731A DE19821731A1 (de) 1998-05-14 1998-05-14 Kosmetisches Mittel

Publications (1)

Publication Number Publication Date
WO1999058100A1 true WO1999058100A1 (de) 1999-11-18

Family

ID=7867814

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/EP1999/003295 Ceased WO1999058100A1 (de) 1998-05-14 1999-05-12 Kosmetisches mittel

Country Status (8)

Country Link
US (1) US6579517B1 (de)
EP (1) EP1077669B1 (de)
JP (1) JP4250336B2 (de)
CN (1) CN1198564C (de)
AT (1) ATE275380T1 (de)
DE (2) DE19821731A1 (de)
ES (1) ES2228047T3 (de)
WO (1) WO1999058100A1 (de)

Cited By (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US6517821B1 (en) 2000-07-27 2003-02-11 L'oreal Reshapable hair styling composition comprising aqueous colloidal dispersions of sulfonated polyurethane urea
US6520186B2 (en) 2001-01-26 2003-02-18 L'oreal Reshapable hair styling composition comprising silicon-containing polycondensates
JP2003524695A (ja) * 2000-02-23 2003-08-19 ビーエーエスエフ アクチェンゲゼルシャフト 化粧品
US6613314B1 (en) 2000-07-27 2003-09-02 L'oreal Reshapable hair styling composition comprising polyurethane dispersions
WO2004055088A1 (de) 2002-12-17 2004-07-01 Basf Aktiengesellschaft Allylgruppen-haltiges polyetherurethan
US6884853B1 (en) 2000-04-13 2005-04-26 National Starch And Chemical Investment Holding Corporation Cosmetic resin composition
US8084561B2 (en) 2006-03-31 2011-12-27 Basf Se Process for preparing acrylate copolymers

Families Citing this family (24)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE19821732A1 (de) * 1998-05-14 1999-11-18 Basf Ag Vernetzte, wasserlösliche oder wasserdispergierbare Polyurethane
MXPA01012886A (es) * 2000-04-13 2002-07-31 Nat Starch Chem Invest Composicion de resina cosmetica y cosmetico que lo usa.
JP4688351B2 (ja) * 2001-06-27 2011-05-25 アクゾノーベル株式会社 両性ウレタン樹脂の製造方法、その製造方法で得られる両性ウレタン樹脂及び樹脂組成物
KR100782940B1 (ko) * 2002-08-07 2007-12-07 보림산업 주식회사 활성탄을 이용한 하천용 정화기
DE50309253D1 (de) * 2003-05-09 2008-04-10 Basf Ag Kosmetische Zusammensetzungen enthaltend Cyclohexanpolycarbonsäurederivate
WO2005054341A1 (ja) * 2003-12-03 2005-06-16 Konishi Co., Ltd. ビニル系－ウレタン系共重合体およびその製造方法
DE102004015430A1 (de) * 2004-03-30 2005-10-20 Bayer Chemicals Ag Wässrige Polyurethandispersionen
FR2868298B1 (fr) * 2004-04-06 2006-06-02 Oreal Composition cosmetique anhydre comprenant une huile, un gelifiant polymerique et une poudre de polyurethane
DE102004062201A1 (de) * 2004-12-23 2006-07-13 Basf Ag Urethanverbindung, die ein Polyethergruppen-haltiges Siliconderivat und einen Stickstoffheterocyclus eingebaut enthält
MX2007013035A (es) * 2005-04-20 2008-01-11 Avon Prod Inc Composicion cosmetica de largo uso.
JP5281232B2 (ja) * 2005-05-23 2013-09-04 中央理化工業株式会社 化粧料用水性エマルジョン組成物、及びそれを含有する毛髪用化粧料
US20090010865A1 (en) * 2006-01-23 2009-01-08 Basf Se Process for Preparing Polymers in Aqueous Solvents
JP2009535382A (ja) * 2006-05-04 2009-10-01 ビーエーエスエフ ソシエタス・ヨーロピア 中和された酸基含有ポリマーおよびその使用
US20080075685A1 (en) * 2006-09-22 2008-03-27 Steven Michael Baxter Polymer compositions containing polyurethanes
US20090060984A1 (en) * 2007-09-05 2009-03-05 John Texter Anionic surfactants lethal to gram-positive bacteria
EP2221043A1 (de) * 2009-02-21 2010-08-25 Bayer MaterialScience AG Haarfestiger-Zusammensetzung
CN103882717A (zh) * 2014-03-31 2014-06-25 许昌恒源发制品股份有限公司 发制品定型剂及其制备工艺以及对假发进行整理的方法
US11622929B2 (en) 2016-03-08 2023-04-11 Living Proof, Inc. Long lasting cosmetic compositions
EP3681920B1 (de) 2017-09-13 2025-06-25 Living Proof, Inc. Kosmetische zusammensetzungen mit langzeitwirkung
EP3681921A2 (de) 2017-09-13 2020-07-22 Living Proof, Inc. Farbschutzmittelzusammensetzungen
AU2018370210B2 (en) 2017-11-20 2024-09-26 Living Proof, Inc. Properties for achieving long-lasting cosmetic performance
EP3784711A1 (de) 2018-04-27 2021-03-03 Living Proof, Inc. Kosmetische zusammensetzungen mit langzeitwirkung
NL2022103B1 (en) 2018-11-30 2020-06-26 Stahl Int B V Composite structure with polyurethane layers, which is substantially free of volatile organic compounds
NL2022219B1 (en) 2018-12-17 2020-07-03 Stahl Int B V Process to prepare aqueous polyurethane dispersions in which the polyurethane includes polysiloxane as side chain

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP0163214A2 (de) * 1984-05-21 1985-12-04 Ppg Industries, Inc. Wässrige Dispersion, intern silylierte und dispergierte Polyurethanharze und diese enthaltende Oberfläche
JPH05295078A (ja) * 1992-04-21 1993-11-09 Dainippon Ink & Chem Inc アクリルーウレタン水性分散液の製造方法
EP0773246A1 (de) * 1995-11-08 1997-05-14 Basf Aktiengesellschaft Wasserlösliche oder wasserdispergierbare Pfropfpolymere, ihre Herstellung und ihre Verwendung
WO1997017386A1 (de) * 1995-11-06 1997-05-15 Basf Aktiengesellschaft Wasserlösliche oder wasserdispergierbare polyurethane mit endständigen säuregruppen, ihre herstellung und ihre verwendung
WO1997017052A1 (de) * 1995-11-06 1997-05-15 Basf Aktiengesellschaft Haarbehandlungsmittel

Family Cites Families (25)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE2912484A1 (de) 1979-03-29 1980-10-16 Henkel Kgaa Neue quartaere polysiloxanderivate, deren verwendung in haarkosmetika, sowie diese enthaltende haarwasch- und haarbehandlungsmittel
DE2947966A1 (de) * 1979-11-28 1981-07-23 Bayer Ag, 5090 Leverkusen Pfropfpolymerisate, verfahren zu deren herstellung und deren verwendung
US4486577A (en) * 1982-10-12 1984-12-04 Ciba-Geigy Corporation Strong, silicone containing polymers with high oxygen permeability
US4582873A (en) 1984-05-21 1986-04-15 Ppg Industries, Inc. Process for producing aqueous dispersions, internally silylated and dispersed polyurethane resins, and surfaces containing same
US4567228A (en) 1984-05-21 1986-01-28 Ppg Industries, Inc. Aqueous dispersion, internally silylated and dispersed polyurethane resins, and surfaces containing same
US4743673A (en) 1986-12-19 1988-05-10 Tyndale Plains-Hunter, Ltd. Hydrophilic carboxy polyurethanes
US4839443A (en) 1987-02-04 1989-06-13 Chisso Corporation Polysiloxane containing hydroxyl groups and a silicone-modified polyurethane using the same
US5334372A (en) 1988-10-07 1994-08-02 Kao Corporation Alcohol-modified silicon ester derivative and cosmetic composition containing same
FR2643906B1 (fr) 1989-03-02 1991-05-24 Rhone Poulenc Chimie Copolymere a blocs polyester-silicone degradable par hydrolyse
US5166276A (en) 1989-07-12 1992-11-24 Mitsubishi Petrochemical Company Ltd. Polymer for hair-care products
ATE179323T1 (de) 1989-08-07 1999-05-15 Procter & Gamble Haarpflege- und fixierungsmittel
FR2659339B1 (fr) * 1990-03-08 1992-06-12 Rhone Poulenc Chimie Coreticulat polyester-silicone degradable par hydrolyse.
US5472686A (en) 1990-12-28 1995-12-05 Nippon Unicar Company Limited Cosmetic formulations
SK19494A3 (en) 1991-08-19 1994-12-07 Procter & Gamble Hair spray composition
DE4225045A1 (de) 1992-07-29 1994-02-03 Basf Ag Verwendung von wasserlöslichen oder in Wasser dispergierbaren Polyurethanen als Hilfsmittel in kosmetischen und pharmazeutischen Zubereitungen und Polyurethane, die Polymilchsäurepolyole einpolymerisiert enthalten
CA2141735C (en) 1992-08-04 2004-07-06 Wilhelm Lamberts Process for the production of hard polyurethane foams
DE4241118A1 (de) 1992-12-07 1994-06-09 Basf Ag Verwendung von kationischen Polyurethanen und Polyharnstoffen als Hilfsmittel in kosmetischen und pharmazeutischen Zubereitungen
US5626840A (en) 1993-04-06 1997-05-06 National Starch And Chemical Investment Holding Corporation Use of polyurethanes with carboxylate functionality for hair fixative applications
FR2708199B1 (fr) 1993-07-28 1995-09-01 Oreal Nouvelles compositions cosmétiques et utilisations.
FR2721034B1 (fr) * 1994-06-08 1996-09-13 Oreal Dispersions aqueuses de polymères choisis parmi les polyuréthannes et les polyurées, leur utilisation dans des compositions cosmétiques et compositions cosmétiques les contenant.
FR2721206A1 (fr) 1994-06-17 1995-12-22 Oreal Composition capillaire comprenant une dispersion aqueuse de polymères.
JP3273586B2 (ja) 1995-03-01 2002-04-08 花王株式会社 毛髪化粧料
FR2743297B1 (fr) 1996-01-05 1998-03-13 Oreal Composition cosmetiques a base de polycondensats ionisables multisequences polysiloxane/polyurethane et/ou polyuree en solution et utilisation
US5939491A (en) * 1997-08-01 1999-08-17 Ppg Industries Ohio, Inc. Curable compositions based on functional polysiloxanes
DE19807908A1 (de) * 1998-02-25 1999-08-26 Basf Ag Kosmetisches Mittel

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP0163214A2 (de) * 1984-05-21 1985-12-04 Ppg Industries, Inc. Wässrige Dispersion, intern silylierte und dispergierte Polyurethanharze und diese enthaltende Oberfläche
JPH05295078A (ja) * 1992-04-21 1993-11-09 Dainippon Ink & Chem Inc アクリルーウレタン水性分散液の製造方法
WO1997017386A1 (de) * 1995-11-06 1997-05-15 Basf Aktiengesellschaft Wasserlösliche oder wasserdispergierbare polyurethane mit endständigen säuregruppen, ihre herstellung und ihre verwendung
WO1997017052A1 (de) * 1995-11-06 1997-05-15 Basf Aktiengesellschaft Haarbehandlungsmittel
EP0773246A1 (de) * 1995-11-08 1997-05-14 Basf Aktiengesellschaft Wasserlösliche oder wasserdispergierbare Pfropfpolymere, ihre Herstellung und ihre Verwendung

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
DATABASE WPI Section Ch Week 9349, Derwent World Patents Index; Class A14, AN 93-392731, XP002114927 *

Cited By (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2003524695A (ja) * 2000-02-23 2003-08-19 ビーエーエスエフ アクチェンゲゼルシャフト 化粧品
US8398963B2 (en) 2000-02-23 2013-03-19 Basf Se Cosmetic agent
US6884853B1 (en) 2000-04-13 2005-04-26 National Starch And Chemical Investment Holding Corporation Cosmetic resin composition
US6517821B1 (en) 2000-07-27 2003-02-11 L'oreal Reshapable hair styling composition comprising aqueous colloidal dispersions of sulfonated polyurethane urea
US6613314B1 (en) 2000-07-27 2003-09-02 L'oreal Reshapable hair styling composition comprising polyurethane dispersions
US7169380B2 (en) 2000-07-27 2007-01-30 L'oreal S.A. Reshapable hair styling composition comprising polyurethane dispersions
US6520186B2 (en) 2001-01-26 2003-02-18 L'oreal Reshapable hair styling composition comprising silicon-containing polycondensates
WO2004055088A1 (de) 2002-12-17 2004-07-01 Basf Aktiengesellschaft Allylgruppen-haltiges polyetherurethan
US8084561B2 (en) 2006-03-31 2011-12-27 Basf Se Process for preparing acrylate copolymers

Also Published As

Publication number Publication date
DE59910456D1 (de) 2004-10-14
DE19821731A1 (de) 1999-11-18
JP4250336B2 (ja) 2009-04-08
EP1077669B1 (de) 2004-09-08
EP1077669A1 (de) 2001-02-28
JP2002514580A (ja) 2002-05-21
CN1198564C (zh) 2005-04-27
US6579517B1 (en) 2003-06-17
ES2228047T3 (es) 2005-04-01
CN1305366A (zh) 2001-07-25
ATE275380T1 (de) 2004-09-15

Similar Documents

Publication Publication Date Title
EP1077669B1 (de) Kosmetisches mittel
EP0957119B1 (de) Vernetzte, wasserlösliche oder wasserdispergierbare Polyurethane
EP1117726B1 (de) Haarbehandlungsmittel auf basis radikalisch polymerisierbarer, siloxangruppenhaltiger urethan(meth)acrylate und deren polymerisationsprodukten
EP0938889B1 (de) Verwendung von Polyurethan in Haarfestigungsmitteln oder in Bindemitteln der pharmazeutischen Industrie sowie Beschichtungsmittel für die Textil- und Papierindustrie
EP0859804B1 (de) Wasserlösliche oder wasserdispergierbare polyurethane mit endständigen säuregruppen, ihre herstellung und ihre verwendung
EP2271304B1 (de) Haarfestiger-zusammensetzung
EP1038891B1 (de) Wasserlösliche oder wasserdispergierbare polymere Salze
EP1035144B1 (de) Wasserlösliche oder wasserdispergierbare polymere Salze
EP0992235B1 (de) Kosmetisches Mittel
EP2688929B1 (de) Polyurethanharnstoff-mischung für die haarkosmetik
EP1218430A1 (de) Kosmetisches mittel auf basis von urethan- und/oder harnstoffgruppen-haltigen oligomeren und polymeren
EP2221043A1 (de) Haarfestiger-Zusammensetzung
DE10214971A1 (de) Vernetzte Polyurethane
DE19923276A1 (de) Radikalisch polymerisierbare, siloxangruppenhaltige Urethan(meth)acrylate und Polymere auf deren Basis
DE19838852A1 (de) Radikalisch polymerisierbare siloxangruppenhaltige Urethan(meth)acrylate und Polymere auf deren Basis
DE102009042727A1 (de) Haarkosmetik-Zusammensetzung, enthaltend Nitrocellulose-Polyurethanpolyharnstoff-Teilchen

Legal Events

Date Code Title Description
WWE Wipo information: entry into national phase

Ref document number: 99807372.5

Country of ref document: CN

AK Designated states

Kind code of ref document: A1

Designated state(s): CN JP US

AL Designated countries for regional patents

Kind code of ref document: A1

Designated state(s): AT BE CH CY DE DK ES FI FR GB GR IE IT LU MC NL PT SE

DFPE Request for preliminary examination filed prior to expiration of 19th month from priority date (pct application filed before 20040101)
121 Ep: the epo has been informed by wipo that ep was designated in this application
WWE Wipo information: entry into national phase

Ref document number: 1999923589

Country of ref document: EP

WWP Wipo information: published in national office

Ref document number: 1999923589

Country of ref document: EP

WWG Wipo information: grant in national office

Ref document number: 1999923589

Country of ref document: EP
