Beschreibung
Siliziummodifizierte Kammpolymere auf Basis von Acryloyldimethyltaurinsaure.
Die vorliegende Erfindung betrifft siliziummodifizierte Kammpolymere auf Basis von Acryloyldimethyltaurinsaure bzw. Acryloyldimethyltauraten.
In den letzten Jahren erlangten wasserlösliche Polymere eine immer größer werdende Bedeutung in Industrie und Wissenschaft. Polyelektrolyte nehmen dabei mengenmäßig einen sehr großen Teil der jährlichen Gesamtproduktion ein. Sie finden z.B. Anwendung in der Papierverarbeitung, der Waschmittelindustrie, der Textilverarbeitung, der Erdölgewinnung oder als wichtige Kosmetikrohstoffe. Im kosmetischen Bereich kommt Polyelektrolyten eine tragende Rolle zu. Neben wasserlöslichen, oberflächenaktiven Stoffen gibt es in diesem Bereich einen hohen Bedarf an wasser- und ölverdickenden Systemen. Derartige Verdicker, insbesondere die auf Basis der Polyacrylsäure hergestellten "Superabsorber", sind seit ihrer Entwicklung in den 70iger Jahren aus dem Hygienebereich nicht mehr wegzudenken. In ihren vernetzten Varianten werden teil- oder vollneutralisierte Polyacrylsäuren und deren wasserlösliche Copolymere in vielen
Kosmetikformulierungen als Konsistenzgeber eingesetzt. Die Vielfalt der möglichen Strukturen und die damit verbundenen vielfältigen Anwendungsmöglichkeiten drücken sich nicht zuletzt in einer Vielzahl von Patenten aus, die seit Mitte der 70iger Jahre weltweit angemeldet wurden. In den 90iger Jahren wurden neuartige Verdicker auf Basis von 2-Acrylamido-2- methyl-1-propansulfonsäure (AMPS) bzw. deren Salzen in den Markt eingeführt (EP 816 403 und WO 98/ 00094). Sowohl als Homo- als auch in Form der Copolymere (®Aristoflex AVC, Clariant GmbH) sind derartige Verdicker den entsprechenden Polycarboxylaten (Carbopole) in vieler Hinsicht überlegen. Beispielsweise zeigen Verdickersysteme auf Basis von AMPS hervorragende Eigenschaften in pH-Bereichen unterhalb von pH 6, also in einem pH-Bereich, in dem mit herkömmlichen Polycarboxylat-Verdickern nicht mehr gearbeitet werden kann. Zudem führt die Mikrogelstruktur solcher Verdicker zu einem besonders
angenehmen Hautgefühl. Die leichte Verarbeitbarkeit und das günstige toxikologische Profil des Hauptmonomeren verleihen diesen Verdickern ein hohes Anwendungspotential.
Im Laufe der letzten Jahre drängten Vertreter eines neuen Verdickerkonzeptes auf den Markt. Hierbei wurden in einem Polymer zwei unterschiedliche Eigenschaften kombiniert und damit neue Anwendungsfelder erschlossen. Verdickende Emulgatoren oder Dispergatoren sind nur zwei Beispiele dieser neuen Substanzklasse. Als Markennamen können die Pemulene® TR-1 und TR-2 von BF-Goodrich oder die Aculyn®-Typen von Rohm und Haas genannt werden. Alle bisherigen Varianten basieren auf hydrophob modifizierten Varianten der herkömmlichen Polyacrylate.
Ziel dieser Erfindung war die Synthese einer neuen Polymerklasse basierend auf dem Konzept der molekularen Eigenschaftskombination, die dem Formulierer die
Möglichkeit geben soll, Silikonöl-haltige wässrige Systeme zu stabilisieren bzw. zu verdicken.
Durch radikalische Copolymensation von Acryloyldimethyltaurinsaure (AMPS) bzw.
Acryloyldimethyltauraten, gegebenenfalls in Gegenwart weiterer Comonomerer oder polymerer Additive, und geeigneten vinylischen mono- oder polyfunktionellen
Silikonderivaten, gelang sowohl die Synthese vernetzter als auch unvemetzter
Strukturen mit interessanten anwendungstechnischen Eigenschaften.
Insbesondere ist mit den neu entwickelten Strukturen die Stabilisierung von silikonhaltigen Emulsionen mit sehr hohen Anteilen an Silikonöl (> 30 %) möglich. Vorteilhafterweise zeigen derartige Emulsionen ein sehr angenehmes Hautgefühl.
Gegenstand der Erfindung sind wasserlösliche oder wasserquellbare Copolymere, erhältlich durch radikalische Copolymensation von A) Acryloyldimethyltaurinsaure und/oder Acryloyldimethyltauraten, B) gegebenenfalls einem oder mehreren olefinisch ungesättigten, gegebenenfalls vernetzenden, Comonomeren, die wenigstens ein Sauerstoff-, Stickstoff-, Schwefel- oder Phosphoratom aufweisen und ein Molekulargewicht kleiner 500 g/mol besitzen,
C) einer oder mehreren mindestens monofunktionellen, zur radikalischen Polymerisation befähigten, siliziumhaltigen Komponenten, wobei die Copolymensation
D) gegebenenfalls in Gegenwart mindestens eines polymeren Additivs mit zahlenmittleren Molekulargewichten von 200 g/mol bis 109 g/mol erfolgt.
Die erfindungsgemäßen Copolymere besitzen bevorzugt ein Molekulargewicht von 103 g/mol bis 109 g/mol, besonders bevorzugt von 104 bis 107 g/mol, insbesondere bevorzugt 5*104 bis 5*106 g/mol.
Bei den Acryloyldimethyltauraten kann es sich um die anorganischen oder organischen Salze der Acryloyldimethyltaurinsaure handeln. Bevorzugt werden die Li+-, Na+-, K+-, Mg++-, Ca++-, Al+++- und/oder NH4 +-Salze. Ebenfalls bevorzugt sind die Monoalkylammonium-, Dialkylammonium-, Trialkylammonium- und/oder Tetraalkylammoniumsalze, wobei es sich bei den Alkylsubstituenten der Amine unabhängig voneinander um (C*ι-C22)-Alkylreste handeln kann, die gegebenenfalls mit bis zu 3 (C2-C10)-Hydroxyalkylgruppen besetzt sein können. Weiterhin sind auch ein bis dreifach ethoxylierte Ammoniumverbindungen mit unterschiedlichem Ethoxylierungsgrad bevorzugt. Es sollte angemerkt werden, dass auch Mischungen von zwei- oder mehreren der oben genannten Vertreter im Sinne der Erfindung sind.
Der Neutralisationsgrad der Acryloyldimethyltaurinsaure kann zwischen 0 und 100 % betragen, besonders bevorzugt ist ein Neutralisationsgrad von oberhalb 80 %.
Bezogen auf die Gesamtmasse der Copolymere beträgt der Gehalt an Acryloyldimethyltaurinsaure bzw. Acryloyldimethyltauraten mindestens 0,1 Gew.- %, bevorzugt 20 bis 99,5 Gew.-%, besonders bevorzugt 50 bis 98 Gew.-%.
Als Comonomere B) können alle olefinisch ungesättigten Monomere eingesetzt werden, deren Reaktionsparameter eine Copolymensation mit Acryloyldimethyltaurinsaure und/oder Acryloyldimethyltauraten in den jeweiligen Reaktionsmedien erlauben.
Als Comonomere B) bevorzugt sind ungesättigte Carbonsäuren und deren Anhydride und Salze, sowie deren Ester mit aliphatischen, olefinischen, cycloaliphatischen, arylaliphatischen oder aromatischen Alkoholen mit einer Kohlenstoffzahl von 1 bis 22. Als ungesättigte Carbonsäuren besonders bevorzugt sind Acrylsäure, Methacrylsäure, Styrolsulfonsäure, Maleinsäure, Fumarsäure, Crotonsäure, Itaconsäure und Seneciosäure. Als Gegenionen bevorzugt sind Li+, Na+, K+, Mg++, Ca++, Al+++, NH4 +, Monoalkylammonium-, Dialkylammonium-, Trialkylammonium- und/oder Tetraalkylammoniumreste, wobei es sich bei den Alkylsubstituenten der Amine unabhängig voneinander um (C*ι-C22)-Alkylreste oder (C2-Cι0)-Hydroxyalkylreste handelt. Zusätzlich können auch ein bis dreifach ethoxylierte Ammonium-verbindungen mit unterschiedlichem Ethoxylierungsgrad Anwendung finden.
Der Neutralisationsgrad der Carbonsäuren kann zwischen 0 und 100 % betragen, besonders bevorzugt ist ein Neutralisationsgrad von oberhalb 80 %.
Als Comonomere weiterhin bevorzugt sind offenkettige N-Vinylamide, bevorzugt
N-Vinylformamid (VIFA), N-Vinylmethylformamid, N-Vinylmethylacetamid (VIMA) und N-Vinylacetamid; cyclische N-Vinylamide (N-Vinyllactame) mit einer Ringgröße von 3 bis 9, bevorzugt N-Vinylpyrrolidon (NVP) und N-Vinylcaprolactam; Amide der
Acryl- und Methacrylsäure, bevorzugt Acrylamid, Methacrylamid, N,N-Dimethyl- acrylamid, N,N-Diethylacrylamid und N,N-Diisopropylacrylamid; alkoxylierte Acryl- und Methacrylamide, bevorzugt Hydroxyethylmethacrylat,
Hydroxymethylmethacrylamid, Hydroxyethylmethacrylamid, Hydroxypropylmethacrylamid und Bemsteinsäuremono-[2-(methacryloyloxy)- ethylester]; N,N-Dimethylaminomethacrylat und Diethylaminomethylmethacrylat;
Acryl- und Methacrylamidoglykolsäure; 2- und 4-Vinylpyridin; Vinylacetat;
Methacrylsäureglycidylester; Styrol; Acrylnitril; Vinylchlorid; Stearylacrylat;
Laurylmethacrylat; Vinylidenchlorid; und/oder Tetrafluorethylen. Als Comonomere B) ebenfalls geeignet sind anorganische Säuren und deren
Salze und Ester. Bevorzugte Säuren sind Vinylphosphonsäure, Vinylsulfonsäure,
Allylphosphonsäure und Methallylsulfonsäure.
Der Gewichtsanteil der Comonomere B), bezogen auf die Gesamtmasse der Copolymere, kann 0 bis 99,8 Gew.-% betragen und beträgt bevorzugt 0,5 bis 80 Gew.-%, besonders bevorzugt 2 bis 50 Gew.-.%.
Als polymerisationsfähige, silikonhaltige Komponente C) sind alle mindestens einfach olefinisch ungesättigten Verbindungen geeignet, die unter den jeweils gewählten Reaktionsbedingungen mit Acryloyldimethyltaurinsaure bzw. Acryloyldimethyltaurat und gegebenenfalls weiteren Comonomeren zur radikalischen Copolymensation befähigt sind. Dabei muss die Verteilung der einzelnen silikonhaltigen Monomere über die entstehenden Polymerketten hinweg nicht notwendigerweise statistisch erfolgen. Auch die Ausbildung von beispielsweise block- (auch multiblock-) oder gradientenartigen Strukturen ist im Sinne der Erfindung. Kombinationen von zwei oder mehreren unterschiedlichen silikonhaltigen Vertretern sind auch möglich. Die Verwendung von silikonhaltigen Komponenten mit zwei oder mehr polymerisationsaktiven Gruppen führt zum Aufbau verzweigter oder vernetzter Strukturen.
Bevorzugte siliziumhaltige Komponenten sind solche gemäß Formel (I)
R1 - Z- [(Si(R3R4)-O-)w-(Si(R5R6)-O)x-]~ R2 (I)
Dabei stellt R1 eine polymerisationsfähige Funktion aus der Gruppe der vinylisch ungesättigten Verbindungen dar, die zum Aufbau polymerer Strukturen auf radikalischem Wege geeignet ist. Bevorzugt stellt R1 einen Vinyl-, Allyl-, Methallyl-, Methylvinyl-, Acryl- (CH2=CH-CO-), Methacryl- (CH2=C[CH3]-CO-), Crotonyl-, Senecionyl-, Itaconyl-, Maleinyl-, Fumaryl- oder Styrylrest dar.
Zur Anbindung der silikonhaltigen Polymerkette an die reaktive Endgruppe R1 ist teilweise eine geeignete chemische Brücke Z erforderlich. Bevorzugte Brücken Z sind -O-, -((C-, - C50)Alkylen)-, -((C6 - C30) Arylen)-, -((C5 - C8) Cycloalkylen)-, -((Cι-C5o)Alkenylen)-, -(Polypropylenoxid)n-, -(Polyethylenoxid)0-, -(Polypropylenoxid)n(Polyethylenoxid)o-, wobei n und o unabhängig voneinander Zahlen von 0 bis 200 bedeuten und die Verteilung der EO/PO-Einheiten statistisch oder blockförmig sein kann. Weiterhin geeignet als Brückengruppierungen Z sind -((Ci - C10)Alkyl)-(Si(OCH3)2)- und -(Si(OCH3)2)-.
Der polymere Mittelteil wird durch silikonhaltige Wiederholungseinheiten repräsentiert.
Die Reste R3, R4, R5 und R6 bedeuten unabhängig voneinander -CH3, -O-CH3,
-C6H5 oder -O-C6H5. Die Indizes w und x repräsentieren stöchiometrische Koeffizienten, die unabhängig voneinander 0 bis 500, bevorzugt 10 bis 250, betragen.
Die Verteilung der Wiederholungseinheiten über die Kette hinweg kann nicht nur rein statistisch, sondern auch blockartig, alternierend oder gradientenartig sein kann. R2 kann einerseits einen aliphatischen, olefinischen, cycloaliphatischen, arylaliphatischen oder aromatischen (C-i - CsoJ-Kohlenwasserstoffrest symbolisieren (linear oder verzweigt) oder -OH, -NH2, -N(CH3)2, -R7 oder für die
Struktureinheit
[-Z-R1] stehen. Die Bedeutung der beiden Variablen Z und R1 wurde bereits erklärt. R7 steht für weitere Si-haltige Gruppierungen. Bevorzugte R7-Reste sind
-O-Si(CH3)3, -O-Si(Ph)3, -O-Si(O-Si(CH3)3)2CH3) und -O-Si(O-Si(Ph)3)2Ph).
Wenn R2 ein Element der Gruppe [-Z-R1] darstellt, handelt es sich um difunktionelle, Monomere, die zur Vernetzung der entstehenden Polymerstrukturen herangezogen werden können. Formel (I) beschreibt nicht nur vinylisch funktionalisierte, silikonhaltige
Polymerspezies mit einer polymertypischen Verteilung, sondern auch definierte
Verbindungen mit diskreten Molekulargewichten.
Besonders bevorzugte silikonhaltige Komponenten sind die folgenden acrylisch- oder methacrylisch modifizierten silikonhaltigen Komponenten:
Methacryloxyproplydimethylsilyl endgeblockte Polydimethylsiloxane (f = 2 bis 500)
Methacryloxypropyl endgeblockte Polydimethylsiloxane (f = 2 bis 500 bis)
Vinyldimethoxysilyl endgeblockte Polydimethylsiloxane (f = 2-500)
Der Gewichtsanteil der Comonomeren D) beträgt, bezogen auf die Gesamtmasse der Copolymere, 0,1 bis 99,9 Gew.-%, bevorzugt 0,1 bis 50 Gew.-%, besonders bevorzugt 0,2 bis 40 Gew.-% und insbesondere bevorzugt 0.5 bis 30 Gew.-%.
In einer bevorzugten Ausführungsform wird die Copolymensation in Gegenwart mindestens eines polymeren Additivs D) durchgeführt wird, wobei das Additiv D) vor der eigentlichen Copolymensation dem Polymerisationsmedium ganz- oder teilweise gelöst zugegeben wird. Die Verwendung von mehreren Additiven D) ist ebenfalls erfindungsgemäß. Vernetzte Additive D) können ebenfalls verwendet werden.
Die Additive D) bzw. deren Mischungen müssen lediglich ganz oder teilweise im gewählten Polymerisationsmedium löslich sein.
Während des eigentlichen Polymerisationsschrittes hat das Additiv D) mehrere Funktionen. Einerseits verhindert es im eigentlichen Polymerisationsschritt die Bildung übervernetzter Polymeranteile im sich bildenden Copolymerisat und andererseits wird das Additiv D) gemäß dem allgemein bekannten Mechanismus der Pfropf-Copolymerisation statistisch von aktiven Radikalen angegriffen. Dies führt dazu, dass je nach Additiv D) mehr oder weniger große Anteile davon in die Copolymere eingebaut werden. Zudem besitzen geeignete Additive D) die Eigenschaft, die Lösungsparameter der sich bildenden Copolymere während der
radikalischen Polymerisationsreaktion derart zu verändern, dass die mittleren Molekulargewichte zu höheren Werten verschoben werden. Verglichen mit analogen Copolymeren, die ohne den Zusatz der Additive D) hergestellt wurden, zeigen solche, die unter Zusatz von Additiven D) hergestellt wurden, vorteilhafterweise eine signifikant höhere Viskosität in wässriger Lösung.
Bevorzugt als Additive D) sind in Wasser und/oder Alkoholen lösliche Homo- und
Copolymere. Unter Copolymeren sind dabei auch solche mit mehr als zwei verschiedenen Monomertypen zu verstehen. Besonders bevorzugt als Additive D) sind Homo- und Copolymere aus
N-Vinylformamid, N-Vinylacetamid, N-Vinylpyrrolidon, Ethylenoxid, Propylenoxid,
Acryloyldimethyltaurinsaure, N-Vinylcaprolactam, N-Vinylmethylacetamid,
Acrylamid, Acrylsäure, Methacrylsäure, N-Vinylmorpholid,
Hydroxyethylmethacrylat, Diallyldimethylammoniumchlorid (DADMAC) und/oder [2-(Methacryloyloxy)ethyl]trimethylammoniumchlorid (MAPTAC);
Polyalkylenglykole und/oder Alkylpolyglykole.
Insbesondere bevorzugt als Additive D) sind Polyvinylpyrrolidone (z.B. K15®, K20® und K30® von BASF), Poly(N-Vinylformamide), Poly(N-Vinylcaprolactame) und Copolymere aus N-Vinylpyrrolidon, N-Vinylformamid und/oder Acrylsäure, die auch teilweise oder vollständig verseift sein können.
Das Molekulargewicht der Additive D) beträgt bevorzugt 103 bis 107 g/mol, besonders bevorzugt 0,5*104 bis 106 g/mol.
Die Einsatzmenge des polymeren Additivs D) beträgt, bezogen auf die Gesamtmasse der bei der Copolymensation zu polymerisierenden Monomere, bevorzugt 0,1 bis 90 Gew.-%, besonders bevorzugt 1 bis 20 Gew.-% und insbesondere bevorzugt 1,5 bis 10 Gew.-%.
In einerweiteren bevorzugten Ausführungsform sind die erfindungsgemäßen Copolymere vernetzt, d.h. sie enthalten Comonomere mit mindestens zwei polymerisationsfähigen Vinylgruppen.
Bevorzugte Vernetzer sind Methylenbisacrylamid; Methylenbismethacrylamid; Ester ungesättigter Mono- und Polycarbonsäuren mit Polyolen, bevorzugt Diacrylate und Triacrylate bzw. -methacrylate, besonders bevorzugt Butandiol- und Ethylenglykoldiacrylat bzw. -methacrylat, Trimethylolpropantriacrylat (TMPTA) und Trimethylolpropantrimethacrylat (TMPTMA); Allylverbindungen, bevorzugt Allyl(meth)acrylat, Triallylcyanurat, Maleinsäurediallylester, Polyallylester, Tetraallyloxyethan, Triallylamin, Tetraallylethylendiamin; Allylester der Phosphorsäure; und/oder Vinylphosphonsäurederivate.
Besonders bevorzugt als Vernetzer ist Trimethylolpropantrimethacrylat (TMPTMA).
Der Gewichtsanteil an vernetzenden Comonomeren, bezogen auf die Gesamtmasse der Copolymere, beträgt bevorzugt bis 20 Gew.-%, besonders bevorzugt 0,05 bis 10 Gew.-% und insbesondere bevorzugt 0,1 bis ? Gew.-%.
Als Polymerisationsmedium können alle organischen oder anorganischen Lösungsmittel dienen, die sich bezüglich radikalischer Polymerisationsreaktionen weitestgehend inert verhalten und vorteilhafterweise die Bildung mittlerer oder hoher Molekulargewichte zulassen. Bevorzugt Verwendung finden Wasser; niedere Alkohole; bevorzugt Methanol, Ethanol, Propanole, iso-, sec- und t-Butanol, insbesondere bevorzugt t-Butanol; Kohlenwasserstoffe mit 1 bis 30 Kohlenstoffatomen und Mischungen und Emulsionen der vorgenannten Verbindungen.
Die Polymerisationsreaktion erfolgt bevorzugt im Temperaturbereich zwischen 0 und 150°C, besonders bevorzugt zwischen 10 und 100°C, sowohl bei Normaldruck als auch unter erhöhtem oder erniedrigtem Druck. Gegebenenfalls kann die Polymerisation auch unter einer Schutzgasatmosphäre, vorzugsweise unter Stickstoff, ausgeführt werden.
Zur Auslösung der Polymerisation können energiereiche elektromagnetische Strahlen, mechanische Energie oder die üblichen chemischen Polymerisationsinitiatoren, wie organische Peroxide, z.B. Benzoylperoxid, tert.-Butylhydroperoxid,
Methylethylketonperoxid, Cumolhydroperoxid, Dilauroylperoxid (DLP) oder Azoinitiatoren, wie z.B. Azodiisobutyronitril (AIBN), verwendet werden. Ebenfalls geeignet sind anorganische Peroxyverbindungen, wie z.B. (NH )2S2Oδ, K2S2θ8 oder H2O2, gegebenenfalls in Kombination mit Reduktionsmitteln (z.B. Natriumhydrogensulfit, Ascorbinsäure, Eisen(ll)-sulfat etc.) oder Redoxsystemen, welche als reduzierende Komponente eine aliphatische oder aromatische Sulfonsäure (z.B. Benzolsulfonsäure, Toluolsulfonsäure etc.) enthalten. Die Polymerisationsreaktion kann z.B. als Fällungspolymerisation, Emulsionspolymerisation, Lösungspolymerisation, Substanzpolymerisation oder Gelpolymerisation geführt werden. Besonders vorteilhaft für das Eigenschaftsprofil der erfindungsgemäßen Copolymere ist die Fällungspolymerisation, bevorzugt in tert.-Butanol.
Die erfindungsgemäßen Copolymere versetzen den Anwender erstmals in die Lage, Silikonöle, gegebenenfalls in hoher Konzentration, in Wasser zu verdicken, oder aber, im Falle hochmodifizierter Varianten, Silikonöle selbst zu verdicken. Damit werden Formulierungen mit starkem Silikonölcharakter z. B. in Stick- oder Gelform möglich, die nicht die nachteilhafte flüssige Konsistenz von Ölen aufzuweisen. Zusätzlich kann man mit den erfindungsgemäßen Polymeren Emulsionen mit herkömmlichen Ölen herstellen, die Si-haltige Emulgatoren (gegebenenfalls auch Silikonöle) enthalten, da dies die Eigenschaften von Silikonölen und herkömmlichen Ölen verbindet und zudem die Stabilität der Emulsion durch Verdickung der Phasen ermöglicht. Alle diese Emulsionen zeigen einen ausgesprochen guten Glanz, was für eine kosmetische Emulsion von großem Gewicht ist. Hervorzuheben ist hierbei das hervorragende Hautgefühl dieser Formulierungen gegenüber herkömmlichen Formulierungen. Bei Anwendungen im Bereich der Haarkosmetik fällt der angenehme Konditioniereffekt der Polymere auf, sowie die gute Kämmbarkeit und Glanz.
Die erfindungsgemäßen Copolymere können unter anderem eingesetzt werden in W/O Emulsionen, O W Emulsionen, Hautschutzformulierungen, Shampoos, Spülungen, Kuren, dekorative Kosmetik wie Lippenstifte, Lippenpflegestifte oder
Lotionen etc., Make-up wie flüssiges Make-up, cover and resist Make-up, Make-up Puder etc., Deosticks, Antiperspirantien, Duschbäder, flüssige Seife, Stückseife, Reinigungs-milch, Sonnenschutzformulierungen, Dauerwellen, Haarfarben, Haargelen, Haarsprays, um nur einige zu nennen. Im Falle von z.B. Gesichts- Make-up ist hervorzuheben, dass durch Einsatz der erfindungsgemäßen Polymere überschüssiges Hautfett aufgenommen werden kann.
Die nachfolgenden Beispiele dienen der näheren Erläuterung der Erfindung, ohne sie jedoch darauf einzuschränken.
Beispiel 1

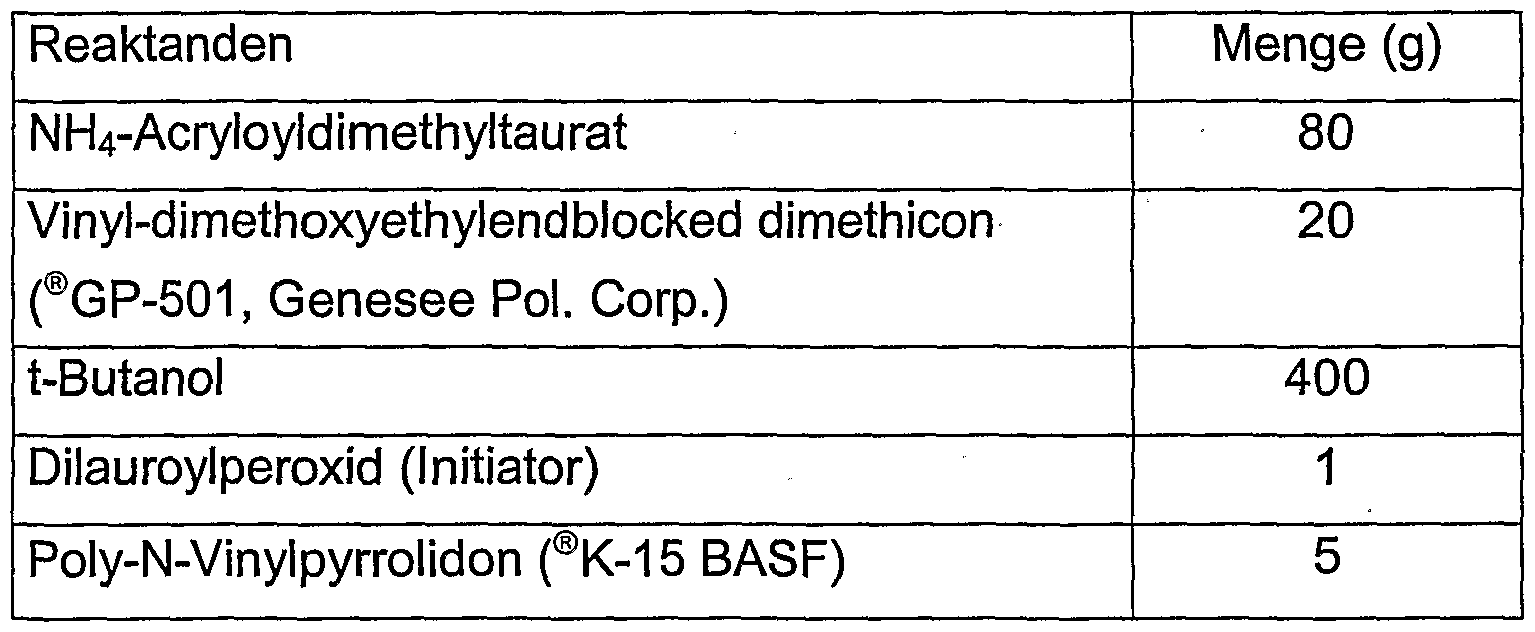

Das Polymer wurde nach dem Fällungsverfahren in tert. Butanol hergestellt. Dabei wurden die Monomere in t-Butanol vorgelegt, die Reaktionsmischung inertisiert und anschließend die Reaktion nach Anheizen durch Zugabe von DLP initiiert. Das Polymer wurde durch Absaugen des Lösungsmittels und durch anschließende Vakuumtrocknung isoliert. Das Polymer zeigt in 1 %iger wässriger Lösung eine Viskosität von 45 000 mPas bei" leicht opaleszenter Optik. Das Hautgefühl des Gels ist dem silikonfreier Varianten deutlich überlegen.
Beispiel 2
Das Polymer wurde nach dem Lösungspolymerisationsverfahren in Isopropanol hergestellt. Dabei wurden die Monomere in dem entsprechenden Alkohol gelöst, die Reaktionsmischung inertisiert und anschließend die Reaktion nach Anheizen durch Zugabe von Diazoisobutyronitril initiiert. Die Polymerlösung wurde anschließend eingeengt und mittels Vakuumtrocknung das Polymer isoliert.
Beispiel 3
Das Polymer wurde nach dem Emulsionsverfahren in Wasser hergestellt. Dabei wurden die Monomere in einer Wasser/Cyclohexan unter Verwendung von Span ®80 emulgiert, die Reaktionsmischung mittels N2 inertisiert und anschließend die Reaktion nach Anheizen durch Zugabe von Natriumperoxodisulfat gestartet. Die Polymeremulsion wurde anschließend eingedampft (Cyclohexan fungiert als Schlepper für Wasser) und dadurch das Polymer isoliert.
Beispiel 4
Das Polymer wurde nach dem Fällungsverfahren in tert. Butanol hergestellt. Dabei wurden die Monomere in t-Butanol vorgelegt, die Reaktionsmischung inertisiert und anschließend die Reaktion nach Anheizen durch Zugabe von DLP initiiert. Das Polymer wurde durch Absaugen des Lösungsmittels und durch anschließende Vakuumtrocknung isoliert.
Das Polymer zeigte in 1 %iger Lösung in destilliertem Wasser eine klare Optik bei einer Viskosität von 35 000 mPas. Im Vergleich dazu zeigte die silikonfreie Variante bei gleicher Zusammensetzung eine ähnliche Optik und eine Viskosität von 12 000 mPas unter gleichen Messbedingungen. Das Hautgefühl des silikonhaltigen Polymers ist deutlich verbessert gegenüber den Vergleichsstandards.
Beispiel 5
Das Polymer wurde nach dem Fällungsverfahren in tert. Butanol hergestellt. Dabei wurden die Monomere in t-Butanol vorgelegt, die Reaktionsmischung inertisiert und anschließend die Reaktion nach Anheizen durch Zugabe von ABAH initiiert. Das Polymer wurde durch Absaugen des Lösungsmittels und durch anschließende Vakuumtrocknung isoliert.
