WO2009019310A1 - Beschichtungszusammensetzung für expandierbare styrolpolymerisatpartikel - Google Patents

Beschichtungszusammensetzung für expandierbare styrolpolymerisatpartikel Download PDF

Info

Publication number
WO2009019310A1
WO2009019310A1 PCT/EP2008/060444 EP2008060444W WO2009019310A1 WO 2009019310 A1 WO2009019310 A1 WO 2009019310A1 EP 2008060444 W EP2008060444 W EP 2008060444W WO 2009019310 A1 WO2009019310 A1 WO 2009019310A1
Authority
WO
WIPO (PCT)
Prior art keywords
expandable
coating
coating composition
weight
polymer particles
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/EP2008/060444
Other languages
English (en)
French (fr)
Inventor
Andreas Keller
Olaf Kriha
Wolfram Husemann
Klaus Hahn
Bernhard Schmied
Michael Riethues
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
BASF SE
Original Assignee
BASF SE
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by BASF SE filed Critical BASF SE
Priority to BRPI0815086-9A2A priority Critical patent/BRPI0815086A2/pt
Priority to RU2010107870/04A priority patent/RU2475502C2/ru
Priority to US12/672,352 priority patent/US20110178192A1/en
Priority to ES08787039.0T priority patent/ES2507076T3/es
Priority to SI200831276T priority patent/SI2178953T1/sl
Priority to JP2010519472A priority patent/JP2010535882A/ja
Priority to KR1020107005074A priority patent/KR101494482B1/ko
Priority to EP08787039.0A priority patent/EP2178953B1/de
Priority to CA2694782A priority patent/CA2694782C/en
Priority to CN2008801024133A priority patent/CN101778890B/zh
Priority to PL08787039T priority patent/PL2178953T3/pl
Publication of WO2009019310A1 publication Critical patent/WO2009019310A1/de
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J9/00—Working-up of macromolecular substances to porous or cellular articles or materials; After-treatment thereof
    • C08J9/22—After-treatment of expandable particles; Forming foamed products
    • C08J9/224—Surface treatment
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2201/00—Foams characterised by the foaming process
    • C08J2201/02—Foams characterised by the foaming process characterised by mechanical pre- or post-treatments
    • C08J2201/036—Use of an organic, non-polymeric compound to impregnate, bind or coat a foam, e.g. fatty acid ester
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2325/00—Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by an aromatic carbocyclic ring; Derivatives of such polymers
    • C08J2325/02—Homopolymers or copolymers of hydrocarbons
    • C08J2325/04—Homopolymers or copolymers of styrene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2325/00—Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by an aromatic carbocyclic ring; Derivatives of such polymers
    • C08J2325/02—Homopolymers or copolymers of hydrocarbons
    • C08J2325/04—Homopolymers or copolymers of styrene
    • C08J2325/06—Polystyrene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2491/00—Characterised by the use of oils, fats or waxes; Derivatives thereof

Definitions

  • the invention relates to coating composition for expandable styrene polymer particles.
  • EPS expandable polystyrene
  • an antistatic agent is generally used. Abrasion or washing off of the coating agent from the surface of the particles often leads to unsatisfactory antistatic properties. Furthermore, the coating with the antistatic agent can lead to the adhesion of the particles and poor trickling behavior.
  • EP-A 470 455 describes peribular antistatic expandable styrene polymers having a coating of a quaternary ammonium salt and finely divided silica, which are characterized by good flow behavior.
  • GB 1, 581, 237 describes, inter alia, the use of castor wax (hydrogenated castor oil, HCO) as coating material for expandable polystyrene in order to improve the moldability and the quality of the foam moldings after sintering of the prefoamed EPS particles.
  • HCO hydrogenated castor oil
  • a coating composition for expandable styrene polymer particles which comprises (A) 10 to 90% by weight of a tristearyl ester having a melting point in the range of 60 to 65 ° C,
  • the coating may contain further antistatics and / or coating aids or may be applied to further coatings with other coating agents.
  • a preferred coating composition for expandable Styrolpoly- merisatp consists essentially of
  • (D) 0 to 40 wt .-%, in particular 10 to 50 wt .-% of a glycerol monoester of a Ci ⁇ to Cis fatty acid,
  • the components (A) and (B) are natural products which usually contain minor amounts of impurities and in particular may contain mono-, di- and triglycerides of other acids.
  • the tristearyl ester (A) coating composition preferably contains glyceryl tristearate (GTS) or tristearyl citrate (CTS).
  • GTS glyceryl tristearate
  • CTS tristearyl citrate
  • Triglycerides of monohydroxy-C 16 to cis-alkanoic acids are preferably used as the tricglyceride of a hydroxy-C 16- to cis- oleic acid (B).
  • HCO hydrogenated castor oil
  • Glycerinmonoester a C16 to Cis fatty acid (D)
  • Glycerinmo- nostearat is preferably used.
  • the invention further relates to expandable styrene polymer particles which have at least one coating of the above-described coating composition compositions.
  • Preferred expandable styrene polymer particles exhibit
  • the coatings can also be applied to the raw material in a coating step.
  • the expandable styrene polymer particles preferably consist of propellant-containing styrene polymers, such as polystyrene (PS), styrene copolymers such as styrene-acrylonitrile (SAN) styrene-butadiene block copolymers or mixtures thereof.
  • propellant-containing styrene polymers such as polystyrene (PS), styrene copolymers such as styrene-acrylonitrile (SAN) styrene-butadiene block copolymers or mixtures thereof.
  • Expandable styrene polymer particles are those which are replaced by z. B. with hot air or steam to expand, styrene polymer particles are foamable. They usually contain chemical or physical blowing agents in amounts of 2 to 10 wt .-%, preferably 3 to 7 wt .-% based on the styrene polymer.
  • Preferred physical blowing agents are gases, such as nitrogen or carbon dioxide or aliphatic hydrocarbons having 2 to 7 carbon atoms, alcohols, ketones,
  • Ethers or halogenated hydrocarbons Particular preference is given to using isobutane, n-butane, isopentane, n-pentane, neopentane, hexane or mixtures thereof.
  • the expandable styrene polymer particles conventional excipients, such as dyes, pigments, fillers, IR absorbers, such as carbon black, aluminum or graphite, stabilizers, flame retardants, such as hexabromocyclododecane (HBCD), Flammtiksynergisten, such as dicumyl or dicumyl peroxide, nucleating agent or lubricant in contain effective amounts.
  • excipients such as dyes, pigments, fillers, IR absorbers, such as carbon black, aluminum or graphite, stabilizers, flame retardants, such as hexabromocyclododecane (HBCD), Flammschutzsynergisten, such as dicumyl or dicumyl peroxide, nucleating agent or lubricant in contain effective amounts.
  • the expandable styrene polymer particles according to the invention can be spherical, pear-shaped or cylindrical and generally have an average particle diameter in the range from 0.05 to 5 mm, in particular 0.3 to 2.5 mm, which may optionally be divided into individual fractions by sieving.
  • the expanded styrene polymer particles have according to the degree of expansion average particle diameter in the range of 1 to 10 mm, in particular 2 to 6 mm and a density in the range of 10 to 200 kg / m 3 .
  • the expandable styrene polymer particles can be obtained, for example, by pressure impregnation of thermoplastic polymer particles with blowing agents in a vessel, by suspension polymerization in the presence of blowing agents or by melt impregnation in an extruder or static mixer and subsequent pressurized underwater granulation.
  • Expanded styrene polymer particles can be obtained by foaming expandable styrene polymer particles, for example with hot air or steam in Druckvorschu- mers, by pressure impregnation of styrene polymer particles with blowing agents in a vessel and subsequent expansion or by melt extrusion of a blowing agent-containing melt with foaming and subsequent granulation ,
  • the expandable styrene polymers coated with the coating composition according to the invention can be foamed to lower bulk densities in comparison to conventional coatings under comparable prefoaming conditions.
  • the bulk densities with a single prefoaming are generally in the range of 10 to 20 kg / m 3 , preferably in the range of 15 to 18 kg / m 3
  • the coating of the expandable or expanded styrene polymer particles may take place before or after foaming, for example by tumbling the coating composition according to the invention in a paddle mixer (Lödige) or by contacting the surface of the styrene polymer particles with a solution, for example by dipping or spraying , respectively.
  • the coating composition can also be added to the water circulation of the underwater granulator in the form of an aqueous solution or aqueous suspension.
  • the expandable styrene polymer particles according to the invention have an antistatic finish, show a low tendency to stick together during prefoaming, but have good welding properties during foaming to form parts.
  • foam moldings with high compressive and flexural strength very short pressure reduction times.
  • desired bending strengths for the molded parts with shorter demolding times. Due to the good weld even in large moldings a homogeneous compressive and bending strength in the margins and outer areas and a visibly smoother surface.
  • the ground hydrogenated castor oil was mixed with silicate (SIPERNAT FK320®), glycerol monostearate (GMS, GMSR, Danisco) and glycerol tristearate (GTS, Tegin BH 59V Fa. Goldschmitt) to a uniform powder according to the mixing ratios given in Table 1.
  • the coatings were applied in the Lödige mixer (2.5 kg) to the expandable polystyrene beads (Styropor® F215 from BASF Aktiengesellschaft) precoated with antistatic agent 743 (BASF SE) (150 ppm, first coating).
  • the amount of the coating agent (2nd coating), based on the coated expandable polystyrene bead, is also given in Table 2.
  • the coated EPS beads were prefoamed in the prefoamer and sintered in a mold into blocks having a density of 17 or 24 g / l.
  • the compressive strength was determined at 10% compression to EN 826, the flexural strength according to EN 12039 Method B.
  • Zinc stearate to a uniform powder according to the mixing ratios indicated in Table 2 mixed.
  • the coatings were applied in the Lodige mixer (2.5 kg) to the expandable polystyrene beads (Neopor® X5300 from BASF SE) precoated with antistatic agent 743 (BASF SE) (150 ppm).
  • the amount of the coating agent, based on the coated expandable polystyrene bead, is also given in Table 2.
  • the coated EPS beads were prefoamed in the prefoamer and sintered in a mold into blocks having a density of 17 g / l.
  • the compressive strength was determined at 10% compression to EN 826, the flexural strength according to EN 12039 Method B.
  • Zinc stearate to a uniform powder according to the mixing ratios shown in Table 3 mixed.
  • the coatings were applied in the Lödige mixer (2.5 kg) to the expandable polystyrene beads (Styropor® P426 from BASF SEt) precoated with antistatic agent 743 (BASF SE) (150 ppm).
  • the amount of the coating agent, based on the coated, expandable polystyrene bead, is also given in Table 3.
  • the coated EPS beads were prefoamed in the prefoamer and sintered in a mold into blocks having a density of 24 g / l.
  • the compressive strength was determined at 10% compression to EN 826, the flexural strength according to EN 12039 Method B.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Manufacture Of Porous Articles, And Recovery And Treatment Of Waste Products (AREA)
  • Paints Or Removers (AREA)
  • Treatments Of Macromolecular Shaped Articles (AREA)
  • Degasification And Air Bubble Elimination (AREA)
  • Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)

Abstract

Eine Beschichtungszusammensetzung für expandierbare Styrolpolymerisatpartikel, welche (A) 10 bis 90 Gew.-% eines Tristearylesters mit einem Schmelzpunkt im Bereich von 60 bis 65°C, (B) 10 bis 90 Gew.-% eines Tricglycerides einer Hydroxy-C16 bis C18-Ölsäure mit einem Schmelzpunkt im Bereich von 70 bis 95°C enthält, sowie. expandierbare Styrolpolymerisatpartikel, welche mindestens eine Beschichtung aus dieser Beschichtungsmittelzusammensetzung aufweist.

Description

Beschichtungszusammensetzung für expandierbare Styrolpolymerisatpartikel
Beschreibung
Die Erfindung betrifft Beschichtungszusammensetzung für expandierbare Styrolpolymerisatpartikel.
Um die störungsfreie Förderung von expandierbarem Polystyrol (EPS) zu ermöglichen und die elektrostatische Aufladung der vorgeschäumten Polystyrolschaumpartikel zu vermindern, wird in der Regel eine Beschichtung der EPS-Partikel mit einem Antistati- kum verwendet. Abrieb oder Abwaschung des Beschichtungsmittels von der Oberfläche der Partikel führt häufig zu nicht zufriedenstellenden antistatischen Eigenschaften. Des weiteren kann die Beschichtung mit dem Antistatikum zur Verklebung der Partikel und schlechtem Rieselverhalten führen.
Die EP-A 470 455 beschreibt periförmige antistatische expandierbare Styrolpolymeri- sate mit einer Beschichtung aus einem quarternären Ammoniumsalz und feinteiliger Kieselsäure, die sich durch ein gutes Rieselverhalten auszeichnen.
Die DE 195 41 725 C1 beschreibt expandierbare Styrol-Perlpolymeriste mit verminderter Wasseraufnahmefähigkeit, die mit einer Beschichtung versehen sind, die neben Glycerintristearat, Zinkstearat, und Glycerinmonostearat 5 bis 50 Gew.-%, bezogen auf das Gewicht der Beschichtung, eines hydrophoben Silikates enthält.
Die DE 195 30 548 A1 beschreibt expandierbare Styrol-Perlpolymeriste mit verminderter Wasseraufnahmefähigkeit, die mit einer Beschichtung versehen sind, die neben 10 bis 90 Gew.-%, bezogen auf das Gewicht der Beschichtung, Kokosfett oder Parafinöl vorteilhaft noch ein Antiverklebungsmittel auf Basis eines hydrophoben Silikates enthält.
GB 1 ,581 ,237 beschreibt unter anderem die Verwendung von Rizinuswachs (hydriertes Rizinusöl, HCO) als Beschichtungsmittel für expandierbares Polystyrol, um die Ent- formbarkeit und die Qualität der Schaumstoffformteile nach dem Versintern der vorgeschäumten EPS-Partikel zu verbessern.
Mit den beschriebenen Beschichtungsmittelzusammensetzungen lassen sich in der Regel gute mechanische Eigenschaften, insbesondere Biege- und Druckfestigkeiten nur erreichen, wenn bei der Block- bzw. Schaumstoffherstellung deutlich längere Entformzeiten, insbesondere längere Druckabbauzeiten in Kauf genommen werden. Aufgabe der vorliegenden Erfindung war es daher den genannten Nachteilen abzuhelfen und eine Beschichtungsmittelzusammensetzung für expandierbare Styrolpolymeri- satpartikel zu finden, die beim Vorschäumen eine verringerte Neigung zum Verkleben der Partikel zeigt und eine schnelle Verarbeitung der vorgeschäumten Partikel bei ge- ringer statischer Aufladung zu Schaumstoffformteilen mit guten mechanischen Eigenschaften ermöglicht.
Demgemäß wurde eine Beschichtungsmittelzusammensetzung für expandierbare Sty- rolpolymerisatpartikel gefunden, welche (A) 10 bis 90 Gew.-% eines Tristearylesters mit einem Schmelzpunkt im Bereich von 60 bis 65°C,
(B) 10 bis 90 Gew.-% eines Tricglycerides einer Hydroxy-Ci6 bis Cis-Ölsäure mit einem Schmelzpunkt im Bereich von 70 bis 95°C enthält.
Die Beschichtung kann weitere Antistatika und/oder Beschichtungshilfsstoffe enthalten oder auf weiteren Beschichtungen mit anderen Beschichtungsmitteln aufgebracht werden.
Eine bevorzugte Beschichtungsmittelzusammensetzung für expandierbare Styrolpoly- merisatpartikel besteht im wesentlichen aus
(A) 20 bis 80 Gew.-% eines Tristearylesters mit einem Schmelzpunkt im Bereich von 60 bis 65°C,
(B) 15 bis 60 Gew.-%, insbesondere 20 bis 45 Gew.-% eines Tricglycerides einer Hydroxy-Ci6 bis Cis-Ölsäure mit einem Schmelzpunkt im Bereich von 70 bis 95°C, (C) 5 bis 30 Gew.-% eines hydrophilen oder hydrophoben Silikates oder Zinkstearat
(D) 0 bis 40 Gew.-%, insbesondere 10 bis 50 Gew.-% eines Glycerinmonoesters einer Ciβ bis Cis-Fettsäure,
(E) 0 bis 10 Gew.-% eines quaternäre Ammoniumsalzes, Sulfoniumsalzes oder Ethy- lenbisstearyldiamides, wobei die Summe der Komponenten (A) bis (E) 100 Gew.-% ergibt..
Bei den Komponenten (A) und (B) handelt es sich um Naturprodukte, die üblicherweise in untergeordneten Mengen Verunreinigungen enthalten und insbesondere noch Mono- , Di- und Triglyceride anderer Säuren enthalten können.
Bevorzugt enthält die Beschichtungsmittelzusammensetzung als Tristearylester (A) Glycerintristearat (GTS) oder Zitronensäure-tristearylester (CTS).
Als Tricglycerid einer Hydroxy-Ci6 bis Cis-Ölsäure (B) werden bevorzugt Triglyceride von Monohydroxy-Ci6 bis Cis-Alkansäuren, insbesondere hydriertes Rizinusöl (HCO, Rizinuswachs) eingesetzt. Als Glycerinmonoester einer C16 bis Cis-Fettsäure (D) wird bevorzugt Glycerinmo- nostearat (GMS) eingesetzt.
Des weiteren betrifft die Erfindung expandierbare Styrolpolymerisatpartikel, welche mindestens eine Beschichtung aus den oben beschriebenen Beschichtungsmittelzu- sammensetzungen aufweist.
Bevorzugte expandierbare Styrolpolymerisatpartikel, weisen
(I) eine erste Beschichtung aus 0,1 bis 2 Gew.-%, bezogen auf das expandierbare Sty- rolpolymerisat, mindestens einer Verbindung aus der Gruppe, enthaltend Glycerinmo- nostearat, Glycerindistearat, Zinkstearat, quaternäre Ammoniumsalze, Sulfoniumsalze und Ethylenbisdiaminde, und
(II) eine zweite Beschichtung aus 0,1 bis 2 Gew.-%, bezogen auf das expandierbare Styrolpolymerisat, einer der oben beschriebenen, erfindungsgemäßen Beschichtungs- Zusammensetzung auf.
Die Beschichtungen können auch in einem Beschichtungsschritt auf das Rohmaterial aufgebracht werden.
Die expandierbaren Styrolpolymerisat-Partikel bestehen bevorzugt aus treibmittelhalti- gen Styrolpolymeren, wie Polystyrol (PS), Styrolcopolymere wie Styrol-Acrylnitril (SAN) Styrol-Butadien-Blockcopolymeren oder Mischungen davon.
Expandierbare Styrolpolymerisat-Partikel sind solche, die durch z. B. mit Heißluft oder Wasserdampf zu expandierten, Styrolpolymerisat-Partikeln verschäumbar sind. Sie enthalten in der Regel chemische oder physikalische Treibmittel in Mengen von 2 bis 10 Gew.-%, bevorzugt 3 bis 7 Gew.-% bezogen auf das Styrolpolymerisat.
Bevorzugte physikalische Treibmittel sind Gase, wie Stickstoff oder Kohlendioxid oder aliphatische Kohlenwasserstoffe mit 2 bis 7 Kohlenstoffatomen, Alkohole, Ketone,
Ether oder halogenierte Kohlenwasserstoffe. Besonders bevorzugt werden iso-Butan, n-Butan, iso-Pentan, n-Pentan, neo-Pentan, Hexan oder Gemische davon eingesetzt.
Des weiteren können die expandierbaren Styrolpolymerisat-Partikel übliche Hilfsstoffe, wie Farbstoffe, Pigmente, Füllstoffe, IR-Absorber, wie Ruß, Aluminium oder Graphit, Stabilisatoren, Flammschutzmittel, wie Hexabromcyclododecan (HBCD), Flammschutzsynergisten, wie Dicumyl oder Dicumylperoxid, Keimbildner oder Gleitmittel in wirksamen Mengen enthalten.
Die erfindungsgemäßen, expandierbaren Styrolpolymerisat-Partikel können je nach Herstellverfahren kugel- bzw. periförmig oder zylinderförmig sein und weisen in der Regel einen mittleren Teilchendurchmesser im Bereich von 0,05 bis 5 mm, insbeson- dere 0,3 bis 2,5 mm auf, die gegebenenfalls durch Siebung in einzelne Fraktionen aufgeteilt werden können.
Die expandierten Styrolpolymerisat-Partikel haben entsprechend dem Expansionsgrad mittlere Teilchendurchmesser im Bereich von 1 bis 10 mm, insbesondere 2 bis 6 mm und eine Dichte im Bereich von 10 bis 200 kg/m3.
Die expandierbaren Styrolpolymerisat-Partikel können beispielsweise durch Druckimprägnierung von thermoplastischen Polymer-Partikeln mit Treibmitteln in einem Kessel, durch Suspensionspolymerisation in Gegenwart von Treibmitteln oder durch Schmelzeimprägnierung in einem Extruder oder statischen Mischer und anschließende Druckun- terwassergranulierung erhalten werden.
Expandierte Styrolpolymerisatpartikel können durch Verschäumen von expandierbaren Styrolpolymerisat-Partikeln, z B. mit Heißluft oder Wasserdampf in Druckvorschäu- mern, durch Druckimprägnierung von Styrolpolymerisat-Partikeln mit Treibmitteln in einem Kessel und anschließendem Entspannen oder durch Schmelzeextrusion einer treibmittelhaltigen Schmelze unter Aufschäumen und anschließender Granulierung erhalten werden. In der Regel lassen sich die mit der erfindungsgemäßen Beschich- tungszusammensetzung beschichteten expandierbaren Styrolpolymerisate im Vergleich zu herkömmlichen Beschichtungen unter vergleichbaren Vorschäumbedingun- gen zu niedrigeren Schüttdichten verschäumen. Die Schüttdichten bei einmaligem Vorschäumen liegen in der Regel im Bereich von 10 bis 20 kg/m3, vorzugsweise im Bereich von 15 bis 18 kg/m3
Die Beschichtung der expandierbaren oder expandierten, Styrolpolymerisat-Partikel kann vor oder nach dem Verschäumen, beispielsweise durch Auftrommeln der erfindungsgemäßen Beschichtungszusammensetzung in einem Schaufelmischer (Fa. Lödi- ge) oder durch in Kontaktbringen der Oberfläche der Styrolpolymerisatpartikel mit einer Lösung, beispielsweise durch Tauchen oder Sprühen, erfolgen. Bei der Herstellung durch Extrusion einer treibmittelhaltigen Schmelze kann die Beschichtungsmittelzu- sammensetzung auch dem Wasserkreislauf des Unterwassergranulators in Form einer wässrigen Lösung oder wässrigen Suspension zugegeben werden.
Die erfindungsgemäßen expandierbaren Styrolpolymerpartikel sind antistatisch ausgerüstet, zeigen eine geringe Neigung zur Verklebung beim Vorschäumen, jedoch eine gute Verschweißung beim Verschäumen zu Formteilen. Dabei lassen sich beim Versintern der vorgeschäumten Partikel Schaumstoffformkörpern mit hoher Druck- und Biegefestigkeit sehr kurze Druckabbauzeiten realisieren. Im Vergleich zu herkömmlichen Beschichtungen lassen sich somit gewünschte Biegefestigkeiten für die Formteile bei kürzeren Entformzeiten erreichen. Die Formteile weisen aufgrund der guten Ver- schweißung auch in großen Formteilen eine homogene Druck- und Biegefestigkeit in den Rand- und Außenbereichen und eine sichtbar glattere Oberfläche auf.
Beispiele: Beispiele 1 bis 4:
Beschichtungsmittelzusammensetzung:
Hydriertes Rizinusöl (HCO, Smp. = 87°C, (castor Wax NF, Firma CasChem)) wurde zusammen mit Hilfe von Trockeneis zu Pulver vermählen. Das gemahlene hydrierte Rizinusöl wurde mit Silikat (SIPERNAT FK320®), Glycerinmonostearat (GMS, GMSR, Fa. Danisco) und Glycerintristearat (GTS, Tegin BH 59V Fa. Goldschmitt) zu einem einheitlichen Pulver entsprechend den in Tabelle 1 angegebenen Mischungsverhältnissen vermischt.
Die Beschichtungen wurden im Lödige Mischer (2,5 kg) auf die mit Antistatikum 743 (Fa. BASF SE) (150 ppm, erste Beschichtung) vorbeschichtete expandierbare Polystyrol-Perlen (Styropor® F215 der BASF Aktiengesellschaft) aufgebracht. Die Menge des Beschichtungsmittels (2. Beschichtung), bezogen auf die beschichtete, expandierbare Polystyrol-Perle, ist ebenfalls in Tabelle 2 angegeben.
Die beschichteten EPS-Perlen wurden im Vorschäumer vorgeschäumt und in einer Form zu Blöcken mit einer Dichte von 17 bzw. 24 g/l versintert.
Die Druckfestigkeit wurde bei 10 % Stauchung nach EN 826, die Biegefestigkeit nach EN 12039 Methode B bestimmt.
Vergleichsversuche V1 und V2:
Es wurde analog Beispiel 1 und 2 vorgegangen, wobei anstelle von Hydriertem Rizinusöl Glycerinmonostearat (GMS) eingesetzt wurde. Tabelle 1 :

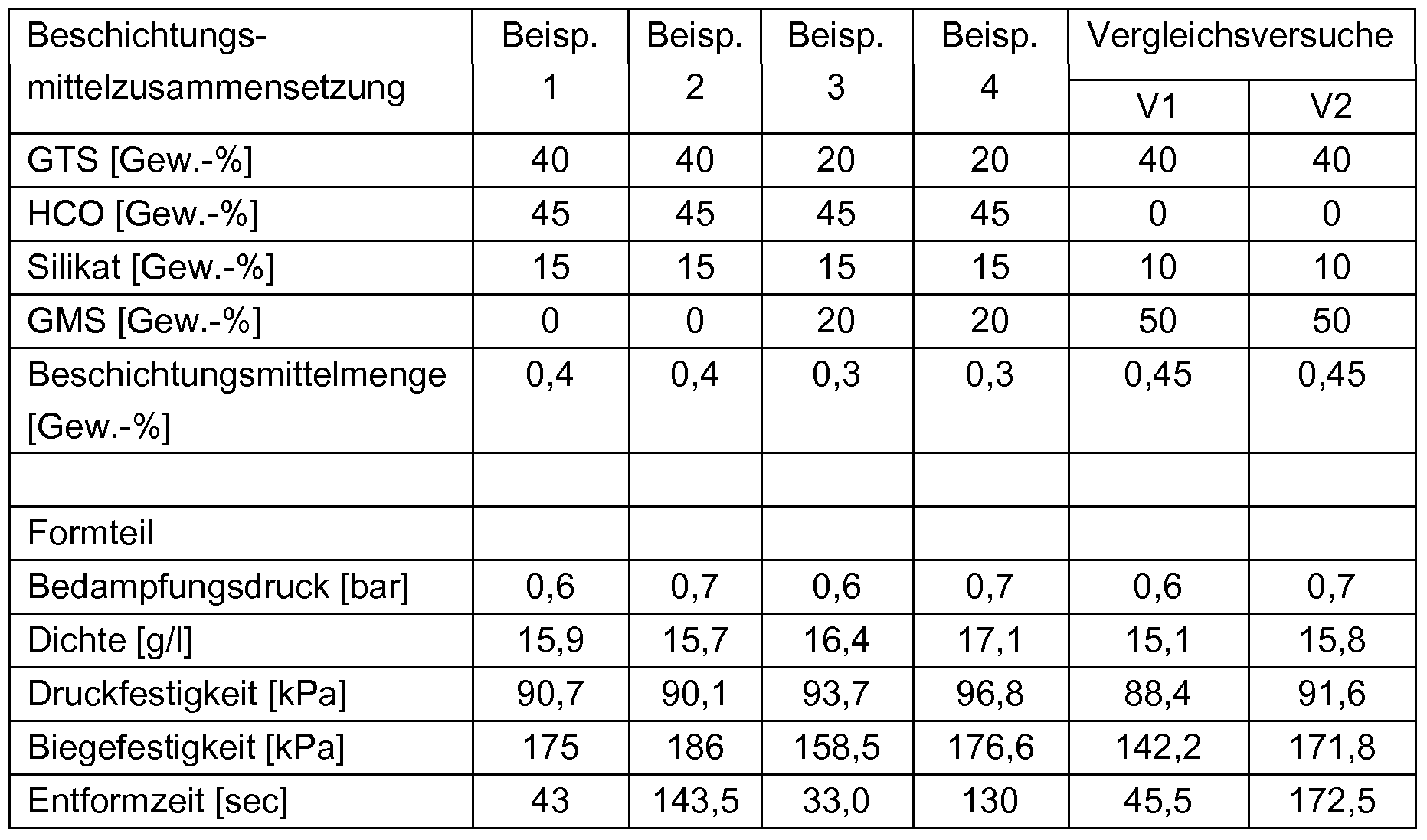

Figure imgf000007_0001
Beispiele 5 bis 8
Beschichtungsmittelzusammensetzung:
Hydriertes Rizinusöl (HCO, Smp. = 87°C, (HCO Powder, Firma Jayant OiI and derivatives Ltd.) wurde mit Silikat (SIPERNAT FK320®), Glycerinmonostearat (GMS, GMSR, Fa. Danisco) und Glycerintristearat (GTS, Tegin BH 59V Fa. Goldschmitt) sowie
Zinkstearat zu einem einheitlichen Pulver entsprechend den in Tabelle 2 angegebenen Mischungsverhältnissen vermischt.
Die Beschichtungen wurden im Lödige Mischer (2,5 kg) auf die mit Antistatikum 743 (Fa. BASF SE) (150 ppm) vorbeschichtete expandierbare Polystyrol-Perlen (Neopor® X5300 der BASF SE) aufgebracht. Die Menge des Beschichtungsmittels, bezogen auf die beschichtete, expandierbare Polystyrol-Perle, ist ebenfalls in Tabelle 2 angegeben.
Die beschichteten EPS-Perlen wurden im Vorschäumer vorgeschäumt und in einer Form zu Blöcken mit einer Dichte von 17 g/l versintert.
Die Druckfestigkeit wurde bei 10 % Stauchung nach EN 826, die Biegefestigkeit nach EN 12039 Methode B bestimmt.
Vergleichsversuche V3 und V4: Hier wurden übliche Beschichtungen ohne hydriertes Rizinusöl eingesetzt.
Tabelle 2:
Figure imgf000008_0001
Beispiele 9 bis 1 1
Beschichtungsmittelzusammensetzung:
Hydriertes Rizinusöl (HCO, Smp. = 87°C, (HCO Powder, Firma Jayant OiI and derivatives Ltd.) wurde mit Silikat (SIPERNAT FK320®), Glycerinmonostearat (GMS, GMSR, Fa. Danisco) und Glycerintristearat (GTS, Tegin BH 59V Fa. Goldschmitt) sowie
Zinkstearat zu einem einheitlichen Pulver entsprechend den in Tabelle 3 angegebenen Mischungsverhältnissen vermischt.
Die Beschichtungen wurden im Lödige Mischer (2,5 kg) auf die mit Antistatikum 743 (Fa. BASF SE) (150 ppm) vorbeschichtete expandierbare Polystyrol-Perlen (Styropor® P426 der BASF SEt) aufgebracht. Die Menge des Beschichtungsmittels, bezogen auf die beschichtete, expandierbare Polystyrol-Perle, ist ebenfalls in Tabelle 3 angegeben. Die beschichteten EPS-Perlen wurden im Vorschäumer vorgeschäumt und in einer Form zu Blöcken mit einer Dichte von 24 g/l versintert.
Die Druckfestigkeit wurde bei 10 % Stauchung nach EN 826, die Biegefestigkeit nach EN 12039 Methode B bestimmt.
Vergleichsversuche V3 und V4:
Hier wurden übliche Beschichtungen ohne hydriertes Rizinusöl eingesetzt.
Tabelle 3
Figure imgf000009_0001

Claims

Patentansprüche
1. Beschichtungsmittelzusammensetzung für expandierbare Styrolpolymerisatparti- kel, enthaltend (A) 10 bis 90 Gew.-% eines Tristearylesters mit einem Schmelzpunkt im Bereich von 60 bis 65°C,
(B) 10 bis 90 Gew.-% eines Tricglycerides einer Hydroxy-Ciβ bis Cis-Ölsäure mit einem Schmelzpunkt im Bereich von 70 bis 95°C.
2. Beschichtungsmittelzusammensetzung für expandierbare Styrolpolymerisatparti- kel nach Anspruch 1 , dadurch gekennzeichnet, dass sie im wesentlichen aus
(A) 20 bis 80 Gew.-% eines Tristearylesters mit einem Schmelzpunkt im Bereich von 60 bis 65°C,
(B) 15 bis 50 Gew.-% eines Tricglycerides einer Hydroxy-Ci6 bis Cis-Ölsäure mit einem Schmelzpunkt im Bereich von 70 bis 95°C,
(C) 5 bis 30 Gew.-% eines hydrophilen oder hydrophoben Silikates,
(D) 0 bis 40 Gew.-% eines Glycerinmonoesters einer Ciβ-Cis-Fettsäure,
(E) 0 bis 10 Gew.% eines quaternären Ammoniumslazes, Sulfoniumsalzes o- der Ethylenbisstearyldiamides besteht, wobei die Summe der Komponenten (A) bis (E) 100 Gew.-% ergibt.
3. Beschichtungsmittelzusammensetzung für expandierbare Styrolpolymerisatparti- kel nach Anspruch 1 oder 2, dadurch gekennzeichnet, dass als Tristearylester (A) Glycerintristearat (GTS) oder Zitronensäure-tristearylester (CTS) eingesetzt wird.
4. Beschichtungsmittelzusammensetzung für expandierbare Styrolpolymerisatparti- kel nach Anspruch 1 oder 2, dadurch gekennzeichnet, dass als Tricglycerid einer Hydroxy-Ci6 bis Cis-Ölsäure (B) hydriertes Ricinusöl (HCO) eingesetzt wird.
5. Expandierbare Styrolpolymerisatpartikel, enthaltend mindestens eine Beschich- tung, welche eine Beschichtungsmittelzusammensetzung gemäß einem der Ansprüche 1 bis 4 aufweist.
6. Expandierbare Styrolpolymerisatpartikel, nach Anspruch 5, welches
(I) eine erste Beschichtung aus 0,1 bis 2 Gew.-%, bezogen auf das expandierbare Styrolpolymerisat, mindestens einer Verbindung aus der Gruppe, enthaltend Glycerinmonostearat, Glycerindistearat, Zinkstearat, quarternäre Ammoniumsalze, Sulfoniumsalze und Ethylenbisdiaminde, und (II) eine zweite Beschichtung aus 0,1 bis 2 Gew.-%, bezogen auf das expandierbare Styrolpolymerisat, einer Beschichtungszusammensetzung gemäß einem der Ansprüche 1 bis 3, aufweist.
PCT/EP2008/060444 2007-08-09 2008-08-08 Beschichtungszusammensetzung für expandierbare styrolpolymerisatpartikel Ceased WO2009019310A1 (de)

Priority Applications (11)

Application Number Priority Date Filing Date Title
BRPI0815086-9A2A BRPI0815086A2 (pt) 2007-08-09 2008-08-08 Composição de agente de revestimento para partícula de polímero de estireno expansível, e, partícula de polímero de estireno expansível.
RU2010107870/04A RU2475502C2 (ru) 2007-08-09 2008-08-08 Средство для нанесения покрытий на вспенивающиеся частицы стирольного полимеризата
US12/672,352 US20110178192A1 (en) 2007-08-09 2008-08-08 Coating formulation for expandable particulate styrene polymer
ES08787039.0T ES2507076T3 (es) 2007-08-09 2008-08-08 Composición de recubrimiento para partículas de polimerizado de estireno expandible
SI200831276T SI2178953T1 (sl) 2007-08-09 2008-08-08 Prekrivna spojina za ekspandirane polimerne delce stirena
JP2010519472A JP2010535882A (ja) 2007-08-09 2008-08-08 発泡性粒子状スチレンポリマー用の被覆配合物
KR1020107005074A KR101494482B1 (ko) 2007-08-09 2008-08-08 팽창성 미립자 스티렌 중합체를 위한 코팅 제형물
EP08787039.0A EP2178953B1 (de) 2007-08-09 2008-08-08 Beschichtungszusammensetzung für expandierbare styrolpolymerisatpartikel
CA2694782A CA2694782C (en) 2007-08-09 2008-08-08 Coating formulation for expandable particulate styrene polymer
CN2008801024133A CN101778890B (zh) 2007-08-09 2008-08-08 用于可发性苯乙烯聚合物颗粒的涂料制剂
PL08787039T PL2178953T3 (pl) 2007-08-09 2008-08-08 Kompozycja powłokowa do spienialnych cząstek polimerów styrenowych

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
EP07114072 2007-08-09
EP07114072.7 2007-08-09

Publications (1)

Publication Number Publication Date
WO2009019310A1 true WO2009019310A1 (de) 2009-02-12

Family

ID=39967394

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/EP2008/060444 Ceased WO2009019310A1 (de) 2007-08-09 2008-08-08 Beschichtungszusammensetzung für expandierbare styrolpolymerisatpartikel

Country Status (14)

Country Link
US (1) US20110178192A1 (de)
EP (1) EP2178953B1 (de)
JP (1) JP2010535882A (de)
KR (1) KR101494482B1 (de)
CN (1) CN101778890B (de)
AR (1) AR067898A1 (de)
BR (1) BRPI0815086A2 (de)
CA (1) CA2694782C (de)
CL (1) CL2008002346A1 (de)
ES (1) ES2507076T3 (de)
PL (1) PL2178953T3 (de)
RU (1) RU2475502C2 (de)
SI (1) SI2178953T1 (de)
WO (1) WO2009019310A1 (de)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2012130778A1 (de) 2011-03-29 2012-10-04 Basf Se Verfahren zur herstellung von expandierbaren styrolpolymerisatpartikeln mit verringerter wärmeleitfähigkeit

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20170129204A (ko) * 2015-03-13 2017-11-24 바스프 에스이 열가소성 엘라스토머를 기초로 하는 전기 전도성 입자 폼

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
GB1581237A (en) * 1976-08-27 1980-12-10 Kanegafuchi Chemical Ind Method of producing expandable thermoplastic polymer particles
EP0470455A2 (de) * 1990-08-06 1992-02-12 BASF Aktiengesellschaft Perlförmige antistatische expandierbare Styrolpolymerisate
EP0485309A1 (de) * 1990-11-05 1992-05-13 Pechiney Electrometallurgie Beschichtete Magnesiumteilchen zur Entschwefelung von Gusseisen oder Flussstahl

Family Cites Families (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4781983A (en) * 1987-04-30 1988-11-01 Arco Chemical Company Method for preparing antistatic expandable polystyrene
DE4308636A1 (de) * 1993-03-18 1994-09-22 Basf Ag Verfahren zur Herstellung von perlförmigen expandierbaren Styrolpolymerisaten mit verbesserter Expandierbarkeit
US5750605A (en) * 1995-08-31 1998-05-12 National Starch And Chemical Investment Holding Corporation Hot melt adhesives based on sulfonated polyesters
DE19541725C1 (de) 1995-11-09 1997-05-07 Basf Ag Expandierbare Styrol-Perlpolymerisate mit verminderter Wasseraufnahmefähigkeit
EP1352022A4 (de) * 2000-12-04 2004-03-24 Nova Chem Inc Zellige schaumstoffteilchen aus einer expandierbaren polymerzusammensetzung
ITMI20012168A1 (it) * 2001-10-18 2003-04-18 Enichem Spa Polimeri vinilaromatici espandibili e procedimento per la loro preparazione
KR100622807B1 (ko) * 2004-10-05 2006-09-19 주식회사 엘지화학 고발포가 가능하고 강도가 우수한 발포성 스티렌계 수지,그 제조 방법 및 그 성형품

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
GB1581237A (en) * 1976-08-27 1980-12-10 Kanegafuchi Chemical Ind Method of producing expandable thermoplastic polymer particles
EP0470455A2 (de) * 1990-08-06 1992-02-12 BASF Aktiengesellschaft Perlförmige antistatische expandierbare Styrolpolymerisate
EP0485309A1 (de) * 1990-11-05 1992-05-13 Pechiney Electrometallurgie Beschichtete Magnesiumteilchen zur Entschwefelung von Gusseisen oder Flussstahl

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2012130778A1 (de) 2011-03-29 2012-10-04 Basf Se Verfahren zur herstellung von expandierbaren styrolpolymerisatpartikeln mit verringerter wärmeleitfähigkeit

Also Published As

Publication number Publication date
KR20100066490A (ko) 2010-06-17
JP2010535882A (ja) 2010-11-25
CA2694782A1 (en) 2009-02-12
ES2507076T3 (es) 2014-10-14
SI2178953T1 (sl) 2014-12-31
US20110178192A1 (en) 2011-07-21
CA2694782C (en) 2015-07-07
CN101778890A (zh) 2010-07-14
KR101494482B1 (ko) 2015-02-17
CN101778890B (zh) 2012-04-11
CL2008002346A1 (es) 2009-10-23
AR067898A1 (es) 2009-10-28
RU2475502C2 (ru) 2013-02-20
PL2178953T3 (pl) 2014-12-31
RU2010107870A (ru) 2011-09-20
EP2178953A1 (de) 2010-04-28
EP2178953B1 (de) 2014-07-23
BRPI0815086A2 (pt) 2015-02-03

Similar Documents

Publication Publication Date Title
EP0898593B1 (de) Expandierbare polystyrolpartikel
EP2526143B1 (de) Verfahren zur herstellung von expandierbaren styrolpolymerisatpartikeln mit verringerter wärmeleitfähigkeit
EP1366110B1 (de) Kohlenstoffpartikel enthaltende expandierbare styrolpolymerisate
DE69924789T2 (de) Expandierbare Polystyrolzusammensetzung, geschäumte Teilchen und Formteile
WO1998051735A1 (de) Graphitpartikel enthaltende expandierbare styrolpolymerisate
WO2005123816A1 (de) Styrolpolymer-partikelschaumstoffe mit verringerter wärmeleitfähigkeit
EP0915127B1 (de) Athermane Partikel enthaltende expandierbare Styrolpolymerisate
DE69517868T2 (de) Suspensionspolymerisationsverfahren zur Herstellung von aufschäumbaren Styrolharzpartikel
EP2121832B1 (de) Expandierbare styrolpolymerisate und schaumstoffe mit verringerter wasseraufnahme
DE69823896T2 (de) Verfahren zur Herstellung von expandierbaren Styrolpolymerisatteilchen
DE2360901C2 (de) Verfahren zur Herstellung überzogener expandierter Teilchen aus vinylaromatischen Polymeren
EP2178953B1 (de) Beschichtungszusammensetzung für expandierbare styrolpolymerisatpartikel
DE10105618A1 (de) Expandierbare Polyolefinpartikel
DE2525173B2 (de) Verschäumbare Polymerisatteilchen und Verfahren zu ihrer Herstellung
DE2139686A1 (de) Feinteilige expandierbare styrolpolymerisate
EP2565225B1 (de) Beschichtete expandierbare Polymerpartikel
DD146960A5 (de) Treibmittelhaltige formmasse mit einem kunstharz auf polyvinylchloridbasis
DE102019002975A1 (de) Verfahren zur Herstellung von expandierbaren oder zumindest teilweise expandierten Polymerpartikeln auf der Basis von Polylactid und danach hergestellte Polymerpartikel
EP0523483B1 (de) Verfahren zur Herstellung von Siebfraktionen von durch Suspensionspolymerisation hergestellten perlförmigen expandierbaren Styrolpolymerisaten
EP1869111B1 (de) Verfahren zur antistatischen ausrüstung von expandierbarem polystyrol
EP0913423A2 (de) Beschichtete expandierbare Polystyrolpartikel
DE69919610T2 (de) Verfahren zur Herstellung eines thermoplastischen Schaumstoffes mittels Wasser und eines Ethers
DE1694652C3 (de) Verschäumbare Polymerisatteilchen und ein Verfahren zur Weiterverarbeitung der Polymerisatteilchen zu verschäumten Formteilen
DE19749019A1 (de) Expandierbare Polystyrolpartikel
DE19747539A1 (de) Expandierbare Polystyrolpartikel

Legal Events

Date Code Title Description
WWE Wipo information: entry into national phase

Ref document number: 200880102413.3

Country of ref document: CN

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 08787039

Country of ref document: EP

Kind code of ref document: A1

WWE Wipo information: entry into national phase

Ref document number: 2694782

Country of ref document: CA

WWE Wipo information: entry into national phase

Ref document number: MX/A/2010/001346

Country of ref document: MX

WWE Wipo information: entry into national phase

Ref document number: 2008787039

Country of ref document: EP

WWE Wipo information: entry into national phase

Ref document number: 12672352

Country of ref document: US

WWE Wipo information: entry into national phase

Ref document number: 2010519472

Country of ref document: JP

NENP Non-entry into the national phase

Ref country code: DE

WWE Wipo information: entry into national phase

Ref document number: 1262/CHENP/2010

Country of ref document: IN

ENP Entry into the national phase

Ref document number: 20107005074

Country of ref document: KR

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 2010107870

Country of ref document: RU

WWE Wipo information: entry into national phase

Ref document number: PI 2010000344

Country of ref document: MY

ENP Entry into the national phase

Ref document number: PI0815086

Country of ref document: BR

Kind code of ref document: A2

Effective date: 20100205
