WO2009106033A1 - Hochfester niedriglegierter stahl für nahtlose rohre mit hervorragender schweissbarkeit und korrosionsbeständigkeit - Google Patents

Hochfester niedriglegierter stahl für nahtlose rohre mit hervorragender schweissbarkeit und korrosionsbeständigkeit Download PDF

Info

Publication number
WO2009106033A1
WO2009106033A1 PCT/DE2009/000158 DE2009000158W WO2009106033A1 WO 2009106033 A1 WO2009106033 A1 WO 2009106033A1 DE 2009000158 W DE2009000158 W DE 2009000158W WO 2009106033 A1 WO2009106033 A1 WO 2009106033A1
Authority
WO
WIPO (PCT)
Prior art keywords
steel
max
strength
mpa
low
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/DE2009/000158
Other languages
English (en)
French (fr)
Inventor
André Schneider
Tanja Schmidt
Christina Wintermann
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Vallourec Deutschland GmbH
Original Assignee
V&M Deutschland GmbH
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by V&M Deutschland GmbH filed Critical V&M Deutschland GmbH
Priority to US12/920,218 priority Critical patent/US20110259478A1/en
Priority to EP09716073.3A priority patent/EP2245201B1/de
Priority to JP2010547943A priority patent/JP5715826B2/ja
Priority to MX2010009446A priority patent/MX2010009446A/es
Priority to BRPI0908484A priority patent/BRPI0908484A8/pt
Publication of WO2009106033A1 publication Critical patent/WO2009106033A1/de
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/08—Ferrous alloys, e.g. steel alloys containing nickel
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/02—Ferrous alloys, e.g. steel alloys containing silicon
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/04—Ferrous alloys, e.g. steel alloys containing manganese
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/06—Ferrous alloys, e.g. steel alloys containing aluminium
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/12—Ferrous alloys, e.g. steel alloys containing tungsten, tantalum, molybdenum, vanadium, or niobium
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/14—Ferrous alloys, e.g. steel alloys containing titanium or zirconium
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/16—Ferrous alloys, e.g. steel alloys containing copper

Definitions

  • the invention relates to a high-strength low-alloy steel for seamless steel pipes with excellent weldability and resistance to stress corrosion cracking according to claim 1.
  • Seamless tubes made of high-strength steels are z. B. used for pipes for the transport of oil or gas, which are laid both onshore and offshore.
  • Alloys commonly used for seamless conduits are defined for steels up to 80 ksi (X80) in standards such as API 5L, DNV-OS-F101 and EN 10208. For high strength grades above 80 ksi, these standards do not specify the limits for the alloying elements. When developing higher-strength grades, it must be borne in mind that the steel tubes produced from them are weldable and must possess good strength and toughness properties. While to date standard for steel pipes good to X80 (R min p02 551 MPa, R m min 620 MPa according to API 5L were used, there is now an increasing need for
  • the strength-increasing mechanism which at the same time leads to an increase in toughness, is known to be the reduction of the grain size. This can be achieved, inter alia, by alloying nickel and molybdenum and the associated reduction in the transformation temperature
  • molybdenum improves tempering resistance at higher tempering temperatures and throughput.
  • nickel significantly deteriorates the surface quality of the hot-rolled tubes above a certain alloy content
  • titanium, niobium and vanadium are used. Titanium precipitates as high-coarse titanium nitride at high temperatures. Niobium forms at lower temperatures Niobkarbonit ⁇ d precipitates With further decreasing temperature, vanadium additionally accumulates in carbonitrides , ie it is to be expected with the excretion of VC-Te ⁇ lchen
  • a high strength, low alloy steel for hot rolled seamless steel tubing that meets the requirements of an X100 API 5L for welded tubes is from WO 2007/017161 A1 known
  • This known steel alloy has an alloy concept with C 0 03 - 0.13%, Mn 0.90 - 1, 80%, Si ⁇ 0.40%, P ⁇ 0.020%, S ⁇ 0.005%, Ni 0 , 10 - 1, 00%, Cr 0,20 - 1, 20%, Mo 0,15 - 0,80%, Ca ⁇ 0,040%, V ⁇ 0,10%, Nb ⁇ 0,040%, Ti ⁇ 0,020%, N ⁇ 0.011% and a mixture consisting of bainite and martensite
  • the N ⁇ contents are up to 1% in the known steel very high, which can in the formation of adhesive scale on the surface during hot rolling of the tubes, eg hot pilots, Rohrkontivon, etc, impact, and the surface quality of the pipes strong and would require extensive surface finishing
  • the object of the invention is to provide a low-cost low-alloy steel for the production of high-strength weldable seamless steel tubes, which satisfies the stated requirements for yield strength, tensile strength and impact energy and also ensures good general weldability and sufficient corrosion resistance in sour gas use and after hot rolling has a perfect surface
  • This object is achieved with the features of claim 1.
  • Remaining iron with impurities caused by melting with optional addition of Ti and the proviso that the sum of the contents of Ti + Nb + V is ⁇ 0.04 to ⁇ 0.15% and the ratio Cu / Ni is a value of ⁇ 1 having.
  • the steel alloy according to the invention is based on the development of the pipe steels according to API 5L, ISO 3183, DNV-OS-F101 and EN 10208.
  • copper In addition to nickel, copper also has a positive effect on acid gas resistance. Copper alloyed alone adversely affects hot workability and damages the material Grain boundaries. By alloying Ni with an additionally adjusted with respect to sour gas resistance Cu / Ni ratio (Cu / Ni ⁇ 1), this is compensated.
  • the Ni content is max. 0.60% low enough to produce a sufficiently good surface quality for the tube manufacturing processes mainly used for this steel grade.
  • the seamless steel tubes produced from an operating melt with the steel alloy of the invention listed below have excellent strength and toughness properties.
  • the values are the mean values of three tensile specimens each, or three notched-bar impact specimens.
  • the samples were taken as longitudinal samples from heat-treated tubes made in-house.
  • OD outer diameter
  • WD wall thickness

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Mechanical Engineering (AREA)
  • Metallurgy (AREA)
  • Organic Chemistry (AREA)
  • Heat Treatment Of Steel (AREA)
  • Heat Treatment Of Articles (AREA)
  • Rigid Pipes And Flexible Pipes (AREA)

Abstract

Hochfester Stahl und hochfestes schweißbares Stahlrohr. Die Erfindung betrifft einen hochfesten Stahl und ein hochfestes schweißbares Stahlrohr. Der hochfeste niedriglegierte Stahl für nahtlose Stahlrohre mit hervorragender Schweißbarkeit und Beständigkeit gegen Spannungsrisskorrosion mit einer Mindeststreckgrenze von 620 MPa und einer Zugfestigkeit von mindestens 690 MPa, ist durch die im Anspruch 1 angegebene Zusammensetzung charakterisiert.

Description

Hochfester niedriglegierter Stahl für nahtlose Rohre mit hervorragender Schweißbarkeit und Korrosionsbeständigkeit
Beschreibung
Die Erfindung betrifft einen hochfesten niedriglegierten Stahl für nahtlose Stahlrohre mit hervorragender Schweißbarkeit und Beständigkeit gegen Spannungsrisskorrosion gemäß Patentanspruch 1.
Nahtlose Rohre aus hochfesten Stählen werden z. B. für Leitungsrohre zum Transport von Öl oder Gas verwendet, die sowohl onshore wie auch offshore verlegt werden.
In den vergangenen Jahren haben die Rohrhersteller starke Anstrengungen unternommen, um die gestiegenen Anforderungen einerseits bezüglich Materialeinsparung, z. B. durch Verringerung der Wanddicke bei gleichen Materialanforderungen und andererseits die Forderung zur Auslegung von Rohrleitungen auf höhere Betriebsdrücke beim Gastransport zu bewältigen.
Legierungen, die üblicherweise für nahtlose Leitungsrohre verwendet werden, sind für Stahlgüten bis 80 ksi (X80) in Standards, wie zum Beispiel der API 5L, der DNV-OS-F101 und der EN 10208 definiert. Für hochfeste Güten oberhalb von 80 ksi werden in diesen Standards keine Angaben hinsichtlich der Grenzwerte für die Legierungselemente gemacht. Bei der Entwicklung höherfester Güten ist zu berücksichtigen, dass die daraus hergestellten Stahlrohre schweißbar sind und über gute Festigkeits- und Zähigkeitseigenschaften verfügen müssen. Wahrend bislang standardmäßig für Rohrleitungen Stahlguten bis X80 (Rp02 min 551 MPa, Rm min 620 MPa gemäß API 5L verwandt wurden, besteht jetzt zunehmender Bedarf für
hochfeste Stahle der Festigkeitskiasse bis 100 ksi (X100) (Rp02 min 690 MPa, Rm min 760 MPa)
Werden diese Stahle für Rohrleitungen für den Ol- und Gastransport verwendet, bestehen jedoch hohe Anforderungen bezüglich ihrer Schweißbarkeit (z B
Rohrverbindungsschweißung), ihrer Zähigkeit bei tiefen Temperaturen bis -40°C und einer Beständigkeit gegen Spannungsrisskorrosion, insbesondere für Gasrohrleitungen, die H2S belastetes Gas (Sauergas) transportieren
Für geschweißte, nach dem UOE- Verfahren hergestellte Stahlrohre, sind Stahlguten bis 100 ksi (X 100) oder sogar 120 ksi (X 120) allgemein bekannt
Bei diesen Stahlen werden die geforderten Eigenschaften nicht über verstärkten Legierungseinsatz, sondern durch Kombination eines möglichst niedrigen Legierungsgehaltes mit thermomechanischem Walzen des zu einem Rohr umzuformenden Bleches erreicht
Für die Herstellung warmgewalzter nahtloser Rohre ist dieses Konzept jedoch nur bedingt oder gar nicht anwendbar, da die spezifische Temperaturfuhrung bei der Warmfertigung nahtloser Rohren nicht die erforderliche Absenkung der Umformtemperatur für die Anwendung bekannter Konzepte für thermomechanische Behandlungen erlaubt
Für warmgewalzte nahtlose Rohre ist es deshalb erforderlich, die geforderten Eigenschaften insbesondere über ein angepasstes Legierungskonzept und über eine gezielte Einstellung eines anforderungsgerechten feinkornigen Gefuges durch eine nachtragliche Vergutungsbehandlung zu erreichen
Die geforderte Steigerung der Festigkeit bei ausreichender Zähigkeit von warmgefertigten nahtlosen Rohren für die beschriebenen Anwendungsbereiche erfordert die Entwicklung neuer Legierungskonzepte Spezieil im Streckgrenzenbereich ab 500 MPa ist es mit den bekannten Legierungskonzepten schwierig, ausreichende Zähigkeiten und eine ausreichende Sauergasbestandigkeit bei gleichzeitiger guter Schweißbarkeit zu erreichen
Der die Festigkeit steigernde Mechanismus, der gleichzeitig zu einer Steigerung der Zähigkeit fuhrt, ist bekanntermaßen die Verringerung der Korngroße Diese kann u a durch Zulegieren von Nickel und Molybdän und der damit verbundenen Verringerung der Umwandlungstemperatur erzielt werden
Molybdän verbessert zusätzlich die Anlassbestandigkeit bei höheren Anlasstemperaturen und die Durchhartbarkeit Die Zugabe von Nickel verschlechtert allerdings ab einem bestimmten Legierungsgehalt die Oberflachenqualitat der warmgewalzten Rohre deutlich
Eine Festigkeitssteigerung durch eine deutliche Erhöhung des Kohlenstoffgehalts fuhrt zu einer Verschlechterung der Zähigkeit und zu einer starken Erhöhung des Kohlenstoffaquivalents
Aus diesem Grund muss eine solche Legierungszugabe von zahigkeitssteigemden Maßnahmen flankiert werden Das Kohlenstoffaquivalent erweist sich häufig als eine Herausforderung, welche die Analysenwahl zum Teil stafk einschrankt
Zur Steigerung der Festigkeit werden zusätzlich Mikrolegierungselemente wie Titan, Niob und Vanadium eingesetzt Titan scheidet sich bei hohen Temperaturen teilweise bereits in der flussigen Phase als recht grobes Titannitrid aus Niob bildet bei niedrigeren Temperaturen Niobkarbonitπd-Ausscheidungen Mit weiter abnehmender Temperatur reichert sich zusätzlich Vanadin in Karbonitnden an, d h es ist mit der Ausscheidung von VC-Teιlchen zu rechnen
Zu grobe Ausscheidungen dieser Mikrolegierungselemente wirken sich negativ auf die Zahigkeitseigenschaften und die Sauergasbestandigkeit aus Daher darf der Gehalt dieser Legierungselemente nicht zu hoch sein Des Weiteren müssen die Gehalte an Kohlenstoff und Stickstoff, die für die Bildung der Ausscheidungen erforderlich sind, berücksichtigt werden
Ein hochfester niedπglegierter Stahl für warmgewalzte nahtlose Stahlrohre, der die Anforderungen eines X100 nach API 5L für geschweißte Rohre erfüllt, ist aus der WO 2007/017161 A1 bekannt Diese bekannte Stahllegierung weist ein Legierungskonzept mit C 0 03 - 0,13%, Mn 0,90 - 1 ,80%, Si < 0,40 %, P < 0,020%, S < 0,005%, Ni 0,10 - 1 ,00%, Cr 0,20 - 1 ,20%, Mo 0,15 - 0,80%, Ca < 0,040%, V ≤ 0,10%, Nb < 0,040 %, Ti < 0,020%, N ≤ 0,011% und ein aus Bainit und Martensit bestehendes Mischgefuge auf
Dieser bekannte Stahl weist nach einer Vergutungsbehandlung zwar die für einen X100 (100 ksi) geforderten mechanischen Eigenschaften und Schweißbarkeit auf, über die Verwendung als Gasleitungsrohr für mit H2S belastetem Gas (Sauergas) im Hinblick auf eine mögliche Spannungsrisskorrosion, wird jedoch keine Aussage getroffen Die sich bei dem bekannten Stahl möglicherweise bildenden Chromcarbide können jedoch die Sauergasbestandigkeit negativ beeinflussen
Weiterhin sind die Nι-Gehalte mit bis zu 1 % bei dem bekannten Stahl sehr hoch, was sich in der Bildung von Klebzunder auf der Oberflache beim Warmwalzen der Rohre, z B beim Warmpilgem, Rohrkontiverfahren, etc , auswirken kann und die Oberflachenqualitat der Rohre stark beeinträchtigen und eine aufwandige zerspanende Nacharbeit der Oberflache erforderlich machen wurde
Die Anforderungen an Leitungsrohre für die vorgenannten Anwendungsbereiche lassen sich wie folgt zusammenfassen
Streckgrenze Rp02 min 620 MPa (90 ksi) bzw 690 MPa (100 ksi)
• Zugfestigkeit Rm min 690 MPa (90 ksi) bzw 760 MPa (100 ksi)
• Kerbschlagarbeit Av (längs) 90 J bei -4O0C
• Gewährleistung der allgemeinen Schweißbarkeit
• niedriger, bzw eingeschränkter Nι-Gehalt
• Korrosionsbeständigkeit auch beim Transport von H2S belastetem Gas (Sauergas)
Aufgabe der Erfindung ist es, einen kostengünstigen niedrig legierten Stahl für die Herstellung hochfester schweißbarer nahtloser Stahlrohre anzugeben, der die genannten Anforderungen hinsichtlich Streckgrenze, Zugfestigkeit und Kerbschlagarbeit sicher erfüllt und darüber hinaus eine gute allgemeine Schweißbarkeit sowie eine ausreichende Korrosionsbeständigkeit bei Sauergaseinsatz gewährleistet und nach dem Warmwalzen eine einwandfreie Oberflache aufweist Diese Aufgabe wird mit den Merkmalen des Anspruches 1 gelöst. Vorteilhafte Weiterbildungen sind Gegenstand von Unteransprüchen.
Nach der Lehre der Erfindung wird für einen niedrig legierten Stahl zur Herstellung hochfester schweißbarer warmgewalzter nahtloser Stahlrohre, eine Stahl mit folgender chemischer Zusammensetzung vorgeschlagen:
0,030 - 0,12 % C max. 0,40 % Si 1 ,30 - 2,00 % Mn max. 0,015 % P max. 0,005 % S 0,020 - 0,050 %AI 0,20 - 0,60 % Ni 0,10 - 0,40 % Cu 0,20 - 0,60 % Mo 0,02 - 0,10 % V 0,02 - 0,06 % Nb max. 0,0100 % N
Rest Eisen mit erschmelzungsbedingten Verunreinigungen, mit optionaler Zugabe von Ti und der Maßgabe, dass die Summe der Gehalte an Ti + Nb + V einen Wert von ≥ 0,04 bis < 0,15 % und das Verhältnis Cu/Ni einen Wert von <1 aufweist.
Die erfindungsgemäße Stahllegierung setzt auf der Entwicklung der Leitungsrohrstähle nach API 5L, ISO 3183, DNV-OS-F101 und der EN 10208 auf.
Die im Zuge der vorliegenden Erfindung durchgeführten Versuche haben überraschend gezeigt, dass im Vergleich zur bekannten Stahllegierung unter Verzicht auf die Zugabe von Cr, die Einhaltung eines bestimmten Cu/Ni Verhältnisses die Sauergasbeständigkeit für diese Festigkeitsstufe deutlich positiv beeinflusst ohne die mechanischen Eigenschaften (Festigkeit und Zähigkeit) sowie die Schweißbarkeit negativ zu beeinflussen.
Neben Nickel besitzt auch Kupfer einen positiven Effekt auf die Sauergasbeständigkeit. Kupfer allein zulegiert beeinflusst die Warmumformbarkeit negativ und schädigt die Korngrenzen. Durch das Zulegieren von Ni mit einem zusätzlich hinsichtlich Sauergasbeständigkeit abgestimmten Cu/Ni-Verhältnis (Cu/Ni < 1) wird dies kompensiert.
Die Kombination des erfindungsgemäßen Legierungskonzeptes als Basis und die nach dem Warmumformprozess erforderliche Vergütung begründen die Sauergasbeständigkeit des entwickelten nahtlosen Stahlrohres.
Die Summe der Gehalte an Titan, Niob und Vanadin ist mit einem Wert von > 0,04 % einerseits ausreichend hoch, um die geforderte Festigkeitssteigerung zu erreichen aber mit ≤ 0,15 % auch ausreichend niedrig, um die geforderten Zähigkeitseigenschaften und ausreichende Sauergasbeständigkeit zu gewährleisten.
Je nach Kundenanforderung lässt sich mit dem erfindungsgemäßen Legierungskonzept vorteilhaft sowohl ein Stahl mit der Gütestufe 90 ksi (X90), als auch 100 ksi (X100) erreichen unter Einhaltung aller für die jeweilige Gütestufe bekannten Anforderungen.
Der Ni-Gehalt ist mit max. 0,60 % ausreichend niedrig, um bei den für diese Stahlgüte hauptsächlich angewandten Rohrherstellungsverfahren eine ausreichend gute Oberflächenqualität zu erzeugen.
Die aus einer Betriebsschmelze mit der nachfolgend aufgeführten erfindungsgemäßen Stahllegierung erzeugten nahtlosen Stahlrohre weisen ausgezeichnete Werte hinsichtlich ihrer Festigkeits- und Zähigkeitseigenschaften auf.
0,10 % C
0,30 % Si
1 ,68 % Mn
0,015 % P
0,002 % S
0,026 % AI
0,19 % Cu
0,48 % Ni
0,37 % Mo
0,047 % V
0,042 % Nb
0,003 % Ti 0,006 % N mit Cu/Ni = 0,40 und Ti + Nb + V = 0,092

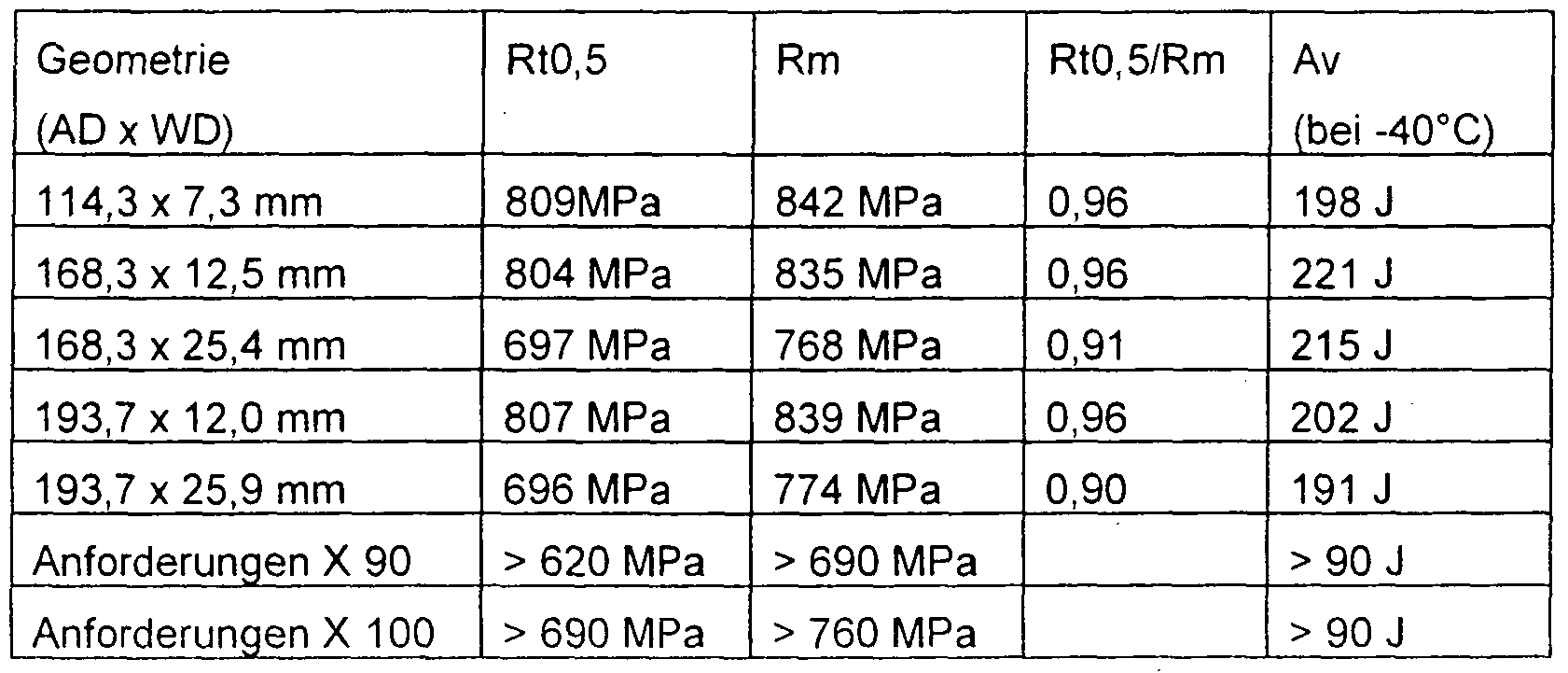

Hieran wurden die in der nachfolgenden Tabelle aufgeführten Werte ermittelt. Die Werte sind die Mittelwerte aus jeweils drei Zugproben, bzw. drei Kerbschlagbiegeproben. Die Proben wurden als Längsproben aus betrieblich erzeugten wärmebehandelten Rohren entnommen.
Figure imgf000008_0001
AD: Außendurchmesser, WD: Wanddicke

Claims

Patentansprüche
1. Hochfester niedriglegierter Stahl für nahtlose Stahlrohre mit hervorragender Schweißbarkeit und Beständigkeit gegen Spannungsrisskorrosion mit einer Mindeststreckgrenze von 620 MPa und einer Zugfestigkeit von mindestens 690 MPa, mit folgender chemischer Zusammensetzung (in Masse-%):
0,030 - 0,12 % C 0,020 - 0,050 %AI max. 0,40 % Si 1 ,30 - 2,00 % Mn max. 0,015 % P max. 0,005 % S 0,20 - 0,60 % Ni 0,10 - 0,40 % Cu 0,20 - 0,60 % Mo 0,02 - 0,10 % V 0,02 - 0,06 % Nb max. 0,0100 % N
Rest Eisen mit erschmelzungsbedingten Verunreinigungen, mit optionaler Zugabe von Ti und der Maßgabe, dass die Summe der Gehalte an Ti + Nb + V einen Wert von ≥ 0,04 bis ≤ 0,15 % und das Verhältnis Cu/Ni einen Wert von < laufweist.
2. Stahl nach Anspruch 1 dadurch gekennzeichnet, dass der Ti- Gehalt bis zu 0,020 % beträgt.
3. Stahl nach Anspruch 1 oder 2 dadurch gekennzeichnet, dass mit folgender chemischer Zusammensetzung (in Masse-%):
0,080-0,11 % C
0,020 - 0,050 %AI
0,25 -0,35% Si
1,65 -1,90% Mn max.0,015% P max.0,005 % S
0,45 - 0,55 % Ni
0,15 -0,20% Cu
0,35-0,55% Mo
0,04 - 0,06 % V
0,04 - 0,05 % Nb max.0,006 % N
4. Stahl nach einem der Ansprüche 1 -3 dadurch gekennzeichnet, dass der Stahl eine Mindeststreckgrenze von 690 MPa und eine Zugfestigkeit von mindestens 760 MPa aufweist.
5. Hochfestes schweißbares nahtloses Stahlrohr, hergestellt durch Warmwalzen mit anschließender Vergütung, mit hervorragender Schweißbarkeit und Beständigkeit gegen
Spannungsrisskorrosion mit einer Mindeststreckgrenze von 620 MPa und einer
Zugfestigkeit von mindestens 690 MPa, bestehend aus einem Stahl mit folgender
Legierungszusammensetzung:
0,030 - 0,12 % C
0,020 - 0,050 %AI max. 0,40 % Si
1 ,30 - 2,00 % Mn max. 0,015 % P max. 0,005 % S
0,20 - 0,60 % Ni
0,10 - 0,40 % Cu
0,20 - 0,60 % Mo
0,02 - 0,10 % V
0,02 - 0,06 % Nb max. 0,0100 % N
Rest Eisen mit erschmelzungsbedingten Verunreinigungen, mit optionaler Zugabe von Ti und der Maßgabe, dass die Summe der Gehalte an Ti + Nb + V einen Wert von < 0,15 und das Verhältnis Ni/Cu einen Wert von ≥ laufweist.
6. Stahlrohr nach Anspruch 4 dadurch gekennzeichnet, dass der Stahl einen Ti-Gehalt von bis zu 0,020 % aufweist.
7. Stahlrohr nach Anspruch 4 oder 5 dadurch gekennzeichnet, dass der Stahl folgende Legierungszusammensetzung aufweist: 0,080-0,11 % C 0,020 - 0,050 %AI 0,25 -0,35% Si 1,65 -1,90% Mn max.0,015% P max.0,005 % S 0,45 -0,55% Ni 0,15 -0,20% Cu 0,35 -0,55 % Mo 0,04 - 0,06 % V 0,04 - 0,05 % Nb max.0,006 % N
8. Stahlrohr nach einem der Ansprüche 5-7 dadurch gekennzeichnet, dass es eine Mindeststreckgrenze von 690 MPa und eine Zugfestigkeit von mindestens 760 MPa aufweist.
PCT/DE2009/000158 2008-02-28 2009-02-02 Hochfester niedriglegierter stahl für nahtlose rohre mit hervorragender schweissbarkeit und korrosionsbeständigkeit Ceased WO2009106033A1 (de)

Priority Applications (5)

Application Number Priority Date Filing Date Title
US12/920,218 US20110259478A1 (en) 2008-02-28 2009-02-02 High-strength, low-alloy steel for seamless pipes with outstanding weldability and corrosion resistance
EP09716073.3A EP2245201B1 (de) 2008-02-28 2009-02-02 Hochfester niedriglegierter stahl für nahtlose rohre mit hervorragender schweissbarkeit und korrosionsbeständigkeit
JP2010547943A JP5715826B2 (ja) 2008-02-28 2009-02-02 卓越した溶接性および耐食性を有するシームレス管用の高強度低合金鋼
MX2010009446A MX2010009446A (es) 2008-02-28 2009-02-02 Acero de baja aleacion de resistencia elevada para tubos sin soldadura teniendo soldabilidad sobresaliente y resistencia a la corrosion.
BRPI0908484A BRPI0908484A8 (pt) 2008-02-28 2009-02-02 Aço de baixa liga e alta resistência para tubos sem costura com destacada soldabilidade e resistência à corrosão

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
DE102008011856.7 2008-02-28
DE102008011856A DE102008011856A1 (de) 2008-02-28 2008-02-28 Hochfester niedriglegierter Stahl für nahtlose Rohre mit hervorragender Schweißbarkeit und Korrosionsbeständigkeit

Publications (1)

Publication Number Publication Date
WO2009106033A1 true WO2009106033A1 (de) 2009-09-03

Family

ID=40637863

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/DE2009/000158 Ceased WO2009106033A1 (de) 2008-02-28 2009-02-02 Hochfester niedriglegierter stahl für nahtlose rohre mit hervorragender schweissbarkeit und korrosionsbeständigkeit

Country Status (8)

Country Link
US (1) US20110259478A1 (de)
EP (1) EP2245201B1 (de)
JP (1) JP5715826B2 (de)
AR (1) AR070624A1 (de)
BR (1) BRPI0908484A8 (de)
DE (1) DE102008011856A1 (de)
MX (1) MX2010009446A (de)
WO (1) WO2009106033A1 (de)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN102154593A (zh) * 2011-05-26 2011-08-17 天津钢管集团股份有限公司 X80钢级抗腐蚀低温无缝管线管
CN102900897A (zh) * 2011-07-28 2013-01-30 锐迈管业有限公司 一种混凝土泵车弯管及其加工工艺
CN105543690A (zh) * 2016-01-19 2016-05-04 天津钢管集团股份有限公司 具有抗大应变的415spdf以上钢级海底无缝管线管
CN105543705A (zh) * 2016-01-19 2016-05-04 天津钢管集团股份有限公司 海洋环境R-Lay铺设用抗大应变抗腐蚀无缝管线管的制造方法

Families Citing this family (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US9040865B2 (en) 2007-02-27 2015-05-26 Exxonmobil Upstream Research Company Corrosion resistant alloy weldments in carbon steel structures and pipelines to accommodate high axial plastic strains
CN104404368A (zh) * 2014-10-22 2015-03-11 苏州莱特复合材料有限公司 耐腐蚀性不锈钢合金及其制备方法
BR102016001063B1 (pt) 2016-01-18 2021-06-08 Amsted Maxion Fundição E Equipamentos Ferroviários S/A liga de aço para componentes ferroviários, e processo de obtenção de uma liga de aço para componentes ferroviários
EP3269837B1 (de) * 2016-07-13 2020-11-04 Vallourec Deutschland GmbH Mikro-legierter stahl und verfahren zur herstellung dieses stahls

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH01139740A (ja) * 1987-11-27 1989-06-01 Kawasaki Steel Corp 耐食二重管
JPH06172855A (ja) * 1992-12-10 1994-06-21 Nippon Steel Corp 低降伏比高靭性シームレス鋼管の製造法
WO2004031420A1 (en) * 2002-10-01 2004-04-15 Sumitomo Metal Industries, Ltd. High strength seamless steel pipe excellent in hydrogen-induced cracking resistance and its production method
EP1681364A1 (de) * 2003-10-20 2006-07-19 JFE Steel Corporation Expandierbares nahtloses stahlrohr zur verwendung in ölbohrlöchern und herstellungsverfahren dafür

Family Cites Families (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS56166324A (en) * 1980-05-23 1981-12-21 Kawasaki Steel Corp Production of high-strength seamless steel pipe of good weldability for middle temperature region
JPS5837120A (ja) * 1981-08-28 1983-03-04 Kawasaki Steel Corp 脆性破壊の伝播停止特性にすぐれたパイプライン用厚肉鋼管の製造方法
JPS62151545A (ja) * 1985-12-25 1987-07-06 Kawasaki Steel Corp 厚肉高強度低ＰｃＭ曲管とその製造方法
DE3832014C2 (de) * 1988-09-16 1994-11-24 Mannesmann Ag Verfahren zur Herstellung hochfester nahtloser Stahlrohre
JPH09287027A (ja) * 1996-04-19 1997-11-04 Sumitomo Metal Ind Ltd 高強度高靱性継目無鋼管の製造方法
JPH1017986A (ja) * 1996-06-28 1998-01-20 Nippon Steel Corp パイプラインの耐外面ｓｃｃ特性に優れた鋼
JP4475023B2 (ja) * 2004-06-10 2010-06-09 住友金属工業株式会社 低温靱性に優れた超高強度ベンド管
MXPA05008339A (es) 2005-08-04 2007-02-05 Tenaris Connections Ag Acero de alta resistencia para tubos de acero soldables y sin costura.

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH01139740A (ja) * 1987-11-27 1989-06-01 Kawasaki Steel Corp 耐食二重管
JPH06172855A (ja) * 1992-12-10 1994-06-21 Nippon Steel Corp 低降伏比高靭性シームレス鋼管の製造法
WO2004031420A1 (en) * 2002-10-01 2004-04-15 Sumitomo Metal Industries, Ltd. High strength seamless steel pipe excellent in hydrogen-induced cracking resistance and its production method
EP1681364A1 (de) * 2003-10-20 2006-07-19 JFE Steel Corporation Expandierbares nahtloses stahlrohr zur verwendung in ölbohrlöchern und herstellungsverfahren dafür

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN102154593A (zh) * 2011-05-26 2011-08-17 天津钢管集团股份有限公司 X80钢级抗腐蚀低温无缝管线管
CN102900897A (zh) * 2011-07-28 2013-01-30 锐迈管业有限公司 一种混凝土泵车弯管及其加工工艺
CN105543690A (zh) * 2016-01-19 2016-05-04 天津钢管集团股份有限公司 具有抗大应变的415spdf以上钢级海底无缝管线管
CN105543705A (zh) * 2016-01-19 2016-05-04 天津钢管集团股份有限公司 海洋环境R-Lay铺设用抗大应变抗腐蚀无缝管线管的制造方法

Also Published As

Publication number Publication date
JP5715826B2 (ja) 2015-05-13
AR070624A1 (es) 2010-04-21
JP2011513584A (ja) 2011-04-28
BRPI0908484A8 (pt) 2017-05-16
EP2245201A1 (de) 2010-11-03
US20110259478A1 (en) 2011-10-27
MX2010009446A (es) 2010-09-30
EP2245201B1 (de) 2017-09-13
BRPI0908484A2 (pt) 2015-08-18
DE102008011856A1 (de) 2009-09-10

Similar Documents

Publication Publication Date Title
DE60224262T2 (de) Elektrogeschweisstes stahlrohr für hohlstabilisator
DE69529162T2 (de) Verfahren zur herstellung einer stahlröhre mit hervorragenden korrosionseigenschaften und guter schweissbarkeit
EP2245201B1 (de) Hochfester niedriglegierter stahl für nahtlose rohre mit hervorragender schweissbarkeit und korrosionsbeständigkeit
EP2395122B1 (de) Hochfestes stahlrohr für niedertemperaturanwendung mit hervorragender knickresistenz und beständigkeit in bereichen unter schweisshitzeienwirkung sowie herstellungsverfahren dafür
DE60216806T2 (de) Martensitischer nichtrostender stahl
DE69124478T2 (de) Verfahren zum Herstellen einer plattierten Stahlplatte mit guter Tieftemperaturzähigkeit
KR100752912B1 (ko) 자동차 보강용 강관과 그의 제조방법
JP5679114B2 (ja) 低温靭性に優れた低降伏比高強度熱延鋼板およびその製造方法
EP3332047B1 (de) Verfahren zur herstellung eines flexibel gewalzten stahlflachprodukts und dessen verwendung
DE60124227T2 (de) Duplex rostfreier stahl
DE69510060T2 (de) Rostfreier martensit-stahl mit ausgezeichneter verarbeitbarkeit und schwefel induzierter spannungsrisskorrosionsbeständigkeit
DE69520488T2 (de) Martensitischer edelstahl mit hoher korrisionsbeständigkeit und hervorragender schweissbarkeit und herstellungsverfahren desselben
EP3332046B1 (de) Hochfester aluminiumhaltiger manganstahl, ein verfahren zur herstellung eines stahlflachprodukts aus diesem stahl und hiernach hergestelltes stahlflachprodukt
EP3110980A1 (de) Verfahren zur herstellung von warmgewalzten, nahtlosen rohren aus umwandlungsfähigem stahl, insbesondere für rohrleitungen für tiefwasseranwendungen und entsprechende rohre
DE112013006498T5 (de) Längsgeschweißtes Stahlrohr der 500 MPa-Güteklasse mit einem niedrigen Streckgrenzenverhältnis und Herstellungsverfahren dafür
CN107208215A (zh) 高强度电焊钢管、高强度电焊钢管用钢板的制造方法和高强度电焊钢管的制造方法
EP3551776B1 (de) Verfahren zur herstellung eines warm- oder kaltbandes und/oder eines flexibel gewalzten stahlflachprodukts aus einem hochfesten manganhaltigen stahl und stahlflachprodukt hiernach
DE102016117508A1 (de) Verfahren zur Herstellung eines Stahlflachprodukts aus einem mittelmanganhaltigen Stahl und ein derartiges Stahlflachprodukt
EP2255021B1 (de) Stahllegierung für einen niedrig legierten stahl zur herstellung hochfester nahtloser stahlrohre
DE69609238T2 (de) Rostfreie martensitische Stahl mit hohem Chromgehalt für Rohre, die eine gute Beständigkeit gegen Lochfrasskorrosion haben, und Verfahren zu deren Herstellung
DE102016117494A1 (de) Verfahren zur Herstellung eines umgeformten Bauteils aus einem mittelmanganhaltigen Stahlflachprodukt und ein derartiges Bauteil
DE69928696T2 (de) Martensitischer, rostfreier stahl
EP3469108B1 (de) Verfahren zur herstellung eines kaltgewalzten stahlbandes mit trip-eigenschften aus einem hochfesten, manganhaltigen stahl
DE69708574T2 (de) Verwendung eines schweissbaren ferritischen Gussstahls mit niedrigem Chromgehalt und mit sehr gute Warmfestigkeit
WO1998017835A1 (de) Ni-HALTIGER STAHL UND VERFAHREN ZUR HERSTELLUNG VON WALZ- UND SCHMIEDEPRODUKTEN AUS DIESEM STAHL

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 09716073

Country of ref document: EP

Kind code of ref document: A1

REEP Request for entry into the european phase

Ref document number: 2009716073

Country of ref document: EP

WWE Wipo information: entry into national phase

Ref document number: 2009716073

Country of ref document: EP

WWE Wipo information: entry into national phase

Ref document number: 2010547943

Country of ref document: JP

Ref document number: 5350/CHENP/2010

Country of ref document: IN

Ref document number: MX/A/2010/009446

Country of ref document: MX

WWE Wipo information: entry into national phase

Ref document number: 12920218

Country of ref document: US

ENP Entry into the national phase

Ref document number: PI0908484

Country of ref document: BR

Kind code of ref document: A2

Effective date: 20100827
