WO2009132591A1 - 一种配置上行探测参考信号的方法和装置 - Google Patents

一种配置上行探测参考信号的方法和装置 Download PDF

Info

Publication number
WO2009132591A1
WO2009132591A1 PCT/CN2009/071565 CN2009071565W WO2009132591A1 WO 2009132591 A1 WO2009132591 A1 WO 2009132591A1 CN 2009071565 W CN2009071565 W CN 2009071565W WO 2009132591 A1 WO2009132591 A1 WO 2009132591A1
Authority
WO
WIPO (PCT)
Prior art keywords
srs
configuration
user
period
cell
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/CN2009/071565
Other languages
English (en)
French (fr)
Inventor
潘学明
索士强
丁昱
肖国军
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Datang Mobile Communications Equipment Co Ltd
Original Assignee
Datang Mobile Communications Equipment Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Datang Mobile Communications Equipment Co Ltd filed Critical Datang Mobile Communications Equipment Co Ltd
Priority to JP2011506561A priority Critical patent/JP5279894B2/ja
Priority to EP09737701.4A priority patent/EP2276302B1/en
Priority to US12/990,372 priority patent/US8391190B2/en
Priority to KR1020107026774A priority patent/KR101249876B1/ko
Priority to MX2010011857A priority patent/MX2010011857A/es
Publication of WO2009132591A1 publication Critical patent/WO2009132591A1/zh
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04J—MULTIPLEX COMMUNICATION
    • H04J11/00—Orthogonal multiplex systems, e.g. using WALSH codes
    • H04J11/0023—Interference mitigation or co-ordination
    • H04J11/005—Interference mitigation or co-ordination of intercell interference
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04W—WIRELESS COMMUNICATION NETWORKS
    • H04W72/00—Local resource management
    • H04W72/12—Wireless traffic scheduling
    • H04W72/1263—Mapping of traffic onto schedule, e.g. scheduled allocation or multiplexing of flows
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L5/00—Arrangements affording multiple use of the transmission path
    • H04L5/003—Arrangements for allocating sub-channels of the transmission path
    • H04L5/0048—Allocation of pilot signals, i.e. of signals known to the receiver
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L5/00—Arrangements affording multiple use of the transmission path
    • H04L5/003—Arrangements for allocating sub-channels of the transmission path
    • H04L5/0048—Allocation of pilot signals, i.e. of signals known to the receiver
    • H04L5/0051—Allocation of pilot signals, i.e. of signals known to the receiver of dedicated pilots, i.e. pilots destined for a single user or terminal
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L5/00—Arrangements affording multiple use of the transmission path
    • H04L5/003—Arrangements for allocating sub-channels of the transmission path
    • H04L5/0078—Timing of allocation
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04W—WIRELESS COMMUNICATION NETWORKS
    • H04W16/00—Network planning, e.g. coverage or traffic planning tools; Network deployment, e.g. resource partitioning or cells structures
    • H04W16/24—Cell structures
    • H04W16/28—Cell structures using beam steering
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04W—WIRELESS COMMUNICATION NETWORKS
    • H04W48/00—Access restriction; Network selection; Access point selection
    • H04W48/08—Access restriction or access information delivery, e.g. discovery data delivery
    • H04W48/10—Access restriction or access information delivery, e.g. discovery data delivery using broadcasted information
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04W—WIRELESS COMMUNICATION NETWORKS
    • H04W24/00—Supervisory, monitoring or testing arrangements
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04W—WIRELESS COMMUNICATION NETWORKS
    • H04W48/00—Access restriction; Network selection; Access point selection
    • H04W48/08—Access restriction or access information delivery, e.g. discovery data delivery

Definitions

  • the present invention relates to the field of wireless communication technologies, and in particular, to a method and apparatus for configuring an uplink probe number. Background of the invention
  • the uplink sounding reference signal is an uplink signal sent by the user equipment (UE) to the base station, and the base station measures the uplink channel quality according to the received SRS.
  • the existing SRS transmission can be configured as follows: For a Frequency Division Duplex (FDD) system and a Time Division Duplex (TDD) system, the UE supports 2ms, 5ms, 10ms, 20ms, 40ms, 80ms, 160ms, There are 8 transmission cycles for 320ms.
  • the SRS can be sent in an Uplink Pilot Time Slot (UpPTS) time slot.
  • UpPTS Uplink Pilot Time Slot
  • the length of the UpPTS is 1 Single Carrier-Frequency Division Multiple Access (SC-FDMA)
  • SC-FDMA Single Carrier-Frequency Division Multiple Access
  • the 1 SC-FDMA symbol can be used for SRS transmission; when the UpPTS length is 2 SC-FDMA symbols
  • the base station can configure two SC-FDMA symbols for SRS transmission.
  • SRS can be sent across the entire upstream bandwidth.
  • the UpPTS does not transmit uplink data and control signaling. Therefore, there is no conflict between the SRS and the Physical Uplink Shared Channel (PUSCH) and the Physical Uplink Shared Channel (PUCCH) in the UpPTS.
  • PUSCH Physical Uplink Shared Channel
  • PUCCH Physical Uplink Shared Channel
  • the SRS is configured in a conventional uplink subframe, the SRS is sent on the last symbol of the regular uplink subframe. In this case, all UEs need to remove the last symbol when transmitting the PUSCH on the regular subframe.
  • the SRS When the SRS is sent in the uplink regular subframe, it will collide with the uplink control information. Specifically, in an uplink regular subframe, the SRS cannot be transmitted in the PUCCH band. If the UE needs The SRS and the response message (ACK/NACK) are simultaneously transmitted in the uplink subframe, and the
  • CQI channel quality indicator
  • an object of the present invention is to provide a method and apparatus for configuring an uplink sounding reference signal, and a specific solution for how to configure the transmission of the SRS.
  • the base station jointly encodes the determined SRS configuration period and the SRS configuration location, and notifies all the user equipments in the cell by broadcast signaling.
  • Another embodiment of the present invention provides a method for configuring an SRS, including:
  • the base station determines the SRS configuration period of the user and the sending position of the SRS;
  • the base station notifies the user equipment of the indication item jointly encoded by the SRS configuration period and the sending location of the user by user-specific signaling.
  • An embodiment of the present invention provides an apparatus for configuring an SRS, including:
  • a cell SRS period configuration module configured to determine an available SRS configuration period of the cell
  • a cell SRS location configuration module configured to determine, according to the SRS configuration period determined by the cell SRS period configuration module, the available SRS of the cell on the subframe a configuration location
  • a joint coding module configured to determine an SRS determined by the cell SRS periodic configuration module The configuration period and the configuration location of the SRS determined by the cell SRS location configuration module are jointly encoded;
  • a broadcast signaling sending module configured to send the joint coding result of the joint coding module by using broadcast signaling.
  • An embodiment of the present invention provides another apparatus for configuring an SRS, including:
  • a user SRS periodic configuration module configured to determine a period in which a specific user in the cell sends an SRS
  • a user SRS location configuration module configured to determine, according to an SRS transmission period determined by the user SRS period configuration module, a configuration location where the user sends the SRS;
  • a joint coding module configured to jointly encode a period in which the user sends the SRS determined by the user SRS period configuration module and a location in which the user sends the SRS determined by the user SRS location configuration module;
  • the user-specific signaling module is configured to send the joint coding result of the joint coding module to the user by using user-specific signaling.
  • An embodiment of the present invention further provides an apparatus for configuring an SRS, including:
  • An SRS periodic configuration module configured to determine an available SRS configuration period of the cell, and a period in which the specific user in the cell sends the SRS;
  • the SRS location configuration module is configured to determine, according to an SRS configuration period determined by the SRS periodic configuration module, a configuration location of an SRS that is available to the cell, and is further configured to be used in a period in which the SRS period configuration module determines that the user sends the SRS. , determining the configuration location where the user sends the SRS;
  • a joint coding module configured to jointly encode an SRS configuration period of a cell determined by the SRS periodic configuration module and an SRS configuration location of a cell determined by the SRS location configuration module; and is further configured to configure the SRS periodic configuration module The determined period in which the user sends the SRS is combined with the location of the user transmitting the SRS determined by the SRS location configuration module. Coding
  • a signaling sending module configured to send, by using a broadcast signaling, a joint coding result of an SRS configuration period of a cell of the joint coding module and an SRS configuration position of a cell, and a cycle for sending a SRS of a user of the joint coding module
  • the joint coding result of the configuration location with the user transmitting the SRS is sent to the user through user-specific signaling.
  • the base station determines the SRS configuration period of the cell and the configuration position of the SRS in the subframe, and uses the joint coding manner to notify each UE in the cell by using broadcast signaling; or, the base station determines the intra-cell.
  • the user's SRS configuration period and the location of the SRS in the subframe, and the UE is used to notify the UE through the user-specific signaling, which can implement the configuration of the SRS transmission and solve the conflict between the SRS and the uplink control information.
  • FIG. 1 is a flowchart of a broadcast signaling configuration according to Embodiment 1 of the present invention.
  • FIG. 2 is a flowchart of a user agent signaling configuration according to Embodiment 2 of the present invention.
  • FIG. 3 is a schematic block diagram of an apparatus for configuring an uplink sounding reference signal according to Embodiment 3 of the present invention
  • FIG. 4 is a schematic block diagram of an apparatus for configuring an uplink sounding reference signal according to Embodiment 4 of the present invention.
  • FIG. 5 is a schematic diagram of a module for configuring an uplink sounding reference signal according to Embodiment 5 of the present invention. Mode for carrying out the invention
  • the solution of the present invention provides how to configure the transmission of the SRS in the time domain, and specifically needs to involve the configuration of the broadcast signaling and the configuration of the user-specific signaling.
  • the solution of the invention can be applied to FDD and TDD systems.
  • Embodiment 1 of the present invention is a configuration scheme of broadcast signaling.
  • the necessary method may be to remove the symbol, use the truncated PUCCH format, or give up sending the SRS. Therefore, the role of the broadcast signaling is to inform the UE in which regular uplink subframes the SRS transmission is configured.
  • the base station In order to flexibly support the SRS periods of different users (including 2ms, 5ms, 10ms, 20ms, 40ms, 80ms, 160ms, 320ms), the base station needs to configure the SRS subframe position accordingly. Therefore, the period of configuring the SRS should be the The common divisor of the user's SRS period can usually be taken as the greatest common divisor. For example, if the operator wants the user to support the SRS period of 2ms in the cell, the SRS subframe configuration of the base station needs to be configured according to at least every 2ms-SRS. For example, the cell needs to support some users with a SRS period of 2ms, and some users have a 5ms period. Then, the cell needs to be configured for 1ms to support two types of users at the same time. The cell SRS period can also be reconfigured according to the above principles as the cell user changes the SRS period requirements.
  • the SRS symbols of the neighboring cells should be configured in different uplink subframes, that is, the uplink subframes in which the neighboring cells carry the SRS should be mutually in the time domain. Staggered.
  • N 8
  • all periods are 2ms, 5ms, 10ms, 20ms, 40ms, 80ms, 160ms, 320ms
  • N 8
  • the fine tube configuration options can be considered from the perspective of SRS configuration period and SRS symbol position, and the following principles must be met:
  • the following technical means are adopted for the purpose of reducing broadcast signaling overhead: (1) Limiting the maximum SRS period configured by the base station, for example, limiting to 40 ms, and in order to make the configuration of the SRS more flexible, consider Supports lms, 2ms, 5ms, 10ms, 20ms, 40ms and no SRS configuration for 7 different cycles. (2) Limiting the flexibility of a cell to configure the SRS symbol position in one cycle, such as limiting the possibility of configuring the SRS symbol position to 7, that is, only the SRSs of the seven neighboring cells are configured at mutually different symbol positions. can.
  • the signaling indicator includes both parts of the information according to the above design principles, respectively An embodiment based on an FDD system and a TDD system.
  • Solution 1 The broadcast signaling indication with a length of 5 bits, that is, the SRS configuration scheme is limited to 32 types.
  • the broadcast signaling indications applicable to the FDD system are shown in Table 1.
  • the broadcast signaling applicable to the TDD system is as shown in Table 2.
  • the SRS symbol positions of up to seven neighboring cells can be different.
  • the period indicates the SRS configuration period of the cell, in units of ms.
  • the subframe number of the SRS is configured to indicate the radio frame number (SFN) and the subframe position of the SRS in the current cell.
  • the detailed configuration manner is given in the radio frame in which the SRS transmission is configured.
  • “8 SRS/10ms" indicates that the length is 10 ms. 8 SRS.
  • Table 2 Option 2 Further reduce the broadcast signaling overhead and limit the configuration scheme to 16 types.

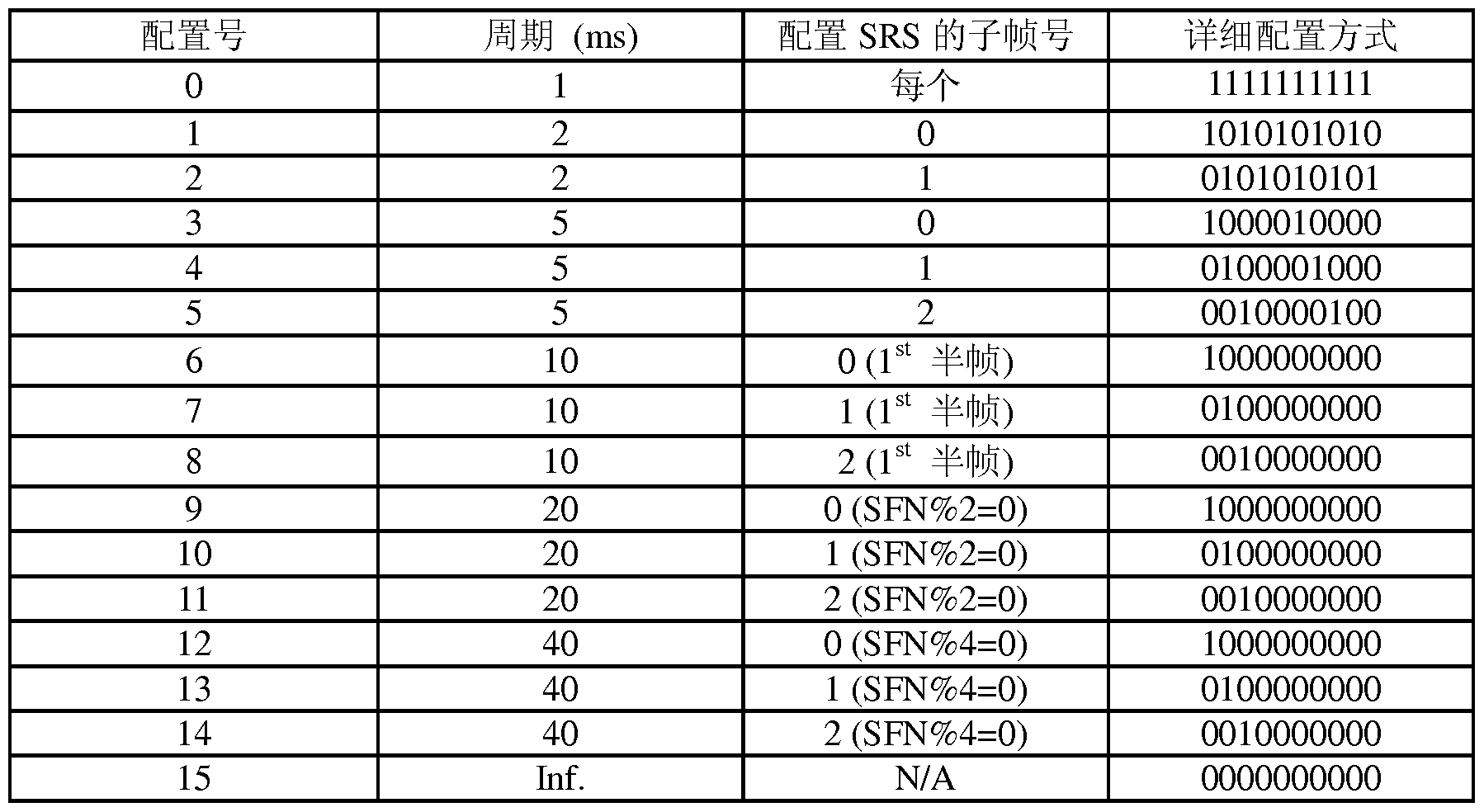

  • the 4bits broadcast signaling indication as shown in Table 3 corresponding to the FDD system, as shown in Table 4 corresponding to the TDD system, the SRS symbol positions of up to 3 neighboring cells can be simultaneously supported.
  • the broadcast signaling configuration process in the first embodiment of the present invention takes the TDD system as an example, as shown in FIG. 1 , and includes the following steps:
  • Step 101 The base station determines an available SRS configuration period of the current cell, and the determining may be performed during network deployment. Specifically, the base station determines the SRS requirement for the uplink and downlink scheduling, downlink beamforming, and the like according to the characteristics of the cell service model; and according to the requirement, the user with the most SRS demand in the cell is used as a reference. To configure, you must also meet the SRS requirements of other users in the community. For example, if the cell needs to support the user SRS with a minimum period of 10 ms, then the SRS of the cell needs to be configured to be 10 ms.
  • the cell SRS period of the user needs to be 2 ms, and some users have a 5 ms period, then the cell needs to be configured as the lms period to support both types of users.
  • the cell SRS period can also be reconfigured according to the above principles as the cell user changes the SRS cycle demand.
  • Step 102 The base station determines an available SRS configuration location of the current cell.
  • the base station preferentially configures the SRS on the premise that the SRS configuration period is met.
  • UpPTS In UpPTS.
  • the base station needs to further determine the location of the SRS of the local cell in the subframe.
  • One method is that the SRSs of different cells are respectively configured at different positions of the subframe.
  • the SRS configuration table as shown in Table 2 or Table 4 is pre-configured in the base station.
  • the SRS configuration location information includes information about whether there is an SRS in the uplink subframe, and does not include information about the number of specific SRS symbols in the UpPTS.
  • the configuration period of the SRS is 5 ms
  • different configurations are selected for the neighboring cells, for example, the base station performs the modulo 3 operation according to its own cell number, and determines Which configuration to use.
  • the configuration table shown in Table 2 can also be used, and there are 4 possible configurations for the 5ms period.
  • the cell numbers of the neighboring cells are continuous, so that the SRS configuration positions of the neighboring cells are staggered from each other, and the inter-cell interference can be alleviated.
  • Step 103 The base station jointly encodes the SRS configuration period and the configuration location, and notifies all the UEs in the cell by using the broadcast signaling (SIB).
  • SIB broadcast signaling
  • the specific method is as follows: According to the determined SRS configuration period and the SRS configuration location, the corresponding configuration number is found in Table 4, the configuration number is represented by a 4 bit code, and then the code of the configuration number is carried by broadcast signaling. If the configuration table shown in Table 2 is used, the 5bits code is used to indicate the configuration number.
  • Step 104 The UE in the cell learns the SRS configuration in the cell by using the broadcast signaling, so that when the uplink data or the control signaling is sent, the corresponding manner is performed, for example, the symbol is deleted or the truncated format is used to transmit, thereby avoiding the uplink data. And the collision between control signaling and SRS.
  • the second embodiment of the present invention is a design scheme of user-specific signaling.
  • the broadcast signaling is used to notify the SRS symbol of all the UEs in the cell in the time domain.
  • the base station scheduling decision is also required, and the scheduling decision is made by the base station.
  • User-specific signaling is signaled to the UE.
  • the SRS transmission of a certain UE may be configured at any position within all SRS symbol positions broadcast by the cell;
  • the user's SRS period and the SRS symbol position are jointly coded.
  • 320 indicates that a certain user is configured for a period of 320 ms
  • its transmitted SRS can be transmitted at any symbol position within the period, that is, 320 possibilities, and the other periods are also the same.
  • the UE can adopt any of the following methods:
  • the two symbols in the UpPTS send SRS (different transmit antennas alternate);
  • Solution 1 The explicit format of 2 bits is used to indicate the four possible configurations for the UE to send SRS in the UpPTS.
  • the user-specific signaling configuration process in the second embodiment of the present invention is as shown in FIG. 2, and includes the following steps:
  • Step 201 The base station determines an SRS configuration period of a certain user, and the determination may be performed based on the user service type, the moving speed, and the use of the SRS (uplink scheduling, downlink scheduling, downlink beamforming). The smaller the period, the higher the accuracy of the scheduling.
  • Step 202 The base station determines a SRS transmission location of a certain user, and the determination is based on user scheduling accuracy (the shorter the time interval between the user sending the SRS and transmitting the uplink data/or receiving the downlink data, the higher the scheduling accuracy is).
  • SRS multiplexing between users in the cell, etc. selects a location for the user in all possible locations within the SRS period configured by the cell.
  • the base station can determine which symbol of the UpPTS the user is to transmit the SRS, and may have special restrictions for some special users. For example, a transmit power limited user, the base station can schedule the user to use the consecutive two symbols to transmit the SRS in the UpPTS; for the user who needs to perform the fast SRS antenna switch, the base station can schedule the user to use different transmissions in the two symbols in the UpPTS.
  • the antenna transmits the SRS.
  • Step 203 The base station notifies the UE of the indication item of the SRS transmission period and the location joint coding of the user.
  • the base station For the TDD system, if the configuration of the above scheme 1 is adopted, the base station The specific configuration of the SRS that can be sent by the user in the UpPTS can be separately indicated by the explicit user-specific signaling of the 2bits. If the configuration of the second scheme is used, the base station can also send the SRS to the UpPTS. The indicator of the three-information coded combination of the SRS transmission period and the transmission location of the user informs the UE.
  • Step 204 The UE receives the dedicated signaling information, so as to start sending the SRS in the specified period at the specified location.
  • the dedicated signaling information determines the specific way in which the SRS is sent in the UpPTS.
  • the base station may first notify the allocating the SRS configuration period and the SRS configuration position of all the UEs in the cell through broadcast signaling, and then notify the specific configuration of the SRS configuration period and the SRS configuration position of the specific UE by using the user agency signaling.
  • the UE may send the SRS according to the user agent signaling.
  • the third embodiment of the present invention provides a device for configuring an uplink sounding reference signal, where the device is located in a base station, and the module composition thereof is as shown in FIG. 3, and includes:
  • the cell SRS period configuration module 301 is configured to determine an available SRS configuration period of the cell, and the cell SRS location configuration module 302 is configured to determine, according to the SRS configuration period determined by the cell SRS period configuration module 301, the available SRS in the cell.
  • the joint coding module 303 is configured to jointly encode the SRS configuration period determined by the cell SRS period configuration module 301 and the configuration location of the SRS determined by the cell SRS location configuration module 302.
  • the broadcast signaling sending module 304 is configured to send the joint encoding result of the joint encoding module 303 by using broadcast signaling.
  • the joint coding module may further include:
  • a configuration table unit configured to save the configuration number, the configuration period of the SRS, and the SRS configuration location.
  • Correspondence table configured to save the configuration number, the configuration period of the SRS, and the SRS configuration location.
  • the searching unit is configured to obtain the corresponding configuration number by searching the correspondence table according to the determined SRS configuration period and the SRS configuration location.
  • the fourth embodiment of the present invention provides another device for configuring an uplink sounding reference signal, and the device is located in a base station.
  • the module composition is as shown in FIG. 4, and includes:
  • a user SRS period configuration module 401 configured to determine a period in which a specific user in the cell sends an SRS
  • the user SRS location configuration module 402 is configured to determine, according to the SRS transmission period determined by the user SRS period configuration module 401, a configuration location where the user sends the SRS.
  • the joint coding module 403 is configured to jointly encode the period in which the user sends the SRS determined by the user SRS period configuration module 401 and the location in which the user sends the SRS determined by the user SRS location configuration module 402;
  • the user-specific signaling module 404 is configured to send the joint coding result of the joint coding module 403 to the user by using user-specific signaling.
  • the user SRS location configuration module 402 can further include:
  • the protection slot configuration unit is configured to set a specific configuration manner for sending the SRS in the uplink pilot time slot UpPTS.
  • the joint coding module 403 is configured to jointly encode the SRS transmission period and location of the user, where the explicit format is used to indicate the configuration mode in which the user sends the SRS in the uplink pilot time slot UpPTS.
  • the joint coding module 403 is configured to jointly encode the SRS transmission period and location of the user and the specific configuration manner in which the user sends the SRS in the UpPTS.
  • Embodiment 5 of the present invention provides a device for configuring an uplink sounding reference signal, where the device bit In the base station, its module composition is as shown in FIG. 5, including
  • the SRS period configuration module 501 is configured to determine an available SRS configuration period of the cell, and a period in which the specific user sends the SRS in the cell;
  • the SRS location configuration module 502 is configured to determine, according to the SRS configuration period determined by the SRS periodic configuration module 501, a location of the SRS available on the subframe in the subframe; and is further configured to be determined by the SRS periodic configuration module 502. The user sends the SRS period, and determines the configuration location where the user sends the SRS;
  • the joint coding module 503 is configured to jointly encode the SRS configuration period of the cell determined by the SRS period configuration module 501 and the SRS configuration location of the cell determined by the SRS location configuration module 502;
  • the period in which the user sends the SRS determined by the period configuration module 501 and the location of the SRS that the user sends the SRS determined by the SRS location configuration module 502 are jointly encoded;
  • the signaling sending module 504 is configured to send the joint coding result of the SRS configuration period of the cell of the joint coding module 503 and the SRS configuration location of the cell by using broadcast signaling, and is further configured to send the user of the joint coding module 503
  • the joint coding result of the SRS period and the configuration position at which the user transmits the SRS is sent to the user through user-specific signaling.
  • the embodiment of the present invention provides a method for configuring SRS transmission in an LTE system, and provides solutions for the FDD system and the TDD system, respectively.
  • the FDD system and the TDD system can perform the SRS transmission configuration normally and effectively, and solve the conflict problem between the SRS and the uplink control information.
  • the solution of the present invention can flexibly support different SRS periods and transmission location requirements of each user, reduce interference between adjacent cells, flexibly support multiple configuration flexibility of TDD transmitting SRS in UpPTS, and maximize the saving of information.
  • the instruction indicates the overhead, and for the FDD system and the TDD system, the basic implementation framework of the scheme is consistent, but the specific details are slightly different, and the consistency of the FDD and TDD design is satisfied.

Landscapes

  • Engineering & Computer Science (AREA)
  • Signal Processing (AREA)
  • Computer Networks & Wireless Communication (AREA)
  • Computer Security & Cryptography (AREA)
  • Mobile Radio Communication Systems (AREA)

Description

一种配置上行探测参考信号的方法和装置 技术领域
本发明涉及无线通信技术领域， 特别涉及一种配置上行探测 号的方法和装置。 发明背景
上行探测参考信号（Sounding Reference signals , SRS)为用户设备 ( User Equipment, UE )向基站发送的上行信号，基站根据所接收的 SRS 测量上行信道质量。
现有 SRS发送可配置为：对于频分双工（ Frequency Division Duplex, FDD ) 系统和时分双工 （ Time Division Duplex, TDD ) 系统， UE支持 2ms,5ms,10ms,20ms,40ms,80ms,160ms, 320ms共 8种发送周期。对于 TDD 系统， SRS可以在上行导频时隙（ UpPTS )时隙发送。 当 UpPTS长度为 1 个单载波频分复用符号 (Single Carrier- Frequency Division Multiple Access, SC-FDMA)时，该 1个 SC-FDMA符号可用于 SRS传输；当 UpPTS 长度为 2个 SC-FDMA符号时， 基站可配置两个 SC-FDMA符号均用于 SRS传输。 在 UpPTS中， SRS可在整个上行带宽内发送。 UpPTS中不 传输上行数据和控制信令， 因此在 UpPTS中 SRS与物理上行共享信道 ( Physical Uplink Shared Channel, PUSCH ),物理上行控制信道（ Physical Uplink Shared Channel, PUCCH )等不存在沖突问题。 若 SRS配置在常 规的上行子帧中， SRS在常规上行子帧的最后一个符号上发送。 在这种 情况下， 所有 UE在该常规子帧上发送 PUSCH时需去掉最后一个符号。
SRS在上行常规子帧中发送时， 会与上行控制信息存在沖突。 具体 地说， 在上行常规子帧中， SRS不能在 PUCCH频段发送。 若 UE需要 在上行子帧同时发送 SRS和应答消息（ACK/NACK ), 贝|] ACK/NACK 采用截短的格式发送或放弃该次 SRS发送。 若 UE需要在该子帧同时发 送信道质量信息（Channel Quality Indicator, CQI )和 SRS, 则放弃该次 SRS发送。 若 UE需要在该子帧同时发送调度请求（Schedule Request, SR )和 SRS, 则放弃该次 SRS发送。
由于现有技术中没有对系统如何配置 SRS的传输给出具体方案，所 导致的后果是无法进行正常的 SRS传输。 发明内容
有鉴于此， 本发明的目的在于， 提出一种配置上行探测参考信号的 方法和装置， 对于如何配置 SRS的传输给出具体的解决方案。
本发明实施例提出的一种配置 SRS的方法， 包括：
基站决定小区可用的 SRS配置周期， 并在所决定的 SRS配置周期 下， 决定小区可用的 SRS的配置位置；
基站将所决定的 SRS配置周期和 SRS配置位置进行联合编码， 将 联合编码的结果通过广播信令通知小区内所有的用户设备。
本发明实施例还提出了另一种配置 SRS的方法， 包括：
基站决定用户的 SRS配置周期以及 SRS的发送位置；
基站将该用户的 SRS配置周期和发送位置联合编码的指示项通过用 户专属信令通知用户设备。
本发明实施例提出了一种配置 SRS的装置， 包括：
小区 SRS周期配置模块， 用于决定小区可用的 SRS配置周期； 小区 SRS位置配置模块， 用于在所述小区 SRS周期配置模块所决 定的 SRS配置周期下， 决定小区可用的 SRS在子帧上的配置位置； 联合编码模块， 用于将所述小区 SRS 周期配置模块所决定的 SRS 配置周期和所述小区 SRS位置配置模块所决定的 SRS的配置位置进行 联合编码；
广播信令发送模块， 用于将所述联合编码模块的联合编码结果通过 广播信令进行发送。
本发明实施例提出了另一种配置 SRS的装置， 包括：
用户 SRS周期配置模块， 用于决定小区内特定用户发送 SRS的周 期；
用户 SRS位置配置模块， 用于在所述用户 SRS周期配置模块所决 定的 SRS发送周期下， 决定用户发送 SRS的配置位置；
联合编码模块，用于将所述用户 SRS周期配置模块所决定的用户发 送 SRS的周期和所述用户 SRS位置配置模块所决定的用户发送 SRS的 位置进行联合编码；
用户专属信令发送模块， 用于将所述联合编码模块的联合编码结果 通过用户专属信令发送给所述用户。
本发明实施例还提出一种配置 SRS的装置， 包括：
SRS周期配置模块， 用于决定小区可用的 SRS配置周期， 以及小区 内特定用户发送 SRS的周期；
SRS位置配置模块， 用于在所述 SRS周期配置模块所决定的 SRS 配置周期下， 决定小区可用的 SRS的配置位置； 还用于在所述 SRS周 期配置模块所决定的用户发送 SRS的周期下， 决定用户发送 SRS的配 置位置；
联合编码模块，用于将所述 SRS周期配置模块所决定的小区的 SRS 配置周期和所述 SRS位置配置模块所决定的小区的 SRS配置位置进行 联合编码； 还用于将所述 SRS周期配置模块所决定的用户发送 SRS的 周期和所述 SRS位置配置模块所决定的用户发送 SRS的位置进行联合 编码；
信令发送模块，用于将所述联合编码模块的小区的 SRS配置周期和 小区的 SRS配置位置的联合编码结果通过广播信令发送；还用于将所述 联合编码模块的用户发送 SRS的周期和用户发送 SRS的配置位置的联 合编码结果通过用户专属信令发送给所述用户。
从以上技术方案可以看出， 由基站决定小区的 SRS 配置周期以及 SRS在子帧上的配置位置， 并采用联合编码的方式通过广播信令通知小 区内的各个 UE;或者，由基站决定小区内用户的 SRS配置周期以及 SRS 在子帧上的配置位置， 并采用联合编码的方式通过用户专属信令通知 UE, 可以实现对 SRS传输的配置， 并能够解决 SRS与上行控制信息的 沖突问题。 附图简要说明
图 1为本发明实施例一的广播信令配置流程图；
图 2为本发明实施例二的用户专署信令配置流程图；
图 3为本发明实施例三的用于配置上行探测参考信号的装置的模块 示意图；
图 4为本发明实施例四的用于配置上行探测参考信号的装置的模块 示意图；
图 5为本发明实施例五的用于配置上行探测参考信号的装置的模块 示意图。 实施本发明的方式
本发明方案给出如何在时域上对 SRS的传输进行配置，具体需要涉 及广播信令的配置和用户专属信令的配置两部分。 本发明方案可应用于 FDD和 TDD系统。
为使本发明的目的、 技术方案和优点更加清楚， 下面结合具体实施 例对本发明作进一步的详细阐述。
本发明实施例一为广播信令的配置方案。 如前所述， 对于 FDD 和 TDD系统，在常规上行子帧发送 SRS时都存在与 PUSCH或 PUCCH的 沖突问题， 因此， 小区中所有 UE都需要知道该小区哪些上行子帧配置 了 SRS传输， 从而在需要在该子帧发送 PUSCH和 PUCCH并与 SRS传 输发生沖突时， 采用必要的办法来解决该沖突。 所述必要的办法可以是 去掉符号， 采用截断的 PUCCH格式， 或者放弃发送 SRS等。 因此， 广 播信令的作用是基站将在哪些常规上行子帧中配置了 SRS传输通知给 UE。
为 了 能 够 灵 活 支持 不 同 用 户 的 SRS 周 期 （ 包括 2ms,5ms,10ms,20ms,40ms, 80ms, 160ms, 320ms ), 基站需要相应地进行 SRS 子帧位置的配置， 因此配置 SRS 的周期应当为小区中各种用户的 SRS周期的公约数， 通常可以取为最大公约数。 例如运营商希望该小区 有用户能够支持 2ms的 SRS周期， 那么基站的 SRS子帧配置需要按照 至少每 2ms—个 SRS来进行配置。 再比如， 本小区需要支持部分用户 SRS周期为 2ms , 同时又有部分用户为 5ms周期， 那么， 小区需要配置 为 1ms周期才能同时支持两类用户。小区 SRS周期也可以随着小区用户 对 SRS周期需求的改变， 按照上述原则进行重新配置。
另外， 为了减少相邻小区之间由 SRS造成的干扰， 相邻小区的 SRS 符号应尽量配置在不同上行子帧中， 也就是说， 相邻小区携带 SRS的上 行子帧在时域上应当相互错开。
广播信令用于指示 SRS符号可能配置的周期和 SRS符号所处子帧 的位置， 如果考虑支持最大程度的灵活性， 则要考虑如下因素： 分别指示 SRS符号配置周期和位置：设 UE支持的 SRS发送周期的 数目为 N (周期分别为 ,Χ ,...^ )， 用 M bits指示 SRS符号配置的 N 种周期， M=「log2N , 其中符号「，表示向上取整。 用 L bits指示对于 周期为 X SRS符号配置位置的所有可能性， =「1(¾2 ^ 。 则共需要 M+L bits的广播信令指示。
例 如 ， N 为 8, 所 有 周 期 为 2ms,5ms,10ms,20ms,40ms,80ms,160ms,320ms,则根据上述公式可得 M=3, L=9, 将 SRS配置周期和符号位置联合编码进行指示。
将 SRS配置周期和符号位置联合编码进行指示： 设 UE支持的 SRS 发送周期数目 为 N, ( 周期分别为 ,^2,.. ), 那么共需要 =「 log2 ( + X2 + ... + ) bits广播信令联合指示。
例 如 ， N 为 8, 所 有 周 期 为 2ms,5ms,10ms,20ms,40ms,80ms,160ms,320ms,则 K= 10。
由于小区的广播信道资源是相对有限的， 因此考虑减小广播信令开 销是有意义的。 可以从 SRS配置周期和 SRS符号位置两个角度来考虑 精筒配置选项， 同时还需要满足如下原则：
a、 灵活支持小区内不同 UE的 SRS周期；
b、 支持小区间 SRS符号位置在时域错开， 减轻小区间干扰； c、由于 TDD系统在 UpPTS发送 SRS不会造成与 PUSCH和 PUCCH 的沖突问题， 因此可以充分利用 UpPTS资源发送 SRS, 提升系统性能。
本发明实施例一出于减少广播信令开销的目的，采用如下技术手段： (1)限制基站配置的最大 SRS周期， 如限制为 40ms, 同时为了使 SRS的配置具有更大的灵活性， 考虑支持 lms,2ms,5ms,10ms,20ms,40ms 以及无 SRS的配置 7种不同的周期。 ( 2 ) 限制一个小区在一个周期内配置 SRS符号位置的灵活性， 如 将配置 SRS符号位置的可能性限制为 7,即只需 7个相邻小区的 SRS配 置在互不相同的符号位置即可。
( 3 )为了进一步减小信令开销，考虑将小区的 SRS配置周期和 SRS 符号位置两部分信息联合编码， 即信令指示项同时包含这两部分的信 根据以上的设计原则， 以下分别给出基于 FDD系统和 TDD系统的 实施例。
方案一： 长度为 5bits的广播信令指示， 也就是说， 将 SRS的配置 方案限制在 32种以内。 其中， 适用于 FDD系统的广播信令指示如表 1 所示， 适用于 TDD系统的广播信令如表 2所示， 可以支持最多 7个相 邻小区的 SRS符号位置互不相同。
支持更精细的 SRS配置密度等级（ FDD表格中的 29, 30两项和 TDD 表格中的 28, 29, 30三项）
表格说明：
周期表示小区的 SRS配置周期， 以 ms为单位； 配置 SRS的子帧号 表示当前小区配置了 SRS的无线帧号 (SFN)和子帧位置； 详细配置方式 给出了配置了 SRS传输的无线帧内具体 SRS符号所在的子帧位置， "1" 表示有 SRS, "0"表示没有。 "0 (SFN%2=0)，，表示在无线帧号 （SFN )模 2余零的情况下， 配置 SRS的子帧号为 0。 "8个 SRS/10ms"表示在 10ms 的长度内配置 8个 SRS。
Figure imgf000009_0001
i3/:/ O S9si1£ I6smiiAV
Figure imgf000010_0001
5
Figure imgf000010_0003
Figure imgf000010_0002
Figure imgf000011_0001
表 2 方案二： 进一步减少广播信令开销， 将配置方案限制在 16种以内。 采用 4bits广播信令指示， 对应于 FDD系统的如表 3所示， 对应于 TDD 系统的如表 4所示，可以同时支持最多 3个相邻小区的 SRS符号位置互 不相同。
Figure imgf000011_0002
表 3
Figure imgf000012_0001
表 4 本发明实施例一的广播信令配置流程以 TDD系统为例，具体如图 1 所示， 包括如下步骤：
步骤 101: 基站决定本小区的可用的 SRS配置周期， 该决定可在网 络部署时进行。 具体地说， 基站根据本小区业务模型等特征， 决定该小 区进行上、 下行调度， 下行波束赋形等操作对 SRS的需求； 根据所述需 求， 以本小区中对 SRS需求最多的用户作为基准进行配置， 同时还必须 满足小区内其它用户对 SRS 的需求。 例如， 本小区需要支持用户 SRS 最小周期为 10ms, 那么小区的 SRS需要配置为 10ms周期。 又如， 本小 区需要支持部分用户 SRS周期为 2ms, 同时又有部分用户为 5ms周期， 那么， 小区需要配置为 lms周期才能同时支持两类用户。 小区 SRS周期 也可以随着小区用户对 SRS周期需求的改变，按照上述原则进行重新配 置。
步骤 102: 基站决定本小区的可用的 SRS配置位置。 对于 TDD系统 来说， 基站在满足 SRS 配置周期需要的前提下， 优先将 SRS 配置在 UpPTS 中。 在每种小区 SRS周期配置下， 基站需要进一步决定本小区 的 SRS在子帧上的配置位置， 一种做法是不同小区的 SRS分别配置在 子帧的不同位置。 在基站中预先配置如表 2或表 4所示的 SRS配置表。 所述 SRS 配置位置信息包括上行子帧中是否有 SRS 的信息， 不包含 UpPTS中具体的 SRS符号个数的信息。
例如，在步骤 101中已确定 SRS的配置周期为 5ms,则对表 4中 5ms 周期的 3种可能配置， 对于相邻小区选取不同的配置， 例如基站根据自 己的小区号进行模 3操作， 决定采用哪种配置。 当然， 也可以采用如表 2所示的配置表， 则对于 5ms周期有 4种可能配置。 通常相邻小区的小 区号是连续的， 这样相邻小区的 SRS配置位置就相互错开了， 能够起到 减轻小区间干扰的作用。
步骤 103: 基站将 SRS配置周期和配置位置进行联合编码， 将联合 编码得到的指示项通过广播信令（ SIB )通知小区内所有 UE。 其具体做 法为： 根据已决定的 SRS配置周期以及 SRS配置位置， 在表 4中查找 到相应的配置号，用 4bits的编码来表示该配置号，然后用广播信令携带 该配置号的编码。如果采用表 2所示的配置表，则用 5bits编码来表示配 置号。
步骤 104: 小区内的 UE通过广播信令获知该小区内的 SRS配置， 从而在发送上行数据或控制信令时采取相应方式进行处理， 例如打掉符 号或采用截短格式发送，从而避免上行数据和控制信令与 SRS之间的碰 撞。
本发明实施例二是用户专属信令的设计方案。
如实施例一所述，广播信令是用于通知小区内所有 UE本小区的 SRS 符号在时域上的配置方式。 对于具体的某个用户来说， 应当以何种周期 在哪些符号位置发送 SRS还需要基站调度决定的，该调度决策由基站通 过用户专属信令通知给 UE。
本发明实施例二对用户专属信令的设计， 需要考虑如下的原则： a、 灵活支持不同的 SRS周期；
b、 在每一种 SRS周期配置下， 某一 UE的 SRS发送可配置在小区 广播的所有 SRS符号位置内的任意位置；
c、 为了减少信令开销， 将用户的 SRS周期和 SRS符号位置进行联 合编码指示。
根据以上的设计原则， 以下分别给出基于 FDD系统和 TDD系统的 设计方案。
对 FDD系统：
由于 UE支持的 SRS周期包括 2ms, 5ms, 10ms, 20ms, 40ms, 80ms, 160ms, 320ms共 8种情况， 考虑到节省信令开销， 将 8种周期和每种 周 期 内 的 SRS 符号位置指示进行联合编码 。 共需要 2+5+10+20+40+80+160+320 = 637种状态， 可用 1 Obits来指示。
例如，其中 320表示某一用户配置为 320ms周期，其发送 SRS可以 在周期内的任意符号位置发送， 即 320种可能性， 其他周期也一样。
对于 TDD系统， 为了支持 UpPTS中发送 SRS的最大灵活性， UE 可以采用如下任意一种方式：
仅在 UpPTS的第一个符号发 SRS;
仅在 UpPTS的第二个符号发 SRS;
同时在 UpPTS的两个符号发 SRS (相同发射天线）；
同时在 UpPTS的两个符号发 SRS (不同发射天线交替）；
方案 1:单独用 2bits的显式格式指示 UE在 UpPTS中发送 SRS的 4 种可能配置， 该 2bits仅针对 UE在 UpPTS发送 SRS这种情况， UE SRS 周期与起始位置共有 2+4+8+16+32+64+128+256=510种状态， 因此共需 要 2+9=llbits的用户专属信令指示， 其中 9bits用于表示普通上行时隙 发送 SRS的配置方式以及 SRS的配置周期（由表 1所示， TDD的可用 上行子帧较 FDD为少， 所以此处 UE在每种周期内的可能发送 SRS的 符号位置的选择也较 FDD少 )。
方案 2: 将 UpPTS中发送 SRS的 4种配置和 SRS周期与起始位置 联合编码， 需要 8+7+14+28+56+112+224+448=897种状态， 可用 lObits 来指示。
本发明实施例二的用户专属信令配置流程如图 2所示， 包括如下步 骤：
步骤 201: 基站决定某一用户的 SRS配置周期， 该决定可以基于用 户业务类型， 移动速度， 以及 SRS的用途（上行调度、 下行调度、 下行 波束赋形）等进行。 该周期越小， 则调度的准确性越高。
步骤 202: 基站决定某一用户的 SRS发送位置， 该决定是根据用户 调度准确性（用户发送 SRS 与发送上行数据 /或接收下行数据之间的时 间间隔越短， 则调度准确性越高）， 小区内用户之间的 SRS复用等， 在 本小区配置的 SRS周期内的所有可能位置中为该用户选择某一位置。
特别的， 对在 UpPTS中发送 SRS的用户， 基站可以决定该用户在 UpPTS的具体哪个符号来发送 SRS, 并且， 对于某些特殊用户可能有特 别的限定要求。 例如发射功率受限用户， 基站可以调度该用户在 UpPTS 中使用连续的两个符号发送 SRS;对于需要进行快速 SRS天线切换的用 户，基站可以调度该用户在 UpPTS中的两个符号使用不同的发射天线发 送 SRS。
步骤 203: 基站将该用户的 SRS发送周期和位置联合编码的指示项 通知 UE。
特别的， 对于 TDD系统， 如果采用上述方案 1 的配置方式， 基站 可以将该用户在 UpPTS中发送 SRS的具体配置情况通过 2bits的显式用 户专属信令单独指示； 如果采用上述方案二的配置方式， 基站也可以将 该用户在 UpPTS发送 SRS的具体配置情况与该用户的 SRS发送周期和 发送位置三个信息联合编码的指示项通知 UE。
步骤 204: UE接收专属的信令信息， 从而在指定位置开始以指定周 期发送 SRS; 对于 TDD, 如果该用户需要在 UpPTS中发送 SRS, 那么 根据单独的用户专属信令指示或者与其他信息联合编码的信令信息决 定其在 UpPTS中发送 SRS的具体方式。
在实际应用中， 可以基站可以先通过广播信令通知小区内所有 UE 可用的 SRS配置周期和 SRS的配置位置； 再通过用户专署信令通知某 个具体 UE其 SRS的配置周期和 SRS的配置位置， UE可以根据该用户 专署信令来发送 SRS。
本发明实施例三提出一种配置上行探测参考信号的装置， 该装置位 于基站中， 其模块组成如图 3所示， 包括：
小区 SRS周期配置模块 301 , 用于决定小区可用的 SRS配置周期； 小区 SRS位置配置模块 302, 用于在所述小区 SRS周期配置模块 301所决定的 SRS配置周期下，决定小区可用的 SRS在子帧上的配置位 置；
联合编码模块 303 , 用于将所述小区 SRS周期配置模块 301所决定 的 SRS配置周期和所述小区 SRS位置配置模块 302所决定的 SRS的配 置位置进行联合编码；
广播信令发送模块 304, 用于将所述联合编码模块 303的联合编码 结果通过广播信令进行发送。
较佳地， 所述联合编码模块还可以进一步包括：
配置表单元， 用于保存配置号、 SRS的配置周期与 SRS配置位置的 对应关系表；
查找单元， 用于^^据所述已决定的 SRS配置周期和 SRS配置位置， 查找所述对应关系表得到相应的配置号。
本发明实施例四提出另一种配置上行探测参考信号的装置， 该装置 位于基站中， 其模块组成如图 4所示， 包括：
用户 SRS周期配置模块 401 ,用于决定小区内特定用户发送 SRS的 周期；
用户 SRS位置配置模块 402, 用于在所述用户 SRS周期配置模块 401所决定的 SRS发送周期下， 决定用户发送 SRS的配置位置；
联合编码模块 403 , 用于将所述用户 SRS周期配置模块 401所决定 的用户发送 SRS的周期和所述用户 SRS位置配置模块 402所决定的用 户发送 SRS的位置进行联合编码；
用户专属信令发送模块 404, 用于将所述联合编码模块 403的联合 编码结果通过用户专属信令发送给所述用户。
若所述装置应用于 TDD系统， 则用户 SRS位置配置模块 402还可 以进一步包括：
保护时隙配置单元， 用于设置在上行导频时隙 UpPTS 中发送 SRS 的具体配置方式。
则所述联合编码模块 403用于将所述用户的 SRS发送周期和位置进 行联合编码，其中使用显式格式指示该用户在上行导频时隙 UpPTS发送 SRS的配置方式；
或者，联合编码模块 403用于将所述用户的 SRS发送周期和位置以 及该用户在 UpPTS发送 SRS的具体配置方式三者联合编码。 本发明实施例五提出一种配置上行探测参考信号的装置， 该装置位 于基站中， 其模块组成如图 5所示， 包括
SRS周期配置模块 501 , 用于决定小区可用的 SRS配置周期， 以及 小区内特定用户发送 SRS的周期；
SRS位置配置模块 502, 用于在所述 SRS周期配置模块 501所决定 的 SRS配置周期下， 决定小区可用的 SRS在子帧上的配置位置； 还用 于在所述 SRS周期配置模块 502所决定的用户发送 SRS的周期下， 决 定用户发送 SRS的配置位置；
联合编码模块 503 , 用于将所述 SRS周期配置模块 501所决定的小 区的 SRS配置周期和所述 SRS位置配置模块 502所决定的小区的 SRS 配置位置进行联合编码；还用于将所述 SRS周期配置模块 501所决定的 用户发送 SRS的周期和所述 SRS位置配置模块 502所决定的用户发送 SRS的位置进行联合编码；
信令发送模块 504, 用于将所述联合编码模块 503的小区的 SRS配 置周期和小区的 SRS配置位置的联合编码结果通过广播信令发送；还用 于将所述联合编码模块 503的用户发送 SRS的周期和用户发送 SRS的 配置位置的联合编码结果通过用户专属信令发送给所述用户。
本发明实施例给出了在 LTE系统中配置 SRS传输的方法，并分别对 于 FDD系统和 TDD系统给出了解决方案。 按照上述实施例方案， FDD 系统和 TDD系统能够正常有效的进行 SRS传输配置， 并解决 SRS与上 行控制信息的沖突问题。 进一步地， 本发明方案还能够灵活支持各用户 不同的 SRS周期和发送位置需求， 减少相邻小区之间的干扰， 灵活支持 TDD在 UpPTS中发送 SRS的多种配置灵活性， 最大限度的节省信令指 示开销， 并且对于 FDD系统和 TDD系统， 方案的基本实现框架是一致 的， 只是具体细节上略有不同， 满足 FDD和 TDD设计的一致性。
以上所述仅为本发明的较佳实施例而已， 并不用以限制本发明， 凡 在本发明的精神和原则之内所作的任何修改、 等同替换和改进等， 均应 包含在本发明的保护范围之内。

Claims

权利要求书
1、 一种配置上行探测参考信号 SRS的方法， 其特征在于， 包括： 基站决定小区可用的 SRS配置周期， 并在所决定的 SRS配置周期 下， 决定小区可用的 SRS的配置位置；
基站将所决定的 SRS配置周期和 SRS配置位置进行联合编码， 将 联合编码的结果通过广播信令通知小区内所有的用户设备。
2、根据权利要求 1所述的方法， 其特征在于， 所述基站决定小区可 用的 SRS配置周期包括：
基站根据本小区业务模型等特征， 决定所述小区进行上、下行调度、 下行波束赋形等操作对 SRS的需求； 根据所述需求， 以本小区中对 SRS 需求最多的用户为基准， 并满足小区中其它用户对 SRS的需求， 配置小 区可用的 SRS周期。
3、根据权利要求 1所述的方法， 其特征在于， 所述基站决定小区可 用的 SRS配置周期之前， 包括如下任一种操作或其任意组合：
配置基站的最大可用 SRS周期；
配置小区在一个周期内配置 SRS符号位置的可能性的最大值。
4、根据权利要求 1所述的方法， 其特征在于， 该方法应用于时分双 工 TDD系统， 则所述基站在所决定的 SRS配置周期下， 决定小区可用 的 SRS的配置位置包括：
基站在满足 SRS配置周期需要的前提下， 优先将 SRS配置在上行 导频时隙 UpPTS中。
5、 根据权利要求 4所述的方法， 其特征在于， 所述 SRS配置位置 信息包括上行子帧中是否有 SRS的信息， 不包含 UpPTS中具体的 SRS 符号个数的信息。
6、根据权利要求 1至 5任一项所述的方法， 其特征在于， 该方法进 一步包括： 在基站中预先设置配置号、 SRS的配置周期与 SRS配置位置 的对应关系表；
则所述基站将所决定的 SRS配置周期和 SRS配置位置进行联合编 码， 将联合编码的结果通过广播信令通知小区内所有的用户设备包括： 基站根据所决定的 SRS配置周期和 SRS配置位置， 查找所述对应关系 表得到相应的配置号， 将所述配置号的二进制编码携带在广播信令中发 送至小区中的各个用户设备。
7、根据权利要求 6所述的方法， 其特征在于， 所述在所决定的 SRS 配置周期下， 决定小区可用的 SRS的配置位置包括：
若相邻小区的 SRS配置周期相同，则基站选取所述对应关系表中对 应于所述 SRS配置周期的 SRS具有不同位置的配置方式分别配置给相 邻小区。
8、根据权利要求 1至 5任一项所述的方法， 其特征在于， 所述基站 将所决定的 SRS配置周期和 SRS配置位置进行联合编码， 将联合编码 的结果通过广播信令通知小区内所有的用户设备之后， 进一步包括： 基站决定用户的 SRS配置周期以及 SRS的发送位置， 并将该用户 的 SRS发送周期和位置联合编码的指示项通过用户专属信令通知用户 设备。
9、 一种配置上行探测参考信号 SRS的方法， 其特征在于， 包括： 基站决定用户的 SRS配置周期以及 SRS的发送位置；
基站将该用户的 SRS配置周期和发送位置联合编码的指示项通过用 户专属信令通知用户设备。
10、 根据权利要求 9所述的方法， 其特征在于， 该方法应用于 TDD 系统， 所述基站决定用户的 SRS的发送位置包括： 基站决定在 UpPTS 发送 SRS的具体配置方式， 并且所述具体配置方式为如下任意一种: 仅在 UpPTS的第一个符号发 SRS;
仅在 UpPTS的第二个符号发 SRS;
Figure imgf000022_0001
11、根据权利要求 10所述的方法， 其特征在于， 所述基站将该用户 的 SRS 发送周期和位置联合编码的指示项通过用户专属信令通知用户 设备包括：
基站将该用户的 SRS发送周期和位置进行联合编码，并用用户专属 信令将所述联合编码结果通知用户设备， 并且使用显式格式指示该用户 在上行导频时隙 UpPTS发送 SRS的配置方式；
或者， 基站将该用户的 SRS发送周期和位置以及该用户在 UpPTS 发送 SRS的具体配置方式三者联合编码，将编码结果通过用户专属信令 通知用户设备。
12、 一种配置上行探测参考信号 SRS的装置， 其特征在于， 包括： 小区 SRS周期配置模块， 用于决定小区可用的 SRS配置周期； 小区 SRS位置配置模块， 用于在所述小区 SRS周期配置模块所决 定的 SRS配置周期下， 决定小区可用的 SRS在子帧上的配置位置； 联合编码模块， 用于将所述小区 SRS 周期配置模块所决定的 SRS 配置周期和所述小区 SRS位置配置模块所决定的 SRS的配置位置进行 联合编码；
广播信令发送模块， 用于将所述联合编码模块的联合编码结果通过 广播信令进行发送。
13、根据权利要求 12所述的装置， 其特征在于， 所述联合编码模块 包括： 配置表单元， 用于保存配置号、 SRS的配置周期与 SRS配置位置的 对应关系表；
查找单元， 用于^^据所述已决定的 SRS配置周期和 SRS配置位置， 查找所述对应关系表得到相应的配置号。
14、 一种配置上行探测参考信号 SRS的装置， 其特征在于， 包括： 用户 SRS周期配置模块， 用于决定小区内特定用户发送 SRS的周 期；
用户 SRS位置配置模块， 用于在所述用户 SRS周期配置模块所决 定的 SRS发送周期下， 决定用户发送 SRS的配置位置；
联合编码模块，用于将所述用户 SRS周期配置模块所决定的用户发 送 SRS的周期和所述用户 SRS位置配置模块所决定的用户发送 SRS的 位置进行联合编码；
用户专属信令发送模块， 用于将所述联合编码模块的联合编码结果 通过用户专属信令发送给所述用户。
15、 根据权利要求 14所述的装置， 其特征在于， 所述用户 SRS位 置配置模块进一步包括：
保护时隙配置单元， 用于设置在上行导频时隙 UpPTS 中发送 SRS 的具体配置方式。
16、根据权利要求 15所述的装置， 其特征在于， 所述联合编码模块 用于将所述用户的 SRS发送周期和位置进行联合编码，其中使用显式的 用户专属信令指示该用户在上行导频时隙 UpPTS发送 SRS的配置方式； 或者，联合编码模块用于将所述用户的 SRS发送周期和位置以及该 用户在 UpPTS发送 SRS的具体配置方式三者进行联合编码。
17、 一种配置上行探测参考信号 SRS的装置， 其特征在于， 包括： SRS周期配置模块， 用于决定小区可用的 SRS配置周期， 以及小区 内特定用户发送 SRS的周期；
SRS位置配置模块， 用于在所述 SRS周期配置模块所决定的 SRS 配置周期下， 决定小区可用的 SRS的配置位置； 还用于在所述 SRS周 期配置模块所决定的用户发送 SRS的周期下， 决定用户发送 SRS的配 置位置；
联合编码模块，用于将所述 SRS周期配置模块所决定的小区的 SRS 配置周期和所述 SRS位置配置模块所决定的小区的 SRS配置位置进行 联合编码； 还用于将所述 SRS周期配置模块所决定的用户发送 SRS的 周期和所述 SRS位置配置模块所决定的用户发送 SRS的位置进行联合 编码；
信令发送模块，用于将所述联合编码模块的小区的 SRS配置周期和 小区的 SRS配置位置的联合编码结果通过广播信令发送；还用于将所述 联合编码模块的用户发送 SRS的周期和用户发送 SRS的配置位置的联 合编码结果通过用户专属信令发送给所述用户。
PCT/CN2009/071565 2008-04-29 2009-04-29 一种配置上行探测参考信号的方法和装置 Ceased WO2009132591A1 (zh)

Priority Applications (5)

Application Number Priority Date Filing Date Title
JP2011506561A JP5279894B2 (ja) 2008-04-29 2009-04-29 アップリンクサウンディング参照信号の配置方法および装置
EP09737701.4A EP2276302B1 (en) 2008-04-29 2009-04-29 Method and device for configuring uplink sounding reference signal
US12/990,372 US8391190B2 (en) 2008-04-29 2009-04-29 Method and device for configuring uplink sounding reference signal
KR1020107026774A KR101249876B1 (ko) 2008-04-29 2009-04-29 업링크 사운딩 기준 신호를 배치하기 위한 방법 및 장치
MX2010011857A MX2010011857A (es) 2008-04-29 2009-04-29 Método y aparato para configurar una señal de referencia de sondeo de enlace ascendente.

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
CN200810105434.2 2008-04-29
CN200810105434.2A CN101572896B (zh) 2008-04-29 2008-04-29 一种配置上行探测参考信号的方法和装置

Publications (1)

Publication Number Publication Date
WO2009132591A1 true WO2009132591A1 (zh) 2009-11-05

Family

ID=41232099

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/CN2009/071565 Ceased WO2009132591A1 (zh) 2008-04-29 2009-04-29 一种配置上行探测参考信号的方法和装置

Country Status (7)

Country Link
US (1) US8391190B2 (zh)
EP (1) EP2276302B1 (zh)
JP (1) JP5279894B2 (zh)
KR (1) KR101249876B1 (zh)
CN (1) CN101572896B (zh)
MX (1) MX2010011857A (zh)
WO (1) WO2009132591A1 (zh)

Cited By (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20110199944A1 (en) * 2010-02-10 2011-08-18 Qualcomm Incorporated Aperiodic sounding reference signal transmission method and apparatus
CN102223712A (zh) * 2010-04-19 2011-10-19 华为技术有限公司 测量参考信号的发送方法、基站和用户设备
US20110268028A1 (en) * 2010-04-02 2011-11-03 Interdigital Patent Holdings, Inc. Uplink sounding reference signals configuration and transmission
WO2012005334A1 (ja) * 2010-07-09 2012-01-12 京セラ株式会社 無線基地局および無線通信方法
JP2012100332A (ja) * 2012-01-18 2012-05-24 Sharp Corp 無線通信システム、移動局装置、無線通信方法および集積回路
JP2013516816A (ja) * 2010-01-08 2013-05-13 聯發科技股▲ふん▼有限公司 Ｌｔｅサウンディングのリソース割り当てとシグナル伝達
JP2013516817A (ja) * 2010-01-08 2013-05-13 聯發科技股▲ふん▼有限公司 無線通信システムにおけるアップリンクチャネルサウンディングのマルチアンテナリソース割り当て方法
US20130195006A1 (en) * 2010-10-13 2013-08-01 Lg Electronics Inc. Method of transmitting control information and device for same
JP2014180053A (ja) * 2014-06-30 2014-09-25 Sharp Corp 移動局装置、および通信方法
US9054841B2 (en) 2010-02-12 2015-06-09 Sharp Kabushiki Kaisha Radio communication system, mobile station apparatus, radio communication method and integrated circuit
WO2019028903A1 (zh) * 2017-08-11 2019-02-14 华为技术有限公司 一种上行信号的传输方法及设备

Families Citing this family (102)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3728631B2 (ja) * 1995-07-15 2005-12-21 森田産業株式会社 レンタルマット敷設方法
CA2710305C (en) * 2007-12-20 2013-09-17 Research In Motion Limited Equipments and methods for uplink timing synchronization
US8724488B2 (en) 2009-03-17 2014-05-13 Interdigital Patent Holdings, Inc. Method and apparatus for power control of sounding reference signal (SRS) transmission
CN101714897B (zh) * 2009-11-12 2013-01-02 普天信息技术研究院有限公司 探测参考信号的配置方法
US9531514B2 (en) 2009-12-03 2016-12-27 Qualcomm Incorporated Sounding reference signal enhancements for wireless communication
US20110171964A1 (en) * 2010-01-08 2011-07-14 Mediatek Inc. Resource allocation and signaling method for LTE sounding
CN101765134A (zh) * 2010-01-12 2010-06-30 中兴通讯股份有限公司 用于载波聚合的srs配置参数的发送方法和系统
WO2011105857A2 (en) * 2010-02-25 2011-09-01 Lg Electronics Inc. Method and apparatus of transmitting control information in a wireless communication system
WO2011122596A1 (ja) * 2010-03-30 2011-10-06 シャープ株式会社 基地局装置、移動局装置、及び、通信制御方法
CN101827444B (zh) * 2010-03-31 2015-03-25 中兴通讯股份有限公司 一种测量参考信号的信令配置系统及方法
KR101752025B1 (ko) * 2010-04-30 2017-06-28 선 페이턴트 트러스트 단말 장치 및 참조 신호의 전력 제어 방법
JP5530254B2 (ja) * 2010-05-25 2014-06-25 シャープ株式会社 移動局装置、基地局装置、無線通信システム、無線通信方法および集積回路
JP5583512B2 (ja) * 2010-08-06 2014-09-03 京セラ株式会社 無線基地局および無線通信方法
JP5718597B2 (ja) * 2010-08-06 2015-05-13 京セラ株式会社 無線基地局、無線端末および無線通信方法
CN102378383B (zh) * 2010-08-09 2014-04-02 华为技术有限公司 发送与接收探测参考信号的方法、基站和用户设备
CN101931456B (zh) * 2010-08-09 2016-05-25 中兴通讯股份有限公司 一种移动通信系统中测量参考信号的发送方法
CN102377509B (zh) * 2010-08-09 2014-11-05 华为技术有限公司 控制信息发送方法、控制信息接收方法及设备
CN102377537B (zh) * 2010-08-10 2014-07-09 电信科学技术研究院 一种上行控制信息uci传输和接收方法及设备
CN103155506B (zh) * 2010-08-16 2017-09-26 诺基亚通信公司 参考信号的传输
KR20120057713A (ko) * 2010-08-20 2012-06-07 삼성전자주식회사 이동통신 시스템의 드라이브 테스트 제어장치 및 방법
US9258092B2 (en) 2010-09-17 2016-02-09 Blackberry Limited Sounding reference signal transmission in carrier aggregation
CN102457359B (zh) * 2010-10-28 2014-09-03 上海贝尔股份有限公司 探测参考符号发送方法及基站
CN105578599A (zh) 2010-11-16 2016-05-11 华为技术有限公司 测量参考信号的发送方法和配置指示方法及设备
JP5510293B2 (ja) * 2010-11-30 2014-06-04 日本電気株式会社 基準信号衝突検出システム、衝突検出装置、基地局、および基準信号衝突検出方法
CN102104467A (zh) * 2011-01-07 2011-06-22 大唐移动通信设备有限公司 一种确定uci传输资源的方法及装置
JP5620873B2 (ja) * 2011-04-19 2014-11-05 京セラ株式会社 基地局、周辺基地局及び通信システム
US8885616B2 (en) 2011-07-13 2014-11-11 Qualcomm Incorporated Enhancing sounding reference signals (SRS)
WO2013055116A1 (ko) * 2011-10-11 2013-04-18 엘지전자 주식회사 무선 통신 시스템에서 데이터를 전송하는 방법 및 장치
CN103179666A (zh) * 2011-12-23 2013-06-26 中兴通讯股份有限公司 一种测量参考信号资源分配方法和装置
KR101603458B1 (ko) * 2011-12-28 2016-03-14 엘지전자 주식회사 사운딩 참조 신호 전송 방법 및 장치
US9420553B2 (en) * 2012-01-18 2016-08-16 Lg Electronics Inc. Method and apparatus for operating plural time alignment timers in wireless communication system using coordinated multipoint technology
US9819462B2 (en) * 2012-01-30 2017-11-14 Alcatel Lucent Method and apparatus for signaling to support flexible reference signal configuration
CN103313413B (zh) * 2012-03-16 2017-09-08 中国移动通信集团公司 一种srs干扰协调方法、装置及基站设备
US9451595B2 (en) 2012-04-27 2016-09-20 Qualcomm Incorporated Methods and apparatus for TDD reconfiguration
US9084155B2 (en) 2012-06-13 2015-07-14 All Purpose Networks LLC Optimized broadband wireless network performance through base station application server
US9179352B2 (en) 2012-06-13 2015-11-03 All Purpose Networks LLC Efficient delivery of real-time synchronous services over a wireless network
US9219541B2 (en) 2012-06-13 2015-12-22 All Purpose Networks LLC Baseband data transmission and reception in an LTE wireless base station employing periodically scanning RF beam forming techniques
US9125064B2 (en) 2012-06-13 2015-09-01 All Purpose Networks LLC Efficient reduction of inter-cell interference using RF agile beam forming techniques
US9125123B2 (en) 2012-06-13 2015-09-01 All Purpose Networks LLC Efficient delivery of real-time asynchronous services over a wireless network
US9094803B2 (en) 2012-06-13 2015-07-28 All Purpose Networks LLC Wireless network based sensor data collection, processing, storage, and distribution
US9107094B2 (en) 2012-06-13 2015-08-11 All Purpose Networks LLC Methods and systems of an all purpose broadband network
US9144075B2 (en) * 2012-06-13 2015-09-22 All Purpose Networks LLC Baseband data transmission and reception in an LTE wireless base station employing periodically scanning RF beam forming techniques
US9882950B2 (en) 2012-06-13 2018-01-30 All Purpose Networks LLC Methods and systems of an all purpose broadband network
US9131385B2 (en) 2012-06-13 2015-09-08 All Purpose Networks LLC Wireless network based sensor data collection, processing, storage, and distribution
US9137675B2 (en) 2012-06-13 2015-09-15 All Purpose Networks LLC Operational constraints in LTE TDD systems using RF agile beam forming techniques
US9179392B2 (en) 2012-06-13 2015-11-03 All Purpose Networks LLC Efficient delivery of real-time asynchronous services over a wireless network
US9084143B2 (en) 2012-06-13 2015-07-14 All Purpose Networks LLC Network migration queuing service in a wireless network
US9144082B2 (en) 2012-06-13 2015-09-22 All Purpose Networks LLC Locating and tracking user equipment in the RF beam areas of an LTE wireless system employing agile beam forming techniques
US8565689B1 (en) 2012-06-13 2013-10-22 All Purpose Networks LLC Optimized broadband wireless network performance through base station application server
US9503927B2 (en) 2012-06-13 2016-11-22 All Purpose Networks LLC Multiple-use wireless network
US9179354B2 (en) 2012-06-13 2015-11-03 All Purpose Networks LLC Efficient delivery of real-time synchronous services over a wireless network
US9031511B2 (en) 2012-06-13 2015-05-12 All Purpose Networks LLC Operational constraints in LTE FDD systems using RF agile beam forming techniques
US8909308B2 (en) * 2012-06-28 2014-12-09 Sony Corporation Antenna swapping methods using a time period that is received from a network, and related wireless electronic devices
CN103856309B (zh) * 2012-12-07 2017-05-10 中兴通讯股份有限公司 一种协同小区的探测参考信号资源配置方法及装置
CN103079217B (zh) * 2012-12-27 2016-05-25 华为技术有限公司 探测参考信号资源确定方法、装置及系统
KR102222880B1 (ko) * 2013-10-11 2021-03-04 삼성전자 주식회사 셀룰러 이동 통신 시스템에서 srs 전송 방법 및 장치
WO2015114700A1 (ja) * 2014-01-31 2015-08-06 パナソニック インテレクチュアル プロパティ コーポレーション オブ アメリカ 端末、基地局、送信方法及び受信方法
WO2015199603A1 (en) * 2014-06-24 2015-12-30 Telefonaktiebolaget L M Ericsson (Publ) Method and apparatuses for operating a wireless communication network
US10455602B2 (en) 2014-09-01 2019-10-22 Telefonaktiebolaget Lm Ericsson (Publ) Control of channel reference signal transmission in a cellular network
EP3189701B1 (en) 2014-09-01 2019-02-13 Telefonaktiebolaget LM Ericsson (publ) Buffer status report
CN107172890B (zh) 2014-09-12 2020-11-06 日本电气株式会社 无线电站、无线电终端、和用于终端测量的方法
EP3813464B1 (en) * 2015-05-14 2023-11-29 Huawei Technologies Co., Ltd. Methods and apparatus for reception and transmission of sounding reference signal
US10164746B2 (en) * 2015-05-22 2018-12-25 Qualcomm Incorporated Techniques for managing transmissions of reference signals
WO2017035782A1 (zh) * 2015-09-01 2017-03-09 华为技术有限公司 一种参考信号的传输设备、方法及系统
WO2017049486A1 (zh) * 2015-09-23 2017-03-30 华为技术有限公司 终端设备、网络设备、上行参考信号发送方法和接收方法
ES2844853T3 (es) * 2015-10-06 2021-07-22 Sony Group Corp Aparato y procedimiento
CN106685615B (zh) * 2015-11-06 2020-03-24 中国移动通信集团公司 探测参考信号传输子帧配置方法及装置
JP6671220B2 (ja) * 2016-04-01 2020-03-25 三菱電機株式会社 通信装置、通信システムおよび基地局
CN107347005B (zh) 2016-05-05 2020-09-11 华为技术有限公司 配置探测参考信号的方法和装置
EP3448107B8 (en) * 2016-05-09 2024-05-29 Godo Kaisha IP Bridge 1 Control information processing method, base station, and terminal
CN106788928B (zh) * 2016-08-09 2019-01-04 北京展讯高科通信技术有限公司 导频符号位置确定方法、用户终端
US10771216B2 (en) 2016-09-22 2020-09-08 Huawei Technologies Co., Ltd. Sounding reference signal sending method and user equipment
MX2019003336A (es) 2016-09-23 2019-06-03 Guangdong Oppo Mobile Telecommunications Corp Ltd Metodo de transmision de srs, dispositivo de red y dispositivo terminal.
CN107889256A (zh) * 2016-09-30 2018-04-06 北京信威通信技术股份有限公司 一种调度上行资源的方法及装置
KR20180049781A (ko) * 2016-11-03 2018-05-11 삼성전자주식회사 빔포밍 시스템에서 단말의 송신 전력 제어 방법 및 장치
WO2018084626A1 (ko) * 2016-11-03 2018-05-11 삼성전자 주식회사 빔포밍 시스템에서 단말의 송신 전력 제어 방법 및 장치
CN113422678B (zh) 2016-12-30 2025-04-01 华为技术有限公司 传输上行测量参考信号的方法、装置和系统
KR102733990B1 (ko) * 2017-01-17 2024-11-22 광동 오포 모바일 텔레커뮤니케이션즈 코포레이션 리미티드 사운딩 참조 신호 전송 방법, 단말 기기 및 네트워크 기기
CN108418614B (zh) * 2017-02-10 2021-04-09 上海诺基亚贝尔股份有限公司 用于非线性预编码的通信方法和设备
US10306590B2 (en) 2017-02-21 2019-05-28 Qualcomm Incorporated Paging for mmW shared radio frequency spectrum bands
CN108631970B (zh) * 2017-03-22 2020-01-31 电信科学技术研究院 一种信号处理方法及装置
CN109391570B (zh) * 2017-08-07 2022-05-17 中兴通讯股份有限公司 一种通信方法及装置
CN109802810B (zh) * 2017-11-17 2021-07-09 华为技术有限公司 发送探测参考信号srs的方法和装置
US10827019B2 (en) 2018-01-08 2020-11-03 All Purpose Networks, Inc. Publish-subscribe broker network overlay system
EP3662370B1 (en) 2018-01-08 2023-12-27 All Purpose Networks, Inc. Internet of things system with efficient and secure communications network
US11223456B2 (en) * 2018-02-20 2022-01-11 Qualcomm Incorporated Transmission gap configuration
US11032048B2 (en) * 2018-05-18 2021-06-08 Qualcomm Incorporated Use-cases and constraints on multiple SRS resource sets for antenna switching in NR REL-15
CN111756661B (zh) * 2019-03-29 2021-10-22 华为技术有限公司 通信方法、装置、系统和存储介质
CN112153740B (zh) * 2019-06-28 2025-03-11 华为技术有限公司 一种通信方法及装置
US12132557B2 (en) * 2019-07-05 2024-10-29 Telefonaktiebolaget Lm Ericsson (Publ) Method and network device for signal resource configuration
CN110299936B (zh) 2019-07-08 2021-09-14 维沃移动通信有限公司 一种发射天线的切换方法、终端设备及计算机可读存储介质
US11206076B2 (en) * 2019-08-07 2021-12-21 Samsung Electronics Co., Ltd. Method and apparatus for low-latency beam selection
WO2021063839A1 (en) * 2019-10-04 2021-04-08 Telefonaktiebolaget Lm Ericsson (Publ) Flexible reconfiguration of the sounding reference signal
CN112702781B (zh) * 2019-10-22 2024-05-24 苏州磐联集成电路科技股份有限公司 窄带物联网的用户设备端的排程方法及排程列表建立方法
CN112788750B (zh) 2019-11-06 2023-09-29 大唐移动通信设备有限公司 Srs传输方法、装置、网络设备、终端和存储介质
CN113271666B (zh) * 2020-02-14 2023-01-10 中国移动通信有限公司研究院 一种资源配置的指示方法、终端设备和存储介质
CA3187824A1 (en) 2020-07-31 2022-02-03 Jinping HAO Communication method, apparatus, and system
CN113132899B (zh) * 2020-07-31 2022-10-11 华为技术有限公司 通信方法、装置及系统
CN114520713B (zh) * 2020-11-20 2024-03-01 上海华为技术有限公司 一种信道探测周期配置方法、基站、设备、及介质
KR102905127B1 (ko) * 2021-02-01 2025-12-30 삼성전자주식회사 전자 장치 및 전자 장치에서 기준 신호를 전송하는 방법
WO2025035274A1 (zh) * 2023-08-11 2025-02-20 上海移远通信技术股份有限公司 用于无线通信的方法及装置
KR102695055B1 (ko) 2023-11-08 2024-08-13 전봉기 분사 및 점적식 항온항습조

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20080043708A1 (en) * 2006-08-15 2008-02-21 Texas Instruments Incorporated Uplink Reference Signal for Time and Frequency Scheduling of Transmissions
CN101404817A (zh) * 2008-11-24 2009-04-08 华为技术有限公司 Srs带宽配置的方法、系统及装置

Family Cites Families (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2007144956A1 (ja) * 2006-06-16 2007-12-21 Mitsubishi Electric Corporation 移動体通信システム及び移動端末
US8417248B2 (en) 2006-08-14 2013-04-09 Texas Instruments Incorporated Methods and apparatus to schedule uplink transmissions in wireless communication systems
US20080045260A1 (en) 2006-08-15 2008-02-21 Tarik Muharemovic Power Settings for the Sounding Reference signal and the Scheduled Transmission in Multi-Channel Scheduled Systems
EP2375585B1 (en) * 2006-10-31 2018-10-10 Qualcomm Incorporated Unified design and centralized scheduling for dynamic Simo, SU-Mimo and MU-Mimo operation for RL transmissions
CN101682918B (zh) * 2007-02-02 2012-12-26 Lg电子株式会社 天线切换方法及其发射和接收信号的方法
US8493873B2 (en) * 2007-06-18 2013-07-23 Qualcomm Incorporated Multiplexing of sounding signals in ACK and CQI channels
US8503375B2 (en) * 2007-08-13 2013-08-06 Qualcomm Incorporated Coding and multiplexing of control information in a wireless communication system
US9893859B2 (en) * 2007-10-30 2018-02-13 Texas Instruments Incorporated Transmission of sounding reference signal and scheduling request in single carrier systems
EP3654535A1 (en) * 2008-02-01 2020-05-20 Guangdong Oppo Mobile Telecommunications Corp., Ltd. System and method for uplink timing synchronization in conjunction with discontinuous reception
US8249004B2 (en) * 2008-03-14 2012-08-21 Interdigital Patent Holdings, Inc. Coordinated uplink transmission in LTE DRX operations for a wireless transmit receive unit
US7990916B2 (en) * 2008-04-29 2011-08-02 Texas Instruments Incorporated Cell specific sounding reference signal sub-frame configuration
US9363054B2 (en) * 2008-04-29 2016-06-07 Texas Instruments Incorporated Sounding reference signal user equipment specific sub-frame configuration

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20080043708A1 (en) * 2006-08-15 2008-02-21 Texas Instruments Incorporated Uplink Reference Signal for Time and Frequency Scheduling of Transmissions
CN101404817A (zh) * 2008-11-24 2009-04-08 华为技术有限公司 Srs带宽配置的方法、系统及装置

Non-Patent Citations (3)

* Cited by examiner, † Cited by third party
Title
"CATT, RITT", 3GPP TSG RAN WG1 MEETING #53 SRS CONFIGURATIONS OR TDD 09 R1-081777, 9 May 2008 (2008-05-09), XP008145105 *
"Technical Specification Group Radio Access Network; Evolved Universal Terrestrial Radio Access (E-UTRA); Physical Channels and Modulation (Release 8)", 3GPP TS 36.211 V8.2.0 3RD GENERATION PARTNERSHIP PROJECT, March 2008 (2008-03-01), XP008145106 *
See also references of EP2276302A4 *

Cited By (24)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2013516816A (ja) * 2010-01-08 2013-05-13 聯發科技股▲ふん▼有限公司 Ｌｔｅサウンディングのリソース割り当てとシグナル伝達
JP2013516817A (ja) * 2010-01-08 2013-05-13 聯發科技股▲ふん▼有限公司 無線通信システムにおけるアップリンクチャネルサウンディングのマルチアンテナリソース割り当て方法
US8848520B2 (en) 2010-02-10 2014-09-30 Qualcomm Incorporated Aperiodic sounding reference signal transmission method and apparatus
JP2013520091A (ja) * 2010-02-10 2013-05-30 クゥアルコム・インコーポレイテッド 非周期的サウンディング基準信号を送信する方法および装置
US20110199944A1 (en) * 2010-02-10 2011-08-18 Qualcomm Incorporated Aperiodic sounding reference signal transmission method and apparatus
JP2015111884A (ja) * 2010-02-10 2015-06-18 クゥアルコム・インコーポレイテッドＱｕａｌｃｏｍｍ Ｉｎｃｏｒｐｏｒａｔｅｄ 非周期的サウンディング基準信号を送信する方法および装置
US9532343B2 (en) 2010-02-12 2016-12-27 Sharp Kabushiki Kaisha Radio communication system, mobile station apparatus, radio communication method and integrated circuit
US9054841B2 (en) 2010-02-12 2015-06-09 Sharp Kabushiki Kaisha Radio communication system, mobile station apparatus, radio communication method and integrated circuit
US9839016B2 (en) 2010-02-12 2017-12-05 Sharp Kabushiki Kaisha Radio communication system, mobile station apparatus, radio communication method and integrated circuit
US9749968B2 (en) * 2010-04-02 2017-08-29 Interdigital Patent Holdings, Inc. Uplink sounding reference signals configuration and transmission
JP2014140241A (ja) * 2010-04-02 2014-07-31 Interdigital Patent Holdings Inc アップリンクサウンディング基準信号の構成および送信
US20110268028A1 (en) * 2010-04-02 2011-11-03 Interdigital Patent Holdings, Inc. Uplink sounding reference signals configuration and transmission
CN102223712A (zh) * 2010-04-19 2011-10-19 华为技术有限公司 测量参考信号的发送方法、基站和用户设备
CN102223712B (zh) * 2010-04-19 2015-03-11 华为技术有限公司 测量参考信号的发送方法、基站和用户设备
JP2012019446A (ja) * 2010-07-09 2012-01-26 Kyocera Corp 無線基地局および無線通信方法
WO2012005334A1 (ja) * 2010-07-09 2012-01-12 京セラ株式会社 無線基地局および無線通信方法
US8989126B2 (en) 2010-07-09 2015-03-24 Kyocera Corporation Wireless base station and wireless communication method
US20130195006A1 (en) * 2010-10-13 2013-08-01 Lg Electronics Inc. Method of transmitting control information and device for same
US9204431B2 (en) * 2010-10-13 2015-12-01 Lg Electronics Inc. Method of transmitting control information and device for same
JP2012100332A (ja) * 2012-01-18 2012-05-24 Sharp Corp 無線通信システム、移動局装置、無線通信方法および集積回路
JP2014180053A (ja) * 2014-06-30 2014-09-25 Sharp Corp 移動局装置、および通信方法
WO2019028903A1 (zh) * 2017-08-11 2019-02-14 华为技术有限公司 一种上行信号的传输方法及设备
US11368266B2 (en) 2017-08-11 2022-06-21 Huawei Technologies Co., Ltd. Uplink signal transmission method, and device
US11743010B2 (en) 2017-08-11 2023-08-29 Huawei Technologies Co., Ltd. Uplink signal transmission method, and device

Also Published As

Publication number Publication date
MX2010011857A (es) 2011-02-15
KR101249876B1 (ko) 2013-04-03
CN101572896A (zh) 2009-11-04
EP2276302A1 (en) 2011-01-19
EP2276302B1 (en) 2014-05-07
CN101572896B (zh) 2011-01-26
JP2011520343A (ja) 2011-07-14
KR20110008303A (ko) 2011-01-26
US8391190B2 (en) 2013-03-05
US20110058505A1 (en) 2011-03-10
JP5279894B2 (ja) 2013-09-04
EP2276302A4 (en) 2012-09-12

Similar Documents

Publication Publication Date Title
WO2009132591A1 (zh) 一种配置上行探测参考信号的方法和装置
JP7216633B2 (ja) 動的ｕｌ／ｄｌ構成を備えたｌｔｅ ｔｄｄのためのチャネル状態情報の構成、測定、及びレポートのための方法及び装置
KR101119763B1 (ko) 송신 장치, 수신 장치 및 통신 방법
US10965427B2 (en) Systems and methods of adaptive frame structure for time division duplex
JP7057347B2 (ja) 無線通信システムにおけるチャンネル状態報告のための方法及びその装置
JP7163277B2 (ja) 無線通信システムにおいて上りリンク送信のための方法及びそのための装置
CN110383744B (zh) 用于在无线通信系统中发送或接收下行链路信号的方法和用于其的设备
KR102057864B1 (ko) 무선 통신 시스템에서 데이터 송수신 방법 및 이를 위한 장치
CN109478971B (zh) 用于报告无线通信系统中的信道状态的方法及其设备
WO2021161223A1 (en) Non-codebook based multi-trp pusch reliability with multiple associated nzp csi-rss
CN102893686A (zh) 电信系统中用于报告信道状态信息的方法和装置
RU2756849C1 (ru) Способ связи, сетевое устройство и оконечное устройство
CA2710517A1 (en) System and method modulation scheme changes
JP6550629B2 (ja) 移動局装置、基地局装置及び通信方法
WO2009115027A1 (zh) 一种指示上行资源的系统和方法
JP2019526978A (ja) 無線通信システムにおける短い送信時間間隔を支援する端末のための上りリンク信号送信又は受信方法及びそのための装置
JP7140129B2 (ja) 無線通信装置、無線通信方法およびコンピュータプログラム
CN108633029A (zh) 波束指示方法及装置
EP2707979B1 (en) Voip cooperative multipoint solution
CN103516490A (zh) Tdd上下行配置的传输反馈方法及装置
HK1232035A (zh) 电信系统中用於报告信道状态信息的方法和装置
HK1232035A1 (zh) 電信系統中用於報告信道狀態信息的方法和裝置
HK1181594A (zh) 电信系统中用於报告信道状态信息的方法和装置
HK1181594B (zh) 电信系统中用於报告信道状态信息的方法和装置

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 09737701

Country of ref document: EP

Kind code of ref document: A1

WWE Wipo information: entry into national phase

Ref document number: MX/A/2010/011857

Country of ref document: MX

WWE Wipo information: entry into national phase

Ref document number: 2011506561

Country of ref document: JP

Ref document number: 12990372

Country of ref document: US

NENP Non-entry into the national phase

Ref country code: DE

WWE Wipo information: entry into national phase

Ref document number: 7413/CHENP/2010

Country of ref document: IN

WWE Wipo information: entry into national phase

Ref document number: 2009737701

Country of ref document: EP

ENP Entry into the national phase

Ref document number: 20107026774

Country of ref document: KR

Kind code of ref document: A
