WO2011029502A1 - Bindemittelmischung und sie enthaltende beschichtungsmittel sowie daraus hergestellte beschichtungen mit hoher kratzbeständigkeit und witterungsstabilität sowie guten optischen eigenschaften - Google Patents

Bindemittelmischung und sie enthaltende beschichtungsmittel sowie daraus hergestellte beschichtungen mit hoher kratzbeständigkeit und witterungsstabilität sowie guten optischen eigenschaften Download PDF

Info

Publication number
WO2011029502A1
WO2011029502A1 PCT/EP2010/004747 EP2010004747W WO2011029502A1 WO 2011029502 A1 WO2011029502 A1 WO 2011029502A1 EP 2010004747 W EP2010004747 W EP 2010004747W WO 2011029502 A1 WO2011029502 A1 WO 2011029502A1
Authority
WO
WIPO (PCT)
Prior art keywords
amine
blocked
coating
polyester
groups
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/EP2010/004747
Other languages
English (en)
French (fr)
Inventor
Günter Klein
Andreas Poppe
Sabine Holtschulte
Björn FELDMANN
Ulrike Wenking
Karl-Heinz Joost
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
BASF Coatings GmbH
Original Assignee
BASF Coatings GmbH
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by BASF Coatings GmbH filed Critical BASF Coatings GmbH
Priority to US13/395,576 priority Critical patent/US9266995B2/en
Priority to EP20100744512 priority patent/EP2475698B1/de
Priority to CN201080039013.XA priority patent/CN102574970B/zh
Priority to JP2012528237A priority patent/JP5818794B2/ja
Publication of WO2011029502A1 publication Critical patent/WO2011029502A1/de
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/40—High-molecular-weight compounds
    • C08G18/42—Polycondensates having carboxylic or carbonic ester groups in the main chain
    • C08G18/4288—Polycondensates having carboxylic or carbonic ester groups in the main chain modified by higher fatty oils or their acids or by resin acids
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/08—Processes
    • C08G18/16—Catalysts
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/08—Processes
    • C08G18/16—Catalysts
    • C08G18/166—Catalysts not provided for in the groups C08G18/18 - C08G18/26
    • C08G18/168—Organic compounds
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/08—Processes
    • C08G18/16—Catalysts
    • C08G18/18—Catalysts containing secondary or tertiary amines or salts thereof
    • C08G18/1883—Catalysts containing secondary or tertiary amines or salts thereof having heteroatoms other than oxygen and nitrogen
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/2805—Compounds having only one group containing active hydrogen
    • C08G18/288—Compounds containing at least one heteroatom other than oxygen or nitrogen
    • C08G18/289—Compounds containing at least one heteroatom other than oxygen or nitrogen containing silicon
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
    • C08G18/71—Monoisocyanates or monoisothiocyanates
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
    • C08G18/71—Monoisocyanates or monoisothiocyanates
    • C08G18/718—Monoisocyanates or monoisothiocyanates containing silicon
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
    • C08G18/72—Polyisocyanates or polyisothiocyanates
    • C08G18/77—Polyisocyanates or polyisothiocyanates having heteroatoms in addition to the isocyanate or isothiocyanate nitrogen and oxygen or sulfur
    • C08G18/778—Polyisocyanates or polyisothiocyanates having heteroatoms in addition to the isocyanate or isothiocyanate nitrogen and oxygen or sulfur silicon
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
    • C08G18/72—Polyisocyanates or polyisothiocyanates
    • C08G18/80—Masked polyisocyanates
    • C08G18/8061—Masked polyisocyanates masked with compounds having only one group containing active hydrogen
    • C08G18/8083—Masked polyisocyanates masked with compounds having only one group containing active hydrogen with compounds containing at least one heteroatom other than oxygen or nitrogen
    • C08G18/809—Masked polyisocyanates masked with compounds having only one group containing active hydrogen with compounds containing at least one heteroatom other than oxygen or nitrogen containing silicon
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L75/00—Compositions of polyureas or polyurethanes; Compositions of derivatives of such polymers
    • C08L75/04—Polyurethanes
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D175/00—Coating compositions based on polyureas or polyurethanes; Coating compositions based on derivatives of such polymers
    • C09D175/04—Polyurethanes
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/08—Processes
    • C08G18/16—Catalysts
    • C08G18/18—Catalysts containing secondary or tertiary amines or salts thereof
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/40—High-molecular-weight compounds
    • C08G18/42—Polycondensates having carboxylic or carbonic ester groups in the main chain
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/31504—Composite [nonstructural laminate]
    • Y10T428/31652—Of asbestos
    • Y10T428/31663—As siloxane, silicone or silane

Definitions

  • hydroxyl-containing compound (A) contains at least one hydroxy-functional polyester in which on average at least one hydroxyl function of the polyester is esterified with at least one acid selected from the group of isomeric C8 to C9 monocarboxylic acids, and
  • Ri is an acyclic aliphatic or araliphatic
  • Hydrocarbon radical having at least 3 C atoms
  • R2 is an identical or different from Ri and / or R3 acyclic aliphatic or araliphatic hydrocarbon radical and R3 is hydrogen or an identical or different and / or R 2 different acyclic aliphatic or araliphatic hydrocarbon radical.
  • the invention relates to coating compositions based on the binder mixture and multi-stage coating methods using these coating compositions and the use of the coating compositions as a clearcoat or application of the coating process for automotive OEM and automotive refinishing and for the coating of automotive attachments.
  • the binder mixtures according to the invention and the corresponding coating compositions according to the invention have an electrical resistance of at least 200 kOhm, preferably at least 250 kOhm and more preferably at least 350 kOhm, as in the range Automotive OEM (OEM) required.
  • Dendrimers are highly symmetric, while similar macromolecules, termed hyperbranched and / or dendritic, may be asymmetric to a certain extent and yet retain the hyperbranched tree-like structure.
  • Hyperbranched and dendritic macromolecules can usually be prepared starting from an initiator or nucleus with one or more reactive sites and a number of branching layers ("generations") and optionally a layer of chain-terminating molecules (divergent synthetic approach) Branched layers usually give an increased branch multiplicity and optionally or, if desired, an increased number of end groups. The layers are usually called generations and the branches dendrons.
  • hydroxy-functional polyesters (A) which have an acid number ⁇ 8.0, preferably 0-6.0, determined in accordance with DIN 53402. Such acid numbers of the polyesters lead to a better compatibility of these polyesters with other coating raw materials and to an improved course. Preference is furthermore given to hydroxy-functional polyesters (A) having a number-average molecular weight of 1500-4000 g / mol, preferably 2000-3500 g / mol, determined via GPC having a polystyrene standard in THF with 0.1 mol / l of acetic acid. Such a low molecular weight combined with a correspondingly narrow molecular weight distribution of the dendritic polyester generally leads to better compatibility.
  • polyesters having a polydispersity Mw / Mn ⁇ 4 are used. Particularly good properties result when the polyester has an even smaller polydispersity, i. Mw / Mn ⁇ 2.5, in particular Mw / Mn ⁇ 2.0.
  • step (iv) optionally (iv) to step (ii) and / or each repetition of step (iii) individually
  • Hydroxyl group (A2) is obtained for use in step (iii) or in a repeated step (ii), and / or
  • the binder mixtures according to the invention and the corresponding coating compositions according to the invention may, in addition to the hydroxy-functional polyesters (A) essential to the invention, optionally contain further hydroxyl-containing compounds (C).
  • further hydroxyl group-containing compounds (C) it is possible to use both low molecular weight polyols and oligomeric and / or polymeric polyols.
  • special Preferred are as component (C) of the component (A) different polyester polyols, polyurethane polyols, polysiloxane and in particular polyacrylate and / or polymethacrylate and their copolymers.
  • These optional compounds (C) are generally used in an amount of 0 to 30% by weight based on the total weight of the coating agent.
  • the binder mixtures according to the invention and the coating compositions according to the invention contain at least one phosphorus-containing and nitrogen-containing catalyst (D). It is also possible to use mixtures of two or more different catalysts (D).
  • Suitable catalysts (D) are amine-blocked substituted phosphonic diesters and amine-blocked diphosphonic diesters, preferably from the group consisting of amine-blocked acyclic phosphonic diesters, amine-blocked cyclic phosphonic diesters, amine-blocked acyclic diphosphonic diesters and amine-blocked cyclic diphosphonic diesters.
  • the corresponding unblocked phosphorus-containing catalysts are described, for example, in German patent application DE-A-102005045228.
  • Rn-0 selected, wherein the radicals R10 and RH from the group consisting of: substituted and unsubstituted alkyl having 1 to 20, preferably 2 to 16 and especially 2 to 10 carbon atoms, cycloalkyl having 3 to 20, preferably 3 to 16 and in particular 3 to 10 carbon atoms and aryl having 5 to 20, preferably 6 to 14 and in particular 6 to 10 carbon atoms, - substituted and unsubstituted alkylaryl, arylalkyl, alkylcycloalkyl, cycloalkylalkyl, arylcycloalkyl, cycloalkylaryl , Alkylcycloalkylaryl, alkylarylcycloalkyl, arylcycloalkylalkyl, arylalkylcycloalkyl, cycloalkylalkylaryl and cycloalkylarylalkyl-, wherein the alkyl, cycloalkyl and aryl groups contained herein each contain the
  • catalyst (D) it is particularly preferred to use amine-blocked phosphoric acid alkyl esters and phosphoric acid phenyl esters, very particularly preferably amine-blocked phosphoric acid phenyl esters.
  • R 3 is blocked, where
  • Ri is an acyclic aliphatic or araliphatic hydrocarbon radical having at least 3 C atoms
  • R 2 is an identical or different from R- ⁇ and / or R 3 acyclic aliphatic or araliphatic hydrocarbon radical and
  • R3 is hydrogen or an identical or different from Ri and / or R2 acyclic aliphatic or araliphatic hydrocarbon radical.
  • phosphorus-based catalysts show particularly high molar conductivity in aqueous solutions, especially the anions, when they condense to higher phosphates (diphosphates, triphosphates, and higher analogs), as described in David R. Lide, CRC Handbook of Chemistry and Physics, 73rd Edition, 1992 - 1993, pages 5-112.
  • Ri is an acyclic aliphatic or araliphatic hydrocarbon radical having at least 3 C atoms.
  • R 2 is an identical or different from Ri and / or R3 acyclic aliphatic or araliphatic hydrocarbon radical.
  • Ri, R2 and R 3 may also contain aromatic structures in addition to purely aliphatic, acyclic structures.
  • R 3 is hydrogen or is equal to Ri or is equal to R 2 or is one of and R 2 different acyclic aliphatic or araliphatic hydrocarbon radical.
  • R3 can also contain aromatic structures in addition to purely aliphatic structures.
  • amines of the formula (I) in which at least one of the radicals R 1, R 2 and R 3 , preferably at least 2 of the radicals R 1, R 2 and R 3 , aliphatic hydrocarbon radicals having 6 to 18 carbon atoms, particularly preferably 8 to 14 C atoms, are.
  • Atoms more preferably having 8 to 14 carbon atoms, are.
  • amines of the formula (I) in which at least one of the radicals R 1, R 2 and R 3 is a branched aliphatic hydrocarbon radical, it is possible to provide coating compositions which not only ensure the required electrical resistances but at the same time also crystallize the blocked one Avoid catalyst.
  • those amines of the formula (I) which lead to crystallization of the blocked catalyst. This is observed especially at amines (I) where either R3 is hydrogen and R1 and R2 linear aliphatic hydrocarbon radicals or all of the radicals R1, R2 and R3 are linear aliphatic hydrocarbon radicals.
  • the addition of crystallization inhibitors is required to avoid precipitation of the blocked catalysts.
  • the use or search for suitable crystallization inhibitors can prove difficult.
  • the catalyst (D) it is also possible according to the invention to block the catalyst (D) not only exclusively with an amine of the formula (I), but also to block the catalysts (D) used according to the invention, a mixture of 2 different amines (I) or a mixture of at least an amine of formula (I) with at least one different amine to use.
  • amines (I) in which at least one of Ri, R 2 and R 3 is a branched aliphatic hydrocarbon radical having 6 to 18 C atoms, preferably 8 up to 14 C atoms, is to be used.
  • the use of suitable mixtures can also prevent a possible crystallization.
  • the branched amine (I) then acts as a crystallization inhibitor.
  • the amine-blocked phosphorus-containing catalyst (D) or the amine-blocked phosphorus-containing catalysts (D) particularly preferably contains at least one tertiary amine of the formula (I) with a contour length of more than 8 ⁇ m as blocking agent.
  • the contour length is estimated by the respective amine in its entire extent, taking into account the respective Hydridmaschineen the individual atoms and the consequent
  • Binding angle is projected into a plane. This projection, in turn, is used to project the maximum extent of each molecule onto a line. By way of example, this is based on the
  • the bond lengths are taken from the literature, see, for. B. Marye A. Fox, James K. Whitesell: Organic Chemistry. Spektrum Akademischer Verlag, 1995, ISBN 3860252496.
  • suitable amines (I) with which the phosphoric acid esters are blocked are linear aliphatic amines such as trioctylamine, dioctylamine, octyldimethylamine, dinonylamine, trinonylamine, nonyldimethylamine, tridodecylamine, dodecyldimethylamine, and the like. to call.
  • branched amines such as di (isopropanol) amine, diisoamylamine, diisobutylamine, diisononylamine and in particular branched tertiary Amines, for example, isododecyl-dimethyl-amine, tris (2-ethylhexyl) amine, triisoamylamine, triisononylamine, triisooctylamine and triisopropylamine, optionally together with linear aliphatic amines used.
  • catalyst (D) amine-blocked Phosphortica Tartyl
  • catalyst (D) amine-blocked Phosphortica Tartylester and here in particular with tris (2-ethylhexyl) amine, dodecyldimethylamine and / or Isododecyldimethyl- amine, most preferably with tris (2-ethylhexyl) amine-blocked Phosphorklaphenylester used.
  • the catalysts are preferably in proportions of at least 1, 0 wt .-%, preferably in proportions of 2.0 to 7.0 wt .-% and particularly preferably in amounts of 2.0 to 5.0 wt .-%, based to the non-volatile constituents of the binder mixture according to the invention used.
  • a lower efficiency of the catalyst can be partially compensated by correspondingly higher amounts.
  • binder mixture according to the invention may contain one or more of the customary and known ones described below
  • polyisocyanates examples include: 2,4-toluene diisocyanate, 2,6-toluene diisocyanate, diphenylmethane-4,4'-diisocyanate, diphenylmethane-2,4'-diisocyanate, p-phenylene diisocyanate, biphenyl diisocyanates, 3,3'-dimethyl-4 , 4'-diphenylene diisocyanate, tetramethylene-1,4-diisocyanate, hexamethylene-1,6-diisocyanate, 2,2,4-trimethylhexane-1,6-diisocyanate, isophorone diisocyanate, ethylene diisocyanate, 1,12-dodecane diisocyanate, Cyclobutane-1,3-diisocyanate, cyclohexane-1,3-diisocyanate, cyclohexane-1,4-diis
  • the isocyanate group-containing compound (B) contains at least partially hydrolyzable silane groups. These hydrolyzable silane groups lead to the formation of the Si-O-Si network, which is statistically distributed in the final cured coating. This means that there is no specific enrichment or depletion of the Si-O-Si network in certain areas of the coating.
  • the compound (B) contain from 2.5 to 97.5 mol%, based on the totality of the structural units (III) and (IV), of at least one structural unit of the formula (III)
  • n 0 to 2
  • m 0 to 2
  • m + n 2
  • the respective preferred alkoxy radicals may be identical or different, but it is crucial for the structure of the radicals how they influence the reactivity of the hydrolyzable silane groups.
  • R ' is preferably an alkyl radical, in particular having 1 to 6 C atoms. Particular preference is given to radicals R 'which increase the reactivity of the silane groups, ie represent good leaving groups.
  • a methoxy radical is preferred over an ethoxy radical and this in turn is preferred over a propoxy radical. Therefore, R 'is preferably ethyl and / or methyl, in particular methyl.
  • the invention particularly preferred with the structural units (III) and (IV) functionalized isocyanate compounds (B) are particularly preferably by reacting the aforementioned di- and / or polyisocyanates with a compound of formula (IIIa)
  • Preferred compounds (IIIa) according to the invention are bis (2-ethyltrimethoxysilyl) amine, bis (3-propyltrimethoxysilyl) amine, bis (4-butyltrimethoxysilyl) amine, bis (2-ethyltriethoxysilyl) amine, bis (3-propyltriethoxysilyl) amine and / - or bis (4-butyltriethoxysilyl) amine.
  • Very particular preference is bis (3- propyltrimethoxysilyl) amine.
  • Such aminosilanes are available, for example, under the trade name DYNASYLAN® from DEGUSSA or Silquest® from OSI.
  • Particularly preferred compounds (IVa) are N- (2- (trimethoxysilyl) ethyl) alkylamines, N- (3- (trimethoxysilyl) propyl) alkylamines, N- (4- (trimethoxysilyl) butyl) alkylamines, N- (2- (triethoxysilyl ) ethyl) alkylamines, N- (3- (triethoxysilyl) propyl) alkylamines and / or N- (4- (triethoxysilyl) butyl) alkylamines.
  • Very particularly preferred is N- (3- (trimethoxysilyl) propyl) butylamine.
  • Such aminosilanes are available, for example, under the trade name DYNASYLAN® from DEGUSSA or Silquest® from OSI.
  • the present invention particularly preferred with the structural units (III) and (IV) functionalized isocyanate compounds (B) are particularly preferably prepared by reacting the aforementioned di- and / or polyisocyanates with the aforementioned compounds (IIIa) and (IVa) by
  • the total amount of the isocyanate groups reacted with the compounds (IIIa) and (IVa) in the polyisocyanate compound (B) is between 5 and 95 mol%, preferably between 10 and 90 mol%, particularly preferably between 15 and 85 mol% of the isocyanate groups in the polyisocyanate basic body.
  • Very particularly preferred isocyanate group-containing compounds (B) are reaction products of hexamethylene-1,6-diisocyanate and / or isophorone diisocyanate, and / or their isocyanurate trimers with bis (3-propyltrimethoxysilyl) amine and N- (3- (trimethoxysilyl) propyl) butylamine ,
  • the solids content of the polyisocyanate hardener (B) used according to the invention is advantageously at least 50% by weight, preferably at least 70% by weight.
  • the polyisocyanate curing agent used according to the invention preferably comprises at least one water scavenger, for example reactive silanes having a higher reactivity with respect to water than isocyanates.
  • water scavengers OrthoameisenLiteretrialkylester.
  • Triethyl orthoformate is particularly preferably used as the water scavenger.
  • At least 1% by weight, preferably at least 2% by weight, particularly preferably at least 3% by weight and very particularly preferably at least 4% by weight of at least one water scavenger, preferably triethyl orthoformate, are preferred during the synthesis, based on the total content of the reaction mixture in nonvolatile portions.
  • the amine is preferably used during the synthesis in an amount of from 2 to 6% by weight, based on the total content of the reaction mixture of non-volatile constituents.
  • Triethylamine is particularly preferably used during the synthesis in an amount of 1, 5 to 3.5 wt .-%, based on the total content of the reaction mixture of nonvolatile fractions.
  • the solvent or solvent mixture in which the polyisocyanate hardeners are prepared can be prepared from aromatic hydrocarbons, such as
  • solvent naphtha An example of a suitable solvent mixture of aromatic hydrocarbons is solvent naphtha.
  • the solvent in which the polyisocyanate hardeners are prepared may also consist of aliphatic hydrocarbons, ketones, such as acetone, methyl ethyl ketone or methyl amyl ketone, esters, such as ethyl acetate, butyl acetate, pentyl acetate or ethyl ethoxypropionate, ethers or mixtures of the abovementioned solvents Solvent mixtures with a high proportion of butyl acetate, in particular at least 60 wt .-% butyl acetate, based on the total weight of the solvent mixture, are preferred.
  • the solvent mixture particularly preferably contains at least 80% by weight of butyl acetate, in particular at least 95% by weight of butyl acetate. Very particularly advantageous is worked in pure butyl acetate.
  • the polyisocyanate curing agent may also preferably be prepared by virtue of the fact that, in a first step, on average per molecule at most one of the isocyanate groups of the polyisocyanate is reacted with the amino-functional group. Nellen alkoxysilane is reacted and in a second step, the resulting intermediate is converted by dimerization, trimerization, urethane, biuret or allophanate formation to form a polyisocyanate.
  • the free isocyanate groups of the isocyanate-containing compounds B can also be used in blocked form. This is preferably the case when the coating compositions according to the invention are used as one-component systems.
  • blocking in principle any usable for the blocking of polyisocyanates
  • the structural elements (III) and (IV) are preferably in proportions from 2.5 to 97.5 mol%, more preferably between 5 and 95 mol%, and most preferably between 10 and 90 mol%.
  • busi- tyl acetate as a solvent, more preferably at least 60 wt .-% butyl acetate, based on the total weight of the solvent mixture used.
  • Other solvents are used to adjust the corresponding desired evaporation rates.
  • such components (E) in proportions of up to 40 wt .-%, preferably of up to 30 wt .-%, particularly preferably of up to 25 wt .-%, based on the nonvolatile constituents of the coating agent used.
  • the binder mixture according to the invention or the coating composition according to the invention can contain at least one customary and known coating additive (F) in effective amounts, ie in amounts of preferably up to 30% by weight, more preferably up to 25% by weight and in particular bis to 20 wt .-%, each based on the nonvolatile constituents of the coating composition.
  • suitable paint additives (F) are:
  • Reactive diluents as are well known in the art, which are preferably inert to the -Si (OR) 3-
  • wetting agents such as siloxanes, fluorine-containing compounds,
  • film-forming aids such as cellulose derivatives
  • Phyllosilicates such as aluminum-magnesium silicates, sodium magnesium and sodium magnesium fluorine lithium phyllosilicates of the montmorillonite type; Silicas such as Aerosile®; or synthetic polymers having ionic and / or associative groups, such as polyvinyl alcohol, poly (meth) acrylamide, poly (meth) acrylic acid, polyvinylpyrrolidone, styrene-maleic anhydride or ethylene-maleic anhydride acid-anhydride copolymers and their derivatives or hydrophobically modified ethoxylated urethanes or polyacrylates;
  • light stabilizers based on sterically hindered amines (HALS), light stabilizers based on UV absorbers, such as benzotriazoles or oxalanilides, as well as rheological aids can also adversely affect, ie reduce, the electrical resistance of the coating component or coating composition containing them Amounts should not be too high.
  • these additives are also preferably used in certain minimum amounts in order to ensure the desired mechanical-technological properties of the coating compositions or coatings.
  • binder mixtures or coating compositions which contain at least one light stabilizer based on sterically hindered amines (HALS), particular preference being given to binder mixtures or coating compositions which contain at least one light stabilizer based on sterically hindered amines (HALS) in a concentration of more than 0 , 5 wt.% To a maximum of 3.0 wt .-%, each based on the non-volatile constituents of the coating composition.
  • HALS sterically hindered amines
  • the coatings according to the invention prepared from the coating compositions according to the invention also adhere well to already cured electrodeposition coatings, surfacer finishes, basecoats or customary and known clearcoats, they are suitable for use in automotive OEM (OEM) paint finishes for the automotive refinishing or the modular scratchproof equipment painted car bodies.
  • OEM automotive OEM
  • the thermal curing of the coating compositions has no special features, but is carried out by the usual and known methods such as heating in a convection oven or irradiation with IR lamps.
  • the thermal curing can also be done gradually.
  • Another preferred curing method is near infrared (NIR) curing.
  • NIR near infrared
  • the thermal curing is carried out at a temperature of 30 to 200 ° C, more preferably 40 to 190 ° C and in particular 50 to 180 ° C for a time of 1 min to 10 h, more preferably 2 min to 5 h and in particular 3 min to 3 h, wherein at the temperatures used for automotive refinishing, which are preferably between 30 and 90 ° C, longer curing times can be used.
  • Exterior of furniture, windows and doors; of plastic moldings, in particular CDs and windows; of industrial small parts, of coils, containers and packaging; of white goods; of films; of optical, electrotechnical and mechanical components as well as glass hollow bodies and everyday objects.
  • both waterborne basecoats and basecoats based on organic solvents can be used. Suitable basecoats are described, for example, in EP-A-0 692 007 and in the documents cited therein in column 3, lines 50 et seq.
  • the applied basecoat is first dried, that is, at least a portion of the organic solvent or water is removed from the basecoat film in an evaporation phase. The drying is preferably carried out at temperatures from room temperature to 80 ° C. After drying, the coating composition according to the invention is applied.
  • the coating composition of the invention is used as a transparent clearcoat for coating plastic substrates, in particular transparent plastic substrates.
  • the coating agents include UV absorbers, which in quantity and type also on the effective UV protection of the plastic substrate are designed.
  • the coating compositions are characterized by an outstanding combination of scratch resistance and weathering stability and at the same time very good
  • the thus coated plastic substrates are preferably used for the replacement of glass components in the automotive industry, wherein the plastic substrates are preferably made of polymethyl methacrylate or polycarbonate.
  • the resulting polyester resin has a solids content of 78.8 wt .-%.
  • the resulting hydroxyl number is 190 mg KOH / g (determined according to DIN 53240), the acid number is 5.8 mg KOH / g (DIN 53402).
  • D1 Blocked According to the Invention (Blocking Agent Tris- (2-ethylhexyl) amine)
  • a 5 l Juvo reaction vessel with heating mantle, thermometer, stirrer and with attached condenser was charged with 875.7 g of an aromatic solvent. While stirring and inert gas atmosphere (200 cm3 / min nitrogen), the aromatic solvent was heated to 160 ° C under overpressure (max 3.5 bar). Using a metering pump, a mixture of 37.5 g of di-tert-butyl peroxide and 138.6 g of an aromatic solvent was added uniformly and dropwise over 4.75 hours.
  • the resulting resin had an acid number of 15 mg KOH / g (according to DIN 53402), a solids content of 65% +/- 1 (60 min, 130 ° C) and a viscosity of 8.5 dPa * s according to the test procedure according to DIN ISO 2884-1 (55% in solvent naphtha).
  • Tinuvin® 384 commercial light stabilizer based on a benzotriazole Ciba
  • 'Dynoadd F1 commercial leveling additive from DYNEA ASA 2
  • Tinuvin® 384 commercial light stabilizer based on a benzotriazole Ciba
  • Tinuvin® 152 commercial light stabilizer based on a sterically hindered amine from Ciba

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Wood Science & Technology (AREA)
  • Oil, Petroleum & Natural Gas (AREA)
  • Paints Or Removers (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Polyurethanes Or Polyureas (AREA)

Abstract

Die Erfindung betrifft Bindemittelmischungen, enthaltend mindestens eine hydroxylgruppenhaltige Verbindung (A), und mindestens 1,0 Gew.-%, bezogen auf die nicht flüchtigen Bestandteile der Bindemittelmischung, mindestens eines phosphor- und stickstoff-haltigen Katalysators (D) für die Vernetzung von Silangruppen, dadurch gekennzeichnet, dass sie als hydroxylgruppenhaltige Verbindung (A) mindestens einen hydroxy- funktionellen Polyester enthält, bei dem im Mittel mindestens eine Hydroxylfunktion des Polyesters mit mindestens einer C8- bis C9- Monocarbonsäure verestert ist, und mindestens einen Katalysator (D), der mit mindestens einem tertiären Amin der Formel (I) blockiert ist, wobei R1 ein acyclischer aliphatischer oder araliphatischer Kohlenwasser- Stoffrest mit mindestens 3 C-Atomen, R2 ein gleicher oder von R1 und/oder R3 verschiedener acyclischer aliphatischer oder araliphatischer Kohlenwasserstoffrest und R3 Wasserstoff oder ein gleicher oder von R1 und/oder R2 verschiedener acyclischer aliphatischer oder araliphatischer Kohlenwasserstoffrest ist. Gegenstand der vorliegenden Erfindung sind außerdem Beschichtungs- mittel auf Basis der Bindemittelmischung sowie ein mehrstufiges Be- schichtungsverfahren unter Verwendung dieser Beschichtungsmittel sowie die Verwendung der Beschichtungsmittel als Klarlack zur Herstellung effekt- und/oder farbgebender Mehrschichtlackierungen bzw. Anwendung des Beschichtungsverfahrens für die Automobilserienlackierung und die Automobilreparaturlackierung.

Description

Bindemittelmischung und sie enthaltende Beschichtungsmittel sowie daraus hergestellte Beschichtungen mit hoher Kratzbeständigkeit und Witterungsstabilität sowie guten optischen Eigenschaften
Gegenstand der vorliegenden Erfindung sind Bindemittelmischungen enthaltend mindestens eine hydroxylgruppenhaltige Verbindung (A) und mindestens 1 ,0 Gew.-%, bezogen auf die nicht flüchtigen Bestandteile der Mischung, mindestens eines phosphor- und stickstoff-haltigen Katalysators (D) für die Vernetzung von Silangruppen.
Außerdem betrifft die Erfindung Beschichtungsmittel auf Basis der Bindemittelmischung sowie mehrstufige Beschichtungsverfahren unter Verwendung dieser Beschichtungsmittel sowie die Verwendung der Beschichtungsmittel als Klarlack bzw. Anwendung des Beschichtungsverfahrens für die Automobilserienlackierung und die Automobilreparaturlackierung.
Die EP-A-1 273 640 beschreibt Beschichtungsmittel enthaltend eine Poly- ol-Komponente und eine Vernetzerkomponente, bestehend aus aliphatischen und/oder cycloaliphatischen Polyisocyanaten, wobei 0,1 bis 95 mol- % der ursprünglich freien vorhandenen Isocyanatgruppen mit Bisalkoxy- silylamin umgesetzt sind. Als Katalysator enthalten diese Beschichtungsmittel übliche Katalysatoren, wie organische Zinnverbindungen, beispielsweise Dibutylzinndilaurat, Amine oder Sulphonsäure-basierende Katalysatoren, beispielsweise p-Toluolsulphonsäure. Die in der EP-A-1 273 640 beschriebenen Beschichtungsmittel können für die OEM-Serienlackierung eingesetzt werden und weisen eine gute Kratzbeständigkeit bei gleichzeitig guter Beständigkeit gegen Umwelteinflüsse auf. Jedoch neigen diese Beschichtungsmittel besonders stark zur Nachvernetzung, da der Umsatz beim thermischen Aushärten nach der Applikation ungenügend ist. Dies wirkt sich besonders auf die Witterungsstabilität negativ aus. Aus der WO2008/074489 sind Beschichtungsmittel bekannt, die mindestens eine hydroxylgruppenhaltige Verbindung (A) und mindestens eine isocyanatgruppenhaltige Verbindung (B) enthalten, wobei ein oder mehrere Bestandteile des Beschichtungsmittels hydrolysierbare Silangruppen aufweisen. Es ist erfindungswesentlich, dass die dort beschriebenen Beschichtungsmittel als Katalysator (D) für die Vernetzung der Silangruppen phosphorhaltige Katalysatoren, insbesondere aminblockierte Phosphor- säureethylhexylteilester, enthalten. Als Beispiele für Amine, mit welchem die Phosphorsäureester blockiert werden, sind tertiäre Amine, bevorzugt Triethylamin, genannt. Die dort beschriebenen Beschichtungsmittel führen zu Beschichtungen mit einer hohen Kratzbeständigkeit bei einer gleichzeitig guten Witterungsstabilität. Die Beschichtungsmittel sollen jedoch hinsichtlich der optischen Eigenschaften, insbesondere hinsichtlich des Appearance, noch weiter verbessert werden. Außerdem weisen diese Beschichtungsmittel einen nur unzureichenden elektrischen Widerstand auf.
Insbesondere, wenn die Beschichtungsmaterialien im Rahmen der Applikation elektrostatisch aufgeladen werden, ist der elektrische Widerstand der Beschichtungsmaterialien von besonderer Bedeutung. Je nach Anlage kann es aus sicherheitstechnischen Gründen erforderlich sein, dass die Beschichtungsmaterialien, im Falle von 2K-Beschichtungsmitteln auch die einzelnen Lackkomponenten, einen gewissen elektrischen Widerstandswert nicht unterschreiten dürfen. Vor diesem Hintergrund ist es von Interesse, Beschichtungsmaterialien bereit zu stellen, die einen gewissen Min- destwert hinsichtlich des elektrischen Widerstandes nicht unterschreiten. Im Bereich der Automobilserienlackierung wird daher üblicherweise gefordert, dass die Beschichtungsmittel bzw. im Falle von 2K-Beschichtungs- mitteln auch die einzelnen Lackkomponenten einen elektrischen Widerstand von mindestens 200 kOhm, vorzugsweise mindestens 250 kOhm und besonders bevorzugt mindestens 350 kOhm aufweisen. Die jeweils geforderten Grenzwerte sind anlagenspezifische Grenzwerte und können je nach den spezifischen Vorgaben der Anlagenhersteller variieren. Die jeweils höchsten Grenzwerte sind deshalb besonders bevorzugt, weil sie die Vorgaben von verschiedenen Anlagen erfüllen.
Der elektrische Widerstand wird mit Hilfe einer Eintauchmesszelle mit einem Leitfähigkeitsmessgerät der Fa. Byk Gardner vom Typ LC 2 gemäß DIN 55667 bei 25°C untersucht.
Schließlich sind in der noch nicht veröffentlichten deutschen Patentanmeldung DE 102008060454.2-43 Beschichtungsmittel enthaltend mindestens einen hyperverzweigten, dendritischen hydroxyfunktionellen Polyester (A) mit einer OH-Zahl > 180 mg KOH/g gemessen über DIN 53240, sowie Polyisocyanate (B), die zumindest teilweise hydrolysier- bare Silangruppen enthalten, beschrieben. Als Katalysator (D) für die Vernetzung der Silangruppen werden phosphorhaltige Katalysatoren, ins- besondere aminblockierte Phosphorsäureethylhexylteilester, verwendet. Als Beispiele für Amine, mit welchem die Phosphorsäureester blockiert werden, sind tertiäre Amine, beispielsweise Dimethyldodecylamin oder Triethylamin sowie bicyclische Amine, wie z. B. Diazabicyclononen (DBN), Diazabicyclootan (DABCO), Diazabicycloundecen (DBU), genannt. Anga- ben, wie der elektrische Widerstand der Bindemittelmischungen und der Beschichtungsmittel eingestellt werden kann, sind in dieser Schrift jedoch nicht enthalten. Auch ist die Verwendung von Aminen, die mindestens einen verzeigten aliphatischen Kohlenwasserstoffrest enthalten, zur Blockierung der Phosphorsäureester nicht beschrieben.
Aufgabe
Der vorliegenden Erfindung lag daher die Aufgabe zugrunde, Bindemittelmischungen und daraus hergestellte Beschichtungsmittel, insbesondere für die Klarlackschicht bei OEM-Serienlackierungen und bei Automobil- reparaturlackierungen, zur Verfügung zu stellen, die zu Beschichtungen mit einer hohen Kratzbeständigkeit bei einer gleichzeitig guten Säure- resistenz und einer guten Witterungsstabilität sowie gleichzeitig einem sehr guten optischen Gesamteindruck (sogenanntem sehr gutem
Appearance) führen. Es sollten daher Beschichtungsmittel zur Verfügung gestellt werden, die zu einem hochgradig witterungsstabilen Netzwerk führen und die gleichzeitig eine hohe Säurefestigkeit gewährleisten. Daneben sollen die Beschichtungsmittel zu Beschichtungen führen, welche schon direkt nach der thermischen Härtung hochgradig kratzfest sind und insbesondere einen hohen Glanzerhalt nach Kratzbelastung aufweisen. Weiterhin sollten sich die Beschichtungen und Lackierungen, speziell die Klarlackierun- gen, auch in Schichtdicken > 40 pm herstellen lassen, ohne dass Spannungsrisse auftreten. Dies ist eine wesentliche Voraussetzung für die Verwendung der Beschichtungen und Lackierungen, insbesondere der Klar- lackierungen, in dem technologisch und ästhetisch besonders anspruchsvollen Gebiet der Automobilserienlackierung (OEM).
Gleichzeitig sollten die Bindemittelmischungen und die daraus hergestellten Beschichtungsmittel einen gewissen Mindestwert hinsichtlich des elektrischen Widerstandes nicht unterschreiten. Im Bereich der Automobilserienlackierung wird üblicherweise gefordert, dass der elektrische Widerstand sowohl der einzelnen Lackkomponenten, wie der Bindemittelmischung, als auch der daraus hergestellten Beschichtungsmittel mindestens 200 kOhm, vorzugsweise mindestens 250 kOhm und besonders bevorzugt mindestens 350 kOhm beträgt.
Schließlich sollten die Beschichtungsmittel aber auch eine gute Transparenz (niedrige Haze-Werte) und einen guten Verlauf zeigen sowie zu Beschichtungen mit einem guten optischen Gesamteindruck führen. Lösung der Aufgabe
Im Lichte der obengenannten Aufgabenstellung wurden Bindemittelmischungen auf Basis aprotischer Lösemittel gefunden, enthaltend mindestens eine hydroxylgruppenhaltige Verbindung (A) und mindestens 1 ,0 Gew.-%, bezogen auf die nicht flüchtigen Bestandteile der Mischung, mindestens eines phosphor- und stickstoff-haltigen
Katalysators (D) für die Vernetzung von Silangruppen, dadurch gekennzeichnet, dass die Mischung
(i) als hydroxylgruppenhaltige Verbindung (A) mindestens einen hy- droxyfunktionellen Polyester enthält, bei dem im Mittel mindestens eine Hydroxylfunktion des Polyesters mit mindestens einer Säure ausgewählt aus der Gruppe der isomeren C8- bis C9-Monocarbon- säuren verestert ist, und
(ii) als Katalysator (D) mindestens einen phosphorhaltigen Katalysator enthält, der mit mindestens einem Amin der Formel (I)
Ri
/
N - R2 (I)
\
R3
blockiert ist, wobei
Ri ein acyclischer aliphatischer oder araliphatischer
Kohlenwasserstoffrest mit mindestens 3 C-Atomen,
R2 ein gleicher oder von Ri und/oder R3 verschiedener acyclischer aliphatischer oder araliphatischer Kohlenwasserstoffrest und R3 Wasserstoff oder ein gleicher oder von und/oder R2 verschiedener acyclischer aliphatischer oder araliphatischer Kohlenwasserstoffrest ist. Außerdem betrifft die Erfindung Beschichtungsmittel auf Basis der Bindemittelmischung sowie mehrstufige Beschichtungsverfahren unter Verwendung dieser Beschichtungsmittel sowie die Verwendung der Beschichtungsmittel als Klarlack bzw. Anwendung des Beschichtungsverfahrens für die Automobilserienlackierung und die Automobilreparaturlackierung sowie für die Beschichtung von Automobil-Anbauteilen.
Im Hinblick auf den Stand der Technik war es überraschend und für den Fachmann nicht vorhersehbar, dass die Aufgaben, die der vorliegenden Erfindung zugrunde lagen, mit Hilfe der erfindungsgemäßen Bindemittel- mischung bzw. mit Hilfe des erfindungsgemäßen Beschichtungsmittels auf Basis dieser Bindemittelmischung gelöst werden konnten.
So ist es insbesondere überraschend, dass die erfindungsgemäßen Bindemittelmischungen und die entsprechenden erfindungsgemäßen Be- schichtungsmittel trotz des relativ hohen Anteils an Katalysator (D) einen elektrischen Widerstand von mindestens 200 kOhm, vorzugsweise mindestens 250 kOhm und besonders bevorzugt mindestens 350 kOhm aufweisen, wie im Bereich der Automobilserienlackierung (OEM) gefordert.
Gleichzeitig liefern die erfindungsgemäßen Beschichtungsmittel neue Be- schichtungen und Lackierungen, speziell Klarlackierungen, die hoch kratzfest sind und im Gegensatz zu gängigen hochvernetzten kratzfesten Systemen säureresistent sind. Weiterhin lassen sich die erfindungsgemäßen Beschichtungen und Lackierungen, speziell die Klarlackierungen, auch in Schichtdicken > 40 μηη herstellen, ohne dass Spannungsrisse auftreten. Deswegen können die erfindungsgemäßen Beschichtungen und Lackierungen, insbesondere die Klarlackierungen, in dem technologisch und ästhetisch besonders anspruchsvollen Gebiet der Automobilserien- lackierung (OEM) eingesetzt werden. Dabei zeichnen sie sich durch eine besonders hohe Waschstraßenbeständigkeit und Kratzfestigkeit aus. Insbesondere ist die hohe Kratzfestigkeit der Beschichtungen direkt nach der Endhärtung der Beschichtungen gegeben, so dass die Beschichtungen direkt im Anschluss an die Endhärtung problemlos gehandhabt werden können.
Ferner ist es überraschend, dass die Bindemittelmischungen und die Be- schichtungsmittel gleichzeitig auch eine gute Transparenz (niedrige Haze- Werte) und einen guten Verlauf zeigen sowie zu Beschichtungen mit einem guten optischen Gesamteindruck führen. Schließlich können die erfindungsgemäßen Komponenten besonders einfach und sehr gut reproduzierbar hergestellt werden und bereiten bei der Lackapplikation keine signifikanten toxikologischen und ökologischen Probleme.
Beschreibung der Erfindung
Die erfindungsgemäße Bindemittelmischung
Die hydroxyfunktionellen Polyester (A)
Es ist erfindungswesentlich, dass die erfindungsgemäßen Bindemittelmischungen mindestens einen hydroxyfunktionellen Polyester enthalten, wobei im Mittel mindestens eine Hydroxylfunktion des hydroxyfunktionellen Polyesters mit mindestens einer Säure ausgewählt aus der Gruppe der isomeren C8-C9-Monocarbonsäuren verestert ist. Insbesondere kann so ein zufrieden stellender Restglanz der resultierenden Beschichtungen erreicht werden. Die vorgenannt beschriebene Veresterung mit mindestens einer C8-C9-Carbonsäure wird auch synonym als„Säuremodifikation" bezeichnet. Vorzugsweise ist der Rest der isomeren C8-C9-Monocarbonsäure gesättigt. Derartige Klarlackzusammensetzungen weisen eine gute Witterungsstabilität auf. Besonders vorteilhafte Eigenschaften im Sinne der Erfindung resultieren, wenn der Rest der C8-C9-Monocarbonsäure der Rest von Octansäure oder Isononansäure ist. Besonders bevorzugt wird als C8-C9-Monocar- bonsäure Isononansäure eingesetzt. Bevorzugt werden für die Veresterung mit den isomeren C8-C9-Monocar- bonsäuren hyperverzweigte, dendritische hydroxyfunktionelle Polyester eingesetzt. Hyperverzweigte, dendritische Verbindungen, d.h. hyperverzweigte, dendritische Makromoleküle und Dendrimere, können allgemein als dreidimensionale, hochverzweigte Moleküle mit einer baumartigen Struktur beschrieben werden. Dendrimere sind hochsymmetrisch, während ähnliche Makromoleküle, die als hyperverzweigt und/oder dendritisch bezeichnet werden, in einem bestimmten Maß asymmetrisch sein können und dennoch die hochverzweigte baumartige Struktur beibehalten. Hyperverzweigte und dendritische Makromoleküle können üblicherweise aus- gehend von einem Initiator oder Nukleus mit einer oder mehreren reaktiven Stellen und einer Zahl von Verzweigungsschichten („Generationen") und gegebenenfalls einer Schicht von kettenbeendigenden Molekülen hergestellt werden (divergenter Syntheseansatz). Die fortgesetzte Repli- kation von Verzweigungsschichten ergibt normalerweise eine erhöhte Ver- zweigungsmultiplizität und gegebenenfalls oder gewünschtenfalls eine erhöhte Zahl von Endgruppen, Die Schichten werden üblicherweise Generationen und die Zweige Dendrone genannt.
Der erfindungsgemäß eingesetzte, mit einer isomeren C8-C9-Monocar- bonsäure modifizierte Polyester (A) weist bevorzugt eine Hydroxylzahl von > 150 mg KOH/g, insbesondere eine Hydroxylzahl von > 180 mg KOH/g, bevorzugt 185 - 240 mg KOH/g, bestimmt gemäß DIN 53240 auf. Insbe- sondere werden Polyester eingesetzt, die eine Hydroxyfunktionalität (gegeben über die Anzahl der freien und der veresterten Hydroxylgruppen des hydroxyfunktionellen Polyesters) von größer als 16 aufweisen. Derartige Klarlackzusammensetzungen verfügen über eine ausreichende Mikrohärte (d.h. > 90 N/mm2, bestimmt gemäß DIN EN ISO 14577 mit Hilfe des Fischerscope Messgerätes der Firma Fischer mit einer maximalen Kraft von 25,6 mN), sind kratzfest und chemikalienbeständig.
Ebenfalls bevorzugt sind hydroxyfunktionelle Polyester (A), die eine Säu- rezahl < 8,0, bevorzugt 0 - 6,0 bestimmt gemäß DIN 53402 aufweisen. Solche Säurezahlen der Polyester führen zu einer besseren Verträglichkeit dieser Polyester mit anderen Lackrohstoffen und zu einem verbesserten Verlauf. Weiterhin bevorzugt sind hydroxyfunktionelle Polyester (A) mit einem zahlenmittleren Molekulargewicht von 1500 - 4000 g/mol, bevorzugt 2000 - 3500 g/mol bestimmt über GPC mit einem Polystyrolstandard in THF mit 0,1 mol/l Essigsäure. Ein solches niedriges Molekulargewicht kombiniert mit einer entsprechend engen Molekulargewichtsverteilung des dendriti- sehen Polyesters führt allgemein zu einer besseren Verträglichkeit.
Vorzugsweise werden Polyester mit einer Polydispersität Mw/Mn < 4 eingesetzt. Besonders gute Eigenschaften resultieren dabei, wenn der Polyester eine noch kleinere Polydispersität aufweist, d.h. Mw/Mn < 2,5, ins- besondere Mw/Mn < 2,0.
Besonders bevorzugt werden monodisperse oder im wesentlichen monodisperse Polyester eingesetzt, die sich einfach, verlässlich und reproduzierbar herstellen lassen und deren Eigenschaften und Endstrukturen leicht und komfortabel angepasst werden können. Derartige Polyester können hergestellt werden über eine partielle Veresterung eines hydroxyfunktionellen Polyesters, der wiederum herstellbar ist über ein Verfahren zur Synthese eines dendritischen polymeren Poly- alkohols (Polyesterpolyol) mit reaktiven und gegebenenfalls geschützten Hydroxylendgruppen gemäß EP 991 690 B1 ,
wobei der polymere Polyalkohol n dendritische Zweige besitzt, die von einem monomeren oder polymeren Initiatormolekül mit n reaktiven Gruppen (A1) entspringen, wobei jeder Zweig g Verzweigungsgenerationen umfasst, wobei jede Generation mindestens einen polymeren oder monomeren Verzweigungskettenverlängerer mit drei funktionellen Gruppen, von denen mindestens zwei reaktive Hydroxylgruppen (A2) sind und eine eine Carboxylgruppe (A3) ist, die mit der reaktiven Gruppe (A1) und/oder den Hydroxylgruppen (A2) reaktiv ist, umfasst, und gegebenenfalls mindestens eine Abstandhaltergeneration, die mindestens einen Abstandhalterkettenverlängerer mit zwei funktionellen Gruppen, von denen eine geschützte Hydroxylgruppe (A2") und eine eine Gruppe (A4) ist, die mit einer Hydroxylgruppe reaktiv ist, umfasst, wobei n und g ganze Zahlen und mindestens 1 sind,
wobei (i) die zwei Hydroxylgruppen (A2) des verwendeten mono- meren oder polymeren Kettenverzweigungsverlängerers acetalgeschützte Hydroxylgruppen (Α2') sind, wobei der Schutz durch Acetal erhalten wird durch eine Reaktion zwischen den zwei Hydroxylgruppen (A2) und einer acetalbildenden Carbonylverbindung; und
(ii) eine erste Verzweigungsgeneration zum Initiatormolekül hinzu- gefügt wird durch Reaktion zwischen der reaktiven Gruppe (A1) und der Carboxylgruppe (A3) in einem molaren Verhältnis der reaktiven Gruppen (A1) zu den Carboxylgruppen (A3) von mindestens 1 , wodurch ein polymerer Polyalkohol mit acetalgeschützten Hydroxylgruppen (Α2') und n dendritischen Zweigen, die eine Generation umfassen, erhalten wird, wo- bei die acetalgeschützten Hydroxylgruppen (Α2') gegebenenfalls mittels Acetalspaltung entschützt werden, wodurch ein polymerer Polyalkohol mit reaktiven Hydroxylgruppen (A2) erhalten wird; und wobei (iii) weitere Verzweigungsgenerationen hinzugefügt werden in g - 1 wiederholten Schritten durch Reaktion zwischen reaktiven Hydroxylgruppen (A2), die durch Entschützung mittels Acetalspaltung erhalten werden, und Carboxylgruppen (A3) in einem molaren Verhältnis von Hydroxylgrup- pen (A2) zu Carboxylgruppen (A3) von mindestens 1 , wodurch ein polymerer Polyalkohol mit acetalgeschützten Hydroxylgruppen (Α2') und n dendritischen Zweigen, die zwei oder mehr Generationen umfassen, erhalten wird, wobei die acetalgeschützten Hydroxylgruppen (Α2') gegebenenfalls mittels Acetalspaltung entschützt werden, wodurch ein polymerer Polyalkohol mit reaktiven Hydroxylgruppen (A2) erhalten wird, und
gegebenenfalls (iv) auf Schritt (ii) und/oder jede Wiederholung von Schritt (iii) einzeln
(a) eine teilweise Schützung, wie beispielsweise Schützung als Acetal, Ketal und/oder Ester von verfügbaren reaktiven Hydroxylgruppen (A2), wodurch ein polymerer Polyalkohol mit mindestens einer reaktiven
Hydroxylgruppe (A2) für die Verwendung in Schritt (iii) oder in einem wiederholten Schritt (ii) erhalten wird, und/oder
(b) der Zusatz des optionalen Abstandshalterkettenverlängerers, was nach Entschützung der geschützten Hydroxylgruppe (A2") einen polymeren Polyalkohol mit reaktiven Hydroxylgruppen (A2) für die
Verwendung in Schritt (iii) oder einem wiederholten Schritt (iii) und n dendritische Zweige ergibt, die eine oder mehrere Verzweigungsgenerationen umfassen, und mindestens eine Abstandshaltergeneration zumindest eine Teilgeneration ist; folgt.
Die erfindungsgemäßen Bindemittelmischungen und die entsprechenden erfindungsgemäßen Beschichtungsmittel können neben den erfindungswesentlichen hydroxyfunktionellen Polyestern (A) ggf. noch weitere hy- droxylgruppenhaltige Verbindungen (C) enthalten. Als weitere hydroxyl- gruppenhaltige Verbindungen (C) können sowohl niedermolekulare Poly- ole als auch oligo- und/oder polymere Polyole eingesetzt werden. Beson- ders bevorzugt sind als Komponente (C) von der Komponente (A) verschiedene Polyesterpolyole, Polyurethanpolyole, Polysiloxanpolyole und insbesondere Polyacrylatpolyole und/oder Polymethacrylatpolyole sowie deren Mischpolymerisate. Diese optionalen Verbindungen (C) werden im Allgemeinen in einer Menge von 0 bis 30 Gew.-%, bezogen auf das Gesamtgewicht des Beschichtungsmittels, eingesetzt.
Der Katalysator (D)
Es ist erfindungswesentlich, dass die erfindungsgemäßen Bindemittelmischungen und die erfindungsgemäßen Beschichtungsmittel mindestens einen phosphorhaltigen und stickstoffhaltigen Katalysator (D) enthalten. Dabei können auch Mischungen aus zwei oder mehreren verschiedenen Katalysatoren (D) eingesetzt werden.
Beispiele für geeignete Katalysatoren (D) sind aminblockierte substituierte Phosphonsäurediester und aminblockierte Diphosphonsäurediester, vorzugsweise aus der Gruppe, bestehend aus aminblockierten acyclischen Phosphonsäurediestern, aminblockierten cyclischen Phosphonsäuredi- estern, aminblockierten acyclischen Diphosphonsäurediestern und aminblockierten cyclischen Diphosphonsäurediestern. Die entsprechenden un- blockierten phosphorhaltigen Katalysatoren sind beispielsweise in der deutschen Patentanmeldung DE-A-102005045228 beschrieben. Insbesondere werden aber aminblockierte substituierte Phosphorsäuremonoester und Phosphorsäurediester, vorzugsweise aus der Gruppe, bestehend aus aminblockierten acyclischen Phosphorsäurediestern und aminblockierten cyclischen Phosphorsäurediestern, eingesetzt. Eine Blockierung der Katalysatoren auf Phosphor - Basis mit Aminen ist notwendig, um die Lagerstabilität der resultierenden Formulierungen gewährleisten zu können. Zur Herstellung der erfindungsgemäß eingesetzten aminblockierten Katalysatoren (D) geeignet sind die acyclischen Phosphorsäurediester (D) insbesondere aus der Gruppe, bestehend aus acyclischen Phosphorsäurediestern (D) der allgemeinen Formel (II):
Rl0-O
\
P(0)OH (II);
/
Rn-0 ausgewählt, wobei die Reste R10 und RH aus der Gruppe, bestehend aus: substituiertem und unsubstituiertem Alkyl- mit 1 bis 20, vorzugs- weise 2 bis 16 und insbesondere 2 bis 10 Kohlenstoffatomen, Cycloalkyl- mit 3 bis 20, vorzugsweise 3 bis 16 und insbesondere 3 bis 10 Kohlenstoffatomen und Aryl- mit 5 bis 20, vorzugsweise 6 bis 14 und insbesondere 6 bis 10 Kohlenstoffatomen, - substituiertem und unsubstituiertem Alkylaryl-, Arylalkyl-, Alkylcyclo- alkyl-, Cycloalkylalkyl-, Arylcycloalkyl-, Cycloalkylaryl-, Alkylcycloalkylaryl-, Alkylarylcycloalkyl-, Arylcycloalkylalkyl-, Arylalkylcycloalkyl-, Cycloalkyl- alkylaryl- und Cycloalkylarylalkyl-, wobei die hierin enthalten Alkyl-, Cycloalkyl- und Arylgruppen jeweils die vorstehend aufgeführte Anzahl von Kohlenstoffatomen enthalten und substituiertem und unsubstituiertem Rest- der vorstehend aufgeführten Art, enthaltend mindestens ein, insbesondere ein, Heteroatom, ausgewählt aus der Gruppe bestehend aus Sauerstoffatom, Schwefel- atom, Stickstoffatom, Phosphoratom und Siliziumatom, insbesondere Sauerstoffatom, Schwefelatom und Stickstoffatom ausgewählt werden und zusätzlich auch Wasserstoff darstellen können (Teilveresterung).
Besonders bevorzugt werden als Katalysator (D) aminblockierte Phos- phorsäurealkylester und Phosphorsäurephenylester, ganz besonders bevorzugt aminblockierte Phosphorsäurephenylester, eingesetzt.
Zur Erreichung der geforderten elektrischen Widerstände des Beschich- tungsmittels bzw. der Bindemittelmischung ist es erfindungswesentlich, dass der Katalysator (D) mit einem oder mehreren Aminen der Formel (I)
Figure imgf000016_0001
/
N - R2 (I)
\
R3 blockiert ist, wobei
Ri ein acyclischer aliphatischer oder araliphatischer Kohlenwasserstoff- rest mit mindestens 3 C-Atomen,
R2 ein gleicher oder von R-\ und/oder R3 verschiedener acyclischer aliphatischer oder araliphatischer Kohlenwasserstoffrest und
R3 Wasserstoff oder ein gleicher oder von Ri und/oder R2 verschiedener acyclischer aliphatischer oder araliphatischer Kohlenwasserstoffrest ist.
Katalysatoren auf der Basis von Phosphor zeigen nämlich in wässrigen Lösungen eine besonders hohe molare Leitfähigkeit, insbesondere die Anionen, wenn sie zu höheren Phosphaten (Diphosphate, Triphosphate und höhere Analoge) kondensieren, wie in David R. Lide, CRC Handbook of Chemistry and Physics, 73rd Edition, 1992 - 1993, S. 5-1 12, beschrieben. Die erfindungsgemäße Kombination der genannten Katalysatoren mit Blockierungsmitteln, die mindestens ein Amin der Formel (I) enthalten, führt überraschenderweise zu einer deutlichen Absenkung der Leitfähigkeit, d. h. zu einer Erhöhung des elektrischen Widerstandes, selbst wenn die Phosphor - basierten Katalysatoren (D) in einer Konzentration von mindestens 1 Gew. % bezogen auf die nicht flüchtigen Bestandteile der erfindungsgemäßen Bindemittelmischung, eingesetzt werden, was für die Erreichung der mechanisch - technologischen Eigenschaften der resultierenden Beschichtungen notwendig ist.
In der Formel (I) ist Ri ein acyclischer aliphatischer oder araliphatischer Kohlenwasserstoffrest mit mindestens 3 C-Atomen. R2 ist ein gleicher oder von Ri und/oder R3 verschiedener acyclischer aliphatischer oder araliphatischer Kohlenwasserstoffrest. Ri , R2 und R3 können neben rein aliphatischen, acyclischen Strukturen auch aromatische Strukturen enthalten. R3 steht für Wasserstoff oder ist gleich Ri oder ist gleich R2 oder ist ein von und R2 verschiedener acyclischer aliphatischer oder araliphatischer Kohlenwasserstoff rest. R3 kann ebenfalls neben rein aliphatischen Strukturen auch aromatische Strukturen enthalten.
Bevorzugt werden tertiäre Amine der Formel (I) eingesetzt, da diese den Vorteil aufweisen, dass sie nicht mit den anderen Bestandteilen des Beschichtungsmittels, insbesondere den isocyanatgruppenhaltigen Verbindungen (B), reagieren können.
Bevorzugt werden Amine der Formel (I) eingesetzt, bei denen mindestens einer der Reste Ri , R2 und R3, bevorzugt mindestens 2 der Reste Ri, R2 und R3, aliphatische Kohlenwasserstoffreste mit 6 bis 18 C-Atomen, besonders bevorzugt mit 8 bis 14 C-Atomen, sind.
Insbesondere werden Amine der Formel (I) eingesetzt, bei denen mindestens einer der Reste Ri , R2 und R3 ein verzweigter aliphatischer Kohlen- wasserstoffrest ist. Besonders bevorzugt werden Amine der Formel (I) eingesetzt, bei denen mindestens 2 der Reste Ri , R2 und R3 und bevorzugt alle 3 Reste R1, R2 und R3 verzweigte aliphatische Kohlenwasserstoff reste sind. Ganz besonders bevorzugt werden Amine der Formel (I) eingesetzt, bei denen mindestens einer, insbesondere zwei und ganz besonders bevorzugt alle der Reste R1 , R2 und R3 verzweigte aliphatische Kohlenwasserstoffreste mit mindestens 3 C-Atomen, bevorzugt mit 6 bis 18 C- Atomen, besonders bevorzugt mit 8 bis 14 C-Atomen, sind. Durch die Verwendung von Aminen der Formel (I), bei denen mindestens einer der Reste R1 , R2 und R3 ein verzweigter aliphatischer Kohlenwasserstoffrest ist, gelingt die Bereitstellung von Beschichtungsmitteln, die nicht nur die geforderten elektrischen Widerstände gewährleisten, sondern gleichzeitig auch eine Kristallisation des blockierten Katalysators ver- meiden. Selbstverständlich können erfindungsgemäß auch solche Amine der Formel (I) eingesetzt werden, die zu einer Kristallisation des blockierten Katalysators führen. Dies wird insbesondere bei Aminen (I) beobachtet, bei denen entweder R3 Wasserstoff und R1 sowie R2 lineare aliphatische Kohlenwasserstoffreste sind oder alle Reste R1, R2 und R3 lineare aliphatische Kohlenwasserstoffreste sind. Dann ist üblicherweise der Zusatz von Kristallisationsinhibitoren erforderlich, um ein Ausfällen der blockierten Katalysatoren zu vermeiden. Der Einsatz bzw. die Suche nach geeigneten Kristallisationsinhibitoren kann sich jedoch als schwierig erweisen.
Es ist erfindungsgemäß auch möglich, den Katalysator (D) nicht nur ausschließlich mit einem Amin der Formel (I) zu blockieren, sondern zur Blockierung der erfindungsgemäß eingesetzten Katalysatoren (D) auch eine Mischung aus 2 verschiedenen Aminen (I) oder eine Mischung aus mindestens einem Amin der Formel (I) mit mindestens einem davon verschiedenen Amin zu verwenden. So können beispielsweise Mischungen von sekundären oder tertiären Aminen (I) mit linearen Resten R1 , R2 und/ oder R3 und sekundären oder tertiären Aminen (I) mit mindestens einem verzweigten Rest, insbesondere mit Aminen (I), bei denen mindestens einer der Reste Ri , R2 und R3 ein verzweigter aliphatischer Kohlenwasserstoffrest mit 6 bis 18 C-Atomen, bevorzugt mit 8 bis 14 C-Atomen, ist, ein- gesetzt werden. Der Einsatz geeigneter Mischungen kann ebenfalls einer möglichen Kristallisation vorbeugen. Das verzweigte Amin (I) wirkt dann also als Kristallisationsinhibitor.
Besonders bevorzugt enthalten der aminblockierte phosphorhaltige Kata- lysator (D) oder die aminblockierten phosphorhaltigen Katalysatoren (D) mindestens ein tertiäres Amin der Formel (I) mit einer Konturlänge von mehr als 8 pm als Blockierungsmittel.
Die Konturlänge wird dabei abgeschätzt, indem das jeweilige Amin in seiner gesamten Ausdehnung unter Berücksichtigung der jeweiligen Hydridisierungen der einzelnen Atome und der daraus folgenden
Bindungswinkel in eine Ebene projiziert wird. Diese Projektion wird wiederum verwendet, die maximale Ausdehnung des jeweiligen Moleküls auf eine Linie zu projizieren. Beispielhaft soll dies anhand der
Abschätzung der Konturlänge des Pentylamins gezeigt werden.
Figure imgf000019_0001
Projektionswinkel α I
Kontourlänge Da es sich jeweils um Senkrechtprojektionen handelt, werden die jeweiligen Kosinustransformationen zur Berechnung herangezogen:
Figure imgf000020_0001
Die Bindungslängen werden dabei aus der Literatur entnommen, siehe z. B. Marye A. Fox, James K. Whitesell: Organische Chemie. Spektrum Akademischer Verlag, 1995, ISBN 3860252496. Die gesamte Konturlänge ergibt sich aus der Summe der einzelnen Beiträge gemäß der Tabelle. In diesem Beispiel ergibt sich die Konturlänge von Pentylamin zu 536 pm + 95 pm + 87 pm = 718 pm.
Eine entsprechende Abschätzung der Konturlängen und der daraus resul- tierenden hydrodynamischen Volumina basiert auf der Annahme einer mittleren Bindungslänge von 154 pm sowie einem projizierten Bindungswinkel von 30° für die entsprechenden organischen Bindungen, die auf einer sp3 - Hybridisierung basieren. Ergänzend wird auf das Lehrbuch von H.-G- Elias, »Makromoleküle«, Hüthig & Wepf Verlag, Basel, Band 1 , »Grundlagen«, Seite 51 , verwiesen.
Als Beispiele für geeignete Amine (I), mit welchem die Phosphorsäureester blockiert werden, sind lineare aliphatische Amine wie Trioctylamin, Dioctylamin, Octyldimethylamin, Dinonylamin, Trinonylamin, Nonyldime- thylamin, Tridodecylamin, Dodecyldimethylamin, u.ä. zu nennen. Bevorzugt werden verzweigte Amine, wie Di-(isopropanol)amin, Diisoamylamin, Diisobutylamin, Diisononylamin und insbesondere verzweigte tertiäre Amine, beispielsweise Isododecyl-dimethyl-amin, Tris-(2-ethylhexyl)amin, Triisoamylamin, Triisononylamin, Triisooctylamin und Triisopropylamin, ggf. zusammen mit linearen aliphatischen Aminen, eingesetzt. Erfindungsgemäß ganz besonders bevorzugt werden als Katalysator (D) aminblockierte Phosphorsäurephenylester und hier insbesondere mit Tris- (2-ethylhexyl)amin, Dodecyldimethylamin und/oder Isododecyldimethyl- amin, ganz besonders bevorzugt mit Tris-(2-ethylhexyl)amin blockierte Phosphorsäurephenylester, eingesetzt.
Bestimmte, mit Amin blockierte Phosphorsäurekatalysatoren sind auch kommerziell erhältlich (z.B. Nacure-Typen der Fa. King Industries).
Die Katalysatoren werden vorzugsweise in Anteilen von mindestens 1 ,0 Gew.-%, bevorzugt in Anteilen von 2,0 bis 7,0 Gew.-% und besonders bevorzugt in Anteilen von 2,0 bis 5,0 Gew.-%, bezogen auf die nicht flüchtigen Bestandteile der erfindungsgemäßen Bindemittelmischung, eingesetzt. Eine geringere Wirksamkeit des Katalysators kann dabei durch entsprechend höhere Einsatzmengen teilweise kompensiert werden.
Um ein möglichst ausgewogenes Eigenschaftsprofil zu erreichen, ist in der Regel eine möglichst hohe Konzentration des blockierten Katalysators anzustreben. Dies hat den Vorteil, dass die Vernetzung der Silangruppen möglichst vollständig passiert und somit eine hohe Netzwerkdichte, folg- lieh eine hohe Kratzbeständigkeit sowie eine gute Chemikalienbeständigkeit erreicht werden. Des Weiteren ist das Risiko von Nachvernetzungsprozessen dann besonders gering, wenn bereits direkt nach dem Ende des Aushärtevorgangs eine quasi vollständige Umsetzung der
Silangruppen erreicht wird. Die Obergrenze bezüglich der einzusetzenden Katalysatormenge ist durch den elektrischen Widerstandswert gegeben, der spezifisch, je nach Vorgabe des Anlagenherstellers, variieren kann. Die erfindungsgemäßen Bindemittelmischungen und/oder die erfindungsgemäßen Beschichtungsmittel können noch einen weiteren Amin-Kataly- sator auf Basis eines bicyclischen Amins, insbesondere eines ungesättigten bicyclischen Amins, enthalten. Beispiele für geeignete Amin-Katalysa- toren sind 1 ,5-Diazabicyclo[4.3.0]non-5-en oder 1 ,8-Diazabicyclo[5.4.0]- undec-7-en.
Diese Amin-Katalysatoren werden vorzugsweise in Anteilen von 0,01 bis 20 Gew.-%, besonders bevorzugt in Anteilen von 0,1 bis 10 Gew.-%, bezogen auf die nicht flüchtigen Bestandteile der erfindungsgemäßen Bindemittelmischung, eingesetzt.
Weitere Komponenten der Bindemittelmischung Die Bindemittelmischung enthält üblicherweise noch mindestens ein organisches Lösemittel. Als Lösemittel für die erfindungsgemäße Bindemittelmischung sind insbesondere solche geeignet, die in der Bindemittelmischung und im Beschichtungsmittel chemisch inert gegenüber den Verbindungen (A), (B) und ggf. (C) sind und die auch bei der Härtung des Be- schichtungsmittels nicht mit (A) und (B) reagieren. Beispiele für solche Lösemittel sind aliphatische und/oder aromatische Kohlenwasserstoffe wie Toluol, Xylol, Solventnaphtha, Solvesso 100 oder Hydrosol ® (Fa. ARAL), Ketone, wie Aceton, Methylethylketon oder Methylamylketon, Ester, wie Ethylacetat, Butylacetat, Pentylacetat oder Ethylethoxypro- pionat, Ether oder Mischungen aus den vorgenannten Lösemitteln. Bevorzugt weisen die aprotischen Lösemittel oder Lösemittelgemische einen Wassergehalt von maximal 1 Gew.-%, besonders bevorzugt maximal 0,5 Gew.-%, bezogen auf das Lösemittel auf. Um eine gute Appearance zu gewährleisten, wird insbesondere ein hoher Anteil an Butylacetat als Lö- sungsmittel, besonders bevorzugt mindestens 60 Gew.-% Butylacetat, bezogen auf das Gesamtgewicht des Lösemittelgemisches, eingesetzt. Weitere Lösungsmittel kommen zum Einsatz, um die entsprechend gewünschten Verdunstungszahlen einzustellen.
Der Festkörpergehalt der erfindungsgemäßen Bindemittelmischung beträgt vorteilhaft mindestens 50 Gew.-%, bevorzugt mindestens 70
Gew.-%.
Schließlich kann die erfindungsgemäße Bindemittelmischung noch ein oder mehrere der unten beschriebenen üblichen und bekannten
Lackadditive (F) enthalten.
Die erfindungsgemäßen Beschichtungsmittel
Die isocyanatgruppenhaltigen Verbindungen (B)
Die erfindungsgemäßen Beschichtungsmittel enthalten neben der obenbeschriebenen erfindungsgemäßen Bindemittelmischung mindestens eine gesättigte Verbindung (B) mit Isocyanatgruppen, die zumindest teilweise hydrolysierbare Silangruppen enthält.
Die als Grundkörper für die erfindungsgemäß bevorzugt eingesetzten isocyanatgruppenhaltigen Verbindungen (B) dienenden Di- und/oder Polyisocyanate sind bevorzugt an sich bekannte gesättigte substituierte oder unsubstituierte aromatische, aliphatische, cycloaliphatische und/oder heterocyclische Polyisocyanate. Beispiele für bevorzugte Polyisocyanate sind: 2,4-Toluoldiisocyanat, 2,6-Toluoldiisocyanat, Diphenylmethan-4,4'- diisocyanat, Diphenylmethan-2,4'-diisocyanat, p-Phenylendiisocyanat, Biphenyldiisocyanate, 3,3'-Dimethyl-4,4'-diphenylendiisocyanat, Tetra- methylen-1 ,4-diisocyanat, Hexamethylen-1 ,6-diisocyanat, 2,2,4-Trimethyl- hexane-1 ,6-diisocyanat, Isophorondiisocyanat, Ethylendiisocyanat, 1 ,12- Dodecandiisocyanat, Cyclobutan-1 ,3-diisocyanat, Cyclohexan-1 ,3-diiso- cyanat, Cyclohexan-1 ,4-diisocyanat, Methylcyclohexyldiisocyanate, Hexa- hydrotoluol-2,4-diisocyanat, Hexahydrotoluol-2,6-diisocyanat, Hexahydro- phenylen-1 ,3-diisocyanat, Hexahydrophenylen-1 ,4-diisocyanat, Perhydro- diphenylmethan-2,4'-diisocyanat, 4,4'-Methylendicyclohexyldiisocyanat (z.B. Desmodur ® W der Fa. Bayer AG), Tetramethylxylyldiisocyanate (z.B. TMXDI ® der Fa. American Cyanamid) und Mischungen der vorgenannten Polyisocyanate. Weiterhin bevorzugte Polyisocyanate sind die Bi- uret-Dimere und die Isocyanurat-Trimere der vorgenannten Diisocyanate.
Besonders bevorzugte Polyisocyanate PI sind Hexamethylen-1 ,6-diiso- cyanat, Isophorondiisocyanat und 4,4'-Methylendicyclohexyldiisocyanat, deren Biuret-Dimere und/oder Isocyanurat-Trimere.
In einer weiteren Ausführungsform der Erfindung sind die Polyisocyanate Polyisocyanat-Präpolymerisate mit Urethan-Struktureinheiten, welche durch Umsetzung von Polyolen mit einem stöchiometrischen Überschuss an vorgenannten Polyisocyanaten erhalten werden. Solche Polyisocyanat- Präpolymere sind beispielsweise in US-A-4, 598,131 beschrieben.
Es ist erfindungswesentlich, dass die isocyanatgruppenhaltige Verbindung (B) zumindest teilweise hydrolysierbare Silangruppen enthält. Diese hy- drolysierbaren Silangruppen führen zum Aufbau des Si-O-Si Netzwerkes, welches in der endgehärteten Beschichtung statistisch verteilt ist. Dies bedeutet, dass es zu keiner gezielten Anreicherung oder Abreicherung des Si-O-Si Netzwerkes in bestimmten Bereichen der Beschichtung kommt.
Es ist bevorzugt, dass die Verbindung (B) zwischen 2,5 und 97,5 mol-%, bezogen auf die Gesamtheit der Struktureinheiten (III) und (IV), mindestens einer Struktureinheit der Formel (III)
-N(X-SiR"x(OR,)3-x)n(X'-SiR"y(OR')3-y)m (III) wobei R' = Wasserstoff, Alkyl oder Cycloalkyl, wobei die Kohlenstoffkette durch nicht benachbarte Sauerstoff-, Schwefel- oder NRa-Gruppen unterbrochen sein kann, mit Ra = Alkyl, Cycloalkyl, Aryl oder Aralkyl, bevorzugt R' = Ethyl und/oder Methyl
X, X' = linearer und/oder verzweigter Alkylen oder Cycloalkylenrest mit 1 bis 20 Kohlenstoffatomen, bevorzugt X, X' = Alkylenrest mit 1 bis 4
Kohlenstoffatomen,
R" = Alkyl, Cycloalkyl, Aryl, oder Aralkyl, wobei die Kohlenstoffkette durch nicht benachbarte Sauerstoff-, Schwefel- oder NRa-Gruppen unterbro- chen sein kann, mit Ra = Alkyl, Cycloalkyl, Aryl oder Aralkyl, bevorzugt R" = Alkylrest, insbesondere mit 1 bis 6 C-Atomen,
n = 0 bis 2, m = 0 bis 2, m+n = 2 , sowie x, y = 0 bis 2, und zwischen 2,5 und 97,5 mol-%, bezogen auf die Gesamtheit der Struktureinheiten (III) und (IV), mindestens einer Struktureinheit der Formel (IV)
Z-(X-SiR"x(OR')3-x) (IV), wobei
Z = -NH-, -NR-, mit
R = Alkyl, Cycloalkyl, Aryl oder Aralkyl, wobei die Kohlenstoffkette durch nicht benachbarte Sauerstoff-, Schwefel- oder NRa-Gruppen unterbro- chen sein kann, mit Ra = Alkyl, Cycloalkyl, Aryl oder Aralkyl ,
x = 0 bis 2, und
X, R', R" die bei Formel (III) angegebene Bedeutung haben,
aufweist. Die jeweiligen bevorzugten Alkoxyreste (OR') können gleich oder verschieden sein, entscheidend für den Aufbau der Reste ist jedoch, inwiefern diese die Reaktivität der hydrolysierbaren Silangruppen beeinflussen. Bevorzugt ist R' ein Alkylrest, insbesondere mit 1 bis 6 C-Atomen. Besonders bevorzugt sind Reste R', die die Reaktivität der Silangruppen erhöhen, d.h. gute Abgangsgruppen darstellen. Insofern ist ein Methoxy - Rest gegenüber einem Ethoxy - Rest und dieser wiederum gegenüber einem Propoxyrest bevorzugt. Besonders bevorzugt ist daher R' = Ethyl und/oder Methyl, insbesondere Methyl.
Des Weiteren kann die Reaktivität von organofunktionellen Silanen auch durch die Länge der Spacer X zwischen Silan - Funktionalität und organi- scher funktioneller Gruppe, die zur Reaktion mit dem modifizierenden Bestandteil dient, erheblich beeinflusst werden. Beispielhaft dafür seien die „alpha" - Silane genannt, die bei der Firma Wacker erhältlich sind, und bei denen eine Methylengruppe anstelle der bei„gamma"-Silane vorhandenen Propylengruppe zwischen Si-Atom und funktioneller Gruppe ist.
Die erfindungsgemäß besonders bevorzugten mit den Struktureinheiten (III) und (IV) funktionalisierten isocyanatgruppenhaltigen Verbindungen (B) werden besonders bevorzugt durch Umsetzung der vorgenannten Di- und/oder Polyisocyanate mit einer Verbindung der Formel (lila)
HN(X-SiR"x(OR,)3-x)n(X,-SiR"y(OR')3-y)m (lila), und einer Verbindung der Formel (IVa) H-Z-(X-SiR"x(OR')3-x) (IVa), erhalten, wobei die Substituenten die obengenannte Bedeutung haben.
Erfindungsgemäß bevorzugte Verbindungen (lila) sind Bis(2-ethyltrimeth- oxysilyl)amin, Bis(3-propyltrimethoxysilyl)amin, Bis(4-butyltrimethoxysilyl)- amin, Bis(2-ethyltriethoxysilyl)amin, Bis(3-propyltriethoxysilyl)amin und/- oder Bis(4-butyltriethoxysilyl)amin. Ganz besonders bevorzugt ist Bis(3- propyltrimethoxysilyl)amin. Solche Aminosilane sind beispielsweise unter dem Markennamen DYNASYLAN ® der Fa. DEGUSSA bzw. Silquest ® der Fa. OSI verfügbar. Erfindungsgemäß bevorzugte Verbindungen (IVa) sind Aminoalkyl-trialk- oxysilane, wie vorzugsweise 2-Aminoethyltrimethoxysilan, 2-Aminoethyl- triethoxysilan, 3-Aminopropyltrimethoxysilan, 3-Aminopropyltriethoxysilan, 4-Aminobutyltrimethoxysilan, 4-Aminobutyltriethoxysilan. Besonders bevorzugte Verbindungen (IVa) sind N-(2- (trimethoxysilyl)ethyl)alkylamine, N-(3-(trimethoxysilyl)propyl)alkylamine, N-(4-(trimethoxysilyl)butyl) alkylamine, N-(2-(triethoxysilyl)ethyl)alkylamine, N-(3-(triethoxysilyl)propyl)- alkylamine und/oder N-(4-(triethoxysilyl)butyl)alkylamine. Ganz besonders bevorzugt ist N-(3-(trimethoxysilyl) propyl)butylamin. Solche Aminosilane sind beispielsweise unter dem Markennamen DYNASYLAN ® der Fa. DEGUSSA bzw. Silquest ® der Fa. OSI verfügbar.
Die erfindungsgemäß ganz besonders bevorzugten mit den Struktureinheiten (III) und (IV) funktionalisierten isocyanatgruppenhaltigen Verbindungen (B) werden besonders bevorzugt durch Umsetzung der vor- genannten Di- und/oder Polyisocyanate mit den vorgenannten Verbindungen (lila) und (IVa) hergestellt, indem
zwischen 2,5 und 90 mol-%, bevorzugt 5 bis 85 mol-%, besonders bevorzugt 7,5 bis 80 mol-%, der Isocyanatgruppen im Polyisocyanatgrundkör- per mit mindestens einer Verbindung (lila) und
zwischen 2,5 und 90 mol-%, bevorzugt 5 bis 85 mol-%, besonders bevorzugt 7,5 bis 80 mol-%, der Isocyanatgruppen im Polyisocyanatgrundkör- per mit mindestens einer Verbindung (IVa)
umgesetzt werden. Der Gesamtanteil der mit den Verbindungen (lila) und (IVa) umgesetzten Isocyanatgruppen liegt in der Polyisocyanatverbindung (B) zwischen 5 und 95 mol-%, bevorzugt zwischen 10 und 90 mol-%, besonders bevorzugt zwischen 15 und 85 mol-% der Isocyanatgruppen im Polyisocyanatgrund- körper.
Ganz besonders bevorzugte isocyanatgruppenhaltige Verbindungen (B) sind Umsetzungsprodukte von Hexamethylen-1 ,6-diisocyanat und/oder Isophorondiisocyanat, und/oder deren Isocyanurat-Trimere mit Bis(3- propyltrimethoxysilyl)amin und N-(3-(trimethoxysilyl) propyl)butylamin.
Der Festkörpergehalt des erfindungsgemäß eingesetzten Polyisocyanat- härters (B) beträgt vorteilhaft mindestens 50 Gew.-%, bevorzugt mindestens 70 Gew.-%.
Bevorzugt enthält der erfindungsgemäß eingesetzte Polyisocyanathärter wenigstens einen Wasserfänger, beispielsweise reaktive Silane mit einer höheren Reaktivität gegenüber Wasser als Isocyanate. Vorteilhaft werden als Wasserfänger insbesondere Orthoameisensäuretrialkylester verwendet. Als Wasserfänger wird besonders bevorzugt Triethylorthoformiat verwendet. Vorzugsweise werden 0,01 Gew.-% bis 10 Gew.-%, bevorzugt 0,03 Gew.-% bis 5,0 Gew.-%, mindestens eines Wasserfängers bezogen auf den Gesamtgehalt des Beschichtungsmittels an nichtflüchtigen
Anteilen, zugesetzt.
Die Umsetzung der isocyanatgruppenhaltigen Verbindungen (B) mit den Verbindungen (lila) und (IVa) erfolgt vorzugsweise in Inertgasatmosphäre bei Temperaturen von maximal 100 °C, bevorzugt von maximal 60 °C. Bevorzugt erfolgt die Umsetzung der isocyanatgruppenhaltigen Verbindungen (B) mit den Verbindungen (lila) und (IVa) in einem Lösemittel oder in einem Lösemittelgemisch in Gegenwart wenigstens eines Wasserfängers und in Gegenwart wenigstens eines Amins, bevorzugt in Gegenwart mindestens eines tertiären Amins, wie beispielsweise 1 ,4-Diazabi- cyclo[2.2.2]octan (DABCO), Triethylamin und Diisopropylethylamin, insbesondere Triethylamin. Bevorzugt werden während der Synthese mindestens 1 Gew.-%, bevorzugt mindestens 2 Gew.-%, besonders bevorzugt mindestens 3 Gew.-% und ganz besonders bevorzugt mindestens 4 Gew.-% mindestens eines Wasserfängers, bevorzugt Triethylorthoformiat, bezogen auf den Gesamt- gehalt der Reaktionsmischung an nichtflüchtigen Anteilen, zugesetzt.
Bevorzugt wird das Amin während der Synthese in einer Menge von 2 bis 6 Gew.-%, bezogen auf Gesamtgehalt der Reaktionsmischung an nichtflüchtigen Anteilen, eingesetzt. Besonders bevorzugt wird Triethylamin während der Synthese in einer Menge von 1 ,5 bis 3,5 Gew.-%, bezogen auf den Gesamtgehalt der Reaktionsmischung an nichtflüchtigen Anteilen, eingesetzt.
Das Lösemittel bzw. Lösemittelgemisch, in dem die Polyisocyanathärter hergestellt werden, kann aus aromatischen Kohlenwasserstoffen wie
1 ,2,4-Trimethylbenzol, Mesitylen, Xylol, Propylbenzol und Isopropylbenzol bestehen. Ein Beispiel für ein geeignetes Lösemittelgemisch aus aromatischen Kohlenwasserstoffen ist Solventnaphtha. Das Lösemittel, in dem die Polyisocyanathärter hergestellt werden, kann auch aus aliphatischen Kohlenwasserstoffen, Ketonen, wie Aceton, Methylethylketon oder Methyl- amylketon, Estern, wie Ethylacetat, Butylacetat, Pentylacetat oder Ethyl- ethoxypropionat, Ether oder Mischungen aus den vorgenannten Lösemitteln bestehen, wobei Lösemittelgemische mit einem hohen Anteil an Butylacetat, insbesondere mindestens 60 Gew.-% Butylacetat, bezogen auf das Gesamtgewicht des Lösemittelgemisches, bevorzugt sind. Besonders bevorzugt enthält das Lösemittelgemisch mindestens 80 Gew.-% Butylacetat, insbesondere mindestens 95 Gew.-% Butylacetat. Ganz besonders vorteilhaft wird in reinem Butylacetat gearbeitet. Alternativ kann der Polyisocyanathärter auch bevorzugt dadurch hergestellt werden, dass in einem ersten Schritt im Mittel pro Molekül maximal eine der Isocyanatgruppen des Polyisocyanates mit dem aminofunktio- nellen Alkoxysilan umgesetzt wird und in einem zweiten Schritt das erhaltene Zwischenprodukt durch Dimerisierung, Trimerisierung, Urethan-, Biuret- oder Allophanatbildung zu einem Polyisocyanat umgesetzt wird. Die freien Isocyanatgruppen des isocyanatgruppenhaltigen Verbindungen B können auch in blockierter Form eingesetzt werden. Dies ist bevorzugt dann der Fall, wenn die erfindungsgemäßen Beschichtungsmittel als ein- komponentige Systeme eingesetzt werden. Zur Blockierung kann im Prinzip jedes für die Blockierung von Polyisocyanaten einsetzbare
Blockierungsmittel mit einer ausreichend tiefen Deblockierungstemperatur eingesetzt werden. Derartige Blockierungsmittel sind dem Fachmann gut geläufig. Bevorzugt werden Blockierungsmittel, wie sie in EP-A-0 626 888 und EP-A-0 692 007 beschrieben sind, eingesetzt. Die Kombination der Komponenten A, B, ggf. C und D sowie weitere Komponenten des Beschichtungsmittels
Der Gewichtsanteil der einzusetzenden hydroxylgruppenhaltigen Polyester (A), bezogen auf den Gewichtsanteil der isocyanatgruppenhaltigen Ver- bindungen (B), hängt vom Hydroxyäquivalentgewicht des Polyesters und vom Äquivalentgewicht der freien Isocyanatgruppen des Polyisocyanates ab.
Im erfindungsgemäßen Beschichtungsmittel sind bevorzugt 2,5 bis 97,5 mol-%, bezogen auf die Summe der Struktureinheiten (III) und (IV), an Struktureinheiten (III) und 2,5 bis 97,5 mol-%, bezogen auf die Summe der Struktureinheiten (III) und (IV), an Struktureinheiten (IV) vorhanden.
Die erfindungsgemäßen Beschichtungsmittel enthalten bevorzugt zwi- sehen 2,5 und 97,5 Gew.-%, besonders bevorzugt zwischen 5 und 95 Gew.-%, ganz besonders bevorzugt zwischen 10 und 90 Gew.-%, insbesondere zwischen 20 und 80 Gew.-%, bezogen auf den Gehalt an nichtflüchtigen Substanzen im Beschichtungsmittel, des hydroxylgruppen- haltigen Polyesters (A) und bevorzugt zwischen 2,5 und 97,5 Gew.-%, besonders bevorzugt zwischen 5 und 95 Gew.-%, ganz besonders bevorzugt zwischen 10 und 90 Gew.-%, insbesondere zwischen 20 und 80 Gew.-%, bezogen auf den Gehalt an nichtflüchtigen Substanzen im Beschichtungsmittel, der isocyanatgruppenhaltigen Verbindungen (B).
Bezogen auf die Summe der für die Vernetzung im erfindungsgemäßen Beschichtungsmittel maßgeblichen funktionellen Gruppen, gebildet aus den Anteilen der Hydroxyl- und Isocyanatgruppen sowie den Anteilen der Strukturelemente (III) und (IV), sind die Strukturelemente (III) und (IV) bevorzugt in Anteilen von 2,5 bis 97,5 mol-%, besonders bevorzugt zwischen 5 und 95 mol-% und ganz besonders bevorzugt zwischen 10 und 90 mol-% vorhanden.
Um weiter verbesserte Beständigkeiten der erfindungsgemäßen Beschich- tungen gegen Rissbildung bei UV-Strahlung und Feucht-Trockenwechsel im CAM180-Test (nach DIN EN ISO 11341 Feb 98 und DIN EN ISO 4892- 2 Nov 00) in Kombination mit einer hohen Kratzfestigkeit direkt im An- schluss an die thermische Härtung, einen hohen Glanz und einen hohen Glanzerhalt nach Bewitterung zu gewährleisten, ist es außerdem bevorzugt, den Gehalt an Struktureinheiten (III) und/oder (IV) maximal so hoch zu wählen, dass die erfindungsgemäßen Beschichtungsmittel weniger als 6,5 Massen-% Si der Struktureinheiten (III) und/oder (IV), ganz besonders maximal 6,0 Massen-% Si der Struktureinheiten (III) und/oder (IV), jeweils bezogen auf den Feststoffgehalt der Beschichtungsmittel, enthalten. Der Silangehalt in Masse-% Si wird dabei rechnerisch aus den eingesetzten Mengen an den Verbindungen (lila) und (IVa) ermittelt. Die Gewichtsanteile des Polyesters (A), der ggf. eingesetzten Verbindung (C) und des Polyisocyanates (B) werden vorzugsweise solchermaßen gewählt, dass das molare Äquivalent-Verhältnis der nicht umgesetzten Isocyanatgruppen der isocyanatgruppenhaltigen Verbindungen (B) zu den Hydroxylgruppen des Polyesters (A) und der ggf. eingesetzten Verbindung (C) zwischen 0,9:1 ,0 und 1 ,2:1 ,0, bevorzugt zwischen 0,95 :1 ,0 und 1 ,1 :1 ,0 besonders bevorzugt zwischen 0,98:1 ,0 und 1 ,05:1 ,0 liegt.
Handelt es sich um einkomponentige Beschichtungsmittel, so werden die isocyanatgruppenhaltigen Verbindungen (B) gewählt, deren freie Isocyanatgruppen mit den oben beschriebenen Blockierungsmitteln blockiert sind.
Bei den erfindungsgemäß bevorzugten 2-komponentigen (2K) Beschich- tungsmitteln wird kurz vor der Applikation des Beschichtungsmittel die Bindemittelmischung, enthaltend den hydroxylgruppenhaltigen Polyester (A), ggf. (C), den Katalysator (D), einen Teil des Lösemittels sowie ggf. weitere nachfolgend beschriebene Komponenten, mit einer weiteren Lackkomponente, enthaltend die isocyanatgruppenhaltige Verbindung (B) und gegebenenfalls weitere der nachfolgend beschriebenen Komponenten in an sich bekannter Weise vermischt.
Als Lösemittel für die erfindungsgemäßen Beschichtungsmittel sind insbesondere solche geeignet, die im Beschichtungsmittel chemisch inert gegenüber den Verbindungen (A), (B) und ggf. (C) sind und die auch bei der Härtung des Beschichtungsmittels nicht mit (A) und (B) reagieren. Beispiele für solche Lösemittel sind aliphatische und/oder aromatische Kohlenwasserstoffe wie Toluol, Xylol, Solventnaphtha, Solvesso 100 oder Hydrosol ® (Fa. ARAL), Ketone, wie Aceton, Methylethylketon oder Me- thylamylketon, Ester, wie Ethylacetat, Butylacetat, Pentylacetat oder Ethyl- ethoxypropionat, Ether oder Mischungen aus den vorgenannten Lösemitteln. Bevorzugt weisen die aprotischen Lösemittel oder Lösemittelgemische einen Wassergehalt von maximal 1 Gew.-%, besonders bevorzugt maximal 0,5 Gew.-%, bezogen auf das Lösemittel auf. Um eine gute Appearance zu gewährleisten, wird insbesondere ein hoher Anteil an Bu- tylacetat als Lösungsmittel, besonders bevorzugt mindestens 60 Gew.-% Butylacetat, bezogen auf das Gesamtgewicht des Lösemittelgemisches, eingesetzt. Weitere Lösungsmittel kommen zum Einsatz, um die entsprechend gewünschten Verdunstungszahlen einzustellen.
Neben den Verbindungen (A), (B) und (C) können noch weitere Bindemittel (E) eingesetzt werden, welche vorzugsweise mit den Hydroxylgruppen des Polyesters (A) und/oder mit den freien Isocyanatgruppen der Verbindung (B) und/oder mit den Alkoxysilylgruppen der Verbindungen (B) und/oder (C) reagieren und Netzwerkpunkte ausbilden können.
Beispielsweise sind als Komponente (E) Aminoplastharze und/oder Epoxydharze, verwendbar. Es kommen die üblichen und bekannten Aminoplastharze in Betracht, deren Methylol- und/oder Methoxymethyl- gruppen teilweise mittels Carbamat- oder Allophanatgruppen defunktio- nalisiert sein können. Vernetzungsmittel dieser Art werden in den Patentschriften US-A-4 710 542 und EP-B-0 245 700 sowie in dem Artikel von B. Singh und Mitarbeiter "Carbamylmethylated Melamines, Novel Cross- linkers for the Coatings Industry" in Advanced Organic Coatings Science and Technology Series, 1991 , Band 13, Seiten 193 bis 207, beschrieben.
In der Regel werden solche Komponenten (E) in Anteilen von bis zu 40 Gew.-%, bevorzugt von bis zu 30 Gew.-%, besonders bevorzugt von bis zu 25 Gew.-%, bezogen auf die nichtflüchtigen Bestandteile des Beschich- tungsmittels, eingesetzt.
Darüber hinaus kann die erfindungsgemäße Bindemittelmischung bzw. das erfindungsgemäße Beschichtungsmittel mindestens ein übliches und bekanntes Lackadditiv (F) in wirksamen Mengen, d.h. in Mengen vorzugs- weise bis zu 30 Gew.-%, besonders bevorzugt bis zu 25 Gew.-% und insbesondere bis zu 20 Gew.-%, jeweils bezogen auf die nichtflüchtigen Bestandteile des Beschichtungsmittels, enthalten. Beispiele geeigneter Lackadditive (F) sind:
insbesondere UV-Absorber;
insbesondere Lichtschutzmittel wie HALS-Verbindungen,
Benztriazole oder Oxalanilide;
- Radikalfänger;
Slipadditive;
Polymerisationsinhibitoren;
Entschäumer;
Reaktivverdünner, wie sie aus dem Stand der Technik allgemein bekannt sind, welche bevorzugt inert gegenüber den -Si(OR)3-
Gruppen sind.
Netzmittel wie Siloxane, fluorhaltige Verbindungen,
Carbonsäurehalbester, Phosphorsäureester, Polyacrylsäuren und deren Copolymere oder Polyurethane;
- Haftvermittler wie Tricyclodecandimethanol;
Verlaufmittel;
filmbildende Hilfsmittel wie Cellulose-Derivate;
Füllstoffe wie beispielsweise Nanopartikel auf der Basis von
Siliziumdioxid, Aluminiumoxid oder Zirkoniumoxid; ergänzend wird noch auf das Römpp Lexikon »Lacke und Druckfarben« Georg
Thieme Verlag, Stuttgart, 1998, Seiten 250 bis 252, verwiesen; rheologiesteuernde Additive, wie die aus den Patentschriften WO 94/22968, EP-A-0 276 501 , EP-A-0 249 201 oder WO 97/12945 bekannten Additive; vernetzte polymere Mikroteilchen, wie sie bei- spielsweise in der EP-A-0 008 127 offenbart sind; anorganische
Schichtsilikate wie Aluminium-Magnesium-Silikate, Natrium-Magnesium- und Natrium-Magnesium-Fluor-Lithium-Schichtsilikate des Montmorillonit-Typs; Kieselsäuren wie Aerosile®; oder synthetische Polymere mit ionischen und/oder assoziativ wirkenden Gruppen wie Polyvinylalkohol, Poly(meth)acrylamid, Poly(meth)acrylsäure, Poly- vinylpyrrolidon, Styrol-Maleinsäureanhydrid- oder Ethylen-Malein- säure-anhydrid-Copolymere und ihre Derivate oder hydrophob modifizierte ethoxylierte Urethane oder Polyacrylate;
Flammschutzmittel und /oder
die bereits oben aufgeführten Wasserfänger und/oder Kristallisa- tionsinhibitoren.
Insbesondere Lichtschutzmittel aus Basis sterisch gehinderter Amine (HALS), Lichtschutzmittel auf Basis von UV-Absorbern, wie Benztriazole oder Oxalanilide, sowie Rheologiehilfsmittel können ebenfalls den elek- frischen Widerstand der sie enthaltenden Lackkomponente bzw. des Beschichtungsmittels ungünstig beeinflussen, also erniedrigen, so dass deren Einsatzmengen nicht zu hoch gewählt werden sollten. Andererseits werden diese Additive aber auch bevorzugt in gewissen Mindestmengen eingesetzt, um die gewünschten mechanisch-technologischen Eigen- Schäften der Beschichtungsmittel bzw. Beschichtungen zu gewährleisten. Die Einsatzmengen können aber vom Fachmann anhand weniger
Routineversuche leicht ermittelt werden.
Bevorzugt sind daher Bindemittelmischungen bzw. Beschichtungsmittel, die mindestens ein Lichtschutzmittel auf Basis sterisch gehinderter Amine (HALS) enthalten, wobei Bindemittelmischungen bzw. Beschichtungsmittel besonders bevorzugt sind, die mindestens ein Lichtschutzmittel auf Basis sterisch gehinderter Amine (HALS) in einer Konzentration von mehr als 0,5 Gew. % bis maximal 3,0 Gew.-%, jeweils bezogen auf die nichtflüchti- gen Bestandteile des Beschichtungsmittels, enthalten.
Bevorzugt sind ebenfalls Bindemittelmischungen bzw. Beschichtungsmittel, die mindestens einen UV - Absorber enthalten, wobei Bindemittelmischungen bzw. Beschichtungsmittel besonders bevorzugt sind, die mindestens einen UV - Absorber in einer Konzentration von mehr als 0,5 Gew. % bis maximal 3,0 Gew.-%, jeweils bezogen auf die nichtflüchtigen Bestandteile des Beschichtungsmittels, enthalten. Besonders bevorzugt sind Bindemittelmischungen bzw. Beschichtungs- mittel, die mindestens ein Lichtschutzmittel auf Basis sterisch gehinderter Amine (HALS) und mindestens einen UV - Absorber enthalten.
Bevorzugt sind ebenfalls Bindemittelmischungen bzw. Beschichtungs- mittel, die mindestens ein Rheologiehilfsmittel, besonders bevorzugt in einer Konzentration von mehr als 2 Gew. % bis maximal 10 Gew.-%, jeweils bezogen auf die nichtflüchtigen Bestandteile des Beschich- tungsmittels, enthalten.
In einer weiteren Ausführungsform der Erfindung kann die erfindungsgemäße Bindemittelmischung bzw. das erfindungsgemäße Beschich- tungsmittel noch weitere Pigmente und/oder Füllstoffe enthalten und zur Herstellung pigmentierter Topcoats dienen. Die dafür eingesetzten Pigmente und/oder Füllstoffe sind dem Fachmann bekannt.
Da die aus den erfindungsgemäßen Beschichtungsmitteln hergestellten erfindungsgemäßen Beschichtungen auch auf bereits ausgehärteten Elektrotauchlackierungen, Füllerlackierungen, Basislackierungen oder üblichen und bekannten Klarlackierungen hervorragend haften, eignen sie sich neben dem Einsatz in der Automobilserien(OEM)lackierung ausgezeichnet für die Autorepa raturlackierung oder die modulare Kratzfestausrüstung von bereits lackierten Automobilkarosserien.
Die Applikation der erfindungsgemäßen Beschichtungsmittel kann durch alle üblichen Applikationsmethoden, wie z.B. Spritzen, Rakeln, Streichen, Gießen, Tauchen, Tränken, Träufeln oder Walzen erfolgen. Dabei kann das zu beschichtende Substrat als solches ruhen, wobei die Applikations- einrichtung oder -anläge bewegt wird. Indes kann auch das zu beschichtende Substrat, insbesondere ein Coil, bewegt werden, wobei die Applika- tionsanlage relativ zum Substrat ruht oder in geeigneter Weise bewegt wird.
Vorzugsweise werden Spritzapplikationsmethoden angewandt, wie zum Beispiel Druckluftspritzen, Airless-Spritzen, Hochrotation, elektrostatischer Sprühauftrag (ESTA), gegebenenfalls verbunden mit Heißspritzapplikation wie zum Beispiel Hot-Air-Heißspritzen.
Die Aushärtung der applizierten erfindungsgemäßen Beschichtungsmittel kann nach einer gewissen Ruhezeit erfolgen. Die Ruhezeit dient beispielsweise zum Verlauf und zur Entgasung der Lackschichten oder zum Verdunsten von flüchtigen Bestandteilen wie Lösemittel. Die Ruhezeit kann durch die Anwendung erhöhter Temperaturen und/oder durch eine reduzierte Luftfeuchte unterstützt und/oder verkürzt werden, sofern hierbei keine Schädigungen oder Veränderungen der Lackschichten eintreten, etwa eine vorzeitige vollständige Vernetzung.
Die thermische Härtung der Beschichtungsmittel weist keine methodischen Besonderheiten auf, sondern erfolgt nach den üblichen und bekannten Methoden wie Erhitzen in einem Umluftofen oder Bestrahlen mit IR-Lampen. Hierbei kann die thermische Härtung auch stufenweise erfolgen. Eine weitere bevorzugte Härtungsmethode ist die Härtung mit nahem Infrarot (NIR-Strahlung). Vorteilhafterweise erfolgt die thermische Härtung bei einer Temperatur von 30 bis 200°C, besonders bevorzugt 40 bis 190°C und insbesondere 50 bis 180°C während einer Zeit von 1 min bis zu 10 h, besonders bevorzugt 2 min bis zu 5 h und insbesondere 3 min bis 3 h, wobei bei den für die Automobilreparaturlackierung angewandten Temperaturen, die bevorzugt zwischen 30 und 90°C liegen, auch längere Härtzeiten zur Anwendung kommen können. Die erfindungsgemäßen Beschichtungsmittel liefern neue gehärtete Beschichtungen, insbesondere Lackierungen, speziell Klarlackierungen, Formteile, speziell optische Formteile, und freitragende Folien, die hoch kratzfest und insbesondere Chemikalien- und witterungsstabil sind und einen sehr guten optischen Gesamteindruck aufweisen. Insbesondere lassen sich die erfindungsgemäßen Beschichtungen und Lackierungen, speziell die Klarlackierungen, auch in Schichtdicken > 40 pm herstellen, ohne dass Spannungsrisse auftreten. Die erfindungsgemäßen Beschichtungsmittel eignen sich daher hervorragend als dekorative, schützende und/oder effektgebende, hoch kratzfeste Beschichtungen und Lackierungen von Karosserien von Fortbewegungsmitteln (insbesondere Kraftfahrzeuge, wie Motorräder, Busse, LKW oder PKW) oder von Teilen hiervon; von Bauwerken im Innen- und
Außenbereich; von Möbeln, Fenstern und Türen; von Kunststoffformteilen, insbesondere CDs und Fenster; von industriellen Kleinteilen, von Coils, Containern und Emballagen; von weißer Ware; von Folien; von optischen, elektrotechnischen und mechanische Bauteilen sowie von Glashohlkörpern und Gegenständen des täglichen Bedarfs.
Insbesondere werden die erfindungsgemäßen Beschichtungsmittel und Lackierungen, insbesondere die Klarlackierungen, in dem technologisch und ästhetisch besonders anspruchsvollen Gebiet der Automobilserien- lackierung (OEM) sowie der Automobilreparaturlackierung eingesetzt. Be- sonders bevorzugt werden die erfindungsgemäßen Beschichtungsmittel in mehrstufigen Beschichtungsverfahren eingesetzt, insbesondere bei Verfahren, bei dem auf ein gegebenenfalls vorbeschichtetes Substrat zunächst eine pigmentierte Basislackschicht und danach eine Schicht mit den erfindungsgemäßen Beschichtungsmittel aufgetragen werden. Ge- genstand der Erfindung sind daher auch effekt- und/oder farbgebende Mehrschichtlackierungen aus mindestens einer pigmentierten Basislackschicht und mindestens einer darauf angeordneten Klarlackschicht, die dadurch gekennzeichnet sind, dass die Klarlackschicht aus dem erfindungsgemäßen Beschichtungsmittel hergestellt worden ist.
Es können sowohl wasserverdünnbare Basislacke als auch Basislacke auf Basis von organischen Lösemitteln eingesetzt werden. Geeignete Basislacke sind beispielsweise in der EP-A-0 692 007 und in den dort in Spalte 3, Zeilen 50ff, angeführten Dokumenten beschrieben. Bevorzugt wird der aufgebrachte Basislack zunächst getrocknet, das heißt dem Basislackfilm wird in einer Abdunstphase wenigstens ein Teil des organischen Löse- mittels beziehungsweise des Wassers entzogen. Die Trocknung erfolgt vorzugsweise bei Temperaturen von Raumtemperatur bis 80°C. Nach der Trocknung wird das erfindungsgemäße Beschichtungsmittel aufgebracht. Anschließend wird die Zweischichtlackierung bevorzugt unter bei der Automobilserienlackierung angewandten Bedingungen bei Temperaturen von 30 bis 200°C, besonders bevorzugt 40 bis 190°C und insbesondere 50 bis 180°C, während einer Zeit von 1 min bis zu 10 h, besonders bevorzugt 2 min bis zu 5 h und insbesondere 3 min bis 3 h, eingebrannt, wobei bei den für die Automobilreparaturlackierung angewandten Temperaturen, die bevorzugt zwischen 30 und 90°C liegen, auch längere Härtzeiten zur Anwendung kommen können.
Die mit dem erfindungsgemäßen Beschichtungsmittel erzeugten Schichten zeichnen sich vor allem durch eine besonders hohe Chemikalien- und Witterungsbeständigkeit sowie eine sehr gute Waschstraßenbeständigkeit und Kratzfestigkeit aus und zeigen gleichzeitig einen sehr guten optischen Gesamteindruck (sehr gutes Appearance).
In einer weiteren bevorzugten Ausführungsform der Erfindung wird das erfindungsgemäße Beschichtungsmittel als transparenter Klarlack zur Beschichtung von Kunststoffsubstraten, insbesondere von transparenten Kunststoffsubstraten, eingesetzt. In diesem Fall beinhalten die Beschichtungsmittel UV-Absorber, die in Menge und Art auch auf den wirksamen UV-Schutz des Kunststoffsubstrats ausgelegt sind. Auch hier zeichnen sich die Beschichtungsmittel durch eine herausragende Kombination von Kratzfestigkeit und Witterungsstabilität bei gleichzeitig sehr gutem
Appearance aus. Die solchermaßen beschichteten Kunststoffsubstrate werden vorzugsweise für den Ersatz von Glaskomponenten im Automobilbau eingesetzt, wobei die Kunststoffsubstrate bevorzugt aus Polymethyl- methacrylat oder Polycarbonat bestehen.
Beispiele
Herstellung des erfindungsgemäßen Polyesterpolyols A1
In einem mit einem Rührer, Rückflußkühler und Wasserabscheider versehenen Reaktor werden 1215,4 Gewichtsteile Isononansäure gegeben und mit 140 Gewichtsteilen Xylol versetzt. Die Mischung wird vorsichtig unter Rühren auf 80 °C erhitzt. Dann werden 2284,6 Gewichtsteile eines dendritischen hydroxyfunktionellen Polyesters (Bolton H 30, erhältlich von Perstorp) langsam hinzu gegeben, um Klumpenbildung zu vermeiden. Nach Zugabe wird das Reaktionsgemisch auf 200 °C aufgeheizt. Zur Überwachung des Reaktionsverlaufes wird das Volumen des Kondensats mitprotokolliert und von Zeit zu Zeit eine Probe zur Bestimmung der
Hydroxylzahl entnommen. Nachdem die zuvor berechnete, einer vollständigen Umsetzung entsprechende Menge an Kondensat erreicht ist, wird der Xylolanteil destillativ entfernt. Das Reaktionsgemisch wird bei 200 °C gerührt, bis eine Säurezahl von weniger als 5 mg KOH/g (bestimmt gemäß DIN 53402) erreicht ist. Das Gemisch wird auf 145 °C abgekühlt und in 840 Gewichtsteilen Butylacetat gelöst.
Das resultierende Polyesterharz hat einen Festkörperanteil von 78,8 Gew.-%. Die resultierende Hydroxylzahl beträgt 190 mg KOH/g (bestimmt gemäß DIN 53240), die Säurezahl 5,8 mg KOH / g (DIN 53402). Herstellung des erfindungsgemäß blockierten Katalysators (D1) auf Phosphor - Basis (Blockierungsmittel Tris-(2-ethylhexyl)amin)
In einem 1000 ml Glaskolben werden 226,34 g Butylacetat und 94,65 g Phosphorsäurephenylester (75 %ig, in Butanol, erhältlich von der Fa. Isle Chem) vorgelegt. Die Mischung wird bei Raumtemperatur gerührt und homogenisiert. Anschließend werden 179,02 g Tris-(2-ethylhexyl)amin (erhältlich von BASF SE) langsam zugetropft, so dass 60°C nicht überschritten werden. Nach Zulaufende wird das Produkt noch 3 h bei 40°C gerührt.
Herstellung des erfindungsgemäß blockierten Katalysators (D2) auf Phosphor - Basis (Blockierungsmittel Diisopropanolamin) In einem 1000 ml Glaskolben werden 211 ,90 g Butylacetat und 187,00 g Phosphorsäurephenylester (75 %ig, in Butanol, erhältlich von der Fa. Isle Chem) vorgelegt. Die Mischung wird bei Raumtemperatur gerührt und homogenisiert. Anschließend werden 148,00 g Diisopropanolamin (= DIPA, erhältlich von BASF SE) langsam zugetropft, so dass 60°C nicht überschritten werden. Nach Zulaufende wird das Produkt noch 3 h bei 40°C gerührt.
Herstellung des erfindungsgemäß blockierten Katalysators (D3) auf Phosphor - Basis (Blockierungsmittel Dimethyldodecylamin)
In einem 500 ml Glaskolben werden 42,00 g Butylacetat und 32,00 g Phosphorsäurephenylester (75 %ig, in Butanol, erhältlich von der Fa. Isle Chem) vorgelegt. Die Mischung wird bei Raumtemperatur gerührt und homogenisiert. Anschließend werden 26,00 g Dimethyldodecylamin (= DDA, erhältlich von ABCR, Karlsruhe) langsam zugetropft, so dass 60°C nicht überschritten werden. Nach Zulaufende wird das Produkt noch 3 h bei 40°C gerührt. Herstellung eines nicht erfindungsgemäß blockierten Katalysators (DV1) auf Phosphor - Basis (Blockierungsmittel DBU)
In einem 500 ml Glaskolben werden 53,25 g Hexanol und 17,75 g Butyl- acetat und 16,0 g Phosphorsäurephenylester (75 % ig in Butanol, erhältlich von der Fa. Isle Chem) vorgelegt. Die Mischung wird bei Raumtemperatur gerührt und homogenisiert. Anschließend werden 13,0 g Lupragen N 700 (1 ,8-Diazabicyclo-5, 4,0-undecene-7 = DBU, erhältlich von BASF SE) langsam zugetropft, so dass 60°C nicht überschritten werden. Nach Zulaufende wird das Produkt noch 3 h bei 40°C gerührt.
Herstellung eines nicht erfindungsgemäß blockierten Katalysators (DV2) auf Phosphor - Basis (Blockierungsmittel DMEA) In einem 1000 ml Glaskolben werden 195,2 g Butylacetat und 219,1 g Phosphorsäurephenylester (75 %ig, in Butanol, erhältlich von der Fa. Isle Chem) vorgelegt. Die Mischung wird bei Raumtemperatur gerührt und homogenisiert. Anschließend werden 85,7 g Dimethylethanolamin (= DMEA, erhältlich von BASF SE) langsam zugetropft, so dass 60°C nicht überschritten werden. Nach Zulaufende wird das Produkt noch 3 h bei 40°C gerührt.
Herstellung eines nicht erfindungsgemäß blockierten Katalysators (DV3) auf Phosphor - Basis (Blockierungsmittel Morpholin)
In einem 1000 ml Glaskolben werden 198,6 g Butylacetat und 205,6 g Phosphorsäurephenylester (75 %ig, in Butanol, erhältlich von der Fa. Isle Chem) vorgelegt. Die Mischung wird bei Raumtemperatur gerührt und homogenisiert. Anschließend werden 95,8 g Morpholin (erhältlich von BASF SE) langsam zugetropft, so dass 60°C nicht überschritten werden. Nach Zulaufende wird das Produkt noch 3 h bei 40°C gerührt. Die so erhaltene Lösung war zunächst lagerstabil. Nach 4 Wochen kristallisierte das Material jedoch aus und konnte als Reinstoff nur noch nach kurzem Erwärmen auf 60 °C und vollständiger Auflösung der Kristalle wieder eingesetzt werden.
Herstellung eines Rheologiehilfsmittels F1 auf der Basis von Harnstoffen
Ein 5 I Juvo-Reaktionsgefäß mit Heizmantel, Thermometer, Rührer und mit aufgesetztem Kühler wurde mit 875,7 g eines aromatischen Löse- mittels beschickt. Unter Rühren und Schutzgasatmosphäre (200 cm3/min Stickstoff) wurde das aromatische Lösemittel unter Überdruck (max. 3,5 bar) auf 160°C erhitzt. Mit Hilfe einer Messpumpe wurde eine Mischung aus 37,5 g Di-tert.-butylperoxid und 138,6 g eines aromatischen Lösemittels gleichmäßig und tropfenweise innerhalb von 4,75 h hinzugegeben. 0,25 h nach Beginn der Zugabe wurden mit Hilfe einer Messpumpe 848,4 g Styrol, 600,0 g n-Butylacrylat, 418,2 g Hydroxyethylacrylat und 38,4 g Methacrylsäure innerhalb von 4 h gleichmäßig hinzugegeben. Nach Beendigung der Zugabe wurde die Temperatur noch für 2 h gehalten und dann das Produkt auf 60°C abgekühlt und durch einen 5 μιη GAF-Bag gefiltert. Das resultierende Harz hatte eine Säurezahl von 15 mg KOH/g (nach DIN 53402), einen Feststoffgehalt von 65% +/- 1 (60 min, 130°C) und eine Viskosität von 8,5 dPa * s gemäß der Versuchsvorschrift nach DIN ISO 2884-1 (55% in Solventnaphtha).
Ein 1 I-Reaktor wurde mit 423,5 g der Harzlösung befüllt und mit 29,4 g Bütylacetat verdünnt. Danach wurden 11 ,2 g Benzylamin hinzugefügt und die Mischung für 30 min gerührt. Nach dieser Zeit wurde unter Aufwand hoher Scherkräfte eine Mischung von 8,8 g Hexamethylendiisocyanat und 17,1 g Bütylacetat so hinzugefügt, dass eine Reaktionstemperatur von 40°C nicht überschritten wurde. Die so erhaltene Mischung hatte eine Viskosität von > 800mPas (10 s-1) (Z3) (DIN ISO 2884-1) und einen Feststoffgehalt von 59,0% (60 min, 130°C). Herstellung des erfindungsgemäßen teilsilanisierten Polyisocyanates B1 (HDI mit 10 mol-% IVa und 90 mol-% lila, Umsetzungsgrad der Isocyanatgruppen = 30 mol-%)
In einem Rundkolben mit Rückflusskühler wurden zu 36,296 Gewichts- teilen trimerisiertes Hexamethylendiisocyanat (Handelsprodukt Basonat Hl 100 der BASF SE, Ludwigshafen), 36,093 Gewichtsteile Butylacetat und 2,458 Gewichtsteile Triethylorthoformiat vorgelegt. 1 ,786 Gewichtsteile N- (3-Trimethoxysilylpropan-1 -yl)-N-n-butylamin (Handelsprodukt
DYNASYLAN 1189 der Fa. Evonik) und 23,367 Gewichtsteile N,N-Bis(3- Trimethoxysilylpropan-1-yl)-amin (Handelsprodukt DYNASYLAN 1124 der Fa. Evonik) wurden vorgemischt und langsam bei Raumtemperatur unter Rückfluss und Stickstoffüberschleierung so dosiert zugegeben, dass die Produkttemperatur 60°C nicht überschreitet. Anschließend wurde das Reaktionsgemisch auf 60°C temperiert und gehalten, bis der Rest-NCO- Gehalt 4,9% erreicht hatte (NCO-Bestimmung durch Titration).
Die Messung des elektrischen Widerstandes des so hergestellten silani- sierten Isocyanates B1 wurde mit Hilfe einer Eintauchmesszelle mit einem Leitfähigkeitsmessgerät der Fa. Byk Gardner vom Typ LC 2 (gemäß DIN 55667) durchgeführt und ergab 1080 kOhm. Das Ergebnis liegt somit deutlich über dem Wert von 200 kOhm, die gefordert sind.
Formulierung der Bindemittelmischungen
Die Bindemittelmischungen der Beispiele 1 bis 4 sowie die Bindemittel- mischungen der Vergleichsbeispiele 1 bis 4 wurden aus den in Tabelle 1 angegebenen Komponenten durch Vermischen hergestellt. Tabelle 1 : Zusammensetzung der Bindemittelmischungen in Gewichtsteilen
Figure imgf000045_0001
Erläuterungen zu Tabelle 1 :
' Dynoadd F1 , handelsübliches Verlaufsadditiv der Firma DYNEA ASA
2) Tinuvin® 384, handelsübliches Lichtschutzmittel auf Basis eines Benztriazols der Firma Ciba
3) Tinuvin® 152, handelsübliches Lichtschutzmittel auf Basis eines sterisch gehinderten Amins der Firma Ciba
4) 30%ige Lösung von DBN Diazabicyclononen) in Butanol
5) Isotridecylalkohol
Die jeweiligen Bindemittelmischungen wurden durch die Zugabe von Butylacetat auf 33 Sekunden Auslaufzeit im DIN - 4 - Becher eingestellt und mit Hilfe einer Eintauchmesszelle mit einem Leitfähigkeitsmessgerät der Fa. Byk Gardner vom Typ LC 2 (gemäß DIN 55667) bezüglich des elektrischen Widerstandes bei 25 °C untersucht. Die in Tabelle 2 dargestellten Werte sind jeweils Mittelwerte aus 3 Messungen.
Tabelle 2
Figure imgf000046_0001
Die Ergebnisse zeigen deutlich, dass der elektrische Widerstand einerseits stark von der zugesetzten Menge an Katalysator abhängt. Obwohl in Vergleichsbeispiel 1 mit DBU ein Blockierungsmittel mit einem vergleichsweise hohen Molekulargewicht eingesetzt wurde, kann die in der Aufgabe angegebene Grenze, der Zielwert von > 200 kOhm, nicht erreicht werden. Dies gelingt lediglich mit den erfindungsgemäßen, beschriebenen
Blockierungsmitteln. Um eine ausreichende Witterungsstabilität der Klarlacke und einen möglichst hohen Umsatz der Silanvernetzungsreaktion zu erreichen und auch gute technologisch - mechanische Eigenschaften, ist es vorteilhaft, möglichst viel Katalysator einzusetzen.
Formulierung der Beschichtungsmittel und Herstellung der
Beschichtungen Zur Untersuchung der mechanisch - technologischen Eigenschaften wurden die unter Verwendung der Bindemittelmischungen der Beispiele 2 bis 4 sowie die hinsichtlich die unter Verwendung der Bindemittelmischungen der Vergleichsbeispiele V1 bis V4 hergestellten Beschichtungsmittel der Beispiele 2 bis 4 bzw. V1 bis V4 hinsichtlich Ihrer Kratzfestigkeit unter- sucht. Zur Herstellung der Beschichtungsmittel wurden jeweils 100 Gewichtsteile der Bindemittelmischungen mit den in dargestellten Gewichtsteilen des teilsilanisierten Isocyanat B 1 gemischt und homogenisiert.
Tabelle 3: Zusammensetzung der Beschichtungsmittel der Vergleichsbeispiele V1 bis V4 und der Beschichtungsmittel der erfindungsgemäßen Beispiele 2 bis 4 in Gewichtsteilen
Figure imgf000048_0001
Zur Beurteilung der Kratzfestigkeit der Beschichtungen wurden die Beschichtungsmittel kurz nach der Homogenisierung in drei Spritzgängen bei 2,5 bar pneumatisch auf einem handelsüblichen Wasserbasislack schwarz uni der Firma BASF Coatings AG appliziert. Danach wird die jeweils resultierende Beschichtung 5 Minuten bei Raumtemperatur abgelüftet und anschließend bei 135°C 20 Minuten eingebrannt. Danach wurden die resultierenden Beschichtungen hinsichtlich der Mikroeindringhärte nach DIN EN ISO 14577-1 sowie Ihrer Kratzfestigkeit mit Hilfe des Crockmeter-Tests [in Anlehnung an EN ISO 105-X12 mit 10 Doppelhüben und 9N Auflagekraft unter Verwendung von 9um Schleifpapier (3M 281 Q wetordryTMproductionTM), unter anschließender Bestimmung des Restglanzes bei 20° mit einem handelsüb- liehen Glanzgerät nach Reinigung der Tafeln mit Isohexan.0] und AMTEC - Tests [in Anlehnung an EN ISO 20566:2006 nach Reinigung der Tafeln mit Isohexan.0] beurteilt. Die resultierenden Ergebnisse sind in Tabelle 4 zusammengestellt. Tabelle 4

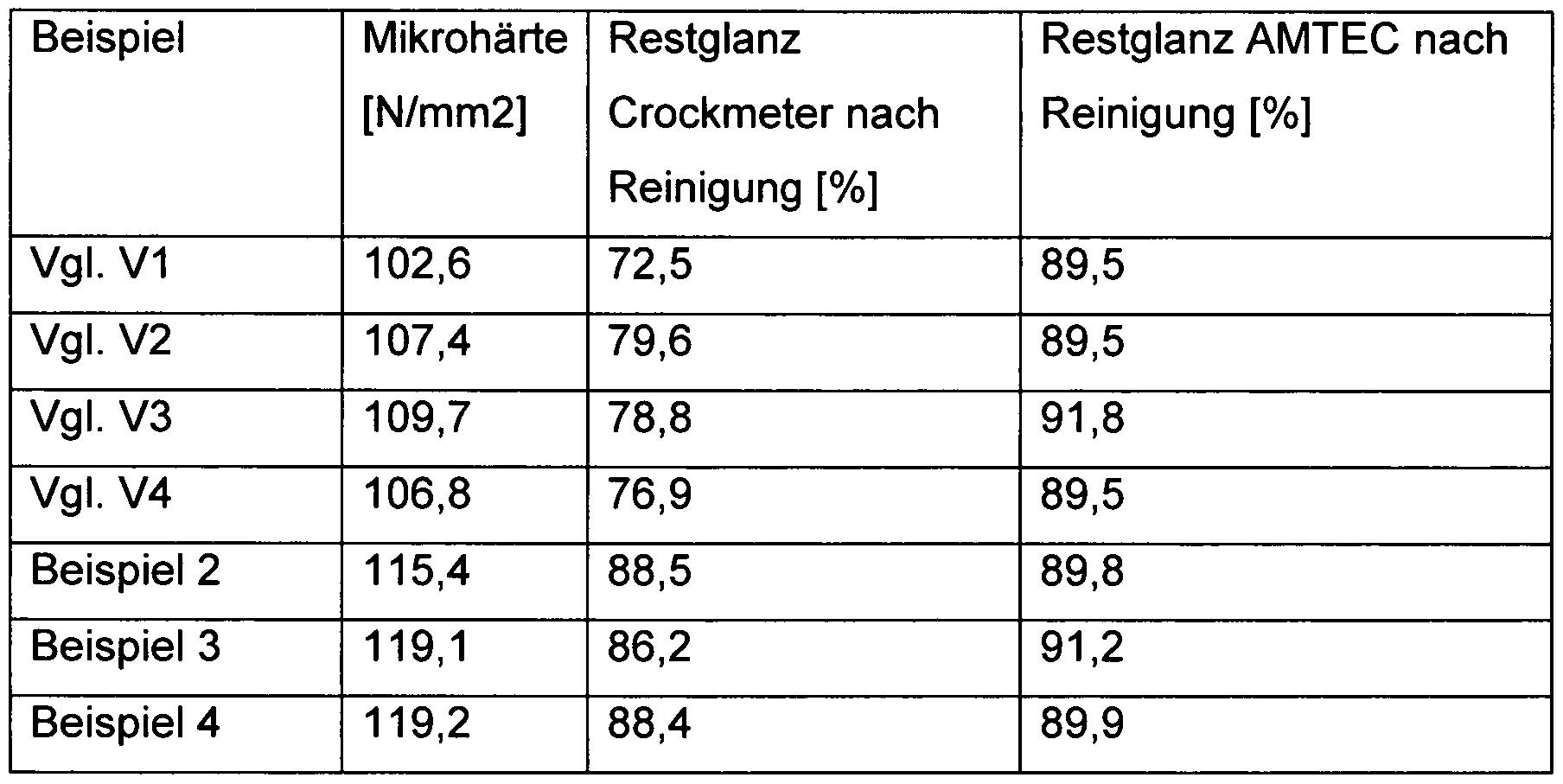

Figure imgf000049_0001
Die Ergebnisse zeigen, dass die erfindungsgemäßen Formulierungen mit den erfindungsgemäßen Bindemittelmischungen, die bei elektrischen Widerstandswerten von mehr als 200 kOhm liegen, gute mechanische Eigenschaften aufweisen. Insbesondere die Crockmeterergebnisse liegen auf einem besseren Niveau als die der Vergleichsversuche.
Analog zu den Bindemittelmischungen der Beispiele 2 bis 4 werden aus den in Tabelle 5 angegebenen Komponenten die Bindemittelmischungen der Vergleichsbeispiele V5 bis V8 hergestellt. Tabelle 5: Zusammensetzung der Bindemittelmischungen der
Vergleichsbeispiele V5 bis V8 in Gewichtsteilen
Figure imgf000050_0001
Erläuterungen zu Tabelle 5:
1) Dynoadd F1 , handelsübliches Verlaufsadditiv der Firma DYNEA ASA
2) Tinuvin® 384, handelsübliches Lichtschutzmittel auf Basis eines Benztriazols der Firma Ciba
3) Tinuvin® 152, handelsübliches Lichtschutzmittel auf Basis eines sterisch gehinderten Amins der Firma Ciba
4) 30%ige Lösung von DBN Diazabicyclononen) in Butanol
5) Isotridecylalkohol
Die Untersuchung des elektrischen Widerstandes der Formulierungen ergab folgendes in Tabelle 6 dargestelltes Ergebnis: Tabelle 6. Leitfähigkeiten der Bindemittelmischungen der Vergleichsbeispiele V5 bis V8
Figure imgf000051_0001
Die Ergebnisse zeigen, dass die Amine mit dem eher niedrigen Molekulargewicht nicht geeignet sind, die in der Aufgabe geforderten Werte für den elektrischen Widerstand zu erreichen.
Als Kenngröße für den Einsatz erfindungsgemäß geeigneter Blockierungs- mittel kann die Abschätzung des hydrodynamischen Volumens herangezogen werden: Vhydr ~ (i Kontour / 2) 3 Eine entsprechende Abschätzung der Konturlängen und der daraus resultierenden hydrodynamischen
Volumina ist in der folgenden Tabelle 7 dargestellt und basiert auf der
Annahme einer mittleren Bindungslänge von 155 pm sowie einem
projizierten Bindungswinkel von 30°. Ergänzend wird auf das Lehrbuch von H.-G- Elias, »Makromoleküle«, Hüthig & Wepf Verlag, Basel, Band 1 , »Grundlagen«, Seite 51 , verwiesen.
Tabelle 7:
Anzahl der zu Abgeschätztes projizierenden Konturlänge hydrodynamisches
Blockierungsmittel Bindungen [pm] Volumen [pm3]
Tris-(Ethylhexyl)amin 7 9,3 100,5
Dimethylethanolamin 4 5,3 18,6
Morpholin 2 (1) 5,5 20,8
DBU 4(1) 6,9 18,6 Analog zu den Bindemittelmischungen der Beispiele 2 bis 4 werden aus den in Tabelle 8 angegebenen Komponenten die Bindemittelmischungen der erfindungsgemäßen Beispiele 5 bis 10 hergestellt. Tabelle 8: Zusammensetzung der Bindemittelmischungen in Gew.-Teilen
Figure imgf000052_0001
Erläuterungen zu Tabelle 8:
' Dynoadd F1 , handelsübliches Verlaufsadditiv der Firma DYNEA ASA 2) Tinuvin® 384, handelsübliches Lichtschutzmittel auf Basis eines Benztriazols der Firma Ciba
3) Tinuvin® 152, handelsübliches Lichtschutzmittel auf Basis eines sterisch gehinderten Amins der Firma Ciba
4) 30%ige Lösung von DBN Diazabicyclononen) in Butanol
5) Isotridecylalkohol Die jeweiligen Bindemittelmischungen der Beispiele 5 und 6 wurden durch die Zugabe von Butylacetat auf 33 Sekunden Auslaufzeit im DIN - 4 - Becher eingestellt und - wie bei Beispiel 1 beschrieben - mit Hilfe einer Eintauchmesszelle mit einem Leitfähigkeitsmessgerät der Fa. Byk Gard- ner vom Typ LC 2 (gemäß DIN 55667) bezüglich des elektrischen Widerstandes untersucht. Es ergaben sich die in Tabelle 9 dargestellten Werte:

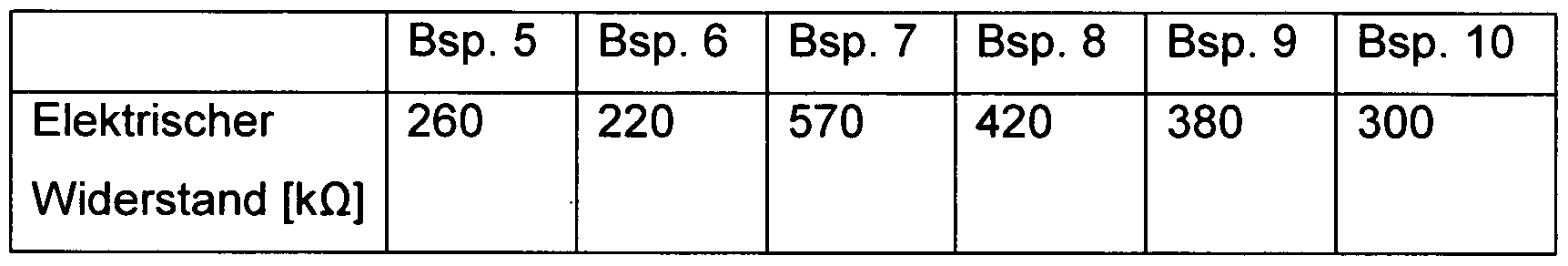

Tabelle 9
Figure imgf000053_0001
Die Bindemittelmischungen der Beispiele 7 bis 10 neigen allerdings zur Kristallisation des Katalysators, so dass bevorzugt noch ein Kristallisationsinhibitor zugesetzt wird. Es ist ebenfalls möglich, den Katalysator mit einer Mischung aus Dodecyldimethylamin und
Isododecyldimethylamin zu blockieren.

Claims

Patentansprüche:
1. Bindemittelmischung auf Basis aprotischer Lösemittel, enthaltend mindestens eine hydroxylgruppenhaltige Verbindung (A) und mindestens 1 ,0 Gew.-%, bezogen auf die nicht flüchtigen Bestandteile der Mischung, mindestens eines phosphor- und stickstoffhaltigen Katalysators (D) für die Vernetzung von Silangruppen, dadurch gekennzeichnet, dass die Mischung
(i) als hydroxylgruppenhaltige Verbindung (A) mindestens einen hydroxyfunktionellen Polyester (A), bei dem im Mittel minde- stens eine Hydroxylfunktion des Polyesters mit mindestens einer Säure ausgewählt aus der Gruppe der isomeren C8- bis C9-Monocarbonsäuren verestert ist, und
(ii) als Katalysator (D) mindestens einen phosphorhaltigen Katalysator enthält, der mit mindestens einem Amin der Formel (I)
Figure imgf000054_0001
/
N - R2 (I)
\
R3 blockiert ist, wobei
Ri ein acyclischer aliphatischer oder araliphatischer Kohlenwasserstoffrest mit mindestens 3 C-Atomen, Px2 ein gleicher oder von Ri und/oder R3 verschiedener acyclischer aliphatischer oder araliphatischer Kohlenwasserstoffrest und R3 Wasserstoff oder ein gleicher oder von R1 und/oder R2 verschiedener acyclischer aliphatischer oder araliphatischer Kohlenwasserstoffrest ist.
2. Bindemittelmischung nach Anspruch 1 , dadurch gekennzeichnet, dass mindestens einer der Reste R1 , R2 und R3 ein aliphatischer Kohlenwasserstoffrest mit 6 bis 18 C-Atomen, bevorzugt bevorzugt mit 8 bis 14 C-Atomen, ist und/oder dass mindestens einer der Reste R1 , R2 und R3, bevorzugt mindestens 2 der Reste Ri , R2 und R3 und besonders bevorzugt alle 3 Reste R1 , R2 und R3 verzweigte aliphatische Kohlenwasserstoffreste sind und/oder dass mindestens einer der Reste R1 , R2 und R3 ein verzweigter aliphatischer Kohlenwasserstoffrest mit 6 bis 18 C-Atomen, bevorzugt bevorzugt mit 8 bis 14 C-Atomen, ist.
3. Bindemittelmischung nach Anspruch 1 oder 2, dadurch gekennzeichnet, dass der aminblockierte phosphorhaltige Katalysator (D) oder die aminblockierten phosphorhaltigen Katalysatoren (D) mindestens ein tertiäres Amin der Formel (I) mit einer Konturlänge von mehr als 8 pm als Blockierungsmittel enthalten.
4. Bindemittelmischung nach einem der Ansprüche 1 bis 3, dadurch gekennzeichnet, dass der aminblockierte phosphorhaltige Katalysator (D) oder die aminblockierten phosphorhaltigen Katalysato- ren (D) ausgewählt ist bzw. sind aus der Gruppe der aminblockierten substituierten Phosphonsäurediester und/oder Diphosphonsäurediester, der aminblockierten substituierten Phosphorsäuremonoester und/oder Phosphorsäurediester, vorzugsweise aus der Gruppe, bestehend aus aminblockierten acyclischen Phosphorsäu- rediestern und/oder aminblockierten cyclischen Phosphorsäurediestern und besonders bevorzugt aus der Gruppe der aminblockierten Phosphorsäurealkylester und/oder der aminblockierten Phos- phorsäurephenylester, insbesondere der aminblockierten Phos- phorsäurephenylester und ganz besonders bevorzugt mit Tris(ethyl- hexyl)amin blockierter Phosphorsäurephenylester ist.
5. Bindemittelmischung nach einem der Ansprüche 1 bis 4, dadurch gekennzeichnet, dass sie einen Kristallisationsinhibitor enthält, falls bei dem Amin (I) entweder
(i) R3 Wasserstoff und Ri sowie R2 lineare aliphatische Kohlenwasserstoffreste sind oder
(ii) alle Reste Ri, R2 und R3 lineare aliphatische Kohlenwasserstoffreste sind.
6. Bindemittelmischung nach einem der Ansprüche 1 bis 5, dadurch gekennzeichnet, dass sie mindestens ein Lichtschutzmittel auf Basis sterisch gehinderter Amine (HALS) und mindestens einen
UV-Absorber enthält.
7. Bindemittelmischung nach einem der Ansprüche 1 bis 6, dadurch gekennzeichnet, dass der hydroxyfunktionelle Polyester (A) ein hy- perverzweigter, dendritischer hydroxyfunktioneller Polyester ist, bei dem im Mittel mindestens eine Hydroxylfunktion des Polyesters mit mindestens einer Säure ausgewählt aus der Gruppe der isomeren C8- bis C9-Monocarbonsäuren, bevorzugt mit einer gesättigten Mo- nocarbonsäure, insbesondere mit Octansäure oder Isononansäure, ganz besonders bevorzugt mit Isononansäure, verestert ist.
8. Bindemittelmischung nach einem der Ansprüche 1 bis 7, dadurch gekennzeichnet, dass der hydroxyfunktionelle Polyester (A) eine OH-Zahl > 150 mg KOH/g, bevorzugt eine Hydroxylzahl von > 180 mg KOH/g, besonders bevorzugt 185 - 240 mg KOH/g, jeweils bestimmt gemäß DIN 53240, und/oder eine Hydroxyfunktionalität (ge- geben über die Anzahl der freien und der veresterten Hydroxylgruppen des Polyesters) von größer als 16 aufweist.
Bindemittelmischung nach einem der Ansprüche 1 bis 8, dadurch gekennzeichnet, dass der Polyester eine Säurezahl < 8,0, bevorzugt 0 - 6,0 bestimmt gemäß DIN 53402 aufweist und/oder dass der Polyester ein zahlenmittleres Molekulargewicht von 1500 - 4000 g/mol, bevorzugt 2000 - 3500 g/mol bestimmt über GPC mit einem Polystyrolstandard in THF mit 0,1 Gew.-% Essigsäure, und/oder dass der Polyester eine Polydispersität Mw/Mn < 4, bevorzugt Mw/Mn < 2,5 und besonders bevorzugt Mw/Mn < 2,0 aufweist.
Bindemittelmischung nach einem der Ansprüche 1 bis 9, dadurch gekennzeichnet, dass sie einen elektrischen Widerstand gemäß DIN 55667 von mindestens 200 kOhm bei 25 °C aufweist und/oder dass sie 2,0 Gew.-% bis 7,0 Gew.-%, bevorzugt 2,0 Gew.-% bis 5,0 Gew.-%, bezogen auf die nicht flüchtigen Bestandteile der Mischung, mindestens eines phosphor- und stickstoff-haltigen
Katalysators (D) enthält.
Beschichtungsmittel enthaltend eine Bindemittelmischung und mindestens eine gesättigte Verbindung (B) mit Isocyanatgruppen, die zumindest teilweise hydrolysierbare Silangruppen enthält, dadurch gekennzeichnet, dass es eine Bindemittelmischung nach einem der Ansprüche 1 bis 10 enthält.
Beschichtungsmittel nach Anspruch 11 , dadurch gekennzeichnet, dass es als Lösemittel Butylacetat oder ein Butylacetat enthaltendes Lösemittelgemisch, insbesondere ein Lösemittelgemisch mit mindestens 60 Gew.-% Butylacetat, bezogen auf das Gesamtgewicht des Lösemittelgemisches, enthält und/oder dass die Verbindung (B) zwischen 2,5 und 97,5 mol-%, bezogen auf die Gesamtheit der Struktureinheiten (III) und (IV), mindestens einer Struktureinheit der Formel (III)
-N(X-SiR"x(OR,)3-x)n(X,-SiR"y(OR')3-y)m (III) wobei
R' = Wasserstoff, Alkyl oder Cycloalkyl, wobei die Kohlenstoffkette durch nicht benachbarte Sauerstoff-, Schwefel- oder NRa- Gruppen unterbrochen sein kann, mit Ra = Alkyl, Cycloalkyl, Aryl oder Aralkyl, bevorzugt R' = Ethyl und/oder Methyl
X, X' = linearer und/oder verzweigter Alkylen oder Cycloalkylenrest mit 1 bis 20 Kohlenstoffatomen, bevorzugt X, X' = Alkylenrest mit 1 bis 4 Kohlenstoffatomen,
R" = Alkyl, Cycloalkyl, Aryl, oder Aralkyl, wobei die Kohlenstoffkette durch nicht benachbarte Sauerstoff-, Schwefel- oder NRa-Gruppen unterbrochen sein kann, mit Ra = Alkyl, Cycloalkyl, Aryl oder Aralkyl, bevorzugt R" = Alkylrest, insbesondere mit 1 bis 6 C- Atomen,
n = 0 bis 2, m = 0 bis 2, m+n = 2 , sowie x, y = 0 bis 2, und zwischen 2,5 und 97,5 mol-%, bezogen auf die Gesamtheit der Struktureinheiten (III) und (IV), mindestens einer Struktureinheit der Formel (IV) -Z-(X-SiR"x(OR')3-x) (IV), wobei Z = -NH-, -NR-,-0-, mit
R = Alkyl, Cycloalkyl, Aryl oder Aralkyl, wobei die Kohlenstoffkette durch nicht benachbarte Sauerstoff-, Schwefel- oder NRa-Gruppen unterbrochen sein kann, mit Ra = Alkyl, Cycloalkyl, Aryl oder Aralkyl ,
x = 0 bis 2, und
X, R', R" die bei Formel (III) angegebene Bedeutung haben, aufweist. 13. Mehrstufiges Beschichtungsverfahren, dadurch gekennzeichnet, dass auf ein gegebenenfalls vorbeschichtetes Substrat eine pigmentierte Basislackschicht und danach eine Schicht aus dem Be- schichtungsmittel nach Anspruch 11 oder 12 aufgetragen wird. 14. Verwendung der Beschichtungsmittel nach Anspruch 11 oder 12 als Klarlack bzw. Anwendung des Verfahrens nach Anspruch 13 für die Automobilserienlackierung und die Automobilreparatur- lackierung. 15. Effekt- und/oder farbgebende Mehrschichtlackierung aus mindestens einer pigmentierten Basislackschicht und mindestens einer darauf angeordneten Klarlackschicht, dadurch gekennzeichnet, dass die Klarlackschicht aus einem Beschichtungsmittel nach Anspruch 11 oder 12 hergestellt worden ist.
PCT/EP2010/004747 2009-09-12 2010-08-03 Bindemittelmischung und sie enthaltende beschichtungsmittel sowie daraus hergestellte beschichtungen mit hoher kratzbeständigkeit und witterungsstabilität sowie guten optischen eigenschaften Ceased WO2011029502A1 (de)

Priority Applications (4)

Application Number Priority Date Filing Date Title
US13/395,576 US9266995B2 (en) 2009-09-12 2010-08-03 Binding agent mixture, coating agents containing said binding agent mixture, and coatings produced from said coating agents, said coatings having a high scratch resistance, high weathering stability, and good optical properties
EP20100744512 EP2475698B1 (de) 2009-09-12 2010-08-03 Bindemittelmischung und sie enthaltende beschichtungsmittel sowie daraus hergestellte beschichtungen mit hoher kratzbeständigkeit und witterungsstabilität sowie guten optischen eigenschaften
CN201080039013.XA CN102574970B (zh) 2009-09-12 2010-08-03 粘结剂混合物和含有它的涂层剂以及由此制备的具有高耐刮性和耐候性及良好视觉性质的涂层
JP2012528237A JP5818794B2 (ja) 2009-09-12 2010-08-03 バインダー混合物及びこれを含有している被覆剤並びにこれから製造された高い耐引掻き性及び耐候性並びに良好な光学特性を有する被覆

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
DE102009041380A DE102009041380A1 (de) 2009-09-12 2009-09-12 Bindemittelmischung und sie enthaltende Beschichtungsmittel sowie daraus hergestellte Beschichtungen mit hoher Kratzbeständigkeit und Witterungsstabilität sowie guten optischen Eigenschaften
DE102009041380.4 2009-09-12

Publications (1)

Publication Number Publication Date
WO2011029502A1 true WO2011029502A1 (de) 2011-03-17

Family

ID=43416493

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/EP2010/004747 Ceased WO2011029502A1 (de) 2009-09-12 2010-08-03 Bindemittelmischung und sie enthaltende beschichtungsmittel sowie daraus hergestellte beschichtungen mit hoher kratzbeständigkeit und witterungsstabilität sowie guten optischen eigenschaften

Country Status (7)

Country Link
US (1) US9266995B2 (de)
EP (1) EP2475698B1 (de)
JP (1) JP5818794B2 (de)
KR (1) KR20120092110A (de)
CN (1) CN102574970B (de)
DE (1) DE102009041380A1 (de)
WO (1) WO2011029502A1 (de)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2015086042A1 (de) * 2013-12-10 2015-06-18 Basf Coatings Gmbh Wässrige beschichtungszusammensetzung zur tauchlack-beschichtung elektrisch leitfähiger substrate enthaltend bismut und eine phosphorhaltige amin-blockierte verbindung

Families Citing this family (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP6099571B2 (ja) * 2011-01-20 2017-03-22 ビーエーエスエフ コーティングス ゲゼルシャフト ミット ベシュレンクテル ハフツングＢＡＳＦ Ｃｏａｔｉｎｇｓ ＧｍｂＨ 水性ポリウレタン被覆剤および当該被覆剤から製造された、高い耐引掻性および良好な耐化学薬品性を有する被覆
US20170355876A1 (en) * 2014-12-08 2017-12-14 Basf Coatings Gmbh Coating material compositions and coatings produced therefrom and also use thereof
JP7059025B2 (ja) * 2018-01-31 2022-04-25 日本ペイント・オートモーティブコーティングス株式会社 塗料組成物及び塗膜の形成方法
EP4328252A4 (de) * 2021-09-28 2024-10-02 LG Chem, Ltd. Härtbare zusammensetzung
CN116997586A (zh) * 2021-09-28 2023-11-03 株式会社Lg化学 可固化组合物
JP7849106B2 (ja) * 2021-09-28 2026-04-21 エルジー・ケム・リミテッド 硬化性組成物
CN117043212A (zh) * 2021-09-28 2023-11-10 株式会社Lg化学 可固化组合物

Citations (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP0008127A1 (de) 1978-08-12 1980-02-20 Saarbergwerke Aktiengesellschaft Verfahren zum Verfestigen von Kohle und/oder Gestein im Bergbau
US4598131A (en) 1984-12-19 1986-07-01 Ppg Industries, Inc. Catalysts for curable coating vehicle based upon aminoalkyloxy silanes and organic isocyanates
US4710542A (en) 1986-05-16 1987-12-01 American Cyanamid Company Alkylcarbamylmethylated amino-triazine crosslinking agents and curable compositions containing the same
EP0249201A2 (de) 1986-06-10 1987-12-16 Union Carbide Corporation Ablaufbeständige und hohen Feststoff enthaltende cycloalifatische Epoxydharzbeschichtungsmasse, die Polymere mit niedrigem Molekulargewicht und hohem Tg als ablaufwiderstandsfähiges Additiv enthalten
EP0276501A2 (de) 1987-01-24 1988-08-03 Akzo Nobel N.V. Verdickende Zusammensetzungen und verdickte, saure, wässrige Lösungen
WO1994022968A1 (de) 1993-03-31 1994-10-13 Basf Lacke + Farben Ag Nichtwässriger thixotropierter lack und verfahren zur herstellung mehrschichtiger überzüge damit
EP0626888A1 (de) 1992-02-15 1994-12-07 Basf Lacke & Farben Verfahren zur herstellung einer zweischichtigen lackierung und für dieses verfahren geeignete nicht-wässrige lacke.
EP0692007A1 (de) 1993-03-31 1996-01-17 BASF Lacke + Farben AG Verfahren zur herstellung einer zweischichtigen decklackierung auf einer substratoberfläche
WO1997012945A1 (en) 1995-10-06 1997-04-10 Cabot Corporation Aqueous thixotropes for waterborne systems
EP1273640A2 (de) 2001-07-06 2003-01-08 Degussa AG Nichtwässriges, wärmehärtendes Zweikomponenten-Beschichtungsmittel
EP0991690B1 (de) 1997-06-26 2004-08-04 Perstorp Ab Verfahren zur herstellung eines dendritischen polyols
DE102005045228A1 (de) 2005-09-22 2007-04-05 Basf Coatings Ag Verwendung von Phosphonsäurediestern und Diphosphonsäurediestern sowie silangruppenhaltige, härtbare Gemische, enthaltend Phosphonsäurediester und Diphosphonsäurediester
WO2008074489A1 (de) 2006-12-19 2008-06-26 Basf Coatings Ag Beschichtungsmittel mit hoher kratzbeständigkeit und witterungsstabilität
DE102007026722A1 (de) * 2007-06-06 2008-12-11 Basf Coatings Japan Ltd., Yokohama Klarlackzusammensetzungen enthaltend hyperverzweigte, dendritische hydroxyfunktionelle Polyester
DE102007061855A1 (de) * 2007-12-19 2009-06-25 Basf Coatings Ag Beschichtungsmittel mit hoher Kratzbeständigkeit und Witterungsstabilität
WO2010063332A1 (de) * 2008-12-05 2010-06-10 Basf Coatings Ag Beschichtungsmittel und daraus hergestellte beschichtungen mit hoher kratzbeständigkeit und witterungsstabilität sowie guten optischen eigenschaften

Family Cites Families (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US245700A (en) 1881-08-16 Magazine fire-arm
JP3004223B2 (ja) * 1989-06-30 2000-01-31 鐘淵化学工業株式会社 一液型組成物
US6046270A (en) * 1998-10-14 2000-04-04 Bayer Corporation Silane-modified polyurethane resins, a process for their preparation and their use as moisture-curable resins
DE102007026724A1 (de) * 2007-06-06 2008-12-11 Basf Coatings Japan Ltd., Yokohama Bindemittel mit hoher OH-Zahl und sie enthaltende Klarlackzusammensetzungen mit guten optischen Eigenschaften und guter Kratz- und Chemikalienbeständigkeit
JP2009035627A (ja) * 2007-08-01 2009-02-19 Kansai Paint Co Ltd 塗料組成物及び塗膜形成方法

Patent Citations (17)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP0008127A1 (de) 1978-08-12 1980-02-20 Saarbergwerke Aktiengesellschaft Verfahren zum Verfestigen von Kohle und/oder Gestein im Bergbau
US4598131A (en) 1984-12-19 1986-07-01 Ppg Industries, Inc. Catalysts for curable coating vehicle based upon aminoalkyloxy silanes and organic isocyanates
US4710542A (en) 1986-05-16 1987-12-01 American Cyanamid Company Alkylcarbamylmethylated amino-triazine crosslinking agents and curable compositions containing the same
EP0245700B1 (de) 1986-05-16 1994-08-24 Cytec Technology Corp. Vernetzer aus alkylcarbamylmethylierten Aminotriazinen und diese enthaltende härtbare Zusammensetzungen
EP0249201A2 (de) 1986-06-10 1987-12-16 Union Carbide Corporation Ablaufbeständige und hohen Feststoff enthaltende cycloalifatische Epoxydharzbeschichtungsmasse, die Polymere mit niedrigem Molekulargewicht und hohem Tg als ablaufwiderstandsfähiges Additiv enthalten
EP0276501A2 (de) 1987-01-24 1988-08-03 Akzo Nobel N.V. Verdickende Zusammensetzungen und verdickte, saure, wässrige Lösungen
EP0626888A1 (de) 1992-02-15 1994-12-07 Basf Lacke & Farben Verfahren zur herstellung einer zweischichtigen lackierung und für dieses verfahren geeignete nicht-wässrige lacke.
EP0692007A1 (de) 1993-03-31 1996-01-17 BASF Lacke + Farben AG Verfahren zur herstellung einer zweischichtigen decklackierung auf einer substratoberfläche
WO1994022968A1 (de) 1993-03-31 1994-10-13 Basf Lacke + Farben Ag Nichtwässriger thixotropierter lack und verfahren zur herstellung mehrschichtiger überzüge damit
WO1997012945A1 (en) 1995-10-06 1997-04-10 Cabot Corporation Aqueous thixotropes for waterborne systems
EP0991690B1 (de) 1997-06-26 2004-08-04 Perstorp Ab Verfahren zur herstellung eines dendritischen polyols
EP1273640A2 (de) 2001-07-06 2003-01-08 Degussa AG Nichtwässriges, wärmehärtendes Zweikomponenten-Beschichtungsmittel
DE102005045228A1 (de) 2005-09-22 2007-04-05 Basf Coatings Ag Verwendung von Phosphonsäurediestern und Diphosphonsäurediestern sowie silangruppenhaltige, härtbare Gemische, enthaltend Phosphonsäurediester und Diphosphonsäurediester
WO2008074489A1 (de) 2006-12-19 2008-06-26 Basf Coatings Ag Beschichtungsmittel mit hoher kratzbeständigkeit und witterungsstabilität
DE102007026722A1 (de) * 2007-06-06 2008-12-11 Basf Coatings Japan Ltd., Yokohama Klarlackzusammensetzungen enthaltend hyperverzweigte, dendritische hydroxyfunktionelle Polyester
DE102007061855A1 (de) * 2007-12-19 2009-06-25 Basf Coatings Ag Beschichtungsmittel mit hoher Kratzbeständigkeit und Witterungsstabilität
WO2010063332A1 (de) * 2008-12-05 2010-06-10 Basf Coatings Ag Beschichtungsmittel und daraus hergestellte beschichtungen mit hoher kratzbeständigkeit und witterungsstabilität sowie guten optischen eigenschaften

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
B. SINGH; MITARBEITER: "Carbamylmethylated Melamines, Novel Crosslinkers for the Coatings Industry", ADVANCED ORGANIC COATINGS SCIENCE AND TECHNOLOGY SERIES, vol. 13, 1991, pages 193 - 207

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2015086042A1 (de) * 2013-12-10 2015-06-18 Basf Coatings Gmbh Wässrige beschichtungszusammensetzung zur tauchlack-beschichtung elektrisch leitfähiger substrate enthaltend bismut und eine phosphorhaltige amin-blockierte verbindung
US9982147B2 (en) 2013-12-10 2018-05-29 Basf Coatings Gmbh Aqueous dip-coating composition for electroconductive substrates, comprising bismuth and a phosphorus-containing, amine-blocked compound

Also Published As

Publication number Publication date
CN102574970B (zh) 2014-06-18
JP5818794B2 (ja) 2015-11-18
KR20120092110A (ko) 2012-08-20
US20130052469A1 (en) 2013-02-28
DE102009041380A1 (de) 2011-03-24
EP2475698B1 (de) 2015-01-28
EP2475698A1 (de) 2012-07-18
US9266995B2 (en) 2016-02-23
CN102574970A (zh) 2012-07-11
JP2013504633A (ja) 2013-02-07

Similar Documents

Publication Publication Date Title
EP2373719B1 (de) Beschichtungsmittel und daraus hergestellte beschichtungen mit hoher kratzbeständigkeit und witterungsstabilität sowie guten optischen eigenschaften
EP2225300B1 (de) Beschichtungsmittel mit hoher kratzbeständigkeit und witterungsstabilität
EP2225301B1 (de) Beschichtungsmittel mit hoher kratzbeständigkeit und witterungsstabilität
EP2225299B1 (de) Beschichtungsmittel mit hoher kratzbeständigkeit und witterungsstabilität
EP2091987B1 (de) Beschichtungsmittel mit hoher kratzbeständigkeit und witterungsstabilität
EP2445948B1 (de) Beschichtungsmittel und daraus hergestellte beschichtungen mit hoher kratzfestigkeit bei gleichzeitig guten ergebnissen in der prüfung der erichsentiefung und guten steinschlagschutzeigenschaften
EP2294151B2 (de) Verwendung teilsilanisierter verbindungen auf polyisocyanatbasis als vernetzungsmittel in beschichtungszusammensetzungen und beschichtungszusammensetzung enthaltend die verbindungen
EP2718343B1 (de) Beschichtungsmittelzusammensetzungen und daraus hergestellte beschichtungen mit hoher kratzfestigkeit bei gleichzeitig guter polierbarkeit sowie deren verwendung
EP2475698B1 (de) Bindemittelmischung und sie enthaltende beschichtungsmittel sowie daraus hergestellte beschichtungen mit hoher kratzbeständigkeit und witterungsstabilität sowie guten optischen eigenschaften
EP2640759B1 (de) Beschichtungsmittel mit hohem festkörpergehalt und gutem verlauf sowie daraus hergestellte mehrschichtlackierungen und deren verwendung
EP2561023B1 (de) Beschichtungsmittel mit verbesserter ablaufneigung
DE102007013262A1 (de) Beschichtungsmittel enthaltend Addukte mit Silanfunktionalität und daraus hergestellte hochkratzfeste Beschichtungen mit verbesserter Rissbeständigkeit
EP2925802A1 (de) Beschichtungsmittelzusammensetzungen und daraus hergestellte beschichtungen mit hoher kratzfestigkeit bei gleichzeitig guter polierbarkeit und guten optischen eigenschaften sowie deren verwendung
EP2665758B1 (de) Wässriges polyurethanbeschichtungsmittel und daraus hergestellte beschichtungen mit hoher kratzbeständigkeit und guter chemikalienbeständigkeit
EP2561001A1 (de) Beschichtungsmittel mit hohem festkörpergehalt und gutem verlauf sowie daraus hergestellte mehrschichtlackierungen und deren verwendung

Legal Events

Date Code Title Description
WWE Wipo information: entry into national phase

Ref document number: 201080039013.X

Country of ref document: CN

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 10744512

Country of ref document: EP

Kind code of ref document: A1

WWE Wipo information: entry into national phase

Ref document number: 491/DELNP/2012

Country of ref document: IN

WWE Wipo information: entry into national phase

Ref document number: 2010744512

Country of ref document: EP

NENP Non-entry into the national phase

Ref country code: DE

WWE Wipo information: entry into national phase

Ref document number: 1201001019

Country of ref document: TH

Ref document number: 2012528237

Country of ref document: JP

ENP Entry into the national phase

Ref document number: 20127009417

Country of ref document: KR

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 13395576

Country of ref document: US
