  • the present invention relates to a cigarette filter and a cigarette containing a fragrance capsule.
  • Patent Documents 1 to 5 Conventionally, a fragrance capsule is incorporated into a cigarette filter, the fragrance capsule is crushed during use, and the scent of the contents liquid is enjoyed during smoking, or the smell of the butts after extinguishing is masked (Patent Documents 1 to 5). 5). The details of the fragrance capsule are described in Patent Document 6, for example. There are various problems with cigarette filters containing such a fragrance capsule.
  • FIG. 1A shows a cigarette in which a cigarette rod 10 in which a cigarette filling 11 is wound with a wrapping paper 12 and a filter 20 in which a filter plug 22 in which a fragrance capsule 21 is embedded is wound with a winding paper 23 are connected by a chip paper 30.
  • the fragrance capsule 21 has a structure in which the content liquid 21b is wrapped with a film 21a.
  • the film 21a of the fragrance capsule 21 is crushed, the content liquid 21b flowing out as shown in FIG. 1B is absorbed by the filter plug 22 and oozes out to the surface of the chip paper 30. There is nothing.
  • the fragrance capsule 21 embedded in the filter plug 22 does not have a crushed feeling, it is inferior in use feeling.
  • a filter having a structure in which a plurality of filter plugs are spaced apart from each other and arranged through a hollow portion and a fragrance capsule is provided in the hollow portion is excellent in usability because a squeezed fragrance capsule can be obtained.
  • the tobacco rod 10 in which the tobacco filler 11 is wound with the wrapping paper 12 and the filter 20 having the structure in which the fragrance capsule 21 is provided in the hollow portion between the two filter plugs 25 are connected by the chip paper 30.
  • a material paper 26 is wound around the two filter plugs 25, and a forming paper 27 is wound around a space where both are separated from each other and disposed through a hollow portion.
  • liquid-impermeable chip paper and / or filter wrappers material paper, molded paper, web
  • materials are not limited to paper, but may be cellophane, plastic wrap, or a composite material thereof.
  • the molding paper 27 is liquid-impermeable, as shown in FIG. 2C, the content liquid 21 b that has flowed out is disposed along the gap between the liquid-impermeable molding paper 27 and the gap between the filter plug 25 and the tobacco rod 10. Move in the direction of the inlet end. Finally, the tobacco rod 10 is filled with the tobacco filler 11 and ooze out from the tip paper 30 to the wrapping paper 12 on the tobacco rod 10 side. In the direction of the suction end, seepage occurs on the end face of the filter plug 25 along the gap between the inner side of the forming paper 27 and the filter plug 25.
  • This problem can be prevented by applying wax or glue to the inside of the liquid-impermeable forming paper 27 and closing the gap between the inside of the forming paper 27 and the filter plug 25 to prevent the internal solution 21b from being transmitted.
  • mass production is difficult because wax and glue deposits adhere to the filter manufacturing apparatus.
  • a plurality of filter plugs spaced apart from each other through a hollow portion, and a fragrance capsule provided in a hollow portion between the plurality of filter plugs and holding a content liquid containing a fragrance in a film; Liquid impervious chip paper and / or filter wrapper (raw paper, molded paper, or web) wound around the filter plug and perfume capsule, and the content liquid is perfume and thickener And a cigarette filter characterized by having a viscosity of 30 mPa ⁇ s or more.
  • a cigarette comprising a cigarette rod and the cigarette filter described above.
  • the filter for cigarette and the cigarette of the present invention are obtained by adding a thickener to the content liquid of the fragrance capsule to make the content liquid have a viscosity of 30 mPa ⁇ s or more, so that the surface of the chip paper, the cigarette rod wrapping paper, and the filter mouthpiece are used. It is possible to prevent the content liquid from exuding to the end face.
  • FIG. 1 is an explanatory view showing absorption of a liquid content of a fragrance capsule embedded in a conventional cigarette filter into a filter plug.
  • FIG. 2 is an explanatory view showing the permeation of the content liquid of the fragrance capsule in the other conventional cigarette filter to the tip paper surface, the cigarette rod wrapping paper, and the filter suction end face.
  • FIG. 3 is an exploded perspective view showing the cigarette filter according to the embodiment of the present invention.
  • FIG. 4 is an explanatory diagram showing a state in which the permeation of the content liquid of the fragrance capsule to the surface of the chip paper, the cigarette rod wrapping paper, and the filter suction end face can be suppressed in the cigarette filter of the embodiment of the present invention.
  • FIG. 1 is an explanatory view showing absorption of a liquid content of a fragrance capsule embedded in a conventional cigarette filter into a filter plug.
  • FIG. 2 is an explanatory view showing the permeation of the content liquid of the fragrance capsule in the other conventional cigarette filter to the tip
  • FIG. 5 is a graph showing the relationship between the viscosity of the content liquid of the fragrance capsule in the cigarette filter according to the example of the present invention and the length of the content liquid that oozes out to the wrapping paper one week after the film of the fragrance capsule is crushed. It is.
  • the fragrance capsule provided in the hollow portion between the plurality of filter plugs contains a fragrance and a thickener, and has a viscosity of 30 mPa ⁇ s (25 ° C.) or higher. Have.
  • the viscosity of the liquid content when the viscosity of the liquid content is less than 30 mPa ⁇ s (25 ° C.), particularly less than 18 mPa ⁇ s (25 ° C.), when the perfume capsule is crushed, The content liquid oozes out to the filter suction end face.
  • the viscosity of the content liquid is preferably 30 mPa ⁇ s (25 ° C.) or more.
  • the viscosity of the content liquid is more preferably 80 mPa ⁇ s (25 ° C.) or more.
  • menthol for example, menthol, plant essential oil or the like can be used as a fragrance.
  • a liquid thickener or a solid thickener can be used as the thickener added to the content liquid of the fragrance capsule.
  • the liquid thickener fats and oils such as tocopherol, rapeseed oil, olive oil, cottonseed oil, or sucrose diacetate hexaisobutyrate (SAIB) can be used. Of these, rapeseed oil or SAIB is more preferred.
  • medium-chain fatty acid triglyceride MCT
  • MCT medium-chain fatty acid triglyceride
  • the content liquid may further contain other additives such as a solvent, a pigment, and an emulsifier.
  • starch for example, starch, dextrin, polysaccharide, agar, gellan gum, gelatin, various natural gelling agents, glycerin, sorbitol, calcium chloride and the like can be used for the film of the fragrance capsule.
  • various natural gelling agents glycerin, sorbitol, calcium chloride and the like can be used for the film of the fragrance capsule.
  • glycerin for example, starch, dextrin, polysaccharide, agar, gellan gum, gelatin, various natural gelling agents, glycerin, sorbitol, calcium chloride and the like
  • various natural gelling agents glycerin, sorbitol, calcium chloride and the like
  • the fact that the chip paper and / or the filter wrapper (raw paper, molded paper, or web) is liquid-impermeable means that they are oil-resistant. It is preferable to use oil-resistant paper for the forming paper 27, for example, which is in direct contact with the perfume capsule 21 of at least chip paper and / or filter wrapper.
  • oil-resistant paper manufactured by Nippon Paper Papillia Co., Ltd. is preferable because no film or fluororesin is used. Table 1 shows the characteristics of the oil-resistant paper manufactured by Nippon Paper Industries, Inc.
  • the fragrance capsule may be embedded in the filter plug in the same manner as in FIG. 1 in addition to being provided in the hollow portion between the plurality of filter plugs.
  • flavor capsule which concerns on this invention is applicable also to the non-burning flavor suction pipe etc. which were described in the chewing tobacco, snus (SNUS), international application PCT / JP2010 / 052835.
  • FIG. 3 is a perspective view showing dimensions of the cigarette filter produced in this example.
  • Material paper (not shown) is wound around the two filter rods 25 on the tobacco rod side and the suction side made of acetate.
  • the two filter rods 25 are spaced apart from each other and disposed through a hollow portion, and a liquid-impermeable (oil-resistant) forming paper 27 is wound around the filter rod 25.
  • the fragrance capsule 21 is disposed in the hollow portion between the two filter rods 25.
  • the fragrance capsule 21 has a structure in which the content liquid 21b is wrapped with a film 21a.
  • the length L1 of the filter rod 25 on the tobacco rod side is 11.0 mm
  • the length L2 of the filter rod 25 on the suction side is 10.0 mm
  • the length S of the hollow portion is 6.0 mm
  • the total length TL is 27.0 mm.
  • the diameter D of the fragrance capsule 21 is 4.5 mm.
  • the content liquid 21b of the fragrance capsule 21 has a viscosity of 30 mPa ⁇ s or more.
  • the method for producing the fragrance capsule is not particularly limited, but it is preferable to use, for example, a dropping method because a fragrance capsule having a seamless film can be produced.
  • a dropping method because a fragrance capsule having a seamless film can be produced.
  • the film liquid can wrap the content liquid seamlessly.
  • the content of the content liquid 21 b of the fragrance capsule 21 is 30 mPa ⁇ s (25 ° C.) or more, so the content that flows out when the film 21 a of the fragrance capsule 21 is crushed.
  • the liquid 21b can be prevented from seeping out onto the chip paper surface, the cigarette rod wrapping paper, and the filter suction end face. Moreover, there is no adverse effect on the filter manufacturing apparatus.
  • Example 1 Menthol and plant essential oil as a fragrance and medium chain fatty acid triglyceride (MCT) as a solvent (without thickener) were prepared and mixed in the proportions of samples A to C in Table 2 to prepare a fragrance capsule content solution.
  • the viscosity of the content liquid was measured with a rotary viscometer (TVB-10M, Toki Sangyo Co., Ltd.).
  • a coating substance 8% by weight or 20% by weight of a mixture of starch, dextrin and polysaccharide and 92% by weight or 80% by weight of the above-mentioned content liquid were mixed, and a fragrance capsule having a diameter of 4.5 mm was prepared by the dropping method. Using this flavor capsule, a cigarette filter shown in FIG. 3 was produced, and a cigarette similar to that shown in FIG.
  • Example 2 Menthol and plant essential oil as a fragrance, medium chain fatty acid triglyceride (MCT) as a solvent, and rapeseed oil as a thickener were prepared and mixed at a ratio of samples D to H in Table 2 to prepare a content liquid of a fragrance capsule.
  • the viscosity of the content liquid was measured with a rotary viscometer (TVB-10M, Toki Sangyo Co., Ltd.).
  • a coating substance 8% by weight or 20% by weight of a mixture of starch, dextrin and polysaccharide and 92% by weight or 80% by weight of the above-mentioned content liquid were mixed, and a fragrance capsule having a diameter of 4.5 mm was prepared by the dropping method. Using this flavor capsule, a cigarette filter shown in FIG. 3 was produced, and a cigarette similar to that shown in FIG.
  • Example 3 Prepare menthol and vegetable essential oil as fragrance, medium chain fatty acid triglyceride (MCT) as solvent, sucrose diacetate hexaisobutyrate (SAIB) as thickener, and mix in the ratio of samples I to K in Table 2.
  • MCT medium chain fatty acid triglyceride
  • SAIB sucrose diacetate hexaisobutyrate
  • the content liquid of the fragrance capsule was prepared.
  • the viscosity of the content liquid was measured with a rotary viscometer (TVB-10M, Toki Sangyo Co., Ltd.).
  • a film substance 20% by weight of a mixture of starch, dextrin and polysaccharide and 80% by weight of the above-mentioned content liquid were mixed, and a fragrance capsule having a diameter of 4.5 mm was prepared by a dropping method. Using this flavor capsule, a cigarette filter shown in FIG. 3 was produced, and a cigarette similar to that shown in FIG.
  • the viscosity of the content liquid of the fragrance capsule is 30 mPa ⁇ s (25 ° C.) or higher, it is possible to suppress the exudation of the content liquid on the tip paper surface, the cigarette rod wrapping paper, and the filter suction end face. Recognize.
  • the viscosity of the content liquid of the fragrance capsule is 80 mPa ⁇ s (25 ° C.) or more, it is found that the content liquid can be more reliably prevented from exuding to the surface of the chip paper, the cigarette rod paper, and the filter suction end face. ing.

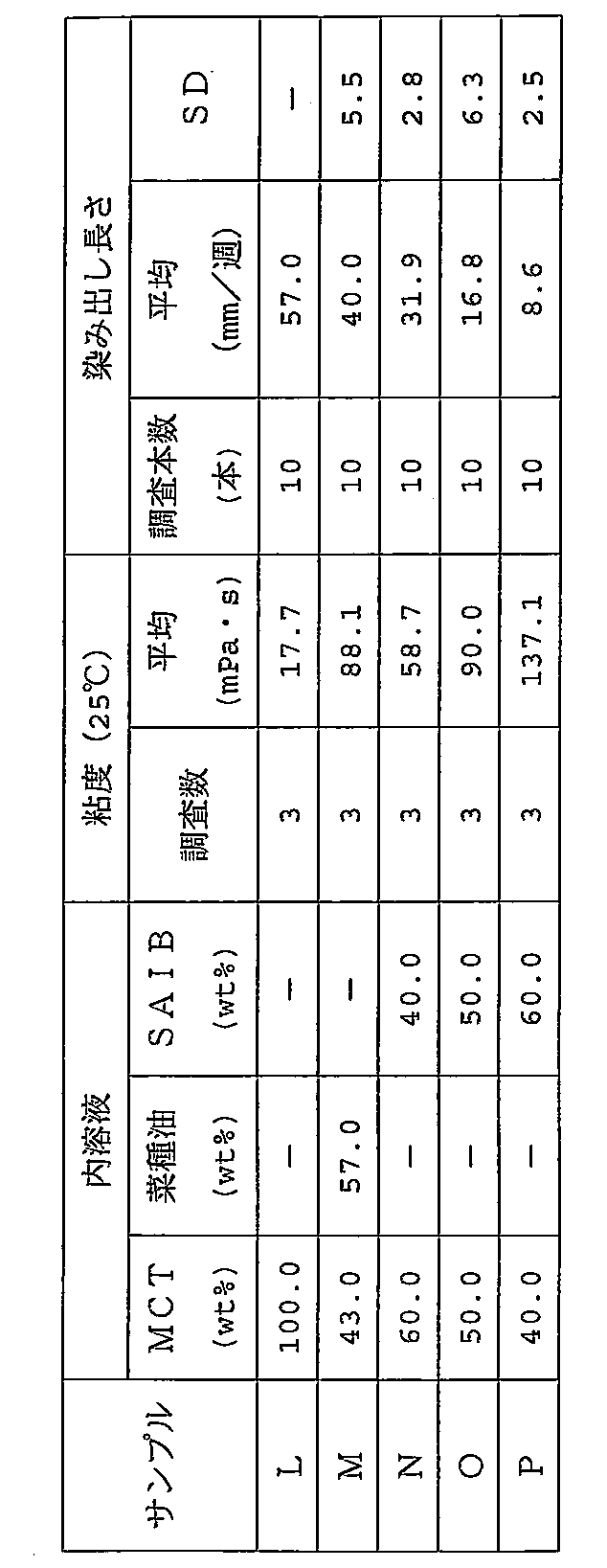

  • Example 4 In the tests of Examples 1 to 3 above, the perfume capsule film was crushed, and the exudation of the liquid content on the tip paper surface, cigarette rod paper and filter suction end face was examined within 10 minutes, the normal smoking time. It was. However, it is preferable that the content liquid oozes out from the cigarette rod to the wrapping paper even after a longer period of time has elapsed after crushing the film of the fragrance capsule. Therefore, the exudation of the contents after a long time was examined as follows. In the following tests, no fragrance is contained in the capsule content liquid.
  • MCT medium chain fatty acid triglycerides
  • Sample M A capsule content solution was prepared by mixing 43 wt% of medium chain fatty acid triglyceride (MCT) as a solvent and 57 wt% of rapeseed oil as a thickener.
  • MCT medium chain fatty acid triglyceride
  • Sample N, O, P Prepare capsule contents by mixing 60%, 50%, or 40% by weight of medium chain triglyceride (MCT) as solvent and 40%, 50%, or 60% by weight of SAIB as thickener. did.
  • MCT medium chain triglyceride
  • a film substance 20% by weight of a mixture of starch, dextrin and polysaccharide and 80% by weight of the above-mentioned content liquid were mixed, and a capsule having a diameter of 4.5 mm was prepared by a dropping method. Using this capsule, a cigarette filter shown in FIG. 3 was produced, and a cigarette similar to that shown in FIG.
  • the capsule film was crushed, and after one week, the leakage of the content liquid onto the cigarette rod paper was examined.
  • the leaching length of the content liquid means the distance to the position where the content liquid oozed out to the wrapping paper has been measured from the end of the tobacco rod 10 in contact with one filter plug 25. The results are also shown in Table 3.
  • FIG. 5 is a graph showing the relationship between the viscosity of the contents liquid and the length of the contents liquid oozed for samples M to P.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Cigarettes, Filters, And Manufacturing Of Filters (AREA)

Abstract

　互いに離間し中空部を介して配置された複数のフィルタープラグと、前記複数のフィルタープラグ間の中空部に設けられ、皮膜内に香料を含む内容液を保持した香料カプセルと、前記フィルタープラグおよび香料カプセルの周囲に巻かれた液体不透過性のチップペーパーとを有し、前記内容液は香料と、増粘剤とを含有し、３０ｍＰａ・ｓ以上の粘度を有することを特徴とするシガレット用フィルター。

Description

シガレット用フィルターおよびシガレット
　本発明は、香料カプセルを含むシガレット用フィルターおよびシガレットに関する。
　従来から、シガレット用フィルターに香料カプセルを組み込み、使用時に香料カプセルを破砕し、喫煙時に内容液の香りを楽しんだり、消火後の吸殻のにおいをマスキングすることが行われている（特許文献１～５）。香料カプセルの詳細については、たとえば特許文献６に記載されている。このような香料カプセルを含むシガレット用フィルターには様々な問題がある。
　図１（ａ）は、たばこ充填物１１を巻紙１２で巻いたたばこロッド１０と、香料カプセル２１を埋め込んだフィルタープラグ２２を巻取紙２３で巻いたフィルター２０とをチップペーパー３０で接続したシガレットを示している。香料カプセル２１は皮膜２１ａで内容液２１ｂを包み込んだ構造を有する。このようなシガレットを喫煙する際に、香料カプセル２１の皮膜２１ａをつぶすと、図１（ｂ）に示すように流れ出た内容液２１ｂはフィルタープラグ２２に吸収され、チップペーパー３０の表面に染み出ることはない。しかし、フィルタープラグ２２に埋め込まれた香料カプセル２１はつぶした感触がないので使用感に劣る。
　そこで、複数のフィルタープラグを互いに離間し中空部を介して配置し、その中空部に香料カプセルを設けた構造のフィルターであれば、香料カプセルをつぶした感触が得られるので使用感に優れている。
　図２（ａ）は、たばこ充填物１１を巻紙１２で巻いたたばこロッド１０と、２つのフィルタープラグ２５の間の中空部に香料カプセル２１を設けた構造のフィルター２０とをチップペーパー３０で接続したシガレットを示している。２つのフィルタープラグ２５の周囲には素材紙２６が巻かれ、両者が互いに離間し中空部を介して配置された周囲に成形紙２７が巻かれている。なお、素材紙と成形紙のいずれか一方または両方を有さないフィルタープラグも存在する（図１の場合は素材紙と成形紙を兼ねた巻取紙のみである）。通常の成形紙は透過性の高い素材で作られているため、このようなシガレットを喫煙する際に、香料カプセル２１の皮膜２１ａをつぶすと、図２（ｂ）に示すように流れ出た内容液２１ｂがチップペーパー３０の表面に染み出す。
　チップペーパーの表面への内容液の染み出しを抑制するために、液体不透過性のチップペーパーおよび／またはフィルターラッパー（素材紙、成形紙、巻取紙）を用いることが考えられる。これらの素材は紙に限定されず、セロファンやプラスチック製のラップ、またはそれらの複合素材でもよい。成形紙２７を液体不透過性とした場合、図２（ｃ）に示すように流れ出た内容液２１ｂが液体不透過性の成形紙２７の内側とフィルタープラグ２５のすき間に沿ってたばこロッド１０や吸口端の方向へ移動する。そして、ついにはたばこロッド１０のたばこ充填物１１を経て、チップペーパー３０よりたばこロッド１０側の巻紙１２へ染み出しが発生する。吸口端の方向では、成形紙２７の内側とフィルタープラグ２５のすき間に沿ってフィルタープラグ２５の端面に染み出しが発生する。
　この問題は、液体不透過性の成形紙２７の内側にワックスや糊を塗り、成形紙２７の内側とフィルタープラグ２５のすき間を塞ぐことによって、内溶液２１ｂが伝わるのを防ぐことができる。しかし、ワックスや糊の垢がフィルター製造装置に付着するため量産化は困難である。
特開平７－２５０６６５号公報 特開２００３－３０４８５６号公報 特表２００７－５２０２０４号公報 特表２００８－５２８０５３号公報 特表２００８－５３９７１７号公報 特表２００８－５４６４００号公報
　本発明の目的は、フィルターの製造に問題を起こすことなく、使用時にチップペーパーの表面、たばこロッドの巻紙およびフィルター吸口端面への内容液の染み出しを防止することができる、香料カプセルを含むシガレット用フィルター、およびこのシガレット用フィルターを備えたシガレットを提供することにある。
　本発明によれば、互いに離間し中空部を介して配置された複数のフィルタープラグと、前記複数のフィルタープラグ間の中空部に設けられ、皮膜内に香料を含む内容液を保持した香料カプセルと、前記フィルタープラグおよび香料カプセルの周囲に巻かれた液体不透過性のチップペーパーおよび／またはフィルターラッパー（素材紙、成形紙、または巻取紙）とを有し、前記内容液は香料と、増粘剤とを含有し、３０ｍＰａ・ｓ以上の粘度を有することを特徴とするシガレット用フィルターが提供される。
　また、本発明によれば、たばこロッドと、上記のシガレット用フィルターとを備えたことを特徴とするシガレットが提供される。
　本発明のシガレット用フィルターおよびシガレットは、香料カプセルの内容液に増粘剤を加えて内容液の粘度を３０ｍＰａ・ｓ以上としたことにより、使用時にチップペーパーの表面、たばこロッドの巻紙およびフィルター吸口端面への内容液の染み出しを防止することができる。
図１は、従来のシガレット用フィルターに埋め込まれた香料カプセルの内容液のフィルタープラグへの吸収を示す説明図である。 図２は、従来の他のシガレット用フィルターにおける香料カプセルの内容液のチップペーパーの表面、たばこロッドの巻紙およびフィルター吸口端面への染み出しを示す説明図である。 図３は、本発明の実施例のシガレット用フィルターを分解して示す斜視図である。 図４は、本発明の実施例のシガレット用フィルターにおいて香料カプセルの内容液のチップペーパーの表面、たばこロッドの巻紙およびフィルター吸口端面への染み出しを抑制できる様子を示す説明図である。 図５は、本発明の実施例のシガレット用フィルターにおける香料カプセルの内容液の粘度と、香料カプセルの皮膜をつぶしてから１週間後の巻紙への内容液の染み出し長さとの関係を示すグラフである。
　本発明のシガレット用フィルターにおいて、複数のフィルタープラグの間の中空部に設けられた香料カプセルは、内容液が香料と、増粘剤とを含有し、３０ｍＰａ・ｓ（２５℃）以上の粘度を有する。
　本発明において、内容液の粘度が３０ｍＰａ・ｓ（２５℃）未満、特に１８ｍＰａ・ｓ（２５℃）未満の場合には、香料カプセルをつぶしたときに、チップペーパーの表面、たばこロッドの巻紙およびフィルター吸口端面への内容液の染み出しが生じる。内容液の粘度は３０ｍＰａ・ｓ（２５℃）以上であることが好ましい。内容液の粘度は８０ｍＰａ・ｓ（２５℃）以上であることがより好ましい。
　本発明において、香料としては、たとえばメンソール、植物精油などを用いることができる。
　本発明において、香料カプセルの内容液に添加される増粘剤としては、液体増粘剤や固体増粘剤が使用可能である。液体増粘剤としては、油脂、たとえばトコフェロール、菜種油、オリーブ油、綿実油、またはシュークロース・ジアセテート・ヘキサイソブチレート（ＳＡＩＢ）などが使用可能である。このうち菜種油、またはＳＡＩＢがさらに好ましい。
　増粘剤として油脂を用いる場合、内容液の１９．１～５７．４重量％の範囲とすることが好ましい。増粘剤としてＳＡＩＢを用いる場合、内容液の４０重量％以上、より好ましくは６０重量％以上とすることが好ましい。
　本発明において、内容液に含まれる、香料および増粘剤の溶媒としては、たとえば中鎖脂肪酸トリグリセリド（ＭＣＴ）を用いることができる。
　本発明において、内容液は、さらに溶媒、色素、乳化剤などの他の添加剤を含有していてもよい。
　本発明において、香料カプセルの皮膜には、たとえばでんぷん、デキストリン、多糖類、寒天、ジェランガム、ゼラチン、各種天然ゲル化剤、グリセリン、ソルビトール、塩化カルシウムなどを用いることができ、さらに香料や着色料を含むことができる。
　本発明において、チップペーパーおよび／またはフィルターラッパー（素材紙、成形紙、または巻取紙）が液体不透過性であるということは、これらが耐油性であることを意味する。少なくともチップペーパーおよび／またはフィルターラッパーのうち香料カプセル２１と直接接触する、たとえば成形紙２７には耐油紙を用いることが好ましい。耐油性のうちでも、たとえば日本製紙パピリア株式会社製の耐油紙はフィルムやフッ素樹脂を用いていない点で好ましい。日本製紙パピリア株式会社製の耐油紙の特性を表１に示す。
Figure JPOXMLDOC01-appb-T000001
　本発明において、香料カプセルは複数のフィルタープラグの間の中空部に設けるほか、図１と同様にフィルタープラグの中に埋没させてもよい。
　なお、本発明に係る香料カプセルは、噛みたばこ、スヌース（ＳＮＵＳ）、国際出願ＰＣＴ／ＪＰ２０１０／０５２８３５に記載された非燃焼香味吸引パイプなどにも適用することができる。
　以下、本発明の実施例を説明する。
　図３は本実施例で作製したシガレット用フィルターの寸法を示す斜視図である。アセテートからなるたばこロッド側および吸口側の２つのフィルターロッド２５の周囲には素材紙（図示せず）が巻かれている。２つのフィルターロッド２５は互いに離間し中空部を介して配置され、その周囲に液体不透過性（耐油性）の成形紙２７が巻かれる。２つのフィルターロッド２５の間の中空部に香料カプセル２１が配置される。香料カプセル２１は皮膜２１ａで内容液２１ｂを包み込んだ構造を有する。たばこロッド側のフィルターロッド２５の長さＬ１は１１．０ｍｍ、吸口側のフィルターロッド２５の長さＬ２は１０．０ｍｍ、中空部の長さＳは６．０ｍｍ、全長ＴＬは２７．０ｍｍであり、香料カプセル２１の直径Ｄは４．５ｍｍである。本発明においては、香料カプセル２１の内容液２１ｂが３０ｍＰａ・ｓ以上の粘度を有する。
　香料カプセルの製造方法は特に限定されないが、たとえば滴下法を用いればシームレスな皮膜を有する香料カプセルを製造できるので好ましい。この方法では、二重ノズルを用い、内側ノズルから内容液を、外側ノズルから液状の皮膜物質を同時に吐出させることにより、皮膜液が継ぎ目なく内容液を包み込むことができる。
　図４に示すように、本実施例のシガレット用フィルターでは、香料カプセル２１の内容液２１ｂの粘度が３０ｍＰａ・ｓ（２５℃）以上なので、香料カプセル２１の皮膜２１ａをつぶしたときに流れ出た内容液２１ｂのチップペーパーの表面、たばこロッドの巻紙およびフィルター吸口端面への染み出しを抑制することができる。また、フィルター製造装置への悪影響もない。
　例１
　香料としてメンソールおよび植物精油、溶媒として中鎖脂肪酸トリグリセリド（ＭＣＴ）を用意し（増粘剤なし）、表２のサンプルＡ～Ｃの割合で混合し、香料カプセルの内容液を調製した。内容液の粘度を回転式粘度計（東機産業（株）ＴＶＢ－１０Ｍ）により測定した。
　皮膜物質としてでんぷん、デキストリンおよび多糖類の混合物８重量％または２０重量％と、上記の内容液９２重量％または８０重量％とを混合し、滴下法により直径４．５ｍｍの香料カプセルを作製した。この香料カプセルを用い、図３に示すシガレット用フィルターを製造し、さらに図２（ａ）と同様のシガレットを製造した。
　例２
　香料としてメンソールおよび植物精油、溶媒として中鎖脂肪酸トリグリセリド（ＭＣＴ）、増粘剤として菜種油を用意し、表２のサンプルＤ～Ｈの割合で混合し、香料カプセルの内容液を調製した。内容液の粘度を回転式粘度計（東機産業（株）ＴＶＢ－１０Ｍ）により測定した。
　皮膜物質としてでんぷん、デキストリンおよび多糖類の混合物８重量％または２０重量％と、上記の内容液９２重量％または８０重量％とを混合し、滴下法により直径４．５ｍｍの香料カプセルを作製した。この香料カプセルを用い、図３に示すシガレット用フィルターを製造し、さらに図２（ａ）と同様のシガレットを製造した。
　例３
　香料としてメンソールおよび植物精油、溶媒として中鎖脂肪酸トリグリセリド（ＭＣＴ）、増粘剤としてシュークロース・ジアセテート・ヘキサイソブチレート（ＳＡＩＢ）を用意し、表２のサンプルＩ～Ｋの割合で混合し、香料カプセルの内容液を調製した。内容液の粘度を回転式粘度計（東機産業（株）ＴＶＢ－１０Ｍ）により測定した。
　皮膜物質としてでんぷん、デキストリンおよび多糖類の混合物２０重量％と、上記の内容液８０重量％とを混合し、滴下法により直径４．５ｍｍの香料カプセルを作製した。この香料カプセルを用い、図３に示すシガレット用フィルターを製造し、さらに図２（ａ）と同様のシガレットを製造した。
　上記のサンプルＡ～Ｋのシガレットについて、香料カプセルの皮膜をつぶして、１０分後にチップペーパーの表面、たばこロッドの巻紙およびフィルター吸口端面への内容液の染み出しを調べた。その結果を表２に併記する。
　表２の結果から、香料カプセルの内容液の粘度が３０ｍＰａ・ｓ（２５℃）以上であれば、チップペーパーの表面、たばこロッドの巻紙およびフィルター吸口端面への内容液の染み出しを抑制できることがわかる。また、香料カプセルの内容液の粘度が８０ｍＰａ・ｓ（２５℃）以上であれば、チップペーパーの表面、たばこロッドの巻紙およびフィルター吸口端面への内容液の染み出しをより確実に抑制できることがわかっている。

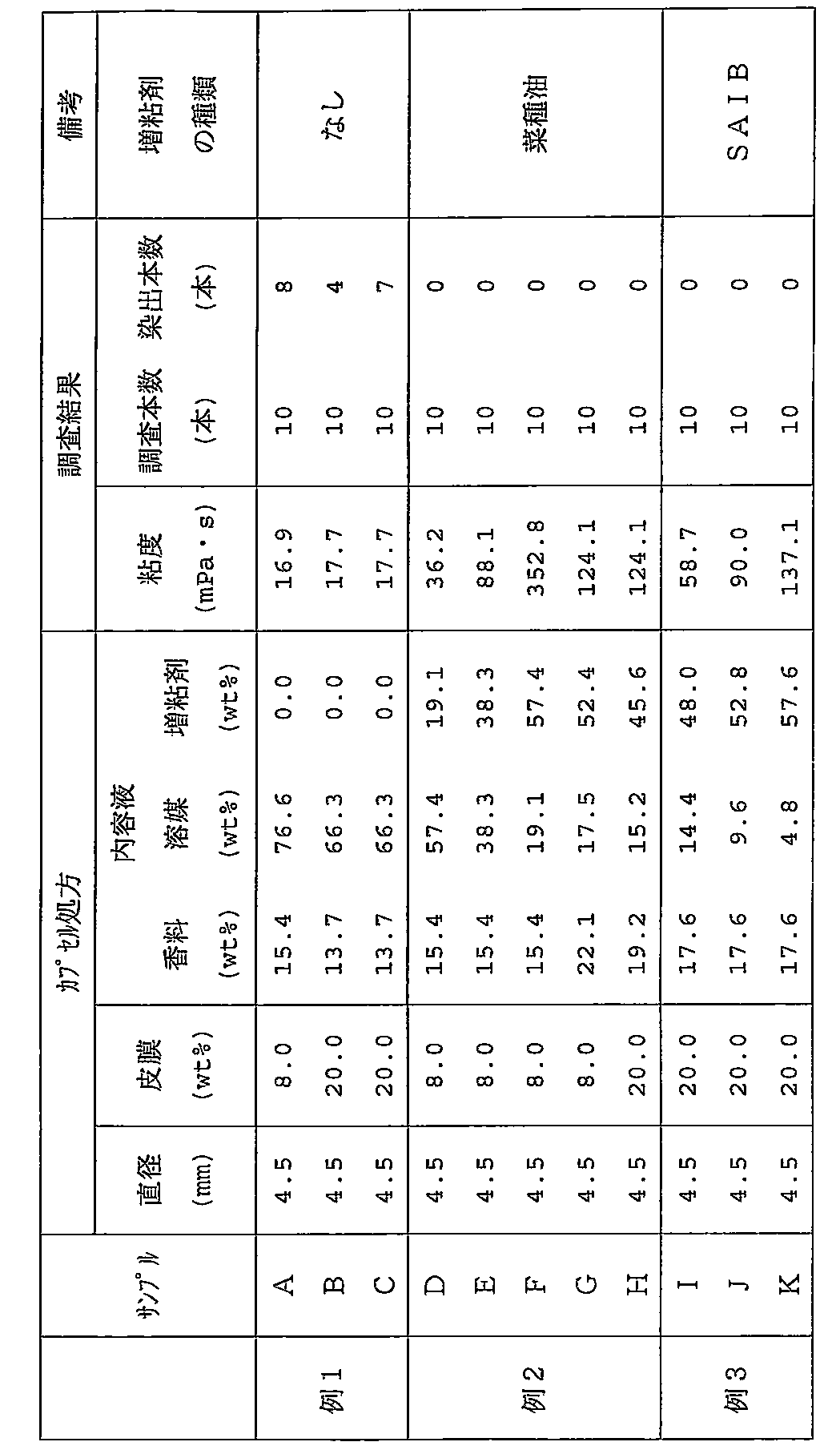

Figure JPOXMLDOC01-appb-T000002
　例４
　上記の例１～３の試験では、香料カプセルの皮膜をつぶして、通常の喫煙時間である１０分以内にチップペーパーの表面、たばこロッドの巻紙およびフィルター吸口端面への内容液の染み出しを調べた。しかし、香料カプセルの皮膜をつぶした後により長時間が経過した後にも、たばこロッドの巻紙への内容液の染み出しが少ないことが好ましい。そこで、以下のようにして、長時間経過後の内容液の染み出しを調べた。なお、以下の試験ではカプセルの内容液に香料を含ませていない。
　サンプルＬ
　溶媒として中鎖脂肪酸トリグリセリド（ＭＣＴ）のみをカプセルの内容液に用いた。
　サンプルＭ
　溶媒として中鎖脂肪酸トリグリセリド（ＭＣＴ）４３重量％、および増粘剤として菜種油５７重量％を混合して、カプセルの内容液を調製した。
　サンプルＮ、Ｏ、Ｐ
　溶媒として中鎖脂肪酸トリグリセリド（ＭＣＴ）６０重量％、５０重量％、または４０重量％、および増粘剤としてＳＡＩＢ４０重量％、５０重量％、または６０重量％を混合して、カプセルの内容液を調製した。
　これらの内容液の粘度を回転式粘度計（東機産業（株）ＴＶＢ－１０Ｍ）により測定した。表３にカプセル内容液の組成および粘度を示す。
　皮膜物質としてでんぷん、デキストリンおよび多糖類の混合物２０重量％と、上記の内容液８０重量％とを混合し、滴下法により直径４．５ｍｍのカプセルを作製した。このカプセルを用い、図３に示すシガレット用フィルターを製造し、さらに図２（ａ）と同様のシガレットを製造した。
　上記のサンプルＬ～Ｐのシガレットについて、カプセルの皮膜をつぶして、１週間後にたばこロッドの巻紙への内容液の染み出しを調べた。この場合、内容液の染み出し長さは、一方のフィルタープラグ２５に接するたばこロッド１０の末端から測定して、巻紙へ染み出した内容液が達した位置までの距離を意味する。その結果を表３に併記する。
　また、図５は、サンプルＭ～Ｐについて、内容液の粘度と内容液の染み出し長さとの関係を示すグラフである。
　表３に示されるように、増粘剤を含まないサンプルＬの場合、調査した１０本の全てで、１週間後に内容液の染み出し長さが５７ｍｍとなり、内容液がたばこロッド先端の巻紙まで達した。これに対して、増粘剤として菜種油またはＳＡＩＢを用いた場合、１週間後でも内容液がたばこロッド先端の巻紙まで達することはなかった。また、表３および図５から、内容液の粘度が同じであったとしても、菜種油よりもＳＡＩＢの方が、内容液の染み出し長さが短いことがわかる。
　内容液の染み出し長さが長いと、ペーパークロマトグラフ現象によって巻紙に浸透した内容液の成分が分離するという問題が生じることがある。これに対して、増粘剤としてＳＡＩＢを含む内容液は、１週間後でも染み出し長さが短いので、ペーパークロマトグラフ現象による内容液の成分の分離を抑制することができる。
Figure JPOXMLDOC01-appb-T000003

Claims (8)

  1. 　互いに離間し中空部を介して配置された複数のフィルタープラグと、前記複数のフィルタープラグ間の中空部に設けられ、皮膜内に香料を含む内容液を保持した香料カプセルと、前記フィルタープラグおよび香料カプセルの周囲に巻かれた液体不透過性のチップペーパーおよび／またはフィルターラッパーとを有し、前記内容液は香料と、増粘剤とを含有し、３０ｍＰａ・ｓ以上の粘度を有することを特徴とするシガレット用フィルター。
  2. 　前記内容液は８０ｍＰａ・ｓ以上の粘度を有することを特徴とする請求項１に記載のシガレット用フィルター。
  3. 　前記増粘剤は、液体増粘剤および固体増粘剤からなる群より選択されることを特徴とする請求項１に記載のシガレット用フィルター。
  4. 　前記液体増粘剤は油脂またはシュークロース・ジアセテート・ヘキサイソブチレート（ＳＡＩＢ）であることを特徴とする請求項３に記載のシガレット用フィルター。
  5. 　前記内容液は、さらに溶媒および／または色素および／または乳化剤を含有することを特徴とする請求項１に記載のシガレット用フィルター。
  6. 　前記香料カプセルの前記皮膜は、さらに色素を含有することを特徴とする請求項１に記載のシガレット用フィルター。
  7. 　液体不透過性のチップペーパーおよび／またはフィルターラッパーが耐油紙であることを特徴とする請求項１に記載のシガレット用フィルター。
  8. 　たばこロッドと、請求項１に記載のシガレット用フィルターとを備えたことを特徴とするシガレット。
PCT/JP2011/062251 2010-05-31 2011-05-27 シガレット用フィルターおよびシガレット Ceased WO2011152316A1 (ja)

Priority Applications (8)

Application Number Priority Date Filing Date Title
KR1020127030193A KR101450424B1 (ko) 2010-05-31 2011-05-27 궐련용 필터 및 궐련
RU2012156836/12A RU2550333C2 (ru) 2010-05-31 2011-05-27 Сигаретный фильтр и сигарета
UAA201215131A UA103859C2 (ru) 2010-05-31 2011-05-27 Сигаретный фильтр и сигарета
JP2012518366A JP5487300B2 (ja) 2010-05-31 2011-05-27 シガレット用フィルターおよびシガレット
CN2011800270151A CN102933104A (zh) 2010-05-31 2011-05-27 香烟用过滤嘴和香烟
CA2801198A CA2801198C (en) 2010-05-31 2011-05-27 Cigarette filter and cigarette
EP11789719.9A EP2578093B1 (en) 2010-05-31 2011-05-27 Filter for cigarette, and cigarette
US13/689,147 US20130081644A1 (en) 2010-05-31 2012-11-29 Cigarette filter and cigarette

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2010-125222 2010-05-31
JP2010125222 2010-05-31

Related Child Applications (1)

Application Number Title Priority Date Filing Date
US13/689,147 Continuation US20130081644A1 (en) 2010-05-31 2012-11-29 Cigarette filter and cigarette

Publications (1)

Publication Number Publication Date
WO2011152316A1 true WO2011152316A1 (ja) 2011-12-08

Family

ID=45066683

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2011/062251 Ceased WO2011152316A1 (ja) 2010-05-31 2011-05-27 シガレット用フィルターおよびシガレット

Country Status (11)

Country Link
US (1) US20130081644A1 (ja)
EP (1) EP2578093B1 (ja)
JP (1) JP5487300B2 (ja)
KR (1) KR101450424B1 (ja)
CN (2) CN102933104A (ja)
CA (1) CA2801198C (ja)
MY (1) MY158242A (ja)
RU (1) RU2550333C2 (ja)
TW (1) TWI474784B (ja)
UA (1) UA103859C2 (ja)
WO (1) WO2011152316A1 (ja)

Cited By (15)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2013021863A1 (ja) * 2011-08-05 2013-02-14 日本たばこ産業株式会社 シガレット
WO2014023555A1 (en) * 2012-08-06 2014-02-13 Philip Morris Products S.A. Method of forming smoking articles with mouth end cavities
JP2015507935A (ja) * 2012-02-21 2015-03-16 ジェイティー インターナショナル エス．エイ．ＪＴ Ｉｎｔｅｒｎａｔｉｏｎａｌ Ｓ．Ａ． 喫煙品用フィルター
WO2015075804A1 (ja) * 2013-11-21 2015-05-28 日本たばこ産業株式会社 シガレット
JP2015107135A (ja) * 2015-03-04 2015-06-11 日本たばこ産業株式会社 シガレット
KR20160114188A (ko) * 2012-01-25 2016-10-04 니뽄 다바코 산교 가부시키가이샤 담배 취구취 개선 향료 조성물
CN108652078A (zh) * 2018-06-29 2018-10-16 中国烟草总公司郑州烟草研究院 一种带有中空腔的爆珠卷烟
US10178878B2 (en) 2013-05-14 2019-01-15 Philip Morris Products S.A. Smoking article including a liquid delivery member and a wrapper
US10433578B2 (en) 2013-03-28 2019-10-08 Philip Morris Products S.A. Smoking article including a flavour delivery member
CN110392533A (zh) * 2017-04-03 2019-10-29 菲利普莫里斯生产公司 被配置成收纳插入单元的吸烟制品衔嘴
JP2021013386A (ja) * 2012-08-06 2021-02-12 フィリップ・モーリス・プロダクツ・ソシエテ・アノニム 唇側端部空洞を有する喫煙物品
JPWO2022071573A1 (ja) * 2020-10-02 2022-04-07
JP2022547005A (ja) * 2019-09-06 2022-11-10 フィリップ・モーリス・プロダクツ・ソシエテ・アノニム 空洞に封止要素を有するエアロゾル発生装置
US11690398B2 (en) 2017-09-29 2023-07-04 British American Tobacco (Investments) Limited Filter unit for a smoking article
WO2024202060A1 (ja) * 2023-03-31 2024-10-03 日本たばこ産業株式会社 香味吸引物品および電気加熱型香味吸引システム

Families Citing this family (21)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP5710838B2 (ja) 2012-05-30 2015-04-30 日本たばこ産業株式会社 シガレット
WO2013179428A1 (ja) * 2012-05-30 2013-12-05 日本たばこ産業株式会社 シガレット及び包装部材
CN105357993B (zh) 2013-07-16 2020-11-03 菲利普莫里斯生产公司 径向坚固的吸烟制品过滤嘴
ES2778099T3 (es) 2013-09-05 2020-08-07 Schweitzer-Mauduit International Inc Envoltura del tapón revestida para un artículo para fumar
LT3082482T (lt) 2013-12-20 2018-04-10 Philip Morris Products S.A. Rūkymo gaminys turintis filtrą, apimantį kapsulę
CA2961106A1 (en) * 2014-07-31 2016-02-04 Jt International Sa Filter element for a smoking article
GB201503389D0 (en) * 2015-02-27 2015-04-15 British American Tobacco Co A smoking article and filter unit therefor
GB201503388D0 (en) 2015-02-27 2015-04-15 British American Tobacco Co A smoking article and filter unit thereof
TW201701779A (zh) * 2015-07-01 2017-01-16 菲利浦莫里斯製品股份有限公司 疏水性吸菸製品管體
TW201711575A (zh) * 2015-08-13 2017-04-01 菲利浦莫里斯製品股份有限公司 用於吸菸製品的調味膠囊
ES2796180T3 (es) * 2015-08-28 2020-11-26 Jt Int Sa Artículo para fumar
BR112018003916A2 (pt) 2015-08-28 2018-09-25 Jt International S.A. ?artigo de fumo?
CN107772530B (zh) * 2016-08-24 2022-06-21 贵州中烟工业有限责任公司 一种改善卷烟口感的复合烟滤嘴及应用
CN109890224A (zh) 2016-10-31 2019-06-14 Jt国际公司 具有充液胶囊的吸烟制品
CN111182801A (zh) * 2017-10-03 2020-05-19 日本烟草产业株式会社 带过滤嘴香烟物品
GB201717569D0 (en) 2017-10-25 2017-12-06 British American Tobacco Investments Ltd A filter for a smoking article or an aerosol generating product
KR102190097B1 (ko) * 2018-04-04 2020-12-11 이정수 향 필터 제조방법
GB201818587D0 (en) 2018-11-14 2018-12-26 British American Tobacco Investments Ltd Amn additive assembly
KR102022909B1 (ko) * 2019-06-19 2019-09-19 주식회사 케이티앤지 부류연 개질 기술이 적용된 흡연물품 및 이를 포함하는 흡연물품 케이스
CN110552248A (zh) * 2019-06-25 2019-12-10 浙江友丰包装材料有限公司 一种抗菌透气水松纸及其生产工艺
WO2022101100A1 (en) * 2020-11-10 2022-05-19 Jt International Sa A breakable capsule comprising a tobacco product

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH07250665A (ja) 1993-09-30 1995-10-03 Bat Ind Plc 改良されたタバコフィルター
JP2007520204A (ja) 2003-06-23 2007-07-26 アール・ジエイ・レイノルズ・タバコ・カンパニー 破壊可能なカプセルを組み込んだフィルタ付きシガレット
JP2008528053A (ja) 2005-02-04 2008-07-31 フィリップ・モーリス・プロダクツ・ソシエテ・アノニム シガレットの風味剤送り出しの改善のための風味剤カプセル
JP2008539717A (ja) 2005-05-03 2008-11-20 フィリップ・モーリス・プロダクツ・ソシエテ・アノニム 圧搾可能香味カプセルを備えたシガレット及びフィルタサブアセンブリ及び製造方法
JP2008546400A (ja) 2005-06-21 2008-12-25 ヴェ． マヌ フィル 崩壊可能なカプセルを組み込んだ喫煙器具、崩壊可能なカプセル、及び前記カプセルの製造方法
WO2009094859A1 (en) * 2008-01-25 2009-08-06 Rj Reynolds Tobacco Company Process for manufacturing breakable capsules useful in tobacco products

Family Cites Families (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3635226A (en) * 1969-06-16 1972-01-18 British American Tobacco Co Tobacco-smoke filters
GB1528657A (en) * 1975-03-13 1978-10-18 Riso Kagaku Corp Stencil paper assembly
US5746231A (en) * 1993-01-11 1998-05-05 Craig Lesser Tobacco smoke filter for removing toxic compounds
US7833543B2 (en) * 1995-06-07 2010-11-16 Durect Corporation High viscosity liquid controlled delivery system and medical or surgical device
JP2003204865A (ja) * 2002-01-15 2003-07-22 Ushiwaka Kozo 菓子などの食品盛り器
RU2314735C2 (ru) * 2002-08-09 2008-01-20 Бритиш Америкэн Тобэкко (Инвестментс) Лимитед Сигареты с фильтром и способ их изготовления
WO2005074913A2 (en) * 2004-01-30 2005-08-18 Angiotech International Ag Compositions and methods for treating contracture
US10285431B2 (en) * 2004-12-30 2019-05-14 Philip Morris Usa Inc. Encapsulated flavorant designed for thermal release and cigarette bearing the same
US8752556B2 (en) * 2006-03-10 2014-06-17 British American Tobacco (Investments) Limited Smoking article filter
GB0804273D0 (en) * 2008-03-07 2008-04-16 British American Tobacco Co Plug wrap or tipping papaer for smoking articles
US8262550B2 (en) * 2009-03-19 2012-09-11 R. J. Reynolds Tobacco Company Apparatus for inserting objects into a filter component of a smoking article
CN202232976U (zh) * 2011-08-26 2012-05-30 武汉黄鹤楼新材料科技开发有限公司 一种可视型过滤嘴

Patent Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH07250665A (ja) 1993-09-30 1995-10-03 Bat Ind Plc 改良されたタバコフィルター
JP2003304856A (ja) 1993-09-30 2003-10-28 British American Tobacco (Investments) Ltd 改良されたタバコフィルター
JP2007520204A (ja) 2003-06-23 2007-07-26 アール・ジエイ・レイノルズ・タバコ・カンパニー 破壊可能なカプセルを組み込んだフィルタ付きシガレット
JP2008528053A (ja) 2005-02-04 2008-07-31 フィリップ・モーリス・プロダクツ・ソシエテ・アノニム シガレットの風味剤送り出しの改善のための風味剤カプセル
JP2008539717A (ja) 2005-05-03 2008-11-20 フィリップ・モーリス・プロダクツ・ソシエテ・アノニム 圧搾可能香味カプセルを備えたシガレット及びフィルタサブアセンブリ及び製造方法
JP2008546400A (ja) 2005-06-21 2008-12-25 ヴェ． マヌ フィル 崩壊可能なカプセルを組み込んだ喫煙器具、崩壊可能なカプセル、及び前記カプセルの製造方法
WO2009094859A1 (en) * 2008-01-25 2009-08-06 Rj Reynolds Tobacco Company Process for manufacturing breakable capsules useful in tobacco products

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
See also references of EP2578093A4

Cited By (28)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2013021863A1 (ja) * 2011-08-05 2013-02-14 日本たばこ産業株式会社 シガレット
KR20160114188A (ko) * 2012-01-25 2016-10-04 니뽄 다바코 산교 가부시키가이샤 담배 취구취 개선 향료 조성물
KR102033213B1 (ko) * 2012-01-25 2019-10-16 니뽄 다바코 산교 가부시키가이샤 담배 취구취 개선 향료 조성물
JP2015507935A (ja) * 2012-02-21 2015-03-16 ジェイティー インターナショナル エス．エイ．ＪＴ Ｉｎｔｅｒｎａｔｉｏｎａｌ Ｓ．Ａ． 喫煙品用フィルター
JP2021013386A (ja) * 2012-08-06 2021-02-12 フィリップ・モーリス・プロダクツ・ソシエテ・アノニム 唇側端部空洞を有する喫煙物品
WO2014023555A1 (en) * 2012-08-06 2014-02-13 Philip Morris Products S.A. Method of forming smoking articles with mouth end cavities
EP3363304A1 (en) * 2012-08-06 2018-08-22 Philip Morris Products S.a.s. Method of forming smoking articles with mouth end cavities
JP2021100424A (ja) * 2012-08-06 2021-07-08 フィリップ・モーリス・プロダクツ・ソシエテ・アノニム 唇側端部空洞を有する喫煙物品
US10123561B2 (en) 2012-08-06 2018-11-13 Philip Morris Products S.A. Method of forming smoking articles with mouth end cavities
US11051544B2 (en) 2012-08-06 2021-07-06 Philip Morris Products S.A. Method of forming smoking articles with mouth end cavities
US11109618B2 (en) 2013-03-28 2021-09-07 Philip Morris Products S.A. Smoking article including a flavour delivery member
US10433578B2 (en) 2013-03-28 2019-10-08 Philip Morris Products S.A. Smoking article including a flavour delivery member
US10178878B2 (en) 2013-05-14 2019-01-15 Philip Morris Products S.A. Smoking article including a liquid delivery member and a wrapper
WO2015075804A1 (ja) * 2013-11-21 2015-05-28 日本たばこ産業株式会社 シガレット
JPWO2015075804A1 (ja) * 2013-11-21 2017-03-16 日本たばこ産業株式会社 シガレット
JP2015107135A (ja) * 2015-03-04 2015-06-11 日本たばこ産業株式会社 シガレット
CN110392533A (zh) * 2017-04-03 2019-10-29 菲利普莫里斯生产公司 被配置成收纳插入单元的吸烟制品衔嘴
US11272734B2 (en) 2017-04-03 2022-03-15 Philip Morris Products S.A. Smoking article mouthpiece configured to receive an insert unit
CN110392533B (zh) * 2017-04-03 2022-04-08 菲利普莫里斯生产公司 被配置成收纳插入单元的吸烟制品衔嘴
US11690398B2 (en) 2017-09-29 2023-07-04 British American Tobacco (Investments) Limited Filter unit for a smoking article
CN108652078A (zh) * 2018-06-29 2018-10-16 中国烟草总公司郑州烟草研究院 一种带有中空腔的爆珠卷烟
CN108652078B (zh) * 2018-06-29 2024-05-07 中国烟草总公司郑州烟草研究院 一种带有中空腔的爆珠卷烟
JP2022547005A (ja) * 2019-09-06 2022-11-10 フィリップ・モーリス・プロダクツ・ソシエテ・アノニム 空洞に封止要素を有するエアロゾル発生装置
JP7314407B2 (ja) 2019-09-06 2023-07-25 フィリップ・モーリス・プロダクツ・ソシエテ・アノニム 空洞に封止要素を有するエアロゾル発生装置
WO2022071573A1 (ja) * 2020-10-02 2022-04-07 日本たばこ産業株式会社 カプセルフィルター付たばこ製品用チップペーパー及びたばこ製品
JP7377373B2 (ja) 2020-10-02 2023-11-09 日本たばこ産業株式会社 カプセルフィルター付たばこ製品用チップペーパー及びたばこ製品
JPWO2022071573A1 (ja) * 2020-10-02 2022-04-07
WO2024202060A1 (ja) * 2023-03-31 2024-10-03 日本たばこ産業株式会社 香味吸引物品および電気加熱型香味吸引システム

Also Published As

Publication number Publication date
MY158242A (en) 2016-09-30
KR20130012585A (ko) 2013-02-04
EP2578093A1 (en) 2013-04-10
US20130081644A1 (en) 2013-04-04
EP2578093B1 (en) 2018-10-03
HK1216592A1 (zh) 2016-11-25
RU2012156836A (ru) 2014-07-27
CA2801198A1 (en) 2011-12-08
JP5487300B2 (ja) 2014-05-07
CN102933104A (zh) 2013-02-13
RU2550333C2 (ru) 2015-05-10
CN105167184A (zh) 2015-12-23
JPWO2011152316A1 (ja) 2013-08-01
EP2578093A4 (en) 2014-05-28
KR101450424B1 (ko) 2014-10-13
TWI474784B (zh) 2015-03-01
CA2801198C (en) 2016-04-19
UA103859C2 (ru) 2013-11-25
TW201204275A (en) 2012-02-01
CN105167184B (zh) 2019-08-23

Similar Documents

Publication Publication Date Title
JP5487300B2 (ja) シガレット用フィルターおよびシガレット
DE69426480T2 (de) Verbesserte Tabakrauchfilter
CN102977412B (zh) 一种手指挤压易碎软胶囊及其制备方法和用途
AU2012334263B2 (en) Smoking article with liquid delivery material
EP2552255B1 (en) Methods of manufacturing cigarettes and filter subassemblies with squeezable flavor capsule
ATE452548T1 (de) Zigaretten und filteruntereinheiten mit zusammendrückbarer geschmackskapsel und herstellungsverfahren
UA90128C2 (ru) Фильтр для сигареты, сигарета и способ ее изготовления
CN108201169A (zh) 具有降低气流温度并补充有益成分的过滤单元
WO2013187245A1 (ja) シガレット
KR20160105394A (ko) 액체 전달 물질을 가지는 흡연 물품
RU2591138C1 (ru) Сигарета
JP6012291B2 (ja) シガレット用フィルター及びそれを用いたシガレット
CN202842325U (zh) 一种带有缓释微胶囊的卷烟
HK1178030A (en) Filter for cigarette, and cigarette
CN113017142A (zh) 发烟凝胶及其制备方法、和具有该凝胶的低温烟
HK1216592B (zh) 香烟用过滤嘴和香烟
JP2025504003A5 (ja)
CN107912808A (zh) 一种手捏式电子烟烟液胶囊

Legal Events

Date Code Title Description
WWE Wipo information: entry into national phase

Ref document number: 201180027015.1

Country of ref document: CN

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 11789719

Country of ref document: EP

Kind code of ref document: A1

WWE Wipo information: entry into national phase

Ref document number: 2012518366

Country of ref document: JP

ENP Entry into the national phase

Ref document number: 20127030193

Country of ref document: KR

Kind code of ref document: A

ENP Entry into the national phase

Ref document number: 2801198

Country of ref document: CA

WWE Wipo information: entry into national phase

Ref document number: 2011789719

Country of ref document: EP

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 2012156836

Country of ref document: RU

Kind code of ref document: A
