  • the present invention relates to a steel pipe, and more particularly to a steel pipe for an oil well.
  • Oil well steel pipes are used as casings or tubing for oil wells and gas wells.
  • the oil well and the gas well are collectively referred to as “oil well”.
  • oil well With the deepening of oil wells, high strength is required for oil well pipes.
  • an oil well pipe having a strength grade of 80 ksi class yield strength is 80 to 95 ksi, that is, yield strength is 551 to 654 MPa
  • 95 ksi class yield strength is 95 to 110 ksi, that is, yield strength is 654 to 758 MPa
  • an oil well pipe having a strength grade of 110 ksi class is increasing.
  • SSC sulfide stress cracking
  • the SSC resistance of steel can be enhanced by controlling non-metallic inclusions.
  • Japanese Patent Laid-Open Nos. 2001-131698 Patent Document 1
  • 2004-332059 Patent Document 2
  • Japanese Patent Laid-Open No. 2001-73086 Patent Document 3
  • control SSC resistance by controlling non-metallic inclusions. Propose technology that enhances the performance.
  • Patent Document 1 discloses the following matters. When coarse Ti nitride is formed even in a low alloy steel, the coarse Ti nitride becomes a starting point of pitting corrosion. The occurrence of pitting corrosion induces SSC. Therefore, the Ti nitride is refined. In this case, the SSC resistance of the steel is increased.
  • Patent document 2 discloses the following matters.
  • 10 or more Nb-based inclusions satisfying the following formula are contained per 1 mm 2 of the cross-sectional area.
  • a NB in the formula is the major axis ( ⁇ m) of the Nb-based inclusion.
  • b NB is the Nb content (% by mass) in the Nb inclusions.
  • Nb-based inclusions with a NB of less than 1 ⁇ m are excluded. In this case, the occurrence of pitting corrosion is suppressed in the low alloy, and the SSC resistance is improved.
  • Patent Document 3 discloses the following matters.
  • the chemical composition of steel satisfies the following formula: (1 + 4.3 ⁇ [V] + 3.4 ⁇ [Nb] + 2.5 ⁇ [Ti]) / (7.8 ⁇ [Cr] ⁇ [Mo])> 1
  • the content (wt%) of the corresponding element is substituted for [V], [Nb], [Ti], [Cr], and [Mo].
  • the generation of M 23 C 6 type carbide is suppressed.
  • the SSC resistance of steel increases by spheroidizing the carbide.
  • Patent Document 1 in order to suppress coarse Ti nitride, inclusions are levitated and removed by a tundish heater during casting. However, it is said that the Ti nitride levitation and removal treatment during casting is somewhat difficult in actual operation, and that the Ti nitride levitation and removal treatment alone is insufficient to suppress the occurrence of pitting corrosion.
  • Patent Document 2 the pitting corrosion resistance of the rolled material is merely evaluated, and it is not always clear what effect is practically related to SSC resistance that is highly related to the strength of the product. .
  • Patent Document 3 has a component design in which the content of any element of Cr or Mo is made as low as possible and the Nb and / or Ti content is increased. Therefore, the hardenability may become unstable in some cases. Furthermore, consideration for SSC caused by pitting corrosion caused by Nb inclusions and / or Ti inclusions is insufficient.
  • An object of the present invention is to provide an oil well steel pipe having excellent SSC resistance.
  • the oil well steel pipe according to the present invention is, by mass%, C: 0.15 to 0.35%, Si: 0.1 to 0.75%, Mn: 0.1 to 1.0%, Cr: 0.1 1.7%, Mo: 0.1-1.2%, Ti: 0.01-0.05%, Nb: 0.010-0.030%, and Al: 0.01-0.1
  • the balance is composed of Fe and impurities, and P, S, N and O in the impurities are respectively P: 0.03% or less, S: 0.01% or less, N: 0.007% or less, And O: 0.01% or less, and the Ti content and the Nb content in the residue obtained by bromine-methanol extraction satisfy the formula (1).
  • Ti content (mass%) and Nb content (mass%) in the residue are substituted into [Ti] and [Nb].
  • the oil well steel pipe according to the present invention has excellent SSC resistance.
  • the oil well steel pipe may further contain V: 0.50% or less in place of part of Fe.
  • the oil well steel pipe may further contain B: 0.0050% or less in place of part of Fe.
  • the oil well steel pipe may further contain Ca: 0.0050% or less in place of part of Fe.
  • FIG. 1 shows the Ti content and Nb content in a residue extracted using a bromine-methanol solution, and coarse carbonitrides and nitrides (coarse inclusions, that is, the inclusion length is 20 ⁇ m in steel). It is a figure which shows the relationship with the number of the above.
  • the present inventors investigated and examined the SSC resistance of steel pipes for oil wells. As a result, the present inventors obtained the following knowledge.
  • Ti and Nb form carbonitrides or nitrides. Fine carbonitrides and nitrides containing Ti and Nb refine crystal grains. Therefore, it is preferable to contain Ti and Nb to some extent. On the other hand, if the number of coarse carbonitrides and nitrides increases, the SSC resistance of the steel decreases. Therefore, although carbonitrides and nitrides in steel are necessary to refine crystal grains, it is preferable to suppress the number of coarse carbonitrides and nitrides in order to increase SSC resistance. .
  • FIG. 1 is a graph showing the relationship between the F1 value in the residue obtained by bromine-methanol extraction and the number of carbonitrides and nitrides having inclusion lengths of 20 ⁇ m or more.
  • Figure 1 was obtained by the following method. As shown in Examples described later, a plurality of steel pipes having a plurality of chemical compositions were manufactured. In order to obtain the F1 value from each steel pipe, a test piece (1 g) for bromine-methanol extraction was collected. Furthermore, in order to determine the number of carbonitrides and nitrides in the steel, specimens for microscopic observation were collected from arbitrary positions of each steel pipe.
  • bromine-methanol solution containing 10% by volume (vol%) bromine
  • the test piece for bromine-methanol extraction was dissolved to obtain a residue.
  • a bromine-methanol extraction test piece was immersed in a bromine-methanol solution and dissolved.
  • the bromine-methanol solution in which the test piece was dissolved was filtered using a filter. Residue adhered to the filter.
  • H 2 SO 4 the filter with the residue attached was dissolved to obtain a residue.
  • the residue substantially contained carbonitrides and nitrides and oxides.
  • the residue was decomposed by the pressure acid decomposition method.
  • the residue and the acid for decomposition were stored in a PTFE (polytetrafluoroethylene) container.
  • the container was sealed and heated at 220 ° C. for 8 hours to decompose the residue in the container.
  • the decomposed residue was allowed to cool.
  • the acid solution was fixed, and the Ti content and the Nb content were analyzed by ICP (high frequency inductively coupled plasma) emission spectroscopy.
  • ICP high frequency inductively coupled plasma
  • the above-described F1 value was obtained.
  • Most of the carbonitrides and nitrides formed in the chemical composition described above are either Ti-based inclusions or Nb-based inclusions. Therefore, the F1 value can be considered as an index indicating the ratio of Nb content in carbonitride and nitride.
  • the number of carbonitrides and nitrides in the steel was determined by the following method using a specimen for microscopic observation. First, the surface of the test piece was polished. An arbitrary region (100 mm 2 ) was selected from the polished surface. The selected region was observed with an optical microscope of 200 to 1000 times.
  • each carbonitride and nitride was determined by the following method.
  • the long diameter of each carbonitrides and nitrides is defined as "inclusions length", it was used as an indicator of the size of the carbonitrides and nitrides.
  • inclusions length it was used as an indicator of the size of the carbonitrides and nitrides.
  • interval of the mutually adjacent inclusion is 40 micrometers or less, those inclusions were considered as one inclusion as what was continuous.
  • FIG. 1 showing the relationship between the coarse inclusion number LN 100 and F1 was created.
  • the oil well steel pipe according to the present invention has the following chemical composition.
  • C 0.15-0.35% Carbon (C) increases the hardenability and increases the strength of the steel. On the other hand, if the C content is too high, the sensitivity of the steel to fire cracking increases. Furthermore, the toughness of the steel is reduced. Therefore, the C content is 0.15 to 0.35%. From the viewpoint of the lower limit of the C content, the preferable C content is higher than 0.15%, more preferably 0.20% or more, and further preferably 0.22% or more. From the viewpoint of the upper limit of the C content, the preferable C content is less than 0.35%, more preferably 0.33% or less, and still more preferably 0.32% or less.
  • Si 0.1 to 0.75% Silicon (Si) deoxidizes steel. On the other hand, if the Si content is too high, the toughness and hot workability of the steel decrease. Therefore, the S content is 0.1 to 0.75%. From the viewpoint of the lower limit of the Si content, the preferable Si content is higher than 0.1%, more preferably 0.15% or more, and further preferably 0.20% or more. From the viewpoint of the upper limit value of the Si content, the preferable Si content is less than 0.75%, more preferably 0.50% or less, and further preferably 0.35% or less.
  • Mn 0.1 to 1.0%
  • Mn Manganese
  • the Mn content is 0.1 to 1.0%.
  • the preferable Mn content is higher than 0.1%, more preferably 0.15% or more, and further preferably 0.2% or more.
  • the preferable Mn content is less than 1.0%, more preferably 0.7% or less, and further preferably 0.6% or less.
  • Chromium increases the hardenability and temper softening resistance of steel. Therefore, Cr facilitates high-temperature tempering of steel. Cr further increases the SSC resistance of the steel. On the other hand, if the Cr content is too high, M 7 C 3 carbides and M 23 C 6 carbides are formed, and the SSC resistance of the steel is reduced. Therefore, the Cr content is 0.1 to 1.7%. From the viewpoint of the lower limit of the Cr content, the preferable Cr content is higher than 0.1%, more preferably 0.3% or more, and further preferably 0.4% or more. From the viewpoint of the upper limit of the Cr content, the preferable Cr content is less than 1.7%, more preferably 1.5% or less, and further preferably 1.2% or less.
  • Mo 0.1-1.2% Molybdenum (Mo) increases the hardenability and temper softening resistance of steel. Therefore, Mo facilitates high-temperature tempering of steel. Mo further increases the SSC resistance of the steel. On the other hand, if the Mo content is too high, the above effect is saturated. Therefore, the Mo content is 0.1 to 1.2%. From the viewpoint of the lower limit of the Mo content, the preferable Mo content is higher than 0.1%, more preferably 0.2% or more, and further preferably 0.4% or more. From the viewpoint of the upper limit of the Mo content, the preferable Mo content is less than 1.2%, more preferably 1.0% or less, and further preferably 0.9% or less.
  • Titanium (Ti) combines with N in the steel to form Ti nitride and / or Ti carbonitride.
  • Ti nitrides and / or Ti carbonitrides refine steel grains.
  • B boron
  • Ti suppresses formation of B nitride. Therefore, the hardenability by B increases.
  • the Ti content is too high, coarse Ti nitrides and / or Ti carbonitrides are formed. Therefore, the SSC resistance of the steel is reduced. Therefore, the Ti content is 0.01 to 0.05%.
  • the preferable Ti content is higher than 0.01%, more preferably 0.011% or more, and still more preferably 0.012% or more. From the viewpoint of the upper limit of the Ti content, the preferable Ti content is less than 0.05%, more preferably 0.03% or less, and further preferably 0.025% or less.
  • Nb 0.010 to 0.030%
  • Niobium (Nb) combines with C and N to form Nb carbonitride and Nb nitride.
  • Nb may further form a composite carbonitride with Ti or Al. If these inclusions are fine, they refine crystal grains.
  • the Nb content is 0.010 to 0.030%.
  • the preferable Nb content is higher than 0.010%, more preferably 0.011% or more, and further preferably 0.012% or more.
  • the preferable Nb content is less than 0.030%, more preferably 0.020% or less, and further preferably 0.015% or less.
  • Al 0.01 to 0.1%
  • Aluminum (Al) deoxidizes steel. On the other hand, if the Al content is too high, coarse Al-based oxides are formed and the toughness of the steel is lowered. Therefore, the Al content is 0.01 to 0.1%. From the viewpoint of the lower limit of the Al content, the preferable Al content is higher than 0.01%, more preferably 0.015% or more, and further preferably 0.020% or more. From the viewpoint of the upper limit of the Al content, the preferable Al content is less than 0.1%, more preferably 0.07% or less, and still more preferably 0.05% or less.
  • the Al content referred to in this specification means the content of acid-soluble Al (sol. Al).
  • the balance of the oil well steel pipe according to the present invention is Fe and impurities.
  • the impurity in this specification means the element mixed from the ore and scrap utilized as a raw material of steel, or the environment of a manufacturing process.
  • the contents of P, S, N, and O as impurities are limited as follows.
  • P 0.03% or less Phosphorus (P) is an impurity. P segregates at the grain boundary and embrittles the grain boundary. Therefore, P decreases the toughness and SSC resistance of steel. Therefore, the P content is preferably as low as possible.
  • the P content is 0.03% or less.
  • the P content is preferably less than 0.03%, more preferably 0.02% or less, and still more preferably 0.015% or less.
  • S 0.01% or less Sulfur (S) is an impurity. S combines with Mn to form a Mn-based sulfide. Mn-based sulfides are easy to dissolve. Therefore, the toughness and SSC resistance of the steel are reduced. Accordingly, the S content is preferably as low as possible.
  • the S content is 0.01% or less.
  • a preferable S content is less than 0.01%, more preferably 0.005% or less, and still more preferably 0.002% or less.
  • N 0.007% or less Nitrogen (N) is an impurity. N coarsens Nb inclusions and / or Ti inclusions. The coarsened Nb-based inclusions and Ti inclusions reduce the pitting corrosion resistance of steel and the SSC resistance. Accordingly, the N content is preferably as low as possible. N content is 0.007% or less. A preferable N content is less than 0.007%, and more preferably 0.005% or less. N may be contained at least 0.001% or more.
  • Oxygen (O) is an impurity. O forms a coarse oxide and reduces the pitting corrosion resistance of the steel. Therefore, it is preferable that the O content is as low as possible.
  • the O content is 0.01% or less.
  • the preferable O content is less than 0.01%, more preferably 0.003% or less, and still more preferably 0.0015% or less.
  • the oil well steel pipe according to the present invention may further contain V instead of a part of Fe.
  • V 0.50% or less Vanadium (V) is a selective element. V forms fine carbides in the tempering step and increases the temper softening resistance. Therefore, tempering at a high temperature is possible, and the toughness and SSC resistance of the steel are increased. If V is contained even a little, the above effect can be obtained. On the other hand, if the V content is too high, the above effect is saturated. Therefore, the V content is 0.50% or less. In view of the lower limit of the preferable V content, the preferable V content is 0.01% or more, more preferably 0.03% or more, and still more preferably 0.05% or more. From the viewpoint of the upper limit of the V content, the preferable V content is less than 0.50%, more preferably 0.2% or less, and further preferably 0.15% or less.
  • the oil well steel pipe according to the present invention may further contain B instead of a part of Fe.
  • B Boron (B) is a selective element. B increases the hardenability of the steel. If B is contained even a little, the above effect can be obtained. On the other hand, if the B content is too high, the above effect is saturated. Therefore, the B content is 0.0050% or less. From the viewpoint of a preferable lower limit of the B content, the preferable B content is 0.0001% or more, and more preferably 0.0005% or more. From the viewpoint of the upper limit of the B content, the preferable B content is less than 0.0050%, and more preferably 0.0025% or less.
  • the oil well steel pipe according to the present invention may further contain Ca instead of a part of Fe.
  • Ca 0.0050% or less
  • Calcium (Ca) is a selective element. Ca suppresses the formation of coarse Al-based inclusions and forms fine Al—Ca-based oxysulfides. Therefore, when manufacturing a steel material (slab or round billet) by continuous casting, Ca suppresses that the nozzle of a continuous casting apparatus is obstruct
  • the chemical composition of the steel pipe for oil well according to the present invention may satisfy the following formula (A). (1 + 4.3 ⁇ [V] + 3.4 ⁇ [Nb] + 2.5 ⁇ [Ti]) / (7.8 ⁇ [Cr] ⁇ [Mo]) ⁇ 1 (A)
  • the content (mass%) of the corresponding element is substituted for the element symbol in [].
  • “0” is substituted for [V].
  • the left side of the above formula (A) is required to be larger than 1.
  • the left side may be 1 or less.
  • the left side of the formula (A) is 1 or less. More preferably, the left side of Formula (A) is 0.85 or less, more preferably 0.65 or less.
  • the Ti content and the Nb content in the residue extracted with the bromine-methanol solution satisfy the formula (1). 100 ⁇ [Nb] / ([Ti] + [Nb]) ⁇ 27.5 (1)
  • Ti content (mass%) and Nb content (mass%) in the residue are substituted into [Ti] and [Nb].
  • the carbide hardly affects the SSC resistance.
  • coarse carbonitride and nitride deteriorate the SSC resistance.
  • Fine carbonitrides and nitrides in steel refine crystal grains. Even if the number of fine carbonitrides and nitrides is small, the crystal grains are refined to some extent.
  • the SSC resistance of the steel decreases as described above. Therefore, if the number of coarse carbonitrides and nitrides in steel is suppressed, excellent SSC resistance can be obtained.
  • Bromine-methanol extraction is performed as follows.
  • a sample is taken from any part of the oil well steel pipe.
  • the shape of the sample is not particularly limited.
  • the sample weight is 1 g.
  • the sample is immersed in a methanol solution containing 10% by volume (vol%) bromine (hereinafter referred to as bromine-methanol solution) to dissolve the sample.
  • the bromine-methanol solution in which the sample is dissolved is filtered using a filter (for example, a Nuclepore filter having a pore size of 0.2 ⁇ m). At this time, residue adheres to the filter.
  • the filter to which the residue has adhered is dissolved using H 2 SO 4 and the residue is taken out.
  • Carbides in steel are dissolved by bromine-methanol solution.
  • the residue substantially contains carbonitrides, nitrides and oxides.
  • the residue is decomposed by, for example, a pressure acid decomposition method.
  • the residue and the acid for decomposition are stored in a container (for example, a PTFE container).
  • the vessel is sealed and heated at 220 ° C. for 8 hours. Through the above steps, the residue is decomposed in the container.
  • An alkali melting method can also be used instead of the pressure acid decomposition method for decomposition of the residue.
  • the residue and the flux are stored in a platinum crucible.
  • Fluxing agent is, for example, a LiBO 2.
  • the platinum crucible is heated to 1000 ° C. in an electric furnace to decompose the residue in the platinum crucible.
  • the residue dissolves easily in acid solution.
  • F1 is an index indicating the Nb concentration in carbonitride and nitride.
  • the F1 value is 27.5 or less
  • the number of coarse inclusions in the steel the number of carbonitrides and nitrides having an inclusion length of 20 ⁇ m or more
  • the SSC resistance of the steel is increased.
  • the preferable number of coarse inclusions is 35/100 mm 2 or less.
  • the oil well steel pipe according to the present embodiment preferably has a yield strength of 654 MPa or more.
  • the yield strength here means 0.2% proof stress.
  • the more preferable yield strength of the oil well steel pipe is 758 MPa or more.
  • the oil well steel pipe according to the present invention has high strength. Therefore, if the tensile strength is too high with respect to the yield strength, the SSC resistance is lowered. Therefore, a preferable yield ratio is 87.0% or more.
  • the preferred prior austenite grain size number of the oil well steel pipe according to the present invention is 7.5 or more.
  • the prior austenite grain size referred to herein is measured according to ASTM E112. If the prior austenite grain size is less than 7.5, the toughness and SSC resistance of the steel are lowered.
  • pig iron is first refined by a converter or electric furnace. Further, secondary refining is performed on the primary refined molten steel, and alloy elements are added to the molten steel.
  • the molten steel which has the above-mentioned chemical composition is manufactured according to the above process.
  • ⁇ Molten steel is poured into a tundish, and slabs or round billets are produced by a continuous casting method. Or an ingot is manufactured from molten steel by the ingot-making method. A round billet is manufactured by rolling a slab or the like ingot.
  • the molten steel temperature in the tundish is preferably maintained at 1520 ° C. or higher.
  • inclusions, which are impurities in the molten steel become agglomerated and coarsened in the tundish and float. Therefore, coarse inclusions can be removed.
  • the cooling rate of slabs, round billets, etc. or ingots after casting or ingot-making is 50 ° C./min or more. In this case, the coarsening of inclusions is suppressed.
  • the round billet is hot-worked into a blank tube.
  • the round billet is heated in a heating furnace.
  • Hot round processing is performed on the round billet extracted from the heating furnace to manufacture a raw pipe (seamless steel pipe).
  • the Mannesmann method is performed as hot working to manufacture a raw tube.
  • the round billet is pierced and rolled by a piercing machine.
  • the round billet that has been pierced and rolled is further hot-rolled by a mandrel mill, a reducer, a sizing mill, or the like into a blank tube.
  • the blank tube may be manufactured from the round billet by another hot working method.
  • the heating temperature and heating time of the round billet preferably satisfy the following formula (2). (T + 273) ⁇ (20 + log (t)) ⁇ 30600 (2)
  • the heating temperature (° C.) is substituted for T in Equation (2).
  • the heating time (hr) is substituted for t.
  • the heating furnace may be divided into multiple zones.
  • the heating furnace is classified into a pre-tropical zone, a heating zone, and a soaking zone.
  • Each zone is arranged in a line, and the round billet is heated while moving in the order of pre-tropical zone, heating zone, and soaking zone.
  • the heating temperature and heating time in each zone may be different. Therefore, when the heating furnace is divided into a plurality of zones, the average value of the heating temperatures of each zone is defined as the heating temperature T (° C.) of the heating furnace. Furthermore, the cumulative value of the heating time of each band is defined as the heating time t (hr) of the heating furnace.
  • F2 (T + 273) ⁇ (20 + log (t)).
  • the F2 value is higher than 30600, the F1 value becomes too large and exceeds 27.5. Therefore, the SSC resistance of the steel is reduced. If the F2 value satisfies the formula (2), excellent SSC resistance can be obtained.
  • the minimum with a preferable F2 value is 28500 or more, More preferably, it is 29200 or more. If the F2 value is too small, it is difficult for the temperature of the round billet to reach an appropriate temperature for drilling.
  • the soaking temperature of the preferred round billet (temperature in the soaking zone) is 1200 ° C. or higher.
  • Heat treatment process Cool the tube after hot working to room temperature. After cooling the raw pipe to room temperature, a quenching treatment and a tempering treatment are carried out to produce an oil well steel pipe. In quenching, the quenching temperature above C3 point A. In tempering, the tempering temperature below point C1 A. The old austenite grain size number of the raw tube is adjusted to 7.5 or more by quenching and tempering.
  • Hot working after the a surface temperature of more than C3 points A and base pipe, without cooling to room temperature, may be directly quenched.
  • the raw tube after hot working may be inserted into a heating furnace immediately after hot working, and supplemented (soaked) to a temperature of AC 3 or higher.
  • a quenching process is performed on the raw tube after the supplementary heat.
  • the quenching process and the tempering process may be performed a plurality of times. Specifically, a quenching process and a tempering process may be further performed on the raw tube that has been subjected to the quenching process and the tempering process.
  • the oil well steel pipe manufactured by the above manufacturing method satisfies the formula (1). Therefore, the oil well steel pipe has excellent SSC resistance.
  • Oil well steel pipes having various chemical compositions were produced under various production conditions.
  • the SSC resistance of the manufactured oil well steel pipe was evaluated.
  • a round billet with a diameter of 310 mm was manufactured by continuous casting using molten steel (230 tons) of steels A to J.

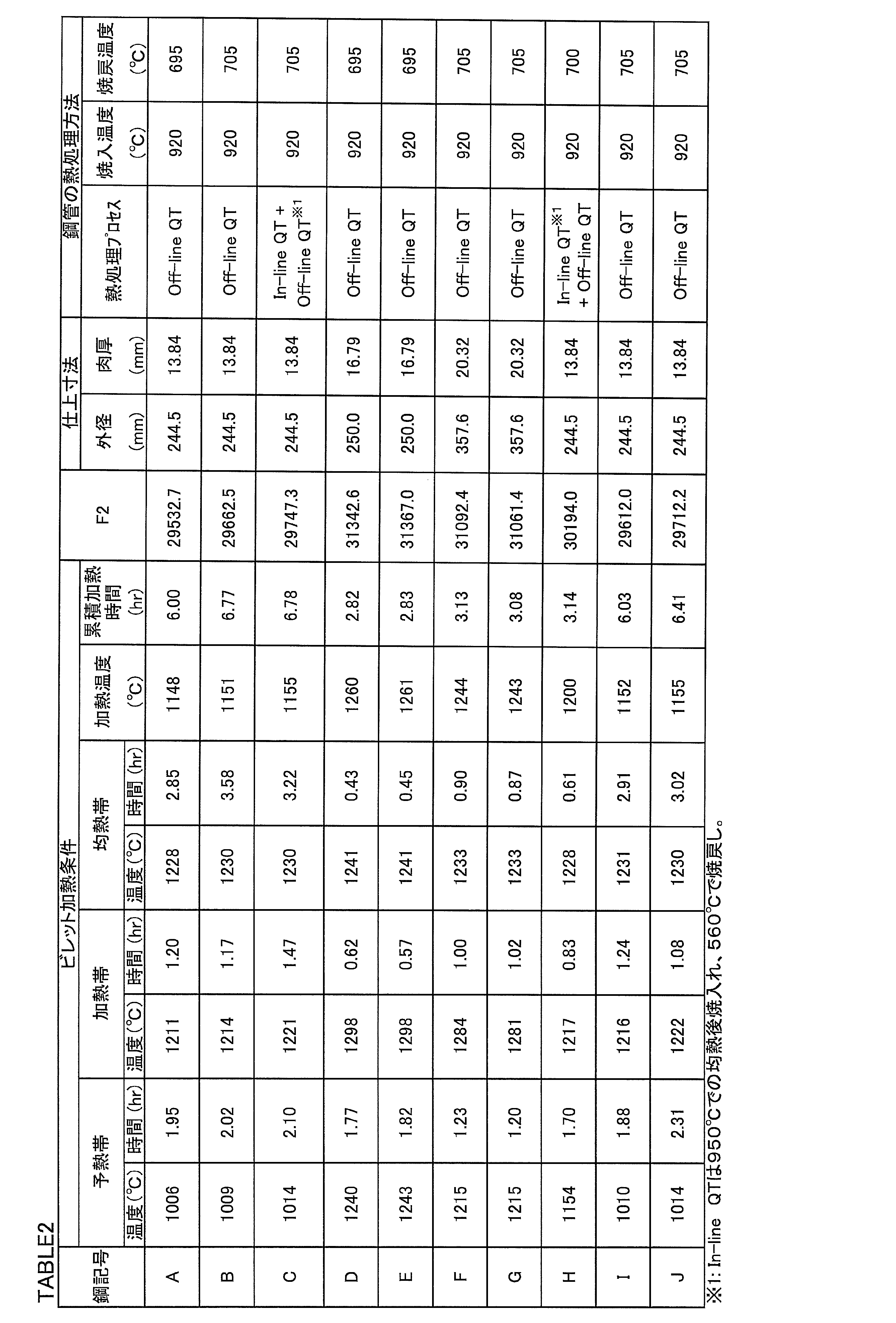

  • the round billet was heated in a heating furnace under the billet heating conditions shown in Table 2.
  • the round billet after heating was pierced and rolled according to the Mannesmann method to produce a blank.
  • a steel pipe for oil wells was manufactured by performing quenching treatment at the quenching temperature shown in Table 2 and performing tempering treatment at the tempering temperature shown in Table 2.
  • the quenching and tempering conditions were adjusted so that the yield strength of the oil well pipe was 110 ksi class (758 to 862 MPa).
  • the outer diameter and thickness of the manufactured oil well steel pipe were as shown in Table 2.
  • “In-Line QT” means the next heat treatment step.
  • the raw tube after hot working was immediately soaked (supplemented) at a temperature of AC 3 or higher in a heating furnace. Quenching and tempering were performed on the soaked tube. The quenching temperature was 950 ° C. and the tempering temperature was 560 ° C.
  • the soaking time at the quenching temperature in each of the quenching treatments of “Off-Line QT” and “In-Line QT” is 30 to 90 minutes, and the soaking time at the tempering temperature in each tempering treatment is 20 to 100 minutes. there were.
  • Test method [Old austenite grain size test] A specimen was taken from the steel pipe.
  • the test piece had a surface (hereinafter referred to as an observation surface) perpendicular to the longitudinal direction of the steel pipe.
  • the observation surface of the test piece was mechanically polished. After polishing, a prior austenite grain boundary in the observation plane was revealed using a Picral corrosive solution. Thereafter, the prior austenite grain size number of the observation surface was determined according to ASTM E112.
  • SSC resistance evaluation test A round bar specimen was taken from the steel pipe. The longitudinal direction of the round bar test piece was parallel to the longitudinal direction of the steel pipe. The outer diameter of the parallel part of the round test piece was 6.35 mm, and the length of the parallel part was 25.4 mm. According to NACE (National Association of Corrosion Engineers) TM0177A method, the SSC resistance of each round bar test piece was evaluated by a constant load test. The test bath was room temperature 5% sodium chloride + 0.5% acetic acid aqueous solution saturated with 1 atm hydrogen sulfide gas. Each round bar test piece was loaded with a load stress of 645 MPa and immersed in a test bath for 720 hours.
  • the applied stress was 85% of the nominal yield stress of 110 ksi class. After 720 hours from the immersion, it was confirmed whether each round bar specimen was broken. When no fracture was observed in the round bar test piece, it was judged that the SSC resistance of the steel was high. When breakage was observed in the round bar test piece, it was judged that the SSC resistance of the steel was low.

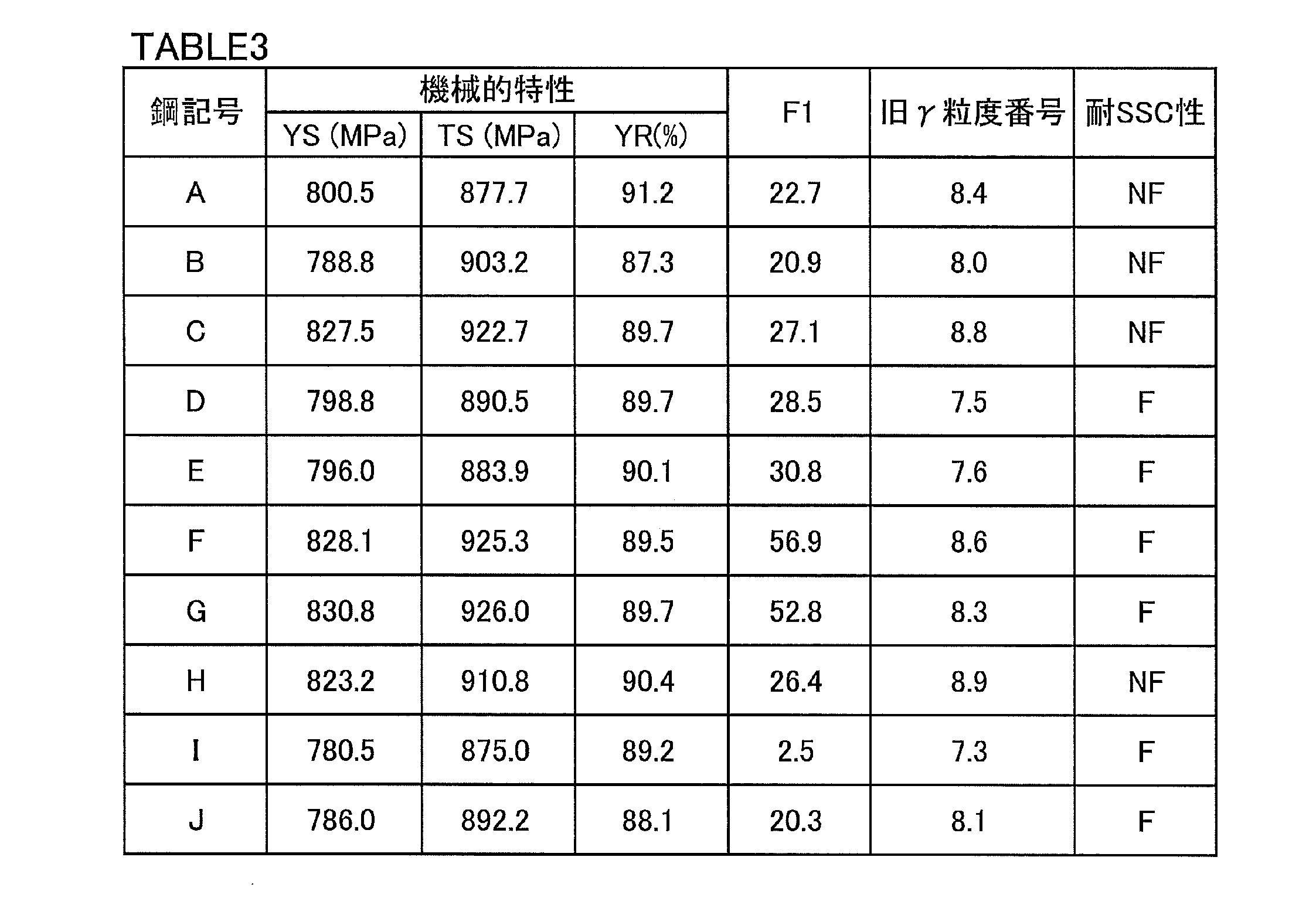

  • Yield strength (MPa) is described in the “YS” column of Table 3.
  • TS tensile strength
  • YR yield ratio
  • F1 the F1 value is described.
  • old ⁇ grain size number the old austenite grain size number is described.
  • SSC resistance the SSC resistance evaluation test results are described. “NF” means that no breakage was observed in the round bar test piece and excellent SSC resistance was exhibited. “F” means that fracture was observed in the round bar test piece and the SSC resistance was low.
  • the chemical compositions of the steels A to C and H were within the scope of the present invention, and the F1 value satisfied the formula (1). Therefore, no fracture was observed in the SSC resistance evaluation test, and Steel A to Steel C exhibited excellent SSC resistance.
  • the yield strength YS of steels A to C and H was 758 MPa or more, and the yield ratio YR was 87.0% or more. Further, the prior austenite grain size was 7.5 or more.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Organic Chemistry (AREA)
  • Mechanical Engineering (AREA)
  • Materials Engineering (AREA)
  • Metallurgy (AREA)
  • Thermal Sciences (AREA)
  • Physics & Mathematics (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Manufacturing & Machinery (AREA)
  • Heat Treatment Of Articles (AREA)
  • Heat Treatment Of Steel (AREA)
  • Rigid Pipes And Flexible Pipes (AREA)
  • Measuring Volume Flow (AREA)

Abstract

　優れた耐ＳＳＣ性を有する油井用鋼管を提供する。本発明による油井用鋼管は、質量％で、Ｃ：０．１５～０．３５％、Ｓｉ：０．１～０．７５％、Ｍｎ：０．１～１．０％、Ｃｒ：０．１～１．７％、Ｍｏ：０．１～１．２％、Ｔｉ：０．０１～０．０５％、Ｎｂ：０．０１０～０．０３０％、及び、Ａｌ：０．０１～０．１％、Ｐ：０．０３％以下、Ｓ：０．０１％以下、Ｎ：０．００７％以下、及び、Ｏ：０．０１％以下を含有し、残部はＦｅ及び不純物からなり、臭素－メタノール抽出により得られた残渣中のＴｉ含有量及びＮｂ含有量は式（１）を満たす。　１００×［Ｎｂ］／（［Ｔｉ］＋［Ｎｂ］）≦２７．５　（１）　ここで、［Ｔｉ］、［Ｎｂ］には、前記残渣中のＴｉ含有量（質量％）、Ｎｂ含有量（質量％）が代入される。

Description

耐硫化物応力割れ性に優れた油井用鋼管
　本発明は鋼管に関し、さらに詳しくは、油井用鋼管に関する。
　油井用鋼管は、油井及びガス井用のケーシング又はチュービングとして利用される。以下、油井及びガス井を合わせて「油井」と称する。油井の深井戸化に伴い、油井管には高い強度が要求されている。従来は、８０ｋｓｉ級（降伏強度が８０～９５ｋｓｉ、つまり、降伏強度が５５１～６５４ＭＰａ）又は９５ｋｓｉ級（降伏強度が９５～１１０ｋｓｉ、つまり、降伏強度が６５４～７５８ＭＰａ）の強度グレードを有する油井管が主として使用された。しかしながら、最近では、１１０ｋｓｉ級（降伏強度が１１０～１２５ｋｓｉ、つまり、降伏強度が７５８～８６１ＭＰａ）の強度グレードを有する油井管が使用される場合が増えている。
　最近開発されている深い油井は、腐食性を有する硫化水素を含む。このような環境において、鋼の強度を高めれば、鋼の硫化物応力割れ（Ｓｕｌｆｉｄｅ　Ｓｔｒｅｓｓ　Ｃｒａｃｋｉｎｇ、以下、ＳＳＣという）に対する感受性が高まる。したがって、硫化水素を含む環境で使用される油井管の強度を高める場合、耐硫化物応力割れ性（耐ＳＳＣ性）を高める方が好ましい。
　鋼の耐ＳＳＣ性を高めるための従来の技術はたとえば、次のとおり提案されている。
・鋼の組織内のマルテンサイトの比率を８０％以上にする。
・鋼に対して高温で焼戻し処理を実施して、鋼中の炭化物を球状化する。
・鋼の清浄度を高める。
・鋼の組織を微細化する。
・鋼中の水素の拡散係数及び転位密度を抑制する。
　さらに、鋼の耐ＳＳＣ性は、非金属介在物を制御することにより高めることができる。特開２００１－１３１６９８号公報（特許文献１）、特開２００４－３３２０５９号公報（特許文献２）及び特開２００１－７３０８６号公報（特許文献３）は、非金属介在物を制御して耐ＳＳＣ性を高める技術を提案する。
　特許文献１は以下の事項を開示する。低合金鋼であっても粗大なＴｉ窒化物が形成された場合、粗大なＴｉ窒化物が孔食の発生起点となる。孔食の発生がＳＳＣを誘発する。そこで、Ｔｉ窒化物を微細化する。この場合、鋼の耐ＳＳＣ性が高まる。
　特許文献２は以下の事項を開示する。低合金鋼において、次の式を満たすＮｂ系介在物が断面積１ｍｍ２当たり１０個以上含有される。
　ａＮＢ×ｂＮＢ≦１５０
　ここで、式中におけるａＮＢはＮｂ系介在物の長径（μｍ）である。ｂＮＢはＮｂ系介在物中のＮｂ含有量（質量％）である。ただし、ａＮＢが１μｍ未満のＮｂ系介在物は対象外とする。この場合、低合金において孔食の発生が抑制され、耐ＳＳＣ性が高まる。
　特許文献３は以下の事項を開示する。鋼の化学組成は次の式を満たす。
　（１＋４．３×［Ｖ］＋３．４×［Ｎｂ］＋２．５×［Ｔｉ］）／（７．８×［Ｃｒ］×［Ｍｏ］）＞１
　ここで、［Ｖ］、［Ｎｂ］、［Ｔｉ］、［Ｃｒ］及び［Ｍｏ］には、対応する元素の含有量（ｗｔ％）が代入される。この場合、Ｍ２３Ｃ６型の炭化物の生成が抑制される。さらに、炭化物を球状化することにより、鋼の耐ＳＳＣ性が高まる。
　特許文献１では、粗大なＴｉ窒化物を抑制するため、鋳込み時において、タンディッシュヒータにより介在物を浮上して除去する。しかしながら、鋳込み時のＴｉ窒化物の浮上及び除去処理は、実操業では幾分難しく、さらに、Ｔｉ窒化物の浮上及び除去処理だけでは、孔食の発生抑制には不十分と言われている。
　特許文献２では、圧延まま材の耐孔食性が評価されているに過ぎず、製品の強度との関連性が高い耐ＳＳＣ性に関して、実用的にどのような効果があるのか、必ずしも明確ではない。
　特許文献３の鋼では、Ｃｒ又はＭｏのいずれかの元素の含有量を極力控えめにし、かつ、Ｎｂ及び／又はＴｉ含有量を増加させる成分設計となっている。したがって、場合によっては焼入れ性が不安定になる場合がある。さらに、Ｎｂ系介在物及び／又はＴｉ系介在物によって発生する孔食起因のＳＳＣに対する配慮が不十分である。
　本発明の目的は、優れた耐ＳＳＣ性を有する油井用鋼管を提供することである。
　本発明による油井用鋼管は、質量％で、Ｃ：０．１５～０．３５％、Ｓｉ：０．１～０．７５％、Ｍｎ：０．１～１．０％、Ｃｒ：０．１～１．７％、Ｍｏ：０．１～１．２％、Ｔｉ：０．０１～０．０５％、Ｎｂ：０．０１０～０．０３０％、及び、Ａｌ：０．０１～０．１％を含有し、残部はＦｅ及び不純物からなり、不純物中のＰ、Ｓ、Ｎ及びＯはそれぞれ、Ｐ：０．０３％以下、Ｓ：０．０１％以下、Ｎ：０．００７％以下、及び、Ｏ：０．０１％以下であり、臭素－メタノール抽出により得られた残渣中のＴｉ含有量及びＮｂ含有量は式（１）を満たす。
　１００×［Ｎｂ］／（［Ｔｉ］＋［Ｎｂ］）≦２７．５　（１）
　ここで、［Ｔｉ］、［Ｎｂ］には、残渣中のＴｉ含有量（質量％）、Ｎｂ含有量（質量％）が代入される。
　本発明による油井用鋼管は、優れた耐ＳＳＣ性を有する。
　上記油井用鋼管はさらに、Ｆｅの一部に代えて、Ｖ：０．５０％以下を含有してもよい。
　上記油井用鋼管はさらに、Ｆｅの一部に代えて、Ｂ：０．００５０％以下を含有してもよい。
　上記油井用鋼管はさらに、Ｆｅの一部に代えて、Ｃａ：０．００５０％以下を含有してもよい。
図１は、臭素－メタノール溶液を用いて抽出された残渣中のＴｉ含有量及びＮｂ含有量と、鋼中の粗大な炭窒化物及び窒化物（粗大介在物、つまり、介在物長さが２０μｍ以上のもの）の個数との関係を示す図である。
　本発明者らは、油井用鋼管の耐ＳＳＣ性について調査及び検討した。その結果、本発明者らは以下の知見を得た。
　（Ａ）上述の化学組成を有する低合金の油井用鋼管内に形成される介在物のうち、炭窒化物及び窒化物は、炭化物と比較して、耐ＳＳＣ性を低下する。炭化物が粗大化して炭化物の結晶構造がＭ２３Ｃ６型となったとき、炭化物は鋼の耐ＳＳＣ性を低下する。しかしながら、上述の化学組成を有する油井用鋼管の場合、合金元素の含有量は少ない。そのため、炭化物が粗大化しにくく、炭化物の結晶構造がＭ２３Ｃ６型になりにくい。そのため、炭化物は耐ＳＳＣ性に影響しにくい。
　（Ｂ）Ｔｉ及びＮｂは、炭窒化物又は窒化物を形成する。Ｔｉ及びＮｂを含有する微細な炭窒化物及び窒化物は、結晶粒を微細化する。そのため、Ｔｉ及びＮｂはある程度含有した方が好ましい。一方で、粗大な炭窒化物及び窒化物の個数が増加すれば、鋼の耐ＳＳＣ性が低下する。したがって、鋼中の炭窒化物及び窒化物は、結晶粒を微細化するために必要であるものの、耐ＳＳＣ性を高めるために、粗大な炭窒化物及び窒化物の個数を抑制した方が好ましい。
　（Ｃ）上述の化学組成を有する油井用鋼管において、臭素－メタノール溶液により抽出された残渣中のＴｉ含有量及びＮｂ含有量が式（１）を満たせば、油井用鋼管の耐ＳＳＣ性は高まる。
　１００×［Ｎｂ］／（［Ｔｉ］＋［Ｎｂ］）≦２７．５　（１）
　ここで、［Ｔｉ］、［Ｎｂ］には、上記残渣中のＴｉ含有量（質量％）、Ｎｂ含有量（質量％）が代入される。
　図１は、臭素－メタノール抽出により得られた残渣中におけるＦ１値と、介在物長さが２０μｍ以上の炭窒化物及び窒化物の個数との関係を示す図である。ここで、Ｆ１は次の式で定義される。
　Ｆ１＝１００×［Ｎｂ］／（［Ｔｉ］＋［Ｎｂ］）
　図１は次の方法により求めた。後述の実施例で示すとおり、複数の化学組成を有する複数の鋼管を製造した。各鋼管からＦ１値を求めるために、臭素－メタノール抽出用の試験片（１ｇ）を採取した。さらに、鋼中の炭窒化物及び窒化物の個数を求めるために、各鋼管の任意の位置から顕微鏡観察用の試験片を採取した。
　１０体積％（ｖｏｌ％）の臭素を含有したメタノール溶液（以下、臭素－メタノール溶液という）を用いて、臭素－メタノール抽出用試験片を溶解して残渣を得た。具体的には、臭素－メタノール抽出用試験片を臭素－メタノール溶液に浸漬し、溶解した。試験片が溶解された臭素－メタノール溶液を、フィルタを用いて濾過した。フィルタには残渣が付着していた。Ｈ２ＳＯ４を用いて、残渣が付着したフィルタを溶解し、残渣を得た。残渣は、実質的には炭窒化物及び窒化物と酸化物とを含んだ。
　残渣を、加圧酸分解法により分解した。加圧酸分解法では、残渣と分解用の酸とを、ＰＴＦＥ（ポリテトラフルオロエチレン）容器に収納した。分解用の酸として、ＨＣｌ、ＨＮＯ３及びＨ２Ｏを含有する混酸（ＨＣｌ：ＨＮＯ３：Ｈ２Ｏ＝１：１：８）を利用した。容器を密閉して、２２０℃で８時間加熱し、容器内で残渣を分解した。分解された残渣を放冷した。そして、その酸液を定容してＩＣＰ（高周波誘導結合プラズマ）発光分光分析法により、Ｔｉ含有量、Ｎｂ含有量を分析した。得られたＴｉ含有量及びＮｂ含有量に基づいて、上述のＦ１値を求めた。上述の化学組成において形成される炭窒化物及び窒化物のほとんどは、Ｔｉ系介在物及びＮｂ系介在物のいずれかである。したがって、Ｆ１値は、炭窒化物及び窒化物中のＮｂ含有量の割合を示す指標と考えることができる。
　さらに、顕微鏡観察用の試験片を用いて、次の方法により、鋼中の炭窒化物及び窒化物の個数を求めた。始めに、試験片の表面を研磨した。研磨された表面のうち、任意の領域（１００ｍｍ２）を選択した。選択された領域内を２００～１０００倍の光学顕微鏡で観察した。
　各炭窒化物及び窒化物のサイズを次の方法で求めた。各炭窒化物及び窒化物の長径を「介在物長さ」と定義し、炭窒化物及び窒化物のサイズの指標とした。さらに、互いに隣接する介在物（炭窒化物及び窒化物）の間隔が４０μｍ以下の場合、それらの介在物は連続したものとして、一つの介在物とみなした。
　その後、領域内において、２０μｍ以上の介在物長さを有する炭窒化物及び窒化物（以下、粗大介在物という）の個数を求めた。そして、１００ｍｍ２当たりの粗大介在物の個数ＬＮ１００を次の式に基づいて求めた。
　ＬＮ１００＝測定された粗大介在物の個数／（領域面積（ｍｍ２））×１００（ｍｍ２）
　得られた測定値を用いて、粗大介在物数ＬＮ１００とＦ１との関係を示す図１を作成した。
　図１を参照して、粗大介在物数ＬＮ１００のＦ１値が２７．５以下となった場合、Ｆ１値が２７．５よりも大きい場合と比較して、顕著に少なくなった。したがって、Ｆ１値が２７．５以下である場合、優れた耐ＳＳＣ性が得られる。
　本発明による油井用鋼管は、上述の知見に基づいて完成された。以下、本発明における油井用鋼管について詳しく説明する。以下、化学組成を構成する元素の含有量の「％」は「質量％」を意味する。
　［化学組成］
　本発明による油井用鋼管は、以下の化学組成を有する。
　Ｃ：０．１５～０．３５％
　炭素（Ｃ）は、焼入れ性を高め、鋼の強度を高める。一方、Ｃ含有量が高すぎれば、鋼の焼割れに対する感受性が高くなる。さらに、鋼の靭性が低下する。したがって、Ｃ含有量は、０．１５～０．３５％である。Ｃ含有量の下限値の観点では、好ましいＣ含有量は０．１５％よりも高く、さらに好ましくは、０．２０％以上であり、さらに好ましくは、０．２２％以上である。Ｃ含有量の上限値の観点では、好ましいＣ含有量は、０．３５％未満であり、さらに好ましくは、０．３３％以下であり、さらに好ましくは、０．３２％以下である。
　Ｓｉ：０．１～０．７５％
　珪素（Ｓｉ）は、鋼を脱酸する。一方、Ｓｉ含有量が高すぎれば、鋼の靭性及び熱間加工性が低下する。したがって、Ｓ含有量は０．１～０．７５％である。Ｓｉ含有量の下限値の観点では、好ましいＳｉ含有量は０．１％よりも高く、さらに好ましくは０．１５％以上であり、さらに好ましくは０．２０％以上である。Ｓｉ含有量の上限値の観点では、好ましいＳｉ含有量は０．７５％未満であり、さらに好ましくは０．５０％以下であり、さらに好ましくは０．３５％以下である。
　Ｍｎ：０．１～１．０％
　マンガン（Ｍｎ）は、鋼の焼入れ性を高め、鋼の強度を高める。一方、Ｍｎ含有量が高すぎれば、鋼に孔食が発生しやすくなる。さらに、Ｍｎが粒界に偏析して鋼の靭性及び耐ＳＳＣ性が低下する。したがって、Ｍｎ含有量は０．１～１．０％である。Ｍｎ含有量の下限値の観点では、好ましいＭｎ含有量は０．１％よりも高く、さらに好ましくは０．１５％以上であり、さらに好ましくは０．２％以上である。Ｍｎ含有量の上限値の観点では、好ましいＭｎ含有量は１．０％未満であり、さらに好ましくは０．７％以下であり、さらに好ましくは０．６％以下である。
　Ｃｒ：０．１～１．７％
　クロム（Ｃｒ）は、鋼の焼入れ性及び焼戻し軟化抵抗を高める。そのため、Ｃｒは、鋼に対する高温焼戻しを実施しやすくする。Ｃｒはさらに、鋼の耐ＳＳＣ性を高める。一方、Ｃｒ含有量が高すぎれば、Ｍ７Ｃ３系炭化物及びＭ２３Ｃ６系炭化物が形成され、鋼の耐ＳＳＣ性が低下する。したがって、Ｃｒ含有量は０．１～１．７％である。Ｃｒ含有量の下限値の観点では、好ましいＣｒ含有量は０．１％よりも高く、さらに好ましくは０．３％以上であり、さらに好ましくは０．４％以上である。Ｃｒ含有量の上限値の観点では、好ましいＣｒ含有量は１．７％未満であり、さらに好ましくは１．５％以下であり、さらに好ましくは１．２％以下である。
　Ｍｏ：０．１～１．２％
　モリブデン（Ｍｏ）は、鋼の焼入れ性及び焼戻し軟化抵抗を高める。そのため、Ｍｏは、鋼に対する高温焼戻しを実施しやすくする。Ｍｏはさらに、鋼の耐ＳＳＣ性を高める。一方、Ｍｏ含有量が高すぎれば、上記効果が飽和する。したがって、Ｍｏ含有量は０．１～１．２％である。Ｍｏ含有量の下限値の観点では、好ましいＭｏ含有量は０．１％よりも高く、さらに好ましくは、０．２％以上であり、さらに好ましくは０．４％以上である。Ｍｏ含有量の上限値の観点では、好ましいＭｏ含有量は１．２％未満であり、さらに好ましくは１．０％以下であり、さらに好ましくは０．９％以下である。
　Ｔｉ：０．０１～０．０５％
　チタン（Ｔｉ）は、鋼中のＮと結合してＴｉ窒化物及び／又はＴｉ炭窒化物を形成する。Ｔｉ窒化物及び／又はＴｉ炭窒化物は、鋼の結晶粒を微細化する。ボロン（Ｂ）が含有される場合はさらに、ＴｉはＢ窒化物の形成を抑制する。そのため、Ｂによる焼入れ性が高まる。一方、Ｔｉ含有量が高すぎれば、粗大なＴｉ窒化物及び／又はＴｉ炭窒化物が形成される。そのため、鋼の耐ＳＳＣ性が低下する。したがって、Ｔｉ含有量は０．０１～０．０５％である。Ｔｉ含有量の下限値の観点では、好ましいＴｉ含有量は、０．０１％よりも高く、さらに好ましくは、０．０１１％以上であり、さらに好ましくは、０．０１２％以上である。Ｔｉ含有量の上限値の観点では、好ましいＴｉ含有量は０．０５％未満であり、さらに好ましくは０．０３％以下であり、さらに好ましくは、０．０２５％以下である。
　Ｎｂ：０．０１０～０．０３０％
　ニオブ（Ｎｂ）は、Ｃ及びＮと結合してＮｂ炭窒化物及びＮｂ窒化物を形成する。Ｎｂはさらに、Ｔｉ又はＡｌとともに複合炭窒化物を形成する場合がある。これらの介在物は、微細であれば、結晶粒を微細化する。一方、Ｎｂ含有量が高すぎれば、粗大なＮｂ系介在物が過剰に多く生成され、鋼の耐ＳＳＣ性が低下する。したがって、Ｎｂ含有量は０．０１０～０．０３０％である。Ｎｂ含有量の下限値の観点では、好ましいＮｂ含有量は０．０１０％よりも高く、さらに好ましくは０．０１１％以上であり、さらに好ましくは０．０１２％以上である。Ｎｂ含有量の上限値の観点では、好ましいＮｂ含有量は、０．０３０％未満であり、さらに好ましくは０．０２０％以下であり、さらに好ましくは、０．０１５％以下である。
　Ａｌ：０．０１～０．１％
　アルミニウム（Ａｌ）は、鋼を脱酸する。一方、Ａｌ含有量が高すぎれば、粗大なＡｌ系酸化物が形成され、鋼の靭性を低下する。したがって、Ａｌ含有量は０．０１～０．１％である。Ａｌ含有量の下限値の観点では、好ましいＡｌ含有量は、０．０１％よりも高く、さらに好ましくは、０．０１５％以上であり、さらに好ましくは、０．０２０％以上である。Ａｌ含有量の上限値の観点では、好ましいＡｌ含有量は、０．１％未満であり、さらに好ましくは、０．０７％以下であり、さらに好ましくは、０．０５％以下である。本明細書にいうＡｌ含有量は、酸可溶Ａｌ（ｓｏｌ．Ａｌ）の含有量を意味する。
　本発明による油井用鋼管の残部はＦｅ及び不純物である。本明細書における不純物は、鋼の原料として利用される鉱石やスクラップ、又は製造工程の環境等から混入する元素を意味する。本発明において、不純物としてのＰ、Ｓ、Ｎ、Ｏの含有量は、次のとおり制限される。
　Ｐ：０．０３％以下
　燐（Ｐ）は不純物である。Ｐは、粒界に偏析して粒界を脆化する。そのため、Ｐは鋼の靭性及び耐ＳＳＣ性を低下する。したがって、Ｐ含有量はなるべく低い方が好ましい。Ｐ含有量は０．０３％以下である。好ましいＰ含有量は０．０３％未満であり、さらに好ましくは０．０２％以下であり、さらに好ましくは０．０１５％以下である。
　Ｓ：０．０１％以下
　硫黄（Ｓ）は不純物である。Ｓは、Ｍｎと結合してＭｎ系硫化物を形成する。Ｍｎ系硫化物は溶解しやすい。そのため、鋼の靭性及び耐ＳＳＣ性が低下する。したがって、Ｓ含有量はなるべく低い方が好ましい。Ｓ含有量は、０．０１％以下である。好ましいＳ含有量は０．０１％未満であり、さらに好ましくは０．００５％以下であり、さらに好ましくは０．００２％以下である。
　Ｎ：０．００７％以下
　窒素（Ｎ）は不純物である。ＮはＮｂ系介在物及び／又はＴｉ系介在物を粗大化する。粗大化されたＮｂ系介在物及びＴｉ介在物は、鋼の耐孔食性を低下し、耐ＳＳＣ性を低下する。したがって、Ｎ含有量はなるべく低い方が好ましい。Ｎ含有量は０．００７％以下である。好ましいＮ含有量は０．００７％未満であり、さらに好ましくは、０．００５％以下である。Ｎは少なくとも０．００１％以上含有されてもよい。
　Ｏ：０．０１％以下
　酸素（Ｏ）は不純物である。Ｏは粗大な酸化物を形成し、鋼の耐孔食性を低下する。したがって、Ｏ含有量はなるべく低い方が好ましい。Ｏ含有量は０．０１％以下である。好ましいＯ含有量は、０．０１％未満であり、さらに好ましくは０．００３％以下であり、さらに好ましくは、０．００１５％以下である。
　［選択元素について］
　本発明による油井用鋼管はさらに、Ｆｅの一部に代えて、Ｖを含有してもよい。
　Ｖ：０．５０％以下
　バナジウム（Ｖ）は、選択元素である。Ｖは、焼戻し工程において微細な炭化物を形成し、焼戻し軟化抵抗を高める。そのため、高温での焼戻しが可能になり、鋼の靭性及び耐ＳＳＣ性が高まる。Ｖを少しでも含有すれば、上記効果が得られる。一方、Ｖ含有量が高すぎれば、上記効果が飽和する。したがって、Ｖ含有量は０．５０％以下である。好ましいＶ含有量の下限値の観点では、好ましいＶ含有量は、０．０１％以上であり、さらに好ましくは０．０３％以上であり、さらに好ましくは、０．０５％以上である。Ｖ含有量の上限値の観点では、好ましいＶ含有量は、０．５０％未満であり、さらに好ましくは０．２％以下であり、さらに好ましくは０．１５％以下である。
　本発明による油井用鋼管はさらに、Ｆｅの一部に代えて、Ｂを含有してもよい。
　Ｂ：０．００５０％以下
　ボロン（Ｂ）は、選択元素である。Ｂは、鋼の焼入れ性を高める。Ｂが少しでも含有されれば、上記効果が得られる。一方、Ｂ含有量が高すぎれば、上記効果が飽和する。したがって、Ｂ含有量は０．００５０％以下である。好ましいＢ含有量の下限値の観点では、好ましいＢ含有量は０．０００１％以上であり、さらに好ましくは０．０００５％以上である。Ｂ含有量の上限値の観点では、好ましいＢ含有量は０．００５０％未満であり、さらに好ましくは、０．００２５％以下である。
　本発明による油井用鋼管はさらに、Ｆｅの一部に代えてＣａを含有してもよい。
　Ｃａ：０．００５０％以下
　カルシウム（Ｃａ）は、選択元素である。Ｃａは、粗大なＡｌ系介在物の生成を抑え、微細なＡｌ－Ｃａ系酸硫化物を形成する。そのため、連続鋳造により鋼材（スラブ又は丸ビレット）を製造する場合において、Ｃａは、連続鋳造装置のノズルが粗大なＡｌ系介在物により閉塞するのを抑制する。Ｃａが少しでも含有されれば、上記効果が得られる。一方、Ｃａ含有量が高すぎれば、鋼の耐孔食性が低下する。したがって、Ｃａ含有量は０．００５０％以下である。好ましいＣａ含有量の下限値の観点では、好ましいＣａ含有量は０．０００３％以上であり、さらに好ましくは、０．０００５％以上である。Ｃａ含有量の上限値の観点では、好ましいＣａ含有量は、０．００５０％未満であり、さらに好ましくは、０．００３０％以下である。
　なお、本発明による油井用鋼管の化学組成は、次の式（Ａ）を満たしてもよい。
　（１＋４．３×［Ｖ］＋３．４×［Ｎｂ］＋２．５×［Ｔｉ］）／（７．８×［Ｃｒ］×［Ｍｏ］）≦１　（Ａ）
　ここで、［］内の元素記号には、対応する元素の含有量（質量％）が代入される。Ｖが含有されていない場合、［Ｖ］には「０」が代入される。
　特開２００１－７３０８６号公報（特許文献３）の鋼では、上述の式（Ａ）の左辺が１よりも大きいことを条件とする。しかしながら、本発明による油井用鋼管では、上記左辺が１以下であってもよい。Ｔｉ含有量及びＮｂ含有量が少ない方が、粗大な炭窒化物及び窒化物の個数を抑制しやすくなり、耐ＳＳＣ性が高まる。そのため、本発明による油井用鋼管では、式（Ａ）の左辺が１以下である方が好ましい。より好ましくは、式（Ａ）の左辺は０．８５以下であり、さらに好ましくは０．６５以下である。
　［式（１）について］
　本発明による油井用鋼管ではさらに、臭素－メタノール溶液により抽出された残渣中のＴｉ含有量及びＮｂ含有量が式（１）を満たす。
　１００×［Ｎｂ］／（［Ｔｉ］＋［Ｎｂ］）≦２７．５　（１）
　ここで、［Ｔｉ］、［Ｎｂ］には、上記残渣中のＴｉ含有量（質量％）、Ｎｂ含有量（質量％）が代入される。
　上述のとおり、本発明による化学組成においては、炭化物は耐ＳＳＣ性に影響しにくい。本発明による油井用鋼管では、粗大な炭窒化物及び窒化物が耐ＳＳＣ性を低下する。鋼中の微細な炭窒化物及び窒化物は結晶粒を微細化する。微細な炭窒化物及び窒化物の個数が少なくても、結晶粒はある程度微細化される。一方、粗大な炭窒化物及び窒化物の個数が多ければ、上述のとおり、鋼の耐ＳＳＣ性が低下する。したがって、鋼中の粗大な炭窒化物及び窒化物の個数を抑えれば、優れた耐ＳＳＣ性が得られる。
　臭素－メタノール抽出は、次のとおり実施される。油井用鋼管の任意の箇所からサンプルを採取する。サンプルの形状は特に限定されない。サンプルの重量は１ｇである。サンプルを１０体積％（ｖｏｌ％）の臭素を含有したメタノール溶液（以下、臭素－メタノール溶液という）に浸漬し、サンプルを溶解する。サンプルが溶解された臭素－メタノール溶液を、フィルタ（たとえば、０．２μｍの孔径を有するニュークリポアフィルタ）を用いて濾過する。このとき、フィルタには残渣が付着する。Ｈ２ＳＯ４を用いて残渣が付着したフィルタを溶解し、残渣を取り出す。鋼中の炭化物は、臭素－メタノール溶液により溶解する。したがって、残渣は実質的に、炭窒化物、窒化物及び酸化物を含有する。
　残渣を、例えば、加圧酸分解法により分解する。加圧酸分解法では、残渣と分解用の酸とを、容器（たとえば、ＰＴＦＥ容器）に収納する。分解用の酸はたとえば、ＨＣｌ、ＨＮＯ３及びＨ２Ｏを含有する混酸（ＨＣｌ：ＨＮＯ３：Ｈ２Ｏ＝１：１：８）である。容器を密閉して、２２０℃で８時間加熱する。以上の工程により、容器内で残渣が分解する。
　アルカリ融解法も残渣の分解のために、加圧酸分解法に替えて用いることができる。アルカリ融解法では、残渣と融剤とを白金坩堝に収納する。融剤はたとえば、ＬｉＢＯ２である。白金坩堝を電気炉で１０００℃に加熱し、白金坩堝内の残渣を分解する。残渣は酸溶液に容易に溶解する。
　加圧酸分解法より分解された残渣を放冷する。そして、その酸液を定容してＩＣＰ発行分光分析法により、Ｔｉ含有量、Ｎｂ含有量を分析する。以上の工程で得られたＴｉ含有量及びＮｂ含有量に基づいて、Ｆ１値を求める。
　Ｆ１＝１００×［Ｎｂ］／（［Ｔｉ］＋［Ｎｂ］）
　上述のとおり、本発明の化学組成において、炭窒化物及び窒化物のほとんどは、Ｔｉ系介在物及びＮｂ系介在物である。したがって、Ｆ１は、炭窒化物及び窒化物中のＮｂ濃度を示す指標である。
　図１に示すとおり、Ｆ１値が２７．５以下であれば、鋼中の粗大介在物数（介在物長さが２０μｍ以上の炭窒化物及び窒化物の個数）を少なく抑えることができる。そのため、鋼の耐ＳＳＣ性が高まる。
　本発明の油井用鋼管において、好ましい粗大介在物数は、３５個／１００ｍｍ２以下である。
　［本実施の形態の油井用鋼管のその他の特性］
　［降伏強度］
　本実施の形態による油井用鋼管は、好ましくは、６５４ＭＰａ以上の降伏強度を有する。ここでいう降伏強度とは、０．２％耐力を意味する。油井用鋼管のさらに好ましい降伏強度は７５８ＭＰａ以上である。
　［好ましい降伏比］
　本発明による油井用鋼管は高強度である。そのため、降伏強度に対して引張強度が高すぎれば耐ＳＳＣ性が低下する。したがって、好ましい降伏比は８７．０％以上である。降伏比ＹＲ（％）とは、引張強度ＴＳに対する降伏強度ＹＳの比（ＹＲ＝ＹＳ／ＴＳ×１００）である。
　［旧オーステナイト結晶粒度］
　本発明による油井用鋼管の好ましい旧オーステナイト結晶粒度番号は７．５以上である。本明細書にいう旧オーステナイト結晶粒度は、ＡＳＴＭ　Ｅ１１２に準拠して測定される。旧オーステナイト結晶粒度が７．５未満では、鋼の靭性及び耐ＳＳＣ性が低下する。
　［製造方法］
　本発明による油井用鋼管の製造方法の一例を説明する。なお、製造方法は下記に限定されない。
　［丸ビレット製造工程］
　始めに、転炉、又は、電気炉により銑鉄を一次精錬する。さらに、一次精錬された溶鋼に対して二次精錬を実施し、合金元素を溶鋼に添加する。以上の工程により、上述の化学組成を有する溶鋼を製造する。
　溶鋼をタンディッシュに注ぎ、連続鋳造法によりスラブ又は丸ビレット等を製造する。又は、造塊法により、溶鋼からインゴットを製造する。スラブ等又はインゴットを分塊圧延して、丸ビレットを製造する。
　連続鋳造法によりスラブ又は丸ビレット等を製造する場合、好ましくは、タンディッシュ内の溶鋼温度を１５２０℃以上に保持する。この場合、タンディッシュ内において溶鋼中の不純物である介在物が凝集粗大化し、浮上する。そのため、粗大介在物を除去できる。
　好ましくは、鋳造後、又は造塊後のスラブ、丸ビレット等又はインゴットの冷却速度を５０℃／分以上にする。この場合、介在物の粗大化が抑制される。
　［熱間加工工程］
　丸ビレットを熱間加工して素管にする。始めに、丸ビレットを加熱炉で加熱する。加熱炉から抽出された丸ビレットに対して熱間加工を実施して、素管（継目無鋼管）を製造する。たとえば、熱間加工としてマンネスマン法を実施し、素管を製造する。この場合、穿孔機により丸ビレットを穿孔圧延する。穿孔圧延された丸ビレットをさらに、マンドレルミル、レデューサ、サイジングミル等により熱間圧延して素管にする。他の熱間加工方法により、丸ビレットから素管を製造してもよい。
　熱間加工工程における加熱炉において、丸ビレットの加熱温度及び加熱時間は、好ましくは、以下の式（２）を満たす。
　（Ｔ＋２７３）×（２０＋ｌｏｇ（ｔ））≦３０６００　（２）
　式（２）中のＴには、加熱温度（℃）が代入される。ｔには、加熱時間（ｈｒ）が代入される。
　加熱炉は複数の帯（ゾーン）に区分される場合がある。加熱炉はたとえば、予熱帯、加熱帯、均熱帯に区分される。各帯は一列に配列されており、丸ビレットは、予熱帯、加熱帯、均熱帯の順に移動しながら加熱される。各帯での加熱温度及び加熱時間は異なる場合がある。したがって、加熱炉が複数の帯に区分されている場合、各帯の加熱温度の平均値を、その加熱炉の加熱温度Ｔ（℃）と定義する。さらに、各帯の加熱時間の累積値を、その加熱炉の加熱時間ｔ（ｈｒ）と定義する。
　Ｆ２＝（Ｔ＋２７３）×（２０＋ｌｏｇ（ｔ））と定義する。Ｆ２値が３０６００よりも高い場合、Ｆ１値が大きくなりすぎ、２７．５を超える。そのため、鋼の耐ＳＳＣ性が低下する。Ｆ２値が式（２）を満たせば、優れた耐ＳＳＣ性が得られる。Ｆ２値の好ましい下限は、２８５００以上であり、さらに好ましくは２９２００以上である。Ｆ２値が小さすぎれば、丸ビレットの温度が、穿孔のために適切な温度に到達しにくい。好ましい丸ビレットの均熱温度（均熱帯における温度）は１２００℃以上である。
　［熱処理工程］
　熱間加工後の素管を常温まで冷却する。素管を常温まで冷却した後、焼入れ処理及び焼戻し処理を実施して油井用鋼管を製造する。焼入れ処理では、焼入れ温度をＡＣ３点以上にする。焼戻し処理では、焼戻し温度をＡＣ１点以下にする。焼入れ処理及び焼戻し処理により、素管の旧オーステナイト粒度番号が７．５以上に調整される。
　熱間加工後であって表面温度がＡＣ３点以上の素管を、常温まで冷却せず、そのまま焼入れしてもよい。さらに、熱間加工後の素管を熱間加工後直ぐに加熱炉に挿入し、ＡＣ３点以上の温度に補熱（均熱）してもよい。この場合、補熱後の素管に対して焼入れ処理を実施する。焼入れ処理及び焼戻し処理は、複数回実施してもよい。具体的には、焼入れ処理及び焼戻し処理を実施された素管に対してさらに、焼入れ処理及び焼戻し処理を実施してもよい。
　以上の製造方法により製造された油井用鋼管は、式（１）を満たす。そのため、油井用鋼管は優れた耐ＳＳＣ性を有する。
　種々の化学組成を有する油井用鋼管を種々の製造条件で製造した。製造された油井用鋼管の耐ＳＳＣ性を評価した。
　［油井用鋼管の製造方法］
　表１に示す化学組成を有する鋼Ａ～Ｊの溶鋼を製造した。
Figure JPOXMLDOC01-appb-T000001
　鋼Ａ～Ｊの溶鋼（２３０トン）を用いて、連続鋳造法により、直径３１０ｍｍの丸ビレットを製造した。丸ビレットを表２に示すビレット加熱条件で加熱炉にて加熱した。加熱後の丸ビレットをマンネスマン法に従って穿孔圧延し素管を製造した。素管に対して表２に示す焼入れ温度で焼入れ処理を実施し、かつ、表２に示す焼戻し温度で焼戻し処理を実施して、油井用鋼管を製造した。油井用鋼管の降伏強度が１１０ｋｓｉ級（７５８～８６２ＭＰａ）となるように、焼入れ及び焼戻し条件を調整した。製造された油井用鋼管の外径及び肉厚は表２に示すとおりであった。
Figure JPOXMLDOC01-appb-T000002
　表２中の「ビレット加熱条件」欄には、熱間加工工程の加熱炉の、各帯（予熱帯、加熱帯、均熱帯）での加熱温度（℃）及び加熱時間（ｈｒ）が記載されている。「加熱温度」欄には、各帯の加熱温度の平均値（℃）が記載されている。「累積加熱時間」欄には、各帯の加熱時間の累積値が記載されている。「Ｆ２」欄には、Ｆ２値が記載されている。
　表２中の「熱処理プロセス」欄には、各鋼Ａ～Ｊに対して実施した熱処理工程が記載されている。「Ｏｆｆ－Ｌｉｎｅ　ＱＴ」は、次の熱処理工程を意味する。熱間加工後の素管を常温（２５℃）まで冷却した。冷却された素管をＡＣ３点以上に加熱して、焼入れを実施した。焼入れ後の素管に対してＡＣ１点以下の焼戻し温度で焼戻しを実施した。
　「Ｉｎ－Ｌｉｎｅ　ＱＴ」は、次の熱処理工程を意味する。熱間加工後の素管を直ちに、加熱炉でＡＣ３点以上の温度で均熱（補熱）した。均熱後の素管に対して、焼入れ及び焼戻しを実施した。焼入れ温度は９５０℃であり、焼戻し温度は５６０℃であった。
　「Ｏｆｆ－Ｌｉｎｅ　ＱＴ」及び「Ｉｎ－Ｌｉｎｅ　ＱＴ」の各焼入れ処理における焼入れ温度での均熱時間は３０～９０分であり、各焼戻し処理における焼戻し温度での均熱時間は２０～１００分であった。
　鋼Ａ、Ｂ、Ｄ～Ｇ、Ｉ及びＪに対して、「Ｏｆｆ－Ｌｉｎｅ　ＱＴ」を実施した。鋼Ｃ及びＨに対して、「Ｉｎ－Ｌｉｎｅ　ＱＴ」を実施した後、「Ｏｆｆ－Ｌｉｎｅ　ＱＴ」を実施した。以上の工程により、各鋼Ａ～鋼Ｊの油井用鋼管を製造した。
　［試験方法］
　［旧オーステナイト結晶粒度試験］
　鋼管から試験片を採取した。試験片は、鋼管長手方向に直交する表面（以下、観察面という）を有した。試験片の観察面を機械研磨した。研磨後、ピクラール（Ｐｉｃｒａｌ）腐食液を用いて、観察面内の旧オーステナイト結晶粒界を現出させた。その後、ＡＳＴＭ　Ｅ１１２に準拠して、観察面の旧オーステナイト結晶粒度番号を求めた。
　［引張試験］
　鋼管から弧状引張試験片を採取した。弧状引張試験片の横断面は弧状であり、弧状引張試験片の長手方向は、鋼管の長手方向と平行であった。弧状引張試験片を利用して、ＡＰＩ規格の５ＣＴの規定に準拠して、常温にて引張試験を実施した。試験結果に基づいて、鋼管の降伏強度ＹＳ（ＭＰａ）、引張強度ＴＳ（ＭＰａ）及び降伏比ＹＲ（％）を求めた。
　［Ｆ１値評価試験］
　上述の方法により、臭素－エタノール抽出により得られた残渣のＴｉ含有量及びＮｂ含有量を求めた。具体的には、鋼管から１ｇの試験片を採取した。採取された試験片を用いて、上述の臭素－メタノール溶液を用いて、残渣（介在物）を得た。残渣を上述の加圧酸分解法により分解した。そして、ＩＣＰ発光分光分析法により、残渣内のＴｉ含有量及びＮｂ含有量を求めた。Ｔｉ含有量及びＮｂ含有量を用いて、Ｆ１値を求めた。
　［耐ＳＳＣ性評価試験］
　鋼管から丸棒試験片を採取した。丸棒試験片の長手方向は、鋼管の長手方向と平行であった。丸部試験片の平行部の外径は６．３５ｍｍであり、平行部の長さは２５．４ｍｍであった。ＮＡＣＥ（National Association of Corrosion Engineers）ＴＭ０１７７Ａ法に従って、定荷重試験により、各丸棒試験片の耐ＳＳＣ性を評価した。試験浴は、１ａｔｍの硫化水素ガスを飽和させた常温の５％塩化ナトリウム＋０．５％酢酸水溶液であった。各丸棒試験片に６４５ＭＰａの負荷応力を負荷して、試験浴に７２０時間浸漬した。負荷応力は、１１０ｋｓｉ級の公称降伏応力の８５％であった。浸漬してから７２０時間経過後、各丸棒試験片が破断したか否かを確認した。丸棒試験片に破断が観察されなかった場合、その鋼の耐ＳＳＣ性は高いと判断した。丸棒試験片に破断が観察された場合、その鋼の耐ＳＳＣ性は低いと判断した。
　［試験結果］
　表３に試験結果を示す。
Figure JPOXMLDOC01-appb-T000003
　表３中の「ＹＳ」欄には降伏強度（ＭＰａ）が記載されている。「ＴＳ」欄には引張強度（ＭＰａ）が記載されている。「ＹＲ」欄には降伏比（％）が記載されている。「Ｆ１」欄には、Ｆ１値が記載されている。「旧γ粒度番号」欄には、旧オーステナイト結晶粒度番号が記載される。「耐ＳＳＣ性」欄には、耐ＳＳＣ性評価試験結果が記載されている。「ＮＦ」は、丸棒試験片に破断が観察されず、優れた耐ＳＳＣ性が示されたことを意味する。「Ｆ」は、丸棒試験片に破断が観察され、耐ＳＳＣ性が低かったことを意味する。
　表３を参照して、鋼Ａ～Ｃ及びＨの化学組成は本発明の範囲内であり、Ｆ１値が式（１）を満たした。そのため、耐ＳＳＣ性評価試験において破断が観察されず、鋼Ａ～鋼Ｃは優れた耐ＳＳＣ性を示した。なお、鋼Ａ～Ｃ及びＨの降伏強度ＹＳは７５８ＭＰａ以上であり、降伏比ＹＲは８７．０％以上であった。さらに、旧オーステナイト結晶粒度は７．５以上であった。
　鋼Ｄ～Ｇの化学組成は本発明の範囲内であった。しかしながらＦ２値が式（２）を満たさなかった。そのため、鋼Ｄ～Ｇは式（１）を満たさなかった。そのため、耐ＳＳＣ性評価試験において鋼Ｄ～Ｇの試験片には破断が観察され、鋼Ｄ～Ｇの耐ＳＳＣ性は低かった。
　鋼Ｉでは、Ｆ２値が式（２）を満たしたものの、Ｎｂ含有量が本発明の下限未満であった。そのため、鋼Ｉでは、結晶粒の微細化が不十分であり、耐ＳＳＣ性評価試験において破断が観察された。
　鋼Ｊでは、Ｆ２値が式（２）を満たしたものの、Ｎｂ含有量が本発明の上限を超えた。そのため、粗大介在物が多く形成され、耐ＳＳＣ性評価試験において破断が観察された。
　以上、本発明の実施の形態を説明したが、上述した実施の形態は本発明を実施するための例示に過ぎない。よって、本発明は上述した実施の形態に限定されることなく、その趣旨を逸脱しない範囲内で上述した実施の形態を適宜変形して実施することが可能である。

Claims (4)

  1. 　質量％で、
    　Ｃ：０．１５～０．３５％、
    　Ｓｉ：０．１～０．７５％、
    　Ｍｎ：０．１～１．０％、
    　Ｃｒ：０．１～１．７％、
    　Ｍｏ：０．１～１．２％、
    　Ｔｉ：０．０１～０．０５％、
    　Ｎｂ：０．０１０～０．０３０％、及び、
    　Ａｌ：０．０１～０．１％を含有し、
    　残部はＦｅ及び不純物からなり、
    　前記不純物中のＰ、Ｓ、Ｎ及びＯはそれぞれ、
    　Ｐ：０．０３％以下、
    　Ｓ：０．０１％以下、
    　Ｎ：０．００７％以下、及び、
    　Ｏ：０．０１％以下であり、
    　臭素－メタノール抽出により得られた残渣中のＴｉ含有量及びＮｂ含有量は式（１）を満たす、油井用鋼管。
    　１００×［Ｎｂ］／（［Ｔｉ］＋［Ｎｂ］）≦２７．５　（１）
    　ここで、［Ｔｉ］、［Ｎｂ］には、前記残渣中のＴｉ含有量（質量％）、Ｎｂ含有量（質量％）が代入される。
  2. 　請求項１に記載の油井用鋼管であって、
    　前記Ｆｅの一部に代えて、Ｖ：０．５０％以下を含有する、油井用鋼管。
  3. 　請求項１又は請求項２に記載の油井用鋼管であって、
    　前記Ｆｅの一部に代えて、Ｂ：０．００５０％以下を含有する、油井用鋼管。
  4. 　請求項１～請求項３のいずれか１項に記載の油井用鋼管であって、
    　前記Ｆｅの一部に代えて、Ｃａ：０．００５０％以下を含有する、油井用鋼管。
PCT/JP2012/070888 2011-08-22 2012-08-17 耐硫化物応力割れ性に優れた油井用鋼管 Ceased WO2013027666A1 (ja)

Priority Applications (11)

Application Number Priority Date Filing Date Title
AU2012297775A AU2012297775B2 (en) 2011-08-22 2012-08-17 Oil-well steel pipe having excellent sulfide stress cracking resistance
JP2012538525A JP5218707B1 (ja) 2011-08-22 2012-08-17 耐硫化物応力割れ性に優れた油井用鋼管
US14/239,829 US9777352B2 (en) 2011-08-22 2012-08-17 Oil-well steel pipe having excellent sulfide stress cracking resistance
EA201490487A EA024690B1 (ru) 2011-08-22 2012-08-17 Скважинная стальная труба с превосходной сопротивляемостью к растрескиванию под действием напряжений в сульфидсодержащей среде
MX2014001644A MX357287B (es) 2011-08-22 2012-08-17 Tubería de acero para pozos de petróleo que tiene excelente resistencia a agrietamiento por tensión de sulfuro.
EP12826245.8A EP2749664B1 (en) 2011-08-22 2012-08-17 Steel oil well pipe having excellent sulfide stress cracking resistance
CN201280040822.1A CN103764860B (zh) 2011-08-22 2012-08-17 抗硫化物应力裂纹性优异的油井用钢管
UAA201402827A UA109498C2 (uk) 2011-08-22 2012-08-17 Свердловинна сталева труба з високою опірністю до розтріскування під дією напружень у сульфідовмісному середовищі
CA2843593A CA2843593C (en) 2011-08-22 2012-08-17 Oil-well steel pipe having excellent sulfide stress cracking resistance
BR112014001630A BR112014001630A2 (pt) 2011-08-22 2012-08-17 tubo de aço de poço de petróleo que possui excelente resistência ao craqueamento sob tensão por sulfeto
ES12826245T ES2702344T3 (es) 2011-08-22 2012-08-17 Tubos de acero para pozos petrolíferos con excelente resistencia al agrietamiento por tensión inducido por sulfuros

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2011180207 2011-08-22
JP2011-180207 2011-08-22

Publications (1)

Publication Number Publication Date
WO2013027666A1 true WO2013027666A1 (ja) 2013-02-28

Family

ID=47746409

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2012/070888 Ceased WO2013027666A1 (ja) 2011-08-22 2012-08-17 耐硫化物応力割れ性に優れた油井用鋼管

Country Status (14)

Country Link
US (1) US9777352B2 (ja)
EP (1) EP2749664B1 (ja)
JP (1) JP5218707B1 (ja)
CN (1) CN103764860B (ja)
AR (1) AR088424A1 (ja)
AU (1) AU2012297775B2 (ja)
BR (1) BR112014001630A2 (ja)
CA (1) CA2843593C (ja)
EA (1) EA024690B1 (ja)
ES (1) ES2702344T3 (ja)
MX (1) MX357287B (ja)
SA (1) SA112330773B1 (ja)
UA (1) UA109498C2 (ja)
WO (1) WO2013027666A1 (ja)

Cited By (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2014012890A (ja) * 2012-06-08 2014-01-23 Jfe Steel Corp 耐硫化物応力腐食割れ性に優れた油井用低合金高強度継目無鋼管およびその製造方法
EP3042968A4 (en) * 2013-09-04 2016-08-31 Jfe Steel Corp METHOD FOR PRODUCING A HIGH-TUBE STAINLESS STEEL TUBE AND A STAINLESS STEEL HIGH-TUBE TUBE
JP2017002369A (ja) * 2015-06-12 2017-01-05 新日鐵住金株式会社 継目無鋼管及びその製造方法
JP2017166059A (ja) * 2016-03-10 2017-09-21 Ｊｆｅスチール株式会社 高強度油井用鋼管用素材および該素材を用いた高強度油井用鋼管の製造方法
WO2017200033A1 (ja) * 2016-05-20 2017-11-23 新日鐵住金株式会社 継目無鋼管及びその製造方法

Families Citing this family (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN102787274A (zh) 2012-08-21 2012-11-21 宝山钢铁股份有限公司 一种超高韧性高强度钻杆及其制造方法
EP2915896B1 (en) * 2012-11-05 2018-08-08 Nippon Steel & Sumitomo Metal Corporation Low-alloy steel for oil well pipes which has excellent sulfide stress cracking resistance, and method for manufacturing low-alloy steel for oil well pipes
AR101683A1 (es) 2014-09-04 2017-01-04 Nippon Steel & Sumitomo Metal Corp Tubo de acero de pared gruesa para pozo de petróleo y método de producción del mismo
JP6103156B2 (ja) 2014-10-17 2017-03-29 新日鐵住金株式会社 低合金油井用鋼管
CN107287499B (zh) * 2016-03-31 2019-05-31 鞍钢股份有限公司 一种耐高温热采井用油井管及其制造方法
AR116532A1 (es) * 2018-10-01 2021-05-19 Nippon Steel Corp Tubo de acero sin costura adecuado para uso en ambiente agrio
US20230033540A1 (en) * 2019-12-24 2023-02-02 Jfe Steel Corporation High-strength seamless stainless steel pipe for oil well
CN112063922B (zh) * 2020-09-02 2022-03-11 衡阳华菱钢管有限公司 钢管、其制备方法及应用

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5097517A (ja) * 1973-12-28 1975-08-02
JPH08311551A (ja) * 1995-05-15 1996-11-26 Sumitomo Metal Ind Ltd 耐硫化物応力割れ性に優れた高強度継目無鋼管の製造方法
JP2001073086A (ja) 1999-09-06 2001-03-21 Sumitomo Metal Ind Ltd 高靱性・高耐食性継目無鋼管
JP2001131698A (ja) 1999-10-28 2001-05-15 Sumitomo Metal Ind Ltd 耐硫化物応力割れ性に優れた鋼管
JP2004332059A (ja) 2003-05-08 2004-11-25 Sumitomo Metal Ind Ltd 低合金鋼
WO2004106572A1 (ja) * 2003-05-28 2004-12-09 Sumitomo Metal Industries, Ltd. 埋設拡管用油井鋼管

Family Cites Families (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH07197125A (ja) 1994-01-10 1995-08-01 Nkk Corp 耐硫化物応力腐食割れ性に優れた高強度鋼管の製造法
US5938865A (en) * 1995-05-15 1999-08-17 Sumitomo Metal Industries, Ltc. Process for producing high-strength seamless steel pipe having excellent sulfide stress cracking resistance
JPH0967624A (ja) * 1995-08-25 1997-03-11 Sumitomo Metal Ind Ltd 耐ｓｓｃｃ性に優れた高強度油井用鋼管の製造方法
JP3543708B2 (ja) 1999-12-15 2004-07-21 住友金属工業株式会社 耐硫化物応力腐食割れ性に優れた油井用鋼材およびそれを用いた油井用鋼管の製造方法
AR047467A1 (es) 2004-01-30 2006-01-18 Sumitomo Metal Ind Tubo de acero sin costura para pozos petroliferos y procedimiento para fabricarlo
CN100439541C (zh) * 2004-02-04 2008-12-03 住友金属工业株式会社 抗hic性优良的管线钢及用该钢材制造出的管线管
JP4140556B2 (ja) 2004-06-14 2008-08-27 住友金属工業株式会社 耐硫化物応力割れ性に優れた低合金油井管用鋼
JP4135691B2 (ja) 2004-07-20 2008-08-20 住友金属工業株式会社 窒化物系介在物形態制御鋼
JP2006037147A (ja) * 2004-07-26 2006-02-09 Sumitomo Metal Ind Ltd 油井管用鋼材
JP2006265668A (ja) * 2005-03-25 2006-10-05 Sumitomo Metal Ind Ltd 油井用継目無鋼管
JP4305681B2 (ja) 2007-03-30 2009-07-29 住友金属工業株式会社 継目無鋼管の製造方法
JP4973663B2 (ja) 2007-03-30 2012-07-11 住友金属工業株式会社 低合金油井管用鋼および継目無鋼管
AR075976A1 (es) 2009-03-30 2011-05-11 Sumitomo Metal Ind Metodo para la manufactura de tuberias sin costura
JP5728836B2 (ja) 2009-06-24 2015-06-03 Ｊｆｅスチール株式会社 耐硫化物応力割れ性に優れた油井用高強度継目無鋼管の製造方法
BR112012030096B1 (pt) * 2010-06-08 2018-06-19 Nippon Steel & Sumitomo Metal Corporation Aço para tubo de aço com excelente resistência ao craqueamento sob tensão por sulfeto
CN101892443A (zh) 2010-07-09 2010-11-24 天津钢管集团股份有限公司 屈服强度170～180ksi钢级的高强高韧性石油套管及其制造方法

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5097517A (ja) * 1973-12-28 1975-08-02
JPH08311551A (ja) * 1995-05-15 1996-11-26 Sumitomo Metal Ind Ltd 耐硫化物応力割れ性に優れた高強度継目無鋼管の製造方法
JP2001073086A (ja) 1999-09-06 2001-03-21 Sumitomo Metal Ind Ltd 高靱性・高耐食性継目無鋼管
JP2001131698A (ja) 1999-10-28 2001-05-15 Sumitomo Metal Ind Ltd 耐硫化物応力割れ性に優れた鋼管
JP2004332059A (ja) 2003-05-08 2004-11-25 Sumitomo Metal Ind Ltd 低合金鋼
WO2004106572A1 (ja) * 2003-05-28 2004-12-09 Sumitomo Metal Industries, Ltd. 埋設拡管用油井鋼管

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
See also references of EP2749664A4

Cited By (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2014012890A (ja) * 2012-06-08 2014-01-23 Jfe Steel Corp 耐硫化物応力腐食割れ性に優れた油井用低合金高強度継目無鋼管およびその製造方法
EP3042968A4 (en) * 2013-09-04 2016-08-31 Jfe Steel Corp METHOD FOR PRODUCING A HIGH-TUBE STAINLESS STEEL TUBE AND A STAINLESS STEEL HIGH-TUBE TUBE
US10151012B2 (en) 2013-09-04 2018-12-11 Jfe Steel Corporation High-strength stainless steel pipe
JP2017002369A (ja) * 2015-06-12 2017-01-05 新日鐵住金株式会社 継目無鋼管及びその製造方法
JP2017166059A (ja) * 2016-03-10 2017-09-21 Ｊｆｅスチール株式会社 高強度油井用鋼管用素材および該素材を用いた高強度油井用鋼管の製造方法
JP2017166060A (ja) * 2016-03-10 2017-09-21 Ｊｆｅスチール株式会社 高強度油井用鋼管用素材および該素材を用いた高強度油井用鋼管の製造方法
WO2017200033A1 (ja) * 2016-05-20 2017-11-23 新日鐵住金株式会社 継目無鋼管及びその製造方法
JPWO2017200033A1 (ja) * 2016-05-20 2019-03-14 新日鐵住金株式会社 継目無鋼管及びその製造方法

Also Published As

Publication number Publication date
CA2843593C (en) 2018-10-02
CN103764860B (zh) 2015-11-25
AU2012297775A1 (en) 2014-02-20
ES2702344T3 (es) 2019-02-28
EP2749664A1 (en) 2014-07-02
MX357287B (es) 2018-07-03
BR112014001630A2 (pt) 2017-02-21
CA2843593A1 (en) 2013-02-28
AU2012297775B2 (en) 2015-06-04
EP2749664B1 (en) 2018-10-24
JPWO2013027666A1 (ja) 2015-03-19
MX2014001644A (es) 2014-03-21
UA109498C2 (uk) 2015-08-25
EA201490487A1 (ru) 2014-06-30
AR088424A1 (es) 2014-06-11
JP5218707B1 (ja) 2013-06-26
EP2749664A4 (en) 2015-10-07
US20140205487A1 (en) 2014-07-24
EA024690B1 (ru) 2016-10-31
US9777352B2 (en) 2017-10-03
CN103764860A (zh) 2014-04-30
SA112330773B1 (ar) 2015-07-23

Similar Documents

Publication Publication Date Title
JP5218707B1 (ja) 耐硫化物応力割れ性に優れた油井用鋼管
JP5387799B1 (ja) 耐硫化物応力割れ性に優れた高強度鋼材の製造方法
JP6369547B2 (ja) 低合金油井用鋼管
JP6172391B2 (ja) 低合金油井用鋼管
WO2018043570A1 (ja) 鋼材及び油井用鋼管
CN104781440B (zh) 抗硫化物应力裂纹性优异的低合金油井管用钢及低合金油井管用钢的制造方法
JP6146542B2 (ja) 厚肉油井用鋼管及びその製造方法
JP6103156B2 (ja) 低合金油井用鋼管
JPWO2015011917A1 (ja) 低合金油井用鋼管及びその製造方法
EP3926058A1 (en) Steel material suitable for use in sour environment
JP7173405B2 (ja) マルテンサイト系ステンレス鋼材
JP7036237B2 (ja) サワー環境での使用に適した鋼材
JP6028863B2 (ja) サワー環境で使用されるラインパイプ用継目無鋼管
JP4337712B2 (ja) マルテンサイト系ステンレス鋼
WO2020090478A1 (ja) 鋼材、及び、鋼材の製造方法
JP2021161438A (ja) 継目無鋼管
JP6996641B2 (ja) サワー環境での使用に適した継目無鋼管
JP2017008362A (ja) ラインパイプ用継目無鋼管及びその製造方法

Legal Events

Date Code Title Description
ENP Entry into the national phase

Ref document number: 2012538525

Country of ref document: JP

Kind code of ref document: A

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 12826245

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2843593

Country of ref document: CA

WWE Wipo information: entry into national phase

Ref document number: 2012826245

Country of ref document: EP

WWE Wipo information: entry into national phase

Ref document number: MX/A/2014/001644

Country of ref document: MX

ENP Entry into the national phase

Ref document number: 2012297775

Country of ref document: AU

Date of ref document: 20120817

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 14239829

Country of ref document: US

NENP Non-entry into the national phase

Ref country code: DE

WWE Wipo information: entry into national phase

Ref document number: 201490487

Country of ref document: EA

REG Reference to national code

Ref country code: BR

Ref legal event code: B01A

Ref document number: 112014001630

Country of ref document: BR

ENP Entry into the national phase

Ref document number: 112014001630

Country of ref document: BR

Kind code of ref document: A2

Effective date: 20140123
