WO2014185440A1 - 日除け用多層シート並びにそれを用いてなる日傘、テント天幕、タープ、幌、帽子およびパラソル - Google Patents

日除け用多層シート並びにそれを用いてなる日傘、テント天幕、タープ、幌、帽子およびパラソル Download PDF

Info

Publication number
WO2014185440A1
WO2014185440A1 PCT/JP2014/062782 JP2014062782W WO2014185440A1 WO 2014185440 A1 WO2014185440 A1 WO 2014185440A1 JP 2014062782 W JP2014062782 W JP 2014062782W WO 2014185440 A1 WO2014185440 A1 WO 2014185440A1
Authority
WO
WIPO (PCT)
Prior art keywords
mass
resin film
synthetic resin
awning
sun
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2014/062782
Other languages
English (en)
French (fr)
Inventor
丸山満
長谷川達郎
野村博人
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Tec One Co Ltd
Toray Industries Inc
Original Assignee
Tec One Co Ltd
Toray Industries Inc
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Tec One Co Ltd, Toray Industries Inc filed Critical Tec One Co Ltd
Priority to JP2015517102A priority Critical patent/JP6480326B2/ja
Priority to US14/889,528 priority patent/US10011097B2/en
Priority to CN201480027578.4A priority patent/CN105228821B/zh
Priority to EP14798146.8A priority patent/EP2998111B1/en
Publication of WO2014185440A1 publication Critical patent/WO2014185440A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/18—Layered products comprising a layer of synthetic resin characterised by the use of special additives
    • B32B27/20—Layered products comprising a layer of synthetic resin characterised by the use of special additives using fillers, pigments, thixotroping agents
    • A—HUMAN NECESSITIES
    • A42—HEADWEAR
    • A42B—HATS; HEAD COVERINGS
    • A42B1/00—Hats; Caps; Hoods
    • A42B1/04—Soft caps; Hoods
    • A—HUMAN NECESSITIES
    • A45—HAND OR TRAVELLING ARTICLES
    • A45B—WALKING STICKS; UMBRELLAS; LADIES' OR LIKE FANS
    • A45B25/00—Details of umbrellas
    • A45B25/18—Covers; Means for fastening same
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B25/00—Layered products comprising a layer of natural or synthetic rubber
    • B32B25/04—Layered products comprising a layer of natural or synthetic rubber comprising rubber as the main or only constituent of a layer, which is next to another layer of the same or of a different material
    • B32B25/08—Layered products comprising a layer of natural or synthetic rubber comprising rubber as the main or only constituent of a layer, which is next to another layer of the same or of a different material of synthetic resin
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B25/00—Layered products comprising a layer of natural or synthetic rubber
    • B32B25/10—Layered products comprising a layer of natural or synthetic rubber next to a fibrous or filamentary layer
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B25/00—Layered products comprising a layer of natural or synthetic rubber
    • B32B25/12—Layered products comprising a layer of natural or synthetic rubber comprising natural rubber
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B25/00—Layered products comprising a layer of natural or synthetic rubber
    • B32B25/14—Layered products comprising a layer of natural or synthetic rubber comprising synthetic rubber copolymers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B25/00—Layered products comprising a layer of natural or synthetic rubber
    • B32B25/16—Layered products comprising a layer of natural or synthetic rubber comprising polydienes homopolymers or poly-halodienes homopolymers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B25/00—Layered products comprising a layer of natural or synthetic rubber
    • B32B25/18—Layered products comprising a layer of natural or synthetic rubber comprising butyl or halobutyl rubber
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B25/00—Layered products comprising a layer of natural or synthetic rubber
    • B32B25/20—Layered products comprising a layer of natural or synthetic rubber comprising silicone rubber
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/06—Layered products comprising a layer of synthetic resin as the main or only constituent of a layer, which is next to another layer of the same or of a different material
    • B32B27/08—Layered products comprising a layer of synthetic resin as the main or only constituent of a layer, which is next to another layer of the same or of a different material of synthetic resin
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/12—Layered products comprising a layer of synthetic resin next to a fibrous or filamentary layer
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/18—Layered products comprising a layer of synthetic resin characterised by the use of special additives
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/30—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers
    • B32B27/304—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers comprising vinyl halide (co)polymers, e.g. PVC, PVDC, PVF, PVDF
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/32—Layered products comprising a layer of synthetic resin comprising polyolefins
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/40—Layered products comprising a layer of synthetic resin comprising polyurethanes
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B5/00—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts
    • B32B5/02—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts characterised by structural features of a fibrous or filamentary layer
    • B32B5/024—Woven fabric
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B5/00—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts
    • B32B5/02—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts characterised by structural features of a fibrous or filamentary layer
    • B32B5/026—Knitted fabric
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B5/00—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts
    • B32B5/22—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts characterised by the presence of two or more layers which are next to each other and are fibrous, filamentary, formed of particles or foamed
    • B32B5/24—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts characterised by the presence of two or more layers which are next to each other and are fibrous, filamentary, formed of particles or foamed one layer being a fibrous or filamentary layer
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B7/00—Layered products characterised by the relation between layers; Layered products characterised by the relative orientation of features between layers, or by the relative values of a measurable parameter between layers, i.e. products comprising layers having different physical, chemical or physicochemical properties; Layered products characterised by the interconnection of layers
    • B32B7/04—Interconnection of layers
    • B32B7/12—Interconnection of layers using interposed adhesives or interposed materials with bonding properties
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B62—LAND VEHICLES FOR TRAVELLING OTHERWISE THAN ON RAILS
    • B62B—HAND-PROPELLED VEHICLES, e.g. HAND CARTS OR PERAMBULATORS; SLEDGES
    • B62B9/00—Accessories or details specially adapted for children's carriages or perambulators
    • B62B9/10—Perambulator bodies; Equipment therefor
    • B62B9/14—Equipment protecting from environmental influences, e.g. Hoods; Weather screens; Cat nets
    • E—FIXED CONSTRUCTIONS
    • E04—BUILDING
    • E04H—BUILDINGS OR LIKE STRUCTURES FOR PARTICULAR PURPOSES; SWIMMING OR SPLASH BATHS OR POOLS; MASTS; FENCING; TENTS OR CANOPIES, IN GENERAL
    • E04H15/00—Tents or canopies, in general
    • E04H15/32—Parts, components, construction details, accessories, interior equipment, specially adapted for tents, e.g. guy-line equipment, skirts, thresholds
    • E04H15/54—Covers of tents or canopies
    • A—HUMAN NECESSITIES
    • A45—HAND OR TRAVELLING ARTICLES
    • A45B—WALKING STICKS; UMBRELLAS; LADIES' OR LIKE FANS
    • A45B25/00—Details of umbrellas
    • A45B25/18—Covers; Means for fastening same
    • A45B2025/183—Covers with filtering or screening means for avoiding undesired radiation
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2262/00—Composition or structural features of fibres which form a fibrous or filamentary layer or are present as additives
    • B32B2262/02—Synthetic macromolecular fibres
    • B32B2262/0261—Polyamide fibres
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2262/00—Composition or structural features of fibres which form a fibrous or filamentary layer or are present as additives
    • B32B2262/02—Synthetic macromolecular fibres
    • B32B2262/0276—Polyester fibres
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2262/00—Composition or structural features of fibres which form a fibrous or filamentary layer or are present as additives
    • B32B2262/02—Synthetic macromolecular fibres
    • B32B2262/0276—Polyester fibres
    • B32B2262/0284—Polyethylene terephthalate [PET] or polybutylene terephthalate [PBT]
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2264/00—Composition or properties of particles which form a particulate layer or are present as additives
    • B32B2264/10—Inorganic particles
    • B32B2264/102—Oxide or hydroxide
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2264/00—Composition or properties of particles which form a particulate layer or are present as additives
    • B32B2264/10—Inorganic particles
    • B32B2264/105—Metal
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2264/00—Composition or properties of particles which form a particulate layer or are present as additives
    • B32B2264/10—Inorganic particles
    • B32B2264/107—Ceramic
    • B32B2264/108—Carbon, e.g. graphite particles
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2274/00—Thermoplastic elastomer material
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/40—Properties of the layers or laminate having particular optical properties
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/40—Properties of the layers or laminate having particular optical properties
    • B32B2307/41—Opaque
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/70—Other properties
    • B32B2307/71—Resistive to light or to UV
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2437/00—Clothing
    • B32B2437/04—Caps, helmets
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2571/00—Protective equipment

Definitions

  • the present invention relates to a sunshade multilayer sheet that is excellent in sunlight blocking properties and is suitably used for parasols, tent awnings and the like.
  • UV-B harmful ultraviolet rays
  • Patent Documents 1 and 2 a material in which the surface of an umbrella cloth is coated with a resin containing a functional agent such as titanium oxide or black pigment having a function of blocking ultraviolet rays and heat has been used.
  • a material has also been proposed in which the back surface of the umbrella cloth is darkened so that the sunlight that has passed through is reflected on the ground surface and absorbs light incident on the back surface of the umbrella cloth (see Patent Document 3).
  • Patent Document 4 a parasol using a cloth whose inner recess is colored black so as to block 100% of visible light and ultraviolet light contained in sunlight has been proposed (see Patent Document 4).
  • sheets such as rubberized cloth and vinyl chloride tarpaulin are generally used for the tent awning.
  • the current material is inferior in light-shielding property, and improvement in light-shielding property is demanded like the umbrella.
  • sunshade materials such as parasols and tent awning materials are substantially free from this problem, despite the increasing demand for light shielding properties and cooling effects associated with light shielding properties.
  • the fact is that no material that can solve this problem has been obtained.
  • an object of the present invention is to provide a multilayered sheet for awning that is optimal for a awning material that solves the above-mentioned drawbacks of the conventional awning material and has an excellent cooling effect.
  • the sunscreen multilayer sheet of the present invention comprises at least one synthetic resin film and at least one fiber fabric, and the synthetic resin film contains 10% by mass to 70% by mass of titanium oxide. It is a multilayer sheet for awning characterized by containing in the following ratios.
  • one surface is made of the fiber fabric
  • the middle layer has the synthetic resin film
  • the other surface is made of a synthetic resin film containing carbon black.
  • the synthetic resin film containing carbon black contains carbon black in a proportion of 5% by mass to 40% by mass.
  • the fiber fabric is made of synthetic fibers containing titanium oxide in a proportion of 0.1% by mass or more and 10% by mass or less.
  • the said fiber fabric is a woven fabric, and the cover factor given by following Formula is 1300-2800.
  • Cover factor A ⁇ D A 1/2 + B ⁇ D B 1/2
  • D A Total fineness of warp yarn (dtex)
  • D B Total fineness of the weft yarn (dtex)
  • the multi-layer awning sheet of the present invention has excellent sunlight blocking properties and accompanying cooling properties, such as parasols, tent awnings, tarps, hoods (for example, stroller hoods and vehicle hoods), hats, parasols, etc. It can be used for a wide range of sun protection products.
  • a awning multilayer sheet that is excellent in the light shielding property of sunlight and the cooling effect associated with the light shielding property.
  • the sunshade multilayer sheet of the present invention achieves excellent light-shielding properties by the effect of a synthetic resin film containing a high proportion of titanium oxide, and is bonded to a fiber fabric to reinforce physical properties such as easy tearing, While the practicality increases, the use of a high-density woven fabric or knitted fabric containing titanium oxide further improves the light shielding property.
  • a synthetic resin film containing carbon black on the back side it not only can further block sunlight, but can also absorb reflected light from below reflected on the road, etc. It is possible to provide a sunshade multilayer sheet having both excellent light shielding properties and cooling effect.
  • FIG. 1 is a cross-sectional view of a sunshade multilayer sheet according to an embodiment of the present invention.
  • FIG. 2 is a cross-sectional view of a sunshade multilayer sheet according to another embodiment of the present invention.
  • the awning multilayer sheet of the present invention that is most suitable for an awning material is composed of at least one synthetic resin film and a fiber fabric, and the synthetic resin film may contain titanium oxide in a proportion of 10% by mass to 70% by mass. is necessary.
  • FIG. 1 is a cross-sectional view of a sunscreen multilayer sheet according to an embodiment of the present invention.
  • the awning multilayer sheet is formed by laminating and integrating a fiber fabric 1 and a synthetic resin film 2 containing titanium oxide in a proportion of 10% by mass to 70% by mass and having excellent light shielding properties.
  • Examples of the synthetic resin constituting the synthetic resin film used in the present invention include natural rubber, isoprene rubber, butadiene rubber, styrene-butadiene rubber, butyl rubber, ethylene-propylene rubber, ethylene / vinyl acetate copolymer, chloroprene rubber, chloro Rubber selected from sulfonated polyethylene, chlorinated polyethylene, epichlorohydrin rubber, nitrile rubber, nitrile isoprene rubber, acrylic rubber, urethane rubber, polysulfide rubber, silicone rubber, fluoro rubber, vinyl chloride resin, polyurethane resin, polyolefin resin , And thermoplastic elastomers.
  • These synthetic resins include vulcanization aids, vulcanization accelerators, anti-aging agents, fillers, processing aids, softeners, antistatic agents, plasticizers, stabilizers, antioxidants, if necessary.
  • Various additives such as colorants can also be added.
  • titanium oxide it is necessary to add titanium oxide to these synthetic resins at a ratio of 10% by mass to 70% by mass. If the addition amount is less than 10% by mass, sufficient light shielding properties cannot be obtained. Conversely, if the addition amount exceeds 70% by mass, the addition amount is too large, the film-forming property is deteriorated, the appearance quality is deteriorated, and the film is broken. It causes physical property problems.
  • the addition amount is preferably 15% by mass or more and 60% by mass or less, and more preferably 20% by mass or more and 50% by mass or less.
  • these compounds such as alumina, metal fine particles such as aluminum having a sunlight reflecting effect, and alumina may be added to these synthetic resins.
  • the thickness of the synthetic resin film used in the present invention may be appropriately adjusted depending on the application, but is generally preferably 15 to 200 ⁇ m, more preferably 50 to 150 ⁇ m. If the thickness of the synthetic resin film is too thick, the manufacturing cost will increase, and the synthetic resin film itself and the overall mass of the awning multilayer sheet will also increase, and if the light shielding layer is too thin, sufficient light shielding properties will be obtained. No tendency.
  • the multi-layered sheet for awning has a problem of cracking due to catching at the time of use and cracking due to elongation after repeated use only with a synthetic resin film, and it is necessary to bond it to a fiber fabric.
  • the material of the fiber fabric used for example, natural fibers such as cotton and silk, regenerated fibers such as rayon, and fiber fabrics obtained by knitting or weaving synthetic fiber multifilaments can be used.
  • a synthetic fiber multifilament excellent in durability and workability it is preferable to use a synthetic fiber multifilament excellent in durability and workability.
  • synthetic multifilaments include polyamide fibers represented by nylon 6 and nylon 66, polyester fibers such as polyethylene terephthalate, polytrimethylene terephthalate and polybutylene terephthalate, and biodegradable fibers such as polylactic acid fiber. Synthetic fibers are preferably used.
  • cross-sectional shape of the single fiber unit for example, various deformed cross-sectional yarns represented by round shape, triangular shape, eight leaf shape, flat shape and Y shape can be used.
  • core-sheath type or side-by-side type composite yarns made of polymers of different types, for example, different viscosities, can also be used.
  • a synthetic fiber containing titanium oxide is preferably used for the purpose of improving the light shielding property.
  • the content of titanium oxide is preferably in the range of 0.1% by mass to 10% by mass. If the content exceeds 10%, the spinnability is deteriorated, and it may cause poor quality such as vertical lines.
  • the content is more preferably 1.0% by mass or more and 8% by mass or less.
  • these compounds such as metal particles, such as aluminum which improve light-shielding properties, and alumina and zinc oxide, can be added to the synthetic fiber.
  • false twisted yarn can be preferably used.
  • the light shielding property is further improved by the effect of crimping the yarn of the false twisted yarn.
  • the yarn fineness (total fineness) used can also be selected so as to have an appropriate basis weight (weight per square meter) of the fiber fabric depending on the application. For example, in the case of an umbrella, it is preferably 20 dtex or more and 180 dtex or less. When the yarn fineness (total fineness) is thinner than 20 dtex, it is difficult to obtain sufficient strength and light shielding properties, and when it exceeds 180 dtex, the fiber fabric tends to be heavy.
  • the yarn fineness (total fineness) is more preferably 30 dtex or more and 170 dtex or less.
  • the single fiber fineness is preferably 0.5 dtex or more and 8 dtex or less.
  • the number of filaments of the multifilament is preferably 6 to 144.
  • the cover factor of the fabric is preferably 1300 or more and 2800 or less in order to obtain light shielding properties. More preferably, it is 1500 or more and 2600 or less.
  • Fabric cover factor A x D A 1/2 + B x D B 1/2
  • D A Total fineness of warp yarn (dtex)
  • D B Total fineness of the weft yarn (dtex)
  • the product of the number of loops between 1 inch (2.54 cm) in the well direction and the number of loops between 1 inch in the course direction is preferably 1000 or more and 90000 or less, more preferably 2000 or more and 8000 or less.
  • the fiber fabric used in the present invention, if it is smaller than these densities, it is rough as a fiber fabric, and it is difficult to obtain effective light-shielding properties, and if it is larger than these densities, the fiber fabric becomes heavy. Show the trend.
  • the awning multilayer sheet optimal for the awning material of the present invention uses a synthetic resin film containing 10% by mass or more and 70% by mass or less of fiber fabric and titanium oxide on the surface and middle layer, and carbon black on the back surface. It is preferable to make it the multilayer structure which bonds the synthetic resin film containing this.
  • a synthetic film containing fiber fabric and titanium oxide on the surface and middle layer of the awning multilayer sheet high light-shielding properties can be obtained as described above, and synthetic resin containing carbon black on the back surface of the awning multilayer sheet
  • the film not only the light shielding property is further improved, but also the reflected light reflected from below from the road or the like can be absorbed, and the sunlight in the awning material can be reduced to the limit.
  • the content of black pigment such as carbon black is preferably 5% by mass or more and 40% by mass or less.
  • the content is preferably 8% by mass or more and 30% by mass or less.
  • the thickness of the synthetic resin film containing carbon black can be appropriately adjusted depending on the use, but is generally preferably 15 to 200 ⁇ m, more preferably 20 to 150 ⁇ m. If the thickness is too thick, the manufacturing cost is increased, and the mass of the awning multilayer sheet is also increased. If the thickness is too thin, sufficient light shielding properties and reflected light absorption properties may not be obtained.

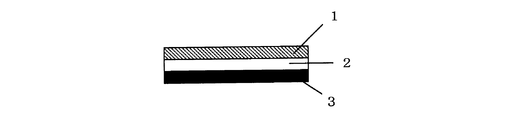

  • FIG. 2 is a cross-sectional view of a sunshade multilayer sheet according to another embodiment of the present invention.
  • the multi-layered sheet for shade is composed of a fiber fabric 1, a synthetic resin film 2 containing titanium oxide in a proportion of 10% by mass to 70% by mass and excellent in light shielding properties, and carbon black having excellent light shielding properties.
  • the synthetic resin film 3 to be contained is configured by being laminated and integrated.
  • a synthetic resin film 2 containing titanium oxide using a fiber fabric 1 and a polyurethane-based adhesive and a carbon black having excellent light-shielding properties are synthesized.
  • a normal laminating method in which the resin film 3 is laminated and integrated using a laminating machine can be used.
  • the multi-layered awning sheet of the present invention is excellent in light shielding properties and the accompanying cooling properties.
  • the light shielding rate is preferably 95% or more, and the ultraviolet shielding rate is also preferably 95% or more.
  • the light blocking rate and the ultraviolet blocking rate are lower than 95%, the sufficient light blocking properties required in the present invention cannot be obtained. More preferably, the light shielding ratio is 97% or more, and the ultraviolet shielding ratio is 97% or more and 100% or less.
  • the cooling property of the awning multilayer sheet is preferably 31 ° C. or less in the cooling property evaluation using the reflex lamp method. If it exceeds 31 ° C., sufficient cooling properties required in the present invention cannot be obtained.
  • the cooling property is more preferably 30 ° C. or lower.
  • the multilayered sheet for awning of the present invention realizes excellent light shielding properties due to the effect of a synthetic resin film containing a high proportion of titanium oxide, and the physical properties such as tearing are reinforced by being bonded to a fiber fabric, so that it is practical.
  • the use of a high-density woven fabric or knitted fabric containing titanium oxide further improves the light shielding property.
  • a synthetic resin film containing carbon black on the back side it can not only further block sunlight, but can also absorb reflected light from below reflected on the road, etc. Excellent light shielding and cooling effect can be achieved.
  • the multi-layer awning sheet of the present invention has excellent sunlight blocking properties and cooling properties associated therewith, and can be widely used in sun protection products such as parasols, tent awnings, hats, sunshade tarps and parasols, and stroller hoods.
  • UV shielding rate test method was measured according to the unified evaluation method for processing effects of UV cut materials (Japan Chemical Fiber Association). Using a spectrophotometer (UV-3600 manufactured by Shimadzu Corporation, multi-purpose large sample chamber MPC-3100 (with an integrating sphere) as an accessory device, the transmittance at a wavelength of 280 to 400 nm is measured, and the integral value is obtained. The effect of the ultraviolet ray cut is determined by the shielding rate calculated by the following equation.
  • Example 1 Weaving a polyester false twisted yarn with a total fineness of 56 dtex 72 filaments in a twill structure, followed by a normal dyeing process, ie, liquid dyeing at a temperature of 130 ° C and a finishing heat setting process at a temperature of 160 ° C after scouring. As a result, a woven fabric having a cover factor of 2200 with a warp yarn density of 176 (lines / 2.54 cm) and a weft yarn density of 118 (lines / 2.54 cm) was obtained.
  • a general dry manufacturing method was used as a method for obtaining a synthetic resin film. That is, a polyurethane resin is melted in a volatile solvent such as dimethylformamide, 0 to 3% by mass of silica and 40% by mass of titanium oxide are added, and the melted polyurethane resin is coated on a release paper, The solvent was volatilized by drying at a temperature to form a polyurethane resin film, which was peeled off from the release paper to produce a synthetic resin film having a titanium oxide content of 40% by mass and a thickness of 20 ⁇ m.
  • a volatile solvent such as dimethylformamide
  • silica 0 to 3% by mass of silica and 40% by mass of titanium oxide
  • a synthetic resin film is bonded to the woven fiber fabric using a polyurethane adhesive (Bernock DN-950 manufactured by DIC Corporation), the upper surface is the woven fabric, and the lower surface is a synthetic resin containing titanium oxide.
  • a two-layer sheet consisting of a film was obtained.
  • the light shielding rate was 97%
  • the ultraviolet light shielding rate was 97%
  • the light shielding property was excellent
  • the cooling property was excellent at 27.9 ° C. Was.
  • Example 2 A woven fabric having a cover factor of 2200 described in Example 1 was used as the fiber fabric.
  • the synthetic resin film in addition to the synthetic resin film having a titanium oxide content of 40% by mass described in Example 1, instead of titanium oxide, 30% carbon black in total mass percentage was added, and a dark color with a thickness of 18 ⁇ m. A carbon black-containing synthetic resin film was prepared.
  • the titanium oxide-containing synthetic resin film described in Example 1 and the dark-colored carbon black-containing synthetic resin film were bonded together, and a polyurethane-based adhesive (Bernock DN-950 manufactured by DIC Corporation) was bonded.
  • These synthetic resin films were bonded to a woven fiber fabric to obtain a three-layer sheet having a woven fabric on the upper surface, a titanium oxide-containing synthetic resin film on the middle surface, and a carbon black-containing synthetic resin film on the lower surface.
  • the light shielding rate was 100%, the ultraviolet shielding rate was 99% or more, the light shielding property was excellent, and the cooling property was excellent at 25.8 ° C. Had.
  • Example 3 Weaving full dull polyester yarn with a total fineness of 56 dtex 48 filaments in a plain structure, and after normal dyeing process, that is, after scouring, liquid dyeing at a temperature of 130 ° C. and finishing heat setting step at a temperature of 160 ° C.
  • the titanium oxide-containing synthetic resin film described in Example 2 and the dark-colored carbon black-containing synthetic resin film were bonded together, and a polyurethane-based adhesive (Bernock DN-950 manufactured by DIC Corporation) was bonded.
  • These synthetic resin films were bonded to a woven fiber fabric to obtain a three-layer sheet having a woven fabric on the upper surface, a titanium oxide-containing synthetic resin film on the middle surface, and a carbon black-containing synthetic resin film on the lower surface.
  • the light shielding rate was 100%, the ultraviolet shielding rate was 99% or more, the light shielding property was excellent, and the cooling property was excellent at 28.5 ° C. Had.
  • Example 1 The fiber fabric of Example 1 and a synthetic resin film to which 7% of titanium oxide was added in terms of the total mass percentage were bonded to obtain a two-layer sheet.
  • the light shielding rate was 89%
  • the ultraviolet shielding rate was 88%
  • the cooling property was 32.1 ° C., which was inferior in performance.
  • Example 2 The fiber fabric of Example 1 and a synthetic resin film to which 30% of carbon black was added in the total mass percentage of Example 2 were bonded to obtain a two-layer sheet.
  • the light shielding rate was 94%
  • the ultraviolet shielding rate was 93%
  • the cooling property was 31.7 ° C., which was inferior in performance.
  • the multilayered sheet for sunshade according to the present invention can be widely used for sunshades such as parasols, tent awnings, hats, sunshade tarps, parasols, and baby stroller tops.
  • Fiber fabric 2 Synthetic resin film containing titanium oxide 3: Synthetic resin film containing carbon black

Landscapes

  • Engineering & Computer Science (AREA)
  • Architecture (AREA)
  • Textile Engineering (AREA)
  • Structural Engineering (AREA)
  • Civil Engineering (AREA)
  • Mechanical Engineering (AREA)
  • Combustion & Propulsion (AREA)
  • Transportation (AREA)
  • Chemical & Material Sciences (AREA)
  • Public Health (AREA)
  • Health & Medical Sciences (AREA)
  • Environmental & Geological Engineering (AREA)
  • Laminated Bodies (AREA)
  • Woven Fabrics (AREA)
  • Tents Or Canopies (AREA)
  • Walking Sticks, Umbrellas, And Fans (AREA)

Abstract

　本発明の課題は、従来の日除け素材の欠点を解決し、遮光性とともにクーリング効果に優れる日除け素材に最適な日除け用多層シートを提供することにある。　上記課題を解決するために、本発明は、少なくとも１層の合成樹脂フィルムと少なくとも１層の繊維布帛からなり、その合成樹脂フィルムが酸化チタンを１０質量％以上７０質量％以下の割合で含有する日除け用多層シートを提供する。繊維布帛として、酸化チタンを０．１質量％以上１０質量％以下の割合で含有する合成繊維からなる繊維布帛を用いることができる。

Description

日除け用多層シート並びにそれを用いてなる日傘、テント天幕、タープ、幌、帽子およびパラソル
　本発明は、太陽光の遮断性に優れ、日傘やテント天幕などに好適に用いられる日除け用多層シートに関するものである。
　近年、地球温暖化やオゾン層破壊に伴い、夏場の酷暑による熱中症の増加、太陽光に含まれる有害な紫外線（ＵＶ－Ｂ）の生態系への影響、および皮膚ガンや免疫機能の低下という人体への影響が問題視されており、これらの問題を解決するため、日傘やテント天幕などの日除け素材について、遮光性向上とこれに伴うクーリング効果の要望が高まっている。
　従来、日傘には、黒色に染色された高密度織物繊維布帛が用いられてきたが、太陽光に含まれる紫外線、可視光線および赤外線を十分に遮断することができないという課題があった。
　このため、傘布の表面に紫外線遮断および熱遮断の機能を持つ酸化チタンや黒色顔料等の機能剤を含む樹脂をコーティングした素材が用いられるようになってきている（特許文献１および特許文献２参照。）。また、傘布の裏面を暗色にすることにより、その通過した太陽光が地表で反射して傘布の裏面に入射した光を吸収する素材も提案されている（特許文献３参照。）。更に、太陽光に含まれる可視光線と紫外線を１００％遮断するように、内側凹部が黒色に着色された布を用いた日傘も提案されている（特許文献４参照。）。
　また、テント天幕には、ゴム引布や塩化ビニルターポリン等のシートが一般的に用いられている。
特開２００７－３２５７５７号公報 特開２００８－１１５４８８号公報 特開２０１１－５６０７２号公報 実用新案登録第３１７６９２８号公報
　しかしながら、特許文献１および特許文献２のコーティング素材では、樹脂のコーティング性を損なわないレベルに添加物の量を調整する必要があり膜厚も厚く出来ないため、完全に紫外線や赤外線をカットすることは難しく、十分なクーリング効果が得られていない。
　また、特許文献３のように裏面を暗色にしても、紫外線や赤外線を完全にカットすることができていないため、十分なクーリング効果は得られていない。更に、特許文献４の太陽光に含まれる可視光線と紫外線を１００％遮断する布を用いた日傘においても、同特許文献４には、達成する構成や手段の詳細について記載が無く、実質的に布だけで太陽光を１００％遮断することは困難であり、当初目的は実現されていない。
　また、テント天幕においても、現行素材は遮光性に劣るものであり、傘地同様に遮光性向上が求められている。
　このように、近年の夏場の酷暑の問題により、日傘やテント天幕材などの日除け素材には、遮光性と遮光性に伴うクーリング効果の要望が高まっているにも関わらず、実質的にこの問題を解決できる素材が得られていないのが実情であった。
　そこで、本発明の目的は、上記従来の日除け素材の欠点を解決し、遮光性とともにクーリング効果に優れる日除け素材に最適な日除け用多層シートを提供することにある。
　上記の課題を解決するために、本発明の日除け用多層シートは、少なくとも１層の合成樹脂フィルムと少なくとも１層の繊維布帛からなり、前記合成樹脂フィルムが酸化チタンを１０質量％以上７０質量％以下の割合で含有することを特徴とする日除け用多層シートである。
　本発明の日除け用多層シートの好ましい態様によれば、一方の表面が前記繊維布帛からなり、中層に前記合成樹脂フィルムを有し、他方の表面がカーボンブラックを含有する合成樹脂フィルムからなる。
　本発明の日除け用多層シートの好ましい態様によれば、前記カーボンブラックを含有する合成樹脂フィルムが、カーボンブラックを５質量％以上４０質量％以下の割合で含有する。
　本発明の日除け用多層シートの好ましい態様によれば、前記繊維布帛が酸化チタンを０．１質量％以上１０質量％以下の割合で含有する合成繊維からなる。
　本発明の日除け用多層シートの好ましい態様によれば、前記繊維布帛が織物であり、次式で与えられるカバーファクターが１３００以上２８００以下である。
  カバーファクター＝Ａ×ＤＡ １／２＋Ｂ×ＤＢ １／２
    Ａ：織物のタテ糸密度（本／２．５４ｃｍ）
    Ｂ：織物のヨコ糸密度（本／２．５４ｃｍ）
    ＤＡ：タテ糸の総繊度（ｄｔｅｘ）
    ＤＢ：ヨコ糸の総繊度（ｄｔｅｘ）
　本発明の日除け用多層シートは、太陽光の遮断性とこれに伴うクーリング性に優れており、日傘、テント天幕、タープ、幌（例えば、ベビーカーの幌や車両用幌など）、帽子、パラソルなどの日除け用品に幅広く利用可能である。
　本発明によれば、太陽光の遮光性とともに遮光性に伴うクーリング効果に優れる日除け用多層シートを得ることができる。
　本発明の日除け用多層シートは、酸化チタンを高い割合で含有する合成樹脂フィルムの効果で優れた遮光性を実現し、繊維布帛と張り合わせることにより、破れやすさなどの物性面が補強され、実用性が増すとともに、酸化チタンを含有する高密度織物や編物を使用することにより、更に遮光性が向上する。また、裏面にカーボンブラックを含有する合成樹脂フィルムを使用することにより、太陽光を更に遮断するばかりでなく、道路などで反射する下からの反射光も吸収することができ、従来成し得なかった優れた遮光性とクーリング効果を兼ね備えた日除け用多層シートを提供することができる。
図１は、本発明の一実施態様に係る日除け用多層シートの断面図である。 図２は、本発明の他の実施態様に係る日除け用多層シートの断面図である。
　日除け素材に最適な本発明の日除け多層シートは、少なくとも１層の合成樹脂フィルムと繊維布帛からなり、前記の合成樹脂フィルムが酸化チタンを１０質量％以上７０質量％以下の割合で含有することが必要である。
　図１は、本発明の一実施態様に係る日除け用多層シートの断面図である。図１において、日除け用多層シートは、繊維布帛１と、酸化チタンを１０質量％以上７０質量％以下の割合で含有する遮光性に優れる合成樹脂フィルム２が積層一体化されて構成されている。
　本発明で用いられる合成樹脂フィルムを構成する合成樹脂としては例えば、天然ゴム、イソプレンゴム、ブタジエンゴム、スチレン－ブタジエンゴム、ブチルゴム、エチレン－プロピレンゴム、エチレン・酢酸ビニル共重合体、クロロプレンゴム、クロロスルホン化ポリエチレン、塩素化ポリエチレン、エピクロルヒドリンゴム、ニトリルゴム、ニトリルイソプレンゴム、アクリルゴム、ウレタンゴム、多硫化ゴム、シリコーンゴム、フッ素ゴムなどから選ばれるゴム、塩化ビニル系樹脂、ポリウレタン樹脂、ポリオレフィン系樹脂、および熱可塑性エラストマーなどが挙げられる。
　これらの合成樹脂には、必要に応じて、加硫助剤、加硫促進剤、老化防止剤、充填剤、加工助剤、軟化剤、帯電防止剤、可塑剤、安定剤、酸化防止剤、および着色剤などの各種添加剤を添加することもできる。
　また、これらの合成樹脂には、酸化チタンを１０質量％以上７０質量％以下の割合で添加することが必要である。添加量が１０質量％未満では十分な遮光性が得られず、逆に７０質量％を超えると添加量が多すぎ、製膜性の低下や外観品位の悪化し、またフィルムが破けるなどの物性問題の原因となる。添加量は、好ましくは１５質量％以上６０質量％以下であり、より好ましくは２０質量％以上５０質量％以下である。
　また、これらの合成樹脂には、酸化チタンのほかに、太陽光反射効果を有するアルミニウムなどの金属微粒子やアルミナなどこれらの化合物を添加しても良い。
　本発明で用いられる合成樹脂フィルムの厚みは、用途によって適宜調整すれば良いが、一般的には、好ましくは１５～２００μｍであり、より好ましくは５０～１５０μｍである。合成樹脂フィルムの厚みが厚すぎると、製造コストが高くなり、合成樹脂フィルム自体および日除け用多層シート全体の質量も大きくなるという問題点が生じ、遮光層が薄過ぎると十分な遮光性が得られない傾向を示す。
　また、日除け用多層シートは、合成樹脂フィルムだけでは、使用時の引っかかりにおける破けや、繰り返し使用での伸びによるワライの問題があり、繊維布帛と貼り合わせることが必要である。
　用いられる繊維布帛の素材としては、例えば、綿やシルクなどの天然繊維、レーヨンなどの再生繊維、合成繊維マルチフィラメントを製編もしくは製織した繊維布帛を用いることができる。本発明では、耐久性と加工性に優れる合成繊維マルチフィラメントを用いることが好ましい。
　合成マルチフィラメントとしては、例えば、ナイロン６やナイロン６６に代表されるポリアミド系繊維、ポリエチレンテレフタレート、ポリトリメンチレンテレフタレートおよびポリブチレンテレフタレート等のポリエステル系繊維や、ポリ乳酸繊維等の生分解性繊維等の合成繊維が好ましく用いられる。
　また、単繊維単位の断面形状としては、例えば、丸形、三角、八葉、扁平およびＹ型に代表される様々な異形断面糸も使用できる。さらに、種類の異なる、例えば粘度の異なるポリマーからなる芯鞘型またはサイドバイサイド型の複合糸も使用することができる。
　本発明では、遮光性を向上させる目的で、酸化チタンを含有する合成繊維を用いることが好ましい態様である。酸化チタンの含有量は、好ましくは０．１質量％以上１０質量％以下の範囲である。含有量が１０％を超えると、紡糸性が悪化する他、タテスジ等の品位不良の原因となることがある。含有量は、より好ましくは１．０質量％以上８質量％以下である。また、合成繊維には、酸化チタンの他に、更に遮光性を向上させるアルミニウムなどの金属粒子やアルミナや酸化亜鉛などこれらの化合物を添加することができる。
　また、本発明では、好ましくは仮撚加工糸を使用することができる。仮撚加工糸を用いて高密度に製織あるいは製編することにより、仮撚加工糸の持つ糸条の捲縮の効果で、遮光性がより向上する。
　用いられる糸繊度（総繊度）も、用途によって、適切な繊維布帛の目付け（平米あたりの重さ）になるように選定することができる。例えば、傘地であれば、好ましくは２０デシテックス以上１８０デシテックス以下である。糸繊度（総繊度）が２０デシテックスより細いと十分な強力や遮光性が得にくく、１８０デシテックスを超えると繊維布帛が重くなる傾向を示す。糸繊度（総繊度）は、より好ましくは３０デシテックス以上１７０デシテックス以下である。単繊維繊度としては、０．５デシテックス以上、８デシテックス以下が好ましい。マルチフィラメントのフィラメント数としては、６本～１４４本であることが好ましい。
　更に、織物のカバーファクターは、遮光性を得るためには、１３００以上２８００以下であることが好ましい。より好ましくは１５００以上２６００以下である。
　ここで言うカバーファクターは、次式で与えられるものである。
織物のカバーファクター＝Ａ×ＤＡ １／２＋Ｂ×ＤＢ １／２
　Ａ：織物のタテ糸密度（本／２．５４ｃｍ）
　Ｂ：織物のヨコ糸密度（本／２．５４ｃｍ）
　ＤＡ：タテ糸の総繊度（ｄｔｅｘ）
　ＤＢ：ヨコ糸の総繊度（ｄｔｅｘ）
　また編地としては、ウエル方向の１インチ（２．５４ｃｍ）間のループの数とコース方向の１インチ間のループの数の積は、１０００以上９００００以下であることが好ましく、より好ましくは、２０００以上８０００以下である。
　本発明で用いられる繊維布帛（織編物）において、これらの密度より小さいと、繊維布帛として粗く、効果的な遮光性が得られ難く、これらの密度より大きいと、繊維布帛が重くなる原因となる傾向を示す。
　また、本発明の日除け素材に最適な日除け多層シートには、表面と中層に繊維布帛と酸化チタンを１０質量％以上７０質量％以下の割合で含有する合成樹脂フィルムを用いて、裏面にカーボンブラックを含有する合成樹脂フィルムを貼り合わせる多層構造とすることが好ましい。日除け多層シートの表面と中層に、繊維布帛と酸化チタンを含有する合成フィルムを用いることにより、前述のように高い遮光性が得られ、そして、日除け多層シートの裏面にカーボンブラックを含有する合成樹脂フィルムを使用することにより、更に遮光性が向上するばかりでなく、道路などで反射する下からの反射光も吸収することができ、日除け素材内の太陽光を極限まで少なくすることができる。
　このカーボンブラックを含有する合成樹脂フィルムには、カーボンブラック等の黒色顔料を添加し含有させることが好ましい。カーボンブラック等の黒色顔料の含有量は、５質量％以上４０質量％以下とすることが好ましい。含有量が５質量％より少ないと、十分な太陽光の遮光性が得られず、下からの反射光に対しての十分な吸収性も得られないという傾向を示す。また、含有量が４０質量％を超えると、黒色顔料が多すぎ、製膜性が劣り、品質不良や破けなどの原因となる傾向がある。含有量は、好ましくは８質量％以上３０質量％以下である。
　このカーボンブラックを含有する合成樹脂フィルムの厚みも、用途によって適宜調整することができるが、一般的には、好ましくは１５～２００μｍであり、より好ましくは２０～１５０μｍである。厚みが厚すぎると、製造コストが高くなる他、日除け多層シート全体の質量も大きくなり、厚みが薄すぎると十分な遮光性や反射光の吸収性が得られない原因となることがある。
　図２は、本発明の他の実施態様に係る日除け用多層シートの断面図である。図２において、日除け用多層シートは、繊維布帛１と、酸化チタンを１０質量％以上７０質量％以下の割合で含有する遮光性に優れる合成樹脂フィルム２、および遮光性が優れているカーボンブラックを含有する合成樹脂フィルム３が、積層一体化されて構成されている。
　本発明の日除け素材に最適な日除け多層シートを製造する方法としては、繊維布帛１とポリウレタン系接着剤を用いて酸化チタン含有合成樹脂フィルム２、および遮光性が優れているカーボンブラックを含有する合成樹脂フィルム３とをラミネート機を用いて積層一体化させる通常のラミネート方法を用いることができる。
　本発明の日除け用多層シートは、遮光性とこれに伴うクーリング性に優れている。遮光性については、遮光率が９５％以上であることが好ましく、紫外線遮蔽率も９５％以上であることが好ましい。遮光率と紫外線遮蔽率が９５％より低いと、本発明で求められる際だった十分な遮光性が得られない。より好ましくは、遮光率は９７％以上であり、紫外線遮蔽率は９７％以上１００％以下である。
　また、日除け用多層シートのクーリング性については、レフランプ法を用いたクーリング性評価で３１℃以下であることが好ましい。３１℃を超えると、本発明で求められる際だった十分なクーリング性が得られない。クーリング性は、より好ましくは３０℃以下である。
　本発明の日除け用多層シートは、酸化チタンを高い割合で含有する合成樹脂フィルムの効果で優れた遮光性を実現し、繊維布帛と張り合わせることで、破れなどの物性面が補強され、実用性が増すとともに、酸化チタンを含有する高密度織物や編物を使用することで、更に遮光性が向上する。また、裏面にカーボンブラックを含有する合成樹脂フィルムを使用することで、太陽光を更に遮断するばかりでなく、道路などで反射する下からの反射光も吸収することができ、従来成し得なかった優れた遮光性とクーリング効果を達成することができる。
　本発明の日除け用多層シートは、太陽光の遮断性とこれに伴うクーリング性に優れ、日傘、テント天幕、帽子、日除けタープやパラソル、ベビーカーの幌など日除け用品に幅広く利用可能である。
　次に、本発明の日除け用多層シートについて実施例を挙げて、より具体的に説明する。
　本発明の日除け用多層シートの物性や性能の測定および評価は、次の方法を用いて行った。
　（１）カバーファクター
　織物のカバーファクターは、次式に基づいて算出した。
　繊維布帛（織物）のカバーファクター＝Ａ×ＤＡ １／２＋Ｂ×ＤＢ １／２
　　Ａ：織物のタテ糸密度（本／２．５４ｃｍ）
　　Ｂ：織物のヨコ糸密度（本／２．５４ｃｍ）
　　ＤＡ：タテ糸の総繊度（ｄｔｅｘ）
　　ＤＢ：ヨコ糸の総繊度（ｄｔｅｘ）
（２）遮光率（％）
　ＪＩＳ　Ｌ１０５５　Ａ法（２００３年版）に準拠して、遮光率を測定した。
（３）紫外線遮蔽率（％）
　紫外線遮蔽率試験方法は、紫外線カット素材の加工効果統一評価方法(日本化学繊維協会)に準じ測定した。分光光度計（株式会社島津製作所製ＵＶ－３６００、付属装置として、マルチパーパス大型試料室ＭＰＣ－３１００（積分球付）を用い、波長２８０～４００ｎｍの透過率を測定し、これの積分値を求め、次式で算出した遮蔽率によって紫外線カットの効果を判定する。
遮蔽率（％）＝（１－透過率）×１００
（４）レフランプ法を用いたクーリング性
　温度２０±２℃の試験室内において、黒画用紙の５ｍｍ上にスペーサを用いて試料を保持し、試料上部５０ｃｍからレフランプ（岩崎電気株式会社製アイランプ＜スポット＞ＰＲＳ１００Ｖ５００Ｗ）でランプ光を照射して、１５分後の黒画用紙裏面の表面温度をサーモカメラ（ＮＥＣ Ａｖｉｏ赤外線テクノロジー（株）製Ｈ２６３０、一般財団法人カケンテストセンター）で測定した。測定は生地の位置を入れ替えて４回測定し、そのデーターを平均した値を試験結果とした。
［実施例１］
　総繊度５６デシテックス７２フィラメントのポリエステル仮撚加工糸をツイル組織で製織し、通常の染色加工工程、即ち、精練後、１３０℃の温度での液流染色と１６０℃の温度の仕上げ熱セット工程を経て、タテ糸の密度が１７６（本／２．５４ｃｍ）で、ヨコ糸の密度が１１８（本／２．５４ｃｍ）のカバーファクター２２００の織物を得た。
　別に、合成樹脂フィルムを得る方法として、一般的な乾式の製造方法を用いた。即ち、ポリウレタン樹脂をジメチルホルムアミドなどの揮発性溶剤に溶融させ、０～３質量％のシリカと４０質量％の酸化チタンを添加し、溶融させたポリウレタン樹脂を離型紙にコーティングして、１２０℃の温度で乾燥して溶剤を揮発させ、ポリウレタン樹脂フィルムを形成し、これを離型紙から剥がすことにより、酸化チタン含有量が４０質量％で、厚みが２０μｍの合成樹脂フィルムを作成した。
　次に、ラミネート機を用いて、ポリウレタン系接着剤（ＤＩＣ株式会社製バーノックＤＮ－９５０）を用いて織物繊維布帛に合成樹脂フィルムを貼り合わせ、上面が織物生地で、下面が酸化チタン含有合成樹脂フィルムからなる２層シートを得た。
　得られた２層シートの性能を測定、評価した結果、遮光率は９７％で、紫外線遮蔽率は９７％であり遮光性に優れており、クーリング性も２７．９℃と優れた性能を有していた。
［実施例２］
　繊維布帛として、実施例１記載のカバーファクター２２００の織物生地を使用した。
　合成樹脂フィルムとしては、実施例１記載の酸化チタン含有量４０質量％の合成樹脂フィルムの他に、酸化チタンの変わりに、全体の質量パーセントで３０％のカーボンブラックを添加し、厚み１８μｍの暗色のカーボンブラック含有合成樹脂フィルムを作成した。
　次に、ラミネート機を用いて、実施例１記載の酸化チタン含有の合成樹脂フィルムと暗色のカーボンブラック含有合成樹脂フィルムとを貼り合わせ、ポリウレタン系接着剤（ＤＩＣ株式会社製バーノックＤＮ－９５０）を用いて織物繊維布帛にこれら合成樹脂フィルムを貼り合わせ、上面が織物生地、中層面が酸化チタン含有合成樹脂フィルム、下面が暗色のカーボンブラック含有の合成樹脂フィルムからなる３層シートを得た。
　得られた３層シートの性能を測定、評価した結果、遮光率は１００％で、紫外線遮蔽率も９９％以上であり遮光性に優れており、クーリング性も２５．８℃と優れた性能を有していた。
［実施例３］
　総繊度５６デシテックス４８フィラメントのフルダルポリエステル糸を平組織で製織し、通常の染色加工工程、即ち、精練後、１３０℃の温度での液流染色と１６０℃の温度の仕上げ熱セット工程を経て、タテ糸の密度が１６２（本／２．５４ｃｍ）で、ヨコ糸の密度が１１６（本／２．５４ｃｍ）のカバーファクター２０８０の織物を得た。
　次に、ラミネート機を用いて、実施例２記載の酸化チタン含有の合成樹脂フィルムと暗色のカーボンブラック含有合成樹脂フィルムとを貼り合わせ、ポリウレタン系接着剤（ＤＩＣ株式会社製バーノックＤＮ－９５０）を用いて織物繊維布帛にこれら合成樹脂フィルムを貼り合わせ、上面が織物生地、中層面が酸化チタン含有合成樹脂フィルム、下面が暗色のカーボンブラック含有の合成樹脂フィルムからなる３層シートを得た。
　得られた３層シートの性能を測定、評価した結果、遮光率は１００％で、紫外線遮蔽率も９９％以上であり遮光性に優れており、クーリング性も２８．５℃と優れた性能を有していた。
［比較例１］
　実施例１の繊維布帛と、全体の質量パーセントで７％の酸化チタンを添加した合成樹脂フィルムを貼り合わせ、２層シートを得た。
　得られた２層シートの性能を測定、評価した結果、遮光率は８９％で、紫外線遮蔽率は８８％であり、クーリング性も３２．１℃と、性能に劣ったものであった。
［比較例２］
　実施例１の繊維布帛と、実施例２の全体の質量パーセントで３０％のカーボンブラックを添加した合成樹脂フィルムを貼り合わせ、２層シートを得た。
　得られた２層シートの性能を測定、評価した結果、遮光率は９４％で、紫外線遮蔽率は９３％であり、クーリング性も３１．７℃と、性能に劣ったものであった。
　本発明に係る日除け用多層シートは、日傘、テント天幕、帽子、日除けタープやパラソル、ベビーカーの幌など日除け用品に幅広く利用可能である。
１：繊維布帛
２：酸化チタンを含有する合成樹脂フィルム
３：カーボンブラックを含有する合成樹脂フィルム

Claims (11)

  1. 　少なくとも１層の合成樹脂フィルムと少なくとも１層の繊維布帛からなり、前記合成樹脂フィルムが酸化チタンを１０質量％以上７０質量％以下の割合で含有することを特徴とする日除け用多層シート。
  2. 　一方の表面が前記繊維布帛からなり、中層に前記合成樹脂フィルムを有し、他方の表面がカーボンブラックを含有する合成樹脂フィルムからなる、請求項１に記載の日除け用多層シート。
  3. 　前記カーボンブラックを含有する合成樹脂フィルムが、カーボンブラックを５質量％以上４０質量％以下の割合で含有する、請求項２に記載の日除け用多層シート。
  4. 　前記繊維布帛が酸化チタンを０．１質量％以上１０質量％以下の割合で含有する合成繊維からなる、請求項１～３のいずれかに記載の日除け用多層シート。
  5. 　前記繊維布帛が織物であり、次式で与えられるカバーファクターが１３００以上２８００以下である、請求項１～４のいずれかに記載の日除け用多層シート。
      カバーファクター＝Ａ×ＤＡ １／２＋Ｂ×ＤＢ １／２
        Ａ：織物のタテ糸密度（本／２．５４ｃｍ）
        Ｂ：織物のヨコ糸密度（本／２．５４ｃｍ）
        ＤＡ：タテ糸の総繊度（ｄｔｅｘ）
        ＤＢ：ヨコ糸の総繊度（ｄｔｅｘ）
  6. 　請求項１～５のいずれかに記載の日除け用多層シートを傘地とした日傘。
  7. 　請求項１～５のいずれかに記載の日除け用多層シートを用いたテント天幕。
  8. 　請求項１～５のいずれかに記載の日除け用多層シートを用いたタープ。
  9. 　請求項１～５のいずれかに記載の日除け用多層シートを用いた幌。
  10. 　請求項１～５のいずれかに記載の日除け用多層シートを用いた帽子。
  11. 　請求項１～５のいずれかに記載の日除け用多層シートを用いたパラソル。
PCT/JP2014/062782 2013-05-16 2014-05-14 日除け用多層シート並びにそれを用いてなる日傘、テント天幕、タープ、幌、帽子およびパラソル Ceased WO2014185440A1 (ja)

Priority Applications (4)

Application Number Priority Date Filing Date Title
JP2015517102A JP6480326B2 (ja) 2013-05-16 2014-05-14 日除け用多層シート並びにそれを用いてなる日傘、テント天幕、タープ、幌、帽子およびパラソル
US14/889,528 US10011097B2 (en) 2013-05-16 2014-05-14 Sun-blocking multilayered sheet and hand-held parasol, tent, tarp, hood, hat, and fixed parasol comprising said sun-blocking multilayered sheet
CN201480027578.4A CN105228821B (zh) 2013-05-16 2014-05-14 遮阳用多层片材及使用其而成的遮阳伞、帐篷、油布、顶篷、帽子和女用遮阳伞
EP14798146.8A EP2998111B1 (en) 2013-05-16 2014-05-14 Sun-blocking multilayered sheet and hand-held parasol, tent, tarp, canopy, hat, and fixed parasol comprising said sun-blocking multilayered sheet

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2013-103852 2013-05-16
JP2013103852 2013-05-16

Publications (1)

Publication Number Publication Date
WO2014185440A1 true WO2014185440A1 (ja) 2014-11-20

Family

ID=51898416

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2014/062782 Ceased WO2014185440A1 (ja) 2013-05-16 2014-05-14 日除け用多層シート並びにそれを用いてなる日傘、テント天幕、タープ、幌、帽子およびパラソル

Country Status (5)

Country Link
US (1) US10011097B2 (ja)
EP (1) EP2998111B1 (ja)
JP (1) JP6480326B2 (ja)
CN (1) CN105228821B (ja)
WO (1) WO2014185440A1 (ja)

Cited By (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2017140770A (ja) * 2016-02-10 2017-08-17 帝人株式会社 遮熱性布帛および繊維製品
JP2018001695A (ja) * 2016-07-07 2018-01-11 平岡織染株式会社 高遮熱高防汚膜材
JP2019098971A (ja) * 2017-12-04 2019-06-24 有限会社大久保製作所 自転車用チャイルドシートカバー
JP2019181804A (ja) * 2018-04-10 2019-10-24 帝人フロンティア株式会社 遮熱性布帛および繊維製品
JPWO2021066103A1 (ja) * 2019-10-01 2021-04-08
JP2022015808A (ja) * 2020-07-10 2022-01-21 テックワン株式会社 傘およびカバーシート
US12617192B2 (en) 2019-10-01 2026-05-05 Toray Industries, Inc. Light- and heat-shielding composite sheet and fiber product

Families Citing this family (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP3351379A4 (en) * 2015-09-16 2019-06-19 KOMATSU MATERE Co., Ltd. DYED FIBER WEAVE AND METHOD FOR PRODUCING A DYED FIBROUS TISSUE
US9890555B1 (en) * 2016-07-07 2018-02-13 The United States Of America As Represented By The Secretary Of The Navy Portable shelter
CN106182990A (zh) * 2016-07-08 2016-12-07 东华大学 一种遮阳、遮光、防紫外线阳伞面料及其制备方法
CN106183250A (zh) * 2016-07-08 2016-12-07 东华大学 一种防辐射阳伞面料及其制备方法
CN106263337B (zh) * 2016-08-14 2018-11-06 兴化市天东软件科技有限公司 一种防紫外线太阳伞
HUE063199T2 (hu) 2017-03-15 2023-12-28 Samsonite Ip Holdings Sarl Eljárás poggyászcikk elõállítására, amely során hõre lágyuló polimerbõl álló laminált filmrétegeket laminálunk
US20200061959A1 (en) * 2018-08-23 2020-02-27 Seaman Corporation Multilayer composite material having light-transmission and tensile properties
TWI831097B (zh) * 2021-12-09 2024-02-01 財團法人紡織產業綜合研究所 隔熱織物
US20250010905A1 (en) * 2024-02-29 2025-01-09 Erica Eshe Berner Stroller wagon cover
CN119036985A (zh) * 2024-10-29 2024-11-29 比亚迪股份有限公司 汽车顶棚及其制备方法、车辆

Citations (13)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS61158278U (ja) * 1985-03-25 1986-10-01
JPH05148734A (ja) * 1990-11-05 1993-06-15 Kuraray Co Ltd 紫外線遮蔽性を有する繊維構造体および該構造体を用いた繊維製品
JP2001121639A (ja) * 1999-10-29 2001-05-08 Toray Ind Inc 積層シート
JP2007325757A (ja) 2006-06-08 2007-12-20 Sedaa Japan Kk 傘
JP2008115488A (ja) 2006-11-02 2008-05-22 Kenro Bosui Kagaku:Kk 遮光性布帛及びその製造方法
JP2009228416A (ja) * 2008-02-25 2009-10-08 Achilles Corp 可視光透過性を有する熱線遮蔽シート
JP2009279814A (ja) * 2008-05-21 2009-12-03 Hiraoka & Co Ltd 遮熱性膜材料
JP2010017928A (ja) * 2008-07-10 2010-01-28 Suminoe Textile Co Ltd 車両天井用遮光シート
JP2011056072A (ja) 2009-09-10 2011-03-24 Fumiko Komatsuzaki 晴雨兼用傘
JP2011132631A (ja) * 2009-12-24 2011-07-07 Teijin Fibers Ltd 遮熱性に優れた織編物および繊維製品
JP3172925U (ja) * 2011-10-28 2012-01-12 フォーモサ タッフェタ カンパニー リミテッド 断熱性布帛
JP3176928U (ja) 2012-04-18 2012-07-12 株式会社サンバリア１００ 日傘
JP2013031929A (ja) * 2011-07-30 2013-02-14 Hiraoka & Co Ltd ターポリン及びその熱融着接合体

Family Cites Families (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS6113303Y2 (ja) * 1981-01-12 1986-04-24
JP2005048309A (ja) * 2003-07-31 2005-02-24 Toray Ind Inc ポリアミド繊維、ポリアミド織物およびそれよりなる繊維製品
ITMI20051385A1 (it) * 2005-07-20 2007-01-21 Para S P A Tessuto per esterno avente caratteristiche migliorate e processo per la sua produzione
JP2007043412A (ja) * 2005-08-02 2007-02-15 Teijin Fibers Ltd スピーカー機能を有するスクリーン
CN101472738B (zh) * 2006-06-16 2013-11-06 阿基里斯株式会社 在近红外线区域具有光反射性能的深色片状物
JP5298414B2 (ja) * 2006-09-04 2013-09-25 東レ株式会社 遮光性ポリエステルフィルム
US8339700B2 (en) * 2007-10-25 2012-12-25 Techno Polymer Co., Ltd Infrared reflective laminate
JP2010013760A (ja) * 2008-07-03 2010-01-21 Toray Ind Inc 紡績糸および織編物
JP2010030203A (ja) * 2008-07-30 2010-02-12 Teijin Fibers Ltd 遮熱性を有する膜材
CN101649718A (zh) * 2008-08-16 2010-02-17 潘戈 新型高透明节能窗帘
JP5299243B2 (ja) * 2009-11-30 2013-09-25 東レ株式会社 紫外線遮蔽性および抗菌性を有するポリエステル繊維
JP5523185B2 (ja) * 2010-04-22 2014-06-18 ユニチカ株式会社 複層白色ポリアミドフィルム
TWI551742B (zh) * 2010-06-08 2016-10-01 三菱麗陽紡織股份有限公司 芯鞘複合纖維、含有同芯鞘複合纖維的假撚加工紗及其製造方法以及包含這些纖維的織編物
JP5468998B2 (ja) * 2010-06-14 2014-04-09 帝人株式会社 遮熱性織編物および繊維製品

Patent Citations (13)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS61158278U (ja) * 1985-03-25 1986-10-01
JPH05148734A (ja) * 1990-11-05 1993-06-15 Kuraray Co Ltd 紫外線遮蔽性を有する繊維構造体および該構造体を用いた繊維製品
JP2001121639A (ja) * 1999-10-29 2001-05-08 Toray Ind Inc 積層シート
JP2007325757A (ja) 2006-06-08 2007-12-20 Sedaa Japan Kk 傘
JP2008115488A (ja) 2006-11-02 2008-05-22 Kenro Bosui Kagaku:Kk 遮光性布帛及びその製造方法
JP2009228416A (ja) * 2008-02-25 2009-10-08 Achilles Corp 可視光透過性を有する熱線遮蔽シート
JP2009279814A (ja) * 2008-05-21 2009-12-03 Hiraoka & Co Ltd 遮熱性膜材料
JP2010017928A (ja) * 2008-07-10 2010-01-28 Suminoe Textile Co Ltd 車両天井用遮光シート
JP2011056072A (ja) 2009-09-10 2011-03-24 Fumiko Komatsuzaki 晴雨兼用傘
JP2011132631A (ja) * 2009-12-24 2011-07-07 Teijin Fibers Ltd 遮熱性に優れた織編物および繊維製品
JP2013031929A (ja) * 2011-07-30 2013-02-14 Hiraoka & Co Ltd ターポリン及びその熱融着接合体
JP3172925U (ja) * 2011-10-28 2012-01-12 フォーモサ タッフェタ カンパニー リミテッド 断熱性布帛
JP3176928U (ja) 2012-04-18 2012-07-12 株式会社サンバリア１００ 日傘

Cited By (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2017140770A (ja) * 2016-02-10 2017-08-17 帝人株式会社 遮熱性布帛および繊維製品
JP2018001695A (ja) * 2016-07-07 2018-01-11 平岡織染株式会社 高遮熱高防汚膜材
JP2019098971A (ja) * 2017-12-04 2019-06-24 有限会社大久保製作所 自転車用チャイルドシートカバー
JP2019181804A (ja) * 2018-04-10 2019-10-24 帝人フロンティア株式会社 遮熱性布帛および繊維製品
JP7111495B2 (ja) 2018-04-10 2022-08-02 帝人フロンティア株式会社 遮熱性布帛および繊維製品
JPWO2021066103A1 (ja) * 2019-10-01 2021-04-08
WO2021066103A1 (ja) * 2019-10-01 2021-04-08 東レ株式会社 遮光遮熱複合シートおよび繊維製品
KR20220068994A (ko) 2019-10-01 2022-05-26 도레이 카부시키가이샤 차광 차열 복합 시트 및 섬유 제품
JP7549592B2 (ja) 2019-10-01 2024-09-11 東レ株式会社 遮光遮熱複合シートおよび繊維製品
US12617192B2 (en) 2019-10-01 2026-05-05 Toray Industries, Inc. Light- and heat-shielding composite sheet and fiber product
JP2022015808A (ja) * 2020-07-10 2022-01-21 テックワン株式会社 傘およびカバーシート
JP7112114B2 (ja) 2020-07-10 2022-08-03 テックワン株式会社 日傘

Also Published As

Publication number Publication date
EP2998111A1 (en) 2016-03-23
EP2998111B1 (en) 2019-11-13
EP2998111A4 (en) 2016-12-21
CN105228821B (zh) 2018-02-13
CN105228821A (zh) 2016-01-06
JPWO2014185440A1 (ja) 2017-02-23
US10011097B2 (en) 2018-07-03
JP6480326B2 (ja) 2019-03-06
US20160096348A1 (en) 2016-04-07

Similar Documents

Publication Publication Date Title
JP6480326B2 (ja) 日除け用多層シート並びにそれを用いてなる日傘、テント天幕、タープ、幌、帽子およびパラソル
JP5126792B2 (ja) 高透光性膜材料
JP5383228B2 (ja) 可視光透過性を有する熱線遮蔽シート
JP2016515953A (ja) リバーシブル迷彩材料
JP2009279814A (ja) 遮熱性膜材料
JP6212822B2 (ja) 採光性に優れた遮熱膜材
CN106182990A (zh) 一种遮阳、遮光、防紫外线阳伞面料及其制备方法
EP2789732B1 (en) Resin-coated flame-retardant glass fiber bundle and resin-coated flame-retardant fiber woven fabric
JP2016016545A (ja) 遮熱性、保温性を有する高透光性膜材
JP2009248862A (ja) 遮光生地及び遮光用内装材
JP6659394B2 (ja) 遮熱性布帛および繊維製品
JP5890101B2 (ja) 繊維製品
JP2006161248A (ja) 遮熱線性繊維と遮熱線採光性布帛
KR102936080B1 (ko) 차광 차열 복합 시트 및 섬유 제품
JP2015101930A (ja) 採光性遮熱膜材
TW202432354A (zh) 纖維積層構造體及防水透濕性衣著材料
JP2015200039A (ja) 遮熱性布帛及びその製造方法
JP7111495B2 (ja) 遮熱性布帛および繊維製品
US12617192B2 (en) Light- and heat-shielding composite sheet and fiber product
JP2019039094A (ja) 変色性シート
JP5731139B2 (ja) 側地用織物および繊維製品
JP2012232438A (ja) 光透過性シート材及びそれを用いたサンシェード
JP2024035726A (ja) 緯二重織物
KR101463126B1 (ko) 적외선 차폐섬유, 그의 제조방법 및 그를 이용한 용도
JP2015199842A (ja) 遮光シート

Legal Events

Date Code Title Description
WWE Wipo information: entry into national phase

Ref document number: 201480027578.4

Country of ref document: CN

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 14798146

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2015517102

Country of ref document: JP

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 2014798146

Country of ref document: EP

WWE Wipo information: entry into national phase

Ref document number: 14889528

Country of ref document: US

NENP Non-entry into the national phase

Ref country code: DE
