WO2015076384A1 - 高炭素鋼板及びその製造方法 - Google Patents

高炭素鋼板及びその製造方法 Download PDF

Info

Publication number
WO2015076384A1
WO2015076384A1 PCT/JP2014/080951 JP2014080951W WO2015076384A1 WO 2015076384 A1 WO2015076384 A1 WO 2015076384A1 JP 2014080951 W JP2014080951 W JP 2014080951W WO 2015076384 A1 WO2015076384 A1 WO 2015076384A1
Authority
WO
WIPO (PCT)
Prior art keywords
less
temperature
cementite
hot
cold
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2014/080951
Other languages
English (en)
French (fr)
Inventor
健悟 竹田
友清　寿雅
保嗣 塚野
荒牧　高志
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Nippon Steel Corp
Original Assignee
Nippon Steel and Sumitomo Metal Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Nippon Steel and Sumitomo Metal Corp filed Critical Nippon Steel and Sumitomo Metal Corp
Priority to CN201480063582.6A priority Critical patent/CN105745348B/zh
Priority to PL14864044T priority patent/PL3072987T3/pl
Priority to KR1020167013105A priority patent/KR101799712B1/ko
Priority to JP2015549210A priority patent/JP6225995B2/ja
Priority to MX2016006596A priority patent/MX378470B/es
Priority to EP14864044.4A priority patent/EP3072987B1/en
Priority to US15/038,120 priority patent/US10407748B2/en
Priority to ES14864044T priority patent/ES2723951T3/es
Publication of WO2015076384A1 publication Critical patent/WO2015076384A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D9/00—Heat treatment, e.g. annealing, hardening, quenching or tempering, adapted for particular articles; Furnaces therefor
    • C21D9/46—Heat treatment, e.g. annealing, hardening, quenching or tempering, adapted for particular articles; Furnaces therefor for sheet metals
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D8/00—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment
    • C21D8/02—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips
    • C21D8/0221—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips characterised by the working steps
    • C21D8/0226—Hot rolling
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D8/00—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment
    • C21D8/02—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips
    • C21D8/0221—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips characterised by the working steps
    • C21D8/0236—Cold rolling
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D8/00—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment
    • C21D8/02—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips
    • C21D8/0247—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips characterised by the heat treatment
    • C21D8/0263—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips characterised by the heat treatment following hot rolling
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D8/00—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment
    • C21D8/02—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips
    • C21D8/0247—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips characterised by the heat treatment
    • C21D8/0273—Final recrystallisation annealing
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/001—Ferrous alloys, e.g. steel alloys containing N
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/002—Ferrous alloys, e.g. steel alloys containing In, Mg, or other elements not provided for in one single group C22C38/001 - C22C38/60
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/005—Ferrous alloys, e.g. steel alloys containing rare earths, i.e. Sc, Y, Lanthanides
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/02—Ferrous alloys, e.g. steel alloys containing silicon
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/04—Ferrous alloys, e.g. steel alloys containing manganese
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/06—Ferrous alloys, e.g. steel alloys containing aluminium
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/18—Ferrous alloys, e.g. steel alloys containing chromium
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/18—Ferrous alloys, e.g. steel alloys containing chromium
    • C22C38/28—Ferrous alloys, e.g. steel alloys containing chromium with titanium or zirconium
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D2211/00—Microstructure comprising significant phases
    • C21D2211/003—Cementite
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D2211/00—Microstructure comprising significant phases
    • C21D2211/005—Ferrite

Definitions

  • the present invention relates to a high carbon steel sheet that has improved fatigue characteristics after quenching and tempering, and a method for manufacturing the same.
  • High carbon steel plates are used for drive system parts such as automobile chains, gears and clutches.
  • drive system parts such as automobile chains, gears and clutches.
  • cold working and quenching and tempering are performed as forming a high carbon steel sheet.
  • the weight reduction of automobiles has been promoted, and the weight reduction by increasing the strength of drive system parts is also being studied.
  • carbide-generating elements such as Ti, Nb, and Mo, or to increase the C content.
  • Patent Document 1 describes a method for manufacturing a steel for machine structure aiming at achieving both high hardness and high toughness
  • Patent Document 2 discloses a method for manufacturing a rough bearing molded product for the purpose of omitting spheroidizing annealing
  • Patent Documents 3 and 4 describe a method for producing a high carbon steel sheet for the purpose of improving punchability
  • Patent Document 5 describes a medium carbon steel sheet for the purpose of improving cold workability and quenching stability
  • Patent Document 6 describes a steel for bearing element parts for the purpose of improving machinability
  • Document 7 describes a method for manufacturing a tool steel for the purpose of omitting normalization
  • Patent Document 8 describes a method for manufacturing a high carbon steel sheet for the purpose of improving formability.
  • An object of the present invention is to provide a high-carbon steel sheet capable of obtaining excellent fatigue characteristics after quenching and tempering and a method for producing the same.
  • cementite and / or iron-carbon compounds (hereinafter, cementite and iron-carbon compounds may be collectively referred to as “cementite”) cracks and / or voids (hereinafter referred to as cracks and voids). It is known that the voids are generally referred to as “voids.”), The formability is reduced, and cracks are developed starting from the voids. It was also found that cementite exists in ferrite grains and ferrite grain boundaries, and that cementite existing in ferrite grain boundaries is significantly more likely to generate voids than cementite existing in ferrite grains.
  • the slab is % By mass C: 0.60% to 0.90% Si: 0.10% to 0.40%, Mn: 0.30% to 1.50%, P: 0.0200% or less, S: 0.0060% or less, Al: 0.050% or less, N: 0.0010% to 0.0100%, Cr: 0.20% to 1.00% Mg: 0.000% to 0.010%, Ca: 0.000% to 0.010%, Y: 0.000% to 0.010%, Zr: 0.000% to 0.010%, La: 0.000% to 0.010%, Ce: 0.000% to 0.010%, and the balance: a chemical
  • the winding temperature is set to 450 ° C. or higher and lower than 550 ° C.
  • the rolling reduction in the cold rolling is 5% to 35%
  • the step of performing the hot-rolled sheet annealing includes Heating the hot-rolled sheet to a first temperature of 450 ° C. or higher and 550 ° C. or lower; Next, holding the hot-rolled plate at the first temperature for 1 hr or more and less than 10 hr; Next, heating the hot-rolled sheet from the first temperature to a second temperature of 670 ° C. or more and 730 ° C.
  • a heating rate from 60 ° C. to the first temperature is set to 30 ° C./hr or more and 150 ° C./hr or less, The step of performing the cold rolled sheet annealing Heating the cold-rolled plate to a third temperature of 450 ° C. or higher and 550 ° C.
  • FIG. 1 is a graph showing the relationship between the concentration of Mn contained in cementite and rolling fatigue characteristics.
  • FIG. 2 is a diagram showing the relationship between the concentration of Mn contained in cementite and the number of voids generated by cracking of cementite.
  • FIG. 3 is a diagram showing a relationship between the number of voids generated by cracking of cementite and rolling fatigue characteristics.
  • FIG. 4 is a diagram showing the relationship between the concentration of Cr contained in cementite and rolling fatigue characteristics.
  • FIG. 5 is a diagram showing the relationship between the concentration of Cr contained in cementite and the number of voids generated by cracking of cementite.
  • FIG. 6 is a diagram showing the relationship between the holding temperature for hot-rolled sheet annealing and the concentrations of Mn and Cr contained in cementite.
  • the chemical composition of the high carbon steel plate according to the embodiment of the present invention and the slab (steel ingot) used for the production will be described. Although details will be described later, the high-carbon steel sheet according to the embodiment of the present invention is manufactured through hot rolling, hot-rolled sheet annealing, cold-rolling, cold-rolled sheet annealing and the like of the slab. Therefore, the chemical composition of the high carbon steel sheet and the slab considers not only the characteristics of the high carbon steel sheet but also these treatments.
  • “%”, which is a unit of the content of each element contained in a high carbon steel sheet and a slab used for producing the same, means “mass%” unless otherwise specified.
  • the high carbon steel sheet according to the present embodiment and the slab used for the production thereof are: C: 0.60% to 0.90%, Si: 0.10% to 0.40%, Mn: 0.30% to 1. 50%, N: 0.0010% to 0.0100%, Cr: 0.20% to 1.00%, P: 0.0200% or less, S: 0.0060% or less, Al: 0.050% or less Mg: 0.000% to 0.010%, Ca: 0.000% to 0.010%, Y: 0.000% to 0.010%, Zr: 0.000% to 0.010%, La : 0.000% to 0.010%, Ce: 0.000% to 0.010%, and balance: Fe and chemical composition represented by impurities.
  • the impurities include those contained in raw materials such as ore and scrap and those contained in the manufacturing process.
  • scrap when scrap is used as a raw material, Sn, Sb, As, or any combination thereof may be mixed by 0.001% or more.
  • the content is 0.02% or less, the effect of the present embodiment is not hindered, so that it is acceptable as an impurity.
  • O is acceptable as an impurity up to 0.004%.
  • O forms an oxide, and if the oxide aggregates and becomes coarse, sufficient moldability cannot be obtained. For this reason, the lower the O content, the better.
  • impurities Ti: 0.04% or less, V: 0.04% or less, Cu: 0.04% or less, W: 0.04% or less, Ta: 0.04% or less, Ni: 0.04 %, Mo: 0.04% or less, B: 0.01% or less, and Nb: 0.04% or less.
  • impurities Ti: 0.04% or less, V: 0.04% or less, Cu: 0.04% or less, W: 0.04% or less, Ta: 0.04% or less, Ni: 0.04 %, Mo: 0.04% or less, B: 0.01% or less, and Nb: 0.04% or less.
  • These elements are preferably not contained as much as possible, but it is technically difficult to reduce them to less than 0.001%.
  • C is an element effective for increasing the strength of steel, and is an element that particularly enhances hardenability. C is also an element that contributes to improvement of fatigue characteristics after quenching and tempering. If the C content is less than 0.60%, pro-eutectoid ferrite and pearlite are generated at the prior austenite grain boundaries during quenching, and the fatigue properties after quenching and tempering deteriorate. Therefore, the C content is 0.60% or more, preferably 0.65% or more. If the C content exceeds 0.90%, a large amount of retained austenite exists after quenching.
  • the C content is 0.90% or less, preferably 0.85% or less.
  • Si acts as a deoxidizer and is an effective element for improving the fatigue characteristics after quenching and tempering.
  • the Si content is 0.10% or more, preferably 0.15% or more. If the Si content exceeds 0.40%, the amount and size of Si oxide generated as inclusions in the steel increase, and the fatigue characteristics after quenching and tempering decrease. Therefore, the Si content is 0.40% or less, preferably 0.35% or less.
  • Mn is an element that is contained in cementite and suppresses the formation of voids during cold working.
  • the Mn content is 0.30% or more, preferably 0.50% or more. If the Mn content exceeds 1.50%, the Mn contained in the cementite becomes excessive, and the cementite becomes difficult to dissolve during the heating for quenching, so that the amount of C that dissolves in the austenite is insufficient. For this reason, the strength after quenching decreases and the fatigue characteristics after quenching and tempering also decrease. Therefore, the Mn content is 1.50% or less, preferably 1.30% or less.
  • N combines with Al to produce AlN, and is an effective element for refining austenite during heating for quenching.
  • the N content is 0.001% or more, preferably 0.002% or more. If the N content exceeds 0.010%, the austenite grains become excessively fine, the hardenability decreases, the formation of proeutectoid ferrite and pearlite is promoted during quenching cooling, and the fatigue characteristics after quenching and tempering. Decreases. Therefore, the N content is 0.010% or less, preferably 0.008% or less.
  • Cr 0.20% to 1.00%
  • Mn Cr, like Mn, is an element that is contained in cementite and suppresses the formation of voids during cold working.
  • the Cr content is less than 0.20%, it takes a very long time for annealing to contain a sufficient amount of Cr in the cementite, and the productivity is remarkably lowered. Therefore, the Mn content is 0.20% or more, preferably 0.35% or more. If the Cr content exceeds 1.00%, the Cr contained in the cementite becomes excessive, making it difficult for the cementite to dissolve during the heating for quenching, and the amount of C dissolved in the austenite is insufficient. For this reason, the strength after quenching decreases and the fatigue characteristics after quenching and tempering also decrease. Therefore, the Cr content is 1.00% or less, preferably 0.85% or less.
  • P is not an essential element but is contained as an impurity in, for example, a steel plate.
  • P is an element that lowers the fatigue characteristics after quenching and tempering and reduces the toughness after quenching. For example, cracks are likely to occur after quenching due to a decrease in toughness. For this reason, the lower the P content, the better. In particular, when the P content exceeds 0.0200%, the adverse effect becomes significant. Therefore, the P content is 0.0200% or less, preferably 0.0180% or less.
  • S is not an essential element but is contained as an impurity in, for example, a steel plate.
  • S is an element that forms sulfides such as MnS and lowers the fatigue characteristics after quenching and tempering. For this reason, the lower the S content, the better. In particular, when the S content exceeds 0.0060%, the adverse effects become significant. Therefore, the S content is 0.0060% or less.
  • Al 0.050% or less
  • Al is an element that acts as a deoxidizer in the steelmaking stage, but is not an essential element of the high carbon steel plate, and is contained as an impurity in the steel plate, for example.
  • the Al content exceeds 0.050%, coarse Al oxide is formed in the high carbon steel sheet, and the fatigue characteristics after quenching and tempering are lowered. Therefore, the Al content is 0.050% or less. If the Al content of the high carbon steel sheet is less than 0.001%, deoxidation may not be sufficient. Therefore, the Al content may be 0.001% or more.
  • Mg, Ca, Y, Zr, La, and Ce are not essential elements, but are optional elements that may be appropriately contained in high carbon steel sheets and slabs up to a predetermined amount.
  • Mg is an element effective for controlling the form of sulfide, and is an element effective for improving the fatigue characteristics after quenching and tempering. Therefore, Mg may be contained. However, if the Mg content exceeds 0.010%, coarse Mg oxide is formed, and the fatigue characteristics after quenching and tempering are reduced. Therefore, the Mg content is 0.010% or less, preferably 0.007% or less. In order to reliably obtain the effect by the above action, the Mg content is preferably 0.001% or more.
  • Ca 0.000% to 0.010%
  • Ca is an element that is effective in controlling the form of sulfides, and is an element that is effective in improving fatigue characteristics after quenching and tempering. Therefore, Ca may be contained. However, if the Ca content exceeds 0.010%, coarse Ca oxide is formed, and the fatigue characteristics after quenching and tempering deteriorate. Therefore, the Ca content is 0.010% or less, preferably 0.007% or less. In order to surely obtain the effect by the above action, the Ca content is preferably 0.001% or more.
  • Y 0.000% to 0.010%
  • Y is an element effective for controlling the form of sulfide, and is an element effective for improving fatigue characteristics after quenching and tempering. Therefore, Y may be contained. However, if the Y content exceeds 0.010%, coarse Y oxides are formed, and the fatigue characteristics after quenching and tempering deteriorate. Therefore, the Y content is 0.010% or less, preferably 0.007% or less. In order to surely obtain the effect by the above action, the Y content is preferably 0.001% or more.
  • Zr 0.000% to 0.010%
  • Zr is an element effective for controlling the form of sulfide and is an element effective for improving fatigue characteristics after quenching and tempering. Therefore, Zr may be contained. However, if the Zr content exceeds 0.010%, coarse Zr oxide is formed, and the fatigue characteristics after quenching and tempering deteriorate. Therefore, the Zr content is 0.010% or less, preferably 0.007% or less. The Zr content is preferably 0.001% or more in order to surely obtain the effect by the above action.
  • La like Mg, Ca, Y, and Zr, is an element effective for controlling the form of sulfide, and is an element effective for improving fatigue characteristics after quenching and tempering. Therefore, La may be contained. However, if the La content exceeds 0.010%, coarse La oxide is formed, and the fatigue characteristics after quenching and tempering are degraded. Therefore, the La content is 0.010% or less, preferably 0.007% or less. In order to surely obtain the effect by the above action, the La content is preferably 0.001% or more.
  • Ce 0.000% to 0.010%
  • Ce is an element effective for controlling the form of sulfide, and is an element effective for improving fatigue characteristics after quenching and tempering. Therefore, Ce may be contained. However, if the Ce content exceeds 0.010%, a coarse Ce oxide is formed, and the fatigue characteristics after quenching and tempering deteriorate. Therefore, the Ce content is 0.010% or less, preferably 0.007% or less. The Ce content is preferably 0.001% or more in order to surely obtain the effect of the above action.
  • Mg, Ca, Y, Zr, La, and Ce are optional elements, such as “Mg: 0.001% to 0.010%”, “Ca: 0.001% to 0.010%”, “ “Y: 0.001% to 0.010%”, “Zr: 0.001% to 0.010%”, “La: 0.001% to 0.010%”, or “Ce: 0.001% to 0.010% "or any combination thereof is preferably satisfied.
  • the concentration of Mn contained in cementite 2% or more and 8% or less
  • the concentration of Cr contained in cementite 2% or more and 8% or less
  • the average particle diameter of ferrite 10 ⁇ m or more and 50 ⁇ m or less
  • the average particle diameter of the cementite particles is 0.3 ⁇ m or more and 1.5 ⁇ m or less
  • the spheroidization rate of the cementite particles is 85% or more.
  • Mn concentration and Cr concentration in cementite both 2% and 8%
  • Mn and Cr contained in cementite contribute to the suppression of void formation in cementite during cold working.
  • the suppression of void formation during cold working improves the fatigue properties after quenching and tempering.
  • concentration of Mn or Cr contained in the cementite is less than 2%, the effect by the above action cannot be obtained sufficiently. Accordingly, the concentration of Mn and the concentration of Cr contained in cementite are set to 2% or more.
  • the concentration of Mn or Cr contained in the cementite exceeds 8%, it becomes difficult to dissolve C from cementite to austenite during heating for quenching, and the hardenability is lowered, and proeutectoid ferrite, pearlite, quenched martensite or A structure having a lower strength than bainite is dispersed. As a result, the fatigue characteristics after quenching and tempering are reduced. Therefore, the concentration of Mn and the concentration of Cr contained in cementite are 8% or less.

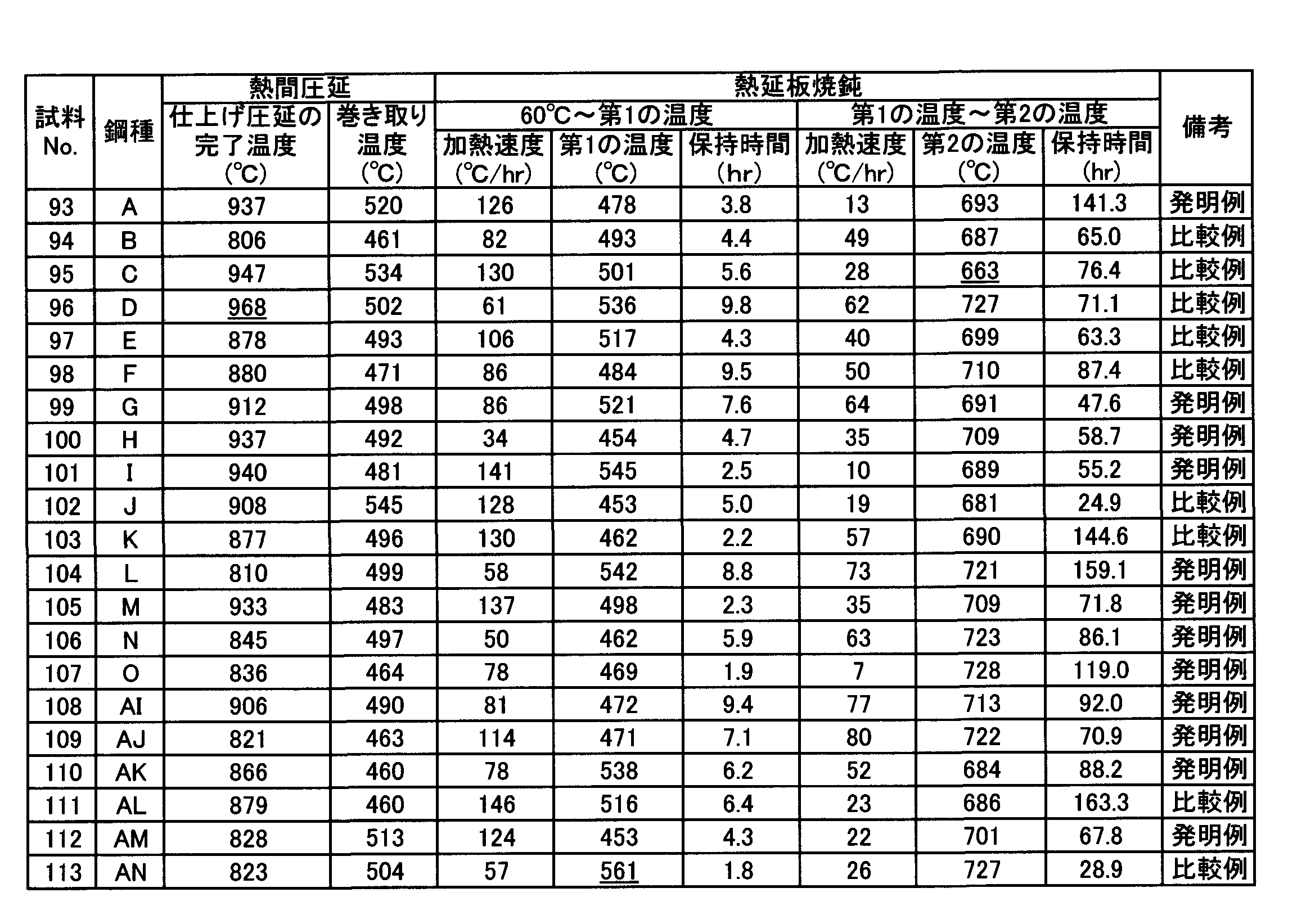

  • high carbon steel sheets were manufactured through various conditions of hot rolling, hot rolled sheet annealing, cold rolling and cold rolled sheet annealing. And about each high carbon steel plate, the density
  • FE-EPMA electron probe microanalyzer
  • the high carbon steel sheet was subjected to cold rolling with a reduction ratio of 35% to simulate cold working (forming), and the high carbon steel sheet was held in a salt bath heated to 900 ° C. for 20 minutes, and in 80 ° C. oil. Quenched. Subsequently, the high carbon steel sheet was tempered for 60 minutes in the atmosphere at 180 ° C. to prepare a sample for a fatigue test.
  • the void in the cementite after a fatigue test and cold work was observed.
  • a rolling fatigue tester was used, the surface pressure was 3000 MPa, and the number of cycles until peeling occurred was measured.
  • a scanning electron microscope (FE-SEM) equipped with a field emission electron gun manufactured by JEOL Ltd. was used, the magnification was set to about 3000 times, and 20 points were evenly spaced in the thickness direction of the high carbon steel plate. A tissue having an area of 1200 ⁇ m 2 was photographed.
  • the number of voids generated by cementite cracking (hereinafter, simply referred to as “the number of voids”) is counted, and the total number of voids is divided by 12.
  • the number of voids per 2000 ⁇ m 2 was calculated.
  • the magnification for the observation is preferably 3000 times or more, or 5000 times or depending on the size of cementite. A higher magnification such as 10,000 times may be selected.
  • the number of voids per unit area (for example, per 2000 ⁇ m 2 ) is equivalent to that when the magnification is 3000 times.
  • voids may exist at the interface between cementite and ferrite, the effect of such voids on fatigue properties is very small compared to the effect of voids generated by cementite cracking. For this reason, such voids are not counted.
  • a sample to be used for measurement using FE-EPMA or FE-SEM was prepared as follows. First, the observation surface is mirror-finished by buffing with wet emery paper and diamond abrasive grains, and then immersed in a picral (saturated picric acid-3 volume% nitric acid-alcohol) solution at room temperature (20 ° C.) for 20 seconds. , Made the organization appear. Thereafter, moisture on the observation surface was removed with a hot air dryer or the like, and the sample was inserted into the FE-EPMA and FE-SEM sample exchange chambers within 3 hours to prevent contamination.
  • a picral saturated picric acid-3 volume% nitric acid-alcohol
  • FIG. 1 is a graph showing the relationship between the concentration of Mn contained in cementite and rolling fatigue characteristics.
  • FIG. 2 is a diagram showing the relationship between the concentration of Mn contained in cementite and the number of voids.
  • FIG. 3 is a diagram showing the relationship between the number of voids and rolling fatigue characteristics. The results shown in FIGS. 1 to 3 are for samples having a Cr concentration of 2% to 8% in cementite.
  • FIG. 1 shows that the rolling fatigue characteristics are remarkably high when the concentration of Mn contained in the cementite is in the range of 2% to 8%. From FIG. 2, it can be seen that the generation of voids is suppressed when the concentration of Mn contained in the cementite is in the range of 2% to 8%. From FIG. 3, it can be seen that when the number of voids per 2000 ⁇ m 2 is 15 or less, the fatigue characteristics are extremely high as compared with the case of more than 15 voids. From the results shown in FIGS. 1 to 3, if the concentration of Mn contained in the cementite is 2% or more and 8% or less, the cementite is difficult to break during cold working (molding), and generation of voids is suppressed. In the subsequent fatigue test after quenching and tempering, it is considered that the crack growth starting from the void was suppressed and the fatigue characteristics were improved.
  • FIGS. 4 and 5 are diagram showing the relationship between the concentration of Cr contained in cementite and rolling fatigue characteristics.
  • FIG. 5 is a diagram showing the relationship between the concentration of Cr contained in cementite and the number of voids.
  • the results shown in FIGS. 4 to 5 are for samples whose Mn concentration in cementite is 2% or more and 8% or less.
  • the concentration of Cr contained in cementite is 2% as in the relationship between the concentration of Mn contained in cementite shown in FIGS. 1 and 2 and the rolling fatigue characteristics or the number of voids. It has been found that excellent rolling fatigue characteristics can be obtained in the range of 8% or less.
  • the average particle diameter of ferrite is 10 ⁇ m or more, preferably 12 ⁇ m or more.
  • the average particle diameter of ferrite is 50 ⁇ m or less, preferably 45 ⁇ m or less.
  • the average particle diameter of ferrite can be measured using the FE-SEM after the above-described mirror polishing and etching with Picral. For example, an average area of 200 ferrites is obtained, a diameter of a circle from which the average area is obtained is obtained, and this diameter is set as an average particle diameter of the ferrite.
  • the average area of the ferrite is a value obtained by dividing the total area of the ferrite by the number of the ferrites, here 200.
  • the size of cementite has a great influence on the fatigue properties after quenching and tempering.
  • the average particle diameter of cementite is 0.3 ⁇ m or more, preferably 0.5 ⁇ m or more. If the average particle size of cementite exceeds 1.5 ⁇ m, voids are preferentially generated in coarse cementite during cold working, and the fatigue properties after quenching and tempering deteriorate. Therefore, the average particle size of cementite is 1.5 ⁇ m or less, preferably 1.3 ⁇ m or less.
  • cementite spheroidization rate 85% or more
  • the spheroidization rate of cementite is preferably 99% or less, more preferably 98% or less.
  • the spheroidization rate and average particle diameter of cementite can be determined by observing the structure using FE-SEM.
  • the observation surface is mirror-finished by wet polishing with emery paper and polishing with diamond abrasive grains having a particle size of 1 ⁇ m, and then etching is performed with the above-described Picral solution.
  • the observation magnification is set to 1000 to 10,000 times, for example, 3000 times, and 16 fields of view containing 500 or more cementite on the observation surface are selected, and these tissue images are acquired. Then, the area of each cementite in the tissue image is measured using image processing software.
  • the image processing software for example, “Win ROOF” manufactured by Mitani Corporation can be used.
  • cementite having an area of 0.01 ⁇ m 2 or less is excluded from the evaluation target.
  • the average area of the cementite to be evaluated is obtained, the diameter of the circle from which this average area is obtained is obtained, and this diameter is taken as the average particle diameter of the cementite.
  • the average area of cementite is a value obtained by dividing the total area of cementite to be evaluated by the number of cementite.
  • cementite with a ratio of major axis length to minor axis length of 3 or more is acicular cementite, cementite less than 3 is spherical cementite, and the value obtained by dividing the number of spherical cementites by the total number of cementite is spheroidized. Rate.
  • a hot-rolled sheet is obtained by hot-rolling a slab having the above chemical composition, pickling the hot-rolled sheet, and then performing hot-rolled sheet annealing of the hot-rolled sheet.
  • An annealed sheet is obtained, the hot-rolled annealed sheet is cold-rolled to obtain a cold-rolled sheet, and the cold-rolled sheet is subjected to cold-rolled sheet annealing.
  • the finish rolling completion temperature is set to 800 ° C. or higher and lower than 950 ° C.
  • the winding temperature is set to 450 ° C. or higher and lower than 550 ° C.
  • the rolling reduction in cold rolling is 5% or more and 35% or less.
  • the hot-rolled sheet is heated to a first temperature of 450 ° C. or more and 550 ° C. or less, then the hot-rolled sheet is held at the first temperature for 1 hr or more and less than 10 hr, and then hot rolled
  • the plate is heated from the first temperature to a second temperature of 670 ° C. or more and 730 ° C. or less at a heating rate of 5 ° C./hr or more and 80 ° C./hr or less, and then the hot rolled plate is heated to the second temperature for 20 hr or more and 200 hr. Hold below.
  • the heating rate from 60 ° C.
  • the cold-rolled sheet annealing the cold-rolled sheet is heated to a third temperature of 450 ° C. or more and 550 ° C. or less, then the cold-rolled sheet is held at the third temperature for 1 hr or more and less than 10 hr, and then cold-rolled The plate is heated from the third temperature to a fourth temperature of 670 ° C. or more and 730 ° C. or less at a heating rate of 5 ° C./hr or more and 80 ° C./hr or less, and then the cold-rolled plate is heated to the fourth temperature for 20 hr or more and 200 hr. Hold below.
  • the heating rate from 60 ° C. to the third temperature is set to 30 ° C./hr or more and 150 ° C./hr or less. Both hot-rolled sheet annealing and cold-rolled sheet annealing can be regarded as performing two-stage annealing.
  • the finish rolling completion temperature is 800 ° C. or higher, preferably 810 ° C. or higher.
  • the completion temperature of finish rolling is 950 ° C. or higher, scale is generated during hot rolling, and the scale is pressed against the slab by the rolling roll, so that the surface of the obtained hot rolled sheet is wrinkled and productivity is lowered.
  • the finish rolling completion temperature is less than 950 ° C., preferably 920 ° C. or less.
  • the slab can be produced by, for example, continuous casting, and the slab may be directly subjected to hot rolling, or may be heated after being cooled and then subjected to hot rolling.
  • the winding temperature is 450 ° C. or higher, preferably 470 ° C. or higher.
  • the coiling temperature is 550 ° C.
  • the winding temperature is less than 550 ° C., preferably 530 ° C. or less.
  • Cold rolling ratio in cold rolling 5% to 35%
  • the rolling reduction in cold rolling is less than 5%, a large amount of unrecrystallized ferrite remains after cold rolling annealing.
  • the structure after cold-rolled sheet annealing is a non-uniform structure in which recrystallized parts and non-recrystallized parts are mixed, and the amount of strain generated inside the high-carbon steel sheet during cold working is also non-uniform. Therefore, voids are likely to be generated in cementite in which a large strain is generated. Therefore, the rolling reduction in cold rolling is 5% or more, preferably 10% or more.
  • the rolling reduction in cold rolling is 35% or less, preferably 30% or less.
  • first temperature 450 ° C. or higher and 550 ° C. or lower
  • Mn and Cr are diffused into cementite while the hot-rolled sheet is held at the first temperature to increase the concentration of Mn and Cr contained in the cementite.
  • the first temperature is less than 450 ° C.
  • the diffusion frequency of substitutional solid solution elements such as Fe, Mn, and Cr is lowered, and it takes a long time to include a sufficient amount of Mn and Cr in the cementite. Decreases. Therefore, the first temperature is 450 ° C. or higher, preferably 480 ° C. or higher.
  • the first temperature exceeds 550 ° C., sufficient amounts of Mn and Cr cannot be contained in cementite. Therefore, the first temperature is 550 ° C. or lower, preferably 520 ° C. or lower.
  • Each concentration of Mn and Cr contained in the cementite is closely related to the time for holding at the first temperature. If this time is less than 1 hr, sufficient amounts of Mn and Cr cannot be contained in cementite. Therefore, this time is 1 hr or more, preferably 1.5 hr or more. If this time exceeds 10 hours, the increase in each concentration of Mn and Cr contained in cementite becomes slight, and it takes time and cost. Therefore, this time is set to 10 hours or less, preferably 7 hours or less.
  • Heating rate from 60 ° C. to the first temperature 30 ° C./hr or more and 150 ° C./hr or less
  • heating rate is 30 ° C./hr or more, preferably 60 ° C./hr or more. If the heating rate exceeds 150 ° C./hr, the temperature difference between the inner and outer portions of the hot-rolled sheet coil becomes large, and crumpling and collapse of the coil winding shape occur due to the expansion difference. , Yield decreases. Therefore, the heating temperature is 150 ° C./hr or less, preferably 120 ° C./hr or less.
  • the second temperature is 670 ° C. or higher, preferably 690 ° C.
  • austenite is partially generated during hot-rolled sheet annealing, and pearlite transformation occurs during cooling after holding at the second temperature.
  • the pearlite structure produced at this time exhibits a strong pinning force against the ferrite grain growth during the subsequent cold-rolled sheet annealing, so that the ferrite grain growth is inhibited. Therefore, the second temperature is 730 ° C. or lower, preferably 720 ° C. or lower.
  • Heating rate from the first temperature to the second temperature 5 ° C./hr or more and 80 ° C./hr or less
  • Mn and Cr can be diffused in the cementite, but the concentrations of Mn and Cr contained in the cementite vary among the plurality of cementites. This variation in the concentration of Mn and Cr can be mitigated during the temperature increase from the first temperature to the second temperature.
  • a lower heating rate is preferable for mitigating variations in Mn and Cr concentrations.
  • the heating rate from the first temperature to the second temperature is less than 5 ° C./hr, the productivity is significantly reduced. . Therefore, the heating rate is 5 ° C./hr or more, preferably 10 ° C./hr or more. If the heating rate exceeds 80 ° C./hr, the variation in the concentration of Mn and Cr cannot be sufficiently relaxed, and cementite having a low concentration of Mn and / or Cr will be present. Voids are generated and fatigue properties are reduced. Therefore, the heating rate is 80 ° C./hr or less, preferably 65 ° C./hr or less.
  • first cementite cementite having a low Mn and Cr concentration
  • second cementite cementite having a high Mn and Cr concentration
  • the third cementite just formed does not substantially contain Mn and Cr, it tries to contain Mn and Cr at the concentrations shown in FIG. 4, but the diffusion rate of Mn and Cr in the cementite is different from that of C. Under the influence of mutual attraction, it is very slow compared to that in the ferrite phase. For this reason, Mn and Cr contained in the adjacent second cementite are difficult to diffuse into the third cementite. Therefore, the third cementite is supplied with Mn and Cr from the ferrite phase in order to maintain the distribution equilibrium, and the third cementite also contains Mn and Cr at the same concentration as the second cementite.
  • the first cementite also contains Mn and Cr at the same concentration as the second cementite because the concentrations of Mn and Cr increase with the release of C. In this way, variations in Mn and Cr concentrations among the plurality of cementites are alleviated. Therefore, from the viewpoint of variation in the Mn and Cr concentrations, the lower the heating rate, the better. When the heating rate is excessively high, the variation in the Mn and Cr concentrations cannot be sufficiently reduced.
  • the third temperature is 450 ° C. or higher, preferably 480 ° C. or higher.
  • the third temperature is 550 ° C. or lower, preferably 520 ° C. or lower.
  • Each concentration of Mn and Cr contained in the cementite is closely related to the time for holding at the third temperature. If this time is less than 1 hr, sufficient amounts of Mn and Cr cannot be contained in cementite. Therefore, this time is 1 hr or more, preferably 1.5 hr or more. If this time exceeds 10 hours, the increase in each concentration of Mn and Cr contained in cementite becomes slight, and it takes time and cost. Therefore, this time is set to 10 hours or less, preferably 7 hours or less.
  • Heating rate from 60 ° C. to the third temperature 30 ° C./hr or more and 150 ° C./hr or less
  • heating rate from 60 ° C. to the third temperature is less than 30 ° C./hr
  • the heating rate from 60 ° C. to the first temperature is less than 30 ° C./hr.
  • productivity decreases. Therefore, the heating rate is 30 ° C./hr or more, preferably 60 ° C./hr or more.
  • the heating temperature is 150 ° C./hr or less, preferably 120 ° C./hr or less.
  • the strain introduced by cold rolling is used as a driving force while the cold-rolled sheet is held at the fourth temperature, and ferrite nucleation type recrystallization, in situ recrystallization, or strain induction is performed.
  • the average grain size of ferrite is controlled to 10 ⁇ m or more by grain boundary movement. As described above, if the average particle size of ferrite is 10 ⁇ m or more, excellent moldability can be obtained.
  • the fourth temperature is less than 670 ° C., unrecrystallized ferrite remains after the cold-rolled sheet annealing, and the average grain size of the ferrite does not become 10 or more, and excellent formability cannot be obtained.
  • the fourth temperature is 670 ° C. or higher, preferably 690 ° C.
  • austenite is partially generated during cold-rolled sheet annealing, and pearlite transformation occurs during cooling after holding at the fourth temperature.
  • pearlite transformation occurs, the spheroidization rate of cementite decreases, voids are likely to be generated during cold working, and fatigue characteristics are deteriorated. Therefore, the fourth temperature is 730 ° C. or lower, preferably 720 ° C. or lower.
  • time for holding at the fourth temperature 20 hr or more and 200 hr or less
  • this time is set to 20 hours or more, preferably 30 hours or more.
  • this time exceeds 200 hr, the productivity is significantly reduced. Therefore, this time is 200 hr or less, preferably 180 hr or less.
  • the atmosphere of hot-rolled sheet annealing and the atmosphere of cold-rolled sheet annealing are not particularly limited.
  • the annealing may be performed in an atmosphere containing 95% by volume or more of nitrogen, an atmosphere containing 95% by volume or more of hydrogen, an air atmosphere, or the like. it can.
  • the concentration of Mn contained in the cementite is 2% or more and 8% or less
  • the concentration of Cr contained in the cementite is 2% or more and 8% or less
  • the average particle size of ferrite is 10 ⁇ m or more and 50 ⁇ m or less
  • a high carbon steel sheet having an average particle diameter of 0.3 ⁇ m or more and 1.5 ⁇ m or less and a cementite spheroidization ratio of 85% or more and 99% or less can be produced. And this high carbon steel plate suppresses generation
  • a hot rolled sheet coil having a thickness of 2.5 mm was obtained by hot rolling a slab (steel type A to AT) having a chemical composition shown in Table 1 and having a thickness of 250 mm.
  • the slab heating temperature was 1140 ° C.
  • the time was 1 hr
  • the finish rolling completion temperature was 880 ° C.
  • the winding temperature was 510 ° C.
  • the hot-rolled sheet was pickled while the coil was unwound, and the hot-rolled sheet was annealed to obtain a hot-rolled annealed sheet.
  • the atmosphere of hot-rolled sheet annealing was an atmosphere of 95% by volume hydrogen-5% by volume nitrogen.
  • cold rolling of the hot-rolled annealed sheet was performed at a reduction ratio of 18% to obtain a cold-rolled sheet.
  • cold rolling of the cold rolled sheet was performed.
  • the atmosphere of cold-rolled sheet annealing was an atmosphere of 95% by volume hydrogen-5% by volume nitrogen.
  • a hot-rolled sheet or cold-rolled sheet is heated from room temperature, the heating rate from 60 ° C. to 495 ° C. is 85 ° C./hr, and the temperature is maintained at 495 ° C. for 2.8 hours.
  • C. to 710.degree. C. was heated at a heating rate of 65.degree. C./hr, held at 710.degree. C.
  • sample No. 1-No. 15 and no. 35-No. No. 40 was within the scope of the present invention, so that excellent rolling fatigue characteristics could be obtained. That is, no peeling occurred even when a load of 1,000,000 cycles was applied in the fatigue test for rolling fatigue.
  • sample No. 16 since the Mn content of the steel type P was too low, the concentration of Mn contained in the cementite was too low, and there were many voids, and sufficient rolling fatigue characteristics were not obtained.
  • Sample No. 17 since the Mn content of steel type Q was too high, the concentration of Mn contained in the cementite was too high, and sufficient rolling fatigue characteristics could not be obtained.
  • Sample No. In No. 18 since the Si content of steel type R was too low, cementite coarsened during tempering after quenching, and sufficient rolling fatigue characteristics were not obtained. Moreover, since the average particle diameter of the ferrite was too large, a satin texture was generated during cold rolling simulating cold working, and the surface aesthetics were impaired. Sample No. In No.
  • Sample No. In No. 41 since the Ca content of the steel type AO was too high, a coarse Ca oxide was generated, fatigue failure occurred starting from this Ca oxide, and sufficient rolling fatigue characteristics were not obtained.
  • Sample No. In No. 42 since the Ce content of the steel type AP was too high, a coarse Ce oxide was generated, and fatigue failure occurred starting from this Ca oxide, and sufficient rolling fatigue characteristics could not be obtained.
  • Sample No. In No. 43 since the Mg content of the steel type AQ was too high, a coarse Mg oxide was produced, fatigue failure starting from this Mg oxide occurred, and sufficient rolling fatigue characteristics could not be obtained. Sample No. In No.
  • sample no. 51, no. 52, no. 54-No. 58, no. 60-No. 62, no. 66, no. 67, no. 71, no. 74, no. 76, no. 77, no. 80, no. 83, no. 84, no. 86, no. 89-No. 91, no. 93, no. 99-No. 101, no. 104-No. 110 and No. No. 112 was within the scope of the present invention, so that excellent rolling fatigue characteristics could be obtained. That is, no peeling occurred even when a load of 1,000,000 cycles was applied in the fatigue test for rolling fatigue.
  • sample No. 53 since the heating rate from the third temperature to the fourth temperature was too high, the temperature difference between the central part and the peripheral part of the cold-rolled plate coil was large, and scabs caused by the difference in thermal expansion occurred. . Further, the concentration of Cr contained in cementite was too low, and there were many voids, and sufficient rolling fatigue characteristics were not obtained. Sample No. In No. 59, since the holding time at the second temperature was too short, the average particle diameter of ferrite was small, and there were many voids, and sufficient rolling fatigue characteristics were not obtained. Sample No. In 63, the heating rate from 60 ° C. to the first temperature was too low, so the productivity was extremely low. Sample No.
  • the heating rate from the first temperature to the second temperature is too high, so the temperature difference between the central part and the peripheral part of the hot-rolled sheet coil is large, and a crease caused by the difference in thermal expansion occurred. . Further, the concentration of Cr contained in cementite was too low, and there were many voids, and sufficient rolling fatigue characteristics were not obtained. Sample No. In 65, since the third temperature was too low, the concentration of Cr contained in the cementite was too low, and there were many voids, and sufficient rolling fatigue characteristics were not obtained. Sample No. In No.
  • Sample No. In No. 72 since the coiling temperature was too high, the concentrations of Mn and Cr contained in the cementite and the spheroidization rate of the cementite were too low, and there were many voids, and sufficient rolling fatigue characteristics were not obtained.
  • Sample No. In 73 since the first temperature was too high, the concentration of Mn contained in the cementite was too low, and there were many voids, and sufficient rolling fatigue characteristics were not obtained.
  • Sample No. In 75 since the holding time at the third temperature was too short, each concentration of Mn and Cr contained in the cementite was too low, and there were many voids, and sufficient rolling fatigue characteristics were not obtained. Sample No. In No.
  • Sample No. In 94 since the rolling reduction of cold rolling was too high, the average grain size of ferrite was small, there were many voids, and sufficient rolling fatigue characteristics could not be obtained.
  • Sample No. In No. 95 since the second temperature was too low, the cementite was fine after the hot-rolled sheet annealing, and the average particle size of the ferrite was too small. As a result, there were many voids and sufficient rolling fatigue characteristics could not be obtained.
  • Sample No. In 96 since the completion temperature of finish rolling was too high, a scale was excessively generated during hot rolling, and wrinkles due to this scale were generated. Sample No.
  • the present invention can be used in, for example, manufacturing industries and utilization industries of high carbon steel sheets used in various steel products such as automobile drive system parts.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Mechanical Engineering (AREA)
  • Metallurgy (AREA)
  • Organic Chemistry (AREA)
  • Physics & Mathematics (AREA)
  • Thermal Sciences (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Heat Treatment Of Sheet Steel (AREA)
  • Heat Treatment Of Strip Materials And Filament Materials (AREA)

Abstract

　高炭素鋼板は、質量％で、Ｃ：０．６０％～０．９０％、Ｍｎ：０．３０％～１．５０％、Ｃｒ：０．２０％～１．００％等で表される化学組成を有し、セメンタイトに含まれるＭｎの濃度：２％以上８％以下、セメンタイトに含まれるＣｒの濃度：２％以上８％以下、フェライトの平均粒径：１０μｍ以上５０μｍ以下、セメンタイトの平均粒径：０．３μｍ以上１．５μｍ以下、かつセメンタイトの球状化率：８５％以上で表される組織を有する。

Description

高炭素鋼板及びその製造方法
　本発明は、焼入れ焼戻し後の疲労特性の向上を図った高炭素鋼板及びその製造方法に関する。
　高炭素鋼板は、自動車のチェーン、ギヤー及びクラッチ等の駆動系部品等に使用されている。駆動系部品を製造する際には、高炭素鋼板の成形としての冷間加工及び焼入れ焼戻しが行われる。近年、自動車の軽量化が進められており、駆動系部品に関しても、高強度化による軽量化が検討されている。例えば、焼入れ焼戻しが施された駆動系部品等の部品の高強度化には、Ｔｉ、Ｎｂ、Ｍｏに代表される炭化物生成元素の添加、又は、Ｃ含有量の増加が有効である。
　そして、特許文献１に高硬度及び高靱性の両立を目的とした機械構造用鋼の製造方法が記載され、特許文献２に球状化焼鈍の省略等を目的とした軸受粗成形品の製造方法が記載され、特許文献３及び４に打ち抜き性の向上を目的とした高炭素鋼板の製造方法が記載されている。また、特許文献５に冷間加工性及び焼入れ安定性の向上を目的とした中炭素鋼板が記載され、特許文献６に被削性の向上を目的とした軸受要素部品用鋼材が記載され、特許文献７に焼ならしの省略を目的とした工具鋼の製造方法が記載され、特許文献８に成形性の向上を目的とした高炭素鋼板の製造方法が記載されている。
　その一方で、高炭素鋼板には、焼入れ焼戻し後における良好な疲労特性、例えば転動疲労特性も要求される。しかしながら、特許文献１～８に記載された従来の製造方法では、十分な疲労特性を得ることができない。
特開２０１３－０７２１０５号公報 特開２００９－１０８３５４号公報 特開２０１１－０１２３１７号公報 特開２０１１－０１２３１６号公報 国際公開第２０１３／０３５８４８号 特開２００２－２７５５８４号公報 特開２００７－１６２８４号公報 特開平２－１０１１２２号公報
　本発明は、焼入れ焼戻し後における優れた疲労特性を得ることができる高炭素鋼板及びその製造方法を提供することを目的とする。
　本発明者らは、従来の高炭素鋼板において冷間加工及び焼入れ焼戻し後に良好な疲労特性が得られない原因を究明すべく鋭意検討を重ねた。この結果、冷間加工中に、セメンタイト及び／又は鉄－炭素化合物（以下、セメンタイト及び鉄－炭素化合物を総称して「セメンタイト」ということがある）にクラック及び／又はボイド（以下、クラック及びボイドを総称して「ボイド」ということがある。）が発生して成形性が低下し、かつ、ボイドを起点として亀裂が進展していることが判明した。また、セメンタイトはフェライト粒内及びフェライト粒界に存在するところ、フェライト粒界に存在するセメンタイトでは、フェライト粒内に存在するセメンタイトよりも著しくボイドが発生しやすいことも判明した。
　本発明者らは、上記の原因を解消すべく更に鋭意検討を重ねた結果、セメンタイトに含まれるＭｎ及びＣｒの量を適切な範囲にし、フェライトの大きさを適切な範囲にすることにより、疲労特性を著しく向上できることを知見した。特許文献１～８に記載された従来の製造方法では、これらの事項が考慮されていないため、十分な疲労特性が得られない。更に、このような高炭素鋼板を製造するためには、熱間圧延、冷間圧延及び焼鈍の条件を、これらをいわゆる一貫工程とみなした上で所定のものにすることが重要であることも知見した。そして、本願発明者らは、これらの知見に基づいて、以下に示す発明の諸態様に想到した。なお、本願明細書及び請求の範囲における「セメンタイト」とは、パーライトに含まれるセメンタイトをも含む概念であることを明確にしている箇所を除き、パーライトに含まれることなく、パーライトとは区別されるセメンタイト及び鉄－炭素化合物を意味する。
　（１）
　質量％で、
　Ｃ　：０．６０％～０．９０％、
　Ｓｉ：０．１０％～０．４０％、
　Ｍｎ：０．３０％～１．５０％、
　Ｎ　：０．００１０％～０．０１００％、
　Ｃｒ：０．２０％～１．００％、
　Ｐ　：０．０２００％以下、
　Ｓ　：０．００６０％以下、
　Ａｌ：０．０５０％以下、
　Ｍｇ：０．０００％～０．０１０％、
　Ｃａ：０．０００％～０．０１０％、
　Ｙ　：０．０００％～０．０１０％、
　Ｚｒ：０．０００％～０．０１０％、
　Ｌａ：０．０００％～０．０１０％、
　Ｃｅ：０．０００％～０．０１０％、かつ
　残部：Ｆｅ及び不純物
で表される化学組成を有し、
　セメンタイトに含まれるＭｎの濃度：２％以上８％以下、
　セメンタイトに含まれるＣｒの濃度：２％以上８％以下、
　フェライトの平均粒径：１０μｍ以上５０μｍ以下、
　セメンタイトの平均粒径：０．３μｍ以上１．５μｍ以下、かつ
　セメンタイトの球状化率：８５％以上、
で表される組織を有することを特徴とする高炭素鋼板。
　（２）
　前記化学組成において、
　Ｍｇ：０．００１％～０．０１０％、
　Ｃａ：０．００１％～０．０１０％、
　Ｙ　：０．００１％～０．０１０％、
　Ｚｒ：０．００１％～０．０１０％、
　Ｌａ：０．００１％～０．０１０％、若しくは
　Ｃｅ：０．００１％～０．０１０％、
　又はこれらの任意の組み合わせが成り立つことを特徴とする（１）に記載の高炭素鋼板。
　（３）
　スラブの熱間圧延を行って熱延板を取得する工程と、
　前記熱延板の酸洗を行う工程と、
　前記酸洗の後に、前記熱延板の熱延板焼鈍を行って熱延焼鈍板を取得する工程と、
　前記熱延焼鈍板の冷間圧延を行って冷延板を取得する工程と、
　前記冷延板の冷延板焼鈍を行う工程と、
　を有し、
　前記スラブは、
　質量％で、
　Ｃ　：０．６０％～０．９０％、
　Ｓｉ：０．１０％～０．４０％、
　Ｍｎ：０．３０％～１．５０％、
　Ｐ　：０．０２００％以下、
　Ｓ　：０．００６０％以下、
　Ａｌ：０．０５０％以下、
　Ｎ　：０．００１０％～０．０１００％、
　Ｃｒ：０．２０％～１．００％
　Ｍｇ：０．０００％～０．０１０％、
　Ｃａ：０．０００％～０．０１０％、
　Ｙ　：０．０００％～０．０１０％、
　Ｚｒ：０．０００％～０．０１０％、
　Ｌａ：０．０００％～０．０１０％、
　Ｃｅ：０．０００％～０．０１０％、かつ
　残部：Ｆｅ及び不純物
で表される化学組成を有し、
　前記熱間圧延を行う工程では、
　　仕上げ圧延の完了温度を８００℃以上９５０℃未満とし、
　　巻き取りの温度を４５０℃以上５５０℃未満とし、
　前記冷間圧延における圧下率を５％以上３５％以下とし、
　前記熱延板焼鈍を行う工程は、
　　前記熱延板を４５０℃以上５５０℃以下の第１の温度まで加熱する工程と、
　　次いで、前記熱延板を前記第１の温度に１ｈｒ以上１０ｈｒ未満保持する工程と、
　　次いで、前記熱延板を前記第１の温度から６７０℃以上７３０℃以下の第２の温度まで５℃／ｈｒ以上８０℃／ｈｒ以下の加熱速度で加熱する工程と、
　　次いで、前記熱延板を前記第２の温度に２０ｈｒ以上２００ｈｒ以下保持する工程と、
　　を有し、
　前記熱延板を前記第１の温度まで加熱する工程では、６０℃から前記第１の温度までの加熱速度を３０℃／ｈｒ以上１５０℃／ｈｒ以下とし、
　前記冷延板焼鈍を行う工程は、
　　前記冷延板を４５０℃以上５５０℃以下の第３の温度まで加熱する工程と、
　　次いで、前記冷延板を前記第３の温度に１ｈｒ以上１０ｈｒ未満保持する工程と、
　　次いで、前記冷延板を前記第３の温度から６７０℃以上７３０℃以下の第４の温度まで５℃／ｈｒ以上８０℃／ｈｒ以下の加熱速度で加熱する工程と、
　　次いで、前記冷延板を前記第４の温度に２０ｈｒ以上２００ｈｒ以下保持する工程と、
　　を有し、
　前記冷延板を前記第３の温度まで加熱する工程では、６０℃から前記第３の温度までの加熱速度を３０℃／ｈｒ以上１５０℃／ｈｒ以下とすることを特徴とする高炭素鋼板の製造方法。
　（４）
　前記化学組成において、
　Ｍｇ：０．００１％～０．０１０％、
　Ｃａ：０．００１％～０．０１０％、
　Ｙ　：０．００１％～０．０１０％、
　Ｚｒ：０．００１％～０．０１０％、
　Ｌａ：０．００１％～０．０１０％、若しくは
　Ｃｅ：０．００１％～０．０１０％、
　又はこれらの任意の組み合わせが成り立つことを特徴とする（３）に記載の高炭素鋼板の製造方法。
　本発明によれば、セメンタイトに含まれるＭｎ及びＣｒの各濃度等を適切なものとしているため、焼入れ焼戻し後における疲労特性を向上することができる。
図１は、セメンタイトに含まれるＭｎの濃度と転動疲労特性との関係を示す図である。 図２は、セメンタイトに含まれるＭｎの濃度とセメンタイトの割れで生じたボイドの数との関係を示す図である。 図３は、セメンタイトの割れで生じたボイドの数と転動疲労特性との関係を示す図である。 図４は、セメンタイトに含まれるＣｒの濃度と転動疲労特性との関係を示す図である。 図５は、セメンタイトに含まれるＣｒの濃度とセメンタイトの割れで生じたボイドの数との関係を示す図である。 図６は、熱延板焼鈍の保持温度とセメンタイトに含まれるＭｎ及びＣｒの各濃度との関係を示す図である。
　以下、本発明の実施形態について説明する。
　先ず、本発明の実施形態に係る高炭素鋼板及びその製造に用いるスラブ（鋼塊）の化学組成について説明する。詳細は後述するが、本発明の実施形態に係る高炭素鋼板は、スラブの熱間圧延、熱延板焼鈍、冷間圧延、冷延板焼鈍等を経て製造される。従って、高炭素鋼板及びスラブの化学組成は、高炭素鋼板の特性のみならず、これらの処理を考慮したものである。以下の説明において、高炭素鋼板及びその製造に用いられるスラブに含まれる各元素の含有量の単位である「％」は、特に断りがない限り「質量％」を意味する。本実施形態に係る高炭素鋼板及びその製造に用いられるスラブは、Ｃ：０．６０％～０．９０％、Ｓｉ：０．１０％～０．４０％、Ｍｎ：０．３０％～１．５０％、Ｎ：０．００１０％～０．０１００％、Ｃｒ：０．２０％～１．００％、Ｐ：０．０２００％以下、Ｓ：０．００６０％以下、Ａｌ：０．０５０％以下、Ｍｇ：０．０００％～０．０１０％、Ｃａ：０．０００％～０．０１０％、Ｙ：０．０００％～０．０１０％、Ｚｒ：０．０００％～０．０１０％、Ｌａ：０．０００％～０．０１０％、Ｃｅ：０．０００％～０．０１０％、かつ残部：Ｆｅ及び不純物で表される化学組成を有している。不純物としては、鉱石やスクラップ等の原材料に含まれるもの、製造工程において含まれるもの、が例示される。例えば、原材料としてスクラップを用いる場合、Ｓｎ、Ｓｂ若しくはＡｓ又はこれらの任意の組み合わせが０．００１％以上混入することがある。しかし、いずれも含有量が０．０２％以下であれば、本実施形態の効果を阻害しないため、不純物として許容できる。また、Ｏは、０．００４％を限度として不純物として許容できる。Ｏは、酸化物を形成し、酸化物が凝集して粗大化すると、十分な成形性が得られない。このため、Ｏ含有量は低ければ低いほどよいが、Ｏ含有量を０．０００１％未満まで低減することは技術的に困難である。不純物の一例として、Ｔｉ：０．０４％以下、Ｖ：０．０４％以下、Ｃｕ：０．０４％以下、Ｗ：０．０４％以下、Ｔａ：０．０４％以下、Ｎｉ：０．０４％以下、Ｍｏ：０．０４％以下、Ｂ：０．０１％以下及びＮｂ：０．０４％以下も挙げられる。これらの元素は極力含有されていないことが好ましいが、０．００１％未満まで低減することは技術的に困難である。
　（Ｃ：０．６０％～０．９０％）
　Ｃは、鋼の高強度化に有効な元素であり、特に焼入れ性を高める元素である。Ｃは、焼入れ焼戻し後の疲労特性の向上に寄与する元素でもある。Ｃ含有量が０．６０％未満では、焼入れ中に旧オーステナイト粒界に初析フェライトやパーライトが生成し、焼入れ焼戻し後の疲労特性が低下する。従って、Ｃ含有量は０．６０％以上とし、好ましくは０．６５％以上とする。Ｃ含有量が０．９０％超では、焼入れ後に多量の残留オーステナイトが存在する。残留オーステナイトは焼戻し中にフェライトとセメンタイトとに分解し、焼戻し後において、焼戻しマルテンサイト又はベイナイトと、残留オーステナイトの分解により生成したフェライト及びセメンタイトとの間に大きな強度差が生じて、焼入れ焼戻し後の疲労特性が低下する。従って、Ｃ含有量は０．９０％以下とし、好ましくは０．８５％以下とする。
　（Ｓｉ：０．１０％～０．４０％）
　Ｓｉは、脱酸剤として作用し、また、焼入れ焼戻し後の疲労特性の向上に有効な元素である。Ｓｉ含有量が０．１０％未満では、上記作用による効果が十分には得られない。従って、Ｓｉ含有量は０．１０％以上とし、好ましくは０．１５％以上とする。Ｓｉ含有量が０．４０％超では、鋼中介在物として生成するＳｉ酸化物の量及びサイズが増大し、焼入れ焼戻し後の疲労特性が低下する。従って、Ｓｉ含有量は０．４０％以下とし、好ましくは０．３５％以下とする。
　（Ｍｎ：０．３０％～１．５０％）
　Ｍｎは、セメンタイトに含有されて冷間加工中のボイドの生成を抑制する元素である。Ｍｎ含有量が０．３０％未満では、セメンタイトに十分な量のＭｎを含有させるための焼鈍に非常に長い時間がかかり、生産性が著しく低下する。従って、Ｍｎ含有量は０．３０％以上とし、好ましくは０．５０％以上とする。Ｍｎ含有量が１．５０％超では、セメンタイトに含有されるＭｎが過剰となり、焼入れのための加熱中にセメンタイトが溶解しにくくなり、オーステナイト中に固溶するＣの量が不足する。このため、焼入れ後の強度が低下し、また、焼入れ焼戻し後の疲労特性が低下する。従って、Ｍｎ含有量は１．５０％以下とし、好ましくは１．３０％以下とする。
　（Ｎ：０．００１～０．０１０％）
　Ｎは、Ａｌと結合してＡｌＮを生成し、焼入れのための加熱中のオーステナイトの細粒化に有効な元素である。Ｎ含有量が０．００１％未満では、上記作用による効果が十分には得られない。従って、Ｎ含有量は０．００１％以上し、好ましくは０．００２％以上とする。Ｎ含有量が０．０１０％超では、オーステナイト粒が過度に微細になって、焼入れ性が低下し、焼入れの冷却中に初析フェライトやパーライトの生成が促進されて、焼入れ焼戻し後の疲労特性が低下する。従って、Ｎ含有量は０．０１０％以下とし、好ましくは０．００８％以下とする。
　（Ｃｒ：０．２０％～１．００％）
　Ｃｒは、Ｍｎと同様に、セメンタイトに含有されて冷間加工中のボイドの生成を抑制する元素である。Ｃｒ含有量が０．２０％未満では、セメンタイトに十分な量のＣｒを含有させるための焼鈍に非常に長い時間がかかり、生産性が著しく低下する。従って、Ｍｎ含有量は０．２０％以上とし、好ましくは０．３５％以上とする。Ｃｒ含有量が１．００％超では、セメンタイトに含有されるＣｒが過剰となり、焼入れのための加熱中にセメンタイトが溶解しにくくなり、オーステナイト中に固溶するＣの量が不足する。このため、焼入れ後の強度が低下し、また、焼入れ焼戻し後の疲労特性が低下する。従って、Ｃｒ含有量は１．００％以下とし、好ましくは０．８５％以下とする。
　（Ｐ：０．０２００％以下）
　Ｐは、必須元素ではなく、例えば鋼板中に不純物として含有される。Ｐは、焼入れ焼戻し後の疲労特性を低下させたり、焼入れ後の靱性を低下させたりする元素である。例えば、靭性の低下により焼入れ後に割れが発生し易くなる。このため、Ｐ含有量は低ければ低いほどよい。特にＰ含有量が０．０２００％超で、悪影響が顕著となる。従って、Ｐ含有量は０．０２００％以下とし、好ましくは０．０１８０％以下とする。なお、Ｐ含有量の低減には時間及びコストがかかり、０．０００１％未満まで低減しようとすると、時間及びコストが著しく上昇する。このため、Ｐ含有量は０．０００１％以上としてもよく、時間及びコストの更なる低減のために０．００１０％以上としてもよい。
　（Ｓ：０．００６０％以下）
　Ｓは、必須元素ではなく、例えば鋼板中に不純物として含有される。Ｓは、ＭｎＳ等の硫化物を形成し、焼入れ焼戻し後の疲労特性を低下させる元素である。このため、Ｓ含有量は低ければ低いほどよい。特にＳ含有量が０．００６０％超で、悪影響が顕著となる。従って、Ｓ含有量は０．００６０％以下とする。なお、Ｓ含有量の低減には時間及びコストがかかり、０．０００１％未満まで低減しようとすると、時間及びコストが著しく上昇する。このため、Ｓ含有量は０．０００１％以上としてもよい。
　（Ａｌ：０．０５０％以下）
　Ａｌは、製鋼段階で脱酸剤として作用する元素であるが、高炭素鋼板の必須元素ではなく、例えば鋼板中に不純物として含有される。Ａｌ含有量が０．０５０％超では、高炭素鋼板中に粗大なＡｌ酸化物が形成され、焼入れ焼戻し後の疲労特性が低下する。従って、Ａｌ含有量は０．０５０％以下とする。高炭素鋼板のＡｌ含有量が０．００１％未満では、脱酸が十分でないこともある。従って、Ａｌ含有量は０．００１％以上としてもよい。
　Ｍｇ、Ｃａ、Ｙ、Ｚｒ、Ｌａ及びＣｅは、必須元素ではなく、高炭素鋼板及びスラブに所定量を限度に適宜含有されていてもよい任意元素である。
　（Ｍｇ：０．０００％～０．０１０％）
　Ｍｇは、硫化物の形態の制御に有効な元素であり、焼入れ焼戻し後の疲労特性の向上に有効な元素である。従って、Ｍｇが含有されていてもよい。しかし、Ｍｇ含有量が０．０１０％超では、粗大なＭｇ酸化物が形成され、焼入れ焼戻し後の疲労特性が低下する。従って、Ｍｇ含有量は０．０１０％以下とし、好ましくは０．００７％以下とする。上記作用による効果を確実に得るために、Ｍｇ含有量は好ましくは０．００１％以上である。
　（Ｃａ：０．０００％～０．０１０％）
　Ｃａは、Ｍｇと同様に、硫化物の形態の制御に有効な元素であり、焼入れ焼戻し後の疲労特性の向上に有効な元素である。従って、Ｃａが含有されていてもよい。しかし、Ｃａ含有量が０．０１０％超では、粗大なＣａ酸化物が形成され、焼入れ焼戻し後の疲労特性が低下する。従って、Ｃａ含有量は０．０１０％以下とし、好ましくは０．００７％以下とする。上記作用による効果を確実に得るために、Ｃａ含有量は好ましくは０．００１％以上である。
　（Ｙ：０．０００％～０．０１０％）
　Ｙは、Ｍｇ及びＣａと同様に、硫化物の形態の制御に有効な元素であり、焼入れ焼戻し後の疲労特性の向上に有効な元素である。従って、Ｙが含有されていてもよい。しかし、Ｙ含有量が０．０１０％超では、粗大なＹ酸化物が形成され、焼入れ焼戻し後の疲労特性が低下する。従って、Ｙ含有量は０．０１０％以下とし、好ましくは０．００７％以下とする。上記作用による効果を確実に得るために、Ｙ含有量は好ましくは０．００１％以上である。
　（Ｚｒ：０．０００％～０．０１０％）
　Ｚｒは、Ｍｇ、Ｃａ及びＹと同様に、硫化物の形態の制御に有効な元素であり、焼入れ焼戻し後の疲労特性の向上に有効な元素である。従って、Ｚｒが含有されていてもよい。しかし、Ｚｒ含有量が０．０１０％超では、粗大なＺｒ酸化物が形成され、焼入れ焼戻し後の疲労特性が低下する。従って、Ｚｒ含有量は０．０１０％以下とし、好ましくは０．００７％以下とする。上記作用による効果を確実に得るために、Ｚｒ含有量は好ましくは０．００１％以上である。
　（Ｌａ：０．０００％～０．０１０％）
　Ｌａは、Ｍｇ、Ｃａ、Ｙ及びＺｒと同様に、硫化物の形態の制御に有効な元素であり、焼入れ焼戻し後の疲労特性の向上に有効な元素である。従って、Ｌａが含有されていてもよい。しかし、Ｌａ含有量が０．０１０％超では、粗大なＬａ酸化物が形成され、焼入れ焼戻し後の疲労特性が低下する。従って、Ｌａ含有量は０．０１０％以下とし、好ましくは０．００７％以下とする。上記作用による効果を確実に得るために、Ｌａ含有量は好ましくは０．００１％以上である。
　（Ｃｅ：０．０００％～０．０１０％）
　Ｃｅは、Ｍｇ、Ｃａ、Ｙ及びＺｒと同様に、硫化物の形態の制御に有効な元素であり、焼入れ焼戻し後の疲労特性の向上に有効な元素である。従って、Ｃｅが含有されていてもよい。しかし、Ｃｅ含有量が０．０１０％超では、粗大なＣｅ酸化物が形成され、焼入れ焼戻し後の疲労特性が低下する。従って、Ｃｅ含有量は０．０１０％以下とし、好ましくは０．００７％以下とする。上記作用による効果を確実に得るために、Ｃｅ含有量は好ましくは０．００１％以上である。
　このように、Ｍｇ、Ｃａ、Ｙ、Ｚｒ、Ｌａ及びＣｅは任意元素であり、「Ｍｇ：０．００１％～０．０１０％」、「Ｃａ：０．００１％～０．０１０％」、「Ｙ：０．００１％～０．０１０％」、「Ｚｒ：０．００１％～０．０１０％」、「Ｌａ：０．００１％～０．０１０％」、若しくは「Ｃｅ：０．００１％～０．０１０％」、又はこれらの任意の組み合わせが満たされることが好ましい。
　次に、本実施形態に係る高炭素鋼板の組織について説明する。本実施形態に係る高炭素鋼板は、セメンタイトに含まれるＭｎの濃度：２％以上８％以下、セメンタイトに含まれるＣｒの濃度：２％以上８％以下、フェライトの平均粒径：１０μｍ以上５０μｍ以下、セメンタイト粒子の平均粒径：０．３μｍ以上１．５μｍ以下、かつセメンタイト粒子の球状化率：８５％以上で表される組織を有する。
　（セメンタイトに含まれるＭｎの濃度及びＣｒの濃度：いずれも２％以上８％以下）
　詳細は後述するが、セメンタイトに含まれるＭｎ及びＣｒは、冷間加工中におけるセメンタイト中でのボイドの生成の抑制に寄与する。冷間加工中のボイドの生成の抑制により、焼入れ焼戻しの後の疲労特性が向上する。セメンタイトに含まれるＭｎ又はＣｒの濃度が２％未満では、上記作用による効果が十分には得られない。従って、セメンタイトに含まれるＭｎの濃度及びＣｒの濃度は２％以上とする。セメンタイトに含まれるＭｎ又はＣｒの濃度が８％超では、焼入れのための加熱中にセメンタイトからオーステナイトへＣが固溶し難くなり、焼入れ性が低下し、初析フェライト、パーライト、焼入れマルテンサイト又はベイナイトに比べて強度の低い組織が分散する。この結果、焼入れ焼戻し後の疲労特性が低下する。従って、セメンタイトに含まれるＭｎの濃度及びＣｒの濃度は８％以下とする。
　ここで、セメンタイトに含まれるＭｎの濃度と疲労特性との関係について本発明者らが行った調査について説明する。
　この調査では、各種の条件の熱間圧延、熱延板焼鈍、冷間圧延及び冷延板焼鈍を通じて高炭素鋼板を製造した。そして、各高炭素鋼板について、セメンタイトに含まれるＭｎの濃度及びＣｒの濃度を、日本電子製のフィールドエミッション電子銃を搭載した電子プローブマイクロアナライザ（ＦＥ－ＥＰＭＡ）を用いて測定した。次いで、高炭素鋼板に冷間加工（成形）を模擬する圧下率が３５％の冷間圧延を施し、９００℃に加熱した塩浴中に高炭素鋼板を２０分間保持し、８０℃の油中に焼入れた。続いて、高炭素鋼板に１８０℃の大気中にて６０分間保持する焼戻しを施し、疲労試験用のサンプルを作製した。
　その後、疲労試験、及び冷間加工後のセメンタイト内のボイドの観察を行った。疲労試験では、転動疲労試験機を用い、面圧を３０００ＭＰａとし、剥離が生じるまでのサイクル数を測定した。ボイドの観察では、日本電子製のフィールドエミッション電子銃を搭載した走査型電子顕微鏡（ＦＥ－ＳＥＭ）を用い、倍率を３０００倍程度とし、高炭素鋼板の厚さ方向で均等な間隔の２０箇所にて、面積が１２００μｍ２の領域の組織を撮影した。そして、総計で面積が２４０００μｍ２の領域内で、セメンタイトの割れで生じたボイドの数（以下、単に「ボイドの数」ということがある。）を数え、このボイドの総数を１２で除して２０００μｍ２当たりのボイドの数を計算した。なお、本実施形態では、セメンタイトの平均粒径が０．３μｍ以上１．５μｍ以下であるため、その観察のための倍率は３０００倍以上とすることが好ましく、セメンタイトのサイズに応じて５０００倍又は１００００倍等のより高い倍率を選択してもよい。倍率が３０００倍超であっても、単位面積当たり（例えば２０００μｍ２当たり）のボイドの数は倍率が３０００倍の場合のそれと同等である。セメンタイトとフェライトとの界面にボイドが存在することもあるが、このようなボイドによる疲労特性への影響はセメンタイトの割れで生じたボイドによる影響と比べて非常に小さい。このため、このようなボイドはカウントしていない。
　なお、ＦＥ－ＥＰＭＡ又はＦＥ－ＳＥＭを用いた測定に供するサンプルは次のように準備した。先ず、湿式エメリー紙及びダイヤモンド砥粒でのバフ研磨にて観察面を鏡面状に仕上げ、次いで、ピクラール（飽和ピクリン酸－３体積％硝酸－アルコール）溶液に室温（２０℃）で２０秒間浸漬し、組織を現出させた。その後、温風乾燥機等で観察面の水分を取り除き、汚染を防ぐため３時間以内にＦＥ－ＥＰＭＡ及びＦＥ－ＳＥＭの試料交換室に装入した。
　これらの結果を図１、図２及び図３に示す。図１は、セメンタイトに含まれるＭｎの濃度と転動疲労特性との関係を示す図である。図２は、セメンタイトに含まれるＭｎの濃度とボイドの数との関係を示す図である。図３は、ボイドの数と転動疲労特性との関係を示す図である。図１～図３に示す結果は、セメンタイトに含まれるＣｒの濃度が２％以上８％以下の試料のものである。
　図１から、セメンタイトに含まれるＭｎの濃度が２％以上８％以下の範囲で、転動疲労特性が著しく高いことが解る。図２から、セメンタイトに含まれるＭｎの濃度が２％以上８％以下の範囲で、ボイドの生成が抑えられていることが解る。図３から、２０００μｍ２当たりのボイドの数が１５個以下の場合に１５個超の場合と比較して疲労特性が極めて高いことが解る。図１～図３に示す結果から、セメンタイトに含まれるＭｎの濃度が２％以上８％以下であれば、冷間加工（成形）中にセメンタイトが割れ難くなり、ボイドの生成が抑えられるため、その後の焼入れ焼戻し後の疲労試験において、ボイドを起点とする亀裂の進展が抑制されて、疲労特性が向上したと考えられる。
　本発明者らは、セメンタイトに含まれるＣｒの濃度と転動疲労特性及びボイドの数との関係も調査した。これらの結果を図４及び図５に示す。図４は、セメンタイトに含まれるＣｒの濃度と転動疲労特性との関係を示す図である。図５は、セメンタイトに含まれるＣｒの濃度とボイドの数との関係を示す図である。図４～図５に示す結果は、セメンタイトに含まれるＭｎの濃度が２％以上８％以下の試料のものである。図４及び図５に示すように、図１及び図２に示すセメンタイトに含まれるＭｎの濃度と転動疲労特性又はボイドの数との関係と同様に、セメンタイトに含まれるＣｒの濃度が２％以上８％以下の範囲で優れた転動疲労特性が得られることが解った。
　セメンタイトに含まれるＭｎ及びＣｒが、冷間加工中のボイドの生成の抑制に寄与する理由は明らかではないが、セメンタイトに含まれるＭｎ及びＣｒによりセメンタイトの引張強度及び延性等の機械特性が向上するためであると推測される。
　（フェライトの平均粒径：１０μｍ以上５０μｍ以下）
　フェライトが小さいほどフェライト粒界が増加する。そして、フェライトの平均粒径が１０μｍ未満では、フェライト粒界上のセメンタイトにおける冷間加工中のボイドの発生が顕著となる。従って、フェライトの平均粒径は１０μｍ以上とし、好ましくは１２μｍ以上とする。フェライトの平均粒径が５０μｍ超では、成形後の鋼板の表面に梨地が発生し、表面の美観が損なわれる。従って、フェライトの平均粒径は５０μｍ以下とし、好ましくは４５μｍ以下とする。
　フェライトの平均粒径の測定は、前述の鏡面研磨及びピクラールによるエッチングを施した後に、ＦＥ－ＳＥＭを用いて行うことができる。例えば２００個のフェライトの平均面積を求め、この平均面積が得られる円の直径を求め、この直径をフェライトの平均粒径とする。フェライトの平均面積は、フェライトの総面積を当該フェライトの個数、ここでは２００で除して得られる値である。
　（セメンタイトの平均粒径：０．３μｍ以上１．５μｍ以下）
　セメンタイトのサイズは焼入れ焼戻し後の疲労特性に多大な影響を及ぼす。セメンタイトの平均粒径が０．３μｍ未満では、焼入れ焼戻し後の疲労特性が低下する。従って、セメンタイトの平均粒径は０．３μｍ以上とし、好ましくは０．５μｍ以上とする。セメンタイトの平均粒径が１．５μｍ超では、冷間加工中に粗大なセメンタイトに優先的にボイドが生成し、焼入れ焼戻し後の疲労特性が低下する。従って、セメンタイトの平均粒径は１．５μｍ以下とし、好ましくは１．３μｍ以下とする。
　（セメンタイトの球状化率：８５％以上）
　セメンタイトの球状化率が低いほどボイドが発生しやすい箇所、例えば針状の部分等が増加する。そして、セメンタイトの球状化率が８５％未満では、セメンタイトにおける冷間加工中のボイドの発生が顕著となる。従って、セメンタイトの球状化率は８５％以上とし、好ましくは９０％以上とする。セメンタイトの球状化率は高ければ高いほど好ましいが、１００％にするには焼鈍に非常に長い時間がかかり、製造コストが増加する。従って、製造コストの観点からセメンタイトの球状化率は好ましくは９９％以下とし、より好ましくは９８％以下とする。
　セメンタイトの球状化率及び平均粒径は、ＦＥ－ＳＥＭを用いた組織観察により行うことができる。組織観察用のサンプルの作製では、エメリー紙による湿式研磨及び粒子サイズが１μｍのダイヤモンド砥粒による研磨にて観察面を鏡面に仕上げた後、上記のピクラール溶液にてエッチングを行う。観察倍率は１０００倍～１００００倍とし、例えば３０００倍とし、観察面にセメンタイトが５００個以上含まれる視野を１６個所選択し、これらの組織画像を取得する。そして、画像処理ソフトウェアを用いて、組織画像中の各セメンタイトの面積を測定する。画像処理ソフトウェアとしては、例えば三谷商事株式会社製の「Ｗｉｎ　ＲＯＯＦ」を用いることができる。この際に、ノイズによる測定誤差の影響を抑えるため、面積が０．０１μｍ２以下のセメンタイトは評価の対象から除外する。そして、評価対象のセメンタイトの平均面積を求め、この平均面積が得られる円の直径を求め、この直径をセメンタイトの平均粒径とする。セメンタイトの平均面積は、評価対象のセメンタイトの総面積を当該セメンタイトの個数で除して得られる値である。また、長軸長と短軸長との比が３以上のセメンタイトを針状セメンタイトとし、３未満のセメンタイトを球状セメンタイトとし、球状セメンタイトの個数を全セメンタイトの個数で除した値をセメンタイトの球状化率とする。
　次に、本実施形態に係る高炭素鋼板の製造方法について説明する。この製造方法では、上記化学組成のスラブの熱間圧延を行って熱延板を取得し、この熱延板の酸洗を行い、その後に、熱延板の熱延板焼鈍を行って熱延焼鈍板を取得し、この熱延焼鈍板の冷間圧延を行って冷延板を取得し、この冷延板の冷延板焼鈍を行う。熱間圧延では、仕上げ圧延の完了温度を８００℃以上９５０℃未満とし、巻き取りの温度を４５０℃以上５５０℃未満とする。冷間圧延における圧下率は５％以上３５％以下とする。熱延板焼鈍の際には、熱延板を４５０℃以上５５０℃以下の第１の温度まで加熱し、次いで、熱延板を第１の温度に１ｈｒ以上１０ｈｒ未満保持し、次いで、熱延板を第１の温度から６７０℃以上７３０℃以下の第２の温度まで５℃／ｈｒ以上８０℃／ｈｒ以下の加熱速度で加熱し、次いで、熱延板を第２の温度に２０ｈｒ以上２００ｈｒ以下保持する。熱延板を第１の温度まで加熱する際には、６０℃から第１の温度までの加熱速度を３０℃／ｈｒ以上１５０℃／ｈｒ以下とする。冷延板焼鈍の際には、冷延板を４５０℃以上５５０℃以下の第３の温度まで加熱し、次いで、冷延板を第３の温度に１ｈｒ以上１０ｈｒ未満保持し、次いで、冷延板を第３の温度から６７０℃以上７３０℃以下の第４の温度まで５℃／ｈｒ以上８０℃／ｈｒ以下の加熱速度で加熱し、次いで、冷延板を第４の温度に２０ｈｒ以上２００ｈｒ以下保持する。冷延板を第３の温度まで加熱する際には、６０℃から第３の温度までの加熱速度を３０℃／ｈｒ以上１５０℃／ｈｒ以下とする。熱延板焼鈍及び冷延板焼鈍のいずれにおいても、２段階の焼鈍を行うものとみなすことができる。
　（熱間圧延の仕上げ圧延の完了温度：８００℃以上９５０℃未満）
　仕上げ圧延の完了温度が８００℃未満では、スラブの変形抵抗が高く、圧延負荷が上昇し、圧延ロールの磨耗量が増大して、生産性が低下する。従って、仕上げ圧延の完了温度は８００℃以上とし、好ましくは８１０℃以上とする。仕上げ圧延の完了温度が９５０℃以上では、熱間圧延中にスケールが生成し、スケールが圧延ロールによりスラブに押し付けられるため、得られる熱延板の表面に疵が生じて生産性が低下する。従って、仕上げ圧延の完了温度は９５０℃未満とし、好ましくは９２０℃以下とする。スラブは、例えば連続鋳造で製造することができ、このスラブをそのまま熱間圧延に供してもよく、一旦冷却した後に加熱して熱間圧延に供してもよい。
　（熱間圧延の巻き取りの温度：４５０℃以上５５０℃未満）
　巻き取り温度は低ければ低いほど好ましい。しかし、巻き取り温度が４５０℃未満では、熱延板の脆化が著しく、酸洗のために熱延板のコイルを巻きほどく際に熱延板に割れ等が生じて生産性が低下する。従って、巻き取り温度は４５０℃以上とし、好ましくは４７０℃以上とする。巻き取り温度が５５０℃以上では、熱延板の組織が微細にならず、熱延板焼鈍中にＭｎ及びＣｒが拡散しにくくなり、セメンタイトに十分な量のＭｎ及び／又はＣｒを含有させ難くなる。従って、巻き取り温度は５５０℃未満とし、好ましくは５３０℃以下とする。
　（冷間圧延における圧下率：５％以上３５％以下）
　冷間圧延における圧下率が５％未満では、その後に冷延板焼鈍を行っても、その後に未再結晶のフェライトが多く残る。このため、冷延板焼鈍後の組織は、再結晶が済んだ部分及び未再結晶の部分が混在する不均一な組織となり、冷間加工中に高炭素鋼板内部に生じる歪の大きさも不均一となり、大きな歪が生じたセメンタイトにボイドが生成しやすくなる。従って、冷間圧延における圧下率は５％以上とし、好ましくは１０％以上とする。圧下率が３５％超では、再結晶フェライトの核生成頻度が高まり、フェライトの平均粒径を１０μｍ以上にできない。従って、冷間圧延における圧下率は３５％以下とし、好ましくは３０％以下とする。
　（第１の温度：４５０℃以上５５０℃以下）
　本実施形態では、熱延板を第１の温度に保持している間に、Ｍｎ及びＣｒをセメンタイトに拡散させてセメンタイトに含まれるＭｎ及びＣｒの濃度を高める。第１の温度が４５０℃未満では、Ｆｅ並びにＭｎ及びＣｒ等の置換型固溶元素の拡散頻度が低下し、セメンタイトに十分な量のＭｎ及びＣｒを含有させるために長い時間がかかり、生産性が低下する。従って、第１の温度は４５０℃以上とし、好ましくは４８０℃以上とする。第１の温度が５５０℃超では、セメンタイトに十分な量のＭｎ及びＣｒを含有させることができない。従って、第１の温度は５５０℃以下とし、好ましくは５２０℃以下とする。
　ここで、第１の温度とセメンタイトに含まれるＭｎ及びＣｒの各濃度との関係について本発明者らが行った調査について説明する。この調査では、種々の温度にて９時間の保持を行い、セメンタイトに含まれるＭｎ及びＣｒの各濃度を測定した。この結果を図６に示す。図６の縦軸には、Ｍｎ及びＣｒの各濃度について、保持温度を７００℃としたときの値に対する比を示している。図６から、Ｍｎ及びＣｒのいずれについても５００℃付近で濃度が特に高くなることが解る。
　（第１の温度に保持する時間：１ｈｒ以上１０ｈｒ未満）
　セメンタイトに含まれるＭｎ及びＣｒの各濃度は第１の温度に保持する時間に密接に関係する。この時間が１ｈｒ未満では、十分な量のＭｎ及びＣｒをセメンタイトに含有させることができない。従って、この時間は１ｈｒ以上とし、好ましくは１．５ｈｒ以上とする。この時間が１０ｈｒ超では、セメンタイトに含有されるＭｎ及びＣｒの各濃度の増加が僅かとなり、徒に時間及びコストがかかるようになる。従って、この時間は１０ｈｒ以下とし、好ましくは７ｈｒ以下とする。
　（６０℃から第１の温度までの加熱速度：３０℃／ｈｒ以上１５０℃／ｈｒ以下）
　熱延板焼鈍では、例えば室温からの加熱を行い、６０℃から第１の温度までの加熱速度が３０℃／ｈｒ未満では、昇温に長い時間がかかり、生産性が低下する。従って、この加熱速度は３０℃／ｈｒ以上とし、好ましくは６０℃／ｈｒ以上とする。この加熱速度が１５０℃／ｈｒ超では、熱延板のコイルの内側部分と外側部分との間での温度差が大きくなり、膨張差に起因して、すり疵やコイル巻き形状の崩れが起こり、歩留まりが低下する。従って、この加熱温度は１５０℃／ｈｒ以下とし、好ましくは１２０℃／ｈｒ以下とする。
　（第２の温度：６７０℃以上７３０℃以下）
　第２の温度が６７０℃℃未満では、熱延板焼鈍中にセメンタイトが粗大化せず、ピン止めエネルギーが高いままとなる。このため、後に行う冷延板焼鈍中のフェライトの粒成長が阻害され、フェライトの平均粒径を１０μｍ以上とするには非常に長い時間がかかり、生産性が低下する。従って、第２の温度は６７０℃以上とし、好ましくは６９０℃とする。第２の温度が７３０℃超では、熱延板焼鈍中にオーステナイトが部分的に生成し、第２の温度での保持後の冷却の際にパーライト変態が起きる。このときに生じたパーライト組織は、後に行う冷延板焼鈍中にフェライトの粒成長に対して強いピン止め力を発揮するため、フェライトの粒成長が阻害される。従って、第２の温度は７３０℃以下とし、好ましくは７２０℃以下とする。
　（第２の温度に保持する時間：２０ｈｒ以上２００ｈｒ以下）
　第２の温度に保持する時間が２０ｈｒ未満では、セメンタイトが粗大化せず、ピン止めエネルギーが高いままとなる。このため、後に行う冷延板焼鈍中のフェライトの粒成長が阻害され、長時間の冷延板焼鈍を行わなければフェライト粒界上に存在するセメンタイトが多くなり、冷間加工中にボイドが生成して疲労特性が低下する。従って、この時間は２０ｈｒ以上とし、好ましくは３０ｈｒ以上とする。この時間が２００ｈｒ超では、生産性の低下が顕著となる。従って、この時間は２００ｈｒ以下とし、好ましくは１８０ｈｒ以下とする。
　（第１の温度から第２の温度までの加熱速度：５℃／ｈｒ以上８０℃／ｈｒ以下）
　熱延板を第１の温度に保持することによりセメンタイトにＭｎ及びＣｒを拡散させることができるが、セメンタイトに含まれるＭｎ及びＣｒの濃度は、複数のセメンタイトの間でばらついている。このＭｎ及びＣｒの濃度のばらつきは、第１の温度から第２の温度までの昇温中に緩和することができる。
　Ｍｎ及びＣｒの濃度のばらつきの緩和のためには加熱速度は低ければ低いほど好ましいが、第１の温度から第２の温度までの加熱速度が５℃／ｈｒ未満では、生産性の低下が著しい。従って、この加熱速度は５℃／ｈｒ以上とし、好ましくは１０℃／ｈｒ以上とする。この加熱速度が８０℃／ｈｒ超では、Ｍｎ及びＣｒの濃度のばらつきを十分に緩和することができず、Ｍｎ及び／又はＣｒの濃度が低いセメンタイトが存在するようになり、冷間加工中にボイドが生成して疲労特性が低下する。従って、この加熱速度は８０℃／ｈｒ以下とし、好ましくは６５℃／ｈｒ以下とする。
　ここで、第１の温度から第２の温度までの昇温中に起きる組織変化について説明する。ここでは、第１の温度に保持された後に、Ｍｎ及びＣｒの濃度が低いセメンタイト（第１のセメンタイト）と、Ｍｎ及びＣｒの濃度が高いセメンタイト（第２のセメンタイト）とが存在すると仮定する。第１のセメンタイト及び第２のセメンタイトのいずれに関しても、セメンタイトと母相（フェライト相）との界面近傍では、局所的な平衡状態が保たれており、新たな合金元素の流入又は流出が起きない限り、当該セメンタイトに含まれるＭｎ及びＣｒの濃度は変化しない。
　熱延板を第１の温度に保持した後に加熱し、原子の拡散頻度を高めていくと、セメンタイトからフェライト相へＣが放出される。Ｍｎ及びＣｒはＣを引き付ける作用を有するので、第２のセメンタイトから放出されるＣの量は少なく、第１のセメンタイトから放出されるＣの量は多い。その一方で、フェライト相に放出されたＣは、Ｍｎ及びＣｒの濃度が高い第２のセメンタイトに引き付けられ、第２のセメンタイトの外皮に固着し、新たなセメンタイト（第３のセメンタイト）が形成される。
　形成されたばかりの第３のセメンタイトはＭｎ及びＣｒを実質的に含有しないため、図４に示す濃度でＭｎ及びＣｒを含有しようとするが、セメンタイト中のＭｎ及びＣｒの拡散速度は、Ｃとの相互引力の影響を受けて、フェライト相中のそれに比べて非常に遅い。このため、隣接する第２のセメンタイトに含まれるＭｎ及びＣｒは第３のセメンタイトに拡散しにくい。従って、第３のセメンタイトは分配平衡を保つために、フェライト相からのＭｎ及びＣｒの供給を受け、第３のセメンタイトも第２のセメンタイトと同程度の濃度でＭｎ及びＣｒを含むようになる。また、第１のセメンタイトも、Ｃの放出に伴ってＭｎ及びＣｒの濃度が増加するため、第２のセメンタイトと同程度の濃度でＭｎ及びＣｒを含むようになる。このようにして、複数のセメンタイトの間でのＭｎ及びＣｒの濃度のばらつきが緩和される。従って、Ｍｎ及びＣｒの濃度のばらつきの観点からは、加熱速度は低ければ低いほど好ましく、過度に加熱速度が高い場合にはＭｎ及びＣｒの濃度のばらつきを十分に緩和することができない。
　（第３の温度：４５０℃以上５５０℃以下）
　本実施形態では、冷延板を第３の温度に保持している間にも、Ｍｎ及びＣｒをセメンタイトに拡散させてセメンタイトに含まれるＭｎ及びＣｒの濃度を高める。第３の温度が４５０℃未満では、第１の温度が４５０℃未満の場合と同様に、生産性が低下する。従って、第３の温度は４５０℃以上とし、好ましくは４８０℃以上とする。第３の温度が５５０℃超では、第１の温度が５５０℃超の場合と同様に、セメンタイトに十分な量のＭｎ及びＣｒを含有させることができない。従って、第３の温度は５５０℃以下とし、好ましくは５２０℃以下とする。
　（第３の温度に保持する時間：１ｈｒ以上１０ｈｒ未満）
　セメンタイトに含まれるＭｎ及びＣｒの各濃度は第３の温度に保持する時間に密接に関係する。この時間が１ｈｒ未満では、十分な量のＭｎ及びＣｒをセメンタイトに含有させることができない。従って、この時間は１ｈｒ以上とし、好ましくは１．５ｈｒ以上とする。この時間が１０ｈｒ超では、セメンタイトに含有されるＭｎ及びＣｒの各濃度の増加が僅かとなり、徒に時間及びコストがかかるようになる。従って、この時間は１０ｈｒ以下とし、好ましくは７ｈｒ以下とする。
　（６０℃から第３の温度までの加熱速度：３０℃／ｈｒ以上１５０℃／ｈｒ以下）
　冷延板焼鈍では、例えば室温からの加熱を行い、６０℃から第３の温度までの加熱速度が３０℃／ｈｒ未満では、６０℃から第１の温度までの加熱速度が３０℃／ｈｒ未満の場合と同様に、生産性が低下する。従って、この加熱速度は３０℃／ｈｒ以上とし、好ましくは６０℃／ｈｒ以上とする。この加熱速度が１５０℃／ｈｒ超では、冷延板のコイルの内側部分と外側部分との間での温度差が大きくなり、膨張差に起因して、すり疵やコイル巻き形状の崩れが起こり、歩留まりが低下する。従って、この加熱温度は１５０℃／ｈｒ以下とし、好ましくは１２０℃／ｈｒ以下とする。
　（第４の温度：６７０℃以上７３０℃以下）
　本実施形態では、冷延板を第４の温度に保持している間に、冷間圧延によって導入された歪を駆動力とし、フェライトの核生成型の再結晶、その場再結晶又は歪誘起粒界移動によってフェライトの平均粒径を１０μｍ以上に制御する。上記のように、フェライトの平均粒径が１０μｍ以上であれば、優れた成形性が得られる。第４の温度が６７０℃未満では、冷延板焼鈍の後に未再結晶フェライトが残存すると共に、フェライトの平均粒径が１０以上とならず、優れた成形性が得られない。従って、第４の温度は６７０℃以上とし、好ましくは６９０℃とする。第４の温度が７３０℃超では、冷延板焼鈍中にオーステナイトが部分的に生成し、第４の温度での保持後の冷却の際にパーライト変態が起きる。パーライト変態が生じると、セメンタイトの球状化率が低下し、冷間加工中にボイドが生成し易くなり、疲労特性が低下する。従って、第４の温度は７３０℃以下とし、好ましくは７２０℃以下とする。
　（第４の温度に保持する時間：２０ｈｒ以上２００ｈｒ以下）
　第４の温度に保持する時間が２０ｈｒ未満では、冷延板焼鈍の後に未再結晶フェライトが残存すると共に、フェライトの平均粒径が１０以上とならず、優れた成形性が得られない。従って、この時間は２０ｈｒ以上とし、好ましくは３０ｈｒ以上とする。この時間が２００ｈｒ超では、生産性の低下が顕著となる。従って、この時間は２００ｈｒ以下とし、好ましくは１８０ｈｒ以下とする。
　なお、熱延板焼鈍の雰囲気及び冷延板焼鈍の雰囲気は特に限定されず、例えば窒素を９５体積％以上含む雰囲気、水素を９５体積％以上含む雰囲気、大気雰囲気等でこれら焼鈍を行うことができる。
　本実施形態によれば、セメンタイトに含まれるＭｎの濃度が２％以上８％以下、セメンタイトに含まれるＣｒの濃度が２％以上８％以下、フェライトの平均粒径が１０μｍ以上５０μｍ以下、セメンタイトの平均粒径が０．３μｍ以上１．５μｍ以下、セメンタイトの球状化率が８５％以上９９％以下の高炭素鋼板を製造することができる。そして、この高炭素鋼板は、冷間加工時におけるセメンタイトを起点としたボイドの発生を抑制し、焼入れ焼戻し後の疲労特性に優れる高炭素鋼板を製造することができる。
　なお、上記実施形態は、何れも本発明を実施するにあたっての具体化の例を示したものに過ぎず、これらによって本発明の技術的範囲が限定的に解釈されてはならないものである。すなわち、本発明はその技術思想、又はその主要な特徴から逸脱することなく、様々な形で実施することができる。
　次に、本発明の実施例について説明する。実施例での条件は、本発明の実施可能性及び効果を確認するために採用した一条件例であり、本発明は、この一条件例に限定されるものではない。本発明は、本発明の要旨を逸脱せず、本発明の目的を達成する限りにおいて、種々の条件を採用し得るものである。
　（第１の実験）
　第１の実験では、表１に示す化学組成を有し厚さが２５０ｍｍのスラブ（鋼種Ａ～ＡＴ）の熱間圧延を行って厚さが２．５ｍｍの熱延板のコイルを取得した。熱間圧延では、スラブ加熱の温度を１１４０℃、その時間を１ｈｒとし、仕上げ圧延の完了温度を８８０℃とし、巻き取りの温度を５１０℃とした。次いで、コイルを解きながら熱延板を酸洗し、熱延板の熱延板焼鈍を行って熱延焼鈍板を取得した。熱延板焼鈍の雰囲気は、９５体積％水素－５体積％窒素の雰囲気とした。その後、圧下率を１８％として熱延焼鈍板の冷間圧延を行って冷延板を取得した。続いて、冷延板の冷延板焼鈍を行った。冷延板焼鈍の雰囲気は、９５体積％水素－５体積％窒素の雰囲気とした。熱延板焼鈍及び冷延板焼鈍では、室温から熱延板又は冷延板を加熱し、６０℃から４９５℃までの加熱速度を８５℃／ｈｒとし、４９５℃で２．８ｈｒ保持し、４９５℃から７１０℃までを６５℃／ｈｒの加熱速度で加熱し、７１０℃で６５ｈｒ保持し、その後、室温まで炉冷した。このようにして種々の高炭素鋼板を製造した。表１中の空欄は、当該元素の含有量が検出限界未満であったことを示し、残部はＦｅ及び不純物である。表１中の下線は、その数値が本発明の範囲から外れていることを示す。
Figure JPOXMLDOC01-appb-T000001
　そして、各高炭素鋼板について、フェライトの平均粒径、セメンタイトの平均粒径、セメンタイトの球状化率、並びにセメンタイトに含まれるＭｎ及びＣｒの各濃度を測定した。組織観察は上記の方法により行った。更に、上記の方法により、冷間加工を模擬する冷間圧延及び焼入れ焼戻しを行い、２０００μｍ２当たりのボイドの数の計数及び転動疲労についての疲労試験を行った。これらの結果を表２に示す。表２中の下線は、その項目が本発明の範囲から外れていることを示す。
Figure JPOXMLDOC01-appb-T000002
　表２に示すように、試料Ｎｏ．１～Ｎｏ．１５及びＮｏ．３５～Ｎｏ．４０では、本発明範囲内にあるため、優れた転動疲労特性を得ることができた。即ち、転動疲労についての疲労試験において１００万サイクルの繰負荷を印加しても剥離が生じなかった。
　一方、試料Ｎｏ．１６では、鋼種ＰのＭｎ含有量が低すぎるため、セメンタイトに含まれるＭｎの濃度も低すぎて、ボイドが多く、十分な転動疲労特性が得られなかった。試料Ｎｏ．１７では、鋼種ＱのＭｎ含有量が高すぎるため、セメンタイトに含まれるＭｎの濃度も高すぎて、十分な転動疲労特性が得られなかった。試料Ｎｏ．１８では、鋼種ＲのＳｉ含有量が低すぎるため、焼入れ後の焼戻し中にセメンタイトが粗大化し、十分な転動疲労特性が得られなかった。また、フェライトの平均粒径が大きすぎるため、冷間加工を模擬する冷間圧延の際に梨地が発生し、表面美観が損なわれた。試料Ｎｏ．１９では、鋼種ＳのＣ含有量が高すぎるため、焼入れ後に多量の残留オーステナイトが存在し、この残留オーステナイトを起点とした疲労破壊が生じた。この結果、ボイドが多く、十分な転動疲労特性が得られなかった。試料Ｎｏ．２０では、鋼種ＴのＳｉ含有量が高すぎるため、粗大なＳｉ酸化物が生成し、このＳｉ酸化物を起点とした疲労破壊が生じ、十分な転動疲労特性が得られなかった。試料Ｎｏ．２１では、鋼種ＵのＭｎ含有量が低すぎるため、セメンタイトに含まれるＭｎの濃度も低すぎて、ボイドが多く、十分な転動疲労特性が得られなかった。試料Ｎｏ．２２では、鋼種ＶのＳ含有量が高すぎるため、粗大な硫化物が生成し、この硫化物を起点とした疲労破壊が生じ、十分な転動疲労特性が得られなかった。試料Ｎｏ．２３では、鋼種ＷのＣｒ含有量が低すぎるため、セメンタイトに含まれるＣｒの濃度も低すぎて、ボイドが多く、十分な転動疲労特性が得られなかった。試料Ｎｏ．２４では、鋼種ＸのＮ含有量が高すぎるため、ＡｌＮによるオーステナイトのピン止め力が強く、オーステナイト粒が過度に微細になって焼入れの冷却中にパーライトが生成し、このパーライトを起点とした疲労破壊が生じた。この結果、十分な転動疲労特性が得られなかった。試料Ｎｏ．２５では、鋼種ＹのＰ含有量が高すぎるため、焼入れの際に割れが生じ、この割れを起点とした疲労破壊が生じ、十分な転動疲労特性が得られなかった。試料Ｎｏ．２６では、鋼種ＺのＣ含有量が低すぎるため、焼入れの際にパーライトが生じ、このパーライトを起点とした疲労破壊が生じ、十分な転動疲労特性が得られなかった。試料Ｎｏ．２７では、鋼種ＡＡのＭｎ含有量が高すぎるため、セメンタイトに含まれるＭｎの濃度も高すぎて、十分な転動疲労特性が得られなかった。試料Ｎｏ．２８では、鋼種ＡＢのＡｌ含有量が高すぎるため、粗大なＡｌ酸化物が生成し、このＡｌ酸化物を起点とした疲労破壊が生じ、十分な転動疲労特性が得られなかった。試料Ｎｏ．２９では、鋼種ＡＣのＣｒ含有量が低すぎるため、セメンタイトに含まれるＣｒの濃度も低すぎて、ボイドが多く、十分な転動疲労特性が得られなかった。試料Ｎｏ．３０では、鋼種ＡＤのＣｒ含有量が高すぎるため、セメンタイトに含まれるＣｒの濃度も高すぎて、十分な転動疲労特性が得られなかった。試料Ｎｏ．３１では、鋼種ＡＥのＳｉ含有量が高すぎるため、粗大なＳｉ酸化物が生成し、このＳｉ酸化物を起点とした疲労破壊が生じ、十分な転動疲労特性が得られなかった。試料Ｎｏ．３２では、鋼種ＡＦのＣ含有量が高すぎるため、焼入れ後に多量の残留オーステナイトが存在し、この残留オーステナイトを起点とした疲労破壊が生じた。この結果、ボイドが多く、十分な転動疲労特性が得られなかった。試料Ｎｏ．３３では、鋼種ＡＧのＣ含有量が低すぎるため、焼入れの際にパーライトが生じ、このパーライトを起点とした疲労破壊が生じ、十分な転動疲労特性が得られなかった。試料Ｎｏ．３４では、鋼種ＡＨのＣｒ含有量が高すぎるため、セメンタイトに含まれるＣｒの濃度も高すぎて、十分な転動疲労特性が得られなかった。
　試料Ｎｏ．４１では、鋼種ＡＯのＣａ含有量が高すぎるため、粗大なＣａ酸化物が生成し、このＣａ酸化物を起点とした疲労破壊が生じ、十分な転動疲労特性が得られなかった。試料Ｎｏ．４２では、鋼種ＡＰのＣｅ含有量が高すぎるため、粗大なＣｅ酸化物が生成し、このＣａ酸化物を起点とした疲労破壊が生じ、十分な転動疲労特性が得られなかった。試料Ｎｏ．４３では、鋼種ＡＱのＭｇ含有量が高すぎるため、粗大なＭｇ酸化物が生成し、このＭｇ酸化物を起点とした疲労破壊が生じ、十分な転動疲労特性が得られなかった。試料Ｎｏ．４４では、鋼種ＡＲのＹ含有量が高すぎるため、粗大なＹ酸化物が生成し、このＹ酸化物を起点とした疲労破壊が生じ、十分な転動疲労特性が得られなかった。試料Ｎｏ．４５では、鋼種ＡＳのＺｒ含有量が高すぎるため、粗大なＺｒ酸化物が生成し、このＺｒ酸化物を起点とした疲労破壊が生じ、十分な転動疲労特性が得られなかった。試料Ｎｏ．４６では、鋼種ＡＴのＬａ含有量が高すぎるため、粗大なＬａ酸化物が生成し、このＬａ酸化物を起点とした疲労破壊が生じ、十分な転動疲労特性が得られなかった。
　（第２の実験）
　第２の実験では、第１の実験で用いた鋼種のうちから選択した特定の鋼種（鋼種Ａ、Ｂ、Ｃ、Ｄ、Ｅ、Ｆ、Ｇ、Ｈ、Ｉ、Ｊ、Ｋ、Ｌ、Ｍ、Ｎ、Ｏ、ＡＩ、ＡＪ、ＡＫ、ＡＬ、ＡＭ及びＡＮ）について、種々の条件下で熱間圧延、熱延板焼鈍、冷間圧延及び冷延板焼鈍を行って高炭素鋼板を製造した。これらの条件を表３、表４、表５及び表６に示す。表３～表６中の下線は、その数値が本発明の範囲から外れていることを示す。表３～表６に記載していない条件は、第１の実験と同様である。
Figure JPOXMLDOC01-appb-T000003
Figure JPOXMLDOC01-appb-T000004
Figure JPOXMLDOC01-appb-T000005
Figure JPOXMLDOC01-appb-T000006
　そして、第１の実験と同様にして、各高炭素鋼板について、フェライトの平均粒径、セメンタイトの平均粒径、セメンタイトの球状化率、並びにセメンタイトに含まれるＭｎ及びＣｒの各濃度を測定し、更にボイドの計数及び転動疲労についての疲労試験を行った。これらの結果を表７及び表８に示す。表７及び表８中の下線は、その項目が本発明の範囲から外れていることを示す。
Figure JPOXMLDOC01-appb-T000007
Figure JPOXMLDOC01-appb-T000008
　表７及び表８に示すように、試料Ｎｏ．５１、Ｎｏ．５２、Ｎｏ．５４～Ｎｏ．５８、Ｎｏ．６０～Ｎｏ．６２、Ｎｏ．６６、Ｎｏ．６７、Ｎｏ．７１、Ｎｏ．７４、Ｎｏ．７６、Ｎｏ．７７、Ｎｏ．８０、Ｎｏ．８３、Ｎｏ．８４、Ｎｏ．８６、Ｎｏ．８９～Ｎｏ．９１、Ｎｏ．９３、Ｎｏ．９９～Ｎｏ．１０１、Ｎｏ．１０４～Ｎｏ．１１０及びＮｏ．１１２では、本発明範囲内にあるため、優れた転動疲労特性を得ることができた。即ち、転動疲労についての疲労試験において１００万サイクルの繰負荷を印加しても剥離が生じなかった。
　一方、試料Ｎｏ．５３では、第３の温度から第４の温度までの加熱速度が高すぎるため、冷延板コイルの中央部及び周縁部間の温度差が大きく、熱膨張の差に起因したすり疵が発生した。また、セメンタイトに含まれるＣｒの濃度が低すぎて、ボイドが多く、十分な転動疲労特性が得られなかった。試料Ｎｏ．５９では、第２の温度での保持時間が短すぎるため、フェライトの平均粒径が小さく、ボイドが多く、十分な転動疲労特性が得られなかった。試料Ｎｏ．６３では、６０℃から第１の温度までの加熱速度が低すぎるため、生産性が極めて低かった。試料Ｎｏ．６４では、第１の温度から第２の温度までの加熱速度が高すぎるため、熱延板コイルの中央部及び周縁部間の温度差が大きく、熱膨張の差に起因したすり疵が発生した。また、セメンタイトに含まれるＣｒの濃度が低すぎて、ボイドが多く、十分な転動疲労特性が得られなかった。試料Ｎｏ．６５では、第３の温度が低すぎるため、セメンタイトに含まれるＣｒの濃度が低すぎて、ボイドが多く、十分な転動疲労特性が得られなかった。試料Ｎｏ．６８では、巻き取り温度が高すぎるため、セメンタイトに含まれるＭｎ及びＣｒの各濃度並びにセメンタイトの球状化率が低すぎて、ボイドが多く、十分な転動疲労特性が得られなかった。試料Ｎｏ．６９では、第４の温度が高すぎるため、フェライト及びセメンタイトが過剰に成長した。また、パーライトが生成しており、セメンタイトの球状化率が低かった。この結果、ボイドが多く、十分な転動疲労特性が得られなかった。試料Ｎｏ．７０では、巻き取り温度が低すぎるため、熱延板が脆化し、酸洗のために巻きほどく際に割れが生じた。
　試料Ｎｏ．７２では、巻き取り温度が高すぎるため、セメンタイトに含まれるＭｎ及びＣｒの各濃度並びにセメンタイトの球状化率が低すぎて、ボイドが多く、十分な転動疲労特性が得られなかった。試料Ｎｏ．７３では、第１の温度が高すぎるため、セメンタイトに含まれるＭｎの濃度が低すぎて、ボイドが多く、十分な転動疲労特性が得られなかった。試料Ｎｏ．７５では、第３の温度での保持時間が短すぎるため、セメンタイトに含まれるＭｎ及びＣｒの各濃度が低すぎて、ボイドが多く、十分な転動疲労特性が得られなかった。試料Ｎｏ．７８では、第１の温度での保持時間が短すぎるため、セメンタイトに含まれるＭｎ及びＣｒの各濃度が低すぎて、ボイドが多く、十分な転動疲労特性が得られなかった。試料Ｎｏ．７９では、第２の温度が高すぎるため、パーライトが生成し、フェライトの平均粒径が小さすぎた。このため、ボイドが多く、十分な転動疲労特性が得られなかった。試料Ｎｏ．８１では、冷間圧延の圧下率が低すぎるため、未再結晶のフェライトが存在し、組織の均一性が低く、冷間加工を模擬した冷間圧延の際に局所的に大きな歪が発生した。この結果、セメンタイトの割れが多発し、ボイドが多く、十分な転動疲労特性が得られなかった。試料Ｎｏ．８２では、仕上げ圧延の完了温度が低すぎるため、圧延ロールの摩耗が著しく、生産性が低かった。試料Ｎｏ．８５では、６０℃から第１の温度までの加熱速度が低すぎるため、生産性が極めて低かった。試料Ｎｏ．８７では、６０℃から第１の温度までの加熱速度が高すぎるため、熱延板コイルの中央部及び周縁部間の温度差が大きく、熱膨張の差に起因したすり疵が発生した。試料Ｎｏ．８８では、巻き取り温度が低すぎるため、熱延板が脆化し、酸洗のために巻きほどく際に割れが生じた。試料Ｎｏ．９２では、６０℃から第３の温度までの加熱速度が高すぎるため、冷延板コイルの中央部及び周縁部間の温度差が大きく、熱膨張の差に起因したすり疵が発生した。
　試料Ｎｏ．９４では、冷間圧延の圧下率が高すぎるため、フェライトの平均粒径が小さく、ボイドが多く、十分な転動疲労特性が得られなかった。試料Ｎｏ．９５では、第２の温度が低すぎるため、熱延板焼鈍後においてセメンタイトが微細であり、フェライトの平均粒径が小さすぎた。この結果、ボイドが多く、十分な転動疲労特性が得られなかった。試料Ｎｏ．９６では、仕上げ圧延の完了温度が高すぎるため、熱間圧延中にスケールが過度に発生し、このスケールに起因した疵が発生した。試料Ｎｏ．９７では、第３の温度が高すぎるため、セメンタイトに含まれるＭｎ及びＣｒの各濃度が低すぎて、ボイドが多く、十分な転動疲労特性が得られなかった。試料Ｎｏ．９８では、第４の温度が低すぎるため、フェライトの平均粒径が小さすぎて、ボイドが多く、十分な転動疲労特性が得られなかった。試料Ｎｏ．１０２では、第４の温度での保持時間が短すぎるため、フェライトの平均粒径が小さすぎて、ボイドが多く、十分な転動疲労特性が得られなかった。試料Ｎｏ．１０３では、第３の温度が高すぎるため、セメンタイトに含まれるＭｎの濃度が低すぎて、ボイドが多く、十分な転動疲労特性が得られなかった。試料Ｎｏ．１１１では、第３の温度が低すぎるため、セメンタイトに含まれるＣｒの濃度が低すぎて、ボイドが多く、十分な転動疲労特性が得られなかった。試料Ｎｏ．１１３では、第１の温度が高すぎるため、セメンタイトに含まれるＭｎ及びＣｒの各濃度が低すぎて、ボイドが多く、十分な転動疲労特性が得られなかった。
　本発明は、例えば、自動車の駆動系部品等、種々の鉄鋼製品に用いられる高炭素鋼板の製造産業及び利用産業に利用することができる。

Claims (4)

  1. 　質量％で、
    　Ｃ　：０．６０％～０．９０％、
    　Ｓｉ：０．１０％～０．４０％、
    　Ｍｎ：０．３０％～１．５０％、
    　Ｎ　：０．００１０％～０．０１００％、
    　Ｃｒ：０．２０％～１．００％、
    　Ｐ　：０．０２００％以下、
    　Ｓ　：０．００６０％以下、
    　Ａｌ：０．０５０％以下、
    　Ｍｇ：０．０００％～０．０１０％、
    　Ｃａ：０．０００％～０．０１０％、
    　Ｙ　：０．０００％～０．０１０％、
    　Ｚｒ：０．０００％～０．０１０％、
    　Ｌａ：０．０００％～０．０１０％、
    　Ｃｅ：０．０００％～０．０１０％、かつ
    　残部：Ｆｅ及び不純物
    で表される化学組成を有し、
    　セメンタイトに含まれるＭｎの濃度：２％以上８％以下、
    　セメンタイトに含まれるＣｒの濃度：２％以上８％以下、
    　フェライトの平均粒径：１０μｍ以上５０μｍ以下、
    　セメンタイトの平均粒径：０．３μｍ以上１．５μｍ以下、かつ
    　セメンタイトの球状化率：８５％以上、
    で表される組織を有することを特徴とする高炭素鋼板。
  2. 　前記化学組成において、
    　Ｍｇ：０．００１％～０．０１０％、
    　Ｃａ：０．００１％～０．０１０％、
    　Ｙ　：０．００１％～０．０１０％、
    　Ｚｒ：０．００１％～０．０１０％、
    　Ｌａ：０．００１％～０．０１０％、若しくは
    　Ｃｅ：０．００１％～０．０１０％、
    　又はこれらの任意の組み合わせが成り立つことを特徴とする請求項１に記載の高炭素鋼板。
  3. 　スラブの熱間圧延を行って熱延板を取得する工程と、
    　前記熱延板の酸洗を行う工程と、
    　前記酸洗の後に、前記熱延板の熱延板焼鈍を行って熱延焼鈍板を取得する工程と、
    　前記熱延焼鈍板の冷間圧延を行って冷延板を取得する工程と、
    　前記冷延板の冷延板焼鈍を行う工程と、
    　を有し、
    　前記スラブは、
    　質量％で、
    　Ｃ　：０．６０％～０．９０％、
    　Ｓｉ：０．１０％～０．４０％、
    　Ｍｎ：０．３０％～１．５０％、
    　Ｐ　：０．０２００％以下、
    　Ｓ　：０．００６０％以下、
    　Ａｌ：０．０５０％以下、
    　Ｎ　：０．００１０％～０．０１００％、
    　Ｃｒ：０．２０％～１．００％
    　Ｍｇ：０．０００％～０．０１０％、
    　Ｃａ：０．０００％～０．０１０％、
    　Ｙ　：０．０００％～０．０１０％、
    　Ｚｒ：０．０００％～０．０１０％、
    　Ｌａ：０．０００％～０．０１０％、
    　Ｃｅ：０．０００％～０．０１０％、かつ
    　残部：Ｆｅ及び不純物
    で表される化学組成を有し、
    　前記熱間圧延を行う工程では、
    　　仕上げ圧延の完了温度を８００℃以上９５０℃未満とし、
    　　巻き取りの温度を４５０℃以上５５０℃未満とし、
    　前記冷間圧延における圧下率を５％以上３５％以下とし、
    　前記熱延板焼鈍を行う工程は、
    　　前記熱延板を４５０℃以上５５０℃以下の第１の温度まで加熱する工程と、
    　　次いで、前記熱延板を前記第１の温度に１ｈｒ以上１０ｈｒ未満保持する工程と、
    　　次いで、前記熱延板を前記第１の温度から６７０℃以上７３０℃以下の第２の温度まで５℃／ｈｒ以上８０℃／ｈｒ以下の加熱速度で加熱する工程と、
    　　次いで、前記熱延板を前記第２の温度に２０ｈｒ以上２００ｈｒ以下保持する工程と、
    　　を有し、
    　前記熱延板を前記第１の温度まで加熱する工程では、６０℃から前記第１の温度までの加熱速度を３０℃／ｈｒ以上１５０℃／ｈｒ以下とし、
    　前記冷延板焼鈍を行う工程は、
    　　前記冷延板を４５０℃以上５５０℃以下の第３の温度まで加熱する工程と、
    　　次いで、前記冷延板を前記第３の温度に１ｈｒ以上１０ｈｒ未満保持する工程と、
    　　次いで、前記冷延板を前記第３の温度から６７０℃以上７３０℃以下の第４の温度まで５℃／ｈｒ以上８０℃／ｈｒ以下の加熱速度で加熱する工程と、
    　　次いで、前記冷延板を前記第４の温度に２０ｈｒ以上２００ｈｒ以下保持する工程と、
    　　を有し、
    　前記冷延板を前記第３の温度まで加熱する工程では、６０℃から前記第３の温度までの加熱速度を３０℃／ｈｒ以上１５０℃／ｈｒ以下とすることを特徴とする高炭素鋼板の製造方法。
  4. 　前記化学組成において、
    　Ｍｇ：０．００１％～０．０１０％、
    　Ｃａ：０．００１％～０．０１０％、
    　Ｙ　：０．００１％～０．０１０％、
    　Ｚｒ：０．００１％～０．０１０％、
    　Ｌａ：０．００１％～０．０１０％、若しくは
    　Ｃｅ：０．００１％～０．０１０％、
    　又はこれらの任意の組み合わせが成り立つことを特徴とする請求項３に記載の高炭素鋼板の製造方法。
PCT/JP2014/080951 2013-11-22 2014-11-21 高炭素鋼板及びその製造方法 Ceased WO2015076384A1 (ja)

Priority Applications (8)

Application Number Priority Date Filing Date Title
CN201480063582.6A CN105745348B (zh) 2013-11-22 2014-11-21 高碳钢板及其制造方法
PL14864044T PL3072987T3 (pl) 2013-11-22 2014-11-21 Blacha cienka ze stali wysokowęglowej i sposób jej wytwarzania
KR1020167013105A KR101799712B1 (ko) 2013-11-22 2014-11-21 고탄소 강판 및 그 제조 방법
JP2015549210A JP6225995B2 (ja) 2013-11-22 2014-11-21 高炭素鋼板及びその製造方法
MX2016006596A MX378470B (es) 2013-11-22 2014-11-21 Lámina de acero con alto contenido de carbono y método para producir la misma.
EP14864044.4A EP3072987B1 (en) 2013-11-22 2014-11-21 High-carbon steel sheet and method for producing the same
US15/038,120 US10407748B2 (en) 2013-11-22 2014-11-21 High-carbon steel sheet and method of manufacturing the same
ES14864044T ES2723951T3 (es) 2013-11-22 2014-11-21 Hoja de acero de alto contenido en carbono y método para su producción

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2013242060 2013-11-22
JP2013-242060 2013-11-22

Publications (1)

Publication Number Publication Date
WO2015076384A1 true WO2015076384A1 (ja) 2015-05-28

Family

ID=53179643

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2014/080951 Ceased WO2015076384A1 (ja) 2013-11-22 2014-11-21 高炭素鋼板及びその製造方法

Country Status (10)

Country Link
US (1) US10407748B2 (ja)
EP (1) EP3072987B1 (ja)
JP (1) JP6225995B2 (ja)
KR (1) KR101799712B1 (ja)
CN (1) CN105745348B (ja)
ES (1) ES2723951T3 (ja)
MX (1) MX378470B (ja)
PL (1) PL3072987T3 (ja)
TW (1) TWI522479B (ja)
WO (1) WO2015076384A1 (ja)

Cited By (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2016222990A (ja) * 2015-06-02 2016-12-28 新日鐵住金株式会社 高炭素鋼板及びその製造方法
EP3216889A4 (en) * 2015-08-14 2017-10-25 Tokushu Kinzoku Excel Co., Ltd. High-carbon cold-rolled steel sheet and method for manufacturing same
WO2019054448A1 (ja) * 2017-09-13 2019-03-21 新日鐵住金株式会社 転動疲労特性に優れた鋼材
WO2020153361A1 (ja) * 2019-01-21 2020-07-30 日本製鉄株式会社 鋼材及び部品
WO2021090472A1 (ja) * 2019-11-08 2021-05-14 株式会社特殊金属エクセル 高炭素冷延鋼板およびその製造方法並びに高炭素鋼製機械部品
WO2024128287A1 (ja) * 2022-12-16 2024-06-20 日本製鉄株式会社 鋼板
WO2024128284A1 (ja) * 2022-12-16 2024-06-20 日本製鉄株式会社 鋼板
JP2024101924A (ja) * 2023-01-18 2024-07-30 Ｊｆｅスチール株式会社 軸受用鋼
WO2025100149A1 (ja) * 2023-11-06 2025-05-15 Ｊｆｅスチール株式会社 冷延鋼板およびその製造方法
WO2025120750A1 (ja) * 2023-12-05 2025-06-12 日本製鉄株式会社 鋼板
WO2025120749A1 (ja) * 2023-12-05 2025-06-12 日本製鉄株式会社 鋼板
WO2025120751A1 (ja) * 2023-12-05 2025-06-12 日本製鉄株式会社 鋼板
WO2025120752A1 (ja) * 2023-12-05 2025-06-12 日本製鉄株式会社 鋼板
WO2026079304A1 (ja) * 2024-10-07 2026-04-16 日本製鉄株式会社 鋼板及びその製造方法

Families Citing this family (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPWO2015097891A1 (ja) * 2013-12-27 2017-03-23 新日鐵住金株式会社 熱間プレス鋼板部材、その製造方法及び熱間プレス用鋼板
EP3115475B1 (en) * 2014-03-07 2019-08-28 Nippon Steel Corporation Medium-/high-carbon steel sheet and method for manufacturing same
CN111742076B (zh) * 2018-02-23 2022-01-21 杰富意钢铁株式会社 高碳冷轧钢板及其制造方法
WO2019198781A1 (ja) * 2018-04-13 2019-10-17 日本製鉄株式会社 プレス成形鋼品
CN110551949B (zh) * 2018-06-04 2022-01-14 上海梅山钢铁股份有限公司 一种精密冲压汽车安全带卡扣用冷轧钢板及其制造方法
JP7152832B2 (ja) * 2018-06-18 2022-10-13 株式会社小松製作所 機械部品
EP4161280A1 (en) 2020-06-07 2023-04-12 Comestaag LLC Selectively treating plant items
KR102494553B1 (ko) * 2020-12-21 2023-02-06 주식회사 포스코 가공성이 우수한 고인성 고탄소 냉연강판 및 그 제조방법

Citations (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH02101122A (ja) 1988-10-06 1990-04-12 Sumitomo Metal Ind Ltd 成形性の良好な高炭素薄鋼板の製造方法
JP2002275584A (ja) 2001-03-16 2002-09-25 Sumitomo Metal Ind Ltd 被削性に優れた軸受要素部品用鋼材
JP2006274348A (ja) * 2005-03-29 2006-10-12 Sumitomo Metal Ind Ltd 高炭素鋼板
JP2007016284A (ja) 2005-07-08 2007-01-25 Hitachi Metals Ltd 工具鋼中間素材の製造方法及び工具鋼の製造方法
JP2009068081A (ja) * 2007-09-14 2009-04-02 Jfe Steel Kk 極軟質高炭素熱延鋼板
JP2009108354A (ja) 2007-10-29 2009-05-21 Sumitomo Metal Ind Ltd 軸受粗成形品の製造方法
JP2009299189A (ja) * 2009-09-08 2009-12-24 Nisshin Steel Co Ltd 精密打抜き用高炭素鋼板
JP2011012316A (ja) 2009-07-02 2011-01-20 Nippon Steel Corp 打抜き性に優れた軟質高炭素鋼板及びその製造方法
JP2011012317A (ja) 2009-07-02 2011-01-20 Nippon Steel Corp 打抜きカエリの小さい軟質高炭素鋼板及びその製造方法
WO2013035848A1 (ja) 2011-09-09 2013-03-14 新日鐵住金株式会社 中炭素鋼板、焼き入れ部材およびそれらの製造方法
JP2013072105A (ja) 2011-09-27 2013-04-22 Sanyo Special Steel Co Ltd 靭性、耐磨耗性に優れる鋼の製造方法

Family Cites Families (15)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3565960B2 (ja) * 1995-11-01 2004-09-15 山陽特殊製鋼株式会社 軸受用鋼、軸受および転がり軸受
JP4390526B2 (ja) 2003-03-11 2009-12-24 株式会社小松製作所 転動部材およびその製造方法
JP4696615B2 (ja) * 2005-03-17 2011-06-08 住友金属工業株式会社 高張力鋼板、溶接鋼管及びそれらの製造方法
BRPI0615215B1 (pt) * 2005-08-22 2014-10-07 Nippon Steel & Sumitomo Metal Corporation Tubo de aço sem costura para tubo de linha e processo para sua produção
JP5292698B2 (ja) * 2006-03-28 2013-09-18 Ｊｆｅスチール株式会社 極軟質高炭素熱延鋼板およびその製造方法
CN101321885B (zh) * 2006-03-31 2012-05-23 新日本制铁株式会社 高强度弹簧用热处理钢
JP2007327084A (ja) * 2006-06-06 2007-12-20 Kobe Steel Ltd 伸線加工性に優れた線材およびその製造方法
KR101128942B1 (ko) 2008-12-24 2012-03-27 주식회사 포스코 열처리 특성이 우수한 미세구상화 강판 및 그 제조방법
US8470099B2 (en) * 2009-04-21 2013-06-25 Nippon Steel & Sumitomo Metal Corporation Wire rod, steel wire, and manufacturing method thereof
JP4970562B2 (ja) * 2009-04-21 2012-07-11 新日本製鐵株式会社 延性に優れた高強度鋼線用線材及び鋼線の製造方法
JP5742123B2 (ja) * 2010-07-16 2015-07-01 Ｊｆｅスチール株式会社 ラインパイプ用高強度溶接鋼管向け高張力熱延鋼板およびその製造方法
JP5553081B2 (ja) * 2011-03-29 2014-07-16 Ｊｆｅスチール株式会社 耐応力腐食割れ性に優れた耐磨耗鋼板およびその製造方法
TWI439553B (zh) 2011-09-21 2014-06-01 Nippon Steel & Sumitomo Metal Corp 冷加工用中碳鋼板及其製造方法
WO2013089156A1 (ja) * 2011-12-15 2013-06-20 新日鐵住金株式会社 低温靭性に優れた高強度ｈ形鋼及びその製造方法
US10077491B2 (en) 2012-01-05 2018-09-18 Jfe Steel Corporation High carbon hot rolled steel sheet and method for manufacturing the same

Patent Citations (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH02101122A (ja) 1988-10-06 1990-04-12 Sumitomo Metal Ind Ltd 成形性の良好な高炭素薄鋼板の製造方法
JP2002275584A (ja) 2001-03-16 2002-09-25 Sumitomo Metal Ind Ltd 被削性に優れた軸受要素部品用鋼材
JP2006274348A (ja) * 2005-03-29 2006-10-12 Sumitomo Metal Ind Ltd 高炭素鋼板
JP2007016284A (ja) 2005-07-08 2007-01-25 Hitachi Metals Ltd 工具鋼中間素材の製造方法及び工具鋼の製造方法
JP2009068081A (ja) * 2007-09-14 2009-04-02 Jfe Steel Kk 極軟質高炭素熱延鋼板
JP2009108354A (ja) 2007-10-29 2009-05-21 Sumitomo Metal Ind Ltd 軸受粗成形品の製造方法
JP2011012316A (ja) 2009-07-02 2011-01-20 Nippon Steel Corp 打抜き性に優れた軟質高炭素鋼板及びその製造方法
JP2011012317A (ja) 2009-07-02 2011-01-20 Nippon Steel Corp 打抜きカエリの小さい軟質高炭素鋼板及びその製造方法
JP2009299189A (ja) * 2009-09-08 2009-12-24 Nisshin Steel Co Ltd 精密打抜き用高炭素鋼板
WO2013035848A1 (ja) 2011-09-09 2013-03-14 新日鐵住金株式会社 中炭素鋼板、焼き入れ部材およびそれらの製造方法
JP2013072105A (ja) 2011-09-27 2013-04-22 Sanyo Special Steel Co Ltd 靭性、耐磨耗性に優れる鋼の製造方法

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
See also references of EP3072987A4

Cited By (24)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2016222990A (ja) * 2015-06-02 2016-12-28 新日鐵住金株式会社 高炭素鋼板及びその製造方法
EP3216889A4 (en) * 2015-08-14 2017-10-25 Tokushu Kinzoku Excel Co., Ltd. High-carbon cold-rolled steel sheet and method for manufacturing same
WO2019054448A1 (ja) * 2017-09-13 2019-03-21 新日鐵住金株式会社 転動疲労特性に優れた鋼材
JPWO2019054448A1 (ja) * 2017-09-13 2020-03-26 日本製鉄株式会社 転動疲労特性に優れた鋼材
JPWO2020153361A1 (ja) * 2019-01-21 2021-11-11 日本製鉄株式会社 鋼材及び部品
WO2020153361A1 (ja) * 2019-01-21 2020-07-30 日本製鉄株式会社 鋼材及び部品
JP7099553B2 (ja) 2019-01-21 2022-07-12 日本製鉄株式会社 鋼材及び部品
JP6880245B1 (ja) * 2019-11-08 2021-06-02 株式会社特殊金属エクセル 高炭素冷延鋼板およびその製造方法並びに高炭素鋼製機械部品
WO2021090472A1 (ja) * 2019-11-08 2021-05-14 株式会社特殊金属エクセル 高炭素冷延鋼板およびその製造方法並びに高炭素鋼製機械部品
WO2024128287A1 (ja) * 2022-12-16 2024-06-20 日本製鉄株式会社 鋼板
WO2024128284A1 (ja) * 2022-12-16 2024-06-20 日本製鉄株式会社 鋼板
JP7782477B2 (ja) 2023-01-18 2025-12-09 Ｊｆｅスチール株式会社 軸受用鋼
JP2024101924A (ja) * 2023-01-18 2024-07-30 Ｊｆｅスチール株式会社 軸受用鋼
WO2025100149A1 (ja) * 2023-11-06 2025-05-15 Ｊｆｅスチール株式会社 冷延鋼板およびその製造方法
JP7748077B1 (ja) * 2023-11-06 2025-10-02 Ｊｆｅスチール株式会社 冷延鋼板およびその製造方法
WO2025120749A1 (ja) * 2023-12-05 2025-06-12 日本製鉄株式会社 鋼板
WO2025120751A1 (ja) * 2023-12-05 2025-06-12 日本製鉄株式会社 鋼板
WO2025120752A1 (ja) * 2023-12-05 2025-06-12 日本製鉄株式会社 鋼板
JP7744619B1 (ja) * 2023-12-05 2025-09-26 日本製鉄株式会社 鋼板
JP7744617B1 (ja) * 2023-12-05 2025-09-26 日本製鉄株式会社 鋼板
JP7744620B1 (ja) * 2023-12-05 2025-09-26 日本製鉄株式会社 鋼板
JP7744618B1 (ja) * 2023-12-05 2025-09-26 日本製鉄株式会社 鋼板
WO2025120750A1 (ja) * 2023-12-05 2025-06-12 日本製鉄株式会社 鋼板
WO2026079304A1 (ja) * 2024-10-07 2026-04-16 日本製鉄株式会社 鋼板及びその製造方法

Also Published As

Publication number Publication date
US10407748B2 (en) 2019-09-10
KR20160072233A (ko) 2016-06-22
TWI522479B (zh) 2016-02-21
ES2723951T3 (es) 2019-09-04
EP3072987B1 (en) 2019-03-06
CN105745348B (zh) 2018-01-09
MX2016006596A (es) 2016-09-08
JPWO2015076384A1 (ja) 2017-03-16
EP3072987A4 (en) 2017-06-07
MX378470B (es) 2025-03-11
TW201525157A (zh) 2015-07-01
PL3072987T3 (pl) 2019-08-30
US20160289787A1 (en) 2016-10-06
EP3072987A1 (en) 2016-09-28
KR101799712B1 (ko) 2017-11-20
CN105745348A (zh) 2016-07-06
JP6225995B2 (ja) 2017-11-08

Similar Documents

Publication Publication Date Title
JP6225995B2 (ja) 高炭素鋼板及びその製造方法
CN107614726B (zh) 钢板及其制造方法
KR101997382B1 (ko) 강판 및 제조 방법
EP3305931B1 (en) Steel sheet and manufacturing method therefor
CN107614727B (zh) 钢板及其制造方法
JP5050433B2 (ja) 極軟質高炭素熱延鋼板の製造方法
KR20170107057A (ko) 고강도 냉연 강판 및 그의 제조 방법
JP6065121B2 (ja) 高炭素熱延鋼板およびその製造方法
US11434542B2 (en) High-carbon hot-rolled steel sheet and method for producing the same
US10323293B2 (en) High-carbon hot rolled steel sheet with excellent hardenability and small in-plane anistropy and method for manufacturing the same
CN113490756B (zh) 钢板、构件和它们的制造方法
JP7368692B2 (ja) 中炭素鋼板の製造方法

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 14864044

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 20167013105

Country of ref document: KR

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 1020167013105

Country of ref document: KR

ENP Entry into the national phase

Ref document number: 2015549210

Country of ref document: JP

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 15038120

Country of ref document: US

Ref document number: MX/A/2016/006596

Country of ref document: MX

NENP Non-entry into the national phase

Ref country code: DE

REG Reference to national code

Ref country code: BR

Ref legal event code: B01A

Ref document number: 112016011494

Country of ref document: BR

REEP Request for entry into the european phase

Ref document number: 2014864044

Country of ref document: EP

WWE Wipo information: entry into national phase

Ref document number: 2014864044

Country of ref document: EP

WWE Wipo information: entry into national phase

Ref document number: IDP00201604094

Country of ref document: ID

ENP Entry into the national phase

Ref document number: 112016011494

Country of ref document: BR

Kind code of ref document: A2

Effective date: 20160520
