약물을 함유한 나노입자가 결합된 이중-목적 ｐａｔ／초음파 조영제 및 이의 제조방법 Download PDF

Info

Publication number
WO2015141917A1
WO2015141917A1 PCT/KR2014/009549 KR2014009549W WO2015141917A1 WO 2015141917 A1 WO2015141917 A1 WO 2015141917A1 KR 2014009549 W KR2014009549 W KR 2014009549W WO 2015141917 A1 WO2015141917 A1 WO 2015141917A1
Authority
WO
WIPO (PCT)
Prior art keywords
microbubble
nanoparticles
contrast agent
porphyrin
lipid
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/KR2014/009549
Other languages
English (en)
French (fr)
Inventor
김현철
문형원
장진호
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Sogang University Research Foundation
Original Assignee
Sogang University Research Foundation
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Sogang University Research Foundation filed Critical Sogang University Research Foundation
Priority to CN201480077306.5A priority Critical patent/CN106456806B/zh
Priority to US15/126,472 priority patent/US10912848B2/en
Priority to EP14886311.1A priority patent/EP3120872B1/en
Priority to JP2016557079A priority patent/JP6347850B2/ja
Publication of WO2015141917A1 publication Critical patent/WO2015141917A1/ko
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K49/00—Preparations for testing in vivo
    • A61K49/22—Echographic preparations; Ultrasonic imaging preparations
    • A61K49/222—Echographic preparations; Ultrasonic imaging preparations characterised by a special physical form, e.g. emulsions, liposomes
    • A61K49/223—Microbubbles, hollow microspheres, free gas bubbles, gas microspheres
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K47/00—Medicinal preparations characterised by the non-active ingredients used, e.g. carriers or inert additives; Targeting or modifying agents chemically bound to the active ingredient
    • A61K47/50—Medicinal preparations characterised by the non-active ingredients used, e.g. carriers or inert additives; Targeting or modifying agents chemically bound to the active ingredient the non-active ingredient being chemically bound to the active ingredient, e.g. polymer-drug conjugates
    • A61K47/69—Medicinal preparations characterised by the non-active ingredients used, e.g. carriers or inert additives; Targeting or modifying agents chemically bound to the active ingredient the non-active ingredient being chemically bound to the active ingredient, e.g. polymer-drug conjugates the conjugate being characterised by physical or galenical forms, e.g. emulsion, particle, inclusion complex, stent or kit
    • A61K47/6921—Medicinal preparations characterised by the non-active ingredients used, e.g. carriers or inert additives; Targeting or modifying agents chemically bound to the active ingredient the non-active ingredient being chemically bound to the active ingredient, e.g. polymer-drug conjugates the conjugate being characterised by physical or galenical forms, e.g. emulsion, particle, inclusion complex, stent or kit the form being a particulate, a powder, an adsorbate, a bead or a sphere
    • A61K47/6925—Medicinal preparations characterised by the non-active ingredients used, e.g. carriers or inert additives; Targeting or modifying agents chemically bound to the active ingredient the non-active ingredient being chemically bound to the active ingredient, e.g. polymer-drug conjugates the conjugate being characterised by physical or galenical forms, e.g. emulsion, particle, inclusion complex, stent or kit the form being a particulate, a powder, an adsorbate, a bead or a sphere the form being a microcapsule, nanocapsule, microbubble or nanobubble
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K9/00—Medicinal preparations characterised by special physical form
    • A61K9/0002—Galenical forms characterised by the drug release technique; Application systems commanded by energy
    • A61K9/0009—Galenical forms characterised by the drug release technique; Application systems commanded by energy involving or responsive to electricity, magnetism or acoustic waves; Galenical aspects of sonophoresis, iontophoresis, electroporation or electroosmosis
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K9/00—Medicinal preparations characterised by special physical form
    • A61K9/0012—Galenical forms characterised by the site of application
    • A61K9/0019—Injectable compositions; Intramuscular, intravenous, arterial, subcutaneous administration; Compositions to be administered through the skin in an invasive manner
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K9/00—Medicinal preparations characterised by special physical form
    • A61K9/48—Preparations in capsules, e.g. of gelatin, of chocolate
    • A61K9/50—Microcapsules having a gas, liquid or semi-solid filling; Solid microparticles or pellets surrounded by a distinct coating layer, e.g. coated microspheres, coated drug crystals
    • A61K9/5005—Wall or coating material
    • A61K9/5021—Organic macromolecular compounds
    • A61K9/5052—Proteins, e.g. albumin
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K9/00—Medicinal preparations characterised by special physical form
    • A61K9/48—Preparations in capsules, e.g. of gelatin, of chocolate
    • A61K9/50—Microcapsules having a gas, liquid or semi-solid filling; Solid microparticles or pellets surrounded by a distinct coating layer, e.g. coated microspheres, coated drug crystals
    • A61K9/51—Nanocapsules; Nanoparticles
    • A61K9/5107—Excipients; Inactive ingredients
    • A61K9/513—Organic macromolecular compounds; Dendrimers
    • A61K9/5169—Proteins, e.g. albumin, gelatin
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61P—SPECIFIC THERAPEUTIC ACTIVITY OF CHEMICAL COMPOUNDS OR MEDICINAL PREPARATIONS
    • A61P35/00—Antineoplastic agents

Definitions

  • the present invention relates to a dual-purpose photoacoustic tomography (PAT) / ultrasound contrast agent, to which nanoparticles containing a drug are bound, and a method for preparing the same.
  • PAT photoacoustic tomography
  • Ultrasonic imaging device has the best advantage of quick diagnosis because it can be diagnosed in real time. Unlike MRI and CT, the structure is simple and inexpensive. When the ultrasound contrast agent is administered and then ultrasound is applied, the ultrasound is reflected by the microbubble in the contrast medium, showing the image of the internal organs more clearly.
  • These ultrasound contrast agents were developed in 1968 when Gramiak and Shah discovered that the ultrasound signal was enhanced after injecting microbubble into blood vessels.
  • Known contrast agents include small bubbles surrounded by gelatin sheaths of U.S. Patent No. 4,276,885, small gases with polysaccharide solid periphery walls of U.S. Patent No. 4,265,251, and fine particles of solid crystalline crystalline compounds of European Patent Publication No. 52575 (e.g. Galatose). Small bubbles used, small bubbles using fatty acids of European Patent Publication No. 0122624, and small bubbles prepared using fatty acids and surfactants of Korean Patent No. 1989-2989.
  • Photoacoustic tomography is an imaging technique that is suitable for imaging biological tissues by combining the high resolution of ultrasound imaging with the high contrast of optical imaging.
  • the technique is so scalable that it can also be used to image tumors a few centimeters inside the chest.
  • the short electromagnetic pulse of the laser is absorbed into the living tissue, so that the acoustic pressure is generated at the part of the tissue that acts as a source of initial ultrasonic waves in the tissue, and the ultrasonic waves thus formed reach the surface of the living tissue. Imaging this is a PAT image.
  • Optoacoustic imaging technology is a principle that stimulates cells with laser light to emit ultrasonic waves and detects these ultrasonic waves to create 3D images.
  • Optoacoustic imaging technology combining optical imaging and ultrasonic imaging has attracted much attention as the next generation high resolution medical imaging technology because it has non-invasiveness, inexpensiveness, portability, excellent contrast contrast ratio, and excellent spatial resolution.
  • the technology is basically a method of illuminating light, so there is a possibility of further development in the future because there is a limitation in the depth of imaging of the body.
  • the photoacoustic imaging technique described above has an advantage of more accurately deriving a diagnosis result by combining with PET, CT, MR, or ultrasound.
  • the ultrasound diagnosis it is expected that more accurate diagnosis is possible when the above-described photoacoustic imaging technique and the ultrasound diagnosis are used together in terms of realizing an image using ultrasound as in the photoacoustic imaging technique.
  • the development of a contrast agent that can be used simultaneously for the above-described photoacoustic imaging technique and ultrasound diagnosis is essential, where the diagnostic image quality should not be degraded by the use of the same contrast agent.
  • the development of theragnosis (theragnosis) technology for simultaneously proceeding the current diagnosis and treatment has been actively studied.
  • the development of a contrast agent capable of simultaneously diagnosis and treatment by delivering a drug to the carrier PAT, CT, MR or ultrasound contrast agent has a problem that it is difficult to load enough drugs because the space for containing the drug is very small, thus increasing the effectiveness of the treatment dramatically.
  • the present inventors have made diligent research efforts to develop a contrast agent for diagnosis and treatment that can be used simultaneously for ultrasound and photoacoustic imaging, and can be simultaneously diagnosed and treated in combination with nanomedicine.
  • a contrast agent for diagnosis and treatment that can be used simultaneously for ultrasound and photoacoustic imaging, and can be simultaneously diagnosed and treated in combination with nanomedicine.
  • porphyrin is included in a liposome-type microbubble commonly used for ultrasound diagnosis, and nanoparticles containing a drug in the microbubble can be used simultaneously for ultrasound diagnosis and photoacoustic imaging
  • the present invention has been completed by discovering that the accuracy of an optoacoustic image can be significantly increased.
  • an object of the present invention is to provide a contrast agent that can be used simultaneously for ultrasound diagnosis and photoacoustic imaging.
  • Another object of the present invention is to provide a method for preparing the contrast agent.
  • the present invention provides a contrast agent for ultrasound diagnosis and photoacoustic imaging.
  • the present inventors have made diligent research efforts to develop a contrast agent for diagnosis and treatment that can be used simultaneously for ultrasound and photoacoustic imaging, and can be simultaneously diagnosed and treated in combination with nanomedicine.
  • porphyrin is included in a liposome-type microbubble commonly used for ultrasound diagnosis, and nanoparticles containing a drug in the microbubble can be used simultaneously for ultrasound diagnosis and photoacoustic imaging, We confirmed that the accuracy of the optoacoustic image can be significantly increased.
  • the present invention provides a dual-purpose photoacoustic tomography (PAT) / ultrasound contrast medium comprising: (a) a gas and porphyrin inside; Microbubble comprising; And (b) a nanoparticle containing a drug bound to the surface of the microbubble.
  • PAT photoacoustic tomography
  • ultrasound contrast medium comprising: (a) a gas and porphyrin inside; Microbubble comprising; And (b) a nanoparticle containing a drug bound to the surface of the microbubble.
  • the term 'dual-purpose' as used herein means that the contrast agent, which is a substance of the present invention, can be used simultaneously for diagnosis and treatment, as well as for ultrasound diagnosis and photoacoustic imaging. Can be.
  • Chlorophyll chlorophyll and a substance that is the parent of the related material may refer to a compound of Formula 1 or a material that performs the same / similar functions.
  • Solid cancer refers to any cancer consisting of lumps except blood cancer.
  • Types of solid cancer include hepatoma, brain tumor, low-grade astrocytoma, high-grade astrocytoma, pituitary adenoma, meningioma (meningioma) and cerebral lymphoma ( CNS lymphoma, Oligodendroglioma, Craniopharyngioma, Ependymoma, Brain stem tumor, Head & Neck Tumor, Larygeal cancer, Oropgaryngeal cancer ), Nasal cavity / PNS tumor, Nasopharyngeal tumor, Salivary gland tumor, Hypopharyngeal cancer, Thyroid cancer, Oral cavity tumor, Thoracic tumor (Chest Tumor), small cell lung cancer, non-small cell lung cancer (NSCLC), thym
  • the drug of the present invention may be an organic poorly soluble drug.
  • 'organic' can be understood to mean a substance containing carbon in the molecule, and the term 'poorly soluble' means that the pharmacologically active agent is in an aqueous solution (eg, water, saline, injectable dextrose solution, etc.). It may mean that it does not dissolve.
  • aqueous solution eg, water, saline, injectable dextrose solution, etc.
  • solubility The meaning of the 'solubility' is described in more detail in the solubility criteria as follows. USP / NF generally expresses solubility as the volume of solvent needed to dissolve 1 gram of drug at a specific temperature (eg, 1 g of aspirin at 300 ° C. in H 2 O, 5 ml of ethanol at 25 ° C.). In other references, solubility can be described using more subjective terms, such as those given in Table 1, set forth in Remington's Pharmaceutical Sciences, Mack Publishing Co., Easton, PA, latest edition.
  • the term “poorly soluble” of the present invention when water is used as a solvent, means the four solubility categories of the lower part of Table 1, namely "sufficient solubility”, “low solubility”, “very low solubility” and " Virtually insoluble or insoluble ".
  • the poorly soluble substance may include a pharmaceutically active agent, a diagnostic agent, a nutritional agent, and the like, and the poorly soluble substance as the pharmacologically active agent is "Therapeutic Category and Biological Activity Index" of The Merck Index (12th Ed'n, 1996). The compounds listed in) may be included.
  • the drug of the present invention may be an anticancer agent among organic poorly soluble drugs, for example, acibaicin, aclarubicin, acodazole, acronycin, adozelesin, alanosine, Aldesleukin, Allopurinol Sodium, Altretamine, Aminoglutetimide, Amonapiide, Ampligen, Amsacrine, Androgens, Anguidine, Apidicholine glycinate, Asari, Asparaginase, 5-Azacytidine, Azathioprine, Bacillus Calmette-Guerin (BCG), Bakers Antipol, Beta-2-Dioxythioguanosine, Bisantrene HCl, Bleomycin Sulfate, Bullpanol, Butionine Sulfoximine, BWA 773U82, BW 502U83 / HCl, BW 7U85 mesylate, cerasemide,
  • organic poorly soluble drugs for example,
  • the nanoparticles of the present invention may include albumin to form self-aggregates.
  • a cohesive protein may be used.
  • the aggregated structure is maintained while circulating in the blood for a long time to stably deliver the drug, and a known albumin having cancer target may be used.
  • self-aggregates may refer to a material that is not collected by an external force but forms an aggregate by intrinsic intermolecular attraction or repulsive force included in the material.
  • the size of the nanoparticles is important in the present invention. Because of the poor vascular tissue formed by the cancerous tissue, nanoparticles of tens or hundreds of nanometers in size can accumulate around the cancerous tissue, and the nanocarriers infiltrated by the lymphatic vessels that do not function around the cancerous tissue are not released. It is possible to stay in cancer tissue for a long period of time, which is called an enhanced permeability and retention (EPR) effect, because particles having a diameter of less than 200 nm generally show the best efficiency.
  • EPR enhanced permeability and retention
  • the size of the nanoparticles of the present invention may preferably be 10-500 nm, more preferably 50-400 nm, most preferably 100-300 nm.
  • the nanoparticles of the present invention may be bound to the microbubbles by an activated reactor of a linker or microbubble surface.
  • the reactor may be a thiol group, an amine group, or a linker may be a compound including the reactor.
  • the microbubbles and the nanoparticles may be amide bond (amide bond) between them.
  • the bond may be formed by an amide bond occurring between the carboxyl group in the microbubble and the amine group contained in the albumin.
  • the microbubbles of the invention may preferably be gas filled microspheres, gas filled liposomes or gas-forming emulsions, most preferably gas It may be a filled liposome.
  • the liposomes are formed by amphiphilic compounds, including phospholipids. Such amphiphilic compounds are typically arranged at the interface between an aqueous medium and an inherently water insoluble organic solvent to stabilize emulsified solvent microdrops.
  • the amphiphilic compound has a molecule having a hydrophilic polar head portion (eg a polar or ionic group) capable of reacting with an aqueous medium and a hydrophobic organic tail portion (eg a hydrocarbon chain) capable of reacting with an organic solvent, for example.
  • a hydrophilic polar head portion eg a polar or ionic group
  • a hydrophobic organic tail portion eg a hydrocarbon chain
  • Amphiphilic compounds are mixtures of two liquids (eg water and oil) that are immiscible, mixtures of liquids and gases (eg gas microbubbles in water) or mixtures of liquids and insoluble particles (eg metal nanoparticles in water) Are compounds capable of stabilizing mixtures of materials that are otherwise incompatible with other methods.
  • the inert gas and the water are injected into the phospholipid thin film and then ultrasonicated to form liposomes filled with the inert gas therein.
  • Amphiphilic phospholipid compounds contain at least one phosphate group and contain at least one, preferably two lipophilic long-chain hydrocarbon groups.
  • the amphiphilic phospholipid may be a known compound, for example, diphytanoylphosphatidylcholine (DP), DPPC (1,2-dipalmitoyl-sn-glycero-3-phosphocholine), DHPC (1,2-diheptanoyl) -sn-glycero-3-phosphocholine), DHPE (1,2-dihexanoyl-sn-glycero-3-phosphoethanolamine), DMPC (1,2-dimyristoyl-sn-glycero-3-phosphocholine), DIODPC (1,2- DiODodecyl-sn-Glycero-3-Phosphocholine, DMPS (dimyristoyl phophatidylserine), DLPC (dimyristoyl phosphatidylglycerol, dilauryl phosphatidycholine), DMPE (1,2-dimyristoyl-sn-glycero-3-phosphoethanol
  • amphipathic phospholipid compound may use a modified phospholipid compound.
  • modified phospholipids include modified phospholipids with addition of polyethylene glycol (PEG), modified phosphatidylethanolamine (DMPE-PEG) or phosphoethanolamine (DSPE-PEG) together with polyethylene glycol (PEG). .
  • the amphiphilic phospholipid compound used in the present invention may comprise NHS (N-hydroxy succinimide) for forming amide bonds.
  • amphiphilic compound in addition to the amphiphilic compound, it may further include an additional amphiphilic material, for example, lysolipid, stearic acid, polyethylene glycol, polyoxyethylene fatty acid ester, polyoxyethylene fatty acid stearate, polyoxyethylene Fatty alcohols and the like.
  • additional amphiphilic material for example, lysolipid, stearic acid, polyethylene glycol, polyoxyethylene fatty acid ester, polyoxyethylene fatty acid stearate, polyoxyethylene Fatty alcohols and the like.
  • the gas filled in the liposome of the present invention can be used a known gas without limitation, for example, carbon dioxide, helium, nitrogen, argon, sulfur hexafluoride, perfluorinated gas can be used Can be.
  • the gas is preferably a fluoride containing fluorine gas, for example, perfluoropropane (C3F8), sulfur hexafluoride (SF6), perfluoropentane, decafluorobutane and perfluoro Hexane (perfluorohexane).
  • the microbubbles of the present invention may preferably have a diameter of 0.1-20 ⁇ m, most preferably 1-10 ⁇ m.
  • Contrast agent of the present invention can be administered parenterally, in the case of parenteral administration can be administered by intravenous injection, subcutaneous injection, intramuscular injection, intraperitoneal injection, transdermal administration and the like.
  • Suitable dosages of the contrast agent of the present invention may be prescribed in various ways depending on factors such as the formulation method, mode of administration, age, weight, sex, pathological condition, food, time of administration, route of administration, rate of excretion and response to response of the patient. have.
  • the dosage of the contrast agent of the present invention may preferably be 0.001-100 mg / kg (body weight).
  • the present invention provides a method for preparing a dual-purpose photoacoustic tomography (PAT) / ultrasound contrast medium comprising the following steps: (a) comprising porphyrin Preparing nanoparticles each containing a microbubble and a drug; And (b) reacting the nanoparticles with the microbubbles in water at a predetermined ratio.
  • PAT photoacoustic tomography
  • the method for producing the microbubble may include forming a lipid thin film by mixing a lipid having an emulsifier, a capporphyrin-lipid, a lipid, and an NHS with an organic solvent;
  • the lipid thin film may be hydrated by putting it in water, and injecting the gas into ultrasonic water and maintaining the gas at a high pressure.
  • the forming of the lipid thin film may include mixing a molar ratio of a lipid having an emulsifier: porphyrin-lipid: lipid: NHS in a range of 5-10: 15-30: 60-75: 15-30.
  • the method of hydrating the lipid thin film and filling the gas may be a known method.
  • a mixture of water, glycol, and glycerin is maintained in a container containing a lipid thin film to maintain a temperature of 55 to 60 ° C. It can be dissolved while dissolving it and putting the gas at 200kPa for ultrasonic treatment, or it can be used in combination with ultrasonic and mechanical agitation method.
  • Preparing the nanoparticles containing the drug is to dissolve the albumin in water and inject the drug therein to prepare a mixture, the pH of the mixture is adjusted to 7-10, preferably pH 8.0-8.5 and then alcohol And dropping the stream, wherein the albumin can form self-aggregates.
  • the present invention provides a dual-purpose photoacoustic tomography (PAT) / ultrasound contrast medium comprising: (a) a microbubble comprising gas and porphyrin inside; And (b) a nanoparticle containing a drug bound to the surface of the microbubble.
  • PAT photoacoustic tomography
  • ultrasound contrast medium comprising: (a) a microbubble comprising gas and porphyrin inside; And (b) a nanoparticle containing a drug bound to the surface of the microbubble.
  • the contrast agent of the present invention can be used simultaneously for ultrasound diagnosis and photoacoustic image diagnosis, and has the advantage of significantly increasing the accuracy of the photoacoustic image.
  • PTX-NPs human serum albumin nanoparticles
  • paclitaxel paclitaxel

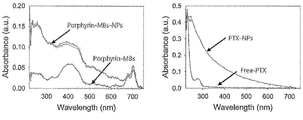

  • Figure 2 shows the results of analyzing the presence or absence of porphyrin-MBs-NPs binding by UV-vis spectroscopy.

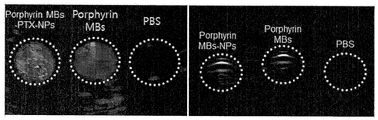

  • Figure 3 shows the results of verifying the ultrasound and photoacoustic image of porphyrin-MBs-NPs and porphyrin MBs developed in the present invention.
  • Figure 4 shows the data that the signal in the photoacoustic signal amplified in porphyrin MBs-NPs compared to porphysome.

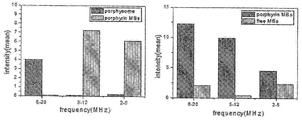

  • FIG. 5 shows an experimental result of analyzing the intensity of the signal is detected according to the frequency band of the transducer used when detecting the acoustic signal.
  • Figure 6 shows the data analyzing the penetration effect of the prepared agent in MDA-MB-231 cells.

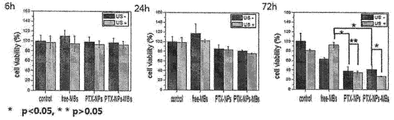

  • Figure 7 shows the data analyzed over time the anticancer effect in the cell.

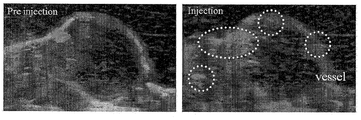

  • FIG. 8 shows data obtained by photoacoustic imaging of cancer tissue in a disease animal model.
  • % used to indicate the concentration of a particular substance is solid / solid (weight / weight)%, solid / liquid (weight / volume)%, and Liquid / liquid is (volume / volume)%.
  • the residue is purified by thin layer chromatography (20 x 20cm pre-coated silica gel plate with fluorescent indicator, 1.5mm thickness), where the retardation factor (Rf) of thin layer chromatography is 0.4. Purification by extraction as a band. The purification method was chromatographed using diol modified silica, and impurities were removed with dichloromethane containing 2% and 5% methanol, and purified with dichloromethane containing 8% methanol. Purified pyropheophrobide-lipid was collected at a concentration of 1 ⁇ mol, dried by flowing nitrogen gas, and stored at -20 ° C in argon environment.
  • the extracted porpyrin-lipid purity was determined by high performance liquid chromatography and mass spectrometry (conditions: Phenomenex Jupiter C4 column, 0.4 mL / min flow from 25% to 95% acetonitrile followed by hold 0.1% trifluoroacetic acid, compound eluted at 32min, observed mass: 1013.1).
  • Lipids include 1,2-disteraoyl-sn-glycero-3-phosphocholine (DSPC), DSPE-PEG2000-NHS (1,2-dioleoyl-sn-glycero-3-phosphoethanolamine-n- [poly (ethyleneglycol)] 2000- N-hydroxysuccinimide), porphyrin-containing lipid (porphyrin-lipid), polyoxyethylene 40 stearate (POE40s) as an emulsifier were mixed in a chloroform with a molar ratio of 50: 15: 15: 1, and then dissolved in chloroform using a rotary evaporator. Was evaporated completely to form a lipid thin film.
  • DSPC 1,2-disteraoyl-sn-glycero-3-phosphocholine
  • DSPE-PEG2000-NHS 1,2-dioleoyl-sn-glycero-3-phosphoethanolamine-n- [poly (ethyleneglycol)] 2000- N
  • distilled water, propylene glycol and glycerin were mixed at 8: 1: 1 and then added to the lipid thin film.
  • Lipids were dissolved while maintaining the temperature at 55-60 ° C.
  • SF6 or C3F8 gas was added to a container containing a mixed solution and filled with 200 kPa, and microbubbles (porphyrin-MBs) were prepared through sonication and mechanical agitation.
  • HSA Human Serum Albumin
  • HSA-NPs HSA nanoparticles
  • microbubble containing HSA nanoparticles and porphyrin was mixed at room temperature for 2 hours at a molar ratio of 1: 0.5-2 binding reactor to bind the nanoparticles to the microbubbles with amide bonds. Unbound HSA nanoparticles were removed by centrifugation to complete the contrast agent of Example 1 (porphyrin-MBs-NPs).
  • EDC and NHS may be sufficiently added in advance to react to wash the remaining EDC and NHS in a centrifuge, thereby further increasing the coupling efficiency.
  • Microbubbles containing porphyrin prepared by the method of Preparation Example was used as Comparative Example 1 (nanoparticles are not bonded to the microbubbles).
  • Ultrasonic images were diluted 1/50 times of 0.5 mg / mL porphyrin MBs and porphyrin MBs-NPs into phantoms made of agarose gel and imaged with a commercially available ultrasound diagnostic device using a 2-5 MHz transducer. .
  • the diagnostic mode used is harmonic mode, which detects the components from the ultrasound contrast agent, and the intensity of the emitted ultrasound is 0.1 mechanical index.
  • Photoacoustic images were obtained by inserting porphyrin MBs and porphyrin MBs-NPs at the same concentration as the ultrasound imaging experiments, and obtaining data by emitting a laser with a wavelength of 700 nm. The images were then reconstructed using the matlab program.
  • PTX-NPs nanoparticles containing PTX of 400 nM
  • Apoptosis was quantitatively analyzed using MTT assay.
  • Balda / C nude mice xenografted MDA-MB-231 cells were subjected to the same conditions as the photoacoustic imaging experiment. First, tumors were injected before injection, and 200 ⁇ L injection of 0.5 mg / mL porphyrin MBs was performed after tail vein injection of porphyrin MBs.
  • PTX-NPs human serum albumin nanoparticles
  • an anticancer agent paclitaxel: PTX
  • porphyrin-MBs porphyrin microbubbles
  • PTX-NPs having a size of 190.1 ⁇ 52.6 nm are present in porphyrin-MBs having a size distribution of 1.1 ⁇ 1.2 ⁇ m as data indicating the size change before and after PTX-NPs are bound to porphyrin-MBs-NPs.
  • the combined results show that the peak shifts with a size distribution of 1.6 ⁇ 2.5 ⁇ m.
  • FIG. 2 is a result of analyzing the presence or absence of porphyrin-MBs-NPs by UV-vis spectroscopy, the data on the left is measured porphyrin-MBs and porphyrin-MBs-NPs.
  • porphyrin-MBs only peaks of porphyrin with a wavelength of 700 nm were detected, but when PTX-NPs were combined, PTX-NPs with a wavelength of 227 nm were detected together and nanoparticles containing anticancer agents for treatment (PTX-NPs) It can be seen that is combined.
  • the right data of FIG. 2 is a data verifying the loading of nanoparticles of anti-cancer drug (paclitaxel). The uv absorption peak (227 nm) of pure paclitaxel was detected in PTX-NPs, indicating that the nanoparticles were effectively loaded. Can be.
  • FIG. 3 is a result of verifying the ultrasound and photoacoustic image of porphyrin-MBs-NPs and porphyrin MBs developed in the present invention, it was found that the effect of the image is not reduced by the binding of PTX-NPs.
  • the left ultrasound image of FIG. 3 commercializes an image using a 2-5 MHz transducer of each agent diluted 1/50 (concentration of porphysrin MBs-NPs and porphysome: 10 ⁇ g / mL) in a phantom made of Agarose.
  • the ultrasound image was detected using the ultrasonic diagnostic apparatus.
  • the diagnostic mode used at this time is the harmonic mode, which is the result of detecting the harmonic component from the porphyrin MBs-NPs.
  • the right photoacoustic image of FIG. 3 was injected with each agent diluted 1/50 (concentration of porphysrin MBs-NPs and porphysome: 10 ⁇ g / mL) into the tube, and the image was detected using a 700 nm laser.
  • PBS phosphate buffer saline
  • FIG. 5 is an experiment in which the signal is detected according to the frequency band of the transducer used when detecting the acoustic signal.
  • the graph on the left is data comparing porphyrin MBs and porphysome. At low frequencies, the intensity of porphyrin MBs was about 100-fold higher in the 5-12 MHz transducer and about 60-fold in the 2-5 MHz transducer compared to the porphysome signal.
  • This experiment detects signals using transducers having respective frequency bands using porphysomes, porphyrin MBs and freeMBs (microbubble that do not contain porphyrin) diluted 1/50 in the same manner as the photoacoustic imaging experiment of Experiment Method 2. It was. The acquired signals were verified using the matlab program.
  • FIG. 6 is a data analyzing the infiltration effect of the prepared agent in MDA-MB-231 cells using the bovine serum albumin combined with FITC to PTX-NPs to detect green color fluorescence, microbubble Fluorescence was detected by loading DiI-c18 (red), a lipophilic fluorescent substance.
  • DiI-c18 red
  • the penetration effect into the cells was increased by the cavitation effect according to the resonance of ultrasound and microbubble as the ultrasound was applied to the group compared with the ultrasound group.
  • Cell imaging was imaged using confocal microscopy.
  • FIG. 8 shows data obtained by photoacoustic imaging of cancer tissue in a disease animal model.
  • porphyrin MBs-NPs circulated through the blood vessels before and after injection, the photoacoustic intensity increased in the blood vessels.

Landscapes

  • Health & Medical Sciences (AREA)
  • Chemical & Material Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Veterinary Medicine (AREA)
  • Public Health (AREA)
  • General Health & Medical Sciences (AREA)
  • Animal Behavior & Ethology (AREA)
  • Epidemiology (AREA)
  • Pharmacology & Pharmacy (AREA)
  • Medicinal Chemistry (AREA)
  • Bioinformatics & Cheminformatics (AREA)
  • Engineering & Computer Science (AREA)
  • Physics & Mathematics (AREA)
  • Nuclear Medicine, Radiotherapy & Molecular Imaging (AREA)
  • Nanotechnology (AREA)
  • Biomedical Technology (AREA)
  • Optics & Photonics (AREA)
  • Acoustics & Sound (AREA)
  • Radiology & Medical Imaging (AREA)
  • General Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Organic Chemistry (AREA)
  • Dermatology (AREA)
  • Medicines Containing Antibodies Or Antigens For Use As Internal Diagnostic Agents (AREA)
  • Medicinal Preparation (AREA)
  • Medicines That Contain Protein Lipid Enzymes And Other Medicines (AREA)
  • Pharmaceuticals Containing Other Organic And Inorganic Compounds (AREA)

Abstract

본 발명은 다음을 포함하는 이중-목적(dual-purpose) PAT(Photoacoustic tomography)/초음파(ultrasound) 조영제를 제공한다: (a) 내부에 가스 및 포르피린(porphyrin)을 포함하는 마이크로버블; 및 (b) 상기 마이크로 버블의 표면에 결합된 약물을 함유하는 나노입자. 본 발명의 조영제는 초음파 진단 및 광음향 영상 진단에 동시에 사용할 수 있음과 동시에, 광음향 영상의 정확도를 현저히 증가시킬 수 있는 장점이 있다.

Description

약물을 함유한 나노입자가 결합된 이중-목적 ＰＡＴ／초음파 조영제 및 이의 제조방법
본 발명은 약물을 함유한 나노입자가 결합된 이중-목적(dual-purpose) PAT(Photoacoustic tomography, PAT)/초음파(ultrasound) 조영제 및 이의 제조방법에 관한 것이다.
생물학적 타겟의 정확한 이미징은, 생물학적 현상을 이해하거나 다양한 질환의 오류 없는 진단을 위한 중요한 도구가 되고 있기 때문에, 현재의 단일 이미징 방식(single imaging modality)은 적합하지 않다. 따라서, 다-방식 이미징이 중요한 수단으로 부각되고 있으며 임상에서도 표준 방법이 되고 있다. 이중- 및 삼중-방식을 조합함으로써, 단일 이미징 방식의 많은 단점이 극복될 수 있다. 예를 들어, 암의 조기 진단을 하기 위하여, 고민감도 기능적 이미징을 하는 PET(positron emission tomography)와 명확한 해부 정보를 제공할 수 있는 CT(computed tomography)를 동시에 사용하는 기법이 제안되었다. 서로 상이한 방식의 이미징 기술을 조합할 수 있는데, 예를 들어 MR(magnetic resonance)/광학, 및 PAT/초음파(ultrasound)의 조합이 가능하다.
초음파 영상장치는 실시간으로 진단이 가능하여 빠른 결과를 도출할 수 있는 최고의 장점을 가지고 있으며 MRI, CT와는 달리 구조가 간단하고 비용이 저렴하다. 초음파 조영제를 투여한 다음 초음파를 가하면 초음파가 조영제 내의 미세기포에 의해 반사되어 내부 장기의 영상을 더욱 뚜렷하게 보여준다. 이러한 초음파 조영제는 1968년에 Gramiak과 Shah가 혈관 내에 미세 기포(microbubble)를 주입한 후 초음파 신호가 증강되는 것을 발견한 것을 모태로 하여 발전하였다. 지금까지 알려진 조영제로는 미국특허 제 4,276,885호의 젤라틴 외피로 둘러싼 소형 기포, 미국특허 제 4,265,251호의 다당류 고체 주변부 벽을 갖는 소형기체, 유럽특허공보 제 52575호의 고체 결정상 화합물의 미립자(예: 갈라토즈)를 이용한 소형기포, 유럽특허 공개 제 0122624호의 지방산을 이용한 소형기포 및 대한민국 특허 제 1989-2989호의 지방산 및 계면활성제를 이용하여 제조한 소형기포 등이 있다.
광음향 영상 기술(Photoacoustic tomography, PAT)은 초음파 이미징의 높은 분해능과 광 이미징의 높은 대조비를 결합하는 방식으로 생체조직의 이미징에 적합한 영상화 기술이다. 이 기술은 확장성이 매우 좋아 가슴 속 수 센티미터에 있는 종양을 영상화하는데도 이용될 수 있다. 즉 레이저를 생체 조직에 조사하면 레이저의 짧은 전자기 펄스가 생체 조직에 흡수됨에 따라 조직 내에서 초기 초음파의 발생원으로 작용하는 조직 부위에서 음향 압력이 발생하고 이렇게 형성된 초음파들은 생체 조직의 표면에 도달하게 되는데 이를 영상화하는 것이 PAT 영상이다. 광음향 영상 기술은 레이저 빛으로 세포에 자극을 주어 세포가 초음파를 방출하도록 하고, 이 초음파를 검출하여 3D 영상을 만드는 원리이기도 하다. 광학영상법과 초음파 영상법을 결합한 광음향 영상 기술은 비침습성, 저렴함, 휴대성, 우수한 명암대조비 및 우수한 공간분해능을 두루 갖추고 있기에 차세대 고분해능 의료영상 기술로 많은 관심을 받고 있다. 현재 이 기술은 근본적으로 빛을 비추어 조사하는 방식이므로 신체의 영상화 깊이에 제한이 있다는 점에서 앞으로 더 많은 발전의 가능성은 있다. 하지만 현재의 영상화 깊이로도 다른 기술들을 보완할 수 있어 많은 활용성이 기대된다. 즉, 상술한 광음향 영상 기술은 PET, CT, MR 또는 초음파 등과 결합하여 진단의 결과를 보다 정확하게 도출할 수 있는 장점이 있다. 특히 초음파 진단의 경우 광음향 영상 기술과 동일하게 초음파를 이용하여 이미지를 구현한다는 점에서 상술한 광음향 영상 기술과 초음파 진단을 함께 이용할 경우 보다 정확한 진단을 가능하게 할 것으로 예상된다. 상술한 광음향 영상 기술 및 초음파 진단에 동시에 사용될 수 있는 조영제의 개발은 필수적이라 할 것인데, 여기서 동일한 조영제의 사용에 의해 진단 이미지 품질이 떨어져서는 안 될 것이다.
한편, 의료 기술 및 치료의 기술의 발달에 따라서 현재의 진단과 치료를 동시에 진행하기 위한 테라그노시스(theragnosis)기술의 개발이 활발하게 연구되고 있다. 이러한 측면에서 PAT, CT, MR 또는 초음파 조영제를 담체로 약물을 전달함으로써 진단과 치료를 동시에 할 수 있는 조영제의 개발이 시도되고 있다. 하지만 일반적으로 PAT, CT, MR 또는 초음파 진단을 위하여 사용되는 조영제의 구조는 약물을 담을 수 있는 공간이 매우 협소하여 충분한 약물을 적재하기 힘들어 치료의 효과를 비약적으로 상승시키기 어려운 문제가 있다
본 발명자들은 초음파 진단 및 광음향 영상 진단에 동시에 사용할 수 있으면서, 나노 메디슨과의 결합으로 진단과 치료를 동시에 가능할 수 있는 진단 및 치료용 조영제를 개발하고자 예의 연구 노력하였다. 그 결과, 초음파 진단에 통상적으로 사용하는 리포좀 형태의 마이크로버블에 포르피린을 포함하고, 상기 마이크로버블에 약물을 함유하는 나노입자를 결합할 경우 초음파 진단 및 광음향 영상 진단에 동시에 사용할 수 있음과 동시에, 광음향 영상의 정확도를 현저히 증가시킬 수 있다는 사실을 발견하여 본 발명을 완성하였다.
따라서 본 발명의 목적은 초음파 진단 및 광음향 영상 진단에 동시에 사용할 수 있는 조영제를 제공하는데 있다.
또한, 본 발명의 다른 목적은 상기 조영제의 제조방법을 제공하는데 있다.
본 발명의 다른 목적 및 이점은 하기의 발명의 상세한 설명, 청구범위 및 도면에 의해 보다 명확하게 된다.
본 발명은 초음파 진단 및 광음향 영상 진단용 조영제를 제공한다.
본 발명자들은 초음파 진단 및 광음향 영상 진단에 동시에 사용할 수 있으면서, 나노 메디슨과의 결합으로 진단과 치료를 동시에 가능할 수 있는 진단 및 치료용 조영제를 개발하고자 예의 연구 노력하였다. 그 결과, 초음파 진단에 통상적으로 사용하는 리포좀 형태의 마이크로버블에 포르피린을 포함하고, 상기 마이크로버블에 약물을 함유하는 나노입자를 결합할 경우 초음파 진단 및 광음향 영상 진단에 동시에 사용할 수 있음과 동시에, 광음향 영상의 정확도를 현저히 증가시킬 수 있다는 사실을 확인하였다.
본 발명의 일 양태에 따르면, 본 발명은 다음을 포함하는 이중-목적(dual-purpose) PAT(Photoacoustic tomography)/초음파(ultrasound) 조영제를 제공한다: (a) 내부에 가스 및 포르피린(porphyrin)을 포함하는 마이크로버블 ; 및 (b) 상기 마이크로 버블의 표면에 결합된 약물을 함유하는 나노입자.
본 명세서에서 사용하는 용어‘이중-목적(dual-purpose)’은 본 발명의 물질인 조영제가 진단 및 치료에 동시에 사용될 수 있는 것은 물론, 초음파 진단 및 광음향 영상 진단에 동시에 사용될 수 있음을 의미할 수 있다.
본 명세서에서 사용하는 용어‘포르피린’은 혈색소 헤모글로빈. 엽록소 클로로필 및 그 관련 물질의 모핵이 되는 물질로 하기 화학식 1의 화합물 또는 이와 동일/유사한 기능을 수행하는 물질을 의미할 수 있다.
화학식 1
Figure PCTKR2014009549-appb-I000001
본 명세서에서 사용하는 용어‘암’은 형질전환된 세포의 억제되지 않는 증식과 무질서한 성장 결과로 빚어지는 복합적인 질환을 일컬으며, 본 발명에서는 고형암을 의미한다. 고형암이란 혈액암을 제외한 덩어리로 이루어진 모든 암을 의미한다. 고형암의 종류는 간암(Hepatoma), 뇌종양(Brain Tumor), 양성성상세포종 (Low- grade astrocytoma), 악성성상세포종 (High-grade astrocytoma), 뇌하수체 선종 (Pituitary adenoma), 뇌수막종 (Meningioma), 뇌림프종 (CNS lymphoma), 핍지교종 (Oligodendroglioma), 두개내인종 (Craniopharyngioma), 상의세포종 (Ependymoma), 뇌간종양 (Brain stem tumor), 두경부 종양(Head & Neck Tumor), 후두암 (Larygeal cancer), 구인두암 (Oropgaryngeal cancer), 비강/부비동암 (Nasal cavity/PNS tumor), 비인두암 (Nasopharyngeal tumor), 침샘암 (Salivary gland tumor), 하인두암 (Hypopharyngeal cancer), 갑상선암 (thyroid cancer), 구강암 (Oral cavity tumor), 흉부종양(Chest Tumor), 소세포성 폐암 (Small cell lung cancer), 비소세포성 폐암 (NSCLC), 흉선암 (Thymoma), 종격동 종양 (Mediastinal tumor), 식도암 (Esophageal cancer), 유방암 (Breast cancer), 남성유방암 (Male breast cancer), 복부종양 (Abdomen-pelvis Tumor), 위암 (Stomach cancer), 담낭암 (Gall bladder cancer), 담도암 (Billiary tract tumor), 췌장암 (pancreatic cancer), 소장암 (Small intestinal tumor), 대장(직장)암 (Large intestinal tumor), 항문암 (Anal cancer), 방광암 (Bladder cancer), 신장암 (Renal cell carcinoma), 전립선암 (Prostatic cancer), 자궁경부암 (Cervix cancer), 자궁내막암 (Endometrial cancer), 난소암 (Ovarian cancer), 자궁육종 (Uterine sarcoma) 및 피부암(Skin Cancer)을 포함하나, 이에 한정되는 것은 아니다.
본 발명의 바람직한 양태에 따르면, 본 발명의 상기 약물은 유기계 난용성 약물일 수 있다.
상기 ‘유기계’는 분자내 탄소를 포함하는 물질에 대한 의미하는 것으로 이해할 수 있으며, 상기‘난용성’은 약리학적 활성 제제가 수성 용액 (예: 물, 생리식염수, 주사가능한 덱스트로스 용액 등) 중에 용해되지 않는 것을 의미할 수 있다.
상기 ‘난용성’의 의미를 용해도 기준에서 보다 상세히 설명하면 다음과 같다. USP/NF에서는 일반적으로 1 그램의 약물을 특정 온도에서(예: 1 g의 아스피린을 300 ml의 H2O, 5 ml의 에탄올 중에 25℃에서) 용해시키는데 필요한 용매의 용적으로서 용해도를 표현한다. 다른 참고문헌에서는 문헌[참조: Remington's Pharmaceutical Sciences, Mack Publishing Co., Easton, PA, latest edition]에 제시된 하기 표 1에 주어진 것과 같은 보다 주관적인 용어를 사용하여 용해도를 기술할 수 있다.
표 1
기술 용어 1부의 용질 당 필요한 용매의 부
매우 높은 가용성 <1
높은 가용성 1 내지 10
가용성 10 내지 30
불충분한 가용성 30 내지 100
낮은 가용성 100 내지 1000
매우 낮은 가용성 1000 내지 10,000
사실상 불용성 또는 불용성 >10,000
그러므로, 본 발명의 용어 "난용성"은, 물을 용매로 사용하는 경우, 상기 표 1의 하위의 4개의 용해도 범주, 즉 "불충분한 가용성", "낮은 가용성", "매우 낮은 가용성" 및 "사실상 불용성 또는 불용성"에 속하는 약리학적 활성 제제를 포함할 수 있다.
상기 난용성 물질에는 약제학적 활성 제제, 진단 제제, 영양 제제 등을 포함할 수 있고, 약리학적 활성 제제로서 난용성 물질은 "Therapeutic Category and Biological Activity Index" of The Merck Index(12th Ed'n, 1996)에 열거된 화합물이 포함될 수 있다.
본 발명의 바람직한 양태에 따르면, 본 발명의 상기 약물은 유기계 난용성 약물 중 항암제일 수 있으며, 예를 들어, 아시바이신, 아클라루비신, 아코다졸, 아크로나이신, 아도젤레신, 알라노신, 알데스루킨, 알로푸리놀 소듐, 알트레타민, 아미노글루테티미드, 아모나파이드, 암플리겐, 암사크린, 안드로겐스, 안구이딘, 아피디콜린 글리시네이트, 아사레이, 아스파라기나아제, 5-아자시티딘, 아자티오프린, 바실러스 칼메테-구에린(BCG), 베이커스 안티폴, 베타-2-디옥시티오구아노신, 비스안트렌 HCl, 블레오마이신 설페이트, 불서판, 부티오닌 설폭시민, BWA 773U82, BW 502U83/HCl, BW 7U85 메실레이트, 세라세미드, 카르베티머, 카르보플라틴, 카르무스틴, 클로람부실, 클로로퀴녹살린-설포나미드, 클로로조토신, 크로모마이신 A3, 시스플라틴, 클라드리빈, 코르티코스테로이드, 코리너박테리움 파르붐, CPT-11, 크리스나톨, 사이클로사이티딘, 사이클로포스파미드, 사이타라빈, 사이템베나, 다비스 말리에이트, 데카르바진, 닥티노마이신, 다우노루바이신 HCl, 디아자유리딘, 덱스라족산, 디언하이드로갈락티톨, 디아지쿠온, 디브로모둘시톨, 디데민 B, 디에틸디티오카르바메이트, 디클라이코알데하이드, 다이하이드로-5-아자사이틴, 독소루비신, 에치노마이신, 데다트렉세이트, 에델포신, 에플롤니틴, 엘리옷스 용액, 엘사미트루신, 에피루비신, 에소루비신, 에스트라머스틴 포스페이트, 에스트로겐, 에타니다졸, 에티오포스, 에토포사이드, 파드라졸, 파자라빈, 펜레티나이드, 필그라스팀, 피나스테라이드, 플라본 아세트산, 플록스유리딘, 플루다라빈 포스페이트, 5-플루오로우라실, Fluosol™, 플루타미드, 갈륨 나이트레이트, 겜사이타빈, 고세레린 아세테이트, 헤프설팜, 헥사메틸렌 비스아세트아미드, 호모하링토닌, 하이드라진 설페이트, 4-하이드록시안드로스테네디온, 하이드로지우레아, 이다루비신 HCl, 이포스파미드, 인터페론 알파, 인터페론 베타, 인터페론 감마, 인터루킨-1 알파 및 베타, 인터루킨-3, 인터루킨-4, 인터루킨-6, 4-이포메아놀, 이프로플라틴, 이소트레티노인, 류코보린 칼슘, 류프로라이드 아세테이트, 레바미솔, 리포좀 다우노루비신, 리포좀 포집 독소루비신, 로머스틴, 로니다민, 마이탄신, 메클로레타민 하이드로클로라이드, 멜팔란, 메노가릴, 메르바론, 6-머캅토푸린, 메스나, 바실러스 칼레테-구에린의 메탄올 추출물, 메토트렉세이트, N-메틸포름아미드, 미페프리스톤, 미토구아존, 마이토마이신-C, 미토탄, 미톡산트론 하이드로클로라이드, 모노사이트/마크로파아지 콜로니-자극 인자, 나빌론, 나폭시딘, 네오카르지노스타틴, 옥트레오타이드 아세테이트, 오르마플라틴, 옥살리플라틴, 파크리탁셀, 팔라, 펜토스타틴, 피페라진디온, 피포브로만, 피라루비신, 피리트렉심, 피록산트론 하이드로클로라이드, PIXY-321, 플리카마이신, 포르피머 소듐, 프레드니무스틴, 프로카르바진, 프로게스틴스, 파이라조푸린, 라족산, 사르그라모스팀, 세무스틴, 스피로게르마늄, 스피로무스틴, 스트렙토나이그린, 스트렙토조신, 술로페너르, 수라민 소듐, 타목시펜, 탁소레레, 테가푸르, 테니포사이드, 테레프탈아미딘, 테록시론, 티오구아닌, 티오테파, 티미딘 인젝션, 티아조푸린, 토포테칸, 토레미펜, 트레티노인, 트리플루오페라진 하이드로클로라이드, 트리플루리딘, 트리메트렉세이트, TNF(tumor necrosis factor), 우라실 머스타드, 빈블라스틴 설페이트, 빈크리스틴 설페이트, 빈데신, 비노렐빈, 빈졸리딘, Yoshi 864, 조루비신 및 이들의 혼합물이 있으나 이에 제한되는 것은 아니다.
본 발명의 바람직한 양태에 따르면, 본 발명의 상기 나노입자는 알부민을 포함하여, 자기 집합체(self-aggregates)를 형성할 수 있다.
상기 나노입자로는 응집성이 있는 단백질을 사용할 수 있으며, 바람직하게는 혈액 내에서 장기간 순환하면서도 응집 구조가 유지되어 약물을 안정적으로 전달할 수 있고, 암 표적성이 있는 공지된 알부민을 사용할 수 있다.
본 명세서에서 사용하는 용어‘자기 집합체(self-aggregates)’는 외부의 힘에 의해 집합되지 않고, 물질이 포함하고 있는 고유의 분자간 인력 또는 척력에 의해 집합체를 형성하는 물질을 의미할 수 있다.
본 발명의 바람직한 양태에 따르면, 본 발명에서 나노입자의 사이즈는 중요하다. 왜냐하면, 암조직에 의해 형성된 엉성한 혈관 조직을 통해서 수십 수백 나노미터 크기의 나노 입자 들이 암조직 주위에 축적할 수 있고, 또한 암조직 주변의 제 역할을 하지 못하는 림프관으로 인해 침투한 나노 전달체는 배출되지 않고, 장기간 암조직에 체류할 수 있는데, 이러한 현상을 EPR(enhanced permeability and retention) 효과라고 하며, 일반적으로 지름이 200 nm 미만의 입자들이 가장 좋은 효율을 나타내기 때문이다.
따라서 본 발명의 나노입자의 사이즈는 바람직하게는 10-500 nm 일 수 있고, 보다 바람직하게는 50-400 nm일 수 있으며, 가장 바람직하게는 100-300 nm일 수 있다.
본 발명의 바람직한 양태에 따르면, 본 발명의 상기 나노입자는 링커 또는 마이크로 버블 표면의 활성화된 반응기에 의해 상기 마이크로버블에 결합될 수 있다. 상기 반응기로는 싸이올기(thiol), 아민기(amine)이거나, 링커로는 상기 반응기를 포함하는 화합물일 수 있다.
좀 더 구체적으로는 상기 마이크로버블과 상기 나노입자는 이들 사이에 아미드 결합(amide bond)될 수 있다. 상기 결합은 마이크로버블중의 카르복실기와 상기 알부민에 다수 포함된 아민기 사이에 일어나는 아미드 결합으로 형성될 수 있다.
본 발명의 바람직한 양태에 따르면, 본 발명의 상기 마이크로버블은 바람직하게는 가스 충전된 마이크로스피어(microspheres), 가스 충전된 리포좀 또는 가스 포밍 에멀젼(gas-forming emulsions)일 수 있고, 가장 바람직하게는 가스 충전된 리포좀일 수 있다.
상기 리포좀은 인지질을 포함하는 양친매성 화합물에 의해 형성된다. 이러한 양친매성 화합물은 전형적으로 수성 매질과 본질적으로 수불용성인 유기용매 간의 계면에 배열되어, 유화된 용매 미세방울을 안정화한다. 상기 양친매성 화합물은 수성 매질과 반응할 수 있는 친수성극 머리 부분 (예: 극성 또는 이온성기) 및 예를 들어 유기용매와 반응할 수 있는 소수성 유기 꼬리 부분(예: 탄화수소 사슬)을 가진 분자를 가진 화합물을 포함한다. 양친매성 화합물은 비혼화성인 두 가지의 액체(예: 물과 오일)의 혼합물, 액체와 기체의 혼합물 (예: 물중에 기체 마이크로버블) 또는 액체와 불용성 입자의 혼합물 (예. 물중에 금속 나노 입자)과 같이 다른 방법으로는 통상적으로 섞일 수 없는 물질의 혼합물을 안정화시킬 수 있는 화합물이다. 특히, 본 발명에서는 인지질 박막에 비활성 기체와 물을 주입한 후 초음파 처리하여 내부에 비활성 기체가 충진된 리포좀을 형성한다.
양친매성 인지질 화합물은 적어도 하나의 인산염군을 함유하고, 적어도 하나의, 바람직하게는 두 개의 친유성 긴-사슬 탄화수소기를 함유한다.
상기 양친매성 인지질로는 공지된 화합물을 사용할 수 있으며, 일예로는 다이파이타노일포스파티딜콜린(Diphytanoylphosphatidylcholine), DPPC(1,2-dipalmitoyl-sn-glycero-3-phosphocholine), DHPC(1,2-diheptanoyl -sn-glycero-3-phosphocholine), DHPE(1,2-dihexanoyl-sn-glycero- 3-phosphoethanolamine), DMPC(1,2-dimyristoyl-sn-glycero-3-phosphocholine), DIODPC(1,2-DiODodecyl-sn-Glycero-3-Phosphocholine), DMPS(dimyristoyl phophatidylserine), DLPC(dimyristoyl phosphatidylglycerol, dilauryl phosphatidycholine), DMPE(1,2-dimyristoyl-sn-glycero-3-phosphoethanolamine), DMPG(1,2-dimyristoyl-sn-glycero-3-[phospho-rac-(1-glycerol)]), Lyso PC(1-myristoyl-2-hydroxy-sn-glycero-3-phosphocholine), Lyso PE(1-oleoyl-2 -hydroxy-sn-glycero-3-phosphoethanolamine), DDPC(1,2-didecanoyl-sn- glycero-3-phosphocholine), DEPA-NA(1,2-dierucoyl-sn-glycero-3-phosphate (sodium salt)), DEPC(1,2-erucoyl-sn-glycero-3-phosphocholine), DEPE(1,2- dierucoyl-sn-glycero-3-phosphoethanolamine), DLOPC(1,2-linoleoyl- sn-glycero-3-phosphocholine), DLPA-NA(1,2-dilauroyl-sn-glycero-3-phosphate (sodium salt)), DLPE(1,2-dilauroyl-sn-glycero-3-phosphoethanolamine), DLPS-NA(1,2-dilauroyl-sn-glycero-3-phosphoserine (sodium salt)), DMPA-NA(1,2-dimyristoyl-sn-glycero-3-phosphate (sodium salt)), DMPS-NA(1,2-dimyristoyl-sn-glycero-3-phosphoserine (sodium salt)), DOPA-NA(1,2-dioleoyl-sn-glycero-3-phosphate (sodium salt)), DOPC(1,2-oleoyl -sn-glycero-3-phosphocholine), DOPE(1,2-dioleoyl-sn- glycero-3-phosphoethanolamine), DOPS-NA(1,2-dioleoyl-sn- glycero-3-phosphoserine (sodium salt)), DPPA-NA(1,2-dipalmitoyl-sn-glycero-3- phosphate (sodium salt)), DPPE(1,2-dipalmitoyl-sn-glycero- 3-phosphoethanolamine), DPPS-NA(1,2-dipalmitoyl-sn-glycero-3-phosphoserine (sodium salt)), DSPA-NA(1,2-distearoyl-sn-glycero-3-phosphate (sodium salt)), DSPC(1,2-distearoyl-sn-glycero-3-phosphocholine), DSPE(1,2-diostearpyl- sn-glycero-3-phosphoethanolamine), MSPC(1-myristoyl, 2-stearoyl-sn-glycero 3-phosphocholine), PMPC(1-palmitoyl, 2-myristoyl-sn-glycero 3-phosphocholine), POPC(1-palmitoyl, 2-oleoyl-sn-glycero 3-phosphocholine), POPE(1-palmitoyl-2-oleoyl-sn-glycero-3-phosphoethanolamine), PSPC(1-palmitoyl, 2-stearoyl-sn-glycero 3-phosphocholine), SMPC(1-stearoyl, 2-myristoyl-sn-glycero 3-phosphocholine), SOPC(1-stearoyl, 2-palmitoyl-sn-glycero 3-phosphocholine) 및 SPPC(1-stearoyl, 2-palmitoyl-sn-glycero 3-phosphocholine)을 포함할 수 있다.
또한, 상기 양친매성 인지질 화합물은 변형된 인지질 화합물을 사용할 수 있다. 변형된 인지질의 예는 폴리에틸렌글리콜(PEG)이 첨가된 변형된 인지질의 예는 폴리에틸렌글리콜 (PEG)과 함께 변형된 포스파티딜에탄올아민(DMPE-PEG) 또는 포스포에탄올아민(DSPE-PEG) 등이 있다.
본 발명의 바람직한 양태에 따르면, 본 발명에 사용되는 양친매성 인지질 화합물은 아미드 결합을 형성하기 위한 NHS(N-hydroxy succinimide)를 포함할 수 있다.
본 발명에서는 상기 양친매성 화합물 이외에 부가적인 양친매성 물질을 추가로 포함할 수 있는데, 그 일예로는 리소지질, 스테아르산, 폴리에틸렌글리콜, 폴리옥시에틸렌 지방산 에스테르, 폴리옥시에틸렌 지방산 스테아르레이트, 폴리옥시에틸렌 지방 알코올 등이 있을 수 있다.
본 발명의 바람직한 양태에 따르면, 본 발명의 상기 리포좀 내부에 충진되는 가스는 공지된 기체를 제한 없이 사용할 수 있으며, 일예로서 이산화탄소, 헬륨, 질소, 아르곤, 설퍼 헥사플루오라이드, 퍼플루오르화 기체를 사용할 수 있다. 상기 기체는 불소가스가 포함된 불화물이 바람직하고, 예로는 퍼플루오로프로판(C3F8), 설퍼 헥사플루오라이드(SF6), 퍼플루오로펜탄(perfluoropentane), 데카플루오로부탄 (decafluorobutane) 및 퍼플루오로헥산(perfluorohexane)가 있다.
본 발명의 바람직한 양태에 따르면, 본 발명의 상기 마이크로버블은 직경이 바람직하게는 0.1-20 ㎛일 수 있고, 가장 바람직하게는 1-10 ㎛일 수 있다.
본 발명의 조영제는 비경구로 투여할 수 있고, 비경구 투여인 경우에는 정맥내 주입, 피하 주입, 근육 주입, 복강 주입, 경피 투여 등으로 투여할 수 있다.
본 발명의 조영제의 적합한 투여량은 제제화 방법, 투여 방식, 환자의 연령, 체중, 성, 병적 상태, 음식, 투여 시간, 투여 경로, 배설 속도 및 반응 감응성과 같은 요인들에 의해 다양하게 처방될 수 있다. 한편, 본 발명의 조영제의 투여량은 바람직하게는 0.001-100 mg/kg(체중)일 수 있다.
본 발명의 또 다른 양태에 따르면, 본 발명은 다음의 단계를 포함하는 이중-목적(dual-purpose) PAT(Photoacoustic tomography)/초음파(ultrasound) 조영제의 제조방법을 제공한다: (a) 포르피린을 포함하는 마이크로버블과 약물을 함유하는 나노입자를 각각 제조하는 단계; 및 (b) 상기 나노입자와 상기 마이크로버블을 소정 비율로 물에 혼합하여 반응시키는 단계.
상기 마이크로 버블을 제조하는 방법은 유화제,　포르피린-지질, 지질, NHS를 구비하는 지질을 유기용매와 혼합하여 지질박막을 형성하는 단계 ; 상기 지질박막을 물에 넣어 수화시키고, 여기에 가스를 주입 및 고압으로 유지하면서 초음파 처리하는 단계를 포함할 수 있다.
상기 지질박막을 형성하는 단계는 유화제 : 포르피린-지질 : 지질 : NHS를 구비하는 지질의 몰비를 5-10 : 15-30 : 60-75 : 15-30 범위로 혼합할 수 있다.
상기 지질박막을 물에 넣어 수화시키고 가스를 충전하는 방법은 공지된 방법을 사용할 수 있으며, 예를 들면, 지질박막이 들어 있는 용기에 물, 글리콜, 글리세린 혼합액을 넣어 55~60℃의 온도를 유지하면서 녹이고, 여기에 가스를 200kPa로 넣어 초음파 처리할 수 있고, 또는 초음파와 mechanical agitation 방법을 병용하여 사용할 수 있다.
약물을 함유하는 나노입자를 제조하는 단계는 알부민을 물에 녹인 후 여기에 약물을 주입하여 혼합물을 제조하는 단계, 상기 혼합물의 pH를 7-10, 바람직하게는 pH 8.0-8.5로 조절한 후 알코올류를 적하시키는 단계를 포함하고, 상기 단계에 의해 상기 알부민이 자기 집합체(self-aggregates)를 형성할 수 있다.
본 발명의 특징 및 이점을 요약하면 다음과 같다:
본 발명은 다음을 포함하는 이중-목적(dual-purpose) PAT(Photoacoustic tomography)/초음파(ultrasound) 조영제를 제공한다: (a) 내부에 가스 및 포르피린(porphyrin)을 포함하는 마이크로버블 ; 및 (b) 상기 마이크로 버블의 표면에 결합된 약물을 함유하는 나노입자.
본 발명의 조영제는 초음파 진단 및 광음향 영상 진단에 동시에 사용할 수 있음과 동시에, 광음향 영상의 정확도를 현저히 증가시킬 수 있는 장점이 있다.
도 1은 항암제(paclitaxel: PTX)를 함유하고 있는 human serum albumin나노입자(PTX-NPs)가 porphyrin microbubbles(porphyrin-MBs) 에 결합되었다는 것을 의미하는 데이터이다.
도 2는 porphyrin-MBs-NPs의 결합 유무를 UV-vis spectroscopy로 분석한 결과를 나타낸다.
도 3은 본 발명에서 개발된 porphyrin-MBs-NPs와 porphyrin MBs의 ultrasound 및 photoacoustic 영상을 검증한 결과를 나타낸다.
도 4는 아래의 그림은 photoacoustic의 신호가 porphysome과 비교하여 porphyrin MBs-NPs에서 신호가 증폭되었다는 data를 나타낸다.
도 5는 본 실험은 acoustic 신호를 검출할 때에 사용되는 transducer의 주파수 대역에 따라 신호가 검출되는 세기를 분석한 실험 결과를 나타낸다.
도 6은 제작된 agent를 MDA-MB-231 세포에서의 침투효과를 분석한 data를 나타낸다.
도 7은 세포에서의 항암효과를 시간에 따라 분석한 data를 나타낸다.
도 8은 질병 동물 모델에서 암 조직을 photoacoustic 영상을 한 data를 나타낸다.
이하, 실시예를 통하여 본 발명을 더욱 상세히 설명 하고자 한다. 이들 실시예는 오로지 본 발명을 보다 구체적으로 설명하기 위한 것으로서, 본 발명의 요지 따라 본 발명의 범위가 이들 실시예에 의해 제한되지 않는다는 것은 본 발명이 속하는 기술 분야에서 통상의 지식을 가진 자에게 있어서 자명할 것이다.
실시예
본 명세서 전체에 걸쳐, 특정 물질의 농도를 나타내기 위하여 사용되는 “%“는 별도의 언급이 없는 경우, 고체/고체는 (중량/중량) %, 고체/액체는 (중량/부피) %, 그리고 액체/액체는 (부피/부피) %이다.
제조예
제조예 1 : 포르피린을 함유하는 지질의 제조
porphyrin microbubble의 subunit인 porphyrin-lipidsms lysophosphatidylcholine과 pyropheophorbide의 acylation 반응으로 제조되었다. 먼저 100 nmol의 1-palmitoyl-2-hydroxyl-sn-glycero-3-phosphocholine, 50 nmol의 pyropheophorbide, 50 nmol의 1-ethyl-3-(3-dimethylaminopropyl)carbodiimide, 25 nmol의 4-(dimethylamino) pyridine, 50 μL의 N,N-diisopropylethylamine을 10 mL의 anhydrous dichloromethane에 녹인 후, 상온에서 차광한 상태로 argon 환경에서 48시간 동안 반응 시켰다. 이 후, 모든 solvent를 증발 시켜 남은 잔여물을 thin layer chromatography (20 x 20cm pre-coated silica gel plate with fluorescent indicator, 1.5mm thickness)로 정제하며 이때 thin layer chromatography의 retardation factor(Rf)가 0.4를 주요 밴드로 하여 추출하는 것으로 정제하였다. 정제 방법은 diol modified silica를 이용하여 chromatography를 한 후 2%와 5%의 methanol이 함유되어 있는 dichloromethane으로 불순물을 제거하고 8%의 methanol이 함유되어 있는 dichloromethane으로 정제하였다. 정제된 pyropheophrobide-lipid는 1 μmol의 농도로 분취하고 nitrogen gas를 흘려줌으로써 dry시켜 argon환경에서 -20 ℃에서 보관하였다. 추출된 porpyrin-lipid 순도는 high performance liquid chromatography와 mass spectrometry (조건 : Phenomenex Jupiter C4 column, 0.4 mL/min flow from 25% to 95% acetonitrile followed by hold 0.1% trifluoroacetic acid, compound eluted at 32min, observed mass : 1013.1)로 분석하였다.
제조예 2 : 포르피린을 포함하는 마이크로 버블 제조
지질로는 1,2-disteraoyl-sn-glycero-3-phosphocholine(DSPC), DSPE-PEG2000-NHS(1,2-dioleoyl-sn-glycero-3-phosphoethanolamine-n-[poly(ethyleneglycol)]2000-N-hydroxysuccinimide), 포르피린을 함유하는 지질(porphyrin-lipid), 유화제로는 Polyoxyethylene 40 stearate(POE40s)를 50:15:15:1의 molar ratio로 혼합하여 chloroform에 녹인 후, rotary evaporator를 이용하여 chloroform을 완전하게 증발시켜 지질박막을 형성하였다. 이어서, 증류수, 프로필렌글리콜, 글리세린을 8:1:1로 혼합한 후 이를 지질박막에 첨가하였다. 온도를 55-60℃를 유지하면서 지질을 녹였다. SF6 또는 C3F8 gas를 혼합액이 든 용기에 넣어 200 kPa로 충진한 후 sonication 및 mechanical agitation을 통하여 마이크로버블(porphyrin-MBs)을 제작하였다.
제조예 3 : 나노입자 제조(HSA-NPs)
Human Serum Albumin(HSA)-40 mg를 1mL 증류수에 녹인 후, paclitaxel(5 mg/mL)-100-200 μL를 HSA가 녹아 있는 vial에 혼합하였다. KOH 또는 NaOH를 이용하여 혼합액의 pH를 8.0-8.5로 적정한 후, 에탄올 3-6 mL을 1 mL/min의 속도로 상기 혼합액에 적정하였다. HSA가 응집되어 혼합액이 혼탁해질 때 가교제인 8%-glutaraldehyde를 넣어 반응시켰다. 이어서, 에탄올을 완전히 증발시킨 후 남은 용액을 12000 rpm, 4℃, 10 min의 조건으로 원심분리시켰다. 가라앉은 pellet을 제외한 나머지 aliquot을 제거하였으며, 또한, 입자화되지 않은 HSA 및 paclitaxel을 제거 한 후 증류수로 세척하였다. 3000rpm, 4℃, 5min의 조건으로 centrifugation하여 마이크로 크기의 입자를 제거하여 100-200 nm 크기의 paclitaxel이 적재된 HSA 나노입자(HSA-NPs)를 추출하였다.
제조예 4 : 마이크로버블과 나노입자의 결합
HSA 나노입자와 포르피린을 포함하는 마이크로 버블을 1:0.5-2의 결합 반응기의 몰비로 상온에서 2시간 동안 혼합하여 아미드 결합으로 나노입자를 마이크로 버블에 결합하였다. 결합되지 않은 HSA 나노입자는 원심분리로 제거하여 실시예1의 조영제(porphyrin-MBs-NPs)를 완성하였다. 참고로, 마이크로 버블 제작 과정 중 손실된 NHS를 보충시켜주기 위하여 사전에 EDC와 NHS를 충분히 추가하여 반응시켜 원심분리기로 잔여 EDC, NHS를 세척하면 좀 더 결합효율을 높일 수 있다.
비교예 1
상기 제조예의 방법으로 제조한 포르피린을 포함하는 마이크로버블(porphyrin-MBs)을 비교예 1로 사용하였다(나노입자가 마이크로버블에 결합되지 않았음).
실험예
실험방법
실험방법 1 : 초음파 촬영
초음파 영상은 제작된 0.5 mg/mL의 porphyrin MBs, porphyrin MBs-NPs를 1/50배 희석 시켜 agarose gel로 제작한 phantom에 넣은 후 2-5 MHz의 transducer를 이용하여 상용화 초음파 진단 기기로 영상을 하였다. 이때 사용된 진단 모드는 harmonic mode로 초음파 조영제에서 오는 성분을 검출 하며 방출된 초음파의 세기는 0.1 mechanical index로 진행하였다.
실험방법 2 : Photoacoustic 영상 촬영
Photoacoustic 영상은 초음파 영상실험과 동일한 농도의 porphyrin MBs, porphyrin MBs-NPs를 tube에 넣고 700 nm의 wavelength의 laser를 쐬어줌으로써 data를 획득한 후 matlab 프로그램을 이용하여 영상을 복원하였다.
실험방법 3 : 세포에서의 항암 효과 분석 방법
96well plate에 세포를 약 20000개 seeding 한 이 후 paclitaxel을 기준으로 동일한 양인 400 nM을 첨가한 후 초음파를 조영한 그룹과 그렇지 않은 그룹으로 나누어 각각 아무처리도 하지 않은 control, PTX-NPs가 결합하지 않은 free-MBs, 400 nM의 PTX가 함유된 나노입자(PTX-NPs), 400 nM의 PTX가 함유되어 있는 PTX-NPs가 결합된 나노입자를 이용하여 각각에 대하여 시간에 따른 세포 사멸효과를 검증하였다. 세포사멸정도는 MTT assay를 이용하여 정량적으로 분석하였다.
실험방법 4 : 암세포에서의 침투 효과 분석 방법
MDA-MB-231 세포를 xenograft한 Balb/C nude mouse를 이용하여 상기 photoacoustic 영상 실험과 동일한 조건으로 진행하였다. 먼저 injection하기 이전의 tumor를 영상하고, 여기에 porphyrin MBs를 tail vein injection을 통하여 0.5 mg/mL의 porphyrin MBs를 200 μL주입한 후 영상을 획득하였다.
실험예 1 : 마이크로버블과 나노입자의 결합상태 확인
도 1은 항암제(paclitaxel: PTX)를 함유하고 있는 human serum albumin나노입자(PTX-NPs)가 porphyrin microbubbles(porphyrin-MBs) 에 결합되었다는 것을 의미하는 데이터이다. 도 1을 참조하면 porphyrin-MBs-NPs에 PTX-NPs가 결합되기 전과 후의 크기변화를 나타내는 data로 1.1±1.2 μm의 크기 분포를 보이는 porphyrin-MBs에 190.1±52.6 nm의 크기를 보이는 PTX-NPs가 결합된 결과 1.6±2.5 μm의 크기분포를 보이며 peak이 이동됨을 볼 수 있다. 도 2는 porphyrin-MBs-NPs의 결합 유무를 UV-vis spectroscopy로 분석한 결과로 왼쪽의 data는 porphyrin-MBs와 porphyrin-MBs-NPs를 측정한 것이다. Porphyrin-MBs의 경우 700 nm의 wavelength를 나타내는 porphyrin의 peak만이 검출되었으나 PTX-NPs 가 결합된 경우 227 nm의 wavelength의 PTX-NPs가 함께 검출되어 치료를 위한 항암제가 함유된 나노입자(PTX-NPs)가 결합되어 있음을 알 수 있다. 도 2의 오른쪽 data는 항암제(paclitaxel)의 나노입자 내부로 적재 유무를 검증한 data로 pure한 paclitaxel의 uv absorption peak(227 nm)이 PTX-NPs에서 검출이 되어 나노입자로의 적재가 효과적으로 되었음을 알 수 있다.
실험예 2 : 초음파 및 PAT 영상 검증
도 3은 본 발명에서 개발된 porphyrin-MBs-NPs와 porphyrin MBs의 ultrasound 및 photoacoustic 영상을 검증한 결과로 PTX-NPs가 결합에 의해 영상의 효과가 감소하지 않음을 발견하였다. 도 3의 좌측 ultrasound 영상은 Agarose로 제작된 phantom에 1/50 (concentration of porphysrin MBs-NPs and porphysome: 10 μg/mL)으로 희석된 각각의 agent를 2-5 MHz의 transducer를 이용하여 영상을 상용화된 초음파 진단기기를 이용하여 ultrasound 영상을 검출하였으며 이때에 사용된 진단 모드는 harmonic mode로 porphyrin MBs-NPs에서 나오는 harmonic 성분을 검출한 결과이다. 도 3의 우측 photoacoustic 영상은 tube에 1/50 (concentration of porphysrin MBs-NPs and porphysome: 10 μg/mL)으로 희석된 각각의 agent를 주입한 후 700 nm의 laser를 이용하여 영상을 검출하였다. ultrasound 와 photoacoustic 영상에 대조군으로 phosphate buffer saline(PBS)를 이용하여 agent없이는 영상이 검출되지 않음을 확인하였다.
실험예 3 : photoacoustic 신호의 증폭 상태 확인
도 4는 photoacoustic의 신호가 porphysome과 비교하여 porphyrin MBs-NPs에서 신호가 증폭되었다는 data이다. 각각 1/10, 1/20, 1/50, 1/100배 (concentration of original solutions: 0.5mg/mL)로 희석을 시켜 영상을 검출하였을 때에 porphyrin MBs의 신호가 microbubble의 형태가 됨에 따라 증가 되었다는 것을 나타내며 1/50배 희석시켰을 때의 영상에서 역시 확연한 intensity의 차이가 나타난다. 상기 실험방법 2의 Photoacoustic 영상을 촬영 할 때와 동일한 방법으로 영상을 획득한 이후 matlab 프로그램을 이용하여 영상의 intensity를 검출하였다.
실험예 4 : 주파수 대역에 따른 신호 세기의 분석
하기 도 5는 acoustic 신호를 검출할 때에 사용되는 transducer의 주파수 대역에 따라 신호가 검출되는 세기를 분석한 실험으로 좌측의 그래프는 porphyrin MBs와 porphysome을 비교한 data 이다. 낮은 주파수에서 porphyrin MBs의 신호의 intensity는 porphysome의 신호와 비교했을 때에 5-12 Mhz의 transducer에서는 약 100 배 증가 하였으며 2-5 MHz의 transducer에서는 약 60배 증가하였다. 본 실험은 상기 실험방법 2의 photoacoustic 영상 실험과 동일하게 1/50희석된 porphysome, porphyrin MBs 및 freeMBs(porphyrin이 함유되어 있지 않은 microbubble)을 이용하여 각각의 주파수대역을 갖는 transducer를 이용하여 신호를 검출하였다. 획득된 신호를 matlab program을 이용하여 각각의 획득된 intensity를 검증하였다.
실험예 5 : 조영제의 세포 침투 효과 분석
하기 도 6은 제작된 agent를 MDA-MB-231 세포에서의 침투효과를 분석한 data로 PTX-NPs에는 FITC가 결합된 bovine serum albumin을 이용하여 입자를 제조하여 green color의 형광을 검출 하였으며, microbubble에는 lipophilic한 형광물질인 DiI-c18(red)를 적재하여 형광을 검출하였다. 여기서 ultrasound를 조영한 그룹과 비교하여 ultrasound를 가하여 줌에 따라 ultrasound와 microbubble의 공명에 따른 cavitation효과로 세포 내로의 침투효과가 증가하였다. 세포 이미지 촬영은 confocal microscopy를 이용하여 이미지화 하였다.
실험예 6 : 항암효과 분석
하기 도 7은 세포에서의 항암효과를 시간에 따라 분석한 data로 아무 처리도 하지 않은 control을 대조군으로 free porphyrin MBs, PTX-NPs, porphyrin MBs-NPs(PTX-NPs-MBs)을 ultrasound (US)를 조영한 그룹과 조영하지 않은 그룹으로 진행을 하였다. 72시간 이후 PTX가 함유된 그룹인 PTX-NPs와 PTX-NPs-MBs는 60%이상의 항암 효과를 나타내었으며 특히 US를 조영해 준 그룹(US+)은 microbubble이 함유된 PTX-NPs-MBs그룹에서 microbubble과 ultrasound와의 cavitation효과로 인하여 항암효과가 증가하였음을 나타냈다(상기 실험방법 3 참조).
본 실험의 결과는 아래와 같다.
(6h : control; 100.00±11.11%, 97.15±12.43% (US+), free-microbubble; 109.40±12.28%, 94.64±15.11% (US+), PTX-NPs; 98.51±9.69%, 93.31±7.16% (US+), PTX-NPs-MBs; 96.90±8.93%, 92.32±7.16% (US+)
24h control; 100±9.99%, 97.81±10.08% (US+), free-microbubble; 116.51±19.82%, 101.80±3.56 (US+), PTX-NPs; 85.04±8.60%, 83.80±6.83% (US+), PTX-NPs-MBs; 80.99±2.35%, 75.70±1.64% (US+),
72h : control; 100.00±16.66%, 80.70±2.75% (US+), free-microbubble; 62.89±3.12%, 92.10±6.04% (US+), PTX-NPs; 38.27±7.86%, 34.57±2.96% (US+), PTX-NPs-MBs; 41.42±12.24%, 26.69±0.69% (US+)
실험예 7 : 암세포에서의 침투효과 분석
하기 도 8은 질병 동물 모델에서 암 조직을 photoacoustic 영상을 한 data를 나타낸다. 주입하기 전과 후의 porphyrin MBs-NPs가 혈관을 따라 순환함에 따라 혈관에서 photoacoustic intensity가 증가함을 확인하였다.

Claims (15)

  1. 다음을 포함하는 이중-목적(dual-purpose) PAT(Photoacoustic tomography)/초음파(ultrasound) 조영제:
    (a) 내부에 가스 및 포르피린(porphyrin)을 포함하는 마이크로버블 ; 및
    (b) 상기 마이크로 버블의 표면에 결합된 약물을 함유하는 나노입자.
  2. 제 1 항에 있어서,
    상기 나노입자는 알부민을 포함하여, 자기 집합체(self-aggregates)를 형성하는 것을 특징으로 하는 조영제.
  3. 제 1 항에 있어서,
    상기 나노입자는 직경이 100-300 nm인 것을 특징으로 하는 조영제.
  4. 제 2 항에 있어서,
    상기 알부민은 인간혈청 알부민 또는 이의 단편인 것을 특징으로 하는 조영제.
  5. 제 1 항에 있어서,
    상기 약물은 도세탁셀(Docetaxel), 시스플라틴(cis-platin), 캠토세신(camptothecin), 파클리탁셀(paclitaxel), 타목시펜(Tamoxifen), 아나스테로졸(Anasterozole), 글리벡(Gleevec), 5-플루오로우라실(5-FU), 플록슈리딘(Floxuridine), 류프로리드(Leuprolide), 플로타미드(Flutamide), 졸레드로네이트(Zoledronate), 독소루비신(Doxorubicin), 빈크리스틴(Vincristine), 젬시타빈(Gemcitabine), 스트렙토조토신(Streptozocin), 카보플라틴(Carboplatin), 토포테칸(Topotecan), 벨로테칸(Belotecan), 이리노테칸(Irinotecan), 비노렐빈(Vinorelbine), 히도록시우레아(hydroxyurea), 발루비신(Valrubicin), 레티노익산(retinoic acid) 계열, 메소트렉세이트(Methotrexate), 메클로레타민(Meclorethamine), 클로람부실(Chlorambucil), 부술판(Busulfan), 독시플루리딘(Doxifluridine), 빈블라스틴(Vinblastin), 마이토마이신(Mitomycin), 프레드니손(Prednisone), 테스토스테론(Testosterone), 미토산트론(Mitoxantron), 아스피린(aspirin), 살리실레이트(salicylates), 이부프로펜(ibuprofen), 나프로센(naproxen), 페노프로펜(fenoprofen), 인도메타신(indomethacin), 페닐부타존(phenyltazone), 시클로포스파미드(cyclophosphamide), 메클로에타민(mechlorethamine), 덱사메타손(dexamethasone), 프레드니솔론(prednisolone), 셀레콕시브(celecoxib), 발데콕시브(valdecoxib), 니메슐리드(nimesulide), 코르티손(cortisone) 및 코르티코스테로이드(corticosteroid)를 포함하는 군으로부터 선택되는 것을 특징으로 하는 조영제.
  6. 제 1 항에 있어서,
    상기 마이크로버블은 포르피린을 포함하고, 가스 충전된 마이크로스피어(microspheres), 가스 충전된 리포좀 또는 가스 포밍 에멀젼(gas-forming emulsions)인 것을 특징으로 하는 조영제.
  7. 제 1 항에 있어서,
    상기 나노입자는 싸이올기(thiol), 아민기(amine) 바이오틴(biotin)-아비딘(avidin)에 의해 마이크로버블에 결합되는 것을 특징으로 하는 조영제.
  8. 제 1 항에 있어서,
    상기 마이크로버블과 상기 나노입자의 결합은 나노입자와 조영제 표면에서의 아미드 결합(amide bond)인 것을 특징으로 하는 조영제.
  9. 제 1 항에 있어서,
    상기 마이크로버블의 직경이 0.1-10 ㎛인 것을 특징으로 하는 조영제.
  10. 다음의 단계를 포함하는 이중-목적(dual-purpose) PAT(Photoacoustic tomography)/초음파(ultrasound) 조영제의 제조방법:
    (a) 포르피린을 포함하는 마이크로버블과 약물을 함유하는 나노입자를 각각 제조하는 단계; 및
    (b) 상기 나노입자와 상기 마이크로버블을 소정 비율로 물에 혼합하여 반응시키는 단계.
  11. 제 10 항에 있어서,
    상기 마이크로버블을 제조하는 단계는 유화제,　포르피린-지질, 지질, NHS를 구비하는 지질을 유기용매와 혼합하여 지질박막을 형성하는 단계 ;
    상기 지질박막을 물에 넣어 수화시키고, 여기에 가스를 주입 및 고압으로 유지하면서 초음파 처리하는 단계 ;
    를 포함하는 것을 특징으로 하는 조영제의 제조방법.
  12. 제 11 항에 있어서,
    상기 지질박막을 형성하는 단계는 유화제 : 포르피린-지질 : 지질 : NHS를 구비하는 지질의 몰비를 5-10 : 15-30 : 60-75 : 15-30 범위로 첨가하는 것을 특징으로 하는 조영제의 제조방법.
  13. 제 10 항에 있어서,
    상기 약물을 함유하는 나노입자를 제조하는 단계는
    알부민을 물에 녹인 후 여기에 약물을 주입하여 혼합물을 제조하는 단계 ;
    상기 혼합물의 pH를 7-9로 조절한 후 알코올류를 적하시키는 단계로서, 상기 단계에 의해 상기 알부민이 자기 집합체(self-aggregates)를 형성하는 것을 특징으로 하는 조영제의 제조방법.
  14. 제 10 항에 있어서,
    상기 반응 단계는 상기 마이크로버블 표면에 존재하는 NHS가 물에 가수분해되고, 마이크로버블 표면에 잔존하는 카르복실기와 상기 나노입자에 존재하는 아민기가 아미드 결합하는 단계인 것을 특징으로 하는 조영제의 제조방법.
  15. 제 10 항에 있어서,
    상기 나노입자와 상기 마이크로버블의 혼합 비율은 1:0.5-2의 결합 반응기의 몰비인 것을 특징으로 하는 조영제의 제조방법.
PCT/KR2014/009549 2014-03-19 2014-10-13 약물을 함유한 나노입자가 결합된 이중-목적 ｐａｔ／초음파 조영제 및 이의 제조방법 Ceased WO2015141917A1 (ko)

Priority Applications (4)

Application Number Priority Date Filing Date Title
CN201480077306.5A CN106456806B (zh) 2014-03-19 2014-10-13 结合有含有药物的纳米粒子的两用的pat/超声造影剂及其制备方法
US15/126,472 US10912848B2 (en) 2014-03-19 2014-10-13 Dual-purpose PAT/ultrasound contrast agent bound with nanoparticles containing drug and method for preparing same
EP14886311.1A EP3120872B1 (en) 2014-03-19 2014-10-13 Dual-purpose pat/ultrasound contrast agent bound with nanoparticles containing drug and method for preparing same
JP2016557079A JP6347850B2 (ja) 2014-03-19 2014-10-13 薬物を含有したナノ粒子が結合された二重目的ｐａｔ／超音波造影剤およびその製造方法

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR10-2014-0032057 2014-03-19
KR1020140032057A KR101595795B1 (ko) 2014-03-19 2014-03-19 약물을 함유한 나노입자가 결합된 이중-목적 paｔ／초음파 조영제 및 이의 제조방법

Publications (1)

Publication Number Publication Date
WO2015141917A1 true WO2015141917A1 (ko) 2015-09-24

Family

ID=54144850

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/KR2014/009549 Ceased WO2015141917A1 (ko) 2014-03-19 2014-10-13 약물을 함유한 나노입자가 결합된 이중-목적 ｐａｔ／초음파 조영제 및 이의 제조방법

Country Status (6)

Country Link
US (1) US10912848B2 (ko)
EP (1) EP3120872B1 (ko)
JP (1) JP6347850B2 (ko)
KR (1) KR101595795B1 (ko)
CN (1) CN106456806B (ko)
WO (1) WO2015141917A1 (ko)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2017089800A1 (en) * 2015-11-23 2017-06-01 University Of Ulster Microbubble-chemotherapeutic agent complex for sonodynamic therapy
CN109789226A (zh) * 2016-09-27 2019-05-21 西江大学校产学协力团 利用携带抗癌剂的人血清白蛋白纳米粒子的肝动脉化疗栓塞术用组合物及其制造方法
CN111671922A (zh) * 2020-07-23 2020-09-18 四川大学华西医院 两亲性梳形嵌段接枝共聚物基超声造影剂及其制备方法
US11406950B2 (en) * 2017-03-10 2022-08-09 Sogang University Research Foundation Bubble volume control method and bubble volume controlling apparatus

Families Citing this family (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
GB201708663D0 (en) * 2017-05-31 2017-07-12 Univ Ulster Therapy
KR102076518B1 (ko) * 2018-02-08 2020-02-13 서강대학교산학협력단 수용성 항암제를 담지하는 마이크로버블을 포함하는 간동맥색전술용 조성물 및 그 제조방법
EP3764878B1 (en) * 2018-03-13 2026-02-25 Trust Bio-sonics Inc. Composition and methods for sensitive molecular analysis
US11890370B2 (en) 2018-09-21 2024-02-06 Sahmyook University Industry-Academic Cooperation Foundation Ultrasound-induced drug delivery system using drug carrier comprising nanobubbles and drug
KR102198900B1 (ko) * 2019-05-10 2021-01-07 서강대학교 산학협력단 질병 치료용 나노입자 복합체 및 이의 제조방법
KR102379296B1 (ko) * 2019-09-02 2022-03-29 (주)아이엠지티 면역 마이크로버블 복합체 및 이의 이용
CN113577040A (zh) * 2021-07-19 2021-11-02 河北工程大学附属医院 负载中药单体的纳米载体及在制备抗肿瘤药物中的应用
US12133891B2 (en) * 2021-11-02 2024-11-05 Industry Foundation Of Chonnam National University Microbubble-extracellular vesicle complexes

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2000072757A1 (en) * 1999-06-01 2000-12-07 Drexel University Surface stabilized microbubbles for use in ultrasound contrast and drug delivery agents
KR20050096959A (ko) * 2003-02-04 2005-10-06 브라코 인터내셔날 비.브이. 초음파 조영제 및 그것의 제조방법

Family Cites Families (17)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4276885A (en) 1979-05-04 1981-07-07 Rasor Associates, Inc Ultrasonic image enhancement
US4265251A (en) 1979-06-28 1981-05-05 Rasor Associates, Inc. Method of determining pressure within liquid containing vessel
CA1170569A (en) 1980-11-17 1984-07-10 Julia S. Rasor Microbubble precursors and methods for their production and use
DE3313946A1 (de) 1983-04-15 1984-10-18 Schering AG, 1000 Berlin und 4709 Bergkamen Mikropartikel und gasblaeschen enthaltende ultraschall-kontrastmittel
DE10121982B4 (de) * 2001-05-05 2008-01-24 Lts Lohmann Therapie-Systeme Ag Nanopartikel aus Protein mit gekoppeltem Apolipoprotein E zur Überwindung der Blut-Hirn-Schranke und Verfahren zu ihrer Herstellung
CA2547024C (en) * 2003-12-22 2013-12-17 Bracco Research Sa Gas-filled microvesicle assembly for contrast imaging
WO2005063306A1 (en) * 2003-12-22 2005-07-14 Bracco Research Sa Assembly of gas-filled microvesicle with active component for contrast imaging
US20100112077A1 (en) * 2006-11-06 2010-05-06 Abraxis Bioscience, Llc Nanoparticles of paclitaxel and albumin in combination with bevacizumab against cancer
EP2117603A2 (en) * 2006-12-19 2009-11-18 Bracco International B.V. Targeting and therapeutic compounds and gas-filled microvesicles comprising said compounds
CN102573914B (zh) * 2009-10-16 2016-06-29 大学健康网络 卟啉纳米囊泡
CN101711736B (zh) * 2009-12-17 2011-09-14 重庆医科大学 一种载药微泡的制备方法
CN101850124B (zh) * 2010-04-13 2012-05-30 姬尚义 白蛋白纳米-超声微泡载组织型纤溶酶原激活物基因靶向体系及其制备方法
JP2012149034A (ja) * 2010-12-27 2012-08-09 Canon Inc 複合粒子、光音響イメージング用造影剤、及び光音響イメージング方法
CA2849538C (en) * 2011-10-13 2020-08-25 University Health Network Porphyrin microbubbles
CN102525935A (zh) * 2012-01-18 2012-07-04 上海交通大学医学院 一种纳米药物载体脑内递送方法
KR101487088B1 (ko) * 2012-10-25 2015-01-27 서강대학교산학협력단 약물을 함유한 나노입자가 결합된 초음파 조영제 및 이의 제조방법
US20150343079A1 (en) * 2012-10-25 2015-12-03 Sogang University Research Foundation Ultrasound contrast agent with nanoparticles including drug and method for preparing the same

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2000072757A1 (en) * 1999-06-01 2000-12-07 Drexel University Surface stabilized microbubbles for use in ultrasound contrast and drug delivery agents
KR20050096959A (ko) * 2003-02-04 2005-10-06 브라코 인터내셔날 비.브이. 초음파 조영제 및 그것의 제조방법

Non-Patent Citations (4)

* Cited by examiner, † Cited by third party
Title
HUYNH, E. ET AL.: "Porphyrin shell microbubbles with intrinsic ultrasound and photoacoustic properties", JOURNAL OF THE AMERICAN CHEMICAL SOCIETY, vol. 134, 24 July 2012 (2012-07-24), pages 16464 - 16467, XP055186875 *
JI, J. ET AL.: "Ultrasound-targeted transfection of tissue-type plasminogen activator gene carried by albumin nanoparticles to dog myocardium to prevent thrombosis after heart mechanical valve replacement", INTERNATIONAL JOURNAL OF NANOMEDICINE, vol. 7, 2012, pages 2911 - 2919, XP055226658 *
MOON, H. ET AL.: "Development of nanoparticle conjugated ultrasound contrast agent for the tumor theragnosis", ABSTRACT OF KSBB FALL MEETING & INTERNATIONAL SYMPOSIUM, October 2013 (2013-10-01), pages 298, XP055341532 *
See also references of EP3120872A4 *

Cited By (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2017089800A1 (en) * 2015-11-23 2017-06-01 University Of Ulster Microbubble-chemotherapeutic agent complex for sonodynamic therapy
JP2019500410A (ja) * 2015-11-23 2019-01-10 ユニバーシティ オブ アルスター 音響力学的療法のための微小気泡−化学療法剤複合体
US11382987B2 (en) 2015-11-23 2022-07-12 University Of Ulster Microbubble-chemotherapeutic agent complex for sonodynamic therapy
CN109789226A (zh) * 2016-09-27 2019-05-21 西江大学校产学协力团 利用携带抗癌剂的人血清白蛋白纳米粒子的肝动脉化疗栓塞术用组合物及其制造方法
EP3520824A4 (en) * 2016-09-27 2020-04-29 Sogang University Research Foundation COMPOSITION FOR THE HEPATIC ARTERIAL CHEMOEMBOLISATION USING HUMAN SERUM ALUMINUM NANOPARTICLES WITH AN ANTI-DRIVING AGENT AND METHOD FOR THE PRODUCTION THEREOF
CN109789226B (zh) * 2016-09-27 2021-11-26 艾姆戈特株式会社 利用携带抗癌剂的人血清白蛋白纳米粒子的肝动脉化疗栓塞术用组合物及其制造方法
US11617723B2 (en) 2016-09-27 2023-04-04 Sogang University Research Foundation Composition for hepatic arterial chemoembolization using human serum albumin nanoparticles carrying anticancer agent, and method for producing same
US11406950B2 (en) * 2017-03-10 2022-08-09 Sogang University Research Foundation Bubble volume control method and bubble volume controlling apparatus
CN111671922A (zh) * 2020-07-23 2020-09-18 四川大学华西医院 两亲性梳形嵌段接枝共聚物基超声造影剂及其制备方法
CN111671922B (zh) * 2020-07-23 2023-03-21 四川大学华西医院 两亲性梳形嵌段接枝共聚物基超声造影剂及其制备方法

Also Published As

Publication number Publication date
JP2017511804A (ja) 2017-04-27
EP3120872A1 (en) 2017-01-25
EP3120872B1 (en) 2021-06-09
JP6347850B2 (ja) 2018-06-27
CN106456806A (zh) 2017-02-22
US10912848B2 (en) 2021-02-09
EP3120872A4 (en) 2017-05-10
KR20150109064A (ko) 2015-10-01
KR101595795B1 (ko) 2016-02-22
US20170080114A1 (en) 2017-03-23
CN106456806B (zh) 2023-02-17

Similar Documents

Publication Publication Date Title
WO2015141917A1 (ko) 약물을 함유한 나노입자가 결합된 이중-목적 ｐａｔ／초음파 조영제 및 이의 제조방법
Liu et al. Low-intensity focused ultrasound (LIFU)-activated nanodroplets as a theranostic agent for noninvasive cancer molecular imaging and drug delivery
WO2014065513A1 (ko) 약물을 함유한 나노입자가 결합된 초음파 조영제 및 이의 제조방법
US10363313B2 (en) PSMA ligands and uses thereof
KR102004558B1 (ko) 선택적 전달 분자 및 사용 방법
Zhong et al. Polymeric perfluorocarbon nanoemulsions are ultrasound-activated wireless drug infusion catheters
KR101487088B1 (ko) 약물을 함유한 나노입자가 결합된 초음파 조영제 및 이의 제조방법
JP2009508924A (ja) シリコンを含む造影剤
WO2019151827A1 (ko) 빌리루빈 유도체 기반의 진단 및 치료용 초음파 조영제
US20180116972A1 (en) Lipid based nanocarrier compositions loaded with metal nanoparticles and therapeutic agent
JP2023511073A (ja) 好中球エラスターゼ結合ペプチドおよびその組成物
CN113307824B (zh) 一种双亲性材料及其在制备脂质体中的应用
US20190125307A1 (en) Compositions and methods for targeted contrast agents for molecular imaging
US20220313820A1 (en) Ultrasound-assisted drug delivery carrier using ultrasound contrast agent containing ligand conjugated with drug through ester bond
Hatayama et al. Application of a novel near infrared-fluorescence giant vesicle-and polymerasome-based tissue marker for endoscopic and laparoscopic navigation
Medina et al. Using Alendronic Acid Coupled Fluorescently Labelled SM Liposomes as a Vehicle for Bone Targeting
US20240108685A1 (en) Oral liposomal compositions
WO2016068647A2 (ko) 광음향 조영효과 및 항암효과를 나타내는 알부민 나노입자
JP5303269B2 (ja) 骨髄指向性薬物送達物質およびその用途
CN121466314A (zh) 一种磁性连续体软机器人精准递送的前药纳米水凝胶及其制备方法与应用
CN104892918B (zh) 磷脂酰乙醇胺‑羟基聚乙二醇衍生物及制备方法、脂质体造影剂和治疗肿瘤脂质体诊疗药物
KR20160150080A (ko) 광음향 조영효과 및 항암효과를 나타내는 알부민 나노입자

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 14886311

Country of ref document: EP

Kind code of ref document: A1

REEP Request for entry into the european phase

Ref document number: 2014886311

Country of ref document: EP

WWE Wipo information: entry into national phase

Ref document number: 2014886311

Country of ref document: EP

ENP Entry into the national phase

Ref document number: 2016557079

Country of ref document: JP

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 15126472

Country of ref document: US

NENP Non-entry into the national phase

Ref country code: DE
