WO2015159012A1 - Composition d'encollage a base de saccharide non reducteur et de saccharide hydrogene, et produits isolants obtenus - Google Patents

Composition d'encollage a base de saccharide non reducteur et de saccharide hydrogene, et produits isolants obtenus Download PDF

Info

Publication number
WO2015159012A1
WO2015159012A1 PCT/FR2015/050994 FR2015050994W WO2015159012A1 WO 2015159012 A1 WO2015159012 A1 WO 2015159012A1 FR 2015050994 W FR2015050994 W FR 2015050994W WO 2015159012 A1 WO2015159012 A1 WO 2015159012A1
Authority
WO
WIPO (PCT)
Prior art keywords
acid
saccharide
composition according
parts
reducing
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/FR2015/050994
Other languages
English (en)
Inventor
Edouard Obert
Lionel KIEFER
Benjamin Kaplan
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Saint Gobain Isover SA France
Original Assignee
Saint Gobain Isover SA France
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Priority to DK15720381.1T priority Critical patent/DK3131857T3/da
Priority to RU2016144018A priority patent/RU2707834C2/ru
Priority to BR112016022506-6A priority patent/BR112016022506B1/pt
Priority to SI201531106T priority patent/SI3131857T1/sl
Priority to UAA201611307A priority patent/UA120612C2/uk
Priority to EP15720381.1A priority patent/EP3131857B1/fr
Priority to AU2015248662A priority patent/AU2015248662B2/en
Priority to CA2942735A priority patent/CA2942735C/fr
Priority to ES15720381T priority patent/ES2773318T3/es
Priority to MX2016013392A priority patent/MX387435B/es
Priority to JP2016562843A priority patent/JP6625554B2/ja
Application filed by Saint Gobain Isover SA France filed Critical Saint Gobain Isover SA France
Priority to PL15720381T priority patent/PL3131857T3/pl
Priority to SG11201608373VA priority patent/SG11201608373VA/en
Priority to KR1020167031407A priority patent/KR102378383B1/ko
Priority to MYPI2016703789A priority patent/MY191447A/en
Priority to US15/304,722 priority patent/US10774466B2/en
Priority to CN201580019829.9A priority patent/CN106458739A/zh
Publication of WO2015159012A1 publication Critical patent/WO2015159012A1/fr
Priority to ZA2016/06445A priority patent/ZA201606445B/en
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J103/00—Adhesives based on starch, amylose or amylopectin or on their derivatives or degradation products
    • D—TEXTILES; PAPER
    • D06—TREATMENT OF TEXTILES OR THE LIKE; LAUNDERING; FLEXIBLE MATERIALS NOT OTHERWISE PROVIDED FOR
    • D06M—TREATMENT, NOT PROVIDED FOR ELSEWHERE IN CLASS D06, OF FIBRES, THREADS, YARNS, FABRICS, FEATHERS OR FIBROUS GOODS MADE FROM SUCH MATERIALS
    • D06M13/00—Treating fibres, threads, yarns, fabrics or fibrous goods made from such materials, with non-macromolecular organic compounds; Such treatment combined with mechanical treatment
    • D06M13/10—Treating fibres, threads, yarns, fabrics or fibrous goods made from such materials, with non-macromolecular organic compounds; Such treatment combined with mechanical treatment with compounds containing oxygen
    • D06M13/184—Carboxylic acids; Anhydrides, halides or salts thereof
    • D06M13/207—Substituted carboxylic acids, e.g. by hydroxy or keto groups; Anhydrides, halides or salts thereof
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C25/00—Surface treatment of fibres or filaments made from glass, minerals or slags
    • C03C25/10—Coating
    • C03C25/24—Coatings containing organic materials
    • C03C25/25—Non-macromolecular compounds
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C25/00—Surface treatment of fibres or filaments made from glass, minerals or slags
    • C03C25/10—Coating
    • C03C25/24—Coatings containing organic materials
    • C03C25/26—Macromolecular compounds or prepolymers
    • C03C25/32—Macromolecular compounds or prepolymers obtained otherwise than by reactions involving only carbon-to-carbon unsaturated bonds
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C25/00—Surface treatment of fibres or filaments made from glass, minerals or slags
    • C03C25/10—Coating
    • C03C25/24—Coatings containing organic materials
    • C03C25/26—Macromolecular compounds or prepolymers
    • C03C25/32—Macromolecular compounds or prepolymers obtained otherwise than by reactions involving only carbon-to-carbon unsaturated bonds
    • C03C25/321—Starch; Starch derivatives
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/04—Reinforcing macromolecular compounds with loose or coherent fibrous material
    • C08J5/0405—Reinforcing macromolecular compounds with loose or coherent fibrous material with inorganic fibres
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/04—Reinforcing macromolecular compounds with loose or coherent fibrous material
    • C08J5/0405—Reinforcing macromolecular compounds with loose or coherent fibrous material with inorganic fibres
    • C08J5/043—Reinforcing macromolecular compounds with loose or coherent fibrous material with inorganic fibres with glass fibres
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/24—Impregnating materials with prepolymers which can be polymerised in situ, e.g. manufacture of prepregs
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/04—Oxygen-containing compounds
    • C08K5/09—Carboxylic acids; Metal salts thereof; Anhydrides thereof
    • C08K5/092—Polycarboxylic acids
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J103/00—Adhesives based on starch, amylose or amylopectin or on their derivatives or degradation products
    • C09J103/02—Starch; Degradation products thereof, e.g. dextrin
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J105/00—Adhesives based on polysaccharides or on their derivatives, not provided for in groups C09J101/00 or C09J103/00
    • D—TEXTILES; PAPER
    • D06—TREATMENT OF TEXTILES OR THE LIKE; LAUNDERING; FLEXIBLE MATERIALS NOT OTHERWISE PROVIDED FOR
    • D06B—TREATING TEXTILE MATERIALS USING LIQUIDS, GASES OR VAPOURS
    • D06B1/00—Applying liquids, gases or vapours onto textile materials to effect treatment, e.g. washing, dyeing, bleaching, sizing or impregnating
    • D06B1/02—Applying liquids, gases or vapours onto textile materials to effect treatment, e.g. washing, dyeing, bleaching, sizing or impregnating by spraying or projecting
    • D—TEXTILES; PAPER
    • D06—TREATMENT OF TEXTILES OR THE LIKE; LAUNDERING; FLEXIBLE MATERIALS NOT OTHERWISE PROVIDED FOR
    • D06M—TREATMENT, NOT PROVIDED FOR ELSEWHERE IN CLASS D06, OF FIBRES, THREADS, YARNS, FABRICS, FEATHERS OR FIBROUS GOODS MADE FROM SUCH MATERIALS
    • D06M13/00—Treating fibres, threads, yarns, fabrics or fibrous goods made from such materials, with non-macromolecular organic compounds; Such treatment combined with mechanical treatment
    • D06M13/10—Treating fibres, threads, yarns, fabrics or fibrous goods made from such materials, with non-macromolecular organic compounds; Such treatment combined with mechanical treatment with compounds containing oxygen
    • D06M13/165—Ethers
    • E—FIXED CONSTRUCTIONS
    • E04—BUILDING
    • E04B—GENERAL BUILDING CONSTRUCTIONS; WALLS, e.g. PARTITIONS; ROOFS; FLOORS; CEILINGS; INSULATION OR OTHER PROTECTION OF BUILDINGS
    • E04B1/00—Constructions in general; Structures which are not restricted either to walls, e.g. partitions, or floors or ceilings or roofs
    • E04B1/62—Insulation or other protection; Elements or use of specified material therefor
    • E04B1/74—Heat, sound or noise insulation, absorption, or reflection; Other building methods affording favourable thermal or acoustical conditions, e.g. accumulating of heat within walls

Definitions

  • the present invention relates to the field of sizing for composite or coated products, such as thermal and / or acoustic insulation products based on mineral wool, in particular glass or rock, and an organic binder free of formaldehyde.
  • the invention relates to a sizing composition capable of cross-linking to form said organic binder, which contains a non-reducing saccharide, a hydrogenated saccharide and a polycarboxylic organic acid.
  • the invention also relates to insulating products made of mineral wool glued using the aforementioned sizing composition.
  • the manufacture of insulating products based on mineral wool generally comprises a stage of manufacture of the wool itself, which can be implemented by various methods, for example according to the known technique of internal or external centrifugal fiber drawing.
  • Internal centrifugation consists of introducing the molten mineral material (glass or rock) into a centrifugal device comprising a multitude of small orifices, the material being projected towards the peripheral wall of the device under the action of the centrifugal force and escaping from it. in the form of filaments.
  • the filaments are stretched and driven to a receiving member by a gaseous stream having a high temperature and speed, to form a sheet of fibers (or mineral wool).
  • External centrifugation consists of pouring the molten material on the outer peripheral surface of rotating members called rotors, from which the molten material is ejected under the action of the centrifugal force. of the gas stream stretching and collection means on a receiving member are also provided.
  • a sizing composition containing a thermosetting resin is projected on the fibers, in the path from the output of the centrifugal device to the receiving member.
  • the layer of fibers coated with the sizing is subjected to a heat treatment, at a temperature generally greater than 100 ° C., in order to effect the polycondensation of the resin and thus to obtain a thermal and / or acoustic insulation product having specific properties, including dimensional stability, tensile strength, thickness recovery after compression and a homogeneous color.
  • the sizing composition to be sprayed on the mineral wool is generally in the form of an aqueous solution containing the thermosetting resin and additives such as a resin crosslinking catalyst, an adhesion promoter silane and a mineral oil. anti-dust, ...
  • the sizing composition is most often applied to the fibers by spraying.
  • the properties of the sizing composition depend to a large extent on the characteristics of the resin. From the point of view of application, it is necessary that the sizing composition has good sprayability and can be deposited on the surface of the fibers in order to bind them effectively.
  • the resin must be stable for a given period of time before being used to form the sizing composition, which composition is generally prepared at the time of use by mixing the resin and additives mentioned above.
  • the resin In terms of regulation, it is necessary for the resin to be considered as non-polluting, that is to say that it contains - and that it generates during the sizing step or later - as little as possible of compounds which may be harmful to human health or the environment.
  • thermosetting resins most commonly used are phenolic resins belonging to the family of resoles. In addition to their good ability to crosslink in the aforementioned thermal conditions, these resins are soluble in water, have a good affinity for mineral fibers, especially glass, and are relatively inexpensive.
  • resols are obtained by condensation of phenol and formaldehyde, in the presence of a basic catalyst. In the end, these resols contain a certain proportion of unreacted monomers, in particular formaldehyde, the presence of which is not desired because of its proven harmful effects.
  • resole-based resins are generally treated with urea which reacts with free formaldehyde by trapping it in the form of non-volatile urea-formaldehyde condensates.
  • urea reacts with free formaldehyde by trapping it in the form of non-volatile urea-formaldehyde condensates.
  • the presence of urea in the resin also provides a certain economic advantage because of its low cost, because it can be introduced in relatively large quantities without affecting the qualities of use of the resin, in particular without affecting the mechanical properties of the resin. final product, which significantly reduces the total cost of the resin.
  • the urea-formaldehyde condensates are not stable; they decompose by giving back formaldehyde and urea, in turn degraded at least partially to ammonia, which are released into the atmosphere of the plant.
  • the sizing comprises a polycarboxylic polymer, a ⁇ -hydroxylamide and an at least trifunctional monomeric carboxylic acid.
  • Sizing compositions comprising an alkanolamine containing at least two hydroxyl groups and a polycarboxylic polymer (US 6,071,994, US 6,099,773, US 6,146,746) which may be associated with a copolymer (US 6,299 936).
  • Sizing compositions comprising a polycarboxylic polymer and a polyol have also been proposed (US 2002/0091 185, US 2002/0091 185).
  • compositions may further contain a catalyst which may be a phosphorus-containing compound (US 5,318,990, US 5,661,213, US 6331,350, US 2003/0008978), a fluoroborate (US 5,977,232) or a cyanamide, a dicyanamide or cyanoguanidine (US 5,932,689), or a cationic, amphoteric or nonionic surfactant (US 2002/0188055), or a silane coupling agent (US 2004/0002567).
  • a catalyst which may be a phosphorus-containing compound (US 5,318,990, US 5,661,213, US 6331,350, US 2003/0008978), a fluoroborate (US 5,977,232) or a cyanamide, a dicyanamide or cyanoguanidine (US 5,932,689), or a cationic, amphoteric or nonionic surfactant (US 2002/0188055), or a silane coupling agent (US 2004/000
  • a sizing composition which comprises (a) a poly (vinyl alcohol), (b) a multifunctional crosslinking agent chosen from nonpolymeric polyacids or their salts, anhydrides or a non-polyaldehyde and (c) optionally a catalyst, the weight ratio (a) / (b) varying from 95: 5 to 35:65 and the pH being at least 1, 25.
  • a sizing composition which comprises an adduct (a) of a sugar polymer and (b) a multifunctional crosslinking agent chosen from monomeric polyacids or their salts, and anhydrides, which is obtained under conditions such that the weight ratio (a) / (b) varies from 95: 5 to 35:65.
  • the sizing composition is formed from a pre-binder containing a carboxylic acid polymer and a polyol, and a dextrin as a co-binder.
  • the sizing composition comprises a polycarboxylic polymer with a molecular weight of at least 1000 and a polysaccharide with a molecular weight of at least 10000.
  • the sizing composition comprises at least one organic polycarboxylic acid with a molar mass of less than or equal to 1000 and at least one monosaccharide and / or polysaccharide.
  • WO 2010/029266, WO 2013/014399 and WO 2013/021 1 12 disclose a sizing composition which comprises at least one hydrogenated sugar and a polyfunctional crosslinking agent. It has been found that mineral wool insulation products made with the above-mentioned sizing compositions have insufficient wet aging resistance to permit their use outside the buildings.
  • the object of the present invention is to provide an aqueous sizing composition based on saccharides which gives composite or coated products, in particular mineral wool-based insulation products, improved hydrolytic resistance while maintaining good mechanical properties. .
  • aqueous sizing composition according to the invention is characterized in that it comprises
  • At least one organic polycarboxylic acid at least one organic polycarboxylic acid.
  • non-reducing saccharide is to be understood in the conventional sense, namely that it denotes a saccharide consisting of several saccharide units whose carbon 1 bearing the OH hemiacetal group is engaged in a bond.
  • a non-reducing saccharide within the meaning of the invention has no reducing action on cuprocycline solutions.
  • the non-reducing saccharide according to the present invention is a non-reducing oligoholoside containing at most 10 saccharide units.
  • non-reducing saccharides examples include diholosides such as trehalose, isotrehaloses, sucrose, and isosucrose ("isosucrosis" in English); triholosides such as melezitose, gentianose, raffinose, erlose and umbelliferose; tetraholosides such as stachyose; and pentaholosides such as verbascose.
  • diholosides such as trehalose, isotrehaloses, sucrose, and isosucrose ("isosucrosis" in English
  • triholosides such as melezitose, gentianose, raffinose, erlose and umbelliferose
  • tetraholosides such as stachyose
  • pentaholosides such as verbascose.
  • sucrose and trehalose are preferred.
  • hydrolysates all the products resulting from the reduction, in any manner whatsoever, of a saccharide chosen from monosaccharides, oligosaccharides and polysaccharides. linear, branched or cyclic, and mixtures of these products, especially starch hydrolysates.
  • the hydrogenation of the saccharide can be carried out by known methods operating under conditions of high hydrogen pressure and temperature, in the presence of a catalyst selected from groups IB, MB, IVB, VI, VII and VIII of the periodic table. elements, preferably in the group comprising nickel, platinum, palladium, cobalt, molybdenum and mixtures thereof.
  • the preferred catalyst is Raney nickel. Hydrogenation converts the saccharide or saccharide mixture (eg, a starch hydrolyzate) to the corresponding polyols.
  • the hydrogenation can be carried out in the absence of a hydrogenation catalyst, in the presence of a source of hydrogen other than hydrogen gas, for example an alkali metal borohydride such as sodium borohydride.
  • a source of hydrogen other than hydrogen gas for example an alkali metal borohydride such as sodium borohydride.
  • hydrogenated saccharides examples include erythritol, arabitol, xylitol, sorbitol, mannitol, iditol, maltitol, isomaltitol, lactitol, cellobitol, palatinitol, maltotritol and hydrogenation products of starch hydrolysates, sold especially by the company TEREOS SYRAL under the name Maltilite ® .
  • the products of hydrogenation of starch hydrolysates advantageously a syrup of maltitol, are used.
  • the hydrogenated saccharide according to the invention has a number average molar mass of less than 100000, preferably less than 50000, advantageously less than 5000, more particularly less than 1000, and more preferably greater than 100.
  • the hydrogenated saccharide (s) represent (s) preferably 18 to 80% of the total weight of (s) non-reducing saccharide (s) and (s) hydrogenated saccharide (s), advantageously 30 to 70% and more preferably 40 to 60%.
  • the organic polycarboxylic acid according to the invention is capable of reacting with the hydroxyl groups of the non-reducing saccharide and of the hydrogenated saccharide under the effect of heat to form ester bonds which lead to the obtaining of a polymeric network in the final binder.
  • Said polymeric network makes it possible to establish bonds at the junction points of the fibers in the mineral wool.
  • the inventors believe that Dehydration reactions also occur on the non-reducing saccharide, inducing the formation of furan polymers that integrate into the binder network and thereby contribute to improving its hydrolytic resistance.
  • polycarboxylic organic acid an organic acid comprising at least two carboxylic functions, preferably at most 15, and advantageously two to four carboxylic functions.
  • the organic polycarboxylic acid generally has a molar mass in a number of less than or equal to 1000, preferably less than or equal to 750 and advantageously less than or equal to 500.
  • the organic polycarboxylic acid is an acyclic acid, branched or unbranched, saturated or unsaturated, a cyclic acid or an aromatic acid.
  • the organic polycarboxylic acid may be a dicarboxylic acid, for example oxalic acid, malonic acid, succinic acid, glutaric acid, adipic acid, pimelic acid, suberic acid, azelaic acid, sebacic acid, malic acid, tartaric acid, tartaronic acid, aspartic acid, glutamic acid, fumaric acid, itaconic acid, maleic acid, traumatic acid, camphoric acid, phthalic acid and its derivatives, in particular containing at least one boron or chlorine atom, tetrahydrophthalic acid and its derivatives, in particular containing at least one chlorine atom such as chlorendic acid isophthalic acid, terephthalic acid, mesaconic acid and citraconic acid; a tricarboxylic acid, for example citric acid, tricarballylic acid, 1,2,4-butanetricarboxylic acid, aconitic acid, hemimellitic acid, trimellitic acid and trim
  • the organic polycarboxylic acid contains two to four carboxylic functions.
  • the preferred polycarboxylic organic acid is citric acid.
  • the non-reducing saccharide (s) and the hydrogenated saccharide (s) represent (s) 10 to 90% of the weight of the mixture consisting of ) non-reducing saccharide (s), the hydrogenated saccharide (s) and the organic polycarboxylic acid (s), preferably 20 to 85%, advantageously 30 to 80%, more preferably 40 to 65% and particularly preferably 45 to 65%.
  • the sizing composition according to the invention does not contain monoalkylamine, dialkylamine and alkanolamine. It is indeed not desired that these compounds (which are capable of reacting with the other constituents of the sizing composition) are incorporated into the polymer network of the final binder.
  • the sizing composition may further comprise a catalyst, acid or basic, which has the particular function of adjusting the starting temperature of crosslinking.
  • the catalyst may be chosen from Lewis bases and acids, such as clays, colloidal or non-colloidal silica, organic amines, quaternary amines, metal oxides, metal sulphates, metal chlorides, urea sulphates. , urea chlorides and silicate catalysts.
  • Lewis bases and acids such as clays, colloidal or non-colloidal silica, organic amines, quaternary amines, metal oxides, metal sulphates, metal chlorides, urea sulphates. , urea chlorides and silicate catalysts.
  • the catalyst may also be a phosphorus-containing compound, for example an alkali metal hypophosphite salt, an alkali metal phosphite, an alkali metal polyphosphate, an alkali metal hydrogen phosphate, a phosphoric acid or an alkyl phosphonic acid.
  • the alkali metal is sodium or potassium.
  • the catalyst may also be a compound containing fluorine and boron, for example tetrafluoroboric acid or a salt of this acid, especially an alkali metal tetrafluoroborate such as sodium or potassium, an alkaline earth metal tetrafluoroborate such as calcium or magnesium, zinc tetrafluoroborate and ammonium tetrafluoroborate.
  • tetrafluoroboric acid or a salt of this acid especially an alkali metal tetrafluoroborate such as sodium or potassium, an alkaline earth metal tetrafluoroborate such as calcium or magnesium, zinc tetrafluoroborate and ammonium tetrafluoroborate.
  • the catalyst is sodium hypophosphite, sodium phosphite and mixtures of these compounds.
  • the amount of catalyst introduced into the sizing composition may represent up to 20% of the total weight of the non-reducing saccharide (s), the hydrogenated saccharide (s) and of (A) polycarboxylic organic acid (s), preferably up to 10%, and preferably is at least 1%.
  • Particularly preferred sizing compositions contain sucrose, maltitol and citric acid, and optionally a crosslinking catalyst, especially sodium hypophosphite.
  • the sizing composition according to the invention may furthermore comprise the conventional additives hereafter in the following proportions calculated on the basis of 100 parts by weight of non-reducing saccharide (s), of hydrogenated saccharide (s). (s) and polycarboxylic organic acid (s):
  • silane in particular an aminosilane or an epoxysilane
  • urea preferably 0 to 20 parts, and advantageously 0 parts
  • metal sulphate or of ammonium preferably 0 to 10 parts and advantageously 0 to 5 parts
  • an "extender” chosen from lignin derivatives such as ammonium lignosulfonate (LSA) or sodium lignosulfonate, and animal or vegetable proteins.
  • LSA ammonium lignosulfonate
  • the silane is a coupling agent between the fibers and the binder, and also acts as an anti-aging agent
  • the oils are anti-dust and hydrophobic agents
  • the urea and the polyol act as plasticizers and prevent the pregelling of the sizing composition
  • silicone is a hydrophobic agent whose function is to reduce the absorption of water by the insulation product
  • the metal or ammonium sulfate makes it possible to improve the mechanical properties of the final product, in particular the tensile strength after aging
  • the "extender” is a soluble or dispersible organic filler in the aqueous sizing composition which makes it possible in particular to reduce its cost.
  • the added polyol as an additive is necessarily different from the non-reducing saccharide and the hydrogenated saccharide.
  • This polyol can be especially glycerol, a glycol such as ethylene glycol, propylene glycol, butylene glycol and poly (alkylene) glycols based on these glycols, or homopolymers and copolymers of vinyl alcohol.
  • the metal sulphate added as an additive is an alkali or alkaline earth metal sulphate, a transition metal or a lean metal, preferably a sulphate of sodium, magnesium, iron or cobalt.
  • Nickel, copper, zinc or aluminum, and preferably copper, iron or aluminum As an example of ammonium sulphate, mention may be made of ammonium hydrogen sulphate NH HSO 4 and ammonium sulfate (NH) 2 SO 4 .
  • the sizing composition has an acidic pH, of the order of 1 to 5 depending on the type of polycarboxylic organic acid used, preferably greater than or equal to 1.0.
  • the pH is maintained at a value at least equal to 1.5 so as to limit the problems of instability of the sizing composition and corrosion of the manufacturing line, by adding an amino compound which is not capable of reacting with the non-reducing saccharide and the hydrogenated saccharide, for example a tertiary amine, especially triethanolamine.
  • the amount of amino compound may represent up to 30 parts by weight of the total weight of (s) non-reducing saccharide (s) and hydrogenated saccharide (s) and of (the) acid (s) (s) Organic polycarboxylic (s).
  • the sizing composition is intended in particular to be applied to mineral fibers, in particular glass or rock fibers.
  • the sizing composition is projected onto the mineral fibers at the outlet of the centrifugal device and before they are collected on the receiving member in the form of a sheet of fibers which is then treated at a temperature permitting the crosslinking of the sizing and the formation of an infusible binder.
  • the crosslinking of the sizing according to the invention is carried out at a temperature comparable to that of a conventional formophenolic resin, at a temperature greater than or equal to 1 10 ° C, preferably greater than or equal to 130 ° C, and advantageously greater or equal to 140 ° C.
  • the acoustic and / or thermal insulating products obtained from these sized fibers are also an object of the present invention.
  • These products are generally in the form of a mattress or felt of mineral wool, glass or rock, or a veil of mineral fibers, also of glass or rock, intended in particular to form a surface coating of said mattress or said felt.
  • the sample has the shape of a torus 122 mm long, 46 mm wide, a radius of curvature of the cutout of the outer edge equal to 38 mm and a radius of curvature of the cutout of the lower edge equal to 12, 5 mm.
  • the sample is placed between two cylindrical chucks of a test machine, one of which is movable and moves at a constant speed.
  • the breaking force F (in Newton) of the sample is measured and the tensile strength RT defined by the ratio of the breaking force F to the mass of the sample is calculated.
  • the tensile strength is measured after manufacture (initial tensile strength RTfab) and after accelerated aging in an autoclave at a temperature of 105 ° C at 100% relative humidity for 15 minutes (RT15).
  • Sizing compositions comprising the constituents shown in Table 1 are prepared in proportions expressed in parts by weight.
  • the sizing compositions are prepared by simple mixing of the constituents in water, with vigorous stirring until dissolution or complete dispersion of the constituents.
  • a first sizing composition according to WO 2013/021112 (Reference 1) and a second sizing composition which contains 67 parts by weight of a resin prepared according to the WO application are prepared.
  • the sizing compositions are used to manufacture glass wool insulation products on an industrial line.
  • the mineral wool is continuously produced over a 2.4 m wide line by the internal centrifugation technique in which the molten glass composition is transformed into fibers by means of a tool called centrifugation plate, comprising a chamber basket.
  • a tool called centrifugation plate, comprising a chamber basket.
  • the plate for receiving the melted composition and a peripheral band pierced with a multitude of orifices: the plate is rotated about its axis of symmetry arranged vertically, the composition is ejected through the orifices under the effect of the force centrifugal and the material escaping from the orifices is drawn into fibers with the assistance of a stream of drawing gas.
  • a sizing spray crown is disposed below the fiberizing plate so as to evenly distribute the sizing composition on the glass wool just formed.
  • the mineral wool thus glued is collected on a belt conveyor equipped with internal suction boxes which hold the mineral wool in the form of a felt or a sheet on the surface of the conveyor.
  • the conveyor then passes continuously in an oven at 270 ° C where the components of the sizing polymerize to form a binder.
  • the insulation product obtained at the outlet of the oven has a nominal density equal to 17.5 kg / m 3 and a nominal thickness equal to 75 mm.
  • dextrin derived from corn starch average molar mass by weight: 3510; IP polydispersity index: 5.2; equivalent in dextrose DE ⁇ 30 ⁇ under the reference Roclys ® C3072S by ROQUETTE FRERES

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Organic Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Materials Engineering (AREA)
  • General Life Sciences & Earth Sciences (AREA)
  • General Chemical & Material Sciences (AREA)
  • Geochemistry & Mineralogy (AREA)
  • Health & Medical Sciences (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Manufacturing & Machinery (AREA)
  • Inorganic Chemistry (AREA)
  • Textile Engineering (AREA)
  • Architecture (AREA)
  • Physics & Mathematics (AREA)
  • Electromagnetism (AREA)
  • Acoustics & Sound (AREA)
  • Civil Engineering (AREA)
  • Structural Engineering (AREA)
  • Treatments For Attaching Organic Compounds To Fibrous Goods (AREA)
  • Surface Treatment Of Glass Fibres Or Filaments (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Cosmetics (AREA)
  • Medicinal Preparation (AREA)
  • Adhesives Or Adhesive Processes (AREA)

Abstract

La présente invention se rapporte à une composition d'encollage, notamment pour des produits isolants à base de laine minérale, en particulier de verre ou de roche, qui comprend au moins un saccharide non réducteur, au moins un saccharide hydrogéné, et au moins un acide organique polycarboxylique. Elle a également pour objet les produits isolants à base de fibres minérales obtenus.

Description

COMPOSITION D'ENCOLLAGE A BASE DE SACCHARIDE NON
REDUCTEUR ET DE SACCHARIDE HYDROGENE, ET PRODUITS
ISOLANTS OBTENUS
La présente invention se rapporte au domaine des encollages pour produits composites ou revêtus, tels que des produits d'isolation thermique et/ou acoustique à base de laine minérale, notamment de verre ou de roche, et d'un liant organique exempt de formaldéhyde.
L'invention concerne plus particulièrement une composition d'encollage apte à réticuler pour former ledit liant organique, qui renferme un saccharide non réducteur, un saccharide hydrogéné et un acide organique polycarboxylique.
L'invention a également pour objet les produits isolants constitués de laine minérale encollée au moyen de la composition d'encollage précitée.
La fabrication de produits d'isolation à base de laine minérale comprend généralement une étape de fabrication de la laine elle-même, qui peut être mise en œuvre par différents procédés, par exemple selon la technique connue du fibrage par centrifugation interne ou externe.
La centrifugation interne consiste à introduire la matière minérale en fusion (verre ou roche) dans un dispositif centrifuge comprenant une multitude de petits orifices, la matière étant projetée vers la paroi périphérique du dispositif sous l'action de la force centrifuge et s'en échappant sous la forme de filaments. A la sortie du dispositif centrifuge, les filaments sont étirés et entraînés vers un organe récepteur par un courant gazeux ayant une température et une vitesse élevées, pour y former une nappe de fibres (ou laine minérale).
La centrifugation externe consiste, quant à elle, à déverser la matière en fusion à la surface périphérique externe d'organes rotatifs appelés rotors, d'où la matière en fusion est éjectée sous l'action de la force centrifuge. Des moyens d'étirage par courant gazeux et de collecte sur un organe de réception sont également prévus.
Pour assurer l'assemblage des fibres entre elles et permettre à la nappe d'avoir de la cohésion, on projette sur les fibres, sur le trajet allant de la sortie du dispositif centrifuge vers l'organe récepteur, une composition d'encollage contenant une résine thermodurcissable. La nappe de fibres revêtues de l'encollage est soumise à un traitement thermique, à une température généralement supérieure à 100°C, afin d'effectuer la polycondensation de la résine et obtenir ainsi un produit d'isolation thermique et/ou acoustique ayant des propriétés spécifiques, notamment une stabilité dimensionnelle, une résistance à la traction, une reprise d'épaisseur après compression et une couleur homogène.
La composition d'encollage à projeter sur la laine minérale se présente généralement sous la forme d'une solution aqueuse renfermant la résine thermodurcissable et des additifs tels qu'un catalyseur de réticulation de la résine, un silane promoteur d'adhérence, une huile minérale anti-poussières, ...
La composition d'encollage est le plus souvent appliquée sur les fibres par pulvérisation.
Les propriétés de la composition d'encollage dépendent en grande partie des caractéristiques de la résine. Du point de vue de l'application, il est nécessaire que la composition d'encollage présente une bonne aptitude à la pulvérisation et puisse se déposer à la surface des fibres afin de les lier efficacement.
La résine doit être stable pendant un laps de temps donné avant d'être utilisée pour former la composition d'encollage, laquelle composition est généralement préparée au moment de l'emploi en mélangeant la résine et les additifs mentionnés précédemment.
Sur le plan réglementaire, il est nécessaire que la résine soit considérée comme non polluante, c'est-à-dire qu'elle contienne - et qu'elle génère lors de l'étape d'encollage ou ultérieurement - le moins possible de composés pouvant nuire à la santé humaine ou à l'environnement.
Les résines thermodurcissables les plus couramment utilisées sont des résines phénoliques appartenant à la famille des résols. Outre leur bonne aptitude à réticuler dans les conditions thermiques précitées, ces résines sont solubles dans l'eau, possèdent une bonne affinité pour les fibres minérales, notamment en verre, et sont relativement peu coûteuses.
Les résols les plus usuels sont obtenus par condensation de phénol et de formaldéhyde, en présence d'un catalyseur basique. Au final, ces résols contiennent une certaine proportion de monomères n'ayant pas réagi, en particulier le formaldéhyde dont la présence n'est pas souhaitée à cause de ses effets nocifs avérés.
Pour cette raison, les résines à base de résol sont généralement traitées par de l'urée qui réagit avec le formaldéhyde libre en le piégeant sous forme de condensats urée-formaldéhyde non volatils. La présence d'urée dans la résine apporte en outre un avantage économique certain du fait de son faible coût, car on peut l'introduire en relativement grande quantité sans affecter les qualités d'emploi de la résine, notamment sans nuire aux propriétés mécaniques du produit final, ce qui abaisse notablement le coût total de la résine.
Il a néanmoins été observé que, dans les conditions de températures auxquelles la nappe est soumise pour obtenir la réticulation de la résine, les condensats urée-formaldéhyde ne sont pas stables ; ils se décomposent en redonnant du formaldéhyde et de l'urée, à son tour dégradée au moins partiellement en ammoniac, qui sont libérés dans l'atmosphère de l'usine.
La réglementation en matière de protection de l'environnement devenant plus contraignante oblige les fabricants de produits d'isolation à rechercher des solutions permettant d'abaisser encore les niveaux d'émissions indésirables, en particulier de formaldéhyde.
Des solutions de remplacement des résols dans les compositions d'encollage sont connues et se fondent sur l'emploi d'un d'acide carboxylique et d'un alcool.
Dans US 5 340 868, l'encollage comprend un polymère polycarboxylique, un β-hydroxylamide et un acide carboxylique monomérique au moins trifonctionnel.
Il a aussi été décrit des compositions d'encollage comprenant une alcanolamine renfermant au moins deux groupements hydroxyle et un polymère polycarboxylique (US 6 071 994, US 6 099 773, US 6 146 746) qui peuvent être associés à un copolymère (US 6 299 936). Il a aussi été proposé des compositions d'encollage comprenant un polymère polycarboxylique et un polyol (US 2002/0091 185, US 2002/0091 185). Ces compositions peuvent contenir en outre un catalyseur qui peut être un composé contenant du phosphore (US 5 318 990, US 5 661 213, US 6331 350, US 2003/0008978), un fluoroborate (US 5 977 232) ou bien un cyanamide, un dicyanamide ou une cyanoguanidine (US 5 932 689), ou un tensioactif cationique, amphotère ou non ionique (US 2002/0188055), ou encore un agent de couplage de type silane (US 2004/0002567).
Dans WO 2006/120523, il est décrit une composition d'encollage qui comprend (a) un poly(alcool vinylique), (b) un agent de réticulation multifonctionnel choisi parmi les polyacides non polymériques ou leurs sels, les anhydrides ou un polyaldéhyde non polymérique et (c) éventuellement un catalyseur, le rapport pondéral (a)/(b) variant de 95:5 à 35:65 et le pH étant au moins égal à 1 ,25.
On connaît également de WO 2008/053332 une composition d'encollage qui comprend un adduit (a) d'un polymère de sucre et (b) d'un agent de réticulation multifonctionnel choisi parmi les polyacides monomériques ou leurs sels, et les anhydrides, qui est obtenu dans des conditions telles que le rapport pondéral (a)/(b) varie de 95:5 à 35:65.
Par ailleurs, il a été décrit des compositions d'encollage dont tout ou partie de l'alcool est remplacé par un ou plusieurs saccharides.
Dans US 2005/0215153, la composition d'encollage est formée à partir d'un pré-liant contenant un polymère d'acide carboxylique et d'un polyol, et d'une dextrine en tant que co-liant.
Dans US 5 895 804, la composition d'encollage comprend un polymère polycarboxylique de poids moléculaire au moins égal à 1000 et un polysaccharide de poids moléculaire au moins égal à 10000.
Dans WO 2009/080938, la composition d'encollage comprend au moins un acide organique polycarboxylique de masse molaire inférieure ou égale à 1000 et au moins un monosaccharide et/ou polysaccharide.
Enfin, on connaît de WO 2010/029266, WO 2013/014399 et WO 2013/021 1 12 une composition d'encollage qui comprend au moins un sucre hydrogéné et un agent de réticulation polyfonctionnel. Il a été constaté que les produits d'isolations à base de laine minérale fabriqués avec les compositions d'encollage précitées présentent une résistance au vieillissement en milieu humide insuffisante pour permettre leur utilisation à l'extérieur des bâtiments.
La présente invention a pour but de proposer une composition d'encollage aqueuse à base de saccharides qui confère à des produits composites ou revêtus, notamment aux produits d'isolation à base de laine minérale, une résistance hydrolytique améliorée tout en conservant de bonnes propriétés mécaniques.
Plus précisément, la composition d'encollage aqueuse conforme à l'invention se caractérise en ce qu'elle comprend
- au moins un saccharide non réducteur,
- au moins un saccharide hydrogéné, et
- au moins un acide organique polycarboxylique.
L'expression « saccharide non réducteur » doit être entendue au sens conventionnel, à savoir qu'elle désigne un saccharide constitué de plusieurs motifs saccharidiques dont le carbone 1 porteur du groupe OH hémiacétalique est engagé dans une liaison. Un saccharide non réducteur au sens de l'invention ne présente aucune action réductrice sur les solutions cupro- alcalines.
Le saccharide non réducteur conforme à la présente invention est un oligoholoside non réducteur renfermant au plus 10 motifs saccharidiques.
A titre d'exemples de tels saccharides non réducteurs, on peut citer les diholosides tels que le tréhalose, les isotréhaloses, le saccharose, et les isosaccharoses (« isosucroses » en anglais); les triholosides tels que le mélézitose, le gentianose, le raffinose, l'erlose et l'umbelliférose; les tétraholosides tels que le stachyose; et les pentaholosides tels que le verbascose.
On préfère le saccharose et le tréhalose, et mieux encore le saccharose.
Par « saccharide hydrogéné », on entend l'ensemble des produits résultant de la réduction, de quelque manière que ce soit, d'un saccharide choisi parmi les monosaccharides, les oligosaccharides, les polysaccharides linéaires, ramifiés ou cycliques, et les mélanges de ces produits, notamment les hydrolysats d'amidon.
L'hydrogénation du saccharide peut être effectuée par les méthodes connues opérant dans des conditions de pression d'hydrogène et de température élevées, en présence d'un catalyseur choisi dans les groupes IB, MB, IVB, VI, VII et VIII du tableau périodique des éléments, de préférence dans le groupe comprenant le nickel, le platine, le palladium, le cobalt, le molybdène et leurs mélanges. Le catalyseur préféré est le nickel de Raney. L'hydrogénation transforme le saccharide ou le mélange de saccharides (par exemple un hydrolysat d'amidon) en polyols correspondants.
Bien que n'étant pas préférée, l'hydrogénation peut être mise en œuvre en l'absence de catalyseur d'hydrogénation, en présence d'une source d'hydrogène autre que le gaz hydrogène, par exemple un borohydrure de métal alcalin tel que le borohydrure de sodium.
A titre d'exemples de saccharides hydrogénés, on peut citer l'érythritol, l'arabitol, le xylitol, le sorbitol, le mannitol, l'iditol, le maltitol, l'isomaltitol, le lactitol, le cellobitol, le palatinitol, le maltotritol et les produits d'hydrogénation d'hydrolysats d'amidon, notamment commercialisés par la société TEREOS SYRAL sous la dénomination Maltilite®. De préférence, on utilise les produits d'hydrogénation d'hydrolysats d'amidon, avantageusement un sirop de maltitol.
Le saccharide hydrogéné conforme à l'invention possède une masse molaire moyenne en nombre inférieure à 100000, de préférence inférieure à 50000, avantageusement inférieure à 5000, plus particulièrement inférieure à 1000, et mieux encore supérieure à 100.
Dans la composition d'encollage, le(s) saccharide(s) hydrogéné(s) représente(nt) de préférence 18 à 80 % du poids total de(s) saccharide(s) non réducteur(s) et de(s) saccharide(s) hydrogéné(s), avantageusement 30 à 70 % et mieux encore 40 à 60 %.
L'acide organique polycarboxylique conforme à l'invention est apte à réagir avec les groupes hydroxyles du saccharide non réducteur et du saccharide hydrogéné sous l'effet de la chaleur pour former des liaisons esters qui conduisent à l'obtention d'un réseau polymérique dans le liant final. Ledit réseau polymérique permet d'établir des liaisons au niveau des points de jonction des fibres dans la laine minérale. Les inventeurs pensent que des réactions de déshydratation se produisent aussi sur le saccharide non réducteur, induisant la formation de polymères furaniques qui s'intègrent dans le réseau du liant et contribuent de cette manière à améliorer sa résistance hydrolytique.
Par « acide organique polycarboxylique », on entend un acide organique comprenant au moins deux fonctions carboxyliques, de préférence au plus 15, et avantageusement deux à quatre fonctions carboxyliques.
L'acide organique polycarboxylique présente généralement une masse molaire en nombre inférieure ou égale à 1000, de préférence inférieure ou égale à 750 et avantageusement inférieure ou égale à 500.
L'acide organique polycarboxylique est un acide acyclique, ramifié ou non, saturé ou insaturé, un acide cyclique ou un acide aromatique.
L'acide organique polycarboxylique peut être un acide dicarboxylique, par exemple l'acide oxalique, l'acide malonique, l'acide succinique, l'acide glutarique, l'acide adipique, l'acide pimélique, l'acide subérique, l'acide azélaïque, l'acide sébacique, l'acide malique, l'acide tartrique, l'acide tartronique, l'acide aspartique, l'acide glutamique, l'acide fumarique, l'acide itaconique, l'acide maléique, l'acide traumatique, l'acide camphorique, l'acide phtalique et ses dérivés, notamment contenant au moins un atome de bore ou de chlore, l'acide tétrahydrophtalique et ses dérivés, notamment contenant au moins un atome de chlore tel que l'acide chlorendique, l'acide isophtalique, l'acide téréphtalique, l'acide mésaconique et l'acide citraconique; un acide tricarboxylique, par exemple l'acide citrique, l'acide tricarballylique, l'acide 1 ,2,4- butanetricarboxylique, l'acide aconitique, l'acide hémimellitique, l'acide triméllitique et l'acide trimésique; ou un acide tétracarboxylique, par exemple l'acide 1 ,2,3,4-butanetétracarboxylique et l'acide pyromellitique.
De manière particulièrement avantageuse, l'acide organique polycarboxylique renferme deux à quatre fonctions carboxyliques.
L'acide organique polycarboxylique préféré est l'acide citrique.
Dans la composition d'encollage, le(s) saccharide(s) non réducteur(s) et le(s) saccharide(s) hydrogéné(s) représente(nt) 10 à 90 % du poids du mélange constitué par le(s) saccharide(s) non réducteur(s), le(s) saccharide(s) hydrogéné(s) et l'(les)acide(s) organique(s) polycarboxylique(s), de préférence 20 à 85 %, avantageusement 30 à 80 %, mieux encore 40 à 65 % et de manière particulièrement avantageuse 45 à 65 %.
De manière générale, la composition d'encollage selon l'invention ne contient pas de monoalkylamine, dialkylamine et d'alcanolamine. Il n'est en effet pas souhaité que ces composés (qui sont aptes à réagir avec les autres constituants de la composition d'encollage) soient incorporés dans le réseau polymérique du liant final.
La composition d'encollage peut comprendre en outre un catalyseur, acide ou basique, qui a notamment pour fonction d'ajuster la température de début de réticulation.
Le catalyseur peut être choisi parmi les bases et les acides de Lewis, tels que les argiles, la silice colloïdale ou non, les aminés organiques, les aminés quaternaires, les oxydes métalliques, les sulfates métalliques, les chlorures métalliques, les sulfates d'urée, les chlorures d'urée et les catalyseurs à base de silicates.
Le catalyseur peut également être un composé contenant du phosphore, par exemple un sel d'hypophosphite de métal alcalin, un phosphite de métal alcalin, un polyphosphate de métal alcalin, un hydrogénophosphate de métal alcalin, un acide phosphorique ou un acide alkylphosphonique. De préférence, le métal alcalin est le sodium ou le potassium.
Le catalyseur peut encore être un composé contenant du fluor et du bore, par exemple l'acide tétrafluoroborique ou un sel de cet acide, notamment un tétrafluoroborate de métal alcalin tel que le sodium ou le potassium, un tétrafluoroborate de métal alcalino-terreux tel que le calcium ou le magnésium, un tétrafluoroborate de zinc et un tétrafluoroborate d'ammonium.
De préférence, le catalyseur est l'hypophosphite de sodium, le phosphite de sodium et les mélanges de ces composés.
La quantité de catalyseur introduite dans la composition d'encollage peut représenter jusqu'à 20 % du poids total du(des) saccharide(s) non réducteur(s), du(des) saccharide(s) hydrogéné(s) et d'(des) acide(s) organique(s) polycarboxylique(s), de préférence jusqu'à 10 %, et avantageusement est au moins égale à 1 %. Les compositions d'encollage particulièrement préférées contiennent du saccharose, du maltitol et de l'acide citrique, et le cas échéant un catalyseur de réticulation, notamment l'hypophosphite de sodium.
La composition d'encollage conforme à l'invention peut comprendre en outre les additifs conventionnels ci-après dans les proportions suivantes calculées sur la base de 100 parts en poids de saccharide(s) non réducteur(s), de saccharide(s) hydrogéné(s) et d'(des) acide(s) organique(s) polycarboxylique(s) :
- 0 à 2 parts de silane, en particulier un aminosilane ou un epoxysilane,
- 0 à 40 parts d'huile, de préférence 0 à 30 parts, notamment 4 à 24 parts,
- 0 à 30 parts d'urée, de préférence 0 à 20 parts, et avantageusement 0 part,
- 0 à 5 parts d'un silicone,
- 0 à 20 parts d'un polyol différent des saccharides précités,
- 0 à 15 parts de sulfate métallique ou d'ammonium, de préférence 0 à 10 parts et avantageusement 0 à 5 parts,
- 0 à 30 parts d'un « extendeur » choisi parmi les dérivés de la lignine tel que le lignosulfonate d'ammonium (LSA) ou le lignosulfonate de sodium, et les protéines animales ou végétales. Le rôle des additifs est connu et brièvement rappelé : le silane est un agent de couplage entre les fibres et le liant, et joue également le rôle d'agent anti-vieillissement ; les huiles sont des agents anti-poussières et hydrophobes ; l'urée et le polyol jouent le rôle de plastifiants et permettent d'éviter la prégélification de la composition d'encollage ; le silicone est un agent hydrophobe qui a pour fonction de réduire l'absorption d'eau par le produit d'isolation ; le sulfate métallique ou d'ammonium permet d'améliorer les propriétés mécaniques du produit final, notamment la résistance à la traction après vieillissement; l'« extendeur » est une charge organique soluble ou dispersable dans la composition d'encollage aqueuse qui permet notamment de diminuer son coût.
Le polyol ajouté en tant qu'additif est nécessairement différent du saccharide non réducteur et du saccharide hydrogéné. Ce polyol peut être notamment le glycérol, un glycol tel que l'éthylène glycol, le propylène glycol, le butylène glycol et les poly(alkylène) glycols à base de ces glycols, ou les homopolymères et copolymères d'alcool vinylique.
Le sulfate métallique ajouté en tant qu'additif est un sulfate d'un métal alcalin ou alcalino-terreux, d'un métal de transition ou d'un métal pauvre, de préférence un sulfate de sodium, de magnésium, de fer, de cobalt, de nickel, de cuivre, de zinc ou d'aluminium, et avantageusement de cuivre, de fer" ou d'aluminium. A titre d'exemple de sulfate d'ammonium, on peut citer l'hydrogénosulfate d'ammonium NH HSO4 et le sulfate d'ammonium (NH )2SO4.
La composition d'encollage présente un pH acide, de l'ordre de 1 à 5 selon le type d'acide organique polycarboxylique utilisé, de préférence supérieur ou égal à 1 ,0. Avantageusement, le pH est maintenu à une valeur au moins égale à 1 ,5 de manière à limiter les problèmes d'instabilité de la composition d'encollage et de corrosion de la ligne de fabrication, grâce à l'ajout d'un composé aminé qui n'est pas apte à réagir avec le saccharide non réducteur et le saccharide hydrogéné, par exemple une amine tertiaire, notamment la triéthanolamine. La quantité de composé aminé peut représenter jusqu'à 30 parts en poids du poids total de(s) saccharide(s) non réducteur(s) et de(s) saccharide(s) hydrogéné(s) et d'(des) acide(s) organique(s) polycarboxylique(s).
La composition d'encollage est destinée notamment à être appliquée sur des fibres minérales, en particulier des fibres de verre ou de roche.
De manière classique, la composition d'encollage est projetée sur les fibres minérales à la sortie du dispositif centrifuge et avant leur collecte sur l'organe récepteur sous la forme d'une nappe de fibres qui est ensuite traitée à une température permettant la réticulation de l'encollage et la formation d'un liant infusible. La réticulation de l'encollage selon l'invention se fait à une température comparable à celle d'une résine formophénolique classique, à une température supérieure ou égale à 1 10°C, de préférence supérieure ou égale à 130°C, et avantageusement supérieure ou égale à 140°C.
Les produits isolants acoustiques et/ou thermiques obtenus à partir de ces fibres encollées constituent aussi un objet de la présente invention.
Ces produits se présentent généralement sous la forme d'un matelas ou d'un feutre de laine minérale, de verre ou de roche, ou encore d'un voile de fibres minérales, également de verre ou de roche, destiné notamment à former un revêtement de surface dudit matelas ou dudit feutre.
Les exemples qui suivent permettent d'illustrer l'invention sans toutefois la limiter.
Dans ces exemples, on mesure :
- la résistance à la traction selon la norme ASTM C 686-71 T sur un échantillon découpé par estampage dans le produit d'isolation. L'échantillon a la forme d'un tore de 122 mm de longueur, 46 mm de largeur, un rayon de courbure de la découpe du bord extérieur égal à 38 mm et un rayon de courbure de la découpe du bord inférieur égal à 12,5 mm.
L'échantillon est disposé entre deux mandrins cylindriques d'une machine d'essais dont l'un est mobile et se déplace à vitesse constante. On mesure la force de rupture F (en Newton) de l'échantillon et on calcule la résistance à la traction RT définie par le rapport de la force de rupture F à la masse de l'échantillon.
La résistance à la traction est mesurée après la fabrication (résistance à la traction initiale notée RTfab) et après un vieillissement accéléré dans un autoclave à une température de 105°C sous 100 % d'humidité relative pendant 15 minutes (RT15).
- l'épaisseur initiale du produit d'isolation et l'épaisseur après avoir placé le produit dans une enceinte chauffée à 70°C sous 95 % d'humidité relative pendant 72 heures.
EXEMPLES 1 ET 2
On prépare des compositions d'encollage comprenant les constituants figurant dans le tableau 1 dans des proportions exprimées en parts pondérales.
Les compositions d'encollage sont préparées par simple mélange des constituants dans de l'eau, sous agitation vigoureuse jusqu'à dissolution ou dispersion complète des constituants.
A titre de référence, on prépare une première composition d'encollage conforme à la demande WO 2013/021 1 12 (Référence 1 ) et une deuxième composition d'encollage qui contient 67 parts en poids d'une résine préparée conformément à la demande WO 2008/043960, 20 parts en poids d'urée et les additifs mentionnés dans le tableau 1 (Référence 2). Les compositions d'encollage sont utilisées pour fabriquer des produits d'isolation à base de laine de verre sur une ligne industrielle.
La laine minérale est produite en continu sur une ligne de 2,4 m de large par la technique de centrifugation interne dans laquelle la composition de verre fondu est transformée en fibres au moyen d'un outil dénommé assiette de centrifugation, comprenant un panier formant chambre de réception de la composition fondue et une bande périphérique percée d'une multitude d'orifices : l'assiette est mue en rotation autour de son axe de symétrie disposé verticalement, la composition est éjectée à travers les orifices sous l'effet de la force centrifuge et la matière s'échappant des orifices est étirée en fibres avec l'assistance d'un courant de gaz d'étirage.
De façon classique, une couronne de pulvérisation d'encollage est disposée au-dessous de l'assiette de fibrage de façon à répartir régulièrement la composition d'encollage sur la laine de verre venant d'être formée.
La laine minérale ainsi encollée est collectée sur un convoyeur à bande équipé de caissons d'aspiration internes qui retiennent la laine minérale sous la forme d'un feutre ou d'une nappe à la surface du convoyeur. Le convoyeur passe ensuite en continu dans une étuve à 270°C où les constituants de l'encollage polymérisent pour former un liant.
Le produit d'isolation obtenu à la sortie de l'étuve présente une densité nominale égale à 17,5 kg/m3 et une épaisseur nominale égale à 75 mm.
Les propriétés des produits d'isolation figurant dans le tableau 1 sont évaluées comparativement à des produits utilisant les compositions d'encollage de référence (Références 1 et 2).
La présence de sucre non réducteur dans les exemples 1 et 2 selon l'invention permet de limiter le regonflement par rapport à la Référence 1 .
L'ajout de sulfate d'ammonium (Exemple 2) améliore la résistance à la traction après vieillissement par rapport aux Références 1 et 2. Tableau 1

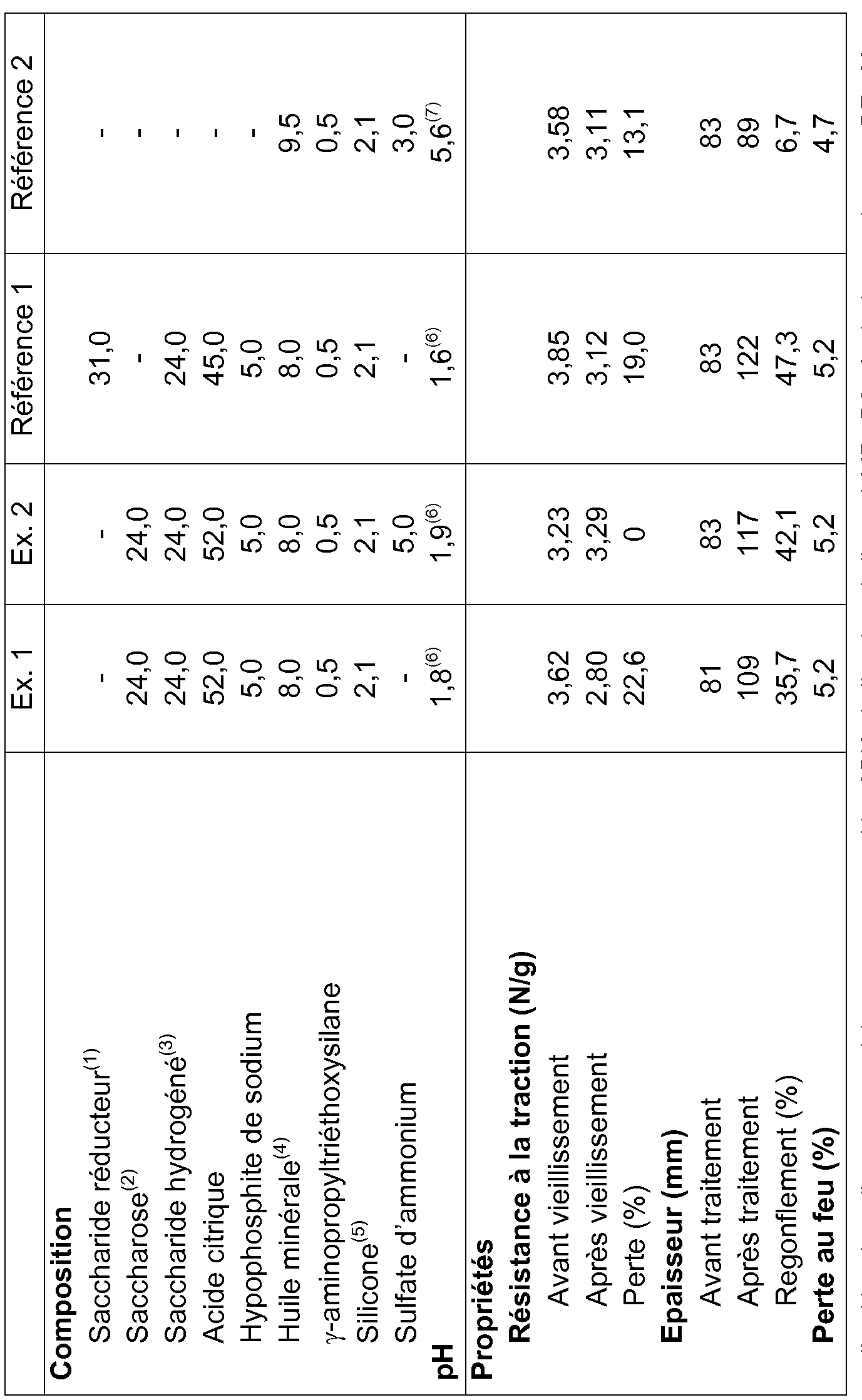

Figure imgf000014_0001
dextrine issue d'amidon de maïs ; masse molaire moyenne en poids : 3510 ; indice de polydispersité IP : 5,2 ; équivalent en dextrose DE ■ 30■ sous la référence Roclys® C3072S par ROQUETTE FRERES
(2) sucre cristal n° 2 600 commercialisé par TEREOS SYRAL
(3) sirop de maltitol à 75 % de matières sèches contenant 55 % de maltitol; commercialisé sous la référence altilite® 5575 par SYRAL
(4) commercialisé sous la référence HydroWax® 88 par SASOL
<5) commercialisé sous la référence DC1581 par DOW CORNING
<6) extrait sec de la composition d'encollage : 25 %
(7) extrait sec de la composition d'encollage : 20 %

Claims

REVENDICATIONS
1 . Composition d'encollage, notamment pour des produits isolants à base de laine minérale, en particulier de roche ou de verre, caractérisée en ce qu'elle comprend
- au moins un saccharide non réducteur,
- au moins un saccharide hydrogéné, et
- au moins un acide organique polycarboxylique.
2. Composition selon la revendication 1 , caractérisée en ce que le saccharide non réducteur est un oligoholoside non réducteur renfermant au plus 10 motifs saccharidiques.
3. Composition selon la revendication 2, caractérisée en ce que le saccharide non réducteur est le tréhalose, un isotréhalose, le saccharose, un isosaccharose, le mélézitose, le gentianose, le raffinose, l'erlose, l'umbelliférose, le stachyose ou le verbascose, de préférence le saccharose et le tréhalose, et avantageusement le saccharose.
4. Composition selon l'une des revendications 1 à 3, caractérisée en ce que le saccharide hydrogéné est choisi parmi l'érythritol, l'arabitol, le xylitol, le sorbitol, le mannitol, l'iditol, le maltitol, l'isomaltitol, le lactitol, le cellobitol, le palatinitol, le maltotritol et les produits d'hydrogénation d'hydrolysats d'amidon.
5. Composition selon la revendication 4, caractérisée en ce que le saccharide hydrogéné est le produit d'hydrogénation d'un hydrolysat d'amidon, de préférence un sirop de maltitol.
6. Composition selon la revendication 4 ou 5, caractérisée en ce que le saccharide hydrogéné possède une masse molaire moyenne en nombre inférieure à 100000, de préférence inférieure à 50000, avantageusement inférieure à 5000, plus particulièrement inférieure à 1000, et mieux encore supérieure à 100.
7. Composition selon l'une des revendications 1 à 6, caractérisée en ce que le(s) saccharide(s) hydrogéné(s) représente(nt) 18 à 80 % du poids total de(s) saccharide(s) non réducteur(s) et de(s) saccharide(s) hydrogéné(s), de préférence 30 à 70 % et avantageusement 40 à 60 %.
8. Composition selon l'une des revendications 1 à 7, caractérisée en ce que l'acide organique polycarboxylique comprend au moins deux fonctions carboxyliques, de préférence au plus 15, et avantageusement deux à quatre fonctions carboxyliques.
9. Composition selon la revendication 8, caractérisée en ce que l'acide organique polycarboxylique présente une masse molaire en nombre inférieure ou égale à 1000, de préférence inférieure ou égale à 750 et avantageusement inférieure ou égale à 500.
10. Composition selon la revendication 9, caractérisée en ce que l'acide organique polycarboxylique est un acide acyclique, ramifié ou non, saturé ou insaturé, un acide cyclique ou un acide aromatique.
1 1 . Composition selon la revendication 10, caractérisée en ce que l'acide organique polycarboxylique est choisi parmi l'acide oxalique, l'acide malonique, l'acide succinique, l'acide glutamique, l'acide adipique, l'acide pimélique, l'acide subérique, l'acide azélaïque, l'acide sébacique, l'acide malique, l'acide tartrique, l'acide tartronique, l'acide aspartique, l'acide glutamique, l'acide fumarique, l'acide itaconique, l'acide maléique, l'acide traumatique, l'acide camphorique, l'acide phtalique et ses dérivés, l'acide tétrahydrophtalique et ses dérivés, l'acide isophtalique, l'acide téréphtalique, l'acide mésaconique, l'acide citraconique, l'acide citrique, l'acide tricarballylique, l'acide 1 ,2,4-butanetricarboxylique, l'acide aconitique, l'acide hémimellitique, l'acide trimellitique, l'acide trimésique, l'acide 1 ,2,3,4-butanetétracarboxylique et l'acide pyromellitique.
12. Composition selon la revendication 1 1 , caractérisée en ce que l'acide organique polycarboxylique est l'acide citrique.
13. Composition selon l'une des revendications 1 à 12, caractérisée en ce que le(s) saccharide(s) non réducteur(s) et le(s) saccharide(s) hydrogéné(s) représente(nt) 10 à 90 % du poids du mélange constitué par le(s) saccharide(s) non réducteur(s), le(s) saccharide(s) hydrogéné(s) et l'(les) acide(s) organique(s) polycarboxylique(s), de préférence 20 à 85 %, avantageusement 30 à 80 %, mieux encore 40 à 65 % et de manière particulièrement avantageuse 45 à 65 %.
14. Composition selon l'une des revendications 1 à 13, caractérisée en ce qu'elle comprend en outre un catalyseur choisi parmi les bases et les acides de Lewis, les composés contenant du phosphore et les composés contenant du fluor et du bore.
15. Composition selon la revendication 14, caractérisée en ce que le catalyseur représente jusqu'à 20 % du poids total du(des) saccharide(s) non réducteur(s), du(des) saccharide(s) hydrogéné(s) et d'(des) acide(s) organique(s) polycarboxylique(s), de préférence jusqu'à 10 %, et avantageusement au moins 1 %.
16. Composition selon l'une des revendications 1 à 15, caractérisée en ce qu'elle comprend en outre les additifs ci-après dans les proportions suivantes calculées sur la base de 100 parts en poids de saccharide(s) non réducteur(s), de saccharide(s) hydrogéné(s) et d'(des) acide(s) organique(s) polycarboxylique(s) :
- 0 à 2 parts de silane, en particulier un aminosilane ou un epoxysilane,
- 0 à 40 parts d'huile, de préférence 0 à 30 parts, notamment 4 à 24 parts,
- 0 à 30 parts d'urée, de préférence 0 à 20 parts, et avantageusement 0 part,
- 0 à 5 parts d'un silicone,
- 0 à 20 parts d'un polyol différent des saccharides précités,
- 0 à 15 parts de sulfate métallique ou d'ammonium, de préférence 0 à 10 parts, et avantageusement 0 à 5 parts,
- 0 à 30 parts d'un « extendeur » choisi parmi les dérivés de la lignine tel que le lignosulfonate d'ammonium ou le lignosulfonate de sodium, et les protéines animales ou végétales.
17. Produit isolant acoustique et/ou thermique à base laine minérale, notamment de verre ou de roche, encollée à l'aide de la composition d'encollage selon l'une des revendications 1 à 16.
18. Voile de fibres minérales, notamment de verre ou de roche, encollées à l'aide de la composition d'encollage selon l'une des revendications 1 à 19.
PCT/FR2015/050994 2014-04-15 2015-04-14 Composition d'encollage a base de saccharide non reducteur et de saccharide hydrogene, et produits isolants obtenus Ceased WO2015159012A1 (fr)

Priority Applications (18)

Application Number Priority Date Filing Date Title
JP2016562843A JP6625554B2 (ja) 2014-04-15 2015-04-14 非還元糖と水素添加糖とに基づくサイジング組成物、及び得られる絶縁製品
BR112016022506-6A BR112016022506B1 (pt) 2014-04-15 2015-04-14 Composição de encolagem apta a reticular para formar um aglutinante orgânico
SI201531106T SI3131857T1 (sl) 2014-04-15 2015-04-14 Vezivni sestavek na osnovi nereducirajočega saharida in hidrogeniranega saharida ter njegova uporaba za pripravo izolacijskih proizvodov
UAA201611307A UA120612C2 (uk) 2014-04-15 2015-04-14 Проклеювальна композиція на основі невідновлювального сахариду і гідрованого сахариду й отримані ізоляційні матеріали
EP15720381.1A EP3131857B1 (fr) 2014-04-15 2015-04-14 Composition d'encollage a base de saccharide non reducteur et de saccharide hydrogene, et son utilisation pour la fabrication des produits isolants
AU2015248662A AU2015248662B2 (en) 2014-04-15 2015-04-14 Gluing composition based on non-reducing saccharide and hydrogenated saccharide, and insulating products obtained
CA2942735A CA2942735C (fr) 2014-04-15 2015-04-14 Composition d'encollage a base de saccharide non reducteur et de saccharide hydrogene, et produits isolants obtenus
ES15720381T ES2773318T3 (es) 2014-04-15 2015-04-14 Composición ligante a base de sacárido no reductor y de sacárido hidrogenado y su utilización para la fabricación de productos aislantes
PL15720381T PL3131857T3 (pl) 2014-04-15 2015-04-14 Kompozycja klejąca oparta na nieredukującym sacharydzie i uwodornionym sacharydzie oraz jej zastosowanie do produkcji produktów izolacyjnych
DK15720381.1T DK3131857T3 (da) 2014-04-15 2015-04-14 Bindingssammensætning på basis af ikke-reducerende saccharid og hydrogeneret saccharid samt anvendelse heraf til fremstilling af isoleringsprodukter
RU2016144018A RU2707834C2 (ru) 2014-04-15 2015-04-14 Проклеивающая композиция на основе невосстанавливающего сахарида и гидрированного сахарида и полученные изоляционные материалы
MX2016013392A MX387435B (es) 2014-04-15 2015-04-14 Composicion de dimensionamiento con base en un sacarido no reductor y un sacarido hidrogenado y productos de aislamiento obtenidos.
SG11201608373VA SG11201608373VA (en) 2014-04-15 2015-04-14 Sizing composition based on a non-reducing saccharide and a hydrogenated saccharide, and insulating products obtained
KR1020167031407A KR102378383B1 (ko) 2014-04-15 2015-04-14 비-환원 사카라이드 및 수소화된 사카라이드를 기재로 하는 접착 조성물, 및 수득되는 절연 제품
MYPI2016703789A MY191447A (en) 2014-04-15 2015-04-14 Sizing composition based on a non-reducing saccharide and a hydrogenated saccharide, and insulating products obtained
US15/304,722 US10774466B2 (en) 2014-04-15 2015-04-14 Sizing composition based on a non-reducing saccharide and a hydrogenated saccharide, and insulating products obtained
CN201580019829.9A CN106458739A (zh) 2014-04-15 2015-04-14 基于非还原糖和氢化糖的施胶组合物以及获得的隔绝产品
ZA2016/06445A ZA201606445B (en) 2014-04-15 2016-09-19 Gluing composition based on non-reducing saccharide and hydrogenated saccharide, and insulating products obtained

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
FR1453350 2014-04-15
FR1453350A FR3019815B1 (fr) 2014-04-15 2014-04-15 Composition d'encollage a base de saccharide non reducteur et de saccharide hydrogene, et produits isolants obtenus.

Publications (1)

Publication Number Publication Date
WO2015159012A1 true WO2015159012A1 (fr) 2015-10-22

Family

ID=51225707

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/FR2015/050994 Ceased WO2015159012A1 (fr) 2014-04-15 2015-04-14 Composition d'encollage a base de saccharide non reducteur et de saccharide hydrogene, et produits isolants obtenus

Country Status (21)

Country Link
US (1) US10774466B2 (fr)
EP (1) EP3131857B1 (fr)
JP (1) JP6625554B2 (fr)
KR (1) KR102378383B1 (fr)
CN (1) CN106458739A (fr)
AU (1) AU2015248662B2 (fr)
BR (1) BR112016022506B1 (fr)
CA (1) CA2942735C (fr)
CL (1) CL2016002597A1 (fr)
DK (1) DK3131857T3 (fr)
ES (1) ES2773318T3 (fr)
FR (1) FR3019815B1 (fr)
MX (1) MX387435B (fr)
MY (1) MY191447A (fr)
PL (1) PL3131857T3 (fr)
RU (1) RU2707834C2 (fr)
SG (1) SG11201608373VA (fr)
SI (1) SI3131857T1 (fr)
UA (1) UA120612C2 (fr)
WO (1) WO2015159012A1 (fr)
ZA (1) ZA201606445B (fr)

Cited By (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
FR3087149A1 (fr) 2018-10-15 2020-04-17 Saint-Gobain Adfors Stratifie de laine de verre
WO2020144436A1 (fr) 2019-01-11 2020-07-16 Saint-Gobain Isover Procédé de fabrication d'un produit d'isolation à base de laine minérale
EP3831791A1 (fr) 2019-12-04 2021-06-09 Saint-Gobain Isover Procédé pour améliorer les performances acoustiques d'un produit isolant á base de fibres minérales et produit
EP3835276A1 (fr) 2019-12-10 2021-06-16 Saint-Gobain Isover Procédé de production de composites de laine minérale
FR3123828A1 (fr) 2021-06-15 2022-12-16 Saint-Gobain Adfors Armature de renfort en fibres minérales pour dalles souples de revêtement de sol
WO2023111465A1 (fr) 2021-12-17 2023-06-22 Saint-Gobain Isover Procédé de fabrication de produits d'isolation à base de fibres minérales ou de fibres organiques naturelles

Families Citing this family (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP6580626B2 (ja) 2017-05-29 2019-09-25 ヘンケルジャパン株式会社 水系接着用組成物
US12071569B2 (en) * 2018-04-19 2024-08-27 Saint-Gobain Isover Binder composition on an oligoester basis, production thereof, and use thereof for binding organic or mineral fibres
US10988643B2 (en) 2018-06-19 2021-04-27 Johns Manville Starch and carboxylic acid binder compositions and articles made therewith
FR3090671B1 (fr) * 2018-12-20 2022-05-27 Saint Gobain Isover Composition d’encollage a base de resine furanique, de sucre reducteur et/ou de sucre non reducteur
US12297342B2 (en) 2019-12-09 2025-05-13 Owens Corning Intellectual Capital, Llc Fiberglass insulation product
US11813833B2 (en) 2019-12-09 2023-11-14 Owens Corning Intellectual Capital, Llc Fiberglass insulation product
FR3108635B1 (fr) * 2020-03-24 2022-04-01 Saint Gobain Isover Procédé de fabrication de produits d’isolation à base de laine minérale utilisant un liant solide
EP3896045A1 (fr) * 2020-04-16 2021-10-20 URSA Insulation, S.A. Liants et résines durcissables pour laine minérale
AU2022284877A1 (en) 2021-06-04 2023-11-02 Owens Corning Intellectual Capital, Llc Fine fiber insulation products with improved thermal properties

Citations (26)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
FR1066176A (fr) * 1952-06-24 1954-06-02 Procédé de fabrication de lingots de produits ferreux et nouvel enduit pour lingotières destiné à sa mise en oeuvre
US5318990A (en) 1993-06-21 1994-06-07 Owens-Corning Fiberglas Technology Inc. Fibrous glass binders
US5340868A (en) 1993-06-21 1994-08-23 Owens-Corning Fiberglass Technology Inc. Fibrous glass binders
US5661213A (en) 1992-08-06 1997-08-26 Rohm And Haas Company Curable aqueous composition and use as fiberglass nonwoven binder
US5895804A (en) 1997-10-27 1999-04-20 National Starch And Chemical Investment Holding Corporation Thermosetting polysaccharides
US5932689A (en) 1997-04-25 1999-08-03 Rohm And Haas Company Formaldhyde-free compositions for nonwovens
US5977232A (en) 1997-08-01 1999-11-02 Rohm And Haas Company Formaldehyde-free, accelerated cure, aqueous composition for bonding glass fiber heat-resistant nonwovens
US6071994A (en) 1996-02-21 2000-06-06 Basf Aktiengesellschaft Formaldehyde-free aqueous binders
US6099773A (en) 1996-02-21 2000-08-08 Basf Aktiengesellschaft Formaldehyde-free binder for mouldings
US6146746A (en) 1996-02-21 2000-11-14 Basf Aktiengesellschaft Formaldehyde-free coating composition for shaped articles
US6299936B1 (en) 1997-08-19 2001-10-09 Basf Aktiengesellschaft Aqueous compositions
US6331350B1 (en) 1998-10-02 2001-12-18 Johns Manville International, Inc. Polycarboxy/polyol fiberglass binder of low pH
US20020091185A1 (en) 1998-10-02 2002-07-11 Johns Manville International, Inc. Polycarboxy/polyol fiberglass binder
US20020188055A1 (en) 2001-05-31 2002-12-12 Liang Chen Surfactant-containing insulation binder
US20030008978A1 (en) 2001-03-21 2003-01-09 Liang Chen Low odor insulation binder from phosphite terminated polyacrylic acid
US20040002567A1 (en) 2002-06-27 2004-01-01 Liang Chen Odor free molding media having a polycarboxylic acid binder
US20050215153A1 (en) 2004-03-23 2005-09-29 Cossement Marc R Dextrin binder composition for heat resistant non-wovens
WO2006120523A1 (fr) 2005-05-06 2006-11-16 Dynea Oy Composition aqueuse durcissable exempte de formaldehyde a base de poly(vinylalcool)
WO2008043960A1 (fr) 2006-10-11 2008-04-17 Saint-Gobain Isover Resine phenolique, procede de preparation, composition d'encollage pour fibres minerales et produits resultants
WO2008053332A1 (fr) 2006-11-03 2008-05-08 Dynea Oy Liant renouvelable pour matériaux non-tissés
WO2009080938A2 (fr) 2007-12-05 2009-07-02 Saint-Gobain Isover Composition d'encollage pour laine minerale comprenant un monosaccharide et/ou un polysaccharide et un acide organique polycarboxylique, et produits isolants obtenus
WO2010029266A1 (fr) 2008-09-11 2010-03-18 Saint-Gobain Isover Composition d'encollage pour laine minerale a base de sucre hydrogene et produits isolants obtenus
WO2011015946A2 (fr) * 2009-08-07 2011-02-10 Knauf Insulation Liant à base de mélasse
WO2013014399A1 (fr) 2011-07-27 2013-01-31 Saint-Gobain Isover Composition d'encollage pour laine minerale a base de maltitol et produits isolants obtenus
WO2013021112A1 (fr) 2011-08-05 2013-02-14 Saint-Gobain Isover Composition d'encollage pour laine minerale a base de saccharide reducteur et de saccharide hydrogene, et produits isolants obtenus.
CN103110039A (zh) * 2012-11-29 2013-05-22 哈尔滨贵迪软件有限公司 酸梅亮面果胶粉

Family Cites Families (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
ATE209168T1 (de) * 1995-02-21 2001-12-15 Rockwool Lapinus Bv Verfahren zur herstellung eines mineralwollerzeugnis
EP1099795A1 (fr) * 1999-06-24 2001-05-16 Akzo Nobel N.V. Emulsion de collage
CN101287788B (zh) * 2005-07-26 2012-09-19 可耐福保温材料有限公司 粘结剂和由其制备的材料
FR2946352B1 (fr) * 2009-06-04 2012-11-09 Saint Gobain Isover Composition d'encollage pour laine minerale comprenant un saccharide, un acide organique polycarboxylique et un silicone reactif, et produits isolants obtenus
DK2464773T3 (da) * 2009-08-11 2017-11-13 Johns Manville Fremgangsmåde til binding af glasfiber og glasfiberprodukt
FR2968008B1 (fr) 2010-11-30 2014-01-31 Saint Gobain Isover Composition d'encollage pour fibres, notamment minerales, comprenant un sucre non reducteur et un sel d'ammonium d'acide inorganique, et produits resultants.
FR2975690B1 (fr) * 2011-05-25 2014-06-13 Saint Gobain Isover Composition d'encollage exempte de formaldehyde pour fibres, notamment minerales, et produits resultants.
FR3010404B1 (fr) * 2013-09-09 2015-10-09 Saint Gobain Isover Composition d'encollage pour laine minerale et produits isolants obtenus.
FR3018281B1 (fr) * 2014-03-06 2016-02-19 Saint Gobain Isover Composition de liant pour laine minerale
FR3021651A1 (fr) * 2014-05-28 2015-12-04 Saint Gobain Isover Composition de liant pour laine minerale

Patent Citations (26)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
FR1066176A (fr) * 1952-06-24 1954-06-02 Procédé de fabrication de lingots de produits ferreux et nouvel enduit pour lingotières destiné à sa mise en oeuvre
US5661213A (en) 1992-08-06 1997-08-26 Rohm And Haas Company Curable aqueous composition and use as fiberglass nonwoven binder
US5318990A (en) 1993-06-21 1994-06-07 Owens-Corning Fiberglas Technology Inc. Fibrous glass binders
US5340868A (en) 1993-06-21 1994-08-23 Owens-Corning Fiberglass Technology Inc. Fibrous glass binders
US6071994A (en) 1996-02-21 2000-06-06 Basf Aktiengesellschaft Formaldehyde-free aqueous binders
US6099773A (en) 1996-02-21 2000-08-08 Basf Aktiengesellschaft Formaldehyde-free binder for mouldings
US6146746A (en) 1996-02-21 2000-11-14 Basf Aktiengesellschaft Formaldehyde-free coating composition for shaped articles
US5932689A (en) 1997-04-25 1999-08-03 Rohm And Haas Company Formaldhyde-free compositions for nonwovens
US5977232A (en) 1997-08-01 1999-11-02 Rohm And Haas Company Formaldehyde-free, accelerated cure, aqueous composition for bonding glass fiber heat-resistant nonwovens
US6299936B1 (en) 1997-08-19 2001-10-09 Basf Aktiengesellschaft Aqueous compositions
US5895804A (en) 1997-10-27 1999-04-20 National Starch And Chemical Investment Holding Corporation Thermosetting polysaccharides
US20020091185A1 (en) 1998-10-02 2002-07-11 Johns Manville International, Inc. Polycarboxy/polyol fiberglass binder
US6331350B1 (en) 1998-10-02 2001-12-18 Johns Manville International, Inc. Polycarboxy/polyol fiberglass binder of low pH
US20030008978A1 (en) 2001-03-21 2003-01-09 Liang Chen Low odor insulation binder from phosphite terminated polyacrylic acid
US20020188055A1 (en) 2001-05-31 2002-12-12 Liang Chen Surfactant-containing insulation binder
US20040002567A1 (en) 2002-06-27 2004-01-01 Liang Chen Odor free molding media having a polycarboxylic acid binder
US20050215153A1 (en) 2004-03-23 2005-09-29 Cossement Marc R Dextrin binder composition for heat resistant non-wovens
WO2006120523A1 (fr) 2005-05-06 2006-11-16 Dynea Oy Composition aqueuse durcissable exempte de formaldehyde a base de poly(vinylalcool)
WO2008043960A1 (fr) 2006-10-11 2008-04-17 Saint-Gobain Isover Resine phenolique, procede de preparation, composition d'encollage pour fibres minerales et produits resultants
WO2008053332A1 (fr) 2006-11-03 2008-05-08 Dynea Oy Liant renouvelable pour matériaux non-tissés
WO2009080938A2 (fr) 2007-12-05 2009-07-02 Saint-Gobain Isover Composition d'encollage pour laine minerale comprenant un monosaccharide et/ou un polysaccharide et un acide organique polycarboxylique, et produits isolants obtenus
WO2010029266A1 (fr) 2008-09-11 2010-03-18 Saint-Gobain Isover Composition d'encollage pour laine minerale a base de sucre hydrogene et produits isolants obtenus
WO2011015946A2 (fr) * 2009-08-07 2011-02-10 Knauf Insulation Liant à base de mélasse
WO2013014399A1 (fr) 2011-07-27 2013-01-31 Saint-Gobain Isover Composition d'encollage pour laine minerale a base de maltitol et produits isolants obtenus
WO2013021112A1 (fr) 2011-08-05 2013-02-14 Saint-Gobain Isover Composition d'encollage pour laine minerale a base de saccharide reducteur et de saccharide hydrogene, et produits isolants obtenus.
CN103110039A (zh) * 2012-11-29 2013-05-22 哈尔滨贵迪软件有限公司 酸梅亮面果胶粉

Cited By (18)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP3640019A1 (fr) 2018-10-15 2020-04-22 Saint-Gobain Adfors Stratifié de laine de verre
FR3087149A1 (fr) 2018-10-15 2020-04-17 Saint-Gobain Adfors Stratifie de laine de verre
RU2761948C1 (ru) * 2019-01-11 2021-12-14 Сэн-Гобэн Изовер Способ получения изоляционного продукта на основе минеральной ваты
WO2020144436A1 (fr) 2019-01-11 2020-07-16 Saint-Gobain Isover Procédé de fabrication d'un produit d'isolation à base de laine minérale
FR3091702A1 (fr) 2019-01-11 2020-07-17 Saint-Gobain Isover Procédé de fabrication d’un produit d’isolation à base de laine minérale
AU2020206005B2 (en) * 2019-01-11 2025-11-20 Saint-Gobain Isover Method for manufacturing an insulation product based on mineral wool
KR102813129B1 (ko) 2019-01-11 2025-05-28 쌩-고벵 이조베르 미네랄 울을 기초로 하는 절연 제품 제조 방법
US12018147B2 (en) 2019-01-11 2024-06-25 Saint-Gobain Isover Method for manufacturing an insulation product based on mineral wool
KR20210111765A (ko) * 2019-01-11 2021-09-13 쌩-고벵 이조베르 미네랄 울을 기초로 하는 절연 제품 제조 방법
EP3831791A1 (fr) 2019-12-04 2021-06-09 Saint-Gobain Isover Procédé pour améliorer les performances acoustiques d'un produit isolant á base de fibres minérales et produit
FR3104152A1 (fr) 2019-12-04 2021-06-11 Saint-Gobain Isover Procédé pour améliorer les performances acoustiques d’un produit isolant á base de fibres minérales et produit
WO2021116097A1 (fr) 2019-12-10 2021-06-17 Saint-Gobain Isover Procédé de production de composites de laine minérale
EP3835276A1 (fr) 2019-12-10 2021-06-16 Saint-Gobain Isover Procédé de production de composites de laine minérale
EP4073011B1 (fr) 2019-12-10 2025-06-18 Saint-Gobain Isover Procédé de production de composites de laine minérale
FR3123828A1 (fr) 2021-06-15 2022-12-16 Saint-Gobain Adfors Armature de renfort en fibres minérales pour dalles souples de revêtement de sol
WO2022263776A1 (fr) 2021-06-15 2022-12-22 Saint-Gobain Adfors Armature de renfort en fibres minérales pour dalles souples de revêtement de sol
WO2023111465A1 (fr) 2021-12-17 2023-06-22 Saint-Gobain Isover Procédé de fabrication de produits d'isolation à base de fibres minérales ou de fibres organiques naturelles
FR3130818A1 (fr) 2021-12-17 2023-06-23 Saint-Gobain Isover Procédé de fabrication de produits d’isolation à base de fibres minérales ou de fibres organiques naturelles

Also Published As

Publication number Publication date
KR20160147810A (ko) 2016-12-23
CN106458739A (zh) 2017-02-22
ES2773318T3 (es) 2020-07-10
PL3131857T3 (pl) 2020-06-29
AU2015248662B2 (en) 2018-11-08
RU2016144018A (ru) 2018-05-16
RU2707834C2 (ru) 2019-11-29
EP3131857B1 (fr) 2019-12-25
JP2017514029A (ja) 2017-06-01
DK3131857T3 (da) 2020-03-02
CA2942735C (fr) 2022-04-05
MX387435B (es) 2025-03-18
SI3131857T1 (sl) 2020-04-30
BR112016022506A2 (pt) 2017-08-15
MX2016013392A (es) 2017-01-18
BR112016022506B1 (pt) 2021-08-17
CL2016002597A1 (es) 2017-04-07
RU2016144018A3 (fr) 2018-09-17
UA120612C2 (uk) 2020-01-10
SG11201608373VA (en) 2016-11-29
MY191447A (en) 2022-06-28
AU2015248662A1 (en) 2016-11-03
FR3019815A1 (fr) 2015-10-16
ZA201606445B (en) 2017-09-27
FR3019815B1 (fr) 2016-05-06
US10774466B2 (en) 2020-09-15
US20170036955A1 (en) 2017-02-09
EP3131857A1 (fr) 2017-02-22
KR102378383B1 (ko) 2022-03-25
CA2942735A1 (fr) 2015-10-22
JP6625554B2 (ja) 2019-12-25

Similar Documents

Publication Publication Date Title
CA2942735C (fr) Composition d&#39;encollage a base de saccharide non reducteur et de saccharide hydrogene, et produits isolants obtenus
EP2736995B1 (fr) Composition d&#39;encollage pour laine minerale a base de maltitol et produits isolants obtenus
EP2324089B1 (fr) Composition d&#39;encollage pour laine minerale a base de sucre hydrogene et produits isolants obtenus
EP2438129B1 (fr) Composition d&#39;encollage pour laine minerale comprenant un saccharide, un acide organique polycarboxylique et un silicone reactif, et produits isolants obtenus à partir de ladite composition.
CA2843036C (fr) Composition d&#39;encollage pour laine minerale a base de saccharide reducteur et de saccharide hydrogene, et produits isolants obtenus
EP3415476B1 (fr) Produits isolants acoustique et/ou thermique à base de fibres minerales, encollés à l&#39;aide d&#39;une composition d&#39;encollage comprenant du saccharose et du sulfate d&#39;ammonium, et leur procédé d&#39;obtention
WO2012172265A1 (fr) Composition d&#39;encollage pour laine minerale a faible emission de composes organiques volatils, et produits isolants obtenus.
EP3044179B1 (fr) Composition d&#39;encollage pour laine minérale et produits isolants obtenus
EP3570845A1 (fr) Composition d&#39;encollage pour laine minerale a base de sucre hydrogene et produits isolants obtenus
CA2809590C (fr) Composition d&#39;encollage pour laine minerale comprenant un sucre non reducteur et un sel metallique d&#39;acide inorganique, et produits isolants obtenus

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 15720381

Country of ref document: EP

Kind code of ref document: A1

REEP Request for entry into the european phase

Ref document number: 2015720381

Country of ref document: EP

WWE Wipo information: entry into national phase

Ref document number: 2015720381

Country of ref document: EP

ENP Entry into the national phase

Ref document number: 2942735

Country of ref document: CA

WWE Wipo information: entry into national phase

Ref document number: NC2016/0002546

Country of ref document: CO

WWE Wipo information: entry into national phase

Ref document number: MX/A/2016/013392

Country of ref document: MX

ENP Entry into the national phase

Ref document number: 2016562843

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

WWE Wipo information: entry into national phase

Ref document number: 15304722

Country of ref document: US

REG Reference to national code

Ref country code: BR

Ref legal event code: B01A

Ref document number: 112016022506

Country of ref document: BR

ENP Entry into the national phase

Ref document number: 2015248662

Country of ref document: AU

Date of ref document: 20150414

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: A201611307

Country of ref document: UA

ENP Entry into the national phase

Ref document number: 20167031407

Country of ref document: KR

Kind code of ref document: A

ENP Entry into the national phase

Ref document number: 2016144018

Country of ref document: RU

Kind code of ref document: A

ENP Entry into the national phase

Ref document number: 112016022506

Country of ref document: BR

Kind code of ref document: A2

Effective date: 20160928
