  • the present invention relates to bearing steel, and more particularly to carbonitriding bearing steel that is subjected to carbonitriding and tempering.
  • Steel materials for medium and large bearing parts include bearing steels represented by SUJ3 and SUJ5 specified in JIS G 4805 (2008), and SNCM systems represented by SNCM815 specified in JIS G 4053 (2008). And with case-hardened steel.
  • An example of the manufacturing process of bearing parts using these steels is as follows. The steel material is subjected to hot working (for example, hot forging) and cutting to produce an intermediate product having a predetermined shape. The intermediate product is heat-treated to adjust to a predetermined hardness and microstructure. The heat treatment is quenching and tempering in the case of bearing steel, and carburizing treatment (carburizing and tempering) in the case of case-hardened steel.
  • a bearing part is manufactured by the above process.
  • ⁇ Some bearing parts may require excellent wear resistance and surface-origination life.
  • a carbonitriding process (carbonitriding and quenching and tempering) is performed instead of the carburizing process as the heat treatment in the bearing component manufacturing process.
  • the carbonitriding process increases the carbon concentration and nitrogen concentration of the surface layer of the steel material to make the steel surface layer hard.
  • Patent Document 1 Japanese Unexamined Patent Publication No. 8-49057
  • Patent Document 2 Japanese Unexamined Patent Application Publication No. 2008-280583
  • Patent Document 3 Japanese Unexamined Patent Application Publication No. 11-12684
  • Patent Document 4 JP-A-6-287712
  • Patent Document 1 carburizing treatment or carbonitriding treatment is performed on a steel material containing a large amount of V to precipitate V carbide on the surface layer. It is described that a rolling bearing has excellent wear resistance characteristics due to this V carbide.
  • the V content in the steel of Patent Document 1 is as high as 0.8 to 2.0%. Therefore, when carbonitriding is performed, coarse V carbide and V carbonitride may be generated, and the toughness of the bearing member may be significantly reduced.
  • Patent Document 2 The case-hardened steel disclosed in Patent Document 2 focuses on hydrogen embrittlement with respect to bearing life, finely disperses V-based carbides, and enhances the effect of hydrogen trap sites. Thereby, it is described that the surface fatigue strength is increased.
  • Patent Document 4 contains a large amount of retained austenite in the surface layer by performing carbonitriding and quenching. As a result, it is described that the surface origin peeling life is increased.
  • Patent Document 4 contains 0.5% or more of expensive Ni. Therefore, when applied to medium-sized and large-sized bearing parts, the manufacturing cost increases.
  • JP-A-8-49057 JP 2008-280583 A Japanese Patent Laid-Open No. 11-12684 JP-A-6-287712
  • An object of the present invention is to provide a carbonitriding bearing steel that is excellent in hardenability and excellent in toughness, wear resistance, and surface origin peeling life after heat treatment even if it does not contain Ni.
  • the carbonitrided bearing steel of the present embodiment is, in mass%, C: 0.22 to 0.45%, Si: 0.50% or less, Mn: 0.40 to 1.50%, P: 0.015. %: S: 0.005% or less, Cr: 0.30 to 2.0%, Mo: 0.10 to 0.35%, V: 0.20 to 0.40%, Al: 0.005 to 0.10%, N: 0.030% or less, O: 0.0015% or less, B: 0 to 0.0050%, Nb: 0 to 0.10%, and Ti: 0 to 0.10% And the balance is composed of Fe and impurities, and has a chemical composition satisfying the formulas (1) and (2). 1.20 ⁇ 0.4Cr + 0.4Mo + 4.5V ⁇ 2.60 (1) 2.7C + 0.4Si + Mn + 0.8Cr + Mo + V> 2.20 (2)
  • the carbonitrided bearing steel of this embodiment is excellent in hardenability, and is excellent in toughness, wear resistance, and surface origin peeling life after heat treatment.
  • FIG. 1 is a diagram showing a heat pattern of quenching and tempering for a test piece for a hardenability evaluation test and a toughness evaluation test in Example 1.
  • FIG. FIG. 2 is a side view and a cross-sectional view of an intermediate product of a small roller test piece used in the roller pitching test.
  • 3 is a side view and a cross-sectional view of a small roller test piece manufactured from the intermediate product of FIG.
  • the present inventors investigated and examined the effects of steel components, particularly C, Si, Cr, Mo, and V, on the hardenability, toughness, wear resistance, and surface origin peeling life of carbonitrided bearing steels. . As a result, the present inventors obtained the following knowledge.
  • V generates carbide and carbonitride (hereinafter referred to as carbonitride). Therefore, if the V content is increased, the wear resistance of the carbonitrided bearing member is increased. However, if the V content is too high, the hot ductility of the steel material is lowered, and cracks are likely to occur during hot working (during hot rolling and hot forging). Furthermore, when coarse carbonitrides etc. exist in steel materials, the toughness of the core part of the bearing component after carbonitriding processing falls. Further, if coarse carbonitrides or the like remain in the bearing component, these coarse precipitates become a stress concentration source. In this case, these coarse precipitates serve as fatigue starting points, and the surface starting point peel life decreases.
  • carbonitride carbide and carbonitride
  • precipitate nuclei precipitate nuclei
  • V, Cr and Mo are contained in combination, the number of precipitation nucleation sites increases, and a large number of carbonitrides and the like are precipitated.
  • these carbonitrides remain without being dissolved in the heating step before hot rolling and hot forging, the carbonitrides remaining in the carbonitriding process become coarse. In this case, the surface starting point peeling life is reduced. Therefore, carbonitrides and the like are sufficiently dissolved in the heating step before hot rolling and hot forging.
  • the heating temperature may be increased.
  • the microstructure crystal grains
  • the toughness of the steel material decreases.
  • the upper limit of heating temperature is restrict
  • the present inventors suppressed the decrease in the surface-origin peeling life and the decrease in toughness if the chemical composition of the carbonitrided bearing steel satisfies the following formula (1):
  • the wear resistance can be improved. 1.20 ⁇ 0.4Cr + 0.4Mo + 4.5V ⁇ 2.60 (1)
  • the content (mass%) of the corresponding element is substituted for each element in the formula (1).
  • fn1 0.4Cr + 0.4Mo + 4.5V. If fn1 is 1.20 or less, precipitation nucleation sites are insufficient. In this case, precipitation of fine carbonitrides and the like becomes insufficient, and wear resistance decreases. On the other hand, when fn1 is 2.60 or more, wear resistance is increased, but undissolved coarse carbonitrides remain. Therefore, the surface starting point peeling life and toughness are lowered.
  • the fracture toughness of steel materials with a structure mainly composed of tempered martensite mainly consists of the strength of the tempered martensite structure, the C content that affects the substructure, the P content that causes grain boundary embrittlement, and the sulfidization in the steel material. The amount of things affects.
  • the C content is 0.22% or more. Furthermore, in order to improve fracture toughness, the P content is limited to 0.015% or less. In addition, sulfides reduce the surface origin peeling life. Therefore, the S content is limited to 0.005% or less.
  • the carbonitrided bearing steel according to the present embodiment completed based on the above knowledge is, in mass%, C: 0.22 to 0.45%, Si: 0.50% or less, Mn: 0.40 to 1. 50%, P: 0.015% or less, S: 0.005% or less, Cr: 0.30 to 2.0%, Mo: 0.10 to 0.35%, V: 0.20 to 0.40 %, Al: 0.005 to 0.10%, N: 0.030% or less, O: 0.0015% or less, B: 0 to 0.0050%, Nb: 0 to 0.10%, and Ti : Containing 0 to 0.10%, with the balance being Fe and impurities, having a chemical composition satisfying the formulas (1) and (2).
  • the chemical composition of the carbonitrided bearing steel may include B: 0.0003 to 0.0050%, Nb: 0.005 to 0.10%, and Ti: 0.005 to 0.10%. Good.
  • C 0.22 to 0.45%
  • Carbon (C) increases the hardenability of the steel. Therefore, the strength and toughness of the core portion of the carbonitrided bearing component obtained by subjecting the carbonitrided bearing steel to carbonitriding and quenching and tempering are increased. C further enhances the surface-origin peeling life of the carbonitrided bearing component. If the C content is too low, these effects cannot be obtained. On the other hand, if the C content is too high, coarse carbides and carbonitrides (carbonitrides and the like) remain even after hot working, and the toughness and surface origin peeling life of the carbonitrided bearing parts are reduced. Therefore, the C content is 0.22 to 0.45%.
  • the minimum with preferable C content is 0.24%, More preferably, it is 0.25%.
  • the upper limit with preferable C content is 0.44%, More preferably, it is 0.42%.
  • Si Silicon
  • Si is inevitably contained. Si increases the strength of the steel. Further, Si enhances the surface origin peeling life of the carbonitrided bearing component. However, if the Si content is too high, the hardness of the base material becomes too high, and the tool life during cutting decreases. If the Si content is too high, the toughness and hot workability of the steel material are further reduced. Therefore, the Si content is 0.50% or less.
  • the minimum with preferable Si content is 0.01%, More preferably, it is 0.02%, More preferably, it is 0.05%.
  • the upper limit with preferable Si content is 0.35%, and when a cold workability is considered, a more preferable upper limit is 0.10%.
  • Mn 0.40 to 1.50%
  • Manganese (Mn) enhances the hardenability of steel and further increases the surface-origin peeling life of carbonitrided bearing parts. If the Mn content is too low, these effects cannot be obtained. On the other hand, if the Mn content is too high, the hardness of the base material becomes too high, and the tool life during cutting decreases. If the Mn content is too high, the toughness is further reduced, and cracking occurs during quenching. Therefore, the Mn content is 0.40 to 1.50%.
  • the minimum with preferable Mn content is 0.45%, More preferably, it is 0.48%.
  • the upper limit with preferable Mn content is 1.30%, More preferably, it is 1.00% or less, More preferably, it is 0.75%.
  • Phosphorus (P) is an impurity. P segregates at the grain boundaries and reduces the toughness of the carbonitrided bearing parts. Therefore, the P content is 0.0015% or less.
  • the upper limit of the preferable P content is 0.013%, more preferably 0.010%.
  • the P content is preferably as low as possible.
  • S 0.005% or less Sulfur (S) is an impurity. S generates sulfides in the steel and reduces the surface origin peeling life of the carbonitrided bearing parts. Therefore, the S content is 0.005% or less. The upper limit of the S content for further increasing the surface origin peeling life is 0.004%, more preferably 0.003%. The S content is preferably as low as possible.
  • Chromium (Cr) increases the hardenability of steel and increases the strength of carbonitrided bearing parts. Further, Cr is contained in combination with V and Mo, thereby promoting the formation of fine precipitates during the carbonitriding process (carbonitriding and quenching and tempering) and improving the wear resistance of the carbonitrided bearing part. If the Cr content is too low, these effects cannot be obtained. On the other hand, if the Cr content is too high, the carburizability during the carbonitriding process is reduced. Therefore, the Cr content is 0.30 to 2.0%. The minimum with preferable Cr content is 0.50%, More preferably, it is 0.60%. The upper limit with preferable Cr content is 1.8%, More preferably, it is 1.7%.
  • Mo 0.10 to 0.35% Molybdenum (Mo) increases the hardenability of steel, as does Cr. Further, Mo is contained in combination with V and Cr, thereby promoting the formation of fine precipitates during the carbonitriding process and enhancing the wear resistance of the carbonitrided bearing component. If the Mo content is too low, these effects cannot be obtained. On the other hand, if the Mo content is too high, the hot workability and machinability of the steel are lowered, and the production cost is increased. Therefore, the Mo content is 0.10 to 0.35%. The minimum with preferable Mo content is 0.20%, More preferably, it is 0.22%. The upper limit with preferable Mo content is 0.30%, More preferably, it is 0.28%.
  • V 0.20 to 0.40% Vanadium (V) enhances the hardenability of steel, as does Cr and Mo. V further combines with C and N to produce fine precipitates (carbonitrides and the like).
  • V Vanadium
  • Cr Cr
  • Mo vanadium
  • the wear resistance of the carbonitrided bearing component is improved. If the V content is too low, these effects cannot be obtained.
  • the V content is too high, undissolved coarse carbides remain even after hot working, and the toughness and surface origin peeling life of the carbonitrided bearing parts are reduced. Furthermore, the hot workability and machinability of the steel also deteriorate. Therefore, the V content is 0.20 to 0.40%.
  • the minimum with preferable V content is 0.21%, More preferably, it is 0.22%.
  • the upper limit with preferable V content is 0.38%, More preferably, it is 0.36%.
  • Al 0.005 to 0.10%
  • Aluminum (Al) deoxidizes steel. If the Al content is too low, this effect cannot be obtained. On the other hand, if the Al content is too high, coarse oxide inclusions remain in the steel, and the surface starting point peeling life of the carbonitrided bearing component is reduced. Therefore, the Al content is 0.005 to 0.10%.
  • the minimum with preferable Al content is 0.008%, More preferably, it is 0.010%.
  • the upper limit with preferable Al content is 0.050%, More preferably, it is 0.048%.
  • the Al content here means the content of total Al (Total Al).
  • N 0.030% or less Nitrogen (N) is an impurity. N dissolves in the steel and decreases the hot workability of the steel. Therefore, the N content is 0.030% or less. The upper limit with preferable N content is 0.025%, More preferably, it is 0.020%. The N content is preferably as low as possible.
  • Oxygen (O) is an impurity. O combines with other elements in the steel to produce an oxide, which reduces the strength of the steel material. Further, O generates an oxide and promotes the coarsening of MnS, thereby reducing the surface origin peeling life of the carbonitrided bearing component. Therefore, the O content is 0.0015% or less. The upper limit with preferable O content is 0.0013%, More preferably, it is 0.0012%. The O content is preferably as low as possible.
  • the balance of the chemical composition of the carbonitrided bearing steel according to the present embodiment is composed of Fe and impurities.
  • the impurities are mixed from the ore, scrap, or production environment as a raw material when the carbonitriding bearing steel is industrially produced, and the carbonitriding bearing steel of this embodiment. It is acceptable as long as it does not adversely affect.
  • the chemical composition of the carbonitrided bearing steel of this embodiment may further contain one or more selected from the group consisting of B, Nb, and Ti. These elements are optional elements, and all increase the strength of the carbonitriding bearing.
  • B 0 to 0.0050%
  • Boron (B) is an optional element and may not be contained. When contained, B increases the hardenability of the steel and increases the strength of the carbonitrided bearing component. B further suppresses the segregation of P and S at the austenite grain boundaries during quenching. However, if the B content is too high, B nitride (BN) is generated and the toughness of the steel is reduced. Therefore, the B content is 0 to 0.0050%.
  • the minimum with preferable B content is 0.0003%, More preferably, it is 0.0005%, More preferably, it is 0.0010%.
  • the upper limit with preferable B content is 0.0030%, More preferably, it is 0.0025%.
  • Niobium (Nb) is an optional element and may not be contained. When contained, Nb combines with C and N in the steel to form carbides, nitrides, and carbonitrides. These precipitates refine crystal grains and enhance the strength of carbonitrided bearing parts by precipitation strengthening. However, if the Nb content is too high, the toughness of the steel decreases. Therefore, the Nb content is 0 to 0.10%.
  • the minimum with preferable Nb content is 0.005%, More preferably, it is 0.010%.
  • the upper limit with preferable Nb content is 0.080%, More preferably, it is 0.070%.
  • Titanium (Ti) is an optional element and may not be contained. When contained, Ti, like Nb, produces carbides, nitrides, and carbonitrides, refines the crystal grains, and increases the strength of the carbonitrided bearing component. However, if the Ti content is too high, the toughness of the steel decreases. Therefore, the Ti content is 0 to 0.10%. The minimum with preferable Ti content is 0.005%, More preferably, it is 0.010%. The upper limit with preferable Ti content is 0.080%, More preferably, it is 0.070%.
  • fn1 0.4Cr + 0.4Mo + 4.5V. If fn1 is 1.20 or less, the precipitation nucleation site is insufficient, so that fine carbonitrides and the like are not easily generated. For this reason, the wear resistance of the carbonitrided bearing component is reduced. On the other hand, if fn1 is 2.60 or more, precipitation nucleation sites are sufficient and wear resistance is improved, but undissolved coarse carbonitrides remain in the steel even after hot working. . In this case, during carbonitriding and tempering and tempering, coarse carbonitrides further grow and become coarse.
  • the lower limit of fn1 is higher than 1.20, and the upper limit of fn1 is less than 2.60.
  • a preferred lower limit of fn1 is 1.22.
  • the preferable upper limit of fn1 is 2.58.
  • fn2 2.7C + 0.4Si + Mn + 0.8Cr + Mo + V.
  • fn2 is an index of the hardenability of the carbonitriding bearing steel and the strength of the carbonitriding bearing component.
  • fn2 is 2.20 or less, the hardenability of the steel is too low. In this case, the hardness of the core portion of the carbonitrided bearing component is lowered, and the strength of the carbonitrided bearing component is lowered. Therefore, fn2 exceeds 2.20. In this case, the strength of the carbonitrided bearing component is sufficiently increased.
  • the minimum with preferable fn2 is 2.70, More preferably, it is 3.20.
  • a molten steel having the above-described chemical composition and satisfying the formulas (1) and (2) is made into a slab by a continuous casting method.
  • the molten steel may be made into an ingot (steel ingot) by the ingot-making method.
  • a slab or ingot is hot-worked to produce a billet.
  • a slab or ingot is made into a steel piece by split rolling.
  • a steel slab or cast slab is hot-worked to produce a carbonitriding bearing steel such as a steel bar or wire.
  • the hot working may be hot rolling or hot forging (hot forging, etc.). If necessary, the soaking diffusion treatment may be performed on the steel slab or slab before hot rolling.
  • You may implement a normalization process and a spheroidizing annealing process with respect to the manufactured carbonitriding bearing steel material as needed.
  • the steel material for carbonitriding bearings is manufactured by the above process.
  • Carbonitriding bearing parts are manufactured using the carbonitriding bearing steel described above.
  • First, an intermediate product is manufactured by processing a carbonitrided bearing steel material into a predetermined shape.
  • the processing method is, for example, hot forging or machining.
  • the machining is, for example, cutting.
  • the produced intermediate product is subjected to carbonitriding and tempering and tempering to produce a carbonitrided bearing part.
  • the tempering treatment the carbonitrided and quenched intermediate product is held within a temperature range of 100 to 500 ° C. for a predetermined time.
  • the surface C concentration, surface N concentration and surface hardness of the carbonitrided bearing parts are adjusted by controlling the conditions of carbonitriding and quenching and tempering. Specifically, the surface C concentration and the surface N concentration are adjusted by controlling the carbon potential and ammonia concentration in the atmosphere during carbonitriding and quenching.
  • the surface C concentration is mainly adjusted by the carbon potential of carbonitriding and quenching, the heating temperature, and the holding time.
  • the surface N concentration is mainly adjusted by the ammonia concentration of carbonitriding and quenching, the heating temperature, and the holding time.
  • the surface hardness is related to the surface C concentration and the surface N concentration. Specifically, the surface hardness increases as the surface C concentration and the surface N concentration increase. On the other hand, if the surface C concentration and the surface N concentration are lowered, the surface hardness is also lowered. However, if the surface N concentration is too high, the surface hardness decreases due to retained austenite.
  • the surface hardness increased by carbonitriding can be reduced by tempering. If the tempering temperature is increased and the holding time at the tempering temperature is increased, the surface hardness decreases. If the tempering temperature is lowered and the holding time at the tempering temperature is shortened, the surface hardness can be maintained high.
  • Preferred conditions for carbonitriding are as follows.
  • Carbon potential CP in the atmosphere 0.7-1.4 If the carbon potential CP in the atmosphere is too low, the C concentration on the surface of the carbonitrided bearing component will be less than 0.7%. In this case, a sufficient amount of carbonitride cannot be dispersed and wear resistance is reduced. On the other hand, if the carbon potential CP is too high, the surface C concentration exceeds 1.2%. In this case, since coarse carbonitrides and the like remain, the surface starting point peeling life decreases. Therefore, the carbon potential CP is 0.7 to 1.4.
  • Ammonia concentration with respect to carburized metamorphic gas flow rate in atmosphere 1 to 6% If the ammonia concentration relative to the carburized metamorphic gas flow rate in the atmosphere is too low, the N concentration on the surface of the carbonitrided bearing component will be less than 0.15%. In this case, a sufficient amount of carbonitride cannot be dispersed and wear resistance is reduced. On the other hand, if the ammonia concentration is too high, the surface N concentration exceeds 0.6%. In this case, since coarse carbonitrides remain, the surface starting point peel life decreases. Therefore, the ammonia concentration is 1-6%.
  • Holding temperature during carbonitriding (carbonitriding temperature): 830 to 930 ° C Holding time at the carbonitriding temperature: 3 hours or more If the carbonitriding temperature is too low, the diffusion rate of C and N becomes slow. In this case, the processing time required to obtain a predetermined heat treatment property becomes long, and the production cost increases. On the other hand, if the carbonitriding temperature is too high, ammonia in the atmosphere is decomposed, the amount of N entering the steel material decreases, and the solid solution amount of the invading C and N into the steel material matrix increases. In this case, a sufficient amount of carbonitride cannot be dispersed and wear resistance is reduced. Therefore, the carbonitriding temperature is 830 to 930 ° C.
  • the holding time at the carbonitriding temperature is 3 hours or more in order to secure sufficient C concentration and N concentration on the steel surface. Note that C and N diffuse into the steel as the holding time increases. Therefore, the holding time may be increased as necessary.
  • Quenching temperature 830-930 ° C Holding time at quenching temperature: within 1 hour If the quenching temperature is too low, sufficient C cannot be dissolved in the steel, and the hardness of the steel decreases. On the other hand, if the quenching temperature is too high, the crystal grains become coarse, and coarse carbonitrides along the crystal grain boundaries are likely to precipitate. In this case, the function as a rolling bearing is reduced. Accordingly, the quenching temperature is 830 to 930 ° C.
  • the holding time at the quenching temperature may be longer than the time necessary for the entire intermediate product to reach the predetermined quenching temperature. However, if the holding time at the quenching temperature exceeds 1 hour, the crystal grains become coarse. Therefore, the holding time at the quenching temperature is within 1 hour.
  • Preferred conditions for tempering are as follows.
  • Tempering temperature 150-200 ° C Holding time at tempering temperature: 0.5 to 4 hours If the tempering temperature is too low, sufficient toughness cannot be obtained. On the other hand, if the tempering temperature is too high, the surface hardness decreases, and the wear resistance of the carbonitrided bearing component decreases. Accordingly, the tempering temperature is 150 to 200 ° C.
  • the holding time at the tempering temperature is 0.5 to 4 hours.
  • C concentration, N concentration and Rockwell C hardness on the surface of carbonitrided bearing parts The C concentration, N concentration, and Rockwell C hardness HRC on the surface of the carbonitrided bearing component manufactured in the above manufacturing process are as follows.
  • the C concentration on the surface of the carbonitrided bearing part produced by carbonitriding and tempering under the above-mentioned conditions is 0.7 to 1.2%. If the C concentration on the surface is too low, the surface hardness becomes too low and the wear resistance is reduced. On the other hand, if the C concentration on the surface is too high, coarse carbonitrides and the like remain, so that the surface starting point peel life decreases. When the C concentration on the surface is 0.7 to 1.2%, the wear resistance and the surface starting point peeling life are excellent.
  • a preferable lower limit of the C concentration on the surface is 0.75%, and more preferably 0.80%.
  • the upper limit of the surface C concentration is preferably 1.1%, more preferably 1.05%, and even more preferably 1.00%.
  • the N concentration on the surface of the carbonitrided bearing parts produced by carbonitriding and tempering is 0.15 to 0.6%. If the N concentration on the surface is too low, the amount of retained austenite after carbonitriding and quenching is too small, and the formation of fine carbonitrides is suppressed, so that the wear resistance decreases. On the other hand, if the surface N concentration is too high, an excessive amount of retained austenite is generated. In this case, the hardness of the surface of the carbonitrided bearing component is reduced, and the strength and the surface starting point are reduced. If the N concentration on the surface is 0.15 to 0.6%, the wear resistance and the surface starting point peeling life are excellent. A preferable lower limit of the N concentration on the surface is 0.18%, and more preferably 0.20%. A preferable upper limit of the N concentration on the surface is 0.58%, more preferably 0.56%, and further preferably 0.54%.
  • the surface C concentration and N concentration are measured by the following method. Using an electron beam microanalyzer (EPMA), C concentration and N concentration are measured at a pitch of 1.0 ⁇ m from the surface to a depth of 100 ⁇ m at any surface position of the carburized bearing part. The average of the measured C concentration is defined as the surface C concentration (% by mass). Similarly, the average of the measured N concentration is defined as the surface N concentration (mass%).
  • EPMA electron beam microanalyzer
  • the Rockwell C hardness HRC of the surface of the carbonitrided bearing component is 58-65. If the surface Rockwell C hardness HRC is less than 58, the wear resistance is lowered, and the surface origin peeling life is also lowered. On the other hand, if the Rockwell C hardness of the surface exceeds 65, the development sensitivity when a minute crack is generated increases, and the surface starting point peels off instead. If the surface Rockwell C hardness is 58 to 65, excellent wear resistance and excellent surface-origination peeling life can be obtained.
  • the preferable lower limit of the surface Rockwell C hardness is 58.5, more preferably 59.0.
  • the upper limit of the surface Rockwell C hardness is preferably 64.5, more preferably 64.3.
  • the Rockwell C hardness HRC of carbonitrided bearing parts is measured by the following method. Any four measurement positions on the surface of the carbonitrided bearing component are specified. At the four specified measurement positions, a Rockwell hardness test using a C scale is performed in accordance with JIS Z2245 (2011). The average of the obtained Rockwell C hardness HRC is defined as the Rockwell C hardness HRC at the surface.
  • Molten steel having various chemical compositions shown in Table 1 was produced using a converter.
  • Bloom was produced by continuously casting molten steel. The bloom was mass rolled to produce a billet having a 160 mm ⁇ 160 mm rectangular cross section. The billet was hot-rolled to produce a steel bar having a diameter of 60 mm.
  • a part of a steel bar having a diameter of 60 mm was cut. Hot cutting was performed on the cut portion to produce a steel bar having a diameter of 30 mm.
  • the normalizing process was implemented with respect to the manufactured 30 mm diameter steel bar. Specifically, a steel bar having a diameter of 30 mm was held at 920 ° C. for 1 hour and then air-cooled.
  • a spheroidizing annealing treatment was performed on a steel bar having a diameter of 60 mm and a steel bar having a diameter of 30 mm after the normalizing treatment. Specifically, each steel bar was held at 760 ° C. for 4 hours, then cooled to 600 ° C. at 15 ° C./hour, and then air-cooled to room temperature.
  • a hardenability evaluation test was performed by the following method. A Jominy test piece having a diameter of 25 mm and a length of 100 mm was produced by machining from a steel bar having a diameter of 30 mm. A Jominy test based on JIS G0561 (2011) was performed on the test piece of each test number. After the test, the hardenability was evaluated by the hardness J11 at a position of 11 mm from the water-cooled end. In steel materials for bearings applied to a large carbonitriding bearing component, the hardness J11 is required to be 32 or more in terms of Rockwell C hardness HRC.
  • the toughness evaluation test was carried out by the following method.
  • the heat pattern quenching and tempering shown in FIG. Referring to FIG. 1, in the quenching process, the quenching temperature was 900 ° C. and the holding time was 6 hours.
  • the steel bar after the holding time elapsed was oil-cooled (described as “OQ” in the figure).
  • OQ oil-cooled
  • the tempering temperature was 180 ° C. and the holding time was 2 hours.
  • the steel bar after the holding time elapsed was air-cooled (described as “AC” in the figure).
  • a Charpy test piece having a V-notch was collected from the steel bar subjected to the above quenching and tempering. Using a Charpy test piece, a Charpy test in accordance with JIS Z2242 (2009) was performed at room temperature. The absorbed energy obtained by the test was divided by the original cross-sectional area of the notch (the cross-sectional area of the notch of the test piece before the test) to obtain an impact value vE 20 (J / cm 2 ).
  • a rod-shaped No. 4 tensile test piece was collected from the steel bar subjected to the above quenching and tempering. Using this test piece, a tensile test based on JIS Z2241 (2011) was performed in the atmosphere at room temperature to obtain 0.2% yield strength ⁇ y (MPa).
  • the Index is required to be 950 or more. Therefore, in the toughness evaluation test, when the index was 950 or more, it was determined that the toughness was excellent (indicated by “ ⁇ ” in Table 2). On the other hand, when the Index was less than 950, it was determined that the toughness was low (indicated by “x” in Table 2).
  • FIG. 2 is a side view and a cross-sectional view showing a partial cross section of an intermediate product of a small roller test piece.
  • the numerical value in FIG. 2 shows the dimension (mm) of each site
  • the intermediate product was subjected to carbonitriding and tempering to produce a small roller test piece simulating a carbonitriding bearing part.
  • carbonitriding quenching and tempering conditions were performed so that the surface C concentration of the small roller test piece was 0.80%, the surface N concentration was 0.30%, and the surface hardness was 60 in Rockwell C hardness HRC. Adjusted.
  • the cooling method was oil cooling.
  • the tempering treatment was carried out at the tempering temperature and holding time shown in Table 2, and air-cooled after the holding time.
  • the intermediate product after carbonitriding and quenching and tempering was finished (cutting) to obtain a small roller test piece having the shape shown in FIG.
  • a roller pitching test (two-cylinder rolling fatigue test) was performed using small roller test pieces.
  • a disk-shaped large roller test piece having a diameter of 150 mm was prepared together with the small roller test piece.
  • the material of the large roller test piece corresponded to the high carbon chromium bearing steel SUJ2 specified in JIS G4805 (2008).
  • the circumferential surface of the large roller test piece was brought into contact with the surface of a small roller test piece having a diameter of 26.0 mm (hereinafter referred to as a test part), and a roller pitching test was performed.
  • the conditions of the roller pitching test were as follows.
  • the surface pressure between the small roller test piece and the large roller test piece in a lubrication environment was set to 3.0 GPa.
  • the rotation speed of the small roller test piece was 1500 rpm, and the slip ratio was 40%.
  • the test was conducted up to 2 ⁇ 10 7 repetitions.
  • the axial roughness of the sliding portion of the test portion of the small roller test piece was measured. Specifically, in the sliding portion, four roughness profiles were measured at a 90 ° pitch with respect to the circumferential direction. The maximum depth of the roughness profile at the four locations was defined as the wear depth, and the average of the wear depths at these four locations was defined as the average wear depth ( ⁇ m). When the average wear depth was 10 ⁇ m or less, it was judged that the wear resistance was excellent (indicated by “ ⁇ ” in Table 2). On the other hand, when the average wear depth exceeded 10 ⁇ m, it was judged that the wear resistance was low (indicated by “x” in Table 2).
  • the surface origin peeling life evaluation test was carried out by the following method. A disk-shaped rough test piece having a diameter of 60 mm and a thickness of 5.5 mm was sliced and collected from a steel bar having a diameter of 60 mm. The thickness of the rough specimen (5.5 mm) corresponded to the longitudinal direction of the steel bar.
  • the rough test piece was subjected to carbonitriding and tempering and tempering to produce a test piece simulating a carbonitrided bearing part.

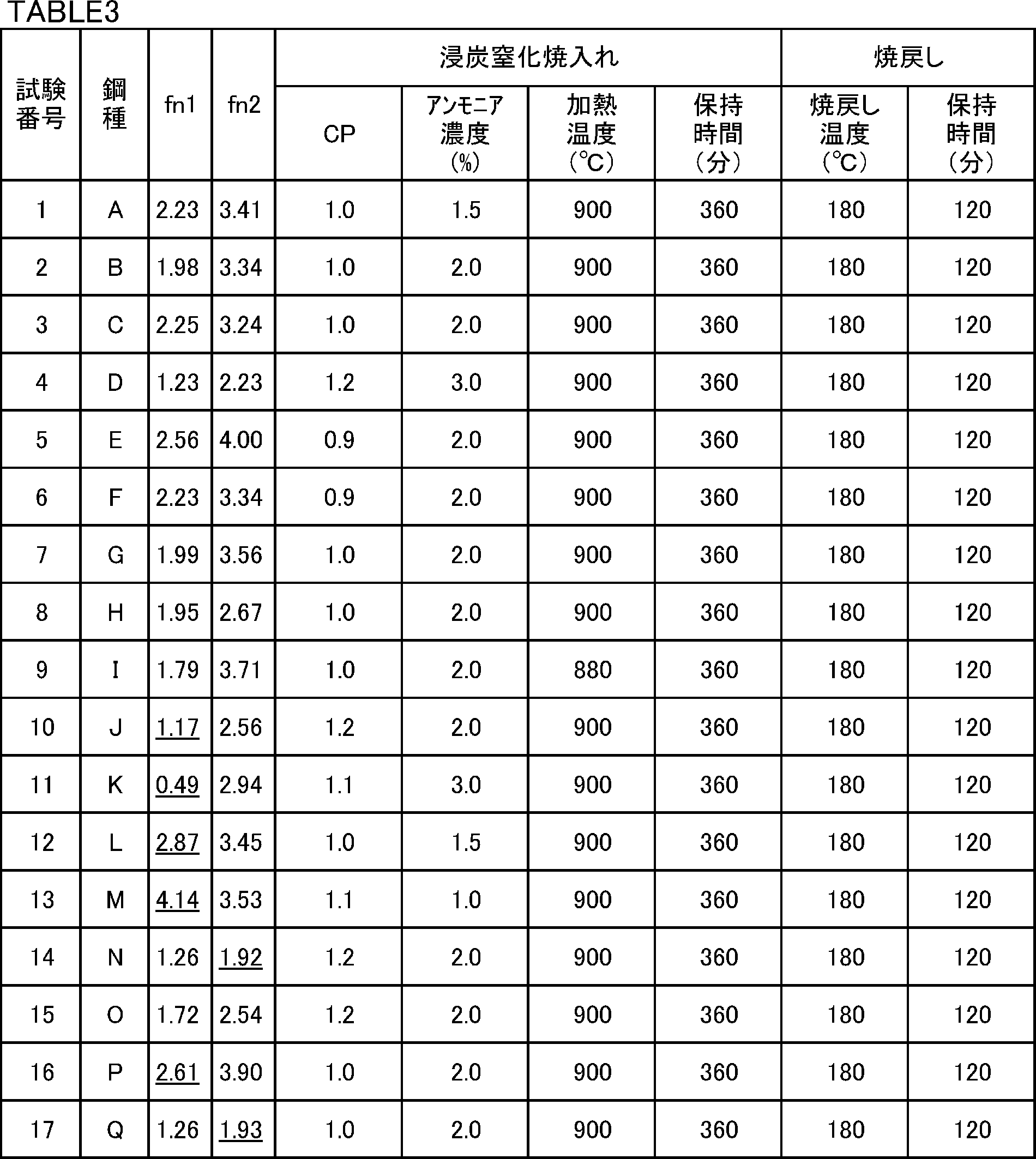

  • carbonitriding was performed under the conditions shown in Table 3 above so that the surface C concentration of each test piece was 0.80%, the surface N concentration was 0.30%, and the surface Rockwell C hardness HRC was 60. Quenching and tempering were performed.
  • the surface of the obtained test piece was lapped to obtain a rolling fatigue test piece.
  • a rolling fatigue test was performed using a thrust type rolling fatigue tester.
  • the maximum contact surface pressure during the test was 5.2 GPa, and the repetition rate was 1800 cpm (cycle per minute).
  • high-speed steel gas atomized powder classified into a particle size of 750 (Hv) Vickers hardness and 100 to 180 ⁇ m was mixed as a foreign substance.
  • the mixing amount of the gas atomized powder was 0.02% with respect to the lubricating oil.
  • a tempered material of SUJ2 specified in JIS G 4805 (2008) was used as a steel ball used in the test.
  • the rolling fatigue test results were plotted on Weibull probability paper, and the L10 life indicating 10% failure probability was defined as “surface-origination peeling life”.
  • the L10 life was 7.0 ⁇ 10 5 or more, it was judged that the surface origin was excellent in the peeling life (indicated by “ ⁇ ” in Table 2).
  • the L10 life was less than 7.0 ⁇ 10 5 , it was determined that the surface origin peeling life was short (indicated by “x” in Table 2).
  • Table 2 shows the test results. Referring to Table 2, the chemical compositions of the bearing steel materials of Test Nos. 1 to 7 are appropriate and satisfy the formulas (1) and (2). Therefore, the hardenability of the steel materials of these test numbers was high, and the toughness after quenching and tempering was also high.
  • the chemical composition of the carbonitrided bearing parts produced by carbonitriding and tempering the steel for bearings of test numbers 1 to 7 is appropriate, satisfies the formulas (1) and (2), and both The surface C concentration was 0.7 to 1.2%, the surface N concentration was 0.15 to 0.6%, and the surface hardness HRC was within 58 to 65. Therefore, it exhibited excellent wear resistance and excellent surface origin peeling life.
  • test number 9 The S content of test number 9 was too high. Therefore, the L10 life was less than 7.0 ⁇ 10 5 , and the surface starting point of the carburized bearing component was low. This is probably because coarse sulfides were generated.
  • Test number 10 fn1 was too low. Therefore, the average wear depth exceeded 10 ⁇ m, and the wear resistance of the carburized bearing parts was low.
  • test number 11 V was not contained. Therefore, the average wear depth exceeded 10 ⁇ m, and the wear resistance of the carburized bearing parts was low.
  • test number 13 As a result of the V content being too high, fn1 was too high. As a result, the toughness and the surface origin peeling life were low.
  • test number 14 fn2 was too low. As a result, the hardness J11 was less than 32, and the hardenability was low.
  • test number 15 the Cr content was too low and the Mo content was too low. As a result, the average wear depth exceeded 10 ⁇ m, and the wear resistance of the carburized bearing parts was low.
  • test number 16 fn1 was too high. As a result, the index was less than 950, and the toughness was low. Further, the L10 life was less than 7.0 ⁇ 10 5 , and the surface starting point of the carburized bearing part had a low separation life.
  • test number 17 fn2 was too low. As a result, the hardness J11 was less than 32, and the hardenability was low.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Mechanical Engineering (AREA)
  • Materials Engineering (AREA)
  • Metallurgy (AREA)
  • Organic Chemistry (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Physics & Mathematics (AREA)
  • Thermal Sciences (AREA)
  • General Engineering & Computer Science (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Heat Treatment Of Articles (AREA)
  • Rolling Contact Bearings (AREA)
  • Solid-Phase Diffusion Into Metallic Material Surfaces (AREA)

Abstract

　焼入れ性に優れ、焼入れ及び焼戻し後の靭性、耐摩耗性及び表面起点はく離寿命に優れる、浸炭窒化軸受用鋼を提供する。本実施形態による浸炭窒化軸受用鋼は、質量％で、Ｃ：０．２２～０．４５％、Ｓｉ：０．５０％以下、Ｍｎ：０．４０～１．５０％、Ｐ：０．０１５％以下、Ｓ：０．００５％以下、Ｃｒ：０．３０～２．０％、Ｍｏ：０．１０～０．３５％、Ｖ：０．２０～０．４０％、Ａｌ：０．００５～０．１０％、Ｎ：０．０３０％以下、Ｏ：０．００１５％以下を含有し、残部がＦｅ及び不純物からなり、式（１）及び式（２）を満たす。　１．２０＜０．４Ｃｒ＋０．４Ｍｏ＋４．５Ｖ＜２．６０　・・・（１）　２．７Ｃ＋０．４Ｓｉ＋Ｍｎ＋０．８Ｃｒ＋Ｍｏ＋Ｖ＞２．２０　・・・（２）

Description

浸炭窒化軸受用鋼
　本発明は、軸受用鋼に関し、さらに詳しくは、浸炭窒化焼入れ及び焼戻しが施される浸炭窒化軸受用鋼に関する。
　中型や大型の軸受部品用の鋼材としては、ＪＩＳ　Ｇ　４８０５（２００８）に規定されたＳＵＪ３、ＳＵＪ５に代表される軸受鋼と、ＪＩＳ　Ｇ　４０５３（２００８）に規定されたＳＮＣＭ８１５に代表されるＳＮＣＭ系の肌焼き鋼とがある。これらの鋼を用いた軸受部品の製造工程の一例は次のとおりである。鋼材に対して熱間加工（たとえば熱間鍛造）、及び、切削加工を行い、所定の形状の中間品を製造する。中間品に対して、熱処理を実施して、所定の硬さ及びミクロ組織に調整する。熱処理は、軸受鋼の場合は焼入れ焼戻しであり、肌焼き鋼の場合は浸炭処理（浸炭焼入れ及び焼戻し）である。以上の工程により、軸受部品を製造する。
　軸受部品によっては、優れた耐摩耗性及び表面起点はく離寿命を要求される場合がある。この場合、軸受部品の製造工程での上記熱処理として、浸炭処理に代えて浸炭窒化処理（浸炭窒化焼入れ及び焼戻し）が実施される。浸炭窒化処理は、鋼材の表層の炭素濃度及び窒素濃度を高めて鋼材表層を硬くする。
　軸受部品又は軸受用鋼材に関する技術は、たとえば、特開平８－４９０５７号公報（特許文献１）、特開２００８－２８０５８３号公報（特許文献２）、特開平１１－１２６８４号公報（特許文献３）、及び、特開平６－２８７７１２号公報（特許文献４）に提案されている。
　特許文献１では、多量のＶを含有する鋼材に対して浸炭処理又は浸炭窒化処理を実施して、表層にＶ炭化物を析出する。このＶ炭化物により、転がり軸受が優れた耐摩耗特性を有する、と記載されている。
　しかしながら、特許文献１の鋼材中のＶ含有量は０．８～２．０％と高い。そのため、浸炭窒化処理を実施した場合、粗大なＶ炭化物及びＶ炭窒化物が生成し、軸受部材の靭性が大幅に低下する場合がある。
　特許文献２に開示された軸受用肌焼鋼では、軸受寿命に対する水素脆化に着眼し、Ｖ系炭化物を微細分散させ、水素トラップサイトの効果を高める。これにより、面疲労強度が高まる、と記載されている。
　しかしながら、特許文献２で提案された技術では、鋼材に含まれるＳ量、Ｐ量に応じて、靭性が低下する場合がある。
　特許文献３で開示された冷間鍛造用肌焼鋼では、低コスト化を目的として、鋼の成分及びミクロ組織を調整して、球状化焼鈍処理の迅速化を図っている。
　しかしながら、特許文献３で提案された鋼材を用いて軸受を製造する場合、焼入れ性及び靱性が低い場合がある。
　特許文献４に開示された鋼部品は、浸炭窒化焼入れを実施することにより、表層に多量の残留オーステナイトを含む。これにより、表面起点はく離寿命が高まる、と記載されている。
　しかしながら、特許文献４の鋼材は高価なＮｉを０．５％以上含有する。そのため、中型及び大型の軸受部品に適用する場合、製造コストが高くなる。
　近年、衝撃環境下、貧潤滑環境下、及び、高面圧条件下での軸受部品の長寿命化の要求が高まっており、靭性、耐摩耗性、及び、表面起点はく離寿命に優れた技術の確立が望まれている。従来、靭性及び表面起点はく離寿命を高めるために、ＪＩＳ　Ｇ　４０５３（２００８）のＳＣＭ、ＳＮＣＭに代表される肌焼鋼や、Ｓｉ、Ｍｎ、Ｍｏ、Ｖなどの合金元素を適正化した肌焼鋼に、浸炭、浸炭窒化を行い、残留オーステナイトを増加させる方法が採用されてきた。しかしながら、残留オーステナイトは軟質な組織であるため、残留オーステナイト量が増加すれば、耐摩耗性が低下する。
特開平８－４９０５７号公報 特開２００８－２８０５８３号公報 特開平１１－１２６８４号公報 特開平６－２８７７１２号公報
　本発明の目的は、Ｎｉを含有しなくても、焼入れ性に優れ、熱処理後の靭性、耐摩耗性及び表面起点はく離寿命に優れる、浸炭窒化軸受用鋼を提供することである。
　本実施形態の浸炭窒化軸受用鋼は、質量％で、Ｃ：０．２２～０．４５％、Ｓｉ：０．５０％以下、Ｍｎ：０．４０～１．５０％、Ｐ：０．０１５％以下、Ｓ：０．００５％以下、Ｃｒ：０．３０～２．０％、Ｍｏ：０．１０～０．３５％、Ｖ：０．２０～０．４０％、Ａｌ：０．００５～０．１０％、Ｎ：０．０３０％以下、Ｏ：０．００１５％以下、Ｂ：０～０．００５０％、Ｎｂ：０～０．１０％、及び、Ｔｉ：０～０．１０％を含有し、残部がＦｅ及び不純物からなり、式（１）及び式（２）を満たす化学組成を有する。
　１．２０＜０．４Ｃｒ＋０．４Ｍｏ＋４．５Ｖ＜２．６０　・・・（１）
　２．７Ｃ＋０．４Ｓｉ＋Ｍｎ＋０．８Ｃｒ＋Ｍｏ＋Ｖ＞２．２０　・・・（２）
　本実施形態の浸炭窒化軸受用鋼は、焼入れ性に優れ、熱処理後において、靭性、耐摩耗性及び表面起点はく離寿命に優れる。
図１は、実施例１での焼入れ性評価試験、及び靱性評価試験用の試験片に対する焼入れ及び焼戻しのヒートパターンを示す図である。 図２は、ローラピッチング試験で用いる小ローラ試験片の中間品の側面図及び横断面図である。 図３は、図２の中間品から製造される、小ローラ試験片の側面図及び横断面図である。
　本発明者らは鋼の成分、特に、Ｃ、Ｓｉ、Ｃｒ、Ｍｏ、Ｖが浸炭窒化軸受用鋼の焼入れ性、靭性、耐摩耗性、及び、表面起点はく離寿命に及ぼす影響について調査及び検討した。その結果、本発明者らは次の知見を得た。
　［耐摩耗性及び表面起点はく離寿命について］
　鋼材に対して浸炭窒化焼入れ、焼戻し等の表面硬化処理を実施して、鋼材の耐摩耗性を高めるためには、鋼材の表層にＶ炭化物及びＶ炭窒化物等の微細なＶ析出物が分散していることが有効である。しかしながら、耐摩耗性にはさらに、表面硬化処理後の鋼材の表面硬さ、及び、鋼材中の残留オーステナイト量も影響する。したがって、耐摩耗性を高めるためには、Ｖ系析出物を微細分散させつつ、表面硬さ及び残留オーステナイト量に影響するＶ量、Ｃｒ量及びＭｏ量を調整することが有効である。
　Ｖは炭化物及び炭窒化物（以下、炭窒化物等という）を生成する。したがって、Ｖ含有量を高めれば、浸炭窒化軸受部材の耐摩耗性が高まる。しかしながら、Ｖ含有量が高すぎれば、鋼材の熱間延性が低下して、熱間加工時（熱間圧延時及び熱間鍛造時）に割れが発生しやすくなる。さらに、鋼材中に粗大な炭窒化物等が存在する場合、浸炭窒化処理後の軸受部品の芯部の靭性が低下する。さらに、軸受部品内に粗大な炭窒化物等が残存すれば、これらの粗大析出物が応力集中源となる。この場合、これらの粗大析出物が疲労起点となり、表面起点はく離寿命が低下する。
　Ｖ含有量を抑えつつ、Ｖ含有量、Ｃｒ含有量及びＭｏ含有量のバランスを調整することにより、上述の粗大な炭窒化物等の生成が抑制される。以下、この点について詳述する。
　炭化物及び炭窒化物といった析出物を微細分散するためには、析出物の核（析出核）の生成サイトを増加させることが有効である。Ｖ、Ｃｒ及びＭｏを複合して含有すれば、析出核生成サイトは増加し、多数の炭窒化物等が析出する。しかしながら、これらの炭窒化物等が、熱間圧延及び熱間鍛造前の加熱工程で固溶せずに残存すれば、浸炭窒化処理において残存した炭窒化物等が粗大化する。この場合、表面起点はく離寿命が低下する。したがって、熱間圧延及び熱間鍛造前の加熱工程において、炭窒化物等を十分に固溶させる。
　炭窒化物等を固溶させるには、加熱温度を高めればよい。しかしながら、加熱温度を高めれば、ミクロ組織（結晶粒）が粗大化して鋼材の靭性が低下する。また、設備上の制約により、加熱温度の上限は制限される。したがって、靭性の低下を抑制しつつ、炭窒化物等を十分に固溶できるように、Ｖ量、Ｃｒ量及びＭｏ量を調整することが有効である。
　以上の考察を前提として調査検討を行った結果、本発明者らは、浸炭窒化軸受用鋼の化学組成が次の式（１）を満たせば、表面起点はく離寿命の低下及び靭性の低下を抑制しつつ、耐摩耗性を高めることができることを知見した。
　１．２０＜０．４Ｃｒ＋０．４Ｍｏ＋４．５Ｖ＜２．６０　・・・（１）
　ここで、式（１）中の各元素には、対応する元素の含有量（質量％）が代入される。
　ｆｎ１＝０．４Ｃｒ＋０．４Ｍｏ＋４．５Ｖと定義する。ｆｎ１が１．２０以下となれば、析出核生成サイトが不足する。この場合、微細な炭窒化物等の析出が不十分となり、耐摩耗性が低下する。一方、ｆｎ１が２．６０以上の場合、耐摩耗性は高まるものの、未固溶の粗大炭窒化物等が残存する。そのため、表面起点はく離寿命及び靭性が低下する。
　［焼入れ性について］
　浸炭窒化処理を実施して製造される浸炭窒化軸受部品の素材である浸炭窒化軸受用鋼には、高い焼入れ性が要求される。浸炭窒化軸受用鋼の化学組成が式（２）を満たせば、軸受部品が大型であっても十分に焼入れ可能であり、高強度が得られる。
　２．７Ｃ＋０．４Ｓｉ＋Ｍｎ＋０．８Ｃｒ＋Ｍｏ＋Ｖ＞２．２０　・・・（２）
　ここで、式（２）中の各元素には、対応する元素の含有量（質量％）が代入される。ｆｎ２＝２．７Ｃ＋０．４Ｓｉ＋Ｍｎ＋０．８Ｃｒ＋Ｍｏ＋Ｖと定義する。ｆｎ２に規定される各元素はいずれも、鋼の焼入れ性を高める。したがって、ｆｎ２が２．２０よりも高ければ、十分な焼入れ性が得られ、軸受部品において、耐摩耗性を高めるために必要な強度が得られる。
　［靭性について］
　中型及び大型の軸受部品には、優れた耐摩耗性、表面起点はく離寿命とともに、優れた靱性（破壊靭性）が要求される。焼戻しマルテンサイトを主とする組織の鋼材の破壊靭性は、主に、焼戻しマルテンサイト組織の強度、下部組織に影響するＣ含有量、粒界脆化を引き起こすＰ含有量、及び、鋼材中の硫化物の量が影響する。
　したがって、中型及び大型の軸受部品に要求される強度及び破壊靭性を得るために、Ｃ含有量を０．２２％以上とする。さらに、破壊靭性を高めるために、Ｐ含有量を０．０１５％以下に制限する。また、硫化物は表面起点はく離寿命を低下する。したがって、Ｓ含有量は０．００５％以下に制限する。
　以上の知見に基づいて完成した本実施形態による浸炭窒化軸受用鋼は、質量％で、Ｃ：０．２２～０．４５％、Ｓｉ：０．５０％以下、Ｍｎ：０．４０～１．５０％、Ｐ：０．０１５％以下、Ｓ：０．００５％以下、Ｃｒ：０．３０～２．０％、Ｍｏ：０．１０～０．３５％、Ｖ：０．２０～０．４０％、Ａｌ：０．００５～０．１０％、Ｎ：０．０３０％以下、Ｏ：０．００１５％以下、Ｂ：０～０．００５０％、Ｎｂ：０～０．１０％、及び、Ｔｉ：０～０．１０％を含有し、残部がＦｅ及び不純物からなり、式（１）及び式（２）を満たす化学組成を有する。
　１．２０＜０．４Ｃｒ＋０．４Ｍｏ＋４．５Ｖ＜２．６０　・・・（１）
　２．７Ｃ＋０．４Ｓｉ＋Ｍｎ＋０．８Ｃｒ＋Ｍｏ＋Ｖ＞２．２０　・・・（２）
　ここで、式（１）及び式（２）中の各元素記号には、対応する元素の含有量（質量％）が代入される。
　上記浸炭窒化軸受用鋼の化学組成は、Ｂ：０．０００３～０．００５０％、Ｎｂ：０．００５～０．１０％、及び、Ｔｉ：０．００５～０．１０％を含有してもよい。
　以下、本実施形態の浸炭窒化軸受用鋼について詳述する。元素に関する「％」は、特に断りがない限り、質量％を意味する。
　［浸炭窒化軸受用鋼の化学組成］
　浸炭窒化軸受用鋼の化学組成は、次の元素を含有する。
　Ｃ：０．２２～０．４５％
　炭素（Ｃ）は、鋼の焼入れ性を高める。そのため、浸炭窒化軸受用鋼に対して浸炭窒化焼入れ及び焼戻しを施してなる浸炭窒化軸受部品の芯部の強度及び靭性を高める。Ｃはさらに、浸炭窒化軸受部品の表面起点はく離寿命を高める。Ｃ含有量が低すぎれば、これらの効果が得られない。一方、Ｃ含有量が高すぎれば、熱間加工後においても粗大な炭化物及び炭窒化物（炭窒化物等）が残存して、浸炭窒化軸受部品の靭性及び表面起点はく離寿命が低下する。したがって、Ｃ含有量は０．２２～０．４５％である。Ｃ含有量の好ましい下限は０．２４％であり、さらに好ましくは０．２５％である。Ｃ含有量の好ましい上限は０．４４％であり、さらに好ましくは０．４２％である。
　Ｓｉ：０．５０％以下
　シリコン（Ｓｉ）は、不可避的に含有される。Ｓｉは鋼の強度を高める。Ｓｉはさらに、浸炭窒化軸受部品の表面起点はく離寿命を高める。しかしながら、Ｓｉ含有量が高すぎれば、母材の硬さが高くなりすぎ、切削時の工具寿命が低下する。Ｓｉ含有量が高すぎればさらに、鋼材の靭性及び熱間加工性が低下する。したがって、Ｓｉ含有量は０．５０％以下である。Ｓｉ含有量の好ましい下限は０．０１％であり、さらに好ましくは０．０２％であり、さらに好ましくは０．０５％である。Ｓｉ含有量の好ましい上限は０．３５％であり、冷間加工性を考慮すれば、さらに好ましい上限は０．１０％である。
　Ｍｎ：０．４０～１．５０％
　マンガン（Ｍｎ）は、鋼の焼入れ性を高め、さらに、浸炭窒化軸受部品の表面起点はく離寿命を高める。Ｍｎ含有量が低すぎれば、これらの効果が得られない。一方、Ｍｎ含有量が高すぎれば、母材の硬さが高くなりすぎ、切削時の工具寿命が低下する。Ｍｎ含有量が高すぎればさらに、靭性が低下したり、焼入れ時に焼割れが発生したりする。したがって、Ｍｎ含有量は０．４０～１．５０％である。Ｍｎ含有量の好ましい下限は０．４５％であり、さらに好ましくは０．４８％である。Ｍｎ含有量の好ましい上限は１．３０％であり、さらに好ましくは１．００％以下であり、さらに好ましくは０．７５％である。
　Ｐ：０．０１５％以下
　リン（Ｐ）は、不純物である。Ｐは結晶粒界に偏析して浸炭窒化軸受部品の靭性を低下する。したがって、Ｐ含有量は０．００１５％以下である。好ましいＰ含有量の上限は０．０１３％であり、さらに好ましくは０．０１０％である。Ｐ含有量はなるべく低い方が好ましい。
　Ｓ：０．００５％以下
　硫黄（Ｓ）は不純物である。Ｓは、鋼中で硫化物を生成して浸炭窒化軸受部品の表面起点はく離寿命を低下する。したがって、Ｓ含有量は０．００５％以下である。表面起点はく離寿命をさらに高めるためのＳ含有量の好ましい上限は０．００４％であり、さらに好ましくは０．００３％である。Ｓ含有量はなるべく低い方が好ましい。
　Ｃｒ：０．３０～２．０％
　クロム（Ｃｒ）は、鋼の焼入性を高め、浸炭窒化軸受部品の強度を高める。Ｃｒはさらに、Ｖ及びＭｏと複合して含有されることにより、浸炭窒化処理（浸炭窒化焼入れ及び焼戻し）時に微細な析出物の生成を促進し、浸炭窒化軸受部品の耐摩耗性を高める。Ｃｒ含有量が低すぎればこれらの効果が得られない。一方、Ｃｒ含有量が高すぎれば、浸炭窒化処理時の浸炭性が低下する。したがって、Ｃｒ含有量は０．３０～２．０％である。Ｃｒ含有量の好ましい下限は０．５０％であり、さらに好ましくは０．６０％である。Ｃｒ含有量の好ましい上限は１．８％であり、さらに好ましくは１．７％である。
　Ｍｏ：０．１０～０．３５％
　モリブデン（Ｍｏ）は、Ｃｒと同様に、鋼の焼入性を高める。Ｍｏはさらに、Ｖ及びＣｒと複合して含有されることにより、浸炭窒化処理時に微細な析出物の生成を促進し、浸炭窒化軸受部品の耐摩耗性を高める。Ｍｏ含有量が低すぎれば、これらの効果が得られない。一方、Ｍｏ含有量が高すぎれば、鋼の熱間加工性及び切削性が低下し、さらに、製造コストが高くなる。したがって、Ｍｏ含有量は０．１０～０．３５％である。Ｍｏ含有量の好ましい下限は０．２０％であり、さらに好ましくは０．２２％である。Ｍｏ含有量の好ましい上限は０．３０％であり、さらに好ましくは０．２８％である。
　Ｖ：０．２０～０．４０％
　バナジウム（Ｖ）は、Ｃｒ及びＭｏと同様に、鋼の焼入性を高める。Ｖはさらに、Ｃ及びＮと結合して微細な析出物（炭窒化物等）を生成する。本実施形態では、Ｖ、Ｃｒ及びＭｏが複合して含有されることにより、浸炭窒化処理時に、微細な析出物が多数生成し、浸炭窒化軸受部品の耐摩耗性が高まる。Ｖ含有量が低すぎれば、これらの効果が得られない。一方、Ｖ含有量が高すぎれば、熱間加工後においても未固溶の粗大な炭化物等が残存し、浸炭窒化軸受部品の靭性及び表面起点はく離寿命が低下する。さらに、鋼の熱間加工性及び切削性も低下する。したがって、Ｖ含有量は０．２０～０．４０％である。Ｖ含有量の好ましい下限は０．２１％であり、さらに好ましくは０．２２％である。Ｖ含有量の好ましい上限は０．３８％であり、さらに好ましくは０．３６％である。
　Ａｌ：０．００５～０．１０％
　アルミニウム（Ａｌ）は、鋼を脱酸する。Ａｌ含有量が低すぎれば、この効果が得られない。一方、Ａｌ含有量が高すぎれば、粗大な酸化物系介在物が鋼中に残存して、浸炭窒化軸受部品の表面起点はく離寿命が低下する。したがって、Ａｌ含有量は０．００５～０．１０％である。Ａｌ含有量の好ましい下限は０．００８％であり、さらに好ましくは０．０１０％である。Ａｌ含有量の好ましい上限は０．０５０％であり、さらに好ましくは０．０４８％である。ここでいうＡｌ含有量は、全Ａｌ（Ｔｏｔａｌ　Ａｌ）の含有量を意味する。
　Ｎ：０．０３０％以下
　窒素（Ｎ）は不純物である。Ｎは鋼中に固溶して鋼の熱間加工性を低下する。したがって、Ｎ含有量は０．０３０％以下である。Ｎ含有量の好ましい上限は０．０２５％であり、さらに好ましくは０．０２０％である。Ｎ含有量はなるべく低い方が好ましい。
　Ｏ（酸素）：０．００１５％以下
　酸素（Ｏ）は不純物である。Ｏは鋼中の他の元素と結合して酸化物を生成し、鋼材の強度を低下する。Ｏはさらに、酸化物を生成するとともに、ＭｎＳの粗大化を促進して、浸炭窒化軸受部品の表面起点はく離寿命を低下する。したがって、Ｏ含有量は０．００１５％以下である。Ｏ含有量の好ましい上限は０．００１３％であり、さらに好ましくは０．００１２％である。Ｏ含有量はなるべく低い方が好ましい。
　本実施の形態による浸炭窒化軸受用鋼の化学組成の残部は、Ｆｅ及び不純物からなる。ここで、不純物とは、浸炭窒化軸受用鋼を工業的に製造する際に、原料としての鉱石、スクラップ、または製造環境などから混入されるものであって、本実施形態の浸炭窒化軸受用鋼に悪影響を与えない範囲で許容されるものを意味する。
　本実施形態の浸炭窒化軸受用鋼の化学組成はさらに、Ｂ、Ｎｂ、Ｔｉからなる群から選択される１種又は２種以上を含有してもよい。これらの元素は任意元素であり、いずれも、浸炭窒化軸受の強度を高める。
　Ｂ：０～０．００５０％
　ボロン（Ｂ）は任意元素であり、含有されなくてもよい。含有される場合、Ｂは鋼の焼入れ性を高め、浸炭窒化軸受部品の強度を高める。Ｂはさらに、焼入れ時にオーステナイト粒界にＰ及びＳが偏析するのを抑制する。しかしながら、Ｂ含有量が高すぎれば、Ｂ窒化物（ＢＮ）が生成して鋼の靭性が低下する。したがって、Ｂ含有量は０～０．００５０％である。Ｂ含有量の好ましい下限は０．０００３％であり、さらに好ましくは０．０００５％であり、さらに好ましくは０．００１０％である。Ｂ含有量の好ましい上限は０．００３０％であり、さらに好ましくは０．００２５％である。
　Ｎｂ：０～０．１０％
　ニオブ（Ｎｂ）は任意元素であり、含有されなくてもよい。含有される場合、Ｎｂは鋼中のＣ及びＮと結合して炭化物、窒化物、及び、炭窒化物を生成する。これらの析出物は結晶粒を微細化し、析出強化によって浸炭窒化軸受部品の強度を高める。しかしながら、Ｎｂ含有量が高すぎれば、鋼の靭性が低下する。したがって、Ｎｂ含有量は０～０．１０％である。Ｎｂ含有量の好ましい下限は０．００５％であり、さらに好ましくは０．０１０％である。Ｎｂ含有量の好ましい上限は０．０８０％であり、さらに好ましくは０．０７０％である。
　Ｔｉ：０～０．１０％
　チタン（Ｔｉ）は任意元素であり、含有されなくてもよい。含有される場合、ＴｉはＮｂと同様に、炭化物、窒化物、及び、炭窒化物を生成して結晶粒を微細化し、浸炭窒化軸受部品の強度を高める。しかしながら、Ｔｉ含有量が高すぎれば、鋼の靭性が低下する。したがって、Ｔｉ含有量は０～０．１０％である。Ｔｉ含有量の好ましい下限は０．００５％であり、さらに好ましくは０．０１０％である。Ｔｉ含有量の好ましい上限は０．０８０％であり、さらに好ましくは０．０７０％である。
　［式（１）について］
　本実施形態の浸炭窒化軸受用鋼の化学組成はさらに、式（１）を満たす。
　１．２０＜０．４Ｃｒ＋０．４Ｍｏ＋４．５Ｖ＜２．６０　・・・（１）
　ここで、式（１）中の元素記号には、対応する元素の含有量（質量％）が代入される。
　Ｃｒ、Ｍｏ及びＶは、析出核生成サイトを生成して、炭窒化物等の析出物の生成を促進する。ｆｎ１＝０．４Ｃｒ＋０．４Ｍｏ＋４．５Ｖと定義する。ｆｎ１が１．２０以下であれば、析出核生成サイトが不足するため、微細な炭窒化物等が生成しにくい。そのため、浸炭窒化軸受部品の耐摩耗性が低下する。一方、ｆｎ１が２．６０以上であれば、析出核生成サイトは十分であり、耐摩耗性が高まるものの、熱間加工後においても未固溶の粗大な炭窒化物等が鋼中に残存する。この場合、浸炭窒化焼入れ及び焼戻し時において、粗大な炭窒化物等がさらに成長して粗大化する。そのため、浸炭窒化軸受部品の表面起点はく離寿命及び靭性が低下する。したがって、ｆｎ１の下限は１．２０よりも高く、ｆｎ１の上限は２．６０未満である。ｆｎ１の好ましい下限は１．２２である。ｆｎ１の好ましい上限は２．５８である。
　［式（２）について］
　本実施形態の浸炭窒化軸受用鋼の化学組成はさらに、式（２）を満たす。
　２．７Ｃ＋０．４Ｓｉ＋Ｍｎ＋０．８Ｃｒ＋Ｍｏ＋Ｖ＞２．２０　・・・（２）
　ここで、式（２）中の元素記号には、対応する元素の含有量（質量％）が代入される。
　ｆｎ２＝２．７Ｃ＋０．４Ｓｉ＋Ｍｎ＋０．８Ｃｒ＋Ｍｏ＋Ｖと定義する。ｆｎ２内の各元素はいずれも、鋼の焼入れ性を高める。したがって、ｆｎ２は浸炭窒化軸受用鋼の焼入れ性及び浸炭窒化軸受部品の強度の指標である。
　ｆｎ２が２．２０以下であれば、鋼の焼入れ性が低すぎる。この場合、浸炭窒化軸受部品の芯部の硬さが低下して、浸炭窒化軸受部品の強度が低下する。したがって、ｆｎ２は２．２０を超える。この場合、浸炭窒化軸受部品の強度が十分に高まる。ｆｎ２の好ましい下限は２．７０であり、さらに好ましくは３．２０である。
　［製造方法］
　上述の浸炭窒化軸受用鋼の製造方法、及び、その浸炭窒化軸受用鋼を用いて製造される浸炭窒化軸受部品の製造方法の一例を説明する。
　［浸炭窒化軸受用鋼材の製造方法］
　上述の化学組成を有し、かつ、式（１）及び式（２）を満たす溶鋼を連続鋳造法により鋳片にする。造塊法により溶鋼をインゴット（鋼塊）にしてもよい。鋳片又はインゴットを熱間加工して、鋼片（ビレット）を製造する。たとえば、分塊圧延により鋳片又はインゴットを鋼片にする。鋼片又は鋳片を熱間加工して、棒鋼又は線材等の浸炭窒化軸受用鋼材を製造する。熱間加工は、熱間圧延でもよいし、熱間鍛造（熱間鍛伸等）でもよい。必要に応じて、熱間圧延前の鋼片又は鋳片に対して均熱拡散処理を実施してもよい。製造された浸炭窒化軸受用鋼材に対して、必要に応じて、焼準処理や球状化焼鈍処理を実施してもよい。以上の工程により、浸炭窒化軸受用鋼材が製造される。
　［浸炭窒化軸受部品の製造方法］
　上述の浸炭窒化軸受用鋼を用いて、浸炭窒化軸受部品を製造する。初めに、浸炭窒化軸受用鋼材を所定の形状に加工して中間品を製造する。加工方法はたとえば、熱間鍛造や機械加工である。機械加工はたとえば、切削加工である。
　製造された中間品に対して、浸炭窒化焼入れ及び焼戻しを実施して、浸炭窒化軸受部品を製造する。浸炭窒化焼入れでは、浸炭性ガスにアンモニアガスを含有した雰囲気ガス中において、中間品をＡ3変態点以上に加熱保持した後、急冷する。焼戻し処理では、浸炭窒化焼入れされた中間品を１００～５００℃の温度範囲内で所定時間保持する。
　浸炭窒化軸受部品の表面Ｃ濃度、表面Ｎ濃度及び表面硬さは、浸炭窒化焼入れ、焼戻しの条件を制御して調整される。具体的には、表面Ｃ濃度及び表面Ｎ濃度は、浸炭窒化焼入れ時の雰囲気中のカーボンポテンシャル及びアンモニア濃度等を制御することにより調整される。
　具体的には、表面Ｃ濃度は、主に、浸炭窒化焼入れのカーボンポテンシャル、加熱温度、及び、保持時間で調整される。カーボンポテンシャルが高く、加熱温度が高く、保持時間が長いほど、表面Ｃ濃度が高くなる。一方、カーボンポテンシャルが低く、加熱温度が低く、保持時間が短いほど、表面Ｃ濃度が低くなる。
　表面Ｎ濃度は、主に、浸炭窒化焼入れのアンモニア濃度、加熱温度、及び、保持時間で調整される。アンモニア濃度が高く、加熱温度が低く、保持時間が長いほど、表面Ｎ濃度が高くなる。一方、アンモニア濃度が低く、加熱温度が高く、保持時間が短いほど、表面Ｎ濃度が低くなる。なお、表面Ｎ濃度が増加すると、残留オーステナイトが多量に生成して、表面硬さが低下する。
　表面硬さは、表面Ｃ濃度及び表面Ｎ濃度と関連する。具体的には、表面Ｃ濃度及び表面Ｎ濃度が高くなれば、表面硬さも高くなる。一方、表面Ｃ濃度及び表面Ｎ濃度が低くなれば、表面硬さも低下する。しかしながら、表面Ｎ濃度が高すぎれば、残留オーステナイトに起因して表面硬さが低下する。
　浸炭窒化焼入れによって上昇した表面硬さは、焼戻しにより低下できる。焼戻し温度を高く、焼戻し温度での保持時間を長くすれば、表面硬さは低下する。焼戻し温度を低く、焼戻し温度での保持時間を短くすれば、表面硬さは高く維持できる。
　浸炭窒化焼入れの好ましい条件は次のとおりである。
　雰囲気中のカーボンポテンシャルＣＰ：０．７～１．４
　雰囲気中のカーボンポテンシャルＣＰが低すぎれば、浸炭窒化軸受部品の表面のＣ濃度が０．７％未満となる。この場合、十分な量の炭窒化物を分散させることができず、耐摩耗性が低下する。一方、カーボンポテンシャルＣＰが高すぎれば、表面のＣ濃度が１．２％を超える。この場合、粗大な炭窒化物等が残存するため、表面起点はく離寿命が低下する。したがって、カーボンポテンシャルＣＰは０．７～１．４である。
　雰囲気中の浸炭変成ガス流量に対するアンモニア濃度：１～６％
　雰囲気中の浸炭変成ガス流量に対するアンモニア濃度が低すぎれば、浸炭窒化軸受部品の表面のＮ濃度が０．１５％未満となる。この場合、十分な量の炭窒化物を分散させることができず、耐摩耗性が低下する。一方、アンモニア濃度が高すぎれば、表面Ｎ濃度が０．６％を超える。この場合、粗大な炭窒化物が残存するため、表面起点はく離寿命が低下する。したがって、アンモニア濃度は１～６％である。
　浸炭窒化時の保持温度（浸炭窒化温度）：８３０～９３０℃
　浸炭窒化温度での保持時間：３時間以上
　浸炭窒化温度が低すぎれば、Ｃ及びＮの拡散速度が遅くなる。この場合、所定の熱処理性状を得るために必要な処理時間が長くなり、生産コストが増大する。一方、浸炭窒化温度が高すぎれば、雰囲気中のアンモニアが分解し、鋼材に侵入するＮ量が減少するとともに、侵入したＣ及びＮの鋼材マトリクス中への固溶量が増加する。この場合、十分な量の炭窒化物を分散させることができず、耐摩耗性が低下する。したがって、浸炭窒化温度は８３０～９３０℃である。
　浸炭窒化温度での保持時間は、鋼表面に十分なＣ濃度及びＮ濃度を確保するために、３時間以上とする。なお、保持時間が長いほどＣ及びＮが鋼中に拡散する。したがって、保持時間は必要に応じて長くしてもよい。
　焼入れ温度：８３０～９３０℃
　焼入れ温度での保持時間：１時間以内
　焼入れ温度は低すぎれば、鋼中に十分なＣを固溶させることができず、鋼の硬さが低下する。一方、焼入れ温度が高すぎれば、結晶粒が粗大化し、結晶粒界に沿った粗大な炭窒化物が析出しやすくなる。この場合、転がり軸受としての機能が低下する。したがって、焼入れ温度は８３０～９３０℃である。
　焼入れ温度での保持時間は、中間品全体が所定の焼入れ温度になるために必要な時間以上であればよい。しかしながら、焼入れ温度での保持時間が１時間を超えれば、結晶粒が粗大化する。したがって、焼入れ温度での保持時間は１時間以内である。
　焼戻しの好ましい条件は次のとおりである。
　焼戻し温度：１５０～２００℃
　焼戻し温度での保持時間：０．５～４時間
　焼戻し温度が低すぎれば、十分な靭性が得られない。一方、焼戻し温度が高すぎれば、表面硬さが低下し、浸炭窒化軸受部品の耐摩耗性が低下する。したがって、焼戻し温度は１５０～２００℃である。
　焼戻し温度での保持時間が短すぎれば、十分な靭性が得られない。一方、保持時間が長すぎれば、表面硬さが低下し、浸炭窒化軸受部品の耐摩耗性が低下する。したがって、焼戻し温度での保持時間は０．５～４時間である。
　［浸炭窒化軸受部品の表面におけるＣ濃度、Ｎ濃度及びロックウェルＣ硬さ］
　以上の製造工程で製造される浸炭窒化軸受部品の表面でのＣ濃度、Ｎ濃度及びロックウェルＣ硬さＨＲＣは次のとおりである。
　表面のＣ濃度：質量％で０．７～１．２％
　上述の条件で浸炭窒化焼入れ及び焼戻しして製造された浸炭窒化軸受部品の表面のＣ濃度は０．７～１．２％である。表面のＣ濃度が低すぎれば、表面硬さが低くなりすぎ、耐摩耗性が低下する。一方、表面のＣ濃度が高すぎれば、粗大な炭窒化物等が残存するため、表面起点はく離寿命が低下する。表面のＣ濃度が０．７～１．２％であれば、耐摩耗性及び表面起点はく離寿命に優れる。表面のＣ濃度の好ましい下限は０．７５％であり、さらに好ましくは０．８０％である。表面のＣ濃度の好ましい上限は１．１％であり、さらに好ましくは１．０５％であり、より好ましくは１．００％である。
　表面のＮ濃度：質量％で０．１５～０．６％
　浸炭窒化焼入れ及び焼戻しにより製造された浸炭窒化軸受部品の表面のＮ濃度は０．１５～０．６％である。表面のＮ濃度が低すぎれば、浸炭窒化焼入れ後の残留オーステナイト量が少なすぎ、さらに微細な炭窒化物の生成が抑制されるため、耐摩耗性が低下する。一方、表面のＮ濃度が高すぎれば、残留オーステナイトが過剰に多く生成される。この場合、浸炭窒化軸受部品の表面の硬さが低下してしまい、強度及び表面起点はく離寿命がかえって低下する。表面のＮ濃度が０．１５～０．６％であれば、耐摩耗性及び表面起点はく離寿命に優れる。表面のＮ濃度の好ましい下限は０．１８％であり、さらに好ましくは０．２０％である。表面のＮ濃度の好ましい上限は０．５８％であり、さらに好ましくは０．５６％であり、さらに好ましくは０．５４％である。
　表面のＣ濃度及びＮ濃度は次の方法で測定される。電子線マイクロアナライザ（ＥＰＭＡ）を用いて、浸炭軸受部品の任意の表面位置において、表面から１００μｍ深さまで、１．０μｍピッチでＣ濃度及びＮ濃度を測定する。測定されたＣ濃度の平均を表面Ｃ濃度（質量％）と定義する。同様に、測定されたＮ濃度の平均を表面Ｎ濃度（質量％）と定義する。
　表面のロックウェルＣ硬さＨＲＣ：５８～６５
　浸炭窒化軸受部品の表面のロックウェルＣ硬さＨＲＣは５８～６５である。表面のロックウェルＣ硬さＨＲＣが５８未満であれば、耐摩耗性が低下し、さらに、表面起点はく離寿命も低下する。一方、表面のロックウェルＣ硬さが６５を超えれば、微小な亀裂が発生した場合の進展感受性が高まり、表面起点はく離寿命がかえって低下する。表面のロックウェルＣ硬さは５８～６５であれば、優れた耐摩耗性及び優れた表面起点はく離寿命が得られる。表面のロックウェルＣ硬さの好ましい下限は５８．５であり、さらに好ましくは５９．０である。表面のロックウェルＣ硬さの好ましい上限は６４．５であり、さらに好ましくは６４．３である。
　浸炭窒化軸受部品のロックウェルＣ硬さＨＲＣは次の方法で測定される。浸炭窒化軸受部品の表面のうち、任意の４つの測定位置を特定する。特定された４つの測定位置において、ＪＩＳ　Ｚ２２４５（２０１１）に準拠して、Ｃスケールを用いたロックウェル硬さ試験を実施する。得られたロックウェルＣ硬さＨＲＣの平均を、表面でのロックウェルＣ硬さＨＲＣと定義する。
　以上の製造工程により、上述の浸炭窒化軸受用鋼及び浸炭窒化軸受部品が製造される。以下、実施例によって本発明をより具体的に説明する。
　表１に示す種々の化学組成を有する溶鋼を転炉を用いて製造した。
Figure JPOXMLDOC01-appb-T000001
　表１中の空欄は、元素が意図的に含有されなかった（つまり、含有量は不純物レベルであって、実質０％である）ことを示す。溶鋼を連続鋳造してブルームを製造した。ブルームを分塊圧延して、１６０ｍｍ×１６０ｍｍの矩形横断面を有するビレットを製造した。ビレットを熱間圧延して、直径６０ｍｍの棒鋼を製造した。
　直径６０ｍｍの棒鋼の一部を切断した。切断部分に対して熱間鍛伸を実施して、直径３０ｍｍの棒鋼を製造した。製造された直径３０ｍｍの棒鋼に対して焼準処理を実施した。具体的には、直径３０ｍｍの棒鋼を、９２０℃で１時間保持した後、空冷した。
　直径６０ｍｍの棒鋼、及び、焼準処理後の直径３０ｍｍの棒鋼に対して、球状化焼鈍処理を実施した。具体的には、各棒鋼に対して、７６０℃で４時間保持し、その後、１５℃／時間で６００℃まで冷却し、その後、常温まで空冷した。
　［評価試験］
　球状化焼鈍処理後の棒鋼を浸炭窒化軸受用の鋼材とし、各鋼材の焼入れ性、靭性、耐摩耗性、及び、表面起点はく離寿命を評価した。
［焼入れ性評価試験］
　焼入れ性評価試験を次の方法で実施した。直径３０ｍｍの棒鋼から、フランジ付きの直径２５ｍｍ、長さ１００ｍｍのジョミニー試験片を機械加工により作製した。各試験番号の試験片に対して、ＪＩＳ　Ｇ０５６１（２０１１）に準拠したジョミニー試験を実施した。試験後、水冷端から１１ｍｍ位置での硬さＪ１１で焼入れ性を評価した。大型の浸炭窒化軸受部品に適用される軸受用鋼材では、硬さＪ１１がロックウェルＣ硬さＨＲＣで３２以上であることが要求される。したがって、焼入れ性試験では、硬さＪ１１が３２以上の場合に焼入れ性が高いと判断し（表２中で「○」印で表記）、硬さＪ１１が３２未満の場合に焼入れ性が低いと判断した（表２中で「×」印で表記）。
Figure JPOXMLDOC01-appb-T000002
　［靭性評価試験］
　靭性評価試験を次の方法で実施した。各試験番号の直径３０ｍｍの棒鋼に対して、図１に示すヒートパターンの焼入れ及び焼戻しを実施した。図１を参照して、焼入れ処理では、焼入れ温度は９００℃とし、保持時間を６時間とした。保持時間経過後の棒鋼を油冷した（図中「ＯＱ」と記載）。焼戻し処理では、焼戻し温度を１８０℃とし、保持時間を２時間とした。保持時間経過後の棒鋼を空冷した（図中「ＡＣ」と記載）。
　上記焼入れ及び焼戻しを実施した棒鋼から、Ｖノッチを有するシャルピー試験片を採取した。シャルピー試験片を用いて、ＪＩＳ　Ｚ２２４２（２００９）に準拠したシャルピー試験を室温で行った。試験により得られた吸収エネルギーを、切欠き部の原断面積（試験前の試験片の切欠き部の断面積）で除して、衝撃値ｖＥ20（Ｊ／ｃｍ2）を求めた。
　さらに、上記焼入れ及び焼戻しを実施した棒鋼から、棒状４号引張試験片を採取した。この試験片を用いて、ＪＩＳ　Ｚ２２４１（２０１１）に準拠した引張試験を大気中、室温で行い、０．２％耐力σｙ（ＭＰａ）を求めた。
　得られたシャルピー衝撃値ｖＥ20（Ｊ／ｃｍ2）と０．２％耐力σｙ（ＭＰａ）とを用いて、靭性の評価指標Ｉｎｄｅｘを次の式で求めた。
　Ｉｎｄｅｘ＝σｙ×（ｖＥ20）0.1
　大型の浸炭窒化軸受部品に軸受用鋼材を適用するためには、上記Ｉｎｄｅｘが９５０以上であることが要求される。したがって、靭性評価試験では、Ｉｎｄｅｘが９５０以上である場合、靭性に優れると判断した（表２中で「○」印で表記）。一方、Ｉｎｄｅｘが９５０未満である場合、靭性が低いと判断した（表２中で「×」印で表記）。
　［耐摩耗性評価試験］
　浸炭窒化軸受部品の耐摩耗性評価試験を次の方法で実施した。直径３０ｍｍの棒鋼から図２に示す小ローラ試験片の中間品を作製した。図２は、小ローラ試験片の中間品の一部断面を示す側面図及び横断面図である。図２中の数値は、中間品の各部位の寸法（ｍｍ）を示す。
　中間品に対して浸炭窒化焼入れ及び焼戻しを実施して、浸炭窒化軸受部品を模擬した小ローラ試験片を作製した。このとき、小ローラ試験片の表面Ｃ濃度が０．８０％、表面Ｎ濃度が０．３０％、表面硬さがロックウェルＣ硬さＨＲＣで６０となるように、浸炭窒化焼入れ及び焼戻しの条件を調整した。具体的には、浸炭窒化焼入れ処理は、表３に示すカーボンポテンシャルＣＰ、雰囲気中の浸炭変成ガスに対するアンモニア濃度、加熱温度（本実施例では加熱温度＝浸炭窒化処理温度＝焼入れ温度）及び保持時間（＝浸炭窒化処理温度での保持時間＋焼入れ温度での保持時間）で実施し、冷却方法は油冷とした。焼戻し処理は、表２に示す焼戻し温度及び保持時間で実施し、保持時間経過後は空冷した。浸炭窒化焼入れ及び焼戻し後の中間品に対して、仕上げ加工（切削加工）を実施して、図３に示す形状の小ローラ試験片とした。
Figure JPOXMLDOC01-appb-T000003
　耐摩耗性評価試験として、小ローラ試験片を用いてローラピッチング試験（２円筒転がり疲労試験）を実施した。ローラピッチング試験において、小ローラ試験片とともに、直径１５０ｍｍの円板状の大ローラ試験片を準備した。大ローラ試験片の素材は、ＪＩＳ　Ｇ４８０５（２００８）に規定された高炭素クロム軸受鋼材ＳＵＪ２に相当した。大ローラ試験片の円周面を小ローラ試験片の直径２６．０ｍｍの部分（以下、試験部という）の表面に接触させ、ローラピッチング試験を実施した。
　ローラピッチング試験の条件は次のとおりであった。潤滑環境下での小ローラ試験片と大ローラ試験片との面圧を３．０ＧＰａとした。小ローラ試験片の回転数を１５００ｒｐｍとし、滑り率を４０％とした。繰り返し数２×１０7回まで試験を実施した。
　試験後、小ローラ試験片の試験部の摺動部分の軸方向の粗さを測定した。具体的には、摺動部において、円周方向に対して９０°ピッチで４箇所の粗さプロファイルを測定した。上記４箇所での粗さプロファイルの最大深さを摩耗深さと定義し、これら４箇所の摩耗深さの平均を、平均摩耗深さ（μｍ）と定義した。平均摩耗深さが１０μｍ以下であれば、耐摩耗性に優れると判断した（表２において「○」印で表記）。一方、平均摩耗深さが１０μｍを超えた場合、耐摩耗性が低いと判断した（表２において「×」印で表記）。
　［表面硬さ］
　試験後の小ローラ試験片の試験部の表面のうち、摺動部分以外の領域（以下、未摺動部分という）において、円周方向に対して９０°ピッチで４箇所の測定位置を特定した。特定された４箇所の測定位置において、ＪＩＳ　Ｚ２２４５（２０１１）に準拠して、Ｃスケールを用いたロックウェル硬さ試験を実施した。各測定箇所のロックウェルＣ硬さＨＲＣの平均を、表面でのロックウェルＣ硬さＨＲＣと定義した。
　［表面Ｃ濃度及び表面Ｎ濃度］
　小ローラ試験片の試験部の未摺動部分を軸方向に対して垂直に切断した。未摺動部を含む切断面を含む試験片を採取し、切断面に対して埋め込み研磨仕上げを行った。その後、電子線マイクロアナライザ（ＥＰＭＡ）を用いて、未摺動部分の表面から１０μｍ深さまで、０．１μｍピッチでＣ濃度及びＮ濃度を測定した。測定された値の平均値を、表面Ｃ濃度（質量％）及び表面Ｎ濃度（質量％）と定義した。
　［表面起点はく離寿命評価試験］
　表面起点はく離寿命評価試験を次の方法で実施した。直径６０ｍｍの棒鋼から、直径６０ｍｍ、厚さ５．５ｍｍの円板状の粗試験片をスライスして採取した。粗試験片の厚さ（５．５ｍｍ）は、棒鋼の長手方向に相当した。
　粗試験片に対して、浸炭窒化焼入れ及び焼戻しを実施して、浸炭窒化軸受部品を模擬した試験片を製造した。このとき、各試験片の表面Ｃ濃度が０．８０％、表面Ｎ濃度が０．３０％、及び、表面ロックウェルＣ硬さＨＲＣが６０となるように、上記表３に示す条件で浸炭窒化焼入れ及び焼戻しを実施した。得られた試験片の表面をラッピング加工して、転動疲労試験片とした。
　スラスト型の転動疲労試験機を用いて、転動疲労試験を実施した。試験時における最大接触面圧を５．２ＧＰａとし、繰り返し速度を１８００ｃｐｍ（ｃｙｃｌｅ　ｐｅｒ　ｍｉｎｕｔｅ）とした。試験時に使用した潤滑油には、異物として、ビッカース硬さで７５０（Ｈｖ）、１００～１８０μｍの粒度に分級した高速度鋼ガスアトマイズ粉を混入した。ガスアトマイズ粉の混入量は潤滑油に対して０．０２％とした。試験時に使用する鋼球として、ＪＩＳ　Ｇ　４８０５（２００８）に規定されたＳＵＪ２の調質材を用いた。
　転動疲労試験結果をワイブル確率紙上にプロットし、１０％破損確率を示すＬ１０寿命を「表面起点はく離寿命」と定義した。異物混入という過酷な使用環境下（本試験）において、Ｌ１０寿命が７．０×１０5以上であれば、表面起点はく離寿命に優れると判断した（表２中で「○」印で表記）。一方、Ｌ１０寿命が７．０×１０5未満であれば、表面起点はく離寿命が短いと判断した（表２中で「×」印で表記）。
　［試験結果］
　表２に試験結果を示す。表２を参照して、試験番号１～７の軸受用鋼材の化学組成は適切であり、式（１）及び式（２）を満たした。そのため、これらの試験番号の鋼材の焼入れ性は高く、焼入れ及び焼戻し後の靭性も高かった。
　さらに、試験番号１～７の軸受用鋼材を浸炭窒化焼入れ及び焼戻しして製造された浸炭窒化軸受部品の化学組成は適切であり、式（１）及び式（２）を満たし、かつ、いずれも表面Ｃ濃度が０．７～１．２％であり、表面Ｎ濃度が０．１５～０．６％であり、表面硬さＨＲＣが５８～６５内であった。そのため、優れた耐摩耗性及び優れた表面起点はく離寿命を示した。
　一方、試験番号８のＰ含有量は高すぎた。そのため、焼入れ及び焼戻し後の靭性が低かった。
　試験番号９のＳ含有量は高すぎた。そのため、Ｌ１０寿命が７．０×１０5未満であり、浸炭軸受部品の表面起点はく離寿命が低かった。粗大な硫化物が生成されたためと考えられる。
　試験番号１０のｆｎ１は低すぎた。そのため、平均摩耗深さが１０μｍを超え、浸炭軸受部品の耐摩耗性が低かった。
　試験番号１１では、Ｖが含有されなかった。そのため、平均摩耗深さが１０μｍを超え、浸炭軸受部品の耐摩耗性が低かった。
　試験番号１２では、Ｍｏ含有量は低すぎ、Ｖ含有量が高すぎた結果、ｆｎ１が高すぎた。その結果、靭性及び表面起点はく離寿命が低かった。
　試験番号１３では、Ｖ含有量が高すぎた結果、ｆｎ１が高すぎた。その結果、靭性及び表面起点はく離寿命が低かった。
　試験番号１４では、ｆｎ２が低すぎた。その結果、硬さＪ１１が３２未満となり、焼入れ性が低かった。
　試験番号１５では、Ｃｒ含有量が低すぎ、Ｍｏ含有量が低すぎた。その結果、平均摩耗深さが１０μｍを超え、浸炭軸受部品の耐摩耗性が低かった。
　試験番号１６では、ｆｎ１が高すぎた。その結果、Ｉｎｄｅｘが９５０未満となり、靭性が低かった。さらに、Ｌ１０寿命が７．０×１０5未満であり、浸炭軸受部品の表面起点はく離寿命が低かった。
　試験番号１７では、ｆｎ２が低すぎた。その結果、硬さＪ１１が３２未満となり、焼入れ性が低かった。
　以上、本発明の実施の形態を説明した。しかしながら、上述した実施の形態は本発明を実施するための例示に過ぎない。したがって、本発明は上述した実施の形態に限定されることなく、その趣旨を逸脱しない範囲内で上述した実施の形態を適宜変更して実施することができる。

Claims (2)

  1. 　質量％で、
    　Ｃ：０．２２～０．４５％、
    　Ｓｉ：０．５０％以下、
    　Ｍｎ：０．４０～１．５０％、
    　Ｐ：０．０１５％以下、
    　Ｓ：０．００５％以下、
    　Ｃｒ：０．３０～２．０％、
    　Ｍｏ：０．１０～０．３５％、
    　Ｖ：０．２０～０．４０％、
    　Ａｌ：０．００５～０．１０％、
    　Ｎ：０．０３０％以下、
    　Ｏ：０．００１５％以下、
    　Ｂ：０～０．００５０％、
    　Ｎｂ：０～０．１０％、及び、
    　Ｔｉ：０～０．１０％を含有し、残部がＦｅ及び不純物からなり、式（１）及び式（２）を満たす化学組成を有する、浸炭窒化軸受用鋼。
    　１．２０＜０．４Ｃｒ＋０．４Ｍｏ＋４．５Ｖ＜２．６０　・・・（１）
    　２．７Ｃ＋０．４Ｓｉ＋Ｍｎ＋０．８Ｃｒ＋Ｍｏ＋Ｖ＞２．２０　・・・（２）
    　ここで、式（１）及び式（２）中の各元素記号には、対応する元素の含有量（質量％）が代入される。
  2. 　請求項１に記載の浸炭窒化軸受用鋼であって、
    　Ｂ：０．０００３～０．００５０％、
    　Ｎｂ：０．００５～０．１０％、及び、
    　Ｔｉ：０．００５～０．１０％を含有する、浸炭窒化軸受用鋼。
PCT/JP2015/003799 2014-07-29 2015-07-29 浸炭窒化軸受用鋼 Ceased WO2016017162A1 (ja)

Priority Applications (6)

Application Number Priority Date Filing Date Title
US15/328,131 US10538832B2 (en) 2014-07-29 2015-07-29 Steel for carbonitrided bearing
EP15826735.1A EP3176276B1 (en) 2014-07-29 2015-07-29 Steel for carbonitrided bearing
JP2016537754A JP6205061B2 (ja) 2014-07-29 2015-07-29 浸炭窒化軸受用鋼
KR1020197006960A KR20190027967A (ko) 2014-07-29 2015-07-29 침탄 질화 베어링용 강
KR1020177004849A KR20170032449A (ko) 2014-07-29 2015-07-29 침탄 질화 베어링용 강
CN201580040957.1A CN106661691B (zh) 2014-07-29 2015-07-29 碳氮共渗轴承用钢

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2014-153944 2014-07-29
JP2014153944 2014-07-29

Publications (1)

Publication Number Publication Date
WO2016017162A1 true WO2016017162A1 (ja) 2016-02-04

Family

ID=55217072

Family Applications (2)

Application Number Title Priority Date Filing Date
PCT/JP2015/003799 Ceased WO2016017162A1 (ja) 2014-07-29 2015-07-29 浸炭窒化軸受用鋼
PCT/JP2015/003797 Ceased WO2016017160A1 (ja) 2014-07-29 2015-07-29 浸炭窒化軸受部品

Family Applications After (1)

Application Number Title Priority Date Filing Date
PCT/JP2015/003797 Ceased WO2016017160A1 (ja) 2014-07-29 2015-07-29 浸炭窒化軸受部品

Country Status (6)

Country Link
US (2) US10538832B2 (ja)
EP (2) EP3176278B1 (ja)
JP (2) JP6205061B2 (ja)
KR (4) KR20190028568A (ja)
CN (2) CN106661691B (ja)
WO (2) WO2016017162A1 (ja)

Cited By (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2017171951A (ja) * 2016-03-18 2017-09-28 新日鐵住金株式会社 鋼部品及びその製造方法
US10047797B2 (en) 2015-12-09 2018-08-14 Jtekt Corporation Bearing constituent member, method of manufacturing bearing constituent member, and rolling bearing
KR20190022367A (ko) * 2017-08-25 2019-03-06 가부시키가이샤 제이텍트 구름 미끄럼 이동 부재 및 구름 미끄럼 이동 부재 제조 방법, 및 구름 미끄럼 이동 부재를 포함하는 구름 베어링
WO2020138450A1 (ja) * 2018-12-27 2020-07-02 日本製鉄株式会社 浸炭窒化軸受部品の素材となる鋼材
WO2020138458A1 (ja) * 2018-12-27 2020-07-02 日本製鉄株式会社 浸炭窒化軸受部品
CN113549833A (zh) * 2021-07-21 2021-10-26 承德建龙特殊钢有限公司 一种风电变桨轴承用钢及其制备方法
WO2021251378A1 (ja) * 2020-06-12 2021-12-16 Ntn株式会社 円錐ころ軸受
WO2022224849A1 (ja) * 2021-04-20 2022-10-27 大同特殊鋼株式会社 浸炭窒化処理用鋼材および浸炭窒化鋼材
JP2023060831A (ja) * 2021-10-18 2023-04-28 日本製鉄株式会社 スチールピストン

Families Citing this family (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN106498304B (zh) * 2016-09-12 2017-12-29 北京工业大学 一种耐腐蚀轴承及其制备方法
JP2018044197A (ja) * 2016-09-13 2018-03-22 株式会社ジェイテクト 鋼部材及びその製造方法
CN111032899B (zh) * 2017-08-25 2022-12-20 日本制铁株式会社 渗碳轴承部件用钢材
CN108487958A (zh) * 2018-01-30 2018-09-04 重庆科马工贸有限公司 一种气门摇臂
CN110983178B (zh) * 2019-12-09 2021-09-07 江阴兴澄特种钢铁有限公司 一种滚珠丝杠轴承用钢及其制造方法
CN115667566B (zh) * 2020-03-31 2024-01-16 日本制铁株式会社 渗碳轴承部件
JP7850526B2 (ja) * 2020-12-28 2026-04-23 山陽特殊製鋼株式会社 水素環境下における転動疲労寿命に優れた軸受用鋼、この軸受用鋼で形成された軸受および軸受部品
JP7850525B2 (ja) * 2020-12-28 2026-04-23 山陽特殊製鋼株式会社 水素環境下における転動疲労寿命に優れた軸受用鋼、この軸受用鋼で形成された軸受、軸受部品及び部品
CN113528752A (zh) * 2021-06-28 2021-10-22 南京钢铁股份有限公司 一种渗碳轴承用钢的冶炼工艺
CN115717212B (zh) * 2021-08-25 2024-09-10 宝山钢铁股份有限公司 一种齿轴用钢及其制造方法
JP7670970B2 (ja) * 2021-10-18 2025-05-01 日本製鉄株式会社 鋼材
CN120425264B (zh) * 2025-05-28 2026-03-03 河北普阳钢铁有限公司 一种高塑韧性耐磨钢板及其冶炼工艺

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005042188A (ja) * 2003-07-25 2005-02-17 Daido Steel Co Ltd 異物混入環境下での転動疲労寿命に優れた浸炭窒化軸受鋼
JP2008280583A (ja) * 2007-05-10 2008-11-20 Daido Steel Co Ltd 水素脆性型の面疲労強度に優れた肌焼鋼
WO2010082685A1 (ja) * 2009-01-16 2010-07-22 新日本製鐵株式会社 表面硬化用機械構造用鋼及び機械構造用部品
JP2011080100A (ja) * 2009-10-02 2011-04-21 Kobe Steel Ltd 機械構造用鋼およびその製造方法
JP2011080099A (ja) * 2009-10-02 2011-04-21 Kobe Steel Ltd 肌焼鋼部品およびその製造方法
JP2012112024A (ja) * 2010-11-26 2012-06-14 Kobe Steel Ltd 熱処理歪みの少ない肌焼鋼

Family Cites Families (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH06287712A (ja) 1993-03-31 1994-10-11 Sumitomo Metal Ind Ltd 転動疲労寿命に優れた鋼部品
JP3413975B2 (ja) 1994-08-08 2003-06-09 日本精工株式会社 耐摩耗性に優れた転がり軸受
JP3538995B2 (ja) * 1994-09-29 2004-06-14 日本精工株式会社 転がり軸受
JPH0979338A (ja) * 1995-09-13 1997-03-25 Kobe Steel Ltd 転動疲労強度に優れたトロイダル式無段変速機用転動体材料および転動体
JP3909902B2 (ja) * 1996-12-17 2007-04-25 株式会社小松製作所 高耐面圧用鋼部品およびその製造方法
JPH1112684A (ja) 1997-06-19 1999-01-19 Kobe Steel Ltd 冷間鍛造用肌焼鋼
CN101248202A (zh) * 2005-08-22 2008-08-20 新日本制铁株式会社 淬透性、热加工性及疲劳强度优异的高强度厚壁电焊钢管及其制造方法
DE102007057421A1 (de) 2007-08-27 2009-03-05 Georgsmarienhütte Gmbh Stahl zur Herstellung von massiv umgeformten Maschinenbauteilen
BRPI0807878B1 (pt) * 2007-10-24 2017-12-05 Nippon Steel & Sumitomo Metal Corporation Induction tempered carbonitretated steel part
JP5489111B2 (ja) * 2009-03-25 2014-05-14 Ｎｔｎ株式会社 軸受部品、転がり軸受および軸受部品の製造方法
WO2011040587A1 (ja) * 2009-10-02 2011-04-07 株式会社神戸製鋼所 機械構造用鋼とその製造方法、及び、肌焼鋼部品とその製造方法

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005042188A (ja) * 2003-07-25 2005-02-17 Daido Steel Co Ltd 異物混入環境下での転動疲労寿命に優れた浸炭窒化軸受鋼
JP2008280583A (ja) * 2007-05-10 2008-11-20 Daido Steel Co Ltd 水素脆性型の面疲労強度に優れた肌焼鋼
WO2010082685A1 (ja) * 2009-01-16 2010-07-22 新日本製鐵株式会社 表面硬化用機械構造用鋼及び機械構造用部品
JP2011080100A (ja) * 2009-10-02 2011-04-21 Kobe Steel Ltd 機械構造用鋼およびその製造方法
JP2011080099A (ja) * 2009-10-02 2011-04-21 Kobe Steel Ltd 肌焼鋼部品およびその製造方法
JP2012112024A (ja) * 2010-11-26 2012-06-14 Kobe Steel Ltd 熱処理歪みの少ない肌焼鋼

Cited By (23)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10047797B2 (en) 2015-12-09 2018-08-14 Jtekt Corporation Bearing constituent member, method of manufacturing bearing constituent member, and rolling bearing
JP2017171951A (ja) * 2016-03-18 2017-09-28 新日鐵住金株式会社 鋼部品及びその製造方法
KR20190022367A (ko) * 2017-08-25 2019-03-06 가부시키가이샤 제이텍트 구름 미끄럼 이동 부재 및 구름 미끄럼 이동 부재 제조 방법, 및 구름 미끄럼 이동 부재를 포함하는 구름 베어링
JP2019039046A (ja) * 2017-08-25 2019-03-14 株式会社ジェイテクト 転がり摺動部材及びその製造方法、並びに、当該転がり摺動部材を備えた転がり軸受
KR102560502B1 (ko) 2017-08-25 2023-07-28 가부시키가이샤 제이텍트 구름 미끄럼 이동 부재 및 구름 미끄럼 이동 부재 제조 방법, 및 구름 미끄럼 이동 부재를 포함하는 구름 베어링
US11326643B2 (en) 2017-08-25 2022-05-10 Jtekt Corporation Rolling sliding member and method of producing the same, and rolling bearing including rolling sliding member
DE112019006482T5 (de) 2018-12-27 2021-11-04 Jtekt Corporation Karbonitrierte lagerkomponente
WO2020138450A1 (ja) * 2018-12-27 2020-07-02 日本製鉄株式会社 浸炭窒化軸受部品の素材となる鋼材
US12359268B2 (en) 2018-12-27 2025-07-15 Nippon Steel Corporation Carbonitrided bearing component
JPWO2020138458A1 (ja) * 2018-12-27 2021-10-28 日本製鉄株式会社 浸炭窒化軸受部品
DE112019006504T5 (de) 2018-12-27 2021-09-16 Jtekt Corporation Stahlmaterial als ausgangsmaterial für karbonitrierte lagerkomponente
US11965231B2 (en) 2018-12-27 2024-04-23 Nippon Steel Corporation Steel material to be starting material of carbonitrided bearing component
JPWO2020138450A1 (ja) * 2018-12-27 2021-10-21 日本製鉄株式会社 浸炭窒化軸受部品の素材となる鋼材
WO2020138458A1 (ja) * 2018-12-27 2020-07-02 日本製鉄株式会社 浸炭窒化軸受部品
JP7095116B2 (ja) 2018-12-27 2022-07-04 日本製鉄株式会社 浸炭窒化軸受部品の素材となる鋼材
JP7095117B2 (ja) 2018-12-27 2022-07-04 日本製鉄株式会社 浸炭窒化軸受部品
JP2021195983A (ja) * 2020-06-12 2021-12-27 Ntn株式会社 円錐ころ軸受
WO2021251378A1 (ja) * 2020-06-12 2021-12-16 Ntn株式会社 円錐ころ軸受
JP7720687B2 (ja) 2020-06-12 2025-08-08 Ntn株式会社 円錐ころ軸受
WO2022224849A1 (ja) * 2021-04-20 2022-10-27 大同特殊鋼株式会社 浸炭窒化処理用鋼材および浸炭窒化鋼材
JP2022165628A (ja) * 2021-04-20 2022-11-01 大同特殊鋼株式会社 浸炭窒化処理用鋼材および浸炭窒化鋼材
CN113549833A (zh) * 2021-07-21 2021-10-26 承德建龙特殊钢有限公司 一种风电变桨轴承用钢及其制备方法
JP2023060831A (ja) * 2021-10-18 2023-04-28 日本製鉄株式会社 スチールピストン

Also Published As

Publication number Publication date
KR20170033414A (ko) 2017-03-24
EP3176278B1 (en) 2019-03-20
KR20170032449A (ko) 2017-03-22
EP3176278A4 (en) 2017-12-27
JPWO2016017160A1 (ja) 2017-05-25
JPWO2016017162A1 (ja) 2017-04-27
US10538832B2 (en) 2020-01-21
EP3176276A4 (en) 2018-04-04
WO2016017160A1 (ja) 2016-02-04
KR20190027967A (ko) 2019-03-15
CN106661691B (zh) 2018-07-24
EP3176276A1 (en) 2017-06-07
EP3176276B1 (en) 2019-12-18
US20170218489A1 (en) 2017-08-03
JP6205060B2 (ja) 2017-09-27
CN106574338B (zh) 2018-07-10
CN106574338A (zh) 2017-04-19
KR20190028568A (ko) 2019-03-18
JP6205061B2 (ja) 2017-09-27
CN106661691A (zh) 2017-05-10
US20170211170A1 (en) 2017-07-27
EP3176278A1 (en) 2017-06-07
US10358706B2 (en) 2019-07-23

Similar Documents

Publication Publication Date Title
JP6205061B2 (ja) 浸炭窒化軸受用鋼
CN113260728B (zh) 渗碳氮化轴承部件
EP3088550A1 (en) Carburized-steel-component production method, and carburized steel component
CN102131945A (zh) 表面硬化钢、渗碳部件及表面硬化钢的制造方法
JP7095116B2 (ja) 浸炭窒化軸受部品の素材となる鋼材
JP2010229508A (ja) 最大結晶粒の縮小化特性に優れた肌焼鋼
JP7464822B2 (ja) 軸受軌道用鋼材、および軸受軌道
WO2011065593A1 (ja) 軸受用造塊材および軸受用鋼の製造方法
CN115667566B (zh) 渗碳轴承部件
JP7469596B2 (ja) 軸受用鋼
JP2022170056A (ja) 鋼材
JP7460884B2 (ja) 軸受用鋼
JP7360060B2 (ja) 鋼及び軸受
JP7368697B2 (ja) 浸炭歯車用鋼、浸炭歯車及び浸炭歯車の製造方法
JP2024034953A (ja) 鋼材及び鋼部品
JP2022042439A (ja) 鋼材
JP2018053338A (ja) 耐摩耗性に優れた浸炭部品およびその製造方法

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 15826735

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2016537754

Country of ref document: JP

Kind code of ref document: A

REEP Request for entry into the european phase

Ref document number: 2015826735

Country of ref document: EP

WWE Wipo information: entry into national phase

Ref document number: 15328131

Country of ref document: US

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 20177004849

Country of ref document: KR

Kind code of ref document: A
