WO2016047508A1 - 積層型硬質皮膜および成形用金型 - Google Patents

積層型硬質皮膜および成形用金型 Download PDF

Info

Publication number
WO2016047508A1
WO2016047508A1 PCT/JP2015/076204 JP2015076204W WO2016047508A1 WO 2016047508 A1 WO2016047508 A1 WO 2016047508A1 JP 2015076204 W JP2015076204 W JP 2015076204W WO 2016047508 A1 WO2016047508 A1 WO 2016047508A1
Authority
WO
WIPO (PCT)
Prior art keywords
layer
hard coating
film
atomic ratio
wear resistance
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2015/076204
Other languages
English (en)
French (fr)
Inventor
山本　兼司
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Kobe Steel Ltd
Original Assignee
Kobe Steel Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Priority claimed from JP2014266487A external-priority patent/JP6326367B2/ja
Application filed by Kobe Steel Ltd filed Critical Kobe Steel Ltd
Priority to EP15845389.4A priority Critical patent/EP3199660A4/en
Priority to US15/512,712 priority patent/US20170291211A1/en
Priority to CA2962195A priority patent/CA2962195A1/en
Priority to KR1020177007076A priority patent/KR20170042705A/ko
Priority to CN201580050905.2A priority patent/CN106715748A/zh
Publication of WO2016047508A1 publication Critical patent/WO2016047508A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B21—MECHANICAL METAL-WORKING WITHOUT ESSENTIALLY REMOVING MATERIAL; PUNCHING METAL
    • B21D—WORKING OR PROCESSING OF SHEET METAL OR METAL TUBES, RODS OR PROFILES WITHOUT ESSENTIALLY REMOVING MATERIAL; PUNCHING METAL
    • B21D37/00—Tools as parts of machines covered by this subclass
    • B21D37/01—Selection of materials
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B21—MECHANICAL METAL-WORKING WITHOUT ESSENTIALLY REMOVING MATERIAL; PUNCHING METAL
    • B21D—WORKING OR PROCESSING OF SHEET METAL OR METAL TUBES, RODS OR PROFILES WITHOUT ESSENTIALLY REMOVING MATERIAL; PUNCHING METAL
    • B21D37/00—Tools as parts of machines covered by this subclass
    • B21D37/20—Making tools by operations not covered by a single other subclass
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C14/00—Coating by vacuum evaporation, by sputtering or by ion implantation of the coating forming material
    • C23C14/06—Coating by vacuum evaporation, by sputtering or by ion implantation of the coating forming material characterised by the coating material

Definitions

  • the present invention relates to a laminated hard coating exhibiting excellent wear resistance and toughness, and a molding die having the laminated hard coating on the substrate surface.
  • hard coatings such as TiN, TiCN and TiAlN have been applied to the surface of the base material for the purpose of improving the wear resistance of jigs and tools made of cemented carbide, cermet, high speed tool steel or alloy tool steel.
  • the coating is done on.
  • realization of a hard coating with further improved wear resistance is demanded as the work material is hardened and the cutting speed is increased.
  • the present inventor has proposed a hard film in which a film layer satisfying a predetermined composition ratio is laminated on the surface of a mold base for forming a steel material typified by high-tensile steel as shown in Patent Document 1, for example. ing.
  • the present invention has been made in view of the circumstances as described above, and an object of the present invention is to provide a laminated hard film and a molding die with further improved wear resistance and toughness.
  • the atomic ratio of Al in the total amount of Ti, Cr, Al and Si in the layer A and the layer B is preferably in the range of 0.20 to 0.60.
  • the laminated hard coating of the present invention it is also useful to substitute at least a part of Ti in the layer A with Zr.
  • a molding die with further improved wear resistance and toughness can be realized.
  • a molding die having a CrN intermediate layer with a thickness of 3 to 10 ⁇ m between the laminated hard coating and the substrate is also preferable.
  • such a molding die is particularly useful as a die used for hot forming of steel materials because it exhibits characteristics that are leaked not only at room temperature but also at a high temperature of about 400 to 500 ° C.
  • the layered hard film obtained by laminating the layer A exhibiting good wear resistance and the layer B exhibiting high toughness is more wear resistant and tougher than the conventional single layer type hard film. Can be further improved.
  • the hard coating of the present invention is characterized in that it is a laminated hard coating in which layers A exhibiting good wear resistance and layers B exhibiting high toughness are alternately stacked.
  • the layer A contains a predetermined amount of Al, so that it exhibits excellent wear resistance when forming a steel material in which a scale is generated on the surface in a hot forming region where the sliding property with the steel material is high, particularly in a high temperature.
  • the atomic ratio of Al 0.50 or more i.e., (Ti a Cr b Al c Si d) (C x N 1-x) Ti in the layer A indicated by, Cr, Al and
  • the value of c needs to be 0.50 or more.
  • the value of c is preferably 0.60 or more, more preferably 0.65 or more.
  • the value of c needs to be 0.90 or less.
  • the value of c is preferably 0.85 or less, more preferably 0.80 or less.
  • Ti in the layer A may not be contained in the film, but by including Ti, the hardness of the film is increased and the wear resistance is further improved.
  • the atomic ratio of Ti that is, the value of a is preferably 0.01 or more, and more preferably 0.02 or more.
  • the atomic ratio of Ti that is, the value of a needs to be 0.10 or less.
  • the value of a is preferably 0.08 or less, more preferably 0.05 or less.
  • the Cr in the layer A increases the hardness of the film and improves the wear resistance. From such a viewpoint, the atomic ratio of Cr, that is, the value of b needs to be 0.10 or more.
  • the value of b is preferably 0.15 or more, more preferably 0.20 or more.
  • the atomic ratio of Cr, that is, the value of b needs to be 0.50 or less.
  • the value of b is preferably 0.45 or less, more preferably 0.40 or less.
  • the metal element other than Ti, Cr and Al in the layer A is Si.
  • Si is an element effective in increasing the hardness of the film and improving the wear resistance, and is contained if necessary.
  • the Si atomic ratio, that is, the value of d is preferably 0.01 or more, and more preferably 0.02 or more.
  • the Si atomic ratio, that is, the value of d needs to be 0.05 or less.
  • the value of d is preferably 0.04 or less, more preferably 0.03 or less.
  • carbon C may be contained as an impurity in the film, and in this case, a part of carbide is formed.
  • the atomic ratio of C that is, the value of x needs to be 0.5 or less.
  • the value of x is preferably 0.3 or less, more preferably 0.1 or less.
  • the layer B constituting the laminated hard coating of the present invention is (Cr e Si 1-e ) (C y N 1-y ), and when the atomic ratio of Cr and C is e and y, respectively, 0.90 ⁇ e ⁇ 1.0, 0 ⁇ y ⁇ 0.5
  • it is composed of (Al f Si 1-f ) (C z N 1-z ), and the following relationship is satisfied when the atomic ratio of Al and C is f and z, respectively. 0.90 ⁇ f ⁇ 1.0, 0 ⁇ z ⁇ 0.5
  • the layer B contains Cr or Al as a metal element, it exhibits high toughness. Specifically, it exhibits the characteristic that the chipping of the film hardly occurs under a high load.
  • the atomic ratio of Cr or Al that is, the value of e or f needs to be 0.90 or more.
  • the value of e or f is preferably 0.93 or more, more preferably 0.95 or more.
  • the layer B may be composed only of Cr or Al, but a part of Cr or Al may be replaced with Si.
  • Si is an element effective in increasing the hardness of the film and improving the wear resistance, and is contained if necessary. However, if the amount of Si is excessive, the Cr or Al content is relatively insufficient, and the toughness of the layer B is lowered, and the hardness is lowered and the wear resistance is lowered. That is, the value of 1-e or 1-f must be 0.10 or less. The value of 1-e or 1-f is preferably 0.07 or less, more preferably 0.05 or less.
  • a hard film having both excellent wear resistance and toughness can be realized by alternately laminating layer A having excellent wear resistance and layer B having excellent toughness.
  • layer A and B In order to effectively exhibit the functions of the layers A and B, it is necessary to alternately stack the layers A and B as independent layers, instead of mixing the compositions of the layers A and B. .
  • the thicknesses of the layer A and the layer B must each be 2 nm or more.
  • the thicknesses of the layer A and the layer B are each preferably 5 nm or more, more preferably 10 nm or more.
  • the thicknesses of the layer A and the layer B need to be 100 nm or less, respectively.
  • the thickness of each of layer A and layer B is preferably 50 nm or less, more preferably 40 nm or less, still more preferably 30 nm or less, and particularly preferably 20 nm or less.
  • the thicknesses of the layer A and the layer B are not necessarily the same.
  • the thickness of the layer A can be 20 nm
  • the thickness of the layer B can be changed to 2 to 100 nm.
  • the base material side does not necessarily need to be the layer B, and the layer A may exist in the base material side.
  • the layer A or the layer B present on the substrate side may be a film structure present on the outermost surface side, and various laminated structures can be formed according to the purpose.
  • layer A / B1 (CrSiCN) / layer A / layer B (AlSiCN) / layer A. ⁇ ” can also be used.
  • the thickness of the entire laminated hard coating is not limited at all.
  • the total thickness of the coating is preferably 1 ⁇ m (1000 nm) or more, more preferably 2 ⁇ m (2000 nm) or more.
  • the toughness of the film deteriorates when the total thickness of the film becomes too thick, it is preferably 20 ⁇ m (20000 nm) or less, more preferably 10 ⁇ m (10000 nm) or less, and even more preferably 8 ⁇ m (8000 nm) or less. is there.
  • it is recommended that the number of times the layer A and the layer B are stacked is appropriately controlled so as to satisfy the preferable overall thickness described above.
  • the number of stacking is a plurality of two or more. From such a viewpoint, it is preferable that the thickness of each of the layer A and the layer B is made as thin as possible so that the number of laminations is plural.
  • the number of laminations is a value when the number of laminations of layer A and layer B is 1.
  • the ratio of elements in each layer of layer A and layer B is as described above.
  • the total amount of metal elements in layers A and B that is, Ti, Cr
  • the atomic ratio of Al in the total amount of Al and Si greatly affects the wear resistance.
  • the “atomic ratio of Al in the total amount of Ti, Cr, Al, and Si in layers A and B” may be referred to as “total Al atomic ratio”.
  • the total Al atomic ratio is preferably in the range of 0.20 to 0.60 in order to ensure better wear resistance.
  • the lower limit of the total Al atomic ratio is more preferably 0.30 or more, still more preferably 0.35 or more, and still more preferably 0.40 or more.
  • the upper limit of the total Al atomic ratio is more preferably 0.55 or less.
  • the total Al atomic ratio can be calculated as follows.
  • the laminated hard coating of the present invention will be described by taking the combination of the following layer A1 and layer B1 as an example.
  • the layer A1 and the layer B1 have the same crystal structure.
  • the atomic ratio of Al in the total amount of Cr and Al in the layers A1 and B1 (1 / ⁇ ) 3 ⁇ 4 ⁇ c ⁇ q / [(1 / ⁇ ) 3 ⁇ 4 ⁇ c ⁇ q + (1 / ⁇ ) 3 ⁇ 4 ⁇ (1-c) ⁇ q + (1 / ⁇ ) 3 ⁇ 4 ⁇ r]
  • the total Al atomic ratio is calculated as described above. Can be sought. When the crystal structure is unknown, the calculation as described above cannot be performed. Therefore, the formed layer A and layer B may be measured by EDX, and the total Al atomic ratio may be obtained using the measurement result.
  • the layer A it is also effective to substitute at least a part of Ti in the layer A with Zr. This further improves the wear resistance of layer A. Such an effect increases as the amount of Zr to be replaced increases. This is because the film component is oxidized by the heat generated during sliding when used as a molding die, and a hard oxide film containing Zr on the surface is generated.
  • the ratio of substituting Ti with Zr is not particularly limited, but is preferably at least 10% or more with respect to the Ti amount. All of the Ti amount may be replaced with Zr.
  • the preferable range of the atomic ratio of Zr is the same as the range of a in the case of containing only Ti without containing Zr. That is, when Zr is contained instead of Ti, the atomic ratio of Zr is preferably 0.01 or more, more preferably 0.02 or more with respect to the entire metal element of the layer A.
  • the atomic ratio of Zr is preferably 0.10 or less. More preferably, it is 0.08 or less, More preferably, it is 0.05 or less.
  • the molding die of the present invention exhibits excellent characteristics even at high temperatures, and is particularly useful as a die used for hot forming of steel materials.
  • the molding die of the present invention may have CrN with a thickness of 3 to 10 ⁇ m as an intermediate layer between the laminated hard coating and the base material, that is, immediately above the base material. Thereby, excellent wear resistance and toughness are exhibited while ensuring good adhesion between the laminated hard coating and the substrate surface.
  • the thickness of the intermediate layer is preferably 3 ⁇ m or more from the viewpoint of ensuring adhesion.
  • the thickness be 10 ⁇ m or less. More preferably, it is 5 ⁇ m or more and 8 ⁇ m or less.
  • the type of the base material used for the molding die is not particularly limited.
  • WC—Co alloy, WC—TiC—Co alloy, WC—TiC— (TaC or NbC) —Co alloy, WC— (TaC or NbC) -Co-based alloys such as tungsten carbide based cemented carbides; for example, cermet alloys such as TiC-Ni-Mo-based alloys and TiC-TiN-Ni-Mo-based alloys; for example, JIS G 4403 (2006) High-speed tool steel materials such as SKH51 and SKD61; for example, alloy tool steel materials such as SKS11 and SKD1 defined in JIS G 4404 (2006), and the like.
  • the hard coating can be formed on the surface of the base material using a known method such as a physical vapor deposition method (PVD method: Physical vapor deposition process) or a chemical vapor deposition method (CVD method: Chemical vapor deposition process).
  • PVD method Physical vapor deposition process
  • CVD method Chemical vapor deposition process
  • the PVD method is preferably used from the viewpoint of adhesion of the hard coating.
  • an ion plating method such as an arc ion plating (AIP) method or a reactive PVD method such as a sputtering method is effective.
  • AIP arc ion plating
  • a reactive PVD method such as a sputtering method
  • UBMS unbalanced magnetron sputtering
  • the component composition of the target to be used determines the component composition of the film to be formed, and therefore the target component composition may be the same as the target film composition. preferable.
  • Preferred conditions for film formation by the arc ion plating method include the following conditions, for example.
  • the base-material temperature at the time of film-forming is 500 degrees C or less.
  • Substrate temperature during film formation 300 ° C. or higher and 800 ° C. or lower
  • the laminated hard coating of the present invention is suitable for use in molding dies due to its excellent wear resistance and toughness, but it can also be used as a hard coating formed on the surface of a cutting tool, for example, by taking advantage of its properties. Can be used.
  • Example 1 A single-layer or multi-layer film having the composition shown in Table 1 below was formed using an AIP apparatus. At this time, the target corresponding to each metal part of the layer A and the layer B was used. Further, as the base material, a fine WC-Co type cemented carbide ball having a diameter of 10 mm having the same components as the fine grained cemented carbide HTi10 manufactured by Mitsubishi Materials Corporation was used with a mirror finish on the surface. In addition, the test No. in Table 1 below. For 1 to 31, a CrN film having a thickness of 5 ⁇ m was formed as an intermediate layer prior to the formation of the film. In addition, Test No. For No. 32, a film was formed directly on the substrate surface without forming an intermediate layer.
  • the temperature of the base material as the object to be processed was heated to 400 ° C. with a heater installed in the chamber of the AIP apparatus, and the surface of the base material was cleaned with Ar ions.
  • the cleaning conditions were as follows: atmosphere: Ar, pressure: 0.6 Pa, voltage: 500 V, time: 5 minutes.
  • a nitrogen + methane atmosphere the pressure in the chamber is set to 4 Pa, arc discharge is started at a discharge current of 150 A, and a film having a total thickness of about 5 ⁇ m (about 5000 nm) is formed. Formed on a substrate.
  • a bias voltage of 50 V was applied to the base material so that the substrate had a negative potential with respect to the ground potential.
  • test no In the case of forming a laminated hard coating as shown in 5 to 32, targets having the composition of layer A and layer B are attached to separate evaporation sources, and the table on which the substrate is mounted is rotated in an AIP apparatus. Only the target of is discharged in a nitrogen atmosphere or in a nitrogen + methane atmosphere for a short time, and after forming the layer A on the surface of the intermediate layer or the substrate surface, the target of the layer B is discharged, and then the layer A and A multilayer film was formed by rotating the table while simultaneously discharging layer B.
  • the layer A was formed on the surface of the intermediate layer or the surface of the base material, and then the layer B was formed.
  • the performance is almost the same regardless of whether the layer A or the layer B exists on the base material side. .
  • the thickness of layer A, the thickness of layer B, and the number of laminations in the multilayer film were adjusted by changing the rotation speed of the table. That is, if the rotation speed is increased, the thickness of the layer A and the thickness of the layer B are reduced, and the number of laminations is increased, and if the rotation speed is decreased, the thickness of the layer A and the thickness of the layer B is increased. Get smaller.
  • test No. 1 in Table 1 was used.
  • various types of single-layer coatings were also formed according to ordinary procedures.
  • a sliding test was performed on the obtained balls of various coating coated cemented carbides under the following conditions to evaluate the wear resistance of the coating.
  • an alumina plate was used as a substitute for the steel plate with scale as the following plate.
  • the diameter of the wear part of the ball was measured, and the area corresponding to the diameter was evaluated as the wear amount. When the amount of wear was 0.4 ⁇ m 2 or less, it was evaluated that the wear resistance was excellent.
  • each hard coating member was subjected to a scratch test under the following conditions to evaluate the toughness of the coating.
  • the critical load at which chipping occurs in the film was measured. It was evaluated that the toughness was excellent when the critical load measurement value was 70 N or more.
  • Test No. 6-11, 14-16, 18, 20, 22-25, 27-30, and 32 satisfy the ranges specified in the present invention for the composition of layer A and layer B, so that they have good wear resistance and It can be seen that it exhibits toughness.
  • test no. 1 to 5, 12, 13, 17, 19, 21, 26, 31 do not satisfy any of the requirements defined in the present invention, and at least one of wear resistance and toughness is deteriorated. That is, test no.
  • Reference numeral 1 denotes a conventional TiN monolayer film, which is deteriorated in both wear resistance and toughness.
  • Test No. 2 is a conventional CrN single layer film, which has deteriorated wear resistance.
  • Test No. Nos. 3 and 4 are examples in which a single layer type film composed only of the layer A is formed, and both wear resistance and toughness are deteriorated.
  • Test No. No. 5 is an example in which the thickness of the layer A and the layer B is thin, and the wear resistance is deteriorated.
  • Test No. No. 12 is an example in which the thickness of the layer A and the layer B is thick, and the wear resistance is deteriorated.
  • Test No. 13 is an example in which the Al amount in the layer A is insufficient, and the wear resistance is deteriorated.
  • Test No. 17 is an example in which the Al amount in the layer A is excessive, and the toughness is deteriorated.
  • Test No. No. 19 is an example in which the Al amount in the layer A is insufficient and the Si amount is excessive, and the wear resistance is deteriorated.
  • Test No. No. 21 is an example in which the Ti amount in the layer A is excessive and the Al amount is insufficient, and the wear resistance is deteriorated.
  • Test No. No. 26 is an example in which the Cr amount in the layer B is small and the Si amount is excessive, and the wear resistance is deteriorated.
  • Test No. No. 31 is an example in which the Al amount in the layer B is small and the Si amount is excessive, and the wear resistance is deteriorated.
  • the sliding test and the scratch test were conducted at room temperature to evaluate the wear resistance and toughness of the film.

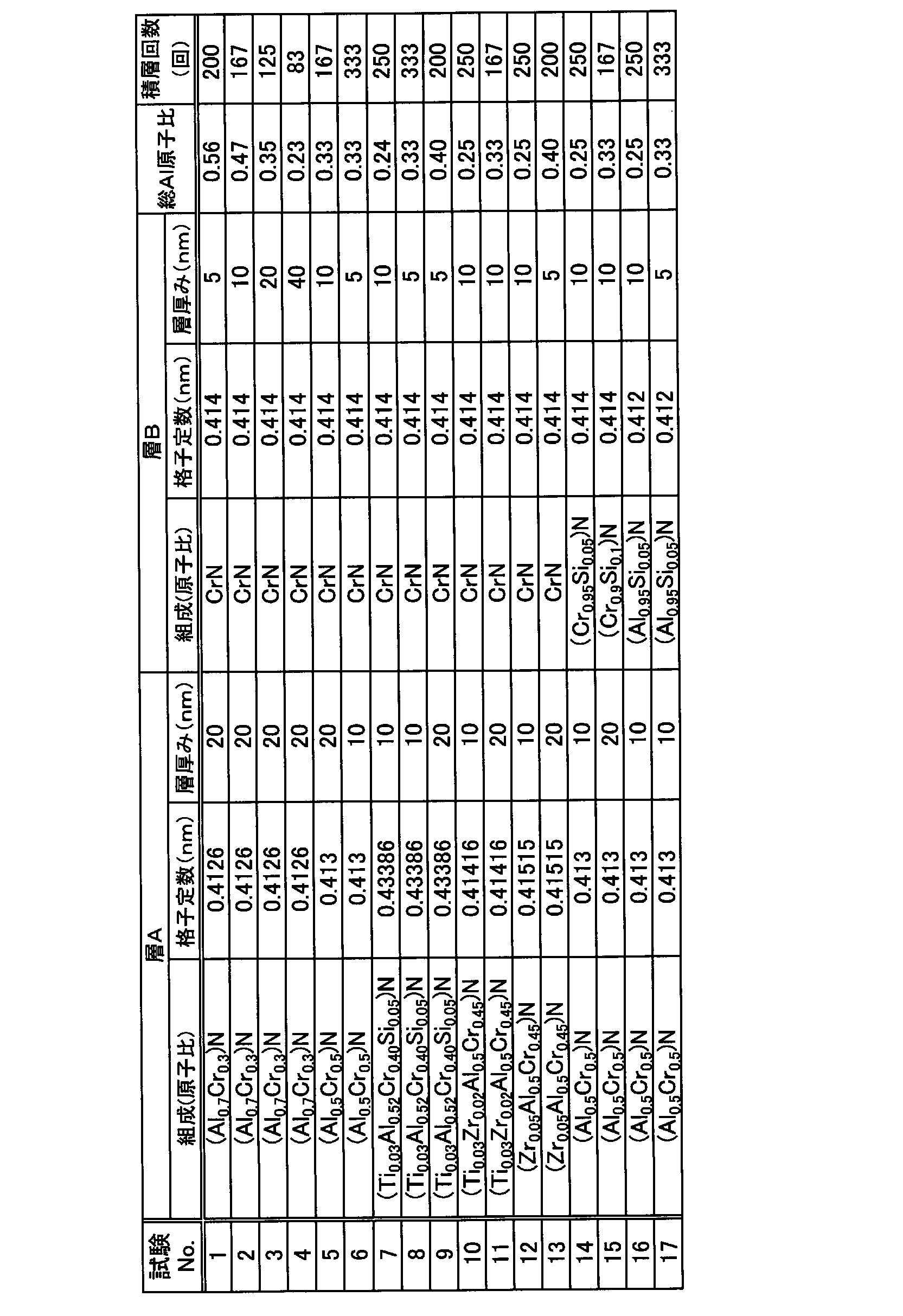

  • Example 2 A laminated film having the composition shown in Table 3 below was formed in the same manner as in Example 1. In all the examples in Table 3 below, a CrN film having a thickness of 5 ⁇ m was formed as an intermediate layer prior to forming the film.
  • Table 3 No. The film of No. 7 is No. 1 in Table 1. 22 is the same.
  • No. No. 10 film is No. 1 in Table 1. 27, No. 3 in Table 3.
  • No. 12 film is No. 1 in Table 1. 28, No. 3 in Table 3.
  • No. 14 film is No. 1 in Table 1.
  • 25 No. 3 in Table 3.
  • No. 16 film is No. 1 in Table 1. 30 and the same.
  • the total Al atomic ratio of the various coatings obtained was determined by the method described above from the composition of each layer, the lattice constant shown in Table 3, and the thickness of each layer. This total Al atomic ratio is shown in Table 3.
  • a sliding test was conducted in the same manner as in Example 1 to evaluate the wear resistance of the various coated coating cemented carbide balls.
  • a scratch test was performed on each hard coating member in the same manner as in Example 1 to evaluate the toughness of the coating.
  • the laminated hard coating of the present invention has higher wear resistance and toughness, and is useful as a jig or tool for molding based on cemented carbide, cermet, high-speed tool steel or alloy tool steel. It is.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Mechanical Engineering (AREA)
  • Materials Engineering (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Metallurgy (AREA)
  • Organic Chemistry (AREA)
  • Physical Vapour Deposition (AREA)

Abstract

　組成の異なる層Ａと層Ｂとが交互に積層されてなる積層型硬質皮膜であって、層Ａが（ＴｉａＣｒｂＡｌｃＳｉｄ）（ＣｘＮ１－ｘ）からなり、層Ｂが（ＣｒｅＳｉ１－ｅ）（ＣｙＮ１－ｙ）または（ＡｌｆＳｉ１－ｆ）（ＣｚＮ１－ｚ）からなり、層Ａおよび層Ｂの厚みが各々２～１００ｎｍである。

Description

積層型硬質皮膜および成形用金型
　本発明は、優れた耐摩耗性および靱性を発揮する積層型硬質皮膜、および上記積層型硬質皮膜を基材表面に有する成形用金型に関する。
　従来より、超硬合金、サーメット、高速度工具鋼または合金工具鋼等を基材とする治工具の耐摩耗性を向上させることを目的に、ＴｉＮ、ＴｉＣＮ、ＴｉＡｌＮ等の硬質皮膜を基材表面にコーティングすることが行われている。しかしながら、被削材の高硬度化や切削速度の高速度化に伴い、更に耐摩耗性の高められた硬質皮膜の実現が求められている。
　本発明者は、例えば特許文献１に示すような、高張力鋼に代表される鉄鋼材料を成形する金型の基材表面に、所定の組成比を満たす皮膜層を積層した硬質皮膜を提案している。
　上記技術の開発によって、従来から使用されているＴｉＮ、ＴｉＣＮ、ＴｉＡｌＮ等を単層で形成した硬質皮膜よりも耐摩耗性および耐酸化性が一層優れた硬質皮膜を実現できた。しかしながら、靱性が高められて耐久性を更に改善した硬質皮膜の実現が望まれている。
日本国特許第４６６８２１４号公報
　本発明は上記のような事情に鑑みてなされたものであり、その目的は、耐摩耗性および靱性を更に向上させた積層型硬質皮膜、および成形用金型を提供することにある。
　上記課題を解決し得た本発明の積層型硬質皮膜とは、
　組成の異なる層Ａと層Ｂが積層されてなる積層型硬質皮膜であって、
（ＴｉａＣｒｂＡｌｃＳｉｄ）（ＣｘＮ１－ｘ）からなり、
Ｔｉ、Ｃｒ、Ａｌ、ＳｉおよびＣの原子比を、夫々ａ、ｂ、ｃ、ｄおよびｘとしたとき、０≦ａ≦０．１０、０．１０≦ｂ≦０．５０、０．５０≦ｃ≦０．９０、０≦ｄ≦０．０５、ａ＋ｂ＋ｃ＋ｄ＝１、０≦ｘ≦０．５、
の関係を満足すると共に、
　上記層Ｂが、
（ＣｒｅＳｉ１－ｅ）（ＣｙＮ１－ｙ）からなり、
ＣｒおよびＣの原子比を、夫々ｅおよびｙとしたとき、
０．９０≦ｅ≦１．０、０≦ｙ≦０．５、
の関係を満足するか、または、
（ＡｌｆＳｉ１－ｆ）（ＣｚＮ１－ｚ）からなり、
ＡｌおよびＣの原子比を、夫々ｆおよびｚとしたとき、
０．９０≦ｆ≦１．０、０≦ｚ≦０．５、
の関係を満足し、
　前記層Ａおよび層Ｂの厚みが各々２～１００ｎｍであり、夫々交互に積層したものであることを特徴とする。
　前記層Ａと前記層ＢのＴｉ、Ｃｒ、Ａｌ、Ｓｉの合計量に占めるＡｌの原子比は０．２０～０．６０の範囲にあることが好ましい。
　本発明の積層型硬質皮膜においては、前記層Ａ中のＴｉの少なくとも一部をＺｒで置換したものも有用である。
　上記のような積層型硬質皮膜を基材表面に有することによって、耐摩耗性および靱性を更に向上させた成形用金型が実現できる。上記成形用金型において、前記積層型硬質皮膜と前記基材の間に、ＣｒＮの中間層を厚み３～１０μｍで有する成形用金型も好ましい。また、こうした成形用金型では、室温のみならず４００～５００℃程度の高温においてもれた特性を発揮するので、鉄鋼材料の熱間成形に用いられる金型として特に有用である。
　本発明によれば、良好な耐摩耗性を示す層Ａと、高い靱性を示す層Ｂを積層した積層型の硬質皮膜とすることで、従来の単層型硬質皮膜よりも耐摩耗性および靱性を更に向上させることができる。
　本発明の硬質皮膜は、良好な耐摩耗性を示す層Ａと、高い靱性を示す層Ｂを、夫々交互に積層した積層型硬質皮膜であることを特徴とする。
　本発明の積層型硬質皮膜を構成する層Ａは、（ＴｉａＣｒｂＡｌｃＳｉｄ）（ＣｘＮ１－ｘ）からなり、Ｔｉ、Ｃｒ、Ａｌ、ＳｉおよびＣの原子比を、夫々ａ、ｂ、ｃ、ｄおよびｘとしたとき、下記の関係を満足する。
０≦ａ≦０．１０、０．１０≦ｂ≦０．５０、０．５０≦ｃ≦０．９０、０≦ｄ≦０．０５、ａ＋ｂ＋ｃ＋ｄ＝１、０≦ｘ≦０．５
　上記層Ａは、所定量のＡｌを含むことによって、鉄鋼材料との摺動特性、特に高温となる熱間成形領域において、表面にスケールが生成された鉄鋼材料成形時に優れた耐摩耗性を発揮する。こうした特性を発揮させるためには、Ａｌの原子比を０．５０以上、即ち（ＴｉａＣｒｂＡｌｃＳｉｄ）（ＣｘＮ１－ｘ）で示される層ＡにおけるＴｉ、Ｃｒ、ＡｌおよびＳｉの金属元素の原子比合計をａ＋ｂ＋ｃ＋ｄ＝１としたとき、ｃの値を０．５０以上とする必要がある。好ましいｃの値は０．６０以上であり、より好ましくは０．６５以上である。
　しかしながら、Ａｌ量が過剰になると、耐摩耗性及び靱性が低下するので、Ａｌの原子比、即ちｃの値は０．９０以下とする必要がある。好ましいｃの値は０．８５以下であり、より好ましくは０．８０以下である。
　上記層ＡにおけるＴｉは、皮膜中に含んでいなくてもよいが、Ｔｉを含有させることによって、皮膜の硬さを上昇させて耐摩耗性が更に向上する。こうした観点から、Ｔｉの原子比、即ちａの値は０．０１以上とすることが好ましく、より好ましくは０．０２以上である。しかしながら、Ｔｉ量が過剰になると、特に熱間での成形において層Ａの耐酸化性が低くなる。よってＴｉの原子比、即ちａの値は０．１０以下とする必要がある。好ましいａの値は０．０８以下であり、より好ましくは０．０５以下である。
　上記層ＡにおけるＣｒは、皮膜の硬さを上昇させて耐摩耗性を向上させる。こうした観点から、Ｃｒの原子比、即ちｂの値は０．１０以上とする必要がある。好ましいｂの値は０．１５以上であり、より好ましくは０．２０以上である。しかしながら、Ｃｒ量が過剰になると、層Ａの耐酸化性が低くなるので、Ｃｒの原子比、即ちｂの値は０．５０以下とする必要がある。好ましいｂの値は０．４５以下であり、より好ましくは０．４０以下である。
　上記層ＡにおけるＴｉ、ＣｒおよびＡｌ以外の金属元素はＳｉである。Ｓｉは、皮膜の硬さを上昇させて耐摩耗性を向上させる上で有効な元素であり、必要によって含有される。こうした観点から、Ｓｉの原子比、即ちｄの値は０．０１以上とすることが好ましく、より好ましくは０．０２以上である。しかしながら、Ｓｉ量が過剰になると、層Ａの耐酸化性が低くなるので、Ｓｉの原子比、即ちｄの値は０．０５以下とする必要がある。好ましいｄの値は０．０４以下であり、より好ましくは０．０３以下である。
　上記層Ａは、基本的に窒化物をベースとするものである。即ち、（ＴｉａＣｒｂＡｌｃＳｉｄ）（ＣｘＮ１－ｘ）で示される層Ａは、ｘ＝０の場合、窒化物である。但し、皮膜中には不純物として炭素Ｃが含まれる場合があり、この場合には一部炭化物を形成する。しかしながら、Ｃ量が過剰になって、炭化物量が多くなると層Ａの耐摩耗性が低下する。こうした観点から、Ｃの原子比、即ちｘの値は０．５以下とする必要がある。好ましいｘの値は０．３以下であり、より好ましくは０．１以下である。
　一方、本発明の積層型硬質皮膜を構成する層Ｂは、
（ＣｒｅＳｉ１－ｅ）（ＣｙＮ１－ｙ）からなり、ＣｒおよびＣの原子比を、夫々ｅおよびｙとしたとき、下記の関係を満足するか、
０．９０≦ｅ≦１．０、０≦ｙ≦０．５
　または、（ＡｌｆＳｉ１－ｆ）（ＣｚＮ１－ｚ）からなり、ＡｌおよびＣの原子比を、夫々ｆおよびｚとしたとき、下記の関係を満足する。
０．９０≦ｆ≦１．０、０≦ｚ≦０．５
　上記層Ｂは、金属元素としてＣｒまたはＡｌを含有するため、高い靱性を示す。具体的には、高荷重下において皮膜のチッピングが生じにくいといった特性を発揮する。該特性を発揮させるため、ＣｒまたはＡｌの原子比、即ちｅまたはｆの値はいずれも０．９０以上とする必要がある。ｅまたはｆの値はいずれも、好ましくは０．９３以上であり、より好ましくは０．９５以上である。
　上記層Ｂは、ＣｒまたはＡｌのみから構成されていてもよいが、ＣｒまたはＡｌの一部をＳｉに置換してもよい。Ｓｉは、皮膜の硬さを上昇させて耐摩耗性を向上させる上で有効な元素であり、必要によって含有される。しかしながら、Ｓｉ量が過剰になると、相対的にＣｒまたはＡｌの含有量が不足して、層Ｂの靱性が低下すると共に、硬さが低下して耐摩耗性が低下するので、Ｓｉの原子比、即ち１－ｅまたは１－ｆの値はいずれも、０．１０以下とする必要がある。１－ｅまたは１－ｆの値はいずれも、好ましくは０．０７以下であり、より好ましくは０．０５以下である。
　上記層Ｂは前記層Ａと同様に、基本的に窒化物をベースとするものである。即ち、（ＣｒｅＳｉ１－ｅ）（ＣｙＮ１－ｙ）または（ＡｌｆＳｉ１－ｆ）（ＣｚＮ１－ｚ）で示される層Ｂは、ｙ＝０またはｚ＝０の場合、窒化物である。但し、皮膜中には不純物として炭素Ｃが含まれる場合があり、この場合には一部炭化物を形成する。しかしながら、Ｃ量が過剰になって、炭化物量が多くなると層Ｂの靱性が低下する。こうした観点から、Ｃの原子比、即ちｙまたはｚの値は０．５以下とする必要がある。ｙまたはｚの値は、好ましくは０．３以下であり、より好ましくは０．１以下である。
　上記の様に耐摩耗性に優れる層Ａと靱性に優れる層Ｂを、夫々交互に積層することで、優れた耐摩耗性および靱性を両立した硬質皮膜が実現できる。上記の層Ａおよび層Ｂの各々の機能を有効に発揮させるには、層Ａ、層Ｂの組成が混合した状態ではなく、層Ａ、層Ｂを独立した層として交互に積層させる必要がある。こうした観点から、層Ａおよび層Ｂの厚みは各々２ｎｍ以上とする必要がある。層Ａおよび層Ｂの厚みは、好ましくは各々５ｎｍ以上であり、より好ましくは各々１０ｎｍ以上である。
　但し、層Ａおよび層Ｂの厚みが厚くなり過ぎると、積層型としたときの特性、特に耐摩耗性が低下するようになる。こうした観点から、層Ａおよび層Ｂの厚みは各々１００ｎｍ以下とする必要がある。層Ａおよび層Ｂの厚みは、好ましくは各々５０ｎｍ以下であり、より好ましくは各々４０ｎｍ以下であり、更に好ましくは各々３０ｎｍ以下、特に好ましくは各々２０ｎｍ以下である。
　尚、層Ａおよび層Ｂの厚みは、必ずしも同じである必要はなく、例えば層Ａの厚みが２０ｎｍで、層Ｂの厚みを２～１００ｎｍと変化させることもできる。また基材側が必ずしも層Ｂである必要がなく、層Ａが基材側に存在していてもよい。更に基材側に存在する層Ａまたは層Ｂが、最表面側に存在するような膜構造であってもよく、目的に応じて、様々な積層構造とすることができる。また、層Ｂとして、ＣｒＳｉＣＮとＡｌＳｉＣＮとを用い、これを層Ａ層と積層する構成、具体的には、「層Ａ／Ｂ１（ＣｒＳｉＣＮ）／層Ａ／層Ｂ（ＡｌＳｉＣＮ）／層Ａ・・・」のようにすることもできる。
　積層型硬質皮膜全体の厚み、即ち全体厚みについては、何ら限定するものではない。しかし本発明の特性を有効に発揮させるためには、皮膜の全体厚みは、１μｍ（１０００ｎｍ）以上であることが好ましく、より好ましくは２μｍ（２０００ｎｍ）以上である。但し、皮膜の全体厚みが厚くなり過ぎると皮膜の靱性が却って劣化するので２０μｍ（２００００ｎｍ）以下であることが好ましく、より好ましくは１０μｍ（１００００ｎｍ）以下であり、更に好ましくは８μｍ（８０００ｎｍ）以下である。尚、層Ａと層Ｂの積層回数は、上述した好ましい全体厚みを満足するように適切に制御することが推奨される。
　また、積層した状態での両層Ａ、Ｂによる機能を最大限に発揮させるためには、積層回数が２以上の複数であることが好ましい。こうした観点から、層Ａおよび層Ｂの各々の厚みをできるだけ薄くして、積層回数を複数とすることが好ましい。ここで、積層回数とは、層Ａと層Ｂの積層を積層回数１としたときの値である。
　層Ａと層Ｂの各層における元素の比率は、上記に述べた通りであるが、本発明においては、層Ａと層Ｂの金属元素の合計量、即ち層Ａと層ＢのＴｉ、Ｃｒ、Ａｌ、Ｓｉの合計量に占める、Ａｌの原子比が、耐摩耗性に大きな影響を及ぼすことも見出した。以下、「層Ａと層ＢのＴｉ、Ｃｒ、Ａｌ、Ｓｉの合計量に占めるＡｌの原子比」を「総Ａｌ原子比」ということがある。本発明者が更に検討を行ったところ、より優れた耐摩耗性を確保するには、前記総Ａｌ原子比が０．２０～０．６０の範囲にあることが好ましいことがわかった。前記総Ａｌ原子比の下限は、より好ましくは０．３０以上、更に好ましくは０．３５以上、より更に好ましくは０．４０以上である。また前記総Ａｌ原子比の上限は、より好ましくは０．５５以下である。
　前記総Ａｌ原子比は、次のようにして計算することができる。本発明の積層型硬質皮膜として下記層Ａ１と層Ｂ１の組み合わせを例に挙げて述べる。
層Ａ１の組成：（Ｃｒ１－ｃＡｌｃ）Ｎ、層Ａ１の厚み：ｑｎｍ
即ち、規定の組成において、ａ＝０、ｄ＝０、ｂ＝１－ｃ、ｘ＝０
層Ｂ１の組成：ＣｒＮ、層Ｂ１の厚み：ｒｎｍ
即ち、規定の組成において、ｅ＝１、ｙ＝０
　この場合、層Ａ１と層Ｂ１は同じ結晶構造を有する。層Ａ１の格子定数はα＝０．４１２＋０．０２×ｃｎｍ、層Ｂ１の格子定数はβ＝０．４１４ｎｍと求めることが出来る。層Ａ１、層Ｂ１それぞれの単位体積中に含まれる、Ａｌ、Ｃｒそれぞれの原子数は、次の式から求められる。下記式は結晶構造から定まる。
層Ａ１中のＡｌ原子数＝（１／α）３×４×ｃ
層Ａ１中のＣｒ原子数＝（１／α）３×４×（１－ｃ）
層Ｂ１中のＣｒ原子数＝（１／β）３×４
　次に、各原子数に各層の厚みを掛け合わせ、下記に示す通り、前記層Ａ１と層Ｂ１のＣｒ、Ａｌの合計量に占めるＡｌの原子比を求めることができる。
層Ａ１と層Ｂ１のＣｒ、Ａｌの合計量に占めるＡｌの原子比＝（１／α）３×４×ｃ×ｑ／［（１／α）３×４×ｃ×ｑ＋（１／α）３×４×（１－ｃ）×ｑ＋（１／β）３×４×ｒ］
　上記例では、層ＡとしてＣｒＡｌＮ、層ＢとしてＣｒＮの組み合わせを用いたが、本発明で規定の層Ａと層Ｂのいずれの組み合わせであっても、上記の通り計算して総Ａｌ原子比を求めることができる。結晶構造が不明な場合は、上述の様な計算ができないため、形成した層Ａや層ＢをＥＤＸで測定し、測定結果を用いて総Ａｌ原子比を求めればよい。
　尚、上記層Ａにおいて、層Ａ中のＴｉの少なくとも一部をＺｒに置換することも有効である。これによって層Ａの耐摩耗性が更に向上する。こうした効果は、置換されるＺｒ量が増加すればするほど増大する。これは成形用金型として使用する場合における摺動時の発熱により、皮膜成分が酸化されて表面にＺｒを含む硬質の酸化皮膜が生成されるためである。
　ＴｉをＺｒに置換する比率については、特に限定するものではないが、Ｔｉ量に対して少なくとも１０％以上とすることが好ましい。Ｔｉ量の全てをＺｒに置換してもよい。この場合のＺｒの好ましい原子比の範囲は、Ｚｒを含有させずにＴｉのみを含有させた場合の上記ａの範囲と同じである。即ち、Ｔｉの代わりにＺｒを含有させるときは、Ｚｒの原子比は、層Ａの金属元素全体に対して０．０１以上とすることが好ましく、より好ましくは０．０２以上である。しかしながら、Ｚｒ量が過剰になると、特に熱間での成形において層Ａの耐酸化性が低くなるので、Ｚｒの原子比は０．１０以下とすることが好ましい。より好ましくは０．０８以下であり、更に好ましくは０．０５以下である。
　上記のような積層型硬質皮膜を基材表面に設けることによって、耐摩耗性および靱性がより一層優れた成形用金型が実現できる。また本発明の成形用金型は、特に高温においても優れた特性を発揮するので、鉄鋼材料の熱間成形に用いられる金型として特に有用である。
　本発明の成形用金型は、上記の積層型硬質皮膜と基材の間、即ち基材の直上に、中間層としてＣｒＮを厚み３～１０μｍで有していてもよい。これにより、積層型硬質皮膜と基材表面との良好な密着性を確保しつつ、優れた耐摩耗性および靱性が発揮される。このときの中間層の厚みは、密着性を確保するという観点から３μｍ以上とすることが好ましい。一方、中間層があまり厚くなると皮膜全体の靱性が劣化するので、１０μｍ以下とすることが好ましい。より好ましくは５μｍ以上、８μｍ以下である。
　上記成形用金型に用いられる基材の種類は、特に限定されないが、例えばＷＣ－Ｃｏ系合金、ＷＣ－ＴｉＣ－Ｃｏ系合金、ＷＣ－ＴｉＣ－（ＴａＣまたはＮｂＣ）－Ｃｏ系合金、ＷＣ－（ＴａＣまたはＮｂＣ）－Ｃｏ系合金等の炭化タングステン基超硬合金；例えばＴｉＣ－Ｎｉ－Ｍｏ系合金、ＴｉＣ－ＴｉＮ－Ｎｉ－Ｍｏ系合金等のサーメット合金；例えばＪＩＳ　Ｇ　４４０３（２００６）に規定されるＳＫＨ５１やＳＫＤ６１等の高速度工具鋼材；例えばＪＩＳ　Ｇ　４４０４（２００６）に規定されるＳＫＳ１１やＳＫＤ１等の合金工具鋼材、等が挙げられる。
　硬質皮膜は、物理的気相成長法（ＰＶＤ法：Ｐｈｙｓｉｃａｌ　ｖａｐｏｒ　ｄｅｐｏｓｉｔｉｏｎ　ｐｒｏｃｅｓｓ）や化学的気相成長法（ＣＶＤ法：Ｃｈｅｍｉｃａｌ　ｖａｐｏｒ　ｄｅｐｏｓｉｔｉｏｎ　ｐｒｏｃｅｓｓ）等、公知の方法を用いて基材表面に形成できる。これらの方法のうち、硬質皮膜の密着性などの観点から、ＰＶＤ法を用いて形成することが好ましい。具体的には、固体蒸発源として用いるターゲットを蒸発またはイオン化させ、窒素または炭化水素を含むガス雰囲気中で、基材上に成膜する方法がある。
　こうした方法としては、例えば、アークイオンプレーティング（ＡＩＰ：Ａｒｃ　Ｉｏｎ　Ｐｌａｔｉｎｇ）法等のイオンプレーティング法やスパッタリング法等の反応性ＰＶＤ法が有効である。またスパッタリング法を適用する場合には、成膜対象の基材へのイオン照射量が多いアンバランスドマグネトロンスパッタリング（ＵＢＭＳ：Ｕｎｂａｌａｎｃｅｄ　Ｍａｇｎｅｔｒｏｎ　Ｓｐｕｔｔｅｒｉｎｇ）が好ましい。
　いずれの皮膜形成方法を採用するにしても、使用するターゲットの成分組成が、形成される皮膜の成分組成を決定付けることから、ターゲットの成分組成は、目的とする皮膜組成と同一であることが好ましい。
　アークイオンプレーティング法で成膜するときの好ましい条件としては、例えば下記の条件が挙げられる。尚、工具鋼材等の鉄系材料を基材として用いる場合には、成膜時の基材温度は５００℃以下であることが好ましい。
全圧力：０．５Ｐａ以上、４Ｐａ以下
印加電流（放電電流）：１００～２００Ａ
成膜時の基材温度：３００℃以上、８００℃以下
　本発明の積層型硬質皮膜は、その優れた耐摩耗性および靱性によって成形用金型への用途に適したものであるが、その特性を生かして、例えば切削工具表面に形成する硬質皮膜としても使用できる。
　以下、実施例を挙げて本発明をより具体的に説明するが、本発明はもとより下記実施例によって制限を受けるものではなく、前記、後記の趣旨に適合し得る範囲で適当に変更を加えて実施することも可能であり、それらはいずれも本発明の技術的範囲に含まれる。
実施例１
　下記表１に示す組成の単層または積層型の皮膜を、ＡＩＰ装置にて形成した。このとき、ターゲットは、層Ａ、層Ｂの夫々の金属部分に相当するターゲットを使用した。また基材としては、三菱マテリアル株式会社製の微粒超硬合金ＨＴｉ１０と同じ成分を有する微粒ＷＣ－Ｃｏ系の直径１０ｍｍの超硬合金製ボールを、表面鏡面仕上げして使用した。尚、下記表１の試験Ｎｏ．１～３１については、皮膜を形成するに先立ち、厚み５μｍのＣｒＮ膜を中間層として形成した。また試験Ｎｏ．３２については、中間層を形成せずに基材表面に皮膜を直接形成した。
Figure JPOXMLDOC01-appb-T000001
　具体的には、上記ＡＩＰ装置のチャンバー内に設置したヒーターで、被処理体である基材の温度を４００℃に加熱し、Ａｒイオンによる基材表面のクリーニングを実施した。このクリーニング条件は、雰囲気：Ａｒ、圧力：０．６Ｐａ、電圧：５００Ｖ、時間：５分とした。
　その後、窒素雰囲気、或いはＣ含有皮膜の場合には窒素＋メタン雰囲気にで、チャンバー内の圧力を４Ｐａにしてアーク放電を放電電流１５０Ａで開始し、合計厚みで約５μｍ（約５０００ｎｍ）の皮膜を基材上に形成した。成膜中は、アース電位に対して基板がマイナス電位となるよう５０Ｖのバイアス電圧を基材に印加した。
　上記表１において、試験Ｎｏ．５～３２の通り積層型硬質皮膜を形成する場合には、層Ａおよび層Ｂの組成のターゲットを別々の蒸発源に取り付け、基材を搭載したテーブルをＡＩＰ装置内で回転させ、まず層Ａのターゲットのみを、窒素雰囲気中または窒素＋メタン雰囲気で単独で短時間放電させ、上記中間層の表面または基材表面に層Ａを形成した後、層Ｂのターゲットを放電させ、その後層Ａおよび層Ｂを同時放電させながら、テーブルを回転させることで多層膜を形成した。
　尚、上記の例では中間層の表面または基材表面に層Ａを形成した後、層Ｂを形成したが、層Ａまたは層Ｂのどちらが基材側に存在しても、性能はほとんど変わらない。
　多層膜における層Ａの厚み、層Ｂの厚みおよび積層回数は、テーブルの回転速度を変えることで調節した。即ち、回転速度を速くすれば、層Ａの厚み、層Ｂの厚みが薄くなり、積層回数が大きくなり、回転速度を遅くすれば層Ａの厚み、層Ｂの厚みが厚くなり、積層回数が小さくなる。尚、比較例として、表１の試験Ｎｏ．１～４に示すとおり、各種の単層型皮膜についても通常の手順に従って形成した。
　得られた各種皮膜コーティング超硬合金製ボールについて、下記の条件で摺動試験を実施し、皮膜の耐摩耗性を評価した。このとき、下記プレートとして、スケール付き鋼板の代替にアルミナ板を用いた。ボールの摩耗部分の直径を測定し、その直径に相当する面積を摩耗量として評価した。この摩耗量が０．４μｍ２以下のときに耐摩耗性に優れると評価した。
摺動試験条件
試験方法：ボールオンプレート型往復摺動
ボール：各種皮膜コーティング超硬合金製ボール
プレート：アルミナ板
垂直荷重：５Ｎ
摺動速度：０．１ｍ／秒
摺動振幅：３０ｍｍ
摺動距離：７２ｍ
温度：室温
　また各硬質皮膜被覆部材について、下記の条件でスクラッチ試験を実施し、皮膜の靱性を評価した。このとき、圧子の押圧負荷を、下記の荷重増加速度で、０Ｎから１００Ｎの荷重まで増大させながら、皮膜にチッピングが生じる臨界荷重を測定した。臨界荷重測定値が７０Ｎ以上のときに靱性に優れると評価した。
スクラッチ試験条件
圧子：先端の曲率半径が２００μｍのダイヤモンド圧子
荷重増加速度：１００Ｎ／分
最大荷重：１００Ｎ
圧子移動速度：１０ｍｍ／分
温度：室温
　これらの評価結果を、下記表２に示す。
Figure JPOXMLDOC01-appb-T000002
　これらの結果から、次のように考察できる。試験Ｎｏ．６～１１、１４～１６、１８、２０、２２～２５、２７～３０、３２は、層Ａおよび層Ｂの組成が本発明で規定する範囲を満足しているので、良好な耐摩耗性および靱性を発揮していることが分かる。
　これに対し、試験Ｎｏ．１～５、１２、１３、１７、１９、２１、２６、３１は、本発明で規定する要件のいずれかを満足せず、耐摩耗性および靱性の少なくともいずれかが劣化している。即ち、試験Ｎｏ．１は、従来のＴｉＮ単層膜であり、耐摩耗性および靱性のいずれも劣化している。試験Ｎｏ．２は、従来のＣｒＮ単層膜であり、耐摩耗性が劣化している。
　試験Ｎｏ．３、４は、層Ａのみからなる単層型皮膜を形成した例であり、耐摩耗性および靱性のいずれも劣化している。試験Ｎｏ．５は、層Ａおよび層Ｂの厚みが薄い例であり、耐摩耗性が劣化している。
　試験Ｎｏ．１２は、層Ａおよび層Ｂの厚みが厚い例であり、耐摩耗性が劣化している。試験Ｎｏ．１３は、層ＡにおけるＡｌ量が不足している例であり、耐摩耗性が劣化している。試験Ｎｏ．１７は、層ＡにおけるＡｌ量が過剰な例であり、靱性が劣化している。試験Ｎｏ．１９は、層ＡにおけるＡｌ量が不足し、Ｓｉ量が過剰な例であり、耐摩耗性が劣化している。
　試験Ｎｏ．２１は、層ＡにおけるＴｉ量が過剰であり、且つＡｌ量が不足する例であり、耐摩耗性が劣化している。試験Ｎｏ．２６は、層ＢにおけるＣｒ量が少なく、且つＳｉ量が過剰な例であり、耐摩耗性が劣化している。試験Ｎｏ．３１は、層ＢにおけるＡｌ量が少なく、且つＳｉ量が過剰な例であり、耐摩耗性が劣化している。
　尚、本実施例では、摺動試験およびスクラッチ試験を室温下で行なって、皮膜の耐摩耗性および靱性を評価したが、温度が例えば、４００～５００℃程度の高温に上昇しても結果に殆ど影響はないものと考えられる。よって、本発明の皮膜は、上記高温での特性にも優れている。
実施例２
　下記表３に示す組成の積層型の皮膜を、実施例１と同様にして形成した。尚、下記表３の全ての例では、皮膜を形成するに先立ち、厚み５μｍのＣｒＮ膜を中間層として形成した。尚、表３のＮｏ．７の皮膜は表１のＮｏ．２２と同じである。また、表３のＮｏ．１０の皮膜は表１のＮｏ．２７、表３のＮｏ．１２の皮膜は表１のＮｏ．２８、表３のＮｏ．１４の皮膜は表１のＮｏ．２５、表３のＮｏ．１６の皮膜は表１のＮｏ．３０と、それぞれ同じである。
　得られた各種皮膜の総Ａｌ原子比は、各層の組成と表３に示す格子定数と各層の厚みから、前述の方法で求めた。この総Ａｌ原子比を表３に示す。また得られた各種皮膜コーティング超硬合金製ボールについて、実施例１と同様にして摺動試験を実施し、皮膜の耐摩耗性を評価した。更に各硬質皮膜被覆部材について、実施例１と同様にしてスクラッチ試験を実施し、皮膜の靱性を評価した。これらの結果を表４に示す。
Figure JPOXMLDOC01-appb-T000003
Figure JPOXMLDOC01-appb-T000004
　表３および表４の結果から、次のように考察できる。表３のＮｏ．１～１７のいずれも、層Ａと層Ｂの各層における元素の比率が規定範囲内にあると共に、総Ａｌ原子比が好ましい範囲内にある。その結果、良好な耐摩耗性および靱性を発揮していることが分かる。この様に総Ａｌ原子比が好ましい範囲内にあるため、摩耗量が０．２０μｍ２以下であって良好な靭性を示していることがわかる。特に、総Ａｌ原子比が０．３５以上０．５５以下の範囲内にある例は、摩耗量０．１０μｍ２以下を達成でき、十分に優れた靭性を示すことがわかる。
　本発明を詳細にまた特定の実施態様を参照して説明したが、本発明の精神と範囲を逸脱することなく様々な変更や修正を加えることができることは当業者にとって明らかである。
　本出願は、２０１４年９月２４日出願の日本特許出願（特願２０１４－１９３８８５）、２０１４年１２月２６日出願の日本特許出願（特願２０１４－２６６４８７）に基づくものであり、その内容はここに参照として取り込まれる。
　本発明の積層型硬質皮膜は耐摩耗性及び靱性がより高められており、超硬合金、サーメット、高速度工具鋼または合金工具鋼等を基材とする治工具や、成形用金型として有用である。

Claims (9)

  1. 　組成の異なる層Ａと層Ｂが積層されてなる積層型硬質皮膜であって、
    上記層Ａが、
    　（ＴｉａＣｒｂＡｌｃＳｉｄ）（ＣｘＮ１－ｘ）からなり、
    Ｔｉ、Ｃｒ、Ａｌ、ＳｉおよびＣの原子比を、夫々ａ、ｂ、ｃ、ｄおよびｘとしたとき、０≦ａ≦０．１０、０．１０≦ｂ≦０．５０、０．５０≦ｃ≦０．９０、０≦ｄ≦０．０５、ａ＋ｂ＋ｃ＋ｄ＝１、０≦ｘ≦０．５、
    の関係を満足すると共に、
    上記層Ｂが、
    　（ＣｒｅＳｉ１－ｅ）（ＣｙＮ１－ｙ）からなり、
    ＣｒおよびＣの原子比を、夫々ｅおよびｙとしたとき、
    ０．９０≦ｅ≦１．０、０≦ｙ≦０．５、
    の関係を満足するか、または、
    　（ＡｌｆＳｉ１－ｆ）（ＣｚＮ１－ｚ）からなり、
    ＡｌおよびＣの原子比を、夫々ｆおよびｚとしたとき、
    ０．９０≦ｆ≦１．０、０≦ｚ≦０．５、
    の関係を満足し、
    　前記層Ａおよび層Ｂの厚みが各々２～１００ｎｍであり、夫々交互に積層したものであることを特徴とする積層型硬質皮膜。
  2. 　前記層Ａと前記層ＢのＴｉ、Ｃｒ、Ａｌ、Ｓｉの合計量に占めるＡｌの原子比が０．２０～０．６０の範囲にある請求項１に記載の積層型硬質皮膜。
  3. 　前記層Ａ中のＴｉの少なくとも一部をＺｒで置換したものである請求項１または２に記載の積層型硬質皮膜。
  4. 　請求項１または２に記載の積層型硬質皮膜を基材表面に有する成形用金型。
  5. 　請求項３に記載の積層型硬質皮膜を基材表面に有する成形用金型。
  6. 　前記積層型硬質皮膜と前記基材の間に、ＣｒＮの中間層を厚み３～１０μｍで有するものである請求項４に記載の成形用金型。
  7. 　前記積層型硬質皮膜と前記基材の間に、ＣｒＮの中間層を厚み３～１０μｍで有するものである請求項５に記載の成形用金型。
  8. 　鉄鋼材料の熱間成形に用いられるものである請求項６に記載の成形用金型。
  9. 　鉄鋼材料の熱間成形に用いられるものである請求項７に記載の成形用金型。
PCT/JP2015/076204 2014-09-24 2015-09-15 積層型硬質皮膜および成形用金型 Ceased WO2016047508A1 (ja)

Priority Applications (5)

Application Number Priority Date Filing Date Title
EP15845389.4A EP3199660A4 (en) 2014-09-24 2015-09-15 Laminated hard coating and molding die
US15/512,712 US20170291211A1 (en) 2014-09-24 2015-09-15 Laminated hard coating and molding die
CA2962195A CA2962195A1 (en) 2014-09-24 2015-09-15 Laminated hard coating and molding die
KR1020177007076A KR20170042705A (ko) 2014-09-24 2015-09-15 적층형 경질 피막 및 성형용 금형
CN201580050905.2A CN106715748A (zh) 2014-09-24 2015-09-15 层叠型硬质皮膜和成形用模具

Applications Claiming Priority (4)

Application Number Priority Date Filing Date Title
JP2014-193885 2014-09-24
JP2014193885 2014-09-24
JP2014-266487 2014-12-26
JP2014266487A JP6326367B2 (ja) 2014-09-24 2014-12-26 積層型硬質皮膜および成形用金型

Publications (1)

Publication Number Publication Date
WO2016047508A1 true WO2016047508A1 (ja) 2016-03-31

Family

ID=55581035

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2015/076204 Ceased WO2016047508A1 (ja) 2014-09-24 2015-09-15 積層型硬質皮膜および成形用金型

Country Status (1)

Country Link
WO (1) WO2016047508A1 (ja)

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2007111815A (ja) * 2005-10-19 2007-05-10 Sumitomo Electric Hardmetal Corp 表面被覆切削工具
WO2007083361A1 (ja) * 2006-01-18 2007-07-26 Mitsubishi Heavy Industries, Ltd. 耐固体粒子エロージョン性表面処理皮膜および回転機械
JP2010115739A (ja) * 2008-11-12 2010-05-27 Sumitomo Electric Hardmetal Corp 表面被覆切削工具

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2007111815A (ja) * 2005-10-19 2007-05-10 Sumitomo Electric Hardmetal Corp 表面被覆切削工具
WO2007083361A1 (ja) * 2006-01-18 2007-07-26 Mitsubishi Heavy Industries, Ltd. 耐固体粒子エロージョン性表面処理皮膜および回転機械
JP2010115739A (ja) * 2008-11-12 2010-05-27 Sumitomo Electric Hardmetal Corp 表面被覆切削工具

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
See also references of EP3199660A4 *

Similar Documents

Publication Publication Date Title
JP4373897B2 (ja) 硬質皮膜被覆部材及びその被覆方法
JP6222675B2 (ja) 表面被覆切削工具、およびその製造方法
JP6491031B2 (ja) 積層型硬質皮膜および切削工具
JP4714186B2 (ja) 被覆切削工具
JP2013233652A (ja) 表面被覆切削工具
JP2009178822A (ja) 切削工具用硬質皮膜
JP5395454B2 (ja) 表面被覆切削工具
KR100816175B1 (ko) 경질 피막 및 경질 피막 형성용 스퍼터링 타겟재
CN106029940B (zh) 硬质皮膜及其形成方法、和钢板热成型用模具
JP5681093B2 (ja) 多層硬質皮膜
WO2012057000A1 (ja) 硬質皮膜形成部材および硬質皮膜の形成方法
JP2004351586A (ja) 切削工具用硬質皮膜
JP6326367B2 (ja) 積層型硬質皮膜および成形用金型
JP4441494B2 (ja) 硬質皮膜被覆部材
KR101727420B1 (ko) 내마모성이 우수한 적층 피막
JP6273161B2 (ja) 耐摩耗性に優れた積層皮膜
JP2010105137A (ja) 表面被覆切削工具
WO2016125396A1 (ja) 硬質皮膜
WO2017159030A1 (ja) 硬質皮膜及び硬質皮膜被覆部材

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 15845389

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 20177007076

Country of ref document: KR

Kind code of ref document: A

ENP Entry into the national phase

Ref document number: 2962195

Country of ref document: CA

WWE Wipo information: entry into national phase

Ref document number: 15512712

Country of ref document: US

REEP Request for entry into the european phase

Ref document number: 2015845389

Country of ref document: EP

WWE Wipo information: entry into national phase

Ref document number: 2015845389

Country of ref document: EP

NENP Non-entry into the national phase

Ref country code: DE
