WO2017043294A1 - 新規ビニルシラン化合物 - Google Patents

新規ビニルシラン化合物 Download PDF

Info

Publication number
WO2017043294A1
WO2017043294A1 PCT/JP2016/074322 JP2016074322W WO2017043294A1 WO 2017043294 A1 WO2017043294 A1 WO 2017043294A1 JP 2016074322 W JP2016074322 W JP 2016074322W WO 2017043294 A1 WO2017043294 A1 WO 2017043294A1
Authority
WO
WIPO (PCT)
Prior art keywords
group
carbon atoms
vinyl silane
silane compound
present
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2016/074322
Other languages
English (en)
French (fr)
Inventor
大樹 片山
正行 池野
美早紀 高井
隆文 坂本
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Shin Etsu Chemical Co Ltd
Original Assignee
Shin Etsu Chemical Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Shin Etsu Chemical Co Ltd filed Critical Shin Etsu Chemical Co Ltd
Priority to EP16844157.4A priority Critical patent/EP3348559B1/en
Priority to US15/757,873 priority patent/US10174058B2/en
Priority to JP2017539095A priority patent/JP6460250B2/ja
Publication of WO2017043294A1 publication Critical patent/WO2017043294A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F7/00—Compounds containing elements of Groups 4 or 14 of the Periodic Table
    • C07F7/02—Silicon compounds
    • C07F7/08—Compounds having one or more C—Si linkages
    • C07F7/0803—Compounds with Si-C or Si-Si linkages
    • C07F7/0805—Compounds with Si-C or Si-Si linkages comprising only Si, C or H atoms
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F7/00—Compounds containing elements of Groups 4 or 14 of the Periodic Table
    • C07F7/02—Silicon compounds
    • C07F7/08—Compounds having one or more C—Si linkages
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F7/00—Compounds containing elements of Groups 4 or 14 of the Periodic Table
    • C07F7/02—Silicon compounds
    • C07F7/08—Compounds having one or more C—Si linkages
    • C07F7/0803—Compounds with Si-C or Si-Si linkages
    • C07F7/0825—Preparations of compounds not comprising Si-Si or Si-cyano linkages
    • C07F7/0832—Other preparations
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G77/00—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule
    • C08G77/48—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule in which at least two but not all the silicon atoms are connected by linkages other than oxygen atoms
    • C08G77/50—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule in which at least two but not all the silicon atoms are connected by linkages other than oxygen atoms by carbon linkages

Definitions

  • the present invention relates to a novel vinyl silane compound, particularly a vinyl silane compound capable of reversibly causing a change between a dimer and a monomer by heat and a method for producing the same.
  • vinylsilane compound having two vinylsilyl groups in the molecule in particular, vinyldiorganosilyl group such as vinyldimethylsilyl group
  • 1,3-divinyl-1,1,3,3-tetramethyldisiloxane 1,3-divinyl-1,1,3,3-tetraphenyldisiloxane, dimethylpolysiloxane blocked with dimethylvinylsiloxy group at both ends of the molecular chain, and the like. Since these compounds have a vinylsilyl group, it is possible to carry out a hydrosilylation addition reaction with hydrosilane or organohydrogenpolysiloxane.
  • an object of the present invention is to provide a vinylsilane compound capable of imparting new properties to an organosilicon resin by connecting vinylsilyl groups with a structure other than a siloxane bond.
  • the present invention provides the following vinylsilane compound. ⁇ 1> The following general formula (1)
  • each A is independently a divalent hydrocarbon group having 1 to 6 carbon atoms
  • Y is each independently a substituted or unsubstituted monovalent hydrocarbon group having 1 to 12 carbon atoms.
  • each A is independently a methylene group, an ethylene group or a trimethylene group.
  • the vinyl silane compound of the present invention may be a mixture of various vinyl silane compounds having different structures as long as the structure is in the range of the above formula (1).
  • the present invention also provides the following method for producing a vinylsilane compound.
  • ⁇ 4> The following formula (2) (Wherein A is a divalent hydrocarbon group having 1 to 6 carbon atoms, Y is independently a substituted or unsubstituted monovalent hydrocarbon group having 1 to 12 carbon atoms, and X is a halogen atom. .)
  • ⁇ 5> The method for producing a vinylsilane compound according to ⁇ 4>, wherein A is a methylene group, ethylene group or trimethylene group, Y is a methyl group, and X is a Cl atom or a Br atom.
  • the vinylsilane compound of the present invention has a vinylsilyl group
  • hydrosilylation addition reaction with hydrosilane or organohydrogenpolysiloxane is possible.
  • the vinylsilane compound of the present invention and a bifunctional organohydrogenpolysiloxane having two silicon-bonded hydrogen atoms (SiH groups) in the molecule in particular, one SiH group at each end of the molecular chain
  • SiH groups silicon-bonded hydrogen atoms
  • an organosilicon resin such as an organopolysiloxane having a certain degree of molecular weight (degree of polymerization) can be obtained.
  • This organosilicon resin has thermoplasticity because the dicyclopentadiene skeleton derived from the vinylsilane compound of the present invention reversibly changes between a dimer and a monomer by heat. Therefore, the vinylsilane compound of the present invention is a suitable compound as a compound that can impart thermoplasticity to the organosilicon resin.
  • Example 1 is a 1 H-NMR chart of a vinylsilane compound obtained in Example 1.
  • the vinylsilane compound of the present invention is a compound represented by the above general formula (1) (that is, a bissilane compound having two vinylsilyl groups on a dicyclopentadiene skeleton).
  • a divalent hydrocarbon group having 1 to 6 carbon atoms, particularly 1 to 4 carbon atoms, particularly 1 to 3 carbon atoms represented by A is represented by — (CH 2 ) n
  • a linear alkylene group represented by-(n is an integer of 1 to 6, particularly 1 to 4, particularly 1 to 3) is preferable.
  • - (CH 2) - methylene group represented by, - (CH 2) 2 - ethylene (dimethylene group) represented by, or - (CH 2) 3 - trimethylene group represented by are preferred.
  • the substituted or unsubstituted monovalent hydrocarbon group represented by Y having 1 to 12 carbon atoms, preferably 1 to 6 carbon atoms may be a methyl group, an ethyl group, or propyl group.
  • cycloalkyl group such as a group; an alkenyl group such as a vinyl group, allyl group, propenyl group, isopropenyl group, butenyl group, isobutenyl group, pentenyl group, hexenyl group, cyclohexenyl group; phenyl group, tolyl group, xylyl group, ⁇ Aryl groups such as-, ⁇ -naphthyl group; aralkyl groups such as benzyl group, 2-phenylethyl group, 3-
  • the vinylsilane compound of the present invention can be easily produced, for example, by the following method. That is, the following formula (2) (In the formula, A is a divalent hydrocarbon group having 1 to 6 carbon atoms, particularly 1 to 4 carbon atoms, especially 1 to 3 carbon atoms, such as a methylene group, an ethylene group, a trimethylene group, or a tetramethylene group.
  • a methylene group, an ethylene group or a trimethylene group, and Y is independently a substituted or unsubstituted monovalent hydrocarbon group having 1 to 12 carbon atoms, preferably 1 to 6 carbon atoms, more preferably A methyl group or an ethyl group
  • X is a halogen atom such as F, Cl, Br, or I, preferably a Cl atom or a Br atom.
  • the dienylide may be reacted in an organic solvent.
  • alkali cyclopentadienyl used in the production method of the present invention include sodium or potassium salts of cyclopentadiene such as sodium cyclopentadienyl and potassium cyclopentadienyl.
  • the amount of alkali cyclopentadienylide used is preferably 1.0 to 2.0 mol, particularly 1.0 to 1.2 mol, per 1 mol of vinyl diorganohaloorganosilane. preferable.
  • Suitable organic solvents used in the production method of the present invention include aromatics such as benzene, toluene and xylene; ethers such as diethyl ether, diisopropyl ether and tetrahydrofuran; n-pentane, n-hexane and cyclohexane. Hydrocarbons are exemplified.
  • the reaction temperature in the production method of the present invention is not particularly limited as long as the Diels-Alder reaction in alkali cyclopentadienylide proceeds.
  • the reaction temperature is preferably room temperature (25 ° C. ⁇ 10 ° C.) to 100 ° C., since it may become a monomer due to thermal decomposition of the produced dimer at 150 ° C. or higher.
  • the target compound is purified by distillation under reduced pressure to obtain the target compound of the present invention.
  • Example 1 A 1000 ml four-necked flask was charged with 94.3 g (0.7 mol) of vinyldimethylchloromethylsilane and 100 ml of tetrahydrofuran, and cooled to 0 ° C. While stirring, 350 ml (0.7 mol) of 2.0M tetrahydrofuran solution of sodium cyclopentadienylide (Aldrich) was added dropwise. After completion of dropping, the temperature was raised to 50 ° C. and stirred for 12 hours.
  • Reference example 1 7.4 mass of dimethylpolysiloxane in which the number of repeating dimethylsiloxane units in the main chain is about 40 and both molecular chain ends are blocked with dimethylhydrogensiloxy groups (dimethylchainsiloxy group-blocked dimethylpolysiloxane at both molecular chain ends)
  • a platinum catalyst Shin-Etsu
  • Chemical CAT-PL-50T platinum catalyst
  • Reference example 2 11.5 parts of dimethylpolysiloxane having approximately 60 dimethylsiloxane units in the main chain and both ends of the molecular chain blocked with dimethylhydrogensiloxy groups (dimethylpolysiloxane blocked with dimethylhydrogensiloxy groups at both ends of the molecular chain) After adding 0.8 part of vinylsilane prepared in Example 1 and mixing at room temperature for 5 minutes, 0.1 part of platinum catalyst (CAT-PL-50T manufactured by Shin-Etsu Chemical) was added and again at room temperature for 5 minutes. Mixed. The obtained mixture was heated in a glass petri dish at 60 ° C. for 48 hours to obtain a cured product 2.
  • platinum catalyst CAT-PL-50T manufactured by Shin-Etsu Chemical
  • Comparative Reference Example 1 11.5 parts of dimethylpolysiloxane having approximately 60 dimethylsiloxane units in the main chain and both ends of the molecular chain blocked with dimethylhydrogensiloxy groups (dimethylpolysiloxane blocked with dimethylhydrogensiloxy groups at both ends of the molecular chain) 1,3-divinyl-1,1,3,3-tetramethyldisiloxane (0.5 part) was added and mixed at room temperature for 5 minutes, then platinum catalyst (CAT-PL-50T manufactured by Shin-Etsu Chemical Co., Ltd.) 0. 1 part was added and mixed again at room temperature for 5 minutes. The obtained mixture was heated at 60 ° C. for 48 hours in a glass petri dish to obtain a cured product 3.
  • platinum catalyst CAT-PL-50T manufactured by Shin-Etsu Chemical Co., Ltd.
  • the present invention is not limited to the above embodiment.
  • the above-described embodiment is an exemplification, and the present invention has any configuration that has substantially the same configuration as the technical idea described in the claims of the present invention and that exhibits the same effects. Are included in the technical scope.
  • the vinylsilane compound of the present invention has a vinylsilyl group
  • hydrosilylation addition reaction with hydrosilane or organohydrogenpolysiloxane is possible.
  • the vinylsilane compound of the present invention is reacted with a bifunctional organohydrogenpolysiloxane having two silicon-bonded hydrogen atoms (SiH groups) in the molecule
  • the polymerization reaction proceeds (that is, hydrosilylation addition).
  • an organosilicon resin having a high molecular weight (degree of polymerization) can be obtained.
  • This organosilicon resin has thermoplasticity because the dicyclopentadiene skeleton derived from the vinylsilane compound of the present invention reversibly changes between a dimer and a monomer by heat. Therefore, the vinylsilane compound of the present invention is useful as a compound that imparts thermoplasticity to the organosilicon resin.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Silicon Polymers (AREA)

Abstract

有機ケイ素樹脂に熱可塑性を付与する化合物の提供。　下記式（１）（式中、Ａはそれぞれ独立に炭素数１～６の二価炭化水素基であり、Ｙはそれぞれ独立に置換又は非置換の炭素数１～１２の一価炭化水素基である。） で表される新規なビニルシラン化合物。

Description

新規ビニルシラン化合物
　本発明は、新規ビニルシラン化合物、特に熱によって二量体と単量体との変化を可逆的に起こすことの出来るビニルシラン化合物およびその製造方法に関する。
　従来、分子内に２つのビニルシリル基（特には、ビニルジメチルシリル基等のビニルジオルガノシリル基）を有するビニルシラン化合物として、１，３‐ジビニル‐１，１，３，３‐テトラメチルジシロキサンや１，３‐ジビニル‐１，１，３，３‐テトラフェニルジシロキサン、分子鎖両末端ジメチルビニルシロキシ基封鎖ジメチルポリシロキサン等が知られている。これらの化合物はビニルシリル基を有していることから、ヒドロシランやオルガノハイドロジェンポリシロキサンとのヒドロシリル化付加反応を行わせることが可能である。特に分子内に２つのビニルシリル基を有する２官能性のビニルシラン化合物と分子内に２個のケイ素原子結合水素原子（ＳｉＨ基）を有する２官能性のオルガノハイドロジェンポリシロキサン同士を用いた場合には、重合反応が進行し（即ち、ヒドロシリル化付加反応が連続して、鎖長延長反応が進行する結果）、ある程度分子量（重合度）の高い有機ケイ素樹脂を得ることができる。
　しかしながら、これら公知のビニルシラン化合物の多くはシロキサン結合によってビニルシリル基が繋がっているのが一般的であり、シロキサン結合由来の性質のみを有機ケイ素樹脂に付与できるのが実情であった（特許文献１～２および非特許文献１参照）。
特開平１１－２４６７６９ 特開２０１３－１０８０６３
伊藤邦雄、「シリコーンハンドブック」、日刊工業新聞社、１９９０年８月３１日（初版１刷）、ｐｐ．７－１１
　従って、本発明は、ビニルシリル基がシロキサン結合以外の構造で繋がっていることで、有機ケイ素樹脂に新たな性質を付与することの出来るビニルシラン化合物を提供することを目的とする。
　本発明者らは、上記目的を達成するために鋭意研究した結果、以下に示すディールス・アルダー反応（Ｄｉｅｌｓ－Ａｌｄｅｒ）生成物を構造内に含む新規なビニルシラン化合物が上述した課題の解決に有用であることを見出し、本発明を完成した。
　即ち、本発明は、次のビニルシラン化合物を提供するものである。
　〈１〉下記一般式（１）
Figure JPOXMLDOC01-appb-C000003
（式中、Ａはそれぞれ独立に炭素数１～６の二価炭化水素基であり、Ｙはそれぞれ独立に置換又は非置換の炭素数１～１２の一価炭化水素基である。）
で表されるビニルシラン化合物。
　〈２〉　Ａがそれぞれ独立にメチレン基、エチレン基またはトリメチレン基である〈１〉記載のビニルシラン化合物。
　〈３〉　Ｙがメチル基である〈１〉又は〈２〉記載のビニルシラン化合物。
　本発明のビニルシラン化合物は、構造が上記式（１）の範囲にあれば、構造が異なる種々のビニルシラン化合物の混合物であってもよい。
　また、本発明は、次のビニルシラン化合物の製造方法をも提供するものである。
　〈４〉　下記式（２）
Figure JPOXMLDOC01-appb-C000004
 （式中、Ａは炭素数１～６の二価炭化水素基であり、Ｙはそれぞれ独立に置換又は非置換の炭素数１～１２の一価炭化水素基であり、Ｘはハロゲン原子である。）
で表されるビニルジオルガノハロオルガノシランとアルカリシクロペンタジエニリドとを反応させる工程を有する〈１〉～〈３〉のいずれか１記載のビニルシラン化合物の製造方法。
〈５〉
　Ａがメチレン基、エチレン基またはトリメチレン基であり、Ｙがメチル基であり、かつ、ＸがＣｌ原子またはＢｒ原子である〈４〉記載のビニルシラン化合物の製造方法。
　本発明のビニルシラン化合物はビニルシリル基を有していることから、ヒドロシランやオルガノハイドロジェンポリシロキサンとヒドロシリル化付加反応が可能である。特に本発明のビニルシラン化合物と、分子内に２個のケイ素原子結合水素原子（ＳｉＨ基）を有する２官能性のオルガノハイドロジェンポリシロキサン（特には、分子鎖両末端にＳｉＨ基をそれぞれ１個ずつ有する、主鎖構造の一部に少量の分岐単位を含有していてもよい、基本的に直鎖状の２官能性ジオルガノポリシロキサン）を反応させると、重合反応が進行し（即ち、ヒドロシリル化付加反応が連続して、オルガノポリシロキサンの鎖長延長反応が進行する結果）、ある程度分子量（重合度）の高いオルガノポリシロキサンなどの有機ケイ素樹脂を得ることができる。この有機ケイ素樹脂は、本発明のビニルシラン化合物由来のジシクロペンタジエン骨格が、熱によって二量体と単量体との変化を可逆的に起こすことで、熱可塑性を有する。従って、本発明の上記ビニルシラン化合物は、有機ケイ素樹脂に熱可塑性を付与し得る化合物として好適な化合物である。
実施例１で得られたビニルシラン化合物の１Ｈ－ＮＭＲチャートである。
　本発明の上記ビニルシラン化合物は、上記一般式（１）で表される化合物（即ち、ジシクロペンタジエン骨格上にビニルシリル基を２個有するビスシラン化合物）である。
　ここで、上記一般式（１）において、Ａで表される炭素数１～６、特には炭素数１～４、とりわけ炭素数１～３の二価炭化水素基は、－（ＣＨ２）ｎ－（ｎは１～６、特には１～４、とりわけ１～３の整数である）で表される直鎖状アルキレン基が好ましい。これらの中でも、特に－（ＣＨ２）－で示されるメチレン基、－（ＣＨ２）２－で示されるエチレン基（ジメチレン基）、または－（ＣＨ２）３－で示されるトリメチレン基が好ましい。
　次に、上記一般式（１）において、Ｙで表される置換又は非置換の炭素数１～１２、好ましくは炭素数１～６の一価炭化水素基としては、メチル基、エチル基、プロピル基、イソプロピル基、ブチル基、イソブチル基、tert-ブチル基、ペンチル基、ヘキシル基、ヘプチル基、オクチル基、２-エチルヘキシル基、ノニル基、デシル基、ドデシル基等のアルキル基；シクロペンチル基、シクロヘキシル基等のシクロアルキル基；ビニル基、アリル基、プロペニル基、イソプロペニル基、ブテニル基、イソブテニル基、ペンテニル基、ヘキセニル基、シクロヘキセニル基等のアルケニル基；フェニル基、トリル基、キシリル基、α－，β－ナフチル基等のアリール基；ベンジル基、２－フェニルエチル基、３－フェニルプロピル基等のアラルキル基；また、これらの基の水素原子の一部又は全部が、Ｆ、Ｃｌ、Ｂｒ等のハロゲン原子やシアノ基等で置換された基、例えば、３－クロロプロピル基、３，３，３－トリフルオロプロピル基、２－シアノエチル基等を例示することができる。これらの中でも、炭素数１～６の一価炭化水素基としては、メチル基、フェニル基が好ましく、メチル基が特に好ましい。
　本発明のビニルシラン化合物は、例えば、次の方法により、容易に製造することができる。即ち、下記式（２）
Figure JPOXMLDOC01-appb-C000005
 （式中、Ａは、例えばメチレン基、エチレン基、トリメチレン基、テトラメチレン基等の、炭素数１～６、特には炭素数１～４、とりわけ炭素数１～３の二価炭化水素基であり、好ましくはメチレン基、エチレン基又はトリメチレン基である。Ｙはそれぞれ独立に置換又は非置換の炭素数１～１２、好ましくは炭素数１～６の一価炭化水素基であり、より好ましくはメチル基又はエチル基である。Ｘは、Ｆ、Ｃｌ、Ｂｒ、Ｉ等のハロゲン原子であり、好ましくはＣｌ原子又はＢｒ原子である。）で表されるビニルジオルガノハロオルガノシランとアルカリシクロペンタジエニリドを有機溶媒中で反応させればよい。
　本発明の製造方法に用いるアルカリシクロペンタジエニリドとしては、ナトリウムシクロペンタジエニリド、カリウムシクロペンタジエニリド等のシクロペンタジエンのナトリウム塩又はカリウム塩などが例示される。
　アルカリシクロペンタジエニリドの使用量は、ビニルジオルガノハロオルガノシラン１モルに対して、１．０～２．０モルとすることが好ましく、特に１．０～１．２モルとすることが好ましい。
　また、本発明の製造方法に用いる好適な有機溶媒としては、ベンゼンやトルエン、キシレン等の芳香族類；ジエチルエーテルやジイソプロピルエーテル、テトラヒドロフラン等のエーテル類；ｎ－ペンタン、ｎ－ヘキサン、シクロヘキサン等の炭化水素類が例示される。
　本発明の製造方法における反応温度は、アルカリシクロペンタジエニリド内のＤｉｅｌｓ－Ａｌｄｅｒ反応が進行する温度であれば特に制限されない。１５０℃以上だと生成した二量体の熱分解により単量体になるおそれがあるため、反応温度は室温（２５℃±１０℃）～１００℃とすることが好ましい。
　反応終了後、目的化合物を減圧蒸留等により精製し、本発明の目的化合物を得る。
　以下、実施例及び参考例を示し、本発明を具体的に説明するが、本発明は下記の実施例に制限されるものではない。
実施例１
　１０００ｍｌ４つ口フラスコにビニルジメチルクロロメチルシラン９４．３ｇ（０．７ｍоｌ）とテトラヒドロフラン１００ｍｌを仕込み、０℃に冷却した。撹拌しながらナトリウムシクロペンタジエニリドの２．０Ｍテトラヒドロフラン溶液３５０ｍｌ（０．７ｍоｌ）（アルドリッチ社製）を滴下した。滴下終了後５０℃に昇温し、１２時間撹拌した。飽和塩化アンモニウム水溶液を加えて反応を停止後、有機層を分離し、減圧下、溶媒を留去後、目的物を減圧蒸留により精製し、沸点５１℃／３００Ｐａの無色透明の液体３５．４ｇ（３０％）を得た。
　生成物の構造を確認するために、１Ｈ－ＮＭＲスペクトルの測定を行った（図１）。

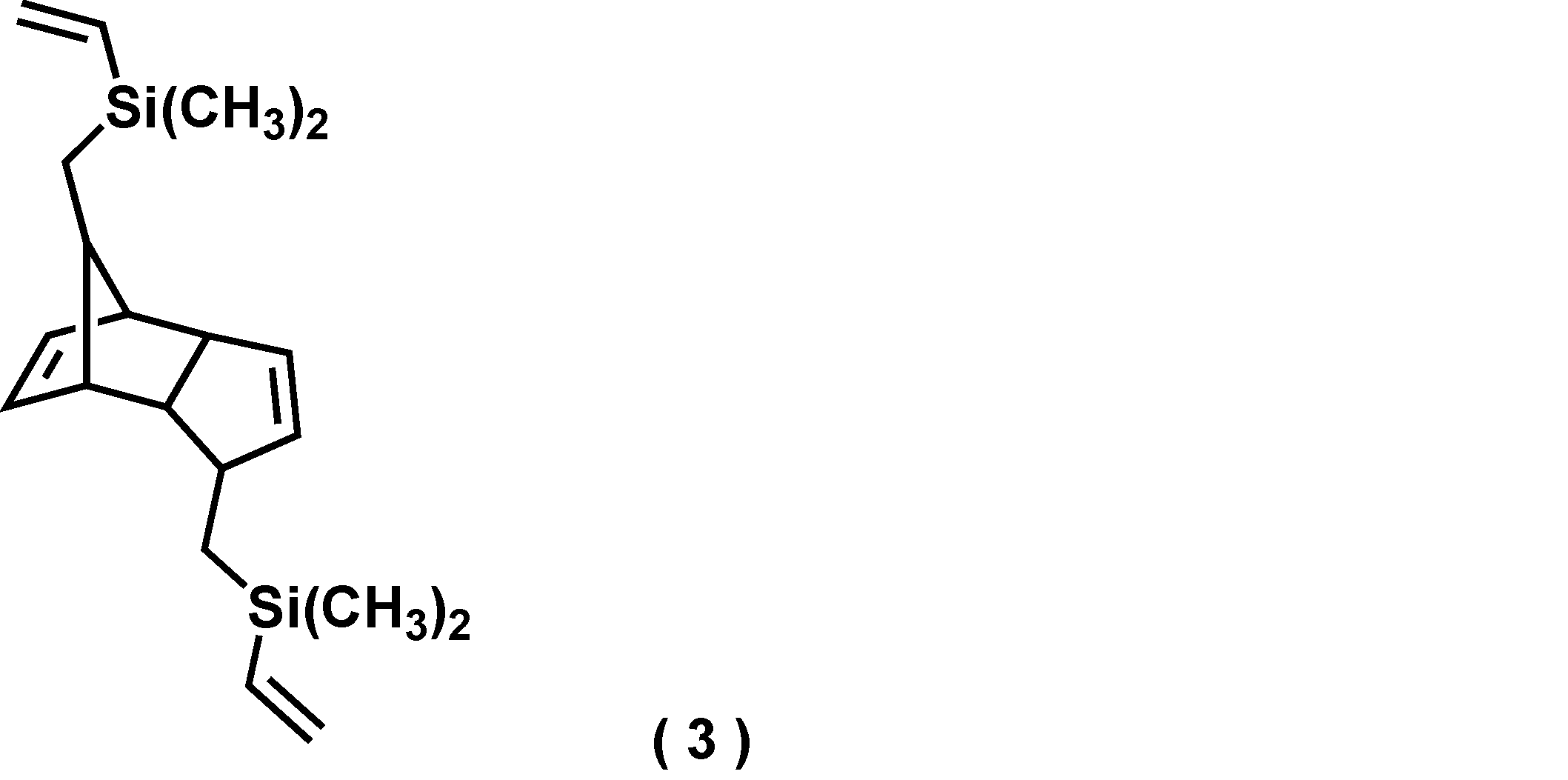

　１Ｈ－ＮＭＲスペクトルの測定の結果から、ここで得られたものは式（３）の構造の３ａ，４，７，７ａ，－テトラヒドロ－１，８－ビス（ビニルジメチルシリルメチル）－４，７－メタノ－１Ｈ－インデンであると考えられる。
Figure JPOXMLDOC01-appb-C000006
参考例１
　主鎖のジメチルシロキサン単位の繰り返し数が４０個程度で分子鎖両末端がジメチルハイドロジェンシロキシ基で封鎖されたジメチルポリシロキサン（分子鎖両末端ジメチルハイドロジェンシロキシ基封鎖ジメチルポリシロキサン）７．４質量部（以下、単に「部」という）に、実施例１で調製したビニルシラン０．８部を加えて室温（ここでは２５℃、以下、同様。）にて５分混合した後、白金触媒（信越化学製ＣＡＴ－ＰＬ－５０Ｔ）０．１部を加えて再度室温にて５分混合した。得られた混合物をガラスシャーレ内で６０℃で４８時間加熱することで硬化物１を得た。
参考例２
　主鎖のジメチルシロキサン単位の繰り返し数が６０個程度で分子鎖両末端がジメチルハイドロジェンシロキシ基で封鎖されたジメチルポリシロキサン（分子鎖両末端ジメチルハイドロジェンシロキシ基封鎖ジメチルポリシロキサン）１１．５部に、実施例１で調製したビニルシラン０．８部を加えて室温にて５分混合した後、白金触媒（信越化学製ＣＡＴ－ＰＬ－５０Ｔ）０．１部を加えて再度室温にて５分混合した。得られた混合物をガラスシャーレ内で６０℃で４８時間加熱することで硬化物２を得た。
比較参考例１
　主鎖のジメチルシロキサン単位の繰り返し数が６０個程度で分子鎖両末端がジメチルハイドロジェンシロキシ基で封鎖されたジメチルポリシロキサン（分子鎖両末端ジメチルハイドロジェンシロキシ基封鎖ジメチルポリシロキサン）１１．５部に、１，３－ジビニル－１，１，３，３－テトラメチルジシロキサン０．５部を加えて室温にて５分混合した後、白金触媒（信越化学製ＣＡＴ－ＰＬ－５０Ｔ）０．１部を加えて再度室温にて５分混合した。得られた混合物をガラスシャーレ内で６０℃で４８時間加熱することで硬化物３を得た。
（試験）
　参考例１～２及び比較参考例１で調製された硬化物１～３をアルミシャーレ上に取り出し、１８０℃のオーブン内で１時間加熱した。加熱後に該硬化物１～３の性状（即ち、該硬化物が固体状のままか、あるいは加熱により液状化しているかどうか）を目視及び指触により確認し、更に、加熱により液状化した該硬化物１，２について、更に室温で放置し、再び性状が変化するかどうか（即ち、加熱により一旦液状化したものが再び固体化するかどうか）を目視及び指触により確認した。
　これらの結果を下記表１に示した。

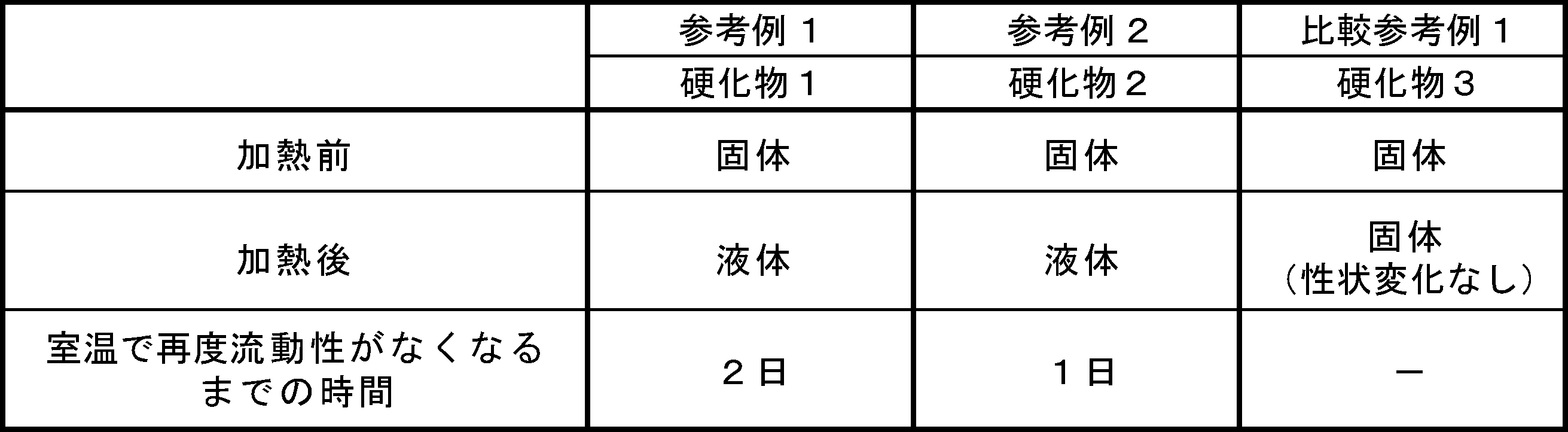

Figure JPOXMLDOC01-appb-T000007
　表１の結果より、参考例１、２で用いたビニルシラン化合物は、熱によって二量体と単量体との変化を可逆的に起こすことで、既存のビニルシラン化合物では不可能な、熱可塑性を有機ケイ素樹脂に付与していることが明らかである。
　なお、本発明は、上記実施形態に限定されるものではない。上記実施形態は例示であり、本発明の特許請求の範囲に記載された技術的思想と実質的に同一な構成を有し、同様な作用効果を奏するものは、いかなるものであっても本発明の技術的範囲に包含される。
　本発明のビニルシラン化合物はビニルシリル基を有していることから、ヒドロシランやオルガノハイドロジェンポリシロキサンとヒドロシリル化付加反応が可能である。特に本発明のビニルシラン化合物と、分子内に２個のケイ素原子結合水素原子（ＳｉＨ基）を有する２官能性のオルガノハイドロジェンポリシロキサンを反応させると、重合反応が進行し（即ち、ヒドロシリル化付加反応が連続して、鎖長延長反応が進行する結果）、ある程度分子量（重合度）の高い有機ケイ素樹脂を得ることができる。この有機ケイ素樹脂は、本発明のビニルシラン化合物由来のジシクロペンタジエン骨格が、熱によって二量体と単量体との変化を可逆的に起こすことで、熱可塑性を有する。従って、本発明のビニルシラン化合物は、有機ケイ素樹脂に熱可塑性を付与する化合物として有用である。

Claims (5)

  1. 　下記式（１）
    Figure JPOXMLDOC01-appb-C000001
     （式中、Ａはそれぞれ独立に炭素数１～６の二価炭化水素基であり、Ｙはそれぞれ独立に置換又は非置換の炭素数１～１２の一価炭化水素基である。）
    で表されるビニルシラン化合物。
  2. 　Ａがそれぞれ独立にメチレン基、エチレン基またはトリメチレン基である請求項１記載のビニルシラン化合物。
  3. 　Ｙがメチル基である請求項１又は２記載のビニルシラン化合物。
  4. 　下記式（２）
    Figure JPOXMLDOC01-appb-C000002
     （式中、Ａは炭素数１～６の二価炭化水素基であり、Ｙはそれぞれ独立に置換又は非置換の炭素数１～１２の一価炭化水素基であり、Ｘはハロゲン原子である。）
    で表されるビニルジオルガノハロオルガノシランとアルカリシクロペンタジエニリドとを反応させる工程を有する請求項１～３のいずれか１項記載のビニルシラン化合物の製造方法。
  5. 　Ａがメチレン基、エチレン基またはトリメチレン基であり、Ｙがメチル基であり、かつ、ＸがＣｌ原子またはＢｒ原子である請求項４記載のビニルシラン化合物の製造方法。
PCT/JP2016/074322 2015-09-08 2016-08-22 新規ビニルシラン化合物 Ceased WO2017043294A1 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
EP16844157.4A EP3348559B1 (en) 2015-09-08 2016-08-22 Novel vinyl silane compound
US15/757,873 US10174058B2 (en) 2015-09-08 2016-08-22 Vinyl silane compound
JP2017539095A JP6460250B2 (ja) 2015-09-08 2016-08-22 新規ビニルシラン化合物

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2015-176907 2015-09-08
JP2015176907 2015-09-08

Publications (1)

Publication Number Publication Date
WO2017043294A1 true WO2017043294A1 (ja) 2017-03-16

Family

ID=58240620

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2016/074322 Ceased WO2017043294A1 (ja) 2015-09-08 2016-08-22 新規ビニルシラン化合物

Country Status (4)

Country Link
US (1) US10174058B2 (ja)
EP (1) EP3348559B1 (ja)
JP (1) JP6460250B2 (ja)
WO (1) WO2017043294A1 (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2023508526A (ja) * 2019-12-31 2023-03-02 大連理工大学 加硫剤及びその使用

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2004182737A (ja) * 2002-12-03 2004-07-02 Canon Inc 縮合共役化合物に基づく有機発光デバイス
WO2011129935A1 (en) * 2010-04-12 2011-10-20 The Government Of The United States Of America, As Represented By The Secretary Of The Navy Copolymers and ceramic-carbonaceous solids from divinyl aromatic ether oligomers and divinyl carborane siloxane

Family Cites Families (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
FR2676064B1 (fr) * 1991-04-30 1994-07-29 Rhone Poulenc Chimie Polyorganosiloxanes a groupements cyclopentadienyles et/ou cyclopentadienylenes et/ou dicyclopentadienylenes, leurs preparations et leur utilisation dans des compositions reticulables en elastomeres.
JP3987196B2 (ja) 1997-12-29 2007-10-03 東レ・ダウコーニング株式会社 有機ケイ素重合体エマルジョンの製造方法
JP6011230B2 (ja) 2011-10-25 2016-10-19 セントラル硝子株式会社 シロキサン系組成物およびその硬化物ならびにその用途

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2004182737A (ja) * 2002-12-03 2004-07-02 Canon Inc 縮合共役化合物に基づく有機発光デバイス
WO2011129935A1 (en) * 2010-04-12 2011-10-20 The Government Of The United States Of America, As Represented By The Secretary Of The Navy Copolymers and ceramic-carbonaceous solids from divinyl aromatic ether oligomers and divinyl carborane siloxane

Non-Patent Citations (4)

* Cited by examiner, † Cited by third party
Title
GREBER, GERD ET AL.: "Oligomeric silicon compounds with functional groups. XVIII. Preparation and polyaddition reactions of 1,1- bis(dimethylhydrosilylmethyl)ferrocene", MAKROMOLEKULARE CHEMIE, vol. 104, no. 1, 1967, pages 77 - 89, XP009509148 *
ITAMI, YUJIRO ET AL.: "Novel Organosilicon Starburst Compounds Based on Ruthenium- Catalyzed Silylative Coupling Reactions of 1,3,5-Tris(dimethylvinylsilyl)benzene", ORGANOMETALLICS, vol. 22, no. 9, 2003, pages 1835 - 1842, XP001159334 *
KELLY, ROBERT D. ET AL.: "Synthesis and spectroscopic characteristics of bis(ethenyldimethylsilylmethyl)platinum(II) complexes containing nitrogen donor ligands", JOURNAL OF ORGANOMETALLIC CHEMISTRY, vol. 361, no. 1, 1989, pages 123 - 138, XP055368890 *
LUDWICZAK, MONIKA ET AL.: "Stereoselective synthesis and luminescence properties of novel trans-regular N-alkylcarbazolylene-silylene- vinylene polymers", JOURNAL OF ORGANOMETALLIC CHEMISTRY, vol. 750, 2014, pages 150 - 161, XP055368882 *

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2023508526A (ja) * 2019-12-31 2023-03-02 大連理工大学 加硫剤及びその使用
JP7424682B2 (ja) 2019-12-31 2024-01-30 大連理工大学 加硫剤及びその使用

Also Published As

Publication number Publication date
EP3348559B1 (en) 2019-11-20
US20180334467A1 (en) 2018-11-22
EP3348559A1 (en) 2018-07-18
JPWO2017043294A1 (ja) 2018-07-19
US10174058B2 (en) 2019-01-08
JP6460250B2 (ja) 2019-01-30
EP3348559A4 (en) 2019-03-13

Similar Documents

Publication Publication Date Title
TWI812618B (zh) 矽氫化可固化聚矽氧樹脂
JP5608890B2 (ja) 硬化性オルガノポリシロキサン組成物及びその製造方法
JP6434388B2 (ja) モノ官能性分岐型オルガノシロキサン化合物及びその製造方法
JP6187681B2 (ja) 新規ビス（アルコキシシリル−ビニレン）基含有ケイ素化合物及びその製造方法
JP2018517688A (ja) サイクリックシロキサン化合物およびそれを含む組成物
CN107428945B (zh) 有机聚硅氧烷、其生产方法以及可固化的有机硅组合物
JP2014062055A (ja) 新規有機珪素化合物及びその製造方法
JP6279603B2 (ja) シリコーン相溶性光開始剤
JP6460250B2 (ja) 新規ビニルシラン化合物
JP6390562B2 (ja) 新規熱可塑性オルガノポリシロキサンの製造方法及び該熱可塑性オルガノポリシロキサン
WO2016170851A1 (ja) 加水分解性シリル基含有環状オルガノハイドロジェンシロキサン
JP4889097B2 (ja) ポリシクロオレフィン官能性ポリシロキサン
CN111936582B (zh) 可交联的有机硅氧烷组合物
JP2019521213A (ja) オキサミド官能性シロキサンの製造方法
JP7126999B2 (ja) アルキニル基含有環状オルガノポリシロキサン及びヒドロシリル化反応制御剤
JP7336509B2 (ja) 架橋性オルガノシロキサン組成物
JP2015110527A (ja) オキセタン環を有する有機珪素化合物及びその製造方法
JP7175249B2 (ja) アルキニル基含有オルガノポリシロキサン及びヒドロシリル化反応制御剤
EP3950786A1 (en) Organopolysiloxane modified with lactate silyl at both ends and method for producing same
WO2023032724A1 (ja) 低誘電率絶縁性コーティング組成物、その硬化物および表示装置
JPWO2017183347A1 (ja) 新規有機ケイ素化合物及びその製造方法
JP7203196B2 (ja) 架橋性オルガノシロキサン組成物
JPH0366731A (ja) シルエチニルシロキサン共重合体およびその製造方法
JP6225888B2 (ja) オルガノポリシロキサン化合物及びその製造方法
JP2007045782A (ja) ポリシクロオレフィン官能性ポリシロキサンの製造方法

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 16844157

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2017539095

Country of ref document: JP

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 15757873

Country of ref document: US

NENP Non-entry into the national phase

Ref country code: DE

WWE Wipo information: entry into national phase

Ref document number: 2016844157

Country of ref document: EP
