WO2019073683A1 - 亜リン酸アルミニウム、および亜リン酸アルミニウムを含む組成物 - Google Patents

亜リン酸アルミニウム、および亜リン酸アルミニウムを含む組成物 Download PDF

Info

Publication number
WO2019073683A1
WO2019073683A1 PCT/JP2018/030032 JP2018030032W WO2019073683A1 WO 2019073683 A1 WO2019073683 A1 WO 2019073683A1 JP 2018030032 W JP2018030032 W JP 2018030032W WO 2019073683 A1 WO2019073683 A1 WO 2019073683A1
Authority
WO
WIPO (PCT)
Prior art keywords
aluminum phosphite
ratio
aluminum
phosphite
present
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2018/030032
Other languages
English (en)
French (fr)
Inventor
寛之 下道
智史 山中
遼 大山
敏弘 山上
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Taihei Chemicals Ltd
Taihei Chemical Industrial Co Ltd
Original Assignee
Taihei Chemicals Ltd
Taihei Chemical Industrial Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Taihei Chemicals Ltd, Taihei Chemical Industrial Co Ltd filed Critical Taihei Chemicals Ltd
Priority to US16/753,859 priority Critical patent/US11407639B2/en
Priority to CN201880065680.1A priority patent/CN111201197B/zh
Priority to JP2019547931A priority patent/JP6966801B2/ja
Priority to ES18865836T priority patent/ES3037157T3/es
Priority to EP18865836.3A priority patent/EP3696141B1/en
Publication of WO2019073683A1 publication Critical patent/WO2019073683A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D5/00—Coating compositions, e.g. paints, varnishes or lacquers, characterised by their physical nature or the effects produced; Filling pastes
    • C09D5/18—Fireproof paints including high temperature resistant paints
    • C09D5/185—Intumescent paints
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B25/00—Phosphorus; Compounds thereof
    • C01B25/16—Oxyacids of phosphorus; Salts thereof
    • C01B25/163—Phosphorous acid; Salts thereof
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/32—Phosphorus-containing compounds
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L101/00—Compositions of unspecified macromolecular compounds
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
    • C09D7/40—Additives
    • C09D7/60—Additives non-macromolecular
    • C09D7/61—Additives non-macromolecular inorganic
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2004/00—Particle morphology
    • C01P2004/30—Particle morphology extending in three dimensions
    • C01P2004/32—Spheres
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/01—Use of inorganic substances as compounding ingredients characterized by their specific function
    • C08K3/016—Flame-proofing or flame-retarding additives
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2201/00—Properties
    • C08L2201/02—Flame or fire retardant/resistant
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K21/00—Fireproofing materials
    • C09K21/02—Inorganic materials
    • C09K21/04—Inorganic materials containing phosphorus

Definitions

  • the present invention relates to aluminum phosphite and a composition comprising aluminum phosphite.
  • the applicant discloses in patent document 1 spherical aluminum phosphite crystals and a method for producing the same.
  • the above-mentioned aluminum phosphite is finely divided while stirring a viscous aluminum phosphite slurry obtained by adding alumina hydrate to a phosphorous acid aqueous solution heated to 50 ° C. or higher and reacting at 50 to 90 ° C. These crystals are gradually precipitated to grow into spherical bodies, and the product is centrifugally dewatered, which is produced by drying at 200 ° C. for 16 hours, and has foamability.
  • the above-mentioned aluminum phosphite is useful as a flame retardancy improver for thermoplastic resins such as polyester resins and polyamide resins, and is commercialized as APA-100.
  • Aluminum phosphite improves flame retardancy by forming a heat insulating layer having air bubbles called a surface expansion layer (Intumescent) on its surface at the time of combustion.
  • a surface expansion layer Intumescent
  • the demand for heat resistance has been increasing, and it is highly desired to provide aluminum phosphite having a higher expansion ratio.
  • This invention is made in view of the said situation, The objective is to provide the composition containing aluminum phosphite with high foaming ratio, and the said aluminum phosphite.
  • a composition comprising an organic matrix, and the aluminum phosphite described in the above [1].
  • the present invention it is possible to provide aluminum phosphite having a higher expansion ratio than conventional aluminum phosphite.
  • the composition containing the aluminum phosphite of the present invention is extremely excellent in heat resistance to materials such as, for example, stainless steel plates, and so is useful as a fireproof paint or the like.
  • FIG. 1 is a schematic view of a heat resistance test apparatus used in Experimental Example 2.
  • the present inventors examined in order to solve the above-mentioned subject.
  • the aluminum phosphite of the present invention is a foamable spherical aluminum phosphite characterized by being represented by the following formula.
  • x is preferably 2.03 or more, more preferably 2.05 or more, and still more preferably 2.07 or more. Moreover, 2.40 or less is preferable and 2.25 or less is more preferable.
  • y is preferably 0.05 or more, more preferably 0.15 or more, and still more preferably 0.25 or more. Moreover, 1.20 or less is preferable and, as for y, 0.80 or less is more preferable.
  • the aluminum phosphite of the present invention may be a hydrate, and z is an integer of 0-4.
  • the aluminum phosphite of the present invention is spherical.
  • “spherical” has a shape similar to a sphere and a sphere, and has a diameter of about 0.1 to 500 ⁇ m (preferably 0.5 to 350 ⁇ m, more preferably 1 to 300 ⁇ m). More preferably, it is distributed in 2 to 125 ⁇ m and means one having an average diameter of about 4 to 50 ⁇ m (preferably 15 to 35 ⁇ m).
  • the shape of the aluminum phosphite can be referred to, for example, FIGS. 1 to 3 of Patent Document 1 mentioned above. The spherical shape is confirmed by observation with a scanning electron microscope (SEM) as described in the column of Examples described later.
  • SEM scanning electron microscope
  • the aluminum phosphite of the present invention is characterized in that it has high foamability.
  • “foamable” means one that foams when heated to about 300 ° C. to 1350 ° C.
  • the aluminum phosphite of the present invention foams stably up to about 1200 ° C.
  • the foaming ratio is measured by the method described in the examples described later. In this example, the foaming ratio is measured based on the volume change before and after the aluminum phosphite is heated at 500 ° C. for 1 hour, compared to the method of measuring the foaming ratio roughly based on the appearance etc.
  • the expansion ratio can be calculated with high accuracy.
  • the Al source include aluminum hydroxide, alumina hydrate, and boehmite.
  • P supply sources phosphorous acid, aluminum dihydrogen phosphite and the like can be mentioned.
  • the mixture is charged into a stirrer and mixed, and then it is allowed to progress from a slurry state to a viscous liquid (reaction product) while stirring at 50 to 90 ° C., and fine crystals are gradually precipitated to form spherical bodies. To grow. Thereafter, there may be mentioned a method of drying the centrifuged and dehydrated aluminum phosphite at 120 to 200 ° C. for 1 to 48 hours.
  • composition of the present invention contains an organic matrix and the above-mentioned aluminum phosphite.
  • the above composition is particularly excellent in heat resistance.
  • the details of aluminum phosphite are as described above.
  • the content ratio of aluminum phosphite to 100 parts by mass of the composition is preferably 5 to 70 parts by mass in order to effectively exhibit the above-mentioned action by the addition of aluminum phosphite. If it is less than the above ratio, the addition effect of the above-mentioned aluminum phosphite is not exhibited effectively, and the heat resistance is lowered. On the other hand, when the above ratio is exceeded, the kneading operation becomes difficult.
  • the above content ratio is more preferably 20 to 60 parts by mass.
  • Organic matrix is not particularly limited as long as it is mixed with aluminum phosphite to improve heat resistance, and examples thereof include paint components, resins such as polyamide resin, rubber, and textiles. Foams such as expanded graphite can also be used as the organic matrix. These may be added alone or in combination of two or more.
  • the paint component examples include synthetic resins such as acrylic resin, silicone resin, acrylic silicone resin, melamine resin, fluorine resin, polyester resin, epoxy resin and urethane; and natural oil resins derived from plants, animals and minerals.
  • a commercial item may be used for the said coating material, for example, water-based versatile color (made by Asahi Pen Co., Ltd.) etc. are used.
  • the aluminum phosphite of the present invention has a high foaming ratio, when a composition (foamed coating composition) in which the above aluminum phosphite is blended with a paint component is applied to a material such as a stainless steel plate, Fire resistance effect is significantly improved.
  • the above composition is a foam-hardened product, it is possible to stably maintain an excellent fireproof effect without blowing off by, for example, a thermal power like a composition in which ammonium polyphosphate is blended with a paint component. .
  • the preferred coating film thickness of the above-mentioned foam-type coating composition may be suitably changed depending on the material to be used, the application site and the like, and is not particularly limited, and is, for example, about 0.1 to 5 mm. As shown in Experimental Example 2 described later, according to the present invention, even if the coating film thickness is as thin as 0.5 mm, it is extremely useful in that it can exhibit excellent fire resistance performance to a stainless steel plate. .
  • thermoplastic resins such as polyamide resin, polyester resin, polycarbonate resin, acrylic resin, olefin resin, styrene resin, polyolefin oxide resin and vinyl resin are preferably used as the resin, and polyamide resin or polyester resin is more preferably used.
  • the present invention is characterized in that the above-mentioned aluminum phosphite is used, and the type of thermoplastic resin to be used is not particularly limited.
  • polyamides or polyesters described in JP-A-2013-538926 can be used.
  • a commercial item may be used for the said resin, for example, Novaduran 5010R5 (made by Mitsubishi Engineering Plastics), Amilan CM3001N (made by Toray) etc. are used.
  • the content ratio of the resin to 100 parts by mass of the composition containing the resin is preferably 30 to 95 parts by mass. If the ratio is lower than the above ratio, the kneading torque is increased and the workability is significantly reduced. On the other hand, if the ratio is exceeded, the desired heat resistance can not be obtained.
  • the above content ratio is more preferably 40 to 80 parts by mass.
  • composition of the present invention may further contain the following additives.
  • an inorganic filler may be further contained for the purpose of reinforcing the strength, rigidity and the like of the resin.
  • the feature of the present invention lies in the use of the above-mentioned aluminum phosphite, and the type of the inorganic filler is not particularly limited.
  • glass fiber, carbon fiber, silicon carbide fiber, alumina fiber, potassium titanate Commonly used ones such as whisker, aluminum borate whisker, aramid fiber, mica, talc, kaolin, wollastonite can be used. Each of these may be used alone, or a mixture of two or more may be used.
  • glass fibers, carbon fibers, mica, talc, kaolin, wollastonite, and mixtures thereof are preferably used.
  • the inorganic filler may be a commercially available product, and for example, ECS03-631K (manufactured by Central Glass Fibers Co., Ltd.) or the like is used.
  • the content ratio of the inorganic filler to 100 parts by mass of the above composition containing a resin is preferably 5 to 60 parts by mass. If it is less than the above ratio, the addition effect of the inorganic filler is not exhibited effectively, and it becomes difficult to reinforce the strength and the like of the resin. On the other hand, if the ratio is exceeded, kneading work becomes difficult.
  • the above content ratio is more preferably 10 to 45 parts by mass.
  • the above composition containing a resin may contain a phosphinate.
  • the type of the phosphinic acid salt is not particularly limited, and examples thereof include dimethylphosphinic acid, ethyl methyl phosphinic acid, diethyl phosphinic acid, methyl-n-propyl phosphinic acid, isobutyl methyl phosphinic acid, octyl methyl phosphinic acid, methyl phenyl phosphinic acid, Diphenyl phosphinic acid etc. are mentioned.
  • diethylphosphinic acid is preferably used in consideration of the price, handling and the like.
  • the phosphinic acid salt is a salt of the above-mentioned phosphinic acid, and examples thereof include calcium salt, aluminum salt, magnesium salt, zinc salt and the like.
  • phosphinates used in the present invention aluminum diethylphosphinate and zinc diethylphosphinate are preferable, and aluminum diethylphosphinate is more preferable, in consideration of the flame resistance, the balance of the electric characteristics, and the like.
  • a commercially available product may be used as the above-mentioned phosphinate, and for example, Exolit OP-1230 (manufactured by Clariant) or the like is used.
  • the content ratio of the phosphinate to 100 parts by mass of the composition containing a resin is preferably 15 to 50 parts by mass. Below the above ratio, the flame retardancy improvement effect by the addition of the phosphinate is not effectively exhibited. On the other hand, if the ratio is exceeded, the kneading torque is increased, and the workability is significantly reduced.
  • the above content ratio is more preferably 20 to 30 parts by mass.
  • composition of the present invention is applicable to various fields such as paints, adhesives, electric and electronic parts, automobiles, and building interior parts, for example.
  • Experimental Example 1 In this experimental example, as described in Table 1, the crystal form and the expansion ratio were compared and studied when aluminum phosphite was manufactured by variously changing the compounding ratio (molar ratio) of Al and P.
  • the conventional example is an example corresponding to the aforementioned Patent Document 1.
  • 1,400 g of water was added to 1,400 g of phosphorous acid to prepare a 50% aqueous solution, which was then heated to 80 ° C. 887.9 g of aluminum hydroxide was gradually added to the reaction with stirring at the temperature to be reacted to make a viscous solution, and stirring was continued for 3 hours while maintaining at 80 ° C. to complete crystallization. Thereafter, the reaction slurry was filtered and dried at 200 ° C. for 16 hours to obtain the conventional aluminum phosphite.
  • Example 1 The aluminum phosphite of Example 1 was obtained in the same manner as the conventional example except that the addition amount of aluminum hydroxide was changed to 892.3 g.
  • Example 2 The aluminum phosphite of Example 2 was obtained in the same manner as in the conventional example except that the addition amount of aluminum hydroxide was changed to 905.7 g.
  • Example 3 The aluminum phosphite of Example 3 was obtained in the same manner as in the conventional example except that the addition amount of aluminum hydroxide was changed to 923.4 g.
  • Example 4 The aluminum phosphite of Example 4 was obtained in the same manner as the conventional example except that the addition amount of aluminum hydroxide was changed to 932.3 g in the prior art.
  • Example 5 The aluminum phosphite of Example 5 was obtained in the same manner as in the conventional example except that the addition amount of aluminum hydroxide was changed to 976.7 g.
  • Example 6 The aluminum phosphite of Example 6 was obtained in the same manner as in the conventional example except that the addition amount of aluminum hydroxide was changed to 1021.1 g.
  • Example 7 The aluminum phosphite of Example 7 was obtained in the same manner as the conventional example except that the addition amount of aluminum hydroxide was changed to 1109.9 g in the prior art.
  • Comparative Example 1 The aluminum phosphite of Comparative Example 1 was obtained in the same manner as the conventional example except that the addition amount of aluminum hydroxide was changed to 1243.1 g.
  • Comparative example 2 The aluminum phosphite of Comparative Example 2 was obtained in the same manner as the conventional example except that the addition amount of aluminum hydroxide was changed to 1331.9 g.
  • compositional ratio of Al and P 0.1 g of each compound was weighed, and 20 mL of aqua regia was added and dissolved by heating to about 100 ° C. (boiling). The Al content and P content of the solution thus obtained were measured using an ICP emission spectrophotometer (SPS 3520V manufactured by SII Nano Technology Inc.).
  • Crystal form The crystal form of each compound was observed using a scanning electron microscope (TM-1000 Miniscope manufactured by Hitachi High-Technologies Corporation).

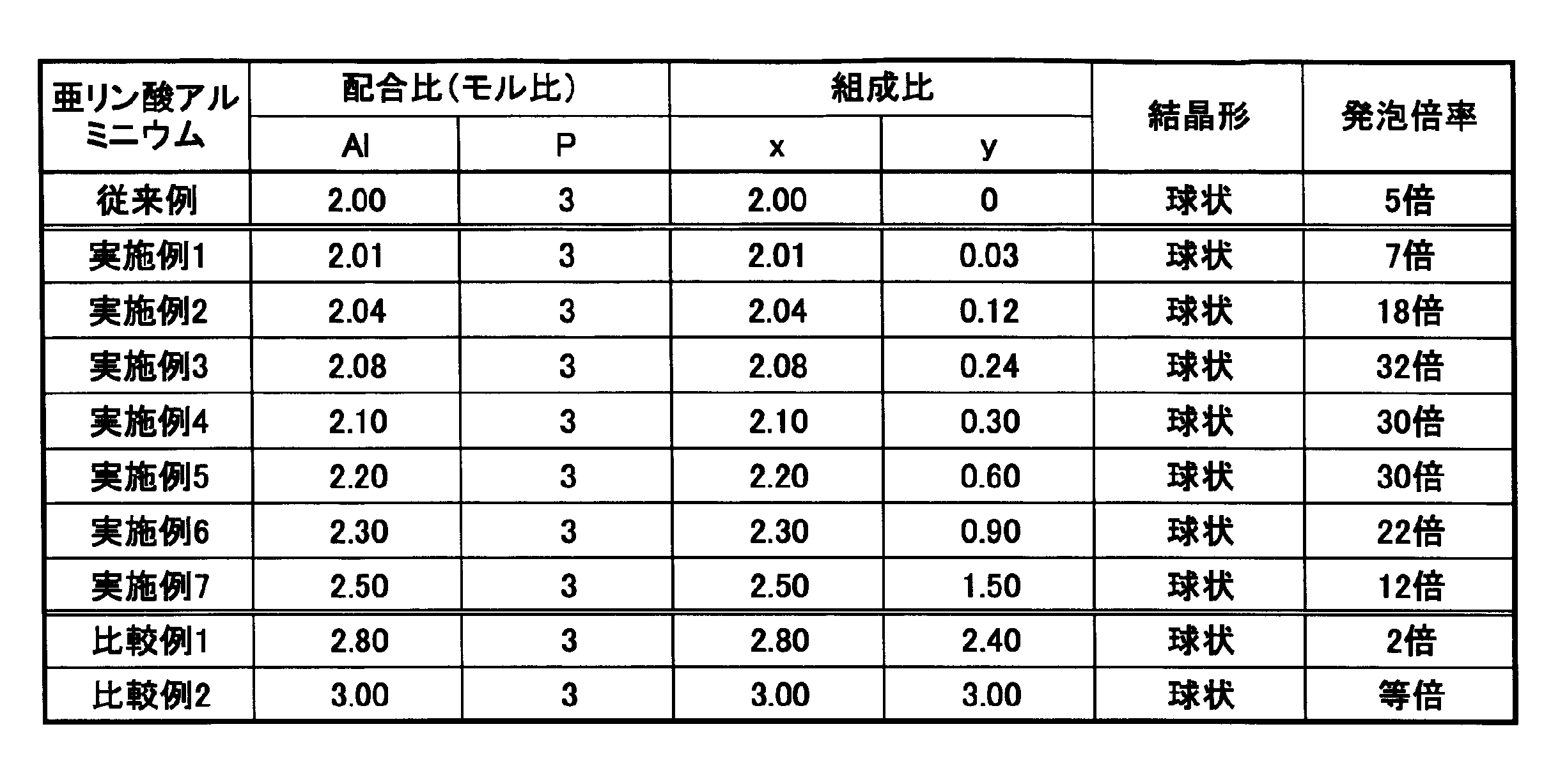

  • Comparative Examples 1 and 2 are both examples in which the composition ratio specified in the present invention is not satisfied, and Comparative Example 1 has a foaming ratio twice lower than that of the conventional example, and Comparative Example 2 is completely foamed. It was not.
  • test pieces for heat resistance evaluation the ratio of 40: 60 (parts by mass) of each of the above-mentioned aluminum phosphites and an aqueous paint [aqueous versatile color (clear) made by Asahi Penn Co., Ltd.] The mixture was mixed and dispersed (2160 rpm) for 2 minutes using a batch-type table-type sand mill (batch-type table-top sand mill dispersion software manufactured by Campe Household Paint Co., Ltd.).
  • Each coating composition thus obtained was applied to a SUS304 plate (long 200 mm ⁇ horizontal 200 mm ⁇ thickness 2 mm) manufactured by Daido Steel Co., Ltd. to a thickness of 2.5 mm so that the coating thickness would be 0.5 mm.
  • the sample was applied using a mold of and dried at room temperature for 12 hours to obtain test pieces for evaluation of heat resistance (test pieces No. 2 to 11 in Table 2).
  • heat resistance (refractory performance) was evaluated as follows with reference to “the fire resistance test method of the building structure part” described in JIS A 1304 (1994). .
  • the tip of the gas burner 1 (RINCE GT-9000 manufactured by Style) equipped with a gas cylinder (GT-G manufactured by Prince Co., Ltd.) was coated with a coating 3 on each SUS 304 plate 2 50 mm away from the center of the coated film surface of contact type) and at the center of the back surface side (the side on which the coated film 3 is not formed) of each test piece, the contact type thermocouple 4 (E5CB manufactured by Omron Control Equipment Co., Ltd.) ) was attached and heated for 10 minutes, and the temperature (maximum temperature) when the back surface SUS plate reached the maximum temperature was measured.
  • the temperature of the gas burner was 2,100.degree. The thing which did not apply

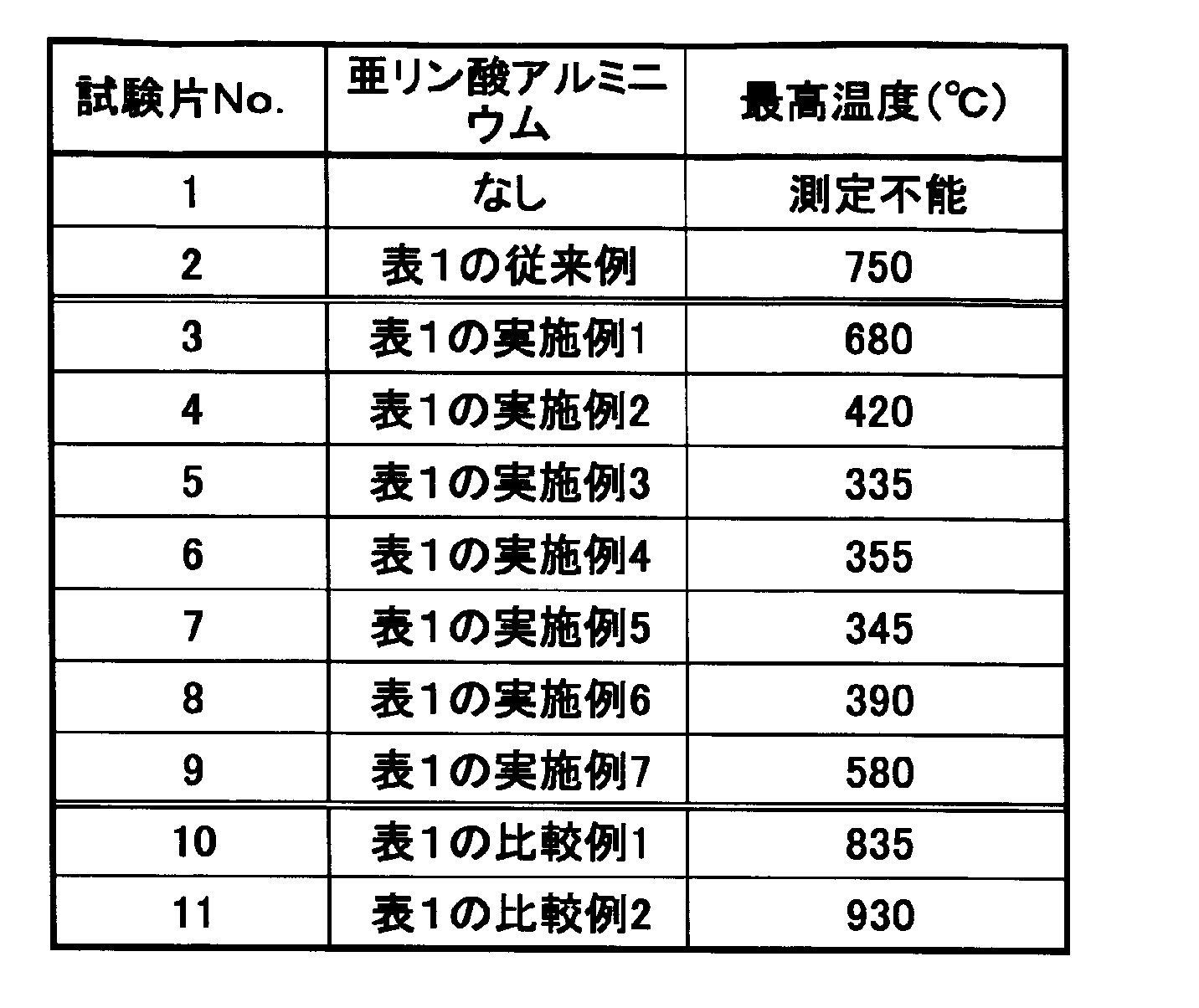

  • Test piece No. in Table 2 1 is an example in which the heat resistance test was conducted without applying the above coating composition at all to the SUS304 plate, and the maximum temperature exceeded 1000 ° C., and the measurement was impossible.
  • test piece No. Nos. 3 to 9 are examples using the coating composition containing the aluminum phosphite of Examples 1 to 7 of Table 1 satisfying the composition ratio defined in the present invention, and the conventional aluminum phosphites of Table 1 were used.
  • This experimental result means that the heat resistance to the stainless steel plate is remarkably improved by using the aluminum phosphite of the present invention.
  • test piece No. 1 using the aluminum phosphite of Examples 3 to 6 in Table 1 has a very high foaming ratio of 22 to 32 times.
  • the maximum temperature at 5 to 8 is 335 to 390 ° C. It could be reduced to about half of 2 (maximum temperature 750 ° C.).
  • test piece No. The samples 11 and 12 are all examples using the paint compositions containing the aluminum phosphite of Comparative Examples 1 and 2 of Table 1 which deviate from the composition ratio of the present invention.
  • the maximum temperature increased more than two.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Inorganic Chemistry (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Wood Science & Technology (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Paints Or Removers (AREA)

Abstract

発泡倍率が高い球状亜リン酸アルミニウムを提供する。　本発明の亜リン酸アルミニウムは、下式で表される。 Ａｌx（ＯＨ）y（ＨＰＯ3）3・ｚＨ2Ｏ 式中、 ｘは２．０１以上、２．５０以下 ｙは０．０３以上、１．５０以下 ｚは０～４の整数をそれぞれ、意味する。

Description

亜リン酸アルミニウム、および亜リン酸アルミニウムを含む組成物
　本発明は、亜リン酸アルミニウム、および亜リン酸アルミニウムを含む組成物に関する。
　流動性、防火性能などに優れた難燃剤（防燃剤）として、本出願人は、特許文献１に球状亜リン酸アルミニウム結晶およびその製造方法を開示している。上記亜リン酸アルミニウムは、５０℃以上に加熱した亜リン酸水溶液にアルミナ水和物を添加し反応させて得られた粘稠な亜リン酸アルミニウムスラリーを、５０～９０℃で撹拌しながら微細な結晶を徐々に析出させて球状体に成長させた後、遠心脱水したものを、２００℃で１６時間乾燥することにより製造されるものであり、発泡性を有している。上記亜リン酸アルミニウムは、ポリエステル樹脂やポリアミド樹脂などの熱可塑性樹脂の難燃性向上剤として有用であり、ＡＰＡ－１００として商品化されている。
特許第２８９９９１６号公報
　亜リン酸アルミニウムは燃焼時に、その表面に表面膨張層（Ｉｎｔｕｍｅｓｃｅｎｔ）と呼ばれる気泡を持つ断熱層を形成することで難燃性を向上させるものである。発泡倍率が高い程、例えばステンレス板などの材料に対する耐熱性に優れている。近年、耐熱性に対する要求は益々高くなっており、発泡倍率がより高い亜リン酸アルミニウムの提供が切望されている。
　本発明は上記事情に鑑みてなされたものであり、その目的は、発泡倍率が高い亜リン酸アルミニウム、および当該亜リン酸アルミニウムを含む組成物を供することにある。
　本発明の構成は以下のとおりである。
［１］下式で表されることを特徴とする発泡性の球状亜リン酸アルミニウム。
Ａｌx（ＯＨ）y（ＨＰＯ3）3・ｚＨ2Ｏ
式中、
ｘは２．０１以上、２．５０以下
ｙは０．０３以上、１．５０以下
ｚは０～４の整数をそれぞれ、意味する。
［２］有機マトリックス、および上記［１］に記載の亜リン酸アルミニウムを含有することを特徴とする組成物。
　本発明によれば、従来の亜リン酸アルミニウムに比べて、発泡倍率のより高い亜リン酸アルミニウムを提供することができる。本発明の亜リン酸アルミニウムを含む組成物は、例えばステンレス板などの材料に対する耐熱性に極めて優れているため、耐火塗料剤等として有用である。
図１は、実験例２で用いた耐熱試験装置の概略図である。
　本発明者らは、上記課題を解決するため、検討を行なった。その結果、前述した特許文献１の製造方法において、亜リン酸アルミニウムを構成するＡｌおよびＰの配合比（モル比）を、上記特許文献１のように化学量論比（Ａｌ：Ｐ＝２．００：３）とするのではなく、Ａｌ：Ｐ＝２．０１～２．５０：３となるようにＡｌ供給源およびＰ供給源を適切に配合すれば、上記特許文献１の発泡倍率（後記する実施例の欄に記載の方法で測定したとき、５倍程度）に比べて発泡倍率がより向上することを見出し、本発明を完成した。
　これに対し、ＡｌとＰのモル比が上記範囲を外れる原料を用いた場合、発泡倍率の更なる向上は見られないことが分かった（後記する実施例の欄を参照）。
（本発明の亜リン酸アルミニウム）
　本発明の亜リン酸アルミニウムは、下式で表されることを特徴とする発泡性の球状亜リン酸アルミニウムである。これに対し、特許文献１のようにＡｌとＰを化学量論比で配合した場合は下記式においてｘ＝２．００、ｙ＝０であり、Ａｌ2（ＨＰＯ3）3で表される点で本発明と相違する。
Ａｌx（ＯＨ）y（ＨＰＯ3）3・ｚＨ2Ｏ
式中、
ｘは２．０１以上、２．５０以下
ｙは０．０３以上、１．５０以下
ｚは０～４の整数をそれぞれ、意味する。
　ここで、より高い発泡倍率を得るためには、ｘは２．０３以上が好ましく、２．０５以上がより好ましく、２．０７以上が更に好ましい。またｘは２．４０以下が好ましく、２．２５以下がより好ましい。
　また、より高い発泡倍率を得るためには、ｙは０．０５以上が好ましく、０．１５以上がより好ましく、０．２５以上が更に好ましい。またｙは１．２０以下が好ましく、０．８０以下がより好ましい。
　本発明の亜リン酸アルミニウムは水和物であっても良く、ｚは０～４の整数である。
　本発明の亜リン酸アルミニウムは、球状である。ここで「球状」とは、球体および球体に近似する形状を有しており、直径が約０．１～５００μｍの範囲（好ましくは０．５～３５０μｍｍであり、より好ましくは１～３００μｍであり、更に好ましくは２～１２５μｍ）に分布し、平均直径が４～５０μｍ程度（好ましくは１５～３５μｍｍ）のものを意味する。
　上記亜リン酸アルミニウムの形状は、例えば前述した特許文献１の図１～３を参照することができる。球状であることは、後記する実施例の欄に記載のとおり、走査型電子顕微鏡（ＳＥＭ）で観察して確認している。
　本発明の亜リン酸アルミニウムは、高い発泡性を有している点に特徴がある。ここで「発泡性」とは、約３００℃～１３５０℃に加熱したときに発泡するものを意味し、本発明の亜リン酸アルミニウムは、約１２００℃まで安定して発泡する。本発明では、後記する実施例に記載の方法で発泡倍率を測定する。当該実施例では、亜リン酸アルミニウムを５００℃で１時間加熱した前後の体積変化量に基づいて発泡倍率を測定しており、外観などに基づいて発泡倍率の概算を測定する方法に比べて、精度の高い発泡倍率を算出できる。上記方法に基づいて前述した特許文献１に記載の亜リン酸アルミニウムの発泡倍率を測定すると、せいぜい５倍程度であったのに対し、本発明に係る亜リン酸アルミニウムの発泡倍率はそれよりも高く、組成比をより好ましい範囲に制御することにより、約３０～４０倍程度の発泡倍率が得られる点で非常に有用である。
　本発明の亜リン酸アルミニウムを製造するためには、亜リン酸アルミニウムを構成するＡｌおよびＰの配合比（モル比）を、Ａｌ：Ｐ＝２．０１～２．５０：３となるように、すなわち化学量論比（Ａｌ：Ｐ＝２．００：３）に対してＡｌリッチとなるように制御することが必要であり、それ以外は上記特許文献１と同じ方法で製造すれば良い。上記Ａｌ供給源としては、例えば水酸化アルミニウム、アルミナ水和物、ベーマイトなどが挙げられる。またＰ供給源としては、亜リン酸、亜リン酸二水素アルミニウムなどが挙げられる。
　ここで、所望とする球状亜リン酸アルミニウムを得るためには、前述した特許文献１と同様、所定温度に加熱した亜リン酸水溶液中に水酸化アルミニウムを添加することが重要であって、その逆、すなわち、所定温度に加熱した水酸化アルミニウムに亜リン酸水溶液を添加したとしても、球状、且つ、発泡倍率の高い亜リン酸アルミニウムは得られない。
　また、化学量論比組成を満足する亜リン酸アルミニウムに、水酸化アルミニウムを更に添加した例としても、単一の化合物でなく混合物が得られるに過ぎず、発泡倍率も従来例と同程度のものしか得られないことを確認している。すなわち、所望とする亜リン酸アルミニウムを製造するためには、原料段階でＡｌとＰを適切に制御することが必要である。
　例えば製造方法の一例として、Ａｌ供給源としてアルミナ水和物、Ｐ供給源として亜リン酸水溶液を用意して、Ａｌ：Ｐのモル比がＡｌ：Ｐ＝２．０１～２．５０：３となるように撹拌機に投入して混合した後、５０～９０℃で撹拌しながらスラリー状態から粘稠性の液体（反応生成物）へと進行させ、微細な結晶を徐々に析出させて球状体に成長させる。その後、遠心分離して脱水した亜リン酸アルミニウムを、１２０～２００℃で１～４８時間乾燥する方法が挙げられる。
（本発明の組成物）
　本発明の組成物は、有機マトリックス、および上記の亜リン酸アルミニウムを含有する。上記組成物は特に耐熱性に優れている。
（亜リン酸アルミニウム）
　亜リン酸アルミニウムの詳細は前述したとおりである。亜リン酸アルミニウム添加による上記作用を有効に発揮させるため、組成物１００質量部に対する亜リン酸アルミニウムの含有比率は、５～７０質量部であることが好ましい。上記比率を下回ると上記亜リン酸アルミニウムの添加効果が有効に発揮されず、耐熱性が低下する。一方、上記比率を超えると混練作業が困難になる。上記含有比率は、より好ましくは２０～６０質量部である。
（有機マトリックス）
　上記有機マトリックスは、亜リン酸アルミニウムと混合して耐熱性を向上させるものであれば特に限定されず、例えば塗料成分、ポリアミド樹脂などの樹脂、ゴム、織物などが挙げられる。また膨張黒鉛などのような発泡体も上記有機マトリックスとして使用可能である。これらは単独で添加しても良いし、二種以上を併用しても良い。
　上記塗料成分として、例えばアクリル樹脂、シリコン樹脂、アクリルシリコン樹脂、メラミン樹脂、フッ素樹脂、ポリエステル樹脂、エポキシ樹脂、ウレタン等の合成樹脂；植物、動物、鉱物由来の天然油樹脂が挙げられる。上記塗料は市販品を用いても良く、例えば、水性多用途カラー（株式会社アサヒペン製）等が用いられる。前述したように本発明の亜リン酸アルミニウムは高い発泡倍率を有するため、上記亜リン酸アルミニウムを塗料成分と配合した組成物（発泡型塗料組成物）をステンレス板等の材料に塗布した場合、耐火効果が著しく向上する。更に上記組成物は発泡硬化体であるため、例えばポリリン酸アンモニウムを塗料成分と配合した組成物のように火力などで吹き飛ぶこともなく、優れた耐火効果を安定して保持することが可能である。
　上記発泡型塗料組成物の好ましい塗膜厚さは、使用する材料や適用部位等によって適宜適切に変更すれば良く、特に限定されないが、例えば、０．１～５ｍｍ程度である。後記する実験例２に示すように、本発明によれば、塗膜厚さが０．５ｍｍと極薄であっても、ステンレス板に対して優れた耐火性能を発揮できる点で極めて有用である。
　上記樹脂として、本発明ではポリアミド樹脂、ポリエステル樹脂、ポリカーボネート樹脂、アクリル樹脂、オレフィン樹脂、スチレン樹脂、ポリオレフィンオキシド樹脂、ビニル樹脂などの熱可塑性樹脂が好ましく用いられ、ポリアミド樹脂またはポリエステル樹脂がより好ましく用いられる。前述したように本発明は上記亜リン酸アルミニウムを用いた点に特徴があり、使用する熱可塑性樹脂の種類は特に限定されない。例えば、特表２０１３－５３８９２６号公報に記載のポリアミドまたはポリエステルを用いることができる。
　上記樹脂は市販品を用いても良く、例えば、ノバデュラン５０１０Ｒ５（三菱エンジニアプラスチック製）、アミランＣＭ３００１Ｎ（東レ製）などが用いられる。
　本発明において、樹脂を含む組成物１００質量部に対する樹脂の含有比率は、３０～９５質量部であることが好ましい。上記比率を下回ると混錬トルクが上昇し、作業性が著しく低下する。一方、上記比率を超えると、所望とする耐熱性が得られない。上記含有比率は、より好ましくは４０～８０質量部である。
　本発明の組成物は、更に以下の添加剤を含有しても良い。
　例えば樹脂の強度、剛性などを補強する目的で無機充填材を更に含有しても良い。前述したように本発明の特徴は上記亜リン酸アルミニウムを用いた点にあり、無機充填材の種類は特に限定されず、例えば、ガラス繊維、炭素繊維、炭化ケイ素繊維、アルミナ繊維、チタン酸カリウムウイスカー、ホウ酸アルミニウムウイスカー、アラミド繊維、マイカ、タルク、カオリン、ワラストナイトなど通常用いられるものを使用することができる。これらは単独で用いても良いし、二種以上の混合物を用いても良い。これらのなかでも、ガラス繊維、炭素繊維、マイカ、タルク、カオリン、ワラストナイト、およびこれらの混合物が好ましく用いられる。
　上記無機充填材は市販品を用いても良く、例えば、ＥＣＳ０３－６３１Ｋ（セントラルグラスファイバー株式会社製）などが用いられる。
　本発明において、樹脂を含む上記組成物１００質量部に対する無機充填材の含有比率は、５～６０質量部であることが好ましい。上記比率を下回ると無機充填材の添加効果が有効に発揮されず、樹脂の強度等の補強が困難となる。一方、上記比率を超えると混錬作業が困難になる。上記含有比率は、より好ましくは１０～４５質量部である。
　或は、樹脂を含む上記組成物の難燃性を高める目的で、ホスフィン酸塩を含有しても良い。上記ホスフィン酸塩の種類は特に限定されないが、例えば、ジメチルホスフィン酸、エチルメチルホスフィン酸、ジエチルホスフィン酸、メチル－ｎ－プロピルホスフィン酸、イソブチルメチルホスフィン酸、オクチルメチルホスフィン酸、メチルフェニルホスフィン酸、ジフェニルホスフィン酸などが挙げられる。これらのうち、価格や取扱い面などを考慮すると、ジエチルホスフィン酸が好ましく用いられる。
　上記ホスフィン酸塩は、上述したホスフィン酸の塩であり、例えばカルシウム塩、アルミニウム塩、マグネシウム塩、亜鉛塩などが挙げられる。
　本発明に用いられるホスフィン酸塩のうち、難燃性、電気特性のバランスなどを考慮すると、ジエチルホスフィン酸アルミニウム、ジエチルホスフィン酸亜鉛が好ましく、ジエチルホスフィン酸アルミニウムがより好ましい。
　上記ホスフィン酸塩は市販品を用いても良く、例えば、Ｅｘｏｌｉｔ　ＯＰ－１２３０（クラリアント社製）などが用いられる。
　本発明において、樹脂を含む上記組成物１００質量部に対するホスフィン酸塩の含有比率は、１５～５０質量部であることが好ましい。上記比率を下回るとホスフィン酸塩添加による難燃性向上作用が有効に発揮されない。一方、上記比率を超えると混錬トルクが上昇し、作業性が著しく低下する。上記含有比率は、より好ましくは２０～３０質量部である。
　本発明の組成物は、例えば塗料、接着剤、電気電子部品、自動車、建築物内装品などの様々な分野に適用可能である。
　本願は、２０１７年１０月１１日に出願された日本国特許出願第２０１７－１９７５３３号に基づく優先権の利益を主張するものである。２０１７年１０月１１日に出願された日本国特許出願第２０１７－１９７５３３号の明細書の全内容が、本願に参考のため援用される。
　以下、実施例を挙げて本発明をより具体的に説明するが、本発明は下記実施例によって制限されず、前・後記の趣旨に適合し得る範囲で変更を加えて実施することも可能であり、それらはいずれも本発明の技術的範囲に包含される。
実験例１
　本実験例では、表１に記載のようにＡｌとＰの配合比（モル比）を種々変更して亜リン酸アルミニウムを製造したときの、結晶形および発泡倍率を比較検討した。
　従来例
　従来例は、前述した特許文献１に対応する例である。
　まず亜リン酸１，４００ｇに水１，４００ｇを加えて５０％水溶液を調製した後、８０℃まで加熱した。当該温度で撹拌しながら水酸化アルミニウム８８７．９ｇを徐々に加えて反応させて粘稠性な溶液とした後、８０℃に保持しながら３時間撹拌を続けて結晶化を完了させた。その後、反応スラリーをろ過したものを２００℃で１６時間乾燥して従来例の亜リン酸アルミニウムを得た。
　実施例１
　上記従来例において、水酸化アルミニウムの添加量を８９２．３ｇに変更したこと以外は上記従来例と同様にして実施例１の亜リン酸アルミニウムを得た。
　実施例２
　上記従来例において、水酸化アルミニウムの添加量を９０５．７ｇに変更したこと以外は上記従来例と同様にして実施例２の亜リン酸アルミニウムを得た。
　実施例３
　上記従来例において、水酸化アルミニウムの添加量を９２３．４ｇに変更したこと以外は上記従来例と同様にして実施例３の亜リン酸アルミニウムを得た。
　実施例４
　上記従来例において、水酸化アルミニウムの添加量を９３２．３ｇに変更したこと以外は上記従来例と同様にして実施例４の亜リン酸アルミニウムを得た。
　実施例５
　上記従来例において、水酸化アルミニウムの添加量を９７６．７ｇに変更したこと以外は上記従来例と同様にして実施例５の亜リン酸アルミニウムを得た。
　実施例６
　上記従来例において、水酸化アルミニウムの添加量を１０２１．１ｇに変更したこと以外は上記従来例と同様にして実施例６の亜リン酸アルミニウムを得た。
　実施例７
　上記従来例において、水酸化アルミニウムの添加量を１１０９．９ｇに変更したこと以外は上記従来例と同様にして実施例７の亜リン酸アルミニウムを得た。
　比較例１
　上記従来例において、水酸化アルミニウムの添加量を１２４３．１ｇに変更したこと以外は上記従来例と同様にして比較例１の亜リン酸アルミニウムを得た。
　比較例２
　上記従来例において、水酸化アルミニウムの添加量を１３３１．９ｇに変更したこと以外は上記従来例と同様にして比較例２の亜リン酸アルミニウムを得た。
　上記のようにして得られた各化合物について、以下の項目を測定した。
（ＡｌとＰの組成比）
　各化合物を０．１ｇ秤量し、２０ｍＬの王水を添加して、約１００℃（煮沸）に加熱して溶解した。このようにして得られた溶液のＡｌ含有量およびＰ含有量を、ＩＣＰ発光分光分析装置（エスアイアイナノテクノロジー株式会社製のＳＰＳ３５２０Ｖ）を用いて測定した。
（結晶形）
　各化合物の結晶形を、走査型電子顕微鏡（株式会社日立ハイテクノロジーズ製のＴＭ－１０００　Ｍｉｎｉｓｃｏｐｅ）を用いて観察した。
（発泡倍率）
　２０ｍＬのスクリュー管（株式会社マルエム製のＮｏ．５）に、各化合物０．２ｇを入れて、卓上マッフル炉（デンケン・ハイデンタル株式会社製のＫＤＦ　Ｓ８０）を用いて５００℃で１時間加熱した。加熱前後の体積変化量を測定して、各化合物の発泡倍率を算出した。
　これらの結果を表１に併記する。表１に示す化合物におけるｚはいずれもゼロである。
Figure JPOXMLDOC01-appb-T000001
　表１において、実施例１～７の亜リン酸アルミニウムはいずれも、本発明で規定する組成比を満足するものであり、球状で、且つ、従来例（発泡倍率５倍）に比べて高い発泡倍率を有している。特に実施例２～７では１０倍以上の発泡倍率が得られており、実施例３～５では３０倍以上の発泡倍率が得られた。
　これに対し、比較例１、２はいずれも、本発明で規定する組成比を満足しない例であり、比較例１は従来例よりも発泡倍率が２倍と低く、比較例２は全く発泡しなかった。
　これらの結果より、ＡｌとＰの配合比（モル比）を適切に制御することにより、発泡倍率の高い亜リン酸アルミニウムが得られることが確認された。
実験例２
　本実験例では、耐熱性評価用試験片を備えた図１の耐熱試験装置を用い、ステンレス板に対する耐熱性を比較検討した。
（１）耐熱性評価用試験片の作製
　まず、上記の各亜リン酸アルミニウムと、水性塗料［株式会社アサヒペン製の水性多用途カラー（クリヤ）］とを、４０：６０（質量部）の割合で配合し、バッチ式卓上型サンドミル（カンペ家庭塗料（株）製のバッチ式卓上サンドミル分散ソフト）を用いて２分間混合分散（２１６０ｒｐｍ）した。
　このようにして得られた各塗料組成物を、大同特殊鋼株式会社製のＳＵＳ３０４板（縦２００ｍｍ×横２００ｍｍ×厚み２ｍｍ）に、塗膜厚さが０．５ｍｍとなるように２．５ｍｍ厚の型枠を用いて塗布し、室温で１２時間乾燥させて耐熱性評価用試験片を得た（表２の試験片Ｎｏ．２～１１）。
（２）耐熱性の評価方法
　本実施例では、ＪＩＳ　Ａ　１３０４（１９９４）に記載の「建築構造部分の耐火試験方法」を参考にして、以下のようにして耐熱性（耐火性能）を評価した。
　図１に示すように、ガスボンベ（プリンス社製ＧＴ－Ｇ）を装着したガスバーナー１（スタイル製のＲＩＮＣＥ　ＧＴ－９０００）の先端を、各試験片（ＳＵＳ３０４板２に塗膜３が施されたもの）の塗膜面中心部から５０ｍｍ離れるように取り付けると共に、各試験片の裏面側（塗膜３が形成されていない側）の中心部に接触型熱電対４（オムロン制御機器社製のＥ５ＣＢ）を取り付けて１０分間加熱し、裏面のＳＵＳ板が最高温度に達したときの温度（最高温度）を測定した。ガスバーナーの温度は２,１００℃とした。
　比較のため、上記ＳＵＳ３０４板に塗料組成物を塗布しなかったものも用意して、同様に最高温度を測定した（表２の試験片Ｎｏ．１）。
　これらの結果を表２に示す。
Figure JPOXMLDOC01-appb-T000002
　表２の試験片Ｎｏ．１は、ＳＵＳ３０４板に上記塗料組成物を全く塗布せずに耐熱試験を行った例であり、最高温度が１０００℃を超えて測定不能であった。
　これに対し、試験片Ｎｏ．３～９は本発明で規定する組成比を満足する表１の実施例１～７の亜リン酸アルミニウムを含む塗料組成物を用いた例であり、表１の従来例の亜リン酸アルミニウムを含む塗料組成物を用いた試験片Ｎｏ．２に比べて、最高温度が著しく低下した。この実験結果は、本発明の亜リン酸アルミニウムを用いれば、ステンレス板に対する耐熱性が著しく向上することを意味する。
　特に発泡倍率が２２～３２倍と非常に高い表１の実施例３～６の亜リン酸アルミニウムを用いた試験片Ｎｏ．５～８における最高温度は３３５～３９０℃であり、試験片Ｎｏ．２（最高温度７５０℃）の約半分まで低減することができた。
　一方、試験片Ｎｏ．１１、１２はいずれも、本発明の組成比を外れる表１の比較例１、２の亜リン酸アルミニウムを含む塗料組成物を用いた例であり、これらは試験片Ｎｏ．２よりも最高温度が増加した。
　これらの結果より、ＡｌとＰの配合比（モル比）が適切に制御された塗料組成物性改善成分を用いれば、ステンレス板などの材料に対する耐熱性が格段に向上することが実証された。
　１　ガスバーナー
　２　ＳＵＳ３０４板
　３　塗膜
　４　接触型熱電対


Claims (2)

  1. 　下式で表されることを特徴とする発泡性の球状亜リン酸アルミニウム。
    Ａｌx（ＯＨ）y（ＨＰＯ3）3・ｚＨ2Ｏ
    式中、
    ｘは２．０１以上、２．５０以下
    ｙは０．０３以上、１．５０以下
    ｚは０～４の整数をそれぞれ、意味する。
  2. 　有機マトリックス、および請求項１に記載の亜リン酸アルミニウムを含有することを特徴とする組成物。

PCT/JP2018/030032 2017-10-11 2018-08-10 亜リン酸アルミニウム、および亜リン酸アルミニウムを含む組成物 Ceased WO2019073683A1 (ja)

Priority Applications (5)

Application Number Priority Date Filing Date Title
US16/753,859 US11407639B2 (en) 2017-10-11 2018-08-10 Aluminum phosphite and composition containing aluminum phosphite
CN201880065680.1A CN111201197B (zh) 2017-10-11 2018-08-10 亚磷酸铝和包含亚磷酸铝的组合物
JP2019547931A JP6966801B2 (ja) 2017-10-11 2018-08-10 亜リン酸アルミニウム、および亜リン酸アルミニウムを含む組成物
ES18865836T ES3037157T3 (en) 2017-10-11 2018-08-10 Aluminium phosphite and composition containing aluminium phosphite
EP18865836.3A EP3696141B1 (en) 2017-10-11 2018-08-10 Aluminium phosphite and composition containing aluminium phosphite

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2017-197533 2017-10-11
JP2017197533 2017-10-11

Publications (1)

Publication Number Publication Date
WO2019073683A1 true WO2019073683A1 (ja) 2019-04-18

Family

ID=66101394

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2018/030032 Ceased WO2019073683A1 (ja) 2017-10-11 2018-08-10 亜リン酸アルミニウム、および亜リン酸アルミニウムを含む組成物

Country Status (7)

Country Link
US (1) US11407639B2 (ja)
EP (1) EP3696141B1 (ja)
JP (1) JP6966801B2 (ja)
CN (1) CN111201197B (ja)
ES (1) ES3037157T3 (ja)
TW (1) TWI765102B (ja)
WO (1) WO2019073683A1 (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2023549040A (ja) * 2020-10-12 2023-11-22 ジィァンスー リースーデェァ ニュー マテリアル カンパニー リミテッド 高温・高せん断抵抗性を有する高難燃性ハロゲンフリー難燃組成物系及びその使用

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN113460984B (zh) * 2020-10-22 2022-08-23 江苏利思德新材料有限公司 一种结晶型亚磷酸铝及其制备方法和应用
DE102021202508A1 (de) 2021-03-15 2022-09-15 Fraunhofer-Gesellschaft zur Förderung der angewandten Forschung eingetragener Verein Verwendung einer Stabilisatorzusammensetzung zur Stabilisierung von Polyolefin-Recyclaten, Stabilisatorzusammensetzung, Masterbatchkonzentrat, Kunststoffzusammensetzung, Formmasse oder Formteil, Verfahren zur Stabilisierung eines Polyolefin-Recyclats sowie Verwendung einer Kunststoffzusammensetzung

Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH08198609A (ja) * 1995-01-23 1996-08-06 Taihei Kagaku Sangyo Kk 無機発泡性結晶、及び、それを含有する塗料
JP2899916B2 (ja) 1990-07-30 1999-06-02 太平化学産業株式会社 球状亜リン酸アルミニウム結晶、その製造方法、及び、それを含有する塗料
JP2011225723A (ja) * 2010-04-20 2011-11-10 Taihei Chemical Industrial Co Ltd 亜リン酸系難燃剤および難燃性樹脂組成物
JP2013538926A (ja) 2010-10-09 2013-10-17 クラリアント・ファイナンス・（ビーブイアイ）・リミテッド 熱可塑性ポリマーのための難燃剤−安定化剤の組み合わせ
JP2015505798A (ja) * 2011-12-05 2015-02-26 クラリアント・ファイナンス・（ビーブイアイ）・リミテッド 亜リン酸水素アルミニウム、その製造方法、ならびにその使用
JP2015506891A (ja) * 2011-12-05 2015-03-05 クラリアント・ファイナンス・（ビーブイアイ）・リミテッド アルカリ・アルミニウム混合亜リン酸塩、その製造方法、ならびにその使用
JP2017197533A (ja) 2016-04-20 2017-11-02 太陽化学株式会社 毛髪洗浄剤用組成物

Family Cites Families (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE3941902C1 (ja) * 1989-12-19 1991-02-28 Chemische Werke Muenchen Otto Baerlocher Gmbh, 8000 Muenchen, De
US5256718A (en) * 1990-02-14 1993-10-26 Mitsui Petrochemical Industries, Ltd. Flame retardant polyamide thermoplastic resin composition
DE4106411C2 (de) * 1991-02-28 1994-09-01 Baerlocher Gmbh Basische Calcium-Aluminium-Hydroxy-Phosphite, Verfahren zu deren Herstellung und deren Verwendung
US5965639A (en) * 1996-10-16 1999-10-12 Toray Industries, Inc. Flame retardant resin composition
EP2527400B1 (en) * 2010-01-18 2016-03-30 Teijin Limited Polylactic acid composition
DE102011120200A1 (de) 2011-12-05 2013-06-06 Clariant International Ltd. Flammschutzmittel-Mischungen enthaltend Flammschutzmittel und Aluminiumphosphite, Verfahren zu ihrer Herstellung und ihre Verwendung
DE102011120190A1 (de) 2011-12-05 2013-06-06 Clariant International Limited Mischungen von Aluminium-Hydrogenphosphiten mit Aluminiumsalzen, Verfahren zu ihrer Herstellung sowie ihre Verwendung
DE102011120191A1 (de) * 2011-12-05 2013-06-06 Clariant International Ltd. Mischungen von Aluminiumphosphit mit schwerlöslichen Aluminiumsalzen und Fremdionen, Verfahren zu ihrer Herstellung sowie ihre Verwendung
DE102015004662A1 (de) * 2015-04-13 2016-10-13 Clariant International Ltd. Verfahren zur Herstellung flammwidriger, nicht korrosiver und stabiler Polyamidformmassen
JP6788967B2 (ja) * 2015-12-25 2020-11-25 太平化学産業株式会社 難燃性樹脂組成物
JP2016148059A (ja) * 2016-05-27 2016-08-18 太平化学産業株式会社 亜リン酸アルミニウムまたはその水和物、および難燃性樹脂組成物

Patent Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2899916B2 (ja) 1990-07-30 1999-06-02 太平化学産業株式会社 球状亜リン酸アルミニウム結晶、その製造方法、及び、それを含有する塗料
JPH08198609A (ja) * 1995-01-23 1996-08-06 Taihei Kagaku Sangyo Kk 無機発泡性結晶、及び、それを含有する塗料
JP2011225723A (ja) * 2010-04-20 2011-11-10 Taihei Chemical Industrial Co Ltd 亜リン酸系難燃剤および難燃性樹脂組成物
JP2013538926A (ja) 2010-10-09 2013-10-17 クラリアント・ファイナンス・（ビーブイアイ）・リミテッド 熱可塑性ポリマーのための難燃剤−安定化剤の組み合わせ
JP2015505798A (ja) * 2011-12-05 2015-02-26 クラリアント・ファイナンス・（ビーブイアイ）・リミテッド 亜リン酸水素アルミニウム、その製造方法、ならびにその使用
JP2015506891A (ja) * 2011-12-05 2015-03-05 クラリアント・ファイナンス・（ビーブイアイ）・リミテッド アルカリ・アルミニウム混合亜リン酸塩、その製造方法、ならびにその使用
JP2017197533A (ja) 2016-04-20 2017-11-02 太陽化学株式会社 毛髪洗浄剤用組成物

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
See also references of EP3696141A4

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2023549040A (ja) * 2020-10-12 2023-11-22 ジィァンスー リースーデェァ ニュー マテリアル カンパニー リミテッド 高温・高せん断抵抗性を有する高難燃性ハロゲンフリー難燃組成物系及びその使用
JP7477125B2 (ja) 2020-10-12 2024-05-01 ジィァンスー リースーデェァ ニュー マテリアル カンパニー リミテッド 高温・高せん断抵抗性を有する高難燃性ハロゲンフリー難燃組成物系及びその使用

Also Published As

Publication number Publication date
EP3696141C0 (en) 2025-07-16
TWI765102B (zh) 2022-05-21
US20200277191A1 (en) 2020-09-03
CN111201197A (zh) 2020-05-26
US11407639B2 (en) 2022-08-09
EP3696141A4 (en) 2021-06-23
ES3037157T3 (en) 2025-09-29
JP6966801B2 (ja) 2021-11-17
JPWO2019073683A1 (ja) 2020-08-06
EP3696141B1 (en) 2025-07-16
TW201922611A (zh) 2019-06-16
CN111201197B (zh) 2023-05-02
EP3696141A1 (en) 2020-08-19

Similar Documents

Publication Publication Date Title
CN102746763B (zh) 一种以膨胀玻化微珠为基材的钢结构防火涂料
WO2019073683A1 (ja) 亜リン酸アルミニウム、および亜リン酸アルミニウムを含む組成物
CN104011153A (zh) 火灾时的气体有害性得到改善的无溶剂型环氧耐火涂料组合物
CN105085988A (zh) 一种用于聚合物的添加剂组合物和其制备方法及由其组成的阻燃热塑性聚合物模塑材料
JP2014062272A (ja) 層状シリケート難燃組成物
JP6769867B2 (ja) 耐火性樹脂組成物
US10023726B2 (en) Nanocalcite and vinyl ester composites
CN109111845A (zh) 耐热涂料组合物、耐热涂膜、附耐热涂膜基材及制造方法
JP6788967B2 (ja) 難燃性樹脂組成物
JP2000008041A (ja) 難燃性添加物
JPWO2014119462A1 (ja) 熱伝導性フィラー、その製造方法、これを用いる樹脂組成物、その成形体及び高熱伝導材料
JP2016148059A (ja) 亜リン酸アルミニウムまたはその水和物、および難燃性樹脂組成物
JP6842692B2 (ja) 亜リン酸アルミニウム、および難燃性樹脂組成物
JP2000186238A (ja) 厚膜形弾性断熱塗材
CN110330254A (zh) 一种建筑用黑料组合物及其制备方法
JP2002363194A (ja) 環状ホスファゼン類、その製造方法、それを有効成分とする難燃剤およびそれを含む樹脂組成物と成形品
JPWO2004052897A1 (ja) リン含有有機ケイ素化合物、その製造方法及びそれを含有する樹脂組成物又はコーティング用組成物
JP6129848B2 (ja) 縮合リン酸塩化合物系難燃剤およびその製造方法並びに難燃性樹脂組成物
JP2019137872A (ja) 難燃性組成物
CN104497361A (zh) 一种新型环保橡胶阻燃剂
JP2024146844A (ja) ホウ酸塩の製造方法
JP7428456B1 (ja) 表面処理炭酸カルシウムおよびそれを用いた樹脂組成物
CN102558776A (zh) 层叠板及其制造方法
JP4499629B2 (ja) 発泡耐火塗材
JPWO2015137228A1 (ja) ポリアリーレンスルフィド樹脂組成物、その製造方法および成形体

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 18865836

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2019547931

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 2018865836

Country of ref document: EP

Effective date: 20200511

WWG Wipo information: grant in national office

Ref document number: 2018865836

Country of ref document: EP
