WO2019176794A1 - 活性エネルギー線硬化型インクジェットインク組成物及び印刷方法 - Google Patents

活性エネルギー線硬化型インクジェットインク組成物及び印刷方法 Download PDF

Info

Publication number
WO2019176794A1
WO2019176794A1 PCT/JP2019/009436 JP2019009436W WO2019176794A1 WO 2019176794 A1 WO2019176794 A1 WO 2019176794A1 JP 2019009436 W JP2019009436 W JP 2019009436W WO 2019176794 A1 WO2019176794 A1 WO 2019176794A1
Authority
WO
WIPO (PCT)
Prior art keywords
ink composition
acrylate
surface tension
meth
byk
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2019/009436
Other languages
English (en)
French (fr)
Inventor
翔太 滝澤
林　宏樹
和男 南
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Dai Nippon Toryo Co Ltd
Original Assignee
Dai Nippon Toryo Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Dai Nippon Toryo Co Ltd filed Critical Dai Nippon Toryo Co Ltd
Priority to EP19767260.3A priority Critical patent/EP3766941A4/en
Priority to US16/979,750 priority patent/US20210040339A1/en
Publication of WO2019176794A1 publication Critical patent/WO2019176794A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D11/00—Inks
    • C09D11/02—Printing inks
    • C09D11/10—Printing inks based on artificial resins
    • C09D11/106—Printing inks based on artificial resins containing macromolecular compounds obtained by reactions only involving carbon-to-carbon unsaturated bonds
    • C09D11/107—Printing inks based on artificial resins containing macromolecular compounds obtained by reactions only involving carbon-to-carbon unsaturated bonds from unsaturated acids or derivatives thereof
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D11/00—Inks
    • C09D11/02—Printing inks
    • C09D11/10—Printing inks based on artificial resins
    • C09D11/101—Inks specially adapted for printing processes involving curing by wave energy or particle radiation, e.g. with UV-curing following the printing
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B41—PRINTING; LINING MACHINES; TYPEWRITERS; STAMPS
    • B41J—TYPEWRITERS; SELECTIVE PRINTING MECHANISMS, i.e. MECHANISMS PRINTING OTHERWISE THAN FROM A FORME; CORRECTION OF TYPOGRAPHICAL ERRORS
    • B41J2/00—Typewriters or selective printing mechanisms characterised by the printing or marking process for which they are designed
    • B41J2/005—Typewriters or selective printing mechanisms characterised by the printing or marking process for which they are designed characterised by bringing liquid or particles selectively into contact with a printing material
    • B41J2/01—Ink jet
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B41—PRINTING; LINING MACHINES; TYPEWRITERS; STAMPS
    • B41M—PRINTING, DUPLICATING, MARKING, OR COPYING PROCESSES; COLOUR PRINTING
    • B41M5/00—Duplicating or marking methods; Sheet materials for use therein
    • B41M5/0023—Digital printing methods characterised by the inks used
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D11/00—Inks
    • C09D11/30—Inkjet printing inks
    • C09D11/32—Inkjet printing inks characterised by colouring agents
    • C09D11/322—Pigment inks
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D11/00—Inks
    • C09D11/30—Inkjet printing inks
    • C09D11/38—Inkjet printing inks characterised by non-macromolecular additives other than solvents, pigments or dyes

Definitions

  • the present invention relates to an active energy ray-curable inkjet ink composition and a printing method using the ink composition.
  • Patent Document 1 discloses an ultraviolet curable inkjet ink composition containing a pigment, an ultraviolet curable compound, and a photopolymerization initiator. Furthermore, it has been reported that the discharge stability and ink wettability can be improved by including a specific silicone oil as a surface tension adjusting agent.
  • Patent Document 2 discloses an acrylic surface conditioner as an active energy ray curable ink jet ink. Techniques for use in the composition have been proposed.
  • JP 2003-147233 A Japanese Patent Laying-Open No. 2015-67765
  • ink compositions do not require the steps of volatilization / drying of water and organic solvents, and have the advantage of being able to improve productivity because they are quick-drying, but they are similar to organic solvent-based inks / water-based inks. However, there is a problem in that it is difficult to obtain stable discharge.
  • An object of the present invention is to provide an active energy ray-curable ink jet ink composition having a stable discharge and a printing method using the ink composition.
  • the present inventors have found that the object of the present invention can be achieved by the following.
  • An active energy ray-curable inkjet ink composition containing at least a monomer, a pigment, a polymerization initiator, and a surface tension modifier, and having a surface tension at 25 ° C. of 20 to 35 mN / m.
  • An active energy ray-curable inkjet ink composition having a surface tension difference of 5 to 15 mN / m from an unadjusted ink composition to which no modifier is added.
  • the active energy ray-curable inkjet ink composition of the present invention (hereinafter also referred to as ink composition) is an active energy ray-curable inkjet ink composition containing at least a monomer, a pigment, a polymerization initiator, and a surface tension modifier.
  • the surface tension at 25 ° C. is 20 to 35 mN / m, and the difference in surface tension from the unadjusted ink composition to which the surface tension modifier is not added is 5 to 15 mN / m. To do. That is, it has been found that excellent discharge stability can be obtained if the difference between the surface tension before adding the surface conditioner and the surface tension after adding the surface conditioner is within a certain range.
  • monofunctional monomers and polyfunctional monomers can be used alone or in combination as appropriate.
  • Preferred monofunctional monomers include 2-hydroxyethyl (meth) acrylate, 2-hydroxyxypropyl (meth) acrylate, 2-hydroxybutyl (meth) acrylate, 4-hydroxybutyl (meth) acrylate, 6-hydroxyhexyl (meth) ) Acrylate, polyoxyethylene mono (meth) acrylate, polyoxypropylene mono (meth) acrylate, polyoxybutylene mono (meth) acrylate, stearyl (meth) acrylate, acryloylmorpholine, tridecyl (meth) acrylate, lauryl (meth) acrylate , N, N-dimethylacrylamide, decyl (meth) acrylate, phenoxyethyl (meth) acrylate, phenoxydiethylene glycol (me
  • polyfunctional monomer of the present invention examples include 1,10-decanediol di (meth) acrylate, 2-methyl-1,8-octanediol di (meth) acrylate, 2-butyl-2-ethyl-1,3-propane Diol di (meth) acrylate, 1,9-nonanediol di (meth) acrylate, 1,8-octanediol di (meth) acrylate, 1,7-heptanediol di (meth) acrylate, 1,6-hexanediol di (Meth) acrylate, 1,4-butanediol di (meth) acrylate, polytetramethylene glycol di (meth) acrylate, 3-methyl-1,5-pentanediol di (meth) acrylate, hydroxypivalate neopentyl glycol di (Meth) acrylate, neopentyl glyco
  • Preferred monomers for achieving the present invention include 4-hydroxybutyl (meth) acrylate, phenoxyethyl (meth) acrylate, phenoxydiethylene glycol (meth) acrylate, 1,4-butanediol di (meth) acrylate, 1,6 -Hexanediol di (meth) acrylate, 1,9-nonanediol di (meth) acrylate, triethylene glycol di (meth) acrylate, dimethylol-tricyclodecane di (meth) acrylate, trimethylolpropane tri (meth) acrylate It is done.
  • (meth) acrylate means the compound name which represented the acrylate and the methacrylate simultaneously.
  • the monomer having a surface tension of 33 to 42 mN / m is preferably 50% by mass or more based on the total amount of monomers contained.
  • the surface tension of the ink composition at 25 ° C. is 20 to 35 mN / m, and the difference in surface tension from the unadjusted ink composition to which no surface tension adjusting agent is added is 5 to 15 mN / m.
  • the amount of the monofunctional monomer in the ink composition is preferably 25 to 85% by mass, particularly 40 to 85% by mass.
  • the amount of the polyfunctional monomer is preferably 4 to 50% by mass, more preferably 4 to 45% by mass.
  • the ink composition of the present invention may contain an acrylate oligomer in order to increase the strength of the printing layer.
  • An acrylate oligomer may be used individually by 1 type, and may be used in combination of 2 or more type.
  • An acrylate oligomer is an oligomer having one or more acryloyloxy groups (CH 2 ⁇ CHCOO—), and preferably has 2 to 6 functional groups.
  • the acrylate oligomer preferably has a molecular weight of 2000 to 20000. In addition, this molecular weight is a weight average molecular weight of polystyrene conversion.
  • the acrylate oligomer include amino acrylate oligomer [acrylate oligomer having a plurality of amino groups (—NH 2 )], urethane acrylate oligomer [acrylate oligomer having a plurality of urethane bonds (—NHCOO—)], epoxy acrylate oligomer [epoxy group Acrylate oligomers], silicone acrylate oligomers [acrylate oligomers having multiple siloxane bonds (-SiO-)], ester acrylate oligomers [acrylate oligomers having multiple ester bonds (-COO-)] and butadiene acrylate oligomers [with butadiene units A plurality of acrylate oligomers].
  • acrylate oligomers include beam set 502H, beam set 505A-6, beam set 550B, beam set 575, beam set AQ-17 (manufactured by Arakawa Chemical Industries), UA-306H, UA-306I, UA -510H, UF-8001G (manufactured by Kyoeisha Chemical Co., Ltd.), CN929, CN940, CN944B85, CN959, CN961E75, CN961H81, CN962, CN963A80, CN963B80, CN963E75, C963E75, C963J75, C969675 , CN966H90, CN966J75, CN966R60, CN968, CN980, CN981, C 981A75, CN981B88, CN982A75, CN982B88, CN982E75, CN982P90, CN983,
  • urethane acrylate oligomers are preferable from the viewpoint of weather resistance and adhesion, and aliphatic urethane acrylate oligomers having no aromatic ring in the structure are more preferable.
  • the content of the acrylate oligomer is, for example, 1 to 10% by mass in the total mass of the ink composition.
  • the ink composition of the present invention may further contain a colorant such as a dye or a pigment, but preferably contains a pigment from the viewpoint of weather resistance.
  • a colorant such as a dye or a pigment, but preferably contains a pigment from the viewpoint of weather resistance.
  • the content of the colorant is 0.1 to 15% by mass in the ink composition.
  • a coloring agent may be used individually by 1 type, and may be used in combination of 2 or more type.
  • I. Pigment White 1, 2, 4, 5, 6, 7, 11, 12, 18, 19, 21, 22, 23, 26, 27, 28, Examples include aluminum flakes, glass flakes, and hollow particles.
  • C.I. from the viewpoint of weather resistance and color reproducibility of the printed matter.
  • the pigment particles dispersed in the ink composition preferably have a volume average particle diameter of 0.05 to 0.4 ⁇ m and a volume maximum particle diameter of 0.2 to 1 ⁇ m.
  • the volume average particle diameter is larger than 0.4 ⁇ m and the volume maximum particle diameter is larger than 1 ⁇ m, it tends to be difficult to stably discharge the ink composition.
  • the volume average particle diameter and the volume maximum particle diameter can be measured by a measuring instrument using a dynamic light scattering method.
  • a pigment dispersant may be further contained as necessary.
  • the content of the pigment dispersant is, for example, 0.1 to 5% by mass in the ink composition.
  • a pigment dispersant may be used individually by 1 type, and may be used in combination of 2 or more type.
  • the polymerization initiator of the present invention is a photopolymerization initiator having an action of initiating polymerization of a polymerizable monomer when irradiated with active energy rays.
  • the content of the photopolymerization initiator is preferably 1 to 25% by mass, more preferably 1 to 10% by mass in the ink composition.
  • an auxiliary such as a photosensitizer can be used in combination.
  • the photopolymerization initiator examples include benzophenone compounds, acetophenone compounds, thioxanthone compounds, and phosphine oxide compounds. From the viewpoint of curability, the wavelength of the active energy ray to be irradiated and the absorption of the photopolymerization initiator are included. It is preferable that the wavelengths overlap as much as possible.
  • 2,2-dimethoxy-1,2-diphenylethane-1-one 2-benzyl-2-dimethylamino-1- (4-morpholinophenyl) -butanone
  • 2,4,6-trimethylbenzoyl-diphenyl-phosphine oxide bis (2,4,6-trimethylbenzoyl) -phenylphosphine oxide and 2,4-diethylthioxanthone
  • 2,4,6-trimethylbenzoyl- Diphenyl-phosphine oxide is particularly preferred.
  • these photoinitiators may be used individually by 1 type, and may be used in combination of 2 or more type.
  • the active energy ray-curable ink may further contain a light stabilizer.
  • the light stabilizer has an action of absorbing ultraviolet rays and preventing deterioration due to ultraviolet rays.
  • Examples of the light stabilizer include cyanoacrylate compounds, benzophenone compounds, benzoate compounds, benzotriazole compounds, hydroxyphenyl triazine compounds, benzylidene camphor compounds, inorganic fine particles, etc. Among them, ultraviolet absorption has a shorter wavelength.
  • the hydroxyphenyltriazine compound is preferably from the viewpoint of the curability of the ink. From the viewpoint of curability, it is preferable that the wavelength of the active energy ray to be irradiated and the absorption wavelength of the light stabilizer do not overlap as much as possible.
  • the active energy ray-curable ink may further contain a polymerization inhibitor.
  • the polymerization inhibitor has a function of reacting with active radicals generated in the ink and preventing the polymerization reaction from occurring. Further, it has been found that the storage stability can be further improved by adding a polymerization inhibitor to the active energy ray curable ink.
  • the content of the polymerization inhibitor is preferably 0.001 to 5% by mass, and more preferably 0.001 to 1% by mass, based on the total mass of the ink.
  • polymerization inhibitor examples include hydroquinone compounds, phenol compounds, phenothiazine compounds, nitroso compounds, N-oxyl compounds, and the like.
  • polymerization inhibitor examples include phenol, o-, m- or p-cresol, 2-t-butyl-4-methylphenol, 6-t-butyl-2,4-dimethylphenol, 2,6- Di-t-butyl-4-methylphenol, 2-t-butylphenol, 4-t-butylphenol, 2,4-di-t-butylphenol, 2-methyl-4-t-butylphenol, 4-t-butyl-2 Phenol compounds such as 1,6-dimethylphenol, hydroquinone, hydroquinone monomethyl ether, methyl hydroquinone, 2,5-di-t-butyl hydroquinone, 2-methyl-p-hydroquinone, 2,3-dimethyl hydroquinone, trimethyl hydroquinone 4- Methylbenzcatechin, t-butylhydroquinone, 3-methylbenzcatechin, 2- Hydroquinone compounds such as til-p-hydroquinone, 2,3-dimethylhydroquinone, trimethyl
  • the ink composition of the present invention preferably contains a surface conditioner for the purpose of improving wettability to the surface of the recording medium and preventing repelling.
  • the “surface adjusting agent” means a substance having a hydrophilic part and a hydrophobic part in the molecular structure and capable of adjusting the surface tension of the ink composition by adding.
  • anionic surface conditioners such as dialkylsulfosuccinates, alkylnaphthalenesulfonates, fatty acid salts, polyoxyethylene alkyl ethers, polyoxy Nonionic surface conditioners such as ethylene alkyl allyl ethers, acetylene glycols, polyoxyethylene / polyoxypropylene block copolymers,
  • a silicon-based surface conditioner or an acrylic-based surface conditioner is preferable, and commercially available products such as Big Chemie, Evonik, and Toray Dow Corning can be used. These surface conditioners can be used alone or in combination of two or more. Further, in the case of a silicon-based surface conditioner, it is preferably a polyether-modified silicone oil and an HLB of 7.6 to 12.
  • the content of the surface conditioner in the ink composition of the present invention can be appropriately selected depending on the purpose of use. For example, it is preferably 0.01 to 1% by mass in the ink composition.
  • the ink composition of the present invention may further contain a pigment dispersant as necessary in order to disperse the pigment.
  • the content of the pigment dispersant is, for example, 0.1 to 5% by mass of the ink composition.
  • a pigment dispersant may be used individually by 1 type, and may be used in combination of 2 or more type.
  • pigment dispersant examples include ANTI-TERRA-U, ANTI-TERRA-U100, ANTI-TERRA-204, ANTI-TERRA-205, DISPERBYK-101, DISPERBYK-102, DISPERBYK-103, DISPERBYK-106, DISPERBYK-108, DISPERBYK-109, DISPERBYK-110, DISPERBYK-111, DISPERBYK-112, DISPERBYK-116, DISPERBYK-130, DISPERBYK-140, DISPERBYK-142, DISPERBYK-145, DISPERBYK-161, DISPERBYK-162, DISPERBYK-163, DISPERBYK-164, DISPERBYK-166, DISPERBYK-167, DISPERBYK-168, DISPERBYK-170, DISPERBYK-171, DISPERBYK-
  • the ink composition of the present invention preferably has a viscosity at the temperature at the time of ink ejection of 5.5 to 7.5 mPa ⁇ s. If the viscosity at 25 ° C. is 50 mPa ⁇ s or less, there is no difficulty in handling, but it is preferably 25 mPa ⁇ s.
  • the temperature at the time of ink ejection is appropriately selected depending on the ink jet printer, but is preferably room temperature (20 ° C.) to 60 ° C.
  • the ink composition of the present invention may contain additives (components) other than the additives listed above.
  • additives include, for example, conventionally known penetration enhancers, wetting agents (humectants), and other additives.
  • examples of other additives include conventionally known fixing agents. Agents, antifungal agents, preservatives, antioxidants, chelating agents, pH adjusters, and thickeners.
  • the ink composition of the present invention is a mixture of the monomer, pigment, polymerization initiator and surface conditioner and various components appropriately selected as necessary, and the nozzle diameter of the ink jet print head to be used, if necessary. Can be prepared by filtering the resulting mixture using a filter having a pore size of about 1/10 or less of the above.
  • the monomer and the pigment may be separately dispersed and then mixed with other components.
  • the ink composition of the present invention can be used in various ink jet printers.
  • the ink jet printer include an ink jet printer that ejects an ink composition by a charge control method or a piezo method.
  • the active energy ray-curable inkjet ink composition of the present invention can be suitably applied particularly to large inkjet printers, specifically, inkjet printers intended for printing on articles produced on industrial lines.
  • the ink ejection temperature by the ink jet printer is preferably adjusted so that the viscosity of the ink composition is 5.5 to 7.5 mPa ⁇ s.
  • a printing layer with favorable weather resistance can be formed by irradiating an active energy ray and hardening a printing layer after printing with an inkjet printer.
  • the wavelength of the active energy ray irradiated in order to harden the said printing layer overlaps with the absorption wavelength of a photoinitiator, and with respect to the active energy ray curable inkjet ink composition of this invention.
  • the active energy ray preferably has a dominant wavelength of 360 to 425 nm.
  • ⁇ Measurement method of surface tension The measurement was performed using a surface tension meter (CBVP-Z manufactured by Kyowa Interface Chemical Co., Ltd.) at a temperature of 25 ° C.
  • ⁇ Mist ⁇ A nozzle check image was printed on a copy sheet with an inkjet printer, and the periphery of the image was observed with a microscope to evaluate the mist state. ⁇ : No contamination by mist is observed. ⁇ : Slight contamination by mist is observed, but good level. ⁇ : Level at which contamination by mist is not acceptable.

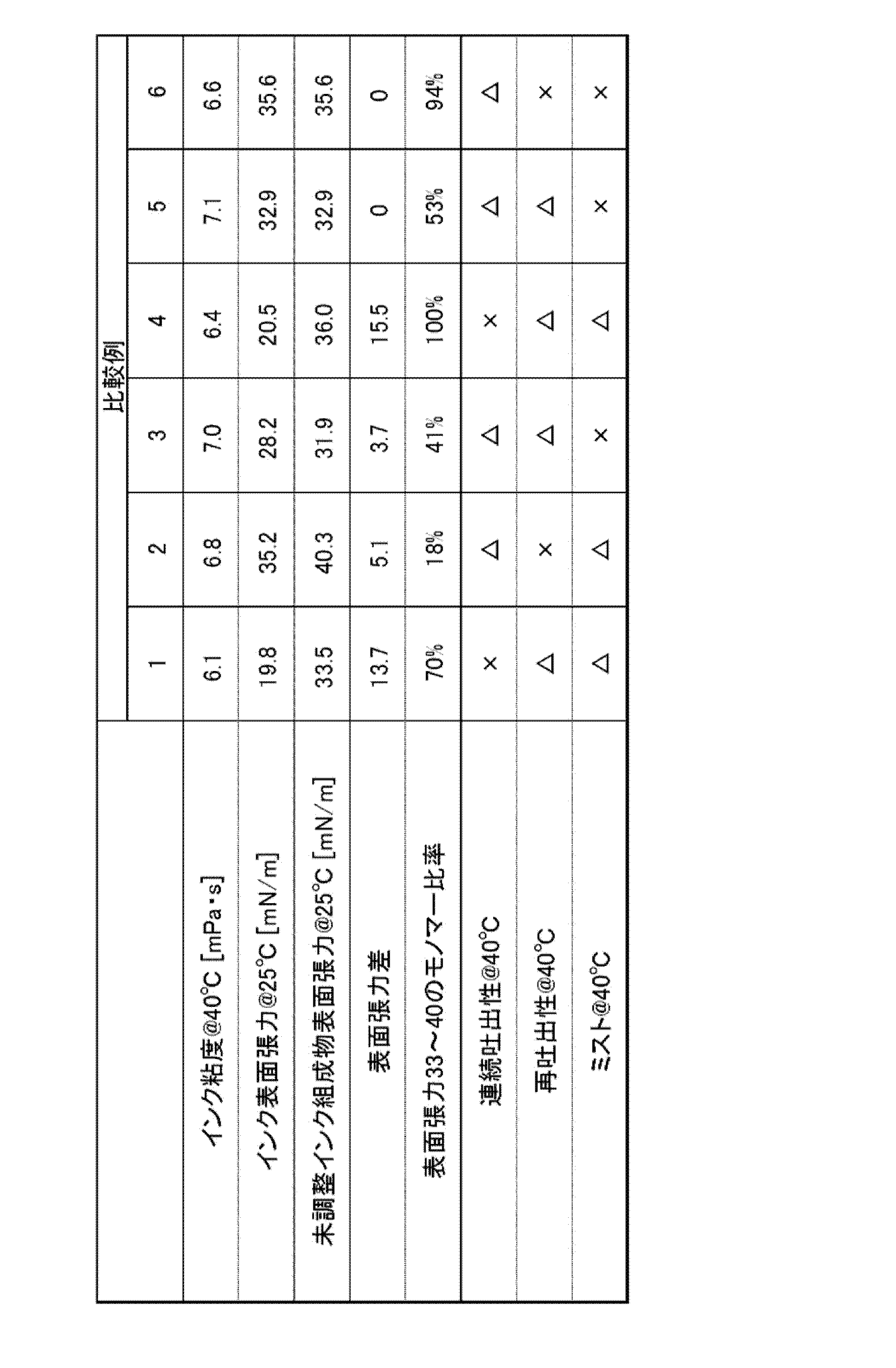

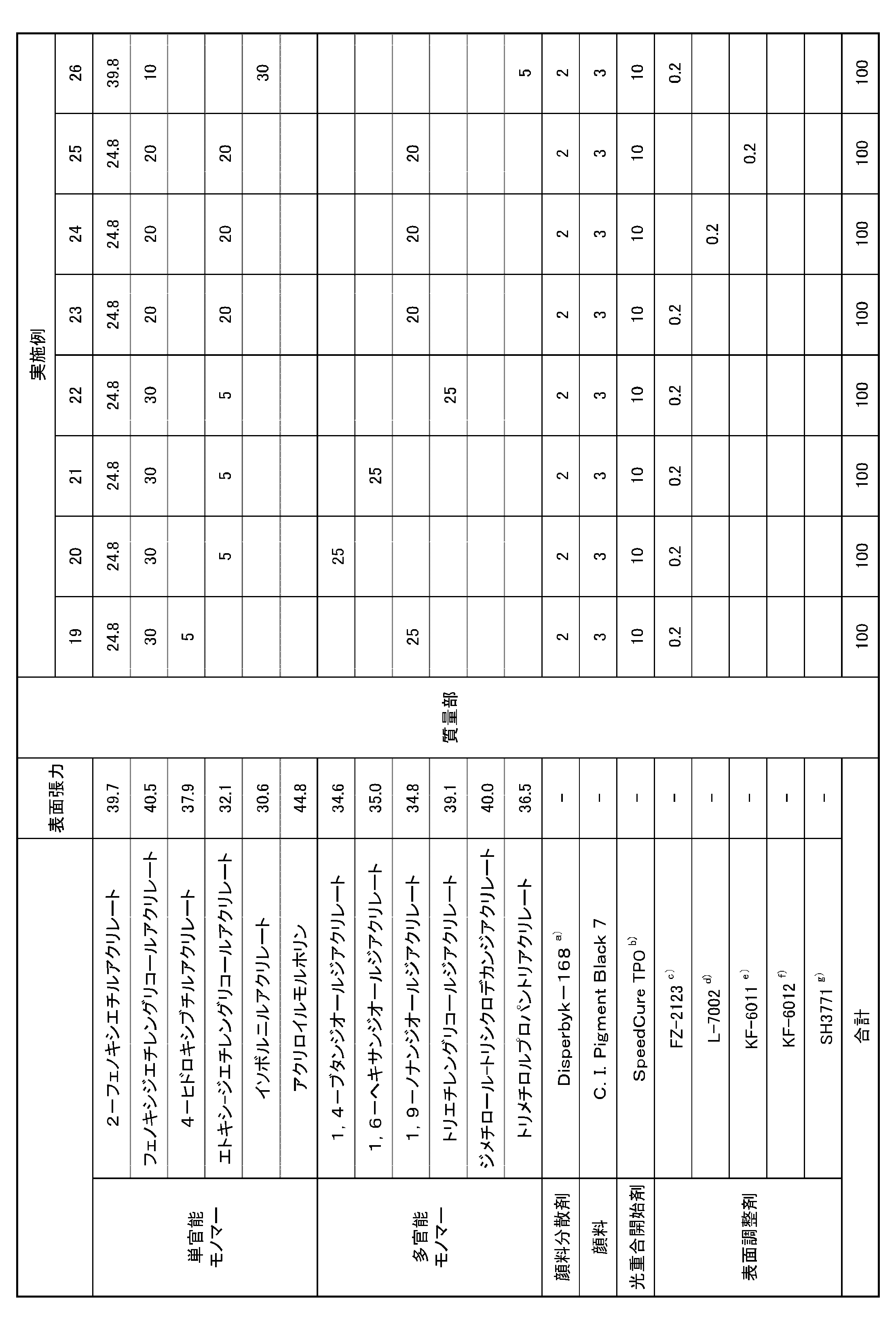

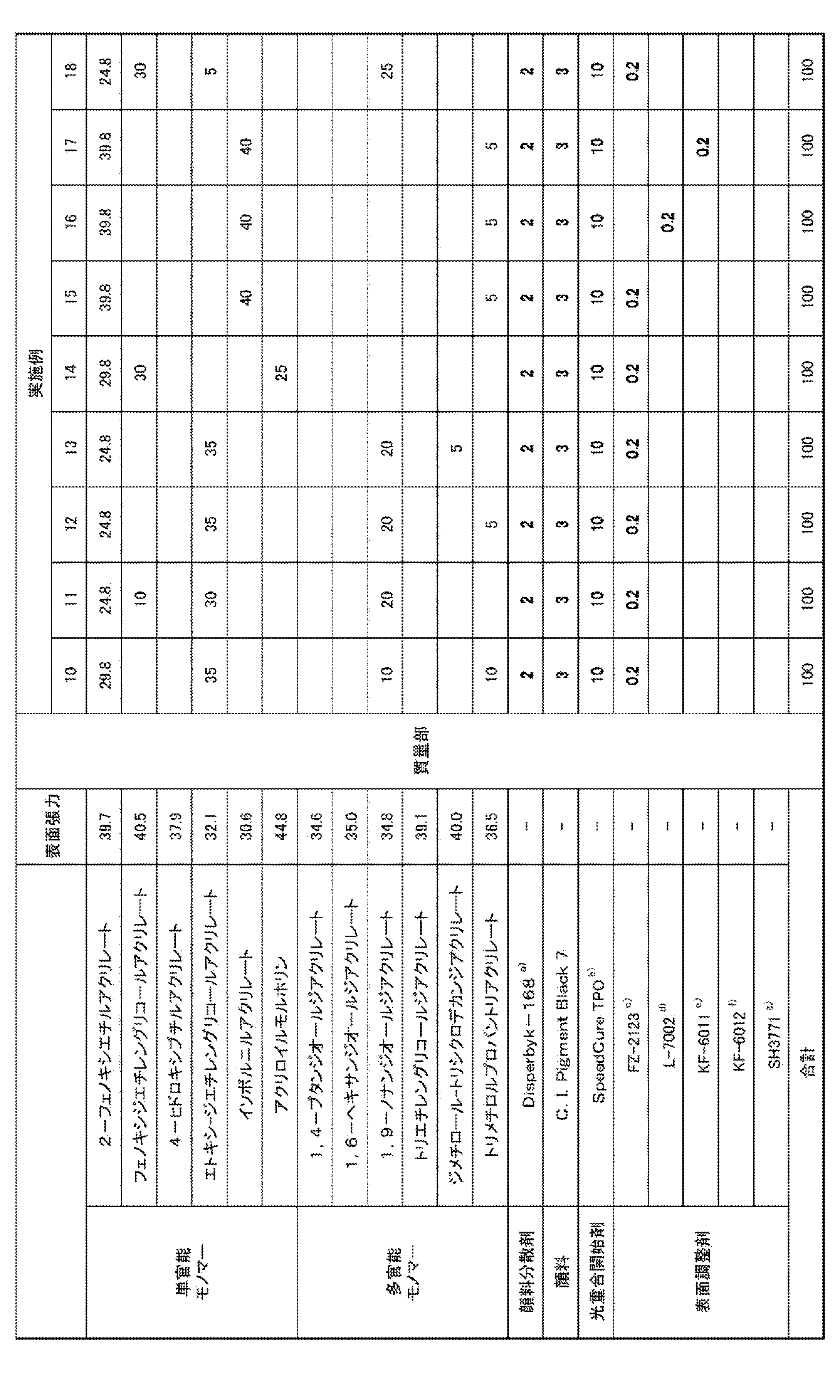

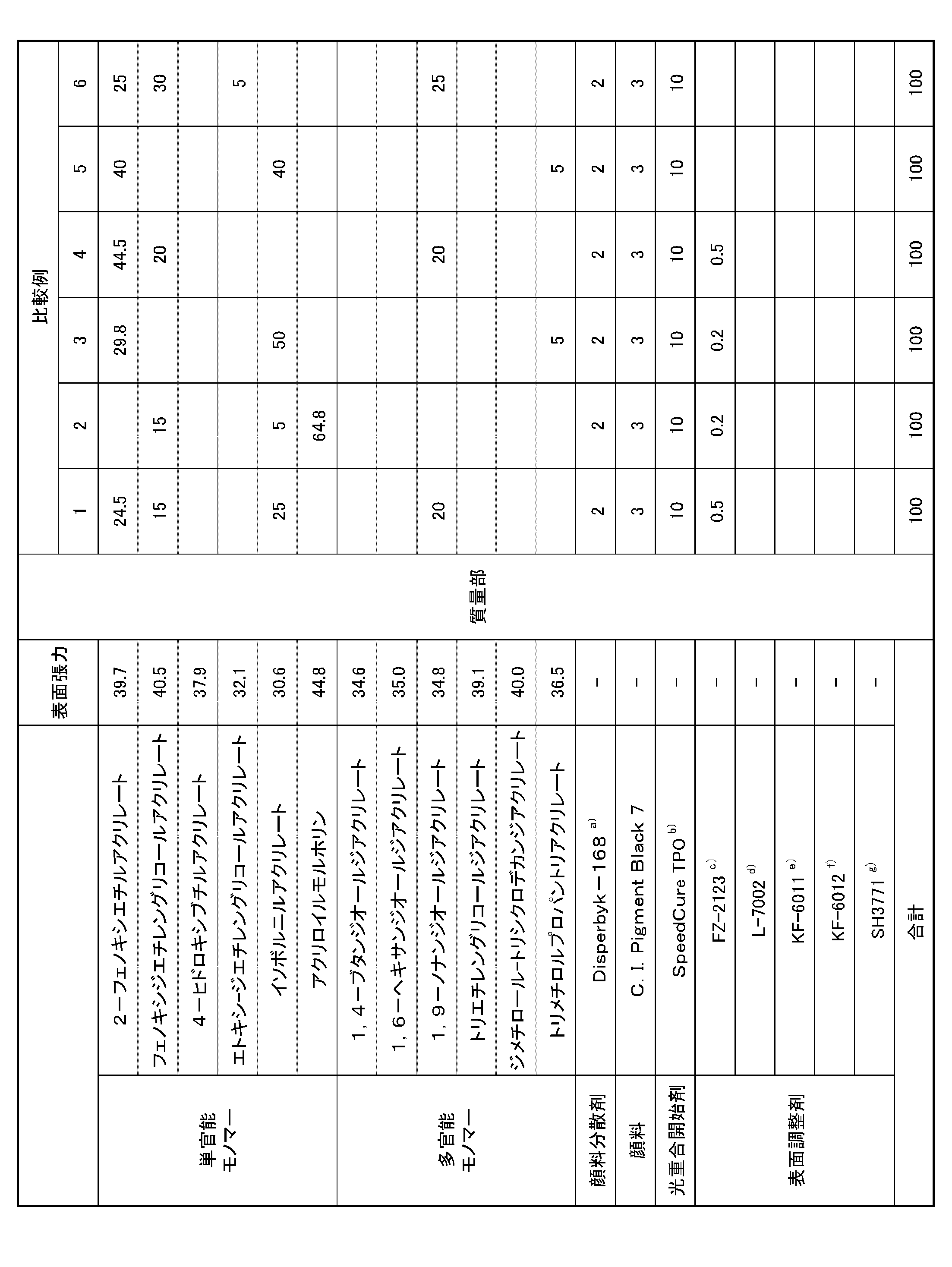

  • the compounding agents described in Tables 1 to 4 are as follows. a) Pigment dispersant (by Big Chemie Japan) b) Photopolymerization initiator (Lambson) c) Surface conditioner (Toray Dow Corning, HLB value 10) d) Surface conditioner (manufactured by Dow Corning Toray, HLB value 8) e) Surface conditioner (Shin-Etsu Chemical Co., Ltd., HLB value 12) f) Surface conditioner (manufactured by Shin-Etsu Chemical Co., Ltd., HLB value 7) g) Surface conditioner (Toray Dow Corning, HLB value 15)
  • the surface tension at 25 ° C. is outside the range of 20 to 35 mN / m (Comparative Examples 1 and 2), or the difference in surface tension from the unadjusted ink composition to which no surface tension adjusting agent is added is 5 to When it was out of the range of 15 mN / m (Comparative Examples 3, 4, 5, and 6), the discharge stability was not sufficient.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Wood Science & Technology (AREA)
  • Organic Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Inks, Pencil-Leads, Or Crayons (AREA)
  • Ink Jet Recording Methods And Recording Media Thereof (AREA)
  • Ink Jet (AREA)

Abstract

吐出しの安定性を得られた活性エネルギー線硬化型インクジェットインク組成物、及びそのインク組成物を用いた印刷方法を提供することを目的とする。　本発明の目的は、少なくともモノマー、顔料、重合開始剤および表面張力調整剤を含有する活性エネルギー線硬化型インクジェット用インク組成物であって、２５℃における表面張力が２０～３５ｍＮ／ｍであり、該表面張力調整剤を添加していない未調整インク組成物との表面張力の差が５～１５ｍＮ/ｍである、活性エネルギー線硬化型インクジェット用インク組成物、によって達成された。

Description

活性エネルギー線硬化型インクジェットインク組成物及び印刷方法
　本発明は、活性エネルギー線硬化型インクジェットインク組成物及びそのインク組成物を用いた印刷方法に関する。
　近年、種々の活性エネルギー線硬化型インクジェットインク組成物が提案されており、例えば、特許文献１には、顔料、紫外線硬化性化合物及び光重合開始剤を含有する紫外線硬化型インクジェットインク組成物に、更に特定のシリコーンオイルを表面張力調整剤として含有させることによって、吐出安定性及びインク濡れ性を改善できることが報告されている。
　一方、親水性基材にインクジェットプリンタで印刷した場合、その印刷物のレベリング性が必ずしも十分でないという問題があり、それに対応するため特許文献２では、アクリル系表面調整剤を活性エネルギー線硬化型インクジェットインク組成物に用いる技術が提案されている。
特開２００３－１４７２３３号公報 特開２０１５－６７７６５号公報
　これらのインク組成物は、水や有機溶剤の揮発・乾燥の工程が不要であり、速乾性であるため生産性を向上させることができるといった長所があるが、有機溶剤系インク・水系インクと同様に吐出の安定性が得られにくいという課題があった。
　本発明は、吐出の安定性が得られた活性エネルギー線硬化型インクジェットインク組成物及びそのインク組成物を用いた印刷方法を提供することを目的とする。
　本発明者らは、下記によって本発明の目的が達成されることを見出した。
　（１）少なくともモノマー、顔料、重合開始剤および表面張力調整剤を含有する活性エネルギー線硬化型インクジェット用インク組成物であって、２５℃における表面張力が２０～３５ｍＮ／ｍであり、該表面張力調整剤を添加していない未調整インク組成物との表面張力の差が５～１５ｍＮ/ｍである、活性エネルギー線硬化型インクジェット用インク組成物。
　（２）インク射出時の温度での粘度が、５．５～７．５ｍＰａ・ｓである前記１記載の活性エネルギー線硬化型インクジェット用インク組成物。
　（３）表面張力が３３～４２ｍＮ/ｍであるモノマーが、含有するモノマー全体の５０質量％以上である前記１または２記載の活性エネルギー線硬化型インクジェット用インク組成物
　（４）前記表面張力調整剤が、ＨＬＢが７．６～１２であるポリエーテル変性シリコン系表面調整剤である前記１～３いずれかに記載の活性エネルギー線硬化型インクジェット用インク組成物。
　（５）少なくともモノマー、顔料、重合開始剤および表面張力調整剤を含有する活性エネルギー線硬化型インクジェット用インク組成物による印刷方法であって、該インク組成物は２５℃における表面張力が２０～３５ｍＮ／ｍであり、該表面張力調整剤を添加していない未調整インク組成物との表面張力の差が５～１５ｍＮ/ｍである、活性エネルギー線硬化型インクジェット用インク組成物であり、該インク組成物のインク射出時の粘度が５．５～７．５ｍＰａ・ｓとなるような温度でインク組成物を射出する印刷方法。
　本発明によれば、吐出の安定性が得られた活性エネルギー線硬化型インクジェットインク組成物を得ることができる。
　以下、本発明の実施形態について説明する。
＜活性エネルギー線硬化型インクジェットインク組成物＞
　本発明の活性エネルギー線硬化型インクジェットインク組成物（以下インク組成物ともいう）は、少なくともモノマー、顔料、重合開始剤および表面張力調整剤を含有する活性エネルギー線硬化型インクジェット用インク組成物であって、２５℃における表面張力が２０～３５ｍＮ／ｍであり、該表面張力調整剤を添加していない未調整インク組成物との表面張力の差が５～１５ｍＮ/ｍである、ことを特徴とする。
　つまり表面調整剤を入れる前の表面張力と表面調整剤を入れた後の表面張力の差が一定の範囲内であれば、優れた吐出安定性が得られることを見出したものである。
　≪モノマー≫
　本発明のインク組成物では、単官能モノマー、多官能モノマー（官能基数２～４）を適宜単独で、または混合して使用することができる。好ましい単官能モノマーとしては、２－ヒドロキシエチル(メタ)アクリレート、２－ヒドロキシキプロピル（メタ）アクリレート、２－ヒドロキシブチル（メタ）アクリレート、４－ヒドロキシブチル(メタ)アクリレート、６－ヒドロキシヘキシル（メタ）アクリレート、ポリオキシエチレンモノ(メタ)アクリレート、ポリオキシプロピレンモノ(メタ)アクリレート、ポリオキシブチレンモノ(メタ)アクリレート、ステアリル(メタ)アクリレート、アクリロイルモルホリン、トリデシル(メタ)アクリレート、ラウリル(メタ)アクリレート、Ｎ，Ｎ－ジメチルアクリルアミド、デシル(メタ)アクリレート、フェノキシエチル(メタ)アクリレート、フェノキシジエチレングリコール（メタ）アクリレート、イソデシル(メタ)アクリレート、イソボルニル(メタ)アクリレート、ジシクロペンタニル(メタ)アクリレート、ジシクロペンテニル(メタ)アクリレート、イソオクチル(メタ)アクリレート、オクチル(メタ)アクリレート、ジシクロペンテニルオキシエチル(メタ)アクリレート、シクロヘキシル(メタ)アクリレート、Ｎ－ビニルカプロラクタム、イソアミル(メタ)アクリレート、２－エチルヘキシル－ジグリコール(メタ)アクリレート、ＥＯ（エチレンオキシド）変性２－エチルヘキシル(メタ)アクリレート、ネオペンチルグリコール(メタ)アクリル酸安息香酸エステル、Ｎ－ビニル－２－ピロリドン、Ｎ－ビニルイミダゾール、テトラヒドロフルフリル(メタ)アクリレート、メトキシジプロピレングリコール(メタ)アクリレート、（２－メチル－２－エチル－１，３－ジオキソラン－４－イル）メチル(メタ)アクリレート、環状トリメチロールプロパンフォルマル(メタ)アクリレート、及びエトキシ－ジエチレングリコール(メタ)アクリレート等が挙げられる。
　本発明の多官能モノマーとしては、１，１０－デカンジオールジ(メタ)アクリレート、２－メチル－１，８－オクタンジオールジ(メタ)アクリレート、２－ブチル－２－エチル－１，３－プロパンジオールジ(メタ)アクリレート、１，９－ノナンジオールジ(メタ)アクリレート、１，８－オクタンジオールジ(メタ)アクリレート、１，７－ヘプタンジオールジ(メタ)アクリレート、１，６－ヘキサンジオールジ(メタ)アクリレート、１，４－ブタンジオールジ(メタ)アクリレート、ポリテトラメチレングリコールジ(メタ)アクリレート、３－メチル－１，５－ペンタンジオールジ(メタ)アクリレート、ヒドロキシピバリン酸ネオペンチルグリコールジ(メタ)アクリレート、ネオペンチルグリコールジ(メタ)アクリレート、ＰＯ（プロピレンオキシド）変性ネオペンチルグリコールジ(メタ)アクリレート、テトラエチレングリコールジ(メタ)アクリレート、トリエチレングリコールジ(メタ)アクリレート、トリプロピレングリコールジ(メタ)アクリレート、及びジプロピレングリコールジ(メタ)アクリレート、トリメチロールプロパントリ(メタ)アクリレート、エトキシ化トリメチロールプロパントリ(メタ)アクリレート、プロポキシ化トリメチロールプロパントリ(メタ)アクリレート、エトキシ化グリセリントリ(メタ)アクリレート、ペンタエリスリトールテトラ(メタ)アクリレート、エトキシ化ペンタエリスリトールテトラ(メタ)アクリレート、ＥＯ変性ジグリセリンテトラ(メタ)アクリレート、ジトリメチロールプロパンテトラ(メタ)アクリレート等が挙げられる。
　本発明を達成する上で好ましいモノマーとしては、４－ヒドロキシブチル(メタ)アクリレート、フェノキシエチル（メタ）アクリレート、フェノキシジエチレングリコール（メタ）アクリレート、１，４－ブタンジオールジ(メタ)アクリレート、１，６－ヘキサンジオールジ（メタ）アクリレート、１，９－ノナンジオールジ（メタ）アクリレート、トリエチレングリコールジ(メタ)アクリレート、ジメチロール-トリシクロデカンジ（メタ）アクリレート、トリメチロ－ルプロパントリ（メタ）アクリレートが挙げられる。
　なお、（メタ）アクリレートとは、アクリレートとメタクリレートを同時に表した化合物名を意味するものである。
　本発明のインク組成物では、表面張力が３３～４２ｍＮ/ｍであるモノマーが、含有するモノマー全体の５０質量％以上であることが好ましい。インク組成物として２５℃における表面張力が２０～３５ｍＮ／ｍであり、表面張力調整剤を添加していない未調整インク組成物との表面張力の差が５～１５ｍＮ/ｍであることを特徴とするが、主にモノマーの選択により、表面張力を調整することが好ましい。
　インク組成物中における単官能モノマーの量は２５～８５質量％、特に４０～８５質量％であることが好ましい。多官能モノマーの量は４～５０質量％、特に４～４５質量％であることが好ましい。
　本発明のインク組成物は、印刷層の強度を上げるため、アクリレートオリゴマーを含んでもよい。アクリレートオリゴマーは、一種単独で用いてもよく、二種以上を組み合わせて用いてもよい。
　アクリレートオリゴマーとは、アクリロイルオキシ基（ＣＨ２＝ＣＨＣＯＯ－）を一つ以上有するオリゴマーであり、官能基数は２～６であることが好ましい。また、アクリレートオリゴマーは、分子量が２０００～２００００であることが好ましい。なお、該分子量は、ポリスチレン換算の重量平均分子量である。
　アクリレートオリゴマーの具体例としては、アミノアクリレートオリゴマー［アミノ基（－ＮＨ２）を複数持つアクリレートオリゴマー］、ウレタンアクリレートオリゴマー［ウレタン結合（－ＮＨＣＯＯ－）を複数持つアクリレートオリゴマー］、エポキシアクリレートオリゴマー［エポキシ基を複数持つアクリレートオリゴマー］、シリコーンアクリレートオリゴマー［シロキサン結合（－ＳｉＯ－）を複数持つアクリレートオリゴマー］、エステルアクリレートオリゴマー［エステル結合（－ＣＯＯ－）を複数持つアクリレートオリゴマー］及びブタジエンアクリレートオリゴマー［ブタジエン単位を複数持つアクリレートオリゴマー］等が挙げられる。
　その他のアクリレートオリゴマーの具体例としては、ビームセット５０２Ｈ、ビームセット５０５Ａ－６、ビームセット５５０Ｂ、ビームセット５７５、ビームセットＡＱ－１７（荒川化学工業社製）、ＵＡ－３０６Ｈ、ＵＡ－３０６Ｉ、ＵＡ－５１０Ｈ、ＵＦ－８００１Ｇ（共栄社化学社製）、ＣＮ９２９、ＣＮ９４０、ＣＮ９４４Ｂ８５、ＣＮ９５９、ＣＮ９６１Ｅ７５、ＣＮ９６１Ｈ８１、ＣＮ９６２、ＣＮ９６３Ａ８０、ＣＮ９６３Ｂ８０、ＣＮ９６３Ｅ７５、ＣＮ９６３Ｅ８０、ＣＮ９６３Ｊ７５、ＣＮ９６４、ＣＮ９６４Ａ８５、ＣＮ９６４Ｅ７５、ＣＮ９６５、ＣＮ９６５Ａ８０、ＣＮ９６６Ａ８０、ＣＮ９６６Ｂ８５、ＣＮ９６６Ｈ９０、ＣＮ９６６Ｊ７５、ＣＮ９６６Ｒ６０、ＣＮ９６８、ＣＮ９８０、ＣＮ９８１、ＣＮ９８１Ａ７５、ＣＮ９８１Ｂ８８、ＣＮ９８２Ａ７５、ＣＮ９８２Ｂ８８、ＣＮ９８２Ｅ７５、ＣＮ９８２Ｐ９０、ＣＮ９８３、ＣＮ９８５Ｂ８８、ＣＮ９８９、ＣＮ９９１、ＣＮ９９６、ＣＮ９００１、ＣＮ９００２、ＣＮ９００４、ＣＮ９００５、ＣＮ９００６、ＣＮ９００７、ＣＮ９００８、ＣＮ９００９、ＣＮ９０１０、ＣＮ９０１１、ＣＮ９０１４、ＣＮ９１７８、ＣＮ９７８８、ＣＮ９８９３（サートマー社製）、Ｕ－４ＨＡ、Ｕ－６ＨＡ、Ｕ－６ＬＰＡ、ＵＡ－１１００Ｈ、ＵＡ－５３Ｈ、ＵＡ－３３Ｈ、Ｕ－２００ＰＡ、ＵＡ－４２００、ＵＡ－１２２Ｐ（新中村化学工業社製）、ニューフロンティアＲ－１２１４、ニューフロンティアＲ－１３０１、ニューフロンティアＲ－１３０４、ニューフロンティアＲ－１３０６Ｘ、ニューフロンティアＲ－１１５０Ｄ（第一工業製薬社製）、ＥＢＥＣＲＹＬ２３０、ＥＢＥＣＲＹＬ２４４、ＥＢＥＣＲＹＬ２４５、ＥＢＥＣＲＹＬ２６４、ＥＢＥＣＲＹＬ２６５、ＥＢＥＣＲＹＬ２７０、ＥＢＥＣＲＹＬ２８４、ＥＢＥＣＲＹＬ２８５、ＥＢＥＣＲＹＬ２９４、ＥＢＥＣＲＹＬ１２９０、ＥＢＥＣＲＹＬ４８２０、ＥＢＥＣＲＹＬ５１２９、ＥＢＥＣＲＹＬ８２０１、ＥＢＥＣＲＹＬ８４０２、（ダイセル・サイテック社製）、ＵＶ－１７００Ｂ、ＵＶ－７６００Ｂ、ＵＶ－７６０５Ｂ、ＵＶ－６６３０Ｂ、ＵＶ－７０００Ｂ、ＵＶ－７４６１ＴＥ、ＵＶ－３０００Ｂ、ＵＶ－３３１０Ｂ、ＵＶ－３５２０ＴＬ、ＵＶ－３７００Ｂ（日本合成化学社製）、アートレジンＵＮ－３３３、ＵＮ－１２５５、ＵＮ－２６００、ＵＮ－２７００、ＵＮ－５５００、ＵＮ－５５０７、ＵＮ－６０６０Ｐ、ＵＮ－６２００、ＵＮ－６３００、ＵＮ－６３０１、ＵＮ－７６００、ＵＮ－７７００、ＵＮ－９０００ＰＥＰ、ＵＮ－９２００Ａ、ＵＮ－３３２０ＨＡ、ＵＮ－３３２０ＨＣ、ＵＮ－９０４（根上工業社製）等が挙げられる。
　これらの中でも、耐候性や付着性の観点から、ウレタンアクリレートオリゴマーが好ましく、構造中に芳香環を持たない脂肪族ウレタンアクリレートオリゴマーが更に好ましい。なお、アクリレートオリゴマーの含有量は、例えば、インク組成物の全質量中１～１０質量％である。
　≪顔料≫
　本発明のインク組成物は、染料や顔料等の着色剤を更に含有してもよいが、耐候性の観点から、顔料を含有することが好ましい。なお、着色剤の含有量は、インク組成物中０．１～１５質量％である。また、着色剤は、一種単独で用いてもよく、二種以上を組み合わせて用いてもよい。
　上記着色剤の具体例としては、
Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｙｅｌｌｏｗ　１、２、３、４、５、６、７、９、１０、１２、１３、１４、１５、１６、１７、２４、３２、３４、３５、３６、３７、４１、４２、４３、４９、５３、５５、６０、６１、６２、６３、６５、７３、７４、７５、７７、８１、８３、８７、９３、９４、９５、９７、９８、９９、１００、１０１、１０４、１０５、１０６、１０８、１０９、１１０、１１１、１１３、１１４、１１６、１１７、１１９、１２０、１２３、１２４、１２６、１２７、１２８、１２９、１３０、１３３、１３８、１３９、１５０、１５１、１５２、１５３、１５４、１５５、１６５、１６７、１６８、１６９、１７０、１７２、１７３、１７４、１７５、１７６、１７９、１８０、１８１、１８２、１８３、１８４、１８５、１９１、１９３、１９４、１９９、２０５、２０６、２０９、２１２、２１３、２１４、２１５、２１９、
Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｏｒａｎｇｅ　１、２、３、４、５、１３、１５、１６、１７、１９、２０、２１、２４、３１、３４、３６、３８、４０、４３、４６、４８、４９、５１、６０、６１、６２、６４、６５、６６、６７、６８、６９、７１、７２、７３、７４、８１、
Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｒｅｄ　１、２、３、４、５、６、７、８、９、１０、１１、１２、１４、１５、１６、１７、１８、２１、２２、２３、３１、３２、３８、４１、４８、４８：１、４８：２、４８：３、４８：４、４８：５、４９、５２、５２：１、５２：２、５３：１、５４、５７：１、５８、６０：１、６３、６４：１、６８、８１：１、８３、８８、８９、９５、１０１、１０４、１０５、１０８、１１２、１１４、１１９、１２２、１２３、１３６、１４４、１４６、１４７、１４９、１５０、１６４、１６６、１６８、１６９、１７０、１７１、１７２、１７５、１７６、１７７、１７８、１７９、１８０、１８１、１８２、１８３、１８４、１８５、１８７、１８８、１９０、１９３、１９４、２００、２０２、２０６、２０７、２０８、２０９、２１０、２１１、２１３、２１４、２１６、２２０、２２０、２２１、２２４、２２６、２３７、２３８、２３９、２４２、２４５、２４７、２４８、２５１、２５３、２５４、２５５、２５６、２５７、２５８、２６０、２６２、２６３、２６４、２６６、２６８、２６９、２７０、２７１、２７２、２７９、
Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｖｉｏｌｅｔ　１、２、３、３：１、３：３、５：１、１３、１５、１６、１７、１９、２３、２５、２７、２９、３１、３２、３６、３７、３８、４２、５０、
Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｂｌｕｅ　１、１５、１５：１、１５：２、１５：３、１５：４、１５：５、１５：６、１６、１７：１、２４、２４：１、２５、２６、２７、２８、２９、３６、５６、６０、６１、６２、６３、７５、７９、８０、
Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｇｒｅｅｎ　１、４、７、８、１０、１５、１７、２６、３６、５０、
Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｂｒｏｗｎ　５、６、２３、２４、２５、３２、４１、４２、
Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｂｌａｃｋ　１、６、７、９、１０、１１、２０、２６、２８、３１、３２、３４、
Ｃ．Ｉ．Ｐｉｇｍｅｎｔ　Ｗｈｉｔｅ　１、２、４、５、６、７、１１、１２、１８、１９、２１、２２、２３、２６、２７、２８、
アルミニウムフレーク、ガラスフレーク、及び中空粒子等が挙げられる。
　これらの中でも、印刷物の耐候性と色再現性の観点から
Ｃ．Ｉ．ＰｉｇｍｅｎｔＢｌａｃｋ７、
Ｃ．Ｉ．ＰｉｇｍｅｎｔＢｌｕｅ１５：３、Ｃ．Ｉ．ＰｉｇｍｅｎｔＢｌｕｅ１５：４、Ｃ．Ｉ．ＰｉｇｍｅｎｔＢｌｕｅ２８、
Ｃ．Ｉ．ＰｉｇｍｅｎｔＲｅｄ１０１、Ｃ．Ｉ．ＰｉｇｍｅｎｔＲｅｄ１２２、
Ｃ．Ｉ．ＰｉｇｍｅｎｔＲｅｄ２０２、Ｃ．Ｉ．ＰｉｇｍｅｎｔＲｅｄ２５４、
Ｃ．Ｉ．ＰｉｇｍｅｎｔＲｅｄ２８２、
Ｃ．Ｉ．ＰｉｇｍｅｎｔＶｉｏｌｅｔ１９、
Ｃ．Ｉ．ＰｉｇｍｅｎｔＷｈｉｔｅ７、
Ｃ．Ｉ．ＰｉｇｍｅｎｔＹｅｌｌｏｗ４２、Ｃ．Ｉ．ＰｉｇｍｅｎｔＹｅｌｌｏｗ１２０、
Ｃ．Ｉ．ＰｉｇｍｅｎｔＹｅｌｌｏｗ１３８、Ｃ．Ｉ．ＰｉｇｍｅｎｔＹｅｌｌｏｗ１３９、Ｃ．Ｉ．ＰｉｇｍｅｎｔＹｅｌｌｏｗ１５０、Ｃ．Ｉ．ＰｉｇｍｅｎｔＹｅｌｌｏｗ１５１、Ｃ．Ｉ．ＰｉｇｍｅｎｔＹｅｌｌｏｗ１５５、Ｃ．Ｉ．ＰｉｇｍｅｎｔＹｅｌｌｏｗ２１３が好ましい。
　吐出安定性の観点から、インク組成物中に分散している顔料粒子は、体積平均粒子径が０．０５～０．４μｍであり且つ体積最大粒子径が０．２～１μｍであることが好ましい。体積平均粒子径が０．４μｍより大きく且つ体積最大粒子径が１μｍよりも大きいと、インク組成物を安定に吐出することが困難となる傾向がある。なお、体積平均粒子径及び体積最大粒子径は、動的光散乱法を用いた測定機器によって測定できる。
　顔料を分散させるために、必要に応じて顔料分散剤を更に含有してもよい。なお、顔料分散剤の含有量は、例えばインク組成物中０．１～５質量％である。また、顔料分散剤は、一種単独で用いてもよく、二種以上を組み合わせて用いてもよい。
　≪重合開始剤≫
　本発明の重合開始剤は、活性エネルギー線を照射されることによって、重合性モノマーの重合を開始させる作用を有する光重合開始剤である。光重合開始剤の含有量は、該インク組成物中１～２５質量％であることが好ましく、１～１０質量％であることが更に好ましい。更に、光重合開始剤の開始反応を促進させるため、光増感剤等の助剤を併用することも可能である。
　光重合開始剤としては、ベンゾフェノン系化合物、アセトフェノン系化合物、チオキサントン系化合物、フォスフィンオキサイド系化合物等が挙げられるが、硬化性の観点から、照射する活性エネルギー線の波長と光重合開始剤の吸収波長ができるだけ重複するものが好ましい。
　具体的には、２，２－ジメトキシ－１，２－ジフェニルエタン－１－オン、
１－ヒドロキシ－シクロヘキシル－フェニル－ケトン、
２－ヒドロキシ－２－メチル－１－フェニルプロパン－１－オン、
ベンゾフェノン、
１－［４－（２－ヒドロキシエトキシ）－フェニル］－２－ヒドロキシ－２－メチル－１－プロパン－１－オン、
２－ヒドロキシ－１－｛４－［４－（２－ヒドロキシ－２－メチルプロピオニル）－ベンジル］－フェニル｝－２－メチル－プロパン－１－オン、
フェニルグリオキシリックアシッドメチルエステル、
２－メチル－１－［４－（メチルチオ）フェニル］－２－モルフォリノプロパン－１－オン、
２－ベンジル－２－ジメチルアミノ－１－（４－モルフォリノフェニル）－ブタノン、
２－ジメチルアミノ－２－（４－メチル－ベンジル）－１－（４－モルフォリン－４－イル－フェニル）－ブタン－１－オン、
ビス（２，４，６－トリメチルベンゾイル）－フェニルフォスフィンオキサイド、
ビス（２，６－ジメトキシベンゾイル）－２，４，４－トリメチル－ペンチルフォスフィンオキサイド、
２，４，６－トリメチルベンゾイル－ジフェニル－フォスフィンオキサイド、
１，２－オクタンジオン，１－［４－（フェニルチオ）－２－（Ｏ－ベンゾイルオキシム）］、
エタノン，１－［９－エチル－６－（２－メチルベンゾイル）－９Ｈ－カルバゾール－３－イル］－，１－（Ｏ－アセチルオキシム）、
２，４－ジエチルチオキサントン、
２－イソプロピルチオキサントン、
２－クロロチオキサントン等が挙げられる。
　これらの中でも、インクの硬化性の観点から、２，２－ジメトキシ－１，２－ジフェニルエタン－１－オン、２－ベンジル－２－ジメチルアミノ－１－（４－モルフォリノフェニル）－ブタノン、２，４，６－トリメチルベンゾイル－ジフェニル－フォスフィンオキサイド、ビス（２，４，６－トリメチルベンゾイル）－フェニルフォスフィンオキサイド及び２，４－ジエチルチオキサントンが好ましく、２，４，６－トリメチルベンゾイル－ジフェニル－フォスフィンオキサイドが特に好ましい。なお、これら光重合開始剤は、一種単独で用いてもよく、二種以上を組み合わせて用いてもよい。
　上記活性エネルギー線硬化型インクは、光安定剤を更に含有してもよい。光安定剤は、紫外線を吸収し、紫外線による劣化を防止する作用を有する。光安定剤としては、シアノアクリレート系化合物、ベンゾフェノン系化合物、ベンゾエート系化合物、ベンゾトリアゾール系化合物、ヒドロキシフェニルトリアジン系化合物、ベンジリデンカンファー系化合物、無機微粒子等が挙げられ、中でも、紫外線吸収がより短波長にあるヒドロキシフェニルトリアジン系化合物がインクの硬化性の観点から好ましい。硬化性の観点から、照射する活性エネルギー線の波長と光安定剤の吸収波長が出来るだけ重複しないものが好ましい。
　上記光安定剤の具体例としては、
２，４－ジヒドロキシベンゾフェノン、
２－ヒドロキシ－４－メトキシベンゾフェノン、
２－ヒドロキシ－４－メトキシベンゾフェノン－５－スルフォニックアシッド、
２－ヒドロキシ－４－オクトキシベンゾフェノン、
２－ヒドロキシ－４－ドデシロキシベンゾフェノン－２－ヒドロキシ－４－ベンジロキシベンゾフェノン、
ビス（５－ベンゾイル－４－ヒドロキシ－２－メトキシフェニル）メタン、
２，２’－ジヒドロキシ－４－メトキシベンゾフェノン、
２，２’－ジヒドロキシ－４，４’－ジメトキシベンゾフェノン、
２，２’，４，４’－テトラヒドロキシベンゾフェノン、
２―ヒドロキシ－４－メトキシ－２’－カルボキシベンゾフェノン、
２－（２’－ヒドロキシ－５’－メチルフェニル）ベンゾトリアゾール
２－［２’－ヒドロキシ－３’，５’－ビス（α，α－ジメチルベンジル）フェニル］ベンゾトリアゾール、
２－（２’－ヒドロキシ－３’，５’－ジ－ｔ－ブチルフェニル）ベンゾトリアゾール、
２－（２’－ヒドロキシ－３’－ｔ－ブチル－５’－メチルフェニル）－５－クロロベンゾトリアゾール、
２－（２’－ヒドロキシ－３’，５’－ジ－ｔ－ブチルフェニル）－５－クロロベンゾトリアゾール、
２－（２’－ヒドロキシ－３’，５’－ジ－ｔ－アミルフェニル）ベンゾトリアゾール、
２－（２’－ヒドロキシ－５’－ｔ－オクチルフェニル）ベンゾトリアゾール、
２，２’－メチレン－ビス［４－（１，１，３，３－テトラメチルブチル）－６－（２Ｎ－ベンゾトリアゾール－２－イル）フェノール］、
メチル－３－［３－ｔ－ブチル－５－（２Ｈ－ベンゾトリアゾール－２－イル）－４－ヒドロキシフェニル］プロピオネートとポリエチレングリコールとの縮合物、
２－（２－ヒドロキシフェニル）ベンゾトリアゾール、
２－（２’－ヒドロキシ－５’－メチルフェニル）ベンゾトリアゾール、
２，６－ジ－ｔ－ブチルフェニル－３’，５’－ジ－ｔ－ブチル－４’－ヒドロキシベンゾエート、
ヘキサデシル－３，５－ジ－ｔ－ブチル－４－ヒドロキシベンゾエート等が挙げられる。なお、これら光安定剤は、一種単独で用いてもよく、二種以上を組み合わせて用いてもよい。
　上記活性エネルギー線硬化型インクは、重合禁止剤を更に含有してもよい。重合禁止剤は、インク中に発生する活性ラジカルと反応し、重合反応が起こることを防止する機能を有する。また、活性エネルギー線硬化型インクに重合禁止剤を配合すると、更に保存安定性を向上できることを見出した。上記重合禁止剤の含有量は、インクの全質量中０．００１～５質量％であることが好ましく、０．００１～１質量％であることが更に好ましい。
　上記重合禁止剤としては、ハイドロキノン系化合物、フェノール系化合物、フェノチアジン系化合物、ニトロソ系化合物、Ｎ－オキシル系化合物等が挙げられる。
　上記重合禁止剤の具体例としては、フェノール、ｏ－、ｍ－又はｐ－クレゾール、２－ｔ－ブチル－４－メチルフェノール、６－ｔ－ブチル－２,４－ジメチルフェノール、２,６－ジ－ｔ－ブチル－４－メチルフェノール、２－ｔ－ブチルフェノール、４－ｔ－ブチルフェノール、２,４－ジ－ｔ－ブチルフェノール、２－メチル－４－ｔ－ブチルフェノール、４－ｔ－ブチル－２,６－ジメチルフェノール等のフェノール系化合物、ハイドロキノン、ハイドロキノンモノメチルエーテル、メチルハイドロキノン、２,５－ジ－ｔ－ブチルハイドロキノン、２－メチル－ｐ－ハイドロキノン、２,３－ジメチルハイドロキノン、トリメチルハイドロキノン４－メチルベンズカテキン、ｔ－ブチルハイドロキノン、３－メチルベンズカテキン、２－メチル－ｐ－ハイドロキノン、２,３－ジメチルハイドロキノン、トリメチルハイドロキノン、ｔ－ブチルハイドロキノン、ベンゾキノン、ｔ－ブチル－ｐ－ベンゾキノン、２，５－ジフェニル－ｐ－ベンゾキノン等のハイドロキノン系化合物、フェノチアジン等のフェノチアジン系化合物、Ｎ－ニトロソ－Ｎ－フェニルヒドロキシルアミンアンモニウム、Ｎ－ニトロソ－Ｎ－フェニルヒドロキシルアミンアルミニウム塩等のニトロソ系化合物、４－ヒドロキシ－２,２,６,６－テトラメチル－ピペリジン－Ｎ－オキシル、４－オキソ－２,２,６,６－テトラメチル－ピペリジン－Ｎ－オキシル、４－メトキシ－２,２,６,６－テトラメチル－ピペリジン－Ｎ－オキシル等のＮ－オキシル系化合物等が挙げられる。なお、これら重合禁止剤は、一種単独で用いてもよく、二種以上を組み合わせて用いてもよい。
　≪表面張力調整剤≫
　本発明のインク組成物は、被記録媒体表面に対する濡れ性の向上およびはじきの防止を目的として表面調整剤を含有することが好ましい。本明細書において、「表面調整剤」とは、分子構造中に親水性部位と疎水性部位を有し、添加することによりインク組成物の表面張力を調整し得る物質のことを意味する。
　本発明のインク組成物に含有し得る表面調整剤としては、具体的に、ジアルキルスルホコハク酸塩類、アルキルナフタレンスルホン酸塩類、脂肪酸塩類等のアニオン性表面調整剤、ポリオキシエチレンアルキルエーテル類、ポリオキシエチレンアルキルアリルエーテル類、アセチレングリコール類、ポリオキシエチレン・ポリオキシプロピレンブロックコポリマー類等のノニオン性表面調整剤、アルキルアミン塩類、第４級アンモニウム塩類等のカチオン性表面調整剤、シリコン系表面調整剤、およびフッ素系表面調整剤などが挙げられる。
　特に、シリコン系表面調整剤、アクリル系表面調整剤であることが好ましく、ビックケミー社、エボニック社、東レ・ダウコーニング社等の市販品を使用することができる。これらの表面調整剤を単独で、または２種以上組み合わせて使用することができる。さらにシリコン系表面調整剤の場合、ポリエーテル変性シリコーンオイルであり、かつＨＬＢが７．６～１２であることが好ましい。
　本発明のインク組成物における表面調整剤の含有量は、使用目的により適宜選択し得るが、例えばインク組成物中、０．０１～１質量％であることが好ましい。
　上記表面調整剤の具体例としては、
ＢＹＫ－３００、ＢＹＫ－３０２、ＢＹＫ－３０６、ＢＹＫ－３０７、ＢＹＫ－３１０、ＢＹＫ－３１３、ＢＹＫ－３１５Ｎ、ＢＹＫ－３２０、ＢＹＫ－３２２、ＢＹＫ－３２３、ＢＹＫ－３２５、ＢＹＫ－３２６、ＢＹＫ－３３０、ＢＹＫ－３３１、ＢＹＫ－３３３、ＢＹＫ－３４２、ＢＹＫ－３４５、ＢＹＫ－３４６、ＢＹＫ－３４７、ＢＹＫ－３４８、ＢＹＫ－３４９、ＢＹＫ－３５０、ＢＹＫ－３５４、ＢＹＫ－３５５、ＢＹＫ－３５６、ＢＹＫ－３５８Ｎ、ＢＹＫ－３６１Ｎ、ＢＹＫ－３７０、ＢＹＫ－３７５、ＢＹＫ－３７７、ＢＹＫ－３７８、ＢＹＫ－３８１、ＢＹＫ－３９２、ＢＹＫ－３９４、ＢＹＫ－３９９、ＢＹＫ－３４４０、ＢＹＫ－３４４１、ＢＹＫ－３４５５、ＢＹＫ－３５５０、ＢＹＫ－３５６０、ＢＹＫ－３５６５、ＢＹＫ－３７６０、ＢＹＫ－ＤＹＮＷＥＴ　８００Ｎ、ＢＹＫ－ＳＩＬＣＬＥＡＮ　３７００、ＢＹＫ－ＳＩＬＣＬＥＡＮ　３７０１、ＢＹＫ－ＳＩＬＣＬＥＡＮ　３７２０、ＢＹＫ－ＵＶ３５００、ＢＹＫ－ＵＶ３５０５、ＢＹＫ－ＵＶ３５１０、ＢＹＫ－ＵＶ３５３０、ＢＹＫ－ＵＶ３５３５、ＢＹＫ－ＵＶ３５７０、ＢＹＫ－ＵＶ３５７５、ＢＹＫ－ＵＶ３５７６（以上、ビックケミー・ジャパン社製）、
ＴＥＧＯ　Ｆｌｏｗ　３００、ＴＥＧＯ　Ｆｌｏｗ　３７０、ＴＥＧＯ　Ｆｌｏｗ　４２５、ＴＥＧＯ　Ｆｌｏｗ　ＡＴＦ　２、ＴＥＧＯ　Ｆｌｏｗ　ＺＦＳ　４６０、ＴＥＧＯ　Ｇｌｉｄｅ　１００、ＴＥＧＯ　Ｇｌｉｄｅ　１１０、ＴＥＧＯ　Ｇｌｉｄｅ　１３０、ＴＥＧＯ　Ｇｌｉｄｅ　４０６、ＴＥＧＯ　Ｇｌｉｄｅ　４１０、ＴＥＧＯ　Ｇｌｉｄｅ　４１１、ＴＥＧＯ　Ｇｌｉｄｅ　４１５、ＴＥＧＯ　Ｇｌｉｄｅ　４３２、ＴＥＧＯ　Ｇｌｉｄｅ　４３５、ＴＥＧＯ　Ｇｌｉｄｅ　４４０、ＴＥＧＯ　Ｇｌｉｄｅ　４５０、ＴＥＧＯ　Ｇｌｉｄｅ　４８２、ＴＥＧＯ　ＧｌｉｄｅＡ　１１５、ＴＥＧＯ　ＧｌｉｄｅＢ　１４８４、ＴＥＧＯ　ＧｌｉｄｅＺＧ　４００（以上、エボニック　ジャパン社製）、
５０１Ｗ　ＡＤＤＩＴＩＶＥ、ＦＺ－２１０４、ＦＺ－２１１０、ＦＺ－２１２３、ＦＺ－２１６４、ＦＺ－２１９１、ＦＺ－２２０３、ＦＺ－２２１５、ＦＺ－２２２２、ＦＺ－５６０９、Ｌ－７００１、Ｌ－７００２、Ｌ－７６０４、ＯＦＸ－０１９３、ＯＦＸ－０３０９　ＦＬＵＩＤ、ＯＦＸ－５２１１　ＦＬＵＩＤ、ＳＦ　８４１０　ＦＬＵＩＤ、ＳＨ３７７１、ＳＨ　３７４６　ＦＬＵＩＤ、ＳＨ　８４００　ＦＬＵＩＤ、ＳＨ　８７００　ＦＬＵＩＤ、Ｙ－７００６（以上、東レ・ダウコーニング社製）、
ＫＦ－３５１Ａ、ＫＦ－３５２Ａ、ＫＦ－３５３、ＫＦ－３５４Ｌ、ＫＦ－３５５Ａ、ＫＦ－６１５Ａ、ＫＦ－６４０、ＫＦ－６４２、ＫＦ－６４３、ＫＦ－６４４、ＫＦ－９４５、ＫＦ－６００４、ＫＦ－６０１１、ＫＦ－６０１２、ＫＦ－６０１５、ＫＦ－６０１７、ＫＦ－６０２０、ＫＦ－６２０４、Ｘ－２２－２５１６、Ｘ－２２－４５１５（以上、信越化学工業社製）等が挙げられる。
　これらの中でも、構造およびＨＬＢの観点から、５０１Ｗ　ＡＤＤＩＴＩＶＥ、ＦＺ－２１０４、ＦＺ－２１２３、ＦＺ－２２１５、Ｌ－７００２、ＯＦＸ－０３０９　ＦＬＵＩＤ、ＯＦＸ－５２１１　ＦＬＵＩＤ、ＳＨ　８４００　ＦＬＵＩＤ、ＫＦ－３５１Ａ、ＫＦ－３５３、ＫＦ－３５５Ａ、ＫＦ－６１５Ａ、ＫＦ－６４２、ＫＦ－６４４、ＫＦ－６００４、ＫＦ－６０１１、ＫＦ－６２０４が好ましい。
　なお、本発明インク組成物は、顔料を分散させるために、必要に応じて顔料分散剤を更に含有してもよい。顔料分散剤の含有量は、例えばインク組成物の０．１～５質量％である。また、顔料分散剤は、一種単独で用いてもよく、二種以上を組み合わせて用いてもよい。
　上記顔料分散剤の具体例としては、
ＡＮＴＩ－ＴＥＲＲＡ－Ｕ、ＡＮＴＩ－ＴＥＲＲＡ－Ｕ１００、
ＡＮＴＩ－ＴＥＲＲＡ－２０４、ＡＮＴＩ－ＴＥＲＲＡ－２０５、
ＤＩＳＰＥＲＢＹＫ－１０１、ＤＩＳＰＥＲＢＹＫ－１０２、
ＤＩＳＰＥＲＢＹＫ－１０３、ＤＩＳＰＥＲＢＹＫ－１０６、
ＤＩＳＰＥＲＢＹＫ－１０８、ＤＩＳＰＥＲＢＹＫ－１０９、
ＤＩＳＰＥＲＢＹＫ－１１０、ＤＩＳＰＥＲＢＹＫ－１１１、
ＤＩＳＰＥＲＢＹＫ－１１２、ＤＩＳＰＥＲＢＹＫ－１１６、
ＤＩＳＰＥＲＢＹＫ－１３０、ＤＩＳＰＥＲＢＹＫ－１４０、
ＤＩＳＰＥＲＢＹＫ－１４２、ＤＩＳＰＥＲＢＹＫ－１４５、
ＤＩＳＰＥＲＢＹＫ－１６１、ＤＩＳＰＥＲＢＹＫ－１６２、
ＤＩＳＰＥＲＢＹＫ－１６３、ＤＩＳＰＥＲＢＹＫ－１６４、
ＤＩＳＰＥＲＢＹＫ－１６６、ＤＩＳＰＥＲＢＹＫ－１６７、
ＤＩＳＰＥＲＢＹＫ－１６８、ＤＩＳＰＥＲＢＹＫ－１７０、
ＤＩＳＰＥＲＢＹＫ－１７１、ＤＩＳＰＥＲＢＹＫ－１７４、
ＤＩＳＰＥＲＢＹＫ－１８０、ＤＩＳＰＥＲＢＹＫ－１８２、
ＤＩＳＰＥＲＢＹＫ－１８３、ＤＩＳＰＥＲＢＹＫ－１８４、
ＤＩＳＰＥＲＢＹＫ－１８５、ＤＩＳＰＥＲＢＹＫ－２０００、
ＤＩＳＰＥＲＢＹＫ－２００１、ＤＩＳＰＥＲＢＹＫ－２００８、
ＤＩＳＰＥＲＢＹＫ－２００９、ＤＩＳＰＥＲＢＹＫ－２０２０、
ＤＩＳＰＥＲＢＹＫ－２０２５、ＤＩＳＰＥＲＢＹＫ－２０５０、
ＤＩＳＰＥＲＢＹＫ－２０７０、ＤＩＳＰＥＲＢＹＫ－２０９６、
ＤＩＳＰＥＲＢＹＫ－２１５０、ＤＩＳＰＥＲＢＹＫ－２１５５、
ＤＩＳＰＥＲＢＹＫ－２１６３、ＤＩＳＰＥＲＢＹＫ－２１６４、
ＢＹＫ－Ｐ１０４、ＢＹＫ－Ｐ１０４Ｓ、ＢＹＫ－Ｐ１０５、
ＢＹＫ－９０７６、ＢＹＫ－９０７７、ＢＹＫ－２２０Ｓ、ＢＹＫＪＥＴ－９１５０、ＢＹＫＪＥＴ－９１５１（以上、ビックケミー・ジャパン社製）、
Ｓｏｌｓｐｅｒｓｅ３０００、Ｓｏｌｓｐｅｒｓｅ５０００、
Ｓｏｌｓｐｅｒｓｅ９０００、Ｓｏｌｓｐｅｒｓｅ１１２００、
Ｓｏｌｓｐｅｒｓｅ１３２４０、Ｓｏｌｓｐｅｒｓｅ１３６５０、
Ｓｏｌｓｐｅｒｓｅ１３９４０、Ｓｏｌｓｐｅｒｓｅ１６０００、
Ｓｏｌｓｐｅｒｓｅ１７０００、Ｓｏｌｓｐｅｒｓｅ１８０００、
Ｓｏｌｓｐｅｒｓｅ２００００、Ｓｏｌｓｐｅｒｓｅ２１０００、
Ｓｏｌｓｐｅｒｓｅ２４０００ＳＣ、Ｓｏｌｓｐｅｒｓｅ２４０００ＧＲ、
Ｓｏｌｓｐｅｒｓｅ２６０００、Ｓｏｌｓｐｅｒｓｅ２７０００、
Ｓｏｌｓｐｅｒｓｅ２８０００、Ｓｏｌｓｐｅｒｓｅ３２０００、
Ｓｏｌｓｐｅｒｓｅ３２５００、Ｓｏｌｓｐｅｒｓｅ３２５５０、
Ｓｏｌｓｐｅｒｓｅ３２６００、Ｓｏｌｓｐｅｒｓｅ３３０００、
Ｓｏｌｓｐｅｒｓｅ３４７５０、Ｓｏｌｓｐｅｒｓｅ３５１００、
Ｓｏｌｓｐｅｒｓｅ３５２００、Ｓｏｌｓｐｅｒｓｅ３６０００、
Ｓｏｌｓｐｅｒｓｅ３６６００、Ｓｏｌｓｐｅｒｓｅ３７５００、
Ｓｏｌｓｐｅｒｓｅ３８５００、Ｓｏｌｓｐｅｒｓｅ３９０００、
Ｓｏｌｓｐｅｒｓｅ４１０００、Ｓｏｌｓｐｅｒｓｅ５４０００、
Ｓｏｌｓｐｅｒｓｅ５５０００、Ｓｏｌｓｐｅｒｓｅ５６０００、
Ｓｏｌｓｐｅｒｓｅ７１０００、Ｓｏｌｓｐｅｒｓｅ７６５００、
ＳｏｌｓｐｅｒｓｅＸ３００（以上、ルブリゾール社製）、
ディスパロンＤＡ－７３０１、ディスパロンＤＡ－３２５、
ディスパロンＤＡ－３７５、ディスパロンＤＡ－２３４（以上、楠本化成社製）、
フローレンＡＦ－１０００、フローレンＤＯＰＡ－１５Ｂ、フローレンＤＯＰＡ－１５ＢＨＦＳ、フローレンＤＯＰＡ－１７ＨＦ、フローレンＤＯＰＡ－２２、フローレンＤＯＰＡ－３３、フローレンＧ－６００、フローレンＧ－７００、フローレンＧ－７００ＡＭＰ、フローレンＧ－７００ＤＭＥＡ、フローレンＧ－８２０、フローレンＧ－９００、フローレンＧＷ－１５００、フローレンＫＤＧ－２４００、フローレンＮＣ－５００、フローレンＷＫ－１３Ｅ、（以上、共栄社化学社製）、
ＴＥＧＯ　Ｄｉｓｐｅｒｓ６１０、ＴＥＧＯ　Ｄｉｓｐｅｒｓ６１０Ｓ、
ＴＥＧＯ　Ｄｉｓｐｅｒｓ６３０、ＴＥＧＯ　Ｄｉｓｐｅｒｓ６５０、
ＴＥＧＯ　Ｄｉｓｐｅｒｓ６５２、ＴＥＧＯ　Ｄｉｓｐｅｒｓ６５５、
ＴＥＧＯ　Ｄｉｓｐｅｒｓ６６２Ｃ、ＴＥＧＯ　Ｄｉｓｐｅｒｓ６７０、
ＴＥＧＯ　Ｄｉｓｐｅｒｓ６８５、ＴＥＧＯ　Ｄｉｓｐｅｒｓ７００、
ＴＥＧＯ　Ｄｉｓｐｅｒｓ７１０、ＴＥＧＯ　Ｄｉｓｐｅｒｓ７４０Ｗ、
ＬＩＰＯＴＩＮ　Ａ、ＬＩＰＯＴＩＮ　ＢＬ、
ＬＩＰＯＴＩＮ　ＤＢ、ＬＩＰＯＴＩＮ　ＳＢ（以上、エボニック　ジャパン社製）、
ＰＢ８２１、ＰＢ８２２、ＰＮ４１１、ＰＡ１１１（以上味の素ファインテクノ社製）、
テキサホール９６３、テキサホール９６４、テキサホール９８７、テキサホールＰ６０、テキサホールＰ６１、テキサホールＰ６３、テキサホール３２５０、テキサホールＳＦ７１、テキサホールＵＶ２０、テキサホールＵＶ２１（以上、コグニス社製）、
ＢｏｒｃｈｉＧｅｎＳＮ８８、ＢｏｒｃｈｉＧｅｎ０４５１（以上、ボーシャス社製）等が挙げられる。
＜インク射出時の温度での粘度＞
　本発明のインク組成物は、インク射出時の温度における粘度が、５．５～７．５ｍＰａ・ｓであることが好ましい。２５℃での粘度は、５０ｍＰａ・ｓ以下であれば、取扱いに困難性はないが、２５ｍＰａ・ｓであることが好ましい。
　インク射出時の温度は、インクジェットプリンタによって適宜選択されるが、室温（２０℃）～６０℃であることが好ましい。
＜その他の添加剤＞
　本発明のインク組成物には、上記に挙げた添加剤以外の添加剤（成分）を含んでもよい。このような成分としては、特に制限されないが、例えば従来公知の、浸透促進剤、及び湿潤剤（保湿剤）、並びにその他の添加剤が挙げられ、その他の添加剤として、例えば従来公知の、定着剤、防黴剤、防腐剤、酸化防止剤、キレート剤、ｐＨ調整剤、及び増粘剤が挙げられる。
＜インク組成物の製造方法＞
　本発明のインク組成物は、上記モノマー、顔料、重合開始剤および表面調整剤と、必要に応じて適宜選択される各種成分とを混合し、必要に応じて、使用するインクジェットプリントヘッドのノズル径の約１／１０以下のポアサイズを持つフィルターを用い、得られた混合物を濾過することによって、調製できる。モノマーと顔料とを別途分散し、その後他の成分と混合してもよい。
＜適用できるインクジェットプリンタ＞
　本発明のインク組成物は、種々のインクジェットプリンタに使用することができる。インクジェットプリンタとしては、例えば、荷電制御方式又はピエゾ方式によりインク組成物を噴出させるインクジェットプリンタを挙げることができる。また、本発明の活性エネルギー線硬化型インクジェットインク組成物は、特に大型インクジェットプリンタ、具体例としては工業ラインで生産される物品への印刷を目的としたインクジェットプリンタに好適に適用できる。そしてインクジェットプリンタによるインク射出温度は、インク組成物の粘度が５．５～７．５ｍＰａ・ｓとなるように調整することが好ましい。
　なお、インクジェットプリンタによる印刷後、活性エネルギー線を照射して印刷層を硬化させることによって、耐候性が良好な印刷層を形成することができる。また、上記印刷層を硬化させるために照射する活性エネルギー線の波長は、光重合開始剤の吸収波長と重複していることが好ましく、本発明の活性エネルギー線硬化型インクジェットインク組成物に対しては、活性エネルギー線の主波長が、３６０～４２５ｎｍであることが好ましい。
　以下に、実施例を挙げて本発明を更に詳しく説明するが、本発明は下記の実施例に何ら限定されるものではない。
＜インク調製方法＞
　表１～４に示す配合処方に従う混合物を得、これをビーズミルで練合して均質にし、実施例１～２６及び比較例１～６の活性エネルギー線硬化型インクジェットインクを調製した。表の数値は、質量部である。
　調製したインク組成物について下記の評価を行った。結果を表５～８に示す。
≪表面張力の測定方法≫
　温度２５℃にて表面張力計（協和界面化学製ＣＢＶＰ－Ｚ）を用いて測定した。
≪粘度の測定方法≫
　吐出温度にて、ずり速度１０ｓ－１にてレオメーター（ＡｎｔｏｎｐａａｒＰｙｓｉｃａ社製ＭＣＲ３０１）を用いて測定した。
≪連続吐出性≫
　活性エネルギー線硬化型インクジェットインクを用いたインクジェットプリンタによって、10分間断続的に吐出し、その吐出安定性を下記基準で判定した。
　○：10分間安定的に吐出することができる。
　△：不吐出とはならないが、わずかに飛行曲りが発生する。
　×：吐出途中に不吐出となる。
≪再吐出性≫
　インクジェットプリンタによって、コピー用紙にノズルチェック画像を印刷した後、吐出温度にて10分待機後に再びノズルチェック画像を印刷し、その再吐出性を下記の基準に従い評価した。
　○：再開後、最初の液滴から安定的に吐出することができる。
　△：再開後、最初の液滴は、不吐出とはならないが、わずかに飛行曲りが発生する。
　×：再開後、最初の液滴が不吐出になる。
≪ミスト≫
　インクジェットプリンタによって、コピー用紙にノズルチェック画像を印刷し、画像周辺をマイクロスコープで観察して、ミストの状態を評価した。
　○：ミストによる汚染は見られない。
　△：わずかにミストによる汚染が見られるが、良好なレベル。
　×：ミストによる汚染が許容できないレベル。
Figure JPOXMLDOC01-appb-T000001
Figure JPOXMLDOC01-appb-T000002
Figure JPOXMLDOC01-appb-T000003
Figure JPOXMLDOC01-appb-T000004
Figure JPOXMLDOC01-appb-T000005
Figure JPOXMLDOC01-appb-T000006
Figure JPOXMLDOC01-appb-T000007
Figure JPOXMLDOC01-appb-T000008
上記表１～４に記載される配合剤は、下記のとおりである。
　ａ）顔料分散剤（ビックケミージャパン社製）
　ｂ）光重合開始剤（Lambson社製）
　ｃ）表面調整剤（東レ・ダウコーニング社製、ＨＬＢ値１０）
　ｄ）表面調整剤（東レ・ダウコーニング社製、ＨＬＢ値８）
　ｅ）表面調整剤（信越化学工業社製、ＨＬＢ値１２）
　ｆ）表面調整剤（信越化学工業社製、ＨＬＢ値７）
　ｇ）表面調整剤（東レ・ダウコーニング社製、ＨＬＢ値１５）
　表５～８から明らかなように、２５℃における表面張力が２０～３５ｍＮ／ｍであり、表面張力調整剤を添加していない未調整インク組成物との表面張力の差が５～１５ｍＮ/ｍであると、吐出安定性が良好なインクジェットインク組成物を得ることができた（実施例１～２６）。
　一方、２５℃における表面張力が２０～３５ｍＮ／ｍの範囲外であったり（比較例１・２）、表面張力調整剤を添加していない未調整インク組成物との表面張力の差が５～１５ｍＮ/ｍの範囲外であった場合は（比較例３・４・５・６）、吐出安定性が充分ではなかった。

Claims (5)

  1. 　少なくともモノマー、顔料、重合開始剤および表面張力調整剤を含有する活性エネルギー線硬化型インクジェット用インク組成物であって、２５℃における表面張力が２０～３５ｍＮ／ｍであり、該表面張力調整剤を添加していない未調整インク組成物との表面張力の差が５～１５ｍＮ/ｍである、活性エネルギー線硬化型インクジェット用インク組成物。
  2. 　インク射出時の温度での粘度が、５．５～７．５ｍＰａ・ｓである請求項１記載の活性エネルギー線硬化型インクジェット用インク組成物。
  3. 　表面張力が３３～４２ｍＮ/ｍであるモノマーが、含有するモノマー全体の５０質量％以上である請求項１または２記載の活性エネルギー線硬化型インクジェット用インク組成物。
  4. 　前記表面張力調整剤が、ＨＬＢが７．６～１２であるポリエーテル変性シリコン系表面調整剤である請求項１～３いずれかに記載の活性エネルギー線硬化型インクジェット用インク組成物。
  5. 　少なくともモノマー、顔料、重合開始剤および表面張力調整剤を含有する活性エネルギー線硬化型インクジェット用インク組成物による印刷方法であって、該インク組成物は２５℃における表面張力が２０～３５ｍＮ／ｍであり、該表面張力調整剤を添加していない未調整インク組成物との表面張力の差が５～１５ｍＮ/ｍである、活性エネルギー線硬化型インクジェット用インク組成物であり、該インク組成物のインク射出時の粘度が５．５～７．５ｍＰａ・ｓとなるような温度でインク組成物を射出する印刷方法。
PCT/JP2019/009436 2018-03-16 2019-03-08 活性エネルギー線硬化型インクジェットインク組成物及び印刷方法 Ceased WO2019176794A1 (ja)

Priority Applications (2)

Application Number Priority Date Filing Date Title
EP19767260.3A EP3766941A4 (en) 2018-03-16 2019-03-08 COMPOSITION OF INK FOR ACTINIC RAY CURING INKJET AND PRINTING PROCESS
US16/979,750 US20210040339A1 (en) 2018-03-16 2019-03-08 Actinic radiation-curable inkjet ink composition and printing method

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2018049861A JP2019157077A (ja) 2018-03-16 2018-03-16 活性エネルギー線硬化型インクジェットインク組成物及び印刷方法
JP2018-049861 2018-03-16

Publications (1)

Publication Number Publication Date
WO2019176794A1 true WO2019176794A1 (ja) 2019-09-19

Family

ID=67907201

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2019/009436 Ceased WO2019176794A1 (ja) 2018-03-16 2019-03-08 活性エネルギー線硬化型インクジェットインク組成物及び印刷方法

Country Status (4)

Country Link
US (1) US20210040339A1 (ja)
EP (1) EP3766941A4 (ja)
JP (1) JP2019157077A (ja)
WO (1) WO2019176794A1 (ja)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2021107104A1 (ja) * 2019-11-29 2021-06-03 三菱ケミカル株式会社 インクジェット印刷用紫外線硬化性水系インク、インクジェット印刷用紫外線硬化性水系組成物および印刷物
JP2021091845A (ja) * 2019-01-22 2021-06-17 株式会社リコー インク、インクセット、インク容器、記録方法、及び、記録装置

Families Citing this family (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP7641707B2 (ja) * 2019-11-20 2025-03-07 スリーエム イノベイティブ プロパティズ カンパニー 低光沢な外観を呈する無機ナノ粒子含有表面層を含む積層体及び無機ナノ粒子含有放射線硬化型インク
JP6834050B1 (ja) 2020-09-03 2021-02-24 大日精化工業株式会社 顔料分散剤組成物及びその製造方法、顔料分散液、並びに活性エネルギー線硬化型インクジェットインク
JP7813111B2 (ja) * 2021-09-08 2026-02-12 サカタインクス株式会社 デジタルエンボスの作成方法

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2003147233A (ja) 2001-11-08 2003-05-21 Dainippon Ink & Chem Inc 紫外線硬化型インクジェット記録用インク組成物
JP2014169445A (ja) * 2014-04-04 2014-09-18 Toyo Ink Sc Holdings Co Ltd 活性エネルギー線硬化型インクジェットインキセット
JP2015067765A (ja) 2013-09-30 2015-04-13 大日本塗料株式会社 活性エネルギー線硬化型インクジェットインク組成物
WO2016175204A1 (ja) * 2015-04-28 2016-11-03 東亞合成株式会社 硬化性組成物及びそれを用いた造形物の補強方法
JP2016190959A (ja) * 2015-03-31 2016-11-10 大日本塗料株式会社 インクセット、並びに印刷物及びその製造方法
JP2017124627A (ja) * 2017-02-08 2017-07-20 大日本塗料株式会社 印刷方法及び印刷物

Family Cites Families (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP5800122B2 (ja) * 2010-02-12 2015-10-28 セイコーエプソン株式会社 放射線硬化型インク組成物、ならびにインクジェット記録方法および記録物
JP5786350B2 (ja) * 2011-02-14 2015-09-30 セイコーエプソン株式会社 紫外線硬化型インク組成物
JP6083116B2 (ja) * 2012-02-29 2017-02-22 セイコーエプソン株式会社 光硬化型インクジェットインクセット及びこれを用いたインクジェット記録方法
JP2017088805A (ja) * 2015-11-16 2017-05-25 株式会社リコー 活性エネルギー線硬化型組成物、活性エネルギー線硬化型インク、組成物収容容器、２次元又は３次元の像の形成方法及び形成装置、並びに成形加工品
JP2017122206A (ja) * 2016-01-06 2017-07-13 株式会社リコー 活性エネルギー線硬化型組成物、活性エネルギー線硬化型インク、組成物収容容器、２次元又は３次元の像の形成装置、及び形成方法
JP6741221B2 (ja) * 2016-03-10 2020-08-19 株式会社リコー 活性エネルギー線硬化型組成物、活性エネルギー線硬化型インク、組成物収容容器、２次元又は３次元の像の形成方法及び形成装置

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2003147233A (ja) 2001-11-08 2003-05-21 Dainippon Ink & Chem Inc 紫外線硬化型インクジェット記録用インク組成物
JP2015067765A (ja) 2013-09-30 2015-04-13 大日本塗料株式会社 活性エネルギー線硬化型インクジェットインク組成物
JP2014169445A (ja) * 2014-04-04 2014-09-18 Toyo Ink Sc Holdings Co Ltd 活性エネルギー線硬化型インクジェットインキセット
JP2016190959A (ja) * 2015-03-31 2016-11-10 大日本塗料株式会社 インクセット、並びに印刷物及びその製造方法
WO2016175204A1 (ja) * 2015-04-28 2016-11-03 東亞合成株式会社 硬化性組成物及びそれを用いた造形物の補強方法
JP2017124627A (ja) * 2017-02-08 2017-07-20 大日本塗料株式会社 印刷方法及び印刷物

Cited By (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2021091845A (ja) * 2019-01-22 2021-06-17 株式会社リコー インク、インクセット、インク容器、記録方法、及び、記録装置
JP7470286B2 (ja) 2019-01-22 2024-04-18 株式会社リコー インク、インクセット、インク容器、記録方法、及び、記録装置
WO2021107104A1 (ja) * 2019-11-29 2021-06-03 三菱ケミカル株式会社 インクジェット印刷用紫外線硬化性水系インク、インクジェット印刷用紫外線硬化性水系組成物および印刷物
JPWO2021107104A1 (ja) * 2019-11-29 2021-06-03
JP7677158B2 (ja) 2019-11-29 2025-05-15 三菱ケミカル株式会社 インクジェット印刷用紫外線硬化性水系インク、インクジェット印刷用紫外線硬化性水系組成物および印刷物

Also Published As

Publication number Publication date
EP3766941A1 (en) 2021-01-20
JP2019157077A (ja) 2019-09-19
EP3766941A4 (en) 2021-05-05
US20210040339A1 (en) 2021-02-11

Similar Documents

Publication Publication Date Title
US10640664B2 (en) Photocurable ink composition for ink jet recording and ink jet recording method
WO2019176794A1 (ja) 活性エネルギー線硬化型インクジェットインク組成物及び印刷方法
JP6058058B2 (ja) インクセット、並びに印刷物及びその製造方法
JP6134090B2 (ja) 紫外線硬化型インクジェット用インク組成物
JP5786350B2 (ja) 紫外線硬化型インク組成物
JP2021161182A (ja) インク組成物及び加飾体の形成方法
JP2012214603A (ja) 活性エネルギー線硬化型インクジェットインク組成物
JP2018168321A (ja) 活性エネルギー線硬化型インクジェットインク組成物
JP2013159615A (ja) 光硬化型インクジェット記録用インク組成物及び記録方法
JP5798604B2 (ja) 活性エネルギー線硬化型インクジェットインク組成物
JP6190514B1 (ja) 印刷物の製造方法
JP7491353B2 (ja) 光硬化型インクジェットインクセット及びこれを用いたインクジェット記録方法
JP6971531B2 (ja) 光硬化型インク組成物
JP6265286B2 (ja) 紫外線硬化型インクジェット用インク組成物
JP7744750B2 (ja) インクジェットインク組成物
JP6967624B2 (ja) 印刷物及びその製造方法
JP6075429B2 (ja) 紫外線硬化型インクジェット用インク組成物
JP5994913B2 (ja) 紫外線硬化型インク組成物
JP7756497B2 (ja) 表面保護層形成用インク組成物
JP6971532B2 (ja) 光硬化型インク組成物
JP5862022B2 (ja) インクジェット記録方法、紫外線硬化型インクジェット用インクと液。
JP7356533B1 (ja) インクセット
JP2023051459A (ja) 印刷物の形成方法
JP2024049935A (ja) インク組成物
JP2025073770A (ja) インク組成物

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 19767260

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 2019767260

Country of ref document: EP

Effective date: 20201016
