WO2020054633A1 - アクチュエータ用繊維、並びにそれを用いたアクチュエータおよび繊維製品 - Google Patents

アクチュエータ用繊維、並びにそれを用いたアクチュエータおよび繊維製品 Download PDF

Info

Publication number
WO2020054633A1
WO2020054633A1 PCT/JP2019/035266 JP2019035266W WO2020054633A1 WO 2020054633 A1 WO2020054633 A1 WO 2020054633A1 JP 2019035266 W JP2019035266 W JP 2019035266W WO 2020054633 A1 WO2020054633 A1 WO 2020054633A1
Authority
WO
WIPO (PCT)
Prior art keywords
fiber
actuator
nylon
coil
acid
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2019/035266
Other languages
English (en)
French (fr)
Inventor
博文 山中
貴大 佐藤
秀和 鹿野
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Toray Industries Inc
Original Assignee
Toray Industries Inc
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Toray Industries Inc filed Critical Toray Industries Inc
Priority to CN201980058962.3A priority Critical patent/CN112703278B/zh
Priority to JP2019569862A priority patent/JP7480507B2/ja
Priority to EP19859811.2A priority patent/EP3851564B1/en
Priority to US17/274,488 priority patent/US20210317599A1/en
Priority to KR1020217007075A priority patent/KR102695628B1/ko
Publication of WO2020054633A1 publication Critical patent/WO2020054633A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F03—MACHINES OR ENGINES FOR LIQUIDS; WIND, SPRING, OR WEIGHT MOTORS; PRODUCING MECHANICAL POWER OR A REACTIVE PROPULSIVE THRUST, NOT OTHERWISE PROVIDED FOR
    • F03G—SPRING, WEIGHT, INERTIA OR LIKE MOTORS; MECHANICAL-POWER PRODUCING DEVICES OR MECHANISMS, NOT OTHERWISE PROVIDED FOR OR USING ENERGY SOURCES NOT OTHERWISE PROVIDED FOR
    • F03G7/00—Mechanical-power-producing mechanisms, not otherwise provided for or using energy sources not otherwise provided for
    • F03G7/06—Mechanical-power-producing mechanisms, not otherwise provided for or using energy sources not otherwise provided for using expansion or contraction of bodies due to heating, cooling, moistening, drying or the like
    • F03G7/061—Mechanical-power-producing mechanisms, not otherwise provided for or using energy sources not otherwise provided for using expansion or contraction of bodies due to heating, cooling, moistening, drying or the like characterised by the actuating element
    • F03G7/0612—Mechanical-power-producing mechanisms, not otherwise provided for or using energy sources not otherwise provided for using expansion or contraction of bodies due to heating, cooling, moistening, drying or the like characterised by the actuating element using polymers
    • D—TEXTILES; PAPER
    • D01—NATURAL OR MAN-MADE THREADS OR FIBRES; SPINNING
    • D01D—MECHANICAL METHODS OR APPARATUS IN THE MANUFACTURE OF ARTIFICIAL FILAMENTS, THREADS, FIBRES, BRISTLES OR RIBBONS
    • D01D5/00—Formation of filaments, threads, or the like
    • D01D5/08—Melt spinning methods
    • D01D5/098—Melt spinning methods with simultaneous stretching
    • D—TEXTILES; PAPER
    • D01—NATURAL OR MAN-MADE THREADS OR FIBRES; SPINNING
    • D01F—CHEMICAL FEATURES IN THE MANUFACTURE OF ARTIFICIAL FILAMENTS, THREADS, FIBRES, BRISTLES OR RIBBONS; APPARATUS SPECIALLY ADAPTED FOR THE MANUFACTURE OF CARBON FILAMENTS
    • D01F6/00—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof
    • D01F6/02—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof from homopolymers obtained by reactions only involving carbon-to-carbon unsaturated bonds
    • D01F6/04—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof from homopolymers obtained by reactions only involving carbon-to-carbon unsaturated bonds from polyolefins
    • D—TEXTILES; PAPER
    • D01—NATURAL OR MAN-MADE THREADS OR FIBRES; SPINNING
    • D01F—CHEMICAL FEATURES IN THE MANUFACTURE OF ARTIFICIAL FILAMENTS, THREADS, FIBRES, BRISTLES OR RIBBONS; APPARATUS SPECIALLY ADAPTED FOR THE MANUFACTURE OF CARBON FILAMENTS
    • D01F6/00—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof
    • D01F6/02—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof from homopolymers obtained by reactions only involving carbon-to-carbon unsaturated bonds
    • D01F6/08—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof from homopolymers obtained by reactions only involving carbon-to-carbon unsaturated bonds from polymers of halogenated hydrocarbons
    • D01F6/12—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof from homopolymers obtained by reactions only involving carbon-to-carbon unsaturated bonds from polymers of halogenated hydrocarbons from polymers of fluorinated hydrocarbons
    • D—TEXTILES; PAPER
    • D01—NATURAL OR MAN-MADE THREADS OR FIBRES; SPINNING
    • D01F—CHEMICAL FEATURES IN THE MANUFACTURE OF ARTIFICIAL FILAMENTS, THREADS, FIBRES, BRISTLES OR RIBBONS; APPARATUS SPECIALLY ADAPTED FOR THE MANUFACTURE OF CARBON FILAMENTS
    • D01F6/00—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof
    • D01F6/58—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof from homopolycondensation products
    • D01F6/60—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof from homopolycondensation products from polyamides
    • D—TEXTILES; PAPER
    • D01—NATURAL OR MAN-MADE THREADS OR FIBRES; SPINNING
    • D01F—CHEMICAL FEATURES IN THE MANUFACTURE OF ARTIFICIAL FILAMENTS, THREADS, FIBRES, BRISTLES OR RIBBONS; APPARATUS SPECIALLY ADAPTED FOR THE MANUFACTURE OF CARBON FILAMENTS
    • D01F6/00—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof
    • D01F6/58—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof from homopolycondensation products
    • D01F6/62—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof from homopolycondensation products from polyesters
    • D—TEXTILES; PAPER
    • D02—YARNS; MECHANICAL FINISHING OF YARNS OR ROPES; WARPING OR BEAMING
    • D02G—CRIMPING OR CURLING FIBRES, FILAMENTS, THREADS, OR YARNS; YARNS OR THREADS
    • D02G1/00—Producing crimped or curled fibres, filaments, yarns, or threads, giving them latent characteristics
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F03—MACHINES OR ENGINES FOR LIQUIDS; WIND, SPRING, OR WEIGHT MOTORS; PRODUCING MECHANICAL POWER OR A REACTIVE PROPULSIVE THRUST, NOT OTHERWISE PROVIDED FOR
    • F03G—SPRING, WEIGHT, INERTIA OR LIKE MOTORS; MECHANICAL-POWER PRODUCING DEVICES OR MECHANISMS, NOT OTHERWISE PROVIDED FOR OR USING ENERGY SOURCES NOT OTHERWISE PROVIDED FOR
    • F03G7/00—Mechanical-power-producing mechanisms, not otherwise provided for or using energy sources not otherwise provided for
    • F03G7/06—Mechanical-power-producing mechanisms, not otherwise provided for or using energy sources not otherwise provided for using expansion or contraction of bodies due to heating, cooling, moistening, drying or the like
    • F03G7/061—Mechanical-power-producing mechanisms, not otherwise provided for or using energy sources not otherwise provided for using expansion or contraction of bodies due to heating, cooling, moistening, drying or the like characterised by the actuating element
    • F03G7/0616—Mechanical-power-producing mechanisms, not otherwise provided for or using energy sources not otherwise provided for using expansion or contraction of bodies due to heating, cooling, moistening, drying or the like characterised by the actuating element characterised by the material or the manufacturing process, e.g. the assembly
    • G—PHYSICS
    • G01—MEASURING; TESTING
    • G01N—INVESTIGATING OR ANALYSING MATERIALS BY DETERMINING THEIR CHEMICAL OR PHYSICAL PROPERTIES
    • G01N25/00—Investigating or analyzing materials by the use of thermal means
    • G01N25/20—Investigating or analyzing materials by the use of thermal means by investigating the development of heat, i.e. calorimetry, e.g. by measuring specific heat, by measuring thermal conductivity
    • G01N25/48—Investigating or analyzing materials by the use of thermal means by investigating the development of heat, i.e. calorimetry, e.g. by measuring specific heat, by measuring thermal conductivity on solution, sorption, or a chemical reaction not involving combustion or catalytic oxidation
    • G01N25/4846—Investigating or analyzing materials by the use of thermal means by investigating the development of heat, i.e. calorimetry, e.g. by measuring specific heat, by measuring thermal conductivity on solution, sorption, or a chemical reaction not involving combustion or catalytic oxidation for a motionless, e.g. solid sample
    • G01N25/4866—Investigating or analyzing materials by the use of thermal means by investigating the development of heat, i.e. calorimetry, e.g. by measuring specific heat, by measuring thermal conductivity on solution, sorption, or a chemical reaction not involving combustion or catalytic oxidation for a motionless, e.g. solid sample by using a differential method
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02N—ELECTRIC MACHINES NOT OTHERWISE PROVIDED FOR
    • H02N10/00—Electric motors using thermal effects
    • D—TEXTILES; PAPER
    • D10—INDEXING SCHEME ASSOCIATED WITH SUBLASSES OF SECTION D, RELATING TO TEXTILES
    • D10B—INDEXING SCHEME ASSOCIATED WITH SUBLASSES OF SECTION D, RELATING TO TEXTILES
    • D10B2401/00—Physical properties
    • D10B2401/20—Physical properties optical

Definitions

  • the present invention relates to a fiber for an actuator having a coil spring shape capable of expanding and contracting by heating and cooling, and an actuator and a fiber product using the same.
  • An actuator is a conversion device that converts physicochemical energy into mechanical displacement or force, and has been widely used as a drive source for operating various machines.
  • motors, engines, cylinders, etc. which use electricity, magnetic force, gas expansion, hydraulic pressure, pneumatic pressure, etc. as energy for driving, can obtain extremely large displacements and forces, so they have greatly developed as drive sources for machines. I've been.
  • Artificial muscle is an actuator material that obtains mechanical power by consuming energy like a living body muscle and causing a change in the state of the material.
  • a McKibben-type material that operates by applying air pressure to a rubber tube, a shape memory alloy material that expands and contracts by heating and cooling, a polymer gel material that expands and contracts by applying and discharging a voltage, and other materials that use an electro-magnetic viscous fluid
  • Artificial muscles such as and piezoelectric materials are being researched and developed.
  • Patent Document 2 the material of the fiber folded so as to have the shape of a cylindrical coil is made of linear low-density polyethylene, and the average diameter of the coil is made smaller than the fiber diameter, so that a high displacement rate is obtained. Have been proposed.
  • Patent Literature 1 has a problem that it has only been demonstrated at the research level, and has not reached a level that can withstand actual use when incorporated into textiles such as clothing.
  • Patent Document 2 there is a problem that since the average diameter of the coil is smaller than the fiber diameter, a hard spring is formed.
  • an object of the present invention is to solve the above-mentioned problems of the prior art, and to provide an actuator fiber suitable for a flexible soft actuator that can be incorporated into textile products such as clothes.
  • the present invention includes any one of the following configurations (1) to (8).
  • the fiber for an actuator according to (1) wherein the glass transition point measured by a differential scanning calorimeter is 150 ° C. or less.
  • the thermoplastic resin is polyester, nylon 6,10, nylon 6,12, nylon 10,10, polypropylene, ethylene tetrafluoroethylene, perfluoroalkyl vinyl ether copolymer, polyphenylene sulfide, polyether ether ketone, polyoxy
  • thermoplastic resin is selected from the group consisting of nylon 6,10, nylon 6,12, nylon 10,10 and a combination thereof. fiber.
  • thermoplastic resin is selected from the group consisting of nylon 6,10, nylon 6,12, nylon 10,10 and a combination thereof. fiber.
  • the fiber for an actuator of the present invention has a large spring index and flexibility, it can be a member suitable for a soft actuator.
  • FIG. 1 is a schematic view of an actuator fiber having a coil spring shape according to the present invention.
  • FIG. 2 is a schematic view of a twisted fiber (twisted fiber).
  • FIG. 3 is a schematic view of a fiber having no twist.
  • FIG. 4 is a view schematically showing a crystal part and an amorphous part in a fiber having no twist.
  • the actuator fiber of the present invention needs to be made of a thermoplastic resin.
  • the mechanism of the expansion / contraction operation of the actuator fiber of the present invention will be described later.
  • a driving source of the operation a force generated when the molecular chain in the amorphous portion of the thermoplastic resin relaxes the orientation by heating is used.
  • the actuator fiber of the present invention needs to have a coil spring shape including a coil part in which the fiber is formed in a spiral shape.
  • the coil spring shape mentioned here is a shape similar to a coil spring defined in JIS B0103: 2012 (spring term).
  • the fiber for an actuator of the present invention preferably has a tension coil spring shape composed of a coil portion 2 in which the fiber is formed in a spiral shape and an end portion 3 which is not a spiral shape.
  • the coil section 2 of the actuator fiber 1 is preferably made of a twisted fiber 4 (hereinafter, a twisted fiber 4).
  • Fibers made of a thermoplastic resin fibers 5 which are not twisted as shown in FIG. 3 are present with molecular chains forming regions of crystal parts 6 and amorphous parts 7 inside the fibers as shown in FIG.
  • the orientation of the molecular chains in the amorphous portion 7 is gradually relaxed, so that the shrinkage occurs in the fiber axis direction.
  • twisting is applied to the untwisted fiber, the axial direction of the original fiber becomes a spiral direction along the twist angle of the twisted fiber.
  • the actuator fiber of the present invention has a coil portion, if the coil portion is formed of a twisted fiber having the same twist direction, heating the actuator fiber causes the molecular chain in the amorphous portion to be heated. The orientation is relaxed, and a force in the untwisting direction acts on the twisted fibers constituting the coil portion. As a result, a force for reducing the coil pitch is generated, and a tensile force is generated in the axial direction of the actuator fiber. In order to generate the tensile force of the actuator fiber of the present invention in the axial direction from such a mechanism, the adjacent windings of the coil portion need to be in a non-contact state.
  • the actuator fiber when the actuator fiber has a tension coil spring shape in which windings adjacent to each other are in contact with each other in the initial state, a load larger than the load (initial tension) at which contact between the windings adjacent to each other starts to be released is increased. It is necessary to keep the windings out of contact with each other over one end of the fiber.
  • the actuator fiber When the actuator fiber is heated and cooled after generating a tensile force, the generation of the tensile force stops and the state returns to the state before the heating. By repeating this heating and cooling, the actuator fiber of the present invention develops an expansion and contraction operation.
  • the actuator fiber of the present invention must have a spring index D / d of 1.7 or more.
  • the spring index in the present invention is a ratio of the fiber diameter d of the fiber constituting the actuator fiber of the present invention to the average diameter D of the coil portion, and is an index represented by D / d.
  • the fiber diameter d is, for example, a twisted fiber indicated by d in FIG. 1 for ten locations of the coil part randomly extracted in an image of the side of the actuator fiber taken at a magnification of 300 times with a digital microscope. Can be obtained as an average value.
  • the average diameter D of the coil section 2 is calculated by calculating the outer diameter of the coil section at 10 locations of the coil section randomly extracted in the same photographed image. Is measured, the average value thereof is obtained, and the value of the fiber diameter d is subtracted from the value of the average outer diameter of the coil portion.
  • the larger the spring index the more flexible the spring, and the more easily the coil portion expands under load. That is, when the load applied to the coil portion along the coil axis direction is constant, the larger the spring index, the greater the amount of deflection of the coil portion.
  • the spring becomes flexible, it is possible to disperse an external force received from tension, compression, bending, and the like in the coil axis direction, which leads to a longer life of the spring.
  • the smaller the spring index the harder the spring, and the more difficult it is for the coil portion to expand with respect to the load. That is, when the load applied to the coil portion is constant along the coil axis direction, the smaller the spring index, the smaller the amount of deflection of the coil portion.
  • the spring index is generally set in a range of 4.0 to 22.0.
  • the material for the actuator fiber of the present invention is a thermoplastic resin
  • the design range of the spring index is different from that of a coil spring made of metal.
  • the present inventors have conducted intensive studies and found that the actuator fiber made of a thermoplastic resin has a spring index D / d of 1.7 or more, thereby being rich in flexibility and incorporated into textile products such as clothes. It has been found that the actuator function can be exerted without impairing the wearing comfort.
  • the spring index D / d is preferably 2.5 or more from the viewpoint of enhancing the ability to follow the movement of the body. Further, from the viewpoint of suppressing the feeling of pressure on the body when worn, the spring index D / d is more preferably 4.0 or more.
  • the substantial upper limit of the spring index D / d is as follows. 20.0.
  • the fiber for an actuator of the present invention preferably has a glass transition temperature (Tg) of 150 ° C. or less obtained by measurement with a differential scanning calorimeter (hereinafter, DSC).
  • Tg in the present invention is measured using a DSC in a temperature range from 20 ° C. to a temperature about 30 ° C. higher than the end of the melting peak (exothermic peak) at a rate of 10 ° C./min, and calculated using analysis software. Point value.
  • the drive source for the contraction operation of the actuator fiber of the present invention is derived from the relaxation of the orientation of the molecular chains in the amorphous portion due to heat. Therefore, when the temperature of the actuator fiber exceeds Tg due to the heating, the orientation relaxation is rapidly advanced, and the contraction operation is instantaneously caused.
  • the Tg of the actuator fiber means the temperature at which the contraction operation is possible. The higher the Tg, the more the heating operation is required for the contraction operation of the actuator fiber, and the lower the Tg, the more the contraction operation can be performed with less heating. Become. From the viewpoint of suppressing the heating energy required for the contraction operation, Tg is more preferably 120 ° C. or less.
  • Tg is more preferably 80 ° C or lower, and particularly preferably 60 ° C or lower.
  • Tg is more preferably 0 ° C. or higher, and still more preferably 20 ° C. or higher, from the viewpoint of enhancing the form stability during heating and cooling.
  • the fiber for actuator of the present invention preferably has a crystallinity calculated from the calorific value of fusion obtained by DSC measurement in the range of 5 to 95%.
  • the degree of crystallinity was determined from the DSC thermogram obtained from the measurement by DSC, the calorie obtained from the low-temperature crystallization peak (endothermic peak) as the heat of crystallization (J / g), and the melting peak (exothermic peak).
  • the amount of heat can be calculated from the following equation as the amount of heat of fusion (J / g).
  • Crystallinity (%) ⁇ (heat of fusion ⁇ heat of crystallization) / heat of complete crystal fusion ⁇ ⁇ 100
  • the main driving source of the contracting operation of the actuator fiber of the present invention is derived from the relaxation of the orientation of the molecular chains in the amorphous part due to heat. Becomes larger.
  • the actuator fiber of the present invention preferably has a crystal part from the viewpoint of form stability. It is more preferable that the degree of crystallinity be 10% or more from the viewpoint of promoting the above-described viewpoint and increasing the morphological stability during heating and cooling.
  • the crystallinity is more preferably 15% or more.
  • the crystallinity is more preferably 80% or less from the viewpoint of increasing the shrinkage force during heating.
  • the crystallinity is more preferably 60% or less.
  • the absolute value of the birefringence ⁇ n of the fiber for an actuator of the present invention is preferably in the range of 1.0 ⁇ 10 ⁇ 3 to 5.0 ⁇ 10 ⁇ 1 .
  • the birefringence ⁇ n is calculated by measuring the birefringence of the fiber with the number n being 5, and rounding the third digit so that the average value becomes two significant figures.
  • the birefringence ⁇ n of the fiber has a positive or negative sign depending on the type of the thermoplastic resin. The larger the absolute value, the higher the degree of orientation of the molecular chain in the fiber axis direction.
  • the main driving force of the tensile force of the actuator fiber of the present invention is derived from the relaxation of the orientation of the molecular chains in the amorphous part due to heat. The resulting tensile force is large.
  • ⁇ n is more preferably 5.0 ⁇ 10 ⁇ 3 or more.
  • ⁇ n is more preferably 1.0 ⁇ 10 ⁇ 2 or more.
  • the substantial upper limit of ⁇ n is about 5.0 ⁇ 10 ⁇ 1 .
  • ⁇ n is more preferably 3.0 ⁇ 10 ⁇ 1 or less.
  • ⁇ n is 1.0 ⁇ More preferably, it is 10 -1 or less.
  • the thermoplastic resin constituting the actuator fiber of the present invention is preferably a thermoplastic resin having a Tg of 150 ° C. or less since the Tg of the actuator fiber is preferably 150 ° C. or less.
  • the thermoplastic resin include polyester, nylon 6,10, nylon 6,12, nylon 10,10, polypropylene, ethylene tetrafluoroethylene, perfluoroalkyl vinyl ether copolymer, polyphenylene sulfide, polyether ether ketone, and polyoxy. It is preferably selected from methylene and polyurethane.
  • polyester examples include aromatic polyesters such as polyethylene terephthalate, polypropylene terephthalate, polybutylene terephthalate, polyhexamethylene terephthalate, polylactic acid, polyglycolic acid, polyethylene adipate, polypropylene adipate, polybutylene adipate, polyethylene succinate, and polypropylene succinate.
  • aromatic polyesters such as polyethylene terephthalate, polypropylene terephthalate, polybutylene terephthalate, polyhexamethylene terephthalate, polylactic acid, polyglycolic acid, polyethylene adipate, polypropylene adipate, polybutylene adipate, polyethylene succinate, and polypropylene succinate.
  • polyester copolymer component examples include phthalic acid, isophthalic acid, terephthalic acid, 5-sodium sulfoisophthalic acid, 1,5-naphthalenedicarboxylic acid, 2,6-naphthalenedicarboxylic acid, and 2,2′-biphenyldicarboxylic acid 3,3′-biphenyldicarboxylic acid, 4,4′-biphenyldicarboxylic acid, aromatic dicarboxylic acids such as anthracenedicarboxylic acid, malonic acid, fumaric acid, maleic acid, succinic acid, itaconic acid, adipic acid, azelaic acid, Sebacic acid, 1,11-undecanedicarboxylic acid, 1,12-dodecanedicarboxylic acid, 1,14-tetradecanedicarboxylic acid, 1,18-octadecanedicarboxylic acid, 1,2-cyclohexanedicarboxylic
  • Polypropylene may be a homopolymer or a copolymer with a copolymer component, and examples of the type of the copolymer include a block copolymer and a graft copolymer, but are not limited thereto. Not done.
  • the copolymerization component an unsaturated compound containing a polar functional group having a high affinity for a dye can be suitably used, and a carboxylic acid group, a carboxylic acid anhydride group, a carboxylic acid group, a carboxylic acid ester group, a carboxylic acid amide group, and the like can be used. Is mentioned.
  • the copolymer component examples include maleic acid, fumaric acid, itaconic acid, unsaturated carboxylic acids such as acrylic acid and methacrylic acid, maleic anhydride, unsaturated carboxylic anhydrides such as itaconic anhydride, and sodium methacrylate.
  • unsaturated carboxylic acid salts such as sodium acrylate, unsaturated carboxylic acid esters such as vinyl acetate, vinyl propionate, methyl acrylate, ethyl acrylate, methyl methacrylate, monoethyl maleate, acrylamide, monoamide maleate, etc. But not limited thereto.
  • One of these copolymer components may be used alone, or two or more thereof may be used in combination.
  • polyurethane a polymer compound obtained by a reaction of three components of a diisocyanate, a polyol and a chain extender can be mentioned.
  • diisocyanate examples include trimethylene diisocyanate, tetramethylene diisocyanate, hexamethylene diisocyanate, isophorone diisocyanate, 1,3-bis (isocyanatomethyl) cyclohexane, 1,4-bis (isocyanatomethyl) cyclohexane, 1,3-cyclohexane diisocyanate, 1,4-cyclohexane diisocyanate, 2,2'-diphenylmethane diisocyanate, 2,4'-diphenylmethane diisocyanate, 4,4'-diphenylmethane diisocyanate, 1,5-naphthalenediisocyanate, 2,4-toluene diisocyanate, 2,6-toluene Examples include, but are not limited to, diisocyanate, diphenylmethane diisocyanate, and the like.
  • Polyols include, but are not limited to, polyether polyols, polyester polyols, polycaprolactone polyols, polycarbonate polyols, and the like.
  • the polyether polyol is obtained by ring-opening addition polymerization of a low molecular weight polyol or a low molecular weight polyamine with an alkylene oxide.
  • the polyester polyol is obtained by a condensation reaction or transesterification reaction between a low molecular weight polyol and a polycarboxylic acid, a polycarboxylic acid ester, a polycarboxylic anhydride, or a polycarboxylic halide.
  • Polycaprolactone polyol is obtained by ring-opening polymerization of low molecular weight polyol and caprolactone.
  • the polycarbonate polyol is obtained by addition polymerization of a low molecular weight polyol and carbonate.
  • the low molecular weight polyol examples include ethylene glycol, propylene glycol, 1,3-propanediol, 1,4-butanediol, 1,5-pentanediol, 1,6-hexanediol, cyclohexanediol, cyclohexanedimethanol, and bisphenol.
  • low molecular weight polyamine examples include, but are not limited to, ethylenediamine, 1,3-propanediamine, 1,4-butanediamine, 1,6-hexamethylenediamine, 1,4-cyclohexanediamine, hydrazine and the like.
  • alkylene oxide examples include, but are not limited to, ethylene oxide, propylene oxide, butylene oxide, and tetrahydrofuran.
  • polycarboxylic acids include, but are not limited to, oxalic acid, malonic acid, fumaric acid, maleic acid, succinic acid, itaconic acid, adipic acid, phthalic acid, isophthalic acid, terephthalic acid, dimer acid, and the like. Not done.
  • polycarboxylic acid ester include, but are not limited to, methyl ester and ethyl ester of the polycarboxylic acid.
  • polycarboxylic anhydrides include, but are not limited to, oxalic anhydride, succinic anhydride, maleic anhydride, phthalic anhydride, trimellitic anhydride, and the like.
  • polycarboxylic acid halide examples include, but are not limited to, oxalic acid dichloride and adipic acid dichloride.
  • caprolactone examples include, but are not limited to, ⁇ -caprolactone.
  • carbonate examples include, but are not limited to, ethylene carbonate and dimethyl carbonate.
  • chain extender examples include ethanediol, 1,2-propanediol, 1,3-propanediol, 1,4-butanediol, 1,6-hexanediol, diethylene glycol, dipropylene glycol, and the like. It is not limited to these.
  • thermoplastic resin is selected from nylon 6,10, nylon 6,12, and nylon 10,10 because of its excellent strength.
  • the actuator fiber of the present invention may be composed of only one fiber made of a thermoplastic resin, or may be composed of two or more fibers made of a thermoplastic resin.
  • the heating method for generating the tensile force of the actuator fiber of the present invention is not particularly limited, but a heat source such as hot air, steam, various high-temperature gases, various resistance heating elements that convert electric energy into heat energy, and sunlight.
  • a heat source such as hot air, steam, various high-temperature gases, various resistance heating elements that convert electric energy into heat energy, and sunlight.
  • heat using light energy such as infrared rays, ultraviolet rays, lasers, and electromagnetic waves can be used.
  • a resistance heating element that can be heated by an electric signal.
  • it is also preferable to increase the cooling efficiency by combining air cooling using a ventilation fan or the like, liquid cooling using various refrigerants such as water, or a cooling device such as a Peltier element.
  • the resistance heating element is not particularly limited as long as it is a material that generates heat due to electric resistance. Carbon-based materials such as carbon black, carbon nanotube, and carbon fiber, metal particles such as gold, silver, and copper, polyacetylene, and polyaniline , Polythiophene, and a conductive polymer represented by polypyrrole are preferred.
  • the resistance heating elements may be compounded on the surface of the actuator fiber of the present invention by coating or chemical bonding. It may be fixed. These resistance heating elements themselves are processed into a molded body such as a film, a fiber or an electric wire, or a composite formed with a general-purpose molded body is brought into contact with the fiber for the actuator of the present invention by twisting or the like. It may be incorporated in any form.
  • the fiber diameter d of the fiber for an actuator of the present invention is not particularly limited, but is preferably in the range of 1 to 10000 ⁇ m from the viewpoint of causing a practical expansion / contraction operation as an actuator. In applications where it is required to follow the movement of the body when worn, such as in clothing or other textile products, the fiber diameter d should be in the range of 1 to 1000 ⁇ m from the viewpoint of further increasing the flexibility of the actuator fibers. Is more preferred.
  • the method for producing the fiber for an actuator of the present invention is not particularly limited, but an example of the production method is described below.
  • a fiber (monofilament or multifilament) made of a thermoplastic resin is cut into a desired length, and fixed by tying the upper end of the fiber to a shaft of a stirrer equipped with a rotating motor.
  • a weight is attached to the lower end of the fiber, and the rotating motor of the stirrer is operated.
  • the rotation direction of the motor is the same as the direction perpendicular to the fiber axis, and the fibers fixed at both ends are twisted by the shaft and weight of the stirrer.
  • the coiling here means that the twisted fiber is formed into a coil shape. From this coiling start point, coiling proceeds over the entire fiber, and finally, an actuator fiber having a coil spring shape is obtained.
  • the windings adjacent to each other are in close contact with each other, but the windings adjacent to each other are separated by partially untwisting after manufacturing, so that the non-contact It is also possible to adjust to the state of.
  • the rotation direction of the coil part formed in the fiber matches the rotation direction of the stirrer motor, and by adjusting the rotation direction of the motor, an actuator fiber having a coil spring shape in the right or left rotation direction is adjusted. Can be made separately.
  • the weight of the weight attached to the lower end of the fiber also affects the coiling. If the load is insufficient, the fiber will be entangled while twisting, and if the load is excessive, twisting will be applied. The fiber breaks during the operation. It is necessary to select a load within an appropriate range that does not cause such entanglement and breakage of the fibers. Within this appropriate range, when fibers having the same fiber diameter d are used, the larger the load, the larger the average diameter of the coil portion to be formed. D tends to decrease and the spring index D / d tends to decrease, and as the load decreases, the average diameter D of the coil portion increases and the spring index D / d tends to increase. Further, in order to increase the spring index D / d of the actuator fiber, that is, to increase the average diameter D of the coil part, it is possible to form the coil part while winding the fiber around the mandrel.
  • Actuator fibers having the obtained coil spring shape may be plastically deformed due to excessive twist added during manufacturing, and the shape may be fixed. Further, for the purpose of stabilizing the form of the fiber for the actuator, heat setting may be performed similarly to the fiber made of a usual thermoplastic resin.
  • the actuator fiber of the present invention when used as an actuator, exhibits reversible expansion and contraction by heating and cooling. Therefore, it is suitably used for precision equipment and micromachines used in robots, electronic information-related, bio-medical, and the like. You can do it. Further, since the actuator fiber of the present invention is rich in flexibility, it can be suitably used as a support robot / apparatus such as an assist suit for assisting a force necessary for walking or working, clothing and textile products.
  • A. Fiber diameter d In an image obtained by photographing the side surface of the actuator fiber with a digital microscope VHX2000 manufactured by KEYENCE CORPORATION at a magnification of 300 times, the width of the twisted fiber 4 indicated by d in FIG. was measured, and the average value was rounded off to the first decimal place and the value determined to the first decimal place was taken as the fiber diameter d ( ⁇ m).
  • Spring index D / d average diameter D of the coil part / fiber diameter d The value calculated to the first decimal place was rounded off to the second decimal place and used as the spring index D / d.
  • Tg and crystallinity were obtained from a DSC thermogram obtained by measurement using Universal Analysis 2000 manufactured by TA Instruments as analysis software. Also, the calorie determined from the endothermic peak is defined as the heat of crystallization (J / g), and the calorie determined from the exothermic peak is defined as the heat of fusion (J / g).
  • Crystallinity (%) ⁇ (heat of fusion ⁇ Heat of crystallization) / heat of complete crystal fusion ⁇ ⁇ 100 The value obtained by rounding off the first decimal place of the calculated value to obtain an integer was defined as the crystallinity. In addition, the value described in each Example was used for the heat of complete crystal fusion (J / g) of various thermoplastic resins.
  • FIG. Birefringence ⁇ n The coil portion of the actuator fiber was cut out, and the retardation (nm) was measured with an OLYMPUS BH-2 polarizing microscope equipped with a Berek type compensator, and the fiber diameter d ( ⁇ m) obtained in the above section A was used.
  • the following formula: birefringence ⁇ n (retardation / fiber diameter d) ⁇ 10 ⁇ 3 , The birefringence ⁇ n was determined. Measurements were made at any five locations in the coil portion, and the average value was rounded off to the third digit so that the two significant digits would be two digits.
  • the initial load Pi corresponding to the initial tension calculated by the following method is used in order to exclude the influence of the initial tension. After adding (g), a tension of 20 MPa was applied.
  • the actuator fibers having adjacent windings in contact with each other are suspended with their upper ends fixed, and the lower ends are suspended.
  • L1-L2 represents a fiber length difference before and after heating, that is, a displacement due to heat shrinkage
  • the expansion / contraction operation rate is a displacement rate with respect to the fiber length before heating.
  • the average of the expansion and contraction operation rate obtained by repeating the heating and cooling cycle five times is rounded off to the first decimal place, and the value obtained to the first decimal place is calculated as the expansion and contraction operation rate of the actuator fiber.
  • the Tg of the actuator fiber was less than 25 ° C
  • the fiber was heated with hot air of 95 ° C using a heat gun, and the expansion / contraction operation rate was evaluated.
  • FIG. Initial length change rate during expansion / contraction operation
  • the fiber length L3 (mm) in the initial state for the actuator fiber tensioned by the method described in the above section F was measured. Thereafter, the heating and cooling cycle was repeated 50 times by the method described in the above section F, and the fiber length L4 (mm) of the sample when the 50th cooling was completed was measured.
  • Initial length change rate (%) (
  • the second decimal place was rounded off to obtain the first decimal place and the initial length change rate was calculated.
  • the calculated rate of change in the initial length was less than 5.0%, it was judged as passing. Incidentally, the smaller the initial length change rate, the better, and the minimum value is 0.0%.
  • the fiber for actuator obtained in the example was used as a plain woven cotton fabric (English cotton count 40S: spun yarn, warp / weft weaving density: 50 / inch (2 One warp was used as a warp at a ratio of one warp to 0.5 warp (.54 cm)) to prepare a plain woven fabric having a length and width of 10 cm. Subsequently, the obtained plain fabric was sewn so as to surround the upper arm portions of the left and right sleeves of the cotton long-sleeved shirt once. When the plain fabric was sewn, the direction of the sleeve was matched with the direction of the actuator fiber. Twenty test subjects who had five or more years of experience in a wearing test were allowed to wear the produced shirt, and after walking for 10 minutes, the flexibility, the followability, and the feeling of oppression were evaluated as follows.
  • Example 1 Polyethylene terephthalate (PET) resin (T755M manufactured by Toray Industries, Inc.) was continuously supplied to a single-screw extruder and melt-extruded at a temperature of 280 ° C. The extruded molten polymer was measured by a gear pump, fed into a spin pack, spun out from a spinneret for round cross section, and stretched to produce a monofilament made of polyethylene terephthalate having a diameter of 130.5 ⁇ m.
  • PET Polyethylene terephthalate
  • Example 2 In Example 1, a thermoplastic resin was used. In Example 2, a nylon 6 resin (“Amilan” polyamide CM1017 manufactured by Toray Industries, Inc., melt extrusion temperature: 260 ° C.) was used. In Example 3, a nylon 6,6 resin (manufactured by Toray Industries, Inc.) was used.
  • a nylon 6 resin (“Amilan” polyamide CM1017 manufactured by Toray Industries, Inc., melt extrusion temperature: 260 ° C.) was used.
  • Example 3 a nylon 6,6 resin (manufactured by Toray Industries, Inc.) was used.
  • Example 7 is a high-density polyethylene (HDPE) resin (HIZEX 5000S manufactured by Prime Polymer Co., Ltd.) R, melt extrusion temperature: 180 ° C.), in Example 8, a linear low density polyethylene (LLDPE) resin (Neozex 2015M manufactured by Prime Polymer Co., Ltd., melt extrusion temperature: 170 ° C.), and in Example 9, polypropylene (PP) resin
  • HDPE high-density polyethylene
  • LLDPE linear low density polyethylene
  • Table 1 shows the obtained actuator fibers and the evaluation results of the wearing test.
  • the heat of complete crystal fusion of the thermoplastic resin of each example was 229.8 J / g for nylon 6, 255.4 J / g for nylon 6,6, 253.9 J / g for nylon 6,10, and nylon 6,6. 12 is 258.0 J / g, nylon 10,10 is 244.0 J / g, high density polyethylene and linear low density polyethylene are 286.7 J / g, polypropylene is 209.0 J / g, and polyvinylidene fluoride is 105.J / g. 0 J / g.
  • Example 1 was carried out in the same manner as in Example 1 except that the fiber diameter d was changed as shown in Table 2.

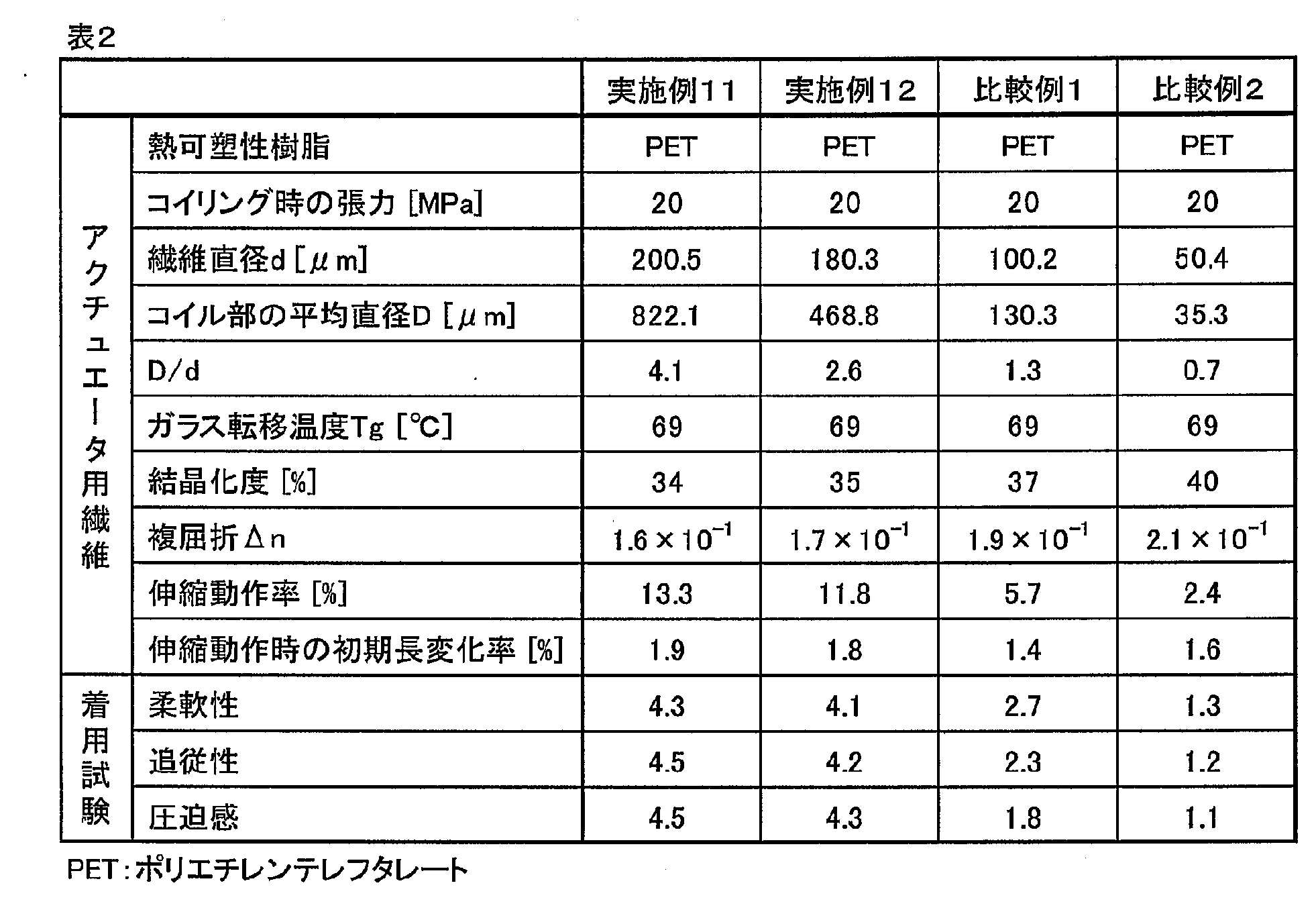

  • Table 2 shows the obtained actuator fibers and the evaluation results of the wearing test.
  • the fiber for the actuator was a hard spring, and the expansion / contraction rate was low.
  • all of the flexibility, the following ability, and the feeling of pressure were low, and the wearing feeling was poor.
  • Example 4 it carried out according to Example 4 except having changed the tension at the time of coiling as shown in Table 3.

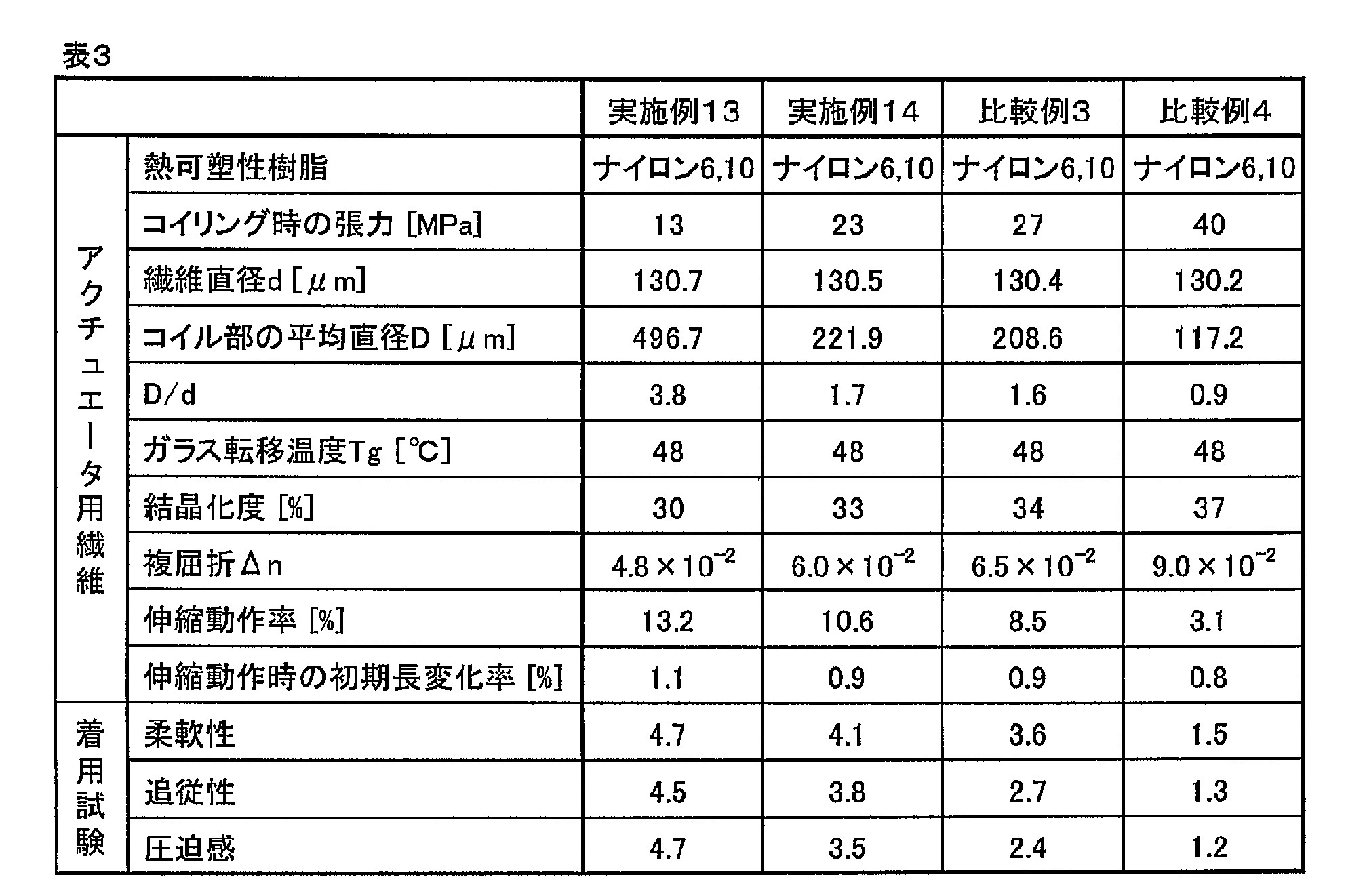

  • Table 3 shows the obtained actuator fibers and the evaluation results of the wearing test.
  • Comparative Examples 3 and 4 since the spring index D / d was small, the fiber for the actuator was a hard spring, and the expansion / contraction operation rate was low. Also in the wearing test, all of the flexibility, the following ability, and the feeling of pressure were low, and the wearing feeling was poor.
  • the actuator fiber of the present invention provides an actuator that reversibly expands and contracts by heating and cooling, and has high flexibility and precision equipment and micromachines used in electronic information related and bio / medical related fields. Therefore, the present invention can be suitably used as a support robot / apparatus such as an assist suit for assisting a necessary force during walking and work, clothing and textile products.

Landscapes

  • Engineering & Computer Science (AREA)
  • Chemical & Material Sciences (AREA)
  • Textile Engineering (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Combustion & Propulsion (AREA)
  • General Chemical & Material Sciences (AREA)
  • Mechanical Engineering (AREA)
  • General Engineering & Computer Science (AREA)
  • Health & Medical Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • General Physics & Mathematics (AREA)
  • Immunology (AREA)
  • Pathology (AREA)
  • Biochemistry (AREA)
  • Analytical Chemistry (AREA)
  • General Health & Medical Sciences (AREA)
  • Physics & Mathematics (AREA)
  • Manufacturing & Machinery (AREA)
  • Yarns And Mechanical Finishing Of Yarns Or Ropes (AREA)
  • Artificial Filaments (AREA)
  • Manipulator (AREA)
  • Woven Fabrics (AREA)

Abstract

本発明は、ソフトアクチュエータとして、加熱冷却によって可逆的に伸縮動作し、柔軟性に富んだアクチュエータ用繊維を提供する。本発明のアクチュエータ用繊維は、熱可塑性樹脂からなり、コイルばね形状を有し、コイル部の平均直径をＤ、繊維直径をｄとしたとき、ばね指数Ｄ／ｄが１．７以上である。

Description

アクチュエータ用繊維、並びにそれを用いたアクチュエータおよび繊維製品
　本発明は、加熱冷却により伸縮動作可能なコイルばね形状を有するアクチュエータ用繊維、およびそれを用いたアクチュエータならびに繊維製品に関するものである。
　アクチュエータは、物理化学的エネルギーを機械的な変位、または力に変える変換装置のことであり、従来から種々の機械を作動させる駆動源として、広く利用されている。特に、電気や磁力、気体の膨張、油圧、空気圧等を駆動のためのエネルギーとして利用するモーターやエンジン、シリンダー等が、非常に大きな変位や力を得られることから、機械の駆動源として大きく発展してきた。
　近年の動向として、電子情報産業やロボット産業、医薬・バイオ関連産業等の発展により、半導体製造やモジュール組立、医薬品製造、微生物培養等、多様な分野で精密に駆動するアクチュエータが要求されている。また、生産性向上や生活の質の向上に対する意識が世界的に高まっており、人間が着用することで、歩行や作業時に必要な力を支援するロボット・装置等の開発も進んでいる。特にアシストスーツに代表される支援ロボット・装置では、着用する人間への負荷を極力低減することが必要なため、アクチュエータの小型化・軽量化が強く求められている。こうしたアクチュエータへの要求に対して、主にモーターやシリンダー等の小型・微細化により対応がなされてきた。しかしながら、アクチュエータのさらなる精密・小型・軽量化は、従来技術の延長だけでは限界を迎える可能性があり、従来とは異なる次世代型のアクチュエータ材料が求められている。
　このような背景の下、様々な分野で、次世代型アクチュエータ材料の研究開発が精力的に進められており、中でも、人工筋肉と呼ばれるアクチュエータ材料が注目されている。人工筋肉とは、生体の筋肉のようにエネルギーを消費して、材料の状態変化が生じることで、機械的な動力を得るアクチュエータ材料である。ゴムチューブに空気圧を与えて動作するマッキベン型材料、加熱冷却による収縮伸長する形状記憶合金材料、電圧印加・放電により伸縮動作する高分子ゲル材料、この他にも電気・磁性粘性流体を利用した材料や圧電材料などの人工筋肉が研究開発されている。
　特に、アクチュエータの小型・軽量化に有利な高分子を用いた材料が注目されているが、発生する変位や力が小さいといった問題や、アクチュエータ材料として研究開発されている高分子ゲル材料の多くは、駆動に電解液が必要となるため、電解液供給槽が必要となり、小型化に制約が生じるという問題があった。
　こうした高分子アクチュエータ材料の問題を解決するための様々な取り組みが推進されており、例えば、特許文献１では、ポリマーファイバーに撚りおよびコイル形状を付与することで、熱エネルギーによって、可逆的なねじりおよび引張作動を発生させており、電解質やカウンター電極および特別なパッケージ化が不要な高分子アクチュエータが提案されている。
　また、特許文献２では、円筒状のコイルの形状を有するように折りたたまれた繊維の材質を直鎖状低密度ポリエチレンとし、コイルの平均直径を繊維径よりも小さくすることにより、高い変位率を有するアクチュエータが提案されている。
国際公開第２０１４／０２２６６７号 国際公開第２０１７／０２２１４６号
　しかし、特許文献１においては、研究レベルでの実証に留まっており、衣服等の繊維製品に組み込んでの実使用に耐えうるレベルには至っていないという課題があった。
　また、特許文献２では、コイル平均直径を繊維径よりも小さくすることにより、硬いばねとなるため、衣服等の繊維製品に組み込むには、柔軟性が乏しいという課題があった。
　そこで、本発明の課題は、上記した従来技術の問題点を解決するものであり、衣服等の繊維製品に組み込むことができる柔軟なソフトアクチュエータに適したアクチュエータ用繊維を提供することにある。
　上記目的は以下の手段により達成される。すなわち、本発明は、下記（１）～（８）のいずれかの構成を備える。
（１）熱可塑性樹脂からなる繊維であって、コイルばね形状を有し、コイル部の平均直径をＤ、繊維直径をｄとしたとき、ばね指数Ｄ／ｄが１．７以上であるアクチュエータ用繊維。
（２）示差走査熱量計により測定したガラス転移点が１５０℃以下である前記（１）に記載のアクチュエータ用繊維。
（３）示差走査熱量計により測定した融解熱量から算出した結晶化度が５～９５％の範囲にある前記（１）または（２）に記載のアクチュエータ用繊維。
（４）複屈折Δｎの絶対値が１．０×１０－３～５．０×１０－１の範囲にある前記（１）～（３）のいずれか一つに記載のアクチュエータ用繊維。
（５）前記熱可塑性樹脂がポリエステル、ナイロン６，１０、ナイロン６，１２、ナイロン１０，１０、ポリプロピレン、エチレンテトラフルオロエチレン、パーフルオロアルキルビニルエーテル共重合体、ポリフェニレンサルファイド、ポリエーテルエーテルケトン、ポリオキシメチレン、ポリウレタン、およびそれらの組み合わせから成る群から選択される前記（１）～（４）のいずれか一つに記載のアクチュエータ用繊維。
（６）熱可塑性樹脂がナイロン６，１０、ナイロン６，１２、ナイロン１０，１０およびそれらの組み合わせから成る群から選択される前記（１）～（５）のいずれか一つに記載のアクチュエータ用繊維。
（７）前記（１）～（６）のいずれか一つに記載のアクチュエータ用繊維が少なくとも一部を構成するアクチュエータ。
（８）前記（１）～（６）のいずれか一つに記載のアクチュエータ用繊維が少なくとも一部を構成する繊維製品。
　本発明のアクチュエータ用繊維は、ばね指数が大きく、柔軟性を有しているため、ソフトアクチュエータに適した部材とすることができる。
図１は本発明のコイルばね形状を有するアクチュエータ用繊維の模式図である。 図２は撚りの入った繊維（撚り繊維）の模式図である。 図３は撚りの入っていない繊維の模式図である。 図４は撚りの入っていない繊維内部における結晶部および非晶部を模式的に示す図である。
　以下、本発明を望ましい実施形態とともに詳述する。
　本発明のアクチュエータ用繊維は、熱可塑性樹脂から構成されていることが必要である。本発明のアクチュエータ用繊維の伸縮動作の機構については後述するが、その動作の駆動源として、熱可塑性樹脂の非晶部における分子鎖が加熱によって配向緩和する際に発生する力を利用する。
　本発明のアクチュエータ用繊維は、繊維がらせん状に成形されたコイル部を含む、コイルばね形状を有することが必要である。ここで言うコイルばね形状とは、ＪＩＳ　Ｂ　０１０３：２０１２（ばね用語）で定義されるコイルばねと同様の形状のことである。アクチュエータ用繊維がコイルばね形状を有することによって、アクチュエータ用繊維の伸縮動作を発生させることが可能となる。本発明のアクチュエータ用繊維は、図１に示すように、繊維がらせん状に成形されたコイル部２およびらせん状ではない端部３から構成される引張コイルばね形状であることが好ましい。
　アクチュエータ用繊維１におけるコイル部２は、図２に示すように、撚りの入った繊維４（以下、撚り繊維４）から構成されていることが好ましい。熱可塑性樹脂からなる繊維（図３に示すように撚りの入っていない繊維５）は、図４に示すように繊維内部で分子鎖が結晶部６および非晶部７の領域を形成して存在しており、一般的に加熱することで、主に非晶部７における分子鎖の配向緩和が進行することにより、繊維軸方向に収縮する。この撚りの入っていない繊維に撚りを加えていくと、元の繊維の軸方向は撚り繊維のねじれ角に沿ったらせん状の方向となる。この時、加熱により非晶部における分子鎖の配向緩和が進行すると、撚りによって生じたねじれを解消する方向、すなわち解撚方向に力が働く。
　本発明のアクチュエータ用繊維はコイル部を有しているので、コイル部が同一のねじれ方向をもった撚り繊維から構成されていると、アクチュエータ用繊維を加熱することで非晶部における分子鎖の配向緩和が生じて、コイル部を構成する撚り繊維には解撚方向の力が働く。これにより、コイルピッチを縮める力が発生して、アクチュエータ用繊維の軸方向に引張力が発生する。こうした機構から、本発明のアクチュエータ用繊維の軸方向の引張力を発生させるためには、コイル部の互いに隣り合う巻線が非接触の状態にある必要がある。特に、アクチュエータ用繊維が初期状態で互いに隣り合う巻線が接触している引張コイルばね形状である場合には、互いに隣り合う巻線の接触が解消し始める荷重（初張力）よりも大きな荷重を、繊維の一端にかけて、巻線同士を非接触状態にする必要がある。このアクチュエータ用繊維を加熱して、引張力を発生させた後に冷却すると、引張力の発生が止まり、再び加熱前の状態に戻る。この加熱冷却を繰り返すことで、本発明のアクチュエータ繊維は伸縮動作を発現する。
　本発明のアクチュエータ用繊維は、ばね指数Ｄ／ｄが１．７以上であることが必要である。本発明におけるばね指数とは、本発明のアクチュエータ用繊維を構成する繊維の繊維直径ｄとコイル部の平均直径Ｄとの比率であり、Ｄ／ｄによって表される指数である。繊維直径ｄは、例えば、アクチュエータ用繊維の側面をデジタルマイクロスコープにて３００倍の倍率で撮影した画像において、無作為に抽出したコイル部の１０箇所について、図１中のｄで示される撚り繊維の幅の長さを測定し、その平均値として求めることができ、コイル部２の平均直径Ｄは、同じく撮影された画像において、無作為に抽出したコイル部の１０箇所について、コイル部外径を測定し、その平均値を求め、その平均コイル部外径の値から繊維直径ｄの値を差し引くことにより求めることができる。
　一般的に、ばね指数が大きいほど、柔軟なばねとなり、荷重に対して、コイル部は伸びやすくなる。すなわち、コイル軸方向に沿ってコイル部に印加される荷重が一定である場合、ばね指数が大きいほどコイル部のたわみ量は大きくなる。また、ばねが柔軟となることでコイル軸方向の引張や圧縮、曲げ等から受ける外力を分散することができ、ばねの長寿命化にもつながる。一方、ばね指数が小さいほど硬いばねとなり、荷重に対してコイル部は伸びにくくなる。すなわち、コイル軸方向に沿って、コイル部に印加される荷重が一定である場合、ばね指数が小さいほどコイル部のたわみ量は小さくなる。また、ばねが硬くなることでより大きな荷重に対して適用することが可能となるが、外力を受けた場合に応力集中が起きやすく、寿命が短くなる傾向にある。こうした特性を考慮して、金属からなるコイルばねを設計する場合、ばね指数は４．０～２２．０の範囲に設定されることが一般的である。
　しかし、本発明のアクチュエータ用繊維は、材質が熱可塑性樹脂であるため、ばね指数の設計範囲は金属からなるコイルばねとは異なる。本発明者らは、鋭意検討した結果、熱可塑性樹脂からなるアクチュエータ用繊維においては、ばね指数Ｄ／ｄを１．７以上とすることで、柔軟性に富み、衣服等の繊維製品に組み込んだ際に着心地を損なわずに、アクチュエータ機能を発揮させることを見出した。また、衣服等の繊維製品に組み込んだ場合に、体の動きへの追従性を高める観点から、ばね指数Ｄ／ｄは２．５以上であることが好ましい。さらに、着用時の体の圧迫感を抑制する観点から、ばね指数Ｄ／ｄは４．０以上であることがより好ましい。なお、ばね指数Ｄ／ｄが大きくなりすぎると、本発明のアクチュエータ用繊維の形態が不安定となるため、伸縮動作を安定的に発生させる観点から、ばね指数Ｄ／ｄの実質的な上限は２０．０である。
　本発明のアクチュエータ用繊維は、示差走査熱量計（以下、ＤＳＣ）による測定から得られるガラス転移温度（以下、Ｔｇ）が１５０℃以下であることが好ましい。本発明におけるＴｇとは、ＤＳＣを用いて、１０℃／分の昇温条件で２０℃から融解ピーク（発熱ピーク）終了時より約３０℃高い温度の範囲で測定し、解析ソフトを用いて計算された値を指す。
　本発明のアクチュエータ繊維の収縮動作の駆動源は、前記のとおり、熱による非晶部における分子鎖の配向緩和に由来する。そのため、加熱によりアクチュエータ用繊維の温度がＴｇを超えることで配向緩和が急速に進み、瞬時に収縮動作を起こすこととなる。すなわち、アクチュエータ用繊維のＴｇは収縮動作可能な温度を意味し、Ｔｇが高いほどアクチュエータ用繊維の収縮動作にはより多くの加熱を必要とし、Ｔｇが低いほどより少ない加熱で収縮動作が可能となる。収縮動作に必要な加熱エネルギーを抑制する観点から、Ｔｇは１２０℃以下であることがより好ましい。本発明のアクチュエータ用繊維を衣服等の繊維製品に組み込む場合、組み合わされる素材の熱による寸法安定性を考慮して、より低温で伸縮動作を発現することが望ましい。加えて、Ｔｇが低いほどアクチュエータ用繊維は柔軟性に富み、アクチュエータ用繊維を衣服等の繊維製品に組み込んだ際に着心地を損なわないことも可能となる。こうした観点から、Ｔｇは８０℃以下であることがさらに好ましく、特に好ましくは６０℃以下である。また、アクチュエータ用繊維のＴｇが低いほど、少ない加熱で収縮動作が可能となり、柔軟性に富むため、アクチュエータ用繊維のＴｇの下限は特に設けないが、アクチュエータ用繊維の加熱冷却による伸縮動作を繰り返し発現させた際のアクチュエータ用繊維の形態が安定しないと、安定した伸縮動作が得られない。このため、加熱冷却時の形態安定性を高める観点から、Ｔｇは０℃以上がより好ましく、さらに好ましくは２０℃以上である。
　本発明のアクチュエータ用繊維は、ＤＳＣ測定によって得られる融解熱量から算出した結晶化度が５～９５％の範囲にあることが好ましい。結晶化度は、ＤＳＣによる測定から得られたＤＳＣサーモグラムに基づき、低温結晶化ピーク（吸熱ピーク）から求めた熱量を結晶化熱量（Ｊ／ｇ）とし、融解ピーク（発熱ピーク）から求めた熱量を融解熱量（Ｊ／ｇ）として、以下の式より算出することができる。
結晶化度（％）＝{（融解熱量－結晶化熱量）／完全結晶融解熱量}×１００
　本発明のアクチュエータ用繊維の収縮動作の主な駆動源は、熱による非晶部における分子鎖の配向緩和に由来するため、存在する非晶量が多いほど加熱した際のアクチュエータ用繊維の収縮力が大きくなる。一方、結晶部を持たない非晶性ポリマーの場合、繊維中に非晶部の分子鎖をつなぎとめる領域が存在しないことになり、加熱冷却時にアクチュエータ用繊維の形態が安定しないため、安定した伸縮動作が得られない。このため、本発明のアクチュエータ用繊維は、形態安定性の観点から結晶部を有することが好ましい。こうした観点を推し進めて、加熱冷却時の形態安定性を高める観点から、結晶化度は１０％以上であることがより好ましい。より高頻度の加熱冷却が繰り返される用途においては、形態安定性を一層高めることが求められ、結晶化度は１５％以上であることがさらに好ましい。一方、加熱時の収縮力を高める観点から、結晶化度は８０％以下であることがより好ましい。また、アシストスーツ等の駆動源として用いる場合には、より大きな収縮力が必要とされ、結晶化度は６０％以下であることがさらに好ましい。
　本発明のアクチュエータ用繊維の複屈折Δｎの絶対値は、１．０×１０－３～５．０×１０－１の範囲にあることが好ましい。複屈折Δｎは、ベレック式コンペンセーターを装着した偏光顕微鏡を使用し、レターデーションと繊維直径の値から、以下の式より算出されるものである。
複屈折Δｎ＝（レターデーション／繊維直径）×１０－３
　本発明において、複屈折Δｎは、ｎ数を５として繊維の複屈折を測定し、その平均値を有効数字２桁となるように、３桁目を四捨五入して算出する。繊維の複屈折Δｎは、熱可塑性樹脂の種類によって、正または負の符号を有するが、その絶対値が大きいほど、分子鎖の繊維軸方向における配向度が高いことを意味する。本発明のアクチュエータ用繊維の引張力の主な駆動源は、非晶部における分子鎖の熱による配向緩和に由来するため、分子鎖の配向度が高いほど、すなわちΔｎの値が大きいほど、発生する引張力は大きいものとなる。こうした観点から、加熱時の引張力を大きくするためには、Δｎは５．０×１０－３以上であることがより好ましい。また、本発明のアクチュエータ用繊維をアシストスーツ等の繊維製品に組み込む場合には、より一層大きい引張力が求められるため、Δｎは１．０×１０－２以上であることがさらに好ましい。なお、熱可塑性樹脂からなる一般的な繊維において、Δｎの実質的な上限は５．０×１０－１程度である。一方、繊維軸方向の分子鎖の配向度が高くなるほど、摩擦によって繊維軸方向に裂けやすくなる。すなわち、Δｎが高いほど、擦過等によってフィブリル化しやすくなり、耐摩耗性が低下してしまうため、本発明のアクチュエータ用繊維の耐摩耗性を向上させるためには、分子鎖の配向度を適正な範囲で低下させるとよい。こうした観点から、高い耐摩耗性を得るためには、Δｎは３．０×１０－１以下であることがより好ましい。また、本発明のアクチュエータ用繊維を衣服等の繊維製品に組み込む際には、着用時の摩擦や擦過等が高頻度で生じるため、より一層高い耐摩耗性が求められ、Δｎは１．０×１０－１以下であることがさらに好ましい。
　本発明のアクチュエータ用繊維を構成する熱可塑性樹脂は、アクチュエータ用繊維のＴｇを１５０℃以下とすることが好ましいことからＴｇが１５０℃以下の熱可塑性樹脂が好ましい。熱可塑性樹脂としては、例えば、ポリエステル、ナイロン６，１０、ナイロン６，１２、ナイロン１０，１０、ポリプロピレン、エチレンテトラフルオロエチレン、パーフルオロアルキルビニルエーテル共重合体、ポリフェニレンサルファイド、ポリエーテルエーテルケトン、ポリオキシメチレン、ポリウレタンから選択されることが好ましい。
　ポリエステルの具体例として、ポリエチレンテレフタレート、ポリプロピレンテレフタレート、ポリブチレンテレフタレート、ポリヘキサメチレンテレフタレートなどの芳香族ポリエステル、ポリ乳酸、ポリグリコール酸、ポリエチレンアジペート、ポリプロピレンアジペート、ポリブチレンアジペート、ポリエチレンサクシネート、ポリプロピレンサクシネート、ポリブチレンサクシネート、ポリエチレンセバケート、ポリプロピレンセバケート、ポリブチレンセバケート、ポリカプロラクトンなどの脂肪族ポリエステル、これらのポリエステルへ共重合成分を共重合させた共重合ポリエステルなどが挙げられるが、これらに限定されない。
　ポリエステルの共重合成分の具体例として、フタル酸、イソフタル酸、テレフタル酸、５－ナトリウムスルホイソフタル酸、１，５－ナフタレンジカルボン酸、２，６－ナフタレンジカルボン酸、２，２’－ビフェニルジカルボン酸、３，３’－ビフェニルジカルボン酸、４，４’－ビフェニルジカルボン酸、アントラセンジカルボン酸などの芳香族ジカルボン酸、マロン酸、フマル酸、マレイン酸、コハク酸、イタコン酸、アジピン酸、アゼライン酸、セバシン酸、１，１１－ウンデカンジカルボン酸、１，１２－ドデカンジカルボン酸、１，１４－テトラデカンジカルボン酸、１，１８－オクタデカンジカルボン酸、１，２－シクロヘキサンジカルボン酸、１，３－シクロヘキサンジカルボン酸、１，４－シクロヘキサンジカルボン酸、ダイマー酸などの脂肪族ジカルボン酸、カテコール、ナフタレンジオール、ビスフェノールなどの芳香族ジオール、エチレングリコール、トリメチレングリコール、テトラメチレングリコール、ヘキサメチレングリコール、ジエチレングリコール、ポリエチレングリコール、ポリプロピレングリコール、ネオペンチルグリコール、シクロヘキサンジメタノールなどの脂肪族ジオールなどが挙げられるが、これらに限定されない。これらの共重合成分は１種のみを使用してもよく、２種以上を併用してもよい。
　ポリプロピレンは、単独重合体であっても、共重合成分との共重合体であってもよく、共重合体の形式として、ブロック共重合体やグラフト共重合体などが挙げられるが、これらに限定されない。共重合成分としては、染料と親和性の高い極性官能基を含む不飽和化合物を好適に採用でき、カルボン酸基、カルボン酸無水物基、カルボン酸塩基、カルボン酸エステル基、カルボン酸アミド基などが挙げられる。また、共重合成分の具体例として、マレイン酸、フマル酸、イタコン酸、アクリル酸、メタクリル酸などの不飽和カルボン酸、無水マレイン酸、無水イタコン酸などの不飽和カルボン酸無水物、メタクリル酸ナトリウム、アクリル酸ナトリウムなどの不飽和カルボン酸塩、酢酸ビニル、プロピオン酸ビニル、アクリル酸メチル、アクリル酸エチル、メタクリル酸メチル、マレイン酸モノエチルエステルなどの不飽和カルボン酸エステル、アクリルアミド、マレイン酸モノアミドなどの不飽和カルボン酸アミドなどが挙げられるが、これらに限定されない。これらの共重合成分は１種のみを使用してもよく、２種以上を併用してもよい。
　ポリウレタンとして、ジイソシアネート、ポリオール、鎖伸長剤の３成分の反応によって得られる高分子化合物が挙げられる。
　ジイソシアネートの具体例として、トリメチレンジイソシアネート、テトラメチレンジイソシアネート、ヘキサメチレンジイソシアネート、イソホロンジイソシアネート、１，３－ビス（イソシアネートメチル）シクロヘキサン、１，４－ビス（イソシアネートメチル）シクロヘキサン、１，３－シクロヘキサンジイソシアネート、１，４－シクロヘキサンジイソシアネート、２，２’－ジフェニルメタンジイソシアネート、２，４’－ジフェニルメタンジイソシアネート、４，４’－ジフェニルメタンジイソシアネート、１，５－ナフタレンジイソシアネート、２，４－トルエンジイソシアネート、２，６－トルエンジイソシアネート、ジフェニルメタンジイソシアネートなどが挙げられるが、これらに限定されない。
　ポリオールとして、ポリエーテルポリオール、ポリエステルポリオール、ポリカプロラクトンポリオール、ポリカーボネートポリオールなどが挙げられるが、これらに限定されない。ポリエーテルポリオールは、低分子量ポリオールや低分子量ポリアミンとアルキレンオキサイドとの開環付加重合により得られる。ポリエステルポリオールは、低分子量ポリオールと多価カルボン酸、多価カルボン酸エステル、多価カルボン酸無水物、多価カルボン酸ハライドとの縮合反応もしくはエステル交換反応により得られる。ポリカプロラクトンポリオールは、低分子量ポリオールとカプロラクトンとの開環重合により得られる。ポリカーボネートポリオールは、低分子量ポリオールとカーボネートとの付加重合により得られる。
　低分子量ポリオールの具体例として、エチレングリコール、プロピレングリコール、１，３－プロパンジオール、１，４－ブタンジオール、１，５－ペンタンジオール、１，６－ヘキサンジオール、シクロヘキサンジオール、シクロヘキサンジメタノール、ビスフェノール、ジエチレングリコール、ジプロピレングリコール、グリセリン、トリメチロールプロパン、ペンタエリスリトール、ジグリセリン、キシリトール、ソルビトール、マンニトール、ジペンタエリスリトールショ糖などが挙げられるが、これらに限定されない。低分子量ポリアミンの具体例として、エチレンジアミン、１，３－プロパンジアミン、１，４－ブタンジアミン、１，６－ヘキサメチレンジアミン、１，４－シクロヘキサンジアミン、ヒドラジンなどが挙げられるが、これらに限定されない。アルキレンオキサイドの具体例として、エチレンオキサイド、プロピレンオキサイド、ブチレンオキサイド、テトラヒドロフランなどが挙げられるが、これらに限定されない。多価カルボン酸の具体例として、シュウ酸、マロン酸、フマル酸、マレイン酸、コハク酸、イタコン酸、アジピン酸、フタル酸、イソフタル酸、テレフタル酸、ダイマー酸などが挙げられるが、これらに限定されない。多価カルボン酸エステルの具体例として、多価カルボン酸のメチルエステル、エチルエステルなどが挙げられるが、これらに限定されない。多価カルボン酸無水物の具体例として、無水シュウ酸、無水コハク酸、無水マレイン酸、無水フタル酸、無水トリメリット酸などが挙げられるが、これらに限定されない。多価カルボン酸ハライドの具体例として、シュウ酸ジクロライド、アジピン酸ジクロライドなどが挙げられるが、これらに限定されない。カプロラクトンの具体例として、ε－カプロラクトンが挙げられるが、これに限定されない。カーボネートの具体例として、エチレンカーボネート、ジメチルカーボネートなどが挙げられるが、これらに限定されない。
　鎖伸長剤の具体例として、エタンジオール、１，２－プロパンジオール、１，３－プロパンジオール、１，４－ブタンジオール、１，６－ヘキサンジオール、ジエチレングリコール、ジプロピレングリコールなどが挙げられるが、これらに限定されない。
　本発明のアクチュエータ用繊維をアシストスーツや一般的な衣服等の繊維製品に組み込む観点において、柔軟性に富み、衣服等の繊維製品に組み込んだ際に着心地を損なうことがなく、衣服の機械的強度にも優れることから、上記の熱可塑性樹脂の内、ナイロン６，１０、ナイロン６，１２、ナイロン１０，１０から選択されることが特に好ましい。
　本発明のアクチュエータ用繊維は、熱可塑性樹脂からなる繊維が１種のみで構成されていてもよく、熱可塑性樹脂からなる繊維が２種以上で構成されていてもよい。
　本発明のアクチュエータ用繊維の引張力を発生させるための加熱方法は、特に限定されないが、熱風や蒸気、各種高温ガス等の熱源や、電気エネルギーを熱エネルギーに変換する各種抵抗発熱体、太陽光、赤外線、紫外線、レーザー、電磁波等の光エネルギーを利用した発熱等を使用することができる。アクチュエータ用繊維の伸縮動作を精密に制御する観点からは、電気信号により加熱が可能な抵抗発熱体を用いることが好ましい。また、伸縮動作のサイクルを速めるためには、アクチュエータ用繊維の温度をできるだけ速く下げて、初期状態に戻すことが要求される。こうした観点から、通気ファン等を利用した空冷、水等の各種冷媒を利用した液冷やペルチェ素子等の冷却装置を組み合わせて、冷却効率を高めることも好適である。
　本発明のアクチュエータ用繊維の伸縮動作を電気的に制御し、電気信号入力に対する伸縮動作の応答速度を高めるため、電気エネルギーを熱エネルギーへ高効率で変換する観点から、抵抗発熱体と組合せてもよい。この抵抗発熱体は、電気抵抗により発熱する材料であれば、特に限定されないが、カーボンブラックやカーボンナノチューブ、炭素繊維等の炭素系材料、金や銀、銅をはじめとした金属粒子、ポリアセチレン、ポリアニリン、ポリチオフェン、ポリピロール系に代表される導電性高分子等が好適である。これらは予め各種熱可塑性樹脂に練り込まれて、繊維内部に含有されていてもよく、また、これら抵抗発熱体を本発明のアクチュエータ用繊維の表面にコーティングや化学結合等の手法により、複合・固定化してもよい。これら抵抗発熱体自体をフィルムや繊維、電線をはじめとした成形体に加工したもの、もしくは、汎用の成形体と複合化したものを、本発明のアクチュエータ用繊維に、撚り合わせる等、接触させるような形態で組み込んでもよい。
　本発明のアクチュエータ用繊維の繊維直径ｄは、特に限定されるものではないが、アクチュエータとして実用的な伸縮動作を発生させる観点から、１～１００００μｍの範囲にあることが好ましい。衣服等の繊維製品に組み込み、着用時に体の動きへの高い追従性が要求される用途においては、アクチュエータ用繊維の柔軟性をより高める観点から、繊維直径ｄは１～１０００μｍの範囲にあることがより好ましい。
　本発明のアクチュエータ用繊維の特徴である柔軟性を活かしながら、より大きな荷重に対して適用可能とする目的で、複数のアクチュエータ用繊維を並列または直列に接続して利用することも好適である。
　本発明のアクチュエータ用繊維の製造方法は、特に限定されないが、以下に製造方法の一例を記載する。熱可塑性樹脂からなる繊維（モノフィラメントまたはマルチフィラメント）を所望の長さに切り出し、回転モーターを備えた撹拌機の軸に繊維の上端を結び付ける等して固定する。次いで、繊維の下端におもりを取り付けて、撹拌機の回転モーターを作動させる。モーターの回転方向は、繊維軸と垂直な方向と同一とし、撹拌機の軸と錘によって、両端が固定された繊維に撚りが加わる。そのままモーターの回転を続け、撚りを加え続けると、一重撚りの限界を超え、撚りの入った繊維が回転しながら折りたたまれ、コイリングし始める。ここでいうコイリングとは、撚りの入った繊維がコイル状に成形されることを意味する。このコイリング開始点から、繊維全体にわたってコイリングが進行し、最終的にコイルばね形状を有したアクチュエータ用繊維が得られる。このように製造したコイルばね形状を有したアクチュエータ用繊維は互いに隣り合う巻線が密着した状態であるが、製造後に部分的に解撚させることで互いに隣り合う巻線が分離して、非接触の状態に調整することも可能である。繊維に形成されるコイル部の回転方向は、撹拌機モーターの回転方向と一致しており、モーターの回転方向を調整することで、右回転あるいは左回転方向のコイルばね形状を有したアクチュエータ用繊維を作り分けることができる。
　また、繊維の下端に取り付ける錘の荷重もコイリングに影響を与え、荷重が不十分な場合、撚りを加えている間に繊維がもつれてしまい、逆に荷重が過剰であると、撚りを加えている間に繊維が破断してしまう。このような繊維のもつれおよび破断を生じない適正範囲での荷重選択が必要となり、この適正範囲内において、繊維直径ｄが同一の繊維を使用する場合、荷重が大きいほど形成するコイル部の平均直径Ｄが小さくなって、ばね指数Ｄ／ｄが小さくなる傾向にあり、荷重が小さいほどコイル部の平均直径Ｄが大きくなって、ばね指数Ｄ／ｄが大きくなる傾向にある。また、アクチュエータ用繊維のばね指数Ｄ／ｄを大きくする、すなわちコイル部の平均直径Ｄを大きくするために、心棒の周りに繊維を巻き付けながら、コイル部を形成させることも可能である。
　得られたコイルばね形状を有するアクチュエータ用繊維は、製造中に加えられた過剰な撚りによって塑性変形して、形態が固定化されている場合がある。また、アクチュエータ用繊維の形態を安定化させる目的で、通常の熱可塑性樹脂からなる繊維と同様に、熱セットしてもよい。
　本発明のアクチュエータ用繊維は、アクチュエータとして使用した場合に、加熱冷却によって可逆的な伸縮動作を発現するため、ロボットや電子情報関連やバイオ・医療関連で用いられる精密機器や微小機械に好適に採用できるものである。また、本発明のアクチュエータ用繊維は柔軟性に富むことから、歩行や作業時に必要な力を補助するアシストスーツ等の支援ロボット・装置、衣服や繊維製品として好適に用いることができるものである。
　以下実施例を挙げて、本発明のアクチュエータ用繊維について、具体的に説明する。実施例および比較例については、下記の評価を行った。
　Ａ．繊維直径ｄ
　アクチュエータ用繊維の側面をキーエンス社製デジタルマイクロスコープＶＨＸ２０００にて３００倍の倍率で撮影した画像において、無作為に抽出したコイル部の１０箇所について、図１中のｄで示される撚り繊維４の幅の長さを測定し、その平均の小数点第２位を四捨五入して小数点第１位まで求めた値を繊維直径ｄ（μｍ）とした。
　Ｂ．コイル部の平均直径Ｄ
　アクチュエータ用繊維の側面をキーエンス社製デジタルマイクロスコープＶＨＸ２０００にて３００倍の倍率で撮影した画像において、無作為に抽出したコイル部の１０箇所について、コイル部外径（μｍ）を測定し、その平均の小数点第２位を四捨五入して小数点第１位まで求めた値を平均コイル部外径Ｄ’（μｍ）とした。次いで、以下の式
　　コイル部の平均直径Ｄ（μｍ）＝平均コイル部外径Ｄ’－繊維直径ｄ
の通り、得られた平均コイル部外径Ｄ’の値から繊維直径ｄの値を差し引いた値をコイル部の平均直径Ｄ（μｍ）とした。
　Ｃ．ばね指数Ｄ／ｄ
　繊維直径ｄおよびコイル部の平均直径Ｄを用いて、以下の式
　　ばね指数Ｄ／ｄ＝コイル部の平均直径Ｄ／繊維直径ｄ
より算出し、小数点第２位を四捨五入して、小数点第１位まで求めた値をばね指数Ｄ／ｄとした。
　Ｄ．Ｔｇおよび結晶化度（ＤＳＣ測定）
　ＴＡ　Ｉｎｓｔｒｕｍｅｎｔｓ社製ＤＳＣ２０００を用いて、１０℃／分の昇温条件で、２０℃から融解ピーク（発熱ピーク）の終了時より約３０℃高い温度の範囲で、アクチュエータ用繊維の示差走査熱量測定を行った。解析ソフトとして、ＴＡ　Ｉｎｓｔｒｕｍｅｎｔｓ製ユニバーサルアナリシス２０００を使用して、測定で得られたＤＳＣサーモグラムにおいて、Ｔｇ（℃）を求めた。
　また、吸熱ピークから求めた熱量を結晶化熱量（Ｊ／ｇ）とし、発熱ピークから求めた熱量を融解熱量（Ｊ／ｇ）として、以下の式
　　結晶化度（％）＝｛（融解熱量－結晶化熱量）／完全結晶融解熱量｝×１００
により、算出した値の小数点第１位を四捨五入して、整数とした値を結晶化度とした。なお、各種熱可塑性樹脂の完全結晶融解熱量（Ｊ／ｇ）は、各実施例中に記載した値を用いた。
　Ｅ．複屈折Δｎ
　アクチュエータ用繊維のコイル部を切り出して、ベレック式コンペンセーターを備えたＯＬＹＭＰＵＳ　ＢＨ－２偏光顕微鏡により、レターデーション（ｎｍ）を測定し、上記Ａ項で求めた繊維直径ｄ（μｍ）を用いて、以下の式
　　複屈折Δｎ＝（レターデーション／繊維直径ｄ）×１０－３
により、複屈折Δｎを求めた。コイル部の任意の５箇所について、測定を行い、その平均値を有効数字２桁となるように、３桁目を四捨五入して算出した値を複屈折Δｎとした。
　Ｆ．伸縮動作率
　温度２５．０℃、湿度６０．０％ＲＨに保たれた恒温恒湿室内にて、アクチュエータ用繊維を、その上端を固定した状態で吊るし、互いに隣り合う巻線が非接触の状態で、２０ＭＰａの張力がかかるように、以下の式
　　張力（ＭＰａ）＝荷重×０．００９８／繊維断面積
から算出した荷重（ｇ）のおもりを、アクチュエータ用繊維の下端にかけた。なお、繊維断面積（ｍｍ２）は、繊維直径ｄ（μｍ）を用いて算出した値である。
　なお、アクチュエータ用繊維が無荷重時において、互いに隣り合う巻線が接触している場合には、初張力の影響を除外する目的で、以下の方法により、算出した初張力に相当する初荷重Ｐｉ（ｇ）を加えた上で、２０ＭＰａの張力をかけた。
　すなわち、温度２５．０℃、湿度６０．０％ＲＨに保たれた恒温恒湿室内にて、互いに隣り合う巻線が接触しているアクチュエータ用繊維を、その上端を固定した状態で吊るし、下端にフォースゲージを取り付けて、コイル軸方向に引っ張り、隣り合う巻線間が非接触の状態となり、アクチュエータ用繊維のコイル部の長さが１．１倍となった時の荷重Ｐ１（ｇ）を読み取った。引き続き、コイル軸方向に引っ張って、コイル部の長さが１．２倍となった時の荷重Ｐ２（ｇ）を読み取り、下式
　　Ｐｉ（ｇ）＝２Ｐ１－Ｐ２
から初荷重Ｐｉを算出した。
　この状態を初期状態とし、ヒートガンを用いて、アクチュエータ用繊維のＴｇ＋７０℃の熱風で加熱し、収縮させ、収縮が完了した時点で加熱を止めて、初期状態に戻るまで放冷した。加熱前の繊維長をＬ１（ｍｍ）、加熱収縮時の繊維長をＬ２（ｍｍ）として、以下の式
　　伸縮動作率（％）＝｛（Ｌ１－Ｌ２）／Ｌ１｝×１００
より伸縮動作率を算出した。
　ここで、Ｌ１－Ｌ２は、加熱前後での繊維長差、すなわち加熱収縮による変位を表しており、伸縮動作率は、加熱前の繊維長に対する変位率のことである。同一サンプルにて、加熱放冷のサイクルを５回繰り返して求めた伸縮動作率の平均値の小数点第２位を四捨五入し、小数点第１位まで求めた値を、アクチュエータ用繊維の伸縮動作率とした。
　なお、アクチュエータ用繊維のＴｇが２５℃未満の場合には、ヒートガンを用いて、９５℃の熱風で加熱し、伸縮動作率を評価した。
　Ｇ．伸縮動作時の初期長変化率
　前記Ｆ項に記載の方法で張力をかけたアクチュエータ繊維用の初期状態における繊維長Ｌ３（ｍｍ）を測定した。その後、前記Ｆ項に記載の方法で加熱放冷のサイクルを５０回繰り返し、５０回目の放冷が完了したときのサンプルの繊維長Ｌ４（ｍｍ）を測定した。これらの測定値を用い、以下の式
　　初期長変化率（％）＝（｜Ｌ３－Ｌ４｜／Ｌ３）×１００
より小数点第２位を四捨五入し、小数点第１位まで求めて初期長変化率を算出した。ここで、｜Ｌ３－Ｌ４｜は、加熱放冷５０サイクル前の初期状態における繊維長と５０サイクル後の初期状態における繊維長の差の絶対値を表している。算出した初期長変化率が５．０％未満の場合、合格とした。ちなみに、初期長変化率は小さければ小さいほど優れており、最小値は０．０％である。
　Ｈ．アクチュエータ用繊維を組み込んだ繊維製品の着用試験
　実施例によって得られたアクチュエータ用繊維を、綿の平織物（英式綿番手４０Ｓ：紡績糸、経・緯の織密度：各５０本／インチ（２．５４ｃｍ））の経糸１０本に対して１本の割合で経糸として組み込み、縦・横が各１０ｃｍの平織物を作製した。続いて、綿製長袖ワイシャツの左右の袖の上腕部分を一周取り囲むように、得られた平織物を縫い付けた。平織物を縫い付ける際には、袖の向きとアクチュエータ用繊維の向きを一致させた。５年以上の着用試験評価の経験を有する被験者２０名に対し、作製したワイシャツを着用させ、１０分間歩行後に、柔軟性、追従性、圧迫感を下記のとおり評価した。
　柔軟性については、「柔軟性を極めて強く感じる」を５点、「柔軟性を強く感じる」を４点、「柔軟性を感じる」を３点、「柔軟性をほとんど感じない」を２点、「柔軟性を全く感じない」を１点とし、被験者２０名が各々付けた点数の平均点を算出し、平均点が３．０点以上を合格とした。
　追従性については、「追従性を極めて強く感じる」を５点、「追従性を強く感じる」を４点、「追従性を感じる」を３点、「追従性をほとんど感じない」を２点、「追従性を全く感じない」を１点とし、被験者２０名が各々付けた点数の平均点を算出し、平均点が３．０点以上を合格とした。
　圧迫感については、「圧迫感を全く感じない」を５点、「圧迫感をほとんど感じない」を４点、「圧迫感をわずかに感じる」を３点、「圧迫感を感じる」を２点、「圧迫感を強く感じる」を１点とし、被験者２０名が各々付けた点数の平均点を算出し、平均点が３．０点以上を合格とした。
　実施例１
　ポリエチレンテレフタレート（ＰＥＴ）樹脂（東レ株式会社製　Ｔ７５５Ｍ）を１軸型エクストルーダーに連続供給し、温度２８０℃で溶融押出した。押出された溶融ポリマーをギアポンプで計量して、紡糸パックへ送り込み、丸断面用紡糸口金から紡出した後、延伸することにより直径１３０．５μｍのポリエチレンテレフタレート製モノフィラメントを作製した。
　回転モーターを備えた撹拌機の軸に、作製したポリエチレンテレフタレート製モノフィラメントの上端を結び付けて固定した後、モノフィラメントの下端に２７ｇのおもりを取り付けることで、コイリング時の張力として２０ＭＰａの張力をかけた。続いて、撹拌機の回転モーターを２００ｒｐｍで作動させて、アクチュエータ用繊維を作製した。得られたアクチュエータ用繊維と着用試験の評価結果を表１に示す。なお、ポリエチレンテレフタレートの完全結晶融解熱量は、１４０．１Ｊ／ｇとした。
　実施例２～１０
　実施例１において熱可塑性樹脂を、実施例２ではナイロン６樹脂（東レ株式会社製“アミラン”ポリアミドＣＭ１０１７、溶融押出温度：２６０℃）、実施例３ではナイロン６，６樹脂（東レ株式会社製“アミラン”ポリアミドＣＭ３００１－Ｎ、溶融押出温度：２９０℃）、実施例４ではナイロン６，１０樹脂（東レ株式会社製“ アミラン”ポリアミドＣＭ２００１、溶融押出温度：２７０℃）、実施例５ではナイロン６，１２樹脂（ダイセル・エボニック製“ベスタミド”Ｄ１８、溶融押出温度：２１５℃）、実施例６ではナイロン１０，１０樹脂（ダイセル・エボニック製“ベスタミド”テラＤＳ、溶融押出温度：２５０℃）、実施例７では高密度ポリエチレン（ＨＤＰＥ）樹脂（株式会社プライムポリマー製ハイゼックス５０００ＳＲ、溶融押出温度：１８０℃）、実施例８では直鎖状低密度ポリエチレン（ＬＬＤＰＥ）樹脂（株式会社プライムポリマー製ネオゼックス２０１５Ｍ、溶融押出温度：１７０℃）、実施例９ではポリプロピレン（ＰＰ）樹脂（日本ポリプロ株式会社製ＦＹ５、溶融押出温度：２３０℃）、実施例１０ではポリフッ化ビニリデン（ＰＶＤＦ）樹脂（株式会社クレハ製ＫＦポリマー＃１１００、溶融押出温度：２３０℃）に変更したこと以外は、実施例１に従い実施した。得られたアクチュエータ用繊維と着用試験の評価結果を表１に示す。なお、各実施例の熱可塑性樹脂における完全結晶融解熱量は、ナイロン６が２２９．８Ｊ／ｇ、ナイロン６，６が２５５．４Ｊ／ｇ、ナイロン６，１０が２５３．９Ｊ／ｇ、ナイロン６，１２が２５８．０Ｊ／ｇ、ナイロン１０，１０が２４４．０Ｊ／ｇ、高密度ポリエチレンおよび直鎖状低密度ポリエチレンが２８６．７Ｊ／ｇ、ポリプロピレンが２０９．０Ｊ／ｇ、ポリフッ化ビニリデンが１０５．０Ｊ／ｇとした。
Figure JPOXMLDOC01-appb-T000001
　実施例１１、１２、比較例１、２
　実施例１において、繊維直径ｄを表２に示すとおり変更したこと以外は、実施例１に従い実施した。得られたアクチュエータ用繊維と着用試験の評価結果を表２に示す。
　比較例１、２では、ばね指数Ｄ／ｄが小さいため、アクチュエータ用繊維は硬いばねとなり、伸縮動作率も低い結果であった。着用試験においても、柔軟性、追従性、圧迫感のいずれも評価が低く、着用感に劣るものであった。
Figure JPOXMLDOC01-appb-T000002
　実施例１３、１４、比較例３、４
　実施例４において、コイリング時の張力を表３に示すとおり変更したこと以外は、実施例４に従い実施した。得られたアクチュエータ用繊維と着用試験の評価結果を表３に示す。
　比較例３、４では、ばね指数Ｄ／ｄが小さいため、アクチュエータ用繊維は硬いばねとなり、伸縮動作率も低い結果であった。着用試験においても、柔軟性、追従性、圧迫感のいずれも評価が低く、着用感に劣るものであった。
Figure JPOXMLDOC01-appb-T000003
　本発明のアクチュエータ用繊維により、加熱冷却によって、可逆的に伸縮動作を発生するアクチュエータが得られ、ロボットや電子情報関連やバイオ・医療関連で用いられる精密機器や微小機械、また、柔軟性に富むことから、歩行や作業時に必要な力を補助するアシストスーツ等の支援ロボット・装置、衣服や繊維製品として、好適に用いることができるものである。
　本発明を詳細にまた特定の実施形態を参照して説明したが、本発明の精神と範囲を逸脱することなく様々な変更や修正を加えることができることは当業者にとって明らかである。本出願は、２０１８年９月１０日出願の日本特許出願（特願２０１８－１６８８１０）に基づくものであり、その内容はここに参照として取り込まれる。
１　　アクチュエータ用繊維
２　　コイル部
３　　端部
Ｄ　　コイル部の平均直径
Ｄ’　平均コイル部外径
ｄ　　繊維直径
４　　撚りの入った繊維（撚り繊維）
ｄ’　撚りの入った繊維の直径
５　　撚りの入っていない繊維
ｄ’’　撚りの入っていない繊維の直径
６　　結晶部
７　　非晶部

Claims (8)

  1. 　熱可塑性樹脂からなる繊維であって、コイルばね形状を有し、コイル部の平均直径をＤ、繊維直径をｄとしたとき、ばね指数Ｄ／ｄが１．７以上であるアクチュエータ用繊維。
  2. 　示差走査熱量計により測定したガラス転移点が１５０℃以下である請求項１に記載のアクチュエータ用繊維。
  3. 　示差走査熱量計により測定した融解熱量から算出した結晶化度が５～９５％の範囲にある請求項１または２に記載のアクチュエータ用繊維。
  4. 　複屈折Δｎの絶対値が１．０×１０－３～５．０×１０－１の範囲にある請求項１～３のいずれか一項に記載のアクチュエータ用繊維。
  5. 　前記熱可塑性樹脂がポリエステル、ナイロン６，１０、ナイロン６，１２、ナイロン１０，１０、ポリプロピレン、エチレンテトラフルオロエチレン、パーフルオロアルキルビニルエーテル共重合体、ポリフェニレンサルファイド、ポリエーテルエーテルケトン、ポリオキシメチレン、ポリウレタン、およびそれらの組み合わせから成る群から選択される請求項１～４のいずれか一項に記載のアクチュエータ用繊維。
  6. 　前記熱可塑性樹脂がナイロン６，１０、ナイロン６，１２、ナイロン１０，１０およびそれらの組み合わせから成る群から選択される請求項１～５のいずれか一項に記載のアクチュエータ用繊維。
  7. 　請求項１～６のいずれか一項に記載のアクチュエータ用繊維が少なくとも一部を構成するアクチュエータ。
  8. 　請求項１～６のいずれか一項に記載のアクチュエータ用繊維が少なくとも一部を構成する繊維製品。
PCT/JP2019/035266 2018-09-10 2019-09-06 アクチュエータ用繊維、並びにそれを用いたアクチュエータおよび繊維製品 Ceased WO2020054633A1 (ja)

Priority Applications (5)

Application Number Priority Date Filing Date Title
CN201980058962.3A CN112703278B (zh) 2018-09-10 2019-09-06 致动器用纤维及使用了该致动器用纤维的致动器和纤维制品
JP2019569862A JP7480507B2 (ja) 2018-09-10 2019-09-06 アクチュエータ用繊維、並びにそれを用いたアクチュエータおよび繊維製品
EP19859811.2A EP3851564B1 (en) 2018-09-10 2019-09-06 Fiber for actuators, and actuator and fiber product using same
US17/274,488 US20210317599A1 (en) 2018-09-10 2019-09-06 Fiber for actuators, and actuator and fiber product using same
KR1020217007075A KR102695628B1 (ko) 2018-09-10 2019-09-06 액추에이터용 섬유, 및 그것을 사용한 액추에이터 및 섬유 제품

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2018-168810 2018-09-10
JP2018168810 2018-09-10

Publications (1)

Publication Number Publication Date
WO2020054633A1 true WO2020054633A1 (ja) 2020-03-19

Family

ID=69778067

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2019/035266 Ceased WO2020054633A1 (ja) 2018-09-10 2019-09-06 アクチュエータ用繊維、並びにそれを用いたアクチュエータおよび繊維製品

Country Status (7)

Country Link
US (1) US20210317599A1 (ja)
EP (1) EP3851564B1 (ja)
JP (1) JP7480507B2 (ja)
KR (1) KR102695628B1 (ja)
CN (1) CN112703278B (ja)
TW (1) TWI866926B (ja)
WO (1) WO2020054633A1 (ja)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2021162014A (ja) * 2020-03-31 2021-10-11 株式会社デンソー アクチュエータ
WO2022092303A1 (ja) * 2020-10-30 2022-05-05 三菱ケミカル株式会社 可逆的熱伸縮性を有する成形体、繊維製品、アクチュエータ及びアシストスーツ

Families Citing this family (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2020231741A2 (en) * 2019-05-10 2020-11-19 Board Of Regents, The University Of Texas System Sheath-run artificial muscles and methods of use thereof
CN114474029B (zh) * 2022-02-16 2023-09-01 之江实验室 一种可高频驱动的热响应人工肌肉
CN115383733B (zh) * 2022-09-20 2024-05-17 南开大学 一种多驱动模式人工肌肉纤维及其制备方法
KR102839475B1 (ko) 2022-11-22 2025-07-28 재단법인대구경북과학기술원 선형 섬유 모터
KR102915504B1 (ko) 2023-08-21 2026-01-21 재단법인대구경북과학기술원 섬유형 액추에이터의 모니터링 시스템 및 섬유형 액추에이터의 제조 방법

Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS56131332A (en) * 1980-03-18 1981-10-14 Toray Industries Monofilament fishing net
JPH07156606A (ja) * 1993-12-03 1995-06-20 Toyo Tire & Rubber Co Ltd 乗用車用ラジアルタイヤ
JP2010512957A (ja) * 2006-12-22 2010-04-30 イー・アイ・デュポン・ドウ・ヌムール・アンド・カンパニー 紫外光への長期の暴露に対する安定性を有する不透明な着色および白色モノフィラメント
WO2014022667A2 (en) 2012-08-01 2014-02-06 The Board Of Regents, The University Of Texas System Coiled and non-coiled twisted nanofiber yarn and polymer fiber torsional and tensile actuators
WO2017022146A1 (ja) 2015-08-04 2017-02-09 パナソニックＩｐマネジメント株式会社 アクチュエータ
US20170314539A1 (en) * 2014-10-22 2017-11-02 Industry-University Cooperation Foundation Hanyang University Rotation-type actuator actuated by temperature fluctuation or temperature gradient and energy harvesting device using same
JP2018083275A (ja) * 2016-11-25 2018-05-31 パナソニックＩｐマネジメント株式会社 動作アシスト装置
JP2018168810A (ja) 2017-03-30 2018-11-01 マツダ株式会社 内燃機関搭載車両の暖機装置

Family Cites Families (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS6155418A (ja) * 1984-08-27 1986-03-19 Toray Monofilament Co Ltd 合成樹脂製ばね
US5302452A (en) * 1990-01-04 1994-04-12 Toray Industries, Inc. Drawn plastic product and a method for drawing a plastic product
US9853202B2 (en) * 2014-09-03 2017-12-26 Ras Labs, Inc. Highly controllable electroactive materials and electroactive actuators capable of pronounced contraction and expansion
KR101621167B1 (ko) * 2014-10-22 2016-05-13 한양대학교 산학협력단 온도변화에 구동되는 회전형 구동기 및 이를 이용한 에너지 하베스팅 장치
JP2017113520A (ja) * 2015-12-18 2017-06-29 パナソニックＩｐマネジメント株式会社 アクチュエータおよびアクチュエータセット
KR102361097B1 (ko) * 2016-12-27 2022-02-09 린텍 가부시키가이샤 액츄에이터 및 그 제조 방법
WO2018156761A1 (en) * 2017-02-23 2018-08-30 Lintec Of America, Inc. Continuous production of muscle fibers
JP7148529B2 (ja) * 2017-02-28 2022-10-05 リンテック・オブ・アメリカ・インコーポレイテッド 人工筋肉アクチュエータの製造
CN110730833B (zh) * 2017-04-10 2022-08-02 奥特尔实验室有限责任公司 卷曲致动器系统和方法

Patent Citations (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS56131332A (en) * 1980-03-18 1981-10-14 Toray Industries Monofilament fishing net
JPH07156606A (ja) * 1993-12-03 1995-06-20 Toyo Tire & Rubber Co Ltd 乗用車用ラジアルタイヤ
JP2010512957A (ja) * 2006-12-22 2010-04-30 イー・アイ・デュポン・ドウ・ヌムール・アンド・カンパニー 紫外光への長期の暴露に対する安定性を有する不透明な着色および白色モノフィラメント
WO2014022667A2 (en) 2012-08-01 2014-02-06 The Board Of Regents, The University Of Texas System Coiled and non-coiled twisted nanofiber yarn and polymer fiber torsional and tensile actuators
JP2015533521A (ja) * 2012-08-01 2015-11-26 ザ ボード オブ リージェンツ，ザユニバーシティ オブ テキサス システム コイル状および非コイル状ナノファイバー撚糸およびポリマーファイバーのねじりおよび引張アクチュエータ
US20170314539A1 (en) * 2014-10-22 2017-11-02 Industry-University Cooperation Foundation Hanyang University Rotation-type actuator actuated by temperature fluctuation or temperature gradient and energy harvesting device using same
WO2017022146A1 (ja) 2015-08-04 2017-02-09 パナソニックＩｐマネジメント株式会社 アクチュエータ
JP2018083275A (ja) * 2016-11-25 2018-05-31 パナソニックＩｐマネジメント株式会社 動作アシスト装置
JP2018168810A (ja) 2017-03-30 2018-11-01 マツダ株式会社 内燃機関搭載車両の暖機装置

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
HAINES, C. ET AL.: "Artificial Muscles from Fishing Line and Sewing Thread", SCIENCE, vol. 343, 2014, pages 868 - 872, XP002747796, DOI: 10.1126/science.1246906 *

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2021162014A (ja) * 2020-03-31 2021-10-11 株式会社デンソー アクチュエータ
JP7602228B2 (ja) 2020-03-31 2024-12-18 株式会社デンソー アクチュエータ
WO2022092303A1 (ja) * 2020-10-30 2022-05-05 三菱ケミカル株式会社 可逆的熱伸縮性を有する成形体、繊維製品、アクチュエータ及びアシストスーツ

Also Published As

Publication number Publication date
JP7480507B2 (ja) 2024-05-10
TW202031949A (zh) 2020-09-01
TWI866926B (zh) 2024-12-21
EP3851564B1 (en) 2025-10-15
EP3851564A1 (en) 2021-07-21
US20210317599A1 (en) 2021-10-14
JPWO2020054633A1 (ja) 2021-08-30
KR20210056347A (ko) 2021-05-18
KR102695628B1 (ko) 2024-08-16
EP3851564A4 (en) 2022-04-27
CN112703278A (zh) 2021-04-23
CN112703278B (zh) 2023-09-15

Similar Documents

Publication Publication Date Title
JP7480507B2 (ja) アクチュエータ用繊維、並びにそれを用いたアクチュエータおよび繊維製品
Park et al. Poling-free spinning process of manufacturing piezoelectric yarns for textile applications
JP6663085B2 (ja) センサモジュール及びこれを備えた圧力分布センサ
Qi et al. Multifunctional two-way shape memory RGO/ethylene-vinyl acetate composite yarns for electro-driven actuators and high sensitivity strain sensors
JPH0236683B2 (ja)
CN112201744B (zh) 一种电致收缩的螺旋型人工肌肉及其制备和应用
US20190360125A1 (en) Linear bi-component filament, fiber, or tape, and method of using thereof
Liu et al. Strengthening liquid crystal elastomer muscles
Wang et al. Large-torque and fast-response electrothermal-motivated liquid crystal elastomer twisted yarn actuators
HK40048038A (en) Fiber for actuators, and actuator and fiber product using same
HK40048038B (zh) 致动器用纤维及使用了该致动器用纤维的致动器和纤维制品
CN116949623A (zh) 一种核壳结构导电纤维及其制备方法与在热管理织物中的应用
JP2019026966A (ja) アクチュエータ
JP4289895B2 (ja) 高収縮ポリエステル繊維からなる直接紡糸延伸糸及びその製造方法
JP7070895B2 (ja) 繊維構造体の製造方法及び繊維構造体の製造装置
Dai et al. Woven coiled nylon artificial muscles with large tensile stress and high stability
JP4100092B2 (ja) ポリ乳酸系繊維およびその製造方法
WO2023144978A1 (ja) ３ｄプリンターを用いた繊維の溶融紡糸方法
JP2892964B2 (ja) 生分解性繊維
JP2008510078A (ja) ファイバ又はフィラメント
JP2003239137A (ja) 複合繊維
CN121653868A (zh) 一种温致形变纤维及其制备方法
JP3266712B2 (ja) 複合繊維
EP4403682A1 (en) Covered shape-memory polymeric fibers for textile applications
JP4802663B2 (ja) 芯鞘型複合繊維

Legal Events

Date Code Title Description
ENP Entry into the national phase

Ref document number: 2019569862

Country of ref document: JP

Kind code of ref document: A

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 19859811

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 20217007075

Country of ref document: KR

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 2019859811

Country of ref document: EP

Effective date: 20210412

WWG Wipo information: grant in national office

Ref document number: 2019859811

Country of ref document: EP
