WO2021182191A1

WO2021182191A1 - ポリエステルフィルムとその用途

Info

Publication number: WO2021182191A1
Application number: PCT/JP2021/007989
Authority: WO
Inventors: 芽衣松村; 正太郎西尾; 究河合
Original assignee: Toyobo Co Ltd
Current assignee: Toyobo Co Ltd
Priority date: 2020-03-09
Filing date: 2021-03-02
Publication date: 2021-09-16
Anticipated expiration: 2022-09-09
Also published as: US12344778B2; EP4119599A1; JP7708091B2; CN115210304A; JP2025131785A; US20230122628A1; TWI907386B; JPWO2021182191A1; KR20220152257A; EP4119599A4; CN115210304B; TW202200682A

Abstract

【課題】量産性に優れており、折り曲げた後に折りたたみ部分で表示される画像に乱れを生じるおそれがない折りたたみ型ディスプレイと、そのような折りたたみ型ディスプレイを搭載した携帯端末機器を提供できるようにするため、折りたたみ部に折り跡やクラックが発生することのない、折りたたみ型ディスプレイ用ポリエステルフィルムを提供すること。【解決手段】屈曲方向のホールド角が１５５°以上であり、１５０℃における最大熱収縮率が１．５％以下である折りたたみ型ディスプレイ用ポリエステルフィルム。（ここで、ホールド角とは、屈曲部分の両表面にそれぞれ１．７％のひずみがかかるように室温化で７２時間固定した後につく折れあとのなす角度を指す。また、屈曲方向とは、折りたたみ部と直交する方向を指す。）

Description

ポリエステルフィルムとその用途

　本発明は折りたたみ型ディスプレイ用ポリエステルフィルム、折りたたみ型ディスプレイ用ハードコートフィルム、折りたたみ型ディスプレイ、及び携帯端末機器に関し、繰り返し折りたたんでも、フィルムの変形による画像の乱れの起こり難い折りたたみ型ディスプレイ及び携帯端末機器、及び前記の折りたたみ型ディスプレイ用ポリエステルフィルム及びハードコートフィルムに関する。

　携帯端末機器の薄膜軽量化が進み、スマートフォンに代表される携帯端末機器が広く普及している。携帯端末機器には様々な機能が求められている反面、利便性も求められている。そのため普及している携帯端末機器は、簡単な操作は片手ででき、さらに衣服のポケットなどに収納することが前提であるため６インチ程度の小さな画面サイズとする必要がある。

　一方、７インチ～１０インチの画面サイズであるタブレット端末では、映像コンテンツや音楽のみならず、ビジネス用途、描画用途、読書などが想定され、機能性の高さを有している。しかし、片手での操作はできず、携帯性も劣り、利便性に課題を有する。

　これらを達成するため、複数のディスプレイをつなぎ合わせることでコンパクトにする手法が提案されているが、ベゼルの部分が残るため、映像が切れたものとなり、視認性の低下が問題となり普及していない。

　そこで近年、フレキシブルディスプレイ、折りたたみ型ディスプレイを組み込んだ携帯端末が提案されている。この方式であれば、画像が途切れることなく、大画面のディスプレイを搭載した携帯端末機器として利便性よく携帯できる。

　ここで、従来の折りたたみ構造を有しないディスプレイや携帯端末機器については、そのディスプレイの表面はガラスなど可撓性を有しない素材で保護することができたが、折りたたみ型ディスプレイにおいて、折りたたみ部分を介して一面のディスプレイとする場合には、可撓性があり、かつ、表面を保護できるハードコートフィルムなどを使用する必要がある。しかしながら、折りたたみ型ディスプレイでは、一定の折りたたみ部分に当たる箇所が繰り返し折り曲げられるため、当該箇所のフィルムが経時的に変形し、ディスプレイに表示される画像を歪める等の問題があった。また、表面保護フィルムだけでなく、折りたたみ型ディスプレイには、偏光板、位相差板、タッチパネル基材、有機ＥＬなどの表示セルの基材、背面の保護部材など、様々な部位にフィルムが用いられ、これらのフィルムに対しても繰り返し折りたたみに対する耐久性が求められていた。

　そこで、部分的に膜厚を変える手法も提案されているが（例えば、特許文献１参照）、量産性に乏しい問題がある。

　また、ポリエステルフィルムの屈曲方向の屈折率を調整する手法も提案されているが、屈曲方向の屈折率を下げるに従ってハードコート塗布時の鉛筆硬度が低下し、ディスプレイの表面保護機能の低下する問題があった。また、一方向の屈折率を下げていくと折りたたみ時の変形は改善していくが、折りたたみ方向の一軸配向性が高まり、折りたたみ部にクラックが発生する、または破断する問題があった。二軸延伸フィルムでは破断は起こらず、生産性もよいが折りたたみ時の変形は起こりやすく、屈曲への耐性は劣るものとなる。

特開２０１６－１５５１２４号公報

　本発明は上記のような従来のディスプレイの部材が有する課題を解決しようとするものであって、量産性に優れており、折り曲げた後に折りたたみ部分で表示される画像に乱れを生じるおそれがない折りたたみ型ディスプレイと、そのような折りたたみ型ディスプレイを搭載した携帯端末機器を提供できるようにするため、折りたたみ部に折り跡やクラックが発生することのない、折りたたみ型ディスプレイ用ポリエステルフィルムを提供しようとするものである。

　即ち、本発明は以下の構成よりなる。
１．　屈曲方向のホールド角が１５５°以上であり、１５０℃における最大熱収縮率が１．５％以下である折りたたみ型ディスプレイ用ポリエステルフィルム。
（ここで、ホールド角とは、屈曲部分の両表面にそれぞれ１．７％のひずみがかかるように室温化で７２時間固定した後につく折れあとのなす角度を指す。また、屈曲方向とは、折りたたみ部と直交する方向を指す。）
２．　全光線透過率が８５％以上、ヘイズが３％以下である上記第１に記載の折りたたみ型ディスプレイ用ポリエステルフィルム。
３．　前記ポリエステルフィルムの少なくとも片面に易接着層を有する上記第１又は第２に記載の折りたたみ型ディスプレイ用ポリエステルフィルム。
４．　上記第１～第３のいずれかに記載の折りたたみ型ディスプレイ用ポリエステルフィルムの少なくとも片面に、厚みが１～５０μｍのハードコート層を有する折りたたみ型ディスプレイ用ハードコートフィルム。
５．　上記第４に記載の折りたたみ型ディスプレイ用ハードコートフィルムが、ハードコート層を表面に位置させるように表面保護フィルムとして配置された折りたたみ型ディスプレイであって、折りたたみ型ディスプレイの折りたたみ部分を介して連続した単一のハードコートフィルムが配されている折りたたみ型ディスプレイ。
６．　上記第５に記載の折りたたみ型ディスプレイを有する携帯端末機器。

　本発明の折りたたみ型ディスプレイ用ポリエステルフィルムやハードコートフィルムを用いた折りたたみ型ディスプレイは、量産性を維持しながら、そのポリエステルフィルムが、折りたたみ部にクラックが発生することがなく、折りたたんだ後の変形を起こさず、ディスプレイの折りたたみ部分での画像の乱れを生じないものである。前記のようなポリエステルフィルムやハードコートフィルムを用いた折りたたみ型ディスプレイを搭載した携帯端末機器は、美しい画像を提供し、機能性に富み、携帯性等の利便性に優れたものである。

本発明における折りたたみ型ディスプレイを折りたたんだ際の屈曲半径を示すための模式図である。本発明における折りたたみ型ディスプレイ用ポリエステルフィルムの屈曲方向を示すための模式図である。本発明における屈曲方向のホールド角の測定方法を示すための模式図である。本発明における屈曲方向のホールド角測定時に使用するスペーサー厚みを算出する方法を説明するための試料フィルムの屈曲部分の模式図である。

（ディスプレイ）
　本発明で言うディスプレイとは、表示装置を全般に指すものであり、ディスプレイの種類としては、ＬＣＤ、有機ＥＬディスプレイ、無機ＥＬディスプレイ、ＬＥＤ、ＦＥＤなどあるが、折曲げ可能な構造を有するＬＣＤや、有機ＥＬ、無機ＥＬが好ましい。特に層構成を少なくすることができる有機ＥＬ、無機ＥＬが特に好ましく、色域の広い有機ＥＬがさらに好ましい。

（折りたたみ型ディスプレイ）
　折りたたみ型ディスプレイは、連続した１枚のディスプレイが、携帯時は２つ折りなどに折りたたむことができるものである。折りたたむことでサイズを半減させ、携帯性を向上させることができる。折りたたみ型ディスプレイの屈曲半径は５ｍｍ以下が好ましく、３ｍｍ以下がさらに好ましい。屈曲半径が５ｍｍ以下であれば、折りたたんだ状態での薄型化が可能となる。屈曲半径は小さいほど良いと言えるが、屈曲半径が小さいほど折り跡がつきやすくなる。屈曲半径は０．１ｍｍ以上が好ましいが、０．５ｍｍ以上であってもよく、１ｍｍ以上であってもよい。屈曲半径が１ｍｍであっても、携帯時には実用的に十分な薄型化を達成することができる。折りたたんだ際の屈曲半径とは、図１の模式図の符号１１の箇所を測定するもので、折りたたんだ際の折りたたみ部分の内側の半径を意味している。なお、後述する表面保護フィルムは、折りたたみ型ディスプレイの折りたたんだ外側に位置していてもよいし、内側に位置していてもよい。
　また、折りたたみ型ディスプレイは３つ折り、４つ折りであってもよく、さらに、ローラブルといわれる巻き取り型であってもよく、これらいずれも本発明でいう折りたたみ型ディスプレイの範囲に入るものとする。

　本発明の折りたたみディスプレイ用ポリエステルフィルムは、折りたたみ型ディスプレイの構成部材であればどのような部分に用いられてもよい。以下に、有機ＥＬディスプレイを例として、折りたたみディスプレイの代表的構成と本発明のポリエステルフィルムが用いられうる部分を説明する。なお、以下、本発明の折りたたみディスプレイ用ポリエステルフィルムを単に本発明のポリエステルフィルムという場合がある。

（折りたたみ型有機ＥＬディスプレイ）
　折りたたみ型有機ＥＬディスプレイの必須構成としては、有機ＥＬモジュールであるが、さらに必要に応じて、円偏光板、タッチパネルモジュール、表面保護フィルム、裏面保護フィルムなどが設けられる。
（有機ＥＬモジュール）
　有機ＥＬモジュールの一般的な構成は、電極／電子輸送層／発光層／ホール輸送層／透明電極からなる。電極を設け、さらに電子輸送層、発光層、ホール輸送層を設ける基材として、本発明のポリエステルフィルムを用いることができる。特に、透明電極の基材として好ましく用いることができる。この場合、基材フィルムは高い水蒸気や酸素のバリア性が求められるため、本発明のポリエステルフィルムには、金属酸化物層などのバリア層が設けられることが好ましい。バリア性を上げるため、バリア層は複数設けられていてもよく、バリア層が設けられたポリエステルフィルムを複数枚用いても良い。

（タッチパネルモジュール）
　携帯端末機器にはタッチパネルを有することが好ましい。有機ＥＬディスプレイを用いた場合、有機ＥＬディスプレイの上部、もしくは有機ＥＬモジュール／円偏光板間にタッチパネルモジュールが配置されていることが好ましい。タッチパネルモジュールはフィルムなどの透明基材とその上に配置された透明電極を有する。本発明のポリエステルフィルムはこの透明基材として用いることができる。タッチパネルの透明基材として用いる場合、ポリエステルフィルムにはハードコート層や屈折率調整層を設けることが好ましい。

（円偏光板）
　円偏光板は、ディスプレイ内部の部材によって外光が反射され、画質が低下することを抑制する。円偏光板は直線偏光板と位相差板を有する。直線偏光板は偏光子の少なくとも視認側の面に保護フィルムを有する。偏光子の視認側とは反対の面にも保護フィルムを有していてもよく、偏光子に位相差板が直接積層されていてもよい。位相差板はポリカーボネートや環状オレフィンなどの位相差を有する樹脂フィルムや樹脂フィルムに液晶化合物からなる位相差層が設けられたものが用いられる。本発明のポリエステルフィルムは、偏光子保護フィルムや位相差板の樹脂フィルムとして用いることができる。これらの場合、本発明のポリエステルフィルムはポリエステルフィルムの遅相軸方向が偏光子の吸収軸方向と平行または直交となることが好ましい。なお、この平行または直交に対して１０度、好ましくは５度までのずれは許容される。

（表面保護フィルム）
　ディスプレイに上部から衝撃が加わると、有機ＥＬモジュールやタッチパネルモジュールの回路が断線するおそれがあるため、多くの場合、表面保護フィルムが設けられている。本発明のポリエステルフィルムはこの表面保護フィルムとして用いられる。表面保護フィルムはディスプレイの最表面に組み込まれたカバーウインドウと呼ばれるものや、使用者自身で貼り合わせ、剥離ができ、交換可能なアフターと呼ばれるものがあるが、いずれであっても本発明のポリエステルフィルムが用いられる。本発明のポリエステルフィルムを表面保護フィルムとして用いる場合、ポリエステルフィルムの少なくとも表面側にはハードコート層が積層されたものであることが好ましい。ハードコート層を視認側にして折りたたみ型ディスプレイの表面に設けられる。なお、ハードコート層は両面に設けられていてもよい。

（裏面保護フィルム）
　ディスプレイの裏面側にも保護フィルムが設けられることも好ましい。本発明のポリエステルフィルムはこの裏面側の保護フィルムとして用いることができる。

　本発明のポリエステルフィルムは、折りたたみ型ディスプレイの構成部材で折りたたまれる箇所に使用されるものであれば、上記以外のものであっても良い。
　これらの中でも、本発明のポリエステルフィルムは、カバーウインドウ表面保護フィルム、アフター表面保護フィルム、タッチパネルモジュールの基材フィルム、裏面保護フィルムに用いられることが好ましい。さらには、カバーウインドウ表面保護フィルム、アフター表面保護フィルムに用いられることが好ましい。

　また、折りたたみ型ディスプレイとしては上記のすべてに本発明のポリエステルフィルムが使用される必要はない。折りたたみ型ディスプレイでは、本発明のポリエステルフィルム以外にも、ポリイミドフィルム、ポリアミドフィルム、ポリアミドイミドフィルム、本発明のポリエステルフィルムではないポリエステルフィルム、ポリカーボネートフィルム、アクリルフィルム、トリアセチルセルロースフィルム、シクロオレフィンポリマーフィルム、ポリフェニレンスルフィドフィルム、ポリメチルペンテンフィルムなど、適宜適性に合わせて用いることができる。

　本発明のポリエステルフィルムは、１種類以上のポリエステル樹脂からなる単層構成のフィルムでもよいし、２種類以上のポリエステルを使用する場合、多層構造フィルムでも良いし、繰り返し構造の超多層積層フィルムでもよい。

　ポリエステルフィルムに使用されるポリエステル樹脂としては、例えば、ポリエチレンテレフタレート、ポリブチレンテレフタレート、ポリエチレン－２，６－ナフタレート、またはこれらの樹脂の構成成分を主成分とする共重合体からなるポリエステルフィルムが挙げられる。なかでも、力学的性質、耐熱性、透明性、価格などの点から、延伸されたポリエチレンテレフタレートフィルムが特に好ましい。

　ポリエステルフィルムにポリエステルの共重合体を用いる場合、ポリエステルのジカルボン酸成分としては、例えば、アジピン酸、セバシン酸などの脂肪族ジカルボン酸；テレフタル酸、イソフタル酸、フタル酸、２，６－ナフタレンジカルボン酸などの芳香族ジカルボン酸；トリメリット酸、ピロメリット酸などの多官能カルボン酸が挙げられる。また、グリコール成分としては、例えば、エチレングリコール、ジエチレングリコール、１，４－ブタンジオール、プロピレングリコール、ネオペンチルグリコールなどの脂肪酸グリコール；ｐ－キシレングリコールなどの芳香族グリコール；１，４－シクロヘキサンジメタノールなどの脂環族グリコール；平均分子量が１５０～２０，０００のポリエチレングリコールが挙げられる。好ましい共重合体の共重合成分の質量比率は２０質量％未満である。２０質量％未満の場合には、フィルム強度、透明性、耐熱性が保持されて好ましい。

　また、ポリエステルフィルムの製造において、少なくとも１種類以上の樹脂ペレットの極限粘度は、０．５０～１．０ｄｌ／ｇの範囲が好ましい。極限粘度が０．５０ｄｌ／ｇ以上であると、得られたフィルムの耐衝撃性が向上し、外部衝撃によるディスプレイ内部回路の断線が発生しづらく好ましい。一方、極限粘度が１．００ｄｌ／ｇ以下であると、溶融流体の濾圧上昇が大きくなり過ぎることなく、フィルム製造を安定的に操業し易く好ましい。

　ポリエステルフィルムの厚みは、１０～８０μｍであることが好ましく、２５～７５μｍであることがさらに好ましい。厚みが１０μｍ以上であると鉛筆硬度向上効果と耐衝撃性向上効果が見られ、厚みが８０μｍ以下であると軽量化に有利である他、可撓性、加工性やハンドリング性などに優れる。

　本発明のポリエステルフィルムの表面は、平滑であっても凹凸を有していても良いが、ディスプレイの表面カバー用途に用いられることから、凹凸由来の光学特性低下は好ましくない。ヘイズとしては、３％以下が好ましく、２％以下がさらに好ましく、１％以下が最も好ましい。ヘイズが３％以下であれば、画像の視認性を向上させることができる。ヘイズの下限は小さいほどよいが、安定した生産の面からは０．１％以上が好ましく、０．３％以上であってもよい。

　前記のようにヘイズを低下させる目的からはあまりフィルム表面の凹凸は大きくない方がよいが、ハンドリング製の観点から程度な滑り性を与えるために、凹凸を形成する方法としては、表層のポリエステル樹脂層に粒子を配合したり、粒子入りのコート層を製膜途中でコーティングすることで形成することができる。

　ポリエステル樹脂層に粒子を配合する方法としては、公知の方法を採用し得る。例えば、ポリエステルを製造する任意の段階において添加することができるが、好ましくはエステル化の段階、またはエステル交換反応終了後、重縮合反応開始前の段階で、エチレングリコールなどに分散させたスラリーとして添加し、重縮合反応を進めてもよい。また、ベント付き混練押出機を用い、エチレングリコールまたは水などに分散させた粒子のスラリーとポリエステル原料とをブレンドする方法、または混練押出機を用い、乾燥させた粒子とポリエステル原料とをブレンドする方法などによって行うことができる。

　なかでも、ポリエステル原料の一部となるモノマー液中に凝集体無機粒子を均質分散させた後、濾過したものを、エステル化反応前、エステル化反応中またはエステル化反応後のポリエステル原料の残部に添加する方法が好ましい。この方法によると、モノマー液が低粘度であるので、粒子の均質分散やスラリーの高精度な濾過が容易に行えると共に、原料の残部に添加する際に、粒子の分散性が良好で、新たな凝集体も発生しにくい。かかる観点より、特に、エステル化反応前の低温状態の原料の残部に添加することが好ましい。

　また、予め粒子を含有するポリエステルを得た後、そのペレットと粒子を含有しないペレットとを混練押出しなどする方法（マスターバッチ法）により、さらにフィルム表面の突起数を少なくすることができる。

　また、ポリエステルフィルムは、全光線透過率の好ましい範囲を維持する範囲内で、各種の添加剤を含有していてもよい。添加剤としては、例えば、帯電防止剤、ＵＶ吸収剤、安定剤が挙げられる。

　ポリエステルフィルムの全光線透過率は、８５％以上が好ましく、８７％以上がさらに好ましい。８５％以上の透過率があれば、視認性を十分に確保することができる。ポリエステルフィルムの全光線透過率は高いほどよいと言えるが、安定した生産の面からは９９％以下が好ましく、９７％以下であってもよい。

　本発明のポリエステルフィルムの表面に、ハードコート層などを形成する樹脂との密着性を向上させるための処理を行うことができる。

　表面処理による方法としては、例えば、サンドブラスト処理、溶剤処理等による凹凸化処理や、コロナ放電処理、電子線照射処理、プラズマ処理、オゾン・紫外線照射処理、火炎処理、クロム酸処理、熱風処理等の酸化処理等が挙げられ、特に限定なく使用できる。

　また、易接着層などの接着性向上層により、密着性を向上させることもできる。易接着層としては、アクリル樹脂、ポリエステル樹脂、ポリウレタン樹脂、ポリエーテル樹脂など特に限定なく使用でき、一般的なコーティング手法、好ましくはいわゆるインラインコート処方により形成できる。

　上述のポリエステルフィルムは、例えば、ポリエステル原料の一部となるモノマー液中に無機粒子を均質分散させて濾過した後、ポリエステル原料の残部に添加してポリエステルの重合を行う重合工程と、そのポリエステルを、フィルターを介してシート状に溶融押し出し、これを冷却後、延伸して、基材フィルムを形成するフィルム形成工程を経て、製造することができる。

　次に、２軸延伸ポリエステルフィルムの製造方法について、ポリエチレンテレフタレート（以下、ＰＥＴと記す場合がある）のペレットを基材フィルムの原料とした例について詳しく説明するが、これらに限定されるものではない。また、単層構成、多層構成など層数を限定するものではない。

　ＰＥＴのペレットを所定の割合で混合、乾燥した後、公知の溶融積層用押出機に供給し、スリット状のダイからシート状に押し出し、キャスティングロール上で冷却固化させて、未延伸フィルムを形成する。単層の場合は1台の押し出し機でよいが、多層構成のフィルムを製造する場合には、２台以上の押出機、２層以上のマニホールドまたは合流ブロック（例えば、角型合流部を有する合流ブロック）を用いて、各最外層を構成する複数のフィルム層を積層し、口金から２層以上のシートを押し出し、キャスティングロールで冷却して未延伸フィルムを形成することができる。

　この場合、溶融押出しの際、溶融樹脂が約２８０℃程度に保たれた任意の場所で、樹脂中に含まれる異物を除去するために高精度濾過を行うことが好ましい。溶融樹脂の高精度濾過に用いられる濾材は、特に限定されないが、ステンレス焼結体の濾材は、Ｓｉ、Ｔｉ、Ｓｂ、Ｇｅ、Ｃｕを主成分とする凝集物および高融点有機物の除去性能に優れるため好ましい。

　さらに、濾材の濾過粒子サイズ（初期濾過効率９５％）は、２０μｍ以下が好ましく、特に１５μｍ以下が好ましい。濾材の濾過粒子サイズ（初期濾過効率９５％）が２０μｍを超えると、２０μｍ以上の大きさの異物が十分除去できない。濾材の濾過粒子サイズ（初期濾過効率９５％）が２０μｍ以下の濾材を用いて溶融樹脂の高精度濾過を行うことにより、生産性が低下する場合があるが、粗大粒子による突起の少ないフィルムを得る上で好ましい。

（最大熱収縮率について）
　本発明において、ポリエステルフィルムの１５０℃３０分熱処理後の最大熱収縮率は１．５％以下が好ましく、１．３％以下がより好ましく、１．０％以下であることが更に好ましく、０．５％以下であることが特に好ましい。最大熱収縮率が１．５％以下であると、ハードコート加工時のカールやうねりといった平面不良を抑制することができる。熱収縮率は低いほど良いと言えるが、－１．０％以上であることが好ましく、更には０％以上であることが好ましい。熱収縮率のマイナスは加熱後に膨張したことを意味し、－１．０％未満でも平面不良となる場合がある。最大熱収縮率は延伸倍率の調整や、オフラインでのアニール処理またはエージング処理を用いることで効果的に調整することができる。

（ホールド角について）
　本発明において、屈曲方向のホールド角は１５５°以上であることが好ましく、更に１５８°以上、１６０°以上であることがより好ましい。ここでホールド角とは、屈曲部分の両表面に後述の計算によりそれぞれ１．７％のひずみがかかるように室温化で７２時間固定した後につく折れあとのなす角度を指している。また、本発明において、屈曲方向とは、図２のポリエステルフィルム（符号２）上の符号２２に示すように、折りたたみ型ディスプレイの用途において想定される折りたたみ部（符号２１）と直交する方向を指している。ホールド角が１５５°以下であると、折りたたみ使用した後、ディスプレイを開いたときにフィルムの変形が生じ、ディスプレイの視認性を低下させるなど、ディスプレイの機能に悪影響を与える可能性がある。ホールド角が１５５°以上であると、変形は少なく視認性を良好に保つことができる。ホールド角は延伸倍率、延伸温度を調整することで屈折率を制御し、それによって効果的に調節することができる。また、ホールド角増加のために延伸方向の緩和工程、オフラインでのアニール処理、エージング処理を用いてもよい。屈曲方向のホールド角は１８０°であるのが最もよいが、１７５°以下であってもよく、１７０°以下であってもよい。

（オフラインアニール処理について）
　本発明において、ホールド角を増加させるために、また最大熱収縮率を低下させるために製造されたフィルムを一旦ロール状に巻き取った後、オフラインでアニール処理を行うこともできる。アニール処理の温度は１５０℃以上２００℃以下、より好ましくは１７０℃以上１９０℃以下である。前記温度をかける時間は３秒以上９０秒以下が好ましく、５秒以上６０秒以下であることが更に好ましい。前記温度範囲、時間範囲内とすることで目的のアニール処理を達成し、かつ透明性を保った良好なフィルムを得られる。

（オフラインエージング処理について）
　本発明において、ホールド角を増加させるために、また最大熱収縮率を低下させるために製造されたフィルムを一旦ロール状に巻き取った後、オフラインでエージング処理を行うこともできる。エージング処理の温度は５０℃以上７０℃以下が好ましく、更に好ましくは５５℃以上６５℃以下である。処理時間は７２時間以上が好ましく、１２０時間以上であることが更に好ましい。オフラインのエージング処理では結晶化は進まず、非晶部分でのコンフォメーション変化が起こり、緻密化すると考えられている。折りたたみ時に外側にかかる引張応力による疲労において、非晶部の伸びが生じると考えられるため、緻密化することで引張疲労を軽減できると考えられる。エージング時間に上限は設けないが、あまりに長いと生産を困難にする場合もあるため、１ヶ月以下であることが好ましく、４８０時間以下であってもよく、３６０時間以下であってもよい。

　本発明においては、未延伸ポリエステルシートの延伸倍率は特に制限するものではないが１．２～６．０倍であることが好ましい。

　長手方向（機械流れ方向）および幅方向の少なくともいずれか一方向、屈曲方向とする方向の延伸倍率が１．２～２．０倍とすることが好ましく、１．７～２．０倍がさらに好ましい。屈曲方向の延伸倍率を下げることにより、折りたたみ時に折りたたみ部分にかかる応力を低減させることができ、圧縮および引張疲労を抑制することで屈曲方向のホールド角を大きくすることができる。

　屈曲方向と直交する方向の延伸倍率は４．２倍以下とすることが好ましく、さらには４．０倍以下とすることが好ましい。屈曲方向と直交する方向の延伸倍率を下げることにより、１．５％以下の最大熱収縮率を達成することができる。

　屈曲方向に１．２～２．０倍の延伸を行う場合、延伸温度としては７５～１２０℃が好ましく、７５～１０５℃がさらに好ましい。なお延伸時の加熱方法は、熱風加熱方式、ロール加熱方式、赤外加熱方式など従来公知の手段を採用することができる。延伸温度を７５～１２０℃にすることで、上記延伸倍率での延伸による大きな厚みムラを防ぐことができる。

　屈曲方向と直交する方向の延伸予熱温度は７０～１１０℃であることが好ましい。屈曲方向と直交する方向に多段延伸する場合は、１段目より２段目以降の延伸倍率を高くする方が好ましい。フィルム弛緩は機械流れ方向（長手方向）、垂直方向（幅方向）のいずれにおいても１～１０％行ってもよい。

（ポリエステルフィルムの密度について）
　ポリエステルフィルムの密度は１．３８０ｇ／ｃｍ^３以上であることが好ましい。１．３８３ｇ／ｃｍ^３であることがより好ましい。１．３８０ｇ／ｃｍ^３以上にすることで屈曲性を向上させること、フィルム表面硬度、特に、ハードコート層を積層した後のハードコートフィルムの鉛筆硬度を向上させることができる。密度は高いほど好ましく、フィルム中の粒子の有無等によっても多少左右されるが、１．４０ｇ／ｃｍ^３以下であることが好ましい。製膜時の熱固定温度を１８０～２４０℃に設定することで結晶化を進行させ密度を効果的に増大させることができる。

　ポリエステルフィルムの極限粘度は、０．５０～１．０ｄｌ／ｇの範囲が好ましい。極限粘度が０．５０ｄｌ／ｇ以上であると、耐衝撃性が向上し、外部衝撃によるディスプレイ内部回路の断線が発生しづらく好ましい。一方、極限粘度が１．００ｄｌ／ｇ以下であると、溶融流体の濾圧上昇が大きくなり過ぎることなく、フィルム製造が安定し好ましい。

（易接着層）
　本発明において、ポリエステルフィルムとハードコート層などとの接着性を向上させるため、ポリエステルフィルムに易接着層を積層することも好ましい。易接着層は、易接着層形成のための塗布液を未延伸又は縦方向の１軸延伸フィルムの片面または両面に塗布した後、必要に応じて熱処理乾燥し、さらに延伸されていない少なくとも一方向に延伸して得ることができる。二軸延伸後にも熱処理することができる。最終的な易接着層の塗布量は、０．００５～０．２０ｇ／ｍ^２に管理することが好ましい。塗布量が０．００５ｇ／ｍ^２以上であると、接着性が得られて好ましい。一方、塗布量が０．２０ｇ／ｍ^２以下であると、耐ブロッキング性が得られて好ましい。

　易接着層の積層に用いられる塗布液に含有させる樹脂としては、例えばポリエステル系樹脂、ポリエーテルポリウレタン系樹脂、ポリエステルポリウレタン樹脂、ポリカーボネートポリウレタン樹脂、アクリル樹脂等、特に限定なく使用できる。易接着層形成用塗布液に含有させる架橋剤としては、メラミン化合物、イソシアネート化合物、オキサゾリン化合物、エポキシ化合物、カルボジイミド化合物などが挙げられる。それぞれ２種以上を混合して使用することもできる。これらはインラインコートの性質上、水系塗布液によって塗工されることが好ましく、前記の樹脂や架橋剤は水溶性又は水分散性の樹脂や化合物であることが好ましい。

　易接着層には易滑性を付与するために粒子を添加することが好ましい。微粒子の平均粒径は２μｍ以下であることが好ましい。粒子の平均粒径が２μｍを超えると、粒子が易接着層から脱落しやすくなる。易接着層に含有させる粒子としては、例えば、酸化チタン、硫酸バリウム、炭酸カルシウム、硫酸カルシウム、シリカ、アルミナ、タルク、カオリン、クレー、リン酸カルシウム、雲母、ヘクトライト、ジルコニア、酸化タングステン、フッ化リチウム、フッ化カルシウム等の無機粒子や、スチレン系、アクリル系、メラミン系、ベンゾグアナミン系、シリコーン系等の有機ポリマー系粒子等が挙げられる。これらは、単独で易接着層に添加されてもよく、２種以上を組合せて添加することもできる。

　また、塗布液を塗布する方法としては、上記の塗布層と同様に公知の方法を用いることができる。例えば、リバースロール・コート法、グラビア・コート法、キス・コート法、ロールブラッシュ法、スプレーコート法、エアナイフコート法、ワイヤーバーコート法、パイプドクター法、などが挙げられ、これらの方法を単独であるいは組み合わせて行うことができる。

（ハードコート層）
　本発明のポリエステルフィルムを折りたたみ型ディスプレイの表面に位置させてディスプレイを保護する表面保護フィルムとして用いる場合は、その少なくとも一方の表面にハードコート層を有していることが好ましい。ハードコート層は、ポリエステルフィルム上のディスプレイ表面側に位置させてディスプレイにおいて用いられることが好ましい。ハードコート層を形成する樹脂としては、アクリル系、シロキサン系、無機ハイブリッド系、ウレタンアクリレート系、ポリエステルアクリレート系、エポキシ系など特に限定なく使用できる。また、２種類以上の材料を混合して用いることもできるし、無機フィラーや有機フィラーなどの粒子を添加することもできる。

（ハードコート層の膜厚）
　ハードコート層の膜厚としては、１～５０μｍが好ましい。１μｍ以上であると十分に硬化し、鉛筆硬度が高くなり好ましい。また厚みを５０μｍ以下にすることで、ハードコートの硬化収縮によるカールを抑制し、フィルムのハンドリング性を向上させることができる。

（塗布方法）
　ハードコート層の塗布方法としては、マイヤーバー、グラビアコーター、ダイコーター、ナイフコーターなど特に限定なく使用でき、粘度、膜厚に応じて適宜選択できる。

（硬化条件）
　ハードコート層の硬化方法としては、紫外線、電子線などのエネルギー線や、熱による硬化方法など使用でき、フィルムへのダメージを軽減させるために、紫外線や電子線などによる硬化方法が好ましい。

（鉛筆硬度）
　ハードコート層の鉛筆硬度としては、３Ｈ以上が好ましく、４Ｈ以上が更に好ましい。３Ｈ以上の鉛筆硬度があれば、容易に傷がつくことはなく、視認性を低下させない。一般にハードコート層の鉛筆硬度は高い方が好ましいが９Ｈ以下で構わず、８Ｈ以下でも構わず、６Ｈ以下でも実用上は問題なく使用できる。

（ハードコート層の特性）
　本発明におけるハードコート層は、上述のような表面の鉛筆硬度を高めてディスプレイの保護をする目的に使用できるものであり、透過率が高いことが好ましい。ハードコートフィルムの透過率としては、８７％以上が好ましく、８８％以上がさらに好ましい。透過率が８７％以上あれば、十分な視認性が得られる。ハードコートフィルムの全光線透過率は、一般的に高いほど好ましいが、安定した生産の面から９９％以下が好ましく、９７％以下であってもよい。また、ハードコートフィルムのヘイズは、一般的に低いことが好ましく、３％以下が好ましい。ハードコートフィルムのヘイズは２％以下がより好ましく、１％以下が最も好ましい。ヘイズが３％以下であれば、画像の視認性を向上させることができる。ヘイズは一般的には低いほどよいが、安定した生産の面から０．１％以上が好ましく、０．３％以上であってもよい。

　ハードコート層には、さらに、他の機能が付加されたものであってもよい。例えば、上記のような一定の鉛筆硬度を有する防眩層、防眩性反射防止層、反射防止層、低反射層および帯電防止層などの機能性が付加されたハードコート層も本発明おいては好ましく適用される。

　またタッチパネルモジュールの基材フィルムとして用いられる場合にもハードコート層が設けられていても良い。タッチパネルモジュールの透明電極層として例えばＩＴＯ層が用いられる場合には、電極パターンを見えにくくするため、基材フィルムと透明電極層の間に鬱せ津率調整層が設けられることが好ましい。この場合、ハードコート層自体が屈折率調整層を兼ねていてもよく、さらに別途屈折率調整を積層してもよい。

　次に、本発明について実施例および比較例を用いて説明する。まず、本発明で実施した特性値の評価方法を下記に示す。

（１）極限粘度
　フィルムまたはポリエステル樹脂を粉砕して乾燥した後、フェノール／テトラクロロエタン＝６０／４０（質量比）の混合溶媒に溶解した。この溶液に遠心分離処理を施して無機粒子を取り除いた後に、ウベローデ粘度計を用いて、３０℃で０．４（ｇ／ｄｌ）の濃度の溶液の流下時間及び溶媒のみの流下時間を測定し、それらの時間比率から、Ｈｕｇｇｉｎｓの式を用い、Ｈｕｇｇｉｎｓの定数が０．３８であると仮定して極限粘度を算出した。

（２）屈折率
　ＪＩＳＫ７１４２：２００８「プラスチックの屈折率測定方法（Ａ法）」に準拠して、アッベ屈折率計（アタゴ社製、ＮＡＲ－４Ｔ、測定波長５８９ｎｍ）を用いて、長手方向の屈折率、幅方向の屈折率、厚み方向の屈折率を求めた。

（３）鉛筆硬度
　ハードコートフィルムをサンプルとして、ＪＩＳ　Ｋ　５６００－５－４：１９９９に準拠し、荷重７５０ｇ、速度１．０ｍｍ／ｓで鉛筆硬度を測定した。本発明においては３Ｈ以上を合格とした。

（４）全光線透過率、ヘイズ
　ヘイズメーター（日本電色工業社製、NDH5000）を用いて測定した。

（５）密度
　ＪＩＳ　Ｋ　７１１２：１９９９準拠の方法（密度勾配管法）に従って密度を測定した。（単位：ｇ／ｃｍ^３）。

（６）最大熱収縮率
　試料フィルムをタテ１０ｍｍ×ヨコ２５０ｍｍにカットし、長辺を測定したい方向に合わせて、２００ｍｍ間隔で印をつけ、５ｇの一定張力下で印の間隔Ａを測った。続いて、試料フィルムを無荷重で１５０℃の雰囲気のオーブン中で３０分間放置した後、オーブンから取り出し室温まで冷却した。その後、５ｇの一定張力下で印の間隔Ｂを求め、下記式により熱収縮率（％）を求めた。なお、上記熱収縮率は試料フィルムの幅方向に３等分した位置で測定し、３点の平均値を熱収縮率（％）とする
　熱収縮率（％）＝［（Ａ－Ｂ）×１００］／Ａ
　屈曲方向と折りたたみ方向の双方向についてそれぞれ別個に試料フィルムのタテ、ヨコが異なるようにカットして測定し、測定値が大きい方向のデータを最大熱収縮率（％）とする。

（７）ホールド角
　屈曲部分の両表面にそれぞれ１．７％のひずみがかかるよう固定したときにつく折れあとの強さを評価する。
　図３は、屈曲方向のホールド角の測定方法を説明するための模式図であり、試料フィルム（符号３）を幅方向１０ｍｍ、流れ方向５０ｍｍにカットした。ＰＴＦＥ板２枚（符号３１）を重ね合わせ、５０μｍの試料フィルムの場合、スペーサーとして厚さ３ｍｍのＰＴＦＥ板（符号３２）を間にはさむことですきまを作った。試料の両端に両面テープを貼り、屈曲させた状態でＰＴＦＥ板の３ｍｍのすきまにはさみ、両端を両面テープで固定した。２０℃６５％ＲＨ環境に７２時間置いた後、２枚のＰＴＦＥ板（符号３２）の間から取り出した後５分後にフィルムについた折れ痕のなす角度（符号３３）を測定した。この角度をホールド角とする。
　ひずみを一定とするため、フィルムの厚みのよってスペーサーとして用いるＰＴＦＥ板の厚みを変更する。図４に、２枚のＰＴＦＥ板（符号３２）の間に挟まれた状態の試料フィルム（符号４）の拡大模式図を示す。上記の圧縮応力、引張応力ともにかからない中立面を厚み方向の中心と定め、中立面と両表面の差をひずみとする。つまり両表面にかかるひずみは以下の式で表すことができる。
　ひずみ（１．７％）
　　＝（｜最外面または内面の半円周－中立面の半円周｜／中立面の半円周）×１００
ここで半円周は試料フィルムの厚みｔ（ｍｍ）、屈曲直径（最外面の直径）即ち、用いるスペーサーの厚みをｄ（ｍｍ）としたとき以下の式でそれぞれ求めることができる。
　最外面の半円周＝ｄ×π/２
　中立面の半円周＝（ｄ－ｔ）×π／２
　最内面の半円周＝（ｄ－２ｔ）×π／２
以上より、ひずみ１．７％に定めるとき、厚みｔ（ｍｍ）、屈曲直径つまり用いるスペーサーの厚みをｄ（ｍｍ）とし、用いるスペーサー用のＰＴＦＥ板の厚みは以下の式より決定する。代表的なフィルム厚みに対するスペーサー厚みを表１に示す。
　スペーサー厚みｄ（ｍｍ）＝フィルム厚み（ｍｍ）×６０
　ちなみに上記の厚みが５０μｍの試料フィルムの場合、最外円の直径（符号４１）はスペーサーの厚みｄと同一であって３ｍｍである。最内面の直径（符号４３）は２．９ｍｍであり、中立面の直径（符号４２）は、２．９５ｍｍである。

（ポリエチレンテレフタレートペレット（ａ）の調製）
　エステル化反応装置として、攪拌装置、分縮器、原料仕込口および生成物取り出し口を有する３段の完全混合槽よりなる連続エステル化反応装置を用い、ＴＰＡを２トン／ｈｒとし、ＥＧをＴＰＡ１モルに対して２モルとし、三酸化アンチモンを生成ＰＥＴに対してＳｂ原子が１６０ｐｐｍとなる量とし、これらのスラリーをエステル化反応装置の第１エステル化反応缶に連続供給し、常圧にて平均滞留時間４時間で、２５５℃で反応させた。
次いで、上記第１エステル化反応缶内の反応生成物を連続的に系外に取り出して第２エステル化反応缶に供給し、第２エステル化反応缶内に第１エステル化反応缶から留去されるＥＧを生成ポリマー（生成ＰＥＴ）に対し８質量％供給し、さらに、生成ＰＥＴに対してＭｇ原子が６５ｐｐｍとなる量の酢酸マグネシウムを含むＥＧ溶液と、生成ＰＥＴに対してＰ原子が２０ｐｐｍのとなる量のＴＭＰＡを含むＥＧ溶液を添加し、常圧にて平均滞留時間１．５時間で、２６０℃で反応させた。次いで、上記第２エステル化反応缶内の反応生成物を連続的に系外に取り出して第３エステル化反応缶に供給し、さらに生成ＰＥＴに対してＰ原子が２０ｐｐｍとなる量のＴＭＰＡを含むＥＧ溶液を添加し、常圧にて平均滞留時間０．５時間で、２６０℃で反応させた。上記第３エステル化反応缶内で生成したエステル化反応生成物を３段の連続重縮合反応装置に連続的に供給して重縮合を行い、さらに、ステンレス焼結体の濾材（公称濾過精度５μｍ粒子９０％カット）で濾過し、極限粘度０．６２ｄｌ／ｇのポリエチレンテレフタレートペレット（ａ）を得た。

（ポリエチレンテレフタレートペレット（ｂ）の調製）
　ポリエチレンテレフタレートペレット（ａ）の製造工程について、第３エステル化反応の滞留時間を調節した他は同様の方法にて極限粘度を０．５８０ｄｌ／ｇに調整し、ポリエチレンテレフタレートペレット（ｂ）を得た。

（ポリエチレンテレフタレートペレット（ｃ）の調製）
　ポリエチレンテレフタレートペレット（ａ）を、回転型真空重合装置を用い、０．５ｍｍＨｇの減圧下、２２０℃で時間を変えて固相重合を行い、極限粘度０．７５ｄｌ／ｇのポリエチレンテレフタレートペレット（ｃ）を作成した。

　（ウレタン樹脂の重合）
　撹拌機、ジムロート冷却器、窒素導入管、シリカゲル乾燥管、及び温度計を備えた４つ口フラスコに、１，３－ビス（イソシアネートメチル）シクロヘキサン７２．９６質量部、ジメチロールプロピオン酸１２．６０質量部、ネオペンチルグリコール１１．７４質量部、数平均分子量２０００のポリカーボネートジオール１１２．７０質量部、及び溶剤としてアセトニトリル８５．００質量部、Ｎ－メチルピロリドン５．００質量部を投入し、窒素雰囲気下、７５℃において３時間撹拌し、反応液が所定のアミン当量に達したことを確認した。次に、この反応液を４０℃にまで降温した後、トリエチルアミン９．０３質量部を添加し、ポリウレタンプレポリマーＤ溶液を得た。次に、高速攪拌可能なホモディスパーを備えた反応容器に、水４５０ｇを添加して、２５℃に調整して、２０００ｍｉｎ-1で攪拌混合しながら、イソシアネート基末端プレポリマーを添加して水分散した。その後、減圧下で、アセトニトリルおよび水の一部を除去することにより、固形分３５質量％の水溶性ポリウレタン樹脂（Ａ）を調製した。

（水溶性カルボジイミド化合物の重合）
　温度計、窒素ガス導入管、還流冷却器、滴下ロート、および攪拌機を備えたフラスコにイソホロンジイソシアネート２００質量部、カルボジイミド化触媒の３－メチル－１－フェニル－２－ホスホレン－１－オキシド４質量部を投入し、窒素雰囲気下、１８０℃において１０時間撹拌し、イソシアネート末端イソホロンカルボジイミド（重合度＝５）を得た。次いで、得られたカルボジイミド１１１．２ｇ、ポリエチレングリコールモノメチルエーテル（分子量４００）８０ｇを１００℃で２４時間反応させた。これに水を５０℃で徐々に加え、固形分４０質量％の黄色透明な水溶性カルボジイミド化合物（Ｂ）を得た。

（易接着層形成用塗布液の調製）
　下記の塗剤を混合し、塗布液を作成した。
水　　　　　　　　　　　　　　　　　　　　　　　　　　　１６．９７質量部
イソプロパノール　　　　　　　　　　　　　　　　　　　　２１．９６質量部
ポリウレタン樹脂（Ａ）　　　　　　　　　　　　　　　　　　３．２７質量部
水溶性カルボジイミド化合物（Ｂ）　　　　　　　　　　　　　１．２２質量部
粒子　　　　　　　　　　　　　　　　　　　　　　　　　　　０．５１質量部
　（平均粒径４０ｎｍのシリカゾル、固形分濃度４０質量％）
界面活性剤　　　　　　　　　　　　　　　　　　　　　　　　０．０５質量部
　（シリコーン系、固形分濃度１００質量％）

（ハードコート塗布液ａの調製）
　ハードコート材料（JSR社製、オプスター（登録商標）Z7503、濃度７５％）１００重量部に、レベリング剤（ビックケミージャパン社製、BYK307、濃度１００％）０．１重量部を添加し、メチルエチルケトンで希釈して固形分濃度４０重量％のハードコート塗布液ａを調製した。

（実施例１）
　ポリエチレンテレフタレートのペレット（ａ）を押出機に供給し、２８５℃で融解した。このポリマーを、ステンレス焼結体の濾材（公称濾過精度１０μｍ粒子９５％カット）で濾過し、口金よりシート状にして押し出した後、静電印加キャスト法を用いて表面温度３０℃のキャスティングドラムに接触させ冷却固化し、未延伸フィルムを作った。この未延伸フィルムを加熱ロールを用いて７５℃に均一加熱し、非接触ヒーターで８５℃に加熱して１．４倍のロール延伸（縦延伸）を行った。得られた一軸延伸フィルムに上記の易接着層形成用塗布液をロールコート法で両面に塗布した後、８０℃で２０秒間乾燥した。なお、最終（二軸延伸後）の乾燥後の塗布量が０．０６ｇ／ｍ²になるように調整した。その後、テンターに導き１０５℃で予熱後、９５℃で４．４倍に横延伸し、幅固定して２２０℃で５秒間の熱固定を施し、さらに１８０℃で幅方向に４％緩和させることにより得た厚み５０μｍポリエチレンテレフタレートフィルムロールに１８０℃で３０秒オフラインアニール処理を実施してポリエスエルフィルムを得た。評価結果を表２に示す。

（実施例２）
　実施例１と同様にして得たフィルムロールに、オフラインアニーリング処理は実施せず、代わりに６０℃で１週間エージング処理を実施してポリエステルフィルムを得た。　

（実施例３）
　長手方向の延伸倍率を２．７倍、幅方向の延伸倍率を４．０倍に変更した他は実施例１と同様にしてポリエステルフィルムを得た。

（実施例４）
　長手方向の延伸倍率を２．７倍、幅方向の延伸倍率を４．０倍に変更した他は実施例２と同様にしてポリエステルフィルムを得た。

（実施例５）
　長手方向の延伸倍率を３．４倍、幅方向の延伸倍率を４．０倍、熱固定温度を２３０℃に、またアニーリング時間を１０秒に変更した他は実施例１と同様にしてポリエステルフィルムを得た。

（実施例６）
　長手方向の延伸倍率を３．４倍、幅方向の延伸倍率を４．０倍、熱固定温度を２３０℃に変更した他は実施例１と同様にしてポリエステルフィルムを得た。

（実施例７）
　長手方向の延伸倍率を３．４倍、幅方向の延伸倍率を４．０倍に、熱固定温度を２３０℃、またエージング時間を５日間に変更した他は実施例２と同様にしてポリエステルフィルムを得た。

（実施例８）
　長手方向の延伸倍率を３．４倍、幅方向の延伸倍率を４．０倍、熱固定温度を２３０℃に変更した他は実施例２と同様にしてポリエステルフィルムを得た。

（実施例９）
　長手方向の延伸倍率を３．４倍、幅方向の延伸倍率を４．０倍、熱固定温度を２３０℃に、またエージング時間を１０日間に変更した他は実施例２と同様にしてポリエステルフィルムを得た。

（実施例１０）
　厚みが３８μｍ、熱固定温度を１９０℃に変更した他は実施例１と同様にしてポリエステルフィルムを得た。

（実施例１１）
　厚みが３８μｍ、熱固定温度を１９０℃に変更した他は実施例２と同様にしてポリエステルフィルムを得た。

（実施例１２）
　厚みが７５μｍ、熱固定温度を１９０℃に変更した他は実施例１と同様にしてポリエステルフィルムを得た。

（実施例１３）
　厚みが７５μｍ、熱固定温度を１９０℃に変更した他は実施例２と同様にしてポリエステルフィルムを得た。

（比較例１）
　実施例１と同様にして得たフィルムロールにアニーリング、エージング処理は行わない未処理のポリエステルフィルムを得た。

（比較例２）
　実施例３～４と同様にして得たフィルムロールにアニーリング、エージング処理は行わない未処理のポリエステルフィルムを得た。

（比較例３）
　実施例５～９と同様にして得たフィルムロールにアニーリング、エージング処理は行わない未処理のポリエステルフィルムを得た。

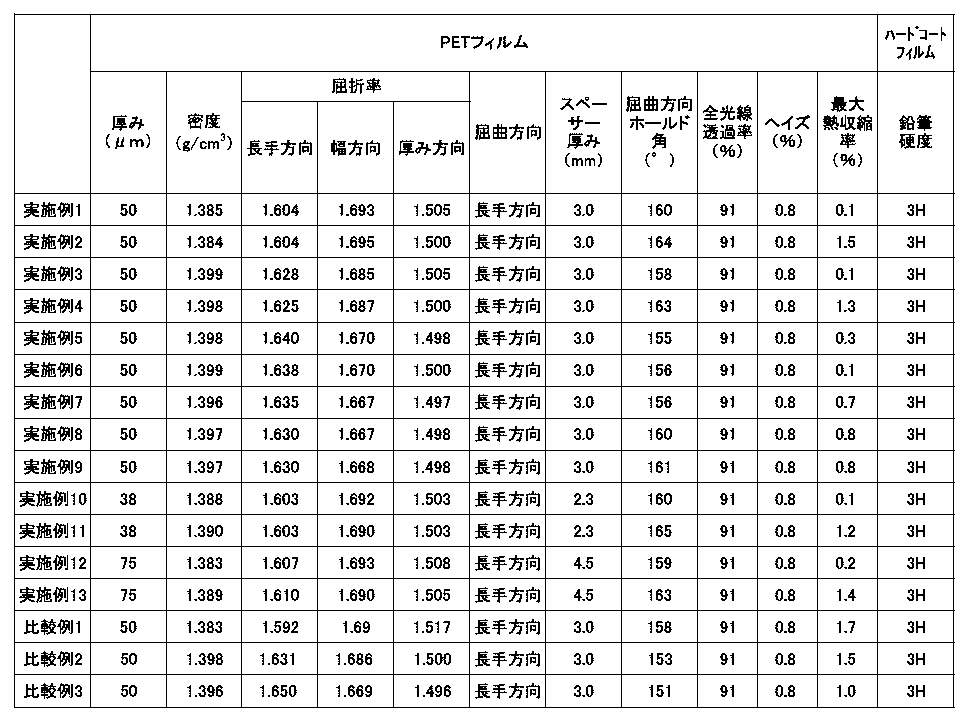

　上記の作製したフィルムの一方の面にマイヤーバーを用いて、ハードコート塗布液ａを乾燥後の膜厚が５μｍになるように塗布し、８０℃で１分間乾燥させた後、紫外線を照射し（積算光量２００ｍＪ／ｃｍ^２）、ハードコートフィルムを得た。

　そのハードコートフィルムを、２５μｍ厚の粘着層を介して有機ＥＬモジュールに貼合し、図１における屈曲半径の相当する半径が３ｍｍの全体の中央部で二つ折りにできるスマートフォンタイプの折りたたみ型ディスプレイを作成した。ハードコートフィルムは折りたたみ部分を介して連続した１枚のディスプレイの表面に配され、ハードコート層をそのディスプレイの表面に位置するように配されている。各実施例のハードコートフィルムを用いたものは、中央部で二つ折りに折りたたんで携帯できるスマートフォンとして動作及び視認性を満足するものであった。また、外力によって表面が凹むことはなかった。一方、各比較例のハードコートフィルムを使用した折りたたみ型ディスプレイは、使用頻度が増えるに従って、ディスプレイの折りたたみ部で画像の歪を生じてきたように感じ、あまり好ましいものではなかった。また、表面に凹み、キズが確認されるものもあった。

　本発明の折りたたみ型ディスプレイ用ポリエステルフィルムやハードコートフィルムを用いた折りたたみ型ディスプレイは、量産性を維持しながら、折りたたみ型ディスプレイの表面に位置しているポリエステルフィルムやハードコートフィルムが繰り返し折りたたまれた後の変形を起こさないため、ディスプレイの折りたたみ部分での画像の乱れを生じることがない。特に本発明のポリエステルフィルムやハードコートフィルムを表面保護フィルムとして使用した折りたたみ型ディスプレイを搭載した携帯端末機器または画像表示装置は、美しい画像を提供し、機能性に富み、携帯性等の利便性に優れたものである。

　　１　：　折りたたみ型ディスプレイ
　　１１：　屈曲半径
　　２　：　折りたたみ型ディスプレイの表面保護フィルム用ポリエステルフィルム
　　２１：　折りたたみ部
　　２２：　屈曲方向（折りたたみ部と直交する方向）
　　３　：　試料フィルム
　　３１：　ＰＴＦＥ板
　　３２：　スペーサー（ＰＴＦＥ板）
　　３３：　ホールド角
　　４　：　試料フィルム
　　４１：　最外面の直径
　　４２：　中立面の直径
　　４３：　最内面の直径

Claims

　屈曲方向のホールド角が１５５°以上であり、１５０℃における最大熱収縮率が１．５％以下である折りたたみ型ディスプレイ用ポリエステルフィルム。
（ここで、ホールド角とは、屈曲部分の両表面にそれぞれ１．７％のひずみがかかるように室温化で７２時間固定した後につく折れあとのなす角度を指す。また、屈曲方向とは、折りたたみ部と直交する方向を指す。）
　全光線透過率が８５％以上、ヘイズが３％以下である請求項１に記載の折りたたみ型ディスプレイ用ポリエステルフィルム。
　前記ポリエステルフィルムの少なくとも片面に易接着層を有する請求項１又は２に記載の折りたたみ型ディスプレイ用ポリエステルフィルム。
　請求項１～３のいずれかに記載の折りたたみ型ディスプレイ用ポリエステルフィルムの少なくとも片面に、厚みが１～５０μｍのハードコート層を有する折りたたみ型ディスプレイ用ハードコートフィルム。
　請求項４に記載の折りたたみ型ディスプレイ用ハードコートフィルムが、ハードコート層を表面に位置させるように表面保護フィルムとして配置された折りたたみ型ディスプレイであって、折りたたみ型ディスプレイの折りたたみ部分を介して連続した単一のハードコートフィルムが配されている折りたたみ型ディスプレイ。
　請求項５に記載の折りたたみ型ディスプレイを有する携帯端末機器。
