  • the present invention relates to a filter unit.
  • Patent Document 1 discloses a reactor for removing hydrogen chloride gas.
  • a hydrogen chloride gas absorber is housed in a cylindrical body.
  • the gas to be processed is supplied into the cylindrical body from one end of the cylindrical body, and the treated gas is discharged to the outside from the other end of the cylindrical body (see Patent Document 1).
  • Patent Document 1 does not disclose a means for solving such a problem.
  • the present invention has been made to solve such a problem, and an object of the present invention is to provide a filter unit that can be arranged relatively easily even if there are restrictions on an arrangement space or the like. ..
  • a filter unit includes a tube, a chemical filter, a first joint, and a second joint.
  • the tube includes a first end and a second end and is flexible.
  • the chemical filter is housed in a tube.
  • the first fitting is connected to the first end of the tube.
  • the second fitting is connected to the second end of the tube.
  • the first joint is configured to be directly or indirectly connected to a device that discharges compressed air.
  • the tube is flexible and joints are connected to each of both ends of the tube. Therefore, according to this filter unit, the tube is easily deformed, and the connection between the tube and the device for discharging compressed air is easy, so that it is relatively easy even if the arrangement space is restricted.
  • a filter unit can be placed in.
  • each of the first and second joints may be a one-touch joint.
  • the device for discharging compressed air and the like can be more easily connected to the tube.
  • an opening is formed in each of the first and second ends, the filter unit further includes a cap attached to each opening, and each cap has a tip inside the opening.
  • a mesh portion including a tubular portion to be inserted into a tubular portion, a flange portion formed at the rear end portion of the tubular portion and in contact with the edge of the opening, and a mesh portion attached to the flange portion and covering the opening. May include a mesh and an air filter filter medium.
  • a cap including a mesh part is connected to the opening of the tube. Therefore, according to this filter unit, the chemical filter can be held in the tube without blocking the passage of the compressed air.
  • the tubular portion may be formed with a taper that expands outward in the radial direction of the tubular portion as it approaches the rear end portion.
  • the cap Since individual differences may occur in the tube, if the tubular part has a completely straight shape, the cap may not be properly connected to the tube depending on the inner diameter of the tube.
  • the cap since the cap is formed with a taper, the taper comes into contact with the inner peripheral surface of the tube even if the inner diameter of the tube is slightly different due to individual differences. Therefore, according to this filter unit, the cap can be properly connected to the tube even if there are individual differences in the tube.
  • the length from the tip portion to the rear end portion may be shorter than the length from the seal portion between the first joint and the tube to the rear end portion.
  • the seal between the joint and the tube may be affected depending on the material and diameter of the cap.
  • the length from the tip portion to the rear end portion is shorter than the length from the seal portion between the first joint and the tube to the rear end portion. Therefore, according to this filter unit, since the tip end portion of the cap does not reach the sealing portion between the joint and the tube, the sealing property between the joint and the tube can be sufficiently maintained.
  • the length of the flange portion may be shorter than the length of the tapered portion of the tubular portion in the length direction of the tube.
  • the length of the flange portion in the length direction of the tube becomes long, the connection force between the joint and the tube and the sealing property become weak.
  • the length of the flange portion is shorter than the length of the tapered portion of the tubular portion in the length direction of the tube. Therefore, according to this filter unit, the connection force and the sealing property between the joint and the tube can be sufficiently maintained.
  • the tube may be a pressure resistant tube.
  • the inventors of the present application have compared to the case where the contamination gas is removed under atmospheric pressure by pressurizing the atmospheric pressure air or further pressurizing the compressed air and discharging it to the filter unit 10. It was confirmed that the gas could be removed efficiently.
  • this filter unit since the tube is a pressure-resistant tube, it is possible to remove the contamination gas contained in the pressurized atmospheric pressure air or the pressurized compressed air. Therefore, the contamination gas can be efficiently removed.
  • an opening is formed in each of the first and second ends, and a cap to be attached to each opening is further provided.
  • the tip is inserted inside the opening.
  • the tubular portion includes a tubular portion and a flange portion formed at the rear end portion of the tubular portion and in contact with the edge of the opening, and the tubular portion has an outer diameter between the front end portion and the rear end portion. It may be constant.
  • the cap can be easily manufactured.
  • the cap has a mesh portion formed integrally with at least one of a cylindrical portion and a flange portion so as to cover the opening.
  • the mesh part is hard to come off.
  • a filter unit includes a plurality of tubes, a chemical filter, a first joint, and a second joint.
  • Each of the plurality of tubes includes a first end and a second end and is flexible.
  • the chemical filter is housed in each of a plurality of tubes.
  • the first fitting aggregates the first ends of each of the plurality of tubes.
  • the second fitting aggregates the second ends of each of the plurality of tubes.
  • the first joint is configured to be directly or indirectly connected to a device that discharges compressed air.
  • the chemical filter is dispersed in a plurality of tubes. Therefore, when the amount of the chemical filter is the same, the thickness of each tube can be made thinner than when there is only one tube. As a result, according to this filter unit, the filter unit can be bent more easily and thinner.
  • FIG. It is a figure which shows the schematic structure of the filter unit of Embodiment 1.
  • FIG. It is a figure which shows typically the part which omitted the joint in the II-II cross section of FIG.
  • FIG. It is a perspective view of a cap. It is a figure which shows the cap from the tip side. It is a side view of a cap. It is a figure which shows typically the periphery of the joint in the II-II cross section of FIG.
  • It is a figure which shows typically the 2nd end part of the tube in the filter unit of Embodiment 2 and the periphery thereof.
  • It is a side view of the cap of FIG. It is a front view of the cap of FIG.
  • FIG. 1 is a diagram showing a schematic configuration of a filter unit 10 according to the present embodiment.
  • the filter unit 10 is connected to, for example, an external device of the filter unit 10 and is configured to remove the contamination gas contained in the compressed air discharged by the device.
  • the contamination gas include hydrogen sulfide, SOx, NOx, hydrogen chloride, hydrogen fluoride, acetic acid, silicic acid, nitric acid, sulfuric acid, ammonia, amine-based substances, chlorine, ozone, hydrogen peroxide, and hydrocarbons and fatty acids.
  • Examples include organic substances such as silanol and siloxane.
  • the filter unit 10 includes a tube 100, a first joint 110, and a second joint 120.
  • the tube 100 is a flexible tubular member.
  • the tube 100 is made of, for example, urethane, fluorine, polyolefin, nylon, or a laminate thereof. That is, the tube 100 is made of, for example, a thermoplastic resin. Since the tube 100 is made of a flexible member, it can be easily bent.
  • the thermoplastic resin constituting the tube 100 is preferably a material having pressure resistance.
  • the tube 100 is preferably a pressure resistant tube.

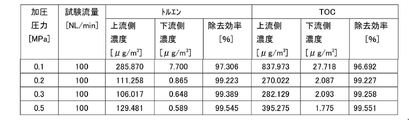

  • the inventors of the present application have compared to the case where the contamination gas is removed under atmospheric pressure by pressurizing the atmospheric pressure air or further pressurizing the compressed air and discharging it to the filter unit 10. It has been found that the gas can be efficiently removed and the life of the tube 100 is extended.
  • the maximum pressure of the pressurized compressed air is, for example, 0.7 MPa.
  • the thermoplastic resin having pressure resistance is, for example, a special thermoplastic elastomer, urethane, fluorine, polyolefin, or nylon.
  • the first joint 110 is connected to one end of the tube 100 in the length direction
  • the second joint 120 is connected to the other end of the tube 100 in the length direction.
  • one end of the tube 100 in the length direction is referred to as a first end 101 (see FIG. 2)
  • the other end is referred to as a second end 102 (see FIG. 2).
  • a pipe such as a tube 100 can be connected from both directions.
  • Each of the first joint 110 and the second joint 120 is a so-called one-touch joint. Therefore, a pipe such as a tube 100 can be easily connected to each of the first joint 110 and the second joint 120 from both directions.
  • a device for discharging compressed air is directly or indirectly connected to one of the first joint 110 and the second joint 120.
  • the device include an air compressor, an N 2 gas generator, a gas cylinder, and a pump such as a vacuum pump and a compression pump.
  • a pump such as a vacuum pump and a compression pump.
  • a pipe such as a tube is connected to the other of the first joint 110 and the second joint 120, and the compressed air discharged by the pipe is supplied to the object.
  • the object include a vacuum dryer in a pharmaceutical factory, an exhibition case installed in a museum, a household fuel cell, a computer installed in a data center, a control panel, a distribution board, a distribution board, and an operation panel.
  • the objects include, for example, computers, control panels, distribution boards, distribution boards and operation panels installed in chemical factories, paper mills, water purification / sewage treatment plants, geothermal power plants, thermal power plants and hot spring areas. Can be mentioned.

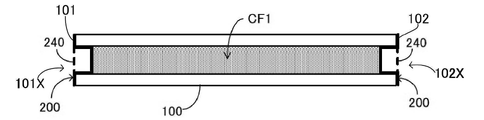

  • FIG. 2 is a diagram schematically showing a portion of the II-II cross section of FIG. 1 in which the first joint 110 and the second joint 120 are omitted.
  • the filter unit 10 (see FIG. 1) further includes a chemical filter CF1 and a plurality (two) caps 200.
  • the chemical filter CF1 is made of a material that can remove the contamination gas contained in the compressed air.
  • Examples of the chemical filter CF1 include activated carbon, ion exchange resin, activated alumina impregnated with an oxidizing agent, zeolite, silica gel, mesoporous silica, molecular sieve, metal catalyst, sintered metal and photocatalyst.
  • the chemical filter CF1 is filled inside the tube 100. Therefore, the contamination gas contained in the compressed air passing through the tube 100 is removed.
  • a cap 200 including a mesh portion 240 is attached to each of both ends of the tube 100 in the length direction.
  • the mesh portion 240 may include, for example, a mesh and an air filter filter medium, or may contain only a mesh.
  • the opening size of the mesh portion 240 is such that elements constituting the chemical filter CF1, for example, activated carbon, do not flow out to the outside of the cap 200.
  • FIG. 3 is a perspective view of the cap 200.
  • FIG. 4 is a view showing the cap 200 from the tip side. In FIG. 4, the mesh portion 240 is omitted.
  • FIG. 5 is a side view of the cap 200.
  • the cap 200 includes a tubular portion 210, a flange portion 230, and a mesh portion 240.
  • the tubular portion 210 has a circular shape in a plan view.
  • the tip 210A (see FIG. 5) of the tubular portion 210 has an opening 101X (see FIG. 2) of the first end 101 in the length direction of the tube 100 and an opening 102X of the second end 102 (see FIG. 2). 2) is inserted.
  • the flange portion 230 is formed at the rear end portion 210B of the tubular portion 210, and extends outward in the radial direction of the tubular portion 210. With the cap 200 attached to the tube 100, the front end surface of the flange 230 touches the edges of the openings 101X, 102X.
  • the tubular portion 210 and the flange portion 230 are integrally formed of, for example, resin.
  • a tapered portion 220 and a straight portion 250 are formed on the tubular portion 210.
  • the taper 220 extends radially outward of the tubular portion 210 as it approaches the rear end portion 210B of the tubular portion 210.
  • the straight portion 250 is formed between the taper 220 and the flange portion 230.
  • the straight portion 250 has a constant outer diameter between the rear end portion 210B of the tubular portion 210 and the taper 220. The reason why the taper 220 is formed on the tubular portion 210 will be described below.
  • the cap 200 may not be properly connected to the tube 100 depending on the inner diameter of the tube 100. For example, if the inner diameter of the tube 100 is larger than the outer diameter of the tubular portion 210, the cap 200 will not be properly connected to the tube 100.
  • the taper 220 since the taper 220 is formed in the tubular portion 210, the taper 220 comes into contact with the inner peripheral surface of the tube 100 even if the inner diameter of the tube 100 is slightly different due to individual differences. Therefore, according to the filter unit 10, the cap 200 can be appropriately connected to the tube 100 even if there are individual differences in the tube 100.
  • the length L2 of the flange portion 230 is shorter than the length L1 of the portion of the tubular portion 210 in which the taper 220 is formed. The reason for such a configuration will be described below.
  • the tube 100 When the length L2 of the flange portion 230 in the length direction of the tube 100 becomes long, the tube 100 does not sufficiently penetrate into the depths of the first joint 110 and the second joint 120, so that the first joint 110 and the second joint 120 and the tube The connection force with 100 becomes weak.
  • the length L2 of the flange portion 230 is shorter than the length L1 of the portion of the tubular portion 210 in which the taper 220 is formed in the length direction of the tube 100. Therefore, according to the filter unit 10, the tube 100 sufficiently penetrates deep into the first joint 110 and the second joint 120, so that the connection force between the first joint 110 and the second joint 120 and the tube 100 is sufficiently maintained. be able to.
  • the mesh portion 240 is a mesh-like member.
  • the mesh portion 240 is attached to the surface on the rear end side of the flange portion 230.
  • the mesh portion 240 and the flange portion 230 may be bonded by, for example, an adhesive or by ultrasonic welding.
  • the cap 200 including the mesh portion 240 is connected to the openings 101X and 102X of the tube 100. Therefore, according to the filter unit 10, the chemical filter CF1 can be held in the tube 100 without blocking the passage of the compressed air.
  • FIG. 6 is a diagram schematically showing the periphery of the second joint 120 in the II-II cross section of FIG. 1.
  • the cross-sectional structure of the second joint 120 is omitted except for the seal portion SL1.
  • a cap 200 is attached to the second end 102 of the tube 100 in the longitudinal direction.
  • a second joint 120 is attached to the tube 100 so as to cover the second end 102 and the cap 200.
  • the tube 100 and the second joint 120 are sealed at the seal portion SL1.
  • the seal portion SL1 is composed of, for example, a rubber ring.
  • the length LA from the tip portion P2 (210A) of the cap 200 to the rear end portion P3 is shorter than the length LB from the seal portion SL1 (P1) to the rear end portion P3 of the cap 200. That is, the tip portion P2 (210A) of the cap 200 has not reached the position of the seal portion SL1.
  • the sealing performance between the second joint 120 and the tube 100 may be affected depending on the material and outer diameter of the cap 200.
  • the length LA from the tip portion P2 (210A) of the cap 200 to the rear end portion P3 is the sealing portion between the first joint 110 and the second joint 120 and the tube 100 (for example, the sealing portion SL1).
  • the length from to the rear end P3 of the cap 200 is shorter than the length LB.
  • the tip portion P2 (210A) of the cap 200 does not reach the sealing portion SL1 between the first joint 110 and the second joint 120 and the tube 100, the first joint 110 and the second joint The sealing property between the 120 and the tube 100 can be sufficiently maintained.
  • FIG. 7 is a flowchart showing a manufacturing procedure of the filter unit 10. Each step shown in this flowchart is performed by an operator.
  • the operator attaches the cap 200 to the second end 102 of the tube 100, and fills the tube 100 with the chemical filter CF1 (step S100).
  • the operator attaches the cap 200 to the first end 101 of the tube 100 (step S110).
  • the operator attaches the first joint 110 to the first end 101 of the tube 100 to which the cap 200 is attached to the first end 101 and the second end 102, and attaches the second joint 120 to the second end 102. (Step S120).
  • the filter unit 10 is completed.
  • the tube 100 has flexibility, the first joint 110 is connected to the first end portion 101 of the tube 100, and the second end portion 102 is connected to the first joint 110. Two fittings 120 are connected. Therefore, according to the filter unit 10, the tube 100 is easily deformed, and the device for discharging compressed air and the like can be easily connected to the tube 100. Therefore, even if there are restrictions on the arrangement space or the like, comparison is made.
  • the filter unit 10 can be easily arranged.
  • the filter unit 10X of the second embodiment is different from the filter unit 10 of the first embodiment in that the cap 200X is provided, and other configurations are the same as those of the first embodiment.
  • the filter unit 10X of the second embodiment will be described focusing on a portion different from that of the first embodiment.
  • FIG. 8 is a cross-sectional view of the second end 102 of the filter unit 10X and its periphery.
  • FIG. 9 is a side view of the cap 200X.
  • FIG. 10 is a front view of the cap 200X. In FIG. 8, the second joint 120 is not shown.
  • the cap 200X has a tubular portion 210X, a flange portion 230X, and a mesh portion 240X.
  • the tubular portion 210X has a circular shape in a plan view.
  • the tip 210XA of the tubular portion 210X is inserted into the opening 101X (see FIG. 2) of the first end 101 in the length direction of the tube 100 and the opening 102X of the second end 102.
  • the tubular portion 210X has a constant outer diameter XA (see FIG. 9) between the front end portion 210XA and the rear end portion 210YA. Therefore, the cap 200X can be easily manufactured.
  • the outer diameter XA is smaller than the inner diameter XB of the tube 100 (see FIG. 8).
  • a gap 300 is formed between the portion of the tubular portion 210X facing the inner peripheral surface of the tube 100 and the inner peripheral surface of the tube 100.
  • the gap 300 is large enough to prevent elements constituting the chemical filter CF1, such as activated carbon, from flowing out of the tube 100. Since the first joint 110 is connected to the first end 101 of the tube 100 and the second joint 120 is connected to the second end 102, the cap 200X has the first joint 110 and the second joint 120. Retained by. Therefore, the cap 200X does not come off from the tube 100 during the use of the filter unit 10X.
  • the flange portion 230X is formed at the rear end portion 210YA of the tubular portion 210X, and extends outward in the radial direction of the tubular portion 210X.
  • the outer diameter XC of the flange portion 230X is slightly smaller than the outer diameter XD of the tube 100.
  • the flange portion 230X is located inside the outer shell of the tube 100. Therefore, when the first joint 110 and the second joint 120 are connected to the tube 100, the first joint 110 and the second joint 120 and the cap 200X are less likely to interfere with each other.
  • the tubular portion 210X and the flange portion 230X are integrally formed of, for example, resin.
  • the resin is, for example, polypropylene or polyester.
  • the material constituting the tubular portion 210X and the flange portion 230X is preferably transparent polypropylene.
  • the welded state between the tubular portion 210X and the flange portion 230X and the mesh portion 240X can be easily confirmed.
  • a mesh portion 240X is formed between the tip portion 210XA and the rear end portion 210YA of the tubular portion 210X. Therefore, the air permeability of the cap 200X is enhanced.
  • the position where the mesh portion 240X is formed can be arbitrarily selected. From the viewpoint of accommodating a larger amount of the chemical filter CF1, the mesh portion 240X is preferably formed at a position close to the rear end portion 210YA of the tubular portion 210X.
  • the mesh portion 240X is integrally formed with the tubular portion 210X and the flange portion 230X.
  • the cap 200X is manufactured, for example, by injection molding the tubular portion 210X and the flange portion 230X with respect to the mesh portion 240X inserted into the mold for molding the tubular portion 210X and the flange portion 230X.
  • the cap 200X may be manufactured by, for example, cutting or a molding method such as a 3D printer.
  • the material constituting the mesh portion 240X is, for example, a resin. From the viewpoint of suppressing the generation of outgas, the material constituting the mesh portion 240 is preferably polyester.
  • the opening size of the mesh portion 240X is such that elements constituting the chemical filter CF1, for example, activated carbon, do not flow out to the outside of the cap 200X.
  • the cap 200X can be easily manufactured. Further, when the particle size of an element constituting the chemical filter CF1, for example, activated carbon or the like is large to some extent, even if a gap 300 is formed between the cap 200X and the tube 100, the activated carbon or the like is unlikely to flow out to the outside. Therefore, as in the present embodiment, a cap 200X that can be easily manufactured can be suitably adopted.
  • the inventors of the present application manufactured the filter unit of the example and carried out the first test and the second test.
  • the filter unit of the embodiment is the filter unit of the first embodiment, and the tube is a pressure resistant tube.
  • the filter unit of the embodiment has an outer diameter of 12.7 mm and an inner diameter of 9.56 mm.
  • the first test is a test for confirming the efficiency of removing contaminant gas when compressed air is pressurized.
  • the second test is a test for confirming the life of the filter unit when compressed air is pressurized.
  • the compressed air discharged from the device that discharges the compressed air is pressurized by a compressor, and the concentration of the contamination gas contained in the compressed air on the upstream side and the contamination gas contained in the compressed air on the downstream side.
  • the concentration of was measured.
  • the concentration of the contamination gas contained in the compressed air on the upstream side is the concentration of the contamination gas contained in the compressed air discharged from the apparatus.
  • the concentration of the contamination gas contained in the compressed air on the downstream side is the concentration of the contamination gas contained in the compressed air after passing through the filter unit 10.
  • the contamination gas is toluene or TOC (Total Organic Carbon).
  • the pressure of the pressurized compressed air is 0.1 MPa, 0.2 MPa, 0.3 MPa, 0.4 MPa, and 0.5 MPa.
  • the test flow rate is 100 NL / min under atmospheric pressure.
  • FIG. 11 is a table showing the results of the first test.
  • FIG. 12 is a graph showing the results of the first test.
  • [8. 2nd test] In the second test, the compressed air discharged from the device that discharges the compressed air is pressurized by the compressor, the time for discharging the compressed air, the concentration of the contamination gas contained in the compressed air on the upstream side, and the compression on the downstream side. The concentration of the contamination gas contained in the air was measured. The concentration of the contamination gas contained in the compressed air on the upstream side and the concentration of the contamination gas contained in the compressed air on the downstream side are the same as in the first test. The contamination gas is toluene. The pressure of the pressurized compressed air is 0.2 MPa, 0.3 MPa, and 0.5 MPa. The time for discharging the compressed air is 2 hours (120 min). The test flow rate is 100 NL / min under atmospheric pressure as in the first test.
  • FIG. 13 is a table showing the results of the second test.
  • FIG. 14 is a graph showing the results of the second test.
  • the removal efficiency in FIG. 13 is calculated by the formula (1) shown in the description of the first test.
  • the time for the removal efficiency to drop to 66.7% is 87 min when the pressure of the compressed air is 0.2 MPa, 119 min when the pressure of the compressed air is 0.3 MPa, and the pressure of the compressed air is 0.5 MPa. In some cases it was 173 min.
  • the filter unit 10 includes one tube 100.
  • the number of tubes 100 included in the filter unit 10 may be two or three. In short, the number of tubes 100 included in the filter unit 10 may be a plurality.
  • FIG. 15 is a diagram showing a schematic configuration of the filter unit 10A in the modified example.
  • FIG. 16 is a partial cross-sectional view of the first joint 110A in the filter unit 10A.
  • the filter unit 10A includes two tubes 100A, a first fitting 110A, and a second fitting 120A. Similar to the tube 100 in the first embodiment, the chemical filter CF1 is contained in each tube 100A, and a cap 200 is attached to each opening at both ends of each tube 100A.
  • the first joint 110A aggregates the first end 101 of each of the plurality of tubes 100A.
  • the first joint 110A includes a plurality of tube connecting portions 111A connected to the first end portion 101 of the tube 100A, and one device connecting portion 111B to which a device for discharging compressed air is directly or indirectly connected.
  • the second joint 120A aggregates the second end 102 of each of the plurality of tubes 100A.
  • the structure of the second joint 120A is the same as the structure of the first joint 110A.
  • the second fitting 120A has a plurality of tube connecting portions 121A and one device connecting portion 121B.
  • the chemical filter CF1 is dispersed in a plurality of tubes 100A. Therefore, when the amount of the chemical filter CF1 is the same, the thickness of each tube 100A can be made thinner than when the number of tubes 100 is one. As a result, according to the filter unit 10A, the filter unit 10A can be bent more easily and thinner.
  • the shape of the cap 200 in the first embodiment is not limited to the shapes shown in FIGS. 3, 4 and 5.
  • the taper 220 does not necessarily have to be provided.
  • the taper 220 may be formed in the entire area from the tip portion 210A to the rear end portion 210B of the tubular portion 210, or may be formed only in the vicinity of the rear end portion 210B.
  • each of the first joint 110 and the second joint 120 is a so-called one-touch joint.
  • each of the first joint 110 and the second joint 120 does not necessarily have to be a one-touch joint.
  • Each of the first joint 110 and the second joint 120 may be, for example, any joint as long as the pipe can be connected from both directions.
  • the mesh portion 240X is formed between the tip portion 210XA and the rear end portion 210YA of the tubular portion 210X, but the position where the mesh portion 240 is formed in the cap 200X is determined. It can be changed arbitrarily.
  • the mesh portion 240 may be formed on the flange portion 230X, or may be formed so as to straddle the flange portion 230X and the tubular portion 210X.
  • Filter unit 100 Tube 101 1st end 101X Opening 102 2nd end 102X Opening 110 1st joint 120 2nd joint 200 Cap 210 Cylindrical part 210A Tip 210XA Tip 210B Rear end 210YA Rear end 220 Tapered 230 Flange 240 Mesh CF1 Chemical filter SL1 Seal

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Engineering & Computer Science (AREA)
  • Analytical Chemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Oil, Petroleum & Natural Gas (AREA)
  • General Engineering & Computer Science (AREA)
  • Mechanical Engineering (AREA)
  • Filtering Of Dispersed Particles In Gases (AREA)

Abstract

フィルタユニットは、チューブと、ケミカルフィルタと、第１継手と、第２継手とを備えている。チューブは、第１端部及び第２端部を含み、可撓性を有する。ケミカルフィルタは、チューブ内に収容されている。第１継手は、チューブの第１端部に接続されている。第２継手は、チューブの第２端部に接続されている。第１継手は、圧縮空気を吐出する装置に直接的又は間接的に接続されるように構成されている。

Description

フィルタユニット
　本発明は、フィルタユニットに関する。
　特開２００６－２６３５４５号公報（特許文献１）は、塩化水素ガスを除去する反応器を開示する。この反応器においては、円筒状本体に塩化水素ガス吸収材が収容されている。円筒状本体の一方の端部から円筒状本体内に被処理ガスが供給され、円筒状本体の他方の端部から外部に処理後のガスが排出される（特許文献１参照）。
特開２００６－２６３５４５号公報
　特定のガスを除去するように構成されたフィルタユニットを用いるためには、フィルタユニットの配置スペースを確保する必要がある。また、フィルタユニットの取付け及び取外しのためのアクセスルート（フィルタユニットの取付け対象である装置等までフィルタユニットを出し入れする空間）を確保する必要がある。しかしながら、フィルタユニットの配置スペース等（配置スペース及びアクセスルート）を十分に確保できることは必ずしも多くなく、配置スペース等に制約があることが多い。上記特許文献１においては、このような問題を解決する手段が開示されていない。
　本発明は、このような問題を解決するためになされたものであって、その目的は、配置スペース等に制約があったとしても、比較的容易に配置可能なフィルタユニットを提供することである。
　本発明のある局面に従うフィルタユニットは、チューブと、ケミカルフィルタと、第１継手と、第２継手とを備えている。チューブは、第１端部及び第２端部を含み、可撓性を有する。ケミカルフィルタは、チューブ内に収容されている。第１継手は、チューブの第１端部に接続されている。第２継手は、チューブの第２端部に接続されている。第１継手は、圧縮空気を吐出する装置に直接的又は間接的に接続されるように構成されている。
　このフィルタユニットにおいては、チューブが可撓性を有すると共に、チューブの両端部の各々に継手が接続されている。したがって、このフィルタユニットによれば、チューブが容易に変形し、かつ、圧縮空気を吐出する装置等とチューブとの接続が容易であるため、配置スペース等に制約があったとしても、比較的容易にフィルタユニットを配置することができる。
　上記フィルタユニットにおいて、第１及び第２継手の各々は、ワンタッチ継手であってもよい。
　したがって、このフィルタユニットによれば、圧縮空気を吐出する装置等とチューブとをより容易に接続することができる。
　上記フィルタユニットにおいて、第１及び第２端部の各々には開口部が形成されており、上記フィルタユニットは各開口部に取り付けられるキャップをさらに備え、各キャップは、先端部が開口部の内部に挿入される筒状部と、筒状部の後端部に形成されており、開口部の縁に接するフランジ部と、フランジ部に取り付けられ、開口部を覆うメッシュ部とを含み、メッシュ部は、メッシュ及びエアフィルタろ材を含んでいてもよい。
　このフィルタユニットにおいては、チューブの開口部にメッシュ部を含むキャップが接続されている。したがって、このフィルタユニットによれば、圧縮空気の通路を塞ぐことなく、ケミカルフィルタをチューブ内に保持することができる。
　上記フィルタユニットにおいて、筒状部には、上記後端部に近付くにつれて筒状部の径方向の外側に広がるテーパが形成されていてもよい。
　チューブには個体差が生じ得るため、筒状部が完全なストレート形状であると、チューブの内径次第で、キャップをチューブに適切に接続できない場合がある。このフィルタユニットにおいては、キャップにテーパが形成されているため、個体差によってチューブの内径が多少違ったとしても、テーパがチューブの内周面に接触する。したがって、このフィルタユニットによれば、チューブに個体差があったとしても、キャップをチューブに適切に接続することができる。
　上記フィルタユニットにおいて、上記先端部から上記後端部までの長さは、第１継手とチューブとのシール部から上記後端部までの長さよりも短くてもよい。
　継手とチューブとのシール部にまでキャップの先端部が到達していると、キャップの材質及び径によっては継手とチューブとのシール性に影響を与える場合がある。このフィルタユニットにおいては、上記先端部から上記後端部までの長さが、第１継手とチューブとのシール部から上記後端部までの長さよりも短い。したがって、このフィルタユニットによれば、継手とチューブとのシール部までキャップの先端部が到達していないため、継手とチューブとのシール性を十分に維持することができる。
　上記フィルタユニットにおいて、チューブの長さ方向において、フランジ部の長さは、筒状部のうちテーパが形成されている部分の長さよりも短くてもよい。
　チューブの長さ方向におけるフランジ部の長さが長くなると、継手とチューブとの接続力及びシール性が弱くなる。このフィルタユニットにおいては、チューブの長さ方向において、フランジ部の長さが筒状部のうちテーパが形成されている部分の長さよりも短い。したがって、このフィルタユニットによれば、継手とチューブとの接続力及びシール性を十分に維持することができる。
　上記フィルタユニットにおいて、チューブは、耐圧チューブであってもよい。
　本願発明者（ら）は、大気圧空気を加圧して、あるいは、圧縮空気をさらに加圧してフィルタユニット１０に吐出することによって、大気圧下でコンタミネーションガスを除去する場合よりも、コンタミネーションガスを効率的に除去できることを確認した。このフィルタユニットによれば、チューブが耐圧チューブであるため、加圧された大気圧空気、または、加圧された圧縮空気に含まれるコンタミネーションガスを除去できる。このため、コンタミネーションガスを効率的に除去できる。
　上記フィルタユニットにおいて、第１及び第２端部の各々には、開口部が形成されており、各開口部に取り付けられるキャップをさらに備え、各キャップは、先端部が開口部の内部に挿入される筒状部と、筒状部の後端部に形成されており、開口部の縁に接するフランジ部とを含み、筒状部は、先端部と後端部との間において、外径が一定であってもよい。
　このフィルタユニットによれば、キャップを容易に製造できる。
　上記フィルタユニットにおいて、キャップは、開口部を覆うように筒状部及びフランジ部の少なくとも一方と一体的に形成されるメッシュ部を有する。
　このフィルタユニットによれば、メッシュ部が外れにくい。
　本発明の他の局面に従うフィルタユニットは、複数本のチューブと、ケミカルフィルタと、第１継手と、第２継手とを備える。複数本のチューブの各々は、第１端部及び第２端部を含み、可撓性を有する。ケミカルフィルタは、複数本のチューブの各々に収容されている。第１継手は、複数本のチューブの各々の第１端部を集約する。第２継手は、複数本のチューブの各々の第２端部を集約する。第１継手は、圧縮空気を吐出する装置に直接的又は間接的に接続されるように構成されている。
　このフィルタユニットにおいては、ケミカルフィルタが複数本のチューブに分散されている。したがって、ケミカルフィルタの量が同じである場合に、チューブが１本であるときよりも、各チューブの太さを細くすることができる。その結果、このフィルタユニットによれば、フィルタユニットをより曲げやすく、かつ、より薄くすることができる。
　本発明によれば、配置スペース等に制約があったとしても、比較的容易に配置可能なフィルタユニットを提供することができる。
実施の形態１のフィルタユニットの概略構成を示す図である。 図１のＩＩ－ＩＩ断面のうち、継手を省略した部分を模式的に示す図である。 キャップの斜視図である。 キャップを先端側から示す図である。 キャップの側面図である。 図１のＩＩ－ＩＩ断面のうち、継手周辺を模式的に示す図である。 フィルタユニットの製造手順を示すフローチャートである。 実施の形態２のフィルタユニットのうちのチューブの第２端部及びその周辺を模式的に示す図である。 図８のキャップの側面図である。 図８のキャップの正面図である。 第１試験の結果を示す表である。 第１試験の結果を示すグラフである。 第２試験の結果を示す表である。 第２試験の結果を示すグラフである。 変形例における、フィルタユニットの概略構成を示す図である。 図１５の第１継手の部分的な断面構造を示す図である。
　以下、本発明の実施の形態について、図面を参照しながら詳細に説明する。なお、図中同一又は相当部分には同一符号を付してその説明は繰り返さない。
　＜実施の形態１＞
　［１．フィルタユニットの概略構成］
　図１は、本実施の形態に従うフィルタユニット１０の概略構成を示す図である。フィルタユニット１０は、例えば、フィルタユニット１０の外部の装置に接続され、当該装置によって吐出される圧縮空気に含まれるコンタミネーションガスを除去するように構成されている。コンタミネーションガスとしては、例えば、硫化水素、ＳＯｘ、ＮＯｘ、塩化水素、フッ化水素、酢酸、ギ酸、硝酸、硫酸、アンモニア、アミン系物質、塩素、オゾン、過酸化水素、並びに、炭化水素、脂肪酸類、シラノール及びシロキサン等の有機系物質が挙げられる。
　図１に示されるように、フィルタユニット１０は、チューブ１００と、第１継手１１０と、第２継手１２０とを含んでいる。チューブ１００は、可撓性を有する筒状の部材である。チューブ１００は、例えば、ウレタン、フッ素、ポリオレフィン、ナイロン、又は、これらの積層体で構成されている。すなわち、チューブ１００は、例えば、熱可塑性樹脂で構成されている。チューブ１００は、フレキシブルな部材で構成されているため、容易に曲がる。
　チューブ１００を構成する熱可塑性樹脂は、耐圧性を有する材料であることが好ましい。換言すれば、チューブ１００は、耐圧チューブであることが好ましい。本願発明者（ら）は、大気圧空気を加圧して、あるいは、圧縮空気をさらに加圧してフィルタユニット１０に吐出することによって、大気圧下でコンタミネーションガスを除去する場合よりも、コンタミネーションガスを効率的に除去できること、及び、チューブ１００の寿命が長くなることを見出した。加圧された圧縮空気の最高圧力は、例えば、０．７ＭＰａである。耐圧性を有する熱可塑性樹脂は、例えば、特殊熱可塑性エラストマー、ウレタン、フッ素、ポリオレフィン、又は、ナイロンである。
　チューブ１００の長さ方向における一方の端部には第１継手１１０が接続され、チューブ１００の長さ方向における他方の端部には第２継手１２０が接続されている。以下では、チューブ１００の長さ方向における一方の端部を第１端部１０１（図２参照）と称し、他方の端部を第２端部１０２（図２参照）と称する。第１継手１１０及び第２継手１２０の各々においては、両方向からチューブ１００等の管が接続可能である。第１継手１１０及び第２継手１２０の各々は、いわゆるワンタッチ継手である。したがって、第１継手１１０及び第２継手１２０の各々には、両方向からチューブ１００等の管を容易に接続することができる。
　第１継手１１０及び第２継手１２０の一方には、例えば、圧縮空気（圧力エア）を吐出する装置が直接的又は間接的に接続される。当該装置としては、例えば、エアコンプレッサ、Ｎ2ガス発生装置、ガスボンベ、並びに、真空ポンプ及び圧縮ポンプ等のポンプが挙げられる。なお、第１継手１１０及び第２継手１２０の一方と、当該装置とが間接的に接続される場合、例えば、チューブを介して第１継手１１０及び第２継手１２０の一方と、当該装置とが接続される。
　また、第１継手１１０及び第２継手１２０の他方には、例えば、チューブ等の管が接続され、該管が吐出する圧縮空気は対象物に供給される。対象物としては、例えば、製薬工場における真空乾燥機、美術館に設置される展示ケース、家庭用燃料電池、データセンターに設置されるコンピュータ、制御盤、配電盤、分電盤及び操作盤が挙げられる。また、対象物としては、例えば、化学工場、製紙工場、浄水・下水処理場、地熱発電所、火力発電所及び温泉地等に設置されるコンピュータ、制御盤、配電盤、分電盤及び操作盤が挙げられる。
　図２は、図１のＩＩ－ＩＩ断面のうち、第１継手１１０及び第２継手１２０を省略した部分を模式的に示す図である。図２に示されるように、フィルタユニット１０（図１参照）は、さらに、ケミカルフィルタＣＦ１と、複数（２つ）のキャップ２００とを含んでいる。
　ケミカルフィルタＣＦ１は、圧縮空気に含まれるコンタミネーションガスを除去可能な素材で構成されている。ケミカルフィルタＣＦ１としては、例えば、活性炭、イオン交換樹脂、酸化剤が添着された活性アルミナ、ゼオライト、シリカゲル、メソポーラスシリカ、モレキュラーシーブ、金属触媒、焼結金属及び光触媒が挙げられる。ケミカルフィルタＣＦ１は、チューブ１００の内部に充填されている。したがって、チューブ１００内を通過する圧縮空気に含まれるコンタミネーションガスは除去される。チューブ１００の長さ方向における両端部の各々には、メッシュ部２４０を含むキャップ２００が取り付けられている。メッシュ部２４０には、例えば、メッシュ及びエアフィルタろ材が含まれていてもよいし、メッシュのみが含まれていてもよい。メッシュ部２４０の目開き寸法は、ケミカルフィルタＣＦ１を構成する要素、例えば、活性炭等が、キャップ２００の外部に流出しない大きさである。
　図３は、キャップ２００の斜視図である。図４は、キャップ２００を先端側から示す図である。なお、図４においては、メッシュ部２４０が省略されている。図５は、キャップ２００の側面図である。
　図３、図４及び図５を参照して、キャップ２００は、筒状部２１０と、フランジ部２３０と、メッシュ部２４０とを含んでいる。筒状部２１０は、平面視において円形の形状を有する。筒状部２１０の先端部２１０Ａ（図５参照）は、チューブ１００の長さ方向における第１端部１０１の開口部１０１Ｘ（図２参照）、及び、第２端部１０２の開口部１０２Ｘ（図２参照）に挿入される。フランジ部２３０は、筒状部２１０の後端部２１０Ｂに形成されており、筒状部２１０の径方向の外側に延びている。キャップ２００がチューブ１００に取り付けられた状態で、フランジ部２３０の先端側の面は、開口部１０１Ｘ、１０２Ｘの縁に接する。筒状部２１０及びフランジ部２３０は、例えば、樹脂によって一体的に形成されている。
　筒状部２１０には、テーパ２２０及びストレート部２５０が形成されている。テーパ２２０は、筒状部２１０の後端部２１０Ｂに近付くにつれて筒状部２１０の径方向の外側に広がる。ストレート部２５０は、テーパ２２０とフランジ部２３０との間に形成されている。ストレート部２５０は、筒状部２１０の後端部２１０Ｂとテーパ２２０との間において、外径が一定である。筒状部２１０にテーパ２２０が形成されている理由について次に説明する。
　チューブ１００には個体差が生じ得るため、筒状部２１０が完全なストレート形状であると、チューブ１００の内径次第で、キャップ２００をチューブ１００に適切に接続できない場合がある。例えば、チューブ１００の内径が筒状部２１０の外径よりも大きいと、キャップ２００がチューブ１００に適切に接続されない。フィルタユニット１０においては、筒状部２１０にテーパ２２０が形成されているため、個体差によってチューブ１００の内径が多少違ったとしても、テーパ２２０がチューブ１００の内周面に接触する。したがって、フィルタユニット１０によれば、チューブ１００に個体差があったとしても、キャップ２００をチューブ１００に適切に接続することができる。
　また、キャップ２００においては、チューブ１００の長さ方向において、フランジ部２３０の長さＬ２は、筒状部２１０のうちテーパ２２０が形成されている部分の長さＬ１よりも短い。このような構成となっている理由について次に説明する。
　チューブ１００の長さ方向におけるフランジ部２３０の長さＬ２が長くなると、チューブ１００が第１継手１１０及び第２継手１２０の奥まで十分に入り込まないため、第１継手１１０及び第２継手１２０とチューブ１００との接続力が弱くなる。フィルタユニット１０においては、チューブ１００の長さ方向において、フランジ部２３０の長さＬ２が筒状部２１０のうちテーパ２２０が形成されている部分の長さＬ１よりも短い。したがって、フィルタユニット１０によれば、チューブ１００が第１継手１１０及び第２継手１２０の奥まで十分に入り込むため、第１継手１１０及び第２継手１２０とチューブ１００との接続力を十分に維持することができる。
　メッシュ部２４０は、網目状の部材である。メッシュ部２４０は、フランジ部２３０の後端側の面に貼り付けられている。メッシュ部２４０とフランジ部２３０とは、例えば、接着剤によって接着されてもよいし、超音波溶着によって溶着されてもよい。
　再び図２を参照して、フィルタユニット１０においては、チューブ１００の開口部１０１Ｘ、１０２Ｘにメッシュ部２４０を含むキャップ２００が接続されている。したがって、フィルタユニット１０によれば、圧縮空気の通路を塞ぐことなく、ケミカルフィルタＣＦ１をチューブ１００内に保持することができる。
　図６は、図１のＩＩ－ＩＩ断面のうち、第２継手１２０周辺を模式的に示す図である。なお、図６において、第２継手１２０の断面構造は、シール部ＳＬ１を除いて省略されている。図６に示されるように、チューブ１００の長手方向における第２端部１０２には、キャップ２００が取り付けられている。第２端部１０２及びキャップ２００を覆うように、チューブ１００には第２継手１２０が取り付けられている。チューブ１００と第２継手１２０とは、シール部ＳＬ１においてシールされている。シール部ＳＬ１は、例えば、ゴム製のリングで構成されている。
　フィルタユニット１０において、キャップ２００の先端部Ｐ２（２１０Ａ）から後端部Ｐ３までの長さＬＡは、シール部ＳＬ１（Ｐ１）からキャップ２００の後端部Ｐ３までの長さＬＢよりも短い。すなわち、キャップ２００の先端部Ｐ２（２１０Ａ）は、シール部ＳＬ１の位置に到達していない。
　シール部ＳＬ１にまでキャップ２００の先端部Ｐ２（２１０Ａ）が到達していると、キャップ２００の材質及び外径によっては第２継手１２０とチューブ１００とのシール性に影響を与える場合がある。フィルタユニット１０においては、キャップ２００の先端部Ｐ２（２１０Ａ）から後端部Ｐ３までの長さＬＡが、第１継手１１０及び第２継手１２０とチューブ１００とのシール部（例えば、シール部ＳＬ１）からキャップ２００の後端部Ｐ３までの長さＬＢよりも短い。フィルタユニット１０によれば、第１継手１１０及び第２継手１２０とチューブ１００とのシール部ＳＬ１にまでキャップ２００の先端部Ｐ２（２１０Ａ）が到達していないため、第１継手１１０及び第２継手１２０とチューブ１００とのシール性を十分に維持することができる。
　［２．フィルタユニットの製造方法］
　図７は、フィルタユニット１０の製造手順を示すフローチャートである。このフローチャートに示される各工程は、作業者によって行なわれる。
　図７を参照して、作業者は、チューブ１００の第２端部１０２にキャップ２００を取り付け、チューブ１００内にケミカルフィルタＣＦ１を充填する（ステップＳ１００）。作業者は、チューブ１００の第１端部１０１にキャップ２００を取り付ける（ステップＳ１１０）。作業者は、第１端部１０１及び第２端部１０２にキャップ２００が取り付けられたチューブ１００の第１端部１０１に第１継手１１０を取り付け、第２端部１０２に第２継手１２０を取り付ける（ステップＳ１２０）。これにより、フィルタユニット１０が完成する。
　［３．特徴］
　以上のように、本実施の形態に従うフィルタユニット１０においては、チューブ１００が可撓性を有すると共に、チューブ１００の第１端部１０１に第１継手１１０が接続され、第２端部１０２に第２継手１２０が接続されている。したがって、フィルタユニット１０によれば、チューブ１００が容易に変形し、かつ、圧縮空気を吐出する装置等とチューブ１００との接続が容易であるため、配置スペース等に制約があったとしても、比較的容易にフィルタユニット１０を配置することができる。
　＜実施の形態２＞
　実施の形態２のフィルタユニット１０Ｘは、キャップ２００Ｘを備える点において、実施の形態１のフィルタユニット１０と異なり、その他の構成は、実施の形態１と同様である。以下では、実施の形態２のフィルタユニット１０Ｘについて、実施の形態１と異なる部分を中心に説明する。
　［４．フィルタユニットの概略構成］
　図８は、フィルタユニット１０Ｘのうちの第２端部１０２及びその周辺の断面図である。図９は、キャップ２００Ｘの側面図である。図１０は、キャップ２００Ｘの正面図である。なお、図８においては、第２継手１２０の図示を省略している。
　キャップ２００Ｘは、筒状部２１０Ｘと、フランジ部２３０Ｘと、メッシュ部２４０Ｘとを有する。筒状部２１０Ｘは、平面視において円形の形状を有する。筒状部２１０Ｘの先端部２１０ＸＡは、チューブ１００の長さ方向における第１端部１０１の開口部１０１Ｘ（図２参照）、及び、第２端部１０２の開口部１０２Ｘに挿入される。筒状部２１０Ｘは、先端部２１０ＸＡと後端部２１０ＹＡとの間において、外径ＸＡ（図９参照）が一定である。このため、キャップ２００Ｘを容易に製造できる。外径ＸＡは、チューブ１００の内径ＸＢ（図８参照）よりも小さい。このため、筒状部２１０Ｘのうちのチューブ１００の内周面と面する部分と、チューブ１００の内周面との間には、隙間３００が形成される。隙間３００は、ケミカルフィルタＣＦ１を構成する要素、例えば、活性炭等が、チューブ１００の外部に流出しない程度の大きさである。チューブ１００の第１端部１０１には、第１継手１１０が接続され、第２端部１０２には、第２継手１２０が接続されるため、キャップ２００Ｘは、第１継手１１０及び第２継手１２０によって保持される。このため、キャップ２００Ｘは、フィルタユニット１０Ｘの使用中にチューブ１００から外れることはない。
　フランジ部２３０Ｘは、筒状部２１０Ｘの後端部２１０ＹＡに形成されており、筒状部２１０Ｘの径方向の外側に延びている。キャップ２００Ｘがチューブ１００に取り付けられた状態で、フランジ部２３０Ｘの先端側の面は、開口部１０１Ｘ、１０２Ｘの縁に接する。フランジ部２３０Ｘの外径ＸＣは、チューブ１００の外径ＸＤよりも僅かに小さい。キャップ２００Ｘがチューブ１００に取り付けられた状態で、フランジ部２３０Ｘが、チューブ１００の外郭よりも内側に位置する。このため、第１継手１１０及び第２継手１２０がチューブ１００に接続された場合に、第１継手１１０及び第２継手１２０と、キャップ２００Ｘとが干渉しにくい。
　筒状部２１０Ｘ及びフランジ部２３０Ｘは、例えば、樹脂によって一体的に形成されている。樹脂は、例えば、ポリプロピレン又はポリエステルである。剛性を高める観点から、筒状部２１０Ｘ及びフランジ部２３０Ｘを構成する材料は、透明のポリプロピレンであることが好ましい。筒状部２１０Ｘ及びフランジ部２３０Ｘを構成する材料が透明のポリプロピレンである場合、筒状部２１０Ｘ及びフランジ部２３０Ｘとメッシュ部２４０Ｘとの溶着状態を容易に確認できる。
　筒状部２１０Ｘの先端部２１０ＸＡと後端部２１０ＹＡとの間には、メッシュ部２４０Ｘが形成される。このため、キャップ２００Ｘの通気性が高められる。筒状部２１０Ｘにおいて、メッシュ部２４０Ｘが形成される位置は、任意に選択可能である。より多くのケミカルフィルタＣＦ１を収容する観点から、メッシュ部２４０Ｘは、筒状部２１０Ｘのうちの後端部２１０ＹＡに近い位置に形成されることが好ましい。
　メッシュ部２４０Ｘは、筒状部２１０Ｘ及びフランジ部２３０Ｘと一体的に形成される。キャップ２００Ｘは、例えば、筒状部２１０Ｘ及びフランジ部２３０Ｘを成型する金型にインサートされたメッシュ部２４０Ｘに対して、筒状部２１０Ｘ及びフランジ部２３０Ｘが射出成型されることによって製造される。キャップ２００Ｘは、例えば、切削、または、３Ｄプリンター等の成形方法によって製造されてもよい。メッシュ部２４０Ｘを構成する材料は、例えば、樹脂である。アウトガスの発生を抑制する観点から、メッシュ部２４０を構成する材料は、ポリエステルであることが好ましい。メッシュ部２４０Ｘの目開き寸法は、ケミカルフィルタＣＦ１を構成する要素、例えば、活性炭等が、キャップ２００Ｘの外部に流出しない大きさである。
　［５．特徴］
　以上のように、本実施の形態に従うフィルタユニット１０Ｘにおいては、キャップ２００Ｘの筒状部２１０Ｘの外径ＸＡが一定であるため、キャップ２００Ｘを容易に製造できる。また、ケミカルフィルタＣＦ１を構成する要素、例えば、活性炭等の粒子径がある程度大きい場合、キャップ２００Ｘとチューブ１００との間に隙間３００が形成されていたとしても、活性炭等が外部に流出しにくい。このため、本実施の形態のように、容易に製造できるキャップ２００Ｘを好適に採用できる。
　［６．試験］
　本願発明者（ら）は、実施例のフィルタユニットを製造し、第１試験及び第２試験を実施した。実施例のフィルタユニットは、実施の形態１のフィルタユニットであり、チューブは、耐圧チューブである。実施例のフィルタユニットの外径は、１２．７ｍｍ、内径は、９．５６ｍｍである。第１試験は、圧縮空気を加圧した場合のコンタミネーションガスの除去効率を確認する試験である。第２試験は、圧縮空気を加圧した場合のフィルタユニットの寿命を確認する試験である。なお、以下では、説明の便宜上、実施例のフィルタユニットを構成する要素のうち、実施の形態１と同じ要素には、実施の形態１と同様の符号を付して説明する。
　［７．第１試験］
　第１試験では、圧縮空気を吐出する装置から吐出される圧縮空気をコンプレッサーによって加圧し、上流側の圧縮空気に含まれるコンタミネーションガスの濃度、及び、下流側の圧縮空気に含まれるコンタミネーションガスの濃度を測定した。上流側の圧縮空気に含まれるコンタミネーションガスの濃度は、装置から吐出される圧縮空気に含まれるコンタミネーションガスの濃度である。下流側の圧縮空気に含まれるコンタミネーションガスの濃度は、フィルタユニット１０を通過した後の圧縮空気に含まれるコンタミネーションガスの濃度である。コンタミネーションガスは、トルエン又はＴＯＣ（Total Organic Carbon）である。加圧された圧縮空気の圧力は、０．１ＭＰａ、０．２ＭＰａ、０．３ＭＰａ、０．４ＭＰａ、及び、０．５ＭＰａである。試験流量は、大気圧下において、１００ＮＬ／ｍｉｎである。
　図１１は、第１試験の結果を示す表である。図１２は、第１試験の結果を示すグラフである。図１１中における除去効率は、以下の式（１）によって算出される。
　除去効率（％）＝１００－[（下流側濃度÷上流側濃度）×１００]・・・（１）
　図１１及び図１２に示されるように、加圧された圧縮空気の圧力が高い程、除去効率が高くなることが確認された。また、圧縮空気の圧力が、０、１ＭＰａ程度であっても、比較的高い除去効率が得られることが確認された。このような結果が得られた要因の１つとしては、圧縮空気を加圧すると体積が小さくなるため、流量が低下し、ケミカルフィルタＣＦ１を構成する要素、例えば、活性炭と圧縮空気との接触時間が長くなる。このため、コンタミネーションガスが活性炭等に吸着されやすくなったためであると考えられる。
　［８．第２試験］
　第２試験では、圧縮空気を吐出する装置から吐出される圧縮空気をコンプレッサーによって加圧し、圧縮空気を吐出する時間、上流側の圧縮空気に含まれるコンタミネーションガスの濃度、及び、下流側の圧縮空気に含まれるコンタミネーションガスの濃度を測定した。上流側の圧縮空気に含まれるコンタミネーションガスの濃度、及び、下流側の圧縮空気に含まれるコンタミネーションガスの濃度は、第１試験と同様である。コンタミネーションガスは、トルエンである。加圧された圧縮空気の圧力は、０．２ＭＰａ、０．３ＭＰａ、及び、０．５ＭＰａである。圧縮空気を吐出する時間は、２時間（１２０ｍｉｎ）である。試験流量は、第１試験と同じく大気圧下において、１００ＮＬ／ｍｉｎである。
　図１３は、第２試験の結果を示す表である。図１４は、第２試験の結果を示すグラフである。図１３における除去効率は、第１試験に関する説明で示した式（１）によって算出される。
　図１３及び図１４に示されるように、加圧された圧縮空気の圧力が高い程、圧縮空気を吐出する時間に対する除去効率の低下が緩やかであることが確認された。換言すれば、加圧された圧縮空気の圧力が高い程、フィルタユニット１０の寿命が長いことが確認された。例えば、除去効率が６６．７％まで低下する時間は、圧縮空気の圧力が０．２ＭＰａの場合に８７ｍｉｎ、圧縮空気の圧力が０．３ＭＰａの場合に１１９ｍｉｎ、圧縮空気の圧力が０．５ＭＰａの場合に１７３ｍｉｎであった。
　［９．変形例］
　以上、各実施の形態について説明したが、本発明は、上各記実施の形態に限定されるものではなく、その趣旨を逸脱しない限りにおいて、種々の変更が可能である。以下、変形例について説明する。なお、これらの変形例は、技術的に矛盾しない範囲において、互いに組み合わせることが出きる。
　（９－１）
　上記実施の形態１において、フィルタユニット１０は、１本のチューブ１００を含んでいた。しかしながら、フィルタユニット１０に含まれるチューブ１００は、２本であっても、３本であってもよい。要するに、フィルタユニット１０に含まれるチューブ１００は、複数本であってもよい。
　図１５は、変形例における、フィルタユニット１０Ａの概略構成を示す図である。図１６は、フィルタユニット１０Ａにおける第１継手１１０Ａの部分断面図である。図１５に示されるように、フィルタユニット１０Ａは、２本のチューブ１００Ａと、第１継手１１０Ａと、第２継手１２０Ａとを含んでいる。上記実施の形態１におけるチューブ１００と同様、各チューブ１００Ａ内にはケミカルフィルタＣＦ１が含まれており、各チューブ１００Ａの両端部の各々の開口部にはキャップ２００が取り付けられている。第１継手１１０Ａは複数本のチューブ１００Ａの各々の第１端部１０１を集約する。第１継手１１０Ａは、チューブ１００Ａの第１端部１０１と接続される複数のチューブ接続部１１１Ａ、及び、圧縮空気を吐出する装置が直接的又は間接的に接続される、１つの装置接続部１１１Ｂを有する。第２継手１２０Ａは複数本のチューブ１００Ａの各々の第２端部１０２を集約する。第２継手１２０Ａの構造は、第１継手１１０Ａの構造と同じである。第２継手１２０Ａは、複数のチューブ接続部１２１Ａ、及び、１つの装置接続部１２１Ｂを有する。
　フィルタユニット１０Ａにおいては、ケミカルフィルタＣＦ１が複数本のチューブ１００Ａに分散されている。したがって、ケミカルフィルタＣＦ１の量が同じである場合に、チューブ１００が１本であるときよりも、各チューブ１００Ａの太さを細くすることができる。その結果、フィルタユニット１０Ａによれば、フィルタユニット１０Ａをより曲げやすく、かつ、より薄くすることができる。
　（９－２）
　また、上記実施の形態１におけるキャップ２００の形状は図３、図４及び図５に示される形状に限定されない。例えば、キャップ２００において、テーパ２２０は必ずしも設けられなくてもよい。また、テーパ２２０は、例えば、筒状部２１０の先端部２１０Ａから後端部２１０Ｂまでの全体に形成されてもよいし、後端部２１０Ｂ付近にのみ形成されてもよい。
　（９－３）
　また、上記実施の形態１において、第１継手１１０及び第２継手１２０の各々は、いわゆるワンタッチ継手であるとされた。しかしながら、第１継手１１０及び第２継手１２０の各々は、必ずしもワンタッチ継手である必要はない。第１継手１１０及び第２継手１２０の各々は、例えば、両方向から管を接続可能な継手であれば、どのような継手であってもよい。
　（９－４）
　また、上記実施の形態２において、メッシュ部２４０Ｘは、筒状部２１０Ｘの先端部２１０ＸＡと後端部２１０ＹＡとの間に形成されたが、キャップ２００Ｘにおいて、メッシュ部２４０が形成される位置は、任意に変更可能である。例えば、メッシュ部２４０は、フランジ部２３０Ｘに形成されてもよく、フランジ部２３０Ｘと筒状部２１０Ｘとに跨るように形成されてもよい。
　１０　　　　フィルタユニット
　１００　　　チューブ
　１０１　　　第１端部
　１０１Ｘ　　開口部
　１０２　　　第２端部
　１０２Ｘ　　開口部
　１１０　　　第１継手
　１２０　　　第２継手
　２００　　　キャップ
　２１０　　　筒状部
　２１０Ａ　　先端部
　２１０ＸＡ　先端部
　２１０Ｂ　　後端部
　２１０ＹＡ　後端部
　２２０　　　テーパ
　２３０　　　フランジ部
　２４０　　　メッシュ部
　ＣＦ１　　　ケミカルフィルタ
　ＳＬ１　　　シール部

Claims (10)

  1. 　第１端部及び第２端部を含み、可撓性を有するチューブと、
    　前記チューブ内に収容されたケミカルフィルタと、
    　前記チューブの前記第１端部に接続された第１継手と、
    　前記チューブの前記第２端部に接続された第２継手とを備え、
    　前記第１継手は、圧縮空気を吐出する装置に直接的又は間接的に接続されるように構成されている、フィルタユニット。
  2. 　前記第１及び第２継手の各々は、ワンタッチ継手である、請求項１に記載のフィルタユニット。
  3. 　前記第１及び第２端部の各々には、開口部が形成されており、
    　各開口部に取り付けられるキャップをさらに備え、
    　各キャップは、
    　先端部が前記開口部の内部に挿入される筒状部と、
    　前記筒状部の後端部に形成されており、前記開口部の縁に接するフランジ部と、
    　前記フランジ部に取り付けられ、前記開口部を覆うメッシュ部とを含む、請求項１又は請求項２に記載のフィルタユニット。
  4. 　前記筒状部には、前記後端部に近付くにつれて前記筒状部の径方向の外側に広がるテーパが形成されている、請求項３に記載のフィルタユニット。
  5. 　前記先端部から前記後端部までの長さは、前記第１継手と前記チューブとのシール部から前記後端部までの長さよりも短い、請求項３又は請求項４に記載のフィルタユニット。
  6. 　前記チューブの長さ方向において、前記フランジ部の長さは、前記筒状部のうちテーパが形成されている部分の長さよりも短い、請求項４に記載のフィルタユニット。
  7. 　前記チューブは、耐圧チューブである
    　請求項１～６のいずれか一項に記載のフィルタユニット。
  8. 　前記第１及び第２端部の各々には、開口部が形成されており、
    　各開口部に取り付けられるキャップをさらに備え、
    　各キャップは、
    　先端部が前記開口部の内部に挿入される筒状部と、
    　前記筒状部の後端部に形成されており、前記開口部の縁に接するフランジ部とを含み、
    　前記筒状部は、前記先端部と前記後端部との間において、外径が一定である
    　請求項２に記載のフィルタユニット。
  9. 　前記キャップは、前記開口部を覆うように前記筒状部及び前記フランジ部の少なくとも一方と一体的に形成されるメッシュ部を有する
    　請求項８に記載のフィルタユニット。
  10. 　各々が第１端部及び第２端部を含み、可撓性を有する複数本のチューブと、
    　前記複数本のチューブの各々に収容されたケミカルフィルタと、
    　前記複数本のチューブの各々の前記第１端部を集約する第１継手と、
    　前記複数本のチューブの各々の前記第２端部を集約する第２継手とを備え、
    　前記第１継手は、圧縮空気を吐出する装置に直接的又は間接的に接続されるように構成されている、フィルタユニット。
PCT/JP2021/038386 2020-10-19 2021-10-18 フィルタユニット Ceased WO2022085618A1 (ja)

Priority Applications (4)

Application Number Priority Date Filing Date Title
EP21882759.0A EP4230281A4 (en) 2020-10-19 2021-10-18 Filter unit
JP2022557511A JPWO2022085618A1 (ja) 2020-10-19 2021-10-18
KR1020237009024A KR20230051554A (ko) 2020-10-19 2021-10-18 필터 유닛
CN202180067688.3A CN116348701A (zh) 2020-10-19 2021-10-18 过滤器单元

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2020175100 2020-10-19
JP2020-175100 2020-10-19

Publications (1)

Publication Number Publication Date
WO2022085618A1 true WO2022085618A1 (ja) 2022-04-28

Family

ID=81290456

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2021/038386 Ceased WO2022085618A1 (ja) 2020-10-19 2021-10-18 フィルタユニット

Country Status (6)

Country Link
EP (1) EP4230281A4 (ja)
JP (1) JPWO2022085618A1 (ja)
KR (1) KR20230051554A (ja)
CN (1) CN116348701A (ja)
TW (1) TWI904263B (ja)
WO (1) WO2022085618A1 (ja)

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20240154961A (ko) 2023-04-19 2024-10-28 주식회사 엘지에너지솔루션 전기화학소자용 자립형 세라믹 분리막 및 이를 포함하는 전기화학소자

Citations (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5193837U (ja) * 1975-03-03 1976-07-28
JPS5381645U (ja) * 1976-12-10 1978-07-06
JPH0474590U (ja) * 1990-10-22 1992-06-30
JPH09196269A (ja) * 1996-01-19 1997-07-29 Smc Corp 管継手
JPH1052615A (ja) * 1996-08-12 1998-02-24 Takenaka Komuten Co Ltd ろ過装置
JPH10296054A (ja) * 1997-04-23 1998-11-10 Koa Corp:Kk オゾン分解装置
JP2002210456A (ja) * 2001-01-18 2002-07-30 Ngk Insulators Ltd 浄水器用活性炭パック
US20050199126A1 (en) * 2004-03-15 2005-09-15 Arno Michael J. Flexible, inline, point-of-use air/gas filter/dryer
JP2006263545A (ja) 2005-03-23 2006-10-05 Toshiba Corp 塩化水素ガス吸収材および塩化水素ガスの除去方法
JP2007120671A (ja) * 2005-10-28 2007-05-17 Ngk Spark Plug Co Ltd 管継手及び圧力変動吸着方法による酸素濃縮装置
JP2012075994A (ja) * 2010-09-30 2012-04-19 Toei Sangyo Kk 有害物質除去デバイス、気体又は液体の浄化・精製システム、及び気体又は液体の化学反応システム
JP2019051519A (ja) * 2018-12-19 2019-04-04 東芝エネルギーシステムズ株式会社 水素処理装置

Family Cites Families (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH11221414A (ja) * 1998-02-09 1999-08-17 Mitsubishi Electric Corp 空気清浄フィルタユニット
US7314508B2 (en) * 2002-08-16 2008-01-01 Flow Dry Technology, Inc. Desiccant cartridge with seal
US7285156B2 (en) * 2004-03-15 2007-10-23 Michael J. Arno Inline, point-of-use air/gas dryness indicator
US7407632B2 (en) * 2004-05-28 2008-08-05 Oxysure Systems, Inc. Apparatus and delivery of medically pure oxygen
US20060230629A1 (en) * 2005-04-16 2006-10-19 Arno Michael J Wearable disposable dryer with carrying strap and stowage accessory
US20080005919A1 (en) * 2006-07-10 2008-01-10 Brown Jerome R In-line dryer
US10695520B2 (en) * 2011-04-22 2020-06-30 Inogen, Inc. Gas concentrator with removable cartridge adsorbent beds
CN210237107U (zh) * 2019-06-21 2020-04-03 北京牧晨机电有限公司 火车槽车装卸鹤管用复合型密封帽及装卸鹤管

Patent Citations (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5193837U (ja) * 1975-03-03 1976-07-28
JPS5381645U (ja) * 1976-12-10 1978-07-06
JPH0474590U (ja) * 1990-10-22 1992-06-30
JPH09196269A (ja) * 1996-01-19 1997-07-29 Smc Corp 管継手
JPH1052615A (ja) * 1996-08-12 1998-02-24 Takenaka Komuten Co Ltd ろ過装置
JPH10296054A (ja) * 1997-04-23 1998-11-10 Koa Corp:Kk オゾン分解装置
JP2002210456A (ja) * 2001-01-18 2002-07-30 Ngk Insulators Ltd 浄水器用活性炭パック
US20050199126A1 (en) * 2004-03-15 2005-09-15 Arno Michael J. Flexible, inline, point-of-use air/gas filter/dryer
JP2006263545A (ja) 2005-03-23 2006-10-05 Toshiba Corp 塩化水素ガス吸収材および塩化水素ガスの除去方法
JP2007120671A (ja) * 2005-10-28 2007-05-17 Ngk Spark Plug Co Ltd 管継手及び圧力変動吸着方法による酸素濃縮装置
JP2012075994A (ja) * 2010-09-30 2012-04-19 Toei Sangyo Kk 有害物質除去デバイス、気体又は液体の浄化・精製システム、及び気体又は液体の化学反応システム
JP2019051519A (ja) * 2018-12-19 2019-04-04 東芝エネルギーシステムズ株式会社 水素処理装置

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
See also references of EP4230281A4

Also Published As

Publication number Publication date
CN116348701A (zh) 2023-06-27
JPWO2022085618A1 (ja) 2022-04-28
EP4230281A4 (en) 2025-06-18
EP4230281A1 (en) 2023-08-23
TWI904263B (zh) 2025-11-11
TW202220744A (zh) 2022-06-01
KR20230051554A (ko) 2023-04-18

Similar Documents

Publication Publication Date Title
US11920828B2 (en) System and method for photoelectrochemical air purification
CN1124172C (zh) 带有成型吸附剂的过滤装置、设备和使用方法
CN103824987B (zh) 电池壳体
US8821619B2 (en) Adsorbent cartridge assembly with end cap
CN101743051B (zh) 具有填充口的污染物控制过滤器
JP7034581B2 (ja) 通気部材
WO2022085618A1 (ja) フィルタユニット
KR20190008861A (ko) 연료 전지 필터 장치 및 연료 전지 필터 장치가 구비된 연료 전지 필터 시스템
JP5075669B2 (ja) 中空糸膜モジュール
JP2006312140A (ja) 脱気装置
US7837870B2 (en) Ion-removing apparatus
CN106573192A (zh) 褶皱式过滤器、褶皱式滤筒以及均使用褶皱式过滤器的压载水处理装置和压载水处理方法
JP2007048585A (ja) 筐体の通気構造
JP6863272B2 (ja) 浄水カートリッジ
JP4285263B2 (ja) 中空糸膜モジュールの製造方法
JP2006190656A (ja) 通気部材とこれを用いた通気筐体および電装部品
CN210543955U (zh) 一种空气滤芯
JP6557570B2 (ja) 流体フィルター
EP4349451A1 (en) Adsorption device
CN215138039U (zh) 一种复合过滤器及空气净化装置
US20230356128A1 (en) Adsorbent filter assembly
KR102720995B1 (ko) 활성탄이 충진된 정화 필터 및 활성탄이 충진된 정화 필터의 제조 방법
CN216671710U (zh) 对用于燃料电池的流体去离子的过滤器组件和过滤器元件
CN212790236U (zh) 一种新型过滤吸收器
KR101351292B1 (ko) 필터용 여재 및 이의 제조 방법

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 21882759

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2022557511

Country of ref document: JP

Kind code of ref document: A

ENP Entry into the national phase

Ref document number: 20237009024

Country of ref document: KR

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 2021882759

Country of ref document: EP

Effective date: 20230519
