WO2022250162A1 - 方向性電磁鋼板の製造方法 - Google Patents

方向性電磁鋼板の製造方法 Download PDF

Info

Publication number
WO2022250162A1
WO2022250162A1 PCT/JP2022/021835 JP2022021835W WO2022250162A1 WO 2022250162 A1 WO2022250162 A1 WO 2022250162A1 JP 2022021835 W JP2022021835 W JP 2022021835W WO 2022250162 A1 WO2022250162 A1 WO 2022250162A1
Authority
WO
WIPO (PCT)
Prior art keywords
less
annealing
grain
rolling
steel sheet
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2022/021835
Other languages
English (en)
French (fr)
Inventor
猛 今村
之啓 新垣
雅紀 竹中
敬 寺島
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
JFE Steel Corp
Original Assignee
JFE Steel Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by JFE Steel Corp filed Critical JFE Steel Corp
Priority to US18/561,412 priority Critical patent/US20240249863A1/en
Priority to KR1020237042449A priority patent/KR20240006635A/ko
Priority to JP2022572796A priority patent/JP7517472B2/ja
Priority to EP22811430.2A priority patent/EP4335938A4/en
Priority to CN202280038074.7A priority patent/CN117396618A/zh
Publication of WO2022250162A1 publication Critical patent/WO2022250162A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01F—MAGNETS; INDUCTANCES; TRANSFORMERS; SELECTION OF MATERIALS FOR THEIR MAGNETIC PROPERTIES
    • H01F1/00—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties
    • H01F1/01—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties of inorganic materials
    • H01F1/03—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties of inorganic materials characterised by their coercivity
    • H01F1/12—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties of inorganic materials characterised by their coercivity of soft-magnetic materials
    • H01F1/14—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties of inorganic materials characterised by their coercivity of soft-magnetic materials metals or alloys
    • H01F1/147—Alloys characterised by their composition
    • H01F1/14766—Fe-Si based alloys
    • H01F1/14791—Fe-Si-Al based alloys, e.g. Sendust
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D1/00—General methods or devices for heat treatment, e.g. annealing, hardening, quenching or tempering
    • C21D1/74—Methods of treatment in inert gas, controlled atmosphere, vacuum or pulverulent material
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D1/00—General methods or devices for heat treatment, e.g. annealing, hardening, quenching or tempering
    • C21D1/74—Methods of treatment in inert gas, controlled atmosphere, vacuum or pulverulent material
    • C21D1/76—Adjusting the composition of the atmosphere
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D6/00—Heat treatment of ferrous alloys
    • C21D6/001—Heat treatment of ferrous alloys containing Ni
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D6/00—Heat treatment of ferrous alloys
    • C21D6/002—Heat treatment of ferrous alloys containing Cr
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D6/00—Heat treatment of ferrous alloys
    • C21D6/005—Heat treatment of ferrous alloys containing Mn
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D6/00—Heat treatment of ferrous alloys
    • C21D6/007—Heat treatment of ferrous alloys containing Co
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D6/00—Heat treatment of ferrous alloys
    • C21D6/008—Heat treatment of ferrous alloys containing Si
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D8/00—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment
    • C21D8/12—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of articles with special electromagnetic properties
    • C21D8/1216—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of articles with special electromagnetic properties characterised by the working steps
    • C21D8/1222—Hot rolling
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D8/00—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment
    • C21D8/12—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of articles with special electromagnetic properties
    • C21D8/1216—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of articles with special electromagnetic properties characterised by the working steps
    • C21D8/1233—Cold rolling
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D8/00—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment
    • C21D8/12—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of articles with special electromagnetic properties
    • C21D8/1244—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of articles with special electromagnetic properties characterised by the heat treatment
    • C21D8/1255—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of articles with special electromagnetic properties characterised by the heat treatment with diffusion of elements, e.g. decarburising, nitriding
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D8/00—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment
    • C21D8/12—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of articles with special electromagnetic properties
    • C21D8/1244—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of articles with special electromagnetic properties characterised by the heat treatment
    • C21D8/1261—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of articles with special electromagnetic properties characterised by the heat treatment following hot rolling
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D8/00—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment
    • C21D8/12—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of articles with special electromagnetic properties
    • C21D8/1244—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of articles with special electromagnetic properties characterised by the heat treatment
    • C21D8/1266—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of articles with special electromagnetic properties characterised by the heat treatment between cold rolling steps
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D8/00—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment
    • C21D8/12—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of articles with special electromagnetic properties
    • C21D8/1244—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of articles with special electromagnetic properties characterised by the heat treatment
    • C21D8/1272—Final recrystallisation annealing
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D8/00—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment
    • C21D8/12—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of articles with special electromagnetic properties
    • C21D8/1277—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of articles with special electromagnetic properties involving a particular surface treatment
    • C21D8/1283—Application of a separating or insulating coating
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D9/00—Heat treatment, e.g. annealing, hardening, quenching or tempering, adapted for particular articles; Furnaces therefor
    • C21D9/46—Heat treatment, e.g. annealing, hardening, quenching or tempering, adapted for particular articles; Furnaces therefor for sheet metals
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/001—Ferrous alloys, e.g. steel alloys containing N
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/002—Ferrous alloys, e.g. steel alloys containing In, Mg, or other elements not provided for in one single group C22C38/001 - C22C38/60
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/008—Ferrous alloys, e.g. steel alloys containing tin
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/02—Ferrous alloys, e.g. steel alloys containing silicon
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/04—Ferrous alloys, e.g. steel alloys containing manganese
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/06—Ferrous alloys, e.g. steel alloys containing aluminium
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/08—Ferrous alloys, e.g. steel alloys containing nickel
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/10—Ferrous alloys, e.g. steel alloys containing cobalt
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/12—Ferrous alloys, e.g. steel alloys containing tungsten, tantalum, molybdenum, vanadium, or niobium
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/14—Ferrous alloys, e.g. steel alloys containing titanium or zirconium
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/16—Ferrous alloys, e.g. steel alloys containing copper
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/18—Ferrous alloys, e.g. steel alloys containing chromium
    • C22C38/20—Ferrous alloys, e.g. steel alloys containing chromium with copper
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/18—Ferrous alloys, e.g. steel alloys containing chromium
    • C22C38/24—Ferrous alloys, e.g. steel alloys containing chromium with vanadium
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/18—Ferrous alloys, e.g. steel alloys containing chromium
    • C22C38/26—Ferrous alloys, e.g. steel alloys containing chromium with niobium or tantalum
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/18—Ferrous alloys, e.g. steel alloys containing chromium
    • C22C38/28—Ferrous alloys, e.g. steel alloys containing chromium with titanium or zirconium
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/18—Ferrous alloys, e.g. steel alloys containing chromium
    • C22C38/34—Ferrous alloys, e.g. steel alloys containing chromium with more than 1.5% by weight of silicon
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/60—Ferrous alloys, e.g. steel alloys containing lead, selenium, tellurium, or antimony, or more than 0.04% by weight of sulfur
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01F—MAGNETS; INDUCTANCES; TRANSFORMERS; SELECTION OF MATERIALS FOR THEIR MAGNETIC PROPERTIES
    • H01F1/00—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties
    • H01F1/01—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties of inorganic materials
    • H01F1/03—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties of inorganic materials characterised by their coercivity
    • H01F1/12—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties of inorganic materials characterised by their coercivity of soft-magnetic materials
    • H01F1/14—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties of inorganic materials characterised by their coercivity of soft-magnetic materials metals or alloys
    • H01F1/147—Alloys characterised by their composition
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01F—MAGNETS; INDUCTANCES; TRANSFORMERS; SELECTION OF MATERIALS FOR THEIR MAGNETIC PROPERTIES
    • H01F1/00—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties
    • H01F1/01—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties of inorganic materials
    • H01F1/03—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties of inorganic materials characterised by their coercivity
    • H01F1/12—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties of inorganic materials characterised by their coercivity of soft-magnetic materials
    • H01F1/14—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties of inorganic materials characterised by their coercivity of soft-magnetic materials metals or alloys
    • H01F1/16—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties of inorganic materials characterised by their coercivity of soft-magnetic materials metals or alloys in the form of sheets
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D2201/00—Treatment for obtaining particular effects
    • C21D2201/05—Grain orientation
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C2202/00—Physical properties
    • C22C2202/02—Magnetic
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02P—CLIMATE CHANGE MITIGATION TECHNOLOGIES IN THE PRODUCTION OR PROCESSING OF GOODS
    • Y02P10/00—Technologies related to metal processing
    • Y02P10/20—Recycling

Definitions

  • the present invention relates to a method of manufacturing a grain-oriented electrical steel sheet suitable for the iron core material of small transformers that are subjected to rounding.
  • Electrical steel sheet is a material widely used as iron cores for transformers and motors. Electrical steel sheets are broadly classified into grain-oriented electrical steel sheets and non-oriented electrical steel sheets.
  • the ⁇ 001> orientation which is the axis of easy magnetization of iron, has a texture that is highly aligned in the rolling direction of the steel sheet. It is characteristic that Such a texture is formed by causing secondary recrystallization in the final annealing.
  • the secondary recrystallization refers to a phenomenon in which crystal grains of ⁇ 110 ⁇ 001> orientation, so-called Goss orientation, preferentially grow into large grains by utilizing grain boundary energy.
  • inhibitors As a representative technique for causing the above secondary recrystallization, there is a technique that utilizes precipitates called inhibitors. For example, a method using AlN and MnS described in Patent Document 1, a method using MnS and MnSe described in Patent Document 2, and the like are known and have been industrially put into practical use. Methods using these inhibitors are useful for stably developing secondary recrystallized grains. In these methods, in order to finely disperse the inhibitor in the steel, it is necessary to heat the slab at a high temperature of 1300° C. or higher to dissolve the inhibitor component once.
  • Patent Document 3 and the like disclose a technique for developing Goss-oriented crystal grains by secondary recrystallization in a material that does not contain an inhibitor component. By eliminating impurities such as inhibitor components as much as possible, the dependence of the grain boundary energy on the grain boundary during the primary recrystallization on the grain boundary misorientation angle is revealed, and the Goss orientation can be obtained without using an inhibitor. It is a technique for secondary recrystallization of grains with grains, and its effect is called texture inhibition effect. Since this method does not require fine dispersion of the inhibitor in the steel, it does not require high-temperature slab heating, which was essential, and thus has advantages over the method using the inhibitor in terms of production.
  • the present invention has been made in view of such circumstances, and aims to provide a grain-oriented electrical steel sheet that maintains excellent magnetic properties and has good processing accuracy in rounding, and a method for manufacturing the same.
  • the inventors of the present invention have extensively studied the conditions of secondary recrystallization in order to solve the above problems, and as a result, succeeded in improving the processing accuracy after rounding by making the secondary recrystallized grains finer. .
  • the experiments that have led to the success of the present invention are described below.
  • the sheet was cold-rolled to a sheet thickness of 1.7 mm, and at that time, the sheet temperature was controlled by changing the rolling speed and coolant flow rate, and the maximum temperature during cold rolling was variously changed. Further, intermediate annealing was performed at 1050° C. for 100 seconds. After that, the second cold rolling was performed to finish the plate to a thickness of 0.23 mm. At that time, the strip temperature was controlled by changing the rolling speed and coolant flow rate, and the maximum temperature during rolling was variously changed. Further, decarburization annealing is performed at 820°C for 120 seconds, 55% H 2 +45% N 2 , and a dew point of 65°C. It was subjected to final annealing for holding time.
  • the atmosphere of the final annealing is an N2 atmosphere during the temperature rise up to 900°C, an H2 atmosphere from 900°C or higher to 1230°C, and an H2 atmosphere until the temperature reaches 1000°C during cooling, and an Ar atmosphere in the subsequent cooling. and
  • the average heating rate is 20°C/h from 50°C to 1000°C, the average heating rate is 15°C/h from 1000°C to 1150°C, and the average heating rate is from 1150°C to 1200°C.
  • the temperature increase rate was 10°C/h.
  • Magnetic flux density B 8 (magnetic flux density at a magnetizing force of 800 A/m) was measured from the obtained steel sheet by the method described in JIS C2550-1 (2011). Also, a 60 mm square sample was cut out from the obtained steel plate and rounded using a twin roll processing machine formed with an iron roll with a diameter of 20 mm and a urethane roll with a diameter of 300 mm. The direction of rolling was the direction perpendicular to the rolling direction (the width direction of the steel sheet). That is, the sample was rounded so that the direction perpendicular to the rolling of the sample drew an arc. The machining accuracy of the sample after rounding thus obtained was evaluated by two parameters H and ⁇ shown in FIG. As shown in FIG.
  • H is the distance between the butted sample angles a and b, and .theta. is the angle between the two butted sides A and B.
  • the respective parameters are H: 2.0 mm and ⁇ : 0°. The greater the deviation from this value, the poorer the machining accuracy. If each parameter is within the ranges of H: 1.8 to 3.0 mm and ⁇ : 0 to 2.5°, the sample is judged as acceptable. As the evaluation of the machining accuracy in the rounding process, ⁇ was given when both parameters were accepted, ⁇ was given when only one of the parameters was accepted, and x was given when both parameters were rejected.
  • FIG. 4 shows the relationship between the highest temperatures T1 and T2 of the first and second cold rollings. As shown in FIG. 4, if the highest temperatures T1 and T2 of the first and second cold rolling are in a specific range, that is, a range satisfying 0 ⁇ T1 ⁇ 150, 50 ⁇ T2 ⁇ 400 and T1 ⁇ T2 It was found that both the shape of the rounding process and the magnetic flux density were good.
  • the strip temperature was controlled at 70° C. by changing the rolling speed and coolant flow rate.
  • intermediate annealing was performed at 1050° C. for 150 seconds, and then cold rolling was performed for the second time to finish the plate to a thickness of 0.23 mm.
  • the strip temperature was controlled at 220° C. by changing the rolling speed and coolant flow rate.
  • decarburization annealing is performed at 850°C for 120 seconds, 55% H 2 +45% N 2 , and a dew point of 63°C. It was subjected to a final annealing holding under H2 atmosphere for hours.
  • the average heating rate was 25°C/h from 50°C to 1000°C, the average heating rate was 16°C/h from 1000°C to 1150°C, and the average heating rate from 1150°C to 1200°C was 16°C/h.
  • the temperature increase rate was 10°C/h.
  • Magnetic flux density B 8 (magnetic flux density at a magnetizing force of 800 A/m) was measured from the obtained steel sheet by the method described in JIS C2550-1 (2011). Also, a 60 mm square sample was cut out from the obtained steel plate and rounded using a twin roll processing machine formed with an iron roll with a diameter of 20 mm and a urethane roll with a diameter of 300 mm. The direction of rolling was the direction perpendicular to the rolling direction (the width direction of the steel sheet). That is, the sample was rounded so that the direction perpendicular to the rolling of the sample drew an arc. The machining accuracy of the sample after rounding thus obtained was evaluated by two parameters H and ⁇ shown in FIG. As shown in FIG.
  • H is the distance between the butted sample angles a and b, and .theta. is the angle between the two butted sides A and B.
  • the respective parameters are H: 2.0 mm and ⁇ : 0°. The greater the deviation from this value, the poorer the machining accuracy. If each parameter is within the ranges of H: 1.8 to 3.0 mm and ⁇ : 0 to 2.5°, the sample is judged as acceptable. As the evaluation of the machining accuracy in the rounding process, ⁇ was given when both parameters were accepted, ⁇ was given when only one of the parameters was accepted, and x was given when both parameters were rejected.
  • FIG. 5 shows the relationship between the total rolling reduction of the first and second cold rolling. As shown in FIG. 5, when the total rolling reduction R1 of the first cold rolling is 50% or less and the total rolling reduction R2 of the second cold rolling is 50% or more, the shape of rounding and the magnetic flux density was found to be good.
  • the strip temperature was controlled at 300° C. by changing the rolling speed and coolant flow rate.
  • decarburization annealing is performed at 840° C. ⁇ 80 seconds, 50% H 2 +50% N 2 , dew point 60° C., and after applying an annealing separator containing 90% by mass or more of MgO to the surface of the steel sheet, it is heated at 1200° C. for 10 hours. , was subjected to a final annealing holding under H2 atmosphere.
  • the average heating rate H1 from 50°C to 1000°C and the average heating rate H2 from 1000°C to 1150°C were variously changed. From 1150° C. to 1200° C. (maximum temperature reached), the average heating rate was 5° C./h.
  • Magnetic flux density B 8 (magnetic flux density at a magnetizing force of 800 A/m) was measured from the obtained steel sheet by the method described in JIS C2550-1 (2011). Also, a 60 mm square sample was cut out from the obtained steel plate and rounded using a twin roll processing machine formed with an iron roll with a diameter of 20 mm and a urethane roll with a diameter of 300 mm. The direction of rolling was the direction perpendicular to the rolling direction (the width direction of the steel sheet). That is, the sample was rounded so that the direction perpendicular to the rolling of the sample drew an arc. The processing accuracy of the rounding samples thus obtained was evaluated in the same manner as in Experiment 1 described above. FIG.
  • the average temperature increase rate H1 from 50° C. to 1000° C. is greater than 1.1 times the average temperature increase rate H2 from 1000° C. to 1150° C., and 5° C./h or more to 40° C. /h or less, it was found that the shape of the rounding process is good.
  • rounding is a type of plastic working, and is considered to be dependent on crystal orientation. That is, when rounding is performed in one direction, there is a slight misalignment in the orientation of each crystal grain, so the degree of processing of each crystal grain may differ slightly. It is thought that the grain boundaries that allow the accumulation of some strain are what absorb this difference in workability. In other words, when the grain boundaries are few, the grain boundaries cannot absorb the difference in the working degree of each crystal grain, and the steel sheet is distorted, resulting in poor working accuracy. However, when there are many grain boundaries, the difference can be absorbed, so it is considered that the processing accuracy is improved. There are roughly two techniques for reducing the size of secondary grains and increasing grain boundaries.
  • the gist and configuration of the present invention are as follows. [1] % by mass, C: 0.010% or more and 0.100% or less, Si: 2.00% or more and 5.00% or less, Mn: 0.01% or more and 0.50% or less, Al: 0.010% or more and 0.040% or less, N: 0.0030% or more and 0.0120% or less and a total of 0.005% or more and 0.100% or less of any one or two of S and Se, the balance being Fe and unavoidable impurities
  • a steel material having a chemical composition is heated to a temperature of 1300° C.
  • the grain-oriented electrical steel sheet is obtained by applying an annealing separator to the surface of the decarburized annealed sheet and then performing finish annealing to obtain the grain-oriented electrical steel sheet.
  • the maximum temperature T1 (°C) in the first cold rolling and the maximum temperature T2 (°C) in the second cold rolling satisfy the following formulas (1) to (3)
  • the total rolling reduction R1 (%) in the first cold rolling and the total rolling reduction R2 (%) in the second cold rolling satisfy the following formula (4)
  • the average temperature increase rate H1 (° C./h) from 50° C. to 1000° C. and the average temperature increase rate H2 (° C./h) from 1000° C. (maximum attainment temperature ⁇ 50° C.) a method for producing a grain-oriented electrical steel sheet, which satisfies the following formulas (5) and (6).
  • the hot rolling after heating the steel material, one pass or more of rough rolling is performed at 1100° C. or more and 1300° C. or less, followed by two passes or more of finish rolling at 800° C. or more and 1100° C. or less,
  • the winding temperature is 400° C. or higher and 750° C. or lower
  • the hot-rolled sheet annealing the hot-rolled sheet is held at 800° C. or higher and 1250° C. or lower for 5 seconds or longer, and then cooled from 800° C. to 350° C. at an average cooling rate of 5° C./s or higher and 100° C./s or lower. death,
  • the intermediate annealing the cold-rolled sheet after the first cold rolling is held at 800° C.
  • the cold-rolled sheet is heated to 750° C. or more and 950° C. in an atmosphere containing H 2 and N 2 and in a wet atmosphere having a dew point of 20° C. or more and 80° C. or less in at least a part of the decarburization annealing.
  • the annealing separator containing MgO is applied to the surface of the decarburized annealed sheet in an amount of 2.5 g/m 2 or more per side,
  • the decarburization-annealed sheet is held at 1050° C. or higher and 1300° C. or lower for 3 hours or more under conditions in which the atmosphere in at least a part of the temperature range of 1050° C. or higher contains H 2 .
  • the method for producing a grain-oriented electrical steel sheet according to 1.
  • the component composition is further mass % or mass ppm, Ni: 0% or more and 1.50% or less, Cr: 0% or more and 0.50% or less, Cu: 0% or more and 0.50% or less, P: 0% or more and 0.50% or less, Sb: 0% or more and 0.50% or less, Sn: 0% or more and 0.50% or less, Bi: 0% or more and 0.50% or less, Mo: 0% or more and 0.50% or less, B: 0 ppm or more and 25 ppm or less, Nb: 0% or more and 0.020% or less, Manufacture of the grain-oriented electrical steel sheet according to [1] or [2] above, containing at least one selected from V: 0% or more and 0.010% or less and Zr: 0% or more and 0.10% or less Method.
  • the component composition further contains, in % by mass, one or two selected from Co: Co: 0% or more and 0.050% or less and Pb: 0% or more and 0.0100% or less.
  • the method for producing a grain-oriented electrical steel sheet according to any one of [1] to [3].
  • the component composition is further mass %, As: 0% or more and 0.0200% or less, Zn: 0% or more and 0.020% or less, W: 0% or more and 0.0100% or less, Ge: 0%
  • FIG. 10 is a diagram showing an ideal shape after rounding; It is a figure which shows the shape when processing precision is bad after a rounding process. It is a figure showing the parameter which shows the processing accuracy by rounding processing.
  • FIG. 4 is a diagram showing the relationship between the maximum temperature reached during cold rolling and the processing accuracy of rounding.
  • FIG. 4 is a diagram showing the relationship between the total rolling reduction of cold rolling and the processing accuracy of rounding.
  • FIG. 4 is a diagram showing the relationship between the average heating rate of finish annealing and the processing accuracy of rounding.
  • C 0.010% or more and 0.100% or less If C exceeds 0.100%, it becomes difficult to reduce it to 0.005% or less at which magnetic aging does not occur after decarburization annealing. % or less. On the other hand, if the content is less than 0.010%, the grain boundary strengthening effect of C is lost, causing defects such as cracks in the slab that hinder the workability. Therefore, C is limited to 0.010% or more and 0.100% or less. It is preferably 0.025% or more, more preferably 0.035% or more. It is also preferably 0.085% or less, more preferably 0.060% or less.
  • Si 2.00% or more and 5.00% or less
  • Si is an element necessary for increasing the specific resistance of steel and improving iron loss, but if it is less than 2.00%, there is no effect. On the other hand, if it exceeds 5.00%, the workability of the steel deteriorates and rolling becomes difficult. Therefore, Si is limited to 2.00% or more and 5.00% or less. It is preferably 2.90% or more, more preferably 3.10% or more. It is also preferably 3.70% or less, more preferably 3.55% or less.
  • Mn 0.01% or more and 0.50% or less Mn is an element necessary for improving hot workability, but if it is less than 0.01%, there is no effect. On the other hand, if it exceeds 0.50%, the magnetic flux density of the product sheet is lowered. Therefore, Mn should be 0.01% or more and 0.50% or less. It is preferably 0.03% or more, more preferably 0.06% or more. Further, it is preferably 0.25% or less, more preferably 0.15% or less.
  • N preferably 0.0039% or more, more preferably N: 0.0050% or more, more preferably N: 0.0113% or less, more preferably N: 0.0100% or less.
  • the total content of either one or two of S and Se should be in the range of 0.005% or more and 0.100% or less.
  • the total content is preferably 0.010% or more, more preferably 0.020% or more, and preferably 0.055% or less, more preferably 0.040% or less.
  • Ni 0% to 1.50%
  • Cr 0% to 0.50%
  • Cu 0% to 0.50%
  • P 0% to 0.50%
  • Sb 0% or more and 0.50% or less
  • Sn 0% or more and 0.50% or less
  • Bi 0% or more and 0.50% or less
  • Mo 0% or more and 0.50% or less
  • B 0 ppm or more 25 ppm or less
  • Nb 0% or more and 0.020% or less
  • V 0% or more and 0.010% or less
  • Zr 0% or more and 0.10% or less, one selected from alone or two or more Can be added in combination.
  • the lower limit amounts are Ni: 0.01% or more, Sb: 0.005% or more, Sn: 0.005% or more, Cu: 0.01% or more, Cr: 0 .01% or more, P: 0.005% or more, Mo: 0.005% or more, Nb: 0.001% or more, V: 0.001% or more, B: 0.0002% or more, Bi: 0.005 % or more and Zr: 0.001% or more.
  • One type selected from Co: 0% or more and 0.050% or less and Pb: 0% or more and 0.0100% or less for the purpose of reducing the angle formed by the two butted sides A and B among the rounding workability Or 2 types can be added. If it is less than the above lower limit, the effect of reduction is not exhibited, and if it exceeds the upper limit, there is a concern that the magnetic properties may deteriorate. It is preferable to add at least one selected from Co: 0.002% or more and Pb: 0.0001% or more as the lower limit amount.
  • Molten steel having the above components may be produced into slabs by a normal ingot casting method or continuous casting method, or may be produced by direct casting into thin flakes having a thickness of 100 mm or less. These slabs and thin cast pieces as steel materials are hot rolled after being heated by an ordinary method, but hot rolling may be performed immediately after casting without heating.
  • As for the above heating temperature in the case of a component system using an inhibitor, it is desirable to heat at 1300° C. or higher to solid-dissolve the inhibitor component.
  • one pass or more of rough rolling is performed at 900° C. or more and 1200° C. or less, and then two or more passes of finish rolling are performed at 700° C. or more and 1000° C. or less from the viewpoint of structure control of the hot rolled sheet.
  • the temperature conditions and coiling temperature in hot rolling are based on the steel sheet surface temperature immediately before coiling.
  • hot-rolled sheet annealing After hot rolling, hot-rolled sheet annealing can be applied as needed.
  • the hot-rolled sheet annealing conditions are preferably maintained at 800° C. or higher and 1250° C. or lower for 5 seconds or longer.
  • the temperature is maintained at 900° C. or higher and 1150° C. or lower for 10 seconds or longer and 180 seconds or shorter.
  • Cooling after holding is preferably at an average cooling rate of 5° C./s or more and 100° C./s or less in the temperature range from 800° C. to 350° C. from the viewpoint of morphology control of the second phase and precipitates. More preferably, it is 15°C/s or more and 45°C/s or less.
  • a known method such as a method using heated acid or mechanical scale removal may be used.
  • cold rolling is performed two or more times with intermediate annealing to obtain the final plate thickness, and then decarburization annealing is performed.
  • the highest temperature T1 (°C) in the first cold rolling and the highest temperature T2 (°C) in the second cold rolling satisfy 0 ⁇ T1 ⁇ 150, 50 ⁇ T2 ⁇ 400, and T1 ⁇ T2.
  • the total reduction ratio R1 (%) in the first cold rolling and the total reduction ratio R2 (%) in the second cold rolling satisfy R2 ⁇ 50 ⁇ R1 is essential.
  • the highest temperature T1 and the highest temperature T2 are 20°C ⁇ T1 ⁇ 120°C and 100°C ⁇ T2 ⁇ 250°C.
  • the total rolling reduction R1 and the total rolling reduction R2 are preferably 20% ⁇ R1 ⁇ 35% and 60% ⁇ R2 ⁇ 92%.
  • the maximum temperatures T1 and T2 in cold rolling can be controlled by a method of using heat generated during rolling, a method of heating before rolling, or a method of cooling using a coolant or lubricant. be.
  • the temperature conditions and average cooling rate in cold rolling and intermediate annealing are based on the steel sheet surface temperature.
  • the temperature In intermediate annealing in cold rolling, it is preferable to hold the temperature in the temperature range of 800°C or higher and 1250°C or lower for 5 seconds or more. That is, if the temperature is lower than 900° C., the recrystallized grains become finer, the number of Goss nuclei in the primary recrystallized structure decreases, and the magnetism may deteriorate. On the other hand, if the temperature exceeds 1250° C., the inhibitor will rapidly grow and decompose, possibly deteriorating the magnetic properties.
  • the average cooling rate from 800° C. to 350° C. is preferably 5° C./s or more and 100° C./s or less from the viewpoint of controlling the morphology of the second phase and precipitates.
  • the average cooling rate is 15° C./s or more and 45° C./s.
  • the steel sheet is preferably degreased to remove the rolling oil from the preceding process. Moreover, after the intermediate annealing, it is preferable to remove the scale on the surface.
  • a known method such as a method using a heated acid or mechanical scale removal may be used.
  • the steel sheet is subjected to decarburization annealing, but before that, it is preferable to clean the surface of the steel sheet by degreasing and pickling.
  • Decarburization annealing is carried out in a temperature range of 750° C. or higher and 950° C. or lower for 10 seconds or more, the atmospheric gas contains H 2 and N 2 , and the dew point is 20° C. or higher in part or all of the decarburization annealing. A wet atmosphere of 80° C. or less is preferable. More preferably, the decarburization annealing conditions are a temperature range of 800°C or higher and 900°C or lower and a dew point of 40°C or higher and 70°C or lower. In addition, the temperature condition in decarburization annealing is based on the steel plate surface temperature.
  • the first half of decarburization annealing is performed in a moist atmosphere with the above-mentioned temperature range and dew point conditions
  • the second half of decarburization annealing is performed in a temperature range of 800 ° C. or higher and 900 ° C. or lower with a dew point of -50 ° C. or higher and 30 ° C. or lower. It is preferable to perform the annealing in a dry atmosphere because the subscales of the extreme surface layer are reduced and the formation of the forsterite film in the final annealing is advantageous.
  • a known annealing separator can be used as the annealing separator.
  • "mainly composed of MgO” means that the content of MgO in the annealing separator is 60% or more in terms of solid content.
  • the content of MgO in the annealing separator is preferably 80% or more in terms of solid content.
  • the method of applying the annealing separator to the surface of the decarburized annealed sheet is not particularly limited, and any known method may be used.
  • the annealing separator may be applied in the form of a slurry to the surface of the decarburized annealed plate, or dry applied by electrostatic coating.
  • the slurry-like annealing separator is preferably kept at a constant temperature of 5° C. or higher and 30° C. or lower in order to suppress an increase in viscosity.
  • the coil is annealed in the up-end condition because the finish anneal takes a long time. Therefore, it is preferable to prevent the outer winding of the up-end coil from unwinding by winding a band or the like around the coil before the finish annealing.
  • the average temperature increase rate H1 (° C./h) from 50° C. to 1000° C. and the average temperature from 1000° C. It is essential that the heating rate H2 (°C/h) satisfy H1 ⁇ 1.1 ⁇ H2 and 5 ⁇ H1 ⁇ 40. Preferably, H1 ⁇ 1.2 ⁇ H2 and 10 ⁇ H1 ⁇ 30.
  • the temperature conditions and average heating rate in the final annealing are based on the steel sheet temperature at the intermediate position between the inner and outer turns of the surface where the up-end steel sheet coil contacts the floor of the annealing furnace.
  • the temperature is held at a temperature of 1100° C. or more and 1300° C. or less for 3 hours or more, and the temperature is within the temperature range of 1000° C. or more. It is preferable to introduce an atmosphere containing H 2 in part or all of the . It is preferable that the final annealing reaches a maximum temperature of 1150° C. or more and 1300° C. or less. After finish annealing, it is useful to wash with water, brush, or pickle in order to remove the attached annealing separator. After that, performing flattening annealing to correct the shape is effective for reducing iron loss.
  • the coating is preferably a coating capable of imparting tension to the steel sheet to reduce iron loss.
  • a coating liquid may be applied before flattening annealing, and baking may be performed by flattening annealing.
  • a tension coating application method using a binder or a coating method in which inorganic substances are vapor-deposited on the steel sheet surface layer by physical vapor deposition or chemical vapor deposition is adopted, coating adhesion is excellent and iron loss is significantly reduced. preferable.
  • a steel slab having a chemical composition containing 0055% and the balance being Fe and unavoidable impurities is reheated at a temperature of 1430 ° C., subjected to 6 passes of rough rolling from 1200 ° C., and 9 passes of finish rolling from 1100 ° C.
  • Hot-rolled sheets with various thicknesses from 0.85 mm to 2.70 mm were produced by hot rolling performed at . The winding temperature was 575°C.
  • the hot-rolled sheet was annealed at 1000° C.
  • Table 1 shows the rolling reduction R1 in the first cold rolling.
  • the strip temperature was controlled by changing the rolling speed and the coolant flow rate, and the maximum temperature T1 was variously changed as shown in Table 1.
  • intermediate annealing was performed at 1050° C. for 100 seconds.
  • the average cooling rate in the intermediate annealing temperature range from 800°C to 350°C was 25°C/s.
  • the second cold rolling was performed to finish the sheet to a thickness of 0.23 mm.
  • Table 1 shows the reduction ratio R2 at this time. At that time, the strip temperature was controlled by changing the rolling speed and the coolant flow rate, and the maximum temperature T2 was variously changed as shown in Table 1.
  • the cold-rolled sheet is decarburized and annealed at 820° C. for 120 seconds in 55% H 2 +45% N 2 with a dew point of 65° C., and after coating the surface of the steel sheet with an annealing separator containing 90% by mass or more of MgO. , was subjected to final annealing at 1200° C. for 5 hours.
  • the atmosphere of the final annealing is an N2 atmosphere during the temperature rise up to 900°C, an H2 atmosphere from 900°C or higher to 1200°C, and an H2 atmosphere until the cooling temperature reaches 1000°C, and an Ar atmosphere in the subsequent cooling. did.
  • the average heating rate H1 from 50°C to 1000°C and the average heating rate H2 from 1000°C to 1150°C were variously changed as shown in Table 1, and the temperature was changed from 1150°C to 1200°C.
  • the average heating rate was 10° C./h up to.
  • the magnetic flux density B8 of the thus obtained grain-oriented electrical steel sheet was evaluated according to JIS C2550-1 (2011). The results are also shown in Table 1. Magnetic flux density of 1.900 T or more was judged to be excellent in magnetic properties. Also, a 60 mm square sample was cut out from the obtained steel plate and rounded using a twin roll processing machine formed with an iron roll with a diameter of 20 mm and a urethane roll with a diameter of 300 mm. The direction of rolling was the direction perpendicular to the rolling direction (the width direction of the steel sheet). That is, the sample was rounded so that the direction perpendicular to the rolling of the sample drew an arc. The machining accuracy of the sample after rounding thus obtained was evaluated using the two parameters H and ⁇ shown in FIG.
  • the sheet thickness was reduced to 1.6 mm by the first cold rolling (reduction rate R1: 33.3%), and the coolant flow rate was controlled so that the highest rolling temperature T1 was 50°C.
  • intermediate annealing was performed at 1050° C. for 100 seconds, and the average cooling rate in the intermediate annealing temperature range from 800° C. to 350° C. was 40° C./s.
  • it was finished to a thickness of 0.23 mm by cold rolling for the second time (reduction rate R2: 85.6%).
  • the rolling speed and the coolant flow rate were controlled, and the highest temperature T2 of rolling was set to 220°C.
  • T1, T2, R1 and R2 satisfy formulas (1) to (4).
  • the cold-rolled sheet was further subjected to the former stage at 820°C for 120 seconds, 55% H 2 +45% N 2 , dew point of 65°C, and the latter stage at 840°C for 30 seconds, 55% H 2 + 45% N 2 , dew point.
  • Decarburization annealing was performed at 15°C.
  • the surface of the steel sheet was coated with an annealing separator containing 85% by mass or more of MgO, and then subjected to final annealing at 1200° C. for 12 hours.
  • the atmosphere of the final annealing was N2 atmosphere during temperature rise up to 900°C, H2 atmosphere from 900°C to 1200°C, and Ar atmosphere for subsequent cooling.
  • the average heating rate H1 from 50°C to 1000°C was 28°C/h, from 1000°C to 1150°C was 18°C/h, from 1150°C to 1200°C was The average heating rate was 8°C/h.
  • H1 and H2 satisfy equations (5)-(6).
  • the magnetic flux density B8 of the thus obtained grain-oriented electrical steel sheet was evaluated according to JIS C2550-1 (2011). The results are also shown in Table 2. Magnetic flux density of 1.900 T or more was judged to be excellent in magnetic properties. Also, a 60 mm square sample was cut out from the obtained steel plate and rounded using a twin roll processing machine formed with an iron roll with a diameter of 20 mm and a urethane roll with a diameter of 300 mm. The direction of rolling was the direction perpendicular to the rolling direction (the width direction of the steel sheet). That is, the sample was rounded so that the direction perpendicular to the rolling of the sample drew an arc. The machining accuracy of the sample after rounding thus obtained was evaluated using the two parameters H and ⁇ shown in FIG.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Mechanical Engineering (AREA)
  • Metallurgy (AREA)
  • Organic Chemistry (AREA)
  • Physics & Mathematics (AREA)
  • Thermal Sciences (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Electromagnetism (AREA)
  • Manufacturing & Machinery (AREA)
  • Dispersion Chemistry (AREA)
  • Power Engineering (AREA)
  • Manufacturing Of Steel Electrode Plates (AREA)
  • Soft Magnetic Materials (AREA)

Abstract

本発明は、優れた磁気特性を維持したまま、丸め加工における加工精度が良好な方向性電磁鋼板およびその製造方法を提供する。方向性電磁鋼板用の鋼素材を、所定の熱延し、中間焼鈍を挟む２回以上の冷間圧延し、脱炭焼鈍し、表面に焼鈍分離剤を塗布した後、仕上焼鈍を施して方向性電磁鋼板を得る、方向性電磁鋼板の製造方法において、冷間圧延の１回目における最高到達温度Ｔ１（℃）および冷間圧延の２回目における最高到達温度Ｔ２（℃）、冷間圧延の１回目における総圧下率Ｒ１（％）と冷間圧延の２回目における総圧下率Ｒ２（％）、仕上焼鈍における５０℃から１０００℃までの平均昇温速度Ｈ１（℃／ｈ）、及び１０００℃から（最高到達温度－５０℃）までの平均昇温速度Ｈ２（℃／ｈ）が、式（１）から（６）を満足するようにする。　０≦Ｔ１≦１５０　…（１）　５０≦Ｔ２≦４００　…（２）　Ｔ１≦Ｔ２　…（３）　Ｒ２≧５０≧Ｒ１　…（４）　Ｈ１≧１．１×Ｈ２　…（５）　５≦Ｈ１≦４０　…（６）

Description

方向性電磁鋼板の製造方法
　本発明は、丸め加工を施す小型変圧器の鉄心材料に好適な方向性電磁鋼板の製造方法に関するものである。
　電磁鋼板は変圧器やモータ等の鉄心として広く用いられている材料である。電磁鋼板は方向性電磁鋼板と無方向性電磁鋼板に大別され、方向性電磁鋼板については鉄の磁化容易軸である＜００１＞方位が、鋼板の圧延方向に高度に揃った集合組織を有していることが特徴的である。かかる集合組織は、仕上焼鈍において二次再結晶を起こさせることで形成される。ここで、上記二次再結晶とは、粒界エネルギーを利用して、いわゆるＧｏｓｓ方位と称される｛１１０｝＜００１＞方位の結晶粒を優先的に巨大粒成長させる現象をいう。上記の二次再結晶を生じさせる代表的な技術として、インヒビタと呼ばれる析出物を利用する技術がある。例えば、特許文献１に記載のＡｌＮ、ＭｎＳを使用する方法、特許文献２に記載のＭｎＳ、ＭｎＳｅを使用する方法等が知られており、工業的に実用化されている。これらのインヒビタを用いる方法は安定して二次再結晶粒を発達させるのに有用である。これらの方法においては、インヒビタを鋼中に微細分散させるために、１３００℃以上の高温でのスラブ加熱を行い、インヒビタ成分を一度固溶させることが必要である。
　一方、インヒビタ成分を含有しない素材において、Ｇｏｓｓ方位結晶粒を二次再結晶により発達させる技術が特許文献３等で開示されている。これは、インヒビタ成分のような不純物を極力排除する事で、一次再結晶時の結晶粒界が持つ粒界エネルギーの粒界方位差角依存性を顕在化させ、インヒビタを用いずともＧｏｓｓ方位を有する粒を二次再結晶させる技術であり、その効果をテクスチャーインヒビション効果と呼んでいる。この方法では、インヒビタの鋼中微細分散が必要ではないため、必須であった高温スラブ加熱も必要としないことなど、製造面でインヒビタを利用する方法に対するメリットを有する。
　電磁鋼板の用途の一例として、図１のように円筒状に丸め加工を行い、丸める径を徐々に変化させて径方向に積層して鉄心とすることが挙げられる。このように製造された鉄心において、励磁される方向は図１の上下の一方向となるため、方向性電磁鋼板を使用すると無方向性電磁鋼板を用いた場合と比較して優れた特性を得ることが期待できる。
特公昭４０－１５６４４号公報 特公昭５１－１３４６９号公報 特開２０００－１２９３５６号公報
　しかしながら、方向性電磁鋼板に曲げ加工を施すと、加工精度に問題が生じる場合があることが新たに判明した。例えば、図２に示すように、突き合わされる鋼板端部の二辺Ａ、Ｂ同士が平行にならないこと、及び鋼板の角ａ、ｂの位置がずれることが頻繁に生じた。このように方向性電磁鋼板の加工精度が悪い場合は、鋼板を積層することが困難となり、鉄心を構成することができない。
　本発明は、かかる事情に鑑みてなされたもので、優れた磁気特性を維持したまま、丸め加工における加工精度が良好な方向性電磁鋼板およびその製造方法の提供を目的とする。
　本発明者らは、前記課題を解決するために二次再結晶の条件について鋭意検討を重ねた結果、二次再結晶粒を細かくすることにより、丸め加工後の加工精度を向上できることに成功した。
　以下、本発明を成功に至らしめた実験について説明する。
＜実験１＞
　質量％で、Ｃ：０．０７５％、Ｓｉ：３．４１％、Ｍｎ：０．１２％、Ｓｅ：０．０２０％、Ａｌ：０．０２４％、Ｎ：０．００８２％を含み、残部がＦｅおよび不可避的不純物からなる成分組成を有する鋼スラブを、１４００℃の温度で再加熱し、熱間圧延により２．４ｍｍ板厚の熱延板を作製した。次いで、鋼板のスケールを酸洗で除去した後、１０５０℃で１０秒の熱延板焼鈍を施した。その後、冷間圧延にて１．７ｍｍの板厚とし、その際、圧延速度とクーラント流量を変更することで板温を制御し、冷間圧延時の最高温度を種々変更した。さらに、１０５０℃で１００秒の中間焼鈍を施した。その後２回目の冷間圧延を行い、板厚０．２３ｍｍに仕上げた。その際、圧延速度とクーラント流量を変更することで板温を制御し、圧延時の最高温度を種々変更した。さらに、８２０℃×１２０秒、５５％Ｈ２＋４５％Ｎ２、露点６５℃の脱炭焼鈍を施し、鋼板表面に９０質量％以上のＭｇＯを含む焼鈍分離剤を塗布した後、１２００℃で５時間保定する仕上焼鈍を施した。仕上焼鈍の雰囲気は、昇温中９００℃まではＮ２雰囲気とし、９００℃以上から１２３０℃の保定終了を経て、冷却時の温度が１０００℃までをＨ２雰囲気とし、その後の冷却ではＡｒ雰囲気とした。仕上焼鈍の昇温過程では、５０℃から１０００℃までは平均昇温速度を２０℃／ｈ、１０００℃から１１５０℃までは平均昇温速度を１５℃／ｈ、１１５０℃から１２００℃までは平均昇温速度を１０℃／ｈとした。
　得られた鋼板から、磁束密度Ｂ８（磁化力８００Ａ／ｍ時の磁束密度）をJIS Ｃ2550-1(2011)記載の方法で測定した。また、得られた鋼板から６０ｍｍ角のサンプルを切り出し、直径２０ｍｍの鉄ロールと直径３００ｍｍのウレタンロールで形成されたツインロール加工機を用いて丸め加工を行った。丸める方向は圧延直角方向（鋼板幅方向）とした。すなわち、サンプルの圧延直交方向が円弧を描くように丸め加工を施した。かくして得られた丸め加工後のサンプルの加工精度を、図３に示す２つのパラメータＨ、θで評価した。図３に示すように、Ｈは突き合わされるサンプルの角ａ、ｂ間の距離であり、θは突き合わせた二辺Ａ、Ｂのなす角である。本条件では、理想的な形状が得られた場合、各々のパラメータは、Ｈ：２．０ｍｍ、θ：０°となる。この値から乖離するほど、加工精度が悪いことを示す。各パラメータがそれぞれ、Ｈ：１．８～３．０ｍｍ、θ：０～２．５°の範囲内であれば合格とする。丸め加工における加工精度の評価として、両パラメータが合格の場合を〇、片方のみが合格の場合を△、両パラメータが不合格の場合を×とした。また、両パラメータが合格でも二次再結晶不良が生じ磁束密度Ｂ８が１．９００Ｔ未満の場合は×とした。図４に、１回目および２回目の冷間圧延の最高到達温度Ｔ１およびＴ２との関係を示した。図４に示すように、１回目および２回目の冷間圧延の最高到達温度Ｔ１およびＴ２が特定の範囲、すなわち、０≦Ｔ１≦１５０、５０≦Ｔ２≦４００およびＴ１≦Ｔ２を満たす範囲にあれば、丸め加工の形状と磁束密度とが共に良好であることが明らかとなった。
＜実験２＞
　質量％で、Ｃ：０．０５５％、Ｓｉ：３．２０％、Ｍｎ：０．０５％、Ｓ：０．０１２％、Ａｌ：０．０３２％、Ｎ：０．００６５％を含み、残部がＦｅおよび不可避的不純物からなる成分組成を有する鋼スラブを、１４００℃の温度で再加熱し、熱間圧延により０．６ｍｍから３．５ｍｍの種々の板厚の熱延板を作製した。次いで、鋼板のスケールを酸洗で除去した後、１０００℃で３０秒の熱延板焼鈍を施した。その後、１回目の冷間圧延にて０．３５ｍｍから２．２ｍｍの種々の板厚に圧延した。その際、圧延速度とクーラント流量とを変更することにより、板温を７０℃に制御した。次いで、１０５０℃で１５０秒の中間焼鈍を施し、その後２回目の冷間圧延を行い、板厚０．２３ｍｍに仕上げた。その際、圧延速度とクーラント流量とを変更することにより、板温を２２０℃に制御した。さらに、８５０℃×１２０秒、５５％Ｈ２＋４５％Ｎ２、露点６３℃の脱炭焼鈍を施し、鋼板表面に９０質量％以上のＭｇＯを含む焼鈍分離剤を塗布した後、１２００℃で５時間、Ｈ２雰囲気下で保持する仕上焼鈍を施した。仕上焼鈍の昇温過程では、５０℃から１０００℃までは平均昇温速度を２５℃／ｈ、１０００℃から１１５０℃までは平均昇温速度を１６℃／ｈ、１１５０℃から１２００℃までの平均昇温速度を１０℃／ｈとした。
　得られた鋼板から、磁束密度Ｂ８（磁化力８００Ａ／ｍ時の磁束密度）をJIS Ｃ2550-1(2011)記載の方法で測定した。また、得られた鋼板から６０ｍｍ角のサンプルを切り出し、直径２０ｍｍの鉄ロールと直径３００ｍｍのウレタンロールで形成されたツインロール加工機を用いて丸め加工を行った。丸める方向は圧延直角方向（鋼板幅方向）とした。すなわち、サンプルの圧延直交方向が円弧を描くように丸め加工を施した。かくして得られた丸め加工後のサンプルの加工精度を、図３に示す２つのパラメータＨ、θで評価した。図３に示すように、Ｈは突き合わされるサンプルの角ａ、ｂ間の距離であり、θは突き合わせた二辺Ａ、Ｂのなす角である。本条件では、理想的な形状が得られた場合、各々のパラメータは、Ｈ：２．０ｍｍ、θ：０°となる。この値から乖離するほど、加工精度が悪いことを示す。各パラメータがそれぞれ、Ｈ：１．８～３．０ｍｍ、θ：０～２．５°の範囲内であれば合格とする。丸め加工における加工精度の評価として、両パラメータが合格の場合を〇、片方のみが合格の場合を△、両パラメータが不合格の場合を×とした。また、両パラメータが合格でも二次再結晶不良が生じ磁束密度Ｂ８が１．９００Ｔ未満の場合は×とした。図５に、１回目および２回目の冷間圧延の総圧下率との関係を示した。図５に示すように、１回目の冷間圧延の総圧下率Ｒ１が５０％以下で、２回目の冷間圧延の総圧下率Ｒ２が５０％以上の場合に、丸め加工の形状と磁束密度が良好であることが明らかとなった。
＜実験３＞
　質量％で、Ｃ：０．０６５％、Ｓｉ：２．８７％、Ｍｎ：０．２５％、Ｓ：０．０１２％、Ｓｅ：０．０２２％、Ａｌ：０．０１６％、Ｎ：０．００５１％を含み、残部がＦｅおよび不可避的不純物からなる成分組成を有する鋼スラブを、１４１０℃の温度に再加熱し、板厚２．３ｍｍに熱間圧延して熱延板とした。次いで、鋼板のスケールを酸洗で除去した後、１回目の冷間圧延を施して板厚を１．５ｍｍとした。その際、圧延速度とクーラント流量を変更することで板温を５０℃に制御した。１０２５℃で８０秒の中間焼鈍を施し、その後２回目の冷間圧延を行い、板厚０．２３ｍｍに仕上げた。その際、圧延速度とクーラント流量とを変更することにより、板温を３００℃に制御した。さらに８４０℃×８０秒、５０％Ｈ２＋５０％Ｎ２、露点６０℃の脱炭焼鈍を施し、鋼板表面に９０質量％以上のＭｇＯを含む焼鈍分離剤を塗布した後、１２００℃で１０時間、Ｈ２雰囲気下で保持する仕上焼鈍を施した。仕上焼鈍の昇温過程では、５０℃から１０００℃までの平均昇温速度Ｈ１、および１０００℃から１１５０℃までの平均昇温速度Ｈ２を種々変更した。１１５０℃から１２００℃（最高到達温度）までは、平均昇温速度を５℃／ｈとした。
　得られた鋼板から、磁束密度Ｂ８（磁化力８００Ａ／ｍ時の磁束密度）をJIS Ｃ2550-1(2011)記載の方法で測定した。また、得られた鋼板から６０ｍｍ角のサンプルを切り出し、直径２０ｍｍの鉄ロールと直径３００ｍｍのウレタンロールで形成されたツインロール加工機を用いて丸め加工を行った。丸める方向は圧延直角方向（鋼板幅方向）とした。すなわち、サンプルの圧延直交方向が円弧を描くように丸め加工を施した。かくして得られた丸め加工後のサンプルの加工精度を、上記した実験１と同様の方法で評価した。その評価結果と仕上焼鈍の平均昇温速度Ｈ１および平均昇温速度Ｈ２との関係を、図６に示す。図６に示すように、５０℃から１０００℃までの平均昇温速度Ｈ１が、１０００℃から１１５０℃までの平均昇温速度Ｈ２の１．１倍よりも大きく、かつ５℃／ｈ以上４０℃／ｈ以下の場合に、丸め加工の形状が良好であることが明らかとなった。
　上記の条件の際に丸め加工における形状が良好な理由については明らかではないが、発明者らは次のように考えている。
　これらの実験で、丸め加工の加工精度が良好であった条件の鋼板と劣位であった条件の鋼板を、９０℃で５％の濃度の熱塩酸に１２０秒浸漬し、下地被膜を除去することにより、二次再結晶粒を露出させた。その後、二次再結晶粒の大きさを比較した。その結果、加工精度が良好であった条件の鋼板では、二次再結晶粒の平均粒径が５．５ｍｍ程度であり、加工精度が劣位であった条件の鋼板での二次再結晶粒の平均粒径１１．５ｍｍ程度と比較すると、二次再結晶粒サイズが明確に小さいことが明らかとなった。すなわち、加工精度が良好であった条件では、二次再結晶粒の粒界が多いことを意味している。
　ここで、丸め加工は塑性加工の一種であり、結晶方位依存性があると考えられる。すなわち、一方向に丸め加工を施した場合、各結晶粒で若干の方位のずれがあることから、各々の結晶粒の加工度が若干異なる可能性がある。この加工度の差を吸収するのが、多少の歪の蓄積を許容する粒界であると考えられる。つまり、粒界が少ないと、各結晶粒の加工度の差を粒界が吸収できず、鋼板が歪んでしまい、加工精度が劣ることになる。しかしながら、粒界が多い場合は、その差を吸収できるために、加工精度が良好になると考えられる。二次粒を小さくし粒界を増やすためには、大きく二つの手法がある。一つは、仕上焼鈍前に二次再結晶の源となる結晶粒、すなわちＧｏｓｓ方位を有する粒を増加させることであり、もう一つは、仕上焼鈍において二次再結晶が同時かつあらゆる箇所から発現するように、仕上焼鈍条件をコントロールすることである。本実験に置き換えると、２回の冷間圧延の最高到達温度や各冷間圧延の圧下率を所定の範囲に制御することが前者に当たり、仕上焼鈍の平均昇温速度を規定することが後者に当たると考えられる。
　ここに、１回目と２回目の冷間圧延の最高到達温度や各冷間圧延の圧下率を適正に制御することと、仕上焼鈍の平均昇温速度を適正に制御することによって、二次再結晶粒を効果的に小さくし、丸め加工の加工精度を向上できることを新たに知見した。本発明は、この知見に立脚するものである。
　すなわち、本発明の要旨構成は次のとおりである。
［１］質量％で、
　Ｃ　：０．０１０％以上０．１００％以下、
　Ｓｉ：２．００％以上５．００％以下、
　Ｍｎ：０．０１％以上０．５０％以下、
　Ａｌ：０．０１０％以上０．０４０％以下、
　Ｎ　：０．００３０％以上０．０１２０％以下および
　ＳおよびＳｅのうちいずれか1種または２種を合計で０．００５％以上０．１００％以下
を含み、残部がＦｅおよび不可避的不純物である成分組成を有する鋼素材を、１３００℃以上の温度に加熱し、熱間圧延を施して熱延板とし、次いで、熱延板焼鈍を施した後もしくは施すことなく、
　前記熱延板に、中間焼鈍を挟む２回以上の冷間圧延を施して冷延板とし、
　前記冷延板に、脱炭焼鈍を施して脱炭焼鈍板とし、
　前記脱炭焼鈍板の表面に焼鈍分離剤を塗布した後、仕上焼鈍を施して方向性電磁鋼板を得る、方向性電磁鋼板の製造方法において、
　前記冷間圧延の１回目における最高到達温度Ｔ１（℃）および、前記冷間圧延の２回目における最高到達温度Ｔ２（℃）が下記式（１）から（３）を満たし、
　前記冷間圧延の１回目における総圧下率Ｒ１（％）と前記冷間圧延の２回目における総圧下率Ｒ２（％）が下記式（４）を満たし、
　さらに、前記仕上焼鈍において、５０℃から１０００℃までの平均昇温速度Ｈ１（℃／ｈ）、及び１０００℃から（最高到達温度－５０℃）までの平均昇温速度Ｈ２（℃／ｈ）が、下記式（５）および（６）を満足する、方向性電磁鋼板の製造方法。
　０≦Ｔ１≦１５０　　…（１）
　５０≦Ｔ２≦４００　…（２）
　Ｔ１≦Ｔ２　　　　　…（３）
　Ｒ２≧５０≧Ｒ１　　…（４）
　Ｈ１≧１．１×Ｈ２　…（５）
　５≦Ｈ１≦４０　　　…（６）
［２］前記熱間圧延では、前記鋼素材を加熱後、１１００℃以上１３００℃以下で１パス以上の粗圧延を施し、続いて８００℃以上１１００℃以下で２パス以上の仕上圧延を施し、巻取り温度を４００℃以上７５０℃以下とし、
　前記熱延板焼鈍では、前記熱延板を、８００℃以上１２５０℃以下で５秒以上保持した後、８００℃から３５０℃までの平均冷却速度を５℃／ｓ以上１００℃／ｓ以下として冷却し、
　前記中間焼鈍では、１回目の前記冷間圧延後の冷延板を、８００℃以上１２５０℃以下で５秒以上保持した後、８００℃から３５０℃までの平均冷却速度を５℃／ｓ以上５０℃／ｓ以下として冷却し、
　前記脱炭焼鈍では、Ｈ２とＮ２とを含む雰囲気にて、かつ脱炭焼鈍の少なくとも一部での露点を２０℃以上８０℃以下の湿潤雰囲気として、前記冷延板を７５０℃以上９５０℃以下で１０秒以上保持し、
　前記仕上焼鈍前に、ＭｇＯを含む前記焼鈍分離剤を前記脱炭焼鈍板の表面に片面当たり２．５ｇ／ｍ２以上塗布し、
　前記仕上焼鈍では、１０５０℃以上の温度範囲内の少なくとも一部における雰囲気がＨ２を含む条件にて、前記脱炭焼鈍板を１０５０℃以上１３００℃以下で３時間以上保持する、前記［１］に記載の方向性電磁鋼板の製造方法。
［３］前記成分組成が、さらに質量％又は質量ｐｐｍで、
　Ｎｉ：０％以上１．５０％以下、
　Ｃｒ：０％以上０．５０％以下、
　Ｃｕ：０％以上０．５０％以下、
　Ｐ　：０％以上０．５０％以下、
　Ｓｂ：０％以上０．５０％以下、
　Ｓｎ：０％以上０．５０％以下、
　Ｂｉ：０％以上０．５０％以下、
　Ｍｏ：０％以上０．５０％以下、
　Ｂ　：０ｐｐｍ以上２５ｐｐｍ以下、
　Ｎｂ：０％以上０．０２０％以下、
　Ｖ　：０％以上０．０１０％以下および
　Ｚｒ：０％以上０．１０％以下
のうちから選ばれる少なくとも一種類を含有する、前記［１］又は［２］に記載の方向性電磁鋼板の製造方法。
［４］前記成分組成が、さらに質量％で、Ｃｏ：Ｃｏ：０％以上０．０５０％以下およびＰｂ：０％以上０．０１００％以下のうちから選ばれる１種または２種を含有する、前記［１］～［３］のいずれかに記載の方向性電磁鋼板の製造方法。
［５］前記成分組成が、さらに質量％で、Ａｓ：０％以上０．０２００％以下、Ｚｎ：０％以上０．０２０％以下、Ｗ：０％以上０．０１００％以下、Ｇｅ：０％以上０．００５０％以下およびＧａ：０％以上０．００５０％以下のうちから選ばれる１種または２種以上を含有する、前記［１］～［４］のいずれかに記載の方向性電磁鋼板の製造方法。
　本発明によれば、鉄損特性を維持したまま、丸め加工における加工精度が良好な方向性電磁鋼板およびその製造方法を提供することができる。
丸め加工後の理想的な形状を示す図である。 丸め加工後、加工精度が悪い場合の形状を示す図である。 丸め加工による加工精度を示すパラメータを表した図である。 冷間圧延時の最高到達温度と丸め加工の加工精度との関係を示す図である。 冷間圧延の総圧下率と丸め加工の加工精度との関係を示す図である。 仕上焼鈍の平均昇温速度と丸め加工の加工精度との関係を示す図である。
　以下、本発明を詳細に説明する。
＜鋼素材＞
　まず初めに、方向性電磁鋼板の鋼素材（鋼スラブ）の成分組成について、本発明では特に限定するものではないが、以下に望ましい成分組成の範囲を記載する。なお、成分に関する「％」および「ｐｐｍ」表示は、特に断らない限り、それぞれ「質量％」および「質量ｐｐｍ」を意味するものとする。
Ｃ：０．０１０％以上０．１００％以下
　Ｃは、０．１００％を超えると、脱炭焼鈍後に磁気時効の起こらない０．００５％以下に低減することが困難になるため、０．１００％以下に限定する。一方、０．０１０％に満たないと、Ｃによる粒界強化効果が失われ、スラブにクラックが生じるなど、操業性に支障がでる欠陥を引き起こす。従って、Ｃは０．０１０％以上０．１００％以下に限定する。好ましくは０．０２５％以上、より好ましくは０．０３５％以上である。また好ましくは０．０８５以下、より好ましくは０．０６０％以下である。
Ｓｉ：２．００％以上５．００％以下
　Ｓｉは鋼の比抵抗を高め、鉄損を改善させるために必要な元素であるが、２．００％未満であると効果がない。一方、５．００％を超えると、鋼の加工性が劣化し、圧延が困難となる。従って、Ｓｉは２．００％以上５．００％以下に限定する。好ましくは２．９０％以上、より好ましくは３．１０％以上である。また好ましくは３．７０％以下、より好ましくは３．５５％以下である。
Ｍｎ：０．０１％以上０．５０％以下
　Ｍｎは熱間加工性を良好にするために必要な元素であるが、０．０１％未満であると効果がない。一方、０．５０％を超えると、製品板の磁束密度が低下する。従って、Ｍｎは、０．０１％以上０．５０％以下とする。好ましくは０．０３％以上、より好ましくは０．０６％以上である。また好ましくは０．２５％以下、より好ましくは０．１５％以下である。
Ａｌ：０．０１０％以上０．０４０％以下、Ｎ：０．００３０％以上０．０１２０％以下
　ＡｌとＮは、インヒビタとなるＡｌＮを形成する。しかし、Ａｌ：０．０１０％未満、もしくはＮ：０．００３０％未満では、その効果が十分に発揮されない。一方、Ａｌ：０．０４０％超もしくはＮ：０．０１２０％超の場合は、スラブ加熱で十分に固溶させることができなくなり、鋼中への微細分散が達成されず、磁気特性を大きく劣化させる。よって、Ａｌ：０．０１０％以上０．０４０％以下およびＮ：０．００３０％以上０．０１２０％以下に限定される。好ましくはＡｌ：０．０１３％以上、より好ましくはＡｌ：０．０１７％以上であり、また好ましくはＡｌ：０．０３３％以下、より好ましくはＡｌ：０．０２９％以下である。好ましくはＮ：０．００３９％以上、より好ましくはＮ：０．００５０％以上であり、また好ましくはＮ：０．０１１３％以下、より好ましくはＮ：０．０１００％以下である。
ＳもしくはＳｅのいずれか１種または２種を合計で０．００５％以上０．１００％以下
　ＳおよびＳｅは、Ｍｎと結合してインヒビタとなるＭｎＳおよびＭｎＳｅを形成する。しかし、合計で０．００５％に満たないと、その効果が十分に得られない。一方、合計で０．１００％を超えると、スラブ加熱で十分に固溶させることができなくなり、鋼中への微細分散が達成されず、磁気特性を大きく劣化させる。よって、ＳおよびＳｅの含有量は、いずれか１種または２種を合計で０．００５％以上０．１００％以下の範囲とする。好ましくは合計で０．０１０％以上、より好ましくは０．０２０％以上であり、また好ましくは合計で０．０５５％以下、より好ましくは０．０４０％以下である。
　以上、本発明の基本成分について説明してきたが、本発明ではその他にも以下に述べる元素を任意成分として適宜含有させることができる。
　磁気特性を向上させる目的で、Ｎｉ：０％以上１．５０％以下、Ｃｒ：０％以上０．５０％以下、Ｃｕ：０％以上０．５０％以下、Ｐ：０％以上０．５０％以下、Ｓｂ：０％以上０．５０％以下、Ｓｎ：０％以上０．５０％以下、Ｂｉ：０％以上０．５０％以下、Ｍｏ：０％以上０．５０％以下、Ｂ：０ｐｐｍ以上２５ｐｐｍ以下、Ｎｂ：０％以上０．０２０％以下、Ｖ：０％以上０．０１０％以下およびＺｒ：０％以上０．１０％以下のうちから選ばれる１種を単独でまたは２種以上を複合して添加できる。それぞれ、添加量が下限量より少ない場合には磁気特性向上効果に乏しく、上限量を超えると二次再結晶粒の発達が抑制され磁気特性が劣化する。なお、磁気特性をより向上する観点からは、下限量がＮｉ：０．０１％以上、Ｓｂ：０．００５％以上、Ｓｎ：０．００５％以上、Ｃｕ：０．０１％以上、Ｃｒ：０．０１％以上、Ｐ：０．００５％以上、Ｍｏ：０．００５％以上、Ｎｂ：０．００１％以上、Ｖ：０．００１％以上、Ｂ：０．０００２％以上、Ｂｉ：０．００５％以上およびＺｒ：０．００１％以上のうちから選ばれる１種以上にて添加するのが好ましい。
　丸め加工性の内、突き合わせた二辺Ａ、Ｂのなす角を低減する目的で、Ｃｏ：０％以上０．０５０％以下およびＰｂ：０％以上０．０１００％以下のうちから選ばれる１種または２種を添加することができる。上記下限未満であれば、低減効果が発揮されず、上限を超えると磁気特性が劣化する懸念が生じる。下限量がＣｏ：０．００２％以上およびＰｂ：０．０００１％以上から選ばれる１種以上にて添加することが好ましい。
　磁気特性向上と丸め加工性の内、突き合わせた二辺Ａ、Ｂのなす角を低減する目的で、Ａｓ：０％以上０．０２００％以下、Ｚｎ：０％以上０．０２０％以下、Ｗ：０％以上０．０１００％以下、Ｇｅ：０％以上０．００５０％以下およびＧａ：０％以上０．００５０％以下のうちから選ばれる１種または２種以上を添加することができる。各々、下限未満であればその効果が認められず、上限を超えると、磁気特性が劣化する懸念が生じる。下限量がＡｓ：０．００１０％以上、Ｚｎ：０．００１％以上、Ｗ：０．００１０％以上、Ｇｅ：０．０００１％以上およびＧａ：０．０００１％以上のうちから選ばれる１種以上にて添加することが好ましい。
＜製造工程＞
　上記成分を有する溶鋼は、通常の造塊法、連続鋳造法でスラブを製造してもよいし、１００ｍｍ以下の厚さの薄鋳片を直接鋳造法で製造してもよい。これら鋼素材としてのスラブや薄鋳片を、通常の方法で加熱した後に熱間圧延するが、鋳造後加熱せずに直ちに熱間圧延を施してもよい。上記の加熱温度は、インヒビタを利用する成分系の場合、１３００℃以上で加熱して、インヒビタ成分を固溶させることが望ましい。
　上記加熱後は、９００℃以上１２００℃以下で１パス以上の粗圧延を施し、続いて７００℃以上１０００℃以下で２パス以上の仕上圧延を施すことが、熱延板の組織制御の観点から好ましい。また、熱間圧延における巻取り温度を４００℃以上７５０℃以下とすることが、炭化物の組織制御と割れ等の欠陥防止の両方の観点から好ましい。さらに好ましくは巻取り温度が５００℃以上７００℃以下である。なお、熱間圧延における温度条件及び巻取り温度は、巻取り直前の鋼板表面温度を基準とする。
　熱間圧延後は、必要に応じて熱延板焼鈍を施すことができる。熱延板焼鈍を施すと、組織を均一化でき、磁気特性のばらつきを小さくすることが可能となる。この組織均一化の観点からの、熱延板焼鈍条件は、８００℃以上１２５０℃以下で５秒以上保持することが好ましい。好ましくは、９００℃以上１１５０℃以下で１０秒以上１８０秒以下保持する条件である。保持後の冷却は、８００℃から３５０℃までの温度域で５℃／ｓ以上１００℃／ｓ以下の平均冷却速度とすることで、第二相や析出物の形態制御の観点で好ましい。さらに好ましくは１５℃／ｓ以上であり、４５℃／ｓ以下である。
　次いで、熱間圧延時に生成した鋼板表面のスケールを除去することが好ましい。手法としては、加熱された酸を使用する方法や、機械的にスケールを除去するなど、公知の方法でよい。スケール除去後、中間焼鈍を挟む２回以上の冷間圧延を施し最終板厚とした後、脱炭焼鈍を行う。
　この冷間圧延では、上述した実験１および２の結果に示された通り、
・冷間圧延の１回目における最高到達温度Ｔ１（℃）および、冷間圧延の２回目における最高到達温度Ｔ２（℃）が、０≦Ｔ１≦１５０、５０≦Ｔ２≦４００およびＴ１≦Ｔ２を満たすこと、
・冷間圧延の１回目における総圧下率Ｒ１（％）と冷間圧延の２回目における総圧下率Ｒ２（％）が、Ｒ２≧５０≧Ｒ１を満たすこと、
が肝要である。
　好ましくは、最高到達温度Ｔ１および最高到達温度Ｔ２が、２０℃≦Ｔ１≦１２０℃および、１００℃≦Ｔ２≦２５０℃である。
　同様に、総圧下率Ｒ１および総圧下率Ｒ２が、２０％≦Ｒ１≦３５％および、６０％≦Ｒ２≦９２％であることが好ましい。
　なお、冷間圧延における最高到達温度Ｔ１およびＴ２は、圧延の加工発熱を利用する方法や、圧延前に加熱する方法、クーラントや潤滑剤を利用して冷却する方法などで制御することが可能である。また、冷間圧延および中間焼鈍における温度条件および平均冷却速度は、鋼板表面温度を基準とする。
　冷間圧延における中間焼鈍は、８００℃以上１２５０℃以下の温度域で５秒以上保持することが好ましい。すなわち、温度が９００℃未満であると、再結晶粒が細かくなり、一次再結晶組織におけるＧｏｓｓ核が減少し磁性が劣化するおそれがある。一方、１２５０℃を超えると、インヒビタの急激な成長や分解が生じるため、磁気特性の劣化を招くおそれがある。温度保持後の冷却では、８００℃から３５０℃までの平均冷却速度を５℃／ｓ以上１００℃／ｓ以下とすることが、第二相や析出物の形態制御の観点から好ましい。さらに好ましくは、前記平均冷却速度が１５℃／ｓ以上４５℃／ｓである。中間焼鈍前には、前工程の圧延油を除去するために鋼板を脱脂する事が好ましい。また、中間焼鈍後は、表面のスケールを除去することが好ましい。その除去手法としては、加熱された酸を使用する方法や、機械的にスケールを除去するなど、公知の方法でよい。
　最終冷間圧延後は、脱炭焼鈍に供されるが、その前に、脱脂や酸洗を行い、鋼板表面を清浄化することが好ましい。脱炭焼鈍は、７５０℃以上９５０℃以下の温度域で１０秒以上保持し、雰囲気ガスはＨ２とＮ２とを含み、かつ脱炭焼鈍の一部もしくはすべての範囲で露点が２０℃以上８０℃以下の湿潤雰囲気とすることが好ましい。さらに好ましくは８００℃以上９００℃以下の温度域で、露点を４０℃以上７０℃以下とする脱炭焼鈍条件である。なお、脱炭焼鈍における温度条件は、鋼板表面温度を基準とする。
　また、脱炭焼鈍の保定前半を前述の温度域および露点条件の湿潤雰囲気下で行い、脱炭焼鈍の保定後半を８００℃以上９００℃以下の温度域で露点が－５０℃以上３０℃以下の乾燥雰囲気下で行うことが、極表層のサブスケールが還元され、仕上焼鈍でのフォルステライト被膜形成が有利となるので好ましい。
　次いで、脱炭焼鈍板の表裏両面に焼鈍分離剤を塗布した後、仕上焼鈍を施す。焼鈍分離剤としては公知の焼鈍分離剤を用いることができる。特に、ＭｇＯを主体とする焼鈍分離剤を、脱炭焼鈍板の表面に片面当たり２．５ｇ／ｍ２以上塗布することが好ましい。ここで、ＭｇＯを主体とするとは、焼鈍分離剤中におけるＭｇＯの含有量が、固形分換算で６０％以上であることを意味する。焼鈍分離剤中におけるＭｇＯの含有量は、好ましくは固形分換算で８０％以上である。焼鈍分離剤を脱炭焼鈍板の表面に塗布する方法は、特に限定されず、公知の方法によればよい。例えば、焼鈍分離剤は、スラリー状で脱炭焼鈍板の表面に塗布されるほか、静電塗装により乾式塗布され得る。スラリー状の焼鈍分離剤を塗布する際は、粘度上昇を抑制するために、スラリー状の焼鈍分離剤は５℃以上３０℃以下の一定温度で保持されることが好ましい。また、スラリー濃度を均一化するために、スラリー状の焼鈍分離剤について、調合用のタンクと、塗布に供するタンクとを分けることが好ましい。
　その後に仕上焼鈍を施すことにより、二次再結晶粒を発達させると共にフォルステライト被膜を形成させることが可能である。一般的に、仕上焼鈍は長時間費やすためにコイルはアップエンド状態で焼鈍される。そこで、仕上焼鈍前にコイルの周囲にバンド等を巻き付けることで、アップエンドコイルの外巻が巻ほぐれることを防止することが好ましい。
　この仕上焼鈍では、上述した実験３の結果に示された通り、５０℃から１０００℃までの平均昇温速度Ｈ１（℃／ｈ）、及び１０００℃から（最高到達温度－５０℃）までの平均昇温速度Ｈ２（℃／ｈ）が、Ｈ１≧１．１×Ｈ２および５≦Ｈ１≦４０を満足することが肝要である。好ましくは、Ｈ１≧１．２×Ｈ２および１０≦Ｈ１≦３０とする。
　なお、仕上焼鈍における温度条件及び平均昇温速度は、アップエンドの鋼板コイルが焼鈍炉の床と接地する面のうち、内巻と外巻の中間の位置での鋼板温度を基準とする。
　また、仕上焼鈍において、インヒビタ形成元素等を鋼中から純化させて良好な鉄損特性を得るために、１１００℃以上１３００℃以下の温度で３時間以上保持し、かつ１０００℃以上の温度範囲内の一部もしくはすべてでＨ２を含む雰囲気を導入することが好ましい。仕上焼鈍の最高到達温度は、１１５０℃以上１３００℃以下とすることが好ましい。仕上焼鈍後には、付着した焼鈍分離剤を除去するため、水洗やブラッシング、酸洗を行う事が有用である。その後、平坦化焼鈍を行って形状を矯正することが、鉄損低減のために有効である。
　電磁鋼板は鋼板を積層して使用することが多く、絶縁性を確保するために鋼板表面に絶縁コーティングを施すことが有効である。該コーティングは、鉄損低減のために鋼板に張力を付与できるコーティングが好ましい。該コーティングは平坦化焼鈍前にコーティング液を塗布し、平坦化焼鈍で焼き付けを行ってもよい。他にもバインダーを介した張力コーティング塗布方法や物理蒸着法や化学蒸着法により無機物を鋼板表層に蒸着させコーティングとする方法を採用すると，コーティング密着性に優れ，かつ著しい鉄損低減効果があるため好ましい。
　質量％で、Ｃ：０．０３０％、Ｓｉ：３．６６％、Ｍｎ：０．０７％、Ｓ：０．００５％、Ｓｅ：０．０１３％、Ａｌ：０．０１６％、Ｎ：０．００５５％を含み、残部がＦeおよび不可避的不純物からなる成分組成を有する鋼スラブを、１４３０℃の温度で再加熱し、１２００℃から粗圧延を６パスで行い、１１００℃から仕上圧延を９パスで行う熱間圧延により０．８５ｍｍから２．７０ｍｍまでの種々の板厚の熱延板を作製した。巻取温度は５７５℃とした。次いで、熱延板のスケールを酸洗で除去した後、１０００℃で１００秒の熱延板焼鈍を施した。熱延板焼鈍の８００℃から３５０℃までの温度域での平均冷却速度は４５℃／ｓとした。その後、１回目の冷間圧延にて、０．４５ｍｍから１．９０ｍｍまでの種々の板厚に圧延した。この１回目の冷間圧延における圧下率Ｒ１を、表１に記載する。その際、圧延速度とクーラント流量とを変更することで板温を制御し、最高到達温度Ｔ１を表１に記載のごとく種々変更した。さらに１０５０℃で１００秒の中間焼鈍を施した。中間焼鈍の８００℃から３５０℃までの温度域での平均冷却速度は２５℃／ｓとした。その後２回目の冷間圧延を行い、０．２３ｍｍの板厚に仕上げた。この際の圧下率Ｒ２を表１に記載する。その際、圧延速度とクーラント流量を変更することで板温を制御し、最高到達温度Ｔ２を表1に記載のごとく種々変更した。
　次に、冷延板に８２０℃×１２０秒、５５％Ｈ２＋４５％Ｎ２、露点６５℃の脱炭焼鈍を施し、鋼板表面に９０質量％以上のＭｇＯを含む焼鈍分離剤を塗布した後、１２００℃で５時間保定する仕上焼鈍を施した。仕上焼鈍の雰囲気は昇温中９００℃まではＮ２雰囲気とし、９００℃以上から１２００℃の保定終了を経て、冷却時の温度が１０００℃までをＨ２雰囲気とし、その後の冷却ではＡｒ雰囲気とした。仕上焼鈍の昇温過程では、５０℃から１０００℃までの平均昇温速度Ｈ１と、１０００℃から１１５０℃までの平均昇温速度Ｈ２とを表1記載のごとく種々変更し、１１５０℃から１２００℃までは平均昇温速度を１０℃／ｈとした。
　かくして得られた方向性電磁鋼板の磁束密度Ｂ８をJIS　Ｃ2550-1（2011）に準拠して評価した。その結果を表１に併記する。磁束密度が１．９００Ｔ以上であれば、磁気特性に優れると判断した。
　また、得られた鋼板から６０ｍｍ角のサンプルを切り出し、直径２０ｍｍの鉄ロールと直径３００ｍｍのウレタンロールで形成されたツインロール加工機を用いて丸め加工を行った。丸める方向は圧延直角方向（鋼板幅方向）とした。すなわち、サンプルの圧延直交方向が円弧を描くように丸め加工を施した。かくして得られた丸め加工後のサンプルの加工精度を、図３に示した２つのパラメータＨ、θで評価した。各パラメータがそれぞれ、Ｈ：１．８～３．０ｍｍ、θ：０～２．５°の範囲内であれば合格である。この評価結果を表１に併記する。同表から明らかなように、本発明範囲内の製造条件で製造した鋼板は、磁束密度および丸め加工の加工精度が良好であることがわかる。
Figure JPOXMLDOC01-appb-T000001

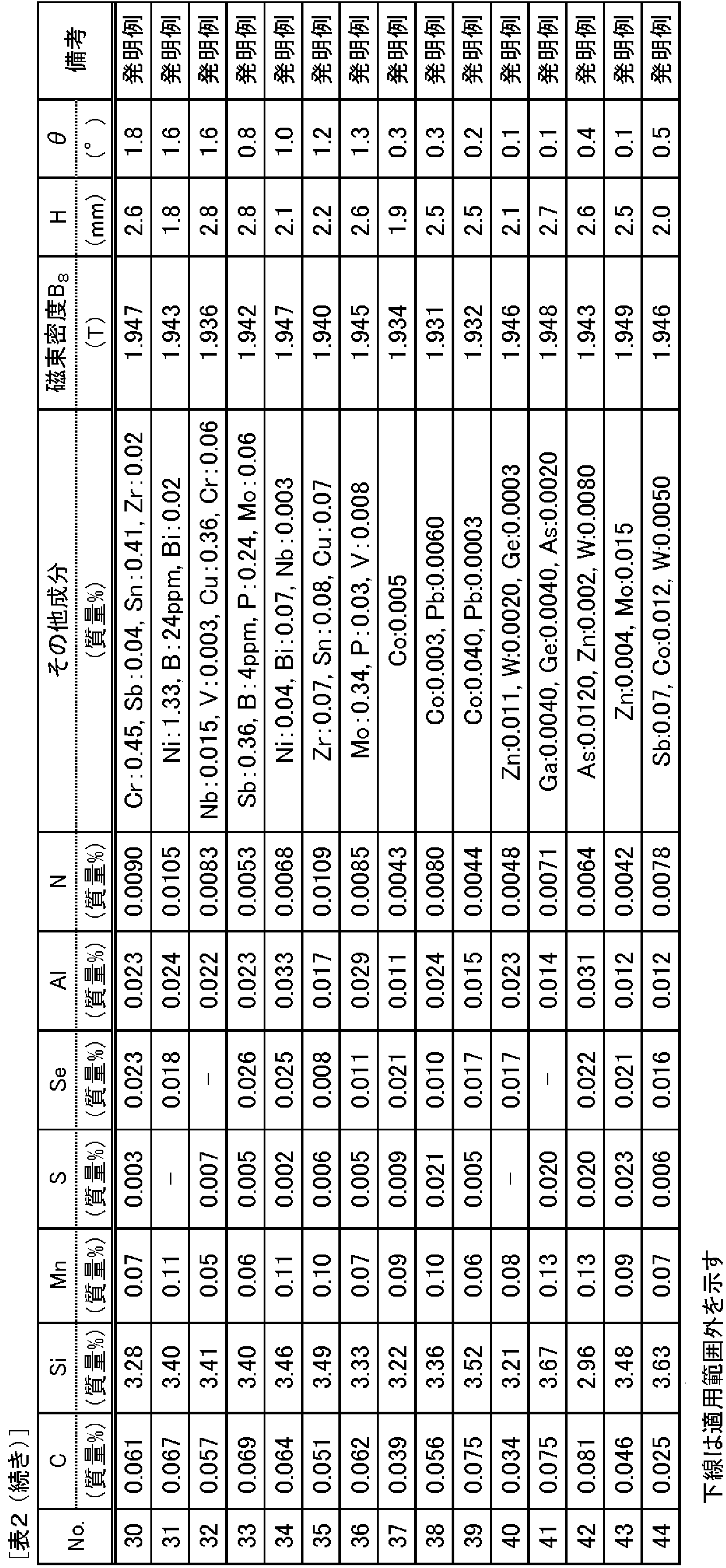

　表２に記載の成分を含み、残部がＦeおよび不可避的不純物からなる成分組成を有する鋼スラブを、１４２５℃の温度に再加熱し、１２７０℃から粗圧延を４パスで行い、１０５０℃から仕上圧延を５パスで行う熱間圧延により２．４ｍｍの板厚に仕上げた。巻取温度は６１５℃とした。次いで、鋼板のスケールを酸洗で除去した後、１０３５℃で２０秒の熱延板焼鈍を施した。熱延板焼鈍の８００℃から３５０℃までの温度域での平均冷却速度は、３０℃／ｓとした。その後、１回目の冷間圧延にて１．６ｍｍの板厚とし（圧下率Ｒ１：３３．３％）、その際、クーラント流量を制御して圧延の最高到達温度Ｔ１を５０℃とした。さらに、１０５０℃で１００秒の中間焼鈍を施し、その際、中間焼鈍の８００℃から３５０℃までの温度域での平均冷却速度は４０℃／ｓとした。その後、２回目の冷間圧延にて０．２３ｍｍ厚に仕上げた（圧下率Ｒ２：８５．６％）。その際、圧延速度とクーラント流量を制御し、圧延の最高到達温度Ｔ２を２２０℃とした。Ｔ１、Ｔ２、Ｒ１およびＲ２は、式（１）～（４）を満足する。
　次に、冷延板にさらに、前段を８２０℃で１２０秒、５５％Ｈ２＋４５％Ｎ２、露点６５℃にて、後段を８４０℃で３０秒、５５％Ｈ２＋４５％Ｎ２、露点１５℃にて、脱炭焼鈍を施した。その後、鋼板表面に８５質量％以上のＭｇＯを含む焼鈍分離剤を塗布した後、１２００℃で１２時間保定する仕上焼鈍を施した。仕上焼鈍の雰囲気は、昇温中９００℃まではＮ２雰囲気とし、９００℃以上から１２００℃の保定終了まではＨ２雰囲気とし、その後の冷却はＡｒ雰囲気とした。仕上焼鈍の昇温過程では、５０℃から１０００℃までの平均昇温速度Ｈ１を２８℃／ｈ、１０００℃から１１５０℃までは平均昇温速度を１８℃／ｈ、１１５０℃から１２００℃までは平均昇温速度を８℃／ｈとした。Ｈ１およびＨ２は、式（５）～（６）を満足する。
　かくして得られた方向性電磁鋼板の磁束密度Ｂ８をJIS　Ｃ2550-1（2011）に準拠して評価した。その結果を表２に併記する。磁束密度が１．９００Ｔ以上であれば、磁気特性に優れると判断した。
　また、得られた鋼板から６０ｍｍ角のサンプルを切り出し、直径２０ｍｍの鉄ロールと直径３００ｍｍのウレタンロールで形成されたツインロール加工機を用いて丸め加工を行った。丸める方向は圧延直角方向（鋼板幅方向）とした。すなわち、サンプルの圧延直交方向が円弧を描くように丸め加工を施した。かくして得られた丸め加工後のサンプルの加工精度を、図３に示した２つのパラメータＨ、θで評価した。各パラメータがそれぞれ、Ｈ：１．８～３．０ｍｍ、θ：０～２．５°の範囲内であれば合格である。この評価結果を表２に併記する。同表から明らかなように、本発明範囲内の製造条件で製造した鋼板は、磁束密度および丸め加工の加工精度が良好であることがわかる。
Figure JPOXMLDOC01-appb-T000002
Figure JPOXMLDOC01-appb-I000003

Claims (5)

  1. 　質量％で、
    　Ｃ　：０．０１０％以上０．１００％以下、
    　Ｓｉ：２．００％以上５．００％以下、
    　Ｍｎ：０．０１％以上０．５０％以下、
    　Ａｌ：０．０１０％以上０．０４０％以下、
    　Ｎ　：０．００３０％以上０．０１２０％以下および
    　ＳおよびＳｅのうちいずれか1種または２種を合計で０．００５％以上０．１００％以下
    を含み、残部がＦｅおよび不可避的不純物である成分組成を有する鋼素材を、１３００℃以上の温度に加熱し、熱間圧延を施して熱延板とし、次いで、熱延板焼鈍を施した後もしくは施すことなく、
    　前記熱延板に、中間焼鈍を挟む２回以上の冷間圧延を施して冷延板とし、
    　前記冷延板に、脱炭焼鈍を施して脱炭焼鈍板とし、
    　前記脱炭焼鈍板の表面に焼鈍分離剤を塗布した後、仕上焼鈍を施して方向性電磁鋼板を得る、方向性電磁鋼板の製造方法において、
    　前記冷間圧延の１回目における最高到達温度Ｔ１（℃）および前記冷間圧延の２回目における最高到達温度Ｔ２（℃）が下記式（１）から（３）を満たし、
    　前記冷間圧延の１回目における総圧下率Ｒ１（％）と前記冷間圧延の２回目における総圧下率Ｒ２（％）が下記式（４）を満たし、
    　さらに、前記仕上焼鈍において、５０℃から１０００℃までの平均昇温速度Ｈ１（℃／ｈ）、及び１０００℃から（最高到達温度－５０℃）までの平均昇温速度Ｈ２（℃／ｈ）が、下記式（５）および（６）を満足する、方向性電磁鋼板の製造方法。
    　０≦Ｔ１≦１５０　　…（１）
    　５０≦Ｔ２≦４００　…（２）
    　Ｔ１≦Ｔ２　　　　　…（３）
    　Ｒ２≧５０≧Ｒ１　　…（４）
    　Ｈ１≧１．１×Ｈ２　…（５）
    　５≦Ｈ１≦４０　　　…（６）
  2. 　前記熱間圧延では、前記鋼素材を加熱後、１１００℃以上１３００℃以下で１パス以上の粗圧延を施し、続いて８００℃以上１１００℃以下で２パス以上の仕上圧延を施し、巻取り温度を４００℃以上７５０℃以下とし、
    　前記熱延板焼鈍では、前記熱延板を、８００℃以上１２５０℃以下で５秒以上保持した後、８００℃から３５０℃までの平均冷却速度を５℃／ｓ以上１００℃／ｓ以下として冷却し、
    　前記中間焼鈍では、１回目の前記冷間圧延後の冷延板を、８００℃以上１２５０℃以下で５秒以上保持した後、８００℃から３５０℃までの平均冷却速度を５℃／ｓ以上５０℃／ｓ以下として冷却し、
    　前記脱炭焼鈍では、Ｈ２とＮ２とを含む雰囲気にて、かつ脱炭焼鈍の少なくとも一部での露点を２０℃以上８０℃以下の湿潤雰囲気として、前記冷延板を７５０℃以上９５０℃以下で１０秒以上保持し、
    　前記仕上焼鈍前に、ＭｇＯを含む前記焼鈍分離剤を前記脱炭焼鈍板の表面に片面当たり２．５ｇ／ｍ２以上塗布し、
    　前記仕上焼鈍では、１０５０℃以上の温度範囲内の少なくとも一部における雰囲気がＨ２を含む条件にて、前記脱炭焼鈍板を１０５０℃以上１３００℃以下で３時間以上保持する、請求項１に記載の方向性電磁鋼板の製造方法。
  3. 　前記成分組成が、さらに質量％又は質量ｐｐｍで、
    　Ｎｉ：０％以上１．５０％以下、
    　Ｃｒ：０％以上０．５０％以下、
    　Ｃｕ：０％以上０．５０％以下、
    　Ｐ　：０％以上０．５０％以下、
    　Ｓｂ：０％以上０．５０％以下、
    　Ｓｎ：０％以上０．５０％以下、
    　Ｂｉ：０％以上０．５０％以下、
    　Ｍｏ：０％以上０．５０％以下、
    　Ｂ　：０ｐｐｍ以上２５ｐｐｍ以下、
    　Ｎｂ：０％以上０．０２０％以下、
    　Ｖ　：０％以上０．０１０％以下および
    　Ｚｒ：０％以上０．１０％以下
    から選ばれる少なくとも一種類を含有する、請求項１又は２に記載の方向性電磁鋼板の製造方法。
  4. 　前記成分組成が、さらに質量％で、Ｃｏ：０％以上０．０５０％以下およびＰｂ：０％以上０．０１００％以下のうちから選ばれる１種または２種を含有する、請求項１～３のいずれか１項に記載の方向性電磁鋼板の製造方法。
  5. 　前記成分組成が、さらに質量％で、Ａｓ：０％以上０．０２００％以下、Ｚｎ：０％以上０．０２０％以下、Ｗ：０％以上０．０１００％以下、Ｇｅ：０％以上０．００５０％以下およびＧａ：０％以上０．００５０％以下のうちから選ばれる１種または２種以上を含有する、請求項１～４のいずれか１項に記載の方向性電磁鋼板の製造方法。

PCT/JP2022/021835 2021-05-28 2022-05-27 方向性電磁鋼板の製造方法 Ceased WO2022250162A1 (ja)

Priority Applications (5)

Application Number Priority Date Filing Date Title
US18/561,412 US20240249863A1 (en) 2021-05-28 2022-05-27 Method of producing grain-oriented electrical steel sheet
KR1020237042449A KR20240006635A (ko) 2021-05-28 2022-05-27 방향성 전기 강판의 제조 방법
JP2022572796A JP7517472B2 (ja) 2021-05-28 2022-05-27 方向性電磁鋼板の製造方法
EP22811430.2A EP4335938A4 (en) 2021-05-28 2022-05-27 PROCESS FOR PRODUCING GRAIN-ORIENTED ELECTROMAGNETIC STEEL SHEET
CN202280038074.7A CN117396618A (zh) 2021-05-28 2022-05-27 取向性电磁钢板的制造方法

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2021090686 2021-05-28
JP2021-090686 2021-05-28

Publications (1)

Publication Number Publication Date
WO2022250162A1 true WO2022250162A1 (ja) 2022-12-01

Family

ID=84228386

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2022/021835 Ceased WO2022250162A1 (ja) 2021-05-28 2022-05-27 方向性電磁鋼板の製造方法

Country Status (6)

Country Link
US (1) US20240249863A1 (ja)
EP (1) EP4335938A4 (ja)
JP (1) JP7517472B2 (ja)
KR (1) KR20240006635A (ja)
CN (1) CN117396618A (ja)
WO (1) WO2022250162A1 (ja)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP7772288B1 (ja) * 2024-05-14 2025-11-18 Ｊｆｅスチール株式会社 方向性電磁鋼板の製造方法
WO2025239047A1 (ja) * 2024-05-14 2025-11-20 Ｊｆｅスチール株式会社 方向性電磁鋼板の製造方法
EP4621080A4 (en) * 2023-02-01 2026-03-04 Jfe Steel Corp METHOD FOR PRODUCING A CORN-ORIENTED ELECTRIC STEEL SHEET

Citations (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS4015644B1 (ja) 1963-04-05 1965-07-21
JPS5113469B2 (ja) 1972-10-13 1976-04-28
JPH08277421A (ja) * 1995-04-07 1996-10-22 Nippon Steel Corp 磁気特性と被膜性状の優れた一方向性電磁鋼板の製造方法
JP2000129356A (ja) 1998-10-28 2000-05-09 Kawasaki Steel Corp 方向性電磁鋼板の製造方法
JP2001049351A (ja) * 1999-08-11 2001-02-20 Nippon Steel Corp 磁束密度の高い一方向性電磁鋼板の製造方法
JP2006274405A (ja) * 2005-03-30 2006-10-12 Jfe Steel Kk 高磁束密度方向性電磁鋼板の製造方法
JP2007262436A (ja) * 2006-03-27 2007-10-11 Jfe Steel Kk 方向性電磁鋼板の製造方法
JP2008156693A (ja) * 2006-12-22 2008-07-10 Nippon Steel Corp 良好な皮膜を有する磁気特性の優れた方向性電磁鋼板の製造方法
JP2013139629A (ja) * 2011-12-06 2013-07-18 Jfe Steel Corp 低鉄損方向性電磁鋼板の製造方法
WO2019146694A1 (ja) * 2018-01-25 2019-08-01 日本製鉄株式会社 方向性電磁鋼板
WO2020149347A1 (ja) * 2019-01-16 2020-07-23 日本製鉄株式会社 方向性電磁鋼板の製造方法

Family Cites Families (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH05113469A (ja) 1991-10-22 1993-05-07 Seiko Epson Corp 半導体装置
US5885371A (en) * 1996-10-11 1999-03-23 Kawasaki Steel Corporation Method of producing grain-oriented magnetic steel sheet
US6039818A (en) * 1996-10-21 2000-03-21 Kawasaki Steel Corporation Grain-oriented electromagnetic steel sheet and process for producing the same
JP4015644B2 (ja) 2004-05-31 2007-11-28 株式会社ソニー・コンピュータエンタテインメント 画像処理装置及び画像処理方法

Patent Citations (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS4015644B1 (ja) 1963-04-05 1965-07-21
JPS5113469B2 (ja) 1972-10-13 1976-04-28
JPH08277421A (ja) * 1995-04-07 1996-10-22 Nippon Steel Corp 磁気特性と被膜性状の優れた一方向性電磁鋼板の製造方法
JP2000129356A (ja) 1998-10-28 2000-05-09 Kawasaki Steel Corp 方向性電磁鋼板の製造方法
JP2001049351A (ja) * 1999-08-11 2001-02-20 Nippon Steel Corp 磁束密度の高い一方向性電磁鋼板の製造方法
JP2006274405A (ja) * 2005-03-30 2006-10-12 Jfe Steel Kk 高磁束密度方向性電磁鋼板の製造方法
JP2007262436A (ja) * 2006-03-27 2007-10-11 Jfe Steel Kk 方向性電磁鋼板の製造方法
JP2008156693A (ja) * 2006-12-22 2008-07-10 Nippon Steel Corp 良好な皮膜を有する磁気特性の優れた方向性電磁鋼板の製造方法
JP2013139629A (ja) * 2011-12-06 2013-07-18 Jfe Steel Corp 低鉄損方向性電磁鋼板の製造方法
WO2019146694A1 (ja) * 2018-01-25 2019-08-01 日本製鉄株式会社 方向性電磁鋼板
WO2020149347A1 (ja) * 2019-01-16 2020-07-23 日本製鉄株式会社 方向性電磁鋼板の製造方法

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP4621080A4 (en) * 2023-02-01 2026-03-04 Jfe Steel Corp METHOD FOR PRODUCING A CORN-ORIENTED ELECTRIC STEEL SHEET
JP7772288B1 (ja) * 2024-05-14 2025-11-18 Ｊｆｅスチール株式会社 方向性電磁鋼板の製造方法
