WO2023032782A1 - 接着剤組成物、積層体、及び加工された半導体基板の製造方法 - Google Patents

接着剤組成物、積層体、及び加工された半導体基板の製造方法 Download PDF

Info

Publication number
WO2023032782A1
WO2023032782A1 PCT/JP2022/031855 JP2022031855W WO2023032782A1 WO 2023032782 A1 WO2023032782 A1 WO 2023032782A1 JP 2022031855 W JP2022031855 W JP 2022031855W WO 2023032782 A1 WO2023032782 A1 WO 2023032782A1
Authority
WO
WIPO (PCT)
Prior art keywords
group
optionally substituted
formula
semiconductor substrate
alkyl group
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2022/031855
Other languages
English (en)
French (fr)
Inventor
貴久 奥野
友輝 臼井
昌樹 柳井
徹也 新城
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Nissan Chemical Corp
Original Assignee
Nissan Chemical Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Nissan Chemical Corp filed Critical Nissan Chemical Corp
Priority to JP2023545492A priority Critical patent/JPWO2023032782A1/ja
Priority to US18/686,993 priority patent/US20250084291A1/en
Priority to EP22864366.4A priority patent/EP4398285A4/en
Priority to KR1020247007229A priority patent/KR20240053052A/ko
Priority to CN202280058487.1A priority patent/CN117882172A/zh
Publication of WO2023032782A1 publication Critical patent/WO2023032782A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J183/00—Adhesives based on macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing silicon, with or without sulfur, nitrogen, oxygen, or carbon only; Adhesives based on derivatives of such polymers
    • C09J183/04—Polysiloxanes
    • C09J183/06—Polysiloxanes containing silicon bound to oxygen-containing groups
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B43/00—Operations specially adapted for layered products and not otherwise provided for, e.g. repairing; Apparatus therefor
    • B32B43/006—Delaminating
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B7/00—Layered products characterised by the relation between layers; Layered products characterised by the relative orientation of features between layers, or by the relative values of a measurable parameter between layers, i.e. products comprising layers having different physical, chemical or physicochemical properties; Layered products characterised by the interconnection of layers
    • B32B7/04—Interconnection of layers
    • B32B7/12—Interconnection of layers using interposed adhesives or interposed materials with bonding properties
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/16—Nitrogen-containing compounds
    • C08K5/34—Heterocyclic compounds having nitrogen in the ring
    • C08K5/3412—Heterocyclic compounds having nitrogen in the ring having one nitrogen atom in the ring
    • C08K5/3432—Six-membered rings
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/49—Phosphorus-containing compounds
    • C08K5/50—Phosphorus bound to carbon only
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L83/00—Compositions of macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon only; Compositions of derivatives of such polymers
    • C08L83/04—Polysiloxanes
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J11/00—Features of adhesives not provided for in group C09J9/00, e.g. additives
    • C09J11/02—Non-macromolecular additives
    • C09J11/06—Non-macromolecular additives organic
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J183/00—Adhesives based on macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing silicon, with or without sulfur, nitrogen, oxygen, or carbon only; Adhesives based on derivatives of such polymers
    • C09J183/04—Polysiloxanes
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P52/00—Grinding, lapping or polishing of wafers, substrates or parts of devices
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P72/00—Handling or holding of wafers, substrates or devices during manufacture or treatment thereof
    • H10P72/70—Handling or holding of wafers, substrates or devices during manufacture or treatment thereof for supporting or gripping
    • H10P72/74—Handling or holding of wafers, substrates or devices during manufacture or treatment thereof for supporting or gripping using temporarily an auxiliary support
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P72/00—Handling or holding of wafers, substrates or devices during manufacture or treatment thereof
    • H10P72/70—Handling or holding of wafers, substrates or devices during manufacture or treatment thereof for supporting or gripping
    • H10P72/74—Handling or holding of wafers, substrates or devices during manufacture or treatment thereof for supporting or gripping using temporarily an auxiliary support
    • H10P72/7402—Wafer tapes, e.g. grinding or dicing support tapes
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P95/00—Generic processes or apparatus for manufacture or treatments not covered by the other groups of this subclass
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2255/00—Coating on the layer surface
    • B32B2255/26—Polymeric coating
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2457/00—Electrical equipment
    • B32B2457/14—Semiconductor wafers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G77/00—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule
    • C08G77/04—Polysiloxanes
    • C08G77/12—Polysiloxanes containing silicon bound to hydrogen
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G77/00—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule
    • C08G77/04—Polysiloxanes
    • C08G77/20—Polysiloxanes containing silicon bound to unsaturated aliphatic groups
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J2203/00—Applications of adhesives in processes or use of adhesives in the form of films or foils
    • C09J2203/326—Applications of adhesives in processes or use of adhesives in the form of films or foils for bonding electronic components such as wafers, chips or semiconductors
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P72/00—Handling or holding of wafers, substrates or devices during manufacture or treatment thereof
    • H10P72/70—Handling or holding of wafers, substrates or devices during manufacture or treatment thereof for supporting or gripping
    • H10P72/74—Handling or holding of wafers, substrates or devices during manufacture or treatment thereof for supporting or gripping using temporarily an auxiliary support
    • H10P72/7416—Handling or holding of wafers, substrates or devices during manufacture or treatment thereof for supporting or gripping using temporarily an auxiliary support used during dicing or grinding
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P72/00—Handling or holding of wafers, substrates or devices during manufacture or treatment thereof
    • H10P72/70—Handling or holding of wafers, substrates or devices during manufacture or treatment thereof for supporting or gripping
    • H10P72/74—Handling or holding of wafers, substrates or devices during manufacture or treatment thereof for supporting or gripping using temporarily an auxiliary support
    • H10P72/7422—Handling or holding of wafers, substrates or devices during manufacture or treatment thereof for supporting or gripping using temporarily an auxiliary support used to protect an active side of a device or wafer
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P72/00—Handling or holding of wafers, substrates or devices during manufacture or treatment thereof
    • H10P72/70—Handling or holding of wafers, substrates or devices during manufacture or treatment thereof for supporting or gripping
    • H10P72/74—Handling or holding of wafers, substrates or devices during manufacture or treatment thereof for supporting or gripping using temporarily an auxiliary support
    • H10P72/744—Details of chemical or physical process used for separating the auxiliary support from a device or a wafer
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P72/00—Handling or holding of wafers, substrates or devices during manufacture or treatment thereof
    • H10P72/70—Handling or holding of wafers, substrates or devices during manufacture or treatment thereof for supporting or gripping
    • H10P72/74—Handling or holding of wafers, substrates or devices during manufacture or treatment thereof for supporting or gripping using temporarily an auxiliary support
    • H10P72/744—Details of chemical or physical process used for separating the auxiliary support from a device or a wafer
    • H10P72/7442—Separation by peeling

Definitions

  • the present invention relates to an adhesive composition, a laminate, a method for producing a laminate, and a method for producing a processed semiconductor substrate.
  • Semiconductor wafers which have conventionally been integrated in a two-dimensional planar direction, are required to have a semiconductor integration technology that integrates (stacks) the planar surface in a three-dimensional direction for the purpose of further integration.
  • This three-dimensional lamination is a technique of integrating in multiple layers while connecting with a through silicon via (TSV).
  • TSV through silicon via
  • a semiconductor wafer before thinning (also simply called a wafer here) is bonded to a support for polishing with a polishing machine.
  • the adhesion at that time is called temporary adhesion because it must be easily peeled off after polishing.
  • This temporary adhesion must be easily removed from the support, and if a large force is applied to the removal, the thinned semiconductor wafer may be cut or deformed. easily removed.
  • the back surface of the semiconductor wafer is removed or displaced due to polishing stress. Therefore, the performance required for the temporary adhesion is to withstand the stress during polishing and to be easily removed after polishing.
  • a temporary adhesive used for such temporary adhesion a temporary adhesive containing a component that hardens by a hydrosilylation reaction is used.
  • a temporary adhesive containing a component (A) that cures by a hydrosilylation reaction a polymerization inhibitor (B) having a 5% mass loss temperature in Tg-DTA of 80 ° C. or higher, and a solvent (C).
  • Adhesives have been proposed (see Patent Document 1).
  • an acetylenic alcohol such as 1,1-diphenyl-2-propyn-1-ol is used as the polymerization inhibitor (B).
  • a polymerization inhibitor is also called a cross-linking inhibitor.
  • the laminate obtained by bonding the semiconductor wafer and the support using the temporary adhesive may warp.
  • a temporary adhesive adheresive composition
  • the temporary The laminate obtained using the adhesive had a warp of 531 ⁇ m (see Comparative Example 1 herein). If the warp is large, it may be difficult to transport the substrate with a vacuum chuck of a robot arm, making it impossible to fabricate the desired electronic device, or the device may be damaged due to increased internal stress generated within the electronic device.
  • the present invention has been made in view of the above circumstances, and provides a laminate that can reduce warpage more than when 1,1-diphenyl-2-propyn-1-ol is used as a cross-linking inhibitor, and the laminate. It is an object of the present invention to provide a method for producing a processed semiconductor substrate using the method, an adhesive composition used for forming an adhesive layer in the laminate, and a method for producing an adhesive layer using the adhesive composition.
  • the present invention includes the following.
  • a laminate having a semiconductor substrate, a support substrate, and an adhesive layer provided between the semiconductor substrate and the support substrate,
  • the adhesive layer is formed from a cured adhesive composition
  • the adhesive composition comprises a polyorganosiloxane having an alkenyl group having 2 to 40 carbon atoms bonded to a silicon atom, a polyorganosiloxane having an Si—H group, a platinum group metal-based catalyst, and a cross-linking inhibitor.
  • the laminate wherein the cross-linking inhibitor contains at least one of a pyridine ring-containing compound and a phosphorus-containing organic compound.
  • the pyridine ring-containing compound contains a compound represented by the following formula (1)
  • the phosphorus-containing organic compound contains a compound represented by the following formula (2)
  • R 1 and R 2 each independently represent a hydrogen atom or an optionally substituted alkyl group, or R 1 and R 2 together As a result, an aromatic hydrocarbon ring optionally having an optionally substituted alkyl group is formed, or -O- is formed.
  • R 3 and R 4 each independently represent a hydrogen atom or an optionally substituted alkyl group.
  • R5 and R6 each independently represent a hydrogen atom or an optionally substituted alkyl group.
  • R7 and R8 each independently represent a hydrogen atom or an optionally substituted alkyl group.
  • R 5 and R 7 may together form an aromatic hydrocarbon ring optionally having an optionally substituted alkyl group.
  • R 6 and R 8 may together form an aromatic hydrocarbon ring optionally having an optionally substituted alkyl group. .
  • R 11 to R 13 each independently represent a hydrocarbon group which may have a substituent.
  • a method for manufacturing a processed semiconductor substrate comprising: a first step in which the semiconductor substrate of the laminate according to any one of [1] to [8] is processed; a second step in which the semiconductor substrate processed in the first step and the support substrate are separated;
  • a method of manufacturing a processed semiconductor substrate comprising: [10] An adhesive composition used for forming the adhesive layer in a laminate having a semiconductor substrate, a supporting substrate, and an adhesive layer provided between the semiconductor substrate and the supporting substrate, Containing a polyorganosiloxane having an alkenyl group having 2 to 40 carbon atoms bonded to a silicon atom, a polyorganosiloxane having an Si—H group, a platinum group metal-based catalyst, and a cross-linking inhibitor,
  • the adhesive composition, wherein the cross-linking inhibitor contains at least one of a pyridine ring-containing compound and a phosphorus-containing organic compound.
  • the pyridine ring-containing compound contains a compound represented by the following formula (1)
  • the phosphorus-containing organic compound contains a compound represented by the following formula (2)
  • R 1 and R 2 each independently represent a hydrogen atom or an optionally substituted alkyl group, or R 1 and R 2 together As a result, an aromatic hydrocarbon ring optionally having an optionally substituted alkyl group is formed, or -O- is formed.
  • R 3 and R 4 each independently represent a hydrogen atom or an optionally substituted alkyl group.
  • R5 and R6 each independently represent a hydrogen atom or an optionally substituted alkyl group.
  • R7 and R8 each independently represent a hydrogen atom or an optionally substituted alkyl group.
  • R 5 and R 7 may together form an aromatic hydrocarbon ring optionally having an optionally substituted alkyl group.
  • R 6 and R 8 may together form an aromatic hydrocarbon ring optionally having an optionally substituted alkyl group. .
  • R 11 to R 13 each independently represent a hydrocarbon group which may have a substituent.
  • R 1 , R 2 , R 7 and R 8 each represent a hydrogen atom
  • R 3 to R 6 each independently represent a hydrogen atom or an alkyl group
  • R 11 to R 13 each independently represent an optionally substituted alkyl group or an optionally substituted phenyl group. show, The adhesive composition according to [11] or [15].
  • a method of manufacturing a laminate comprising: [19] The method for manufacturing a laminate according to [18], wherein the heating is performed from the semiconductor substrate side or the support substrate side.
  • a laminate that can reduce warpage more than when 1,1-diphenyl-2-propyn-1-ol is used as a cross-linking inhibitor, and a method for manufacturing a processed semiconductor substrate using the laminate.
  • an adhesive composition used for forming an adhesive layer in the laminate and a method for producing an adhesive layer using the adhesive composition.
  • FIG. 4 is a schematic cross-sectional view of another example of the laminate of the present invention.
  • the laminate of the present invention has at least a semiconductor substrate, a support substrate, and an adhesive layer, and if necessary, other layers.
  • the main material that constitutes the entire semiconductor substrate is not particularly limited as long as it is used for this type of application, and examples thereof include silicon, silicon carbide, compound semiconductors, and the like.
  • the shape of the semiconductor substrate is not particularly limited, but is, for example, a disc shape. It should be noted that the disk-shaped semiconductor substrate does not need to have a perfectly circular surface shape. It may have notches.
  • the thickness of the disk-shaped semiconductor substrate may be appropriately determined according to the purpose of use of the semiconductor substrate, and is not particularly limited, but is, for example, 500 to 1,000 ⁇ m.
  • the diameter of the disk-shaped semiconductor substrate may be appropriately determined according to the purpose of use of the semiconductor substrate, and is not particularly limited, but is, for example, 100 to 1,000 mm.
  • the semiconductor substrate may have bumps.
  • a bump is a projecting terminal.
  • the semiconductor substrate has bumps on the support substrate side.
  • bumps are usually formed on the surface on which circuits are formed.
  • the circuit may be a single layer or multiple layers.
  • the shape of the circuit is not particularly limited.
  • the surface opposite to the surface having the bumps (back surface) is a surface to be processed.
  • the material, size, shape, structure, and density of the bumps on the semiconductor substrate are not particularly limited. Examples of bumps include ball bumps, printed bumps, stud bumps, and plated bumps.
  • the bump height, radius and pitch are appropriately determined from the conditions that the bump height is about 1 to 200 ⁇ m, the bump radius is 1 to 200 ⁇ m, and the bump pitch is 1 to 500 ⁇ m.
  • Materials for the bumps include, for example, low-melting solder, high-melting solder, tin, indium, gold, silver, and copper.
  • the bumps may consist of only a single component, or may consist of multiple components. More specifically, Sn-based alloy plating such as SnAg bumps, SnBi bumps, Sn bumps, and AuSn bumps can be used.
  • the bump may have a laminated structure including a metal layer composed of at least one of these components.
  • An example of a semiconductor substrate is a silicon wafer with a diameter of 300 mm and a thickness of about 770 ⁇ m.
  • the support substrate is not particularly limited as long as it is a member capable of supporting the semiconductor substrate when the semiconductor substrate is processed. Examples thereof include a glass support substrate and a silicon support substrate.
  • the shape of the support substrate is not particularly limited, but for example, a disk shape can be mentioned. It should be noted that the disc-shaped support substrate does not need to have a perfectly circular surface shape. It may have notches.
  • the thickness of the disc-shaped support substrate may be appropriately determined according to the size of the semiconductor substrate, and is not particularly limited, but is, for example, 500 to 1,000 ⁇ m.
  • the diameter of the disk-shaped support substrate may be appropriately determined according to the size of the semiconductor substrate, and is not particularly limited, but is, for example, 100 to 1,000 mm.
  • the support substrate is a glass wafer or silicon wafer with a diameter of 300 mm and a thickness of about 700 ⁇ m.
  • a substrate that is transparent to the light used is used as the support substrate.
  • the adhesive layer is formed from a cured adhesive composition.
  • the adhesive composition contains at least a polyorganosiloxane (a1), a polyorganosiloxane (a2), a platinum group metal-based catalyst (A2), and a cross-linking inhibitor (A3), and if necessary, Contains other ingredients.
  • Adhesive compositions are also subject of the present invention.
  • Polyorganosiloxane (a1) is polyorganosiloxane having alkenyl groups having 2 to 40 carbon atoms bonded to silicon atoms.
  • Polyorganosiloxane (a2) is a polyorganosiloxane having Si—H groups.
  • the alkenyl group having 2 to 40 carbon atoms may be substituted. Examples of substituents include halogen atoms, nitro groups, cyano groups, amino groups, hydroxy groups, carboxy groups, aryl groups, heteroaryl groups and the like.
  • polyorganosiloxane (a1) having an alkenyl group having 2 to 40 carbon atoms bonded to a silicon atom is a siloxane unit (Q' unit) represented by SiO 2 , R 1 'R 2 'R 3 'SiO 1 /2 siloxane units (M' units), R 4 'R 5 'SiO 2/2 siloxane units (D' units) and R 6 'SiO 3/2 siloxane units ( T'units) containing one or more units selected from the group consisting of M'units, D'units and T'units Polyorganosiloxane containing at least one selected from the group consisting of (a1' ).
  • Q' unit siloxane unit represented by SiO 2 , R 1 'R 2 'R 3 'SiO 1 /2 siloxane units (M' units), R 4 'R 5 'SiO 2/2 siloxane units (D' units) and R 6 'Si
  • Examples of the polyorganosiloxane (a2) having Si—H groups include siloxane units (Q′′ units) represented by SiO 2 and siloxane units represented by R 1 ′′R 2 ′′R 3 ′′SiO 1/2 ( M" units), R4 " R5 " siloxane units represented by SiO2 /2 (D” units) and R6 " siloxane units represented by SiO3 /2 (T” units).
  • R 1 ' to R 6 ' are groups bonded to a silicon atom and each independently represents an optionally substituted alkyl group or an optionally substituted alkenyl group, and R 1 ' to R 6 At least one of ' is an optionally substituted alkenyl group.
  • substituents include halogen atoms, nitro groups, cyano groups, amino groups, hydroxy groups, carboxy groups, aryl groups, heteroaryl groups and the like.
  • R 1 ′′ to R 6 ′′ are groups or atoms bonded to a silicon atom and each independently represent an optionally substituted alkyl group or hydrogen atom, but at least one of R 1 ′′ to R 6 ′′ One is a hydrogen atom.
  • substituents include halogen atoms, nitro groups, cyano groups, amino groups, hydroxy groups, carboxy groups, aryl groups, heteroaryl groups and the like.
  • the alkyl group may be linear, branched or cyclic, but is preferably a linear or branched alkyl group. Yes, preferably 30 or less, more preferably 20 or less, and even more preferably 10 or less.
  • optionally substituted linear or branched alkyl groups include methyl, ethyl, n-propyl, i-propyl, n-butyl, i-butyl and s-butyl. group, tertiary butyl group, n-pentyl group, 1-methyl-n-butyl group, 2-methyl-n-butyl group, 3-methyl-n-butyl group, 1,1-dimethyl-n-propyl group, 1,2-dimethyl-n-propyl group, 2,2-dimethyl-n-propyl group, 1-ethyl-n-propyl group, n-hexyl group, 1-methyl-n-pentyl group, 2-methyl-n -pentyl group, 3-methyl-n-pentyl group, 4-methyl-n-pentyl group, 1,1-dimethyl-n-butyl group, 1,2-dimethyl-n-butyl group, 1,3-dimethyl- n-
  • optionally substituted cyclic alkyl groups include a cyclopropyl group, a cyclobutyl group, a 1-methyl-cyclopropyl group, a 2-methyl-cyclopropyl group, a cyclopentyl group, a 1-methyl-cyclobutyl group, a 2- methyl-cyclobutyl group, 3-methyl-cyclobutyl group, 1,2-dimethyl-cyclopropyl group, 2,3-dimethyl-cyclopropyl group, 1-ethyl-cyclopropyl group, 2-ethyl-cyclopropyl group, cyclohexyl group , 1-methyl-cyclopentyl group, 2-methyl-cyclopentyl group, 3-methyl-cyclopentyl group, 1-ethyl-cyclobutyl group, 2-ethyl-cyclobutyl group, 3-ethyl-cyclobutyl group, 1,2-dimethyl-cyclobutyl group, 1,3-dimethyl-cycl
  • the alkenyl group may be linear or branched, and the number of carbon atoms thereof is not particularly limited, but is usually 2 to 40, preferably 30 or less, more preferably 20 or less, and more preferably 20 or less. It is preferably 10 or less.
  • optionally substituted linear or branched alkenyl groups include, but are not limited to, vinyl groups, allyl groups, butenyl groups, pentenyl groups, and the like. 2 to 14, preferably 2 to 10, more preferably 1 to 6. Among them, an ethenyl group and a 2-propenyl group are particularly preferred.
  • Specific examples of the optionally substituted cyclic alkenyl group include, but are not limited to, cyclopentenyl, cyclohexenyl and the like, and the number of carbon atoms thereof is usually 4 to 14, preferably 5 to 10, More preferably 5-6.
  • Polyorganosiloxane (a1') contains one or more units selected from the group consisting of Q' units, M' units, D' units and T' units, and M' units, D' units and It contains at least one selected from the group consisting of T' units.
  • the polyorganosiloxane (a1') two or more polyorganosiloxanes satisfying such conditions may be used in combination.
  • Q' units, M' units, D' units and T' units include (Q' unit and M' unit), (D' unit and M' unit), (T' units and M' units), (Q' units and T' units and M' units), but are not limited to these.
  • Polyorganosiloxane (a2′) contains one or more units selected from the group consisting of Q′′ units, M′′ units, D′′ units and T′′ units, and M′′ units, D′′ units and It contains at least one selected from the group consisting of T′′ units.
  • the polyorganosiloxane (a2′) two or more polyorganosiloxanes satisfying these conditions may be used in combination.
  • Preferred combinations of two or more selected from the group consisting of Q′′ units, M′′ units, D′′ units and T′′ units include (M′′ units and D′′ units), (Q′′ units and M′′ units), (Q" units and T" units and M” units).
  • Polyorganosiloxane (a1') is composed of siloxane units in which alkyl groups and/or alkenyl groups are bonded to silicon atoms thereof.
  • the proportion of alkenyl groups is preferably 0.1 to 50.0 mol%, more preferably 0.5 to 30.0 mol%, and the remaining R 1 ' to R 6 ' can be alkyl groups. .
  • Polyorganosiloxane (a2') is composed of siloxane units in which alkyl groups and/or hydrogen atoms are bonded to silicon atoms thereof, and all substituents represented by R 1 ′′ to R 6 ′′ and The ratio of hydrogen atoms in the substituted atoms is preferably 0.1 to 50.0 mol%, more preferably 10.0 to 40.0 mol%, and the remaining R 1 ′′ to R 6 ′′ are alkyl groups and can do.
  • the weight-average molecular weight of polysiloxanes such as polyorganosiloxane (a1) and polyorganosiloxane (a2) is not particularly limited, but each is usually 500 to 1,000,000, and the effects of the present invention are realized with good reproducibility. From the viewpoint of doing, it is preferably 5,000 to 50,000.
  • the weight-average molecular weight, number-average molecular weight, and degree of dispersion of the polyorganosiloxane can be determined, for example, using a GPC apparatus (EcoSEC, HLC-8320GPC manufactured by Tosoh Corporation) and a GPC column (TSKgel SuperMultiporeHZ-N, TSKgel SuperMultiporeHZ-N, manufactured by Tosoh Corporation).
  • the column temperature was 40 ° C.
  • tetrahydrofuran was used as the eluent (elution solvent)
  • the flow rate was 0.35 mL / min
  • polystyrene manufactured by Showa Denko Co., Ltd., Shodex
  • the viscosities of the polyorganosiloxane (a1) and the polyorganosiloxane (a2) are not particularly limited, but each is usually 10 to 1,000,000 (mPa s), and from the viewpoint of achieving the effects of the present invention with good reproducibility, it is preferable. is 50 to 10000 (mPa ⁇ s).
  • the viscosities of polyorganosiloxane (a1) and polyorganosiloxane (a2) are values measured at 25° C. with an E-type rotational viscometer.
  • Polyorganosiloxane (a1) and polyorganosiloxane (a2) react with each other to form a film through a hydrosilylation reaction. Therefore, the curing mechanism differs from that via, for example, silanol groups, and therefore any siloxane need not contain silanol groups or functional groups that form silanol groups upon hydrolysis, such as alkyloxy groups. None.
  • the molar ratio of the alkenyl groups contained in the polyorganosiloxane (a1) and the hydrogen atoms constituting the Si—H bonds contained in the polyorganosiloxane (a2) (alkenyl groups: Si—H bonds
  • the constituent hydrogen atoms) are preferably in the range of 1.0:0.5 to 1.0:0.66.
  • the platinum group metal-based catalyst (A2) is a platinum-based metal catalyst.
  • Such a platinum-based metal catalyst is a catalyst for promoting the hydrosilylation reaction between the alkenyl groups of the polyorganosiloxane (a1) and the Si—H groups of the polyorganosiloxane (a2).
  • platinum-based metal catalyst a known platinum-based compound (platinum or a compound containing platinum) can be used.
  • platinum fine powder platinum black
  • chloroplatinic acid alcohol-modified chloroplatinic acid
  • complexes of chloroplatinic acid and diolefins platinum-olefin complexes
  • platinum-carbonyl complexes platinum-carbonyl complexes [platinum bis(acetoacetate ), platinum bis(acetylacetonate), etc.]
  • chloroplatinic acid-alkenylsiloxane complex chloroplatinic acid-divinyltetramethyldisiloxane complex, chloroplatinic acid-tetravinyltetramethylcyclotetrasiloxane complex, etc.
  • platinum-alkenylsiloxane complexes platinumum-divinyltetramethyldisiloxane complex, platinum-tetravinyltetramethylcyclotetrasiloxane
  • the alkenylsiloxane used in the platinum-alkenylsiloxane complex is not particularly limited, but examples include 1,3-divinyl-1,1,3,3-tetramethyldisiloxane, 1,3,5,7-tetramethyl-1 ,3,5,7-tetravinylcyclotetrasiloxane, alkenylsiloxane oligomers in which some of the methyl groups of these alkenylsiloxanes are substituted with ethyl groups, phenyl groups, etc., and the vinyl groups of these alkenylsiloxanes are substituted with allyl groups, hexenyl Examples thereof include alkenylsiloxane oligomers substituted with groups and the like. In particular, 1,3-divinyl-1,1,3,3-tetramethyldisiloxane is preferred because the resulting platinum-alkenylsiloxane complex has good stability.
  • the content of the platinum group metal-based catalyst (A2) in the adhesive composition is not particularly limited, but is usually 1.0 to 1.0 with respect to the total mass of the polyorganosiloxane (a1) and the polyorganosiloxane (a2). It is in the range of 50.0 ppm.
  • the cross-linking inhibitor (A3) contained in the adhesive composition contains at least one of a pyridine ring-containing compound and a phosphorus-containing organic compound.
  • the cross-linking inhibitor (A3) is more effective than when 1,1-diphenyl-2-propyn-1-ol is used as the cross-linking inhibitor. Warpage of the laminate can be reduced. The inventors speculate that this is due to the ability to control the cure rate of the adhesive composition utilizing the hydrosilylation reaction, thereby relieving the stress in the laminate. This is related to the fact that the pyridine ring-containing compound and the phosphorus-containing organic compound have a higher coordination ability with respect to the platinum group metal catalyst than 1,1-diphenyl-2-propyn-1-ol. The inventors speculate.
  • the pyridine ring-containing compound is not particularly limited, it preferably contains a compound represented by the following formula (1) from the viewpoint of a more excellent effect of reducing warpage.
  • the phosphorus-containing organic compound is not particularly limited, it preferably contains a compound represented by the following formula (2) from the viewpoint of a more excellent effect of reducing warpage.
  • R 1 and R 2 each independently represent a hydrogen atom or an optionally substituted alkyl group, or R 1 and R 2 together together form an aromatic hydrocarbon ring optionally having an optionally substituted alkyl group, or form —O—.
  • R 3 and R 4 each independently represent a hydrogen atom or an optionally substituted alkyl group.
  • R5 and R6 each independently represent a hydrogen atom or an optionally substituted alkyl group.
  • R7 and R8 each independently represent a hydrogen atom or an optionally substituted alkyl group.
  • R 5 and R 7 may together form an aromatic hydrocarbon ring optionally having an optionally substituted alkyl group.
  • R 6 and R 8 may together form an aromatic hydrocarbon ring optionally having an optionally substituted alkyl group. .
  • the alkyl group in formula (1) may be linear or branched.
  • Examples of the alkyl group in formula (1) include methyl group, ethyl group, propyl group, isopropyl group, butyl group, isobutyl group, tert-butyl group, pentyl group, hexyl group, octyl group, nonyl group and the like. be done.
  • substituents in the optionally substituted alkyl group in formula (1) include halogen atoms, alkoxy groups, acyl groups, hydroxy groups, carboxy groups, amino groups, imino groups, cyano groups, phenyl groups, thiol groups, sulfo groups, nitro groups, aryl groups, heteroaryl groups, and the like.
  • Alkoxy groups include, for example, alkoxy groups having 1 to 6 carbon atoms.
  • Acyl groups include, for example, acyl groups having 2 to 7 carbon atoms.
  • Examples of the aromatic hydrocarbon ring formed by R 1 and R 2 together include a benzene ring.
  • the aromatic hydrocarbon ring formed by R 5 and R 7 together includes, for example, a benzene ring.
  • the aromatic hydrocarbon ring formed by R 6 and R 8 together includes, for example, a benzene ring.
  • R 1 , R 2 , R 7 and R 8 preferably represent a hydrogen atom, and R 3 to R 6 each independently represent a hydrogen atom or an alkyl group. preferable.
  • R2 and R4 are both hydrogen atoms or the same group.
  • R5 and R6 are both hydrogen atoms or the same group.
  • R 5 and R 7 together form an aromatic hydrocarbon ring optionally having an optionally substituted alkyl group
  • R 6 and R 8 together form the same aromatic hydrocarbon ring.
  • Examples of the compound represented by the formula (1) include, for example, a compound represented by the following formula (1-1), a compound represented by the following formula (1-2), and a compound represented by the following formula (1-3). and compounds represented by the following formula (1-4).
  • the compound represented by the following formula (1-1) and the compound represented by the following formula (1-2) are preferable because they can further reduce warpage.
  • R 1 to R 6 each independently represent a hydrogen atom or an optionally substituted alkyl group.
  • R 1 to R 4 each independently represent a hydrogen atom or an optionally substituted alkyl group.
  • R 21 and R 22 each independently represent an optionally substituted alkyl group.
  • m and n each independently represent an integer of 0 to 4; When m is 2 or more, multiple R 21 may be the same or different. When n is 2 or more, multiple R 22 may be the same or different.
  • R 3 to R 6 each independently represent a hydrogen atom or an optionally substituted alkyl group.
  • R 3 to R 6 each independently represent a hydrogen atom or an optionally substituted alkyl group.
  • R23 represents an optionally substituted alkyl group.
  • n represents an integer of 0 to 2; When n is 2, multiple R 23 may be the same or different.
  • R 11 to R 13 each independently represent a hydrocarbon group which may have a substituent.
  • P represents a phosphorus atom.
  • R 11 to R 13 each independently represent an optionally substituted alkyl group or an optionally substituted phenyl group.
  • the number of carbon atoms in the optionally substituted alkyl group of R 11 to R 13 is not particularly limited, but examples thereof include 1 to 12 each independently.
  • Alkyl groups may be linear or branched. Examples of alkyl groups include methyl, ethyl, propyl, isopropyl, butyl, isobutyl, tert-butyl, pentyl, hexyl, octyl and nonyl groups.
  • substituents in the optionally substituted hydrocarbon group for R 11 to R 13 include a halogen atom, an alkoxy group, an acyl group, a hydroxy group, a carboxy group, an amino group, an imino group, a cyano group, phenyl group, thiol group, sulfo group, nitro group, aryl group, heteroaryl group and the like.
  • Alkoxy groups include, for example, alkoxy groups having 1 to 6 carbon atoms.
  • Acyl groups include, for example, acyl groups having 2 to 7 carbon atoms.
  • R 11 -R 13 are the same group.
  • the content of at least one of the pyridine ring-containing compound and the phosphorus-containing organic compound in the adhesive composition is not particularly limited. It is 0.01 to 10% by mass, more preferably 0.1 to 0.5% by mass.
  • the adhesive composition may contain a solvent for the purpose of viscosity adjustment, etc. Specific examples thereof include, but are not limited to, aliphatic hydrocarbons, aromatic hydrocarbons, ketones, and the like.
  • the solvent includes hexane, heptane, octane, nonane, decane, undecane, dodecane, isododecane, menthane, limonene, toluene, xylene, mesitylene, cumene, MIBK (methyl isobutyl ketone), butyl acetate, and diisobutyl.
  • examples include, but are not limited to, ketones, 2-octanone, 2-nonanone, 5-nonanone, and the like. Such solvents can be used singly or in combination of two or more.
  • the content thereof is appropriately determined in consideration of the desired viscosity of the composition, the coating method to be employed, the thickness of the film to be produced, etc. On the other hand, it is in the range of about 10 to 90% by mass.
  • the adhesive composition may contain a release agent component.
  • the adhesive composition contains a release agent component.
  • the release agent component typically includes a non-curable polyorganosiloxane, and specific examples thereof include epoxy group-containing polyorganosiloxane, methyl group-containing polyorganosiloxane, phenyl group-containing polyorganosiloxane, and the like. include but are not limited to:
  • non-curing means not causing a hydrosilylation reaction.
  • a polydimethylsiloxane is mentioned as a release agent component.
  • the polydimethylsiloxane may be modified.
  • examples of polydimethylsiloxane that may be modified include, but are not limited to, epoxy group-containing polydimethylsiloxane, unmodified polydimethylsiloxane, and phenyl group-containing polydimethylsiloxane.
  • polyorganosiloxane that is the release agent component include, but are not limited to, epoxy group-containing polyorganosiloxane, methyl group-containing polyorganosiloxane, and phenyl group-containing polyorganosiloxane.
  • the weight average molecular weight of polyorganosiloxane, which is a release agent component, is not particularly limited, but is usually 100,000 to 2,000,000, preferably 200,000 to 1,200,000, more preferably 300,000. ⁇ 900,000. Further, the degree of dispersion is not particularly limited, but is usually 1.0 to 10.0, preferably 1.5 to 5.0, more preferably 2, from the viewpoint of realizing suitable peeling with good reproducibility. 0 to 3.0.
  • the weight-average molecular weight and degree of dispersion can be measured by the methods described above for polyorganosiloxane.
  • the viscosity of polyorganosiloxane, which is the release agent component is not particularly limited, but is usually 1,000 to 2,000,000 mm 2 /s.
  • epoxy group-containing polyorganosiloxanes examples include those containing siloxane units ( D10 units) represented by R 111 R 112 SiO 2/2 .
  • R 111 is a group bonded to a silicon atom and represents an alkyl group
  • R 112 is a group bonded to a silicon atom and represents an epoxy group or an organic group containing an epoxy group
  • specific examples of the alkyl group are , R 1 ′ to R 6 ′.
  • the epoxy group in the organic group containing an epoxy group may be an independent epoxy group without being condensed with other rings, and forms a condensed ring with other rings such as a 1,2-epoxycyclohexyl group. may be an epoxy group.
  • Specific examples of organic groups containing epoxy groups include, but are not limited to, 3-glycidoxypropyl and 2-(3,4-epoxycyclohexyl)ethyl.
  • a preferred example of the epoxy group-containing polyorganosiloxane is epoxy group-containing polydimethylsiloxane, but the present invention is not limited thereto.
  • the epoxy group-containing polyorganosiloxane contains the siloxane units ( D10 units) described above, but may contain Q units, M units and/or T units in addition to the D10 units.
  • Specific examples of the epoxy group-containing polyorganosiloxane include polyorganosiloxane consisting only of D10 units, polyorganosiloxane containing D10 units and Q units, polyorganosiloxane containing D10 units and M units, D10 polyorganosiloxane containing units and T units, polyorganosiloxane containing D10 units, Q units and M units, polyorganosiloxane containing D10 units, M units and T units, D10 units and Q units Examples thereof include polyorganosiloxane containing M units and T units.
  • Epoxy group-containing polyorganosiloxane is preferably epoxy group-containing polydimethylsiloxane having an epoxy value of 0.1 to 5.
  • the weight average molecular weight is not particularly limited, it is usually 1,500 to 500,000, and preferably 100,000 or less from the viewpoint of suppressing precipitation in the composition.
  • epoxy group-containing polyorganosiloxanes include those represented by formulas (E1) to (E3), but are not limited to these.
  • methyl group-containing polyorganosiloxane for example, one containing a siloxane unit ( D200 unit) represented by R 210 R 220 SiO 2/2 , preferably a siloxane unit represented by R 221 R 221 SiO 2/2 (D 20 units).
  • R 210 and R 220 are groups bonded to a silicon atom, each independently representing an alkyl group, at least one of which is a methyl group, and specific examples of the alkyl group are the above-mentioned examples.
  • R 221 is a group bonded to a silicon atom and represents an alkyl group, and specific examples of the alkyl group are those mentioned above. Among them, R 221 is preferably a methyl group.
  • a preferred example of the methyl group-containing polyorganosiloxane is polydimethylsiloxane, but is not limited thereto.
  • Methyl group-containing polyorganosiloxane contains the above-described siloxane units (D 200 units or D 20 units), but in addition to D 200 units and D 20 units, it may contain Q units, M units and / or T units. .
  • methyl group-containing polyorganosiloxanes include polyorganosiloxanes consisting of only D 200 units, polyorganosiloxanes containing D 200 units and Q units, polyorganosiloxanes containing D 200 units and M units.
  • Organosiloxanes, polyorganosiloxanes containing D 200 units and T units, polyorganosiloxanes containing D 200 units, Q units and M units, polyorganosiloxanes containing D 200 units, M units and T units, D 200 Polyorganosiloxanes containing units, Q units, M units, and T units are included.
  • methyl group-containing polyorganosiloxane examples include polyorganosiloxane consisting of only D20 units, polyorganosiloxane containing D20 units and Q units, polyorganosiloxane containing D20 units and M units, D20 polyorganosiloxane containing units and T units, polyorganosiloxane containing D20 units, Q units and M units, polyorganosiloxane containing D20 units, M units and T units, D20 units and Q units Polyorganosiloxanes containing M units and T units are mentioned.
  • methyl group-containing polyorganosiloxane examples include, but are not limited to, those represented by the formula (M1).
  • n4 indicates the number of repeating units and is a positive integer.
  • phenyl group-containing polyorganosiloxanes examples include those containing siloxane units ( D30 units) represented by R 31 R 32 SiO 2/2 .
  • R 31 is a group bonded to a silicon atom and represents a phenyl group or an alkyl group
  • R 32 is a group bonded to a silicon atom and represents a phenyl group; can be mentioned, but a methyl group is preferred.
  • the phenyl group-containing polyorganosiloxane contains the siloxane units ( D30 units) described above, but may contain Q units, M units and/or T units in addition to the D30 units.
  • phenyl group-containing polyorganosiloxane examples include polyorganosiloxane consisting only of D30 units, polyorganosiloxane containing D30 units and Q units, polyorganosiloxane containing D30 units and M units, D30 Polyorganosiloxane containing D 30 units, Q units and M units Polyorganosiloxane containing D 30 units, M units and T units D 30 units and Q units Polyorganosiloxanes containing M units and T units are mentioned.
  • phenyl group-containing polyorganosiloxane examples include, but are not limited to, those represented by formula (P1) or (P2).
  • Polyorganosiloxane which is a release agent component, may be a commercially available product or a synthesized product.
  • Commercially available polyorganosiloxanes include, for example, WACKERSILICONE FLUID AK series (AK50, AK 350, AK 1000, AK 10000, AK 1000000) manufactured by Wacker Chemi Co., Ltd., GENIOPLAST GUM, and dimethyl silicone manufactured by Shin-Etsu Chemical Co., Ltd.

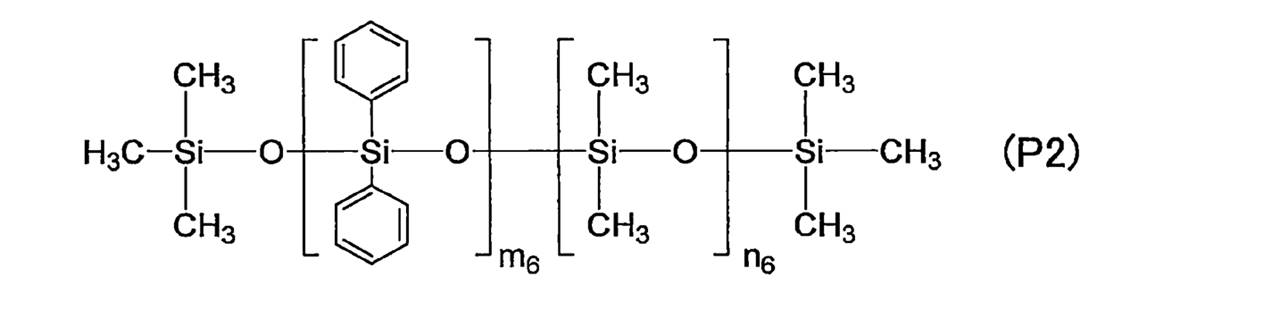

  • phenyl group-containing polyorganosiloxane (PMM-1043, PMM-1025, PDM-0421, PDM-0821), Shin-Etsu Chemical Co., Ltd.
  • phenyl group-containing polyorganosiloxane Examples include siloxane (KF50-3000CS), phenyl group-containing polyorganosiloxane (TSF431, TSF433) manufactured by Momentive, but not limited thereto.
  • the content of the release agent component in the adhesive composition is not particularly limited.
  • the viscosity of the adhesive composition is not particularly limited, it is usually 500 to 20,000 mPa ⁇ s, preferably 1,000 to 5,000 mPa ⁇ s at 25°C.
  • the viscosity of the adhesive composition can be adjusted by changing the types of solvents to be used, their ratios, the concentration of film-constituting components, etc., in consideration of various factors such as the coating method to be used and the desired film thickness.
  • the solvent, solution, etc. used may be filtered using a filter or the like during the production of the adhesive composition or after all components have been mixed.
  • the thickness of the adhesive layer is not particularly limited, it is usually 5 to 500 ⁇ m, and from the viewpoint of maintaining the film strength, it is preferably 10 ⁇ m or more, more preferably 20 ⁇ m or more, and even more preferably 30 ⁇ m or more. From the viewpoint of avoiding nonuniformity due to a thick film, the thickness is preferably 200 ⁇ m or less, more preferably 150 ⁇ m or less, still more preferably 120 ⁇ m or less, and even more preferably 70 ⁇ m or less.
  • the method for forming the adhesive layer from the adhesive composition is not particularly limited, but includes, for example, the method described in the later-described method for producing a laminate.
  • the laminate may have a release layer.
  • a laminate having a peeling layer for example, the semiconductor substrate and the support substrate are separated by irradiating the peeling layer with light.
  • the release layer is formed from, for example, a release agent composition.
  • the release agent composition contains, for example, at least an organic resin or a polynuclear phenol derivative, and if necessary, other components.
  • the organic resin is preferably one that can exhibit suitable peeling performance. When the semiconductor substrate and the support substrate are separated by irradiating the peeling layer with light, the organic resin absorbs light and is necessary to improve the peeling performance. Such alteration, for example decomposition, preferably occurs.
  • a laminate having a release layer formed from the release agent composition can be peeled off without applying an excessive load for peeling, for example, by irradiating the release layer with a laser.
  • the peeling layer included in the laminate has, for example, a lower adhesive strength due to laser irradiation than before irradiation. That is, in the laminate, for example, while the semiconductor substrate is being processed such as thinning, the semiconductor substrate is preferably supported by the support substrate through which the laser is transmitted through the adhesive layer and the release layer. , After the processing is completed, by irradiating the laser from the support substrate side, the laser transmitted through the support substrate is absorbed by the release layer, and the interface between the release layer and the support substrate is formed at the interface between the release layer and the adhesive layer. At or inside the release layer, deterioration (eg, separation) of the release layer occurs, and as a result, suitable release can be achieved without applying an excessive load for release.
  • organic resins examples include novolac resin bodies. Details of these will be described later.
  • the release agent composition contains at least a novolac resin, and optionally other ingredients such as a cross-linking agent, acid generator, acid, surfactant, solvent, and the like.
  • the release agent composition contains at least a polynuclear phenol derivative and a cross-linking agent, and if necessary, other components such as an acid generator, an acid, a surfactant and a solvent. do.
  • the release agent composition contains at least an organic resin and a branched polysilane, and if necessary, other components such as a cross-linking agent, an acid generator, an acid, a surfactant and a solvent. contains the ingredients of
  • the novolac resin is, for example, a resin obtained by condensation reaction of at least one of a phenolic compound, a carbazole compound, and an aromatic amine compound and at least one of an aldehyde compound, a ketone compound, and a divinyl compound in the presence of an acid catalyst. .
  • Phenolic compounds include, for example, phenols, naphthols, anthrols, hydroxypyrenes and the like.
  • Phenols include, for example, phenol, cresol, xylenol, resorcinol, bisphenol A, p-tert-butylphenol, p-octylphenol, 9,9-bis(4-hydroxyphenyl)fluorene, 1,1,2,2-tetrakis (4-hydroxyphenyl)ethane and the like.
  • naphthols examples include 1-naphthol, 2-naphthol, 1,5-dihydroxynaphthalene, 2,7-dihydroxynaphthalene, 9,9-bis(6-hydroxynaphthyl)fluorene and the like.
  • anthrol examples include 9-anthrol.
  • hydroxypyrenes include 1-hydroxypyrene and 2-hydroxypyrene.
  • Carbazole compounds include, for example, carbazole, 1,3,6,8-tetranitrocarbazole, 3,6-diaminocarbazole, 3,6-dibromo-9-ethylcarbazole, 3,6-dibromo-9-phenylcarbazole, 3,6-dibromocarbazole, 3,6-dichlorocarbazole, 3-amino-9-ethylcarbazole, 3-bromo-9-ethylcarbazole, 4,4'bis(9H-carbazol-9-yl)biphenyl, 4- glycidylcarbazole, 4-hydroxycarbazole, 9-(1H-benzotriazol-1-ylmethyl)-9H-carbazole, 9-acetyl-3,6-diiodocarbazole, 9-benzoylcarbazole, 9-benzoylcarbazole-6-di Carboxaldehyde, 9-benzyl
  • aromatic amine compounds include diphenylamine and N-phenyl-1-naphthylamine. These can be used individually by 1 type or in combination of 2 or more types. These may have a substituent. For example, they may have substituents on the aromatic ring.
  • aldehyde compounds include formaldehyde, paraformaldehyde, acetaldehyde, propylaldehyde, butyraldehyde, isobutyraldehyde, valeraldehyde, capraldehyde, 2-methylbutyraldehyde, hexylaldehyde, undecanealdehyde, 7-methoxy-3,7-dimethyl saturated aliphatic aldehydes such as octylaldehyde, cyclohexanaldehyde, 3-methyl-2-butyraldehyde, glyoxal, malonaldehyde, succinaldehyde, glutaraldehyde and adipinaldehyde; unsaturated aliphatic aldehydes such as acrolein and methacrolein; Heterocyclic aldehydes such as furfural and pyridinealdehyde, benz
  • Ketone compounds include, for example, diaryl ketone compounds such as diphenyl ketone, phenylnaphthyl ketone, dinaphthyl ketone, phenyltolyl ketone, and ditolyl ketone.
  • diaryl ketone compounds such as diphenyl ketone, phenylnaphthyl ketone, dinaphthyl ketone, phenyltolyl ketone, and ditolyl ketone.
  • divinyl compounds include divinylbenzene, dicyclopentadiene, tetrahydroindene, 4-vinylcyclohexene, 5-vinylnoborn-2-ene, divinylpyrene, limonene, and 5-vinylnorbornadiene. These can be used individually by 1 type or in combination of 2 or more types.
  • the novolac resin is, for example, a novolac resin that absorbs light irradiated from the support substrate side and changes in quality.
  • the alteration is, for example, photodegradation.
  • the novolac resin includes, for example, at least a structural unit represented by the following formula (C1-1), a structural unit represented by the following formula (1-2), and a structural unit represented by the following formula (C1-3). including any
  • C 1 represents a group derived from an aromatic compound containing a nitrogen atom
  • C 2 represents at least one selected from the group consisting of secondary carbon atoms, quaternary carbon atoms and aromatic rings.
  • C3 represents a group derived from an aliphatic polycyclic compound
  • C4 represents a group derived from phenol, a group derived from bisphenol, a group derived from naphthol group, a group derived from biphenyl or a group derived from biphenol.
  • the novolak resin contains, for example, one or more of the following structural units. - containing a group derived from an aromatic compound containing a nitrogen atom and a tertiary carbon atom having at least one selected from the group consisting of a secondary carbon atom, a quaternary carbon atom, and an aromatic ring in the side chain
  • the novolac resin has at least one side chain selected from the group consisting of a group derived from an aromatic compound containing a nitrogen atom, a secondary carbon atom, a quaternary carbon atom, and an aromatic ring.
  • a group derived from an aromatic compound containing a nitrogen atom at C 1 is, for example, a group derived from carbazole, a group derived from N-phenyl-1-naphthylamine, a group derived from N-phenyl-2-naphthylamine, and the like. can be, but are not limited to.
  • a group containing a tertiary carbon atom having in a side chain at least one selected from the group consisting of C2 secondary carbon atoms, quaternary carbon atoms and aromatic rings is, for example, derived from 1 - naphthaldehyde , a group derived from 1-pyrenecarboxaldehyde, a group derived from 4-(trifluoromethyl)benzaldehyde, a group derived from acetaldehyde, and the like, but are not limited to these.
  • the group derived from a C3 aliphatic polycyclic compound can be, but is not limited to, a group derived from dicyclopentadiene.
  • C4 is a group derived from phenol, a group derived from bisphenol, a group derived from naphthol, a group derived from biphenyl or a group derived from biphenol.
  • the novolak resin includes, for example, a structural unit represented by the following formula (C1-1-1) as the structural unit represented by the formula (C1-1).
  • R 901 and R 902 represent substituents substituted on the ring, each independently being a halogen atom, a nitro group, a cyano group, an amino group, a hydroxy group, a carboxy group, a substituted represents an optionally substituted alkyl group, an optionally substituted alkenyl group or an optionally substituted aryl group.
  • R 903 represents a hydrogen atom, an optionally substituted alkyl group, an optionally substituted alkenyl group or an optionally substituted aryl group.
  • R 904 represents a hydrogen atom, an optionally substituted aryl group or an optionally substituted heteroaryl group.
  • R 905 represents an optionally substituted alkyl group, an optionally substituted aryl group or an optionally substituted heteroaryl group.
  • the R 904 group and the R 905 group may combine with each other to form a divalent group.
  • Substituents for alkyl and alkenyl groups include halogen atoms, nitro groups, cyano groups, amino groups, hydroxy groups, carboxy groups, aryl groups, heteroaryl groups and the like.
  • Substituents for the aryl and heteroaryl groups include halogen atoms, nitro groups, cyano groups, amino groups, hydroxy groups, carboxy groups, alkyl groups, alkenyl groups and the like.
  • h 1 and h 2 each independently represent an integer of 0 to 3;
  • the carbon number of the optionally substituted alkyl group and the optionally substituted alkenyl group is usually 40 or less, preferably 30 or less, more preferably 20 or less from the viewpoint of solubility.
  • the carbon number of the optionally substituted aryl group and heteroaryl group is usually 40 or less, preferably 30 or less, more preferably 20 or less, from the viewpoint of solubility.
  • the halogen atom includes a fluorine atom, a chlorine atom, a bromine atom, an iodine atom, and the like.
  • optionally substituted alkyl groups include methyl, ethyl, n-propyl, i-propyl, n-butyl, i-butyl, s-butyl, t-butyl, n-pentyl group, 1-methyl-n-butyl group, 2-methyl-n-butyl group, 3-methyl-n-butyl group, 1,1-dimethyl-n-propyl group, 1,2-dimethyl-n -propyl group, 2,2-dimethyl-n-propyl group, 1-ethyl-n-propyl group, n-hexyl, 1-methyl-n-pentyl group, 2-methyl-n-pentyl group, 3-methyl- n-pentyl group, 4-methyl-n-pentyl group, 1,1-dimethyl-n-butyl group, 1,2-dimethyl-n-butyl group, 1,3-dimethyl-n-butyl group, 2,2 -d
  • optionally substituted alkenyl groups include ethenyl, 1-propenyl, 2-propenyl, 1-methyl-1-ethenyl, 1-butenyl, 2-butenyl, and 3-butenyl groups. , 2-methyl-1-propenyl group, 2-methyl-2-propenyl group, 1-ethylethenyl group, 1-methyl-1-propenyl group, 1-methyl-2-propenyl group, 1-pentenyl group, 2-pentenyl group, 3-pentenyl group, 4-pentenyl group, 1-n-propylethenyl group, 1-methyl-1-butenyl group, 1-methyl-2-butenyl group, 1-methyl-3-butenyl group, 2- ethyl-2-propenyl group, 2-methyl-1-butenyl group, 2-methyl-2-butenyl group, 2-methyl-3-butenyl group, 3-methyl-1-butenyl group, 3-methyl-2-butenyl group, 3-methyl-3-butenyl group,
  • optionally substituted aryl groups include a phenyl group, a 2-methylphenyl group, a 3-methylphenyl group, a 4-methylphenyl group, a 2-chlorophenyl group, a 3-chlorophenyl group, a 4-chlorophenyl group, 2-fluorophenyl group, 3-fluorophenyl group, 4-fluorophenyl group, 4-methoxyphenyl group, 4-ethoxyphenyl group, 4-nitrophenyl group, 4-cyanophenyl group, 1-naphthyl group, 2-naphthyl group, biphenyl-4-yl group, biphenyl-3-yl group, biphenyl-2-yl group, 1-anthryl group, 2-anthryl group, 9-anthryl group, 1-phenanthryl group, 2-phenanthryl group, 3- Examples include, but are not limited to, phenanthryl group, 4-phenanthryl group, 9-phenanthryl group, 1-phen
  • optionally substituted heteroaryl groups include 2-thienyl group, 3-thienyl group, 2-furanyl group, 3-furanyl group, 2-oxazolyl group, 4-oxazolyl group, 5-oxazolyl group, 3-isoxazolyl group, 4-isoxazolyl group, 5-isoxazolyl group, 2-thiazolyl group, 4-thiazolyl group, 5-thiazolyl group, 3-isothiazolyl group, 4-isothiazolyl group, 5-isothiazolyl group and the like, It is not limited to these.
  • the novolac resin includes, for example, a structural unit represented by the following formula (C1-1-2) as the structural unit represented by the formula (C1-1).
  • Ar 901 and Ar 902 each independently represent an aromatic ring such as a benzene ring or naphthalene ring, and R 901 to R 905 and h 1 and h 2 are the same as above. represent meaning.
  • the novolak resin includes a structural unit represented by the following formula (C1-2-1) or (1-2-2) as the structural unit represented by the formula (C1-2). .
  • R 906 to R 909 are substituents bonded to the ring, each independently halogen atom, nitro group, cyano group, amino group, hydroxy group, carboxy group, optionally substituted alkyl group, optionally substituted alkenyl group or optionally substituted aryl group, halogen atom, optionally substituted alkyl group, optionally substituted alkenyl group and optionally substituted aryl
  • h 3 to h 6 each independently represent an integer of 0 to 3
  • R 901 to R 903 and h 1 and h2 has the same meaning as above.
  • the novolac resin is obtained, for example, by condensation reaction of at least one of a phenolic compound, a carbazole compound and an aromatic amine compound and at least one of an aldehyde compound, a ketone compound and a divinyl compound in the presence of an acid catalyst.
  • It is a resin that can be In this condensation reaction, for example, 0.1 to 10 equivalents of an aldehyde compound or a ketone compound are usually used with respect to 1 equivalent of a benzene ring constituting the ring of the carbazole compound.
  • An acid catalyst is usually used in the above condensation reaction.
  • acid catalysts include mineral acids such as sulfuric acid, phosphoric acid and perchloric acid, organic sulfonic acids such as p-toluenesulfonic acid and p-toluenesulfonic acid monohydrate, and carboxylic acids such as formic acid and oxalic acid.
  • the amount of the acid catalyst is appropriately determined according to the type of acid used, etc., and cannot be generally defined, but is usually determined appropriately within the range of 0.001 to 10,000 parts by mass with respect to 100 parts by mass of the carbazole compound.
  • the above condensation reaction is usually carried out using a solvent, although in some cases it can be carried out without using a solvent when either the raw material compound or the acid catalyst used is liquid.
  • a solvent is not particularly limited as long as it does not inhibit the reaction, but typically includes ether compounds such as cyclic ether compounds such as tetrahydrofuran and dioxane.
  • the reaction temperature is usually appropriately determined within the range of 40°C to 200°C, and the reaction time varies depending on the reaction temperature and cannot be generally defined, but is usually appropriately determined within the range of 30 minutes to 50 hours.
  • novolac resin is used for the preparation of the release agent composition.
  • a person skilled in the art can determine the conditions for producing a novolak resin without undue burden based on the above description and common technical knowledge, and therefore can produce a novolac resin.
  • the weight-average molecular weight of organic resins such as novolak resins is usually 500 to 200,000, and from the viewpoint of ensuring solubility in solvents, when formed into a film, it mixes well with branched polysilane to form a uniform film. is preferably 100,000 or less, more preferably 50,000 or less, even more preferably 10,000 or less, still more preferably 5,000 or less, and even more preferably 3,000 or less, and the film's From the viewpoint of improving strength, etc., it is preferably 600 or more, more preferably 700 or more, even more preferably 800 or more, still more preferably 900 or more, and even more preferably 1,000 or more.
  • the weight-average molecular weight, number-average molecular weight, and degree of dispersion of organic resins such as novolak resins, which are polymers can be determined, for example, by a GPC apparatus (EcoSEC, HLC-8320GPC manufactured by Tosoh Corporation) and a GPC column (Tosoh Corporation). Co., Ltd.
  • the organic resin contained in the release agent composition is preferably a novolak resin. Therefore, the release agent composition preferably contains a novolak resin alone as the organic resin. , along with novolak resins, other polymers may also be included. Examples of such other polymers include polyacrylic acid ester compounds, polymethacrylic acid ester compounds, polyacrylamide compounds, polymethacrylamide compounds, polyvinyl compounds, polystyrene compounds, polymaleimide compounds, polymaleic anhydrides, and polyacrylonitrile compounds. etc.
  • the content of the novolac resin in the release agent composition is not particularly limited, but is preferably 70% by mass or more relative to the total amount of the polymer contained in the release agent composition.
  • the content of the novolac resin in the release agent composition is not particularly limited, but is preferably 50 to 100% by mass based on the film-constituting components.
  • the film-constituting component means a component other than the solvent contained in the composition.
  • a polynuclear phenol derivative is represented, for example, by the following formula (P).
  • Ar represents an arylene group, and the number of carbon atoms thereof is not particularly limited, but is usually 6 to 60. It is preferably 30 or less, more preferably 20 or less, even more preferably 18 or less, still more preferably 12 or less, from the viewpoint of obtaining a release layer with high reproducibility.
  • arylene groups include 1,2-phenylene, 1,3-phenylene, 1,4-phenylene; 1,5-naphthalenediyl, 1,8-naphthalenediyl, 2,6-naphthalenediyl, 2,7-naphthalenediyl, 1,2-anthracenediyl, 1,3-anthracenediyl, 1,4-anthracenediyl, 1,5-anthracenediyl, 1,6-anthracenediyl, 1,7-anthracenediyl, 1 ,8-anthracenediyl, 2,3-anthracenediyl, 2,6-anthracenediyl, 2,7-anthracenediyl, 2,9-anthracenediyl, 2,10-anthracenediyl, 9,10-anthracenediyl groups, etc.
  • a group derived by removing two hydrogen atoms on the aromatic ring of a condensed ring aromatic hydrocarbon compound ring-linked rings such as biphenyl-4,4'-diyl group and p-terphenyl-4,4''-diyl group Examples thereof include, but are not limited to, groups derived by removing two hydrogen atoms on an aromatic ring of an aromatic hydrocarbon compound.
  • the polynuclear phenol derivative represented by formula (P) is preferably represented by formula (P-1): more preferably a polynuclear phenol derivative represented by the formula (P-1-1), and even more preferably a polynuclear phenol derivative represented by the formula (P1).
  • the content of the polynuclear phenol derivative in the release agent composition is not particularly limited, but is preferably 50 to 100% by mass with respect to the film constituent components.
  • the release agent composition may contain a branched polysilane.
  • a branched polysilane has Si—Si bonds and a branched structure.
  • the release layer made of the resulting film is resistant to organic solvents, acids, and chemical solutions (alkali developer, hydrogen peroxide solution, etc.) used in the manufacture of semiconductor devices. Although it cannot be suitably removed by any of these methods, it can be suitably removed by the cleaning composition. Residues of the upper peeling layer can be preferably removed.
  • polysilane can react with organic resin to crosslink, and branched-chain polysilane can Since it has more terminal groups (terminal substituents (atoms)) than polysilane, it is thought that branched polysilane has more cross-linking points than linear polysilane. Due to moderate and suitable curing through such more cross-linking points in the It is presumed that both the properties and the properties of being suitably removed by the cleaning composition can be realized.
  • the branched polysilane preferably contains a structural unit represented by formula (B).
  • RB represents a hydrogen atom, a hydroxy group, a silyl group or an organic group
  • organic groups include hydrocarbon groups (optionally substituted alkyl groups, substituted optionally substituted alkenyl group, optionally substituted aryl group, optionally substituted aralkyl group), ether groups corresponding to these hydrocarbon groups (optionally substituted alkoxy group, substituted optionally substituted aryloxy group, optionally substituted aralkyloxy group, etc.)
  • the organic group is usually a hydrocarbon group such as an alkyl group, an alkenyl group, an aryl group, an aralkyl group, or the like.
  • a hydrogen atom, a hydroxy group, an alkoxy group, a silyl group and the like are often substituted at the terminal.
  • the optionally substituted alkyl group may be linear, branched or cyclic. Specific examples of optionally substituted linear or branched alkyl groups include methyl, ethyl, n-propyl, i-propyl, n-butyl, i-butyl and s-butyl.
  • optionally substituted cyclic alkyl groups include cyclopropyl, cyclobutyl, 1-methyl-cyclopropyl, 2-methyl-cyclopropyl, cyclopentyl, 1-methyl-cyclobutyl, 2 -methyl-cyclobutyl group, 3-methyl-cyclobutyl group, 1,2-dimethyl-cyclopropyl group, 2,3-dimethyl-cyclopropyl group, 1-ethyl-cyclopropyl group, 2-ethyl-cyclopropyl group, cyclohexyl group, 1-methyl-cyclopentyl group, 2-methyl-cyclopentyl group, 3-methyl-cyclopentyl group, 1-ethyl-cyclobutyl group, 2-ethyl-cyclobutyl group, 3-ethyl-cyclobutyl group, 1,2-dimethyl- cyclobutyl group, 1,3-dimethyl-cyclobutyl group, 2,2-dimethyl-cyclobutyl group,
  • Alkenyl groups may be linear, branched or cyclic.
  • optionally substituted linear or branched alkenyl groups include, but are not limited to, vinyl groups, allyl groups, butenyl groups, pentenyl groups, and the like. 2-14, preferably 2-10, more preferably 1-6.
  • Specific examples of the optionally substituted cyclic alkenyl group include, but are not limited to, cyclopentenyl, cyclohexenyl and the like, and the number of carbon atoms thereof is usually 4 to 14, preferably 5 to 10, more preferably is 5-6.
  • optionally substituted aryl groups include a phenyl group, a 4-methylphenyl group, a 3-methylphenyl group, a 2-methylphenyl group, a 3,5-dimethylphenyl group, a 1-naphthyl group, a 2- Examples include, but are not limited to, a naphthyl group, and the number of carbon atoms is generally 6-20, preferably 6-14, more preferably 6-12.
  • the optionally substituted aralkyl group include, but are not limited to, a benzyl group, a phenethyl group, a phenylpropyl group, and the like.
  • the optionally substituted aralkyl group is preferably a group in which one hydrogen atom of an alkyl group having 1 to 4 carbon atoms is substituted with an aryl group having 6 to 20 carbon atoms.
  • the alkyl moiety of the optionally substituted alkoxy group may be linear, branched or cyclic.
  • optionally substituted linear or branched alkoxy groups include methoxy, ethoxy, propoxy, isopropoxy, butoxy, t-butoxy, and pentyloxy groups. , but not limited thereto, and usually has 1 to 14 carbon atoms, preferably 1 to 10 carbon atoms, and more preferably 1 to 6 carbon atoms.
  • optionally substituted cyclic alkoxy groups include, but are not limited to, cyclopentyloxy, cyclohexyloxy and the like, and the number of carbon atoms thereof is usually 3 to 14, preferably 4 to 10, more preferably 4 to 10. is 5-6.
  • optionally substituted aryloxy group examples include, but are not limited to, phenoxy, 1-naphthyloxy, 2-naphthyloxy and the like, and the number of carbon atoms is usually 6 to 20, preferably 6-14, more preferably 6-10.
  • optionally substituted aralkyloxy groups include, but are not limited to, benzyloxy, phenethyloxy, phenylpropyloxy and the like.
  • the optionally substituted aralkyloxy group is preferably a group in which one hydrogen atom of an alkyloxy group having 1 to 4 carbon atoms is substituted with an aryl group having 6 to 20 carbon atoms.
  • silyl group examples include, but are not limited to, a silyl group, a disilanyl group and a trisilanyl group.
  • RB is the above organic group or silyl group
  • at least one of its hydrogen atoms may be substituted with a substituent.
  • substituents include hydroxy groups, alkyl groups, aryl groups, alkoxy groups and the like.
  • the semiconductor substrate of the laminate and R B is preferably an alkyl group or an aryl group from the viewpoint of suitably removing the residue of the release layer on the substrate when each substrate is washed with a cleaning composition after separation from the supporting substrate, It is more preferably an aryl group, still more preferably a phenyl group, a 1-naphthyl group or a 2-naphthyl group, and still more preferably a phenyl group.
  • the branched polysilane may contain a structural unit represented by the following formula (S) or a structural unit represented by the following formula (N) in addition to the structural unit represented by the formula (B).
  • S structural unit represented by the following formula
  • N structural unit represented by the following formula
  • the structural unit represented by the formula (B) in the branched polysilane The content is generally 50 mol% or more, preferably 60 mol% or more, more preferably 70 mol% or more, still more preferably 80 mol% or more, still more preferably 90% or more, still more preferably 90% or more, still more preferably 95 mol % or more.
  • the terminal group (terminal substituent (atom)) of the branched polysilane may usually be a hydrogen atom, a hydroxy group, a halogen atom (such as a chlorine atom), an alkyl group, an aryl group, an alkoxy group, a silyl group, or the like. . Among them, it is often a hydroxy group, a methyl group, or a phenyl group, preferably a methyl group, and the terminal group may be a trimethylsilyl group.
  • the average degree of polymerization of the branched polysilane is usually 2 to 100, preferably 3 to 80, and more preferably 5 to 50 in terms of silicon atoms (that is, the average number of silicon atoms per molecule). , more preferably 10-30.
  • the upper limit of the weight average molecular weight of the branched polysilane is usually 30,000, preferably 20,000, more preferably 10,000, even more preferably 5,000, still more preferably 2,000. , still more preferably 1,500, and the lower limit thereof is usually 50, preferably 100, more preferably 150, still more preferably 200, still more preferably 300, still more preferably 500.
  • the average degree of polymerization and weight average molecular weight of the branched polysilane can be determined by, for example, GPC apparatus (EcoSEC, HLC-8220GPC manufactured by Tosoh Corporation) and GPC columns (Shodex KF-803L, KF-802 and KF manufactured by Showa Denko Co., Ltd. -801 is used in this order), the column temperature is 40 ° C., tetrahydrofuran is used as the eluent (elution solvent), the flow rate (flow rate) is 1.00 mL / min, and polystyrene (manufactured by Sigma-Aldrich Co., Ltd.) is used as a standard sample. ) can be used to measure.
  • GPC apparatus EuSEC, HLC-8220GPC manufactured by Tosoh Corporation
  • GPC columns Shodex KF-803L, KF-802 and KF manufactured by Showa Denko Co., Ltd. -801 is used in this order
  • branched polysilane may be formed into branched chains by heating during the formation of the release layer film or the processing of the obtained laminate comprising the release layer. There is a possibility that the polysilane may vaporize or problems may occur due to poor strength of the film. If sufficient solubility cannot be ensured, precipitation may occur in the composition, or insufficient mixing with the resin may result in failure to obtain a highly uniform film with good reproducibility.
  • the degree of polymerization and weight-average molecular weight of the branched-chain polysilane desirably satisfy the above ranges.
  • the 5% weight loss temperature of the branched polysilane is usually 300° C. or higher, preferably 350° C. or higher, more preferably 365° C. or higher, and even more preferably 380° C., from the viewpoint of obtaining a release layer having excellent heat resistance with good reproducibility. Above, more preferably 395° C. or higher, still more preferably 400° C. or higher.
  • the 5% weight loss temperature of the branched-chain polysilane can be measured, for example, by using a 2010SR manufactured by NETZSCH and increasing the temperature from room temperature (25°C) to 400°C at a rate of 10°C/min under air. can.
  • branched polysilanes include ether compounds such as tetrahydrofuran, aromatic compounds such as toluene, glycol ether ester compounds such as propylene glycol monomethyl ether acetate, ketone compounds such as cyclohexanone and methyl ethyl ketone, and propylene glycol. Those that dissolve in any of glycol ether compounds such as monomethyl ether are preferred.
  • the dissolution in this case means that when dissolution is attempted using a shaker at room temperature (25°C) so as to obtain a 10% by mass solution, it is visually confirmed that the solution has dissolved within 1 hour. means if you can.
  • the branched polysilane may be either solid or liquid at room temperature.
  • Branched polysilanes can be produced with reference to known methods described in, for example, JP-A-2011-208054, JP-A-2007-106894, JP-A-2007-145879, WO2005/113648, etc., or , can also be obtained as a commercial product.
  • Specific examples of commercially available products include silicon material polysilane OGSOL SI-20-10 and SI-20-14 manufactured by Osaka Gas Chemicals Co., Ltd., but are not limited to these.
  • branched polysilanes include, but are not limited to, the following. (Ph represents a phenyl group, RE each independently represents a terminal substituent, represents an atom or group, and nb represents the number of repeating units.)
  • the content of the branched polysilane in the stripping agent composition is usually 10 to 90% by weight relative to the components constituting the film. , hydrogen peroxide solution, etc.), but preferably 15 to 80% by mass, more preferably 20 to 70% by mass, from the viewpoint of realizing a film with good reproducibility that can be preferably removed by a cleaning composition. %, more preferably 25 to 60% by mass, and even more preferably 30 to 50% by mass.
  • the release agent composition may contain a cross-linking agent.
  • the cross-linking agent may cause a cross-linking reaction by self-condensation, but when cross-linkable substituents are present in the novolak resin, it can cause a cross-linking reaction with those cross-linkable substituents.
  • cross-linking agent examples are not particularly limited. cross-linking agents, melamine-based cross-linking agents, urea-based cross-linking agents, thiourea-based cross-linking agents, etc., and these may be low-molecular compounds or high-molecular compounds.
  • the cross-linking agent contained in the release agent composition usually has two or more cross-linking groups. , preferably 2-10, more preferably 2-6. From the viewpoint of realizing higher heat resistance, the cross-linking agent contained in the release agent composition preferably has an aromatic ring (e.g., benzene ring, naphthalene ring) in the molecule. Examples include, but are not limited to, phenolic cross-linking agents.
  • a phenolic cross-linking agent having a cross-linking group is a compound having a cross-linking group bonded to an aromatic ring and at least one of a phenolic hydroxy group and an alkoxy group derived from a phenolic hydroxy group.
  • Alkoxy groups derived from such phenolic hydroxy groups include, but are not limited to, methoxy groups, butoxy groups, and the like. Both the aromatic ring to which the bridging group is bonded and the aromatic ring to which the phenolic hydroxy group and/or the alkoxy group derived from the phenolic hydroxy group are bonded are limited to non-condensed aromatic rings such as benzene rings.
  • Aromatic rings to which cross-linking groups, phenolic hydroxy groups, and alkoxy groups derived from phenolic hydroxy groups are bonded are hydrocarbons such as alkyl groups such as methyl groups, ethyl groups and butyl groups, and aryl groups such as phenyl groups. It may be further substituted with a group, a halogen atom such as a fluorine atom, or the like.
  • phenol-based cross-linking agents having a cross-linking group include compounds represented by any of formulas (L1) to (L4).
  • each R' independently represents a fluorine atom, an aryl group or an alkyl group
  • each R'' independently represents a hydrogen atom or an alkyl group
  • L 1 and L 2 each independently represents a single bond, a methylene group or a propane-2,2-diyl group
  • L 3 is determined according to q1, and is a single bond, a methylene group, a propane-2,2-diyl group, a methanetriyl group or represents an ethane-1,1,1-triyl group
  • t11, t12 and t13 are integers satisfying 2 ⁇ t11 ⁇ 5, 1 ⁇ t12 ⁇ 4, 0 ⁇ t13 ⁇ 3, and t11 + t12 + t13 ⁇ 6;
  • t22 and t23 are integers satisfying 2 ⁇ t21 ⁇ 4, 1 ⁇ t22 ⁇ 3, 0 ⁇ t23 ⁇ 2, and t21+t22+t23 ⁇ 5, and t24, t25 and
  • a melamine-based cross-linking agent having a cross-linking group is a melamine derivative, 2,4-diamino-1,3,5- It is a triazine derivative or a 2-amino-1,3,5-triazine derivative, and the triazine ring may further have a substituent such as an aryl group such as a phenyl group.
  • melamine-based cross-linking agents having cross-linking groups include N,N,N',N',N'',N''-hexakis(methoxymethyl)melamine, N,N,N',N',N'' mono-, bis-, tris-, tetrakis-, pentakis- or hexakisalkoxymethyl melamine such as ,N′′-hexakis(butoxymethyl)melamine, N,N,N′,N′-tetrakis(methoxymethyl)benzoguanamine, N,N,N Mono, bis, tris or tetrakisalkoxymethylbenzoguanamines such as ',N'-tetrakis(butoxymethyl)benzoguanamine, and the like, but are not limited to these.
  • a urea-based cross-linking agent having a cross-linking group is a derivative of a compound containing a urea bond, and has a structure in which at least one hydrogen atom of the NH group constituting the urea bond is substituted with a cross-linking group.
  • urea-based cross-linking agents having a cross-linking group include 1,3,4,6-tetrakis(methoxymethyl)glycoluril, 1,3,4,6-tetrakis(butoxymethyl)glycoluril, mono, bis, tris or tetrakisalkoxymethyl urea such as bis, tris or tetrakisalkoxymethylglycoluril, 1,3-bis(methoxymethyl)urea, 1,1,3,3-tetrakismethoxymethylurea; , but not limited to.
  • a thiourea-based cross-linking agent having a cross-linking group is a derivative of a compound containing a thiourea bond, and has a structure in which at least one hydrogen atom of an NH group constituting a thiourea bond is substituted with a cross-linking group.
  • Specific examples of thiourea-based cross-linking agents having a cross-linking group include mono-, bis-, tris-, and tetrakisalkoxy such as 1,3-bis(methoxymethyl)thiourea and 1,1,3,3-tetrakismethoxymethylthiourea. Examples include, but are not limited to, methylthiourea.
  • the amount of the cross-linking agent contained in the release agent composition varies depending on the coating method to be employed, the desired film thickness, etc., and cannot be categorically defined. It is preferably 0.1% by mass or more, more preferably 1% by mass or more, from the viewpoint of realizing suitable curing and obtaining a laminate in which the semiconductor substrate and the supporting substrate can be separated well with good reproducibility. , More preferably 3% by mass or more, still more preferably 5% by mass or more, preferably 45% by mass or less, more preferably 40% by mass or less, even more preferably 35% by mass or less, still more preferably 30% by mass It is below.
  • the release agent composition may contain an acid generator or an acid.
  • acid generators include thermal acid generators and photoacid generators.
  • the thermal acid generator is not particularly limited as long as it generates an acid by heat, and specific examples thereof include 2,4,4,6-tetrabromocyclohexadienone, benzoin tosylate, rate, K-PURE® CXC-1612, CXC-1614, TAG-2172, TAG-2179, TAG-2678, TAG2689, TAG2700 (manufactured by King Industries), and SI-45; Examples include, but are not limited to, SI-60, SI-80, SI-100, SI-110, SI-150 (manufactured by Sanshin Chemical Industry Co., Ltd.) and other organic sulfonic acid alkyl esters.
  • photoacid generators examples include onium salt compounds, sulfonimide compounds, and disulfonyldiazomethane compounds.
  • onium salt compounds include diphenyliodonium hexafluorophosphate, diphenyliodonium trifluoromethanesulfonate, diphenyliodonium nonafluoro-normal butanesulfonate, diphenyliodonium perfluoro-normal octane sulfonate, diphenyliodonium camphorsulfonate, bis(4-tert-butyl Iodonium salt compounds such as phenyl)iodonium camphorsulfonate, bis(4-tert-butylphenyl)iodonium trifluoromethanesulfonate, triphenylsulfonium nitrate, triphenylsulfonium hexafluoroantimonate, triphenylsulfonium nonafluoron-butanesulfonate, triphenyl Examples include, but are not limited to, sulfonium salt compounds
  • sulfonimide compounds include N-(trifluoromethanesulfonyloxy)succinimide, N-(nonafluoro-normalbutanesulfonyloxy)succinimide, N-(camphorsulfonyloxy)succinimide, and N-(trifluoromethanesulfonyloxy)naphthalimide. etc., but not limited to these.
  • disulfonyldiazomethane compounds include bis(trifluoromethylsulfonyl)diazomethane, bis(cyclohexylsulfonyl)diazomethane, bis(phenylsulfonyl)diazomethane, bis(p-toluenesulfonyl)diazomethane, and bis(2,4-dimethylbenzene).
  • sulfonyl)diazomethane methylsulfonyl-p-toluenesulfonyldiazomethane, and the like, but are not limited thereto.
  • acids include p-toluenesulfonic acid, pyridinium p-toluenesulfonic acid (pyridinium paratoluenesulfonate), pyridinium trifluoromethanesulfonate, pyridinium phenolsulfonic acid, 5-sulfosalicylic acid, 4-phenolsulfonic acid, 4- Arylsulfonic acids such as chlorobenzenesulfonic acid, benzenedisulfonic acid and 1-naphthalenesulfonic acid, pyridinium salts and their salts, salicylic acid, benzoic acid, hydroxybenzoic acid, naphthalenecarboxylic acid and other arylcarboxylic acids and their salts, trifluoromethanesulfone Acids, linear or cyclic alkylsulfonic acids such as camphorsulfonic acid and salts thereof, and linear or cyclic alkylcarboxylic acids such
  • the amounts of the acid generator and the acid contained in the release agent composition vary depending on the type of cross-linking agent used together, the heating temperature when forming the film, etc., and therefore cannot be defined unconditionally. It is usually 0.01 to 5% by mass.
  • the release agent composition contains a surfactant for the purpose of adjusting the liquid properties of the composition itself and the film properties of the resulting film, and preparing a highly uniform release agent composition with good reproducibility. It's okay.
  • surfactants include polyoxyethylene alkyl ethers such as polyoxyethylene lauryl ether, polyoxyethylene stearyl ether, polyoxyethylene cetyl ether, polyoxyethylene oleyl ether, polyoxyethylene octylphenol ether, and polyoxyethylene nonyl ether.
  • Polyoxyethylene alkylallyl ethers such as phenol ethers, polyoxyethylene/polyoxypropylene block copolymers, sorbitan monolaurate, sorbitan monopalmitate, sorbitan monostearate, sorbitan monooleate, sorbitan trioleate, sorbitan tristea sorbitan fatty acid esters such as polyoxyethylene sorbitan monolaurate, polyoxyethylene sorbitan monopalmitate, polyoxyethylene sorbitan monostearate, polyoxyethylene sorbitan trioleate, polyoxyethylene sorbitan tristearate, etc.
  • Nonionic surfactants such as ethylene sorbitan fatty acid esters, Ftop EF301, EF303, EF352 (manufactured by Tochem Products Co., Ltd., trade names), Megafac F171, F173, R-30, R-30N (DIC Corporation product name), Florard FC430, FC431 (manufactured by Sumitomo 3M Co., Ltd., product name), Asahiguard AG710, Surflon S-382, SC101, SC102, SC103, SC104, SC105, SC106 (manufactured by Asahi Glass Co., Ltd., product name) name), organosiloxane polymer KP341 (manufactured by Shin-Etsu Chemical Co., Ltd.), and the like.
  • Surfactants can be used singly or in combination of two or more.
  • the amount of surfactant is usually 2% by mass or less based on the film-constituting components of the release agent composition.
  • the stripper composition preferably contains a solvent.
  • a solvent for example, a highly polar solvent capable of satisfactorily dissolving film-constituting components such as the aforementioned organic resin, polynuclear phenol derivative, branched-chain polysilane, and cross-linking agent can be used.
  • a low-polarity solvent may be used for the purpose of adjusting surface tension and the like.
  • a low-polar solvent is defined as having a dielectric constant of less than 7 at a frequency of 100 kHz
  • a high-polar solvent is defined as having a dielectric constant of 7 or more at a frequency of 100 kHz.
  • a solvent can be used individually by 1 type or in combination of 2 or more types.
  • the highly polar solvent for example, N,N-dimethylformamide, N,N-dimethylacetamide, N,N-dimethylisobutyramide, N-methylpyrrolidone, 1,3-dimethyl-2-imidazolidinone, etc.
  • Amide solvents such as ethyl methyl ketone, isophorone and cyclohexanone; cyano solvents such as acetonitrile and 3-methoxypropionitrile; ethylene glycol, diethylene glycol, triethylene glycol, dipropylene glycol, 1,3-butanediol , Polyhydric alcohol solvents such as 2,3-butanediol; propylene glycol monomethyl ether, diethylene glycol monomethyl ether, diethylene glycol monophenyl ether, triethylene glycol monomethyl ether, dipropylene glycol monomethyl ether, benzyl alcohol, 2-phenoxyethanol, 2- Monohydric alcohol solvents other than aliphatic alcohols such as benzyloxyethanol, 3-phenoxybenzyl alcohol and tetrahydrofurfuryl alcohol; sulfoxide solvents such as dimethylsulfoxide;
  • low-polarity solvents include chlorine-based solvents such as chloroform and chlorobenzene; aromatic hydrocarbon-based solvents such as toluene, xylene, tetralin, cyclohexylbenzene, and alkylbenzenes such as decylbenzene; Aliphatic alcohol solvents such as decanol; tetrahydrofuran, dioxane, anisole, 4-methoxytoluene, 3-phenoxytoluene, dibenzyl ether, diethylene glycol dimethyl ether, diethylene glycol butyl methyl ether, triethylene glycol dimethyl ether, triethylene glycol butyl methyl ether Ether-based solvents: methyl benzoate, ethyl benzoate, butyl benzoate, isoamyl benzoate, bis(2-ethylhexyl) phthalate, dibutyl maleate, dibutyl oxalate, hexyl
  • the content of the solvent is appropriately determined in consideration of the viscosity of the desired composition, the coating method to be employed, the thickness of the film to be produced, etc., but it is 99% by mass or less of the entire composition, preferably , from 70 to 99% by weight relative to the total composition, ie the amount of membrane constituents in that case is from 1 to 30% by weight relative to the total composition.
  • the viscosity and surface tension of the release agent composition can be appropriately adjusted by changing the types of solvents used, their ratios, the concentration of film constituents, etc., in consideration of various factors such as the coating method to be used and the desired film thickness. be.
  • the stripper composition comprises a glycol-based solvent.
  • glycol-based solvent as used herein is a general term for glycols, glycol monoethers, glycol diethers, glycol monoesters, glycol diesters, and glycol ester ethers.
  • R G1 each independently represents a linear or branched alkylene group having 2 to 4 carbon atoms
  • R G2 and R G3 each independently represent a hydrogen atom, a linear or a branched alkyl group having 1 to 8 carbon atoms, or an alkylacyl group in which the alkyl portion is a linear or branched alkyl group having 1 to 8 carbon atoms
  • n g is an integer of 1 to 6 is.
  • linear or branched alkylene groups having 2 to 4 carbon atoms include ethylene, trimethylene, 1-methylethylene, tetramethylene, 2-methylpropane-1,3-diyl, penta Examples include, but are not limited to, a methylene group, a hexamethylene group, and the like.
  • the number of carbon atoms is 2.
  • a linear or branched alkylene group having up to 3 carbon atoms is preferable, and a linear or branched alkylene group having 3 carbon atoms is more preferable.
  • linear or branched C 1-8 alkyl groups include methyl, ethyl, n-propyl, i-propyl, n-butyl, i-butyl, s- butyl group, tertiary butyl group, n-pentyl group, 1-methyl-n-butyl group, 2-methyl-n-butyl group, 3-methyl-n-butyl group, 1,1-dimethyl-n-propyl group , 1,2-dimethyl-n-propyl group, 2,2-dimethyl-n-propyl group, 1-ethyl-n-propyl group, n-hexyl, 1-methyl-n-pentyl group, 2-methyl-n -pentyl group, 3-methyl-n-pentyl group, 4-methyl-n-pentyl group, 1,1-dimethyl-n-butyl group, 1,2-dimethyl-n-butyl group, 1,3-dimethyl- n-but
  • a linear or branched alkyl group having 1 to 8 carbon atoms in the alkyl acyl group in which the alkyl portion is a linear or branched alkyl group having 1 to 8 carbon atoms include the above-mentioned specific Same as example. Among them, from the viewpoint of reproducibly obtaining a composition with high uniformity, reproducibly obtaining a composition with high storage stability, and reproducibly obtaining a composition that gives a highly uniform film, a methylcarbonyl group , an ethylcarbonyl group is preferred, and a methylcarbonyl group is more preferred.
  • ng is preferable from the viewpoint of reproducibly obtaining a highly uniform composition, reproducibly obtaining a composition with high storage stability, and reproducibly obtaining a composition that provides a highly uniform film. is 4 or less, more preferably 3 or less, even more preferably 2 or less, and most preferably 1.
  • R G2 and R G3 are a linear or branched alkyl group having 1 to 8 carbon atoms, more preferably one of R G2 and R G3 is a linear one is a straight or branched chain alkyl group having 1 to 8 carbon atoms, and the other is an alkylacyl group in which the alkyl portion is a straight or branched chain alkyl group having 1 to 8 carbon atoms.
  • the amount is preferably 50% by mass or more, more preferably 70% by mass or more, even more preferably 80% by mass or more, still more preferably 90% by mass or more, and even more preferably 90% by mass or more, based on the solvent contained in the release agent composition. is 95% by mass or more.
  • the membrane constituents are uniformly dispersed or dissolved in the solvent, preferably dissolved.
  • the release agent composition can be produced, for example, by mixing an organic resin or polynuclear phenol derivative, a solvent, and optionally a cross-linking agent.
  • the mixing order is not particularly limited, but an example of a method for easily and reproducibly producing a release agent composition is a method of dissolving an organic resin or a polynuclear phenol derivative and a cross-linking agent in a solvent at once.
  • a method of dissolving part of the organic resin or polynuclear phenol derivative and the cross-linking agent in a solvent, separately dissolving the rest in the solvent, and mixing the obtained solutions can be mentioned, but not limited to these.
  • the release agent composition when preparing the release agent composition, it may be appropriately heated within a range in which the components are not decomposed or deteriorated.
  • the solvent, solution, or the like used may be filtered using a filter or the like during production of the release agent composition or after all components are mixed.
  • the thickness of the release layer is not particularly limited, but is usually 5 nm to 100 ⁇ m, in one embodiment 10 nm to 10 ⁇ m, in another embodiment 50 nm to 1 ⁇ m, and in another embodiment 100 nm to 700 nm. be.
  • the method for forming the release layer from the release agent composition is not particularly limited, but includes, for example, the method described in the later-described method for producing a laminate.
  • the method for manufacturing the laminate is not particularly limited, but includes, for example, the method for manufacturing the laminate described later.
  • FIG. 1 is a schematic cross-sectional view of an example of a laminate.
  • the laminate of FIG. 1 has a semiconductor substrate 1, an adhesive layer 2, and a support substrate 3 in this order.
  • the adhesive layer 2 is provided between the semiconductor substrate 1 and the support substrate 3 .
  • the adhesive layer 2 is in contact with the semiconductor substrate 1 .
  • the release layer 3 is in contact with the adhesive layer 2 and the support substrate 4 .
  • FIG. 2 is a schematic cross-sectional view of another example of the laminate.
  • the laminate of FIG. 2 has a semiconductor substrate 1, an adhesive layer 2, a release layer 4, and a support substrate 3 in this order.
  • the adhesive layer 2 and the peeling layer 4 are provided between the semiconductor substrate 1 and the support substrate 3 .
  • the adhesive layer 2 is in contact with the semiconductor substrate 1 .
  • the release layer 4 is in contact with the adhesive layer 2 and the support substrate 3 .
  • the laminate has a peeling layer
  • the arrangement of the adhesive layer and the peeling layer may be reversed from that shown in FIG.
  • the release layer may be in contact with the semiconductor substrate, and the adhesive layer may be in contact with the release layer and the support substrate.
  • the supporting substrate is light-transmitting and the peeling layer is provided between the adhesive layer and the supporting substrate.
  • the method for producing a laminate of the present invention includes an adhesive coating layer forming step, a bonding step, an adhesive layer forming step, and further includes other steps as necessary.
  • the adhesive coating layer forming step is a step in which the adhesive composition of the present invention is applied onto a semiconductor substrate or a supporting substrate to form an adhesive coating layer.
  • the bonding process is a process in which the semiconductor substrate and the supporting substrate are bonded via an adhesive coating layer.
  • the adhesive layer forming step is a step of heating the semiconductor substrate, the adhesive coating layer, and the support substrate to form an adhesive layer from the adhesive coating layer.
  • the adhesive coating layer forming step is a step in which the adhesive composition of the present invention is applied onto a semiconductor substrate or a supporting substrate to form an adhesive coating layer.
  • Examples of the method of forming the adhesive coating layer from the adhesive composition include coating.
  • the coating method is usually spin coating.
  • a coating film is separately formed from an adhesive composition by a spin coating method or the like, and a sheet-like coating film is used as an adhesive coating layer on a semiconductor substrate.
  • a method of attaching to the surface of the supporting substrate can be adopted.
  • heating is performed as necessary.
  • the heating temperature of the applied adhesive composition varies depending on the type and amount of the adhesive component contained in the adhesive composition, whether or not a solvent is contained, the boiling point of the solvent used, the desired thickness of the adhesive layer, and the like. Therefore, it cannot be defined unconditionally, but it is usually 80 to 150° C. and the heating time is usually 30 seconds to 5 minutes.
  • the applied adhesive composition is usually heated. Heating can be performed using a hot plate, an oven, or the like.
  • the bonding process is a process in which the semiconductor substrate and the supporting substrate are bonded via an adhesive coating layer.
  • the bonding step is a step of bonding the semiconductor substrate and the supporting substrate via the adhesive coating layer and the release agent coating layer.
  • the semiconductor substrate and the support substrate are bonded via the adhesive coating layer by applying a load in the thickness direction of the semiconductor substrate and the support substrate while performing heat treatment, pressure reduction treatment, or both.
  • Whether the treatment conditions of heat treatment, depressurization treatment, or combination of both are to be adopted is determined by taking into account various circumstances such as the type of adhesive composition, the film thickness of the film obtained from the adhesive composition, and the desired adhesive strength. determined as appropriate.
  • the heat treatment is usually carried out at a temperature in the range of 20 to 150° C. from the viewpoint of removing the solvent, softening the adhesive coating layer to achieve suitable bonding, and the like. be.
  • the temperature is preferably 130° C. or less, more preferably 90° C. or less, and the heating time depends on the heating temperature and the type of adhesive.
  • it is usually 30 seconds or more, preferably 1 minute or more, but from the viewpoint of suppressing deterioration of the adhesive layer and other members. , usually 10 minutes or less, preferably 5 minutes or less.
  • the decompression treatment should be performed under an atmospheric pressure of 10 to 10,000 Pa.
  • the time for decompression treatment is usually 1 to 30 minutes.
  • the semiconductor substrate and the support substrate are preferably bonded together by a reduced pressure treatment, more preferably by a combination of heat treatment and reduced pressure treatment.
  • the load in the thickness direction of the semiconductor substrate and the support substrate is not particularly limited as long as it does not adversely affect the semiconductor substrate and the support substrate and the layers therebetween, and is a load capable of firmly adhering them. It is within the range of 10 to 1,000N.
  • the adhesive layer forming step is a step of heating the semiconductor substrate, the adhesive coating layer, and the support substrate to form an adhesive layer from the adhesive coating layer. Note that this heating may be referred to as post-heating. Further, when the laminate has a release layer, the adhesive layer forming step includes heating the semiconductor substrate, the adhesive coating layer, the release agent coating layer and the support substrate, forming the adhesive layer from the adhesive coating layer, and peeling the adhesive layer. In this step, a release layer is formed from the agent-coated layer.
  • the post-heating temperature is preferably 120° C. or higher from the viewpoint of achieving a sufficient curing rate, and is preferably 260° C. or lower from the viewpoint of preventing deterioration of the substrate and each layer.
  • the post-heating time is usually 1 minute or more, preferably 5 minutes or more, from the viewpoint of realizing suitable bonding of the substrates and layers constituting the laminate, and suppresses or avoids adverse effects on each layer due to excessive heating. from the standpoint of reducing the time, it is usually 180 minutes or less, preferably 120 minutes or less.
  • Post-heating can be performed using a hot plate, an oven, or the like.
  • the laminate may be heated with either the semiconductor substrate or the support substrate facing downward.
  • Post-heating is preferred. In other words, the heating can be performed from the semiconductor substrate side or the supporting substrate side, preferably from the semiconductor substrate side.
  • One purpose of the post-heating treatment is to realize an adhesive layer and a peeling layer that are more suitable self-supporting films, and to suitably achieve thermal curing (especially curing by hydrosilylation reaction) of the adhesive coating layer. That is.
  • the method for producing the laminate includes a release agent coating layer forming step.
  • the release agent coating layer forming step is a step of forming a release agent coating layer from a release agent composition.
  • the release agent coating layer may be formed on the semiconductor substrate, may be formed on the supporting substrate, or may be formed on the adhesive coating layer.
  • a method for forming a release agent coating layer from a release agent composition for example, a method of applying a release agent composition to the surface of a support substrate and heating it can be mentioned.
  • the coating method is not particularly limited, it is usually a spin coating method.
  • a coating film formed from the release agent composition is separately formed by a spin coating method or the like, and the sheet-like coating film is coated with the release agent.
  • a method of attaching to the surface of a semiconductor substrate, a support substrate, or an adhesive coating layer can be adopted.
  • the heating temperature of the applied release agent composition varies depending on the type and amount of the acid generator, the boiling point of the solvent used, the desired thickness of the release layer, etc., and cannot be categorically defined.
  • the temperature is 80° C. or higher from the viewpoint of good realization, and the temperature is 300° C. or lower from the viewpoint of suppressing the decomposition of the acid generator. Determined as appropriate.
  • the stripper composition contains a solvent
  • the applied stripper composition is typically heated. Heating can be performed using a hot plate, an oven, or the like.
  • the film thickness of the release agent coating layer obtained by applying the release agent composition and heating it if necessary is usually about 5 nm to 100 ⁇ m. It is determined as appropriate so that
  • curing may occur when the release agent coating layer is formed from the release agent composition, or when the release layer is formed from the release agent coating layer. Curing may occur in the Further, part of curing may occur when the release agent coating layer is formed from the release agent composition, and part of curing may occur when the release layer is formed from the release agent coating layer.
  • the method of manufacturing a processed semiconductor substrate of the present invention includes at least a first step and a second step, and further includes other steps such as a third step as necessary.
  • the first step is a step of processing the semiconductor substrate of the laminate of the present invention.
  • the second step is a step of separating the semiconductor substrate processed in the first step from the support substrate.
  • the third step is a step of cleaning the separated semiconductor substrates with a cleaning composition.
  • the processing applied to the semiconductor substrate in the first step is, for example, processing of the side opposite to the circuit surface of the wafer, and includes thinning of the wafer by polishing the back surface of the wafer. After that, through silicon vias (TSV) and the like are formed, and then the thinned wafer is separated from the support substrate to form a wafer stack, which is three-dimensionally mounted. Before or after that, the formation of the wafer rear surface electrode and the like is also performed. During the wafer thinning and TSV processes, heat of about 250 to 350° C. is applied while the wafer is bonded to the support substrate.
  • TSV through silicon vias
  • the adhesive layer and the release layer usually have heat resistance against the load.
  • Processing is not limited to the above, and includes, for example, implementation of a semiconductor component mounting process in the case of temporary bonding with a support substrate to support a base material for mounting semiconductor components.
  • the second step is not particularly limited as long as the semiconductor substrate processed in the first step is separated from the support substrate.
  • a method of mechanically peeling with a device having a sharp portion such as debonder.
  • the method of separating (peeling) the semiconductor substrate and the supporting substrate may be peeling, or the like, between the semiconductor substrate and the supporting substrate after irradiating the peeling layer with light.
  • the peeling layer By irradiating the peeling layer with light from the support substrate side, the peeling layer is degraded (for example, separation or decomposition of the peeling layer) as described above, and then, for example, one of the substrates is pulled up and easily peeled off. Secondly, the semiconductor substrate and the support substrate can be separated.
  • the wavelength of the light used for peeling is not particularly limited as long as it is absorbed by the peeling layer, but it is usually light in the range of 100 to 600 nm. be.
  • the irradiation amount of light necessary for peeling is an irradiation amount capable of causing suitable deterioration, such as decomposition, of the peeling layer.
  • the light used for peeling may be laser light or non-laser light emitted from a light source such as a lamp.
  • peeling is performed by light irradiation from the support substrate side.
  • the irradiation amount of light for peeling is 50 to 3,000 mJ/cm 2 .
  • the irradiation time is appropriately determined according to the wavelength and irradiation dose.
  • Light irradiation may be performed using laser light or non-laser light from a light source such as an ultraviolet lamp.
  • the surfaces of the separated semiconductor substrates are cleaned by spraying the cleaning composition or immersing the separated semiconductor substrates in the cleaning composition, and then usually rinsed with a solvent and dried. I do.
  • the cleaning composition includes the following.
  • a detergent composition usually contains a salt and a solvent.
  • a suitable example of the cleaning composition includes a cleaning composition containing a quaternary ammonium salt and a solvent.
  • the quaternary ammonium salt is composed of a quaternary ammonium cation and an anion, and is not particularly limited as long as it can be used for this type of application.
  • Such quaternary ammonium cations typically include tetra(hydrocarbon)ammonium cations.
  • hydroxide ions OH ⁇
  • halogen ions such as fluorine ions (F ⁇ ), chloride ions (Cl ⁇ ), bromide ions (Br ⁇ ), iodine ions (I ⁇ ), etc.
  • tetrafluoroborate ion BF 4 ⁇
  • PF 6 ⁇ hexafluorophosphate ion
  • the quaternary ammonium salt is preferably a halogen-containing quaternary ammonium salt, more preferably a fluorine-containing quaternary ammonium salt.
  • the halogen atom may be contained in the cation or the anion, preferably the anion.
  • the fluorine-containing quaternary ammonium salt is tetra(hydrocarbon)ammonium fluoride.
  • the hydrocarbon group in the tetra(hydrocarbon)ammonium fluoride include an alkyl group having 1 to 20 carbon atoms, an alkenyl group having 2 to 20 carbon atoms, an alkynyl group having 2 to 20 carbon atoms, and an alkynyl group having 6 to 20 carbon atoms. and the like.
  • the tetra(hydrocarbon)ammonium fluoride comprises a tetraalkylammonium fluoride.
  • tetraalkylammonium fluoride examples include tetramethylammonium fluoride, tetraethylammonium fluoride, tetrapropylammonium fluoride, tetrabutylammonium fluoride (also referred to as tetrabutylammonium fluoride) and the like. Not limited. Among them, tetrabutylammonium fluoride is preferred.
  • Quaternary ammonium salts such as tetra(hydrocarbon)ammonium fluoride may be used as hydrates.
  • quaternary ammonium salts such as tetra(hydrocarbon)ammonium fluoride may be used singly or in combination of two or more.
  • the amount of the quaternary ammonium salt is not particularly limited as long as it dissolves in the solvent contained in the detergent composition, but is usually 0.1 to 30% by mass of the detergent composition.
  • the solvent contained in the detergent composition is not particularly limited as long as it is used for this type of application and dissolves salts such as quaternary ammonium salts, but it is a detergent having excellent detergency. From the viewpoint of obtaining a composition with good reproducibility, and from the viewpoint of obtaining a detergent composition having excellent uniformity by satisfactorily dissolving a salt such as a quaternary ammonium salt, etc., the detergent composition preferably contains one or Contains two or more amide solvents.
  • a suitable example of the amide-based solvent is an acid amide derivative represented by formula (Z).
  • R 0 represents an ethyl group, a propyl group or an isopropyl group, preferably an ethyl group or an isopropyl group, more preferably an ethyl group.
  • R A and R B each independently represent an alkyl group having 1 to 4 carbon atoms. Alkyl groups having 1 to 4 carbon atoms may be linear, branched, or cyclic, and are specifically methyl, ethyl, propyl, isopropyl, cyclopropyl, n-butyl, and isobutyl groups. , s-butyl group, t-butyl group, cyclobutyl group and the like. Among these, RA and RB are preferably a methyl group or an ethyl group, more preferably a methyl group or an ethyl group, and still more preferably a methyl group.
  • Examples of acid amide derivatives represented by formula (Z) include N,N-dimethylpropionamide, N,N-diethylpropionamide, N-ethyl-N-methylpropionamide, N,N-dimethylbutyric acid amide, N, N-diethylbutyric acid amide, N-ethyl-N-methylbutyric acid amide, N,N-dimethylisobutyric acid amide, N,N-diethylisobutyric acid amide, N-ethyl-N-methylisobutyric acid amide and the like.
  • N,N-dimethylpropionamide and N,N-dimethylisobutyramide are particularly preferred, and N,N-dimethylpropionamide is more preferred.
  • the acid amide derivative represented by formula (Z) may be synthesized by a substitution reaction between a corresponding carboxylic acid ester and an amine, or a commercially available product may be used.
  • Another example of a preferable amide-based solvent is a lactam compound represented by formula (Y).
  • R 101 represents a hydrogen atom or an alkyl group having 1 to 6 carbon atoms
  • R 102 represents an alkylene group having 1 to 6 carbon atoms.
  • alkyl groups having 1 to 6 carbon atoms include methyl group, ethyl group, n-propyl group, n-butyl group and the like
  • specific examples of alkylene groups having 1 to 6 carbon atoms are methylene groups. , ethylene group, trimethylene group, tetramethylene group, pentamethylene group, hexamethylene group and the like, but are not limited thereto.
  • lactam compound represented by formula (Y) examples include ⁇ -lactam compound, ⁇ -lactam compound, ⁇ -lactam compound, ⁇ -lactam compound and the like. More than one species can be used in combination.
  • the lactam compound represented by formula (Y) includes 1-alkyl-2-pyrrolidone (N-alkyl- ⁇ -butyrolactam), and in a more preferred embodiment, N-methylpyrrolidone (NMP ) or N-ethylpyrrolidone (NEP), and in an even more preferred embodiment, N-methylpyrrolidone (NMP).
  • the cleaning composition may contain one or more other organic solvents different from the amide compounds described above.
  • Such other organic solvents are used for this type of application, and are not particularly limited as long as they are compatible with the above-mentioned amide compound.
  • Other preferred solvents include, but are not limited to, alkylene glycol dialkyl ethers, aromatic hydrocarbon compounds, cyclic structure-containing ether compounds, and the like.
  • the amount of the other organic solvent different from the above-mentioned amide compound is generally used for cleaning as long as the quaternary ammonium salt contained in the cleaning composition does not precipitate or separate and is uniformly mixed with the above-mentioned amide compound. It is appropriately determined at 95% by mass or less in the solvent contained in the agent composition.
  • the cleaning composition may contain water as a solvent, only an organic solvent is usually intentionally used as a solvent from the viewpoint of avoiding substrate corrosion and the like. In this case, it is not denied that the detergent composition contains the water of hydration of the salt and the trace amount of water contained in the organic solvent.
  • the water content of the detergent composition is usually 5% by mass or less.
  • the processed semiconductor substrate manufactured through the third step is satisfactorily cleaned with the cleaning composition, but the cleaning tape or the like is used to remove the processed semiconductor substrate. It does not prevent the surface of the semiconductor substrate that has been subjected to further cleaning, and if necessary, the surface may be further cleaned using a removal tape or the like.
  • the obtained mixture (I) was added with 8.3 g of a SiH group-containing linear polydimethylsiloxane (manufactured by Wacker Chemi Co., Ltd.) having a viscosity of 100 mPa s as polysiloxane (a2), and 8.3 g of polysiloxane (a1) having a viscosity of 200 mPa s. 24.5 g of vinyl group-containing linear polydimethylsiloxane (manufactured by Wacker Chemie) was added, and the mixture was further stirred for 5 minutes using a rotation/revolution mixer to obtain a mixture (II).
  • Example 1 In Comparative Example 1, 0.22 g of 1,1-diphenyl-2-propyn-1-ol (manufactured by Tokyo Chemical Industry Co., Ltd.) and 0.22 g of 2,2′-bipyridyl (manufactured by Tokyo Chemical Industry Co., Ltd.) An adhesive composition was obtained in the same manner as in Comparative Example 1, except that
  • Example 2 In Comparative Example 1, 0.22 g of 1,1-diphenyl-2-propyn-1-ol (manufactured by Tokyo Chemical Industry Co., Ltd.) was added to 4,4′-dimethyl-2,2′-bipyridyl (Tokyo Chemical Industry Co., Ltd. ( An adhesive composition was obtained in the same manner as in Comparative Example 1, except that the content was changed to 0.22 g.
  • Example 3 In Comparative Example 1, 0.22 g of 1,1-diphenyl-2-propyn-1-ol (manufactured by Tokyo Chemical Industry Co., Ltd.) was added to 5,5'-dimethyl-2,2'-bipyridyl (Tokyo Chemical Industry Co., Ltd. An adhesive composition was obtained in the same manner as in Comparative Example 1, except that the content was changed to 0.22 g.
  • Example 4 In Comparative Example 1, 0.22 g of 1,1-diphenyl-2-propyn-1-ol (manufactured by Tokyo Chemical Industry Co., Ltd.) was added to 4,4′-dinonyl-2,2′-bipyridyl (Tokyo Chemical Industry Co., Ltd. ( An adhesive composition was obtained in the same manner as in Comparative Example 1, except that the content was changed to 0.22 g.
  • the nonyl group in 4,4'-dinonyl-2,2'-bipyridyl is an n-nonyl group.
  • Example 5 In Comparative Example 1, 0.22 g of 1,1-diphenyl-2-propyn-1-ol (manufactured by Tokyo Chemical Industry Co., Ltd.) was added with tributylphosphine (manufactured by Tokyo Chemical Industry Co., Ltd., (CH 3 CH 2 CH 2 CH 2 ) 3 P) An adhesive composition was obtained in the same manner as in Comparative Example 1, except that 0.22 g of 2 CH 2 ) 3 P) was used.
  • Example 6 In Comparative Example 1, 0.22 g of 1,1-diphenyl-2-propyn-1-ol (manufactured by Tokyo Chemical Industry Co., Ltd.) and 0.22 g of tris(4-methoxyphenyl)phosphine (Tokyo Chemical Industry Co., Ltd.) An adhesive composition was obtained in the same manner as in Comparative Example 1, except that

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Health & Medical Sciences (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Adhesives Or Adhesive Processes (AREA)
  • Laminated Bodies (AREA)

Abstract

半導体基板と、支持基板と、前記半導体基板と前記支持基板との間に設けられた接着層とを有する積層体であって、　前記接着層が、接着剤組成物の硬化物から形成され、　前記接着剤組成物が、ケイ素原子に結合した炭素数２～４０のアルケニル基を有するポリオルガノシロキサンと、Ｓｉ－Ｈ基を有するポリオルガノシロキサンと、白金族金属系触媒と、架橋阻害剤とを含有し、　前記架橋阻害剤が、ピリジン環含有化合物、及びリン含有有機化合物の少なくともいずれかを含有する、積層体。

Description

接着剤組成物、積層体、及び加工された半導体基板の製造方法
　本発明は、接着剤組成物、積層体、積層体の製造方法、及び加工された半導体基板の製造方法に関する。
　従来２次元的な平面方向に集積してきた半導体ウエハーは、より一層の集積化を目的に平面を更に３次元方向にも集積（積層）する半導体集積技術が求められている。この３次元積層はシリコン貫通電極（ＴＳＶ：ｔｈｒｏｕｇｈ　ｓｉｌｉｃｏｎ　ｖｉａ）によって結線しながら多層に集積していく技術である。多層に集積する際に、集積されるそれぞれのウエハーは形成された回路面とは反対側（即ち、裏面）を研磨によって薄化し、薄化された半導体ウエハーを積層する。
　薄化前の半導体ウエハー（ここでは単にウエハーとも呼ぶ）が、研磨装置で研磨するために支持体に接着される。その際の接着は研磨後に容易に剥離されなければならないため、仮接着と呼ばれる。この仮接着は支持体から容易に取り外されなければならず、取り外しに大きな力を加えると薄化された半導体ウエハーは、切断されたり変形したりすることがあり、その様なことが生じない様に、容易に取り外される。しかし、半導体ウエハーの裏面研磨時に研磨応力によって外れたりずれたりすることは好ましくない。従って、仮接着に求められる性能は研磨時の応力に耐え、研磨後に容易に取り外されることである。
　そのような仮接着に用いられる仮接着剤として、ヒドロシリル化反応により硬化する成分を含有する仮接着剤が用いられる。仮接着剤として、例えば、ヒドロシリル化反応により硬化する成分（Ａ）と、Ｔｇ－ＤＴＡにおける５％質量減少温度が８０℃以上である重合禁止剤（Ｂ）と、溶媒（Ｃ）とを含む仮接着剤が提案されている（特許文献１参照）。この提案の技術では、重合禁止剤（Ｂ）として、１，１－ジフェニル－２－プロピン－１－オール等のアセチレン性アルコールが使用されている。なお、重合禁止剤は架橋阻害剤とも呼ばれる。
国際公開第２０１９／２１２００８号パンフレット
　仮接着剤を用いて半導体ウエハーと支持体とを仮接着した場合、半導体ウエハーと支持体とを仮接着剤を用いて貼り合わせて得られる積層体に反りが生じる場合がある。
　本発明者らが、ヒドロシリル化反応を利用した仮接着剤（接着剤組成物）において、１，１－ジフェニル－２－プロピン－１－オールを架橋阻害剤として用いた場合、一例として、その仮接着剤を用いて得られる積層体では、５３１μｍの反りが生じた（本明細書の比較例１参照）。
　反りが大きいと、ロボットアームの真空チャックなどによる基板の搬送が困難となり目的の電子デバイスを作製する事が出来ない場合や、電子デバイス内に生じる内部応力が大きくなる事でデバイスに損傷が生じる場合がある。
　本発明は、前記事情に鑑みてなされたものであって、１，１－ジフェニル－２－プロピン－１－オールを架橋阻害剤として用いた場合よりも反りを低減できる積層体、該積層体を用いた加工された半導体基板の製造方法、該積層体における接着層の形成に用いられる接着剤組成物、及び該接着剤組成物を用いた接着層の製造方法を提供することを目的とする。
　本発明者らは、前記の課題を解決する為、鋭意検討を行った結果、前記の課題を解決出来ることを見出し、以下の要旨を有する本発明を完成させた。
　すなわち、本発明は以下を包含する。
　［１］　半導体基板と、支持基板と、前記半導体基板と前記支持基板との間に設けられた接着層とを有する積層体であって、
　前記接着層が、接着剤組成物の硬化物から形成され、
　前記接着剤組成物が、ケイ素原子に結合した炭素数２～４０のアルケニル基を有するポリオルガノシロキサンと、Ｓｉ－Ｈ基を有するポリオルガノシロキサンと、白金族金属系触媒と、架橋阻害剤とを含有し、
　前記架橋阻害剤が、ピリジン環含有化合物、及びリン含有有機化合物の少なくともいずれかを含有する、積層体。
　［２］　前記ピリジン環含有化合物が、下記式（１）で表される化合物を含有し、
　前記リン含有有機化合物が、下記式（２）で表される化合物を含有する、
［１］に記載の積層体。
Figure JPOXMLDOC01-appb-C000005
 （前記式（１）中、Ｒ１及びＲ２は、それぞれ独立して、水素原子、又は置換基を有していてもよいアルキル基を表すか、又は、Ｒ１及びＲ２は、一緒になって、置換基を有していてもよいアルキル基を有していてもよい芳香族炭化水素環を形成するか、若しくは、－Ｏ－を形成する。
　Ｒ３及びＲ４は、それぞれ独立して、水素原子、又は置換基を有していてもよいアルキル基を表す。
　Ｒ５及びＲ６は、それぞれ独立して、水素原子、又は置換基を有していてもよいアルキル基を表す。
　Ｒ７及びＲ８は、それぞれ独立して、水素原子、又は置換基を有していてもよいアルキル基を表す。
　ただし、Ｒ５及びＲ７は、上記定義に代えて、一緒になって、置換基を有していてもよいアルキル基を有していてもよい芳香族炭化水素環を形成していてもよい。
　ただし、Ｒ６及びＲ８は、上記定義に代えて、一緒になって、置換基を有していてもよいアルキル基を有していてもよい芳香族炭化水素環を形成していてもよい。）
Figure JPOXMLDOC01-appb-C000006
 （前記式（２）中、Ｒ１１～Ｒ１３は、それぞれ独立して、置換基を有していてもよい炭化水素基を表す。）
　［３］　前記架橋阻害剤が、前記式（１）で表される化合物を含有する、［２］に記載の積層体。
　［４］　前記式（１）中、Ｒ１、Ｒ２、Ｒ７、及びＲ８は、水素原子を表し、Ｒ３～Ｒ６は、それぞれ独立して、水素原子、又はアルキル基を表す、［２］又は［３］に記載の積層体。
　［５］　前記式（１）中のアルキル基の炭素数が、それぞれ独立して、１～１２である、［２］から［４］のいずれかに記載の積層体。
　［６］　前記架橋阻害剤が、前記式（２）で表される化合物を含有する、［２］に記載の積層体。
　［７］　前記式（２）中、Ｒ１１～Ｒ１３は、それぞれ独立して、置換基を有していてもよいアルキル基を表すか、又は置換基を有していてもよいフェニル基を表す、［２］又は［６］に記載の積層体。
　［８］　前記式（２）中のアルキル基の炭素数が、それぞれ独立して、１～１２である、［７］に記載の積層体。
　［９］　加工された半導体基板の製造方法であって、
　［１］から［８］のいずれかに記載の積層体の前記半導体基板が加工される第１工程と、
　前記第１工程によって加工された前記半導体基板と前記支持基板とが分離される第２工程と、
を含む、加工された半導体基板の製造方法。
　［１０］　半導体基板と、支持基板と、前記半導体基板と前記支持基板との間に設けられた接着層とを有する積層体における前記接着層の形成に用いられる接着剤組成物であって、
　ケイ素原子に結合した炭素数２～４０のアルケニル基を有するポリオルガノシロキサンと、Ｓｉ－Ｈ基を有するポリオルガノシロキサンと、白金族金属系触媒と、架橋阻害剤とを含有し、
　前記架橋阻害剤が、ピリジン環含有化合物、及びリン含有有機化合物の少なくともいずれかを含有する、接着剤組成物。
　［１１］　前記ピリジン環含有化合物が、下記式（１）で表される化合物を含有し、
　前記リン含有有機化合物が、下記式（２）で表される化合物を含有する、
［１０］に記載の接着剤組成物。
Figure JPOXMLDOC01-appb-C000007
 （前記式（１）中、Ｒ１及びＲ２は、それぞれ独立して、水素原子、又は置換基を有していてもよいアルキル基を表すか、又は、Ｒ１及びＲ２は、一緒になって、置換基を有していてもよいアルキル基を有していてもよい芳香族炭化水素環を形成するか、若しくは、－Ｏ－を形成する。
　Ｒ３及びＲ４は、それぞれ独立して、水素原子、又は置換基を有していてもよいアルキル基を表す。
　Ｒ５及びＲ６は、それぞれ独立して、水素原子、又は置換基を有していてもよいアルキル基を表す。
　Ｒ７及びＲ８は、それぞれ独立して、水素原子、又は置換基を有していてもよいアルキル基を表す。
　ただし、Ｒ５及びＲ７は、上記定義に代えて、一緒になって、置換基を有していてもよいアルキル基を有していてもよい芳香族炭化水素環を形成していてもよい。
　ただし、Ｒ６及びＲ８は、上記定義に代えて、一緒になって、置換基を有していてもよいアルキル基を有していてもよい芳香族炭化水素環を形成していてもよい。）
Figure JPOXMLDOC01-appb-C000008
 （前記式（２）中、Ｒ１１～Ｒ１３は、それぞれ独立して、置換基を有していてもよい炭化水素基を表す。）
　［１２］　前記架橋阻害剤が、前記式（１）で表される化合物を含有する、［１１］に記載の接着剤組成物。
　［１３］　前記式（１）中、Ｒ１、Ｒ２、Ｒ７、及びＲ８は、水素原子を表し、Ｒ３～Ｒ６は、それぞれ独立して、水素原子、又はアルキル基を表す、［１１］又は［１２］に記載の接着剤組成物。
　［１４］　前記式（１）中のアルキル基の炭素数が、それぞれ独立して、１～１２である、［１１］から［１３］のいずれかに記載の接着剤組成物。
　［１５］　前記架橋阻害剤が、前記式（２）で表される化合物を含有する、［１１］に記載の接着剤組成物。
　［１６］　前記式（２）中、Ｒ１１～Ｒ１３は、それぞれ独立して、置換基を有していてもよいアルキル基を表すか、又は置換基を有していてもよいフェニル基を表す、
　［１１］又は［１５］に記載の接着剤組成物。
　［１７］　前記式（２）中のアルキル基の炭素数が、それぞれ独立して、１～１２である、［１６］に記載の接着剤組成物。
　［１８］　半導体基板の上又は支持基板の上に、［１０］から［１７］のいずれかに記載の接着剤組成物が塗布され、接着剤塗布層が形成される工程と、
　前記半導体基板と前記支持基板とが、前記接着剤塗布層を介して貼り合される工程と、
　前記半導体基板、前記接着剤塗布層、及び前記支持基板が加熱され、前記接着剤塗布層から接着層が形成される工程と、
を含む、積層体の製造方法。
　［１９］　前記加熱が、前記半導体基板側、又は前記支持基板側から行われる、［１８］に記載の積層体の製造方法。
　本発明によれば、１，１－ジフェニル－２－プロピン－１－オールを架橋阻害剤として用いた場合よりも反りを低減できる積層体、該積層体を用いた加工された半導体基板の製造方法、該積層体における接着層の形成に用いられる接着剤組成物、及び該接着剤組成物を用いた接着層の製造方法を提供することができる。
本発明の積層体の一例の概略断面図である。 本発明の積層体の他の一例の概略断面図である。
（積層体）
　本発明の積層体は、半導体基板と、支持基板と、接着層とを少なくとも有し、更に必要に応じて、その他の層を有する。
＜半導体基板＞
　半導体基板全体を構成する主な材質としては、この種の用途に用いられるものであれば特に限定されないが、例えば、シリコン、シリコンカーバイド、化合物半導体などが挙げられる。
　半導体基板の形状は、特に限定されないが、例えば、円盤状である。なお、円盤状の半導体基板は、その面の形状が完全な円形である必要はなく、例えば、半導体基板の外周は、オリエンテーション・フラットと呼ばれる直線部を有していてもよいし、ノッチと呼ばれる切込みを有していてもよい。
　円盤状の半導体基板の厚さとしては、半導体基板の使用目的などに応じて適宜定めればよく、特に限定されないが、例えば、５００～１，０００μｍである。
　円盤状の半導体基板の直径としては、半導体基板の使用目的などに応じて適宜定めればよく、特に限定されないが、例えば、１００～１，０００ｍｍである。
　半導体基板は、バンプを有していてもよい。バンプとは、突起状の端子である。
　積層体において、半導体基板がバンプを有する場合、半導体基板は、支持基板側にバンプを有する。
　半導体基板において、バンプは、通常、回路が形成された面上に形成されている。回路は、単層であってもよし、多層であってもよい。回路の形状としては特に制限されない。
　半導体基板において、バンプを有する面と反対側の面（裏面）は、加工に供される面である。
　半導体基板が有するバンプの材質、大きさ、形状、構造、密度としては、特に限定されない。
　バンプとしては、例えば、ボールバンプ、印刷バンプ、スタッドバンプ、めっきバンプなどが挙げられる。
　通常、バンプ高さ１～２００μｍ程度、バンプ半径１～２００μｍ、バンプピッチ１～５００μｍという条件からバンプの高さ、半径及びピッチは適宜決定される。
　バンプの材質としては、例えば、低融点はんだ、高融点はんだ、スズ、インジウム、金、銀、銅などが挙げられる。バンプは、単一の成分のみで構成されていてもよいし、複数の成分から構成されていてもよい。より具体的には、ＳｎＡｇバンプ、ＳｎＢｉバンプ、Ｓｎバンプ、ＡｕＳｎバンプ等のＳｎを主体とした合金めっき等が挙げられる。
　また、バンプは、これらの成分の少なくともいずれかからなる金属層を含む積層構造を有してもよい。
　半導体基板の一例は、直径３００ｍｍ、厚さ７７０μｍ程度のシリコンウエハーである。
＜支持基板＞
　支持基板としては、半導体基板が加工される際に、半導体基板を支持できる部材であれば、特に限定されないが、例えば、ガラス製支持基板、シリコン製支持基板などが挙げられる。
　支持基板の形状としては、特に限定されないが、例えば、円盤状が挙げられる。なお、円盤状の支持基板は、その面の形状が完全な円形である必要はなく、例えば、支持基板の外周は、オリエンテーション・フラットと呼ばれる直線部を有していてもよいし、ノッチと呼ばれる切込みを有していてもよい。
　円盤状の支持基板の厚さは、半導体基板の大きさなどに応じて適宜定めればよく、特に限定されないが、例えば、５００～１，０００μｍである。
　円盤状の支持基板の直径は、半導体基板の大きさなどに応じて適宜定めればよく、特に限定されないが、例えば、１００～１，０００ｍｍである。
　支持基板の一例は、直径３００ｍｍ、厚さ７００μｍ程度のガラスウエハーやシリコンウエハーである。
　なお、積層体における剥離が光照射によって行われる場合、支持基板としては、例えば、使用される光に対して光透過性がある基板が使用される。
＜接着層＞
　接着層は、接着剤組成物の硬化物から形成される。
＜＜接着剤組成物＞＞
　接着剤組成物は、ポリオルガノシロキサン（ａ１）と、ポリオルガノシロキサン（ａ２）と、白金族金属系触媒（Ａ２）と、架橋阻害剤（Ａ３）とを少なくとも含有し、更に必要に応じて、その他の成分を含有する。
　なお、接着剤組成物も本発明の対象である。
＜＜＜ポリオルガノシロキサン（ａ１）及びポリオルガノシロキサン（ａ２）＞＞＞
　ポリオルガノシロキサン（ａ１）は、ケイ素原子に結合した炭素数２～４０のアルケニル基を有するポリオルガノシロキサンである。
　ポリオルガノシロキサン（ａ２）は、Ｓｉ－Ｈ基を有するポリオルガノシロキサンである。
　ここで、炭素数２～４０のアルケニル基は置換されていてもよい。置換基としては、例えば、ハロゲン原子、ニトロ基、シアノ基、アミノ基、ヒドロキシ基、カルボキシ基、アリール基、ヘテロアリール基等が挙げられる。
　ケイ素原子に結合した炭素数２～４０のアルケニル基を有するポリオルガノシロキサン（ａ１）の一例は、ＳｉＯ２で表されるシロキサン単位（Ｑ’単位）、Ｒ１’Ｒ２’Ｒ３’ＳｉＯ１／２で表されるシロキサン単位（Ｍ’単位）、Ｒ４’Ｒ５’ＳｉＯ２／２で表されるシロキサン単位（Ｄ’単位）及びＲ６’ＳｉＯ３／２で表されるシロキサン単位（Ｔ’単位）からなる群より選ばれる１種又は２種以上の単位を含むとともに、Ｍ’単位、Ｄ’単位及びＴ’単位からなる群より選ばれる少なくとも１種を含むポリオルガノシロキサン（ａ１’）である。
　Ｓｉ－Ｈ基を有するポリオルガノシロキサン（ａ２）の一例は、ＳｉＯ２で表されるシロキサン単位（Ｑ”単位）、Ｒ１”Ｒ２”Ｒ３”ＳｉＯ１／２で表されるシロキサン単位（Ｍ”単位）、Ｒ４”Ｒ５”ＳｉＯ２／２で表されるシロキサン単位（Ｄ”単位）及びＲ６”ＳｉＯ３／２で表されるシロキサン単位（Ｔ”単位）からなる群より選ばれる１種又は２種以上の単位を含むとともに、Ｍ”単位、Ｄ”単位及びＴ”単位からなる群より選ばれる少なくとも１種を含むポリオルガノシロキサン（ａ２’）である。
　Ｒ１’～Ｒ６’は、ケイ素原子に結合する基であり、それぞれ独立して、置換されていてもよいアルキル基又は置換されていてもよいアルケニル基を表すが、Ｒ１’～Ｒ６’の少なくとも１つは、置換されていてもよいアルケニル基である。置換基としては、例えば、ハロゲン原子、ニトロ基、シアノ基、アミノ基、ヒドロキシ基、カルボキシ基、アリール基、ヘテロアリール基等が挙げられる。
　Ｒ１”～Ｒ６”は、ケイ素原子に結合する基又は原子であり、それぞれ独立して、置換されていてもよいアルキル基又は水素原子を表すが、Ｒ１”～Ｒ６”の少なくとも１つは、水素原子である。置換基としては、例えば、ハロゲン原子、ニトロ基、シアノ基、アミノ基、ヒドロキシ基、カルボキシ基、アリール基、ヘテロアリール基等が挙げられる。
　アルキル基は、直鎖状、分岐鎖状、環状のいずれでもよいが、直鎖状又は分岐鎖状アルキル基が好ましく、その炭素数は、特に限定されるものではないが、通常１～４０であり、好ましくは３０以下、より好ましくは２０以下、より一層好ましくは１０以下である。
　置換されていてもよい直鎖状又は分岐鎖状アルキル基の具体例としては、メチル基、エチル基、ｎ－プロピル基、ｉ－プロピル基、ｎ－ブチル基、ｉ－ブチル基、ｓ－ブチル基、ターシャリーブチル基、ｎ－ペンチル基、１－メチル－ｎ－ブチル基、２－メチル－ｎ－ブチル基、３－メチル－ｎ－ブチル基、１，１－ジメチル－ｎ－プロピル基、１，２－ジメチル－ｎ－プロピル基、２，２－ジメチル－ｎ－プロピル基、１－エチル－ｎ－プロピル基、ｎ－ヘキシル基、１－メチル－ｎ－ペンチル基、２－メチル－ｎ－ペンチル基、３－メチル－ｎ－ペンチル基、４－メチル－ｎ－ペンチル基、１，１－ジメチル－ｎ－ブチル基、１，２－ジメチル－ｎ－ブチル基、１，３－ジメチル－ｎ－ブチル基、２，２－ジメチル－ｎ－ブチル基、２，３－ジメチル－ｎ－ブチル基、３，３－ジメチル－ｎ－ブチル基、１－エチル－ｎ－ブチル基、２－エチル－ｎ－ブチル基、１，１，２－トリメチル－ｎ－プロピル基、１，２，２－トリメチル－ｎ－プロピル基、１－エチル－１－メチル－ｎ－プロピル基、１－エチル－２－メチル－ｎ－プロピル基等が挙げられるが、これらに限定されず、その炭素数は、通常１～１４であり、好ましくは１～１０、より好ましくは１～６である。中でもメチル基が特に好ましい。
　置換されていてもよい環状アルキル基の具体例としては、シクロプロピル基、シクロブチル基、１－メチル－シクロプロピル基、２－メチル－シクロプロピル基、シクロペンチル基、１－メチル－シクロブチル基、２－メチル－シクロブチル基、３－メチル－シクロブチル基、１，２－ジメチル－シクロプロピル基、２，３－ジメチル－シクロプロピル基、１－エチル－シクロプロピル基、２－エチル－シクロプロピル基、シクロヘキシル基、１－メチル－シクロペンチル基、２－メチル－シクロペンチル基、３－メチル－シクロペンチル基、１－エチル－シクロブチル基、２－エチル－シクロブチル基、３－エチル－シクロブチル基、１，２－ジメチル－シクロブチル基、１，３－ジメチル－シクロブチル基、２，２－ジメチル－シクロブチル基、２，３－ジメチル－シクロブチル基、２，４－ジメチル－シクロブチル基、３，３－ジメチル－シクロブチル基、１－ｎ－プロピル－シクロプロピル基、２－ｎ－プロピル－シクロプロピル基、１－ｉ－プロピル－シクロプロピル基、２－ｉ－プロピル－シクロプロピル基、１，２，２－トリメチル－シクロプロピル基、１，２，３－トリメチル－シクロプロピル基、２，２，３－トリメチル－シクロプロピル基、１－エチル－２－メチル－シクロプロピル基、２－エチル－１－メチル－シクロプロピル基、２－エチル－２－メチル－シクロプロピル基、２－エチル－３－メチル－シクロプロピル基等のシクロアルキル基、ビシクロブチル基、ビシクロペンチル基、ビシクロヘキシル基、ビシクロヘプチル基、ビシクロオクチル基、ビシクロノニル基、ビシクロデシル基等のビシクロアルキル基等が挙げられるが、これらに限定されず、その炭素数は、通常３～１４であり、好ましくは４～１０、より好ましくは５～６である。
　アルケニル基は、直鎖状、分岐鎖状のいずれでもよく、その炭素数は、特に限定されるものではないが、通常２～４０であり、好ましくは３０以下、より好ましくは２０以下、より一層好ましくは１０以下である。
　置換されていてもよい直鎖状又は分岐鎖状アルケニル基の具体例としては、ビニル基、アリル基、ブテニル基、ペンテニル基等が挙げられるが、これらに限定されず、その炭素数は、通常２～１４であり、好ましくは２～１０、より好ましくは１～６である。中でも、エテニル基、２－プロペニル基が特に好ましい。
　置換されていてもよい環状アルケニル基の具体例としては、シクロペンテニル、シクロヘキセニル等が挙げられるが、これらに限定されず、その炭素数は、通常４～１４であり、好ましくは５～１０、より好ましくは５～６である。
　ポリオルガノシロキサン（ａ１’）は、Ｑ’単位、Ｍ’単位、Ｄ’単位及びＴ’単位からなる群から選ばれる１種又は２種以上の単位を含むとともに、Ｍ’単位、Ｄ’単位及びＴ’単位からなる群より選ばれる少なくとも１種を含むものである。ポリオルガノシロキサン（ａ１’）としては、このような条件を満たすポリオルガノシロキサンを２種以上組み合わせて用いてもよい。
　Ｑ’単位、Ｍ’単位、Ｄ’単位及びＴ’単位からなる群から選ばれる２種以上の好ましい組み合わせとしては、（Ｑ’単位とＭ’単位）、（Ｄ’単位とＭ’単位）、（Ｔ’単位とＭ’単位）、（Ｑ’単位とＴ’単位とＭ’単位）、が挙げられるが、これらに限定されない。
　また、ポリオルガノシロキサン（ａ１’）に包含されるポリオルガノシロキサンが２種以上含まれる場合、（Ｑ’単位とＭ’単位）と（Ｄ’単位とＭ’単位）との組み合わせ、（Ｔ’単位とＭ’単位）と（Ｄ’単位とＭ’単位）との組み合わせ、（Ｑ’単位とＴ’単位とＭ’単位）と（Ｔ’単位とＭ’単位）との組み合わせが好ましいが、これらに限定されない。
　ポリオルガノシロキサン（ａ２’）は、Ｑ”単位、Ｍ”単位、Ｄ”単位及びＴ”単位からなる群から選ばれる１種又は２種以上の単位を含むとともに、Ｍ”単位、Ｄ”単位及びＴ”単位からなる群より選ばれる少なくとも１種を含むものである。ポリオルガノシロキサン（ａ２’）としては、このような条件を満たすポリオルガノシロキサンを２種以上組み合わせて用いてもよい。
　Ｑ”単位、Ｍ”単位、Ｄ”単位及びＴ”単位からなる群から選ばれる２種以上の好ましい組み合わせとしては、（Ｍ”単位とＤ”単位）、（Ｑ”単位とＭ”単位）、（Ｑ”単位とＴ”単位とＭ”単位）が挙げられるが、これらに限定されない。
　ポリオルガノシロキサン（ａ１’）は、そのケイ素原子にアルキル基及び／又はアルケニル基が結合したシロキサン単位で構成されるものであるが、Ｒ１’～Ｒ６’で表される全置換基中におけるアルケニル基の割合は、好ましくは０．１～５０．０モル％、より好ましくは０．５～３０．０モル％であり、残りのＲ１’～Ｒ６’はアルキル基とすることができる。
　ポリオルガノシロキサン（ａ２’）は、そのケイ素原子にアルキル基及び／又は水素原子が結合したシロキサン単位で構成されるものであるが、Ｒ１”～Ｒ６”で表される全ての置換基及び置換原子中における水素原子の割合は、好ましくは０．１～５０．０モル％、より好ましくは１０．０～４０．０モル％であり、残りのＲ１”～Ｒ６”はアルキル基とすることができる。
　ポリオルガノシロキサン（ａ１）、ポリオルガノシロキサン（ａ２）等のポリシロキサンの重量平均分子量は、特に限定されないが、それぞれ、通常５００～１，０００，０００であり、本発明の効果を再現性よく実現する観点から、好ましくは５，０００～５０，０００である。
　なお、ポリオルガノシロキサンの重量平均分子量及び数平均分子量並びに分散度は、例えば、ＧＰＣ装置（東ソー（株）製ＥｃｏＳＥＣ，ＨＬＣ－８３２０ＧＰＣ）及びＧＰＣカラム（東ソー（株）ＴＳＫｇｅｌ　ＳｕｐｅｒＭｕｌｔｉｐｏｒｅＨＺ－Ｎ，　ＴＳＫｇｅｌ　ＳｕｐｅｒＭｕｌｔｉｐｏｒｅＨＺ－Ｈ）を用い、カラム温度を４０℃とし、溶離液（溶出溶媒）としてテトラヒドロフランを用い、流量（流速）を０．３５ｍＬ／分とし、標準試料としてポリスチレン（昭和電工（株）製、Ｓｈｏｄｅｘ）を用いて、測定することができる。
　ポリオルガノシロキサン（ａ１）及びポリオルガノシロキサン（ａ２）の粘度は、特に限定されないが、それぞれ、通常１０～１００００００（ｍＰａ・ｓ）であり、本発明の効果を再現性よく実現する観点から、好ましくは５０～１００００（ｍＰａ・ｓ）である。なお、ポリオルガノシロキサン（ａ１）及びポリオルガノシロキサン（ａ２）の粘度は、２５℃においてＥ型回転粘度計で測定した値である。
　ポリオルガノシロキサン（ａ１）とポリオルガノシロキサン（ａ２）は、ヒドロシリル化反応によって、互いに反応して膜となる。従って、その硬化のメカニズムは、例えばシラノール基を介したそれとは異なり、それ故、いずれのシロキサンも、シラノール基や、アルキルオキシ基のような加水分解によってシラノール基を形成する官能基を含む必要は無い。
　接着剤組成物において、ポリオルガノシロキサン（ａ１）に含まれるアルケニル基と、ポリオルガノシロキサン（ａ２）に含まれるＳｉ－Ｈ結合を構成する水素原子とのモル比（アルケニル基：Ｓｉ－Ｈ結合を構成する水素原子）は、好ましくは１．０：０．５～１．０：０．６６の範囲である。
＜＜＜白金族金属系触媒（Ａ２）＞＞＞
　白金族金属系触媒（Ａ２）は、白金系の金属触媒である。
　このような白金系の金属触媒は、ポリオルガノシロキサン（ａ１）のアルケニル基とポリオルガノシロキサン（ａ２）のＳｉ－Ｈ基とのヒドロシリル化反応を促進するための触媒である。
　白金系の金属触媒の具体例としては、白金系化合物（白金または白金を含む化合物）として公知のものを使用することができる。
　その具体例としては、白金微粉末、白金黒、塩化白金酸、塩化白金酸のアルコール変性物、塩化白金酸とジオレフィンとの錯体、白金－オレフィン錯体、白金－カルボニル錯体〔白金ビス（アセトアセテート）、白金ビス（アセチルアセトネート）等〕、塩化白金酸－アルケニルシロキサン錯体（塩化白金酸－ジビニルテトラメチルジシロキサン錯体、塩化白金酸－テトラビニルテトラメチルシクロテトラシロキサン錯体等）、白金－アルケニルシロキサン錯体（白金－ジビニルテトラメチルジシロキサン錯体、白金－テトラビニルテトラメチルシクロテトラシロキサン錯体等）、塩化白金酸とアセチレンアルコール類との錯体等が挙げられる。これらの中でも、ヒドロシリル化反応の促進効果が高いことから、白金－アルケニルシロキサン錯体が特に好ましい。
　これらのヒドロシリル化反応用触媒は、一種単独で用いてもよいし、二種以上を併用してもよい。
　白金－アルケニルシロキサン錯体に用いられるアルケニルシロキサンは、特に限定されないが、例えば、１,３－ジビニル－１,１,３,３－テトラメチルジシロキサン、１,３,５,７－テトラメチル－１,３,５,７－テトラビニルシクロテトラシロキサン、これらのアルケニルシロキサンのメチル基の一部をエチル基、フェニル基等で置換したアルケニルシロキサンオリゴマー、およびこれらのアルケニルシロキサンのビニル基をアリル基、ヘキセニル基等で置換したアルケニルシロキサンオリゴマー等が挙げられる。特に、生成する白金－アルケニルシロキサン錯体の安定性が良好であることから、１,３－ジビニル－１,１,３,３－テトラメチルジシロキサンが好ましい。
　接着剤組成物における白金族金属系触媒（Ａ２）の含有量は、特に限定されないが、通常、ポリオルガノシロキサン（ａ１）及びポリオルガノシロキサン（ａ２）の合計質量量に対して、１．０～５０．０ｐｐｍの範囲である。
＜＜＜架橋阻害剤（Ａ３）＞＞＞
　接着剤組成物に含有される架橋阻害剤（Ａ３）は、ピリジン環含有化合物、及びリン含有有機化合物の少なくともいずれかを含有する。
　架橋阻害剤（Ａ３）が、ピリジン環含有化合物及びリン含有有機化合物の少なくともいずれかを含有することにより、架橋阻害剤として１，１－ジフェニル－２－プロピン－１－オールを用いた場合よりも積層体の反りを低減できる。これは、ヒドロシリル化反応を利用する接着剤組成物の硬化速度を制御することができたことによって、積層体の応力が緩和されるためであると、本発明者らは推測している。
　これは、ピリジン環含有化合物及びリン含有有機化合物が１，１－ジフェニル－２－プロピン－１－オールよりも白金族金属系触媒に対して高い配位能力を有することが関係していると本発明者らは推測している。
　ピリジン環含有化合物は、特に限定されないが、反りの低減効果がより優れる点で、下記式（１）で表される化合物を含有することが好ましい。
　リン含有有機化合物は、特に限定されないが、反りの低減効果がより優れる点で、下記式（２）で表される化合物を含有することが好ましい。
Figure JPOXMLDOC01-appb-C000009
（式（１）中、Ｒ１及びＲ２は、それぞれ独立して、水素原子、又は置換基を有していてもよいアルキル基を表すか、又は、Ｒ１及びＲ２は、一緒になって、置換基を有していてもよいアルキル基を有していてもよい芳香族炭化水素環を形成するか、若しくは、－Ｏ－を形成する。
　Ｒ３及びＲ４は、それぞれ独立して、水素原子、又は置換基を有していてもよいアルキル基を表す。
　Ｒ５及びＲ６は、それぞれ独立して、水素原子、又は置換基を有していてもよいアルキル基を表す。
　Ｒ７及びＲ８は、それぞれ独立して、水素原子、又は置換基を有していてもよいアルキル基を表す。
　ただし、Ｒ５及びＲ７は、上記定義に代えて、一緒になって、置換基を有していてもよいアルキル基を有していてもよい芳香族炭化水素環を形成していてもよい。
　ただし、Ｒ６及びＲ８は、上記定義に代えて、一緒になって、置換基を有していてもよいアルキル基を有していてもよい芳香族炭化水素環を形成していてもよい。）
　式（１）中のアルキル基の炭素数としては、特に限定されないが、例えば、それぞれ独立して、１～１２が挙げられる。
　式（１）中のアルキル基は、直鎖状であってもよいし、分岐状であってもよい。
　式（１）中のアルキル基としては、例えば、メチル基、エチル基、プロピル基、イソプロピル基、ブチル基、イソブチル基、ｔｅｒｔ－ブチル基、ペンチル基、ヘキシル基、オクチル基、ノニル基等が挙げられる。
　式（１）中の置換基を有していてもよいアルキル基における置換基としては、例えば、ハロゲン原子、アルコキシ基、アシル基、ヒドロキシ基、カルボキシ基、アミノ基、イミノ基、シアノ基、フェニル基、チオール基、スルホ基、ニトロ基、アリール基、ヘテロアリール基などが挙げられる。アルコキシ基としては、例えば、炭素数１～６のアルコキシ基が挙げられる。アシル基としては、例えば、炭素数２～７のアシル基が挙げられる。
　Ｒ１及びＲ２が一緒になって形成する芳香族炭化水素環としては、例えば、ベンゼン環が挙げられる。
　Ｒ５及びＲ７が一緒になって形成する芳香族炭化水素環としては、例えば、ベンゼン環が挙げられる。
　Ｒ６及びＲ８が一緒になって形成する芳香族炭化水素環としては、例えば、ベンゼン環が挙げられる。
　式（１）中、Ｒ１、Ｒ２、Ｒ７、及びＲ８は、水素原子を表すことが好ましく、Ｒ３～Ｒ６は、それぞれ独立して、水素原子、又はアルキル基を表すことが好ましい。
　例えば、Ｒ２及びＲ４は、共に水素原子であるか、又は同じ基である。
　例えば、Ｒ５及びＲ６は、共に水素原子であるか、又は同じ基である。
　例えば、Ｒ５及びＲ７が一緒になって置換基を有していてもよいアルキル基を有していてもよい芳香族炭化水素環を形成する場合、Ｒ６及びＲ８は一緒になって同じ芳香族炭化水素環を形成する。
　式（１）で表される化合物としては、例えば、下記式（１－１）で表される化合物、下記式（１－２）で表される化合物、下記式（１－３）で表される化合物、下記式（１－４）で表される化合物などが挙げられる。これらの中でも、反りをより低減できる点から、好ましくは、下記式（１－１）で表される化合物、及び下記式（１－２）で表される化合物である。
Figure JPOXMLDOC01-appb-C000010
 （式（１－１）中、Ｒ１～Ｒ６は、それぞれ独立して、水素原子、又は置換基を有していてもよいアルキル基を表す。
　式（１－２）中、Ｒ１～Ｒ４は、それぞれ独立して、水素原子、又は置換基を有していてもよいアルキル基を表す。Ｒ２１及びＲ２２は、それぞれ独立して、置換基を有していてもよいアルキル基を表す。ｍ及びｎは、それぞれ独立して、０～４の整数を表す。ｍが２以上の場合、複数のＲ２１は、同じであってもよいし、異なっていてもよい。ｎが２以上の場合、複数のＲ２２は、同じであってもよいし、異なっていてもよい。
　式（１－３）中、Ｒ３～Ｒ６は、それぞれ独立して、水素原子、又は置換基を有していてもよいアルキル基を表す。
　式（１－４）中、Ｒ３～Ｒ６は、それぞれ独立して、水素原子、又は置換基を有していてもよいアルキル基を表す。Ｒ２３は、置換基を有していてもよいアルキル基を表す。ｎは０～２の整数を表す。ｎが２の場合、複数のＲ２３は、同じであってもよいし、異なっていてもよい。）
Figure JPOXMLDOC01-appb-C000011
（式（２）中、Ｒ１１～Ｒ１３は、それぞれ独立して、置換基を有していてもよい炭化水素基を表す。）
　なお、Ｐはリン原子を表す。
　例えば、Ｒ１１～Ｒ１３は、それぞれ独立して、置換基を有していてもよいアルキル基を表すか、又は置換基を有していてもよいフェニル基を表す。
　Ｒ１１～Ｒ１３における置換基を有していてもよいアルキル基におけるアルキル基の炭素数としては、特に限定されないが、例えば、それぞれ独立して、１～１２が挙げられる。
　アルキル基は、直鎖状であってもよいし、分岐状であってもよい。
　アルキル基としては、例えば、メチル基、エチル基、プロピル基、イソプロピル基、ブチル基、イソブチル基、ｔｅｒｔ－ブチル基、ペンチル基、ヘキシル基、オクチル基、ノニル基等が挙げられる。
　Ｒ１１～Ｒ１３における置換基を有していてもよい炭化水素基における置換基としては、例えば、ハロゲン原子、アルコキシ基、アシル基、ヒドロキシ基、カルボキシ基、アミノ基、イミノ基、シアノ基、フェニル基、チオール基、スルホ基、ニトロ基、アリール基、ヘテロアリール基などが挙げられる。アルコキシ基としては、例えば、炭素数１～６のアルコキシ基が挙げられる。アシル基としては、例えば、炭素数２～７のアシル基が挙げられる。
　例えば、Ｒ１１～Ｒ１３は、同じ基である。
　接着剤組成物におけるピリジン環含有化合物及びリン含有有機化合物の少なくともいずれかの含有量としては、特に限定されないが、本発明の効果を再現性よく実現する観点から、不揮発分に対して、好ましくは０．０１～１０質量％であり、より好ましくは０．１～０．５質量％である。
＜＜＜その他の成分＞＞＞
　その他の成分としては、特に限定されないが、例えば、溶媒、剥離剤成分などが挙げられる。
＜＜＜＜溶媒＞＞＞＞
　接着剤組成物は、粘度の調整等を目的に、溶媒を含んでいてもよく、その具体例としては、脂肪族炭化水素、芳香族炭化水素、ケトン等が挙げられるが、これらに限定されない。
　より具体的には、溶媒としては、ヘキサン、へプタン、オクタン、ノナン、デカン、ウンデカン、ドデカン、イソドデカン、メンタン、リモネン、トルエン、キシレン、メシチレン、クメン、ＭＩＢＫ（メチルイソブチルケトン）、酢酸ブチル、ジイソブチルケトン、２－オクタノン、２－ノナノン、５－ノナノン等が挙げられるが、これらに限定されない。このような溶媒は、１種単独で又は２種以上組み合わせて用いることができる。
　接着剤組成物が溶媒を含む場合、その含有量は、所望の組成物の粘度、採用する塗布方法、作製する膜の厚み等を勘案して適宜決定されるものではあるが、組成物全体に対して、１０～９０質量％程度の範囲である。
＜＜＜＜剥離剤成分＞＞＞＞
　接着剤組成物は、剥離剤成分を含有していてもよい。例えば、積層体が剥離層を有しない場合、接着剤組成物は剥離剤成分を含有する。
　剥離剤成分を接着剤組成物に含有させることで、得られる接着層を再現性よく好適に剥離することができるようになる。
　剥離剤成分として、典型的には、非硬化性のポリオルガノシロキサンが挙げられ、その具体例としては、エポキシ基含有ポリオルガノシロキサン、メチル基含有ポリオルガノシロキサン、フェニル基含有ポリオルガノシロキサン等が挙げられるが、これらに限定されない。
　ここで、本明細書において、非硬化性とは、ヒドロシリル化反応を起こさないことを意味する。
　また、剥離剤成分としては、ポリジメチルシロキサンが挙げられる。当該ポリジメチルシロキサンは変性されていてもよい。変性されていてもよいポリジメチルシロキサンとしては、例えば、エポキシ基含有ポリジメチルシロキサン、無変性のポリジメチルシロキサン、フェニル基含有ポリジメチルシロキサン等が挙げられるが、これらに限定されない。
　剥離剤成分であるポリオルガノシロキサンの好ましい例としては、エポキシ基含有ポリオルガノシロキサン、メチル基含有ポリオルガノシロキサン、フェニル基含有ポリオルガノシロキサン等が挙げられるが、これらに限定されない。
　剥離剤成分であるポリオルガノシロキサンの重量平均分子量は、特に限定されないものの、通常１００，０００～２，０００，０００であり、好ましくは２００，０００～１，２００，０００、より好ましくは３００，０００～９００，０００である。また、その分散度は、特に限定されないものの、通常１．０～１０．０であり、好適な剥離を再現性よく実現する観点等から、好ましくは１．５～５．０、より好ましくは２．０～３．０である。なお、重量平均分子量及び分散度は、ポリオルガノシロキサンに関する上述の方法で測定することができる。
　剥離剤成分であるポリオルガノシロキサンの粘度は、特に限定されないが、通常１，０００～２，０００，０００ｍｍ２／ｓである。なお、剥離剤成分であるポリオルガノシロキサンの粘度の値は、動粘度で示され、センチストークス（ｃＳｔ）＝ｍｍ２／ｓである。粘度（ｍＰａ・ｓ）を密度（ｇ／ｃｍ３）で割って求めることもできる。すなわち、その値は、２５℃で測定したＥ型回転粘度計で測定した粘度と密度から求めることができ、動粘度（ｍｍ２／ｓ）＝粘度（ｍＰａ・ｓ）／密度（ｇ／ｃｍ３）という式から算出することができる。
　エポキシ基含有ポリオルガノシロキサンとしては、例えば、Ｒ１１１Ｒ１１２ＳｉＯ２／２で表されるシロキサン単位（Ｄ１０単位）を含むものが挙げられる。
　Ｒ１１１は、ケイ素原子に結合する基であり、アルキル基を表し、Ｒ１１２は、ケイ素原子に結合する基であり、エポキシ基又はエポキシ基を含む有機基を表し、アルキル基の具体例としては、Ｒ１’～Ｒ６’に関する上述の例示を挙げることができる。
　エポキシ基を含む有機基におけるエポキシ基は、その他の環と縮合せずに、独立したエポキシ基であってもよく、１，２－エポキシシクロヘキシル基のように、その他の環と縮合環を形成しているエポキシ基であってもよい。
　エポキシ基を含む有機基の具体例としては、３－グリシドキシプロピル、２－（３，４－エポキシシクロヘキシル）エチルが挙げられるが、これらに限定されない。
　エポキシ基含有ポリオルガノシロキサンの好ましい一例としては、エポキシ基含有ポリジメチルシロキサンを挙げることができるが、これに限定されない。
　エポキシ基含有ポリオルガノシロキサンは、上述のシロキサン単位（Ｄ１０単位）を含むものであるが、Ｄ１０単位以外に、Ｑ単位、Ｍ単位及び／又はＴ単位を含んでもよい。
　エポキシ基含有ポリオルガノシロキサンの具体例としては、Ｄ１０単位のみからなるポリオルガノシロキサン、Ｄ１０単位とＱ単位とを含むポリオルガノシロキサン、Ｄ１０単位とＭ単位とを含むポリオルガノシロキサン、Ｄ１０単位とＴ単位とを含むポリオルガノシロキサン、Ｄ１０単位とＱ単位とＭ単位とを含むポリオルガノシロキサン、Ｄ１０単位とＭ単位とＴ単位とを含むポリオルガノシロキサン、Ｄ１０単位とＱ単位とＭ単位とＴ単位とを含むポリオルガノシロキサン等が挙げられる。
　エポキシ基含有ポリオルガノシロキサンは、エポキシ価が０．１～５であるエポキシ基含有ポリジメチルシロキサンが好ましい。また、その重量平均分子量は、特に限定されないものの、通常１，５００～５００，０００であり、組成物中での析出抑制の観点から、好ましくは１００，０００以下である。
　エポキシ基含有ポリオルガノシロキサンの具体例としては、式（Ｅ１）～（Ｅ３）で表されるものが挙げられるが、これらに限定されない。
Figure JPOXMLDOC01-appb-C000012
 （ｍ１及びｎ１は、各繰り返し単位の数を示し、正の整数である。）
Figure JPOXMLDOC01-appb-C000013
 （ｍ２及びｎ２は、各繰り返し単位の数を示し、正の整数であり、Ｒは、炭素数１～１０のアルキレン基である。）
Figure JPOXMLDOC01-appb-C000014
 （ｍ３、ｎ３及びｏ３は、各繰り返し単位の数を示し、正の整数であり、Ｒは、炭素数１～１０のアルキレン基である。）
　メチル基含有ポリオルガノシロキサンとしては、例えば、Ｒ２１０Ｒ２２０ＳｉＯ２／２で表されるシロキサン単位（Ｄ２００単位）を含むもの、好ましくはＲ２２１Ｒ２２１ＳｉＯ２／２で表されるシロキサン単位（Ｄ２０単位）を含むものが挙げられる。
　Ｒ２１０及びＲ２２０は、ケイ素原子に結合する基であり、それぞれ独立して、アルキル基を表すが、少なくとも一方はメチル基であり、アルキル基の具体例としては、上述の例示を挙げることができる。
　Ｒ２２１は、ケイ素原子に結合する基であり、アルキル基を表し、アルキル基の具体例としては、上述の例示を挙げることができる。中でも、Ｒ２２１としては、メチル基が好ましい。
　メチル基含有ポリオルガノシロキサンの好ましい一例としては、ポリジメチルシロキサンを挙げることができるが、これに限定されない。
　メチル基含有ポリオルガノシロキサンは、上述のシロキサン単位（Ｄ２００単位又はＤ２０単位）を含むものであるが、Ｄ２００単位及びＤ２０単位以外に、Ｑ単位、Ｍ単位及び／又はＴ単位を含んでもよい。
　ある態様においては、メチル基含有ポリオルガノシロキサンの具体例としては、Ｄ２００単位のみからなるポリオルガノシロキサン、Ｄ２００単位とＱ単位とを含むポリオルガノシロキサン、Ｄ２００単位とＭ単位とを含むポリオルガノシロキサン、Ｄ２００単位とＴ単位とを含むポリオルガノシロキサン、Ｄ２００単位とＱ単位とＭ単位とを含むポリオルガノシロキサン、Ｄ２００単位とＭ単位とＴ単位とを含むポリオルガノシロキサン、Ｄ２００単位とＱ単位とＭ単位とＴ単位とを含むポリオルガノシロキサンが挙げられる。
　メチル基含有ポリオルガノシロキサンの具体例としては、Ｄ２０単位のみからなるポリオルガノシロキサン、Ｄ２０単位とＱ単位とを含むポリオルガノシロキサン、Ｄ２０単位とＭ単位とを含むポリオルガノシロキサン、Ｄ２０単位とＴ単位とを含むポリオルガノシロキサン、Ｄ２０単位とＱ単位とＭ単位とを含むポリオルガノシロキサン、Ｄ２０単位とＭ単位とＴ単位とを含むポリオルガノシロキサン、Ｄ２０単位とＱ単位とＭ単位とＴ単位とを含むポリオルガノシロキサンが挙げられる。

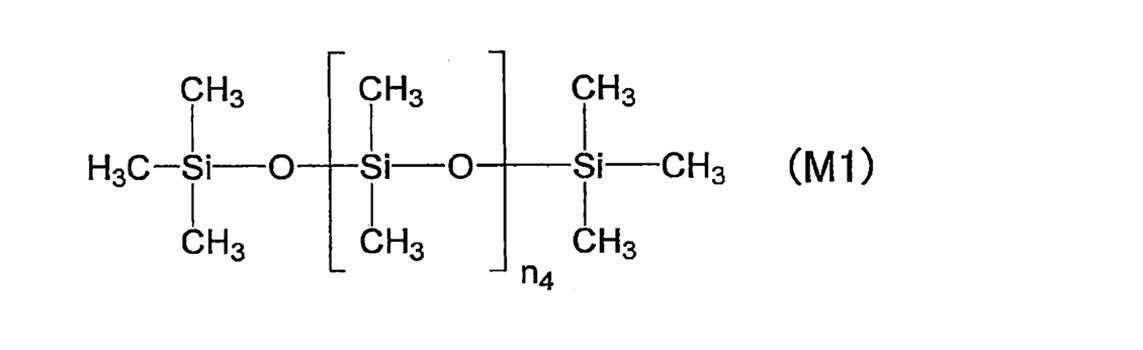

　メチル基含有ポリオルガノシロキサンの具体例としては、式（Ｍ１）で表されるものが挙げられるが、これに限定されない。
Figure JPOXMLDOC01-appb-C000015
 （ｎ４は、繰り返し単位の数を示し、正の整数である。）
　フェニル基含有ポリオルガノシロキサンとしては、例えば、Ｒ３１Ｒ３２ＳｉＯ２／２で表されるシロキサン単位（Ｄ３０単位）を含むものが挙げられる。
　Ｒ３１は、ケイ素原子に結合する基であり、フェニル基又はアルキル基を表し、Ｒ３２は、ケイ素原子に結合する基であり、フェニル基を表し、アルキル基の具体例としては、上述の例示を挙げることができるが、メチル基が好ましい。
　フェニル基含有ポリオルガノシロキサンは、上述のシロキサン単位（Ｄ３０単位）を含むものであるが、Ｄ３０単位以外に、Ｑ単位、Ｍ単位及び／又はＴ単位を含んでもよい。
　フェニル基含有ポリオルガノシロキサンの具体例としては、Ｄ３０単位のみからなるポリオルガノシロキサン、Ｄ３０単位とＱ単位とを含むポリオルガノシロキサン、Ｄ３０単位とＭ単位とを含むポリオルガノシロキサン、Ｄ３０単位とＴ単位とを含むポリオルガノシロキサン、Ｄ３０単位とＱ単位とＭ単位とを含むポリオルガノシロキサン、Ｄ３０単位とＭ単位とＴ単位とを含むポリオルガノシロキサン、Ｄ３０単位とＱ単位とＭ単位とＴ単位とを含むポリオルガノシロキサンが挙げられる。
　フェニル基含有ポリオルガノシロキサンの具体例としては、式（Ｐ１）又は（Ｐ２）で表されるものが挙げられるが、これらに限定されない。
Figure JPOXMLDOC01-appb-C000016
 （ｍ５及びｎ５は、各繰り返し単位の数を示し、正の整数である。）
Figure JPOXMLDOC01-appb-C000017
 （ｍ６及びｎ６は、各繰り返し単位の数を示し、正の整数である。）
　剥離剤成分であるポリオルガノシロキサンは、市販品であってもよいし、合成したものであってもよい。
　ポリオルガノシロキサンの市販品としては、例えば、ワッカーケミ社製の製品であるＷＡＣＫＥＲＳＩＬＩＣＯＮＥ　ＦＬＵＩＤ　ＡＫ　シリーズ（ＡＫ５０、ＡＫ　３５０、ＡＫ　１０００、ＡＫ　１００００、ＡＫ　１００００００）やＧＥＮＩＯＰＬＡＳＴ　ＧＵＭ、信越化学工業（株）製　ジメチルシリコーンオイル（ＫＦ－９６Ｌ、ＫＦ－９６Ａ、ＫＦ－９６、ＫＦ－９６Ｈ、ＫＦ－６９、ＫＦ－９６５、ＫＦ－９６８）、環状ジメチルシリコーンオイル（ＫＦ－９９５）；ゲレスト社製　エポキシ基含有ポリオルガノシロキサン（商品名ＣＭＳ－２２７、ＥＣＭＳ－３２７）、信越化学工業（株）製　エポキシ基含有ポリオルガノシロキサン（ＫＦ－１０１、ＫＦ－１００１、ＫＦ－１００５、Ｘ－２２－３４３）、ダウコーニング社製　エポキシ基含有ポリオルガノシロキサン（ＢＹ１６－８３９）；ゲレスト社製　フェニル基含有ポリオルガノシロキサン（ＰＭＭ－１０４３、ＰＭＭ－１０２５、ＰＤＭ－０４２１、ＰＤＭ－０８２１）、信越化学工業（株）製　フェニル基含有ポリオルガノシロキサン（ＫＦ５０－３０００ＣＳ）、ＭＯＭＥＮＴＩＶＥ社製　フェニル基含有ポリオルガノシロキサン（ＴＳＦ４３１、ＴＳＦ４３３）等が挙げられるが、これらに限定されない。
　接着剤組成物における剥離剤成分の含有量としては、特に限定されない。
　接着剤組成物の粘度は、特に限定されないが、２５℃で、通常５００～２０，０００ｍＰａ・ｓであり、好ましくは１，０００～５，０００ｍＰａ・ｓである。接着剤組成物の粘度は、用いる塗布方法、所望の膜厚等の各種要素を考慮して、用いる溶媒の種類やそれらの比率、膜構成成分濃度等を変更することで調整可能である。
　異物を除去する目的で、接着剤組成物を製造する途中で又は全ての成分を混合した後に、用いる溶媒や溶液等をフィルター等を用いてろ過してもよい。
　接着層の厚さは、特に限定されるものではないが、通常５～５００μｍであり、膜強度を保つ観点から、好ましくは１０μｍ以上、より好ましくは２０μｍ以上、より一層好ましくは３０μｍ以上であり、厚膜に起因する不均一性を回避する観点から、好ましくは２００μｍ以下、より好ましくは１５０μｍ以下、より一層好ましくは１２０μｍ以下、更に好ましくは７０μｍ以下である。
　接着剤組成物から接着層を形成する方法としては、特に限定されないが、例えば、後述する積層体の製造方法に記載の方法が挙げられる。
＜剥離層＞
　積層体は剥離層を有していてもよい。
　剥離層を有する積層体においては、例えば、剥離層に対する光照射によって半導体基板と支持基板との分離が行われる。
　剥離層は、例えば、剥離剤組成物から形成される。
＜＜剥離剤組成物＞＞
　剥離剤組成物は、例えば、少なくとも有機樹脂又は多核フェノール誘導体を含有し、更に必要に応じて、その他の成分を含有する。
　有機樹脂は、好適な剥離能を発揮できるものが好ましく、剥離層に対する光照射によって半導体基板と支持基板との分離を行う場合には、当該有機樹脂は、光を吸収して剥離能向上に必要な変質、例えば分解が好適に生じるものである。
　剥離剤組成物から形成される剥離層を有する積層体は、例えばレーザーを剥離層に対して照射することにより、剥離のための過度な荷重をかけることなく剥離可能なものとなる。
　積層体が備える剥離層は、例えばレーザーの照射により、照射前より接着強度が低下するものである。すなわち、積層体においては、例えば、半導体基板が薄化等の加工が施されている間、当該半導体基板は、レーザーを透過する支持基板に接着層及び剥離層を介して好適に支持されており、加工が終わった後は、支持基板側からレーザーを照射することで、支持基板を透過したレーザーが剥離層に吸収され、剥離層と接着層との界面で、剥離層と支持基板との界面で又は剥離層の内部で、剥離層の変質（例えば、分離）が生じ、その結果、剥離のための過度な荷重をかけることなく、好適な剥離を実現できる。
　有機樹脂としては、例えば、ノボラック樹脂体などが挙げられる。これらの詳細については後述する。
　好ましい実施態様として、剥離剤組成物は、少なくともノボラック樹脂を含有し、更に必要に応じて、架橋剤、酸発生剤、酸、界面活性剤、溶媒などのその他の成分を含有する。
　他の好ましい実施態様として、剥離剤組成物は、少なくとも多核フェノール誘導体と、架橋剤とを含有し、更に必要に応じて、酸発生剤、酸、界面活性剤、溶媒などのその他の成分を含有する。
　他の好ましい実施態様として、剥離剤組成物は、少なくとも有機樹脂と、分岐鎖状ポリシランとを含有し、更に必要に応じて、架橋剤、酸発生剤、酸、界面活性剤、溶媒などのその他の成分を含有する。
＜＜＜ノボラック樹脂＞＞＞
　ノボラック樹脂は、例えば、フェノール性化合物、カルバゾール化合物、及び芳香族アミン化合物の少なくともいずれかと、アルデヒド化合物、ケトン化合物、及びジビニル化合物の少なくともいずれかとを酸触媒下で縮合反応させて得られる樹脂である。
　フェノール性化合物としては、例えば、フェノール類、ナフトール類、アントロール類、ヒドロキシピレン類などが挙げられる。フェノール類としては、例えば、フェノール、クレゾール、キシレノール、レゾルシノール、ビスフェノールＡ、ｐ－ｔｅｒｔ－ブチルフェノール、ｐ－オクチルフェノール、９，９－ビス（４－ヒドロキシフェニル）フルオレン、１，１，２，２－テトラキス（４－ヒドロキシフェニル）エタンなどが挙げられる。ナフトール類としては、例えば、１－ナフトール、２－ナフトール、１，５－ジヒドロキシナフタレン、２，７－ジヒドロキシナフタレン、９，９－ビス（６－ヒドロキシナフチル）フルオレンなどが挙げられる。アントロール類としては、例えば、９－アントロールなどが挙げられる。ヒドロキシピレン類としては、例えば、１－ヒドロキシピレン、２－ヒドロキシピレンなどが挙げられる。
　カルバゾール化合物としては、例えば、カルバゾール、１，３，６，８－テトラニトロカルバゾール、３，６－ジアミノカルバゾール、３，６－ジブロモ－９－エチルカルバゾール、３，６－ジブロモ－９－フェニルカルバゾール、３，６－ジブロモカルバゾール、３，６－ジクロロカルバゾール、３－アミノ－９－エチルカルバゾール、３－ブロモ－９－エチルカルバゾール、４，４’ビス（９Ｈ－カルバゾール－９－イル）ビフェニル、４－グリシジルカルバゾール、４－ヒドロキシカルバゾール、９－（１Ｈ－ベンゾトリアゾール－１－イルメチル）－９Ｈ－カルバゾール、９－アセチル－３，６－ジヨードカルバゾール、９－ベンゾイルカルバゾール、９－ベンゾイルカルバゾール－６－ジカルボキシアルデヒド、９－ベンジルカルバゾール－３－カルボキシアルデヒド、９－メチルカルバゾール、９－フェニルカルバゾール、９－ビニルカルバゾール、カルバゾールカリウム、カルバゾール－Ｎ－カルボニルクロリド、Ｎ－エチルカルバゾール－３－カルボキシアルデヒド、Ｎ－（（９－エチルカルバゾール－３－イル）メチレン）－２－メチル－１－インドリニルアミン等が挙げられる。
　芳香族アミン化合物としては、例えば、ジフェニルアミン、Ｎ－フェニル－１－ナフチルアミンなどが挙げられる。
　これらは、１種単独で又は２種以上組み合わせて用いることができる。
　これらは、置換基を有していてもよい。例えば、これらは、芳香族環に置換基を有していてもよい。
　アルデヒド化合物としては、例えば、ホルムアルデヒド、パラホルムアルデヒド、アセトアルデヒド、プロピルアルデヒド、ブチルアルデヒド、イソブチルアルデヒド、バレルアルデヒド、カプロンアルデヒド、２－メチルブチルアルデヒド、ヘキシルアルデヒド、ウンデカンアルデヒド、７－メトキシ－３、７－ジメチルオクチルアルデヒド、シクロヘキサンアルデヒド、３－メチル－２－ブチルアルデヒド、グリオキザール、マロンアルデヒド、スクシンアルデヒド、グルタルアルデヒド、アジピンアルデヒド等の飽和脂肪族アルデヒド類、アクロレイン、メタクロレイン等の不飽和脂肪族アルデヒド類、フルフラール、ピリジンアルデヒド等のヘテロ環式アルデヒド類、ベンズアルデヒド、ナフチルアルデヒド、アントリルアルデヒド、フェナントリルアルデヒド、サリチルアルデヒド、フェニルアセトアルデヒド、３－フェニルプロピオンアルデヒド、トリルアルデヒド、（Ｎ，Ｎ－ジメチルアミノ）ベンズアルデヒド、アセトキシベンズアルデヒド等の芳香族アルデヒド類等が挙げられる。中でも、芳香族アルデヒドを好ましい。
　ケトン化合物としては、例えば、ジフェニルケトン、フェニルナフチルケトン、ジナフチルケトン、フェニルトリルケトン、ジトリルケトン等のジアリールケトン化合物が挙げられる。
　ジビニル化合物としては、例えば、ジビニルベンゼン、ジシクロペンタジエン、テトラヒドロインデン、４－ビニルシクロヘキセン、５－ビニルノボルナ－２－エン、ジビニルピレン、リモネン、５－ビニルノルボルナジエン等が挙げられる。
　これらは、１種単独で又は２種以上組み合わせて用いることができる。
　ノボラック樹脂は、例えば、支持基板側から照射された光を吸収し変質するノボラック樹脂である。当該変質は、例えば、光分解である。
　ノボラック樹脂は、例えば、下記式（Ｃ１－１）で表される構造単位、下記式（１－２）で表される構造単位、及び下記式（Ｃ１－３）で表される構造単位の少なくともいずれかを含む。
Figure JPOXMLDOC01-appb-C000018
　式中、Ｃ１は、窒素原子を含む芳香族化合物に由来する基を表し、Ｃ２は、第２級炭素原子、第４級炭素原子及び芳香族環からなる群から選ばれる少なくとも１種を側鎖に有する第３級炭素原子を含む基を表し、Ｃ３は、脂肪族多環化合物に由来する基を表し、Ｃ４は、フェノールに由来する基、ビスフェノールに由来する基、ナフトールに由来する基、ビフェニルに由来する基又はビフェノールに由来する基を表す。
　すなわち、ノボラック樹脂は、例えば、以下の構造単位の１種又は２種以上を含む。
　・窒素原子を含む芳香族化合物に由来する基と第２級炭素原子、第４級炭素原子、及び芳香族環からなる群から選ばれる少なくとも１種を側鎖に有する第３級炭素原子を含む基との結合を有する構造単位（式（Ｃ１－１））
　・窒素原子を含む芳香族化合物に由来する基と脂肪族多環化合物に由来する基との結合を有する構造単位（式（Ｃ１－２））
　・フェノールに由来する基、ビスフェノールに由来する基、ナフトールに由来する基、ビフェニルに由来する基又はビフェノールに由来する基と第４級炭素原子、及び芳香族環からなる群から選ばれる少なくとも１種を側鎖に有する第３級炭素原子を含む基との結合を有する構造単位（（式（Ｃ１－３））
　好ましい一態様においては、ノボラック樹脂は、窒素原子を含む芳香族化合物に由来する基と第２級炭素原子、第４級炭素原子、及び芳香族環からなる群から選ばれる少なくとも１種を側鎖に有する第３級炭素原子を含む基との結合を有する構造単位（式（Ｃ１－１））及び窒素原子を含む芳香族化合物に由来する基と脂肪族多環化合物に由来する基との結合を有する構造単位（式（Ｃ１－２））のいずれか一方又は両方を含む。
　Ｃ１の窒素原子を含む芳香族化合物に由来する基は、例えば、カルバゾールに由来する基、Ｎ－フェニル－１－ナフチルアミンに由来する基、Ｎ－フェニル－２－ナフチルアミンに由来する基等にすることができるが、これらに限定されない。
　Ｃ２の第２級炭素原子、第４級炭素原子及び芳香族環からなる群から選ばれる少なくとも１種を側鎖に有する第３級炭素原子を含む基は、例えば、１－ナフトアルデヒドに由来する基、１－ピレンカルボキシアルデヒドに由来する基、４－（トリフルオロメチル）ベンズアルデヒドに由来する基、アセトアルデヒドに由来する基等とすることができるが、これらに限定されない。
　Ｃ３の脂肪族多環化合物に由来する基は、ジシクロペンタジエンに由来する基とすることができるが、これに限定されない。
　Ｃ４は、フェノールに由来する基、ビスフェノールに由来する基、ナフトールに由来する基、ビフェニルに由来する基又はビフェノールに由来する基である。
　好ましい態様においては、ノボラック樹脂は、式（Ｃ１－１）で表される構造単位として、例えば、下記式（Ｃ１－１－１）で表される構造単位を含む。
Figure JPOXMLDOC01-appb-C000019
　式（Ｃ１－１－１）中、Ｒ９０１及びＲ９０２は、環に置換する置換基を表し、それぞれ独立して、ハロゲン原子、ニトロ基、シアノ基、アミノ基、ヒドロキシ基、カルボキシ基、置換されていてもよいアルキル基、置換されていてもよいアルケニル基又は置換されていてもよいアリール基を表す。
　Ｒ９０３は、水素原子、置換されていてもよいアルキル基、置換されていてもよいアルケニル基又は置換されていてもよいアリール基を表す。
　Ｒ９０４は、水素原子、置換されていてもよいアリール基又は置換されていてもよいヘテロアリール基を表す。
　Ｒ９０５は、置換されていてもよいアルキル基、置換されていてもよいアリール基又は置換されていてもよいヘテロアリール基を表す。
　Ｒ９０４の基とＲ９０５の基とは、互いに結合して２価の基を形成してもよい。
　アルキル基及びアルケニル基の置換基としては、ハロゲン原子、ニトロ基、シアノ基、アミノ基、ヒドロキシ基、カルボキシ基、アリール基、ヘテロアリール基等が挙げられる。
　アリール基及びヘテロアリール基の置換基としては、ハロゲン原子、ニトロ基、シアノ基、アミノ基、ヒドロキシ基、カルボキシ基、アルキル基、アルケニル基等が挙げられる。
　ｈ１及びｈ２は、それぞれ独立して、０～３の整数を表す。
　置換されていてもよいアルキル基及び置換されていてもよいアルケニル基の炭素数は、通常４０以下であり、溶解性の観点から、好ましくは３０以下、より好ましくは２０以下である。
　置換されていてもよいアリール基及びヘテロアリール基の炭素数は、通常４０以下であり、溶解性の観点から、好ましくは３０以下、より好ましくは２０以下である。
　ハロゲン原子としては、フッ素原子、塩素原子、臭素原子、ヨウ素原子等が挙げられる。
　置換されていてもよいアルキル基の具体例としては、メチル基、エチル基、ｎ－プロピル基、ｉ－プロピル基、ｎ－ブチル基、ｉ－ブチル基、ｓ－ブチル基、ｔ－ブチル基、ｎ－ペンチル基、１－メチル－ｎ－ブチル基、２－メチル－ｎ－ブチル基、３－メチル－ｎ－ブチル基、１，１－ジメチル－ｎ－プロピル基、１，２－ジメチル－ｎ－プロピル基、２，２－ジメチル－ｎ－プロピル基、１－エチル－ｎ－プロピル基、ｎ－ヘキシル、１－メチル－ｎ－ペンチル基、２－メチル－ｎ－ペンチル基、３－メチル－ｎ－ペンチル基、４－メチル－ｎ－ペンチル基、１,１－ジメチル－ｎ－ブチル基、１，２－ジメチル－ｎ－ブチル基、１，３－ジメチル－ｎ－ブチル基、２，２－ジメチル－ｎ－ブチル基、２，３－ジメチル－ｎ－ブチル基、３，３－ジメチル－ｎ－ブチル基、１－エチル－ｎ－ブチル基、２－エチル－ｎ－ブチル基、１，１，２－トリメチル－ｎ－プロピル基、１，２，２－トリメチル－ｎ－プロピル基、１－エチル－１－メチル－ｎ－プロピル基、１－エチル－２－メチル－ｎ－プロピル基等が挙げられるが、これらに限定されない。
　置換されていてもよいアルケニル基の具体例としては、エテニル基、１－プロペニル基、２－プロペニル基、１－メチル－１－エテニル基、１－ブテニル基、２－ブテニル基、３－ブテニル基、２－メチル－１－プロペニル基、２－メチル－２－プロペニル基、１－エチルエテニル基、１－メチル－１－プロペニル基、１－メチル－２－プロペニル基、１－ペンテニル基、２－ペンテニル基、３－ペンテニル基、４－ペンテニル基、１－ｎ－プロピルエテニル基、１－メチル－１－ブテニル基、１－メチル－２－ブテニル基、１－メチル－３－ブテニル基、２－エチル－２－プロペニル基、２－メチル－１－ブテニル基、２－メチル－２－ブテニル基、２－メチル－３－ブテニル基、３－メチル－１－ブテニル基、３－メチル－２－ブテニル基、３－メチル－３－ブテニル基、１，１－ジメチル－２－プロペニル基、１－ｉ－プロピルエテニル基、１，２－ジメチル－１－プロペニル基、１，２－ジメチル－２－プロペニル基、１－シクロペンテニル基、２－シクロペンテニル基、３－シクロペンテニル基、１－ヘキセニル基、２－ヘキセニル基、３－ヘキセニル基、４－ヘキセニル基、５－ヘキセニル基、１－メチル－１－ペンテニル基、１－メチル－２－ペンテニル基、１－メチル－３－ペンテニル基、１－メチル－４－ペンテニル基、１－ｎ－ブチルエテニル基、２－メチル－１－ペンテニル基、２－メチル－２－ペンテニル基、２－メチル－３－ペンテニル基、２－メチル－４－ペンテニル基、２－ｎ－プロピル－２－プロペニル基、３－メチル－１－ペンテニル基、３－メチル－２－ペンテニル基、３－メチル－３－ペンテニル基、３－メチル－４－ペンテニル基、３－エチル－３－ブテニル基、４－メチル－１－ペンテニル基、４－メチル－２－ペンテニル基、４－メチル－３－ペンテニル基、４－メチル－４－ペンテニル基、１，１－ジメチル－２－ブテニル基、１，１－ジメチル－３－ブテニル基、１，２－ジメチル－１－ブテニル基、１，２－ジメチル－２－ブテニル基、１，２－ジメチル－３－ブテニル基、１－メチル－２－エチル－２－プロペニル基、１－ｓ－ブチルエテニル基、１，３－ジメチル－１－ブテニル基、１，３－ジメチル－２－ブテニル基、１，３－ジメチル－３－ブテニル基、１－ｉ－ブチルエテニル基、２，２－ジメチル－３－ブテニル基、２，３－ジメチル－１－ブテニル基、２，３－ジメチル－２－ブテニル基、２，３－ジメチル－３－ブテニル基、２－ｉ－プロピル－２－プロペニル基、３，３－ジメチル－１－ブテニル基、１－エチル－１－ブテニル基、１－エチル－２－ブテニル基、１－エチル－３－ブテニル基、１－ｎ－プロピル－１－プロペニル基、１－ｎ－プロピル－２－プロペニル基、２－エチル－１－ブテニル基、２－エチル－２－ブテニル基、２－エチル－３－ブテニル基、１，１，２－トリメチル－２－プロペニル基、１－ターシャリーブチルエテニル基、１－メチル－１－エチル－２－プロペニル基、１－エチル－２－メチル－１－プロペニル基、１－エチル－２－メチル－２－プロペニル基、１－ｉ－プロピル－１－プロペニル基、１－ｉ－プロピル－２－プロペニル基、１－メチル－２－シクロペンテニル基、１－メチル－３－シクロペンテニル基、２－メチル－１－シクロペンテニル基、２－メチル－２－シクロペンテニル基、２－メチル－３－シクロペンテニル基、２－メチル－４－シクロペンテニル基、２－メチル－５－シクロペンテニル基、２－メチレン－シクロペンチル基、３－メチル－１－シクロペンテニル基、３－メチル－２－シクロペンテニル基、３－メチル－３－シクロペンテニル基、３－メチル－４－シクロペンテニル基、３－メチル－５－シクロペンテニル基、３－メチレン－シクロペンチル基、１－シクロヘキセニル基、２－シクロヘキセニル基、３－シクロヘキセニル基等が挙げられるが、これらに限定されない。
　置換されていてもよいアリール基の具体例としては、フェニル基、２－メチルフェニル基、３－メチルフェニル基、４－メチルフェニル基、２－クロロフェニル基、３－クロロフェニル基、４－クロロフェニル基、２－フルオロフェニル基、３－フルオロフェニル基、４－フルオロフェニル基、４－メトキシフェニル基、４－エトキシフェニル基、４－ニトロフェニル基、４－シアノフェニル基、１－ナフチル基、２－ナフチル基、ビフェニル－４－イル基、ビフェニル－３－イル基、ビフェニル－２－イル基、１－アントリル基、２－アントリル基、９－アントリル基、１－フェナントリル基、２－フェナントリル基、３－フェナントリル基、４－フェナントリル基、９－フェナントリル基等が挙げられるが、これらに限定されない。
　置換されていてもよいヘテロアリール基の具体例としては、２－チエニル基、３－チエニル基、２－フラニル基、３－フラニル基、２－オキサゾリル基、４－オキサゾリル基、５－オキサゾリル基、３－イソオキサゾリル基、４－イソオキサゾリル基、５－イソオキサゾリル基、２－チアゾリル基、４－チアゾリル基、５－チアゾリル基、３－イソチアゾリル基、４－イソチアゾリル基、５－イソチアゾリル基等が挙げられるが、これらに限定されない。
　以下、式（Ｃ１－１－１）で表される構造単位の具体例を挙げるが、これらに限定されない。
Figure JPOXMLDOC01-appb-C000020
　好ましい態様においては、ノボラック樹脂は、式（Ｃ１－１）で表される構造単位として、例えば、下記式（Ｃ１－１－２）で表される構造単位を含む。
Figure JPOXMLDOC01-appb-C000021
　式（Ｃ１－１－２）中、Ａｒ９０１及びＡｒ９０２は、それぞれ独立して、ベンゼン環、ナフタレン環等の芳香環を表し、Ｒ９０１～Ｒ９０５並びにｈ１及びｈ２は、上記と同じ意味を表す。
　以下、式（Ｃ１－１－２）で表される構造単位の具体例を挙げるが、これらに限定されない。
Figure JPOXMLDOC01-appb-C000022
　好ましい態様においては、ノボラック樹脂は、式（Ｃ１－２）で表される構造単位として、例えば、下記式（Ｃ１－２－１）又は（１－２－２）で表される構造単位を含む。
Figure JPOXMLDOC01-appb-C000023
　上記式中、Ｒ９０６～Ｒ９０９は、環に結合する置換基であり、それぞれ独立して、ハロゲン原子、ニトロ基、シアノ基、アミノ基、ヒドロキシ基、カルボキシ基、置換されていてもよいアルキル基、置換されていてもよいアルケニル基又は置換されていてもよいアリール基を表し、ハロゲン原子、置換されていてもよいアルキル基、置換されていてもよいアルケニル基及び置換されていてもよいアリール基の具体例及び好適な炭素数は、上述のものと同じものが挙げられ、ｈ３～ｈ６は、それぞれ独立して、０～３の整数を表し、Ｒ９０１～Ｒ９０３並びにｈ１及びｈ２は、上記と同じ意味を表す。
　以下、式（Ｃ１－２－１）及び（Ｃ１－２－２）で表される構造単位の具体例を挙げるが、これらに限定されない。
Figure JPOXMLDOC01-appb-C000024
　以下、式（Ｃ１－３）で表される構造単位の具体例を挙げるが、これらに限定されない。
Figure JPOXMLDOC01-appb-C000025
　前述の通り、ノボラック樹脂は、例えば、フェノール性化合物、カルバゾール化合物、及び芳香族アミン化合物の少なくともいずれかと、アルデヒド化合物、ケトン化合物、及びジビニル化合物の少なくともいずれかとを酸触媒下で縮合反応させて得られる樹脂である。
　この縮合反応においては、例えば、カルバゾール化合物の環を構成するベンゼン環１当量に対して、通常、アルデヒド化合物又はケトン化合物を０．１～１０当量の割合で用いる。
　上記縮合反応では、通常、酸触媒を用いる。
　酸触媒としては、例えば硫酸、リン酸、過塩素酸等の鉱酸、ｐ－トルエンスルホン酸、ｐ－トルエンスルホン酸一水和物等の有機スルホン酸、蟻酸、シュウ酸等のカルボン酸が挙げられるが、これらに限定されない。
　酸触媒の量は、使用する酸の種類等に応じて適宜決定されるため一概に規定できないが、カルバゾール化合物１００質量部に対して、通常０．００１～１００００質量部の範囲から適宜定められる。
　上記縮合反応は、用いる原料化合物や酸触媒のいずれかが液体である場合には溶媒を用いずに行うことができるときもあるが、通常、溶媒を用いて行われる。
　このような溶媒は、反応を阻害しない限り特に限定されるものではないが、典型的には、テトラヒドロフラン、ジオキサン等の環状エーテル化合物等のエーテル化合物が挙げられる。
　反応温度は、通常４０℃～２００℃の範囲から適宜定められ、反応時間は、反応温度によって異なるため一概に規定できないが、通常３０分～５０時間の範囲から適宜定められる。
　反応終了後は、必要があれば、定法に従って精製及び単離を行って、得られたノボラック樹脂を、剥離剤組成物の調製に用いる。
　当業者であれば、上記説明及び技術常識に基づき、過度の負担なく、ノボラック樹脂の製造条件を定めることができ、それ故、ノボラック樹脂を製造することができる。
　ノボラック樹脂等の有機樹脂の重量平均分子量は、通常５００～２００，０００であり、溶媒への溶解性を確保する観点、膜とした際に分岐鎖状ポリシランとの良好に混合し、均一な膜を得る観点等、好ましくは１００，０００以下、より好ましくは５０，０００以下、より一層好ましくは１０，０００以下、更に好ましくは５，０００以下、更に一層好ましくは３，０００以下であり、膜の強度を向上させる観点等から、好ましくは６００以上、より好ましくは７００以上、より一層好ましくは８００以上、更に好ましくは９００以上、更に一層好ましくは１，０００以上である。
　なお、本発明において、ポリマーであるノボラック樹脂等の有機樹脂の重量平均分子量及び数平均分子量並びに分散度は、例えば、ＧＰＣ装置（東ソー（株）製ＥｃｏＳＥＣ，ＨＬＣ－８３２０ＧＰＣ）及びＧＰＣカラム（東ソー（株）ＴＳＫｇｅｌ ＳｕｐｅｒＭｕｌｔｉｐｏｒｅＨＺ－Ｎ, ＴＳＫｇｅｌ ＳｕｐｅｒＭｕｌｔｉｐｏｒｅＨＺ－Ｈ）を用い、カラム温度を４０℃とし、溶離液（溶出溶媒）としてテトラヒドロフランを用い、流量（流速）を０．３５ｍＬ／分とし、標準試料としてポリスチレン（シグマアルドリッチ社製）を用いて、測定することができる。
　上記剥離剤組成物が含む有機樹脂としては、ノボラック樹脂が好ましく、それ故、上記剥離剤組成物は、有機樹脂として、ノボラック樹脂を単独で含むことが好ましいが、膜物性の調整等を目的として、ノボラック樹脂とともに、その他のポリマーを含んでもよい。
　このようなその他のポリマーとしては、例えば、ポリアクリル酸エステル化合物、ポリメタクリル酸エステル化合物、ポリアクリルアミド化合物、ポリメタクリルアミド化合物、ポリビニル化合物、ポリスチレン化合物、ポリマレイミド化合物、ポリマレイン酸無水物、ポリアクリロニトリル化合物等が挙げられる
　剥離剤組成物におけるノボラック樹脂の含有量としては、特に限定されないが、剥離剤組成物に含有される重合体全量に対して、７０質量％以上が好ましい。
　剥離剤組成物におけるノボラック樹脂の含有量としては、特に限定されないが、膜構成成分に対して、５０～１００質量％が好ましい。なお、本発明において、膜構成成分とは、組成物に含まれる溶媒以外の成分を意味する。
＜＜＜多核フェノール誘導体＞＞＞
　多核フェノール誘導体は、例えば、下記式（Ｐ）で表される。
Figure JPOXMLDOC01-appb-C000026
 　式（Ｐ）中、Ａｒは、アリーレン基を表し、その炭素数は、特に限定されるものではないが、通常６～６０であり、均一性に優れる剥離剤組成物を調製し、より平坦性の高い剥離層を再現性よく得る観点から、好ましくは３０以下、より好ましくは２０以下、より一層好ましくは１８以下、更に好ましくは１２以下である。
　このようなアリーレン基の具体例としては、１，２－フェニレン、１，３－フェニレン、１，４－フェニレン；１，５－ナフタレンジイル、１，８－ナフタレンジイル、２，６－ナフタレンジイル、２，７－ナフタレンジイル、１，２－アントラセンジイル、１，３－アントラセンジイル、１，４－アントラセンジイル、１，５－アントラセンジイル、１，６－アントラセンジイル、１，７－アントラセンジイル、１，８－アントラセンジイル、２，３－アントラセンジイル、２，６－アントラセンジイル、２，７－アントラセンジイル、２，９－アントラセンジイル、２，１０－アントラセンジイル、９，１０－アントラセンジイル基等の縮合環芳香族炭化水素化合物の芳香環上の水素原子を二つ取り除いて誘導される基；ビフェニル－４，４’－ジイル基、パラテルフェニル－４，４”－ジイル基等の環連結環芳香族炭化水素化合物の芳香環上の水素原子を二つ取り除いて誘導される基等が挙げられるが、これらに限定されない。
　良好な剥離性を示す剥離層とし、支持基板が良好に分離可能な積層体を再現性よく得る観点から、式（Ｐ）で表される多核フェノール誘導体は、好ましくは式（Ｐ－１）で表される多核フェノール誘導体であり、より好ましくは式（Ｐ－１－１）で表される多核フェノール誘導体であり、より一層好ましくは式（Ｐ１）で表される多核フェノール誘導体である。
Figure JPOXMLDOC01-appb-C000027
　剥離剤組成物における多核フェノール誘導体の含有量としては、特に限定されないが、膜構成成分に対して、５０～１００質量％が好ましい。
＜＜＜分岐鎖状ポリシラン＞＞＞
　上記剥離剤組成物は、分岐鎖状ポリシランを含有していてもよい。
　分岐鎖状ポリシランは、Ｓｉ－Ｓｉ結合を有し、且つ、枝分かれ構造を有するものである。上記剥離剤組成物に分岐鎖状ポリシランが含まれることで、得られる膜からなる剥離層が、有機溶媒、酸及び半導体素子の製造で用いられる薬液（アルカリ現像液、過酸化水素水等）のいずれによっても好適に除去できないが、洗浄剤組成物によって好適に除去できるものとなり、その結果、積層体の半導体基板と支持基板を分離した後に各基板を洗浄剤組成物で洗浄することによって、基板上の剥離層の残渣を好適に除去可能となる。この理由は定かではないが、ポリシランの末端基（末端置換基（原子））の種類によっては、ポリシランは有機樹脂と反応して架橋することができ、また、分岐鎖状ポリシランは、直鎖状ポリシランよりも、より多くの末端基（末端置換基（原子））を有することから、分岐鎖状ポリシランは、直鎖状ポリシランよりも、より多くの架橋点を有すると考えられ、分岐鎖状ポリシラン中のこのようなより多くの架橋点を介した適度且つ好適な硬化によって、有機溶媒、酸及び半導体素子の製造で用いられる薬液（アルカリ現像液、過酸化水素水等）によって好適に除去されないという特性と、洗浄剤組成物によって好適に除去されるという特性の両立が実現できるものと推測される。
　分岐鎖状ポリシランは、好ましくは、式（Ｂ）で表される構造単位を含む。
Figure JPOXMLDOC01-appb-C000028
　式（Ｂ）中、ＲＢは、水素原子、ヒドロキシ基、シリル基又は有機基を表し、このような有機基の具体例としては、炭化水素基（置換されていてもよいアルキル基、置換されていてもよいアルケニル基、置換されていてもよいアリール基、置換されていてもよいアラルキル基）、これらの炭化水素基に対応するエーテル基（置換されていてもよいアルコキシ基、置換されていてもよいアリールオキシ基、置換されていてもよいアラルキルオキシ基等）等が挙げられるが、当該有機基は、通常、アルキル基、アルケニル基、アリール基、アラルキル基等の炭化水素基である場合が多い。また、水素原子やヒドロキシ基、アルコキシ基、シリル基等は、末端に置換している場合が多い。
　置換されていてもよいアルキル基は、直鎖状、分岐鎖状、環状のいずれでもよい。
　置換されていてもよい直鎖状又は分岐鎖状アルキル基の具体例としては、メチル基、エチル基、ｎ－プロピル基、ｉ－プロピル基、ｎ－ブチル基、ｉ－ブチル基、ｓ－ブチル基、ターシャリーブチル基、ｎ－ペンチル基、１－メチル－ｎ－ブチル基、２－メチル－ｎ－ブチル基、３－メチル－ｎ－ブチル基、１，１－ジメチル－ｎ－プロピル基、１，２－ジメチル－ｎ－プロピル基、２，２－ジメチル－ｎ－プロピル基、１－エチル－ｎ－プロピル基、ｎ－ヘキシル基、１－メチル－ｎ－ペンチル基、２－メチル－ｎ－ペンチル基、３－メチル－ｎ－ペンチル基、４－メチル－ｎ－ペンチル基、１，１－ジメチル－ｎ－ブチル基、１，２－ジメチル－ｎ－ブチル基、１，３－ジメチル－ｎ－ブチル基、２，２－ジメチル－ｎ－ブチル基、２，３－ジメチル－ｎ－ブチル基、３，３－ジメチル－ｎ－ブチル基、１－エチル－ｎ－ブチル基、２－エチル－ｎ－ブチル基、１，１，２－トリメチル－ｎ－プロピル基、１，２，２－トリメチル－ｎ－プロピル基、１－エチル－１－メチル－ｎ－プロピル基、１－エチル－２－メチル－ｎ－プロピル基等が挙げられるが、これらに限定されず、その炭素数は、通常１～１４、好ましくは１～１０、より好ましくは１～６である。
　置換されていてもよい環状アルキル基の具体例としては、シシクロプロピル基、シクロブチル基、１－メチル－シクロプロピル基、２－メチル－シクロプロピル基、シクロペンチル基、１－メチル－シクロブチル基、２－メチル－シクロブチル基、３－メチル－シクロブチル基、１，２－ジメチル－シクロプロピル基、２，３－ジメチル－シクロプロピル基、１－エチル－シクロプロピル基、２－エチル－シクロプロピル基、シクロヘキシル基、１－メチル－シクロペンチル基、２－メチル－シクロペンチル基、３－メチル－シクロペンチル基、１－エチル－シクロブチル基、２－エチル－シクロブチル基、３－エチル－シクロブチル基、１，２－ジメチル－シクロブチル基、１，３－ジメチル－シクロブチル基、２，２－ジメチル－シクロブチル基、２，３－ジメチル－シクロブチル基、２，４－ジメチル－シクロブチル基、３，３－ジメチル－シクロブチル基、１－ｎ－プロピル－シクロプロピル基、２－ｎ－プロピル－シクロプロピル基、１－ｉ－プロピル－シクロプロピル基、２－ｉ－プロピル－シクロプロピル基、１，２，２－トリメチル－シクロプロピル基、１，２，３－トリメチル－シクロプロピル基、２，２，３－トリメチル－シクロプロピル基、１－エチル－２－メチル－シクロプロピル基、２－エチル－１－メチル－シクロプロピル基、２－エチル－２－メチル－シクロプロピル基、２－エチル－３－メチル－シクロプロピル基等のシクロアルキル基、ビシクロブチル基、ビシクロペンチル基、ビシクロヘキシル基、ビシクロヘプチル基、ビシクロオクチル基、ビシクロノニル基、ビシクロデシル基等のビシクロアルキル基等が挙げられるが、これらに限定されず、その炭素数は、通常３～１４、好ましくは４～１０、より好ましくは５～６である。
　アルケニル基は、直鎖状、分岐鎖状、環状のいずれでもよい。
　置換されていてもよい直鎖状又は分岐鎖状アルケニル基の具体例としては、ビニル基、アリル基、ブテニル基、ペンテニル基等が挙げられるが、これらに限定されず、その炭素数は、通常２～１４、好ましくは２～１０、より好ましくは１～６である。
　置換されていてもよい環状アルケニル基の具体例としては、シクロペンテニル、シクロヘキセニル等が挙げられるが、これらに限定されず、その炭素数は、通常４～１４、好ましくは５～１０、より好ましくは５～６である。
　置換されていてもよいアリール基の具体例としては、フェニル基、４－メチルフェニル基、３－メチルフェニル基、２－メチルフェニル基、３，５－ジメチルフェニル基、１－ナフチル基、２－ナフチル基等が挙げられるが、これらに限定されず、その炭素数は、通常６～２０、好ましくは６～１４、より好ましくは６～１２である。
　置換されていてもよいアラルキル基の具体例としては、ベンジル基、フェネチル基、フェニルプロピル基等が挙げられるが、これらに限定されない。置換されていてもよいアラルキル基は、好ましくは炭素数１～４のアルキル基の水素原子の１つが炭素数６～２０のアリール基で置換された基である。
　置換されていてもよいアルコキシ基は、そのアルキル部位が直鎖状、分岐鎖状、環状のいずれでもよい。
　置換されていてもよい直鎖状又は分岐鎖状アルコキシ基の具体例としては、メトキシ基、エトキシ基、プロポキシ基、イソプロポキシ基、ブトキシ基、ｔ－ブトキシ基、ペンチルオキシ基等が挙げられるが、これらに限定されず、その炭素数は、通常１～１４、好ましくは１～１０、より好ましくは１～６である。
　置換されていてもよい環状アルコキシ基の具体例としては、シクロペンチルオキシ、シクロヘキシルオキシ等が挙げられるが、これらに限定されず、その炭素数は、通常３～１４、好ましくは４～１０、より好ましくは５～６である。
　置換されていてもよいアリールオキシ基の具体例としては、フェノキシ、１－ナフチルオキシ、２－ナフチルオキシ等が挙げられるが、これらに限定されず、その炭素数は、通常６～２０、好ましくは６～１４、より好ましくは６～１０である。
　置換されていてもよいアラルキルオキシ基の具体例としては、ベンジルオキシ、フェネチルオキシ、フェニルプロピルオキシ等が挙げられるが、これらに限定されない。置換されていてもよいアラルキルオキシ基は、好ましくは炭素数１～４のアルキルオキシ基の水素原子の１つが炭素数６～２０のアリール基に置換された基である。
　シリル基の具体例としては、シリル基、ジシラニル基、トリシラニル基等が挙げられるが、これらに限定されず、そのケイ素数は、通常１～１０、好ましくは１～６である。
　ＲＢが、上記有機基又はシリル基である場合、その水素原子の少なくとも１つが、置換基により置換されていてもよい。このような置換基の具体例としては、ヒドロキシ基、アルキル基、アリール基、アルコキシ基等が挙げられる。
　積層体を有機溶媒、酸、半導体素子の製造で用いられる薬液（アルカリ現像液、過酸化水素水等）のいずれかに接触させた際の意図しない剥離を抑制する観点、積層体の半導体基板と支持基板とを分離した後に各基板を洗浄剤組成物で洗浄した場合において、基板上の剥離層の残渣を好適に除去する観点等から、ＲＢは、好ましくはアルキル基又はアリール基であり、より好ましくはアリール基であり、より一層好ましくはフェニル基、１－ナフチル基又は２－ナフチル基であり、更に好ましくはフェニル基である。
　分岐鎖状ポリシランは、式（Ｂ）で表される構造単位とともに、下記式（Ｓ）で表される構造単位や下記式（Ｎ）で表される構造単位を含んでもよいが、積層体を有機溶媒、酸、半導体素子の製造で用いられる薬液（アルカリ現像液、過酸化水素水等）のいずれかに接触させた際の意図しない剥離を抑制する観点、積層体の半導体基板と支持基板とを分離した後に各基板を洗浄剤組成物で洗浄した場合において、基板上の剥離層の残渣を好適に除去する観点等から、分岐鎖状ポリシラン中の式（Ｂ）で表される構造単位の含有量は、全構造単位中、通常５０モル％以上、好ましくは６０モル％以上、より好ましくは７０モル％以上、より一層好ましくは８０モル％以上、更に好ましくは９０％以上、更に一層好ましくは９５モル％以上である。
Figure JPOXMLDOC01-appb-C000029
 （ＲＳ１は及びＳ２は、ＲＢと同じ意味を表す。）
　分岐鎖状ポリシランの末端基（末端置換基（原子））は、通常、水素原子、ヒドロキシ基、ハロゲン原子（塩素原子等）、アルキル基、アリール基、アルコキシ基、シリル基等であってもよい。中でも、ヒドロキシ基、メチル基、フェニル基である場合が多く、なかでもメチル基が好ましく、末端基はトリメチルシリル基であってもよい。
　ある態様においては、分岐鎖状ポリシランの平均重合度は、ケイ素原子換算（すなわち、一分子あたりのケイ素原子の平均数）で、通常２～１００、好ましくは３～８０、より好ましくは５～５０、より一層好ましくは１０～３０である。
　ある態様においては、分岐鎖状ポリシランの重量平均分子量の上限値は、通常３０，０００、好ましくは２０，０００、より好ましくは１０，０００、より一層好ましくは５，０００、更に好ましくは２，０００、更に一層好ましくは１，５００であり、その下限値は、通常５０、好ましくは１００、より好ましくは１５０、より一層好ましくは２００、更に好ましくは３００、更に一層好ましくは５００である。
　分岐鎖状ポリシランの平均重合度及び重量平均分子量は、例えば、ＧＰＣ装置（東ソー（株）製ＥｃｏＳＥＣ，ＨＬＣ－８２２０ＧＰＣ）及びＧＰＣカラム（昭和電工（株）製 Ｓｈｏｄｅｘ　ＫＦ－８０３Ｌ、ＫＦ－８０２及びＫＦ－８０１をこの順序で使用）を用い、カラム温度を４０℃とし、溶離液（溶出溶媒）としてテトラヒドロフランを用い、流量（流速）を１．００ｍＬ／分とし、標準試料としてポリスチレン（シグマアルドリッチ社製）を用いて、測定することができる。
　用いる分岐鎖状ポリシランの重合度及び重量平均分子量が小さすぎると、剥離層である膜を形成する際や得られた剥離層を備える積層体に対する加工が施される際等の加熱によって分岐鎖状ポリシランが気化したり、膜の強度不良による不具合が生じたりする可能性があり、用いる分岐鎖状ポリシランの重合度及び分子量が大きすぎると、剥離剤組成物の調製に用いる溶媒の種類によっては十分な溶解性が確保できずに組成物中で析出が生じたり、樹脂との混合が不十分となって均一性の高い膜を再現性よく得られない可能性がある。
　それ故、半導体素子の好適な製造に寄与する剥離層を備える積層体をより一層再現性よく得る観点からは、分岐鎖状ポリシランの重合度及び重量平均分子量は上述の範囲を満たすことが望ましい。
　分岐鎖状ポリシランの５％重量減少温度は、耐熱性に優れる剥離層を再現性よく得る観点から、通常３００℃以上、好ましくは３５０℃以上、より好ましくは３６５℃以上、より一層好ましくは３８０℃以上、更に好ましくは３９５℃以上、更に一層好ましくは４００℃以上である。
　分岐鎖状ポリシランの５％重量減少温度は、例えば、ＮＥＴＺＳＣＨ社製　２０１０ＳＲを用いて、空気下で、常温（２５℃）から４００℃まで１０℃／分で昇温することで、測定することができる。
　積層体の半導体基板と支持基板とを分離した後に各基板を洗浄剤組成物で洗浄した場合において、基板上の剥離層の残渣を好適に除去する観点、均一性に優れる剥離剤組成物を再現性よく調製する観点等から、分岐鎖状ポリシランは、テトラヒドロフラン等のエーテル化合物、トルエンの等の芳香族化合物、プロピレングリコールモノメチルエーテルアセテート等のグリコールエーテルエステル化合物、シクロヘキサノン、メチルエチルケトン等のケトン化合物及びプロピレングリコールモノメチルエーテル等のグリコールエーテル化合物のいずれかに溶解するものが好ましい。なお、この場合における溶解とは、１０質量％の溶液となるように、常温（２５℃）下で振とう機を用いて溶解を試みた際に、１時間以内に溶解したことが目視で確認できる場合を意味する。
　分岐鎖状ポリシランは、常温で、固体状、液体状のいずれであってもよい。
　分岐鎖状ポリシランは、例えば特開２０１１－２０８０５４公報、特開２００７－１０６８９４公報、特開２００７－１４５８７９公報、ＷＯ２００５／１１３６４８公報等に記載の公知の方法を参考に製造することもできるし、また、市販品として入手することもできる。市販品の具体例としては、大阪ガスケミカル（株）製　ケイ素材料　ポリシラン　ＯＧＳＯＬ　ＳＩ－２０－１０，ＳＩ－２０－１４等が挙げられるが、これらに限定されない。
　分岐鎖状ポリシランの好適な一例としては以下が挙げられるが、これに限定されない。
Figure JPOXMLDOC01-appb-C000030
 （Ｐｈは、フェニル基を表し、ＲＥは、それぞれ独立して、末端置換基を表し、原子又は基を表し、ｎｂは、繰り返し単位数を示す。）
　上記剥離剤組成物中の分岐鎖状ポリシランの含有量は、膜構成成分に対して、通常１０～９０量％であるが、有機溶媒、酸又は半導体素子の製造で用いられる薬液（アルカリ現像液、過酸化水素水等）によっては好適に除去できないが、洗浄剤組成物によって好適に除去できる膜を再現性よく実現する観点等から、好ましくは１５～８０質量％、より好ましくは２０～７０質量％、より一層好ましくは２５～６０質量％、更に好ましく３０～５０質量％である。
＜＜＜架橋剤＞＞＞
　剥離剤組成物は、架橋剤を含んでもよい。
　架橋剤は自己縮合による架橋反応を起こすこともあるが、ノボラック樹脂中に架橋性置換基が存在する場合は、それらの架橋性置換基と架橋反応を起こすことができる。
　架橋剤の具体例としては、特に限定されるものではないが、典型的には、ヒドロキシメチル基、メトキシメチル基、ブトキシメチル基等のアルコキシメチル基等の架橋形成基を分子内に有する、フェノール系架橋剤、メラミン系架橋剤、尿素系架橋剤、チオ尿素系架橋剤等が挙げられ、これらは低分子化合物であっても、高分子化合物であってもよい。
　剥離剤組成物が含む架橋剤は、通常、２個以上の架橋形成基を有するが、より好適な硬化を再現性よく実現する観点から、架橋剤である化合物に含まれる架橋形成基の数は、好ましくは２～１０、より好ましくは２～６である。
　剥離剤組成物が含む架橋剤は、より高い耐熱性を実現する観点からは、好ましくは分子内に芳香族環（例えば、ベンゼン環、ナフタレン環）を有し、そのような架橋剤の典型例としては、これに限定されるものではないが、フェノール系架橋剤が挙げられる。
　架橋形成基を有するフェノール系架橋剤とは、芳香族環に結合した架橋形成基を有し、かつ、フェノール性ヒドロキシ基及びフェノール性ヒドロキシ基から誘導されるアルコキシ基の少なくとも一方を有する化合物であり、このようなフェノール性ヒドロキシ基から誘導されるアルコキシ基としては、メトキシ基、ブトキシ基等が挙げられるが、これらに限定されない。
　架橋形成基が結合する芳香族環とフェノール性ヒドロキシ基及び／又はフェノール性ヒドロキシ基から誘導されるアルコキシ基が結合する芳香族環はいずれも、ベンゼン環等の非縮環型芳香族環に限られず、ナフタレン環、アントラセン等の縮環型芳香族環であってもよい。
　フェノール系架橋剤の分子内に芳香族環が複数存在する場合、架橋形成基とフェノール性ヒドロキシ基及びフェノール性ヒドロキシ基から誘導されるアルコキシ基とは、分子内の同じ芳香族環に結合していてもよく、異なる芳香族環に結合していてもよい。
　架橋形成基やフェノール性ヒドロキシ基及びフェノール性ヒドロキシ基から誘導されるアルコキシ基が結合する芳香族環は、メチル基、エチル基、ブチル基等のアルキル基、フェニル基等のアリール基等の炭化水素基、フッ素原子等のハロゲン原子等で更に置換されていてもよい。
　例えば、架橋形成基を有するフェノール系架橋剤の具体例としては、式（Ｌ１）～（Ｌ４）のいずれかで表される化合物が挙げられる。
Figure JPOXMLDOC01-appb-C000031
　各式中、各Ｒ’は、それぞれ独立して、フッ素原子、アリール基又はアルキル基を表し、各Ｒ’’は、それぞれ独立して、水素原子又はアルキル基を表し、Ｌ１及びＬ２は、それぞれ独立して、単結合、メチレン基又はプロパン－２，２－ジイル基を表し、Ｌ３は、ｑ１に応じて定まり、単結合、メチレン基、プロパン－２，２－ジイル基、メタントリイル基又はエタン－１，１，１－トリイル基を表し、ｔ１１、ｔ１２及びｔ１３は、２≦ｔ１１≦５、１≦ｔ１２≦４、０≦ｔ１３≦３、及びｔ１１＋ｔ１２＋ｔ１３≦６を満たす整数であり、ｔ２１、ｔ２２及びｔ２３は、２≦ｔ２１≦４、１≦ｔ２２≦３、０≦ｔ２３≦２、及びｔ２１＋ｔ２２＋ｔ２３≦５を満たす整数であり、ｔ２４、ｔ２５及びｔ２６は、２≦ｔ２４≦４、１≦ｔ２５≦３、０≦ｔ２６≦２、及びｔ２４＋ｔ２５＋ｔ２６≦５を満たす整数であり、ｔ２７、ｔ２８及びｔ２９は、０≦ｔ２７≦４、０≦ｔ２８≦４、０≦ｔ２９≦４、及びｔ２７＋ｔ２８＋ｔ２９≦４を満たす整数であり、ｔ３１、ｔ３２及びｔ３３は、２≦ｔ３１≦４、１≦ｔ３２≦３、０≦ｔ３３≦２、及びｔ３１＋ｔ３２＋ｔ３３≦５を満たす整数であり、ｔ４１、ｔ４２及びｔ４３は、２≦ｔ４１≦３、１≦ｔ４２≦２、０≦ｔ４３≦１、及びｔ４１＋ｔ４２＋ｔ４３≦４を満たす整数であり、ｑ１は、２又は３であり、ｑ２は、繰り返し数を表し、０以上の整数であり、アリール基及びアルキル基の具体例としては、下記の具体例と同じものが挙げられるが、アリール基としてはフェニル基が好ましく、アルキル基としては、メチル基、ｔ－ブチル基が好ましい。
　以下、式（Ｌ１）～（Ｌ４）で表される化合物の具体例を挙げるが、これらに限定されない。なお、これらの化合物は、公知の方法で合成してもよく、例えば旭有機材工業（株）や本州化学工業（株）の製品として入手することもできる。
Figure JPOXMLDOC01-appb-C000032
Figure JPOXMLDOC01-appb-C000033
Figure JPOXMLDOC01-appb-C000034
Figure JPOXMLDOC01-appb-C000035
　架橋形成基を有するメラミン系架橋剤とは、そのトリアジン環に結合するアミノ基の水素原子の少なくとも１つが架橋形成基で置換された、メラミン誘導体、２，４－ジアミノ－１，３，５－トリアジン誘導体又は２－アミノ－１，３，５－トリアジン誘導体であり、当該トリアジン環は、フェニル基等のアリール基等の置換基を更に有していてもよい。
　架橋形成基を有するメラミン系架橋剤の具体例としては、Ｎ，Ｎ，Ｎ’，Ｎ’，Ｎ”，Ｎ”－ヘキサキス（メトキシメチル）メラミン、Ｎ，Ｎ，Ｎ’，Ｎ’，Ｎ”，Ｎ”－ヘキサキス（ブトキシメチル）メラミン等のモノ、ビス、トリス、テトラキス、ペンタキス又はヘキサキスアルコキシメチルメラミン、Ｎ，Ｎ，Ｎ’，Ｎ’－テトラキス（メトキシメチル）ベンゾグアナミン、Ｎ，Ｎ，Ｎ’，Ｎ’－テトラキス（ブトキシメチル）ベンゾグアナミン等のモノ、ビス、トリス又はテトラキスアルコキシメチルベンゾグアナミン等が挙げられるが、これらに限定されない。
　架橋形成基を有する尿素系架橋剤とは、尿素結合含有化合物の誘導体であって、尿素結合を構成するＮＨ基の水素原子の少なくとも１つが架橋形成基で置換された構造を有するものである。
　架橋形成基を有する尿素系架橋剤の具体例としては、１，３，４，６－テトラキス（メトキシメチル）グリコールウリル、１，３，４，６－テトラキス（ブトキシメチル）グリコールウリル等のモノ、ビス、トリス又はテトラキスアルコキシメチルグリコールウリル、１，３－ビス（メトキシメチル）尿素、１，１，３，３－テトラキスメトキシメチル尿素等のモノ、ビス、トリス又はテトラキスアルコキシメチル尿素等が挙げられるが、これらに限定されない。
　架橋形成基を有するチオ尿素系架橋剤とは、チオ尿素結合含有化合物の誘導体であって、チオ尿素結合を構成するＮＨ基の水素原子の少なくとも１つが架橋形成基で置換された構造を有するものである。
　架橋形成基を有するチオ尿素系架橋剤の具体例としては、１，３－ビス（メトキシメチル）チオ尿素、１，１，３，３－テトラキスメトキシメチルチオ尿素等のモノ、ビス、トリス又はテトラキスアルコキシメチルチオ尿素等が挙げられるが、これらに限定されない。
　剥離剤組成物に含まれる架橋剤の量は、採用する塗布方法、所望の膜厚等に応じて異なるため一概に規定できないが、有機樹脂又は多核フェノール誘導体に対して、通常０．０１～５０質量％であり、好適な硬化を実現し、半導体基板と支持基板とが良好に分離可能な積層体を再現性よく得る観点から、好ましくは０．１質量％以上、より好ましくは１質量％以上、より一層好ましくは３質量％以上、更に好ましくは５質量％以上であり、好ましくは４５質量％以下、より好ましくは４０質量％以下、より一層好ましくは３５質量％以下、更に好ましくは３０質量％以下である。
＜＜＜酸発生剤、及び酸＞＞＞
　架橋反応の促進等を目的として、剥離剤組成物は、酸発生剤や酸を含んでもよい。
　酸発生剤としては、例えば、熱酸発生剤と光酸発生剤が挙げられる。
　熱酸発生剤は、熱により酸を発生する限り特に限定されるものではなく、その具体例としては、２，４，４，６－テトラブロモシクロヘキサジエノン、ベンゾイントシレート、２－ニトロベンジルトシレート、Ｋ－ＰＵＲＥ〔登録商標〕ＣＸＣ－１６１２、同ＣＸＣ－１６１４、同ＴＡＧ－２１７２、同ＴＡＧ－２１７９、同ＴＡＧ－２６７８、同ＴＡＧ２６８９、同ＴＡＧ２７００（Ｋｉｎｇ　Ｉｎｄｕｓｔｒｉｅｓ社製）、及びＳＩ－４５、ＳＩ－６０、ＳＩ－８０、ＳＩ－１００、ＳＩ－１１０、ＳＩ－１５０（三新化学工業（株）製）その他有機スルホン酸アルキルエステル等が挙げられるが、これらに限定されない。
　光酸発生剤としては、例えば、オニウム塩化合物、スルホンイミド化合物、及びジスルホニルジアゾメタン化合物等が挙げられる。
　オニウム塩化合物の具体例としては、ジフェニルヨードニウムヘキサフルオロホスフエート、ジフェニルヨードニウムトリフルオロメタンスルホネート、ジフェニルヨードニウムノナフルオロノルマルブタンスルホネート、ジフェニルヨードニウムパーフルオロノルマルオクタンスルホネート、ジフェニルヨードニウムカンファースルホネート、ビス（４－ｔｅｒｔ－ブチルフェニル）ヨードニウムカンファースルホネート、ビス（４－ｔｅｒｔ－ブチルフェニル）ヨードニウムトリフルオロメタンスルホネート等のヨードニウム塩化合物、トリフェニルスルホニウムナイトレート、トリフェニルスルホニウムヘキサフルオロアンチモネート、トリフェニルスルホニウムノナフルオロノルマルブタンスルホネート、トリフェニルスルホニウムカンファースルホネート、トリフェニルスルホニウムトリフルオロメタンスルホネート等のスルホニウム塩化合物等が挙げられるが、これらに限定されない。
　スルホンイミド化合物の具体例としては、Ｎ－（トリフルオロメタンスルホニルオキシ）スクシンイミド、Ｎ－（ノナフルオロノルマルブタンスルホニルオキシ）スクシンイミド、Ｎ－（カンファースルホニルオキシ）スクシンイミド、Ｎ－（トリフルオロメタンスルホニルオキシ）ナフタルイミド等が挙げられるが、これらに限定されない。
　ジスルホニルジアゾメタン化合物の具体例としては、ビス（トリフルオロメチルスルホニル）ジアゾメタン、ビス（シクロヘキシルスルホニル）ジアゾメタン、ビス（フェニルスルホニル）ジアゾメタン、ビス（ｐ－トルエンスルホニル）ジアゾメタン、ビス（２，４－ジメチルベンゼンスルホニル）ジアゾメタン、メチルスルホニル－ｐ－トルエンスルホニルジアゾメタン等が挙げられるが、これらに限定されない。
　酸の具体例としては、ｐ－トルエンスルホン酸、ピリジニウムｐ－トルエンスルホン酸（ピリジニウムパラトルエンスルホネート）、ピリジニウムトリフルオロメタンスルホナート、ピリジニウムフェノールスルホン酸、５－スルホサリチル酸、４－フェノールスルホン酸、４－クロロベンゼンスルホン酸、ベンゼンジスルホン酸、１－ナフタレンスルホン酸等のアリールスルホン酸やピリジニウム塩等やその塩、サリチル酸、安息香酸、ヒドロキシ安息香酸、ナフタレンカルボン酸等のアリールカルボン酸やその塩、トリフルオロメタンスルホン酸、カンファースルホン酸等の鎖状又は環状アルキルスルホン酸やその塩、クエン酸等の鎖状又は環状アルキルカルボン酸やその塩等が挙げられるが、これらに限定されない。
　剥離剤組成物に含まれる酸発生剤及び酸の量は、ともに用いる架橋剤の種類、膜を形成する際の加熱温度等に応じて異なるため一概に規定できないが、膜構成成分に対して、通常０．０１～５質量％である。
＜＜＜界面活性剤＞＞＞
　剥離剤組成物は、組成物自体の液物性や得られる膜の膜物性を調整することや、均一性の高い剥離剤組成物を再現性よく調製すること等を目的として、界面活性剤を含んでもよい。
　界面活性剤としては、例えばポリオキシエチレンラウリルエーテル、ポリオキシエチレンステアリルエーテル、ポリオキシエチレンセチルエーテル、ポリオキシエチレンオレイルエーテル等のポリオキシエチレンアルキルエーテル類、ポリオキシエチレンオクチルフエノールエーテル、ポリオキシエチレンノニルフエノールエーテル等のポリオキシエチレンアルキルアリルエーテル類、ポリオキシエチレン・ポリオキシプロピレンブロツクコポリマー類、ソルビタンモノラウレート、ソルビタンモノパルミテート、ソルビタンモノステアレート、ソルビタンモノオレエート、ソルビタントリオレエート、ソルビタントリステアレート等のソルビタン脂肪酸エステル類、ポリオキシエチレンソルビタンモノラウレート、ポリオキシエチレンソルビタンモノパルミテート、ポリオキシエチレンソルビタンモノステアレート、ポリオキシエチレンソルビタントリオレエート、ポリオキシエチレンソルビタントリステアレート等のポリオキシエチレンソルビタン脂肪酸エステル類等のノニオン系界面活性剤、エフトツプＥＦ３０１、ＥＦ３０３、ＥＦ３５２（（株）トーケムプロダクツ製、商品名）、メガファックＦ１７１、Ｆ１７３、Ｒ－３０、Ｒ－３０Ｎ（ＤＩＣ（株）製、商品名）、フロラードＦＣ４３０、ＦＣ４３１（住友スリーエム（株）製、商品名）、アサヒガードＡＧ７１０、サーフロンＳー３８２、ＳＣ１０１、ＳＣ１０２、ＳＣ１０３、ＳＣ１０４、ＳＣ１０５、ＳＣ１０６（旭硝子（株）製、商品名）等のフッ素系界面活性剤、オルガノシロキサンポリマーＫＰ３４１（信越化学工業（株）製）等を挙げることができる。
　界面活性剤は、一種単独で又は２種以上組み合わせて用いることができる。
　界面活性剤の量は、剥離剤組成物の膜構成成分に対して、通常２質量％以下である。
＜＜＜溶媒＞＞＞
　剥離剤組成物は、好ましくは溶媒を含む。
　このような溶媒としては、例えば、前述の有機樹脂、多核フェノール誘導体、分岐鎖状ポリシラン、架橋剤等の膜構成成分を良好に溶解できる高極性溶媒を用いることができ、必要に応じて、粘度、表面張力等の調整等を目的に、低極性溶媒を用いてもよい。なお、本発明において、低極性溶媒とは周波数１００ｋＨｚでの比誘電率が７未満のものを、高極性溶媒とは周波数１００ｋＨｚでの比誘電率が７以上のものと定義する。溶媒は、１種単独で又は２種以上組み合わせて用いることができる。
　また、高極性溶媒としては、例えば、Ｎ，Ｎ－ジメチルホルムアミド、Ｎ，Ｎ－ジメチルアセトアミド、Ｎ，Ｎ－ジメチルイソブチルアミド、Ｎ－メチルピロリドン、１，３－ジメチル－２－イミダゾリジノン等のアミド系溶媒；エチルメチルケトン、イソホロン、シクロヘキサノン等のケトン系溶媒；アセトニトリル、３－メトキシプロピオニトリル等のシアノ系溶媒；エチレングリコール、ジエチレングリコール、トリエチレングリコール、ジプロピレングリコール、１，３－ブタンジオール、２，３－ブタンジオール等の多価アルコール系溶媒；プロピレングリコールモノメチルエーテル、ジエチレングリコールモノメチルエーテル、ジエチレングリコールモノフェニルエーテル、トリエチレングリコールモノメチルエーテル、ジプロピレングリコールモノメチルエーテル、ベンジルアルコール、２－フェノキシエタノール、２－ベンジルオキシエタノール、３－フェノキシベンジルアルコール、テトラヒドロフルフリルアルコール等の脂肪族アルコール以外の１価アルコール系溶媒；ジメチルスルホキシド等のスルホキシド系溶媒等が挙げられる。
　低極性溶媒としては、例えば、クロロホルム、クロロベンゼン等の塩素系溶媒；トルエン、キシレン、テトラリン、シクロヘキシルベンゼン、デシルベンゼン等のアルキルベンゼン等の芳香族炭化水素系溶媒；１－オクタノール、１－ノナノール、１－デカノール等の脂肪族アルコール系溶媒；テトラヒドロフラン、ジオキサン、アニソール、４－メトキシトルエン、３－フェノキシトルエン、ジベンジルエーテル、ジエチレングリコールジメチルエーテル、ジエチレングリコールブチルメチルエーテル、トリエチレングリコールジメチルエーテル、トリエチレングリコールブチルメチルエーテル等のエーテル系溶媒；安息香酸メチル、安息香酸エチル、安息香酸ブチル、安息香酸イソアミル、フタル酸ビス（２－エチルヘキシル）、マレイン酸ジブチル、シュウ酸ジブチル、酢酸ヘキシル、プロピレングリコールモノメチルエーテルアセテート、ジエチレングリコールモノエチルエーテルアセテート、ジエチレングリコールモノブチルエーテルアセテート等のエステル系溶媒等が挙げられる。
　溶媒の含有量は、所望の組成物の粘度、採用する塗布方法、作製する膜の厚み等を勘案して適宜決定されるものではあるが、組成物全体の９９質量％以下であり、好ましくは、組成物全体に対して７０～９９質量％、すなわち、その場合における膜構成成分の量は、組成物全体に対して１～３０質量％である。
　剥離剤組成物の粘度及び表面張力は、用いる塗布方法、所望の膜厚等の各種要素を考慮して、用いる溶媒の種類やそれらの比率、膜構成成分濃度等を変更することで適宜調整される。
　本発明のある態様においては、均一性の高い組成物を再現性よく得る観点、保存安定性の高い組成物を再現性よく得る観点、均一性の高い膜を与える組成物を再現性よく得る観点等から、剥離剤組成物は、グリコール系溶媒を含む。なお、ここでいう「グリコール系溶媒」とは、グリコール類、グリコールモノエーテル類、グリコールジエーテル類、グリコールモノエステル類、グリコールジエステル類及びグリコールエステルエーテル類の総称である。
　好ましいグリコール系溶媒の一例は、式（Ｇ）で表される。
Figure JPOXMLDOC01-appb-C000036
　式（Ｇ）中、ＲＧ１は、それぞれ独立して、炭素数２～４の直鎖状又は分岐鎖状アルキレン基を表し、ＲＧ２及びＲＧ３は、それぞれ独立し、水素原子、直鎖状若しくは分岐鎖状の炭素数１～８のアルキル基、又はアルキル部が炭素数１～８の直鎖状又は分岐鎖状アルキル基であるアルキルアシル基を表し、ｎｇは、１～６の整数である。
　炭素数２～４の直鎖状又は分岐鎖状アルキレン基の具体例としては、エチレン基、トリメチレン基、１－メチルエチレン基、テトラメチレン基、２－メチルプロパン－１，３－ジイル基、ペンタメチレン基、ヘキサメチレン基、等が挙げられるが、これらに限定されない。
　中でも、均一性の高い組成物を再現性よく得る観点、保存安定性の高い組成物を再現性よく得る観点、均一性の高い膜を与える組成物を再現性よく得る観点等から、炭素数２～３の直鎖状又は分岐鎖状アルキレン基が好ましく、炭素数３の直鎖状又は分岐鎖状アルキレン基がより好ましい。
　直鎖状若しくは分岐鎖状の炭素数１～８のアルキル基の具体例としては、メチル基、エチル基、ｎ－プロピル基、ｉ－プロピル基、ｎ－ブチル基、ｉ－ブチル基、ｓ－ブチル基、ターシャリーブチル基、ｎ－ペンチル基、１－メチル－ｎ－ブチル基、２－メチル－ｎ－ブチル基、３－メチル－ｎ－ブチル基、１，１－ジメチル－ｎ－プロピル基、１，２－ジメチル－ｎ－プロピル基、２，２－ジメチル－ｎ－プロピル基、１－エチル－ｎ－プロピル基、ｎ－ヘキシル、１－メチル－ｎ－ペンチル基、２－メチル－ｎ－ペンチル基、３－メチル－ｎ－ペンチル基、４－メチル－ｎ－ペンチル基、１，１－ジメチル－ｎ－ブチル基、１，２－ジメチル－ｎ－ブチル基、１，３－ジメチル－ｎ－ブチル基、２，２－ジメチル－ｎ－ブチル基、２，３－ジメチル－ｎ－ブチル基、３，３－ジメチル－ｎ－ブチル基、１－エチル－ｎ－ブチル基、２－エチル－ｎ－ブチル基、１，１，２－トリメチル－ｎ－プロピル基、１，２，２－トリメチル－ｎ－プロピル基、１－エチル－１－メチル－ｎ－プロピル基、１－エチル－２－メチル－ｎ－プロピル基等が挙げられるが、これらに限定されない。
　中でも、均一性の高い組成物を再現性よく得る観点、保存安定性の高い組成物を再現性よく得る観点、均一性の高い膜を与える組成物を再現性よく得る観点等から、メチル基、エチル基が好ましく、メチル基がより好ましい。
　アルキル部が炭素数１～８の直鎖状又は分岐鎖状アルキル基であるアルキルアシル基における炭素数１～８の直鎖状又は分岐鎖状アルキル基であるの具体例としては、上述の具体例と同じものが挙げられる。
　中でも、均一性の高い組成物を再現性よく得る観点、保存安定性の高い組成物を再現性よく得る観点、均一性の高い膜を与える組成物を再現性よく得る観点等から、メチルカルボニル基、エチルカルボニル基が好ましく、メチルカルボニル基がより好ましい。
　ｎｇは、均一性の高い組成物を再現性よく得る観点、保存安定性の高い組成物を再現性よく得る観点、均一性の高い膜を与える組成物を再現性よく得る観点等から、好ましくは４以下、より好ましくは３以下、より一層好ましくは２以下であり、最も好ましくは１である。
　均一性の高い組成物を再現性よく得る観点、保存安定性の高い組成物を再現性よく得る観点、均一性の高い膜を与える組成物を再現性よく得る観点等から、式（Ｇ）において、好ましくは、ＲＧ２及びＲＧ３の少なくともいずれか一方は、直鎖状若しくは分岐鎖状の炭素数１～８のアルキル基であり、より好ましくは、ＲＧ２及びＲＧ３の一方は、直鎖状若しくは分岐鎖状の炭素数１～８のアルキル基であり、他方は、水素原子又はアルキル部が炭素数１～８の直鎖状又は分岐鎖状アルキル基であるアルキルアシル基である。
　均一性の高い組成物を再現性よく得る観点、保存安定性の高い組成物を再現性よく得る観点、均一性の高い膜を与える組成物を再現性よく得る観点等から、グリコール系溶媒の含有量は、剥離剤組成物に含まれる溶媒に対して、好ましくは５０質量％以上、より好ましくは７０質量％以上、より一層好ましくは８０質量％以上、更に好ましくは９０質量％以上、更に一層好ましくは９５質量％以上である。
　均一性の高い組成物を再現性よく得る観点、保存安定性の高い組成物を再現性よく得る観点、均一性の高い膜を与える組成物を再現性よく得る観点等から、剥離剤組成物においては、膜構成成分は、溶媒に均一に分散又は溶解しており、好ましくは溶解している。
　剥離剤組成物は、例えば、有機樹脂又は多核フェノール誘導体と、溶媒と、必要に応じて架橋剤とを混合することによって製造できる。
　その混合順序は特に限定されるものではないが、容易にかつ再現性よく剥離剤組成物を製造できる方法の一例としては、有機樹脂又は多核フェノール誘導体と、架橋剤を一度に溶媒に溶解させる方法や、有機樹脂又は多核フェノール誘導体、及び架橋剤の一部を溶媒に溶解させ、残りを溶媒に別途溶解させ、得られた各溶液を混合する方法が挙げられるが、これらに限定されない。また、剥離剤組成物を調製する際、成分が分解したり変質したりしない範囲で、適宜加熱してもよい。
　本発明においては、異物を除去する目的で、剥離剤組成物を製造する途中で又は全ての成分を混合した後に、用いる溶媒や溶液等をフィルター等を用いてろ過してもよい。
　剥離層の厚さは、特に限定されないが、通常５ｎｍ～１００μｍであり、ある態様においては１０ｎｍ～１０μｍであり、その他の態様においては５０ｎｍ～１μｍであり、更にその他の態様においては１００ｎｍ～７００ｎｍである。
　剥離剤組成物から剥離層を形成する方法としては、特に限定されないが、例えば、後述する積層体の製造方法に記載の方法が挙げられる。
　積層体の製造方法としては、特に限定されないが、例えば、後述する積層体の製造方法が挙げられる。
　本発明の積層体の一例を図を用いて説明する。
　図１は積層体の一例の概略断面図である。
　図１の積層体は、半導体基板１と、接着層２と、支持基板３とをこの順で有する。
　接着層２は、半導体基板１と支持基板３との間に設けられている。接着層２は、半導体基板１に接する。剥離層３は、接着層２と支持基板４に接する。
　図２は積層体の他の一例の概略断面図である。
　図２の積層体は、半導体基板１と、接着層２と、剥離層４と、支持基板３とをこの順で有する。
　接着層２及び剥離層４は、半導体基板１と支持基板３との間に設けられている。接着層２は、半導体基板１に接する。剥離層４は、接着層２と支持基板３に接する。
　なお、積層体が剥離層を有する場合、接着層及び剥離層の配置は、図２の配置と逆であってもよい。言い換えれば、積層体が剥離層を有する場合、剥離層は半導体基板に接し、かつ接着層は剥離層と支持基板に接していてもよい。
　ただし、半導体基板と支持基板との分離が光照射によって行われる場合、支持基板は光透過性があり、剥離層は接着層と支持基板との間に設けられていることが好ましい。
（積層体の製造方法）
　本発明の積層体の製造方法は、接着剤塗布層形成工程と、貼り合せ工程と、接着層形成工程とを含み、更に必要に応じてその他の工程を含む。
　接着剤塗布層形成工程は、半導体基板の上又は支持基板の上に、本発明の接着剤組成物が塗布され、接着剤塗布層が形成される工程である。
　貼り合せ工程は、半導体基板と支持基板とが、接着剤塗布層を介して貼り合される工程である。
　接着層形成工程は、半導体基板、接着剤塗布層、及び支持基板が加熱され、接着剤塗布層から接着層が形成される工程である。
＜接着剤塗布層形成工程＞
　接着剤塗布層形成工程は、半導体基板の上又は支持基板の上に、本発明の接着剤組成物が塗布され、接着剤塗布層が形成される工程である。
　接着剤組成物から接着剤塗布層を形成する方法としては、例えば、塗布が挙げられる。塗布方法は、通常、スピンコートである。
　また、接着剤組成物から接着剤塗布層を形成する他の方法として、別途スピンコート法等で接着剤組成物から塗布膜を形成し、シート状の塗布膜を、接着剤塗布層として半導体基板又は支持基板の表面に貼付する方法を採用し得る。
　接着剤組成物から接着剤塗布層を形成する際には必要に応じて加熱が行われる。
　塗布した接着剤組成物の加熱温度は、接着剤組成物が含む接着剤成分の種類や量、溶媒が含まれるか否か、用いる溶媒の沸点、所望の接着層の厚さ等に応じて異なるため一概に規定できないが、通常８０～１５０℃、その加熱時間は、通常３０秒～５分である。
　接着剤組成物が溶媒を含む場合、通常、塗布した接着剤組成物を加熱する。
　加熱は、ホットプレート、オーブン等を用いて行うことができる。
＜貼り合せ工程＞
　貼り合せ工程は、半導体基板と支持基板とが、接着剤塗布層を介して貼り合される工程である。なお、積層体が剥離層を有する場合には、貼り合せ工程は、半導体基板と支持基板とが、接着剤塗布層及び剥離剤塗布層を介して貼り合される工程である。
　貼り合せ工程では、例えば、加熱処理若しくは減圧処理又はこれら両方を実施しながら、半導体基板及び支持基板の厚さ方向の荷重をかけて接着剤塗布層を介して半導体基板及び支持基板を貼り合せる。なお、加熱処理、減圧処理、両者の併用のいずれの処理条件を採用するかは、接着剤組成物の種類、接着剤組成物から得られる膜の膜厚、求める接着強度等の各種事情を勘案した上で適宜決定される。
　加熱処理は、組成物に溶媒が含まれる場合には溶媒を除去する観点、接着剤塗布層を軟化させて好適な貼り合せを実現する観点等から、通常２０～１５０℃の範囲から適宜決定される。特に、熱硬化成分の過度の硬化や不要な変質を抑制又は回避する観点から、好ましくは１３０℃以下、より好ましくは９０℃以下であり、その加熱時間は、加熱温度や接着剤の種類に応じて適宜決定されるものではあるが、好適な接着を確実に発現させる観点から、通常３０秒以上であり、好ましくは１分以上であるが、接着層やその他の部材の変質を抑制する観点から、通常１０分以下、好ましくは５分以下である。
　減圧処理は、１０～１０，０００Ｐａの気圧下にさらせばよい。減圧処理の時間は、通常１～３０分である。
　基板が良好に分離可能な積層体を再現性よく得る観点から、半導体基板及び支持基板は、好ましくは減圧処理によって、より好ましくは加熱処理と減圧処理の併用によって、貼り合せられる。
　半導体基板及び支持基板の厚さ方向の荷重は、半導体基板及び支持基板とそれらの間の層に悪影響を及ぼさず、かつこれらをしっかりと密着させることができる荷重である限り特に限定されないが、通常１０～１，０００Ｎの範囲内である。
＜接着層形成工程＞
　接着層形成工程は、半導体基板、接着剤塗布層、及び支持基板が加熱され、接着剤塗布層から接着層が形成される工程である。なお、この加熱を後加熱と称することがある。
　また、積層体が剥離層を有する場合には、接着層形成工程は、半導体基板、接着剤塗布層、剥離剤塗布層及び支持基板が加熱され、接着剤塗布層から接着層が形成され、剥離剤塗布層から剥離層が形成される工程である。
　後加熱の温度は、十分な硬化速度を実現する観点等から、好ましくは１２０℃以上であり、基板や各層の変質を防ぐ観点等から、好ましくは２６０℃以下である。
　後加熱の時間は、積層体を構成する基板及び層の好適な接合を実現する観点から、通常１分以上、好ましくは５分以上であり、過度の加熱による各層への悪影響等を抑制又は回避する観点から、通常１８０分以下、好ましくは１２０分以下である。
　後加熱は、ホットプレート、オーブン等を用いて行うことができる。
　ホットプレートを用いて後加熱をする場合、積層体の半導体基板と支持基板のいずれを下にして加熱してもよいが、好適な剥離を再現性よく実現する観点から、半導体基板を下にして後加熱することが好ましい。言い換えれば、加熱は、半導体基板側、又は支持基板側から行うことができ、半導体基板側から行うことが好ましい。
　なお、後加熱処理の一つの目的は、より好適な自立膜である接着層と剥離層を実現することであり、接着剤塗布層の熱硬化（特にヒドロシリル化反応による硬化）を好適に実現することである。
＜剥離剤塗布層形成工程＞
　積層体が剥離層を有する場合、積層体の製造方法は、剥離剤塗布層形成工程を含む。
　剥離剤塗布層形成工程は、剥離剤組成物から剥離剤塗布層が形成される工程である。
　剥離剤塗布層は、半導体基板上に形成されてもよいし、支持基板上に形成されてもよいし、接着剤塗布層上に形成されてもよい。
　剥離剤組成物から剥離剤塗布層を形成する方法としては、例えば、支持基板の表面に剥離剤組成物を塗布し、加熱する方法が挙げられる。
　塗布方法は、特に限定されるものではないが、通常、スピンコート法である。
　なお、剥離剤組成物から剥離剤塗布層を形成する、他の方法として、別途スピンコート法等で剥離剤組成物から形成される塗布膜を形成し、シート状の塗布膜を、剥離剤塗布層として、半導体基板、支持基板、又は接着剤塗布層の表面に貼付する方法を採用し得る。
　剥離剤組成物から剥離剤塗布層を形成する際には必要に応じて加熱が行われる。
　塗布した剥離剤組成物の加熱温度は、酸発生剤の種類や量、用いる溶媒の沸点、所望の剥離層の厚さ等に応じて異なるため一概に規定できないが、好適な剥離層を再現性よく実現する観点から、８０℃以上であり、酸発生剤の分解を抑制する観点等から、３００℃以下であり、その加熱時間は、加熱温度に応じて、通常１０秒～１０分の範囲で適宜決定される。
　剥離剤組成物が溶媒を含む場合、通常、塗布した剥離剤組成物を加熱する。
　加熱は、ホットプレート、オーブン等を用いて行うことができる。
　剥離剤組成物を塗布し、必要があればそれを加熱して得られる剥離剤塗布層の膜厚は、通常５ｎｍ～１００μｍ程度であり、最終的に、前述の剥離層の厚さの範囲となるように適宜定められる。
　なお、剥離剤組成物が硬化性組成物の場合、剥離剤組成物から剥離剤塗布層が形成される際に硬化が生じていてもよいし、剥離剤塗布層から剥離層が形成される際に硬化が生じていてもよい。また、剥離剤組成物から剥離剤塗布層が形成される際に硬化の一部が生じ、剥離剤塗布層から剥離層が形成される際にも硬化の一部が生じていてもよい。
（加工された半導体基板の製造方法）
　本発明の加工された半導体基板の製造方法は、第１工程と、第２工程とを少なくとも含み、更に必要に応じて、第３工程などのその他の工程を含む。
　第１工程は、本発明の積層体の半導体基板が加工される工程である。
　第２工程は、第１工程によって加工された半導体基板と支持基板とが分離される工程である。
　第３工程は、分離された半導体基板が、洗浄剤組成物で洗浄される工程である。
　第１工程において半導体基板に施される加工とは、例えば、ウエハーの回路面の反対側の加工であり、ウエハー裏面の研磨によるウエハーの薄化が挙げられる。その後、シリコン貫通電極（ＴＳＶ）等の形成を行い、その後に支持基板から薄化ウエハーを剥離してウエハーの積層体を形成し、３次元実装化される。また、それに前後してウエハー裏面電極等の形成も行われる。ウエハーの薄化とＴＳＶプロセスには支持基板に接着された状態で２５０～３５０℃程度の熱が負荷される。本発明の積層体は、例えば、半導体基板及び支持基板のみならず、通常、接着層及び剥離層も、その負荷に対する耐熱性を備えるものである。
　なお、加工は、上述したものに限定されず、例えば、半導体部品を実装するための基材をサポートするために支持基板と仮接着した場合の半導体部品の実装プロセスの実施等も含まれる。
　第２工程としては、第１工程によって加工された半導体基板と支持基板とが分離される工程であれば、特に限定されない。
　例えば、鋭部を有する機材（いわゆるディボンダー）で機械的に剥離する方法が挙げられる。具体的には、例えば、半導体基板と支持基板との間に鋭部を挿入した後、半導体基板と支持基板とを分離する。
　また、第２工程において、半導体基板と支持基板とを分離（剥離）する方法は、剥離層への光照射の後に、半導体基板と支持基板との間で引きはがす剥離等であってもよい。
　支持基板側から剥離層に光を照射することによって、上述の通りに剥離層の変質（例えば、剥離層の分離又は分解）を生じさせ、その後、例えば、いずれか一方の基板を引き上げて、容易に、半導体基板と支持基板とを分離することができる。
　剥離に用いる光の波長は、剥離層に吸収される限り特に限定されるものではないが、通常１００～６００ｎｍの範囲の光であり、例えば、好適な波長は、３０８ｎｍ、３４３ｎｍ、３５５ｎｍ又は３６５ｎｍである。剥離に必要な光の照射量は、剥離層の好適な変質、例えば分解を引き起こせる照射量である。
　剥離に用いる光は、レーザー光でもよく、ランプ等の光源から発される非レーザー光でもよい。
　剥離層に対する光の照射は、必ずしも剥離層の全領域に対してなされる必要はない。光が照射された領域と照射されていない領域とが混在していても、剥離層全体として剥離能が十分に向上していれば、例えば支持基板を引き上げる等のわずかな外力によって半導体基板と支持基板を分離できる。光を照射する領域と照射しない領域との比率及び位置関係は、用いる接着剤の種類やその具体的な組成、接着層の厚さ、剥離層の厚さ、照射する光の強度等によって異なるが、当業者であれば、過度の試験を要することなく、適宜条件を設定できる。このような事情のため、本発明の加工された半導体基板の製造方法の一例によれば、例えば、用いる積層体の支持基板が光透過性を有する場合において支持基板側からの光照射によって剥離をする際に光照射時間を短くすることが可能となり、その結果、スループットの改善が期待できるだけでなく、剥離のための物理的な応力等を回避して、光の照射のみによって半導体基板と支持基板とを容易かつ効率的に分離できる。
　通常、剥離のための光の照射量は、５０～３，０００ｍＪ／ｃｍ２である。照射時間は、波長及び照射量に応じて適宜決定される。
　光の照射は、レーザー光を用いて行ってもよく、紫外線ランプ等の光源からの非レーザー光で用いて行ってもよい。
　第３工程においては、分離した半導体基板の表面に、洗浄剤組成物を吹き付けたり、分離した半導体基板を洗浄剤組成物に浸漬したりして洗浄した後、通常、溶媒を用いたリンス及び乾燥を行う。なお、洗浄剤組成物は、以下のものが挙げられる。
　洗浄剤組成物は、通常、塩と、溶媒を含む。
　洗浄剤組成物の好適な一例としては、第四級アンモニウム塩と、溶媒とを含む洗浄剤組成物が挙げられる。
　第四級アンモニウム塩は、第四級アンモニウムカチオンと、アニオンとから構成されるものであって、この種の用途に用いられるものであれば特に限定されるものではない。
　このような第四級アンモニウムカチオンとしては、典型的には、テトラ（炭化水素）アンモニウムカチオンが挙げられる。一方、それと対を成すアニオンとしては、水酸化物イオン（ＯＨ－）；フッ素イオン（Ｆ－）、塩素イオン（Ｃｌ－）、臭素イオン（Ｂｒ－）、ヨウ素イオン（Ｉ－）等のハロゲンイオン；テトラフルオロホウ酸イオン（ＢＦ４ －）；ヘキサフルオロリン酸イオン（ＰＦ６ －）等が挙げられるが、これらに限定されない。
　第四級アンモニウム塩は、好ましくは含ハロゲン第四級アンモニウム塩であり、より好ましくは含フッ素第四級アンモニウム塩である。
　第四級アンモニウム塩中、ハロゲン原子は、カチオンに含まれていても、アニオンに含まれていてもよいが、好ましくはアニオンに含まれる。
　好ましい一態様においては、含フッ素第四級アンモニウム塩は、フッ化テトラ（炭化水素）アンモニウムである。
　フッ化テトラ（炭化水素）アンモニウムにおける炭化水素基の具体例としては、炭素数１～２０のアルキル基、炭素数２～２０のアルケニル基、炭素数２～２０のアルキニル基、炭素数６～２０のアリール基等が挙げられる。
　より好ましい一態様においては、フッ化テトラ（炭化水素）アンモニウムは、フッ化テトラアルキルアンモニウムを含む。
　フッ化テトラアルキルアンモニウムの具体例としては、フッ化テトラメチルアンモニウム、フッ化テトラエチルアンモニウム、フッ化テトラプロピルアンモニウム、フッ化テトラブチルアンモニウム（テトラブチルアンモニウムフルオリドともいう）等が挙げられるが、これらに限定されない。中でも、フッ化テトラブチルアンモニウムが好ましい。
　フッ化テトラ（炭化水素）アンモニウム等の第四級アンモニウム塩は、水和物を用いてもよい。また、フッ化テトラ（炭化水素）アンモニウム等の第四級アンモニウム塩は、１種単独で又は２種以上組み合わせて用いてもよい。
　第四級アンモニウム塩の量は、洗浄剤組成物に含まれる溶媒に溶解する限り特に制限されるものではないが、洗浄剤組成物に対して、通常０．１～３０質量％である。
　洗浄剤組成物が含む溶媒は、この種の用途に用いられ、かつ第四級アンモニウム塩等の塩を溶解するものであれば特に限定されるものではないが、優れた洗浄性を有する洗浄剤組成物を再現性よく得る観点、第四級アンモニウム塩等の塩を良好に溶解させて、均一性に優れる洗浄剤組成物を得る観点等から、好ましくは、洗浄剤組成物は、１種又は２種以上のアミド系溶媒を含む。
　アミド系溶媒の好適な一例としては、式（Ｚ）で表される酸アミド誘導体が挙げられる。
Figure JPOXMLDOC01-appb-C000037
　式中、Ｒ０は、エチル基、プロピル基又はイソプロピル基を表し、エチル基、イソプロピル基が好ましく、エチル基がより好ましい。ＲＡ及びＲＢは、それぞれ独立して、炭素数１～４のアルキル基を表す。炭素数１～４のアルキル基は直鎖状、分岐鎖状、環状のいずれでもよく、具体的にはメチル基、エチル基、プロピル基、イソプロピル基、シクロプロピル基、ｎ－ブチル基、イソブチル基、ｓ－ブチル基、ｔ－ブチル基、シクロブチル基等が挙げられる。これらのうち、ＲＡ及びＲＢとしては、メチル基又はエチル基が好ましく、ともにメチル基又はエチル基がより好ましく、ともにメチル基がより一層好ましい。
　式（Ｚ）で表される酸アミド誘導体としては、Ｎ，Ｎ－ジメチルプロピオンアミド、Ｎ，Ｎ－ジエチルプロピオンアミド、Ｎ－エチル－Ｎ－メチルプロピオンアミド、Ｎ，Ｎ－ジメチル酪酸アミド、Ｎ，Ｎ－ジエチル酪酸アミド、Ｎ－エチル－Ｎ－メチル酪酸アミド、Ｎ，Ｎ－ジメチルイソ酪酸アミド、Ｎ，Ｎ－ジエチルイソ酪酸アミド、Ｎ－エチル－Ｎ－メチルイソ酪酸アミド等が挙げられる。これらのうち、特に、Ｎ，Ｎ－ジメチルプロピオンアミド、Ｎ，Ｎ－ジメチルイソブチルアミドが好ましく、Ｎ，Ｎ－ジメチルプロピオンアミドがより好ましい。
　式（Ｚ）で表される酸アミド誘導体は、対応するカルボン酸エステルとアミンの置換反応によって合成してもよいし、市販品を使用してもよい。
　好ましいアミド系溶媒の他の一例としては、式（Ｙ）で表されるラクタム化合物が挙げられる。
Figure JPOXMLDOC01-appb-C000038
　式（Ｙ）において、Ｒ１０１は水素原子又は炭素数１～６のアルキル基を表し、Ｒ１０２は炭素数１～６のアルキレン基を表す。炭素数１～６のアルキル基の具体例としては、メチル基、エチル基、ｎ－プロピル基、ｎ－ブチル基等が挙げられ、炭素数１～６のアルキレン基の具体例としては、メチレン基、エチレン基、トリメチレン基、テトラメチレン基、ペンタメチレン基、ヘキサメチレン基等が挙げられるが、これらに限定されない。
　式（Ｙ）で表されるラクタム化合物の具体例としては、α－ラクタム化合物、β－ラクタム化合物、γ－ラクタム化合物、δ－ラクタム化合物等を挙げることができ、これらは１種単独で又は２種以上を組み合わせて用いることができる。
　好ましい一態様においては、式（Ｙ）で表されるラクタム化合物は、１－アルキル－２－ピロリドン（Ｎ－アルキル－γ－ブチロラクタム）を含み、より好ましい一態様においては、Ｎ－メチルピロリドン（ＮＭＰ）又はＮ－エチルピロリドン（ＮＥＰ）を含み、より一層好ましい一態様においては、Ｎ－メチルピロリドン（ＮＭＰ）を含む。
　洗浄剤組成物は、上述のアミド化合物とは異なる、１種又は２種以上のその他の有機溶媒を含んでもよい。
　このようなその他の有機溶媒は、この種の用途に用いられるものであって、上述のアミド化合物と相溶性がある有機溶媒であれば特に限定されるものではない。
　好ましいその他の溶媒としては、アルキレングリコールジアルキルエーテル、芳香族炭化水素化合物、環状構造含有エーテル化合物等が挙げられるが、これらに限定されない。
　上述のアミド化合物とは異なるその他の有機溶媒の量は、洗浄剤組成物に含まれる第四級アンモニウム塩が析出又は分離せず、かつ上述のアミド化合物と均一に混ざり合う限りにおいて、通常、洗浄剤組成物に含まれる溶媒中９５質量％以下で適宜決定される。
　なお、洗浄剤組成物は、溶媒として、水を含んでもよいが、基板の腐食等を回避する観点等から、通常、有機溶媒のみが、溶媒として意図して用いられる。なお、この場合において、塩の水和水や、有機溶媒に含まれる微量含まれる水が、洗浄剤組成物に含まれてしまうことまでもが、否定される訳ではない。洗浄剤組成物の含水量は、通常５質量％以下である。
　本発明の加工された半導体基板の製造方法においては、第３工程を経て製造される加工された半導体基板は、洗浄剤組成物によって良好に洗浄されているが、除去テープ等を用いて、加工された半導体基板の表面が更に洗浄されることが妨げられるものではなく、必要があれば、除去テープ等を用いて更に表面を洗浄してもよい。
　本発明の加工された半導体基板の製造方法の上述の工程に関する構成要素及び方法的要素については、本発明の要旨を逸脱しない範囲であれば種々変更しても差し支えない。
　本発明の加工された半導体基板の製造方法は、上述の工程以外の工程を含んでもよい。
　以下、実施例を挙げて本発明をより具体的に説明するが、本発明は下記の実施例に限定されるものではない。なお、使用した装置は以下のとおりである。
［装置］
（１）攪拌機：（株）シンキー製　自転公転ミキサー　ＡＲＥ－５００
（２）真空貼り合わせ装置：ズースマイクロテック（株）製　ＸＢＳ３００
（３）薄膜応力測定装置：東朋テクノロジー（株）　ＦＬＸ－３３００－Ｔ
（４）光学式膜厚計（膜厚測定）：フィルメトリクス（株）製　Ｆ－５０
　［１］接着剤組成物の調製
　［比較例１］
　自転公転ミキサー専用６００ｍＬ撹拌容器にポリシロキサン（ａ１）としてビニル基含有のＭＱ樹脂（ワッカーケミ社製）５４．４ｇ、溶媒としてｐ－メンタン（日本テルペン化学（株）製）７．３ｇ、第二溶媒としてプロピレングリコール１－モノメチルエーテル２－アセタート（東京化成工業（株）製）３．１ｇ、及び架橋阻害剤として１，１－ジフェニル－２－プロピン－１－オール（東京化成工業（株）製）０．２２ｇを添加し、自転公転ミキサーで５分間撹拌し、混合物（Ｉ）を得た。
　得られた混合物（Ｉ）に、ポリシロキサン（ａ２）として粘度１００ｍＰａ・ｓのＳｉＨ基含有直鎖状ポリジメチルシロキサン（ワッカーケミ社製）８．３ｇ、及びポリシロキサン（ａ１）として粘度２００ｍＰａ・ｓのビニル基含有直鎖状ポリジメチルシロキサン（ワッカーケミ社製）２４．５ｇを加え、自転公転ミキサーで更に５分間撹拌し、混合物（ＩＩ）を得た。
　スクリュー管５０ｍＬに（Ａ２）として白金触媒（ワッカーケミ（株）製）０．４４ｇとポリシロキサン（ａ１）として粘度１０００ｍＰａ・ｓのビニル基含有直鎖状ポリジメチルシロキサン（ワッカーケミ社製）３．６ｇを自転公転ミキサーで５分間撹拌して、混合物（ＩＩＩ）を得た。
　混合物（ＩＩ）に、２．０ｇの混合物（ＩＩＩ）を加え、自転公転ミキサーで更に５分間撹拌し、得られた混合物をナイロンフィルター３００メッシュでろ過し、接着剤組成物を得た。なお、回転粘度計を用いて測定した接着剤組成物の粘度は、７００ｍＰａ・ｓであった。
［実施例１］
　比較例１において、１，１－ジフェニル－２－プロピン－１－オール（東京化成工業（株）製）０．２２ｇを、２，２’－ビピリジル（東京化成工業（株）製）０．２２ｇに変更した以外は、比較例１と同様にして、接着剤組成物を得た。
［実施例２］
　比較例１において、１，１－ジフェニル－２－プロピン－１－オール（東京化成工業（株）製）０．２２ｇを、４，４’－ジメチル－２，２’－ビピリジル（東京化成工業（株）製）０．２２ｇに変更した以外は、比較例１と同様にして、接着剤組成物を得た。
［実施例３］
　比較例１において、１，１－ジフェニル－２－プロピン－１－オール（東京化成工業（株）製）０．２２ｇを、５，５’－ジメチル－２，２’－ビピリジル（東京化成工業（株）製）０．２２ｇに変更した以外は、比較例１と同様にして、接着剤組成物を得た。
［実施例４］
　比較例１において、１，１－ジフェニル－２－プロピン－１－オール（東京化成工業（株）製）０．２２ｇを、４，４’－ジノニル－２，２’－ビピリジル（東京化成工業（株）製）０．２２ｇに変更した以外は、比較例１と同様にして、接着剤組成物を得た。
　なお、４，４’－ジノニル－２，２’－ビピリジルにおけるノニル基は、ｎ－ノニル基である。
［実施例５］
　比較例１において、１，１－ジフェニル－２－プロピン－１－オール（東京化成工業（株）製）０．２２ｇを、トリブチルフォスフィン（東京化成工業（株）製、（ＣＨ３ＣＨ２ＣＨ２ＣＨ２）３Ｐ）０．２２ｇに変更した以外は、比較例１と同様にして、接着剤組成物を得た。
［実施例６］
　比較例１において、１，１－ジフェニル－２－プロピン－１－オール（東京化成工業（株）製）０．２２ｇを、トリス（４－メトキシフェニル）ホスフィン（東京化成工業（株）０．２２ｇに変更した以外は、比較例１と同様にして、接着剤組成物を得た。
［２］積層体の製造
［実施例］
　実施例１から６及び比較例１で得られた接着剤組成物を、デバイス側の基板として３００ｍｍのシリコンウエハー（厚さ７７５μｍ）にスピンコートした後に９０℃９０秒間ホットプレート上で加熱し、最終的に得られる積層体中の膜厚が３０μｍとなる様に半導体基板であるシリコンウエハー上に接着剤塗布層を形成した。一方、キャリア側の基板としての３００ｍｍのシリコンウエハー（厚さ７７５μｍ）を用いた。
　そして、貼り合せ装置を用いて、二枚のシリコンウエハーを、接着剤塗布層を挟み込むように貼り合わせた後、２００℃１０分間の後加熱処理をすることにより積層体を作製した。なお、貼り合せは、温度２３℃、減圧度１，５００Ｐａで行った。後加熱処理は、ホットプレートを用い、貼り合わせた積層体をデバイス側の基板側から加熱することで行った。
　得られた積層体の反りを薄膜応力測定装置にて測定した。反りの計測は貼り合わせたウエハのノッチからウエハの直径に当たる部分の高さ方向の変位を計測し、その最大値と最小値の差を反りの値として定義した。ウエハ直径上の高さ方向の計測は６ｍｍ幅で実施し、外周付近の両端５ｍｍは測定範囲から除外した。反りの測定結果を表１に示す。
Figure JPOXMLDOC01-appb-T000039
　表１の結果から、比較例１に挙げた架橋阻害剤を用いた場合と比較して実施例１から６で用いた架橋阻害剤を用いた場合では、貼り合わせたウエハの反りの値が大きく低減する結果が見られた。これは架橋阻害剤によって組成物の硬化速度が制御された事により、最終的に得られた積層体の応力が緩和されたためだと考えられる。
　１　　半導体基板
　２　　接着層
　３　　支持基板
　４　　剥離層



Claims (19)

  1. 　半導体基板と、支持基板と、前記半導体基板と前記支持基板との間に設けられた接着層とを有する積層体であって、
    　前記接着層が、接着剤組成物の硬化物から形成され、
    　前記接着剤組成物が、ケイ素原子に結合した炭素数２～４０のアルケニル基を有するポリオルガノシロキサンと、Ｓｉ－Ｈ基を有するポリオルガノシロキサンと、白金族金属系触媒と、架橋阻害剤とを含有し、
    　前記架橋阻害剤が、ピリジン環含有化合物、及びリン含有有機化合物の少なくともいずれかを含有する、積層体。
  2. 　前記ピリジン環含有化合物が、下記式（１）で表される化合物を含有し、
    　前記リン含有有機化合物が、下記式（２）で表される化合物を含有する、
    請求項１に記載の積層体。
    Figure JPOXMLDOC01-appb-C000001
     （前記式（１）中、Ｒ１及びＲ２は、それぞれ独立して、水素原子、又は置換基を有していてもよいアルキル基を表すか、又は、Ｒ１及びＲ２は、一緒になって、置換基を有していてもよいアルキル基を有していてもよい芳香族炭化水素環を形成するか、若しくは、－Ｏ－を形成する。
    　Ｒ３及びＲ４は、それぞれ独立して、水素原子、又は置換基を有していてもよいアルキル基を表す。
    　Ｒ５及びＲ６は、それぞれ独立して、水素原子、又は置換基を有していてもよいアルキル基を表す。
    　Ｒ７及びＲ８は、それぞれ独立して、水素原子、又は置換基を有していてもよいアルキル基を表す。
    　ただし、Ｒ５及びＲ７は、上記定義に代えて、一緒になって、置換基を有していてもよいアルキル基を有していてもよい芳香族炭化水素環を形成していてもよい。
    　ただし、Ｒ６及びＲ８は、上記定義に代えて、一緒になって、置換基を有していてもよいアルキル基を有していてもよい芳香族炭化水素環を形成していてもよい。）
    Figure JPOXMLDOC01-appb-C000002
     （前記式（２）中、Ｒ１１～Ｒ１３は、それぞれ独立して、置換基を有していてもよい炭化水素基を表す。）
  3. 　前記架橋阻害剤が、前記式（１）で表される化合物を含有する、請求項２に記載の積層体。
  4. 　前記式（１）中、Ｒ１、Ｒ２、Ｒ７、及びＲ８は、水素原子を表し、Ｒ３～Ｒ６は、それぞれ独立して、水素原子、又はアルキル基を表す、請求項２に記載の積層体。
  5. 　前記式（１）中のアルキル基の炭素数が、それぞれ独立して、１～１２である、請求項２に記載の積層体。
  6. 　前記架橋阻害剤が、前記式（２）で表される化合物を含有する、請求項２に記載の積層体。
  7. 　前記式（２）中、Ｒ１１～Ｒ１３は、それぞれ独立して、置換基を有していてもよいアルキル基を表すか、又は置換基を有していてもよいフェニル基を表す、請求項２に記載の積層体。
  8. 　前記式（２）中のアルキル基の炭素数が、それぞれ独立して、１～１２である、請求項７に記載の積層体。
  9. 　加工された半導体基板の製造方法であって、
    　請求項１から８のいずれかに記載の積層体の前記半導体基板が加工される第１工程と、
    　前記第１工程によって加工された前記半導体基板と前記支持基板とが分離される第２工程と、
    を含む、加工された半導体基板の製造方法。
  10. 　半導体基板と、支持基板と、前記半導体基板と前記支持基板との間に設けられた接着層とを有する積層体における前記接着層の形成に用いられる接着剤組成物であって、
    　ケイ素原子に結合した炭素数２～４０のアルケニル基を有するポリオルガノシロキサンと、Ｓｉ－Ｈ基を有するポリオルガノシロキサンと、白金族金属系触媒と、架橋阻害剤とを含有し、
    　前記架橋阻害剤が、ピリジン環含有化合物、及びリン含有有機化合物の少なくともいずれかを含有する、接着剤組成物。
  11. 　前記ピリジン環含有化合物が、下記式（１）で表される化合物を含有し、
    　前記リン含有有機化合物が、下記式（２）で表される化合物を含有する、
    請求項１０に記載の接着剤組成物。
    Figure JPOXMLDOC01-appb-C000003
     （前記式（１）中、Ｒ１及びＲ２は、それぞれ独立して、水素原子、又は置換基を有していてもよいアルキル基を表すか、又は、Ｒ１及びＲ２は、一緒になって、置換基を有していてもよいアルキル基を有していてもよい芳香族炭化水素環を形成するか、若しくは、－Ｏ－を形成する。
    　Ｒ３及びＲ４は、それぞれ独立して、水素原子、又は置換基を有していてもよいアルキル基を表す。
    　Ｒ５及びＲ６は、それぞれ独立して、水素原子、又は置換基を有していてもよいアルキル基を表す。
    　Ｒ７及びＲ８は、それぞれ独立して、水素原子、又は置換基を有していてもよいアルキル基を表す。
    　ただし、Ｒ５及びＲ７は、上記定義に代えて、一緒になって、置換基を有していてもよいアルキル基を有していてもよい芳香族炭化水素環を形成していてもよい。
    　ただし、Ｒ６及びＲ８は、上記定義に代えて、一緒になって、置換基を有していてもよいアルキル基を有していてもよい芳香族炭化水素環を形成していてもよい。）
    Figure JPOXMLDOC01-appb-C000004
     （前記式（２）中、Ｒ１１～Ｒ１３は、それぞれ独立して、置換基を有していてもよい炭化水素基を表す。）
  12. 　前記架橋阻害剤が、前記式（１）で表される化合物を含有する、請求項１１に記載の接着剤組成物。
  13. 　前記式（１）中、Ｒ１、Ｒ２、Ｒ７、及びＲ８は、水素原子を表し、Ｒ３～Ｒ６は、それぞれ独立して、水素原子、又はアルキル基を表す、請求項１１に記載の接着剤組成物。
  14. 　前記式（１）中のアルキル基の炭素数が、それぞれ独立して、１～１２である、請求項１１に記載の接着剤組成物。
  15. 　前記架橋阻害剤が、前記式（２）で表される化合物を含有する、請求項１１に記載の接着剤組成物。
  16. 　前記式（２）中、Ｒ１１～Ｒ１３は、それぞれ独立して、置換基を有していてもよいアルキル基を表すか、又は置換基を有していてもよいフェニル基を表す、
    　請求項１１に記載の接着剤組成物。
  17. 　前記式（２）中のアルキル基の炭素数が、それぞれ独立して、１～１２である、請求項１６に記載の接着剤組成物。
  18. 　半導体基板の上又は支持基板の上に、請求項１０から１７のいずれかに記載の接着剤組成物が塗布され、接着剤塗布層が形成される工程と、
    　前記半導体基板と前記支持基板とが、前記接着剤塗布層を介して貼り合される工程と、
    　前記半導体基板、前記接着剤塗布層、及び前記支持基板が加熱され、前記接着剤塗布層から接着層が形成される工程と、
    を含む、積層体の製造方法。
  19. 　前記加熱が、前記半導体基板側、又は前記支持基板側から行われる、請求項１８に記載の積層体の製造方法。


PCT/JP2022/031855 2021-08-30 2022-08-24 接着剤組成物、積層体、及び加工された半導体基板の製造方法 Ceased WO2023032782A1 (ja)

Priority Applications (5)

Application Number Priority Date Filing Date Title
JP2023545492A JPWO2023032782A1 (ja) 2021-08-30 2022-08-24
US18/686,993 US20250084291A1 (en) 2021-08-30 2022-08-24 Adhesive composition, laminate, and method for producing processed semiconductor substrate
EP22864366.4A EP4398285A4 (en) 2021-08-30 2022-08-24 ADHESIVE COMPOSITION, MULTILAYER BODY AND METHOD FOR PRODUCING TREATED SEMICONDUCTOR SUBSTRATE
KR1020247007229A KR20240053052A (ko) 2021-08-30 2022-08-24 접착제 조성물, 적층체, 및 가공된 반도체 기판의 제조 방법
CN202280058487.1A CN117882172A (zh) 2021-08-30 2022-08-24 粘接剂组合物、层叠体以及经加工的半导体基板的制造方法

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2021-139880 2021-08-30
JP2021139880 2021-08-30

Publications (1)

Publication Number Publication Date
WO2023032782A1 true WO2023032782A1 (ja) 2023-03-09

Family

ID=85412593

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2022/031855 Ceased WO2023032782A1 (ja) 2021-08-30 2022-08-24 接着剤組成物、積層体、及び加工された半導体基板の製造方法

Country Status (7)

Country Link
US (1) US20250084291A1 (ja)
EP (1) EP4398285A4 (ja)
JP (1) JPWO2023032782A1 (ja)
KR (1) KR20240053052A (ja)
CN (1) CN117882172A (ja)
TW (1) TW202313915A (ja)
WO (1) WO2023032782A1 (ja)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2025057891A1 (ja) * 2023-09-12 2025-03-20 日産化学株式会社 接着剤組成物、積層体、及び加工された半導体基板の製造方法
WO2025094864A1 (ja) * 2023-11-02 2025-05-08 日産化学株式会社 接着剤組成物、積層体、及び加工された半導体基板の製造方法
WO2025205978A1 (ja) * 2024-03-27 2025-10-02 日産化学株式会社 積層体、及び加工された半導体基板の製造方法
WO2026034215A1 (ja) * 2024-08-08 2026-02-12 日産化学株式会社 接着剤組成物

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20250002685A1 (en) * 2021-08-30 2025-01-02 Nissan Chemical Corporation Thermosetting composition

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2005113648A1 (en) 2004-05-14 2005-12-01 Dow Corning Corporation Method of making branched polysilanes
JP2007106894A (ja) 2005-10-13 2007-04-26 Nippon Soda Co Ltd ポリシランの製造方法
JP2007145879A (ja) 2005-10-28 2007-06-14 Nippon Soda Co Ltd 分岐型ポリシラン化合物の製造方法
JP2011208054A (ja) 2010-03-30 2011-10-20 Osaka Gas Chem Kk ポリシランの製造方法
WO2019212008A1 (ja) 2018-05-01 2019-11-07 日産化学株式会社 耐熱性重合禁止剤を含むポリシロキサンを含有する仮接着剤
WO2020111069A1 (ja) * 2018-11-28 2020-06-04 日産化学株式会社 接着剤組成物、積層体及び積層体の製造方法並びに半導体形成基板を薄化する方法

Family Cites Families (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
AU2002226401A1 (en) * 2001-12-11 2003-06-23 Rhodia Chimie Catalytic pgm mixture for hydrosilylation
US20080014532A1 (en) * 2006-07-14 2008-01-17 3M Innovative Properties Company Laminate body, and method for manufacturing thin substrate using the laminate body

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2005113648A1 (en) 2004-05-14 2005-12-01 Dow Corning Corporation Method of making branched polysilanes
JP2007106894A (ja) 2005-10-13 2007-04-26 Nippon Soda Co Ltd ポリシランの製造方法
JP2007145879A (ja) 2005-10-28 2007-06-14 Nippon Soda Co Ltd 分岐型ポリシラン化合物の製造方法
JP2011208054A (ja) 2010-03-30 2011-10-20 Osaka Gas Chem Kk ポリシランの製造方法
WO2019212008A1 (ja) 2018-05-01 2019-11-07 日産化学株式会社 耐熱性重合禁止剤を含むポリシロキサンを含有する仮接着剤
WO2020111069A1 (ja) * 2018-11-28 2020-06-04 日産化学株式会社 接着剤組成物、積層体及び積層体の製造方法並びに半導体形成基板を薄化する方法

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
See also references of EP4398285A4

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2025057891A1 (ja) * 2023-09-12 2025-03-20 日産化学株式会社 接着剤組成物、積層体、及び加工された半導体基板の製造方法
WO2025094864A1 (ja) * 2023-11-02 2025-05-08 日産化学株式会社 接着剤組成物、積層体、及び加工された半導体基板の製造方法
WO2025205978A1 (ja) * 2024-03-27 2025-10-02 日産化学株式会社 積層体、及び加工された半導体基板の製造方法
WO2026034215A1 (ja) * 2024-08-08 2026-02-12 日産化学株式会社 接着剤組成物

Also Published As

Publication number Publication date
US20250084291A1 (en) 2025-03-13
TW202313915A (zh) 2023-04-01
CN117882172A (zh) 2024-04-12
JPWO2023032782A1 (ja) 2023-03-09
EP4398285A4 (en) 2025-09-10
KR20240053052A (ko) 2024-04-23
EP4398285A1 (en) 2024-07-10

Similar Documents

Publication Publication Date Title
EP4398285A1 (en) Adhesive composition, multilayer body, and method for producing processed semiconductor substrate
JP7698242B2 (ja) 積層体、剥離剤組成物及び加工された半導体基板の製造方法
EP4369380A1 (en) Layered body manufacturing method, and kit for adhesive composition
EP4583149A1 (en) Release agent composition for photoirradiation release, laminate, and method for producing processed semiconductor substrate
EP4653507A1 (en) Adhesive composition, laminate, and method for producing processed semiconductor substrate
EP4678708A1 (en) Adhesive composition, laminate, and method for producing processed semiconductor substrate
WO2025057891A1 (ja) 接着剤組成物、積層体、及び加工された半導体基板の製造方法
WO2025094864A1 (ja) 接着剤組成物、積層体、及び加工された半導体基板の製造方法
JP2024135070A (ja) 剥離剤組成物、積層体、及び加工された半導体基板又は電子デバイス層の製造方法
WO2025094880A1 (ja) 接着剤組成物、積層体、及び加工された半導体基板の製造方法
WO2025094889A1 (ja) 接着剤組成物、積層体、及び加工された半導体基板の製造方法
WO2024154409A1 (ja) 接着剤組成物、積層体、及び加工された半導体基板の製造方法
WO2025094887A1 (ja) 接着剤組成物、積層体、及び加工された半導体基板の製造方法
WO2025198034A1 (ja) 加工された半導体基板の製造方法
WO2024190396A1 (ja) 接着剤組成物、積層体、及び加工された半導体基板の製造方法
WO2026028984A1 (ja) 接着剤組成物、積層体、及び加工された半導体基板の製造方法
WO2024128199A1 (ja) 光照射剥離用の剥離剤組成物、及び光照射剥離用の接着剤組成物
TW202609864A (zh) 加工後之半導體基板之製造方法

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 22864366

Country of ref document: EP

Kind code of ref document: A1

WWE Wipo information: entry into national phase

Ref document number: 2023545492

Country of ref document: JP

WWE Wipo information: entry into national phase

Ref document number: 202280058487.1

Country of ref document: CN

ENP Entry into the national phase

Ref document number: 20247007229

Country of ref document: KR

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 11202401233Y

Country of ref document: SG

WWE Wipo information: entry into national phase

Ref document number: 2022864366

Country of ref document: EP

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 2022864366

Country of ref document: EP

Effective date: 20240402

WWP Wipo information: published in national office

Ref document number: 18686993

Country of ref document: US
