WO2023095870A1 - 亜鉛めっき鋼板 - Google Patents

亜鉛めっき鋼板 Download PDF

Info

Publication number
WO2023095870A1
WO2023095870A1 PCT/JP2022/043522 JP2022043522W WO2023095870A1 WO 2023095870 A1 WO2023095870 A1 WO 2023095870A1 JP 2022043522 W JP2022043522 W JP 2022043522W WO 2023095870 A1 WO2023095870 A1 WO 2023095870A1
Authority
WO
WIPO (PCT)
Prior art keywords
less
steel sheet
content
retained austenite
galvanized steel
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2022/043522
Other languages
English (en)
French (fr)
Inventor
翔平 藪
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Nippon Steel Corp
Original Assignee
Nippon Steel Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Nippon Steel Corp filed Critical Nippon Steel Corp
Priority to CN202280077201.4A priority Critical patent/CN118284712A/zh
Priority to JP2023563750A priority patent/JPWO2023095870A1/ja
Priority to KR1020247016796A priority patent/KR20240090664A/ko
Priority to US18/712,436 priority patent/US20250163553A1/en
Priority to EP22898652.7A priority patent/EP4438756A4/en
Priority to MX2024006055A priority patent/MX2024006055A/es
Publication of WO2023095870A1 publication Critical patent/WO2023095870A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D8/00—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment
    • C21D8/02—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/06—Ferrous alloys, e.g. steel alloys containing aluminium
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B15/00—Layered products comprising a layer of metal
    • B32B15/01—Layered products comprising a layer of metal all layers being exclusively metallic
    • B32B15/013—Layered products comprising a layer of metal all layers being exclusively metallic one layer being formed of an iron alloy or steel, another layer being formed of a metal other than iron or aluminium
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D6/00—Heat treatment of ferrous alloys
    • C21D6/005—Heat treatment of ferrous alloys containing Mn
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D8/00—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment
    • C21D8/02—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips
    • C21D8/0221—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips characterised by the working steps
    • C21D8/0226—Hot rolling
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D8/00—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment
    • C21D8/02—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips
    • C21D8/0221—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips characterised by the working steps
    • C21D8/0236—Cold rolling
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D8/00—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment
    • C21D8/02—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips
    • C21D8/0247—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips characterised by the heat treatment
    • C21D8/0263—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of plates or strips characterised by the heat treatment following hot rolling
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/002—Ferrous alloys, e.g. steel alloys containing In, Mg, or other elements not provided for in one single group C22C38/001 - C22C38/60
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/005—Ferrous alloys, e.g. steel alloys containing rare earths, i.e. Sc, Y, Lanthanides
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/008—Ferrous alloys, e.g. steel alloys containing tin
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/02—Ferrous alloys, e.g. steel alloys containing silicon
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/04—Ferrous alloys, e.g. steel alloys containing manganese
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/08—Ferrous alloys, e.g. steel alloys containing nickel
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/10—Ferrous alloys, e.g. steel alloys containing cobalt
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/12—Ferrous alloys, e.g. steel alloys containing tungsten, tantalum, molybdenum, vanadium, or niobium
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/14—Ferrous alloys, e.g. steel alloys containing titanium or zirconium
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/16—Ferrous alloys, e.g. steel alloys containing copper
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/18—Ferrous alloys, e.g. steel alloys containing chromium
    • C22C38/34—Ferrous alloys, e.g. steel alloys containing chromium with more than 1.5% by weight of silicon
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/18—Ferrous alloys, e.g. steel alloys containing chromium
    • C22C38/38—Ferrous alloys, e.g. steel alloys containing chromium with more than 1.5% by weight of manganese
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/18—Ferrous alloys, e.g. steel alloys containing chromium
    • C22C38/40—Ferrous alloys, e.g. steel alloys containing chromium with nickel
    • C22C38/58—Ferrous alloys, e.g. steel alloys containing chromium with nickel with more than 1.5% by weight of manganese
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C2/00—Hot-dipping or immersion processes for applying the coating material in the molten state without affecting the shape; Apparatus therefor
    • C23C2/02—Pretreatment of the material to be coated, e.g. for coating on selected surface areas
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C2/00—Hot-dipping or immersion processes for applying the coating material in the molten state without affecting the shape; Apparatus therefor
    • C23C2/02—Pretreatment of the material to be coated, e.g. for coating on selected surface areas
    • C23C2/022—Pretreatment of the material to be coated, e.g. for coating on selected surface areas by heating
    • C23C2/0224—Two or more thermal pretreatments
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C2/00—Hot-dipping or immersion processes for applying the coating material in the molten state without affecting the shape; Apparatus therefor
    • C23C2/02—Pretreatment of the material to be coated, e.g. for coating on selected surface areas
    • C23C2/024—Pretreatment of the material to be coated, e.g. for coating on selected surface areas by cleaning or etching
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C2/00—Hot-dipping or immersion processes for applying the coating material in the molten state without affecting the shape; Apparatus therefor
    • C23C2/04—Hot-dipping or immersion processes for applying the coating material in the molten state without affecting the shape; Apparatus therefor characterised by the coating material
    • C23C2/06—Zinc or cadmium or alloys based thereon
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C2/00—Hot-dipping or immersion processes for applying the coating material in the molten state without affecting the shape; Apparatus therefor
    • C23C2/26—After-treatment
    • C23C2/28—Thermal after-treatment, e.g. treatment in oil bath
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C2/00—Hot-dipping or immersion processes for applying the coating material in the molten state without affecting the shape; Apparatus therefor
    • C23C2/26—After-treatment
    • C23C2/28—Thermal after-treatment, e.g. treatment in oil bath
    • C23C2/29—Cooling or quenching
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C2/00—Hot-dipping or immersion processes for applying the coating material in the molten state without affecting the shape; Apparatus therefor
    • C23C2/34—Hot-dipping or immersion processes for applying the coating material in the molten state without affecting the shape; Apparatus therefor characterised by the shape of the material to be treated
    • C23C2/36—Elongated material
    • C23C2/40—Plates; Strips
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D2211/00—Microstructure comprising significant phases
    • C21D2211/001—Austenite
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D2211/00—Microstructure comprising significant phases
    • C21D2211/002—Bainite
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D2211/00—Microstructure comprising significant phases
    • C21D2211/005—Ferrite
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D2211/00—Microstructure comprising significant phases
    • C21D2211/008—Martensite
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D9/00—Heat treatment, e.g. annealing, hardening, quenching or tempering, adapted for particular articles; Furnaces therefor
    • C21D9/46—Heat treatment, e.g. annealing, hardening, quenching or tempering, adapted for particular articles; Furnaces therefor for sheet metals

Definitions

  • the present invention relates to galvanized steel sheets. This application claims priority based on Japanese Patent Application No. 2021-191746 filed in Japan on November 26, 2021, the content of which is incorporated herein.
  • Dual phase steel sheets composed of a composite structure of soft ferrite and hard martensite, as well as transformation induced plasticity (TRIP), are steel sheets that combine high strength and excellent workability.
  • TRIP steel plate utilizing the has been conventionally proposed.
  • the sum of the area ratios of ferrite and bainitic ferrite is 20% or more and 80% or less, the area ratio of retained austenite is more than 10% and 40% or less, and the area of tempered martensite
  • the percentage of retained austenite is more than 0% and 50% or less, and the proportion of retained austenite with an aspect ratio of 0.5 or less is 75% or more in area ratio and the aspect ratio is 0.5 or less.
  • Disclosed is a high-strength cold-rolled steel sheet having a structure in which the ratio of those present in ferrite grain boundaries with an orientation difference of 40 ° or more is 50% or more in terms of area ratio, and the average KAM value of the bcc phase is 1 ° or less. It is
  • steel sheets used in automobiles are required to have excellent impact resistance properties, that is, properties that make it difficult for fractures to occur in localized large strain regions caused by impact deformation.
  • Patent Document 1 it is necessary to further improve ductility and impact resistance.
  • An object of the present invention is to provide a galvanized steel sheet having high strength and excellent ductility and impact resistance properties.
  • a galvanized steel sheet according to an aspect of the present invention includes a steel sheet and a galvanized layer disposed on the steel sheet, and the chemical composition of the steel sheet is, in mass%, C: 0.150 to 0.350%, Si: 0.100 to 2.500%, Mn: 1.50-4.50%, sol.
  • Chemical composition of the steel sheet constituting the galvanized steel sheet according to the present embodiment is, in mass%, C: 0.150 to 0.350%, Si: 0.100 to 2.500%, Mn: 1.50. ⁇ 4.50%, sol. Al: 0.010 to 1.000%, P: 0.100% or less, S: 0.030% or less, N: 0.100% or less, O: 0.010% or less, and the balance: Fe and impurities including.
  • C 0.150 to 0.350%
  • Si 0.100 to 2.500%
  • Mn 1.50. ⁇ 4.50%
  • P 0.100% or less
  • S 0.030% or less
  • N 0.100% or less
  • O 0.010% or less
  • Fe and impurities including Each element will be described in detail below.
  • C 0.150-0.350% C is an element necessary to obtain desired strength. If the C content is less than 0.150%, desired strength cannot be obtained. Therefore, the C content should be 0.150% or more.
  • the C content is preferably 0.170% or more, 0.180% or more, or 0.200% or more.
  • the C content should be 0.350% or less.
  • the C content is preferably 0.330% or less and 0.300% or less.
  • Si 0.100-2.500%
  • Si has the effect of stabilizing retained austenite and improving ductility.
  • Si has the effect of making steel sound by deoxidizing (suppressing the occurrence of defects such as blowholes in steel). If the Si content is less than 0.100%, the above effects cannot be obtained. Therefore, the Si content is set to 0.100% or more.
  • the Si content is preferably 0.500% or more or 0.700% or more.
  • the Si content exceeds 2.500%, the weldability of the galvanized steel sheet deteriorates. Therefore, the Si content should be 2.500% or less.
  • the Si content is preferably 2.000% or less, 1.800% or less or 1.500% or less.
  • Mn 1.50-4.50%
  • Mn is an element that concentrates in carbides in the hot-rolled sheet structure, delays dissolution during heating, and stabilizes retained austenite by remaining as a Mn-enriched portion after dissolving the carbides. If the Mn content is less than 1.50%, the retained austenite stabilizing effect due to the concentration of Mn in the carbide cannot be obtained. and the area ratio of retained austenite having a crystal grain size of 0.3 to 2.0 ⁇ m (hereinafter sometimes referred to as “30° grain boundary retained austenite area ratio”) is defined as the desired amount. Can not do it. Therefore, the Mn content should be 1.50% or more.
  • the Mn content is preferably 1.80% or more, 2.00% or more or 2.30% or more.
  • the Mn content should be 4.50% or less.
  • the Mn content is preferably 4.30% or less, 4.00% or less, 3.80% or less or 3.50% or less.
  • sol. Al 0.010-1.000% Al has the effect of making steel sound by deoxidizing, and also has the effect of controlling ferrite transformation. sol. If the Al content is less than 0.010%, the above effects cannot be obtained. Therefore, sol. Al content shall be 0.010% or more. sol. The Al content is preferably 0.030% or more, 0.050% or more, 0.080% or more or 0.100% or more. On the other hand, sol. If the Al content exceeds 1.000%, cluster-like precipitated alumina is produced, and the ductility of the galvanized steel sheet is deteriorated. Therefore, sol. Al content is 1.000% or less. sol. The Al content is preferably 0.800% or less, 0.600% or less, 0.400% or less or 0.200% or less. In addition, sol. Al means acid-soluble Al, and indicates solid-solution Al present in steel in a solid-solution state.
  • P 0.100% or less
  • P is an element generally contained in steel as an impurity, and its content is preferably as low as possible.
  • the P content is set to 0.100% or less.
  • the P content is preferably 0.080% or less, 0.060% or less or 0.040% or less.
  • the P content is preferably 0%, it may be 0.001% or more from the viewpoint of refining cost.
  • S 0.030% or less S is an element generally contained in steel as an impurity, and the lower the content, the better. If the S content exceeds 0.030%, the ductility of the galvanized steel sheet is significantly reduced. Therefore, the S content should be 0.030% or less.
  • the S content is preferably 0.020% or less or 0.010% or less. Although the S content is preferably 0%, it may be 0.0001% or more from the viewpoint of refining cost.
  • N 0.100% or less
  • N is an element generally contained in steel as an impurity, and its content is preferably as low as possible. If the N content exceeds 0.100%, the ductility of the galvanized steel sheet is remarkably lowered. Therefore, the N content should be 0.100% or less.
  • the N content is preferably 0.080% or less, 0.060% or less or 0.040% or less. Although the N content is preferably 0%, it may be 0.0001% or more from the viewpoint of refining cost.
  • O 0.010% or less
  • O is an element that, when contained in a large amount in steel, forms coarse oxides that act as starting points for fracture, and causes brittle fracture and hydrogen-induced cracking. If the O content exceeds 0.010%, brittle fracture and hydrogen-induced cracking are likely to occur. Therefore, the O content is set to 0.010% or less.
  • the O content is preferably 0.008% or less, 0.006% or less or 0.004% or less.
  • the O content may be 0.0005% or more, or 0.001% or more in order to disperse a large number of fine oxides when deoxidizing molten steel.
  • the rest of the chemical composition of the steel sheet that constitutes the galvanized steel sheet according to the present embodiment may be Fe and impurities.
  • impurities refers to ores used as raw materials, scraps, or impurities that are mixed from the manufacturing environment, etc., and/or those that are allowed within a range that does not adversely affect the galvanized steel sheet according to the present embodiment. do.
  • the chemical composition of the steel sheet according to the present embodiment may contain the following elements as optional elements instead of part of Fe.
  • the lower limit of the content when these optional elements are not included is 0%.
  • the optional elements are described in detail below.
  • Ti 0.001-0.200% Ti precipitates in steel as carbides or nitrides, and has the effect of refining the metal structure due to the pinning effect and increasing the strength of the galvanized steel sheet through precipitation strengthening.
  • the Ti content is preferably 0.001% or more.
  • the Ti content is set to 0.200% or less.
  • Nb 0.001-0.025%
  • Nb is an element that finely precipitates in steel as carbides and nitrides and improves the strength of steel by precipitation strengthening.
  • the Nb content is preferably 0.001% or more.
  • the Nb content is set to 0.025% or less.
  • V 0.001 to 0.100%
  • Nb is an element that finely precipitates in steel as carbides and nitrides and improves the strength of steel by precipitation strengthening.
  • the V content is preferably 0.001% or more.
  • the V content is set to 0.100% or less.
  • B 0.0001 to 0.0100% B has the effect of increasing the hardenability of the galvanized steel sheet.
  • the B content is preferably 0.0001% or more.
  • the B content is set to 0.0100% or less.
  • Cu 0.01-2.00%
  • Cu has the effect of increasing the hardenability of the galvanized steel sheet and the effect of increasing the strength of the galvanized steel sheet by being precipitated as carbides in the steel at low temperatures.
  • the Cu content is preferably 0.01% or more.
  • the Cu content is set to 2.00% or less.
  • Cr 0.01-2.00% Cr has the effect of increasing the hardenability of the galvanized steel sheet. In order to reliably obtain this effect, it is preferable to set the Cr content to 0.01% or more. However, if the Cr content exceeds 2.00%, the chemical conversion treatability of the galvanized steel sheet is remarkably lowered. Therefore, the Cr content should be 2.00% or less.
  • Mo 0.001-1.00%
  • Mo has the effect of increasing the hardenability of the galvanized steel sheet and the effect of increasing the strength of the galvanized steel sheet by being precipitated as carbides in the steel.
  • the Mo content is preferably 0.001% or more.
  • Mo content shall be 1.00% or less.
  • Ni 0.01-2.00%
  • Ni has the effect of increasing the hardenability of the galvanized steel sheet.
  • the Ni content is preferably 0.01% or more.
  • the Ni content is set to 2.00% or less.
  • Ca 0.0005-0.0200%
  • Ca has the effect of increasing the ductility of the galvanized steel sheet by adjusting the shape of inclusions in the steel to a preferable shape.
  • the Ca content is preferably 0.0005% or more.
  • the Ca content is set to 0.0200% or less.
  • Mg 0.0005-0.0200%
  • Mg has the effect of increasing the ductility of the galvanized steel sheet by adjusting the shape of inclusions in the steel to a preferred shape. In order to reliably obtain this effect, it is preferable to set the Mg content to 0.0005% or more. However, if the Mg content exceeds 0.0200%, inclusions are excessively formed in the steel, degrading the ductility of the galvanized steel sheet. Therefore, the Mg content is set to 0.0200% or less.
  • REM 0.0005-0.1000% REM has the effect of increasing the ductility of the galvanized steel sheet by adjusting the shape of inclusions in the steel to a preferred shape.
  • the REM content is preferably 0.0005% or more.
  • the REM content is set to 0.1000% or less.
  • REM refers to a total of 17 elements consisting of Sc, Y and lanthanoids, and the REM content refers to the total content of these elements. In the case of lanthanides, they are industrially added in the form of mischmetals.
  • Bi 0.0005 to 0.0200% Moreover, Bi has the effect of increasing the ductility of the galvanized steel sheet by refining the solidification structure. In order to more reliably obtain the effect of this action, the Bi content is preferably 0.0005% or more. However, if the Bi content exceeds 0.0200%, the above effect is saturated, which is economically undesirable. Therefore, the Bi content should be 0.0200% or less.
  • Zr, Co, Zn and W 0.0005 to 1.0000% in total Sn: 0.0005-0.100% Zr, Co, Zn and W, and Sn are elements effective in increasing the strength of steel sheets.
  • the total content of Zr, Co, Zn and W is preferably 0.0005% or more, or the Sn content is preferably 0.0005% or more.
  • the inventors have confirmed that even if the total content of Zr, Co, Zn and W is 1.0000% or less, the effect of the galvanized steel sheet according to this embodiment is not impaired. Therefore, one or more of Zr, Co, Zn and W may be contained in a total amount of 1.0000% or less.
  • the inventors have confirmed that even if 0.100% or less of Sn is contained, the effect of the galvanized steel sheet according to the present embodiment is not impaired. If a large amount of Sn is contained, flaws may occur during hot rolling, so the Sn content is made 0.100% or less.
  • the chemical composition of the steel sheet described above may be measured by a general analytical method. For example, it may be measured using ICP-AES (Inductively Coupled Plasma-Atomic Emission Spectrometry).
  • sol. Al can be measured by ICP-AES using the filtrate obtained by thermally decomposing the sample with acid.
  • C and S can be measured using a combustion-infrared absorption method, N can be measured using an inert gas fusion-thermal conductivity method, and O can be measured using an inert gas fusion-nondispersive infrared absorption method.
  • the analysis of the chemical composition is performed after mechanically grinding 150 ⁇ m or more of the front and back surfaces of the steel sheet including the galvanized layer on the surface of the galvanized steel sheet.
  • the metal structure at the 1 ⁇ 4 position of the plate thickness from the surface of the steel sheet is in area %, ferrite: 2.0 to 25.0%, Bainite: 10.0% or less, tempered martensite: more than 60.0% and 93.0% or less; Retained austenite: 5.0% or more,
  • the area ratio of the retained austenite, which is in contact with the 30° grain boundary, has a Mn concentration of 1.2 times or more the average Mn concentration, and has a crystal grain size of 0.3 to 2.0 ⁇ m, is 3.0%. That's it.
  • the position of 1/4 of the plate thickness from the surface of the steel plate is a region from 1/8 of the plate thickness from the surface of the steel plate constituting the galvanized steel plate to 3/8 of the plate thickness from the surface. indicates that The reason why the metallographic structure at this position is defined is that the metallographic structure at this position shows the typical metallographic structure of the steel sheet. Each rule will be explained below.
  • Ferrite area ratio 2.0 to 25.0% Ferrite is a structure formed when fcc transforms to bcc at a relatively high temperature. Desired ductility cannot be obtained as the area ratio of ferrite is less than 2.0%. Therefore, the area ratio of ferrite is set to 2.0% or more. Preferably, it is 5.0% or more, 8.0% or more, or 10.0% or more. On the other hand, if the ferrite area ratio exceeds 25.0%, the desired strength cannot be obtained. Therefore, the area ratio of ferrite is set to 25.0% or less. Preferably, it is 23.0% or less, 20.0% or less, or 18.0% or less.
  • Bainite 10.0% or less Bainite is a structure composed of fine crystal grains and carbides. If the area ratio of bainite exceeds 10.0%, desired strength and ductility cannot be obtained. Therefore, the area ratio of bainite is set to 10.0% or less. It is preferably 7.0% or less, 5.0% or less, or 3.0% or less. Since the area ratio of bainite is preferably as small as possible, it may be 0%.
  • Tempered martensite more than 60.0% and 93.0% or less Tempered martensite is a structure that increases the strength and ductility of galvanized steel sheets. If the area ratio of tempered martensite is 60.0% or less, desired strength and ductility cannot be obtained. Therefore, the area ratio of tempered martensite is set to more than 60.0%. Preferably, it is 63.0% or more, 65.0% or more, 68.0% or more, 70.0% or more, or 75.0% or more. On the other hand, if the area ratio of tempered martensite exceeds 93.0%, desired ductility cannot be obtained. Therefore, the area ratio of tempered martensite is set to 93.0% or less. Preferably, it is 90.0% or less, 85.0% or less, or 80.0% or less.
  • Retained austenite 5.0% or more Retained austenite is a metal structure that exists as a face-centered cubic lattice even at room temperature. Retained austenite has the effect of increasing the ductility of galvanized steel sheets by transformation-induced plasticity (TRIP). Desired ductility cannot be obtained as the area ratio of retained austenite is less than 5.0%. Therefore, the area ratio of retained austenite is set to 5.0% or more. Preferably, it is 8.0% or more or 10.0% or more. In order to obtain a large amount of retained austenite, it is necessary to contain a large amount of alloying elements such as C, so the area ratio of retained austenite may be 20.0% or less. Preferably, it is 18.0% or less or 15.0% or less.
  • TRIP transformation-induced plasticity
  • the steel sheet according to the present embodiment may contain less than 5.0% of fresh martensite and pearlite in total as a residual structure.
  • the area ratio of each tissue is measured by the following method. First, from the galvanized steel sheet, in the thickness cross section parallel to the rolling direction, the 1/4 position of the thickness from the surface of the steel sheet (area from 1/8 depth to 3/8 depth from the surface) and the width A test piece is taken so that the metal structure can be observed at the direction center position.
  • an EBSD analyzer composed of a thermal field emission scanning electron microscope (JSM-7001F manufactured by JEOL) and an EBSD detector (DVC5 type detector manufactured by TSL) is used.
  • the degree of vacuum in the EBSD analysis apparatus is 9.6 ⁇ 10 ⁇ 5 Pa or less
  • the acceleration voltage is 15 kV
  • the irradiation current level is 13
  • the electron beam irradiation level is 62.
  • a Grain Average Image Quality map (GAIQ map) is then obtained using the "Grain Average Misorientation" function.
  • GAIQ map a region surrounded by grain boundaries with a crystal orientation difference of 15° or more is defined as a crystal grain.
  • the maximum value of the "Grain Average Image Quality value (GAIQ value)" of the region extracted as ferrite is I ⁇
  • the region where the GAIQ value exceeds I ⁇ / 2 is extracted as bainite
  • the GAIQ value is I ⁇ / 2 or less.
  • a region where is extracted as tempered martensite By calculating the area ratio of the extracted bainite region and the area ratio of the tempered martensite region, the area ratios of bainite and tempered martensite are obtained.
  • the area ratio of the remaining tissue is obtained by subtracting the area ratio of the above tissue from 100%.
  • a method such as buffing using alumina particles with a particle size of 0.1 ⁇ m or less or Ar ion sputtering may be used.
  • the area ratio of retained austenite that is in contact with the 30° grain boundary has a Mn concentration of 1.2 times or more the average Mn concentration, and has a crystal grain size of 0.3 to 2.0 ⁇ m: 3.0% or more
  • the retained austenite can be rephrased as retained austenite satisfying the following conditions (I) to (III).
  • (II) The Mn concentration is 1.2 times or more the average Mn concentration.
  • the crystal grain size is 0.3 to 2.0 ⁇ m. If the area ratio of retained austenite satisfying the above conditions (I) to (III) (area ratio of retained austenite at 30° grain boundaries) is less than 3.0%, the impact resistance of the galvanized steel sheet deteriorates. Therefore, the area ratio of the retained austenite is set to 3.0% or more. It is preferably 4.0% or more or 5.0% or more. Although the upper limit is not particularly defined, the area ratio of the retained austenite may be 20.0% or less.
  • the area ratio of the retained austenite is measured by the following method. First, a test piece is collected and processed in the same manner as when measuring the tissue area ratio. The measurement position is the 1/4 position of the plate thickness from the surface of the steel plate (the region of 1/8 depth from the surface to 3/8 depth from the surface) and the center position in the width direction of the plate. Next, the 30° grain boundary is specified using the "Grain Orientation Spread” function installed in the software "OIM Analysis (registered trademark)" attached to the EBSD analysis device. Next, using the "Phase Map” function installed in "OIM Analysis (registered trademark)", a region with a crystal structure of fcc, that is, retained austenite is specified. Thereby, the retained austenite in contact with the 30° grain boundary is specified (condition (I)). The retained austenite in contact with the 30° grain boundary also includes retained austenite present on the 30° grain boundary.
  • the retained austenite in contact with the 30° grain boundary also includes retained austenite present on the 30
  • An electron probe microanalyzer (EPMA) is used to measure the Mn concentration in the measurement region where the above measurement was performed. Measurement conditions are an accelerating voltage of 15 kV and a magnification of 5000 times to obtain a Mn concentration distribution image. More specifically, the measurement interval is 0.4 ⁇ m, and the Mn concentration is measured at 40,000 or more locations. The average value of Mn concentrations obtained from all measurement points is regarded as the average Mn concentration. Also, among the retained austenite in contact with the 30° grain boundary in the measurement region, retained austenite having a Mn concentration of 1.2 times or more the average Mn concentration is specified (condition (II)).
  • the crystal grain size of the retained austenite is obtained by calculating the equivalent circle diameter of the retained austenite that satisfies the conditions (I) and (II) in the above measurement area. Thereby, retained austenite having a crystal grain size of 0.3 to 2.0 ⁇ m is specified (condition (III)).
  • the area ratio of retained austenite that satisfies the conditions (I) to (III) in the measurement region it is in contact with the 30 ° grain boundary, and the Mn concentration is 1.2 times or more the average Mn concentration, Also, the area ratio of retained austenite having a grain size of 0.3 to 2.0 ⁇ m is obtained.
  • the galvanized steel sheet according to the present embodiment has a galvanized layer on at least one surface of the steel sheet described above.
  • the galvanized layer may be a hot-dip galvanized layer, a hot-dip zinc alloy-plated layer, and an alloyed zinc-plated layer and an alloyed zinc-alloyed layer obtained by subjecting these to an alloying treatment.
  • additive elements such as Al may also be included.
  • the amount of the plating layer applied is not particularly limited, and may be a general amount of adhesion.
  • the Fe content of the hot-dip galvanized layer is preferably 3.0% by mass or less in order to increase the adhesion between the steel sheet surface and the hot-dip galvanized layer.
  • the hot-dip galvanized layer and the hot-dip galvanized layer are Al, Ag, B, Be, Bi, Ca, Cd, Co, Cr, Cs, Cu, Ge, Hf, Zr, I, K, La, Li, Mg, One or more of Mn, Mo, Na, Nb, Ni, Pb, Rb, Sb, Si, Sn, Sr, Ta, Ti, V, W, Zr and REM are used to improve the corrosion resistance and formability of the galvanized steel sheet. may be contained within a range that does not inhibit the In particular, Ni, Al and Mg are effective in improving the corrosion resistance of steel sheets.
  • the hot-dip galvanized layer or the hot-dip zinc alloy-plated layer may be an alloyed zinc-plated layer or an alloyed zinc alloy-plated layer that has undergone an alloying treatment.
  • the hot-dip galvanized layer or the hot-dip galvanized layer is alloyed, from the viewpoint of improving the adhesion between the steel sheet surface and the alloyed galvanized layer, the galvannealed layer or the galvannealed zinc alloyed layer after the alloying treatment.
  • the Fe content of the layer is preferably between 7.0 and 13.0% by weight.
  • the Fe content in the galvanized layer can be obtained by the following method. Only the galvanized layer is removed by dissolution using a 5% by volume HCl aqueous solution containing an inhibitor. By measuring the Fe content in the resulting solution using ICP-AES (Inductively Coupled Plasma-Atomic Emission Spectrometry), the Fe content (% by mass) in the galvanized layer can be obtained.
  • ICP-AES Inductively Coupled Plasma-Atomic Emission Spectrometry
  • the galvanized steel sheet according to this embodiment may have a tensile strength of 1180 MPa or more. If the tensile strength is 1180 MPa or more, it can contribute to the weight reduction of the vehicle body. Although the upper limit of the tensile strength is not particularly defined, it may be 1780 MPa or less. Moreover, the product (TS ⁇ El) of the tensile strength (TS) and the total elongation (El) may be 16500 MPa ⁇ % or more. If TS ⁇ El is 16500 MPa ⁇ % or more, it can be determined that the galvanized steel sheet has high strength and excellent ductility. Although the upper limit of TS ⁇ El is not particularly defined, it may be 26000 MPa ⁇ % or less.
  • the tensile strength and total elongation are measured by a tensile test according to JIS Z 2241:2011.
  • the test piece shall be JIS Z 2241:2011 No. 5 test piece.
  • a tensile test piece is taken from a quarter portion from the edge in the width direction of the sheet, and the direction perpendicular to the rolling direction is taken as the longitudinal direction.
  • the galvanized steel sheet according to the present embodiment may have an impact absorption energy of more than 1.0 kJ during a three-point bending test. If the impact absorption energy in the three-point bending test exceeds 1.0 kJ, it can be determined that the galvanized steel sheet has excellent impact resistance. Although the upper limit is not specified, it may be 3.0 kJ or less, 2.5 kJ or less, or 2.0 kJ or less.
  • the impact absorption energy during the three-point bending test is measured by the following method.
  • a test piece having a length of 800 mm or longer is taken from a galvanized steel sheet, and a hat-shaped test piece having a cross section shown in FIG. 1 is prepared. Note that the unit in FIG. 1 is mm.
  • the specimen shown in FIG. 1 is obtained by spot-welding a 60 mm ⁇ 80 mm hat member fabricated by bending a galvanized steel sheet using a press brake and a closing plate fabricated from the galvanized steel sheet.
  • the hat member and the closing plate are fastened by spot welding at intervals of 40 mm so that the nugget diameter ⁇ 5 ⁇ t / 2 (t is the plate thickness) and the center between the spots is located at the center position in the longitudinal direction of the test body. do.
  • the plate thickness of the galvanized steel sheet according to the present embodiment is not particularly limited, but may be 0.6 to 8.0 mm. By setting the plate thickness of the galvanized steel sheet to 0.6 mm or more, it is possible to suppress the rolling load from becoming excessive, and to easily perform hot rolling. Further, by setting the plate thickness to 8.0 mm or less, the metal structure described above can be easily obtained.
  • the temperature of the slab and the temperature of the steel plate in this embodiment refer to the surface temperature of the slab and the surface temperature of the steel plate.
  • (1) Heat a slab having the above chemical composition to a temperature of 1220° C. or higher.
  • (2) Rolling in the final three stages of rough rolling is performed in a temperature range of 1100° C. or higher with a rolling reduction of 20% or higher.
  • (3) After completion of rough rolling and before start of finish rolling, hold in a temperature range of 1000° C. or higher for more than 50 seconds.
  • Set the finish rolling completion temperature FT to a temperature range of T1 (° C.) ⁇ 80° C.
  • CT ⁇ TC (C/0.45+ C ⁇ )/0.0019 [1]
  • C ⁇ 0.015 ⁇ Mn+0.041 ⁇ Si+0.671 [2] (6)
  • T After winding, hold at a post-winding holding temperature T that satisfies the winding temperature CT ⁇ 50 ° C. and Tc (° C.) or less for a time t C (h) or more represented by the following formula [3].
  • . t C ⁇ a(T ⁇ p) 2 +q ⁇ /3600 [3]
  • a, p, and q in the above formula [3] are represented by the following formulas [4] to [6], and T is the holding temperature after winding.
  • Element symbols in the following formula indicate the content of each element in mass %.
  • FT in the following formula [6] indicates the finish rolling completion temperature
  • T1 is represented by the above formula (A).
  • a ⁇ 1.516 ⁇ C+0.0464 ⁇ Mn+0.5257 ⁇ Si+531.2 ⁇ B [4]
  • p 680 ⁇ 195 ⁇ C+23 ⁇ Si ⁇ 24 ⁇ Mn [5] (7)
  • Annealing is performed so as to satisfy the following conditions (a) to (f).
  • the average heating rate in the temperature range from 600°C to Ac 1 +10°C is 10.0°C/s or less.
  • Ac 1 is obtained by the following formula (B).
  • Element symbols in the following formulas indicate the content of each element in mass %, and 0 is substituted when the element is not contained.
  • the galvanized steel sheet according to the present embodiment can be stably manufactured by the manufacturing method in which the above steps are closely and inseparably controlled. Each step will be described below.
  • a slab to be subjected to hot rolling is preferably heated to a temperature range of 1220°C or higher.
  • the steel sheet temperature may be varied or may be kept constant. It is preferable to maintain the above temperature range for 30 minutes or more.
  • a slab may be cast by a method such as ordinary continuous casting, ingot casting, or thin slab casting.
  • continuous casting the cast slab may be cooled to a low temperature once, then heated again and then hot rolled, or the cast slab may be hot rolled directly after casting without cooling to a low temperature.
  • Scrap may be used as the raw material.
  • those obtained by subjecting them to hot working or cold working can be used.
  • the width of the slab in a temperature range of 1200°C or higher with a reduction ratio of 10% or higher.
  • the area ratio of retained austenite at the 30° grain boundary can be made 5% or more, and the impact resistance can be further improved.
  • the detailed mechanism is unknown, by performing this slab width reduction, as a result, the retained austenite area ratio of the 30° grain boundary can be further increased.
  • the reduction ratio of the slab width reduction is (1-w1/w0) ⁇ 100 (%), where w0 is the width direction length of the slab before reduction and w1 is the width direction length of the slab after reduction.
  • Examples of methods for performing slab width reduction include a method of rolling a slab using rolls installed so that the rotation axis is perpendicular to the surface of the slab, and a method of sequentially pressing from the slab width direction. be done.
  • Examples of methods for maintaining the above temperature range include a method of heating in a heating furnace after completion of rough rolling, a method of induction heating, and a method of using a heat insulating cover. Further, in the holding, the temperature of the steel sheet may be constant in the temperature range of 1000° C. or higher, or may be varied.
  • the finish rolling completion temperature FT is set to a temperature range of T1 (° C.) ⁇ 80 ° C. or higher, the cumulative reduction rate in the temperature range of T1 (° C.) or higher is set to 75% or more, and the final two-stage rolling is accumulated. It is preferable to set the rolling reduction to 20% or more.
  • prior austenite grains can be controlled to be equiaxed by recovery and recrystallization. As a result, the retained austenite area ratio of the 30° grain boundary can be increased.
  • the cumulative rolling reduction in the final two-stage rolling is 20% or more, there is no problem even if it is high. resulting in reduced productivity. For this reason, the cumulative reduction in the final two stages is preferably less than 60%.
  • the average cooling rate in the temperature range from the finish rolling completion temperature FT to 650°C is 10°C/s or more.
  • the average cooling rate refers to a value obtained by dividing the temperature drop width of the steel sheet from the start of cooling to the completion of cooling by the required time from the start of cooling to the completion of cooling.
  • Winding (6) Holding after winding Winding is performed at a winding temperature CT that satisfies 500° C. or more and the temperature T C (° C.) or less represented by the above formulas [1] and [2]. preferably. Furthermore, after winding, it is held at a post-winding holding temperature T that satisfies the winding temperature CT ⁇ 50 ° C. and Tc (° C.) or less for the time t C (h) or more represented by the above formula [3]. is preferred.
  • the pearlite fraction in the stage before annealing can be controlled within a desired range, and Mn enrichment in cementite in pearlite can be promoted.
  • the holding after winding may be carried out by suppressing heat removal using a heat insulating furnace or a heat insulating cover.
  • the end surface temperature of the side surface of the coil is measured with a radiation thermometer at the timing when the coil surface is exposed, and the obtained temperature is regarded as the holding temperature T held after winding. Just do it.
  • pickling and cold rolling may be performed by a conventional method.
  • the cumulative rolling reduction should be 50% or more.
  • the average heating rate in the temperature range of 600° C. to Ac 1 +10° C. is preferably 10.0° C./s or less. .
  • cementite can be spheroidized while promoting recrystallization of ferrite.
  • the retained austenite area ratio of the 30° grain boundary can be further increased.
  • the average heating rate in the above temperature range is 5.0° C./s or less.
  • the average heating rate refers to a value obtained by dividing the temperature rise range of the steel sheet from the start of heating to the end of heating by the time required from the start of heating to the end of heating.
  • a desired amount of ferrite and tempered martensite can be obtained by performing the first soaking in a temperature range of Ac 1 °C or higher.
  • a desired amount of ferrite can be obtained by performing the first soaking in a temperature range of 900° C. or less.
  • the average cooling rate to the temperature range of 700 to 600° C. is preferably 20.0° C./s or less.
  • the ferrite-austenite interface can be grown toward the austenite side and can be grown to the vicinity of the carbide, and as a result, the area ratio of retained austenite at the 30° grain boundary can be further increased. More preferably, the average cooling rate up to the above temperature range is 10.0° C./s or less.
  • the ferrite grain boundaries can be moved with a weak driving force, and the ferrite grain boundaries can be pinned by the spherical carbide.
  • the retained austenite area ratio of the 30° grain boundary can be further increased. If the second soaking temperature is higher than 600°C, it may not be possible to obtain a desired amount of retained austenite area ratio at the 30° grain boundary. If the second soaking temperature is lower than 400°C, excessive bainite may be produced. If the holding time is outside the above range, the desired amount of retained austenite area ratio at the 30° grain boundary may not be obtained.
  • the powdering resistance of the plating layer is significantly deteriorated. This is because if heat treatment is performed for 80 seconds or more in a temperature range of 480 ° C. or higher after immersion in the plating bath, the alloying reaction between the coating and the steel sheet proceeds excessively, and the structure in the coating layer changes to the ⁇ phase, which has excellent ductility. This is because the ductility changes from the phase to the ⁇ phase with inferior ductility. Therefore, from the viewpoint of ensuring powdering resistance, it is desirable to perform the second soaking before immersion in the plating bath.
  • a hot-dip galvanized layer is formed on the surface of the steel sheet by a conventional method.
  • the plating bath temperature should be 440 to 470° C. and the immersion time should be 5 seconds or less.
  • the plating bath is preferably a hot-dip galvanizing bath containing 0.08 to 0.20% by mass of Al, but may contain other impurities such as Fe, Si, Mg, Mn, Cr, Ti and Pb.
  • the coating weight of plating should be 25 to 75 g/m 2 per side.
  • the steel sheet on which the hot-dip galvanized layer is formed may be subjected to an alloying treatment to form an alloyed zinc-coated layer or an alloyed zinc alloy-coated layer.
  • the alloying temperature is lower than 460°C, the alloying speed is slowed down, which not only impairs productivity but also causes irregularities in the alloying process.
  • the holding time at 460° C. or higher is preferably less than 80 seconds.
  • the alloying temperature exceeds 600° C., the alloying progresses excessively, which may deteriorate the plating adhesion of the steel sheet.
  • the alloying temperature is preferably 600° C. or lower.
  • Cooling (second cooling) after second soaking (and after plating layer formation) Subsequently, it is preferable to cool to a temperature range of over 100°C and 300°C or less. A desired amount of retained austenite can be obtained by cooling under these conditions.
  • a steel having the chemical composition shown in Table 1 was melted, and a slab having a thickness of 240 to 300 mm was produced by continuous casting.
  • the galvanized steel sheets hot-dip galvanized steel sheet, hot-dip galvanized steel sheet, galvannealed steel sheet or zinc alloyed steel sheet

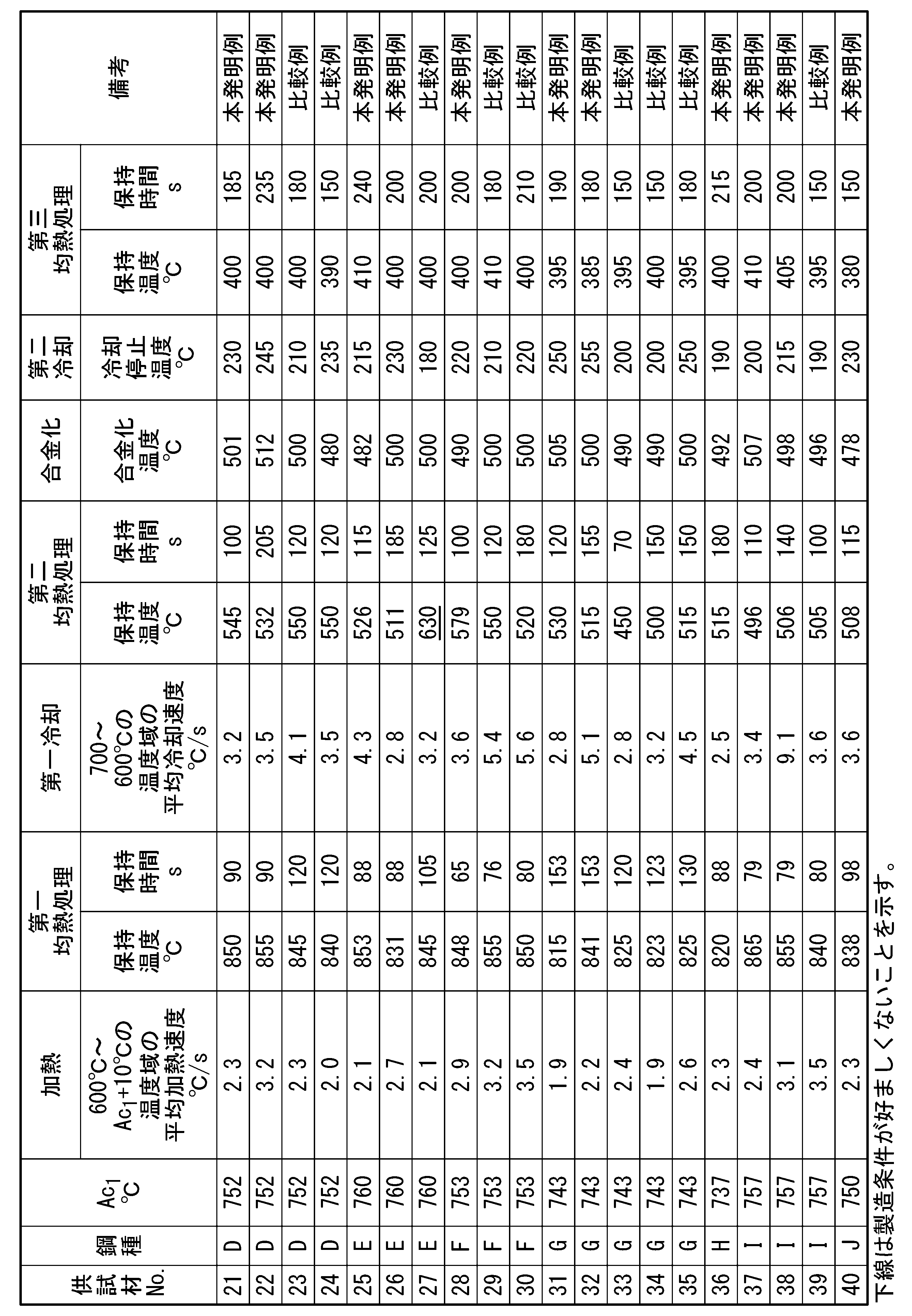

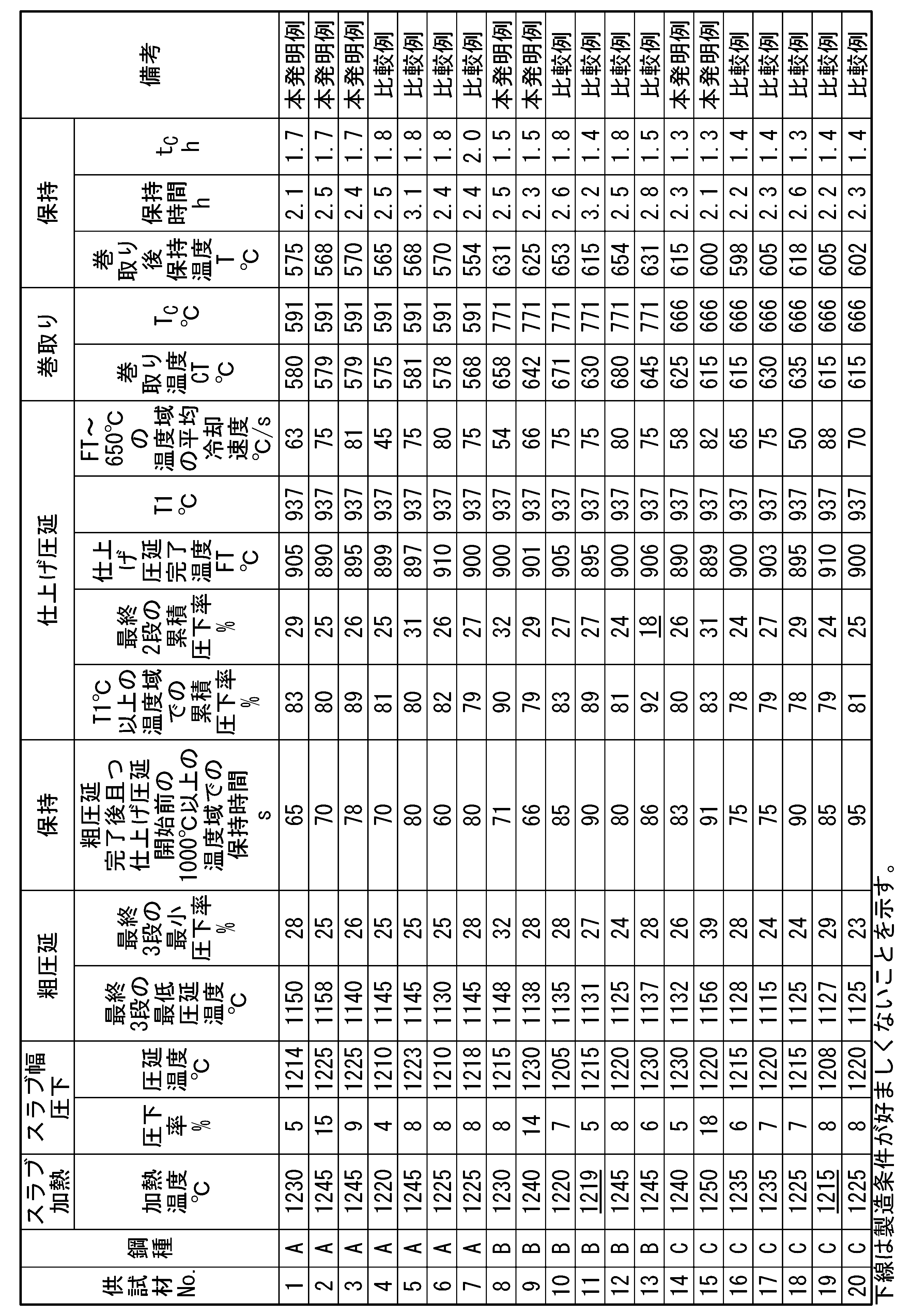

  • Tables 4A to 4C are manufactured under the manufacturing conditions shown in Tables 2A to 3C.
  • An alloy-plated steel sheet was obtained.
  • pickling and cold rolling were performed by a conventional method. In the cold rolling, the cumulative rolling reduction was set to 50% or more.
  • the holding time at the alloying temperature was less than 80 seconds.
  • the third soaking treatment it was cooled to room temperature.
  • the obtained galvanized steel sheet was subjected to metallographic observation, tensile test, and three-point bending test by the methods described above.

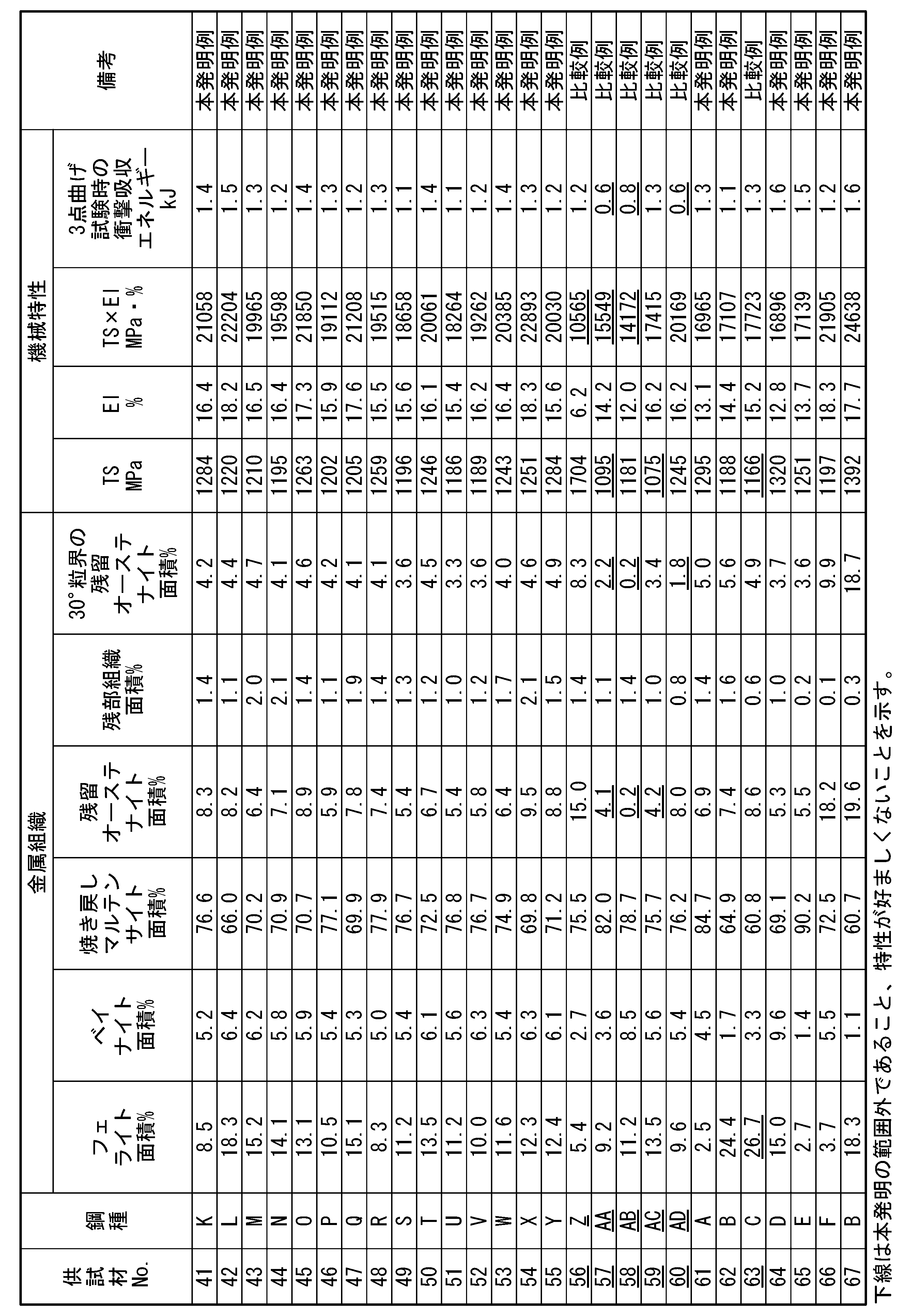

  • the measurement results obtained are shown in Tables 4A to 4C.
  • the impact absorption energy during the three-point bending test exceeded 1.0 kJ, it was judged to be a galvanized steel sheet with excellent impact resistance properties and passed. On the other hand, when the impact absorption energy in the three-point bending test was 1.0 kJ or less, it was determined that the galvanized steel sheet did not have excellent impact resistance properties and was rejected.
  • the galvanized steel sheets according to the examples of the present invention have high strength as well as excellent ductility and impact resistance properties.
  • the retained austenite area ratio at the 30° grain boundary was 5.0% or more, and the impact absorption energy of 1.7 kJ or more was obtained. I understand.
  • the galvanized steel sheet according to the comparative example does not have any one or more of the above characteristics.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Mechanical Engineering (AREA)
  • Metallurgy (AREA)
  • Organic Chemistry (AREA)
  • Thermal Sciences (AREA)
  • Physics & Mathematics (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Oil, Petroleum & Natural Gas (AREA)
  • Heat Treatment Of Sheet Steel (AREA)
  • Coating With Molten Metal (AREA)

Abstract

この亜鉛めっき鋼板は、鋼板と、前記鋼板上に配された亜鉛めっき層とを備える亜鉛めっき鋼板であって、鋼板の表面から板厚の１／４深さにおける金属組織が、面積％で、フェライト：２．０～２５．０％、ベイナイト：１０．０％以下、焼き戻しマルテンサイト：６０．０％超、９３．０％以下、残留オーステナイト：５．０％以上を含み、３０°粒界に接し、且つ、Ｍｎ濃度が平均Ｍｎ濃度の１．２倍以上であり、且つ、結晶粒径が０．３～２．０μｍである前記残留オーステナイトの面積率が３．０％以上である。

Description

亜鉛めっき鋼板
　本発明は、亜鉛めっき鋼板に関する。
　本願は、２０２１年１１月２６日に、日本に出願された特願２０２１－１９１７４６号に基づき優先権を主張し、その内容をここに援用する。
　近年、地球環境保護の観点から、多くの分野において炭酸ガス排出量の削減が取り組まれている。自動車メーカーにおいても、低燃費化を目的とした車体軽量化の技術開発が盛んに行われている。しかし、乗員の安全確保のために耐衝突特性の向上にも重点が置かれるため、車体軽量化は容易ではない。
　車体軽量化と耐衝突特性とを両立させるべく、高強度鋼板を用いて部材を薄肉化することが検討されている。このため、高い強度と優れた加工性とを兼備する鋼板が強く望まれている。これらの要求に応えるべく、幾つかの技術が従来から提案されている。自動車部材には様々な加工様式があるため、要求される成形性は適用される部材により異なるが、その中でも延性は加工性の重要な指標として位置付けられている。
　高い強度と優れた加工性とを兼備する鋼板として、軟質なフェライトと硬質なマルテンサイトとの複合組織で構成されるＤｕａｌ　Ｐｈａｓｅ鋼板（ＤＰ鋼板）、並びに、変態誘起塑性（ＴＲＩＰ：Ｔｒａｎｓｆｏｒｍａｔｉｏｎ　Ｉｎｄｕｃｅｄ　Ｐｌａｓｔｉｃｉｔｙ）を活用したＴＲＩＰ鋼板が従来から提案されている。
　例えば、特許文献１には、フェライト及びベイニティックフェライトの面積率の総和が２０％以上８０％以下であり、残留オーステナイトの面積率が１０％超４０％以下であり、焼戻マルテンサイトの面積率が０％超５０％以下であり、残留オーステナイトのうち、アスペクト比が０．５以下であるものの割合が、面積比で７５％以上であり、アスペクト比が０．５以下である残留オーステナイトのうち、方位差４０°以上のフェライト粒界に存在するものの割合が、面積比で５０％以上であり、ｂｃｃ相の平均ＫＡＭ値が１°以下である組織を有する、高強度冷延鋼板が開示されている。
国際公開第２０１９／１３１１８９号
　一般的に、鋼板を高強度化すると、衝撃変形において生じる局所的な大ひずみ領域において破断が生じやすくなる。そのため、自動車に使用される鋼板には、衝撃変形において生じる局所的な大ひずみ領域において破断が生じ難い特性、すなわち耐衝撃特性に優れることが要求される。
　しかしながら、本発明者らが検討した結果、特許文献１においては、延性および耐衝撃特性をより高める必要があることを知見した。
　本発明は、上記実情に鑑みてなされた。本発明は、高い強度、並びに、優れた延性および耐衝撃特性を有する亜鉛めっき鋼板を提供することを目的とする。
　本発明の要旨は以下の通りである。
（１）本発明の一態様に係る亜鉛めっき鋼板は、鋼板と、前記鋼板上に配された亜鉛めっき層とを備え、前記鋼板の化学組成が、質量％で、
Ｃ　：０．１５０～０．３５０％、
Ｓｉ：０．１００～２．５００％、
Ｍｎ：１．５０～４．５０％、
ｓｏｌ．Ａｌ：０．０１０～１．０００％、
Ｐ　：０．１００％以下、
Ｓ　：０．０３０％以下、
Ｎ　：０．１００％以下、
Ｏ　：０．０１０％以下、
Ｔｉ：０～０．２００％、
Ｎｂ：０～０．０２５％、
Ｖ　：０～０．１００％、
Ｂ　：０～０．０１００％、
Ｃｕ：０～２．００％、
Ｃｒ：０～２．００％、
Ｍｏ：０～１．００％、
Ｎｉ：０～２．００％、
Ｃａ：０～０．０２００％、
Ｍｇ：０～０．０２００％、
ＲＥＭ：０～０．１０００％、
Ｂｉ：０～０．０２００％、
Ｚｒ、Ｃｏ、ＺｎおよびＷのうち１種または２種以上：合計で０～１．００００％、並びに
Ｓｎ：０～０．１００％を含有し、
　残部がＦｅおよび不純物からなり、
　前記鋼板の表面から板厚の１／４位置における金属組織が、
　　面積％で、
　　フェライト：２．０～２５．０％、
　　ベイナイト：１０．０％以下、
　　焼き戻しマルテンサイト：６０．０％超、９３．０％以下、
　　残留オーステナイト：５．０％以上を含み、
　　３０°粒界に接し、且つ、Ｍｎ濃度が平均Ｍｎ濃度の１．２倍以上であり、且つ、結晶粒径が０．３～２．０μｍである前記残留オーステナイトの面積率が３．０％以上である。
（２）上記（１）に記載の亜鉛めっき鋼板は、前記鋼板の前記化学組成が、質量％で、
Ｔｉ：０．００１～０．２００％、
Ｎｂ：０．００１～０．０２５％、
Ｖ　：０．００１～０．１００％、
Ｂ　：０．０００１～０．０１００％、
Ｃｕ：０．０１～２．００％、
Ｃｒ：０．０１～２．００％、
Ｍｏ：０．００１～１．００％、
Ｎｉ：０．０１～２．００％、
Ｃａ：０．０００５～０．０２００％、
Ｍｇ：０．０００５～０．０２００％、
ＲＥＭ：０．０００５～０．１０００％、
Ｂｉ：０．０００５～０．０２００％、
Ｚｒ、Ｃｏ、ＺｎおよびＷのうち１種または２種以上：合計で０．０００５～１．００００％、並びに
Ｓｎ：０．０００５～０．１００％
からなる群のうち１種または２種以上を含有してもよい。
　本発明に係る上記態様によれば、高い強度、並びに、優れた延性および耐衝撃特性を有する亜鉛めっき鋼板を提供することができる。
３点曲げ試験の試験方法を説明するための図である。
　以下、本実施形態に係る亜鉛めっき鋼板を構成する鋼板の化学組成および金属組織について、より具体的に説明する。ただし、本発明は本実施形態に開示の構成のみに制限されることなく、本発明の趣旨を逸脱しない範囲で種々の変更が可能である。
　以下に「～」を挟んで記載する数値限定範囲には、下限値および上限値がその範囲に含まれる。「未満」または「超」と示す数値には、その値が数値範囲に含まれない。以下の説明において、鋼板の化学組成に関する％は特に指定しない限り質量％である。
　化学組成
　本実施形態に係る亜鉛めっき鋼板を構成する鋼板の化学組成は、質量％で、Ｃ：０．１５０～０．３５０％、Ｓｉ：０．１００～２．５００％、Ｍｎ：１．５０～４．５０％、ｓｏｌ．Ａｌ：０．０１０～１．０００％、Ｐ：０．１００％以下、Ｓ：０．０３０％以下、Ｎ：０．１００％以下、Ｏ：０．０１０％以下、並びに、残部：Ｆｅおよび不純物を含む。以下に各元素について詳細に説明する。
　Ｃ：０．１５０～０．３５０％
　Ｃは、所望の強度を得るために必要な元素である。Ｃ含有量が０．１５０％未満では、所望の強度を得ることができない。したがって、Ｃ含有量は０．１５０％以上とする。Ｃ含有量は、好ましくは０．１７０％以上、０．１８０％以上または０．２００％以上である。
　一方、Ｃ含有量が０．３５０％超では、亜鉛めっき鋼板の延性が劣化し、所望のＴＳ×Ｅｌを得ることができない。したがって、Ｃ含有量は０．３５０％以下とする。Ｃ含有量は、好ましくは０．３３０％以下、０．３００％以下である。
　Ｓｉ：０．１００～２．５００％
　Ｓｉは、残留オーステナイトを安定化させ、延性を向上させる作用を有する。また、Ｓｉは脱酸により鋼を健全化する（鋼にブローホールなどの欠陥が生じることを抑制する）作用を有する。Ｓｉ含有量が０．１００％未満では上記作用による効果を得ることができない。そのため、Ｓｉ含有量は０．１００％以上とする。Ｓｉ含有量は、好ましくは０．５００％以上または０．７００％以上である。
　一方、Ｓｉ含有量が２．５００％超では、亜鉛めっき鋼板の溶接性が劣化する。したがって、Ｓｉ含有量は２．５００％以下とする。Ｓｉ含有量は、好ましくは２．０００％以下、１．８００％以下または１．５００％以下である。
　Ｍｎ：１．５０～４．５０％
　Ｍｎは、熱延板組織中の炭化物に濃化し、加熱中の溶解を遅延させるとともに、炭化物溶解後にＭｎ濃化部として残存することで、残留オーステナイトを安定化する元素である。Ｍｎ含有量が１．５０％未満では、炭化物中へのＭｎ濃化による残留オーステナイト安定化効果を得ることができず、３０°粒界に接し、且つ、Ｍｎ濃度が平均Ｍｎ濃度の１．２倍以上であり、且つ、結晶粒径が０．３～２．０μｍである残留オーステナイトの面積率（以下、「３０°粒界の残留オーステナイト面積率」と記載する場合がある）を所望量とすることができない。したがって、Ｍｎ含有量は１．５０％以上とする。Ｍｎ含有量は、好ましくは１．８０％以上、２．００％以上または２．３０％以上である。
　一方、Ｍｎ含有量が４．５０％超では、熱延板組織中の炭化物にＭｎが過度に濃化し、焼鈍時の炭化物溶解が遅延する結果、所望の強度を得ることができない。したがって、Ｍｎ含有量は４．５０％以下とする。Ｍｎ含有量は、好ましくは４．３０％以下、４．００％以下、３．８０％以下または３．５０％以下である。
　ｓｏｌ．Ａｌ：０．０１０～１．０００％
　Ａｌは、脱酸により鋼を健全化する作用を有するとともに、フェライト変態を制御する作用を有する。ｓｏｌ．Ａｌ含有量が０．０１０％未満では上記作用による効果を得ることができない。したがって、ｓｏｌ．Ａｌ含有量は、０．０１０％以上とする。ｓｏｌ．Ａｌ含有量は、好ましくは０．０３０％以上、０．０５０％以上、０．０８０％以上または０．１００％以上である。
　一方、ｓｏｌ．Ａｌ含有量が１．０００％超では、クラスタ状に析出したアルミナが生成し、亜鉛めっき鋼板の延性が劣化する。そのため、ｓｏｌ．Ａｌ含有量は１．０００％以下とする。ｓｏｌ．Ａｌ含有量は、好ましくは０．８００％以下、０．６００％以下、０．４００％以下または０．２００％以下である。
　なお、ｓｏｌ．Ａｌとは酸可溶性Ａｌを意味し、固溶状態で鋼中に存在する固溶Ａｌのことを示す。
　Ｐ：０．１００％以下
　Ｐは、一般的に不純物として鋼中に含有される元素であり、その含有量は低い程好ましい。特に、Ｐ含有量が０．１００％超であると亜鉛めっき鋼板の加工性および溶接性の劣化が著しくなり、また耐衝撃特性も劣化する。そのため、Ｐ含有量は０．１００％以下とする。Ｐ含有量は、好ましくは０．０８０％以下、０．０６０％以下または０．０４０％以下である。
　Ｐ含有量は０％であることが好ましいが、精錬コストの観点から、０．００１％以上としてもよい。
　Ｓ：０．０３０％以下
　Ｓは、一般的に不純物として鋼中に含有される元素であり、その含有量は低い程好ましい。Ｓ含有量が０．０３０％超では、亜鉛めっき鋼板の延性が著しく低下する。したがって、Ｓ含有量は０．０３０％以下とする。Ｓ含有量は、好ましくは０．０２０％以下または０．０１０％以下である。
　Ｓ含有量は０％であることが好ましいが、精錬コストの観点から、０．０００１％以上としてもよい。
　Ｎ：０．１００％以下
　Ｎは、一般的に不純物として鋼中に含有される元素であり、その含有量は低い程好ましい。Ｎ含有量が０．１００％超では、亜鉛めっき鋼板の延性が著しく低下する。したがって、Ｎ含有量は０．１００％以下とする。Ｎ含有量は、好ましくは０．０８０％以下、０．０６０％以下または０．０４０％以下である。
　Ｎ含有量は０％であることが好ましいが、精錬コストの観点から、０．０００１％以上としてもよい。
　Ｏ：０．０１０％以下
　Ｏは、鋼中に多く含まれると破壊の起点となる粗大な酸化物を形成し、脆性破壊および水素誘起割れを引き起こす元素である。Ｏ含有量が０．０１０％超であると、脆性破壊および水素誘起割れが発生し易くなる。そのため、Ｏ含有量は０．０１０％以下とする。Ｏ含有量は、好ましくは０．００８％以下、０．００６％以下または０．００４％以下である。
　溶鋼の脱酸時に微細な酸化物を多数分散させるために、Ｏ含有量は０．０００５％以上、または０．００１％以上としてもよい。
　本実施形態に係る亜鉛めっき鋼板を構成する鋼板の化学組成の残部は、Ｆｅおよび不純物であってもよい。本実施形態において、不純物とは、原料としての鉱石、スクラップ、または製造環境等から混入されるもの、および／または本実施形態に係る亜鉛めっき鋼板に悪影響を与えない範囲で許容されるものを意味する。
　本実施形態に係る鋼板の化学組成は、Ｆｅの一部に代えて、下記元素を任意元素として含有してもよい。これらの任意元素を含有させない場合の含有量の下限は０％である。以下、任意元素について詳細に説明する。
　Ｔｉ：０．００１～０．２００％
　Ｔｉは、鋼中に炭化物または窒化物として析出し、ピン止め効果による金属組織の微細化、および析出強化によって亜鉛めっき鋼板の強度を高める作用を有する。この効果を確実に得るためには、Ｔｉ含有量は０．００１％以上とすることが好ましい。
　一方、Ｔｉ含有量が０．２００％超であると、フェライトの過剰析出により、亜鉛めっき鋼板の強度が劣化する。そのため、Ｔｉ含有量は０．２００％以下とする。
　Ｎｂ：０．００１～０．０２５％
　Ｎｂは、炭化物および窒化物として鋼中に微細析出し、析出強化により鋼の強度を向上させる元素である。この効果を確実に得るためには、Ｎｂ含有量は０．００１％以上とすることが好ましい。
　しかし、Ｎｂ含有量が０．０２５％超であると、亜鉛めっき鋼板の延性が劣化する。そのため、Ｎｂ含有量は０．０２５％以下とする。
　Ｖ：０．００１～０．１００％
　Ｖは、Ｎｂと同様に、炭化物および窒化物として鋼中に微細析出し、析出強化により鋼の強度を向上させる元素である。この効果を確実に得るためには、Ｖ含有量は０．００１％以上とすることが好ましい。
　しかし、Ｖ含有量が０．１００％超であると、亜鉛めっき鋼板の延性が劣化する。そのため、Ｖ含有量は０．１００％以下とする。
　Ｂ：０．０００１～０．０１００％
　Ｂは、亜鉛めっき鋼板の焼入れ性を高める作用を有する。この効果を確実に得るためには、Ｂ含有量は０．０００１％以上とすることが好ましい。
　しかし、Ｂ含有量が０．０１００％超では、亜鉛めっき鋼板の延性が著しく低下する。そのため、Ｂ含有量は０．０１００％以下とする。
　Ｃｕ：０．０１～２．００％
　Ｃｕは、亜鉛めっき鋼板の焼入れ性を高める作用および低温で鋼中に炭化物として析出して亜鉛めっき鋼板の強度を高める作用を有する。これらの効果を確実に得るためには、Ｃｕ含有量は０．０１％以上とすることが好ましい。
　しかし、Ｃｕ含有量が２．００％超であると、スラブの粒界割れが生じる場合がある。したがって、Ｃｕ含有量は２．００％以下とする。
　Ｃｒ：０．０１～２．００％
　Ｃｒは、亜鉛めっき鋼板の焼入性を高める作用を有する。この効果を確実に得るためには、Ｃｒ含有量を０．０１％以上とすることが好ましい。
　しかし、Ｃｒ含有量が２．００％超では、亜鉛めっき鋼板の化成処理性が著しく低下する。したがって、Ｃｒ含有量は２．００％以下とする。
　Ｍｏ：０．００１～１．００％
　Ｍｏは、亜鉛めっき鋼板の焼入性を高める作用および鋼中に炭化物として析出して亜鉛めっき鋼板の強度を高める作用を有する。これらの効果を確実に得るためには、Ｍｏ含有量を０．００１％以上とすることが好ましい。
　しかし、Ｍｏ含有量を１．００％超としても上記作用による効果は飽和して経済的に好ましくない。したがって、Ｍｏ含有量は１．００％以下とする。
　Ｎｉ：０．０１～２．００％
　Ｎｉは、亜鉛めっき鋼板の焼入性を高める作用を有する。この効果を確実に得るためには、Ｎｉ含有量は０．０１％以上とすることが好ましい。
　しかし、Ｎｉは高価な元素であるため、多量に含有させることは経済的に好ましくない。したがって、Ｎｉ含有量は２．００％以下とする。
　Ｃａ：０．０００５～０．０２００％
　Ｃａは、鋼中の介在物の形状を好ましい形状に調整することにより、亜鉛めっき鋼板の延性を高める作用を有する。この効果を確実に得るためには、Ｃａ含有量を０．０００５％以上とすることが好ましい。
　しかし、Ｃａ含有量が０．０２００％超であると、鋼中に介在物が過剰に生成され、亜鉛めっき鋼板の延性が劣化する。そのため、Ｃａ含有量は０．０２００％以下とする。
　Ｍｇ：０．０００５～０．０２００％
　Ｍｇは、鋼中の介在物の形状を好ましい形状に調整することにより、亜鉛めっき鋼板の延性を高める作用を有する。この効果を確実に得るためには、Ｍｇ含有量を０．０００５％以上とすることが好ましい。
　しかし、Ｍｇ含有量が０．０２００％超であると、鋼中に介在物が過剰に生成され、亜鉛めっき鋼板の延性が劣化する。そのため、Ｍｇ含有量は０．０２００％以下とする。
　ＲＥＭ：０．０００５～０．１０００％
　ＲＥＭは、鋼中の介在物の形状を好ましい形状に調整することにより、亜鉛めっき鋼板の延性を高める作用を有する。この効果を確実に得るためには、ＲＥＭ含有量を０．０００５％以上とすることが好ましい。
　しかし、ＲＥＭ含有量が０．１０００％超であると、鋼中に介在物が過剰に生成され、亜鉛めっき鋼板の延性が劣化する。そのため、ＲＥＭ含有量は０．１０００％以下とする。
　ここで、ＲＥＭは、Ｓｃ、Ｙおよびランタノイドからなる合計１７元素を指し、上記ＲＥＭの含有量は、これらの元素の合計含有量を指す。ランタノイドの場合、工業的にはミッシュメタルの形で添加される。
　Ｂｉ：０．０００５～０．０２００％
　また、Ｂｉは、凝固組織を微細化することにより、亜鉛めっき鋼板の延性を高める作用を有する。この作用による効果をより確実に得るためには、Ｂｉ含有量は０．０００５％以上とすることが好ましい。
　しかし、Ｂｉ含有量が０．０２００％超であると、上記作用による効果は飽和してしまい、経済的に好ましくない。したがって、Ｂｉ含有量は０．０２００％以下とする。
　Ｚｒ、Ｃｏ、ＺｎおよびＷのうち１種または２種以上：合計で０．０００５～１．００００％
　Ｓｎ：０．０００５～０．１００％
　Ｚｒ、Ｃｏ、ＺｎおよびＷ、並びに、Ｓｎは鋼板の高強度化に有効な元素である。この効果を確実に得るためには、Ｚｒ、Ｃｏ、ＺｎおよびＷの含有量の合計を０．０００５％以上とする、またはＳｎ含有量を０．０００５％以上とすることが好ましい。
　本発明者らは、Ｚｒ、Ｃｏ、ＺｎおよびＷを合計で１．００００％以下含有させても、本実施形態に係る亜鉛めっき鋼板の効果は損なわれないことを確認している。そのため、Ｚｒ、Ｃｏ、ＺｎおよびＷのうち１種または２種以上を合計で１．００００％以下含有させてもよい。
　また、本発明者らは、０．１００％以下のＳｎを含有させても本実施形態に係る亜鉛めっき鋼板の効果は損なわれないことを確認している。Ｓｎを多量に含有させると熱間圧延時に疵が発生する場合があるため、Ｓｎ含有量は０．１００％以下とする。
　上述した鋼板の化学組成は、一般的な分析方法によって測定すればよい。例えば、ＩＣＰ－ＡＥＳ（Ｉｎｄｕｃｔｉｖｅｌｙ　Ｃｏｕｐｌｅｄ　Ｐｌａｓｍａ－Ａｔｏｍｉｃ　Ｅｍｉｓｓｉｏｎ　Ｓｐｅｃｔｒｏｍｅｔｒｙ）を用いて測定すればよい。なお、ｓｏｌ．Ａｌは、試料を酸で加熱分解した後の濾液を用いてＩＣＰ－ＡＥＳによって測定すればよい。ＣおよびＳは燃焼－赤外線吸収法を用い、Ｎは不活性ガス融解－熱伝導度法を用い、Ｏは不活性ガス融解－非分散型赤外線吸収法を用いて測定すればよい。
　なお、機械研削により、亜鉛めっき鋼板表面の亜鉛めっき層を含む鋼板表裏面１５０μｍ以上を研削してから化学組成の分析を行う。
　鋼板の金属組織
　次に、本実施形態に係る亜鉛めっき鋼板を構成する鋼板の金属組織について説明する。
　本実施形態に係る鋼板は、鋼板の表面から板厚の１／４位置における金属組織が、
　　面積％で、
　　フェライト：２．０～２５．０％、
　　ベイナイト：１０．０％以下、
　　焼き戻しマルテンサイト：６０．０％超、９３．０％以下、
　　残留オーステナイト：５．０％以上を含み、
　　３０°粒界に接し、且つ、Ｍｎ濃度が平均Ｍｎ濃度の１．２倍以上であり、且つ、結晶粒径が０．３～２．０μｍである前記残留オーステナイトの面積率が３．０％以上である。
　本実施形態において、鋼板の表面から板厚の１／４位置とは、亜鉛めっき鋼板を構成する鋼板の表面から板厚の１／８深さ～表面から板厚の３／８深さの領域のことを示す。この位置における金属組織を規定する理由は、この位置における金属組織が鋼板の代表的な金属組織を示すからである。
　以下、各規定について説明する。
　フェライトの面積率：２．０～２５．０％
　フェライトは比較的高温でｆｃｃがｂｃｃに変態したときに生成する組織である。フェライトの面積率が２．０％未満であると、所望の延性を得ることができない。そのため、フェライトの面積率は２．０％以上とする。好ましくは、５．０％以上、８．０％以上または１０．０％以上である。
　一方、フェライトの面積率が２５．０％超であると、所望の強度を得ることができない。そのため、フェライトの面積率は２５．０％以下とする。好ましくは、２３．０％以下、２０．０％以下または１８．０％以下である。
　ベイナイト：１０．０％以下
　ベイナイトは微細な結晶粒と炭化物とからなる組織である。ベイナイトの面積率が１０．０％超であると、所望の強度および延性を得ることができない。そのため、ベイナイトの面積率は１０．０％以下とする。好ましくは７．０％以下、５．０％以下または３．０％以下である。ベイナイトの面積率は少ない程好ましいため、０％としてもよい。
　焼き戻しマルテンサイト：６０．０％超、９３．０％以下
　焼き戻しマルテンサイトは、亜鉛めっき鋼板の強度および延性を高める組織である。焼き戻しマルテンサイトの面積率が６０．０％以下であると、所望の強度および延性を得ることができない。そのため、焼き戻しマルテンサイトの面積率は６０．０％超とする。好ましくは、６３．０％以上、６５．０％以上、６８．０％以上、７０．０％以上または７５．０％以上である。
　一方、焼き戻しマルテンサイトの面積率が９３．０％超であると、所望の延性を得ることができない。そのため、焼き戻しマルテンサイトの面積率は９３．０％以下とする。好ましくは、９０．０％以下、８５．０％以下または８０．０％以下である。
　残留オーステナイト：５．０％以上
　残留オーステナイトは室温でも面心立方格子として存在する金属組織である。残留オーステナイトは、変態誘起塑性（ＴＲＩＰ）により亜鉛めっき鋼板の延性を高める作用を有する。残留オーステナイトの面積率が５．０％未満であると、所望の延性を得ることができない。そのため、残留オーステナイトの面積率は５．０％以上とする。好ましくは、８．０％以上または１０．０％以上である。
　多量の残留オーステナイトを得るにはＣ等の合金元素を多量に含有させる必要があるため、残留オーステナイトの面積率は２０．０％以下としてもよい。好ましくは、１８．０％以下または１５．０％以下である。
　本実施形態に係る鋼板は、残部組織として、合計で５．０％未満のフレッシュマルテンサイトおよびパーライトを含んでいてもよい。
　各組織の面積率は以下の方法により測定する。
　まず、亜鉛めっき鋼板から、圧延方向に平行な板厚断面で、鋼板の表面から板厚の１／４位置（表面から１／８深さ～表面から３／８深さの領域）且つ板幅方向中央位置における金属組織が観察できるように試験片を採取する。
　上記試験片の断面を＃６００から＃１５００の炭化珪素ペーパーを使用して研磨した後、粒度１～６μｍのダイヤモンドパウダーをアルコール等の希釈液または純水に分散させた液体を使用して鏡面に仕上げる。次に、室温においてアルカリ性溶液を含まないコロイダルシリカを用いて研磨し、サンプルの表層に導入されたひずみを除去する。サンプル断面の長手方向の任意の位置において、長さ５０μｍ、表面から板厚の１／８深さ～表面から板厚の３／８深さの領域を、０．１μｍの測定間隔で電子線後方散乱回折法により測定して結晶方位情報を得る。
　測定には、サーマル電界放射型走査電子顕微鏡（ＪＥＯＬ製ＪＳＭ－７００１Ｆ）とＥＢＳＤ検出器（ＴＳＬ製ＤＶＣ５型検出器）とで構成されたＥＢＳＤ解析装置を用いる。この際、ＥＢＳＤ解析装置内の真空度は９．６×１０－５Ｐａ以下、加速電圧は１５ｋＶ、照射電流レベルは１３、電子線の照射レベルは６２とする。
　得られた結晶方位情報から、ＥＢＳＤ解析装置に付属のソフトウェア「ＯＩＭ　Ａｎａｌｙｓｉｓ（登録商標）」に搭載された「Ｐｈａｓｅ　Ｍａｐ」機能を用いて、結晶構造がｆｃｃである領域を特定する。この領域を残留オーステナイトと判定し、その面積率を算出することで残留オーステナイトの面積率を得る。
　次に、「ＯＩＭ　Ａｎａｌｙｓｉｓ（登録商標）」に搭載された「Ｇｒａｉｎ　Ｏｒｉｅｎｔａｔｉｏｎ　Ｓｐｒｅａｄ」機能を用いて、結晶方位差が１５°以上である境界を結晶粒界とみなす条件下で、「Ｇｒａｉｎ　Ｏｒｉｅｎｔａｔｉｏｎ　Ｓｐｒｅａｄ」が１°以下の領域をフェライトとして抽出する。抽出したフェライトの面積率を算出することで、フェライトの面積率を得る。
　続いて、「Ｇｒａｉｎ　Ａｖｅｒａｇｅ　Ｍｉｓｏｒｉｅｎｔａｔｉｏｎ」機能を用いて、Ｇｒａｉｎ　Ａｖｅｒａｇｅ　Ｉｍａｇｅ　Ｑｕａｌｉｔｙマップ（ＧＡＩＱマップ）を得る。得られたＧＡＩＱマップにおいて、結晶方位差が１５°以上の粒界で囲まれた領域を結晶粒と定義する。フェライトとして抽出された領域の「Ｇｒａｉｎ　Ａｖｅｒａｇｅ　Ｉｍａｇｅ　Ｑｕａｌｉｔｙ値（ＧＡＩＱ値）」の最大値をＩαとしたとき、ＧＡＩＱ値がＩα／２超となる領域をベイナイトとして抽出し、ＧＡＩＱ値がＩα／２以下となる領域を焼き戻しマルテンサイトとして抽出する。抽出したベイナイトの領域の面積率および焼き戻しマルテンサイトの領域の面積率を算出することで、ベイナイトおよび焼き戻しマルテンサイトのそれぞれの面積率を得る。
　残部組織の面積率は、１００％から上記組織の面積率を差し引くことで得る。
　なお、観察面表層のコンタミ除去については、粒子径０．１μｍ以下のアルミナ粒子を用いたバフ研磨、あるいはＡｒイオンスパッタリング等の手法を用いればよい。
　３０°粒界に接し、且つ、Ｍｎ濃度が平均Ｍｎ濃度の１．２倍以上であり、且つ、結晶粒径が０．３～２．０μｍである残留オーステナイトの面積率：３．０％以上
　上記残留オーステナイトは、下記条件（Ｉ）～（ＩＩＩ）を満たす残留オーステナイトと換言することができる。
（Ｉ）３０°粒界に接する。
（ＩＩ）Ｍｎ濃度が平均Ｍｎ濃度の１．２倍以上である。
（ＩＩＩ）結晶粒径が０．３～２．０μｍである。
　上記条件（Ｉ）～（ＩＩＩ）を満たす残留オーステナイトの面積率（３０°粒界の残留オーステナイト面積率）が３．０％未満であると、亜鉛めっき鋼板の耐衝撃特性が劣化する。そのため、上記残留オーステナイトの面積率は３．０％以上とする。好ましくは４．０％以上または５．０％以上である。
　上限は特に規定しないが、上記残留オーステナイトの面積率は２０．０％以下としてもよい。
　上記残留オーステナイトの面積率は以下の方法により測定する。
　まず、組織の面積率を測定するときと同様の方法により、試験片を採取、処理する。測定位置は鋼板の表面から板厚の１／４位置（表面から１／８深さ～表面から３／８深さの領域）且つ板幅方向中央位置とする。次に、ＥＢＳＤ解析装置に付属のソフトウェア「ＯＩＭ　Ａｎａｌｙｓｉｓ（登録商標）」に搭載された「Ｇｒａｉｎ　Ｏｒｉｅｎｔａｔｉｏｎ　Ｓｐｒｅａｄ」機能を用いて、３０°粒界を特定する。次に、「ＯＩＭ　Ａｎａｌｙｓｉｓ（登録商標）」に搭載された「Ｐｈａｓｅ　Ｍａｐ」機能を用いて、結晶構造がｆｃｃである領域、すなわち残留オーステナイトを特定する。これにより、３０°粒界に接する残留オーステナイトを特定する（条件（Ｉ））。なお、３０°粒界に接する残留オーステナイトには、３０°粒界上に存在する残留オーステナイトも含む。
　上記測定を行った測定領域について、電子プローブマイクロアナライザ（ＥＰＭＡ）により、Ｍｎ濃度を測定する。測定条件は加速電圧を１５ｋＶとし、倍率を５０００倍として、Ｍｎ濃度の分布像を得る。より具体的には、測定間隔を０．４μｍとし、４００００か所以上のＭｎ濃度を測定する。全測定点から得られたＭｎ濃度の平均値を平均Ｍｎ濃度とみなす。
　また、測定領域内の３０°粒界に接する残留オーステナイトのうち、Ｍｎ濃度が平均Ｍｎ濃度の１．２倍以上である残留オーステナイトを特定する（条件（ＩＩ））。
　上記測定領域のうち、条件（Ｉ）および条件（ＩＩ）を満たす残留オーステナイトの円相当径を算出することで、前記残留オーステナイトの結晶粒径を得る。これにより、結晶粒径が０．３～２．０μｍである残留オーステナイトを特定する（条件（ＩＩＩ））。
　上記測定領域内の条件（Ｉ）～（ＩＩＩ）を満たす残留オーステナイトの面積率を算出することで、３０°粒界に接し、且つ、Ｍｎ濃度が平均Ｍｎ濃度の１．２倍以上であり、且つ、結晶粒径が０．３～２．０μｍである残留オーステナイトの面積率を得る。
　亜鉛めっき層
　本実施形態に係る亜鉛めっき鋼板は、上述した鋼板の少なくとも一方の表面に亜鉛めっき層を有する。亜鉛めっき層は、溶融亜鉛めっき層および溶融亜鉛合金めっき層、並びに、これらに合金化処理を施した合金化亜鉛めっき層および合金化亜鉛合金めっき層であってもよい。Ｚｎ以外にもＡｌ等の添加元素を含んでもよい。また、当該めっき層の付着量は、特に制限されず一般的な付着量であってよい。
　亜鉛めっき層が溶融亜鉛めっき層の場合、鋼板表面と溶融亜鉛めっき層との密着性を高めるため、溶融亜鉛めっき層のＦｅ含有量は３．０質量％以下が好ましい。
　溶融亜鉛めっき層および溶融亜鉛合金めっき層は、Ａｌ、Ａｇ、Ｂ、Ｂｅ、Ｂｉ、Ｃａ、Ｃｄ、Ｃｏ、Ｃｒ、Ｃｓ、Ｃｕ、Ｇｅ、Ｈｆ、Ｚｒ、Ｉ、Ｋ、Ｌａ、Ｌｉ、Ｍｇ、Ｍｎ、Ｍｏ、Ｎａ、Ｎｂ、Ｎｉ、Ｐｂ、Ｒｂ、Ｓｂ、Ｓｉ、Ｓｎ、Ｓｒ、Ｔａ、Ｔｉ、Ｖ、Ｗ、Ｚｒ、ＲＥＭの１種または２種以上を、亜鉛めっき鋼板の耐食性および成形性を阻害しない範囲で含有してもよい。特に、Ｎｉ、ＡｌおよびＭｇは、鋼板の耐食性の向上に有効である。
　溶融亜鉛めっき層または溶融亜鉛合金めっき層は、合金化処理が施された、合金化亜鉛めっき層または合金化亜鉛合金めっき層であってもよい。溶融亜鉛めっき層または溶融亜鉛合金めっき層に合金化処理を施す場合、鋼板表面と合金化めっき層との密着性向上の観点から、合金化処理後の合金化亜鉛めっき層または合金化亜鉛合金めっき層のＦｅ含有量を７．０～１３．０質量％とすることが好ましい。溶融亜鉛めっき層または溶融亜鉛合金めっき層を有する鋼板に合金化処理を施すことで、めっき層中にＦｅが取り込まれ、Ｆｅ含有量が増量する。これにより、めっき層中のＦｅ含有量を７．０質量％以上とすることができる。すなわち、Ｆｅ含有量が７．０質量％以上である亜鉛めっき層は、合金化亜鉛めっき層または合金化亜鉛合金めっき層である。
　亜鉛めっき層中のＦｅ含有量は、次の方法により得ることができる。インヒビターを添加した５体積％ＨＣｌ水溶液を用いて亜鉛めっき層のみを溶解除去する。ＩＣＰ－ＡＥＳ（Ｉｎｄｕｃｔｉｖｅｌｙ　Ｃｏｕｐｌｅｄ　Ｐｌａｓｍａ－Ａｔｏｍｉｃ　Ｅｍｉｓｓｉｏｎ　Ｓｐｅｃｔｒｏｍｅｔｒｙ）を用いて、得られた溶解液中のＦｅ含有量を測定することで、亜鉛めっき層中のＦｅ含有量（質量％）を得ることができる。
　強度および延性
　本実施形態に係る亜鉛めっき鋼板は、引張強さが１１８０ＭＰａ以上であってもよい。引張強さが１１８０ＭＰａ以上であれば、車体軽量化により寄与することができる。引張強さの上限は特に規定しないが、１７８０ＭＰａ以下としてもよい。
　また、引張強さ（ＴＳ）と全伸び（Ｅｌ）との積（ＴＳ×Ｅｌ）は、１６５００ＭＰａ・％以上であってもよい。ＴＳ×Ｅｌが１６５００ＭＰａ・％以上であれば、高い強度を有し、且つ優れた延性を有する亜鉛めっき鋼板であると判断することができる。ＴＳ×Ｅｌの上限は特に規定しないが、２６０００ＭＰａ・％以下としてもよい。
　引張強さおよび全伸びは、ＪＩＳ　Ｚ　２２４１：２０１１に準拠した引張試験により測定する。試験片はＪＩＳ　Ｚ　２２４１：２０１１の５号試験片とする。引張試験片の採取位置は、板幅方向の端部から１／４部分とし、圧延方向に垂直な方向を長手方向とすればよい。
　耐衝撃特性
　本実施形態に係る亜鉛めっき鋼板は、３点曲げ試験時の衝撃吸収エネルギーが１．０ｋＪ超であってもよい。３点曲げ試験時の衝撃吸収エネルギーが１．０ｋＪ超であれば、優れた耐衝撃特性を有する亜鉛めっき鋼板であると判断することができる。上限は特に規定しないが３．０ｋＪ以下、２．５ｋＪ以下または２．０ｋＪ以下としてもよい。
　３点曲げ試験時の衝撃吸収エネルギーは以下の方法により測定する。
　まず、亜鉛めっき鋼板から長さ８００ｍｍ以上の試験片を採取し、図１に示す断面を有するハット形状の試験体を作成する。なお、図１における単位はｍｍである。図１に示す試験体は、亜鉛めっき鋼板に対し、プレスブレーキを用いた曲げ加工により作製した６０ｍｍ×８０ｍｍのハット部材と、亜鉛めっき鋼板から作製したクロージングプレートとをスポット溶接することで得る。ハット部材とクロージングプレートとは、ナゲット径≧５×ｔ／２（ｔは板厚）として、試験体の長手方向中央位置にスポット間中央が配置するように、４０ｍｍ間隔でスポット溶接することで締結する。この試験体を、７００ｍｍ間隔で設置された半径３０ｍｍの支持ロールの上に乗せ、７．２ｋｍ／ｈの一定速度で、Ｒ＝５０ｍｍのインパクターを接触させることで３点曲げ試験を行う。試験片が破断するまでの変位および荷重を求め、それらの積（変位×荷重）を算出することで、３点曲げ試験時の衝撃吸収エネルギーを得る。
　板厚
　本実施形態に係る亜鉛めっき鋼板の板厚は特に限定されないが、０．６～８．０ｍｍとしてもよい。亜鉛めっき鋼板の板厚を０．６ｍｍ以上とすることで、圧延荷重が過大となることを抑制でき、熱間圧延を容易に行うことができる。また、板厚を８．０ｍｍ以下とすることで、上述した金属組織を容易に得ることができる。
　製造条件
　本実施形態に係る亜鉛めっき鋼板の好適な製造方法では、以下の工程（１）～（７）を順次行う。なお、本実施形態におけるスラブの温度および鋼板の温度は、スラブの表面温度および鋼板の表面温度のことをいう。
（１）上述の化学組成を有するスラブを１２２０℃以上の温度に加熱する。
（２）１１００℃以上の温度域で、２０％以上の圧下率で粗圧延の最終３段の圧延を行う。
（３）粗圧延完了後且つ仕上げ圧延開始前に、１０００℃以上の温度域で５０秒超保持する。
（４）仕上げ圧延完了温度ＦＴをＴ１（℃）－８０℃以上の温度域とし、Ｔ１（℃）以上の温度域での累積圧下率を７５％以上とし、最終２段の圧延の累積圧下率を２０％以上とする。
　なお、Ｔ１（℃）は下記式（Ａ）により得られる。下記式中の元素記号は各元素の質量％での含有量を示し、当該元素を含有しない場合は０を代入する。
　　Ｔ１＝９３７＋１６８×Ｔｉ＋３５４５×Ｎｂ＋４５００×Ｂ　・・・（Ａ）
（５）５００℃以上、且つ、下記式［１］および［２］により表される温度ＴＣ（℃）以下を満たす巻取り温度ＣＴで巻取る。下記式中の元素記号は各元素の質量％での含有量を示す。
　　ＣＴ≦ＴＣ＝（Ｃ／０．４５＋Ｃγθ）／０．００１９　・・・［１］
　　Ｃγθ＝０．０１５×Ｍｎ＋０．０４１×Ｓｉ＋０．６７１　・・・［２］
（６）巻取り後、巻取り温度ＣＴ±５０℃且つＴｃ（℃）以下を満たす巻取り後保持温度Ｔで、下記式［３］により表される時間ｔＣ（ｈ）以上の間保持する。
　　ｔＣ＝｛ａ（Ｔ－ｐ）２＋ｑ｝／３６００　・・・［３］
　なお、上記式［３］中のａ、ｐ、ｑは下記式［４］～［６］により表され、Ｔは巻取り後保持温度である。
　下記式中の元素記号は各元素の質量％での含有量を示す。下記式［６］中のＦＴは仕上げ圧延完了温度を示し、Ｔ１は上記式（Ａ）により表される。
　　ａ＝－１．５１６×Ｃ＋０．０４６４×Ｍｎ＋０．５２５７×Ｓｉ＋５３１．２×Ｂ　・・・［４］
　　ｐ＝６８０－１９５×Ｃ＋２３×Ｓｉ－２４×Ｍｎ　・・・［５］
Figure JPOXMLDOC01-appb-M000001
 （７）下記条件（ａ）～（ｆ）を満たすように焼鈍を行う。
　（ａ）６００℃～Ａｃ１＋１０℃の温度域の平均加熱速度が１０．０℃／ｓ以下である。
　なお、Ａｃ１は下記式（Ｂ）により得られる。下記式中の元素記号は各元素の質量％での含有量を示し、当該元素を含有しない場合は０を代入する。
　　Ａｃ１（℃）＝７２７－３２．７×Ｃ＋１４．９×Ｓｉ＋２×Ｍｎ－１７×Ｃｕ－１４．２×Ｎｉ＋１７．８×Ｃｒ＋２５．６×Ｍｏ　・・・（Ｂ）
　（ｂ）Ａｃ１℃＋３０℃～９００℃の最高加熱温度で１～１０００秒間保持する（第一均熱処理）。
　（ｃ）７００～６００℃の温度域までの平均冷却速度が２０．０℃／ｓ以下である（第一冷却）。
　（ｄ）４００～６００℃の温度域で６０～３００秒間保持する（第二均熱処理）。その後、鋼板表面に溶融亜鉛めっき層を形成する。
　（ｅ）１００℃超、３００℃以下の温度域まで冷却する（第二冷却）。
　（ｆ）３００～４２０℃の温度域で１００～１０００秒間保持する（第三均熱処理）。
　上記工程を密接不可分に制御した製造方法により、本実施形態に係る亜鉛めっき鋼板を安定的に製造することができる。
　以下、各工程について説明する。
（１）スラブ加熱
　熱間圧延に供するスラブは、１２２０℃以上の温度域に加熱することが好ましい。なお、１２２０℃以上の温度域では、鋼板温度を変動させてもよく、一定としてもよい。上記温度域では、３０分以上保持することが好ましい。１２２０℃以上の温度に加熱することで、旧オーステナイト粒の形状および量を制御すること、および炭化物を十分に溶解させることができる。結果として、残留オーステナイトの面積率および３０°粒界の残留オーステナイト面積率を高めることができる。
　なお、熱間圧延に先行するその他の製造工程は特に限定しない。高炉や電炉等による溶製に引き続き、各種の二次製錬を行い、次いで、通常の連続鋳造、インゴット法による鋳造、または薄スラブ鋳造などの方法でスラブを鋳造すればよい。連続鋳造の場合には、鋳造スラブを一度低温まで冷却したのち、再度加熱してから熱間圧延してもよいし、鋳造スラブを低温まで冷却せずに、鋳造後にそのまま熱延してもよい。原料にはスクラップを使用しても構わない。また、必要によってはそれらに熱間加工または冷間加工を加えたものを用いることができる。
　上記加熱および保持の後は、１２００℃以上の温度域で、１０％以上の圧下率でスラブ幅圧下を行うことがより好ましい。１０％以上の圧下率でスラブ幅圧下を行うことで、３０°粒界の残留オーステナイト面積率を５％以上とすることができ、耐衝撃特性をより高めることができる。詳細なメカニズムは不明だが、このスラブ幅圧下を行うことで、結果として、３０°粒界の残留オーステナイト面積率をより高めることができる。
　なお、スラブ幅圧下の圧下率は、圧下前のスラブの幅方向長さをｗ０とし、圧下後のスラブの幅方向長さをｗ１としたとき、（１－ｗ１／ｗ０）×１００（％）により表すことができる。スラブ幅圧下を行う方法としては、例えば、スラブの板面に対して回転軸が垂直になるように設置されたロールを用いてスラブを圧延する方法や、スラブ幅方向から順次プレスする方法が挙げられる。
（２）粗圧延
　粗圧延では、最終３段の圧延を、１１００℃以上の温度域で、且つ、各段２０％以上の圧下率で行うことが好ましい。この条件で粗圧延を行うことで、再結晶により旧オーステナイト粒を等軸に制御することができる。結果として、３０°粒界の残留オーステナイト面積率を高めることができる。また、圧下率は２０％以上であれば高くても問題ないが、例えば６０％以上とする場合には圧延荷重の増大からロールの損耗を引き起こし、生産性が低下する。このため、好ましくは、各段の圧下率は６０％未満である。
（３）粗圧延完了後且つ仕上げ圧延開始前の保持
　粗圧延完了後且つ仕上げ圧延開始前に、１０００℃以上の温度域で５０秒超保持することが好ましい。この条件で保持を行うことで、旧オーステナイト粒の成長を促進することができる。結果として、３０°粒界の残留オーステナイト面積率を高めることができる。
　上記温度域で保持する方法としては、例えば、粗圧延完了後に加熱炉、あるいは誘導加熱により加熱する方法や、保温カバーを使用する方法が挙げられる。また、上記保持では、１０００℃以上の温度域で鋼板温度を一定としてもよく、変動させてもよい。
（４）仕上げ圧延
　仕上げ圧延完了温度ＦＴをＴ１（℃）－８０℃以上の温度域とし、Ｔ１（℃）以上の温度域での累積圧下率を７５％以上とし、最終２段の圧延の累積圧下率を２０％以上とすることが好ましい。この条件で仕上げ圧延を行うことで、回復および再結晶により旧オーステナイト粒を等軸に制御することができる。結果として、３０°粒界の残留オーステナイト面積率を高めることができる。また、最終２段の圧延における累積圧下率は２０％以上であれば高くても問題ないが、例えば６０％以上とする場合には低温域での高荷重の圧延となることから板形状の悪化を引き起こし、生産性が低下する。このため、好ましくは、最終２段の累積圧下率は６０％未満である。
　仕上げ圧延完了後、仕上げ圧延完了温度ＦＴ～６５０℃の温度域の平均冷却速度は１０℃／ｓ以上とすることがより好ましい。この条件で冷却することにより、高温域における粗大なフェライト形成を抑制することができる。結果として、３０°粒界の残留オーステナイト面積率をより高めることができる。
　なお、本実施形態において平均冷却速度とは、冷却開始時から冷却完了時までの鋼板の温度降下幅を、冷却開始時から冷却完了時までの所要時間で除した値のことをいう。
（５）巻取り
（６）巻取り後の保持
　巻取りは、５００℃以上、且つ、上記式［１］および［２］により表される温度ＴＣ（℃）以下を満たす巻取り温度ＣＴで行うことが好ましい。更に、巻取り後、巻取り温度ＣＴ±５０℃且つＴｃ（℃）以下を満たす巻取り後保持温度Ｔで、上記式［３］により表される時間ｔＣ（ｈ）以上の間保持することが好ましい。この条件で巻取りおよび巻取り後の保持を行うことで、焼鈍前の段階でのパーライト分率を所望の範囲に制御し、且つパーライト中のセメンタイトへのＭｎ濃化を促進することができる。結果として、焼鈍後において３０°粒界の残留オーステナイト面積率をより高めることができる。
　なお、巻取り後保持は、保温炉や保温カバーを用いて抜熱を抑制することで行えばよい。コイルを炉外に排出し、あるいは保温カバーを外し、コイル表面が露出したタイミングでコイル側面側の端面温度を放射温度計により測定し、得られた温度を巻取り後保持の保持温度Ｔとみなせばよい。
　巻取り後の保持を行った後は、必要に応じて、常法により酸洗および冷間圧延を行ってもよい。冷間圧延では、累積圧下率を５０％以上とすればよい。
（７）焼鈍
（ａ）第一均熱処理前の加熱
　第一均熱処理前の加熱において、６００℃～Ａｃ１＋１０℃の温度域の平均加熱速度は１０．０℃／ｓ以下とすることが好ましい。この条件で加熱することで、フェライトの再結晶を促進させつつ、セメンタイトを球状化することができる。結果として、３０°粒界の残留オーステナイト面積率をより高めることができる。上記温度域における平均加熱速度は５．０℃／ｓ以下とすることがより好ましい。
　なお、本実施形態において平均加熱速度とは、加熱開始時から加熱完了時までの鋼板の温度上昇幅を、加熱開始時から加熱完了時までの所要時間で除した値のことをいう。
（ｂ）第一均熱処理
　Ａｃ１℃＋３０℃～９００℃の最高加熱温度で１～１０００秒間保持することが好ましい。Ａｃ１℃以上の温度域で第一均熱処理を行うことで、所望量のフェライトおよび焼き戻しマルテンサイトを得ることができる。また、９００℃以下の温度域で第一均熱処理を行うことで、所望量のフェライトを得ることができる。
（ｃ）第一均熱処理後の冷却（第一冷却）
　上記均熱処理後、７００～６００℃の温度域までの平均冷却速度は２０．０℃／ｓ以下とすることが好ましい。この条件で冷却することで、フェライト－オーステナイト界面をオーステナイト側へ成長させ、炭化物近傍まで成長させることができるため、結果として３０°粒界の残留オーステナイト面積率をより高めることができる。上記温度域までの平均冷却速度は１０．０℃／ｓ以下とすることがより好ましい。
（ｄ）第二均熱処理
　上記冷却後は、４００～６００℃の温度域で６０～３００秒間保持することが好ましい。この条件で第二均熱処理を行うことで、弱い駆動力でフェライト粒界を移動させ、球状炭化物によりフェライト粒界をピン止めすることができる。結果として、３０°粒界の残留オーステナイト面積率をより高めることができる。第二均熱処理温度が６００℃超であると、所望量の３０°粒界の残留オーステナイト面積率を得ることができない場合がある。第二均熱処理温度が４００℃未満であるとベイナイトが過剰に生成する場合がある。保持時間が上記範囲外である場合、所望量の３０°粒界の残留オーステナイト面積率を得ることができない場合がある。
　なお、第二均熱処理をめっき浴浸漬の後に行うと、めっき層の耐パウダリング性が著しく劣化する。これは、めっき浴浸漬後に４８０℃以上の温度域で８０秒以上の熱処理を行うと、めっきと鋼板の間の合金化反応が過度に進行し、めっき層内の構造が、延性に優れるδ相から延性が劣位なΓ相に変化するためである。従って、耐パウダリング性確保の観点から、第二均熱処理はめっき浴浸漬の前に行うことが望ましい。
　第二均熱処理の後は、常法により、鋼板表面に溶融亜鉛めっき層を形成する。例えば、めっき浴温は４４０～４７０℃とし、浸漬時間は５秒以下とすればよい。めっき浴は、Ａｌを０．０８～０．２０質量％含有する溶融亜鉛めっき浴が好ましいが、その他、不純物としてＦｅ、Ｓｉ、Ｍｇ、Ｍｎ、Ｃｒ、ＴｉおよびＰｂ等を含有してもよい。また、めっきの目付量をガスワイピング等の公知の方法により制御することが好ましい。めっきの目付量は、片面あたり２５～７５ｇ／ｍ２とすればよい。
　溶融亜鉛めっき層を形成した鋼板に対して、必要に応じて、合金化処理を行うことで、合金化亜鉛めっき層または合金化亜鉛合金めっき層を形成してもよい。その場合、合金化温度が４６０℃未満であると、合金化速度が遅くなり生産性を損なうばかりでなく、合金化処理むらが発生するので、合金化温度は４６０℃以上とすることが好ましい。また、４６０℃以上での保持時間は８０秒未満とすることが好ましい。
　一方、合金化温度が６００℃を超えると、合金化が過度に進行して、鋼板のめっき密着性が劣化する場合がある。また、パーライト変態が促進されることで、所望の金属組織を得ることができない場合がある。したがって、合金化温度は６００℃以下とすることが好ましい。
（ｅ）第二均熱処理後（且つめっき層形成後）の冷却（第二冷却）
　続いて、１００℃超、３００℃以下の温度域まで冷却することが好ましい。この条件で冷却を行うことで、所望量の残留オーステナイトを得ることができる。
（ｆ）第三均熱処理
　上記冷却後は、３００～４２０℃の温度域で１００～１０００秒間保持することが好ましい。３００℃以上の温度域で第三均熱処理を行うことで、残留オーステナイトを安定化し、室温における残留オーステナイトを確保することができる。また、４２０℃以下の温度域で第三均熱処理を行うことで、残留オーステナイトが分解し過ぎてしまうこと、およびベイナイトが過剰に生成することを抑制することができる。
　第三均熱処理後は、室温まで冷却すればよい。亜鉛めっき鋼板の平坦化および表面粗度の調整のために、必要に応じて調質圧延を行ってもよい。
　次に、実施例により本発明の一態様の効果を更に具体的に説明するが、実施例での条件は、本発明の実施可能性および効果を確認するために採用した一条件例であり、本発明はこの一条件例に限定されるものではない。本発明は、本発明の要旨を逸脱せず、本発明の目的を達成する限りにおいて、種々の条件を採用し得るものである。
　表１に示す化学組成を有する鋼を溶製し、連続鋳造により厚みが２４０～３００ｍｍのスラブを製造した。得られたスラブを用いて、表２Ａ～表３Ｃに示す製造条件により、表４Ａ～表４Ｃに示す亜鉛めっき鋼板（溶融亜鉛めっき鋼板、溶融亜鉛合金めっき鋼板、合金化亜鉛めっき鋼板または合金化亜鉛合金めっき鋼板）を得た。
　なお、巻取り後の保持を行った後は、常法により酸洗および冷間圧延を行った。冷間圧延では、累積圧下率を５０％以上とした。合金化温度での保持時間は８０秒未満とした。また、第三均熱処理後は室温まで冷却した。
　得られた亜鉛めっき鋼板に対し、上述の方法により、金属組織観察、引張試験および３点曲げ試験を行った。得られた測定結果を表４Ａ～表４Ｃに示す。
　引張強さが１１８０ＭＰａ以上であった場合、高い強度を有する亜鉛めっき鋼板であるとして合格と判定した。一方、引張強さが１１８０ＭＰａ未満であった場合、高い強度を有する亜鉛めっき鋼板でないとして不合格と判定した。
　引張強さ（ＴＳ）と全伸び（Ｅｌ）との積（ＴＳ×Ｅｌ）が１６５００ＭＰａ・％以上であった場合、高い強度を有し、且つ優れた延性を有する亜鉛めっき鋼板であるとして合格と判定した。一方、引張強さ（ＴＳ）と全伸び（Ｅｌ）との積（ＴＳ×Ｅｌ）が１６５００ＭＰａ・％未満であった場合、高い強度を有し、且つ優れた延性を有する亜鉛めっき鋼板でないとして不合格と判定した。
　３点曲げ試験時の衝撃吸収エネルギーが１．０ｋＪ超であった場合、優れた耐衝撃特性を有する亜鉛めっき鋼板であるとして合格と判定した。一方、３点曲げ試験時の衝撃吸収エネルギーが１．０ｋＪ以下であった場合、優れた耐衝撃特性を有する亜鉛めっき鋼板でないとして不合格と判定した。
Figure JPOXMLDOC01-appb-T000002
Figure JPOXMLDOC01-appb-T000003
Figure JPOXMLDOC01-appb-T000004
Figure JPOXMLDOC01-appb-T000005
Figure JPOXMLDOC01-appb-T000006
Figure JPOXMLDOC01-appb-T000007
Figure JPOXMLDOC01-appb-T000008
Figure JPOXMLDOC01-appb-T000009
Figure JPOXMLDOC01-appb-T000010
Figure JPOXMLDOC01-appb-T000011
　表４Ａ～表４Ｃを見ると、本発明例に係る亜鉛めっき鋼板は、高い強度、並びに、優れた延性および耐衝撃特性を有することが分かる。また、１０％以上の圧下率でスラブ幅圧下を行った本発明例は、３０°粒界の残留オーステナイト面積率が５．０％以上であり、１．７ｋＪ以上の衝撃吸収エネルギーが得られたことが分かる。
　一方、比較例に係る亜鉛めっき鋼板は、上記特性のうちいずれか１つ以上を有さないことが分かる。
　本発明に係る上記態様によれば、高い強度、並びに、優れた延性および耐衝撃特性を有する亜鉛めっき鋼板を提供することができる。

Claims (2)

  1. 　鋼板と、前記鋼板上に配された亜鉛めっき層とを備える亜鉛めっき鋼板であって、前記鋼板の化学組成が、質量％で、
    Ｃ　：０．１５０～０．３５０％、
    Ｓｉ：０．１００～２．５００％、
    Ｍｎ：１．５０～４．５０％、
    ｓｏｌ．Ａｌ：０．０１０～１．０００％、
    Ｐ　：０．１００％以下、
    Ｓ　：０．０３０％以下、
    Ｎ　：０．１００％以下、
    Ｏ　：０．０１０％以下、
    Ｔｉ：０～０．２００％、
    Ｎｂ：０～０．０２５％、
    Ｖ　：０～０．１００％、
    Ｂ　：０～０．０１００％、
    Ｃｕ：０～２．００％、
    Ｃｒ：０～２．００％、
    Ｍｏ：０～１．００％、
    Ｎｉ：０～２．００％、
    Ｃａ：０～０．０２００％、
    Ｍｇ：０～０．０２００％、
    ＲＥＭ：０～０．１０００％、
    Ｂｉ：０～０．０２００％、
    Ｚｒ、Ｃｏ、ＺｎおよびＷのうち１種または２種以上：合計で０～１．００００％、並びに
    Ｓｎ：０～０．１００％を含有し、
    　残部がＦｅおよび不純物からなり、
    　前記鋼板の表面から板厚の１／４位置における金属組織が、
    　　面積％で、
    　　フェライト：２．０～２５．０％、
    　　ベイナイト：１０．０％以下、
    　　焼き戻しマルテンサイト：６０．０％超、９３．０％以下、
    　　残留オーステナイト：５．０％以上を含み、
    　　３０°粒界に接し、且つ、Ｍｎ濃度が平均Ｍｎ濃度の１．２倍以上であり、且つ、結晶粒径が０．３～２．０μｍである前記残留オーステナイトの面積率が３．０％以上である、ことを特徴とする亜鉛めっき鋼板。
  2. 　前記鋼板の前記化学組成が、質量％で、
    Ｔｉ：０．００１～０．２００％、
    Ｎｂ：０．００１～０．０２５％、
    Ｖ　：０．００１～０．１００％、
    Ｂ　：０．０００１～０．０１００％、
    Ｃｕ：０．０１～２．００％、
    Ｃｒ：０．０１～２．００％、
    Ｍｏ：０．００１～１．００％、
    Ｎｉ：０．０１～２．００％、
    Ｃａ：０．０００５～０．０２００％、
    Ｍｇ：０．０００５～０．０２００％、
    ＲＥＭ：０．０００５～０．１０００％、
    Ｂｉ：０．０００５～０．０２００％、
    Ｚｒ、Ｃｏ、ＺｎおよびＷのうち１種または２種以上：合計で０．０００５～１．００００％、並びに
    Ｓｎ：０．０００５～０．１００％
    からなる群のうち１種または２種以上を含有することを特徴とする請求項１に記載の亜鉛めっき鋼板。
PCT/JP2022/043522 2021-11-26 2022-11-25 亜鉛めっき鋼板 Ceased WO2023095870A1 (ja)

Priority Applications (6)

Application Number Priority Date Filing Date Title
CN202280077201.4A CN118284712A (zh) 2021-11-26 2022-11-25 镀锌钢板
JP2023563750A JPWO2023095870A1 (ja) 2021-11-26 2022-11-25
KR1020247016796A KR20240090664A (ko) 2021-11-26 2022-11-25 아연 도금 강판
US18/712,436 US20250163553A1 (en) 2021-11-26 2022-11-25 Galvanized steel sheet
EP22898652.7A EP4438756A4 (en) 2021-11-26 2022-11-25 GALVANIZED STEEL SHEET
MX2024006055A MX2024006055A (es) 2021-11-26 2022-11-25 Lamina de acero galvanizado.

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2021-191746 2021-11-26
JP2021191746 2021-11-26

Publications (1)

Publication Number Publication Date
WO2023095870A1 true WO2023095870A1 (ja) 2023-06-01

Family

ID=86539608

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2022/043522 Ceased WO2023095870A1 (ja) 2021-11-26 2022-11-25 亜鉛めっき鋼板

Country Status (7)

Country Link
US (1) US20250163553A1 (ja)
EP (1) EP4438756A4 (ja)
JP (1) JPWO2023095870A1 (ja)
KR (1) KR20240090664A (ja)
CN (1) CN118284712A (ja)
MX (1) MX2024006055A (ja)
WO (1) WO2023095870A1 (ja)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2024190415A1 (ja) * 2023-03-10 2024-09-19 日本製鉄株式会社 鋼板
JP2025150837A (ja) * 2024-03-27 2025-10-09 日本製鉄株式会社 高強度鋼板及び高強度鋼板の製造方法

Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH1068046A (ja) * 1996-08-27 1998-03-10 Kawasaki Steel Corp 冷延−焼鈍後の深絞り性と耐リジング性とに優れる熱延鋼板
WO2013051160A1 (ja) * 2011-10-07 2013-04-11 Ｊｆｅスチール株式会社 成形性および耐衝撃性に優れた高強度溶融亜鉛めっき鋼板およびその製造方法
WO2016157896A1 (ja) * 2015-04-01 2016-10-06 Ｊｆｅスチール株式会社 熱延鋼板およびその製造方法
JP2017525847A (ja) * 2014-07-03 2017-09-07 アルセロールミタル 強度、成形性が改善された高強度被覆鋼板の製造方法および得られた鋼板
WO2019131189A1 (ja) 2017-12-26 2019-07-04 Ｊｆｅスチール株式会社 高強度冷延鋼板及びその製造方法
WO2019187124A1 (ja) * 2018-03-30 2019-10-03 日本製鉄株式会社 溶融亜鉛めっき鋼板及び合金化溶融亜鉛めっき鋼板
JP2021191746A (ja) 2020-06-05 2021-12-16 住友化学株式会社 カルボン酸塩、カルボン酸発生剤、レジスト組成物及びレジストパターンの製造方法

Family Cites Families (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11905570B2 (en) * 2019-02-06 2024-02-20 Nippon Steel Corporation Hot dip galvanized steel sheet and method for producing same

Patent Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH1068046A (ja) * 1996-08-27 1998-03-10 Kawasaki Steel Corp 冷延−焼鈍後の深絞り性と耐リジング性とに優れる熱延鋼板
WO2013051160A1 (ja) * 2011-10-07 2013-04-11 Ｊｆｅスチール株式会社 成形性および耐衝撃性に優れた高強度溶融亜鉛めっき鋼板およびその製造方法
JP2017525847A (ja) * 2014-07-03 2017-09-07 アルセロールミタル 強度、成形性が改善された高強度被覆鋼板の製造方法および得られた鋼板
WO2016157896A1 (ja) * 2015-04-01 2016-10-06 Ｊｆｅスチール株式会社 熱延鋼板およびその製造方法
WO2019131189A1 (ja) 2017-12-26 2019-07-04 Ｊｆｅスチール株式会社 高強度冷延鋼板及びその製造方法
WO2019187124A1 (ja) * 2018-03-30 2019-10-03 日本製鉄株式会社 溶融亜鉛めっき鋼板及び合金化溶融亜鉛めっき鋼板
JP2021191746A (ja) 2020-06-05 2021-12-16 住友化学株式会社 カルボン酸塩、カルボン酸発生剤、レジスト組成物及びレジストパターンの製造方法

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
See also references of EP4438756A4

Cited By (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2024190415A1 (ja) * 2023-03-10 2024-09-19 日本製鉄株式会社 鋼板
JPWO2024190415A1 (ja) * 2023-03-10 2024-09-19
JP7748014B2 (ja) 2023-03-10 2025-10-02 日本製鉄株式会社 鋼板
JP2025150837A (ja) * 2024-03-27 2025-10-09 日本製鉄株式会社 高強度鋼板及び高強度鋼板の製造方法
JP7853600B2 (ja) 2024-03-27 2026-04-30 日本製鉄株式会社 高強度鋼板及び高強度鋼板の製造方法

Also Published As

Publication number Publication date
MX2024006055A (es) 2024-06-04
CN118284712A (zh) 2024-07-02
KR20240090664A (ko) 2024-06-21
EP4438756A1 (en) 2024-10-02
US20250163553A1 (en) 2025-05-22
EP4438756A4 (en) 2025-03-05
JPWO2023095870A1 (ja) 2023-06-01

Similar Documents

Publication Publication Date Title
EP2762600B1 (en) Hot-dip galvanized steel sheet and process for producing same
KR102706912B1 (ko) 열연 강판
JP6897882B2 (ja) 熱延鋼板およびその製造方法
JP6787532B2 (ja) 熱延鋼板およびその製造方法
KR102776903B1 (ko) 열연 강판
WO2020179292A1 (ja) 熱延鋼板
JP7705069B2 (ja) 鋼板
JP7348573B2 (ja) 熱延鋼板
KR102794194B1 (ko) 열연 강판
JP7549277B2 (ja) ホットスタンプ用鋼板およびホットスタンプ成形体
US20240052466A1 (en) Steel sheet, member, and methods for manufacturing the same
WO2023095920A1 (ja) 鋼部材及び鋼板
JP7348574B2 (ja) 熱延鋼板
WO2023095870A1 (ja) 亜鉛めっき鋼板
EP4130305A1 (en) Steel sheet and method for producing same
KR102941242B1 (ko) 열연 강판
JP7708344B1 (ja) 亜鉛めっき鋼板および部材、ならびに、それらの製造方法
JP7817596B2 (ja) 熱延鋼板
JP7737059B2 (ja) ホットスタンプ成形体
JP7727218B2 (ja) 鋼板
KR102958853B1 (ko) 핫 스탬프 성형체
EP4682280A1 (en) Steel member and steel sheet
CN120265812A (zh) 高强度钢板、高强度镀覆钢板和它们的制造方法以及部件
KR20240155270A (ko) 핫 스탬프 성형체
CN113544301A (zh) 钢板

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 22898652

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2023563750

Country of ref document: JP

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 202417038133

Country of ref document: IN

ENP Entry into the national phase

Ref document number: 20247016796

Country of ref document: KR

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 202280077201.4

Country of ref document: CN

WWE Wipo information: entry into national phase

Ref document number: 2022898652

Country of ref document: EP

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 2022898652

Country of ref document: EP

Effective date: 20240626

WWP Wipo information: published in national office

Ref document number: 18712436

Country of ref document: US
