WO2023153260A1 - Ｃｏ２固定化セラミックス、およびｃｏ２固定化物の製造方法 - Google Patents

Ｃｏ２固定化セラミックス、およびｃｏ２固定化物の製造方法 Download PDF

Info

Publication number
WO2023153260A1
WO2023153260A1 PCT/JP2023/002893 JP2023002893W WO2023153260A1 WO 2023153260 A1 WO2023153260 A1 WO 2023153260A1 JP 2023002893 W JP2023002893 W JP 2023002893W WO 2023153260 A1 WO2023153260 A1 WO 2023153260A1
Authority
WO
WIPO (PCT)
Prior art keywords
mass
ceramics
fixing
ceramic
immobilized
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2023/002893
Other languages
English (en)
French (fr)
Inventor
僚介 安田
泰一郎 森
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Denka Co Ltd
Original Assignee
Denka Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Denka Co Ltd filed Critical Denka Co Ltd
Priority to US18/835,653 priority Critical patent/US20250144593A1/en
Priority to CN202380017397.2A priority patent/CN118742384A/zh
Priority to KR1020247023195A priority patent/KR20240119305A/ko
Priority to EP23752725.4A priority patent/EP4464410B1/en
Priority to JP2023580179A priority patent/JP7826345B2/ja
Publication of WO2023153260A1 publication Critical patent/WO2023153260A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J20/00—Solid sorbent compositions or filter aid compositions; Sorbents for chromatography; Processes for preparing, regenerating or reactivating thereof
    • B01J20/02—Solid sorbent compositions or filter aid compositions; Sorbents for chromatography; Processes for preparing, regenerating or reactivating thereof comprising inorganic material
    • B01J20/10—Solid sorbent compositions or filter aid compositions; Sorbents for chromatography; Processes for preparing, regenerating or reactivating thereof comprising inorganic material comprising silica or silicate
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D53/00—Separation of gases or vapours; Recovering vapours of volatile solvents from gases; Chemical or biological purification of waste gases, e.g. engine exhaust gases, smoke, fumes, flue gases, aerosols
    • B01D53/34—Chemical or biological purification of waste gases
    • B01D53/46—Removing components of defined structure
    • B01D53/62—Carbon oxides
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D53/00—Separation of gases or vapours; Recovering vapours of volatile solvents from gases; Chemical or biological purification of waste gases, e.g. engine exhaust gases, smoke, fumes, flue gases, aerosols
    • B01D53/34—Chemical or biological purification of waste gases
    • B01D53/74—General processes for purification of waste gases; Apparatus or devices specially adapted therefor
    • B01D53/81—Solid phase processes
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J20/00—Solid sorbent compositions or filter aid compositions; Sorbents for chromatography; Processes for preparing, regenerating or reactivating thereof
    • B01J20/02—Solid sorbent compositions or filter aid compositions; Sorbents for chromatography; Processes for preparing, regenerating or reactivating thereof comprising inorganic material
    • B01J20/04—Solid sorbent compositions or filter aid compositions; Sorbents for chromatography; Processes for preparing, regenerating or reactivating thereof comprising inorganic material comprising compounds of alkali metals, alkaline earth metals or magnesium
    • B01J20/041—Oxides or hydroxides
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J20/00—Solid sorbent compositions or filter aid compositions; Sorbents for chromatography; Processes for preparing, regenerating or reactivating thereof
    • B01J20/02—Solid sorbent compositions or filter aid compositions; Sorbents for chromatography; Processes for preparing, regenerating or reactivating thereof comprising inorganic material
    • B01J20/06—Solid sorbent compositions or filter aid compositions; Sorbents for chromatography; Processes for preparing, regenerating or reactivating thereof comprising inorganic material comprising oxides or hydroxides of metals not provided for in group B01J20/04
    • B01J20/08—Solid sorbent compositions or filter aid compositions; Sorbents for chromatography; Processes for preparing, regenerating or reactivating thereof comprising inorganic material comprising oxides or hydroxides of metals not provided for in group B01J20/04 comprising aluminium oxide or hydroxide; comprising bauxite
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J20/00—Solid sorbent compositions or filter aid compositions; Sorbents for chromatography; Processes for preparing, regenerating or reactivating thereof
    • B01J20/28—Solid sorbent compositions or filter aid compositions; Sorbents for chromatography; Processes for preparing, regenerating or reactivating thereof characterised by their form or physical properties
    • B01J20/28014—Solid sorbent compositions or filter aid compositions; Sorbents for chromatography; Processes for preparing, regenerating or reactivating thereof characterised by their form or physical properties characterised by their form
    • B01J20/28016—Particle form
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J20/00—Solid sorbent compositions or filter aid compositions; Sorbents for chromatography; Processes for preparing, regenerating or reactivating thereof
    • B01J20/28—Solid sorbent compositions or filter aid compositions; Sorbents for chromatography; Processes for preparing, regenerating or reactivating thereof characterised by their form or physical properties
    • B01J20/28014—Solid sorbent compositions or filter aid compositions; Sorbents for chromatography; Processes for preparing, regenerating or reactivating thereof characterised by their form or physical properties characterised by their form
    • B01J20/2803—Sorbents comprising a binder, e.g. for forming aggregated, agglomerated or granulated products
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B20/00—Use of materials as fillers for mortars, concrete or artificial stone according to more than one of groups C04B14/00 - C04B18/00 and characterised by shape or grain distribution; Treatment of materials according to more than one of the groups C04B14/00 - C04B18/00 specially adapted to enhance their filling properties in mortars, concrete or artificial stone; Expanding or defibrillating materials
    • C04B20/02—Treatment
    • C04B20/023—Chemical treatment
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B28/00—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements
    • C04B28/02—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements containing hydraulic cements other than calcium sulfates
    • C04B28/025—Belite cements
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B7/00—Hydraulic cements
    • C04B7/345—Hydraulic cements not provided for in one of the groups C04B7/02 - C04B7/34
    • C04B7/3453—Belite cements, e.g. self-disintegrating cements based on dicalciumsilicate
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D2251/00—Reactants
    • B01D2251/40—Alkaline earth metal or magnesium compounds
    • B01D2251/404—Alkaline earth metal or magnesium compounds of calcium
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D2251/00—Reactants
    • B01D2251/60—Inorganic bases or salts
    • B01D2251/602—Oxides
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D2253/00—Adsorbents used in seperation treatment of gases and vapours
    • B01D2253/10—Inorganic adsorbents
    • B01D2253/104—Alumina
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D2253/00—Adsorbents used in seperation treatment of gases and vapours
    • B01D2253/10—Inorganic adsorbents
    • B01D2253/106—Silica or silicates
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D2257/00—Components to be removed
    • B01D2257/50—Carbon oxides
    • B01D2257/504—Carbon dioxide
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2111/00—Mortars, concrete or artificial stone or mixtures to prepare them, characterised by specific function, property or use
    • C04B2111/00034—Physico-chemical characteristics of the mixtures
    • C04B2111/00215—Mortar or concrete mixtures defined by their oxide composition
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02C—CAPTURE, STORAGE, SEQUESTRATION OR DISPOSAL OF GREENHOUSE GASES [GHG]
    • Y02C20/00—Capture or disposal of greenhouse gases
    • Y02C20/40—Capture or disposal of greenhouse gases of CO2

Definitions

  • the present invention relates to CO 2 immobilized ceramics and methods for producing CO 2 immobilized products.
  • CO 2 absorbing concrete As an effort to reduce greenhouse gases, some concrete products (hereinafter referred to as CO 2 absorbing concrete) in which CO 2 is forcibly absorbed or carbonized during manufacture have been put to practical use.
  • CO2 absorbing concrete which is a type of CCUS technology (abbreviation of Carbon dioxide Capture, Utilization and Storage, carbon dioxide capture and storage technology), was also mentioned in the "Carbon Recycling Technology Roadmap" announced by the Ministry of Economy, Trade and Industry in 2019. , technology development is being carried out for the spread and expansion.
  • Patent Literature 1 discloses a method of forcibly absorbing or carbonating CO 2 during the production of concrete. Specifically, fixation of carbon dioxide, including a contacting step of bringing a carbon dioxide-containing gas into contact with a hardened cementitious material to fix the carbon dioxide contained in the carbon dioxide-containing gas in the hardened cementitious material. A method is disclosed.
  • the hardened cementitious material of Patent Document 1 is obtained by filling a mold with a cement paste obtained by mixing high-early-strength Portland cement and water, and curing the mold with water (paragraph 0019 of Patent Document 1). .
  • An object of the present invention is to provide a CO 2 -fixing ceramic that can fix CO 2 by carbonation, and a method for producing a CO 2 -fixing material using the same.
  • the inventors of the present invention found that by using ceramics containing ⁇ -2CaO ⁇ SiO 2 and 2CaO ⁇ Al 2 O 3 ⁇ SiO 2 , it is possible to realize CO 2 -fixing ceramics capable of fixing CO 2 by carbonation. I have completed my invention.
  • the following CO 2 -fixing ceramics and a method for producing a CO 2 -fixing product are provided.
  • a ⁇ crystal phase composed of ⁇ -2CaO.SiO 2 ( ⁇ -C 2 S); 2CaO.Al2O3.SiO2 ( C2AS ) .
  • a CO 2 immobilizing ceramic according to CO 2 -fixing ceramics wherein the content of the disaccharide is 0.5 parts by mass or more and 10 parts by mass or less in 100 parts by mass of the CO 2 -fixing ceramics. 12. 10. or 11. A CO 2 immobilizing ceramic according to A CO2 - fixing ceramic, wherein the disaccharide comprises trehalose. 13. 1. ⁇ 12. A CO 2 immobilizing ceramic according to any one of A CO 2 -fixing ceramic that is in powder form.
  • a method for producing a CO 2- fixed material comprising a step of carbonating the CO 2- fixing ceramics according to any one of .
  • a CO 2 -fixing ceramic having excellent CO 2 -fixing ability and a method for producing a CO 2 -fixed product using the same are provided.
  • FIG. 4 is an SEM image of immobilized ceramics A.
  • FIG. 4 is an SEM image of immobilized ceramics B;
  • the CO 2 immobilizing ceramics of this embodiment includes a ⁇ crystal phase composed of ⁇ -2CaO.SiO 2 (hereinafter sometimes abbreviated as ⁇ -C 2 S) and 2CaO.Al 2 O 3 .SiO 2 (hereinafter sometimes abbreviated as C 2 AS).
  • CO 2 -fixing ceramics capable of fixing CO 2 by carbonation.
  • CO 2 fixation is promoted by carbonation treatment under relatively low temperature and/or relatively high humidity conditions such as less than 75° C. and/or 50% RH or more. It is possible.
  • the CO 2 -fixing ceramics of this embodiment are, for example, trap materials that adsorb CO 2 gas emitted from industrial facilities, power generation facilities, or transportation vehicles including automobiles, and waste heat in factories and the amount of power generated by the weather. It can be used for various purposes as a chemical heat storage material that stores fluctuating renewable energy, and as a CO2 absorbent that absorbs CO2 in exhaled breath to enable safe anesthesia and accurate examination with medical equipment. CO 2 -fixing ceramics can also be used as a cement additive (admixture).
  • An example of the method for producing a CO 2- fixed material of the present embodiment includes a step of carbonating the CO 2- fixed ceramics at 75° C. or lower and/or 50% RH or higher.
  • the method of carbonation treatment is not particularly limited, but for example, treatment is performed by appropriately heating and/or humidifying (adding water) so as to achieve predetermined temperature and humidity conditions in a CO 2 -containing gas atmosphere. and the like.
  • the temperature of the carbonation treatment is, for example, preferably 5°C or higher and lower than 75°C, more preferably 5°C or higher and 50°C or lower.
  • the relative humidity of the carbonation treatment is preferably 50% RH or more and 100% RH or less, more preferably 80% RH or more and 100% RH or less.
  • CO 2 -containing gas exhaust gas generated from cement plants and coal-fired power plants, exhaust gas generated from exhaust treatment in painting plants, and the like can be used.
  • the proportion of CO2 in the CO2- containing gas is preferably 5% by volume or more, preferably 10% by volume or more, and more preferably 15% by volume or more.
  • the CO 2 -containing gas may contain moisture (water vapor).
  • the CO 2 -fixing ceramics of this embodiment not only can effectively fix CO 2 in the atmosphere, but can also be effectively used as a concrete material. That is, the CO 2 immobilized product can be used, for example, as a cement additive (admixture), and can also be used as it is as a material for mortar or concrete aggregate, roadbed material, embankment material, backfill material, etc. can. In addition, the CO 2 immobilized product can be used as a filler extender for paints, inks and rubbers.
  • CO 2 -fixing ceramics include inorganic calcined products containing ⁇ -C 2 S and C 2 AS.
  • the inorganic calcined product means a molded product or powder having a predetermined shape obtained by heating and calcining an inorganic raw material.
  • the CO 2 fixing ceramics may be configured in a powder form.
  • the CaO/SiO 2 molar ratio according to the content of Al 2 O 3 contained in the inorganic raw material, a completely powdered CO 2 immobilized ceramic can be realized.
  • the CO 2 -fixing ceramics may contain not only inorganic substances such as inorganic calcined products, but also organic substances such as disaccharides, which will be described later.
  • a CO 2 -fixing ceramic containing an organic substance can be obtained, for example, by mixing a powdery inorganic sintered body and a disaccharide.
  • Crystal forms such as ⁇ -type, ⁇ -type, and ⁇ -type are known for ⁇ -C 2 S. They differ from each other in crystal structure and density. Among them, ⁇ -C 2 S, which is a ⁇ type, exerts a neutralization inhibitory effect. By applying forced carbonation, ⁇ -C 2 S can enhance the densification of hardened cement.
  • ⁇ -C 2 S constitutes the ⁇ crystal phase of CO 2 immobilized ceramics.
  • the gamma crystalline phase may be included as an inorganic matrix in CO2 - fixing ceramics.
  • the lower limit of the content of ⁇ -C 2 S is, for example, 30 parts by mass or more, preferably 35 parts by mass or more, more preferably 40 parts by mass or more in 100 parts by mass of the CO 2 immobilized ceramics.
  • the upper limit of the content of ⁇ -C 2 S is, for example, 98 parts by mass or less, preferably 95 parts by mass or less, more preferably 93 parts by mass or less per 100 parts by mass of the CO 2 immobilized ceramics. By setting it within such a range, the carbonation rate can be improved.
  • CO2 - fixing ceramics may contain heterogeneous phases present in the ⁇ -crystalline phase.
  • the heterogeneous phase is inside the crystal grains of the crystal body composed of the ⁇ crystal phase composed of ⁇ -C 2 S, or along the interface of the crystal grains. It exists.
  • one or two or more different phases may be included in the crystal grains.
  • the CO 2 -fixing ceramics preferably contains C 2 AS as a component constituting the heterophase. Thereby, the carbonation rate can be further improved. Components other than C 2 AS may inevitably exist in the heterophase.
  • the lower limit of the content of C 2 AS is, for example, 0.5% by mass or more, preferably 1.0% by mass or more, more preferably 2.0% by mass or more with respect to 100% by mass of ⁇ -C 2 S. is. This allows CO2 to be fixed in a short period of time.
  • the upper limit of the content of C 2 AS is, for example, 50% by mass or less, preferably 40% by mass or less, more preferably 30% by mass or less with respect to 100% by mass of ⁇ -C 2 S. This makes it possible to avoid an excessive reduction in carbonation rate.
  • the present embodiment for example, by appropriately selecting the type and amount of each component contained in the CO 2 -fixing ceramics, the preparation method of the CO 2 -fixing ceramics, etc., the existence of the above-mentioned different phases and the components constituting the different phases It is possible to control the content of Among these, for example, using a raw material mixture containing CaO raw material, SiO 2 raw material, Al 2 O 3 raw material, using a rotary kiln with a furnace lining of high purity aluminum bricks, Applying alumina mortar of a predetermined concentration to the surface, and appropriately adjusting conditions such as the firing temperature, dry pulverization, and granulation size, etc. can control the presence of the heterophase and the content of the components constituting the heterophase to the desired state. It is mentioned as an element to do.
  • each mineral composition in the CO 2 immobilized ceramics can be confirmed by a general analytical method.
  • the mineral composition can be quantified by confirming the mineral composition of the pulverized sample by the powder X-ray diffraction method and analyzing the data by the Rietveld method.
  • the mineral composition can be obtained by calculation based on the identification results of the chemical components and powder X-ray diffraction.
  • the CO 2 immobilizing ceramics may be constructed so that the ⁇ crystal phase does not contain Al 2 O 3 . Thereby, the carbonation rate can be improved.
  • the CO 2 immobilizing ceramics may be configured to contain a ⁇ crystal phase composed of ⁇ -2CaO.SiO 2 (hereinafter sometimes abbreviated as ⁇ -C 2 S).
  • the lower limit of the content of ⁇ -C 2 S is, for example, 1.0% by mass or more, preferably 2.0% by mass or more, more preferably 3.0% by mass with respect to 100% by mass of ⁇ -C 2 S. % or more. This allows CO2 to be fixed in a short period of time.
  • the upper limit of the content of ⁇ -C 2 S is, for example, 50% by mass or less, preferably 30% by mass or less, more preferably 20% by mass or less with respect to 100% by mass of ⁇ -C 2 S. . As a result, it is possible to avoid a decrease in the carbonation rate due to the progress of the hydration reaction and formation of a dense mass.
  • CO 2 -fixing ceramics containing ⁇ -C 2 S may be constructed to include Al 2 O 3 in the ⁇ -crystalline phase.
  • the CO 2 immobilizing ceramics may contain a glass phase and/or CaO.2Al 2 O 3 (hereinafter sometimes abbreviated as CA 2 ).
  • the lower limit of the content of the glass phase is, for example, 20% by mass or more, preferably 30% by mass or more, more preferably 40% by mass or more with respect to 100% by mass of ⁇ -C 2 S. As a result, it is possible to realize a CO 2 -fixing ceramic that is entirely pulverized.
  • the upper limit of the content of the glass phase is, for example, 120% by mass or less, preferably 100% by mass or less, more preferably 90% by mass or less with respect to 100% by mass of ⁇ -C 2 S. As a result, it is possible to realize a CO 2 -fixing ceramic that is entirely pulverized.
  • the lower limit of the content of CA 2 is, for example, 0.01% by mass or more, preferably 0.05% by mass or more, and more preferably 0.1% by mass or more with respect to 100% by mass of ⁇ -C 2 S. be. As a result, it is possible to realize a CO 2 -fixing ceramic that is entirely pulverized.
  • the upper limit of the content of CA 2 is, for example, 20% by mass or less, preferably 18% by mass or less, more preferably 15% by mass or less with respect to 100% by mass of ⁇ -C 2 S. As a result, it is possible to realize a CO 2 -fixing ceramic that is entirely pulverized.
  • the water content of the CO 2 -fixing ceramics is, for example, preferably 10% by mass or less, more preferably 0.01 to 10% by mass. This makes it possible to maintain proper contact between the surface of the CO2 - fixed ceramics and the CO2- containing gas.
  • the moisture content can be determined from the difference in mass between the sample before drying and the mass after drying by heating at 105°C. Also, the water content of the CO 2 -fixing ceramics can be adjusted by heating and drying at 105° C. and then adding an appropriate amount of water and stirring.
  • the average particle size of the CO 2 immobilized ceramics is, for example, preferably 1 to 100 ⁇ m, more preferably 1 to 70 ⁇ m.
  • the average particle size can be obtained by measuring with a laser diffraction/scattering particle size distribution analyzer.
  • the Blaine specific surface area of the CO 2 -fixing ceramics is preferably, for example, 1,000 to 10,000 cm 2 /g, more preferably 2,500 to 10,000 cm 2 /g.
  • the Blaine specific surface area can be obtained by measuring with a Blaine air permeation device described in JIS R 5201.
  • immobilization of CO2 refers to the material being carbonated such that the CO2 forms a carbonate compound with the material.
  • the CO2 - fixing ceramics when the CO2 - fixing ceramics come into contact with CO2 , it forms a carbonate compound by carbonation, thereby forming (fixing) this carbonate compound in and/or on the surface of the CO2 - fixing ceramics.
  • a CO 2 immobilized material is a CO 2 immobilized ceramic material in which CO 2 is immobilized as a carbonate compound.
  • Carbonation of such CO 2 -fixing ceramics can be accelerated by a given carbonation treatment.
  • conditions of relatively low temperature and/or relatively high humidity can be adopted, but for example, conditions of less than 75° C. and/or 50% RH or more may be adopted.
  • CO 2 can be fixed in the CO 2 -fixing ceramics of this embodiment not only by high temperature but also by carbonation treatment under relatively low temperature conditions.
  • the carbonation rate is the ratio of the CaO component in the CO2- fixing ceramics to the theoretically fixed CO2 .
  • Carbonation rate can be calculated from the following formula.
  • Carbonation rate ( ⁇ M x 56.08) / (M x wCaO x 44.01)
  • ⁇ M mass increase due to carbonation [g]
  • M mass of CO 2 immobilized ceramics before carbonation [g]
  • wCaO CaO in CO 2 immobilized ceramics before carbonation [ wt %].
  • the increased mass due to carbonation refers to the mass obtained by subtracting the weight of the sample before carbonation from the weight of the sample after carbonation.
  • CaO in CO2 - fixing ceramics before carbonation can be measured by X-ray fluorescence analysis.
  • An example of a method for producing CO 2 fixed ceramics includes a step of firing a raw material mixture containing CaO raw material, SiO 2 raw material, and Al 2 O 3 raw material, for example, in a kiln.
  • CaO raw material those commercially available as industrial raw materials may be used.
  • one or two or more selected from the group consisting of limestone, coal ash, quicklime, slaked lime, and acetylene-generated scrap may be included.
  • slaked lime and byproduct slaked lime may be used.
  • SiO2 raw material those commercially available as industrial raw materials may be used, and examples thereof include silica stone, silica sand, quartz, and diatomaceous earth. These may be used alone or in combination of two or more. These materials may not be used if the necessary amount of SiO 2 is contained in the CaO raw material or the Al 2 O 3 raw material. For example, when coal ash containing SiO 2 is used as the CaO raw material, the above SiO 2 raw material may not be added.
  • coal ash is a general term for combustion ash obtained by burning coal, such as coal combustion ash discharged from a boiler of a thermal power plant.
  • Coal ash is, for example, ash generated from a coal-fired power plant, produced by pulverized coal combustion, and coal ash that is dropped and collected when passing through an air preheater, a coal economizer, etc. from the combustion gas of a combustion boiler. , coal ash collected by an electrostatic precipitator, and coal ash that has fallen to the bottom of a combustion boiler.
  • Al 2 O 3 raw material commercially available industrial raw materials may be used, and for example, one or more selected from the group consisting of bauxite, aluminum hydroxide, and aluminum residual ash may be included.
  • the aluminum residue ash may be mainly composed of aluminum hydroxide.
  • bauxite may be used.
  • These raw materials are mixed and crushed so as to have a predetermined mineral composition ratio after firing to obtain a raw material mixture.
  • the method of mixed pulverization is not particularly limited, and a dry pulverization method or a wet pulverization method can be applied.
  • a wet pulverization method it is necessary to perform dehydration treatment for subsequent granulation.
  • quicklime when used as a raw material, it is desirable to use a dry method.
  • the ⁇ -C 2 S/C 2 AS ratio in the CO 2 -fixed ceramics can be controlled by adjusting the charging ratio of the raw materials.
  • the raw material mixture may be granulated before firing.
  • the granules are adjusted to an appropriate size, and may be, for example, 0.5 to 3.0 cm.
  • the firing temperature may be, for example, 1,200°C to 1,600°C, preferably 1,300°C to 1,550°C, more preferably 1,400°C to 1,450°C.
  • a kiln such as a rotary kiln can be used for firing.
  • a rotary kiln in which the bricks in the firing zone are composed of high-purity alumina bricks having an Al 2 O 3 content of 99% or more in terms of mass may be used, and / or the firing zone of the rotary kiln may be used before firing.
  • Alumina mortar adjusted to an appropriate concentration may be applied to the inner surface of the brick.
  • the CO 2 -fixing ceramics may be obtained as an inorganic fired product (clinker) by firing an inorganic raw material, or may be obtained as a powdery inorganic fired product by pulverizing the clinker.
  • the CO 2 immobilizing ceramics may contain a disaccharide as another organic component in addition to the inorganic fired product containing the inorganic components such as ⁇ -C 2 S and C 2 AS.
  • a disaccharide By containing a disaccharide, it is possible to form a chelate with Ca eluted in the surface water of the baked inorganic material, thereby promoting further elution.
  • the CO 2 -fixing ceramic preferably contains, for example, one or more disaccharides selected from the group consisting of trehalose, maltose, and sucrose. Among them, it is more preferable to contain trehalose, which has a high effect of promoting the carbonation reaction.
  • the CO 2- fixing ceramics preferably contains 0.5 to 10 parts by mass, more preferably 5 to 10 parts by mass, of a disaccharide with respect to 100 parts by mass of the CO 2 -fixing ceramics. is more preferable.
  • the content of trehalose in the disaccharide is preferably 90% by mass or more, more preferably 95% by mass or more, based on 100% by mass of the disaccharide in order to obtain a sufficient effect of promoting carbonation.
  • Silica stone silica fine powder, 99.3% by weight of SiO2 , 0.01% by weight of Al2O3 , 0.0% by weight of Fe2O3 , 0.0% by weight of CaO , 0.0% by weight of MgO 04 wt%, Na2O 0.02 wt%, K2O 0.3 wt%, SO3 0.04 wt%, loss on ignition (L.O.I.) 0.6 wt% .
  • Alumina 99.03 wt% Al2O3 , 0.14 wt% SiO2 , ⁇ 0.01 wt% Fe2O3 , ⁇ 0.01 wt% CaO , 0.06 wt% TiO2 % by weight, with a loss on ignition (L.O.I.) of 0.82% by weight.
  • Example 1 (Immobilized ceramics A) As a raw material containing CaO and SiO 2 , the above-mentioned by-product slaked lime and silica stone were blended so as to have the CaO/SiO 2 molar ratio shown in Table 1, and mixed and pulverized in a dry process to obtain a mixed raw material. The obtained mixed raw material was granulated to produce granules having a diameter of about 1 cm to 2.5 cm. The obtained granules are put into a rotary kiln in which the bricks in the firing zone are composed of high-purity alumina bricks (the Al 2 O 3 content is 99% or more in terms of mass), and the firing temperature is 1,400 ° C.
  • a pulverized clinker was synthesized in the process of firing and cooling to room temperature.
  • the resulting clinker powder was used as CO 2 -fixing ceramics A. Note that the CO 2 immobilizing ceramics may be simply abbreviated as "immobilizing ceramics”.
  • (Immobilized ceramics D) A calcium carbonate powder with a purity of 99.0% by mass or more and a silicon oxide powder with a purity of 99.0% by mass or more are mixed so that the CaO/SiO 2 molar ratio is 2.0, and 1, It was heat-treated at 400° C. for 2 hours and slowly cooled in an electric furnace to synthesize ⁇ -C 2 S powder. The obtained ⁇ -C 2 S powder was used as CO 2 immobilized ceramic D. The ⁇ -C 2 S powder obtained here did not contain C 2 AS and C 12 A 7 as a solid solution.
  • Elemental surface analysis was performed using the obtained SEM image and an energy dispersive X-ray spectrometer (EDS).
  • EDS energy dispersive X-ray spectrometer
  • FIG. 1 shows an SEM image of the fractured surface of the clinker of the immobilized ceramics A
  • FIG. 2 shows the SEM image of the fractured surface of the clinker of the immobilized ceramics B.
  • Carbonation rate ( ⁇ M x 56.08) / (M x wCaO x 44.01)
  • ⁇ M increased mass due to carbonation treatment [g]
  • M mass of immobilized ceramics before carbonation [g]
  • wCaO content of CaO in immobilized ceramics before carbonation [ wt %].
  • the mass increase due to carbonation treatment was the mass obtained by subtracting the sample weight before carbonation treatment from the sample weight after carbonation treatment.
  • the content of CaO in the CO 2 -fixed ceramics before carbonation was measured by X-ray fluorescence analysis.

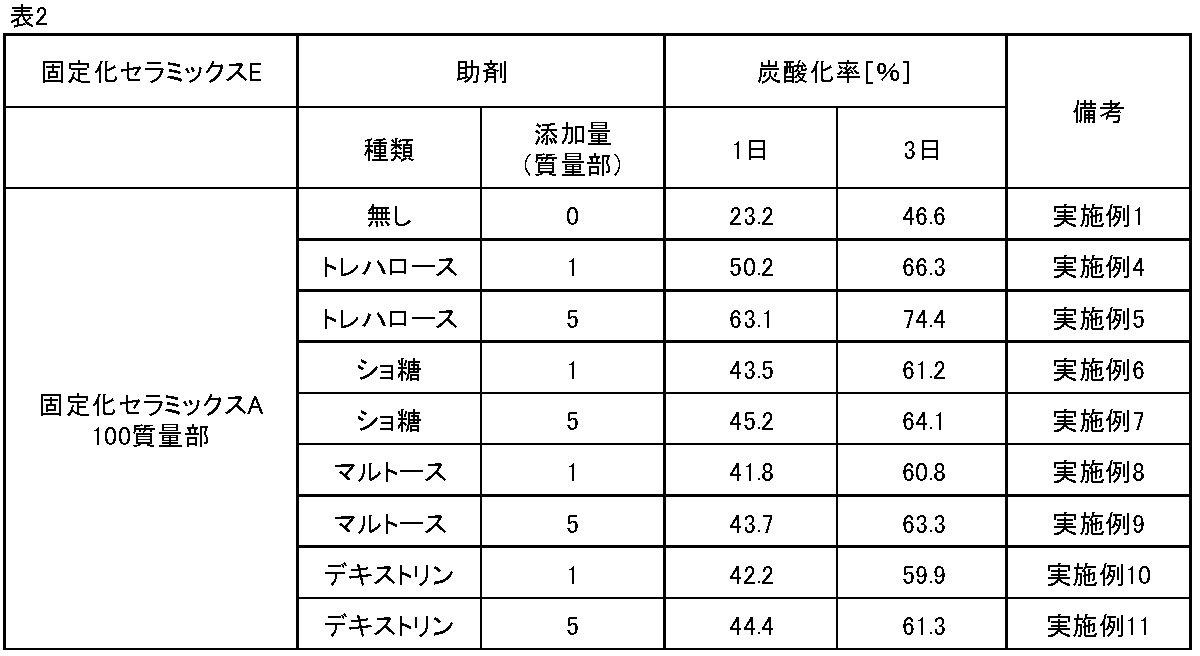

  • Example 2 Various auxiliary agents were added to 100 parts by mass of the CO 2 -fixed ceramics A in predetermined proportions shown in Table 2 and mixed to obtain the CO 2 -fixed ceramics E. Carbonation treatment was performed on the obtained CO 2 -immobilized ceramics E in the same manner as in Experimental Example 1 above, and the carbonation rate was calculated. Table 2 shows the results.
  • CO 2 -fixing ceramics of Examples 1 to 3 By using the CO 2 -fixing ceramics of Examples 1 to 3 and subjecting them to a carbonation treatment under relatively low-temperature and/or relatively high-humidity conditions, a CO 2 -fixing product with CO 2 fixed is obtained.
  • CO 2 immobilized products can be used, for example, as a cement additive in the fields of civil engineering and construction. It can also be effectively used as a filler extender for paints, inks and rubbers.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Engineering & Computer Science (AREA)
  • Organic Chemistry (AREA)
  • Analytical Chemistry (AREA)
  • Ceramic Engineering (AREA)
  • Inorganic Chemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Structural Engineering (AREA)
  • Materials Engineering (AREA)
  • Environmental & Geological Engineering (AREA)
  • Health & Medical Sciences (AREA)
  • Biomedical Technology (AREA)
  • Oil, Petroleum & Natural Gas (AREA)
  • Compositions Of Oxide Ceramics (AREA)
  • Catalysts (AREA)
  • Silicates, Zeolites, And Molecular Sieves (AREA)

Abstract

本発明のＣＯ２固定化セラミックスは、γ－２ＣａＯ・ＳｉＯ２（γ－Ｃ２Ｓ）で構成されるγ結晶相と、２ＣａＯ・Ａｌ２Ｏ３・ＳｉＯ２（Ｃ２ＡＳ）と、を含むものである。

Description

ＣＯ２固定化セラミックス、およびＣＯ２固定化物の製造方法
　本発明は、ＣＯ２固定化セラミックス、およびＣＯ２固定化物の製造方法に関する。
　温室効果ガス削減に向けた取り組みとして、製造時にＣＯ２を強制的に吸収若しくは炭酸化させたコンクリート製品（以下、ＣＯ２吸収コン）が一部実用化されている。ＣＣＵＳ技術（Ｃａｒｂｏｎ　ｄｉｏｘｉｄｅ　Ｃａｐｔｕｒｅ，Ｕｔｉｌｉｚａｔｉｏｎ　ａｎｄ　Ｓｔｏｒａｇｅの略で、二酸化炭素回収・貯留技術）の一種であるＣＯ２吸収コンは、２０１９年に経済産業省が発表した「カーボンリサイクル技術ロードマップ」でも言及され、普及拡大に向けた技術開発が行われている。
　特許文献１には、コンクリートの製造時にＣＯ２を強制的に吸収若しくは炭酸化させる方法が開示されている。具体的には、セメント質硬化体に二酸化炭素含有ガスを接触させて、二酸化炭素含有ガスに含まれている二酸化炭素を、上記セメント質硬化体に固定化する接触工程を含む、二酸化炭素の固定化方法が開示されている。
　なお、特許文献１のセメント質硬化体は、早強ポルトランドセメントと水とを混合してなるセメントペーストを型枠に充填し水養生することにより得られるものである（特許文献１の段落００１９）。
特開２０２０－１５６５９号公報
　本発明は、炭酸化によってＣＯ２を固定化させることができるＣＯ２固定化セラミックス、及びこれを用いたＣＯ２固定化物の製造方法を提供することを目的とする。
　本発明者は、γ－２ＣａＯ・ＳｉＯ２および２ＣａＯ・Ａｌ２Ｏ３・ＳｉＯ２を含むセラミックスを用いることにより、炭酸化によってＣＯ２を固定化できるＣＯ２固定化セラミックスを実現できることを見出し、本発明を完成するに至った。
　本発明の一態様によれば、以下のＣＯ２固定化セラミックス、およびＣＯ２固定化物の製造方が提供される。
１．　γ－２ＣａＯ・ＳｉＯ２（γ－Ｃ２Ｓ）で構成されるγ結晶相と、
　２ＣａＯ・Ａｌ２Ｏ３・ＳｉＯ２（Ｃ２ＡＳ）と、を含む、ＣＯ２固定化セラミックス。
２．　１．に記載のＣＯ２固定化セラミックスであって、
　ガラス相および／またはＣａＯ・２Ａｌ２Ｏ３（ＣＡ２）を含む、ＣＯ２固定化セラミックス。
３．　１．または２．に記載のＣＯ２固定化セラミックスであって、
　前記γ－Ｃ２Ｓの含有量が、当該ＣＯ２固定化セラミックス１００質量％中、３０質量％以上９８質量％以下である、ＣＯ２固定化セラミックス。
４．　１．～３．のいずれか一つに記載のＣＯ２固定化セラミックスであって、
　前記Ｃ２ＡＳの含有量が、前記γ－Ｃ２Ｓの１００質量％に対して、０．５質量％以上５０質量％以下である、ＣＯ２固定化セラミックス。
５．　１．～４．のいずれか一つに記載のＣＯ２固定化セラミックスであって、
　前記γ結晶相中に存在する異相を含み、前記異相中に前記Ｃ２ＡＳが含まれる、ＣＯ２固定化セラミックス。
６．　５．に記載のＣＯ２固定化セラミックスであって、
　前記γ結晶相中にＡｌ２Ｏ３が含まれない、ＣＯ２固定化セラミックス。
７．　１．～６．のいずれか一つに記載のＣＯ２固定化セラミックスであって、
　β－２ＣａＯ・ＳｉＯ２（β－Ｃ２Ｓ）で構成されるβ結晶相を含む、ＣＯ２固定化セラミックス。
８．　７．に記載のＣＯ２固定化セラミックスであって、
　前記β結晶相中にＡｌ２Ｏ３が含まれる、ＣＯ２固定化セラミックス。
９．　７．または８．に記載のＣＯ２固定化セラミックスであって、
　前記β－Ｃ２Ｓの含有量が、前記γ－Ｃ２Ｓの１００質量％に対して、１．０質量％以上５０質量％以下である、ＣＯ２固定化セラミックス。
１０．　１．～９．のいずれか一つに記載のＣＯ２固定化セラミックスであって、
　二糖類を含む、ＣＯ２固定化セラミックス。
１１．　１０．に記載のＣＯ２固定化セラミックスであって、
　前記二糖類の含有量が、当該記ＣＯ２固定化セラミックス１００質量部中、０．５質量部以上１０質量部以下である、ＣＯ２固定化セラミックス。
１２．　１０．または１１．に記載のＣＯ２固定化セラミックスであって、
　前記二糖類が、トレハロースを含む、ＣＯ２固定化セラミックス。
１３．　１．～１２．のいずれか一つに記載のＣＯ２固定化セラミックスであって、
　粉末状である、ＣＯ２固定化セラミックス。
１４．　７５℃未満および／または５０％ＲＨ以上の条件で、１．～１３．のいずれか一つに記載のＣＯ２固定化セラミックスの炭酸化処理を行う工程を含む、ＣＯ２固定化物の製造方法。
　本発明によれば、ＣＯ２固定化能に優れたＣＯ２固定化セラミックス、及びこれを用いたＣＯ２固定化物の製造方法が提供される。
固定化セラミックスＡのＳＥＭ画像である。 固定化セラミックスＢのＳＥＭ画像である。
　本実施形態のＣＯ２固定化セラミックスについて概要を説明する。
　本実施形態のＣＯ２固定化セラミックスは、γ－２ＣａＯ・ＳｉＯ２（以下、γ－Ｃ２Ｓと略記することもある）で構成されるγ結晶相と、２ＣａＯ・Ａｌ２Ｏ３・ＳｉＯ２（以下、Ｃ２ＡＳと略記することもある）と、を含む。
　本発明者の知見によれば、γ－Ｃ２ＳおよびＣ２ＡＳを含むＣＯ２固定化セラミックスを使用することにより、比較的短期間でＣＯ２を固定することができることを確認した。
　詳細なメカニズムは定かでないが、通常γ－Ｃ２ＳなどＣＯ２との反応性が良い粉体に炭酸化養生を施した場合、塊状となってＣＯ２の侵入が阻まれ、反応は停滞する。一方で、安定相であるＣ２ＡＳが適度に存在することで、過度に緻密な塊とならずに内部までＣＯ２が侵入して反応が進行すると考えられる。
　本実施形態によれば、炭酸化によりＣＯ２の固定が可能なＣＯ２固定化セラミックスを提供できる。
　本実施形態のＣＯ２固定化セラミックスによれば、７５℃未満および／または５０％ＲＨ以上の等の、比較的低温及び／または比較的高湿度の条件の炭酸化処理によりＣＯ２固定の促進が可能である。
　本実施形態のＣＯ２固定化セラミックスは、例えば、産業施設、発電施設、あるいは自動車を含む運輸車両などから排出されたＣＯ２ガスを吸着するトラップ材、工場内の廃熱や天候によって発電量が変動する再生可能エネルギーを蓄熱する化学蓄熱材、呼気中のＣＯ２を吸収して医療機器による安全な麻酔や正確な検査を可能とするＣＯ２吸収剤として、各種の用途に使用可能である。また、ＣＯ２固定化セラミックスは、セメント添加材（混和材）として使用することもできる。
［ＣＯ２固定化物の製造方法］
　本実施形態のＣＯ２固定化物の製造方法の一例は、ＣＯ２固定化セラミックスに対して、７５℃以下及び／又は５０％ＲＨ以上での炭酸化処理を行う工程を含む。
　炭酸化処理の方法は、特に限定されるものではないが、例えば、ＣＯ２含有ガス雰囲気中で、所定の温度および湿度条件となるように、適宜加熱及び／又は加湿（加水）等して処理する方法等が挙げられる。
　炭酸化処理の温度は、例えば、５℃以上７５℃未満が好ましく、５℃以上５０℃以下がより好ましい。
　また、炭酸化処理の相対湿度は、５０％ＲＨ以上１００％ＲＨ以下が好ましく、８０％ＲＨ以上１００％ＲＨ以下がより好ましい。
　上記ＣＯ２含有ガスとしては、セメント工場及び石炭火力発電所から発生する排ガス、塗装工場における排気処理で発生する排ガス等を用いることができる。ＣＯ２含有ガス中のＣＯ２の割合は、５体積％以上であることが好ましく、１０体積％以上であることが好ましく、１５％体積以上であることがさらに好ましい。
　また、ＣＯ２含有ガス中には、水分（水蒸気）が含まれていてもよい。
　本実施形態のＣＯ２固定化セラミックスは、大気中のＣＯ２を効果的に固定化できるだけでなく、コンクリート材料としてさらに有効利用することができる。すなわち、ＣＯ２固定化物は、例えば、セメント添加材（混和材）として使用することもでき、そのままモルタルやコンクリート用の骨材、路盤材、盛土材や埋め戻し材等の材料として使用することもできる。また、ＣＯ２固定化物は、塗料・インキ、ゴム用のフィラー増量材として使用できる。
　以下、本実施形態のＣＯ２固定化セラミックスについて詳述する。
　ＣＯ２固定化セラミックスは、γ－Ｃ２ＳおよびＣ２ＡＳを含む無機焼成物を含む。無機焼成物は、無機原料を加熱焼成して得られた、所定形状を有する成形物あるいは粉末物を意味する。
　また、ＣＯ２固定化セラミックスは、粉末状に構成されてもよい。
　例えば、無機原料に含まれるＡｌ２Ｏ３の含有量に応じて、ＣａＯ／ＳｉＯ２モル比を適切に制御することによって、全体が粉末化したＣＯ２固定化セラミックスを実現できる。
　また、ＣＯ２固定化セラミックスは、無機焼成物などの無機物のみならず、後述の二糖類などの有機物を含んでもよい。有機物を含むＣＯ２固定化セラミックスは、例えば、粉末状の無機焼成体と二糖類とを混合すること得られる。
　γ－Ｃ２Ｓは、α型、β型、γ型などの結晶型が知られている。これらは結晶構造や密度が互いに異なる。この中で、γ型であるγ－Ｃ２Ｓは、中性化抑制効果を発揮する。強制炭酸化を施すことで、γ－Ｃ２Ｓによって、セメント硬化物における緻密化を高められる。
　γ－Ｃ２Ｓは、ＣＯ２固定化セラミックスのγ結晶相を構成する。γ結晶相は、ＣＯ２固定化セラミックス中、無機母材として含まれてもよい。
　γ－Ｃ２Ｓの含有量の下限は、ＣＯ２固定化セラミックス１００質量部中、例えば、３０質量部以上、好ましくは３５質量部以上、より好ましくは４０質量部以上である。
　一方、γ－Ｃ２Ｓの含有量の上限は、ＣＯ２固定化セラミックス１００質量部中、例えば、９８質量部以下、好ましくは９５質量部以下、より好ましくは９３質量部以下である。
　このような範囲内とすることにより、炭酸化率を向上させることができる。
　ＣＯ２固定化セラミックスは、γ結晶相中に存在する異相を含んでもよい。
　異相は、ＣＯ２固定化セラミックスの破断面についてのＳＥＭ画像の少なくとも一つにおいて、γ－Ｃ２Ｓからなるγ結晶相が構成する結晶体の結晶粒の内部、あるいは結晶粒の界面に沿って存在するものである。
　ＳＥＭ画像中、異相は、結晶粒中に一または二以上含まれてもよい。
　異相を構成する成分として、ＣＯ２固定化セラミックスは、Ｃ２ＡＳを含むことが好ましい。これにより、炭酸化率を一層向上させることができる。
　なお、異相中には、Ｃ２ＡＳ以外の成分が不可避に存在してもよい。
　Ｃ２ＡＳの含有量の下限は、γ－Ｃ２Ｓの１００質量％に対して、例えば、０．５質量％以上、好ましくは１．０質量％以上、より好ましくは２．０質量％以上である。これにより、短期間でＣＯ２を固定することができる。
　一方、Ｃ２ＡＳの含有量の上限は、γ－Ｃ２Ｓの１００質量％に対して、例えば、５０質量％以下、好ましくは４０質量％以下、より好ましくは３０質量％以下である。これにより、過度な炭酸化率の低下を避けることができる。
　本実施形態では、例えばＣＯ２固定化セラミックス中に含まれる各成分の種類や配合量、ＣＯ２固定化セラミックスの調製方法等を適切に選択することにより、上記異相の存在や異相を構成する成分の含有量を制御することが可能である。これらの中でも、例えばＣａＯ原料、ＳｉＯ２原料、Ａｌ２Ｏ３原料を含む原料混合物を使用すること、高純度アルミ質レンガで炉内ライニングされたロータリーキルンを使用すること、及び／又はキルン内部のレンガ表面に所定濃度のアルミナモルタルを塗布すること、焼成温度、乾式粉砕、造粒サイズの条件を適切に調整すること等が、上記異相の存在や異相を構成する成分の含有量を所望の状態とするための要素として挙げられる。
　ＣＯ２固定化セラミックス中の各鉱物組成の含有量は、一般の分析方法で確認することができる。例えば、粉砕した試料を粉末Ｘ線回折法で生成鉱物組成を確認するとともにデータをリートベルト法にて解析し、鉱物組成を定量することができる。また、化学成分と粉末Ｘ線回折の同定結果に基づいて、鉱物組成量を計算によって求めることもできる。
　ＣＯ２固定化セラミックスは、γ結晶相中にＡｌ２Ｏ３が含まれないように構成されてもよい。これにより、炭酸化率を向上することができる。
　ＣＯ２固定化セラミックスは、β－２ＣａＯ・ＳｉＯ２（以下、β－Ｃ２Ｓと略記することもある）で構成されるβ結晶相を含むように構成されてもよい。
　β－Ｃ２Ｓの含有量の下限は、γ－Ｃ２Ｓの１００質量％に対して、例えば、１．０質量％以上、好ましくは２．０質量％以上、より好ましくは３．０質量％以上である。これにより、短期間でＣＯ２を固定することができる。
　一方、β－Ｃ２Ｓの含有量の上限は、γ－Ｃ２Ｓの１００質量％に対して、例えば、５０質量％以下、好ましくは３０質量％以下、より好ましくは２０質量％以下である。これにより、水和反応が進行し緻密な塊となることによる炭酸化率の低下を避けることができる。
　β－Ｃ２Ｓを含むＣＯ２固定化セラミックスは、β結晶相中にＡｌ２Ｏ３が含まれるように構成されてもよい。
　ＣＯ２固定化セラミックスは、ガラス相および／またはＣａＯ・２Ａｌ２Ｏ３（以下、ＣＡ２と略記することもある）を含んでもよい。
　ガラス相の含有量の下限は、γ－Ｃ２Ｓの１００質量％に対して、例えば、２０質量％以上、好ましくは３０質量％以上、より好ましくは４０質量％以上である。これにより、全体が粉末化したＣＯ２固定化セラミックスを実現できる。
　一方、ガラス相の含有量の上限は、γ－Ｃ２Ｓの１００質量％に対して、例えば、１２０質量％以下、好ましくは１００質量％以下、より好ましくは９０質量％以下である。これにより、全体が粉末化したＣＯ２固定化セラミックスを実現できる。
　ＣＡ２の含有量の下限は、γ－Ｃ２Ｓの１００質量％に対して、例えば、０．０１質量％以上、好ましくは０．０５質量％以上、より好ましくは０．１質量％以上である。これにより、全体が粉末化したＣＯ２固定化セラミックスを実現できる。
　一方、ＣＡ２の含有量の上限は、γ－Ｃ２Ｓの１００質量％に対して、例えば、２０質量％以下、好ましくは１８質量％以下、より好ましくは１５質量％以下である。これにより、全体が粉末化したＣＯ２固定化セラミックスを実現できる。
　ＣＯ２固定化セラミックスの含水率は、例えば、１０質量％以下であることが好ましく、０．０１～１０質量％であることがより好ましい。これにより、ＣＯ２固定化セラミックス表面とＣＯ２含有ガスとの接触を適度に保つことが可能となる。
　含水率は、乾燥前の試料の質量と１０５℃で加熱乾燥させた後の質量差から求めることができる。また、ＣＯ２固定化セラミックスの含水率は１０５℃で加熱乾燥させた後に適当量の水を加えて攪拌することにより調整することができる。
　ＣＯ２固定化セラミックスの平均粒径は、例えば、１～１００μｍであることが好ましく、１～７０μｍであることがより好ましい。平均粒径が１～７０μｍであることで、粒子表面水へのＣａの溶出を促し、炭酸化反応を促進することができる。平均粒径はレーザー回折／散乱式粒度分布測定装置により測定して求めることができる。
　また、ＣＯ２固定化セラミックスのブレーン比表面積は、例えば、１，０００～１０，０００ｃｍ２／ｇであることが好ましく、２，５００～１０，０００ｃｍ２／ｇであることがより好ましい。比表面積が２，５００～１０，０００ｃｍ２／ｇであることで、粒子と粒子表面水の接触面積が増加し、Ｃａの溶出を促すことで、炭酸化反応を促進することができる。
　ブレーン比表面積は、ＪＩＳ　Ｒ　５２０１に記載されるブレーン空気透過装置により測定して求めることができる。
　本明細書中、ＣＯ２の固定化とは、材料が炭酸化されて、ＣＯ２が材料と炭酸化合物を形成することをいう。
　本実施形態では、ＣＯ２固定化セラミックスがＣＯ２と接触すると、炭酸化により炭酸化合物を形成し、これによって、この炭酸化合物をＣＯ２固定化セラミックスの内部および／または表面に形成（固定）することができる。ＣＯ２固定化セラミックスに炭酸化合物としてＣＯ２が固定されたものを、ＣＯ２固定化物とする。
　また、このようなＣＯ２固定化セラミックスの炭酸化は、所定の炭酸化処理により促進できる。
　この炭酸化処理としては、比較的低温及び／または比較的高湿度の条件を採用できるが、例えば、７５℃未満および／または５０％ＲＨ以上の条件を採用してもよい。高温だけでなく、比較的低温条件での炭酸化処理によっても、本実施形態のＣＯ２固定化セラミックスにＣＯ２を固定することが可能である。
　本明細書中、炭酸化率は、ＣＯ２固定化セラミックス中のＣａＯ成分が、理論的に固定化するＣＯ２に対する割合である。炭酸化率は、下記式から算出できる。
　式（１）：炭酸化率＝（ΔＭ×５６．０８）／（Ｍ×ｗＣａＯ×４４．０１）
　上記式（１）中、ΔＭ：炭酸化による増加質量［ｇ］、Ｍ：炭酸化前のＣＯ２固定化セラミックスの質量［ｇ］、ｗＣａＯ：炭酸化前のＣＯ２固定化セラミックス中のＣａＯ［ｗｔ％］を示す。
　上記式（１）中、炭酸化による増加質量とは、炭酸化後のサンプル重量から炭酸化前のサンプル重量を引いた質量をいう。炭酸化前のＣＯ２固定化セラミックス中のＣａＯは、蛍光Ｘ線分析によって測定することができる。
　ＣＯ２固定化セラミックスの製造方法について説明する。
　ＣＯ２固定化セラミックスの製造方法の一例は、ＣａＯ原料、ＳｉＯ２原料、Ａｌ２Ｏ３原料を含む原料混合物を、例えば、キルンにより焼成する工程を含む。
　ＣａＯ原料として、工業原料として市販されているものを使用してもよいが、例えば、石灰石、石炭灰、生石灰、消石灰、及びアセチレン発生屑からなる群から選ばれる一または二以上を含んでもよい。この中でも、消石灰、副生消石灰を用いてもよい。
　ＳｉＯ２原料として、工業原料として市販されているものを使用してもよいが、例えば、ケイ石、ケイ砂、石英、珪藻土などが挙げられる。これらを単独で用いても２種以上を組み合わせて用いてもよい。なお、これらは、ＣａＯ原料やＡｌ２Ｏ３原料中にＳｉＯ２が必要量含まれていれば、使用しなくてもよい。
　例えば、ＣａＯ原料として、ＳｉＯ２を含む石炭灰を使用する場合、上記のＳｉＯ２原料を添加しなくてもよい。
　ここで、石炭灰（フライアッシュ、他）は、例えば、火力発電所のボイラから排出される石炭燃焼灰等、石炭を燃焼させて得られた燃焼灰の総称をいう。石炭灰として、例えば、石炭火力発電所から発生する灰であり、微粉炭燃焼によって生成し、燃焼ボイラの燃焼ガスから空気余熱器、又は節炭器等を通過する際に落下採取された石炭灰、電気集塵機で採取された石炭灰、更には燃焼ボイラの炉底に落下した石炭灰等が用いられる。
　Ａｌ２Ｏ３原料として、工業原料として市販されているものを使用してもよいが、例えば、ボーキサイト、水酸化アルミニウム、及びアルミ残灰からなる群から選ばれる一または二以上を含んでもよい。アルミ残灰は水酸化アルミニウムを主体としてもよい。この中でも、ボーキサイトを用いてもよい。
　これらの原料を、焼成後に所定の鉱物組成割合となるように調合し混合粉砕し、原料混合物を得る。
　混合粉砕の方法は、特に限定されるものではなく、乾式粉砕法又は湿式粉砕法を適用することができ、湿式粉砕法の場合は、その後造粒するために脱水処理を施す必要がある。また、原料に生石灰を用いる場合は、乾式で行うことが望ましい。
　また原料の仕込み割合を調整することで、ＣＯ２固定化セラミックス中のγ－Ｃ２Ｓ／Ｃ２ＡＳ比を制御できる。
　原料混合物を焼成前に造粒してもよい。造粒物は、適切なサイズに調整されるが、例えば、０．５から３．０ｃｍとしてもよい。
　焼成温度は、例えば、１，２００℃～１，６００℃でもよく、好ましくは１，３００℃～１，５５０℃、より好ましくは１，４００℃～１，４５０℃である。
　焼成には、ロータリーキルンなどのキルンを使用できる。
　例えばＡｌ２Ｏ３含有量が質量換算で９９％以上の高純度アルミナ質レンガで焼成帯のレンガが構成されたロータリーキルンを使用してもよいし、及び／又は、焼成前にロータリーキルンの焼成帯のレンガ内部表面に、適当な濃度に調整したアルミナモルタルを塗布してもよい。
　ＣＯ２固定化セラミックスは、無機原料を焼成してなる無機焼成物（クリンカ）として得られてもよく、当該クリンカを粉砕し、粉末状の無機焼成物として得られてもよい。
　ＣＯ２固定化セラミックスは、γ－Ｃ２ＳおよびＣ２ＡＳ等の上記の無機成分を含む無機焼成物の他に、他の有機成分として、二糖類を含んでもよい。二糖類を含むことにより、さらに、無機焼成物の表面水に溶出したＣａとキレートを形成し、さらなる溶出を促すことができる。
　ＣＯ２固定化セラミックスは、例えば、トレハロース、マルトース、およびショ糖からなる群から選ばれる一または二以上の二糖類を含むことが好ましい。なかでも、炭酸化反応の促進効果が高い、トレハロースを含むことがより好ましい。
　炭酸化反応の促進効果の観点から、ＣＯ２固定化セラミックスは、ＣＯ２固定化セラミックス１００質量部に対して二糖類を０．５～１０質量部含有することが好ましく、５～１０質量部含有することがより好ましい。また、二糖類中のトレハロースの含有量は十分な炭酸化促進効果を得るために、二糖類１００質量％中、９０質量％以上であることが好ましく、９５質量％以上であることがより好ましい。
　以上、本発明の実施形態について述べたが、これらは本発明の例示であり、上記以外の様々な構成を採用することができる。また、本発明は上述の実施形態に限定されるものではなく、本発明の目的を達成できる範囲での変形、改良等は本発明に含まれる。
　以下、本発明について実施例を参照して詳細に説明するが、本発明は、これらの実施例の記載に何ら限定されるものではない。
＜ＣＯ２固定化セラミックスの作製＞
（使用原料）
・副生消石灰：カルシウムカーバイドと水を反応させてアセチレンを発生させた後に副生する消石灰。ＳｉＯ２が０．８質量％、Ａｌ２Ｏ３が０．６質量％、Ｆｅ２Ｏ３が０．３質量％、ＣａＯが６８．５質量％、ＭｇＯが０．０２質量％、Ｎａ２Ｏが０．０１質量％、Ｋ２Ｏが０．０１質量％、ＳＯ３が０．５質量％である。強熱減量（Ｌ．Ｏ．Ｉ．）が２４．１質量％である。
・珪石：珪石微粉末、ＳｉＯ２が９９．３質量％、Ａｌ２Ｏ３が０．０１質量％、Ｆｅ２Ｏ３が０．０質量％、ＣａＯが０．０質量％、ＭｇＯが０．０４質量％、Ｎａ２Ｏが０．０２質量％、Ｋ２Ｏが０．３質量％、ＳＯ３が０．０４質量％、強熱減量（Ｌ．Ｏ．Ｉ．）が０．６質量％。
・アルミナ：Ａｌ２Ｏ３が９９．０３質量％、ＳｉＯ２が０．１４質量％、Ｆｅ２Ｏ３が＜０．０１質量％、ＣａＯが＜０．０１質量％、ＴｉＯ２が０．０６質量％、強熱減量（Ｌ．Ｏ．Ｉ．）が０．８２質量％。
［実験例１］
（固定化セラミックスＡ）
　ＣａＯ、ＳｉＯ２を含む原料として、上記の副生消石灰及び珪石を、表１に示すＣａＯ／ＳｉＯ２モル比となるように配合し、乾式で混合粉砕して混合原料を得た。得られた混合原料を造粒し、直径が約１ｃｍ～２．５ｃｍの造粒物を作製した。
　得られた造粒物を、焼成帯のレンガが高純度アルミナ質レンガ（Ａｌ２Ｏ３含有量が質量換算で９９％以上）で構成されたロータリーキルンに投入し、焼点温度１，４００℃で焼成し、室温まで冷却する過程で粉化したクリンカを合成した。得られたクリンカ粉末物をＣＯ２固定化セラミックスＡとして使用した。
　なお、ＣＯ２固定化セラミックスを、単に「固定化セラミックス」と略記することもある。
（固定化セラミックスＢ、Ｃ）
　珪石に代えて上記のアルミナを使用し、表１に示すＣａＯ／ＳｉＯ２モル比、Ａｌ２Ｏ３含有量を採用した以外は、固定化セラミックスＡと同様にして、表１に示す鉱物割合となるクリンカ粉末物を合成し、ＣＯ２固定化セラミックスＢ、Ｃとして使用した。
（固定化セラミックスＤ）
　純度９９．０質量％以上の炭酸カルシウム系粉末と、純度９９．０質量％以上の酸化珪素系の粉末とを、ＣａＯ／ＳｉＯ２のモル比が２．０になるように混合し、１，４００℃で２時間熱処理し、電気炉内で徐冷して、γ－Ｃ２Ｓ粉末を合成した。得られたγ－Ｃ２Ｓ粉末をＣＯ２固定化セラミックスＤとして使用した。
　ここで得られたγ－Ｃ２Ｓ粉末には、Ｃ２ＡＳ及びＣ１２Ａ７が固溶せず含まれていなかった。
　得られたＳＥＭ画像とエネルギー分散型Ｘ線分析装置（ＥＤＳ）を用いて元素面分析を行った結果、固定化セラミックスＡ～Ｃにおいて、γ－Ｃ２Ｓが構成するγ結晶相中にＣ２ＡＳが存在すること、そのγ結晶相中にはＡｌ２Ｏ３が含まれないが確認された。また、固定化セラミックスＡ～ＣのＣＯ２固定化セラミックスにおいて、β－Ｃ２Ｓが確認され、β－Ｃ２Ｓが構成するβ結晶相中にＡｌ２Ｏ３が含まれることが確認された。
　また、得られた固定化セラミックスＡ～Ｃのクリンカ粉末の破断面について、ＳＥＭを用いて観察した結果、γ－Ｃ２Ｓが構成するγ結晶相中にＣ２ＡＳが存在することが確認された。
　図１は、固定化セラミックスＡのクリンカの破断面におけるＳＥＭ画像、図２は、固定化セラミックスＢのクリンカの破断面におけるＳＥＭ画像を示す。図１，２中、矢印Ａ（白色領域）がＣ２ＡＳ、矢印Ｂ（灰色領域）がγ－Ｃ２Ｓを表す。
［炭酸化率の算出］
　ポリカップ中に、得られた固定化セラミックスＡ～Ｄをそれぞれ２５ｇ入れ、恒温恒湿室内で、２０℃、８０％ＲＨ、ＣＯ２濃度２０体積％の条件で炭酸化処理を行った。
　表１に示す各所定期間（１日、３日、７日）で炭酸化させた後、１０５℃で、２４時間乾燥させた試料の質量を測定し、炭酸化処理の前後における質量変化から、下記式（１）に基づいて炭酸化率を算出した。結果を表１に示す。
　式（１）：炭酸化率＝（ΔＭ×５６．０８）／（Ｍ×ｗＣａＯ×４４．０１）
　上記式（１）中、ΔＭ：炭酸化処理による増加質量［ｇ］、Ｍ：炭酸化前の固定化セラミックスの質量［ｇ］、ｗＣａＯ：炭酸化前の固定化セラミックス中のＣａＯの含有量［ｗｔ％］を示す。炭酸化処理による増加質量は、炭酸化処理後のサンプル重量から炭酸化処理前のサンプル重量を引いた質量とした。炭酸化処理前のＣＯ２固定化セラミックス中のＣａＯの含有量は、蛍光Ｘ線分析によって測定した。
Figure JPOXMLDOC01-appb-T000001
　表１中、γ－Ｃ２Ｓ：γ－２ＣａＯ・ＳｉＯ２、β－Ｃ２Ｓ：β－２ＣａＯ・ＳｉＯ２、Ｃ２ＡＳ：２ＣａＯ・Ａｌ２Ｏ３・ＳｉＯ２を表す。
　表１中、鉱物組成の割合は、蛍光Ｘ線を用いて定量した化学組成の結果と、粉末Ｘ線回折による同定結果とに基づいて算出した。
［実験例２］
　ＣＯ２固定化セラミックスＡ１００質量部に対して、表２に示す所定の割合となるように各種の助剤を添加して混合して、ＣＯ２固定化セラミックスＥを得た。
　得られたＣＯ２固定化セラミックスＥについて、上記実験例１と同様に炭酸化処理を行い、炭酸化率を算出した。結果を表２に示す。
Figure JPOXMLDOC01-appb-T000002
［実験例３］
　ＣＯ２２固定化セラミックスＡを使用し、恒温恒湿室内での炭酸化処理の条件を、表３に示す条件に変更した以外は、実験例１と同様に炭酸化処理を行い、炭酸化率を算出した。結果を表３に示す。
Figure JPOXMLDOC01-appb-T000003
　表１の結果より、実施例１～３のＣＯ２固定化セラミックスは、比較例１と比べて、高い炭酸化率を得ることが分かる。
　表２の結果より、二糖類を添加した場合に炭酸化の効果が大きかった。特にトレハロースを添加した場合に炭酸化の効果がより大きくなった。
　表３の結果より、炭酸化を７５℃以下及び／又は５０％ＲＨ以上とすることで良好な炭酸化率が得られた。
　実施例１～３のＣＯ２固定化セラミックスを使用して、比較的低温及び／または比較的高湿度の条件で炭酸化処理することによって、ＣＯ２を固定化したＣＯ２固定化物が得られる。
　このようなＣＯ２固定化物は、土木・建築分野等で、例えばセメント添加材として使用することもでき、そのままモルタルやコンクリート用の骨材、路盤材、盛土材や埋め戻し材等の材料として、また塗料・インキ、ゴム用のフィラー増量材として、有効に使用することができる。
　この出願は、２０２２年２月１０日に出願された日本出願特願２０２２－０１９３００号を基礎とする優先権を主張し、その開示の全てをここに取り込む。

Claims (14)

  1. 　γ－２ＣａＯ・ＳｉＯ２（γ－Ｃ２Ｓ）で構成されるγ結晶相と、
    　２ＣａＯ・Ａｌ２Ｏ３・ＳｉＯ２（Ｃ２ＡＳ）と、を含む、ＣＯ２固定化セラミックス。
  2. 　請求項１に記載のＣＯ２固定化セラミックスであって、
    　ガラス相および／またはＣａＯ・２Ａｌ２Ｏ３（ＣＡ２）を含む、ＣＯ２固定化セラミックス。
  3. 　請求項１または２に記載のＣＯ２固定化セラミックスであって、
    　前記γ－Ｃ２Ｓの含有量が、当該ＣＯ２固定化セラミックス１００質量％中、３０質量％以上９８質量％以下である、ＣＯ２固定化セラミックス。
  4. 　請求項１～３のいずれか一項に記載のＣＯ２固定化セラミックスであって、
    　前記Ｃ２ＡＳの含有量が、前記γ－Ｃ２Ｓの１００質量％に対して、０．５質量％以上５０質量％以下である、ＣＯ２固定化セラミックス。
  5. 　請求項１～４のいずれか一項に記載のＣＯ２固定化セラミックスであって、
    　前記γ結晶相中に存在する異相を含み、前記異相中に前記Ｃ２ＡＳが含まれる、ＣＯ２固定化セラミックス。
  6. 　請求項５に記載のＣＯ２固定化セラミックスであって、
    　前記γ結晶相中にＡｌ２Ｏ３が含まれない、ＣＯ２固定化セラミックス。
  7. 　請求項１～６のいずれか一項に記載のＣＯ２固定化セラミックスであって、
    　β－２ＣａＯ・ＳｉＯ２（β－Ｃ２Ｓ）で構成されるβ結晶相を含む、ＣＯ２固定化セラミックス。
  8. 　請求項７に記載のＣＯ２固定化セラミックスであって、
    　前記β結晶相中にＡｌ２Ｏ３が含まれる、ＣＯ２固定化セラミックス。
  9. 　請求項７または８に記載のＣＯ２固定化セラミックスであって、
    　前記β－Ｃ２Ｓの含有量が、前記γ－Ｃ２Ｓの１００質量％に対して、１．０質量％以上５０質量％以下である、ＣＯ２固定化セラミックス。
  10. 　請求項１～９のいずれか一項に記載のＣＯ２固定化セラミックスであって、
    　二糖類を含む、ＣＯ２固定化セラミックス。
  11. 　請求項１０に記載のＣＯ２固定化セラミックスであって、
    　前記二糖類の含有量が、当該記ＣＯ２固定化セラミックス１００質量部中、０．５質量部以上１０質量部以下である、ＣＯ２固定化セラミックス。
  12. 　請求項１０または１１に記載のＣＯ２固定化セラミックスであって、
    　前記二糖類が、トレハロースを含む、ＣＯ２固定化セラミックス。
  13. 　請求項１～１２のいずれか一項に記載のＣＯ２固定化セラミックスであって、
    　粉末状である、ＣＯ２固定化セラミックス。
  14. 　７５℃未満および／または５０％ＲＨ以上の条件で、請求項１～１３のいずれか一項に記載のＣＯ２固定化セラミックスの炭酸化処理を行う工程を含む、ＣＯ２固定化物の製造方法。
PCT/JP2023/002893 2022-02-10 2023-01-30 Ｃｏ２固定化セラミックス、およびｃｏ２固定化物の製造方法 Ceased WO2023153260A1 (ja)

Priority Applications (5)

Application Number Priority Date Filing Date Title
US18/835,653 US20250144593A1 (en) 2022-02-10 2023-01-30 Co2-fixing ceramic and method for producing co2-fixing product
CN202380017397.2A CN118742384A (zh) 2022-02-10 2023-01-30 Co2固定化陶瓷、及co2固定化物的制造方法
KR1020247023195A KR20240119305A (ko) 2022-02-10 2023-01-30 Co2 고정화 세라믹스 및 co2 고정화물의 제조 방법
EP23752725.4A EP4464410B1 (en) 2022-02-10 2023-01-30 Co2 fixation ceramic and method for producing co2 fixation product
JP2023580179A JP7826345B2 (ja) 2022-02-10 2023-01-30 Ｃｏ２固定化セラミックス、およびｃｏ２固定化物の製造方法

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2022019300 2022-02-10
JP2022-019300 2022-02-10

Publications (1)

Publication Number Publication Date
WO2023153260A1 true WO2023153260A1 (ja) 2023-08-17

Family

ID=87564223

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2023/002893 Ceased WO2023153260A1 (ja) 2022-02-10 2023-01-30 Ｃｏ２固定化セラミックス、およびｃｏ２固定化物の製造方法

Country Status (7)

Country Link
US (1) US20250144593A1 (ja)
EP (1) EP4464410B1 (ja)
JP (1) JP7826345B2 (ja)
KR (1) KR20240119305A (ja)
CN (1) CN118742384A (ja)
TW (1) TW202337823A (ja)
WO (1) WO2023153260A1 (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2025263512A1 (ja) * 2024-06-17 2025-12-26 デンカ株式会社 Ｃｏ２固定化材、ｃｏ２固定化材含有組成物、ｃｏ２固定化材含有セメントコンクリート、ｃｏ２固定化硬化体

Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2004340774A (ja) * 2003-05-16 2004-12-02 Denki Kagaku Kogyo Kk 高炉徐冷スラグの品質管理方法
JP2007008749A (ja) * 2005-06-29 2007-01-18 Takenaka Komuten Co Ltd 二酸化炭素固定化成型体形成用コンクリート組成物、該組成物からなる二酸化炭素固定化成型体、及び、その製造方法
JP2011168436A (ja) * 2010-02-18 2011-09-01 Kajima Corp コンクリート混練物並びにｃｏ２吸収プレキャストコンクリートおよびその製造方法
JP2019058091A (ja) * 2017-09-26 2019-04-18 デンカ株式会社 防草材及びそれの使用方法
JP2020015659A (ja) 2018-07-11 2020-01-30 太平洋セメント株式会社 二酸化炭素の固定化方法
JP2022019300A (ja) 2020-07-17 2022-01-27 住友ゴム工業株式会社 タイヤ用ゴム組成物及びタイヤ
JP2022036364A (ja) * 2020-08-18 2022-03-08 デンカ株式会社 セメント混和材、及びセメント組成物

Family Cites Families (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EA036120B1 (ru) * 2014-08-04 2020-09-30 Солидиа Текнолоджиз, Инк. Карбонизируемые композиции на основе силиката кальция и способы их изготовления и использования
WO2021257757A1 (en) * 2020-06-17 2021-12-23 Solidia Technologies, Inc. Carbonatable compositions with admixtures

Patent Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2004340774A (ja) * 2003-05-16 2004-12-02 Denki Kagaku Kogyo Kk 高炉徐冷スラグの品質管理方法
JP2007008749A (ja) * 2005-06-29 2007-01-18 Takenaka Komuten Co Ltd 二酸化炭素固定化成型体形成用コンクリート組成物、該組成物からなる二酸化炭素固定化成型体、及び、その製造方法
JP2011168436A (ja) * 2010-02-18 2011-09-01 Kajima Corp コンクリート混練物並びにｃｏ２吸収プレキャストコンクリートおよびその製造方法
JP2019058091A (ja) * 2017-09-26 2019-04-18 デンカ株式会社 防草材及びそれの使用方法
JP2020015659A (ja) 2018-07-11 2020-01-30 太平洋セメント株式会社 二酸化炭素の固定化方法
JP2022019300A (ja) 2020-07-17 2022-01-27 住友ゴム工業株式会社 タイヤ用ゴム組成物及びタイヤ
JP2022036364A (ja) * 2020-08-18 2022-03-08 デンカ株式会社 セメント混和材、及びセメント組成物

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
See also references of EP4464410A4

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2025263512A1 (ja) * 2024-06-17 2025-12-26 デンカ株式会社 Ｃｏ２固定化材、ｃｏ２固定化材含有組成物、ｃｏ２固定化材含有セメントコンクリート、ｃｏ２固定化硬化体

Also Published As

Publication number Publication date
TW202337823A (zh) 2023-10-01
JP7826345B2 (ja) 2026-03-09
CN118742384A (zh) 2024-10-01
JPWO2023153260A1 (ja) 2023-08-17
EP4464410A1 (en) 2024-11-20
EP4464410A4 (en) 2025-05-21
US20250144593A1 (en) 2025-05-08
KR20240119305A (ko) 2024-08-06
EP4464410B1 (en) 2026-03-18

Similar Documents

Publication Publication Date Title
EP4119517B1 (en) Cement admixture and cement composition
JP2017527516A (ja) 炭酸塩化可能なケイ酸カルシウム組成物及びその製造方法
ES2693394T3 (es) Procedimiento para la producción de cementos altamente reactivos
JP7826345B2 (ja) Ｃｏ２固定化セラミックス、およびｃｏ２固定化物の製造方法
JP7569777B2 (ja) Ｃｏ２固定化材及びｃｏ２固定化物の製造方法
WO2023063236A1 (ja) γ－２ＣａＯ・ＳｉＯ２を含有する焼成物の製造方法
JP7026741B1 (ja) セメント混和材、及びセメント組成物
TW202323218A (zh) 水泥混合材、水泥混合材之製造方法及水泥組成物
Nikolov et al. Products of carbonation of cement kiln dust
JP7062225B2 (ja) 強度増進剤及びその製造方法並びにポルトランドセメントの強度増進方法
US20250136520A1 (en) Cement, cement composition, cured cement product, and method for producing cured cement product
WO2012169005A1 (ja) 膨張材クリンカの製造方法
WO2020128077A1 (en) Versatile method for preparing carbonatable clinker materials
JP7210677B1 (ja) 非水硬性セメント組成物及びセメント系材料
JP6536215B2 (ja) 地盤改良材及び地盤改良方法
JP4315565B2 (ja) セメント混和材及びセメント組成物
JP6186170B2 (ja) セメント急結材及びそれを用いたセメント組成物
Alimi et al. Reactivity and CO2 Uptake in Thermally and Mechanochemically Activated Basaltic Fines and Olivine
JP2007076966A (ja) アーウィンの製造方法

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 23752725

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2023580179

Country of ref document: JP

Kind code of ref document: A

ENP Entry into the national phase

Ref document number: 20247023195

Country of ref document: KR

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 202380017397.2

Country of ref document: CN

WWE Wipo information: entry into national phase

Ref document number: 18835653

Country of ref document: US

ENP Entry into the national phase

Ref document number: 2023752725

Country of ref document: EP

Effective date: 20240815

NENP Non-entry into the national phase

Ref country code: DE

WWP Wipo information: published in national office

Ref document number: 18835653

Country of ref document: US

WWG Wipo information: grant in national office

Ref document number: 2023752725

Country of ref document: EP
