  • This disclosure relates to terminals, wireless communication methods, and base stations in next-generation mobile communication systems.
  • LTE Long Term Evolution
  • UMTS Universal Mobile Telecommunications System
  • Non-Patent Document 1 LTE-Advanced (3GPP Rel. 10-14) was specified for the purpose of achieving higher capacity and greater sophistication over LTE (Third Generation Partnership Project (3GPP) Release (Rel.) 8 and 9).
  • 3GPP Third Generation Partnership Project
  • LTE 5th generation mobile communication system
  • 5G+ 5th generation mobile communication system
  • 6G 6th generation mobile communication system
  • NR New Radio
  • E-UTRA Evolved Universal Terrestrial Radio Access
  • E-UTRAN Evolved Universal Terrestrial Radio Access Network
  • inter-cell mobility including non-serving cells, or inter-cell mobility using multiple transmission/reception points (e.g., Multi-TRP (MTRP)).
  • MTRP Multi-TRP
  • candidate cells will be set in addition to the serving cell, and switching between the serving cell and the candidate cell will be performed.
  • timing advance control e.g., timer control/application of timing advance commands
  • inter-cell mobility cannot be performed properly, and communication quality may deteriorate.
  • This disclosure has been made in consideration of these points, and one of its objectives is to provide a terminal, a wireless communication method, and a base station that are capable of appropriately controlling communications even when candidate cells are configured/supported.
  • a terminal has a receiving unit that receives configuration information regarding the configuration of one or more candidate cells and information regarding a predetermined timer related to the one or more candidate cells, and a control unit that, when a timing advance command corresponding to a certain candidate cell is instructed, controls starting or restarting the predetermined timer for at least one of the certain candidate cell, other candidate cells, and a serving cell based on the information regarding the timer related to the one or more candidate cells.
  • communication can be appropriately controlled even when a candidate cell is configured/supported.
  • FIG. 1A is a diagram showing an example of UE movement in Rel. 17.
  • Figure 1B is a diagram showing an example of UE movement in Rel. 18.
  • FIG. 2 is a diagram showing an example of association between a serving cell and a candidate cell.
  • 3A and 3B are diagrams illustrating a second and a third example of the candidate cell configuration option 2.
  • FIG. 4 is a diagram showing a serving cell switch example 1.
  • FIG. 5 is a diagram showing a serving cell switch example 2.
  • FIG. 6 is a diagram showing a serving cell switch example 3.
  • FIG. 7 is a diagram showing an example of a timing advance group (TAG) to which cells included in a cell group belong.

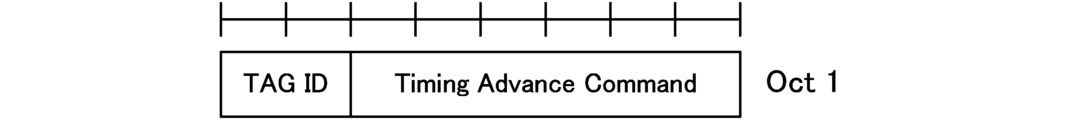

  • Figure 8 shows an example of a MAC CE for a timing advance command.
  • TAG timing advance group
  • FIG. 9 shows another example of a MAC CE for a timing advance command.
  • Figure 10 shows an example of TAG configuration when TAG ID association with a candidate cell is supported.
  • Figure 11 shows an overview of L1L2-triggered mobility (LTM).
  • FIG. 12 illustrates a PDCCH ordered RACH with random access response (RAR) monitoring for a serving cell.
  • FIG. 13 illustrates a PDCCH ordered RACH without random access response (RAR) monitoring for a candidate cell.
  • FIG. 14 is a diagram showing DCI format 1_0 that is CRC scrambled by the C-RNTI.
  • FIG. 15 is a diagram showing an example of setting a predetermined timer for each serving cell/candidate cell according to the first embodiment.
  • FIG. 16A and 16B are diagrams showing another example of setting a predetermined timer for each serving cell/candidate cell according to the first embodiment.
  • FIG. 17 is a diagram showing another example of setting of a predetermined timer for each serving cell/candidate cell according to the first embodiment.
  • 18A and 18B are diagrams showing an example of TAG configuration for each serving cell/candidate cell according to the third embodiment.
  • FIG. 19 is a diagram illustrating an example of a schematic configuration of a wireless communication system according to an embodiment.
  • FIG. 20 is a diagram illustrating an example of the configuration of a base station according to an embodiment.
  • FIG. 21 is a diagram illustrating an example of the configuration of a user terminal according to an embodiment.
  • FIG. 22 is a diagram illustrating an example of the hardware configuration of a base station and a user terminal according to an embodiment.
  • FIG. 23 is a diagram illustrating an example of a vehicle according to an embodiment.
  • TCI transmission configuration indication state
  • the TCI state may represent that which applies to the downlink signal/channel.
  • the equivalent of the TCI state which applies to the uplink signal/channel may be expressed as a spatial relation.
  • TCI state is information about the Quasi-Co-Location (QCL) of signals/channels and may also be called spatial reception parameters, spatial relation information, etc. TCI state may be set in the UE on a per channel or per signal basis.
  • QCL Quasi-Co-Location
  • QCL is an index that indicates the statistical properties of a signal/channel. For example, if a signal/channel has a QCL relationship with another signal/channel, it may mean that it can be assumed that at least one of the Doppler shift, Doppler spread, average delay, delay spread, and spatial parameters (e.g., spatial Rx parameters) is identical between these different signals/channels (i.e., it is QCL with respect to at least one of these).
  • spatial parameters e.g., spatial Rx parameters
  • the spatial reception parameters may correspond to a reception beam (e.g., a reception analog beam) of the UE, and the beam may be identified based on a spatial QCL.
  • the QCL (or at least one element of the QCL) in this disclosure may be interpreted as sQCL (spatial QCL).
  • QCL types QCL types
  • QCL types A to D QCL types A to D
  • the parameters (which may be called QCL parameters) are as follows: QCL Type A (QCL-A): Doppler shift, Doppler spread, mean delay and delay spread, QCL type B (QCL-B): Doppler shift and Doppler spread, QCL type C (QCL-C): Doppler shift and mean delay; QCL Type D (QCL-D): Spatial reception parameters.
  • QCL Type A QCL-A
  • QCL-B Doppler shift and Doppler spread
  • QCL type C QCL type C
  • QCL Type D QCL Type D
  • the UE's assumption that a Control Resource Set (CORESET), channel or reference signal is in a particular QCL (e.g., QCL type D) relationship with another CORESET, channel or reference signal may be referred to as a QCL assumption.
  • CORESET Control Resource Set
  • QCL QCL type D
  • the UE may determine at least one of a transmit beam (Tx beam) and a receive beam (Rx beam) for a signal/channel based on the TCI condition or QCL assumption of the signal/channel.
  • Tx beam transmit beam
  • Rx beam receive beam
  • the TCI state may be, for example, information regarding the QCL between the target channel (in other words, the Reference Signal (RS) for that channel) and another signal (e.g., another RS).
  • the TCI state may be set (indicated) by higher layer signaling, physical layer signaling, or a combination of these.
  • target channel/RS target channel/reference signal
  • reference RS reference signal
  • the channel for which the TCI state or spatial relationship is set (specified) may be, for example, at least one of the following: a downlink shared channel (Physical Downlink Shared Channel (PDSCH)), a downlink control channel (Physical Downlink Control Channel (PDCCH)), an uplink shared channel (Physical Uplink Shared Channel (PUSCH)), and an uplink control channel (Physical Uplink Control Channel (PUCCH)).
  • PDSCH Physical Downlink Shared Channel
  • PDCCH Physical Downlink Control Channel
  • PUSCH Physical Uplink Shared Channel
  • PUCCH Physical Uplink Control Channel
  • the RS that has a QCL relationship with the channel may be, for example, at least one of a synchronization signal block (SSB), a channel state information reference signal (CSI-RS), a sounding reference signal (SRS), a tracking CSI-RS (also called a tracking reference signal (TRS)), a QCL detection reference signal (also called a QRS), a demodulation reference signal (DMRS), etc.
  • SSB synchronization signal block
  • CSI-RS channel state information reference signal
  • SRS sounding reference signal
  • TRS tracking reference signal
  • QRS QCL detection reference signal
  • DMRS demodulation reference signal
  • An SSB is a signal block that includes at least one of a Primary Synchronization Signal (PSS), a Secondary Synchronization Signal (SSS), and a Physical Broadcast Channel (PBCH).
  • PSS Primary Synchronization Signal
  • SSS Secondary Synchronization Signal
  • PBCH Physical Broadcast Channel
  • An SSB may also be referred to as an SS/PBCH block.
  • An RS of QCL type X in a TCI state may refer to an RS that has a QCL type X relationship with a certain channel/signal (DMRS), and this RS may be called a QCL source of QCL type X in that TCI state.
  • DMRS channel/signal
  • the serving cell may be read as a TRP in the serving cell.
  • Layer 1/layer 2 (L1/L2) and DCI/Medium Access Control Control Element (MAC CE) may be read as each other.
  • MAC CE DCI/Medium Access Control Control Element
  • a PCI different from the physical cell identity (PCI) of the current serving cell may be simply described as a "different PCI".
  • a non-serving cell, a cell having a different PCI, and an additional cell may be read as each other.
  • Scenario 1 corresponds to, for example, multi-TRP inter-cell mobility, but it may also be a scenario that does not correspond to multi-TRP inter-cell mobility.
  • the UE receives from the serving cell the configuration necessary to use radio resources for data transmission and reception, including an SSB configuration for beam measurement of a TRP corresponding to a PCI different from that of the serving cell, and resources of the different PCI.
  • the UE performs beam measurements of TRPs corresponding to different PCIs and reports the beam measurement results to the serving cell.
  • the Transmission Configuration Indication (TCI) states associated with the TRPs corresponding to different PCIs are activated by L1/L2 signaling from the serving cell.
  • the UE transmits and receives using UE-dedicated channels on TRPs corresponding to different PCIs.
  • the UE must always cover the serving cell, including in the case of multi-TRP.
  • the UE must use common channels (Broadcast Control Channel (BCCH), Paging Channel (PCH)) from the serving cell, as in the conventional system.
  • BCCH Broadcast Control Channel
  • PCH Paging Channel
  • scenario 1 when the UE transmits and receives signals to and from an additional cell/TRP (a TRP corresponding to the PCI of the additional cell), the serving cell (the serving cell assumption in the UE) is not changed.
  • the UE is configured with higher layer parameters related to the PCI of the non-serving cell from the serving cell. Scenario 1 may be applied, for example, in Rel. 17.
  • Figure 1A shows an example of UE movement in Rel. 17. Assume that the UE moves from a cell (serving cell) with PCI #1 to a cell (additional cell) with PCI #3 (which overlaps with the serving cell). In this case, Rel. 17 does not support switching of the serving cell via L1/L2.
  • An additional cell is a cell that has an additional PCI that is different from the PCI of the serving cell.
  • the UE can receive/transmit UE-specific channels from the additional cell.
  • the UE needs to be within the coverage of the serving cell to receive UE common channels (e.g., system information/paging/short messages). If the UE moves out of the coverage of the serving cell, a cell switch is required, such as by handover (also called L3 mobility).
  • ⁇ Scenario 2> L1/L2 inter-cell mobility is applied.
  • the serving cell can be changed using a function such as beam control without RRC reconfiguration.
  • a function such as beam control without RRC reconfiguration.
  • transmission and reception with an additional cell is possible without handover. Since handover requires RRC reconnection and creates a period when data communication is not possible, by applying L1/L2 inter-cell mobility that does not require handover, data communication can be continued even when the serving cell is changed.
  • Scenario 2 may be applied in, for example, Rel. 18. In scenario 2, for example, the following procedure is performed.
  • the UE receives SSB configuration of a cell (additional cell) with a different PCI from the serving cell for beam measurement/serving cell change.
  • the UE performs beam measurements of cells using different PCIs and reports the measurement results to the serving cell.
  • the UE may receive a configuration of a cell having a different PCI (serving cell configuration) by higher layer signaling (e.g., RRC). That is, a pre-configuration regarding a serving cell change may be performed. This configuration may be performed together with the configuration in (1) or separately.
  • the TCI states of cells with different PCIs may be activated by L1/L2 signaling according to the change of serving cell. The activation of the TCI state and the change of serving cell may be performed separately.
  • the UE changes the serving cell (assumed serving cell) and starts receiving/transmitting using the pre-configured UE-specific channel and TCI state.
  • scenario 2 the serving cell (the assumed serving cell in the UE) is updated by L1/L2 signaling.
  • Scenario 2 may be applied in Rel. 18.
  • Figure 1B shows an example of UE movement in Rel. 18.
  • the serving cell is switched by L1/L2 (e.g., DCI/MAC CE).
  • the UE can receive/transmit UE-dedicated/common channels to/from the new serving cell (or target serving cell).
  • the UE may move out of the coverage of the current serving cell (e.g., Current serving cell).
  • FIG. 2 is a diagram showing an example of the association between a serving cell and a candidate cell.
  • SpCell#0, SCell#1, or SCell#2 is assumed to be a serving cell.
  • SpCell means a special cell (including a primary cell (PCell) and a primary secondary cell (PSCell)).
  • SCell means a secondary cell.
  • SpCell#0 is associated with candidate cell#0-1, candidate cell#0-2, and candidate cell#0-3.
  • SCell#1 is associated with candidate cell#1-1.
  • SCell#2 is associated with candidate cell#2-1, 2-2. In this way, one or more candidate cells (candidate serving cells) may be associated with a serving cell.
  • the following options 1 and 2 can be considered for setting candidate cells (candidate cells).
  • the information in ServingCellConfig may include information about multiple candidate cells, which need to share the same PDCCH/PDSCH/UL etc. configurations as the serving cell.
  • mimoParam-r17 is added under ServingCellConfig, and PCI setting information is added.
  • mimoParam-r17 may include additionalPCI-ToAddModList-r17, which is an information list of additional SSBs with a PCI different from the PCI of the serving cell. The same settings as the serving cell may be applied to candidate cells (additional cells, cells with additionalPCI), with the exception of some information.
  • Multiple candidate cells may be associated with each serving cell by reusing the carrier aggregation (CA) configuration framework, with a complete configuration (e.g., ServingCellConfig) corresponding to each cell. That is, the candidate cells may not share configuration information with the serving cell and may have a separate configuration. The UE is provided with the complete configuration of each candidate cell, so that it can communicate properly with the candidate cells.
  • CA carrier aggregation
  • an SpCell can be configured for each cell group and multiple SCells can be added.
  • a serving cell can be configured for each cell group for L1/L2 inter-cell mobility, and multiple candidate cells can be configured.
  • the candidate cells can be activated/deactivated by the MAC CE.
  • the candidate cells can be activated/deactivated by activating/deactivating the TCI information corresponding to the candidate cells by the MAC CE. This method is considered to be beneficial for reducing the complexity of UE operations.
  • FIG. 3A is a diagram showing a first example of option 2 for candidate cell configuration.
  • a common candidate cell pool for cell switching in the MCG/SCG is applied to the candidate cells.
  • the candidate cells are treated as one pool (group) regardless of the frequency band.
  • Figure 3B is a diagram showing a second example of option 2 for candidate cell configuration.
  • multiple cell groups are configured, and cell group switching is possible by L1/L2 signaling.
  • Candidate cells are configured for each cell group, and the configuration for each group includes the indices of the corresponding SpCell and SCell.
  • Implicit or explicit signaling for serving cell change indication is described.
  • a particular Control Resource Set (e.g., at least one of CORESET#0, CORESET of CH5 Type0-CSS, CORESET of CH6/CH7/CH8 CSS) is indicated (activated) by a MAC CE together with one or more TCI states associated with a cell of a PCI different from that of the serving cell (when, for a particular CORESET, one or more TCI states associated with a cell of a PCI different from that of the serving cell are indicated/activated by a MAC CE), the UE may determine to change the serving cell to another cell (cell x, a cell with a different PCI). That is, this activation may implicitly indicate changing the serving cell to another cell.
  • CORESET Control Resource Set
  • the UE may update beams of other CORESET IDs, other CORESETs using CH6/CH7/CH8, or other CORESETs using CSS to the same TCI state as the activated TCI state.
  • the UE may determine to change the serving cell to another cell (cell x), i.e., the association may implicitly indicate the change of the serving cell to another cell.
  • the NW base station
  • the MAC CE activates the TCI state of a PDSCH associated with a cell with a different PCI, it must also include the TCI state related to another cell (e.g., the current serving cell or a cell with a second different PCI).
  • the UE may determine to change the serving cell to another cell (cell x), i.e., the association may implicitly indicate the serving cell change to another cell.
  • Option 2-1 An example of a serving cell change instruction will be described below. Note that activation/deactivation of a non-serving cell, change of a serving cell, and transmission/reception with another cell (non-serving cell) having a physical cell ID different from the physical cell ID of the serving cell may be interpreted as being interchangeable.
  • the UE may receive a new MAC CE including at least one of the fields (information) indicating the following (1) to (3) corresponding to the non-serving cell, which is used for activating/deactivating the non-serving cell.
  • the UE may decide to change the serving cell to another cell (non-serving cell).
  • the UE may also control transmission and reception of DL signals/UL signals with the non-serving cell based on the information.
  • the non-serving cell may be one or multiple. In the example shown below, a MAC CE including multiple fields indicating multiple non-serving cell indexes is applied.
  • Non-serving cell ID used for activation The non-serving cell ID may be replaced with any information corresponding to a non-serving cell (capable of identifying a non-serving cell).
  • any of (3-1) to (3-5) may be applied.
  • (3-1) PCI PCI used directly). For example, 10 bits are used.
  • CSI resource configuration ID (CSI-ResourceConfigId) (when CSI-ResourceConfigId corresponds to one or more non-serving cells).
  • CSI-ResourceConfigId (when CSI-ResourceConfigId corresponds to one or more non-serving cells).
  • 3-5 A bitmap indicating the activation/deactivation of each non-serving cell.
  • the size (number of bits) of the bitmap may be the same as the number of non-serving cells configured on this CC. For example, when activating the second non-serving cell among three non-serving cells, "010" is set.
  • At least one of the pieces of information included in the MAC CE may be included in the DCI. Or, at least one of the serving cells activated by the MAC CE may be indicated by the DCI.
  • the MAC CE/DCI may include a field indicating the TCI status/SSB/CSI-RS from a cell with a different PCI so that the UE can recognize the DL beam to be monitored on the target cell (the serving cell after the change).
  • the UE may create and transmit a beam report (CSI report) using the TCI status/SSB/CSI-RS.
  • the UE may receive a MAC CE in which a new 1-bit field "C" is added to the existing MAC CE.
  • the field indicates whether to change the serving cell.
  • the UE may receive the MAC CE and determine whether to change the serving cell to another cell based on the field.
  • a field indicating the serving cell index/PCI/other ID (such as the new ID in Option 2-1 described above) and a field indicating the TCI state/SSB/CSI-RS of the target cell (the serving cell after the change) may be included in the MAC CE.
  • the UE can appropriately change the serving cell.
  • [Serving Cell Switch Example 1] 4 is a diagram showing a serving cell switch example 1.
  • the candidate cell #0-2 becomes the new serving cell SpCell#0.
  • the serving cell SCell#2 of the MCG/SCG when the serving cell is instructed to be changed to the candidate cell #2-1 by L1/L2 signaling, the candidate cell #2-1 becomes the new serving cell SCell#2.
  • the RRC/MAC CE can configure a global candidate cell ID (cell #0,...,5) for each cell group, band, FR, and UE.
  • the UE may be instructed to switch serving cells by the global candidate cell ID.
  • Figure 5 shows a serving cell switch example 2. Similar to Figure 3A, a pool of multiple candidate cells can be configured, and the serving cell can be switched to any (activated) candidate cell in the pool by L1/L2 signaling.
  • the configured candidate cell can be either an SpCell or an SCell based on L1/L2 signaling.
  • the UE may receive an instruction to change the serving cell (from cell #2-1 to candidate cell #4) via MAC CE/DCI. Then, the indicated candidate cell #4 becomes the SpCell of the new cell group.
  • the RRC/MAC CE can set a global candidate cell ID (cell #0-1, #0-1, ..., 2-2) for each cell group, band, FR, and UE.
  • the UE may be instructed to switch the serving cell by the global candidate cell ID.
  • FIG. 6 shows serving cell switch example 3.
  • the UE receives an instruction to change the serving cell (from cell #2-0 to cell #2-1) via MAC CE/DCI.
  • the indicated cell #2-1 then becomes the SpCell of the new cell group.
  • the cells (cell #0-0, cell #1-0) in the same cell group as the indicated cell #2-1 become Scell #1 and Scell #2. In other words, the serving cell group is switched.
  • the distance between the UE and each TRP may be different.
  • the multiple TRPs may be included in the same cell (e.g., a serving cell).
  • one TRP among the multiple TRPs may correspond to a serving cell and the other TRPs may correspond to a non-serving cell. In this case, it is also assumed that the distance between each TRP and the UE may be different.
  • the transmission timing of UL (Uplink) channels and/or UL signals (UL channels/signals) is adjusted by the Timing Advance (TA).
  • TA Timing Advance
  • the reception timing of UL channels/signals from different user terminals is adjusted by the radio base station (TRP: Transmission and Reception Point, also known as gNB: gNodeB, etc.).
  • the UE may control the timing of UL transmission by applying a timing advance (multiple timing advances) for each pre-configured timing advance group (TAG: Timing Advance Group).
  • TAG Timing Advance Group
  • Timing Advance Groups classified by transmission timing are supported.
  • the UE may control the UL transmission timing for each TAG, assuming that the same TA offset (or TA value) is applied to each TAG.
  • the TA offset may be set independently for each TAG.
  • the UE can independently adjust the transmission timing of cells belonging to each TAG, allowing the radio base station to align the reception timing of uplink signals from the UE even when multiple cells are used.
  • TAGs may be configured by higher layer parameters.
  • the same timing advance value may be applied to serving cells (e.g., serving cells for which UL is configured) belonging to the same TAG.
  • a timing advance group including the SpCell of a MAC entity may be called a Primary Timing Advance Group (PTAG), and other TAGs may be called Secondary Timing Advance Groups (STAGs).
  • PTAG Primary Timing Advance Group
  • STAGs Secondary Timing Advance Groups
  • FIG. 7 shows a case where three TAGs are configured for a cell group including SpCell and SCell#1 to #4.
  • SpCell and SCell#1 belong to the first TAG (PTAG or TAG#0)
  • SCell#2 and SCell#3 belong to the second TAG (TAG#1)
  • SCell#4 belongs to the third TAG (TAG#2).
  • the timing advance command may be notified to the UE using a MAC control element (e.g., MAC CE).
  • the TA command is a command indicating the transmission timing value of the uplink channel and is included in the MAC control element.
  • the TA command (TAC) is signaled from the radio base station to the UE at the MAC layer.
  • the UE controls a predetermined timer (e.g., TA timer) based on the reception of the TA command.
  • the MAC CE for the timing advance command may include a field for a timing advance group index (e.g., TAG ID) and a field for the timing advance command (see FIG. 8).
  • the TAG ID field may consist of, for example, 2 bits.
  • the TAG ID field may be used to indicate the TAG ID of the addressed TAG.
  • the Timing Advance Command field may consist of, for example, 6 bits.
  • the TAC field may indicate an index value T A (0, 1, 2...63) that is used to control the amount/value (relative amount/value) of timing adjustment that the MAC entity has to apply.
  • the MAC CE for the Timing Advance Command shown in Figure 8 may be called TAC MAC CE.
  • FIG. 9 is a diagram showing another example of a MAC CE for a timing advance command.
  • the MAC CE shown in FIG. 9 may be called an absolute TAC MAC CE.
  • the MAC CE may include a field for reserved bits (R bit field) and a field for a timing advance command (TAC field).
  • the TAC field may be composed of, for example, 12 bits across two octets.
  • the TAC field in FIG. 9 may indicate an index value used to control the amount/value (absolute amount/value) of the actual TA that the MAC entity must apply, as in FIG. 8.
  • the absolute TAC MAC CE may not include the TAG ID field shown in FIG. 8.
  • the MAC CE shown in FIG. 8 may be used after initial access is established.
  • the MAC CE shown in FIG. 9 is used only at the time of initial access and may be included in the RAR, etc.
  • Each field included in the MAC CE for the timing advance command described above may be called a field related to TA.
  • the TAC field shown in FIG. 8 may be called a TA adjustment field/field for instructing TA adjustment/field related to TA adjustment
  • the TAC field shown in FIG. 9 may be called an absolute TAC field/field for instructing absolute TAC.
  • UL transmission is controlled based on timing advance for a serving cell (or a TRP of a serving cell) and a non-serving cell/additional cell (or a TRP of a non-serving cell/additional cell).
  • TAGs or TAG-IDs
  • different TAGs are set for one or more TRPs (e.g., multiple TRPs having different PCIs) corresponding to a certain cell (or CC).
  • TRPs corresponding to a certain cell share a common TAG.
  • FIG. 10 shows an example of TAG settings for multiple cells (or TRPs) with different PCIs.
  • a maximum of M PCIs (e.g., serving cell + candidate cells associated with the serving cell) can be configured for each CC, and it is assumed that the configuration of a maximum of N TAGs (e.g., N ⁇ M) is supported for the maximum M PCIs. In this case, one or more PCIs may be associated with one TAG.
  • one or more PCIs may be associated with one TAG for up to S serving cells in a cell group (or for up to S serving cells).
  • up to T TAGs may be configured considering one PCI for each CC (Case 1). That is, up to T ⁇ N TAGs may be configured for up to M ⁇ S cells. Alternatively, up to U TAGs may be configured for up to M ⁇ S cells (Case 2).
  • the TAG of the candidate cell may be indicated by the base station or may be determined based on the TA of the candidate cell acquired by the UE.
  • the UE performs UL transmission of a candidate cell while taking into account the TA corresponding to the candidate cell.
  • the UE needs to acquire the TA of the candidate cell (e.g., TA acquisition of candidate cells).
  • TA acquisition methods for acquiring the TA of a candidate cell, such as TA acquisition using RACH (e.g., RACH-based solutions) and TA acquisition without using RACH (RACH-less solutions).
  • RACH e.g., RACH-based solutions
  • RACH-less solutions TA acquisition without using RACH
  • the TA acquisition method may be interpreted as a TA acquisition scheme, a TA acquisition type, or a TA acquisition procedure.
  • TA acquisition, TA measurement, TA calculation, TA calculation, and TA determination may be interpreted as interchangeable.
  • the UE may obtain the TA of the candidate cell by transmitting a RACH (e.g., a PDCCH ordered RACH) indicated/triggered by the PDCCH to the candidate cell.
  • a RACH e.g., a PDCCH ordered RACH
  • Information regarding the TA of the candidate cell e.g., a TA value
  • a response signal e.g., an RAR
  • the RAR may be transmitted from the serving cell or the candidate cell.
  • the TA of the candidate cell may be obtained using a RACH triggered by the UE or a RACH triggered at higher layers by the network.
  • the PDCCH order may be triggered only by the source cell (or the serving cell).
  • the UE may obtain the TA of the candidate cell by transmitting a signal other than RACH to the candidate cell.
  • Information regarding the TA of the candidate cell e.g., the TA value
  • SRS may be applied as a signal other than RACH (e.g., SRS-based TA measurement).
  • the UE may measure/calculate/obtain the TA for the candidate cell based on DL signals (e.g., downlink reference signals) transmitted from each cell (e.g., candidate cell/serving cell).
  • DL signals e.g., downlink reference signals
  • a method in which the UE obtains the TA for the candidate cell based on DL signals transmitted from one or more cells may be called UE-based TA measurement (e.g., UE based TA measurement).
  • the downlink reference signal may be a specific DL signal (e.g., a synchronization signal block (e.g., SSB)/CSI-RS, etc.).
  • the UE may measure the difference/difference in reception timing of DL signals from multiple cells (or two cells) and obtain the TA of a candidate cell.
  • the multiple cells may include a reference cell (e.g., a serving cell).
  • the UE may calculate the TA required for the candidate cell based on the reception timing of the reference cell (and the TA value of the reference cell) and the timing difference (e.g., T) between the reference cell and the candidate cell.
  • the UE may obtain the TA of the candidate cell using a timing advance command (TAC) transmitted from the serving cell.
  • TAC timing advance command
  • LTM 11 is a diagram showing an overview of L1L2-triggered mobility (LTM). LTM and L1/L2 inter-cell mobility may be read as interchangeable.
  • the UE receives candidate cell configurations from the NW during UE reconfiguration.
  • the UE reconfiguration includes T RRC , T proccesing1/T proccesing2 .
  • T RRC e.g., up to 10 ms
  • T proccesing1/T proccesing2 e.g., up to 20 ms for same FR and up to 40 ms for different FR
  • This may include L2/3 reconfiguration, RF retuning, baseband retuning, security update if necessary, etc.
  • T search (e.g. 0 ms if cell is known, max 60 ms if cell is unknown) is the time required to search for the target cell.
  • T ⁇ is the time for fine tracking and acquisition of all timing information.
  • T margin (e.g. max 2 ms) is the time for post processing of SSB and CSI-RS.
  • the L1 measurement includes T meas (SMTC period (eg, 20 ms)), which is the measured delay from the appearance of the target to the cell switch command.
  • T meas SMTC period (eg, 20 ms)
  • T IU e.g., max. 15 ms
  • T RAR e.g., max. 4 ms
  • T cmd e.g., max. 5 ms
  • L1/L2 commands HARQ and paging
  • T first-data after T cmd is the time when the UE makes the first DL reception/UL transmission on the indicated beam of the target cell after the RAR.
  • FIG. 12 is a diagram showing an example of a PDCCH ordered RACH with RAR monitoring.
  • the source cell and the source cell group may be interchangeable.
  • the candidate cell and the candidate cell group may be interchangeable.
  • the source cell may transmit information regarding the configuration of the candidate cell (e.g., candidate cell configuration information) to the UE.
  • the source cell may also transmit a PDCCH order (e.g., DCI format 1_0) used to trigger the PRACH to the UE.
  • the PDCCH order (or DCI) may indicate the candidate cell (e.g., one candidate cell)/random access occasion (RO) that is the target of the PRACH trigger/transmission.
  • the UE transmits the PRACH in the RACH procedure to the candidate cell based on the PDCCH order to acquire the TAG/TA.
  • the source cell then transmits a response signal (RAR) to the PRACH to the UE.
  • the RAR may include information about the TA (e.g., TA indication).
  • the RAR e.g., PDSCH including the RAR/PDCCH that schedules the PDSCH
  • the RAR may be monitored in a specific search space (e.g., common search space (CSS)) of a specific cell (e.g., SpCell) among the current serving cells (only within a Distributed Unit (DU)).
  • TA adjustment e.g., TA maintenance
  • TA maintenance is performed in the source cell.
  • the source cell may then send a cell switch command to the UE.
  • TA information may be moved/notified from the source cell to the target cell.
  • the UE may control UL transmission based on the acquired TA. For example, after the initial cell switch, the UE may perform the first UL transmission using the initial TA if UL synchronization of all candidate cells has not been completed.
  • FIG. 13 is a diagram showing an example of a RACH (PDCCH ordered RACH) with a PDCCH order that does not have RAR monitoring. Only the differences between FIG. 13 and FIG. 12 will be described.
  • RACH PDCCH ordered RACH
  • the PDCCH order used to trigger the PRACH may indicate one or more candidate cells (e.g., multiple candidate cells)/random access occasions to be the target of the PRACH trigger/transmission.
  • the UE may transmit a PRACH in the RACH procedure to the candidate cells based on the PDCCH order to acquire multiple TAGs/TAs.
  • the source cell does not transmit a PRACH response signal (e.g., RAR).
  • the source cell may indicate information regarding the TA (e.g., TA indication) to the UE using a cell switch command.
  • a RACH without RAR and a RACH without RAR monitoring may be interpreted as interchangeable.
  • a RACH may be interpreted as a PRACH transmission triggered by a PDCCH order.
  • a RACH procedure/PRACH transmission without RAR monitoring may be interpreted as a RACH procedure/PRACH transmission in which RAR monitoring is not required, or a RACH procedure/PRACH transmission in which RAR monitoring is not required.
  • FIG. 14 shows DCI format 1_0 that is CRC scrambled by the C-RNTI.
  • the frequency domain resource assignment may be used, for example, for RACH (PDCCH order) according to the instruction of the PDCCH. For example, when the frequency domain resource assignment indicates all 1, this may mean that the DCI format 1_0 is used as the PDCCH order.
  • the random access preamble index may be used for Contention based Random Access (CBRA). For example, when the random access preamble index is all 0, it may mean that it is used for CBRA.
  • the reserved bits are 12 bits when operating in a cell with spectrum shared channel access, and 10 bits otherwise.
  • Time alignment timer e.g., timeAlignmentTimer
  • TAG Time Alignment Time Alignment timer
  • the time alignment timer per TAG may control the time at which the MAC entity considers the serving cells belonging to the associated TAG to be UL time aligned.
  • Parameters corresponding to each TAG ID may be set by higher layer parameters. For example, parameters such as a time alignment timer (e.g., timeAlignmentTimer) corresponding to each TAG ID may be set. Alternatively, the TAG ID for each serving cell may be set by higher layer parameters (e.g., tag-ID included in ServingCellConfig). After being set by higher layer parameters, the TAG ID/parameters may be updated by the MAC CE.
  • time alignment timer e.g., timeAlignmentTimer
  • the TAG ID for each serving cell may be set by higher layer parameters (e.g., tag-ID included in ServingCellConfig).
  • a time alignment timer may be maintained for UL time alignment.
  • the time alignment timer may be configured/associated per TAG.
  • the UE receives a MAC CE for a timing advance command (e.g., TAC MAC CE), it starts/restarts the time alignment timer associated with the indicated timing advance group (e.g., TAG), respectively.
  • the MAC entity receives a MAC CE for a timing advance command and applies the timing advance command to the indicated TAG and starts or restarts a time alignment timer associated with the indicated TAG if a predefined value (N TA ) is maintained between the indicated TAG , which may be the timing advance between DL and UL.
  • N TA a predefined value
  • a timing advance command is received in an RAR message for a serving cell belonging to a TAG (e.g., a TAG of an SpCell) or in a message B (e.g., MSGB) for the SpCell, if the MAC entity does not select a random access preamble from among the collision-based random access preambles, it may apply the timing advance command for that TAG and may also start or restart the time alignment timer associated with that TAG.
  • a TAG e.g., a TAG of an SpCell
  • a message B e.g., MSGB
  • an absolute timing advance command (e.g., Absolute Timing Advance Command) is received in response to transmitting a message A (e.g., MSGA) containing a specific RNTI MAC CE (e.g., C-RNTI MAC CE)
  • a message A e.g., MSGA
  • a specific RNTI MAC CE e.g., C-RNTI MAC CE
  • TAG timing advance group
  • STAG secondary timing advance groups
  • Rel. 17 supports the application of a specific PTAG operation when a timing advance timer corresponding to a PTAG expires, and the application of a specific STAG operation when a timing advance timer corresponding to a STAG expires.
  • the following operations e.g., a specified PTAG operation/a specified STAG operation
  • the following operations e.g., a specified PTAG operation/a specified STAG operation
  • Predetermined PTAG Operation If a time alignment timer is associated with the PTAG, Flush all HARQ buffers of all serving cells. - If configured, inform RRC to release PUCCH for all serving cells. - If set, notify RRC to release SRS. Clear all configured DL allocations and configured UL allocations. Clear the PUSCH resources for semi-persistent CSI reporting. - Allow all time alignment timers to expire while running. - Maintain NTAs for all TAGs.
  • Predetermined STAG Actions If a time alignment timer is associated with a STAG, then for all serving cells belonging to that STAG: Flush all HARQ buffers. - If configured, notify RRC to release PUCCH. - If set, notify RRC to release SRS. Clear all configured DL and UL allocations. Clear the PUSCH resources for semi-persistent CSI reporting. - Maintain the NTA of the TAG.
  • a MAC CE e.g., a new MAC CE
  • the question arises as to which cell's TAG (e.g., PTAG) the timer should be started or restarted (or not started). Also, the question arises as to which cell's TAG (e.g., PTAG) the TAC should be applied to.
  • timing advance e.g., timer (e.g., time alignment timer) control/application of timing advance, etc.
  • timer e.g., time alignment timer
  • application of timing advance etc.
  • A/B and “at least one of A and B” may be read as interchangeable.
  • A/B/C may mean “at least one of A, B, and C.”
  • Radio Resource Control RRC
  • RRC parameters RRC parameters
  • RRC messages higher layer parameters
  • information elements IEs
  • settings etc.
  • MAC Control Element CE
  • update commands activation/deactivation commands, etc.
  • the higher layer signaling may be, for example, any one of Radio Resource Control (RRC) signaling, Medium Access Control (MAC) signaling, broadcast information, other messages (e.g., messages from the core network such as positioning protocols (e.g., NR Positioning Protocol A (NRPPa)/LTE Positioning Protocol (LPP)) messages), or a combination of these.
  • RRC Radio Resource Control
  • MAC Medium Access Control
  • LPP LTE Positioning Protocol
  • the MAC signaling may use, for example, a MAC Control Element (MAC CE), a MAC Protocol Data Unit (PDU), etc.
  • the broadcast information may be, for example, a Master Information Block (MIB), a System Information Block (SIB), Remaining Minimum System Information (RMSI), Other System Information (OSI), etc.
  • MIB Master Information Block
  • SIB System Information Block
  • RMSI Remaining Minimum System Information
  • OSI System Information
  • the physical layer signaling may be, for example, Downlink Control Information (DCI), Uplink Control Information (UCI), etc.
  • DCI Downlink Control Information
  • UCI Uplink Control Information
  • inter-cell mobility e.g., L1/L2 inter cell mobility
  • L1/L2 inter-cell mobility may be interpreted as at least one of cell switching, cell switch, and cell change.
  • a candidate cell index and a candidate config index may be interchanged.
  • a TAG may be interchanged with a PTAG or a STAG.
  • a timer associated with a corresponding candidate cell index may be interchanged with a timer of a TAG associated with the corresponding candidate cell index.
  • a serving cell may be interchanged with a special cell (e.g., an SPCell).
  • the candidate cells may include the current serving.
  • the first embodiment relates to the initiation/restart of the time alignment timer when a candidate cell is configured/supported.
  • the predefined timer may be a time alignment timer (e.g., timeAlignmentTimer).
  • a predefined timer associated with each candidate cell index is configured by a higher layer (see FIG. 15)
  • at least one of the following options 1-1 to 1-7 may be applied.
  • FIG. 15 shows an example of a case where a specific timer is set for each of a serving cell (current serving cell/source cell) set as a candidate cell and a candidate cell (a candidate cell that is not the current serving cell/source cell).
  • FIG. 15 shows a case where a specific timer is set separately for each candidate cell.
  • FIG. 15 is an example, and the number of cells and the timer IDs that are set are not limited to this.
  • the UE When the UE receives an RAR/any MAC CE for a candidate cell in a current serving cell (e.g., a current serving cell), it may apply at least one of the following options 1-1 to 1-3.
  • the RAR/any MAC CE for the candidate cell may include a timing advance command for the candidate cell.
  • the UE may start/restart a timer associated with the corresponding candidate cell index. For example, when the UE transmits a PRACH to a candidate cell #1 and receives a response signal (RAR) for the PRACH, the UE may start/restart a timer associated with the candidate cell #1.
  • the RAR may include, for example, a TAC for the candidate cell #1.
  • the UE may start/restart a predetermined timer associated with the candidate cell #1.
  • the UE may not initiate/restart a predefined timer associated with a corresponding candidate cell index, which refers to a candidate cell that is not the current serving cell.
  • the UE does not need to start/restart the predefined timer (or any predefined timer).
  • the candidate cell refers to a candidate cell that is not the current serving cell.
  • the UE may apply at least one of the following options 1-4 to 1-7 when it receives a MAC CE for a cell switch command (e.g., a cell switch command MAC CE) in a current serving cell (e.g., a current serving cell) or when timing advance information is indicated in the MAC CE for a cell switch command.
  • a cell switch command e.g., a cell switch command MAC CE
  • the MAC CE for the cell switch command may include a timing advance command for the candidate cell (or new serving cell).
  • the UE may start/restart a predefined timer associated with the corresponding candidate cell index. For example, when the UE receives a MAC CE for a cell switch command in the current serving cell and indicates a switch to the candidate cell #1, the UE may start/restart a predefined timer associated with the candidate cell #1.
  • the MAC CE for the cell switch may include, for example, a TAC for the candidate cell #1.
  • the UE may not initiate/restart a predefined timer associated with a corresponding candidate cell index, which refers to a candidate cell that is not the current serving cell.
  • the UE does not need to start/restart the predefined timer (or any predefined timer).
  • the candidate cell refers to a candidate cell that is not the current serving cell.
  • the UE may start/restart a predefined timer for the serving cell's TAG, which may be, for example, a PTAG.
  • the index of the candidate cell may be referenced by (or may be included in) the contents of the PDCCH order/any DCI/RAR/cell switching command MAC CE/any MAC CE/any higher layer parameter.
  • a predefined timer associated with each candidate cell index is not configured by a higher layer, at least one of the following options 1-8 to 1-16 (or a combination of two or more of them) may be applied.
  • a specific timer associated with each candidate cell index is not set by a higher layer, this may be when a specific timer is not set separately for each candidate cell index (when one/common specific timer is set for multiple candidate cells), or when a specific timer is not set for a candidate cell at all.
  • a predefined timer for multiple candidate cells e.g., all or a set of candidate cells
  • the UE receives an RAR/any MAC CE for a candidate cell on a current serving cell (e.g., the current serving cell)
  • at least one of options 1-8 to 1-10 below may be applied.
  • the RAR/any MAC CE for the candidate cell may include a timing advance command for the candidate cell.
  • the set of candidate cells may include multiple candidate cells.
  • the candidate cells included in the set may be configured/instructed to the UE by the base station via RRC/MAC CE/DCI.
  • Figures 16A and 16B show an example of a case where a specific timer is set for a serving cell (current serving cell/source cell) set as a candidate cell and a candidate cell (a candidate cell that is not the current serving cell/source cell).
  • Figure 16A shows a case where a specific timer is not set separately for each candidate cell, but the same specific timer is set for all candidate cells (or a specific timer is set in common).
  • Figure 16B shows a case where a specific timer is not set separately for each candidate cell, but a specific timer is set for each set including multiple candidate cells (or a specific timer is set in common for each set).
  • Figures 16A and 16B are just examples, and the number of cells and the timer IDs set are not limited to these.
  • the UE may initiate/restart a predefined timer for all or a set of candidate cells, which may not include the current serving cell.
  • the UE may not initiate/restart the predefined timer for all or a set of candidate cells, which may not include the current serving cell.
  • the UE does not need to start/restart the predefined timer (or any predefined timer).
  • the candidate cell refers to a candidate cell that is not the current serving cell.
  • a predefined timer for all or a set of candidate cells is configured by higher layers and the UE receives a MAC CE for a cell switch command in the current serving cell (e.g., the current serving cell), at least one of the following options 1-11 to 1-14 may be applied.
  • the UE may initiate/restart a predefined timer for all or a set of candidate cells, which may not include the current serving cell.
  • the UE may start/restart all the predetermined timers of the candidate cell or the predetermined timers of the set that includes candidate cell #1.
  • the MAC CE for the cell switch may include, for example, a TAC for candidate cell #1.
  • the UE may not initiate/restart the predefined timer for all or a set of candidate cells, which may not include the current serving cell.
  • the UE does not need to start/restart the predefined timer (or any predefined timer).
  • the candidate cell refers to a candidate cell that is not the current serving cell.
  • the UE may start/restart a predefined timer for the serving cell's TAG, which may be, for example, a PTAG.
  • the UE may start/restart the predefined timer.
  • the UE receives an RAR/optional MAC CE for a candidate cell or a MAC CE for a cell switch command in the current serving cell (e.g., the current serving cell), at least one of options 1-15 to 1-16 below may be applied.
  • the candidate cell may be a candidate cell that is not the current serving cell.
  • FIG. 17 shows an example of a case where a specific timer is set in a serving cell (current serving cell/source cell) that is set as a candidate cell, and a specific timer is not set in a candidate cell (a candidate cell that is not the current serving cell/source cell).
  • FIG. 17 is an example, and the number of cells and the timer IDs that are set are not limited to this.
  • the UE may start/restart a predefined timer for the TAG of the serving cell.
  • the UE does not need to start/restart the predefined timer (or any predefined timer).
  • the candidate cell refers to a candidate cell that is not the current serving cell.
  • the specific timer can be appropriately applied to the candidate cell.
  • Second Embodiment A second embodiment relates to UE behavior when a predefined timer corresponding to a serving/candidate cell expires (eg, expires).
  • a serving cell related timer expires
  • a predetermined timer e.g., a time alignment timer
  • a serving cell e.g., a current serving cell
  • At least one of options 2A-1 through 2A-4 below may apply.
  • the UE may apply certain PTAG operations.
  • the specified PTAG operation may be a UE operation supported by an existing system (e.g., Rel. 17 or earlier).
  • the serving cell may be replaced with a candidate cell that includes the serving cell.
  • the UE may also inform the RRC to release/reconfigure the candidate config/candidate cell configuration (if configured).
  • the UE may maintain N TAs of all TAGs associated with candidate cells in addition to the given PTAG operations.
  • the UE may clear/reset the N TAs of all TAGs associated with candidate cells that are not the serving cell (eg, the current serving cell).
  • At least one of the following options 2A-5 to 2A-6 may be applied to all serving cells belonging to that STAG.
  • the UE may apply a certain STAG action.
  • Predetermined STAG Actions If the expired predefined timer is associated with a STAG, for all serving cells belonging to that STAG, Flush all HARQ buffers. - If configured, notify RRC to release PUCCH. - If set, notify RRC to release SRS. Clear all configured DL and UL allocations. Clear the PUSCH resources for semi-persistent CSI reporting. - Maintain the NTA of the TAG.
  • the specified STAG operation may be a UE operation supported by an existing system (e.g., Rel. 17 or earlier).
  • the serving cell may be replaced with a candidate cell that includes the serving cell.
  • the UE may also inform the RRC to release/reconfigure the candidate config/candidate cell configuration (if configured).
  • a timer associated with a candidate cell expires
  • a predetermined timer e.g., a time alignment timer
  • a candidate cell e.g., a candidate cell that is not the current serving cell
  • a predefined timer associated with each candidate cell index is configured by a higher layer (see FIG. 15)
  • at least one of the following options 2B-1 to 2B-4 may be applied.
  • the UE may apply the above-mentioned predetermined PTAG operation/predetermined STAG operation to the TAG of the candidate cell for which the predetermined timer has expired.
  • the predetermined PTAG operation/predetermined STAG operation may be a UE operation supported in an existing system (e.g., before Rel. 17).
  • the serving cell may be replaced with a candidate cell including the serving cell and applied.
  • the UE may be controlled so as to do nothing (or not to perform any particular action associated with the expiration of the predetermined timer) when the predetermined timer for the candidate cell expires.
  • the UE may trigger UE-based TA measurements (if configured by higher layers) for candidate cells for which a predefined timer has expired.
  • the UE may request the network/base station to acquire a TA for the candidate cell for which a predetermined timer has expired.
  • the TA acquisition request may be made by using uplink control information (e.g., UCI)/MAC CE.
  • At least one of the following options 2B-5 to 2B-12 may be applied.
  • the predefined timers associated with each candidate cell index are not configured by a higher layer, they may be divided into two cases: one where one/common predefined timer is configured for all candidate cells (see FIG. 16A), and one where one/common predefined timer is configured for each set of candidate cells that includes one or more candidate cells (see FIG. 16B).
  • the candidate cells may or may not include the current serving cell.
  • a predefined timer (e.g., one predefined timer) for all candidate cells is configured by a higher layer, at least one of the following options 2B-5 to 2B-8 (or a combination of two or more of them) may be applied.
  • the UE may apply the above-mentioned predetermined PTAG operation/predetermined STAG operation to the TAGs of all or some of the candidate cells.
  • the predetermined PTAG operation/predetermined STAG operation may be a UE operation supported in an existing system (e.g., before Rel. 17).
  • the serving cell may be replaced with a candidate cell including the serving cell and applied.
  • Some of the candidate cells may be candidate cells with which the UE maintains a TA.
  • the UE may be controlled so as to do nothing (or not to perform any particular action associated with the expiration of the predetermined timer) when the predetermined timer for the candidate cell expires.
  • the UE may trigger UE-based TA measurements for all or some of the candidate cells.
  • the candidate cells for which the UE-based TA measurements are triggered may be limited to the candidate cells for which the UE-based TA measurements are configured by the RRC.
  • the UE may request the network/base station to acquire TA for all or some of the candidate cells.
  • the request for TA acquisition may be made using uplink control information (e.g., UCI)/MAC CE.
  • the candidate cells e.g., some of the candidate cells for which TA is acquired may be determined/set by the network, or may be determined/determined autonomously by the UE.
  • a predefined timer for a set of candidate cells e.g., one predefined timer per set
  • at least one of the following options 2B-9 to 2B-12 may be applied.
  • the UE may apply the above-mentioned predetermined PTAG operation/predetermined STAG operation to the TAG of the set of candidate cells for which the predetermined timer has expired or the TAG of some candidate cells.
  • the predetermined PTAG operation/predetermined STAG operation may be a UE operation supported in an existing system (e.g., before Rel. 17).
  • the serving cell may be replaced with a candidate cell including the serving cell and applied.
  • Some of the candidate cells may be candidate cells with which the UE maintains a TA.
  • the UE may be controlled so as to do nothing (or not to perform any particular action associated with the expiration of the predetermined timer) when the predetermined timer for the candidate cell expires.
  • the UE may trigger UE-based TA measurements for a set of candidate cells or for some of the candidate cells.
  • the candidate cells for which the UE-based TA measurements are triggered may be limited to the candidate cells for which the UE-based TA measurements are configured by the RRC.
  • the UE-based TA measurements may be configured (e.g., configured or not configured by the RRC) for one or more candidate cells included in a set in common or separately.
  • the UE may request the network/base station to acquire TA for a set of candidate cells for which a predetermined timer has expired, or to acquire TA for some candidate cells.
  • the request for TA acquisition may be made using uplink control information (e.g., UCI)/MAC CE.
  • the candidate cells for which TA acquisition is performed (e.g., some candidate cells) may be determined/set by the network, or may be determined/determined autonomously by the UE.
  • the UE may report the expiration of a predetermined timer to the network/base station.
  • the report may be made using an RRC message/MAC CE.
  • the set of all candidate cells/some of the candidate cells/candidate cells may or may not include a serving cell (e.g., the current serving cell).
  • a third embodiment relates to the application of a timing advance command (eg, TAC) to a candidate cell.
  • a timing advance command eg, TAC
  • TAG ID between cell group configurations e.g., CellGroupConfig
  • Figure 18A When candidate cells are supported, there are cases where the TAG ID between cell group configurations (e.g., CellGroupConfig) is not set by a higher layer (see Figure 18A) and cases where it is set (see Figure 18B).
  • Figure 18A shows an example of a case where setting TAG IDs between cell group configurations (or between cell groups) (e.g., setting the same TAG between cell groups) is not supported.
  • one or more serving cells e.g., serving cells that can also be configured as candidate cells
  • each candidate cell is configured separately.
  • Figure 18B shows an example of a case where the setting of TAG IDs between cell group settings (or between cell groups) (e.g., setting the same TAG between cell groups) is supported.
  • a case where the same TAG ID is set between different cell groups (between a serving cell and a candidate cell, or between candidate cells) is shown.
  • the UE may control UE operation based on whether or not the setting of TAG IDs between cell group configurations is supported.
  • the UE may apply at least one of the following options 3-1 to 3-2.
  • the RAR/any MAC CE for the candidate cell may include a timing advance command (e.g., TAC) for the candidate cell.
  • TAC timing advance command
  • the candidate cell may refer to a candidate cell that is not the current serving cell.
  • the UE may maintain the TAC, i.e., the UE may control not to apply the TAC to the PTAG.
  • the UE may be controlled to do nothing (or to not take any specific action upon receiving an RAR/any MAC CE for a candidate cell in the serving cell).
  • the UE may apply option 3-3 below.
  • the MAC CE for the cell switching command when the MAC CE for the cell switching command is received in the current serving cell, this may be interpreted as when TA information is indicated by the MAC CE for the cell switching command.
  • the UE may apply TAC to the PTAG and may assume/expect that the new target cell (or a candidate cell for switching) will be associated with the PTAG after the cell switch.
  • the UE may apply at least one of the following options 3-4 to 3-6.
  • the RAR/any MAC CE for the candidate cell may include a timing advance command (e.g., TAC) for the candidate cell.
  • TAC timing advance command
  • the UE may maintain the TAC, i.e., the UE may control not to apply the TAC to the PTAG.
  • the UE may be controlled to do nothing (or to not take any specific action upon receiving an RAR/any MAC CE for a candidate cell in the serving cell).
  • the UE may apply TAC to one or more candidate cells that have the same TA.
  • the UE may apply at least one of the following options 3-7 to 3-8.
  • the UE may apply TAC to the PTAG and may assume/expect that the new target cell (or a candidate cell for switching) will be associated with the PTAG after the cell switch.
  • the UE may apply TAC to one or more candidate cells that have the same TA.
  • the UE may apply at least one of the following options 3-9 to 3-11. Also, in such cases, when a MAC CE for a cell switch command is received by the current serving cell, the UE may apply at least one of the following options 3-12 to 3-13.
  • the UE may maintain the TAC, i.e., the UE may control not to apply the TAC to the PTAG.
  • the UE may be controlled to do nothing (or to not take any specific action upon receiving an RAR/any MAC CE for a candidate cell in the serving cell).
  • the UE may apply the TAC to the TAG (e.g., the TAG configured for the serving cell).
  • the UE may apply TAC to the PTAG and may assume/expect that the new target cell (or a candidate cell for switching) will be associated with the PTAG after the cell switch.
  • the UE may apply the TAC to the TAG (e.g., the TAG configured for the serving cell).
  • options 3-12 to 3-13 it may also be possible to set a combination of some existing TAG IDs of a candidate cell and the TA associations (e.g., TA associations) of other candidate cells.
  • the UE may apply at least one of the following options 3-14 to 3-16 when a TAG ID for inter-cell group configuration (or inter-cell group) is configured and the UE receives an RAR/any MAC CE for a candidate cell in the current serving cell.
  • the RAR/any MAC CE for the candidate cell may include a timing advance command (e.g., TAC) for the candidate cell.
  • TAC timing advance command
  • the candidate cell may refer to a candidate cell that is not the current serving cell.
  • the UE may maintain the TAC, i.e., the UE may control not to apply the TAC to the PTAG.
  • the UE may apply the TAC to the corresponding TAG.
  • the RAR/any MAC CE may include the TAG ID/candidate cell index. If the RAR/any MAC CE includes only the candidate cell index or the TAG ID (e.g., only the candidate cell index), the association between the candidate cell index and the TAG ID may be defined in the specification or may be configured/instructed to the UE by the base station.
  • the UE may be controlled to do nothing (or to not take any specific action upon receiving an RAR/any MAC CE for a candidate cell in the serving cell).
  • the UE may apply at least one of the following options 3-17 to 3-18.
  • the UE may apply TAC to the PTAG and may assume/expect that the new target cell (or a candidate cell for switching) will be associated with the PTAG after the cell switch.
  • the UE may apply the TAC to the corresponding TAG.
  • the MAC CE for the cell switch command may include the TAG ID/candidate cell index. If the MAC CE for the cell switch command includes only the candidate cell index or the TAG ID (e.g., only the candidate cell index), the association between the candidate cell index and the TAG ID may be defined in the specification or may be configured/instructed to the UE by the base station.
  • the third embodiment it is possible to appropriately control the UE operation in response to a timing advance command even when a candidate cell is configured/supported.
  • any information may be notified to the UE (from a network (NW) (e.g., a base station (BS))) (in other words, any information is received from the BS by the UE) using physical layer signaling (e.g., DCI), higher layer signaling (e.g., RRC signaling, MAC CE), a specific signal/channel (e.g., PDCCH, PDSCH, reference signal), or a combination thereof.
  • NW network
  • BS base station
  • the MAC CE may be identified by including in the MAC subheader a new Logical Channel ID (LCID) that is not specified in existing standards.
  • LCID Logical Channel ID
  • the notification When the notification is made by a DCI, the notification may be made by a specific field of the DCI, a Radio Network Temporary Identifier (RNTI) used to scramble Cyclic Redundancy Check (CRC) bits assigned to the DCI, the format of the DCI, etc.
  • RNTI Radio Network Temporary Identifier
  • CRC Cyclic Redundancy Check
  • notification of any information to the UE in the above-mentioned embodiments may be performed periodically, semi-persistently, or aperiodically.
  • notification of any information from the UE (to the NW) may be performed using physical layer signaling (e.g., UCI), higher layer signaling (e.g., RRC signaling, MAC CE), a specific signal/channel (e.g., PUCCH, PUSCH, PRACH, reference signal), or a combination thereof.
  • physical layer signaling e.g., UCI
  • higher layer signaling e.g., RRC signaling, MAC CE
  • a specific signal/channel e.g., PUCCH, PUSCH, PRACH, reference signal
  • the MAC CE may be identified by including a new LCID in the MAC subheader that is not specified in existing standards.
  • the notification may be transmitted using PUCCH or PUSCH.
  • notification of any information from the UE may be performed periodically, semi-persistently, or aperiodically.
  • At least one of the above-mentioned embodiments may be applied when a certain condition is satisfied, which may be specified in a standard or may be notified to the UE/BS using higher layer signaling/physical layer signaling.
  • At least one of the above-described embodiments may be applied only to UEs that have reported or support a particular UE capability.
  • the specific UE capabilities may indicate at least one of the following: Supporting specific processing/operations/control/information for at least one of the above embodiments (e.g. UE-based TA measurements). Supporting specific processing/actions/control/information for at least one of each option (or each alternative) of the above embodiments or combinations of options.
  • the above-mentioned specific UE capabilities may be capabilities that are applied across all frequencies (commonly regardless of frequency), capabilities per frequency (e.g., one or a combination of a cell, band, band combination, BWP, component carrier, etc.), capabilities per frequency range (e.g., Frequency Range 1 (FR1), FR2, FR3, FR4, FR5, FR2-1, FR2-2), capabilities per subcarrier spacing (SubCarrier Spacing (SCS)), or capabilities per Feature Set (FS) or Feature Set Per Component-carrier (FSPC).
  • FR1 Frequency Range 1
  • FR2 FR2, FR3, FR4, FR5, FR2-1, FR2-2
  • SCS subcarrier Spacing
  • FS Feature Set
  • FSPC Feature Set Per Component-carrier
  • the above-mentioned specific UE capabilities may be capabilities that are applied across all duplexing methods (commonly regardless of the duplexing method), or may be capabilities for each duplexing method (e.g., Time Division Duplex (TDD) and Frequency Division Duplex (FDD)).
  • TDD Time Division Duplex
  • FDD Frequency Division Duplex
  • the above-mentioned embodiments may be applied when the UE configures/activates/triggers specific information related to the above-mentioned embodiments (or performs the operations of the above-mentioned embodiments) by higher layer signaling/physical layer signaling.
  • the specific information may be information indicating enabling a random access procedure/PRACH transmission without RAR monitoring, any RRC parameters for a specific release (e.g., Rel. 18/19), etc.
  • the UE may, for example, apply Rel. 15/16 operations.
  • a terminal having a receiving unit that receives configuration information regarding the configuration of one or more candidate cells and information regarding a predetermined timer related to the one or more candidate cells, and a control unit that, when a timing advance command corresponding to a candidate cell is indicated, controls starting or restarting the predetermined timer for at least one of the candidate cell, another candidate cell, and a serving cell based on the information regarding the timer related to the one or more candidate cells.
  • the predetermined timer is set separately for each candidate cell or is set commonly for a plurality of candidate cells.
  • Wired communication system A configuration of a wireless communication system according to an embodiment of the present disclosure will be described below.
  • communication is performed using any one of the wireless communication methods according to the above embodiments of the present disclosure or a combination of these methods.
  • FIG. 19 is a diagram showing an example of a schematic configuration of a wireless communication system according to an embodiment.
  • the wireless communication system 1 (which may simply be referred to as system 1) may be a system that realizes communication using Long Term Evolution (LTE) specified by the Third Generation Partnership Project (3GPP), 5th generation mobile communication system New Radio (5G NR), or the like.
  • LTE Long Term Evolution
  • 3GPP Third Generation Partnership Project
  • 5G NR 5th generation mobile communication system New Radio
  • the wireless communication system 1 may also support dual connectivity between multiple Radio Access Technologies (RATs) (Multi-RAT Dual Connectivity (MR-DC)).
  • MR-DC may include dual connectivity between LTE (Evolved Universal Terrestrial Radio Access (E-UTRA)) and NR (E-UTRA-NR Dual Connectivity (EN-DC)), dual connectivity between NR and LTE (NR-E-UTRA Dual Connectivity (NE-DC)), etc.
  • RATs Radio Access Technologies
  • MR-DC may include dual connectivity between LTE (Evolved Universal Terrestrial Radio Access (E-UTRA)) and NR (E-UTRA-NR Dual Connectivity (EN-DC)), dual connectivity between NR and LTE (NR-E-UTRA Dual Connectivity (NE-DC)), etc.
  • E-UTRA Evolved Universal Terrestrial Radio Access
  • EN-DC E-UTRA-NR Dual Connectivity
  • NE-DC NR-E-UTRA Dual Connectivity
  • the LTE (E-UTRA) base station (eNB) is the master node (MN), and the NR base station (gNB) is the secondary node (SN).
  • the NR base station (gNB) is the MN, and the LTE (E-UTRA) base station (eNB) is the SN.
  • the wireless communication system 1 may support dual connectivity between multiple base stations within the same RAT (e.g., dual connectivity in which both the MN and SN are NR base stations (gNBs) (NR-NR Dual Connectivity (NN-DC))).
  • dual connectivity in which both the MN and SN are NR base stations (gNBs) (NR-NR Dual Connectivity (NN-DC))).
  • gNBs NR base stations
  • N-DC Dual Connectivity
  • the wireless communication system 1 may include a base station 11 that forms a macrocell C1 with a relatively wide coverage, and base stations 12 (12a-12c) that are arranged within the macrocell C1 and form a small cell C2 that is narrower than the macrocell C1.
  • a user terminal 20 may be located within at least one of the cells. The arrangement and number of each cell and user terminal 20 are not limited to the embodiment shown in the figure. Hereinafter, when there is no need to distinguish between the base stations 11 and 12, they will be collectively referred to as base station 10.
  • the user terminal 20 may be connected to at least one of the multiple base stations 10.
  • the user terminal 20 may utilize at least one of carrier aggregation (CA) using multiple component carriers (CC) and dual connectivity (DC).
  • CA carrier aggregation
  • CC component carriers
  • DC dual connectivity
  • Each CC may be included in at least one of a first frequency band (Frequency Range 1 (FR1)) and a second frequency band (Frequency Range 2 (FR2)).
  • Macro cell C1 may be included in FR1
  • small cell C2 may be included in FR2.
  • FR1 may be a frequency band below 6 GHz (sub-6 GHz)
  • FR2 may be a frequency band above 24 GHz (above-24 GHz). Note that the frequency bands and definitions of FR1 and FR2 are not limited to these, and for example, FR1 may correspond to a higher frequency band than FR2.
  • the user terminal 20 may communicate using at least one of Time Division Duplex (TDD) and Frequency Division Duplex (FDD) in each CC.
  • TDD Time Division Duplex
  • FDD Frequency Division Duplex
  • the multiple base stations 10 may be connected by wire (e.g., optical fiber conforming to the Common Public Radio Interface (CPRI), X2 interface, etc.) or wirelessly (e.g., NR communication).
  • wire e.g., optical fiber conforming to the Common Public Radio Interface (CPRI), X2 interface, etc.
  • NR communication e.g., NR communication
  • base station 11 which corresponds to the upper station
  • IAB Integrated Access Backhaul
  • base station 12 which corresponds to a relay station
  • the base station 10 may be connected to the core network 30 via another base station 10 or directly.
  • the core network 30 may include, for example, at least one of an Evolved Packet Core (EPC), a 5G Core Network (5GCN), a Next Generation Core (NGC), etc.
  • EPC Evolved Packet Core
  • 5GCN 5G Core Network
  • NGC Next Generation Core
  • the core network 30 may include network functions (Network Functions (NF)) such as, for example, a User Plane Function (UPF), an Access and Mobility management Function (AMF), a Session Management Function (SMF), a Unified Data Management (UDM), an Application Function (AF), a Data Network (DN), a Location Management Function (LMF), and Operation, Administration and Maintenance (Management) (OAM).
  • NF Network Functions
  • UPF User Plane Function
  • AMF Access and Mobility management Function
  • SMF Session Management Function
  • UDM Unified Data Management
  • AF Application Function
  • DN Data Network
  • LMF Location Management Function
  • OAM Operation, Administration and Maintenance
  • the user terminal 20 may be a terminal that supports at least one of the communication methods such as LTE, LTE-A, and 5G.
  • a wireless access method based on Orthogonal Frequency Division Multiplexing may be used.
  • OFDM Orthogonal Frequency Division Multiplexing
  • CP-OFDM Cyclic Prefix OFDM
  • DFT-s-OFDM Discrete Fourier Transform Spread OFDM
  • OFDMA Orthogonal Frequency Division Multiple Access
  • SC-FDMA Single Carrier Frequency Division Multiple Access
  • the radio access method may also be called a waveform.
  • other radio access methods e.g., other single-carrier transmission methods, other multi-carrier transmission methods
  • a downlink shared channel (Physical Downlink Shared Channel (PDSCH)) shared by each user terminal 20, a broadcast channel (Physical Broadcast Channel (PBCH)), a downlink control channel (Physical Downlink Control Channel (PDCCH)), etc. may be used as the downlink channel.
  • PDSCH Physical Downlink Shared Channel
  • PBCH Physical Broadcast Channel
  • PDCCH Physical Downlink Control Channel
  • an uplink shared channel (Physical Uplink Shared Channel (PUSCH)) shared by each user terminal 20, an uplink control channel (Physical Uplink Control Channel (PUCCH)), a random access channel (Physical Random Access Channel (PRACH)), etc. may be used as an uplink channel.
  • PUSCH Physical Uplink Shared Channel
  • PUCCH Physical Uplink Control Channel
  • PRACH Physical Random Access Channel
  • SIB System Information Block
  • PDSCH User data, upper layer control information, System Information Block (SIB), etc.
  • SIB System Information Block
  • PUSCH User data, upper layer control information, etc.
  • MIB Master Information Block
  • PBCH Physical Broadcast Channel
  • Lower layer control information may be transmitted by the PDCCH.
  • the lower layer control information may include, for example, downlink control information (Downlink Control Information (DCI)) including scheduling information for at least one of the PDSCH and the PUSCH.
  • DCI Downlink Control Information
  • the DCI for scheduling the PDSCH may be called a DL assignment or DL DCI
  • the DCI for scheduling the PUSCH may be called a UL grant or UL DCI.
  • the PDSCH may be interpreted as DL data
  • the PUSCH may be interpreted as UL data.
  • a control resource set (COntrol REsource SET (CORESET)) and a search space may be used to detect the PDCCH.
  • the CORESET corresponds to the resources to search for DCI.
  • the search space corresponds to the search region and search method of PDCCH candidates.
  • One CORESET may be associated with one or multiple search spaces. The UE may monitor the CORESET associated with a search space based on the search space configuration.
  • a search space may correspond to PDCCH candidates corresponding to one or more aggregation levels.
  • One or more search spaces may be referred to as a search space set. Note that the terms “search space,” “search space set,” “search space setting,” “search space set setting,” “CORESET,” “CORESET setting,” etc. in this disclosure may be read as interchangeable.
  • the PUCCH may transmit uplink control information (UCI) including at least one of channel state information (CSI), delivery confirmation information (which may be called, for example, Hybrid Automatic Repeat reQuest ACKnowledgement (HARQ-ACK), ACK/NACK, etc.), and a scheduling request (SR).
  • UCI uplink control information
  • CSI channel state information
  • HARQ-ACK Hybrid Automatic Repeat reQuest ACKnowledgement
  • ACK/NACK ACK/NACK
  • SR scheduling request
  • the PRACH may transmit a random access preamble for establishing a connection with a cell.
  • downlink, uplink, etc. may be expressed without adding "link.”
  • various channels may be expressed without adding "Physical” to the beginning.
  • a synchronization signal (SS), a downlink reference signal (DL-RS), etc. may be transmitted.
  • a cell-specific reference signal (CRS), a channel state information reference signal (CSI-RS), a demodulation reference signal (DMRS), a positioning reference signal (PRS), a phase tracking reference signal (PTRS), etc. may be transmitted.
  • the synchronization signal may be, for example, at least one of a Primary Synchronization Signal (PSS) and a Secondary Synchronization Signal (SSS).
  • a signal block including an SS (PSS, SSS) and a PBCH (and a DMRS for PBCH) may be called an SS/PBCH block, an SS Block (SSB), etc.
  • the SS, SSB, etc. may also be called a reference signal.
  • a measurement reference signal Sounding Reference Signal (SRS)
  • a demodulation reference signal DMRS
  • UL-RS uplink reference signal
  • DMRS may also be called a user equipment-specific reference signal (UE-specific Reference Signal).
  • the base station 20 is a diagram showing an example of the configuration of a base station according to an embodiment.
  • the base station 10 includes a control unit 110, a transceiver unit 120, a transceiver antenna 130, and a transmission line interface 140. Note that one or more of each of the control unit 110, the transceiver unit 120, the transceiver antenna 130, and the transmission line interface 140 may be provided.
  • this example mainly shows the functional blocks of the characteristic parts of this embodiment, and the base station 10 may also be assumed to have other functional blocks necessary for wireless communication. Some of the processing of each part described below may be omitted.
  • the control unit 110 controls the entire base station 10.
  • the control unit 110 can be configured from a controller, a control circuit, etc., which are described based on a common understanding in the technical field to which this disclosure pertains.
  • the control unit 110 may control signal generation, scheduling (e.g., resource allocation, mapping), etc.
  • the control unit 110 may control transmission and reception using the transceiver unit 120, the transceiver antenna 130, and the transmission path interface 140, measurement, etc.
  • the control unit 110 may generate data, control information, sequences, etc. to be transmitted as signals, and transfer them to the transceiver unit 120.
  • the control unit 110 may perform call processing of communication channels (setting, release, etc.), status management of the base station 10, management of radio resources, etc.
  • the transceiver unit 120 may include a baseband unit 121, a radio frequency (RF) unit 122, and a measurement unit 123.
  • the baseband unit 121 may include a transmission processing unit 1211 and a reception processing unit 1212.
  • the transceiver unit 120 may be composed of a transmitter/receiver, an RF circuit, a baseband circuit, a filter, a phase shifter, a measurement circuit, a transceiver circuit, etc., which are described based on a common understanding in the technical field to which the present disclosure relates.
  • the transceiver 120 may be configured as an integrated transceiver, or may be composed of a transmitter and a receiver.
  • the transmitter may be composed of a transmission processing unit 1211 and an RF unit 122.
  • the receiver may be composed of a reception processing unit 1212, an RF unit 122, and a measurement unit 123.
  • the transmitting/receiving antenna 130 can be configured as an antenna described based on common understanding in the technical field to which this disclosure pertains, such as an array antenna.
  • the transceiver 120 may transmit the above-mentioned downlink channel, synchronization signal, downlink reference signal, etc.
  • the transceiver 120 may receive the above-mentioned uplink channel, uplink reference signal, etc.
  • the transceiver 120 may form at least one of the transmit beam and receive beam using digital beamforming (e.g., precoding), analog beamforming (e.g., phase rotation), etc.
  • digital beamforming e.g., precoding
  • analog beamforming e.g., phase rotation
  • the transceiver 120 may perform Packet Data Convergence Protocol (PDCP) layer processing, Radio Link Control (RLC) layer processing (e.g., RLC retransmission control), Medium Access Control (MAC) layer processing (e.g., HARQ retransmission control), etc. on data and control information obtained from the control unit 110 to generate a bit string to be transmitted.
  • PDCP Packet Data Convergence Protocol
  • RLC Radio Link Control
  • MAC Medium Access Control
  • HARQ retransmission control HARQ retransmission control
  • the transceiver 120 may perform transmission processing such as channel coding (which may include error correction coding), modulation, mapping, filtering, Discrete Fourier Transform (DFT) processing (if necessary), Inverse Fast Fourier Transform (IFFT) processing, precoding, and digital-to-analog conversion on the bit string to be transmitted, and output a baseband signal.
  • transmission processing such as channel coding (which may include error correction coding), modulation, mapping, filtering, Discrete Fourier Transform (DFT) processing (if necessary), Inverse Fast Fourier Transform (IFFT) processing, precoding, and digital-to-analog conversion on the bit string to be transmitted, and output a baseband signal.
  • channel coding which may include error correction coding
  • DFT Discrete Fourier Transform
  • IFFT Inverse Fast Fourier Transform
  • the transceiver unit 120 may perform modulation, filtering, amplification, etc., on the baseband signal to a radio frequency band, and transmit the radio frequency band signal via the transceiver antenna 130.
  • the transceiver unit 120 may perform amplification, filtering, demodulation to a baseband signal, etc. on the radio frequency band signal received by the transceiver antenna 130.
  • the transceiver 120 may apply reception processing such as analog-to-digital conversion, Fast Fourier Transform (FFT) processing, Inverse Discrete Fourier Transform (IDFT) processing (if necessary), filtering, demapping, demodulation, decoding (which may include error correction decoding), MAC layer processing, RLC layer processing, and PDCP layer processing to the acquired baseband signal, and acquire user data, etc.
  • reception processing such as analog-to-digital conversion, Fast Fourier Transform (FFT) processing, Inverse Discrete Fourier Transform (IDFT) processing (if necessary), filtering, demapping, demodulation, decoding (which may include error correction decoding), MAC layer processing, RLC layer processing, and PDCP layer processing to the acquired baseband signal, and acquire user data, etc.
  • FFT Fast Fourier Transform
  • IDFT Inverse Discrete Fourier Transform
  • the transceiver 120 may perform measurements on the received signal.
  • the measurement unit 123 may perform Radio Resource Management (RRM) measurements, Channel State Information (CSI) measurements, etc. based on the received signal.
  • the measurement unit 123 may measure received power (e.g., Reference Signal Received Power (RSRP)), received quality (e.g., Reference Signal Received Quality (RSRQ), Signal to Interference plus Noise Ratio (SINR), Signal to Noise Ratio (SNR)), signal strength (e.g., Received Signal Strength Indicator (RSSI)), propagation path information (e.g., CSI), etc.
  • RSRP Reference Signal Received Power
  • RSSI Received Signal Strength Indicator
  • the measurement results may be output to the control unit 110.
  • the transmission path interface 140 may transmit and receive signals (backhaul signaling) between devices included in the core network 30 (e.g., network nodes providing NF), other base stations 10, etc., and may acquire and transmit user data (user plane data), control plane data, etc. for the user terminal 20.
  • devices included in the core network 30 e.g., network nodes providing NF
  • other base stations 10, etc. may acquire and transmit user data (user plane data), control plane data, etc. for the user terminal 20.
  • the transmitting section and receiving section of the base station 10 in this disclosure may be configured with at least one of the transmitting/receiving section 120, the transmitting/receiving antenna 130, and the transmission path interface 140.
  • the transceiver 120 may transmit configuration information regarding the configuration of one or more candidate cells and information regarding a predetermined timer related to one or more candidate cells.
  • the configuration information regarding the configuration of the candidate cell includes at least identification information of the candidate cell to be configured (e.g., a candidate cell ID), and may also include other information (e.g., at least one of information regarding the configuration of UE-based TA measurements and information regarding the associated predetermined timer/TAG).
  • control unit 110 may instruct starting or restarting a predetermined timer for at least one of the candidate cell, other candidate cells, and the serving cell based on information about timers related to one or more candidate cells.
  • the user terminal 21 is a diagram showing an example of the configuration of a user terminal according to an embodiment.
  • the user terminal 20 includes a control unit 210, a transmitting/receiving unit 220, and a transmitting/receiving antenna 230.
  • the control unit 210, the transmitting/receiving unit 220, and the transmitting/receiving antenna 230 may each include one or more.
  • this example mainly shows the functional blocks of the characteristic parts of this embodiment, and the user terminal 20 may also be assumed to have other functional blocks necessary for wireless communication. Some of the processing of each part described below may be omitted.
  • the control unit 210 controls the entire user terminal 20.
  • the control unit 210 can be configured from a controller, a control circuit, etc., which are described based on a common understanding in the technical field to which this disclosure pertains.
  • the control unit 210 may control signal generation, mapping, etc.
  • the control unit 210 may control transmission and reception using the transceiver unit 220 and the transceiver antenna 230, measurement, etc.
  • the control unit 210 may generate data, control information, sequences, etc. to be transmitted as signals, and transfer them to the transceiver unit 220.
  • the transceiver unit 220 may include a baseband unit 221, an RF unit 222, and a measurement unit 223.
  • the baseband unit 221 may include a transmission processing unit 2211 and a reception processing unit 2212.
  • the transceiver unit 220 may be composed of a transmitter/receiver, an RF circuit, a baseband circuit, a filter, a phase shifter, a measurement circuit, a transceiver circuit, etc., which are described based on a common understanding in the technical field to which the present disclosure relates.
  • the transceiver unit 220 may be configured as an integrated transceiver unit, or may be composed of a transmission unit and a reception unit.
  • the transmission unit may be composed of a transmission processing unit 2211 and an RF unit 222.
  • the reception unit may be composed of a reception processing unit 2212, an RF unit 222, and a measurement unit 223.
  • the transmitting/receiving antenna 230 can be configured as an antenna described based on common understanding in the technical field to which this disclosure pertains, such as an array antenna.
  • the transceiver 220 may receive the above-mentioned downlink channel, synchronization signal, downlink reference signal, etc.
  • the transceiver 220 may transmit the above-mentioned uplink channel, uplink reference signal, etc.
  • the transceiver unit 220 may form at least one of the transmit beam and receive beam using digital beamforming (e.g., precoding), analog beamforming (e.g., phase rotation), etc.
  • digital beamforming e.g., precoding
  • analog beamforming e.g., phase rotation
  • the transceiver 220 may perform PDCP layer processing, RLC layer processing (e.g., RLC retransmission control), MAC layer processing (e.g., HARQ retransmission control), etc. on the data and control information acquired from the controller 210, and generate a bit string to be transmitted.
  • RLC layer processing e.g., RLC retransmission control
  • MAC layer processing e.g., HARQ retransmission control
  • the transceiver 220 may perform transmission processing such as channel coding (which may include error correction coding), modulation, mapping, filtering, DFT processing (if necessary), IFFT processing, precoding, and digital-to-analog conversion on the bit string to be transmitted, and output a baseband signal.
  • transmission processing such as channel coding (which may include error correction coding), modulation, mapping, filtering, DFT processing (if necessary), IFFT processing, precoding, and digital-to-analog conversion on the bit string to be transmitted, and output a baseband signal.
  • Whether or not to apply DFT processing may be based on the settings of transform precoding.
  • the transceiver unit 220 transmission processing unit 2211
  • the transceiver unit 220 may perform DFT processing as the above-mentioned transmission processing in order to transmit the channel using a DFT-s-OFDM waveform, and when transform precoding is not enabled, it is not necessary to perform DFT processing as the above-mentioned transmission processing.
  • the transceiver unit 220 may perform modulation, filtering, amplification, etc., on the baseband signal to a radio frequency band, and transmit the radio frequency band signal via the transceiver antenna 230.
  • the transceiver unit 220 may perform amplification, filtering, demodulation to a baseband signal, etc. on the radio frequency band signal received by the transceiver antenna 230.
  • the transceiver 220 may apply reception processing such as analog-to-digital conversion, FFT processing, IDFT processing (if necessary), filtering, demapping, demodulation, decoding (which may include error correction decoding), MAC layer processing, RLC layer processing, and PDCP layer processing to the acquired baseband signal to acquire user data, etc.
  • reception processing such as analog-to-digital conversion, FFT processing, IDFT processing (if necessary), filtering, demapping, demodulation, decoding (which may include error correction decoding), MAC layer processing, RLC layer processing, and PDCP layer processing to the acquired baseband signal to acquire user data, etc.
  • the transceiver 220 may perform measurements on the received signal. For example, the measurement unit 223 may perform RRM measurements, CSI measurements, etc. based on the received signal.
  • the measurement unit 223 may measure received power (e.g., RSRP), received quality (e.g., RSRQ, SINR, SNR), signal strength (e.g., RSSI), propagation path information (e.g., CSI), etc.
  • the measurement results may be output to the control unit 210.
  • the measurement unit 223 may derive channel measurements for CSI calculation based on channel measurement resources.
  • the channel measurement resources may be, for example, non-zero power (NZP) CSI-RS resources.
  • the measurement unit 223 may derive interference measurements for CSI calculation based on interference measurement resources.
  • the interference measurement resources may be at least one of NZP CSI-RS resources for interference measurement, CSI-Interference Measurement (IM) resources, etc.
  • CSI-IM may be called CSI-Interference Management (IM) or may be interchangeably read as Zero Power (ZP) CSI-RS.
  • CSI-RS, NZP CSI-RS, ZP CSI-RS, CSI-IM, CSI-SSB, etc. may be read as interchangeable.
  • the transmitting unit and receiving unit of the user terminal 20 in this disclosure may be configured by at least one of the transmitting/receiving unit 220 and the transmitting/receiving antenna 230.
  • the transceiver 220 may receive configuration information regarding the configuration of one or more candidate cells and information regarding a predetermined timer related to one or more candidate cells.
  • the configuration information regarding the configuration of the candidate cell includes at least identification information of the candidate cell to be configured (e.g., a candidate cell ID), and may also include other information (e.g., at least one of information regarding the configuration of UE-based TA measurements and information regarding the associated predetermined timer/TAG).
  • control unit 210 may control starting or restarting a predetermined timer for at least one of the candidate cell, other candidate cells, and the serving cell based on information about timers related to one or more candidate cells.
  • the specified timer may be set separately for each candidate cell, or may be set commonly for multiple candidate cells.
  • control unit 210 may control the device to perform a timing advance acquisition operation (UE-based TA measurement/TA acquisition request) for the candidate cell for which the specified timer has expired.
  • UE-based TA measurement/TA acquisition request UE-based TA measurement/TA acquisition request
  • control unit 210 When the control unit 210 receives a cell switching command that includes a timing advance command, the control unit 210 may apply the timing advance command to the primary timing advance group.
  • each functional block may be realized using one device that is physically or logically coupled, or may be realized using two or more devices that are physically or logically separated and directly or indirectly connected (for example, using wires, wirelessly, etc.).
  • the functional blocks may be realized by combining the one device or the multiple devices with software.
  • the functions include, but are not limited to, judgement, determination, judgment, calculation, computation, processing, derivation, investigation, search, confirmation, reception, transmission, output, access, resolution, selection, selection, establishment, comparison, assumption, expectation, deeming, broadcasting, notifying, communicating, forwarding, configuring, reconfiguring, allocating, mapping, and assignment.
  • a functional block (component) that performs the transmission function may be called a transmitting unit, a transmitter, and the like. In either case, as mentioned above, there are no particular limitations on the method of realization.
  • a base station, a user terminal, etc. in one embodiment of the present disclosure may function as a computer that performs processing of the wireless communication method of the present disclosure.
  • FIG. 22 is a diagram showing an example of the hardware configuration of a base station and a user terminal according to one embodiment.
  • the above-mentioned base station 10 and user terminal 20 may be physically configured as a computer device including a processor 1001, a memory 1002, a storage 1003, a communication device 1004, an input device 1005, an output device 1006, a bus 1007, etc.
  • the terms apparatus, circuit, device, section, unit, etc. may be interpreted as interchangeable.
  • the hardware configurations of the base station 10 and the user terminal 20 may be configured to include one or more of the devices shown in the figures, or may be configured to exclude some of the devices.
  • processor 1001 may be implemented by one or more chips.
  • the functions of the base station 10 and the user terminal 20 are realized, for example, by loading specific software (programs) onto hardware such as the processor 1001 and memory 1002, causing the processor 1001 to perform calculations, control communications via the communication device 1004, and control at least one of the reading and writing of data in the memory 1002 and storage 1003.
  • the processor 1001 operates an operating system to control the entire computer.
  • the processor 1001 may be configured as a central processing unit (CPU) including an interface with peripheral devices, a control device, an arithmetic unit, registers, etc.
  • CPU central processing unit
  • control unit 110 210
  • transmission/reception unit 120 220
  • etc. may be realized by the processor 1001.
  • the processor 1001 also reads out programs (program codes), software modules, data, etc. from at least one of the storage 1003 and the communication device 1004 into the memory 1002, and executes various processes according to these.
  • the programs used are those that cause a computer to execute at least some of the operations described in the above embodiments.
  • the control unit 110 (210) may be realized by a control program stored in the memory 1002 and running on the processor 1001, and similar implementations may be made for other functional blocks.
  • Memory 1002 is a computer-readable recording medium and may be composed of at least one of, for example, Read Only Memory (ROM), Erasable Programmable ROM (EPROM), Electrically EPROM (EEPROM), Random Access Memory (RAM), and other suitable storage media. Memory 1002 may also be called a register, cache, main memory, etc. Memory 1002 can store executable programs (program codes), software modules, etc. for implementing a wireless communication method according to one embodiment of the present disclosure.
  • ROM Read Only Memory
  • EPROM Erasable Programmable ROM
  • EEPROM Electrically EPROM
  • RAM Random Access Memory
  • Memory 1002 may also be called a register, cache, main memory, etc.
  • Memory 1002 can store executable programs (program codes), software modules, etc. for implementing a wireless communication method according to one embodiment of the present disclosure.
  • Storage 1003 is a computer-readable recording medium and may be composed of at least one of a flexible disk, a floppy disk, a magneto-optical disk (e.g., a compact disk (Compact Disc ROM (CD-ROM)), a digital versatile disk, a Blu-ray disk), a removable disk, a hard disk drive, a smart card, a flash memory device (e.g., a card, a stick, a key drive), a magnetic stripe, a database, a server, or other suitable storage medium.
  • Storage 1003 may also be referred to as an auxiliary storage device.
  • the communication device 1004 is hardware (transmitting/receiving device) for communicating between computers via at least one of a wired network and a wireless network, and is also called, for example, a network device, a network controller, a network card, a communication module, etc.
  • the communication device 1004 may be configured to include a high-frequency switch, a duplexer, a filter, a frequency synthesizer, etc. to realize at least one of, for example, Frequency Division Duplex (FDD) and Time Division Duplex (TDD).
  • FDD Frequency Division Duplex
  • TDD Time Division Duplex
  • the above-mentioned transmitting/receiving unit 120 (220), transmitting/receiving antenna 130 (230), etc. may be realized by the communication device 1004.
  • the transmitting/receiving unit 120 (220) may be implemented as a transmitting unit 120a (220a) and a receiving unit 120b (220b) that are physically or logically separated.
  • the input device 1005 is an input device (e.g., a keyboard, a mouse, a microphone, a switch, a button, a sensor, etc.) that accepts input from the outside.
  • the output device 1006 is an output device (e.g., a display, a speaker, a Light Emitting Diode (LED) lamp, etc.) that performs output to the outside. Note that the input device 1005 and the output device 1006 may be integrated into one structure (e.g., a touch panel).
  • each device such as the processor 1001 and memory 1002 is connected by a bus 1007 for communicating information.
  • the bus 1007 may be configured using a single bus, or may be configured using different buses between each device.
  • the base station 10 and the user terminal 20 may be configured to include hardware such as a microprocessor, a digital signal processor (DSP), an application specific integrated circuit (ASIC), a programmable logic device (PLD), or a field programmable gate array (FPGA), and some or all of the functional blocks may be realized using the hardware.
  • the processor 1001 may be implemented using at least one of these pieces of hardware.
  • a channel, a symbol, and a signal may be read as mutually interchangeable.
  • a signal may also be a message.
  • a reference signal may be abbreviated as RS, and may be called a pilot, a pilot signal, or the like depending on the applied standard.
  • a component carrier may also be called a cell, a frequency carrier, a carrier frequency, or the like.
  • a radio frame may be composed of one or more periods (frames) in the time domain.
  • Each of the one or more periods (frames) constituting a radio frame may be called a subframe.
  • a subframe may be composed of one or more slots in the time domain.
  • a subframe may have a fixed time length (e.g., 1 ms) that is independent of numerology.
  • the numerology may be a communication parameter that is applied to at least one of the transmission and reception of a signal or channel.
  • the numerology may indicate, for example, at least one of the following: SubCarrier Spacing (SCS), bandwidth, symbol length, cyclic prefix length, Transmission Time Interval (TTI), number of symbols per TTI, radio frame configuration, a specific filtering process performed by the transceiver in the frequency domain, a specific windowing process performed by the transceiver in the time domain, etc.
  • SCS SubCarrier Spacing
  • TTI Transmission Time Interval
  • radio frame configuration a specific filtering process performed by the transceiver in the frequency domain
  • a specific windowing process performed by the transceiver in the time domain etc.
  • a slot may consist of one or more symbols in the time domain (such as Orthogonal Frequency Division Multiplexing (OFDM) symbols, Single Carrier Frequency Division Multiple Access (SC-FDMA) symbols, etc.).
  • OFDM Orthogonal Frequency Division Multiplexing
  • SC-FDMA Single Carrier Frequency Division Multiple Access
  • a slot may also be a time unit based on numerology.
  • a slot may include multiple minislots. Each minislot may consist of one or multiple symbols in the time domain. A minislot may also be called a subslot. A minislot may consist of fewer symbols than a slot.
  • a PDSCH (or PUSCH) transmitted in a time unit larger than a minislot may be called PDSCH (PUSCH) mapping type A.
  • a PDSCH (or PUSCH) transmitted using a minislot may be called PDSCH (PUSCH) mapping type B.
  • a radio frame, subframe, slot, minislot, and symbol all represent time units when transmitting a signal.
  • a different name may be used for radio frame, subframe, slot, minislot, and symbol. Note that the time units such as frame, subframe, slot, minislot, and symbol in this disclosure may be read as interchangeable.
  • one subframe may be called a TTI
  • multiple consecutive subframes may be called a TTI
  • one slot or one minislot may be called a TTI.
  • at least one of the subframe and the TTI may be a subframe (1 ms) in existing LTE, a period shorter than 1 ms (e.g., 1-13 symbols), or a period longer than 1 ms.
  • the unit representing the TTI may be called a slot, minislot, etc., instead of a subframe.
  • TTI refers to, for example, the smallest time unit for scheduling in wireless communication.
  • a base station schedules each user terminal by allocating radio resources (such as frequency bandwidth and transmission power that can be used by each user terminal) in TTI units.
  • radio resources such as frequency bandwidth and transmission power that can be used by each user terminal
  • the TTI may be a transmission time unit for a channel-coded data packet (transport block), a code block, a code word, etc., or may be a processing unit for scheduling, link adaptation, etc.
  • the time interval e.g., the number of symbols
  • the time interval in which a transport block, a code block, a code word, etc. is actually mapped may be shorter than the TTI.
  • one or more TTIs may be the minimum time unit of scheduling.
  • the number of slots (minislots) that constitute the minimum time unit of scheduling may be controlled.
  • a TTI having a time length of 1 ms may be called a normal TTI (TTI in 3GPP Rel. 8-12), normal TTI, long TTI, normal subframe, normal subframe, long subframe, slot, etc.
  • a TTI shorter than a normal TTI may be called a shortened TTI, short TTI, partial or fractional TTI, shortened subframe, short subframe, minislot, subslot, slot, etc.
  • a long TTI (e.g., a normal TTI, a subframe, etc.) may be interpreted as a TTI having a time length of more than 1 ms
  • a short TTI e.g., a shortened TTI, etc.
  • TTI length shorter than the TTI length of a long TTI and equal to or greater than 1 ms.
  • a resource block is a resource allocation unit in the time domain and frequency domain, and may include one or more consecutive subcarriers in the frequency domain.
  • the number of subcarriers included in an RB may be the same regardless of numerology, and may be, for example, 12.
  • the number of subcarriers included in an RB may be determined based on numerology.
  • an RB may include one or more symbols in the time domain and may be one slot, one minislot, one subframe, or one TTI in length.
  • One TTI, one subframe, etc. may each be composed of one or more resource blocks.
  • one or more RBs may be referred to as a physical resource block (PRB), a sub-carrier group (SCG), a resource element group (REG), a PRB pair, an RB pair, etc.
  • PRB physical resource block
  • SCG sub-carrier group
  • REG resource element group
  • PRB pair an RB pair, etc.
  • a resource block may be composed of one or more resource elements (REs).
  • REs resource elements
  • one RE may be a radio resource area of one subcarrier and one symbol.
  • a Bandwidth Part which may also be referred to as a partial bandwidth, may represent a subset of contiguous common resource blocks (RBs) for a given numerology on a given carrier, where the common RBs may be identified by an index of the RB relative to a common reference point of the carrier.
  • PRBs may be defined in a BWP and numbered within the BWP.
  • the BWP may include a UL BWP (BWP for UL) and a DL BWP (BWP for DL).
  • BWP UL BWP
  • BWP for DL DL BWP
  • One or more BWPs may be configured for a UE within one carrier.
  • At least one of the configured BWPs may be active, and the UE may not expect to transmit or receive a given signal/channel outside the active BWP.
  • BWP bitmap
  • radio frames, subframes, slots, minislots, and symbols are merely examples.
  • the number of subframes included in a radio frame, the number of slots per subframe or radio frame, the number of minislots included in a slot, the number of symbols and RBs included in a slot or minislot, the number of subcarriers included in an RB, as well as the number of symbols in a TTI, the symbol length, and the cyclic prefix (CP) length can be changed in various ways.
  • the information, parameters, etc. described in this disclosure may be represented using absolute values, may be represented using relative values from a predetermined value, or may be represented using other corresponding information.
  • a radio resource may be indicated by a predetermined index.
  • the names used for parameters and the like in this disclosure are not limiting in any respect. Furthermore, the formulas and the like using these parameters may differ from those explicitly disclosed in this disclosure.
  • the various channels (PUCCH, PDCCH, etc.) and information elements may be identified by any suitable names, and the various names assigned to these various channels and information elements are not limiting in any respect.
  • the information, signals, etc. described in this disclosure may be represented using any of a variety of different technologies.
  • the data, instructions, commands, information, signals, bits, symbols, chips, etc. that may be referred to throughout the above description may be represented by voltages, currents, electromagnetic waves, magnetic fields or magnetic particles, optical fields or photons, or any combination thereof.
  • information, signals, etc. may be output from a higher layer to a lower layer and/or from a lower layer to a higher layer.
  • Information, signals, etc. may be input/output via multiple network nodes.
  • Input/output information, signals, etc. may be stored in a specific location (e.g., memory) or may be managed using a management table. Input/output information, signals, etc. may be overwritten, updated, or added to. Output information, signals, etc. may be deleted. Input information, signals, etc. may be transmitted to another device.
  • a specific location e.g., memory
  • Input/output information, signals, etc. may be overwritten, updated, or added to.
  • Output information, signals, etc. may be deleted.
  • Input information, signals, etc. may be transmitted to another device.
  • the notification of information is not limited to the aspects/embodiments described in this disclosure, and may be performed using other methods.
  • the notification of information in this disclosure may be performed by physical layer signaling (e.g., Downlink Control Information (DCI), Uplink Control Information (UCI)), higher layer signaling (e.g., Radio Resource Control (RRC) signaling, broadcast information (Master Information Block (MIB), System Information Block (SIB)), etc.), Medium Access Control (MAC) signaling), other signals, or a combination of these.
  • DCI Downlink Control Information
  • UCI Uplink Control Information
  • RRC Radio Resource Control
  • MIB Master Information Block
  • SIB System Information Block
  • MAC Medium Access Control
  • the physical layer signaling may be called Layer 1/Layer 2 (L1/L2) control information (L1/L2 control signal), L1 control information (L1 control signal), etc.
  • the RRC signaling may be called an RRC message, for example, an RRC Connection Setup message, an RRC Connection Reconfiguration message, etc.
  • the MAC signaling may be notified, for example, using a MAC Control Element (CE).
  • CE MAC Control Element
  • notification of specified information is not limited to explicit notification, but may be made implicitly (e.g., by not notifying the specified information or by notifying other information).
  • the determination may be based on a value represented by a single bit (0 or 1), a Boolean value represented by true or false, or a comparison of numerical values (e.g., with a predetermined value).
  • Software shall be construed broadly to mean instructions, instruction sets, code, code segments, program code, programs, subprograms, software modules, applications, software applications, software packages, routines, subroutines, objects, executable files, threads of execution, procedures, functions, etc., whether referred to as software, firmware, middleware, microcode, hardware description language, or otherwise.
  • Software, instructions, information, etc. may also be transmitted and received via a transmission medium.
  • a transmission medium For example, if the software is transmitted from a website, server, or other remote source using at least one of wired technologies (such as coaxial cable, fiber optic cable, twisted pair, Digital Subscriber Line (DSL)), and/or wireless technologies (such as infrared, microwave, etc.), then at least one of these wired and wireless technologies is included within the definition of a transmission medium.
  • wired technologies such as coaxial cable, fiber optic cable, twisted pair, Digital Subscriber Line (DSL)
  • wireless technologies such as infrared, microwave, etc.
  • Network may refer to the devices included in the network (e.g., base stations).
  • the antenna port may be interchangeably read as an antenna port for any signal/channel (e.g., a demodulation reference signal (DMRS) port).
  • the resource may be interchangeably read as a resource for any signal/channel (e.g., a reference signal resource, an SRS resource, etc.).
  • the resource may include time/frequency/code/space/power resources.
  • the spatial domain transmission filter may include at least one of a spatial domain transmission filter and a spatial domain reception filter.
  • the above groups may include, for example, at least one of a spatial relationship group, a Code Division Multiplexing (CDM) group, a Reference Signal (RS) group, a Control Resource Set (CORESET) group, a PUCCH group, an antenna port group (e.g., a DMRS port group), a layer group, a resource group, a beam group, an antenna group, a panel group, etc.
  • CDM Code Division Multiplexing
  • RS Reference Signal
  • CORESET Control Resource Set
  • beam SRS Resource Indicator (SRI), CORESET, CORESET pool, PDSCH, PUSCH, codeword (CW), transport block (TB), RS, etc. may be read as interchangeable.
  • SRI SRS Resource Indicator
  • CORESET CORESET pool
  • PDSCH PUSCH
  • codeword CW
  • TB transport block
  • RS etc.
  • TCI state downlink TCI state
  • DL TCI state downlink TCI state
  • UL TCI state uplink TCI state
  • unified TCI state common TCI state
  • joint TCI state etc.
  • QCL QCL
  • QCL assumptions QCL relationship
  • QCL type information QCL property/properties
  • specific QCL type e.g., Type A, Type D
  • specific QCL type e.g., Type A, Type D
  • index identifier
  • indicator indication, resource ID, etc.
  • sequence list, set, group, cluster, subset, etc.
  • TCI state ID the spatial relationship information identifier
  • TCI state ID the spatial relationship information
  • TCI state the spatial relationship information
  • TCI state the spatial relationship information
  • TCI state the spatial relationship information
  • Base Station may also be referred to by terms such as macrocell, small cell, femtocell, picocell, etc.
  • a base station can accommodate one or more (e.g., three) cells.
  • a base station accommodates multiple cells, the entire coverage area of the base station can be divided into multiple smaller areas, and each smaller area can also provide communication services by a base station subsystem (e.g., a small base station for indoor use (Remote Radio Head (RRH))).
  • RRH Remote Radio Head
  • the term "cell” or “sector” refers to a part or the entire coverage area of at least one of the base station and base station subsystems that provide communication services in this coverage.
  • a base station transmitting information to a terminal may be interpreted as the base station instructing the terminal to control/operate based on the information.
  • MS Mobile Station
  • UE User Equipment
  • a mobile station may also be referred to as a subscriber station, mobile unit, subscriber unit, wireless unit, remote unit, mobile device, wireless device, wireless communication device, remote device, mobile subscriber station, access terminal, mobile terminal, wireless terminal, remote terminal, handset, user agent, mobile client, client, or some other suitable terminology.
  • At least one of the base station and the mobile station may be called a transmitting device, a receiving device, a wireless communication device, etc.
  • at least one of the base station and the mobile station may be a device mounted on a moving object, the moving object itself, etc.
  • the moving body in question refers to an object that can move, and the moving speed is arbitrary, and of course includes the case where the moving body is stationary.
  • the moving body in question includes, but is not limited to, vehicles, transport vehicles, automobiles, motorcycles, bicycles, connected cars, excavators, bulldozers, wheel loaders, dump trucks, forklifts, trains, buses, handcarts, rickshaws, ships and other watercraft, airplanes, rockets, artificial satellites, drones, multicopters, quadcopters, balloons, and objects mounted on these.
  • the moving body in question may also be a moving body that moves autonomously based on an operating command.
  • the moving object may be a vehicle (e.g., a car, an airplane, etc.), an unmanned moving object (e.g., a drone, an autonomous vehicle, etc.), or a robot (manned or unmanned).
  • a vehicle e.g., a car, an airplane, etc.
  • an unmanned moving object e.g., a drone, an autonomous vehicle, etc.
  • a robot manned or unmanned
  • at least one of the base station and the mobile station may also include devices that do not necessarily move during communication operations.
  • at least one of the base station and the mobile station may be an Internet of Things (IoT) device such as a sensor.
  • IoT Internet of Things
  • FIG. 23 is a diagram showing an example of a vehicle according to an embodiment.
  • the vehicle 40 includes a drive unit 41, a steering unit 42, an accelerator pedal 43, a brake pedal 44, a shift lever 45, left and right front wheels 46, left and right rear wheels 47, an axle 48, an electronic control unit 49, various sensors (including a current sensor 50, a rotation speed sensor 51, an air pressure sensor 52, a vehicle speed sensor 53, an acceleration sensor 54, an accelerator pedal sensor 55, a brake pedal sensor 56, a shift lever sensor 57, and an object detection sensor 58), an information service unit 59, and a communication module 60.
  • various sensors including a current sensor 50, a rotation speed sensor 51, an air pressure sensor 52, a vehicle speed sensor 53, an acceleration sensor 54, an accelerator pedal sensor 55, a brake pedal sensor 56, a shift lever sensor 57, and an object detection sensor 58
  • an information service unit 59 including a communication module 60.
  • the drive unit 41 is composed of at least one of an engine, a motor, and a hybrid of an engine and a motor, for example.
  • the steering unit 42 includes at least a steering wheel (also called a handlebar), and is configured to steer at least one of the front wheels 46 and the rear wheels 47 based on the operation of the steering wheel operated by the user.
  • the electronic control unit 49 is composed of a microprocessor 61, memory (ROM, RAM) 62, and a communication port (e.g., an Input/Output (IO) port) 63. Signals are input to the electronic control unit 49 from various sensors 50-58 provided in the vehicle.
  • the electronic control unit 49 may also be called an Electronic Control Unit (ECU).
  • ECU Electronic Control Unit
  • Signals from the various sensors 50-58 include a current signal from a current sensor 50 that senses the motor current, a rotation speed signal of the front wheels 46/rear wheels 47 acquired by a rotation speed sensor 51, an air pressure signal of the front wheels 46/rear wheels 47 acquired by an air pressure sensor 52, a vehicle speed signal acquired by a vehicle speed sensor 53, an acceleration signal acquired by an acceleration sensor 54, a depression amount signal of the accelerator pedal 43 acquired by an accelerator pedal sensor 55, a depression amount signal of the brake pedal 44 acquired by a brake pedal sensor 56, an operation signal of the shift lever 45 acquired by a shift lever sensor 57, and a detection signal for detecting obstacles, vehicles, pedestrians, etc. acquired by an object detection sensor 58.
  • the information service unit 59 is composed of various devices, such as a car navigation system, audio system, speakers, displays, televisions, and radios, for providing (outputting) various information such as driving information, traffic information, and entertainment information, and one or more ECUs that control these devices.
  • the information service unit 59 uses information acquired from external devices via the communication module 60, etc., to provide various information/services (e.g., multimedia information/multimedia services) to the occupants of the vehicle 40.
  • various information/services e.g., multimedia information/multimedia services
  • the information service unit 59 may include input devices (e.g., a keyboard, a mouse, a microphone, a switch, a button, a sensor, a touch panel, etc.) that accept input from the outside, and may also include output devices (e.g., a display, a speaker, an LED lamp, a touch panel, etc.) that perform output to the outside.
  • input devices e.g., a keyboard, a mouse, a microphone, a switch, a button, a sensor, a touch panel, etc.
  • output devices e.g., a display, a speaker, an LED lamp, a touch panel, etc.
  • the driving assistance system unit 64 is composed of various devices that provide functions for preventing accidents and reducing the driver's driving load, such as a millimeter wave radar, a Light Detection and Ranging (LiDAR), a camera, a positioning locator (e.g., a Global Navigation Satellite System (GNSS)), map information (e.g., a High Definition (HD) map, an Autonomous Vehicle (AV) map, etc.), a gyro system (e.g., an Inertial Measurement Unit (IMU), an Inertial Navigation System (INS), etc.), an Artificial Intelligence (AI) chip, and an AI processor, and one or more ECUs that control these devices.
  • the driving assistance system unit 64 also transmits and receives various information via the communication module 60 to realize a driving assistance function or an autonomous driving function.
  • the communication module 60 can communicate with the microprocessor 61 and components of the vehicle 40 via the communication port 63.
  • the communication module 60 transmits and receives data (information) via the communication port 63 between the drive unit 41, steering unit 42, accelerator pedal 43, brake pedal 44, shift lever 45, left and right front wheels 46, left and right rear wheels 47, axles 48, the microprocessor 61 and memory (ROM, RAM) 62 in the electronic control unit 49, and the various sensors 50-58 that are provided on the vehicle 40.
  • the communication module 60 is a communication device that can be controlled by the microprocessor 61 of the electronic control unit 49 and can communicate with an external device. For example, it transmits and receives various information to and from the external device via wireless communication.
  • the communication module 60 may be located either inside or outside the electronic control unit 49.
  • the external device may be, for example, the above-mentioned base station 10 or user terminal 20.
  • the communication module 60 may also be, for example, at least one of the above-mentioned base station 10 and user terminal 20 (it may function as at least one of the base station 10 and user terminal 20).
  • the communication module 60 may transmit at least one of the signals from the various sensors 50-58 described above input to the electronic control unit 49, information obtained based on the signals, and information based on input from the outside (user) obtained via the information service unit 59 to an external device via wireless communication.
  • the electronic control unit 49, the various sensors 50-58, the information service unit 59, etc. may be referred to as input units that accept input.
  • the PUSCH transmitted by the communication module 60 may include information based on the above input.
  • the communication module 60 receives various information (traffic information, signal information, vehicle distance information, etc.) transmitted from an external device and displays it on an information service unit 59 provided in the vehicle.
  • the information service unit 59 may also be called an output unit that outputs information (for example, outputs information to a device such as a display or speaker based on the PDSCH (or data/information decoded from the PDSCH) received by the communication module 60).
  • the communication module 60 also stores various information received from external devices in memory 62 that can be used by the microprocessor 61. Based on the information stored in memory 62, the microprocessor 61 may control the drive unit 41, steering unit 42, accelerator pedal 43, brake pedal 44, shift lever 45, left and right front wheels 46, left and right rear wheels 47, axles 48, various sensors 50-58, and the like provided on the vehicle 40.
  • the base station in the present disclosure may be read as a user terminal.
  • each aspect/embodiment of the present disclosure may be applied to a configuration in which communication between a base station and a user terminal is replaced with communication between multiple user terminals (which may be called, for example, Device-to-Device (D2D), Vehicle-to-Everything (V2X), etc.).
  • the user terminal 20 may be configured to have the functions of the base station 10 described above.
  • terms such as "uplink” and "downlink” may be read as terms corresponding to terminal-to-terminal communication (for example, "sidelink").
  • the uplink channel, downlink channel, etc. may be read as the sidelink channel.
  • the user terminal in this disclosure may be interpreted as a base station.
  • the base station 10 may be configured to have the functions of the user terminal 20 described above.
  • operations that are described as being performed by a base station may in some cases be performed by its upper node.
  • a network that includes one or more network nodes having base stations, it is clear that various operations performed for communication with terminals may be performed by the base station, one or more network nodes other than the base station (such as, but not limited to, a Mobility Management Entity (MME) or a Serving-Gateway (S-GW)), or a combination of these.
  • MME Mobility Management Entity
  • S-GW Serving-Gateway
  • each aspect/embodiment described in this disclosure may be used alone, in combination, or switched between depending on the implementation.
  • the processing procedures, sequences, flow charts, etc. of each aspect/embodiment described in this disclosure may be rearranged as long as there is no inconsistency.
  • the methods described in this disclosure present elements of various steps in an exemplary order, and are not limited to the particular order presented.
  • LTE Long Term Evolution
  • LTE-A LTE-Advanced
  • LTE-B LTE-Beyond
  • SUPER 3G IMT-Advanced
  • 4th generation mobile communication system 4th generation mobile communication system
  • 5G 5th generation mobile communication system
  • 6G 6th generation mobile communication system
  • xG x is, for example, an integer or decimal
  • Future Radio Access FX
  • GSM Global System for Mobile communications
  • CDMA2000 Code Division Multiple Access
  • UMB Ultra Mobile Broadband
  • IEEE 802.11 Wi-Fi
  • IEEE 802.16 WiMAX (registered trademark)
  • IEEE 802.20 Ultra-Wide Band (UWB), Bluetooth (registered trademark), and other appropriate wireless communication methods, as well as next-generation systems that are expanded, modified, created
  • the phrase “based on” does not mean “based only on,” unless expressly stated otherwise. In other words, the phrase “based on” means both “based only on” and “based at least on.”
  • any reference to an element using a designation such as "first,” “second,” etc., used in this disclosure does not generally limit the quantity or order of those elements. These designations may be used in this disclosure as a convenient method of distinguishing between two or more elements. Thus, a reference to a first and second element does not imply that only two elements may be employed or that the first element must precede the second element in some way.
  • determining may encompass a wide variety of actions. For example, “determining” may be considered to be judging, calculating, computing, processing, deriving, investigating, looking up, search, inquiry (e.g., looking in a table, database, or other data structure), ascertaining, etc.
  • Determining may also be considered to mean “determining” receiving (e.g., receiving information), transmitting (e.g., sending information), input, output, accessing (e.g., accessing data in a memory), etc.
  • judgment (decision) may be considered to mean “judging (deciding)” resolving, selecting, choosing, establishing, comparing, etc.
  • judgment (decision) may be considered to mean “judging (deciding)” some kind of action.
  • judgment (decision) may be read as interchangeably with the actions described above.
  • expect may be read as “be expected”.
  • "expect(s) " ("" may be expressed, for example, as a that clause, a to infinitive, etc.) may be read as “be expected !.
  • "does not expect " may be read as "be not expected ".
  • "An apparatus A is not expected " may be read as "An apparatus B other than apparatus A does not expect " (for example, if apparatus A is a UE, apparatus B may be a base station).
  • the "maximum transmit power" referred to in this disclosure may mean the maximum value of transmit power, may mean the nominal UE maximum transmit power, or may mean the rated UE maximum transmit power.
  • connection refers to any direct or indirect connection or coupling between two or more elements, and may include the presence of one or more intermediate elements between two elements that are “connected” or “coupled” to each other.
  • the coupling or connection between the elements may be physical, logical, or a combination thereof. For example, “connected” may be read as "access.”
  • a and B are different may mean “A and B are different from each other.”
  • the term may also mean “A and B are each different from C.”
  • Terms such as “separate” and “combined” may also be interpreted in the same way as “different.”
  • timing, time, duration, time instance, any time unit e.g., slot, subslot, symbol, subframe
  • period occasion, resource, etc.

Landscapes

  • Engineering & Computer Science (AREA)
  • Computer Networks & Wireless Communication (AREA)
  • Signal Processing (AREA)
  • Mobile Radio Communication Systems (AREA)

Abstract

本開示の一態様に係る端末は、１以上の候補セルの設定に関する設定情報と、前記１以上の候補セルに関連する所定タイマに関する情報と、を受信する受信部と、ある候補セルに対応するタイミングアドバンスコマンドが指示された場合、前記１以上の候補セルに関連するタイマに関する情報に基づいて、前記ある候補セル、他の候補セル及びサービングセルの少なくとも一つに対する所定タイマの開始又は再開を制御する制御部と、を有する。

Description

端末、無線通信方法及び基地局
　本開示は、次世代移動通信システムにおける端末、無線通信方法及び基地局に関する。
　Universal　Mobile　Telecommunications　System（ＵＭＴＳ）ネットワークにおいて、更なる高速データレート、低遅延などを目的としてLong　Term　Evolution（ＬＴＥ）が仕様化された（非特許文献１）。また、ＬＴＥ（Third　Generation　Partnership　Project（３ＧＰＰ）　Release（Ｒｅｌ．）８、９）の更なる大容量、高度化などを目的として、ＬＴＥ－Ａｄｖａｎｃｅｄ（３ＧＰＰ　Ｒｅｌ．１０－１４）が仕様化された。
　ＬＴＥの後継システム（例えば、5th　generation　mobile　communication　system（５Ｇ）、５Ｇ＋（plus）、6th　generation　mobile　communication　system（６Ｇ）、New　Radio（ＮＲ）、３ＧＰＰ　Ｒｅｌ．１５以降などともいう）も検討されている。
　将来の無線通信システム（例えば、Ｒｅｌ．１６／５Ｇより後の無線通信システム）では、非サービングセル（non-serving　cell）を含む複数セル間モビリティ（inter-cell　mobility）、又は複数の送受信ポイント（例えば、マルチＴＲＰ（Multi-TRP（ＭＴＲＰ））を利用したセル間モビリティに基づいて通信を制御することが想定される。セル間モビリティにおいては、サービングセルとは別に候補セルが設定され、サービングセルと候補セルとの切り替え／スイッチを行うことも想定されている。
　しかし、セル間モビリティ（例えば、サービングセルと候補セルの切り替え等）を適用する場合、ＵＬ送信の制御（一例として、タイミングアドバンスの制御等）をどのように行うかが問題となる。セルの切り替え候補となる候補セルが設定／サポートされる場合に、タイミングアドバンスの制御（例えば、タイマ制御／タイミングアドバンスコマンドの適用）を適切に行えない場合、セル間モビリティを適切に行うことができず、通信の品質が劣化するおそれがある。
　本開示はかかる点に鑑みてなされたものであり、候補セルが設定／サポートされる場合であっても、通信を適切に制御することが可能な端末、無線通信方法及び基地局を提供することを目的の一つとする。
　本開示の一態様に係る端末は、１以上の候補セルの設定に関する設定情報と、前記１以上の候補セルに関連する所定タイマに関する情報と、を受信する受信部と、ある候補セルに対応するタイミングアドバンスコマンドが指示された場合、前記１以上の候補セルに関連するタイマに関する情報に基づいて、前記ある候補セル、他の候補セル及びサービングセルの少なくとも一つに対する所定タイマの開始又は再開を制御する制御部と、を有する。
　本開示の一態様によれば、候補セルが設定／サポートされる場合であっても、通信を適切に制御することができる。
図１Ａは、Ｒｅｌ．１７におけるＵＥの移動の例を示す図である。図１Ｂは、Ｒｅｌ．１８におけるＵＥの移動の例を示す図である。 図２は、サービングセルと候補セルの関連づけの例を示す図である。 図３Ａは、候補セル設定のオプション２の第２の例を示す図である。図３Ｂは、候補セル設定のオプション２の第３の例を示す図である。 図４は、サービングセルスイッチ例１を示す図である。 図５は、サービングセルスイッチ例２を示す図である。 図６は、サービングセルスイッチ例３を示す図である。 図７は、セルグループに含まれるセルが属するタイミングアドバンスグループ（ＴＡＧ）の一例を示す図である。 図８は、タイミングアドバンスコマンド用のＭＡＣ　ＣＥの一例を示す図である。 図９は、タイミングアドバンスコマンド用のＭＡＣ　ＣＥの他の一例を示す図である。 図１０は、候補セルにＴＡＧ　ＩＤの関連づけがサポートされる場合のＴＡＧの設定の一例を示す図である。 図１１は、L1L2-triggered　mobility（ＬＴＭ）の概要を示す図である。 図１２は、サービングセルのための、ランダムアクセスレスポンス（ＲＡＲ）モニタリングを有する、ＰＤＣＣＨの指示によるＲＡＣＨ（PDCCH　ordered　RACH）を示す図である。 図１３は、候補セルのための、ランダムアクセスレスポンス（ＲＡＲ）モニタリングを有さない、ＰＤＣＣＨの指示によるＲＡＣＨ（PDCCH　ordered　RACH）を示す図である。 図１４は、Ｃ－ＲＮＴＩによりＣＲＣスクランブルされるＤＣＩフォーマット１＿０を示す図である。 図１５は、第１の実施形態に係るサービングセル／候補セル毎の所定タイマの設定の一例を示す図である。 図１６Ａ及び図１６Ｂは、第１の実施形態に係るサービングセル／候補セル毎の所定タイマの設定の他の例を示す図である。 図１７は、第１の実施形態に係るサービングセル／候補セル毎の所定タイマの設定の他の例を示す図である。 図１８Ａ及び図１８Ｂは、第３の実施形態に係るサービングセル／候補セル毎のＴＡＧの設定の一例を示す図である。 図１９は、一実施形態に係る無線通信システムの概略構成の一例を示す図である。 図２０は、一実施形態に係る基地局の構成の一例を示す図である。 図２１は、一実施形態に係るユーザ端末の構成の一例を示す図である。 図２２は、一実施形態に係る基地局及びユーザ端末のハードウェア構成の一例を示す図である。 図２３は、一実施形態に係る車両の一例を示す図である。
（ＴＣＩ、空間関係、ＱＣＬ）
　ＮＲでは、送信設定指示状態（Transmission　Configuration　Indication　state（ＴＣＩ状態））に基づいて、信号及びチャネルの少なくとも一方（信号／チャネルと表現する）のＵＥにおける受信処理（例えば、受信、デマッピング、復調、復号の少なくとも１つ）、送信処理（例えば、送信、マッピング、プリコーディング、変調、符号化の少なくとも１つ）を制御することが検討されている。
　ＴＣＩ状態は下りリンクの信号／チャネルに適用されるものを表してもよい。上りリンクの信号／チャネルに適用されるＴＣＩ状態に相当するものは、空間関係（spatial　relation）と表現されてもよい。
　ＴＣＩ状態とは、信号／チャネルの疑似コロケーション（Quasi-Co-Location（ＱＣＬ））に関する情報であり、空間受信パラメータ、空間関係情報（Spatial　Relation　Information）などと呼ばれてもよい。ＴＣＩ状態は、チャネルごと又は信号ごとにＵＥに設定されてもよい。
　ＱＣＬとは、信号／チャネルの統計的性質を示す指標である。例えば、ある信号／チャネルと他の信号／チャネルがＱＣＬの関係である場合、これらの異なる複数の信号／チャネル間において、ドップラーシフト（Doppler　shift）、ドップラースプレッド（Doppler　spread）、平均遅延（average　delay）、遅延スプレッド（delay　spread）、空間パラメータ（spatial　parameter）（例えば、空間受信パラメータ（spatial　Rx　parameter））の少なくとも１つが同一である（これらの少なくとも１つに関してＱＣＬである）と仮定できることを意味してもよい。
　なお、空間受信パラメータは、ＵＥの受信ビーム（例えば、受信アナログビーム）に対応してもよく、空間的ＱＣＬに基づいてビームが特定されてもよい。本開示におけるＱＣＬ（又はＱＣＬの少なくとも１つの要素）は、ｓＱＣＬ（spatial　QCL）で読み替えられてもよい。
　ＱＣＬは、複数のタイプ（ＱＣＬタイプ）が規定されてもよい。例えば、同一であると仮定できるパラメータ（又はパラメータセット）が異なる４つのＱＣＬタイプＡ－Ｄが設けられてもよく、以下に当該パラメータ（ＱＣＬパラメータと呼ばれてもよい）について示す：
　・ＱＣＬタイプＡ（ＱＣＬ－Ａ）：ドップラーシフト、ドップラースプレッド、平均遅延及び遅延スプレッド、
　・ＱＣＬタイプＢ（ＱＣＬ－Ｂ）：ドップラーシフト及びドップラースプレッド、
　・ＱＣＬタイプＣ（ＱＣＬ－Ｃ）：ドップラーシフト及び平均遅延、
　・ＱＣＬタイプＤ（ＱＣＬ－Ｄ）：空間受信パラメータ。
　ある制御リソースセット（Control　Resource　Set（ＣＯＲＥＳＥＴ））、チャネル又は参照信号が、別のＣＯＲＥＳＥＴ、チャネル又は参照信号と特定のＱＣＬ（例えば、ＱＣＬタイプＤ）の関係にあるとＵＥが想定することは、ＱＣＬ想定（QCL　assumption）と呼ばれてもよい。
　ＵＥは、信号／チャネルのＴＣＩ状態又はＱＣＬ想定に基づいて、当該信号／チャネルの送信ビーム（Ｔｘビーム）及び受信ビーム（Ｒｘビーム）の少なくとも１つを決定してもよい。
　ＴＣＩ状態は、例えば、対象となるチャネル（言い換えると、当該チャネル用の参照信号（Reference　Signal（ＲＳ）））と、別の信号（例えば、別のＲＳ）とのＱＣＬに関する情報であってもよい。ＴＣＩ状態は、上位レイヤシグナリング、物理レイヤシグナリング又はこれらの組み合わせによって設定（指示）されてもよい。
　なお、ＴＣＩ状態の適用対象となるチャネル／信号は、ターゲットチャネル／参照信号（target　channel/RS）、単にターゲットなどと呼ばれてもよく、上記別の信号はリファレンス参照信号（reference　RS）、ソースＲＳ（source　RS）、単にリファレンスなどと呼ばれてもよい。
　ＴＣＩ状態又は空間関係が設定（指定）されるチャネルは、例えば、下りリンク共有チャネル（Physical　Downlink　Shared　Channel（ＰＤＳＣＨ））、下りリンク制御チャネル（Physical　Downlink　Control　Channel（ＰＤＣＣＨ））、上りリンク共有チャネル（Physical　Uplink　Shared　Channel（ＰＵＳＣＨ））、上りリンク制御チャネル（Physical　Uplink　Control　Channel（ＰＵＣＣＨ））の少なくとも１つであってもよい。
　また、当該チャネルとＱＣＬ関係となるＲＳは、例えば、同期信号ブロック（Synchronization　Signal　Block（ＳＳＢ））、チャネル状態情報参照信号（Channel　State　Information　Reference　Signal（ＣＳＩ－ＲＳ））、測定用参照信号（Sounding　Reference　Signal（ＳＲＳ））、トラッキング用ＣＳＩ－ＲＳ（Tracking　Reference　Signal（ＴＲＳ）とも呼ぶ）、ＱＣＬ検出用参照信号（ＱＲＳとも呼ぶ）、復調用参照信号（DeModulation　Reference　Signal（ＤＭＲＳ））、などの少なくとも１つであってもよい。
　ＳＳＢは、プライマリ同期信号（Primary　Synchronization　Signal（ＰＳＳ））、セカンダリ同期信号（Secondary　Synchronization　Signal（ＳＳＳ））及びブロードキャストチャネル（Physical　Broadcast　Channel（ＰＢＣＨ））の少なくとも１つを含む信号ブロックである。ＳＳＢは、ＳＳ／ＰＢＣＨブロックと呼ばれてもよい。
　ＴＣＩ状態のＱＣＬタイプＸのＲＳは、あるチャネル／信号（のＤＭＲＳ）とＱＣＬタイプＸの関係にあるＲＳを意味してもよく、このＲＳは当該ＴＣＩ状態のＱＣＬタイプＸのＱＣＬソースと呼ばれてもよい。
（Ｌ１／Ｌ２セル間モビリティ）
　以上のように、ＵＥが、１つ又は複数のセル／ＴＲＰに対してＵＬ送信を行うことが検討されている。この場合の手順として、以下のシナリオ１又はシナリオ２が考えられる。なお、本開示において、サービングセルは、サービングセル内のＴＲＰに読み替えられてもよい。layer1／layer2（Ｌ１／Ｌ２）、ＤＣＩ／Medium　Access　Control　Control　Element（ＭＡＣ　ＣＥ）は、互いに読み替えられてもよい。本開示において、現在のサービングセルの物理セルＩＤ（Physical　Cell　Identity（ＰＣＩ））とは異なるＰＣＩを、単に「異なるＰＣＩ」と記載することがある。非サービングセル、異なるＰＣＩを有するセル、追加セルは、互いに読み替えられてもよい。
＜シナリオ１＞
　シナリオ１は、例えば、マルチＴＲＰのセル間モビリティに対応するが、マルチＴＲＰのセル間モビリティに対応しないシナリオであっても構わない。
（１）ＵＥは、サービングセルから、当該サービングセルとは異なるＰＣＩに対応するＴＲＰのビーム測定用のＳＳＢの設定、及び異なるＰＣＩのリソースを含む、データ送受信に無線リソースを使用するために必要な設定を受信する。
（２）ＵＥは、異なるＰＣＩに対応するＴＲＰのビーム測定を実行し、ビーム測定結果をサービングセルに報告する。
（３）上記の報告に基づいて、異なるＰＣＩに対応するＴＲＰに関連付けられた送信設定指示（Transmission　Configuration　Indication（ＴＣＩ））状態が、サービングセルからのＬ１／Ｌ２シグナリングによって、アクティブ化される。
（４）ＵＥは、異なるＰＣＩに対応するＴＲＰ上のＵＥ個別（dedicated）チャネルを使用して送受信する。
（５）ＵＥは、マルチＴＲＰの場合も含めて、常にサービングセルをカバーしている必要がある。ＵＥは、従来システムと同様に、サービングセルからの共通チャネル（ブロードキャスト制御チャネル（ＢＣＣＨ：Broadcast　Control　Channel）、ページングチャネル（ＰＣＨ：Paging　Channel））などを使用する必要がある。
　シナリオ１では、ＵＥが、追加セル／ＴＲＰ（追加セルのＰＣＩに対応するＴＲＰ）と信号を送受信するときに、サービングセル（ＵＥにおけるサービングセルの想定）は変更されない。ＵＥは、サービングセルから、非サービングセルのＰＣＩに関連する上位レイヤパラメータを設定される。シナリオ１は、例えば、Ｒｅｌ．１７において適用されてもよい。
　図１Ａは、Ｒｅｌ．１７におけるＵＥの移動の例を示す図である。ＵＥが、ＰＣＩ＃１のセル（サービングセル）からＰＣＩ＃３のセル（追加セル）（サービングセルに重複する）に移動する場合を想定する。この場合、Ｒｅｌ．１７では、Ｌ１／Ｌ２によるサービングセルの切り替えはサポートされていない。
　追加セルは、サービングセルのＰＣＩとは異なる追加ＰＣＩを持つセルである。ＵＥは、追加セルからＵＥ専用チャネルを受信／送信することができる。ＵＥは、ＵＥ共通チャネル（例えば、システム情報／ページング／ショートメッセージ）を受信するために、サービングセルのカバレッジ内にいる必要がある。ＵＥがサービングセルのカバレッジ外に移動する場合、ハンドオーバー（Ｌ３モビリティとも呼ぶ）等によりセルの切り替えが必要となる。
＜シナリオ２＞
　シナリオ２では、Ｌ１／Ｌ２セル間モビリティを適用する。Ｌ１／Ｌ２セル間モビリティでは、ＲＲＣ再設定せずに、ビーム制御などの機能を用いてサービングセル変更が可能である。言い換えると、ハンドオーバーせずに、追加セルとの送受信が可能である。ハンドオーバーのためにはＲＲＣ再接続が必要になるなど、データ通信不可期間が生じるので、ハンドオーバー不要なＬ１／Ｌ２セル間モビリティを適用することにより、サービングセル変更の際にもデータ通信を継続することができる。シナリオ２は、例えば、Ｒｅｌ．１８において適用されてもよい。シナリオ２では、例えば、以下の手順が行われる。
（１）ＵＥは、サービングセルから、ビーム測定／サービングセルの変更のために、異なるＰＣＩを持つセル（追加セル）のＳＳＢの設定を受信する。
（２）ＵＥは、異なるＰＣＩを使用したセルのビーム測定を実行し、測定結果をサービングセルに報告する。
（３）ＵＥは、異なるＰＣＩを持つセルの設定（サービングセル設定）を、上位レイヤシグナリング（例えばＲＲＣ）によって受信してもよい。つまり、サービングセル変更に関する事前設定が行われてもよい。この設定は、（１）における設定とともに行われてもよいし、別々に行われてもよい。
（４）上記の報告に基づいて、異なるＰＣＩを持つセルのＴＣＩ状態は、サービングセルの変更に従ってＬ１／Ｌ２シグナリングによってアクティブ化されてもよい。ＴＣＩ状態のアクティブ化及びサービングセルの変更は、別々に行われてもよい。
（５）ＵＥは、サービングセル（サービングセルの想定）を変更し、予め設定されたＵＥ個別のチャネルとＴＣＩ状態を使用して受信／送信を開始する。
　つまり、シナリオ２では、サービングセル（ＵＥにおけるサービングセルの想定）がＬ１／Ｌ２シグナリングによって更新される。シナリオ２は、Ｒｅｌ．１８において適用されてもよい。
　図１Ｂは、Ｒｅｌ．１８におけるＵＥの移動の例を示す図である。Ｒｅｌ.１８では、サービングセルはＬ１／Ｌ２（例えば、ＤＣＩ／ＭＡＣ　ＣＥ）により切り替えられる。ＵＥは、新しいサービングセル（又は、ターゲットサービングセル）との間で、ＵＥ専用チャネル／共通チャネルを受信／送信することができる。ＵＥは、現在のサービングセル（例えば、Current　serving　cell）のカバレッジから外れてもよい。
（複数の候補セルの設定）
　図２は、サービングセルと候補セルの関連づけの例を示す図である。ＳｐＣｅｌｌ＃０、ＳＣｅｌｌ＃１、又はＳＣｅｌｌ＃２は、サービングセルであるとする。なお、ＳｐＣｅｌｌは、スペシャルセル（プライマリセル（PCell）及びプライマリセカンダリセル（PSCell）を含む）を意味する。ＳＣｅｌｌは、セカンダリセルを意味する。ＳｐＣｅｌｌ＃０は、候補セル＃０－１、候補セル＃０－２、候補セル＃０－３に関連づけられる。ＳＣｅｌｌ＃１は、候補セル＃１－１に関連づけられる。ＳＣｅｌｌ＃２は、候補セル＃２－１、２－２に関連づけられる。このように、サービングセルには１以上の候補セル（候補サービングセル）が関連付けられてもよい。
　サービングセルを変更する場合の候補となるセル（候補セル）の設定について、例えば、以下のオプション１，２が考えられる。
＜オプション１＞
　Ｒｅｌ．１７のセル間モビリティのように、ServingCellConfigにおける情報が、複数の候補セルに関する情報を含んでもよい。この場合、複数の候補セルがサービングセルと同じＰＤＣＣＨ／ＰＤＳＣＨ／ＵＬ等の設定を共有する必要がある。
　例えば、Ｒｅｌ．１７のセル間モビリティでは、ServingCellConfigの下に「mimoParam-r17」が追加され、ＰＣＩ設定情報が追加される。mimoParam-r17には、サービングセルのＰＣＩと異なるＰＣＩを持つ追加ＳＳＢの情報リストであるadditionalPCI-ToAddModList-r17が含まれてもよい。候補セル（追加セル、additionalPCIを持つセル）には、一部の情報を除き、サービングセルと同じ設定が適用されてもよい。
＜オプション２＞
　複数の候補セルは、各セルに対応する完全な設定（例えば、ServingCellConfig）が適用され、キャリアアグリゲーション（ＣＡ）設定フレームワークを再利用して各サービングセルに関連付けられてもよい。つまり、候補セルは、サービングセルと設定情報を共有せず、別の設定が適用されてもよい。ＵＥは、各候補セルの完全な設定が提供されるので、候補セルと適切な通信を行うことができる。
　ＣＡ設定フレームワークでは、セルグループごとにＳｐＣｅｌｌを設定し、複数のＳＣｅｌｌを追加することができる。ＣＡフレームワークを再利用することにより、Ｌ１／Ｌ２セル間モビリティのセルグループごとに、サービングセルが設定され、複数の候補セルが設定されてもよい。候補セルは、ＭＡＣ　ＣＥによりアクティブ化／非アクティブ化されてもよい。候補セルに対応するＴＣＩ情報が、ＭＡＣ　ＣＥによりアクティブ化／非アクティブ化されることにより、候補セルがアクティブ化／非アクティブ化されてもよい。この方法は、ＵＥ動作の複雑さを軽減するために有益であると考えられる。
　図３Ａは、候補セル設定のオプション２の第１の例を示す図である。図３Ａの例では、候補セルには、ＭＣＧ／ＳＣＧにおけるセルスイッチ用の共通候補セルプールが適用される。つまり、候補セルは、周波数帯に関わらず、１つのプール（グループ）として扱われる。
　図３Ｂは、候補セル設定のオプション２の第２の例を示す図である。図３Ｂの例では、複数のセルグループが設定され、Ｌ１／Ｌ２シグナリングによりセルグループスイッチが可能である。候補セルは、セルグループ毎に設定され、各グループの設定は、対応するＳｐＣｅｌｌ及びＳＣｅｌｌのインデックスを含む。
（サービングセル変更指示のためのシグナリング）
　サービングセル変更指示のための暗黙的な（Implicit）又は明示的な（explicit）シグナリングについて、説明する。
［態様１］
　態様１では、サービングセル変更指示のための暗黙的なシグナリングについて、説明する。
［［オプション１－１］］
　特定の制御リソースセット（Control　Resource　Set（ＣＯＲＥＳＥＴ））（例えば、ＣＯＲＥＳＥＴ＃０、ＣＨ５　Ｔｙｐｅ０－ＣＳＳのＣＯＲＥＳＥＴ、ＣＨ６／ＣＨ７／ＣＨ８　ＣＳＳのＣＯＲＥＳＥＴの少なくとも１つ）が、サービングセルのＰＣＩと異なるＰＣＩのセルに関連付けられた１つ以上のＴＣＩ状態とともにＭＡＣ　ＣＥにより指示（アクティブ化）される場合（特定のＣＯＲＥＳＥＴに対し、サービングセルのＰＣＩと異なるＰＣＩのセルに関連付けられた１つ以上のＴＣＩ状態が、ＭＡＣ　ＣＥによって指示／アクティブ化される場合）に、ＵＥは、サービングセルを他のセル（セルｘ、異なるＰＣＩを持つセル）に変更すると判断してもよい。つまり、このアクティブ化が、サービングセルを他のセルに変更することを暗黙的に示していてもよい。
　この場合、ＵＥは他のＣＯＲＥＳＥＴ　ＩＤ、ＣＨ６／ＣＨ７／ＣＨ８を使用する他のＣＯＲＥＳＥＴ、又はＣＳＳを使用する他のＣＯＲＥＳＥＴのビームを、上記アクティブ化されたＴＣＩ状態と同じＴＣＩ状態に更新してもよい。
［［オプション１－２］］
　ＭＡＣ　ＣＥがＰＤＳＣＨのＴＣＩ状態をアクティブ化／非アクティブ化するとき、ＭＡＣ　ＣＥによってアクティブ化された全ての当該ＴＣＩ状態が、サービングセルのＰＣＩと異なるＰＣＩを持つ同じセルｘに関連付けられている場合に、ＵＥは、サービングセルを他のセル（セルｘ）に変更すると判断してもよい。つまり、この関連付けが、サービングセルを他のセルへ変更することを暗黙的に示していてもよい。
　このオプションが適用するケースでは、ＮＷ（基地局）がサービングセルを変更しない場合、ＭＡＣ　ＣＥが、異なるＰＣＩを持つセルに関連付けられたＰＤＳＣＨのＴＣＩ状態をアクティブ化するときに、別のセル（たとえば、現在のサービングセル又は第２の異なるＰＣＩを持つセル）に関連するＴＣＩ状態も含める必要がある。
［［オプション１－３］］
　ＭＡＣ　ＣＥが統一ＴＣＩ状態（例えばＲｅｌ.１７の統一ＴＣＩフレームワークに対応する）をアクティブ化／非アクティブ化し、アクティブ化された全ての統一ＴＣＩ状態が、異なるＰＣＩを持つ同じセルｘに関連付けられている場合に、ＵＥは、サービングセルを他のセル（セルｘ）に変更すると判断してもよい。つまり、この関連付けが、サービングセルを他のセルへ変更することを暗黙的に示していてもよい。
［態様２］
　態様２では、サービングセル変更指示のための明示的な（explicit）シグナリングについて、説明する。態様２は、例えば上述のシナリオ２が適用される。
［［オプション２－１］］
　以下、サービングセル変更指示の例を説明する。なお、非サービングセルのアクティブ化／非アクティブ化、サービングセルの変更、サービングセルの物理セルＩＤとは異なる物理セルＩＤを持つ他のセル（非サービングセル）と送信／受信することは互いに読み替えられてもよい。
　ＵＥは、非サービングセルのアクティブ化／非アクティブ化に用いる、非サービングセルに対応する次の（１）～（３）を示すフィールド（情報）の少なくとも１つを含む、新しいＭＡＣ　ＣＥを受信してもよい。ＵＥは、当該ＭＡＣ　ＣＥを受信した場合、サービングセルを他のセル（非サービングセル）に変更すると判断してもよい。また、ＵＥは、当該情報に基づいて、非サービングセルとのＤＬ信号／ＵＬ信号の送受信を制御してもよい。なお、当該非サービングセルは１つでもよいし複数でもよい。以下に示す例では、複数の非サービングセルインデックスを示す複数のフィールドを含むＭＡＣ　ＣＥを適用する。
（１）サービングセルＩＤ。
（２）ＢＷＰ　ＩＤ。
（３）アクティベーションに用いる非サービングセルＩＤ。非サービングセルＩＤは、非サービングセルに対応する（非サービングセルを識別可能な）任意の情報に置き換えられてもよい。
　（３）の例として、例えば（３－１）～（３－５）のいずれかが適用されてもよい。
（３－１）ＰＣＩ（直接用いられるＰＣＩ）。例えば、１０ビットが使用される。
（３－２）非サービングセルの再作成インデックス（新しいＩＤ）。新しいＩＤは、ＰＣＩの一部に関連づけられ、ＵＥが利用する（利用可能な）サービングセル及び非サービングセルにのみ設定されてもよい。新しいＩＤは、ＰＣＩよりもビット数を削減することができる。
（３－３）ＣＳＩ報告設定ＩＤ（CSI-ReportConfigId）（CSI-ReportConfigが１つ又は複数の非サービングセルに対応する場合）。
（３－４）ＣＳＩリソース設定ＩＤ（CSI-ResourceConfigId）（CSI-ResourceConfigIdが１つ又は複数の非サービングセルに対応する場合）。
（３－５）各非サービングセルのアクティブ化／非アクティブ化を示すビットマップ。ビットマップのサイズ（ビット数）は、このＣＣ上で設定された非サービングセルの数と同じであってもよい。例えば、３つの非サービングセルのうち、２番目の非サービングセルをアクティブ化する場合、「０１０」が設定される。
　ＭＡＣ　ＣＥに含まれる情報の少なくとも１つがＤＣＩに含まれてもよい。又は、ＭＡＣ　ＣＥによりアクティベートされたサービングセルのうちの少なくとも一つが、ＤＣＩにより指示されてもよい。ＭＡＣ　ＣＥ／ＤＣＩは、ターゲットセル（変更後のサービングセル）上において、ＵＥが監視するＤＬビームを認識できるように、異なるＰＣＩを持つセルからのＴＣＩ状態／ＳＳＢ／ＣＳＩ－ＲＳを指示するフィールドを含んでいてもよい。ＵＥは、当該ＴＣＩ状態／ＳＳＢ／ＣＳＩ－ＲＳを用いて、ビーム報告（ＣＳＩ報告）を作成し、送信してもよい。
［［オプション２－２］］
　ＵＥは、既存のＭＡＣ　ＣＥに新しい１ビットのフィールド「Ｃ」を追加したＭＡＣ　ＣＥを受信してもよい。当該フィールドは、サービングセルの変更を行うかどうかを示す。ＵＥは、当該ＭＡＣ　ＣＥを受信し、当該フィールドに基づいて、サービングセルを他のセルに変更するかを判断してもよい。
［［オプション２－３］］
　オプション２－２におけるＭＡＣ　ＣＥに対して、さらに、サービングセルインデックス／ＰＣＩ／その他のＩＤ（上述のオプション２－１の新しいＩＤなど）を示すフィールド、ターゲットセル（変更後のサービングセル）のＴＣＩ状態／ＳＳＢ／ＣＳＩ－ＲＳのフィールドを、ＭＡＣ　ＣＥに含めてもよい。
　このように、サービングセル変更指示のため指示が、ＭＡＣ　ＣＥ／ＤＣＩにより指示されるので、ＵＥは、適切にサービングセルの変更を行うことができる。
［サービングセルスイッチ例１］
　図４は、サービングセルスイッチ例１を示す図である。例えば、ＭＣＧ／ＳＣＧのサービングセルＳｐＣｅｌｌ＃０において、Ｌ１／Ｌ２シグナリングにより、候補セル＃０－２にサービングセルを変更することが指示された場合、候補セル＃０－２が新たなサービングセルＳｐＣｅｌｌ＃０となる。また、例えば、ＭＣＧ／ＳＣＧのサービングセルＳＣｅｌｌ＃２において、Ｌ１／Ｌ２シグナリングにより、候補セル＃２－１にサービングセルを変更することが指示された場合、候補セル＃２－１が新たなサービングセルＳＣｅｌｌ＃２となる。
［サービングセルスイッチ例２］
　ＲＲＣ／ＭＡＣ　ＣＥは、セルグループ、バンド、ＦＲ、ＵＥごとにグローバル候補セルＩＤ（ｃｅｌｌ＃０,...,５）を設定することができる。ＵＥは、サービングセルのスイッチを、当該グローバル候補セルＩＤにより指示されてもよい。
　図５は、サービングセルスイッチ例２を示す図である。図３Ａと同様に、複数の候補セルのプールを設定し、Ｌ１／Ｌ２シグナリングによりサービングセルをプール内の任意の（アクティブ化された）候補セルに切り替えることができる。この場合、設定された候補セルは、Ｌ１／Ｌ２シグナリングに基づいてＳｐＣｅｌｌ又はＳＣｅｌｌのいずれかになることができる。
　ＵＥは、ＭＡＣ　ＣＥ／ＤＣＩにより、サービングセルの変更（セル＃２－１から候補セル４へ）の指示を受信してもよい。そして、指示された候補セル＃４が新しいセルグループのＳｐＣｅｌｌとなる。
［サービングセルスイッチ例３］
　ＲＲＣ／ＭＡＣ　ＣＥは、セルグループ、バンド、ＦＲ、ＵＥごとにグローバル候補セルＩＤ（ｃｅｌｌ＃０－１、＃０－１,...,２－２）を設定することができる。ＵＥは、サービングセルの切り替えを、当該グローバル候補セルＩＤにより指示されてもよい。
　図６は、サービングセルスイッチ例３を示す図である。ＵＥは、ＭＡＣ　ＣＥ／ＤＣＩにより、サービングセルの変更（セル＃２－０からセル＃２－１へ）の指示を受信する。そして、指示されたセル＃２－１が新しいセルグループのＳｐＣｅｌｌとなる。また、指示されたセル＃２－１と同じセルグループのセル（ｃｅｌｌ＃０－０、ｃｅｌｌ＃１－０）が、Ｓｃｅｌｌ＃１、Ｓｃｅｌｌ＃２になる。即ち、サービングセルグループがスイッチされる。
（タイミングアドバンスグループ）
　複数のＴＲＰを利用する場合にはＵＥと各ＴＲＰ間との距離がそれぞれ異なるケースも生じる。複数のＴＲＰは、同じセル（例えば、サービングセル）に含まれてもよい。あるいは、複数のＴＲＰのうち、あるＴＲＰがサービングセルに相当し、他のＴＲＰが非サービングセルに相当してもよい。この場合、各ＴＲＰとＵＥ間の距離が異なることも想定される。
　既存システムでは、ＵＬ（Uplink）チャネル及び／又はＵＬ信号（ＵＬチャネル／信号）の送信タイミングは、タイミングアドバンス（ＴＡ：Timing　Advance）によって調整される。異なるユーザ端末（ＵＥ：User　Terminal）からのＵＬチャネル／信号の受信タイミングは、無線基地局（ＴＲＰ：Transmission　and　Reception　Point、ｇＮＢ：gNodeB等ともいう）側で調整される。
　ＵＥは、あらかじめ設定されたタイミングアドバンスグループ（ＴＡＧ：Timing　Advance　Group）毎に、タイミングアドバンス（マルチプルタイミングアドバンス）を適用してＵＬ送信のタイミング制御を行ってもよい。
　マルチプルタイミングアドバンスを適用する場合、送信タイミングで分類されるタイミングアドバンスグループ（ＴＡＧ：Timing　Advance　Group）をサポートする。ＵＥは、ＴＡＧ毎に同じＴＡオフセット（又は、ＴＡ値）が適用されると想定して各ＴＡＧにおけるＵＬ送信タイミングを制御してもよい。つまり、ＴＡオフセットは、ＴＡＧ毎にそれぞれ独立して設定されてもよい。
　マルチプルタイミングアドバンスを適用する場合、ＵＥが各ＴＡＧに属するセルの送信タイミングを独立に調整することにより、複数のセルを利用する場合であっても、無線基地局においてＵＥからの上りリンク信号受信タイミングを合わせることができる。
　ＴＡＧ（例えば、同じＴＡＧに属するサービングセル）は、上位レイヤパラメータにより設定されてもよい。同じＴＡＧに属するサービングセル（例えば、ＵＬが設定されるサービングセル）に対して、同じタイミングアドバンス値が適用されてもよい。ＭＡＣエンティティのＳｐＣｅｌｌを含むタイミングアドバンスグループはプライマリタイミングアドバンスグループ（ＰＴＡＧ）と呼ばれ、それ以外のＴＡＧはセカンダリタイミングアドバンスグループ（ＳＴＡＧ）と呼ばれてもよい。また、ＴＡＧの最大数は、セルグループ（例えば、ＭＣＧ／ＳＣＧ）毎にＸ個（例えば、Ｘ＝４）であってもよい。
　既存システム（例えば、Ｒｅｌ．１６　ＮＲ）では、セルグループ（例えば、ＭＣＧ／ＳＣＧ）毎に最大４個のＴＡＧの設定がサポートされる（図７参照）。図７では、ＳｐＣｅｌｌとＳＣｅｌｌ＃１～＃４を含むセルグループに対して、３個のＴＡＧが設定される場合を示している。ここでは、ＳｐＣｅｌｌとＳＣｅｌｌ＃１が第１のＴＡＧ（ＰＴＡＧ又はＴＡＧ＃０）に属し、ＳＣｅｌｌ＃２とＳＣｅｌｌ＃３が第２のＴＡＧ（ＴＡＧ＃１）に属し、ＳＣｅｌｌ＃４が第３のＴＡＧ（ＴＡＧ＃２）に属する場合を示している。
　タイミングアドバンスコマンド（TA　command）がＭＡＣ制御要素（例えば、ＭＡＣ　ＣＥ）を利用してＵＥに通知されてもよい。ＴＡコマンドは、上りチャネルの送信タイミング値を示すコマンドであり、ＭＡＣ制御要素に含まれる。ＴＡコマンド（ＴＡＣ）は、無線基地局からＵＥに対してＭＡＣレイヤでシグナリングされる。ＵＥは、ＴＡコマンドの受信に基づいて所定タイマ（例えば、ＴＡタイマ）を制御する。
　タイミングアドバンスコマンド用のＭＡＣ　ＣＥは、タイミングアドバンスグループインデックス（例えば、ＴＡＧ　ＩＤ）用のフィールドと、タイミングアドバンスコマンド用のフィールドと、を含む構成であってもよい（図８参照）。当該ＭＡＣ　ＣＥは、１オクテット（＝８ビット）によって構成されてもよい。
　ＴＡＧ　ＩＤのフィールド（ＴＡＧ　ＩＤフィールド）は、例えば２ビットで構成されてもよい。ＴＡＧ　ＩＤフィールドは、アドレス指定されたＴＡＧのＴＡＧ　ＩＤの指示に利用されてよい。タイミングアドバンスコマンドのフィールド（ＴＡＣフィールド）は、例えば６ビットで構成されてもよい。ＴＡＣフィールドは、ＭＡＣエンティティが適用しなければならないタイミング調整の量／値（相対量／相対値）の制御に利用されるインデックス値ＴＡ（０、１、２・・・６３）を示してもよい。図８に示すタイミングアドバンスコマンド用のＭＡＣ　ＣＥは、ＴＡＣ　ＭＡＣ　ＣＥと呼ばれてもよい。
　図９は、タイミングアドバンスコマンド用のＭＡＣ　ＣＥの他の例を示す図である。図９に示すＭＡＣ　ＣＥは、絶対（absolute）ＴＡＣ　ＭＡＣ　ＣＥと呼ばれてもよい。ＭＡＣ　ＣＥは、２オクテット（＝１６ビット）によって構成されてもよい。具体的に当該ＭＡＣ　ＣＥは、リザーブビット用のフィールド（Ｒビットフィールド）と、タイミングアドバンスコマンド用のフィールド（ＴＡＣフィールド）とを含んでもよい。Ｒビットフィールド（Ｒ＝０）は、例えば４ビットで構成されてもよい。ＴＡＣフィールドは、２オクテットに跨って、例えば１２ビットで構成されてもよい。図９のＴＡＣフィールドは、図８と同様にＭＡＣエンティティが適用しなければならない実際のＴＡの量／値（絶対量／絶対値）の制御に利用されるインデックス値を示してもよい。また、絶対ＴＡＣ　ＭＡＣ　ＣＥは、図８で示したＴＡＧ　ＩＤフィールドを含まなくてもよい。
　図８に示すＭＡＣ　ＣＥは、初期アクセスが確立された後に用いられてもよい。一方で図９に示すＭＡＣ　ＣＥは、初期アクセス時にのみ用いられ、ＲＡＲ等の含まれてもよい。上述したタイミングアドバンスコマンド用のＭＡＣ　ＣＥに含まれる各フィールドは、ＴＡに関するフィールドと呼ばれてもよい。その中でも図８に示すＴＡＣフィールドは、ＴＡ調整フィールド／ＴＡ調整を指示するためのフィールド／ＴＡ調整に関するフィールドと呼ばれてもよく、図９に示すＴＡＣフィールドは、絶対ＴＡＣフィールド／絶対ＴＡＣを指示するためのフィールドと呼ばれてもよい。
（タイミングアドバンスに基づいたＵＬ送信の制御）
　将来の無線通信システムでは、インターセルモビリティにおいて、サービングセル（又は、サービングセルのＴＲＰ）と非サービングセル／追加セル（又は、非サービングセル／追加セルのＴＲＰ）に対して、タイミングアドバンスに基づいてＵＬ送信を制御することも想定される。あるいは、将来の無線通信システムでは、あるセル（又はＣＣ）に対応する１以上のＴＲＰ（例えば、異なるＰＣＩを有する複数のＴＲＰ）に対して異なるＴＡＧ（又は、ＴＡＧ－ＩＤ）が設定されるケースが想定される。あるいは、あるセルに対応する異なるＴＲＰが共通のＴＡＧをシェアするケースも想定される。
　図１０は、ＰＣＩが異なる複数のセル（又は、ＴＲＰ）に対するＴＡＧの設定の一例を示す図である。
　ＣＣ毎に最大Ｍ個のＰＣＩ（例えば、サービングセル＋サービングセルに関連付けられた候補セル）が設定可能であり、最大Ｍ個のＰＣＩに対して、最大Ｎ個（例えば、Ｎ≦Ｍ）のＴＡＧの設定がサポートされることも想定される。この場合、１又は複数のＰＣＩが１つのＴＡＧに関連付けられてもよい。
　また、セルグループ内のＳ個のサービングセルまで（又は、最大Ｓ個のサービングセルに対して）、１又は複数のＰＣＩが１つのＴＡＧに関連付けられてもよい。この場合、ＣＣ毎に１つのＰＣＩを考慮して最大Ｔ個のＴＡＧが設定されてもよい（ケース１）。つまり、最大Ｔ×Ｎ個までのＴＡＧが、最大Ｍ×Ｓ個のセルに設定されてもよい。あるいは、最大Ｕ個までのＴＡＧが、最大Ｍ×Ｓ個のセルに設定されてもよい（ケース２）。
　このように、候補セルが設定／適用／サポートされる場合、異なるサービングセル／異なる候補セルが同じＴＡＧに関連づけられることが想定される。候補セルのＴＡＧは、基地局から指示されてもよいし、ＵＥが取得した候補セルのＴＡに基づいて判断してもよい。
　ＵＥが候補セルのＵＬ送信について、当該候補セルに対応するＴＡを考慮してＵＬ送信を行うことも考えられる。候補セルのＴＡを考慮する場合、ＵＥは、候補セルのＴＡの取得（例えば、TA　acquisition　of　candidate　cells）を行う必要が生じる。
　候補セルのＴＡ取得として、ＲＡＣＨを利用したＴＡ取得（例えば、RACH-based　solutions）、ＲＡＣＨを利用しないＴＡ取得（RACH-less　solutions）等の複数のＴＡ取得方法が考えられる。ＴＡ取得方法は、ＴＡ取得スキーム、ＴＡ取得タイプ、又はＴＡ取得手順と読み替えられてもよい。本開示において、ＴＡの取得、ＴＡの測定、ＴＡの計算、ＴＡの算出、ＴＡの決定は互いに読み替えられてもよい。
　例えば、ＵＥは、ＰＤＣＣＨにより指示／トリガされたＲＡＣＨ（例えば、PDCCH　ordererd　RACH）を候補セルに送信することにより、候補セルのＴＡを取得してもよい。候補セルのＴＡに関する情報（例えば、ＴＡ値）は、ＲＡＣＨの応答信号（例えば、ＲＡＲ）に含まれてもよい。ＲＡＲは、サービングセルから送信されてもよいし、候補セルから送信されてもよい。あるいは、ＵＥがトリガしたＲＡＣＨ、又はネットワークから上位レイヤでトリガされたＲＡＣＨを利用して、候補セルのＴＡが取得されてもよい。ＰＤＣＣＨオーダは、ソースセル（又は、サービングセル）のみによりトリガされてもよい。
　あるいは、ＵＥは、ＲＡＣＨ以外の信号を候補セルに送信することにより、候補セルのＴＡを取得してもよい。候補セルのＴＡに関する情報（例えば、ＴＡ値）は、基地局からＵＥに指示されてもよい。ＲＡＣＨ以外の信号として、例えば、ＳＲＳが適用されてもよい（ＳＲＳベースＴＡメジャメント（例えば、SRS　based　TA　measurement））。
　あるいは、ＵＥは、各セル（例えば、候補セル／サービングセル）から送信されるＤＬ信号（例えば、下り参照信号）に基づいて、候補セルに対するＴＡを測定／計算／取得してもよい。ＵＥが１以上のセルから送信されるＤＬ信号に基づいて、候補セルに対するＴＡを取得する方法は、ＵＥベースＴＡメジャメント（例えば、UE　based　TA　measurement）と呼ばれてもよい。
　ＵＥベースＴＡメジャメントにおいて、下り参照信号は、所定のＤＬ信号（例えば、同期信号ブロック（例えば、ＳＳＢ）／ＣＳＩ－ＲＳ等）であってもよい。例えば、ＵＥは、複数のセル（又は、２つのセル）からのＤＬ信号の受信タイミングの差／違いを測定し、候補セルのＴＡを取得してもよい。
　複数のセルには、基準となるセル（例えば、サービングセル）が含まれてもよい。この場合、ＵＥは、基準セルの受信タイミング（及び、基準セルのＴＡ値）と、当該基準セルと候補セル間のタイミング差（例えば、Ｔ）に基づいて、候補セルに必要なＴＡを計算してもよい。ＵＥは、サービングセルから送信されるタイミングアドバンスコマンド（ＴＡＣ）を利用して、候補セルのＴＡを取得してもよい。
（L1L2-triggered　mobility（ＬＴＭ）の概要）
　図１１は、L1L2-triggered　mobility（ＬＴＭ）の概要を示す図である。ＬＴＭ、Ｌ１／Ｌ２セル間モビリティは、互いに読み替えられてもよい。
　ＵＥは、ＵＥ再構成（UE　reconfiguration）の際に、ＮＷから候補セルに関する設定（candidate　cell　configurations）を受信する。ＵＥ再構成は、TRRC、Tproccesing1/Tproccesing2を含む。TRRC（例えば、最大10ms）は、候補セルの設定（candidate　configurations）を運ぶＲＲＣ再構成（RRC　Reconfiguration）のための処理時間である。Tproccesing1/Tproccesing2（例えば、同じＦＲ用では最大20ms、異なるＦＲ用には最大40ms）は、セル切り替えコマンドの前と後の、それぞれＵＥ処理のための時間である。これには、Ｌ２／３再構成、ＲＦ再チューニング、ベースバンド再チューニング、必要な場合はセキュリティ更新などが含まれる場合がある。
　ＤＬ同期（DL　synchronization）は、Tsearch、TΔ、Tmarginを含む。Tsearch（例えば、セルが既知の場合、0ms、セルが未知の場合は最大60ms）は、ターゲットセルの探索に要する時間である。TΔは、細かいトラッキングと全てのタイミング情報取得のための時間である。Tmargin（例えば最大2ms）は、ＳＳＢとＣＳＩ－ＲＳの後処理のための時間である。
　Ｌ１測定（L1　mesurement）は、Tmeas（SMTC周期（例えば20ms））を含む。Tmeasは、ターゲットが現れてからセル切り替えコマンドまでの測定遅延である。
　ＵＬ同期（UL　synchronization）は、TIU、TRAR、Tcmdを含む。TIU（例えば最大15ms）は、新しいセルで最初に利用可能なＰＲＡＣＨ機会（occasion）を獲得する際の不確実な中断の時間である。TRAR（例えば最大4ms）は、ＲＡＲ遅延の時間である。Tcmd（例えば、最大5ms）は、Ｌ１／Ｌ２コマンド（ＨＡＲＱとページング）の処理時間である。
　Tcmdの後のTfirst-dataは、ＵＥがＲＡＲの後、ターゲットセルの指示ビーム上で最初のＤＬ受信／ＵＬ送信を行う時間である。
　図１２は、ＲＡＲモニタリングを有するＰＤＣＣＨオーダによるＲＡＣＨ（PDCCH　ordered　RACH）の一例を示す図である。なお、本開示において、ソースセル、ソースセルグループは、互いに読み替えられてもよい。また、候補セル、候補セルグループは、互いに読み替えられてもよい。
　ソースセルは、候補セルの設定に関する情報（例えば、候補セル設定情報）をＵＥに送信してもよい。また、ソースセルは、ＰＲＡＣＨのトリガに利用されるＰＤＣＣＨオーダ（例えば、ＤＣＩフォーマット１＿０）をＵＥに送信してもよい。ＰＤＣＣＨオーダ（又は、ＤＣＩ）によりＰＲＡＣＨトリガ／送信の対象となる候補セル（例えば、１つの候補セル）／ランダムアクセスオケージョン（ＲＯ）が指示されてもよい。ＵＥは、ＴＡＧ／ＴＡ取得のために、ＰＤＣＣＨオーダに基づいてＲＡＣＨ手順におけるＰＲＡＣＨを候補セルに送信する。
　次に、ソースセルは、ＰＲＡＣＨへの応答信号（ＲＡＲ）をＵＥに送信する。ＲＡＲには、ＴＡに関する情報（例えば、TA　indication）が含まれてもよい。ＲＡＲ（例えば、ＲＡＲが含まれるＰＤＳＣＨ／当該ＰＤＳＣＨをスケジュールするＰＤＣＣＨ）は、現在のサービングセルのうち、特定セル（例えば、ＳｐＣｅｌｌ）の特定サーチスペース（例えば、共通サーチスペース（ＣＳＳ））においてモニタされてもよい（Distributed　Unit（ＤＵ）内のみ）。そして、ソースセルにおいて、ＴＡ調整（例えば、TA　maintenance）が行われる。
　次に、ソースセルは、ＵＥに、セルスイッチコマンドを送信してもよい。また、ソースセルからターゲットセルへＴＡ情報が移動／通知されてもよい。ＵＥは、セル切り替え後において、取得したＴＡに基づいてＵＬ送信を制御してもよい。例えば、ＵＥは、初回セルスイッチ後に、全ての候補セルのＵＬ同期が完了していない場合に、初回ＴＡを用いて最初のＵＬ送信を実施してもよい。
　図１３は、ＲＡＲモニタリングを有さないＰＤＣＣＨオーダによるＲＡＣＨ（PDCCH　ordered　RACH）の一例を示す図である。図１３について、図１２と異なる点のみ説明する。
　図１３の例では、ＰＲＡＨのトリガに利用されるＰＤＣＣＨオーダによりＰＲＡＣＨトリガ／送信の対象となる１以上の候補セル（例えば、複数の候補セル）／ランダムアクセスオケージョンが指示されてもよい。ＵＥは、複数のＴＡＧ／ＴＡ取得のために、ＰＤＣＣＨオーダに基づいてＲＡＣＨ手順におけるＰＲＡＣＨを候補セルに送信してもよい。ソースセルは、ＰＲＡＣＨの応答信号（例えば、ＲＡＲ）の送信を行わない。ソースセルは、セルスイッチコマンドを利用してＵＥにＴＡに関する情報（例えば、TA　indication）を指示してもよい。
　本開示において、ＲＡＲを有さないＲＡＣＨと、ＲＡＲモニタリングを有さないＲＡＣＨ（例えば、RACH　without　RAR　monitoring）と、は互いに読み替えられてもよい。ＲＡＣＨは、ＰＤＣＣＨオーダによりトリガされるＰＲＡＣＨ送信と読み替えられてもよい。ＲＡＲモニタリングを有さないＲＡＣＨ手順／ＰＲＡＣＨ送信は、ＲＡＲモニタリングが不要となるＲＡＣＨ手順／ＰＲＡＣＨ送信、又はＲＡＲモニタリングが要求されないＲＡＣＨ手順／ＰＲＡＣＨ送信と読み替えられてもよい。
　図１４は、Ｃ－ＲＮＴＩによりＣＲＣスクランブルされるＤＣＩフォーマット１＿０を示す図である。Frequency　domain　resource　assignmentは、例えば、ＰＤＣＣＨの指示によるＲＡＣＨ（PDCCH　order）に使われてもよい。例えば、Frequency　domain　resource　assignmentが全て１を示す場合、当該ＤＣＩフォーマット１＿０がＰＤＣＣＨオーダとして利用されることを意味してもよい。
　Random　access　preamble　indexは、Contention　based　Random　Access（ＣＢＲＡ）に用いられてもよい。例えば、Random　access　preamble　indexが全て０となる場合に、ＣＢＲＡに利用されることを意味してもよい。Reserved　bitsは、スペクトラム共有チャネルアクセスのあるセルで動作する場合は１２ビットであり、それ以外の場合は１０ビットである。
（アップリングタイムアライメントのメンテナンス）
　ＵＬタイムアライメントを維持／メンテナンス（Maintenance　of　Uplink　Time　Alignment）するために、タイムアライメントタイマ（例えば、timeAlignmentTimer）等のパラメータが設定されてもよい。タイムアライメントタイマ（ＴＡＧ毎）は、ＭＡＣエンティティが、関連するＴＡＧに属するサービングセルがＵＬタイムアライメントされているとみなす時間を制御してもよい。
　各ＴＡＧ　ＩＤに対応するパラメータは、上位レイヤパラメータにより設定されてもよい。例えば、各ＴＡＧ　ＩＤにそれぞれ対応するタイムアライメントタイマ（例えば、timeAlignmentTimer）等のパラメータが設定されてもよい。あるいは、各サービングセルに対してＴＡＧ　ＩＤが上位レイヤパラメータ（例えば、ServingCellConfigに含まれるtag-ID）により設定されてもよい。なお、上位レイヤパラメータで設定された後に、ＭＡＣ　ＣＥによりＴＡＧ　ＩＤ／パラメータが更新されてもよい。
　タイムアライメントタイマは、ＵＬタイムアライメントに対して維持されてもよい。Ｒｅｌ．１７において、タイムアライメントタイマは、ＴＡＧ毎に設定／関連付けられてもよい。ＵＥは、タイミングアドバンスコマンド用のＭＡＣ　ＣＥ（例えば、ＴＡＣ　ＭＡＣ　ＣＥ）を受信した場合、指示されたタイミングアドバンスグループ（例えば、ＴＡＧ）にそれぞれ関連するタイムアライメントタイマを開始又は再開（リスタート）する。
　ＭＡＣエンティティは、タイミングアドバンスコマンド用のＭＡＣ　ＣＥを受信し、かつ指示されたＴＡＧとの間で所定値（ＮＴＡ）が維持されている場合、指示されたＴＡＧに対するタイミングアドバンスコマンドを適用し、また、指示されたＴＡＧに関連するタイムアライメントタイマを開始又は再起動（リスタート）する。所定値（ＮＴＡ）は、ＤＬとＵＬ間のタイミングアドバンスであってもよい。
　ＴＡＧ（例えば、ＳｐＣｅｌｌのＴＡＧ）に属するサービングセルに対するＲＡＲメッセージ又はＳｐＣｅｌｌに対するメッセージＢ（例えば、ＭＳＧＢ）において、タイミングアドバンスコマンドを受信した場合、ＭＡＣエンティティが衝突ベースのランダムアクセスプリアンブルの中からランダムアクセスプリアンブルを選択しなかった場合、当該ＴＡＧに対するタイミングアドバンスコマンドを適用し、また当該ＴＡＧに関連するタイムアライメントタイマを開始又は再開してもよい。
　所定のＲＮＴＩ　ＭＡＣ　ＣＥ（例えば、C-RNTI　MAC　CE）を含むメッセージＡ（例えば、ＭＳＧＡ）送信に応答して、絶対タイミングアドバンスコマンド（例えば、Absolute　Timing　Advance　Command）を受信した場合、ＰＴＡＧのタイミングアドバンスコマンドを適用してもよい。
　タイムアライメントタイマが満了（expire）した場合の動作は、ＰＴＡＧとＳＴＡＧでそれぞれ別々に定義されてもよい。なお、ＭＡＣエンティティのＳｐＣｅｌｌを含むタイミングアドバンスグループ（ＴＡＧ）をプライマリタイミングアドバンスグループ（ＰＴＡＧ）と呼び、それ以外のＴＡＧをセカンダリタイミングアドバンスグループ（ＳＴＡＧ）と呼んでもよい。
　例えば、Ｒｅｌ．１７において、ＰＴＡＧに対応するタイミングアドバンスタイマが満了した場合、所定のＰＴＡＧ用動作が適用され、ＳＴＡＧに対応するタイミングアドバンスタイマが満了した場合、所定のＳＴＡＧ用動作が適用されることがサポートされている。
　例えば、タイムアライメントタイマが満了した場合、以下の動作（例えば、所定のＰＴＡＧ用動作／所定のＳＴＡＧ用動作）が行われてもよい。
［所定のＰＴＡＧ用動作］
　タイムアライメントタイマがＰＴＡＧと関連づけられている場合、
・全てのサービングセルの全てのＨＡＲＱバッファをフラッシュする。
・もし設定されている場合、全てのサービングセルに対してＰＵＣＣＨをリリースするようにＲＲＣに通知する。
・もし設定されている場合、ＳＲＳをリリースするようにＲＲＣに通知する。
・設定されたＤＬ割当てと設定されたＵＬ割当てを全てクリアする。
・セミパーシステントＣＳＩ報告用のＰＵＳＣＨリソースをクリアする。
・ランニング中のタイムアライメントタイマを全て満了させる。
・全てのＴＡＧのＮＴＡを維持する。
［所定のＳＴＡＧ用動作］
　タイムアライメントタイマがＳＴＡＧと関連づけられている場合、当該ＴＡＧに属する全てのサービングセルに対して、
・全てのＨＡＲＱバッファをフラッシュする。
・もし設定されている場合、ＰＵＣＣＨをリリースするようにＲＲＣに通知する。
・もし設定されている場合、ＳＲＳをリリースするようにＲＲＣに通知する。
・設定されたＤＬの割当てとＵＬの割当てを全てクリアする。
・セミパーシステントＣＳＩ報告用のＰＵＳＣＨリソースをクリアする。
・当該ＴＡＧのＮＴＡを維持する。
（分析）
　Ｒｅｌ．１７までは、サービングセルに対するＲＡＲ／ＭＡＣ　ＣＥによりＴＡＣが含まれる場合のＴＡＣの適用／タイムアライメントタイマの開始／再開が規定されている。一方で、Ｒｅｌ．１８以降（例えば、ＬＴＭ）において、候補セルに対するＲＡＲをサービングセルで受信することが想定される。この場合、どのセルのＴＡＧに対してタイマを開始又は再開（リスタート）させるかが問題となる。また、どのセルのＴＡＧに対してＴＡＣを適用するかが問題となる。
　また、Ｒｅｌ．１８以降（例えば、ＬＴＭ）において、候補セルに対するＭＡＣ　ＣＥ（例えば、新規のＭＡＣ　ＣＥ）がサービングセルで受信することが想定される。この場合、どのセルのＴＡＧ（例えば、ＰＴＡＧ）に対してタイマを開始又は再開（リスタート）させるか（又は、開始させないか）が問題となる。また、どのセルのＴＡＧ（例えば、ＰＴＡＧ）に対してＴＡＣを適用するかが問題となる。
　このように、候補セルに対するＲＡＲ又は新規のＭＡＣ　ＣＥ（例えば、絶対タイミングアドバンスコマンドＭＡＣ　ＣＥに基づくもの）又はセル切り替えコマンド用のＭＡＣ　ＣＥを受信した場合、どのセルのＴＡＧに対してタイマを開始又は再開させるかについて明確となっていない。また、どのセルのＴＡＧに対してＴＡＣを適用するかについて明確となっていない。
　また、候補セル／サービングセルに対するタイマが満了した場合に、ＵＥ動作をどのように制御するかについて明確となっていない。
　そこで本発明者等は、候補セルが設定／サポートされる場合におけるタイミングアドバンスの制御（例えば、タイマ（例えば、タイムアライメントタイマ）制御／タイミングアドバンスの適用等）について検討し、本実施の形態の一例を着想した。
　以下、本開示に係る実施形態について、図面を参照して詳細に説明する。なお、以下の実施形態／各態様（例えば、各ケース）はそれぞれ単独で用いられてもよいし、少なくとも２つを組み合わせて適用されてもよい。
（各種読み替え等）
　本開示において、「Ａ／Ｂ」及び「Ａ及びＢの少なくとも一方」は、互いに読み替えられてもよい。また、本開示において、「Ａ／Ｂ／Ｃ」は、「Ａ、Ｂ及びＣの少なくとも１つ」を意味してもよい。
　本開示において、アクティベート、ディアクティベート、指示（又は指定（indicate））、選択（select）、設定（configure）、更新（update）、決定（determine）などは、互いに読み替えられてもよい。本開示において、サポートする、制御する、制御できる、動作する、動作できるなどは、互いに読み替えられてもよい。
　本開示において、無線リソース制御（Radio　Resource　Control（ＲＲＣ））、ＲＲＣパラメータ、ＲＲＣメッセージ、上位レイヤパラメータ、情報要素（ＩＥ）、設定などは、互いに読み替えられてもよい。本開示において、Medium　Access　Control制御要素（ＭＡＣ　Control　Element（ＣＥ））、更新コマンド、アクティベーション／ディアクティベーションコマンドなどは、互いに読み替えられてもよい。
　本開示において、上位レイヤシグナリングは、例えば、Radio　Resource　Control（ＲＲＣ）シグナリング、Medium　Access　Control（ＭＡＣ）シグナリング、ブロードキャスト情報、その他のメッセージ（例えば、測位用プロトコル（例えば、NR　Positioning　Protocol　A（ＮＲＰＰａ）／LTE　Positioning　Protocol（ＬＰＰ））メッセージなどの、コアネットワークからのメッセージ）などのいずれか、又はこれらの組み合わせであってもよい。
　本開示において、ＭＡＣシグナリングは、例えば、ＭＡＣ制御要素（MAC　Control　Element（ＭＡＣ　ＣＥ））、ＭＡＣ　Protocol　Data　Unit（ＰＤＵ）などを用いてもよい。ブロードキャスト情報は、例えば、マスタ情報ブロック（Master　Information　Block（ＭＩＢ））、システム情報ブロック（System　Information　Block（ＳＩＢ））、最低限のシステム情報（Remaining　Minimum　System　Information（ＲＭＳＩ））、その他のシステム情報（Other　System　Information（ＯＳＩ））などであってもよい。
　本開示において、物理レイヤシグナリングは、例えば、下りリンク制御情報（Downlink　Control　Information（ＤＣＩ））、上りリンク制御情報（Uplink　Control　Information（ＵＣＩ））などであってもよい。
　以下の実施形態において、「複数」及び「２つ」は互いに読み替えられてもよい。また、「ＴＡＧ」と「ＴＡＧ　ＩＤ」は互いに読み替えられてもよい。また、「セル」と「ＣＣ」と「キャリア」は互いに読み替えられてもよい。以下の実施形態において、「計算」、「算出」、「取得」は互いに読み替えられてもよい。
　以下の説明は、セル間モビリティ（例えば、L1/L2　inter　cell　mobility）において適用されてもよいし、セル間モビリティ以外の通信制御において適用されてもよい。Ｌ１／Ｌ２セル間モビリティは、セル切り替え、セルスイッチ及びセル変更の少なくとも一つと読み替えられてもよい。
　以下の実施形態において、候補セルインデックス（candidate　cell　index）と、候補設定インデックス（candidate　config　index）と、は互いに読み替えられてもよい。また、ＴＡＧは、ＰＴＡＧ又はＳＴＡＧと読み替えられてもよい。対応する候補セルインデックスに関連するタイマは、対応する候補セルインデックスに関連するＴＡＧのタイマと読み替えられてもよい。サービングセルは、特別セル（例えば、ＳＰＣｅｌｌ）と読み替えられてもよい。候補セルには、現在のサービングが含まれてもよい。
（無線通信方法）
＜第１の実施形態＞
　第１の実施形態は、候補セルが設定／サポートされる場合のタイムアライメントタイマの開始／再開（リスタート）に関する。
　各候補セルインデックスに関連づけられる所定タイマが上位レイヤパラメータによりＵＥに設定されることがサポート／許容されてもよい。所定タイマは、タイムアライメントタイマ（例えば、timeAlignmentTimer）であってもよい。
　各候補セルインデックスに関連づけられる所定タイマが上位レイヤにより設定される場合（図１５参照）、以下のオプション１－１～オプション１－７の少なくとも一つ（又は、２以上の組み合わせ）が適用されてもよい。
　図１５では、候補セルとして設定されるサービングセル（現在のサービングセル／ソースセル）と、候補セル（現在のサービングセル／ソースセルでない候補セル）と、に所定タイマがそれぞれ設定される場合の一例を示している。図１５では、各候補セルに対して所定タイマがそれぞれ別々に設定される場合を示している。図１５は一例であり、セル数、設定されるタイマＩＤはこれに限られない。
　ＵＥは、候補セルに対するＲＡＲ／任意のＭＡＣ　ＣＥを現在のサービングセル（例えば、current　serving　cell）で受信する場合、以下のオプション１－１～オプション１－３の少なくとも一つを適用してもよい。候補セルに対するＲＡＲ／任意のＭＡＣ　ＣＥは、候補セルに対するタイミングアドバンスコマンドを含んでいてもよい。
［オプション１－１］
　ＵＥは、対応する候補セルインデックスに関連付けられた所定タイマを開始／再開（リスタート）してもよい。例えば、ＵＥは、候補セル＃１に対してＰＲＡＣＨを送信し、当該ＰＲＡＣＨの応答信号（ＲＡＲ）を受信する場合、当該候補セル＃１に関連づけられた所定タイマを開始／再開してもよい。当該ＲＡＲには、例えば、候補セル＃１用のＴＡＣが含まれていてもよい。
　また、ＵＥは、候補セル＃１用のＴＡＣが含まれるＭＡＣ　ＣＥを受信した場合、当該候補セル＃１に関連づけられた所定タイマを開始／再開してもよい。
［オプション１－２］
　ＵＥは、対応する候補セルインデックスに関連付けられた所定タイマを開始／再開（リスタート）しなくてもよい。当該候補セルは、現在のサービングセルでない候補セルを指す。
［オプション１－３］
　ＵＥは、所定タイマ（又は、いかなる所定タイマ）を開始／再開（リスタート）しなくてもよい。当該候補セルは、現在のサービングセルでない候補セルを指す。
　ＵＥは、セル切り替えコマンド用のＭＡＣ　ＣＥ（例えば、cell　switch　command　MAC　CE）を現在のサービングセル（例えば、current　serving　cell）で受信する場合、又はタイミングアドバンス情報がセル切り替えコマンド用のＭＡＣ　ＣＥで指示される場合、以下のオプション１－４～オプション１－７の少なくとも一つを適用してもよい。セル切り替えコマンドの用ＭＡＣ　ＣＥは、候補セル（又は、新サービングセル）に対するタイミングアドバンスコマンドを含んでいてもよい。
［オプション１－４］
　ＵＥは、対応する候補セルインデックスに関連付けられた所定タイマを開始／再開（リスタート）してもよい。例えば、ＵＥは、セル切り替えコマンド用のＭＡＣ　ＣＥを現在のサービングセルで受信し、候補セル＃１への切り替えが指示される場合、当該候補セル＃１に関連づけられた所定タイマを開始／再開してもよい。当該セル切り替え用のＭＡＣ　ＣＥには、例えば、候補セル＃１用のＴＡＣが含まれていてもよい。
［オプション１－５］
　ＵＥは、対応する候補セルインデックスに関連付けられた所定タイマを開始／再開（リスタート）しなくてもよい。当該候補セルは、現在のサービングセルでない候補セルを指す。
［オプション１－６］
　ＵＥは、所定タイマ（又は、いかなる所定タイマ）を開始／再開（リスタート）しなくてもよい。当該候補セルは、現在のサービングセルでない候補セルを指す。
［オプション１－７］
　ＵＥは、サービングセルのＴＡＧに対する所定タイマを開始／再開（リスタート）してもよい。サービングセルのＴＡＧは、例えば、ＰＴＡＧであってもよい。
　オプション１－１～オプション１－７において、候補セルのインデックスは、ＰＤＣＣＨオーダ／任意のＤＣＩ／ＲＡＲ／セル切り替えコマンドＭＡＣ　ＣＥ／任意のＭＡＣ　ＣＥ／任意の上位レイヤパラメータの内容により参照されてもよい（又は、当該内容に含まれていてもよい）。
　各候補セルインデックスに関連づけられる所定タイマが上位レイヤにより設定されない場合、以下のオプション１－８～オプション１－１６の少なくとも一つ（又は、２以上の組み合わせ）が適用されてもよい。
　各候補セルインデックスに関連づけられる所定タイマが上位レイヤにより設定されない場合とは、各候補セルインデックスに対して所定タイマがそれぞれ別々に設定されない場合（複数の候補セルに対して１つ／共通の所定タイマが設定される場合）、又は候補セルに対して所定タイマ自体が設定されない場合であってもよい。
　複数の候補セル（例えば、候補セルの全て又はセット）に対する所定タイマが上位レイヤにより設定されており（図１６Ａ、Ｂ参照）、ＵＥが、候補セルに対するＲＡＲ／任意のＭＡＣ　ＣＥを現在のサービングセル（例えば、current　serving　cell）で受信する場合、以下のオプション１－８～オプション１－１０の少なくとも一つを適用してもよい。候補セルに対するＲＡＲ／任意のＭＡＣ　ＣＥは、候補セルに対するタイミングアドバンスコマンドを含んでいてもよい。候補セルのセットは、複数の候補セルが含まれてもよい。当該セットに含まれる候補セルは、ＲＲＣ／ＭＡＣ　ＣＥ／ＤＣＩにより基地局からＵＥに設定／指示されてもよい。
　図１６Ａ、Ｂでは、候補セルとして設定されるサービングセル（現在のサービングセル／ソースセル）と、候補セル（現在のサービングセル／ソースセルでない候補セル）と、に所定タイマがそれぞれ設定される場合の一例を示している。図１６Ａでは、各候補セルに対して所定タイマがそれぞれ別々に設定されるのではなく、全ての候補セルに対して同じ所定タイマが設定される（又は、所定タイマが共通に設定される）場合を示している。図１６Ｂでは、各候補セルに対して所定タイマがそれぞれ別々に設定されるのではなく、複数の候補セルを含むセット毎に所定タイマが設定される（又は、所定タイマがセット毎に共通に設定される）場合を示している。図１６Ａ、Ｂは一例であり、セル数、設定されるタイマＩＤはこれに限られない。
［オプション１－８］
　ＵＥは、候補セルの全て又はセットに対する所定タイマを開始／再開（リスタート）してもよい。当該候補セルには、現在のサービングセルが含まれなくてもよい。
［オプション１－９］
　ＵＥは、候補セルの全て又はセットに対する所定タイマを開始／再開（リスタート）しなくてもよい。当該候補セルには、現在のサービングセルが含まれなくてもよい。
［オプション１－１０］
　ＵＥは、所定タイマ（又は、いかなる所定タイマ）を開始／再開（リスタート）しなくてもよい。当該候補セルは、現在のサービングセルでない候補セルを指す。
　候補セルの全て又はセットに対する所定タイマが上位レイヤにより設定されており、ＵＥが、セル切り替えコマンド用のＭＡＣ　ＣＥを現在のサービングセル（例えば、current　serving　cell）で受信する場合、以下のオプション１－１１～オプション１－１４の少なくとも一つを適用してもよい。
［オプション１－１１］
　ＵＥは、候補セルの全て又はセットに対する所定タイマを開始／再開（リスタート）してもよい。当該候補セルには、現在のサービングセルが含まれなくてもよい。
　例えば、ＵＥは、セル切り替えコマンド用のＭＡＣ　ＣＥを現在のサービングセルで受信し、候補セル＃１への切り替えが指示される場合、候補セルの全ての所定タイマ又は候補セル＃１が含まれるセットの所定タイマを開始／再開してもよい。当該セル切り替え用のＭＡＣ　ＣＥには、例えば、候補セル＃１用のＴＡＣが含まれていてもよい。
［オプション１－１２］
　ＵＥは、候補セルの全て又はセットに対する所定タイマを開始／再開（リスタート）しなくてもよい。当該候補セルには、現在のサービングセルが含まれなくてもよい。
［オプション１－１３］
　ＵＥは、所定タイマ（又は、いかなる所定タイマ）を開始／再開（リスタート）しなくてもよい。当該候補セルは、現在のサービングセルでない候補セルを指す。
［オプション１－１４］
　ＵＥは、サービングセルのＴＡＧに対する所定タイマを開始／再開（リスタート）してもよい。サービングセルのＴＡＧは、例えば、ＰＴＡＧであってもよい。
　オプション１－８～オプション１－１４において、候補セルの全て又はセットに対する所定タイマについて、対応する候補セルインデックスがＰＤＣＣＨオーダ／任意のＤＣＩ／ＲＡＲ／セル切り替えコマンドＭＡＣ　ＣＥ／任意のＭＡＣ　ＣＥ／任意の上位レイヤパラメータの内容に含まれる場合、ＵＥは所定タイマを開始／再開してもよい。
　候補セルに対する任意の所定タイマ（又は、いかなる所定タイマ）が上位レイヤにより設定されておらず（図１７参照）、ＵＥが、候補セルに対するＲＡＲ／任意のＭＡＣ　ＣＥ、又はセル切り替えコマンド用のＭＡＣ　ＣＥを現在のサービングセル（例えば、current　serving　cell）で受信する場合、以下のオプション１－１５～オプション１－１６の少なくとも一つを適用してもよい。当該候補セルは、現在のサービングセルでない候補セルであってもよい。
　図１７では、候補セルとして設定されるサービングセル（現在のサービングセル／ソースセル）に所定タイマが設定され、候補セル（現在のサービングセル／ソースセルでない候補セル）には所定タイマが設定されない場合の一例を示している。図１７は一例であり、セル数、設定されるタイマＩＤはこれに限られない。
［オプション１－１５］
　ＵＥは、サービングセルのＴＡＧに対する所定タイマを開始／再開（リスタート）してもよい。
［オプション１－１６］
　ＵＥは、所定タイマ（又は、いかなる所定タイマ）を開始／再開（リスタート）しなくてもよい。当該候補セルは、現在のサービングセルでない候補セルを指す。
　このように、各候補セルに対して所定タイマが設定されるか否か（又は、複数の候補セルに対して所定タイマが別々に設定されるか否か）に基づいて、候補セルに対する所定タイマの適用（例えば、開始／再開（リスタート））を制御することにより、候補セルに対する所定タイマを適切に適用することができる。
＜第２の実施形態＞
　第２の実施形態は、サービングセル／候補セルに対応する所定タイマが満了（例えば、expire）した場合のＵＥ動作に関する。
［サービングセルに関連するタイマが満了するケース］
　サービングセル（例えば、現在のサービングセル）に関連する所定タイマ（例えば、タイムアライメントタイマ）が満了した場合、以下のオプション２Ａ－１～オプション２Ａ－６の少なくとも一つが適用されてもよい。
　満了したタイマがＰＴＡＧに関連している場合、以下のオプション２Ａ－１～オプション２Ａ－４の少なくとも一つが適用されてもよい。
《オプション２Ａ－１》
　ＵＥは、所定のＰＴＡＧ動作を適用してもよい。
［［所定のＰＴＡＧ用動作］］
　満了した所定タイマがＰＴＡＧと関連づけられている場合、
・全てのサービングセルの全てのＨＡＲＱバッファをフラッシュする。
・もし設定されている場合、全てのサービングセルに対してＰＵＣＣＨをリリースするようにＲＲＣに通知する。
・もし設定されている場合、ＳＲＳをリリースするようにＲＲＣに通知する。
・設定されたＤＬ割当てと設定されたＵＬ割当てを全てクリアする。
・セミパーシステントＣＳＩ報告用のＰＵＳＣＨリソースをクリアする。
・ランニング中のタイムアライメントタイマを全て満了させる。
・全てのＴＡＧのＮＴＡを維持する。
　所定のＰＴＡＧ動作は、既存システム（例えば、Ｒｅｌ．１７以前）にサポートされているＵＥ動作であってもよい。あるいは、既存システムにおけるＵＥ動作において、サービングセルを、サービングセルを含む候補セルと読み替えて適用されてもよい。
《オプション２Ａ－２》
　ＵＥ（又は、ＭＡＣエンティティ）は、所定のＰＴＡＧ動作に加えて、ＲＲＣに、候補設定（candidate　config）／候補セルの設定をリリース／再設定するように通知してもよい（設定されている場合）。
《オプション２Ａ－３》
　ＵＥは、所定のＰＴＡＧ動作に加えて、候補セルに関連づけられた全てのＴＡＧのＮＴＡを維持してもよい。
《オプション２Ａ－４》
　ＵＥは、所定のＰＴＡＧ動作に加えて、サービングセル（例えば、現在のサービングセル）でない候補セルに関連付けられたすべてのＴＡＧのＮＴＡをクリア／リセットしてもよい。
　満了したタイマがＳＴＡＧに関連している場合、当該ＳＴＡＧに属する全てのサービングセルに対して、以下のオプション２Ａ－５～オプション２Ａ－６の少なくとも一つが適用されてもよい。
《オプション２Ａ－５》
　ＵＥは、所定のＳＴＡＧ動作を適用してもよい。
［所定のＳＴＡＧ用動作］
　満了した所定タイマがＳＴＡＧと関連づけられている場合、当該ＴＡＧに属する全てのサービングセルに対して、
・全てのＨＡＲＱバッファをフラッシュする。
・もし設定されている場合、ＰＵＣＣＨをリリースするようにＲＲＣに通知する。
・もし設定されている場合、ＳＲＳをリリースするようにＲＲＣに通知する。
・設定されたＤＬの割当てとＵＬの割当てを全てクリアする。
・セミパーシステントＣＳＩ報告用のＰＵＳＣＨリソースをクリアする。
・当該ＴＡＧのＮＴＡを維持する。
　所定のＳＴＡＧ動作は、既存システム（例えば、Ｒｅｌ．１７以前）にサポートされているＵＥ動作であってもよい。あるいは、既存システムにおけるＵＥ動作において、サービングセルを、サービングセルを含む候補セルと読み替えて適用されてもよい。
《オプション２Ａ－６》
　ＵＥ（又は、ＭＡＣエンティティ）は、所定のＰＴＡＧ動作に加えて、ＲＲＣに、候補設定（candidate　config）／候補セルの設定をリリース／再設定するように通知してもよい（設定されている場合）。
［候補セルに関連するタイマが満了するケース］
　候補セル（例えば、現在のサービングセルでない候補セル）に関連する所定タイマ（例えば、タイムアライメントタイマ）が満了した場合、以下のオプション２Ｂ－１～オプション２Ｂ－１２の少なくとも一つが適用されてもよい。
　各候補セルインデックスに関連づけられる所定タイマが上位レイヤにより設定される場合（図１５参照）、以下のオプション２Ｂ－１～オプション２Ｂ－４の少なくとも一つ（又は、２以上の組み合わせ）が適用されてもよい。
《オプション２Ｂ－１》
　ＵＥは、所定タイマが満了した候補セルのＴＡＧに対して、上記所定のＰＴＡＧ動作／所定のＳＴＡＧ動作を適用してもよい。所定のＰＴＡＧ動作／所定のＳＴＡＧ動作は、既存システム（例えば、Ｒｅｌ．１７以前）にサポートされているＵＥ動作であってもよい。あるいは、既存システムにおけるＵＥ動作において、サービングセルを、サービングセルを含む候補セルと読み替えて適用されてもよい。
《オプション２Ｂ－２》
　ＵＥは、候補セルの所定タイマが満了した場合、何も行わない（又は、当該所定タイマ満了に伴う特定の動作は行わない）ように制御してもよい。
《オプション２Ｂ－３》
　ＵＥは、所定タイマが満了した候補セルに対してＵＥベースＴＡメジャメント（もし、上位レイヤで設定されている場合）をトリガしてもよい。
《オプション２Ｂ－４》
　ＵＥは、所定タイマが満了した候補セルに対するＴＡ取得をネットワーク／基地局に要求してもよい。ＴＡ取得の要求は、上り制御情報（例えば、ＵＣＩ）／ＭＡＣ　ＣＥを利用して行われてもよい。
　各候補セルインデックスに関連づけられる所定タイマが上位レイヤにより設定されず、候補セルの所定タイマが満了した場合、以下のオプション２Ｂ－５～オプション２Ｂ－１２の少なくとも一つ（又は、２以上の組み合わせ）が適用されてもよい。
　各候補セルインデックスに関連づけられる所定タイマが上位レイヤにより設定されない場合は、全ての候補セルに対して１つ／共通の所定タイマが設定されるケース（図１６Ａ参照）と、１以上の候補セルを含む候補セルのセット毎に１つ／共通の所定タイマが設定されるケース（図１６Ｂ参照）と、に分けられてもよい。候補セルには、現在のサービングセルが含まれなくてもよいし、含まれてもよい。
　全ての候補セルに対する所定タイマ（例えば、１つの所定タイマ）が上位レイヤにより設定される場合、以下のオプション２Ｂ－５～オプション２Ｂ－８の少なくとも一つ（又は、２以上の組み合わせ）が適用されてもよい。
《オプション２Ｂ－５》
　ＵＥは、全ての候補セル又は一部の候補セルのＴＡＧに対して、上記所定のＰＴＡＧ動作／所定のＳＴＡＧ動作を適用してもよい。所定のＰＴＡＧ動作／所定のＳＴＡＧ動作は、既存システム（例えば、Ｒｅｌ．１７以前）にサポートされているＵＥ動作であってもよい。あるいは、既存システムにおけるＵＥ動作において、サービングセルを、サービングセルを含む候補セルと読み替えて適用されてもよい。
　一部の候補セルは、ＵＥがＴＡを維持する候補セルであってもよい。
《オプション２Ｂ－６》
　ＵＥは、候補セルの所定タイマが満了した場合、何も行わない（又は、当該所定タイマ満了に伴う特定の動作は行わない）ように制御してもよい。
《オプション２Ｂ－７》
　ＵＥは、全ての候補セル又は一部の候補セルに対してＵＥベースＴＡメジャメントをトリガしてもよい。ＵＥベースＴＡメジャメントをトリガする候補セルは、当該ＵＥベースＴＡメジャメントがＲＲＣにより設定されている候補セルに限定されてもよい。
《オプション２Ｂ－８》
　ＵＥは、全ての候補セル又は一部の候補セルに対するＴＡ取得をネットワーク／基地局に要求してもよい。ＴＡ取得の要求は、上り制御情報（例えば、ＵＣＩ）／ＭＡＣ　ＣＥを利用して行われてもよい。ＴＡ取得を行う候補セル（例えば、一部の候補セル）は、ネットワークにより決定／設定されてもよいし、ＵＥが自律的に判断／決定してもよい。
　候補セルのセットに対する所定タイマ（例えば、セット毎に１つの所定タイマ）が上位レイヤにより設定される場合、以下のオプション２Ｂ－９～オプション２Ｂ－１２の少なくとも一つ（又は、２以上の組み合わせ）が適用されてもよい。
《オプション２Ｂ－９》
　ＵＥは、所定タイマが満了した候補セルのセットのＴＡＧ又は一部の候補セルのＴＡＧに対して、上記所定のＰＴＡＧ動作／所定のＳＴＡＧ動作を適用してもよい。所定のＰＴＡＧ動作／所定のＳＴＡＧ動作は、既存システム（例えば、Ｒｅｌ．１７以前）にサポートされているＵＥ動作であってもよい。あるいは、既存システムにおけるＵＥ動作において、サービングセルを、サービングセルを含む候補セルと読み替えて適用されてもよい。
　一部の候補セルは、ＵＥがＴＡを維持する候補セルであってもよい。
《オプション２Ｂ－１０》
　ＵＥは、候補セルの所定タイマが満了した場合、何も行わない（又は、当該所定タイマ満了に伴う特定の動作は行わない）ように制御してもよい。
《オプション２Ｂ－１１》
　ＵＥは、候補セルのセット又は一部の候補セルに対してＵＥベースＴＡメジャメントをトリガしてもよい。ＵＥベースＴＡメジャメントをトリガする候補セルは、当該ＵＥベースＴＡメジャメントがＲＲＣにより設定されている候補セルに限定されてもよい。あるセットに含まれる１以上の候補セルについて、ＵＥベースＴＡメジャメントの設定（例えば、ＲＲＣによる設定有無）が共通に行われてもよいし、別々に行われてもよい。
《オプション２Ｂ－１２》
　ＵＥは、所定タイマが満了した候補セルのセットに対するＴＡ取得、又は一部の候補セルに対するＴＡ取得をネットワーク／基地局に要求してもよい。ＴＡ取得の要求は、上り制御情報（例えば、ＵＣＩ）／ＭＡＣ　ＣＥを利用して行われてもよい。ＴＡ取得を行う候補セル（例えば、一部の候補セル）は、ネットワークにより決定／設定されてもよいし、ＵＥが自律的に判断／決定してもよい。
　オプション２Ｂ－１～オプション２Ｂ－１２の少なくとも一つにおいて、ＵＥは、ネットワーク／基地局に所定タイマの満了を報告してもよい。当該報告は、ＲＲＣメッセージ／ＭＡＣ　ＣＥを利用して行われてもよい。
　オプション２Ｂ－１～オプション２Ｂ－１２の少なくとも一つにおいて、全ての候補セル／一部の候補セル／候補セルのセットに、サービングセル（例えば、現在のサービングセル）が含まれてもよいし、含まれなくてもよい。
　第２の実施形態を利用することにより、候補セルが設定／サポートされる場合であっても、サービングセル／候補セルに関連する所定タイマが満了した場合に、候補セルに対するＵＥ動作を適切に制御することが可能となる。
＜第３の実施形態＞
　第３の実施形態は、候補セルに対するタイミングアドバンスコマンド（例えば、ＴＡＣ）の適用に関する。
　候補セルがサポートされる場合、セルグループ設定（例えば、CellGroupConfig）間のＴＡＧ　ＩＤが上位レイヤにより設定されないケース（図１８Ａ参照）と、設定されるケース（図１８Ｂ参照）と、が考えられる。
　図１８Ａは、セルグループ設定間（又は、セルグループ間）のＴＡＧ　ＩＤの設定（例えば、セルグループ間で同じＴＡＧを設定すること）がサポートされない場合の一例を示している。ここでは、セルグループ設定により１以上のサービングセル（例えば、候補セルとしても設定され得るサービングセル）が設定され、各候補セルはそれぞれ別々に設定される場合を示している。
　図１８Ｂは、セルグループ設定間（又は、セルグループ間）のＴＡＧ　ＩＤの設定（例えば、セルグループ間で同じＴＡＧを設定すること）がサポートされる場合の一例を示している。ここでは、異なるセルグループ間（サービングセルと候補セル間、候補セル間同士）で同じＴＡＧ　ＩＤが設定される場合を示している。
　ＵＥは、セルグループ設定間のＴＡＧ　ＩＤの設定のサポート有無に基づいて、ＵＥ動作を制御してもよい。
　ＵＥは、セルグループ設定間（又は、セルグループ間）に対するＴＡＧ　ＩＤが設定されず、候補セルに対するＲＡＲ／任意のＭＡＣ　ＣＥを現在のサービングセル（例えば、current　serving　cell）で受信する場合、以下のオプション３－１～オプション３－２の少なくとも一つを適用してもよい。候補セルに対するＲＡＲ／任意のＭＡＣ　ＣＥは、候補セルに対するタイミングアドバンスコマンド（例えば、ＴＡＣ）を含んでいてもよい。当該候補セルは、現在のサービングセルでない候補セルを意味してもよい。
［オプション３－１］
　ＵＥは、ＴＡＣを維持してもよい。つまり、ＵＥは、ＰＴＡＧに対してＴＡＣを適用しないように制御してもよい。
［オプション３－２］
　ＵＥは、何も行わない（又は、候補セルに対するＲＡＲ／任意のＭＡＣ　ＣＥをサービングセルで受信しても、当該受信に伴う特定の動作は行わない）ように制御してもよい。
　ＵＥは、セルグループ設定間（又は、セルグループ間）に対するＴＡＧ　ＩＤが設定されず、セル切り替えコマンド用のＭＡＣ　ＣＥを現在のサービングセル（例えば、current　serving　cell）で受信する場合、以下のオプション３－３を適用してもよい。本開始において、セル切り替えコマンド用のＭＡＣ　ＣＥを現在のサービングセルで受信する場合は、セル切り替えコマンド用のＭＡＣ　ＣＥによりＴＡ情報が指示される場合、と読み替えられてもよい。
［オプション３－３］
　ＵＥは、ＰＴＡＧに対してＴＡＣを適用してもよい。また、ＵＥは、新規のターゲットセル（又は、切り替え候補となる候補セル）が、セル切り替え後にＰＴＡＧに関連づけられると想定／期待してもよい。
　候補セルにわたるＴＡ／ＴＡＧの関連づけ（又は、候補セル間のＴＡアソシエーション）がＲＲＣ／ＭＡＣ　ＣＥにより設定／指示され（つまり、ネットワークがどの候補セルが同じＴＡを共有するかを設定し、又はネットワークが同じＴＡを共有する候補セルを設定し）、候補セルに対するＲＡＲ／任意のＭＡＣ　ＣＥを現在のサービングセルで受信する場合、ＵＥは、以下のオプション３－４～オプション３－６の少なくとも一つを適用してもよい。候補セルに対するＲＡＲ／任意のＭＡＣ　ＣＥは、候補セルに対するタイミングアドバンスコマンド（例えば、ＴＡＣ）を含んでいてもよい。当該候補セルは、現在のサービングセルでない候補セルを意味してもよい。
［オプション３－４］
　ＵＥは、ＴＡＣを維持してもよい。つまり、ＵＥは、ＰＴＡＧに対してＴＡＣを適用しないように制御してもよい。
［オプション３－５］
　ＵＥは、何も行わない（又は、候補セルに対するＲＡＲ／任意のＭＡＣ　ＣＥをサービングセルで受信しても、当該受信に伴う特定の動作は行わない）ように制御してもよい。
［オプション３－６］
　ＵＥは、同じＴＡを有する１以上の候補セルに対してＴＡＣを適用してもよい。
　候補セルにわたるＴＡ／ＴＡＧの関連づけ（又は、候補セル間のＴＡアソシエーション）がＲＲＣ／ＭＡＣ　ＣＥにより設定／指示され、セル切り替えコマンド用のＭＡＣ　ＣＥを現在のサービングセルで受信する場合、ＵＥは、以下のオプション３－７～オプション３－８の少なくとも一つを適用してもよい。
［オプション３－７］
　ＵＥは、ＰＴＡＧに対してＴＡＣを適用してもよい。また、ＵＥは、新規のターゲットセル（又は、切り替え候補となる候補セル）が、セル切り替え後にＰＴＡＧに関連づけられると想定／期待してもよい。
［オプション３－８］
　ＵＥは、同じＴＡを有する１以上の候補セルに対してＴＡＣを適用してもよい。
　候補セルに現在のサービングセルに関連づけられた既存のＴＡＧ　ＩＤの設定が可能であり（又は、サポートされ）、サービングセルに設定されない新規のＴＡＧ　ＩＤを候補セルに設定できないケースも想定される。かかるケースにおいて、候補セルに対するＲＡＲ／任意のＭＡＣ　ＣＥを現在のサービングセルで受信する場合、ＵＥは、以下のオプション３－９～オプション３－１１の少なくとも一つを適用してもよい。また、かかるケースにおいて、セル切り替えコマンド用のＭＡＣ　ＣＥを現在のサービングセルで受信する場合、ＵＥは、以下のオプション３－１２～オプション３－１３の少なくとも一つを適用してもよい。
［オプション３－９］
　ＵＥは、ＴＡＣを維持してもよい。つまり、ＵＥは、ＰＴＡＧに対してＴＡＣを適用しないように制御してもよい。
［オプション３－１０］
　ＵＥは、何も行わない（又は、候補セルに対するＲＡＲ／任意のＭＡＣ　ＣＥをサービングセルで受信しても、当該受信に伴う特定の動作は行わない）ように制御してもよい。
［オプション３－１１］
　ＵＥは、当該ＴＡＧ（例えば、サービングセルに設定されるＴＡＧ）に対してＴＡＣを適用してもよい。
［オプション３－１２］
　ＵＥは、ＰＴＡＧに対してＴＡＣを適用してもよい。また、ＵＥは、新規のターゲットセル（又は、切り替え候補となる候補セル）が、セル切り替え後にＰＴＡＧに関連づけられると想定／期待してもよい。
［オプション３－１３］
　ＵＥは、当該ＴＡＧ（例えば、サービングセルに設定されるＴＡＧ）に対してＴＡＣを適用してもよい。
　オプション３－１２～オプション３－１３の少なくとも一つにおいて、候補セルの一部の既存のＴＡＧ　ＩＤと他の候補セルのＴＡ関連（例えば、TA　association）の組み合わせ設定も可能としてもよい。
　ＵＥは、セルグループ設定間（又は、セルグループ間）に対するＴＡＧ　ＩＤが設定され、候補セルに対するＲＡＲ／任意のＭＡＣ　ＣＥを現在のサービングセルで受信する場合、以下のオプション３－１４～オプション３－１６の少なくとも一つを適用してもよい。候補セルに対するＲＡＲ／任意のＭＡＣ　ＣＥは、候補セルに対するタイミングアドバンスコマンド（例えば、ＴＡＣ）を含んでいてもよい。当該候補セルは、現在のサービングセルでない候補セルを意味してもよい。
［オプション３－１４］
　ＵＥは、ＴＡＣを維持してもよい。つまり、ＵＥは、ＰＴＡＧに対してＴＡＣを適用しないように制御してもよい。
［オプション３－１５］
　ＵＥは、対応するＴＡＧに対してＴＡＣを適用してもよい。ＲＡＲ／任意のＭＡＣ　ＣＥは、ＴＡＧ　ＩＤ／候補セルインデックスを含んでいてもよい。ＲＡＲ／任意のＭＡＣ　ＣＥに候補セルインデックスとＴＡＧ　ＩＤの一方のみ（例えば、候補セルインデックスのみ）が含まれる場合、候補セルインデックスとＴＡＧ　ＩＤ間の関連づけが仕様で定義されてもよいし、基地局からＵＥに設定／指示されてもよい。
［オプション３－１６］
　ＵＥは、何も行わない（又は、候補セルに対するＲＡＲ／任意のＭＡＣ　ＣＥをサービングセルで受信しても、当該受信に伴う特定の動作は行わない）ように制御してもよい。
　ＵＥは、セルグループ設定間（又は、セルグループ間）に対するＴＡＧ　ＩＤが設定され、セル切り替えコマンド用のＭＡＣ　ＣＥを現在のサービングセル（例えば、current　serving　cell）で受信する場合、以下のオプション３－１７～オプション３－１８の少なくとも一つを適用してもよい。
［オプション３－１７］
　ＵＥは、ＰＴＡＧに対してＴＡＣを適用してもよい。また、ＵＥは、新規のターゲットセル（又は、切り替え候補となる候補セル）が、セル切り替え後にＰＴＡＧに関連づけられると想定／期待してもよい。
［オプション３－１８］
　ＵＥは、対応するＴＡＧに対してＴＡＣを適用してもよい。セル切り替えコマンド用のＭＡＣ　ＣＥは、ＴＡＧ　ＩＤ／候補セルインデックスを含んでいてもよい。セル切り替えコマンド用のＭＡＣ　ＣＥに候補セルインデックスとＴＡＧ　ＩＤの一方のみ（例えば、候補セルインデックスのみ）が含まれる場合、候補セルインデックスとＴＡＧ　ＩＤ間の関連づけが仕様で定義されてもよいし、基地局からＵＥに設定／指示されてもよい。
　第３の実施形態を利用することにより、候補セルが設定／サポートされる場合であっても、タイミングアドバンスコマンドに対するＵＥ動作を適切に制御することが可能となる。
＜補足＞
［ＵＥへの情報の通知］
　上述の実施形態における（ネットワーク（Network（ＮＷ））（例えば、基地局（Base　Station（ＢＳ）））から）ＵＥへの任意の情報の通知（言い換えると、ＵＥにおけるＢＳからの任意の情報の受信）は、物理レイヤシグナリング（例えば、ＤＣＩ）、上位レイヤシグナリング（例えば、ＲＲＣシグナリング、ＭＡＣ　ＣＥ）、特定の信号／チャネル（例えば、ＰＤＣＣＨ、ＰＤＳＣＨ、参照信号）、又はこれらの組み合わせを用いて行われてもよい。
　上記通知がＭＡＣ　ＣＥによって行われる場合、当該ＭＡＣ　ＣＥは、既存の規格では規定されていない新たな論理チャネルＩＤ（Logical　Channel　ID（ＬＣＩＤ））がＭＡＣサブヘッダに含まれることによって識別されてもよい。
　上記通知がＤＣＩによって行われる場合、上記通知は、当該ＤＣＩの特定のフィールド、当該ＤＣＩに付与される巡回冗長検査（Cyclic　Redundancy　Check（ＣＲＣ））ビットのスクランブルに用いられる無線ネットワーク一時識別子（Radio　Network　Temporary　Identifier（ＲＮＴＩ））、当該ＤＣＩのフォーマットなどによって行われてもよい。
　また、上述の実施形態におけるＵＥへの任意の情報の通知は、周期的、セミパーシステント又は非周期的に行われてもよい。
［ＵＥからの情報の通知］
　上述の実施形態におけるＵＥから（ＮＷへ）の任意の情報の通知（言い換えると、ＵＥにおけるＢＳへの任意の情報の送信／報告）は、物理レイヤシグナリング（例えば、ＵＣＩ）、上位レイヤシグナリング（例えば、ＲＲＣシグナリング、ＭＡＣ　ＣＥ）、特定の信号／チャネル（例えば、ＰＵＣＣＨ、ＰＵＳＣＨ、ＰＲＡＣＨ、参照信号）、又はこれらの組み合わせを用いて行われてもよい。
　上記通知がＭＡＣ　ＣＥによって行われる場合、当該ＭＡＣ　ＣＥは、既存の規格では規定されていない新たなＬＣＩＤがＭＡＣサブヘッダに含まれることによって識別されてもよい。
　上記通知がＵＣＩによって行われる場合、上記通知は、ＰＵＣＣＨ又はＰＵＳＣＨを用いて送信されてもよい。
　また、上述の実施形態におけるＵＥからの任意の情報の通知は、周期的、セミパーシステント又は非周期的に行われてもよい。
［各実施形態の適用について］
　上述の実施形態の少なくとも１つは、特定の条件を満たす場合に適用されてもよい。当該特定の条件は、規格において規定されてもよいし、上位レイヤシグナリング／物理レイヤシグナリングを用いてＵＥ／ＢＳに通知されてもよい。
　上述の実施形態（又は、各実施形態のオプション）の少なくとも１つは、特定のＵＥ能力（UE　capability）を報告した又は当該特定のＵＥ能力をサポートするＵＥに対してのみ適用されてもよい。
　当該特定のＵＥ能力は、以下の少なくとも１つを示してもよい：
　・上記実施形態の少なくとも１つについての特定の処理／動作／制御／情報（例えば、ＵＥベースＴＡメジャメント）をサポートすること。
　・上記実施形態の各オプション（又は、各代替案）の少なくとも一つ又はオプションの組み合わせについての特定の処理／動作／制御／情報をサポートすること。
　また、上記特定のＵＥ能力は、全周波数にわたって（周波数に関わらず共通に）適用される能力であってもよいし、周波数（例えば、セル、バンド、バンドコンビネーション、ＢＷＰ、コンポーネントキャリアなどの１つ又はこれらの組み合わせ）ごとの能力であってもよいし、周波数レンジ（例えば、Frequency　Range　1（ＦＲ１）、ＦＲ２、ＦＲ３、ＦＲ４、ＦＲ５、ＦＲ２－１、ＦＲ２－２）ごとの能力であってもよいし、サブキャリア間隔（SubCarrier　Spacing（ＳＣＳ））ごとの能力であってもよいし、Feature　Set（ＦＳ）又はFeature　Set　Per　Component-carrier（ＦＳＰＣ）ごとの能力であってもよい。
　また、上記特定のＵＥ能力は、全複信方式にわたって（複信方式に関わらず共通に）適用される能力であってもよいし、複信方式（例えば、時分割複信（Time　Division　Duplex（ＴＤＤ））、周波数分割複信（Frequency　Division　Duplex（ＦＤＤ）））ごとの能力であってもよい。
　また、上述の実施形態の少なくとも１つは、ＵＥが上位レイヤシグナリング／物理レイヤシグナリングによって、上述の実施形態に関連する特定の情報（又は上述の実施形態の動作を実施すること）を設定／アクティベート／トリガされた場合に適用されてもよい。例えば、当該特定の情報は、ＲＡＲモニタリングを有さないランダムアクセス手順／ＰＲＡＣＨ送信を有効化することを示す情報、特定のリリース（例えば、Ｒｅｌ．１８／１９）向けの任意のＲＲＣパラメータなどであってもよい。
　ＵＥは、上記特定のＵＥ能力の少なくとも１つをサポートしない又は上記特定の情報を設定されない場合、例えばＲｅｌ．１５／１６の動作を適用してもよい。
（付記）
　本開示の一実施形態に関して、以下の発明を付記する。
［付記１］
　１以上の候補セルの設定に関する設定情報と、前記１以上の候補セルに関連する所定タイマに関する情報と、を受信する受信部と、ある候補セルに対応するタイミングアドバンスコマンドが指示された場合、前記１以上の候補セルに関連するタイマに関する情報に基づいて、前記ある候補セル、他の候補セル及びサービングセルの少なくとも一つに対する所定タイマの開始又は再開を制御する制御部と、を有する端末。
［付記２］
　前記所定タイマは、各候補セルに対して別々に設定される、又は複数の候補セルに対して共通に設定される付記１に記載の端末。
［付記３］
　前記候補セルに関連する所定タイマが満了した場合、前記制御部は、前記所定タイマが満了した候補セルに対するタイミングアドバンスの取得動作を行う付記１又は付記２に記載の端末。
［付記４］
　前記制御部は、前記タイミングアドバンスコマンドを含むセル切り替えコマンドを受信した場合、プライマリタイミングアドバンスグループに対して前記タイミングアドバンスコマンドを適用する付記１から付記３のいずれかに記載の端末。
（無線通信システム）
　以下、本開示の一実施形態に係る無線通信システムの構成について説明する。この無線通信システムでは、本開示の上記各実施形態に係る無線通信方法のいずれか又はこれらの組み合わせを用いて通信が行われる。
　図１９は、一実施形態に係る無線通信システムの概略構成の一例を示す図である。無線通信システム１（単にシステム１と呼ばれてもよい）は、Third　Generation　Partnership　Project（３ＧＰＰ）によって仕様化されるLong　Term　Evolution（ＬＴＥ）、5th　generation　mobile　communication　system　New　Radio（５Ｇ　ＮＲ）などを用いて通信を実現するシステムであってもよい。
　また、無線通信システム１は、複数のRadio　Access　Technology（ＲＡＴ）間のデュアルコネクティビティ（マルチＲＡＴデュアルコネクティビティ（Multi-RAT　Dual　Connectivity（ＭＲ－ＤＣ）））をサポートしてもよい。ＭＲ－ＤＣは、ＬＴＥ（Evolved　Universal　Terrestrial　Radio　Access（Ｅ－ＵＴＲＡ））とＮＲとのデュアルコネクティビティ（E-UTRA-NR　Dual　Connectivity（ＥＮ－ＤＣ））、ＮＲとＬＴＥとのデュアルコネクティビティ（NR-E-UTRA　Dual　Connectivity（ＮＥ－ＤＣ））などを含んでもよい。
　ＥＮ－ＤＣでは、ＬＴＥ（Ｅ－ＵＴＲＡ）の基地局（ｅＮＢ）がマスタノード（Master　Node（ＭＮ））であり、ＮＲの基地局（ｇＮＢ）がセカンダリノード（Secondary　Node（ＳＮ））である。ＮＥ－ＤＣでは、ＮＲの基地局（ｇＮＢ）がＭＮであり、ＬＴＥ（Ｅ－ＵＴＲＡ）の基地局（ｅＮＢ）がＳＮである。
　無線通信システム１は、同一のＲＡＴ内の複数の基地局間のデュアルコネクティビティ（例えば、ＭＮ及びＳＮの双方がＮＲの基地局（ｇＮＢ）であるデュアルコネクティビティ（NR-NR　Dual　Connectivity（ＮＮ－ＤＣ）））をサポートしてもよい。
　無線通信システム１は、比較的カバレッジの広いマクロセルＣ１を形成する基地局１１と、マクロセルＣ１内に配置され、マクロセルＣ１よりも狭いスモールセルＣ２を形成する基地局１２（１２ａ－１２ｃ）と、を備えてもよい。ユーザ端末２０は、少なくとも１つのセル内に位置してもよい。各セル及びユーザ端末２０の配置、数などは、図に示す態様に限定されない。以下、基地局１１及び１２を区別しない場合は、基地局１０と総称する。
　ユーザ端末２０は、複数の基地局１０のうち、少なくとも１つに接続してもよい。ユーザ端末２０は、複数のコンポーネントキャリア（Component　Carrier（ＣＣ））を用いたキャリアアグリゲーション（Carrier　Aggregation（ＣＡ））及びデュアルコネクティビティ（ＤＣ）の少なくとも一方を利用してもよい。
　各ＣＣは、第１の周波数帯（Frequency　Range　1（ＦＲ１））及び第２の周波数帯（Frequency　Range　2（ＦＲ２））の少なくとも１つに含まれてもよい。マクロセルＣ１はＦＲ１に含まれてもよいし、スモールセルＣ２はＦＲ２に含まれてもよい。例えば、ＦＲ１は、６ＧＨｚ以下の周波数帯（サブ６ＧＨｚ（sub-6GHz））であってもよいし、ＦＲ２は、２４ＧＨｚよりも高い周波数帯（above-24GHz）であってもよい。なお、ＦＲ１及びＦＲ２の周波数帯、定義などはこれらに限られず、例えばＦＲ１がＦＲ２よりも高い周波数帯に該当してもよい。
　また、ユーザ端末２０は、各ＣＣにおいて、時分割複信（Time　Division　Duplex（ＴＤＤ））及び周波数分割複信（Frequency　Division　Duplex（ＦＤＤ））の少なくとも１つを用いて通信を行ってもよい。
　複数の基地局１０は、有線（例えば、Common　Public　Radio　Interface（ＣＰＲＩ）に準拠した光ファイバ、Ｘ２インターフェースなど）又は無線（例えば、ＮＲ通信）によって接続されてもよい。例えば、基地局１１及び１２間においてＮＲ通信がバックホールとして利用される場合、上位局に該当する基地局１１はIntegrated　Access　Backhaul（ＩＡＢ）ドナー、中継局（リレー）に該当する基地局１２はＩＡＢノードと呼ばれてもよい。
　基地局１０は、他の基地局１０を介して、又は直接コアネットワーク３０に接続されてもよい。コアネットワーク３０は、例えば、Evolved　Packet　Core（ＥＰＣ）、5G　Core　Network（５ＧＣＮ）、Next　Generation　Core（ＮＧＣ）などの少なくとも１つを含んでもよい。
　コアネットワーク３０は、例えば、User　Plane　Function（ＵＰＦ）、Access　and　Mobility　management　Function（ＡＭＦ）、Session　Management　Function（ＳＭＦ）、Unified　Data　Management（ＵＤＭ）、Application　Function（ＡＦ）、Data　Network（ＤＮ）、Location　Management　Function（ＬＭＦ）、保守運用管理（Operation、Administration　and　Maintenance（Management）（ＯＡＭ））などのネットワーク機能（Network　Functions（ＮＦ））を含んでもよい。なお、１つのネットワークノードによって複数の機能が提供されてもよい。また、ＤＮを介して外部ネットワーク（例えば、インターネット）との通信が行われてもよい。
　ユーザ端末２０は、ＬＴＥ、ＬＴＥ－Ａ、５Ｇなどの通信方式の少なくとも１つに対応した端末であってもよい。
　無線通信システム１においては、直交周波数分割多重（Orthogonal　Frequency　Division　Multiplexing（ＯＦＤＭ））ベースの無線アクセス方式が利用されてもよい。例えば、下りリンク（Downlink（ＤＬ））及び上りリンク（Uplink（ＵＬ））の少なくとも一方において、Cyclic　Prefix　OFDM（ＣＰ－ＯＦＤＭ）、Discrete　Fourier　Transform　Spread　OFDM（ＤＦＴ－ｓ－ＯＦＤＭ）、Orthogonal　Frequency　Division　Multiple　Access（ＯＦＤＭＡ）、Single　Carrier　Frequency　Division　Multiple　Access（ＳＣ－ＦＤＭＡ）などが利用されてもよい。
　無線アクセス方式は、波形（waveform）と呼ばれてもよい。なお、無線通信システム１においては、ＵＬ及びＤＬの無線アクセス方式には、他の無線アクセス方式（例えば、他のシングルキャリア伝送方式、他のマルチキャリア伝送方式）が用いられてもよい。
　無線通信システム１では、下りリンクチャネルとして、各ユーザ端末２０で共有される下り共有チャネル（Physical　Downlink　Shared　Channel（ＰＤＳＣＨ））、ブロードキャストチャネル（Physical　Broadcast　Channel（ＰＢＣＨ））、下り制御チャネル（Physical　Downlink　Control　Channel（ＰＤＣＣＨ））などが用いられてもよい。
　また、無線通信システム１では、上りリンクチャネルとして、各ユーザ端末２０で共有される上り共有チャネル（Physical　Uplink　Shared　Channel（ＰＵＳＣＨ））、上り制御チャネル（Physical　Uplink　Control　Channel（ＰＵＣＣＨ））、ランダムアクセスチャネル（Physical　Random　Access　Channel（ＰＲＡＣＨ））などが用いられてもよい。
　ＰＤＳＣＨによって、ユーザデータ、上位レイヤ制御情報、System　Information　Block（ＳＩＢ）などが伝送される。ＰＵＳＣＨによって、ユーザデータ、上位レイヤ制御情報などが伝送されてもよい。また、ＰＢＣＨによって、Master　Information　Block（ＭＩＢ）が伝送されてもよい。
　ＰＤＣＣＨによって、下位レイヤ制御情報が伝送されてもよい。下位レイヤ制御情報は、例えば、ＰＤＳＣＨ及びＰＵＳＣＨの少なくとも一方のスケジューリング情報を含む下り制御情報（Downlink　Control　Information（ＤＣＩ））を含んでもよい。
　なお、ＰＤＳＣＨをスケジューリングするＤＣＩは、ＤＬアサインメント、ＤＬ　ＤＣＩなどと呼ばれてもよいし、ＰＵＳＣＨをスケジューリングするＤＣＩは、ＵＬグラント、ＵＬ　ＤＣＩなどと呼ばれてもよい。なお、ＰＤＳＣＨはＤＬデータで読み替えられてもよいし、ＰＵＳＣＨはＵＬデータで読み替えられてもよい。
　ＰＤＣＣＨの検出には、制御リソースセット（COntrol　REsource　SET（ＣＯＲＥＳＥＴ））及びサーチスペース（search　space）が利用されてもよい。ＣＯＲＥＳＥＴは、ＤＣＩをサーチするリソースに対応する。サーチスペースは、ＰＤＣＣＨ候補（PDCCH　candidates）のサーチ領域及びサーチ方法に対応する。１つのＣＯＲＥＳＥＴは、１つ又は複数のサーチスペースに関連付けられてもよい。ＵＥは、サーチスペース設定に基づいて、あるサーチスペースに関連するＣＯＲＥＳＥＴをモニタしてもよい。
　１つのサーチスペースは、１つ又は複数のアグリゲーションレベル（aggregation　Level）に該当するＰＤＣＣＨ候補に対応してもよい。１つ又は複数のサーチスペースは、サーチスペースセットと呼ばれてもよい。なお、本開示の「サーチスペース」、「サーチスペースセット」、「サーチスペース設定」、「サーチスペースセット設定」、「ＣＯＲＥＳＥＴ」、「ＣＯＲＥＳＥＴ設定」などは、互いに読み替えられてもよい。
　ＰＵＣＣＨによって、チャネル状態情報（Channel　State　Information（ＣＳＩ））、送達確認情報（例えば、Hybrid　Automatic　Repeat　reQuest　ACKnowledgement（ＨＡＲＱ－ＡＣＫ）、ＡＣＫ／ＮＡＣＫなどと呼ばれてもよい）及びスケジューリングリクエスト（Scheduling　Request（ＳＲ））の少なくとも１つを含む上り制御情報（Uplink　Control　Information（ＵＣＩ））が伝送されてもよい。ＰＲＡＣＨによって、セルとの接続確立のためのランダムアクセスプリアンブルが伝送されてもよい。
　なお、本開示において下りリンク、上りリンクなどは「リンク」を付けずに表現されてもよい。また、各種チャネルの先頭に「物理（Physical）」を付けずに表現されてもよい。
　無線通信システム１では、同期信号（Synchronization　Signal（ＳＳ））、下りリンク参照信号（Downlink　Reference　Signal（ＤＬ－ＲＳ））などが伝送されてもよい。無線通信システム１では、ＤＬ－ＲＳとして、セル固有参照信号（Cell-specific　Reference　Signal（ＣＲＳ））、チャネル状態情報参照信号（Channel　State　Information　Reference　Signal（ＣＳＩ－ＲＳ））、復調用参照信号（DeModulation　Reference　Signal（ＤＭＲＳ））、位置決定参照信号（Positioning　Reference　Signal（ＰＲＳ））、位相トラッキング参照信号（Phase　Tracking　Reference　Signal（ＰＴＲＳ））などが伝送されてもよい。
　同期信号は、例えば、プライマリ同期信号（Primary　Synchronization　Signal（ＰＳＳ））及びセカンダリ同期信号（Secondary　Synchronization　Signal（ＳＳＳ））の少なくとも１つであってもよい。ＳＳ（ＰＳＳ、ＳＳＳ）及びＰＢＣＨ（及びＰＢＣＨ用のＤＭＲＳ）を含む信号ブロックは、ＳＳ／ＰＢＣＨブロック、SS　Block（ＳＳＢ）などと呼ばれてもよい。なお、ＳＳ、ＳＳＢなども、参照信号と呼ばれてもよい。
　また、無線通信システム１では、上りリンク参照信号（Uplink　Reference　Signal（ＵＬ－ＲＳ））として、測定用参照信号（Sounding　Reference　Signal（ＳＲＳ））、復調用参照信号（ＤＭＲＳ）などが伝送されてもよい。なお、ＤＭＲＳはユーザ端末固有参照信号（UE-specific　Reference　Signal）と呼ばれてもよい。
（基地局）
　図２０は、一実施形態に係る基地局の構成の一例を示す図である。基地局１０は、制御部１１０、送受信部１２０、送受信アンテナ１３０及び伝送路インターフェース（transmission　line　interface）１４０を備えている。なお、制御部１１０、送受信部１２０及び送受信アンテナ１３０及び伝送路インターフェース１４０は、それぞれ１つ以上が備えられてもよい。
　なお、本例では、本実施の形態における特徴部分の機能ブロックを主に示しており、基地局１０は、無線通信に必要な他の機能ブロックも有すると想定されてもよい。以下で説明する各部の処理の一部は、省略されてもよい。
　制御部１１０は、基地局１０全体の制御を実施する。制御部１１０は、本開示に係る技術分野での共通認識に基づいて説明されるコントローラ、制御回路などから構成することができる。
　制御部１１０は、信号の生成、スケジューリング（例えば、リソース割り当て、マッピング）などを制御してもよい。制御部１１０は、送受信部１２０、送受信アンテナ１３０及び伝送路インターフェース１４０を用いた送受信、測定などを制御してもよい。制御部１１０は、信号として送信するデータ、制御情報、系列（sequence）などを生成し、送受信部１２０に転送してもよい。制御部１１０は、通信チャネルの呼処理（設定、解放など）、基地局１０の状態管理、無線リソースの管理などを行ってもよい。
　送受信部１２０は、ベースバンド（baseband）部１２１、Radio　Frequency（ＲＦ）部１２２、測定部１２３を含んでもよい。ベースバンド部１２１は、送信処理部１２１１及び受信処理部１２１２を含んでもよい。送受信部１２０は、本開示に係る技術分野での共通認識に基づいて説明されるトランスミッター／レシーバー、ＲＦ回路、ベースバンド回路、フィルタ、位相シフタ（phase　shifter）、測定回路、送受信回路などから構成することができる。
　送受信部１２０は、一体の送受信部として構成されてもよいし、送信部及び受信部から構成されてもよい。当該送信部は、送信処理部１２１１、ＲＦ部１２２から構成されてもよい。当該受信部は、受信処理部１２１２、ＲＦ部１２２、測定部１２３から構成されてもよい。
　送受信アンテナ１３０は、本開示に係る技術分野での共通認識に基づいて説明されるアンテナ、例えばアレイアンテナなどから構成することができる。
　送受信部１２０は、上述の下りリンクチャネル、同期信号、下りリンク参照信号などを送信してもよい。送受信部１２０は、上述の上りリンクチャネル、上りリンク参照信号などを受信してもよい。
　送受信部１２０は、デジタルビームフォーミング（例えば、プリコーディング）、アナログビームフォーミング（例えば、位相回転）などを用いて、送信ビーム及び受信ビームの少なくとも一方を形成してもよい。
　送受信部１２０（送信処理部１２１１）は、例えば制御部１１０から取得したデータ、制御情報などに対して、Packet　Data　Convergence　Protocol（ＰＤＣＰ）レイヤの処理、Radio　Link　Control（ＲＬＣ）レイヤの処理（例えば、ＲＬＣ再送制御）、Medium　Access　Control（ＭＡＣ）レイヤの処理（例えば、ＨＡＲＱ再送制御）などを行い、送信するビット列を生成してもよい。
　送受信部１２０（送信処理部１２１１）は、送信するビット列に対して、チャネル符号化（誤り訂正符号化を含んでもよい）、変調、マッピング、フィルタ処理、離散フーリエ変換（Discrete　Fourier　Transform（ＤＦＴ））処理（必要に応じて）、逆高速フーリエ変換（Inverse　Fast　Fourier　Transform（ＩＦＦＴ））処理、プリコーディング、デジタル－アナログ変換などの送信処理を行い、ベースバンド信号を出力してもよい。
　送受信部１２０（ＲＦ部１２２）は、ベースバンド信号に対して、無線周波数帯への変調、フィルタ処理、増幅などを行い、無線周波数帯の信号を、送受信アンテナ１３０を介して送信してもよい。
　一方、送受信部１２０（ＲＦ部１２２）は、送受信アンテナ１３０によって受信された無線周波数帯の信号に対して、増幅、フィルタ処理、ベースバンド信号への復調などを行ってもよい。
　送受信部１２０（受信処理部１２１２）は、取得されたベースバンド信号に対して、アナログ－デジタル変換、高速フーリエ変換（Fast　Fourier　Transform（ＦＦＴ））処理、逆離散フーリエ変換（Inverse　Discrete　Fourier　Transform（ＩＤＦＴ））処理（必要に応じて）、フィルタ処理、デマッピング、復調、復号（誤り訂正復号を含んでもよい）、ＭＡＣレイヤ処理、ＲＬＣレイヤの処理及びＰＤＣＰレイヤの処理などの受信処理を適用し、ユーザデータなどを取得してもよい。
　送受信部１２０（測定部１２３）は、受信した信号に関する測定を実施してもよい。例えば、測定部１２３は、受信した信号に基づいて、Radio　Resource　Management（ＲＲＭ）測定、Channel　State　Information（ＣＳＩ）測定などを行ってもよい。測定部１２３は、受信電力（例えば、Reference　Signal　Received　Power（ＲＳＲＰ））、受信品質（例えば、Reference　Signal　Received　Quality（ＲＳＲＱ）、Signal　to　Interference　plus　Noise　Ratio（ＳＩＮＲ）、Signal　to　Noise　Ratio（ＳＮＲ））、信号強度（例えば、Received　Signal　Strength　Indicator（ＲＳＳＩ））、伝搬路情報（例えば、ＣＳＩ）などについて測定してもよい。測定結果は、制御部１１０に出力されてもよい。
　伝送路インターフェース１４０は、コアネットワーク３０に含まれる装置（例えば、ＮＦを提供するネットワークノード）、他の基地局１０などとの間で信号を送受信（バックホールシグナリング）し、ユーザ端末２０のためのユーザデータ（ユーザプレーンデータ）、制御プレーンデータなどを取得、伝送などしてもよい。
　なお、本開示における基地局１０の送信部及び受信部は、送受信部１２０、送受信アンテナ１３０及び伝送路インターフェース１４０の少なくとも１つによって構成されてもよい。
　送受信部１２０は、１以上の候補セルの設定に関する設定情報と、１以上の候補セルに関連する所定タイマに関する情報と、を送信してもよい。候補セルの設定に関する設定情報は、設定される候補セルの識別情報（例えば、候補セルＩＤ）が少なくとも含まれ、他の情報（例えば、ＵＥベースＴＡメジャメントの設定に関する情報、関連する所定タイマ／ＴＡＧに関する情報の少なくとも一つ）が含まれていてもよい。
　制御部１１０は、ある候補セルに対応するタイミングアドバンスコマンドを指示する場合、１以上の候補セルに関連するタイマに関する情報に基づいて、ある候補セル、他の候補セル及びサービングセルの少なくとも一つに対する所定タイマの開始又は再開を指示してもよい。
（ユーザ端末）
　図２１は、一実施形態に係るユーザ端末の構成の一例を示す図である。ユーザ端末２０は、制御部２１０、送受信部２２０及び送受信アンテナ２３０を備えている。なお、制御部２１０、送受信部２２０及び送受信アンテナ２３０は、それぞれ１つ以上が備えられてもよい。
　なお、本例では、本実施の形態における特徴部分の機能ブロックを主に示しており、ユーザ端末２０は、無線通信に必要な他の機能ブロックも有すると想定されてもよい。以下で説明する各部の処理の一部は、省略されてもよい。
　制御部２１０は、ユーザ端末２０全体の制御を実施する。制御部２１０は、本開示に係る技術分野での共通認識に基づいて説明されるコントローラ、制御回路などから構成することができる。
　制御部２１０は、信号の生成、マッピングなどを制御してもよい。制御部２１０は、送受信部２２０及び送受信アンテナ２３０を用いた送受信、測定などを制御してもよい。制御部２１０は、信号として送信するデータ、制御情報、系列などを生成し、送受信部２２０に転送してもよい。
　送受信部２２０は、ベースバンド部２２１、ＲＦ部２２２、測定部２２３を含んでもよい。ベースバンド部２２１は、送信処理部２２１１、受信処理部２２１２を含んでもよい。送受信部２２０は、本開示に係る技術分野での共通認識に基づいて説明されるトランスミッター／レシーバー、ＲＦ回路、ベースバンド回路、フィルタ、位相シフタ、測定回路、送受信回路などから構成することができる。
　送受信部２２０は、一体の送受信部として構成されてもよいし、送信部及び受信部から構成されてもよい。当該送信部は、送信処理部２２１１、ＲＦ部２２２から構成されてもよい。当該受信部は、受信処理部２２１２、ＲＦ部２２２、測定部２２３から構成されてもよい。
　送受信アンテナ２３０は、本開示に係る技術分野での共通認識に基づいて説明されるアンテナ、例えばアレイアンテナなどから構成することができる。
　送受信部２２０は、上述の下りリンクチャネル、同期信号、下りリンク参照信号などを受信してもよい。送受信部２２０は、上述の上りリンクチャネル、上りリンク参照信号などを送信してもよい。
　送受信部２２０は、デジタルビームフォーミング（例えば、プリコーディング）、アナログビームフォーミング（例えば、位相回転）などを用いて、送信ビーム及び受信ビームの少なくとも一方を形成してもよい。
　送受信部２２０（送信処理部２２１１）は、例えば制御部２１０から取得したデータ、制御情報などに対して、ＰＤＣＰレイヤの処理、ＲＬＣレイヤの処理（例えば、ＲＬＣ再送制御）、ＭＡＣレイヤの処理（例えば、ＨＡＲＱ再送制御）などを行い、送信するビット列を生成してもよい。
　送受信部２２０（送信処理部２２１１）は、送信するビット列に対して、チャネル符号化（誤り訂正符号化を含んでもよい）、変調、マッピング、フィルタ処理、ＤＦＴ処理（必要に応じて）、ＩＦＦＴ処理、プリコーディング、デジタル－アナログ変換などの送信処理を行い、ベースバンド信号を出力してもよい。
　なお、ＤＦＴ処理を適用するか否かは、トランスフォームプリコーディングの設定に基づいてもよい。送受信部２２０（送信処理部２２１１）は、あるチャネル（例えば、ＰＵＳＣＨ）について、トランスフォームプリコーディングが有効（enabled）である場合、当該チャネルをＤＦＴ－ｓ－ＯＦＤＭ波形を用いて送信するために上記送信処理としてＤＦＴ処理を行ってもよいし、そうでない場合、上記送信処理としてＤＦＴ処理を行わなくてもよい。
　送受信部２２０（ＲＦ部２２２）は、ベースバンド信号に対して、無線周波数帯への変調、フィルタ処理、増幅などを行い、無線周波数帯の信号を、送受信アンテナ２３０を介して送信してもよい。
　一方、送受信部２２０（ＲＦ部２２２）は、送受信アンテナ２３０によって受信された無線周波数帯の信号に対して、増幅、フィルタ処理、ベースバンド信号への復調などを行ってもよい。
　送受信部２２０（受信処理部２２１２）は、取得されたベースバンド信号に対して、アナログ－デジタル変換、ＦＦＴ処理、ＩＤＦＴ処理（必要に応じて）、フィルタ処理、デマッピング、復調、復号（誤り訂正復号を含んでもよい）、ＭＡＣレイヤ処理、ＲＬＣレイヤの処理及びＰＤＣＰレイヤの処理などの受信処理を適用し、ユーザデータなどを取得してもよい。
　送受信部２２０（測定部２２３）は、受信した信号に関する測定を実施してもよい。例えば、測定部２２３は、受信した信号に基づいて、ＲＲＭ測定、ＣＳＩ測定などを行ってもよい。測定部２２３は、受信電力（例えば、ＲＳＲＰ）、受信品質（例えば、ＲＳＲＱ、ＳＩＮＲ、ＳＮＲ）、信号強度（例えば、ＲＳＳＩ）、伝搬路情報（例えば、ＣＳＩ）などについて測定してもよい。測定結果は、制御部２１０に出力されてもよい。
　なお、測定部２２３は、チャネル測定用リソースに基づいて、ＣＳＩ算出のためのチャネル測定を導出してもよい。チャネル測定用リソースは、例えば、ノンゼロパワー（Non　Zero　Power（ＮＺＰ））ＣＳＩ－ＲＳリソースであってもよい。また、測定部２２３は、干渉測定用リソースに基づいて、ＣＳＩ算出のための干渉測定を導出してもよい。干渉測定用リソースは、干渉測定用のＮＺＰ　ＣＳＩ－ＲＳリソース、ＣＳＩ－干渉測定（Interference　Measurement（ＩＭ））リソースなどの少なくとも１つであってもよい。なお、ＣＳＩ－ＩＭは、ＣＳＩ－干渉管理（Interference　Management（ＩＭ））と呼ばれてもよいし、ゼロパワー（Zero　Power（ＺＰ））ＣＳＩ－ＲＳと互いに読み替えられてもよい。なお、本開示において、ＣＳＩ－ＲＳ、ＮＺＰ　ＣＳＩ－ＲＳ、ＺＰ　ＣＳＩ－ＲＳ、ＣＳＩ－ＩＭ、ＣＳＩ－ＳＳＢなどは、互いに読み替えられてもよい。
　なお、本開示におけるユーザ端末２０の送信部及び受信部は、送受信部２２０及び送受信アンテナ２３０の少なくとも１つによって構成されてもよい。
　送受信部２２０は、１以上の候補セルの設定に関する設定情報と、１以上の候補セルに関連する所定タイマに関する情報と、を受信してもよい。候補セルの設定に関する設定情報は、設定される候補セルの識別情報（例えば、候補セルＩＤ）が少なくとも含まれ、他の情報（例えば、ＵＥベースＴＡメジャメントの設定に関する情報、関連する所定タイマ／ＴＡＧに関する情報の少なくとも一つ）が含まれていてもよい。
　制御部２１０は、ある候補セルに対応するタイミングアドバンスコマンドが指示された場合、１以上の候補セルに関連するタイマに関する情報に基づいて、ある候補セル、他の候補セル及びサービングセルの少なくとも一つに対する所定タイマの開始又は再開を制御してもよい。
　所定タイマは、各候補セルに対して別々に設定される、又は複数の候補セルに対して共通に設定されてもよい。
　候補セルに関連する所定タイマが満了した場合、制御部２１０は、所定タイマが満了した候補セルに対するタイミングアドバンスの取得動作（ＵＥベースＴＡメジャメント／ＴＡ取得要求）を行うように制御してもよい。
　制御部２１０は、タイミングアドバンスコマンドを含むセル切り替えコマンドを受信した場合、プライマリタイミングアドバンスグループに対してタイミングアドバンスコマンドを適用してもよい。
（ハードウェア構成）
　なお、上記実施形態の説明に用いたブロック図は、機能単位のブロックを示している。これらの機能ブロック（構成部）は、ハードウェア及びソフトウェアの少なくとも一方の任意の組み合わせによって実現される。また、各機能ブロックの実現方法は特に限定されない。すなわち、各機能ブロックは、物理的又は論理的に結合した１つの装置を用いて実現されてもよいし、物理的又は論理的に分離した２つ以上の装置を直接的又は間接的に（例えば、有線、無線などを用いて）接続し、これら複数の装置を用いて実現されてもよい。機能ブロックは、上記１つの装置又は上記複数の装置にソフトウェアを組み合わせて実現されてもよい。
　ここで、機能には、判断、決定、判定、計算、算出、処理、導出、調査、探索、確認、受信、送信、出力、アクセス、解決、選択、選定、確立、比較、想定、期待、みなし、報知（broadcasting）、通知（notifying）、通信（communicating）、転送（forwarding）、構成（configuring）、再構成（reconfiguring）、割り当て（allocating、mapping）、割り振り（assigning）などがあるが、これらに限られない。例えば、送信を機能させる機能ブロック（構成部）は、送信部（transmitting　unit）、送信機（transmitter）などと呼称されてもよい。いずれも、上述したとおり、実現方法は特に限定されない。
　例えば、本開示の一実施形態における基地局、ユーザ端末などは、本開示の無線通信方法の処理を行うコンピュータとして機能してもよい。図２２は、一実施形態に係る基地局及びユーザ端末のハードウェア構成の一例を示す図である。上述の基地局１０及びユーザ端末２０は、物理的には、プロセッサ１００１、メモリ１００２、ストレージ１００３、通信装置１００４、入力装置１００５、出力装置１００６、バス１００７などを含むコンピュータ装置として構成されてもよい。
　なお、本開示において、装置、回路、デバイス、部（section）、ユニットなどの文言は、互いに読み替えることができる。基地局１０及びユーザ端末２０のハードウェア構成は、図に示した各装置を１つ又は複数含むように構成されてもよいし、一部の装置を含まずに構成されてもよい。
　例えば、プロセッサ１００１は１つだけ図示されているが、複数のプロセッサがあってもよい。また、処理は、１のプロセッサによって実行されてもよいし、処理が同時に、逐次に、又はその他の手法を用いて、２以上のプロセッサによって実行されてもよい。なお、プロセッサ１００１は、１以上のチップによって実装されてもよい。
　基地局１０及びユーザ端末２０における各機能は、例えば、プロセッサ１００１、メモリ１００２などのハードウェア上に所定のソフトウェア（プログラム）を読み込ませることによって、プロセッサ１００１が演算を行い、通信装置１００４を介する通信を制御したり、メモリ１００２及びストレージ１００３におけるデータの読み出し及び書き込みの少なくとも一方を制御したりすることによって実現される。
　プロセッサ１００１は、例えば、オペレーティングシステムを動作させてコンピュータ全体を制御する。プロセッサ１００１は、周辺装置とのインターフェース、制御装置、演算装置、レジスタなどを含む中央処理装置（Central　Processing　Unit（ＣＰＵ））によって構成されてもよい。例えば、上述の制御部１１０（２１０）、送受信部１２０（２２０）などの少なくとも一部は、プロセッサ１００１によって実現されてもよい。
　また、プロセッサ１００１は、プログラム（プログラムコード）、ソフトウェアモジュール、データなどを、ストレージ１００３及び通信装置１００４の少なくとも一方からメモリ１００２に読み出し、これらに従って各種の処理を実行する。プログラムとしては、上述の実施形態において説明した動作の少なくとも一部をコンピュータに実行させるプログラムが用いられる。例えば、制御部１１０（２１０）は、メモリ１００２に格納され、プロセッサ１００１において動作する制御プログラムによって実現されてもよく、他の機能ブロックについても同様に実現されてもよい。
　メモリ１００２は、コンピュータ読み取り可能な記録媒体であり、例えば、Read　Only　Memory（ＲＯＭ）、Erasable　Programmable　ROM（ＥＰＲＯＭ）、Electrically　EPROM（ＥＥＰＲＯＭ）、Random　Access　Memory（ＲＡＭ）、その他の適切な記憶媒体の少なくとも１つによって構成されてもよい。メモリ１００２は、レジスタ、キャッシュ、メインメモリ（主記憶装置）などと呼ばれてもよい。メモリ１００２は、本開示の一実施形態に係る無線通信方法を実施するために実行可能なプログラム（プログラムコード）、ソフトウェアモジュールなどを保存することができる。
　ストレージ１００３は、コンピュータ読み取り可能な記録媒体であり、例えば、フレキシブルディスク、フロッピー（登録商標）ディスク、光磁気ディスク（例えば、コンパクトディスク（Compact　Disc　ROM（ＣＤ－ＲＯＭ）など）、デジタル多用途ディスク、Ｂｌｕ－ｒａｙ（登録商標）ディスク）、リムーバブルディスク、ハードディスクドライブ、スマートカード、フラッシュメモリデバイス（例えば、カード、スティック、キードライブ）、磁気ストライプ、データベース、サーバ、その他の適切な記憶媒体の少なくとも１つによって構成されてもよい。ストレージ１００３は、補助記憶装置と呼ばれてもよい。
　通信装置１００４は、有線ネットワーク及び無線ネットワークの少なくとも一方を介してコンピュータ間の通信を行うためのハードウェア（送受信デバイス）であり、例えばネットワークデバイス、ネットワークコントローラ、ネットワークカード、通信モジュールなどともいう。通信装置１００４は、例えば周波数分割複信（Frequency　Division　Duplex（ＦＤＤ））及び時分割複信（Time　Division　Duplex（ＴＤＤ））の少なくとも一方を実現するために、高周波スイッチ、デュプレクサ、フィルタ、周波数シンセサイザなどを含んで構成されてもよい。例えば、上述の送受信部１２０（２２０）、送受信アンテナ１３０（２３０）などは、通信装置１００４によって実現されてもよい。送受信部１２０（２２０）は、送信部１２０ａ（２２０ａ）と受信部１２０ｂ（２２０ｂ）とで、物理的に又は論理的に分離された実装がなされてもよい。
　入力装置１００５は、外部からの入力を受け付ける入力デバイス（例えば、キーボード、マウス、マイクロフォン、スイッチ、ボタン、センサなど）である。出力装置１００６は、外部への出力を実施する出力デバイス（例えば、ディスプレイ、スピーカー、Light　Emitting　Diode（ＬＥＤ）ランプなど）である。なお、入力装置１００５及び出力装置１００６は、一体となった構成（例えば、タッチパネル）であってもよい。
　また、プロセッサ１００１、メモリ１００２などの各装置は、情報を通信するためのバス１００７によって接続される。バス１００７は、単一のバスを用いて構成されてもよいし、装置間ごとに異なるバスを用いて構成されてもよい。
　また、基地局１０及びユーザ端末２０は、マイクロプロセッサ、デジタル信号プロセッサ（Digital　Signal　Processor（ＤＳＰ））、Application　Specific　Integrated　Circuit（ＡＳＩＣ）、Programmable　Logic　Device（ＰＬＤ）、Field　Programmable　Gate　Array（ＦＰＧＡ）などのハードウェアを含んで構成されてもよく、当該ハードウェアを用いて各機能ブロックの一部又は全てが実現されてもよい。例えば、プロセッサ１００１は、これらのハードウェアの少なくとも１つを用いて実装されてもよい。
（変形例）
　なお、本開示において説明した用語及び本開示の理解に必要な用語については、同一の又は類似する意味を有する用語と置き換えてもよい。例えば、チャネル、シンボル及び信号（シグナル又はシグナリング）は、互いに読み替えられてもよい。また、信号はメッセージであってもよい。参照信号（reference　signal）は、ＲＳと略称することもでき、適用される標準によってパイロット（Pilot）、パイロット信号などと呼ばれてもよい。また、コンポーネントキャリア（Component　Carrier（ＣＣ））は、セル、周波数キャリア、キャリア周波数などと呼ばれてもよい。
　無線フレームは、時間領域において１つ又は複数の期間（フレーム）によって構成されてもよい。無線フレームを構成する当該１つ又は複数の各期間（フレーム）は、サブフレームと呼ばれてもよい。さらに、サブフレームは、時間領域において１つ又は複数のスロットによって構成されてもよい。サブフレームは、ニューメロロジー（numerology）に依存しない固定の時間長（例えば、１ｍｓ）であってもよい。
　ここで、ニューメロロジーは、ある信号又はチャネルの送信及び受信の少なくとも一方に適用される通信パラメータであってもよい。ニューメロロジーは、例えば、サブキャリア間隔（SubCarrier　Spacing（ＳＣＳ））、帯域幅、シンボル長、サイクリックプレフィックス長、送信時間間隔（Transmission　Time　Interval（ＴＴＩ））、ＴＴＩあたりのシンボル数、無線フレーム構成、送受信機が周波数領域において行う特定のフィルタリング処理、送受信機が時間領域において行う特定のウィンドウイング処理などの少なくとも１つを示してもよい。
　スロットは、時間領域において１つ又は複数のシンボル（Orthogonal　Frequency　Division　Multiplexing（ＯＦＤＭ）シンボル、Single　Carrier　Frequency　Division　Multiple　Access（ＳＣ－ＦＤＭＡ）シンボルなど）によって構成されてもよい。また、スロットは、ニューメロロジーに基づく時間単位であってもよい。
　スロットは、複数のミニスロットを含んでもよい。各ミニスロットは、時間領域において１つ又は複数のシンボルによって構成されてもよい。また、ミニスロットは、サブスロットと呼ばれてもよい。ミニスロットは、スロットよりも少ない数のシンボルによって構成されてもよい。ミニスロットより大きい時間単位で送信されるＰＤＳＣＨ（又はＰＵＳＣＨ）は、ＰＤＳＣＨ（ＰＵＳＣＨ）マッピングタイプＡと呼ばれてもよい。ミニスロットを用いて送信されるＰＤＳＣＨ（又はＰＵＳＣＨ）は、ＰＤＳＣＨ（ＰＵＳＣＨ）マッピングタイプＢと呼ばれてもよい。
　無線フレーム、サブフレーム、スロット、ミニスロット及びシンボルは、いずれも信号を伝送する際の時間単位を表す。無線フレーム、サブフレーム、スロット、ミニスロット及びシンボルは、それぞれに対応する別の呼称が用いられてもよい。なお、本開示におけるフレーム、サブフレーム、スロット、ミニスロット、シンボルなどの時間単位は、互いに読み替えられてもよい。
　例えば、１サブフレームはＴＴＩと呼ばれてもよいし、複数の連続したサブフレームがＴＴＩと呼ばれてよいし、１スロット又は１ミニスロットがＴＴＩと呼ばれてもよい。つまり、サブフレーム及びＴＴＩの少なくとも一方は、既存のＬＴＥにおけるサブフレーム（１ｍｓ）であってもよいし、１ｍｓより短い期間（例えば、１－１３シンボル）であってもよいし、１ｍｓより長い期間であってもよい。なお、ＴＴＩを表す単位は、サブフレームではなくスロット、ミニスロットなどと呼ばれてもよい。
　ここで、ＴＴＩは、例えば、無線通信におけるスケジューリングの最小時間単位のことをいう。例えば、ＬＴＥシステムでは、基地局が各ユーザ端末に対して、無線リソース（各ユーザ端末において使用することが可能な周波数帯域幅、送信電力など）を、ＴＴＩ単位で割り当てるスケジューリングを行う。なお、ＴＴＩの定義はこれに限られない。
　ＴＴＩは、チャネル符号化されたデータパケット（トランスポートブロック）、コードブロック、コードワードなどの送信時間単位であってもよいし、スケジューリング、リンクアダプテーションなどの処理単位となってもよい。なお、ＴＴＩが与えられたとき、実際にトランスポートブロック、コードブロック、コードワードなどがマッピングされる時間区間（例えば、シンボル数）は、当該ＴＴＩよりも短くてもよい。
　なお、１スロット又は１ミニスロットがＴＴＩと呼ばれる場合、１以上のＴＴＩ（すなわち、１以上のスロット又は１以上のミニスロット）が、スケジューリングの最小時間単位となってもよい。また、当該スケジューリングの最小時間単位を構成するスロット数（ミニスロット数）は制御されてもよい。
　１ｍｓの時間長を有するＴＴＩは、通常ＴＴＩ（３ＧＰＰ　Ｒｅｌ．８－１２におけるＴＴＩ）、ノーマルＴＴＩ、ロングＴＴＩ、通常サブフレーム、ノーマルサブフレーム、ロングサブフレーム、スロットなどと呼ばれてもよい。通常ＴＴＩより短いＴＴＩは、短縮ＴＴＩ、ショートＴＴＩ、部分ＴＴＩ（partial又はfractional　TTI）、短縮サブフレーム、ショートサブフレーム、ミニスロット、サブスロット、スロットなどと呼ばれてもよい。
　なお、ロングＴＴＩ（例えば、通常ＴＴＩ、サブフレームなど）は、１ｍｓを超える時間長を有するＴＴＩで読み替えてもよいし、ショートＴＴＩ（例えば、短縮ＴＴＩなど）は、ロングＴＴＩのＴＴＩ長未満かつ１ｍｓ以上のＴＴＩ長を有するＴＴＩで読み替えてもよい。
　リソースブロック（Resource　Block（ＲＢ））は、時間領域及び周波数領域のリソース割当単位であり、周波数領域において、１つ又は複数個の連続した副搬送波（サブキャリア（subcarrier））を含んでもよい。ＲＢに含まれるサブキャリアの数は、ニューメロロジーに関わらず同じであってもよく、例えば１２であってもよい。ＲＢに含まれるサブキャリアの数は、ニューメロロジーに基づいて決定されてもよい。
　また、ＲＢは、時間領域において、１つ又は複数個のシンボルを含んでもよく、１スロット、１ミニスロット、１サブフレーム又は１ＴＴＩの長さであってもよい。１ＴＴＩ、１サブフレームなどは、それぞれ１つ又は複数のリソースブロックによって構成されてもよい。
　なお、１つ又は複数のＲＢは、物理リソースブロック（Physical　RB（ＰＲＢ））、サブキャリアグループ（Sub-Carrier　Group（ＳＣＧ））、リソースエレメントグループ（Resource　Element　Group（ＲＥＧ））、ＰＲＢペア、ＲＢペアなどと呼ばれてもよい。
　また、リソースブロックは、１つ又は複数のリソースエレメント（Resource　Element（ＲＥ））によって構成されてもよい。例えば、１ＲＥは、１サブキャリア及び１シンボルの無線リソース領域であってもよい。
　帯域幅部分（Bandwidth　Part（ＢＷＰ））（部分帯域幅などと呼ばれてもよい）は、あるキャリアにおいて、あるニューメロロジー用の連続する共通ＲＢ（common　resource　blocks）のサブセットのことを表してもよい。ここで、共通ＲＢは、当該キャリアの共通参照ポイントを基準としたＲＢのインデックスによって特定されてもよい。ＰＲＢは、あるＢＷＰで定義され、当該ＢＷＰ内で番号付けされてもよい。
　ＢＷＰには、ＵＬ　ＢＷＰ（ＵＬ用のＢＷＰ）と、ＤＬ　ＢＷＰ（ＤＬ用のＢＷＰ）とが含まれてもよい。ＵＥに対して、１キャリア内に１つ又は複数のＢＷＰが設定されてもよい。
　設定されたＢＷＰの少なくとも１つがアクティブであってもよく、ＵＥは、アクティブなＢＷＰの外で所定の信号／チャネルを送受信することを想定しなくてもよい。なお、本開示における「セル」、「キャリア」などは、「ＢＷＰ」で読み替えられてもよい。
　なお、上述した無線フレーム、サブフレーム、スロット、ミニスロット及びシンボルなどの構造は例示に過ぎない。例えば、無線フレームに含まれるサブフレームの数、サブフレーム又は無線フレームあたりのスロットの数、スロット内に含まれるミニスロットの数、スロット又はミニスロットに含まれるシンボル及びＲＢの数、ＲＢに含まれるサブキャリアの数、並びにＴＴＩ内のシンボル数、シンボル長、サイクリックプレフィックス（Cyclic　Prefix（ＣＰ））長などの構成は、様々に変更することができる。
　また、本開示において説明した情報、パラメータなどは、絶対値を用いて表されてもよいし、所定の値からの相対値を用いて表されてもよいし、対応する別の情報を用いて表されてもよい。例えば、無線リソースは、所定のインデックスによって指示されてもよい。
　本開示においてパラメータなどに使用する名称は、いかなる点においても限定的な名称ではない。さらに、これらのパラメータを使用する数式などは、本開示において明示的に開示したものと異なってもよい。様々なチャネル（ＰＵＣＣＨ、ＰＤＣＣＨなど）及び情報要素は、あらゆる好適な名称によって識別できるので、これらの様々なチャネル及び情報要素に割り当てている様々な名称は、いかなる点においても限定的な名称ではない。
　本開示において説明した情報、信号などは、様々な異なる技術のいずれかを使用して表されてもよい。例えば、上記の説明全体に渡って言及され得るデータ、命令、コマンド、情報、信号、ビット、シンボル、チップなどは、電圧、電流、電磁波、磁界若しくは磁性粒子、光場若しくは光子、又はこれらの任意の組み合わせによって表されてもよい。
　また、情報、信号などは、上位レイヤから下位レイヤ及び下位レイヤから上位レイヤの少なくとも一方へ出力され得る。情報、信号などは、複数のネットワークノードを介して入出力されてもよい。
　入出力された情報、信号などは、特定の場所（例えば、メモリ）に保存されてもよいし、管理テーブルを用いて管理してもよい。入出力される情報、信号などは、上書き、更新又は追記をされ得る。出力された情報、信号などは、削除されてもよい。入力された情報、信号などは、他の装置へ送信されてもよい。
　情報の通知は、本開示において説明した態様／実施形態に限られず、他の方法を用いて行われてもよい。例えば、本開示における情報の通知は、物理レイヤシグナリング（例えば、下り制御情報（Downlink　Control　Information（ＤＣＩ））、上り制御情報（Uplink　Control　Information（ＵＣＩ）））、上位レイヤシグナリング（例えば、Radio　Resource　Control（ＲＲＣ）シグナリング、ブロードキャスト情報（マスタ情報ブロック（Master　Information　Block（ＭＩＢ））、システム情報ブロック（System　Information　Block（ＳＩＢ））など）、Medium　Access　Control（ＭＡＣ）シグナリング）、その他の信号又はこれらの組み合わせによって実施されてもよい。
　なお、物理レイヤシグナリングは、Layer　1／Layer　2（Ｌ１／Ｌ２）制御情報（Ｌ１／Ｌ２制御信号）、Ｌ１制御情報（Ｌ１制御信号）などと呼ばれてもよい。また、ＲＲＣシグナリングは、ＲＲＣメッセージと呼ばれてもよく、例えば、ＲＲＣ接続セットアップ（RRC　Connection　Setup）メッセージ、ＲＲＣ接続再構成（RRC　Connection　Reconfiguration）メッセージなどであってもよい。また、ＭＡＣシグナリングは、例えば、ＭＡＣ制御要素（ＭＡＣ　Control　Element（ＣＥ））を用いて通知されてもよい。
　また、所定の情報の通知（例えば、「Ｘであること」の通知）は、明示的な通知に限られず、暗示的に（例えば、当該所定の情報の通知を行わないことによって又は別の情報の通知によって）行われてもよい。
　判定は、１ビットで表される値（０か１か）によって行われてもよいし、真（true）又は偽（false）で表される真偽値（boolean）によって行われてもよいし、数値の比較（例えば、所定の値との比較）によって行われてもよい。
　ソフトウェアは、ソフトウェア、ファームウェア、ミドルウェア、マイクロコード、ハードウェア記述言語と呼ばれるか、他の名称で呼ばれるかを問わず、命令、命令セット、コード、コードセグメント、プログラムコード、プログラム、サブプログラム、ソフトウェアモジュール、アプリケーション、ソフトウェアアプリケーション、ソフトウェアパッケージ、ルーチン、サブルーチン、オブジェクト、実行可能ファイル、実行スレッド、手順、機能などを意味するよう広く解釈されるべきである。
　また、ソフトウェア、命令、情報などは、伝送媒体を介して送受信されてもよい。例えば、ソフトウェアが、有線技術（同軸ケーブル、光ファイバケーブル、ツイストペア、デジタル加入者回線（Digital　Subscriber　Line（ＤＳＬ））など）及び無線技術（赤外線、マイクロ波など）の少なくとも一方を使用してウェブサイト、サーバ、又は他のリモートソースから送信される場合、これらの有線技術及び無線技術の少なくとも一方は、伝送媒体の定義内に含まれる。
　本開示において使用する「システム」及び「ネットワーク」という用語は、互換的に使用され得る。「ネットワーク」は、ネットワークに含まれる装置（例えば、基地局）のことを意味してもよい。
　本開示において、「プリコーディング」、「プリコーダ」、「ウェイト（プリコーディングウェイト）」、「擬似コロケーション（Quasi-Co-Location（ＱＣＬ））」、「Transmission　Configuration　Indication　state（ＴＣＩ状態）」、「空間関係（spatial　relation）」、「空間ドメインフィルタ（spatial　domain　filter）」、「送信電力」、「位相回転」、「アンテナポート」、「レイヤ」、「レイヤ数」、「ランク」、「リソース」、「リソースセット」、「ビーム」、「ビーム幅」、「ビーム角度」、「アンテナ」、「アンテナ素子」、「パネル」、「ＵＥパネル」、「送信エンティティ」、「受信エンティティ」、などの用語は、互換的に使用され得る。
　なお、本開示において、アンテナポートは、任意の信号／チャネルのためのアンテナポート（例えば、復調用参照信号（DeModulation　Reference　Signal（ＤＭＲＳ））ポート）と互いに読み替えられてもよい。本開示において、リソースは、任意の信号／チャネルのためのリソース（例えば、参照信号リソース、ＳＲＳリソースなど）と互いに読み替えられてもよい。なお、リソースは、時間／周波数／符号／空間／電力リソースを含んでもよい。また、空間ドメイン送信フィルタは、空間ドメイン送信フィルタ（spatial　domain　transmission　filter）及び空間ドメイン受信フィルタ（spatial　domain　reception　filter）の少なくとも一方を含んでもよい。
　上記グループは、例えば、空間関係グループ、符号分割多重（Code　Division　Multiplexing（ＣＤＭ））グループ、参照信号（Reference　Signal（ＲＳ））グループ、制御リソースセット（COntrol　REsource　SET（ＣＯＲＥＳＥＴ））グループ、ＰＵＣＣＨグループ、アンテナポートグループ（例えば、ＤＭＲＳポートグループ）、レイヤグループ、リソースグループ、ビームグループ、アンテナグループ、パネルグループなどの少なくとも１つを含んでもよい。
　また、本開示において、ビーム、ＳＲＳリソースインディケーター（SRS　Resource　Indicator（ＳＲＩ））、ＣＯＲＥＳＥＴ、ＣＯＲＥＳＥＴプール、ＰＤＳＣＨ、ＰＵＳＣＨ、コードワード（Codeword（ＣＷ））、トランスポートブロック（Transport　Block（ＴＢ））、ＲＳなどは、互いに読み替えられてもよい。
　また、本開示において、ＴＣＩ状態、下りリンクＴＣＩ状態（ＤＬ　ＴＣＩ状態）、上りリンクＴＣＩ状態（ＵＬ　ＴＣＩ状態）、統一されたＴＣＩ状態（unified　TCI　state）、共通ＴＣＩ状態（common　TCI　state）、ジョイントＴＣＩ状態などは、互いに読み替えられてもよい。
　また、本開示において、「ＱＣＬ」、「ＱＣＬ想定」、「ＱＣＬ関係」、「ＱＣＬタイプ情報」、「ＱＣＬ特性（QCL　property/properties）」、「特定のＱＣＬタイプ（例えば、タイプＡ、タイプＤ）特性」、「特定のＱＣＬタイプ（例えば、タイプＡ、タイプＤ）」などは、互いに読み替えられてもよい。
　本開示において、インデックス、識別子（Identifier（ＩＤ））、インディケーター（indicator）、インディケーション（indication）、リソースＩＤなどは、互いに読み替えられてもよい。本開示において、シーケンス、リスト、セット、グループ、群、クラスター、サブセットなどは、互いに読み替えられてもよい。
　また、空間関係情報Identifier（ＩＤ）（ＴＣＩ状態ＩＤ）と空間関係情報（ＴＣＩ状態）は、互いに読み替えられてもよい。「空間関係情報（ＴＣＩ状態）」は、「空間関係情報（ＴＣＩ状態）のセット」、「１つ又は複数の空間関係情報」などと互いに読み替えられてもよい。ＴＣＩ状態及びＴＣＩは、互いに読み替えられてもよい。空間関係情報及び空間関係は、互いに読み替えられてもよい。
　本開示においては、「基地局（Base　Station（ＢＳ））」、「無線基地局」、「固定局（fixed　station）」、「ＮｏｄｅＢ」、「ｅＮＢ（ｅＮｏｄｅＢ）」、「ｇＮＢ（ｇＮｏｄｅＢ）」、「アクセスポイント（access　point）」、「送信ポイント（Transmission　Point（ＴＰ））」、「受信ポイント（Reception　Point（ＲＰ））」、「送受信ポイント（Transmission/Reception　Point（ＴＲＰ））」、「パネル」、「セル」、「セクタ」、「セルグループ」、「キャリア」、「コンポーネントキャリア」などの用語は、互換的に使用され得る。基地局は、マクロセル、スモールセル、フェムトセル、ピコセルなどの用語で呼ばれる場合もある。
　基地局は、１つ又は複数（例えば、３つ）のセルを収容することができる。基地局が複数のセルを収容する場合、基地局のカバレッジエリア全体は複数のより小さいエリアに区分でき、各々のより小さいエリアは、基地局サブシステム（例えば、屋内用の小型基地局（Remote　Radio　Head（ＲＲＨ）））によって通信サービスを提供することもできる。「セル」又は「セクタ」という用語は、このカバレッジにおいて通信サービスを行う基地局及び基地局サブシステムの少なくとも一方のカバレッジエリアの一部又は全体を指す。
　本開示において、基地局が端末に情報を送信することは、当該基地局が当該端末に対して、当該情報に基づく制御／動作を指示することと、互いに読み替えられてもよい。
　本開示においては、「移動局（Mobile　Station（ＭＳ））」、「ユーザ端末（user　terminal）」、「ユーザ装置（User　Equipment（ＵＥ））」、「端末」などの用語は、互換的に使用され得る。
　移動局は、加入者局、モバイルユニット、加入者ユニット、ワイヤレスユニット、リモートユニット、モバイルデバイス、ワイヤレスデバイス、ワイヤレス通信デバイス、リモートデバイス、モバイル加入者局、アクセス端末、モバイル端末、ワイヤレス端末、リモート端末、ハンドセット、ユーザエージェント、モバイルクライアント、クライアント又はいくつかの他の適切な用語で呼ばれる場合もある。
　基地局及び移動局の少なくとも一方は、送信装置、受信装置、無線通信装置などと呼ばれてもよい。なお、基地局及び移動局の少なくとも一方は、移動体（moving　object）に搭載されたデバイス、移動体自体などであってもよい。
　当該移動体は、移動可能な物体をいい、移動速度は任意であり、移動体が停止している場合も当然含む。当該移動体は、例えば、車両、輸送車両、自動車、自動二輪車、自転車、コネクテッドカー、ショベルカー、ブルドーザー、ホイールローダー、ダンプトラック、フォークリフト、列車、バス、リヤカー、人力車、船舶（ship　and　other　watercraft）、飛行機、ロケット、人工衛星、ドローン、マルチコプター、クアッドコプター、気球及びこれらに搭載される物を含み、またこれらに限られない。また、当該移動体は、運行指令に基づいて自律走行する移動体であってもよい。
　当該移動体は、乗り物（例えば、車、飛行機など）であってもよいし、無人で動く移動体（例えば、ドローン、自動運転車など）であってもよいし、ロボット（有人型又は無人型）であってもよい。なお、基地局及び移動局の少なくとも一方は、必ずしも通信動作時に移動しない装置も含む。例えば、基地局及び移動局の少なくとも一方は、センサなどのInternet　of　Things（ＩｏＴ）機器であってもよい。
　図２３は、一実施形態に係る車両の一例を示す図である。車両４０は、駆動部４１、操舵部４２、アクセルペダル４３、ブレーキペダル４４、シフトレバー４５、左右の前輪４６、左右の後輪４７、車軸４８、電子制御部４９、各種センサ（電流センサ５０、回転数センサ５１、空気圧センサ５２、車速センサ５３、加速度センサ５４、アクセルペダルセンサ５５、ブレーキペダルセンサ５６、シフトレバーセンサ５７、及び物体検知センサ５８を含む）、情報サービス部５９と通信モジュール６０を備える。
　駆動部４１は、例えば、エンジン、モータ、エンジンとモータのハイブリッドの少なくとも１つで構成される。操舵部４２は、少なくともステアリングホイール（ハンドルとも呼ぶ）を含み、ユーザによって操作されるステアリングホイールの操作に基づいて前輪４６及び後輪４７の少なくとも一方を操舵するように構成される。
　電子制御部４９は、マイクロプロセッサ６１、メモリ（ＲＯＭ、ＲＡＭ）６２、通信ポート（例えば、入出力（Input/Output（ＩＯ））ポート）６３で構成される。電子制御部４９には、車両に備えられた各種センサ５０－５８からの信号が入力される。電子制御部４９は、Electronic　Control　Unit（ＥＣＵ）と呼ばれてもよい。
　各種センサ５０－５８からの信号としては、モータの電流をセンシングする電流センサ５０からの電流信号、回転数センサ５１によって取得された前輪４６／後輪４７の回転数信号、空気圧センサ５２によって取得された前輪４６／後輪４７の空気圧信号、車速センサ５３によって取得された車速信号、加速度センサ５４によって取得された加速度信号、アクセルペダルセンサ５５によって取得されたアクセルペダル４３の踏み込み量信号、ブレーキペダルセンサ５６によって取得されたブレーキペダル４４の踏み込み量信号、シフトレバーセンサ５７によって取得されたシフトレバー４５の操作信号、物体検知センサ５８によって取得された障害物、車両、歩行者などを検出するための検出信号などがある。
　情報サービス部５９は、カーナビゲーションシステム、オーディオシステム、スピーカー、ディスプレイ、テレビ、ラジオ、といった、運転情報、交通情報、エンターテイメント情報などの各種情報を提供（出力）するための各種機器と、これらの機器を制御する１つ以上のＥＣＵとから構成される。情報サービス部５９は、外部装置から通信モジュール６０などを介して取得した情報を利用して、車両４０の乗員に各種情報／サービス（例えば、マルチメディア情報／マルチメディアサービス）を提供する。
　情報サービス部５９は、外部からの入力を受け付ける入力デバイス（例えば、キーボード、マウス、マイクロフォン、スイッチ、ボタン、センサ、タッチパネルなど）を含んでもよいし、外部への出力を実施する出力デバイス（例えば、ディスプレイ、スピーカー、ＬＥＤランプ、タッチパネルなど）を含んでもよい。
　運転支援システム部６４は、ミリ波レーダ、Light　Detection　and　Ranging（ＬｉＤＡＲ）、カメラ、測位ロケータ（例えば、Global　Navigation　Satellite　System（ＧＮＳＳ）など）、地図情報（例えば、高精細（High　Definition（ＨＤ））マップ、自動運転車（Autonomous　Vehicle（ＡＶ））マップなど）、ジャイロシステム（例えば、慣性計測装置（Inertial　Measurement　Unit（ＩＭＵ））、慣性航法装置（Inertial　Navigation　System（ＩＮＳ））など）、人工知能（Artificial　Intelligence（ＡＩ））チップ、ＡＩプロセッサといった、事故を未然に防止したりドライバの運転負荷を軽減したりするための機能を提供するための各種機器と、これらの機器を制御する１つ以上のＥＣＵとから構成される。また、運転支援システム部６４は、通信モジュール６０を介して各種情報を送受信し、運転支援機能又は自動運転機能を実現する。
　通信モジュール６０は、通信ポート６３を介して、マイクロプロセッサ６１及び車両４０の構成要素と通信することができる。例えば、通信モジュール６０は通信ポート６３を介して、車両４０に備えられた駆動部４１、操舵部４２、アクセルペダル４３、ブレーキペダル４４、シフトレバー４５、左右の前輪４６、左右の後輪４７、車軸４８、電子制御部４９内のマイクロプロセッサ６１及びメモリ（ＲＯＭ、ＲＡＭ）６２、各種センサ５０－５８との間でデータ（情報）を送受信する。
　通信モジュール６０は、電子制御部４９のマイクロプロセッサ６１によって制御可能であり、外部装置と通信を行うことが可能な通信デバイスである。例えば、外部装置との間で無線通信を介して各種情報の送受信を行う。通信モジュール６０は、電子制御部４９の内部と外部のどちらにあってもよい。外部装置は、例えば、上述の基地局１０、ユーザ端末２０などであってもよい。また、通信モジュール６０は、例えば、上述の基地局１０及びユーザ端末２０の少なくとも１つであってもよい（基地局１０及びユーザ端末２０の少なくとも１つとして機能してもよい）。
　通信モジュール６０は、電子制御部４９に入力された上述の各種センサ５０－５８からの信号、当該信号に基づいて得られる情報、及び情報サービス部５９を介して得られる外部（ユーザ）からの入力に基づく情報、の少なくとも１つを、無線通信を介して外部装置へ送信してもよい。電子制御部４９、各種センサ５０－５８、情報サービス部５９などは、入力を受け付ける入力部と呼ばれてもよい。例えば、通信モジュール６０によって送信されるＰＵＳＣＨは、上記入力に基づく情報を含んでもよい。
　通信モジュール６０は、外部装置から送信されてきた種々の情報（交通情報、信号情報、車間情報など）を受信し、車両に備えられた情報サービス部５９へ表示する。情報サービス部５９は、情報を出力する（例えば、通信モジュール６０によって受信されるＰＤＳＣＨ（又は当該ＰＤＳＣＨから復号されるデータ／情報）に基づいてディスプレイ、スピーカーなどの機器に情報を出力する）出力部と呼ばれてもよい。
　また、通信モジュール６０は、外部装置から受信した種々の情報をマイクロプロセッサ６１によって利用可能なメモリ６２へ記憶する。メモリ６２に記憶された情報に基づいて、マイクロプロセッサ６１が車両４０に備えられた駆動部４１、操舵部４２、アクセルペダル４３、ブレーキペダル４４、シフトレバー４５、左右の前輪４６、左右の後輪４７、車軸４８、各種センサ５０－５８などの制御を行ってもよい。
　また、本開示における基地局は、ユーザ端末で読み替えてもよい。例えば、基地局及びユーザ端末間の通信を、複数のユーザ端末間の通信（例えば、Device-to-Device（Ｄ２Ｄ）、Vehicle-to-Everything（Ｖ２Ｘ）などと呼ばれてもよい）に置き換えた構成について、本開示の各態様／実施形態を適用してもよい。この場合、上述の基地局１０が有する機能をユーザ端末２０が有する構成としてもよい。また、「上りリンク（uplink）」、「下りリンク（downlink）」などの文言は、端末間通信に対応する文言（例えば、「サイドリンク（sidelink）」）で読み替えられてもよい。例えば、上りリンクチャネル、下りリンクチャネルなどは、サイドリンクチャネルで読み替えられてもよい。
　同様に、本開示におけるユーザ端末は、基地局で読み替えてもよい。この場合、上述のユーザ端末２０が有する機能を基地局１０が有する構成としてもよい。
　本開示において、基地局によって行われるとした動作は、場合によってはその上位ノード（upper　node）によって行われることもある。基地局を有する１つ又は複数のネットワークノード（network　nodes）を含むネットワークにおいて、端末との通信のために行われる様々な動作は、基地局、基地局以外の１つ以上のネットワークノード（例えば、Mobility　Management　Entity（ＭＭＥ）、Serving-Gateway（Ｓ－ＧＷ）などが考えられるが、これらに限られない）又はこれらの組み合わせによって行われ得ることは明らかである。
　本開示において説明した各態様／実施形態は単独で用いてもよいし、組み合わせて用いてもよいし、実行に伴って切り替えて用いてもよい。また、本開示において説明した各態様／実施形態の処理手順、シーケンス、フローチャートなどは、矛盾の無い限り、順序を入れ替えてもよい。例えば、本開示において説明した方法については、例示的な順序を用いて様々なステップの要素を提示しており、提示した特定の順序に限定されない。
　本開示において説明した各態様／実施形態は、Long　Term　Evolution（ＬＴＥ）、LTE-Advanced（ＬＴＥ－Ａ）、LTE-Beyond（ＬＴＥ－Ｂ）、ＳＵＰＥＲ　３Ｇ、ＩＭＴ－Ａｄｖａｎｃｅｄ、4th　generation　mobile　communication　system（４Ｇ）、5th　generation　mobile　communication　system（５Ｇ）、6th　generation　mobile　communication　system（６Ｇ）、xth　generation　mobile　communication　system（ｘＧ（ｘは、例えば整数、小数））、Future　Radio　Access（ＦＲＡ）、Ｎｅｗ－Radio　Access　Technology（ＲＡＴ）、New　Radio（ＮＲ）、New　radio　access（ＮＸ）、Future　generation　radio　access（ＦＸ）、Global　System　for　Mobile　communications（ＧＳＭ（登録商標））、ＣＤＭＡ２０００、Ultra　Mobile　Broadband（ＵＭＢ）、ＩＥＥＥ　８０２．１１（Ｗｉ－Ｆｉ（登録商標））、ＩＥＥＥ　８０２．１６（ＷｉＭＡＸ（登録商標））、ＩＥＥＥ　８０２．２０、Ultra-WideBand（ＵＷＢ）、Ｂｌｕｅｔｏｏｔｈ（登録商標）、その他の適切な無線通信方法を利用するシステム、これらに基づいて拡張、修正、作成又は規定された次世代システムなどに適用されてもよい。また、複数のシステムが組み合わされて（例えば、ＬＴＥ又はＬＴＥ－Ａと、５Ｇとの組み合わせなど）適用されてもよい。
　本開示において使用する「に基づいて」という記載は、別段に明記されていない限り、「のみに基づいて」を意味しない。言い換えれば、「に基づいて」という記載は、「のみに基づいて」と「に少なくとも基づいて」の両方を意味する。
　本開示において使用する「第１の」、「第２の」などの呼称を使用した要素へのいかなる参照も、それらの要素の量又は順序を全般的に限定しない。これらの呼称は、２つ以上の要素間を区別する便利な方法として本開示において使用され得る。したがって、第１及び第２の要素の参照は、２つの要素のみが採用され得ること又は何らかの形で第１の要素が第２の要素に先行しなければならないことを意味しない。
　本開示において使用する「判断（決定）（determining）」という用語は、多種多様な動作を包含する場合がある。例えば、「判断（決定）」は、判定（judging）、計算（calculating）、算出（computing）、処理（processing）、導出（deriving）、調査（investigating）、探索（looking　up、search、inquiry）（例えば、テーブル、データベース又は別のデータ構造での探索）、確認（ascertaining）などを「判断（決定）」することであるとみなされてもよい。
　また、「判断（決定）」は、受信（receiving）（例えば、情報を受信すること）、送信（transmitting）（例えば、情報を送信すること）、入力（input）、出力（output）、アクセス（accessing）（例えば、メモリ中のデータにアクセスすること）などを「判断（決定）」することであるとみなされてもよい。
　また、「判断（決定）」は、解決（resolving）、選択（selecting）、選定（choosing）、確立（establishing）、比較（comparing）などを「判断（決定）」することであるとみなされてもよい。つまり、「判断（決定）」は、何らかの動作を「判断（決定）」することであるとみなされてもよい。本開示において、「判断（決定）」は、上述した動作と互いに読み替えられてもよい。
　また、本開示において、「判断（決定）（determine/determining）」は、「想定する（assume/assuming）」、「期待する（expect/expecting）」、「みなす（consider/considering）」などと互いに読み替えられてもよい。なお、本開示において、「...することを想定しない」は、「...しないことを想定する」と互いに読み替えられてもよい。
　本開示において、「期待する（expect）」は、「期待される（be　expected）」と互いに読み替えられてもよい。例えば、「...を期待する（expect(s)　...）」（”...”は、例えばthat節、to不定詞などで表現されてもよい）は、「...を期待される（be　expected　...）」と互いに読み替えられてもよい。「...を期待しない（does　not　expect　...）」は、「...を期待されない（be　not　expected　...）」と互いに読み替えられてもよい。また、「装置Ａは...を期待されない（An　apparatus　A　is　not　expected　...）」は、「装置Ａ以外の装置Ｂが、当該装置Ａについて...を期待しない」と互いに読み替えられてもよい（例えば、装置ＡがＵＥである場合、装置Ｂは基地局であってもよい）。
　本開示に記載の「最大送信電力」は送信電力の最大値を意味してもよいし、公称最大送信電力（the　nominal　UE　maximum　transmit　power）を意味してもよいし、定格最大送信電力（the　rated　UE　maximum　transmit　power）を意味してもよい。
　本開示において使用する「接続された（connected）」、「結合された（coupled）」という用語、又はこれらのあらゆる変形は、２又はそれ以上の要素間の直接的又は間接的なあらゆる接続又は結合を意味し、互いに「接続」又は「結合」された２つの要素間に１又はそれ以上の中間要素が存在することを含むことができる。要素間の結合又は接続は、物理的であっても、論理的であっても、あるいはこれらの組み合わせであってもよい。例えば、「接続」は「アクセス」で読み替えられてもよい。
　本開示において、２つの要素が接続される場合、１つ以上の電線、ケーブル、プリント電気接続などを用いて、並びにいくつかの非限定的かつ非包括的な例として、無線周波数領域、マイクロ波領域、光（可視及び不可視の両方）領域の波長を有する電磁エネルギーなどを用いて、互いに「接続」又は「結合」されると考えることができる。
　本開示において、「ＡとＢが異なる」という用語は、「ＡとＢが互いに異なる」ことを意味してもよい。なお、当該用語は、「ＡとＢがそれぞれＣと異なる」ことを意味してもよい。「離れる」、「結合される」などの用語も、「異なる」と同様に解釈されてもよい。
　本開示において、「含む（include）」、「含んでいる（including）」及びこれらの変形が使用されている場合、これらの用語は、用語「備える（comprising）」と同様に、包括的であることが意図される。さらに、本開示において使用されている用語「又は（or）」は、排他的論理和ではないことが意図される。
　本開示において、例えば、英語でのa,　an及びtheのように、翻訳によって冠詞が追加された場合、本開示は、これらの冠詞の後に続く名詞が複数形であることを含んでもよい。
　本開示において、「以下」、「未満」、「以上」、「より多い」、「と等しい」などは、互いに読み替えられてもよい。また、本開示において、「良い」、「悪い」、「大きい」、「小さい」、「高い」、「低い」、「早い」、「遅い」、「広い」、「狭い」、などを意味する文言は、原級、比較級及び最上級に限らず互いに読み替えられてもよい。また、本開示において、「良い」、「悪い」、「大きい」、「小さい」、「高い」、「低い」、「早い」、「遅い」、「広い」、「狭い」などを意味する文言は、「ｉ番目に」（ｉは任意の整数）を付けた表現として、原級、比較級及び最上級に限らず互いに読み替えられてもよい（例えば、「最高」は「ｉ番目に最高」と互いに読み替えられてもよい）。
　本開示において、「の（of）」、「のための（for）」、「に関する（regarding）」、「に関係する（related　to）」、「に関連付けられる（associated　with）」などは、互いに読み替えられてもよい。
　本開示において、「Ａのとき（場合）、Ｂ（when　A,　B）」、「（もし）Ａならば、Ｂ（if　A,　（then）　B）」、「Ａの際にＢ（B　upon　A）」、「Ａに応じてＢ（B　in　response　to　A）」、「Ａに基づいてＢ（B　based　on　A）」、「Ａの間Ｂ（B　during/while　A）」、「Ａの前にＢ（B　before　A）」、「Ａにおいて（Ａと同時に）Ｂ（B　at（　the　same　time　as）/on　A）」、「Ａの後にＢ（B　after　A）」、「Ａ以来Ｂ（B　since　A）」、「ＡまでＢ（B　until　A）」などは、互いに読み替えられてもよい。なお、ここでのＡ、Ｂなどは、文脈に応じて、名詞、動名詞、通常の文章など適宜適当な表現に置き換えられてもよい。なお、ＡとＢの時間差は、ほぼ０（直後又は直前）であってもよい。また、Ａが生じる時間には、時間オフセットが適用されてもよい。例えば、「Ａ」は「Ａが生じる時間オフセット前／後」と互いに読み替えられてもよい。当該時間オフセット（例えば、１つ以上のシンボル／スロット）は、予め規定されてもよいし、通知される情報に基づいてＵＥによって特定されてもよい。
　本開示において、タイミング、時刻、時間、時間インスタンス、任意の時間単位（例えば、スロット、サブスロット、シンボル、サブフレーム）、期間（period）、機会（occasion）、リソースなどは、互いに読み替えられてもよい。
　以上、本開示に係る発明について詳細に説明したが、当業者にとっては、本開示に係る発明が本開示中に説明した実施形態に限定されないということは明らかである。本開示の記載は、例示説明を目的とし、本開示に係る発明に対して何ら制限的な意味をもたらさない。
　本出願は、２０２３年４月２１日出願の特願２０２３－０７０２７６に基づく。この内容は、全てここに含めておく。

Claims (6)

  1. 　１以上の候補セルの設定に関する設定情報と、前記１以上の候補セルに関連する所定タイマに関する情報と、を受信する受信部と、
    　ある候補セルに対応するタイミングアドバンスコマンドが指示された場合、前記１以上の候補セルに関連するタイマに関する情報に基づいて、前記ある候補セル、他の候補セル及びサービングセルの少なくとも一つに対する所定タイマの開始又は再開を制御する制御部と、を有する端末。
  2. 　前記所定タイマは、各候補セルに対して別々に設定される、又は複数の候補セルに対して共通に設定される請求項１に記載の端末。
  3. 　前記候補セルに関連する所定タイマが満了した場合、前記制御部は、前記所定タイマが満了した候補セルに対するタイミングアドバンスの取得動作を行う請求項１に記載の端末。
  4. 　前記制御部は、前記タイミングアドバンスコマンドを含むセル切り替えコマンドを受信した場合、プライマリタイミングアドバンスグループに対して前記タイミングアドバンスコマンドを適用する請求項１に記載の端末。
  5. 　１以上の候補セルの設定に関する設定情報と、前記１以上の候補セルに関連する所定タイマに関する情報と、を受信するステップと、
    　ある候補セルに対応するタイミングアドバンスコマンドが指示された場合、前記１以上の候補セルに関連するタイマに関する情報に基づいて、前記ある候補セル、他の候補セル及びサービングセルの少なくとも一つに対する所定タイマの開始又は再開を制御するステップと、を有する端末の無線通信方法。
  6. 　１以上の候補セルの設定に関する設定情報と、前記１以上の候補セルに関連する所定タイマに関する情報と、を送信する送信部と、
    　ある候補セルに対応するタイミングアドバンスコマンドを指示する場合、前記１以上の候補セルに関連するタイマに関する情報に基づいて、前記ある候補セル、他の候補セル及びサービングセルの少なくとも一つに対する所定タイマの開始又は再開を指示する制御部と、を有する基地局。


PCT/JP2024/015395 2023-04-21 2024-04-18 端末、無線通信方法及び基地局 Ceased WO2024219456A1 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
EP24792728.8A EP4701289A1 (en) 2023-04-21 2024-04-18 Terminal, wireless communication method, and base station
JP2025515283A JPWO2024219456A1 (ja) 2023-04-21 2024-04-18
CN202480036120.9A CN121286068A (zh) 2023-04-21 2024-04-18 终端、无线通信方法以及基站

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2023-070276 2023-04-21
JP2023070276 2023-04-21

Publications (1)

Publication Number Publication Date
WO2024219456A1 true WO2024219456A1 (ja) 2024-10-24

Family

ID=93152562

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2024/015395 Ceased WO2024219456A1 (ja) 2023-04-21 2024-04-18 端末、無線通信方法及び基地局

Country Status (4)

Country Link
EP (1) EP4701289A1 (ja)
JP (1) JPWO2024219456A1 (ja)
CN (1) CN121286068A (ja)
WO (1) WO2024219456A1 (ja)

Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2023070276A (ja) 2021-11-09 2023-05-19 コニカミノルタ株式会社 情報処理装置、制御方法、および制御プログラム

Patent Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2023070276A (ja) 2021-11-09 2023-05-19 コニカミノルタ株式会社 情報処理装置、制御方法、および制御プログラム

Non-Patent Citations (4)

* Cited by examiner, † Cited by third party
Title
"Evolved Universal Terrestrial Radio Access (E-UTRA) and Evolved Universal Terrestrial Radio Access Network (E-UTR_AN); Overall description; Stage 2 (Release 8", 3GPP TS 36.300 V8.12.0, April 2010 (2010-04-01)
ERICSSON: "RRC-MAC cross-layer aspects during LTM cell switch execution", 3GPP DRAFT; R2-2304106, 3RD GENERATION PARTNERSHIP PROJECT (3GPP), vol. 3GPP RAN 2, no. Electronic meeting; 20230417 - 20230426, 7 April 2023 (2023-04-07), FR, XP052366359 *
OPPO: "Discussion on general procedure for LTM", 3GPP DRAFT; R2-2303024, 3RD GENERATION PARTNERSHIP PROJECT (3GPP), vol. 3GPP RAN 2, no. e-meeting; 20230401, 7 April 2023 (2023-04-07), FR, XP052365294 *
See also references of EP4701289A1

Also Published As

Publication number Publication date
JPWO2024219456A1 (ja) 2024-10-24
EP4701289A1 (en) 2026-02-25
CN121286068A (zh) 2026-01-06

Similar Documents

Publication Publication Date Title
WO2024209672A1 (ja) 端末、無線通信方法及び基地局
WO2024236645A1 (ja) 端末、無線通信方法及び基地局
WO2024176337A1 (ja) 端末、無線通信方法及び基地局
WO2024219456A1 (ja) 端末、無線通信方法及び基地局
WO2024225242A1 (ja) 端末、無線通信方法及び基地局
WO2024236646A1 (ja) 端末、無線通信方法及び基地局
WO2024242098A1 (ja) 端末、無線通信方法及び基地局
WO2024236613A1 (ja) 端末、無線通信方法及び基地局
WO2025041762A1 (ja) 端末、無線通信方法及び基地局
WO2024257317A1 (ja) 端末、無線通信方法及び基地局
WO2024257316A1 (ja) 端末、無線通信方法及び基地局
WO2024236636A1 (ja) 端末、無線通信方法及び基地局
WO2025041562A1 (ja) 端末、無線通信方法及び基地局
WO2025069428A1 (ja) 端末、無線通信方法及び基地局
WO2024236635A1 (ja) 端末、無線通信方法及び基地局
WO2025079463A1 (ja) 端末、無線通信方法及び基地局
WO2024209637A1 (ja) 端末、無線通信方法及び基地局
WO2024209638A1 (ja) 端末、無線通信方法及び基地局
WO2025079510A1 (ja) 端末、無線通信方法及び基地局
WO2024262041A1 (ja) 端末、無線通信方法及び基地局
WO2025069442A1 (ja) 端末、無線通信方法及び基地局
WO2024176447A1 (ja) 端末、無線通信方法及び基地局
WO2024176336A1 (ja) 端末及び無線通信方法
WO2024262040A1 (ja) 端末、無線通信方法及び基地局
WO2024257314A1 (ja) 端末、無線通信方法及び基地局

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 24792728

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2025515283

Country of ref document: JP

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 2025515283

Country of ref document: JP

WWE Wipo information: entry into national phase

Ref document number: 2024792728

Country of ref document: EP

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 2024792728

Country of ref document: EP

Effective date: 20251121

ENP Entry into the national phase

Ref document number: 2024792728

Country of ref document: EP

Effective date: 20251121

ENP Entry into the national phase

Ref document number: 2024792728

Country of ref document: EP

Effective date: 20251121

ENP Entry into the national phase

Ref document number: 2024792728

Country of ref document: EP

Effective date: 20251121

ENP Entry into the national phase

Ref document number: 2024792728

Country of ref document: EP

Effective date: 20251121

ENP Entry into the national phase

Ref document number: 2024792728

Country of ref document: EP

Effective date: 20251121

ENP Entry into the national phase

Ref document number: 2024792728

Country of ref document: EP

Effective date: 20251121

ENP Entry into the national phase

Ref document number: 2024792728

Country of ref document: EP

Effective date: 20251121

ENP Entry into the national phase

Ref document number: 2024792728

Country of ref document: EP

Effective date: 20251121

WWP Wipo information: published in national office

Ref document number: 2024792728

Country of ref document: EP
