BR112017013169B1 - Polímero inibidor de incrustação, produto de reação polimérica, e, método para redução de formação de incrustação siliciosa em um processo industrial - Google Patents
Polímero inibidor de incrustação, produto de reação polimérica, e, método para redução de formação de incrustação siliciosa em um processo industrial Download PDFInfo
- Publication number
- BR112017013169B1 BR112017013169B1 BR112017013169-2A BR112017013169A BR112017013169B1 BR 112017013169 B1 BR112017013169 B1 BR 112017013169B1 BR 112017013169 A BR112017013169 A BR 112017013169A BR 112017013169 B1 BR112017013169 B1 BR 112017013169B1
- Authority
- BR
- Brazil
- Prior art keywords
- optionally substituted
- group
- polymer
- scale
- carbons
- Prior art date
Links
- 238000004519 manufacturing process Methods 0.000 title claims abstract description 39
- 230000015572 biosynthetic process Effects 0.000 title claims abstract description 28
- 229920000642 polymer Polymers 0.000 title claims description 148
- 238000000034 method Methods 0.000 title claims description 54
- 239000007795 chemical reaction product Substances 0.000 title claims description 22
- 230000002401 inhibitory effect Effects 0.000 title claims description 8
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 title description 22
- -1 poly(primary amine) Polymers 0.000 claims abstract description 98
- PNEYBMLMFCGWSK-UHFFFAOYSA-N aluminium oxide Inorganic materials [O-2].[O-2].[O-2].[Al+3].[Al+3] PNEYBMLMFCGWSK-UHFFFAOYSA-N 0.000 claims abstract description 34
- 229920000768 polyamine Polymers 0.000 claims abstract description 22
- 239000002455 scale inhibitor Substances 0.000 claims abstract description 9
- 229910000077 silane Inorganic materials 0.000 claims description 37
- BLRPTPMANUNPDV-UHFFFAOYSA-N Silane Chemical compound [SiH4] BLRPTPMANUNPDV-UHFFFAOYSA-N 0.000 claims description 28
- 125000002947 alkylene group Chemical group 0.000 claims description 26
- 150000001875 compounds Chemical class 0.000 claims description 23
- 125000003710 aryl alkyl group Chemical group 0.000 claims description 19
- 125000005702 oxyalkylene group Chemical group 0.000 claims description 19
- 230000002209 hydrophobic effect Effects 0.000 claims description 15
- BPSIOYPQMFLKFR-UHFFFAOYSA-N trimethoxy-[3-(oxiran-2-ylmethoxy)propyl]silane Chemical compound CO[Si](OC)(OC)CCCOCC1CO1 BPSIOYPQMFLKFR-UHFFFAOYSA-N 0.000 claims description 15
- 125000003118 aryl group Chemical group 0.000 claims description 13
- 125000003837 (C1-C20) alkyl group Chemical group 0.000 claims description 12
- 229910052784 alkaline earth metal Inorganic materials 0.000 claims description 10
- 150000002500 ions Chemical class 0.000 claims description 10
- 229910021645 metal ion Inorganic materials 0.000 claims description 10
- HHPPHUYKUOAWJV-UHFFFAOYSA-N triethoxy-[4-(oxiran-2-yl)butyl]silane Chemical compound CCO[Si](OCC)(OCC)CCCCC1CO1 HHPPHUYKUOAWJV-UHFFFAOYSA-N 0.000 claims description 9
- 125000003860 C1-C20 alkoxy group Chemical group 0.000 claims description 8
- 125000004104 aryloxy group Chemical group 0.000 claims description 8
- 229910052739 hydrogen Inorganic materials 0.000 claims description 8
- 239000001257 hydrogen Substances 0.000 claims description 8
- 125000005647 linker group Chemical group 0.000 claims description 7
- 125000004169 (C1-C6) alkyl group Chemical group 0.000 claims description 6
- 125000004435 hydrogen atom Chemical group [H]* 0.000 claims description 5
- WHNBDXQTMPYBAT-UHFFFAOYSA-N 2-butyloxirane Chemical compound CCCCC1CO1 WHNBDXQTMPYBAT-UHFFFAOYSA-N 0.000 claims description 4
- QGZKDVFQNNGYKY-UHFFFAOYSA-O Ammonium Chemical group [NH4+] QGZKDVFQNNGYKY-UHFFFAOYSA-O 0.000 claims description 4
- CYNYIHKIEHGYOZ-UHFFFAOYSA-N 1-bromopropane Chemical compound CCCBr CYNYIHKIEHGYOZ-UHFFFAOYSA-N 0.000 claims description 3
- YSUQLAYJZDEMOT-UHFFFAOYSA-N 2-(butoxymethyl)oxirane Chemical compound CCCCOCC1CO1 YSUQLAYJZDEMOT-UHFFFAOYSA-N 0.000 claims description 3
- JFDMLXYWGLECEY-UHFFFAOYSA-N 2-benzyloxirane Chemical compound C=1C=CC=CC=1CC1CO1 JFDMLXYWGLECEY-UHFFFAOYSA-N 0.000 claims description 3
- GOOHAUXETOMSMM-UHFFFAOYSA-N Propylene oxide Chemical compound CC1CO1 GOOHAUXETOMSMM-UHFFFAOYSA-N 0.000 claims description 3
- 125000003161 (C1-C6) alkylene group Chemical group 0.000 claims description 2
- 125000002887 hydroxy group Chemical group [H]O* 0.000 claims 3
- 238000011084 recovery Methods 0.000 abstract description 19
- XUIMIQQOPSSXEZ-UHFFFAOYSA-N Silicon Chemical compound [Si] XUIMIQQOPSSXEZ-UHFFFAOYSA-N 0.000 abstract description 4
- 229910052710 silicon Inorganic materials 0.000 abstract description 4
- 239000010703 silicon Substances 0.000 abstract description 4
- 239000002655 kraft paper Substances 0.000 abstract description 2
- 239000002699 waste material Substances 0.000 abstract description 2
- HEMHJVSKTPXQMS-UHFFFAOYSA-M Sodium hydroxide Chemical compound [OH-].[Na+] HEMHJVSKTPXQMS-UHFFFAOYSA-M 0.000 description 69
- 239000000203 mixture Substances 0.000 description 29
- 239000000243 solution Substances 0.000 description 23
- 125000000217 alkyl group Chemical group 0.000 description 19
- 229910001570 bauxite Inorganic materials 0.000 description 19
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 17
- 125000004432 carbon atom Chemical group C* 0.000 description 16
- 239000007787 solid Substances 0.000 description 14
- 238000004131 Bayer process Methods 0.000 description 13
- 150000003839 salts Chemical class 0.000 description 13
- 239000000377 silicon dioxide Substances 0.000 description 10
- 239000011550 stock solution Substances 0.000 description 10
- HRPVXLWXLXDGHG-UHFFFAOYSA-N Acrylamide Chemical compound NC(=O)C=C HRPVXLWXLXDGHG-UHFFFAOYSA-N 0.000 description 9
- 229920001577 copolymer Polymers 0.000 description 9
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 description 9
- 229910052665 sodalite Inorganic materials 0.000 description 9
- 229910000323 aluminium silicate Inorganic materials 0.000 description 8
- 230000029087 digestion Effects 0.000 description 8
- HNPSIPDUKPIQMN-UHFFFAOYSA-N dioxosilane;oxo(oxoalumanyloxy)alumane Chemical compound O=[Si]=O.O=[Al]O[Al]=O HNPSIPDUKPIQMN-UHFFFAOYSA-N 0.000 description 8
- 238000001556 precipitation Methods 0.000 description 8
- 230000003373 anti-fouling effect Effects 0.000 description 7
- 125000004356 hydroxy functional group Chemical group O* 0.000 description 7
- 239000000178 monomer Substances 0.000 description 7
- 238000012360 testing method Methods 0.000 description 7
- WEVYAHXRMPXWCK-UHFFFAOYSA-N Acetonitrile Chemical compound CC#N WEVYAHXRMPXWCK-UHFFFAOYSA-N 0.000 description 6
- 239000003518 caustics Substances 0.000 description 6
- 238000010526 radical polymerization reaction Methods 0.000 description 6
- 150000004756 silanes Chemical class 0.000 description 6
- 125000004178 (C1-C4) alkyl group Chemical group 0.000 description 5
- 239000004593 Epoxy Substances 0.000 description 5
- UQSXHKLRYXJYBZ-UHFFFAOYSA-N Iron oxide Chemical compound [Fe]=O UQSXHKLRYXJYBZ-UHFFFAOYSA-N 0.000 description 5
- 125000003277 amino group Chemical group 0.000 description 5
- 229920001519 homopolymer Polymers 0.000 description 5
- 229920000083 poly(allylamine) Polymers 0.000 description 5
- 238000006116 polymerization reaction Methods 0.000 description 5
- 150000003254 radicals Chemical class 0.000 description 5
- 230000009467 reduction Effects 0.000 description 5
- SMZOUWXMTYCWNB-UHFFFAOYSA-N 2-(2-methoxy-5-methylphenyl)ethanamine Chemical compound COC1=CC=C(C)C=C1CCN SMZOUWXMTYCWNB-UHFFFAOYSA-N 0.000 description 4
- NIXOWILDQLNWCW-UHFFFAOYSA-N 2-Propenoic acid Natural products OC(=O)C=C NIXOWILDQLNWCW-UHFFFAOYSA-N 0.000 description 4
- BAPJBEWLBFYGME-UHFFFAOYSA-N Methyl acrylate Chemical compound COC(=O)C=C BAPJBEWLBFYGME-UHFFFAOYSA-N 0.000 description 4
- 229920002873 Polyethylenimine Polymers 0.000 description 4
- 239000002519 antifouling agent Substances 0.000 description 4
- 125000000484 butyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 4
- 150000002367 halogens Chemical class 0.000 description 4
- 239000003999 initiator Substances 0.000 description 4
- 229910052500 inorganic mineral Inorganic materials 0.000 description 4
- 239000011707 mineral Substances 0.000 description 4
- 235000010755 mineral Nutrition 0.000 description 4
- 150000003141 primary amines Chemical group 0.000 description 4
- 125000001424 substituent group Chemical group 0.000 description 4
- UFHFLCQGNIYNRP-UHFFFAOYSA-N Hydrogen Chemical compound [H][H] UFHFLCQGNIYNRP-UHFFFAOYSA-N 0.000 description 3
- OKKJLVBELUTLKV-UHFFFAOYSA-N Methanol Chemical compound OC OKKJLVBELUTLKV-UHFFFAOYSA-N 0.000 description 3
- CDBYLPFSWZWCQE-UHFFFAOYSA-L Sodium Carbonate Chemical compound [Na+].[Na+].[O-]C([O-])=O CDBYLPFSWZWCQE-UHFFFAOYSA-L 0.000 description 3
- 150000003926 acrylamides Chemical class 0.000 description 3
- 150000004645 aluminates Chemical class 0.000 description 3
- ANBBXQWFNXMHLD-UHFFFAOYSA-N aluminum;sodium;oxygen(2-) Chemical compound [O-2].[O-2].[Na+].[Al+3] ANBBXQWFNXMHLD-UHFFFAOYSA-N 0.000 description 3
- 125000003368 amide group Chemical group 0.000 description 3
- 150000001412 amines Chemical class 0.000 description 3
- 229910052801 chlorine Inorganic materials 0.000 description 3
- 239000000460 chlorine Substances 0.000 description 3
- 230000009977 dual effect Effects 0.000 description 3
- 125000001495 ethyl group Chemical group [H]C([H])([H])C([H])([H])* 0.000 description 3
- 229910052731 fluorine Inorganic materials 0.000 description 3
- 229910052736 halogen Inorganic materials 0.000 description 3
- 238000006460 hydrolysis reaction Methods 0.000 description 3
- 230000005764 inhibitory process Effects 0.000 description 3
- 230000000977 initiatory effect Effects 0.000 description 3
- 235000013980 iron oxide Nutrition 0.000 description 3
- TWNQGVIAIRXVLR-UHFFFAOYSA-N oxo(oxoalumanyloxy)alumane Chemical compound O=[Al]O[Al]=O TWNQGVIAIRXVLR-UHFFFAOYSA-N 0.000 description 3
- 229920002401 polyacrylamide Polymers 0.000 description 3
- 239000002243 precursor Substances 0.000 description 3
- 238000002360 preparation method Methods 0.000 description 3
- 125000001436 propyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])[H] 0.000 description 3
- 238000005245 sintering Methods 0.000 description 3
- 229910001388 sodium aluminate Inorganic materials 0.000 description 3
- 150000004684 trihydrates Chemical class 0.000 description 3
- 125000006727 (C1-C6) alkenyl group Chemical group 0.000 description 2
- 125000004191 (C1-C6) alkoxy group Chemical group 0.000 description 2
- IAUGBVWVWDTCJV-UHFFFAOYSA-N 1-(prop-2-enoylamino)propane-1-sulfonic acid Chemical compound CCC(S(O)(=O)=O)NC(=O)C=C IAUGBVWVWDTCJV-UHFFFAOYSA-N 0.000 description 2
- XHZPRMZZQOIPDS-UHFFFAOYSA-N 2-Methyl-2-[(1-oxo-2-propenyl)amino]-1-propanesulfonic acid Chemical compound OS(=O)(=O)CC(C)(C)NC(=O)C=C XHZPRMZZQOIPDS-UHFFFAOYSA-N 0.000 description 2
- 125000003903 2-propenyl group Chemical group [H]C([*])([H])C([H])=C([H])[H] 0.000 description 2
- 229910018626 Al(OH) Inorganic materials 0.000 description 2
- VVJKKWFAADXIJK-UHFFFAOYSA-N Allylamine Chemical compound NCC=C VVJKKWFAADXIJK-UHFFFAOYSA-N 0.000 description 2
- NOWKCMXCCJGMRR-UHFFFAOYSA-N Aziridine Chemical compound C1CN1 NOWKCMXCCJGMRR-UHFFFAOYSA-N 0.000 description 2
- ZAMOUSCENKQFHK-UHFFFAOYSA-N Chlorine atom Chemical compound [Cl] ZAMOUSCENKQFHK-UHFFFAOYSA-N 0.000 description 2
- PXGOKWXKJXAPGV-UHFFFAOYSA-N Fluorine Chemical compound FF PXGOKWXKJXAPGV-UHFFFAOYSA-N 0.000 description 2
- VEXZGXHMUGYJMC-UHFFFAOYSA-N Hydrochloric acid Chemical compound Cl VEXZGXHMUGYJMC-UHFFFAOYSA-N 0.000 description 2
- CERQOIWHTDAKMF-UHFFFAOYSA-N Methacrylic acid Chemical compound CC(=C)C(O)=O CERQOIWHTDAKMF-UHFFFAOYSA-N 0.000 description 2
- VVQNEPGJFQJSBK-UHFFFAOYSA-N Methyl methacrylate Chemical compound COC(=O)C(C)=C VVQNEPGJFQJSBK-UHFFFAOYSA-N 0.000 description 2
- PPBRXRYQALVLMV-UHFFFAOYSA-N Styrene Chemical compound C=CC1=CC=CC=C1 PPBRXRYQALVLMV-UHFFFAOYSA-N 0.000 description 2
- LXEKPEMOWBOYRF-UHFFFAOYSA-N [2-[(1-azaniumyl-1-imino-2-methylpropan-2-yl)diazenyl]-2-methylpropanimidoyl]azanium;dichloride Chemical compound Cl.Cl.NC(=N)C(C)(C)N=NC(C)(C)C(N)=N LXEKPEMOWBOYRF-UHFFFAOYSA-N 0.000 description 2
- 150000001252 acrylic acid derivatives Chemical class 0.000 description 2
- 125000003647 acryloyl group Chemical group O=C([*])C([H])=C([H])[H] 0.000 description 2
- 125000004183 alkoxy alkyl group Chemical group 0.000 description 2
- 125000003545 alkoxy group Chemical group 0.000 description 2
- 229910052782 aluminium Inorganic materials 0.000 description 2
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical group [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 2
- 229910052794 bromium Inorganic materials 0.000 description 2
- 229910052799 carbon Inorganic materials 0.000 description 2
- 238000006243 chemical reaction Methods 0.000 description 2
- 150000004985 diamines Chemical class 0.000 description 2
- 238000001704 evaporation Methods 0.000 description 2
- 238000001914 filtration Methods 0.000 description 2
- 239000011737 fluorine Substances 0.000 description 2
- 229910001679 gibbsite Inorganic materials 0.000 description 2
- 125000005843 halogen group Chemical group 0.000 description 2
- 238000010438 heat treatment Methods 0.000 description 2
- 125000005842 heteroatom Chemical group 0.000 description 2
- NAQMVNRVTILPCV-UHFFFAOYSA-N hexane-1,6-diamine Chemical compound NCCCCCCN NAQMVNRVTILPCV-UHFFFAOYSA-N 0.000 description 2
- 125000001183 hydrocarbyl group Chemical group 0.000 description 2
- 230000007062 hydrolysis Effects 0.000 description 2
- 125000001165 hydrophobic group Chemical group 0.000 description 2
- 239000012535 impurity Substances 0.000 description 2
- 239000003112 inhibitor Substances 0.000 description 2
- 125000000959 isobutyl group Chemical group [H]C([H])([H])C([H])(C([H])([H])[H])C([H])([H])* 0.000 description 2
- IQPQWNKOIGAROB-UHFFFAOYSA-N isocyanate group Chemical group [N-]=C=O IQPQWNKOIGAROB-UHFFFAOYSA-N 0.000 description 2
- 125000001449 isopropyl group Chemical group [H]C([H])([H])C([H])(*)C([H])([H])[H] 0.000 description 2
- FQPSGWSUVKBHSU-UHFFFAOYSA-N methacrylamide Chemical compound CC(=C)C(N)=O FQPSGWSUVKBHSU-UHFFFAOYSA-N 0.000 description 2
- 150000007522 mineralic acids Chemical class 0.000 description 2
- 229940088644 n,n-dimethylacrylamide Drugs 0.000 description 2
- YLGYACDQVQQZSW-UHFFFAOYSA-N n,n-dimethylprop-2-enamide Chemical compound CN(C)C(=O)C=C YLGYACDQVQQZSW-UHFFFAOYSA-N 0.000 description 2
- RQAKESSLMFZVMC-UHFFFAOYSA-N n-ethenylacetamide Chemical compound CC(=O)NC=C RQAKESSLMFZVMC-UHFFFAOYSA-N 0.000 description 2
- ZQXSMRAEXCEDJD-UHFFFAOYSA-N n-ethenylformamide Chemical compound C=CNC=O ZQXSMRAEXCEDJD-UHFFFAOYSA-N 0.000 description 2
- 229910052757 nitrogen Inorganic materials 0.000 description 2
- 150000007524 organic acids Chemical class 0.000 description 2
- 235000005985 organic acids Nutrition 0.000 description 2
- 229910052760 oxygen Inorganic materials 0.000 description 2
- 229910052698 phosphorus Inorganic materials 0.000 description 2
- 239000002244 precipitate Substances 0.000 description 2
- 239000000047 product Substances 0.000 description 2
- 229920006395 saturated elastomer Polymers 0.000 description 2
- SCPYDCQAZCOKTP-UHFFFAOYSA-N silanol Chemical compound [SiH3]O SCPYDCQAZCOKTP-UHFFFAOYSA-N 0.000 description 2
- 238000012546 transfer Methods 0.000 description 2
- 125000000391 vinyl group Chemical group [H]C([*])=C([H])[H] 0.000 description 2
- 229920002554 vinyl polymer Polymers 0.000 description 2
- ILFZYFOFQNBVIS-UHFFFAOYSA-N (3-chloro-2-methylpropyl)-methoxy-dimethylsilane Chemical compound CO[Si](C)(C)CC(C)CCl ILFZYFOFQNBVIS-UHFFFAOYSA-N 0.000 description 1
- XBTRYWRVOBZSGM-UHFFFAOYSA-N (4-methylphenyl)methanediamine Chemical compound CC1=CC=C(C(N)N)C=C1 XBTRYWRVOBZSGM-UHFFFAOYSA-N 0.000 description 1
- PBLNBZIONSLZBU-UHFFFAOYSA-N 1-bromododecane Chemical compound CCCCCCCCCCCCBr PBLNBZIONSLZBU-UHFFFAOYSA-N 0.000 description 1
- 125000004812 1-ethylethylene group Chemical group [H]C([H])([H])C([H])([H])C([H])([*:1])C([H])([H])[*:2] 0.000 description 1
- FSLTZSGOMGZUJK-UHFFFAOYSA-N 11-bromoundecyl(trimethoxy)silane Chemical compound CO[Si](OC)(OC)CCCCCCCCCCCBr FSLTZSGOMGZUJK-UHFFFAOYSA-N 0.000 description 1
- REWCOXFGNNRNJM-UHFFFAOYSA-N 2-methyl-propan-1,1-diyl Chemical group [CH2]C([CH2+])=[CH-] REWCOXFGNNRNJM-UHFFFAOYSA-N 0.000 description 1
- SMBRHGJEDJVDOB-UHFFFAOYSA-N 2-methylpropanimidamide;dihydrochloride Chemical compound Cl.Cl.CC(C)C(N)=N SMBRHGJEDJVDOB-UHFFFAOYSA-N 0.000 description 1
- RNLHGQLZWXBQNY-UHFFFAOYSA-N 3-(aminomethyl)-3,5,5-trimethylcyclohexan-1-amine Chemical compound CC1(C)CC(N)CC(C)(CN)C1 RNLHGQLZWXBQNY-UHFFFAOYSA-N 0.000 description 1
- GLISZRPOUBOZDL-UHFFFAOYSA-N 3-bromopropyl(trimethoxy)silane Chemical compound CO[Si](OC)(OC)CCCBr GLISZRPOUBOZDL-UHFFFAOYSA-N 0.000 description 1
- KSCAZPYHLGGNPZ-UHFFFAOYSA-N 3-chloropropyl(triethoxy)silane Chemical compound CCO[Si](OCC)(OCC)CCCCl KSCAZPYHLGGNPZ-UHFFFAOYSA-N 0.000 description 1
- OXYZDRAJMHGSMW-UHFFFAOYSA-N 3-chloropropyl(trimethoxy)silane Chemical compound CO[Si](OC)(OC)CCCCl OXYZDRAJMHGSMW-UHFFFAOYSA-N 0.000 description 1
- KNTKCYKJRSMRMZ-UHFFFAOYSA-N 3-chloropropyl-dimethoxy-methylsilane Chemical compound CO[Si](C)(OC)CCCCl KNTKCYKJRSMRMZ-UHFFFAOYSA-N 0.000 description 1
- JTWDWVCNOLORBR-UHFFFAOYSA-N 3-chloropropyl-methoxy-dimethylsilane Chemical compound CO[Si](C)(C)CCCCl JTWDWVCNOLORBR-UHFFFAOYSA-N 0.000 description 1
- NILZGRNPRBIQOG-UHFFFAOYSA-N 3-iodopropyl(trimethoxy)silane Chemical compound CO[Si](OC)(OC)CCCI NILZGRNPRBIQOG-UHFFFAOYSA-N 0.000 description 1
- FMGBDYLOANULLW-UHFFFAOYSA-N 3-isocyanatopropyl(trimethoxy)silane Chemical compound CO[Si](OC)(OC)CCCN=C=O FMGBDYLOANULLW-UHFFFAOYSA-N 0.000 description 1
- CTTNDYQVJLFCHW-UHFFFAOYSA-N 3-triethoxysilylpropyl n-tert-butylcarbamate Chemical compound CCO[Si](OCC)(OCC)CCCOC(=O)NC(C)(C)C CTTNDYQVJLFCHW-UHFFFAOYSA-N 0.000 description 1
- HKMVWLQFAYGKSI-UHFFFAOYSA-N 3-triethoxysilylpropyl thiocyanate Chemical compound CCO[Si](OCC)(OCC)CCCSC#N HKMVWLQFAYGKSI-UHFFFAOYSA-N 0.000 description 1
- GLBHAWAMATUOBB-UHFFFAOYSA-N 6,6-dimethylheptane-1,1-diamine Chemical class CC(C)(C)CCCCC(N)N GLBHAWAMATUOBB-UHFFFAOYSA-N 0.000 description 1
- 229920002126 Acrylic acid copolymer Polymers 0.000 description 1
- NLHHRLWOUZZQLW-UHFFFAOYSA-N Acrylonitrile Chemical compound C=CC#N NLHHRLWOUZZQLW-UHFFFAOYSA-N 0.000 description 1
- WKBOTKDWSSQWDR-UHFFFAOYSA-N Bromine atom Chemical compound [Br] WKBOTKDWSSQWDR-UHFFFAOYSA-N 0.000 description 1
- DVHNQDBTVQMOOZ-UHFFFAOYSA-N CO[SiH](OC)CCCCl Chemical compound CO[SiH](OC)CCCCl DVHNQDBTVQMOOZ-UHFFFAOYSA-N 0.000 description 1
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 description 1
- 229910000975 Carbon steel Inorganic materials 0.000 description 1
- 235000008733 Citrus aurantifolia Nutrition 0.000 description 1
- RPNUMPOLZDHAAY-UHFFFAOYSA-N Diethylenetriamine Chemical compound NCCNCCN RPNUMPOLZDHAAY-UHFFFAOYSA-N 0.000 description 1
- SNRUBQQJIBEYMU-UHFFFAOYSA-N Dodecane Natural products CCCCCCCCCCCC SNRUBQQJIBEYMU-UHFFFAOYSA-N 0.000 description 1
- YNQLUTRBYVCPMQ-UHFFFAOYSA-N Ethylbenzene Chemical compound CCC1=CC=CC=C1 YNQLUTRBYVCPMQ-UHFFFAOYSA-N 0.000 description 1
- PIICEJLVQHRZGT-UHFFFAOYSA-N Ethylenediamine Chemical compound NCCN PIICEJLVQHRZGT-UHFFFAOYSA-N 0.000 description 1
- CWYNVVGOOAEACU-UHFFFAOYSA-N Fe2+ Chemical compound [Fe+2] CWYNVVGOOAEACU-UHFFFAOYSA-N 0.000 description 1
- 238000006105 Hofmann reaction Methods 0.000 description 1
- DGAQECJNVWCQMB-PUAWFVPOSA-M Ilexoside XXIX Chemical compound C[C@@H]1CC[C@@]2(CC[C@@]3(C(=CC[C@H]4[C@]3(CC[C@@H]5[C@@]4(CC[C@@H](C5(C)C)OS(=O)(=O)[O-])C)C)[C@@H]2[C@]1(C)O)C)C(=O)O[C@H]6[C@@H]([C@H]([C@@H]([C@H](O6)CO)O)O)O.[Na+] DGAQECJNVWCQMB-PUAWFVPOSA-M 0.000 description 1
- 229910000503 Na-aluminosilicate Inorganic materials 0.000 description 1
- 239000007832 Na2SO4 Substances 0.000 description 1
- PMZURENOXWZQFD-UHFFFAOYSA-L Sodium Sulfate Chemical compound [Na+].[Na+].[O-]S([O-])(=O)=O PMZURENOXWZQFD-UHFFFAOYSA-L 0.000 description 1
- 235000011941 Tilia x europaea Nutrition 0.000 description 1
- FYTPGBJPTDQJCG-UHFFFAOYSA-N Trichloro(chloromethyl)silane Chemical compound ClC[Si](Cl)(Cl)Cl FYTPGBJPTDQJCG-UHFFFAOYSA-N 0.000 description 1
- 239000007983 Tris buffer Substances 0.000 description 1
- XTXRWKRVRITETP-UHFFFAOYSA-N Vinyl acetate Chemical compound CC(=O)OC=C XTXRWKRVRITETP-UHFFFAOYSA-N 0.000 description 1
- XZAHJRZBUWYCBM-UHFFFAOYSA-N [1-(aminomethyl)cyclohexyl]methanamine Chemical compound NCC1(CN)CCCCC1 XZAHJRZBUWYCBM-UHFFFAOYSA-N 0.000 description 1
- ZXOFHTCCTUEJQJ-UHFFFAOYSA-N [4-(chloromethyl)phenyl]-trimethoxysilane Chemical compound CO[Si](OC)(OC)C1=CC=C(CCl)C=C1 ZXOFHTCCTUEJQJ-UHFFFAOYSA-N 0.000 description 1
- 229920006322 acrylamide copolymer Polymers 0.000 description 1
- 239000013543 active substance Substances 0.000 description 1
- 125000000777 acyl halide group Chemical group 0.000 description 1
- 239000000654 additive Substances 0.000 description 1
- 125000004450 alkenylene group Chemical group 0.000 description 1
- 229910021502 aluminium hydroxide Inorganic materials 0.000 description 1
- WNROFYMDJYEPJX-UHFFFAOYSA-K aluminium hydroxide Chemical compound [OH-].[OH-].[OH-].[Al+3] WNROFYMDJYEPJX-UHFFFAOYSA-K 0.000 description 1
- 229910001579 aluminosilicate mineral Inorganic materials 0.000 description 1
- ROOXNKNUYICQNP-UHFFFAOYSA-N ammonium peroxydisulfate Substances [NH4+].[NH4+].[O-]S(=O)(=O)OOS([O-])(=O)=O ROOXNKNUYICQNP-UHFFFAOYSA-N 0.000 description 1
- VAZSKTXWXKYQJF-UHFFFAOYSA-N ammonium persulfate Chemical compound [NH4+].[NH4+].[O-]S(=O)OOS([O-])=O VAZSKTXWXKYQJF-UHFFFAOYSA-N 0.000 description 1
- 229910001870 ammonium persulfate Inorganic materials 0.000 description 1
- 238000010539 anionic addition polymerization reaction Methods 0.000 description 1
- 150000004982 aromatic amines Chemical class 0.000 description 1
- 125000001797 benzyl group Chemical group [H]C1=C([H])C([H])=C(C([H])=C1[H])C([H])([H])* 0.000 description 1
- 239000012496 blank sample Substances 0.000 description 1
- 229910001593 boehmite Inorganic materials 0.000 description 1
- GDTBXPJZTBHREO-UHFFFAOYSA-N bromine Substances BrBr GDTBXPJZTBHREO-UHFFFAOYSA-N 0.000 description 1
- 238000012662 bulk polymerization Methods 0.000 description 1
- 229910052663 cancrinite Inorganic materials 0.000 description 1
- 150000001721 carbon Chemical group 0.000 description 1
- 239000010962 carbon steel Substances 0.000 description 1
- 125000002843 carboxylic acid group Chemical group 0.000 description 1
- 230000015556 catabolic process Effects 0.000 description 1
- ITKVLPYNJQOCPW-UHFFFAOYSA-N chloro-(chloromethyl)-dimethylsilane Chemical compound C[Si](C)(Cl)CCl ITKVLPYNJQOCPW-UHFFFAOYSA-N 0.000 description 1
- ZDOBWJOCPDIBRZ-UHFFFAOYSA-N chloromethyl(triethoxy)silane Chemical compound CCO[Si](CCl)(OCC)OCC ZDOBWJOCPDIBRZ-UHFFFAOYSA-N 0.000 description 1
- XGLLBUISUZEUMW-UHFFFAOYSA-N chloromethyl-diethoxy-methylsilane Chemical compound CCO[Si](C)(CCl)OCC XGLLBUISUZEUMW-UHFFFAOYSA-N 0.000 description 1
- IGMQAYXTTRYCPZ-UHFFFAOYSA-N chloromethyl-ethoxy-dimethylsilane Chemical compound CCO[Si](C)(C)CCl IGMQAYXTTRYCPZ-UHFFFAOYSA-N 0.000 description 1
- 238000000576 coating method Methods 0.000 description 1
- 229910052681 coesite Inorganic materials 0.000 description 1
- 229910052906 cristobalite Inorganic materials 0.000 description 1
- 125000002704 decyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- 238000006731 degradation reaction Methods 0.000 description 1
- 230000008021 deposition Effects 0.000 description 1
- 229910001648 diaspore Inorganic materials 0.000 description 1
- NRHOIHRKUGVBIF-UHFFFAOYSA-N dichloro(2-chloroethyl)silane Chemical compound ClCC[SiH](Cl)Cl NRHOIHRKUGVBIF-UHFFFAOYSA-N 0.000 description 1
- OTARVPUIYXHRRB-UHFFFAOYSA-N diethoxy-methyl-[3-(oxiran-2-ylmethoxy)propyl]silane Chemical compound CCO[Si](C)(OCC)CCCOCC1CO1 OTARVPUIYXHRRB-UHFFFAOYSA-N 0.000 description 1
- IPZJQDSFZGZEOY-UHFFFAOYSA-N dimethylmethylene Chemical group C[C]C IPZJQDSFZGZEOY-UHFFFAOYSA-N 0.000 description 1
- 238000004090 dissolution Methods 0.000 description 1
- 125000003438 dodecyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- 230000000694 effects Effects 0.000 description 1
- 238000010894 electron beam technology Methods 0.000 description 1
- 238000007720 emulsion polymerization reaction Methods 0.000 description 1
- 238000005265 energy consumption Methods 0.000 description 1
- 125000003700 epoxy group Chemical group 0.000 description 1
- 150000002148 esters Chemical class 0.000 description 1
- HHBOIIOOTUCYQD-UHFFFAOYSA-N ethoxy-dimethyl-[3-(oxiran-2-ylmethoxy)propyl]silane Chemical compound CCO[Si](C)(C)CCCOCC1CO1 HHBOIIOOTUCYQD-UHFFFAOYSA-N 0.000 description 1
- MVUXVDIFQSGECB-UHFFFAOYSA-N ethyl n-(3-triethoxysilylpropyl)carbamate Chemical compound CCOC(=O)NCCC[Si](OCC)(OCC)OCC MVUXVDIFQSGECB-UHFFFAOYSA-N 0.000 description 1
- 230000008020 evaporation Effects 0.000 description 1
- 229910001448 ferrous ion Inorganic materials 0.000 description 1
- 239000008394 flocculating agent Substances 0.000 description 1
- 238000010528 free radical solution polymerization reaction Methods 0.000 description 1
- 125000000524 functional group Chemical group 0.000 description 1
- 238000007306 functionalization reaction Methods 0.000 description 1
- 125000004051 hexyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- FAHBNUUHRFUEAI-UHFFFAOYSA-M hydroxidooxidoaluminium Chemical compound O[Al]=O FAHBNUUHRFUEAI-UHFFFAOYSA-M 0.000 description 1
- 238000012688 inverse emulsion polymerization Methods 0.000 description 1
- 238000011835 investigation Methods 0.000 description 1
- PNDPGZBMCMUPRI-UHFFFAOYSA-N iodine Chemical compound II PNDPGZBMCMUPRI-UHFFFAOYSA-N 0.000 description 1
- 229910052740 iodine Inorganic materials 0.000 description 1
- VBMVTYDPPZVILR-UHFFFAOYSA-N iron(2+);oxygen(2-) Chemical class [O-2].[Fe+2] VBMVTYDPPZVILR-UHFFFAOYSA-N 0.000 description 1
- 239000012948 isocyanate Substances 0.000 description 1
- 150000002513 isocyanates Chemical class 0.000 description 1
- QRFPECUQGPJPMV-UHFFFAOYSA-N isocyanatomethyl(trimethoxy)silane Chemical compound CO[Si](OC)(OC)CN=C=O QRFPECUQGPJPMV-UHFFFAOYSA-N 0.000 description 1
- HENJUOQEQGBPSV-UHFFFAOYSA-N isocyanatomethyl-dimethoxy-methylsilane Chemical compound CO[Si](C)(OC)CN=C=O HENJUOQEQGBPSV-UHFFFAOYSA-N 0.000 description 1
- ZFSLODLOARCGLH-UHFFFAOYSA-N isocyanuric acid Chemical compound OC1=NC(O)=NC(O)=N1 ZFSLODLOARCGLH-UHFFFAOYSA-N 0.000 description 1
- 238000002955 isolation Methods 0.000 description 1
- 125000003253 isopropoxy group Chemical group [H]C([H])([H])C([H])(O*)C([H])([H])[H] 0.000 description 1
- 238000002386 leaching Methods 0.000 description 1
- 239000004571 lime Substances 0.000 description 1
- 231100000053 low toxicity Toxicity 0.000 description 1
- 238000012423 maintenance Methods 0.000 description 1
- 239000000463 material Substances 0.000 description 1
- 238000005259 measurement Methods 0.000 description 1
- 238000012986 modification Methods 0.000 description 1
- 230000004048 modification Effects 0.000 description 1
- 150000004682 monohydrates Chemical class 0.000 description 1
- QYZFTMMPKCOTAN-UHFFFAOYSA-N n-[2-(2-hydroxyethylamino)ethyl]-2-[[1-[2-(2-hydroxyethylamino)ethylamino]-2-methyl-1-oxopropan-2-yl]diazenyl]-2-methylpropanamide Chemical compound OCCNCCNC(=O)C(C)(C)N=NC(C)(C)C(=O)NCCNCCO QYZFTMMPKCOTAN-UHFFFAOYSA-N 0.000 description 1
- 125000004108 n-butyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- 229910052662 nosean Inorganic materials 0.000 description 1
- 239000011368 organic material Substances 0.000 description 1
- 230000001590 oxidative effect Effects 0.000 description 1
- 239000000123 paper Substances 0.000 description 1
- 239000002245 particle Substances 0.000 description 1
- 125000001147 pentyl group Chemical group C(CCCC)* 0.000 description 1
- 230000000737 periodic effect Effects 0.000 description 1
- 150000002978 peroxides Chemical class 0.000 description 1
- JRKICGRDRMAZLK-UHFFFAOYSA-L peroxydisulfate Chemical compound [O-]S(=O)(=O)OOS([O-])(=O)=O JRKICGRDRMAZLK-UHFFFAOYSA-L 0.000 description 1
- 238000012643 polycondensation polymerization Methods 0.000 description 1
- 229920000647 polyepoxide Polymers 0.000 description 1
- 239000012716 precipitator Substances 0.000 description 1
- 125000002924 primary amino group Chemical group [H]N([H])* 0.000 description 1
- 238000012545 processing Methods 0.000 description 1
- MLGWTHRHHANFCC-UHFFFAOYSA-N prop-2-en-1-amine;hydrochloride Chemical compound Cl.NCC=C MLGWTHRHHANFCC-UHFFFAOYSA-N 0.000 description 1
- OSFBJERFMQCEQY-UHFFFAOYSA-N propylidene Chemical compound [CH]CC OSFBJERFMQCEQY-UHFFFAOYSA-N 0.000 description 1
- 150000003856 quaternary ammonium compounds Chemical class 0.000 description 1
- 230000005855 radiation Effects 0.000 description 1
- 239000002994 raw material Substances 0.000 description 1
- 239000012966 redox initiator Substances 0.000 description 1
- 229920005989 resin Polymers 0.000 description 1
- 239000011347 resin Substances 0.000 description 1
- 238000007151 ring opening polymerisation reaction Methods 0.000 description 1
- 125000002914 sec-butyl group Chemical group [H]C([H])([H])C([H])([H])C([H])(*)C([H])([H])[H] 0.000 description 1
- 125000000467 secondary amino group Chemical group [H]N([*:1])[*:2] 0.000 description 1
- 238000004062 sedimentation Methods 0.000 description 1
- 229910052604 silicate mineral Inorganic materials 0.000 description 1
- 235000012239 silicon dioxide Nutrition 0.000 description 1
- 229920005573 silicon-containing polymer Polymers 0.000 description 1
- 239000010802 sludge Substances 0.000 description 1
- 239000011734 sodium Substances 0.000 description 1
- 229910052708 sodium Inorganic materials 0.000 description 1
- 239000000429 sodium aluminium silicate Substances 0.000 description 1
- 235000012217 sodium aluminium silicate Nutrition 0.000 description 1
- URGAHOPLAPQHLN-UHFFFAOYSA-N sodium aluminosilicate Chemical compound [Na+].[Al+3].[O-][Si]([O-])=O.[O-][Si]([O-])=O URGAHOPLAPQHLN-UHFFFAOYSA-N 0.000 description 1
- 235000017550 sodium carbonate Nutrition 0.000 description 1
- 229910000029 sodium carbonate Inorganic materials 0.000 description 1
- HRZFUMHJMZEROT-UHFFFAOYSA-L sodium disulfite Chemical compound [Na+].[Na+].[O-]S(=O)S([O-])(=O)=O HRZFUMHJMZEROT-UHFFFAOYSA-L 0.000 description 1
- 229940001584 sodium metabisulfite Drugs 0.000 description 1
- 235000010262 sodium metabisulphite Nutrition 0.000 description 1
- 229910052938 sodium sulfate Inorganic materials 0.000 description 1
- 235000011152 sodium sulphate Nutrition 0.000 description 1
- 239000002904 solvent Substances 0.000 description 1
- 241000894007 species Species 0.000 description 1
- 238000003756 stirring Methods 0.000 description 1
- 229910052682 stishovite Inorganic materials 0.000 description 1
- 239000000126 substance Substances 0.000 description 1
- 238000006467 substitution reaction Methods 0.000 description 1
- RINCXYDBBGOEEQ-UHFFFAOYSA-N succinic anhydride Chemical group O=C1CCC(=O)O1 RINCXYDBBGOEEQ-UHFFFAOYSA-N 0.000 description 1
- 238000010557 suspension polymerization reaction Methods 0.000 description 1
- 125000004213 tert-butoxy group Chemical group [H]C([H])([H])C(O*)(C([H])([H])[H])C([H])([H])[H] 0.000 description 1
- 125000000999 tert-butyl group Chemical group [H]C([H])([H])C(*)(C([H])([H])[H])C([H])([H])[H] 0.000 description 1
- CIHOLLKRGTVIJN-UHFFFAOYSA-N tert‐butyl hydroperoxide Chemical compound CC(C)(C)OO CIHOLLKRGTVIJN-UHFFFAOYSA-N 0.000 description 1
- FAGUFWYHJQFNRV-UHFFFAOYSA-N tetraethylenepentamine Chemical compound NCCNCCNCCNCCN FAGUFWYHJQFNRV-UHFFFAOYSA-N 0.000 description 1
- 229920002803 thermoplastic polyurethane Polymers 0.000 description 1
- 229920001187 thermosetting polymer Polymers 0.000 description 1
- 231100000331 toxic Toxicity 0.000 description 1
- 230000002588 toxic effect Effects 0.000 description 1
- 229910052905 tridymite Inorganic materials 0.000 description 1
- FRGPKMWIYVTFIQ-UHFFFAOYSA-N triethoxy(3-isocyanatopropyl)silane Chemical compound CCO[Si](OCC)(OCC)CCCN=C=O FRGPKMWIYVTFIQ-UHFFFAOYSA-N 0.000 description 1
- UDUKMRHNZZLJRB-UHFFFAOYSA-N triethoxy-[2-(7-oxabicyclo[4.1.0]heptan-4-yl)ethyl]silane Chemical compound C1C(CC[Si](OCC)(OCC)OCC)CCC2OC21 UDUKMRHNZZLJRB-UHFFFAOYSA-N 0.000 description 1
- JXUKBNICSRJFAP-UHFFFAOYSA-N triethoxy-[3-(oxiran-2-ylmethoxy)propyl]silane Chemical compound CCO[Si](OCC)(OCC)CCCOCC1CO1 JXUKBNICSRJFAP-UHFFFAOYSA-N 0.000 description 1
- DQZNLOXENNXVAD-UHFFFAOYSA-N trimethoxy-[2-(7-oxabicyclo[4.1.0]heptan-4-yl)ethyl]silane Chemical compound C1C(CC[Si](OC)(OC)OC)CCC2OC21 DQZNLOXENNXVAD-UHFFFAOYSA-N 0.000 description 1
- 229920003169 water-soluble polymer Polymers 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C01—INORGANIC CHEMISTRY
- C01F—COMPOUNDS OF THE METALS BERYLLIUM, MAGNESIUM, ALUMINIUM, CALCIUM, STRONTIUM, BARIUM, RADIUM, THORIUM, OR OF THE RARE-EARTH METALS
- C01F7/00—Compounds of aluminium
- C01F7/02—Aluminium oxide; Aluminium hydroxide; Aluminates
- C01F7/04—Preparation of alkali metal aluminates; Aluminium oxide or hydroxide therefrom
- C01F7/06—Preparation of alkali metal aluminates; Aluminium oxide or hydroxide therefrom by treating aluminous minerals or waste-like raw materials with alkali hydroxide, e.g. leaching of bauxite according to the Bayer process
- C01F7/0646—Separation of the insoluble residue, e.g. of red mud
- C01F7/0653—Separation of the insoluble residue, e.g. of red mud characterised by the flocculant added to the slurry
-
- C—CHEMISTRY; METALLURGY
- C02—TREATMENT OF WATER, WASTE WATER, SEWAGE, OR SLUDGE
- C02F—TREATMENT OF WATER, WASTE WATER, SEWAGE, OR SLUDGE
- C02F1/00—Treatment of water, waste water, or sewage
- C02F1/52—Treatment of water, waste water, or sewage by flocculation or precipitation of suspended impurities
- C02F1/54—Treatment of water, waste water, or sewage by flocculation or precipitation of suspended impurities using organic material
- C02F1/56—Macromolecular compounds
-
- C—CHEMISTRY; METALLURGY
- C02—TREATMENT OF WATER, WASTE WATER, SEWAGE, OR SLUDGE
- C02F—TREATMENT OF WATER, WASTE WATER, SEWAGE, OR SLUDGE
- C02F5/00—Softening water; Preventing scale; Adding scale preventatives or scale removers to water, e.g. adding sequestering agents
- C02F5/08—Treatment of water with complexing chemicals or other solubilising agents for softening, scale prevention or scale removal, e.g. adding sequestering agents
- C02F5/10—Treatment of water with complexing chemicals or other solubilising agents for softening, scale prevention or scale removal, e.g. adding sequestering agents using organic substances
- C02F5/12—Treatment of water with complexing chemicals or other solubilising agents for softening, scale prevention or scale removal, e.g. adding sequestering agents using organic substances containing nitrogen
-
- C—CHEMISTRY; METALLURGY
- C02—TREATMENT OF WATER, WASTE WATER, SEWAGE, OR SLUDGE
- C02F—TREATMENT OF WATER, WASTE WATER, SEWAGE, OR SLUDGE
- C02F1/00—Treatment of water, waste water, or sewage
- C02F1/52—Treatment of water, waste water, or sewage by flocculation or precipitation of suspended impurities
- C02F1/54—Treatment of water, waste water, or sewage by flocculation or precipitation of suspended impurities using organic material
- C02F1/545—Silicon compounds
-
- C—CHEMISTRY; METALLURGY
- C02—TREATMENT OF WATER, WASTE WATER, SEWAGE, OR SLUDGE
- C02F—TREATMENT OF WATER, WASTE WATER, SEWAGE, OR SLUDGE
- C02F1/00—Treatment of water, waste water, or sewage
- C02F1/68—Treatment of water, waste water, or sewage by addition of specified substances, e.g. trace elements, for ameliorating potable water
-
- C—CHEMISTRY; METALLURGY
- C02—TREATMENT OF WATER, WASTE WATER, SEWAGE, OR SLUDGE
- C02F—TREATMENT OF WATER, WASTE WATER, SEWAGE, OR SLUDGE
- C02F2103/00—Nature of the water, waste water, sewage or sludge to be treated
- C02F2103/02—Non-contaminated water, e.g. for industrial water supply
-
- C—CHEMISTRY; METALLURGY
- C02—TREATMENT OF WATER, WASTE WATER, SEWAGE, OR SLUDGE
- C02F—TREATMENT OF WATER, WASTE WATER, SEWAGE, OR SLUDGE
- C02F2103/00—Nature of the water, waste water, sewage or sludge to be treated
- C02F2103/02—Non-contaminated water, e.g. for industrial water supply
- C02F2103/023—Water in cooling circuits
-
- C—CHEMISTRY; METALLURGY
- C02—TREATMENT OF WATER, WASTE WATER, SEWAGE, OR SLUDGE
- C02F—TREATMENT OF WATER, WASTE WATER, SEWAGE, OR SLUDGE
- C02F5/00—Softening water; Preventing scale; Adding scale preventatives or scale removers to water, e.g. adding sequestering agents
- C02F5/08—Treatment of water with complexing chemicals or other solubilising agents for softening, scale prevention or scale removal, e.g. adding sequestering agents
- C02F5/10—Treatment of water with complexing chemicals or other solubilising agents for softening, scale prevention or scale removal, e.g. adding sequestering agents using organic substances
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F126/00—Homopolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a single or double bond to nitrogen or by a heterocyclic ring containing nitrogen
- C08F126/02—Homopolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a single or double bond to nitrogen or by a heterocyclic ring containing nitrogen by a single or double bond to nitrogen
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F130/00—Homopolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and containing phosphorus, selenium, tellurium or a metal
- C08F130/04—Homopolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and containing phosphorus, selenium, tellurium or a metal containing a metal
- C08F130/08—Homopolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and containing phosphorus, selenium, tellurium or a metal containing a metal containing silicon
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F226/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a single or double bond to nitrogen or by a heterocyclic ring containing nitrogen
- C08F226/02—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a single or double bond to nitrogen or by a heterocyclic ring containing nitrogen by a single or double bond to nitrogen
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F271/00—Macromolecular compounds obtained by polymerising monomers on to polymers of nitrogen-containing monomers as defined in group C08F26/00
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F8/00—Chemical modification by after-treatment
- C08F8/42—Introducing metal atoms or metal-containing groups
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L37/00—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a heterocyclic ring containing oxygen; Compositions of derivatives of such polymers
Landscapes
- Chemical & Material Sciences (AREA)
- Organic Chemistry (AREA)
- Life Sciences & Earth Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Water Supply & Treatment (AREA)
- Hydrology & Water Resources (AREA)
- Engineering & Computer Science (AREA)
- Environmental & Geological Engineering (AREA)
- Medicinal Chemistry (AREA)
- Health & Medical Sciences (AREA)
- Polymers & Plastics (AREA)
- General Chemical & Material Sciences (AREA)
- General Life Sciences & Earth Sciences (AREA)
- Geochemistry & Mineralogy (AREA)
- Geology (AREA)
- Inorganic Chemistry (AREA)
- Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)
- Polyethers (AREA)
Abstract
Os inibidores de incrustação de poliamina contendo silício derivados de poli(amina primária) são descritos. Os inibidores da incrustação podem ser usados para reduzir a formação de incrustação siliciosa em fluxos de processo industrial, tais como fluxos de processo de recuperação de alumina, fluxos de resíduos nucleares e fluxos de efluentes de fábrica de papel kraft.
Description
[001] Este pedido de patente reivindica prioridade ao pedido de patente pendente 62/092663 depositado em 17 de dezembro de 2014, aqui incorporado na sua totalidade.
[002] Campo da invenção. Esta invenção refere-se a polímeros, composições e métodos para prevenir ou reduzir a formação de incrustação siliciosa em um processo industrial susceptível à formação de incrustação siliciosa.
[003] Descrição da técnica relacionada. Existem dois processos principais para a recuperação de alumina a partir de minério de bauxita bruto, ou bauxita; ou seja, o processo Bayer e o processo de sinterização. Os processos de recuperação de alumina também incluem misturas desses dois processos, bem como modificações de cada processo.
[004] Em ambos os processos, a alumina é recuperada a partir de minério de bauxita bruto ou bauxita. O tipo de processo de recuperação utilizado é determinado pelo tipo de bauxita a partir da qual a alumina é recuperada - bauxita laterítica ou bauxita kárstica. Cerca de noventa por cento das reservas de bauxita exploráveis do mundo são lateríticas, o que é mais fácil de digerir do que a bauxita kárstica e normalmente é tratada pelas variações do processo Bayer.
[005] Mineralogicamente, a bauxita é composta principalmente de óxido de alumínio (Al2O3), comumente referido como alumina, bem como óxido de ferro e outras impurezas, vulgarmente conhecida como "lama vermelha" devido à cor vermelha causada pelo óxido de ferro. Estas impurezas adicionais, presentes em pequenas quantidades no minério, incluem sílica, minerais de aluminossilicato e materiais orgânicos.
[006] O processo de sinterização é uma alternativa ou adjuvante ao processo Bayer, e é comumente usado para o tratamento de bauxitas com sílica elevada (por exemplo, bauxita kárstica). No processo de sinterização, a bauxita (ou "lama vermelha") é calcinada a 1200°C com soda e/ou cal antes da lixiviação com solução de NaOH, gerando licor de aluminato de sódio (também comumente referido como "licor verde supersaturado") e "lama sinterizada" insolúvel.
[007] O processo Bayer é o método principal para a recuperação de alumina a partir de bauxita em todo o mundo. No processo Bayer, o minério de bauxita bruto moído é primeiro aquecido ou digerido com uma solução altamente cáustica referida como o licor de digestão. O licor de digestão geralmente inclui uma solução cáustica de hidróxido de sódio (NaOH) juntamente com o licor usado reciclado a partir do processo de precipitação de alumina. Este processo de dissolução é realizado a altas temperaturas para dissolver completamente todos os minerais portadores de alumínio, especialmente o tri-hidrato de alumina (gibsita) e o mono-hidrato de alumina (boemita e/ou diásporo), produzindo uma solução supersaturada de aluminato de sódio (Al(OH)4- + Na+) ou "licor gravítico". A solução cáustica utilizada para dissolver os minerais de alumínio também pode dissolver parte ou todo o conteúdo de sílica presente na bauxita, especialmente a sílica presente na forma de argilas de aluminossilicato. Além disso, os óxidos de ferro de lama vermelha permanecem não dissolvidos neste licor de digestão e devem ser removidos antes do isolamento da alumina purificada.
[008] As concentrações resultantes de materiais dissolvidos no licor cáustico são muito altas, sendo que as concentrações de hidróxido de sódio tipicamente sendo 150 gramas/litro ('g/l') ou maiores, e alumina dissolvida 120 g/l ou maior. Todos os sólidos não dissolvidos restantes são fisicamente separados da solução de aluminato, com um ou mais floculantes poliméricos utilizados para acelerar a remoção de partículas sólidas finas. Estes sólidos suspensos residuais são removidos durante uma etapa de filtração.
[009] Uma vez que foi filtrado, o licor cáustico clarificado é então resfriado e semeado com tri-hidrato de alumina para precipitar uma porção da alumina dissolvida na forma de tri-hidrato de alumina (Al(OH)3), que é então isolada por sedimentação e/ou filtração antes de ser calcinada. Após esta etapa de precipitação de alumina, a solução restante de baixos sólidos (também chamada de "licor gasto") é reaquecida e reciclada para a etapa de digestão. Durante a digestão, alguns dos minerais de silicato presentes na bauxita moída rapidamente se dissolvem na solução cáustica para formar soluções supersaturadas com sílica. Pelo menos parte desta sílica dissolvida reage com o aluminato de sódio (Al(OH)4-) presente em solução para formar silicatos de alumínio e sódio hidratados complexos insolúveis, geralmente designados como produtos de dessilização, ou "DSP". As espécies de DSP incluem sodalita, bem como cancrinita e noselita e são geralmente referidos como aluminossilicato de sódio.
[0010] DSP são de baixa solubilidade em licor de aluminato de sódio e em grande parte precipitam fora da solução, removendo assim a sílica indesejável da solução. À medida que o licor empobrecido com alumina é reaquecido, a taxa de precipitação de sílica na forma de sodalita aumenta acentuadamente com o aumento da temperatura devido a uma cinética mais rápida. Esta precipitação ocorre como incrustação no interior dos tubos de troca de calor e ocorre perda significativa de transferência de calor. Além do custo óbvio de manutenção e mão-de-obra necessária para limpar a incrustação nos trocadores de calor, o impacto da incrustação também pode ser observado no aumento do consumo de energia, fluxos do licor reduzidos, taxa de transferência reduzida, evaporação reduzida e até produção reduzida.
[0011] Em plantas de recuperação de alumina que operam um "processo de corrente dupla", o licor gasto de sólidos baixos reciclados a partir da etapa de precipitação é aquecido antes da adição ao minério de bauxita na etapa de digestão. Como o licor gasto ainda contém ânions de aluminatos e silicatos dissolvidos, o processamento adicional deste licor, especialmente o aquecimento, muitas vezes causa a deposição de incrustações de aluminossilicato na superfície do equipamento de processo de recuperação de alumina, como trocadores de calor, conforme mencionado acima.
[0012] Em plantas de recuperação de alumina que operam um "processo de corrente simples", o minério de bauxita fresco é misturado com licor usado reciclado antes do aquecimento no caminho da digestão. Como tal, em processos de corrente simples que são expostos a superfícies de trocadores de calor também contém sólidos de lama vermelha provenientes da bauxita recém-carregada. Assim, em processos de corrente simples, o corrente de processo Bayer que é propenso à incrustação é ainda contaminado com quantidades significativas de sólidos de lama vermelha não dissolvidos (isto é, um teor de sólidos significativamente maior), o que reduz marcadamente a eficácia dos processos de inibição de incrustação da técnica anterior, tais como o processo do corrente dupla descrito acima. A quantidade de sólidos de lama vermelha não dissolvidos presentes no licor do trocador de calor em uma planta de corrente simples pode ser até 30 a 150 g/l ou mais, versus 10 mg/l ou menos em um processo de corrente dupla de baixos sólidos. Assim, existe a necessidade de métodos melhorados de inibição da formação de incrustações na superfície do equipamento de processo Bayer em plantas de corrente simples.
[0013] Vários agentes anti-incrustação ou inibidores de incrustação incluindo aqueles que contêm grupos ssi(OR)n, e métodos de sua utilização foram desenvolvidos. Um desses métodos é a dosagem dos inibidores de incrustação contendo sílica. Além da dosagem dos inibidores de incrustação que contêm grupos ssi(OR)n, outras técnicas incluíram adição direta (dosagem em massa) de siliconatos de metila e etila ao licor do processo de recuperação de alumina, bem como uma variedade de outros compostos tais como amônio, amina aromática, compostos de amina, compostos poliméricos de amônio quaternário, polímeros de poliamina, copolímeros de ácido acrílico e acrilamida e poliacrilamidas. Também é conhecida a dosagem em massa de partículas de sílica e a dosagem de polímeros solúveis em água com grupos de ácido carboxílico no licor Bayer.
[0014] Além da dosagem em massa, outros métodos para redução de incrustação de aluminossilicato em processos de recuperação de alumina estão descritos na US2015/0175844.
[0015] Outro processo ensina o pré-tratamento de superfícies do equipamento de processo de recuperação de alumina com resinas epóxi/ uretano termorrígidos para inibir a formação da incrustação. Este processo de revestimento envolve uma reação de cura que consome trabalho e tempo, e requer ainda o uso de uma resina de camada espessa que possa comprometer a transferência de calor.
[0016] Muitos dos agentes anti-incrustação atualmente disponíveis não funcionam bem na presença de uma grande quantidade de sólidos suspensos conforme verificado no processo Bayer de corrente simples. Nos aquecedores de digestão do processo de corrente simples, a dose mínima de agente anti-incrustação (concentração mínima de inibidor, ou MIC) adicionada à corrente de processo para reduzir ou evitar incrustação de parede aumenta à medida que a quantidade de sólidos no corrente de processo aumenta. Para correntes com um nível alto (por exemplo, 10%) de sólidos, a MIC pode ser tão alta que a adição de agente anti-incrustação se torna impraticável e/ou não econômica.
[0017] Ainda assim, os anti-incrustantes de polímeros que contêm Si, tais como anti-incrustantes à base de poliamina contendo Si, e métodos de utilização deles representam um avanço significativo na técnica para inibir eficazmente a formação da incrustação em correntes de processos industriais. Tais anti-incrustantes são produzidos modificando uma poliamina convencional tal como diaminas simples, por exemplo, etileno diamina, hexametileno diamina, isoforona diamina, xileno diamina, bis(aminometil) ciclo-hexano, trimetil-hexanodiaminas, ou poliaminas de maior funcionalidade, por exemplo, dietileno triamina, tetraetileno pentamina e polietilenimina (PEI) com um composto reativo de amina contendo grupos precursores de silanol ou silanol. As poliaminas de maior funcionalidade são produzidas por polimerização por condensação em que as diaminas simples são feitas reagir com um comonômero difuncional, por exemplo, um di- haloalcano. PEI é tipicamente fabricada por polimerização de abertura de anel de etilenoimina. Os anti-incrustantes baseados na PEI são atualmente o estado da técnica na indústria, mas são caros de fabricar e exigem o uso de uma etilenoimina de monômero tóxico. Deve ser notado que todos esses anti- incrustantes da técnica anterior requerem a presença de um grupo N na espinha dorsal da molécula, já que essa característica até então era considerada essencial neste campo. Surpreendentemente, foi agora verificado que as poliaminas modificadas com silano que não contêm um grupo N na espinha dorsal da molécula são inibidores de incrustação úteis. Ao contrário dos inibidores da incrustação de poliamina da técnica anterior, as poliaminas modificadas com silano da presente invenção são convencionalmente feitas por polimerização de radical de um composto contendo um grupo amina ou um grupo precursor de amina e um grupo que é polimerizável por iniciação radical tal como um grupo vinila, alila, acrilamida ou acriloíla. Este método de preparação pode resultar em maior peso molecular, uso de matérias-primas de baixa toxicidade e menores custos de fabricação, todos os quais são características altamente desejáveis.
[0018] As novas poliaminas contendo Si funcionalizadas, derivadas de poli(amina primária) tais como polivinilamina e polialilamina, foram agora desenvolvidas para inibir a formação da incrustação em correntes de processos industriais. Estas poli(aminas primárias) podem ser funcionalizadas com compostos reativos com amina e compostos reativos com amina que também contêm grupos silano, com o produto resultante adequado para utilização como um anti-incrustante no processo de recuperação de alumina.
[0019] Por conseguinte, é proporcionado aqui um polímero inibidor de incrustação que inclui um A mer de acordo com a fórmula (I)
e um B mer de acordo com a fórmula (II)
em que cada R é independentemente hidróxi, alcóxi C1-20 opcionalmente substituído, oxialquileno C1-20 opcionalmente substituído, arilóxi C6-12 opcionalmente substituído ou -OM; M é um íon de metal do grupo I, íon de metal do grupo II ou N(R4)4+; cada grupo R’ é um grupo alquila C 1-20 opcionalmente substituído, arila C6-12 ou aralquila C7-12; n é 1, 2, 123456 7 3; e m é 0, 1 ou 2; R , R , R , R , R , R , e R são cada um independentemente hidrogênio ou um primeiro radical hidrocarbila opcionalmente substituído compreendendo de cerca de 1 a cerca de 20 carbonos; A1 e A3 são cada um independentemente um radical hidrocarbila opcionalmente substituído ou de ligação direta compreendendo de cerca de 1 a cerca de 20 carbonos; de J1 e J2 são cada um independentemente H ou um radical hidrocarbila opcionalmente substituído compreendendo de cerca de 1 a cerca de 20 carbonos; e Q é independentemente um primeiro radical hidrocarbila opcionalmente substituído compreendendo de cerca de 1 a cerca de 20 carbonos. Foi descoberto que tais polímeros são eficazes na redução da incrustação em processos de recuperação de alumina.
[0020] Outro aspecto desta descrição refere-se a um produto de reação polimérico de uma poliamina com um composto de silano e com um composto que contém hidrófobos,em que o composto de silano inclui um grupo ssiR'mRn e um grupo reativo com amina, em que cada R é independentemente hidróxi, alcóxi C1-20 opcionalmente substituído, oxialquileno C1-20 opcionalmente substituído, arilóxi C6-12 opcionalmente substituído ou -OM; M é um íon de metal do grupo I, íon de metal do grupo II ou N(R4)4+; cada grupo R' é independentemente ou opcionalmente substituído um grupo alquila C1-20, arila C6-12 ou aralquila C7-12; e n = 1, 2 ou 3 e m = 0, 1 ou 2;em que o composto que contém hidrófobos inclui um grupo reativo com amina e pelo menos um radical hidrocarbila opcionalmente substituído escolhido entre alquileno C1-20 opcionalmente substituído, aralquila C7-20 opcionalmente substituído e oxialquileno C1-20 opcionalmente substituído; e em que a poliamina inclui um C mer de acordo com a fórmula (III):
em que cada um de R8, R9 e R10 é independentemente hidrogênio ou alquila C1-6; A4 é uma ligação direta ou um alquileno C1-6 opcionalmente substituído e J3 é pelo menos um radical hidrocarbila opcionalmente substituído escolhido do grupo alquileno C1-20 opcionalmente substituído, aralquila C7-20 opcionalmente substituído e oxialquileno C1-20 opcionalmente substituído.
[0021] Também é fornecido aqui um método para reduzir a formação de incrustação siliciosa em um processo industrial que é susceptível à formação de incrustação siliciosa, compreendendo a adição de uma quantidade redutora de incrustação de um polímero a uma corrente de processo industrial, em que o polímero compreende um A mer
[0022] de acordo com a fórmula (I).
[0023] A presente invenção proporciona ainda outro método para reduzir a incrustação contendo aluminossilicato em um processo de recuperação de alumina. Este método inclui a identificação de uma superfície de equipamento de processo de recuperação de alumina que está sujeita à formação de incrustações durante o processo de recuperação de alumina. A superfície deste equipamento de processo é então posta em contato com uma composição inibidora de incrustação em uma quantidade eficaz para formar uma superfície tratada que é mais resistente à formação de incrustações após o contato subsequente com uma corrente do processo de recuperação de alumina do que uma superfície não tratada de outra forma comparável. A superfície pré-tratada do equipamento é então contatada com uma corrente do processo de recuperação de alumina. Os sólidos suspensos na corrente do processo de recuperação de alumina podem estar presentes em uma quantidade de cerca de 0,01% a cerca de 60% em peso, com base no peso total da corrente do processo de recuperação de alumina.
[0024] Tal como aqui utilizado, "Ca a Cb" ou "Ca-b" em que "a" e "b" são números inteiros referem-se ao número de átomos de carbono no grupo especificado. Ou seja, o grupo pode conter de "a" a "b", inclusive, átomos de carbono. Assim, por exemplo, um grupo "alquila C1 a C4" ou "alquila C1-4" refere-se a todos os grupos alquila com 1 a 4 átomos de carbono, isto é, CH3-, CH3CH2-, CH3CH2CH2-, (CH3)2CH-, CH3CH2CH2CH2-, CH3CH2CH(CH3) - e (CH3)3C-.
[0025] O termo "halogênio" ou "halo", tal como aqui utilizado, significa qualquer um dos isótopos estáveis da coluna 7 da Tabela Periódica dos Elementos (por exemplo, flúor, cloro, bromo ou iodo, com flúor e cloro sendo preferido).
[0026] Como aqui utilizado, "alquila" refere-se a uma cadeia de hidrocarboneto linear ou ramificada que está totalmente saturada (isto é, não contém ligações duplas ou triplas). O grupo alquila pode ter 1 a 20 átomos de carbono (sempre que aparecer aqui, um intervalo numérico como "1 a 20" refere-se a cada número inteiro na faixa dada, por exemplo, "1 a 20 átomos de carbono" significa que o grupo alquila pode consistir de 1 átomo de carbono, 2 átomos de carbono, 3 átomos de carbono, etc., até e incluindo 20 átomos de carbono, embora a definição atual também cubra a ocorrência do termo "alquila" onde não é designado intervalo numérico). O grupo alquila pode também ser uma alquila de tamanho médio com 1 a 9 átomos de carbono. O grupo alquila pode também ser uma alquila inferior com 1 a 4 átomos de carbono. O grupo alquila dos compostos pode ser designado como "alquila C1-4" ou designações semelhantes. A título de exemplo apenas, "alquila C1-4" indica que existem um a quatro átomos de carbono na cadeia alquila (isto é, a cadeia alquila é selecionada do grupo que consiste de metila, etila, propila, isopropila, n-butila, isobutila, sec-butila e t-butila). Os grupos alquila típicos incluem metila, etila, propila, isopropila, butila, isobutila, butila terciária, pentila, hexila e semelhantes.
[0027] Tal como aqui utilizado, "alcóxi" refere-se à fórmula -OR em que R é uma alquila tal como é definido acima, tal como "alcóxi C1-9", incluindo mas não limitado a metóxi, etóxi, n-propóxi, 1-metiletóxi (isopropoxi), n-butóxi, iso-butóxi, sec-butóxi e terc-butóxi e semelhantes.
[0028] Deve ser entendido que certas convenções de nomenclatura de radical podem incluir um monorradical ou um dirradical, dependendo do contexto. Por exemplo, onde um substituinte requer dois pontos de ligação ao resto da molécula, é entendido que o substituinte é um dirradical. Por exemplo, um substituinte identificado como alquila que requer dois pontos de ligação inclui di-radicais tais como -CH2-, -CH2CH2-, -CH2CH(CH3)CH2- e semelhantes. Outras convenções de nomenclatura de radical indicam expressamente que o radical é um dirradical tal como "alquileno" ou "alquenileno".
[0029] Tal como aqui utilizado, "alquileno" significa um grupo químico de radical dirradical totalmente saturado ramificado ou de cadeia linear contendo apenas carbono e hidrogênio que está ligado ao resto da molécula através de dois pontos de ligação (isto é, um alcanodi-ila). O grupo alquileno pode ter de 1 a 20 átomos de carbono, embora a definição atual também cubra a ocorrência do termo alquileno em que não é designada faixa numérica. O grupo alquileno pode também ser um alquileno de tamanho médio com 1 a 9 átomos de carbono. O grupo alquileno também pode ser um alquileno inferior com 1 a 4 átomos de carbono. O grupo alquileno pode ser designado como "alquileno C1-4" ou designações semelhantes. A título de exemplo apenas, "alquileno C1-4" indica que existem de um a quatro átomos de carbono na cadeia alquileno, por exemplo, a cadeia alquileno é selecionada do grupo que consiste de metileno, etileno, etan-1,1-di-ila, propileno, propan- 1,1-di-ila, propan-2,2-di-ila, 1-metil-etileno, butileno, butan-1,1-di-ila, butan- 2,2-di-ila, 2-metil-propan-1,1-di-ila, 1-metil-propileno, 2-metil-propileno, 1,1-dimetil-etileno, 1,2-dimetil-etileno e 1-etil-etileno.
[0030] Tal como aqui utilizado, "silano funcional com halogênio" significa um composto de silano contendo um ou mais substituintes de halogênio. Apenas a título de exemplo, o silano funcional com halogênio inclui, mas não está limitado a, ((clorometil)feniletil)-trimetoxissilano (incluindo ambos os isômeros m, p e suas combinações), (p- clorometil)feniltrimetoxissilano, clorometiltrietoxissilano, 3-cloropropiltrietoxissilano, 3-cloropropiltrimetoxissilano, 7-bromo- hepiltrimetoxissilano, 3-bromopropiltrimetoxissilano, 11-bromoundecil- trimetoxissilano, 3-iodopropiltrimetoxissilano, 3-(trimetoxissilpropil)-2- bromo-2-metilpropionato, clorometilmetildietoxissilano, ((clorometil)feniletil)-metildimetoxissilano (incluindo ambos isômeros m e p e suas combinações), 3-cloropropilmetildimetoxissilano, 3- cloroisobutildimetilmetoxissilano, clorometildimetiletoxissilano, 3- cloropropildimetiloxissilano, 2-cloroetildiclorossilano,clorometildimetilclorossilano, clorometiltriclorossilano, 1-trimetoxissilil- 2(p,m-clorometil)feniletano e 3-cloropropildimetilmetoxissilano.
[0031] Tal como aqui utilizado "silano funcional com epóxi" significa um composto de silano contendo um ou mais substituintes epóxi. Apenas a título de exemplo, o silano funcional com epóxi inclui, mas não está limitado a, 2-(3,4-epóxiciclo-hexil)etil-trietoxissilano, 2-(3,4-epóxiciclo-hexil)etil- trimetoxissilano, (3-glicidoxipropil)trimetoxissilano, (3-glicidoxipropil) trietoxissilano, 5,6-epóxiexiltrietoxissilano, (3- glicidoxipropil)metildietoxissilano e (3-glicidoxipropil)dimetiletoxissilano.
[0032] Tal como aqui utilizado "silano funcional com isocianato" significa um composto de silano contendo um ou mais substituintes de isocianato. Apenas a título de exemplo, o silano funcional com isocianato inclui, mas não está limitado a, 3-isocianatopropiltrietoxissilano, (isocianatometil)metildimetoxissilano, 3-isocianatopropiltrimetoxissilano, isocianurato de tris(3-trietoxissililpropila), (3-trietoxissililpropil)-t- butilcarbamato, trietoxissililpropiletilcarbamato, (isocianatometil) trimetoxissilano e 3-tiocianatopropiltrietoxissilano.
[0033] O termo "grupo reativo com amina" tal como aqui utilizado refere-se a um grupo funcional que pode reagir com um grupo amina primário e/ou secundário. Exemplos de grupo reativo com amina incluem, mas não estão limitados a, grupo halogênio, grupo epóxi, grupo halogeneto de acila, grupo anidrido succínico e/ou grupo isocianato.
[0034] O termo "quantidade redutora de incrustação", tal como aqui utilizado, refere-se a uma quantidade que é eficaz para reduzir significativamente a formação da incrustação do processo industrial. Por exemplo, uma quantidade redutora de incrustação de um polímero, quando utilizada no processo industrial de acordo com o método aqui descrito, pode proporcionar uma redução na formação da incrustação de pelo menos 5% em comparação com o processo industrial que não possui polímero adicionado.
[0035] Fornecido aqui é um polímero compreendendo um A mer de acordo com a fórmula (I)
e um B mer de acordo com a fórmula (II) -
em que cada R é independentemente hidróxi, alcóxi C1-20 opcionalmente substituído, oxialquileno C1-20 opcionalmente substituído, arilóxi C6-12 opcionalmente substituído ou -OM; M é um íon de metal do grupo I, íon de metal do grupo II ou N(R4)4+; cada R4 é independentemente H ou um primeiro radical hidrocarbila opcionalmente substituído compreendendo de cerca de 1 a cerca de 20 carbonos; R' é um grupo alquila C1-20 opcionalmente substituído, arila C6-20 ou aralquila C7-20; n = 1, 2 ou 3; m = 0, 1 ou 2; R1, R2, R3, R5, R6 e R7 são cada um independentemente H ou um primeiro radical hidrocarbila opcionalmente substituído compreendendo de cerca de 1 a cerca de 20 carbonos; A1 e A3 são cada um independentemente uma ligação direta ou um radical hidrocarbila opcionalmente substituído compreendendo de cerca de 1 a cerca de 20 carbonos; J1 e J2 são cada um independentemente H ou um radical hidrocarbila opcionalmente substituído compreendendo de cerca de 1 a cerca de 20 carbonos; A2 é uma ligação direta ou um grupo de ligação orgânico compreendendo de cerca de 1 a cerca de 20 carbonos; e Q é independentemente H ou um primeiro radical hidrocarbila opcionalmente substituído compreendendo de cerca de 1 a cerca de 20 carbonos.
[0036] Em certas formas de realização preferidas, n = 3 e m = 0. Em outras formas de realização preferidas, J1 e J2 = H ou CH3; R1, R2, R3, R5, R6 e R7 são H; R4 é H ou um grupo alquila C1-4; e o B mer consiste em ambos os grupos de aminas primárias que não reagiram e grupos de aminas substituídas reagidas com hidrófobos. Em uma forma de realização, A1 e A3 são cada um independentemente uma ligação direta. Em uma outra forma de realização, A1 e A3 são cada um independentemente um radical hidrocarbila opcionalmente substituído compreendendo de cerca de 1 a cerca de 20 carbonos. Os radicais hidrocarbila A1 e A3 podem conter um ou mais heteroátomos tais como O, N e P. Exemplos de radicais hidrocarbila opcionalmente substituídos incluem alquileno C1-20 opcionalmente substituído ou grupos alquiloxialquila C1-20 ou oxialquileno C1-20 opcionalmente substituído; -(CH2)-, -(CH2)2-, -(CH2)3-, - (CH2)4- ou -(CH2)5-; -(CH2)a-CH(OH)-(CH2)b-, em que cada um de a e b é independentemente um número inteiro na faixa de 0 a 10; -(CH2)a-CH(OH)- CH2-O-(CH2)b-, em que cada um de a e b é independentemente um número inteiro na faixa de 0 a 10; e grupos -CH2-CH(OH)-CH2-O-CH2-CH2-CH2-. Em algumas formas de realização A1 e A3 são independentemente grupos - CH2-. Em algumas formas de realização, Q é um primeiro radical hidrocarbila opcionalmente substituído compreendendo de cerca de 1 a cerca de 20 carbonos. Em algumas formas de realização, Q é um primeiro radical hidrocarbila opcionalmente substituído compreendendo de cerca de 3 a cerca de 20 carbonos. Em algumas formas de realização, Q é um primeiro radical hidrocarbila opcionalmente substituído que compreende 3, 4, 5, 6, 7, 8, 9, 10, 11 ou 12 átomos de carbono.
[0037] Em algumas formas de realização A2 é um grupo de ligação orgânico compreendendo de cerca de 1 a cerca de 20 carbonos. O radical hidrocarbila A2 pode conter um ou mais heteroátomos tais como O, N e P. Exemplos de grupo de ligação orgânico A2 incluem alquileno C1-20 opcionalmente substituído ou grupos alquiloxialquila C1-20 ou oxialquileno C120 opcionalmente substituído; -(CH2)-, -(CH2)2-, -(CH2)3-, -(CH2)4- ou - (CH2)5-; -(CH2)a-CH(OH)-(CH2)b-, em que cada um de a e b é independentemente um número inteiro na faixa de 0 a 10; -(CH2)a-CH(OH)- CH2-O- (CH2)b-, em que cada um de a e b é independentemente um número inteiro na faixa de 0 a 10; e grupos -CH2-CH(OH)-CH2-O-CH2-CH2-CH2-.
[0038] Em uma forma de realização preferida, n = 3 e m = 0; J1 e J2 = H; R1, R2, R3, R5, R6 e R7 são H; R4 é H ou um grupo alquila C1-4; A1 e A3 são independentemente grupos -CH2-; A2 é um grupo -CH2-CH(OH)-CH2-O-CH2- CH2-CH2- e Q é um primeiro radical hidrocarbila opcionalmente substituído compreendendo de cerca de 1 a cerca de 20 carbonos.
[0039] Em algumas formas de realização, M é Na+ ou NH4+ ou qualquer combinação dos mesmos.
[0040] A quantidade de A mer de acordo com a fórmula (I) no polímero pode variar de acordo com a quantidade de outros meros no polímero. De preferência, a quantidade de A mer de acordo com a fórmula (I) está presente no polímero em uma quantidade de cerca de 1% a cerca de 99% em mol, com base em misturas totais no polímero; de preferência de cerca de 2% a cerca de 50% em mol; mais preferencialmente cerca de 5% a cerca de 30% em mol; e ainda mais preferencialmente cerca de 10% a cerca de 20% em mol, com base em meros totais no polímero.
[0041] A quantidade de B mer de acordo com a fórmula (II) no polímero pode variar de acordo com a quantidade de outros meros no polímero. De preferência, a quantidade de B mer de acordo com a fórmula (II) está presente no polímero em uma quantidade de cerca de 1% a cerca de 98% em mol; com base em meros totais no polímero; mais preferencialmente de cerca de 1% a cerca de 91% em mol; mais preferencialmente de cerca de 40% a cerca de 91% em mol; e ainda mais preferencialmente de cerca de 40% a cerca de 85% em mol, com base em misturas totais no polímero.
[0042] O polímero aqui descrito pode incluir, além do A mer e B mer, um ou mais outros meros que podem constituir o restante do polímero. O um ou mais outros meros podem incluir uma vinil amina em que a amina é uma amina primária que não reagiu. Além disso, o polímero aqui descrito pode incluir qualquer comonômero adequado conhecido pelos especialistas na técnica.
[0043] Em outro aspecto, um produto de reação polimérico de uma poliamina com um composto de silano e um composto que contém hidrófobos é proporcionado,em que o composto de silano inclui um grupo ssiRnR'm e um grupo reativo com amina;em que cada R é independentemente hidróxi, alcóxi C1-6 opcionalmente substituído ou -OMa; Ma é um íon de metal do grupo I, um íon de metal do grupo II, ou N(Rb)4+; n = 1, 2 ou 3; m = 0, 1 ou 2; e cada grupo R' é um grupo alquila C1-20, arila C6-12 ou aralquila C7-12 opcionalmente substituído;em que o composto contendo hidrófobo inclui um grupo reativo com amina e pelo menos um selecionado de alquileno C1-20 opcionalmente substituído e oxialquileno C1-20 opcionalmente substituído; e em que a poliamina inclui um C mer de acordo com a fórmula (III) -
em que R8, R9 e R10 são cada um independentemente H ou alquila C1-6; A4 é uma ligação direta ou um grupo alquileno C1-20 opcionalmente substituído, aralquila C7-20, arila C6-12 ou alquenila C1-6; e J3 é pelo menos hidrogênio ou um radical hidrocarbila opcionalmente substituído escolhido de alquileno C1-20 opcionalmente substituído, aralquila C7-20 opcionalmente substituído e grupos oxialquileno C1-20 opcionalmente substituídos.
[0044] O composto contendo hidrófobo inclui um grupo reativo com amina, mas não contém um grupo ssiRnR'm
[0045] Em uma forma de realização, R8, R9 e R10 são cada um H; A4 é um grupo -CH2- ou uma ligação direta; e J3 é H.
[0046] Exemplos de formas de realização preferidas de silano incluem silano funcional com halogêneo, silano funcional com epóxi ou silano funcional com isocianato. Os compostos de silano funcional com epóxi incluem glicidoxipropil trimetoxissilano e (5,6-epoxi-hexil) trietoxissilano.
[0047] Exemplos de compostos que contêm hidrófobos preferidos incluem 1-bromopropano, óxido de propileno, éter butilglicidílico, 1,2- epoxidodecano, (2,3-epoxipropil)benzeno e 1,2-epoxi-hexano.
[0048] O produto de reação polimérica contendo silício aqui descrito pode ser um copolímero e conter dois ou mais tipos de meros. Em uma forma de realização, o produto de reação polimérico compreende um A mer de acordo com a fórmula (I) e um B mer de acordo com a fórmula (II). O produto de reação polimérico pode ainda incluir uma ou mais outros meros diferentes do A mer e B mer. Por exemplo, o produto de reação polimérico pode compreender um A mer de acordo com a fórmula (I), um B mer de acordo com a fórmula (II), e um C mer de acordo com a fórmula (III). Outros meros podem ser qualquer unidade de comonômero adequada conhecida pelos especialistas na técnica. Comonômeros adequados incluem acetato de vinila, acrilonitrila, estireno, ácido acrílico e seus ésteres, acrilamida e acrilamidas substituídas, tais como ácido acrilamidometilpropanossulfônico (AMPS).
[0049] Em algumas formas de realização, a poliamina é um homopolímero ou copolímero de polivinilamina ou seus sais com ácidos minerais ou orgânicos, por exemplo, os sais de cloridrato ou hidrossulfato. O (co)polímero de polivinilamina pode ser preparado por métodos conhecidos pelos especialistas na técnica. Por exemplo, é conveniente polimerizar um monômero de vinil amida tal como vinil formamida ou vinil acetamida com ou com monômeros adicionais, para formar um homopolímero ou um copolímero de vinil amida e depois realizar uma etapa de hidrólise em que o grupo amida é convertido a um grupo amina primária formando assim o (co)polímero de polivinilamina. Os comonômeros adequados incluem (alquil)acrilamidas tais como acrilamida, metacrilamida, N,N- dimetilacrilamida, ácido acrílico e seus sais, ácido metacrílico e seus sais, ácido acrilamidopropanossulfônico e seus sais, ésteres de acrilato tais como acrilato de metila, metacrilato de metila.
[0050] Em algumas formas de realização, a poliamina é um homopolímero ou copolímero de polialilamina ou seus sais com ácidos minerais ou orgânicos, por exemplo, os sais de cloridrato ou hidrossulfato. Por exemplo, é conveniente polimerizar o monômero de alilamina ou os seus sais quer com ele próprio para formar um homopolímero ou com um comonômero tal como (alquil)acrilamidas tais como acrilamida, metacrilamida, N,N-dimetilacrilamida, ácido acrílico e os seus sais, ácido metacrílico e seus sais, ácido acrilamidopropanossulfônico e seus sais, e ésteres de acrilato tais como o acrilato de metila, metacrilato de metila.
[0051] Os polímeros aqui descritos podem ser preparados por polimerização de um ou mais monômeros usando um método de polimerização conhecido na técnica, por exemplo, por polimerização por radical ou polimerização aniônica, usando calor, luz, feixe de elétrons ou radiação como energia de iniciação de polimerização. A polimerização por radicais livres é preferida. As poliaminas modificadas com silano da presente invenção são convencionalmente feitas por polimerização por radical de um composto contendo um grupo amina ou um grupo precursor de amina, por exemplo, um grupo amida e um grupo que é polimerizável por iniciação por radical tal como grupos vinila, alila, acrilamida ou acriloíla. Pode ser utilizada qualquer técnica de polimerização adequada conhecida pelos especialistas na técnica, incluindo mas não limitado a polimerização em massa, polimerização em solução, polimerização em emulsão, polimerização em emulsão inversa e polimerização em suspensão. Por exemplo, o poli(alilamina-HCl) (PM ~ 10K Da) pode ser feito por meio de polimerização de radical de alilamina-HC1 utilizando um iniciador azo solúvel em água tal como dicloridrato de 2,2'- Azobis(2-metilpropionamidina) (comercialmente disponível como V-50 da Wako Chemicals USA, Inc., Richmond, Virginia). Um método de fabricação de polivinilamina (PM ~ 10K Da) pode ser a degradação de Hofmann de poliacrilamida de acordo com A. Achari et al., "Preparação de polivinilamina a partir de poliacrilamida: uma reinvestigação da reação de Hofmann", MAKROMOL. CHEM., vol. 194, pp. 1879-1891 (1993). Além disso, os (co)polímeros de polivinilamina e os seus sais podem ser preparados por uma sequência de reação de (co)polimerização/hidrólise em que é conveniente polimerizar um monômero de vinil amida tal como vinil formamida ou vinil acetamida com ou com monômeros adicionais para formar quer um homopolímero ou um copolímero de vinil amida e depois para realizar uma etapa de hidrólise em que os grupos amida são convertidos em grupos amina primária formando assim o (co)polímero de polivinilamina. Tal processo está descrito na US 4.275.002. Em um processo de polimerização por radical preferido, o iniciador pode ser um iniciador azo, tal como V50 ou um iniciador de pares redox ou uma combinação de ambos. Os iniciadores redox empregam tipicamente um componente oxidante tal como um peróxido, por exemplo, hidroperóxido de t-butila ou um persulfato tal como persulfato de amônio juntamente com um componente redutor tal como metabissulfito de sódio ou íon ferroso.
[0052] Os polímeros de poli(amina primária) assim produzidos podem então sofrer uma ou mais reações para adicionar uma ou mais funcionalidades. Por exemplo, a polivinilamina e a polialilamina podem reagir com compostos de silano reativos com amina e/ou compostos hidrofóbicos reativos com amina para ligar grupos de silano e/ou hidrófobos pendentes a poli(amina primária). Os compostos hidrofóbicos reativos com amina não contêm grupos silano. A Tabela A proporciona exemplos de compostos de silano (A e B) e composto contendo hidrófobo (C, D e E). Tabela A - Exemplos de compostos de silano e compostos contendo hidrófobos
[0053] Nos compostos acima, Z1 e Z2 são cada um independentemente um grupo hidrocarboneto com 1 a 20 carbonos; R é independentemente hidróxi, alcóxi C1-6 opcionalmente substituído, ou -OMa; Ma é um íon de metal do grupo I, um íon de metal do grupo II ou NH4+; R' é um grupo alquila C1-20 opcionalmente substituído, arila C6-12 ou aralquila C7-12; n = 1, 2 ou 3 e m = 0, 1, 2; e X é F, Cl, Br ou I. Exemplos específicos de compostos de silano incluem A-1 e B-1. Para os compostos que contêm hidrófobos, Z2a pode ser butila; Z2b pode ser benzila, metila, butila ou decila; e Z2c pode ser propila ou dodecila.
[0054] As etapas de funcionalização descritas acima podem ser conduzidas em fase de solução com viscosidades relativamente mais baixas, que podem ser facilmente dimensionadas e operadas em plantas de fabricação.
[0055] Os polímeros e/ou produtos de reação poliméricos aqui descritos podem ser usados para reduzir ou inibir a formação de incrustação em correntes de processo industrial. Por exemplo, os polímeros que contêm grupos pendentes de hidrófobos e silanos ligados aos grupos amina podem resultar em efeitos de inibição da incrustação mais elevada do que os polímeros correspondentes que têm apenas grupos pendentes de silano ligados aos grupos amina.
[0056] De acordo com um método de redução de formação de incrustação siliciosa em um processo industrial que é susceptível a formação de incrustação siliciosa, compreende a adição de uma quantidade de um polímero redutor de incrustação a uma corrente de processo industrial, o polímero compreendendo:um A mer de acordo com a fórmula (I) -
em que cada R é independentemente hidróxi, alcóxi C1-20 opcionalmente substituído, oxialquileno C1-20 opcionalmente substituído, arilóxi C6-12 opcionalmente substituído ou -OM; M é um íon de metal do grupo I, íon de metal do grupo II ou N(R4)4+; cada grupo R' é um grupo alquila C1-20, arila C6-12 ou aralquila C7-12 opcionalmente substituído; n = 1, 2 ou 3; m = 0, 1 ou 2; R , R2, R3 e R4 são cada um independentemente H ou um primeiro radical hidrocarbila opcionalmente substituído compreendendo de cerca de 1 a cerca de 20 carbonos; A1 é uma ligação direta ou um radical hidrocarbila opcionalmente substituído compreendendo de cerca de 1 a cerca de 20 carbonos; J1 é H ou um radical hidrocarbila opcionalmente substituído compreendendo de cerca de 1 a cerca de 20 carbonos; e A2 é uma ligação direta ou um grupo de ligação orgânico compreendendo de cerca de 1 a cerca de 20 carbonos.
[0057] Em outra forma de realização, um método para reduzir a formação de incrustação siliciosa em um processo industrial que é susceptível à formação de incrustação siliciosa, compreendendo a adição de uma quantidade reduzindo a incrustação de um polímero a uma corrente de processo industrial, o polímero compreendendo: um A mer de acordo com a fórmula (I) -
cada grupo R' é um grupo alquila C1-20, arila C6-12 ou aralquila C7-12 opcionalmente substituído; n = 1, 2 ou 3; m = 0, 1 ou 2; R1, R2, R3 e R4 são cada um independentemente H ou um primeiro radical hidrocarbila opcionalmente substituído compreendendo de cerca de 1 a cerca de 20 carbonos; A1 é uma ligação direta ou um radical hidrocarbila opcionalmente substituído compreendendo de cerca de 1 a cerca de 20 carbonos; J1 é H ou um radical hidrocarbila opcionalmente substituído compreendendo de cerca de 1 a cerca de 20 carbonos; e A2 é uma ligação direta ou um grupo de ligação orgânico compreendendo de cerca de 1 a cerca de 20 carbonos e em que o polímero compreende ainda um B mer de fórmula (II):
em que: R5, R6 e R7 são cada um independentemente H ou um primeiro radical hidrocarbila opcionalmente substituído compreendendo de cerca de 1 a cerca de 20 carbonos; A3 é uma ligação direta ou um radical hidrocarbila opcionalmente substituído compreendendo de cerca de 1 a cerca de 20 carbonos; J2 é H ou um radical hidrocarbila opcionalmente substituído compreendendo de cerca de 1 a cerca de 20 carbonos; e Q é hidrogênio, alquila C1-20 opcionalmente substituído ou oxialquileno C1-20 opcionalmente substituído.
[0058] Em outra forma de realização, o corrente de processo industrial é uma corrente de processo Bayer.
[0059] Em outra forma de realização, o polímero é adicionado a uma corrente de processo do trocador de calor.
[0060] Em outro método de redução da formação de incrustação siliciosa em um processo industrial, uma quantidade reduzindo a incrustação de um produto de reação polimérico de uma poliamina com um composto de silano e com um composto contendo hidrófobo é adicionada à corrente de processo, em que o composto de silano compreende um grupo ssiRnR'm e um grupo reativo com amina; em que cada R é independentemente hidróxi, alcóxi C1-20 opcionalmente substituído, oxialquileno C1-20 opcionalmente substituído, arilóxi C6-12 opcionalmente substituído ou -OM; M é um íon de metal do grupo I, um íon de metal do grupo II, ou N(R4)4+; cada R4 é independentemente H ou alquila C1-6; cada grupo R' é um grupo alquila C1-20, arila C6-12 ou aralquila C7-12 opcionalmente substituído; e n = 1, 2 ou 3 e m = 0, 1 ou 2; em que o composto contendo hidrófobo compreende um grupo reativo com amina e pelo menos um selecionado de alquileno C1-20 opcionalmente substituído e oxialquileno C1-20 opcionalmente substituído; e em que a poliamina compreende um C mer de acordo com a fórmula (III)
em que R8, R9 e R10 são cada um independentemente hidrogênio ou alquila C1-6; A4 é uma ligação direta ou um alquileno C1-20 opcionalmente substituído, aralquila C7-20, arila C6-12 ou grupo alquenila C1-6; e J3 é pelo menos hidrogênio ou um radical hidrocarbila opcionalmente substituído escolhido entre grupos alquileno C1-20 opcionalmente substituído, aralquila C7-20 opcionalmente substituído e oxialquileno C1-20 opcionalmente substituídos.
[0061] Em outra forma de realização, o corrente de processo industrial é uma corrente de processo Bayer e o produto de reação polimérico é adicionado a um trocador de calor.
[0062] O polímero e/ou a composição aqui descrita podem ser utilizados para reduzir a formação de incrustação siliciosa em um processo industrial. O processo industrial pode ser qualquer processo industrial adequado conhecido pelos especialistas na técnica a serem susceptíveis a formação de incrustação siliciosa. Em algumas formas de realização, o processo industrial é um processo Bayer e a corrente de processo industrial é uma corrente de processo Bayer. Em algumas formas de realização, o processo industrial pode ser correntes de água de caldeira, correntes de efluentes de fábrica de papel kraft ou correntes de processo de resíduos nucleares.
[0063] A quantidade de polímero e/ou produto de reação polimérica adicionada à corrente de processo industrial pode depender da composição do corrente de processo industrial envolvido. Geralmente, a experimentação de rotina pode ser usada para selecionar uma quantidade de inibição da incrustação. O polímero e/ou produto de reação polimérica é de preferência adicionado à corrente de processo em uma quantidade adequada conhecida pelos especialistas na técnica. Em algumas formas de realização, a quantidade redutora de incrustação do polímero ou da composição adicionada à corrente de processo industrial está na faixa de cerca de 1 parte por milhão (ppm) a cerca de 500 ppm.
[0064] Os polímeros e/ou produtos de reação poliméricos aqui revelados podem ser utilizados para pré-tratar o aparelho no qual a formação de incrustação siliciosa deve ser inibida antes de este aparelho ser contatado com a corrente de processo industrial. Eles também podem ser combinados com uma corrente de processo industrial que leva ao aparelho particular. Enquanto o polímero e/ou produto de reação polimérico pode ser adicionado à corrente de processo industrial a qualquer momento durante o processo, de preferência é adicionado antes ou durante a aplicação de calor. Por exemplo, o polímero e/ou produto de reação polimérico pode ser adicionado imediatamente antes de um ou mais trocadores de calor. No processo Bayer, o polímero e/ou produto de reação polimérico também pode ser adicionado ao licor antes da precipitação de alumina ou em qualquer outro ponto entre os precipitadores e os trocadores de calor.
[0065] Os exemplos seguintes irão descrever ainda mais formas de realização da presente invenção, e são utilizados apenas para fins ilustrativos e não devem ser considerados limitativos.
[0066] As composições de Polímeros 1A-20A e Polímeros 1B-20B estão listados na Tabela 1 após o Exemplo 10.
[0067] O polímero 1A foi preparado como se segue. 0,300 g de poli (vinilamina-HCl) e 0,362 g de NaOH a 50% foram dissolvidos em 3,355 g de água à temperatura ambiente, e foi adicionado 0,089 g de (3-glicidoxipropil) trimetoxissilano. A mistura foi agitada à temperatura ambiente durante 18 horas para se obter uma solução de reserva de concentração de 7,5% em peso.
[0068] O polímero 1B foi feito do mesmo modo que o polímero 1A, diferindo em teor de silano do polímero 1A.
[0069] Os polímeros 11A e 11B foram feitos do mesmo modo que o polímero 1A, exceto o poli(vinilamina-HCl) foi substituído por poli (alilamina-HCl).
[0070] O polímero 2A foi preparado como se segue. 0,600 g de poli (vinilamina-HCl) e 0,603 g de NaOH a 50% foram dissolvidos em 7,985 g de água à temperatura ambiente, e 0,371 g de 1-bromopropano foi adicionado. A mistura foi agitada a 75°C durante 6 horas. Em seguida, 4,0 g da solução de polímero modificada com hidrófobo foi misturada com 0,104 g de NaOH a 25% em 0,85 g de água e 0,077 g de (3-glicidoxipropil)trimetoxissilano foi adicionado. A mistura foi agitada à temperatura ambiente durante 18 horas para se obter uma solução de reserva de concentração de 7,5% em peso.
[0071] O polímero 2B foi feito do mesmo modo que o polímero 2A, diferindo no teor de silano do polímero 2A.
[0072] Os polímeros 12A e 12B foram feitos do mesmo modo que o polímero 2A, exceto o poli(vinilamina-HCl) foi substituído por poli (alilamina-HCl).
[0073] O polímero 3A foi preparado como se segue. 0,8962 g de poli (vinilamina-HCl) e 0,45 g de NaOH foram dissolvidos em 45 ml de metanol à temperatura ambiente, e a mistura foi agitada durante 18 horas, seguida pela adição de 1-bromododecano (0,84 g). A mistura foi agitada a 50°C durante 48 horas antes da evaporação de todos os solventes. 0,662 g de resíduo seco de polivinilamina modificada com dodecila foi misturada com 0,0676 g de NaOH em 7,084 g de água à temperatura ambiente e 0,089 g de (3- glicidoxipropil)trimetoxissilano foi adicionado. A mistura foi agitada à temperatura ambiente durante 18 horas para se obter uma solução de reserva de concentração de 7,5% em peso.
[0074] O polímero 3B foi feito do mesmo modo que o polímero 3A, diferindo no teor de silano do polímero 3A.
[0075] Os polímeros 13A e 13B foram feitos do mesmo modo que o Polímero 3A, exceto que o poli(vinilamina-HCl) foi substituído por poli (alilamina-HCl).
[0076] O polímero 4A foi preparado como se segue: 0,400 g de poli (vinilamina-HCl) e 0,402 g de NaOH a 50% foram dissolvidos em 3,713 g de água à temperatura ambiente e 0,17 g de óxido de propileno foi adicionado. A mistura foi agitada à temperatura ambiente durante 24 horas. 2,0 g da solução de polímero modificada com hidrófobo foram então misturados com 0,0362 g de NaOH a 50% em 0,660 g de água e 0,053 g de (3-glicidoxipropil) trimetoxissilano foi adicionado. A mistura foi agitada à temperatura ambiente durante 18 horas para se obter uma solução de reserva de concentração de 7,5% em peso.
[0077] O polímero 4B foi feito do mesmo modo que o polímero 4A, diferindo no teor de silano a partir do polímero 4A.
[0078] Os polímeros 14A e 14B foram feitos do mesmo modo que o polímero 4A, exceto o poli(vinilamina-HCl), foi substituído por poli (alilamina-HCl).
[0079] O polímero 5A foi preparado como se segue: 0,500 g de poli (vinilamina-HCl) e 0,503 g de NaOH a 50% foram dissolvidos em 3,52 g de água e 1,62 g de acetonitrila à temperatura ambiente e 0,116 g de 1,2- epoxidodecano foi adicionado. A mistura foi agitada a 75°C durante 8 horas. 2,6 g da solução de polímero modificado com hidrófobo foi então misturada com 0,0836 g de NaOH a 25% em 0,219 g de água e 0,062 g de (3- glicidoxipropil)trimetoxissilano foi adicionado. A mistura foi agitada à temperatura ambiente durante 18 horas para se obter uma solução de reserva de concentração de 7,5% em peso.
[0080] O polímero 5B foi feito do mesmo modo que o polímero 5A, diferindo no teor de silano do polímero 5A.
[0081] Os polímeros 15A e 15B foram feitos do mesmo modo que o polímero 5A, exceto o poli(vinilamina-HCl) foi substituído por poli (alilamina-HCl) e não se utilizou acetonitrila.
[0082] O polímero 6A foi preparado como se segue. 0,800 g de poli (vinilamina-HCl) e 0,804 g de NaOH a 50% foram dissolvidos em 6,334 g de água à temperatura ambiente e 0,202 g de 1,2-epoxi-hexano foi adicionado. A mistura foi agitada a 80°C durante 4 horas. 2,862 g da solução de polímero modificada com hidrófobo foram então misturados com 0,0536 g de NaOH a 50%, e 0,0792 g de (3-glicidoxipropil)trimetoxissilano foi adicionado. A mistura foi agitada à temperatura ambiente durante 18 horas para se obter uma solução de reserva de concentração de 9,7% em peso.
[0083] O polímero 6B foi feito do mesmo modo que o polímero 6A, diferindo no teor de silano do polímero 6A.
[0084] Os polímeros 16A e 16B foram feitos do mesmo modo que o polímero 6A, com exceção da substituição de poli(vinilamina-HCl) por poli (alilamina-HCl).
[0085] A preparação do polímero 7A foi a seguinte. 0,500 g de poli (vinilamina-HCl) e 0,503 g de NaOH a 50% foram dissolvidos em 4,168 g de água à temperatura ambiente e 0,127 g de (2,3-epoxipropil)benzeno foi adicionado. A mistura foi agitada a 80°C durante 6 horas. 2,0 g da solução de polímero modificada com hidrófobo foram então misturadas com 0,0760 g de NaOH a 25% em 0,60 g de água e 0,056 g de (3-glicidoxipropil) trimetoxissilano foi adicionado. A mistura foi agitada à temperatura ambiente durante 18 horas para se obter uma solução de reserva de concentração de 7,5% em peso.
[0086] O polímero 7B foi fabricado do mesmo modo que o polímero 7A, diferindo no teor de silano do polímero 7A.
[0087] Os polímeros 17A e 17B foram feitos do mesmo modo que o polímero 7A, exceto o poli(vinilamina-HCl) foi substituído por poli (alilamina-HCl).
[0088] O polímero 8A foi preparado como se segue. 0,500 g de poli (vinilamina-HCl) e 0,503 g de NaOH a 50% foram dissolvidos em 4,858 g de água à temperatura ambiente e 0,164 g de éter butil glicidílico foi adicionado. A mistura foi agitada a 80°C durante 5 horas. 2,5 g da solução de polímero modificado com hidrófobo foram então misturados com 0,0868 g de NaOH a 25% em 0,65 g de água e 0,064 g de (3-glicidoxipropil)trimetoxissilano foi adicionado. A mistura foi agitada à temperatura ambiente durante 18 horas para se obter uma solução de reserva de concentração de 7,5% em peso.
[0089] O polímero 8B foi feito do mesmo modo que o polímero 8A, diferindo no teor de silano do polímero 8A.
[0090] Os polímeros 18A e 18B foram feitos do mesmo modo que o polímero 8A exceto o poli(vinilamina-HCl) foi substituído por poli (alilamina-HCl).
[0091] O polímero 9A foi preparado como se segue. 0,300 g de poli (vinilamina-HCl) e 0,356 g de NaOH a 50% foram dissolvidos em 2,803 g de água à temperatura ambiente e 0,089 g de (5,6-epoxiexil)trietoxissilano foi adicionado. A mistura foi agitada à temperatura ambiente durante 18 horas para se obter uma solução de reserva de concentração de 7,5% em peso.
[0092] O polímero 9B foi feito do mesmo modo que o polímero 9A, diferindo no teor de silano do polímero 9A.
[0093] Os polímeros 19A e 19B foram feitos do mesmo modo que o polímero 9A exceto o poli(vinilamina-HCl) foi substituído por poli (alilamina-HCl).
[0094] O polímero 10A foi preparado como se segue. 0,500 g de poli (vinilamina-HCl) e 0,502 g de NaOH a 50% foram dissolvidos em 4,005 g de água à temperatura ambiente e 0,094 g de 1,2-epoxi-hexano foi adicionado. A mistura foi agitada a 75°C durante 5 horas. 2,0 g da solução de polímero modificado com hidrófobo foram então misturados com 0,0710 g de NaOH a 25% em 0,556 g de água e 0,0582 g de (5,6-epoxiexil)trietoxissilano foi adicionado. A mistura foi agitada à temperatura ambiente durante 18 horas para se obter uma solução de reserva de concentração de 7,5% em peso.
[0095] O polímero 10B foi feito do mesmo modo que o polímero 10A, diferindo no teor de silano do polímero 10A.
[0096] Os polímeros 20A e 20B foram feitos do mesmo modo que o polímero 10A, exceto o poli(vinilamina-HCl) foi substituído por poli (alilamina-HCl).Tabela 1 - Composições de polímeros contendo silício (porcentagem de hidrófobo e porcentagem de silano por mol são calculadas com base no peso unitário recorrente da polivinilamina)
[0097] Os polímeros listados na Tabela 1 foram utilizados em testes de incrustação. O licor Bayer sintético (SBL) utilizado nos testes de incrustação continha 45 g/l de Al2O3 (0,441M), 120,0 g/l de NaOH (3,0 M), 60 g/l de Na2CO3 (0,566M), 20 g/l de Na2SO4 (0,.1408 M) e 0,8 g/l de SiO2 em um total de 245,8 g/l ou 24,58% em peso/volume, de sais dissolvidos totais. Alíquotas da solução de SBL que foram colocadas nos Exemplos abaixo também foram adicionadas a frascos (geralmente o polímero foi adicionado na forma de uma solução contendo 0,1-10% de agente ativo) (grau de aço carbono (grau SA-36) de vasos de pressão de 42 ml de volume total ("frasco") fabricados pela empresa STEM); amostras em branco (controle) foram preparadas sem o polímero. Os frascos selados foram aquecidos com agitação a 100°C durante 18 ± 2 horas. No final das 18 horas, os frascos foram abertos e a solução foi filtrada. Quando nenhum aditivo de polímero foi adicionado ao sistema (testes em branco), aluminossilicato considerável foi formado e recuperado em papel de filtro. O aluminossilicato total precipitado nos testes em branco era tipicamente cerca de 200 mg. Nos Exemplos abaixo, a quantidade de precipitado de aluminossilicato é uma medida da atividade anti-incrustante e é expressa como uma percentagem de aluminossilicato que se formou nos experimentos em branco correspondentes. Os resultados do teste dos Polímeros 1A-10A e 1B-10B são mostrados na Tabela 2 abaixo.Tabela 2 - Resultados dos testes de incrustação dos polímeros 1A-10A e 1B-10B
[0098] A porcentagem de precipitação de sodalita é a quantidade de incrustação de sodalita precipitada nas amostras tratadas com polímero em relação à média das amostras de controle em branco em que nenhum polímero foi adicionado, e indica o grau de formação da incrustação. A porcentagem mais alta de precipitação de sodalita significa menor capacidade para evitar a formação da incrustação.
[0099] Os exemplos 11-26 demonstram que as polivinilaminas relativamente mais hidrofóbicas (Polímeros 2A-8A e 2B-8B) que são funcionalizadas com vários hidrófobos e (3-glicidoxipropil)trimetoxissilano geralmente proporcionam uma redução significativamente melhor na incrustação de sodalita do que os polímeros de controla (Polímeros 1A e 1B) que são modificados somente com (3-glicidoxipropil)trimetoxissilano.
[00100] Os Exemplos 27-30 mostram que as polivinilaminas hidrofóbicas (Polímeros 10A e 10B) que são funcionalizadas com hidrófobos e (5,6-epoxiexil)trietoxissilano também proporcionam reduções significativamente melhores na incrustação de sodalita do que os polímeros de controlo (Polímeros 9A e 9B) que são modificados apenas com (5,6-epoxi- hexil)trietoxissilano.
[00101] Os testes de incrustação dos Polímeros 1A-10A e 1B-10B estão resumidos na Tabela 3 abaixo.Tabela 3 - Resultados dos testes de incrustação dos polímeros 11A-20A e 11B-20B

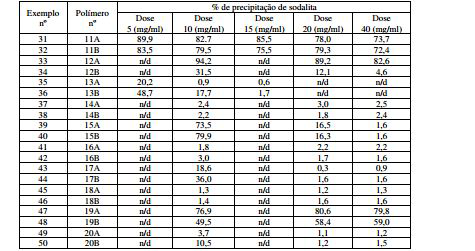

[00102] Os exemplos 31-46 ilustram que as polialilaminas relativamente mais hidrofóbicas (Polímeros 12A-18A e 12B-18B) funcionalizadas com vários hidrófobos e (3-glicidoxipropil)trimetoxissilano geralmente proporcionam uma redução significativamente melhor na incrustação de sodalita do que os polímeros de controle (Polímeros 11A e 11B) que são modificados apenas com (3-glicidoxipropil) trimetoxissilano.
[00103] Os exemplos 47-50 mostram que as polialilaminas relativamente mais hidrofóbicas (Polímeros 20A e 20B) funcionalizadas com hidrófobos e (5,6-epoxiexil) trietoxissilano geralmente proporcionaram uma redução significativamente melhor na incrustação de sodalita do que os polímeros de controle (Polímeros 19A e 19B) que são modificados apenas com (5,6-epoxi-hexil)trietoxissilano.
[00104] Embora a descrição anterior tenha mostrado, descrito e apontado características inovadoras fundamentais dos presentes ensinamentos, entender-se-á que várias omissões, substituições e mudanças na forma do detalhe do aparelho como ilustrado, bem como as suas utilizações podem ser feitas pelos especialistas na técnica sem se afastarem do âmbito dos presentes ensinamentos. Consequentemente, o escopo dos presentes ensinamentos não deve ser limitado à discussão anterior, mas deve ser definido pelas reivindicações anexas.
Claims (13)
1. Polímero inibidor de incrustação, caracterizado pelo fato de que compreende: um A mer de acordo com a fórmula (I)
e um B mer de acordo com a fórmula (II)
em que cada R é independentemente hidróxi, alcóxi C1-20 opcionalmente substituído, oxialquileno C1-20 opcionalmente substituído, arilóxi C6-12 opcionalmente substituído, ou -OM; M é um íon de metal do grupo I, íon de metal do grupo II, ou N(R4)4+; cada grupo R’ é um grupo alquila C1-20 opcionalmente substituído, arila C6-12, ou aralquila C7-12; n = 1, 2 ou 3; m = 0, 1 ou 2; R 123456 7 , R , R , R , R , R , e R são cada um independentemente H ou um primeiro radical hidrocarbila opcionalmente substituído compreendendo de 1 a 20 carbonos; A1 e A3 são cada um independentemente um radical hidrocarbila opcionalmente substituído ou de ligação direta compreendendo de 1 a 20 carbonos; J1 e J2 são cada um independentemente H ou um radical hidrocarbila opcionalmente substituído compreendendo de 1 a 20 carbonos; A2 é uma ligação direta ou um grupo de conexão orgânica compreendendo de 1 a 20 carbonos; e Q é um primeiro radical hidrocarbila opcionalmente substituído compreendendo de 1 a 20 carbonos.
2. Polímero inibidor de incrustação de acordo com a reivindicação 1, caracterizado pelo fato de que o A mer de acordo com a fórmula (I) está presente em uma quantidade de 1% a 99% por mol, com base no total de meros no polímero.
3. Polímero inibidor de incrustação de acordo com a reivindicação 1 ou 2, caracterizado pelo fato de que o B mer de acordo com a fórmula (II) está presente em uma quantidade de 2% a 40% por mol, com base no total de meros no polímero.
4. Polímero inibidor de incrustação de acordo com a 1234567 reivindicação 1, car ac leiizado pelo fato de que R, R, R, R, R, R , R são H; e A1 é de ligação direta, e A3 é de ligação direta, ou A1 é -CH2-, e A3 -CH2-.
5. Polímero inibidor de incrustação de acordo com a reivindicação 4, caracterizado pelo fato de que M é Na+ ou NH4+ ou qualquer combinação dos mesmos.
6. Polímero inibidor de incrustação de acordo com a reivindicação 1, caracterizado pelo fato de que n = 3 e m = 0.
7. Produto de reação polimérica de uma poliamina com um composto de silano e um composto contendo hidrófobo, caracterizado pelo fato de que o composto de silano compreende um grupo -SIRnR’m e um grupo reativo com amina; em que cada R é independentemente hidróxi, alcóxi C1-20 opcionalmente substituído, oxialquileno C1-20 opcionalmente substituído, arilóxi C1—12 opcionalmente substituído, ou -OM; n = 1, 2 ou 3; m = 0, 1 ou 2; M é um íon de metal do grupo I, íon de metal do grupo II, ou N(R4)4+; cada R4 é independentemente H ou alquila C1-6; e cada grupo R’ é independentemente um grupo alquila C1-20 opcionalmente substituído, arila C6-12 ou aralquila C712; em que o composto contendo hidrófobo compreende um grupo reativo com amina e pelo menos um radical hidrocarbila opcionalmente substituído escolhido de alquileno C1-20 opcionalmente substituído, aralquila C7-20 opcionalmente substituído e oxialquileno C1-20 opcionalmente substituído; e em que a poliamina compreende um C mer de acordo com a fórmula (III) -
em que cada um de R8, R9 e R10 é independentemente H ou alquila C1-6; A4 é uma ligação direta ou um alquileno C1-6 opcionalmente substituído; e J3 é H ou um radical hidrocarbila opcionalmente substituído escolhido do grupo alquileno C1-20 opcionalmente substituído, aralquila C7-20 opcionalmente substituído e oxialquileno C1-20 opcionalmente substituído, e em que a poliamina ainda compreende um A mer de fórmula (I) e um B mer de fórmula (II) como definidos em qualquer uma das reivindicações 1 a 6.
8. Produto de reação polimérica de acordo com a reivindicação 7, caracterizado pelo fato de que cada um de R8, R9 e R10 é independentemente H, A4 é um grupo -CH2-; e J3 é H.
9. Produto de reação polimérica de acordo com a reivindicação 7 ou 8, caracterizado pelo fato de que o composto de silano é um silano funcional em halogênio, um silano funcional em epóxi, um silano funcional em isocianato, glicidoxipropil trimetoxissilano, ou (5,6- epoxiexil)trietoxissilano.
10. Produto de reação polimérica de acordo com a reivindicação 7 ou 8, caracterizado pelo fato de que composto contendo hidrófobo é 1-bromopropano, óxido de propileno, éter butilglicidílico, 1,2- epoxidodecano, (2,3-epoxipropil)benzeno, ou 1,2-epoxi-hexano.
11. Método para redução de formação de incrustação siliciosa em um processo industrial que é suscetível a formação de incrustação siliciosa, caracterizado pelo fato de que compreende a adição de uma quantidade redutora de incrustação do polímero inibidor de incrustação como definido em qualquer uma das reivindicações 1 a 6 a uma corrente de processo industrial, o polímero compreendendo: um A mer de acordo com a fórmula (I) -
em que: cada R é independentemente hidróxi, alcóxi C1-20 opcionalmente substituído, oxialquileno C1-20 opcionalmente substituído, arilóxi C6-12 opcionalmente substituído, ou -OM; M é um íon de metal do grupo I, íon de metal do grupo II, ou N(R4)4+; cada grupo R’ é um grupo alquila C1-20 opcionalmente substituído, arila C6-12, ou aralquila C7-12; n = 1, 2 ou 3; m = 0, 1 ou 2; R1, R2, R3 e R4 são cada um independentemente H ou um primeiro radical hidrocarbila opcionalmente substituído compreendendo de 1 a 20 carbonos; A1 é um radical hidrocarbila opcionalmente substituído ou de ligação direta compreendendo de 1 a 20 carbonos; J1 é H ou um radical hidrocarbila opcionalmente substituído compreendendo de 1 a 20 carbonos; e A2 é uma ligação direta ou um grupo de conexão orgânica compreendendo de 1 a 20 carbonos, e em que o polímero ainda compreende um B mer de fórmula (II):
em que: R5, R6 e R7 são cada um independentemente H ou um primeiro radical hidrocarbila opcionalmente substituído compreendendo de 1 a 20 carbonos; A3 é uma ligação direta ou um radical hidrocarbila opcionalmente substituído compreendendo de 1 a 20 carbonos; J2 é H ou um radical hidrocarbila opcionalmente substituído compreendendo de 1 a 20 carbonos; e Q é hidrogênio, alquila C1-20 opcionalmente substituído ou oxialquileno C1-20 opcionalmente substituído.
12. Método de acordo com a reivindicação 11, caracterizado pelo fato de que o processo industrial é uma corrente de processo de alumina.
13. Método de acordo com a reivindicação 11, caracterizado pelo fato de que o polímero ou o produto de reação polimérica é adicionado à corrente de processo industrial em uma quantidade de 1 parte por milhão a 500 partes por milhão.
Applications Claiming Priority (3)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| US201462092950P | 2014-12-17 | 2014-12-17 | |
| US62/092,950 | 2014-12-17 | ||
| PCT/US2015/065810 WO2016100336A1 (en) | 2014-12-17 | 2015-12-15 | Scale inhibitor compositions and methods of using |
Publications (3)
| Publication Number | Publication Date |
|---|---|
| BR112017013169A2 BR112017013169A2 (pt) | 2018-01-02 |
| BR112017013169A8 BR112017013169A8 (pt) | 2022-07-05 |
| BR112017013169B1 true BR112017013169B1 (pt) | 2023-03-28 |
Family
ID=56127465
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| BR112017013169-2A BR112017013169B1 (pt) | 2014-12-17 | 2015-12-15 | Polímero inibidor de incrustação, produto de reação polimérica, e, método para redução de formação de incrustação siliciosa em um processo industrial |
Country Status (10)
| Country | Link |
|---|---|
| US (1) | US11046794B2 (pt) |
| EP (1) | EP3233737B1 (pt) |
| CN (1) | CN107250062B (pt) |
| AU (1) | AU2015362659B2 (pt) |
| BR (1) | BR112017013169B1 (pt) |
| CA (1) | CA2971605C (pt) |
| ES (1) | ES2740126T3 (pt) |
| HU (1) | HUE044559T2 (pt) |
| RU (1) | RU2699032C2 (pt) |
| WO (1) | WO2016100336A1 (pt) |
Families Citing this family (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN111268846B (zh) * | 2020-03-30 | 2022-02-15 | 浙江红狮环保股份有限公司 | 一种垃圾焚烧飞灰工艺含盐废水提纯方法 |
| CN112624357A (zh) * | 2020-12-09 | 2021-04-09 | 鞍钢集团矿业有限公司 | 一种用于处理工业用水的净水剂及其制备方法与应用 |
| CN112521645A (zh) * | 2020-12-10 | 2021-03-19 | 单县兴源塑胶阀门有限公司 | 高强耐磨塑料阀门管件及其制备方法 |
| JP7745149B2 (ja) * | 2021-07-06 | 2025-09-29 | 富士電機株式会社 | シリカスケール改質剤 |
| EP4476180B1 (en) * | 2022-02-07 | 2026-03-11 | ITS Water Group SA | A composition for reducing the amount of sodium hydroaluminosilicate desposits and a method for obtaining the composition |
Family Cites Families (16)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US4275002A (en) | 1974-11-04 | 1981-06-23 | Dynapol | Process for preparing polymeric colorants having a poly(vinylamine) backbone |
| US5346628A (en) * | 1993-10-29 | 1994-09-13 | Nalco Chemical Company | Polymers for flocculating red mud from bayer process liquors |
| TW420653B (en) * | 1995-08-11 | 2001-02-01 | Nippon Catalytic Chem Ind | An agent for water treatment |
| JPH11138193A (ja) * | 1997-11-13 | 1999-05-25 | Sanyo Chem Ind Ltd | スケール防止剤 |
| CN1303058C (zh) * | 2004-01-15 | 2007-03-07 | 同济大学 | 生物可降解缓蚀阻垢剂胺基聚环氧丁二酸的制备方法 |
| RU2420540C2 (ru) * | 2005-02-09 | 2011-06-10 | Сайтек Текнолоджи Корп. | Способ предотвращения и уменьшения алюмосиликатных отложений в промышленных процессах |
| US7999065B2 (en) | 2006-10-13 | 2011-08-16 | Cytec Technology Corp. | Hydrophobically modified polyamine scale inhibitors |
| CA2666389C (en) | 2006-10-13 | 2014-10-28 | Cytec Technology Corp. | Hydrophobically modified polyamine scale inhibitors |
| SI2109590T1 (sl) * | 2007-02-05 | 2013-10-30 | Cytec Technology Corp. | Reagenti iz polietilenoksida, substituiranega s silanom, in postopek uporabe za preprečevanje ali zmanjšanje alumosilikatne obloge v industrijskih postopkih |
| CA2962683C (en) | 2007-04-20 | 2018-06-26 | Qi Dai | Use of silicon-containing polymers to improve red mud flocculation in the bayer process |
| EP2082991A1 (en) * | 2008-01-22 | 2009-07-29 | Thermphos Trading GmbH | Method of Water Treatment |
| US20110049052A1 (en) * | 2009-09-02 | 2011-03-03 | Hirsch Keith A | Method for inhibiting the deposition of silica and/or silicate compounds in aqueous systems |
| US9416020B2 (en) | 2009-09-25 | 2016-08-16 | Nalco Company | Surfactant based small molecules for reducing aluminosilicate scale in the bayer process |
| WO2014112625A1 (ja) * | 2013-01-21 | 2014-07-24 | 日本合成化学工業株式会社 | シリル基含有ポリビニルアルコール系樹脂及びその用途 |
| JP6244723B2 (ja) | 2013-08-02 | 2017-12-13 | 株式会社デンソー | 高圧ポンプの制御装置 |
| US10066124B2 (en) | 2013-12-24 | 2018-09-04 | Cytec Industrial Inc. | Method of reducing scale in the bayer process |
-
2015
- 2015-12-15 AU AU2015362659A patent/AU2015362659B2/en active Active
- 2015-12-15 US US14/969,918 patent/US11046794B2/en active Active
- 2015-12-15 RU RU2017125003A patent/RU2699032C2/ru active
- 2015-12-15 CN CN201580076441.2A patent/CN107250062B/zh active Active
- 2015-12-15 EP EP15821207.6A patent/EP3233737B1/en active Active
- 2015-12-15 WO PCT/US2015/065810 patent/WO2016100336A1/en not_active Ceased
- 2015-12-15 BR BR112017013169-2A patent/BR112017013169B1/pt active IP Right Grant
- 2015-12-15 ES ES15821207T patent/ES2740126T3/es active Active
- 2015-12-15 CA CA2971605A patent/CA2971605C/en active Active
- 2015-12-15 HU HUE15821207 patent/HUE044559T2/hu unknown
Also Published As
| Publication number | Publication date |
|---|---|
| AU2015362659B2 (en) | 2021-02-18 |
| EP3233737A1 (en) | 2017-10-25 |
| CN107250062A (zh) | 2017-10-13 |
| CA2971605C (en) | 2024-01-16 |
| BR112017013169A8 (pt) | 2022-07-05 |
| US20160176995A1 (en) | 2016-06-23 |
| WO2016100336A1 (en) | 2016-06-23 |
| HUE044559T2 (hu) | 2019-11-28 |
| RU2699032C2 (ru) | 2019-09-03 |
| BR112017013169A2 (pt) | 2018-01-02 |
| RU2017125003A3 (pt) | 2019-02-12 |
| CN107250062B (zh) | 2022-02-11 |
| AU2015362659A1 (en) | 2017-07-13 |
| US11046794B2 (en) | 2021-06-29 |
| RU2017125003A (ru) | 2019-01-17 |
| CA2971605A1 (en) | 2016-06-23 |
| ES2740126T3 (es) | 2020-02-05 |
| EP3233737B1 (en) | 2019-05-08 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| BR112017013169B1 (pt) | Polímero inibidor de incrustação, produto de reação polimérica, e, método para redução de formação de incrustação siliciosa em um processo industrial | |
| JP5350362B2 (ja) | バイエル工程における赤泥凝集を向上させるためのケイ素含有重合体の使用 | |
| CA2740842C (en) | Use of silicon-containing polymers for improved flocculation of solids in processes for the production of alumina from bauxite | |
| CN102574695B (zh) | 降低拜尔法中的铝硅酸盐污垢 | |
| US20190241693A1 (en) | Silicon containing polymer flocculants | |
| AU2014370084B2 (en) | Method of reducing scale in the Bayer process | |
| US20130189529A1 (en) | Mitigation and control of aluminosilicate scale through a novel feeding strategy of the inhibitor | |
| CA3026793C (en) | Silicon containing polymer flocculants | |
| CN115231594A (zh) | 抗降解抑垢剂 | |
| AU2013201696B2 (en) | Use of silicon-containing polymers to improve red mud flocculation in the Bayer process | |
| WO2014137528A1 (en) | Reducing aluminosilicate scale in the bayer process feed strategy for dsp inhibitor | |
| CN118871391A (zh) | 用于减少水合硅铝酸钠沉积物的量的组合物和该组合物的获得方法 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| B06U | Preliminary requirement: requests with searches performed by other patent offices: procedure suspended [chapter 6.21 patent gazette] | ||
| B06A | Patent application procedure suspended [chapter 6.1 patent gazette] | ||
| B15K | Others concerning applications: alteration of classification |
Free format text: AS CLASSIFICACOES ANTERIORES ERAM: C02F 1/54 , C02F 1/56 , C01F 7/06 Ipc: C01F 7/0653 (2022.01), C02F 1/54 (2006.01), C02F 5 |
|
| B15K | Others concerning applications: alteration of classification |
Free format text: AS CLASSIFICACOES ANTERIORES ERAM: C01F 7/0653 , C02F 1/54 , C02F 5/10 , C08F 126/02 , C08F 130/08 , C08F 226/02 , C08F 8/42 Ipc: C08F 8/42 (2006.01), C02F 1/54 (2006.01), C02F 5/1 |
|
| B07A | Application suspended after technical examination (opinion) [chapter 7.1 patent gazette] | ||
| B07B | Technical examination (opinion): publication cancelled [chapter 7.2 patent gazette] | ||
| B07A | Application suspended after technical examination (opinion) [chapter 7.1 patent gazette] | ||
| B09A | Decision: intention to grant [chapter 9.1 patent gazette] | ||
| B16A | Patent or certificate of addition of invention granted [chapter 16.1 patent gazette] |
Free format text: PRAZO DE VALIDADE: 20 (VINTE) ANOS CONTADOS A PARTIR DE 15/12/2015, OBSERVADAS AS CONDICOES LEGAIS |
