Abstract

biombo a dobradiça de pano. biombo a dobradiça de pano o presente relatório descritivo para o modelo de utilidade refere-se a utilização de dobradiças (2) feitas de tecido para conferir uma maior flexibilidade ao biombo, permitindo a rotação de 360° das placas (1).o biombo tem como finalidade a utilização para a separação de ambientes internos, de modo que possa ser usado para trocas de roupas, reuniões em escritórios, e a possibilidade de separação de leitos em hospitais. a dobradiça de tecido (2) reveste toda a extensão lateral das placas (1), não deixando frestas, de modo que permite uma maior privacidade ao usuário. o biombo consiste em duas partes, a estrutura e as dobradiças. a estrutura é composta de peças de madeiras com cavidades que são encaixadas umas nas outras e pinadas com grampos nas laterais. por fim, as placas são revestidas com papel kraft. em seguida as placas são unidas por dobradiças de tecido, coladas de maneira a possibilitar uma rotação total do biombo.

Description

BIOMBO A DOBRADIÇA DE PANO Campo da invenção

[001] O presente pedido de modelo de utilidade de patente refere-se a um biombo utilizado para delimitação de espaço físico e criação de área protegida e individual por meio da separação de ambientes internos domésticos, feito com peças de madeira revestida com tecidos de algodão.

[002] As principais utilizações do biombo são em ambientes internos, de modo a criar paredes móveis para trocas de vestuário, separação de ambientes em escritórios. Existindo a possibilidade de ser usado para a separações de leitos em hospitais.

Fundamentos da invenção

[003] Os biombos são constituídos por painéis, geralmente feito de madeira unidos por dobradiças metálicas que tem por objetivo a separação de ambientes e ocultação de áreas em ambientes internos.

[004] Os biombos tradicionais com a dobradiça de metal possuem frestas entre as placas, possibilitando a visualização do ambiente por pessoas externas, tirando a privacidade em casos de trocas de roupas ou em reuniões de escritórios. O presente modelo de utilidade resolve esse problema, não possuindo essas frestas, devido à dobradiça de tecido (2) que cobre toda a área de contato entre as placas, de modo que o biombo é totalmente oculto. A dobradiça de tecido possibilita a articulação de 360° em todas as placas, sendo possível a adaptação de várias posições da estrutura. Além disso, devido ao acabamento final ser em tecido, tem-se a variedades de estampas e a facilidade de ser personalizado.

[005] Geralmente os biombos tradicionais são unidos por dobradiças de metais e feito por placas maciças, ficando mais pesados e mais custosos. O presente modelo de utilidade tem como objetivo otimizar os biombos usando dobradiça feita por tecido e um corpo não maciço com uma estrutura de madeira encaixadas, eliminando a utilização de dobradiça de metais.
O modelo de utilidade apresentado é constituído pelos seguintes desenhos representativos.
A Figura 1 apresenta a vista frontal da peça horizontal externa da estrutura.
A Figura 2 apresenta a vista frontal da peça vertical externa da estrutura.
A Figura 3 apresenta a vista frontal da peça horizontal interna da estrutura.
A Figura 4 apresenta a vista frontal da peça vertical interna da estrutura.
A Figura 5 apresenta a vista frontal da estrutura do biombo.
A Figura 6 apresenta a vista frontal da folha de papel kraft usada na estrutura.
A Figura 7 apresenta as dimensões e colagem intercalada da dobradiça de tecido.
A Figura 8 apresenta a vista frontal da dobradiça na estrutura.
A Figura 9 apresenta a vista frontal do Biombo.

Descrição da invenção

[006] O modelo de utilidade proposto para biombo é constituído basicamente de duas partes: estrutura (1) e dobradiça (2). A estrutura feita em madeira (caxeta, cedrinho ou pinus) refere-se a parte de sustentação (corpo) do biombo, enquanto a dobradiça é responsável pela articulação das estruturas, sendo essa feita de tecido.

[007] A estrutura é composta por duas partes principais: externa e interna. A parte externa (moldura) é feita por duas peças de madeira, uma na horizontal com 46 cm de comprimento, 2 cm de largura e 1,5 cm de espessura como mostra na figura 1, outra peça é a vertical possuindo 190 cm comprimento, 2 cm de largura como exemplifica a figura 2. São usadas duas peças verticais e duas horizontais para montar a moldura, as peças são fixadas nas pontas de contato sendo utilizado 1 pino em cada extremidade.

[008] A parte interna tem cinco peças horizontais com as seguintes dimensões, 46 cm de comprimento, 1,5 cm de largura. Essa peça possui uma cavidade localizada a 11 cm das extremidades (tanto na esquerda quanto na direita), sendo essas em sentido opostos. A profundidade da cavidade é de 0,75 cm por 1,5 cm de comprimento conforme a figura 3. O objetivo desta é fazer o encaixe das peças horizontais com as verticais através de um pino fixado através de uma grampeadora elétrica.

[009] A parte interna da estrutura conta com mais duas peças verticais, fazendo encaixe com as demais peças horizontais. As cavidades possuem as mesmas dimensões das peças horizontais e são posicionadas de maneira alternada (uma em cima outra em baixo), as dimensões estão detalhadas na figura 4 e 5. Todas as partes internas são fixadas na parte externa através de pino de 40 mm. Com as peças unidas, forma-se as placas do biombo com medidas de 190 cm de altura por 50 cm de largura. A medida da atura pode ser adaptada para maiores ou menores medidas, porém a medida da largura é fixa.

[0010] O processo de finalização da estrutura é feito com a colagem de papel Kraft sobre toda a estrutura, de maneira que toda esta não fique aparente. A cola utilizada é a goma arábica, aplicada sobre toda a estrutura de madeira com um pincel. Em seguida, é feita a colagem do papel Kraft. São utilizadas duas folhas de papel com as dimensões de 190 cm x 50 cm (do mesmo tamanho da estrutura), coladas na parte da frente e de trás da estrutura, a figura 6 ilustra a folha de papel Kraft.

[0011] Após feito o cobrimento das estruturas com o papel Kraft, estão prontas as placas (1) que vão ser unidas pelas dobradiças de tecido.

[0012] As dobradiças de tecido (2) são responsáveis por fazer a união das placas e dar flexibilidade as mesmas. O tecido da dobradiça pode ser de qualquer tipo de tecido. A dobradiça é colada na parte lateral das placas (estrutura), tendo 3,5 cm de largura ao todo. Sendo que 2 cm da tira de tecido é colada na parte da frente da estrutura (8), como representada pela região em cinza da figura, já o restante (1,5 cm) é colado na lateral da placa (parte de contato com a outra placa). São feitos pequenos cortes que permitem a flexibilidade da madeira na dobradiça fazendo com que elas consigam virar por 360 graus. As regiões dos cortes estão representadas na figura 7. Cola-se as partes intercaladas na madeira (6). Entre as placas é colocado uma peça de madeira no tamanho de 3 mm de modo que tenha uma distância mínima para que as dobradiças consigam virar de um lado para o outro. Ao terminar a colagem, a peça de madeira é retirada. Após a colagem intercalada dos tecidos conforme na figura 7, são viradas as placas para que cole as dobradiças na parte traseira. Cola-se o tecido da dobradiça nas partes da madeira onde não foram coladas ainda (7), de maneira intercalada. A dobradiça aplicada na estrutura é representada na figura 8. Após colocar o tecido de dobradiça é colado novamente o papel Kraft puro com as dimensões de 190 cm por 50 cm, nas partes da frente e de trás de cada placa do biombo.

[0013] Após feita confecção da estrutura é realizada a parte de acabamento, onde este deve cobrir todas as partes do tecido. Os tecidos utilizados para o acabamento podem ser de cetim, veludo ou plástico. O tamanho do tecido é de 193 cm x 53 cm, de modo a cobrir cada uma das placas do biombo. O tecido é colado com cola adesiva de contato, sendo que primeiro cola-se a parte inferior da placa de madeira que tem 1,5 cm. Após cola-se a parte superior que também tem 1,5 cm. Em seguida, cola-se as laterais das placas centrais. Na primeira e na última placa do biombo não tem dobradiça, portanto são colados normalmente na lateral externas da primeira e da última peça. Nas laterais que fazem contato com outras placas (placas centrais) ficam as dobradiças, assim é necessário realizar cortes no tecido do acabamento seguindo os cortes das dobradiças para que o movimento seja feito. Após fazer o acabamento de um lado do biombo, faz-se o outro lado. O tecido de acabamento cobre um ao outro nas partes de cima e de baixo de cada placa. Nas partes laterais das placas centrais, onde tem as dobradiças, são coladas normalmente em cima das dobradiças, nesse caso não é necessário sobrepor um tecido de acabamento no outro. Ao final, corta-se os excessos de tecido e fios. Em seguida, é realizada a fixação, através de pinos de 10 mm, das madeiras de acabamentos nas extremidades do biombo. As madeiras utilizadas para o acabamento são preferencialmente de caixeta, pinos ou cedrinho. Em cada placa externa são usadas três peças de madeira, localizadas na parte superior, inferior e na lateral. Nas placas centrais, são usadas duas peças de madeiras (3), localizadas na parte superior e inferior. As peças superiores e inferiores têm as dimensões de 50 cm X 1,5 cm X 1,5 cm. As peças laterais (4) têm as dimensões de 190 cm X 1,5 cm X 1,5 cm. Essas peças de madeiras são envernizadas. Após, a fixação das madeiras de acabamentos nas extremidades do biombo, são fixadas cantoneiras (5) nas arestas das placas externas, sendo quatro na parte da frente e quatro atrás. Para a fixação das cantoneiras, é utilizada cola de contato, e três parafusos ornamentais de 6 mm. Essas cantoneiras são peças metálicas usadas como ornamento para enfeitar o biombo. A figura 9 ilustra a o bimbo finalizado.

Exemplos de concretizações da invenção

[0014] A tabela 1 apresenta as diferenças de um biombo comum e com a dobradiça de tecido.

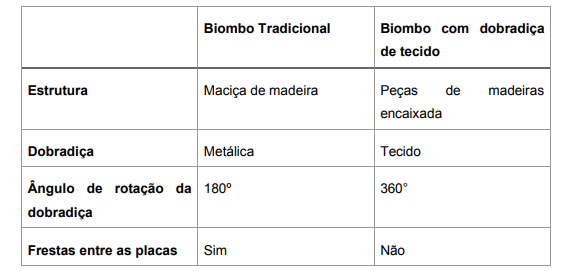

Tabela 1- Comparação de biombo tradicional com de dobradiça de tecido

[0015] O modelo de utilidade apresentado se difere ao biombo tradicional de algumas maneiras. Quanto a estrutura o modelo tem peças de madeira encaixadas, enquanto o tradicional tem placas maciças. A dobradiça de tecido do modelo de utilidade garante um diferencial, pois dá ao biombo a possibilidade de fazer rotação de 360°, também devido a colagem da dobradiça e pelos cortes horizontais por toda a estrutura não fica frestas entre as placas, permitindo uma maior privacidade para o usuário.

Claims (1)

1. BIOMBO, caracterizado por ter dobradiça feita em tecido que permite maior flexibilidade.
