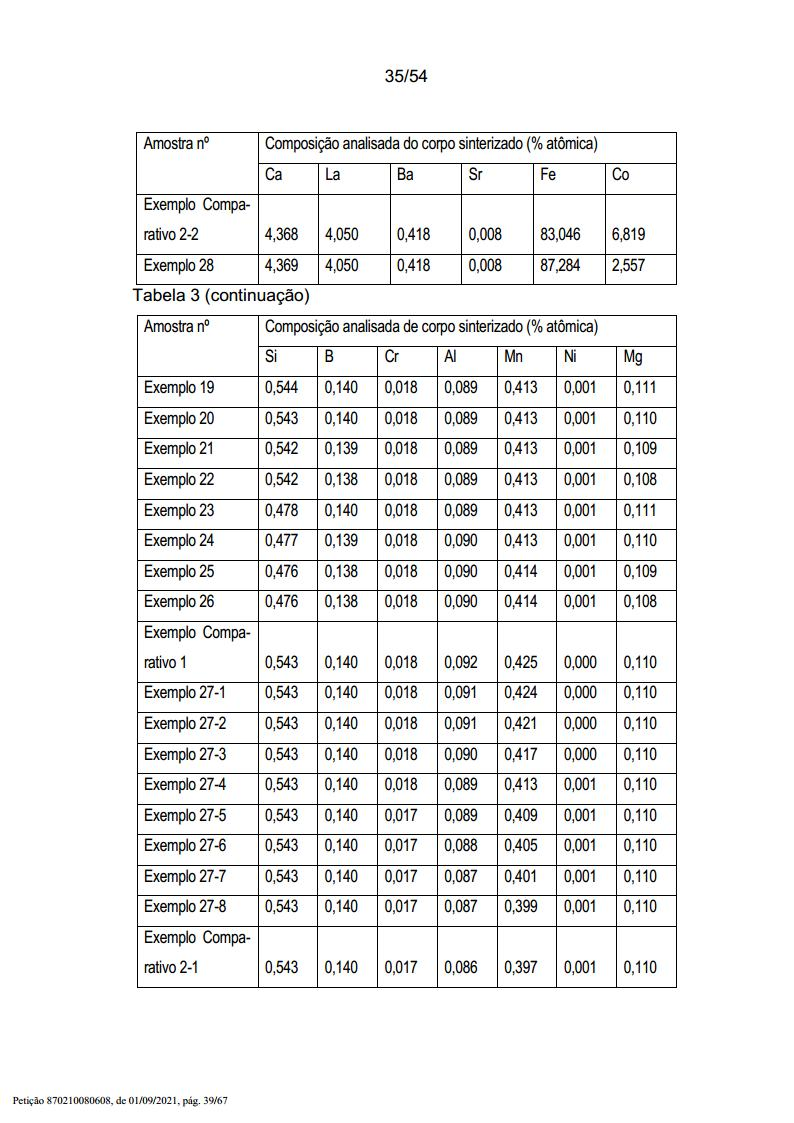

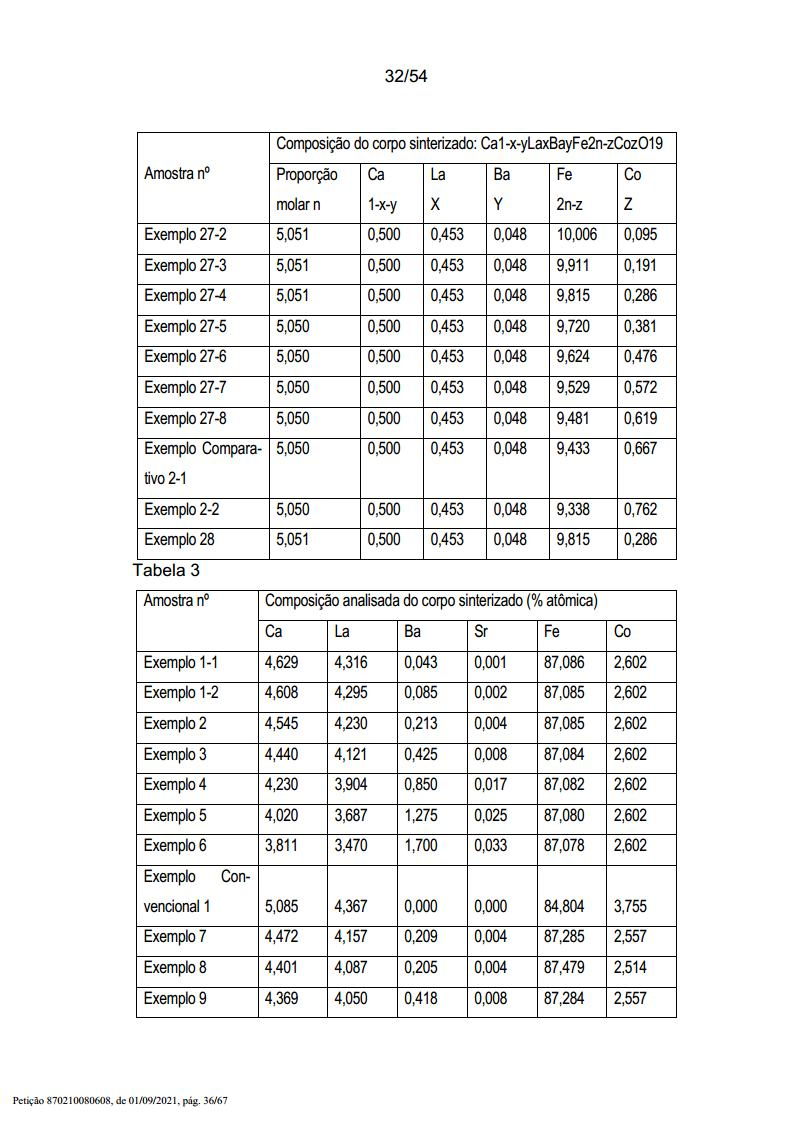

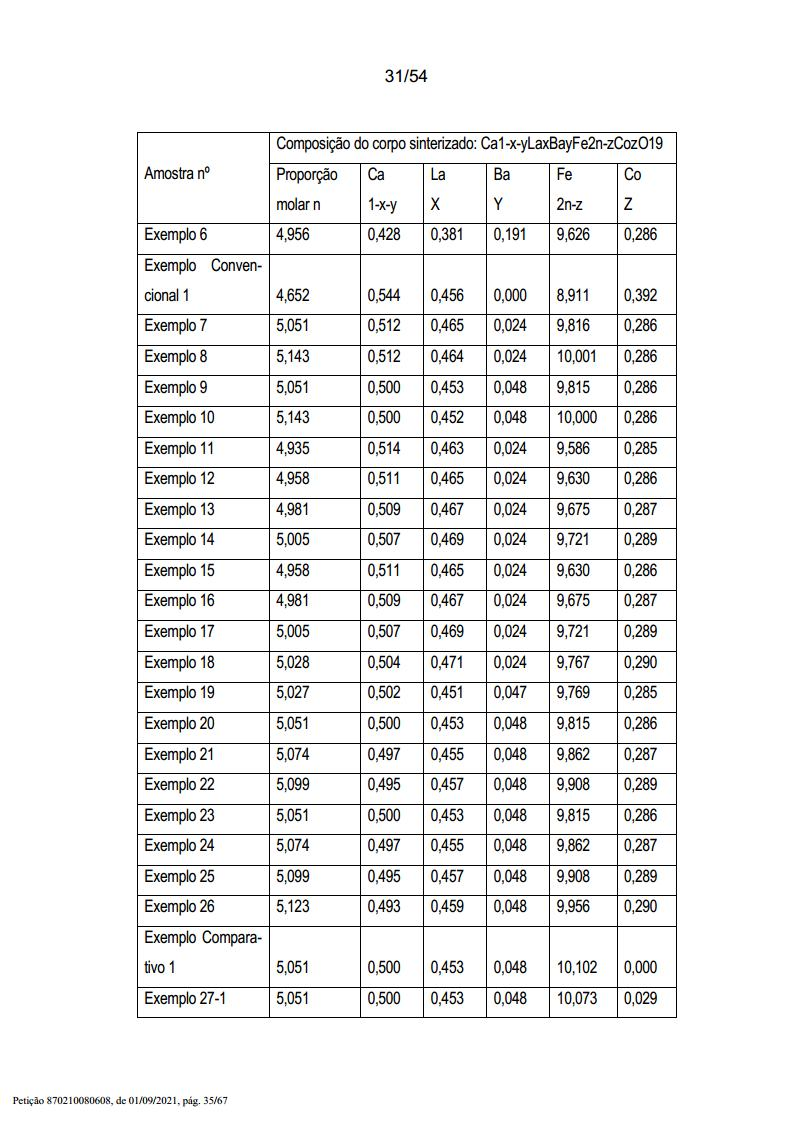

BRPI0618960B1 - Métodos para a produção de um magneto de ferrita sinterizado - Google Patents

Métodos para a produção de um magneto de ferrita sinterizado Download PDF

Info

Publication number
BRPI0618960B1
BRPI0618960B1 BRPI0618960-1A BRPI0618960A BRPI0618960B1 BR PI0618960 B1 BRPI0618960 B1 BR PI0618960B1 BR PI0618960 A BRPI0618960 A BR PI0618960A BR PI0618960 B1 BRPI0618960 B1 BR PI0618960B1
Authority
BR
Brazil
Prior art keywords
compound
powder
sintered ferrite
ferrite magnet
mass
Prior art date
Application number
BRPI0618960-1A
Other languages
English (en)
Inventor
Takashi Takami
Hiroshi Iwasaki
Naoki Mochi
Original Assignee
Hitachi Metals, Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Hitachi Metals, Ltd filed Critical Hitachi Metals, Ltd
Publication of BRPI0618960A2 publication Critical patent/BRPI0618960A2/pt
Publication of BRPI0618960B1 publication Critical patent/BRPI0618960B1/pt

Links

Images

Classifications

    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01F—MAGNETS; INDUCTANCES; TRANSFORMERS; SELECTION OF MATERIALS FOR THEIR MAGNETIC PROPERTIES
    • H01F1/00—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties
    • H01F1/01—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties of inorganic materials
    • H01F1/03—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties of inorganic materials characterised by their coercivity
    • H01F1/032—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties of inorganic materials characterised by their coercivity of hard-magnetic materials
    • H01F1/10—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties of inorganic materials characterised by their coercivity of hard-magnetic materials non-metallic substances, e.g. ferrites, e.g. [(Ba,Sr)O(Fe2O3)6] ferrites with hexagonal structure
    • H01F1/11—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties of inorganic materials characterised by their coercivity of hard-magnetic materials non-metallic substances, e.g. ferrites, e.g. [(Ba,Sr)O(Fe2O3)6] ferrites with hexagonal structure in the form of particles
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B35/00—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
    • C04B35/01—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on oxide ceramics
    • C04B35/26—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on oxide ceramics based on ferrites
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B35/00—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
    • C04B35/01—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on oxide ceramics
    • C04B35/26—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on oxide ceramics based on ferrites
    • C04B35/2608—Compositions containing one or more ferrites of the group comprising manganese, zinc, nickel, copper or cobalt and one or more ferrites of the group comprising rare earth metals, alkali metals, alkaline earth metals or lead
    • C04B35/2633—Compositions containing one or more ferrites of the group comprising manganese, zinc, nickel, copper or cobalt and one or more ferrites of the group comprising rare earth metals, alkali metals, alkaline earth metals or lead containing barium, strontium or calcium
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B35/00—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
    • C04B35/01—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on oxide ceramics
    • C04B35/26—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on oxide ceramics based on ferrites
    • C04B35/2641—Compositions containing one or more ferrites of the group comprising rare earth metals and one or more ferrites of the group comprising alkali metals, alkaline earth metals or lead
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B35/00—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
    • C04B35/622—Forming processes; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
    • C04B35/626—Preparing or treating the powders individually or as batches ; preparing or treating macroscopic reinforcing agents for ceramic products, e.g. fibres; mechanical aspects section B
    • C04B35/62605—Treating the starting powders individually or as mixtures
    • C04B35/6261—Milling
    • C04B35/6262—Milling of calcined, sintered clinker or ceramics
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B35/00—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
    • C04B35/622—Forming processes; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
    • C04B35/626—Preparing or treating the powders individually or as batches ; preparing or treating macroscopic reinforcing agents for ceramic products, e.g. fibres; mechanical aspects section B
    • C04B35/62605—Treating the starting powders individually or as mixtures
    • C04B35/62645—Thermal treatment of powders or mixtures thereof other than sintering
    • C04B35/6268—Thermal treatment of powders or mixtures thereof other than sintering characterised by the applied pressure or type of atmosphere, e.g. in vacuum, hydrogen or a specific oxygen pressure
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B35/00—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
    • C04B35/622—Forming processes; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
    • C04B35/626—Preparing or treating the powders individually or as batches ; preparing or treating macroscopic reinforcing agents for ceramic products, e.g. fibres; mechanical aspects section B
    • C04B35/62605—Treating the starting powders individually or as mixtures
    • C04B35/62685—Treating the starting powders individually or as mixtures characterised by the order of addition of constituents or additives
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/30—Constituents and secondary phases not being of a fibrous nature
    • C04B2235/32—Metal oxides, mixed metal oxides, or oxide-forming salts thereof, e.g. carbonates, nitrates, (oxy)hydroxides, chlorides
    • C04B2235/3205—Alkaline earth oxides or oxide forming salts thereof, e.g. beryllium oxide
    • C04B2235/3208—Calcium oxide or oxide-forming salts thereof, e.g. lime
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/30—Constituents and secondary phases not being of a fibrous nature
    • C04B2235/32—Metal oxides, mixed metal oxides, or oxide-forming salts thereof, e.g. carbonates, nitrates, (oxy)hydroxides, chlorides
    • C04B2235/3205—Alkaline earth oxides or oxide forming salts thereof, e.g. beryllium oxide
    • C04B2235/3213—Strontium oxides or oxide-forming salts thereof
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/30—Constituents and secondary phases not being of a fibrous nature
    • C04B2235/32—Metal oxides, mixed metal oxides, or oxide-forming salts thereof, e.g. carbonates, nitrates, (oxy)hydroxides, chlorides
    • C04B2235/3205—Alkaline earth oxides or oxide forming salts thereof, e.g. beryllium oxide
    • C04B2235/3215—Barium oxides or oxide-forming salts thereof
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/30—Constituents and secondary phases not being of a fibrous nature
    • C04B2235/32—Metal oxides, mixed metal oxides, or oxide-forming salts thereof, e.g. carbonates, nitrates, (oxy)hydroxides, chlorides
    • C04B2235/3224—Rare earth oxide or oxide forming salts thereof, e.g. scandium oxide
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/30—Constituents and secondary phases not being of a fibrous nature
    • C04B2235/32—Metal oxides, mixed metal oxides, or oxide-forming salts thereof, e.g. carbonates, nitrates, (oxy)hydroxides, chlorides
    • C04B2235/3224—Rare earth oxide or oxide forming salts thereof, e.g. scandium oxide
    • C04B2235/3227—Lanthanum oxide or oxide-forming salts thereof
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/30—Constituents and secondary phases not being of a fibrous nature
    • C04B2235/32—Metal oxides, mixed metal oxides, or oxide-forming salts thereof, e.g. carbonates, nitrates, (oxy)hydroxides, chlorides
    • C04B2235/3224—Rare earth oxide or oxide forming salts thereof, e.g. scandium oxide
    • C04B2235/3229—Cerium oxides or oxide-forming salts thereof
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/30—Constituents and secondary phases not being of a fibrous nature
    • C04B2235/32—Metal oxides, mixed metal oxides, or oxide-forming salts thereof, e.g. carbonates, nitrates, (oxy)hydroxides, chlorides
    • C04B2235/327—Iron group oxides, their mixed metal oxides, or oxide-forming salts thereof
    • C04B2235/3275—Cobalt oxides, cobaltates or cobaltites or oxide forming salts thereof, e.g. bismuth cobaltate, zinc cobaltite
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/30—Constituents and secondary phases not being of a fibrous nature
    • C04B2235/32—Metal oxides, mixed metal oxides, or oxide-forming salts thereof, e.g. carbonates, nitrates, (oxy)hydroxides, chlorides
    • C04B2235/327—Iron group oxides, their mixed metal oxides, or oxide-forming salts thereof
    • C04B2235/3275—Cobalt oxides, cobaltates or cobaltites or oxide forming salts thereof, e.g. bismuth cobaltate, zinc cobaltite
    • C04B2235/3277—Co3O4
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/30—Constituents and secondary phases not being of a fibrous nature
    • C04B2235/34—Non-metal oxides, non-metal mixed oxides, or salts thereof that form the non-metal oxides upon heating, e.g. carbonates, nitrates, (oxy)hydroxides, chlorides
    • C04B2235/3409—Boron oxide, borates, boric acids, or oxide forming salts thereof, e.g. borax
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/30—Constituents and secondary phases not being of a fibrous nature
    • C04B2235/34—Non-metal oxides, non-metal mixed oxides, or salts thereof that form the non-metal oxides upon heating, e.g. carbonates, nitrates, (oxy)hydroxides, chlorides
    • C04B2235/3418—Silicon oxide, silicic acids or oxide forming salts thereof, e.g. silica sol, fused silica, silica fume, cristobalite, quartz or flint
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/50—Constituents or additives of the starting mixture chosen for their shape or used because of their shape or their physical appearance
    • C04B2235/52—Constituents or additives characterised by their shapes
    • C04B2235/5292—Flakes, platelets or plates
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/50—Constituents or additives of the starting mixture chosen for their shape or used because of their shape or their physical appearance
    • C04B2235/54—Particle size related information
    • C04B2235/5418—Particle size related information expressed by the size of the particles or aggregates thereof
    • C04B2235/5436—Particle size related information expressed by the size of the particles or aggregates thereof micrometer sized, i.e. from 1 to 100 micron
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/50—Constituents or additives of the starting mixture chosen for their shape or used because of their shape or their physical appearance
    • C04B2235/54—Particle size related information
    • C04B2235/5418—Particle size related information expressed by the size of the particles or aggregates thereof
    • C04B2235/5445—Particle size related information expressed by the size of the particles or aggregates thereof submicron sized, i.e. from 0,1 to 1 micron
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/50—Constituents or additives of the starting mixture chosen for their shape or used because of their shape or their physical appearance
    • C04B2235/54—Particle size related information
    • C04B2235/5463—Particle size distributions
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/60—Aspects relating to the preparation, properties or mechanical treatment of green bodies or pre-forms
    • C04B2235/605—Making or treating the green body or pre-form in a magnetic field
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/65—Aspects relating to heat treatments of ceramic bodies such as green ceramics or pre-sintered ceramics, e.g. burning, sintering or melting processes
    • C04B2235/656—Aspects relating to heat treatments of ceramic bodies such as green ceramics or pre-sintered ceramics, e.g. burning, sintering or melting processes characterised by specific heating conditions during heat treatment
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/65—Aspects relating to heat treatments of ceramic bodies such as green ceramics or pre-sintered ceramics, e.g. burning, sintering or melting processes
    • C04B2235/658—Atmosphere during thermal treatment
    • C04B2235/6583—Oxygen containing atmosphere, e.g. with changing oxygen pressures
    • C04B2235/6585—Oxygen containing atmosphere, e.g. with changing oxygen pressures at an oxygen percentage above that of air
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/70—Aspects relating to sintered or melt-casted ceramic products
    • C04B2235/72—Products characterised by the absence or the low content of specific components, e.g. alkali metal free alumina ceramics
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/70—Aspects relating to sintered or melt-casted ceramic products
    • C04B2235/74—Physical characteristics
    • C04B2235/76—Crystal structural characteristics, e.g. symmetry
    • C04B2235/767—Hexagonal symmetry, e.g. beta-Si3N4, beta-Sialon, alpha-SiC or hexa-ferrites
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/70—Aspects relating to sintered or melt-casted ceramic products
    • C04B2235/74—Physical characteristics
    • C04B2235/77—Density
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/70—Aspects relating to sintered or melt-casted ceramic products
    • C04B2235/74—Physical characteristics
    • C04B2235/78—Grain sizes and shapes, product microstructures, e.g. acicular grains, equiaxed grains, platelet-structures
    • C04B2235/785—Submicron sized grains, i.e. from 0,1 to 1 micron
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/70—Aspects relating to sintered or melt-casted ceramic products
    • C04B2235/74—Physical characteristics
    • C04B2235/78—Grain sizes and shapes, product microstructures, e.g. acicular grains, equiaxed grains, platelet-structures
    • C04B2235/786—Micrometer sized grains, i.e. from 1 to 100 micron
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/70—Aspects relating to sintered or melt-casted ceramic products
    • C04B2235/74—Physical characteristics
    • C04B2235/78—Grain sizes and shapes, product microstructures, e.g. acicular grains, equiaxed grains, platelet-structures
    • C04B2235/788—Aspect ratio of the grains
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01F—MAGNETS; INDUCTANCES; TRANSFORMERS; SELECTION OF MATERIALS FOR THEIR MAGNETIC PROPERTIES
    • H01F41/00—Apparatus or processes specially adapted for manufacturing or assembling magnets, inductances or transformers; Apparatus or processes specially adapted for manufacturing materials characterised by their magnetic properties
    • H01F41/02—Apparatus or processes specially adapted for manufacturing or assembling magnets, inductances or transformers; Apparatus or processes specially adapted for manufacturing materials characterised by their magnetic properties for manufacturing cores, coils, or magnets
    • H01F41/0253—Apparatus or processes specially adapted for manufacturing or assembling magnets, inductances or transformers; Apparatus or processes specially adapted for manufacturing materials characterised by their magnetic properties for manufacturing cores, coils, or magnets for manufacturing permanent magnets
    • H01F41/0273—Imparting anisotropy
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/29—Coated or structually defined flake, particle, cell, strand, strand portion, rod, filament, macroscopic fiber or mass thereof
    • Y10T428/2982—Particulate matter [e.g., sphere, flake, etc.]

Landscapes

  • Engineering & Computer Science (AREA)
  • Chemical & Material Sciences (AREA)
  • Ceramic Engineering (AREA)
  • Manufacturing & Machinery (AREA)
  • Organic Chemistry (AREA)
  • Structural Engineering (AREA)
  • Materials Engineering (AREA)
  • Inorganic Chemistry (AREA)
  • Power Engineering (AREA)
  • Physics & Mathematics (AREA)
  • Thermal Sciences (AREA)
  • Hard Magnetic Materials (AREA)
  • Magnetic Ceramics (AREA)
  • Compounds Of Iron (AREA)
  • Soft Magnetic Materials (AREA)

Abstract

MATERIAL MAGNÉTICO, TIPO ÓXIDO E SEU MÉTODO DE PRODUÇÃO, E MAGNETO DE FERRITA SINTERIZADO E SEUMÉTODO DE PRODUÇÃO Magneto de ferrita sinterizado, com uma estrutura de ferrita tipo M e compreendendo Ca, um elemento R o qual seja pelo menos um elemento de terra-rara indispensavelmente incluindo La, Ba, Fe e Co como elementos indispensáveis, o qual é representado por Ca~1-x-y~R~x~Ba~y~Fe~2n~Co~z~, em que (1-x-y), x, y, z e n são números representando as quantidades de Ca, do elemento R, Ba e Co e uma proporção molar, atendendo a 0,2 243>x 243> 0,65, 0,001243> y243> 0,2, 0,03243> z 243> 0,65 e 4243> n 243>7.

Description

Campo da Invenção
[001] A presente invenção refere-se a um novo magneto de ferri-ta sinterizado de alto desempenho com densidade de fluxo magnético residual Br e coercividade HcJ mais alta do que aqueles de magnetos de ferrita sinterizados convencionais, o qual é extremamente útil numa ampla faixa de aplicações de magneto, incluindo rotores para automóveis e aplicações elétricas, cilindros de magneto para copiadoras, etc., e seu método de produção, particularmente para um método prático útil para produzir um magneto de ferrita sinterizado de alto desempenho com alta eficiência de remoção de água durante a moldagem úmida e com menor probabilidade de quebrar num corpo verde. A presente invenção também refere-se a um novo material magnético, tipo óxido (particularmente a um corpo calcinado) capaz de proporcionar o magneto de ferrita sinterizado de alto desempenho acima, e seu método de produção.
Antecedentes da Invenção
[002] Magnetos de ferrita sinterizados com estruturas tipo magne-toplumbita (tipo M) são usados em várias aplicações incluindo motores, rotores de geradores elétricos, etc. Magnetos de ferrita sinteriza- dos com propriedades magnéticas superiores são recentemente requeridos para o propósito de redução no tamanho e peso dos motores para automóveis e aumento na eficiência dos motores para aplicações elétricas. Particularmente, magnetos de ferrita sinterizados usados para rotores para automóveis são requeridos para ter não somente um alto Br para a redução no tamanho e peso, mas também elevada HcJ para ser resistente à desmagnetização, quando ele é submetido a um campo de desmagnetização gerado pelo afinamento deles.
[003] Magnetos de ferrita sinterizados do tipo M, tais como ferrite Sr, ferrita Ba, etc. têm sido convencionalmente produzidos pelas seguintes etapas. Um óxido de ferro e um carbonato de Sr ou Ba, etc. são misturados e calcinados para produzir clinquer calcinado por uma reação de ferritização. O clinquer calcinado é grosseiramente pulverizado e uma quantidade predeterminada do pó grosso resultante é carregada num pulverizador fino, juntamente com SiO2, SrCO3, CaCO3, etc. para controlar o comportamento da sinterização, e Al2O3 ou Cr2O3 para controlar a HcJ, caso necessário, e a pulverização fina úmida é conduzida com água como um meio até um tamanho de partícula médio de cerca de 0,5 μm. A pasta resultante contendo partículas de ferrita fina é moldada num campo magnético, seca e, a seguir, sinterizada. O corpo sinterizado resultante é executado numa máquina até uma forma predeterminada para proporcionar um magneto de ferrita sinterizado.
[004] Na produção acima, quando partículas de pó fino na pasta obtida por pulverização fina num estado úmido têm um tamanho de partícula médio menor do que 0,7 μm, a remoção de água de um corpo verde num etapa de moldagem de pasta num campo magnético leva notavelmente um tempo longo, resultando num drástico decréscimo na quantidade de moldagens formadas por unidade de tempo (eficiência de moldagem). Esse problema torna os magnetos de ferrita sinteriza- dos mais caros. Se uma pasta contendo pó fino com um tamanho de partícula médio de 0,7 μm ou mais for moldada num campo magnético, o aumento no tamanho de partícula médio melhora notavelmente a eficiência da moldagem, porém deteriora drasticamente as propriedades magnéticas de um magneto de ferrita sinterizado. Esse fenômeno é claro a partir do comportamento descrito posteriormente mostrado nas Figuras 12(a) e 12(b). Também, devido ao fato da fina pulverização resultar numa baixa eficiência de moldagem úmida, é necessário usar pó de material magnético com um tamanho de partícula médio relativamente grande.
[005] A Patente Japonesa 3.181.559 revela um magneto de ferri-ta sinterizado compreendendo ferrita hexagonal como uma fase principal, e com uma composição representada pela fórmula geral: Ca1- xRx(Fe12-yMy)zO19, em que R é pelo menos um elemento selecionado do grupo consistindo em elementos de terra-rara (incluindo Y) e Bi, La sendo indispensável, M é Co e/ou Ni, e x, y e z atendem às condições de 0,2 < x < 0,8, 0,2 < y < 1,0 e 0,5 < z < 1,2. Na Figura 2 no Exemplo 2 da Patente Japonesa 3.181.559, amostra n° 2 sinterizada com 20% de O2 tem Br de 4,4 Kg (440 mT) e HcJ de 3,93 kOe (313 KA/m). Embora seja descrito que a fina pulverização da Amostra n° 2 tenha sido conduzida por 40 horas em xileno com um moinho de bolas, o tamanho de partícula médio do pó fino resultante não é descrito. A Patente Japonesa 3.181.559 reporta no Parágrafo 18 e no Exemplo 6 que o magneto de ferrita sinterizado descrito ali tem cerca de magnetização de saturação 2% superior (4πIs) e um campo magnético anisotrópico 10% maior (HA) do que aqueles do SrM. Esse potencial de 4πIs e de HA podem tornar possível alcançar Br de 4,6 Kg (460 mT) ou mais e um aumento de cerca de 10% no máximo de HcJ, o qual não poderia ser alcançado por SrM. Em vista disso, Br e HcJ da amostra n° 2 são mais baixos do que o potencial inerente das propriedades magnéticas, deixando espaço para melhorias. Embora a Patente Japonesa 3.181.559 descreva uma composição englobando a faixa de composição do magneto de ferrita sinterizado da presente invenção, ela tampouco descreve nem sugere a adição de uma pequena quantidade de Ba para melhorar notoriamente as características do pó e as propriedades magnéticas.
[006] JP11-97225A revela um magneto sinterizado anisotrópico compreendendo ferrita tipo magnetoplumbita hexagonal como uma fase principal, a qual tem uma composição representada pela fórmula geral de Ba1-xRx(Fe12-yMy)zO19, em que R seja pelo menos um selecionado do grupo consistindo de elementos de terra-rara (incluindo Y) e Bi, M é Co ou Co e Zn, 0,04 < 0,9, 0,3 < y < 0,8 e 0,7 < z < 1,2. Embora a Tabela 1 liste a composição de cada amostra calcinada correspondendo ao magneto sinterizado anisotrópico acima, cada composição esta fora da faixa de composição da presente invenção devido a muito Ba ou a pouco Ca. Além disso, a Figura 1 apresenta um baixo Br e HcJ.
[007] WO 2005/027153A revela um magneto de ferrita sinterizado com uma estrutura de ferrita tipo M, e compreendendo um elemento A o qual é Sr ou Sr e Ba, um elemento R o qual seja pelo menos um elemento de terra-rara incluindo Y (indispensavelmente incluindo La), Ca, Fe e Co como elementos indispensáveis, o magneto de ferrita sin- terizado sendo produzido pela pulverização, moldagem e sinterização de um material magnético tipo óxido. A composição básica do material magnético tipo óxido é representada pela seguinte fórmula geral (1): A1-x-yCaxRyFe2n-zCozO19 (por proporção atômica)... (1), e a composição básica do magneto de ferrita sinterizado é representada pela seguinte fórmula geral (2): A1-x -y+aCax+bRy+cFe2n-zCoz+dO19 (por proporção atômica)... (2).
[008] Nas fórmulas gerais (1) e (2), x, y, z e n respectivamente representam as quantidades de Ca, o elemento R e Co e uma proporção molar no material magnético tipo óxido, e a, b, c e d respectivamente representam as quantidades do elemento A, Ca, do elemento R e Co adicionados ao material magnético tipo óxido na etapa de pulverização, cada um atendendo às seguintes condições: 0,03 ≤x ≤ 0,4, 0,1 ≤ y ≤ 0,6, 0 ≤ z ≤ 0,4, 4 ≤ n ≤ 10, x + y ≤ 1, 0,03 ≤ x + b ≤ 0,4, 0,1 ≤ y + c ≤ 0,6, 0,1 < z + d ≤ 0,4, 0,50 ≤ [(1-x-y+a)/(1-y+a+b)] ≤ 0,97, 1,1 ≤ (y + c)/(z + d) ≤ 1,8, 1,0 ≤ (y + c)/x ≤ 20 e 0,1 ≤ x/(z + d) < 1,2. Entretanto, esse magneto de ferrita sinterizado não está incluído na faixa de composição da presente invenção porque ele indispensavelmente contém Sr, e porque a quantidade de Sr ou de (Sr + Ba) é maior do que a quantidade de Ca. Embora o magneto de ferrita sinterizado descrito no WO 2005/027153A tenha propriedades magnéticas melhores, uma melhoria adicional nas propriedades magnéticas é desejável devido à crescente demanda maior de desempenho pelos usuários.
Objetos da Invenção
[009] Concordantemente, um primeiro aspecto da presente invenção é proporcionar um magneto de ferrita sinterizado novo, de alto desempenho, com Br e HcJ mais elevados do que aqueles dos magnetos de ferrita sinterizados convencionais, e seu método de produção, particularmente um método para produzir um magneto de ferrita sinterizado de alto desempenho útil e prático com elevada eficiência de remoção de água durante a moldagem úmida, livre de quebra num corpo verde.
[0010] Um segundo objetivo da presente invenção é proporcionar um novo material magnético tipo óxido, particularmente um corpo calcinado, capaz de proporcionar o magneto de ferrita sinterizado de alto desempenho e seu método de produção.
Descrição da Invenção
[0011] O material magnético tipo óxido da presente invenção é baseado em ferrita com uma estrutura hexagonal, e compreende Ca, um elemento R o qual seja pelo menos um elemento de terra-rara indis- pensavelmente incluindo La, Ba, Fe e Co como elementos indispensáveis, as proporções de composição de Ca, R, Ba, Fe e Co sendo representadas pela seguinte fórmula geral: Ca1-x-yRxBayFe2n-zCoz (por proporção atômica), em que (1-x-y), x, y, z e n são números representando as quantidades de Ca, o elemento R, Ba e Co e uma proporção molar respectivamente atendendo às seguintes condições: 0,2 ≤x ≤0,65, 0,001 ≤y ≤0,2, 0,03 ≤z ≤0,65 e 4 ≤n ≤7.
[0012] No material magnético tipo óxido da presente invenção, a proporção da quantidade x/z do elemento R em relação ao Co preferivelmente atende 1 < x/z < 3.
[0013] O material magnético tipo óxido da presente invenção preferivelmente tem uma fase M como uma fase principal.
[0014] O material magnético tipo óxido da presente invenção preferivelmente tem uma estrutura de ferrita tipo M.
[0015] O material magnético tipo óxido da presente invenção é útil para aplicações práticas na forma de um corpo calcinado.
[0016] Propriedades magnéticas superiores podem ser obtidas quando 30% ou mais, preferivelmente 50% ou mais, mais preferivelmente 60% ou mais de partículas primárias no corpo calcinado da presente invenção estão numa forma de placa hexagonal. O termo "com uma forma de placa hexagonal" significa que a taxa de crescimento de uma fase M é elevada, de forma que as características do pó dos materiais de partida para a moldagem e as propriedades magnéticas do magneto de ferrita sinterizado são notoriamente melhoradas.
[0017] Propriedades magnéticas superiores podem ser obtidas quando 30% ou mais, preferivelmente 50% ou mais, mais preferivelmente 60% ou mais de partículas primárias no corpo calcinado da presente invenção têm uma razão de aspecto (tamanho de partícula/espessura) de 5 ou menos. Uma razão de aspecto menor proporciona uma resistência de desmagnetização superior, resultando numa HcJ superior, numa orientação superior do corpo sinterizado e num Br superior.
[0018] O método para produzir um material magnético tipo óxido da presente invenção, o qual é baseado em ferrita com uma estrutura hexagonal, e compreende Ca, um elemento R o qual seja pelo menos um elemento de terra-rara indispensavelmente incluindo La, Ba, Fe e Co como elementos indispensáveis, as proporções de composição de Ca, R, Ba, Fe e Co sendo representadas pela seguinte fórmula geral: Ca1-x-yRxBayFe2n-zCoz (por proporção atômica), em que (1-x-y), x, y, z e n são números representando as quantidades de Ca, o elemento R, Ba e Co e uma proporção molar, respectivamente, atendendo às seguintes condições: 0,2 ≤ x ≤ 0,65, 0,001 ≤ y ≤ 0,2, 0,03 ≤ z ≤ 0,65 e 4 ≤ n ≤ 7, compreende as etapas de misturar um composto Ca, um composto R, um composto Ba, um composto de ferro e um composto Co à composição, e calcinando a mistura resultante.
[0019] No método da presente invenção para produzir um material magnético tipo óxido, a calcinação é preferivelmente conduzida numa atmosfera com uma pressão parcial de oxigênio de 0,05 a 1 atm.
[0020] O magneto de ferrita sinterizado da presente invenção tem uma estrutura de ferrita tipo M, e compreende Ca, um elemento R o qual seja pelo menos um elemento de terra-rara indispensavelmente incluindo La, Ba, Fe e Co como elementos indispensáveis, as proporções da composição de Ca, R, Ba, Fe e Co sendo representadas pela seguinte fórmula geral: Ca1-x-yRxBayFE2n-zCoz (por proporção atômica), em que (1-x-y), x, y, z e n são números representando as quantidades de Ca, o elemento R, Ba e Co e uma proporção molar, respectivamente, atendendo às seguintes condições: 0,2 ≤ x ≤ 0,65, 0,001 ≤ y ≤ 0,2, 0,03 ≤ z ≤ 0,65, e 4 ≤ n ≤ 7.
[0021] No magneto de ferrita sinterizado da presente invenção, a proporção da quantidade x/z do elemento R em relação ao Co atende 1 < x/z < 3.
[0022] O magneto de ferrita sinterizado da presente invenção tem anisotropia, um tamanho médio de grão de cristal dos grãos de cristal tipo M sendo 0,9 μm ou mais ao longo da direção da anisotropia, e 30% ou mais, preferivelmente 50% ou mais, mais preferivelmente 60% ou mais dos grãos de cristal tipo M com uma razão de aspecto (tamanho de partícula/espessura) de 3 ou menos para proporcionar propriedades magnéticas superiores.
[0023] O método da presente invenção para produzir um magneto de ferrita sinterizado, o qual tenha uma estrutura de ferrita tipo M, e compreenda Ca, um elemento R o qual seja pelo menos um elemento de terra-rara indispensavelmente incluindo La, Ba, Fe e Co como elementos indispensáveis, as proporções de composição de Ca, R, Ba, Fe e Co sendo representadas pela seguinte fórmula geral: Ca1-x-yRxBayFe2n-zCoz (por proporção atômica), em que (1-x-y), x, y, z e n são números representando as quantidades de Ca, do elemento R, Ba e Co e uma proporção molar, respectivamente, atendendo às seguintes condições: 0,2 ≤ x ≤ 0,65, 0,001 ≤ y ≤ 0,2, 0,03 ≤ z ≤ 0,65 e 4 ≤ z ≤ 7, compreende uma etapa de mistura dos materiais de partida para isso, uma etapa de calcinação, uma etapa de pulverização, uma etapa de moldagem e uma etapa de sinterização.
[0024] No método da presente invenção para produzir um magne to de ferrita sinterizado, a proporção da quantidade de x/z do elemento R em relação ao Co preferivelmente atende a 1 < x/z < 3.
[0025] O método da presente invenção para produzir um magneto de ferrita sinterizado preferivelmente compreende as etapas de pulverização fina de um corpo calcinado para formar um pó fino com um tamanho de partícula médio de 0,4 - 1,3 μm, a moldagem do pó fino resultante e a sinterização do corpo verde resultante numa atmosfera com uma pressão parcial de oxigênio de 0,05 a 1 atm.
[0026] O método da presente invenção para produzir um magneto de ferrita sinterizado preferivelmente compreende as etapas de pulverização fina de um corpo calcinado num estado úmido para formar uma pasta para moldagem contendo pó fino com um tamanho de partícula médio de 0,4 a 1,3 μm, moldando a pasta resultante num campo magnético e sinterizando o corpo verde resultante numa atmosfera com uma pressão parcial de oxigênio de 0,05 a 1 atm.
[0027] No método da presente invenção para produzir um magneto de ferrita sinterizado compreendendo uma etapa de mistura dos materiais de partida, uma etapa de calcinação da mistura resultante e uma etapa de pulverização do produto calcinado, um composto Ca, um composto R e um composto de ferro são preferivelmente misturados na etapa de mistura dos materiais de partida, e um composto Ba e um composto Co podem ser adicionados na etapa de mistura dos materiais de partida, e/ou na etapa de pulverização do produto calcinado. A saber, os seguintes seis padrões de produção são disponíveis, e o padrão de produção (2) é mais preferível. (1) Mistura do composto Ca, um composto R e um composto de ferro para formar uma mistura Ca-R-Fe na etapa de mistura dos materiais de partida, calcinando a mistura Ca-R-Fe resultante e adicionando pelo menos um composto Ba e um composto Co para ajustar a composição da mistura para uma desejada na etapa de pulverização do produto calcinado resultante. (2) Mistura do composto Ca, um composto R, um composto Ba, um composto de ferro e um composto Co na etapa de mistura dos materiais de partida para ajustar a sua composição para uma desejada. (3) Mistura de um composto de Ca, um composto R, parte de um composto Ba (5% ou mais e menos do que 100% do y total), um composto de ferro e um composto Co na etapa de mistura dos materiais de partida para formar uma mistura Ca-R-Ba-Fe-Co, e adicionando o balanço do composto Ba (mais de 0% e 95% ou menos do y total) na etapa de pulverização depois da calcinação para ajustar a composição da mistura até uma desejada. (4) Mistura de um composto Ca, um composto R, um composto de ferro e um composto Co na etapa de mistura dos materiais de partida para formar uma mistura Ca-R-Fe-Co, e adicionando um composto Ba na etapa de pulverização depois da calcinação para ajustar a composição da mistura para uma desejada. (5) Mistura de um composto Ca, um composto R, um composto Ba, um composto de ferro e parte de um composto Co (5% ou mais e menos do que 100% do z total) na etapa de mistura dos materiais de partida para formar uma mistura Ca-R-Ba-Fe-Co, e adição do balanço do composto Co (mais de 0% e 95% ou menos do z total) na etapa de pulverização depois da calcinação para ajustar a composição da mistura até uma desejada. (6) Mistura de um composto Ca, um composto R, um composto Ba e um composto de ferro na etapa de mistura dos materiais de partida para formar uma mistura Ca-R-Ba-Fe, e adição de um composto Co na etapa de pulverização depois da calcinação para ajustar a composição da mistura até uma desejada.
[0028] No material magnético tipo óxido da presente invenção (corpo calcinado) e seu método de produção, e o magneto de ferrita sinterizado da presente invenção e seu método de produção, as proporções da composição de Ca, R, Ba, Fe, Co e O são representadas pela seguinte fórmula geral: Cai-x-yRxBayFe2n-zCθzOα (por proporção atômica), em que (1-x-y), x, y, z, n e α são números representando as quantidades de Ca, do elemento R, Ba e Co, uma proporção molar e a quantidade de O, respectivamente, atendendo às seguintes condições: 0,2 ≤ x ≤ 0,65, 0,001 ≤ y ≤ 0,2, 0,03 ≤ z ≤ 0,65, e 4 ≤ n ≤ 7, α sendo 19 no caso das proporções de composição este- quiométricas, nas quais x = z e n = 6.
[0029] No material magnético tipo óxido da presente invenção (corpo calcinado) e o magneto de ferrita sinterizado da presente invenção, 50% ou menos do conteúdo de Ba (y) pode ser substituído com Sr. No método de produção da presente invenção, um composto Sr (pó de SrCO3, etc.) pode ser adicionado na etapa de mistura antes da calcinação e/ou na etapa de pulverização depois da calcinação, para substituir 50% ou menos do conteúdo de Ba (y) com Sr.
Breve Descrição dos Desenhos
[0030] Figura (1a) é um gráfico apresentando as propriedades magnéticas dos magnetos de ferrita sinterizados dos Exemplos de 1 a 6 e do Exemplo Convencional 1, no qual três pontos em cada caso indicam resultados experimentais obtidos na mesma composição em diferentes temperaturas de sinterização de 1200 °C (1473 K), 1210 °C (1483 K) e 1220 °C (1493 K) a partir da direita.
[0031] Figura 1(b) é um gráfico mostrando as propriedades mag néticas dos magnetos de ferrita sinterizados dos Exemplos de 1 a 6 e do Exemplo Convencional 1, no qual três pontos em cada caso indi- cam os resultados experimentais obtidos na mesma composição em diferentes temperaturas de sinterização de 1200 °C (1473 K), 1210 °C (1483 K) e 1220 °C (1493 K) a partir da direita.
[0032] Figura 2 é uma fotografia SEM mostrando uma superfície fraturada do corpo calcinado da presente invenção (Exemplo 3).
[0033] Figura 3 é uma fotografia SEM mostrando uma superfície fraturada do corpo calcinado no Exemplo Convencional 1.
[0034] Figura 4 é uma fotografia SEM mostrando o pó obtido pela pulverização fina do corpo calcinado da presente invenção (Exemplo 3).
[0035] Figura 5 é uma fotografia SEM mostrando o pó obtido pela pulverização fina do corpo calcinado do Exemplo Convencional 1.
[0036] Figura 6 é uma fotografia SEM mostrando uma superfície fraturada do magneto de ferrita sinterizado da presente invenção (Exemplo 3).
[0037] Figura 7 é uma fotografia SEM mostrando uma superfície fra turada do magneto de ferrita sinterizado do Exemplo Convencional 1.
[0038] Figura 8(a) é um gráfico mostrando as propriedades mag néticas dos magnetos de ferrita sinterizados dos Exemplos 2, 3, 7 a 10 e do Exemplo Convencional 1, no qual três pontos em cada caso indicam resultados experimentais obtidos na mesma composição em diferentes temperaturas de sinterização de 1200 °C (1473 K), 1210 °C (1483 K) e 1220 °C (1493 K) a partir da direita.
[0039] Figura 8(b) é um gráfico mostrando as propriedades mag néticas dos magnetos de ferrita sinterizados dos Exemplos 2, 3, 7 a 10 e do Exemplo Convencional 1, no qual três pontos em cada caso indicam resultados experimentais obtidos na mesma composição em diferentes temperaturas de sinterização de 1200 °C (1473 K), 1210 °C1483 K e1220 °C (1493 K) a partir da direita.
[0040] Figura 9(a) é um gráfico mostrando as propriedades mag néticas dos magnetos de ferrita sinterizados dos Exemplos de 11 a 18, nos quais três pontos em cada caso indicam resultados experimentais obtidos na mesma composição em diferentes temperaturas de sinteri- zação de 1200 °C (1473 K), 1210 °C (1483 K) e 1220 °C (1493 K) a partir da direita.
[0041] Figura 9(b) é um gráfico mostrando as propriedades magnéticas dos magnetos de ferrita sinterizados dos Exemplos de 11 a 18, no qual três pontos em cada caso indicam resultados experimentais obtidos na mesma composição em diferentes temperaturas de sinteri- zação de 1200 °C (1473 K), 1210 °C (1483 K) e 1220 °C (1493 K) a partir da direita.
[0042] Figura 10(a) é um gráfico mostrando as propriedades magnéticas dos magnetos de ferrita sinterizados dos Exemplos de 19 a 26, no qual três pontos em cada caso indicam resultados experimentais obtidos na mesma composição em diferentes temperaturas de sinteri- zação de 1200 °C (1473 K), 1210 °C (1483 K) e 1220 °C (1493 K) a partir da direita.
[0043] Figura 10(b) é um gráfico mostrando as propriedades magnéticas dos magnetos de ferrita sinterizados dos Exemplos de 19 a 26, no qual três pontos em cada caso indicam resultados experimentais obtidos na mesma composição em diferentes temperaturas de sinteri- zação de 1200 °C (1473 K), 1210 °C (1483 K) e 1220 °C (1493 K) a partir da direita.
[0044] Figura 11(a) é um gráfico mostrando a relação entre z e uma densidade de fluxo magnético residual Br nos magnetos de ferrita sinterizados do Exemplo 27 e dos Exemplos Comparativos 1 e 2.
[0045] Figura 11(b) é um gráfico mostrando a relação entre z e a coercividade HcJ nos magnetos de ferrita sinterizados do Exemplo 27 e nos Exemplos Comparativos 1 e 2.
[0046] Figura 12(a) é um gráfico mostrando a relação entre o ta manho de partícula de pó finamente pulverizado e uma densidade de fluxo magnético residual Br nos magnetos de ferrita sinterizados do Exemplo 28 e no Exemplo Convencional 2.
[0047] Figura 12(b) é outro gráfico mostrando a relação entre o tamanho de partícula de pó finamente pulverizado e a coercividade HcJ nos magnetos de ferrita sinterizados do Exemplo 28 e no Exemplo Convencional 2.
[0048] Figura 13(a) é um gráfico mostrando as propriedades mag néticas dos magnetos de ferrita sinterizados dos Exemplos 20, 29, 30 e do Exemplo Convencional 3, nos quais três pontos em cada caso indicam resultados experimentais obtidos na mesma composição em diferentes temperaturas de sinterização de 1200 °C (1473 K), 1210 °C (1483 K) e 1220 °C (1493 K) a partir da direita.
[0049] Figura 13(b) é um gráfico mostrando as propriedades mag néticas dos magnetos de ferrita sinterizados dos Exemplos 20, 29, 30 e do Exemplo Convencional 3, nos quais três pontos em cada caso indicam resultados experimentais obtidos na mesma composição em diferentes temperaturas de sinterização de 1200 °C (1473 K), 1210 °C (1483 K) e 1220 °C (1493 K) a partir da direita.
[0050] Figura 14(a) é um gráfico mostrando as propriedades mag néticas dos magnetos de ferrita sinterizados dos Exemplos 20, 31, 32, nos quais três pontos em cada caso indicam resultados experimentais obtidos na mesma composição em diferentes temperaturas de sinteri- zação de 1200 °C (1473 K), 1210 °C (1483 K) e 1220 °C (1493 K) a partir da direita.
[0051] Figura 14(b) é um gráfico mostrando as propriedades magnéticas dos magnetos de ferrita sinterizados dos Exemplos 20, 31, 32, no qual três pontos em cada caso indicam resultados experimentais obtidos na mesma composição em diferentes temperaturas de sinteri- zação de 1200 °C (1473 K), 1210 °C (1483 K) e 1220 °C (1493 K) a partir da direita.
[0052] Figura 15(a) é um gráfico mostrando a relação entre x e uma densidade de fluxo magnético residual Br nos magnetos de ferrita sinterizados do Exemplo 33 e do Exemplo Comparativo 3.
[0053] Figura 15(b) é outro gráfico mostrando a relação entre x e a coercividade HcJ nos magnetos de ferrita sinterizados do Exemplo 33 e do Exemplo Comparativo 3.
Descrição do Melhor modo da Invenção 1 Composição (A) Composição do material magneto óxido
[0054] O material magnético tipo óxido da presente invenção é preferivelmente baseado na ferrita com uma estrutura hexagonal, e compreende Ca, um elemento R o qual é pelo menos um elemento de terra-rara indispensavelmente incluindo La, Ba, Fe e Co como elementos indispensáveis, com uma composição básica na qual as proporções da composição de Ca, R, Ba, Fe e Co são representadas pela seguinte fórmula geral: Ca1-x-yRxBayFe2n-zCoz (por proporção atômica), em que (1-x-y), x, y, z e n são números representando as quantidades do elemento R, Ba e Co e uma proporção molar, respectivamente, atendendo às seguintes condições: 0,2 ≤ x ≤ 0,65, 0,001 ≤ y ≤ 0,2, 0,03 ≤ z ≤ 0,65, e 4 ≤ n ≤ 7.
[0055] O conteúdo de Ca (1-x-y) no material magnético tipo óxido é preferivelmente de 0,15 a 0,795, mais preferivelmente de 0,3 a 0,6, mais preferivelmente de 0,35 a 0,55. Quando (1-x-y) é menor do que 0,15, a fase M não é estavelmente formada, um excesso de R forma orto-ferrita até propriedades magnéticas inferiores. Quando (1-x-y) excede 0,795, fases indesejáveis tais como CaFeO3-x, etc. são formadas.
[0056] O material magnético tipo óxido pode ter uma composição atendendo 0,31 < x/z < 21,7, preferivelmente 1 < x/z < 3, mais preferivelmente 1,2 < x/z < 2. x/z representa uma fração molar (R/Co) de R em relação a Co. Quando x/z é menor do que 0,31, fases indesejáveis contendo muito Co são notoriamente geradas, resultando num extremo decréscimo na proporção da qualidade de ser quadrado (Hk/HcJ). Quando x/z excede 21,7, fases indesejáveis tais como orto-ferrita, etc. são notavelmente geradas, resultando num drástico decréscimo nas propriedades magnéticas.
[0057] O material magnético tipo óxido tem um conteúdo R (x) de 0,2 a 0,65, preferivelmente de 0,3 a 0,6, mais preferivelmente de 0,35 a 0,55, particularmente de 0,4 a 0,5. Quando x é menor do que 0,2, a substituição da fase M com Co é insuficiente, resultando numa estrutura de ferrita tipo M instável e gerando fases indesejáveis tais como CaO.Fe2O3, CaO.2Fe2O3, etc., reduzindo dessa forma drasticamente as propriedades magnéticas. Quando x excede 0,65, os óxidos R que não regiram aumentam, e fases indesejáveis tais como orto-ferrita, etc., são geradas. R é pelo menos um elemento de terra-rara tal como La, Ce, Nd, Pr, etc., o qual indispensavelmente inclui La. Para proporcionar propriedades magnéticas superiores, a proporção de La em R é preferivelmente 50% atômica ou mais, mais preferivelmente 70% atômica ou mais, e La sozinho é particularmente preferível, embora impurezas inevitáveis possam estar contidas. La é mais solúvel dentre os elementos R na fase M, sendo dessa forma eficaz para melhorar as propriedades magnéticas.
[0058] O conteúdo de Ba (y) no material magnético tipo óxido é de 0,001 a 0,2, preferivelmente de 0,005 a 0,2, mais preferivelmente de 0,01 a 0,2, ainda preferivelmente de 0,02 a 0,15, particularmente de 0,02 a 0,12. Quando y é menor do que 0,001, a melhora nas propriedades magnéticas não pode ser obtida pela adição de Ba. Quando y excede 0,2, as propriedades magnéticas são, ao contrário, reduzidas.
[0059] Os conteúdos de Co (z) no material magnético tipo óxido é de 0,03 a 0,65, preferivelmente de 0,1 a 0,55, mais preferivelmente de 0,2 a 0,4. Quando z é menor do que 0,03, a adição de Co não melhora as propriedades magnéticas. Nesse caso, devido ao fato do a-Fe2O3 não-reagido permanecer no corpo calcinado, a pasta vaza de modo extremo de uma cavidade do molde durante a moldagem úmida. Quando z excede 0,65, fases indesejáveis contendo muito Co são geradas, resultando no drástico decréscimo nas propriedades magnéticas.
[0060] No material magnético tipo óxido, uma proporção molar n é um valor determinado a partir de (Ca + R + Ba) e (Fe + Co) por 2n = (Fe + Co)/(Ca + R + Ba). A proporção molar n é de 4 a 7, preferivelmente de 4 a 6, mais preferivelmente de 4,6 a 5,8, particularmente de 4,9 a 5,6. Quando n é menor do que 4, o material magnético tipo óxido tem uma elevada proporção de uma porção não-magnética, e partículas calcinadas são excessivamente planas, resultando num HcJ drasticamente reduzido. Quando n excede 7, a-Fe2O3 que não reagiu permanece notavelmente no corpo calcinado, e a pasta vaza de forma extrema de uma cavidade do molde durante a moldagem úmida.
[0061] O material de magneto óxido está preferivelmente na forma de um corpo calcinado. O corpo calcinado contendo 0,05 a 0,2% em massa (calculada como B2O3) de B e/ou de 0,05 a 0,2% em massa (calculada como SiO2) de Si tem grandes propriedades magnéticas. Quando a quantidade de B ou Si é inferior a 0,05% em massa, as propriedades magnéticas não são melhoradas. Quando ela é maior do que 0,2% em massa, as propriedades magnéticas, ao contrário, decrescem.
(B) Composição de magneto de ferrita sinterizado.
[0062] O magneto de ferrita sinterizado da presente invenção tem uma estrutura de ferrita tipo M, e compreende Ca, um elemento R o qual seja pelo menos um elemento de terra-rara incluindo indispensa- velmente La, Ba, Fe e Co como elementos indispensáveis, com uma composição básica na qual as proporções da composição de Ca, R, Ba, Fe e Co são representadas pela seguinte fórmula geral: Ca1-x-yRxBayFe2n-zCoz (por proporção atômica),
[0063] Em que (1-x-y), x, y, z e n são números representando as quantidades de Ca, do elemento R, Ba e Co e uma proporção molar, respectivamente, atendendo às seguintes condições: 0,2 ≤ x ≤ 0,65, 0,001 ≤ y ≤ 0,2, 0,03 < z < 0,65, e 4 ≤ n ≤ 7.
[0064] O conteúdo de Ca (1-x-y) no magneto de ferrita sinterizado é de 0,15 a 0,795, preferivelmente de 0,3 a 0,65, mais preferivelmente de 0,4 a 0,55. Quando (1-x-y) é menor do que 0,15, a fase M é instável, e excesso de R forma orto-ferrita, o que reduz as propriedades magnéticas. Quando (1-x-y) excede 0,795, a fase M não se forma, porém fases indesejáveis, tais como CaFeO3-x, etc. são geradas.
[0065] O conteúdo de R (x) no magneto de ferrita sinterizado é de 0,2 a 0,65, preferivelmente de 0,3 a 0,55, particularmente de 0,35 a 0,5. Quando x é menor do que 0,2, a substituição da fase M com Co é insuficiente, resultando numa estrutura de ferrita tipo M instável. Quando x excede 0,65, óxidos R que não reagiram aumentam, e fases indesejáveis tais como orto-ferrita, etc. são geradas. R é pelo menos um elemento de terra-rara tal como La, Ce, Nd e Pr, indispensavelmente incluindo La. Para conceder propriedades magnéticas superiores, a proporção de La no R é preferivelmente 50% atômica ou maior, mais preferivelmente 70% atômica ou maior, e La sozinho é particularmente preferível, embora impurezas inevitáveis possam estar contidas.
[0066] O conteúdo de Ba (y) no magneto de ferrita sinterizado é de 0,001 a 0,2, preferivelmente de 0,005 a 0,2, mais preferivelmente de 0,01 a 0,2, ainda preferivelmente de 0,02 a 0,15, particularmente de 0,02 a 0,12. Quando y é menor do que 0,001, a adição de Ba não melhora as propriedades magnéticas. Quando y excede 0,2, as propriedades magnéticas, ao contrário, decrescem.
[0067] O conteúdo de Co (z) no magneto de ferrita desejado é de 0,03 a 0,65, preferivelmente de 0,1 a 0,55, mais preferivelmente de 0,2 a 0,4. Quando z é menor do que 0,03, a adição de Co não melhora as propriedades magnéticas. Quando z excede 0,65, as fases indesejáveis contendo muito Co são geradas, resultando num drástico decréscimo nas propriedades magnéticas.
[0068] A proporção molar n no magneto de ferrita sinterizado, a qual tem o mesmo significado que o do material magnético tipo óxido, é de 4 a 7, preferivelmente de 4 a 6, mais preferivelmente de 4,5 a 5,5, particularmente de 4,6 a 5,4. Quando n é menor do que 4, o magneto de ferrita sinterizado tem uma alta proporção de uma porção não- magnética, resultando no decréscimo das propriedades magnéticas. Quando n excede 7, o a-Fe2O3 não-reagido aumenta, resultando num drástico decréscimo nas propriedades magnéticas.
[0069] Para ter propriedades magnéticas úteis, o magneto de ferri-ta sinterizado tem uma composição atendendo 0,31 < x/z < 21,7, prefe-rivelmente 1 < x/z < 3. A seleção de uma composição particular atendendo 1,2 < x/z < 2 contribui para a melhoria notória nas propriedades magnéticas.
[0070] Quando a condição de (quantidade do elemento R) > (quanti dade de Co) > (quantidade de Ba), a saber, x > z > y é atendida, o magneto de ferrita sinterizado tem grandes propriedades magnéticas.
[0071] Na composição básica do material magnético tipo óxido e do magneto de ferrita sinterizado, a quantidade molar do oxigênio é 19, quando o conteúdo do elemento R x e o conteúdo de Co z atendem a x = z, e quando a proporção molar n é 6. Entretanto, a quantidade molar de oxigênio pode alterar dependendo das valências de Fe e de Co, do valor de n, do tipo de elemento R, da atmosfera para a calcinação ou sinterização. Por exemplo, quando a sinterização é conduzida numa atmosfera redutora, a falta de oxigênio (vacância) é provável de ocorrer. Além disso, Fe, o qual geralmente existe num estado trivalente na ferrita tipo M, pode se tornar bivalente, etc. A valência do Co também pode alterar. Esses fenômenos alteram a proporção de oxigênio em relação aos elementos metálicos. Concordantemente, o número molar verdadeiro de oxigênio pode ser levemente desviado de 19.
[0072] O magneto de ferrita sinterizado contém B numa quantidade preferivelmente de 0,05 a 0,2% em massa, mais preferivelmente de 0,08 a 0,15% em massa (calculada como B2O3).
[0073] A quantidade acima de B contribui para propriedades magnéticas superiores. Quando B é menor do que 0,05% em massa, nenhum efeito de adição de B é obtido. Quando B excede 0,2% em massa, as propriedades magnéticas, ao contrário, decrescem.
[0074] Cr2O3 ou Al2O3 é adicionado na etapa de pulverização numa quantidade de 0,1 a 3% em massa pela composição básica total do magneto de ferrita sinterizado, e a moldagem e a sinterização são, então, efetuadas para obter uma HcJ maior. Quando a quantidade de Cr2O3 ou de Al2O3 é menor do que 0,1% em massa, a HcJ não é melhorada. Quando ela excede 3% em massa, O Br drasticamente diminui.
2 Método de produção (A) Produção do material de magneto óxido.
[0075] O material magnético tipo óxido (corpo calcinado) com a composição básica acima pode ser produzido por um método de reação em fase sólida, um método de fase líquida tal como um método de coprecipitação e um método de síntese hidrotérmica, um método de precipitação em vidro, um método de decomposição térmica por pulve- rização e um método de fase de vapor, sozinho ou em combinação, embora o método de reação em fase sólida seja preferível de um aspecto prático. O material magnético tipo óxido pode ser produzido como um pó grosso de uma composição individual, ou como uma mistura de dois ou mais tipos de pós grossos, os quais são produzidos pela pulverização grosseira dos corpos calcinados com diferentes condições de calcinação e/ou composições, e pela mistura deles em proporções arbitrárias, contanto que ele tenha a composição básica acima. Por exemplo, a mistura do pó calcinado da presente invenção no qual n = 4 com aquela no qual n = 7 pode proporcionar o magneto de ferrita sinterizado da presente invenção. Além disso, pedaços de retorno dos corpos verdes ou dos corpos sinterizados podem ser usados como o material de magneto de óxido. Tomando a reação em fase sólida, por exemplo, o método de produção da ferrita calcinada será explicado em detalhes abaixo.
[0076] No método de reação em fase sólida, o pó do composto Ca,o pó do composto do elemento R, o pó do composto Ba, o pó do composto de ferro, o pó do composto Co e, caso necessário, o pó do composto Sr, os quais estão na forma de óxidos ou de compostos que se tornaram óxidos por calcinação, são usados como materiais de partida. Esses pós de material de partida são formulados para uma composição de ferrita predeterminada e uniformemente misturados, e a mistura resultante é calcinada (ferritizada) para produzir um corpo calcinado geralmente na forma de grânulos ou de clinquer. Embora a calcinação seja efetuada praticamente no ar, substancialmente com uma pressão parcial de oxigênio de cerca de 0,05 a 0,2 atm, ela pode ser conduzida numa atmosfera de excesso de oxigênio com uma pressão parcial de oxigênio de, por exemplo, mais de 0,2 atm e 1 atm ou menos, particularmente numa atmosfera de 100% de oxigênio. As condições de aquecimento para calcinação são, por exemplo, tais que a temperatura de calcinação é de 1100 °C a 1350 °C (1373 a 1623 K), preferivelmente de 1150 °C a 1300 °C (1423 a 1573 K). O tempo de duração da temperatura de calcinação é de 1 segundo até 10 horas, preferivelmente de 0,1 a 3 horas. O corpo calcinado resultante é preferivelmente substancialmente composto de uma fase M.
[0077] Para obter grandes propriedades magnéticas, é preferível adicionar de 0,05 a 0,2 parte em massa de um composto de boro ou SiO2 por 100 partes por massa da mistura antes da calcinação. Quando a quantidade de composto boro ou de SiO2 adicionado é menor do que 0,05 parte por massa, nenhum efeito da adição dele pode ser obtido. Quando a sua quantidade é maior do que 0,2 parte em massa, as propriedades magnéticas, ao contrário, decrescem. O composto de boro é preferivelmente H3BO3, B2O3, metaborato [Ca(BO)2)2], etc.
[0078] Como os compostos de Ca, por exemplo, o carbonato, óxi do ou cloreto de Ca é usado.
[0079] Como os compostos de elemento R, por exemplo, os sais de ácido orgânico ou óxido, hidróxido ou carbonato do elemento R são usados. É preferível usar na produção industrial um ou mais dos óxidos tais como La2O3, hidróxidos tais como La(OH)3, hidratos de carbonato tais como La2(CO3)3.8H2O, sais de ácido orgânico tais como La(CH3CO2)3.1,5H2O e La2(C2O4)3.10H2O, etc. O uso de um ou mais sais de ácido orgânico, carbonatos, hidróxidos e óxidos econômicos de elementos de terra-rara misturados (La, Nd, Pr, Ce, etc.) pode contribuir para a redução de custo.
[0080] Como os compostos de Ba, por exemplo, o carbonato, óxi do ou cloreto de Ba é usado.
[0081] Como os compostos de ferro, por exemplo, óxido de ferro, hidróxido de ferro ou cloreto de ferro é usado.
[0082] Como os compostos de Co, por exemplo, o óxido, hidróxido ou carbonato de Co é usado. É preferível usar na produção industrial um ou mais óxidos tais como CoO e Co3O4, hidróxidos tais como Co- OOH, Co(OH)2, Co3O4.m1H2O, em que m1 é um número positivo, carbonatos tais como CoCO3, carbonatos básicos tais como m2CoCO3.m3Co(OH)2.m4H2O, em que m2, m3 e m4 são números positivos, etc.
B Pulverização do corpo calcinado
[0083] O corpo calcinado é grosseiramente pulverizado por um "quebrador de mandíbulas", um moinho de bolas, etc. e, a seguir, é carregado num aparelho de pulverização grosseira tal como um moinho vibracional ou um moinho de cilindros para a pulverização grosseira seca. Levando em consideração uma carga, etc. numa pulverização fina úmida ou seca subseqüente, o pó grosseiramente pulverizado preferivelmente tem um tamanho de partícula médio de 2 a 5 μm. O diâmetro médio é medido por um método de permeação de ar usando o dimensionador Sub-Sieve Sizer Fischer (F.S.S.S.) como um aparelho de medição numa densidade de massa de 65% como referência.
[0084] A pulverização fina úmida depois da pulverização grosseira seca é efetuada pela carga do pó grosseiramente pulverizado misturado com água num aparelho de pulverização fina úmida, tal como um moinho de bolas agitadas de alta energia (attritor) ou um moinho de bolas. Para obter a produtividade industrial, tal como as características de remoção de água e de propriedades magnéticas superiores, o pó finamente pulverizado preferivelmente tem um diâmetro médio de 0,4 a 1,3 μm (medido por F.S.S.S. numa densidade de massa de 65% como referência). Quando a pulverização fina úmida é efetuada até que partículas de ferrita finas tenham um tamanho de partícula médio menor do que 0,4 μm, o crescimento de grãos de cristais anormal ocorre durante a sinterização, resultando no decréscimo da HcJ, e na extrema deterioração das características de remoção de água durante a moldagem úmida. Quando o tamanho de partícula médio das partícu- las de ferrita finas excede 1,3 μm, a proporção dos grãos de cristal grossos na ferrita sinterizada aumenta, resultando no decréscimo drástico na HcJ. O tamanho de partícula médio do pó finamente pulverizado é mais preferivelmente de 0,7 a 1,3 μm, ainda preferivelmente de 0,8 a 1,3 μm, particularmente de 0,8 a 1,2 μm.
[0085] Durante a pulverização fina úmida, SiO2 é adicionado numa quantidade de preferivelmente 0,1 a 1,5% em massa, mais preferivelmente de 0,2 a 1,0% em massa, numa faixa de composição básica do magneto de ferrita sinterizado da presente invenção. A adição de SiO2 proporciona estavelmente alta HcJ. Quando a quantidade de SiO2 adicionada é menor do que 0,1% em massa, nenhum efeito de adição de SiO2 pode ser obtido. Quando a quantidade de SiO2 excede 1,5% em massa, o crescimento de grãos é em muito suprimido, resultando no decréscimo na densidade (Br).
[0086] Durante a pulverização fina úmida, CaCO3 é adicionado numa quantidade de preferivelmente 0,2 a 1,5% em massa, mais pre-ferivelmente de 0,3 a 1,3% em massa, numa faixa de composição básica do magneto de ferrita sinterizado da presente invenção. A adição de CaCO3 acelera o crescimento dos grãos de ferrita tipo M durante a sinterização, resultando na melhoria na densidade (Br). Quando a quantidade de CaCO3 adicionada é menor do que 0,2% em massa, nenhum efeito da adição de CaCO3 pode ser obtido. Quando a quantidade de CaCO3 excede 1,5% em massa, o crescimento de grãos procede excessivamente durante a sinterização, resultando num drástico decréscimo na HcJ.
[0087] Pela adição de 0,05 a 10 partes em massa do óxido de ferro por 100 partes por massa do pó calcinado durante a pulverização fina úmida, a proporção molar n do magneto de ferrita sinterizado pode ser facilmente ajustada enquanto se mantém grandes propriedades magnéticas.
[0088] Depois da pulverização fina úmida, a pasta resultante é concentrada, caso necessário, e a seguir moldada. A concentração pode ser efetuada pelo uso de um separador de centrífuga, uma prensa de filtro, etc.
(C) Moldagem
[0089] A moldagem pode ser efetuada num estado seco ou úmido.A moldagem sob pressão sem aplicar um campo magnético pode produzir corpos verdes para magnetos de ferrita sinterizados isotrópicos. A moldagem por pressão num campo magnético produz um corpo verde para um magneto de ferrita sinterizado anisotrópico com grandes propriedades magnéticas. Para proporcionar o corpo verde com elevada orientação, a moldagem úmida num campo magnético é mais preferível do que a moldagem seca num campo magnético. Na etapa de moldagem úmida, a pasta é moldada num campo magnético. A pressão de moldagem é preferivelmente de cerca de 0,1 a 0,5 ton/cm2, e a intensidade de um campo magnético aplicado é preferivelmente de cerca de 398 a 1194 KA/m.
[0090] No caso da moldagem seca, por exemplo, a pasta é seca ou aquecida em cerca de 50 a 100 °C (323 a 373 K) para evaporar a umidade, e a seguir esmigalhada por um atomizador, etc. para uso na moldagem. Alternativamente, um corpo verde obtido por moldagem da pasta num campo magnético é pulverizado por um quebrador, etc., classificado por uma peneira até um diâmetro médio de cerca de 100 a 700 μm para produzir grânulos orientados num campo magnético, o qual é submetido à moldagem seca num campo magnético. Alternativamente, o pó fino obtido pela pulverização grosseira seca e a pulverização fina úmida pode ser moldado umidamente com ou sem um campo magnético. A pressão de moldagem úmida é de cerca de 0,1 a 0,5 ton/cm2, e quando um campo magnético é aplicado, sua intensidade é preferivelmente de cerca de 398 a 1194 KA/m.
(D) Sinterização
[0091] O corpo verde é espontaneamente seco no ar ou aquecido de 100 a 500 °C (373 a 773 K) no ar ou numa atmosfera de nitrogênio para remover umidade, o dispersante é adicionado, etc. O corpo verde é, a seguir, sinterizado no ar com uma pressão parcial de oxigênio de substancialmente cerca de 0,05 a 0,2 atm na prática. A sinterização pode ser efetuada numa atmosfera de excesso de oxigênio com uma pressão parcial de oxigênio de, por exemplo, mais de 0,2 atm e 1 atm ou menos, particularmente numa atmosfera de 100% de oxigênio. Condições de aquecimento para a sinterização são, por exemplo, uma temperatura de 1150 a 1300 °C (1423 a 1573 K), preferivelmente de 1160 a 1270 °C (1433 a 1543 K), por de 0,5 a 5 horas, preferivelmente de cerca de 1 a 3 horas. O magneto de ferrita sinterizado da presente invenção tem uma densidade de cerca de 5,05 a 5,10 g/cm3.
[0092] 3 Propriedades do magneto de ferrita sinterizado.
[0093] O magneto de ferrita sinterizado anisotrópico da presente invenção tem um tamanho de grão de cristal médio de 0,5 a 3 μm ou menor, preferivelmente de 0,9 a 2 μm, mais preferivelmente de 1 a 1,6 μm, quando 50 grãos de cristal tipo M foram medidos numa direção de eixo c por um microscópio eletrônico de varredura (SEM) numa seção cruzada em paralelo ao eixo c. Mesmo se o tamanho do grão de cristal médio exceder 1 μm, uma alta HcJ pode ser obtida na presente invenção. A direção do eixo c do magneto de ferrita sinterizado da presente invenção está em alinhamento com uma direção de anisotropia, a qual é substancialmente idêntica à direção de um campo magnético aplicado numa moldagem de campo magnético.
[0094] Quando a proporção dos grãos de cristal tipo M com uma razão de aspecto (tamanho de partícula/espessura) de 3 ou menos for de 30% ou mais, preferivelmente de 50% ou mais, mais preferivelmente de 60% ou mais dentre aqueles contidos no magneto de ferrita sin- terizado da presente invenção, o magneto de ferrita sinterizado tem elevada qualidade e elevada HcJ.
[0095] O magneto de ferrita sinterizado da presente invenção obtido pela sinterização em ar tem Br de 400 a 470 mT, HcJ de 278 a 478 KA/m e uma proporção de quadrado (HK/HcJ) de 80% ou mais em temperatura ambiente (20°C). Preferivelmente, ele tem Br de 420 a 470 mT, HcJ de 278 a 478 KA/m e uma proporção de quadrado (HK/HcJ) de 80% ou mais. Particularmente, ele pode ter um Br de 450 a 470 mT, HcJ de 278 a 478 KA/m e uma proporção de quadrado (HK/HcJ) de 80% ou mais. Um parâmetro HK medido para obter (HK/HcJ) é um valor no eixo H numa posição na qual 4πI é de 0,95 Br, no segundo quadrante de um gráfico mostrando uma curva de 4πI (intensidade de magnetização) em relação à H (intensidade do campo magnético). HK/HcJ obtido pela divisão de HK por HcJ de uma curva de desmagnetização representa uma chamada proporção de quadrado.
[0096] Os materiais magnéticos tipo óxido e magnetos de ferrite sinterizados da presente invenção são úteis para vários rotores (motores, geradores, etc.) em iniciadores, sistemas de direção de potência, alavancas eletricamente controladas, etc. para automóveis. Eles também são úteis para cilindros magnéticos no desenvolvimento de cilindros em copiadoras.
[0097] A presente invenção será descrita em detalhes se referindoaos Exemplos abaixo sem intenção de restringir o escopo da presente invenção a isso.
Exemplo 1 Adição prévia de Ba
[0098] Pó de CaCO3 (pureza: 98,8%, contendo MgO como impurezas), pó de La(OH)3 (pureza: 99,9%), pó de BaCO3 (pureza: 98,1%, contendo 1,45% de SrCO3 como impurezas), pó de a-Fe2O3 e pó de Co3O4 foram formulados para duas composições de corpo calcinado com diferentes y, os quais são representadas por Ca1-x-yLaxBayFe2n- zCozO19, em que x = 0,495, y = 0,005 e 0,010, z = 0,30 e n = 5,2. 0,1 parte em massa de H3BO3 em pó foram adicionadas a 100 partes em massa de formulação, e misturadas de forma úmida. Depois da secagem da mistura resultante, a calcinação foi efetuada a 1200 °C (1473 K) por 1 hora ao ar. As amostras resultantes são nomeadas como Exemplo 1-1 quando y = 0,005, e Exemplo 1-2 quando y = 0,01. O corpo calcinado resultante foi grosseiramente pulverizado, e a seguir submetido à grosseira pulverização seca num moinho vibracional para obter pó grosso com um tamanho de partícula médio de 5 μm (por F.S.S.S.). 45% em massa do pó grosso e 55% em massa de água foram carregados num moinho de bolas, e 0,40 parte em massa de SiO2 em pó (pureza: 92,1%, balanço: substancialmente água) e 0,50 parte em massa de pó de CaCO3 foram adicionados como adjuvantes de sinterização para 100 partes em massa do pó grosso. A pulverização fina úmida foi efetuada para obter uma pasta contendo partículas de ferrita finas com um tamanho de partícula médio de 0,85 μm (por F.S.S.S.).
[0099] A pasta depois da fina pulverização foi moldada por compressão num campo magnético paralelo de 796 KA/m sob uma pressão de moldagem de 0,4 ton/cm2. As densidades dos corpos verdes em forma de disco resultantes de 40 mm de diâmetro externo e de 15 mm de espessura, as quais foram determinadas a partir de sua massa e tamanho medidos, estão mostradas na Tabela 1. Os corpos verdes foram sinterizados em temperaturas de 1200 °C (1473 K), 1210 °C (1483 K) e 1220 °C (1493 K), respectivamente, por 1 hora no ar.
[00100] Os corpos sinterizados resultantes foram trabalhados em máquinas e medidos em relação às propriedades magnéticas em temperatura ambiente (20°C) por um copiador B-H. Os resultados da medição estão mostrados nas figuras 1(a) e 1(b). A Tabela 2 mostra as composições analisadas dos corpos sinterizados. A tabela 3 mostra os valores analisados dos corpos sinterizados quando a quantidade total dos elementos constituintes, excluindo oxigênio, é 100% atômica. Tabela 1

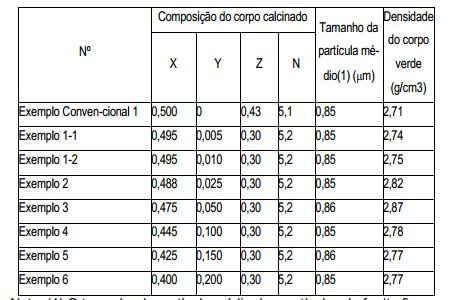

Figure img0001
Nota: (1) O tamanho de partícula médio das partículas de ferrita finas.
Exemplos de 2 a 6
[00101] Investigação da quantidade de Ba previamente adicionada.
[00102] Os corpos calcinados foram produzidos da mesma forma que no Exemplo 1, exceto pelo uso de cada composição de corpo calcinado mostrada na Tabela 1. Com as etapas subseqüentes efetuadas da mesma forma que no Exemplo 1, magnetos de ferrita sinterizados anisotrópicos dos Exemplos 2 a 6 foram produzidos. A pulverização fina úmida foi efetuada para proporcionar partículas de ferrita finas com um tamanho de partícula médio de 0,85 μm (por F.S.S.S.). Os resultados estão mostrados nas figuras 1(a) e 1(b). A Tabela 1 mostra a densidade medida de um corpo verde em forma de disco em cada Exemplo. As Tabelas 2 e 3 apresentam os valores analisados dos corpos sinterizados.
Exemplo Convencional 1 Sem adição de Ba
[00103] A amostra n° 2 na Patente Japonesa 3181559 foi investigada. Uma mistura com uma composição básica representada por Ca1-x- yLaxBayFe2n-zCozO19, em que x = 0,500, y = 0, z = 0,43 e n = 5,1, para a qual 0,4% em massa de SÍO2 foi adicionado, foi calcinada a 1200 °C (1473 K) por 3 horas no ar. O corpo calcinado resultante foi grosseiramente pulverizado, misturado com 0,6% em massa de SiO2 e 1,0% em massa de CaCO3, e a seguir submetido à pulverização fina úmida usando água como meio com um moinho de bolas, para proporcionar uma pasta contendo pó fino com um tamanho de partícula médio de 0,85 μm. Devido ao fato da Patente Japonesa 3181559 não descrever o tamanho de partícula médio do pó fino da Amostra n° 2, o tamanho de partícula médio (0,85 μm) do pó finamente pulverizado do Exemplo 1 foi usado. Subseqüentemente, da mesma forma que no Exemplo 1, a pasta foi moldada num campo magnético e sinterizada para produzir um magneto de ferrita sinterizado anisotrópico. Os resultados da medição são mostrados nas Figuras 1(a) e 1(b). A tabela 1 mostra a densidade de um corpo verde em forma de disco, e as Tabelas 2 e 3 mostram os valores analisados do corpo sinterizado.Tabela 2
Figure img0002
Figure img0003
Figure img0004
Figure img0005
Figure img0006
Figure img0007
Figure img0008
[00104] Fica claro a partir das Figuras 1(a) e 1(b) que os magnetos de ferrita sinterizados dos Exemplos 1-1, 1-2 e de 2 a 6, nos quais uma quantidade predeterminada de Ba foi previamente adicionada, tiveram propriedades magnéticas muito maiores do que aquelas do magneto de ferrita sinterizado do Exemplo Convencional 1. Particularmente, o produto sinterizado do Exemplo 3 obtido a 1220 °C (1493 K) teve um Br de 460 mT, o qual não pôde ser alcançado por um SrM convencional. É claro a partir da Tabela 1 que os corpos verdes dos Exemplos 1-1, 1-2 e de 2 a 6 tinham densidades maiores do que aqueles do Exemplo Convencional 1.
[00105] O exame das rupturas em 100 corpos verdes em cada exemplo revelou que nenhuma ruptura foi observada nos corpos verdes dos Exemplos 1-1, 1-2 e de 2 a 6, enquanto que o corpo verde do Exemplo Convencional 1 tinha várias rupturas.
Estrutura do corpo calcinado
[00106] Figura 2 é uma fotografia SEM de uma superfície fraturada do corpo calcinado do Exemplo 3, em que x = 0,475, y = 0,050, z = 0,30 e n = 5,2. Muitas partículas primárias (grãos de cristal tipo M) no corpo calcinado) estavam numa forma de placa hexagonal, indicando uma alta taxa de crescimento dos grãos de cristais tipo M. Essa fotografia SEM indica que o corpo calcinado tinha o diâmetro máximo de cerca de 3 a 9 μm num plano c, uma espessura de cerca de 1,3 a 4,3 μm, uma razão de aspecto (diâmetro máximo/espessura) de cerca de 1,5 a 4,2.
[00107] Figura 3 é uma fotografia SEM de uma superfície fraturada do corpo calcinado do Exemplo Convencional 1, em que x = 0,500, y = 0, z = 0,43 e n = 5,1. O corpo calcinado tinha partículas primárias em formatos irregulares, não numa forma de placa hexagonal.
[00108] A comparação das Figuras 2 e 3 indica que o corpo calcinado da presente invenção (Exemplo 3), para o qual uma quantidade predeterminada de Ba foi adicionada, tinha partículas primárias numa forma de partícula planar hexagonal, espessa. Também, aqueles com uma razão de aspecto de 5 ou menos foram cerca de 60% das partículas primárias.
Estrutura do pó finamente pulverizado.
[00109] Figura 4 é uma fotografia SEM mostrando o pó fino com um tamanho de partícula médio de 0,85 μm, o qual foi obtido pulverizando finamente o corpo calcinado do Exemplo 3, em que x = 0,475, y = 0,050, z = 0,30 e n = 5,2, e secando a pasta resultante. Foi observado que houve muitas partículas numa forma de placa hexagonal. Enquanto houve poucas partículas ultrafinas com o diâmetro máximo menor do que 0,4 μm e poucas partículas grossas com o diâmetro máximo maior do que 1,2 μm, muitas partículas com o diâmetro máximo de 0,4 a 1,2 foram observadas.
[00110] Figura 5 é uma fotografia SEM mostrando o pó fino com um tamanho de partícula médio de 0,85 μm, o qual foi obtido pulverizando finamente o corpo calcinado do Exemplo Convencional 1, em que x = 0,500, y = 0, z = 0,43 e n = 5,1, e secando a pasta resultante. Muitas partículas ultrafinas, de formato irregular, com o diâmetro máximo de 0,2 μm ou menos e muitas partículas grossas, de formato irregular, com o diâmetro máximo de 1,5 μm ou mais foram observadas.
[00111] Fica claro a partir das Figuras 4 e 5 que a diferença de densidade mostrada na Tabela 1 entre os corpos verdes do Exemplo 3 e do Exemplo Convencional 1 foi derivada de suas diferenças nas ca-racterísticas do pó.
Estrutura do corpo sinterizado
[00112] Figura 6 é uma fotografia SEM mostrando uma superfície fraturada (plano a) do corpo sinterizado (x = 0,429, y = 0,095, z = 0,286 e n = 4,957) do Exemplo 3 obtido pela sinterização a 1220 °C (1493 K) no ar. Grãos de cristal tipo M, partículas planas hexagonais tinham uma razão de aspecto de 1,5 a 3,5. Cada partícula era grossa e tinha um tamanho de grão de cristal médio de 1,1 μm na direção do eixo c, cerca de 60% das partículas com uma razão de aspecto de 3 ou menos.
[00113] Figura 7 é uma fotografia SEM mostrando uma superfície fraturada do corpo sinterizado (x = 0,456, y = 0, z = 0,392 e n = 4,652) do Exemplo 1 convencional obtido pela sinterização a 1220 °C (1493 K) no ar. A observação revelou que houve muitas partículas com uma razão de aspecto de cerca de 3 a 6.
Exemplos 7 e 8
[00114] Investigar 1 da adição prévia de Ba e a proporção molar n
[00115] A calcinação, a pulverização, a moldagem num campo magnético, a sinterização, o trabalho com máquinas e a medição das propriedades magnéticas foram conduzidas da mesma forma que no Exemplo 2, exceto pelo uso da composição do corpo calcinado de Ca1- x-yLaxBayFe2n-zCozO19, em que x = 0,488, y = 0,025, z = 0,30 e n = 5,3 e 5,4. n foi 5,3 no Exemplo 7 e 5,4 no Exemplo 8. O tamanho de partícula médio do pó finamente pulverizado foi de 0,85 μm como no Exemplo 1. As Figuras 8(a) e 8(b) mostram suas propriedades magnéticas. As Tabelas 2 e 3 mostram os valores analisados dos corpos sinterizados. É claro a partir das Figuras 8(a) e 8(b) que as propriedades magnéticas foram mais elevadas quando n foi 5,3.
Exemplos 9 e 10
[00116] Investigar 2 da prévia adição de Ba e a proporção molar n
[00117] A calcinação, a pulverização, a moldagem num campo mag nético, a sinterização, o trabalho com máquinas e a medição das propri-edades magnéticas foram conduzidas da mesma forma que no Exemplo 3, exceto pelo uso da composição do corpo calcinado de Ca1-x- yLaxBayFe2n-zCozO19, em que x = 0,475, y = 0,050, z = 0,30 e n = 5,3 e 5,4. n foi 5,3 no Exemplo 9 e 5,4 no Exemplo 10. O tamanho de partícula médio do pó finamente pulverizado foi de 0,85 μm como no Exemplo 1. As Figuras 8(a) e 8(b) mostram suas propriedades magnéticas. As Tabe-las 2 e 3 mostram os valores analisados dos corpos sinterizados. É claro a partir das Figuras 8(a) e 8(b) que as propriedades magnéticas foram mais elevadas no Exemplo 9, excedendo 460 mT. Br extremamente alto foi obtido, o qual não poderia ser alcançado em SrM convencional.
Exemplos 11 a 18
[00118] Investigar 1 da adição prévia de Ba, e quantidade de Ca- CO3 adicionada ao pulverizar SiO2.
[00119] Usando pó de CaCO3, pó de La(OH)3, pó de BaCO3, pó de a-Fe2CO3 e pó de Co3O4 como no exemplo 1, uma composição de Ca1- x-yLaxBayFe2n-zCozO19, em que x = 0,488, y = 0,025, z = 0,3 e n = 5,2, foi formulada. 0,1 parte em massa de pó de H3BO3 foi adicionada a 100 partes em massa da mistura e misturadas úmidas. A mistura foi calcinada a 1200 °C (1473 K) por 1 hora no ar. O corpo calcinado re-sultante foi grosseiramente pulverizado, e submetido à pulverização grosseira seca com um moinho de vibração para obter pó grosso com um tamanho de partícula médio de 5 μm (por F.S.S.S.). 0,40 parte em massa de pó de SiO2 e 0,55 parte em massa de pó de CaCO3 por 100 partes em massa de um pó calcinado grosso foram adicionadas até 45% em massa de pó grosso e 55% em massa de água e a pulverização fina úmida foi efetuada com um moinho de bolas para proporcionar a pasta do Exemplo 11 contendo partículas de ferrita finas com um tamanho de partícula médio de 0,81 μm (por F.S.S.S.); Além disso, as pastas dos Exemplos 12 a 18 foram produzidas da mesma forma que no Exemplo 11, exceto pelo uso das composições de SiO2 e de CaCO3 mostradas na Tabela 4. Os oito tipos resultantes de pastas foram for-mados em magnetos de ferrita sinterizados anisotrópicos da mesma forma que no Exemplo 1 na etapa de moldagem de campo magnético et seq., e suas propriedades magnéticas foram medidas. As Figuras 9(a) e 9(b) mostram suas propriedades magnéticas, as Tabelas 2 e 3 mostram os valores analisados dos corpos sinterizados. Conforme é claro a partir das Figuras 9(a) e 9(b), magnetos de ferrita sinterizados anisotrópicos com Br excedendo 460 mT foram obtidos em qualquer um dos exemplos 11 a 18, significando que um tão alto Br quanto não encontrado por SrM convencional foi obtido.Tabela 4
Figure img0009
Exemplos 19 a 26

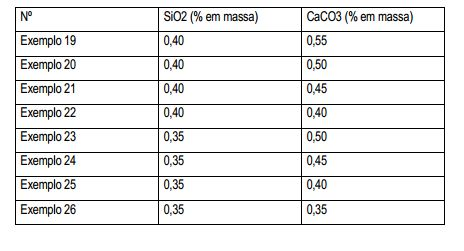

[00120] Investigar 2 da adição prévia de Ba, e a quantidade de Ca- CO3 adicionada ao pulverizar SiO2.
[00121] Usando pó de CaCO3, pó de La(OH)3, pó de BaCO3, pó de a-Fe2CO3 e pó de CO3O4 como no exemplo 1, uma composição de Cai- x-yLaxBayFe2n-zCozO19, em que x = 0,475, y = 0,050, z = 0,3 e n = 5,2 foi formulada. 0,1 parte em massa de pó de H3BO3 foram adicionadas a 100 partes em massa da mistura e misturadas úmidas. A mistura foi calcinada a 1200 °C (1473 K) por 1 hora no ar. O corpo calcinado re- sultante foi grosseiramente pulverizado e, a seguir, submetido à pulve-rização grosseira seca com um moinho de vibração para obter pó grosso com um tamanho de partícula médio de 5 μm (por F.S.S.S.). 0,40 parte em massa de pó de SiO2 e 0,55 parte em massa de pó de CaCO3 por 100 partes em massa de um pó calcinado grosso foram adicionadas até 45% em massa de pó grosso e 55% em massa de água e a pulverização fina úmida foi efetuada com um moinho de bolas para obter a pasta do Exemplo 19 contendo partículas de ferrita finas com um tamanho de partícula médio de 0,81 μm (por F.S.S.S.).
[00122] Além disso, as pastas dos Exemplos 20 a 26 foram produzidas da mesma forma que no Exemplo 19, exceto pelo uso das composições de SiO2 e de CaCO3 mostradas na Tabela 5. Os oito tipos resultantes de pastas foram formados em magnetos de ferrita sinterizados aniso- trópicos da mesma forma que no Exemplo 1 na moldagem de campo magnético et seq. As Figuras 10(a) e 10(b) mostram suas propriedades magnéticas, e as Tabelas 2 e 3 mostram os valores analisados dos cor-pos sinterizados. Conforme é claro a partir das Figuras 10(a) e 10(b), magnetos de ferrita sinterizados anisotrópicos com Br excedendo 460 mT foram obtidos em qualquer um dos exemplos 19 a 26, significando que um tão alto Br quanto não encontrado por SrM convencional foi obtido.Tabela 5
Figure img0010
Exemplo 27
[00123] Investigação da adição prévia de Ba e quantidade de Co previamente adicionada.
[00124] Os mesmos pós de CaCO3, pó de La(OH)3, pó de BaCO3, pó de a-Fe2CO3 e pó de CO3O4 como no exemplo 1 foram formulados até uma composição de Ca1-x-yLaxBayFe2n-zCozO19, em que x = 0,475, y = 0,050, z = 0,03, 0,1, 0,2, 0,3, 0,4, 0,5, 0,6 e 0,65, e n = 5,3. 0,1 parte em massa de pó de H3BO3 foram adicionadas a 100 partes em massa de cada um dos oito tipos de formulações e misturadas úmidas. Oito tipos das misturas resultantes foram misturados e calcinados a 1200 °C (1473 K) por 1 hora no ar. As amostras resultantes foram nomeadas como Exemplos 27-1 até 27-8 na ordem ascendente de z. Com as etapas subseqüentes da mesma forma que no Exemplo 1, cada corpo calcinado foi pulverizado, moldado num campo magnético, sinterizado e trabalhado com máquinas. Partículas de ferrita finas foram ajustadas para ter um tamanho de partícula médio de 0,81 μm depois da pulverização. Como as condições de sinterização, o aquecimento foi efetuado a 1220 °C (1493 K) por 1 hora ao ar. As Figuras 11(a) e 11(b) mostram as suas propriedades magnéticas, e as Tabelas 2 e 3 mostram os valores analisados dos corpos sinterizados.
Exemplo comparativo 1
[00125] Sem adição de Co
[00126] Um magneto de ferrita sinterizado foi produzido para medir as suas propriedades magnéticas da mesma forma que no Exemplo 27, exceto pela alteração da composição do corpo calcinado para Ca1- x-yLaxBayFe2n-zCozO19, em que x = 0,475, y = 0,050, z = 0 e n = 5,3. As Figuras 11(a) e 11(b) mostram sua propriedades magnéticas.
Exemplo Comparativo 2.
[00127] Muito Co adicionado
[00128] Um magneto de ferrita sinterizado foi produzido para medir as suas propriedades magnéticas da mesma forma que no Exemplo 27, exceto pela alteração da composição do corpo calcinado para Ca1- x-yLaxBayFe2n-zCozO19, em que x = 0,475, y = 0,050, z = 0,7 e 0,8 e n = 5,3. As Figuras 11(a) e 11(b) mostram sua propriedades magnéticas. Amostras nas quais z foi 0,7 e 0,8, respectivamente, foram nomeadas como Exemplos Comparativos 2-1 e 2-2. Fica claro a partir das Figuras 11(a) e 11(b) que os Exemplos 27-1 até 27-8, nos quais o conteúdo de Co (z) foi de 0,03 a 0,65, tinha propriedades magnéticas superiores do que aqueles do Exemplo Comparativo 1 sem conter Co e do Exemplo Comparativo 2 contendo muito Co.
Exemplo 28
[00129] O tamanho de partícula médio do pó finamente pulverizado e propriedades magnéticas.
[00130] O mesmo pó de CaCO3, pó de La(OH)3, pó de BaCO3, pó de a-Fe2CO3 e pó de CO3O4, como no Exemplo 1, foram formulados até uma composição de Ca1-x-yLaxBayFe2n-zCozO19, em que x = 0,475, y = 0,050, z = 0,30 e n = 5,3. 0,1 parte em massa de H3BO3 em pó foram adicionados em 100 partes em massa da formulação resultante e mis-turados de forma úmida. A mistura resultante foi seca e, a seguir, cal-cinada a 1200 °C (1473) K por 1 hora ao ar. OI corpo calcinado foi grosseiramente pulverizado e, a seguir, submetido à pulverização grosseira seca para obter pó grosso com um tamanho de partícula médio de 5 μm (por F.S.S.S.). 45% em massa do pó grosso e 55% em massa de água foram carregados num moinho de bolas, e com 0,4 parte em massa de pó de SiO2 e 0,5 parte em massa de pó de CaCO3 adicionados como adjuvantes da sinterização por 100 partes em massa do pó calcinado grosso, a pulverização fina foi efetuada. Com o tempo de pulverização fina alterado, as pastas contendo seis tipos de partículas de ferrita finas com tamanhos de partícula médios de 0,97 μm, 0,88 μm, 0,85 μm, 0,81 μm, 0,7 μm e 0,5 μm (por F.S.S.S.) foram obtidos. Seis tipos de pastas depois da pulverização fina foram moldados por compressão num campo magnético paralelo de 796 KA/m sob pressão de moldagem de 0,4 ton/cm2. Os corpos verdes em forma de disco resultantes, cada um com um diâmetro externo de 40 mm e uma espessura de 15 mm, foram sinterizados a 1220 °C (1493 K) por 1 hora no ar e trabalhados com máquina. As Figuras 12(a) e 12(b) mostraram suas propriedades magnéticas em temperatura ambiente (20°C), e as Tabelas 2 e 3 mostram os valores analisados dos corpos sinteri- zados.
Exemplo Convencional 2
[00131] Tamanho de partícula médio do pó finamente pulverizado e propriedades magnéticas.
[00132] Na pulverização fina úmida do pó grosso calcinado produzido no Exemplo Convencional 1 com água como um meio com um moinho de bolas, o tempo de pulverização fina foi ajustado para obter pastas contendo cinco tipos de partículas de ferrita finas com tamanhos de partícula médios de 0,96 μm, 0,88 μm, 0,85 μm, 0,82 μm e 0,7 μm (por F.S.S.S.). Com as etapas subseqüentes da mesma forma que no Exemplo Convencional 1, os magnetos de ferrita sinterizados foram produzidos. As Figuras 12(a) e 12(b) mostram as suas propriedades magnéticas.
[00133] Fica claro a partir das Figuras 12(a) e 12(b) que, quando o tamanho de partícula médio do pó fino for de 0,5 a 0,97 μm, o magneto de ferrita sinterizado do Exemplo 28 tem HcJ e Br notavelmente altos. Particularmente, quando o tamanho de partícula médio for de 0,85 μm ou menor, Br for maior do que 460 mT, indicando características de Br superiores àquelas do SrM convencional. Além disso, o magneto de ferrita sinterizado do Exemplo 28 tem vantajosamente um alto Br e HcJ, mesmo ao usar uma pasta para moldagem com um tamanho de partícula médio de 0,8 μm ou mais, o que proporciona boas caracterís- ticas de remoção de água.
Exemplo 29
[00134] Prévia/posterior adição de Ba
[00135] O mesmo pó de CaCO3, pó de La(OH)3, pó de BaCO3, pó de a-Fe2CO3 e pó de CO3O4 como no exemplo 1 foram formulados até uma composição de Ca1-x-yLaxBayFe2n-zCozO19, x = 0,475, y = 0,025, z = 0,3 e n = 5,3. 0,1 parte em massa de pó de H3BO3 por 100 partes em massa de formulação foram adicionadas e misturadas úmidas. A mistura resultante foi seca e, a seguir, calcinada a 1200 °C (1473 K) por 1 hora no ar. O corpo calcinado resultante foi grosseiramente pulverizado e, a seguir, submetido à pulverização grosseira seca para obter pó grosso com um tamanho de partícula médio de 5 μm (por F.S.S.S.). 45% em massa do pó grosso e 55% em massa de água foram carregados num moinho de bolas, e com 0,4 parte por massa de pó de SiO2, 0,25 parte em massa de pó de CaCO3 e 0,5 parte em massa de pó de BaCO3 adicionados a 100 partes em massa de pó grosso, a pulverização fina úmida foi efetuada para obter uma pasta contendo partículas de ferrita finas com um tamanho de partícula médio de 0,81 μm (por F.S.S.S.). Com as etapas subseqüentes da mesma forma que no Exemplo 1, um magneto de ferrita sinterizado e anisotrópico foi produzido a partir da pasta resultante. As Figuras 13(a) e 13(b) apresentam suas propriedades magnéticas.
Exemplo 30
[00136] Adição posterior de Ba
[00137] O mesmo pó de CaCO3, pó de La(OH)3, pó de BaCO3, pó de a-Fe2CO3 e pó de Co3O4 como no exemplo 1 foram formulados até uma composição de Ca1-x-yLaxBayFe2n-zCozO19, x = 0,475, y = 0, z = 0,3 e n = 5,3. 0,1 parte em massa de pó de H3BO3 foram adicionadas a 100 partes em massa da formulação e misturadas úmidas. A mistura resultante foi seca e, a seguir, calcinada a 1200 °C (1473 K) por 1 hora no ar. O corpo calcinado resultante foi grosseiramente pulverizado e, a seguir, submetido à pulverização grosseira seca para obter pó grosso com um tamanho de partícula médio de 5 μm (por F.S.S.S.). 45% em massa do pó grosso e 55% em massa de água foram carregados num moinho de bolas, e com 0,4 parte por massa de pó de SiO2 e 1,0 parte em massa de pó de BaCO3 adicionados a 100 partes em massa de pó grosso, a pulverização fina úmida foi efetuada para obter uma pasta contendo partículas de ferrita finas com um tamanho de partícula médio de 0,81 μm (por F.S.S.S.). Com a mesma etapa de moldagem de campo magnético e as etapas subseqüentes da mesma forma que no Exemplo 1, a pasta foi formada num magneto de ferrita sinterizado anisotrópico. As Figuras 13(a) e 13(b) mostram suas propriedades magnéticas.
Exemplo Convencional 3
[00138] Na pulverização fina úmida do pó calcinado grosso produzido no Exemplo convencional 1 com água como um meio com um moinho de bolas, o tempo de pulverização fina foi ajustado para obter uma pasta contendo partículas de ferrita finas com um tamanho de partícula médio de 0,81 μm (por F.S.S.S.). Com as etapas subseqüen- tes da mesma forma que no Exemplo Convencional 1, um magneto de ferrita sinterizado foi produzido. As Figuras 13(a) e 13(b) apresentam as suas propriedades magnéticas. As Figuras 13(a) e 13(b) indicam que o Exemplo 29 no qual Ba foi previamente/posteriormente adicionado, e o Exemplo no qual Ba foi posteriormente adicionado, tinham HcJ levemente menor do que aquele do Exemplo 20, no qual Ba foi previamente adicionado, porém uma HcJ mais alta do que aquela do convencional 120.
[00139] Exemplo 3 no qual Ba não foi adicionado, verificando que mesmo a adição posterior de Ba proporciona um grande efeito de melhoria das propriedades magnéticas.
Exemplo 31
[00140] Adição prévia de Ba, e prévia/posterior adição de Co
[00141] O mesmo pó de CaCO3, pó de La(OH)3, pó de BaCO3, pó de a-Fe2CO3 e pó de CO3O4, como no exemplo 1, foram formulados até uma composição de Ca1-x-yLaxBayFe2n-zCozO19, em que x = 0,475, y = 0,050 z = 0,15 e n = 5,3. 0,1 parte em massa de pó de H3BO3 foram adicionadas a 100 partes em massa da formulação resultante, e mistu-radas úmidas. A mistura resultante foi seca e, a seguir, calcinada a 1200 °C (1473 K) por 1 hora no ar. O corpo calcinado resultante foi grosseiramente pulverizado e, a seguir, submetido à pulverização grosseira seca para obter pó grosso com um tamanho de partícula médio de 5 μm (por F.S.S.S.). 45% em massa do pó grosso e 55% em massa de água foram carregados num moinho de bolas, e com 0,4 parte por massa de pó de SiO2, 0,5 parte em massa de pó de CaCO3 e 1,5 parte em massa de pó de Co(OH)2 adicionados por 100 partes em massa de pó grosso, a mistura foi submetida à pulverização fina úmida para obter uma pasta contendo partículas de ferrita finas com um tamanho de partícula médio de 0,81 μm (por F.S.S.S.). Com as etapas subseqüentes da mesma forma que no Exemplo 1, um magneto de ferrita sinterizado anisotrópico foi produzido a partir da pasta. As Figuras 14(a) e 14(b) mostram suas propriedades magnéticas.
Exemplo 32
[00142] Adição prévia de Ba e adição posterior de Co
[00143] O mesmo pó de CaCO3, pó de La(OH)3, pó de BaCO3, pó de a-Fe2CO3 e pó de Co3O4 como no exemplo 1 foram formulados até uma composição de Ca1-x-yLaxBayFe2n-zCozO19, em que x = 0,475, y = 0,050 z = 0 e n = 5,3. 0,1 parte em massa de pó de H3BO3 foram adi-cionadas a 100 partes por massa da formulação e misturadas úmidas. A mistura resultante foi seca e, a seguir, calcinada a 1200 °C (1473 K) por 1 hora no ar. O corpo calcinado resultante foi grosseiramente pul- verizado e, a seguir, submetido à pulverização grosseira seca para obter pó grosso com um tamanho de partícula médio de 5 μm (por F.S.S.S.). 45% em massa do pó grosso e 55% em massa de água foram carregados num moinho de bolas, e com 0,4 parte por massa de pó de SiO2, 0,5 parte em massa de pó de CaCO3 e 3,0 parte em massa de pó de Co(OH)2 adicionados por 100 partes em massa de pó grosso, a mistura foi submetida à pulverização fina úmida para obter uma pasta contendo partículas de ferrita finas com um tamanho de partícula médio de 0,81 μm (por F.S.S.S.). Com a mesma etapa de moldagem de campo magnético e as etapas subseqüentes da mesma forma que no Exemplo 1, um magneto de ferrita sinterizado anisotrópi- co foi produzido a partir da pasta. As Figuras 14(a) e 14(b) mostram suas propriedades magnéticas.
[00144] As figuras 14(a) e 14(b) indicam que apesar do Exemplo 20 no qual Ba e Co foram previamente adicionados terem as maiores propriedades magnéticas, o Exemplo 31, no qual Ba foi anteriormente adicionado, e Co foi previamente/posteriormente adicionado, e Exemplo 32 no qual Ba foi previamente adicionado, e Co foi posteriormente adicionado, tinham substancialmente propriedades magnéticas tão grandes quanto aqueles do Exemplo 20.
Exemplo 33
[00145] A investigação da prévia adição de Ba e quantidade de La adicionada previamente.
[00146] O mesmo pó de CaCO3, pó de La(OH)3, pó de BaCO3, pó de a-Fe2CO3 e pó de Co3O4 como no exemplo 1 foram formulados até uma composição de Ca1-x-yLaxBayFe2n-zCozO19, em que x = 0,2, 0,3, 0,4, 0,47, 0,6 e 0,65, y = 0,050, z = 0,30 e n = 5,3. 0,1 parte em massa de pó de H3BO3 foram adicionadas a 100 partes por massa de cada um dos seis tipos de formulações e misturadas úmidas. Seis tipos das misturas resultantes foram secas e, a seguir, calcinadas a 1200 °C (1473 K) por 1 hora no ar. As amostras resultantes foram nomeadas como Exemplos 33-1 ao 33-6 na ordem ascendente de x. Com as etapas subseqüentes da mesma forma que no Exemplo 1, cada corpo calcinado foi pulverizado, moldado num campo magnético, sinterizado, trabalhado com máquinas e medido em relação às propriedades magnéticas. As condições de sinterização foram aquecimento até 1220 °C (1493 K) por 1 hora no ar. As Figuras 15(a) e 15(b) mostram suas propriedades magnéticas.
Exemplo Comparativo 3
[00147] Prévia adição de Ba, muito pouco ou muito La previamente adicionado.
[00148] Composições de Ca1-x-yLaxBayFe2n-zCozO19, em que x = 0,1 e 0,7, y = 0,050, z = 0,30, n = 5,3 foram formuladas. 0,1 parte em massa de H3BO3 em pó foram adicionadas a 100 partes em massa de cada um dos dois tipos resultantes de formulações e misturadas. Dois tipos das misturas resultantes foram secas e, a seguir, calcinadas a 1200 °C (1473 K) por 1 hora no ar. Com as etapas subseqüentes da mesma forma que no Exemplo 33, um magneto de ferrita sinterizado anisotrópico foi produzido a partir do corpo calcinado. As Figuras 15(a) e 15(b) mostram suas propriedades magnéticas. Fica claro a partir das Figuras 15(a) e 15(b) que o Exemplo Comparativo 3 com composições, nas quais a quantidade de La previamente adicionado foi muito pouco ou muito, teve baixas propriedades magnéticas.
Exemplo 34
[00149] Prévia adição de Ba, nenhum Ba adicionado na calcinação
[00150] O mesmo pó de CaCO3, pó de La(OH)3, pó de BaCO3, pó de a-Fe2CO3 e pó de Co3O4 como no exemplo 1 foram formulados até uma composição de Ca1-x-yLaxBayFe2n-zCozO19, em que x = 0,475, y = 0,050 z = 0,300 e n = 5,3. A formulação foi misturada úmida e, a seguir, seca. Ela foi, a seguir, calcinada a 1200 °C (1473 K) por 1 hora no ar. O corpo calcinado resultante foi grosseiramente pulverizado e, a seguir, submetido à pulverização grosseira seca para obter pó grosso com um tamanho de partícula médio de 5 μm (por F.S.S.S.). 45% em massa do pó grosso e 55% em massa de água foram carregados num moinho de bolas, e com 0,4 parte por massa de pó de SiO2, 0,5 parte em massa de pó de CaCO3 adicionados por 100 partes em massa de pó grosso, a pulverização fina úmida foi efetuada para obter uma pasta contendo partículas de ferrita finas com um tamanho de partícula médio de 0,81 μm (por F.S.S.S.). Com as etapas subseqüentes da mesma forma que no Exemplo 1, um magneto de ferrita sinterizado foi produzido a partir da pasta. As condições de sinterização foram aquecimento a 1220 °C (1493 K) por 1 hora no ar. A Tabela 6 mostra suas propriedades magnéticas.
Exemplo 35
[00151] Adição prévia de Ba, SiO2 adicionado na calcinação
[00152] Uma composição de Ca1-x-yLaxBayFe2n-zCozO19, em que x =0,475, y = 0,050, z = 0,300 e n = 5,3 foi formulada da mesma forma que no Exemplo 34. 0,1 parte em massa de pó de SiO2 foi adicionado a 100 partes em massa de formulação, misturados úmidas e, a seguir, secas. Isso foi, a seguir, calcinado a 1200 °C (1473 K) por 1 hora no ar. Com as etapas subseqüentes da mesma forma que no Exemplo 34, um magneto de ferrita sinterizado anisotrópico foi produzido. A Tabela 6 mostra as suas propriedades magnéticas.Tabela 6
Figure img0011
[00153] Conforme é claro a partir da Tabela 6, tanto no Exemplo 34 sem aditivo no momento da calcinação, quanto o Exemplo 35 no qual uma quantidade predeterminada de SiO2 foi adicionada ao mesmo tempo da calcinação, um Br tão alto quanto mais de 460 foi obtido.
[00154] Exemplos 36 a 39, Exemplo Comparativo 4.
[00155] Adição prévia de Ba, e quantidade permitida de Sr.
[00156] O mesmo pó de CaCO3, pó de La(OH)3, pó de BaCO3, pó de a-Fe2CO3 e pó de CO3O4 e pó de SrCO3 como no exemplo 1 foram formulados até as composições de Ca0,475La0,475Ba0,045Sr0,005Fe10,300Co0,3O19 (Ca1-x-yLaxBay-aSraFe2n-zCozO19, em que x = 0,475, y = 0,050, z = 0,300, a = 0,005 a 0,040, n = 5,3, conforme mostrado na Tabela 7. 0,1% em massa de H3BO3 foi adicionado em relação à formulação resultante, misturado úmido e, a seguir, seco. Isso foi, a seguir, calcinado a 1200 °C (1473 K) por 1 hora no ar. Com as etapas subseqüentes da mesma forma que no Exemplo 1, um magneto de ferrita sinterizado anisotrópico foi produzido a partir do corpo calcinado. Pó fino depois da pulverização fina úmida teve um tamanho de partícula médio de 0,81 μm (por F.S.S.S.). A sinterização do corpo verde resultante foi efetuada sob as condições de aquecimento a 1220 °C (1493 K) por 1 hora no ar. A Tabela 7 mostra suas propriedades magnéticas.Tabela 7
Figure img0012
[00157] Fica claro a partir da Tabela 7 que praticamente um alto Br foi obtido mesmo nos Exemplos 36 a 39, nos quais 50% ou menos de Ba foram substituídos com Sr.
Exemplo 40
[00158] Adição prévia de Ba e sinterização em atmosfera de oxigênio
[00159] O mesmo pó de CaCO3, pó de La(OH)3, pó de BaCO3, pó de a-Fe2CO3 e pó de CO3O4 como no exemplo 1 foram formulados até uma composição de Ca1-x-yLaxBayFe2n-zCozO19, em que x = 0,475, y = 0,050 z = 0,300 e n = 5,3. H3BO3 foi adicionado até 0,1% em massa da formulação, misturado úmido e, a seguir, seco. Ele foi, a seguir, calci-nado a 1200 °C (1473 K) por 1 hora no ar. Com as etapas subseqüen- tes da mesma forma que no Exemplo 1, um magneto de ferrita sinteri- zado anisotrópico foi produzido a partir do corpo calcinado resultante. O pó fino depois da pulverização fina úmida tinha um tamanho de partícula médio de 0,81 μm (por F.S.S.S). As condições de sinterização do corpo verde foram aquecimento a 1220 °C (1493 K) e numa pressão parcial de oxigênio de 1 atm por 1 hora.
[00160] A Tabela 8 mostra suas propriedades magnéticas.Tabela 8
Figure img0013
[00161] Fica claro a partir da Tabela 8 que propriedades magnéticas superiores são obtidas pela sinterização numa atmosfera de oxigênio ao invés de no ar.
Exemplos 41 a 43
[00162] Investigação da adição prévia de Ba e materiais terrosos raros misturados (R = La, Ce, Pr e Nd)
[00163] Pó de CaCO3, três tipos dos pós de material de partida R (misturas de dois do pó de óxido de La, pó de óxido de Ce, pó de óxido de Pr e pó de óxido de Nd) mostrados na Tabela 9, pó de BaCO3, pó de α-Fe2θ3 e pó de CO3O4 foram formulados para composições de Ca1-x-yRxBayFe2n-zCozO19, em que x = 0,475, y = 0,050, z = 0,300 e n = 5,3. 0,1% em massa de H3BO3 foi adicionado em relação a cada formulação, misturado úmido e, a seguir, seco. Isso foi, a seguir, calcinado a 1200 °C (1473 K) por 1 hora no ar. Com as etapas subseqüentes da mesma forma que no Exemplo 1, um magneto de ferrita sinterizado anisotrópico foi produzido a partir de cada corpo calcinado. Pó fino depois da pulverização fina úmida tinha um tamanho de partícula médio de 0,81 μm (por F.S.S.S.). As condições de sinterização de um corpo verde foram aquecimento a 1220 °C (1493 K) por 1 hora no ar. A Tabela 9 mostra suas propriedades magnéticas.Tabela 9
Figure img0014
[00164] Fica claro a partir da Tabela 9 que propriedades magnéticas superiores são obtidas mesmo quando R compreende 90% de La e 10% de Ce, Pr ou Nd. Efeito da Invenção (1) Um material magnético, tipo óxido (corpo calcinado) numa forma plana hexagonal com uma alta taxa de crescimento de partículas de cristal primárias e seu método de produção foram descobertos, proporcionando dessa forma um corpo verde resistente à ruptura, e um magneto de ferrita sinterizado anisotrópico, de alto desempenho com Br e HcJ extremamente elevados, os quais são próximas às propriedades magnéticas inerentes preditas por 4πIs e HA. (2) O magneto de ferrita sinterizado anisotrópico da presente invenção pode ser fornecido com Br e HcJ extremamente altos mesmo quando pó fino com um tamanho de partícula relativamente grande é usado para eficiência de moldagem, satisfazendo dessa forma tanto um desempenho magnético superior quanto uma alta produtividade.

Claims (9)

1. Método para a produção de um magneto de ferrita sinte- rizado, com uma estrutura de ferrita tipo M e compreendendo Ca, um elemento R o qual seja pelo menos um elemento de terra-rara indis- pensavelmente incluindo La, Ba, Fe e Co como elementos indispensá-veis, as proporções da composição de Ca, R, Ba, Fe e Co sendo re-presentadas pela seguinte fórmula geral: Ca1-x-yRxBayFe2n-zCoz (por proporção atômica), em que (1-x-y), x, y, z e n são números representando as quantidades de Ca, do elemento R, Ba e Co e uma proporção molar respectivamente atendendo às seguintes condições: 0,2 ≤ x ≤ 0,65, 0,001 ≤ y ≤ 0,2, 0,3 ≤ 1-x-y ≤ 0,65, 0,03 ≤ z ≤ 0,65, e 4 ≤ n ≤ 7, o referido método sendo caracterizado pelo fato de que compreende uma etapa de mistura dos materiais de partida para isso, uma etapa de calcinação, uma etapa de pulverização, uma etapa de moldagem e uma etapa de sinterização, em que a pulverização é conduzida de forma que o pó pulverizado apresente um diâmetro médio de 0,7 - 1,3 μm, em que a etapa de calcinação é conduzida a uma temperatura de 1100 a 1350 °C por 1 segundo a 10 horas, e em que a sinterização é conduzida a uma temperatura de 1150 a 1300 °C por 0,5 a 5 horas.
2. Método para a produção de um magneto de ferrita sinte- rizado, com uma estrutura de ferrita tipo M e compreendendo Ca, um elemento R o qual seja pelo menos um elemento de terra-rara indis- pensavelmente incluindo La, Ba, Sr, Fe e Co como elementos indis-pensáveis, as proporções da composição de Ca, R, Ba, Sr, Fe e Co sendo representadas pela seguinte fórmula geral: Ca1-x-yRxBay-aSraFe2n-zCoz (por proporção atômica), em que (1-x-y), x, (y-a), a, z e n são números representando as quantidades de Ca, do elemento R, Ba, Sr e Co e uma proporção molar, respectivamente, atendendo às seguintes condições: 0,2 ≤ x ≤ 0,65, 0,001 ≤ y ≤ 0,2, 0,3 ≤ 1-x-y ≤ 0,65, 0 ≤ a ≤ 0,5y, 0,03 ≤ z ≤ 0,65, e 4 ≤ n ≤ 7, o referido método sendo caracterizado pelo de que compreende uma etapa de mistura dos materiais de partida para isso, uma etapa de cal-cinação, uma etapa de pulverização, em que a pulverização é conduzida de forma que o pó pulverizado apresente um diâmetro médio de 0,7 - 1,3 μm, uma etapa de moldagem e uma etapa de sinterização, em que um composto de Sr é adicionado na referida etapa de mistura e/ou na referida etapa de pulverização, em que a calcinação é conduzida a uma temperatura de 1100 a 1350 °C por 1 segundo a 10 horas, e em que a sinterização é conduzida a uma temperatura de 1150 a 1300 °C por 0,5 a 5 horas.
3. Método para a produção de um magneto de ferrita sinte- rizado de acordo com a reivindicação 1 ou 2, caracterizado pelo fato de que 1 < x/z < 3 é atendido.
4. Método para a produção de um magneto de ferrita sinte- rizado de acordo com qualquer uma das reivindicações 1 a 3, caracte-rizado pelo fato de que compreende as etapas de mistura de um com-posto de Ca, um composto de R e um composto de ferro para formar uma mistura Ca-R-Fe na etapa de mistura dos materiais de partida, calcinar a mistura de Ca-R-Fe resultante e adicionar pelo menos um composto de Ba e um composto de Co na etapa de pulverização do produto calcinado resultante, para proporcionar uma composição cor-respondendo às referidas proporções de composição do magneto de ferrita sinterizado.
5. Método para a produção de um magneto de ferrita sinte- rizado de acordo com qualquer uma das reivindicações 1 a 3, caracte-rizado pelo fato de que um composto de Ca, um composto de R, um composto de Ba, um composto de ferro e um composto de Co são misturados na etapa de mistura dos materiais de partida para formar uma mistura Ca-R-Ba-Fe-Co.
6. Método para a produção de um magneto de ferrita sinte- rizado de acordo com qualquer uma das reivindicações 1 a 3, caracte-rizado pelo fato de que um composto de Ca, um composto de R, parte de um composto de Ba (5% ou mais e menos do que 100% do y total), um composto de ferro e um composto de Co são misturados na etapa de mistura dos materiais de partida para formar uma mistura Ca-R-Ba- Fe-Co; e em que o balanço do composto de Ba (mais de 0% e 95% ou menos do y total) é adicionado na etapa de pulverização depois da calcinação, para proporcionar uma composição correspondendo ao referido magneto de ferrita sinterizado.
7. Método para a produção de um magneto de ferrita sinte- rizado de acordo com qualquer uma das reivindicações 1 a 3, caracte-rizado pelo fato de que um composto de Ca, um composto de R, um composto de ferro e um composto de Co são misturados na etapa de mistura dos materiais de partida para formar uma mistura Ca-R-Fe-Co; e em que o composto de Ba é adicionado na etapa de pulverização depois da calcinação, para proporcionar uma composição correspondendo ao referido magneto de ferrita sinterizado.
8. Método para a produção de um magneto de ferrita sinte- rizado de acordo com qualquer uma das reivindicações 1 a 3, caracte-rizado pelo fato de que um composto de Ca, um composto de R, um composto de Ba, um composto de ferro e parte de um composto de Co (5% ou mais e menos de 100% do z total) são misturados na etapa de mistura dos materiais de partida para formar uma mistura Ca-R-Ba-Fe- Co; e em que o balanço do composto de Co (mais de 0% e 95% ou menos do z total) é adicionado na etapa de pulverização depois da calcinação, para proporcionar uma composição correspondendo ao referido magneto de ferrita sinterizado.
9. Método para a produção de um magneto de ferrita sinte- rizado de acordo com qualquer uma das reivindicações 1 a 3, caracte-rizado pelo fato de que um composto de Ca, um composto de R, um composto de Ba e um composto de ferro são misturados na etapa de mistura dos materiais de partida, para formar uma mistura Ca-R-Ba- Fe; e em que o composto de Co é adicionado na etapa de pulverização depois da calcinação para proporcionar uma composição correspondendo ao referido magneto de ferrita sinterizado.
BRPI0618960-1A 2005-11-25 2006-03-10 Métodos para a produção de um magneto de ferrita sinterizado BRPI0618960B1 (pt)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JP2005-341274 2005-11-25
JP2005341274 2005-11-25
PCT/JP2006/304805 WO2007060757A1 (ja) 2005-11-25 2006-03-10 酸化物磁性材料及びその製造方法、並びにフェライト焼結磁石及びその製造方法

Publications (2)

Publication Number Publication Date
BRPI0618960A2 BRPI0618960A2 (pt) 2011-09-13
BRPI0618960B1 true BRPI0618960B1 (pt) 2022-04-05

Family

ID=38066997

Family Applications (1)

Application Number Title Priority Date Filing Date
BRPI0618960-1A BRPI0618960B1 (pt) 2005-11-25 2006-03-10 Métodos para a produção de um magneto de ferrita sinterizado

Country Status (10)

Country Link
US (2) US7837893B2 (pt)
EP (1) EP1953123B1 (pt)
JP (1) JP4078566B2 (pt)
KR (1) KR101228689B1 (pt)
CN (1) CN101316803B (pt)
AT (1) ATE508100T1 (pt)
BR (1) BRPI0618960B1 (pt)
DE (1) DE602006021780D1 (pt)
TW (1) TWI434302B (pt)
WO (1) WO2007060757A1 (pt)

Families Citing this family (44)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US7919007B2 (en) * 2005-12-19 2011-04-05 Tdk Corporation Ferrite magnetic material
TWI433433B (zh) * 2006-03-10 2014-04-01 Hitachi Metals Ltd 黏結磁鐵及磁力輥
EP2043112B1 (en) 2007-03-01 2015-04-08 TDK Corporation Ferrite sintered magnet
JP5358998B2 (ja) * 2007-03-28 2013-12-04 日立金属株式会社 フェライト焼結磁石の製造方法
JP5309466B2 (ja) * 2007-04-17 2013-10-09 日立金属株式会社 磁気記録媒体用フェライト粒子
WO2008146712A1 (ja) * 2007-05-25 2008-12-04 Hitachi Metals, Ltd. フェライト焼結磁石及びその製造方法、並びに仮焼体及びその製造方法
JP5408521B2 (ja) * 2007-11-14 2014-02-05 日立金属株式会社 焼結磁石の製造方法
JP5521287B2 (ja) * 2008-06-18 2014-06-11 日立金属株式会社 磁気記録媒体用フェライト粒子
KR101649242B1 (ko) 2009-06-30 2016-08-18 히타치 긴조쿠 가부시키가이샤 페라이트 소결 자석의 제조 방법 및 페라이트 소결 자석
EP3150567B1 (en) 2009-07-08 2025-11-19 TDK Corporation Ferrite magnetic material
JP5521622B2 (ja) * 2010-02-19 2014-06-18 日立金属株式会社 酸化物磁性材料、フェライト焼結磁石及びフェライト焼結磁石の製造方法
WO2011111756A1 (ja) 2010-03-10 2011-09-15 日立金属株式会社 フェライト焼結磁石及びその製造方法
JP5120467B2 (ja) 2010-03-17 2013-01-16 Ｔｄｋ株式会社 フェライト磁性材料、フェライト磁石、フェライト焼結磁石
JP5804370B2 (ja) * 2010-09-14 2015-11-04 日立金属株式会社 酸化物磁性材料の製造方法
WO2012090935A1 (ja) 2010-12-28 2012-07-05 日立金属株式会社 フェライト焼結磁石及びその製造方法
CN104508769B (zh) 2012-07-31 2017-03-29 日立金属株式会社 铁氧体烧结磁体的制造方法及铁氧体烧结磁体
KR101836964B1 (ko) 2012-08-31 2018-03-09 히타치 긴조쿠 가부시키가이샤 페라이트 하소체, 페라이트 소결 자석의 제조 방법 및 페라이트 소결 자석
KR101836965B1 (ko) 2012-09-28 2018-03-09 히타치 긴조쿠 가부시키가이샤 페라이트 소결 자석 및 그 제조 방법
CN104003707B (zh) * 2014-02-27 2015-05-27 横店集团东磁股份有限公司 一种钡永磁铁氧体材料的制备方法
CN106653264B (zh) 2016-11-28 2019-05-10 宁波科星材料科技有限公司 一种钐钴基复合磁性材料制备方法及钐钴基复合磁性材料
CN110114844A (zh) * 2016-12-22 2019-08-09 Tdk株式会社 铁氧体烧结磁铁、铁氧体颗粒、粘结磁铁、电动机和发电机
CN106810234B (zh) * 2017-01-18 2020-01-24 北京工业大学 一种立方钙钛矿结构单相多铁材料
JP6414372B1 (ja) * 2017-05-24 2018-10-31 日立金属株式会社 フェライト焼結磁石
US11450458B2 (en) 2018-02-26 2022-09-20 Tdk Corporation Ferrite sintered magnet, motor and generator
US11205533B2 (en) 2018-02-26 2021-12-21 Tdk Corporation Ferrite sintered magnet, motor and generator
JP7087464B2 (ja) * 2018-03-07 2022-06-21 Tdk株式会社 フェライト焼結磁石の製造方法、フェライト粒子の製造方法、及びボンド磁石の製造方法
JP7087465B2 (ja) * 2018-03-07 2022-06-21 Tdk株式会社 フェライト焼結磁石の製造方法、フェライト粒子の製造方法、及びボンド磁石の製造方法
JP7275740B2 (ja) * 2019-03-27 2023-05-18 Tdk株式会社 フェライト焼結磁石及びこれを備える回転電気機械
JP7275739B2 (ja) 2019-03-27 2023-05-18 Tdk株式会社 フェライト焼結磁石及びこれを備える回転電気機械
JP7268440B2 (ja) 2019-03-27 2023-05-08 Tdk株式会社 フェライト焼結磁石及びこれを備える回転電気機械
US12243668B2 (en) * 2019-03-29 2025-03-04 Tdk Corporation Ferrite sintered magnet, ferrite particles, bonded magnet, and rotating electrical machine
WO2021010571A1 (ko) * 2019-07-15 2021-01-21 한양대학교 에리카산학협력단 육각판상 형태의 페라이트 구조체 및 그 제조방법
KR102234488B1 (ko) * 2019-07-15 2021-03-31 한양대학교 에리카산학협력단 육각판상 형태의 페라이트 구조체 및 그 제조방법
JP7338395B2 (ja) 2019-10-18 2023-09-05 Tdk株式会社 フェライト焼結磁石及びこれを備える回転電気機械
CN111056832A (zh) * 2019-12-13 2020-04-24 湖南航天磁电有限责任公司 一种铁氧体永磁材料及其制备方法
CN111153691B (zh) * 2019-12-27 2022-05-20 湖南航天磁电有限责任公司 一种钡永磁铁氧体及其制备方法
JP6927404B1 (ja) 2020-03-24 2021-08-25 日立金属株式会社 フェライト仮焼体、フェライト焼結磁石及びその製造方法
CN117727518A (zh) 2020-03-24 2024-03-19 株式会社博迈立铖 煅烧铁氧体和烧结铁氧体磁体及其制备方法
WO2022038531A1 (en) * 2020-08-19 2022-02-24 Mahindra Cie Automotive Ltd. A permanent magnetic material and a method for its preparation
CN112624750A (zh) * 2021-01-06 2021-04-09 横店集团东磁股份有限公司 一种z型六角铁氧体材料的制备方法
CN113072368B (zh) * 2021-03-15 2022-05-13 杭州电子科技大学 一种高性能m型铁氧体的气氛烧结方法
JP7716352B2 (ja) * 2021-03-24 2025-07-31 Tdk株式会社 フェライト焼結磁石、フェライト粒子、ボンド磁石、及び、回転電気機械
CN119462121B (zh) * 2024-11-19 2026-03-06 横店集团东磁股份有限公司 一种注射铁氧体磁粉及制备方法，注射铁氧体材料及应用
CN121054380B (zh) * 2025-11-03 2026-03-10 浙江凯文磁钢有限公司 一种各向异性永磁铁氧体磁体的制造方法及磁体

Family Cites Families (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
LU32262A1 (pt) 1952-07-07
JP3181559B2 (ja) 1997-09-19 2001-07-03 ティーディーケイ株式会社 酸化物磁性材料、フェライト粒子、ボンディット磁石、焼結磁石、これらの製造方法および磁気記録媒体
JPH1197225A (ja) 1997-09-19 1999-04-09 Tdk Corp 異方性焼結磁石、ボンディッド磁石および磁気記録媒体
JP2000268344A (ja) 1999-03-12 2000-09-29 Fuji Photo Film Co Ltd 磁気記録媒体
JP3835729B2 (ja) * 1999-06-21 2006-10-18 株式会社Ｎｅｏｍａｘ フェライト焼結磁石及びその製造方法
JP2001068320A (ja) 1999-06-21 2001-03-16 Hitachi Metals Ltd フェライト磁石
JP2001015316A (ja) 1999-07-01 2001-01-19 Hitachi Metals Ltd 永久磁石部材、マグネットロール及び画像形成方法
FR2831317B1 (fr) 2001-10-19 2004-10-15 Ugimag Sa Aimants de type ferrite economiques et a proprietes ameliorees
JP2003272941A (ja) 2002-03-15 2003-09-26 Hitachi Metals Ltd フェライト焼結磁石の製造方法
JP2005032745A (ja) 2003-07-07 2005-02-03 Hitachi Metals Ltd 焼結フェライト磁石およびその製造方法
US7906036B2 (en) * 2003-09-12 2011-03-15 Neomax Co., Ltd. Ferrite sintered magnet
US7919007B2 (en) * 2005-12-19 2011-04-05 Tdk Corporation Ferrite magnetic material

Also Published As

Publication number Publication date
JP4078566B2 (ja) 2008-04-23
EP1953123A4 (en) 2009-09-02
DE602006021780D1 (de) 2011-06-16
US8021567B2 (en) 2011-09-20
EP1953123A1 (en) 2008-08-06
WO2007060757A1 (ja) 2007-05-31
US20110024672A1 (en) 2011-02-03
TW200721203A (en) 2007-06-01
US7837893B2 (en) 2010-11-23
US20090022992A1 (en) 2009-01-22
KR101228689B1 (ko) 2013-02-01
BRPI0618960A2 (pt) 2011-09-13
CN101316803B (zh) 2013-01-09
JPWO2007060757A1 (ja) 2009-05-07
KR20080072069A (ko) 2008-08-05
EP1953123B1 (en) 2011-05-04
TWI434302B (zh) 2014-04-11
CN101316803A (zh) 2008-12-03
ATE508100T1 (de) 2011-05-15

Similar Documents

Publication Publication Date Title
BRPI0618960B1 (pt) Métodos para a produção de um magneto de ferrita sinterizado
JP4367649B2 (ja) フェライト焼結磁石
US6737011B1 (en) Method for producing ferrite magnet
BRPI0709010A2 (pt) máquina rotativa, ìmã aglutinado, rolete ìmã, e método para produzir ìmã de ferrita sinterizada
JP5358998B2 (ja) フェライト焼結磁石の製造方法
EP3364426B1 (en) Ferrite magnetic material and ferrite sintered magnet
BR112013016925B1 (pt) Imã sinterizado de ferrita e seu método de produção
JP7338161B2 (ja) フェライト焼結磁石
JP2019172507A (ja) フェライト焼結磁石及びフェライト焼結磁石の製造方法
CN102249658B (zh) 一种稀土永磁铁氧体材料及其制备方法
JP7529383B2 (ja) フェライト焼結磁石
CN112562950A (zh) 铁氧体烧结磁体
JP6070454B2 (ja) フェライト化合物
JP2021141151A (ja) ボンド磁石用フェライト粉末およびその製造方法
JP2001052912A (ja) フェライト磁石材料およびそれを用いた焼結磁石ならびにボンド磁石
JP2009027032A (ja) フェライト焼結磁石の製造方法
KR20070017466A (ko) 페라이트 소결 자석
JP2021150620A (ja) フェライト焼結磁石
KR102610891B1 (ko) 페라이트 소결 자석의 제조 방법
JP2001068320A (ja) フェライト磁石
WO2026063230A1 (ja) フェライト焼結磁石及びその製造方法、並びにフェライト仮焼体
Xiangru et al. High Coercivity Ca-Al-Cr Tri-Substituted Strontium Ferrite Prepared by the Solid-Phase Method
JPWO1999034376A1 (ja) フェライト磁石及びその製造方法

Legal Events

Date Code Title Description
B07A Application suspended after technical examination (opinion) [chapter 7.1 patent gazette]
B09B Patent application refused [chapter 9.2 patent gazette]
B12B Appeal against refusal [chapter 12.2 patent gazette]
B16A Patent or certificate of addition of invention granted [chapter 16.1 patent gazette]

Free format text: PRAZO DE VALIDADE: 20 (VINTE) ANOS CONTADOS A PARTIR DE 10/03/2006, OBSERVADAS AS CONDICOES LEGAIS. PATENTE CONCEDIDA CONFORME ADI 5.529/DF, QUE DETERMINA A ALTERACAO DO PRAZO DE CONCESSAO.
