BRPI0806385B1

BRPI0806385B1 - método e dispositivo de controle de ajuste do comprimento do ciclo drx implícito em modo lte_ativo

Info

Publication number: BRPI0806385B1
Application number: BRPI0806385-0A
Authority: BR
Inventors: Stephen E. Terry; Peter S. Wang; Jin Wang
Original assignee: Interdigital Technology Corporation
Priority date: 2007-01-30
Filing date: 2008-01-30
Publication date: 2020-10-20
Also published as: KR20100017411A; KR101615868B1; EP4236602A1; BRPI0806385A2; TWI474745B; RU2011128099A; US20220007284A1; JP2016192820A; EP2958395A1; ES2552505T3; JP2015167424A; KR20140004260A; US20220007285A1; JP6314186B2; US20080181127A1; WO2008094681A1; EP3840523B1; TWI471038B; MY151801A; EP4543102A2

Abstract

CONTROLE DE AJUSTE DO COMPRIMENTO DO CICLO DE DRX IMPLÍCITO EM MODO LTE_ATIVO. Um método de controle da recepção descontínua em uma unidade de transmissão e recepção sem fio inclui a definição de uma série de níveis de DRX, em que cada nível de DRX inclui um comprimento de ciclo de DRX correspondente e transição entre níveis de DRX com base em um conjunto de critérios. A transição pode ser acionada por regras implícitas.

Description

CAMPO DA INVENÇÃO

[001] A presente invenção encontra-se no campo de comunicações sem fio.

ANTECEDENTES

[002] Um objetivo do programa de Evolução de Longo Prazo (LTE) do Projeto de Parceria de Terceira Geração (3GPP) é o desenvolvimento de nova tecnologia, nova arquitetura e novos métodos de ajustes e configurações em sistemas de comunicação sem fio, a fim de aprimorar a eficiência de espectro, reduzir a latência e melhor utilizar o recurso de rádio para trazer experiências de usuário mais rápidas, aplicativos mais ricos e serviços a usuários com custos mais baixos.

[003] Em uma rede LTE típica, uma unidade de transmissão e recepção sem fio (WTRU) pode operar em uma série de modos. Enquanto em modo LTE_ATIVO, a WTRU pode operar em um modo de recepção descontínua (DRX). O modo DRX permite que a WTRU opere em baixa potência, ou modo de desligamento automático por um tempo previamente determinado e, em seguida, comute para um modo de potência total, ou acordado, por um outro tempo previamente definido, a fim de reduzir o consumo de bateria. Os comprimentos de ciclos de DRX são geralmente configurados pela rede de acesso via rádio terrestre universal aprimorado (E-UTRAN), de tal forma que um Nó B aprimorado (eNB) e a WTRU sejam sincronizados em um ciclo consistente de desligar e acordar.

[004] Situações de tráfego ao vivo e mobilidade de WTRU podem necessitar de ajustes frequentes do período de ciclo de DRX, a fim de equilibrar o desempenho de sistema, desempenho da WTRU e economia de energia de WTRU. Depender apenas da sinalização de WTRU/E-LTTRAN para realizar o ajuste do ciclo de DRX fino pode incorrer, entretanto, em um sistema pesado e carga de sinalização da WTRU.

[005] Regras implícitas do ajuste do comprimento de ciclo de DRX podem ser utilizadas para operações de DRX LTE_ATIVO suaves para reduzir o consumo de energia da bateria sem afetar questões de desempenho da WTRU ou do sistema. Regras implícitas podem assistir as transições implícitas de comprimento de ciclo de DRX entre a WTRU e a E-UTRAN sem o uso de sinalização explícita excessiva.

[006] O documento EP 1 613 107 A2 se refere a um ciclo de repouso/sono de uma estação móvel, cujo ciclo de sono pode variar dependendo de uma ou mais condições relacionadas à operação da estação móvel. Com base em uma ou mais de tais condições, um parâmetro variável de ativação é determinado e usado para estabelecer os horários em que a estação móvel sai automaticamente do modo de baixa energia e entra no modo de alta energia para ouvir um conteúdo.

[007] O documento EP 1 511 337 Al descreve um método de ativação periódica intermitente dos circuitos de recepção de um terminal de usuário móvel, de modo a ouvir um canal de paginação. O período é selecionado dependendo da hora ou da hora do dia ou de quais serviços são fornecidos na última conexão de chamada com o terminal móvel do usuário.

[008] A EP 1 499 144 Al descreve a alteração de um primeiro ciclo de recepção descontínuo de um terminal de comunicação móvel para um segundo ciclo de recepção descontínuo, cujo segundo ciclo de recepção descontínuo é maior que o primeiro ciclo de recepção descontínuo, em resposta à determinação de que uma estabilidade medida da qualidade de uma recepção detectada excede um valor limite.

RESUMO DA INVENÇÃO

[009] São descritos um método e aparelho de controle da recepção descontínua em uma WTRU. O método pode incluir a definição de uma série de níveis de DRX, em que cada nível de DRX inclui um comprimento de ciclo de DRX correspondente e transição entre os níveis de DRX com base em um conjunto de critérios. A transição pode ser acionada por regras implícitas. O acionamento pode ser invocado por um evento de medição, temporizador, contador ou comando de link inferior, por exemplo. As transições entre os estados de DRX podem ocorrer sem sinalização explícita.

BREVE DESCRIÇÃO DAS FIGURAS

[0010] Pode-se obter uma compreensão mais detalhada a partir da descrição a seguir, fornecida como forma de exemplo e a ser compreendida em conjunto com as Figuras anexas, nas quais: a figura 1 exibe um sistema de comunicação sem fio conforme uma realização; a figura 2 e um diagrama de bloco funcional de uma WTRU e um eNó B (eNB) conforme uma realização; a figura 3 é um diagrama de estado de transição implícita de DRX conforme uma realização; a figura 4 é um fluxograma de sinal para transição implícita de DRX conforme uma realização;

DESCRICAO DETALHADA

[0011] Quando indicado a seguir, a terminologia "unidade de transmissão e recepção sem fio (WTRU)" inclui, mas sem limitar-se a um equipamento de usuário (UE), estação móvel (STA), unidade de assinante fixa ou móvel, pager, telefone celular, assistente digital pessoal (PDA), computador ou qualquer outro tipo de dispositivo de usuário capaz de operar em um ambiente sem fio. Quando indicado a seguir, a terminologia "estação base" inclui, mas sem limitar-se a um Nó B, controlador de local, ponto de acesso (AP) ou qualquer outro tipo de dispositivo de interface capaz de operar em um ambiente sem fio.

[0012] A figura 1 exibe um sistema de comunicação sem fio 100 conforme uma realização. O sistema 100 inclui uma série de WTRUs 110 e um eNB 120. Conforme exibido na figura 1, as WTRUs 110 encontram-se em comunicação com o eNB 120. Embora sejam exibidas três WTRUs 110 e um eNB 120 na figura 1, dever-se-á observar que qualquer combinação de dispositivos com fio e sem fio pode ser incluída no sistema de comunicação sem fio 100. O eNB 120 e as WTRUs 110 podem comunicar-se enquanto em modo DRX e podem possuir ciclos de DRX coordenados.

[0013] A figura 2 é um diagrama de bloco funcional 200 de uma WTRU 110 e o eNB 120 do sistema de comunicação sem fio 100 da figura 1. Conforme exibido na figura 1, a WTRU 110 encontra-se em comunicação com o eNB 120. A WTRU 110 e o eNB 120 podem operar em modo DRX.

[0014] Além dos componentes que podem ser encontrados em uma WTRU típica, a WTRU 110 inclui um processador 215, um receptor 216, um transmissor 217 e uma antena 218. O processador 215 pode ser configurado para ajustar o comprimento do ciclo de DRX conforme o necessário. O receptor 216 e o transmissor 217 encontram-se em comunicação com o processador 215. A antena 218 encontra-se em comunicação com o receptor 216 e o transmissor 217 para facilitar a transmissão e a recepção de dados sem fio.

[0015] Além dos componentes que podem ser encontrados em um eNB 120 típico, o eNB 120 inclui um processador 225, um receptor 226, um transmissor 227 e uma antena 228. O processador 225 é configurado para comunicar-se com o receptor 226 e o transmissor 227 para ajustar os ciclos de DRX conforme o necessário. O receptor 226 e o transmissor 227 encontram-se em comunicação com o processador 225. A antena 228 encontra-se em comunicação com o receptor 226 e o transmissor 227 para facilitar a transmissão e a recepção de dados sem fio.

[0016] A fim de aumentar a vida da bateria, mas sem limitar o desempenho do eNB e da WTRU 110, transições entre estados de comprimento de ciclos de DRX podem ser definidos de forma implícita e não explicitamente. As regras implícitas podem ser implementadas nos níveis de controle de recursos de rádio (RRC) e de controle de acesso a meios (MAC) enquanto a WTRU 110 encontra-se em um estado de DRX LTE_ATIVO.

[0017] Cerca da metade da interação de WTRU 110 para eNB 120 envolve solicitações e relatórios de WTRU 110 e respostas de eNB 110 enquanto a WTRU 110 estiver em modo DRX LTE_AnV0. Quando a WTRU 110 medir um cenário específico, eventos de medição podem ser relatados para o eNB 120 e o eNB 120 pode responder à situação ordenando à WTRU 110 que inicie um novo serviço, atividade de mobilidade e similares. Caso a transmissão ou recepção de comando de link inferior seja limitada por um comprimento de ciclo de DRX relativamente longo, o desempenho do sistema da WTRU 110 e eNB 120 durante o modo DRX LTE_ATIVO pode ser prejudicado. Certos eventos de medição podem, entretanto, ser bons candidatos para os comandos de link inferior de rede antecipados.

[0018] A figura 3 exibe uma máquina de estado de transição implícita de DRX 300 conforme uma realização. A máquina de estado 300, bem como mecanismos de transição e valores de parâmetro associados, podem ser configurados pelo eNB (120 da figura 1). A máquina de estado 300 pode possuir um período de vida também configurado pelo eNB 120. Cada estado pode ser aplicado na WTRU (110 da figura 1) e no eNB 120, de forma que a operação seja consistente e sincronizada. Em cada estado de DRX definido e configurado, um comprimento de ciclo de DRX diferente é associado às operações da WTRU 110 e do eNB 120.

[0019] As regras de transição de comprimento de ciclo de DRX podem ser baseadas em experiências da WTRU 110 e do eNB 120. Dado um certo período decorrido ou um dado conjunto de valores de medição, a WTRU 110 e o eNB 120 pode aprender e prever padrões de tráfego. Estes padrões de tráfego aprendidos e previstos podem ser sobrepostos em um modelo geral para uma máquina de estado, o que resulta na máquina de estado DRX 300 para um sistema de WTRU 110 e eNB 120 que permita a operação de transição implícita e ações de DRX consistentes para a WTRU 110 e o eNB 120. O eNB 120 pode prescrever estados de DRX para condições de serviço e mobilidade com o potencial de aprimoramento contínuo e padrões de tráfego aprendidos mediante cada invocação.

[0020] A figura 3 exibe três níveis de DRX definidos, 302, 304, 306 e um nível de DRX não definido 308. No nível de DRX 3 306, a WTRU 110 opera em um ciclo de DRX normal. O comprimento real do estado normal pode ser definido pelo eNB 120. O nível de DRX 2 304 é um comprimento de ciclo mais curto que o nível de DRX 3 306 e é associado a atividade mais frequente que o normal. O eNB 120 pode também definir o comprimento de ciclo para o nível de DRX 2 304 e pode também definir um período de "retomada". Um período de retomada é um período de tempo em que não há novas transmissões e, após o qual, a WTRU 110 pode retornar para a operação de nível de DRX 3 306, a menos que se ordene que a WTRU 110 faça outra coisa.

[0021] O nível de DRX 1 302 possui o comprimento de ciclo de DRX mais curto e pode ser utilizado por uma WTRU 110 ou eNB 120 para manipular comandos de link inferior imediatos previstos e quando os padrões de tráfego de link superior são reconhecidos pela WTRU 110 e pelo eNB 120 como necessitando de ação de link inferior imediata, tal como durante um evento de entrega, por exemplo.

[0022] Um nível de DRX n 308 pode ser configurado com ciclos de DRX mas longos que o do nível de DRX 3 306. O eNB 120 pode redefinir os comprimentos de ciclo de DRX para cada estado ao final do período de vida da configuração de DRX, mas pode observar uma regra de comprimento de ciclo de DRX que os estados de DRX com nível mais baixo possuem comprimentos de DRX mais curtos.

[0023] Para uma WTRU 110 no nível de DRX 3 306, um temporizador ou acionador de contador pode ser definido para acionar uma transição para o Nível de DRX 2 304 caso o eNB 120 determine que a WTRU 110 deverá transicionar periodicamente para um ciclo "ocupado" para verificar dados de link inferior. Isso pode ser considerado um acionador com base em um evento de medição. Um outro acionador com base em um evento de medição pode também ser definido para realizar transição de uma WTRU 110 do Nível de DRX 3 306 para o Nível de DRX 1 quando for relatado um evento de volume de tráfego em uma certa portadora de rádio acumulando uma quantidade maior de dados de link superior que um limite e um comando de Reconfiguração de Portadora de Rádio (RB) antecipada for iminente.

[0024] Caso a WTRU 110 no estado de Nível de DRX 1 302 receber um comando de Reconfiguração de RB, o estado de Nível de DRX 1 atual terminou. Caso a WTRU 110 no estado de Nível de DRX 1 302 não receba o comando antecipado para o "período de retomada" definido, ele pode retornar para o seu estado de DRX original e retomar o ciclo de DRX de economia de energia. Temporizadores e contadores regulares podem ser utilizados durante um modo DRX para acionar a transição implícita de comprimento de ciclo de DRX. A seleção entre os temporizadores e contadores e os valores dos temporizadores ou contadores pode ser baseada em padrões e modelos de tráfego aprendidos com relação ao estado de mobilidade e/ou serviço da WTRU 110 em um momento específico, enquanto a WTRU 110 estiver em modo DRX LTE_ATIVO. Os acionadores de temporizador ou contador podem ser utilizados como acionadores de transição para elevar o comprimento do ciclo de DRX, bem como reduzir o comprimento do ciclo de DRX à medida que é alterado o estado de DRX.

[0025] O eNB 120 pode configurar parâmetros de DRX com base em uma análise e operação de monitoramento de tráfego de rede. Existem diversos métodos de seleção dos valores de parâmetros, tais como por meio da inclusão de um conjunto de valores de sistema padrão que é definido para operação da transição implícita de DRX. Opcionalmente, os parâmetros podem ser publicados em transmissões de informações de sistema ou podem ser determinados pelo eNB 120 periodicamente e carregados para uma WTRU específica 110 por meio de sinalização de camadas superiores antes de um período de modo DRX pretendido.

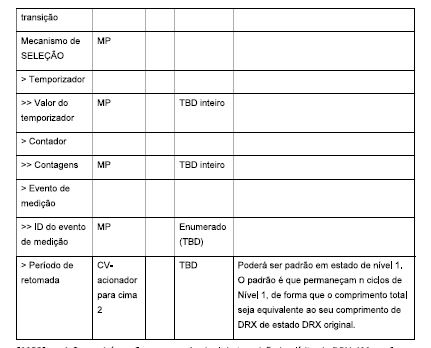

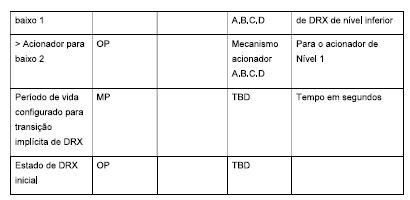

[0026] As transições entre diferentes estados podem ser sinalizadas em um elemento de informação. Um exemplo de esqueleto de sinalização de uma transição implícita de ciclo de DRX é exibido na Tabela 1. Conforme exibido na Tabela 1, a Lista de Transição implícita de DRX é obrigatória e limitada a um valor que indica um número máximo de estados de DRX.

[0027] O IE de comprimento de ciclo de DRX é obrigatório e é um número inteiro. Os mecanismos acionadores são opcionais e podem ser um acionador para elevar um nível de estado de DRX ou mover para baixo um nível de estado de DRX. O IE de período de vida configurado pela Transição Implícita de DRX é obrigatório e define o período de retomada para estados fora do normal. O estado de DRX inicial é opcional e pode definir o estado de DRX da WTRU 110 na inicialização.

[0028] Para ajudar na transição mais fácil de comprimento de ciclos de DRX e manter a sincronização de comprimentos de ciclos de DRX entre a WTRU 110 e o eNB 120, a definição de comprimento de ciclo de DRX pode ser fornecida em função do número base DRX mais curto (L). Assim, os diversos valores de comprimento de DRX podem ser: comprimento do ciclo de DRX = L x 2n Equação (1) sendo que n = 0, 1, 2,..., de tal forma que o comprimento de ciclo de DRX resultante não exceda um comprimento máximo de ciclo de DRX. O comprimento de ciclo de DRX mais curto possível ocorre quando n = 0 e é uma fração de um comprimento de ciclo de DRX mais longo.

[0029] O uso de comprimentos de ciclo de DRX que são múltiplos entre si reduz a probabilidade de que os períodos de DRX possam ser não coincidentes e fornece um mecanismo eficiente de ressincronização de períodos de DRX entre a WTRU 110 e o eNB 120. Quando os períodos de DRX forem definidos como mútliplos entre si e quando os períodos de DRX forem não coincidentes entre a WTRU 110 e o eNB 120, cada entidade pode determinar o período do outro aumentando ou reduzindo o comprimento do ciclo para determinar o período sendo utilizado pela outra entidade e ressincronizar as entidades de acordo.

[0030] Tipicamente, uma WTRU 110 no Nível de DRX 1 302 pode contar n vezes antes de transitar de volta para o estado de DRX original. O padrão pode ser fornecido como: n = (comprimento de ciclo de DRX de nível k ou comprimento de ciclo de DRX original) / comprimento de ciclo de DRX de nível 1; sendo que o comprimento do ciclo de nível k é o comprimento do ciclo de DRX antes que a WTRU 110 entre no Nível de DRX 1 302. Alternativa mente, a rede pode configurar n para o "método de retomada". Tabela 1

[0031] As transições de um estado para outro podem ser iniciadas por um acionador. A Tabela 2 exibe um exemplo de IEs acionadores de transição. Cada um dos IEs é obrigatório, exceto pelo período de retomada. O Acionador de Transição é obrigatório e é especificado pela rede caso especificado conforme exibido na Tabela 1. O mecanismo de SELEÇÃO permite que a rede configure a WTRU 110 para acionadores operacionais de implícitos de DRX. O acionador Valor de Temporizador pode apresentar-se em unidades de tempo absoluto, quadros de LTE ou intervalos de tempo de transmissão (TTIs) e é utilizado para monitorar ou regular períodos LIGADO e DESLIGADO para atividades de canal de sinalização de rede ou atividades de canais de dados para a WTRU 110. Os valores de Contador podem ser um valor inteiro utilizado para verificar as ocorrências de certos eventos acionadores. O evento de medição pode enumerar o evento que causa o acionador. O período de retomada pode ser um período de tempo fornecido em segundos, ciclos de DRX ou algum outro valor que indique o tempo total em que uma WTRU 110 pode permanecer em um estado elevado sem receber um comando para mover-se de volta para o estado normal. Tabela 2

[0032] A figura 4 é um fluxograma de sinal de transição implícita de DRX 400 conforme uma realização. Uma WTRU 402 pode receber uma mensagem de RRC ou IE 406 da E- UTRAN 404 que aciona a WTRU 402 para que entre em modo DRX. A WTRU 402 pode entrar em modo DRX 408 em um nível padrão que pode ser um nível de DRX de comprimento de ciclo normal 3 (306 da figura 3). A WTRU 402 e a E-UTRAN 404 entram em modo DRX (408, 410, respectiva mente). A WTRU 402 pode receber uma outra mensagem de RRC ou IE 412 que aciona a WTRU 402 para que entre em um modo de ciclo de DRX mais rápido (nível de DRX 1 302 da figura 3). A WTRU 402 e a E-UTRAN 404 entram no nível de DRX 1 (414, 416, respectivamente). Um temporizador de WTRU 418, sincronizado com um temporizador de E-UTRAN (não exibido), termina. Como os temporizadores são sincronizados, não é necessário aviso do término do temporizador. O término do temporizador 418 aciona a WTRU 402 e a E-UTRAN 404 para que retorne ao nível de DRX normal. A WTRU 402 retorna 422 ao nível de DRX 3 306 ao mesmo tempo em que a E-UTRAN 404 retorna 424 para o nível de DRX 3 306.

[0033] A figura 5 é um fluxograma de um método de sinalização implícita 500 conforme uma realização. Na etapa 502, a WTRU encontra-se em modo de operação normal, ou Nível 3. Na etapa 504, a WTRU verifica se o temporizador terminou ou se foi recebido um acionador que forçaria a WTRU a mover-se para um outro estado de DRX. Caso contrário, na etapa 506, a WTRU permanece no estado normal. Caso a WTRU detecte um sinal de fim de temporizador ou acionador na etapa 504, na etapa 508, a WTRU determina se deverá mover-se para o nível de DRX 1 ou nível de DRX 2. Caso a WTRU determine que o acionador é um acionador do nível 2, na etapa 510, a WTRU move-se para o Nível de DRX 2. Na etapa 512, a WTRU determina que o período de retomada terminou e retorna para o nível de DRX 3. Se, entretanto, a WTRU, na etapa 508, determinar que recebeu um acionador de nível 1, na etapa 514, a WTRU move-se para nível de DRX 1. Na etapa 516, a WTRU determina se recebeu uma mensagem de Reconfiguração de Portadora de Rádio. Caso contrário, a WTRU, na etapa 518, aguarda o período de retomada para término e retorna para a operação normal na etapa 522. Se, entretanto, na etapa 518, a WTRU receber uma mensagem de reconfiguração de portadora de rádio, na etapa 520, a WTRU retorna para a operação de ciclo de DRX normal.

[0034] A figura 6 é um diagrama de fluxo de um método implícito de DRX 600 conforme uma outra realização. Na etapa 602, a WTRU encontra-se em modo normal ou Nível de DRX 3. Na etapa 604, a WTRU conduz uma medição de volume de tráfego. Na etapa 606, a WTRU compara a medição de volume de tráfego com um limite. Caso o volume esteja abaixo do limite, na etapa 608, a WTRU não toma ação e permanece no modo de Nível de DRX 3. Se, na etapa 606, a WTRU determinar que o tráfego encontra-se acima de um limite, entretanto, na etapa 610, a WTRU muda de modo para um ciclo de DRX mais curto. Com base no tráfego, o novo modo de DRX pode ser nível de DRX 2 ou nível de DRX 1. Na etapa 612, a WTRU determina se foi recebido um comando ou mensagem. Em caso afirmativo, na etapa 614, a WTRU retorna para o modo Nível 3. Caso contrário, a WTRU, na etapa 616, aguarda o período de retomada antes de retornar para o modo nível 3 na etapa 618. Opcionalmente, a E-UTRAN pode determinar o nível limite de relatório de medição de volume de tráfego para acionamento de transição de estado de DRX. Ao ocorrer o evento de medição de volume de tráfego definido, é acionada a transição de estado de DRX.

[0035] Enquanto em modo de DRX LTE_ATIVO, uma WTRU pode realizar medições de volume de tráfego para tráfego de link superior. A E-UTRAN pode configurar a WTRU para que relate os eventos sobre cruzamento de limites. Com base nos padrões de tráfego aprendidos, a E-UTRAN determina que existe uma grande alteração de volume, o que pode significar que um comando de adição de RB, reconfiguração de RB ou liberação de RB é iminente. Os relatórios de eventos de volume de tráfego podem ser utilizados, portanto, como acionadores de transição implícita de DRX. Uma grande alteração de volume pode ser utilizada, por exemplo, para acionar a WTRU no menor ciclo de DRX (nível de DRX 1, 302 da figura 3, por exemplo), a fim de receber o comando de rede. A rede, ao receber o evento de medição previamente determinado, pode determinar o estado de DRX da WTRU por meio de regras de transição implícita de DRXs e envia o comando antecipado para a WTRU ou aguarda que a WTRU retorne ao seu estado de DRX anterior com o "período de retomada" especificado.

[0036] Como forma de outro exemplo, a WTRU, enquanto no modo LTE_ATIVO, pode utilizar medições de entrega configuradas. Certos relatórios de eventos de medição podem indicar que um comando de entrega (HO) é iminente para entrega entre tecnologia de acesso inter-rádio (RAT), interfrequências ou intrafrequências. Dependendo de eventos de medição de entrega, certos eventos de medição diferentes podem agir como acionadores para controle de transição de DRX. A figura 7 é um diagrama de fluxo de um método de sinalização implícita de DRX 700 conforme uma realização alternativa. Na etapa 702, a WTRU encontra-se em estado de nível de DRX 3 normal. Na etapa 704, a WTRU determina que uma medição de células em serviço encontra-se abaixo de um limite. A WTRU pode determinar em seguida que uma medição entre frequências é alta 706, o que indica que um vizinho intrafrequências está medindo como a melhor célula. Alternativa mente, a WTRU pode determinar que uma faixa interfrequências mede como sendo a melhor 708. Como uma outra alternativa, a WTRU pode determinar que um sistema não de LTE mede o melhor 710.

[0037] Na etapa 712, a WTRU, devido às medições, pode antecipar um comando de entrega. Na etapa 714, a WTRU relata o evento de medição. Este pode invocar, na etapa 716, um acionador de transição implícita de DRX que faz com que a WTRU entre em um estado de DRX nível 1, a fim de receber o possível comando de entrega da rede. Na etapa 718, a WTRU recebe o comando de entrega. Na etapa 720, a WTRU realiza transição de volta para o seu estado DRX original.

[0038] A figura 8 é um fluxograma de um método de sinalização implícita de ciclo de DRX 800 conforme ainda outra realização. Na etapa 802, a WTRU encontra-se em modo nível 1. Na etapa 804, a WTRU começa a monitorar um canal de controle de Nível 1/Nível 2 para interceptar comandos de link inferior antecipados. Na etapa 806, a WTRU determina se é recebido um comando de rede antecipado. Se for recebido, na etapa 808, a WTRU seguirá o comando para terminar o modo DRX ou receberá instrução sobre a atividade de DRX seguinte com o comando. Caso o comando não seja recebido, na etapa 810, a WTRU realiza transição de volta para o seu estado de DRX original antes de entrar no estado de Nível 1.

[0039] Embora as características e os elementos sejam descritos nas realizações em combinações específicas, cada característica ou elemento pode ser utilizado isoladamente, sem as demais características e elementos ou em várias combinações com ou sem outras características e elementos. Os métodos ou fluxogramas fornecidos podem ser implementados em um programa de computador, software ou firmware em realização tangível em um meio de armazenagem legível por computador para execução por um processador ou computador de uso geral. Exemplos de meios de armazenagem legíveis por computador incluem memória somente de leitura (ROM), memória de acesso aleatório (RAM), registro, memória de cache, dispositivos de memória semicondutores, meios magnéticos tais como discos rígidos internos e discos removíveis, meios magneto-óticos e meios óticos tais como discos CD-ROM e discos versáteis digitais (DVDs).

[0040] Processadores apropriados incluem, por exemplo, um processador para uso geral, processador para fins especiais, processador convencional, processador de sinais digitais (DSP), uma série de microprocessadores, um ou mais microprocessadores em associação com um núcleo de DSP, controlador, microcontrolador, Circuitos Integrados Específicos de Aplicação (ASICs), circuitos de Conjuntos de Portal Programáveis de Campo (FPGAs), qualquer outro tipo de circuito integrado (IC) e/ou máquina de estado.

[0041] Um processador em associação com software pode ser utilizado para implementar um transceptor de rádio frequência para uso em uma unidade de transmissão e recepção sem fio (WTRU), equipamento de usuário (UE), terminal, estação base, controlador de rede de rádio (RNC) ou qualquer computador host. A WTRU pode ser utilizada em conjunto com módulos, implementada em hardware e/ou software, tal como uma câmera, módulo de câmera de vídeo, videofone, fone de ouvido, dispositivo de vibração, alto-falante, microfone, transceptor de televisão, fone de ouvido para mãos livres, teclado, módulo Bluetooth®, unidade de rádio em frequência modulada (FM), unidade de visor de cristal líquido (LCD), unidade de visor de diodo emissor de luz orgânico (OLED), aparelho de música digital, aparelho de mídia, módulo de vídeo game, navegador da Internet e/ou qualquer módulo de rede de área local sem fio (WLAN).

Claims

1. Método (500) para controle da recepção descontínua (DRX) em uma unidade de transmissão/recepção sem fio (WTRU) (110), o método sendo caracterizado por compreender: definir uma pluralidade de níveis de DRX, sendo que cada nível de DRX inclui um respectivo comprimento de ciclo de DRX; operar (502) a WTRU em um primeiro comprimento de ciclo de DRX; operar (508) a WTRU em um segundo comprimento de ciclo de DRX, sendo que o primeiro comprimento de ciclo de DRX é um múltiplo do segundo comprimento de ciclo de DRX; configurar um temporizador de período de retomada ao iniciar a operação no segundo comprimento de ciclo de DRX; e em resposta a determinação de que o temporizador do período de retomada expirou, transitar (512) para o primeiro comprimento de ciclo de DRX.

2. Método, de acordo com a reivindicação 1, caracterizado por a transição entre a pluralidade de níveis de DRX ser baseada em padrões de tráfego aprendidos.

3. Método, de acordo com a reivindicação 1, caracterizado por a transição entre a pluralidade de níveis de DRX ser baseada em eventos medidos.

4. Método, de acordo com a reivindicação 1, caracterizado por compreender ainda a definição de três níveis de DRX.

5. Método, de acordo com a reivindicação 1, caracterizado por compreender ainda a definição de dois níveis de DRX.

6. Método, de acordo com a reivindicação 1, caracterizado por cada respectivo comprimento de ciclo de DRX ser uma função de um comprimento de ciclo de DRX mais curto.

7. Método, de acordo com a reivindicação 6, caracterizado por cada respectivo comprimento de ciclo de DRX ser abaixo de um comprimento máximo de ciclo de DRX.

8. Método, de acordo com a reivindicação 1, caracterizado por compreender ainda o comprimento de ciclo de DRX de sincronização da WTRU com um enó B (eNB).

9. Método, de acordo com a reivindicação 8, caracterizado por compreender ainda a WTRU aumentando o comprimento de ciclo de DRX mediante a perda de sincronização.

10. Método, de acordo com a reivindicação 9, caracterizado por compreender ainda a WTRU aumentando o comprimento de ciclo de DRX até que a WTRU (110) seja sincronizada com o eNB (120).

11. Método, de acordo com a reivindicação 8, caracterizado por compreender ainda a WTRU diminuir o comprimento de ciclo de DRX após a perda de sincronização.

12. Método, de acordo com a reivindicação 11, caracterizado por compreender ainda a WTRU (110) diminuir o comprimento de ciclo de DRX até que a WTRU (110) seja sincronizada com o eNB (120).

13. Método, de acordo com a reivindicação 1, caracterizado por compreender ainda: definir uma vida útil do DRX; e redefinir os comprimentos do ciclo de DRX da pluralidade de níveis de DRX uma vez por vida útil do DRX.

14. Método, de acordo com a reivindicação 1, caracterizado por compreender ainda a alteração dos níveis de DRX com base em um gatilho.

15. Método, de acordo com a reivindicação 7, caracterizado por o gatilho ser a expiração de um temporizador.

16. Método, de acordo com a reivindicação 15, caracterizado por compreender ainda o reset do temporizador após a atividade de transmissão.

17. Método, de acordo com a reivindicação 14, caracterizado por o gatilho ser um evento de tráfego.

18. Método, de acordo com a reivindicação 17, caracterizado por o evento de tráfego ser uma transmissão.

19. Método, de acordo com a reivindicação 14, caracterizado por o gatilho ser uma solicitação de reconfiguração da portadora de rádio.

20. Método, de acordo com a reivindicação 1, caracterizado por compreender ainda a alteração periódica dos níveis de DRX com base nos padrões de tráfego aprendidos.

21. Método, de acordo com a reivindicação 1, caracterizado por compreender ainda: medir o volume de tráfego em uma WTRU; ajustar o comprimento de ciclo de DRX da pluralidade de níveis de DRX com base no volume de tráfego medido.

22. Método, de acordo com a reivindicação 21, caracterizado por compreender ainda: diminuir o comprimento de ciclo de DRX quando o volume de tráfego estiver acima de um limite predeterminado; e aumentar o comprimento de ciclo de DRX quando o volume de tráfego estiver abaixo de um limite predeterminado.

23. Método, de acordo com a reivindicação 20, caracterizado por compreender ainda: adicionar uma portadora de rádio quando o volume de tráfego medido exceder um limite predeterminado.

24. Método, de acordo com a reivindicação 1, caracterizado por compreender ainda a alteração do nível de DRX de uma WTRU com base em medições de handover.

25. Método, de acordo com a reivindicação 24, caracterizado por compreender ainda a alteração do nível de DRX de uma WTRU quando uma medição de célula servidora estiver abaixo de um limite predeterminado.

26. Método, de acordo com a reivindicação 25, caracterizado por compreender ainda a alteração do nível de DRX de uma WTRU quando uma medição de célula entre frequências vizinhas estiver acima de um limite.

27. Método, de acordo com a reivindicação 25, caracterizado por compreender ainda a alteração do nível de DRX de uma WTRU quando uma medição de célula entre frequências vizinhas estiver acima de um limite.

28. Método, de acordo com a reivindicação 25, caracterizado por compreender ainda a alteração do nível DRX de uma WTRU quando uma medição da tecnologia de acesso entre rádio (RAT) vizinha estiver acima de um limite.

29. Método, de acordo com a reivindicação 1, caracterizado por compreender ainda: receber comandos de downlink na WTRU; e alterar o nível de DRX com base no tipo de comando de downlink.

30. Unidade de recepção e transmissão sem fio (WTRU) (110) compreendendo um processador (215), caracterizada por o processador (215) ser configurado para: definir uma pluralidade de níveis de DRX, sendo que cada nível de DRX inclui um respectivo comprimento de ciclo de DRX; e operar (502) a WTRU no primeiro comprimento de ciclo de DRX; operar (508) a WTRU com um segundo comprimento de ciclo de DRX, sendo que o primeiro comprimento de ciclo de DRX é um múltiplo do segundo comprimento de ciclo de DRX; configurar um temporizador de período de retomada ao iniciar a operação no segundo comprimento de ciclo de DRX; e em resposta à determinação de que o temporizador do período de retomada expirou, transitar (512) para o primeiro comprimento de ciclo de DRX.

31. WTRU, de acordo com a reivindicação 30, caracterizada por o processador ser configurado ainda para alterar periodicamente o nível de DRX da WTRU para um comprimento de ciclo de DRX mais curto.

32. WTRU, de acordo com a reivindicação 30, caracterizada por o processador ser configurado ainda para transitar a WTRU entre os níveis de DRX com base em um gatilho.

33. WTRU, de acordo com a reivindicação 32, caracterizada por o gatilho compreender um evento de medição.

34. WTRU, de acordo com a reivindicação 33, caracterizada por o gatilho compreender um temporizador.

35. WTRU, de acordo com a reivindicação 33, caracterizada por o gatilho compreender um contador.

36. WTRU, de acordo com a reivindicação 33, caracterizada por o gatilho compreender um comando de downlink.
