BRPI0813070B1 - composição de duas partes e método para colar dois ou mais substratos juntos - Google Patents

composição de duas partes e método para colar dois ou mais substratos juntos Download PDF

Info

Publication number
BRPI0813070B1
BRPI0813070B1 BRPI0813070-1A BRPI0813070A BRPI0813070B1 BR PI0813070 B1 BRPI0813070 B1 BR PI0813070B1 BR PI0813070 A BRPI0813070 A BR PI0813070A BR PI0813070 B1 BRPI0813070 B1 BR PI0813070B1
Authority
BR
Brazil
Prior art keywords
isocyanate
component
composition
ethylene oxide
propylene oxide
Prior art date
Application number
BRPI0813070-1A
Other languages
English (en)
Inventor
Ulrich Tribelhorn
Renate R. Herger Hassan
Original Assignee
Dow Global Technologies Inc
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Dow Global Technologies Inc filed Critical Dow Global Technologies Inc
Publication of BRPI0813070B1 publication Critical patent/BRPI0813070B1/pt

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/08—Processes
    • C08G18/0895—Manufacture of polymers by continuous processes
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/08—Processes
    • C08G18/10—Prepolymer processes involving reaction of isocyanates or isothiocyanates with compounds having active hydrogen in a first reaction step
    • C08G18/12—Prepolymer processes involving reaction of isocyanates or isothiocyanates with compounds having active hydrogen in a first reaction step using two or more compounds having active hydrogen in the first polymerisation step
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/40—High-molecular-weight compounds
    • C08G18/48—Polyethers
    • C08G18/4804—Two or more polyethers of different physical or chemical nature
    • C08G18/4812—Mixtures of polyetherdiols with polyetherpolyols having at least three hydroxy groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
    • C08G18/72—Polyisocyanates or polyisothiocyanates
    • C08G18/721—Two or more polyisocyanates not provided for in one single group C08G18/73 - C08G18/80
    • C08G18/725—Combination of polyisocyanates of C08G18/78 with other polyisocyanates
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/08—Processes
    • C08G18/10—Prepolymer processes involving reaction of isocyanates or isothiocyanates with compounds having active hydrogen in a first reaction step
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/08—Processes
    • C08G18/16—Catalysts
    • C08G18/18—Catalysts containing secondary or tertiary amines or salts thereof
    • C08G18/20—Heterocyclic amines; Salts thereof
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/40—High-molecular-weight compounds
    • C08G18/48—Polyethers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/65—Low-molecular-weight compounds having active hydrogen with high-molecular-weight compounds having active hydrogen
    • C08G18/66—Compounds of groups C08G18/42, C08G18/48, or C08G18/52
    • C08G18/6666—Compounds of group C08G18/48 or C08G18/52
    • C08G18/667—Compounds of group C08G18/48 or C08G18/52 with compounds of group C08G18/32 or polyamines of C08G18/38
    • C08G18/6674—Compounds of group C08G18/48 or C08G18/52 with compounds of group C08G18/32 or polyamines of C08G18/38 with compounds of group C08G18/3203
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/65—Low-molecular-weight compounds having active hydrogen with high-molecular-weight compounds having active hydrogen
    • C08G18/66—Compounds of groups C08G18/42, C08G18/48, or C08G18/52
    • C08G18/6666—Compounds of group C08G18/48 or C08G18/52
    • C08G18/667—Compounds of group C08G18/48 or C08G18/52 with compounds of group C08G18/32 or polyamines of C08G18/38
    • C08G18/6681—Compounds of group C08G18/48 or C08G18/52 with compounds of group C08G18/32 or polyamines of C08G18/38 with compounds of group C08G18/32 or C08G18/3271 and/or polyamines of C08G18/38
    • C08G18/6685—Compounds of group C08G18/48 or C08G18/52 with compounds of group C08G18/32 or polyamines of C08G18/38 with compounds of group C08G18/32 or C08G18/3271 and/or polyamines of C08G18/38 with compounds of group C08G18/3225 or polyamines of C08G18/38
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
    • C08G18/72—Polyisocyanates or polyisothiocyanates
    • C08G18/77—Polyisocyanates or polyisothiocyanates having heteroatoms in addition to the isocyanate or isothiocyanate nitrogen and oxygen or sulfur
    • C08G18/78—Nitrogen
    • C08G18/79—Nitrogen characterised by the polyisocyanates used, these having groups formed by oligomerisation of isocyanates or isothiocyanates
    • C08G18/797—Nitrogen characterised by the polyisocyanates used, these having groups formed by oligomerisation of isocyanates or isothiocyanates containing carbodiimide and/or uretone-imine groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2190/00—Compositions for sealing or packing joints

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Polyurethanes Or Polyureas (AREA)
  • Adhesives Or Adhesive Processes (AREA)

Abstract

COMPOSIÇÃO DE DUAS PARTES, E MÉTODO PARA COLAR DOIS OU MAIS SUBSTRATOS A invenção é uma composição de duas partes compreendendo: (A) um componente contendo grupo funcional isocianato compreendendo um ou mais poliisocianatos e um ou mais pré-polímeros contendo grupo funcional isocianato tendo em sua cadeia principal o resíduo de uma ou mais cadeias derivadas de poli (óxido de propileno), copolímeros de óxido de etileno e óxido de propileno ou misturas dos mesmos sendo que o peso equivalente das cadeias é predominantemente de cerca de 780 ou maior; (B) um componente reativo com isocianato compreendendo um ou mais poli (óxidos de propileno), copolímeros de óxido de etileno e óxido de propileno ou misturas dos mesmos tendo, predominantemente, peso equivalente de cerca de 960 ou maior e grupos terminais que são reativos com grupos isocianato; (C) um ou mais compostos de baixo peso molecular tendo dois ou mais grupos reativos com isocianato e um peso molecular de 120 ou menos sendo que os compostos de baixo peso molecular estão presentes como um resíduo no pré- polímero contendo grupo funcional isocianato, como um componente do componente reativo com isocianato ou ambos; (D) um ou mais catalisadores para a reação de grupos funcionais isocianato com (...)

Description

Campo da invenção
[001] A invenção refere-se a um adesivo de poliuretano de duas partes para colar substratos que exibe uma baixa mudança em módulo G numa faixa de temperatura onde tais adesivos são utilizados. Noutra incorporação, a invenção refere-se ao uso de tal composição adesiva para colar substratos.
Histórico da invenção
[002] Os adesivos de poliuretano são usados para collar vários tipos de substratos, por exemplo, vidro, plástico, plástico reforçado com fibra e metais que pode estar revestidos ou não-revestidos, vide as patentes U.S. n°s 5.719.252 e 5.143.996. Na indústria automobilística usam-se adesivos de poliuretanos de duas partes para colar comportas de descarga, módulos de tetos, aerofólios e peças de guarnições. É desejável que a rigidez do adesivo após cura permaneça relativamente constante em toda temperatura de uso da estrutura colada. A rigidez de um material polimérico pode ser medida determinando o módulo G, que é medido de acordo com DIN EN ISO 6721-2. Para automóveis tal temperatura de uso varia de cerca de -30°C a cerca de 100°C para exposições de longo prazo e de até cerca de 180°C para exposições de curto prazo. Muitas composições adesivas de poliuretano curadas exibem uma transição vitrea em tal faixa de temperatura. Quando um material sofre uma transição vitrea a rigidez e o módulo G são afetados negativamente. Em determinadas aplicações qualquer redução de rigidez afeta negativamente a capacidade da estrutura montada de permanecer colada.
[003] Na montagem de peças o tempo de indústria é crucial e a velocidade de cura de adesivos é um parâmetro importante. Além disso, para muitos substratos exige-se um primer para um adesivo colar numa superfície o que adiciona etapas e custos para a montagem de estruturas. Portanto, desejam-se adesivos que podem colar determinados substratos sem a necessidade de um primer.
[004] Há necessidade de um poliuretano de duas partes que exiba uma baixa mudança em rigidez, módulo G, na temperatura de uso prevista, que cure rapidamente e cole bem substratos sem a necessidade de um primer.
Sumário da invenção
[005] A invenção é uma composição de duas partes compreendendo: (A) um componente contendo grupo funcional isocianato compreendendo um ou mais poliisocianatos e um ou mais pré-polimeros contendo grupo funcional isocianato tendo em sua cadeia principal o residuo de uma ou mais cadeias derivadas de poli(óxido de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos sendo que o peso equivalente das cadeias é predominantemente de cerca de 780 ou maior; (B) um componente reativo com isocianato compreendendo um ou mais poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos tendo, predominantemente, peso equivalente de cerca de 960 ou maior e grupos terminais que são reativos com grupos isocianato; (C) um ou mais compostos de baixo peso molecular tendo dois ou mais grupos reativos com isocianato e um peso molecular de 120 ou menos sendo que os compostos de baixo peso molecular estão presentes como um residuo no pré-polimero contendo grupo funcional isocianato, como um componente do component reativo com isocianato ou ambos; (D) um ou mais catalisadores para a reação de grupos funcionais isocianato com grupos funcionais reativos com isocianato sendo que o catalisador pode localizar-se no componente contendo grupo funcional isocianato ou no componente reativo com isocianato.
[006] Uma composição de duas partes compreendendo: (A) um componente contendo grupo funcional isocianato compreendendo um ou mais poliisocianatos e um ou mais pré-polimeros contendo grupo funcional isocianato tendo em sua cadeia principal o residuo de um ou mais poli (óxidos de propileno) , copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos sendo que as cadeias de poli(óxido de propileno) e de copolimeros de óxido de etileno e óxido de propileno contêm, predominantemente, 15 ou mais unidades monoméricas; (B) um componente reativo com isocianato compreendendo um ou mais poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos sendo que as cadeias de poli(óxido de propileno) e de copolimeros de óxido de etileno e óxido de propileno contêm, predominantemente, 20 ou mais unidades monoméricas e unidades terminais que são reativas com grupos isocianato; (C) um ou mais compostos de baixo peso molecular tendo dois ou mais grupos reativos com isocianato e um peso molecular menor ou igual a 120 sendo que os compostos de baixo peso molecular estão presentes como um residuo no pré- polimero contendo grupo funcional isocianato, como um componente do componente reativo com isocianato ou ambos; (D) um ou mais catalisadores para a reação de grupos funcionais isocianato com grupos reativos com isocianato sendo que o catalisador pode localizar-se no componente contendo grupo funcional isocianato ou no componente reativo com isocianato.
[007] Numa incorporação preferida, o catalisador compreende um ou mais diaza-bicicloalcanos ou um ou mais sais de diaza-bicicloalcenos e preferivelmente um ou mais de cada.
[008] Noutra incorporação, a invenção é um método para colar substratos compreendendo: (I) contatar o componente de funcionalidade isocianato, Parte A, e o componente reativo com isocianato, Parte B, da composição da invenção aqui descrita; (II) contatar a mistura da etapa (I) com um ou mais substratos; (III) contatar os substratos com a mistura da etapa (I) disposta entre os substratos; (IV) permitir que a mistura da etapa (I) cure de modo a colar os substratos.
[009] As composições da invenção exibem uma baixa variação de rigidez medida por módulo G na temperatura de uso de muitas estruturas, preferivelmente em temperaturas de uso constantes de cerca de -30°C a cerca de 100°C e durante periodo curto, isto é, menos que uma hora, de até 180°C. As composições da invenção curam em temperaturas ambiente, de cerca de 10°C a cerca de 40°C. Além disso, as composições da invenção demonstram aderência sem primer em determinados substratos tais como composto de moldagem de folha (SMC), peças moldadas por injeção reativa (tipicamente peças de poliuretano) e metais eletrorrevestidos (tal como aço), e similares. As composições da invenção podem ser usadas para montar peças automotivas, e peças de plástico industrial. Em incorporações preferidas, as duas partes da composição podem ser combinadas numa razão volumétrica de cerca de 1:1.
Descrição das figuras
[010] A Figura 1 é um gráfico do módulo de cisalhamento dos Exemplos 7, 8 e 12 contra temperatura.
[O1l] A Figura 2 provê curvas de DSC das composições curadas dos Exemplos 7, 8 e 12.
Descrição detalhada da invenção
[012] A invenção refere-se a uma composição reativa de duas partes. As duas partes reagem uma com a outra e quando contatadas têm propriedades adesivas e sofrem uma reação de cura através da qual a composição é capaz de colar substratos. Uma parte da composição compreende, ou contém, um componente de funcionalidade isocianato. Um componente de funcionalidade isocianato contém um ou mais compostos contendo grupos isocianato e um ou mais oligômeros e/ou pré- polimeros baseados em poli(óxido de propileno), copolímeros de óxido de etileno e óxido de propileno ou misturas dos mesmos tendo grupos isocianato. Pode-se referir a este componente como a parte ou face de resina. O outro componente da composição é um componente reativo com isocianato que compreende, ou contém, um ou mais compostos, oligômeros ou pré-polimeros baseados em poli(óxido de propileno), copolímeros de óxido de etileno e óxido de propileno ou misturas dos mesmos, que contêm grupos que são reativos com grupos isocianato. Frequentemente, refere-se ao componente reativo com isocianato como componente de cura. O produto de reação é um produto curado que é capaz de colar determinados substratos.
[013] Para uso nesta invenção, os poliisocianatos preferíveis incluem poliisocianatos alifáticos, cicloalifáticos, aralifáticos, heterociclicos ou aromáticos, ou misturas dos mesmos. Preferivelmente, os poliisocianatos usados têm uma funcionalidade isocianato média de pelo menos cerca de 2,0 e um peso equivalente de pelo menos cerca de 80. Preferivelmente, a funcionalidade isocianato do poliisocianato é de pelo menos cerca de 2,0, mais preferivelmente de pelo menos cerca de 2,2, e muito preferivelmente é de pelo menos cerca de 2,4; e preferivelmente, não é maior que cerca de 4,0, mais preferivelmente não é maior que cerca de 3,5, e muito preferivelmente não é maior que cerca de 3,0. Funcionalidades maiores também podem ser usadas, mas podem causar reticulação excessiva, e resultarem numa composição muito viscosa para manusear e aplicar facilmente, e podem fazer com que a composição curada seja muito frágil. Preferivelmente, o peso equivalente do poliisocianato é de pelo menos cerca de 100, mais preferivelmente de pelo menos cerca de 110, e muito preferivelmente é de pelo menos cerca de 120; e preferivelmente não é maior que cerca de 300, mais preferivelmente não é maior que cerca de 250, e muito preferivelmente não é maior que cerca de 200. Preferivelmente, o isocianato usado é um isocianato aromático.
[014] Exemplos de poliisocianatos úteis incluem diisocianato de etileno, diisocianato de isoforona, bis (4- isocianato ciclo-hexil)metano, diisocianato de trimetil hexametileno, diisocianato de 1,4-tetrametileno, diisocianato de 1,6-hexametileno, diisocianato de 1,2-dodecano, 1,3- diisocianato de ciclobutano, 1,3- e 1,4-diisocianato de ciclo-hexano e misturas destes isômeros, l-isocianato-3,3,5- trimetil-5-isocianato metil ciclo-hexano (vide por exemplo, German Auslegeschrift n° 1.202.785), diisocianato de 2,4- e 2,6-hexa-hidrotolileno e misturas destes isômeros, diisocianato de hexaidro 1,3- e/ou 1,4-fenileno, diisocianato de per-hidro 2,5'- e/ou 4,4'-difenil metano, diisocianato de 1/3- e 1,4-fenileno, diisocianato de 2,4'- e 2,6-tolileno e misturas destes isômeros, 2,4'- e/ou 4,4'-diisocianato de difenil metano, 1,5-diisocianato de naftileno, 4,4',4"- triisocianato de trifenil metano, diisocianatos de tetrametil xileno, derivados poliméricos dos isocianatos descritos anteriormente, poli(isocianatos de fenil metileno) do tipo obtido condensando anilina com formaldeido, seguido por fosgenação e tal como descrito, por exemplo, nas patentes inglesas 874.430 e 848.671, poliisocianatos de arila perclorados do tipo descrito em German Auslegeschrift 1.157.601, poliisocianatos contendo grupos carbodiimida do tipo descrito na patente alemã 1.092.007, diisocianatos do tipo descrito na patente U.S. n° 3.492.330, poliisocianatos contendo grupos alofanato do tipo descrito, por exemplo, na patente inglesa 994.890, na patente belga 761.626 e no pedido de patente holandesa publicado n° 7.102.524, poliisocianatos contendo grupos isocianurato do tipo descrito nas patentes alemãs 1.022.789, 1.222.067 e 1.027.934 e em German Offenlegungschrift 1.929.034 e 2.004.048, poliisocianatos contendo grupos uretano do tipo descrito, por exemplo, na patente belga 752.261 ou na patente U.S. n° 3.394.164, poliisocianatos contendo grupos uréia acrilados tais como descritos na patente alemã 1.230.778, poliisocianatos contendo grupos biureto do tipo descrito, por exemplo, na patente alemã 1.101.392, na patente inglesa 889.050 e na patente francesa 7.017.514, poliisocianatos obtidos por reações de telomerização do tipo descrito, por exemplo, na patente belga 723.640, poliisocianatos contendo grupos éster do tipo descrito, por exemplo nas patentes inglesas 965.474 e 1.072.956, na patente U.S. n° 3.567.763 e na patente alemã 1.231.688 e produtos de reação dos isocianatos supramencionados com acetais tal como descrito na patente alemã 1.072.385. Os poliisocianatos mais preferidos incluem 4,4'-diisocianato de difenil metano e derivados poliméricos do mesmo, diisocianato de isoforona, diisocianato de tetrametil xileno, diisocianato de 1,6-hexametileno e derivados poliméricos do mesmo, bis (4-isocianato ciclo- hexil)metano, e diisocianato de trimetil hexametileno. Muito preferivelmente o poliisocianato é diisocianato de difenil metano (comumente referido como MDI) ou derivados poliméricos do mesmo.
[015] Numa incorporação preferida, os pré-polimeros tendo em sua cadeia principal o residue de uma ou mais cadeias de um ou mais poli(óxidos de propileno), copolímeros de óxido de etileno e óxido de propileno ou misturas dos mesmos que têm comprimentos de cadeia tal que a temperatura de transição vitrea dos polímeros curados contendo tais pré-polimeros exibem uma temperatura de transição vitrea menor ou igual à cerca de -40°C ou menos, mais preferivelmente menor ou igual à cerca de -45°C e muito preferivelmente menor ou igual à cerca de -50°C. O componente contendo isocianato compreende o produto de reação de um excesso baseado em equivalentes de um ou mais poliisocianatos com um ou mais poli (óxidos de propileno), copolímeros de óxido de etileno e óxido de propileno ou misturas dos mesmos. Preferivelmente, o componente contendo grupo funcional isocianato compreende um ou mais pré-polimeros contendo em sua cadeia principal o residuo de uma ou mais cadeias de um ou mais poli (óxidos de propileno), copolímeros de óxido de etileno e óxido de propileno ou misturas dos mesmos cuja cadeia tem peso equivalente maior ou igual à cerca de 780, mais preferivelmente maior ou igual à cerca de 960, ainda mais preferivelmente maior ou igual à cerca de 1.000 e muito preferivelmente maior ou igual à cerca de 1.500. Preferivelmente, o componente contendo grupo funcional isocianato compreende um ou mais pré-polimeros contendo grupo funcional isocianato tendo em sua cadeia principal o residuo de uma ou mais cadeias de um ou mais poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos cuja cadeia tem peso equivalente menor ou igual à cerca de 4.000, mais preferivelmente menor ou igual à cerca de 3.000, e muito preferivelmente menor ou igual à cerca de 2.000. Preferivelmente, o produto de reação resultante compreende um ou mais pré-polimeros contendo grupo funcional isocianato tendo em sua cadeia principal o residuo de uma ou mais cadeias de um ou mais poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos cuja cadeia exibe, predominantemente, peso equivalente maior ou igual à cerca de 780, mais preferivelmente maior ou igual à cerca de 960, ainda mais preferivelmente maior ou igual à cerca de 1.000 e muito preferivelmente maior ou igual à cerca de 1.500. Preferivelmente, o produto de reação resultante compreende um ou mais pré-polimeros contendo grupo funcional isocianato tendo em sua cadeia principal o residuo de uma ou mais cadeias de um ou mais poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos cuja cadeia exibe, predominantemente, peso equivalente menor ou igual à cerca de 4.000, mais preferivelmente menor ou igual à cerca de 3.000, e muito preferivelmente menor ou igual à cerca de 2.000. "Predominantemente" significa que a grande maioria das cadeias do um ou mais poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos tem os pesos equivalentes mencionados. Mais preferivelmente, substancialmente todas as cadeias do residuo de um ou mais poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos exibem os pesos equivalentes descritos. "Substancialmente todas" significa que pode haver uma quantidade menor das cadeias poliméricas que não satisfaz as limitações de peso equivalente, mas tal quantidade minima não afetam as propriedades da composição curada da invenção. "Substancialmente todas e consiste essencialmente de" são expressões usadas de maneira equivalente. Noutra incorporação preferida, os pré-polimeros contendo grupo funcional isocianato consistem de um ou mais pré-polimeros tendo em suas cadeias principais de poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos exibem um peso equivalente mencionado. "Consiste de" significa que os pré-polimeros de funcionalidade isocianato resultantes contêm poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos nos quais todas as cadeias exibem pesos equivalentes mencionados.
[016] Quando aqui usado com respeito a poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno, o termo "cadeias" refere-se a segmentos poliméricos somente de óxido de propileno ou óxido de propileno e óxido de etileno. Neste contexto, o termo "cadeias" não inclui os iniciadores. Consequentemente, os pesos e números de unidades monoméricas aqui referidos em relação às cadeias de óxido de propileno ou óxido de propileno e óxido de etileno são citados com base em equivalentes.
[017] Numa incorporação preferida, o pré-polimero contendo grupo isocianato não contém cadeias de poli(óxido de propileno) ou de copolímeros de óxido de propileno e óxido de etileno tendo pesos equivalentes menores que cerca de 780, mais preferivelmente menores que cerca de 960, ainda mais preferivelmente menores que cerca de 1.000 e muito preferivelmente menores que cerca de 1.500. Numa incorporação preferida, o componente contendo grupo funcional isocianato não contém pré-polimeros tendo em suas cadeias principais poli(óxidos de propileno) , copolímeros de óxido de propileno e óxido de etileno tendo pesos equivalentes maiores que cerca de 4.000, mais preferivelmente maiores ou iguais à cerca de 3.000 e muito preferivelmente maiores ou iguais à cerca de 2.000.
[018] Noutra incorporação, os pré-polimeros contendo grupo isocianato contêm o residue de um ou mais poli(óxido de propileno), copolímeros de óxido de propileno e óxido de etileno ou misturas dos mesmos nos quais as cadeias de poli(óxidos de propileno) , copolímeros de óxido de propileno e óxido de etileno ou misturas dos mesmos contêm um número suficiente de unidades monoméricas tal que a temperatura de transição vitrea das cadeias poliméricas curadas contendo tais polímeros exibe uma temperatura de transição vitrea menor ou igual à cerca de -40°C, mais preferivelmente menor ou igual à cerca de -45°C ou menor e muito preferivelmente menor ou igual à cerca de -50°C. Os pré-polimeros contendo grupo isocianato compreendem um ou mais pré-polimeros contendo grupo funcional isocianato tendo em sua cadeia principal o residuo de um ou mais poli(óxidos de propileno) , copolimeros de óxido de propileno e óxido de etileno ou misturas dos mesmos sendo que as cadeias de poli(óxidos de propileno), copolimeros de óxido de propileno e óxido de etileno ou misturas dos mesmos são predominantemente maiores que cerca de 15 unidades monoméricas. Quando usado aqui, "cadeias de polioxialquileno" significam cadeias contendo unidades de poli(óxido de propileno), unidades de copolimeros de óxido de propileno e óxido de etileno ou uma mistura das mesmas. "Predominantemente de cerca de 15 ou mais unidades monoméricas" significa que a grande maioria das cadeias do um ou mais poli(óxidos de propileno), copolimeros de óxido de propileno e óxido de etileno ou misturas dos mesmos tem cerca de 15 ou mais unidades monoméricas. Mais preferivelmente, o um ou mais pré-polimeros contendo grupo funcional isocianato têm em sua cadeia principal o residuo de um ou mais poli(óxidos de propileno), copolimeros de óxido de propileno e óxido de etileno ou uma mistura dos mesmos sendo que as cadeias de poli(óxidos de propileno), copolimeros de óxido de propileno e óxido de etileno ou misturas dos mesmos onde substancialmente todas as cadeias de poli(óxidos de propileno), copolimeros de óxido de propileno e óxido de etileno ou misturas dos mesmos têm cerca de 15 ou mais unidades monoméricas. "Substancialmente todas as cadeias de poli(óxidos de propileno), copolimeros de óxido de propileno e óxido de etileno ou misturas dos mesmos têm mais de 15 unidades monoméricas" significa que há uma quantidade menor com menos que 15 unidades monoméricas, mas que não afetam as propriedades da composição curada da invenção. Noutra incorporação preferida, os pré-polimeros contendo grupo funcional isocianato tendo em sua cadeia principal o residuo de um ou mais poli(óxidos de propileno), copolimeros de óxido de propileno e óxido de etileno ou uma mistura dos mesmos consistem de cadeias de poli(óxidos de propileno), copolimeros de óxido de propileno e óxido de etileno tendo 15 ou mais unidades monoméricas por cadeia. "Consiste de" significa que o componente de funcionalidade isocianato resultante contém somente cadeias de poli(óxidos de propileno), copolimeros de óxido de propileno e óxido de etileno tendo 15 ou mais unidades monoméricas por cadeia. Mais preferivelmente, o número de unidades monoméricas por cadeia nos poli(óxidos de propileno), copolimeros de óxido de propileno e óxido de etileno ou misturas dos mesmos é de cerca de 20 ou mais unidades monoméricas e muito preferivelmente é de cerca de 30 ou mais unidades monoméricas. Mais preferivelmente, o número de unidades monoméricas por cadeia de poli(óxidos de propileno), copolimeros de óxido de propileno e óxido de etileno ou misturas dos mesmos é de cerca de 120 ou menos e muito preferivelmente é de cerca de 60 ou menos unidades monoméricas. Numa incorporação preferida, o componente contendo isocianato não contém uma cadeia de poli(óxido de propileno) ou de copolimeros de óxido de propileno e óxido de etileno tendo menos que cerca de 15 unidades monoméricas, mais preferivelmente menos que cerca de 20 unidades monoméricas e muito preferivelmente menos que cerca de 30 unidades monoméricas. Numa incorporação preferida, o componente contendo isocianato não contém uma cadeia de poli(óxido de propileno) ou de copolímeros de óxido de propileno e óxido de etileno tendo mais que cerca de 120 unidades monoméricas, e muito preferivelmente mais que cerca de 60 unidades monoméricas por cadeia.
[019] Os pré-polimeros de funcionalidade isocianato para uso na composição exibem, preferivelmente, uma funcionalidade isocianato média de pelo menos 2 e um peso molecular de pelo menos 2.000. Preferivelmente, a uma funcionalidade isocianato média do pré-polimero é de pelo menos cerca de 2,0, e mais preferivelmente é de pelo menos cerca de 2,2. Preferivelmente, a uma funcionalidade isocianato não é maior que cerca de 4,0, mais preferivelmente não é maior que cerca de 3,5 e muito preferivelmente não é maior que cerca de 3,0. Preferivelmente, o peso molecular médio ponderai do pré- polimero é de pelo menos cerca de 2.500, e mais preferivelmente é de pelo menos cerca de 3.000; e preferivelmente não é maior que cerca de 40.000, ainda mais preferivelmente não é maior que cerca de 20.000, mais preferivelmente não maior que cerca de 15.000, e muito preferivelmente não é maior que cerca de 10.000. O pré- polimero pode ser preparado por qualquer método apropriado, por exemplo, reagindo os poli(óxidos de propileno), copolímeros de óxido de propileno e óxido de etileno ou uma mistura dos mesmos contendo pelo menos dois grupos reativos com isocianato com um excesso estequiométrico de um poliisocianato em condições suficientes de reação para formar o pré-polimero correspondente. O pré-polimero podem ser preparado por qualquer método apropriado, tal como polimerização em massa ou polimerização em solução. A reação para preparar o pré-polimero é executada em condições anidras, preferivelmente numa atmosfera inerte, tal como uma camada de nitrogênio, para impedir reticulação dos grupos isocianato por umidade atmosférica. A reação é catalisada por um catalisador para a reação de grupos isocianato com grupos reativos com isocianato. Exemplos de tais catalisadores incluem sais estanosos de ácidos carboxilicos, tais como octoato estanoso, oleato estanoso, e laurato estanoso; dicarboxilatos de dialquil estanho, tais como dilaurato de dibutil estanho e diacetato de dibutil estanho, aminas terciárias e mercaptideos de estanho. Preferivelmente, a reação para preparar o polimero é catalisada por octoato estanoso. A quantidade de catalisador empregada está, geralmente, entre cerca de 0,005 e cerca de 5 por cento em peso da mistura catalisada, dependendo da natureza do isocianato. Preferivelmente, executa-se a reação numa temperatura entre cerca de 0°C e cerca de 150°C, mais preferivelmente entre cerca de 25°C e cerca de 80°C, até que o conteúdo residual de isocianato determinado por titulação de uma amostra esteja muito próximo do valor teórico desejado. Preferivelmente, o conteúdo de isocianato nos pré- polimeros está na faixa de cerca de 6 por cento a cerca de 35 por cento em peso, mais preferivelmente na faixa de cerca de 8 por cento a 30 por cento em peso e muito preferivelmente na faixa de cerca de 10 por cento a cerca de 25 por cento em peso.
[020] O componente contendo grupo isocianato está presente na composição da invenção numa quantidade suficiente para formar um componente curado quando combinado com composto reativo com isocianato que é capaz de colar substratos de maneira tal que os substratos permaneçam colado quando expostos a temperaturas de cerca de -30°C a cerca de 100°C por longos periodos de tempo, tal como 10 anos; e até temperaturas de cerca de 180°C por curtos periodos de até cerca de 30 minutos, preferivelmente até cerca de 1 hora. Preferivelmente, um ou mais poliisocianatos e um ou mais pré- polimeros contendo grupo funcional isocianato tendo em sua cadeia principal o residuo de uma ou mais cadeias de poli(óxido de propileno) , copolimeros de óxido de etileno e óxido de propileno ou misturas das mesmas está presente na composição da invenção numa quantidade maior ou igual à cerca de 20 por cento em peso, mais preferivelmente, maior ou igual à cerca de 30 por cento em peso e muito preferivelmente maior ou igual à cerca de 40 por cento em peso. Preferivelmente, o um ou mais poliisocianatos um ou mais pré-polimeros contendo grupo funcional isocianato tendo em sua cadeia principal o residuo de uma ou mais cadeias de poli(óxido de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas das mesmas está presente na composição da invenção numa quantidade menor ou igual à cerca de 80 por cento em peso, mais preferivelmente, menor ou igual à cerca de 70 por cento em peso e muito preferivelmente menor ou igual à cerca de 60 por cento em peso.
[021] O componente reativo com isocianato compreende um ou mais poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos onde tais poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos têm grupos reativos com isocianato. "Grupo reativo com isocianato" significa qualquer parcela ou grupo funcional que reage com uma parcela ou grupo isocianato e preferivelmente é um grupo contendo hidrogênio ativo. Numa incorporação preferida, o um ou mais poli(óxidos de propileno) , copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos têm um comprimento de cadeia tal que a temperatura de transição vitrea das cadeias poliméricas curadas contendo tais um ou mais poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos exibem uma temperatura de transição vitrea menor ou igual à cerca de - 40°C, mais preferivelmente menor ou igual à cerca de -45°C e muito preferivelmente menor ou igual à cerca de -50°C. Preferivelmente, o peso equivalente do um ou mais poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas contidos no componente reativo com isocianato é maior ou igual à cerca de 780, mais preferivelmente maior ou igual à cerca de 960, ainda mais preferivelmente maior ou igual à cerca de 1.000 e muito preferivelmente maior ou igual à cerca de 1.500. Preferivelmente, o peso equivalente do um ou mais poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos contidos no componente reativo com isocianato é menor ou igual à cerca de 4.000, mais preferivelmente menor ou igual à cerca de 3.000, e muito preferivelmente menor ou igual à cerca de 2.000. Preferivelmente, o um ou mais poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos contidos no componente reativo com isocianato exibem, predominantemente, pesos equivalentes maiores ou iguais à cerca de 780, mais preferivelmente maiores ou iguais à cerca de 960, ainda mais preferivelmente maiores ou iguais à cerca de 1.000 e muito preferivelmente maiores ou iguais à cerca de 1.500. Preferivelmente, poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos contidos no componente reativo com isocianato exibem, predominantemente, pesos equivalentes menores ou iguais à cerca de 4.000, mais preferivelmente menores ou iguais à cerca de 3.000, e muito preferivelmente menores ou iguais à cerca de 2.000. "Predominantemente" significa que a grande maioria do um ou mais poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos tem os pesos equivalentes mencionados. Mais preferivelmente, substancialmente todos um ou mais poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos exibem os pesos equivalentes descritos. "Substancialmente todas" significa que pode haver uma quantidade menor das cadeias poliméricas que não satisfaz as limitações de peso equivalente mas tal quantidade minima não afetam as propriedades da composição curada da invenção. Noutra incorporação preferida, o componente contendo grupo reativo com isocianato contém um ou mais poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos que consiste dos pesos equivalentes mencionados. "Consiste de" significa que os poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos exibem pesos equivalentes mencionados.
[022] Noutra incorporação, o componente reativo com isocianato compreende um ou mais poli(óxidos de propileno) , copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos onde o número de unidades monoméricas é tal que a composição curada resultante da invenção exibe uma temperatura de transição vitrea menor ou igual à cerca de - 40°C, mais preferivelmente menor ou igual à cerca de -45°C e muito preferivelmente menor ou igual à cerca de -50°C. Preferivelmente, o componente reativo com isocianato compreende um ou mais poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos que, predominantemente, têm 20 ou mais unidades monoméricas e unidades terminais no um ou mais poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos que são reativas com grupos isocianato. "Predominantemente mais que cerca de 20 unidades monoméricas" significa que a grande maioria das unidades de polioxialquileno tem mais que cerca de 20 unidades. Mais preferivelmente, os poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos do componente reativo com isocianato contêm substancialmente todos os poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos tendo cadeias de cerca de 20 ou mais unidades monoméricas. "substancialmente todas as cadeias de poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos tendo 20 ou mais unidades monoméricas" significa que há uma quantidade menor de unidades com menos que cerca de 20, mas tal quantidade menor não afeta as propriedades da composição da invenção. Noutra incorporação preferida, o um ou mais poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos do componente reativo com isocianato consiste de 20 ou mais unidades monoméricas. "Consiste de" significa que o um ou mais poli (óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos do componente de funcionalidade isocianato resultante contém somente cadeias tendo 20 ou mais unidades monoméricas por cadeia. Mais preferivelmente, o número de unidades monoméricas por cadeia no um ou mais poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos do composto reativo com isocianato é de cerca de 25 ou mais unidades monoméricas e muito preferivelmente de cerca de 30 ou mais unidades monoméricas. Mais preferivelmente, o número de unidades monoméricas por cadeia nas cadeias do um ou mais poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos do componente reativo com isocianato é de cerca de 70 ou menos unidades monoméricas e muito preferivelmente de cerca de 50 ou menos unidades monoméricas. Numa incorporação preferida não contém cadeias de poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos tendo menos que 20 unidades monoméricas e mais preferivelmente menos que 25 unidades monoméricas e muito preferivelmente menos que 30 unidades monoméricas. Numa incorporação preferida, o componente contendo grupo reativo com isocianato não contém cadeias de poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos tendo mais que cerca de 70 unidades monoméricas, e mais preferivelmente não contém cadeias tendo mais que 50 unidades monoméricas.
[023] Quando aqui usado, o termo "grupo reativo com isocianato" inclui qualquer grupo ou parcela contendo uma parcela ou grupo com hidrogênio ativo, ou um composto de funcionalidade imino. Para os propósitos desta invenção, um grupo contendo hidrogênio ativo refere-se a um grupo contendo um átomo de hidrogênio que, por causa da sua posição na molécula, exibe atividade significativa de acordo com o teste de Zerewitnoff descrito por Wohler no Journal of the American Chemical Society, volume 49, página 3181 (1927). São exemplos de tais grupos com hidrogênio ativo -COOH, -OH, -NH2, -CONH2, -SH, e -CONH-. Os compostos contendo hidrogênio ativo preferíveis incluem polióis, poliaminas, polimercaptanas e poliácidos. Os compostos contendo funcionalidade imino apropriados são aqueles que têm pelo menos um grupo imino terminal por molécula, tais como estão descritos na patente U.S. n° 4.910.279, que aqui se incorpora totalmente por referência. Preferivelmente, o grupo reativo com isocianato é hidroxila ou amina primária, e mais preferivelmente é um grupo hidroxila.
[024] Uma unidade alquilenoxi compreende uma unidade alquileno ligada a um oxigênio. Preferivelmente, a unidade alquileno compreende etileno ou propileno. O termo "unidades monoméricas" quando usado com respeito aos poli(óxidos de propileno) e copolimeros de óxido de etileno e óxido de propileno significa unidades alquilenoxi. Em geral, poli(óxidos de propileno) e copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos podem ser preparados polimerizando óxido de propileno, uma mistura de óxido de propileno e óxido de etileno, ou óxido de propileno e óxido de etileno sequencialmente na presença de um compost iniciador contendo hidrogênio ativo contendo dois ou mais grupos hidrogênio ativo tal como água, amónia, um poliálcool, ou uma amina. Tais métodos estão descritos, por exemplo, nas patentes U.S. n°s 4.269.945, 4.218.543, e 4.374.210, que aqui se incorporam inteiramente por referência. Copolimeros de óxido de etileno e óxido de propileno podem ser arranjados de maneira aleatória ou em blocos de cada monômero. Para copolimeros em blocos, os monômeros de óxido de etileno e óxido de propileno reagem na sequência desejada. Para polímeros aleatórios, os monômeros de óxido de etileno e óxido de propileno reagem simultaneamente. Uma classe preferida de copolimeros de óxido de etileno e óxido de propileno são poli(óxidos de propileno) capeados com óxido de etileno, que são copolimeros em blocos. Para poli(óxidos de propileno) capeados com óxido de etileno, prepara-se uma cadeia de poli(óxido de propileno) tal como descrito e depois se polimeriza nas extremidades terminais da cadeia de poli(óxido de propileno) o número desejado de unidades de óxido de etileno. Numa incorporação preferida, os copolimeros de óxido de etileno e óxido de propileno contêm cerca de 40 por cento em peso ou menos de unidades monoméricas de óxido de etileno, ainda preferivelmente 25 por cento em peso ou menos de unidades monoméricas de óxido de etileno, ainda mais preferivelmente cerca 15 por cento em peso ou menos de unidades monoméricas de óxido de etileno e muito preferivelmente cerca de 12 por cento em peso de unidades monoméricas de óxido de etileno. Numa incorporação preferida onde estão presentes unidades monoméricas de etileno, elas estão presentes numa quantidade de 5 por cento em peso ou mais e mais preferivelmente de cerca de 8 por cento em peso ou mais. Preferem-se muito os polióis de poli(óxido de propileno) capeado com óxido de etileno preparados reagindo glicerina com óxido de propileno seguido pela reação do produto resultante com óxido de etileno. Os compostos iniciadores preferíveis incluem água, etileno glicol, propileno glicol, butanodiol, hexanodiol, glicerina trimetilolpropano, pentaeritritol, hexanotriol, sorbitol, sacarose, hidroquinona, resorcinol, catecol, bisfenóis, resinas novolac, ácido fosfórico, aminas, e misturas dos mesmos.
[025] O um ou mais estão presentes na composição da invenção numa quantidade suficiente para formar um componente curado quando combinados com o componente contendo isocianato que é capaz de colar substratos de maneira tal que os substratos permaneçam colados quando expostos a temperaturas de cerca de -30°C a cerca de 100°C por longos periodos de tempo, tal como 10 anos; e até temperaturas de cerca de 180°C por curtos periodos de tempo de até 30 minutos. Preferivelmente, o um ou mais poli(óxidos de propileno) e copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos estão presentes na composição da invenção numa quantidade de cerca de 20 por cento em peso ou mais, mais preferivelmente de cerca de 30 por cento em peso ou mais e muito preferivelmente de cerca de 40 por cento em peso ou mais. Preferivelmente, o um ou mais poli(óxidos de propileno) e copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos estão presentes na composição da invenção numa quantidade de cerca de 7 0 por cento em peso ou menos mais preferivelmente de cerca de 60 por cento em peso ou menos e muito preferivelmente de cerca de 50 por cento em peso ou menos.
[026] A composição da invenção compreende ainda um ou mais catalisadores para a reação de grupos funcionais isocianato com grupos reativos com isocianato na qual o catalisador pode situar-se no componente contendo grupo funcional isocianato ou no componente reativo com isocianato. Preferivelmente, o catalisador situa-se no componente reativo com isocianato para melhorar a estabilidade do sistema de dois componentes. O catalisador pode ser qualquer catalisador conhecido do técnico especializado na reação de grupos isocianato com compostos contendo hidrogênio ativo. Entre os catalisadores preferidos estão compostos orgânicos de estanho, alcanoatos metálicos, aminas terciárias e compostos diaza-biciclo. Utiliza-se o catalisador numa quantidade suficiente para fazer com que os grupos isocianato reajam com os grupos reativos com isocianato numa taxa razoável. A quantidade usada de catalisador depende da escolha de catalisador e da taxa de reação desejada. Preferivelmente, utilizar-se-á o catalisador numa quantidade de cerca de 0,006 por cento em peso ou mais, baseada na composição da invenção, mais preferivelmente de cerca de 0,01 por cento em peso ou mais e muito preferivelmente de cerca de 0,02 por cento em peso ou mais. Preferivelmente, utilizar-se-á o catalisador numa quantidade de cerca de 5,0 por cento em peso ou menos, baseada na composição da invenção, mais preferivelmente de cerca de 2,0 por cento em peso ou menos e muito preferivelmente de cerca de 1,0 por cento em peso ou menos Os catalisadores orgânicos de estanho uteis incluem compostos tais como óxidos de alquil estanho, alcanoatos estanosos, carboxilatos de dialquil estanho e mercaptideos de estanho. Os alcanoatos estanosos incluem octoato estanoso. Os óxidos de alquil estanho incluem óxidos de dialquil estanho, tal como óxido de dibutil estanho e seus derivados. Preferivelmente, o catalisador orgânico de estanho é um dicarboxilato de dialquil estanho ou um dimercaptideo de dialquil estanho. Preferivelmente, o dicarboxilato de dialquil estanho corresponde à fórmula (RXOC (0))2-Sn-(R1) 2 na qual, em cada ocorrência, R1 é independentemente um grupo alquila de Ci-io, preferivelmente alquila de C1-3 e muito preferivelmente metila. Preferem-se os dicarboxilatos de dialquil estanho com menor número total de átomos de carbono uma vez que eles são catalisadores mais ativos na composição usada na invenção. Os dicarboxilatos de dialquil estanho preferidos incluem dilaurato de 1,1-dimetil estanho, diacetato de 1,1-dibutil estanho e dimaleato de 1,1-dimetil estanho. Os alcanoatos metálicos preferidos incluem octoato de bismuto ou neodecanoato de bismuto. 0 catalisador orgânico de estanho ou metálico está preferivelmente presente numa quantidade de cerca de 0,006 por cento ou mais baseado no peso da composição e mais preferivelmente de 0,012 por cento ou mais. O catalisador orgânico de estanho ou metálico está preferivelmente presente numa quantidade de cerca de 1 parte em peso ou menos baseado no peso da composição, mais preferivelmente de cerca de 0,5 por cento em peso ou menos e muito preferivelmente de cerca de 0, 1 por cento em peso ou menos. Entre a aminas terciárias preferidas estão dimorfolino dialquil éter, di((dialquil morfolino)alquil)éter, bis-(2- dimetilamino etil)éter, trietilenodiamina, pentametil dietileno triamina, N,N-dimetil ciclo-hexilamina, N,N- dimetil piperazina, 4-metoxietil morfolina, N-metil morfolina, N-etil morfolina, e misturas dos mesmos. As aminas terciárias mais preferidas incluem dimorfolino dietil éter ou (di-(2-(3,5-dimetil morfolino)etil)éter). Preferivelmente, empregam-se as aminas terciárias numa quantidade, baseada no peso da composição, de cerca de 0,01 por cento em peso ou mais baseada na composição da invenção, mais preferivelmente de cerca de 0,05 por cento em peso ou mais, ainda mais preferivelmente de cerca de 0,1 por cento em peso ou mais e muito preferivelmente de cerca de 0,2 por cento em peso ou mais e preferivelmente de cerca de 2,0 por cento em peso ou menos, mais preferivelmente de cerca de 1,75 por cento em peso ou menos e muito preferivelmente de cerca de 0,4 por cento em peso ou menos.
[027] Compostos diaza-biciclo são compostos que têm estruturas diazo-biciclo. Os hidrocarbonetos diaza-biciclo preferidos incluem sais de diaza-bicicloalcenos e diaza- bicicloalcanos. Preferivelmente, o catalisador compreende um ou mais diaza-bicicloalcanos e um ou mais sais de diaza- bicicloalcenos. Onde ambas as classes estão presentes, a razão molar do um ou mais diaza-bicicloalcanos para o um ou mais sais de diaza-bicicloalcenos é preferivelmente de cerca de 1:9 ou maior; mais preferivelmente de cerca de 2:8 ou maior; e muito preferivelmente de cerca de 4:6 ou maior. Onde ambas as classes estão presentes, a razão molar do um ou mais diaza-bicicloalcanos para o um ou mais sais de diaza- bicicloalcenos é preferivelmente de cerca de 9:1 ou menor; mais preferivelmente de cerca de 8:2 ou menor; e muito preferivelmente de cerca de 6:4 ou menor. Os diaza- bicicloalcanos preferidos incluem diaza-biciclo-octano, obtenivel de Air Products com as denominações comerciais DABCO™, DABCO™ WT, DABCO™ DC 1, DABCO™ DC 2, e DABCO™ DC 21. Os sais de diaza-bicicloalcenos preferidos incluem diaza- biciclo-undeceno nas formas salinas de fenolato, etil hexoato, oleato e formato, obteniveis de Air Products com as denominações comerciais POLYCAT™ SA, POLYCAT™ SA 1/10, POLYCAT™ SA 102 e POLYCAT™ SA 610. Numa incorporação preferida estão presentes na composição da invenção: um ou mais compostos diaza-biciclo e um ou mais catalisadores organometálicos e/ou catalisadores de aminas terciárias. Os compostos diaza-biciclo estão presentes numa quantidade suficiente tal que as composições de duas partes quando contatadas exibam uma taxa de cura tal como aqui definido. Preferivelmente, os compostos diaza-biciclo estão presentes nas composições da invenção numa quantidade de cerca de 0,01 por cento em peso ou maior, mais preferivelmente de cerca de 0,02 por cento em peso ou maior. Preferivelmente, os compostos diaza-biciclo estão presentes nas composições da invenção numa quantidade de cerca de 5 por cento em peso ou menos, mais preferivelmente de cerca de 0,5 por cento em peso ou menos.
[028] A composição da invenção compreende ainda um ou mais compostos de baixo peso molecular tendo dois ou mais grupos reativos com isocianato e uma cadeia principal de hidrocarboneto. Tais compostos de baixo peso molecular podem ser compostos conhecidos na técnica como extensores de cadeia e são difuncionais. Tais compostos de baixo peso molecular podem também ser compostos conhecidos na técnica como reticuladores que têm em média mais de dois grupos hidrogênio ativos por composto. Os heteroátomos na cadeia principal podem ser de oxigênio, enxofre, nitrogênio ou uma mistura dos mesmos, sendo que é mais preferido oxigênio, nitrogênio ou uma mistura dos mesmos e é muito preferido o oxigênio. Preferivelmente, o peso molecular do composto de baixo peso molecular é menor ou igual a 120 e mais preferivelmente menor ou igual a 100. Preferivelmente, o composto de baixo peso molecular compreende um ou mais álcoois multifuncionais, alcanolaminas multifuncionais, um ou mais adutos de álcool multifuncional e um óxido de etileno, um ou mais adutos de uma alcanolamina multifuncional e um óxido de alquileno ou uma mistura dos mesmos. Os compostos de baixo peso molecular preferidos compreendem cadeias lineares de hidrocarbonetos. Os compostos de baixo peso molecular preferidos são hidrocarbonetos de cadeia normal que podem conter um ou mais heteroátomos na cadeia principal. Os compostos de baixo peso molecular preferidos contêm um número par de átomos de carbono. Entre os álcoois multifuncionais e alcanolaminas multifuncionais preferidos estão etanodiol, propanodiol, butanodiol, hexanodiol, heptanodiol, octanodiol, glicerina, trimetilolpropano, pentaeritritol, neopentil glicol, etanolamina e propanolamina. Entre os adutos preferidos contendo óxidos de alquileno estão adutos de álcoois tendo 3 ou mais grupos hidroxila e unidades de óxido de etileno ou óxido de propileno com menos de 1,5 unidades de óxido de alquileno por hidroxila em média. Os compostos de baixo peso molecular preferidos incluem etanodiol, propanodiol, butanodiol, hexanodiol, heptanodiol, octanodiol, glicerina, trimetilolpropano, dietanolamina, trietanolamina, diisopropanolamina, triisopropanolamina, e similares. Os compostos de baixo peso molecular muito preferidos são dióis de cadeia normal tendo um número par de átomos de carbono, tais como etanodiol, 1,4-butanodiol, 1,6-hexanodiol e similares. Podem ser usadas misturas de vários compostos de baixo peso molecular. Usa-se o composto de baixo peso molecular numa quantidade suficiente para obter o módulo G (módulo E) desejado. 0 composto de baixo peso molecular pode localizar-se na parte de resina, na parte de cura ou em ambos. Preferivelmente, o composto de baixo peso molecular localiza-se na parte de cura. A quantidade usada de composto de baixo peso molecular é interdependente com a quantidade do residuo de poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos situados no componente contendo isocianato e a quantidade de poli(óxidos de propileno) , copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos situados no componente reativo com isocianato. 0 composto de baixo peso molecular está presente para aumentar o módulo G do adesivo curado enquanto que o residuo dos poli(óxidos de propileno), copolimeros de óxido de etileno e oxido de propileno ou misturas dos mesmos situados no polimero curado tende a diminuir o módulo G. Preferivelmente, o composto de baixo peso molecular está presente na composição da invenção numa quantidade de cerca de 2 por cento em peso ou mais, mais preferivelmente de cerca de 2,5 por cento em peso ou mais e muito preferivelmente de cerca de 3,0 por cento em peso ou mais. Preferivelmente, o composto de baixo peso molecular está presente na composição da invenção numa quantidade de cerca de 10 por cento em peso ou menos, mais preferivelmente de cerca de 8 por cento em peso ou menos e muito preferivelmente de cerca de 6 por cento em peso ou menos. O composto de baixo peso molecular tem, preferivelmente, 1,5 unidades monoméricas de óxido de alquileno ou menos por átomo de hidrogênio ativo.
[029] A escolha do componente de baixo peso molecular, poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos utilizados no componente reativo com isocianato e do componente contendo isocianato são interdependentes. Para atingir Tg e módulo G desejados da composição curada, são importantes a quantidade e a natureza do composto de baixo peso molecular e dos poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos utilizados no componente reativo com isocianato e do componente contendo isocianato. Através da seleção cuidadosa das duas classes de componente, pode-se atingir as propriedades desejadas na composição curada. Deseja-se que as duas classes de componentes sejam escolhidas a fim de que no estado não- curado os materiais sejam misciveis entre si e que uma vez curados eles formem fases sólidas separadas. Se o peso molecular do poli(óxido de propileno) for muito elevado, será desejada a presença de óxido de etileno para introduzir a afinidade desejada com o composto de baixo peso molecular. Se for usado óxido de etileno demais, os materiais terão afinidade demais entre si e o componente de baixo peso molecular e o copolímero de óxido de etileno e óxido de propileno, as fases sólidas não se formarão em resposta à cura. As quantidades relativas e a localização do componente de baixo peso molecular, poli(óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos são preferivelmente ajustadas para permitir a razão volumétrica desejada da resina e parte de cura. Em outras palavras, os dois componentes podem localizar-se em qualquer das duas partes, o que permite ajuste da quantidade de cada um dos componentes para dar a razão volumétrica desejada das partes para aplicação. Quando os pesos equivalentes de cadeia de poli(óxido de propileno) aumentam, pode-se requerer a presença de unidades de óxido de etileno para atingir o balanço desejado de miscibilidade dos componentes no estado não-curado e a separação de fase no estado curado. Para dióis baseados em óxido de propileno, pode ser desejável a presença de óxido de etileno em pesos equivalentes acima de cerca de 1.000. Para trióis de óxido de propileno, pode ser desejável a presença de óxido de etileno em pesos equivalentes acima de cerca de 700.
[030] A Parte B, a parte de cura da invenção pode compreender ainda polioxialquileno poliamina tendo 2 ou mais aminas por poliamina. Preferivelmente, o polioxialquileno poliamina tem de 2 a 4 aminas por poliamina e muito preferivelmente de 2 a 3 aminas por poliamina. Preferivelmente, o polioxialquileno poliamina tem um peso molecular médio ponderai maior ou igual à cerca de 200 e muito preferivelmente maior ou igual à cerca de 400. Preferivelmente, o polioxialquileno poliamina tem um peso molecular médio ponderai menor ou igual à cerca de 4.000 e muito preferivelmente menor ou igual à cerca de 3.000. Entre polioxialquileno poliaminas preferidas estão o poli(óxido de propileno) triamina JEFFAMINE™ D-T-403 tendo um peso molecular de cerca de 400 e o poli(óxido de propileno) diamina JEFFAMINE™ D-T-403 tendo um peso molecular de cerca de 400. Os polioxialquileno poliaminas estão presentes numa quantidade suficiente para impedir que a composição alquebre uma vez misturada e aplicada. Preferivelmente, o polioxialquileno poliamina está presente na composição da invenção numa quantidade maior ou igual à cerca de 0,2 por cento em peso, mais preferivelmente maior ou igual à cerca de 0,25 por cento em peso e muito preferivelmente maior ou igual à cerca de 0,3 por cento em peso. Preferivelmente, o polioxialquileno poliamina está presente na composição da invenção numa quantidade menor ou igual à cerca de 4 por cento em peso, mais preferivelmente menor ou igual à cerca de 3 por cento em peso e muito preferivelmente menor ou igual à cerca de 2 por cento em peso.
[031] As duas partes da composição da invenção combinam- se, preferivelmente, tal que os equivalentes dos grupos isocianato sejam maiores que os equivalentes dos grupos reativos com isocianato. Mais preferivelmente, a razão de equivalentes de grupos isocianato para grupos reativos com isocianato é maior que cerca de 1,0:1,0, ainda mais preferivelmente maior ou igual à cerca de 1,05:1,0 e muito preferivelmente maior ou igual à cerca de 1,10:1,0. Mais preferivelmente a razão de equivalentes de grupos isocianato para grupos reativos com isocianato é menor ou igual à cerca de 2,0:1,0, e muito preferivelmente menor ou igual à cerca de 1,40:1,0.
[032] Quer a Parte A, parte de resina, como a Parte B, parte de cura, ou ambas podem conter plastificantes, cargas, pigmentos, estabilizadores e outros aditivos comumente presentes em adesivos e composições formadoras de poliuretano curável. Propriedades fisicas tais como reologia, taxas de fluxo e similares podem ser modificadas pela adição de tais materiais. Entretanto, para impedir hidrólise prematura dos grupos sensíveis à umidade do componente reativo com isocianato, as cargas devem estar completamente secas antes de misturá-las no mesmo. As composições da invenção podem incluir estabilizadores de ultravioleta, antioxidantes e similares.
[033] Entre os materiais opcionais na composição estão cargas, tais como, argilas, alumina, calcário, talco, carbonato de cálcio e perlita expandida. As argilas preferidas úteis na invenção incluem caulim, caulim de superfície tratada, caulim calcinado, silicatos de alumínio e silicatos de alumínio anidro de superfície tratada. As argilas podem ser usadas em qualquer forma que facilite formulação de um adesivo capaz de ser bombeado. Preferivelmente, mistura-se a argila na forma de pó pulverizado, contas secas de aspersão ou partículas finamente moídas. As argilas podem ser usadas numa quantidade maior ou igual à cerca de 0 por cento em peso da composição da invenção, mais preferivelmente maior ou igual à cerca de 5 por cento em peso e ainda mais preferivelmente maior ou igual à cerca de 10 por cento em peso. Preferivelmente, usam-se as argilas numa quantidade menor ou igual à cerca de 60 por cento em peso da composição da invenção e mais preferivelmente menor ou igual à cerca de 50 por cento em peso.
[034] A composição curável desta invenção pode compreender ainda plastificantes, a fim de modificar as propriedades reológicas até uma consistência desejada. Tais materiais devem ser livres de água, inertes a grupos isocianato e compatíveis com os polímeros presentes. Os plastificantes apropriados são bem conhecidos na técnica e os plastificantes preferíveis incluem ftalatos de alquila tal como ftalato de diisononila ou ftalato de diisodecila, terpenos parcialmente hidrogenados, fosfato de trioctila, tolueno sulfamida, ésteres de ácido alquil sulfônico, ésteres de ácido adípico, óleo de rícino, tolueno e alquil naftalenos. A quantidade de plastificante em cada parte da composição curável é uma quantidade tal que dê as propriedades reológicas desejadas. As quantidades aqui divulgadas incluem aquelas quantidades adicionadas durante a preparação do pré-polímero contendo isocianato e durante a combinação da composição curável. Preferivelmente, usam-se os plastificantes numa quantidade maior ou igual à cerca de 0 por cento em peso baseada no peso da composição da invenção, mais preferivelmente maior ou igual à cerca de 5 por cento em peso e muito preferivelmente maior ou igual à cerca de 10 por cento em peso. Preferivelmente, usa-se o plastificante numa quantidade menor ou igual à cerca de 45 por cento em peso baseada no peso da composição da invenção e mais preferivelmente menor ou igual à cerca de 40 por cento em peso.
[035] A composição desta invenção pode compreender ainda estabilizadores que funcionam para proteger a composição adesiva de umidade, inibindo dessa forma avanço e impedindo reticulação prematura dos isocianatos na formulação curável. Usam-se aqui os estabilizadores conhecidos do técnico especializado em composições de poliuretano curáveis de duas partes. Entre tais estabilizadores se incluem: malonato de dietila, alquilatos de alquil fenol, isocianatos de p-tolueno sulfônico, cloreto de benzoila e formatos de o-alquila. Preferivelmente, usam-se tais estabilizadores numa quantidade maior ou igual à cerca de 0, 1 por cento em peso baseada no peso total da composição da invenção, preferivelmente maior ou igual à cerca de 0,5 por cento em peso e mais preferivelmente maior ou igual à cerca de 0,8 por cento em peso. Usam-se tais estabilizadores numa quantidade menor ou igual à cerca de 5,0 por cento em peso baseada no peso da composição da invenção, mais preferivelmente menor ou igual à cerca de 5,0 por cento em peso, mais preferivelmente menor ou igual à cerca de 2,0 por cento em peso e muito preferivelmente menor ou igual à cerca de 1,4 por cento em peso.
[036] A composição desta invenção pode compreender ainda um promotor de aderência, tais como aqueles divulgados em Mahdi, publicação de patente U.S. 2002/0100550 parágrafos 0055 a 0065 e em Hsieh, patente U.S. n° 6.015.475 coluna 5, linha 27 até coluna 6, linha 41 aqui incorporados por referência. As quantidades de tais promotores de aderência úteis também estão divulgadas nestas referência e aqui incorporadas por referência.
[037] A composição adesiva pode compreender ainda um material hidrofilico que funciona para retirar umidade atmosférica da composição. Este material melhora a velocidade de cura da formulação retirando umidade atmosférica da composição. Preferivelmente, o material hidrofilico é um liquido. Entre os materiais hidrofilicos preferidos estão as pirrolidonas tal como l-metil-2-pirrolidona (ou N-metil- pirrolidona). Preferivelmente, o material hidrofilico está presente numa quantidade maior ou igual à cerca de 0, 1 por cento em peso baseada no peso da composição da invenção, mais preferivelmente maior ou igual à cerca de 0,3 por cento em peso, e preferivelmente menor ou igual à cerca de 1,0 por cento em peso e mais preferivelmente menor ou igual à cerca de 0,6 por cento em peso. Opcionalmente, a composição curável pode compreender ainda um tixótropo (aditivo reológico). Tais tixótropos são bem conhecidos daqueles especialistas na técnica e incluem, silica coloidal pirogenada, carbonato de cálcio, negro de fumo e similares. O tixótropo pode ser adicionado na composição numa quantidade suficiente para dar as propriedades reológicas desejadas. Preferivelmente, o tixótropo está presente numa quantidade maior ou igual à cerca de 0 por cento em peso baseada no peso da composição da invenção, preferivelmente maior ou igual à cerca de 1 parte em peso. Preferivelmente, o tixótropo opcional está presente numa quantidade menor ou igual à cerca de 10 por cento em peso baseada no peso da composição da invenção, e mais preferivelmente menor ou igual à cerca de 2 por cento em peso.
[038] As partes da composição curável desta invenção podem ser formuladas misturando os componentes usando meios bem conhecidos na técnica. Geralmente, misturam-se os componentes num misturador apropriado. Preferivelmente, executa-se tal misturação numa atmosfera inerte na ausência de oxigênio e umidade atmosférica para impedir reação prematura. Pode ser vantajoso adicionar plastificantes na mistura reagente para preparar o componente contendo isocianato a fim de que tais misturas possam ser misturadas e manuseadas facilmente. Alternativamente, os plastificantes podem ser adicionados durante a misturação de todos os componentes. Preferivelmente, misturam-se os componentes numa temperatura de cerca de 20°C a cerca de 100°C, mais preferivelmente de cerca. de 25°C a cerca de 70°C. Preferivelmente, misturam-se os materiais a vácuo ou num gás inerte, tal como nitrogênio ou argônio. Misturam-se os ingredientes por um tempo suficiente para boa misturação, preferivelmente de cerca de 10 a cerca de 60 minutos. Uma vez formuladas as partes ou a composição curável, elas são embaladas num recipiente apropriado tal que elas fiquem protegidas de umidade atmosférica e oxigênio. O contato com umidade atmosférica e oxigênio pode resultar em reticulação prematura do componente contendo isocianato.
[039] As composições polimerizáveis da invenção podem ser facilmente usadas como adesivos de duas partes. Os componentes das composições polimerizáveis são misturados como normalmente se faz quando se trabalha com tais materiais. Para uma composição polimerizável de duas partes, útil como um adesivo, tais como aqueles da invenção para serem muito facilmente usados em ambientes comerciais e industriais, a razão volumétrica na qual se combinam as duas partes deve ser um número inteiro conveniente. Isto facilita a aplicação da composição curável com distribuidores convencionais obteníveis comercialmente. Mostram-se tais distribuidores nas patentes U.S. n°s 4.538.920 e 5.082.147 (aqui incorporadas por referência) e são obteníveis de Conprotec, Inc. (Salem, Nova Jersey) com a denominação comercial MIXPAC. Tipicamente, estes distribuidores usam um par de recipientes tubulares arranjados lado-a-lado com cada tubo pretendendo receber uma das duas partes da composição polimerizável. Dois êmbolos, um para cada tubo, avançam simultaneamente (por exemplo, manualmente ou por um mecanismo de catraca acionado manualmente) para evacuar os conteúdos dos tubos num orifício comum de uma câmara de misturação alongada, que pode conter também um misturador estático para facilitar a misturação das duas partes. A composição polimerizável misturada é extrudada da câmara de misturação sobre um substrato. Quando se usa equipamento acionado eletricamente, pode-se usar misturação dinâmica. Uma vez esvaziados os tubos, eles podem ser substituídos por tubos novos e o processo de aplicação continua. A razão volumétrica na qual as duas partes da composição polimerizável se combinam é controlada pelo diâmetro dos tubos. (Cada êmbolo é dimensionado para receber dentro de um tubo de diâmetro fixo, e os êmbolos avançam nos tubos na mesma velocidade). Frequentemente, pretende-se usar um único distribuidor com uma variedade de diferentes composições polimerizáveis de duas partes e os êmbolos são dimensionados para liberar as duas partes da composição polimerizável numa razão de misturação conveniente. Algumas razões comuns são: 1:1, 2:1, 4:1 e 10:1. Preferivelmente, misturam-se as duas partes numa razão de misturação de cerca de 1:1.
[040] Preferivelmente, as composições de duas partes misturadas da invenção têm uma viscosidade apropriada para permitir aplicação sem gotejamento. Preferivelmente, as viscosidades dos dois componentes individuais devem ser da mesma ordem ou magnitude. Preferivelmente, as composições misturadas antes de curar têm a viscosidade maior ou igual à cerca de 5 Pa.S (5.000 centipoise), mais preferivelmente maior ou igual à cerca de 10 Pa.S (10.000 centipoise) e muito preferivelmente maior ou igual à cerca de 20 Pa.S (20.000 centipoise). Preferivelmente, as composições misturadas antes de curar têm a viscosidade menor ou igual à cerca de 1000 Pa.S (1.000.000 centipoise), mais preferivelmente menor ou igual à cerca de 700 Pa.S (700.000 centipoise) e muito preferivelmente menor ou igual à cerca de 500 Pa.S (500.000 centipoise).
[041] Usam-se as composições polimerizáveis da invenção para colar uma variedade de substratos tal como aqui descrito anteriormente. As composições polimerizáveis podem ser usadas para colar substratos porosos e não-porosos. Aplica-se a composição polimerizável após contatar suas duas partes num primeiro substrato e depois disso contata-se a composição polimerizável sobre o primeiro substrato com um segundo substrato. Em incorporações preferidas, as superficies sobre as quais se aplica a composição da invenção são limpas e opcionalmente ativadas e/ou recebem primer antes da aplicação. Geralmente, aplica-se a composição da invenção numa temperatura na qual se possa bombear a composição polimerizável. Preferivelmente, aplica-se a composição polimerizável da invenção numa temperatura maior ou igual à cerca de 10°C para aplicação, mais preferivelmente numa temperatura maior ou igual à cerca de 18°C. Preferivelmente, aplica-se a composição polimerizável da invenção numa temperatura menor ou igual à cerca de 40°C para aplicação, mais preferivelmente numa temperatura menor ou igual à cerca de 35°C. A composição polimerizável começa curar no momento em que se contatam as duas partes. Pode-se acelerar a cura aplicando calor ao adesivo de cura por meio de calor de convecção, aquecimento por microondas e similares. Preferivelmente, formula-se a composição curável da invenção para prover um tempo de exposição ao ar da superfície com cola de pelo menos cerca de 3 ou mais minutos, preferivelmente de cerca de 5 ou mais minutos. "Tempo de exposição ao ar da superficie com cola" significa o tempo após contatar as duas partes até que a mistura comece tornar- se uma pasta muito viscosa e não submetida a deformação durante montagem para estar de acordo com a forma do segundo substrato e aderir nele.
[042] Preferivelmente, usa-se a composição da invenção para colar metal, metal revestido (com eletrorrevestimento ou um sistema de tinta), plástico, plástico reforçado com fibra, madeira e/ou vidro. Noutra incorporação, as composições da invenção podem ser usadas para colar componentes modulares na carroceria ou uns aos outros. Exemplos de componentes modulares incluem módulos de veiculos, tais como módulo de porta, módulo de janela, módulo de teto ou carroceria. As composições polimerizáveis da invenção também podem ser usadas para colar guarnições interiores e exteriores em carrocerias de automóveis.
[043] Em determinadas aplicações, a composição polimerizável da invenção pode ser utilizada com um primer ou um pano de limpeza capaz de ser ativado. Tipicamente, aplica- se o primer ou pano de limpeza capaz de ser ativado na superficie de um ou mais substratos. Permite-se que qualquer solvente volatilize e depois, contata-se a composição polimerizável com os substratos. Preferivelmente, o periodo de tempo de aplicação do primer ou pano de limpeza capaz de ser ativado para aplicação da composição polimerizável no substrato é maior ou igual à cerca de 0,5 minuto, mais preferivelmente maior ou igual à cerca de 1 minuto e muito preferivelmente maior ou igual à cerca de 2 minutos.
[044] A composição polimerizável é capaz de collar determinados substratos na ausência de um primer ou de qualquer outro tratamento da superficie do substrato, exceto limpeza da superficie. Substratos que a composição polimerizável cola sem a necessidade de primer ou tratamento de superficie incluem, tipicamente, composto de moldagem de folha (SMC), plásticos reforçados com fibras, tal como poliéster, e metais revestidos, por exemplo, aço e aluminio eletrorrevestido e folhas metálicas pintadas.
[045] Preferivelmente, as composições polimerizáveis da invenção exibem resistência em verde adequada para prender substratos juntos sem movimento relativo entre eles sem a aplicação de força a um dos substratos após cerca de 60 minutos, mais preferivelmente após cerca de 40 minutos e muito preferivelmente após cerca de 20 minutos. Preferivelmente, as composições polimerizáveis da invenção exibem cura completa após cerca de 7 dias, mais preferivelmente após cerca de 16 horas e muito preferivelmente após cerca de 12 horas. Preferivelmente, as composições polimerizáveis da invenção exibem limite de resistência à tração após cura completa maior ou igual à cerca de 8 MPa, mais preferivelmente maior ou igual à cerca de 10 MPa e muito preferivelmente maior ou igual à cerca de 15 MPa. Preferivelmente, as composições polimerizáveis da invenção exibem resistência ao cisalhamento de superposição após cura completa maior ou igual à cerca de 8 MPa, mais preferivelmente maior ou igual à cerca de 10 MPa e muito preferivelmente maior ou igual à cerca de 15 MPa, sendo que se determina a resistência ao cisalhamento de superposição de acordo com DIN 53283. Preferivelmente, as composições polimerizáveis da invenção exibem módulo G após cura complete maior ou igual à cerca de 6 MPa, mais preferivelmente maior ou igual à cerca de 8 MPa e muito preferivelmente maior ou igual à cerca de 9 MPa, sendo que se determina o módulo G de acordo com DIN EN ISO 6721-2. Preferivelmente, as composições polimerizáveis da invenção exibem módulo G após cura completa menor ou igual à cerca de 1.000 MPa, mais preferivelmente menor ou igual à cerca de 500 MPa e muito preferivelmente menor ou igual à cerca de 350 MPa, sendo que se determina o módulo G de acordo com DIN EN ISO 6721-2. Preferivelmente, as composições polimerizáveis da invenção exibem módulo de Young após cura completa maior ou igual à cerca de 17 MPa, mais preferivelmente maior ou igual à cerca de 22 MPa e muito preferivelmente maior ou igual à cerca de 25 MPa, sendo que se determina o módulo de Young de acordo com DIN 53504. Preferivelmente, as composições polimerizáveis da invenção exibem uma elongação na ruptura após cura completa maior ou igual à cerca de 80 por cento, mais preferivelmente maior ou igual à cerca de 100 por cento e muito preferivelmente maior ou igual à cerca de 250 por cento. Preferivelmente, as composições polimerizáveis da invenção exibem uma elongação na ruptura após cura completa menor ou igual à cerca de 500 por cento, mais preferivelmente menor ou igual à cerca de 400 por cento e muito preferivelmente menor ou igual à cerca de 350 por cento. Determina-se a elongação na ruptura de acordo com DIN 53504. Preferivelmente, as composições polimerizáveis da invenção exibem uma temperatura de transição vitrea após cura completa menor ou igual à cerca de -40°C, mais preferivelmente menor ou igual à cerca de -45°C e muito preferivelmente menor ou igual à cerca de -50°C, sendo que se determina a temperatura de transição vitrea de acordo com DSC, Mettler Toledo TA 821, varredura de -65°C a 220°C, taxa de aquecimento de 10°C/min.
[046] Os pesos moleculares aqui descritos são pesos moleculares médios numéricos que podem ser determinados por cromatografia de permeação em gel (também referida como SEC) Para polimeros de poliuretano, também é possivel calcular peso molecular médio numérico aproximado a partir da razão equivalente dos compostos de isocianato e dos compostos polióis com os quais eles reagem, conhecido das pessoas especializadas na técnica. Salvo se declarado contrariamente, todas as partes e porcentagens estão em peso e baseadas no peso da composição da invenção.
Incorporações ilustrativas da invenção
[047] Provêm-se os exemplos seguintes para ilustrar a invenção, mas eles não têm a intenção de limitar a abrangência da mesma. Salvo se indicado contrariamente, todas as partes e porcentagens estão em peso.
Exemplo 1- Preparação do pré-polímero 1 contendo isocianato baseado em poliéter
[048] Pesam-se, num reator de laboratório numa temperatura de 50°C, 300 g de diisocianato de difenil metano (MDI) puro fundido, e se adicionam 750 g de um poli(óxido de propileno) diol de Mw (peso molecular) 2.000 de óxido de propileno iniciado por glicerina tendo cerca de 16 unidades monoméricas e se adicionam 930 g de um poli(óxido de propileno) triol capeado com óxido de etileno de óxido de propileno (iniciado por glicerina (2 por cento) (86 por cento) com 2 por cento de bloco terminal de óxido de etileno, 26 a 30 unidades monoméricas) de 4500 e se catalisa a mistura com 6 g de uma solução a 0,5 por cento de octoato de estanho em ftalato de diisononila. 0 reator é mantido a 70°C por 1 hora, e depois se adicionam 1014 g de ftalato de diisononila. O pré-polimero resultante exibe um conteúdo de isocianato de 1,5 por cento e um peso molecular médio ponderai de aproximadamente 6.500.
Exemplo 2- Preparação do pré-polímero 2 contendo isocianato baseado em poliéter
[049] Pesam-se 1098 g de MDI polimérico tendo uma funcionalidade média de 2,7 e 888 g de 4,4'-MDI modificado com carbodiimida puro num reator de laboratório numa temperatura de 50°C, depois se adicionam 1014 g de poli(óxido de propileno) diol de Mw 2.000 (descrito no Exemplo 1) (70°C). O reator é mantido a 70°C por 1 hora. O pré-polímero resultante exibe um conteúdo de isocianato de 18,5 por cento.
Exemplo 3- Preparação de componente de parte de resina Al
[050] Misturam-se 2130 g de pré-polímero 2, 852 g de talco, 15 g de sílica coloidal pirogenada e 3 g de pasta colorida numa misturador planetário a vácuo a 60-80°C por 1 hora. A mistura acabada é carregada em cartuchos à prova de vapor d'água.
Exemplo 4- Preparação de componente de parte de cura BI
[051] Misturam-se 1590 g de um poli (óxido de propileno) triol capeado com óxido de etileno tal como descrito no Exemplo 1, tendo um peso molecular (Mw) de 4500, 90 g de poliéter glicol triamina de Mw 400, 180 g de mono-etileno glicol, 486 g de talco, 636 g de caulim calcinado, 15 g de catalisador POLYCAT™ SA 1/10 (62 por cento de 1,8-diaza- biciclo-5,4,0-undeceno bloqueado com ácido fenólico) e 3 g de catalisador DABCO™ 33LV (33 por cento de trietilenodiamina em dipropileno glicol) num misturador planetário a vácuo a 30°C por 1 hora. A mistura acabada é carregada em cartuchos à prova de vapor d'água.
Exemplo 5- Preparação de componente de parte de resina A2
[052] Misturam-se 1605 g de pré-polimero 1, 1.825 g de 4,4'-MDI modificado com carbodiimida puro e 570 g de negro de fumo num misturador planetário a vácuo a 40°C por 1 hora. A mistura acabada é carregada em cartuchos à prova de vapor d'água.
Exemplo 6- Preparação de componente de parte de cura B2
[053] Misturam-se 1395 g de um poliéter poliol triol de Mw 4500 tal como descrito no Exemplo 1, 18 g de poliéter glicol diamina de Mw 400, 138 g de 1,4-butanodiol, 1397 g de caulim calcinado, 45 g de silica coloidal pirogenada, 6 g de catalisador POLYCAT™ SA 1/10 (62 por cento de 1,8-diaza- biciclo-5,4,0-undeceno bloqueado com ácido fenólico) e 1 g de catalisador DABCO™ 33LV (33 por cento de trietilenodiamina em dipropileno glicol) num misturador planetário a vácuo a 60°C por 1 hora. A mistura acabada é carregada em cartuchos à prova de vapor d'água.
Exemplo 7- Aplicação de vedante 1
[054] O Componente Al e o Componente BI são extrudados dos dois cartuchos através de um misturador estático de 8 x 8 mm com 24 elementos de misturação numa razão volumétrica de 1,0 para 1,0. A mistura é extrudada sobre um substrato de composto de moldagem de folha limpo com n-heptano.
Exemplo 8- Aplicação de vedante 2
[055] O Componente A2 e o Componente B2 são extrudados dos dois cartuchos através de um misturador estático de 8 x 8 mm com 24 elementos de misturação numa razão volumétrica de 1,0 para 1,0. A mistura é extrudada sobre um substrato de aço limpo com n-heptano.
Exemplo 9- Preparação de pré-polímero 3
[056] Pesam-se 570 g de MDI polimérico tendo uma funcionalidade média de 2,7 e 1332 g de 4,4'-MDI modificado (peso equivalente de 180, conteúdo de isocianato de 23 por cento em peso) num reator de laboratório numa temperatura de 50°C, depois se adicionam 948 g de poli(óxido de propileno) diol de Mw 2.000 (descrito no Exemplo 1) e 150 g de poli(óxido de propileno) diol de Mw 1.000 (70°C). O reator é mantido a 70°C por 1 hora.
Exemplo 10- Preparação de componente A3
[057] Misturam-se 2700 g de pré-polímero 3, 267 g de talco, 30g de sílica coloidal pirogenada e 3 g de pasta colorida num misturador planetário a vácuo a 60-80°C por 1 hora. Carrega-se a mistura acabada em cartuchos à prova de vapor d'água.
Exemplo 11- Preparação de componente B3
[058] Misturam-se 1599 g de poli(óxido de propileno) (iniciado por glicerina, cerca de 3,5 unidades monoméricas de triol de Mw 700), 36 g de dipropileno glicol, 36 g der polioxipropileno triamina de Mw 400, 24 g de dietil tolueno diamina, 1095 g de talco, 45 g de sílica coloidal pirogenada, 15 g de catalisador DABCO™ 33LV e 150 g de MOLSIEVE™ 3A num misturador planetário a vácuo a 30°C por 1 hora. A mistura acabada é carregada em cartuchos à prova de vapor d' água.
Exemplo 12- Aplicação de vedante 3
[059] O Componente A3 e o Componente B3 são extrudados dos dois cartuchos através de um misturador estático de 8 x 8 mm com 24 elementos de misturação numa razão volumétrica de 1,0 para 1,0. A mistura é extrudada sobre um substrato de composto de moldagem de folha limpo com n-heptano.
[060] As composições dos Exemplos 7, 8 e 12 são curadas por 7 dias a 23°C, 50 por cento de umidade relativa. Determina-se a viscosidade para cada exemplo imediatamente após misturação. Determina-se a viscosidade A por Physica MC 20, CP 20, D= 1, 075 s-1. Determina-se a viscosidade B por Physica MC 20, CP 20, D= 1, 075 s-1. Determina-se o tempo de exposição ao ar da superficie com cola por espátula de madeira sobre conta adesiva de 5 mm de diâmetro, onde o tempo é determinado como o tempo de aplicação até o residuo não mais grudar na espátula. Determinam-se limite de resistência à tração, elongação e módulo de Young de acordo com DIN 53504. Determina-se o módulo G de acordo com DIN EN ISO 6721- 2. Determina-se a resistência ao cisalhamento de superposição de acordo com DIN 53283. Determina-se Tg (temperatura de transição vitrea) usando DSC Mettler TA 821. Determina-se a temperatura de transição vitrea da composição curada resultante pelo seguinte procedimento. Pesam-se 10 a 30 mg do polimero numa panela de DSC e se aquece por uma varredura de 25°C a 175°C numa taxa de aquecimento de 20°C/min a fim de recozer o polimero. Determina-se a temperatura de transição vitrea por uma segunda varredura em torno da Tg esperada dentro dos limites de uma faixa total de -60 a 240°C e uma taxa de aquecimento de 10°C/min.

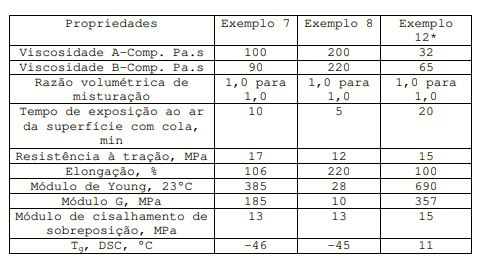

Figure img0001
*Não é um exemplo da invenção.
[061] Os Exemplos 7 e 8, que ilustram aqueles exemplos de acordo com a invenção, mostram uma Tg muito baixa combinada com um módulo G elevado. Determina-se o módulo de cisalhamento contra dependência de temperatura dos vedantes curados de exemplos 7, 8 e 12 por teste de pêndulo de torção. (Frequência de 1 Hz, tamanho de amostra de 100 x 10 x 2 mm). Os resultados são ilustrados na Figura 1. A Figura 1 mostra que as amostras de acordo com a invenção exibem um módulo G muito baixo contra dependência de temperatura. A Figura 1 ilustra DSC para os adesivos curados de Exemplos 7, 8 e 12. O Exemplo de referência 12 mostra que adesivos de técnica anterior exibem uma temperatura de transição vitrea na faixa de temperaturas de uso. Os Exemplos 7 e 8 não exibem uma temperatura de transição vitrea na faixa de temperaturas de uso.

Claims (10)

1. Composição de duas partes, caracterizadapelo fato de compreender: - um componente A contendo grupo funcional isocianato; e - um componente B reativo com isocianato; sendo que o componente A compreende um ou mais poliisocianatos e um ou mais pré-polimeros contendo grupo funcional isocianato tendo em suas cadeias principais o residuo de uma ou mais cadeias de um ou mais poli (óxidos de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos, onde o peso equivalente das cadeias são, predominantemente maior que 780, o pré-polimero tendo um peso molecular de 2.000 ou mais e uma funcionalidade isocianato média de 2,0 ou maior; sendo que o conteúdo de isocianato no pré-polimero está na faixa de 6 por cento a 35 por cento em peso; sendo que o referido um ou mais poliisocianato e um ou mais pré-polimero contendo grupo funcional isocianato estão presentes na composição em uma quantidade de 20 a 70 por cento em peso, com base no peso da composição; sendo que o componente B compreende um ou mais poli(óxido de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas destes, substancialmente todos tendo pesos equivalentes de 960 ou mais e grupos terminais que são reativos com os grupos isocianatos, sendo que dito um ou mais poli (óxido de propileno) , copolimeros de óxido de etileno e óxido de propileno ou misturas destes, estão presentes na composição em uma quantidade de 20 a 70 por cento em peso, com base no peso da composição; sendo que o componente A, o componente B ou ambos compreendem C: - um ou mais compostos de baixo peso molecular tendo dois ou mais grupos isocianato reativos e um peso molecular de 120 ou menos, onde os compostos C de baixo peso molecular estão presentes como um residuo no pré-polimero contendo o grupo funcional isocianato do componente A, como um componente do componente isocianato reativo B, ou ambos, e sendo que C compreende um ou mais reativo com isocianato ou ambos; e sendo que C compreende um ou mais álcoois multifuncionais, alcanolaminas multifuncionais, um ou mais adutos de álcool multifuncional e um óxido de alquileno, um ou mais adutos de uma alcanolamina multifuncional e um óxido de alquileno ou uma mistura dos mesmos; ditos adutos de álcool tendo unidades de óxido de etileno ou óxido de propileno com menos de 1,5 unidades de óxido de alquileno por hidroxila em média; sendo que o composto de baixo peso molecular está presente na composição em uma quantidade de 2 por cento a 10 por cento em peso com base no peso da composição; onde tanto o componente A, quanto o componente B, compreendem, ainda D um ou mais catalisadores para a reação dos grupos isocianato funcional com os grupos isocianato reativos; sendo que o catalisador compreende um ou mais diaza- bicicloalcanos e um ou mais sais de diaza-bicicloalcenos; onde o dito um ou mais catalisadores estão presentes na composição em uma quantidade de 0, 006 por cento a 5,0 por cento em peso com base no peso da composição; sendo que o componente A, o componente B, ou ambos, compreendem ainda uma ou mais cargas; sendo que a viscosidade dos dois componentes A e B é da mesma ordem de grandeza e os componentes A e B misturados, antes da cura, têm uma viscosidade de 20 Pa.s a 1000 Pa.s; e sendo que os referidos compostos de baixo peso molecular e dito poli(óxido de propileno), copolimeros de óxido de etileno e óxido de propileno ou misturas dos mesmos são escolhidos de modo que no estado não curado, os materiais sejam miscivel um no outro, e uma vez curado eles formem fases sólidas separadas; onde a composição apresente uma temperatura de transição de vidro de -40°C ou menos e um módulo G de 8 MPa ou maior, após a cura completa, sendo que o módulo G é determinado de acordo com DIN EN ISO 6721-2; e onde os copolimeros de óxido de etileno e óxido de propileno são poli (óxidos de propileno) contendo 15 por cento em peso de unidades monoméricas.
2. Composição, de acordo com a reivindicação 1, caracterizada pelo fato de o componente B incluir os copolimeros de óxido de etileno e óxido de propileno, e os copolimeros de óxido de etileno e óxido de propileno compreenderem uma ou mais cadeias de poli(óxido de propileno), que são capeadas com uma ou mais unidades de óxido de etileno.
3. Composição, de acordo com a reivindicação 2, caracterizada pelo fato de os copolimeros de óxido de etileno e óxido de propileno conterem 40 por cento em peso ou menos de unidades de óxido de etileno.
4. Composição, de acordo com qualquer uma das reivindicações 2 ou 3, caracterizada pelo fato de os copolimeros de óxido de etileno e óxido de propileno conterem 5 por cento em peso ou mais de unidades de óxido de etileno.
5. Composição, de acordo com a reivindicação 1, caracterizada pelo fato de o catalisador compreender um ou mais catalisadores organometálicos e/ou catalisadores de aminas terciárias para a reação de grupos funcionais isocianato com um ou mais grupos reativos com isocianato.
6. Composição, de acordo com a reivindicação 5, caracterizada pelo fato de a razão molar de um ou mais diaza-bicicloalcanos para o um ou mais sais de diaza-bicicloalcenos ser de 9,0:1,0 a 1,0:9,0.
7. Composição, de acordo com qualquer uma das reivindicações de 1 a 6, caracterizada pelo fato de o composto de baixo peso molecular estar localizado no componente B do componente reativo com isocianato.
8. Composição, de acordo com qualquer uma das reivindicações de 1 a 7, caracterizada pelo fato de a razão de grupos isocianato no componente A para os grupos reativos com isocianato no componente B ser de 1,05:1,0 a 2,0:1,0.
9. Composição, de acordo com qualquer uma das reivindicações de 1 a 8, caracterizada pelo fato de um ou mais catalisadores D estarem localizados no componente B.
10. Método para colar dois ou mais substratos juntos, com os componentes A e B da composição definida em qualquer uma das reivindicações 1 a 9, caracterizado pelo fato de compreender as etapas de: (i) contatar o componente A e o componente B; (ii) contatar a mistura obtida na etapa (i) com um ou mais dos substratos; (iii) contatar os substratos juntos com a mistura da etapa (i) disposta entre os substratos; e (iv) curar a mistura da etapa (i) , colando os substrates juntos.
BRPI0813070-1A 2007-07-23 2008-07-22 composição de duas partes e método para colar dois ou mais substratos juntos BRPI0813070B1 (pt)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
US96157707P 2007-07-23 2007-07-23
US60/961,577 2007-07-23
PCT/US2008/070775 WO2009015149A1 (en) 2007-07-23 2008-07-22 Two part polyurethane curable composition having substantially consistent g-modulus across the range of use temperatures

Publications (1)

Publication Number Publication Date
BRPI0813070B1 true BRPI0813070B1 (pt) 2020-10-13

Family

ID=39846634

Family Applications (1)

Application Number Title Priority Date Filing Date
BRPI0813070-1A BRPI0813070B1 (pt) 2007-07-23 2008-07-22 composição de duas partes e método para colar dois ou mais substratos juntos

Country Status (7)

Country Link
US (1) US8399595B2 (pt)
EP (2) EP2762508B1 (pt)
JP (1) JP5530355B2 (pt)
KR (1) KR101572276B1 (pt)
CN (1) CN101778877B (pt)
BR (1) BRPI0813070B1 (pt)
WO (1) WO2009015149A1 (pt)

Families Citing this family (38)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN101778877B (zh) 2007-07-23 2013-01-02 陶氏环球技术公司 在使用温度范围内g-模量基本一致的两部分聚氨酯可固化组合物
BRPI0912919B1 (pt) * 2008-08-22 2019-04-24 Dow Global Technologies Llc Composição bicomponente e método para ligar dois ou mais substratos entre si
WO2011047189A1 (en) * 2009-10-14 2011-04-21 Adco Products, Inc. Method for attaching a solar module to a substrate using an adhesive
CN102753594A (zh) * 2010-02-02 2012-10-24 拜耳知识产权有限责任公司 多异氰酸酯加聚产物、它的制备方法及其应用
PL2588312T3 (pl) 2010-06-29 2021-01-25 Ashland Licensing And Intellectual Property Llc Bezrozpuszczalnikowe spoiwo laminacyjne do laminowania elastycznych opakowań i struktury laminowane wytworzone ze spoiwem
US9051499B2 (en) * 2010-12-08 2015-06-09 Dow Global Technologie Llc Two-part polyurethane adhesive for bonding fiber-reinforced plastics
EP2465886A1 (de) * 2010-12-16 2012-06-20 Bayer MaterialScience AG Polyisocyanat-Polyadditionsprodukte, ein Verfahren zu ihrer Herstellung und ihre Verwendung
JP6161866B2 (ja) * 2010-12-21 2017-07-12 ローム アンド ハース カンパニーＲｏｈｍ Ａｎｄ Ｈａａｓ Ｃｏｍｐａｎｙ 接着剤組成物
ES2715837T3 (es) 2011-05-16 2019-06-06 Ashland Licensing & Ip Llc Adhesivo de poliurea-uretano de dos partes con módulo de almacenamiento elevado a alta temperatura
WO2013126183A1 (en) * 2012-02-21 2013-08-29 Dow Global Technologies Llc Compositions containing aromatic isocyanate functional components and aliphatic aromatic isocyanate functional components having improved cure speed
JP6196297B2 (ja) 2012-05-22 2017-09-13 ダウ グローバル テクノロジーズ エルエルシー 高弾性ウレタン接着剤組成物、それらの製造および使用
EP2700666A1 (de) * 2012-08-24 2014-02-26 Sika Technology AG Struktureller Polyurethanklebstoff
WO2014029891A1 (de) * 2012-08-24 2014-02-27 Sika Technology Ag Struktureller polyurethanklebstoff
EP2706075A1 (de) * 2012-09-11 2014-03-12 Sika Technology AG Struktureller Polyurethanklebstoff mit tiefer Glasübergangstemperatur
US9701876B2 (en) * 2012-11-02 2017-07-11 Adco Products, Llc Reactive roofing adhesive
MX2014004304A (es) * 2013-04-09 2015-05-07 Dow Quimica Mexicana S A De C V Composicion adhesiva de curado rapido.
US9914862B2 (en) 2013-05-15 2018-03-13 Sika Technology Ag Structural polyurethane adhesive
RU2666430C2 (ru) * 2014-05-30 2018-09-07 ДАУ ГЛОБАЛ ТЕКНОЛОДЖИЗ ЭлЭлСи Гидрофобные многоатомные спирты для применения в герметизирующем составе
DE102014217783A1 (de) 2014-09-05 2016-03-10 Evonik Degussa Gmbh Zweikomponentiger Polyurethanschmelzklebstoff mit hoher Anfangs- und Endfestigkeit
JP5812219B1 (ja) * 2015-04-17 2015-11-11 東洋インキＳｃホールディングス株式会社 接着剤組成物およびそれを用いた積層体
KR102578736B1 (ko) * 2015-06-18 2023-09-15 다우 글로벌 테크놀로지스 엘엘씨 잠재성 2부분 폴리우레탄 접착제
KR102513861B1 (ko) * 2015-06-18 2023-03-24 다우 글로벌 테크놀로지스 엘엘씨 폴리(부틸렌 옥사이드) 기반 이소시아네이트-말단화된 유사-예비폴리머를 사용하여 제조된 2성분 폴리우레탄 접착체
JP6657921B2 (ja) * 2015-12-21 2020-03-04 Dic株式会社 ウレタン樹脂組成物、及び、合成皮革
GB2553553A (en) * 2016-09-08 2018-03-14 3M Innovative Properties Co Method and composition suitable for gas pipeline coating
EP3600870B2 (en) † 2017-03-31 2025-02-26 Sika Technology AG Multilayer composites with reduced bond line read through
KR102162494B1 (ko) * 2018-03-28 2020-10-07 주식회사 엘지화학 수지 조성물
KR102162495B1 (ko) * 2018-03-28 2020-10-07 주식회사 엘지화학 수지 조성물
KR102162493B1 (ko) * 2018-03-28 2020-10-07 주식회사 엘지화학 수지 조성물
FR3079840B1 (fr) * 2018-04-04 2020-11-20 Bostik Sa Composition a base de polyurethane
EP3564285A1 (en) * 2018-05-02 2019-11-06 Henkel AG & Co. KGaA Structural two-component adhesive
EP3835332A1 (en) 2019-12-13 2021-06-16 Henkel AG & Co. KGaA Thermally conductive polyurethane adhesive composition
JP7235698B2 (ja) 2020-06-18 2023-03-08 シーカ・ハマタイト株式会社 ウレタン接着剤組成物
WO2022163823A1 (ja) * 2021-01-29 2022-08-04 三井化学株式会社 構造用ポリウレタン接着剤
JP7687797B2 (ja) 2021-03-10 2025-06-03 シーカ テクノロジー アクチェンゲゼルシャフト ウレタン接着剤組成物
CN113046015B (zh) * 2021-04-30 2023-05-23 盛势达(广州)化工有限公司 一种密封胶及其制备方法与应用
CN113856751A (zh) * 2021-08-30 2021-12-31 中国海洋石油集团有限公司 催化剂及其制备方法、异氰酸酯的聚合方法
EP4488306A1 (de) * 2023-07-07 2025-01-08 Hilti Aktiengesellschaft Mehrkomponenten-harzsystem mit mindestens einem weichmacher, mörtelmasse auf basis von isocyanat-amin-addukten sowie verfahren und verwendung des mehrkomponenten-harzsystems zur befestigung von konstruktionselementen
WO2025071805A1 (en) * 2023-09-27 2025-04-03 Ddp Specialty Electronic Materials Us, Llc Two-component thermally conductive adhesive with low e-modulus

Family Cites Families (119)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
FR701514A (fr) 1929-11-28 1931-03-17 Procédé de préparation de dérivés phénoliques halogénés
DE1022789B (de) 1956-09-29 1958-01-16 Bayer Ag Verfahren zur Herstellung von Schaumstoffen aus Polyoxy- und/oder Polycarboxylverbindungen und Polyisocyanaten
DE1027394B (de) 1956-10-22 1958-04-03 Bayer Ag Verfahren zur Herstellung von Schaumstoffen
DE1101392B (de) 1956-11-10 1961-03-09 Distillers Co Yeast Ltd Verfahren zur Herstellung von aromatischen Nitrilen und bzw. oder Imiden
BE562425A (pt) 1956-11-16
DE1072385C2 (de) 1958-06-20 1960-07-07 Bayer Ag Verfahren zur Herstellung von harzartigen, gegebenenfalls noch löslichen, beim Erwärmen Isocyanatgruppen freisetzenden Polyadditionsprodukten
BE581667A (pt) 1958-08-15
GB889050A (en) 1959-06-12 1962-02-07 Ici Ltd Process for the manufacture of polyurethanes
DE1092007B (de) 1959-07-29 1960-11-03 Bayer Ag Verfahren zur Herstellung von ein Carbodiimid-Isocyanat-Addukt enthaltenden Polyisocyanaten
BE593754A (pt) * 1959-08-12
NL272185A (pt) 1960-12-05
GB994890A (en) 1961-12-18 1965-06-10 Ici Ltd New organic polyisocyanates and their manufacture
DE1157601B (de) 1962-05-10 1963-11-21 Bayer Ag Verfahren zur Herstellung perchlorierter Arylisocyanate
DE1202785B (de) 1964-07-21 1965-10-14 Scholven Chemie Ag Verfahren zur Herstellung von 1-Isocyanato-3-(isocyanatomethyl)-3, 5, 5-trimethylcyclohexan
DE1222067B (de) 1964-11-07 1966-08-04 Bayer Ag Verfahren zur Herstellung von einheitlichen organischen Polyisocyanaten
DE1231688B (de) 1965-04-17 1967-01-05 Bayer Ag Verfahren zur Herstellung von Isocyanatocarbonsaeureestern polyfunktioneller Hydroxyverbindungen
DE1230778B (de) 1965-05-24 1966-12-22 Bayer Ag Verfahren zur Herstellung von acylierten Harnstoffpolyisocyanaten
US3394164A (en) 1965-10-24 1968-07-23 Upjohn Co Stabilized methylenebis-(phenyl isocyanate) compositions
US3492330A (en) 1965-12-09 1970-01-27 Union Carbide Corp Norbornane diisocyanates
US3567763A (en) 1966-01-06 1971-03-02 Rohm & Haas Ester polyisocyanates
DE1720747C3 (de) 1967-11-09 1980-06-26 Bayer Ag Verfahren zur Herstellung von Iso cyanatgruppen aufweisenden Telomerisaten
US3513491A (en) 1968-03-13 1970-05-26 Donald W Gordon Athlete's landing pit with foam-block cushion units
DE1929034B2 (de) 1969-06-07 1972-04-20 Farbenfabriken Bayer Ag, 5090 Lever Kusen Verfahren zur herstellung von flammfesten urethangruppen aufweisenden schaumstoffen
AT304874B (de) 1969-06-20 1973-01-25 Bayer Ag Verfahren zur Herstellung von flammwidrigen, gegebenenfalls zellförmigen, Urethangruppen aufweisenden Kunststoffen
DE2002064C2 (de) 1970-01-17 1983-09-01 Bayer Ag, 5090 Leverkusen Verfahren zur Herstellung von flammwidrigen elastischen oder halbelastischen Schaumstoffen
DE2009179C3 (de) 1970-02-27 1974-07-11 Bayer Ag, 5090 Leverkusen Verfahren zur Herstellung von Allophanatpoly isocy anaten
US3779794A (en) 1970-03-05 1973-12-18 Essex Chemical Corp Polyurethane sealant-primer system
US3707521A (en) 1970-03-05 1972-12-26 Essex Chemical Corp Polyurethane sealant-primer system isocyanate-reactive surface primer composition for polyurethane sealants
US4218543A (en) 1976-05-21 1980-08-19 Bayer Aktiengesellschaft Rim process for the production of elastic moldings
US4269945A (en) 1980-01-24 1981-05-26 The Dow Chemical Company Reaction injection molded polyurethanes employing aliphatic amine chain extenders
US4444704A (en) * 1981-01-26 1984-04-24 Hitachi, Ltd. Process for producing integral skin polyurethane foam
US4552934A (en) 1981-04-06 1985-11-12 Ashland Oil, Inc. Sag resistant at essentially 1:1 ratio two component adhesive
US4374210A (en) 1981-09-18 1983-02-15 The Upjohn Company Polyurea-polyurethane from a mixture of a polyol, an aromatic diamine, and an isocyanate-terminated prepolymer
US4374237A (en) 1981-12-21 1983-02-15 Union Carbide Corporation Silane-containing isocyanate-terminated polyurethane polymers
US4538920A (en) 1983-03-03 1985-09-03 Minnesota Mining And Manufacturing Company Static mixing device
US4525511A (en) 1984-04-06 1985-06-25 Essex Specialty Products, Inc. Method and compositions for improving bonding to painted surfaces
CA1259897A (en) 1985-04-02 1989-09-26 Madan M. Bagga Bonding process using curable epoxide resin adhesive
US4687533A (en) 1985-08-26 1987-08-18 Essex Specialty Products, Inc. Bonding method employing moisture curable polyurethane polymers
US4621113A (en) * 1985-10-07 1986-11-04 The Dow Chemical Company Repeating block, oligomer-free, polyphase, thermoformable polyurethanes and method of preparation thereof
US4758648A (en) 1986-10-20 1988-07-19 Essex Specialty Products, Inc. High speed cure sealant
US4728710A (en) 1986-11-28 1988-03-01 Ashland Oil, Inc. Sag resistant urethane adhesives with improved antifoaming property
US4739019A (en) 1986-12-08 1988-04-19 Ppg Industries, Inc. Curable epoxy based compositions having reduced shrinkage during cure
US4743672A (en) * 1987-02-26 1988-05-10 Ashland Oil, Inc. Sag resistant, two component urethane adhesives
GB8705801D0 (en) 1987-03-11 1987-04-15 Ici Plc Injection moulding compositions
DE3714768A1 (de) 1987-05-04 1988-11-24 Henkel Kgaa Diurethane als stabilisierende zusaetze in dichtungsmassen
US5143996A (en) 1987-08-20 1992-09-01 Ashland Oil, Inc. Primerless adhesive for fiberglass reinforced polyester substrates
US5278257A (en) 1987-08-26 1994-01-11 Ciba-Geigy Corporation Phenol-terminated polyurethane or polyurea(urethane) with epoxy resin
US4828755A (en) 1988-02-04 1989-05-09 Hoechst Celanese Corporation Conductive polyacetal composition exhibiting improved flexibility and toughness
US4843138A (en) * 1988-02-08 1989-06-27 The Firestone Tire & Rubber Company Polyureaurethanes having improved low temperature properties based on high molecular weight polyether intermediates
US4876308A (en) 1988-02-18 1989-10-24 Gencorp Inc. Polyurethane adhesive for a surface treatment-free fiber reinforced plastic
US5082147A (en) 1988-02-29 1992-01-21 Richard Jacobs Composition dispensing system
EP0338985B1 (de) 1988-04-18 1994-05-18 Ciba-Geigy Ag Modifizierte Epoxidharze
ES2068911T3 (es) 1988-07-28 1995-05-01 Ciba Geigy Ag Combinaciones de flexibilizadores para resinas epoxi.
US5041517A (en) * 1989-06-12 1991-08-20 W. R. Grace & Co.-Conn. Two-component polyurethane adhesive
JPH0343481A (ja) 1989-06-26 1991-02-25 Raytheon Co エポキシ接着剤
DE3925790A1 (de) 1989-08-04 1991-02-07 Bayer Ag Zweikomponenten-polyurethanklebstoff
US5002806A (en) 1990-01-11 1991-03-26 Ashland Oil, Inc. Curative for structural urethane adhesive
US5164473A (en) 1990-01-16 1992-11-17 Miles Inc. Two-component polyurethane adhesive
US5063269A (en) 1990-01-16 1991-11-05 Essex Specialty Products, Inc. One-part primerless adhesive
US5418310A (en) * 1990-04-27 1995-05-23 Minnesota Mining And Manufacturing Company Mixture of isocyanate-terminated polyurethane prepolymers having good adhesion
US5166300A (en) 1990-07-20 1992-11-24 Lord Corporation Non-yellowing polyurethane adhesives
CA2047160C (en) 1990-07-25 2002-06-25 Masahiro Ito Reactive hot-melt elastic sealant composition
DE4035280A1 (de) 1990-11-07 1992-05-14 Bayer Ag Schmelzklebstoffe
JP2750217B2 (ja) 1990-11-20 1998-05-13 サンスター技研株式会社 自動車構造用一液型エポキシ系接着剤
JPH05171035A (ja) 1991-10-23 1993-07-09 Yokohama Rubber Co Ltd:The 湿気硬化性ウレタンシーラント組成物
US5175228A (en) 1991-12-09 1992-12-29 Gencorp Inc. Two-component primerless urethane-isocyanurate adhesive compositions having high temperature resistance
US5340901A (en) 1991-12-09 1994-08-23 Gencorp Inc. Two-component, primerless, organic phosphorus containing polyurethane adhesive
EP0705287B1 (en) 1992-03-12 2002-10-16 Ashland Oil, Inc. Polyureaurethane primerless structural adhesive
DE4210277C5 (de) 1992-03-28 2009-02-26 Henkel Ag & Co. Kgaa Kleb- und Dichtstoff und dessen Verwendung
WO1994009046A1 (en) 1992-10-13 1994-04-28 Essex Specialty Products, Inc. Polyurethane sealant compositions
BE1007893A7 (nl) 1993-01-20 1995-11-14 Serviplast Werkwijze voor het vervaardigen van plastiekvoorwerpen, in het bijzonder van voorvormelingen.
DE4340561A1 (de) 1993-11-29 1995-06-01 Bayer Ag Lösungsmittelfreie 2-Komponenten-Polyurethan-Reaktivklebstoffe und ihre Verwendung für die Herstellung von sandwichartigen Fahrzeug-Innenverkleidungen
JP3388619B2 (ja) * 1993-12-24 2003-03-24 株式会社イノアックコーポレーション 二成分型ポリウレタン系接着剤の使用方法
DE4411666A1 (de) * 1994-04-05 1995-10-12 Bayer Ag Im Volumenverhältnis von 1:1 dosierbare 2 Komponenten-Polyurethan-Reaktivklebstoffmassen
DE4426130A1 (de) 1994-07-22 1996-01-25 Bayer Ag Isocyanatgruppen enthaltende reaktive Hotmeltsysteme
US5606003A (en) 1994-09-01 1997-02-25 Gencorp Inc. Primerless urethane adhesive compositions
US6001204A (en) 1994-10-11 1999-12-14 Essex Speciality Products, Inc. Heat activatable modular structural member, its use and process for the direct glazing of vehicles and adhesive therefor
US5698656A (en) 1994-12-07 1997-12-16 The Yokohama Rubber Co., Ltd. Moisture-curing urethane adhesive composition
US5665288A (en) * 1994-12-29 1997-09-09 Basf Corporation Method of making water-blown polyurethane sealing devices
KR100414602B1 (ko) 1995-01-13 2004-02-18 에섹스 스페시얼티 프로덕츠, 인코오포레이티드 2-부분습윤경화성폴리우레탄접착제
US5922809A (en) 1996-01-11 1999-07-13 The Dow Chemical Company One-part moisture curable polyurethane adhesive
AR005429A1 (es) 1996-01-11 1999-06-23 Essex Specialty Prod Prepolimeros de poliuretano, composiciones adhesivas en un solo envase que incluyen dichos prepolimeros y procedimiento para adherir substratos con dichascomposiciones
US5852103A (en) 1996-05-08 1998-12-22 Essex Specialty Products, Inc. Two-part moisture curable polyurethane adhesive
EP0819749B8 (en) 1996-07-18 2008-02-13 Bostik B.V. Adhesive composition
IN1997CH00157A (pt) * 1996-10-01 2006-06-09 Recticel
US5763527A (en) 1996-12-18 1998-06-09 Morton International, Inc. Packaging adhesive having low oxygen barrier properties
US5719252A (en) * 1996-12-18 1998-02-17 Bayer Corporation Unfilled two-component polyurethane adhesive
US5852137A (en) 1997-01-29 1998-12-22 Essex Specialty Products Polyurethane sealant compositions
US5915796A (en) * 1997-04-29 1999-06-29 Dymanic Composites Inc. Composite fiber spoke vehicular wheel and method of making the same
US5951796A (en) * 1997-06-23 1999-09-14 Polyfoam Products, Inc. Two component polyurethane construction adhesive and method of using same
US6828403B2 (en) 1998-04-27 2004-12-07 Essex Specialty Products, Inc. Method of bonding a window to a substrate using a silane functional adhesive composition
DE19858921A1 (de) 1998-12-19 2000-06-21 Henkel Teroson Gmbh Schlagfeste Epoxidharz-Zusammensetzungen
AU2983200A (en) 1999-02-05 2000-08-25 Dow Chemical Company, The Polyurethane sealant compositions
CN1122688C (zh) * 1999-08-05 2003-10-01 三井化学株式会社 双组分型聚氨酯组合物及其制备方法
JP2001098252A (ja) * 1999-09-28 2001-04-10 Mitsui Chemicals Inc ポリウレタンシーリング材およびその製造方法
DE10013187A1 (de) * 2000-03-17 2001-10-11 Basf Ag Hochfunktionelle Polyisocyanata
BR0113451A (pt) 2000-08-07 2003-10-14 Dow Global Technologies Inc Adesivo de poliuretano monocomponente curável em umidade método para ligar dois substratos usando tal adesivo
JP2002053636A (ja) * 2000-08-10 2002-02-19 Asahi Kasei Corp 機械物性、耐汚染性に優れたポリイソシアネート組成物
US6767959B2 (en) 2001-01-03 2004-07-27 Sika Ag, Vorm. Kaspar Winkler & Co. Adhesives with good mechanical properties, suitable for use with antennas
US6423810B1 (en) 2001-02-05 2002-07-23 Lord Corporation High strength, long-open time structural polyurethane adhesive and method of use thereof
WO2002064658A1 (en) * 2001-02-12 2002-08-22 Uniroyal Chemical Company, Inc. Low cost, resilient, shear resistant polyurethane elastomers for golf ball covers
US6866743B2 (en) 2001-04-12 2005-03-15 Air Products And Chemicals, Inc. Controlled structure polyurethane prepolymers for polyurethane structural adhesives
US7226523B2 (en) 2001-05-15 2007-06-05 Sika Technology Ag Polyurethane adhesive for windshield applications
CA2471368A1 (en) 2001-12-21 2003-07-03 Henkel Teroson Gmbh Expandable epoxy resin-based systems modified with thermoplastic polymers
US6749943B1 (en) 2002-07-02 2004-06-15 3M Innovative Properties Company Silane based moisture curing hot-melt adhesives
ATE376015T1 (de) 2002-12-23 2007-11-15 Dow Global Technologies Inc Reaktive polyurethanzusammensetzung
EP2843022B1 (en) 2003-07-07 2020-12-16 Dow Global Technologies LLC Adhesive epoxy composition and process for applying it
WO2005019292A1 (en) 2003-08-22 2005-03-03 Dow Global Technologies Inc. Composition useful as an adhesive for installing vehicle windows
EP1524282A1 (de) 2003-10-15 2005-04-20 Sika Technology AG Zweikomponentige Polyurethanzusammensetzung mit hoher Frühfestigkeit
ES2276182T5 (es) 2004-03-12 2015-04-10 Dow Global Technologies Llc Composición adhesiva epoxídica
EP1602702B2 (en) 2004-06-01 2020-09-16 Dow Global Technologies LLC Epoxy adhesive composition
US7361292B2 (en) 2004-11-08 2008-04-22 Dow Global Technologies Inc. High modulus, nonconductive adhesive useful for installing vehicle windows
EP1695990A1 (en) 2005-02-28 2006-08-30 Dow Global Technologies Inc. Two-component epoxy adhesive composition
DE102005013401A1 (de) 2005-03-23 2006-09-28 Degussa Ag Niedrigviskose uretdiongruppenhaltige Polyadditionsverbindungen, Verfahren zur Herstellung und Verwendung
DE602005020260D1 (de) 2005-06-02 2010-05-12 Dow Global Technologies Inc Schlagzähmodifizierter Strukturklebstoff auf Epoxid Basis
JP2007023117A (ja) * 2005-07-14 2007-02-01 Mitsubishi Chemicals Corp ウレタンウレア組成物、ウレタンウレア樹脂およびそれを用いた接着剤
ATE486899T1 (de) 2006-12-21 2010-11-15 Dow Global Technologies Inc Zusammensetzung, die zur verwendung als klebstoff beim einbau von fahrzeugfenstern brauchbar ist
WO2008097852A1 (en) 2007-02-02 2008-08-14 Dow Global Technologies Inc. Adhesive useful for installing vehicle windows
CN101778877B (zh) 2007-07-23 2013-01-02 陶氏环球技术公司 在使用温度范围内g-模量基本一致的两部分聚氨酯可固化组合物

Also Published As

Publication number Publication date
EP2762508A1 (en) 2014-08-06
KR101572276B1 (ko) 2015-11-26
KR20100044182A (ko) 2010-04-29
JP5530355B2 (ja) 2014-06-25
EP2762508B1 (en) 2018-09-19
CN101778877A (zh) 2010-07-14
EP2183294B1 (en) 2019-01-09
EP2183294A1 (en) 2010-05-12
CN101778877B (zh) 2013-01-02
US8399595B2 (en) 2013-03-19
WO2009015149A1 (en) 2009-01-29
US20090044907A1 (en) 2009-02-19
JP2010534741A (ja) 2010-11-11

Similar Documents

Publication Publication Date Title
BRPI0813070B1 (pt) composição de duas partes e método para colar dois ou mais substratos juntos
JP5736058B2 (ja) 硬化した状態において改善された耐久性を有するイソシアネート官能性成分を含有する硬化性組成物
KR102545330B1 (ko) 적외선으로 경화가능한 잠재적인 2성분 폴리우레탄 접착제
US8357453B2 (en) Humidity-reactive hotmelt adhesive with increased open time
EP3652227B1 (en) Three-component polyurethane adhesive compositions
BRPI0912919B1 (pt) Composição bicomponente e método para ligar dois ou mais substratos entre si
CN102239199B (zh) 提供快速起步时间的用于安装车窗的粘合剂
CN104136473A (zh) 具有改良固化速度的含有芳族异氰酸酯官能组分和脂族芳族异氰酸酯官能组分的组合物
BRPI0711160A2 (pt) pré-polìmeros contendo grupos isocianato que se curam por umidade, uso dos mesmos e substratos aderidos ou selados com adesivos e selantes
JP7313357B2 (ja) 車両窓を設置するために有用な接着剤
CN111836842A (zh) 可用于安装车辆窗户的粘合剂
JP2005281483A (ja) 一液湿気硬化型接着剤組成物

Legal Events

Date Code Title Description
B06F Objections, documents and/or translations needed after an examination request according [chapter 6.6 patent gazette]
B07A Application suspended after technical examination (opinion) [chapter 7.1 patent gazette]
B15K Others concerning applications: alteration of classification

Free format text: AS CLASSIFICACOES ANTERIORES ERAM: C08G 18/10 , C08G 18/20 , C08G 18/48

Ipc: C08G 18/10 (1974.07), C08G 18/20 (1974.07), C08G 1

B06A Patent application procedure suspended [chapter 6.1 patent gazette]
B06A Patent application procedure suspended [chapter 6.1 patent gazette]
B09A Decision: intention to grant [chapter 9.1 patent gazette]
B16A Patent or certificate of addition of invention granted [chapter 16.1 patent gazette]

Free format text: PRAZO DE VALIDADE: 10 (DEZ) ANOS CONTADOS A PARTIR DE 13/10/2020, OBSERVADAS AS CONDICOES LEGAIS.

B21F Lapse acc. art. 78, item iv - on non-payment of the annual fees in time

Free format text: REFERENTE A 17A ANUIDADE.

B24J Lapse because of non-payment of annual fees (definitively: art 78 iv lpi, resolution 113/2013 art. 12)

Free format text: EM VIRTUDE DA EXTINCAO PUBLICADA NA RPI 2840 DE 10-06-2025 E CONSIDERANDO AUSENCIA DE MANIFESTACAO DENTRO DOS PRAZOS LEGAIS, INFORMO QUE CABE SER MANTIDA A EXTINCAO DA PATENTE E SEUS CERTIFICADOS, CONFORME O DISPOSTO NO ARTIGO 12, DA RESOLUCAO 113/2013.
