BRPI0922399B1 - Método e sistema para produzir gás natural liquefeito (lng) - Google Patents

Método e sistema para produzir gás natural liquefeito (lng) Download PDF

Info

Publication number
BRPI0922399B1
BRPI0922399B1 BRPI0922399-1A BRPI0922399A BRPI0922399B1 BR PI0922399 B1 BRPI0922399 B1 BR PI0922399B1 BR PI0922399 A BRPI0922399 A BR PI0922399A BR PI0922399 B1 BRPI0922399 B1 BR PI0922399B1
Authority
BR
Brazil
Prior art keywords
gas
cooling agent
heat exchanger
cooling
cooled
Prior art date
Application number
BRPI0922399-1A
Other languages
English (en)
Inventor
Inge Sverre Lund Nilsen
Original Assignee
Aragon As
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Aragon As filed Critical Aragon As
Publication of BRPI0922399A2 publication Critical patent/BRPI0922399A2/pt
Publication of BRPI0922399A8 publication Critical patent/BRPI0922399A8/pt
Publication of BRPI0922399B1 publication Critical patent/BRPI0922399B1/pt

Links

Images

Classifications

    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J1/00—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures
    • F25J1/0002—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures characterised by the fluid to be liquefied
    • F25J1/0022—Hydrocarbons, e.g. natural gas
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J1/00—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures
    • F25J1/003—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures characterised by the kind of cold generation within the liquefaction unit for compensating heat leaks and liquid production
    • F25J1/0032—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures characterised by the kind of cold generation within the liquefaction unit for compensating heat leaks and liquid production using the feed stream itself or separated fractions from it, i.e. "internal refrigeration"
    • F25J1/0035—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures characterised by the kind of cold generation within the liquefaction unit for compensating heat leaks and liquid production using the feed stream itself or separated fractions from it, i.e. "internal refrigeration" by gas expansion with extraction of work
    • F25J1/0037—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures characterised by the kind of cold generation within the liquefaction unit for compensating heat leaks and liquid production using the feed stream itself or separated fractions from it, i.e. "internal refrigeration" by gas expansion with extraction of work of a return stream
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J1/00—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures
    • F25J1/003—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures characterised by the kind of cold generation within the liquefaction unit for compensating heat leaks and liquid production
    • F25J1/0047—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures characterised by the kind of cold generation within the liquefaction unit for compensating heat leaks and liquid production using an "external" refrigerant stream in a closed vapor compression cycle
    • F25J1/005—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures characterised by the kind of cold generation within the liquefaction unit for compensating heat leaks and liquid production using an "external" refrigerant stream in a closed vapor compression cycle by expansion of a gaseous refrigerant stream with extraction of work
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J1/00—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures
    • F25J1/003—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures characterised by the kind of cold generation within the liquefaction unit for compensating heat leaks and liquid production
    • F25J1/0047—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures characterised by the kind of cold generation within the liquefaction unit for compensating heat leaks and liquid production using an "external" refrigerant stream in a closed vapor compression cycle
    • F25J1/0052—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures characterised by the kind of cold generation within the liquefaction unit for compensating heat leaks and liquid production using an "external" refrigerant stream in a closed vapor compression cycle by vaporising a liquid refrigerant stream
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J1/00—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures
    • F25J1/003—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures characterised by the kind of cold generation within the liquefaction unit for compensating heat leaks and liquid production
    • F25J1/0047—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures characterised by the kind of cold generation within the liquefaction unit for compensating heat leaks and liquid production using an "external" refrigerant stream in a closed vapor compression cycle
    • F25J1/0052—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures characterised by the kind of cold generation within the liquefaction unit for compensating heat leaks and liquid production using an "external" refrigerant stream in a closed vapor compression cycle by vaporising a liquid refrigerant stream
    • F25J1/0057—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures characterised by the kind of cold generation within the liquefaction unit for compensating heat leaks and liquid production using an "external" refrigerant stream in a closed vapor compression cycle by vaporising a liquid refrigerant stream after expansion of the liquid refrigerant stream with extraction of work
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J1/00—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures
    • F25J1/006—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures characterised by the refrigerant fluid used
    • F25J1/007—Primary atmospheric gases, mixtures thereof
    • F25J1/0072—Nitrogen
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J1/00—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures
    • F25J1/006—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures characterised by the refrigerant fluid used
    • F25J1/008—Hydrocarbons
    • F25J1/0082—Methane
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J1/00—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures
    • F25J1/006—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures characterised by the refrigerant fluid used
    • F25J1/008—Hydrocarbons
    • F25J1/0092—Mixtures of hydrocarbons comprising possibly also minor amounts of nitrogen
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J1/00—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures
    • F25J1/006—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures characterised by the refrigerant fluid used
    • F25J1/0097—Others, e.g. F-, Cl-, HF-, HClF-, HCl-hydrocarbons etc. or mixtures thereof
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J1/00—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures
    • F25J1/02—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process
    • F25J1/0201—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process using only internal refrigeration means, i.e. without external refrigeration
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J1/00—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures
    • F25J1/02—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process
    • F25J1/0201—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process using only internal refrigeration means, i.e. without external refrigeration
    • F25J1/0202—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process using only internal refrigeration means, i.e. without external refrigeration in a quasi-closed internal refrigeration loop
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J1/00—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures
    • F25J1/02—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process
    • F25J1/0203—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process using a single-component refrigerant [SCR] fluid in a closed vapor compression cycle
    • F25J1/0204—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process using a single-component refrigerant [SCR] fluid in a closed vapor compression cycle as a single flow SCR cycle
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J1/00—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures
    • F25J1/02—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process
    • F25J1/0203—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process using a single-component refrigerant [SCR] fluid in a closed vapor compression cycle
    • F25J1/0205—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process using a single-component refrigerant [SCR] fluid in a closed vapor compression cycle as a dual level SCR refrigeration cascade
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J1/00—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures
    • F25J1/02—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process
    • F25J1/0211—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process using a multi-component refrigerant [MCR] fluid in a closed vapor compression cycle
    • F25J1/0212—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process using a multi-component refrigerant [MCR] fluid in a closed vapor compression cycle as a single flow MCR cycle
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J1/00—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures
    • F25J1/02—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process
    • F25J1/0211—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process using a multi-component refrigerant [MCR] fluid in a closed vapor compression cycle
    • F25J1/0214—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process using a multi-component refrigerant [MCR] fluid in a closed vapor compression cycle as a dual level refrigeration cascade with at least one MCR cycle
    • F25J1/0215—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process using a multi-component refrigerant [MCR] fluid in a closed vapor compression cycle as a dual level refrigeration cascade with at least one MCR cycle with one SCR cycle
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J1/00—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures
    • F25J1/02—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process
    • F25J1/0211—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process using a multi-component refrigerant [MCR] fluid in a closed vapor compression cycle
    • F25J1/0214—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process using a multi-component refrigerant [MCR] fluid in a closed vapor compression cycle as a dual level refrigeration cascade with at least one MCR cycle
    • F25J1/0215—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process using a multi-component refrigerant [MCR] fluid in a closed vapor compression cycle as a dual level refrigeration cascade with at least one MCR cycle with one SCR cycle
    • F25J1/0216—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process using a multi-component refrigerant [MCR] fluid in a closed vapor compression cycle as a dual level refrigeration cascade with at least one MCR cycle with one SCR cycle using a C3 pre-cooling cycle
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J1/00—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures
    • F25J1/02—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process
    • F25J1/0228—Coupling of the liquefaction unit to other units or processes, so-called integrated processes
    • F25J1/0232—Coupling of the liquefaction unit to other units or processes, so-called integrated processes integration within a pressure letdown station of a high pressure pipeline system
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J1/00—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures
    • F25J1/02—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process
    • F25J1/0228—Coupling of the liquefaction unit to other units or processes, so-called integrated processes
    • F25J1/0235—Heat exchange integration
    • F25J1/0237—Heat exchange integration integrating refrigeration provided for liquefaction and purification/treatment of the gas to be liquefied, e.g. heavy hydrocarbon removal from natural gas
    • F25J1/0238—Purification or treatment step is integrated within one refrigeration cycle only, i.e. the same or single refrigeration cycle provides feed gas cooling (if present) and overhead gas cooling
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J1/00—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures
    • F25J1/02—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process
    • F25J1/0228—Coupling of the liquefaction unit to other units or processes, so-called integrated processes
    • F25J1/0235—Heat exchange integration
    • F25J1/0237—Heat exchange integration integrating refrigeration provided for liquefaction and purification/treatment of the gas to be liquefied, e.g. heavy hydrocarbon removal from natural gas
    • F25J1/0239—Purification or treatment step being integrated between two refrigeration cycles of a refrigeration cascade, i.e. first cycle providing feed gas cooling and second cycle providing overhead gas cooling
    • F25J1/0241—Purification or treatment step being integrated between two refrigeration cycles of a refrigeration cascade, i.e. first cycle providing feed gas cooling and second cycle providing overhead gas cooling wherein the overhead cooling comprises providing reflux for a fractionation step
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J1/00—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures
    • F25J1/02—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process
    • F25J1/0243—Start-up or control of the process; Details of the apparatus used; Details of the refrigerant compression system used
    • F25J1/0257—Construction and layout of liquefaction equipments, e.g. valves, machines
    • F25J1/0275—Construction and layout of liquefaction equipments, e.g. valves, machines adapted for special use of the liquefaction unit, e.g. portable or transportable devices
    • F25J1/0277—Offshore use, e.g. during shipping
    • F25J1/0278—Unit being stationary, e.g. on floating barge or fixed platform
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J1/00—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures
    • F25J1/02—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process
    • F25J1/0243—Start-up or control of the process; Details of the apparatus used; Details of the refrigerant compression system used
    • F25J1/0279—Compression of refrigerant or internal recycle fluid, e.g. kind of compressor, accumulator, suction drum etc.
    • F25J1/0281—Compression of refrigerant or internal recycle fluid, e.g. kind of compressor, accumulator, suction drum etc. characterised by the type of prime driver, e.g. hot gas expander
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J1/00—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures
    • F25J1/02—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process
    • F25J1/0243—Start-up or control of the process; Details of the apparatus used; Details of the refrigerant compression system used
    • F25J1/0279—Compression of refrigerant or internal recycle fluid, e.g. kind of compressor, accumulator, suction drum etc.
    • F25J1/0285—Combination of different types of drivers mechanically coupled to the same refrigerant compressor, possibly split on multiple compressor casings
    • F25J1/0288—Combination of different types of drivers mechanically coupled to the same refrigerant compressor, possibly split on multiple compressor casings using work extraction by mechanical coupling of compression and expansion of the refrigerant, so-called companders
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J1/00—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures
    • F25J1/02—Processes or apparatus for liquefying or solidifying gases or gaseous mixtures requiring the use of refrigeration, e.g. of helium or hydrogen ; Details and kind of the refrigeration system used; Integration with other units or processes; Controlling aspects of the process
    • F25J1/0243—Start-up or control of the process; Details of the apparatus used; Details of the refrigerant compression system used
    • F25J1/0279—Compression of refrigerant or internal recycle fluid, e.g. kind of compressor, accumulator, suction drum etc.
    • F25J1/0294—Multiple compressor casings/strings in parallel, e.g. split arrangement
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J2210/00—Processes characterised by the type or other details of the feed stream
    • F25J2210/06—Splitting of the feed stream, e.g. for treating or cooling in different ways
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J2210/00—Processes characterised by the type or other details of the feed stream
    • F25J2210/62—Liquefied natural gas [LNG]; Natural gas liquids [NGL]; Liquefied petroleum gas [LPG]
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J2215/00—Processes characterised by the type or other details of the product stream
    • F25J2215/66—Butane or mixed butanes
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J2220/00—Processes or apparatus involving steps for the removal of impurities
    • F25J2220/60—Separating impurities from natural gas, e.g. mercury, cyclic hydrocarbons
    • F25J2220/64—Separating heavy hydrocarbons, e.g. NGL, LPG, C4+ hydrocarbons or heavy condensates in general
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J2270/00—Refrigeration techniques used
    • F25J2270/14—External refrigeration with work-producing gas expansion loop
    • F25J2270/16—External refrigeration with work-producing gas expansion loop with mutliple gas expansion loops of the same refrigerant
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F25—REFRIGERATION OR COOLING; COMBINED HEATING AND REFRIGERATION SYSTEMS; HEAT PUMP SYSTEMS; MANUFACTURE OR STORAGE OF ICE; LIQUEFACTION SOLIDIFICATION OF GASES
    • F25J—LIQUEFACTION, SOLIDIFICATION OR SEPARATION OF GASES OR GASEOUS OR LIQUEFIED GASEOUS MIXTURES BY PRESSURE AND COLD TREATMENT OR BY BRINGING THEM INTO THE SUPERCRITICAL STATE
    • F25J2270/00—Refrigeration techniques used
    • F25J2270/90—External refrigeration, e.g. conventional closed-loop mechanical refrigeration unit using Freon or NH3, unspecified external refrigeration

Landscapes

  • Engineering & Computer Science (AREA)
  • Physics & Mathematics (AREA)
  • Mechanical Engineering (AREA)
  • Thermal Sciences (AREA)
  • General Engineering & Computer Science (AREA)
  • Chemical & Material Sciences (AREA)
  • Oil, Petroleum & Natural Gas (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • General Chemical & Material Sciences (AREA)
  • Ocean & Marine Engineering (AREA)
  • Separation By Low-Temperature Treatments (AREA)
  • Filling Or Discharging Of Gas Storage Vessels (AREA)

Abstract

método e sistema para produzir gás natural liquefeito (lng). a presente invenção está correlacionada a um método e sistema para otimização da eficiência de um sistema de liquefação de gás natural liquefeito (lgn), do tipo de expansão de gás, em que um gás de alimentação de chegada é primeiramente separado em uma coluna de fracionamento, mediante contato em contracorrente com um fluido de refluxo frio e uma corrente gasosa introduzida dentro do sistema de trocadores de calor a uma temperatura reduzida, de modo que um ponto intermediário de estrangulamento é criado na curva de aquecimento compósita.

Description

A presente invenção se refere a um método para produção ótima de Gás Natural Liquefeito (LNG).
Antecedentes da Invenção
Conforme aqui usado, o termo "LNG" se refere a Gás Natural Liquefeito, ou seja, um gás natural que foi resfriado, de modo a se condensar e se tornar liquido.
Também, conforme aqui usado, o termo "Gás Natural" se refere a uma mistura gasosa de hidrocarbonetos, na qual, uma substancial parte é metano.
Também, conforme aqui usado, o termo "LPG" deve se referir a Gás Liquefeito de Petróleo, ou seja, uma mistura gasosa de hidrocarbonetos compreendendo propano e butanos.
Também, conforme aqui usado, o termo "ciclo de refrigerantes misto" deve se referir a um processo de liquefação, já conhecido na técnica, que utiliza uma mistura otimizada de uma pluralidade de refrigerantes.
Também, conforme aqui usado, o termo "processo de expansão de gás" ou "ciclo de expansão de gás" deve se referir a um processo de liquefação, já conhecido na técnica, que emprega um refrigerante no seu estado gasoso, dito refrigerante passando através de um circuito de processamento que compreende compressão, resfriamento, expansão e ainda troca de calor com um fluido a ser resfriado, tal como, um gás a ser liquefeito.
Também, conforme aqui usado, o termo "separação de ciclos de expansão de gás" deve se referir a um ciclo de expansão de gás em que o refrigerante resfriado é dividido em uma pluralidade de correntes, as correntes sendo utilizadas em diferentes estágios e diferentes temperaturas, para resfriamento do fluido alvo.
Também, conforme aqui usado, o termo "coluna de fracionamento", deve se referir a uma instalação, já conhecida na técnica, para separação por destilação de um fluido de hidrocarboneto misto, em particular, uma coluna que gera uma fração de topo e uma fração de fundo.
É conhecido na técnica a produção de LNG a partir de um gás de alimentação que compreende uma mistura de hidrocarbonetos, em que o gás de alimentação, primeiramente, passa através de uma coluna de fracionamento e uma fração de topo é submetida a um processo de liquefação, por exemplo, o sistema divulgado no documento de patente EP 1715267. Esses sistemas são utilizados em larga escala, os chamados sistemas de liquefação de "carga de base". Esses sistemas, tipicamente, empregam um ciclo de refrigerantes mistos, devido à superior eficiência do ciclo de refrigerantes mistos, quando comparado ao ciclo de expansão de gás. Pelo fato de que a mistura de refrigerantes mistos é otimizada, a fração de topo deve ser resfriada por uma fonte externa, antes de ser alimentada no circuito de liquefação. Na medida em que a intenção desses sistemas é de obter um produto de LNG com um teor relativo de metano o mais alto possivel, esses sistemas são ainda dispostos de modo a que a fração de fundo da coluna de fracionamento compreenda um teor de hidrocarbonetos relativamente alto, mais pesados que o metano.
O modo mais simples de limitar o teor dos hidrocarbonetos mais pesados no gás liquefeito é condensar parcialmente o gás e, depois, separar o liquido condensado do gás, que é posteriormente resfriado para ser liquefeito. A separação, normalmente, é realizada como uma parte integrada do processo de resfriamento, em temperaturas tipicas entre 0°C e -60°C. O condensado separado pode ser novamente aquecido como parte do processo de resfriamento, para utilizar o potencial de resfriamento.
Em grandes instalações de LNG terrestres (as chamadas instalações de "carga de base", a maior parte do propano e dos hidrocarbonetos mais pesados, normalmente, é removida e, em muitos casos, também, uma considerável parte do etano, antes da liquefação ou durante a mesma. Isso é feito para atender as especificações de venda e para possibilitar a produção e venda dos valiosos compostos de etano, LPG e condensado/nafta. Processos elaborados são normalmente usados com colunas de fracionamento sob baixa temperatura, como parte dos processos de resfriamento e como unidades separadas exteriores ao sistema de resfriamento.
Pelo fato da complexidade dos grandes sistemas de "carga de base", as disposições aqui usadas não são adequadas para muitas aplicações, por exemplo, para aplicações offshore. Além disso, é indesejável a manipulação de produtos diferentes do LNG, como no caso dos hidrocarbonetos mais leves de cadeia inferior a C5, que não podem, como um todo, ser armazenados ou transportados seguramente, sem que sejam resfriados ou submetidos à pressão.
Nas aplicações offshore, é sabido se utilizar o ciclo de expansão de gás para a liquefação de gás natural. O ciclo de expansão de gás é relativamente simples, porém, é menos eficiente que o ciclo de refrigerantes mistos. Conquanto que o uso de "separação de ciclo de expansão de gás" possa melhorar a eficiência, existe, entretanto, uma necessidade de maior eficiência, na medida em que mudanças relativamente pequenas na eficiência podem resultar em ganhos econômicos bastante grandes.
Resumo da Invenção
Portanto, constitui um objeto da presente invenção proporcionar um sistema de liquefação mais eficiente, utilizando o ciclo de expansão de gás. Também, constitui um objeto da invenção, proporcionar um sistema no qual o produto de LNG é rico em etano, propano, butano e, em menor grau, pentano.
De acordo com um aspecto da invenção, é proporcionado um método que compreende uma coluna de fracionamento para alimentar um gás de alimentação, um sistema de trocadores de calor para resfriamento e parcial condensação da corrente de gás de topo proveniente da coluna de fracionamento, um separador para separar a corrente de duas fases proveniente do sistema de trocadores de calor, e um dispositivo para retornar o fluido do separador para a coluna de fracionamento e alimentar esse fluido para a parte superior da coluna como um refluxo, e ainda um dispositivo para alimentar o gás proveniente do separador de volta para o sistema de trocadores de calor, para posterior resfriamento e liquefação em LNG. A invenção compreende um processo fechado de expansão de gás para liquefazer o gás natural, em que o gás é primeiramente alimentado através de uma coluna de resfriamento, onde o gás é resfriado e separado em uma fração de topo com reduzido teor de hexano (C6) e componentes mais pesados, e uma fração de base enriquecida com os hidrocarbonetos mais pesados (06+) e, além disso, em que o refluxo da coluna de fracionamento é gerado como uma parte integrada do sistema para liquefação, em que o gás de topo é parcialmente condensado. Ao realizar a liquefação de acordo com a invenção, é obtida a produção de gás liquefeito com um máximo teor de etano, propano e butano (C2-C4), ao mesmo tempo em que a eficiência do processo de expansão de gás é aumentada, e a sub-produção de fluido instável/volátil com alto teor de metano, etano, LPG (propano + butano) é minimizada.
Em particular, a invenção compreende um método e um sistema para liquefação de gás natural ou outro gás hidrocarboneto, proveniente de um campo de gás ou de um campo de gás/petróleo, onde é apropriado se liquefazer o gás para tornar possivel o transporte do gás da fonte para o mercado. Isso é particularmente relevante para os campos de petróleo/gás no mar. O objetivo da invenção é tornar eficiente a liquefação de gás com eficiente energia, ao mesmo tempo em que o processo é mantido simples, de modo que o equipamento possa ser usado na condição offshore. Em particular, a invenção é de utilidade em instalações de flotação, uma vez que a sub-produção de condensado durante a liquefação é minimizada, e a eficiência é maximizada (a necessidade de gás combustível é minimizada). O método de acordo com a invenção é caracterizado pelas seguintes etapas: 1) o gás de alimentação é dirigido para uma coluna de fracionamento (150), onde é resfriado e separado em uma fração de topo com teor reduzido de hidrocarbonetos (C6) e componentes mais pesados, e uma fração de base, rica em hidrocarbonetos mais pesados; 2) a fração de topo proveniente da coluna de fracionamento é alimentada dentro de um sistema de trocadores de calor (110), e submetida a uma condensação parcial para formar um fluido de duas fases, o fluido de duas fases sendo separado em um adequado separador (160) em um liquido (5) rico em LPG e pentano (C3-C5) , que é recirculado como refluxo frio para a coluna de fracionamento (150), enquanto o gás (6) contendo menores quantidades de hidrocarboneto (C5) e hidrocarbonetos mais pesados do que (C5) é levado para fora, para posterior tratamento no sistema de trocadores de calor (110), para liquefação em LNG, com um máximo teor de etano e LPG; e 3) o circuito de resfriamento para liquefação de gás no sistema de trocadores de calor compreende um processo aberto ou fechado de expansão de gás, com pelo menos uma etapa de expansão de gás.
O sistema de acordo com a invenção é caracterizado pelo fato de que o sistema de resfriamento que é usado para o resfriamento, condensação e liquefação do gás no sistema de trocadores de calor compreende um processo aberto ou fechado de expansão de gás, com pelo menos uma etapa de expansão de gás. O sistema é preferivelmente projetado e configurado para separar o gás de alimentação, de modo que o produto de LNG do sistema será enriquecido com a maior parte de butano (C4) e de hidrocarbonetos com ponto de ebulição normal inferior ao do butano, e o produto de fundo da coluna de fracionamento será enriquecido com a maior parte de (C6) e de componentes com um ponto de ebulição normal superior ao do (C6).
A presente invenção representa uma considerável otimização para aplicação offshore, especialmente, em uma unidade flutuante, em que um processo de expansão de gás relativamente simples e robusto é usado para liquefação de gás natural, e em que a eficiência de energia desse processo é aumentada, ao mesmo tempo em que a quantidade de gás liquefeito é maximizada, mediante maximização do teor de etano e LPG, ao mesmo tempo em que a quantidade de hidrocarbonetos mais pesados que o metano separada como sub-produto no processo de liquefação é minimizada.
Uma instalação que compreende o sistema de acordo com a invenção, desse modo, pode ser adaptada e instalada de modo simples, por exemplo, a bordo de instalações offshore flutuantes, onde o espaço é normalmente um fator limitativo.
Breve Descrição das Figuras
A invenção será agora descrita em maiores detalhes com referência às figuras anexas, nas quais: - a figura 1 mostra uma modalidade principal da invenção, com os principais componentes e o principal método de ação; - a figura 2 mostra a invenção com uma modalidade alternativa; - a figura 3 mostra a invenção com uma modalidade alternativa, a qual inclui posterior estabilização dos hidrocarbonetos mais pesados que são separados (condensado); - a figura 4 mostra a invenção em detalhes, concretizada mediante uso de um processo de dupla expansão de gás; - a figura 5 mostra a invenção concretizada mediante uso de um circuito de resfriamento hibrido, com um circuito de expansão de gás e um circuito de expansão de liquido; - a figura 6a mostra um estado da técnica convencional, com um ciclo fechado de resfriamento por expansão de gás de fluxo dividido, para pré-resfriamento, condensação e sub- resfriamento de gás natural; - a figura 6b mostra um exemplo de uma curva de temperatura quente e uma curva de temperatura fria (curva compósita) para um convencional circuito fechado de expansão de gás de fluxo dividido, conforme mostrado na figura 6a; - a figura 7a mostra um ciclo fechado de resfriamento por expansão de gás de fluxo dividido, para pré-resfriamento, condensação e sub-resfriamento de gás natural, fazendo uso da invenção; - a figura 7b mostra um exemplo de uma curva de temperatura quente e uma curva de temperatura fria (curva compósita) para um circuito fechado de expansão de gás, obtido mediante uso da presente invenção; - a figura 8 mostra uma comparação das curvas mostradas nas figuras 6b e 7b; - a figura 9 mostra a curva de aquecimento de temperatura e a curva de resfriamento de temperatura (curva compósita), para o circuito fechado de resfriamento por expansão de gás de fluxo dividido, mediante uso da presente invenção, com adicionais detalhes e referências para as correntes de entrada e saida.
Descrição Detalhada da Invenção
Com referência à figura 1, o sistema para liquefação otimizada de gás compreende, no minimo, os seguintes principais componentes: - uma corrente de gás de chegada (1), que deve ser resfriada e liquefeita; - uma coluna de fracionamento (150) , na qual o gás de chegada é resfriado e separado em uma fração de topo (2) com reduzido teor de C6 e componentes mais pesados; - uma fração de fundo (3), enriquecida dos componentes de hidrocarbonetos mais pesados; - um sistema de trocadores de calor (110), no qual o gás de chegada é resfriado e parcialmente condensado para separação dos hidrocarbonetos mais pesados, para subsequente resfriamento e liquefação; - uma corrente de produto (11) que inclui um gás resfriado e liquefeito; - uma corrente de produto (3) que, principalmente, inclui pentano e hidrocarbonetos mais pesados; e - um sistema de resfriamento para resfriamento e liquefação do gás, compreendendo uma corrente de agente de resfriamento (20), pelo menos, um compressor de circulação (100), pelo menos um pós-resfriador (130) e pelo menos um expansor de gás (120).
O gás de alimentação de chegada e limpo (1), por exemplo, um gás de hidrocarboneto rico em metano, é primeiramente alimentado a uma coluna de fracionamento (150), onde o gás é resfriado quando encontra um fluido de refluxo mais frio. Durante o resfriamento e contato em contracorrente com o fluido mais frio, o gás de alimentação é separado em uma fração de topo (2) com um teor reduzido de hidrocarbonetos, que apresentam um peso molecular superior ao do pentano (C5) , e uma fração de fundo (3), rica em (C6) e hidrocarbonetos que apresentam um peso molecular superior a do (C6) . A fração de topo (2) da coluna de fracionamento é depois levada para o sistema de trocadores de calor (110), onde o gás é resfriado e parcialmente condensado, de modo que o resultante fluido de duas fases (4) possa ser separado em um adequado separador (160) . Um fluido (5) rico em LPG e pentanos (C3-C5) que é separado no separador (160) é recirculado como refluxo frio para a coluna de fracionamento (160) . Quando esse fluido é gerado por condensação mediante resfriamento, o fluido de refluxo (5) terá uma temperatura inferior a do gás de alimentação (1). 0 gás (6) proveniente do separador (160) apresenta agora um teor mais ainda reduzido de hidrocarbonetos (C5) e hidrocarbonetos mais pesados que (05) . Esse gás é depois levado de volta para o sistema de trocadores de calor (110), para posterior resfriamento, condensação e sub-resfriamento. O gás liquefeito (11), alternativamente, é levado através de uma válvula de controle (140), que controla a pressão operacional e o fluxo do sistema.
Numa modalidade preferida, a corrente de alimentação de gás (1) é resfriada antecipadamente através de um adequado agente de resfriamento externo, tal como, ar, água, água do mar ou uma adequada separada instalação de resfriamento/sistema de pré-resfriamento. No caso de um método de resfriamento externo, normalmente, é usado um sistema separado fechado de resfriamento mecânico, com uso de propano, amónia ou outro meio de resfriamento apropriado.
Numa modalidade preferida, a coluna de fracionamento (150) e o separador (160) são operados sob pressões e temperaturas que levam o sistema completo (coluna de fracionamento (150) e separador de refluxo (160) a gerar um divisor de componente/ponto de separação na área de ponto de ebulição normal (NBP), que ocorre entre -12°C e 60°C. Isso pode, por exemplo, indicar que um componente básico leve para separação seja o butano (C4), com um ponto de ebulição normal entre temperaturas de -12°C e 0°C, e que o componente básico pesado seja um hexano (C6), com um ponto de ebulição entre 50°C e 7 0°C. A corrente de gás de topo (6) do sistema será então enriquecida com uma maior parte de butano (C4) e hidrocarbonetos com ponto de ebulição normal inferior ao do butano. O produto de fundo (3) da coluna de fracionamento será enriquecido com uma maior parte de hexanos (C6) e componentes com ponto de ebulição normal superior ao do C6, enquanto o pentano (C5, NBP= 28-36°C) é um componente transitório, que é distribuído no produto gasoso do sistema e no produto de fundo da coluna de fracionamento.
O resfriamento e condensação do gás de alimentação no sistema de trocadores de calor (110) é provido de um processo fechado ou aberto de expansão de gás. 0 processo de resfriamento tem inicio quando um agente de resfriamento gasoso (21), incluindo um gás ou uma mistura gasosa (tal como, nitrogênio puro, metano, mistura de hidrocarbonetos ou uma mistura de nitrogênio e hidrocarbonetos) , sob alta pressão, preferivelmente, entre 3 e 10 MPa, é alimentado ao sistema de trocadores de calor (110) e resfriado para uma temperatura entre 0°C e -120°C, mas, que a corrente de agente de resfriamento seja principalmente um gás na pressão e temperatura prevalecentes (31). 0 agente de resfriamento gasoso pré- resfriado (31) é então levado para um expansor de gás (121) , onde o gás é expandido para uma pressão mais baixa, entre 5%-40% da pressão de entrada, mas, preferivelmente, entre 10% e 30% da pressão de entrada, de modo que o agente de resfriamento se encontre principalmente na fase gasosa. 0 expansor de gás, normalmente, é uma turbina de expansão, também chamada de turbo-expansor, mas, outros tipos de equipamentos de expansão para gás podem ser usados, como, por exemplo, uma válvula. 0 fluxo de agente de resfriamento gasoso pré-resfriado é expandido no expansor de gás (121) com alta eficiência isotrópica, de modo que a temperatura cai consideravelmente. Em determinadas modalidades da invenção, alguma quantidade de liquido pode ser separada nessa expansão, porém, isso não é imprescindível para o processo. A corrente fria do agente de resfriamento (32) é então levada de volta para os trocadores de calor (110), onde é utilizada para resfriamento e possivel condensação das outras correntes de agentes de resfriamento quente de chegada, pelo que o gás que deve ser resfriado é condensado e sub-resfriado.
Após as correntes (32) do agente de resfriamento frio terem sido aquecidas no sistema de trocadores de calor (110), o agente de resfriamento irá se dispor como uma corrente gasosa (51), que numa modalidade de circuito fechado é novamente comprimido de maneira apropriada para reutilização e resfriado com um agente de resfriamento externo, como, por exemplo, ar, água, água do mar ou uma apropriada unidade de resfriamento.
Alternativamente, o sistema de resfriamento em uma modalidade aberta irá usar um agente de resfriamento (21) , consistindo de um gás ou uma mistura de gases, sob uma pressão mais alta, produzido por meio de uma apropriada fonte, por exemplo, a partir do gás de alimentação que deve ser tratado e resfriado. Além disso, a modalidade aberta irá incluir um fluxo de agente de resfriamento de baixa pressão (51), usado para outros fins ou, de um modo apropriado, ser novamente comprimido ou misturado com o gás de alimentação que deve ser tratado e resfriado.
Numa modalidade preferida, a corrente de retorno de agente de resfriamento (51) é levada do trocador de calor (110) para um compressor separado (101), acionado pela turbina de expansão (121). Desse modo, o trabalho de expansão é utilizado e a eficiência de energia do processo melhorada. Após o compressor (101), o agente de resfriamento é resfriado ainda em um trocador de calor (131), antes de a corrente ser posteriormente comprimida nos compressores de circulação (100). Os compressores de circulação (100) podem se constituir de uma ou mais unidades, possivelmente, uma ou mais etapas por unidade. 0 compressor de circulação pode também ser equipado com um resfriamento intermediário (132) entre as etapas de compressão. O agente de resfriamento comprimido (20) é depois resfriado por troca de calor em um pós-resfriador (130), com a ajuda de um apropriado meio externo de resfriamento, como, por exemplo, ar, água, água do mar, ou um adequado circuito de resfriamento separado, para ser reutilizado como um meio de resfriamento comprimido (21) em um circuito fechado.
Numa modalidade preferida, o sistema de trocadores de calor (110) é um trocador de calor que compreende diversas diferentes correntes "quentes" e "frias" na mesma unidade (chamado trocador de calor de múltiplas correntes).
A figura 2 mostra uma modalidade alternativa onde diversos trocadores de calor de múltiplas correntes são conectados juntos, de modo que pode ser produzida a necessária transferência de calor entre as correntes frias e quentes. A figura 2 mostra um sistema de trocadores de calor (110), compreendendo diversos trocadores de calor em série. Entretanto, a invenção não está correlacionada a um tipo especifico de trocador de calor ou determinado número de trocadores de calor, podendo ser concretizada por meio de diversos e diferentes tipos de sistemas de trocadores de calor, os quais podem manipular o necessário número de correntes de processo quentes e frias.
A figura 3 mostra uma modalidade alternativa onde a coluna de fracionamento (150) é adaptada com uma caldeira de reaquecimento (135), para melhorar ainda mais a separação (uma divisão mais apurada entre os componentes leves e pesados) e também para reduzir a volatilidade da fração de fundo na coluna. Isso pode ser usado para produzir diretamente um condensado, que é estável a temperatura ambiente e pressão atmosférica.
A figura 4 mostra a invenção em detalhes, concretizada em uma modalidade mais avançada, onde é usado um processo de expansão dupla de gás. Nessa modalidade, a corrente do agente de resfriamento comprimido (21) é primeiramente resfriada para uma temperatura intermediária. Nessa temperatura, a corrente de agente de resfriamento é dividida em duas partes, em que a primeira parte (31) é retirada do trocador de calor e expandida no expansor de gás (121) em uma corrente gasosa de baixa pressão (32) . A outra parte (41) é ainda pré-resfriada, para ser expandida no expansor de gás (122) com uma pressão substancialmente igual à pressão na corrente (32). As correntes expandidas de agente de resfriamento frio (32), (42) são retornadas para diferentes locais de entrada no sistema de trocadores de calor (110), e são misturadas com uma corrente nesse trocador. O agente de resfriamento aquecido (51) é então retornado para nova compressão. Numa modalidade alternativa do sistema mostrado na figura 3, a corrente de agente de resfriamento comprimido (20) no circuito duplo de expansão de gás pode ser dividida em duas correntes, antes do trocador de calor (110), para ser resfriada em diferentes temperaturas, em canais de fluxo separados no trocador de calor (110) .
Em seguida, a corrente segue para aquecimento das correntes retornadas de agente de resfriamento frio (32), (42). A modalidade está, além disso, em conformidade com a figura 3,
A figura 5 mostra em detalhes, a invenção concretizada mediante uso de um circuito de resfriamento hibrido, onde um único agente de resfriamento é utilizado numa fase gasosa pura e numa fase liquida pura. Nessa modalidade, um circuito de resfriamento fechado proporciona o resfriamento do gás de alimentação no sistema de trocadores de calor (110). O dito circuito de resfriamento tem inicio com a compressão e pós-resfriamento do metano ou uma mistura de metano e nitrogênio, onde o metano ocupa pelo menos 50% do volume, proporcionando uma corrente de agente de resfriamento comprimida (21), e onde essa corrente de agente de resfriamento é pré-resfriada, e pelo menos uma parte (31) da corrente de agente de resfriamento é usada na fase gasosa, sendo então expandida no expansor de gás (121), e pelo menos uma parte (41) da corrente de agente de resfriamento é condensada em liquido e expandida mediante uma válvula ou expansor de liquido (141).
É enfatizado que a modalidade da invenção não se limita somente aos processos de resfriamento descritos acima, podendo ser usada em qualquer processo de resfriamento por expansão de gás para liquefação de gás natural ou outro gás de hidrocarboneto, onde o resfriamento é obtido, principalmente, mediante uso de um ou mais processos de expansão de correntes de gás.
Ao realizar a liquefação do gás natural de acordo com a invenção, é produzido um produto de gás liquido que apresenta um teor máximo de metano, etano e LPG, mas que, ao mesmo tempo, não contém mais do que o nivel permitido de pentanos (C5) e hidrocarbonetos mais pesados, com um ponto de ebulição normal acima da faixa de temperatura de 50- 60°C. Ao mesmo tempo, o teor de metano, etano, propano e butano voláteis no liquido sub-produzido (condensado/NGL) é consideravelmente minimizado ou eliminado. Ao mesmo tempo, será também produzida uma maior quantidade de gás natural liquefeito, com menor consumo de energia do que para os correspondentes circuitos de resfriamento configurados sem a coluna de fracionamento, que recebem refluxo frio enriquecido com (C3-C5) do processo de resfriamento.
Além disso, para otimizar a divisão entre os componentes leves, que são desejados no produto de LNG, e os componentes pesados, que são desejados no sub-produto de condensado, a invenção reduz de modo significativo a energia (força de compressão de gás) exigida para a liquefação, quando é usado um ciclo de resfriamento por expansão de gás.
A principal razão para a melhoria do desempenho quando do uso de resfriamento por expansão de gás está correlacionada ao fato de que os ciclos de expansão de gás são caracterizados por relações de fluxo de calor relativamente linear versus temperatura, no sistema de trocadores de calor (100). A exceção é uma área/faixa onde ocorre significativa condensação de hidrocarbonetos (liquefação) , porém, isso se limita a uma seção de toda a faixa de resfriamento. Devido à relação calor linear versus temperatura, o desempenho desses processos de resfriamento é normalmente limitado por pontos de estrangulamento de temperatura. Os ciclos de expansão de gás mais otimizados apresentam um ponto de estrangulamento na extremidade aquecida e um ponto de estrangulamento na extremidade fria e, além disso, normalmente, um ou mais estrangulamentos de temperatura na área de condensação de hidrocarbonetos, conforme mostrado na figura 6b.
Para o consumo de energia exigido para resfriamento, liquefação e sub-resfriamento, um gás de hidrocarboneto rico em metano, particularmente, o estrangulamento de extremidade aquecida, é um importante fator de limitação para uma redução da força de compressão, na medida em que o limite inferior para o fluxo de massa de gás refrigerante é estabelecido. Isso pode ser visto na figura 6b, onde a inclinação da curva de aquecimento é continua a partir do ponto (Z) para o ponto de estrangulamento da extremidade aquecida (a distância entre a curva de resfriamento compósita e a curva de aquecimento compósita, o que representa ineficiência termodinâmica). Quando da introdução do gás de alimentação de hidrocarboneto para ser liquefeito (2) sob temperatura reduzida, comparado com a temperatura de extremidade aquecida, de acordo com a invenção, é criado um ponto de estrangulamento intermediário na curva de aquecimento, conforme mostrado na figura 7b e na figura 9, Conforme mostrado, a inclinação da parte superior da curva de aquecimento compósita (soma de todas as correntes de aquecimento que são resfriadas naquela área), a partir desse ponto de estrangulamento intermediário para o ponto de estrangulamento de extremidade aquecida é praticamente nivelada, e o estrangulamento de extremidade aquecida não é mais o fator de controle com relação ao minimo fluxo de massa refrigerante. Assim, um novo estrangulamento intermediário ou sub-estrangulamento é introduzido; entretanto, é possível se reduzir o fluxo de massa refrigerante, provocando uma redução geral da distância entre as curvas de resfriamento quentes e frias (uma melhor adaptação de temperatura reduz a perda de energia no ciclo de resfriamento), mas, ao mesmo tempo, obtém o mesmo trabalho liquido de resfriamento. Em resumo, o trabalho de compressão exigido será reduzido. Muito embora seja conhecida a introdução de gás de alimentação resfriado dentro de um ciclo refrigerante misto, a redução de energia não será significativa nesse caso, uma vez que esses processos, geralmente, apresentam uma adaptação muito melhor entre as correntes quentes e frias no trocador de calor e, conseqüentemente, uma menor perda de energia. Quando a introdução do dito gás em um ciclo de expansão é proporcionada de acordo com a presente invenção, significativos aumentos de eficiência são concretizados, conforme demonstra a comparação entre as figuras 6b e 7b.
A diferença entre um processo convencional de expansão de gás e o processo de expansão de gás de acordo com a invenção será agora explicada em maiores detalhes fazendo-se referência às figuras 6-9.
A figura 6a mostra um convencional processo fechado de dupla expansão de gás (fluxo dividido), para resfriamento, condensação e sub-resfriamento de uma corrente de gás de chegada (1) . Os hidrocarbonetos pesados são primeiramente removidos de modo convencional, através de pré-resfriamento do gás de alimentação de chegada (1) numa corrente de duas fases de temperatura intermediária (4), em um sistema de trocadores de calor (100), por meio do sistema de resfriamento por dupla expansão de gás, separação da dita corrente em um separador (160), condução do gás de topo (6) proveniente do separador de volta para o sistema de trocadores de calor para posterior resfriamento, condensação e sub-resfriamento, e condução da corrente de liquido pesado (3) para fora do sistema. Com referência à figura 6b, na extremidade aquecida do trocador de calor, a curva de aquecimento compósita (soma das correntes aquecidas que estão sendo resfriadas), normalmente, não é afetada pela pequena mudança no fluxo de massa, correlacionada à separação da corrente de liquido relativamente pequena (3), e a primeira parte (Wl) da curva de aquecimento compósita, que consiste das correntes de agente de resfriamento gasoso quente sob alta pressão (31) e (41), e das correntes de hidrocarbonetos (4a) e (6b), é, portanto, quase linear. A linearidade é causada devido a uma relação linear entre o fluxo de calor das correntes e as temperaturas das correntes, uma vez que não ocorre significativa condensação de hidrocarbonetos nas correntes (4a) e (6b) . No ponto em que a corrente de nitrogênio (31) é extraida para expansão, a curva de aquecimento compósita (W3) consiste da menor corrente de agente de resfriamento (41) e corrente de hidrocarboneto (6b), em que esta última está começando a condensar. A curva (W3) é agora fortemente controlada por condensação, portanto, modelada em curva. O formato curvado cria um ponto de estrangulamento (estrangulamento (C)), em determinada temperatura. Na mesma faixa de temperatura, a curva de resfriamento compósita (Cl) (soma de todas as correntes que estão sendo aquecidas) consiste de correntes de agente de resfriamento gasoso frio (32) e (42) que estão sendo aquecidas. As correntes são de gases puros e a relação de fluxo de calor versus temperatura é uma relação linear, consequentemente, a curva compósita (Cl) é linearmente modelada. A partir da figura 6b pode ser visto que é formado um envelope, limitado pelo ponto de estrangulamento de extremidade aquecida (estrangulamento (A) ) e pelo ponto de estrangulamento da área de condensação (estrangulamento (C) ) . No envelope, as diferenças gerais de temperatura são grandes e isso significa alta perda de energia, provocando uma maior demanda para o trabalho de compressão no ciclo de resfriamento. Na prática, isso pode ser visto como uma superior vazão do agente de resfriamento.
A figura 7a mostra um processo fechado de expansão dupla de gás (fluxo dividido), de acordo com a invenção, para resfriamento, condensação e sub-resfriamento de uma corrente de gás de chegada (1) . Os hidrocarbonetos pesados são primeiramente removidos de uma corrente de gás de chegada (1) na coluna (150), mediante contato em contracorrente com um liquido de refluxo frio (5) . Esse contato separa os hidrocarbonetos C6+ e reduz a temperatura do gás da corrente de gás de topo (2). Assim, a corrente de gás de topo (2) pode ser introduzida no sistema de trocadores de calor (100) a uma temperatura mais baixa que a temperatura da coluna. A corrente de gás de topo é previamente resfriada para uma corrente de duas fases de temperatura intermediária (4) no sistema de trocadores de calor por meio do sistema de resfriamento por expansão dupla de gás, separação da dita corrente em um separador (160), condução do gás de topo (6) proveniente do separador de volta para o sistema de trocadores de calor para posterior resfriamento, condensação e sub-resfriamento, e condução da corrente de liquido pesado (5) de volta para a coluna como um refluxo frio. Com referência às figuras 7b e 9, na extremidade aquecida do trocador de calor, a curva de aquecimento compósita (Wl) (soma de todas as correntes que estão sendo resfriadas) consiste de correntes de agentes de resfriamento gasosos (31) e (41) , sendo, portanto, linear. Na mesma faixa de temperatura, a curva de resfriamento compósita (Cl) (soma de todas as correntes frias que estão sendo aquecidas) consiste de correntes de agente de resfriamento gasoso (32) e (42) que estão sendo aquecidas. As correntes são de gases puros e a relação de fluxo de calor versus temperatura é uma relação linear, conseqüentemente, a curva compósita (Cl) é também linearmente modelada. 0 fluxo de massa total das correntes (31) e (32) se iguala ao fluxo total de massa de (41) e (42), conseqüentemente, (Wl) e (Cl) apresentam a mesma inclinação e uma propriedade de temperatura bastante satisfatória pode ser obtida. Após a introdução da corrente gasosa (2) proveniente da coluna, a curva de aquecimento compósita (W2) consiste de correntes de agente de resfriamento gasoso quente de alta pressão (31) e (42), e de correntes de hidrocarbonetos (4a) e (6b). A curva é ainda relativamente linear, uma vez que quase não ocorre condensação, mas a inclinação foi modificada devido ao fluxo de massa adicionado (4a e 6b) . Isso cria um novo ponto de estrangulamento (estrangulamento (D)), no ponto em que a corrente (2) é introduzida. No ponto onde a corrente de nitrogênio (31) é extraida para expansão, a curva continuada de aquecimento compósita (W3) consiste da menor corrente de agente de resfriamento (41) e da corrente de hidrocarboneto (6b), onde esta última começa a condensar. A curva (W3) é agora fortemente controlada por condensação, portanto, modelada em forma de curva. O formato curvado cria um ponto de estrangulamento (estrangulamento (C)), em determinada temperatura. Na mesma faixa de temperatura, a curva de resfriamento compósita (Cl) (soma de todas as correntes que estão sendo aquecidas) consiste de correntes de agente de resfriamento gasoso frio (32) e (42) que estão sendo aquecidas. As correntes são de gases puros e a relação de fluxo de calor versus temperatura é uma relação linear, conseqüentemente, a curva compósita (Cl) é linearmente modelada. A partir da figura 6b pode ser visto que é formado um envelope, limitado pelo novo ponto de estrangulamento (D) e pelo ponto de estrangulamento (C) da área de condensação. No envelope, as diferenças gerais de temperatura são grandes e isso significa alta perda de energia, provocando uma maior demanda para o trabalho de compressão no ciclo de resfriamento. Entretanto, a faixa e a diferença são agora menores que do convencional ciclo de expansão dupla de gás e as perdas de energia são menores. Na prática, isso pode ser visto como uma redução da vazão do agente de resfriamento para o processo modificado de acordo com a presente invenção, que resulta em menor trabalho de compressão para o mesmo trabalho de resfriamento.
A figura 8 mostra detalhes na área de estrangulamento (D) , onde a inclinação da curva de aquecimento compósita se modifica para a nova invenção. A figura também mostra o percurso da correspondente curva para uma convencional versão do ciclo.
Conquanto que a redução de temperatura do gás de alimentação (2) mediante uso de pré-resfriamento externo (como nos sistemas de carga de base) possa também causar efeito ao ponto de estrangulamento, esse efeito é irrelevante nesses sistemas, uma vez que o pré-resfriamento externo irá exigir adicional trabalho de refrigeração, uma vez que se supõe que todo o possivel resfriamento do ambiente já é usado. Mediante a presente invenção, se obtém um surpreendente aumento da eficiência, na medida em que esse adicional trabalho de resfriamento é obtido de forma integral com o processo em questão, quando o trabalho de resfriamento é proporcionado pelo liquido de refluxo frio (5), que troca calor em contato em contracorrente com o gás de alimentação na coluna (150). Nenhum trabalho externo de refrigeração é necessário para se obter uma temperatura mais baixa que a temperatura de extremidade aquecida do trocador de calor (100).
Um adicional efeito obtido mediante a implementação da presente invenção é que os hidrocarbonetos mais pesados, que são preferivelmente separados para evitar o congelamento durante a liquefação, serão condensados e separados em temperaturas consideravelmente mais altas do que nos métodos convencionais, em que a maior parte da condensação ocorre na coluna e fracionamento e não no trocador de calor a uma temperatura mais baixa. Isso reduz o trabalho de resfriamento exigido na dita temperatura mais baixa, conseqüentemente, reduzindo a perda de energia no processo de resfriamento, pelo que uma atividade de resfriamento é movida para uma faixa de temperatura mais alta.
Análises e comparações preliminares mostram que o trabalho necessário do compressor por kg de gás natural liquefeito que é produzido, pode ser reduzido de 5 a 15%, por meio de um circuito de expansão de gás, implementado de acordo com a presente invenção, quando comparado a métodos convencionais.
Exemplo 1
O Exemplo abaixo mostra um gás natural com 90,4% de metano, em volume, que deve ser liquefeito, em que a invenção é utilizada para maximizar a quantidade de gás liquefeito e, ao mesmo tempo, minimizar a sub-produção de liquido de hidrocarboneto instável com um alto teor de etano, propano e butano. Os dados da corrente gasosa se referem às figuras 1, 2, 3, 4 ou 5.
Figure img0001
Exemplos 2-5

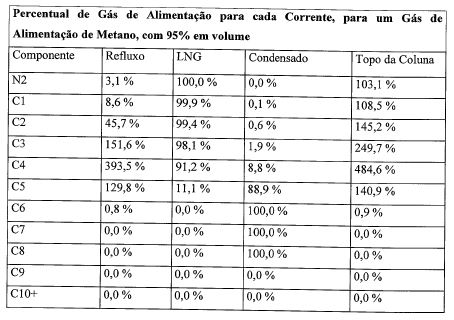

Os Exemplos abaixo mostram exemplos de 5 percentuais de gás de alimentação por componente, em algumas das correntes básicas conforme a invenção, para diferentes teores de metano no gás de alimentação.
Figure img0002
Figure img0003
Figure img0004
Figure img0005

Claims (12)

1. Método para otimizar uma extremidade quente de um sistema de trocador de calor (110) de um processo para liquefação de um gás de alimentação (1) compreendendo hidrocarbonetos, o processo empregando um ciclo de expansão de gás para fornecer resfriamento em um sistema de trocador de calor, o ciclo de expansão de gás compreendendo um compressor para compressão de agente de resfriamento, o método compreendendo as etapas de: a) enriquecer o gás de alimentação (1) com butano e hidrocarbonetos com um ponto de ebulição inferior ao butano através de i) alimentar o gás de alimentação (1) para uma coluna de fracionamento (150) onde o gás de alimentação é resfriado em contato com um fluido frio rico em propano, butano e pentano e separado em uma primeira fração de topo com conteúdo reduzido de hidrocarbonetos tendo peso molecular mais pesado que o pentano e uma fração inferior; ii) a primeira fração de topo sendo resfriada no sistema de trocador de calor (110) e parcialmente condensada; iii) separar a primeira fração de topo parcialmente condensada em um separador (160) para gerar o referido fluido frio rico em propano, butano e pentano, e uma segunda fração de topo enriquecida com a maioria do butano e hidrocarbonetos com um ponto de ebulição mais baixo que o butano que estavam contidos no gás de alimentação, dita fração de topo é ainda mais resfriada e liquefeita no sistema de trocador de calor (110); iv) operar a coluna de fracionamento (150) e o separador (160) à pressão e temperatura tais, de modo que a referida coluna e separador gere uma separação de componentes no gás de alimentação a uma faixa normal de ponto de ebulição entre -12° C e 60° C; e b) alimentar um agente de resfriamento gasoso (21) na extremidade quente do sistema de trocador de calor (110) para troca de calor com uma corrente fria de agente gasoso de resfriamento (31), o agente de resfriamento gasoso e o agente de resfriamento gasoso frio na extremidade quente do permutador de calor tendo uma relação linear de calor versus temperatura; e caracterizado pelo fato de que o método compreende ainda a etapa de: c) levar a referida primeira fração de topo ao sistema de trocadores de calor (110), a uma temperatura mais baixa do que a temperatura final quente do sistema trocador de calor, em que a introdução da primeira fração de topo causa uma mudança de inclinação de uma curva de aquecimento compósita no ponto em que a fração de topo é introduzida; em que o fluxo de massa do agente de resfriamento gasoso pode ser reduzido de modo que uma melhor adaptação da temperatura entre as correntes do agente de resfriamento gasoso (21) e agente de resfriamento gasoso frio (31) seja alcançada na extremidade quente do sistema do trocador de calor e trabalho de compressão necessário para o resfriamento no sistema de trocador de calor (110) pode ser reduzido.
2. Método, de acordo com a reivindicação 1, caracterizado pelo fato de que o agente de resfriamento gasoso (21) é resfriado a uma primeira pressão a uma temperatura entre 0o C e -120° C em troca de calor com a referida corrente de agente de resfriamento gasoso frio (31) e, posteriormente, expandido em um expansor de gás (121) até uma pressão mais baixa do que a referida primeira pressão para gerar a corrente de agente de resfriamento gasoso frio.
3. Método, de acordo com a reivindicação 2, caracterizado pelo fato de que o expansor de gás (121) compreende uma turbina de expansão, em que a corrente gasosa do agente de resfriamento é expandida com alta eficiência isentrópica de uma primeira pressão entre 3 e 10 MPa, para uma segunda pressão mais baixa entre 5% a 40% da referida primeira pressão.
4. Método, de acordo com com a reivindicação 3, caracterizado pelo fato de que a segunda pressão mais baixa está entre 10% e 30% da primeira pressão.
5. Método, de acordo com a reivindicação 1, caracterizado pelo fato de que o agente de resfriamento gasoso (21) é nitrogênio.
6. Método, de acordo com a reivindicação 1, caracterizado pelo fato de que a corrente de agente de resfriamento gasoso frio (31) é aquecida no sistema de trocador de calor e depois é comprimida e resfriada com resfriamento externo e, posteriormente, reutilizada como agente de resfriamento gasoso (21) a uma pressão mais alta.
7. Método, de acordo com a reivindicação 1, caracterizado pelo fato de que o agente de resfriamento gasoso (21) é dividido em uma pluralidade de partes de agente de resfriamento, as partes do agente de resfriamento são resfriadas a diferentes temperaturas e expandidas em expansores de gás, retornando posteriormente as partes do agente de resfriamento expandido para diferentes locais de entrada no sistema de trocador de calor (110) .
8. Método, de acordo com a reivindicação 7, caracterizado pelo fato de que as referidas partes do agente de resfriamento são resfriadas às diferentes temperaturas em canais de fluxo separados no sistema de trocador de calor.
9. Método, de acordo com a reivindicação 7, caracterizado pelo fato de que o as partes do agente de resfriamento expandido são aquecidas em canais de fluxo separados no sistema de trocador de calor (110).
10. Método, de acordo com com a reivindicação 1, caracterizado pelo fato de que a referida separação de componentes no intervalo de ponto de ebulição normal entre -12° C e 60° C corresponde ao butano (C4) com um ponto de ebulição normal entre -12° C e 0o C sendo um componente- chave leve para a separação e um componente C6 com um ponto de ebulição entre 50° C e 70° C sendo um componente-chave pesado para a separação.
11. Método, de acordo com a reivindicação 1, caracterizado pelo fato de que a referida segunda fração de topo do separador, em relação ao gás de alimentação, consiste essencialmente de 87,5% a 98,2% do propano do gás de alimentação, de 63,6% a 94,7% dos butanos do gás de alimentação, de 5,1% a 68% dos pentanos do gás de alimentação e menos de 4,5% do hexano do gás de alimentação.
12. Método, de acordo com a reivindicação 1, caracterizado pelo fato de que antes da introdução da referida primeira fração de topo, os fluxos quentes que são resfriados na extremidade quente do sistema de trocador de calor (110) consistem em fluxos gasosos de agentes de refrigeração e após a introdução da referida primeira fração de topo, as correntes quentes sendo arrefecidas consistem em correntes gasosas de agente de arrefecimento e referida primeira fração de topo.
BRPI0922399-1A 2008-12-19 2009-12-18 Método e sistema para produzir gás natural liquefeito (lng) BRPI0922399B1 (pt)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
US13897308P 2008-12-19 2008-12-19
US61/138973 2008-12-19
PCT/NO2009/000441 WO2010071449A2 (en) 2008-12-19 2009-12-18 Method and system for producing liquified natural gas

Publications (3)

Publication Number Publication Date
BRPI0922399A2 BRPI0922399A2 (pt) 2017-05-30
BRPI0922399A8 BRPI0922399A8 (pt) 2017-12-12
BRPI0922399B1 true BRPI0922399B1 (pt) 2020-09-15

Family

ID=42264120

Family Applications (1)

Application Number Title Priority Date Filing Date
BRPI0922399-1A BRPI0922399B1 (pt) 2008-12-19 2009-12-18 Método e sistema para produzir gás natural liquefeito (lng)

Country Status (9)

Country Link
US (1) US9151537B2 (pt)
EP (1) EP2379967A2 (pt)
KR (1) KR101712496B1 (pt)
AU (1) AU2009327639B2 (pt)
BR (1) BRPI0922399B1 (pt)
CA (1) CA2746741C (pt)
MY (1) MY179482A (pt)
SG (1) SG172264A1 (pt)
WO (1) WO2010071449A2 (pt)

Families Citing this family (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
SG11201401673WA (en) * 2011-10-21 2014-09-26 Single Buoy Moorings Multi nitrogen expansion process for lng production
WO2014178058A1 (en) 2013-05-01 2014-11-06 Fertilesafe Ltd Devices and methods for producing liquid air
DE102014012316A1 (de) * 2014-08-19 2016-02-25 Linde Aktiengesellschaft Verfahren zum Abkühlen einer Kohlenwasserstoff-reichen Fraktion
US10443926B2 (en) * 2014-11-19 2019-10-15 Dresser-Rand Company System and method for liquefied natural gas production
US20160187057A1 (en) * 2014-12-23 2016-06-30 Aspen Engineering Services, Llc Liquefied natural gas from rich natural gas
US9863697B2 (en) * 2015-04-24 2018-01-09 Air Products And Chemicals, Inc. Integrated methane refrigeration system for liquefying natural gas
KR101792708B1 (ko) * 2016-06-22 2017-11-02 삼성중공업(주) 유체냉각장치
WO2021254597A1 (en) 2020-06-16 2021-12-23 Wärtsilä Finland Oy A system for producing liquefied product gas and method of operating the same
WO2022033714A1 (en) * 2020-08-12 2022-02-17 Cryostar Sas Simplified cryogenic refrigeration system
US20220099364A1 (en) * 2020-09-29 2022-03-31 L'Air Liquide, Société Anonyme pour l'Etude et I'Exploitation des Procédés Georges Claude Offshore liquefaction process without compression
GB2601173B (en) * 2020-11-21 2022-11-16 Frederick Skinner Geoffrey Process for producing liquefied Hydrogen
US12123646B2 (en) 2021-04-16 2024-10-22 Praxair Technology, Inc. System and method to produce liquefied natural gas using a three pinion integral gear machine
US20230115492A1 (en) * 2021-10-13 2023-04-13 Henry Edward Howard System and method to produce liquefied natural gas
US20230113326A1 (en) * 2021-10-13 2023-04-13 Henry Edward Howard System and method to produce liquefied natural gas

Family Cites Families (23)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US2546349A (en) * 1943-01-15 1951-03-27 Texas Co Apparatus for distillation of gasoline containing hydrocarbon fractions
US3559417A (en) 1967-10-12 1971-02-02 Mc Donnell Douglas Corp Separation of low boiling hydrocarbons and nitrogen by fractionation with product stream heat exchange
US3724226A (en) * 1971-04-20 1973-04-03 Gulf Research Development Co Lng expander cycle process employing integrated cryogenic purification
FR2571129B1 (fr) 1984-09-28 1988-01-29 Technip Cie Procede et installation de fractionnement cryogenique de charges gazeuses
US4701200A (en) 1986-09-24 1987-10-20 Union Carbide Corporation Process to produce helium gas
US4970867A (en) * 1989-08-21 1990-11-20 Air Products And Chemicals, Inc. Liquefaction of natural gas using process-loaded expanders
US5264187A (en) * 1990-10-15 1993-11-23 Phillips Petroleum Company Treatment of hydrocarbons
US5325673A (en) * 1993-02-23 1994-07-05 The M. W. Kellogg Company Natural gas liquefaction pretreatment process
JP3320934B2 (ja) * 1994-12-09 2002-09-03 株式会社神戸製鋼所 ガスの液化方法
US5659109A (en) * 1996-06-04 1997-08-19 The M. W. Kellogg Company Method for removing mercaptans from LNG
TW477890B (en) * 1998-05-21 2002-03-01 Shell Int Research Method of liquefying a stream enriched in methane
US6308531B1 (en) * 1999-10-12 2001-10-30 Air Products And Chemicals, Inc. Hybrid cycle for the production of liquefied natural gas
US6401486B1 (en) 2000-05-18 2002-06-11 Rong-Jwyn Lee Enhanced NGL recovery utilizing refrigeration and reflux from LNG plants
TW573112B (en) * 2001-01-31 2004-01-21 Exxonmobil Upstream Res Co Process of manufacturing pressurized liquid natural gas containing heavy hydrocarbons
US6412302B1 (en) * 2001-03-06 2002-07-02 Abb Lummus Global, Inc. - Randall Division LNG production using dual independent expander refrigeration cycles
US6742358B2 (en) 2001-06-08 2004-06-01 Elkcorp Natural gas liquefaction
DE10205366A1 (de) 2002-02-08 2003-08-21 Linde Ag Verfahren zum Verflüssigen eines Kohlenwasserstoff-reichen Stromes mit gleichzeitiger Gewinnung eines LPG-Stromes
US6662589B1 (en) 2003-04-16 2003-12-16 Air Products And Chemicals, Inc. Integrated high pressure NGL recovery in the production of liquefied natural gas
NO323496B1 (no) 2004-01-23 2007-05-29 Hamwrothy Kse Gas System As Fremgangsmate for rekondensering av avkoksgass
EA013357B1 (ru) 2005-04-20 2010-04-30 Флуор Текнолоджиз Корпорейшн Способ и устройство для извлечения газоконденсатных жидкостей и сжижения природного газа
EP1715267A1 (en) 2005-04-22 2006-10-25 Air Products And Chemicals, Inc. Dual stage nitrogen rejection from liquefied natural gas
US20060260355A1 (en) * 2005-05-19 2006-11-23 Roberts Mark J Integrated NGL recovery and liquefied natural gas production
NO329177B1 (no) 2007-06-22 2010-09-06 Kanfa Aragon As Fremgangsmåte og system til dannelse av flytende LNG

Also Published As

Publication number Publication date
CA2746741C (en) 2017-04-18
BRPI0922399A2 (pt) 2017-05-30
EP2379967A2 (en) 2011-10-26
SG172264A1 (en) 2011-07-28
AU2009327639A1 (en) 2011-07-07
US20100154470A1 (en) 2010-06-24
MY179482A (en) 2020-11-08
US9151537B2 (en) 2015-10-06
WO2010071449A3 (en) 2012-01-12
KR20110122101A (ko) 2011-11-09
BRPI0922399A8 (pt) 2017-12-12
CA2746741A1 (en) 2010-06-24
AU2009327639B2 (en) 2015-06-25
KR101712496B1 (ko) 2017-03-07
WO2010071449A2 (en) 2010-06-24

Similar Documents

Publication Publication Date Title
