Abstract

ADITIVO SEQUESTRANTE DE SULFETO DE HIDROGÊNIO CAPAZ DE SEQUESTRAR SULFETO DE HIDROGÊNIO EM HIDROCARBONETOS E MÉTODO DE SEQUESTRO DE SULFETO DE HIDROGÊNIO EM HIDROCARBONETOS, se refere a um aditivo sequestrante de sulfeto de hidrogênio capaz de sequestrar sulfeto de hidrogênio em hidrocarbonetos, por meio da formação de produtos solúveis em água sequestrados, que são capazes de ficar separados do hidrocarboneto, mesmo em pH ácido, sem causar quaisquer problemas de contaminação e decomposição, constituído de aldeído e polietilenoglicol [PEG], sendo que o dito aldeído é o ácido glioxílico. A presente invenção também se refere a um método de sequestro de sulfeto de hidrogênio, por meio do emprego do presente aditivo sequestrante.

Description

Campo da Invenção:
[001] A presente invenção, de forma geral, refere-se ao sequestro de sulfeto de hidrogênio de fluxos de hidrocarboneto, para remover ou reduzir os níveis de sulfeto de hidrogênio nos mesmos e, em particular, refere-se ao sequestro de sulfeto de hidrogênio de fluxos de hidrocarboneto, incluindo petróleo bruto, óleo combustível, ácido sulfídrico e asfaltos, e produtos refinados contidos em tubulações, recipientes e tanques de armazenamento.
Fundamentos da Invenção:
[002] A toxicidade do sulfeto de hidrogênio em fluxos de hidrocarboneto é bem conhecida na indústria e consideráveis esforços e gastos são despendidos anualmente para reduzir o seu teor a um nível seguro. Muitos regulamentos exigem que o gasoduto não contenha mais de 4 ppm de sulfeto de hidrogênio.
[003] Em grandes instalações de produção, geralmente é mais econômico instalar um sistema regenerativo para o tratamento de fluxos de sulfeto de hidrogênio. Estes sistemas normalmente empregam um composto utilizado em uma torre de absorção, para entrar em contato com os fluidos produzidos e absorver seletivamente o sulfeto de hidrogênio e possivelmente outros materiais tóxicos, como, por exemplo, dióxido de carbono e mercaptanos. O composto da absorção é então regenerado e reutilizado no sistema. Os materiais típicos de absorção de sulfeto de hidrogênio incluem alcanolaminas, aminas bloqueadas e similares. No entanto, tal abordagem não é economicamente viável para a fase de desenvolvimento de um campo ou em pequenos campos de produção.
[004] Durante a fase de desenvolvimento de um campo ou em pequenos campos de produção no quais os sistemas de regeneração não são econômicos, é necessário tratar a produção de hidrocarboneto ácido com os agentes sequestrantes não regenerativos.
[005] A Patente Norte-Americana No. 1.991.765 apresenta o uso da reação de aldeído e hidrossulfeto [e mercaptanos, etc.] em solução aquosa com pH entre 2 e 12. Depois disso, o uso de aldeídos para remover ou sequestrar sulfeto de hidrogênio foi relatado em muitas patentes. Principalmente os aldeídos, incluindo formaldeído ou glioxal ou formaldeído em combinação com outros aldeídos ou glioxal em combinação com outros aldeídos, têm sido utilizados como agentes removedores/sequestrantes de sulfeto de hidrogênio. Na reação do tipo formaldeído, a reação produz um complexo químico conhecido como formetionais (por exemplo, tritiane).
[006] Com base em um artigo publicado em 0/7 & Gas Journal, de 30 de janeiro de 1989, os agentes sequestrantes não regenerativos para remoção de sulfeto de hidrogênio em pequenas plantas dividem-se em quatro grupos: base de aldeído, base oxido metálico, base cáustica e outros processos. Na remoção de sulfeto de hidrogênio por compostos não regenerativos, o agente sequestrante reage com o sulfeto de hidrogênio para formar um composto não tóxico ou um composto que pode ser removido do hidrocarboneto.
[007] A Patente Norte-Americana No. 4.680.127 [US'127] descreve o uso de glioxal ou glioxal em combinação com outros aldeídos em pequenas quantidades, o que resultou no sequestro do sulfeto de hidrogênio ao formar produtos solúveis em água, que se mantiveram estáveis somente em pH alcalino de aproximadamente 9, e decompostos em pH ácido de aproximadamente 4,5 a 5,5.
[008] A solução para o problema da Patente Norte- Americana No. 4.680.127 foi apresentada pela Patente Norte-Americana No. 5.085.842 [US'842], que relatou o uso de glioxal, mas em quantidades muito altas com pelo menos 15% em peso, de preferência de 25% a 45% em peso, para formar produtos insolúveis em água. O principal problema desta solução é que glioxal tem de ser empregado em quantidades muito grandes, o que também torna o processo altamente caro. Outro problema deste método é que ele resulta em produtos insolúveis em água que são propensos a ficarem depositados nos recipientes causando incrustação, significando, assim, que será necessário o emprego de um aditivo anti-incrustante adicional. Assim, de acordo com inventor da presente invenção, este método não é nem econômico, nem industrialmente viável e conveniente.
[009] A Patente Norte-Americana No. 6.666.975 [US'975] também relatou o uso de glioxal, mas com o objetivo de fornecer um método para reduzir a emissão de odor do sulfeto de hidrogênio, sendo que os produtos formados são solúveis em água e não voláteis. A Patente Norte-Americana No. 6.666.975 não pretende superar o problema de incrustações no tratamento de hidrocarboneto, que pode ser causado devido a produtos insolúveis em água formados pelo uso de glioxal em quantidades maiores, conforme relatado na Patente Norte-Americana No. 5.085.842, mas apenas pretende evitar os problemas de manuseio de glioxal, sem qualquer esclarecimento ou ensinamento de como se pode realizar o sequestro de sulfeto de hidrogênio sem enfrentar: a) um problema de incrustações que pode ser causado pelo emprego do método da Patente Norte-Americana No. 5.085.842, e; b) um problema de decomposição de produtos que podem ser produtos solúveis em água, mas se decompõem em pH ácido, que pode ser causado pelo emprego do método da Patente Norte- Americana No. 4.680.127. Até mesmo a Patente Norte-Americana No. 6.666.975 não discute sobre a Patente Norte-Americana No. 5.085.842 e nem sobre a Patente Norte-Americana No. 4.680.127.
Necessidade da Invenção:
[010] Portanto, ainda há uma necessidade de um aditivo ou de uma combinação de aditivos que seja apropriado para o sequestro de compostos contendo enxofre, incluindo sulfeto de hidrogênio e mercaptanos, particularmente sulfeto de hidrogênio nos hidrocarbonetos, por meio da produção de produtos sequestrados solúveis em água que são fáceis de ser separados do fluxo sem causar quaisquer problemas de decomposição e incrustação.
Problema a ser resolvido pela invenção:
[011] Deste modo, a presente invenção visa oferecer uma solução para o problema industrial existente descrito acima, fornecendo os aditivos que foram considerados apropriados para o sequestro de compostos contendo enxofre incluindo sulfeto de hidrogênio e mercaptanos, particularmente, sulfeto de hidrogênio nos hidrocarbonetos, por meio da produção de produtos sequestrados solúveis em água que são fáceis de ser separados dos hidrocarbonetos sem causar quaisquer problemas de decomposição e incrustação.
Objetos da Invenção:
[012] Consequentemente, o objeto principal da presente invenção consiste em apresentar aditivos para o sequestro de compostos contendo enxofre incluindo sulfeto de hidrogênio e mercaptanos, particularmente sulfeto de hidrogênio nos hidrocarbonetos, incluindo petróleo bruto, óleo combustível, ácido sulfídrico e asfaltos, e produtos refinados contidos em tubulações, recipientes e tanques de armazenamento.
[013] Outro objeto da presente invenção consiste em apresentar aditivos para o sequestro de sulfeto de hidrogênio em fluxos de hidrocarboneto, sendo que o dito aditivo reage com sulfeto de hidrogênio e produz produtos solúveis em água sequestrados que facilmente se separaram do hidrocarboneto sem causar quaisquer problemas de decomposição e incrustação.
[014] Ainda outro objeto da presente invenção consiste em apresentar aditivos para o sequestro de sulfeto de hidrogênio em fluxos de hidrocarboneto, sendo que os produtos sequestrados são facilmente separados do fluxo de hidrocarboneto, mesmo em pH ácido.
[015] Ainda outro objeto da presente invenção consiste em apresentar aditivos para o sequestro de sulfeto de hidrogênio em fluxos de hidrocarboneto, sendo que os produtos sequestrados são facilmente separados do fluxo de hidrocarboneto, durante o processo em dessalinizador.
[016] Ainda outro objeto da presente invenção consiste em apresentar um método para o sequestro de compostos contendo enxofre incluindo sulfeto de hidrogênio e mercaptanos, particularmente sulfeto de hidrogênio nos hidrocarbonetos, sendo que o aditivo sequestrado reage facilmente com sulfeto de hidrogênio e produz produtos solúveis em água sequestrados que facilmente se separam do fluxo, mesmo em pH ácido e sem causar quaisquer problemas de decomposição e incrustação.
[017] Outros objetos e vantagens da presente invenção ficarão evidentes a partir da descrição abaixo, quando lida em conjunto com os exemplos, que não se destinam a limitar o escopo da presente invenção.
Sumário da Invenção:
[018] Com o objetivo de superar os problemas da técnica anterior acima descritos e alcançar os objetos da presente invenção, conforme descrição acima, o inventor da presente invenção descobriu que quando um hidrocarboneto contendo compostos de enxofre, incluindo sulfeto de hidrogênio e mercaptanos, é tratado com ácido glioxílico, o sulfeto de hidrogênio é sequestrado e os produtos sequestrados assim formados são solúveis em água, que se separam facilmente do hidrocarboneto, mesmo em pH ácido e sem causar quaisquer problemas de decomposição e incrustação.
[019] O inventor da presente invenção também descobriu que um hidrocarboneto contendo compostos de enxofre, incluindo sulfeto de hidrogênio e mercaptanos, que é tratado com composto de ácido glioxílico e polietilenoglicol [PEG], a capacidade do ácido glioxílico de sequestrar o sulfeto de hidrogênio, surpreendentemente, fica muito maior e os produtos sequestrados assim formados permanecem solúveis em água, mesmo em pH ácido e são facilmente separados do hidrocarboneto, mesmo em pH ácido e sem causar quaisquer problemas de decomposição e incrustação.
[020] De tal modo, a presente invenção refere-se a aditivos sequestrantes de sulfeto de hidrogênio, que sequestram o sulfeto de hidrogênio em hidrocarbonetos, por meio da formação de produtos solúveis em água sequestrados, que são facilmente separados do hidrocarboneto, mesmo em pH ácido e sem causar quaisquer problemas de decomposição e incrustação, sendo que o aditivo sequestrante é constituído de aldeído e polietilenoglicol [PEG], e sendo que o aldeído é o ácido glioxílico.
[021] Em uma modalidade, a presente invenção refere-se a um aditivo sequestrante de sulfeto de hidrogênio, que sequestra o sulfeto de hidrogênio em hidrocarbonetos, por meio da formação de produtos solúveis em água sequestrados, que são facilmente separados do hidrocarboneto, mesmo em pH ácido e sem causar quaisquer problemas de decomposição e incrustação, sendo que o aditivo sequestrante é constituído de ácido glioxílico.
[022] Em uma modalidade, a presente invenção também se refere ao método de sequestro de sulfeto de hidrogênio em hidrocarbonetos, sendo que o hidrocarboneto é tratado com aditivo sequestrante constituído de ácido glioxílico e polietilenoglicol [PEG] e o dito tratamento forma produtos solúveis em água sequestrados que são facilmente separados do hidrocarboneto mesmo em pH ácido e sem causar quaisquer problemas de decomposição e incrustação.
[023] Em outra modalidade, a presente invenção também se refere ao método de sequestro de sulfeto de hidrogênio em hidrocarbonetos, sendo que o hidrocarboneto é tratado com aditivo sequestrante constituído de ácido glioxílico, e o dito tratamento forma produtos solúveis em água sequestrados que são facilmente separados do hidrocarboneto mesmo em pH ácido e sem causar quaisquer problemas de decomposição e incrustação.
Descrição e Modalidades Preferidas da Invenção:
[024] De acordo com a presente invenção, a composição sequestrante de sulfeto de hidrogênio é uma combinação sinérgica de aldeído e polietilenoglicol [PEG], sendo que aldeído é o ácido glioxílico.
[025] De acordo com uma das modalidades da presente invenção, o ácido glioxílico é aquele que é disponível comercialmente, incluindo o ácido glioxílico com uma diluição a 50%. Pode ser identificado como CAS 298- 12-4.
[026] De acordo com uma das modalidades da presente invenção, o polietilenoglicol (PEG) pode ser selecionado entre PEG com peso molecular variando de aproximadamente 200 a aproximadamente 1000 Dalton, de preferência, de aproximadamente 200 a 600 Dalton. No entanto, o inventor da presente invenção descobriu que o peso molecular do polietilenoglicol (PEG) não altera a sua capacidade de sequestrar o sulfeto de hidrogênio [Tabela - I], mas quando é empregado como uma composição com ácido glioxílico, o seu peso molecular não altera a sua capacidade de sequestrar o sulfeto de hidrogênio [Tabela - III].
[027] De acordo com a presente invenção, a proporção entre os componentes da composição sequestrante de sulfeto de hidrogênio da presente invenção varia entre 99 partes de aldeído para uma parte de polietilenoglicol e uma parte de aldeído para 99 partes de polietilenoglicol. O inventor descobriu que a quantidade de polietilenoglicol variando até 20% na composição sequestrante da presente invenção é suficiente para melhorar significativamente a capacidade de sequestro do ácido glioxílico.
[028] De acordo com a presente invenção, na realização do método de sequestro de sulfeto de hidrogênio em hidrocarboneto, o aditivo sequestrante é adicionado ao hidrocarboneto ou ao fluxo de gás a uma concentração suficiente para sequestrar substancialmente H2S ou H2S e mercaptanos nos mesmo.
[029] De acordo com uma das modalidades preferidas da presente invenção, o aditivo sequestrante é adicionado a uma determinada quantidade, de modo a atingir a proporção de sulfeto de hidrogênio para o aditivo sequestrante, que varia de aproximadamente 1:0,1 a aproximadamente 1:2, de preferência, de aproximadamente 1:0,2 a aproximadamente 1:1.
[030] No tratamento de fluxos de hidrocarboneto, o aditivo sequestrante da presente invenção pode ser adicionado puro ou após a dissolução em um solvente selecionado entre um solvente mútuo ou água, e pode ser injetado por meios convencionais, incluindo por uma bomba de injeção química ou qualquer outro meio mecânico para dispersar o aditivo sequestrante no hidrocarboneto ou no fluxo de hidrocarboneto.
[031] De acordo com uma das modalidades preferidas da presente invenção, o aditivo sequestrante da presente invenção pode ser injetado nas linhas de fluxo no caso de estágio de desenvolvimento de um campo ou em pequenos campos de produção, ou o sulfeto de hidrogênio contendo gás pode ser passado através de uma torre de absorção, sendo que o aditivo sequestrante da presente invenção foi injetado no caso de grandes instalações de produção.
[032] O aditivo sequestrante e o método de sequestro da presente invenção podem ser utilizados no sequestro de sulfeto de hidrogênio de fluxos de hidrocarboneto, incluindo petróleo bruto, óleo combustível, ácido sulfídrico e asfaltos, e produtos refinados contidos em tubulações, recipientes e tanques de armazenamento.
Exemplos:
[033] A presente invenção será agora descrita com a ajuda dos exemplos abaixo, que não se destinam a limitar o escopo da presente invenção, mas foram incorporados para ilustrar as vantagens da presente invenção e o melhor modo de realizá-la. Os exemplos a seguir demonstram também a eficácia surpreendente dos aditivos sequestrantes da presente invenção, cuja composição é constituída de ácido glioxílico e polietilenoglicol (PEG), ou ácido glioxílico.
Exemplo 1: Glioxal como agente sequestrante de H2S
[034] Uma solução de glioxal em água desmineralizada foi preparada de modo a obter 5% de teor de glioxal na solução final. O gás H2S foi borbulhado continuamente através desta solução a aproximadamente 30°C durante aproximadamente 3 horas. Observou-se que a solução começou a ficar turva após aproximadamente 30 minutos de injeção de H2S. Depois de 3 horas, a água foi evaporada em um forno a 120°C. A análise elementar da amostra seca ao forno mostrou aproximadamente 30,52 % de C, aproximadamente 3,65% de H e aproximadamente 29,54% de S. O resíduo seco ao forno demonstrou ser insolúvel em água e metanol. Este exemplo confirma que glioxal atua como agente sequestrante de H2S, mas resulta em produtos insolúveis em água, que pelas razões aqui descritas acima não são desejados.
Exemplo 2: ácido glioxílico como agente sequestrante de H2S
[035] O Exemplo 1 foi repetido, mas com ácido glioxílico, de modo a ter o teor de ácido glioxílico a 5%. Observou-se que a solução ficou clara até mesmo o final do experimento de 3 horas. A análise elementar da amostra seca ao forno mostrou aproximadamente 23,58% de C, aproximadamente 3,81% de H e aproximadamente 27,05% de S, e o resíduo seco ao forno demonstrou ser solúvel em água e metanol. Este exemplo confirma que o ácido glioxílico é capaz de sequestrar o H2S, mas surpreendentemente, à mesma concentração de glioxal, resulta em produtos solúveis em água, que pelas razões aqui descritas acima são desejados. Portanto, pode-se concluir que o comportamento ou o mecanismo do ácido glioxílico não é o mesmo de glioxal.
Exemplo 3: Polietilenoglicol (PEG) como um agente sequestrante de H2S
[036] O Exemplo 1 foi repetido, mas com polietilenoglicol, de modo a ter um teor de polietilenoglicol (PEG) a 5%. Observou-se que a concentração de H2S foi reduzida, mas muito minimamente, confirmando que polietilenoglicol (PEG) não é um bom agente sequestrante de H2S.
[037] Para também confirmar ainda o achado acima que o polietilenoglicol (PEG) não é um bom agente sequestrante de H2S, a eficiência de 1000 ppm de PEG-200, PEG-400 e PEG-600 foi medida a 1000 ppm de concentração de H2S e foi comparada com uma solução em branco preparada com a mesma concentração de H2S, mas sem polietilenoglicol e foi observado que a eficiência aumentou com o aumento do peso molecular do polietilenoglicol, mas a eficiência foi muito baixa e, portanto, o polietilenoglicol não poderia ser aceito como um agente sequestrante de H2S de aplicação industrial e econômico [Tabela -1], Tabela -1

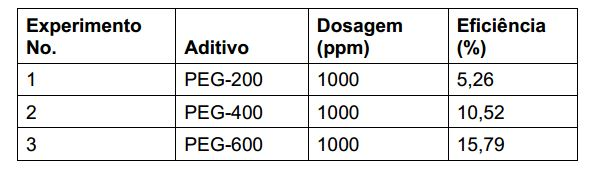

Figure img0001
Exemplo 4: Ácido glioxílico e combinação de ácido glioxílico e polietilenoglicol (PEG) como agentes sequestrantes de H2S, de acordo com a presente invenção:
[038] O sequestro do sulfeto de hidrogênio [H2S] foi realizado por meio da saturação parcial do óleo de querosene com gás H2S à temperatura ambiente. A concentração de H2S é mencionada para cada tabela ou exemplo respectivo e foi mantida para cada experimento em uma tabela. A amostra definida do agente sequestrante foi adicionada em frascos de amostras. Os frascos, cada um contendo uma amostra de agentes sequestrantes, foram sacudidos e a concentração de H2S na fase de vapor de cada frasco foi medida com o tempo decorrido (à temperatura ambiente) de aproximadamente 20 horas, por meio do uso de ampolas Dragger. O teste em branco foi conduzido sem adição de qualquer aditivo sequestrante. O ácido glioxílico utilizado em cada experimento é 50% diluído, conforme disponível comercialmente. Os produtos sequestrados formados eram solúveis em água e foram facilmente separados na camada aquosa, mesmo em pH ácido e neutro. Tabela II
Figure img0002
[039] Com base nos exemplos acima, observa-se que quando o ácido glioxílico é empregado sem polietilenoglicol (PEG), ele atua como agente sequestrante de sulfeto de hidrogênio e tem eficiência de aproximadamente 82% a 1000 ppm de dosagem, mas a 500 ppm de dosagem, sua eficiência é tão baixa quanto 60% a 1000 ppm de sulfeto de hidrogênio. No entanto, quando 5% de PEG-200 são adicionados ao ácido glioxílico, então, surpreendentemente, a eficiência melhorada substancialmente de 92% é observada mesmo em dosagens de 500 ppm. Estes experimentos confirmam que o ácido glioxílico é um agente sequestrante do sulfeto de hidrogênio, mas a combinação de ácido glioxílico e polietilenoglicol (PEG) é naturalmente sinérgica e alcança surpreendentemente uma eficiência substancialmente melhorada, mesmo com a metade da dosagem de ácido glioxílico. Tabela III
Figure img0003

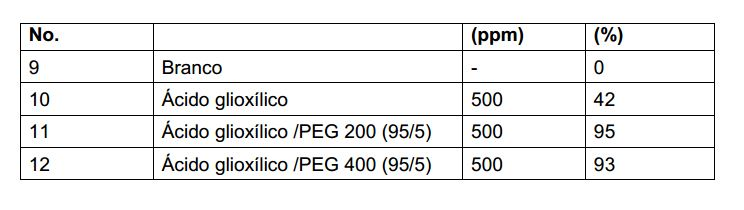

Figure img0004
[040] Com base nos exemplos acima, observa-se que quando o ácido glioxílico é empregado sem polietilenoglicol (PEG), a sua eficiência em dosagens de 500 ppm é tão baixa quanto 42% para 600 ppm de ácido sulfídrico. No entanto, quando 5% de PEG-200 ou de PEG-400 são adicionados ao ácido glioxílico, então, surpreendentemente, a eficiência substancialmente melhorada de 95% é observada na mesma dosagem. Estes experimentos também confirmam que a combinação de ácido glioxílico e polietilenoglicol (PEG) é naturalmente sinérgica e surpreendentemente alcança uma eficiência substancialmente melhorada, mesmo quando empregados com a mesma dosagem. Tabela - IV

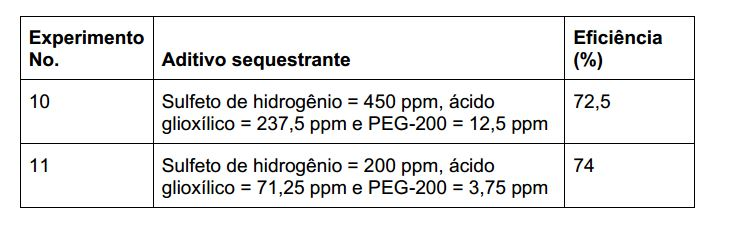

Figure img0005
[041] Com base nos exemplos acima, obseva-se novamente que quando o aditivo sequestrante da presente invenção é constituído de ácido glioxílico e o polietilenoglicol (PEG) é empregado, a eficiência da dosagem a 450 ppm de H2S é tão alta quanto 72,5% apenas para 250 ppm do aditivo sequestrante da presente invenção, e a dosagem a 200 ppm de H2S é tão alta quanto 74% apenas para 75 ppm do aditivo sequestrante da presente invenção, significando, assim, que a metade ou um quarto de aditivo presente é suficiente para sequestrar o sulfeto de hidrogênio em hidrocarbonetos.
[042] Os experimentos acima confirmam que o ácido glioxílico é capaz de sequestrar H2S pela produção de produtos solúveis em água, no entanto, quando é empregado junto com uma quantidade muito pequena de aproximadamente 5% a 10% de polietilenoglicol (PEG), surpreendentemente, sua eficiência para sequestrar H2S aumenta substancialmente, confirmando o efeito sinérgico do aditivo sequestrante da presente invenção.
[043] Com base nos exemplos acima, também fica claro que, com o aditivo sequestrante de sulfeto de hidrogênio da presente invenção e o método de sequestro de sulfeto de hidrogênio em hidrocarbonetos por meio do emprego dos aditivos da presente invenção, pode-se agora realizar o sequestro de sulfeto de hidrogênio sem enfrentar: a) problemas de incrustações, e, portanto, não requer aditivo anti-incrustante adicional, e; b) problemas de decomposição de produtos em pH ácido e, portanto, o sulfeto de hidrogênio é substancialmente sequestrado em uma única tentativa.
[044] Além disso, nenhuma eliminação de odor do sulfeto de hidrogênio foi observada em nenhum dos experimentos acima descritos, o que confirma que o sulfeto de hidrogênio foi sequestrado ao nível máximo possível e a concentração de sulfeto de hidrogênio, se houver no hidrocarboneto, é insignificante.

Claims (11)

1. ADITIVO SEQUESTRANTE DE SULFETO DE HIDROGÊNIO capaz de sequestrar sulfeto de hidrogênio em hidrocarbonetos, por meio da formação de produtos solúveis em água sequestrados, que são capazes de ficar separados do hidrocarboneto, mesmo em pH ácido, sem causar quaisquer problemas de contaminação e decomposição, caracterizado pelo fato de o aditivo sequestrante ser constituído de aldeído e polietilenoglicol [PEG], e o dito aldeído ser o ácido glioxílico.
2. ADITIVO SEQUESTRANTE DE SULFETO DE HIDROGÊNIO, de acordo com a reivindicação 1, caracterizado pelo fato de os ditos polietilenoglicóis (PEG) serem selecionados entre polietilenoglicol com peso molecular variando de 200 a 1000 Dalton.
3. ADITIVO SEQUESTRANTE DE SULFETO DE HIDROGÊNIO, de acordo com a reivindicação 1, caracterizado pelo fato de os ditos polietilenoglicóis (PEG) serem selecionados entre polietilenoglicol com peso molecular variando de 200 a 600 Dalton.
4. ADITIVO SEQUESTRANTE DE SULFETO DE HIDROGÊNIO, de acordo com a reivindicação 1, caracterizado pelo fato de o dito aditivo sequestrante ser constituído de 99 partes de aldeído para uma parte de polietilenoglicol e uma parte de aldeído para 99 partes de polietilenoglicol.
5. ADITIVO SEQUESTRANTE DE SULFETO DE HIDROGÊNIO, de acordo com a reivindicação 1 ou 4, caracterizado pelo fato de a quantidade de polietilenoglicol no dito aditivo sequestrante variar até 20%.
6. MÉTODO DE SEQUESTRO DE SULFETO DE HIDROGÊNIO EM HIDROCARBONETOS, caracterizado pelo fato de o hidrocarboneto ser tratado com aditivo sequestrante constituído de ácido glioxílico e polietilenoglicol [PEG] e o dito tratamento formar produtos solúveis em água sequestrados que se separam do fluxo de hidrocarboneto mesmo em pH ácido, sem causar quaisquer problemas de contaminação e decomposição.
7. MÉTODO DE SEQUESTRO DE SULFETO DE HIDROGÊNIO EM HIDROCARBONETOS, de acordo com a reivindicação 6, caracterizado pelo fato de o dito aditivo sequestrante ser adicionado a uma determinada quantidade, de modo a atingir a proporção de sulfeto de hidrogênio em hidrocarboneto para o aditivo sequestrante que varia de aproximadamente 1:0,1 a aproximadamente 1:2.
8. MÉTODO DE SEQUESTRO DE SULFETO DE HIDROGÊNIO EM HIDROCARBONETOS, de acordo com a reivindicação 6 ou 7, caracterizado pelo fato de o dito aditivo sequestrante ser adicionado a uma determinada quantidade, de modo a atingir a proporção de sulfeto de hidrogênio em hidrocarboneto para o aditivo sequestrante que varia de aproximadamente 1:0,2 a aproximadamente 1:1.
9. MÉTODO DE SEQUESTRO DE SULFETO DE HIDROGÊNIO EM HIDROCARBONETOS, de acordo com qualquer uma das reivindicações de 6 a 8, caracterizado pelo fato de o dito hidrocarboneto incluir petróleo bruto, óleo combustível, ácido sulfídrico e asfaltos, e produtos refinados contidos em tubulações, recipientes e tanques de armazenamento.
10. ADITIVO SEQUESTRANTE DE SULFETO DE HIDROGÊNIO, de acordo com qualquer uma das reivindicações de 1 a 5, caracterizado pelo fato de o aditivo sequestrante ser capaz de sequestrar compostos de enxofre, incluindo sulfeto de hidrogênio e mercaptanos.
11. MÉTODO DE SEQUESTRO DE SULFETO DE HIDROGÊNIO EM HIDROCARBONETOS, de acordo com qualquer uma das reivindicações de 6 a 9, caracterizado pelo fato de o aditivo sequestrante ser capaz de sequestrar compostos de enxofre, incluindo sulfeto de hidrogênio e mercaptanos.
BRPI1007586-0A 2009-05-05 2010-05-03 aditivo sequestrante de sulfeto de hidrogênio e método de sequestro de sulfeto de hidrogênio em hidrocarbonetos BRPI1007586B1 (pt)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
IN1185MU2009 2009-05-05
IN1185/MUM/2009 2009-05-05
PCT/IN2010/000286 WO2010128523A2 (en) 2009-05-05 2010-05-03 Method of scavenging hydrogen sulfide from hydrocarbon stream

Publications (2)

Publication Number Publication Date
BRPI1007586A2 BRPI1007586A2 (pt) 2017-01-31
BRPI1007586B1 true BRPI1007586B1 (pt) 2020-10-27

Family

ID=42937554

Family Applications (1)

Application Number Title Priority Date Filing Date
BRPI1007586-0A BRPI1007586B1 (pt) 2009-05-05 2010-05-03 aditivo sequestrante de sulfeto de hidrogênio e método de sequestro de sulfeto de hidrogênio em hidrocarbonetos

Country Status (19)

Country Link
US (1) US8778172B2 (pt)
EP (1) EP2427257B1 (pt)
JP (1) JP5863642B2 (pt)
KR (1) KR101814388B1 (pt)
CN (1) CN102481512B (pt)
AU (1) AU2010245644B2 (pt)
BR (1) BRPI1007586B1 (pt)
CA (1) CA2760780C (pt)
CL (1) CL2011002762A1 (pt)
CO (1) CO6450635A2 (pt)
ES (1) ES2406762T3 (pt)
HR (1) HRP20130378T1 (pt)
MX (1) MX2011011744A (pt)
MY (1) MY148744A (pt)
PE (1) PE20121139A1 (pt)
PL (1) PL2427257T3 (pt)
SG (1) SG175899A1 (pt)
WO (1) WO2010128523A2 (pt)
ZA (1) ZA201108129B (pt)

Families Citing this family (18)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US8778172B2 (en) 2009-05-05 2014-07-15 Dorf Ketal Chemicals (I) Private Limited Method of scavenging hydrogen sulfide from hydrocarbon stream
JP5716041B2 (ja) * 2009-12-31 2015-05-13 ドルフ ケタール ケミカルズ（インド）プライベート リミテッドＤｏｒｆ Ｋｅｔａｌ Ｃｈｅｍｉｃａｌｓ（Ｉｎｄｉａ） Ｐｒｉｖａｔｅ Ｌｉｍｉｔｅｄ ナフテン酸カルシウムを含む原油中の硫黄化合物により形成される不純物を除去するための添加剤及び方法
MY163743A (en) * 2010-11-15 2017-10-31 Dorf Ketal Chemicals (India) Private Ltd Additive and method for removal of calcium from crude oils containing calcium naphthenate
ES2549530T3 (es) * 2010-11-22 2015-10-29 Dorf Ketal Chemicals (I) Private Limited Composición de aditivo y procedimiento para captar sulfuro de hidrógeno en corrientes de hidrocarburos
TWI553115B (zh) * 2011-06-17 2016-10-11 多爾夫凱塔爾化學製品（Ｉ）私人有限公司 用於移除因硫化合物在含萘酸鈣原油中而產生之雜質的添加物及方法
ES2572944T3 (es) * 2011-06-29 2016-06-03 Dorf Ketal Chemicals (India) Private Limited Procedimiento de retirada de calcio de crudos de petróleo que contienen naftenato de calcio
WO2013049027A1 (en) * 2011-09-27 2013-04-04 General Electric Company Hydrogen sulfide scavenger compositions, methods for making and processes for removing hydrogen sulfide from liquid hydrocarbon media
CN103571525B (zh) * 2012-07-20 2015-07-01 中国石油化工股份有限公司 一种复合脱盐剂及其应用
US9657247B2 (en) * 2013-03-14 2017-05-23 Donald Lawrence Zink Auxiliary acid and sour gas treatment system and method
JP6621030B2 (ja) 2015-01-29 2019-12-18 株式会社クラレ 含硫黄化合物除去用の組成物
CN108430603B (zh) * 2016-01-05 2021-05-25 多尔夫凯塔尔化学制品（I）私人有限公司 硫化氢清除用添加剂组合物及其使用方法
EP3578622B1 (en) 2016-07-01 2020-10-07 Clariant International Ltd Synergized acetals composition and method for scavenging sulfides and mercaptans
JPWO2018062254A1 (ja) 2016-09-27 2019-08-15 株式会社クラレ 金属腐食の抑制方法
JPWO2018097108A1 (ja) 2016-11-22 2019-10-17 株式会社クラレ 含硫黄化合物除去用の組成物
US10513662B2 (en) 2017-02-02 2019-12-24 Baker Hughes, A Ge Company, Llc Functionalized aldehydes as H2S and mercaptan scavengers
US10093868B1 (en) 2017-11-15 2018-10-09 Baker Hughes, A Ge Company, Llc Ionic liquid-based hydrogen sulfide and mercaptan scavengers
US11555140B2 (en) * 2017-12-22 2023-01-17 Clariant International Ltd Synergized hemiacetals composition and method for scavenging sulfides and mercaptans
US20190194551A1 (en) 2017-12-22 2019-06-27 Clariant International, Ltd. Synergized acetals composition and method for scavenging sulfides and mercaptans

Family Cites Families (17)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US1991765A (en) 1932-01-23 1935-02-19 Dupont Viscoloid Company Aldehyde-hydrogen sulphide reaction product
US4680127A (en) 1985-12-13 1987-07-14 Betz Laboratories, Inc. Method of scavenging hydrogen sulfide
US4844877A (en) * 1988-09-30 1989-07-04 Union Carbide Corporation Process for the removal of sulfides
FR2651500A1 (fr) 1989-09-05 1991-03-08 Hoechst France Nouvelles emulsions eau dans huile et leur application a l'elimination du sulfure d'hydrogene.
US5284635A (en) 1989-09-05 1994-02-08 Societe Francaise Hoechst Process for the elimination of hydrogen sulfide by using water-in-oil emulsions
DE4002132A1 (de) 1990-01-25 1991-08-01 Hoechst Ag Verfahren zum abfangen von schwefelwasserstoff mit glyoxal
US5223127A (en) * 1991-07-18 1993-06-29 Petrolite Corporation Hydrogen sulfide scavengers in fuels, hydrocarbons and water using amidines and polyamidines
JP2001137323A (ja) * 1999-08-30 2001-05-22 Kobayashi Pharmaceut Co Ltd 消臭剤
US6068056A (en) * 1999-10-13 2000-05-30 Schlumberger Technology Corporation Well treatment fluids comprising mixed aldehydes
US6666975B1 (en) * 2002-10-04 2003-12-23 Ge Betz, Inc. Method of reducing hydrogen sulfide odor emissions from an aqueous medium
JP4177706B2 (ja) * 2003-05-15 2008-11-05 日華化学株式会社 消臭剤
JP2007111457A (ja) * 2005-10-18 2007-05-10 K I Chemical Industry Co Ltd 消臭剤
JP2008208046A (ja) * 2007-02-23 2008-09-11 Shiseido Co Ltd 油中水型乳化組成物
JP2009011821A (ja) * 2007-05-14 2009-01-22 Okada Giken:Kk グリオキシル酸エステル類を含有する消臭剤
GB2460460A (en) * 2008-05-30 2009-12-02 Production Chemical Internat H Use of azodicarbonamide for reducing sulphides in a fluid
CN101502741B (zh) * 2009-02-16 2011-01-05 北京博源恒升高科技有限公司 聚乙二醇脱除气体中SOx的方法
US8778172B2 (en) 2009-05-05 2014-07-15 Dorf Ketal Chemicals (I) Private Limited Method of scavenging hydrogen sulfide from hydrocarbon stream

Also Published As

Publication number Publication date
ES2406762T3 (es) 2013-06-10
JP2012525964A (ja) 2012-10-25
WO2010128523A2 (en) 2010-11-11
KR20120020141A (ko) 2012-03-07
CA2760780C (en) 2014-02-04
CL2011002762A1 (es) 2012-04-13
MY148744A (en) 2013-05-31
PL2427257T3 (pl) 2013-07-31
US20120055848A1 (en) 2012-03-08
ZA201108129B (en) 2012-07-25
EP2427257A2 (en) 2012-03-14
CO6450635A2 (es) 2012-05-31
EP2427257B1 (en) 2013-03-06
CN102481512A (zh) 2012-05-30
BRPI1007586A2 (pt) 2017-01-31
WO2010128523A3 (en) 2010-12-23
SG175899A1 (en) 2011-12-29
AU2010245644A1 (en) 2011-11-24
JP5863642B2 (ja) 2016-02-16
MX2011011744A (es) 2011-12-08
WO2010128523A4 (en) 2011-02-17
AU2010245644B2 (en) 2014-05-08
PE20121139A1 (es) 2012-08-27
US8778172B2 (en) 2014-07-15
HRP20130378T1 (hr) 2013-06-30
KR101814388B1 (ko) 2018-01-03
CA2760780A1 (en) 2010-11-11
CN102481512B (zh) 2014-11-19

Similar Documents

Publication Publication Date Title
BRPI1007586B1 (pt) aditivo sequestrante de sulfeto de hidrogênio e método de sequestro de sulfeto de hidrogênio em hidrocarbonetos
AU2011333299B2 (en) Additive composition and method for scavenging hydrogen sulfide in hydrocarbon streams
CA2982595C (en) Method of reducing hydrogen sulfide levels in liquid or gaseous streams using compositions comprising triazines and anionic surfactants
WO2017079817A1 (pt) Composição de sequestrante para aplicação na eliminação e/ou redução de sulfeto de hidrogênio e/ou mercaptanas em fluido
RU2269567C1 (ru) Способ очистки нефти и газоконденсата от сероводорода и меркаптанов поглотительными растворами
BR112018013492B1 (pt) Composição de aditivo sequestrante de sulfeto de hidrogênio, método para sequestrar sulfeto de hidrogênio e uso da composição de aditivo sequestrante de sulfeto de hidrogênio
MX2010011021A (es) Remocion rapida de mercaptanos de los hidrocarburos.
BR102021026448A2 (pt) Sequestrantes à base de ureia, glicosil ureia e formulações para dessulfurização de petróleo e derivados

Legal Events

Date Code Title Description
B06F Objections, documents and/or translations needed after an examination request according [chapter 6.6 patent gazette]
B06A Patent application procedure suspended [chapter 6.1 patent gazette]
B09A Decision: intention to grant [chapter 9.1 patent gazette]
B16A Patent or certificate of addition of invention granted [chapter 16.1 patent gazette]

Free format text: PRAZO DE VALIDADE: 10 (DEZ) ANOS CONTADOS A PARTIR DE 27/10/2020, OBSERVADAS AS CONDICOES LEGAIS.

B21F Lapse acc. art. 78, item iv - on non-payment of the annual fees in time

Free format text: REFERENTE A 12A ANUIDADE.

B24J Lapse because of non-payment of annual fees (definitively: art 78 iv lpi, resolution 113/2013 art. 12)

Free format text: EM VIRTUDE DA EXTINCAO PUBLICADA NA RPI 2669 DE 03-03-2022 E CONSIDERANDO AUSENCIA DE MANIFESTACAO DENTRO DOS PRAZOS LEGAIS, INFORMO QUE CABE SER MANTIDA A EXTINCAO DA PATENTE E SEUS CERTIFICADOS, CONFORME O DISPOSTO NO ARTIGO 12, DA RESOLUCAO 113/2013.
