BRPI1008341B1 - Método para produzir celulose nanofibrilada modificada, celulose nanofibrilada modificada, uso de celulose nanofibrilada modificada, papel, e, método para fabricar papel - Google Patents
Método para produzir celulose nanofibrilada modificada, celulose nanofibrilada modificada, uso de celulose nanofibrilada modificada, papel, e, método para fabricar papel Download PDFInfo
- Publication number
- BRPI1008341B1 BRPI1008341B1 BRPI1008341-3A BRPI1008341A BRPI1008341B1 BR PI1008341 B1 BRPI1008341 B1 BR PI1008341B1 BR PI1008341 A BRPI1008341 A BR PI1008341A BR PI1008341 B1 BRPI1008341 B1 BR PI1008341B1
- Authority
- BR
- Brazil
- Prior art keywords
- cellulose
- modified
- derivative
- polysaccharide
- pulp
- Prior art date
Links
- 229920002678 cellulose Polymers 0.000 title claims abstract description 143
- 239000001913 cellulose Substances 0.000 title claims abstract description 143
- 238000000034 method Methods 0.000 title claims abstract description 54
- 238000004519 manufacturing process Methods 0.000 title claims abstract description 24
- 229920001282 polysaccharide Polymers 0.000 claims abstract description 86
- 239000005017 polysaccharide Substances 0.000 claims abstract description 86
- 150000004676 glycans Chemical class 0.000 claims abstract description 85
- 239000000835 fiber Substances 0.000 claims abstract description 69
- 239000000725 suspension Substances 0.000 claims abstract description 55
- 239000000463 material Substances 0.000 claims abstract description 32
- 229920002134 Carboxymethyl cellulose Polymers 0.000 claims description 102
- 239000001768 carboxy methyl cellulose Substances 0.000 claims description 99
- 235000010948 carboxy methyl cellulose Nutrition 0.000 claims description 98
- 239000008112 carboxymethyl-cellulose Substances 0.000 claims description 98
- 239000000123 paper Substances 0.000 claims description 50
- 229920001131 Pulp (paper) Polymers 0.000 claims description 13
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 claims description 13
- 239000002023 wood Substances 0.000 claims description 11
- 239000000084 colloidal system Substances 0.000 claims description 9
- 239000011121 hardwood Substances 0.000 claims description 9
- 239000011122 softwood Substances 0.000 claims description 9
- 150000001768 cations Chemical class 0.000 claims description 7
- 239000000203 mixture Substances 0.000 claims description 6
- 235000013305 food Nutrition 0.000 claims description 5
- UXVMQQNJUSDDNG-UHFFFAOYSA-L Calcium chloride Chemical compound [Cl-].[Cl-].[Ca+2] UXVMQQNJUSDDNG-UHFFFAOYSA-L 0.000 claims description 4
- 239000001110 calcium chloride Substances 0.000 claims description 4
- 235000011148 calcium chloride Nutrition 0.000 claims description 4
- 229910001628 calcium chloride Inorganic materials 0.000 claims description 4
- 238000000576 coating method Methods 0.000 claims description 4
- 239000002131 composite material Substances 0.000 claims description 4
- 239000004567 concrete Substances 0.000 claims description 4
- 239000002537 cosmetic Substances 0.000 claims description 4
- 238000005553 drilling Methods 0.000 claims description 4
- 239000003921 oil Substances 0.000 claims description 4
- 239000003814 drug Substances 0.000 claims description 3
- OYPRJOBELJOOCE-UHFFFAOYSA-N Calcium Chemical compound [Ca] OYPRJOBELJOOCE-UHFFFAOYSA-N 0.000 claims description 2
- 229910052782 aluminium Inorganic materials 0.000 claims description 2
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 claims description 2
- 229910052791 calcium Inorganic materials 0.000 claims description 2
- 239000011575 calcium Substances 0.000 claims description 2
- 159000000000 sodium salts Chemical class 0.000 claims description 2
- 230000001131 transforming effect Effects 0.000 abstract 1
- 235000010980 cellulose Nutrition 0.000 description 112
- 206010061592 cardiac fibrillation Diseases 0.000 description 32
- 230000002600 fibrillogenic effect Effects 0.000 description 32
- 238000001179 sorption measurement Methods 0.000 description 30
- 229920002472 Starch Polymers 0.000 description 16
- 239000008107 starch Substances 0.000 description 16
- 235000019698 starch Nutrition 0.000 description 16
- 238000007792 addition Methods 0.000 description 15
- 125000002091 cationic group Chemical group 0.000 description 15
- 241000186514 Warburgia ugandensis Species 0.000 description 13
- UIIMBOGNXHQVGW-UHFFFAOYSA-M Sodium bicarbonate Chemical compound [Na+].OC([O-])=O UIIMBOGNXHQVGW-UHFFFAOYSA-M 0.000 description 12
- -1 coatings Substances 0.000 description 11
- 239000000654 additive Substances 0.000 description 10
- 238000002474 experimental method Methods 0.000 description 10
- 238000007670 refining Methods 0.000 description 10
- FAPWRFPIFSIZLT-UHFFFAOYSA-M Sodium chloride Chemical compound [Na+].[Cl-] FAPWRFPIFSIZLT-UHFFFAOYSA-M 0.000 description 9
- 238000012360 testing method Methods 0.000 description 9
- 238000005265 energy consumption Methods 0.000 description 8
- 239000002105 nanoparticle Substances 0.000 description 8
- 230000008569 process Effects 0.000 description 8
- 239000000047 product Substances 0.000 description 8
- 239000000523 sample Substances 0.000 description 8
- 239000000126 substance Substances 0.000 description 8
- 230000000996 additive effect Effects 0.000 description 7
- 238000003801 milling Methods 0.000 description 7
- 238000011282 treatment Methods 0.000 description 7
- HEMHJVSKTPXQMS-UHFFFAOYSA-M Sodium hydroxide Chemical compound [OH-].[Na+] HEMHJVSKTPXQMS-UHFFFAOYSA-M 0.000 description 6
- 239000008367 deionised water Substances 0.000 description 6
- 229910021641 deionized water Inorganic materials 0.000 description 6
- 230000000694 effects Effects 0.000 description 6
- 230000004048 modification Effects 0.000 description 6
- 238000012986 modification Methods 0.000 description 6
- 239000002245 particle Substances 0.000 description 6
- 235000017557 sodium bicarbonate Nutrition 0.000 description 6
- 229910000030 sodium bicarbonate Inorganic materials 0.000 description 6
- 239000000243 solution Substances 0.000 description 6
- 229920003043 Cellulose fiber Polymers 0.000 description 5
- 238000002156 mixing Methods 0.000 description 5
- 229920000642 polymer Polymers 0.000 description 5
- 238000002360 preparation method Methods 0.000 description 5
- 238000006467 substitution reaction Methods 0.000 description 5
- 238000005119 centrifugation Methods 0.000 description 4
- 239000013256 coordination polymer Substances 0.000 description 4
- 230000006872 improvement Effects 0.000 description 4
- 230000009467 reduction Effects 0.000 description 4
- 239000011780 sodium chloride Substances 0.000 description 4
- 238000010561 standard procedure Methods 0.000 description 4
- 238000002604 ultrasonography Methods 0.000 description 4
- 229920001046 Nanocellulose Polymers 0.000 description 3
- QAOWNCQODCNURD-UHFFFAOYSA-L Sulfate Chemical compound [O-]S([O-])(=O)=O QAOWNCQODCNURD-UHFFFAOYSA-L 0.000 description 3
- 230000008901 benefit Effects 0.000 description 3
- 238000001035 drying Methods 0.000 description 3
- 239000003792 electrolyte Substances 0.000 description 3
- 238000000265 homogenisation Methods 0.000 description 3
- 239000002655 kraft paper Substances 0.000 description 3
- 230000014759 maintenance of location Effects 0.000 description 3
- 238000005259 measurement Methods 0.000 description 3
- 229920000867 polyelectrolyte Polymers 0.000 description 3
- 239000002994 raw material Substances 0.000 description 3
- 239000013074 reference sample Substances 0.000 description 3
- 238000000527 sonication Methods 0.000 description 3
- 240000005020 Acaciella glauca Species 0.000 description 2
- 235000018185 Betula X alpestris Nutrition 0.000 description 2
- 235000018212 Betula X uliginosa Nutrition 0.000 description 2
- 229920002153 Hydroxypropyl cellulose Polymers 0.000 description 2
- DGAQECJNVWCQMB-PUAWFVPOSA-M Ilexoside XXIX Chemical group C[C@@H]1CC[C@@]2(CC[C@@]3(C(=CC[C@H]4[C@]3(CC[C@@H]5[C@@]4(CC[C@@H](C5(C)C)OS(=O)(=O)[O-])C)C)[C@@H]2[C@]1(C)O)C)C(=O)O[C@H]6[C@@H]([C@H]([C@@H]([C@H](O6)CO)O)O)O.[Na+] DGAQECJNVWCQMB-PUAWFVPOSA-M 0.000 description 2
- 229920000168 Microcrystalline cellulose Polymers 0.000 description 2
- 235000008331 Pinus X rigitaeda Nutrition 0.000 description 2
- 241000018646 Pinus brutia Species 0.000 description 2
- 235000011613 Pinus brutia Nutrition 0.000 description 2
- 235000008582 Pinus sylvestris Nutrition 0.000 description 2
- 125000000129 anionic group Chemical group 0.000 description 2
- 229920006318 anionic polymer Polymers 0.000 description 2
- IQFVPQOLBLOTPF-HKXUKFGYSA-L congo red Chemical compound [Na+].[Na+].C1=CC=CC2=C(N)C(/N=N/C3=CC=C(C=C3)C3=CC=C(C=C3)/N=N/C3=C(C4=CC=CC=C4C(=C3)S([O-])(=O)=O)N)=CC(S([O-])(=O)=O)=C21 IQFVPQOLBLOTPF-HKXUKFGYSA-L 0.000 description 2
- 230000018044 dehydration Effects 0.000 description 2
- 238000006297 dehydration reaction Methods 0.000 description 2
- 238000010586 diagram Methods 0.000 description 2
- 239000002270 dispersing agent Substances 0.000 description 2
- 230000002255 enzymatic effect Effects 0.000 description 2
- 239000002657 fibrous material Substances 0.000 description 2
- 239000001863 hydroxypropyl cellulose Substances 0.000 description 2
- 235000010977 hydroxypropyl cellulose Nutrition 0.000 description 2
- 235000019813 microcrystalline cellulose Nutrition 0.000 description 2
- 210000001724 microfibril Anatomy 0.000 description 2
- 238000001000 micrograph Methods 0.000 description 2
- 230000003287 optical effect Effects 0.000 description 2
- 238000000879 optical micrograph Methods 0.000 description 2
- 150000003839 salts Chemical class 0.000 description 2
- 239000011734 sodium Substances 0.000 description 2
- 239000007787 solid Substances 0.000 description 2
- 239000006228 supernatant Substances 0.000 description 2
- 239000002562 thickening agent Substances 0.000 description 2
- RFRMMZAKBNXNHE-UHFFFAOYSA-N 6-[4,6-dihydroxy-5-(2-hydroxyethoxy)-2-(hydroxymethyl)oxan-3-yl]oxy-2-(hydroxymethyl)-5-(2-hydroxypropoxy)oxane-3,4-diol Chemical compound CC(O)COC1C(O)C(O)C(CO)OC1OC1C(O)C(OCCO)C(O)OC1CO RFRMMZAKBNXNHE-UHFFFAOYSA-N 0.000 description 1
- 241000191291 Abies alba Species 0.000 description 1
- 235000004507 Abies alba Nutrition 0.000 description 1
- 244000283070 Abies balsamea Species 0.000 description 1
- 235000007173 Abies balsamea Nutrition 0.000 description 1
- 244000198134 Agave sisalana Species 0.000 description 1
- 235000011624 Agave sisalana Nutrition 0.000 description 1
- 241000609240 Ambelania acida Species 0.000 description 1
- 235000007319 Avena orientalis Nutrition 0.000 description 1
- 244000075850 Avena orientalis Species 0.000 description 1
- 235000017166 Bambusa arundinacea Nutrition 0.000 description 1
- 235000017491 Bambusa tulda Nutrition 0.000 description 1
- 240000008564 Boehmeria nivea Species 0.000 description 1
- LODRBFJCSFKQGA-UHFFFAOYSA-N C=CC(=O)NC(Cl)C1CO1 Chemical compound C=CC(=O)NC(Cl)C1CO1 LODRBFJCSFKQGA-UHFFFAOYSA-N 0.000 description 1
- 244000025254 Cannabis sativa Species 0.000 description 1
- 235000012766 Cannabis sativa ssp. sativa var. sativa Nutrition 0.000 description 1
- 235000012765 Cannabis sativa ssp. sativa var. spontanea Nutrition 0.000 description 1
- 229920002101 Chitin Polymers 0.000 description 1
- 229920001661 Chitosan Polymers 0.000 description 1
- 240000000491 Corchorus aestuans Species 0.000 description 1
- 235000011777 Corchorus aestuans Nutrition 0.000 description 1
- 235000010862 Corchorus capsularis Nutrition 0.000 description 1
- 241001137251 Corvidae Species 0.000 description 1
- 229920000742 Cotton Polymers 0.000 description 1
- 241000195493 Cryptophyta Species 0.000 description 1
- 229920001353 Dextrin Polymers 0.000 description 1
- 239000004375 Dextrin Substances 0.000 description 1
- 241000196324 Embryophyta Species 0.000 description 1
- 102000004190 Enzymes Human genes 0.000 description 1
- 108090000790 Enzymes Proteins 0.000 description 1
- 229920000896 Ethulose Polymers 0.000 description 1
- 239000001859 Ethyl hydroxyethyl cellulose Substances 0.000 description 1
- 244000004281 Eucalyptus maculata Species 0.000 description 1
- 241000233866 Fungi Species 0.000 description 1
- 229920001503 Glucan Polymers 0.000 description 1
- 229920002907 Guar gum Polymers 0.000 description 1
- 240000000797 Hibiscus cannabinus Species 0.000 description 1
- 240000005979 Hordeum vulgare Species 0.000 description 1
- 235000007340 Hordeum vulgare Nutrition 0.000 description 1
- 229920000663 Hydroxyethyl cellulose Polymers 0.000 description 1
- 239000004354 Hydroxyethyl cellulose Substances 0.000 description 1
- 229920001479 Hydroxyethyl methyl cellulose Polymers 0.000 description 1
- 241000218652 Larix Species 0.000 description 1
- 235000005590 Larix decidua Nutrition 0.000 description 1
- 240000007472 Leucaena leucocephala Species 0.000 description 1
- 235000010643 Leucaena leucocephala Nutrition 0.000 description 1
- 235000004431 Linum usitatissimum Nutrition 0.000 description 1
- 240000006240 Linum usitatissimum Species 0.000 description 1
- 229920000057 Mannan Polymers 0.000 description 1
- 240000000907 Musa textilis Species 0.000 description 1
- 239000000020 Nitrocellulose Substances 0.000 description 1
- 240000007594 Oryza sativa Species 0.000 description 1
- 235000007164 Oryza sativa Nutrition 0.000 description 1
- 229910019142 PO4 Inorganic materials 0.000 description 1
- 235000014676 Phragmites communis Nutrition 0.000 description 1
- 244000082204 Phyllostachys viridis Species 0.000 description 1
- 235000015334 Phyllostachys viridis Nutrition 0.000 description 1
- 241000219000 Populus Species 0.000 description 1
- 241000183024 Populus tremula Species 0.000 description 1
- 241000218683 Pseudotsuga Species 0.000 description 1
- 244000305267 Quercus macrolepis Species 0.000 description 1
- 241000209056 Secale Species 0.000 description 1
- 235000007238 Secale cereale Nutrition 0.000 description 1
- CDBYLPFSWZWCQE-UHFFFAOYSA-L Sodium Carbonate Chemical compound [Na+].[Na+].[O-]C([O-])=O CDBYLPFSWZWCQE-UHFFFAOYSA-L 0.000 description 1
- UCKMPCXJQFINFW-UHFFFAOYSA-N Sulphide Chemical compound [S-2] UCKMPCXJQFINFW-UHFFFAOYSA-N 0.000 description 1
- 235000021307 Triticum Nutrition 0.000 description 1
- 244000098338 Triticum aestivum Species 0.000 description 1
- 240000008042 Zea mays Species 0.000 description 1
- 235000005824 Zea mays ssp. parviglumis Nutrition 0.000 description 1
- 235000002017 Zea mays subsp mays Nutrition 0.000 description 1
- FJWGYAHXMCUOOM-QHOUIDNNSA-N [(2s,3r,4s,5r,6r)-2-[(2r,3r,4s,5r,6s)-4,5-dinitrooxy-2-(nitrooxymethyl)-6-[(2r,3r,4s,5r,6s)-4,5,6-trinitrooxy-2-(nitrooxymethyl)oxan-3-yl]oxyoxan-3-yl]oxy-3,5-dinitrooxy-6-(nitrooxymethyl)oxan-4-yl] nitrate Chemical compound O([C@@H]1O[C@@H]([C@H]([C@H](O[N+]([O-])=O)[C@H]1O[N+]([O-])=O)O[C@H]1[C@@H]([C@@H](O[N+]([O-])=O)[C@H](O[N+]([O-])=O)[C@@H](CO[N+]([O-])=O)O1)O[N+]([O-])=O)CO[N+](=O)[O-])[C@@H]1[C@@H](CO[N+]([O-])=O)O[C@@H](O[N+]([O-])=O)[C@H](O[N+]([O-])=O)[C@H]1O[N+]([O-])=O FJWGYAHXMCUOOM-QHOUIDNNSA-N 0.000 description 1
- 238000010521 absorption reaction Methods 0.000 description 1
- DPXJVFZANSGRMM-UHFFFAOYSA-N acetic acid;2,3,4,5,6-pentahydroxyhexanal;sodium Chemical compound [Na].CC(O)=O.OCC(O)C(O)C(O)C(O)C=O DPXJVFZANSGRMM-UHFFFAOYSA-N 0.000 description 1
- 239000002253 acid Substances 0.000 description 1
- 238000010306 acid treatment Methods 0.000 description 1
- 229910052783 alkali metal Inorganic materials 0.000 description 1
- 150000001340 alkali metals Chemical class 0.000 description 1
- 150000003863 ammonium salts Chemical class 0.000 description 1
- 229920006321 anionic cellulose Polymers 0.000 description 1
- 230000001580 bacterial effect Effects 0.000 description 1
- 239000010905 bagasse Substances 0.000 description 1
- 239000011425 bamboo Substances 0.000 description 1
- 239000002585 base Substances 0.000 description 1
- 238000010009 beating Methods 0.000 description 1
- 239000011230 binding agent Substances 0.000 description 1
- 239000012620 biological material Substances 0.000 description 1
- 230000015572 biosynthetic process Effects 0.000 description 1
- 235000009120 camo Nutrition 0.000 description 1
- 150000001720 carbohydrates Chemical class 0.000 description 1
- 125000003178 carboxy group Chemical group [H]OC(*)=O 0.000 description 1
- 125000002057 carboxymethyl group Chemical group [H]OC(=O)C([H])([H])[*] 0.000 description 1
- 229920003090 carboxymethyl hydroxyethyl cellulose Polymers 0.000 description 1
- 229920006319 cationized starch Polymers 0.000 description 1
- 229920002301 cellulose acetate Polymers 0.000 description 1
- 235000005607 chanvre indien Nutrition 0.000 description 1
- 150000001875 compounds Chemical class 0.000 description 1
- 230000001143 conditioned effect Effects 0.000 description 1
- 239000007799 cork Substances 0.000 description 1
- 235000005822 corn Nutrition 0.000 description 1
- 235000019425 dextrin Nutrition 0.000 description 1
- 238000007865 diluting Methods 0.000 description 1
- 239000012153 distilled water Substances 0.000 description 1
- 235000013399 edible fruits Nutrition 0.000 description 1
- 238000005516 engineering process Methods 0.000 description 1
- 230000007613 environmental effect Effects 0.000 description 1
- VEWLDLAARDMXSB-UHFFFAOYSA-N ethenyl sulfate;hydron Chemical compound OS(=O)(=O)OC=C VEWLDLAARDMXSB-UHFFFAOYSA-N 0.000 description 1
- 235000019326 ethyl hydroxyethyl cellulose Nutrition 0.000 description 1
- 230000003203 everyday effect Effects 0.000 description 1
- 238000001914 filtration Methods 0.000 description 1
- 125000000524 functional group Chemical group 0.000 description 1
- 238000004442 gravimetric analysis Methods 0.000 description 1
- 238000000227 grinding Methods 0.000 description 1
- 239000000665 guar gum Substances 0.000 description 1
- 235000010417 guar gum Nutrition 0.000 description 1
- 229960002154 guar gum Drugs 0.000 description 1
- 238000010438 heat treatment Methods 0.000 description 1
- 239000011487 hemp Substances 0.000 description 1
- 239000010903 husk Substances 0.000 description 1
- 125000002887 hydroxy group Chemical group [H]O* 0.000 description 1
- 235000019447 hydroxyethyl cellulose Nutrition 0.000 description 1
- 229940071826 hydroxyethyl cellulose Drugs 0.000 description 1
- 238000003384 imaging method Methods 0.000 description 1
- 239000004615 ingredient Substances 0.000 description 1
- 239000002198 insoluble material Substances 0.000 description 1
- 230000003993 interaction Effects 0.000 description 1
- 239000007788 liquid Substances 0.000 description 1
- 229910021645 metal ion Inorganic materials 0.000 description 1
- 229920000609 methyl cellulose Polymers 0.000 description 1
- 239000001923 methylcellulose Substances 0.000 description 1
- 235000010981 methylcellulose Nutrition 0.000 description 1
- 229940016286 microcrystalline cellulose Drugs 0.000 description 1
- 239000008108 microcrystalline cellulose Substances 0.000 description 1
- 239000000178 monomer Substances 0.000 description 1
- 239000002121 nanofiber Substances 0.000 description 1
- 229920001220 nitrocellulos Polymers 0.000 description 1
- 229940079938 nitrocellulose Drugs 0.000 description 1
- 239000004745 nonwoven fabric Substances 0.000 description 1
- 238000010979 pH adjustment Methods 0.000 description 1
- 238000004806 packaging method and process Methods 0.000 description 1
- 239000000825 pharmaceutical preparation Substances 0.000 description 1
- 229940127557 pharmaceutical product Drugs 0.000 description 1
- 239000010452 phosphate Substances 0.000 description 1
- NBIIXXVUZAFLBC-UHFFFAOYSA-K phosphate Chemical compound [O-]P([O-])([O-])=O NBIIXXVUZAFLBC-UHFFFAOYSA-K 0.000 description 1
- UEZVMMHDMIWARA-UHFFFAOYSA-M phosphonate Chemical compound [O-]P(=O)=O UEZVMMHDMIWARA-UHFFFAOYSA-M 0.000 description 1
- 235000015108 pies Nutrition 0.000 description 1
- 239000001839 pinus sylvestris Substances 0.000 description 1
- 229920000371 poly(diallyldimethylammonium chloride) polymer Polymers 0.000 description 1
- 229920000768 polyamine Polymers 0.000 description 1
- 238000012545 processing Methods 0.000 description 1
- 238000012827 research and development Methods 0.000 description 1
- 238000000518 rheometry Methods 0.000 description 1
- 235000009566 rice Nutrition 0.000 description 1
- 235000019812 sodium carboxymethyl cellulose Nutrition 0.000 description 1
- 229920001027 sodium carboxymethylcellulose Polymers 0.000 description 1
- 239000002594 sorbent Substances 0.000 description 1
- 229920003179 starch-based polymer Polymers 0.000 description 1
- 239000004628 starch-based polymer Substances 0.000 description 1
- 239000011550 stock solution Substances 0.000 description 1
- 229910021653 sulphate ion Inorganic materials 0.000 description 1
- 230000002195 synergetic effect Effects 0.000 description 1
- 229920001059 synthetic polymer Polymers 0.000 description 1
- 235000013311 vegetables Nutrition 0.000 description 1
- 229920001285 xanthan gum Polymers 0.000 description 1
- 239000000230 xanthan gum Substances 0.000 description 1
- 235000010493 xanthan gum Nutrition 0.000 description 1
- 229940082509 xanthan gum Drugs 0.000 description 1
Images
Classifications
-
- D—TEXTILES; PAPER
- D21—PAPER-MAKING; PRODUCTION OF CELLULOSE
- D21C—PRODUCTION OF CELLULOSE BY REMOVING NON-CELLULOSE SUBSTANCES FROM CELLULOSE-CONTAINING MATERIALS; REGENERATION OF PULPING LIQUORS; APPARATUS THEREFOR
- D21C9/00—After-treatment of cellulose pulp, e.g. of wood pulp, or cotton linters ; Treatment of dilute or dewatered pulp or process improvement taking place after obtaining the raw cellulosic material and not provided for elsewhere
- D21C9/001—Modification of pulp properties
- D21C9/007—Modification of pulp properties by mechanical or physical means
-
- D—TEXTILES; PAPER
- D21—PAPER-MAKING; PRODUCTION OF CELLULOSE
- D21H—PULP COMPOSITIONS; PREPARATION THEREOF NOT COVERED BY SUBCLASSES D21C OR D21D; IMPREGNATING OR COATING OF PAPER; TREATMENT OF FINISHED PAPER NOT COVERED BY CLASS B31 OR SUBCLASS D21G; PAPER NOT OTHERWISE PROVIDED FOR
- D21H17/00—Non-fibrous material added to the pulp, characterised by its constitution; Paper-impregnating material characterised by its constitution
- D21H17/02—Material of vegetable origin
-
- D—TEXTILES; PAPER
- D21—PAPER-MAKING; PRODUCTION OF CELLULOSE
- D21H—PULP COMPOSITIONS; PREPARATION THEREOF NOT COVERED BY SUBCLASSES D21C OR D21D; IMPREGNATING OR COATING OF PAPER; TREATMENT OF FINISHED PAPER NOT COVERED BY CLASS B31 OR SUBCLASS D21G; PAPER NOT OTHERWISE PROVIDED FOR
- D21H5/00—Special paper or cardboard not otherwise provided for
- D21H5/12—Special paper or cardboard not otherwise provided for characterised by the use of special fibrous materials
- D21H5/1263—Special paper or cardboard not otherwise provided for characterised by the use of special fibrous materials of fibres which have been swollen
-
- D—TEXTILES; PAPER
- D21—PAPER-MAKING; PRODUCTION OF CELLULOSE
- D21H—PULP COMPOSITIONS; PREPARATION THEREOF NOT COVERED BY SUBCLASSES D21C OR D21D; IMPREGNATING OR COATING OF PAPER; TREATMENT OF FINISHED PAPER NOT COVERED BY CLASS B31 OR SUBCLASS D21G; PAPER NOT OTHERWISE PROVIDED FOR
- D21H11/00—Pulp or paper, comprising cellulose or lignocellulose fibres of natural origin only
- D21H11/16—Pulp or paper, comprising cellulose or lignocellulose fibres of natural origin only modified by a particular after-treatment
- D21H11/18—Highly hydrated, swollen or fibrillatable fibres
-
- D—TEXTILES; PAPER
- D21—PAPER-MAKING; PRODUCTION OF CELLULOSE
- D21C—PRODUCTION OF CELLULOSE BY REMOVING NON-CELLULOSE SUBSTANCES FROM CELLULOSE-CONTAINING MATERIALS; REGENERATION OF PULPING LIQUORS; APPARATUS THEREFOR
- D21C9/00—After-treatment of cellulose pulp, e.g. of wood pulp, or cotton linters ; Treatment of dilute or dewatered pulp or process improvement taking place after obtaining the raw cellulosic material and not provided for elsewhere
- D21C9/001—Modification of pulp properties
-
- D—TEXTILES; PAPER
- D21—PAPER-MAKING; PRODUCTION OF CELLULOSE
- D21D—TREATMENT OF THE MATERIALS BEFORE PASSING TO THE PAPER-MAKING MACHINE
- D21D1/00—Methods of beating or refining; Beaters of the Hollander type
-
- D—TEXTILES; PAPER
- D21—PAPER-MAKING; PRODUCTION OF CELLULOSE
- D21H—PULP COMPOSITIONS; PREPARATION THEREOF NOT COVERED BY SUBCLASSES D21C OR D21D; IMPREGNATING OR COATING OF PAPER; TREATMENT OF FINISHED PAPER NOT COVERED BY CLASS B31 OR SUBCLASS D21G; PAPER NOT OTHERWISE PROVIDED FOR
- D21H17/00—Non-fibrous material added to the pulp, characterised by its constitution; Paper-impregnating material characterised by its constitution
- D21H17/03—Non-macromolecular organic compounds
- D21H17/05—Non-macromolecular organic compounds containing elements other than carbon and hydrogen only
- D21H17/18—Non-macromolecular organic compounds containing elements other than carbon and hydrogen only forming new compounds in situ, e.g. within the pulp or paper, by chemical reaction with itself, or other added substances, e.g. by grafting on the fibres
-
- D—TEXTILES; PAPER
- D21—PAPER-MAKING; PRODUCTION OF CELLULOSE
- D21H—PULP COMPOSITIONS; PREPARATION THEREOF NOT COVERED BY SUBCLASSES D21C OR D21D; IMPREGNATING OR COATING OF PAPER; TREATMENT OF FINISHED PAPER NOT COVERED BY CLASS B31 OR SUBCLASS D21G; PAPER NOT OTHERWISE PROVIDED FOR
- D21H17/00—Non-fibrous material added to the pulp, characterised by its constitution; Paper-impregnating material characterised by its constitution
- D21H17/20—Macromolecular organic compounds
- D21H17/21—Macromolecular organic compounds of natural origin; Derivatives thereof
- D21H17/24—Polysaccharides
-
- D—TEXTILES; PAPER
- D21—PAPER-MAKING; PRODUCTION OF CELLULOSE
- D21H—PULP COMPOSITIONS; PREPARATION THEREOF NOT COVERED BY SUBCLASSES D21C OR D21D; IMPREGNATING OR COATING OF PAPER; TREATMENT OF FINISHED PAPER NOT COVERED BY CLASS B31 OR SUBCLASS D21G; PAPER NOT OTHERWISE PROVIDED FOR
- D21H17/00—Non-fibrous material added to the pulp, characterised by its constitution; Paper-impregnating material characterised by its constitution
- D21H17/20—Macromolecular organic compounds
- D21H17/21—Macromolecular organic compounds of natural origin; Derivatives thereof
- D21H17/24—Polysaccharides
- D21H17/25—Cellulose
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
- Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
- Y10T428/00—Stock material or miscellaneous articles
- Y10T428/29—Coated or structually defined flake, particle, cell, strand, strand portion, rod, filament, macroscopic fiber or mass thereof
- Y10T428/2913—Rod, strand, filament or fiber
- Y10T428/298—Physical dimension
Landscapes
- Engineering & Computer Science (AREA)
- Life Sciences & Earth Sciences (AREA)
- Wood Science & Technology (AREA)
- Mechanical Engineering (AREA)
- Chemical & Material Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- General Chemical & Material Sciences (AREA)
- Paper (AREA)
- Polysaccharides And Polysaccharide Derivatives (AREA)
- Medicinal Preparation (AREA)
- Cosmetics (AREA)
Abstract
metodos para produzir celulose nanofibrilada modificada, e para fabricar papel com propriedades melhoradas, celulose nanofibrilada modificada, usos de celulose nanofibrilada modificada, e de um método, e, papel. a presente invenção fornece um método para produzir celulose nanofibrilada modificada, caracterizado por transformar o material celulósico em uma suspensão de fibras, adsorver um derivado de celulose ou polissacarídeo ou derivado de polissacarídeo em fibras na referida suspensão de fibras sob condições especiais e submetendo o derivado de suspensão de fibras obtido a uma desintegração mecânica. é fornecida uma celulose nanofibrilada modificada obtenível por um método da invenção atual. além disso, a invenção refere-se ao uso da referida celulose nanofibrilada modificada.
Description
[0001] A invenção refere-se a um método para a produção de celulose nanofibrilada modificada, caracterizado por etapas de preparação de uma suspensão contendo fibras de material celulósico, a adsorção de um derivado de celulose ou polissacarídeo ou derivado de polissacarídeo em fibras na referida suspensão sob condições especiais e submetendo-se a suspensão de fibras compreendendo o referido derivado de celulose ou polissacarídeo ou derivado de polissacarídeo a uma desintegração mecânica. A invenção também se refere a uma celulose nanofibrilada modificada obtenível por um método da presente invenção. A invenção apresenta um papel que contém a celulose nanofibrilada modificada e o método e uso do mesmo. Além disso, a invenção refere-se ao uso da referida celulose nanofibrilada modificada em papel, produtos alimentícios, materiais compostos, concreto, produtos de perfuração de petróleo, revestimentos, produtos cosméticos e produtos farmacêuticos. A invenção também apresenta o uso do método atual para a produção de energia de celulose nanofibrilada modificada, eficientemente.
[0002] As fibras de nano-dimensionadas apresentam novas possibilidades para a produção de materiais leves e fortes. Por exemplo, os requisitos ambientais crescentes promovem uma utilização mais extensa de novos bio-materiais com base em fibras naturais, no futuro. Os materiais nano-dimensionados podem fornecer propriedades, as quais não podem ser obtidas com partículas de tamanhos maiores. Quanto menor for a partícula, maior será a área superficial e existem mais possibilidades para as interações desejadas com outros materiais.
[0003] As fibras de celulose (largura de 30 - 40 μm, comprimento de 2 - 3 mm) podem ser desmontadas em estruturas nano-dimensionadas (largura em torno de 5 -30 nm, comprimento de vários μm). A celulose microfibrilada (MFC) tem sido produzida combinando-se tratamentos enzimáticos ou químicos com tratamentos mecânicos. As microfibrilas fornecem, mesmo em proporção menor, uma rigidez e uma resistência aumentadas aos produtos convencionais de papel. A publicação internacional de patente WO2007/091942 apresenta um método para a produção de celulose micro- fibrilada utilizando-se tratamento enzimático.
[0004] As propriedades das fibras de celulose usadas para a produção de papel podem ser modificadas adicionando-se polímeros na suspensão de fibras. Polímeros aditivos adequados incluem, por exemplo, polímeros com base em amido, como amido cationizado, ou polímeros sintéticos como polímeros poliacrílicos, polímeros de poliaminoamida, poliamina e acrilamino-epicloridrina, derivados de celulose, ou polímeros aniônicos contendo grupos carboxila ou íons de carboxilato na forma de sais alcalino metálicos ou de amônio, por exemplo, carboximetil polissacarídeos, como carboximetil celulose (CMC). As publicações de patentes internacionais WO01/66600 e WO00/47628 apresentam polissacarídeos microfibrilares derivados, tais como celulose, e métodos de produção da mesma.
[0005] O CMC ou carboximetilcelulose de sódio é um polímero aniônico solúvel em água obtenível pela introdução de grupos carboximetila ao longo da cadeia de celulose. As propriedades funcionais do CMC dependem do grau de substituição na estrutura da celulose (i.e., quantos grupos hidroxila foram utilizados na reação de substituição), e também do comprimento de cadeia da estrutura básica de celulose. O grau de substituição (DS) do CMC usualmente está na faixa de 0,6 a 0,95 derivados por unidade de monômero.
[0006] O CMC pode ser usado como um aditivo durante a moagem da polpa de papel (B. T. Hofreiter in "Pulp and Paper Chemistry and Chemical Technology", Chapter 14, Volume III, 3rd edition, New York, 1981; W. F. Reynolds in "Dry strength additives", Atlanta 1980; D. Eklund and T. Lindstrom in "Paper Chemistry - an introduction", Grankulla, Finland 1991; J. C. Roberts in "Paper Chemistry"; Glasgow and London 1991).
[0007] O CMC tem uma baixa afinidade por fibras celulósicas, porque ambos são carregados anionicamente. O CMC pode ainda ser ligada irreversivelmente a fibras de polpa e ele aumenta a densidade de carga na superfície das fibras de polpa.
[0008] As patentes norte-americanas US 5.061.346 e US 5.316.623 apresentam a adição de CMC à polpa em processos de produção de papel. As publicações WO2004/055268 e WO2004/055267 apresentam suspensões de fibra compreendendo polpa de sulfato microfibrilar tratada por enzima de celulose (eMFC) e carboximetilcelulose (CMC) como matéria-prima para embalagens e para a aplicação na superfície em produção de papelão e papel, respectivamente.
[0009] O CMC é usado como espessante para modificar a reologia. O CMC também tem sido usado como um agente de dispersão. Além disso, o CMC tem sido usado como aglutinante. A patente norte-americana US 5.487.419 apresenta o CMC como agentes de dispersão. A patente norte- americana US 6.224.663 apresenta o uso do CMC como um aditivo em uma composição de celulose. A publicação WO95/02966 apresenta o uso do CMC para modificar a celulose microcristalina, e em alguns casos, MCC microfibrilada misturando-se os dois componentes, e o uso desta mistura em composições alimentícias.
[00010] A sorção de CMC é conhecida na arte. A patente norte- americana US 6.958.108 e a publicação de patente internacional WO99/57370 apresentam um método para a produção de um produto de fibra, onde o CMC solúvel em álcali é adicionado na polpa sob condições alcalinas. A publicação de patente internacional WO01/021890 apresenta um método para modificar fibras de celulose com um derivado de celulose, como CMC. A publicação WO2009/126106 se refere à ligação de polímeros de CMC anfotéricos a fibras de celulose antes da homogeneização.
[00011] Os seguintes artigos de Laine et al. apresentam modificações de fibras celulósicas com CMC: Nord Pulp Pap Res J, 15:520-526 (2000); Nord Pulp Pap Res J, 17:50-56 (2002); Nord Pulp Pap Res J, 17:57-60 (2002); Nord Pulp Pap Res J, 18:316-325 (2003); Nord Pulp Pap Res J, 18:325-332 (2003).
[00012] Apesar da pesquisa e desenvolvimento continuados na fabricação de celulose microfibrilada, existe ainda uma necessidade constante na indústria para a melhoria dos processos. Um problema é o alto consumo de energia e portanto, existe a necessidade de um método eficiente em energia. Existe também a necessidade de um processo onde as propriedades do papel sejam melhoradas. A presente invenção apresenta um método para superar os problemas associados com a arte anterior.
[00013] A invenção refere-se a um método para a produção de celulose nanofibrilada modificada. O método compreende a preparação de uma suspensão contendo fibras de material celulósico, a absorção de um derivado de celulose ou polissacarídeo ou derivado de polissacarídeo em fibras na referida suspensão sob condições especiais, e submetendo-se a suspensão de fibras compreendendo o referido derivado de celulose ou polissacarídeo ou derivado de polissacarídeo a uma desintegração mecânica para a obtenção de celulose nanofibrilada modificada com o referido derivado de celulose ou polissacarídeo ou derivado de polissacarídeo. A presente invenção também se refere à celulose nanofibrilada modificada obtenível pelo método da presente invenção, caracterizada pelo fato do diâmetro da celulose nanofibrilada modificada ser menor do que 1 μm.
[00014] Um avanço significativo da presente invenção é o consumo reduzido de energia de refino, comparado com os métodos da arte anterior. É assim apresentado um método novo e eficiente para a produção de celulose nanofibrilada modificada que é eficiente em energia.
[00015] Aditivos, tais como derivados de celulose ou polissacarídeos ou derivados de polissacarídeo são usualmente adicionados ao material que já foi fibrilado, i.e., pela adição na suspensão depois da desintegração mecânica.
[00016] Na presente invenção, o derivado de celulose ou polissacarídeo ou derivado de polissacarídeo é adicionado antes e/ou durante a desintegração mecânica. Isto resulta no consumo reduzido de energia e uma fibrilação melhor. Na presente invenção um derivado de celulose ou polissacarídeo ou derivado de polissacarídeo é usado de uma forma nova enquanto é adsorvido no material celulósico sob condições especiais. O material celulósico é transformado em uma suspensão de fibras e um derivado de celulose ou polissacarídeo ou derivado de polissacarídeo é adsorvido na referida suspensão de fibras. A suspensão de fibras contendo o derivado de celulose dissolvido ou polissacarídeo ou derivado de polissacarídeo é então submetido à desintegração mecânica. O derivado de celulose ou polissacarídeo ou derivado de polissacarídeo é aniônico ou não iônico.
[00017] A presente invenção se refere ainda a um papel que contém a celulose nanofibrilada modificada preparada de acordo com o método da presente invenção.
[00018] Uma das vantagens da invenção é uma melhoria das propriedades do papel.
[00019] A presente invenção se refere ainda ao uso da referida celulose nanofibrilada em papel, produtos alimentícios, materiais compostos, concreto, produtos de perfuração de petróleo, revestimentos, produtos cosméticos ou produtos farmacêuticos.
[00020] A presente invenção se refere ainda ao uso de um método para a produção de celulose nanofibrilada, que é eficiente energeticamente, e ao uso de um método para a produção de papel com propriedades melhoradas.
[00021] A figura 1 mostra a adesão Scott (J/m2), i.e. a resistência interna de uma folha de papel, medida pelo equipamento de teste da adesão Scott como função do tempo de drenagem, medido utilizando-se um analisador de drenagem dinâmico. Nesta figura é evidente que adicionando-se a celulose nanofibrilada (NFC) preparada de acordo com esta invenção (10 min + CS + esfera cheia com NFC modificada por CMC) em polpa refinada somente ligeiramente, é obtida uma resistência interna quase cinco vezes aumentada sem uma perda severa na eficiência de desidratação.
[00022] A polpa de madeira macia (pinheiro) foi refinada durante 10 minutos e a polpa foi lavada até a forma sódica. Um amido catiônico (CS; Raisamyl 50021, DS = 0,035, Ciba Specialty Chemicals) foi utilizado como um aditivo em alguns casos (10 min + CS + esfera cheia com NFC modificado por CMF; 10 min + CS + esfera aberta de NFC não modificado). A NFC foi dispersada com sonicação microtipada de ultrassom antes do uso. Todas as experiências foram feitas em uma solução de água deionizada contendo 1 mM NaHCO3 e 9 mM NaCl.
[00023] A polpa foi primeiramente misturada com amido catiônico ( CS, 25 mg/g de polpa seca) durante 15 minutos, e então a celulose nanofibrilada dispersada (NFC, 30 mg/g de polpa seca) foi adicionada e a suspensão foi misturada por mais 15 minutos. Nos casos em que a CS foi usada (10 min + NFC não modificada; triângulo) foi adicionada somente NFC (30 mg/g) e a suspensão foi misturada durante 15 minutos antes da preparação da folha. As folhas foram preparadas em um equipamento de formação de folha de laboratório (SCAN-C26:76) e secada por retenção. Para comparação, o efeito do refino é mostrado pelos quadrados negros. Nesta série, a polpa foi refinada durante 10, 15, 20 e 30 minutos, respectivamente, conforme mostrado pelos quadrados negros. A NFC modificada por CMC, neste exemplo, foi preparada pela sorção de CMC Finnfix WRM e 3 passes através do moedor por fricção com a adição da mesma CMC antes do segundo e do terceiro passe. Abreviaturas: CS, amido catiônico; NFC, celulose nanofibrilada; CMC, carboximetilcelulose.
[00024] A figura 2 detalha imagens do microscópio óptico da celulose nanofibrilada modificada por CMC. A CMC (Finnfix WRM, CMC de alto peso molecular) foi adicionada durante a fibrilação no fluidizante. A figura 2a mostra a celulose nanofibrilada modificada depois de 1 + 1 passes através do fluidizante. A figura 2b mostra a celulose nanofibrilada modificada depois de 1 + 2 passes através do fluidizante. A figura 2c mostra a celulose nanofibrilada modificada depois de 1 + 3 passes através do fluidizante. Pode ser observada a redução na quantidade de partículas grandes.
[00025] A figura 3 detalha imagens de microscópio óptico de amostras depois de 1 + 3 passes através do fluidizante. A figura 3a mostra a imagem de celulose nanofibrilada não modificada (NFC). A figura 3b mostra a imagem da NFC modificada de acordo com esta invenção, através da adição de 10 mg/g de polpa seca Finnfix, CMC de alto peso molecular WRM antes de cada passe (um total de 40 mg/g depois de 1 + 3 passes). A figura 3c mostra a imagem da NFC modificada de acordo com esta invenção através da adição de 10 mg/g de polpa seca FinFix, CMC de baixo peso molecular BW antes de cada passe (um total de 40 mg/g depois de 1 + 3 passes).
[00026] A figura 4a detalha um diagrama esquemático de pré-sorção de CMC na fibra antes da desintegração mecânica. A figura 4b detalha um diagrama esquemático da adição de CMC na suspensão de polpa antes e/ou durante a desintegração mecânica. Ao contrário do método mostrado na figura 4a, a CMC é adsorvida durante o processo inteiro de desintegração.
[00027] A figura 5 mostra a adesão Scott como função dos passes através do Masuko ou fluidizador. As imagens correspondentes do microscópio são das amostras dos fluidizador depois de 2, 3 e 4 passes através do fluidizador, respectivamente.
[00028] A presente invenção apresenta um método para a produção de celulose nanofibrilada modificada através da adsorção de um derivado de celulose ou polissacarídeo ou derivado de polissacarídeo sobre fibras em uma suspensão de fibras sob condições especiais, e submetendo-se a suspensão de fibras compreendendo um derivado de celulose ou polissacarídeo ou derivado de polissacarídeo a uma desintegração mecânica. Combinando-se a adsorção de um derivado de celulose ou polissacarídeo ou derivado de polissacarídeo sobre fibras sob condições especiais a uma desintegração mecânica, o número de passes requerido através do dispositivo de desintegração para o refino da polpa é reduzido e a energia requerida é reduzida. Condições especiais de acordo com a presente invenção incluem a temperatura, a presença de cátions monovalentes ou polivalentes, o tempo de adsorção e/ou de mistura. Com surpresa, descobriu-se que a quantidade de energia de refino requerida no processo é reduzida. A presente invenção apresenta avanços significativos em comparação com a arte anterior, através da redução do consumo de energia durante a fibrilação. A modificação da celulose nanofibrilada com um derivado de celulose ou polissacarídeo ou derivado de polissacarídeo antes e/ou durante a desintegração mecânica, com surpresa, aumenta a eficiência de processamento.
[00029] Além disso, a celulose nanofibrilada modificada melhora as propriedades do papel mais do que a celulose nanofibrilada não modificada. Nenhum dos métodos da arte anterior resulta em propriedades semelhantes de resistência para papel quando comparados com celulose nanofibrilada modificada de acordo com a presente invenção. A celulose nanofibrilada modificada com um derivado de celulose ou polissacarídeo ou derivado de polissacarídeo contém até cinco vezes mais nano-fibras que a nano-celulose não modificada preparada a partir da mesma polpa. A resistência do papel produzido a partir da celulose nanofibrilada modificada usando as condições especiais da presente invenção já é consideravelmente aumentada depois da passagem inicial através do moedor por fricção, quando comparada com as fibrilas não modificadas. Assim sendo, o tratamento mecânico para a obtenção de celulose nanofibrilada modificada pode ser reduzido a um quinto, conseguindo-se ainda qualidades consideravelmente melhoradas do papel. A celulose nanofibrilada, juntamente com uma modificação por um derivado de celulose ou polissacarídeo ou derivado de polissacarídeo sob condições especiais produz um efeito sinergístico que pode ser utilizado no papel produzido a partir da referida nano-celulose modificada.
[00030] A não ser que seja especificado de outra forma, os termos que são usados na especificação e nas reivindicações, têm os significados comumente utilizados na indústria de polpa e papel. Especificamente, os seguintes termos têm os significados indicados abaixo.
[00031] O termo "celulose nanofibrilada" ou "NFC" refere-se a uma celulose muito refinada onde a maioria das fibrilas foi totalmente liberada das fibras e existem como segmentos individuais, que têm uma espessura de 5 nm - 1 μm e vários μm de comprimento. Convencionalmente, as fibrilas tendo um diâmetro menor do que 1 μm são chamadas de nano- fibrilas e as fibrilas tendo um diâmetro de mais de 1 μm e um comprimento de vários μm são chamadas de micro- fibrilas.
[00032] O termo "desintegração mecânica" ou "fibrilação" ou "moagem" da invenção refere-se à produção de celulose nanofibrilada a partir de material de fibras maiores. A desintegração mecânica inclui também, por exemplo, o refino, o batimento e a homogeneização. A desintegração mecânica pode ser executada com equipamento adequado, como um refinador, um moedor, um homogenizador, um produtor de colóide, um moedor por fricção, um fluidizador como um micro-fluidizador, um macro- fluidizador ou um homogenizador do tipo fluidizador.
[00033] O termo "material celulósico" refere-se ao material celulósico utilizado de madeira e diferente de madeira. Quase todo o tipo de matérias- primas celulósicas, é adequado como material celulósico para o método e o processo da presente invenção, conforme descrito abaixo.
[00034] O termo "condições especiais" na invenção refere-se a uma temperatura especificada, à presença de cátions monovalentes ou polivalentes, ao tempo de adsorção e/ou de mistura que são definidos de acordo com a presente invenção.
[00035] O termo "polpa química" refere-se a todos os tipos de polpa química com base em madeira, tais como polpas branqueadas, parcialmente branqueadas e não branqueadas por sulfito, polpas de sulfato e de soda, polpas Kraft, juntamente com polpas químicas não branqueadas, parcialmente branqueadas e branqueadas, e misturas das mesmas.
[00036] O termo "papel" usado aqui, inclui não somente papel e a produção do mesmo, mas também outros produtos semelhantes, tais como não tecidos, placas e papelão, e à produção dos mesmos.
[00037] A presente invenção apresenta um método para a produção de celulose nanofibrilada modificada, onde o método compreende as etapas de preparação de uma suspensão contendo fibras de material celulósico, a adsorção de um derivado de celulose ou polissacarídeo ou derivado de polissacarídeo nas fibras na referida suspensão, sob condições específicas, e submetendo-se a suspensão de fibras compreendendo os referidos derivados de celulose ou polissacarídeo ou derivado de polissacarídeo a uma desintegração mecânica para a obtenção de celulose nanofibrilada modificada pelo referido derivado de celulose ou polissacarídeo ou derivado de celulose.
[00038] De acordo com uma realização da presente invenção, um derivado de celulose ou polissacarídeo ou derivado de polissacarídeo é adsorvido nas fibras antes da desintegração mecânica (sorção) ou através da adição de um derivado de celulose ou polissacarídeo ou derivado de polissacarídeo durante a desintegração mecânica (adição) sob condições especiais. Ainda em outra realização da invenção, o derivado de celulose ou polissacarídeo ou derivado de polissacarídeo é dissolvido nas fibras, tanto antes como durante a desintegração mecânica.
[00039] Em uma realização preferida da invenção, qualquer tipo de matéria-prima celulósica é adequado como material celulósico para o método da presente invenção. O material celulósico que é usado na presente invenção inclui uma polpa, como polpa química, polpa mecânica, ou polpa termo- mecânica (TMP) ou polpa quimio-termo-mecânica (CTMB) produzida a partir de madeira, material diferente de madeira ou fibras recicladas. A madeira pode ser de árvore de madeira macia como abeto, pinheiro, arvore de Natal, lariço, pseudotsuga ou "hemlock", ou de uma árvore de madeira dura como bétula, aspen, choupo, carvalho, eucalipto ou acácia, ou de uma mistura de madeiras macias e madeiras rígidas. O material diferente de madeira pode ser proveniente de resíduos agrícolas, gramados ou outras substâncias de plantas, tais como, folhas, cortiça, sementes, cascas, flores, vegetais ou frutas de algodão, milho, trigo, aveia, centeio, cevada, arroz, linho, cânhamo, cânhamo de manila, cânhamo de sisal, juta, "ramie", "kenaf", bagaço, bambu ou junco. O material diferente de madeira também pode ser de algas ou fungos, ou de origem bacteriana.
[00040] Em uma realização preferida da invenção, quase todo tipo de derivado de celulose é adequado como derivado de celulose para a finalidade da presente invenção. Um derivado de celulose pode ser carboximetil celulose, metil celulose, hidroxi etil celulose, hidroxipropil celulose, etil hidroxietil celulose, carboximetilcelulose, carboximetil hidroxietil celulose, hidroxipropil hidroxietil celulose, metil hidroxipropil celulose, metil hidroxietil celulose, carboximetil metil celulose, ou variantes modificados hidrofobicamente dos mesmos, ou acetato de celulose, sulfato de celulose, fosfato de celulose, fosfonato de celulose, vinil sulfato de celulose, ou nitro celulose, ou podem ser aplicados outros derivados conhecidos pela pessoa adestrada na arte. A presente invenção é exemplificada pela utilização de carboximetil celulose (CMC) para a produção de celulose nanofibrilada modificada. De preferência, é utilizada CMC aniônica. Mesmo apesar da CMC representar uma realização preferida, deve-se notar que podem ser utilizados outros derivados de celulose conhecidos pela pessoa adestrada na arte.
[00041] Em uma realização preferida da invenção, um sacarídeo ou derivado de polissacarídeo pode ser escolhido de goma guar, quitina, chitosano, galactano, glucano, goma de xantano, manano ou dextrina, que são apresentados aqui como forma de exemplos. Deve-se notar que podem ser utilizados outros polissacarídeos ou derivados de polissacarídeos conhecidos pela pessoa adestrada na arte.
[00042] A quantidade de derivado de celulose ou polissacarídeo ou derivado de polissacarídeo adicionada é pelo menos 5 mg/g de suspensão de fibra, de preferência, de 10 a 50 mg/g de suspensão de fibra, mais de preferência, cerca de 15 mg/g, 20 mg/g, 25 mg/g, 30 mg/g, 35 mg/g ou 40 mg/g de suspensão de fibras, o limite superior sendo 1.000 mg/g de suspensão de fibras, de preferência, o limite superior é100 mg/g de suspensão de fibras.
[00043] Em uma realização onde CMC é usada como derivado de celulose, podem ser utilizados graus diferentes disponíveis comercialmente tendo um grau de substituição e massa molar adequados para se executar a invenção. Tipicamente, CMC de alto peso molecular tem características adequadas para a desintegração mecânica ou fibrilação, e tipicamente a CMC de baixo peso molecular pode penetrar na parede da fibra, o que também aumenta a quantidade de CMC adsorvida.
[00044] Em uma realização preferida da invenção, um derivado de celulose ou polissacarídeo ou derivado de polissacarídeo é adsorvido nas fibras em uma temperatura pelo menos de 5°C, de preferência, em uma temperatura pelo menos de 20°C, o limite superior sendo 180°C. Em uma realização mais preferida da invenção, a temperatura é de 75°C a 80°C.
[00045] Em uma realização preferida da invenção, um derivado de celulose ou polissacarídeo ou derivado de polissacarídeo é adsorvido nas fibras durante pelo menos um minuto, de preferência, durante pelo menos uma hora, de preferência, durante duas horas. De preferência, a adsorção é auxiliada por mistura suficiente.
[00046] Em uma realização preferida da presente invenção, a absorção é feita na presença de cátions monovalentes ou polivalentes tais como sais de alumínio, cálcio e/ou sódio contendo Al3+, Ca2+ e/ou Na+, respectivamente, de preferência, por exemplo, CaCl2. As valências elevadas são vantajosas para a adsorção. Geralmente, uma concentração mais elevada de eletrólito e uma valência maior do cátion aumenta a afinidade do derivado de celulose aniônico, como CMC, com a polpa. No entanto, geralmente existe um ponto ótimo. O intervalo de concentração preferida para sais com cátions divalentes, tais como CaCl2 é entre 0 e 1M, de preferência, em torno de 0,05 M.
[00047] Em uma realização preferida da invenção, o valor do pH da suspensão de fibras é pelo menos um pH 2, de preferência, cerca de um pH 7,5 a 8, o limite superior sendo um pH 12. É utilizada uma base ou um ácido adequado para o ajuste do pH. O valor do pH e é independente da origem das fibras na massa.
[00048] A sorção nas condições especificadas assegura que um derivado de celulose ou polissacarídeo ou derivado de polissacarídeo seja ligado irreversivelmente na polpa antes da desintegração. A adição em baixa temperatura durante a desintegração não facilita a sorção mas indica o efeito de um derivado de celulose ou polissacarídeo ou derivado de polissacarídeo em solução sobre a eficiência da fibrilação.
[00049] A presente invenção compreende uma etapa da desintegração mecânica. Em uma realização preferida da invenção, a desintegração mecânica é executada com um equipamento de refino, um moedor, um homogenizador, um produtor de colóide como um produtor de colóide de super-massa, um moedor por fricção, um fluidizador, como um micro- fluidizador, um macro-fluidizador ou qualquer homogenizador do tipo fluidizador conhecido pela pessoa adestrada na arte, sem no entanto, ser limitado a estes exemplos. Tipicamente, a suspensão de fibras é passada através de desintegração mecânica pelo menos uma vez, de preferência, 1, 2, 3, 4 ou 5 vezes.
[00050] Isto permite a redução do tratamento mecânico até em um quinto, ao mesmo tempo tendo uma melhoria considerável, por exemplo, na qualidade de papel obtida. Nos exemplos é demonstrado que o consumo de energia durante a moagem por fricção da polpa modificada com um derivado de celulose, como CMC, é menor em comparação com a moagem por fricção da mesma polpa sem um derivado de celulose, como a CMC adsorvida. O consumo de energia da produção da nanocelulose modificada da presente invenção é menor, em comparação com a polpa não modificada. A energia requerida para obter-se aproximadamente a mesma quantidade de material nanofibrilado é reduzida à metade.
[00051] Em uma realização preferida da invenção, a suspensão de fibra contendo o derivado de celulose ou polissacarídeo ou derivado de polissacarídeo é redispersada em água até uma concentração pelo menos de 0,1%, de preferência, pelo menos 1%, mais de preferência, pelo menos 2%, 3%, 4% ou 5%, até 10%, antes da desintegração mecânica. Em uma realização preferida utilizando-se o moedor por fricção para a desintegração mecânica, a suspensão de fibra contendo o derivado de celulose ou polissacarídeo ou derivado de polissacarídeo é redispersada em água até 3% de consistência. De preferência, são executados 1 -5 passes.
[00052] A presente invenção também se refere à celulose nanofibrilada preparada de acordo com o método de qualquer das reivindicações.
[00053] Na estrutura nano-dimensionada a área superficial da celulose é maximizada e a estrutura tem mais grupos quimicamente funcionais do que a celulose em geral. Isto significa que as fibras de nano-celulose são mais fortemente ligadas nas substâncias ao seu redor. Isto produz o papel produzido a partir da nano-celulose, com boas propriedades de resistência. Utilizando-se a nano-celulose modificada de acordo com a presente invenção, são obtidas propriedades ainda maiores de resistência do que com a nano- celulose não modificada.
[00054] A invenção refere-se ao uso em papel de celulose nanofibrilada modificada de acordo com a presente invenção. A presente invenção também se refere a um papel contendo a celulose nanofibrilada modificada da presente invenção. Em uma realização preferida, a quantidade de celulose nanofibrilada modificada é pelo menos de 0,2%, de preferência, pelo menos 1%, 2%, 3%, 4% ou 5%, até 20% em peso do papel. Outros ingredientes no papel são aqueles conhecidos pela pessoa adestrada na arte. O papel é preparado utilizando-se os métodos standard usados no campo e conhecidos pela pessoa adestrada na arte. As propriedades de papel técnico de ambas as folhas de fibrilas da presente invenção e as folhas de papel contendo celulose nanofibrilada modificada da presente invenção, são testadas utilizando-se métodos standard conhecidos pela pessoa adestrada na arte.
[00055] O derivado de celulose ou polissacarídeo ou derivado de polissacarídeo adsorvido da presente invenção é utilizado de uma forma nova. A combinação da adsorção do derivado de celulose ou polissacarídeo ou derivado de polissacarídeo com a desintegração mecânica produz vantagens novas e surpreendentes. Verifica-se no processo atual que serão obtidas economias de energia. Outra vantagem da modificação é que as novas propriedades das fibrilas modificadas podem ser usadas, por exemplo, para melhorar as propriedades do papel. A resistência do papel produzido a partir da celulose nanofibrilada modificada da presente invenção já é consideravelmente aumentada após a passagem inicial através do refinador, quando comparada com as fibrilas não modificadas. Assim sendo, o tratamento mecânico pode ser reduzido até um quinto, ao mesmo tempo obtendo-se uma melhoria considerável, por exemplo, na qualidade do papel.
[00056] A eficiência da desintegração mecânica ou fibrilação é determinada pela medição gravimétrica da quantidade de partículas com tamanho nano após cada passagem através do dispositivo de homogeneização.
[00057] As áreas de aplicação da celulose nanofibrilada modificada da presente invenção incluem, mas não são limitadas a papel, produtos alimentícios, materiais compostos, concreto, produtos de perfuração de petróleo, revestimentos, produtos cosméticos e produtos farmacêuticos. Outras áreas possíveis de aplicação da nano-celulose modificada da presente invenção incluem, por exemplo, o uso como um espessante, o uso em compostos para veículos, materiais consumíveis e em mobílias, em materiais novos para produtos eletrônicos e o uso em materiais moldáveis de pouco peso e alta resistência.
[00058] O exemplo seguinte é apresentado para ilustrar ainda mais a invenção e não se destina a limitar o escopo da mesma. Com base na descrição acima, uma pessoa adestrada na arte será capaz de modificar a invenção de várias formas. Exemplos Exemplo 1 Materiais Polpa
[00059] Foram utilizadas polpas de pétula kraft nunca secada, branqueada, fornecida pela UPM-Kymmene Oyj. CMC
[00060] Foram utilizados graus diferentes de CMC: O Finnfix WRM de alto peso molecular ou o Finnfix BW de baixo peso molecular (DS 0,52 - 0,51) (CP Kelco, Aanekoski, Finland).
[00061] A adsorção de CMC foi executada com duas estratégias: tratando-se a polpa antes da fibrilação com CMC em condições específicas (sorção) ou adicionando-se a CMC durante a fibrilação (adição). A terceira estratégia foi a adsorção de CMC, tanto antes da fibrilação como durante a fibrilação. Sorção de CMC
[00062] A polpa (madeira dura que não foi nunca secada) primeiramente foi lavada com água deionizada antes da sorção. Uma suspensão com consistência de polpa de 30 g/l contendo CaCl2 0,05 M e NaHCO3 0,01 M foi preparada e aquecida até 75 - 80°C. Foram adicionadas 20 mg de carboximetilcelulose (CMC) por grama de polpa (o.d.). O pH foi ajustado até um pH de 7,5 - 8 com NaOH 1M. A suspensão foi misturada durante 2h a 75 - 80°C. Depois da sorção a polpa foi lavada com água deionizada, o excesso de água foi removido por filtração e as tortas úmidas de polpa foram estocadas em um depósito resfriado até a fibrilação. Foram preparadas bateladas correspondendo a cerca de 20 - 25 l de polpa sorvida de CMC a 3% para as corridas no fluidizador. A sorção é apresentada na figura 4a. Adição de CMC
[00063] A CMC foi dissolvida cuidadosamente um dia antes da fibrilação até uma consistência de 2%. Depois da dispersão da polpa, a adição foi feita antes de cada passe através da adição da solução de CMC calculada como 10 mg por grama seca de fibra para um passe. Foram feitas uma a quatro adições, correspondendo a um total de adições de 3 - 40 mg/g. Entre as adições a suspensão foi misturada durante quinze minutos sem aquecimento. Neste caso a adsorção do derivado de celulose foi continuada durante a fibrilação. Fibrilação
[00064] A fibrilação foi feita com um moedor por fricção (Masuko, Supermass colloider, Masuko Sangyo, Japan) ou um fluidizador em escala de laboratório (Microfluidics M110Y, Microfluidics Corp., USA). Moagem por fricção
[00065] Na moagem por fricção a polpa sorvida de CMC foi redispersada em água até uma consistência de 3% utilizando- se o moedor com intervalo vão de 200 μm. Posteriormente foram executados 1 a 5 passes através do moedor por fricção com um vão de aproximadamente 100 - 160 μm e potência de cerca de 3 kw, e as amostras foram retiradas depois de cada passe. Nos casos onde a CMC também foi adicionada durante a fibrilação, a suspensão foi aquecida a 60 - 80°C durante trinta minutos e misturada durante dez minutos depois da adição de CMC, antes da passagem através do equipamento de formação de colóide.
[00066] Foram executadas as seguintes experiências com o moedor por fricção: 1. Referência, polpa não modificada passada cinco vezes através do moedor por fricção; 2. CMC de alto peso molecular (WRM) sorvido na polpa, a polpa sendo lavada antes do refino e foram feitos cinco passes através do moedor por fricção; 3. CMC de alto peso molecular (WRM) sorvido na polpa, a polpa sendo lavada antes do refino. Foram adicionadas na suspensão (adsorção) 20 mg/g de CMC (WRM) antes de cada passe através do moedor por fricção. A polpa foi passada através do refinador uma a três vezes; 4. CMC de baixo peso molecular (BW) sorvido na polpa e a polpa sendo lavada antes do refino, sendo feitos um a cinco passes através do moedor por fricção.
[00067] A concentração de nano-fibrilas em cada uma das experiências listadas acima é apresentada na parte superior da Tabela 2, "Masuko Supermass Colloider". Fluidizador
[00068] Nas experiências executadas com o fluidizador, a polpa bem batida (polpa de madeira rígida) foi diluída até uma consistência de 2% e dispersada previamente com um misturador Polytron antes da primeira corrida através do fluidizador. A amostra foi passada primeiramente através do par mais largo da câmara com diâmetros de 400 e 200 μm a 950 bar (95000 kPa) e então 1 a 3 vezes através do par menor da câmara com diâmetro de 200 e 100 μm a 1350 bar (135000 kPa) Foram executadas as seguintes experiências com o fluidizador: 1. Referência: polpa não modificada - somente fibrilação; 2. Pré-sorção de CMC (peso molecular elevado,WRM ou baixo peso molecular, BW) antes da fibrilação; 3. Pré-sorção de CMC (peso molecular elevado,WRM, ou baixo peso molecular, BW) antes da fibrilação + adição (adsorção) de CMC durante a fibrilação; 4. Somente adição (adsorção) de CMC durante a fibrilação (WRM ou BW).
[00069] As concentrações de nano-fibrilas em cada uma das experiências listadas acima são apresentadas na parte inferior da Tabela 2, "Microfluidics fluidizer". Quantidade de material com tamanho nano
[00070] A proporção de material com tamanho nano na celulose nanofibrilada (NFC) foi estimada por centrifugação. Quanto mais fibrilas não decantadas existiam no sobrenadante depois da centrifugação, mais eficiente era a fibrilação. O teor de sólidos foi determinado gravimetricamente depois da secagem das amostras, antes e após a secagem das mesmas em forno (105°C). Com base no valor, as amostras foram diluídas até consistência constante (ca. 1,7 g/ml) e dispersadas com o microtipo de ultra-som (Branson Digital Sonifier D-450) durante dez minutos, ajuste de amplitude 25%. Depois da sonicação, as amostras foram centrifugadas (Beckman Coulter L- 90K) durante 45 minutos a 10.000 G. 5 ml foram cuidadosamente retirados do sobrenadante claro com uma pipeta. Foram combinadas duas medições em paralelo (10 ml) para a análise gravimétrica e os resultados são apresentados como um valor médio para duas medições. Imagem microscópica ótica
[00071] O material fibroso foi manchado com vermelho Congo a 1% (Merck L 431640) para melhorar o contraste no microscópio luminoso. O líquido com cor foi centrifugado (1300 rpm, dois minutos) antes de ser utilizado para remover o material insolúvel. Para o exame microscópico, uma amostra de fibra (150 μl) foi misturada com a solução de vermelho Congo em uma proporção de 1:1 em um tubo eppendorf e cerca de 100 μl de suspensão de fibra manchada foram espalhados com 50 μl de água destilada na lâmina do microscópio coberta com uma lâmina de cobertura. As amostras foram examinadas utilizando-se ajustes de campo iluminados em um microscópio Olympus BX61 equipado com uma câmera ColorView 12 (Olympus). As imagens foram obtidas com ampliações de 40x e100x utilizando-se o programa de processamento de imagens Analysis Pro 3.1 (Soft Imaging System GmbH). Preparação das chapas de fibrilas
[00072] Para demonstrar a eficiência da presente invenção foram preparadas chapas contendo 85% de NFC e 15% de polpa de madeira macia não refinada de acordo com o método standard, usando um equipamento de formação de chapa normal de laboratório (SCAN-C26:76). Preparação de chapas de papel com fibrilas como aditivos
[00073] A polpa de madeira macia foi refinada durante dez minutos, e foi lavada até a forma sódica. Um amido catiônico (Raisamyl 50021, DS = 0,035, Ciba Specialty Chemicals), foi usado como um aditivo. Todos os dias foi preparada uma solução nova de estoque de amido de 2 g/l. A NFC foi dispersada com sonicação pelo microtipo de ultra-som antes do uso. Todas as experiências foram feitas em uma solução de água deionizada contendo NaHCO3 1 mM e NaCl 9 mM.
[00074] A polpa foi primeiramente misturada com o amido catiônico (CS) durante quinze minutos e então foi adicionada a celulose nanofibrilada dispersada (NFC) e a suspensão foi misturada por mais quinze minutos. As chapas foram preparadas no equipamento de formação de chapa de laboratório (SCAN-C26:76) e secadas por retenção.
[00075] As propriedades técnicas do papel de ambas as chapas de fibrilas e as chapas de papel contendo NFC modificada foram testadas utilizando-se métodos standard. Resultados Consumo de energia durante a produção
[00076] O consumo de energia durante a moagem por fricção da polpa sorvida por CMC é ilustrada na Tabela 1. Além disso, são apresentados o teor médio de sólidos depois da fibrilação e a quantidade estimada de material com tamanho nano. Tabela 1. Consumo de energia para a fibrilação de polpa depois da sorção de CMC usando o moedor por fricção

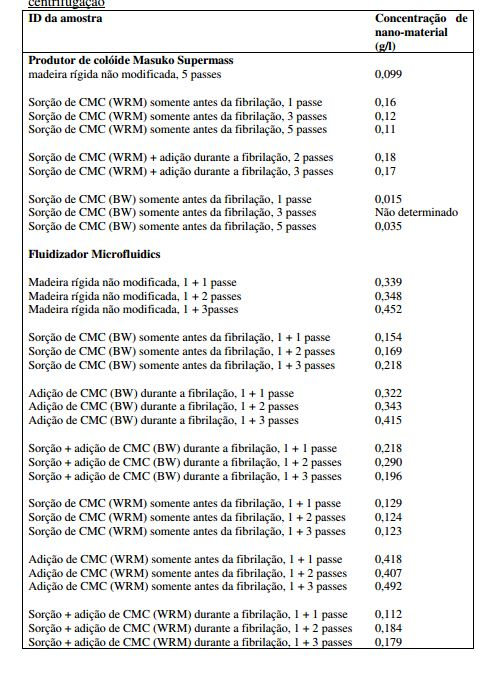

Efeito da modificação de CMC na quantidade de material com tamanho nano Tabela 2. Concentração de nano-fibrilas na fase superior depois da centrifugação
Abreviaturas: CMC, carboximetilcelulose; BW, CMC de baixo peso molecular (Finnfix BW, CP Kelco, Aanekoski, Finland, DS 0,51); WRM, CMC de alto peso molecular (Finnfix WRM, CP Kelco, Aanekoski, Finland).
[00077] A sorção de CMC aumenta a eficiência da fibrilação (Tabela 2). Os testes utilizando a moagem por fricção indicam que a sorção antes da fibrilação em combinação com a adição durante a fibrilação produz a concentração mais elevada de fibrilas na fase superior, depois da centrifugação. Nestes casos a quantidade total de CMC usada é também mais elevada, porque foram adicionados 20 mg/g três vezes, i.e., um total de 60 mg.
[00078] No entanto, quando o fluidizador foi usado, uma forma efetiva era adicionar-se CMC somente durante a desintegração.
[00079] Foi portanto observado que a fase superior da amostra de celulose nanofibrilada modificada por CMC continha cinco vezes mais nano- fibrilas do que a celulose nanofibrilada não modificada preparada a partir da mesma massa. Efeito da modificação de CMC na resistência das chapas de teste
[00080] Abaixo é ilustrado o potencial da celulose nanofibrilada modificada (NFC) como um aditivo de aumento de resistência. Na Tabela 3 são comparadas as propriedades do papel das chapas de teste contendo 85% de NFC e 15% de fibras longas. Foi observada um claro aumento na resistência do papel utilizando-se a NFC modificada comparada com a NFC não modificada (madeira dura de referência).É importante mencionar-se que a densidade do papel produzido utilizando-se a NFC modificada não aumentou, apesar da tensão de tração ser claramente mais elevada do que para a NFC não modificada. Foram obtidos resultados satisfatórios imediatamente após um passe através do moedor de fricção (produtor de colóide Masuko). Tabela 3. Características da chapa de papel NFC.

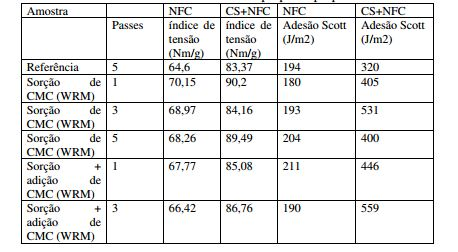

Abreviaturas: WRM sorpt., amostra de nanofibrilada modificada com CMC de alto peso molecular (WRM); BW sorpt., amostra de nano-fibrilas modificado com CMC de baixo peso molecular (BW); 1p, 2p 3p e 5p, quantidade de passes através do refinador (ciclos de refino); Ref., madeira dura 5p, a suspensão de fibras não modificadas correspondente de madeira dura passada cinco vezes através do moedor por fricção.
[00081] Descobriu-se que a resistência da chapa produzida a partir da NFC modificada era consideravelmente aumentada imediatamente após o passe inicial através do refinador, quando comparada com as fibrilas não modificadas. Assim sendo, o tratamento mecânico pode ser reduzido para um quinto, obtendo-se ainda qualidades consideravelmente melhoradas do papel (Tabela 3).
[00082] O efeito da NFC sobre as propriedades da chapa foi estudado utilizando-se a NFC como um aditivo. Os resultados são mostrados na Tabela 4 e na Figura 1. Nestas experiências, o amido catiônico (CS, 25 mg/g) foi adicionado na polpa de madeira macia fracionada e adsorvida durante quinze minutos, logo após sendo adicionada a NFC não modificada ou modificada (30 mg/g), sendo adsorvida durante quinze minutos, e foram preparadas as chapas. A adesão Bond é uma medida da resistência interna da chapa, medida no equipamento de teste de adesão Scott, expresso em J/m2. Na Tabela 4 são mostradas as propriedades obtidas utilizando-se a NFC preparada de acordo com o método atual utilizando-se o equipamento de produção de colóide Masuko Mass.

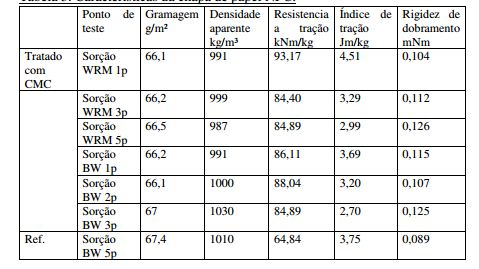

[00083] Tabela 4. Propriedades do papel “Paper Technical” de chapas preparadas de polpa, amido catiônico (CS) e celulose nanofibrilada (NFC) em um pH de resistência iônica constante, e depois da remoção dos finos. A NFC foi modificada utilizando-se o moedor por fricção (Masuko super colloider). A amostra de referência continha somente polpa ou polpa e amido catiônico.
Abreviaturas: CS, amido catiônico; NFC, celulose nanofibrilada; CMC, carboximetilcelulose; WRM, CMC de alto peso molecular; BW, CMC de baixo peso molecular. A eficiência da fibrilação
[00084] A eficiência da fibrilação feita de acordo com esta invenção é ilustrada pelas imagens de microscópio óptico nas figuras 2 e 3. As barras da escala nas figuras são 500 μm. A redução na quantidade de fibras espessas negras mostra a eficiência da fibrilação. Os materiais com tamanho nano mais finos obviamente não são visíveis no microscópio óptico.
[00085] Foi adicionada CMC (Finnfix WRM, CMC de alto peso molecular) durante a fibrilação no fluidizador. Na figura 2 são comparadas as amostras após um número de passes diferentes, 1 + 1, 1 + 2 e 1 + 3 passes, respectivamente, através do fluidizador (figuras 2a, 2b e 2c). Pode ser observada a redução na quantidade de partículas grandes.
[00086] Na Figura 3, amostras modificadas por CMC (figura 3b e 3c) são comparadas com uma amostra da celulose nanofibrilada não modificada (figura 3a) depois de 1 + 3 passes através do fluidizador. A NFC foi modificada de acordo com esta invenção através da adição de 10 mg/g de polpa seca Finnfix, CMC de alto peso molecular, WRM, antes de cada passe (um total de 40 mg/g depois de 1 + 3 passes) (figura 3b). A imagem da NFC modificada de acordo com esta invenção através da adição de 10 mg/g de polpa seca Finnfix, CMC de baixo peso molecular, BW, antes de cada passe, (um total de 40 mg/g depois de 1 + 3 passes), é mostrada na figura 3c. Existem claramente muito menos partículas grandes deixadas nas amostras modificadas de acordo com esta invenção do que em uma amostra não modificada. Exemplo 2 Materiais Polpas
[00087] A polpa kraft de madeira macia branqueada feita de pinheiro Scots (Pinus sylvestris) foi comprada no moinho de polpa Kaukas da UPM- Kymmene Oyj, em chapas secas ao ar. As amostras de polpa seca foram expandidas em água deionizada e batidas em um batedor Valley de acordo com o standard SCAN-C 25:75. A não ser que mencionado de outra forma, o tempo de batimento foi de 10 minutos. Posteriormente, quaisquer íons metálicos restantes foram removidos por tratamento ácido, e as fibras foram lavadas para a forma Na de acordo com o método descrito por Swerin et al. (1990). Finalmente, as amostras foram desidratadas e estocadas em um refrigerador até aproximadamente 20% de consistência. Antes da utilização, as amostras foram diluídas até a consistência desejada e desintegradas a frio de acordo com o standard SCAN-C 18:65. A concentração de sal das suspensões foi ajustada para 9mM NACl e 1 mM NaHCO3, e o pH foi ajustado para 8.0. Polieletrólitos
[00088] Foram utilizados dois graus diferentes de CMC (carboximetil celulose) da CP Kelco Oy (Aanekoski, Finland) para a preparação de NFC modificada. Elas são referidas aqui posteriormente como CMC WRM (peso molecular elevado) e CMC BW (baixo peso molecular).
[00089] Nas experiências de preparação e desidratação de chapa foi utilizado amido catiônico (CS, Raisamy 50021 da Ciba Specialty Chemicals Ltd), cujo grau de substituição (D.S.) é ca 0,035, e a densidade da carga é ca. 0,2 meq/g, para aumentar a retenção de NFC nas fibras. Celulose nanofibrilar
[00090] Foram utilizados graus diferentes de NFC modificada. A NFC foi preparada de polpa de bétula nunca secada, obtida da UPM-Pietarsaari e moída para SR 90, as amostras de NFC foram preparadas utilizando-se o equipamento de formação de colóide, "Masuko Mass Colloider" (Masuko Sangyo Co., Kawaguchi, Japan) ou o fluidizador em escala de laboratório (M- 110Y, Microfluidics Corp.). Como uma referência, foi utilizada uma amostra preparada passando-se a polpa cinco vezes através do equipamento de formação de colóide Masuko.
[00091] Os eletrólitos (NaCl e NaHCO3) eram de grau analítico e foram dissolvidos em água deionizada. As soluções grau analítico de HCl e NaOH foram usadas para ajustes do pH. A água utilizada era deionizada. Métodos Formação da chapa
[00092] O pH e a concentração do eletrólito da suspensão de fibras foram mantidos constantes utilizando-se NaHCO3 1mM e NaCl 9 mM. O polieletrólito (amido catiônico ou PDADMAC) primeiramente foi adicionado na suspensão de fibra, e a suspensão foi misturada vigorosamente durante quinze minutos. A NFC foi dispersada utilizando-se ultra-som, foi adicionada na polpa tratada com o polieletrólito e a suspensão foi misturada por mais quinze minutos. As chapas foram formadas em um equipamento de formação de chapa de laboratório, Lorentzen & Wettre AB, Sweden (ISO 5269 -1) com uma tela de malha 100. A gramagem das chapas foi ajustada até cerca de 60 g/m2 por diluição da suspensão, quando necessário. As chapas foram prensadas úmidas sob 4,2 bars (420 KPa) durante quatro minutos, e secadas em uma estrutura para evitar o encolhimento durante a secagem (105°C durante três minutos). As amostras foram condicionadas durante a noite na umidade de 50% e 20°C de acordo com o standard SCAN P 2:75 antes do teste. Teste da chapa
[00093] Foram medidas todas as propriedades das chapas de acordo com o standard SCAN ou ISO. A gramagem (ISO 536: 1995 (E)), a espessura e o volume foram determinados com o micrometro Lorentzen & Wettre (ISO 534:2005 (E)). A adesão Scott foi determinada utilizando-se o equipamento de teste de adesão interna Huygen) e a resistência à tração, o índice de rigidez contra fratura e o TEA, foram medidos com o equipamento de teste de rompimento Lorentzen & Wettre (SE009 Elmendorf, SCAN-P 11:73). Resultados Resistência das chapas
[00094] Nas tabela 5 e 6 são resumidas as propriedades das chapas feitas utilizando-se NFC preparada com o "Masuko supermass colloider" (Tabela 5) ou o fluidizador "Microfluidics" (Tabela 6). O amido catiônico ,CS, Raisamyl 50021 foi utilizado nas experiências apresentadas nas Tabelas 5 e 6.
[00095] Tabela 5. Propriedades da chapas feitas com polpa, amido catiônico (CS, 25 mg/g)) e celulose nanofibrilada (NFC, 30 mg/g). A NFC foi preparada com o "Masuko supermass colloider". A amostra de referência contém somente polpa.
Abreviaturas: WRM, CMC de alto peso molecular; BW, CMC de baixo peso molecular
[00096] Tabela 6. Propriedades das chapas feitas de polpa, amido catiônico (CS, 25 mg/g)) e celulose nanofibrilada (NFC, 30 mg/g). A NFC foi preparada com o fluidizador Microfluidics. A amostra de referência contém polpa, amido catiônico (CS) e NFC não modificada.
Abreviaturas: WRM, CMC de alto peso molecular; BW, CMC de baixo peso molecular
[00097] Na figura 5, tanto a forma de preparação de NFC como o efeito dos passes através do fluidizador, são comparados. As imagens correspondentes de microscópio mostram que o tamanho de fibrila é reduzido com os passes através dos fluidizador. Neste caso, não foram encontradas diferenças claras entre as amostras Masuko e a do fluidizador. Comparada com a referência a 132 J/m2, a adesão Scott aumenta claramente e também comparada com a NFC não modificada (411 J/m2 depois de 4 passes) a NFC modificada por CMC apresenta uma adesão Scott maior.
[00098] A presente invenção foi descrita aqui com referência a realizações específicas. Fica no entanto claro para uma pessoa adestrada na arte, que o processo poderá variar dentro dos limites e das reivindicações.
Claims (17)
1. Método para produzir celulose nanofibrilada modificada, caracterizado pelas etapas de: preparar uma suspensão contendo fibras do material celulósico; adsorver um derivado de celulose, polissacarídeo ou derivado de polissacarídeo sobre as fibras na referida suspensão na presença de cátions monovalentes ou polivalentes; e, submeter a suspensão de fibras compreendendo o derivado de celulose ou polissacarídeo ou derivado de polissacarídeo a uma desintegração mecânica; para obter celulose nanofibrilada modificada com o derivado de celulose ou polissacarídeo ou derivado de polissacarídeo, em que a etapa de adsorver ocorre antes e durante a desintegração mecânica, e a quantidade de derivado de celulose ou polissacarídeo ou derivado de polissacarídeo adicionado é de 10 a 50 mg/g de suspensão de fibra.
2. Método de acordo com a reivindicação 1, caracterizado pelo fato do material celulósico ser uma polpa selecionada do grupo de uma polpa química, uma polpa mecânica, uma polpa termomecânica ou uma polpa quimiotermomecânica produzida a partir de madeira, material diferente de madeira ou fibras recicladas.
3. Método de acordo com a reivindicação 2, caracterizado pelo fato da madeira ser proveniente de uma árvore de madeira macia, uma árvore de madeira dura, ou uma mistura de madeira macia e madeira dura.
4. Método de acordo com qualquer uma das reivindicações 1 a 3, caracterizado pelo fato do derivado de celulose ser carboximetil celulose.
5. Método de acordo com qualquer uma das reivindicações 1 a 4, caracterizado pelo fato do derivado de celulose, polissacarídeo ou derivado de polissacarídeo ser adsorvido nas fibras em uma temperatura pelo menos de 5°C, de preferência, em uma temperatura de pelo menos de 20°C, o limite superior sendo 180°C.
6. Método de acordo com qualquer uma das reivindicações 1 a 5, caracterizado pelo fato do derivado de celulose, polissacarídeo ou derivado de polissacarídeo ser adsorvido nas fibras em uma temperatura de 75°C a 80°C.
7. Método de acordo com qualquer uma das reivindicações 1 a 6, caracterizado pelo fato do derivado de celulose, polissacarídeo ou derivado de polissacarídeo ser adsorvido nas fibras durante pelo menos 1 minuto, de preferência, pelo menos durante 1 hora, de preferência, durante 2 horas.
8. Método de acordo com qualquer uma das reivindicações 1 a 7, caracterizado pelo fato de ser realizado na presença de cátions monovalentes ou polivalentes, selecionados do grupo de sais de alumínio, cálcio e/ou sódio, de preferência, CaCl2.
9. Método de acordo com qualquer uma das reivindicações 1 a 8, caracterizado pelo fato do valor de pH da suspensão de fibras ser pelo menos um pH 2, de preferência, um pH 7,5 a 8, o limite superior sendo um pH 12.
10. Método de acordo com qualquer uma das reivindicações 1 a 9, caracterizado pelo fato da desintegração mecânica ser executada com um refinador, um moedor, um homogenizador, um equipamento de formação de colóide, um moedor por fricção, e um fluidizador selecionado de um grupo de um micro-fluidizador, um macro-fluidizador ou um homogenizador do tipo fluidizador.
11. Método de acordo com qualquer uma das reivindicações 1 a 10, caracterizado pelo fato da suspensão de fibras ser passada através de uma desintegração mecânica pelo menos uma vez, de preferência, 2, 3, 4 ou 5 vezes.
12. Método de acordo com qualquer uma das reivindicações 1 a 11, caracterizado pelo fato da suspensão de fibras contendo o derivado de celulose, polissacarídeo ou derivado de polissacarídeo ser redispersada em água até uma concentração pelo menos de 0,1%, de preferência, pelo menos 1%, mais de preferência, pelo menos 2%, 3%, 4% ou 5%, até 10%, antes da desintegração mecânica.
13. Celulose nanofibrilada modificada obtenível por um método como definido na reivindicação 1, caracterizada pelo fato do diâmetro da celulose nanofibrilada ser menor do que 1 μm.
14. Uso de celulose nanofibrilada modificada como definida na reivindicação 13, caracterizado pelo fato de ser em produtos alimentícios, materiais compostos, concreto, produtos de perfuração de petróleo, revestimentos, produtos cosméticos, produtos farmacêuticos ou papel.
15. Papel, caracterizado pelo fato de conter a celulose nanofibrilada modificada como definida na reivindicação 13.
16. Papel de acordo com a reivindicação 15, caracterizado pelo fato da quantidade de celulose nanofibrilada modificada ser pelo menos 0,2%, de preferência, pelo menos 1%, 2%, 3%, 4% ou 5%, até 20% em peso do papel.
17. Método para fabricar papel, caracterizado pelo fato de compreender as etapas de: preparar uma suspensão de fibras de material celulósico; e adicionar celulose nanofibrilada modificada como definida na reivindicação 13 na suspensão de fibras.
Applications Claiming Priority (3)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| FI20095140A FI124724B (fi) | 2009-02-13 | 2009-02-13 | Menetelmä muokatun selluloosan valmistamiseksi |
| FI20095140 | 2009-02-13 | ||
| PCT/FI2010/050096 WO2010092239A1 (en) | 2009-02-13 | 2010-02-12 | A method for producing modified cellulose |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| BRPI1008341A2 BRPI1008341A2 (pt) | 2016-02-23 |
| BRPI1008341B1 true BRPI1008341B1 (pt) | 2021-03-30 |
Family
ID=40404642
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| BRPI1008341-3A BRPI1008341B1 (pt) | 2009-02-13 | 2010-02-12 | Método para produzir celulose nanofibrilada modificada, celulose nanofibrilada modificada, uso de celulose nanofibrilada modificada, papel, e, método para fabricar papel |
Country Status (11)
| Country | Link |
|---|---|
| US (2) | US20120043039A1 (pt) |
| EP (1) | EP2396470B1 (pt) |
| JP (1) | JP2012518050A (pt) |
| KR (1) | KR20110116054A (pt) |
| CN (1) | CN102317542A (pt) |
| BR (1) | BRPI1008341B1 (pt) |
| CA (1) | CA2750082A1 (pt) |
| FI (1) | FI124724B (pt) |
| RU (1) | RU2535688C2 (pt) |
| WO (1) | WO2010092239A1 (pt) |
| ZA (1) | ZA201105399B (pt) |
Families Citing this family (113)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US20100065236A1 (en) * | 2008-09-17 | 2010-03-18 | Marielle Henriksson | Method of producing and the use of microfibrillated paper |
| FI124724B (fi) * | 2009-02-13 | 2014-12-31 | Upm Kymmene Oyj | Menetelmä muokatun selluloosan valmistamiseksi |
| EP4105380A1 (en) | 2009-03-30 | 2022-12-21 | FiberLean Technologies Limited | Process for the production of nanofibrillar cellulose suspensions |
| ES2650373T3 (es) | 2009-03-30 | 2018-01-18 | Fiberlean Technologies Limited | Procedimiento para la producción de geles de celulosa nanofibrilares |
| GB0908401D0 (en) | 2009-05-15 | 2009-06-24 | Imerys Minerals Ltd | Paper filler composition |
| US20130000856A1 (en) * | 2010-03-15 | 2013-01-03 | Upm-Kymmene Oyj | Method for improving the properties of a paper product and forming an additive component and the corresponding paper product and additive component and use of the additive component |
| JP5622412B2 (ja) * | 2010-03-19 | 2014-11-12 | 国立大学法人京都大学 | 成形材料及びその製造方法 |
| SI2386683T1 (sl) | 2010-04-27 | 2014-07-31 | Omya International Ag | Postopek za proizvodnjo kompozitnih materialov na osnovi gela |
| EP2386682B1 (en) | 2010-04-27 | 2014-03-19 | Omya International AG | Process for the manufacture of structured materials using nano-fibrillar cellulose gels |
| FR2960133B1 (fr) * | 2010-05-20 | 2012-07-20 | Pvl Holdings | Papier pour un article a fumer presentant des proprietes de reduction du potentiel incendiaire |
| FI122548B (fi) * | 2010-09-17 | 2012-03-15 | Upm Kymmene Corp | Menetelmä vedenpoiston parantamiseksi |
| SE1050985A1 (sv) * | 2010-09-22 | 2012-03-23 | Stora Enso Oyj | En pappers eller kartongprodukt och en process förtillverkning av en pappers eller en kartongprodukt |
| KR101861529B1 (ko) * | 2010-10-01 | 2018-06-29 | 에프피이노베이션스 | 셀룰로스-강화된 고 무기질 함량 제품 및 그의 제조 방법 |
| FI123988B (fi) * | 2010-10-27 | 2014-01-31 | Upm Kymmene Corp | Soluviljelymateriaali |
| GB201019288D0 (en) | 2010-11-15 | 2010-12-29 | Imerys Minerals Ltd | Compositions |
| FI122776B (fi) * | 2010-11-30 | 2012-06-29 | Upm Kymmene Corp | Menetelmä ja järjestelmä nanoselluloosan valmistamiseksi sekä nanoselluloosa |
| FI126513B (fi) * | 2011-01-20 | 2017-01-13 | Upm Kymmene Corp | Menetelmä lujuuden ja retention parantamiseksi ja paperituote |
| CN103502529B (zh) | 2011-01-21 | 2016-08-24 | Fp创新研究中心 | 高长径比纤维素纳米长丝及其生产方法 |
| JP6148178B2 (ja) | 2011-02-10 | 2017-06-14 | ウーペーエム−キュンメネ コーポレイションＵＰＭ−Ｋｙｍｍｅｎｅ Ｃｏｒｐｏｒａｔｉｏｎ | 繊維状生成物および複合材料の製造方法 |
| WO2012115590A1 (en) | 2011-02-24 | 2012-08-30 | Innventia Ab | Single-step method for production of nano pulp by acceleration and disintegration of raw material |
| EP2683859B1 (en) * | 2011-03-08 | 2017-09-13 | SAPPI Netherlands Services B.V. | Method for spinning anionically modified cellulose |
| FI126041B (fi) | 2011-09-12 | 2016-06-15 | Stora Enso Oyj | Menetelmä retention säätämiseksi ja menetelmässä käytettävä välituote |
| KR101229710B1 (ko) | 2011-09-30 | 2013-02-05 | 한솔제지주식회사 | 지력증강제용 ｎｆｃ를 이용한 종이 제조 방법 |
| CN102304550B (zh) * | 2011-10-10 | 2013-09-25 | 山东大学 | 一种以木质纤维素为原料生产乙醇或丙酮丁醇的方法 |
| FI126457B (fi) * | 2011-11-14 | 2016-12-15 | Upm Kymmene Corp | Menetelmä fibrillisellun tuottamiseksi |
| FI126118B (en) | 2012-02-10 | 2016-06-30 | Upm Kymmene Corp | Process for pretreatment of cellulose pulp |
| FI125835B (fi) * | 2012-02-13 | 2016-03-15 | Upm Kymmene Corp | Menetelmä selluloosan fibrilloimiseksi ja fibrillisellutuote |
| FI126013B (en) * | 2012-02-13 | 2016-05-31 | Upm Kymmene Corp | A method and system for treating fibril cellulose, as well as a fibril cellulose material |
| EP2817271A1 (en) * | 2012-02-24 | 2014-12-31 | Hercules Incorporated | Nanocrystalline cellulose (ncc) in tape joint compound (jc) |
| JP6000596B2 (ja) * | 2012-03-27 | 2016-09-28 | 東洋ゴム工業株式会社 | ゴム／セルロースマスターバッチ及びゴム組成物 |
| KR101951290B1 (ko) * | 2012-04-18 | 2019-02-22 | 롯데정밀화학 주식회사 | 필름 및 그의 제조방법 |
| CN103374852B (zh) * | 2012-04-19 | 2017-06-06 | 广东省造纸研究所 | 一种剑麻纤维湿法无纺布的制造方法 |
| GB2502955B (en) * | 2012-05-29 | 2016-07-27 | De La Rue Int Ltd | A substrate for security documents |
| HUE032595T2 (en) | 2012-06-15 | 2017-10-30 | Univ Maine System | Separation paper and process for its production |
| BR112014032026A2 (pt) | 2012-07-13 | 2017-07-25 | Sappi Netherlands Services Bv | método para preparar um material de nanocelulose não-derivado de baixa energia, uso de morfolina, piperidina ou misturas das mesmas e uso de uma solução aquosa de morfolina, piperidina ou misturas das mesmas |
| RU2505545C1 (ru) * | 2012-07-31 | 2014-01-27 | Закрытое акционерное общество "Инновационный центр "Бирюч" (ЗАО "ИЦ "Бирюч") | Способ получения наноцеллюлозы |
| CN103590283B (zh) | 2012-08-14 | 2015-12-02 | 金东纸业（江苏）股份有限公司 | 涂料及应用该涂料的涂布纸 |
| FI127111B (en) | 2012-08-20 | 2017-11-15 | Stora Enso Oyj | Process and intermediate for the production of highly refined or microfibrillated cellulose |
| FI126083B (en) * | 2012-08-21 | 2016-06-15 | Upm Kymmene Corp | Method for making a paper product by multilayer technology and a paper product |
| FI127817B (en) | 2012-08-21 | 2019-03-15 | Upm Kymmene Corp | Method for making paper product and paper product |
| WO2014045209A1 (en) * | 2012-09-20 | 2014-03-27 | Stora Enso Oyj | Method and device for defibrating fibre-containing material to produce micro-fibrillated cellulose |
| FI127526B (en) * | 2012-11-03 | 2018-08-15 | Upm Kymmene Corp | Method for producing nanofibrillar cellulose |
| CN104047206A (zh) * | 2013-03-12 | 2014-09-17 | 金东纸业（江苏）股份有限公司 | 增加浆料成纸强度的方法及由该方法制得的浆料和纸张 |
| US9826750B2 (en) | 2013-03-14 | 2017-11-28 | Oregon State University | Nano-cellulose coatings to prevent damage in foodstuffs |
| US10400128B2 (en) | 2013-03-14 | 2019-09-03 | Oregon State University | Nano-cellulose edible coatings and uses thereof |
| FR3003580B1 (fr) * | 2013-03-20 | 2015-07-03 | Ahlstroem Oy | Non-tisse par voie humide comprenant des nanofibrilles de cellulose |
| FR3003581B1 (fr) * | 2013-03-20 | 2015-03-20 | Ahlstroem Oy | Support fibreux a base de fibres et de nanofibrilles de polysaccharide |
| CN104099794A (zh) * | 2013-04-09 | 2014-10-15 | 金东纸业（江苏）股份有限公司 | 制备纳米纤维素的方法 |
| FI124838B (fi) | 2013-04-12 | 2015-02-13 | Upm Kymmene Corp | Analyyttinen menetelmä |
| SE537949C2 (sv) * | 2013-04-25 | 2015-12-01 | Stora Enso Oyj | Förfarande för behandling av cellulosafibrer för att framställa en komposition innefattande mikrofibrillerad cellulosa,samt en komposition framställd enligt förfarandet |
| FI128835B (en) * | 2013-05-14 | 2021-01-15 | Upm Kymmene Corp | Method and apparatus for producing nanofibrillar cellulose |
| FI127014B (en) * | 2013-05-15 | 2017-09-29 | Upm Kymmene Corp | Process for the manufacture of nanofibrillar cellulose and for the manufacture of a paper product |
| FI20135773A7 (fi) * | 2013-07-16 | 2015-01-17 | Stora Enso Oyj | Menetelmä hapetetun tai mikrofibrilloidun selluloosan valmistamiseksi |
| FI125942B (en) | 2013-07-26 | 2016-04-15 | Upm Kymmene Corp | A method of modifying a nanofibril cellulose composition |
| US10202517B2 (en) * | 2013-07-26 | 2019-02-12 | The Penn State Research Foundation | Polymer compositions and coatings |
| GB2533205A (en) * | 2013-09-04 | 2016-06-15 | Halliburton Energy Services Inc | Nano-carbohydrate composites as a lost circulation materials - LCM origami and other drilling fluid applications |
| WO2015050117A1 (ja) * | 2013-10-04 | 2015-04-09 | Dic株式会社 | 変性セルロースナノファイバー、その製造方法及びこれを用いた樹脂組成物、成形体、樹脂組成物の製造方法 |
| WO2015101498A1 (en) * | 2013-12-30 | 2015-07-09 | Kemira Oyj | A method for providing a pretreated filler composition and its use in paper and board manufacturing |
| EP3095815B1 (en) | 2014-01-17 | 2018-11-28 | Nippon Paper Industries Co., Ltd. | Dry solids of anionically modified cellulose nanofibers and processes for preparing them |
| FI126042B (en) | 2014-03-31 | 2016-06-15 | Upm Kymmene Corp | Process for the manufacture of nanofibrillar cellulose and nanofibrillar cellulose product |
| CN103938477B (zh) * | 2014-04-18 | 2017-06-30 | 东华大学 | 一种用苎麻精干麻制备微纤化纳米纤维素的方法 |
| FI126755B (en) * | 2014-04-28 | 2017-05-15 | Kemira Oyj | A process for preparing a suspension from microfibrillated cellulose, microfibrillated cellulose and its use |
| CN103952939B (zh) * | 2014-05-12 | 2016-06-22 | 南京林业大学 | 一种基于柔性纳米纸基材料的木质纤维微纤丝解离方法 |
| WO2015180844A1 (en) * | 2014-05-30 | 2015-12-03 | Borregaard As | Microfibrillated cellulose |
| JP6179470B2 (ja) * | 2014-06-30 | 2017-08-16 | 王子ホールディングス株式会社 | 地下層処理用組成物 |
| PL230426B1 (pl) | 2014-07-23 | 2018-10-31 | Inst Biopolimerow I Wlokien Chemicznych | Sposób wytwarzania nanowłókien celulozowych z łodyg roślin jednorocznych |
| FI127904B2 (en) * | 2014-08-13 | 2023-04-14 | Upm Kymmene Corp | Method for preparing nanofibrillated cellulose |
| FI127348B (en) | 2014-08-18 | 2018-04-13 | Kemira Oyj | Strength substance, its use and method for increasing strength properties of paper |
| US9850623B2 (en) * | 2014-11-26 | 2017-12-26 | Sally KRIGSTIN | Water, grease and heat resistant bio-based products and method of making same |
| US9816230B2 (en) * | 2014-12-31 | 2017-11-14 | Innovatech Engineering, LLC | Formation of hydrated nanocellulose sheets with or without a binder for the use as a dermatological treatment |
| US9970159B2 (en) | 2014-12-31 | 2018-05-15 | Innovatech Engineering, LLC | Manufacture of hydrated nanocellulose sheets for use as a dermatological treatment |
| CA2982552A1 (en) | 2015-04-30 | 2016-11-03 | Kimberly-Clark Worldwide, Inc. | Tissue products comprising high carbohydrate content fillers |
| SE540731C2 (en) * | 2015-06-26 | 2018-10-23 | Stora Enso Oyj | Manufacturing method for a film or a film product comprising an amphiphilic polymer |
| KR101771606B1 (ko) * | 2015-07-24 | 2017-08-28 | 아시아나노셀룰로오스 주식회사 | 비목질계 바이오매스를 활용한 나노셀룰로오스 및 이를 포함하는 화장료 조성물, 고흡수성 소재 |
| PL3362508T3 (pl) | 2015-10-14 | 2019-10-31 | Fiberlean Tech Ltd | 3D-formowalny materiał arkuszowy |
| WO2017070578A1 (en) | 2015-10-21 | 2017-04-27 | The Regents Of The University Of Michigan | Detection and treatment of caries and microcavities with nanoparticles |
| EP3900699B1 (en) * | 2015-11-25 | 2023-08-02 | JeNaCell GmbH | Biotechnologically-produced cellulose-containing article for dermatological use |
| FI130254B (en) * | 2016-02-03 | 2023-05-11 | Kemira Oyj | A process for producing microfibrillated cellulose and a product thereof |
| HUE053667T2 (hu) | 2016-04-05 | 2021-07-28 | Fiberlean Tech Ltd | Papír és karton termékek |
| US11846072B2 (en) | 2016-04-05 | 2023-12-19 | Fiberlean Technologies Limited | Process of making paper and paperboard products |
| BR112018070846B1 (pt) | 2016-04-22 | 2023-04-11 | Fiberlean Technologies Limited | Fibras compreendendo celulose microfibrilada e métodos de fabricação de fibras e materiais não tecidos a partir das mesmas |
| JP7126950B2 (ja) | 2016-05-25 | 2022-08-29 | エスエーピーピーアイ ネザーランズ サーヴィシーズ ビー．ヴイ | 化学的に誘導体化されたナノセルロースの製造 |
| CN106012628A (zh) * | 2016-06-11 | 2016-10-12 | 苏州思创源博电子科技有限公司 | 一种苎麻环保纸浆的制备方法 |
| JP6470236B2 (ja) * | 2016-08-26 | 2019-02-13 | 大王製紙株式会社 | 水解性シート及び当該水解性シートの製造方法 |
| JP6211160B1 (ja) * | 2016-09-30 | 2017-10-11 | 大王製紙株式会社 | 水解性シート |
| JP6886649B2 (ja) * | 2016-11-15 | 2021-06-16 | 国立大学法人京都大学 | 変性セルロース及びこれを用いた樹脂組成物 |
| PT3576544T (pt) | 2017-01-31 | 2025-06-09 | Univ Oregon State | Revestimentos de produtos alimentares |
| KR102076665B1 (ko) * | 2017-03-28 | 2020-02-13 | 네이처코스텍 주식회사 | 안정화된 변성 셀룰로오스 조성물과 그 제조방법 |
| CN110799548B (zh) * | 2017-05-05 | 2022-09-06 | 贝图卢姆公司 | 纤维素衍生物 |
| EP3668903A1 (en) * | 2017-08-14 | 2020-06-24 | Borregaard AS | Microfibrillated cellulose as a crosslinking agent |
| US10865317B2 (en) | 2017-08-31 | 2020-12-15 | Kimberly-Clark Worldwide, Inc. | Low-fluorine compositions with cellulose for generating superhydrophobic surfaces |
| PL3688105T3 (pl) | 2017-09-26 | 2024-11-04 | Aalto Korkeakoulusäätiö Sr | Wysoce rozpraszający materiał porowaty na bazie cząstek fibrylarnych lub wydłużonych |
| WO2019069325A1 (en) * | 2017-10-06 | 2019-04-11 | Council Of Scientific And Industrial Research | CELLULOSIC PAPER COMPOSITE AND CORRESPONDING PREPARATION METHOD |
| CN107602709B (zh) * | 2017-10-25 | 2020-07-10 | 北京理工大学 | 一种羧甲基纳米纤维素材料清洁化制备方法 |
| JP2019173254A (ja) * | 2017-12-28 | 2019-10-10 | 日本製紙株式会社 | セルロースナノファイバーを含有する紙または板紙 |
| JP2019173255A (ja) * | 2017-12-28 | 2019-10-10 | 日本製紙株式会社 | セルロースナノファイバーを含有する紙または板紙 |
| CN108277684A (zh) * | 2018-01-23 | 2018-07-13 | 京东方科技集团股份有限公司 | 一种纳米纸、其制备方法及柔性电子器件 |
| JPWO2019189776A1 (ja) * | 2018-03-30 | 2021-04-01 | 日本製紙株式会社 | カルボキシメチル化セルロースナノファイバーを含有する紙 |
| CN110411627A (zh) * | 2018-04-28 | 2019-11-05 | 京东方科技集团股份有限公司 | 压力传感器及其制备方法、压力检测方法和装置 |
| KR102093282B1 (ko) * | 2018-05-23 | 2020-03-25 | 네이처코스텍 주식회사 | 신규한 변성 셀룰로오스와 그 제조방법 |
| BR102018014608A2 (pt) * | 2018-07-17 | 2020-01-21 | Fibria Celulose Sa | processo de produção de um material nanocelulósico compreendendo pelo menos duas etapas de desfibrilação de matéria prima celulósica e pelo menos uma etapa de fracionamento intermediária |
| US12215463B2 (en) | 2018-12-17 | 2025-02-04 | Kemira Oyj | Process for producing paper or board and a product thereof |
| CN113544330B (zh) * | 2019-03-28 | 2023-05-12 | 日本制纸株式会社 | 经原纤化的化学改性纤维素纤维 |
| US20220227970A1 (en) * | 2019-05-06 | 2022-07-21 | Nouryon Chemicals International B.V. | Structuring agents |
| EP3854936A1 (en) * | 2020-01-22 | 2021-07-28 | Kemira Oyj | Product containing an anionic cellulose derivative and its use in paper industry |
| SE544080C2 (en) * | 2020-05-07 | 2021-12-14 | Stora Enso Oyj | Coated paper substrate suitable for metallization |
| CN114402104B (zh) * | 2020-05-29 | 2024-04-05 | 株式会社Lg化学 | 原纤化纤维及用于制备其的方法 |
| US12410309B2 (en) | 2020-05-29 | 2025-09-09 | Lg Chem, Ltd. | Polymer complex |
| KR102205294B1 (ko) * | 2020-06-24 | 2021-01-20 | 주식회사 아시아나노텍 | 나노 셀룰로오스와 카르복시메틸 셀룰로오스에 전분을 가교시켜 제조한 고흡수성 흡수체 및 이의 제조 방법 |
| CN112095358B (zh) * | 2020-09-25 | 2023-01-31 | 江西省钒电新能源有限公司 | 一种纤维素剥离及其功能化的方法 |
| US12378374B2 (en) | 2021-03-05 | 2025-08-05 | Lg Chem, Ltd. | Polymer composite |
| KR102668218B1 (ko) * | 2021-12-14 | 2024-05-23 | 강원대학교 산학협력단 | 항균 및 상처 치료용 주사가능한 하이드로겔 및 그 제조방법 |
| JP2024018462A (ja) * | 2022-07-29 | 2024-02-08 | 国立研究開発法人農業・食品産業技術総合研究機構 | 改質された物質を製造する方法 |
Family Cites Families (80)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US4374702A (en) * | 1979-12-26 | 1983-02-22 | International Telephone And Telegraph Corporation | Microfibrillated cellulose |
| US4481076A (en) | 1983-03-28 | 1984-11-06 | International Telephone And Telegraph Corporation | Redispersible microfibrillated cellulose |
| US4481077A (en) | 1983-03-28 | 1984-11-06 | International Telephone And Telegraph Corporation | Process for preparing microfibrillated cellulose |
| US5061346A (en) | 1988-09-02 | 1991-10-29 | Betz Paperchem, Inc. | Papermaking using cationic starch and carboxymethyl cellulose or its additionally substituted derivatives |
| US5316623A (en) | 1991-12-09 | 1994-05-31 | Hercules Incorporated | Absorbance and permanent wet-strength in tissue and toweling paper |
| WO1994018052A1 (de) | 1993-02-05 | 1994-08-18 | Digi Sens Ag Digitale Messtechnik | Verfahren und vorrichtung zur verhinderung des schleuderns von fahrzeugen |
| US5487419A (en) | 1993-07-09 | 1996-01-30 | Microcell, Inc. | Redispersible microdenominated cellulose |
| WO1995002966A1 (en) | 1993-07-26 | 1995-02-02 | Fmc Corporation | Fat-like agents for low calorie food compositions |
| JP3423383B2 (ja) * | 1993-12-17 | 2003-07-07 | 旭化成株式会社 | 微細セルロース組成物 |
| FR2730252B1 (fr) * | 1995-02-08 | 1997-04-18 | Generale Sucriere Sa | Cellulose microfibrillee et son procede d'obtention a partir de pulpe de vegetaux a parois primaires, notamment a partir de pulpe de betteraves sucrieres. |
| JP3507604B2 (ja) * | 1995-11-06 | 2004-03-15 | 株式会社中埜酢店 | 食品の分散安定用組成物 |
| BR9710328A (pt) * | 1996-07-15 | 1999-08-17 | Rhodia Chimie Sa | Composi-Æo processo de prepara-Æo da mesma suspensÆo e utiliza-Æo de celulose carboxilada da composi-Æo e da suspensÆo |
| PL331211A1 (en) * | 1996-07-15 | 1999-07-05 | Rhodia Chimie Sa | Modification of essentially amorphous cellulose nanofibrils by adding carboxycellulose of high substitution degree as admixture |
| US6146494A (en) * | 1997-06-12 | 2000-11-14 | The Procter & Gamble Company | Modified cellulosic fibers and fibrous webs containing these fibers |
| FR2768620B1 (fr) | 1997-09-22 | 2000-05-05 | Rhodia Chimie Sa | Formulation buccodentaire comprenant des nanofibrilles de cellulose essentiellement amorphes |
| FR2769836B1 (fr) * | 1997-10-21 | 2000-03-10 | Rhodia Chimie Sa | Utilisation de nanofibrilles de cellulose essentiellement amorphes associees a au moins un compose organique polyhydroxyle dans des formulations cosmetiques |
| FR2770091B1 (fr) * | 1997-10-29 | 1999-12-24 | Rhone Poulenc Chimie | Utilisation de microfibrilles de cellulose sous forme seche dans des formulations alimentaires |
| FI106273B (fi) * | 1998-04-30 | 2000-12-29 | Metsae Serla Oyj | Menetelmä kuitutuotteen valmistamiseksi |
| FR2783437B1 (fr) * | 1998-09-22 | 2001-02-02 | Rhodia Chimie Sa | Utilisation des nanofibrilles de cellulose essentiellement amorphe comme agent emulsifiant et/ou stabilisant |
| US6602994B1 (en) | 1999-02-10 | 2003-08-05 | Hercules Incorporated | Derivatized microfibrillar polysaccharide |
| SE9903418D0 (sv) | 1999-09-22 | 1999-09-22 | Skogsind Tekn Foskningsinst | Metod för att modifiera cellulosabaserade fibermaterial |
| AU2001233260A1 (en) | 2000-03-09 | 2001-09-17 | Hercules Incorporated | Stabilized microfibrillar cellulose |
| JP3998588B2 (ja) * | 2003-02-18 | 2007-10-31 | 旭化成ケミカルズ株式会社 | 耐熱性ゲル |
| JP4151885B2 (ja) * | 2002-07-12 | 2008-09-17 | 旭化成ケミカルズ株式会社 | 水分散性セルロースおよびその製造方法 |
| JP4152788B2 (ja) * | 2003-03-25 | 2008-09-17 | 旭化成ケミカルズ株式会社 | ゲル状組成物 |
| CN1200952C (zh) * | 2002-12-10 | 2005-05-11 | 华南理工大学 | 一种均相化学改性秸秆半纤维素的方法 |
| SE0203743D0 (sv) | 2002-12-18 | 2002-12-18 | Korsnaes Ab Publ | Fiber suspension of enzyme treated sulphate pulp and carboxymethylcellulose for surface application in paperboard and paper production |
| SE526681C2 (sv) | 2002-12-18 | 2005-10-25 | Korsnaes Ab Publ | Fibersuspension av enzymbehandlad sulfatmassa som råvarumaterial för förpackning |
| JP4159393B2 (ja) * | 2003-04-01 | 2008-10-01 | 旭化成ケミカルズ株式会社 | 乳成分含有飲料の安定化方法 |
| JP4094983B2 (ja) * | 2003-04-15 | 2008-06-04 | 旭化成ケミカルズ株式会社 | 可食性スポンジ状ゲル |
| JP2005095061A (ja) * | 2003-09-25 | 2005-04-14 | Asahi Kasei Chemicals Corp | 乳化組成物 |
| JP4225482B2 (ja) * | 2003-10-20 | 2009-02-18 | 旭化成ケミカルズ株式会社 | ヨーグルトの製造方法 |
| JP4494000B2 (ja) * | 2003-12-15 | 2010-06-30 | 旭化成ケミカルズ株式会社 | 医薬用カプセル |
| PL2037041T3 (pl) * | 2003-12-22 | 2017-07-31 | Akzo Nobel Chemicals International B.V. | Wypełniacz do sposobu wytwarzania papieru |
| RU2256601C1 (ru) * | 2004-01-14 | 2005-07-20 | Институт синтетических полимерных материалов (ИСПМ) имени Н.С. Ениколопова Российской академии наук (РАН) | Нанокомпозит и способ его получения |
| JP2006008857A (ja) * | 2004-06-25 | 2006-01-12 | Asahi Kasei Chemicals Corp | 高分散性セルロース組成物 |
| JP2008092914A (ja) * | 2006-10-16 | 2008-04-24 | Asahi Kasei Chemicals Corp | ３成分からなる増粘ゲル化剤 |
| TWI306017B (en) | 2004-12-06 | 2009-02-11 | Asahi Kasei Chemicals Corp | Composition composed of highly dispersible cellulose complex and polysaccharide |
| JP2008048602A (ja) * | 2004-12-06 | 2008-03-06 | Asahi Kasei Chemicals Corp | 水分散性セルロースと少なくとも１種の多糖類を含有する増粘剤 |
| JP2008048604A (ja) * | 2005-02-02 | 2008-03-06 | Asahi Kasei Chemicals Corp | 水分散性セルロースと多糖類を含有する安定剤 |
| JP2008050376A (ja) * | 2005-03-28 | 2008-03-06 | Asahi Kasei Chemicals Corp | 水分散性セルロースと多糖類を含有する増粘安定剤 |
| JP2008050377A (ja) * | 2005-03-28 | 2008-03-06 | Asahi Kasei Chemicals Corp | 水分散性セルロースと多糖類からなる増粘剤 |
| JP2006290972A (ja) * | 2005-04-08 | 2006-10-26 | Asahi Kasei Chemicals Corp | 高分散性セルロース複合体と少なくとも１種の多糖類を含有するゲル化剤 |
| RU2404194C2 (ru) * | 2005-06-28 | 2010-11-20 | Акцо Нобель Н.В. | Способ получения микроволокнистого полисахарида |
| US7700764B2 (en) * | 2005-06-28 | 2010-04-20 | Akzo Nobel N.V. | Method of preparing microfibrillar polysaccharide |
| JP2007082415A (ja) * | 2005-09-20 | 2007-04-05 | Asahi Kasei Chemicals Corp | ゲル化剤 |
| US8546558B2 (en) | 2006-02-08 | 2013-10-01 | Stfi-Packforsk Ab | Method for the manufacture of microfibrillated cellulose |
| JP5099618B2 (ja) * | 2006-07-19 | 2012-12-19 | ローム株式会社 | 繊維複合材料及びその製造方法 |
| US8444808B2 (en) * | 2006-08-31 | 2013-05-21 | Kx Industries, Lp | Process for producing nanofibers |
| JP2008118988A (ja) * | 2006-10-16 | 2008-05-29 | Asahi Kasei Chemicals Corp | 耐熱性ゲル化剤 |
| JP2008106178A (ja) * | 2006-10-26 | 2008-05-08 | Asahi Kasei Chemicals Corp | 水溶性高分子乾燥組成物 |
| EP1936032A1 (en) * | 2006-12-18 | 2008-06-25 | Akzo Nobel N.V. | Method of producing a paper product |
| JP2008206435A (ja) * | 2007-02-26 | 2008-09-11 | Taiyo Kagaku Co Ltd | 改良されたドウ組成物 |
| JP4749363B2 (ja) * | 2007-03-13 | 2011-08-17 | 旭化成ケミカルズ株式会社 | マイルドな酸味を有する酸性乳食品 |
| WO2009069641A1 (ja) * | 2007-11-26 | 2009-06-04 | The University Of Tokyo | セルロースナノファイバーとその製造方法、セルロースナノファイバー分散液 |
| KR20100093080A (ko) * | 2007-12-21 | 2010-08-24 | 미쓰비시 가가꾸 가부시키가이샤 | 섬유 복합체 |
| SE0800807L (sv) | 2008-04-10 | 2009-10-11 | Stfi Packforsk Ab | Nytt förfarande |
| US8388808B2 (en) * | 2008-06-17 | 2013-03-05 | Akzo Nobel N.V. | Cellulosic product |
| US20100065236A1 (en) * | 2008-09-17 | 2010-03-18 | Marielle Henriksson | Method of producing and the use of microfibrillated paper |
| CA2738087A1 (en) * | 2008-09-22 | 2010-03-25 | Patrick D. Kincaid | Fibrous products and methods of manufacture |
| FI124724B (fi) * | 2009-02-13 | 2014-12-31 | Upm Kymmene Oyj | Menetelmä muokatun selluloosan valmistamiseksi |
| EP2406567B1 (en) * | 2009-03-11 | 2015-10-21 | Borregaard AS | Method for drying microfibrillated cellulose |
| FI126458B (fi) * | 2009-03-20 | 2016-12-15 | Stora Enso Oyj | Kuitujen käsittely muovausta kestäväksi |
| US8871922B2 (en) * | 2009-03-20 | 2014-10-28 | Fpinnovations | Cellulose materials with novel properties |
| EP4105380A1 (en) * | 2009-03-30 | 2022-12-21 | FiberLean Technologies Limited | Process for the production of nanofibrillar cellulose suspensions |
| US20100272938A1 (en) * | 2009-04-22 | 2010-10-28 | Bemis Company, Inc. | Hydraulically-Formed Nonwoven Sheet with Microfibers |
| FI124464B (fi) * | 2009-04-29 | 2014-09-15 | Upm Kymmene Corp | Menetelmä massalietteen valmistamiseksi, massaliete ja paperi |
| WO2010134868A1 (en) * | 2009-05-18 | 2010-11-25 | Swetree Technologies Ab | Method of producing and the use of microfibrillated paper |
| FI123503B (fi) * | 2009-10-02 | 2013-06-14 | Upm Kymmene Corp | Materiaali käytettäväksi betonin lisäaineena |
| PL2319984T5 (pl) * | 2009-11-04 | 2025-07-28 | Kemira Oyj | Sposób wytwarzania papieru |
| FI123289B (fi) * | 2009-11-24 | 2013-01-31 | Upm Kymmene Corp | Menetelmä nanofibrilloidun selluloosamassan valmistamiseksi ja massan käyttö paperinvalmistuksessa tai nanofibrilloiduissa selluloosakomposiiteissa |
| US8974634B2 (en) * | 2009-12-01 | 2015-03-10 | Nippon Paper Industries Co., Ltd. | Cellulose nanofibers |
| JP5881274B2 (ja) * | 2010-02-05 | 2016-03-09 | 国立大学法人京都大学 | カチオン性ミクロフィブリル化植物繊維及びその製造方法 |
| RU2570470C2 (ru) * | 2010-05-11 | 2015-12-10 | ЭфПиИННОВЕЙШНЗ | Целлюлозные нанофиламенты и способ их получения |
| US8585866B2 (en) * | 2010-07-23 | 2013-11-19 | Oji Holdings Corporation | Wire for papermaking of microfibrous cellulose-containing sheet and method for producing microfibrous cellulose-containing sheet |
| SE1050985A1 (sv) * | 2010-09-22 | 2012-03-23 | Stora Enso Oyj | En pappers eller kartongprodukt och en process förtillverkning av en pappers eller en kartongprodukt |
| US20120302120A1 (en) * | 2011-04-07 | 2012-11-29 | Eastman Chemical Company | Short cut microfibers |
| US8835141B2 (en) * | 2011-06-09 | 2014-09-16 | The United States Of America As Represented By The Secretary Of Agriculture | Methods for integrated conversion of lignocellulosic material to sugars or biofuels and nano-cellulose |
| FI125835B (fi) * | 2012-02-13 | 2016-03-15 | Upm Kymmene Corp | Menetelmä selluloosan fibrilloimiseksi ja fibrillisellutuote |
| BR112014031092B1 (pt) * | 2012-06-13 | 2022-05-17 | University Of Maine System Board Of Trustees | Processo para formar nanofibras de celulose a partir de um material celulósico |
-
2009
- 2009-02-13 FI FI20095140A patent/FI124724B/fi active IP Right Review Request
-
2010
- 2010-02-12 JP JP2011549619A patent/JP2012518050A/ja active Pending
- 2010-02-12 KR KR1020117021319A patent/KR20110116054A/ko not_active Withdrawn
- 2010-02-12 CN CN2010800077639A patent/CN102317542A/zh active Pending
- 2010-02-12 WO PCT/FI2010/050096 patent/WO2010092239A1/en not_active Ceased
- 2010-02-12 BR BRPI1008341-3A patent/BRPI1008341B1/pt active IP Right Grant
- 2010-02-12 US US13/147,346 patent/US20120043039A1/en not_active Abandoned
- 2010-02-12 EP EP10740974.0A patent/EP2396470B1/en not_active Not-in-force
- 2010-02-12 RU RU2011136555/05A patent/RU2535688C2/ru active
- 2010-02-12 CA CA2750082A patent/CA2750082A1/en not_active Abandoned
-
2011
- 2011-07-21 ZA ZA2011/05399A patent/ZA201105399B/en unknown
-
2013
- 2013-10-31 US US14/069,171 patent/US9181653B2/en not_active Expired - Fee Related
Also Published As
| Publication number | Publication date |
|---|---|
| JP2012518050A (ja) | 2012-08-09 |
| RU2011136555A (ru) | 2013-03-20 |
| EP2396470A4 (en) | 2012-07-25 |
| FI124724B (fi) | 2014-12-31 |
| US20120043039A1 (en) | 2012-02-23 |
| WO2010092239A1 (en) | 2010-08-19 |
| KR20110116054A (ko) | 2011-10-24 |
| FI20095140L (fi) | 2010-08-14 |
| CN102317542A (zh) | 2012-01-11 |
| EP2396470B1 (en) | 2021-12-01 |
| EP2396470A1 (en) | 2011-12-21 |
| FI20095140A0 (fi) | 2009-02-13 |
| US20140182797A1 (en) | 2014-07-03 |
| CA2750082A1 (en) | 2010-08-19 |
| US9181653B2 (en) | 2015-11-10 |
| RU2535688C2 (ru) | 2014-12-20 |
| BRPI1008341A2 (pt) | 2016-02-23 |
| ZA201105399B (en) | 2012-05-25 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| BRPI1008341B1 (pt) | Método para produzir celulose nanofibrilada modificada, celulose nanofibrilada modificada, uso de celulose nanofibrilada modificada, papel, e, método para fabricar papel | |
| US9506198B2 (en) | Method for producing furnish, furnish and paper | |
| Delgado-Aguilar et al. | The key role of lignin in the production of low-cost lignocellulosic nanofibres for papermaking applications | |
| Lindström | Aspects on nanofibrillated cellulose (NFC) processing, rheology and NFC-film properties | |
| BR112018010110B1 (pt) | Método para produção de papel, papelão ou similares e produto de papel ou papelão | |
| JP2011522902A (ja) | セルロース繊維の修飾が関与するナノセルロースの提供法 | |
| US20160273165A1 (en) | Method for improving strength and retention, and paper product | |
| CN110730842A (zh) | 提高纸或纸板产品的强度性能的方法 | |
| KR20180104066A (ko) | 마이크로피브릴화 셀룰로오스의 제조방법 및 그 제품 | |
| CN119343499A (zh) | 替代纤维和微原纤化纤维素涂覆包装纸以及膜和基材 | |
| Zheng | Production of fibrillated cellulose materials-Effects of pretreatments and refining strategy on pulp properties | |
| Fathi et al. | Prospects for the Preparation of Paper Money from Cotton Fibers and Bleached Softwood Kraft Pulp Fibers with Nanofibrillated Cellulose. | |
| BR112020017033B1 (pt) | Composição de resistência a seco, seu uso e método para a fabricação de papel, papelão ou similares |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| B06F | Objections, documents and/or translations needed after an examination request according [chapter 6.6 patent gazette] | ||
| B06T | Formal requirements before examination [chapter 6.20 patent gazette] | ||
| B07A | Application suspended after technical examination (opinion) [chapter 7.1 patent gazette] | ||
| B07A | Application suspended after technical examination (opinion) [chapter 7.1 patent gazette] | ||
| B07A | Application suspended after technical examination (opinion) [chapter 7.1 patent gazette] | ||
| B06A | Patent application procedure suspended [chapter 6.1 patent gazette] | ||
| B09A | Decision: intention to grant [chapter 9.1 patent gazette] | ||
| B16A | Patent or certificate of addition of invention granted [chapter 16.1 patent gazette] |
Free format text: PRAZO DE VALIDADE: 10 (DEZ) ANOS CONTADOS A PARTIR DE 30/03/2021, OBSERVADAS AS CONDICOES LEGAIS. |
