BRPI1011761B1

BRPI1011761B1 - Aparelhos de comunicação de rádio e método de comunicação de rádio

Info

Publication number: BRPI1011761B1
Application number: BRPI1011761-0A
Authority: BR
Inventors: Takashi Iwai; Akihiko Nishio; Daichi Imamura; Yoshihiko Ogawa; Atsushi Matsumoto
Original assignee: Sun Patent Trust
Priority date: 2009-06-26
Filing date: 2010-06-25
Publication date: 2021-09-21
Also published as: US11825426B2; EP2448349B1; PL3247159T3; EP3829246C0; MY157539A; BRPI1011761A8; US20240040519A1; RU2011152631A; EP3247159A1; PT3247159T; EP3457791B1; US20120093020A1; US20210168732A1; HUE043222T2; JP5377638B2; US20190215786A1; KR101629534B1; US20150249963A1; ES2969051T3; WO2010150552A1

Abstract

aparelho de comunicação de rádio e metodo de comunicação de rádio. a presente invenção refere-se a um aparelho de estação móvel de comunicação de rádio, um aparelho de estação base de comunicação de rádio e um método de comunicação de rádio, que tornam possível comutar corretamente entre os modos de transmissão para um pusch e um pucch enquanto impedem que o overhad de sinalização aumente. uma unidade de ajuste de modo de transmissão (107) detecta uma instrução fornecida por uma estação base, a instrução que indica um método de multiplexação para um pusch e um a pucch. uma unidade de determinação de relatório de informação de disparo (108) realiza a diferenciação limítrole onde p-hr-pucch, que é calculada pela unidade de controle phr-control (106), é comparada a um valor limítrole que depende do método de multiplexação indicado pela instrução fornecida pela estação base. de maneira específica, em um modo de transmissão tdm as informações de disparo são relatadas se phr_pucch > x1[dbm] for satisfeita. por outro lado, em um modo de transmissão fdm as informações de disparo são relatadas se phr pucch < y1[dbm] for satisfeita. com base em um resultado da diferença limítrofe, a unidade de determinação de relatório de informações de disparo (108) determina se deve-se relatar as informações de disparo.

Description

Campo Técnico

A presente invenção refere-se a um aparelho de comunicação de rádio e um método de comunicação de rádio.

Técnica Anter ior

No Projeto de Parceria de 3a Geração de Evolução de Longo Prazo (3GPP LTE), no caso em que um canal de dados (canal compartilhado de enlace ascendente físico (PUSCH)) e um canal de controle (canal de controle de enlace ascendente físico (PUCCH)) são transmitidos no mesmo subquadro, uma estação móvel multiplexa os dois canais por multiplexação por divisão de tempo (TDM), conforme mostrado na Figura 1. Ou seja, os dados são perfurados por informações de controle, tal como, uma ACK ou uma NACK. Através da multiplexação TDM, é possível manter características de portadora exclusivas e evitar o aumento da métrica cúbica (CM). Por outro lado, devido ao fato de o dado ser perfurado, existe um problema em que o desempenho de recepção de dados deteriora.

Em um canal de enlace ascendente de LTE-Advanced, que é uma versão desenvolvida do 3GPP LTE, no caso em que um PUSCH e um PUCCH são transmitidos no mesmo subquadro, espera-se que uma estação móvel multiplexe os dois canais por multiplexação por divisão de frequência (FDM), conforme mostrado na Figura 2. Uma estação móvel transmite um PUSCH e um PUCCH ao mesmo tempo ao mapear o PUSCH e o PUCCH em bandas de frequência diferentes. Devido ao fato de os dados não serem perfurados por multiplexação FDM, é possível evitar a deterioração do desempenho de recepção. Por outro lado, existe um problema em que as características de portadora exclusivas não são mantidas e a transmissão mul- tiportadora é realizada, de modo que a CM aumente. Quando a CM aumenta, a energia de transmissão máxima que pode ser transmitida por uma estação móvel diminui, de modo que a capacidade de energia (daqui por diante referida como a "capacidade de energia (PHR)") de uma estação móvel situ- ada, por exemplo, na borda de célula, se torne pequena, e não se torne possível ajustar a energia de transmissão requerida por uma estação base, reduzindo o desempenho de recepção da estação base de maneira significativa. PHR se refere à margem de energia de transmissão de uma estação móvel ou energia de transmissão de uma estação móvel que pode ser aumentada.

Um método de multiptexaçãô de um PUSCH e um PUCCH em uma estação móvel, ou seja, um método no qual uma estação base controla se deve realizar a multiplexação por TDM (daqui por diante referida como "modo de transmissão TDM") ou realizar a multiplexação por FDM (daqui por diante referida como "modo de transmissão FDM") com base na PHR de uma estação móvel, se encontra sob consideração (por exemplo, vide Literatura de Não Patente 1). De maneira específica, no caso em que a PHR de uma estação móvel é grande (ou seja, a margem de energia de transmissão é grande), uma estação base aplica o modo de transmissão FDM, que não é submetido à influência de aumento de CM, a fim de evitar a deterioração do desempenho de recepção de PUSCH. Ademais, no caso em que a PHR de uma estação móvel é pequena (ou seja, a margem de energia de transmissão é pequena), uma estação base aplica o modo de transmissão TDM, a fim de evitar o aumento de CM e evitar a deterioração do desempenho de recepção de PUSCH.

A Literatura de Não Patente 1 descreve que, no caso de aplicação do modo de transmissão FDM, é necessário assegurar preferencialmente a energia de transmissão de um PUCCH, para a qual o processamento de controle de retransmissão não é realizado a fim de requerer qualidade mais alta, comparada a um PUSCH. Ou seja, no modo de transmissão FDM, ao ajustar a razão entre a energia de transmissão de um PUSCH e um PUCCH, a energia de transmissão do PUCCH é assegurada primeiro, e a energia de transmissão de um PUSCH é ajustada dentro da faixa de energia de transmissão remanescente. Isto significa que, é possível evitar a deterioração do desempenho de um PUCCH, que requer qualidade mais alta.

Aqui, as definições e métodos de relatório de PHRs usadas na LTE serão descritas abaixo. Na LTE, conforme mostrado na Figura 3, apenas a PHR que é determinada com base na energia de transmissão de um PUSCH como uma referência, é definida. Na LTE, uma estação base usa a PHR para controlar a largura de banda de transmissão e o esquema de codificação de modulação e canal (MCS) de um PUSCH de uma estação móvel. Uma estação base pode receber um PUSCH com uma qualidade de recepção desejada pela estação base, ao controlar a largura de banda de transmissão e MCS de um PUSCH de uma estação móvel, de modo que a energia de transmissão de um PUSCH que é transmitida por uma estação móvel não exceda a energia de transmissão máxima da estação móvel.

A Literatura de Não Patente 2 descreve a definição de PHR e a condição de transmissão de PHR através da equação 1.

Na Equação 1, PHR_pusch é PHR [dB] com base em um PUSCH, e Pmax é a energia de transmissão máxima [dBm] de uma estação móvel. Ppusch da Equação 1 é a energia de transmissão de um PUSCH e é definida pela seguinte Equação 2.

Na Equação 2, M é o número de blocos de recurso de frequência a ser atribuído, Po é um valor [dBm] ajustado a partir de uma estação base, PL é um nível de perda de percurso [dB] medido por uma estação móvel, α é um coeficiente ponderado que mostra a taxa de compensação de perda de percurso, ΔMcs θ um deslocamento que depende do MCS, e f(Δ>) é um valor de controle de energia de transmissão para o qual o controle de circuito fechado é realizado (por exemplo, valores relativos de +3 dB ou -1 dB) e é o resultado da adição que inclui o valor de controle de energia de transmissão passado.

Po, α, e ΔMCSsão parâmetros a serem relatados a partir de uma estação base até uma estação móvel, e são valores que são conhecidos por uma estação base. Por outro lado, PL e f(Δj) são valores que não podem ser corretamente conhecidos por uma estação base. Embora f(Δi) seja um parâmetro a ser relatado a partir de uma estação base para uma estação móvel, existe um caso em que uma estação móvel não pode receber este comando (não pode detectar um canal de controle (PDCCH)). Devido ao fato de que uma estação base não pode determinar se uma estação móvel pode receber corretamente um comando ou não, uma vez que uma estação móvel falha para receber um valor de controle de energia de transmissão a partir de uma estação base, uma discrepância de reconhecimento entre a estação móvel e a estação base ocorre. Conforme descrito acima, devido ao fato de uma estação base não saber a PHR de uma estação móvel de maneira correta, a PHR precisa ser relatada a partir de uma.

A PHR é relatada a partir de uma estação móvel em um ciclo de-terminado antecipadamente por uma estação base. A PHR é relatada como informações de controle de acesso médio (MAC) de dados de transmissão através de um PUSCH que usa seis bits. Lista de Citação Literatura de Não Patente NPL 1 3GPP R1-090611, Samsung, "Concurrent PUSCH and PUCCH Transmissions" NPL 2 3GPP TS36.213 V8.5.0 7.1.6.1 Resource allocation type 0, "Physical layer procedures (Versão 8)"Sumário da Invenção Problema Técnico

Uma estação base não pode mudar do modo de transmissão TDM para o modo de transmissão FDM, apenas ao usar a PHR descrita a- cima com base em um PUSCH (daqui por diante referido como "P- HR pusch"). Isto ocorre porque, no modo de transmissão FDM, uma estação base não pode controlar a largura de banda de transmissão e o MCS de um PUSCH de modo que a energia de transmissão não exceda a energia de transmissão máxima de uma estação móvel, apenas ao usar PHRpusch. Isto será descrito abaixo.

No modo de transmissão FDM, conforme descrito acima, é necessário assegurar preferencialmente a energia de transmissão PUCCH. Ou seja, é necessário controlar a energia de transmissão de um PUSCH, que é determinada ao controlar a largura de banda de transmissão e o MCS do PUSCH, dentro da faixa de PHR que é determinada com base na energia de transmissão de um PUCCH como uma referência (daqui por diante referido como "PHR_pucch"). Quando a energia de transmissão de um PUSCH que é requerida por uma estação base excede a PHR_pucch de uma estação móvel, a energia de transmissão requerida para a transmissão simultânea de um PUSCH e um PUCCH excede a energia de transmissão máxima da estação móvel, de modo que a estação móvel não possa transmitir um PUSCH com a energia de transmissão requerida pela estação base. Portanto, não se torna possível receber um PUSCH com a qualidade de recepção desejada assumida pela estação base, reduzindo o desempenho de recepção de um PUSCH.

Por este motivo, é desejável que PHR_pucch, além de P- HR pusch, sejam relatadas a partir de uma estação móvel para uma estação base. Entretanto, no caso em que PHR_pucch é simplesmente relatada além de PHR pusch, o overhead de sinalização duplica conforme mostrado no diagrama de sequência da Figura 4. Devido ao fato de a PHR da LTE ser relatada em dB na faixa de -23 a 40 dB, a quantidade de sinalização requerida para uma PHR é de seis bits, conforme mostrado na Figura 4.

Por outro lado, na LTE, as energias de transmissão de um PUSCH e um PUCCH são separadamente controladas. Portanto, não é possível determinar corretamente a PHRpucch a partir da PHR_pusch. Ademais, no caso de calcular a PHR pucch em uma estação base, existe o seguinte problema.

A PHR_pucch é definida pela seguinte Equação 3. Ademais, Ppucch da Equação 3 é a energia de transmissão de um PUCCH, e é definido pela Equação 4.

Na Equação 4, Po_Pucch θ urn valor [dBm] ajustado por uma estação base, h e ΔpuCch são valores determinados que dependem do formato de transmissão de um PUCCH, e g(Δi) é um valor de controle de energia de transmissão para o qual o controle de circuito fechado é realizado e é o resultado da adição que inclui o valor de controle de energia de transmissão passado. Devido ao fato de PL ser o resultado medido por uma estação móvel, uma estação base não pode conhecer PL. Ademais, referindo-se a g(Δj), como no caso de f(Δj) na Equação 2, uma estação base não pode determinar se uma estação móvel pode reconhecer um comando corretamente ou não.

Portanto, efetuando-se um relatório de estação móvel P- HR pucch de modo que uma estação base possa conhecer a PHR_pucch corretamente, a quantidade de sinalização aumenta. Por outro lado, se a quantidade de sinalização for suprimida, uma estação base pode não conhecer a PHRpucch corretamente, e no modo de transmissão FDM, não ser possível controlar a energia de transmissão de um PUSCH dentro da faixa de PHR pucch de modo que a energia de transmissão não exceda a energia de transmissão máxima de uma estação móvel.

Portanto, um objetivo da presente invenção proporciona um aparelho de comunicação de rádio e um método de comunicação de rádio para tornar possível suprimir o aumento do overhead de sinalização e comutar corretamente os modos de transmissão de um PUSCH e um PUCCH, ao mesmo tempo.

Solução para o Problema

Um aparelho de comunicação de rádio de acordo com a presente invenção emprega uma configuração que inclui: uma seção de determinação de relatório de informações de disparo que determina se deve- se relatar ou não as informações de disparo que induzem a comutação de um modo de transmissão de multiplexação por divisão de tempo e um mo- do de transmissão de multiplexação por divisão de frequência, que são métodos de multiplexação de um canal compartilhado e um canal de controle, em um aparelho de comunicação de terceiros; e uma seção de transmissão que transmite as informações de disparo para o aparelho de comunicação de terceiros, quando se determinar que as informações de disparo sejam transmitidas.

Um aparelho de comunicação de rádio, de acordo com a presente invenção, emprega uma configuração que inclui: uma seção de detecção de informações de disparo que detecta informações de disparo que induzem a comutação de um modo de transmissão de multiplexação por divisão de tempo e um modo de transmissão de multiplexação por divisão de frequência, que são métodos de multiplexação de um canal compartilhado e um canal de controle, a partir de um sinal transmitido a partir de um aparelho de comunicação de terceiros; uma seção de controle de modo de transmissão que comuta um modo de transmissão a ser usado na próxima transmissão pelo aparelho de comunicação de terceiros, com base nas informações de disparo detectadas; e uma seção de transmissão que transmite as informações de ordem de modo de transmissão que ordenam a comutação do modo de transmissão, para o aparelho de comunicação de terceiros, ao comutar o modo de transmissão.

Um método de comunicação de rádio, de acordo com a presente invenção, emprega uma configuração que inclui os métodos de: determinar se deve-se relatar informações de disparo ou não que induzem a comutação de um modo de transmissão de multiplexação por divisão de tempo e um modo de transmissão de multiplexação por divisão de frequência, que são métodos de multiplexação de um canal compartilhado e um canal de controle, para um aparelho de comunicação de terceiros; e transmitir as informações de disparo para o aparelho de comunicação de terceiros, quando se determinar que as informações de disparo sejam transmitidas.

Um método de comunicação de rádio, de acordo com a presente invenção, emprega uma configuração que inclui os métodos de: detectar informações de disparo que induzem a comutação de um modo de transmis são de multiplexação por divisão de tempo e um modo de transmissão de multiplexação por divisão de frequência, que são métodos de multiplexação de um canal compartilhado e um canal de controle, a partir de um sinal transmitido a partir de um aparelho de comunicação de terceiros; comutar um modo de transmissão a ser usado na próxima transmissão pelo aparelho de comunicação de terceiros, com base nas informações de disparo detectadas; e transmitir informações de ordem de modo de transmissão que ordenam a comutação do modo de transmissão, para o aparelho de comunicação de terceiros, ao comutar o modo de transmissão.

Efeitos Vantajosos da Invenção

De acordo com a presente invenção, é possível suprimir o aumento do overhead de sinalização e comutar corretamente os modos de transmissão de um PUSCH e um PUCCH ao mesmo tempo.

Breve Descrição dos Desenhos

A Figura 1 mostra uma condição em que um PUSCH e um PUCCH são transmitidos por TDM; a Figura 2 mostra uma condição em que um PUSCH e um PUCCH são transmitidos por FDM; a Figura 3 mostra a PHR que é determinada com base na energia de transmissão de um PUSCH como uma referência; a Figura 4 mostra uma condição em que o overhead de sinalização está aumentando; a Figura 5 é um diagrama de bloco que mostra uma configuração de uma estação móvel, de acordo com a modalidade 1 da presente invenção; a Figura 6 é um diagrama de bloco que mostra uma configuração interna da seção de geração de sinal TDM mostrada na Figura 5; a Figura 7 é um diagrama de bloco que mostra uma configuração interna da seção de geração de sinal FDM mostrada na Figura 5; a Figura 8 é um diagrama de bloco que mostra uma configuração de uma estação base de acordo com a modalidade 1 da presente invenção; a Figura 9 é um diagrama de bloco que mostra uma configuração interna da seção de demultiplexação de sinal TDM mostrada na Figura 8; a Figura 10 é um diagrama de bloco que mostra uma configuração interna da seção de demultiplexação de sinal FDM mostrada na Figura 8; a Figura 11 é um diagrama de sequência que mostra uma condição em que a estação móvel mostrada na Figura 5 transmite informações PHR_pusch e de disparo (PHR_pucch) para a estação base mostrada na Figura 8; a Figura 12 é um diagrama de sequência que mostra um caso em que as informações de disparo mostradas na Figura 11 são informações de indicador de um bit que mostra o resultado da comparação com um valor limítrofe; a Figura 13 é um diagrama de sequência que mostra uma condição em que informações PHRpusch e de disparo, que são informações de indicador de um bit, são relatadas; a Figura 14 é um diagrama de bloco que mostra a configuração de uma estação móvel de acordo com a modalidade 2 da presente invenção; a Figura 15 é um diagrama de sequência que mostra uma condição em que a estação móvel mostrada na Figura 14 transmite informações PHR pusch e de disparo (PHR_pucch) para a estação base mostrada na Figura 8; a Figura 16 é um diagrama de bloco que mostra a configuração de uma estação móvel de acordo com a modalidade 3 da presente invenção; e a Figura 17 é um diagrama de sequência que mostra uma condição em que a estação móvel mostrada na Figura 16 transmite informações PHR pusch e de disparo (PHR_pusch+pucch) para a estação base mostrada na Figura 8.

Descrição das Modalidades

Agora, as modalidades da presente invenção serão descritas em detalhes com referência aos desenhos em anexo. Nas modalidades, às mesmas partes serão atribuídas as mesmas referências numéricas e explicações sobrepostas serão omitidas.

(Modalidade 1)

A Figura 5 mostra uma configuração de um aparelho de estação móvel de comunicação de rádio 100 (daqui por diante simplesmente referida como "estação móvel") de acordo com a modalidade 1 da presente invenção. Nesta Figura, a seção de recepção de RF 102 realiza o processamento de recepção, tal como, conversão descendente e conversão A/D, em um sinal recebido através da antena 101, e emite o sinal de recepção processado para a seção de demodulação 103.

A seção de demodulação 103 demodula as informações de pro-gramação e um sinal piloto que são contidos no sinal de recepção emitido a partir da seção de recepção de RF 102, e emite as informações de programação demoduladas para a seção de cálculo de PHRdata 104, seção de cálculo de PHR_control 106 e seção de ajuste de modo de transmissão 107. Ademais, a seção de demodulação 103 emite o sinal piloto demodulado para a seção de cálculo de PHR data 104 e a seção de cálculo de PHR_control 106.

A seção de cálculo de PHR_data 104 calcula a PHR_pusch (P- HR baseada em um PUSCH) ao realizar o cálculo da Equação 1 com base, por exemplo, em um nível de perda de percurso medido usando o sinal piloto de enlace descendente emitido a partir da seção de demodulação 103, o número de blocos de recurso de frequência de um PUSCH, o MCS, e informações de controle de um PUSCH que são contidas nas informações de programação emitidas a partir da seção de demodulação 103, e emite a PHR pusch calculada na seção de determinação de relatório de PHR data 105.

A seção de determinação de relatório de PHR_data 105 determina se deve-se relatar ou não a PHR_pusch emitida a partir da seção de cálculo de PHR_data 104, para uma estação base, com base no ciclo T [ms] determinado antecipadamente pela estação base. Ou seja, no caso em que mais que T [ms] passou a partir do relatório anterior de PHR_pusch, PHR_pusch será relatada e, no caso em que mais que T [ms] não passou a partir do relatório anterior de PHR pusch, PHR pusch não será relatada. Mediante a determinação para relatar PHR pusch, a seção de determinação de relatório de PHR data 105 emite PHR_pusch para a seção de geração de dados 109.

A seção de cálculo de PHR_control 106 calcula PHR_pucch (PHR com base em um PUCCH) ao realizar o cálculo da Equação 3, com base, por exemplo, em um nível de perda de percurso medido usando o sinal piloto de enlace descendente emitido a partir da seção de demodulação 103, e informações de controle de energia de um PUCCH contido nas informações de programação emitidas a partir da seção de demodulação 103, e emite a PHR_pucch calculada para a seção de determinação de relatório de informações de disparo 108.

A seção de ajuste de modo de transmissão 107 detecta um comando de um método de multiplexação de um PUSCH e um PUCCH (modo de transmissão TDM ou modo de transmissão FDM) que é contido nas informações de programação emitidas a partir da seção de demodulação 103, e emite o resultado de detecção para a seção de determinação de relatório de informações de disparo 108 e a seção de comutação 111.

A seção de determinação de relatório de informações de disparo 108 é comparada a uma das PHR_pucch emitidas a partir da seção de cálculo de PHR_control 106 e um valor limítrofe predeterminado é menor ou maior, isto é, a comparação com um valor limítrofe. A seção de determinação de relatório de informações de disparo 108 determina se deve-se relatar ou não as informações de disparo, com base no resultado da comparação com um valor limítrofe. Aqui, a condição de comparação com um valor limítrofe é alterada de acordo com o modo de transmissão emitido a partir da seção de ajuste de modo de transmissão 107. Aqui, as informações de disparo são informações de PHR pucch ou indicador que mostram se a P- HR_pucch é maior ou menor que um valor limítrofe. Como um resultado da comparação com um valor limítrofe, mediante a determinação para relatar as informações de disparo, a seção de determinação de relatório de informa ções de disparo 108 emite informações de disparo para a seção de geração de dados 109. A seção de determinação de relatório de informações de disparo 108 será posteriormente descrita.

A seção de geração de dados 109 gera dados a serem transmitidos pela estação móvel 100. Ademais, mediante a recepção da PHR_pusch emitida a partir da seção de determinação de relatório de PHRdata 105, ou mediante a recepção de informações de PHR pusch ou disparo emitidas a partir da seção de determinação de relatório de informações de disparo 108, a seção de geração de dados 109 gera dados que incluem aquela PHR_pusch ou aquelas informações de disparo, e emite os dados gerados para a seção de comutação 111.

A seção de geração de informações de controle 110 gera informações de controle (por exemplo, informações CQI, ACK ou NACK) a serem transmitidas pela estação móvel 100, e emite as informações de controle geradas para a seção de comutação 111.

A seção de comutação 111 comuta quer para transmitir por TDM ou transmitir por FDM os dados emitidos a partir da seção de geração de dados 109 e as informações de controle emitidas a partir da seção de geração de informações de controle 110, de acordo com o comando da seção de ajuste de modo de transmissão 107. Mediante a recepção de um comando do modo de transmissão TDM a partir da seção de ajuste de modo de transmissão 107, a seção de comutação 111 emite dados e as informações de controle para a seção de geração de sinal TDM 112. Por outro lado, mediante a recepção de um comando de transmissão FDM a partir da seção de ajuste de modo de transmissão 107, a seção de comutação 111 emite os dados e as informações de controle para a seção de geração de sinal FDM 113.

A seção de geração de sinal TDM 112 gera um sinal TDM por tempo que multiplexa os dados e as informações de controle que são emitidos a partir da seção de comutação 111, e emite o sinal TDM para a seção de adição de CP 114. A seção de geração de sinal TDM 112 será descrita posteriormente em detalhes.

A seção de geração de sinal FDM 113 gera um sinal FDM por frequência que multiplexa os dados e as informações de controle que são emitidos a partir da seção de comutação 111, e emite o sinal FDM para a seção de adição de CP 114. A seção de geração de sinal FDM 113 será posteriormente descrita em detalhes.

A seção de adição de CP 114 copia parte da extremidade traseira do sinal emitido a partir da seção de geração de sinal TDM 112 ou seção de geração de sinal FDM 113, como um CP, e adiciona o CP na frente deste sinal. O sinal adicionado por CP é emitido para a seção de transmissão de RF 115.

A seção de transmissão de RF 115 realiza o processamento de transmissão, tal como, a conversão D/A, amplificação e conversão ascendente, no sinal emitido a partir da seção de adição de CP 114, e transmite o sinal processado por transmissão para uma estação base a partir da antena 101.

A Figura 6 é um diagrama de bloco que mostra uma configuração interna da seção de geração de sinal TDM 112 mostrada na Figura 5. Nesta Figura, a seção de multiplexação 121 multiplexa os dados e as informações de controle que são emitidos a partir da seção de comutação 111 no domínio de tempo, isto é, TDM multiplexa, e emite sinal multiplexado por TDM para a seção transformada de fourier discreta (DFT) 122.

A seção de DFT 122 realiza o processamento DFT no sinal mul-tiplexado emitido a partir da seção de multiplexação 121 e emite o sinal mul-tiplexado processado por DFT para a seção de mapeamento 123.

A seção de mapeamento 123 mapeia o sinal emitido a partir da seção de DFT 122 na banda de frequência programada por uma estação base, e emite o sinal mapeado para a seção de transformada de fourier discreta inversa (IDFT) 124.

A seção de IDFT 124 realiza o processamento IDFT no sinal de domínio de frequência emitido a partir da seção de mapeamento 123, converte o sinal em um sinal de domínio de tempo e emite o sinal de domínio de tempo para a seção de adição de CP 114.

A Figura 7 é um diagrama de bloco que mostra uma configuração interna da seção de geração de sinal FDM 113 mostrada na Figura 5. Nesta Figura, a seção de DFT 131 realiza o processamento DFT nos dados emitidos a partir da seção de comutação 111 e emite os dados processados por DFT para a seção de mapeamento 132.

A seção de mapeamento 132 mapeia o sinal de dados emitido a partir da seção de DFT 131 e as informações de controle emitidas a partir da seção de comutação 111 na banda de frequência programada pela estação base, multiplexa o sinal de dados mapeado e as informações de controle no domínio de frequência, isto é, FDM multiplexa e emite o sinal multiplexado por FDM para a seção de IDFT 133.

A seção de IDFT 133 realiza IDFT o processamento no sinal de domínio de frequência emitido a partir da seção de mapeamento 132, converte o sinal em um sinal de domínio de tempo, e emite o sinal de domínio de tempo para a seção de adição de CP 114.

A Figura 8 é um diagrama de bloco que mostra uma configuração do aparelho de estação base de comunicação de rádio 200 (daqui por diante simplesmente referido como "estação base") de acordo com a modalidade 1 da presente invenção. Nesta Figura, a seção de recepção de RF 202 recebe um sinal transmitido a partir da estação móvel 100 através da antena 201, realiza o processamento de recepção, tal como, a conversão descendente e a conversão A/D, no sinal recebido, e emite o sinal de recepção processado para a seção de remoção de CP 203.

A seção de remoção de CP 203 remove o CP do sinal emitido a partir da seção de recepção de RF 202 e emite o sinal sem um CP para a seção de comutação 204.

A seção de comutação 204 comuta quer para demultiplexer os dados e as informações de controle no domínio de tempo ou demultiplexer os dados e as informações de controle no domínio de frequência, de acordo com o modo de transmissão relatado para a estação móvel 100. Ao relatar um comando do modo de transmissão TDM para a estação móvel 100, a seção de comutação 204 emite o sinal sem um CP para a seção de demulti- plexação de sinal TDM 205, e ao relatar um comando do modo de transmissão FDM para a estação móvel 100, a seção de comutação 204 emite o sinal sem um CP para a seção de demultiplexação de sinal FDM 206.

A seção de demultiplexação de sinal TDM 205 demultiplexa os dados e as informações de controle no domínio de tempo, e emite as informações de controle demultiplexadas para a seção de decodificação de informações de controle 207 e emite os dados demultiplexados para a seção de decodificação de dados 208. A seção de demultiplexação de sinal TDM 205 será posteriormente descrita em detalhes.

A seção de demultiplexação de sinal FDM 206 demultiplexa os dados e as informações de controle no domínio de frequência, e emite as informações de controle demultiplexadas para a seção de decodificação de informações de controle 207 e emite os dados demultiplexados para a seção de decodificação de dados 208. A seção de demultiplexação de sinal FDM 206 será posteriormente descrita em detalhes.

A seção de decodificação de informações de controle 207 decodifica as informações de controle emitidas a partir da seção de demultiplexação de sinal TDM 205 ou seção de demultiplexação de sinal FDM 206 para obter as informações de controle transmitidas a partir da estação móvel 100.

A seção de decodificação de dados 208 decodifica os dados e- mitidos a partir da seção de demultiplexação de sinal TDM 205 ou seção de demultiplexação de sinal FDM 206, e emite os dados decodificados para a seção de detecção de informações de disparo 209.

A seção de detecção de informações de disparo 209 detecta in-formações de disparo contidas nos dados emitidos a partir da seção de de-codificação de dados 208, e emite as informações de disparo detectadas para a seção de controle de modo de transmissão 210.

A seção de controle de modo de transmissão 210 determina comutar o método de multiplexação dos dados data (PUSCH) e das informações de controle (PUCCH) que serão transmitidos a partir da estação móvel 100, que usa as informações de disparo emitidas a partir da seção de detecção de informações de disparo 209. Mediante a alteração do modo de transmissão anterior, a seção de controle de modo de transmissão 210 emite informações de ordem de modo de transmissão para a seção de comutação 204 e a seção de modulação 211. A seção de controle de modo de transmissão 210 será posteriormente descrita em detalhes.

A seção de modulação 211 modula as informações de ordem de modo de transmissão emitidas a partir da seção de controle de modo de transmissão 210, e emite o sinal modulado para a seção de transmissão de RF 212.

A seção de transmissão de RF 212 realiza o processamento de transmissão, tal como, a conversão D/A, amplificação e conversão ascendente no sinal modulado emitido a partir da seção de modulação 211, e transmite o processado por transmissão para a estação móvel a partir da antena 201.

A Figura 9 é um diagrama de bloco que mostra uma configuração interna da seção de demultiplexação de sinal TDM 205 mostrada na Figura 8. Nesta Figura, a seção de DFT 221 realiza o processamento DFT no sinal de recepção sem um CP que é emitido a partir da seção de comutação 204, e emite o sinal convertido a partir do domínio de tempo para o domínio de frequência, na seção de desmapeamento 222.

A seção de desmapeamento 222 extrai um sinal de recepção da estação móvel desejada 100 a partir da banda de frequência programada pela estação base 200, fora dos sinais de domínio de frequência emitidos a partir da seção de DFT 221, e emite o sinal de recepção extraído para a seção de equalização 223.

A seção de equalização 223 calcula um valor de estimativa de canal a partir de um sinal piloto contido no sinal de recepção emitido a partir da seção de desmapeamento 222. A seção de equalização 223 realiza o processamento de equalização para corrigir alterações da amplitude e da fase no domínio de frequência que o sinal de recepção emite a partir da seção de desmapeamento 222 recebido no canal, usando o valor de estimativa de canal, e emite o sinal de recepção após o processamento de equalização para a seção de IDFT 224.

A seção de IDFT 224 realiza o processamento IDFT no sinal de recepção emitido a partir da seção de equalização 223, converte o sinal de recepção processado por IDFT em um sinal de domínio de tempo, e emite o sinal de domínio de tempo para a seção de demultiplexação 225.

A seção de demultiplexação 225 demultiplexa o sinal de recepção emitido a partir da seção de IDFT 224 para as informações de controle e dados no domínio de tempo, e emite o sinal de controle demultiplexado para a seção de decodificação de informações de controle 207 e emite os dados demultiplexados para a seção de decodificação de dados 208.

A Figura 10 é um diagrama de bloco que mostra uma configuração interna da seção de demultiplexação de sinal FDM 206 mostrada na Figura 8. Nesta Figura, a seção de DFT 231 realiza o processamento DFT no sinal de recepção sem um CP que é emitido a partir da seção de comutação 204, e emite o sinal convertido a partir do domínio de tempo para o domínio de frequência, na seção de desmapeamento 232.

A Seção de desmapeamento 232 extrai os dados e as informações de controle de um sinal de recepção da estação móvel desejada 100 a partir da banda de frequência programada pela estação base 200, fora dos sinais de domínio de frequência emitidos a partir da seção de DFT 231, e emite os dados extraídos para a primeira seção de equalização 233 e emite as informações de controle extraídas para a segunda seção de equalização 234.

A primeira seção de equalização 233 calcula um valor de estimativa de canal a partir de um sinal piloto contido no sinal de recepção emitido a partir da seção de desmapeamento 232. A primeira seção de equalização 233 realiza o processamento de equalização para corrigir as alterações da amplitude e da fase no domínio de frequência que as informações de controle emitidas a partir da seção de desmapeamento 232 receberam no canal que usa o valor de estimativa de canal, e emite as informações de controle obtidas para a seção de decodificação de informações de controle 207.

A segunda seção de equalização 234 calcula um valor de estimativa de canal a partir de um sinal piloto contido no sinal de recepção emi tido a partir da seção de desmapeamento 232. A segunda seção de equali- zação 234 realiza o processamento de equalização para corrigir alterações da amplitude e da fase no domínio de frequência que os dados emitidos a partir da seção de desmapeamento 232 receberam no canal, usando o valor de estimativa de canal, e emite os dados obtidos para a seção de IDFT 235.

A seção de IDFT 235 realiza o processamento IDFT nos dados emitidos a partir da segunda seção de equalização 234, converte os dados processados por IDFT em um sinal de domínio de tempo, e emite o sinal de domínio de tempo para a seção de decodificação de dados 208.

A seguir, a seção de determinação de relatório de informações de disparo 108 mostrada na Figura 5 será descrita em detalhes abaixo. A seção de determinação de relatório de informações de disparo 108 realiza a comparação com um valor limítrofe em relação à PHR_pucch da estação móvel 100 que é calculada pela estação móvel 100, para determinar se deve relatar ou não as informações de disparo.

De maneira específica, no modo de transmissão TDM, as informações de disparo são relatadas quando a Equação 5 for satisfeita. X1 é a energia de transmissão requerida para um PUSCH que tem o maior MCS (qualidade requerida mais alta), por exemplo, na largura de banda de transmissão máxima assumida. Esta é antecipadamente ajustada na estação móvel 100 pela estação base 200. Isto significa que, quando a Equação 5 for satisfeita, mesmo quando um PUSCH e um PUCCH forem transmitidos por FDM, é possível evitar que a energia de transmissão da estação móvel 100 exceda a energia de transmissão máxima (Pjnax).

Ademais, no modo de transmissão FDM, as informações de disparo são relatadas quando a Equação 6 for satisfeita. Y1 é ajustado como o mesmo valor que X1, por exemplo. Isto significa que, quando a Equação 6 for satisfeita, mesmo quando um PUSCH e um PUCCH forem transmitidos por FDM, é possível evitar que a energia de transmissão da estação móvel 100 exceda a energia de transmissão máxima (P_max).

Ademais, é possível ajustar Y1 como um valor diferente de X1. Quando Y1 e X1 tiverem o mesmo valor, relatórios de informações de disparo ocorrem frequentemente na estação móvel 100 que tem a PHRpucch que se move para cima e para baixo ao redor do valor limítrofe. Efetuando- se uma diferença entre Y1 e X1, é possível evitar os relatórios frequentes de informações de disparo descritos acima.

Ademais, a informação de disparo a ser relatada podem ser a própria PHR_pucch, ou informações de indicador de um bit que mostra se a PHR pucch é maior ou menor que um valor limítrofe. No caso em que P- HR_pucch for ajustada como as informações de disparo, embora a quantidade de sinalização aumente, ao relatar PHR_pucch corretamente, a estação base 200 pode comutar o modo de transmissão more corretamente e controlar a largura de banda de transmissão e o MCS de um PUSCH. Por outro lado, no caso em que as informações de indicador de um bit são ajustadas como informações de disparo, embora o controle de comutação do modo de transmissão se torne menos preciso, é possível reduzir o overhead de sinalização. Aqui, ao controlar a largura de banda de transmissão e MCS de um PUSCH dentro da faixa assumida mediante o ajuste de X1 ou Y1, é possível evitar que a energia de transmissão de uma estação móvel exceda a energia de transmissão máxima, mesmo após a comutação do modo de transmissão.

A seguir, a seção de controle de modo de transmissão 210 mostrada na Figura 8 será descrita em detalhes. A seção de controle de modo de transmissão 210 determina a comutação dos dados de método de multiplexação (PUSCH) e informações de controle (PUCCH) que serão transmitidos da próxima vez pela estação móvel 100, usando as informações de disparo relatadas a partir da estação móvel 100.

De maneira específica, no caso em que a estação móvel 100 se encontra no modo de transmissão TDM, quando a estação base 200 obtém informações de disparo relatadas a partir da estação móvel 100 ao satisfazer a Equação 5, a seção de controle de modo de transmissão 210 comuta a propriadamente o modo de transmissão da estação móvel 100 a partir do modo de transmissão TDM para o modo de transmissão FDM. Na condição em que a estação base 100 relata as informações de disparo no modo de transmissão TDM, mesmo quando o modo de transmissão for comutado para o modo de transmissão FDM, é possível evitar que a energia de transmissão da estação móvel 100 exceda a energia de transmissão máxima (P_max).

Ademais, no caso em que a estação móvel 100 se encontra no modo de transmissão FDM, quando a estação base 200 obtém informações de disparo relatadas a partir da estação móvel 100 ao satisfazer a Equação 6, a seção de controle de modo de transmissão 210 comuta apropriadamente o modo de transmissão da estação móvel 100 a partir do modo de transmissão FDM para o modo de transmissão TDM. Na condição em que a estação móvel 100 relata informações de disparo no modo de transmissão FDM, ao comutar o modo de transmissão para o modo de transmissão TDM, é possível evitar que a energia de transmissão da estação móvel 100 exceda a energia de transmissão máxima (Pmax).

A seguir, o ciclo no qual a estação móvel 100 relata PHR pusch, será descrito abaixo. Primeiro, devido ao fato de os usos de PHR pusch e PHR pucch serem diferentes, ao relatar PHR pusch ou PHR_pucch de a- cordo com a frequência e precisão que corresponde ao uso, é possível suprimir o aumento de overhead de sinalização e comutar apropriadamente o modo de transmissão ao mesmo tempo.

Como o uso de PHR_pusch, PHR_pusch é usada para controlar a largura de banda de transmissão e o MCS de um PUSCH de modo que a energia de transmissão não exceda a energia de transmissão máxima da estação móvel 100. Por outro lado, como o uso de PHR pucch, P- HR_pucch é usada para determinar a comutação no modo de transmissão (modo de transmissão TDM ou modo de transmissão FDM). Devido ao fato de a largura de banda de transmissão e o MCS de um PUCCH serem fixos, não é necessário controlar a banda de transmissão e o MCS diferente de um PUSCH.

Portanto, não é necessário relatar a PHR pucch que é usada para comutar o modo de transmissão tão frequente e precisamente quanto PHR pusch. Apenas quando a estação móvel 100 pode comutar o modo de transmissão ou precisa comutar o modo de transmissão, a estação base 200 pode comutar o modo de transmissão apropriadamente ao relatar a P- HR pucch para a estação base 200.

A Figura 11 é um diagrama de sequência que mostra uma condição em que a estação móvel 100 mostrada na Figura 5 transmite informações de PHR_pusch e de disparo (PHR_pucch) para a estação base 200 mostrada na Figura 8. A estação base 200 pode conhecer informações sobre a PHR_pucch da estação móvel 100 a partir das informações de disparo, de modo que, no modo de transmissão TDM, a energia de transmissão da estação móvel 100 não exceda a energia máxima, tornado possível comutar o modo de transmissão para o modo de transmissão FDM apropriadamente. Ademais, no modo de transmissão FDM, é possível comutar o modo de transmissão para o modo de transmissão TDM apropriadamente, antes que a energia de transmissão da estação móvel 100 exceda a energia máxima. Comparado à Figura 4, fica claro que o aumento do overhead de sinalização é suprimido. Conforme descrito acima, ao relatar informações de disparo apenas quando for possível ou necessário comutar o modo de transmissão, é possível suprimir o aumento de overhead de sinalização.

Ademais, a Figura 12 é um diagrama de sequência que mostra um caso em que as informações de disparo mostradas na Figura 11 são informações de indicador de um bit que mostra o resultado da comparação com um valor limítrofe. Conforme mostrado nesta Figura, ao ajustar as informações de disparo como informações de indicador de um bit que mostra o resultado da comparação com um valor limítrofe, embora o controle de comutação do modo de transmissão se torne menos preciso comparado ao caso em que a informação de disparo é PHR pucch, é possível suprimir adicionalmente o aumento do overhead de sinalização.

Conforme descrito acima, de acordo com a modalidade 1, ao realizar a comparação com um valor limítrofe ao alterar a condição da compa- ração com um valor limítrofe de PHR pucch de uma estação móvel, de a- cordo com o modo de transmissão TDM ou o modo de transmissão FDM, que são métodos de multiplexação de um PUSCH e um PUCCH adotado pela estação móvel, e relatar informações de disparo que induzem a comutação entre o modo de transmissão TDM e o modo de transmissão FDM a partir da estação móvel para uma estação base de acordo com o resultado da comparação com um valor Hmrtrofe, é possível suprimir o aumento do overhead de sinalização e comutar corretamente o modo de transmissão.

Aqui, nas expressões condicionais da Equação 5 e da Equação 6, é possível usar PHR_pucch+pucch (PHR calculada com base na energia de transmissão requerida quando um canal de dados e u m canal de controle forem transmitidos por FDM, como uma referência) definida na seguinte Equação 7, em vez de PHR pucch.

Devido ao fato de que é possível estimar PHR_pucch a partir de duas partes de informações PHR de PHR_pusch+pucch e PHR_pusch, é possível obter um efeito equivalente ao caso de relatório de PHR_pucch.

Aqui, no caso de usar PHR pusch+pucch, é necessário usar um valor limítrofe diferente dos valores limítrofes da Equação 5 e da Equação 6 que usam PHR_pucch. Ou seja, no modo de transmissão TDM, a comparação com um valor limítrofe é realizada com base na seguinte Equação 8, e no modo de transmissão FDM, a comparação com um valor limítrofe é realizada com base na seguinte Equação 9.

X2 da Equação 8 precisa ser ajustado como um valor maior que X1 da Equação 5. Por exemplo, X2 é ajustado como um valor que é determinado ao adicionar a energia de transmissão requerida para um PUSCH que tem a largura de banda de transmissão máxima que pode ser assumida para X1. Ademais, Y2 da Equação 9 precisa ser ajustado como um valor maior que Y1 da Equação 6.

Embora seja possível ajustar o mesmo valor para X2 e Y2, ao ajustar uma diferença entre X2 e Y2 para ajustar valores diferentes, como no caso da relação descrita acima entre X1 e Y1, uma estação móvel que tem a PHR_pusch+pucch que se move para cima e para baixo ao redor do valor limítrofe pode evitar relatórios frequentes de informações de disparo.

Conforme mostrado no diagrama de sequência da Figura 13, referindo-se à condição em que a seção de determinação de relatório de informações de disparo 108 relata as informações de disparo, é possível ajustar as informações de disparo à emissão como informações de indicador de um bit que mostra o resultado de comparação com um valor limítrofe, como no caso da PHR_pusch convencional. Comparado à Figura 4, fica claro que o aumento do overhead de sinalização é suprimido. Ademais, devido ao número de bits de sinalização ser constantemente igual (constantemente sete bits na Figura), é possível usar um formato de transmissão de sinalização, tornando possível simplificar o processamento de uma estação móvel e uma estação base.

(Modalidade 2)

A Figura 14 é um diagrama de bloco que mostra uma configuração da estação móvel 300 de acordo com a modalidade 2 da presente invenção. A Figura 14 difere da Figura 5 pelo fato de que a seção de ajuste de ciclo de relatório 301 é adicionada, a seção de determinação de relatório de PHR data 105 é alterada para a seção de determinação de relatório de P- HR_data 302, e a seção de determinação de relatório de informações de disparo 108 é alterada para a seção de determinação de relatório de informações de disparo 303.

A seção de ajuste de ciclo de relatório 301 ajusta um ciclo de relatório de PHR_pusch e um ciclo de relatório de informações de disparo de modo que o ciclo de relatório de informações de disparo seja mais longo que o ciclo de relatório de PHR_pusch, e emite o ciclo de relatório ajustado da PHR pusch para a seção de determinação de relatório de PHRdata 302 e emite o ciclo de relatório de informações de disparo para a seção de determinação de relatório de informações de disparo 303.

A seção de determinação de relatório de PHR data 302 emite PHR pusch para a seção de geração de dados 109, no ciclo emitido a partir da seção de ajuste de ciclo de relatório 301.

A seção de determinação de relatório de informações de disparo 303 emite informações de disparo para a seção de geração de dados 109, no ciclo emitido a partir da seção de ajuste de ciclo de relatório 301.

Aqui, a razão na qual a seção de ajuste de ciclo de relatório 301 ajusta o ciclo de relatório de informações de disparo (PHR_pucch) mais longo que o ciclo de relatório de PHR_pusch, será descrita abaixo. As informações de disparo (PHR pucch) usadas para comutar do modo de transmissão não precisam ser relatadas de maneira tão frequente e precisa quanto a PHR pusch usada para o controle sintonizado fino, tal como, adaptação de link, de modo que o ciclo de relatório de informações de disparo seja ajustado mais longo que o ciclo de relatório de PHR pusch.

Por exemplo, no caso em que o ciclo de relatório de PHR_pusch for T [ms], o ciclo de relatório de informações de disparo é ajustado como NxT [ms] (aqui, N é um número natural). N é um parâmetro ajustado por célula ou por estação móvel, e é relatado a partir da estação base 200 para a estação móvel 300.

Os métodos de ajuste N incluem o seguinte método. Em uma célula que tem um raio de célula grande, devido ao fato e a perda de percurso aumentar, a PHR da estação móvel 300 localizada na borda de célula é pequena, de modo que é necessário comutar o modo de transmissão. Por outro lado, em uma célula que tem um raio de célula pequeno, é raro a estação móvel 300 precisar comutar o modo de transmissão. Portanto, ao ajustar N maior para uma célula com um raio de célula menor a fim de ajustar o ciclo de relatório de PHR_pucch mais longo, é possível comutar o modo de transmissão apropriadamente com uma pequena quantidade de sinalização.

A Figura 15 é um diagrama de sequência que mostra uma condição em que a estação móvel 300 mostrada na Figura 14 transmite informações PHR pusch e de disparo (PHR pucch) para a estação base 200 mostrada na Figura 8. À medida que é claro a partir da Figura 15, devido ao fato de as informações de disparo (PHR_pucch) serem relatadas em um ciclo longo, é possível suprimir o aumento de overhead de sinalização.

Conforme descrito acima, de acordo com a modalidade 2, ao a- justar o ciclo de relatório de informações de disparo (PHR_pucch) mais longo que o ciclo de relatório de PHR_pusch, as informações de disparo (P- HR_pucch) são relatadas em um ciclo longo, tornando possível suprimir o aumento de overhead de sinalização.

(Modalidade 3)

A Figura 16 é um diagrama de bloco que mostra uma configuração da estação móvel 400 de acordo com a modalidade 3 da presente invenção. A Figura 16 difere da Figura 5 pelo fato de que a seção de cálculo de PHRcontrol 106 é alterada para a seção de cálculo de PHRcontrol 401, a seção de ajuste de modo de transmissão 107 é alterada para a seção de ajuste de modo de transmissão 402, a seção de determinação de relatório de PHR_data 105 é alterada para a seção de determinação de relatório de PHR_data 403, e a seção de determinação de relatório de informações de disparo 108 é alterada para a seção de determinação de relatório de informações de disparo 404.

A seção de cálculo de PHRcontrol 401 calcula P- HR pusch+pucch (PHR calculada com base na energia de transmissão requerida quando um canal de dados e um canal de controle forem transmitidos por FDM, como uma referência) e PHR_pucch, com base em um nível de perda de percurso medido usando um sinal piloto de enlace descendente emitido a partir da seção de demodulação 103, e o número de blocos de recurso de frequência de um PUSCH, o MCS, as informações de controle de energia de um PUSCH e as informações de controle de energia de um PUCCH que são contidos nas informações de programação emitidas a partir da seção de demodulação 103, e emite a PHR_pusch+pucch e PHR_pucch calculada para a seção de determinação de relatório de informações de disparo 404.

A seção de ajuste de modo de transmissão 402 detecta um comando de um método de multiplexação de um PUSCH e um PUCCH (modo de transmissão TDM ou modo de transmissão FDM) que é contido nas informações de programação emitidas a partir da seção de demodulação 103, e emite o resultado da determinação para a seção de determinação de relatório de informações de disparo 404, seção de comutação 111 e seção de determinação de relatório de PHR_data 403.

No caso em que a estação móvel 400 se encontra no modo de transmissão FDM, a seção de determinação de relatório de PHR_data 403 não relata PHR_pusch. Por outro lado, a estação móvel 400 se encontra no modo de transmissão TDM, a seção de determinação de relatório de P- HR_data 403 relata a PHR_pusch emitida a partir da seção de cálculo de PHR_data 104 para a estação base 200, com base no ciclo predeterminado T [ms] determinado antecipadamente pela estação base 200.

No caso em que a estação móvel 400 se encontra no modo de transmissão FDM, a seção de determinação de relatório de informações de disparo 404 determina o relatório da PHR pusch+pucch emitida a partir da seção de cálculo de PHRcontrol 401, com base no ciclo T [ms] determinado antecipadamente pela estação base 200. No caso em que a estação móvel 400 se encontra no modo de transmissão TDM, do mesmo modo que na modalidade 1, a seção de determinação de relatório de informações de disparo 404 realiza a comparação com um valor limítrofe ao comparar a P- HR pucch emitida a partir da seção de cálculo de PHR control 401 a um valor limítrofe predeterminado e, com base no resultado da comparação com o valor limítrofe, determina se deve relatar as informações de disparo ou não.

Conforme descrito acima, no modo de transmissão FDM, a seção de determinação de relatório de PHR data 403 para a emissão da P- HR_pusch, e a seção de determinação de relatório de informações de disparo 404 relata a PHR_pusch+pucch como informações de disparo.

No modo de transmissão FDM, se o estação base 200 puder conhecer PHRpusch+pucch, a estação base 200 pode conhecer a quantidade de energia de transmissão da estação móvel 400 que pode ser aumentada, de modo que seja possível controlar a largura de banda de transmissão e o MCS de um PUSCH. Ademais, no caso em que a PHR pusch+pucch se torna menor (a margem de energia de transmissão é reduzida), ao alterar o modo de transmissão para o modo de transmissão TDM, é possível controlar a energia de transmissão da estação móvel 400 a fim de não exceder a e- nergia de transmissão máxima.

Deste modo, no modo de transmissão FDM, quando uma estação base puder conhecer PHR_pusch+pucch, é possível controlar a comutação do modo de transmissão, e controlar a largura de banda de transmissão e o MCS de um PUSCH.

A Figura 17 é um diagrama de sequência que mostra uma condição em que a estação móvel 400 mostrada na Figura 16 transmite informações PHR_pusch e de disparo (PHR pusch+pucch) para a estação base 200 mostrada na Figura 8. À medida que se torna claro a partir da Figura 17, no modo de transmissão FDM, ao interromper o relatório de PHR_pusch, é possível suprimir o aumento do overhead de sinalização.

Conforme descrito acima, de acordo com a modalidade 3, no modo de transmissão FDM, ao relatar PHR_pusch+pucch como informações de disparo, uma estação móvel pode suprimir o aumento do overhead de sinalização.

No caso em que a faixa variável da PHR a ser relatada para PHR pusch+pucch for mais estreita comparada à PHR pusch, é possível reduzir o número de bits de sinalização de PHR_pusch+pucch. Por exemplo, quando a faixa variável de PHR for metade, é possível reduzir o número de bits de sinalização de seis para três. Isto significa que é possível suprimir adicionalmente o aumento do overhead de sinalização.

Por outro lado, quando os números de bits de sinalização de PHR pusch+pucch e PHR_pusch forem ajustados iguais, é possível usar um formato de transmissão de sinalização. Isto significa que é possível sim- plificar o processamento de uma estação móvel ou uma estação base.

No caso do cálculo de PHRpusch+pucch, é possível realizar o cálculo adicionando-se a quantidade de aumento de CM (=ΔCM) da transmissão FDM em relação à transmissão TDM, conforme mostrado na Equação 10 a seguir. Isto significa que é possível calcular PHR pusch+pucch de maneira mais precisa.

Ademais, em vez de relatar PHR_pucch ou PHR pusch+pucch, é possível relatar um valor relativo em relação à PHR_pusch que é relatada de maneira convencional. Isto significa que, é possível reduzir adicionalmente a quantidade de sinalização.

Ademais, do mesmo modo que PHR pusch na LTE, no caso em que PHR_pucch é relatada como informações MAC de um PUSCH, é possível calcular PHR_pucch com base na energia de transmissão no momento da transmissão de um PUCCH no tempo mais próximo.

Ademais, em vez da PHR_pucch a ser recentemente relatada, é possível relatar as informações que podem derivar da PHR pucch (por e- xemplo, g(Δj) da Equação 4 (valor de controle de energia de transmissão para o qual o controle de circuito fechado é realizado) ou perda de percurso (PL)).

Também, embora casos tenham sido descritos na modalidade acima como exemplos onde a presente invenção é configurada por hardware, a presente invenção também pode ser realizada por software.

Cada bloco de função empregado na descrição de cada uma das modalidades mencionadas acima pode ser tipicamente implementado como uma LSI constituída por um circuito integrado. Estes podem ser chips individuais ou parciais ou totalmente contidos em um único chip. A "LSI" é adotada aqui, porém, esta também pode ser referida como "IC", "sistema LSI", "super LSI" ou "ultra LSI" dependendo das diferentes extensões de integração.

Ademais, o método de integração de circuito não se limita às LSI's, e a implementação que usa conjunto de circuitos dedicados ou processadores de propósito geral também é possível. Após a fabricação de LSI, a utilização de um FPGA programável (matriz de porta programável em campo) ou um processador reconfigurável onde conexões e ajustes de células de circuito dentro de uma LSI podem ser reconfigurados também é possível.

Ademais, se a tecnologia de circuito integrado surge para substituir as LSI's como um resultado do avanço da tecnologia de semicondutor ou de uma derivação de outra tecnologia, também é naturalmente possível realizar a integração de bloco de função usando esta tecnologia. A aplicação de biotecnologia também é possível.

Embora um caso tenha sido descrito na modalidade acima onde a presente invenção é configurada como uma antena, a presente invenção também é aplicável a uma porta de antena.

O termo, porta de antena, se refere a uma antena teórica configurada com uma ou uma pluralidade de antenas físicas. Ou seja, uma porta de antena nem sempre se refere a uma antena física, e também pode se referir, por exemplo, a uma antena matriz configurada com uma pluralidade de antenas.

Por exemplo, no 3GPP LTE, não é prescrito com quantas antenas físicas uma porta de antena é configurada, e uma porta de antena é prescrita como uma unidade mínima através da qual uma estação base pode transmitir um sinal de referência diferente.

Ademais, uma porta de antena também é prescrita como uma unidade mínima com a qual o peso do vetor de pré-codificação é multiplicado.

A descrição do pedido de patente japonesa número 2009- 152647, depositado em 26 de junho 2009, que inclui relatório descritivo, desenhos e resumo, é incorporada no presente documento a título de referência em sua totalidade.

Aplicabilidade Industrial

Um aparelho de comunicação de rádio e um método de comuni- cação de rádio são aplicáveis a um sistema de comunicação móvel, por e- xemplo.

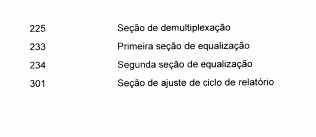

Lista de Referências Numéricas

Claims

1. Aparelho de comunicação de rádio (400) caracterizado pelo fato de que compreende: uma seção de computação (104, 401) configurada para computar uma primeira capacidade de energia (PHR) baseada em uma potência máxima de transmissão e uma potência de transmissão para um canal de dados, e configurada para computar uma segunda capacidade de energia PHR com base na potência máxima de transmissão, a potência de transmissão para o canal de dados e uma potência de transmissão para o canal de controle; e uma seção de transmissão (115) configurada para transmitir a primeira PHR no caso do modo de transmissão TDM do canal de dados e do canal de controle e configurada para transmitir a segunda PHR no caso do modo de transmissão FDM do canal de dados e do canal de controle.

2. Aparelho de comunicação de rádio (400), de acordo com a reivindicação 1, caracterizado pelo fato de que no caso do modo de transmissão FDM do canal de dados e do canal de controle, uma transmissão simultânea do canal de dados e do canal de controle em diferentes bandas de frequência é configurada.

3. Aparelho de comunicação de rádio (400), de acordo com a reivindicação 1 ou 2, caracterizado pelo fato de que no caso do modo de transmissão TDM do canal de dados e do canal de controle, uma transmissão simultânea do canal de dados e do canal de controle em diferentes bandas de frequência não é configurada, e no caso do modo de transmissão FDM do canal de dados e do canal de controle, uma transmissão simultânea do canal de dados e do canal de controle em diferentes bandas de frequência é configurada.

4. Aparelho de comunicação de rádio (400), de acordo com qualquer uma das reivindicações 1 a 3, caracterizado pelo fato de que a primeira PHR é obtida subtraindo a potência de transmissão para o canal de dados a partir da potência máxima de transmissão, e a segunda PHR é obtida subtraindo a potência de transmissão para o canal de controle e potência de transmissão para o canal de controle a partir da potência máxima de transmissão.

5. Aparelho de comunicação de rádio (400), de acordo com qualquer uma das reivindicações 1 a 4, caracterizado pelo fato de que o canal de dados e o canal de controle são simultaneamente transmitidos pela transmissão do canal de dados e do canal de controle em um mesmo subquadro.

6. Aparelho de comunicação de rádio (400), de acordo com qualquer uma das reivindicações 1 a 5, caracterizado pelo fato de que a potência máxima de transmissão usada para computar a segunda PHR tem um valor obtido pela subtração de uma compensação a partir da potência máxima de transmissão usada para computar a primeira PHR.

7. Aparelho de comunicação de rádio (400), de acordo com qualquer uma das reivindicações 1 a 6, caracterizado pelo fato de que quando o canal de controle não é transmitido, a segunda PHR é transmitida como um elemento MAC no canal de dados.

8. Aparelho de comunicação de rádio (400), de acordo com qualquer uma das reivindicações 1 a 7, caracterizado pelo fato de que um número de bits para a primeira PHR é o mesmo que um número de bits para a segunda PHR.

9. Aparelho de comunicação de rádio (400), de acordo com qualquer uma das reivindicações 1 a 8, caracterizado pelo fato de que o canal de dados é um canal compartilhado de enlace ascendente físico (PUSCH) e o canal de controle é um canal de controle de enlace ascendente físico (PUCCH).

10. Aparelho de comunicação de rádio (400) caracterizado pelo fato de que compreende: uma seção de recepção (202) configurada para receber uma primeira capacidade de energia (PHR) que é computada com base em uma potência máxima de transmissão e uma potência de transmissão para um canal de dados, e transmitida para uma estação móvel, e configurada para receber uma segunda capacidade de energia PHR computada com base na potência máxima de transmissão, a potência de transmissão para o canal de dados e uma potência de transmissão para um canal de controle e transmitida na estação móvel; e uma seção de controle (210) configurada para ajustar um dentre o modo de transmissão TDM e o modo de transmissão FDM do canal de dados e do canal de controle para a estação móvel, em que no caso do modo de transmissão TDM do canal de dados e do canal de controle, a primeira PHR é recebida, e no caso do modo de transmissão FDM do canal de dados e do canal de controle, a segunda PHR é recebida.

11. Aparelho de comunicação de rádio (400), de acordo com a reivindicação 10, caracterizado pelo fato de que compreende uma seção de transmissão (115) configurada para transmitir informações de programação com base na primeira PHR e na segunda PHR.

12. Aparelho de comunicação de rádio (400), de acordo com a reivindicação 10 ou 11, caracterizado pelo fato de que no caso do modo de transmissão FDM do canal de dados e do canal de controle, uma transmissão simultânea do canal de dados e do canal de controle em diferentes bandas de frequência é configurada, e a segunda PHR é recebida.

13. Aparelho de comunicação de rádio (400), de acordo qualquer uma das reivindicações 10 a 12, caracterizado pelo fato de que no caso do modo de transmissão TDM do canal de dados e do canal de controle, uma transmissão simultânea do canal de dados e do canal de controle em diferentes bandas de frequência não é configurada, e no caso do modo de transmissão FDM do canal de dados e do canal de controle, uma transmissão simultânea do canal de dados e do canal de controle em diferentes bandas de frequência é configurada.

14. Aparelho de comunicação de rádio (400), de acordo com qualquer uma das reivindicações 10 a 13, caracterizado pelo fato de que a primeira PHR é obtida subtraindo a potência de transmissão para o canal de dados a partir da potência máxima de transmissão, e a segunda PHR é obtida subtraindo a potência de transmissão para o canal de controle e potência de transmissão para o canal de controle a partir da potência máxima de transmissão.

15. Aparelho de comunicação de rádio (400), de acordo com qualquer uma das reivindicações 10 a 14, caracterizado pelo fato de que o canal de dados e o canal de controle são simultaneamente transmitidos pela transmissão do canal de dados e do canal de controle em um mesmo subquadro.

16. Aparelho de comunicação de rádio (400), de acordo com qualquer uma das reivindicações 10 a 15, caracterizado pelo fato de que a potência máxima de transmissão usada para computar a segunda PHR tem um valor obtido pela subtração de uma compensação a partir da potência máxima de transmissão usada para computar a primeira PHR.

17. Aparelho de comunicação de rádio (400), de acordo com qualquer uma das reivindicações 10 a 16, caracterizado pelo fato de que quando o canal de controle não é transmitido, a segunda PHR é transmitida como um elemento MAC no canal de dados.

18. Aparelho de comunicação de rádio (400), de acordo com qualquer uma das reivindicações 10 a 17, caracterizado pelo fato de que um número de bits para a primeira PHR é o mesmo que um número de bits para a segunda PHR.

19. Aparelho de comunicação de rádio (400), de acordo com qualquer uma das reivindicações 10 a 18, caracterizado pelo fato de que o canal de dados é um canal compartilhado de enlace ascendente físico (PUSCH) e o canal de controle é um canal de controle de enlace ascendente físico (PUCCH).

20. Método de comunicação de rádio caracterizado pelo fato de que compreende as etapas de: computar uma primeira capacidade de energia (PHR) baseada em uma potência máxima de transmissão e uma potência de transmissão para um canal de dados; computar uma segunda capacidade de energia PHR com base na potência máxima de transmissão, a potência de transmissão para o canal de dados e uma potência de transmissão para o canal de controle; e transmitir a primeira PHR no caso do modo de transmissão TDM do canal de dados e do canal de controle e transmitir a segunda PHR no caso do modo de transmissão FDM do canal de dados e do canal de controle.

21. Método de comunicação de rádio caracterizado pelo fato de que compreende as etapas de: receber uma primeira capacidade de energia (PHR) que é computada com base em uma potência máxima de transmissão e uma potência de transmissão para um canal de dados, e transmitida para uma estação móvel, e uma segunda capacidade de energia PHR computada com base na potência máxima de transmissão, a potência de transmissão para o canal de dados e uma potência de transmissão para um canal de controle e transmitida na estação móvel; e ajustar um dentre o modo de transmissão TDM e o modo de transmissão FDM do canal de dados e do canal de controle para a estação móvel, em que no caso do modo de transmissão TDM do canal de dados e do canal de controle, a primeira PHR é recebida, e no caso do modo de transmissão FDM do canal de dados e do canal de controle, a segunda PHR é recebida.

22. Circuito integrado para controlar um processo, o processo sendo caracterizado pelo fato de que compreende as etapas de: computar uma primeira capacidade de energia (PHR) baseada em uma potência máxima de transmissão e uma potência de transmissão para um canal de dados; computar uma segunda capacidade de energia PHR com base na potência máxima de transmissão, a potência de transmissão para o canal de dados e uma potência de transmissão para o canal de controle; e transmitir a primeira PHR no caso do modo de transmissão TDM do canal de dados e do canal de controle e transmitir a segunda PHR no caso do modo de transmissão FDM do canal de dados e do canal de controle.

23. Circuito integrado para controlar um processo o processo sendo caracterizado pelo fato de que compreende as etapas de: receber uma primeira capacidade de energia (PHR) que é computada com base em uma potência máxima de transmissão e uma potência de transmissão para um canal de dados, e transmitida para uma estação móvel, e uma segunda capacidade de energia PHR computada com base na potência máxima de transmissão, a potência de transmissão para o canal de dados e uma potência de transmissão para um canal de controle e transmitida na estação móvel; e ajustar um dentre o modo de transmissão TDM e o modo de transmissão FDM do modo do canal de dados e do canal de controle para a estação móvel, em que no caso do modo de transmissão TDM do canal de dados e do canal de controle, a primeira PHR é recebida, e no caso do modo de transmissão FDM do canal de dados e do canal de controle, a segunda PHR é recebida.
