BRPI1014607B1 - Vidro bioativo para o uso em condições relativas a infecções ósseas - Google Patents
Vidro bioativo para o uso em condições relativas a infecções ósseas Download PDFInfo
- Publication number
- BRPI1014607B1 BRPI1014607B1 BRPI1014607-5A BRPI1014607A BRPI1014607B1 BR PI1014607 B1 BRPI1014607 B1 BR PI1014607B1 BR PI1014607 A BRPI1014607 A BR PI1014607A BR PI1014607 B1 BRPI1014607 B1 BR PI1014607B1
- Authority
- BR
- Brazil
- Prior art keywords
- weight
- bioactive glass
- glass
- bone
- bioactive
- Prior art date
Links
- 239000005313 bioactive glass Substances 0.000 title claims abstract description 81
- 208000015181 infectious disease Diseases 0.000 title claims abstract description 22
- 210000000988 bone and bone Anatomy 0.000 title abstract description 44
- 206010031252 Osteomyelitis Diseases 0.000 claims abstract description 41
- 238000011282 treatment Methods 0.000 claims abstract description 34
- 239000000203 mixture Substances 0.000 claims abstract description 30
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical compound [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 claims abstract description 24
- 239000001301 oxygen Substances 0.000 claims abstract description 24
- 229910052760 oxygen Inorganic materials 0.000 claims abstract description 24
- KKCBUQHMOMHUOY-UHFFFAOYSA-N Na2O Inorganic materials [O-2].[Na+].[Na+] KKCBUQHMOMHUOY-UHFFFAOYSA-N 0.000 claims abstract description 12
- 230000002265 prevention Effects 0.000 claims abstract description 9
- MYMOFIZGZYHOMD-UHFFFAOYSA-N Dioxygen Chemical compound O=O MYMOFIZGZYHOMD-UHFFFAOYSA-N 0.000 claims abstract description 8
- 229910001882 dioxygen Inorganic materials 0.000 claims abstract description 8
- 239000003642 reactive oxygen metabolite Substances 0.000 claims abstract description 8
- 230000007774 longterm Effects 0.000 claims abstract description 6
- 239000000463 material Substances 0.000 claims description 29
- 239000007943 implant Substances 0.000 claims description 23
- 239000011521 glass Substances 0.000 claims description 19
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 claims description 14
- 239000003242 anti bacterial agent Substances 0.000 claims description 14
- 229940088710 antibiotic agent Drugs 0.000 claims description 12
- 230000000975 bioactive effect Effects 0.000 claims description 9
- 239000000377 silicon dioxide Substances 0.000 claims description 7
- 238000001356 surgical procedure Methods 0.000 claims description 7
- PEDCQBHIVMGVHV-UHFFFAOYSA-N Glycerine Chemical compound OCC(O)CO PEDCQBHIVMGVHV-UHFFFAOYSA-N 0.000 claims description 6
- 229910052681 coesite Inorganic materials 0.000 claims description 6
- 229910052906 cristobalite Inorganic materials 0.000 claims description 6
- 239000011159 matrix material Substances 0.000 claims description 6
- 235000012239 silicon dioxide Nutrition 0.000 claims description 6
- 229910052682 stishovite Inorganic materials 0.000 claims description 6
- 229910052905 tridymite Inorganic materials 0.000 claims description 6
- OSGAYBCDTDRGGQ-UHFFFAOYSA-L calcium sulfate Chemical compound [Ca+2].[O-]S([O-])(=O)=O OSGAYBCDTDRGGQ-UHFFFAOYSA-L 0.000 claims description 5
- 230000001684 chronic effect Effects 0.000 claims description 5
- 229910052588 hydroxylapatite Inorganic materials 0.000 claims description 5
- XYJRXVWERLGGKC-UHFFFAOYSA-D pentacalcium;hydroxide;triphosphate Chemical compound [OH-].[Ca+2].[Ca+2].[Ca+2].[Ca+2].[Ca+2].[O-]P([O-])([O-])=O.[O-]P([O-])([O-])=O.[O-]P([O-])([O-])=O XYJRXVWERLGGKC-UHFFFAOYSA-D 0.000 claims description 5
- 230000001154 acute effect Effects 0.000 claims description 4
- 239000001506 calcium phosphate Substances 0.000 claims description 4
- 238000000576 coating method Methods 0.000 claims description 4
- 238000004519 manufacturing process Methods 0.000 claims description 4
- 230000007935 neutral effect Effects 0.000 claims description 4
- 239000002245 particle Substances 0.000 claims description 4
- 239000000843 powder Substances 0.000 claims description 4
- QORWJWZARLRLPR-UHFFFAOYSA-H tricalcium bis(phosphate) Chemical compound [Ca+2].[Ca+2].[Ca+2].[O-]P([O-])([O-])=O.[O-]P([O-])([O-])=O QORWJWZARLRLPR-UHFFFAOYSA-H 0.000 claims description 4
- 239000003102 growth factor Substances 0.000 claims description 3
- 230000000399 orthopedic effect Effects 0.000 claims description 3
- 229920000642 polymer Polymers 0.000 claims description 3
- 239000002202 Polyethylene glycol Substances 0.000 claims description 2
- 239000004621 biodegradable polymer Substances 0.000 claims description 2
- 229920002988 biodegradable polymer Polymers 0.000 claims description 2
- 229910000389 calcium phosphate Inorganic materials 0.000 claims description 2
- 235000011010 calcium phosphates Nutrition 0.000 claims description 2
- 229910010293 ceramic material Inorganic materials 0.000 claims description 2
- 239000011248 coating agent Substances 0.000 claims description 2
- CGMRCMMOCQYHAD-UHFFFAOYSA-J dicalcium hydroxide phosphate Chemical compound [OH-].[Ca++].[Ca++].[O-]P([O-])([O-])=O CGMRCMMOCQYHAD-UHFFFAOYSA-J 0.000 claims description 2
- 239000000835 fiber Substances 0.000 claims description 2
- 239000008187 granular material Substances 0.000 claims description 2
- 229920001223 polyethylene glycol Polymers 0.000 claims description 2
- 210000000130 stem cell Anatomy 0.000 claims description 2
- 229910000391 tricalcium phosphate Inorganic materials 0.000 claims description 2
- 235000019731 tricalcium phosphate Nutrition 0.000 claims description 2
- 229940078499 tricalcium phosphate Drugs 0.000 claims description 2
- 235000011132 calcium sulphate Nutrition 0.000 claims 1
- 239000000017 hydrogel Substances 0.000 claims 1
- 201000010099 disease Diseases 0.000 abstract description 12
- 208000037265 diseases, disorders, signs and symptoms Diseases 0.000 abstract description 12
- 210000001519 tissue Anatomy 0.000 description 32
- 206010031256 Osteomyelitis chronic Diseases 0.000 description 15
- 230000035876 healing Effects 0.000 description 13
- 230000007547 defect Effects 0.000 description 11
- 230000000844 anti-bacterial effect Effects 0.000 description 10
- 230000003115 biocidal effect Effects 0.000 description 8
- 239000012620 biological material Substances 0.000 description 8
- 230000015572 biosynthetic process Effects 0.000 description 8
- 238000000338 in vitro Methods 0.000 description 7
- 150000002500 ions Chemical class 0.000 description 7
- 210000004027 cell Anatomy 0.000 description 6
- 238000012377 drug delivery Methods 0.000 description 6
- 230000011164 ossification Effects 0.000 description 6
- 238000002513 implantation Methods 0.000 description 5
- 238000000034 method Methods 0.000 description 5
- 241000894006 Bacteria Species 0.000 description 4
- 230000033115 angiogenesis Effects 0.000 description 4
- 230000001580 bacterial effect Effects 0.000 description 4
- 230000015556 catabolic process Effects 0.000 description 4
- 230000006378 damage Effects 0.000 description 4
- 238000001804 debridement Methods 0.000 description 4
- 238000006731 degradation reaction Methods 0.000 description 4
- 230000000694 effects Effects 0.000 description 4
- 208000014674 injury Diseases 0.000 description 4
- 210000000963 osteoblast Anatomy 0.000 description 4
- 230000004044 response Effects 0.000 description 4
- 108010010803 Gelatin Proteins 0.000 description 3
- 229930182566 Gentamicin Natural products 0.000 description 3
- CEAZRRDELHUEMR-URQXQFDESA-N Gentamicin Chemical compound O1[C@H](C(C)NC)CC[C@@H](N)[C@H]1O[C@H]1[C@H](O)[C@@H](O[C@@H]2[C@@H]([C@@H](NC)[C@@](C)(O)CO2)O)[C@H](N)C[C@@H]1N CEAZRRDELHUEMR-URQXQFDESA-N 0.000 description 3
- 241001465754 Metazoa Species 0.000 description 3
- 206010031264 Osteonecrosis Diseases 0.000 description 3
- 210000004204 blood vessel Anatomy 0.000 description 3
- 230000008468 bone growth Effects 0.000 description 3
- 239000000945 filler Substances 0.000 description 3
- 239000008273 gelatin Substances 0.000 description 3
- 229920000159 gelatin Polymers 0.000 description 3
- 235000019322 gelatine Nutrition 0.000 description 3
- 235000011852 gelatine desserts Nutrition 0.000 description 3
- 230000012010 growth Effects 0.000 description 3
- 230000008569 process Effects 0.000 description 3
- 230000008929 regeneration Effects 0.000 description 3
- 238000011069 regeneration method Methods 0.000 description 3
- -1 tetracycline compound Chemical class 0.000 description 3
- OYPRJOBELJOOCE-UHFFFAOYSA-N Calcium Chemical compound [Ca] OYPRJOBELJOOCE-UHFFFAOYSA-N 0.000 description 2
- 102000018997 Growth Hormone Human genes 0.000 description 2
- 108010051696 Growth Hormone Proteins 0.000 description 2
- DGAQECJNVWCQMB-PUAWFVPOSA-M Ilexoside XXIX Chemical compound C[C@@H]1CC[C@@]2(CC[C@@]3(C(=CC[C@H]4[C@]3(CC[C@@H]5[C@@]4(CC[C@@H](C5(C)C)OS(=O)(=O)[O-])C)C)[C@@H]2[C@]1(C)O)C)C(=O)O[C@H]6[C@@H]([C@H]([C@@H]([C@H](O6)CO)O)O)O.[Na+] DGAQECJNVWCQMB-PUAWFVPOSA-M 0.000 description 2
- 206010031253 Osteomyelitis acute Diseases 0.000 description 2
- 241000191967 Staphylococcus aureus Species 0.000 description 2
- 208000027418 Wounds and injury Diseases 0.000 description 2
- 239000013543 active substance Substances 0.000 description 2
- 241001148470 aerobic bacillus Species 0.000 description 2
- 239000003513 alkali Substances 0.000 description 2
- 230000002491 angiogenic effect Effects 0.000 description 2
- 230000006427 angiogenic response Effects 0.000 description 2
- 239000004599 antimicrobial Substances 0.000 description 2
- 239000011324 bead Substances 0.000 description 2
- 230000036770 blood supply Effects 0.000 description 2
- 239000000316 bone substitute Substances 0.000 description 2
- 239000011575 calcium Substances 0.000 description 2
- 229910052791 calcium Inorganic materials 0.000 description 2
- 239000000919 ceramic Substances 0.000 description 2
- 230000007012 clinical effect Effects 0.000 description 2
- 238000004090 dissolution Methods 0.000 description 2
- 230000002708 enhancing effect Effects 0.000 description 2
- 210000001214 frontal sinus Anatomy 0.000 description 2
- 229960002518 gentamicin Drugs 0.000 description 2
- 239000000122 growth hormone Substances 0.000 description 2
- 238000002639 hyperbaric oxygen therapy Methods 0.000 description 2
- 238000001727 in vivo Methods 0.000 description 2
- 230000002458 infectious effect Effects 0.000 description 2
- 230000002757 inflammatory effect Effects 0.000 description 2
- 238000011221 initial treatment Methods 0.000 description 2
- 238000001990 intravenous administration Methods 0.000 description 2
- 210000000705 lateral cuneiform Anatomy 0.000 description 2
- 210000002540 macrophage Anatomy 0.000 description 2
- 230000000813 microbial effect Effects 0.000 description 2
- 244000005700 microbiome Species 0.000 description 2
- 210000000056 organ Anatomy 0.000 description 2
- 230000003204 osmotic effect Effects 0.000 description 2
- 230000000278 osteoconductive effect Effects 0.000 description 2
- 244000052769 pathogen Species 0.000 description 2
- 229920003229 poly(methyl methacrylate) Polymers 0.000 description 2
- 239000004926 polymethyl methacrylate Substances 0.000 description 2
- 230000000750 progressive effect Effects 0.000 description 2
- 230000002035 prolonged effect Effects 0.000 description 2
- 230000001737 promoting effect Effects 0.000 description 2
- 230000008439 repair process Effects 0.000 description 2
- 239000011734 sodium Substances 0.000 description 2
- 229910052708 sodium Inorganic materials 0.000 description 2
- 210000004872 soft tissue Anatomy 0.000 description 2
- 241000894007 species Species 0.000 description 2
- 230000017423 tissue regeneration Effects 0.000 description 2
- 230000008733 trauma Effects 0.000 description 2
- 241001148471 unidentified anaerobic bacterium Species 0.000 description 2
- 208000031729 Bacteremia Diseases 0.000 description 1
- 208000010392 Bone Fractures Diseases 0.000 description 1
- 102000007350 Bone Morphogenetic Proteins Human genes 0.000 description 1
- 108010007726 Bone Morphogenetic Proteins Proteins 0.000 description 1
- 208000020084 Bone disease Diseases 0.000 description 1
- 101710155857 C-C motif chemokine 2 Proteins 0.000 description 1
- 239000004343 Calcium peroxide Substances 0.000 description 1
- 241000282465 Canis Species 0.000 description 1
- 102000000018 Chemokine CCL2 Human genes 0.000 description 1
- 102000019034 Chemokines Human genes 0.000 description 1
- 108010012236 Chemokines Proteins 0.000 description 1
- 208000017667 Chronic Disease Diseases 0.000 description 1
- 102000008186 Collagen Human genes 0.000 description 1
- 108010035532 Collagen Proteins 0.000 description 1
- 208000035473 Communicable disease Diseases 0.000 description 1
- 206010056340 Diabetic ulcer Diseases 0.000 description 1
- 206010017076 Fracture Diseases 0.000 description 1
- 206010061218 Inflammation Diseases 0.000 description 1
- SPAGIJMPHSUYSE-UHFFFAOYSA-N Magnesium peroxide Chemical compound [Mg+2].[O-][O-] SPAGIJMPHSUYSE-UHFFFAOYSA-N 0.000 description 1
- 241000124008 Mammalia Species 0.000 description 1
- 241000187479 Mycobacterium tuberculosis Species 0.000 description 1
- 206010029113 Neovascularisation Diseases 0.000 description 1
- 208000002565 Open Fractures Diseases 0.000 description 1
- BPQQTUXANYXVAA-UHFFFAOYSA-N Orthosilicate Chemical compound [O-][Si]([O-])([O-])[O-] BPQQTUXANYXVAA-UHFFFAOYSA-N 0.000 description 1
- CBENFWSGALASAD-UHFFFAOYSA-N Ozone Chemical compound [O-][O+]=O CBENFWSGALASAD-UHFFFAOYSA-N 0.000 description 1
- 229910019142 PO4 Inorganic materials 0.000 description 1
- 208000037273 Pathologic Processes Diseases 0.000 description 1
- 208000018262 Peripheral vascular disease Diseases 0.000 description 1
- 208000037581 Persistent Infection Diseases 0.000 description 1
- 201000002661 Spondylitis Diseases 0.000 description 1
- 206010041925 Staphylococcal infections Diseases 0.000 description 1
- 239000004098 Tetracycline Substances 0.000 description 1
- 241000589886 Treponema Species 0.000 description 1
- 208000025865 Ulcer Diseases 0.000 description 1
- 208000036142 Viral infection Diseases 0.000 description 1
- 238000002266 amputation Methods 0.000 description 1
- 229910052586 apatite Inorganic materials 0.000 description 1
- 230000003190 augmentative effect Effects 0.000 description 1
- CJPQIRJHIZUAQP-MRXNPFEDSA-N benalaxyl-M Chemical compound CC=1C=CC=C(C)C=1N([C@H](C)C(=O)OC)C(=O)CC1=CC=CC=C1 CJPQIRJHIZUAQP-MRXNPFEDSA-N 0.000 description 1
- 230000009286 beneficial effect Effects 0.000 description 1
- 230000004071 biological effect Effects 0.000 description 1
- 230000008512 biological response Effects 0.000 description 1
- 229940112869 bone morphogenetic protein Drugs 0.000 description 1
- LHJQIRIGXXHNLA-UHFFFAOYSA-N calcium peroxide Chemical compound [Ca+2].[O-][O-] LHJQIRIGXXHNLA-UHFFFAOYSA-N 0.000 description 1
- 235000019402 calcium peroxide Nutrition 0.000 description 1
- ZOMBKNNSYQHRCA-UHFFFAOYSA-J calcium sulfate hemihydrate Chemical compound O.[Ca+2].[Ca+2].[O-]S([O-])(=O)=O.[O-]S([O-])(=O)=O ZOMBKNNSYQHRCA-UHFFFAOYSA-J 0.000 description 1
- NKCVNYJQLIWBHK-UHFFFAOYSA-N carbonodiperoxoic acid Chemical compound OOC(=O)OO NKCVNYJQLIWBHK-UHFFFAOYSA-N 0.000 description 1
- 230000010261 cell growth Effects 0.000 description 1
- 230000001413 cellular effect Effects 0.000 description 1
- 239000004568 cement Substances 0.000 description 1
- 238000006243 chemical reaction Methods 0.000 description 1
- 239000003795 chemical substances by application Substances 0.000 description 1
- 238000004140 cleaning Methods 0.000 description 1
- 229920001436 collagen Polymers 0.000 description 1
- 230000002301 combined effect Effects 0.000 description 1
- 150000001875 compounds Chemical class 0.000 description 1
- 230000001010 compromised effect Effects 0.000 description 1
- 238000011109 contamination Methods 0.000 description 1
- 230000002089 crippling effect Effects 0.000 description 1
- 210000000460 cuneiform bone Anatomy 0.000 description 1
- 230000034994 death Effects 0.000 description 1
- 230000001934 delay Effects 0.000 description 1
- 210000004262 dental pulp cavity Anatomy 0.000 description 1
- 206010012601 diabetes mellitus Diseases 0.000 description 1
- BHDAXLOEFWJKTL-UHFFFAOYSA-L dipotassium;carboxylatooxy carbonate Chemical compound [K+].[K+].[O-]C(=O)OOC([O-])=O BHDAXLOEFWJKTL-UHFFFAOYSA-L 0.000 description 1
- 239000003814 drug Substances 0.000 description 1
- 210000000959 ear middle Anatomy 0.000 description 1
- 230000000797 effect on infection Effects 0.000 description 1
- 238000011156 evaluation Methods 0.000 description 1
- 210000003414 extremity Anatomy 0.000 description 1
- 230000002349 favourable effect Effects 0.000 description 1
- 239000012530 fluid Substances 0.000 description 1
- 210000002683 foot Anatomy 0.000 description 1
- 229930192878 garvin Natural products 0.000 description 1
- 239000000499 gel Substances 0.000 description 1
- 230000009422 growth inhibiting effect Effects 0.000 description 1
- 230000009036 growth inhibition Effects 0.000 description 1
- 210000003128 head Anatomy 0.000 description 1
- 208000013210 hematogenous Diseases 0.000 description 1
- 230000000642 iatrogenic effect Effects 0.000 description 1
- 230000028993 immune response Effects 0.000 description 1
- 230000006872 improvement Effects 0.000 description 1
- 210000004969 inflammatory cell Anatomy 0.000 description 1
- 230000006749 inflammatory damage Effects 0.000 description 1
- 230000004054 inflammatory process Effects 0.000 description 1
- 230000028709 inflammatory response Effects 0.000 description 1
- 230000002401 inhibitory effect Effects 0.000 description 1
- 230000000302 ischemic effect Effects 0.000 description 1
- 230000002147 killing effect Effects 0.000 description 1
- 238000002386 leaching Methods 0.000 description 1
- 229960004995 magnesium peroxide Drugs 0.000 description 1
- 238000007726 management method Methods 0.000 description 1
- 239000012528 membrane Substances 0.000 description 1
- 229910052751 metal Inorganic materials 0.000 description 1
- 239000002184 metal Substances 0.000 description 1
- 150000002739 metals Chemical class 0.000 description 1
- 210000001872 metatarsal bone Anatomy 0.000 description 1
- 208000015688 methicillin-resistant staphylococcus aureus infectious disease Diseases 0.000 description 1
- 210000001616 monocyte Anatomy 0.000 description 1
- 238000010172 mouse model Methods 0.000 description 1
- 210000003205 muscle Anatomy 0.000 description 1
- 230000001338 necrotic effect Effects 0.000 description 1
- 230000017066 negative regulation of growth Effects 0.000 description 1
- 210000000440 neutrophil Anatomy 0.000 description 1
- 210000001331 nose Anatomy 0.000 description 1
- 235000015097 nutrients Nutrition 0.000 description 1
- 238000007911 parenteral administration Methods 0.000 description 1
- 230000009054 pathological process Effects 0.000 description 1
- 230000007310 pathophysiology Effects 0.000 description 1
- 230000037361 pathway Effects 0.000 description 1
- 239000011049 pearl Substances 0.000 description 1
- VSIIXMUUUJUKCM-UHFFFAOYSA-D pentacalcium;fluoride;triphosphate Chemical compound [F-].[Ca+2].[Ca+2].[Ca+2].[Ca+2].[Ca+2].[O-]P([O-])([O-])=O.[O-]P([O-])([O-])=O.[O-]P([O-])([O-])=O VSIIXMUUUJUKCM-UHFFFAOYSA-D 0.000 description 1
- 150000002978 peroxides Chemical class 0.000 description 1
- 230000002688 persistence Effects 0.000 description 1
- 230000002085 persistent effect Effects 0.000 description 1
- NBIIXXVUZAFLBC-UHFFFAOYSA-K phosphate Chemical compound [O-]P([O-])([O-])=O NBIIXXVUZAFLBC-UHFFFAOYSA-K 0.000 description 1
- 239000010452 phosphate Substances 0.000 description 1
- 238000002360 preparation method Methods 0.000 description 1
- 230000001023 pro-angiogenic effect Effects 0.000 description 1
- 230000005855 radiation Effects 0.000 description 1
- 230000007115 recruitment Effects 0.000 description 1
- 230000009467 reduction Effects 0.000 description 1
- 229960000885 rifabutin Drugs 0.000 description 1
- 239000000565 sealant Substances 0.000 description 1
- 230000028327 secretion Effects 0.000 description 1
- 230000009919 sequestration Effects 0.000 description 1
- 239000012890 simulated body fluid Substances 0.000 description 1
- 230000007480 spreading Effects 0.000 description 1
- 238000003892 spreading Methods 0.000 description 1
- 230000004936 stimulating effect Effects 0.000 description 1
- 239000000126 substance Substances 0.000 description 1
- 239000000758 substrate Substances 0.000 description 1
- 238000011477 surgical intervention Methods 0.000 description 1
- 208000024891 symptom Diseases 0.000 description 1
- 230000009885 systemic effect Effects 0.000 description 1
- 229960002180 tetracycline Drugs 0.000 description 1
- 229930101283 tetracycline Natural products 0.000 description 1
- 235000019364 tetracycline Nutrition 0.000 description 1
- 230000001225 therapeutic effect Effects 0.000 description 1
- 230000009772 tissue formation Effects 0.000 description 1
- 230000008467 tissue growth Effects 0.000 description 1
- 231100000397 ulcer Toxicity 0.000 description 1
- AQLJVWUFPCUVLO-UHFFFAOYSA-N urea hydrogen peroxide Chemical compound OO.NC(N)=O AQLJVWUFPCUVLO-UHFFFAOYSA-N 0.000 description 1
- 230000009385 viral infection Effects 0.000 description 1
Classifications
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61L—METHODS OR APPARATUS FOR STERILISING MATERIALS OR OBJECTS IN GENERAL; DISINFECTION, STERILISATION OR DEODORISATION OF AIR; CHEMICAL ASPECTS OF BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES; MATERIALS FOR BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES
- A61L27/00—Materials for grafts or prostheses or for coating grafts or prostheses
- A61L27/28—Materials for coating prostheses
- A61L27/30—Inorganic materials
- A61L27/306—Other specific inorganic materials not covered by A61L27/303 - A61L27/32
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
- A61K33/00—Medicinal preparations containing inorganic active ingredients
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
- A61K33/00—Medicinal preparations containing inorganic active ingredients
- A61K33/22—Boron compounds
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
- A61K33/00—Medicinal preparations containing inorganic active ingredients
- A61K33/42—Phosphorus; Compounds thereof
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61L—METHODS OR APPARATUS FOR STERILISING MATERIALS OR OBJECTS IN GENERAL; DISINFECTION, STERILISATION OR DEODORISATION OF AIR; CHEMICAL ASPECTS OF BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES; MATERIALS FOR BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES
- A61L27/00—Materials for grafts or prostheses or for coating grafts or prostheses
- A61L27/02—Inorganic materials
- A61L27/10—Ceramics or glasses
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61L—METHODS OR APPARATUS FOR STERILISING MATERIALS OR OBJECTS IN GENERAL; DISINFECTION, STERILISATION OR DEODORISATION OF AIR; CHEMICAL ASPECTS OF BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES; MATERIALS FOR BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES
- A61L27/00—Materials for grafts or prostheses or for coating grafts or prostheses
- A61L27/40—Composite materials, i.e. containing one material dispersed in a matrix of the same or different material
- A61L27/44—Composite materials, i.e. containing one material dispersed in a matrix of the same or different material having a macromolecular matrix
- A61L27/446—Composite materials, i.e. containing one material dispersed in a matrix of the same or different material having a macromolecular matrix with other specific inorganic fillers other than those covered by A61L27/443 or A61L27/46
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61L—METHODS OR APPARATUS FOR STERILISING MATERIALS OR OBJECTS IN GENERAL; DISINFECTION, STERILISATION OR DEODORISATION OF AIR; CHEMICAL ASPECTS OF BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES; MATERIALS FOR BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES
- A61L27/00—Materials for grafts or prostheses or for coating grafts or prostheses
- A61L27/50—Materials characterised by their function or physical properties, e.g. injectable or lubricating compositions, shape-memory materials, surface modified materials
- A61L27/54—Biologically active materials, e.g. therapeutic substances
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61P—SPECIFIC THERAPEUTIC ACTIVITY OF CHEMICAL COMPOUNDS OR MEDICINAL PREPARATIONS
- A61P19/00—Drugs for skeletal disorders
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61P—SPECIFIC THERAPEUTIC ACTIVITY OF CHEMICAL COMPOUNDS OR MEDICINAL PREPARATIONS
- A61P19/00—Drugs for skeletal disorders
- A61P19/08—Drugs for skeletal disorders for bone diseases, e.g. rachitism, Paget's disease
-
- C—CHEMISTRY; METALLURGY
- C03—GLASS; MINERAL OR SLAG WOOL
- C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
- C03C12/00—Powdered glass; Bead compositions
-
- C—CHEMISTRY; METALLURGY
- C03—GLASS; MINERAL OR SLAG WOOL
- C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
- C03C3/00—Glass compositions
- C03C3/04—Glass compositions containing silica
- C03C3/076—Glass compositions containing silica with 40% to 90% silica, by weight
- C03C3/078—Glass compositions containing silica with 40% to 90% silica, by weight containing an oxide of a divalent metal, e.g. an oxide of zinc
-
- C—CHEMISTRY; METALLURGY
- C03—GLASS; MINERAL OR SLAG WOOL
- C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
- C03C3/00—Glass compositions
- C03C3/04—Glass compositions containing silica
- C03C3/076—Glass compositions containing silica with 40% to 90% silica, by weight
- C03C3/097—Glass compositions containing silica with 40% to 90% silica, by weight containing phosphorus, niobium or tantalum
-
- C—CHEMISTRY; METALLURGY
- C03—GLASS; MINERAL OR SLAG WOOL
- C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
- C03C4/00—Compositions for glass with special properties
- C03C4/0007—Compositions for glass with special properties for biologically-compatible glass
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61L—METHODS OR APPARATUS FOR STERILISING MATERIALS OR OBJECTS IN GENERAL; DISINFECTION, STERILISATION OR DEODORISATION OF AIR; CHEMICAL ASPECTS OF BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES; MATERIALS FOR BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES
- A61L2300/00—Biologically active materials used in bandages, wound dressings, absorbent pads or medical devices
- A61L2300/40—Biologically active materials used in bandages, wound dressings, absorbent pads or medical devices characterised by a specific therapeutic activity or mode of action
- A61L2300/404—Biocides, antimicrobial agents, antiseptic agents
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61L—METHODS OR APPARATUS FOR STERILISING MATERIALS OR OBJECTS IN GENERAL; DISINFECTION, STERILISATION OR DEODORISATION OF AIR; CHEMICAL ASPECTS OF BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES; MATERIALS FOR BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES
- A61L2300/00—Biologically active materials used in bandages, wound dressings, absorbent pads or medical devices
- A61L2300/40—Biologically active materials used in bandages, wound dressings, absorbent pads or medical devices characterised by a specific therapeutic activity or mode of action
- A61L2300/412—Tissue-regenerating or healing or proliferative agents
- A61L2300/414—Growth factors
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61L—METHODS OR APPARATUS FOR STERILISING MATERIALS OR OBJECTS IN GENERAL; DISINFECTION, STERILISATION OR DEODORISATION OF AIR; CHEMICAL ASPECTS OF BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES; MATERIALS FOR BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES
- A61L2300/00—Biologically active materials used in bandages, wound dressings, absorbent pads or medical devices
- A61L2300/60—Biologically active materials used in bandages, wound dressings, absorbent pads or medical devices characterised by a special physical form
- A61L2300/64—Animal cells
-
- A—HUMAN NECESSITIES
- A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
- A61L—METHODS OR APPARATUS FOR STERILISING MATERIALS OR OBJECTS IN GENERAL; DISINFECTION, STERILISATION OR DEODORISATION OF AIR; CHEMICAL ASPECTS OF BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES; MATERIALS FOR BANDAGES, DRESSINGS, ABSORBENT PADS OR SURGICAL ARTICLES
- A61L2430/00—Materials or treatment for tissue regeneration
- A61L2430/02—Materials or treatment for tissue regeneration for reconstruction of bones; weight-bearing implants
Landscapes
- Health & Medical Sciences (AREA)
- Chemical & Material Sciences (AREA)
- Life Sciences & Earth Sciences (AREA)
- Medicinal Chemistry (AREA)
- Public Health (AREA)
- Engineering & Computer Science (AREA)
- Veterinary Medicine (AREA)
- Animal Behavior & Ethology (AREA)
- General Health & Medical Sciences (AREA)
- Epidemiology (AREA)
- Inorganic Chemistry (AREA)
- General Chemical & Material Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Materials Engineering (AREA)
- Organic Chemistry (AREA)
- Pharmacology & Pharmacy (AREA)
- Oral & Maxillofacial Surgery (AREA)
- Dermatology (AREA)
- Geochemistry & Mineralogy (AREA)
- Transplantation (AREA)
- Ceramic Engineering (AREA)
- Molecular Biology (AREA)
- Physical Education & Sports Medicine (AREA)
- Biomedical Technology (AREA)
- Nuclear Medicine, Radiotherapy & Molecular Imaging (AREA)
- Bioinformatics & Cheminformatics (AREA)
- Composite Materials (AREA)
- Rheumatology (AREA)
- Orthopedic Medicine & Surgery (AREA)
- Materials For Medical Uses (AREA)
- Pharmaceuticals Containing Other Organic And Inorganic Compounds (AREA)
- Glass Compositions (AREA)
Abstract
VIDRO BIOATIVO PARA O USO EM CONDIÇÕES RELATIVAS A INFECÇÕES ÓSSEAS. A presente invenção refere-se a um vidro bioativo com a composição de SIO2 44 a 65% em peso, do peso final total; Na2O 5 a 26% em peso, do peso total final; CaO 10 a 25% em peso, do peso total; K2O 0 a 15% em peso, do peso final total; MgO 0 a 6% em peso, do peso final total; B2O3 0 a 4% em peso, do peso final total; P2O5; 0 a 7% em em peso, do peso final total; para uso na prevenção e/ou tratamento a longo e curto prazo de doenças relacionadas ou causadas por infecções ósseas, desde que a quantidade total de Na2O e K2O seja de 10 a 30% em peso em peso, do peso final total, em que qualquer fonte de oxigênio capaz del liberar oxigênio na forma de oxigênio molecular ou espécies reativas de oxigênio, esteja ausente.
Description
[001] A presente invenção refere-se a um vidro bioativo útil para prevenção e/ou tratamento a longo e curto prazo de infecções ósseas e reações inflamatórias relacionadas a infecção óssea, e na promoção da cicatrização e/ou regeneração de tecido, relativos a ou causados por infecção óssea. A invenção refere-se também a usos do vidro bioativo.
[002] A osteomielite é uma doença que é heterogênea em sua fisiopatologia, apresentação clínica e gestão. Ela é considerada uma das mais difíceis doenças infecciosas, com relação ao tratamento. A destruição óssea progressiva e a formação de sequestro são marcas registradas da osteomielite. A doença pode ser aguda, subaguda ou crônica. A osteomielite crônica pode aparecer, como tal, na apresentação inicial; nem todos os pacientes apresentam progressão através das três fases.
[003] A osteomielite crônica é uma infecção grave, persistente e, às vezes, uma infecção que incapacita ossos e medula óssea. Muitas vezes, é uma condição recorrente, porque é difícil de tratar definitivamente. Esta doença pode resultar de (1) tratamento inadequado da osteomielite aguda; (2) um tipo de osteomielite hematogênica; (3) trauma; (4) causas iatrogênicas, tais como próteses e fixação interna de fraturas; (5) fraturas compostas; (6) infecção com organismos, tais como Mycobacterium tuberculosis e da espécie Treponema; e (7) disseminação contígua a partir de tecidos moles, como pode ocorrer com úlceras diabéticas ou úlceras associadas à doença vascular periférica.
[004] As extremidades dos ossos longos são o locus mais comum de infecção, e o Staphylococcus aureus é o organismo infeccioso mais comumente envolvido. Na presença de bactérias resistentes a antibióticos, tais como MRSA, o tratamento por antibióticos é mais exigente, e a recaída pode ser de até 45% nesses casos. O tratamento de casos crônicos pode facilmente tornar-se problemático, o que pode levar a uma cadeia de tratamento muito longa e complexa constituída por vários tratamentos com antibióticos por via oral e intravenosa, cirurgia e oxigenoterapia hiperbárica (HBO). O resultado final após cuidados extensos pode, no entanto, ser a amputação de parte do membro, ou morte, no pior caso. A reincidência da osteomielite pode ocorrer muitos anos após o tratamento inicial.
[005] O tratamento da osteomielite crônica inclui desbridamento do tecido infectado morto, obliteração do espaço morto, reparação óssea, cobertura adequada dos tecidos moles, e antibióticos sistêmicos. Antibióticos intravenosos são comumente usados no tratamento da osteomielite crônica. Parte do processo patológico nessa condição crônica é a formação de avascular, áreas de necrose de osso (sequestro) que abrigam bactérias. Como estes não têm um suprimento de sangue, os antibióticos não podem alcançá-los e intervenção cirúrgica é necessária. Em geral, a osteomielite crônica é considerada uma "doença cirúrgica”, e o desbridamento, desempenha o papel mais importante do tratamento.
[006] Após a saucerização do osso osteomielítico, um retalho do músculo pode ser transposicionado para obliterar o defeito ósseo, e pérolas de polimetilmetacrilato impregnadas de antibiótico (PMMA) são usadas para esterilizar e manter temporariamente o espaço morto. As pérolas de cimento geralmente são removidas dentro de 2 a 4 semanas e substituídas por um enxerto ósseo esponjoso em certos casos. Outros materiais de substitutos de enxerto ósseo também têm sido utilizados para obliterar a cavidade, no entanto, o problema de muitos substitutos de enxerto ósseo convencionais é que eles são mais susceptíveis a infecções porque permitem o crescimento microbiano na superfície do local de implantação.
[007] Existem várias soluções disponíveis para o tratamento de osteomielite, mas elas são baseadas em distribuição local de antibióticos para o local de implantação, como por exemplo, os sistemas de entrega de drogas bioabsorvíveis descritos por Lin et al., "Evaluation of a biodegradable drug delivery system for chronic osteomyelitis", 38° encontro anual, ORS, Washington D.C., 17 a 20 de fevereiro, 1992; Robinson et al. "Preparation and degradation of a biodegradable gentamycin delivery system for the treatment of osteomyelitis", 38a Reunião Anual, ORS, Washington D.C., 17 a 20 de fevereiro, 1992; Garvin, et al., "Treatment of canine osteomyelitis with a biodegradable antibiotic implant" 38a Reunião Anual, ORS, Washington D.C., 17 a 20 de fevereiro, 1992; e Wei et al., "A bioabsorbable delivery system for antibiotic treatment of osteomyelitis", J. Bone Joint Surg. 73B:246-252, 1991.
[008] Di Silvio e Bonfield descrevem um sistema de entrega de drogas compreendendo gelatina para a liberação combinada de níveis terapêuticos de gentamicina e hormônio de crescimento em "Biodegradable drug delivery system for the treatment of bone infection and repair", Int. Conf. Adv. Biomater. and Tissue Eng., 14 a 19 de junho, Capri, Itália, Livro de Resumos, p. 89-90, 1998. Este sistema só libera gentamicina até 14 dias, o que é em muitos casos, um espaço de tempo bem curto, porque a cura eficaz de uma osteomielite pode necessitar de tratamento com antibióticos por pelo menos várias semanas (ver, por exemplo, L. Dahl et al, Scand. J. Doenças. Infec., 30:573577, 1998). Além disso, sistemas à base de gelatina são mecanicamente fracos e não podem ser usados na forma de implantes de fixação de fratura óssea. Além disso, biomateriais de origem animal, incluindo gelatina, têm despertado a preocupação com o risco de distribuição de doenças de origem animal, como infecções virais, em pacientes humanos. Além disso, a liberação do fator de promoção de crescimento ósseo (hormônio do crescimento) foi limitado em 2 semanas, o que é muito pouco tempo para a nova formação óssea adequada, que no caso do osso esponjoso é de pelo menos 6 semanas.
[009] O documento WO 2008/033221 descreve um material de substituição óssea biodegradável para o tratamento de defeitos ósseos e entrega de compostos antibióticos, particularmente para o tratamento de infecções ósseas, compreendendo sulfato de cálcio hemihidratado, sulfato de cálcio dihidratado, uma mistura de antibiótico compreendendo um composto de tetraciclina e um composto ansamicina. Métodos de tratamento, reparação ou aumento de um defeito ósseo utilizando o material de substituição óssea também são fornecidos.
[0010] Um vidro bioativo (BAG) é um material bioativo conhecido. Diferentemente da maioria dos outros materiais bioativos, suas propriedades de fabricação são de fácil controle, bem como sua taxa de reações químicas, e a resposta biológica causada pela simplificação por alteração da composição química do vidro bioativo em si. O vidro bioativo tem sido usado em diferentes tipos de implantes, como preenchimentos ou substitutos ósseos, materiais que proporcionam crescimento ósseo, próteses de ouvido médio, etc. Especificamente, BAG S53P4, um vidro bioativo disponível a partir de Vivoxid Ltd, Finlândia, provou promover a formação óssea vários anos após o implante, durante a reabsorção lenta à distância (Peltola et al. "Bioactive glass S53P4 in frontal sinus obliteration: a long-term clinical experience". Head & Neck 28:834-841, 2006). O processo de cicatrização progride a partir de uma fase de tecido fibroso para a formação óssea com tecido fibroso disperso e obliteração óssea mantendo restos de pérolas BAG.
[0011] Pós de vidro bioativo tem sido demonstrado in vitro que apresentam propriedades inibidoras de crescimento bacteriano em 17 espécies de bactérias anaeróbias clinicamente importantes (Leppãranta et al. "Antibacterial effect of bioactive glasses on clinically importante anaerobic bactéria in vitro" J Mater Sci : Mater. Med., 19:547-51, 2008). Em outro estudo in vitro, pós de vidro de várias composições apresentaram propriedades de inibição do crescimento semelhantes para 29 espécies de bactérias aeróbias clinicamente importantes (Munukka et al. "Bactericidal effects of bioactive glasses on clinically important aerobic bacteria" Mater Sci: Mater. Med., 19:27-32, 2007). BAGs geralmente liberam íons como sódio, cálcio, fosfato e silicato em condições aquosas, e sua libertação eleva o pH e a pressão osmótica do meio ambiente. O pH ideal de todas as bactérias testadas está próximo da neutralidade. Assim, o aumento do pH poderia em parte explicar a inibição do crescimento. Outro fator pode ser a alta concentração de cálcio e álcalis que muito provavelmente é liberada a partir do BAG, que poderia causar perturbações do potencial da membrana bacteriana. A liberação de íons a partir do vidro bioativo é de preferência lenta o suficiente para não irritar as células e tecidos em contato com o implante, ou interferir com a resposta das células inflamatórias normais, principalmente macrófagos, no local de implantação.
[0012] A lixiviação de alcali e íons alcalino- terrosos, leva a um aumento rápido do pH em torno do vidro, o que tem sido demonstrado depender da composição do vidro. O vidro S53P4 tem em um fluido corporal simulado, mostrado um aumento do pHmáximo de 11,65. O pH alto, e os efeitos osmóticos subsequentes causados pela dissolução do vidro tem sido sugeridos para explicar em parte as propriedades antibacterianas observadas para BAGS. Comparando os efeitos bactericidas de BAGs diferentes, o vidro S53P4 tem se mostrado o mais eficaz, com o melhor efeito aniquilador ou inibidor do crescimento. Este efeito antibacteriano tem sido observado in vitro para todos os patógenos testados, incluindo os patógenos mais importantes aeróbios e anaeróbios, bem como as bactérias muito resistentes.
[0013] A infecção óssea geralmente leva a uma resposta inflamatória manifestada no recrutamento de células inflamatória do hospedeiro, tais como neutrófilos, monócitos e macrófagos, mas, surpreendentemente também, osteoblastos. Tem sido demonstrado que o desafio bacteriano de osteoblastos durante doenças ósseas, como a osteomielite induz as células a produzir uma quimiocina inflamatória chave, que pode direcionar respostas hospedeiras apropriadas ou pode contribuir para danos inflamatórios progressivos (Marriott et al., “Osteoblasts produce monocyte chemoattractant protein-1 in a murine modelo f Staphylococcus aureus osteomyelitis and infected human bone tissue" Bone, 37:504-512, 2005). A resposta inflamatória e os danos de vascularização óssea podem diminuir o pH local consideravelmente, e o processo de cura pode ser ainda mais prolongado. O vidro bioativo pode aumentar o pH a um nível fisiologicamente mais favorável, onde a cura pode ocorrer de forma melhor e o tecido pode se recuperar mais rapidamente, uma vez que a infecção está curada.
[0014] A vascularização desempenha um papel importante na cura de qualquer tecido, incluindo o tecido ósseo. A osteomielite pode ser a causa da necrose óssea, mas, por outro lado, o osso que se torna necrótico por qualquer outra razão (ou seja, doença, trauma ou radiação) é altamente suscetível à infecção. Portanto, assegurar um suprimento de sangue constante para o tecido danificado é vital para garantir uma resposta imunológica adequada, quando necessário, e um acelerado fenômeno da angiogênese seria, portanto, necessário. A angiogênese é também uma parte essencial do processo de cura através do fornecimento de oxigênio e nutrientes para o tecido em crescimento. Quanto mais cedo ocorre vascularização suficiente, mais rapidamente é vista a formação de tecido novo.
[0015] O vidro bioativo tem sido relatado por conter propriedades angiogênicas in vitro por R. Day "Biactive glass stimulates the secretion of angiogenic growth factors and angiogeneses in vitro" Tissue Engineereing 11:768-777, 2005 e Leu e Leach, "Proangiogenic potential of a collagen/biocative glass substrate" Pharmaceutical Research 25:1222-1228, 2008, e em um estudo animal por Leu et al. "Angiogenic response to bioactive glass promote bone healing in an irradiated calvarial defect" Tissue Engineering: Parte A 14:1-9, 2008. Em todos os três estudos a resposta angiogênica foi observada usando baixas concentrações de vidro bioativo. Além disso, o documento US 2006/233887 descreve o uso de baixas concentrações (0,00001 a 10% em peso) de vidro bioativo no estímulo de vascularização.
[0016] Várias composições de vidro bioativo diferentes foram apresentadas na técnica, também para uso em ossos. O documento WO 2008/000888 descreve um implante que compreende uma fonte de oxigênio capaz de liberar oxigênio na forma de oxigênio molecular ou espécies reativas de oxigênio, e um material selecionado do grupo consistindo de vidros biodegradáveis e/ou bioativos, sílica produzida por sol-gel e mistura do mesmo. Este implante combina peróxidos com cerâmica para tratar tecidos infectados. O documento US 2004/0009598 apresenta o uso de composições de vidro bioativo para estimular a produção de osteoblastos, mas não menciona qualquer efeito sobre infecções. O documento WO 99/16423 divulga o uso de vidro biologicamente ativo como um sistema de liberação de droga.
[0017] P. Stoor et al. "Antibacterial effects of a biactive glass paste on oral microorganisms", Acta Odontol. Scand. 56:161-165, 1998, e em referências nele citadas descreve um vidro bioativo com um efeito antibacteriano em microorganismos orais.
[0018] O documento US 6.579.533 descreve materiais de liberação de drogas sintéticos e implantes compreendendo (a) uma matriz polimérica bioabsorvível sintética, (b) uma fase antibiótica dispersa nessa matriz polimérica, e (c) vidro antibacteriano, bioabsorvível, bioativo, disperso nessa matriz polimérica para a promoção do crescimento ósseo.
[0019] Apesar do tratamento intensivo com cirurgia e administração parenteral prolongada de agentes antimicrobianos, o curso da doença pode resultar na persistência ou recorrência da infecção e sugere que melhores opções de tratamento são desesperadamente necessárias. Um material de enxerto ósseo, que pode evitar a recorrência de osteomielite e, simultaneamente, oferecer um osteocondutor, uma estrutura biorreabsorvível para apoiar a formação de novo osso e formação capilar seria considerada como uma clara melhoria para as vias de tratamento atual.
[0020] Um objetivo da invenção é minimizar ou mesmo eliminar os problemas existentes na técnica anterior.
[0021] Um objetivo da presente invenção é fornecer um material útil na prevenção e gestão de infecções microbianas nos ossos.
[0022] Outro objetivo da presente invenção é fornecer um material útil no tratamento e substituição de tecido ósseo doente em mamíferos.
[0023] Outro objetivo da presente invenção é fornecer um material útil para o aperfeiçoamento da cura ou regeneração de tecido ósseo, assim como o tecido circundante comprometido devido a atrasos no acesso ao oxigênio fisiologicamente fornecido pela rede capilar de formação.
[0024] A fim de alcançar os objetivos acima mencionados, a presente invenção está caracterizada no que se define nas partes que caracterizam, das reivindicações independentes apresentadas a seguir.
[0025] A presente invenção refere-se a um vidro bioativo com a composição de: 44 a 65% de SiO2 em peso, do peso final total, 5 a 26% de Na2O em peso, do peso final total, 10 a 25% de CaO em peso, do peso final total, 0 a 15% de K2O em peso, do peso final total, 0 a 6% de MgO em peso, do peso final total, 0 a 4% B2O3 de em peso, do peso final total, e 0 a 7% de P2O5 em peso, do peso final total, para uso em prevenção e/ou tratamento a longo e curto prazo de doenças relacionadas a ou causadas por infecções ósseas, desde que a quantidade total de Na2O e K2O seja 10 a 30% em peso, do peso final total, e que qualquer fonte de oxigênio capaz de liberar oxigênio na forma de oxigênio molecular ou espécies reativas de oxigênio, esteja ausente.
[0026] Os termos utilizados nesta aplicação, se não forem definidos de outra forma, são aquelas aprovados na conferência de consenso sobre biomateriais em 1987 e 1992, ver Williams, DF (ed.): Definições em biomateriais: Procedimentos de uma conferência de consenso da Sociedade Européia de biomateriais, Chester, Inglaterra. 3 a 5 de março, 1986. Elsevier, Amsterdam 1987, e Williams DF, Black J, Doherty PJ. Segunda conferência de consenso sobre as definições em biomateriais. Em: Doherty PJ, Williams RL, Williams DF, Lee AJ (eds). Biomaterial Tissue-Interfaces. Amsterdam: Elsevier, 1992.
[0027] Neste pedido, por material bioativo entende-se como um material que foi projetado para induzir ou modular a atividade biológica. O termo biodegradável, neste contexto, significa que é degradável sobre a implantação prolongada, quando inserido no corpo dos mamíferos. Biomaterial significa um material destinado à interface com sistemas biológicos para avaliar, tratar, aumentar ou substituir qualquer tecido, órgão ou função do corpo. Por biocompatibilidade entende-se a capacidade de um material usado em um dispositivo médico para executar de forma segura e adequada, causando uma resposta hospedeira apropriada em um local específico. Reabsorção significa a redução/desintegração do biomaterial por causa da atividade celular ou dissolução simples.
[0028] Implantes, neste contexto, compreendem-se por qualquer tipo de implante utilizado dentro do corpo, como órgãos artificiais e suas partes, implantes de junta, dispositivos de fixação interna, dispositivos utilizados para a reconstrução ou substituição de ossos e tecidos, dispositivos usados para apoiar e/ou estimular a cicatrização do tecido ou regeneração, dispositivos utilizados para o preenchimento de defeitos nos ossos e materiais utilizados como selante ou suporte no canal radicular de um dente. Dependendo da aplicação e finalidade dos materiais de implante, eles são esperados e projetados para ser biocompatíveis e mostrar longevidade ou degradabilidade controlada no organismo. A taxa de degradação ideal é diretamente proporcional à taxa de renovação do tecido. No caso do tecido ósseo, uma proporção considerável do implante é preferencialmente degradada por seis semanas no tecido. Nos casos em que o suporte físico para os tecidos de cicatrização é desejável, a taxa de degradação pode ser de vários meses ou de até um ano. Em algumas modalidades da invenção a taxa de degradação pode até ser inexistente.
[0029] Infecção, neste contexto, compreende várias infecções em cavidades ósseas ou de ossos dentro do corpo humano. As infecções podem ocorrer dentro do corpo, por via subcutânea ou na superfície do corpo.
[0030] % em peso, representa o percentual de peso nesta descrição, normalmente calculada a partir do peso total da composição.
[0031] A presente invenção refere-se a um vidro bioativo com composição de: 44 a 65% de SiO2 em peso, do peso final total, 5 a 26% de Na2O em peso, do peso final total, 10 a 25% de CaO em peso, do peso final total, 0 a 15% de K2O em peso, do peso final total, 0 a 6% de MgO em peso, do peso final total, 0 a 4% de B2O3 em peso, do peso final total, e 0 a 7% de P2O5 em peso, do peso final total, desde que a quantidade total de Na2O e K2O seja de 10 a 30% em peso, do peso final total, e que qualquer fonte de oxigênio capaz de liberar oxigênio na forma de oxigênio molecular ou espécies reativas de oxigênio, esteja ausente,para uso em prevenção e/ou tratamento a longo e curto prazo de doenças relacionadas a ou causadas por infecções ósseas.
[0032] O material de acordo com a presente invenção é, portanto, uma composição de vidro bioativo que não inclui qualquer fonte de oxigênio (conforme divulgado no documento WO 2008/000888) e que pode ser usado como tal, sem quaisquer outros agentes ou microencapsulação para tratar ossos infectados e tecidos ao redor, onde o dano tiver sido causado pelo osso infectado. A invenção, assim, preocupa-se com ossos infectados e problemas causados por eles.
[0033] A fonte de oxigênio capaz de liberar oxigênio na forma de oxigênio molecular ou espécies reativas de oxigênio que é excluída na presente invenção refere-se a materiais que são capazes de liberar, por exemplo, oxigênio gasoso (02) ou ozônio (03), ou íons hidroxila, radicais hidroxila ou radicais de oxigênio. Esse material pode, naturalmente, liberar também oxigênio em uma mistura dessas formas e pode ser, por exemplo, peróxido de uréia, peróxido de cálcio, peróxido de magnésio, percarbonato de sódio ou de potássio. Está claro para uma pessoa versada na técnica, que os óxidos que constituem o vidro bioativo não se qualificam como fontes de oxigênio no sentido atual.
[0034] A presente invenção resolve vários problemas da técnica anterior. O vidro bioativo, de acordo com a presente invenção, inibe a infecção no osso e no tecido circundante, enquanto ao mesmo tempo, melhora o crescimento e regeneração dos tecidos em que está situado. Íons liberados a partir do vidro bioativo produzem aumento acentuado na quantidade de íons dissolvidos em tecidos fluidos, que, acredita-se que promovam o crescimento da célula e tecido na superfície do vidro bioativo e sua região vizinha imediata, aumentando assim o efeito osteocondutor e osteopromotor conhecido do material bioativo. Além disso, os íons liberados a partir do material melhoram e estimulam a formação capilar, além de originar um efeito antibacteriano.
[0035] De acordo com uma modalidade da invenção, o vidro bioativo tem a composição de: 53% de SiO2 em peso, 23% de Na2O em peso, 20% de CaO em peso, e 4% de P2O5 em peso.
[0036] Este vidro é conhecido como vidro S53P4.
[0037] Surpreendentemente, este vidro bioativo S53P4 sozinho, sem antibióticos ou qualquer outro componente ativo acrescentado adicionalmente, que ajuda a cicatrização do tecido, pode curar o osso que foi afetado por osteomielite crônica. O efeito clínico pode ser considerado pelo efeito combinado do vidro bioativo que possui propriedades antibacterianas, bioativas e osteopromotoras, o que assim, evita reincidência da infecção e, ao mesmo tempo, gera a formação óssea rápida permitindo a cura acelerada. Este efeito clínico foi recentemente visto onde S53P4 foi usado para preencher cavidades ósseas de pacientes que sofriam de osteomielite crônica (ver a parte experimental abaixo). Com base no conhecimento de uma pessoa versada na técnica, acredita-se que o mesmo efeito pode ser conseguido com outros vidros com composição similar, dentro da faixa acima mencionada. É, portanto, um aspecto da presente invenção que a composição possa ser usada sem a presença de qualquer outro agente terapeuticamente ativo. Mais especificamente, a composição pode ser utilizada na ausência de antibióticos, para controlar uma infecção. Por outro lado, outros componentes terapeuticamente ativos além dos antibióticos podem ser incluídos na composição para aumentar ainda mais a resposta benéfica do tecido do vidro bioativo. Estes componentes incluem células-tronco, fatores de crescimento (como proteínas morfogenéticas ósseas, BMPs), etc.
[0038] De acordo com uma modalidade da invenção, o vidro é, portanto, usado em combinação com pelo menos um componente terapeuticamente ativo, desde que o componente terapeuticamente ativo não seja um antibiótico.
[0039] O vidro bioativo S53P4 é reabsorvido lentamente e substituído por um osso novo em um processo que leva muitos anos. Com as opções atuais de tratamento, a osteomielite pode incidir vários anos após o tratamento inicial. A reabsorção lenta constante do vidro S53P4 garante que a formação óssea ativa ocorra no local do defeito, e que nenhum espaço morto seja formado durante o processo, não deixando assim espaço para complicações de defeito em potencial.
[0040] O vidro bioativo da presente invenção é para uso na prevenção e tratamento a longo e curto prazo de condições selecionadas do grupo consistindo de infecções ósseas, infecção óssea relativa à cicatrização do tecido ósseo e infecção relativa à regeneração do tecido.
[0041] De acordo com outra modalidade, o vidro bioativo se apresenta sob a forma de partículas, grãos, fibras, tubos, revestimentos, esferas ou pó. As partículas podem ter um diâmetro na faixa de 0,04 a 4,0 mm. De preferência, o vidro bioativo se apresenta sob a forma de grânulos. O diâmetro preferido das entidades de vidro bioativo é de 0,5 a 2,0 mm. O vidro bioativo também pode estar na forma de um implante. Além disso, o implante pode incluir outros componentes, como por exemplo, o vidro bioativo pode ser incorporado em um material de matriz neutra reabsorvível apropriado para o uso pretendido, como uma mistura de polietileno glicol e glicerol. Por neutro, entende-se o material que não tem qualquer papel no processo de cura. O vidro bioativo pode também ser usado como material de revestimento para implantes biodegradáveis e não biodegradáveis usados no corpo, que são feitos de materiais como metais, cerâmicas, polímeros, etc, para evitar a formação de películas de bactérias na superfície do implante.
[0042] Como um componente adicional do implante, também é possível usar fosfato de cálcio puro CaP, fosfato tricálcico ou sulfato de cálcio. Hidroxil-apatita, hidróxi- apatita e apatita hidróxi-carbonato são outros materiais possíveis. Além disso, outros materiais cerâmicos bioativos, ou polímeros bioativos, ou biodegradáveis podem ser usados. Qualquer mistura destes componentes também pode ser usada.
[0043] De acordo com uma modalidade da invenção, o vidro bioativo de acordo com a presente invenção é destinado ao uso no tratamento e/ou prevenção a longo e curto prazo de infecções crônicas, como infecções associadas com avascularização do osso, necrose óssea e osteomielite. A infecção pode ser aguda ou crônica. No caso de osteomielite, por exemplo, o tratamento é problemático uma vez que a lesão seja de forma característica de isquemia, e após o tratamento/cirurgia não existam mais vasos sanguíneos para trazer oxigênio ao local da lesão.
[0044] O vidro bioativo tem sido mostrado como promotor da angiogênese tanto em modelos in vitro como in vivo em baixas concentrações (veja acima). O vidro bioativo S53P4, por outro lado, tem sido observado para dar o mesmo efeito com altas concentrações quando usado sozinho em modelos experimentais. A vascularização e formação do novo osso mostraram-se mais rápidas com o vidro bioativo do que com a hidróxi-apatita, e a formação inicial dos tecidos fibrosos, que está relacionada com uma considerável quantidade de vasos sanguíneos, teria sido mais rápida em defeitos de preenchimentos de vidro bioativo (Peltola et al. “In vivo model for frontal sinus and calvarial boné defect. Obliteration with bioactive glass S53P4 and hydroxyapatite" J. Biomed. Mat. Res. 58:261 -269, 2001).
[0045] O vidro bioativo de acordo com a presente invenção pode assim ser usado para sustentar as células restantes até a neovascularização estar concluída (recrescimento de vasos sanguíneos). Ao mesmo tempo, os íons liberados a partir do vidro bioativo estão atuando como um agente antimicrobiano na superfície do vidro, matando as células infecciosas. O vidro bioativo presente, assim, resolve o problema encontrado com os materiais de implante anteriores. Além disso, nenhum outro material de preenchimento ósseo é necessário, evitando assim qualquer risco de contaminação por osso transformado.
[0046] De acordo com uma modalidade da invenção, o vidro bioativo é para uso em cirurgia de ouvido, nariz e garganta, crânio-maxilo-facial, ortopédica ou de coluna. Na verdade, o vidro bioativo pode ser usado em uma ampla variedade de operações cirúrgicas de ortopedia, neurocirurgia e crânio-maxilo-faciais para prevenir a osteomielite em pacientes suscetíveis, como, por exemplo, aqueles pacientes com história prévia de osteomielite aguda ou crônica, e aqueles submetidos a qualquer infecção que não seja osteomielite, tais como a bacteremia.
[0047] A invenção também se refere a uma composição que compreende vidro bioativo com a composição acima mencionada e nas reivindicações independentes, para uso a longo e curto prazo na prevenção e/ou tratamento de doenças relacionadas a ou causadas por infecções ósseas, desde que a composição não envolva antibióticos. A invenção também se refere a uma composição que compreende vidro bioativo com a composição acima mencionada e um agente terapeuticamente ativo diferente de antibióticos.
[0048] Além disso, a invenção refere-se à utilização de um vidro bioativo com a composição de: 44 a 65% de SiO2 em peso, do peso final total, 5 a 26% de Na2O em peso, do peso final total, 10 a 25% de CaO em peso, do peso final total, 0 a 15% de K2O em peso, do peso final total, 0 a 6% de MgO em peso, do peso final total, 0 a 4% de B2O3 em peso, do peso final total, e 0 a 7% de P2O5 em peso, do peso final total, desde que a quantidade total de Na2O e K2O seja de 10 a 30% em peso, do peso total final e que qualquer fonte de oxigênio capaz de liberar oxigênio na forma de oxigênio molecular ou espécies reativas de oxigênio, esteja ausente, na fabricação de um implante para o tratamento a longo e curto prazo de uma condição relativa a ou causada por infecções ósseas.
[0049] A invenção também se refere a um método de tratamento a longo e curto prazo de um defeito relacionado a ou causado por infecções ósseas, compreendendo a etapa de inserir vidro bioativo com a composição de 44 a 65% de SiO2 em peso, do peso final total, 5 a 26% de Na2O em peso, do peso final total, 10 a 25% de CaO em peso, do peso final total, 0 a 15% de K2O em peso, do peso final total, 0 a 6% de MgO em peso, do peso final total, 0 a 4% de B2O3 em peso, do peso final total, e 0 a 7% de P2O5 em peso, do peso final total, desde que a quantidade total de Na2O e K2O seja de 10 a 30% em peso do peso total final e que qualquer fonte de oxigênio capaz de liberar oxigênio na forma de oxigênio molecular ou espécies reativas de oxigênio, esteja ausente, no respectivo defeito.
[0050] Neste relatório descritivo, salvo disposições em contrário, as palavras "compreendem", "compreende" e "compreendendo" significam "incluem", "inclui" e "inclusive", respectivamente. Ou seja, quando a invenção é descrita ou definida como incluindo características especificadas, modalidades diversas de uma mesma invenção podem também incluir recursos adicionais.
[0051] Os presentes inventores trataram com sucesso a osteomielite em quatro pacientes com o uso do vidro bioativo S53P4 como um substituto do enxerto ósseo.
[0052] O cuneiforme lateral (também conhecido como terceiro cuneiforme/cuneiforme externo) de tamanho intermediário entre os outros dois ossos cuneiformes foi severamente danificado por osteomielite em um paciente. O tecido osteomielítico foi cuidadosamente limpo através do desbridamento do tecido morto infectado e o espaço morto foi obliterado com o vidro bioativo S53P4. O paciente foi totalmente curado após 2 anos de acompanhamento. A operação foi realizada no hospital da Universidade de Helsinki.
[0053] Um paciente que sofre de espondilite crônica nível dois - que é uma osteomielite crônica da vértebra - foi operado no hospital da Universidade de Helsinki e após a limpeza completa dos dois corpos vertebrais que foram infectados, o espaço morto foi obliterado com 16 cc do vidro bioativo S53P4 em cada corpo vertebral. O paciente foi curado de modo positivo após 6 meses de acompanhamento.
[0054] Um paciente com osteomielite crônica no osso calcâneo ou calcanhar foi operado, e os tecidos osteomielíticos foram cuidadosamente limpos através de desbridamento do tecido morto infectado e o espaço morto foi obliterado com o vidro bioativo S53P4. Após um período de 1,5 anos o paciente se recuperou totalmente da osteomielite crônica. A operação foi realizada no hospital Central da Carélia do Norte (Pohjois-Karjalan keskussairaala).
[0055] Um paciente com diabetes com osteomielite crônica em um osso do metatarso no pé, foi operado, e os tecidos osteomielítico foram cuidadosamente limpos através de desbridamento do tecido morto infectado e o espaço morto foi obliterado com o vidro bioativo S53P4. Após um período de 1,5 anos o paciente se recuperou totalmente da osteomielite crônica. A operação foi realizada no hospital Central da Carélia do Norte (Pohjois-Karjalan keskussairaala).

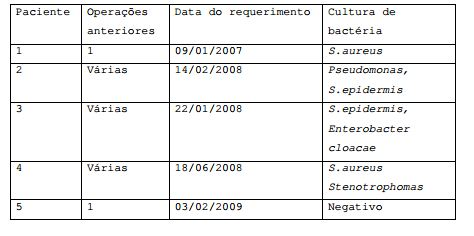

[0056] Cinco pacientes que sofrem de osteomielite crônica foram operados entre 2007 e 2009 no hospital da Universidade de Oulu (ver Tabela 1). Todos os pacientes já haviam passado por pelo menos uma cirurgia mal sucedida para tratar o osso infectado. Nos períodos de acompanhamento que variaram de 9 a 32 meses após a obliteração de vidro bioativo, não foram observados sintomas ou complicações relacionados à osteomielite durante o acompanhamento de quaisquer pacientes.Tabela 1
Claims (13)
1. Vidro bioativo com a composição de: 53% em peso de SiO2 do peso final total, 23% em peso de Na2O do peso final total, 20% em peso de CaO do peso final total, e 4% em peso de P2O5 do peso final total, para uso, na ausência de antibióticos, na prevenção e tratamento a longo e curto prazo de osteomielite, caracterizado pelo fato de que é tal que qualquer fonte de oxigênio capaz de liberar oxigênio na forma de oxigênio molecular ou espécies reativas de oxigênio esteja ausente.
2. Vidro bioativo, de acordo com a reivindicação 1, caracterizado pelo fato de que o vidro é utilizado em conjunto com uma matriz transportadora neutra.
3. Vidro bioativo, de acordo com a reivindicação 2, caracterizado pelo fato de que a matriz transportadora neutra é uma mistura de polietileno glicol e glicerol.
4. Vidro bioativo, de acordo com qualquer uma das reivindicações anteriores, caracterizado pelo fato de que o vidro é utilizado em combinação com pelo menos um componente terapeuticamente ativo.
5. Vidro bioativo, de acordo com a reivindicação 4, caracterizado pelo fato de que o componente terapeuticamente ativo é selecionado do grupo consistindo em células-tronco e fatores de crescimento.
6. Vidro bioativo, de acordo com qualquer uma das reivindicações anteriores, caracterizado pelo fato de que a infecção é aguda ou crônica.
7. Vidro bioativo, de acordo com qualquer uma das reivindicações anteriores, caracterizado pelo fato de estar na forma de partículas, grânulos, fibras, tubos, revestimentos, esferas ou pó.
8. Vidro bioativo, de acordo com a reivindicação 7, caracterizado pelo fato de que as partículas têm um diâmetro na faixa de 0,04 a 4,0 mm.
9. Vidro bioativo, de acordo com qualquer uma das reivindicações anteriores, caracterizado pelo fato de que o vidro é utilizado como um material de revestimento para implantes.
10. Vidro bioativo, de acordo com qualquer uma das reivindicações anteriores, caracterizado pelo fato de estar na forma de um implante.
11. Vidro bioativo, de acordo com a reivindicação 10, caracterizado pelo fato de que o implante compreende adicionalmente um componente selecionado do grupo consistindo em fosfato de cálcio puro, fosfato tricálcico, sulfato de cálcio, hidroxil-apatita, hidróxi-apatita, apatita hidróxi-carbonatada, outros materiais cerâmicos bioativos, polímeros bioativos, polímeros biodegradáveis, hidrogéis e suas misturas.
12. Vidro bioativo, de acordo com qualquer uma das reivindicações anteriores, caracterizado pelo fato de que o uso é em cirurgia de ouvido, nariz e garganta, crânio-maxilo-facial, ortopédica ou de coluna.
13. Uso de um vidro bioativo, conforme definido na reivindicação 1, caracterizado por ser na fabricação de um implante para a prevenção e tratamento a longo e curto prazo de osteomielite.
Applications Claiming Priority (7)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| EP09008475.7 | 2009-06-29 | ||
| FI20090257A FI20090257A0 (fi) | 2009-06-29 | 2009-06-29 | xx |
| EP09008475 | 2009-06-29 | ||
| FI20090257 | 2009-06-29 | ||
| FI20096181 | 2009-11-16 | ||
| FI20096181A FI20096181A0 (fi) | 2009-11-16 | 2009-11-16 | Bioaktiivinen lasi ja sen käyttö |
| PCT/FI2010/050558 WO2011001028A1 (en) | 2009-06-29 | 2010-06-29 | A bioactive glass for use in conditions relating to bone infections |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| BRPI1014607A2 BRPI1014607A2 (pt) | 2018-06-12 |
| BRPI1014607B1 true BRPI1014607B1 (pt) | 2022-09-27 |
Family
ID=42712721
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| BRPI1014607-5A BRPI1014607B1 (pt) | 2009-06-29 | 2010-06-29 | Vidro bioativo para o uso em condições relativas a infecções ósseas |
Country Status (4)
| Country | Link |
|---|---|
| US (1) | US20120164187A1 (pt) |
| EP (1) | EP2448607A1 (pt) |
| BR (1) | BRPI1014607B1 (pt) |
| WO (1) | WO2011001028A1 (pt) |
Families Citing this family (22)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| EP2493519B1 (en) | 2009-10-29 | 2018-04-18 | Prosidyan, Inc. | Dynamic bioactive bone graft material having an engineered porosity |
| US8567162B2 (en) | 2009-10-29 | 2013-10-29 | Prosidyan, Inc. | Dynamic bioactive bone graft material and methods for handling |
| US10207027B2 (en) * | 2012-06-11 | 2019-02-19 | Globus Medical, Inc. | Bioactive bone graft substitutes |
| US20140031949A1 (en) * | 2012-06-27 | 2014-01-30 | Signal Medical Corporation | Ceramic antibacterial |
| US9381274B2 (en) | 2013-03-14 | 2016-07-05 | Prosidyan, Inc. | Bone graft implants containing allograft |
| US8889178B2 (en) | 2013-03-14 | 2014-11-18 | Prosidyan, Inc | Bioactive porous bone graft compositions in synthetic containment |
| US8883195B2 (en) | 2013-03-14 | 2014-11-11 | Prosidyan, Inc. | Bioactive porous bone graft implants |
| US9486483B2 (en) | 2013-10-18 | 2016-11-08 | Globus Medical, Inc. | Bone grafts including osteogenic stem cells, and methods relating to the same |
| US9539286B2 (en) | 2013-10-18 | 2017-01-10 | Globus Medical, Inc. | Bone grafts including osteogenic stem cells, and methods relating to the same |
| US9579421B2 (en) | 2014-02-07 | 2017-02-28 | Globus Medical Inc. | Bone grafts and methods of making and using bone grafts |
| US9463264B2 (en) | 2014-02-11 | 2016-10-11 | Globus Medical, Inc. | Bone grafts and methods of making and using bone grafts |
| ES2588395T3 (es) * | 2014-03-17 | 2016-11-02 | Bonalive Biomaterials Oy | Pasta implantable y su uso |
| KR20170110574A (ko) | 2014-12-05 | 2017-10-11 | 오거스타 유니버시티 리서치 인스티튜트, 인크. | 조직 보강, 생의학 및 화장품 적용을 위한 유리 복합체 |
| US10238507B2 (en) | 2015-01-12 | 2019-03-26 | Surgentec, Llc | Bone graft delivery system and method for using same |
| US10016529B2 (en) | 2015-06-10 | 2018-07-10 | Globus Medical, Inc. | Biomaterial compositions, implants, and methods of making the same |
| US11426489B2 (en) | 2015-06-10 | 2022-08-30 | Globus Medical, Inc. | Biomaterial compositions, implants, and methods of making the same |
| US11116647B2 (en) | 2018-04-13 | 2021-09-14 | Surgentec, Llc | Bone graft delivery system and method for using same |
| US10687828B2 (en) | 2018-04-13 | 2020-06-23 | Surgentec, Llc | Bone graft delivery system and method for using same |
| CN112390528B (zh) * | 2019-08-13 | 2024-09-27 | 康宁股份有限公司 | 生物活性玻璃组合物 |
| US11896736B2 (en) | 2020-07-13 | 2024-02-13 | Globus Medical, Inc | Biomaterial implants and methods of making the same |
| US20240366432A1 (en) * | 2021-09-01 | 2024-11-07 | Solventum Intellectual Properties Company | Nonwoven with Bio Particles and Methods of Making the Same |
| CN117771271B (zh) * | 2024-02-26 | 2024-05-03 | 沈阳市口腔医院 | 一种快速起效的可视化牙齿脱敏剂及其制备方法 |
Family Cites Families (11)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| WO1993017976A1 (en) * | 1992-03-09 | 1993-09-16 | Turku Implant Team Oy | Bioactive glass as a bone substitute |
| US5972384A (en) | 1997-10-01 | 1999-10-26 | University Of Maryland, Baltimore | Use of biologically active glass as a drug delivery system |
| US6190643B1 (en) * | 1999-03-02 | 2001-02-20 | Patricia Stoor | Method for reducing the viability of detrimental oral microorganisms in an individual, and for prevention and/or treatment of diseases caused by such microorganisms; and whitening and/or cleaning of an individual's teeth |
| US6579533B1 (en) * | 1999-11-30 | 2003-06-17 | Bioasborbable Concepts, Ltd. | Bioabsorbable drug delivery system for local treatment and prevention of infections |
| US20040009598A1 (en) * | 2001-07-11 | 2004-01-15 | Hench Larry L | Use of bioactive glass compositions to stimulate osteoblast production |
| AU2003264666B2 (en) * | 2002-10-03 | 2008-08-21 | Vivoxid Oy | Composition, use and manufacture of bioactive glass |
| US20060233887A1 (en) | 2003-02-14 | 2006-10-19 | The North West London Hospitals N H S Trust | Bioactive material for use in stimulating vascularization |
| EP2032182A2 (en) * | 2006-06-28 | 2009-03-11 | Vivoxid Oy | Implant containing a source of oxygen |
| US20080063681A1 (en) | 2006-09-11 | 2008-03-13 | Ebi, L.P. | Therapeutic bone replacement material |
| ATE452863T1 (de) * | 2006-09-20 | 2010-01-15 | Inion Oy | Bioaktive glaszusammensetzungen |
| US8288344B2 (en) * | 2007-03-15 | 2012-10-16 | Musculoskeletal Transplant Foundation | Ceramic composition for filling bone defects |
-
2010
- 2010-06-29 WO PCT/FI2010/050558 patent/WO2011001028A1/en not_active Ceased
- 2010-06-29 BR BRPI1014607-5A patent/BRPI1014607B1/pt active IP Right Grant
- 2010-06-29 EP EP10737350A patent/EP2448607A1/en active Pending
- 2010-06-29 US US13/380,465 patent/US20120164187A1/en not_active Abandoned
Also Published As
| Publication number | Publication date |
|---|---|
| WO2011001028A1 (en) | 2011-01-06 |
| EP2448607A1 (en) | 2012-05-09 |
| BRPI1014607A2 (pt) | 2018-06-12 |
| US20120164187A1 (en) | 2012-06-28 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| BRPI1014607B1 (pt) | Vidro bioativo para o uso em condições relativas a infecções ósseas | |
| ES2535006T3 (es) | Composición de pasta de cemento hidráulico biológico premezclado y uso de la misma | |
| Rahaman et al. | Emerging developments in the use of bioactive glasses for treating infected prosthetic joints | |
| US20150238525A1 (en) | Injectable sterile aqueous formulation based on crosslinked hyaluronic acid and on hydroxyapatite, for therapeutic use | |
| JP6182213B2 (ja) | 骨空洞および開放骨折の治療のための組成物および方法 | |
| US20090324668A1 (en) | Implant, its uses and methods for making it | |
| EP2032182A2 (en) | Implant containing a source of oxygen | |
| WO2008033221A2 (en) | Therapeutic bone replacement material | |
| EP2080528B1 (en) | Preparation for regeneration of postoperative and post-traumatic bone defects | |
| Majumdar et al. | Multifarious applications of bioactive glasses in soft tissue engineering | |
| Papagelopoulos et al. | Calcium sulphate delivery system with tobramycin for the treatment of chronic calcaneal osteomyelitis | |
| Eltawila et al. | Local treatment of experimental mandibular osteomyelitis with an injectable biomimetic gentamicin hydrogel using a new rabbit model | |
| RU2360663C1 (ru) | Гель для регенерации костной ткани | |
| WO2008112230A1 (en) | Hemostatic bio-material composition and method | |
| Palit et al. | Tissue engineering in endodontics: root canal revascularization | |
| Almasri et al. | Prosthetic Joint Infections: Biofilm Formation, Management, and the Potential of Mesoporous Bioactive Glass as a New Treatment Option. Pharmaceutics 2023, 15, 1401 | |
| Giacomello et al. | Management of large perforations of the sinus mucosa with PRGF-Endoret (R) platelet concentrate | |
| US20190365956A1 (en) | Method and apparatus for using elastomeric materials in surgical applications | |
| Štícha et al. | Antimicrobial Activity of the Most Common Antibiotic-Releasing Systems Employed in Current Orthopedic Surgery: in vitro Study. | |
| Gaikwad et al. | Calcium sulfate in drug delivery | |
| RU2535067C1 (ru) | Биоинтегрируемый композитный материал и способ формирования покрытия на изделиях медицинского назначения с использованием биоинтегрируемого композитного материала | |
| EP1872806A1 (en) | Implant, its uses and methods for making it | |
| Al_Gbouri et al. | Treatment Modalities of Apexogenesis: An Overview | |
| Dudek et al. | Effectiveness of Biphasic Calcium Sulfate Mineral Cement in the Treatment of Advanced Peri-Implantitis: A Case Report | |
| Singh | Role of Different Materials in Periapical Healing: A Review |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| B07A | Application suspended after technical examination (opinion) [chapter 7.1 patent gazette] | ||
| B09B | Patent application refused [chapter 9.2 patent gazette] | ||
| B12B | Appeal against refusal [chapter 12.2 patent gazette] | ||
| B350 | Update of information on the portal [chapter 15.35 patent gazette] | ||
| B16A | Patent or certificate of addition of invention granted [chapter 16.1 patent gazette] |
Free format text: PRAZO DE VALIDADE: 20 (VINTE) ANOS CONTADOS A PARTIR DE 29/06/2010, OBSERVADAS AS CONDICOES LEGAIS. PATENTE CONCEDIDA CONFORME ADI 5.529/DF, QUE DETERMINA A ALTERACAO DO PRAZO DE CONCESSAO. |
