CH714974A1 - Ultra-Hochleistungsbeton. - Google Patents

Ultra-Hochleistungsbeton. Download PDF

Info

Publication number
CH714974A1
CH714974A1 CH5812018A CH5812018A CH714974A1 CH 714974 A1 CH714974 A1 CH 714974A1 CH 5812018 A CH5812018 A CH 5812018A CH 5812018 A CH5812018 A CH 5812018A CH 714974 A1 CH714974 A1 CH 714974A1
Authority
CH
Switzerland
Prior art keywords
filler
strength concrete
high strength
aggregate
ultra high
Prior art date
Application number
CH5812018A
Other languages
English (en)
Inventor
Vogt Stefan
Jenny Ursina
Original Assignee
Baustoffe Schollberg Ag
Kibag Man Ag
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Baustoffe Schollberg Ag, Kibag Man Ag filed Critical Baustoffe Schollberg Ag
Priority to CH5812018A priority Critical patent/CH714974A1/de
Priority to CH00163/19A priority patent/CH714982B1/de
Priority to PCT/EP2019/061665 priority patent/WO2019215139A1/de
Publication of CH714974A1 publication Critical patent/CH714974A1/de

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B28/00—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements
    • C04B28/02—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements containing hydraulic cements other than calcium sulfates
    • C04B28/04—Portland cements
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B28/00—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements
    • C04B28/02—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements containing hydraulic cements other than calcium sulfates
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B14/00—Use of inorganic materials as fillers, e.g. pigments, for mortars, concrete or artificial stone; Treatment of inorganic materials specially adapted to enhance their filling properties in mortars, concrete or artificial stone
    • C04B14/02—Granular materials, e.g. microballoons
    • C04B14/26—Carbonates
    • C04B14/28—Carbonates of calcium
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B28/00—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements
    • C04B28/02—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements containing hydraulic cements other than calcium sulfates
    • C04B28/06—Aluminous cements
    • C04B28/065—Calcium aluminosulfate cements, e.g. cements hydrating into ettringite
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2111/00—Mortars, concrete or artificial stone or mixtures to prepare them, characterised by specific function, property or use
    • C04B2111/20—Resistance against chemical, physical or biological attack
    • C04B2111/2023—Resistance against alkali-aggregate reaction
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2201/00—Mortars, concrete or artificial stone characterised by specific physical values
    • C04B2201/50—Mortars, concrete or artificial stone characterised by specific physical values for the mechanical strength
    • C04B2201/52—High compression strength concretes, i.e. with a compression strength higher than about 55 N/mm2, e.g. reactive powder concrete [RPC]
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02W—CLIMATE CHANGE MITIGATION TECHNOLOGIES RELATED TO WASTEWATER TREATMENT OR WASTE MANAGEMENT
    • Y02W30/00—Technologies for solid waste management
    • Y02W30/50—Reuse, recycling or recovery technologies
    • Y02W30/91—Use of waste materials as fillers for mortars or concrete

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Ceramic Engineering (AREA)
  • Materials Engineering (AREA)
  • Structural Engineering (AREA)
  • Organic Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Inorganic Chemistry (AREA)
  • Civil Engineering (AREA)
  • Curing Cements, Concrete, And Artificial Stone (AREA)

Abstract

Trockenmischung zur Herstellung eines ultrahochfesten Betons umfassend: Gesteinskörnung mit einem CaCO 3 -Gehalt von mindestens 75%; einen ersten Füllstoff mit einer Korngrösse 10 µm bis 125 µm und einen zweiten Füllstoff mit einer Korngrösse 0.7 µm bis 10 µm. Der erste und zweite Füllstoff weisen dabei einen CaCO 3 -Gehalt von mindestens 75% auf.

Description

Beschreibung Technisches Gebiet [0001] Die Erfindung bezieht sich auf das Gebiet des Betonbaus, insbesondere den Bereich der ultrahochfesten Betone. Sie betrifft ein Trockengemisch zur Herstellung eines ultrahochfesten Betons, einen Frisch-Ultrahochfestbeton, sowie dessen Verwendung im Betonbau, einen ultrahochfesten Beton, sowie ein Verfahren zu dessen Herstellung.
Stand der Technik [0002] Ultra-Hochleistungsbeton oderultrahochfester Beton (UHFB) zeichnet sich im Gegensatz zu gängigen Betonsorten unter anderem durch eine sehr hohe Druckfestigkeit von über 120 MPa aus. Durch die hohe Druckfestigkeit und starke Bindewirkung versagt der UHFB bei einem Riss nicht um die Gesteinskörnungen herum, sondern zeichnet sich dadurch aus, dass Risse durch diese hindurch gehen.
[0003] Aufgrund seiner stark erhöhten Druckfestigkeit eignet sich UHFB besonders für die Herstellung von druckbeanspruchten Bauteilen, wie Säulen, Stützen und Wänden, insbesondere von Hochhäusern, Brücken oder Tunneln. Die vorteilhafte Wirkung von UHFB steigt mit zunehmender Gebäudehöhe, da stabilere Stützkonstruktionen mit geringerem Platzbedarf ermöglicht werden. Zudem erlaubt die Verwendung von UHFB im Hochbau neue gestalterische und konstruktive Lösungen, welche mittels anderer Betone aufgrund der mangelnden Stabilität nicht ausführbar sind. Neben druckbeanspruchten Bauteilen eignet sich UHFB zudem zur Herstellung von biegebeanspruchten Bauteilen wie Träger oder Balken von z.B. Brücken oder Ölplattformen.
[0004] Bekannte ultra hochfeste Betone beinhalten neben Zement vor allem fein gemahlenen Quarzsand, welcher benötigt wird um die sehr hohe Gefügedichte zu erreichen. Des Weiteren zeichnen sich die im Stand der Technik bekannten ultrahochfesten Betone durch vergleichsweise geringe Wasserzementwerte (wz) von 0.3 bis 0.2 aus, wodurch der Abstand zwischen den einzelnen Zementkörnern deutlich verringert wird. Während sich die Reduktion des Wasserzementwerts vorteilhaft auf die Festigkeit des Betons auswirkt, wird dadurch gleichzeitig dessen Verarbeitung erschwert. Aus diesem Grund enthält der Frisch-Ultrahochfestbeton oder der UHFB relativ grosse Mengen an Fliessmittel. Zur Vermeidung von spröden Bruchversagen und zur Erhöhung der Stabilität können die ultrahochfesten Betone Fasermaterialien enthalten.
Darstellung der Erfindung [0005] Trotz der im Vergleich zu den gebräuchlichen Betonsorten deutlichen Vorteile hinsichtlich Stabilität, Gewicht und Platzbedarf, konnte sich bis heute noch kein UHFB als Massenprodukt durchsetzen. Ein Grund hierfür liegt in der aufwendigen Herstellung, sowie den relativ hohen Kosten der Ausgangsmaterialien, welche getrennt aufbereitet, verarbeitet und gelagert werden müssen.
[0006] Ein signifikanter Nachteil der bekannten ultrahochfesten Betone ist das Auftreten der Alkali-Kieselsäurereaktion. Dabei reagiert das Calciumhydroxid des Zements mit dem Quarz unter Ausbildung verschiedener Calciumsilikate, beispielsweise Wollastonit. Die Alkali-Kieselsäurereaktion ist besonders problematisch wenn der Beton Feuchtigkeit ausgesetzt ist, da die Silikate unter Wasseraufnahme stark aufquellen, was zur Rissbildung im Beton führen kann. Allein in Deutschland wurde der Sanierungsbedarf von aufgrund der Alkali-Kieselsäurereaktion beschädigten Flughafenpisten im Jahr 2016 auf 1.2 Milliarden Euro geschätzt.
[0007] Es ist daher die Aufgabe der Erfindung, den Stand der Technik im Bereich der ultrahochfesten Betone weiterzuentwickeln und vorzugsweise Nachteile des Standes der Technik zu überwinden. In vorteilhaften Ausführungsformen stellt die Erfindung einen UHFB bereit, welcher eine sehr hohe Beständigkeit gegen die Alkali-Kieselsäurereaktion aufweist. In einer weiteren Ausführungsform wird ein gegenüber dem Stand der Technik kostengünstigerer UHFB bereitgestellt.
[0008] Eine weitere Aufgabe der Erfindung ist es, den Stand der Technik im Bereich der Herstellungsverfahren von UHFB weiterzuentwickeln. In vorteilhaften Ausführungsformen kann durch ein erfindungsgemässes Herstellungsverfahren ein besonders stabiler und langlebiger UHFB bereitgestellt werden.
[0009] Diese Aufgaben werden in allgemeiner Weise durch die Gegenstände der unabhängigen Patentansprüche gelöst.
[0010] Weitere vorteilhafte Ausführungsformen ergeben sich jeweils aus den abhängigen Ansprüchen, sowie der Offenbarung insgesamt.
[0011] In einem ersten Aspekt betrifft die Erfindung eine Trockenmischung zur Herstellung eines ultrahochfesten Betons umfassend eine Gesteinskörnung mit einem CaCO3-Gehalt von mindestens 75%. Des Weiteren umfasst die Trockenmischung einen ersten Füllstoff mit einer Korngrösse von im Wesentlichen 10 μm bis 125 μm und einen zweiten Füllstoff mit einer Korngrösse von im Wesentlichen 0.7 μm bis 10 μm. Der erste und zweite Füllstoff weist dabei jeweils einen CaCO3-Gehalt von mindestens 75% auf.
[0012] Der Fachmann versteht, dass es sich, wie in der Betonherstellung üblich, bei den angegebenen Korngrössen um eine Korngrössenverteilung handelt und somit gegebenenfalls geringe Anteile des Füllstoffs auch unterhalb des angegebenen Bereichs liegen können. So beträgt der Mittelwert der Korngrösse des zweiten Füllstoffs beispielsweise bevorzugt 2 bis 6 μm.
CH 714 974 A1 [0013] In einer weiteren Ausführungsform umfasst eine erfindungsgemässe Trockenmischung zur Herstellung eines ultrahochfesten Betons zusätzlich ein Bindemittel, beispielsweise Zement, Kalk oder Flugasche.
[0014] In einigen Ausführungsformen umfasst die Trockenmischung zur Herstellung eines ultrahochfesten Betons zusätzlich ein Fasermaterial. Bei diesem Fasermaterial kann es sich um Stahlfasern, Carbonfasern, Mineralfasern, z.B. aus Basalt, Kunststofffasern, z.B. aus Polypropylen, Textilfasern oder Glasfasern oder Gemisch davon handeln.
[0015] Typischerweise umfasst die Trockenmischung zusätzlich Microsilica mit einer Korngrösse von 0.1 μm bis 10 μm, vorzugsweise 0.1 μm bis 5 μm. Durch die Verwendung von Microsilica kann die Verschleissfestigkeit und die Lebensdauer des erfindungsgemässen UHFB erhöht werden.
[0016] In einer weiteren Ausführungsform umfasst die Trockenmischung zusätzlich einen Entlüfter, vorzugsweise ein Alkylphosphat, wie beispielsweise Triisobutylphosphat, Triethylphosphat oderTri-n-butylphosphat Durch Verwendung eines Entlüfters wird das Luftporenvolumen im aus der Trockenmischung hergestellten Frisch-Ultrahochfestbeton und ultrahochfesten Beton reduziert. Vorzugsweise beträgt der Anteil des Entlüfters bezogen auf das Bindemittel 0.2 bis 1%.
[0017] In einer weiteren Ausführungsform weist die Gesteinskörnung Korngrössen von 125 μm bis 2 mm, vorzugsweise 125 bis 500 μm, auf.
[0018] In einer bevorzugten Ausführungsform weisen die Gesteinskörnung, der erste Füllstoff und/oder der zweite Füllstoff einen CaCO3-Gehalt von 75% bis 99% auf, vorzugsweise 90 bis 99%, besonders bevorzugt 93% bis 99%. Vorzugsweise ist die Gesteinskörnung, der erste Füllstoff und/oder der zweite Füllstoff beständig gegenüber der Alkali-Kieselsäurereaktion (Alkali Aggregat beständig). Diese Beständigkeit kann untern anderem durch den relativ niedrigen Silikat- und Silikatgesteinsgehalt der Gesteinskörnung, des ersten Füllstoffs und/oder des zweite Füllstoffs erreicht werden. Insbesondere durch die Abwesenheit grösserer Mengen Quarzsand ist die Gesteinskörnung, der erste Füllstoff und/oder der zweite Füllstoff beständig gegenüber der Alkali-Kieselsäurereaktion. Die Dichte des ersten Füllstoffs und/oder des zweiten Füllstoffs liegt typischerweise in einem Bereich von 2 bis 3 g/cm3, bevorzugt zwischen 2.5 und 2.9 g/cm3.
[0019] In einer weiteren Ausführungsform weist die Gesteinskörnung, der erste Füllstoff und/oder der zweite Füllstoff einen Pyrit Gehalt von maximal 0.05%, vorzugsweise von maximal 0.01% auf. Des Weiteren liegt der Schwefelgehalt der Gesteinskörnung, des ersten Füllstoffs und/oder des zweiten Füllstoffs unter 0.1%.
[0020] In vorteilhaften Ausführungsformen liegt der Anteil ungeeigneter Schichtsilikate wie Glimmer, Kaolinit, Chlorit und quellfälligen Materialien an der Gesteinskörnung, am ersten Füllstoff und/oder am zweiten Füllstoff unter 6%. Der Anteil der quellfähigen Mineralien liegt bevorzugt unter 0.1%.
[0021] In einer weiteren Ausführungsform weist die Gesteinskörnung, der erste Füllstoff und/oder der zweite Füllstoff einen Silikatgesteinsgehalt von 0.05% bis 10%, bevorzugt 0.05% bis 5%, besonders bevorzugt 0.05 bis 3% auf.
[0022] In einer bevorzugten Ausführungsform umfasst das Bindemittel Zement mit Korngrössen von 0.1 μm bis 40 μm.
[0023] In einer weiteren Ausführungsform umfasst das Bindemittel Calciumsulfoaluminat. Vorzugsweise beträgt der Anteil des Calciumsulfoaluminats am Bindemittel 75 bis 85%.
[0024] In einer bevorzugten Ausführungsform umfasst die Trockenmischung zur Herstellung eines UHFB Lithiumcarbonat. Durch Verwendung von Lithiumcarbonat kann der Verarbeitungsdauer sowie die Konsistenz des aus der Trockenmischung hergestellten Frisch-Ultrahochfestbetons zeitlich reguliert werden. Vorzugsweise beträgt der Gehalt des Lithiumcarbonats 0.1 bis 1%, besonders bevorzugt 0.5%, bezogen auf das Bindemittelgewicht.
[0025] In einigen Ausführungsformen kann das Verhältnis der Gesteinskörnung: erster Füllstoff: zweiter Füllstoff in der Trockenmischung im Wesentlichen 8.5:1:0.5 betragen.
[0026] Ein weiterer Aspekt der Erfindung betrifft einen Frisch-Ultrahochfestbeton umfassend eine wie oben beschriebene erfindungsgemässe Trockenmischung zur Herstellung eines ultrahochfesten Betons und Wasser.
[0027] In einer bevorzugten Ausführungsform umfasst der Frisch-Ultrahochfestbeton bezogen auf die Betonrohdichte [kg/ m3]: 29 bis 35%, vorzugsweise 31 bis 33%, Gesteinskörnung; 0.1 bis 7%, vorzugsweise 3 bis 5%, des ersten Füllstoffs; 0.1 bis 5%, vorzugsweise 1 bis 3%, des zweiten Füllstoffs; 30 bis 41%, vorzugsweise 35 bis 37%, Bindemittel, 5 bis 17%, vorzugsweise 9 bis 12%, Fasermaterial und 4 bis 10%, vorzugsweise 6 bis 9%, Wasser.
[0028] Typischerweise umfasst der Frisch-Ultrahochfestbeton mindestens ein Fliessmittel, umfassend insbesondere Acrylpolymere, beispielsweise Dynamon NRG 1020 (Mapei), Polycarboxylate, Polycarboxylatether und Polycarboxylatester. Des Weiteren kann der Frisch-Ultrahochfestbeton mindestens einen Entlüfter beinhalten. Als Entlüfter können unter anderem Alkylphoshate, wie beispielsweise Triisobutylphosphat, Triethylphosphat oder Tri-n-butylphosphat eingesetzt werden.
[0029] Ein weiterer Aspekt der Erfindung betrifft die Verwendung eines erfindungsgemässen Frisch-Ultrahochfestbetons als Baustoff. Typischerweise wird der erfindungsgemässen Frisch-Ultrahochfestbeton zur Herstellung von Betonbauteilen, Reparatur oder Instandhaltung von Betontragwerken, wie Pfeiler, Stützen oder Balken, Brücken, Entwässerungssysteme oder Kanälen verwendet. Der erfindungsgemässe Frisch-Ultrahochfestbeton wird zusätzlich als Baustoff für Verkehrswege, wie Strassen, Gehwege, Gleise oder Flughafenpisten verwendet.
CH 714 974 A1 [0030] Besonders vorteilhaft ist die Verwendung des Frisch-Ultrahochfestbetons zur Reparatur und Instandhaltung von Brücken, da durch dessen Verwendung die Statik der Brücke nicht wesentlich verändert wird. Typischerweise erreicht der erfindungsgemässe UHFB nach zwei Tagen bereits eine Druckfestigkeit von über 100 MPa. Des Weiteren kann der Frisch-Ultrahochfestbeton sehr schnell aushärten, sodass nach nur 2 Stunden bereits eine Druckfestigkeit von mindestens 20 MPa erreicht wird. Somit können Verkehrswege, wie beispielsweise eine Autobahnbrücke, schnell repariert werden, ohne dass der Verkehr lange umgeleitet oder gestaut werden muss.
[0031] In weiteren Ausführungsformen wird der erfindungsgemässe Frisch-Ultrahochfestbeton zur Herstellung von Betonfertigteilen, beispielsweise Treppen, Boden- oder Fahrbahnplatten, verwendet. Des Weiteren kann der Frisch-Ultrahochfestbeton in der Herstellung von Windkraftanlagen verwendet werden. Der Frisch-Ultrahochfestbeton wird typischerweise als Spritzbeton verwendet.
[0032] Ein weiterer Aspekt der Erfindung betrifft ein Verfahren zur Herstellung eines ultra hochfesten Betons umfassend die Schritte: a) Bereitstellung eines erfindungsgemässen und wie oben beschriebenen Trockengemischs; b) Wasserzugabe zu dem Trockengemisch aus Schritt a) und Vermischen zur Herstellung eines Frisch-Ultrahochfestbetons. Bevorzugt beträgt die Mischzeit in Schritt b) 10 bis 15 Minuten. Typischerweise wird der Frisch-Ultrahochfestbeton dann in einer erfindungsgemäss verwendet beispielsweise via Spritzgiessen. Anschliessend wird in Schritt c) der in Schritt b) erhaltene Frisch-Ultrahochfestbeton getrocknet.
[0033] In einigen bevorzugten Ausführungsformen kann dem Frisch-Ultrahochfestbeton Lithiumcarbonat zur Anpassung der Konsistenz zugegeben werden, sodass der ultrahochfeste Beton bereits nach 2 Stunden eine Druckfestigkeit von 20 MPa erreicht.
[0034] In weiteren Ausführungsformen erfolgt in Schritt b) zusätzlich die Zugabe von Bindemittel, Lithiumcarbonat, Entlüfter und/oder Fasermaterialien.
[0035] In einer bevorzugten Ausführungsform wird in Schritt b) zuerst das Wasser und das Bindemittel zugegeben und vermischt, vorzugsweise für 10 bis 15 Minuten. Danach wird das Fasermaterial zugegeben, mit anschliessendem Mischen, bevorzugt für 5 bis 10 Minuten. Die Mischzeit sollte nicht länger als 20 Minuten andauern, da sich sonst eine sehr ungünstige Zementmatrix ausbildet.
[0036] Typischerweise erfolgt die Zugabe des Fasermaterials langsam, kontinuierlich und unter Rühren. Besonders bevorzugt wird das Fasermaterial erst nach erfolgter Zugabe des Bindemittels und Vermischen zugegeben.
[0037] Nach erfolgter Verwendung des Frisch-Ultrahochfestbetons, zum Beispiel als Spritzbeton oder zur Reparatur, wird dieser typischerweise getrocknet.
[0038] Ein weiterer Aspekt der Erfindung betrifft einen ultrahochfesten Beton, welcher durch eine Ausführungsform des erfindungsgemässen Verfahrens erhältlich ist. Bevorzugt weist der erfindungsgemässe UHFB nach 2 Stunden eine Druckfestigkeit von mindestens 20 MPa auf.
[0039] In bevorzugten Ausführungsformen erfüllt der erfindungsgemässe ultrahochfeste Beton nach den Brandschutzvorschriften BSV 2105 die Gruppe RF1 und liefert somit keinen Brandbeitrag.
Kurze Erläuterung der Figuren [0040] Anhand der nachfolgenden Ausführungsbeispielen und der Figuren werden Aspekte der Erfindung näher erläutert. Es zeigt:
Fig. 1 eine Sieblinienanalyse eines erfindungsgemässen ersten Füllstoffs einer Ausführungsform der Erfindung;

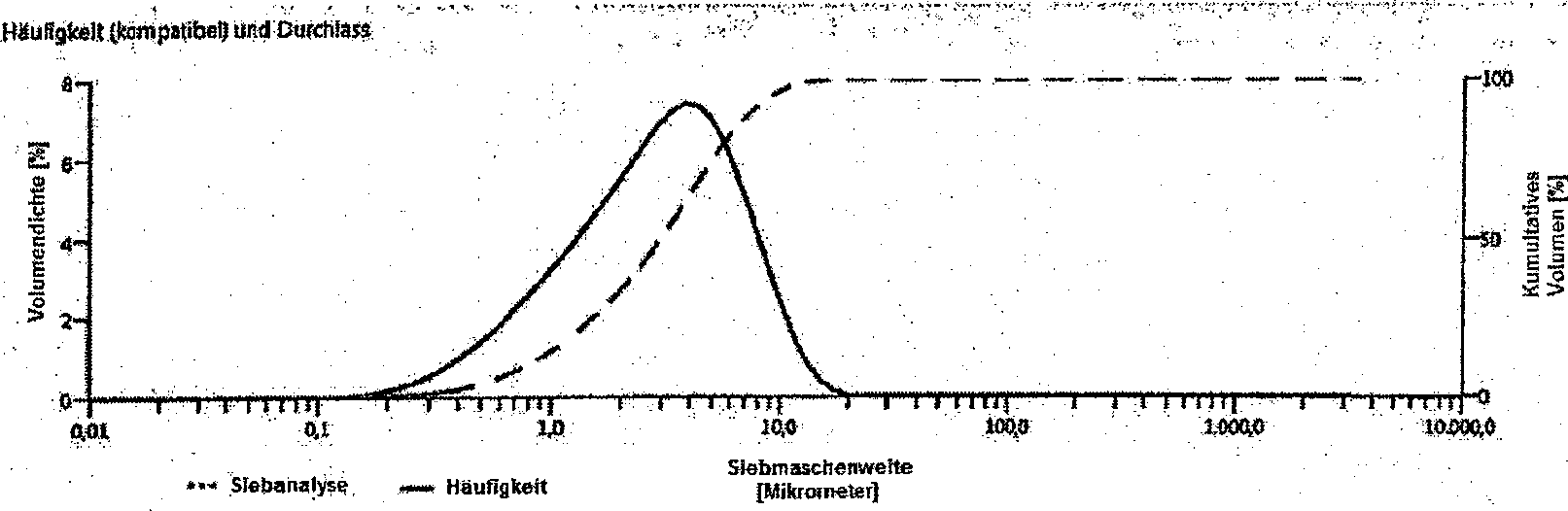

Fig. 2 eine Sieblinienanalyse eines erfindungsgemässen zweiten Füllstoffs einer weiteren Ausführungsform der Erfindung;
Fig. 3 eine Sieblinienanalyse einer erfindungsgemässen Gesteinskörnung einer weiteren Ausführungsform der Erfindung; und
Fig. 4 eine Sieblinienanalyse eines erfindungsgemässen Zements einer weiteren Ausführungsform der Erfindung.
Wege zur Ausführung der Erfindung [0041] Nachfolgend werden einige Beispiele für Rezepturen für erfindungsgemässe Trockenmischungen zur Herstellung eines ultrahochfesten Betons, sowie für einen Frisch-Ultrahochfestbeton aufgeführt.
[0042] Beispiel 1a: Trockenmischung zur Herstellung eines ultrahochfesten Betons
CH 714 974 A1
Komponente Anteil in kg Bemerkung
Gesteinskörnung 835 Partikelgrösse 125 bis 500 μm, gemäss Fig. 3
Erster Füllstoff 120 Partikelgrösse 10 bis 125 μm, gemäss Fig. 1
Zweiter Füllstoff 40 Partikelgrösse 0.7 bis 10 μm, gemäss Fig. 2
Microsilika 143 Mapepiast SF (Hersteller: Mapei), Partikelgrösse 0.1 pm bis 5 pm
[0043] Beispiel 1b: Frisch-Ultrahochfestbeton
Komponente Anteil in kg Bemerkung
Gesteinskörnung 835 Partikelgrösse 125 bis 500 μm (Fig. 3)
Erster Füllstoff 120 Partikelgrösse 10 bis 125 μm (Fig. 1)
Zweiter Füllstoff 40 Partikelgrösse 0.7 bis 10 μm (Fig. 2)
Microsilika 143 Mapepiast SF (Hersteller: Mapei), Partikelgrösse 0.1 bis 5 μm CEM I 52.5 R (Holcim Lafarge Werk
Zement 940 Dotternhausen), Partikelgrösse 0.1 μm bis 40 μm (Fig. 4)
Stahlfaser 280 Durchmesser kleiner 0.20 mm, Faserlänge kleiner 13 mm
Fliessmittel 37.6 Dynamon NRG 1020 (Hersteller: Mapei)
Wasser 195
[0044] Beispiel 2a: Trockenmischung zur Herstellung eines ultrahochfesten Betons
Komponente Anteil in kg Bemerkung
Gesteinskörnung 763 Partikelgrösse 125 bis 500 μm (Fig. 3)
Erster Füllstoff 135 Partikelgrösse 10 bis 125 μm (Fig. 1)
Zweiter Füllstoff 50 Partikelgrösse 0.7 bis 10 μm (Fig. 2)
Microsilika 175 Mapepiast SF (Hersteller: Mapei), Partikelgrösse 0.1 bis 5 μm
[0045] Beispiel 2b: Frisch-Ultrahochfestbeton
Komponente Anteil in kg Bemerkung
Gesteinskörnung 763 Partikelgrösse 125 bis 500 μm (Fig. 3)
Erster Füllstoff 135 Partikelgrösse 10 bis 125 μm (Fig. 1)
Zweiter Füllstoff 50 Partikelgrösse 0.7 bis 10 μm (Fig. 2)
Microsilika 175 Mapepiast SF (Hersteller: Mapei), Partikelgrösse 0.1 μm bis 5 μm
Zement 940 CEM I 52.5 R (Holcim Lafarge Werk Dotternhausen), Partikelgrösse 0.1 μm bis 40 μm (Fig. 4)
Stahlfaser 280 Durchmesser kleiner 0.20 mm, Faserlänge kleiner 13 mm
Fliessmittel 42.3 Dynamon NRG 1020 (Hersteller: Mapei)
Entlüfter 4.7 Triisobutylphosphat (ENTLÜFTER-RCT GmbH)
CH 714 974 A1
Komponente Anteil in kg Bemerkung
Wasser 201
[0046] Zur Herstellung eines Frisch-Ultrahochfestbetons nach Beispiel 2a kann folgendermassen vorgegangen werden:
[0047] In einem ersten Schritt können die Gesteinskörnung, der erste und zweite Füllstoff, das Microsilika eingewogen und während 30 Sekunden Trockenmischzeit vermischt werden. In einem weiteren Schritt wird dann der Zement und das Wasser während eines kontinuierlichen Vermischens zugegeben. Nach 10 bis 15 Minuten Mischzeit, werden die Stahlfasern langsam, kontinuierlich und unter Rühren zugegeben. Nach einer Mischzeit von 5 bis 10 Minuten kann der hergestellte Frisch-Ultrahochfestbeton verwendet werden.
[0048] Bei der Herstellung des Frisch-Ultrahochfestbetons wird das Mischwasser üblicherweise vollständig verbraucht, sodass sich keine kommunizierenden Kapillarporen bilden können und der Wassereintritt von aussen vernachlässigbar gering ist.
[0049] In den oben genannten Beispielen weist die Gesteinskörnung, der erste Füllstoff und/oder der zweite Füllstoff einen CaCOs-Gehalt von 95 bis 99% auf.

Claims (20)

Patentansprüche
1. Trockenmischung zur Herstellung eines ultrahochfesten Betons umfassend: Gesteinskörnung mit einem CaCO3-Gehalt von mindestens 75%;
einen ersten Füllstoff mit einer Korngrösse 10 μm bis 125 μm und einen zweiten Füllstoff mit einer Korngrösse 0.7 μm bis 10 μm, wobei der erste und zweite Füllstoff einen CaCO3-Gehalt von mindestens 75% aufweisen.
2. Trockenmischung nach Anspruch 1 umfassend ein Bindemittel, ein Fasermaterial, einen Entlüfter und/oder Microsilica mit einer Korngrösse 0.1 μm bis 10 μm, vorzugsweise 0.1 μm bis 5 μm.
3. Trockenmischung nach einem der vorherigen Ansprüche, wobei die Gesteinskörnung Korngrössen von 125 μm bis 2 mm, vorzugsweise 125 bis 500 μm, aufweist.
4 bis 10%, vorzugsweise 6 bis 9% Wasser.
4. Trockenmischung nach einem der vorherigen Ansprüche, wobei die Gesteinskörnung, der erste Füllstoff und/oder der zweite Füllstoff einen CaCO3-Gehalt von 75% bis 99% aufweisen, vorzugsweise 90 bis 99%.
5 bis 17%, vorzugsweise 9 bis 12%, Fasermaterial; und
5. Trockenmischung nach einem der vorherigen Ansprüche, wobei die Gesteinskörnung, der erste Füllstoff und/oder der zweite Füllstoff einen Pyrit Gehalt von maximal 0.05%, vorzugsweise von maximal 0.01% aufweisen.
6. Trockenmischung nach einem der vorherigen Ansprüche, wobei die Gesteinskörnung, der erste Füllstoff und/oder der zweite Füllstoff einen Silikatgesteinsgehalt von 0.05% bis 10%, vorzugsweise 0.05% bis 5% aufweisen.
7. Trockenmischung nach einem der Ansprüche 2 bis 6, wobei das Fasermaterial Stahlfasern, Carbonfasern, Glasfasern, Kunststoff fasern und/oder Textilfasern umfasst.
8. Trockenmischung nach einem der Ansprüche 2 bis 7, wobei das Bindemittel Zement umfasst.
9. Trockenmischung nach Anspruch 8, wobei der Zement Korngrössen von 0.1 μm bis 40 μm aufweist.
10. Trockenmischung nach einem der Ansprüche 2 oder 9, wobei das Bindemittel Calciumsulfoaluminat umfasst.
11. Trockenmischung nach einem der vorherigen Ansprüchen zusätzlich umfassend Lithiumcarbonat.
12. Trockenmischung nach einem der vorherigen Ansprüche, wobei das Verhältnis Gesteinskörnung; erster Füllstoff: zweiter Füllstoff im Wesentlichen 8.5:1:0.5 beträgt.
13. Frisch-Ultrahochfestbeton umfassend eine Ultrahochfest-Betonzusammensetzung nach einem der vorherigen Ansprüche und Wasser.
14. Frisch-Ultrahochfestbeton nach Anspruch 13, umfassend
29 bis 35%, vorzugsweise 31 bis 33%, Gesteinskörnung;
0.1 bis 7%, vorzugsweise 3 bis 5%, des ersten Füllstoffs
0.1 bis 5%, vorzugsweise 1 bis 3%, des zweiten Füllstoffs;
30 bis 41%, vorzugsweise 35 bis 37%, Bindemittel;
15. Frisch-Ultrahochfestbeton nach Anspruch 13 oder 14 zusätzlich umfassend ein Fliessmittel und/oder einen Entlüfter.
16. Verwendung des Frisch-Ultrahochfestbetons nach einem der Ansprüche 13 bis 15 als Baustoff, insbesondere zur Herstellung, Reparatur oder Instandhaltung von Betonbauteilen, Betontragwerken, Brücken, Verkehrswegen, Kanälen, Gebäuden und Gleisen.
17. Verfahren zur Herstellung eines ultrahochfesten Betons umfassend die Schritte:
CH 714 974 A1
a) Bereitstellung eines Trockengemischs nach einem der Ansprüche 1 bis 12;
b) Wasserzugabe zum Trockengemisch und optional Zugabe von Bindemittel, Lithiumcarbonat, Entlüfter und/oder Fasermaterialien;
und Vermischen zur Herstellung eines Frisch-Ultrahochfestbetons;
c) Trocknung.
18. Ultra hochfester Beton erhältlich durch das Verfahren nach Anspruch 17.
19. Ultrahochfester Beton nach Anspruch 18 wobei der Beton nach 2 Stunden eine Druckfestigkeit von mindestens
20 MPa aufweist.
CH 714 974 A1
Figure CH714974A1_C0001
Figure CH714974A1_C0002
CH5812018A 2018-05-09 2018-05-09 Ultra-Hochleistungsbeton. CH714974A1 (de)

Priority Applications (3)

Application Number Priority Date Filing Date Title
CH5812018A CH714974A1 (de) 2018-05-09 2018-05-09 Ultra-Hochleistungsbeton.
CH00163/19A CH714982B1 (de) 2018-05-09 2019-02-11 Ultra-Hochleistungsbeton.
PCT/EP2019/061665 WO2019215139A1 (de) 2018-05-09 2019-05-07 Ultra-hochleistungsbeton

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
CH5812018A CH714974A1 (de) 2018-05-09 2018-05-09 Ultra-Hochleistungsbeton.

Publications (1)

Publication Number Publication Date
CH714974A1 true CH714974A1 (de) 2019-11-15

Family

ID=68500181

Family Applications (1)

Application Number Title Priority Date Filing Date
CH5812018A CH714974A1 (de) 2018-05-09 2018-05-09 Ultra-Hochleistungsbeton.

Country Status (1)

Country Link
CH (1) CH714974A1 (de)

Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2008247652A (ja) * 2007-03-29 2008-10-16 Taiheiyo Cement Corp コンクリート組成物及びコンクリート硬化体
EP2275390A1 (de) * 2009-07-14 2011-01-19 Ecole Polytechnique Fédérale de Lausanne (EPFL) Zementöse Bindemittel für faserverstärkte Hochleistungszementzusammensetzungen (HPFRCC), vor allem für faserverstärkten Ultrahochleistungsbeton (UHPFRC)
EP2543649A1 (de) * 2011-07-06 2013-01-09 Thomas Teichmann Ultrahochfester Beton
US20160002454A1 (en) * 2013-03-26 2016-01-07 Basf Se Composition comprising a copolymer
US20160115078A1 (en) * 2012-02-28 2016-04-28 Omya International Ag Process for the Preparation of Cement, Mortars, Concrete Compositions Containing Calcium Carbonate - Based Filler(s) (Pre) - Treated with Ultrafine (UF) Filler(s), Compositions and Cement Products Obtained and Their Applications
CN105622009A (zh) * 2015-12-23 2016-06-01 东南大学 一种不含硅灰的超高性能混凝土基体及其制备方法
EP3208061A1 (de) * 2016-02-15 2017-08-23 Götschl, Franz Verfahren zur herstellung eines betonbaustoffes

Patent Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2008247652A (ja) * 2007-03-29 2008-10-16 Taiheiyo Cement Corp コンクリート組成物及びコンクリート硬化体
EP2275390A1 (de) * 2009-07-14 2011-01-19 Ecole Polytechnique Fédérale de Lausanne (EPFL) Zementöse Bindemittel für faserverstärkte Hochleistungszementzusammensetzungen (HPFRCC), vor allem für faserverstärkten Ultrahochleistungsbeton (UHPFRC)
EP2543649A1 (de) * 2011-07-06 2013-01-09 Thomas Teichmann Ultrahochfester Beton
US20160115078A1 (en) * 2012-02-28 2016-04-28 Omya International Ag Process for the Preparation of Cement, Mortars, Concrete Compositions Containing Calcium Carbonate - Based Filler(s) (Pre) - Treated with Ultrafine (UF) Filler(s), Compositions and Cement Products Obtained and Their Applications
US20160002454A1 (en) * 2013-03-26 2016-01-07 Basf Se Composition comprising a copolymer
CN105622009A (zh) * 2015-12-23 2016-06-01 东南大学 一种不含硅灰的超高性能混凝土基体及其制备方法
EP3208061A1 (de) * 2016-02-15 2017-08-23 Götschl, Franz Verfahren zur herstellung eines betonbaustoffes

Similar Documents

Publication Publication Date Title
EP1307411B1 (de) Verfahren zum herstellen von beton oder mörtel mit einem pflanzlichen zuschlag
EP1008568B1 (de) Fliessestrich -Trockenmischung mit wenigstens zwei pulverförmigen Mehlkornanteilen
EP0045026A1 (de) Verfahren zur Bodenverfestigung
DE3937432A1 (de) Bindemittel und seine verwendung
EP3696153A1 (de) Zementmischung zur bildung eines ultrahochfesten leichtbetons
AT517291A1 (de) Betonzusammensetzung
AT521434A1 (de) Fahrbahnbelag
DE3127436C2 (de)
EP1289905A1 (de) Zementgebundener werkstoff
CH714982A2 (de) Ultra-Hochleistungsbeton.
DE3785460T2 (de) Schlamm fuer selbst-ausnivellierenden estrich und ein trockenprodukt zu seiner herstellung.
DE1943634B2 (de) Verfahren zur Herstellung eines horizontalen Bodenbelags aus einer Masse auf der Bais eines Anhydritbinders
CH714974A1 (de) Ultra-Hochleistungsbeton.
WO2000023671A1 (de) Dünnwandiges bauteil aus hydraulisch erhärtetem zementsteinmaterial sowie verfahren zu seiner herstellung
DE19912652A1 (de) Verfahren zur Herstellung eines säurebeständigen Mörtels oder eines säurebeständigen Betons
EP1554228A1 (de) Verfahren zum herstellen eines baustoffes auf pflanzlicher basis und sich aus diesem verfahren ergebender baustoff
EP2939991A1 (de) Schüttfähige mischung zur bildung einer thermischen dämmschicht
DE102011002115B4 (de) Estrichzusammensetzung und Verfahren zur Herstellung einer Estrichzusammensetzung
EP0140826A1 (de) Verwendung einer Betonmischung bzw. Zementmörtelmischung zur Herstellung von Abwasser-Bauwerken und Verfahren zur Herstellung einer solchen Mischung
DE202011050860U1 (de) Säurebeständiger Mörtel
DE102010011713A1 (de) Selbstverdichtender Beton, Verfahren zu dessen Herstellung und Verfahren zur Herstellung einer Betonschicht
CH713806A2 (de) Erdfeuchter Frischbeton und Betonelemente aus gehärtetem erdfeuchten Frischbeton.
WO1992001643A1 (de) Verfahren zur herstellung kalkhydratreicher bindemittel für betone oder mörtel und verwendung der so hergestellten bindemittel
DE102015218759B3 (de) Gips-Zement-Trockenmischung und daraus hergestellte Gebäudefertigteile
DE102016001761A1 (de) Formulierung einer schnellerstarrenden Betonmischung und Verfahren zur Anwendung

Legal Events

Date Code Title Description
AZW Rejection (application)
