Abstract

本发明是关于一种箱式光源模组和背光系统。该箱式光源模组包括至少一光源和一外壳，该外壳包括一底板和与该底板相连的多个侧壁，该多个侧壁与该底板形成一具有一开口的腔体，该光源设置在该外壳其中一侧壁内侧，该设置有光源的侧壁外侧设置有多个散热鳍片，且该底板具有一朝向该光源及开口的第一反射面，所述设置有光源的侧壁的内侧远离该底板一端设有一反射部，该反射部包括一朝向该开口中心方向延伸的第一凸起部以及从该第一凸起部下表面垂直朝向该底板方向延伸的第二凸起部，且该第一凸起部及第二凸起部的外侧夹角被圆角化，形成一弧形反射面。该背光系统采用了上述箱式光源模组，其具有厚度薄且散热佳的优点。

Description

箱式光源模组和背光系统
【技术领域】
本发明是关于一种应用于液晶显示器的箱式光源模组和采用该箱式光源模组的背光系统。
【背景技术】
近年来，液晶显示器由于其轻、薄、小与耗电低等特点，得到了广泛应用。由于液晶本身不具备发光特性，因此需背光系统为其提供背光源，以实现液晶的显示功能。
背光系统分为侧光式与直下式两种。对于中小尺寸的液晶显示器，侧光式背光系统具有轻、薄及耗电低等优点。然而，随着科技的发展，对大尺寸液晶显示器的需求日趋增多，而侧光式背光系统难以满足大尺寸液晶显示器的亮度要求，因而直下式背光系统迅速发展起来。
一般直下式背光系统均于一密闭空间内的底面采用了多个光源，光源于作业时产生大量的热易造成累积，从而导致光源寿命及扩散板变形等问题，影响背光系统发光的均匀性及亮度，因而背光系统需设置散热机构，以降低其内部温度。

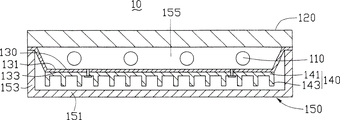

请参阅图1，现有技术的直下式背光系统10包括多个光源110、一扩散板120、一反射板130、一散热板140和一外壳150。该扩散板120设置在该光源110上方。该反射板130设置在该光源110下方，其具有一反射面131和一背侧面133。该散热板140具有一基座141和多个设置在该基座141上的散热鳍片143，该基座141紧贴该反射板130的背侧面133。该外壳150具有一底板151和一端与该底板151相连的多个侧壁153，该多个侧壁153的另一端形成一开口155。该散热板140设置在该外壳150底部，并且其散热鳍片143与该底板151相对，该外壳150同时包覆该光源110、反射板130及散热板140。
该背光系统10通过设置在反射板130背面的散热板140增加散热效率，但是，该背光系统10存在以下不足：光源110、反射板130和散热板140均设置在该外壳150的底部，不可避免地因为该散热板140及光源110占据空间而导致背光系统10厚度增加；该外壳150包覆了该反射板130和散热板140，该外壳150和该散热板140间需要设定一定空间间隔以便于空气对流来增加散热效果，也必然增加背光系统厚度，而且，外壳150的包覆也不利于热量散发到外界，降低模组散热效率。
【发明内容】
鉴于上述状况，有必要提供一种厚度薄且散热性能好的箱式光源模组，以及采用该箱式光源模组的背光系统。
一种箱式光源模组，其包括至少一光源和一外壳，该外壳包括一底板和与该底板相连的多个侧壁，该多个侧壁与该底板形成一具有一开口的腔体，该光源设置在该外壳其中一侧壁内侧，该设置有光源的侧壁外侧设置有多个散热鳍片，且该底板具有一朝向该光源及开口的第一反射面，所述设置有光源的侧壁的内侧远离该底板一端设有一反射部，该反射部包括一朝向该开口中心方向延伸的第一凸起部以及从该第一凸起部下表面垂直朝向该底板方向延伸的第二凸起部，且该第一凸起部及第二凸起部的外侧夹角被圆角，形成一弧形反射面。
一种背光系统，其包括一扩散板和至少一设置在该扩散板下方的箱式光源模组，该箱式光源模组包括至少一光源和一外壳，该外壳包括一底板和与该底板相连的多个侧壁，该多个侧壁与该底板形成一具有一开口的腔体，该光源设置在该外壳其中一侧壁内侧，该设置有光源的侧壁外侧设置有多个散热鳍片，且该底板具有一朝向该光源及开口的第一反射面，所述设置有光源的侧壁的内侧远离该底板一端设有一反射部，该反射部包括一朝向该开口中心方向延伸的第一凸起部以及从该第一凸起部下表面垂直朝向该底板方向延伸的第二凸起部，且该第一凸起部及第二凸起部的外侧夹角被圆角化，形成一弧形反射面。
和现有技术相比较，光源设置在外壳一侧壁内侧，该设置有光源的侧壁外侧设置多个散热鳍片，避免了光源及散热鳍片设置在外壳底部而导致箱式光源模组厚度的增加，光源所产生的热量通过散热鳍片的散发有效地提高了箱式光源模组的散热性能，其所产生的部分光线可通过底板的反射面作用后从外壳开口出射。所以采用该箱式光源模组的背光系统具有厚度薄且散热佳的优点。
【附图说明】
图1是现有技术的直下式背光系统的截面示意图。
图2是本发明背光系统第一实施例的分解示意图。
图3是图2所示背光系统的组装示意图。
图4是图3所示背光系统的沿线IV-IV线的截面示意图。
图5是本发明背光系统第二实施例的截面示意图。
图6是本发明背光系统第三实施例的截面示意图。
图7是本发明背光系统第四实施例的截面示意图。
【具体实施方式】
下面将结合附图和多个实施例对本发明的箱式光源模组与采用该箱式光源模组的背光系统作进一步的详细说明。
请一并参阅图2、图3与图4，本发明第一实施例的背光系统20包括一扩散板201和一设置在该扩散板201下方的箱式光源模组200。
该箱式光源模组200包括一光源210和一外壳220。该外壳220包括一底板221和四个侧壁223，该四个侧壁223两两相对并与该底板221相连，形成一具有一开口225的方形腔体。该光源210设置在该外壳220其中一侧壁223的内侧，该设置有光源210的侧壁223的外侧对应设有多个散热鳍片2232。该底板221是自该侧壁223内侧底部延伸至相对侧壁，其一端较厚，另一端较薄，呈现一楔形板状，且该较薄一端靠近该设置有光源210的侧壁223，该较厚一端与相邻侧壁合为一体。该底板221较薄一端至该底板221较厚一端形成一朝向该光源210及开口225的反射面2211。
该底板221的反射面2211为一弧形曲面，其主要作用是将光源210所发出的部分光线反射到该开口225，并进一步通过该扩散板201射出。可以理解，该底板221的反射面2211也可设计为一倾斜的平面或梯形面。
该外壳220的底板221与四个侧壁223以及设置于该侧壁223上的散热鳍片2232可采用一体成型的方式制备而成。并且该外壳220的制备材料可采用具有高导热性能的金属材料，本实施例可优选铝合金、镁合金或铜合金。该光源210可选用发光二极管、冷阴极灯管或外部电极荧光灯管，本实施例为发光二极管。
该外壳220收容该光源210使其与外界隔离，以防止灰尘等进入。该外壳开口225可让该光源210所发出的光线通过并经由该扩散板201后投射到液晶显示上。该散热鳍片2232可将该光源210所发出的热量有效发散。
请参阅图5，本发明第二实施例与本发明的第一实施例相似，其不同在于：在该背光系统40中，为增加箱式光源模组结构设计的便利性和发光的均匀性，设置有光源410的侧壁423内侧可设计为一斜面，该斜面与底板421形成一夹角θ1，该夹角θ1范围可为30至150度。
请参阅图6，本发明第三实施例与本发明的第二实施例相似，其不同在于：在该背光系统50中，设置有光源510的侧壁523的内侧远离该底板521一端延伸形成有一上反射部5233。该上反射部5233具有一朝向该开口525中心方向延伸的第一凸起5234和一第二凸起5235，该第二凸起5235从该第一凸起部5234的下表面垂直朝向该底板521的方向延伸，并且该第一凸起5234和第二凸起5235之间的外侧夹角被圆角化，形成一弧形上反射面5236，该上反射面5236朝向该底板521的反射面5211。该底板521靠近该光源510的一端设有一第三凸起部5237，该第三凸起部5237从该底板521朝向该开口525方向延伸。并且，该第三凸起部5237与该底板521形成一夹角，该夹角被圆角化，与该底板521同时形成一朝向该外壳开口525的弧形下反射面5239。该下反射面5239与该上反射面5236相对。该上反射面5236可将该光源510向上发出的部分光线反射至底板521的反射面5211，再经该底板521反射后到达扩散板501并通过该扩散板501出射，该下反射面5239可将该光源510向下发出的部分光线直接反射到达扩散板501并通过该扩散板501出射，以增加光利用率。
可以理解，为增加背光系统发光功率，本发明的背光系统可包括两个箱式光源模组和一扩散片，请参阅图7，本发明第四实施例的背光系统70包括两个结构相同的箱式光源模组700和一扩散片701，该箱式光源模组700和第一实施例的箱式光源模组结构相似。该两箱式光源模组700同时设置在扩散片701下方，并且该两箱式光源模组700设有光源710的侧壁723邻近该背光系统的边缘。
可以理解，为了减轻背光系统的重量，本发明背光系统的设置有光源的侧壁的相对侧壁可省去，相应底板可以设计为中空状态或一厚度均一的弧形薄板。
本发明的背光系统的箱式光源模组，光源设置在外壳一侧壁内侧，该设置有光源的侧壁外侧设置多个散热鳍片，避免了光源及散热鳍片设置在外壳底部而导致箱式光源模组厚度的增加，光源所产生的热量通过散热鳍片的散发有效提高箱式光源模组的散热性能，其所产生的部分光线可通过底板的反射面作用后从外壳开口出射。此外，侧壁的上反射面可将光源向上部分光线反射到反射底板的反射面，底板的下反射面可将光源向下部分光线直接反射到箱式光源模组外壳开口，保证了光源的光利用率。所以采用该箱式光源的背光系统具有厚度薄且散热佳的优点。

Claims (9)

1.一种箱式光源模组，其包括至少一光源和一外壳，该外壳包括一底板和与该底板相连的多个侧壁，该多个侧壁与该底板形成一具有一开口的腔体，其特征在于：该光源设置在该外壳其中一侧壁内侧，该设置有光源的侧壁外侧设置有多个散热鳍片，且该底板具有一朝向该光源及开口的第一反射面，所述设置有光源的侧壁的内侧远离该底板一端设有一反射部，该反射部包括一朝向该开口中心方向延伸的第一凸起部以及从该第一凸起部下表面垂直朝向该底板方向延伸的第二凸起部，且该第一凸起部及第二凸起部的外侧夹角被圆角化，形成一弧形反射面。
2.如权利要求1所述的箱式光源模组，其特征在于：所述第一反射面为曲面。
3.如权利要求1所述的箱式光源模组，其特征在于：所述第一反射面为平面。
4.如权利要求1所述的箱式光源模组，其特征在于：所述第一反射面为梯形面。
5.如权利要求1所述的箱式光源模组，其特征在于：所述设置有光源的侧壁内侧为一斜面，该斜面与底板的夹角范围为30至150度。
6.如权利要求1所述的箱式光源模组，其特征在于：所述底板靠近该光源的一端设有一从该底板朝向该开口方向延伸的第三凸起部，该第三凸起部与该底板形成一夹角，该夹角被圆角化，形成一弧形反射面。
7.如权利要求1所述的箱式光源模组，其特征在于：所述光源包括发光二极管、冷阴极灯管及外部电极荧光灯管中至少一种。
8.一种背光系统，其包括一扩散板和至少一设置在该扩散板下方的箱式光源模组，该箱式光源模组包括至少一光源和一外壳，该外壳包括一底板和与该底板相连的多个侧壁，该多个侧壁与该底板形成一具有一开口的腔体，其特征在于：该光源设置在该外壳其中一侧壁内侧，该设置有光源的侧壁外侧设置有多个散热鳍片，且该底板具有一朝向该光源及开口的第一反射面，所述设置有光源的侧壁的内侧远离该底板一端设有一反射部，该反射部包括一朝向该开口中心方向延伸的第一凸起部以及从该第一凸起部下表面垂直朝向该底板方向延伸的第二凸起部，且该第一凸起部及第二凸起部的外侧夹角被圆角化，形成一弧形反射面。
9.如权利要求8所述的背光系统，其特征在于：该箱式光源模组为两个，且该两个箱式光源模组的设有光源的侧壁靠近背光系统的边缘。
