Abstract
一种利用X-射线荧光法分析催化裂化催化剂中金属元素的方法，包括先制备8-14个具有不同金属含量的标准样品，所述标准样品为负载在载体上的金属氧化物，其中载体由60-80质量%的氧化铝和20-40质量%的氧化硅组成，所述金属为铁、钠、混合稀土、镍、铜、钒、锑和钙，然后将压制成片制成标准样，再建立金属含量测定经验式，通过测定待测样品中各金属元素的X-射线荧光强度，由各金属元素的经验式求得样品中所含各金属的含量。该法可快速、准确地测定催化剂样品中的金属含量，适用于炼厂催化剂组成的实时监控。
Description
技术领域
本发明为利用X-射线荧光法分析催化剂组成的方法，具体地说，是一种利用X-射线荧光法分析催化裂化催化剂中金属组分含量的方法。
背景技术
随着石油深度加工的发展，重油、渣油催化裂化工艺中使用的原料油逐渐趋向重质化、劣质化，致使油中所含重金属对催化剂的污染日益突出。已经证明，进料中少量甚至微量的重金属，特别是金属镍和钒离子，对催化剂的性能有严重的影响。金属钒与催化剂中氧化铝作用形成低熔点的共融物，几乎全部沉积在催化剂表面上。在催化剂老化过程中，它会慢慢迁移到活性组分分子筛附近，使分子筛结构遭到破坏。金属镍在裂化条件下，会加快烃类的脱氢反应。因此，重金属的存在使催化剂的活性、选择性下降，产品分布变差，汽油和液化气产率下降，干气和焦碳产率上升。为了及时决定流化床催化裂化催化剂的日卸出量，提高催化裂化装置的加工能力，保证高价值轻质油的收率，提高经济效益，必须及时监控催化剂上重金属元素含量和活性金属元素含量的变化。
以往多采用原子发射光谱、原子吸收等方法对裂化催化剂中的金属元素进行控制分析。催化剂中的稀土和重金属需要分别测定，并且需要用强酸将测试样品溶解，制样操作繁琐，分析速度较慢，每次测量一个样品至少需要4小时，不能满足科研和工业生产进行快速分析的需要。
发明内容
本发明的目的是提供一种利用X-射线荧光法测定催化裂化催化剂中金属元素含量的方法，该法可测定催化剂中多种金属元素的含量，快速、准确，操作方便。
本发明提供的利用X-射线荧光法分析催化裂化催化剂中金属元素的方法，包括如下步骤：
(1)制备标准样：制备8-14个具有不同金属含量的标准样品，所述标准样品为负载在载体上的金属氧化物，其中载体由60-80质量％的氧化铝和20-40质量％的氧化硅组成，所述金属为铁、钠、混合稀土、镍、铜、钒、锑和钙，所述混合稀土中La2O3:CeO2:Pr6O11;Nd2O3的质量比为45:40:5:10，各标准样品中所含金属氧化物除混合稀土元素外，以金属计的含量为：
RE2O3 0.7-3.5质量％，Fe 0.1-2.0质量％，Na 0.2-1.4质量％，Ni 0.1-2.0质量％，Cu 0.01-0.20质量％，V 0.05-1.4质量％，Sb 0.01-0.50质量％，Ca 0.1-2.5质量％，
(2)标准样压片：将制备的具有不同金属含量的标准样品，每个样品取1.0-2.0克，以2000-8000千克/厘米2的压力压制成片，
(3)建立金属含量测定经验式：用X-射线荧光光谱仪测定各标准样中所含金属元素的谱峰强度，由最小二乘法求得经验式中标准方程常数和测定元素的校正系数，建立各金属元素含量测定的经验方程式，
(4)样品测定：将待测样品按标准样的方法压片，并在与标准样测试条件相同的条件下进行X-射线荧光测定，通过待测样品各金属元素的谱峰强度，由(3)步建立的各金属元素含量测定的经验式求得样品中所含各金属的含量。
本发明采用X-射线荧光测定裂化催化剂中金属元素的含量，操作中只需将样品简单压片即可直接测定，操作较为简单，测定快速、准确，单次测量一个样品只需20分钟，能很好地满足炼厂在线分析和实验室日常分析的需要。
具体实施方式
用本发明方法测定催化剂金属含量的关键是要制备数个与待测样品化学组成相当的标准样，标准样载体中的元素含量应与待测催化剂基质物质所含的元素相当，如，催化裂化催化剂的活性组分为Y型分子筛，其中还含有粘结剂，它们都是硅铝氧化物。因此，标准样载体也要以氧化硅和氧化铝的混合物制备，并调节二者比例，使其与催化剂中这两种物质的含量相当。否则，测试时将产生基体效应，影响测定准确性。标准样中所含金属及其含量也要与催化剂中所含金属和其使用过程中易附着其上的金属及含量相当。也就是说，标准样中含有的金属应比待测样品中含有的金属多，标准样中各金属的含量范围应大于待测样品中金属含量的波动范围。
本发明中标准样的制备方法为：先将氧化铝和氧化硅按6-8:2-4的质量比混合均匀，然后在800-900℃焙烧1-3小时，再加入预先按La2O3:CeO2:Pr6O11:Nd2O3质量比为45:40:5:10配制好的混合稀土氧化物，再加入预定量的铁、钠、镍、铜、钒、锑和钙的标准溶液，干燥后，加入无水乙醇研磨混合至匀，800-900℃焙烧1-3小时，所述铁和镍的标准液为各金属与硝酸反应后制得的水溶液，铜的标准液为CuO用硝酸加热溶解后制得的水溶液，钒的标准液为V2O5用浓氨水加热溶解制得的水溶液，钠的标准液为NaC1的水溶液，锑的标准液为Sb2O3用浓盐酸加热溶解制得的水溶液，钙的标准液为CaCO3用盐酸溶解后制得的水溶液。配制铁、镍、铜标准液所用的硝酸优选1:1硝酸，配制钙标准液所用的盐酸优选1:1的盐酸。
上述配制的标准液中，铁、钠、镍和钙的标准溶液浓度为8-12毫克/毫升，铜、钒和锑的标准溶液浓度为2-5毫克/毫升。
配制标准样所用的物质要有极高的纯度，制备载体所用的氧化铝为分析纯样品，氧化硅纯度为99.9％。配制标准液所用的各种氧化物及盐均为光谱纯，使用的铁丝和镍片纯度均应高于99.9％。配制时各种物质加量应准确称量至精度不超过0.2‰。
上述配制标准样加入的各标准液总体积与载体的液/固体积比为5-9:1，加入标准液后的载体经干燥，研磨至粒径为70-80微米的均匀颗粒。研磨时加入无水乙醇作为润滑剂，无水乙醇的加入量为固体质量的0.8-2.0倍。待样品中乙醇挥发完全后，将样品在800-900℃焙烧。
焙烧后制得的样品要压片后，才能用X-射线荧光仪测定。压片使用的样品量为1.0-2.0克，将标准样放入铝制样品盒中，以2000-10000千克/厘米2的高强压力压制成密封片。
本发明采用经验式预测待测催化剂中的金属含量，因此，制备的标准样越多，建立的经验式越准确。一般需制备8个以上的标准样，每个标准样中的各种金属含量均不相同，在其规定的含量范围内随机变化。
标准样制好后，用X-射线荧光仪测定各金属元素的谱峰强度，测定条件为：端窗铑靶，电压50千伏，电流50毫安，粗准直器，真空光路。各金属元素根据其特征峰的性质，选择一定的波高范围，对谱峰强度进行计算，具体测定条件如表1。
表1
本发明方法中，(3)步是通过标准样测试结果建立各金属含量的经验式。经验系数法是最常用的数学校正方法，有多种形式的经验方程。本发明采用的经验式方程为Wi＝Wi′(1+∑AijWj′)，其中Wi′＝aIi 2+bIi+c，
式中，Wi为测定金属元素i的含量，
Wi′为测定金属元素i的表观含量，
Wj′为标准样中金属元素j的表观含量，
Ii为测定金属元素i的谱峰强度，
Aij为标准样中金属元素j对测定金属元素i影响的因数，或称基体元素j对测定元素i的校正系数，
a、b、c为标准方程常数。
采用最小二乘法由标准样测试数据计算标准方程常数的方法为：
先测定一组配制好的标准样品中各金属元素不同含量时的X-射线荧光谱峰强度，将测得的强度和标准样品中金属的已知含量值(质量分数)代入标准方程Wi′＝aIi 2+bIi+c中，用最小二乘法求出各金属元素的曲线常数a、b和c。由此，测得待测样品金属元素i的强度后，即可通过标准方程算出样品中金属元素i的表观含量Wi′。
催化裂化催化剂需测定的主要金属组分为稀土元素、铁和钠，催化剂使用后，会含污染元素铜、镍、钒、锑和钙，稀土元素的存在会对其它元素的测定产生影响，形成较严重的基体效应，其它重金属之间也会有相互影响。因此，由标准方程求得样品中各元素的表观含量后，还要确定样品中其它元素对测定元素的校正系数，对测定的金属元素的表观含量进行系数校正，才能得到准确的测定结果。

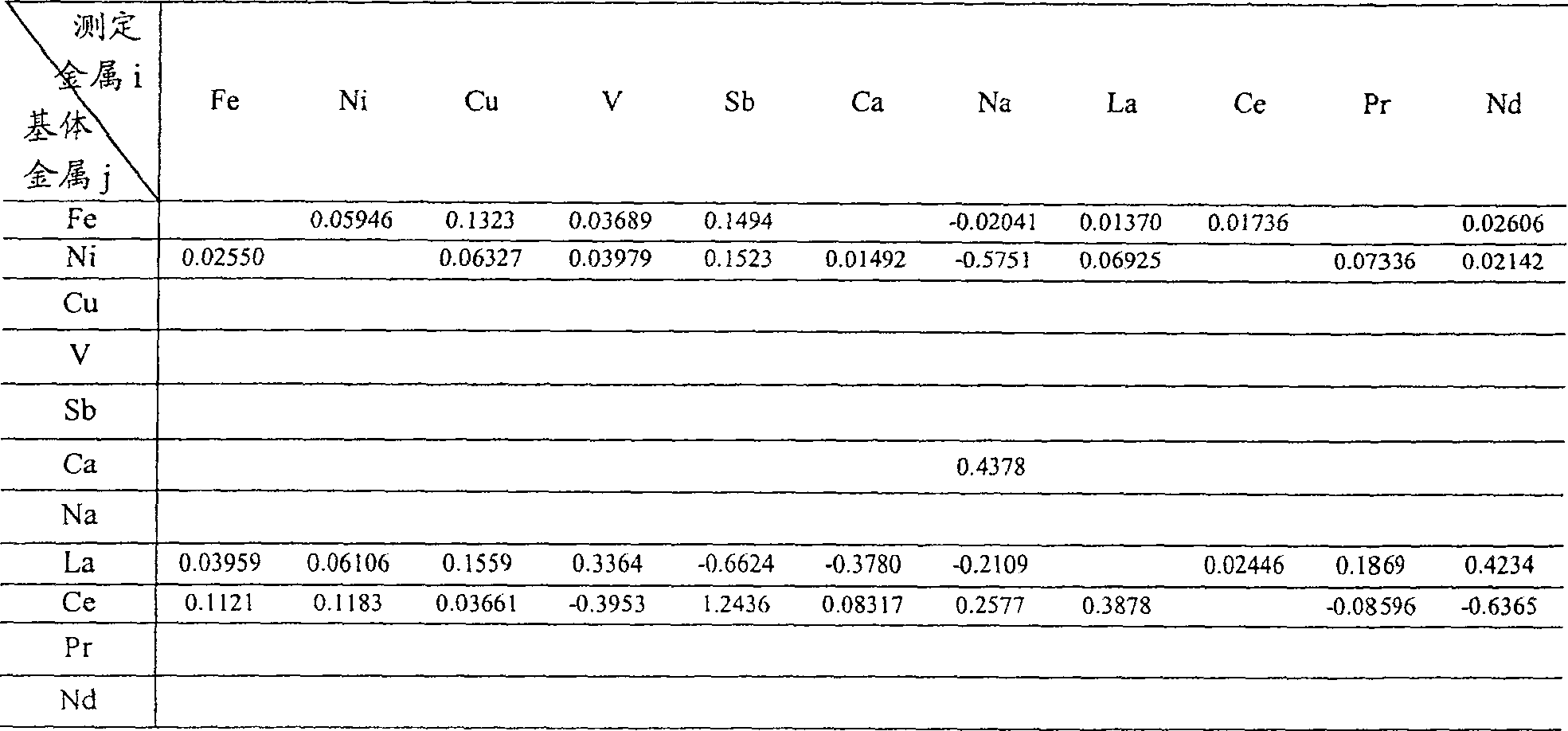

校正系数Aij的测定方法为：由实验测得标样组中各元素在不同浓度时的表观浓度，将样品中测定元素的表观浓度设为Wi′，其它元素的表观浓度设为Wj′，将它们代入方程Wi＝Wi′(1+∑AijWj′)中，可对每一个元素列出与标样个数相同的方程，使用最小二乘法即可求出Aij，将各个基体元素j对测定元素i的校正系数和基体元素的表观浓度之积加和即为∑AijWj′。
此外，用配制的标样测定催化剂样品中的钠含量，由于存在结构效应，会有较大误差，因此，钠的校正系数除了进行基体校正外，还需用有准确含量的催化剂样品对钠的标准曲线进一步校正而得。
应用本发明方法测试样品时，不需焙烧，只需将其研磨成粒径为70-80微米的颗粒，即可装入样品盒中，在与制备标准样完全相同的条件下压片，调整仪器测试条件，在与测定标准样完全相同的条件下进行测试，将测得的各金属元素的谱峰强度代入标准方程，求得各金属的表观含量，再将表观含量代入Wi＝Wi′(1+∑AijWj′)中，即可求得各金属元素的含量。
在测试样品前，最好先校正仪器漂移。方法是在标样系列中选择1或2个被测元素含量适中的标准样品，测量其中各金属元素的峰强度，存入计算机。测量样品时，先测定已知含量的标准样品，将仪器漂移量调整至零，然后再测定样品。
下面通过实例详细说明本发明，但本发明并不限于此。
实例1
本实例制备标准样。
(1)制备载体：将高纯Al2O3(分析纯4N，北京化工厂)和高纯SiO2(纯度为99.9％，上海试剂厂)按7:3的质量比例混合均匀，850℃灼烧1小时，制成标准样载体。
(2)配制标准液
混合稀土氧化物：将光谱纯稀土氧化物La2O3、CeO2、Pr6O11、Nd2O3按45:40:5:10的比例混合均匀，配成混合稀土氧化物。
Fe标准溶液(10毫克/毫升)：准确称取纯度为99.9％金属铁丝2克(称准至±0.0002克)，用1∶1硝酸溶解，用去离子水稀释至200毫升。
Ni标准溶液(10毫克/毫升)：准确称取纯度为99.99％金属镍片2克(称准至±0.0002克)，用1∶1硝酸溶解，用去离子水稀释至200毫升。
Cu标准溶液(3毫克/毫升)：准确称取120℃干燥1小时的光谱纯CuO0.75克(称准至±0.0002克)，用1∶1硝酸加热溶解，用去离子水稀释至200毫升。
V标准溶液(3毫克/毫升)：准确称取120℃干燥1小时的光谱纯V2O51.0712克(称准至±0.0002克)，用浓氨水加热溶解，用1:9氨水稀释至200毫升。
Sb标准溶液(3毫克/毫升)：准确称取120℃干燥1小时的光谱纯Sb2O30.7219克(称准至±0.0002克)，用浓盐酸加热溶解，用1:9盐酸稀释至200毫升。
Ca标准溶液(10毫克/毫升)：准确称取120℃干燥1小时的光谱纯CaCO3克(称准至±0.0002克)，用1∶1盐酸溶解，用去离子水稀释至200毫升。
Na标准溶液(10毫克/毫升)：准确称取120℃干燥1小时的光谱纯NaCl5.0870克(称准至±0.0002克)，用去离子水溶解并稀释至200毫升。
(3)制备标准样
取2.8239克载体，先按预定量加入稀土氧化物0.0300克，再按预定量加入(2)步配制的其它金属的标准液，加入的标准液总体积为15.1毫升。在红外灯下将样品烤干，加入2.5毫升无水乙醇研磨混合均匀，850℃焙烧1小时。各标准样的金属元素含量见表2。将制好的系列标准样各取1.5克，放入铝制样品盒中，在5000千克/厘米2的压力下压成直径为25毫米的圆片。
实例2
建立金属含量测定的标准方程，确定校正系数。
将实例1制得的标准样，逐一按表1的条件进行测试，将测得的峰强度代入标准方程，求得各金属含量测定标准方程的常数，列于表3。
将不同金属含量的各标准样的峰强度值，代入标准方程，求得各个标准样中金属元素的表观含量，再将其代入Wi＝Wi′(1+∑AijWj′)中，对每种元素列出十个方程，求得基体元素对测定元素的校正系数见表4。表4中校正系数的查找方法为：先在横行选定测定金属元素i，再在纵行确定基体影响元素j，两行交汇处即为基体元素j对测定元素的校正系数。
实例3
取十个炼油厂用过的催化裂化催化剂，将其研磨至粒径为74微米的颗粒。取1.5克研磨后的催化剂，放入样品盒中，按实例1的方法压成十六个圆片，置于仪器中按表1的条件测定各样品，将各样品中不同金属元素的峰强度值代入经验式，计算出各样品中的金属元素含量见表5。
由表5可知，本发明方法测定结果与其它参比分析方法的测定结果基本一致。
实例4
考察本发明方法精密度。
取一催化剂样品，压制成11个圆片，进行重复性测定，结果见表6。另取一个催化剂样品，压制成片，在不同的时间测定11次，结果见表7。由表6、表7可知，本发明测定的相对标准偏差小于2％。
实例5
测定新鲜催化裂化催化剂中的金属元素含量。
取新制备的稀土元素改性的新鲜催化裂化催化剂，将其研磨至粒径为74微米的颗粒。取1.5克研磨后的催化剂，放入样品盒中，按实例1的方法压成圆片，置于仪器中按表1的测量条件测定样品，将样品中不同金属元素的峰强度值代入经验式，计算出各元素的含量见表8。表8中所列的参比法与表5相同。
表2
表3
表4
表5
注：1 Fe.Ni.Cu.V.Sb.Ca的结果与ICP(发射光谱)法对照。
2 Na的结果与AAS(原子吸收)法对照。
3 RE2O3的结果与比色法对照。
表6
表7
表8
Claims (8)
1、一种利用X-射线荧光法分析催化裂化催化剂中金属含量的方法，包括如下步骤：
(1)制备标准样：制备8-14个具有不同金属含量的标准样品，所述标准样品为负载在载体上的金属氧化物，其中载体由60-80质量％的氧化铝和20-40质量％的氧化硅组成，所述金属为铁、钠、混合稀土、镍、铜、钒、锑和钙，所述混合稀土中La2O3∶CeO2:Pr6O11∶Nd2O3的质量比为45∶40∶5∶10，各标准样品中所含金属氧化物除混合稀土元素外，以金属计的含量为：
RE2O30.7-3.5质量％，Fe0.1-2.0质量％，Na0.2-1.4质量％，Ni0.1-2.0质量％，Cu0.01-0.20质量％，V0.05-1.4质量％，Sb0.01-0.50质量％，Ca0.1-2.5质量％，
(2)标准样压片：将制备的具有不同金属含量的标准样品，每个样品取1.0-2.0克，以2000-10000千克/厘米2的压力压制成片，
(3)建立金属含量测定经验式：用X-射线荧光光谱仪测定各标准样中所含金属元素的谱峰强度，由最小二乘法求得经验式中标准方程常数和测定元素的校正系数，建立各金属元素含量测定的经验方程式，
(4)样品测定：将待测样品按标准样的方法压片，并在与标准样测试条件相同的条件下进行X-射线荧光强度测定，通过待测样品各金属元素的谱峰强度，由(3)步建立的各金属元素的经验式求得样品中所含各金属的含量。
2、按照权利要求1所述的方法，其特征在于(3)步建立的经验式为Wi＝Wi′(1+∑AijWj′)，其中Wi′＝aIi 2+bIi+c，式中，Wi为测定金属元素i的含量，Wi′为测定金属元素i的表观含量，Ii为测定金属元素i的谱峰强度，Aij为标准样中金属元素j对测定金属元素i影响的校正系数，Wj′为标准样中金属元素j的表观含量，a、b、c为标准方程常数。
3、按照权利要求1所述的方法，其特征在于所述标准样的制备方法为：先将氧化铝和氧化硅按6-8∶2-4的质量比混合均匀，然后在800-900℃焙烧1-3小时，再加入预先按La2O3∶CeO2∶Pr6O11:Nd2O3质量比为45∶40∶5∶10配制好的混合稀土氧化物，再加入预定量的铁、钠、镍、铜、钒、锑和钙的标准溶液，干燥后，加入无水乙醇研磨混合至匀，800-900℃焙烧1-3小时，所述铁和镍的标准液为各金属与硝酸反应后制得的水溶液，铜的标准液为CuO用硝酸加热溶解后制得的水溶液，钒的标准液为V2O5用浓氨水加热溶解制得的水溶液，钠的标准液为NaCl的水溶液，锑的标准液为Sb2O3用浓盐酸加热溶解制得的水溶液，钙的标准液为CaCO3用盐酸溶解后制得的水溶液。
4、按照权利要求3所述的方法，其特征在于铁、钠、镍和钙的标准溶液浓度为8-12毫克/毫升，铜、钒和锑的标准溶液浓度为2-5毫克/毫升。
5、按照权利要求3所述的方法，其特征在于研磨时加入的无水乙醇为固体质量的1-2倍。
6、按照权利要求3所述的方法，其特征在于加入无水乙醇后研磨至固体颗粒粒径为70-80微米。
7、按照权利要求1所述的方法，其特征在于所述的X-射线荧光测定条件为：端窗铑靶，电压50千伏，电流50毫安，粗准直器，真空光路。
8、按照权利要求1所述的方法，其特征在于标准样放入铝制样品盒中压制成密封片。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CNB031264360A CN100498309C (zh) | 2003-09-28 | 2003-09-28 | 利用x-射线荧光法分析催化裂化催化剂中金属含量的方法 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CNB031264360A CN100498309C (zh) | 2003-09-28 | 2003-09-28 | 利用x-射线荧光法分析催化裂化催化剂中金属含量的方法 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| CN1601261A CN1601261A (zh) | 2005-03-30 |
| CN100498309C true CN100498309C (zh) | 2009-06-10 |
Family
ID=34658800
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| CNB031264360A Expired - Lifetime CN100498309C (zh) | 2003-09-28 | 2003-09-28 | 利用x-射线荧光法分析催化裂化催化剂中金属含量的方法 |
Country Status (1)
| Country | Link |
|---|---|
| CN (1) | CN100498309C (zh) |
Cited By (9)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US8664595B2 (en) | 2012-06-28 | 2014-03-04 | Fei Company | Cluster analysis of unknowns in SEM-EDS dataset |
| US8880356B2 (en) | 2008-02-06 | 2014-11-04 | Fei Company | Method and system for spectrum data analysis |
| US8937282B2 (en) | 2012-10-26 | 2015-01-20 | Fei Company | Mineral identification using mineral definitions including variability |
| US9048067B2 (en) | 2012-10-26 | 2015-06-02 | Fei Company | Mineral identification using sequential decomposition into elements from mineral definitions |
| US9091635B2 (en) | 2012-10-26 | 2015-07-28 | Fei Company | Mineral identification using mineral definitions having compositional ranges |
| US9188555B2 (en) | 2012-07-30 | 2015-11-17 | Fei Company | Automated EDS standards calibration |
| US9194829B2 (en) | 2012-12-28 | 2015-11-24 | Fei Company | Process for performing automated mineralogy |
| US9714908B2 (en) | 2013-11-06 | 2017-07-25 | Fei Company | Sub-pixel analysis and display of fine grained mineral samples |
| US9778215B2 (en) | 2012-10-26 | 2017-10-03 | Fei Company | Automated mineral classification |
Families Citing this family (11)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US7490009B2 (en) | 2004-08-03 | 2009-02-10 | Fei Company | Method and system for spectroscopic data analysis |
| CN101799437B (zh) * | 2009-02-06 | 2011-12-07 | 中国石油天然气股份有限公司 | X射线荧光法测定助催化剂中磷、铁含量的方法 |
| CN101776622B (zh) * | 2009-12-29 | 2012-06-13 | 聚光科技(杭州)股份有限公司 | 一种土壤测量方法 |
| CN103575581A (zh) * | 2013-07-25 | 2014-02-12 | 葛洲坝集团水泥有限公司 | 一种元素检测标样配制及应用方法 |
| EP2894463A1 (en) * | 2014-01-13 | 2015-07-15 | PANalytical B.V. | Method of making a dry reference standard for X-ray fluorescence measurements |
| CN105784745B (zh) * | 2014-12-24 | 2019-06-07 | 中国石油天然气股份有限公司 | 一种测定加氢催化剂中镍元素含量的方法 |
| CN104865285A (zh) * | 2015-05-20 | 2015-08-26 | 中华人民共和国防城港出入境检验检疫局 | 一种x射线荧光光谱仪快速测定腐竹中铝形态的方法 |
| CN105136832A (zh) * | 2015-09-09 | 2015-12-09 | 重庆长安工业(集团)有限责任公司 | 金属氧化物催化剂中TiO2、V2O5、WO3检测方法 |
| CN105388141A (zh) * | 2015-12-23 | 2016-03-09 | 中国科学院兰州化学物理研究所 | 一种用电感耦合等离子发射光谱测定核壳式金-磁性纳米复合催化剂中金元素含量的方法 |
| CN106226340A (zh) * | 2016-08-31 | 2016-12-14 | 广西出入境检验检疫局危险品检测技术中心 | 一种测定烟花爆竹用硫酸铜中铜含量的方法 |
| CN106370686A (zh) * | 2016-08-31 | 2017-02-01 | 广西出入境检验检疫局危险品检测技术中心 | 一种测定烟花爆竹用碱式碳酸铜中铜含量的方法 |
-
2003
- 2003-09-28 CN CNB031264360A patent/CN100498309C/zh not_active Expired - Lifetime
Non-Patent Citations (4)
| Title |
|---|
| X射线荧光光谱法测定重整催化剂中铂、铕、铈. 高萍等.分析试验室，第21卷第6期. 2002 * |
| 催化裂化催化剂上污染重金属含量测定的XRF光谱分析方法的研究. 顾若晶等.光散射学报，第12卷第4期. 2001 * |
| 加氢催化剂中稀土及钼、钴含量的X射线荧光光谱测定方法的研究. 高萍等。.光谱学与光谱分析，第23卷第3期. 2003 * |
| 电子计算机在炼油催化剂的X射线荧光光谱分析中的应用. 顾若晶等.石油学报，第2卷第1期. 1986 * |
Cited By (9)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US8880356B2 (en) | 2008-02-06 | 2014-11-04 | Fei Company | Method and system for spectrum data analysis |
| US8664595B2 (en) | 2012-06-28 | 2014-03-04 | Fei Company | Cluster analysis of unknowns in SEM-EDS dataset |
| US9188555B2 (en) | 2012-07-30 | 2015-11-17 | Fei Company | Automated EDS standards calibration |
| US8937282B2 (en) | 2012-10-26 | 2015-01-20 | Fei Company | Mineral identification using mineral definitions including variability |
| US9048067B2 (en) | 2012-10-26 | 2015-06-02 | Fei Company | Mineral identification using sequential decomposition into elements from mineral definitions |
| US9091635B2 (en) | 2012-10-26 | 2015-07-28 | Fei Company | Mineral identification using mineral definitions having compositional ranges |
| US9778215B2 (en) | 2012-10-26 | 2017-10-03 | Fei Company | Automated mineral classification |
| US9194829B2 (en) | 2012-12-28 | 2015-11-24 | Fei Company | Process for performing automated mineralogy |
| US9714908B2 (en) | 2013-11-06 | 2017-07-25 | Fei Company | Sub-pixel analysis and display of fine grained mineral samples |
Also Published As
| Publication number | Publication date |
|---|---|
| CN1601261A (zh) | 2005-03-30 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| CN100498309C (zh) | 利用x-射线荧光法分析催化裂化催化剂中金属含量的方法 | |
| CN101799437B (zh) | X射线荧光法测定助催化剂中磷、铁含量的方法 | |
| CN103674985B (zh) | 一种准确可靠、简便快速的炼钢发热剂中硅、硫、磷元素的检测方法 | |
| CN102495042B (zh) | 一种粉末混合物的拉曼光谱准确定量分析方法 | |
| CN103412034A (zh) | 微波消解/icp-ms法快速检测烟草中重金属含量的测定方法 | |
| Borgese et al. | Airborne particulate matter (PM) filter analysis and modeling by total reflection X-ray fluorescence (TXRF) and X-ray standing wave (XSW) | |
| CN110514643A (zh) | 一种电感耦合等离子体发射光谱法测定高纯镁基氧化物中痕量元素的方法 | |
| Wang et al. | High-precision iron isotopic measurements in low resolution using collision cell (CC)-MC-ICP-MS | |
| Campbell et al. | Quantitative analysis of niobium and tantalum in ores by fluorescent X-ray spectroscopy | |
| Feng et al. | Development of sulfide reference materials for in situ platinum group elements and S–Pb isotope analyses by LA-(MC)-ICP-MS | |
| Beary et al. | Development of high-accuracy ICP mass spectrometric procedures for the quantification of Pt, Pd, Rh, and Pb in used auto catalysts | |
| Laserna et al. | Mixture analysis and quantitative determination of nitrogen-containing organic molecules by surface-enhanced Raman spectrometry | |
| Joshi et al. | Compositional characterization of hafnium recovered from zirconium purification process using total reflection X-ray fluorescence | |
| Durner et al. | Principles of analytical chemistry for toxicology | |
| CN117030403A (zh) | 一种提升关键金属矿libs元素分析的前处理方法、libs元素定量分析的方法 | |
| CN1156690C (zh) | 一种测定重整催化剂中铂、铕、铈元素含量的方法 | |
| CN115629057A (zh) | 基于libs技术的锂电池正极材料的分析方法 | |
| JP2726816B2 (ja) | 二次イオン質量分析法及びそれに用いる標準試料の調製方法 | |
| Dyroff et al. | Determination of Trace Amounts of Iron, Nickel, and Vanadium on Catalysts by Fluorescent X-ray Spectrography | |
| CN117890319A (zh) | 基于红外光谱的多组分小分子气体检测方法及多孔材料 | |
| Feng et al. | A single-stage purification method for the precise determination of zirconium isotopic composition in geological samples by double spike MC-ICP-MS | |
| CN112577944A (zh) | 一种可替代标准溶液的固体标准物质的制作方法 | |
| CN104931575A (zh) | 一种鉴定化学样品中金、铂、钯的分析方法 | |
| CN118150623A (zh) | 基于edxrf光谱的土壤中铅与砷同时定量分析方法 | |
| Kunimura et al. | Application of a portable TXRF spectrometer to determine trace amounts of toxic elements |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| C06 | Publication | ||
| PB01 | Publication | ||
| C10 | Entry into substantive examination | ||
| SE01 | Entry into force of request for substantive examination | ||
| C14 | Grant of patent or utility model | ||
| GR01 | Patent grant | ||
| CX01 | Expiry of patent term | ||
| CX01 | Expiry of patent term |
Granted publication date: 20090610 |
